良值 獵鷹手把 L975 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

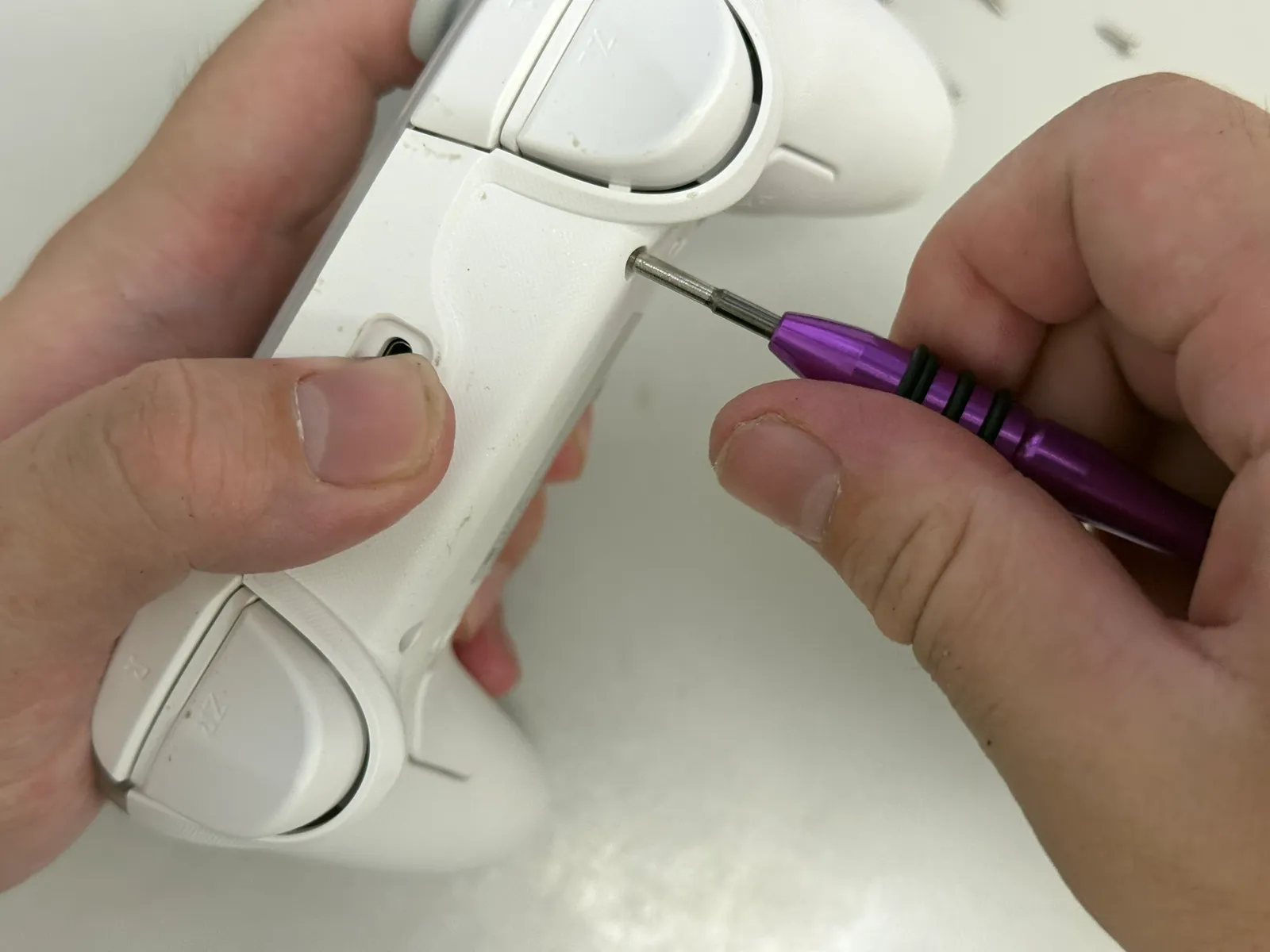

1. 步驟 1 / 共 19

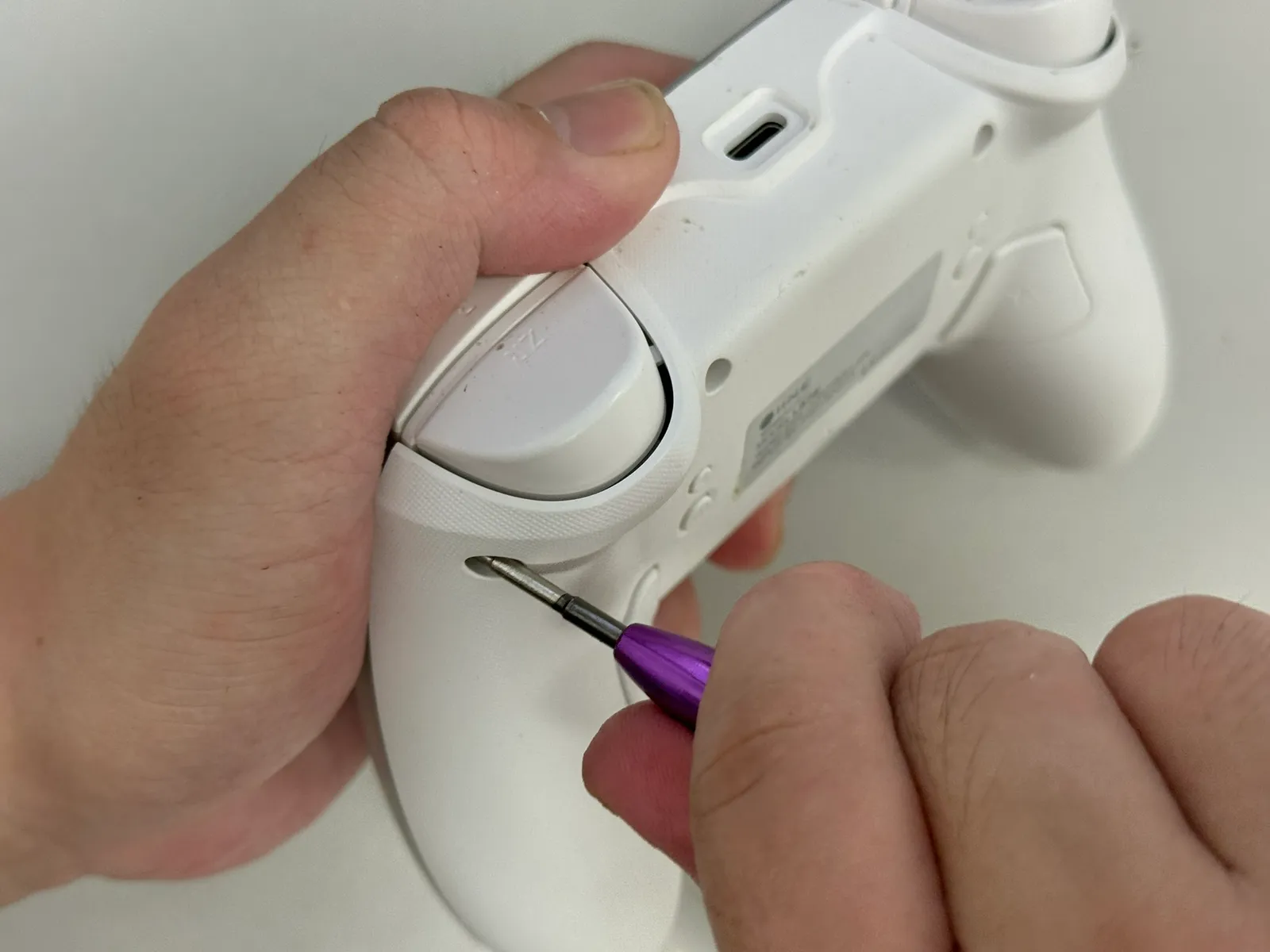

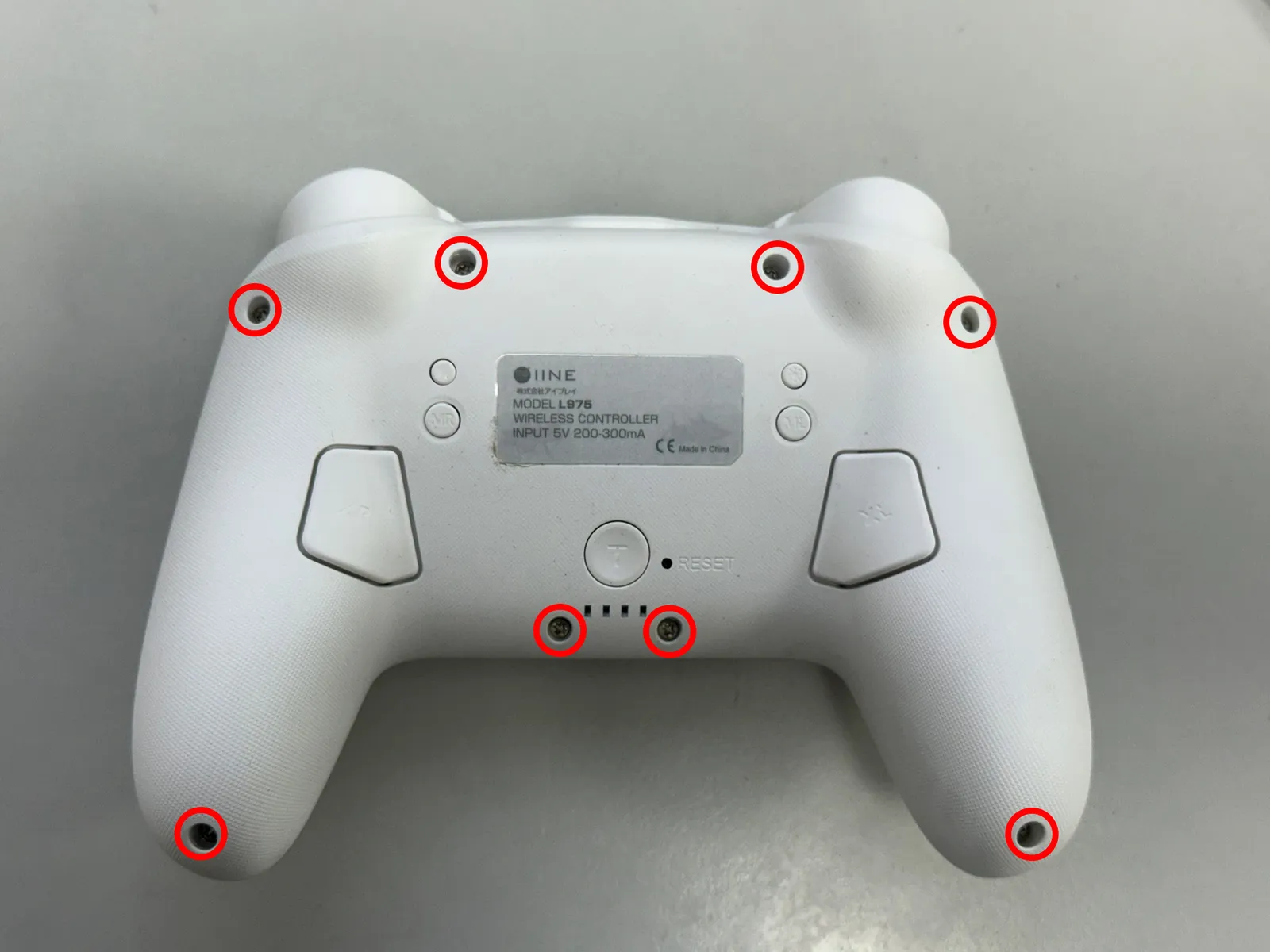

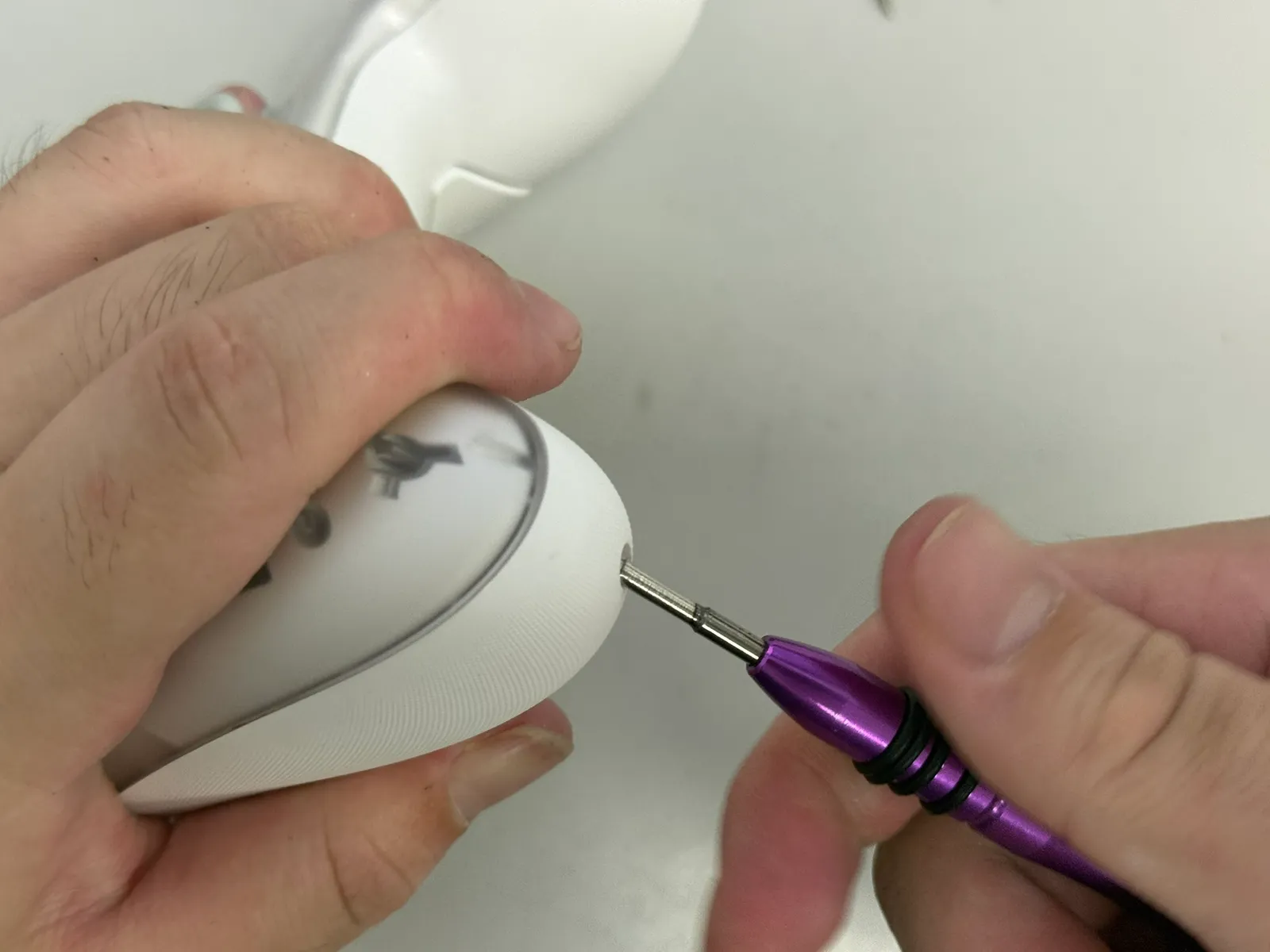

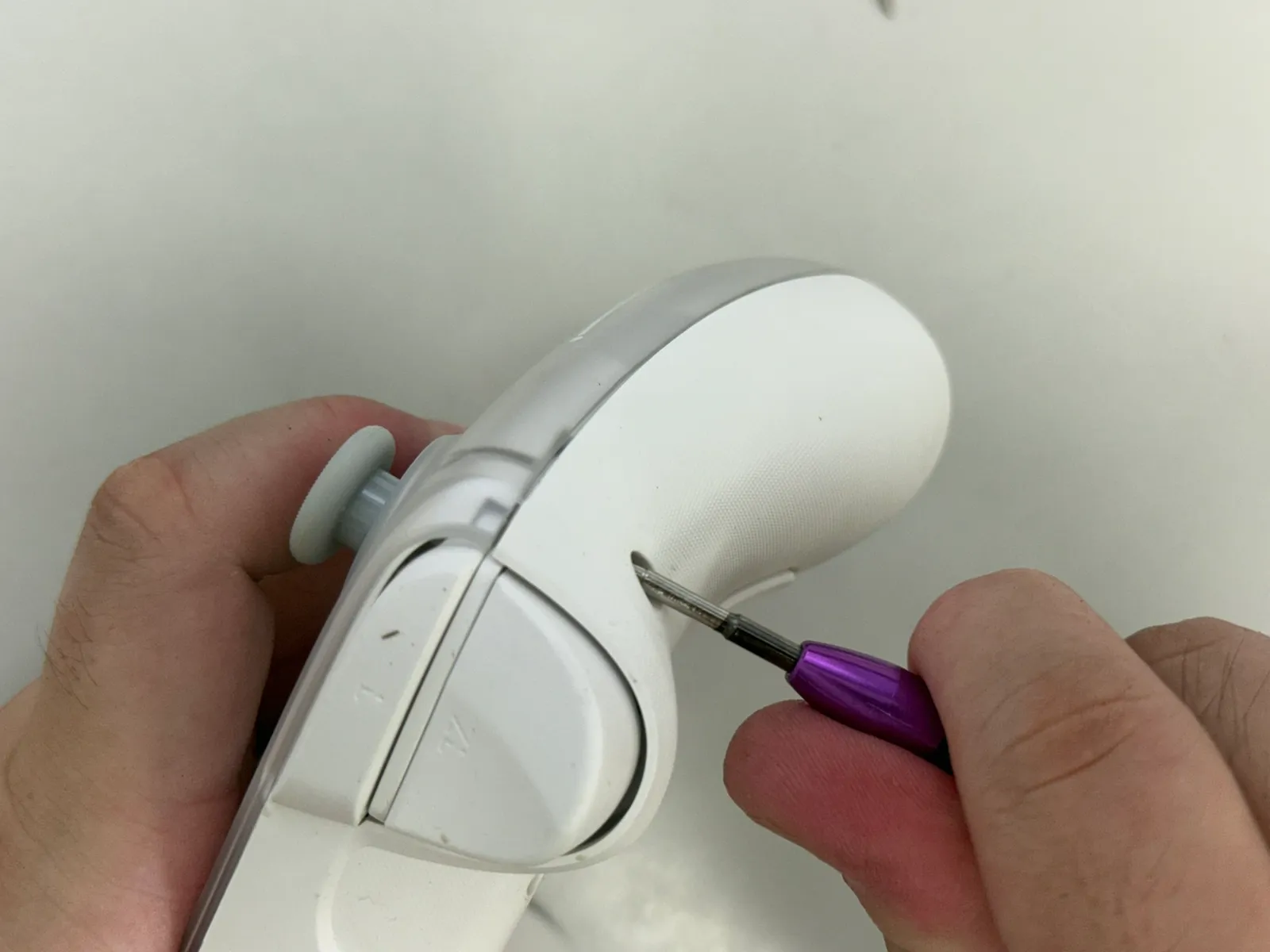

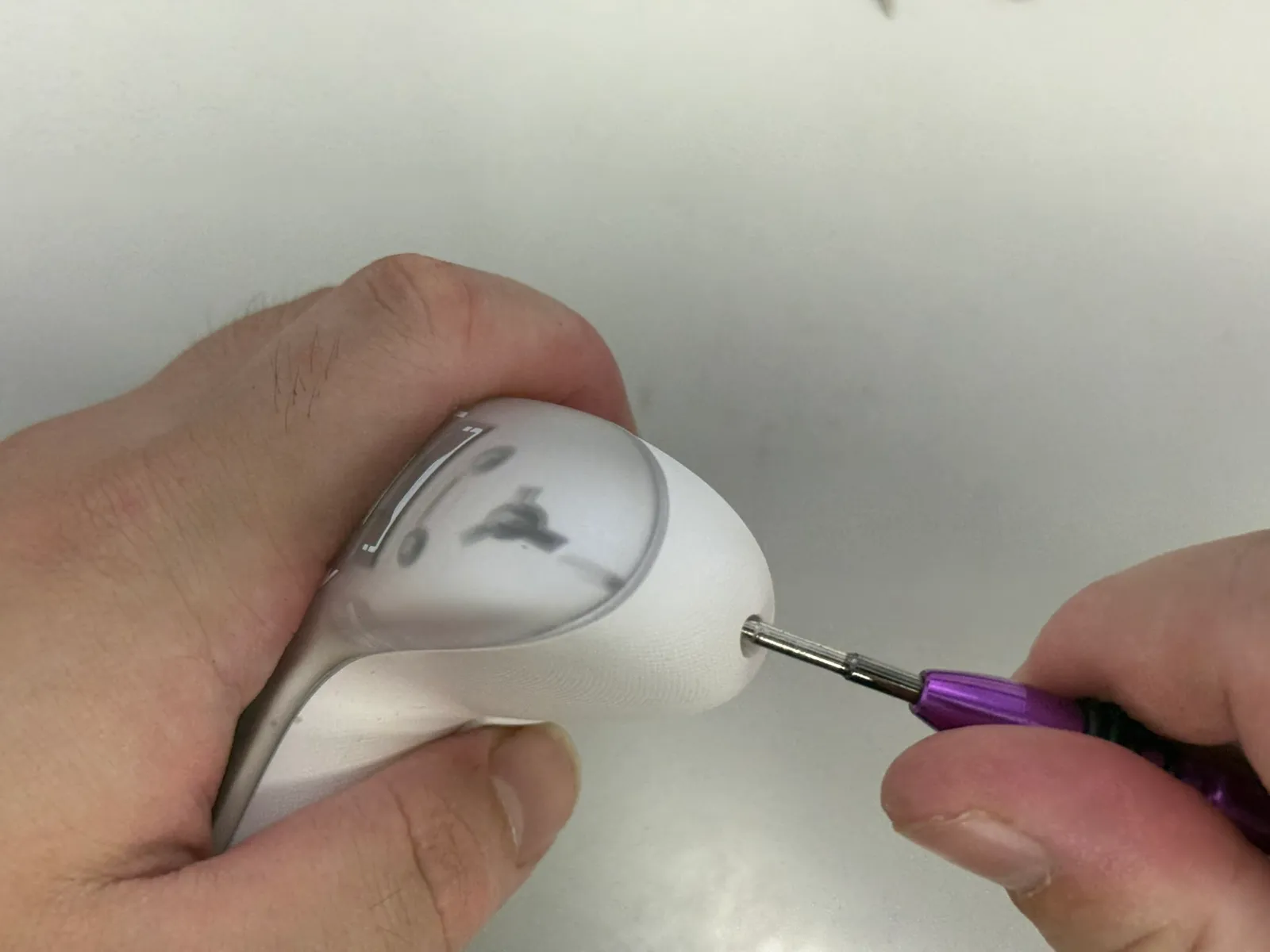

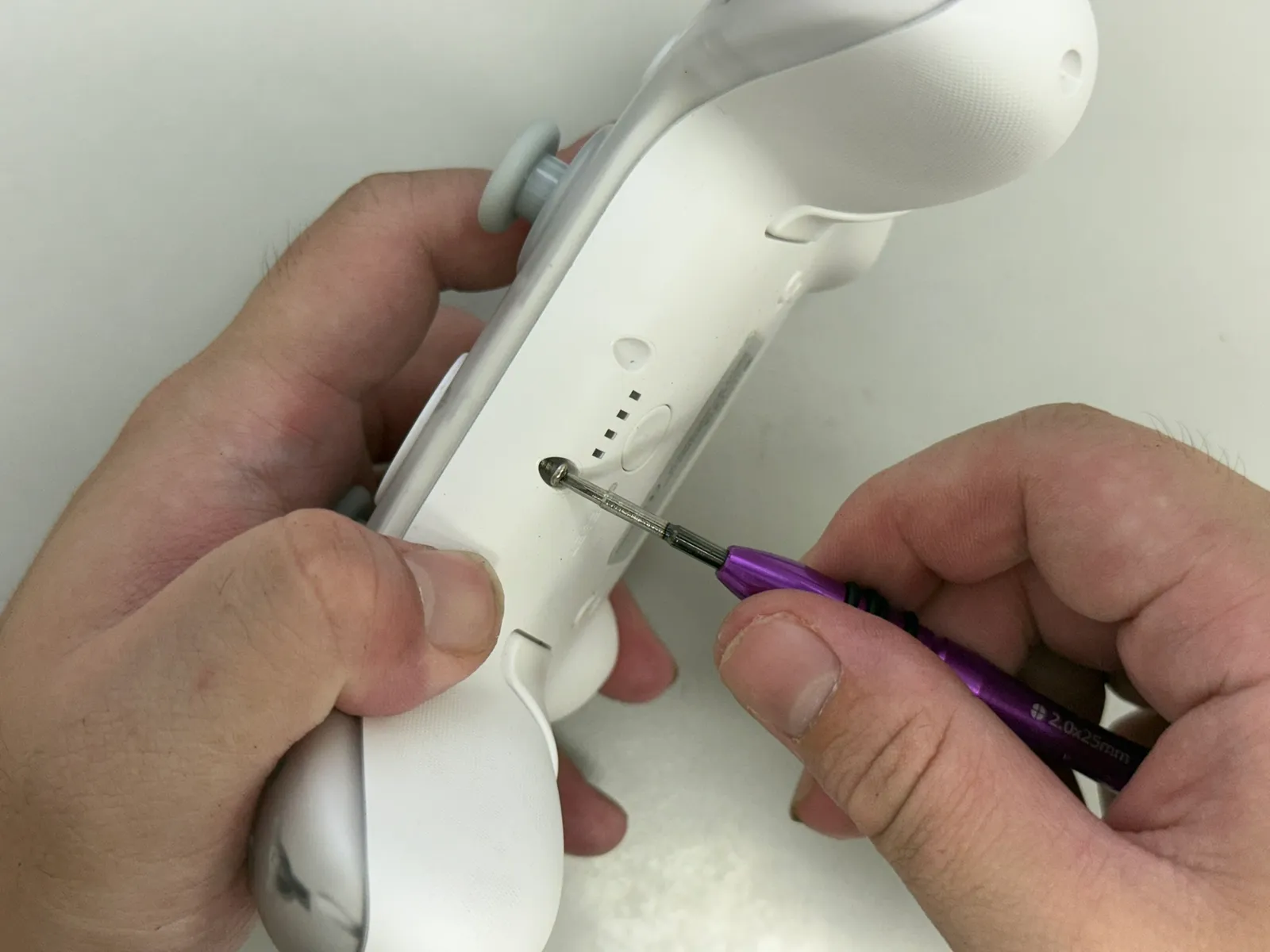

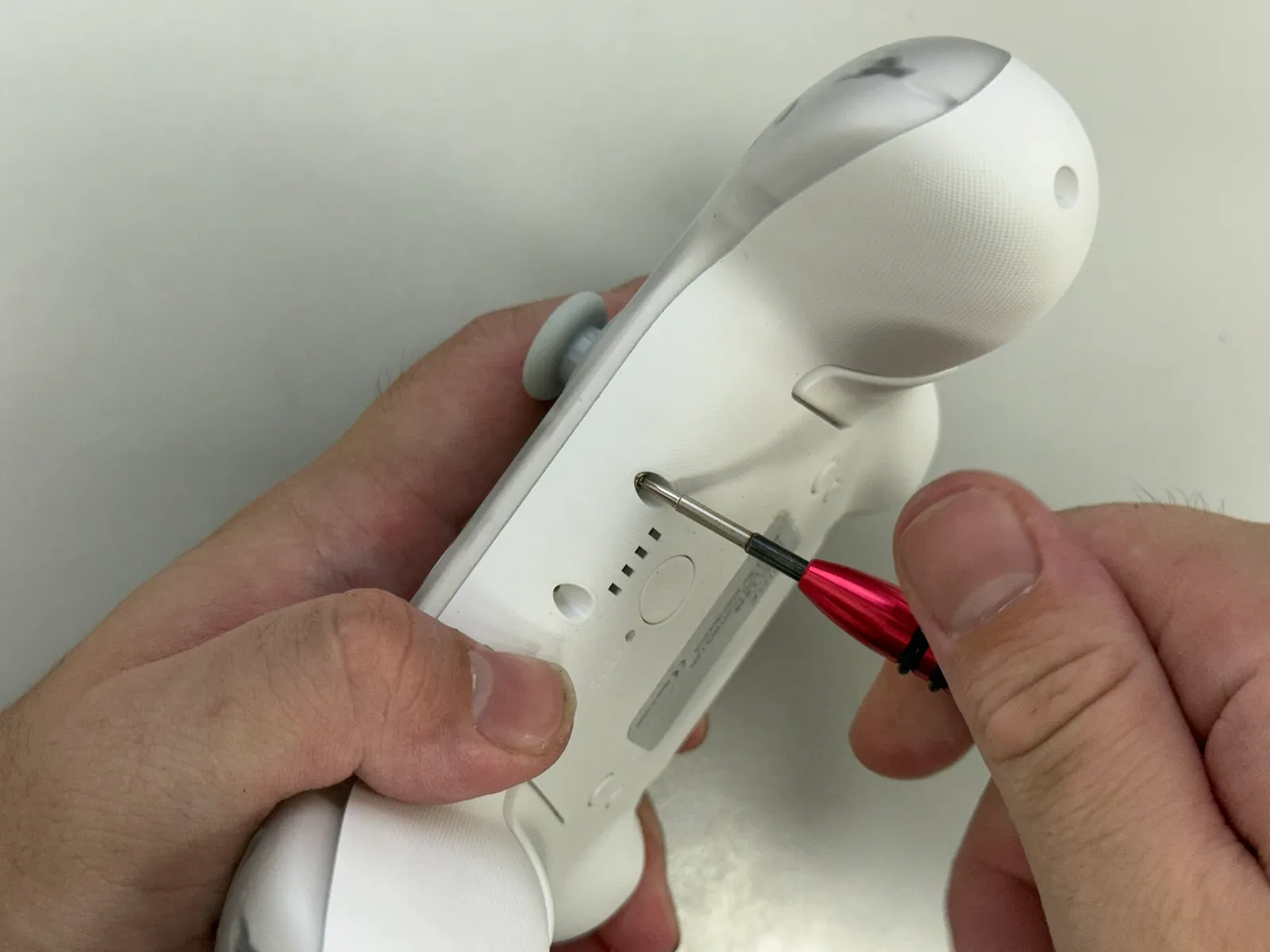

   卸下8個十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。

   1

   2

   3

   4

   5

   6

   7

   8

   9

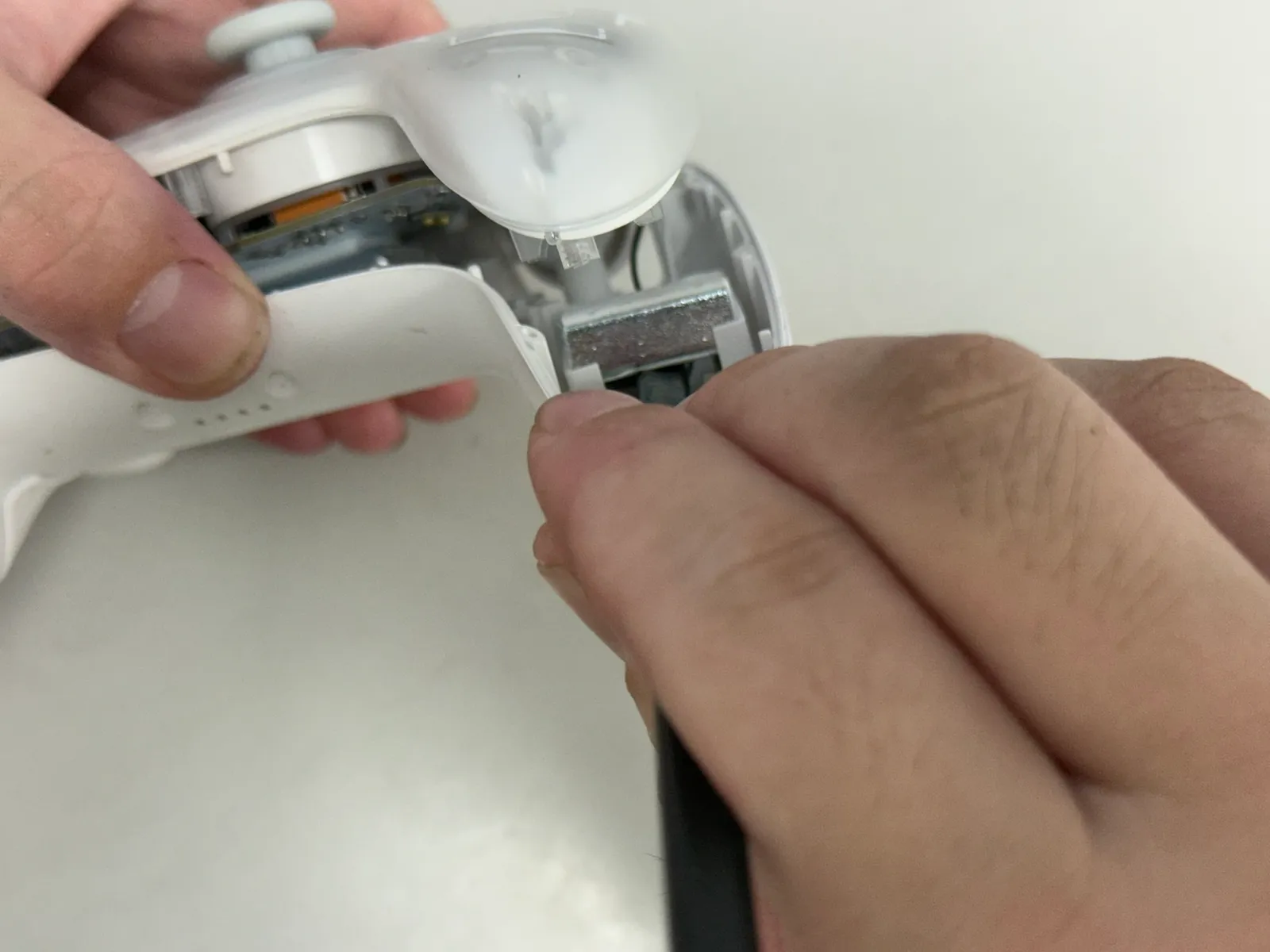

2. 步驟 2 / 共 19

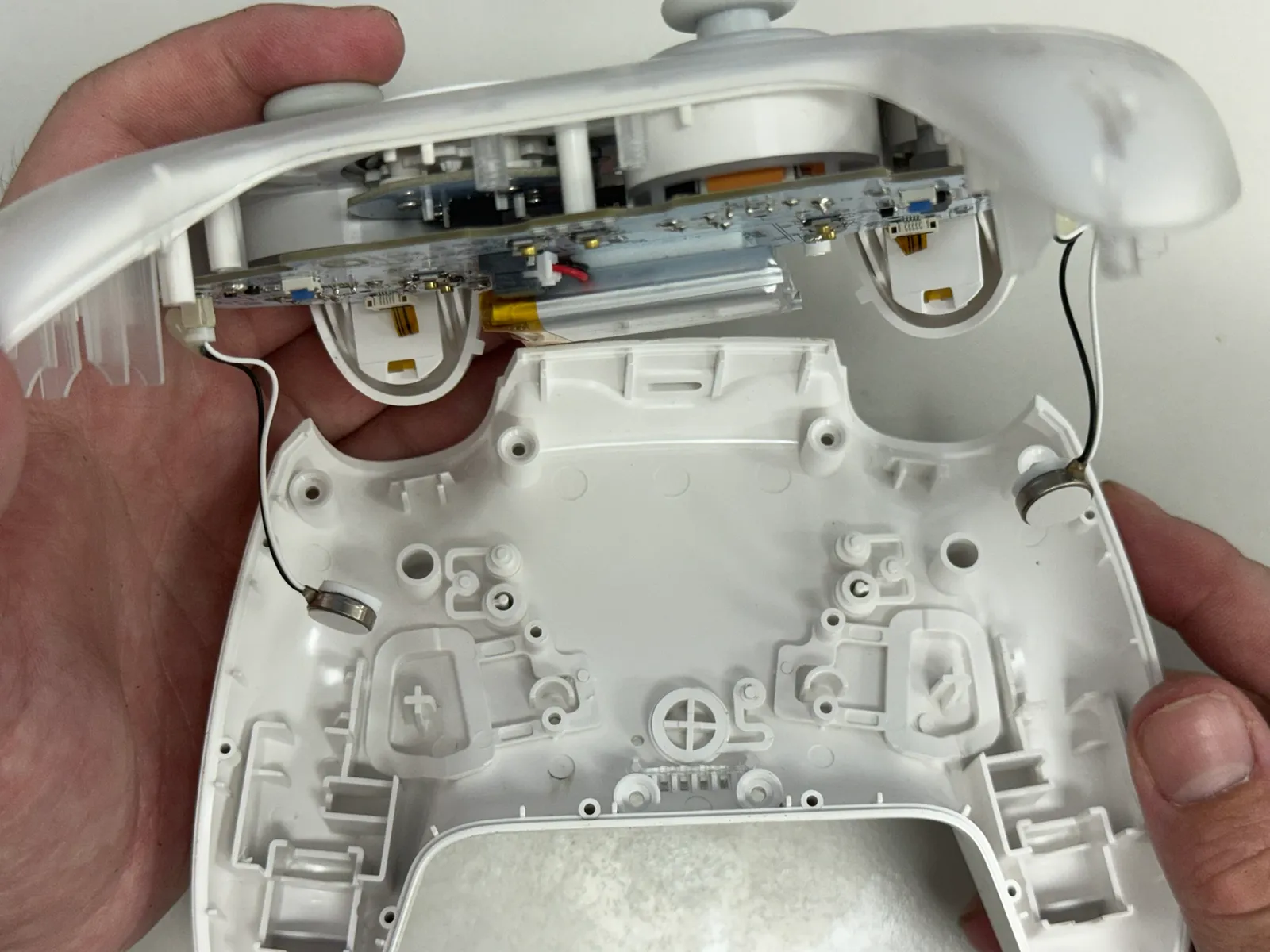

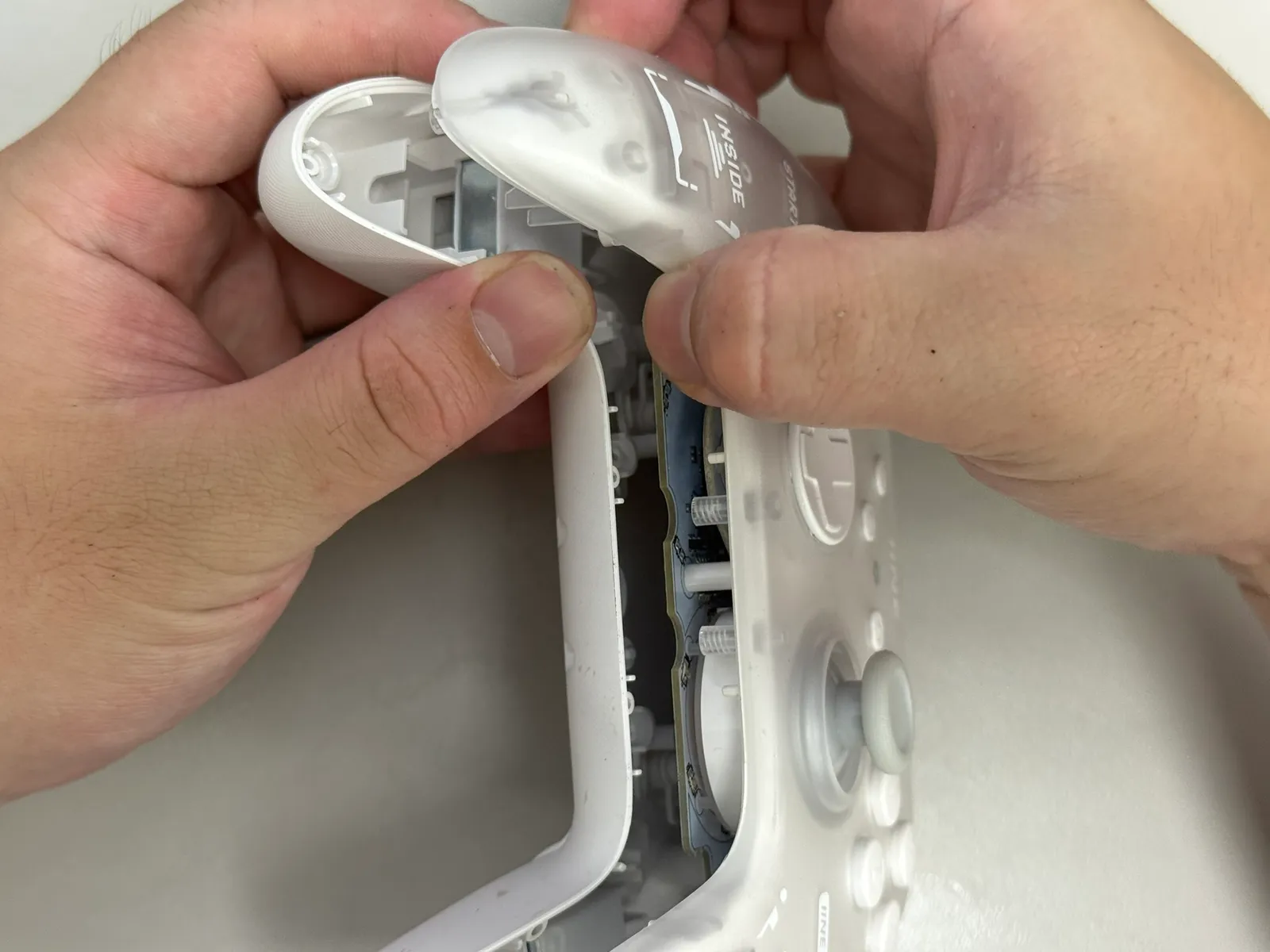

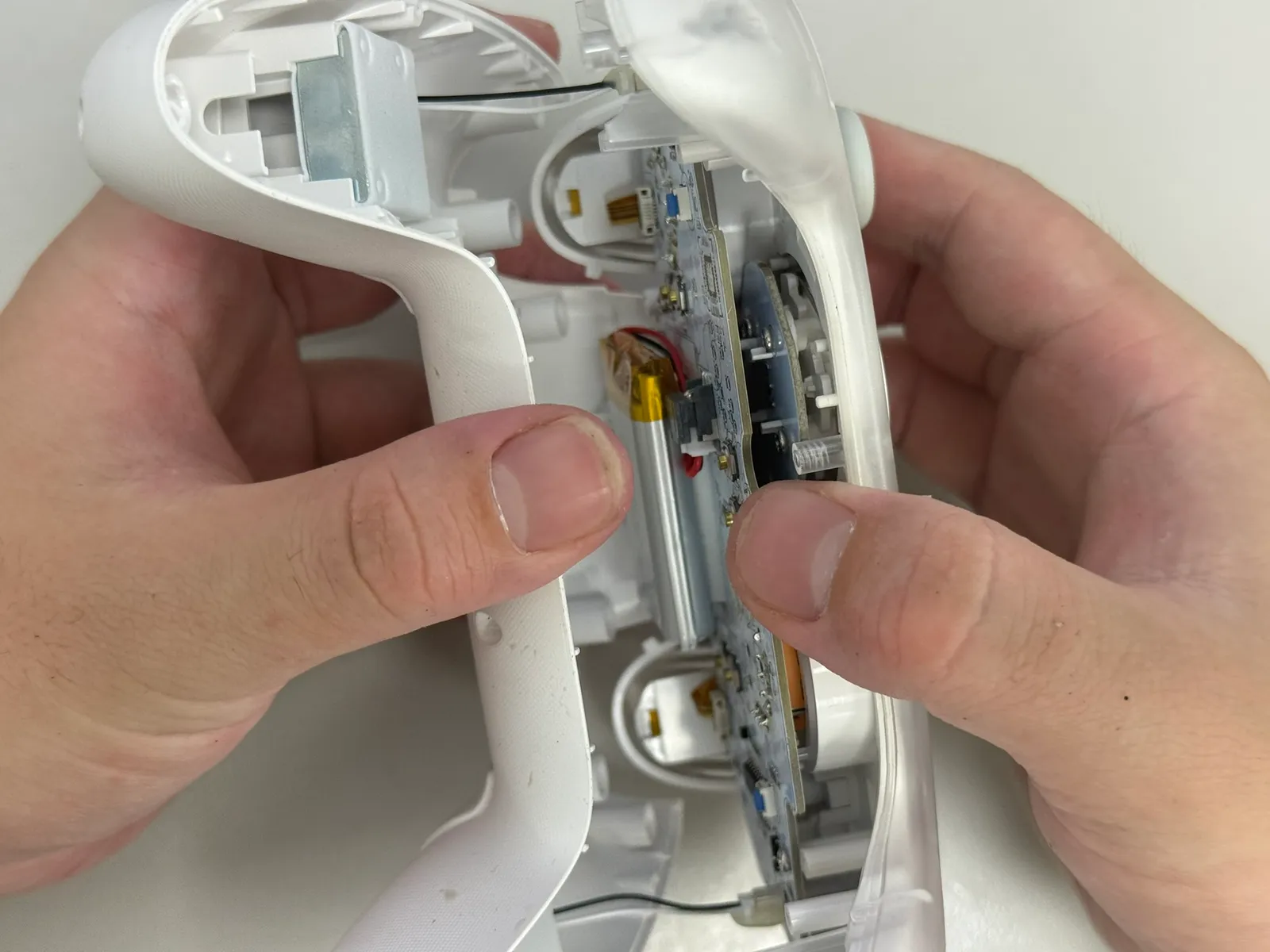

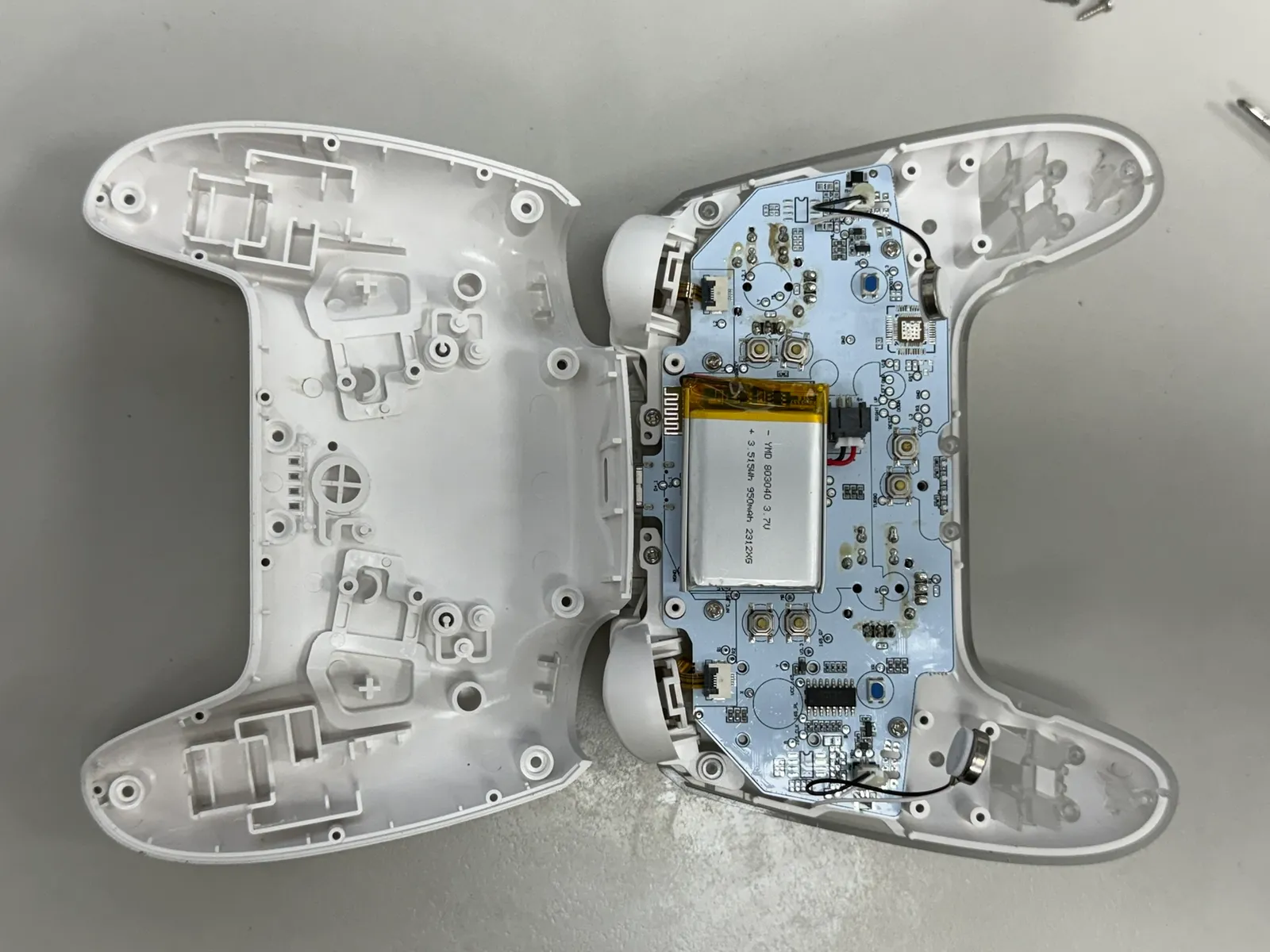

   分離手把上下殼

   用手就可以分開了。(但要注意有馬達排線去連接著 所以不要大力硬拉)

   1

   2

3. 步驟 3 / 共 19

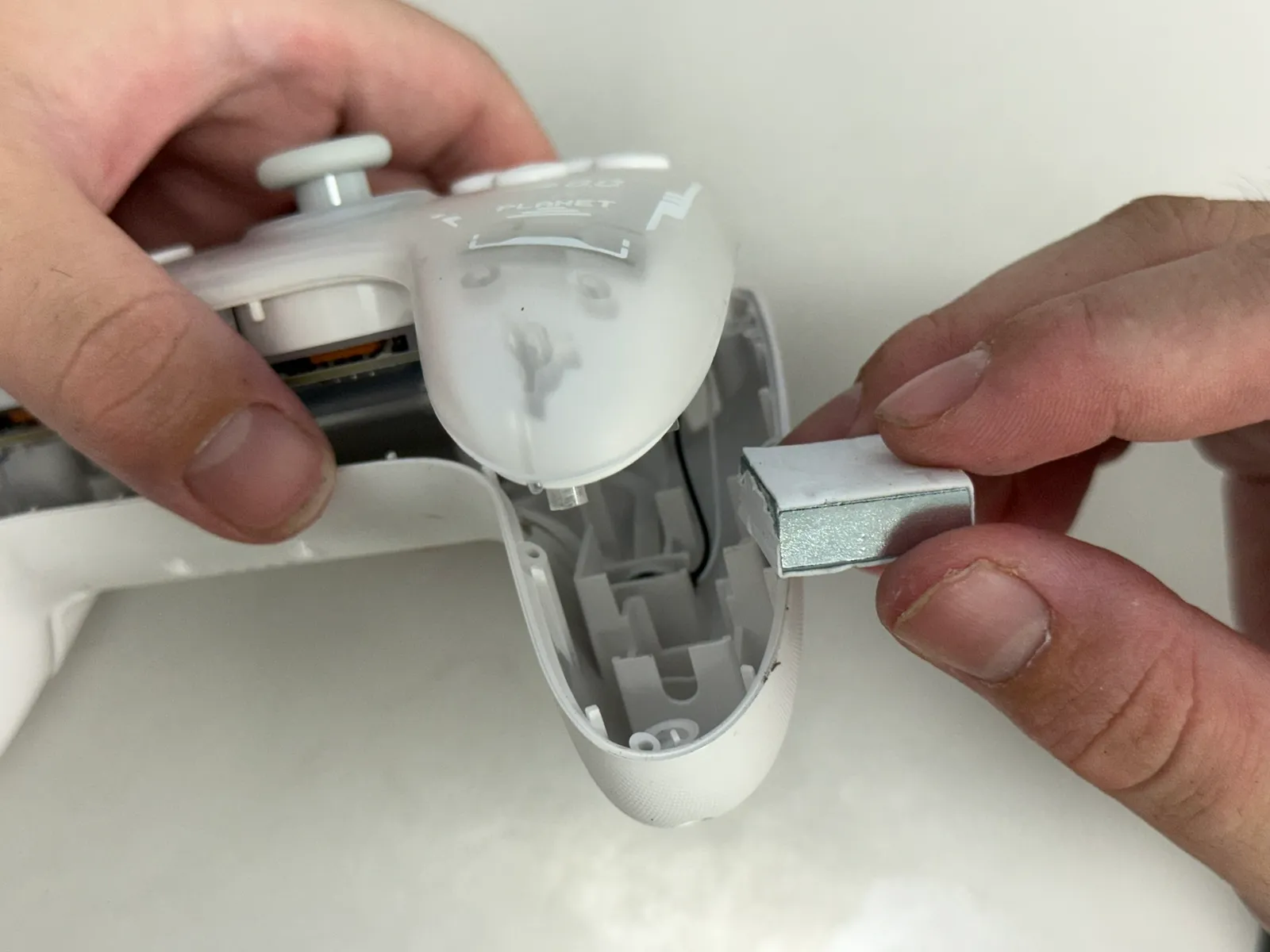

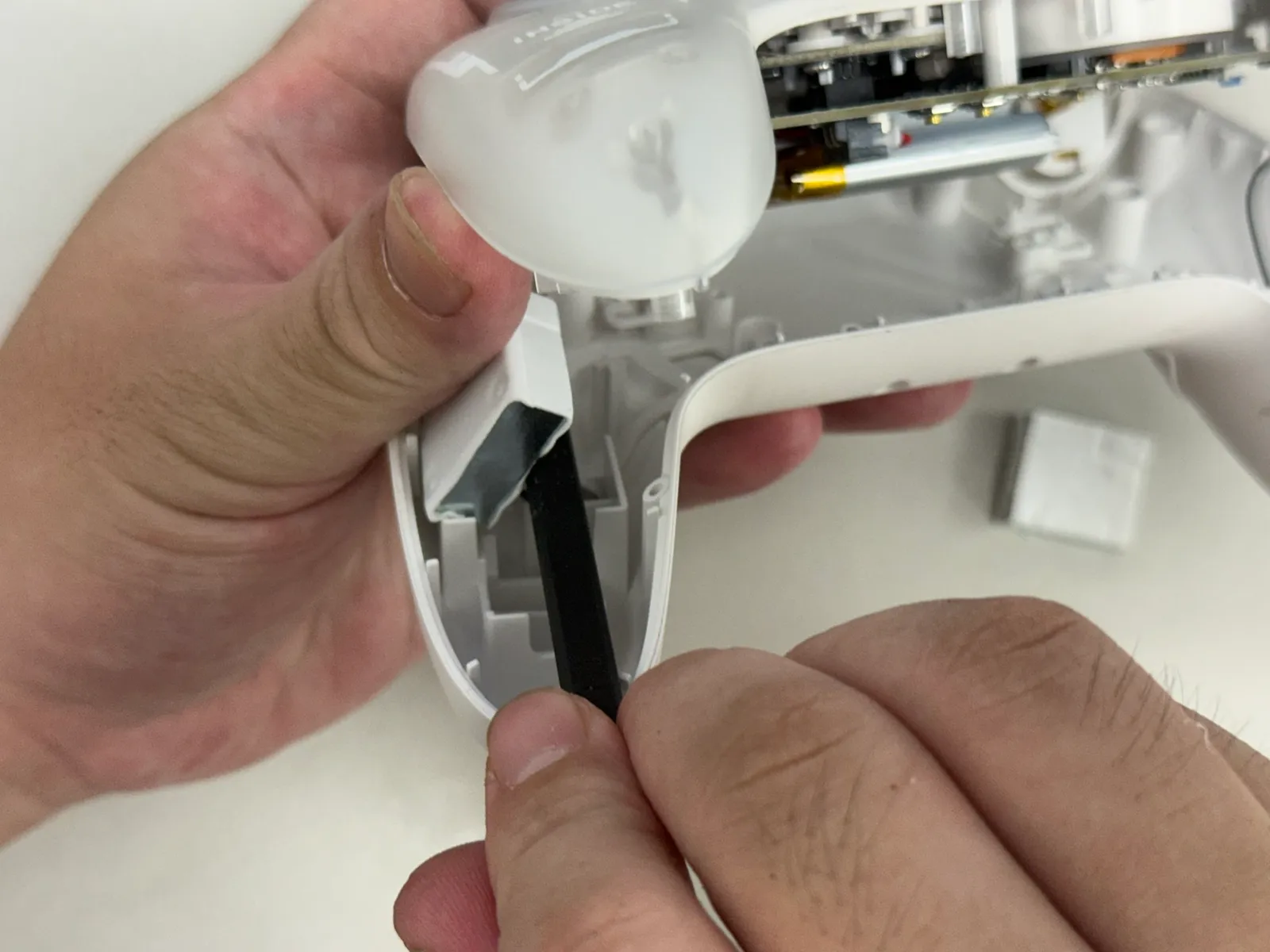

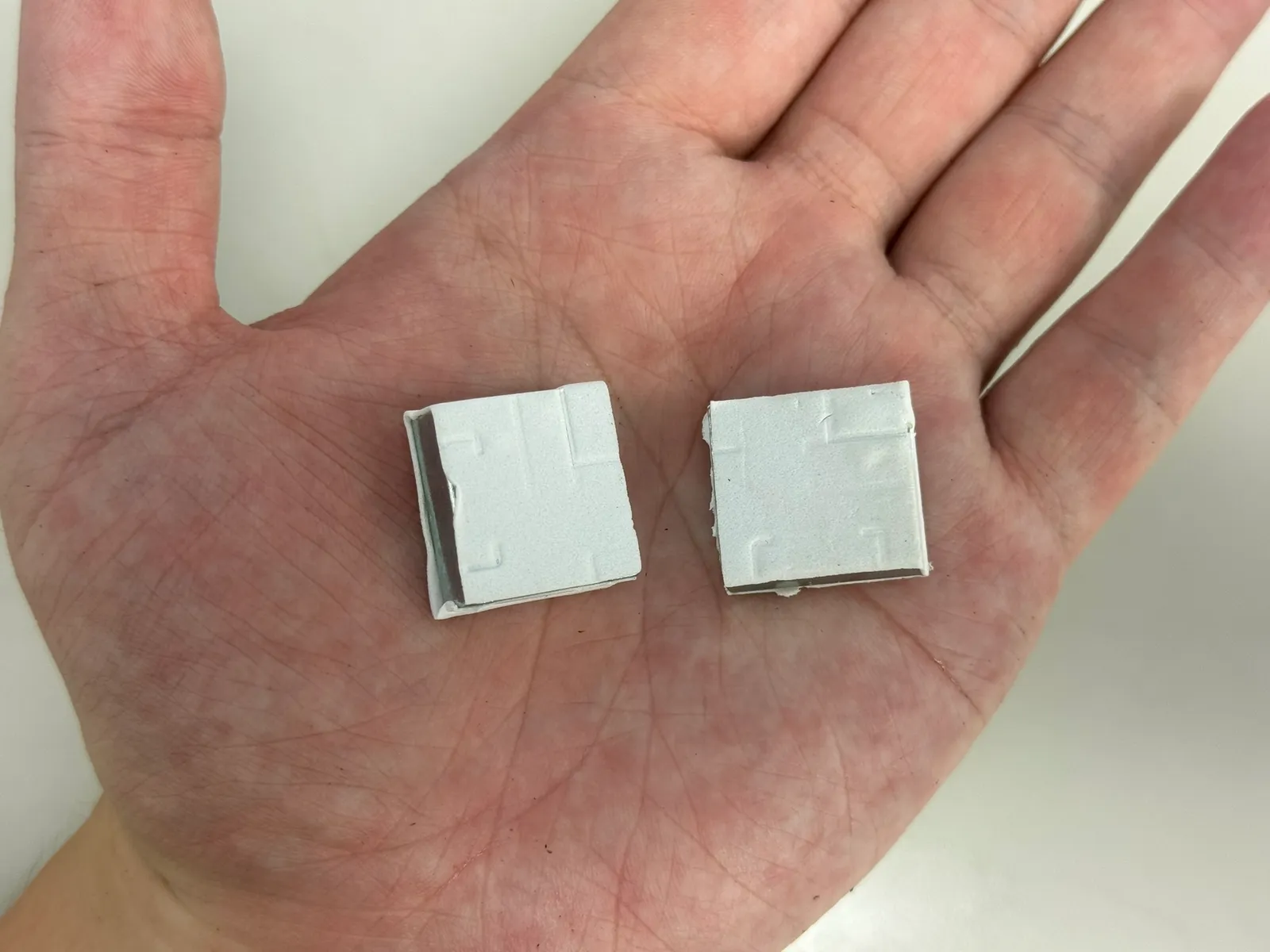

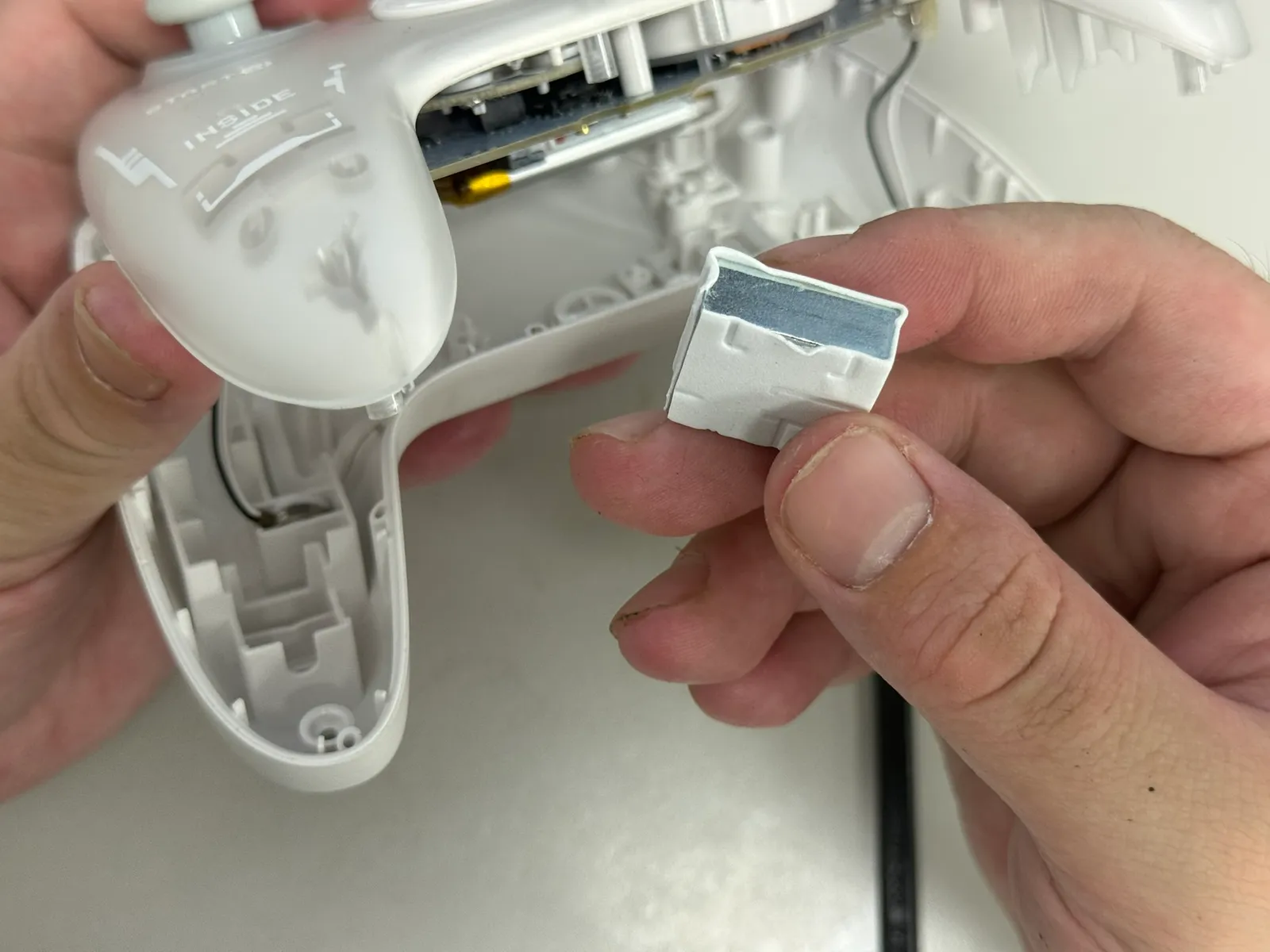

   取出 配重塊

   為了讓手把握起來更有手感，所以會有配重塊。 要先取出配重塊 才能取出馬達。

   1

   2

   3

   4

   5

4. 步驟 4 / 共 19

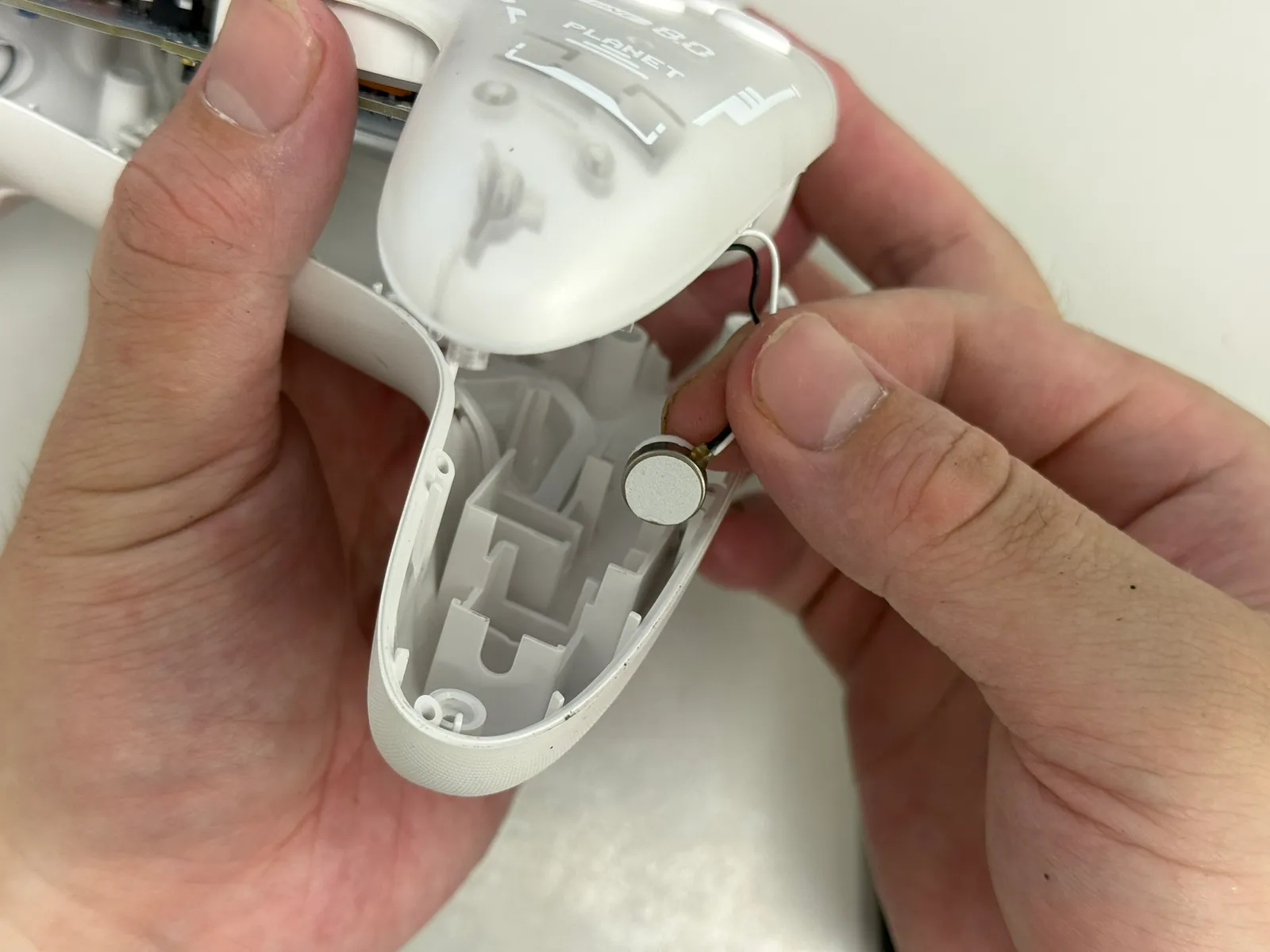

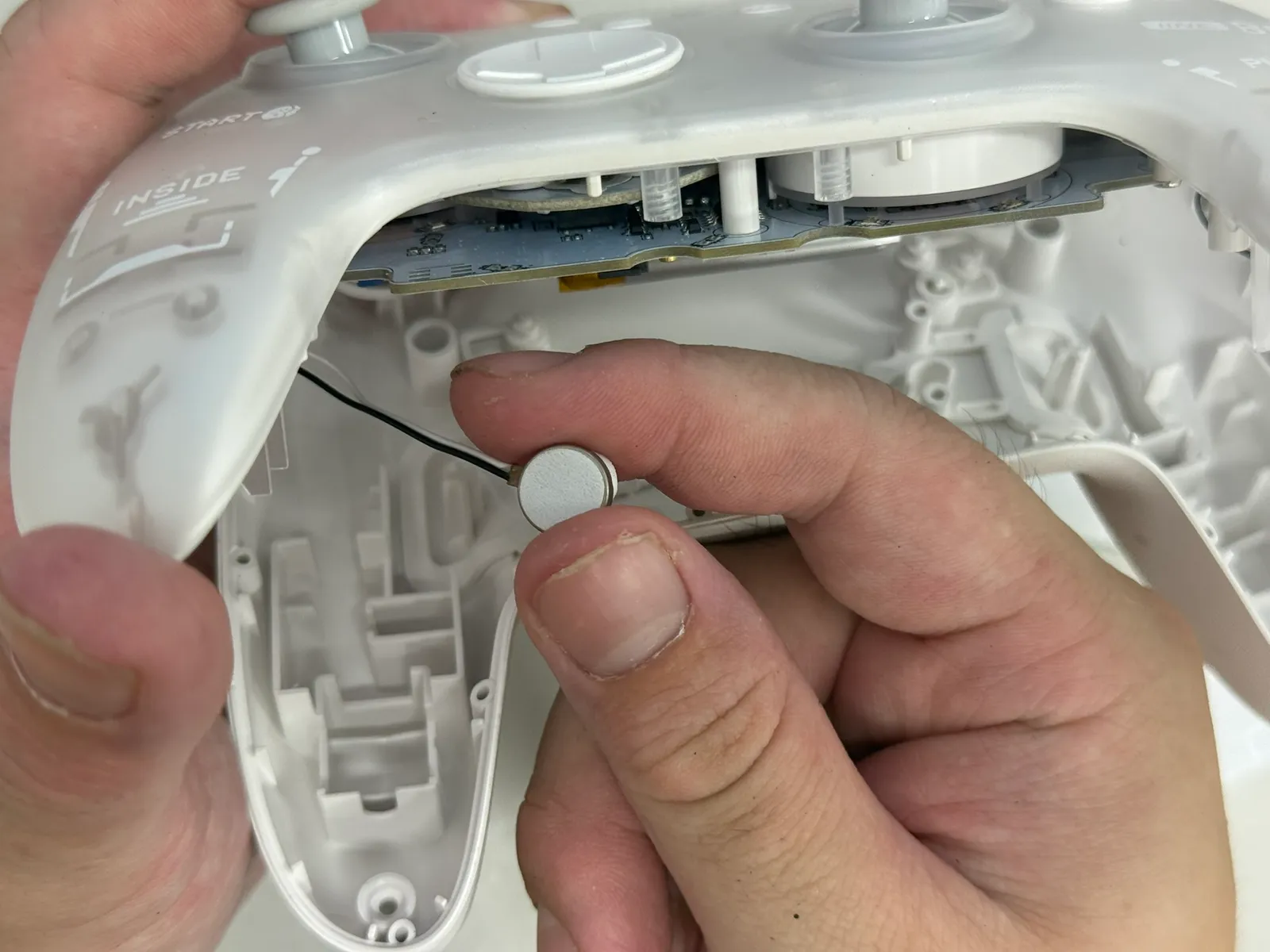

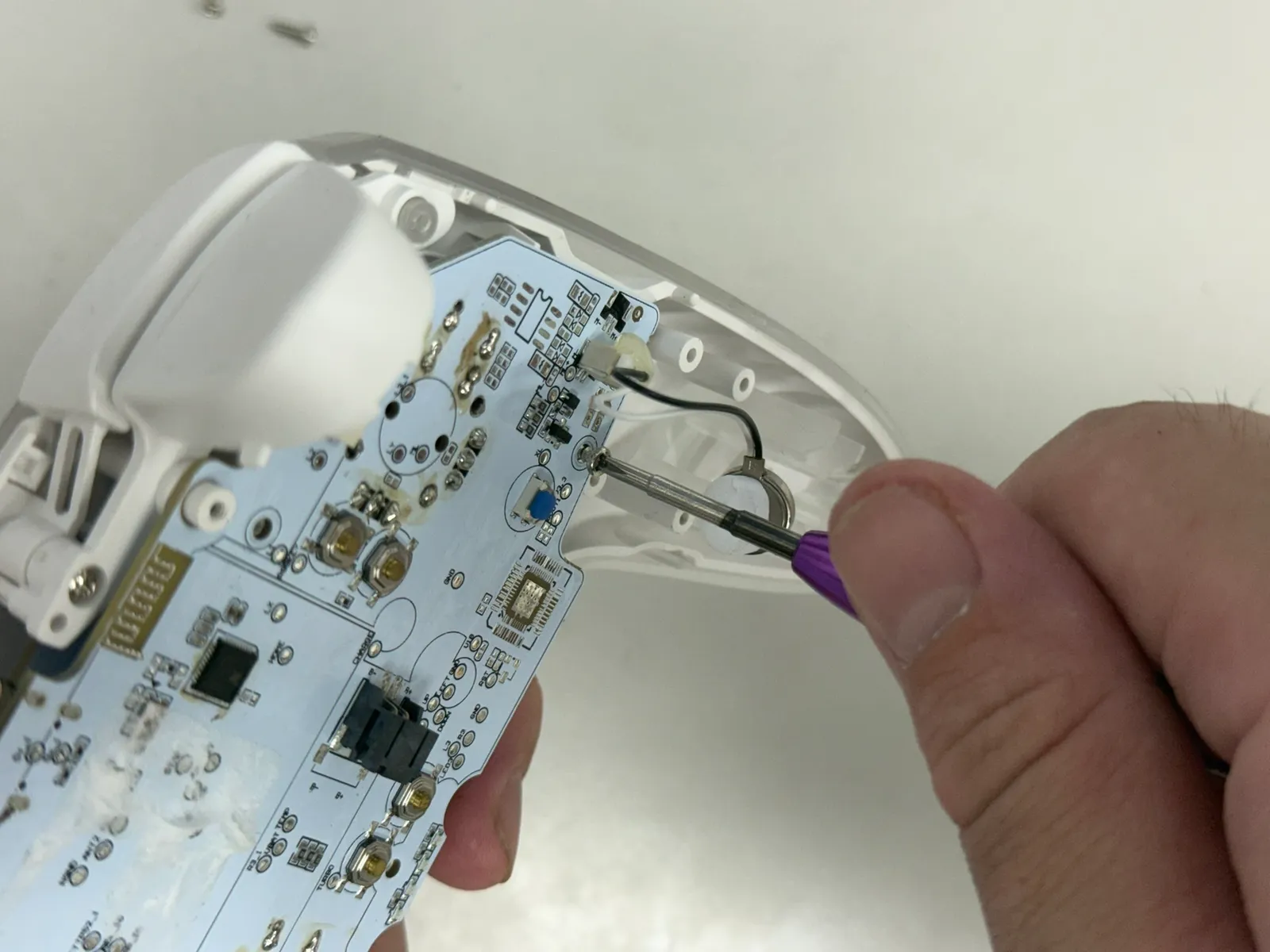

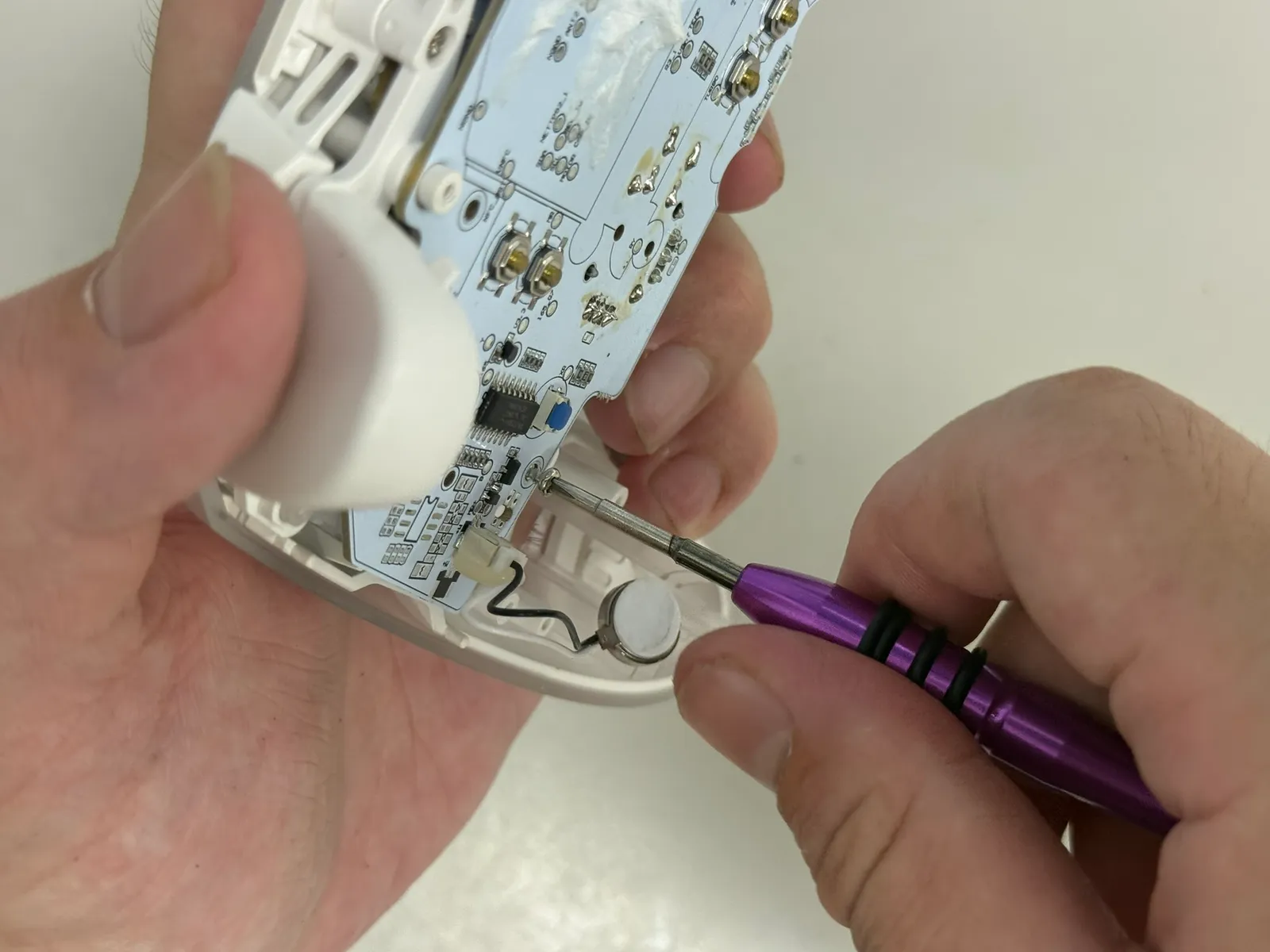

   取出馬達

   1

   2

   3

   4

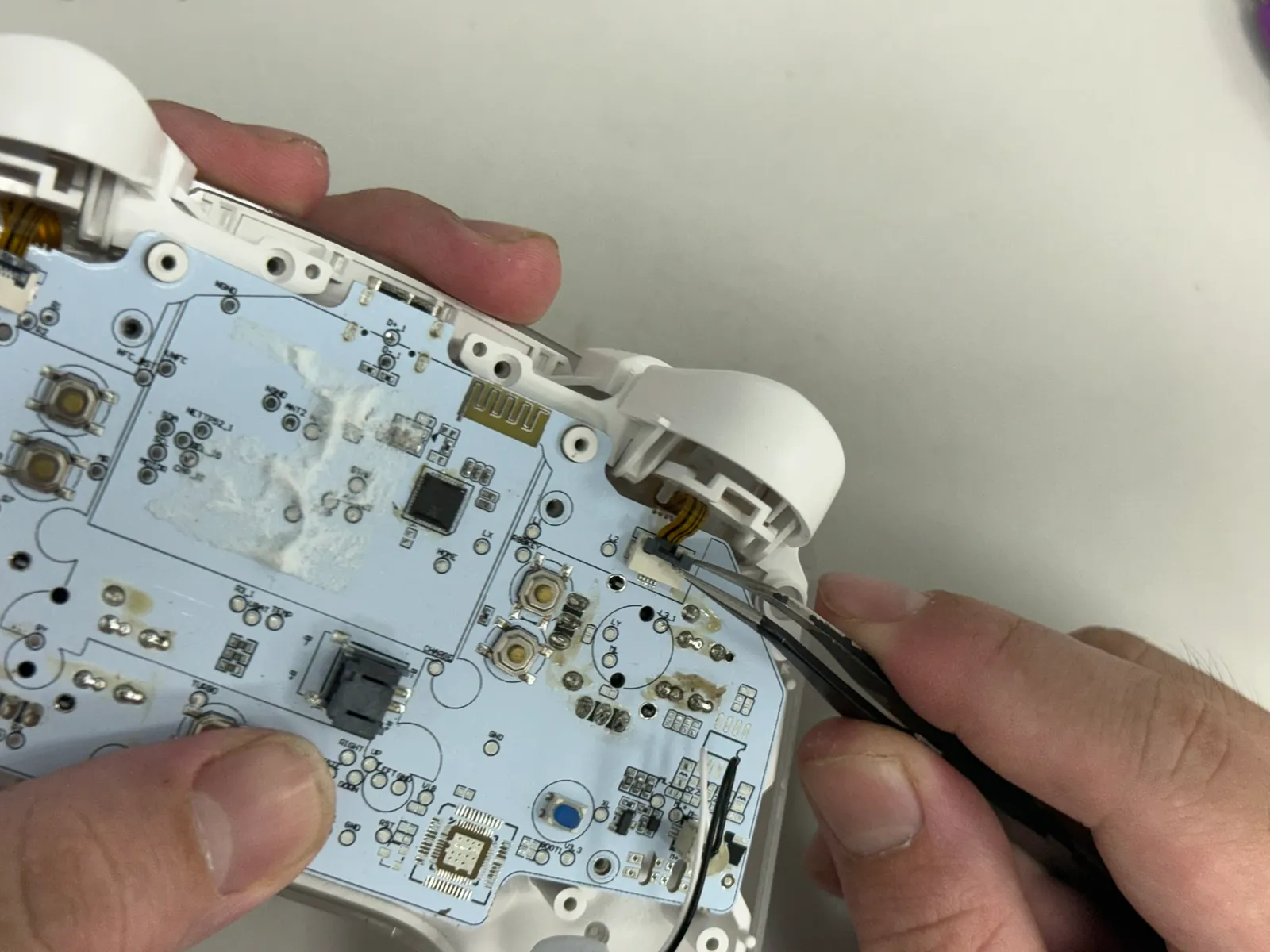

5. 步驟 5 / 共 19

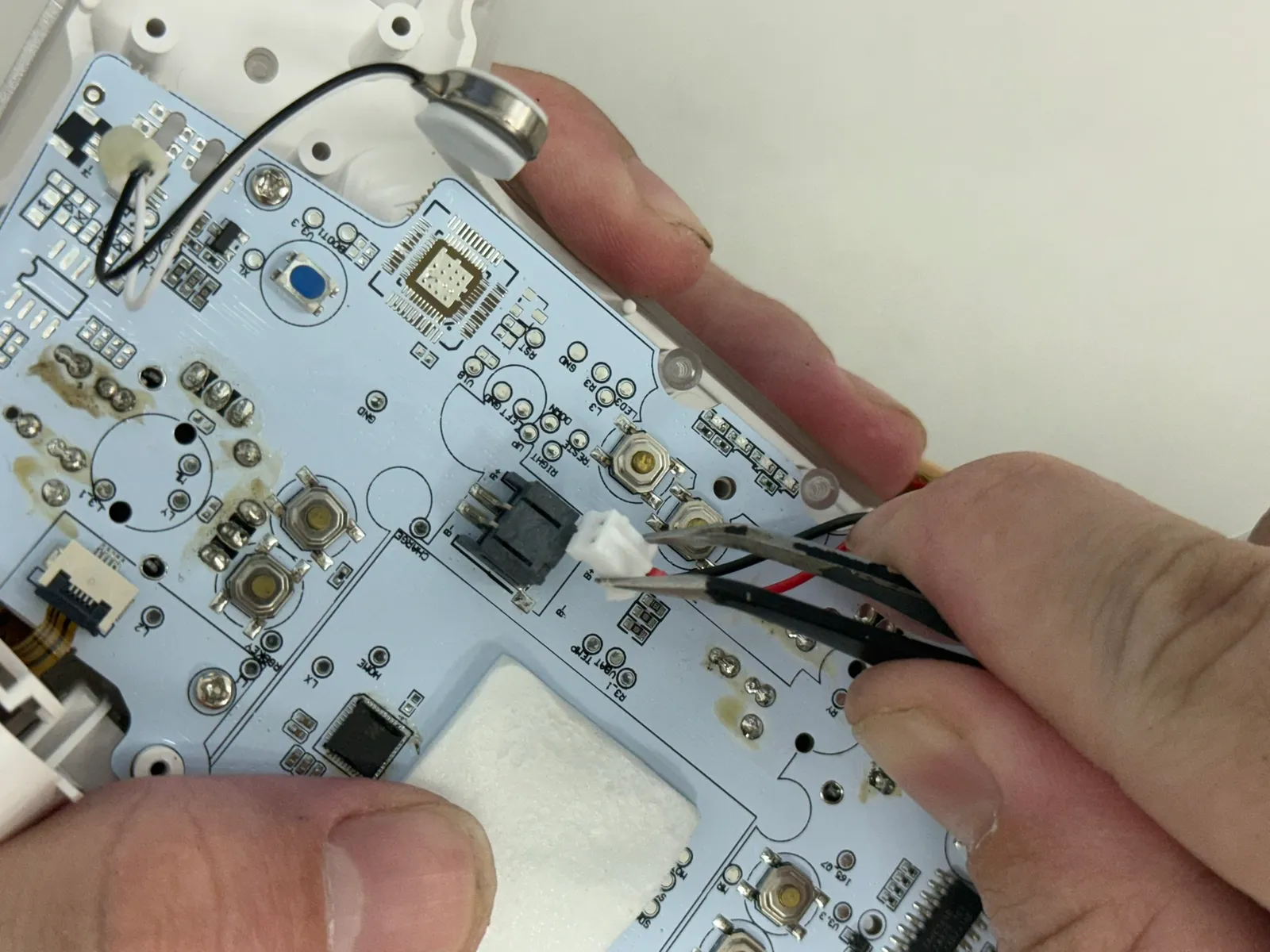

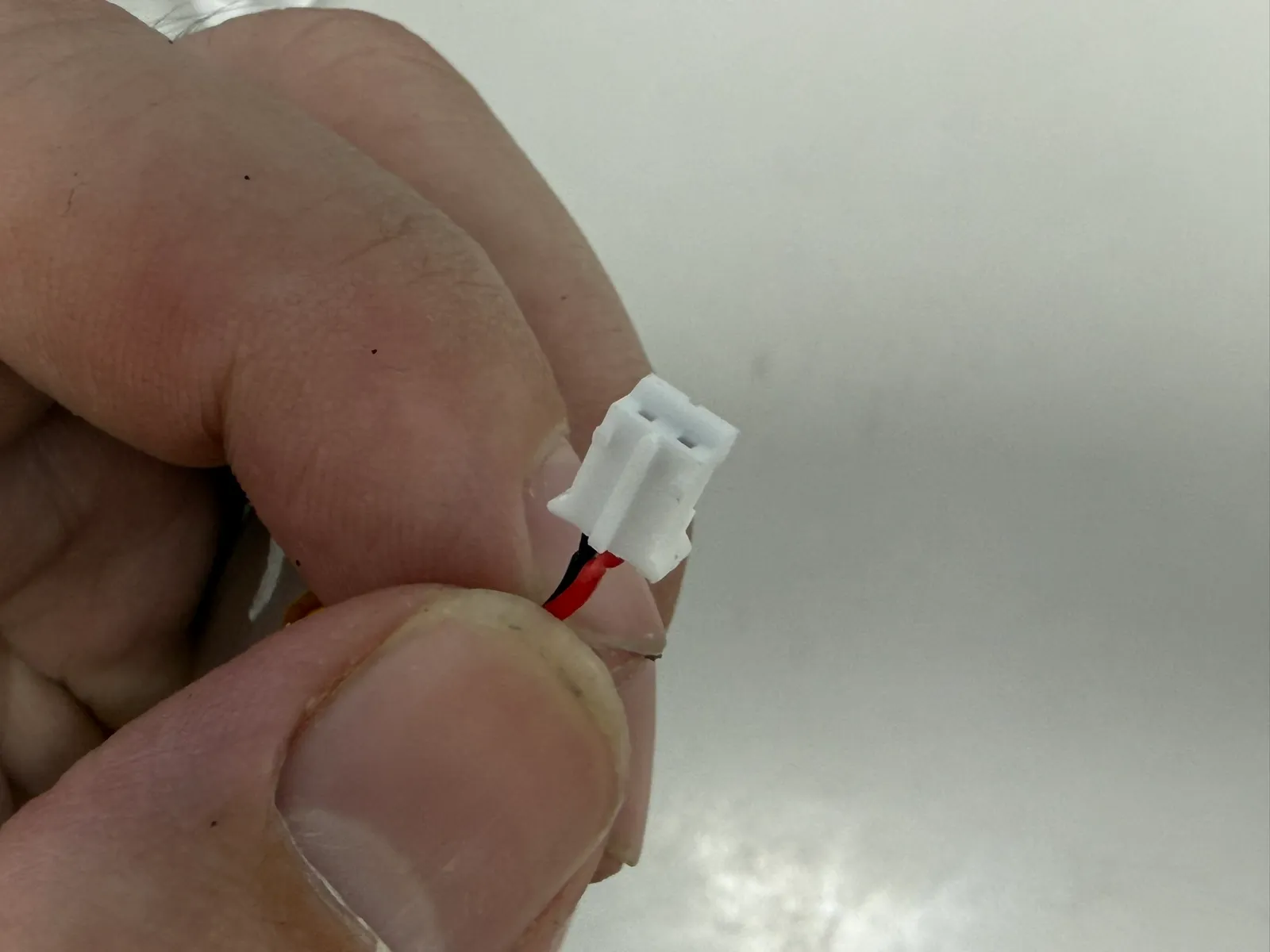

   進行斷電

   用鑷子夾著插頭 慢慢地往後拉

   1

   2

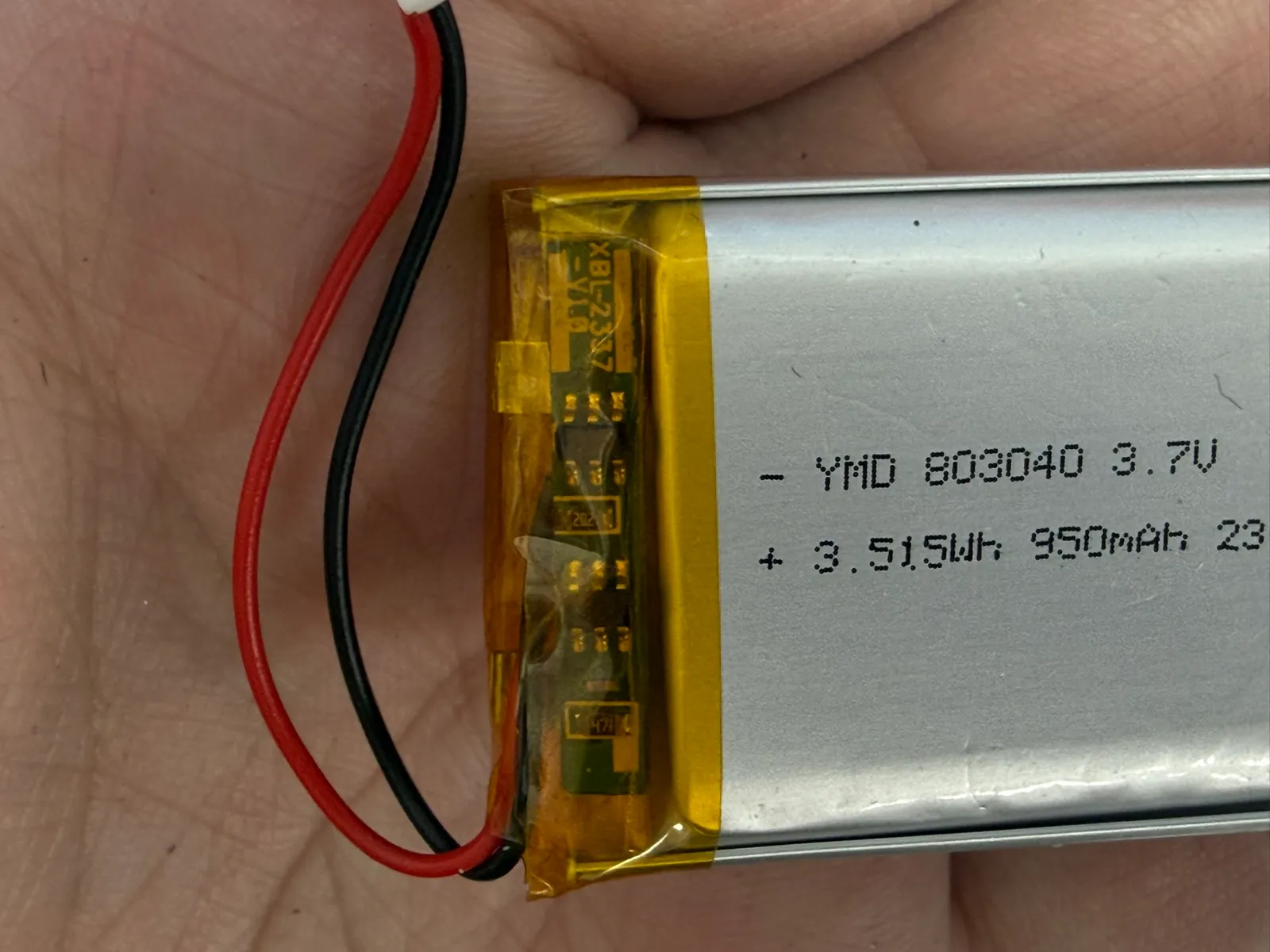

6. 步驟 6 / 共 19

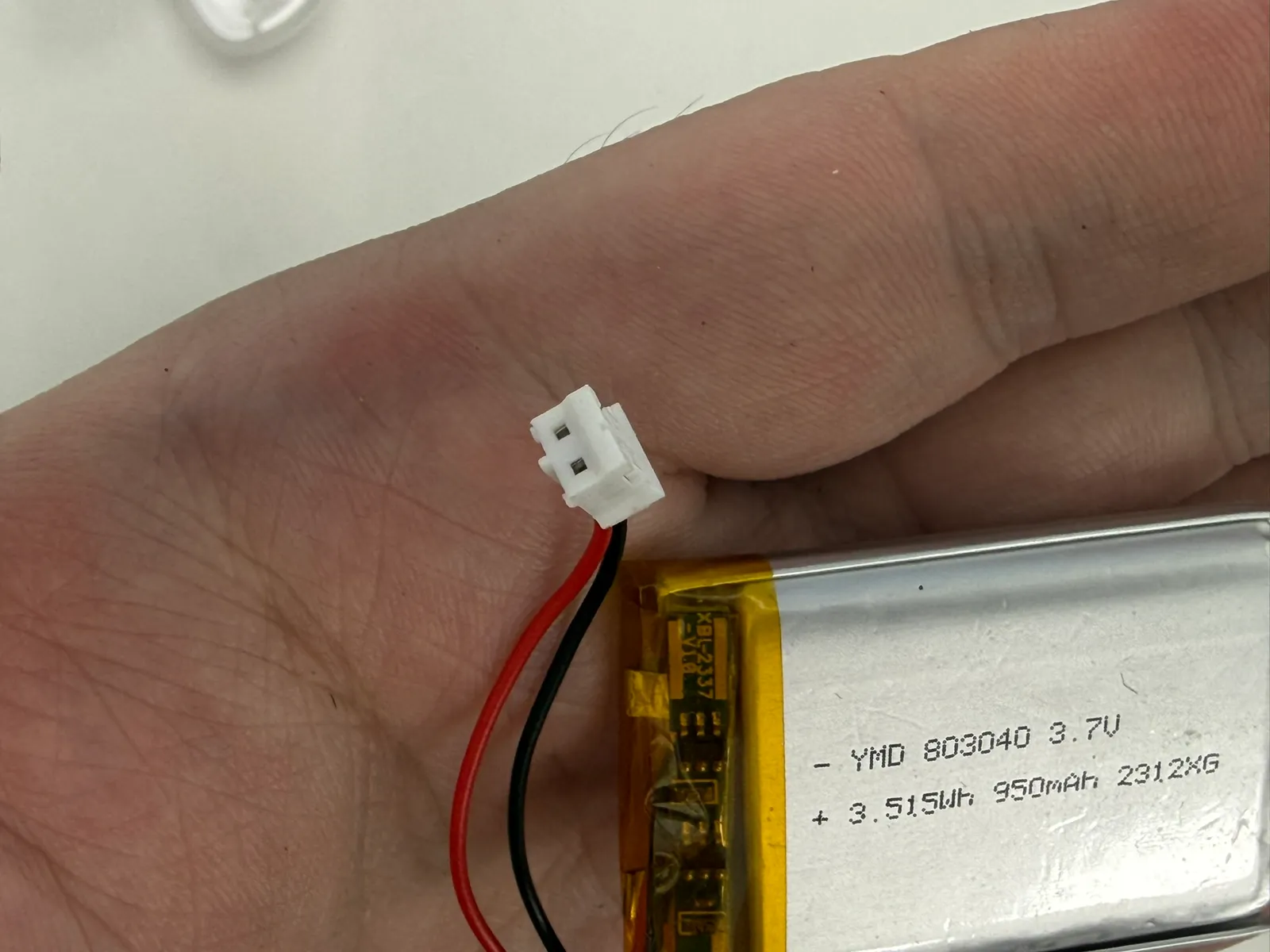

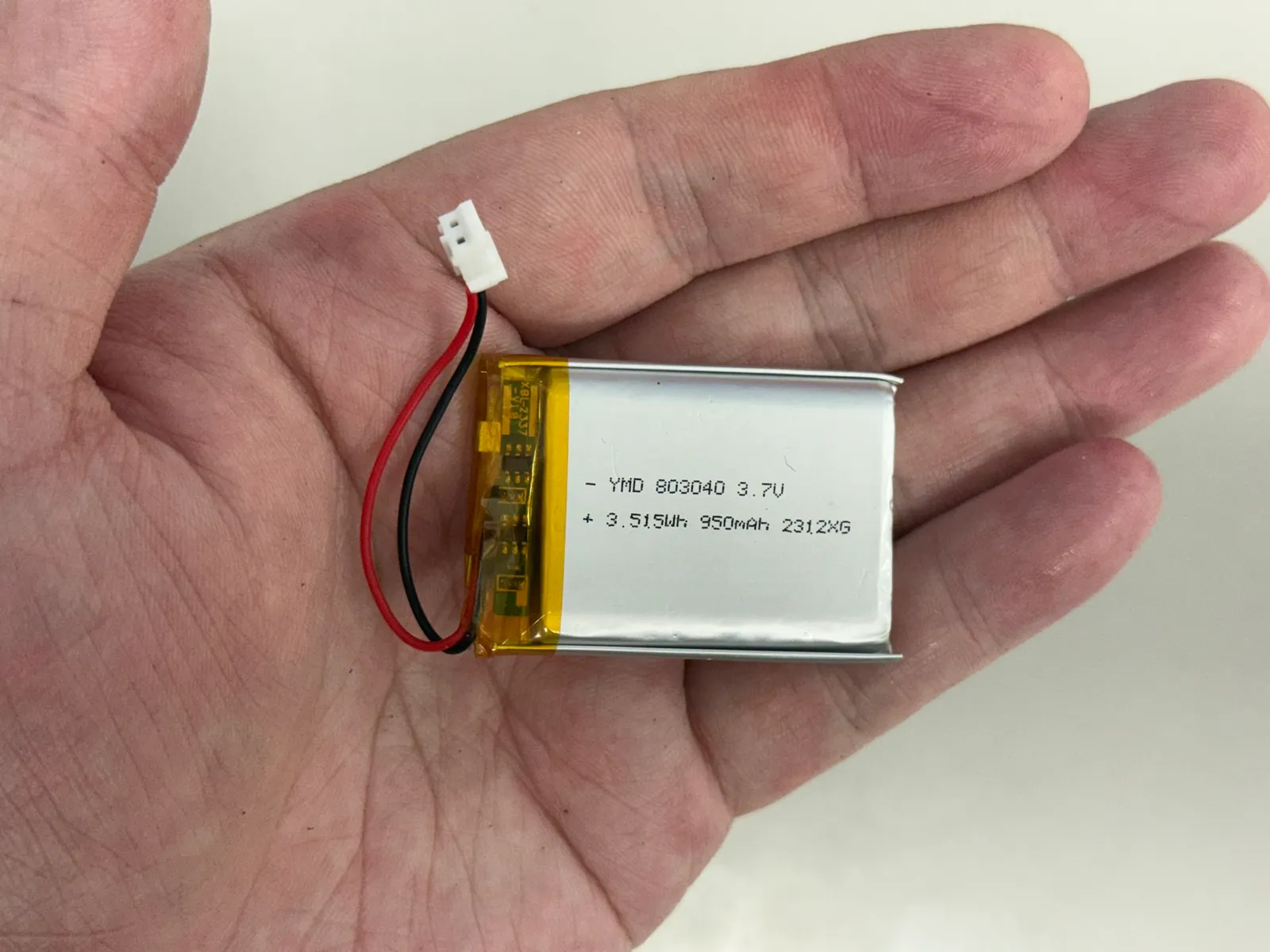

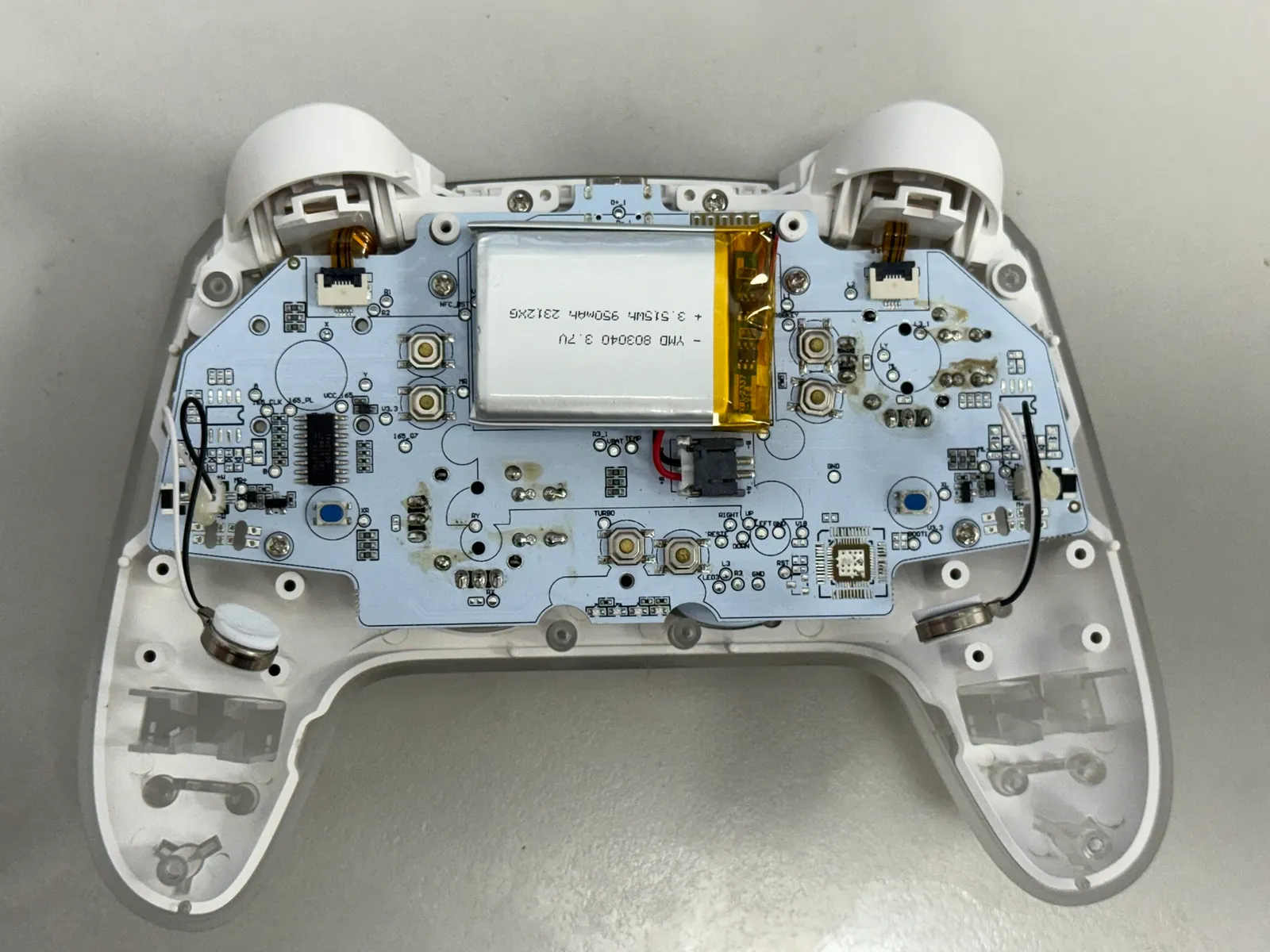

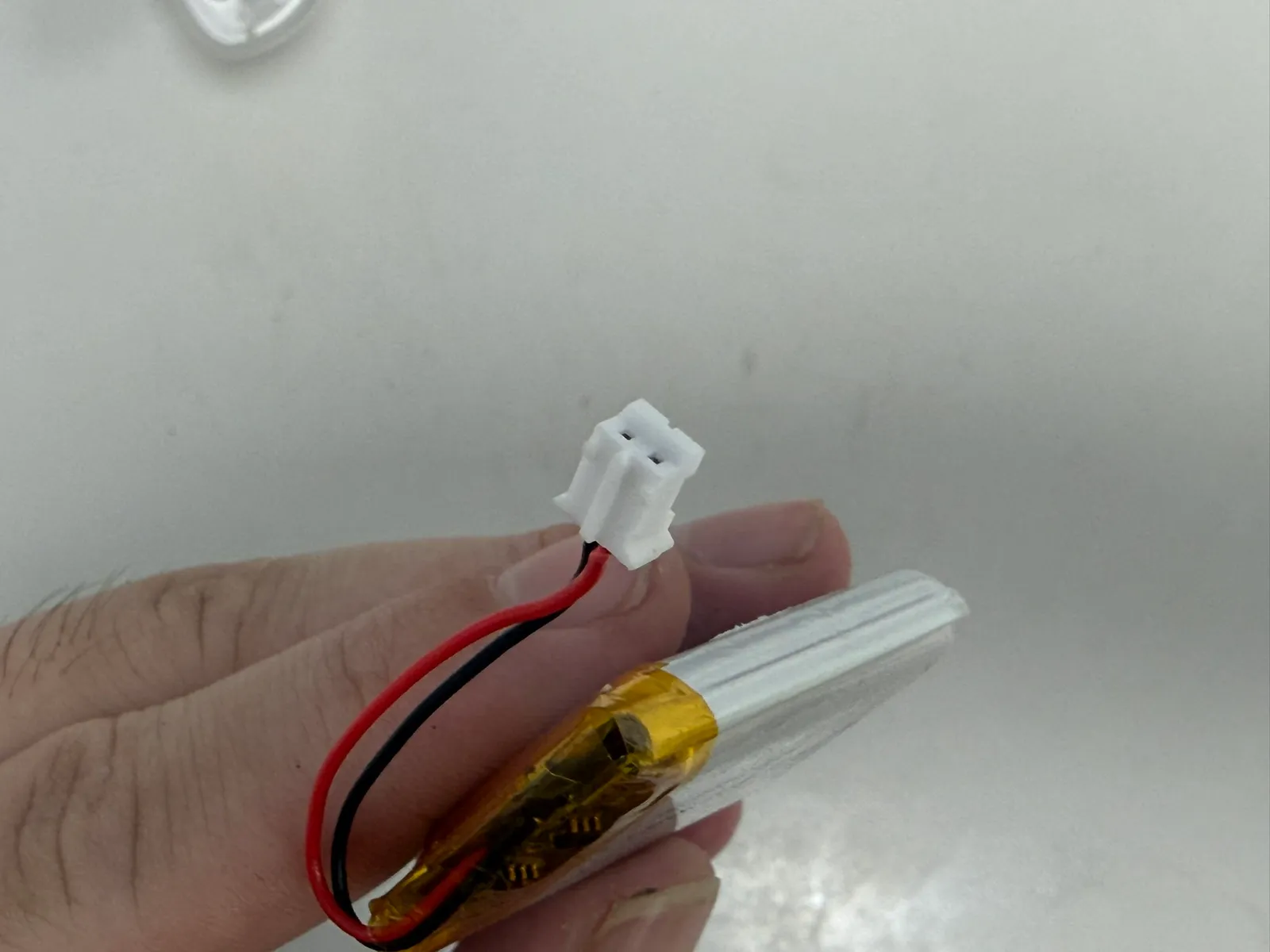

   電池

   電池型號：803040 3.7V 950mah 3.515Wh

   1

   2

   3

   4

   5

7. 步驟 7 / 共 19

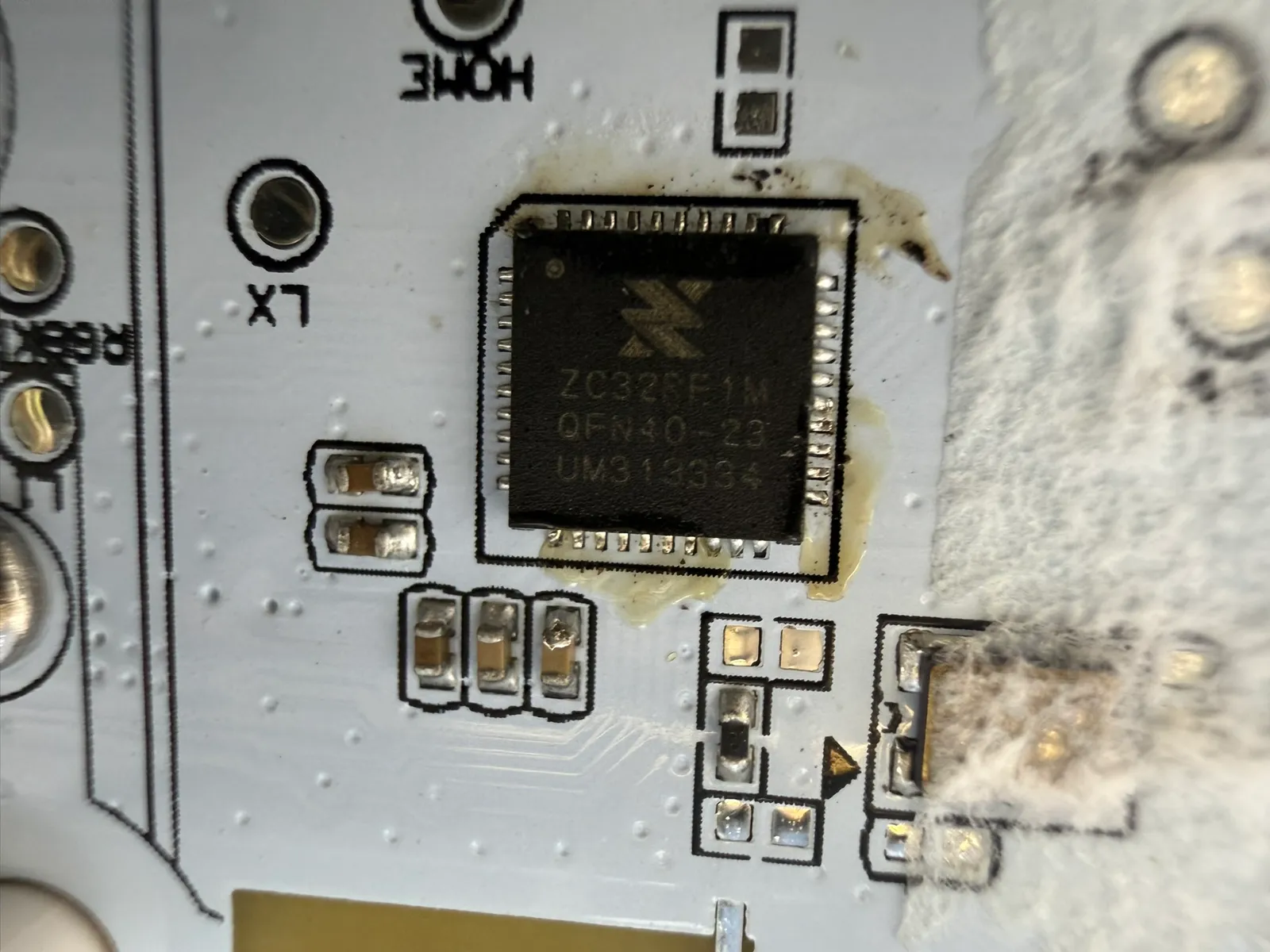

   主控晶片

   製造商：深圳市智旭科技 型號：ZC32RF1M 旁邊26.000 MHZ 的石英震盪器



8. 步驟 8 / 共 19

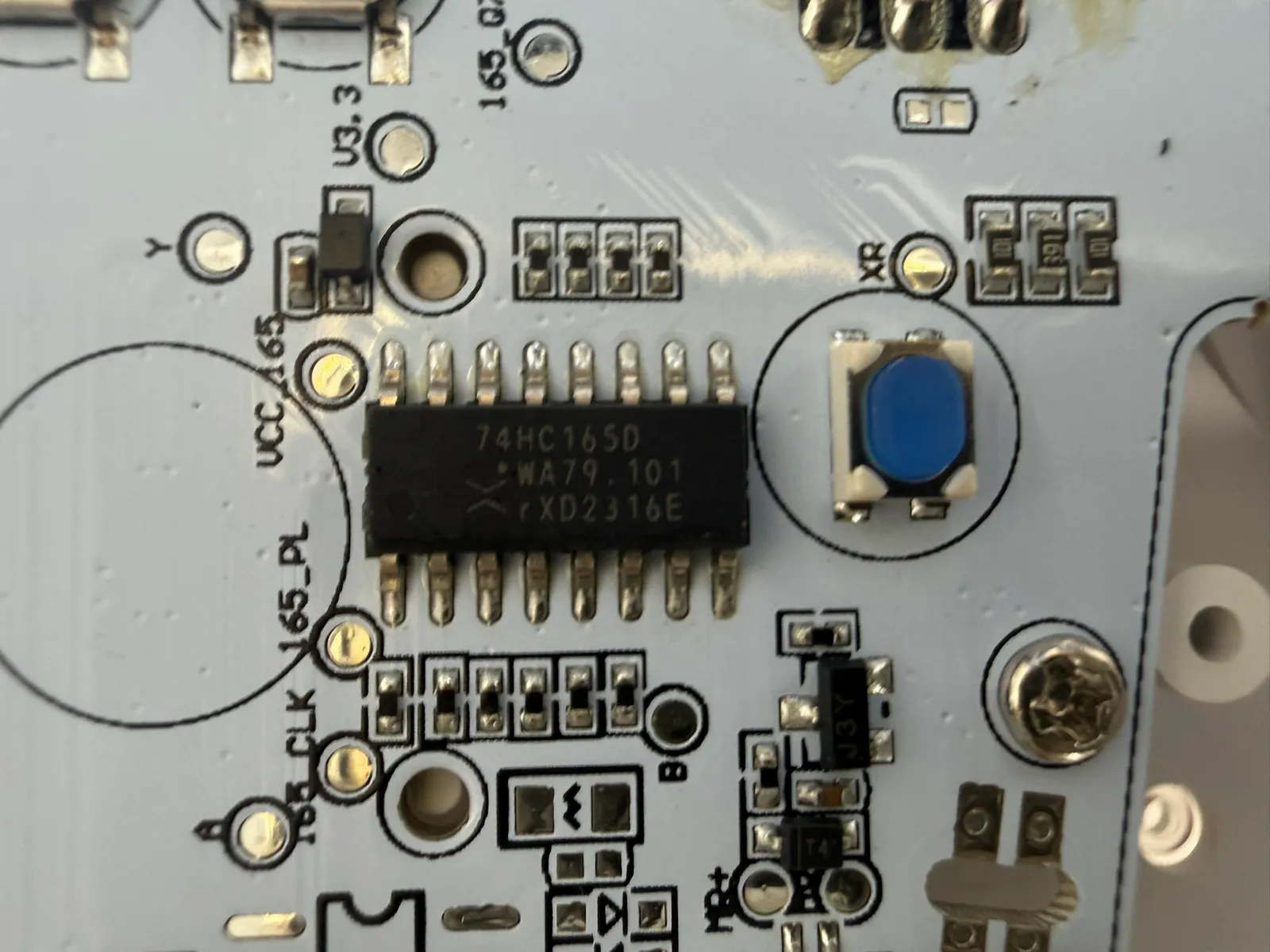

   I/O 腳位擴展器

   製造商：Nexperia（安世半導體） 型號：74HC165D



9. 步驟 9 / 共 19

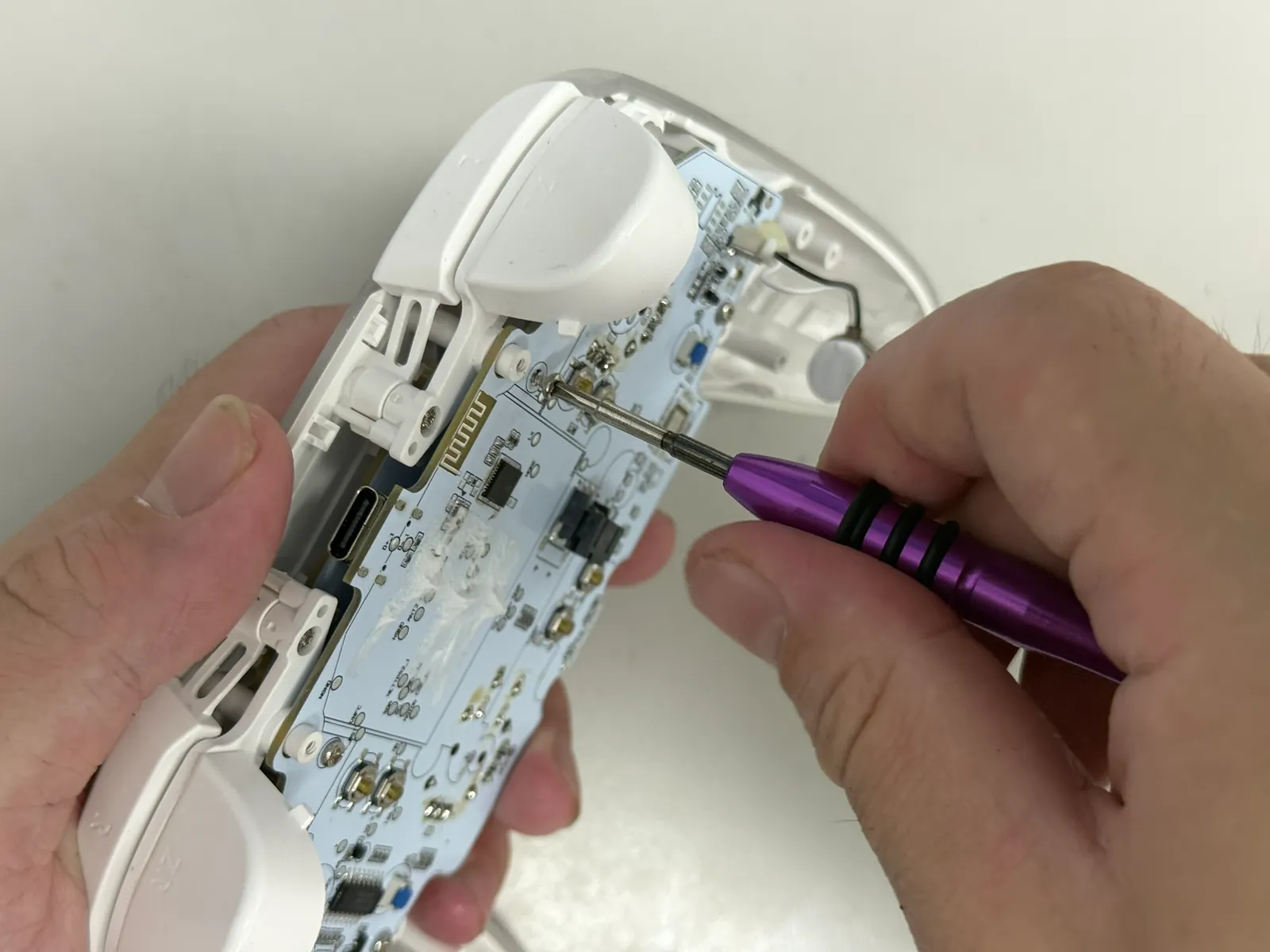

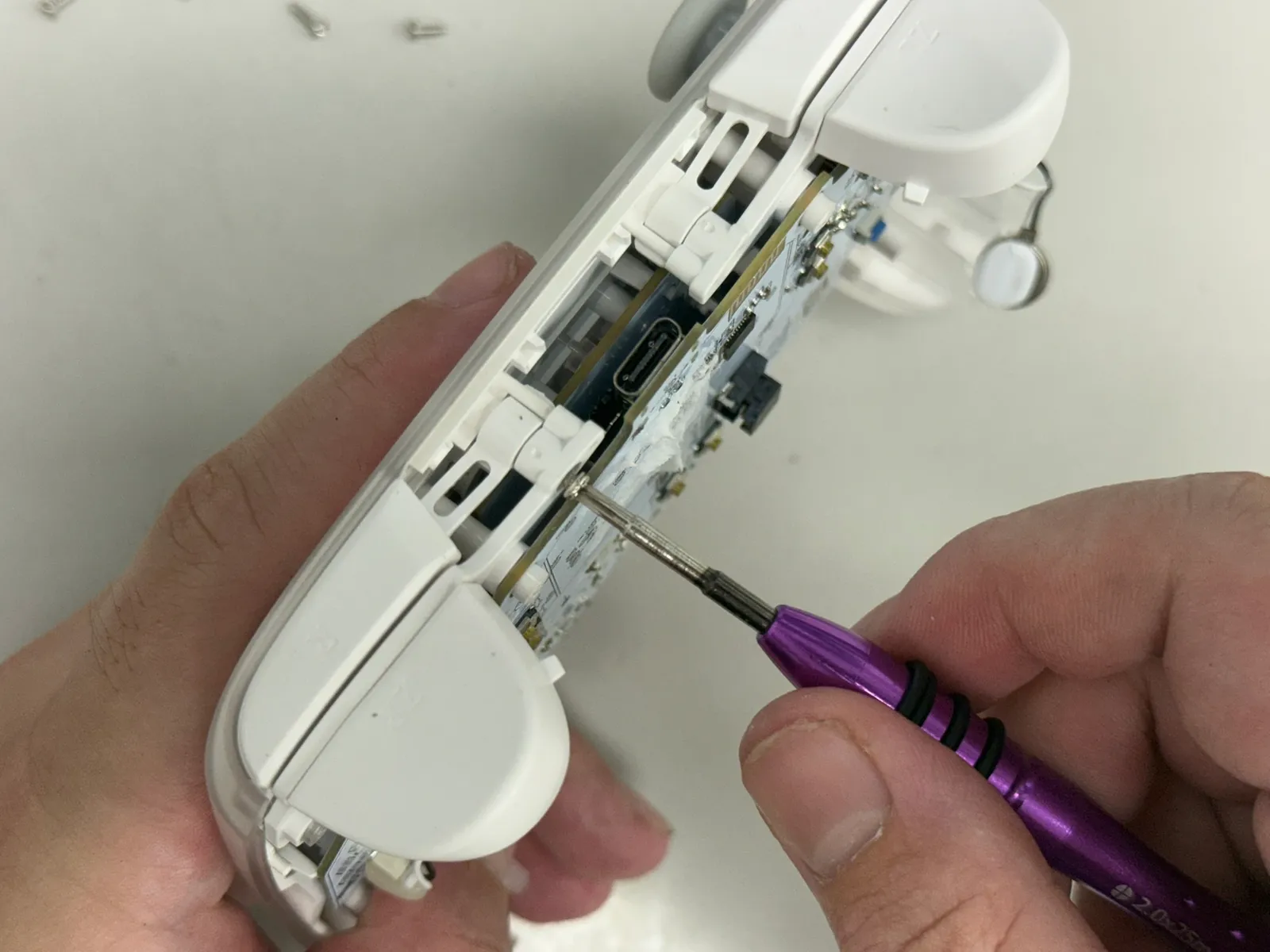

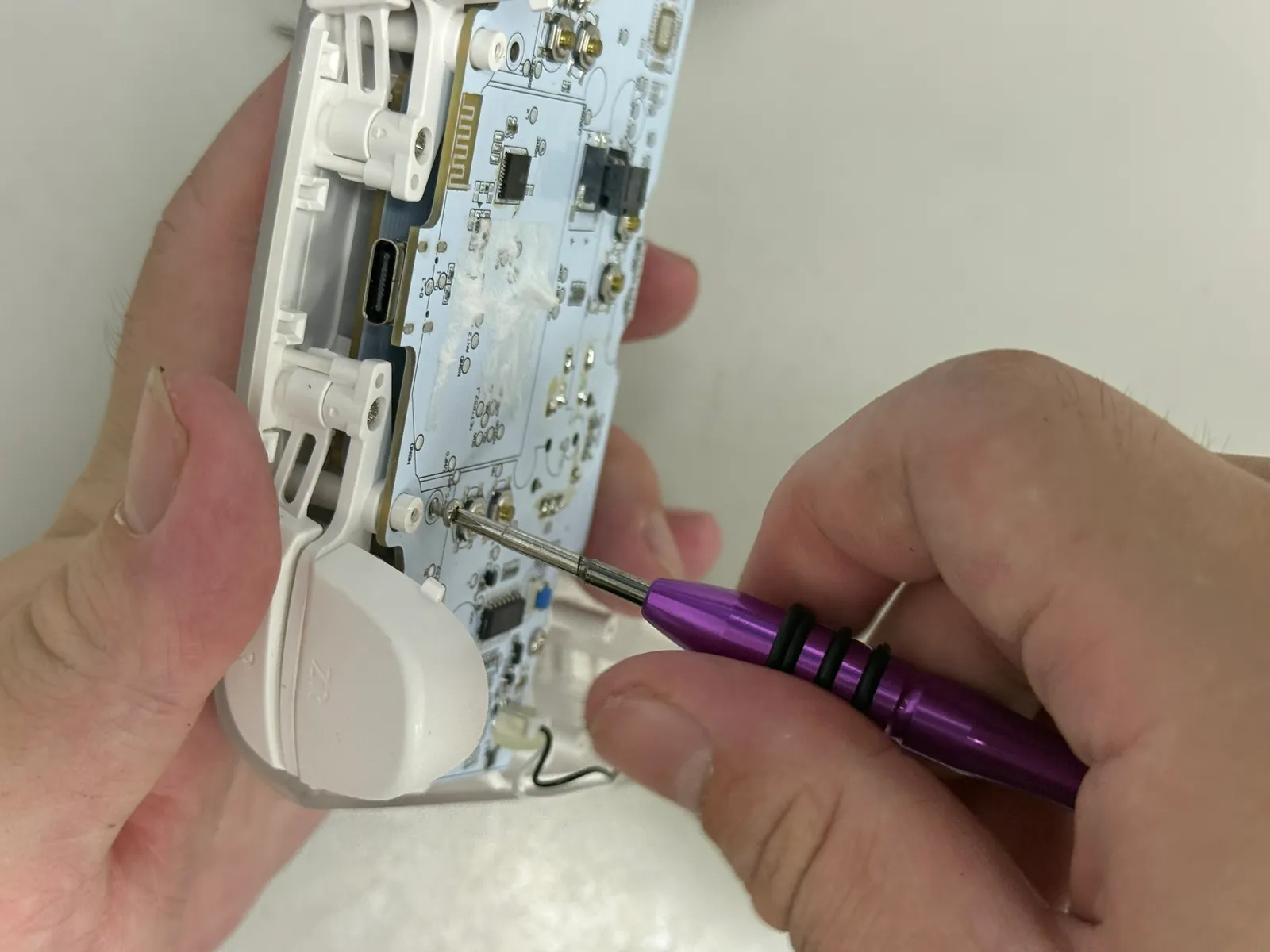

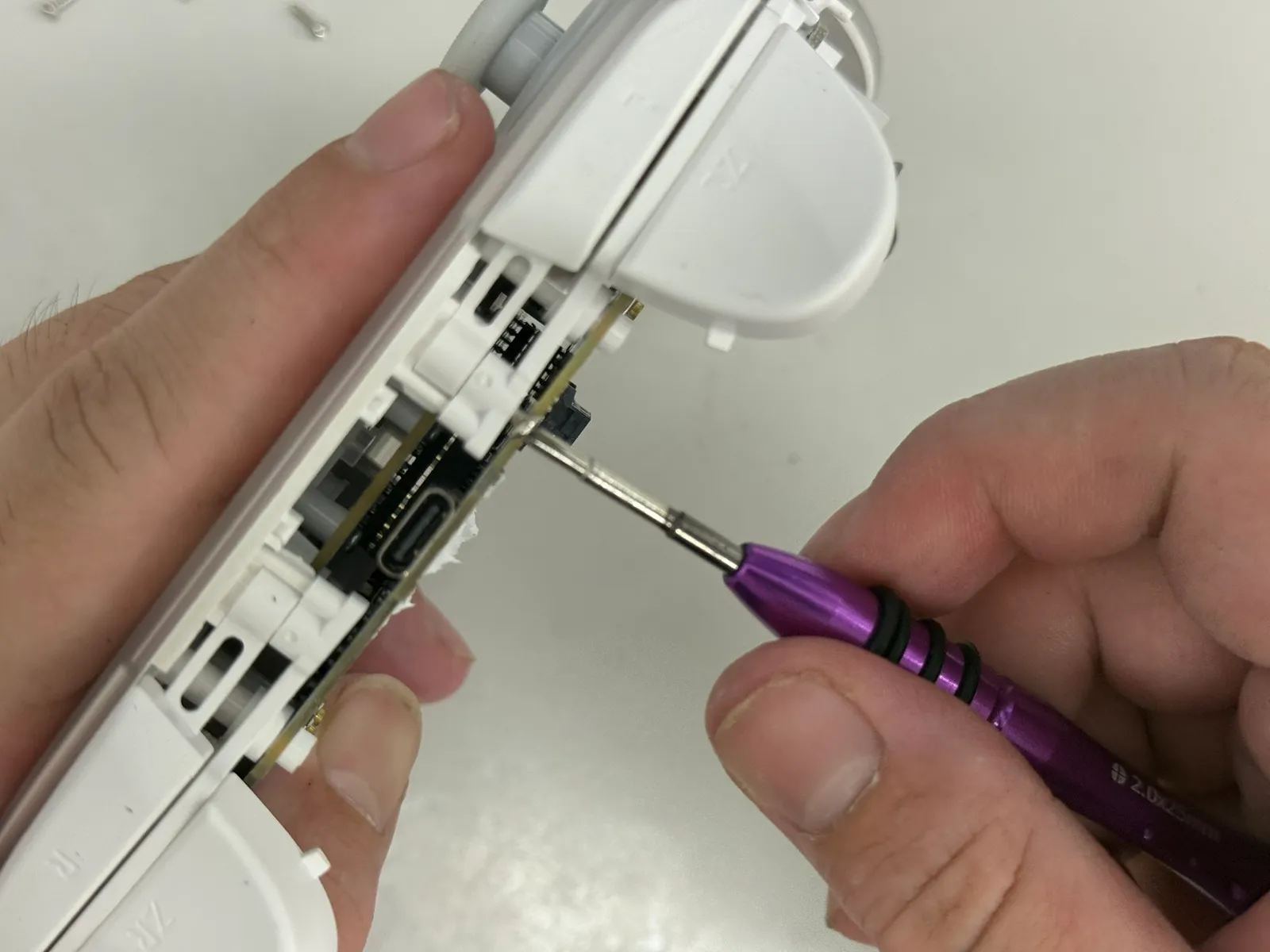

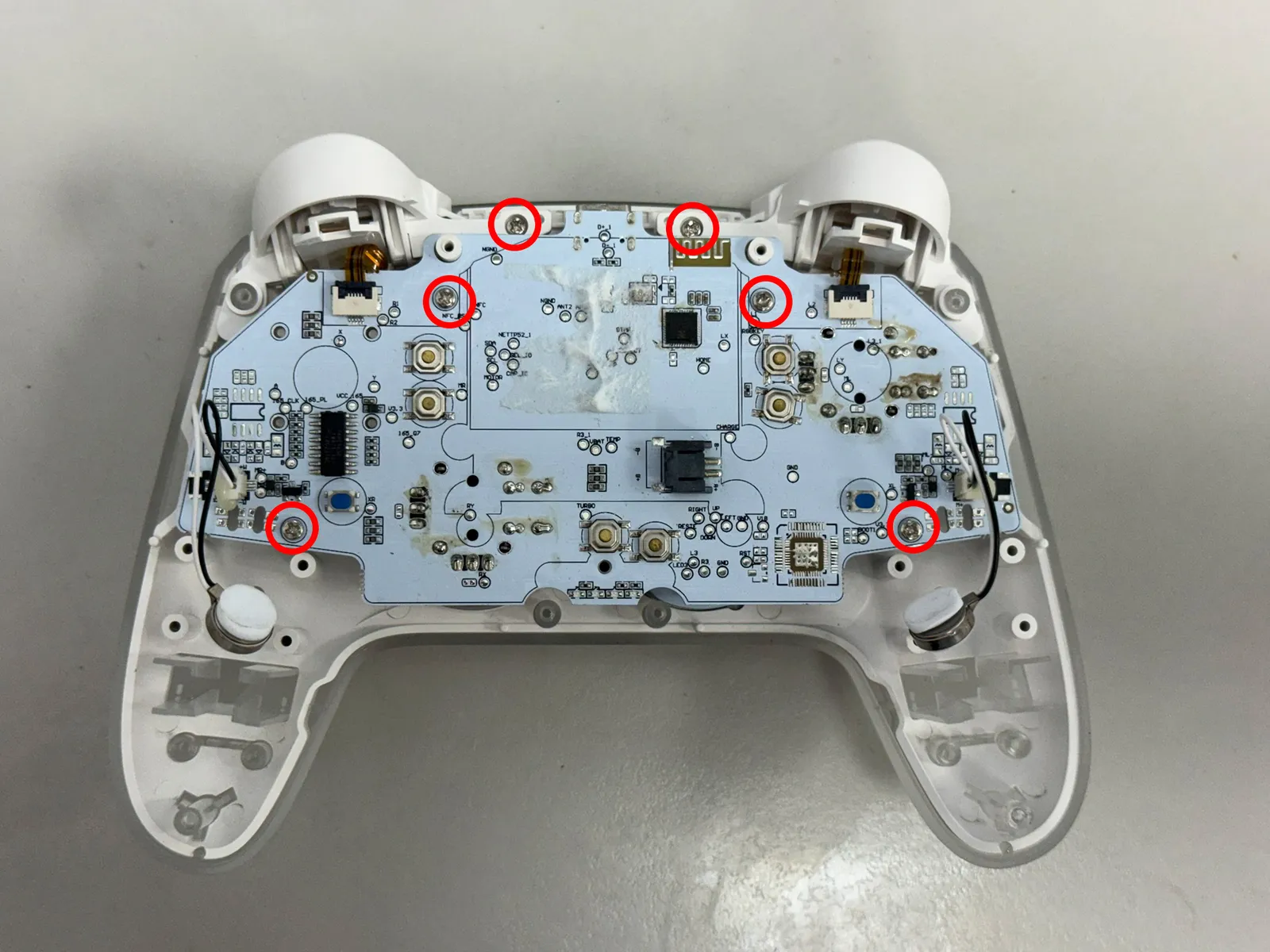

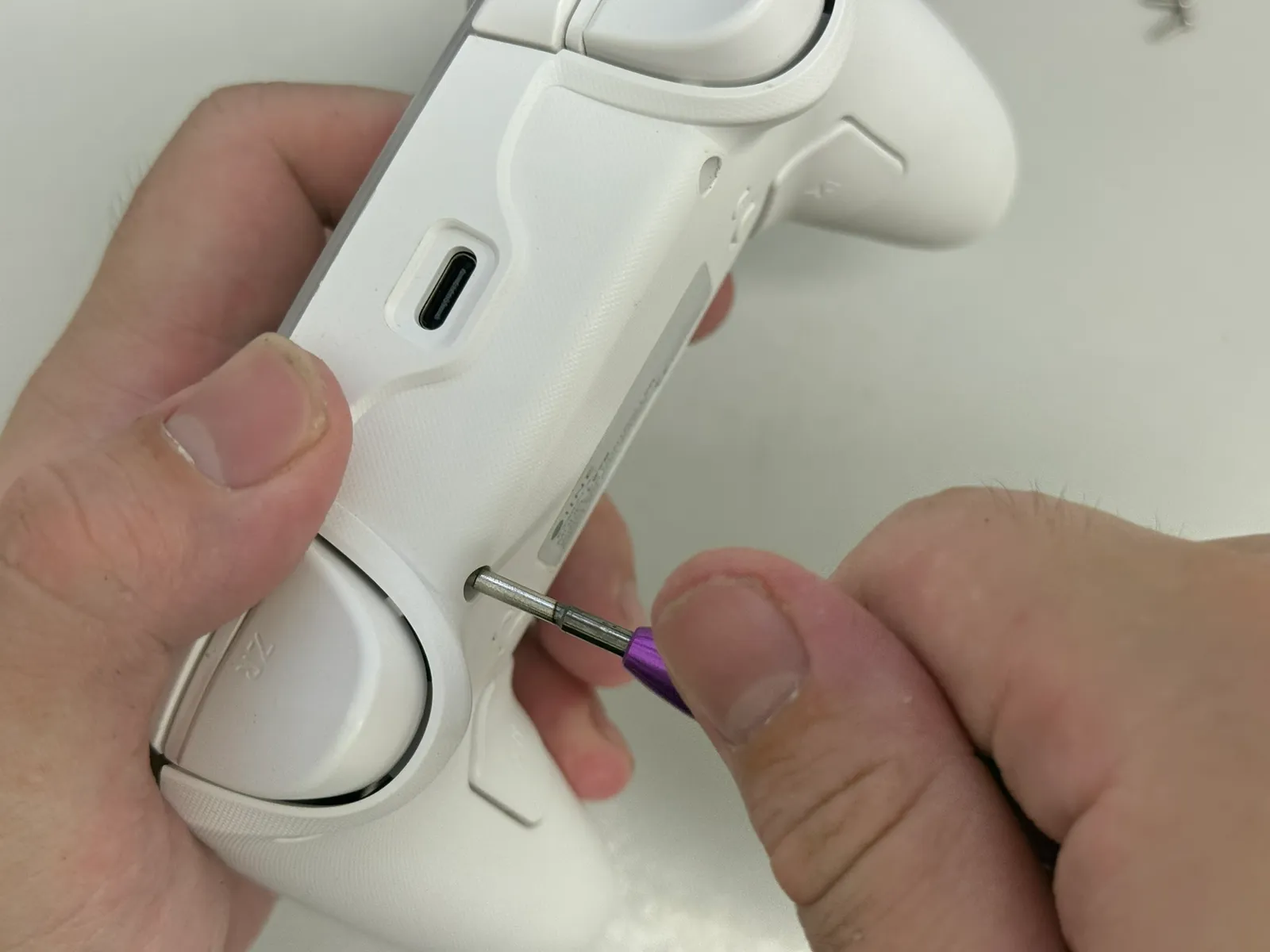

   卸下6個十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。

   1

   2

   3

   4

   5

   6

   7

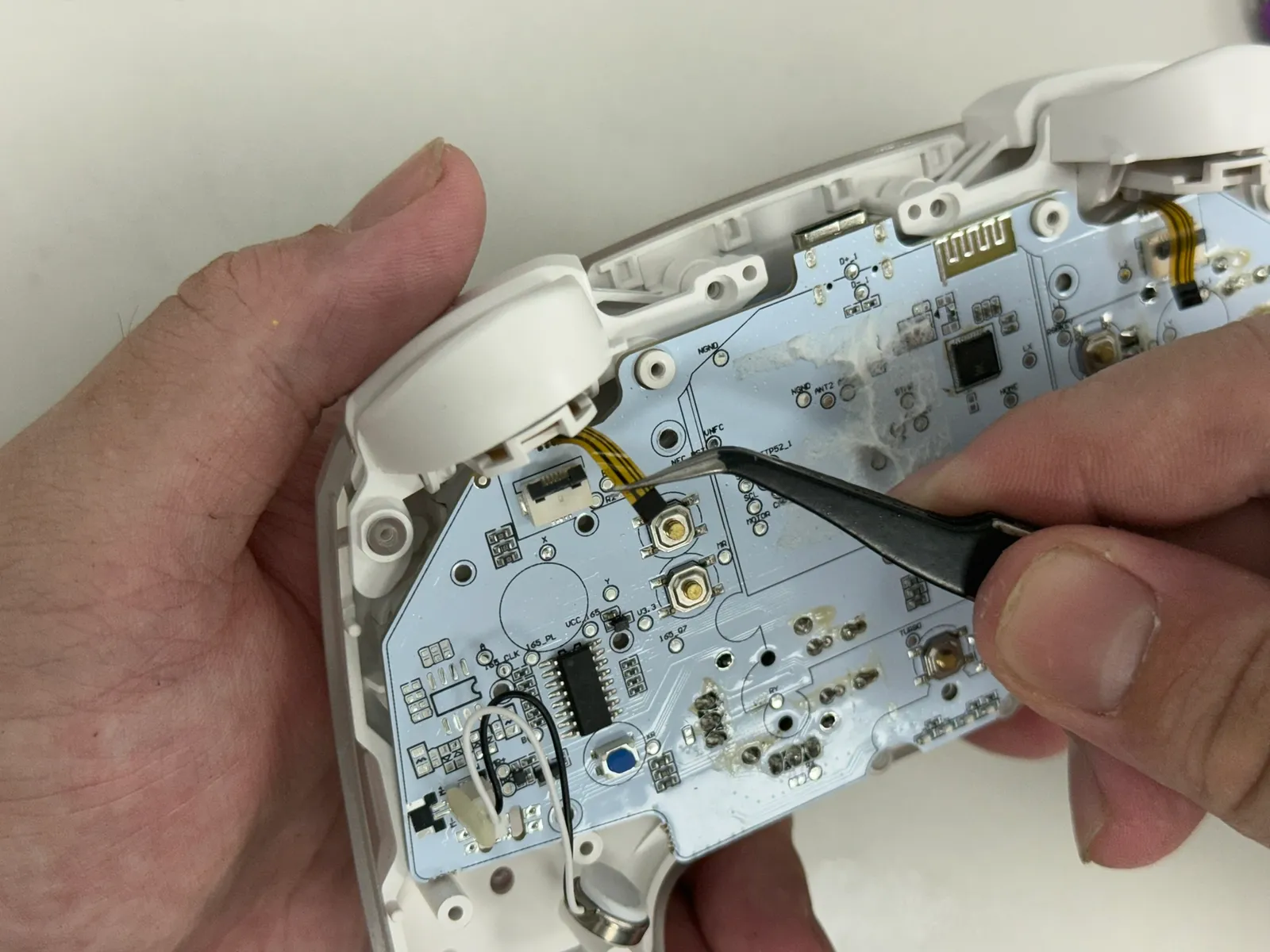

10. 步驟 10 / 共 19

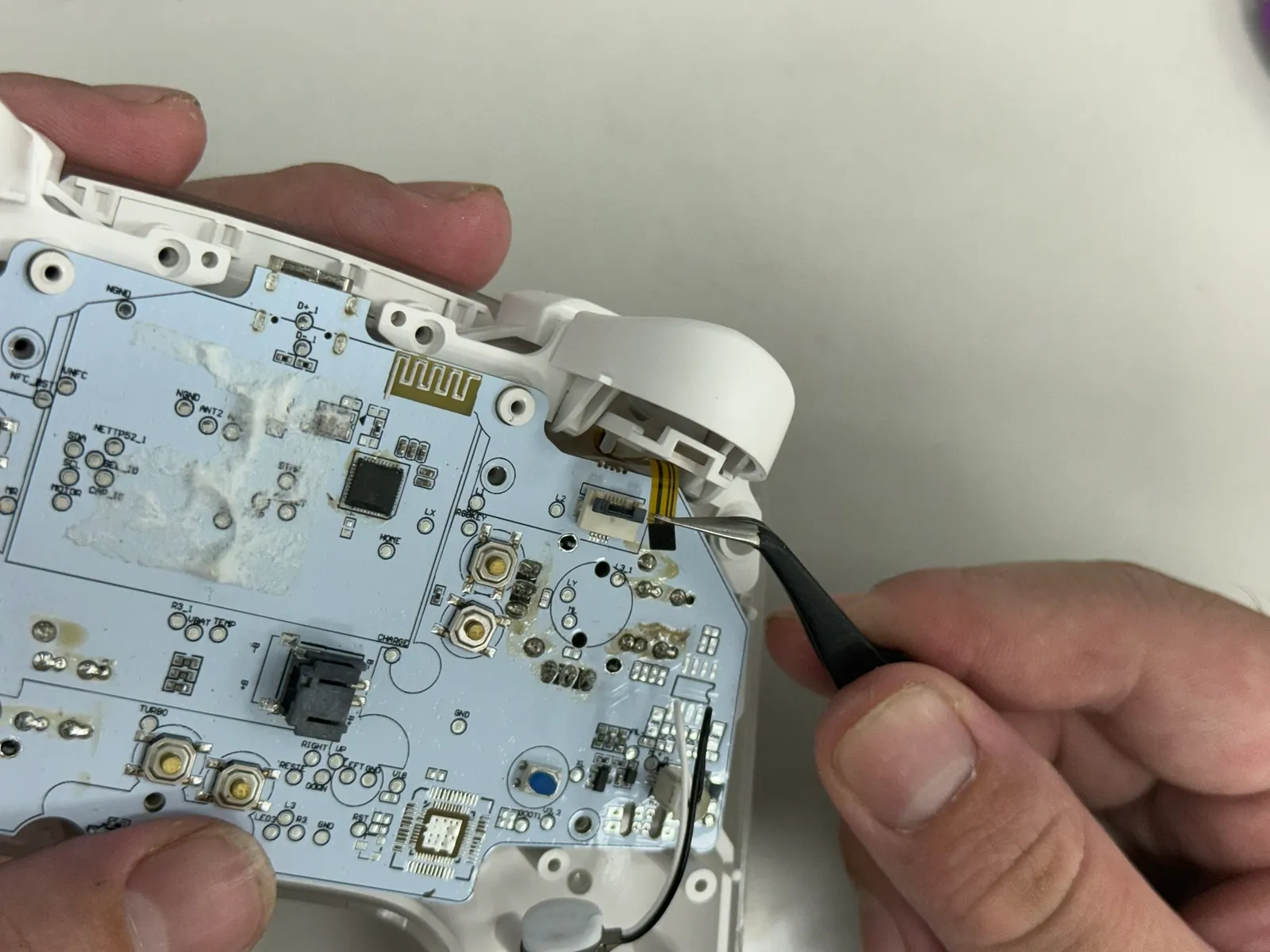

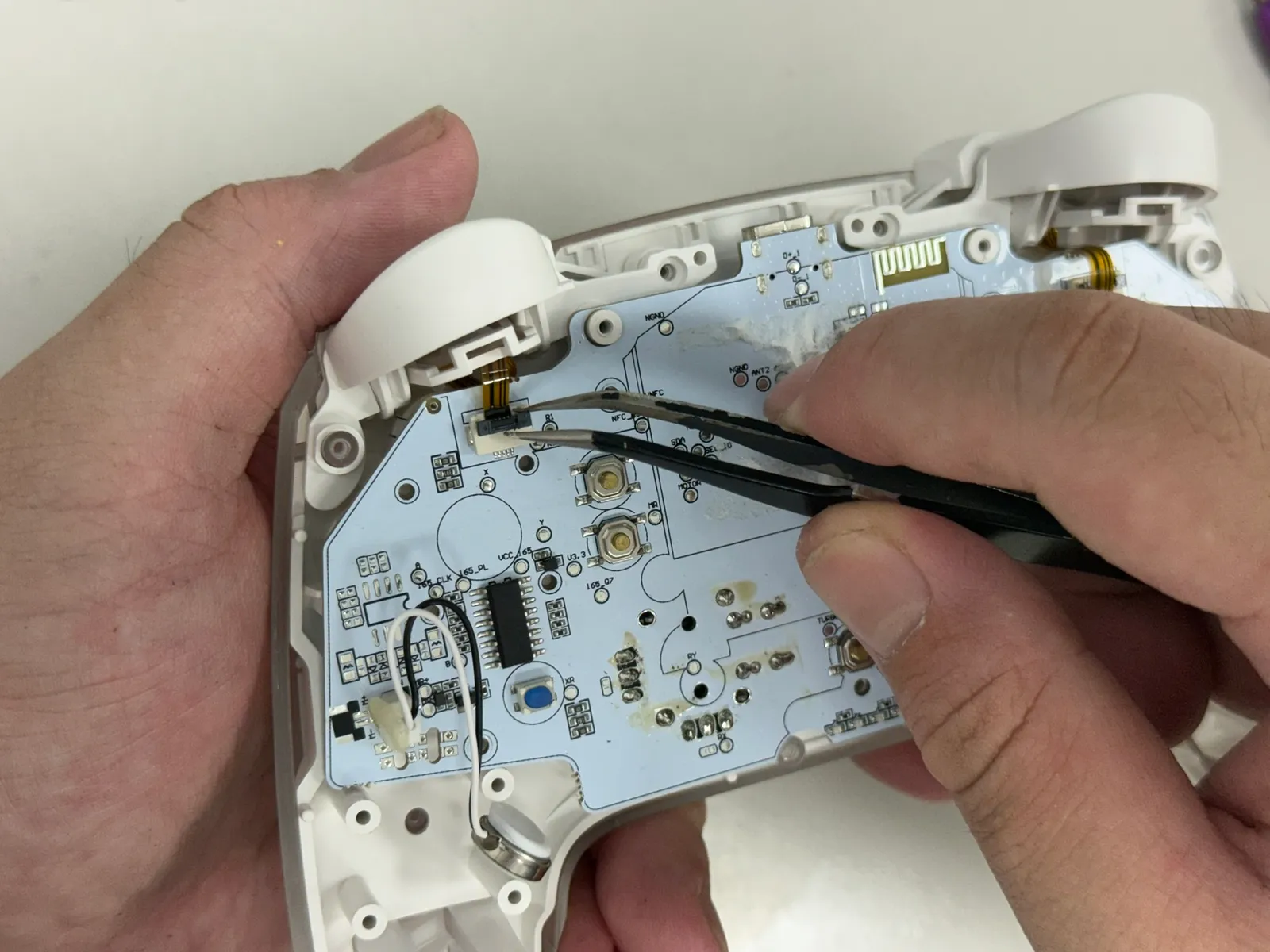

    取下 ZL ZR排線

    用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來。

    1

    2

    3

    4

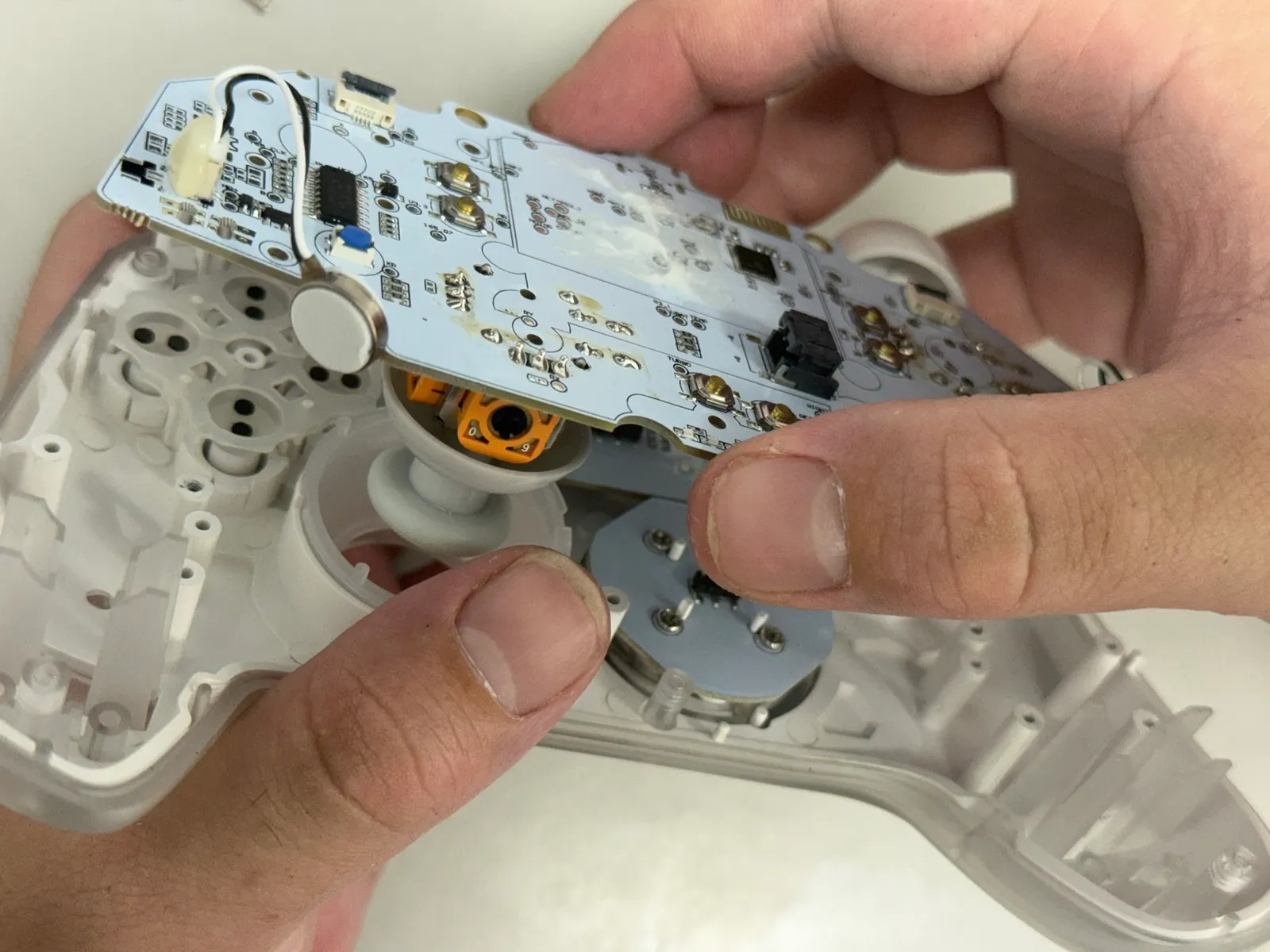

11. 步驟 11 / 共 19

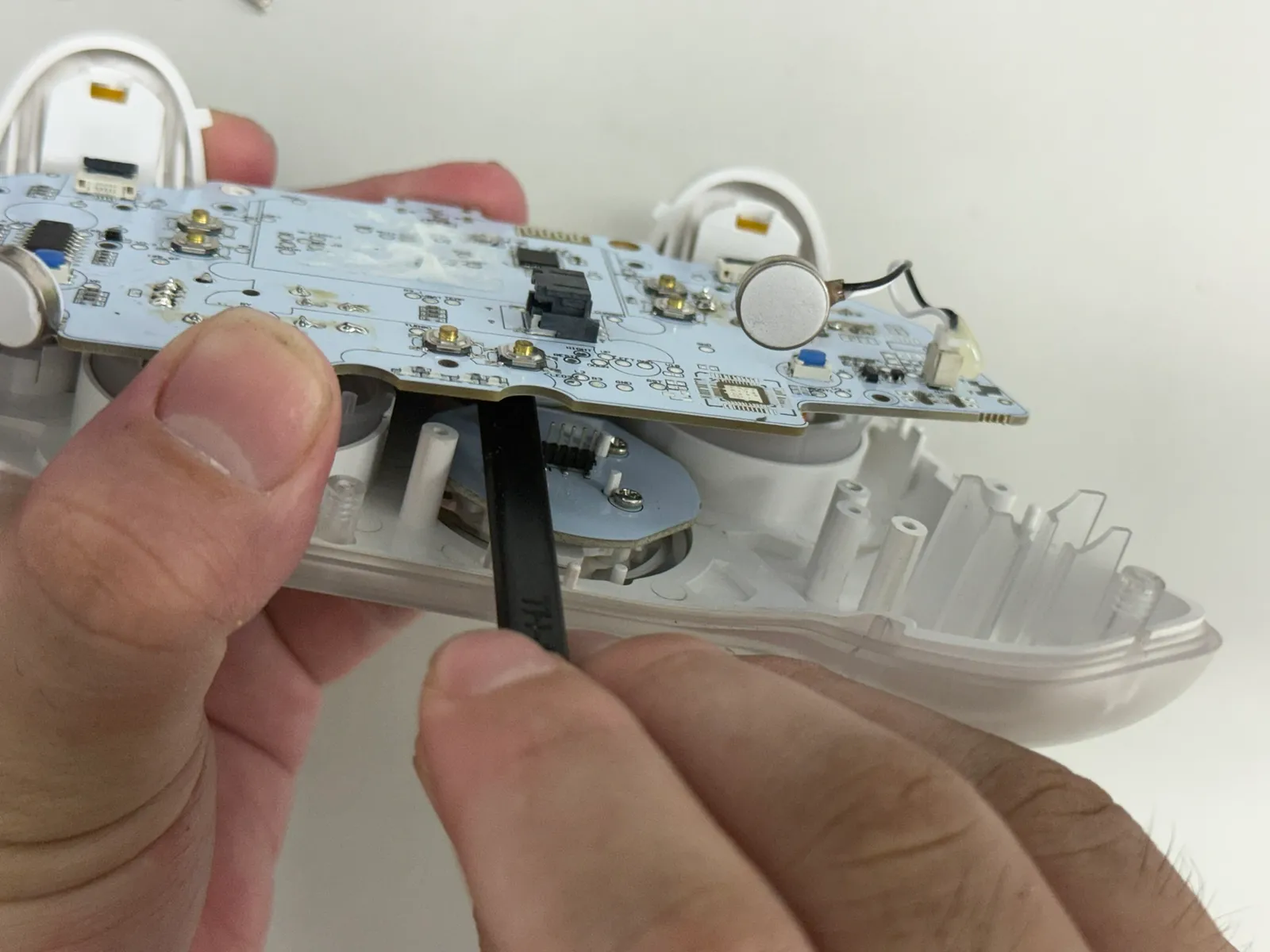

    撬開主板跟副板連接

    主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。

    1

    2

12. 步驟 12 / 共 19

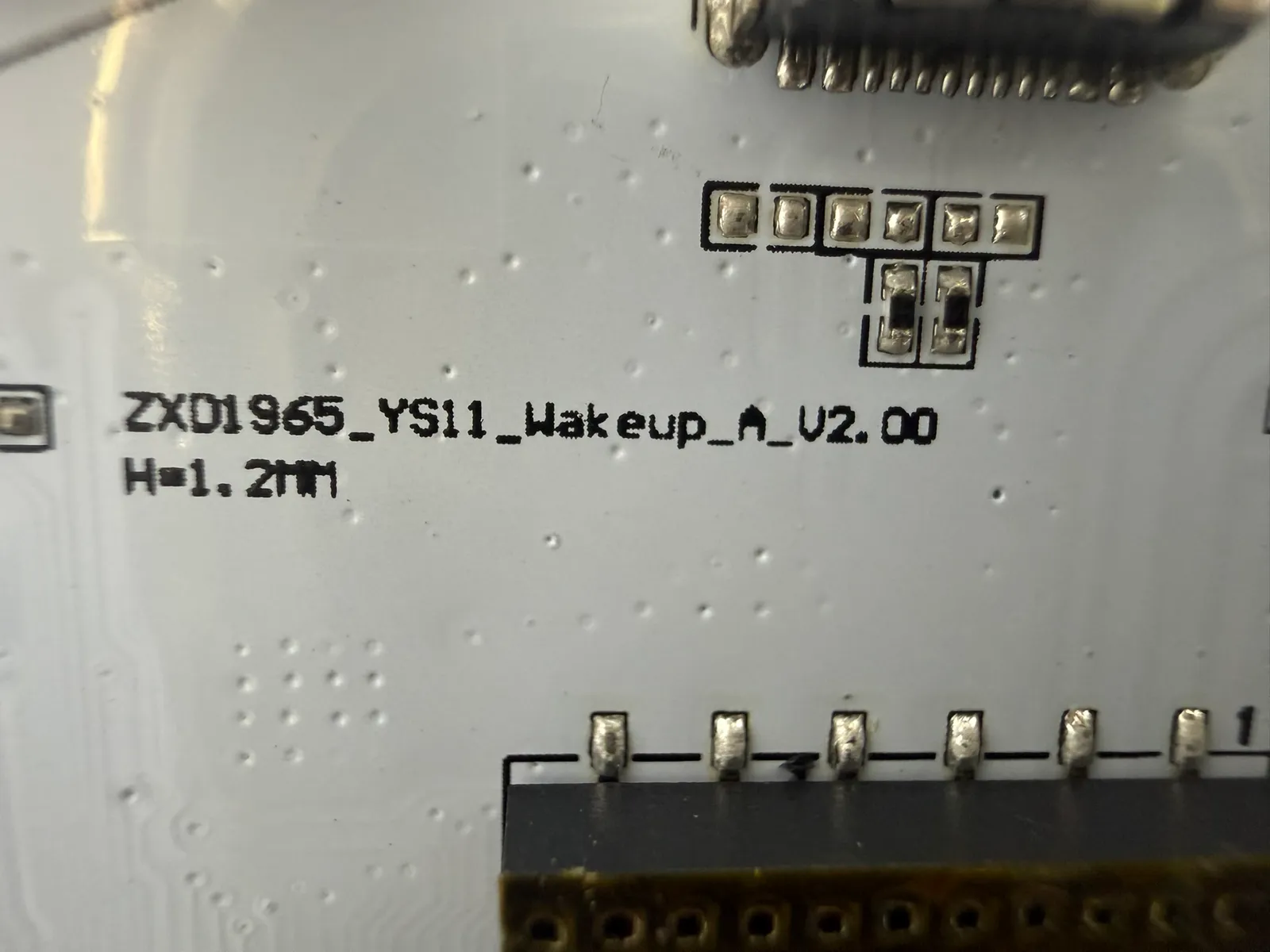

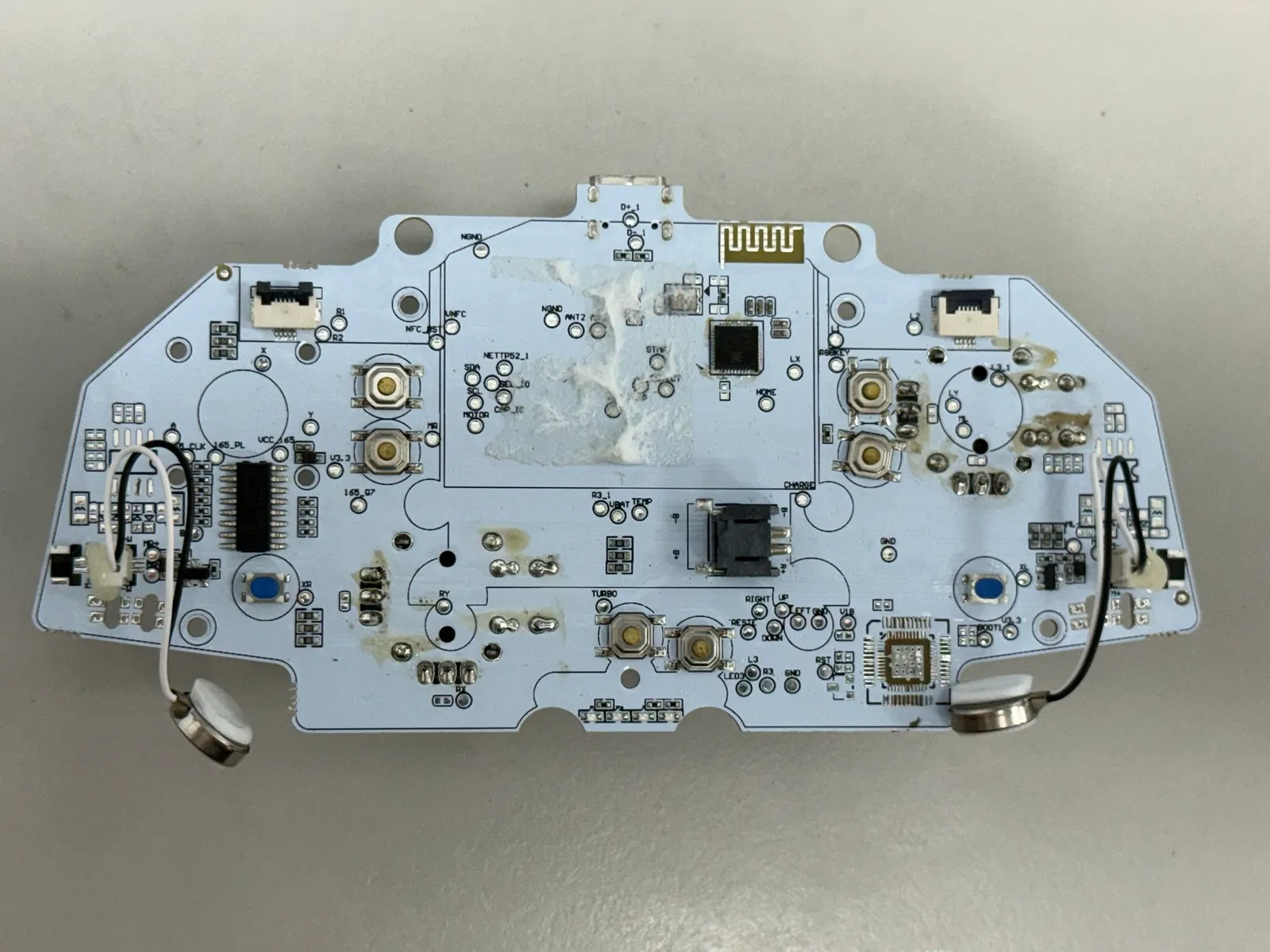

    主板

    主板型號：ZXD1965_YS11_Wakeup_A_V2.00

    1

    2

13. 步驟 13 / 共 19

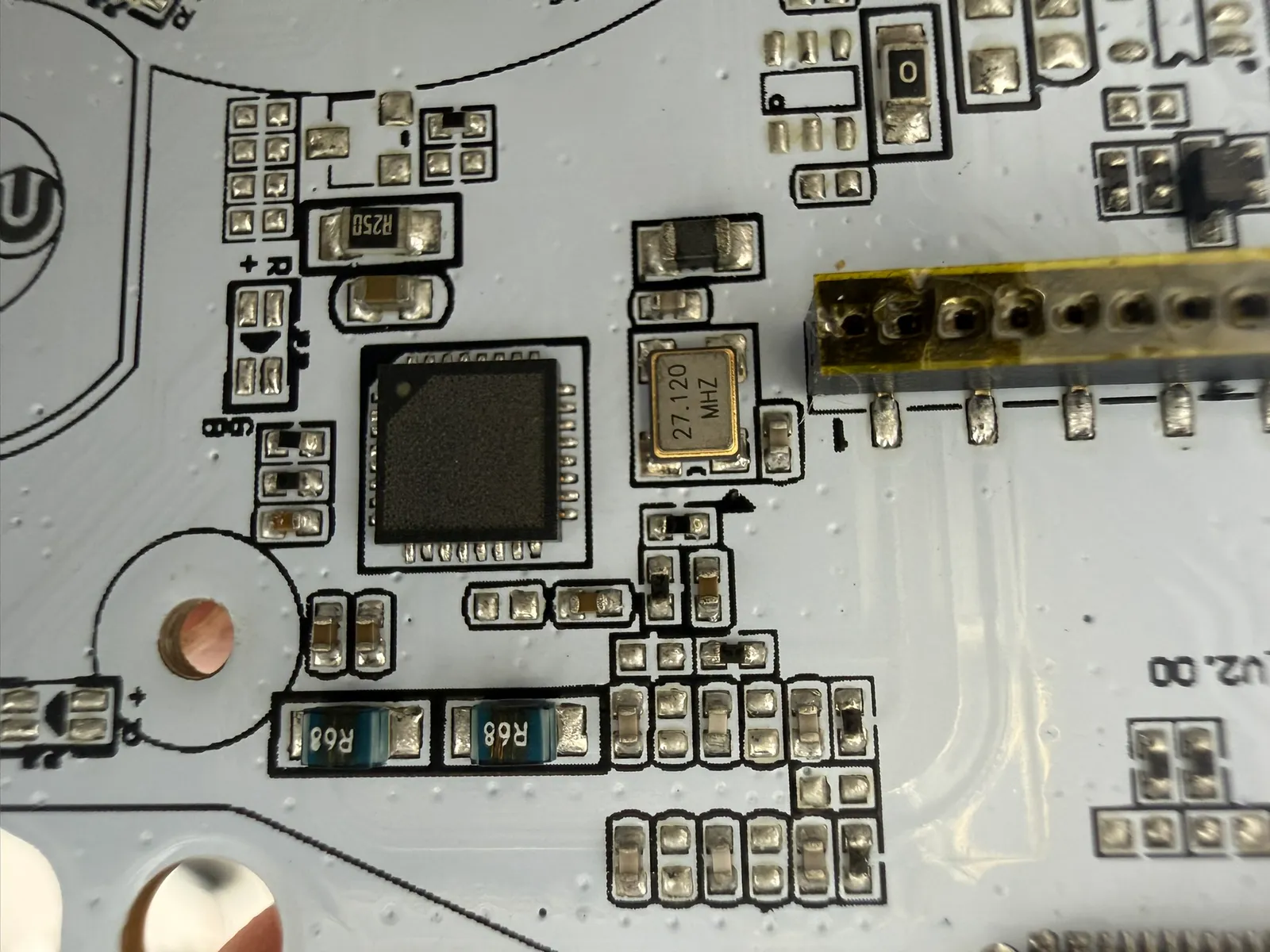

    NFC 晶片

    被磨掉了，所以看不到了。 但印刷有寫到 UNFC 跟 NFC_RST 旁邊也有一顆 27.120 MHZ 的石英震盪器



14. 步驟 14 / 共 19

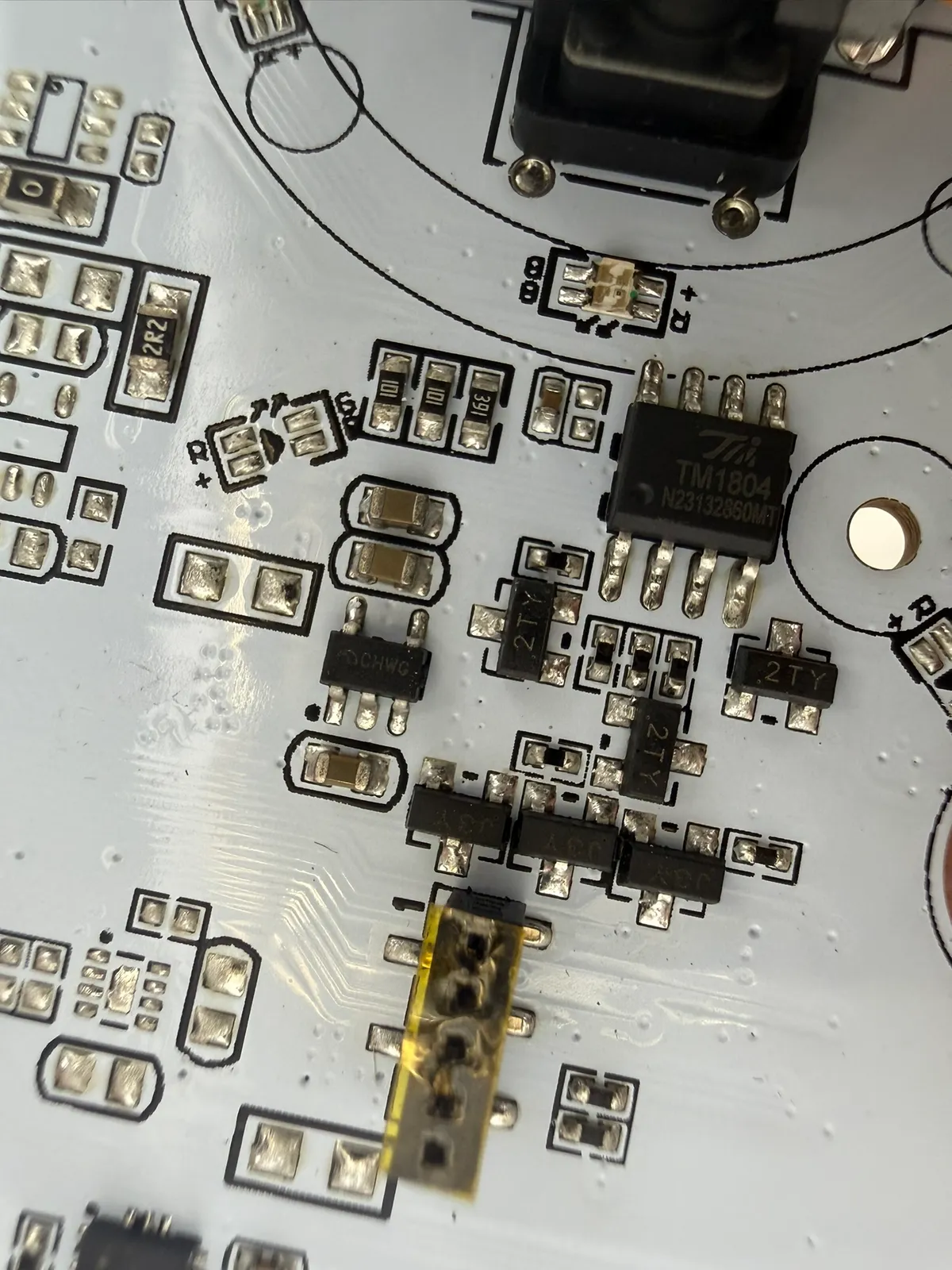

    LED 驅動控制 晶片

    製造商：天微電子（Ti / Titan Micro） 型號：TM1804



15. 步驟 15 / 共 19

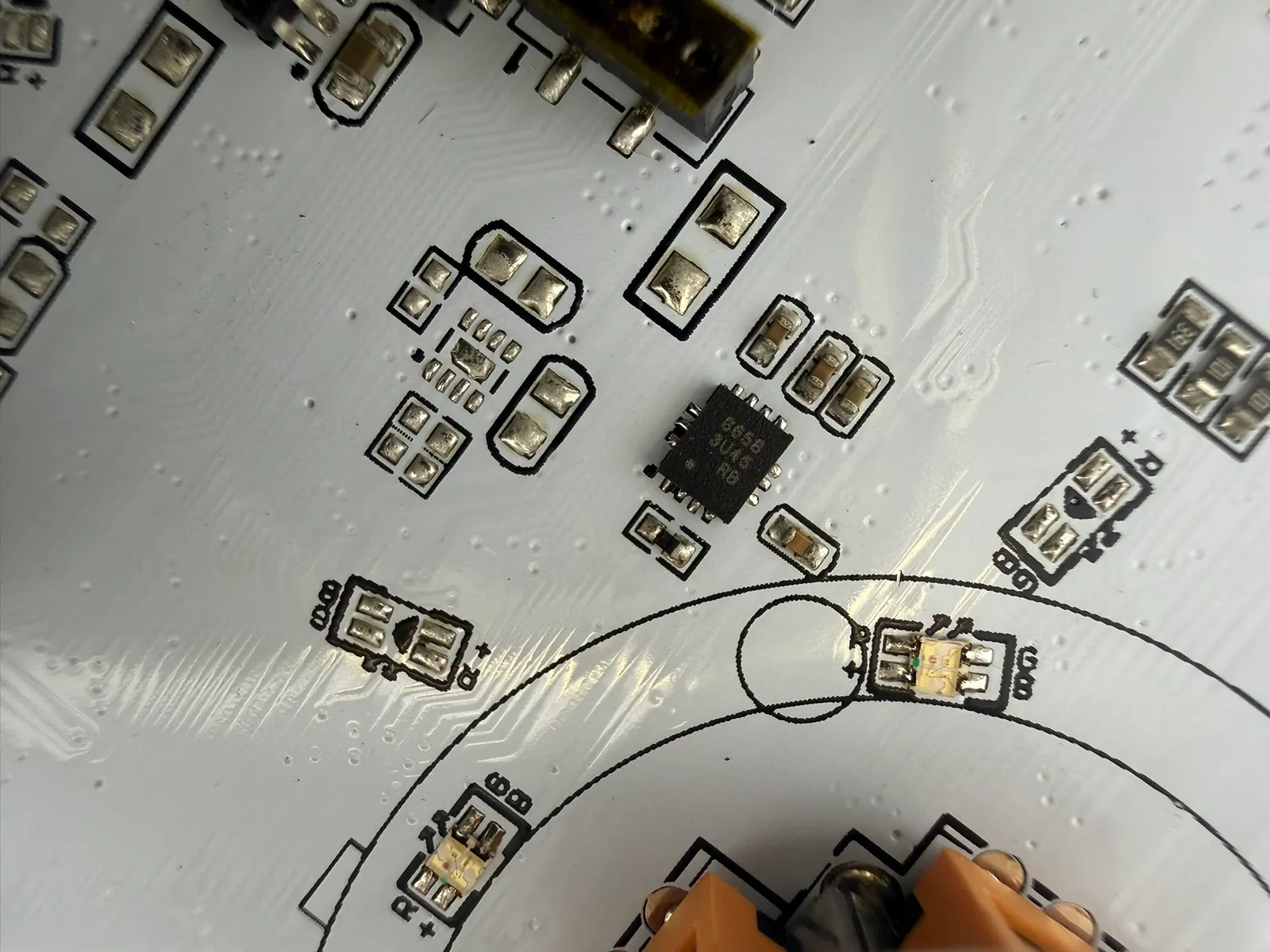

    步驟 15

    絲印：8658

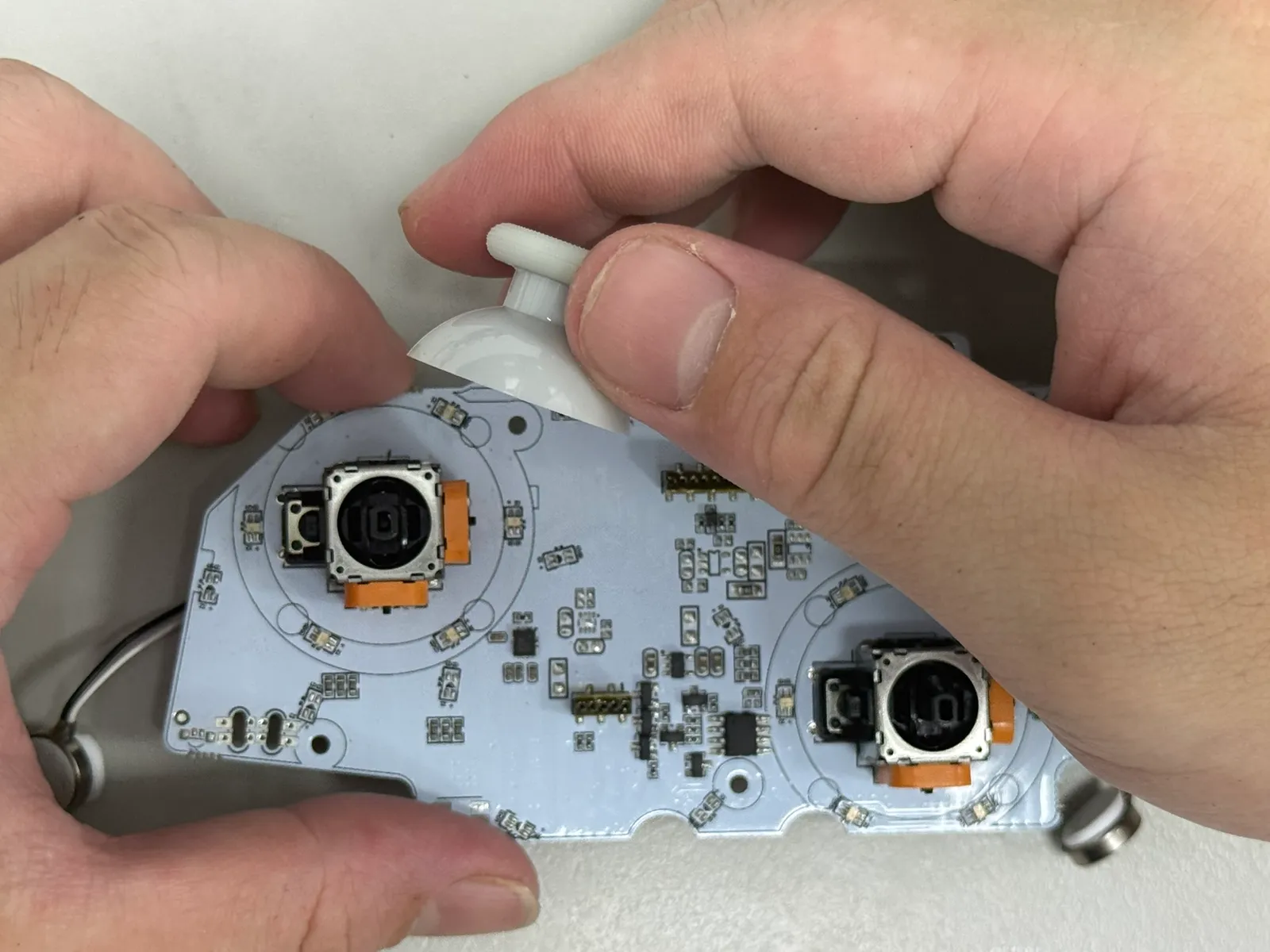

16. 步驟 16 / 共 19

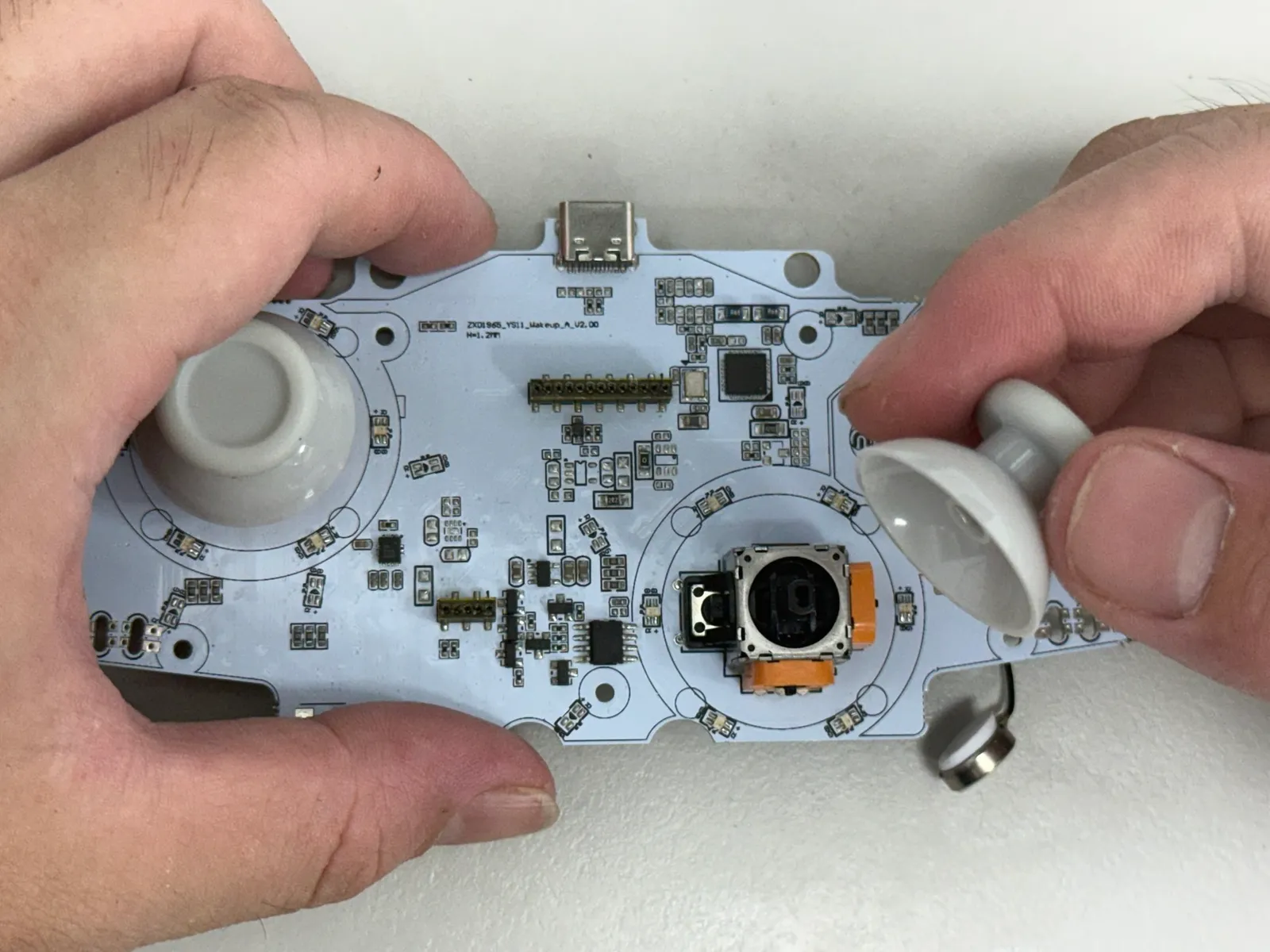

    取下蘑菇頭(帽殼)

    1

    2

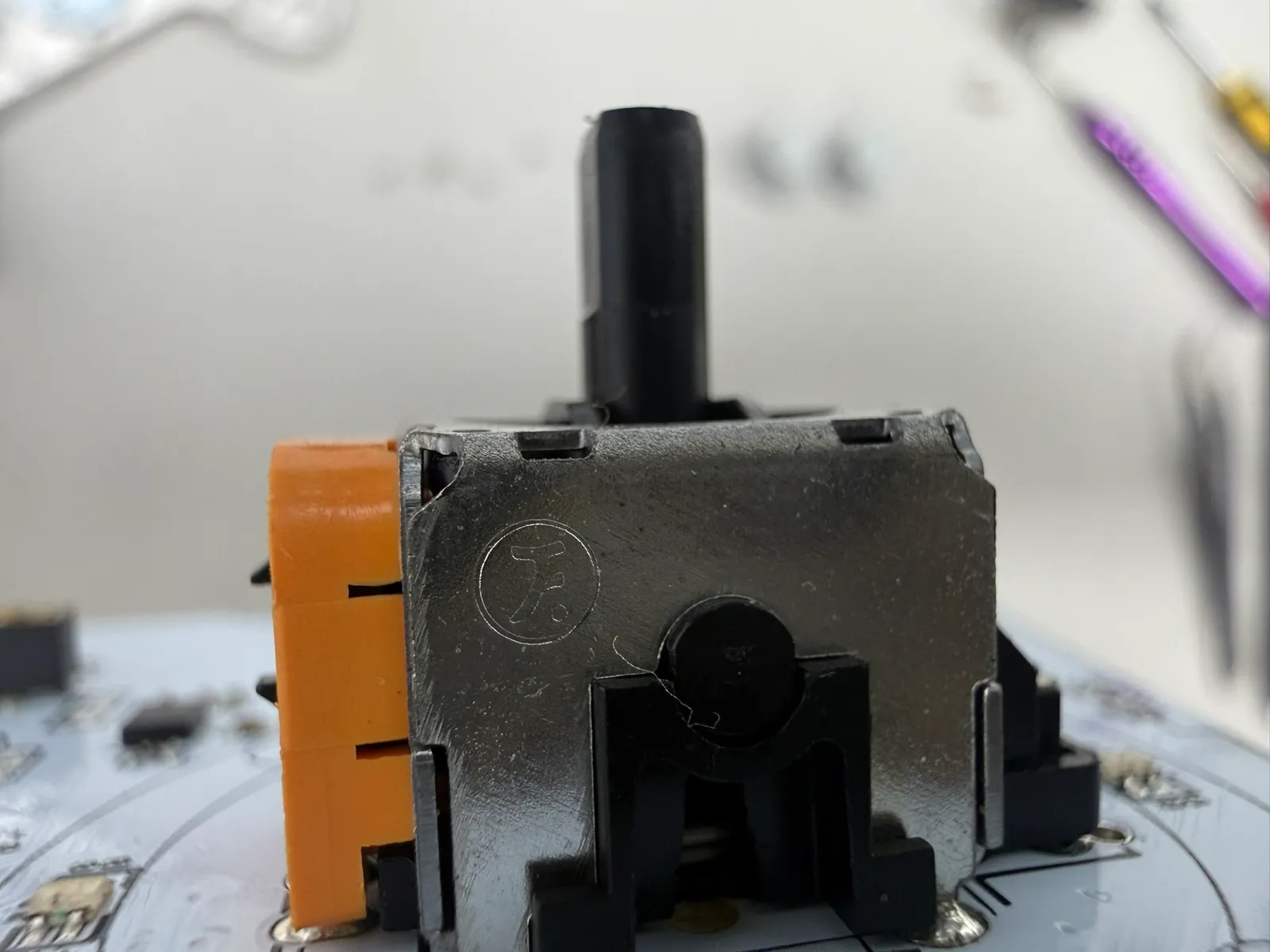

17. 步驟 17 / 共 19

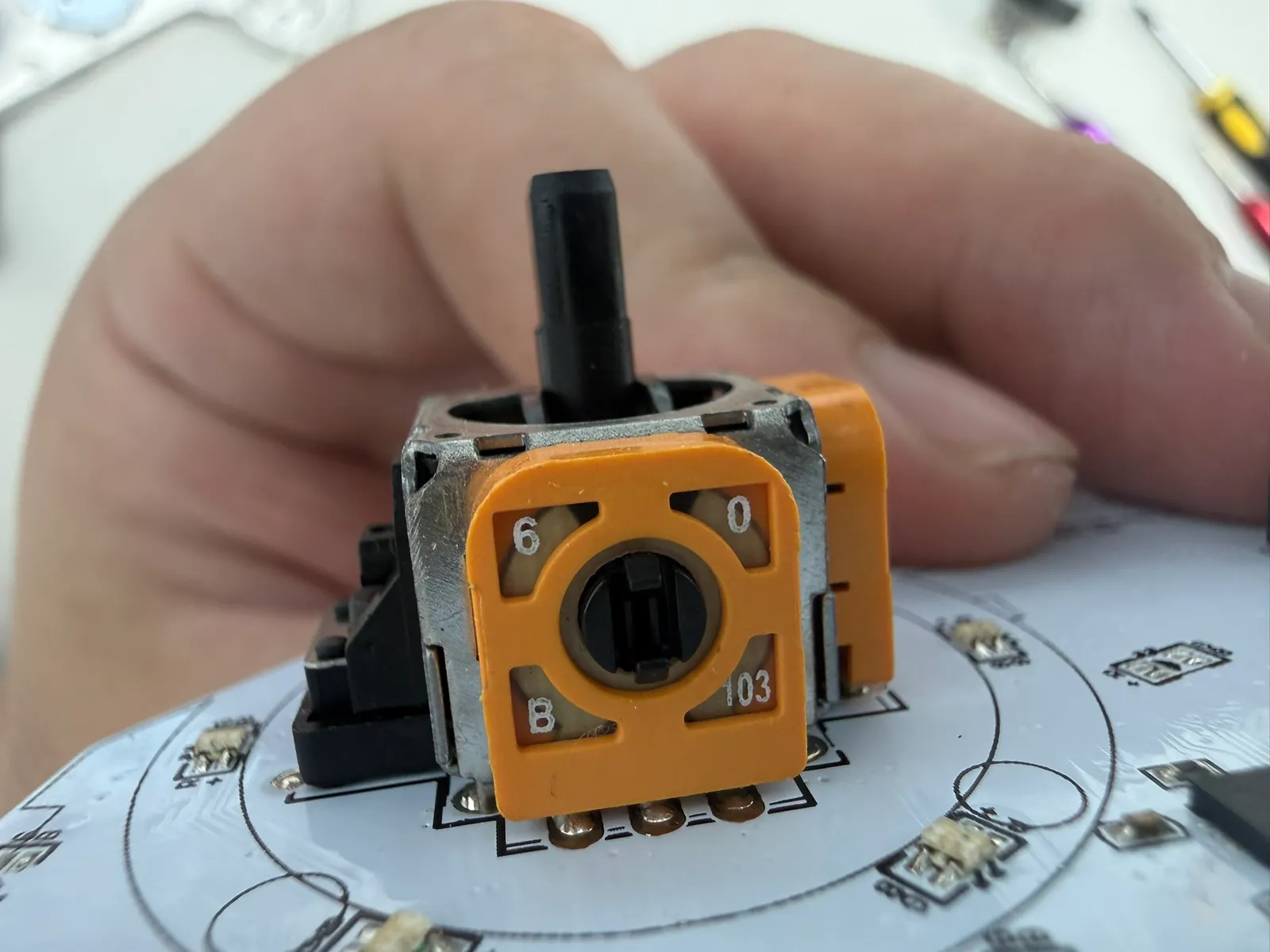

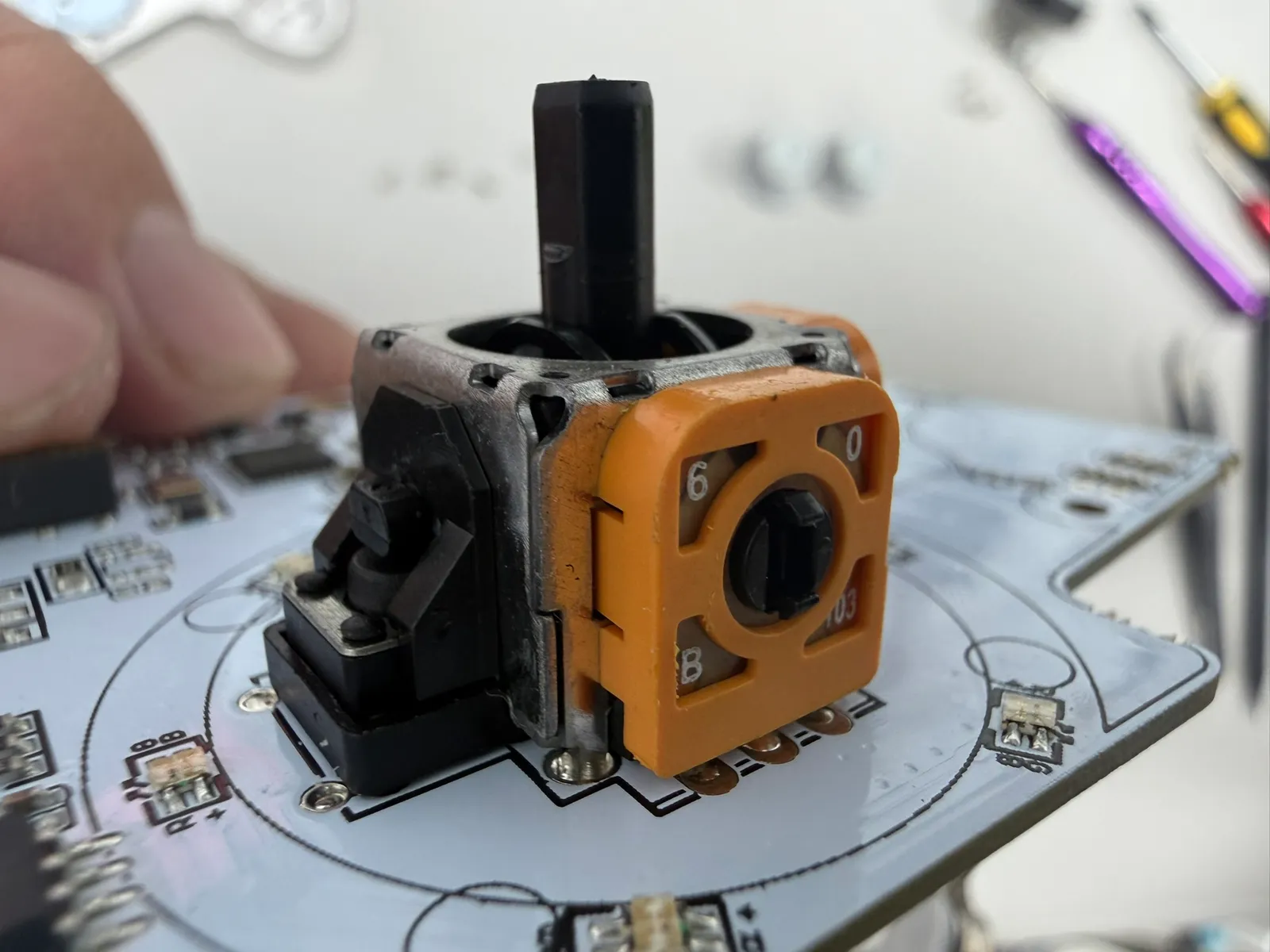

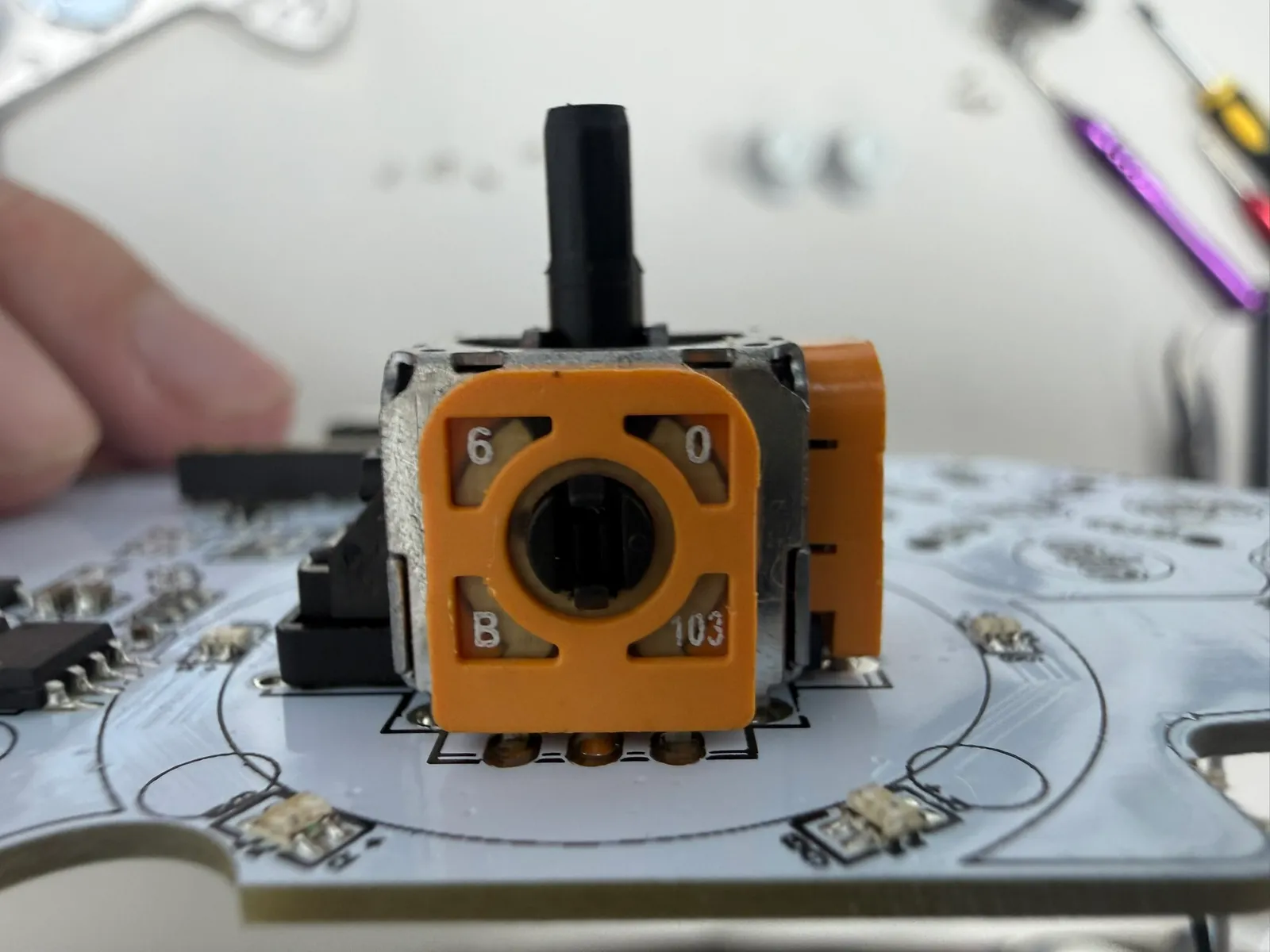

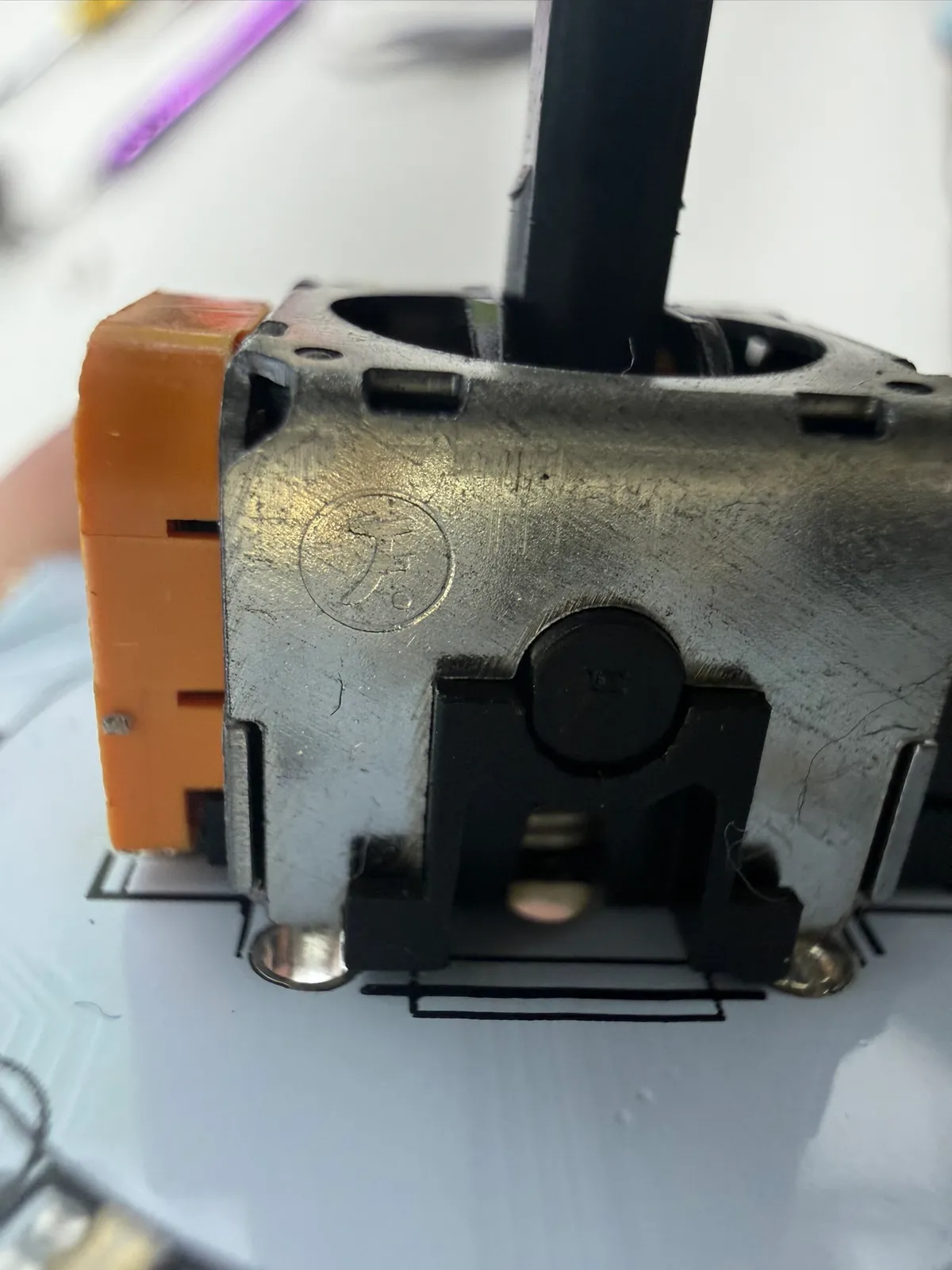

    碳膜搖桿

    製造商：福哥興業 阻值 10kΩ

    1

    2

    3

    4

    5

18. 步驟 18 / 共 19

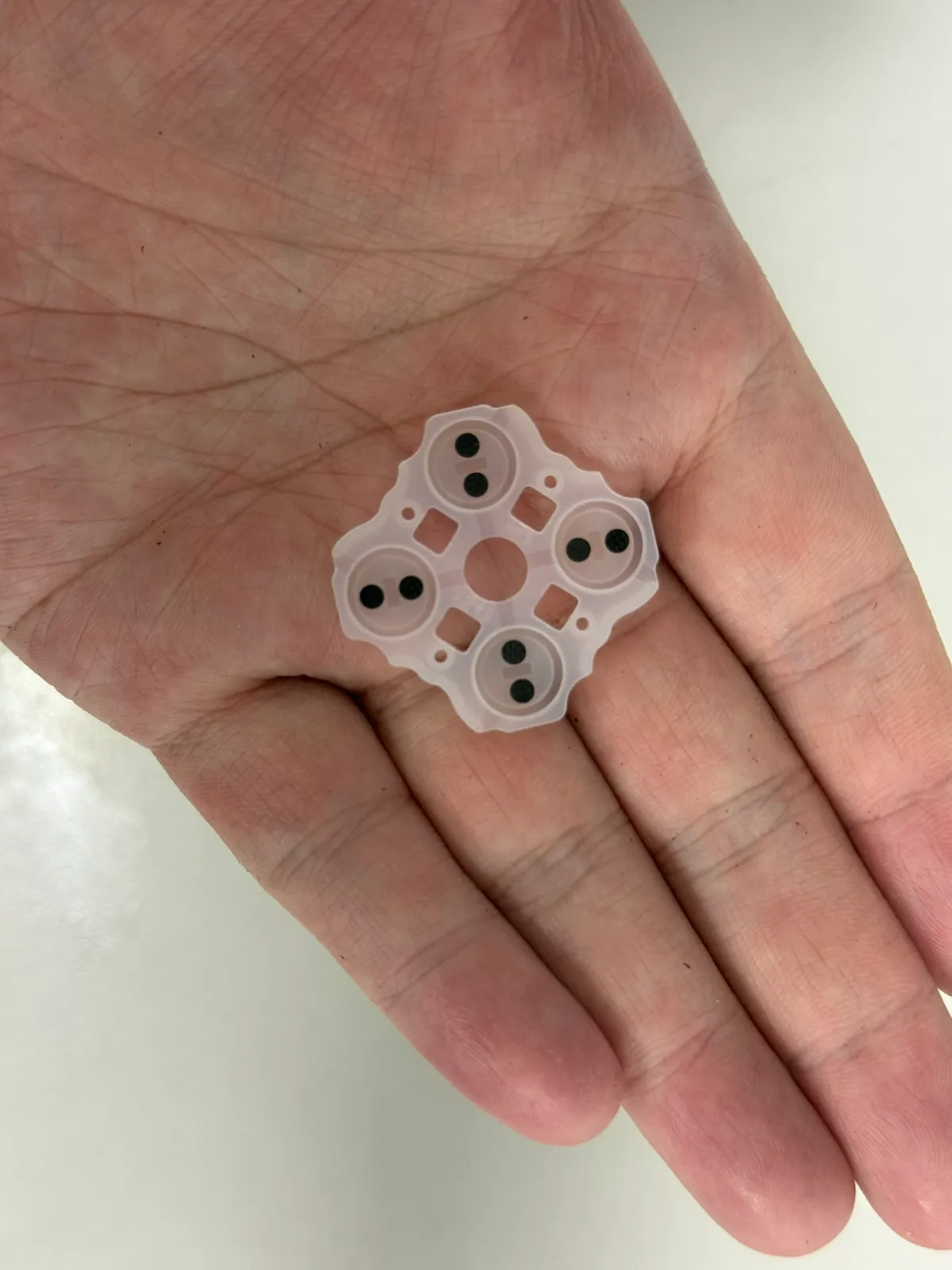

    按鍵膠墊



19. 步驟 19 / 共 19

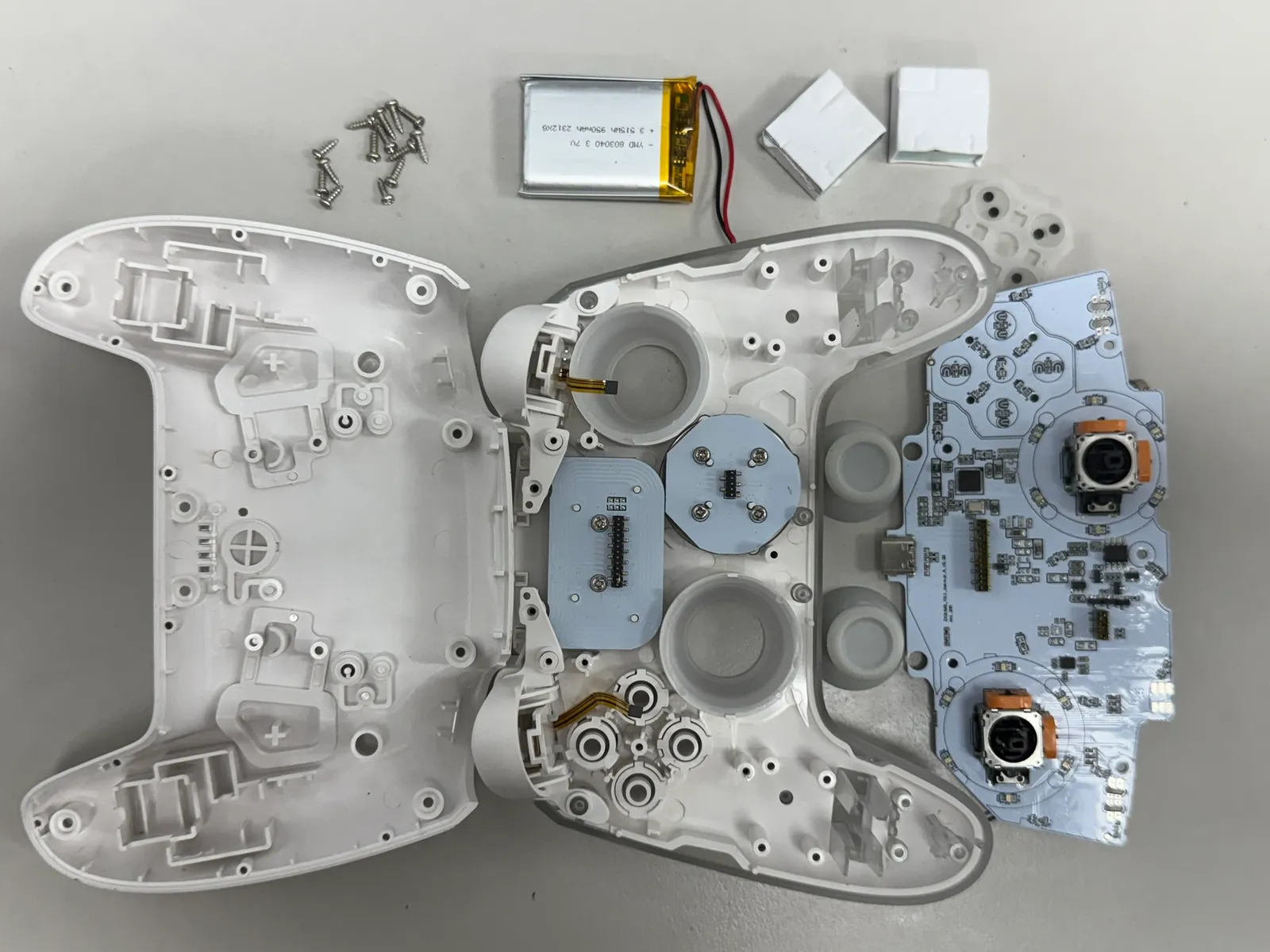

    完整拆解
