遊戲控制器 · 良值 二代精靈手把難度 中等
良值 二代精靈手把 L982 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 23

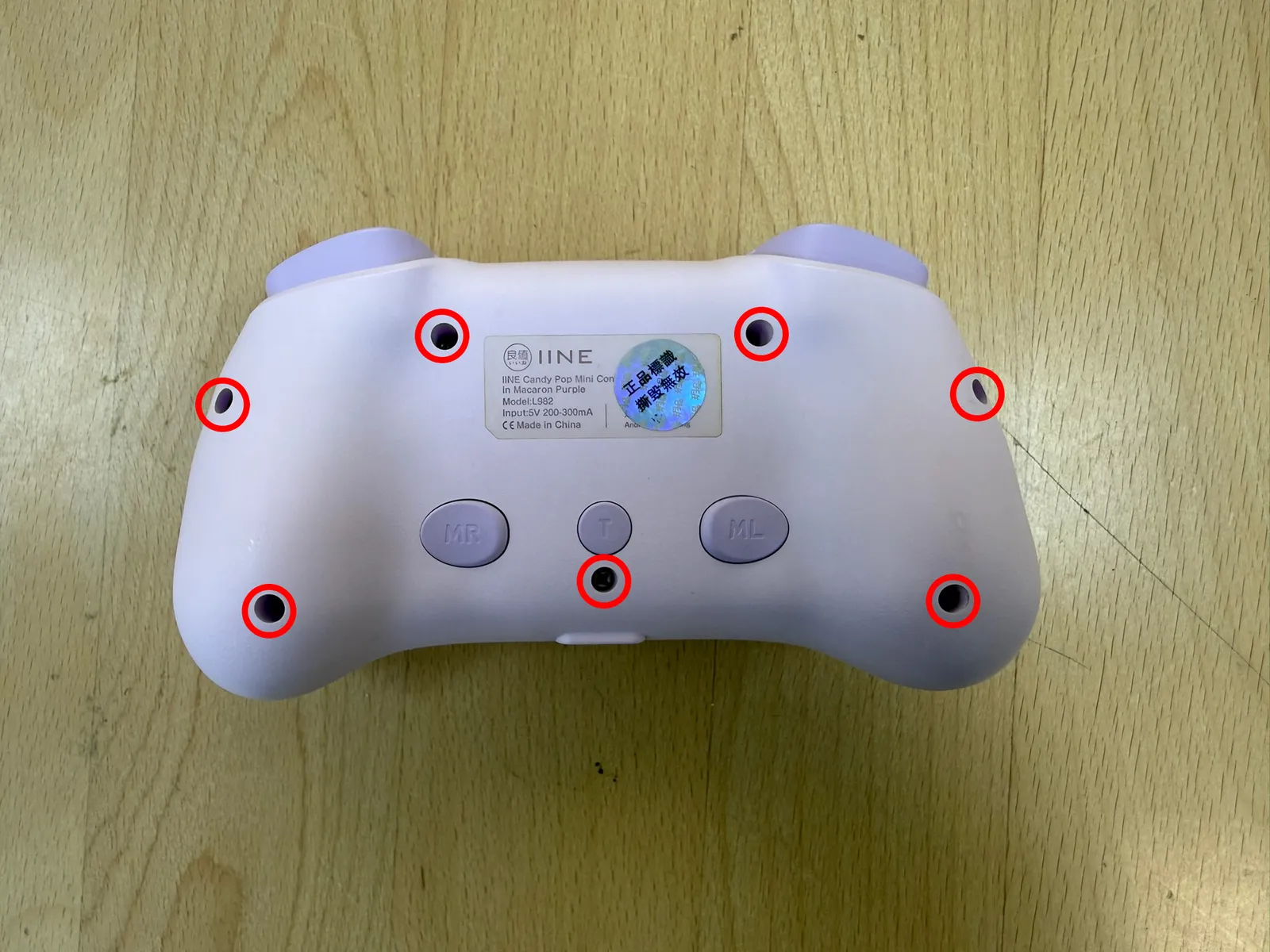

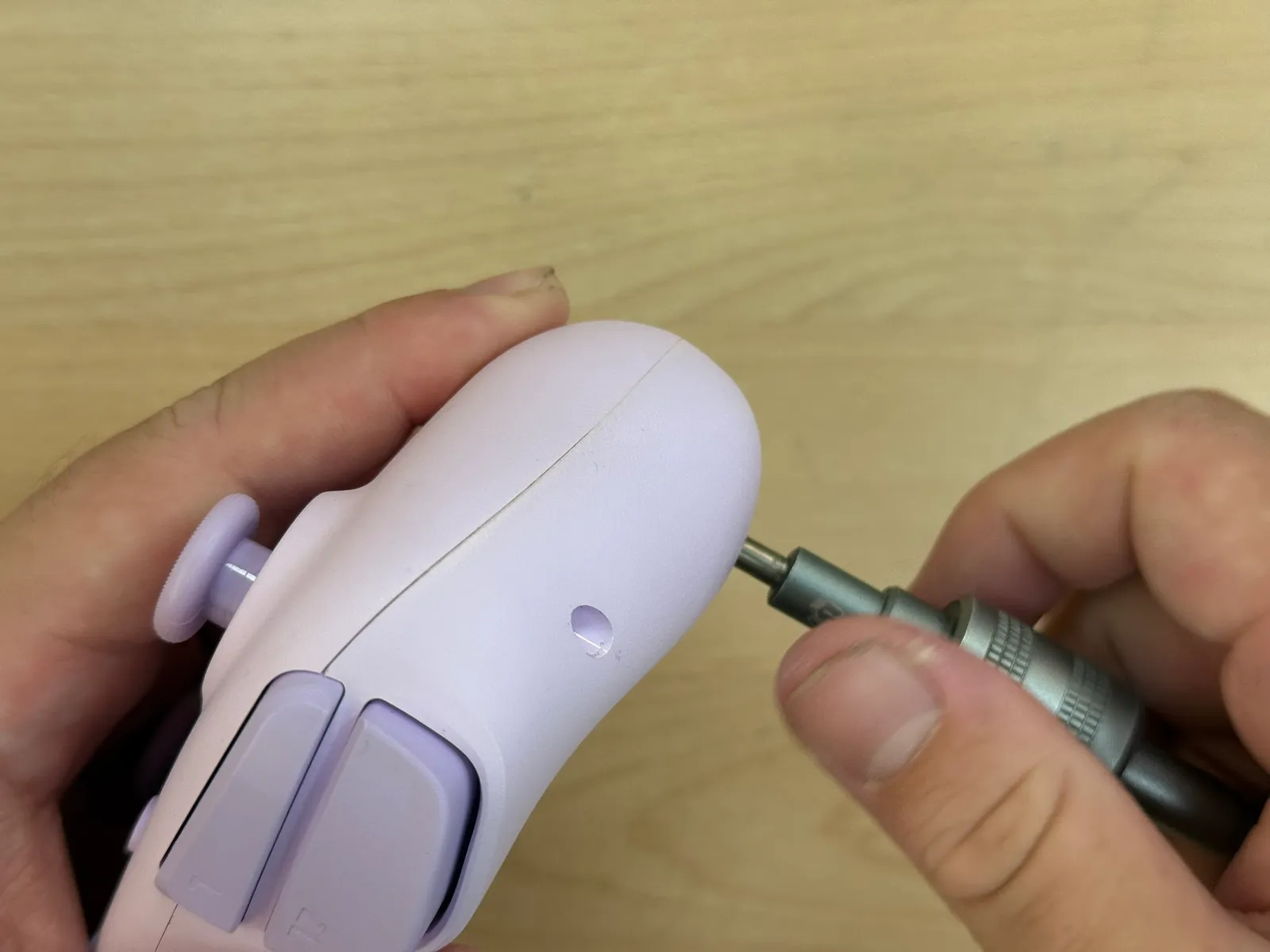

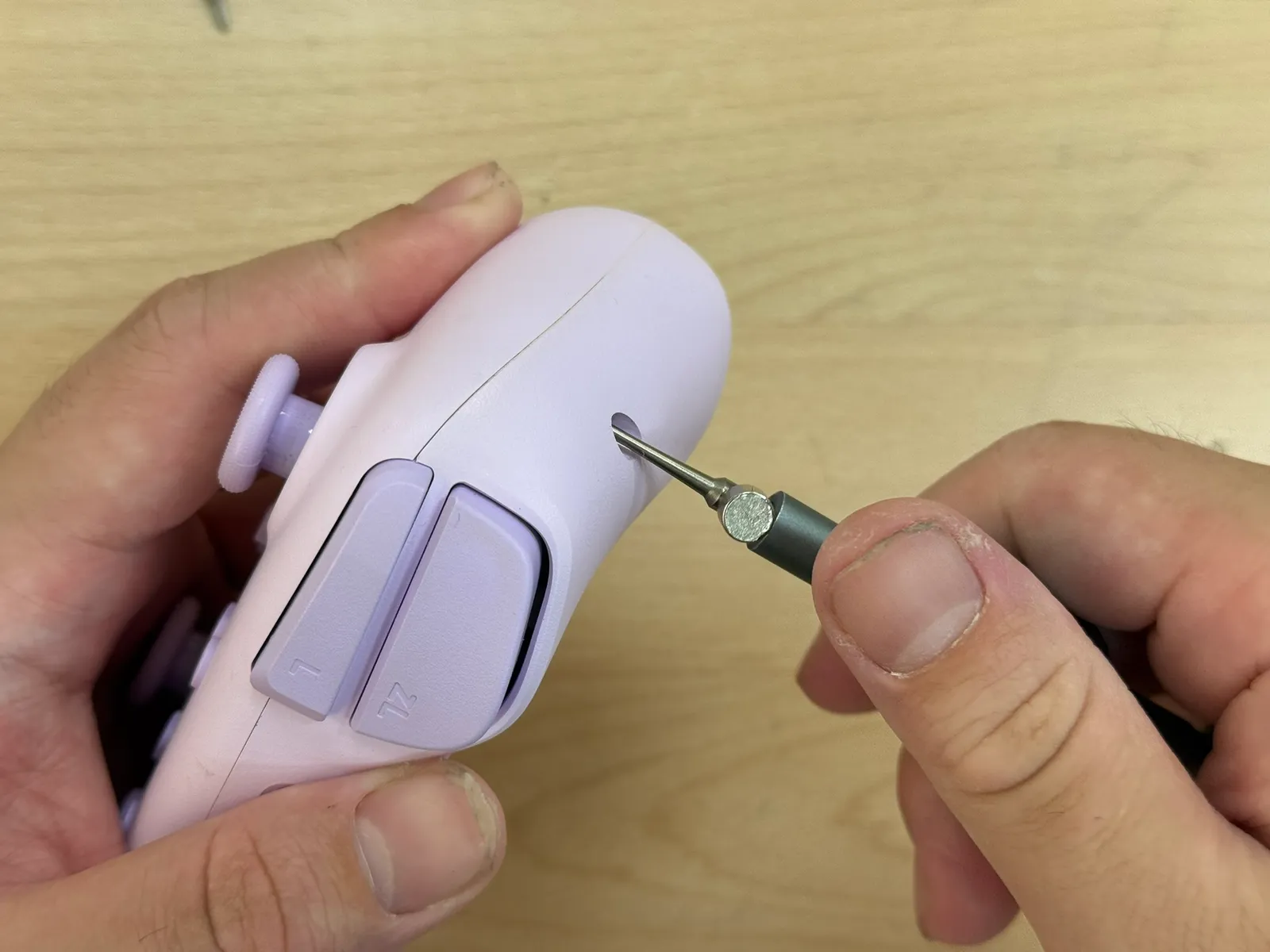

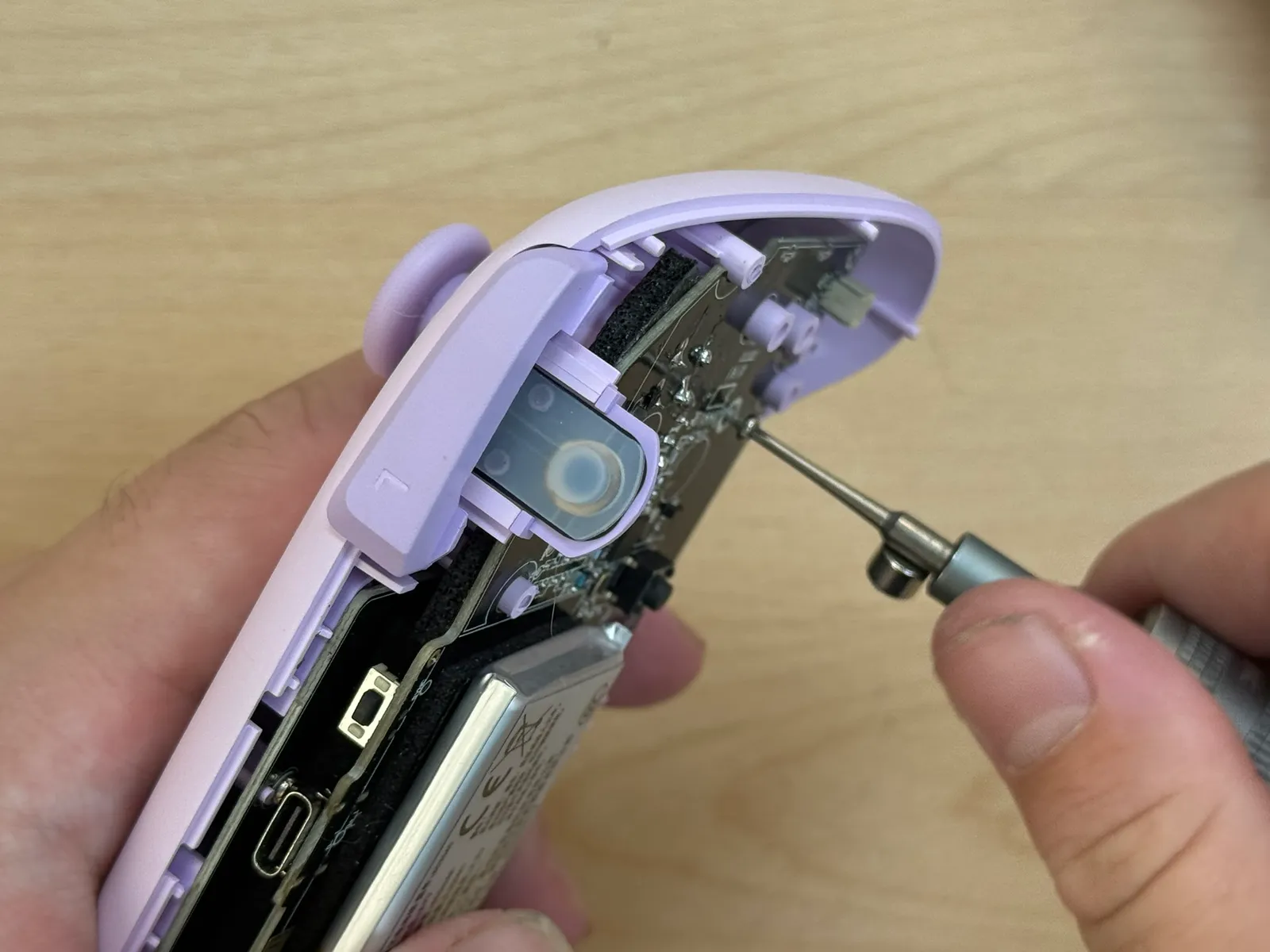

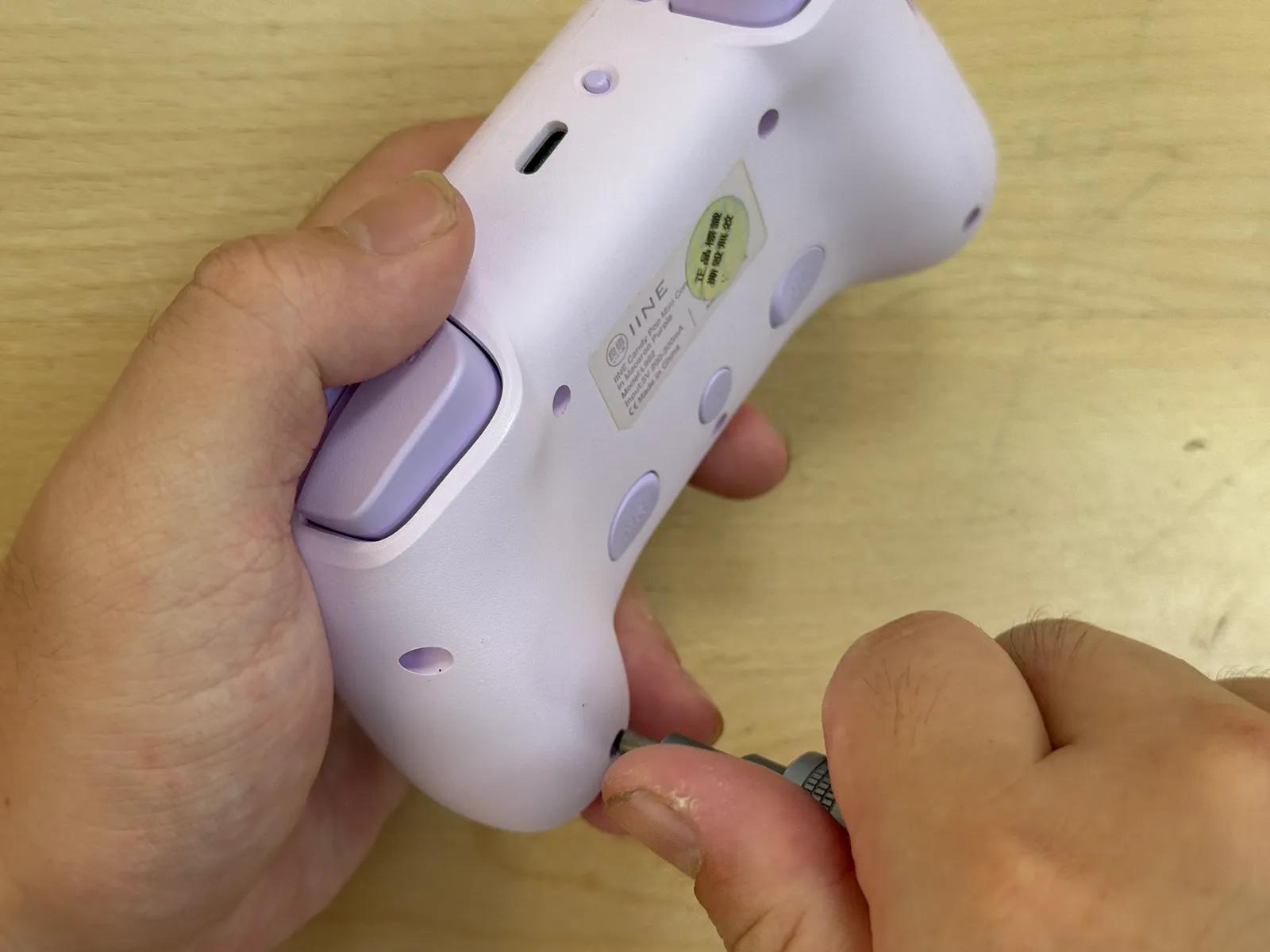

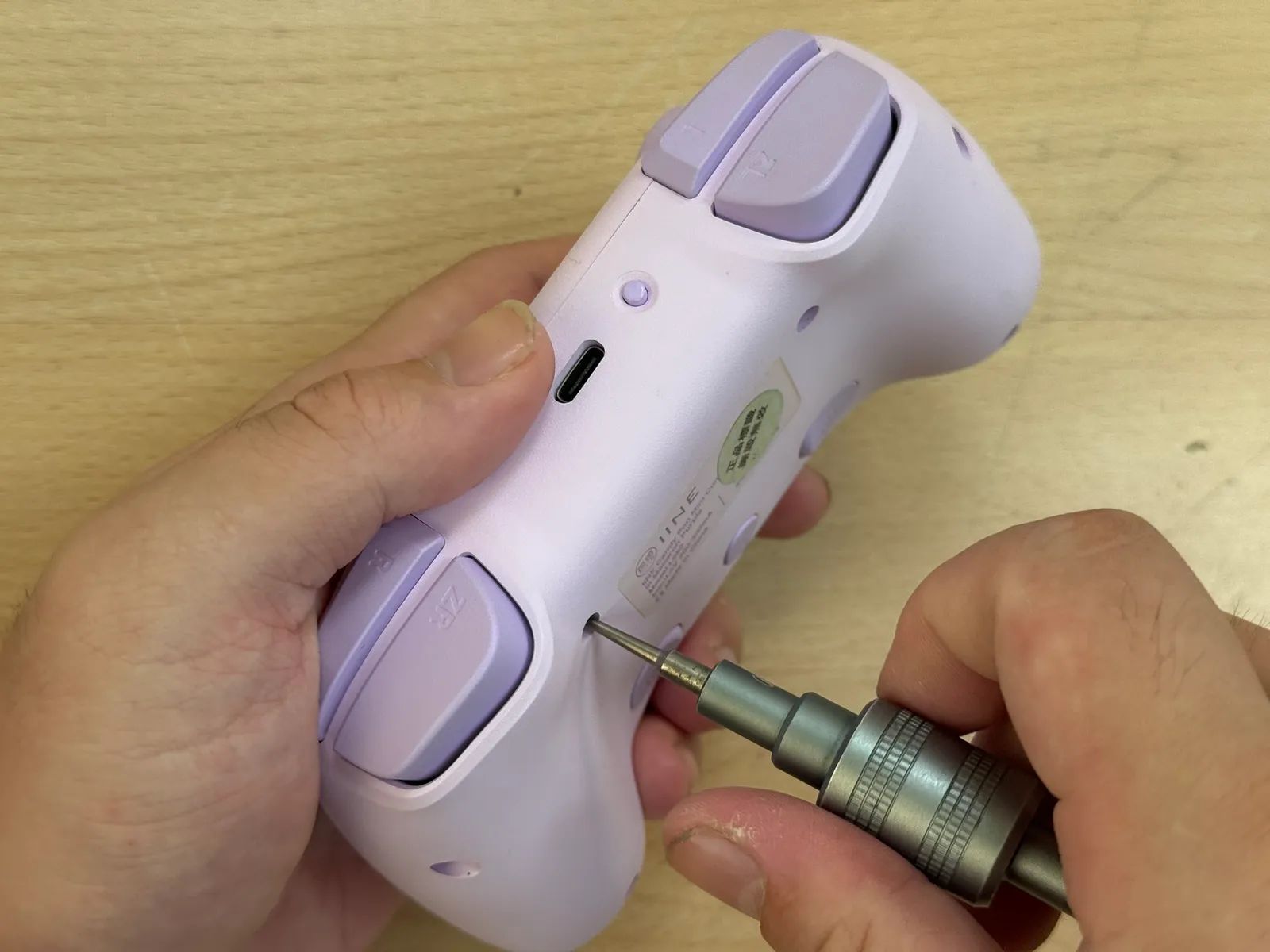

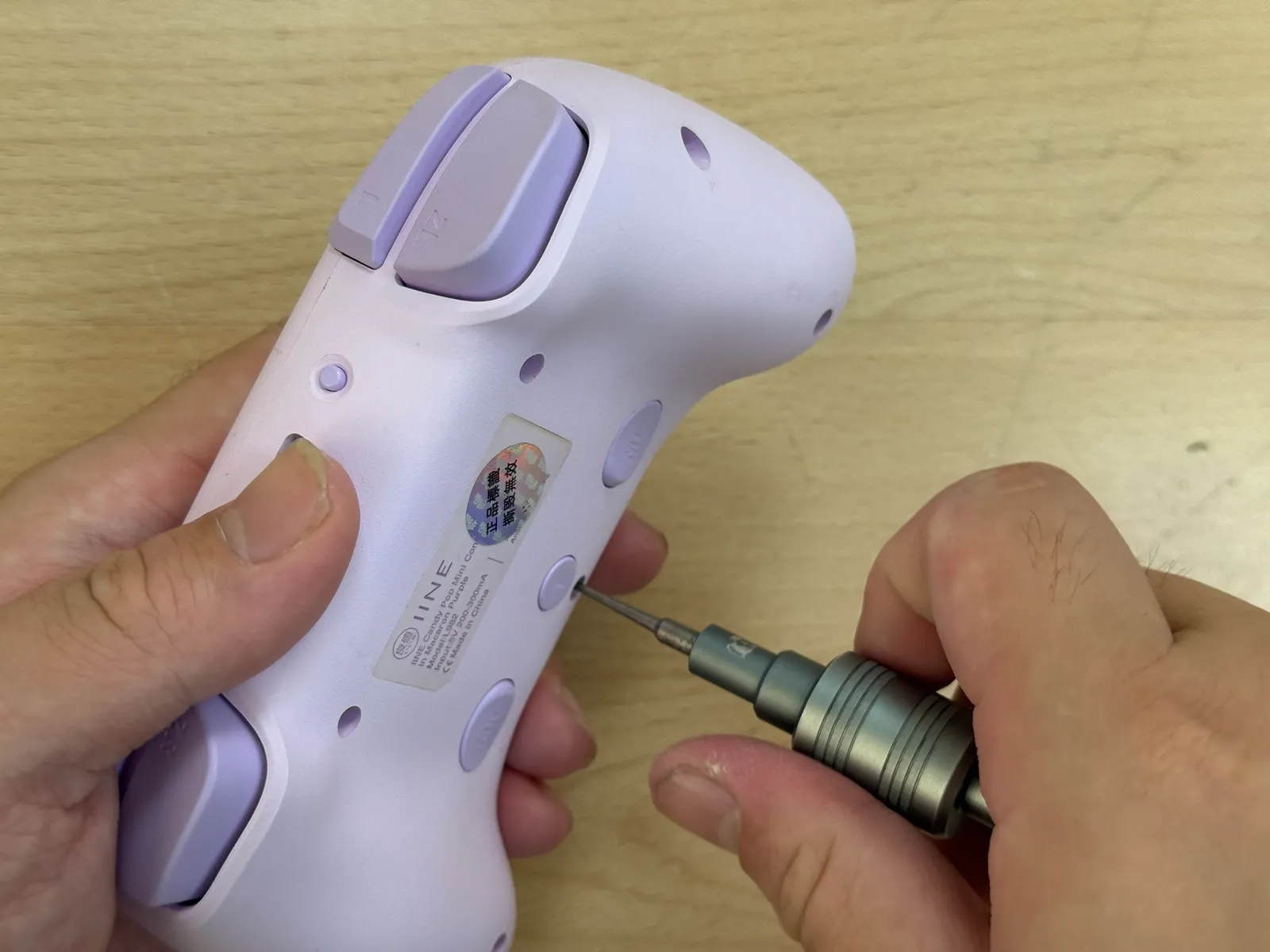

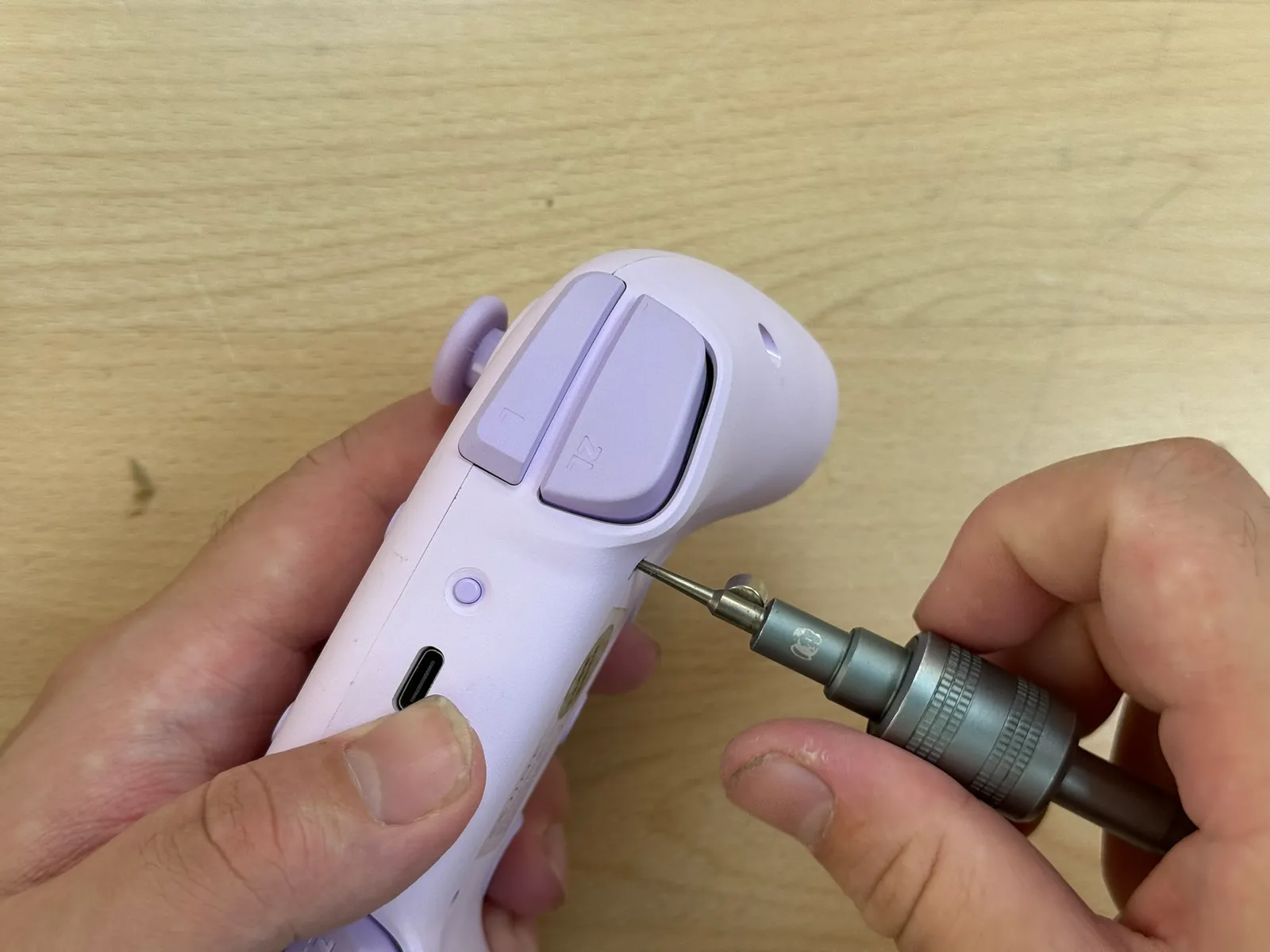

卸下7個十字螺絲

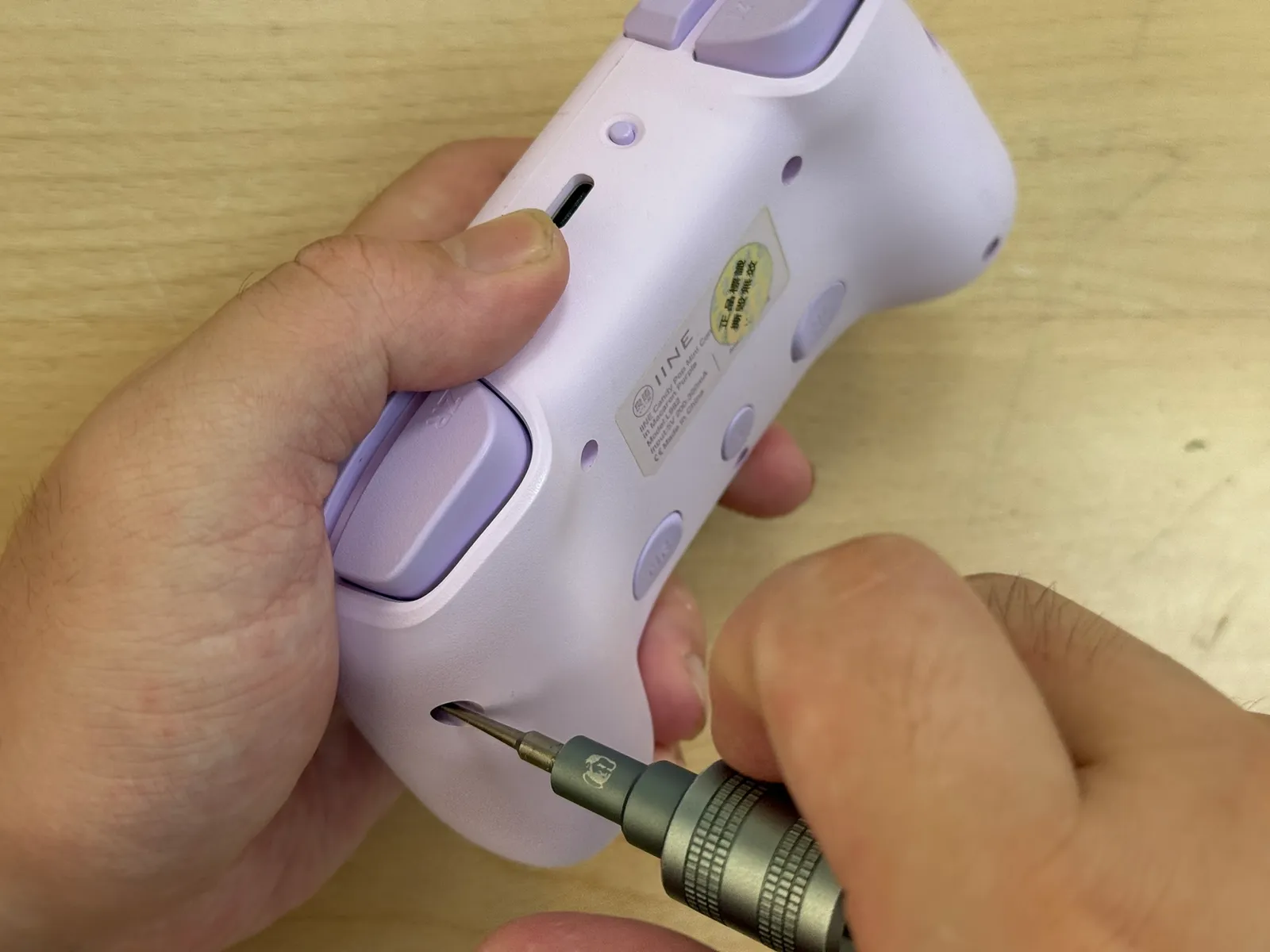

用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
5
6
7
8
- 步驟 2 / 共 23

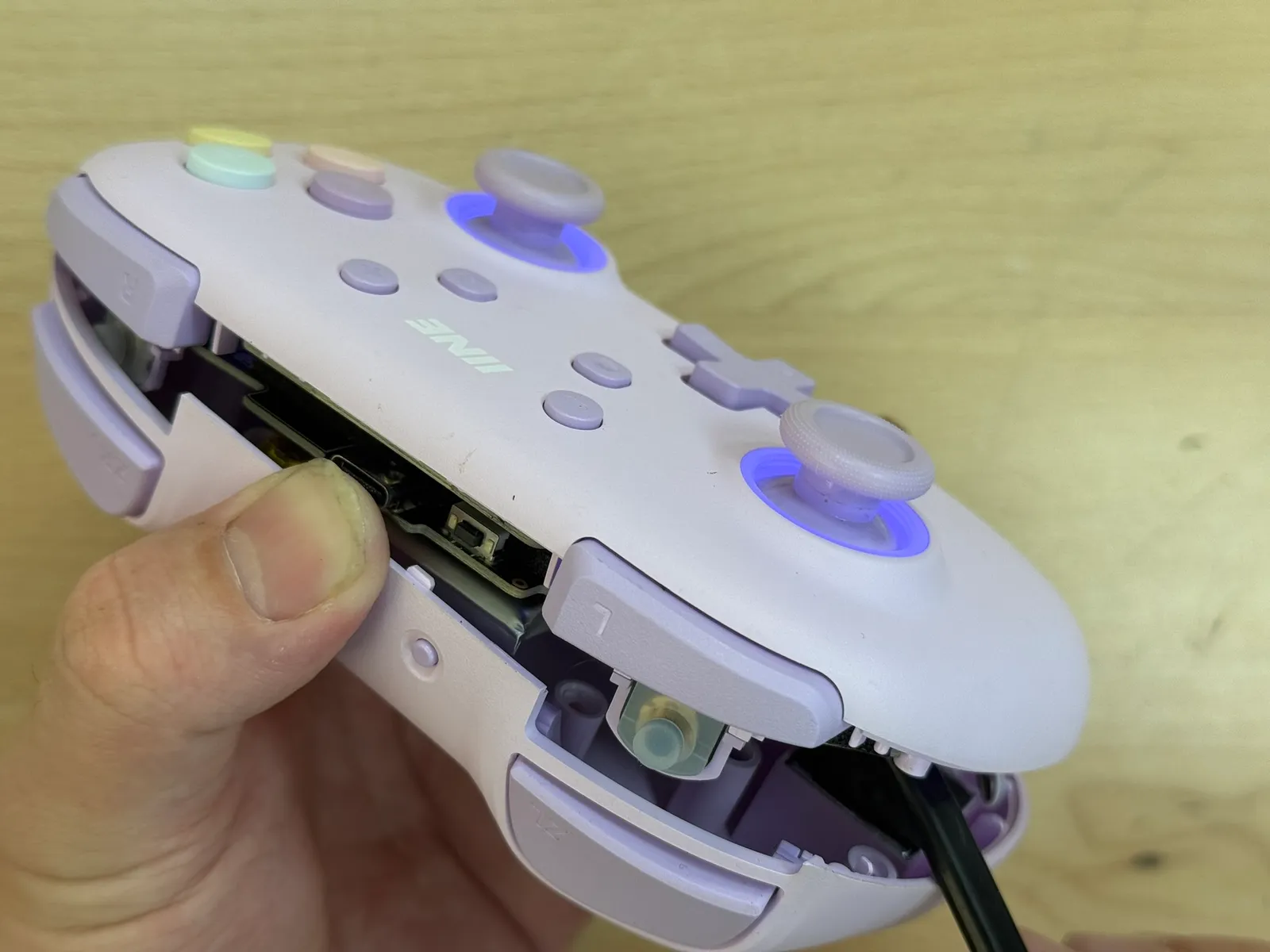

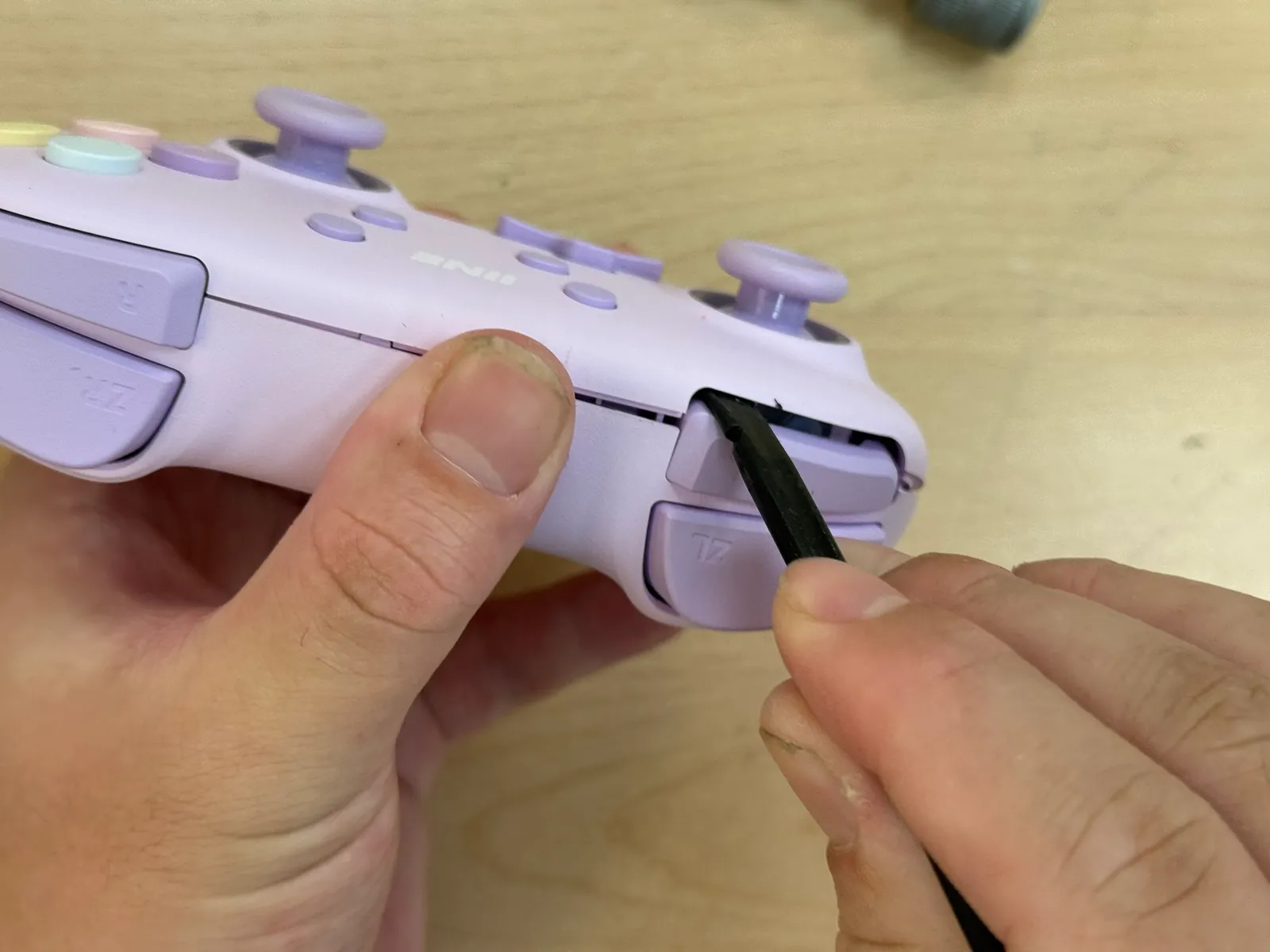

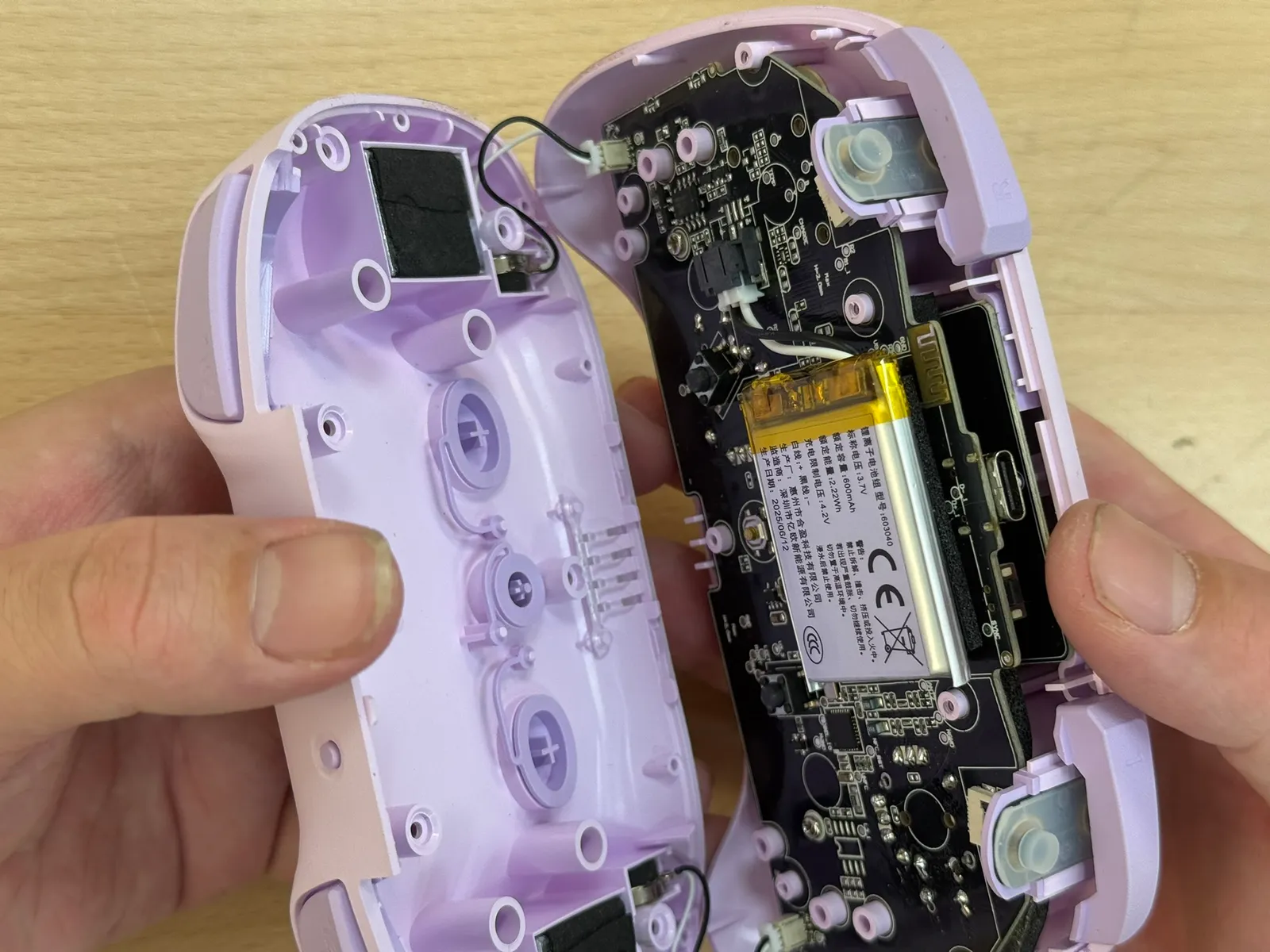

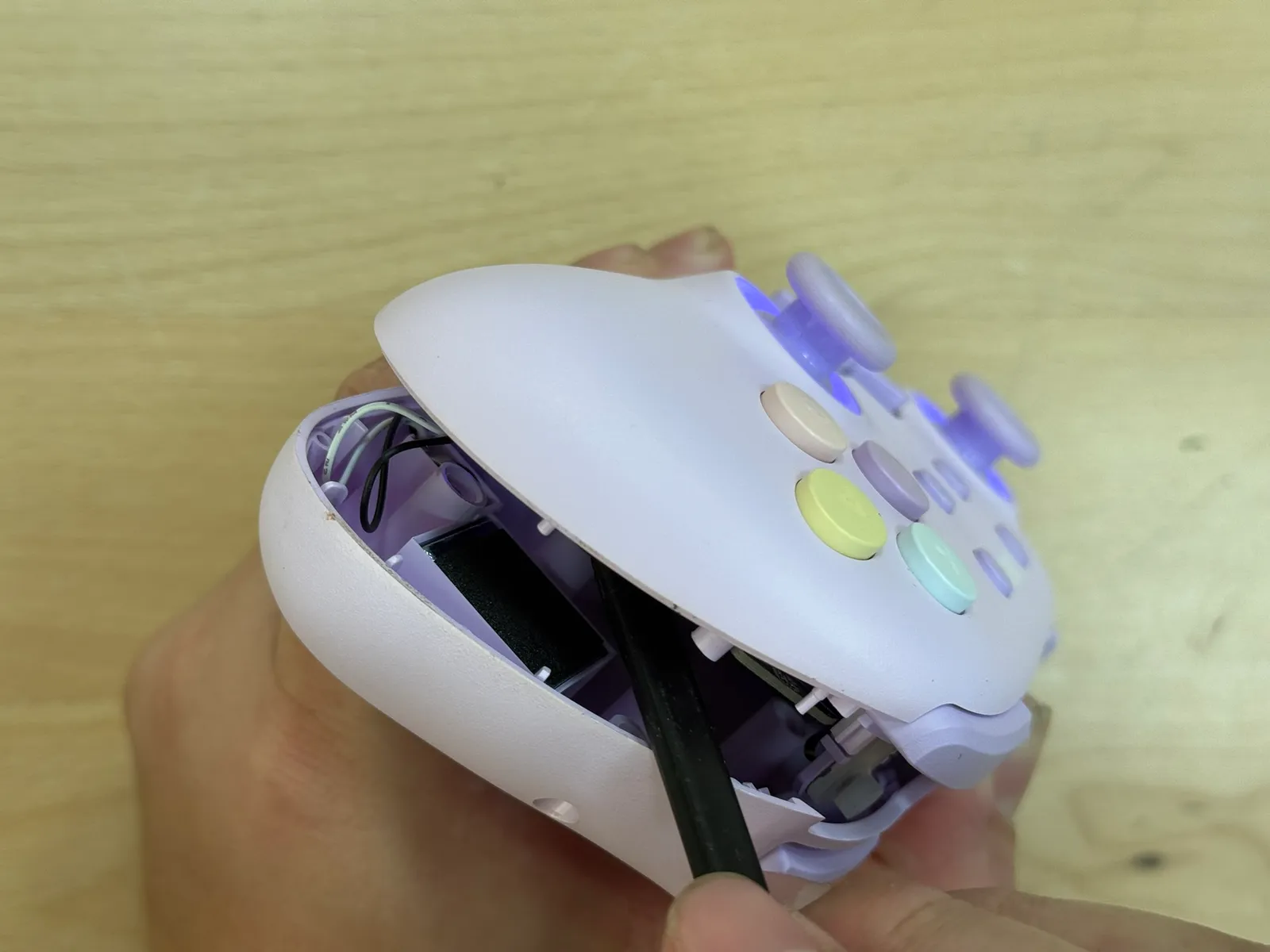

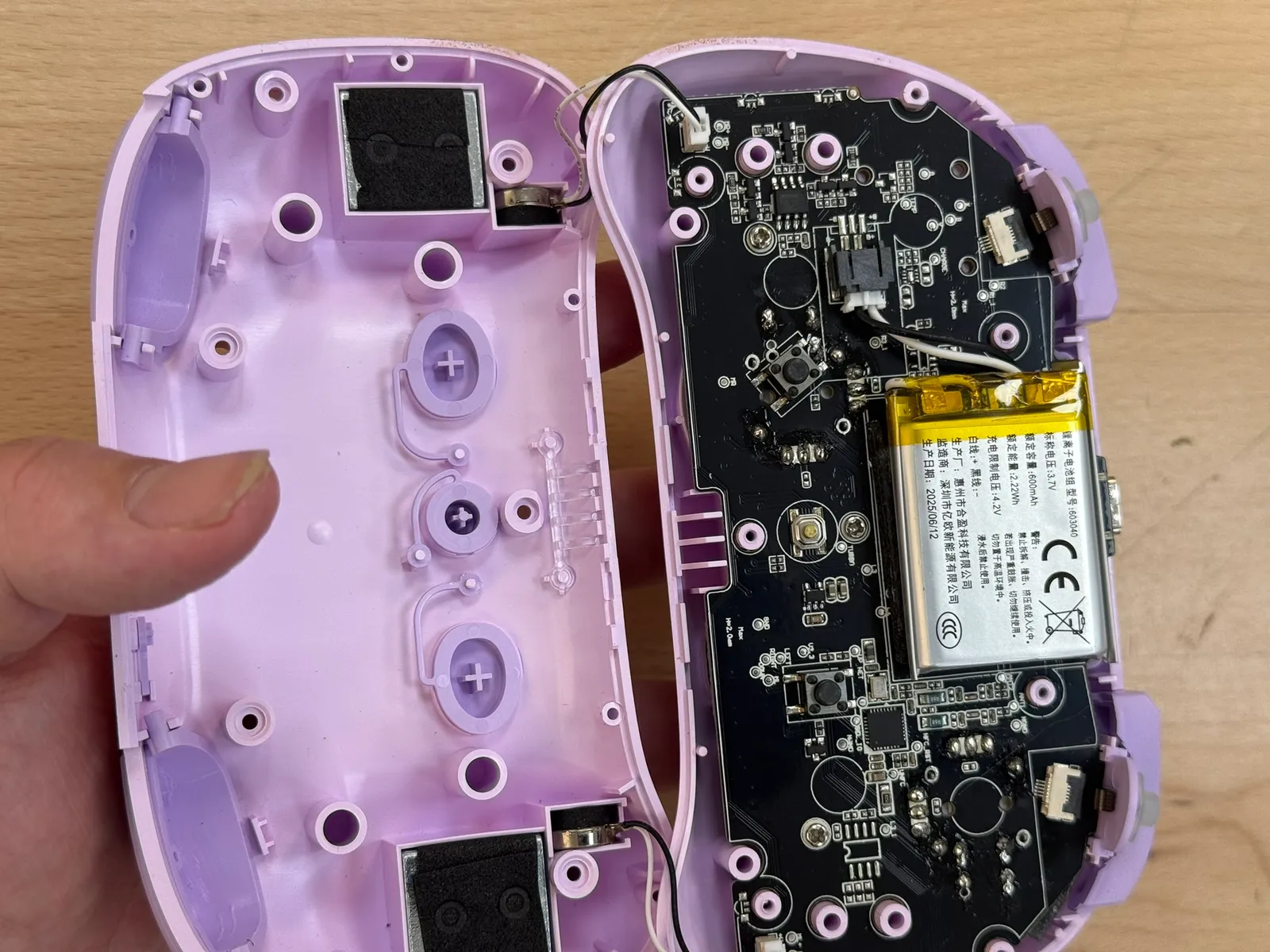

分離手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
3
4
5
- 步驟 3 / 共 23

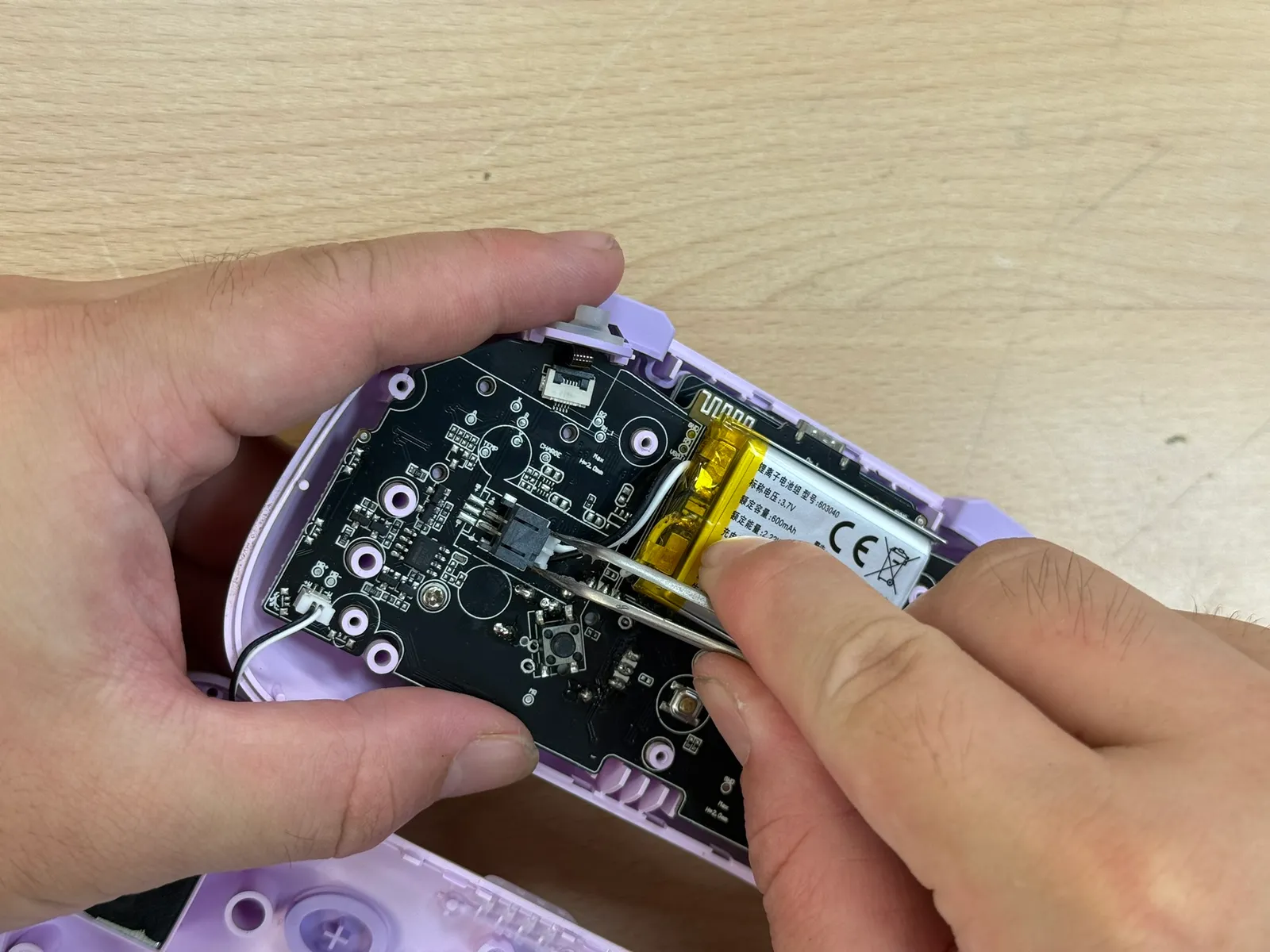

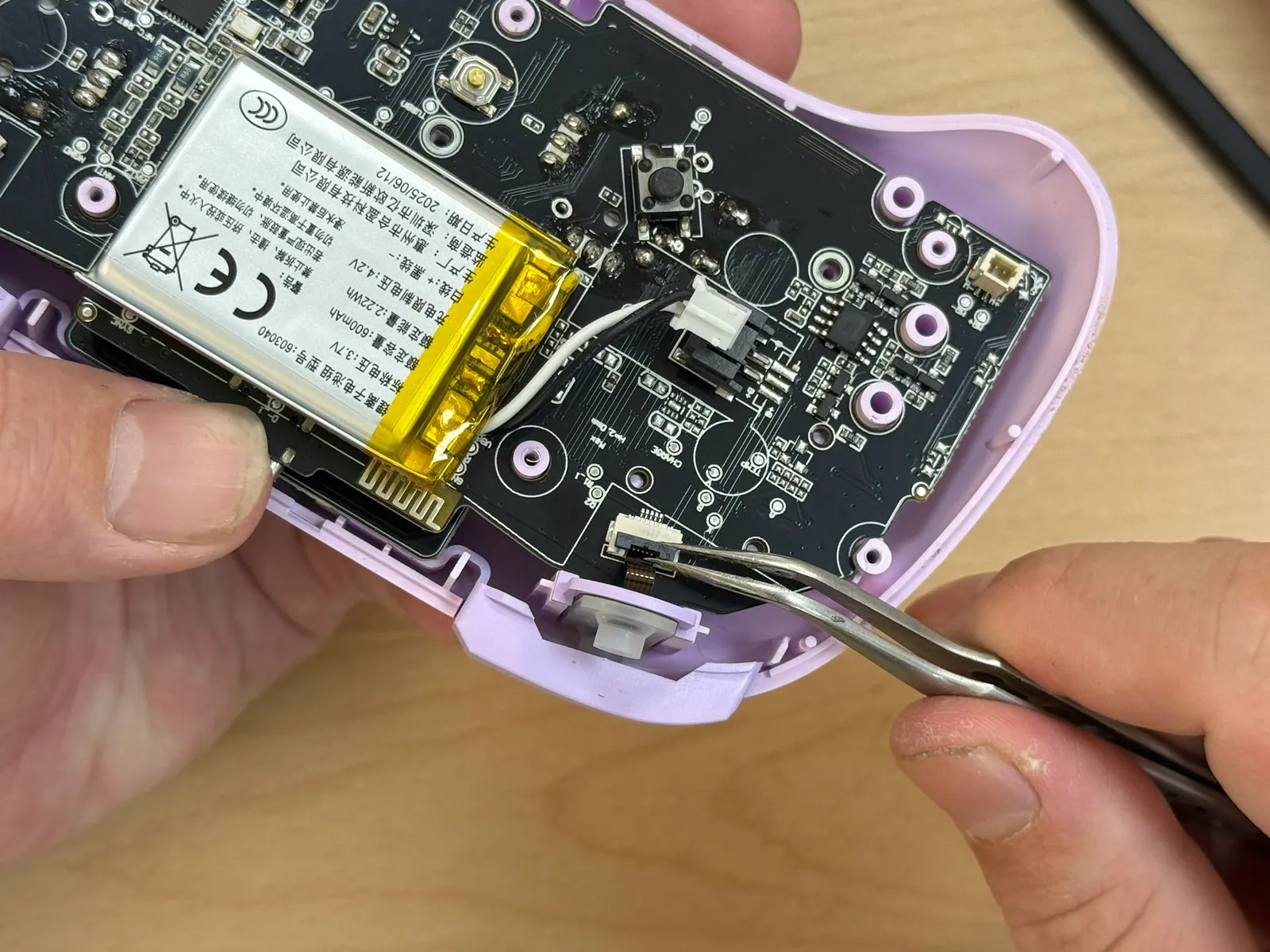

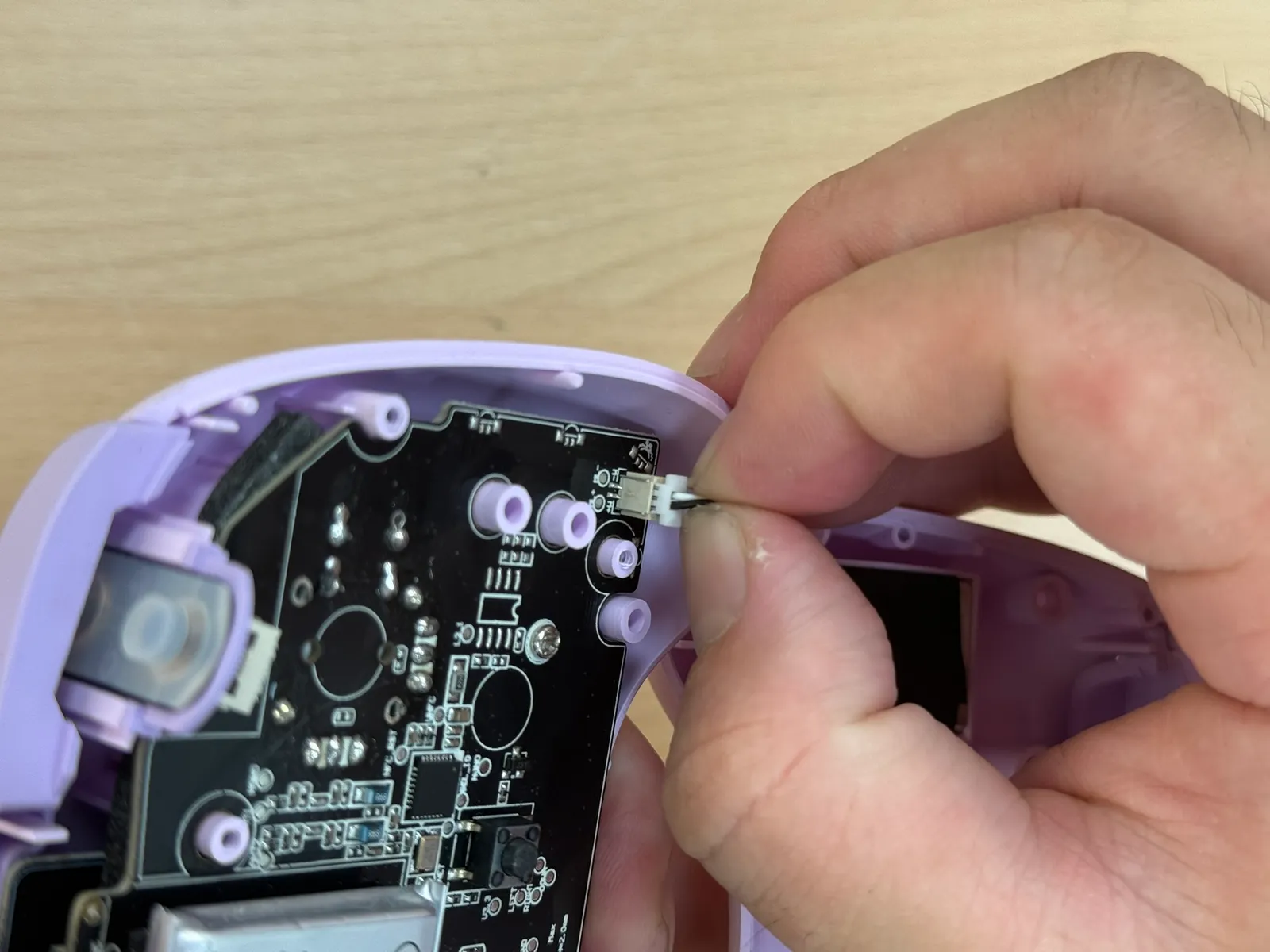

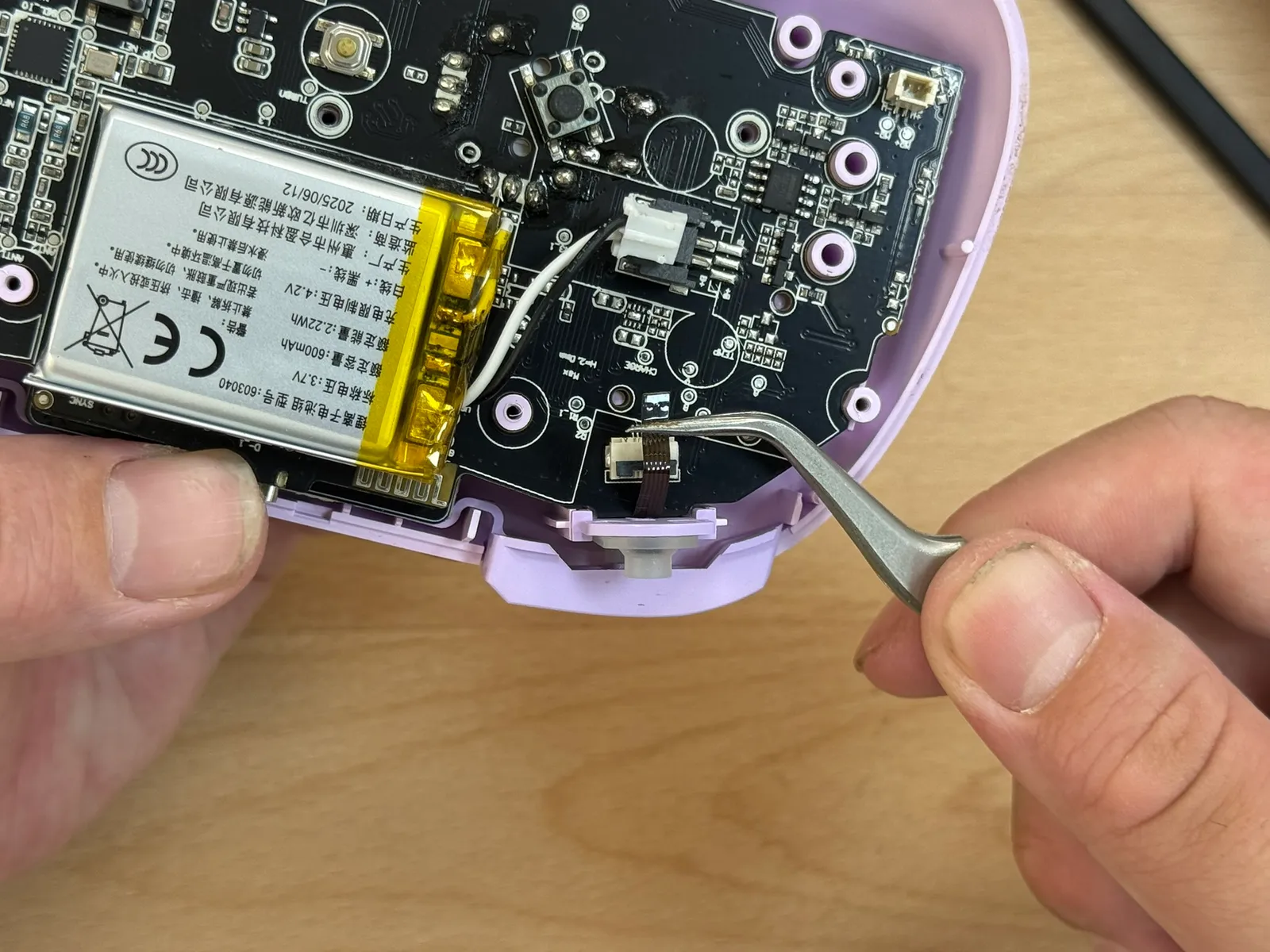

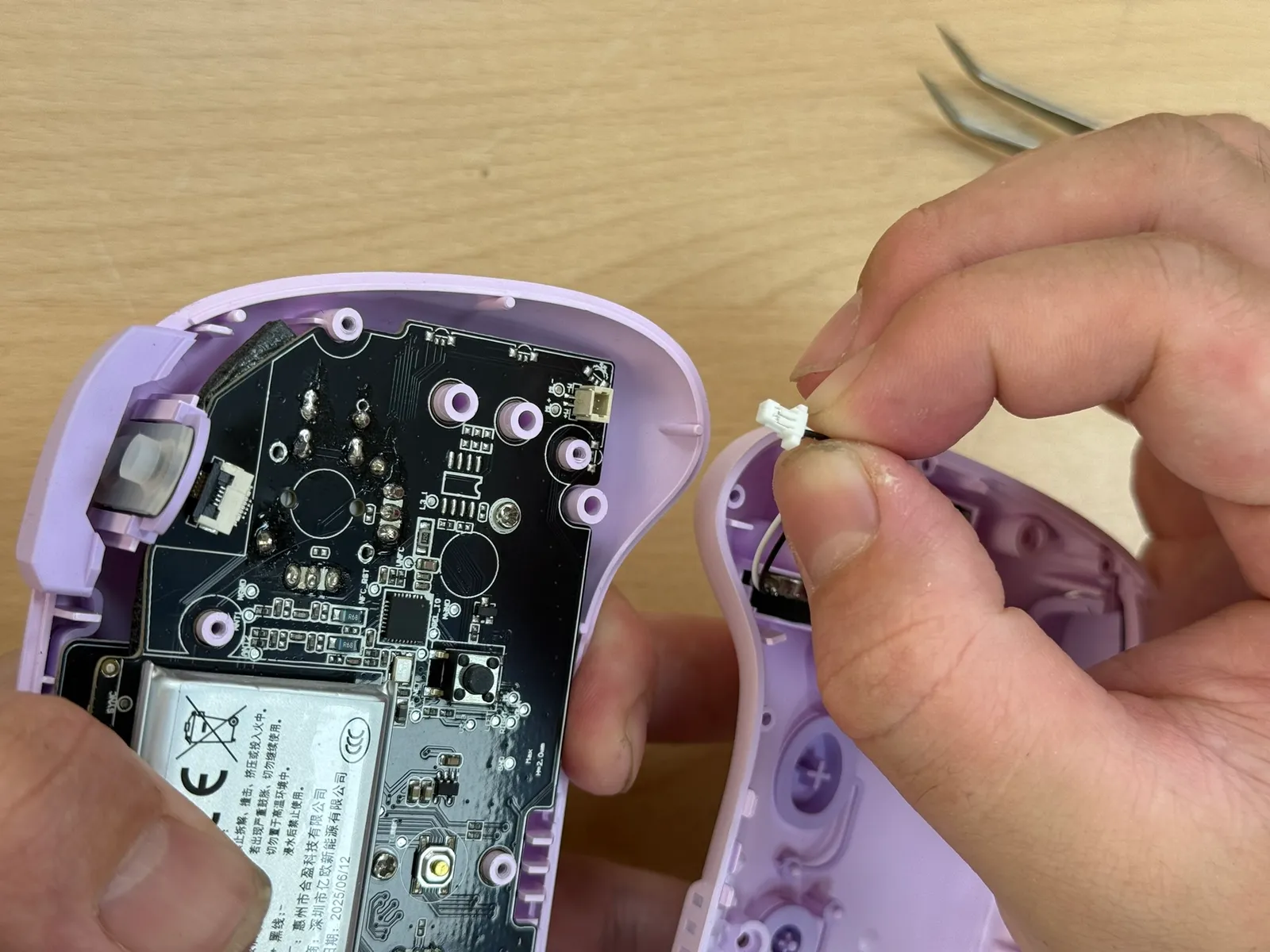

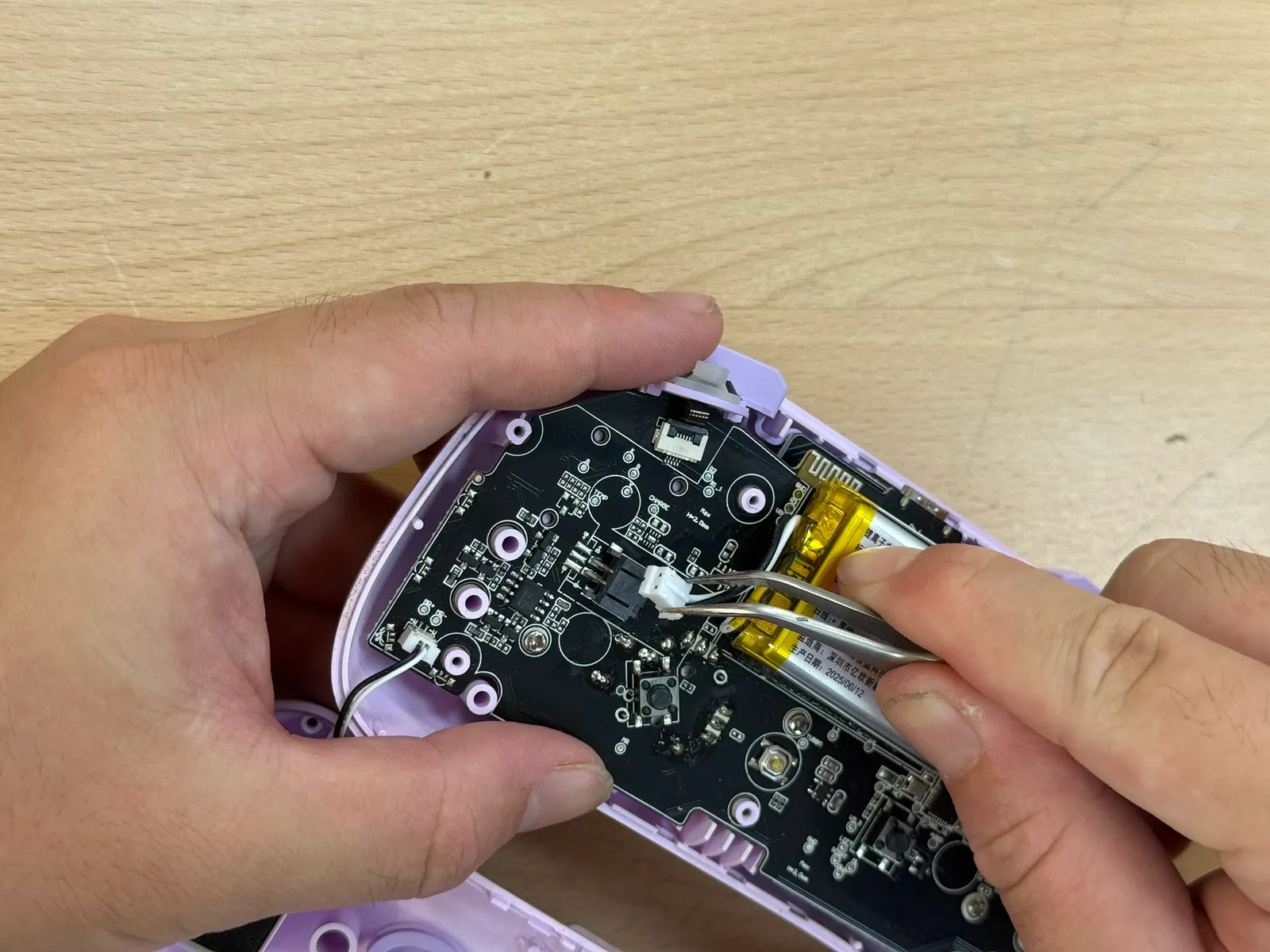

斷電
用鑷子夾著插頭 慢慢地往後拉
1
2
- 步驟 4 / 共 23

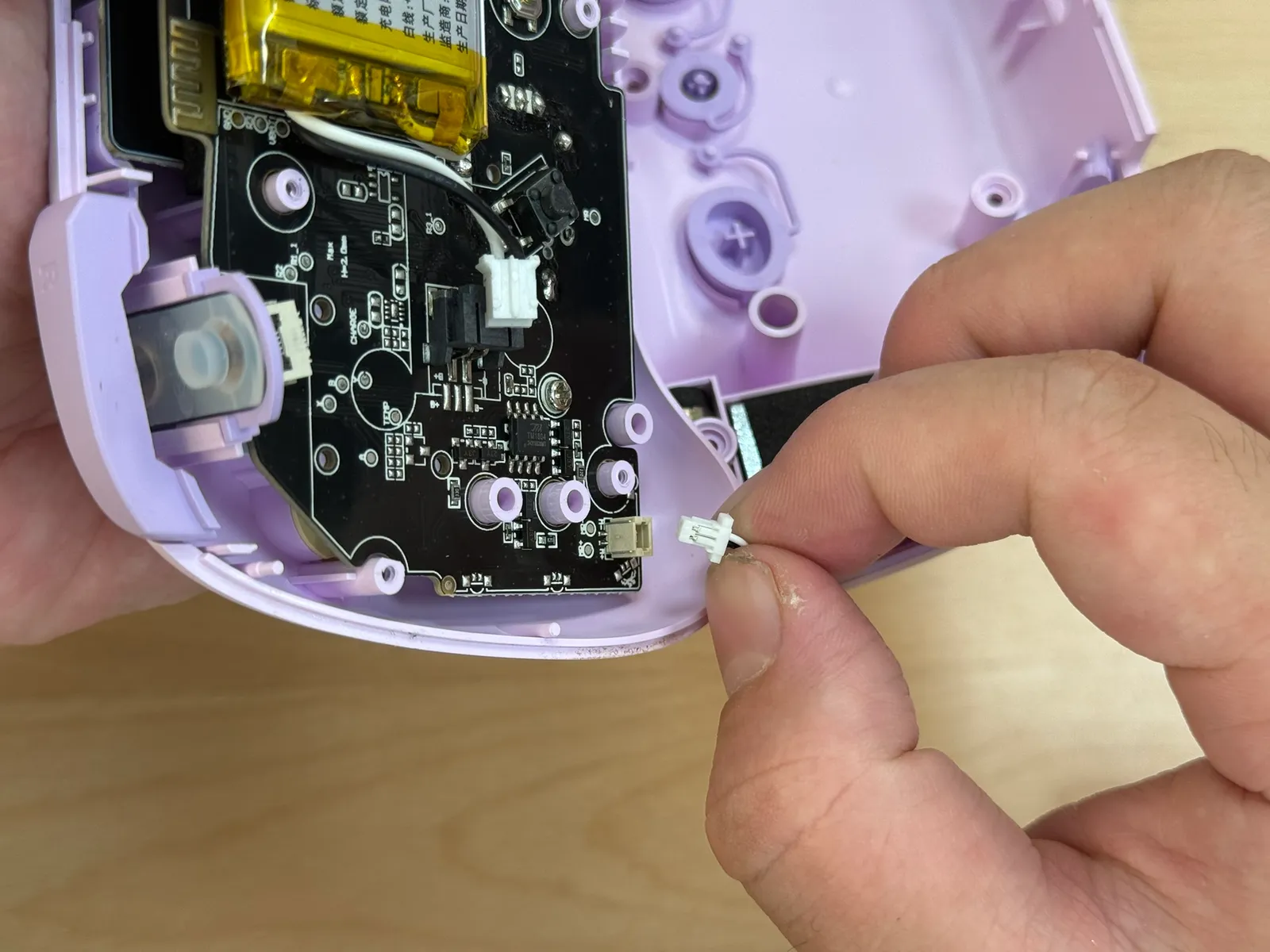

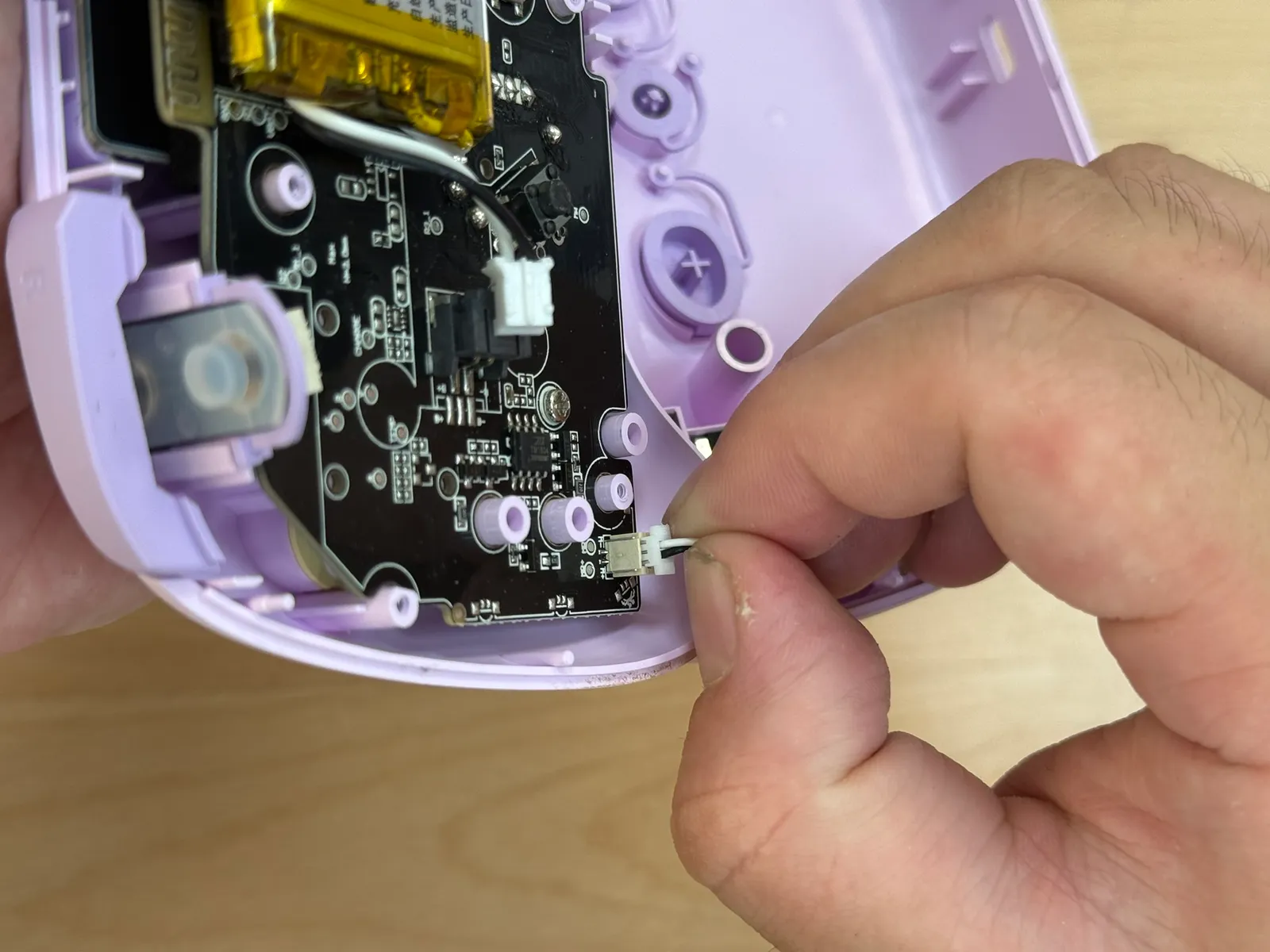

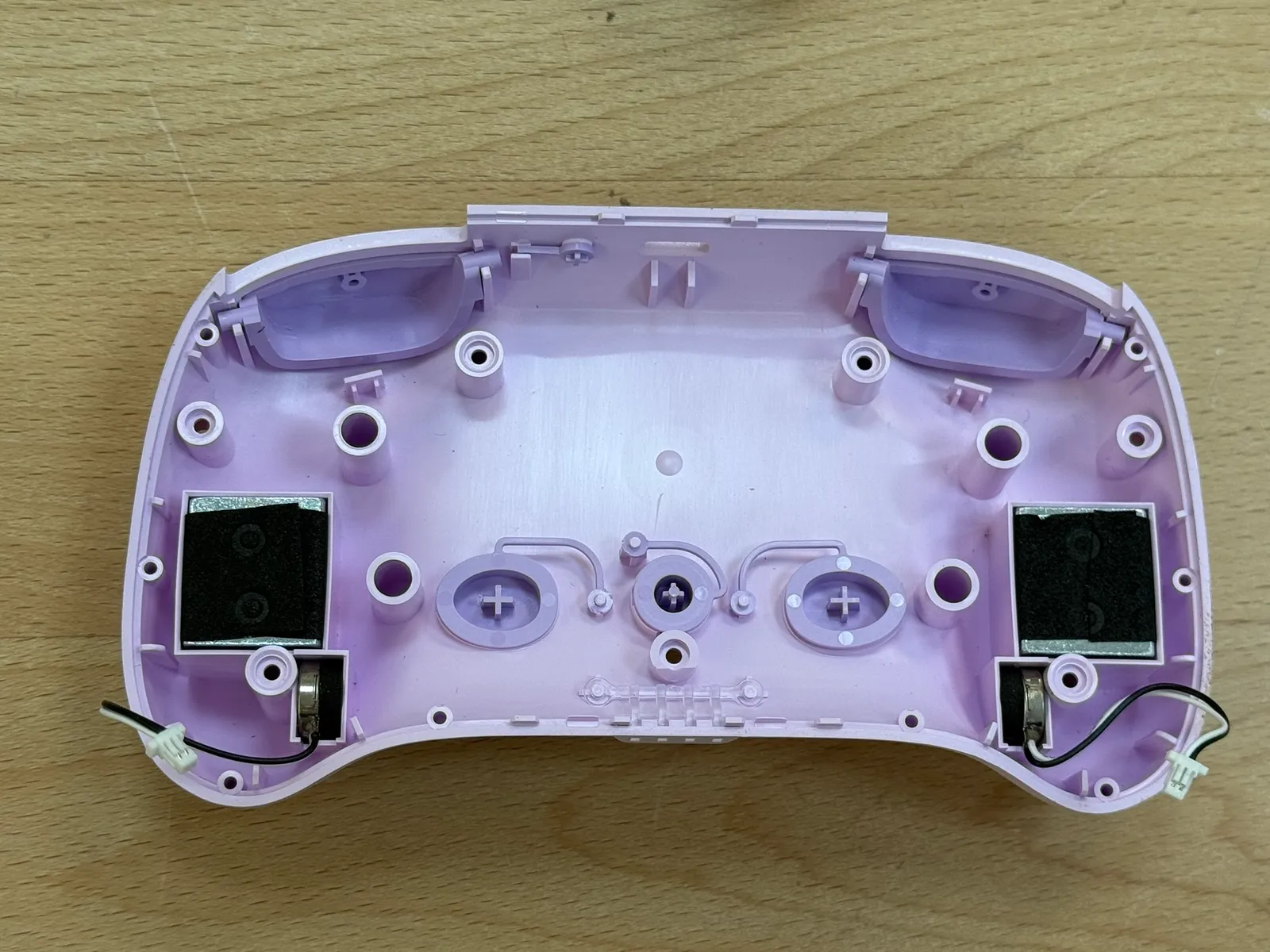

取出馬達
馬達也是使用插頭 而不焊接的。 所以可以直接用手把 或者是鑷子 拔起來。 然後馬達是轉子馬達
1
2
3
4
- 步驟 5 / 共 23

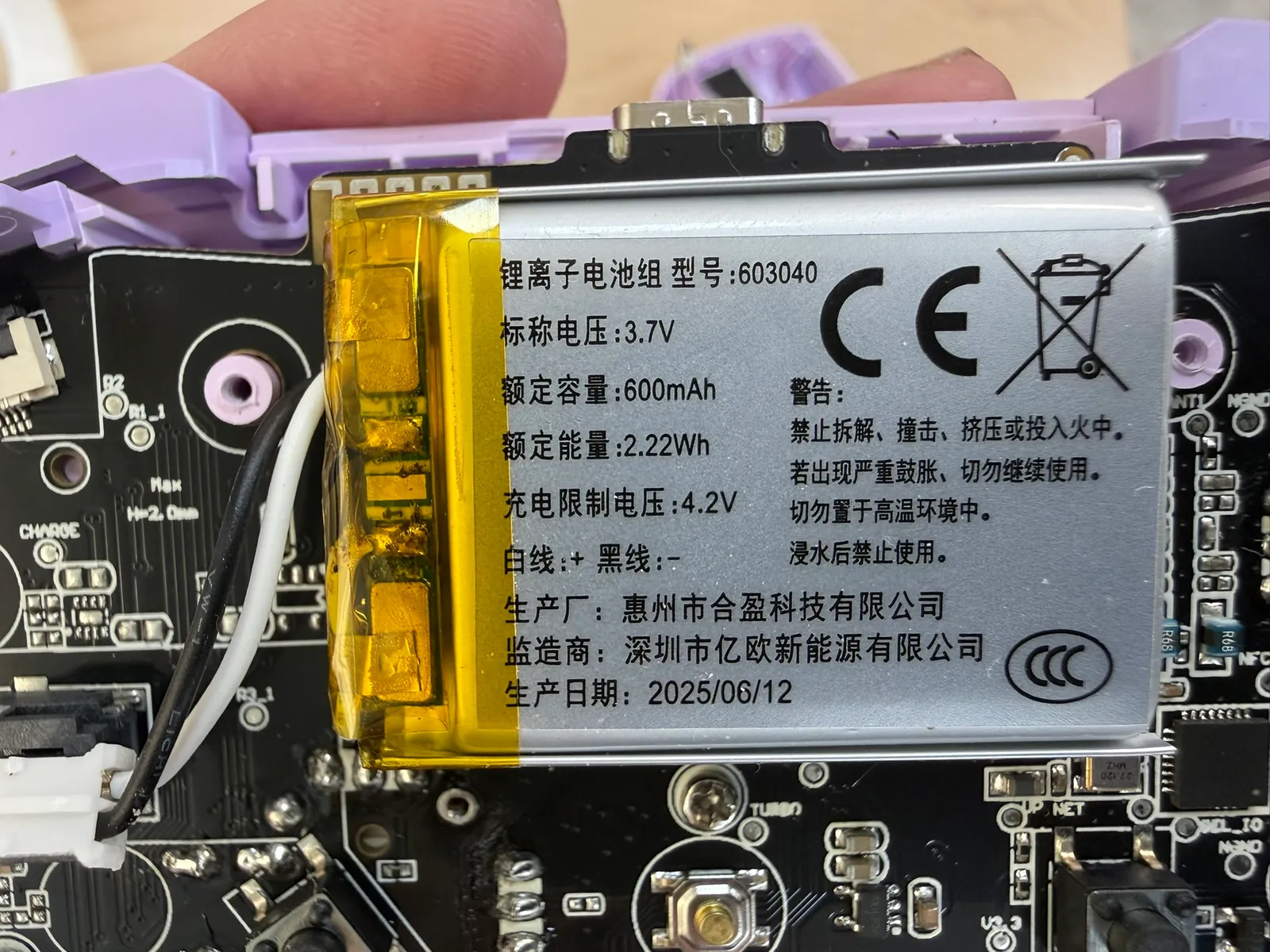

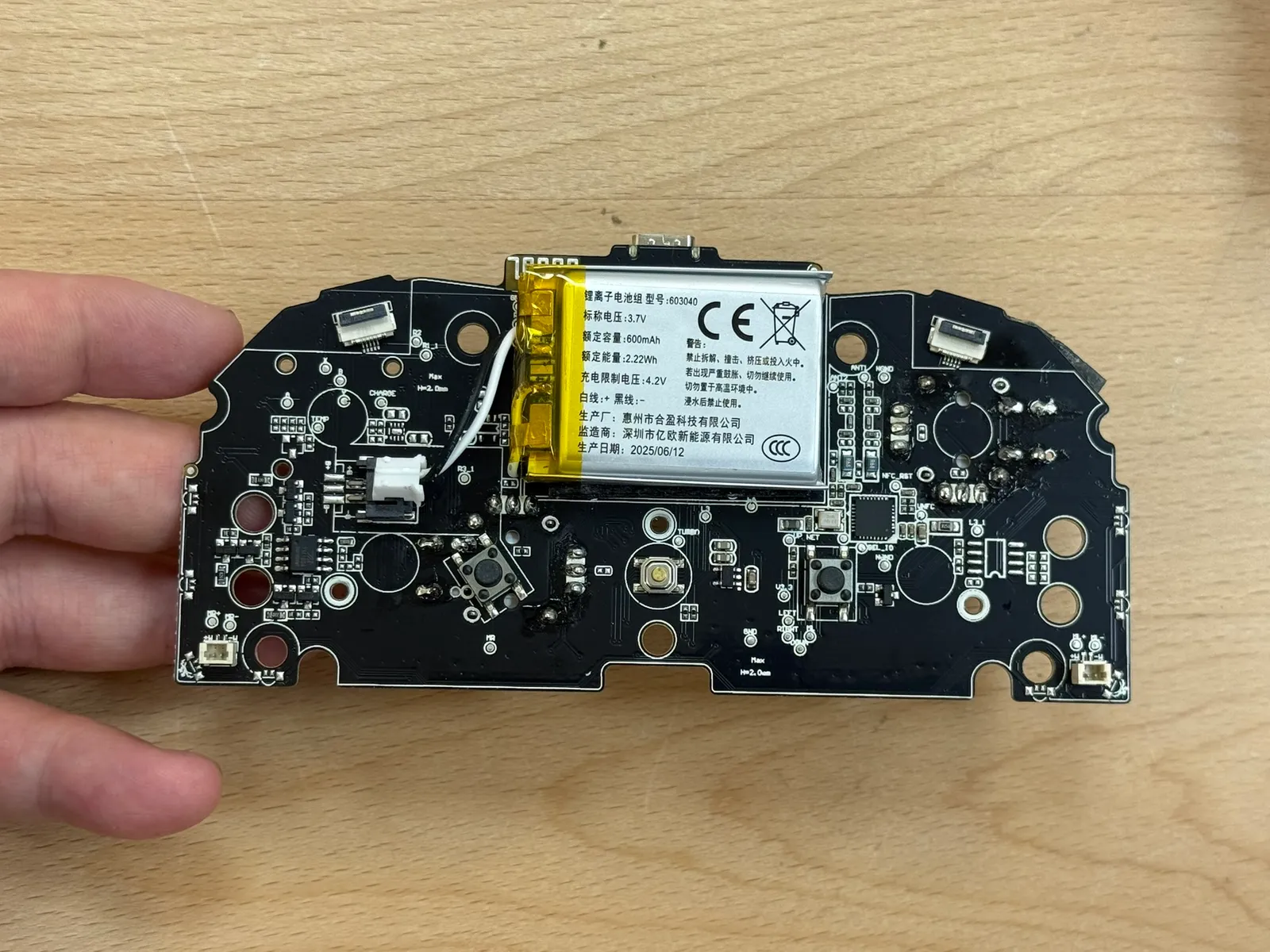

電池規格
電池型號：603040 3.7V 600mah 2.22Wh
- 步驟 6 / 共 23

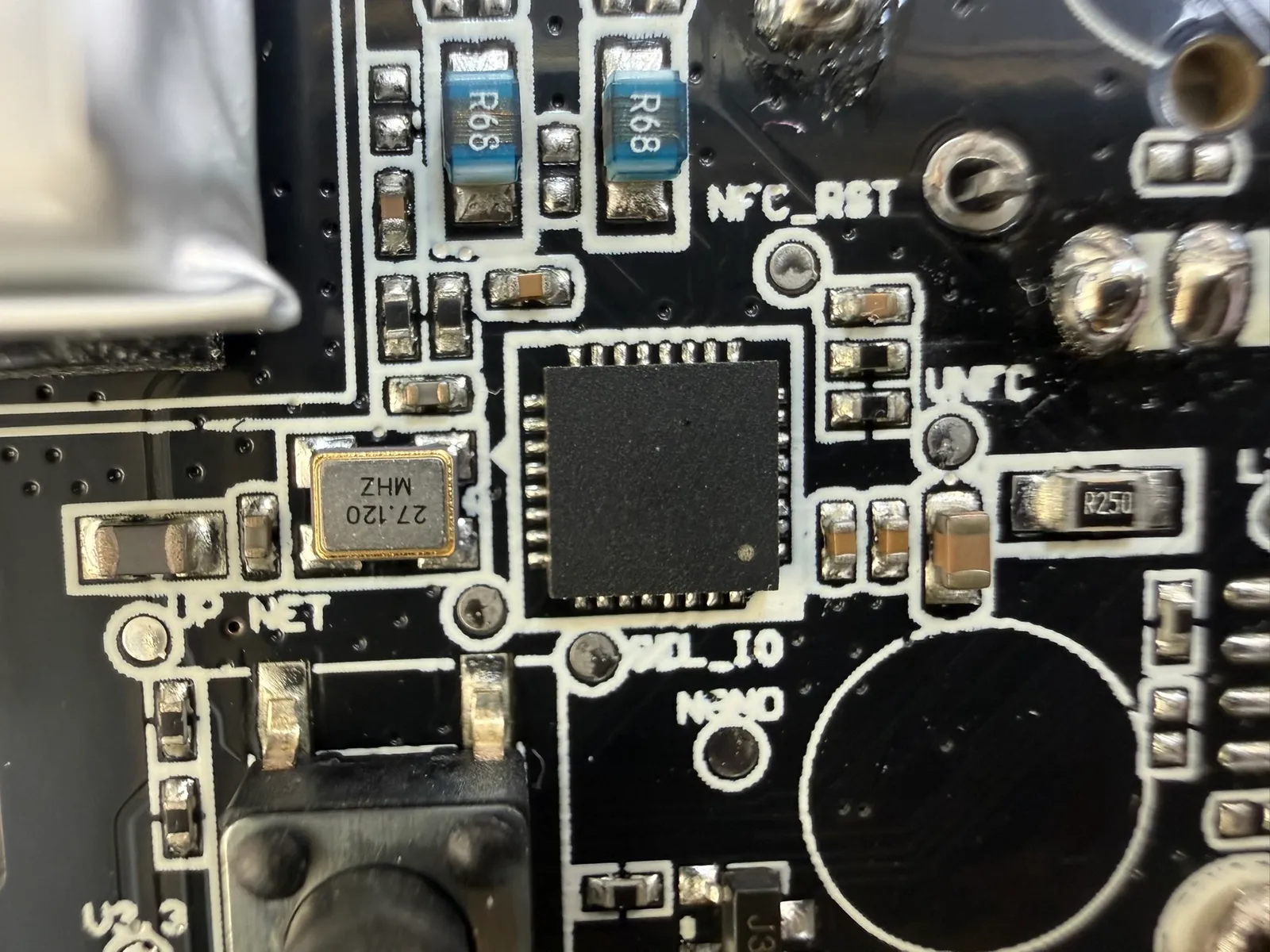

NFC 晶片
被磨掉了，所以看不到了。 但印刷有寫到 UNFC 跟 NFC_RST 旁邊也有一顆 27.120 MHZ 的石英震盪器
- 步驟 7 / 共 23

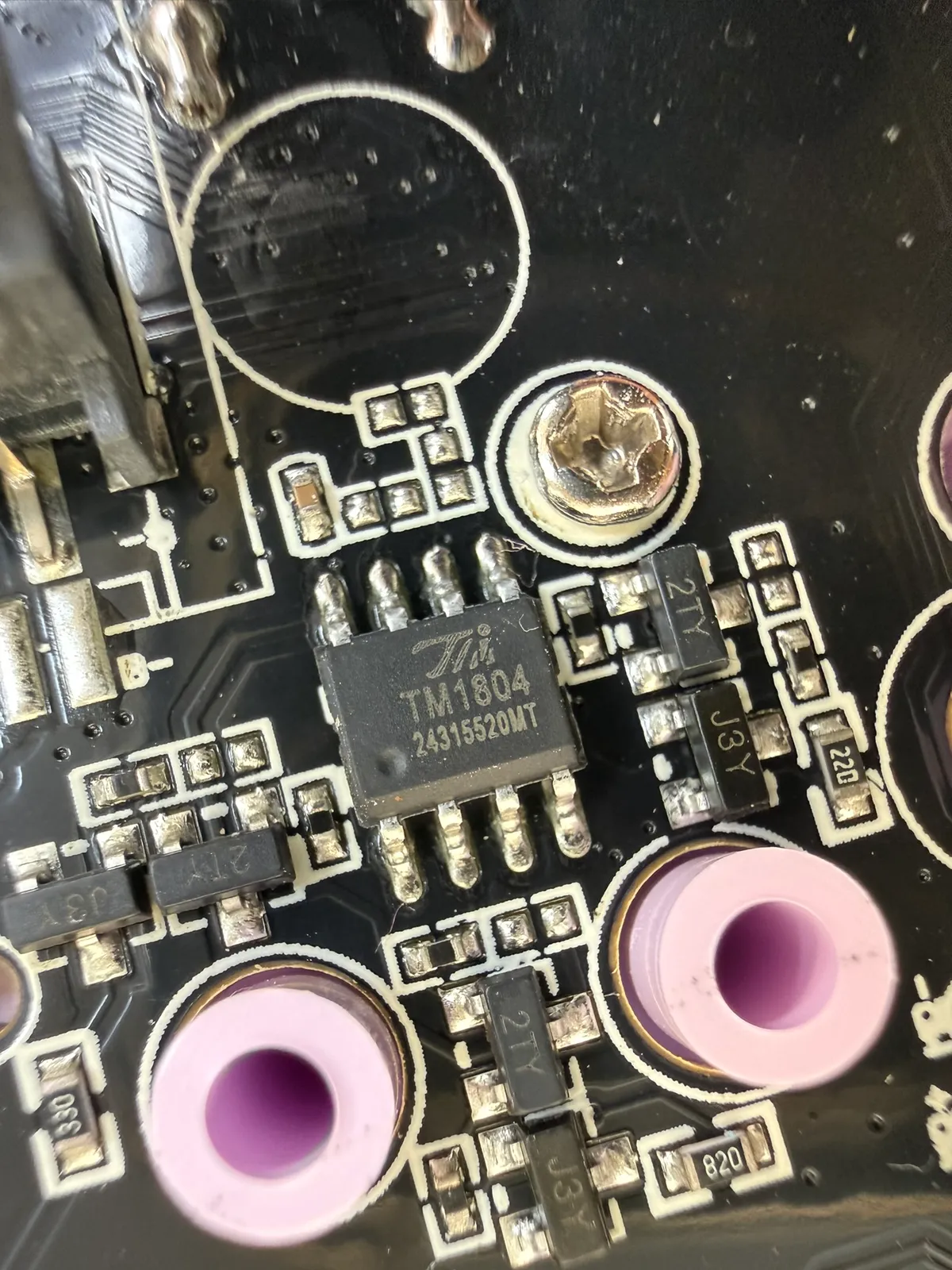

LED 驅動控制 晶片
製造商：天微電子（Ti / Titan Micro） 型號：TM1804
- 步驟 8 / 共 23

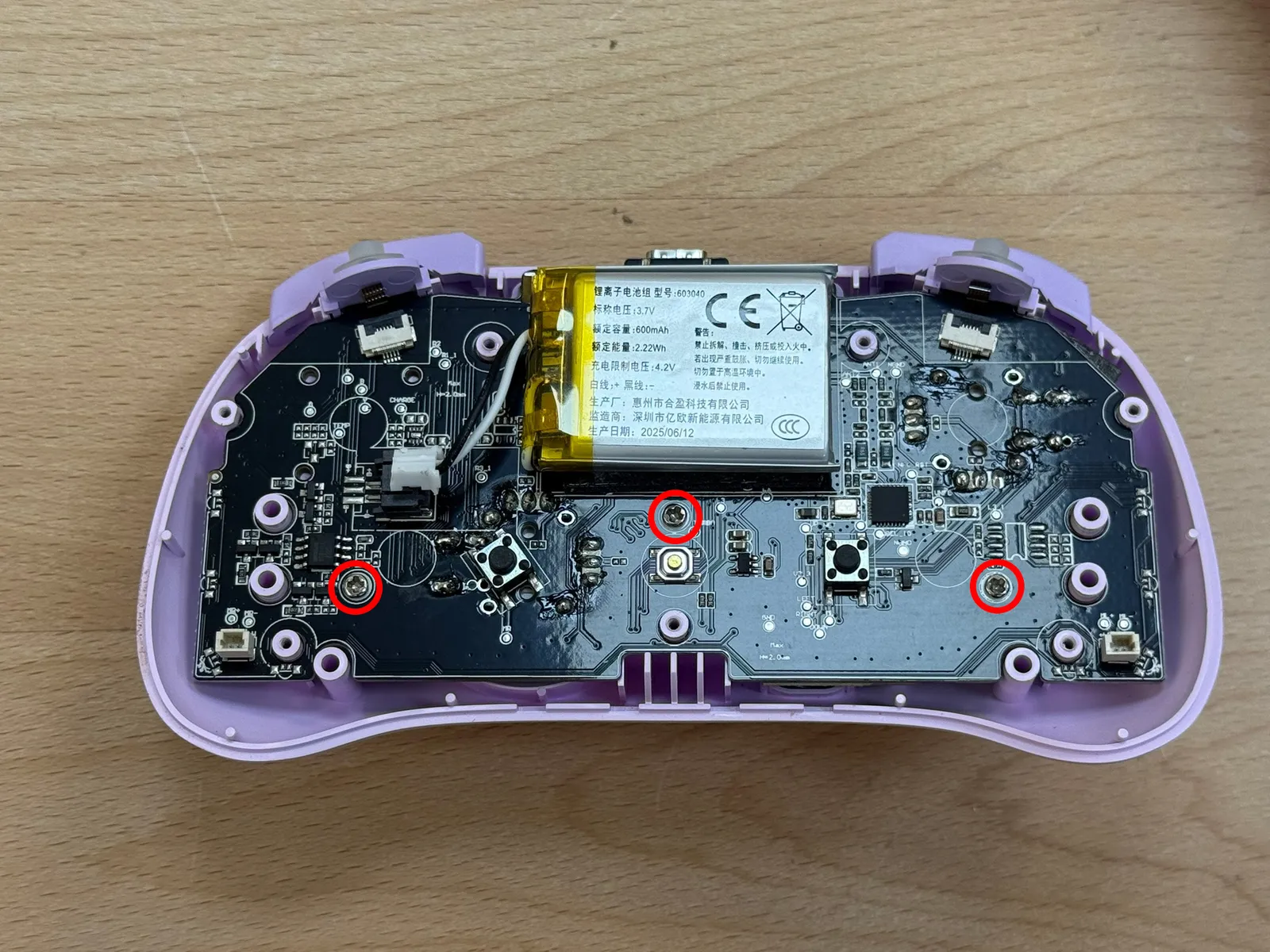

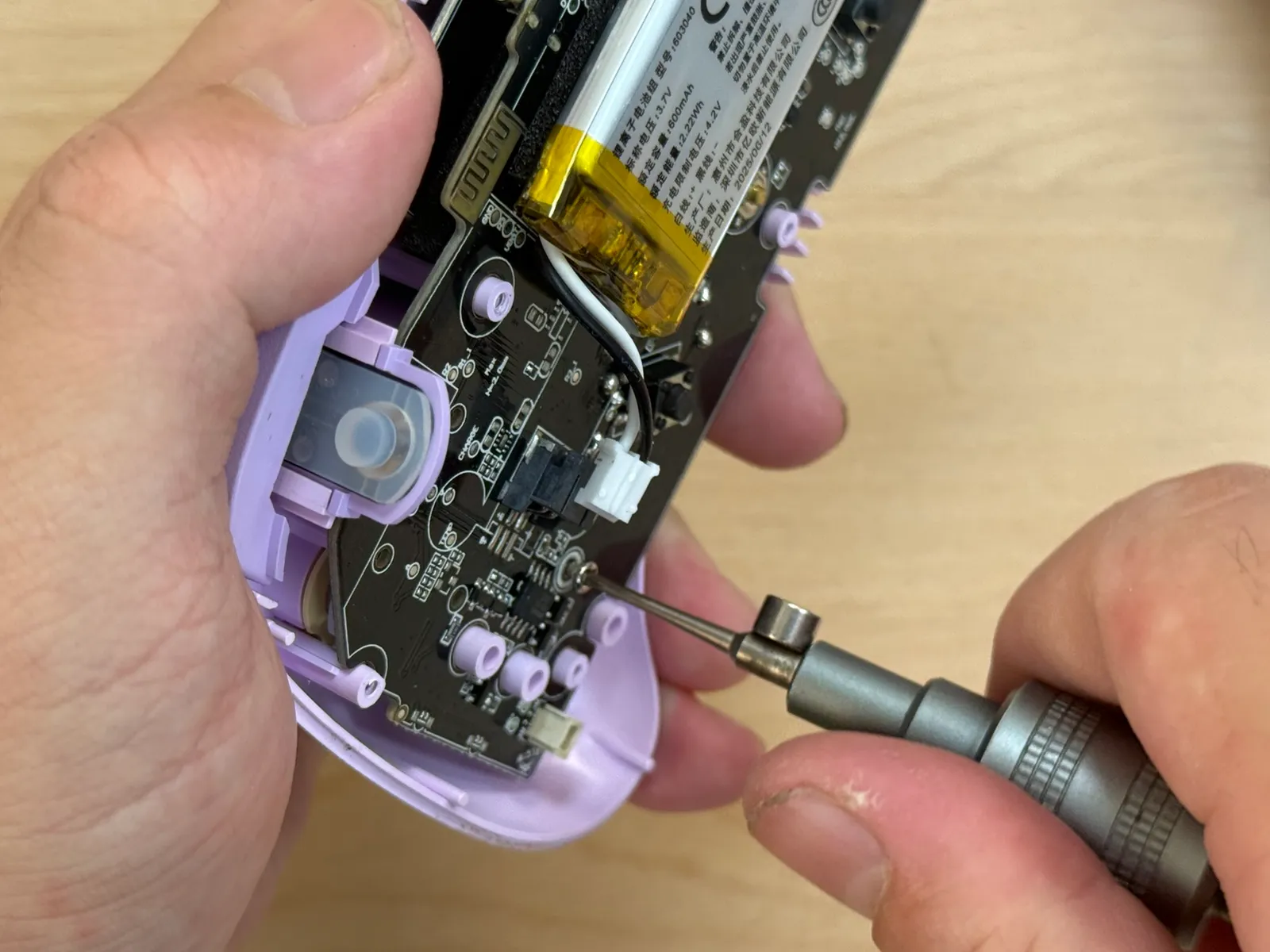

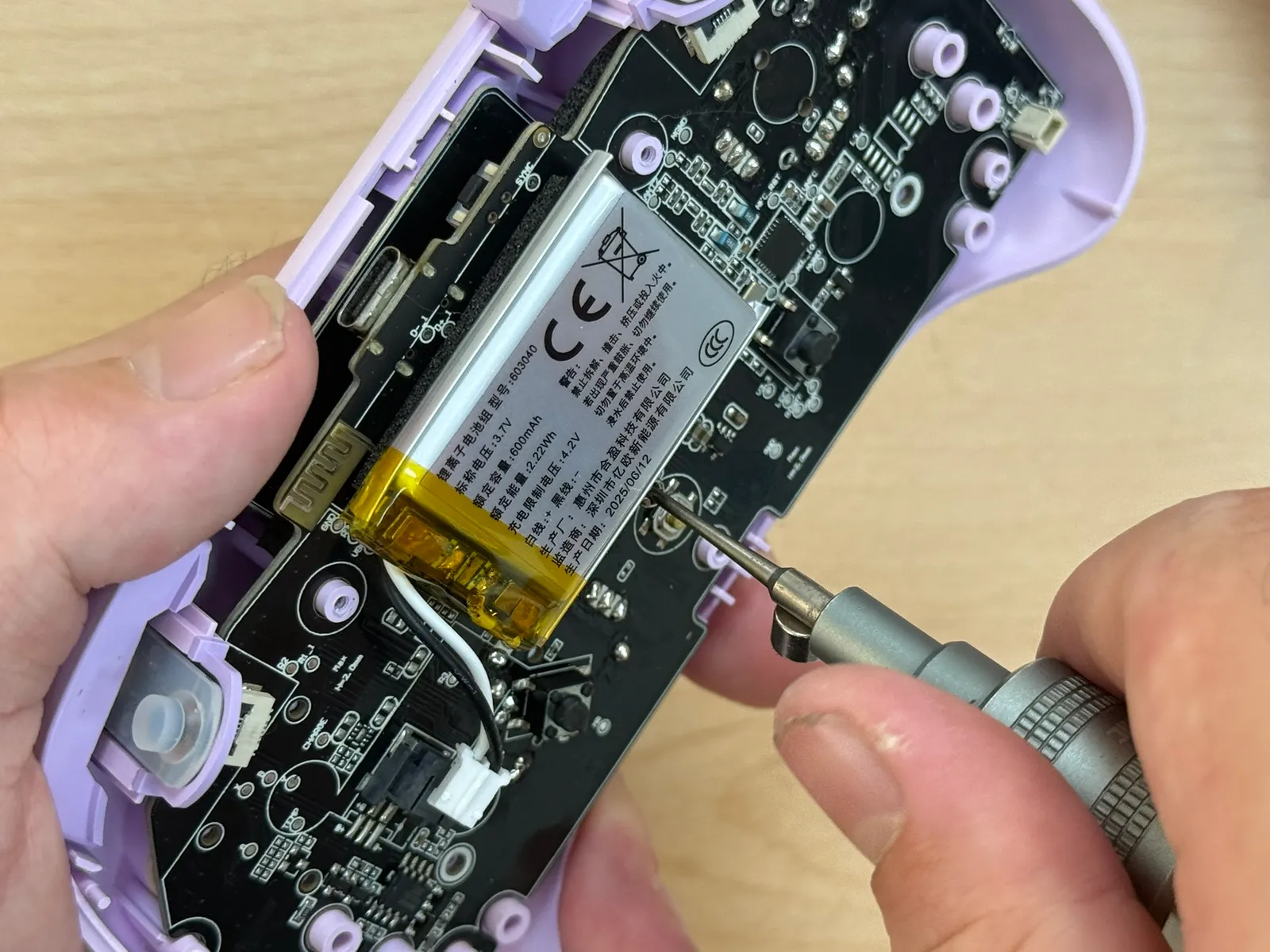

卸下3個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
- 步驟 9 / 共 23

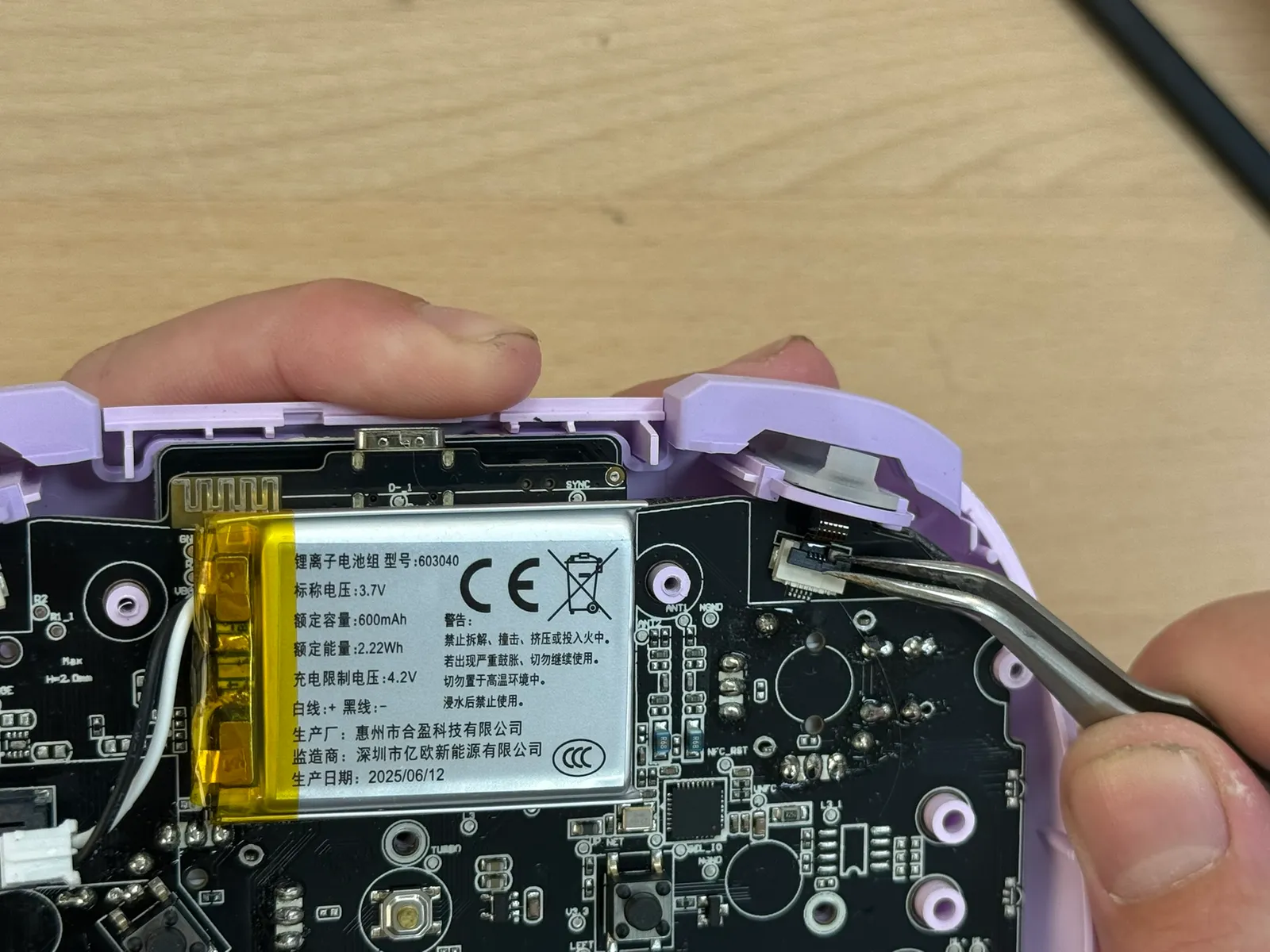

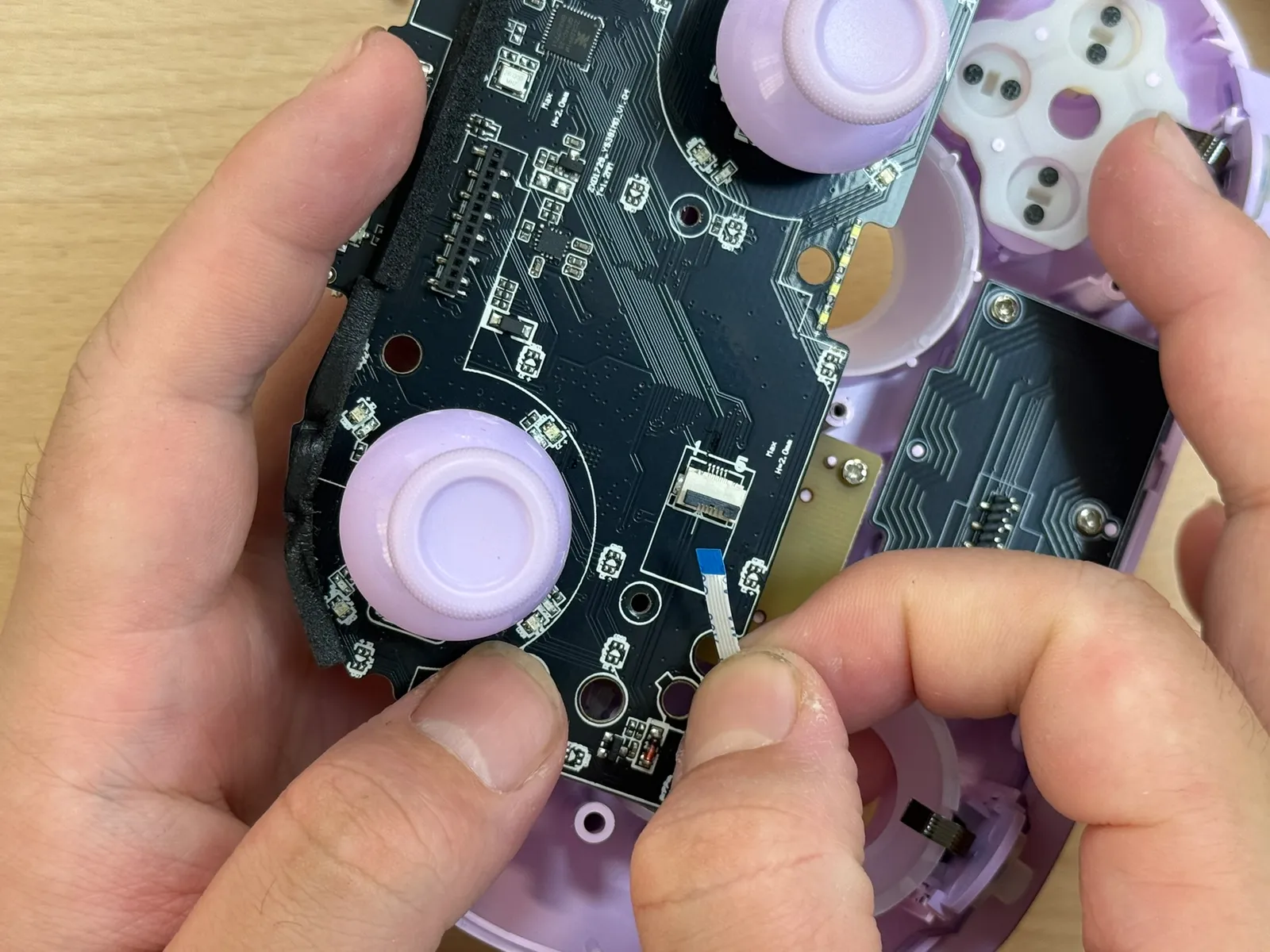

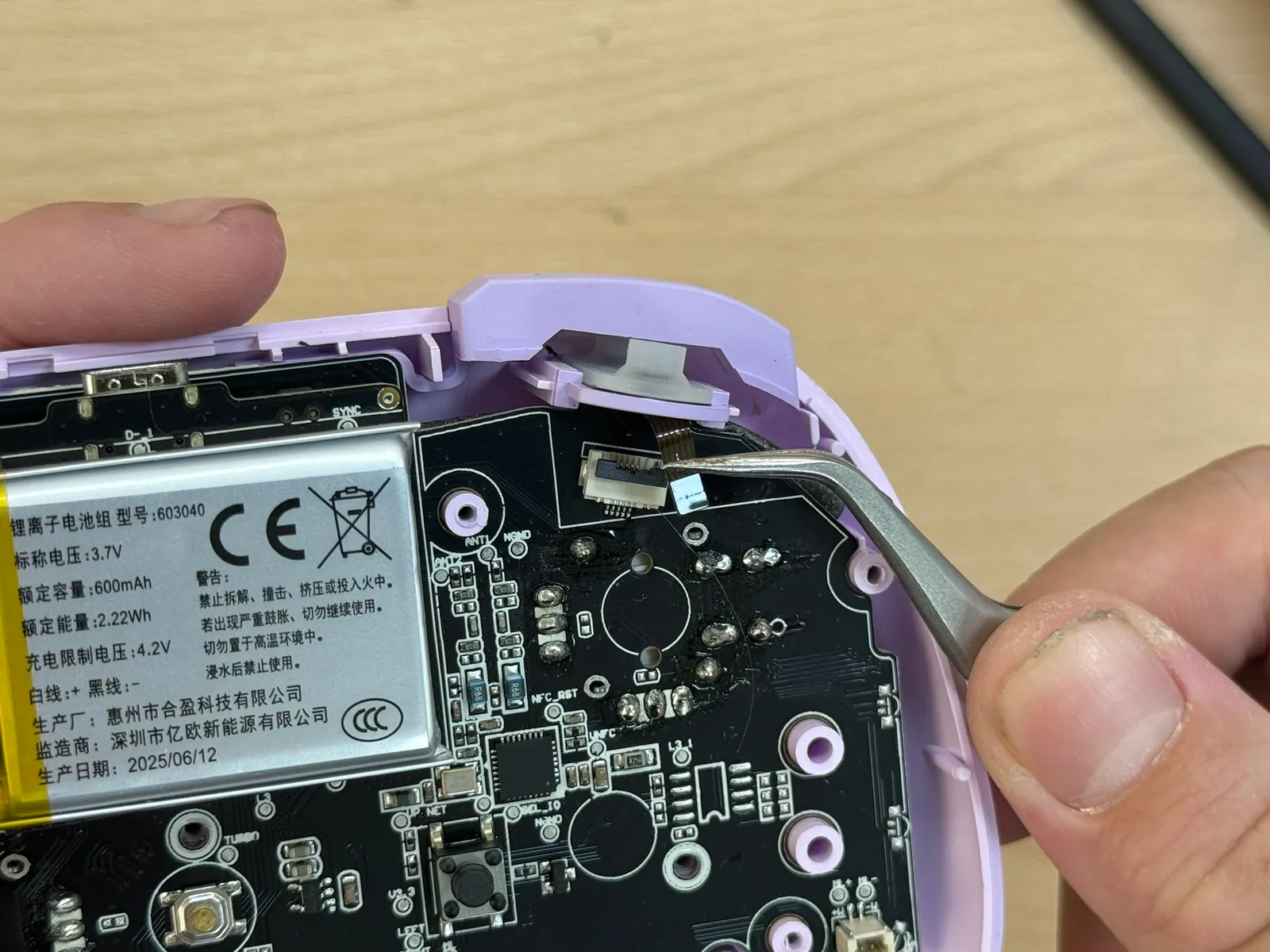

取下 ZL ZR排線
用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來。
1
2
3
4
- 步驟 10 / 共 23

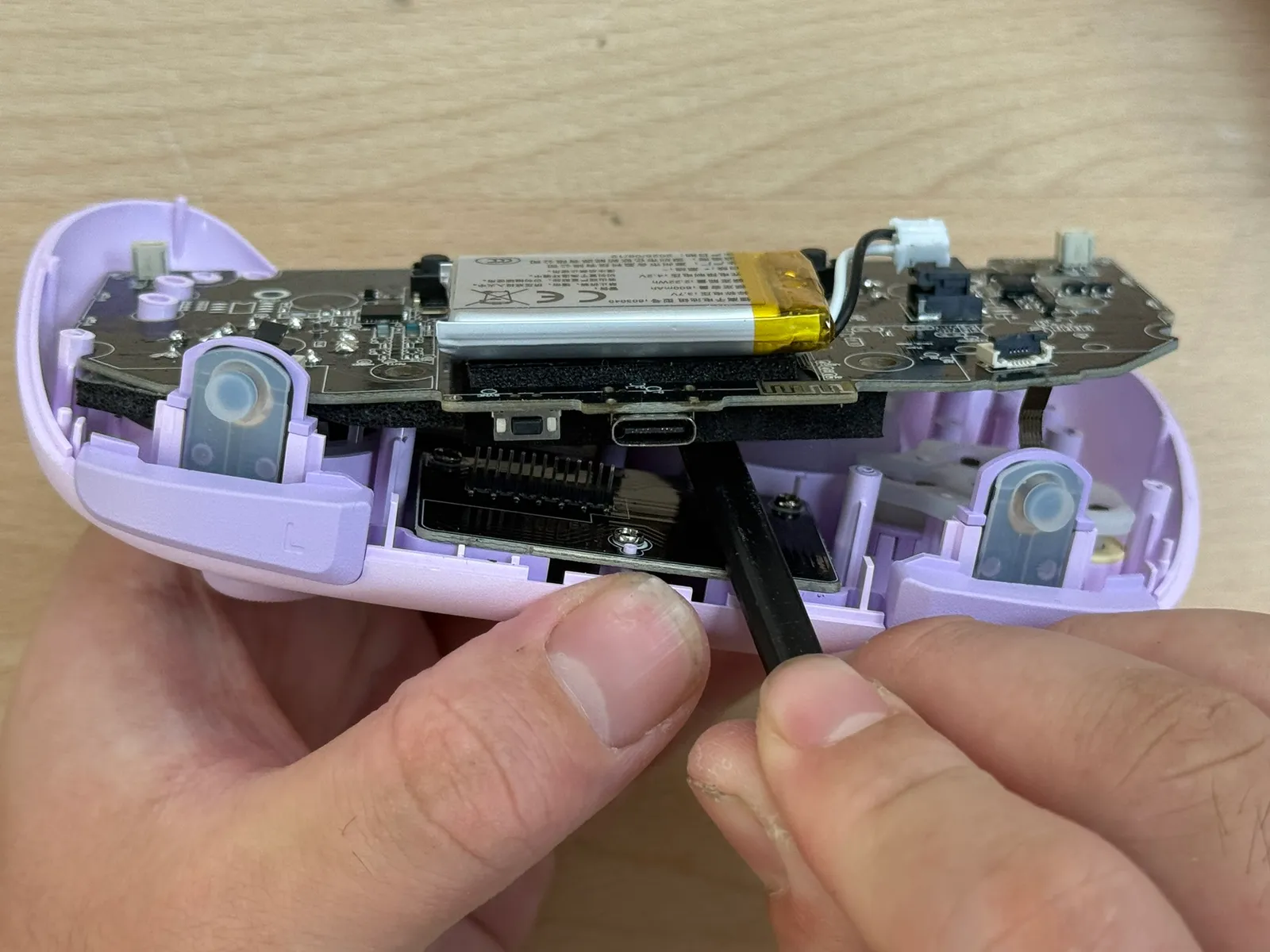

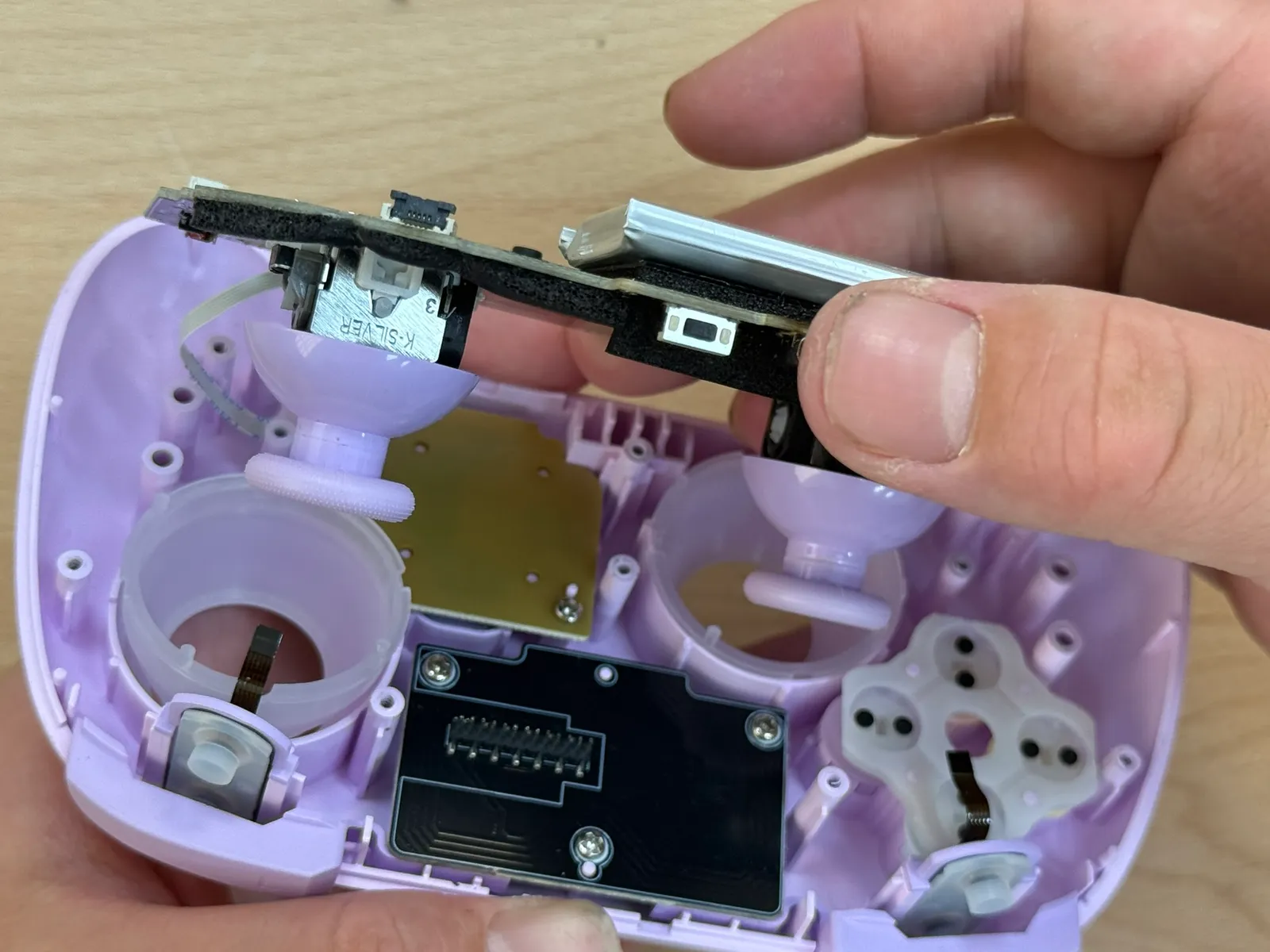

撬開主板跟副板連接
主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。
1
2
- 步驟 11 / 共 23

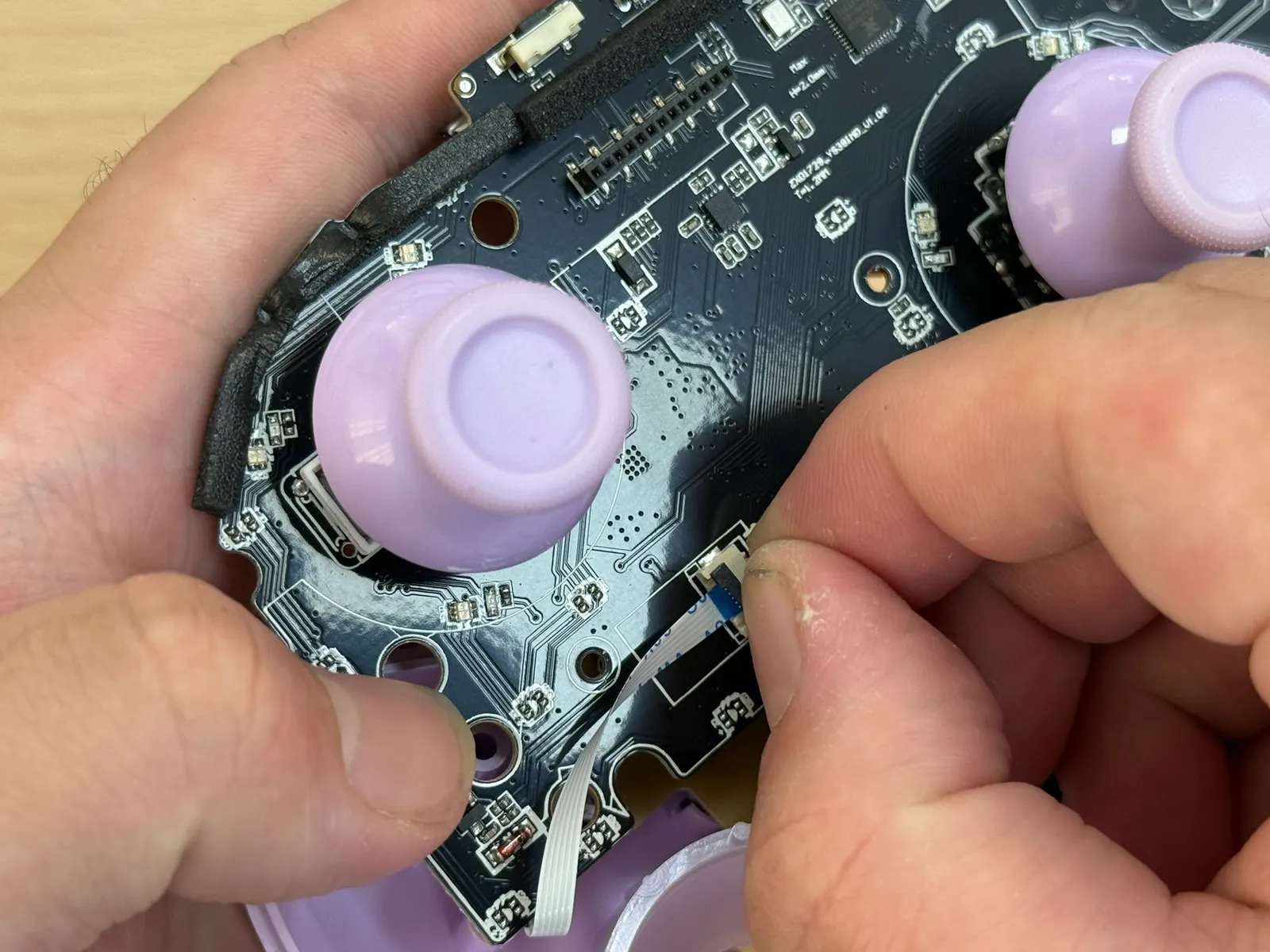

取出方向鍵的排線
用手去撬開排線座的蓋子，然後再取出排線
1
2
- 步驟 12 / 共 23

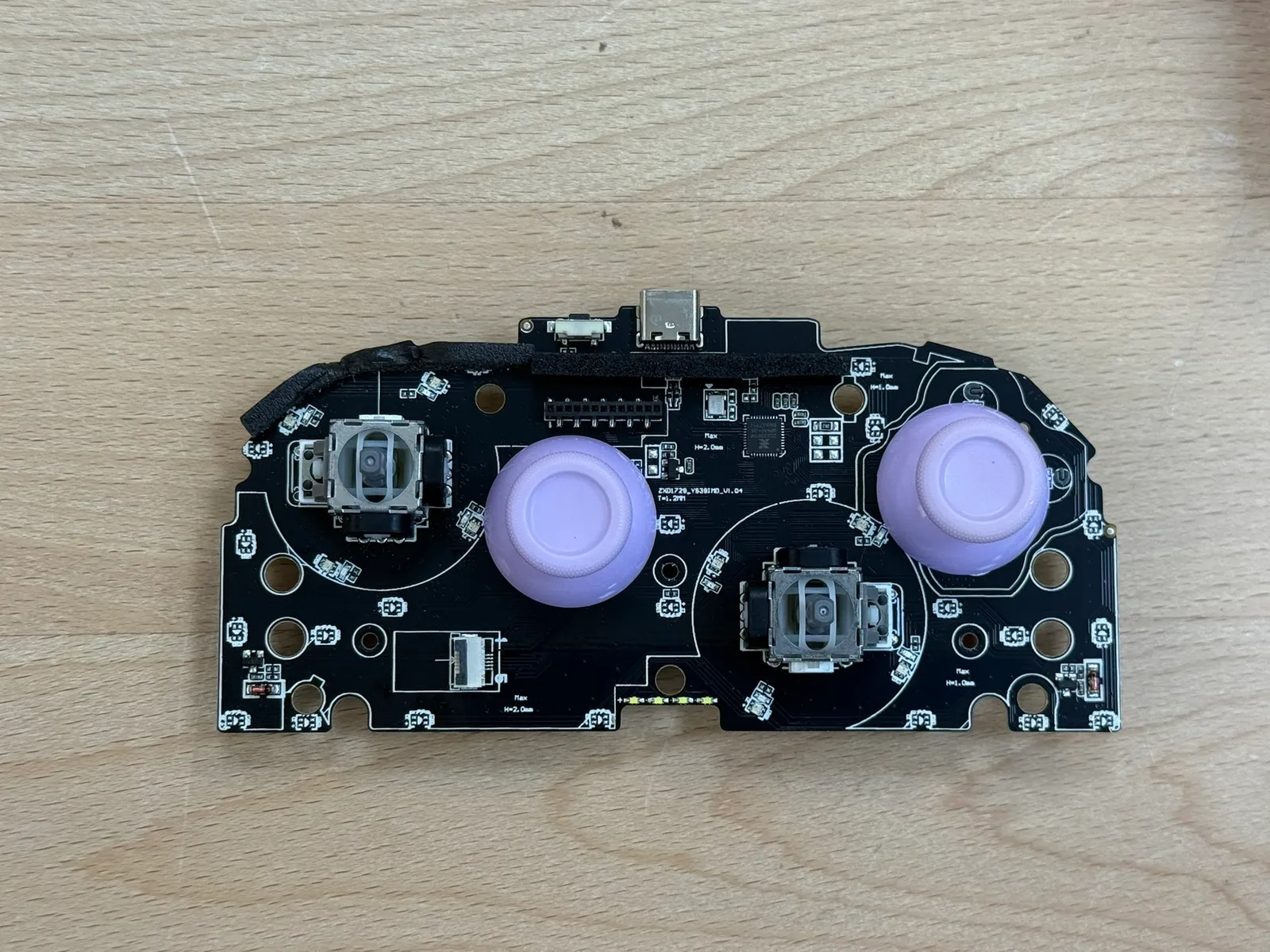

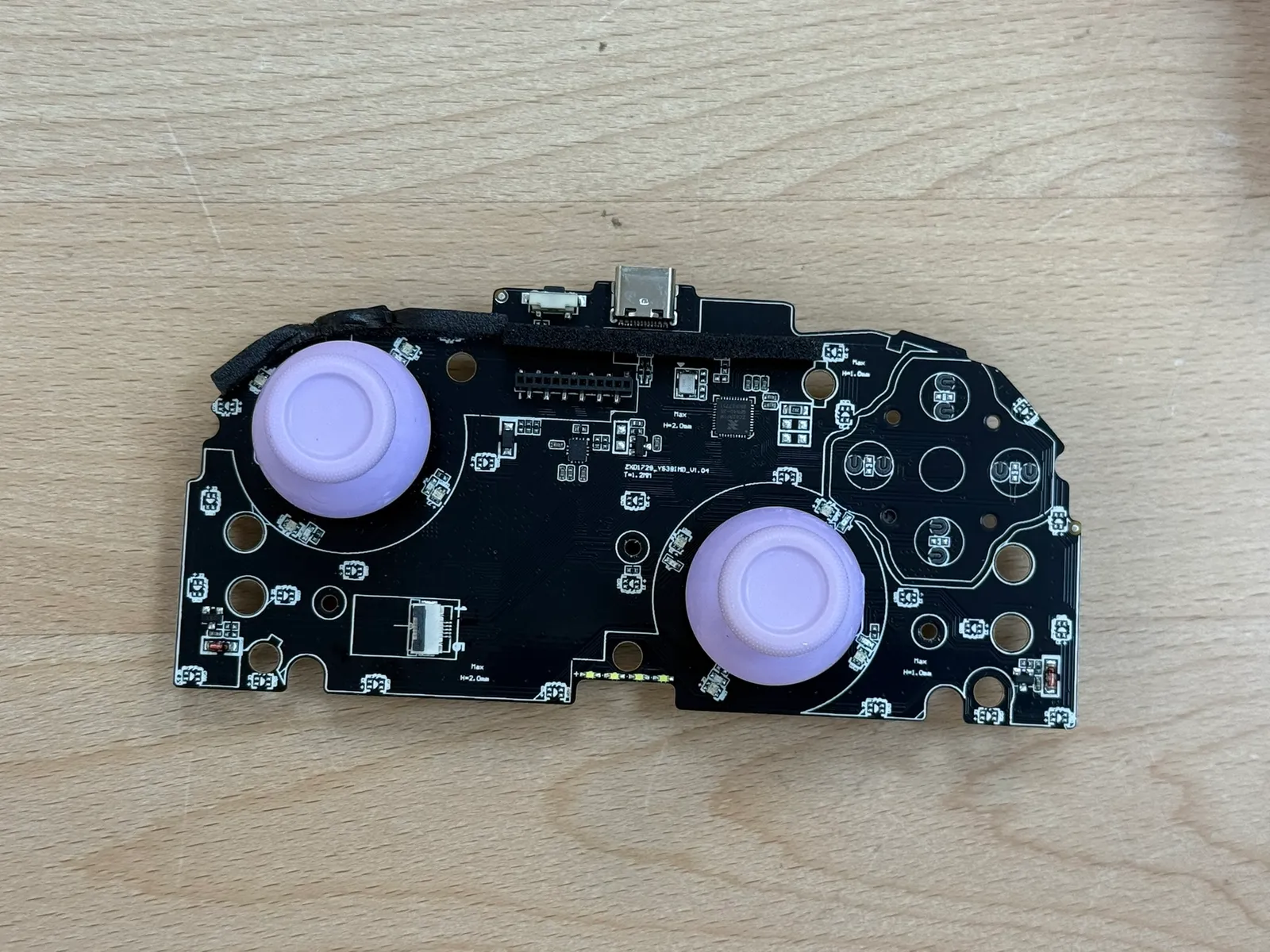

主板
主板型號：ZXD1720_YS381MD_V1.04
1
2
- 步驟 13 / 共 23

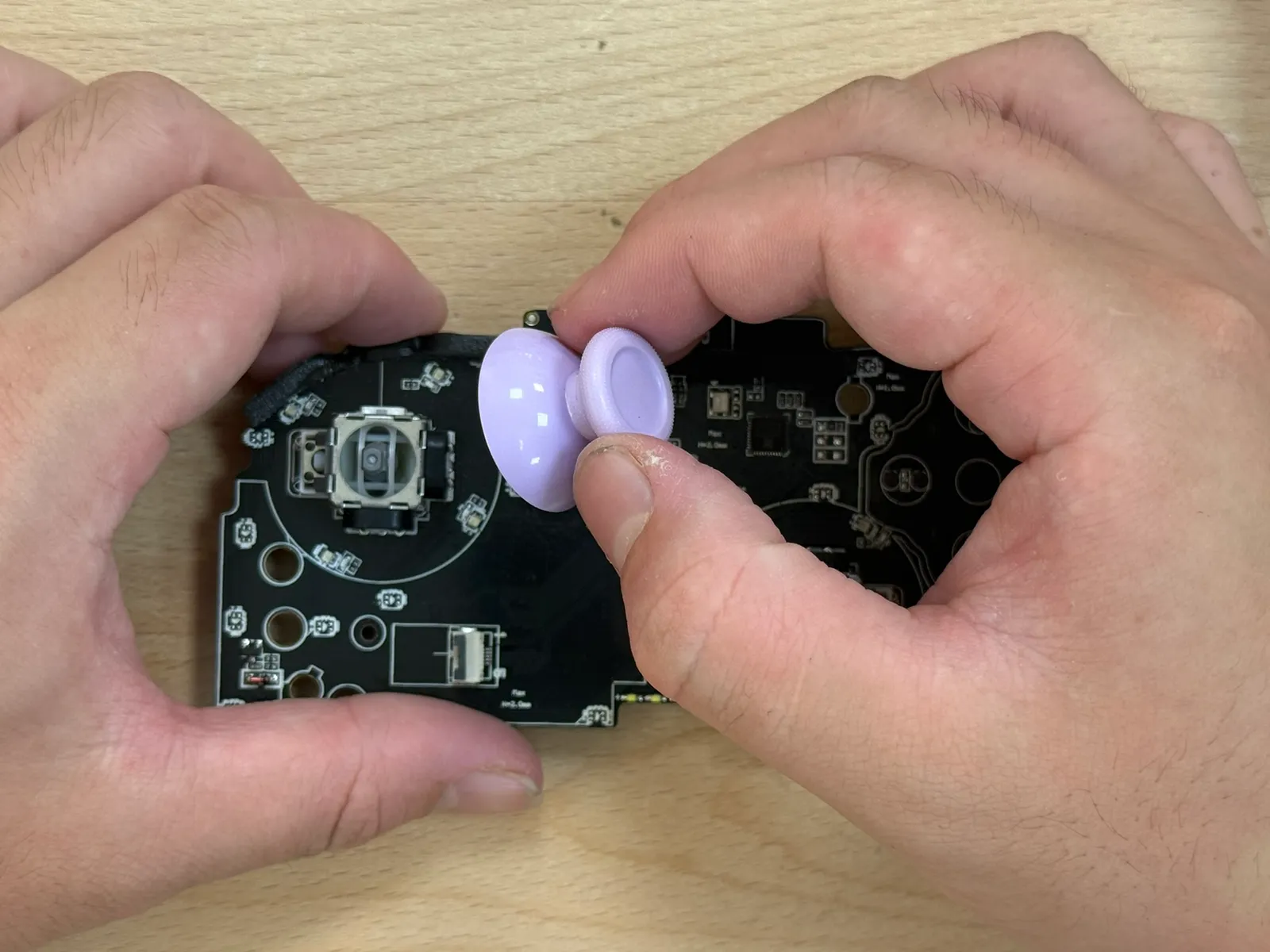

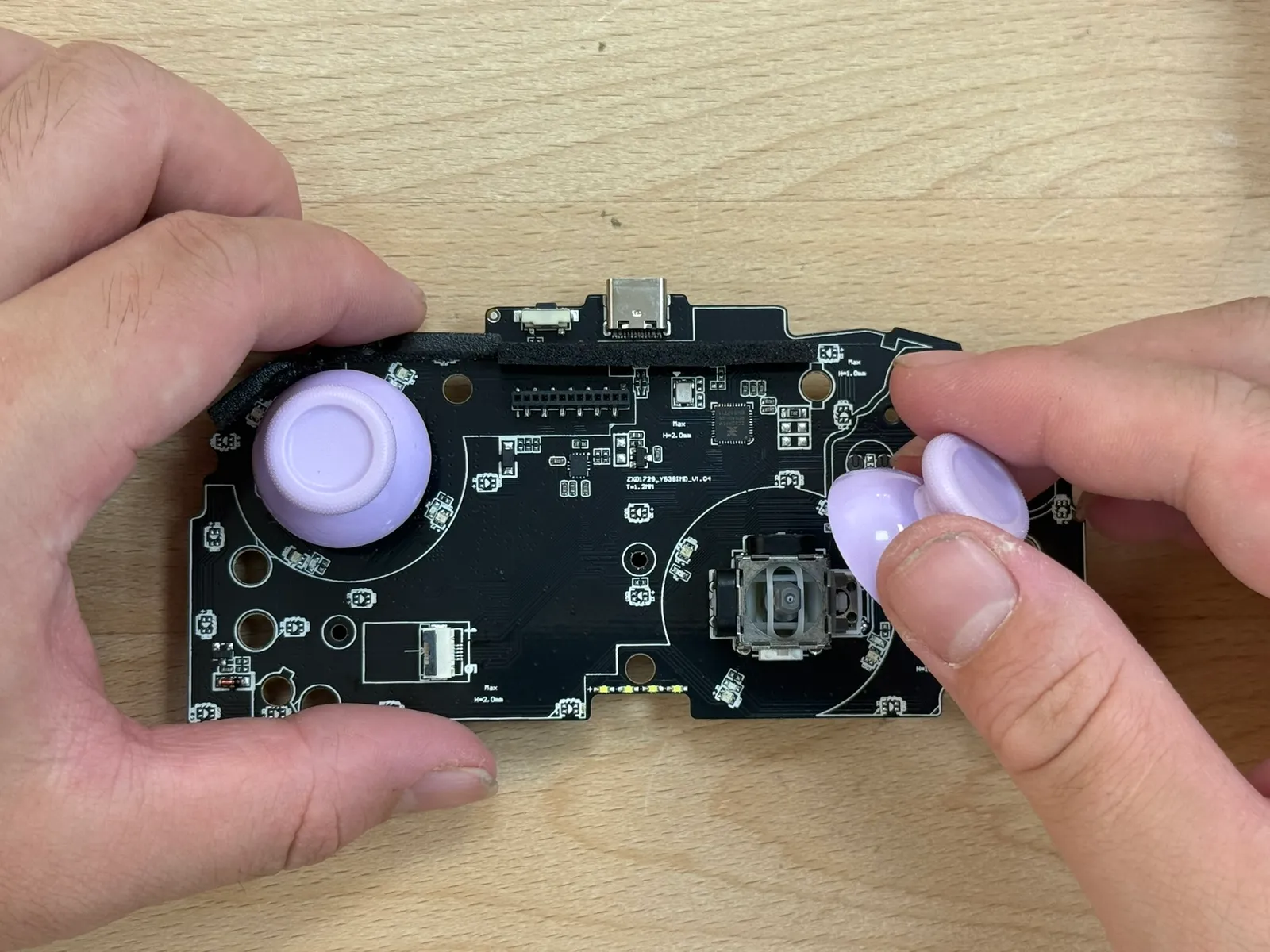

取下蘑菇頭(帽殼)
1
2
3
- 步驟 14 / 共 23

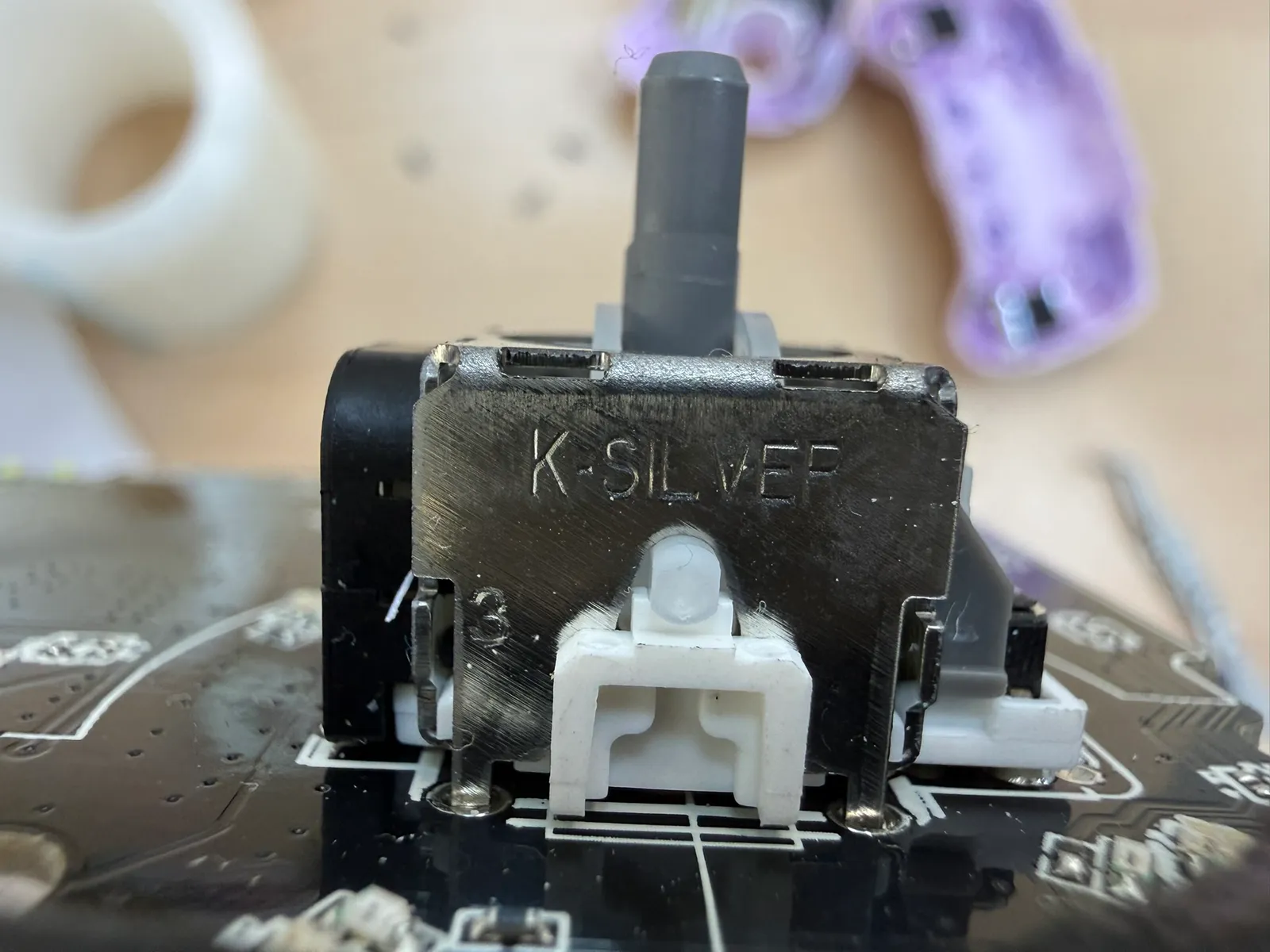

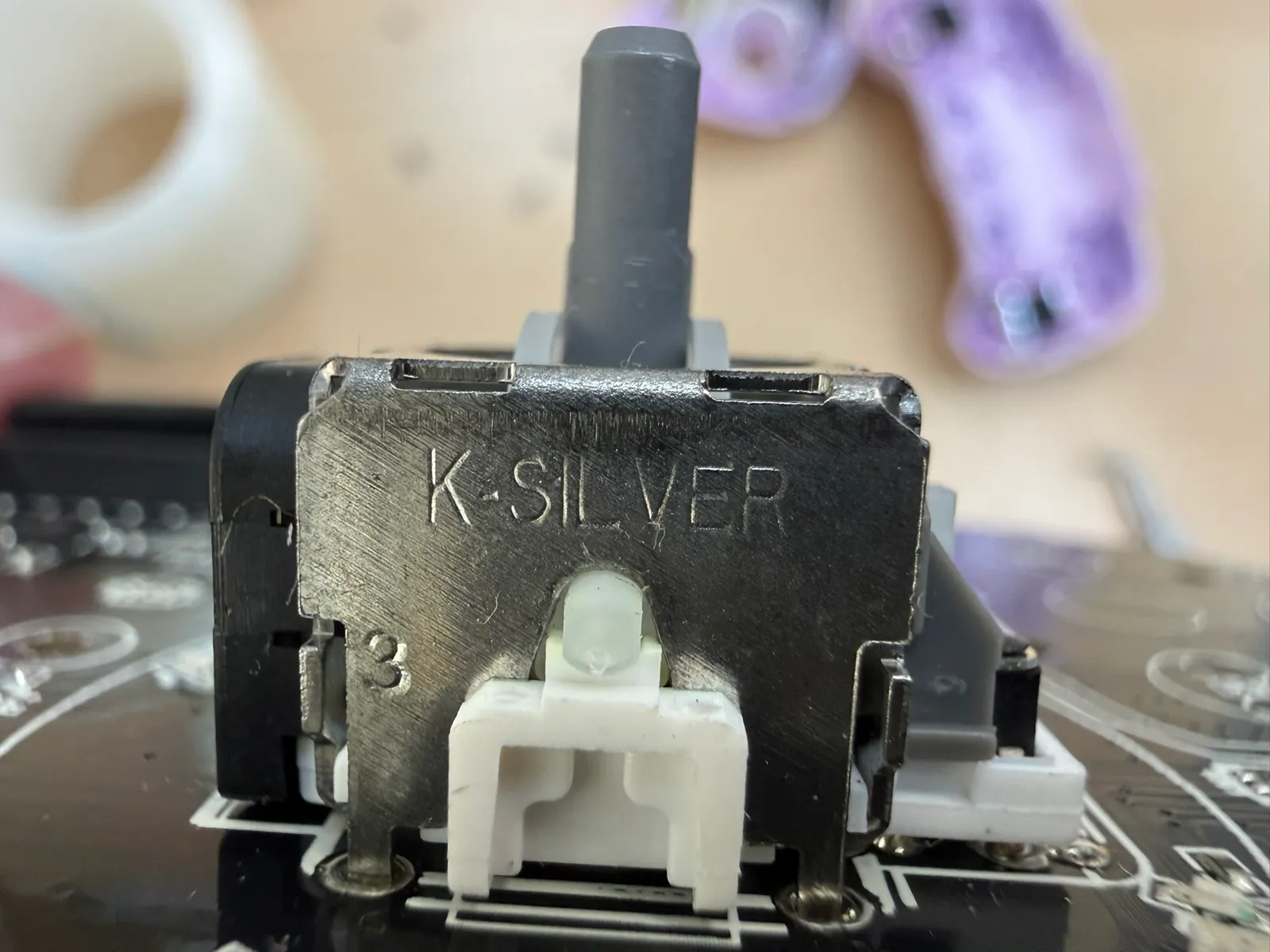

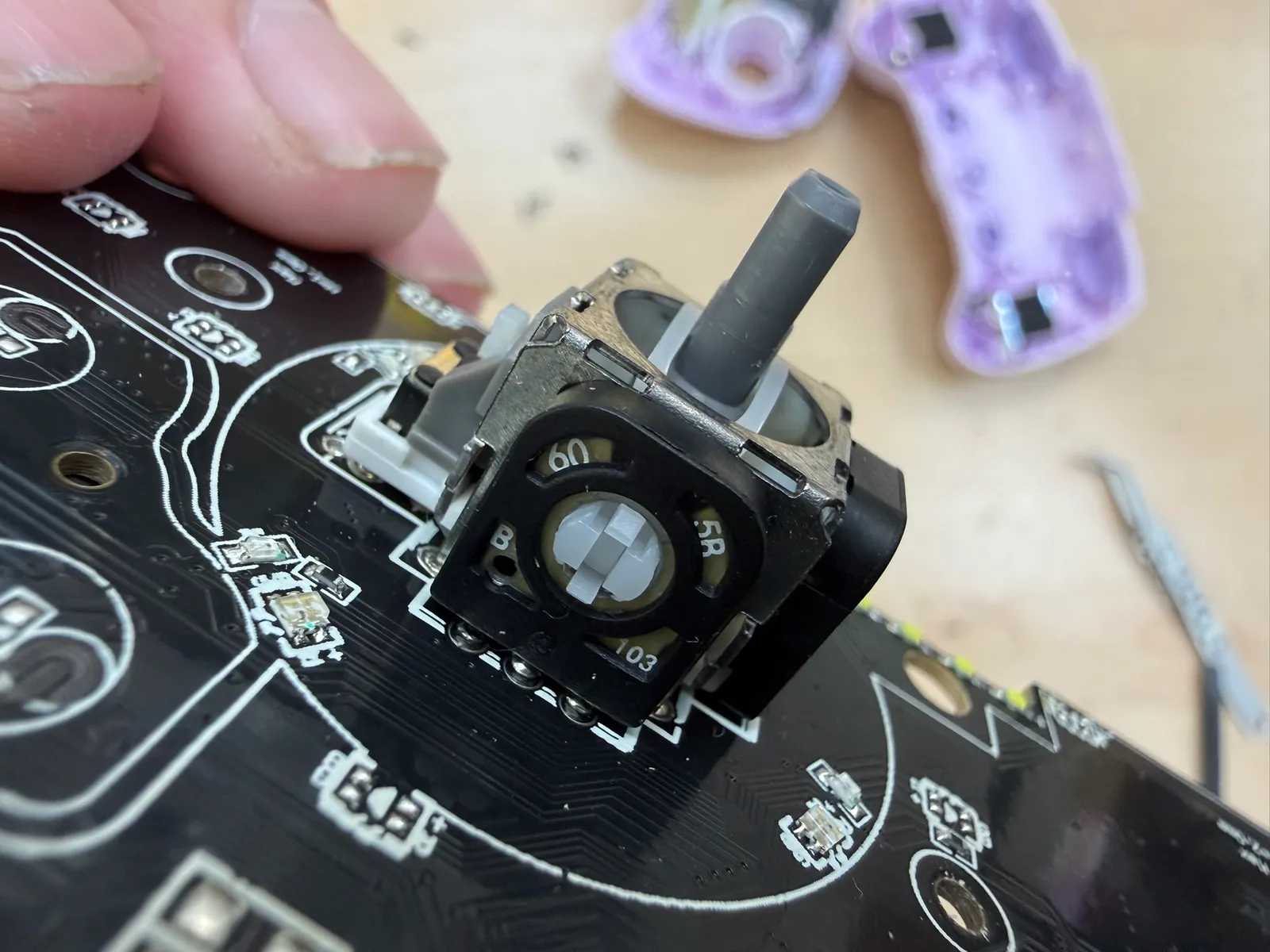

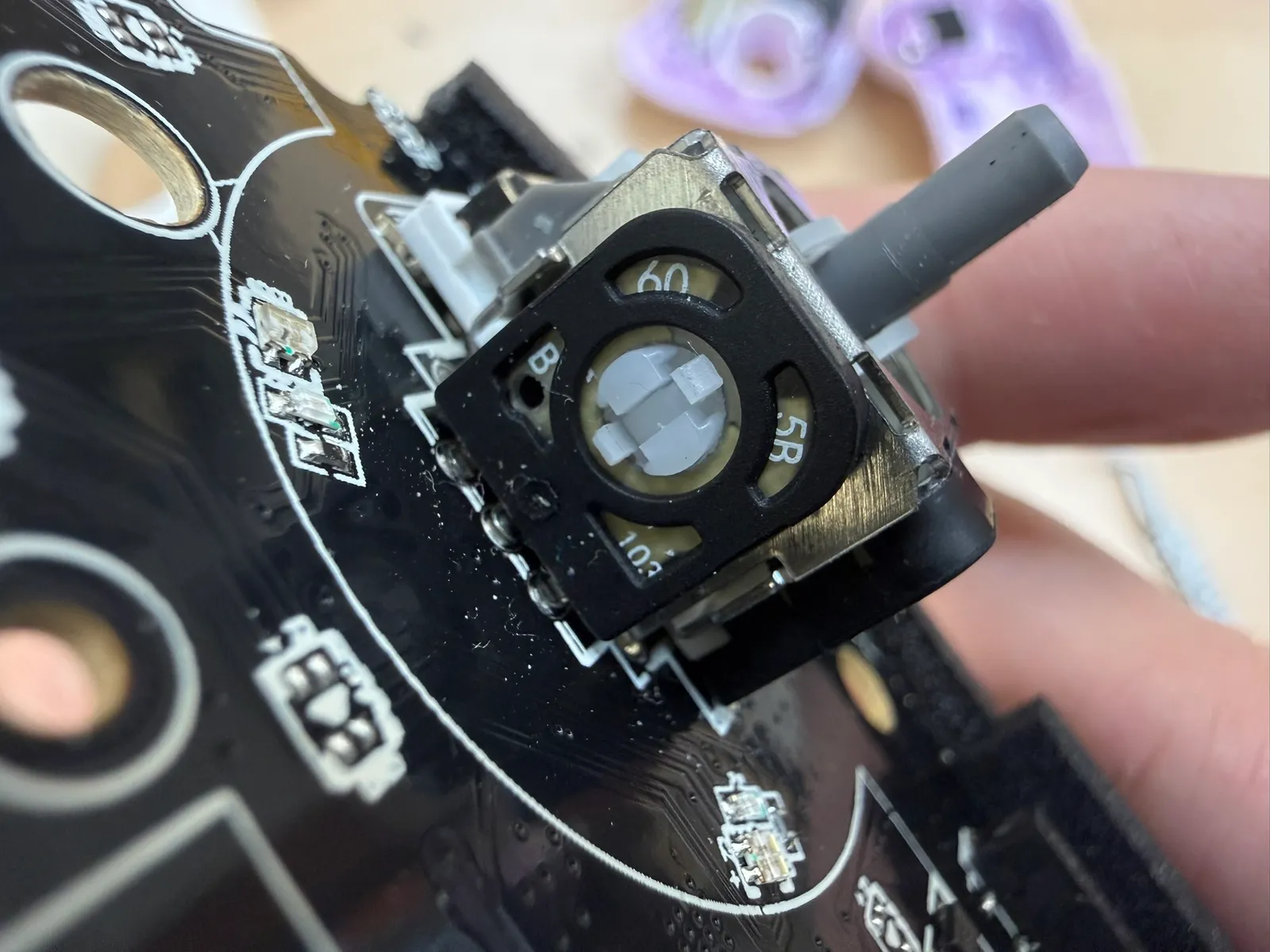

碳膜搖桿
製造商：K-SILVER(控銀) 阻值 10kΩ
1
2
3
4
- 步驟 15 / 共 23

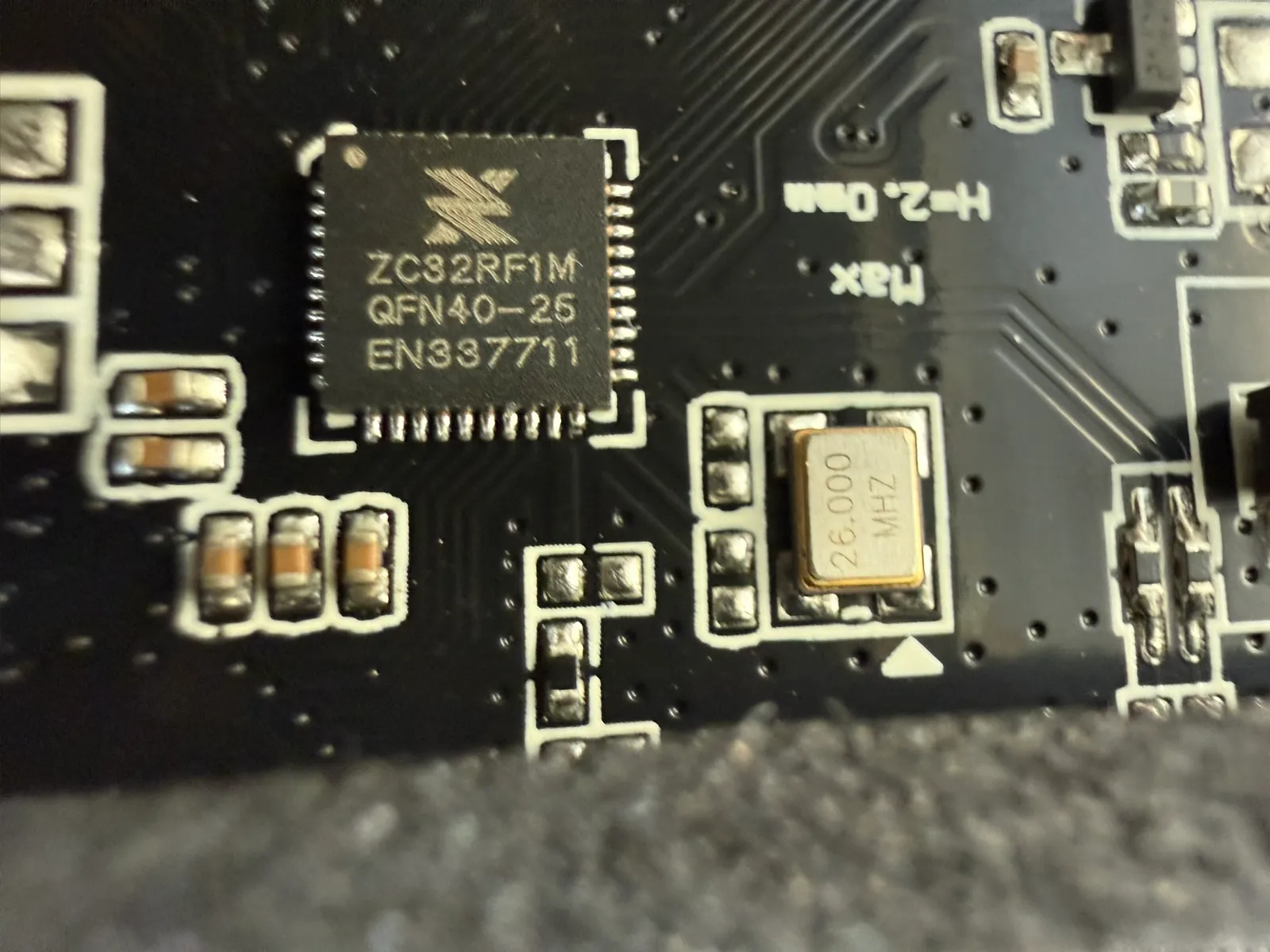

主控晶片
製造商：深圳市智旭科技 型號：ZC32RF1M 旁邊26.000 MHZ 的石英震盪器
- 步驟 16 / 共 23

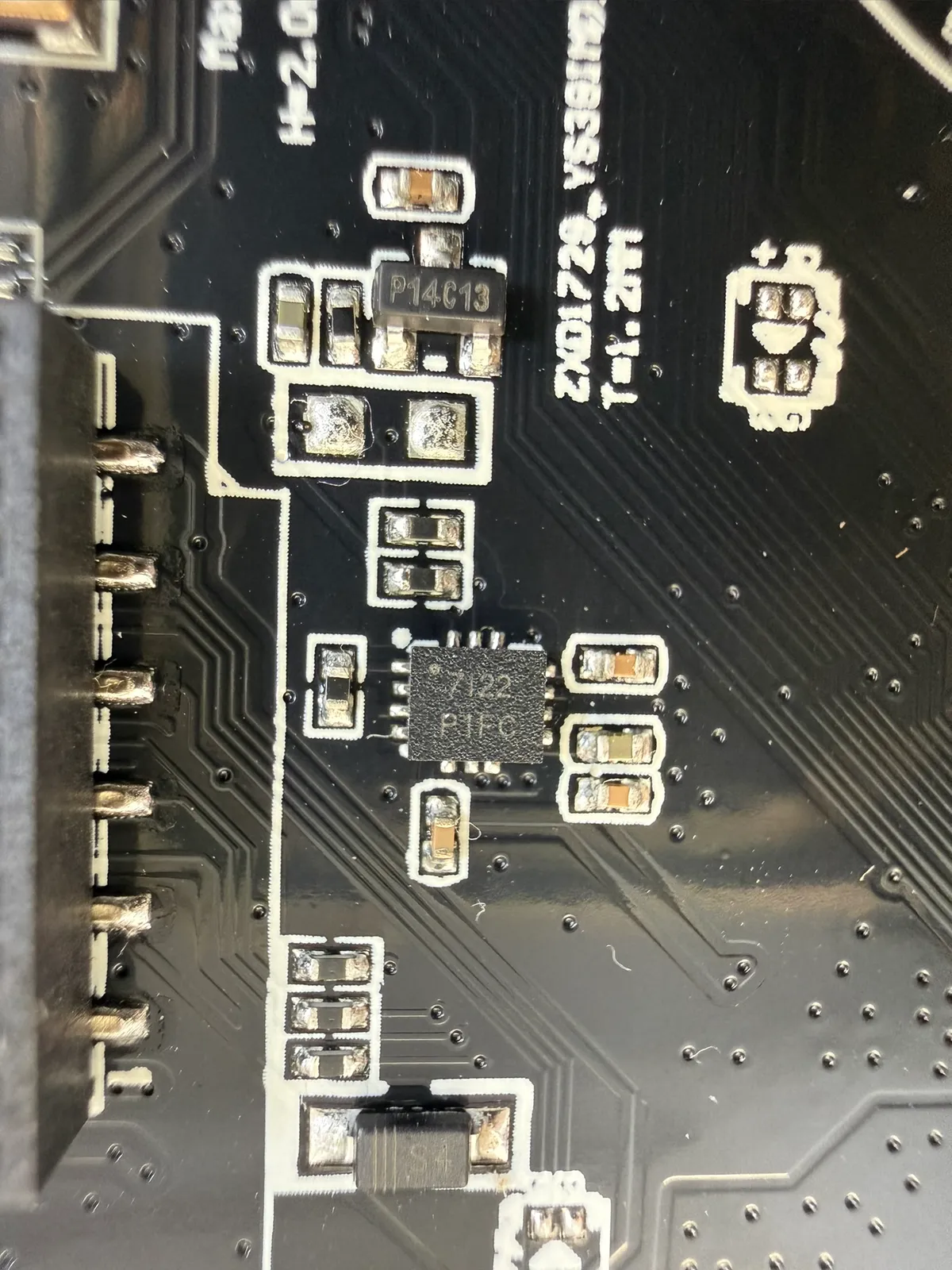

步驟 16
絲印：7122
- 步驟 17 / 共 23
背蓋
- 步驟 18 / 共 23
取出膠墊
1
2
- 步驟 19 / 共 23

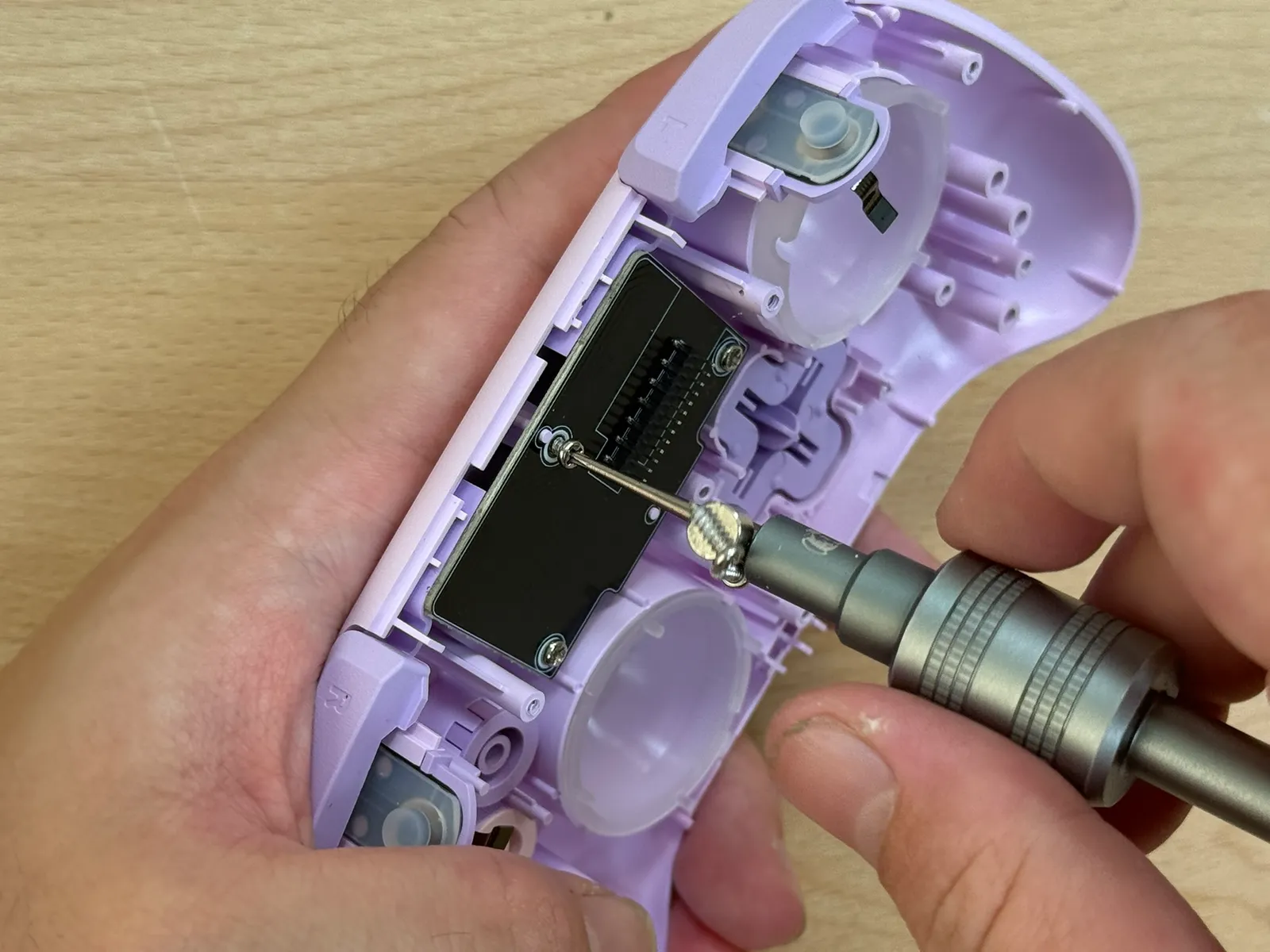

卸下2個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 20 / 共 23

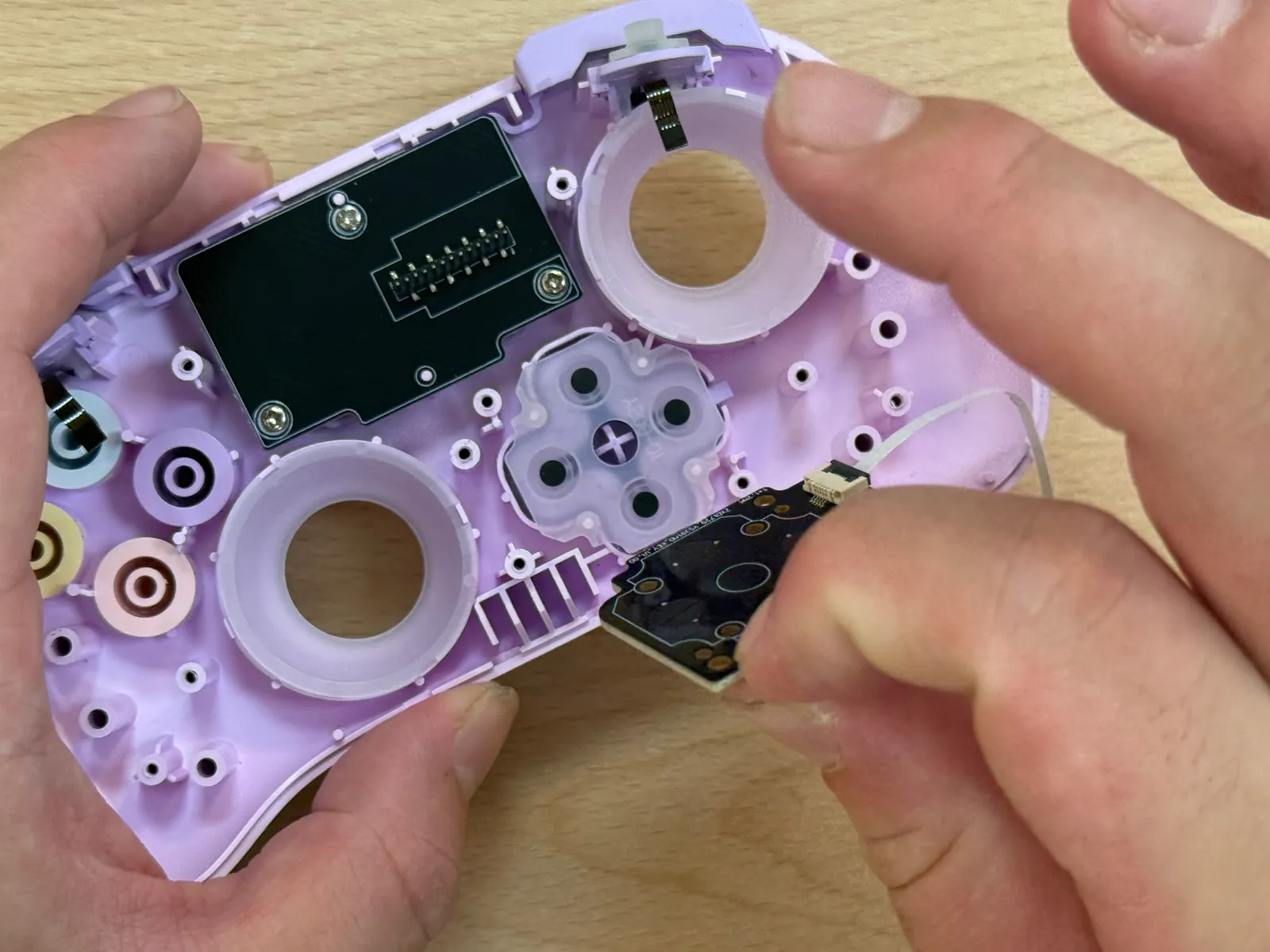

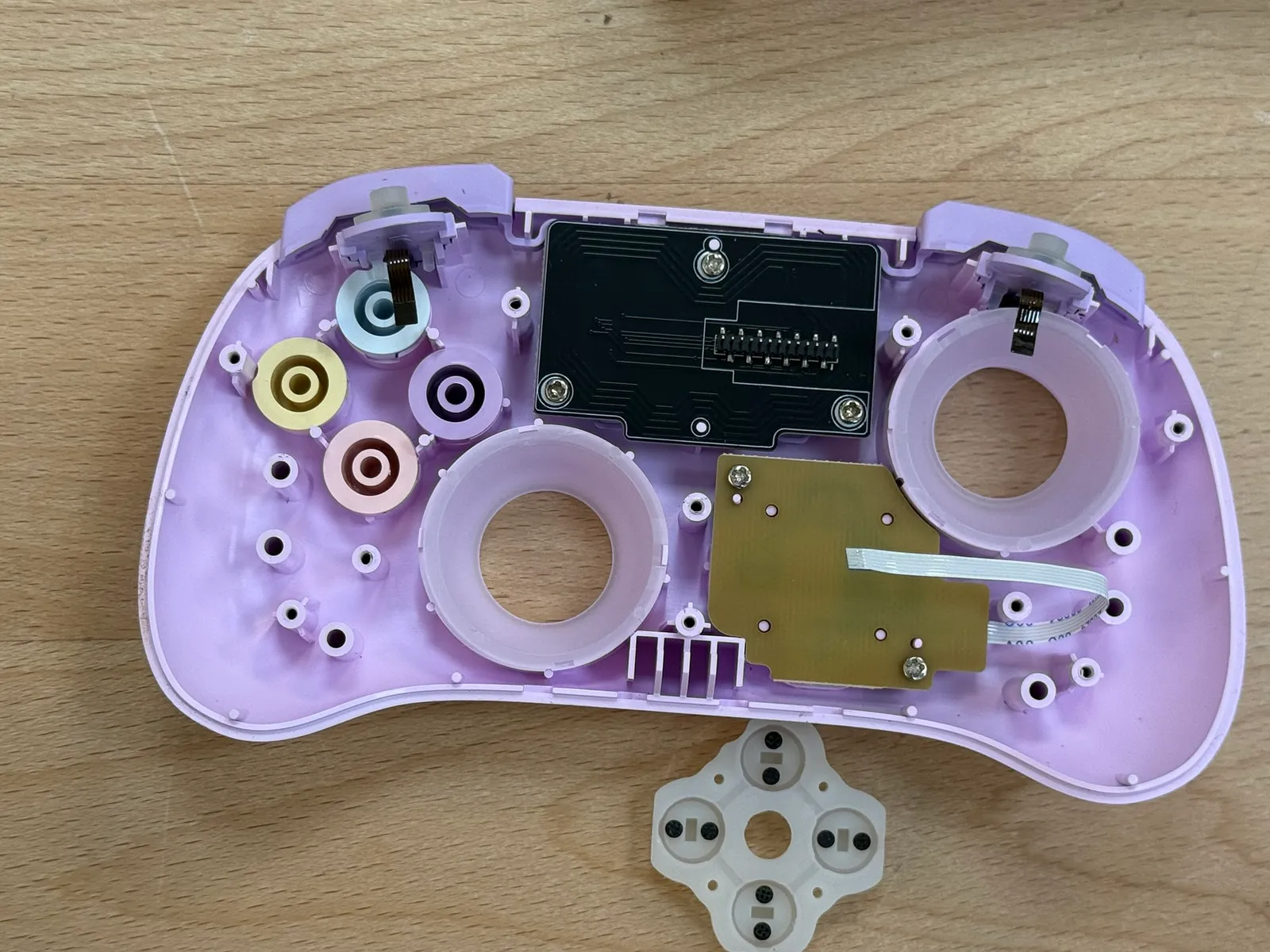

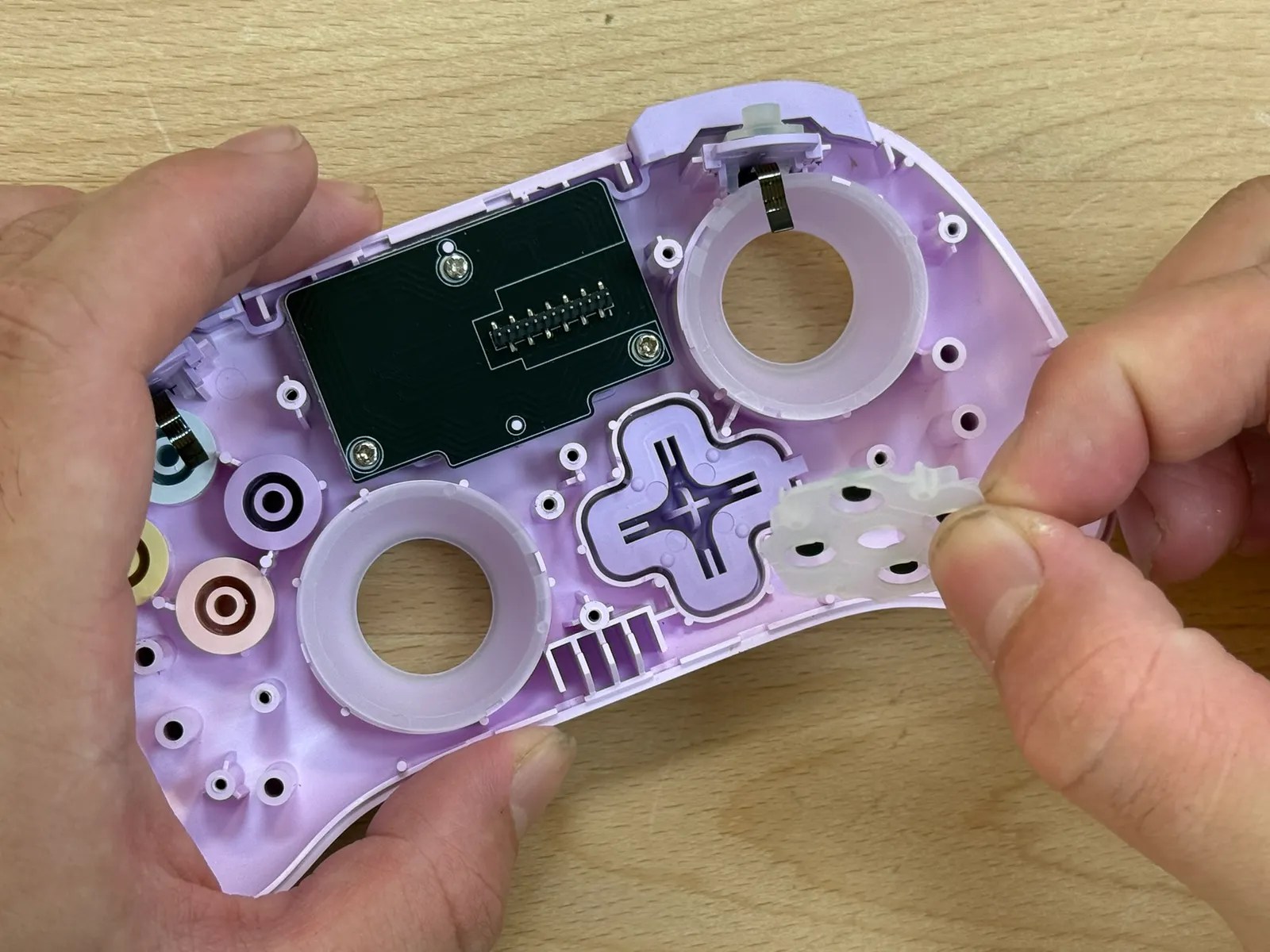

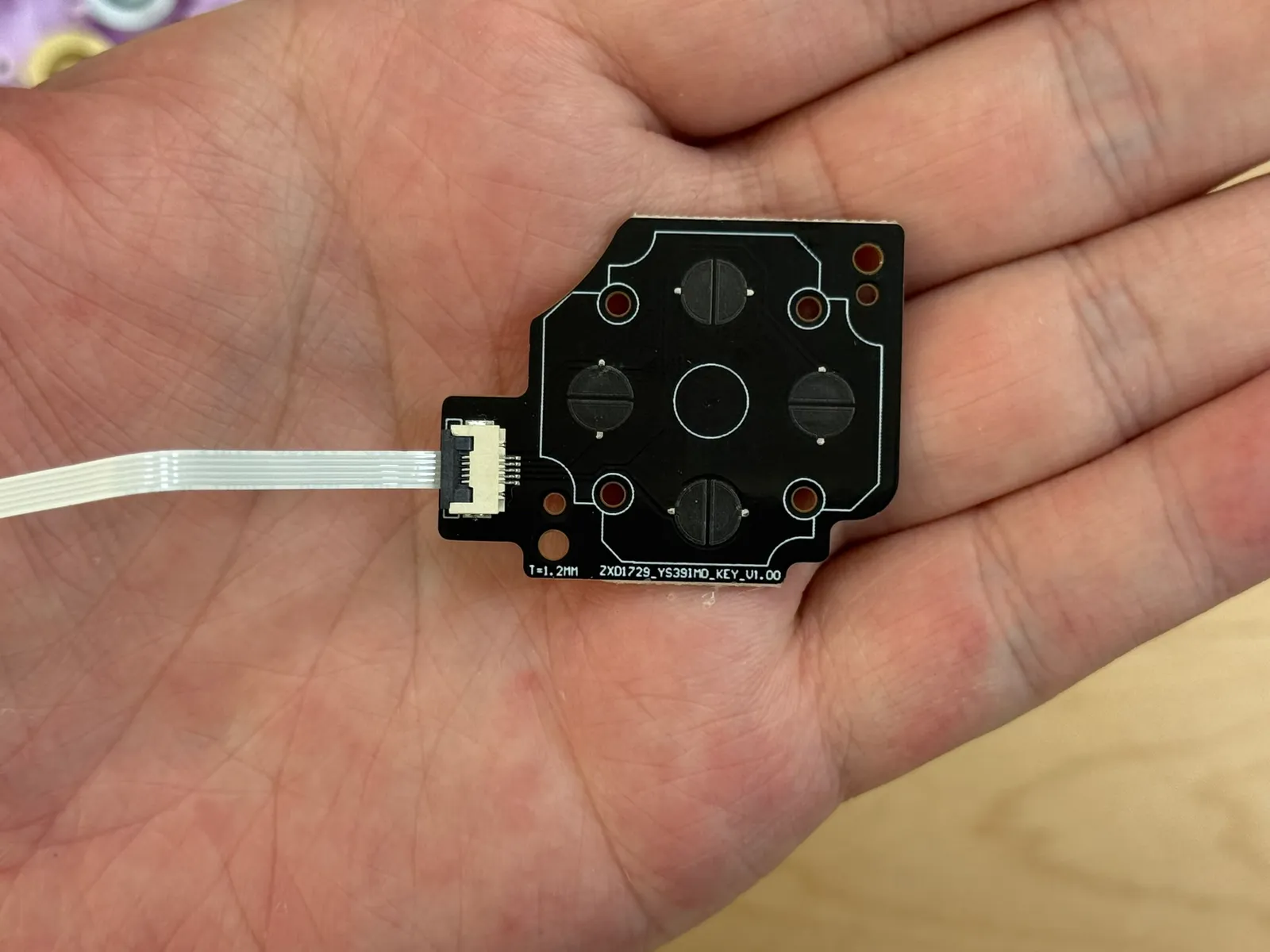

取出 方向鍵小板

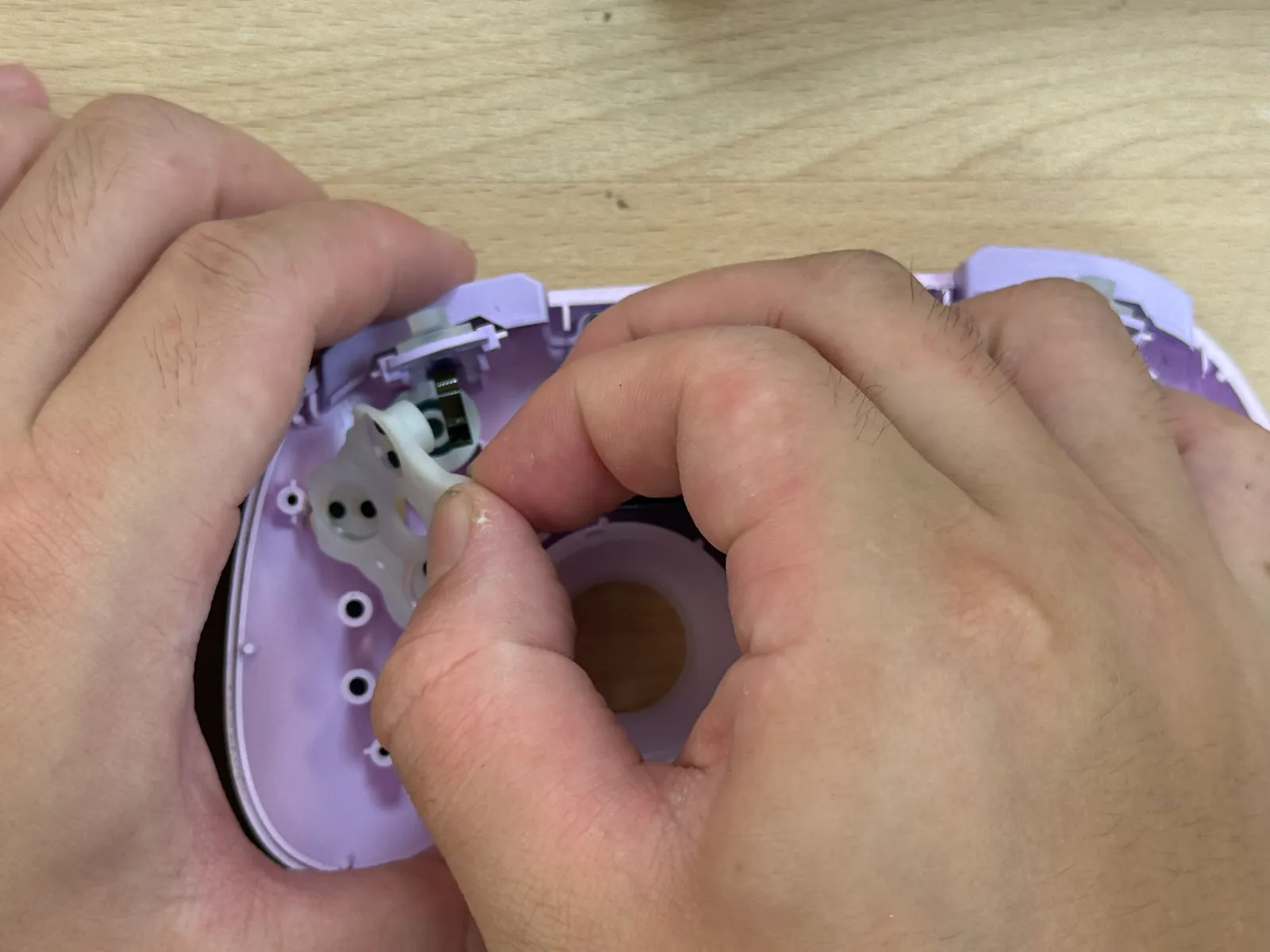

取出按鍵膠墊
1
2
3
- 步驟 21 / 共 23

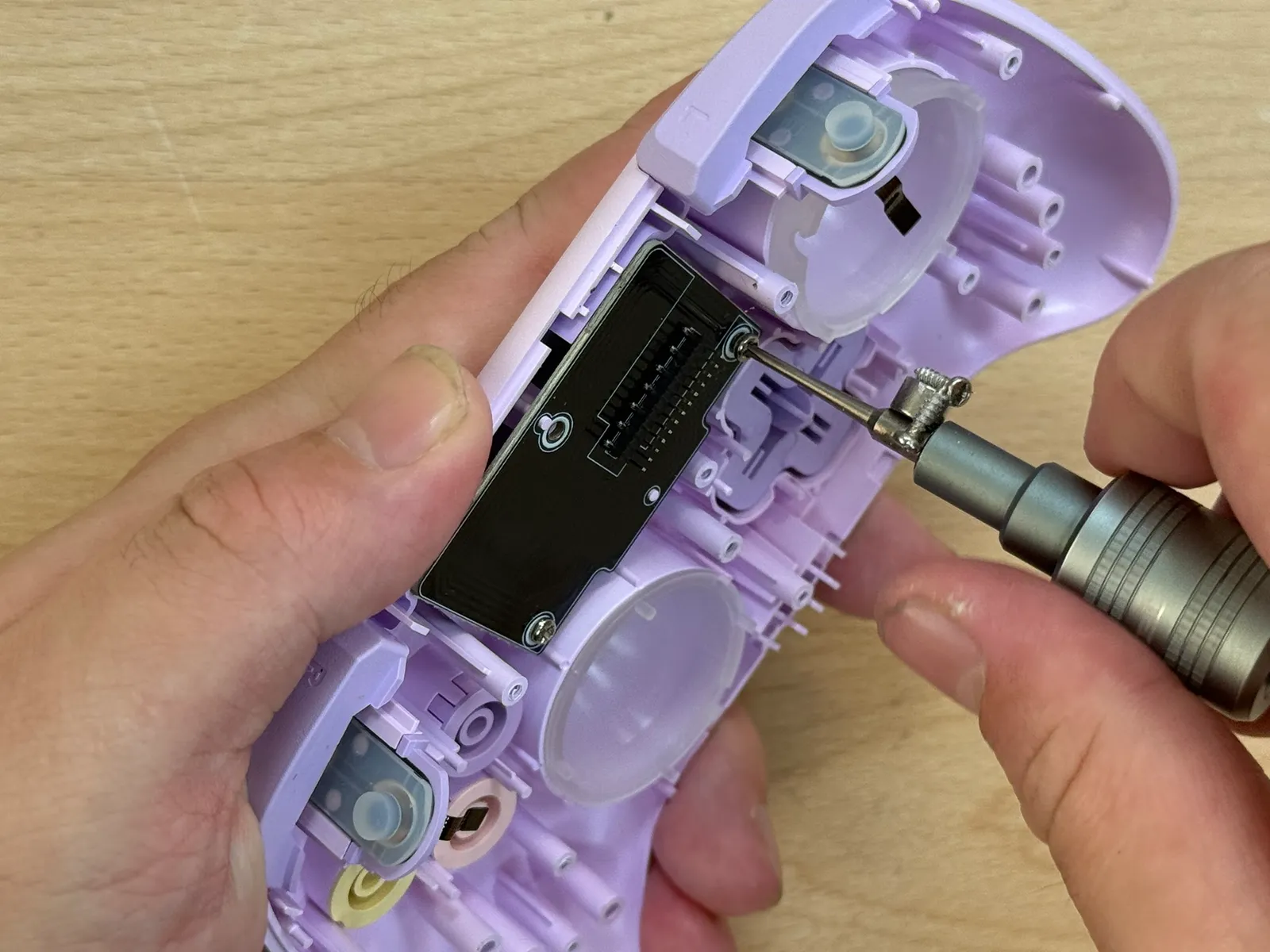

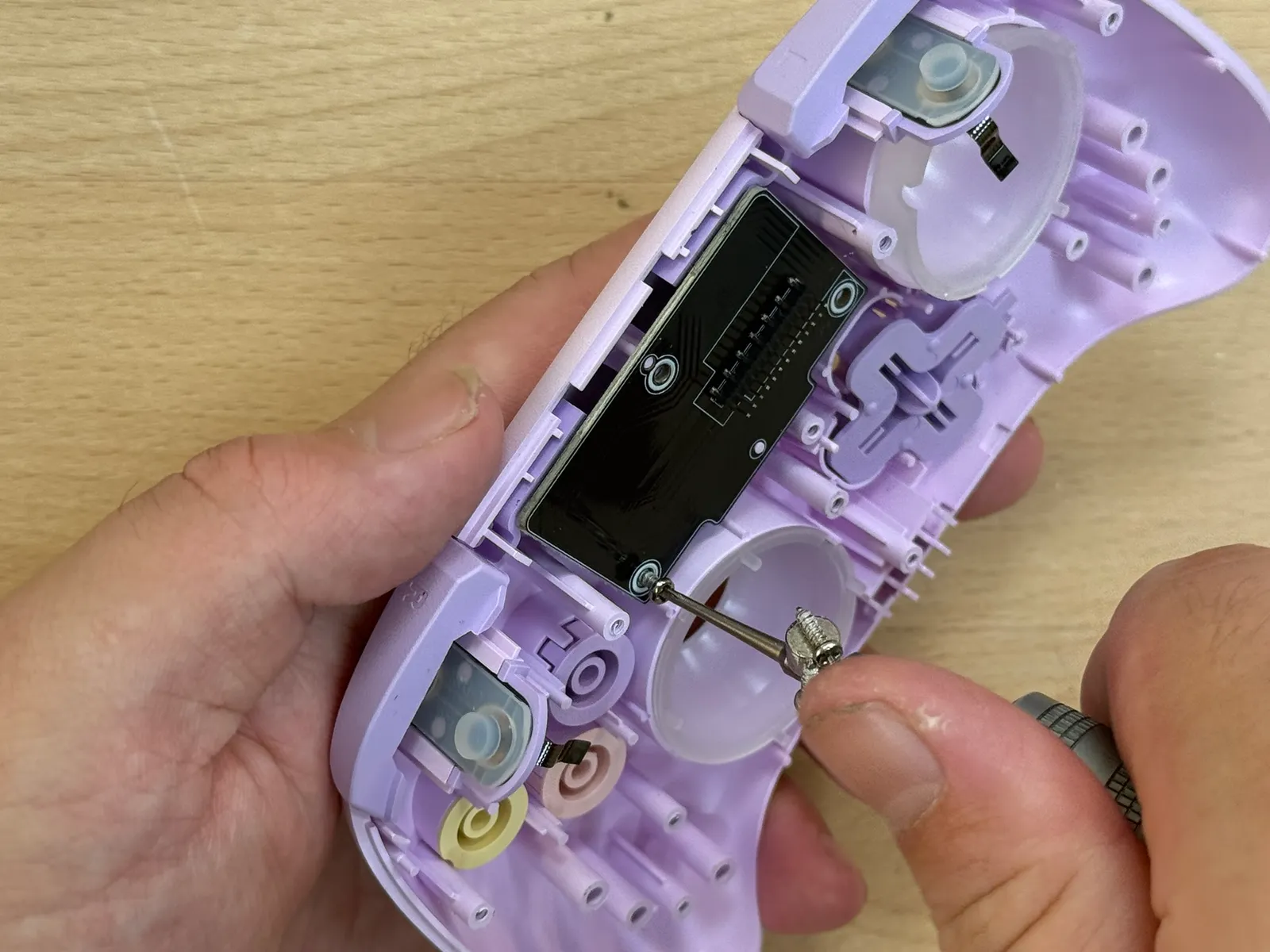

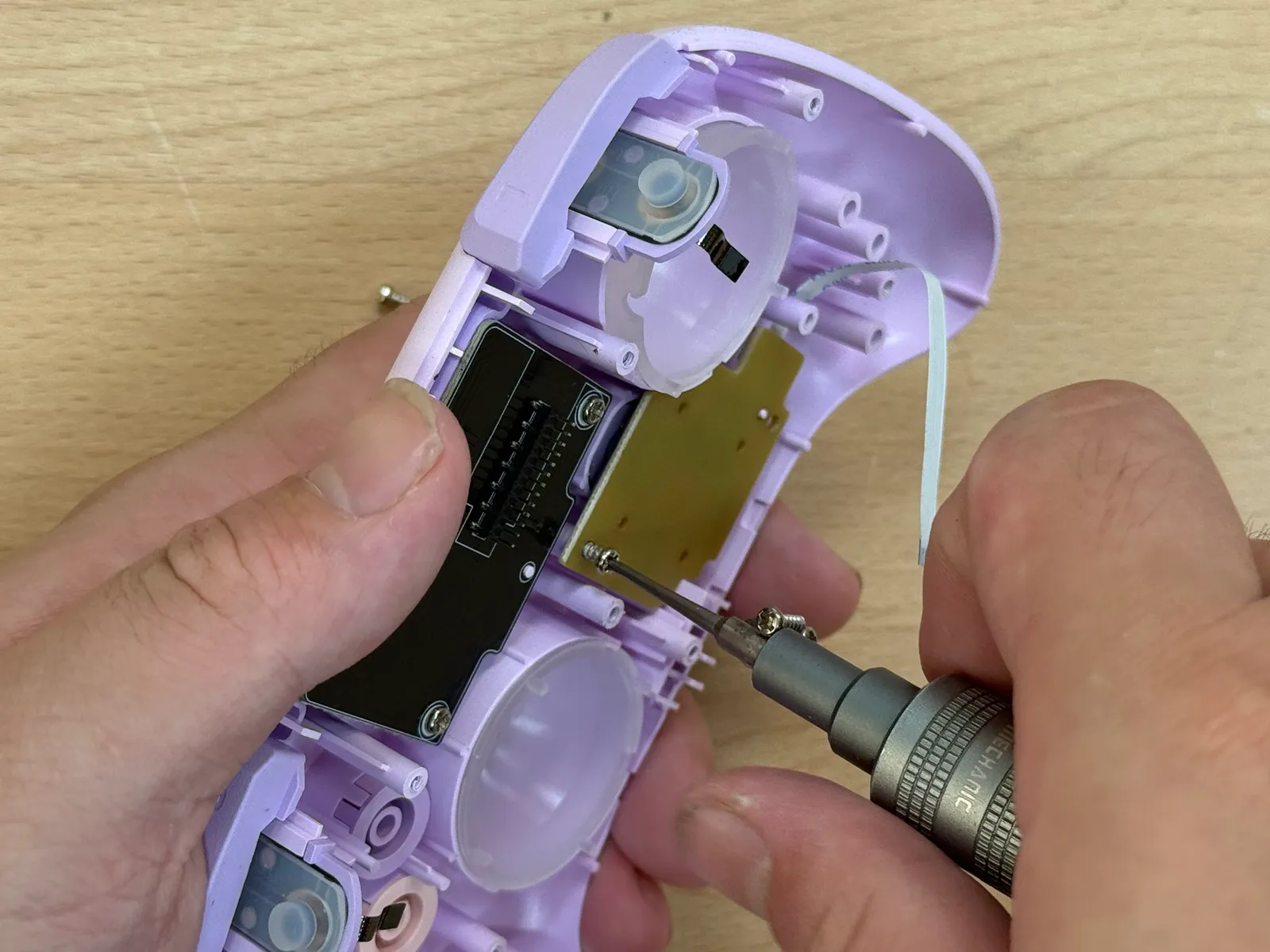

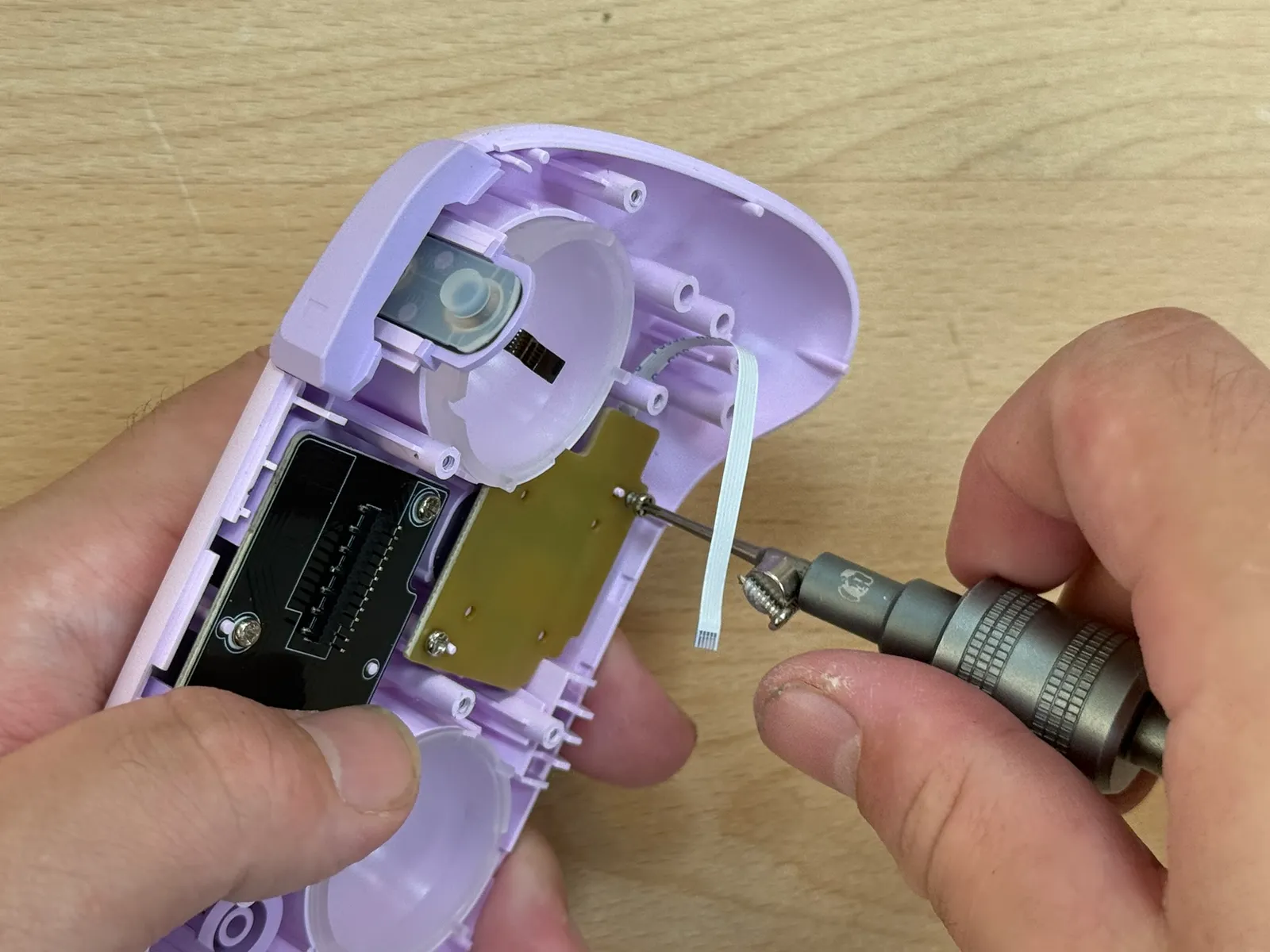

卸下3個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
- 步驟 22 / 共 23

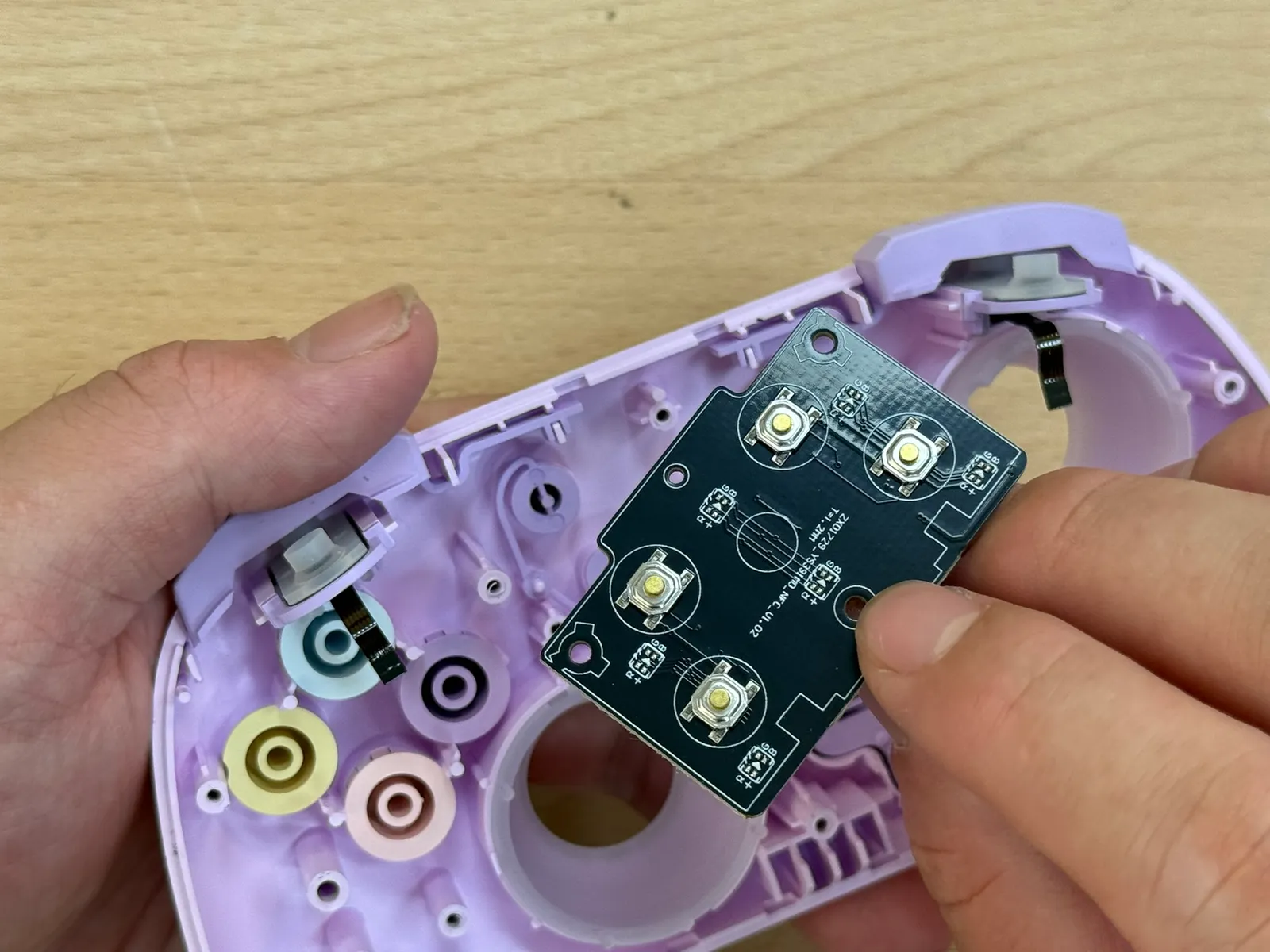

取出小板
- 步驟 23 / 共 23

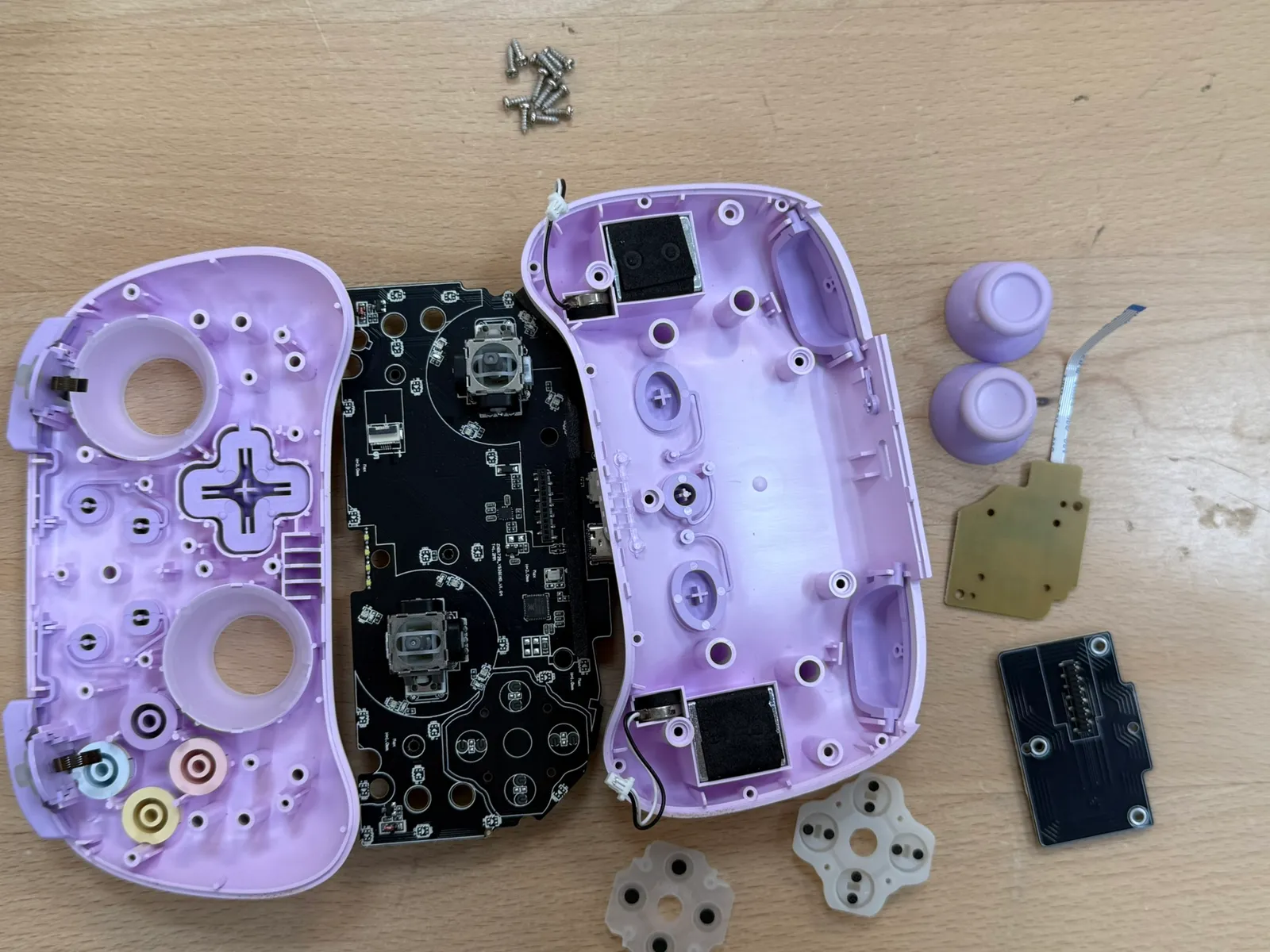

完整拆解
