XBOX360 無線控制器 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 11

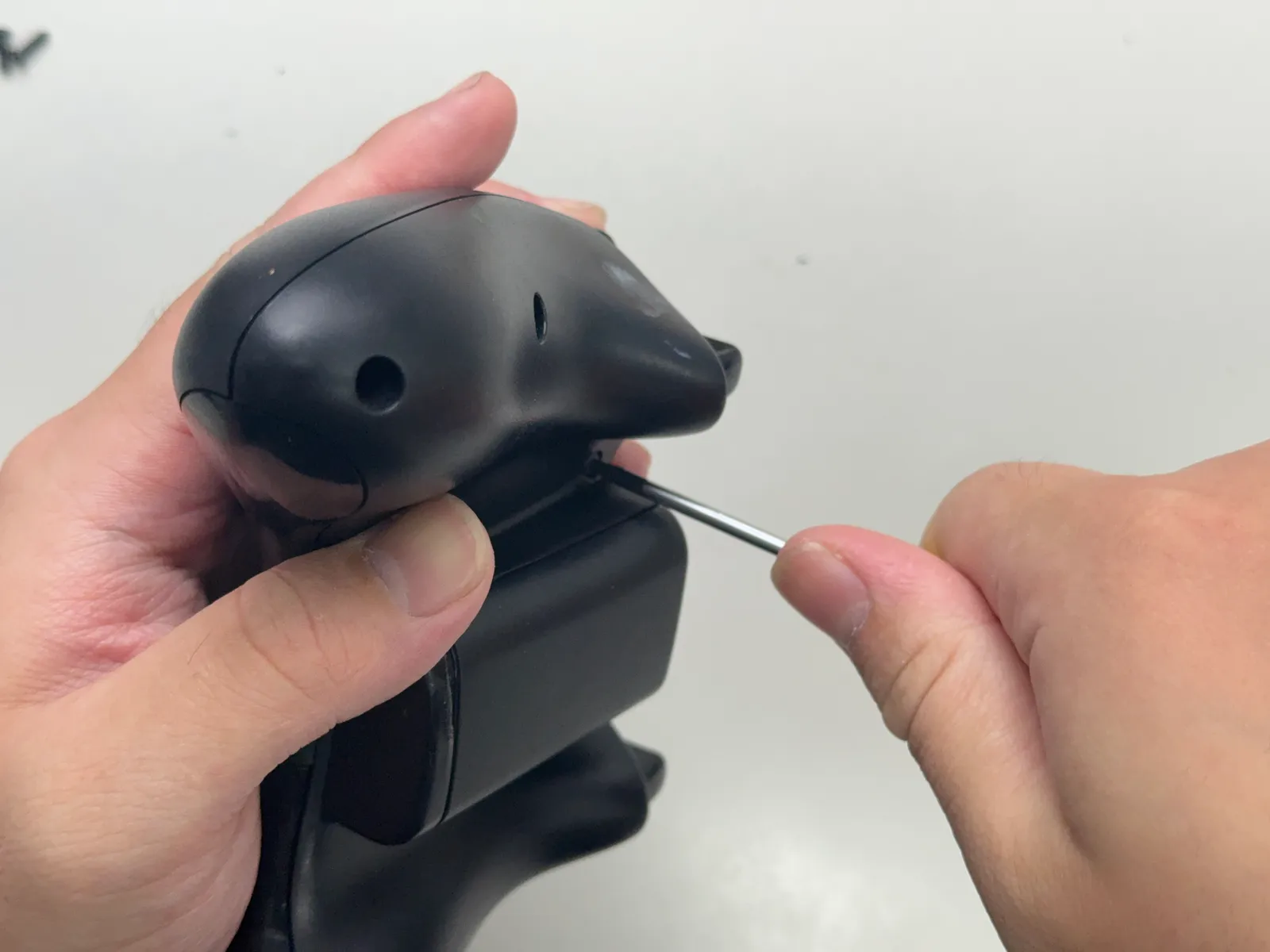

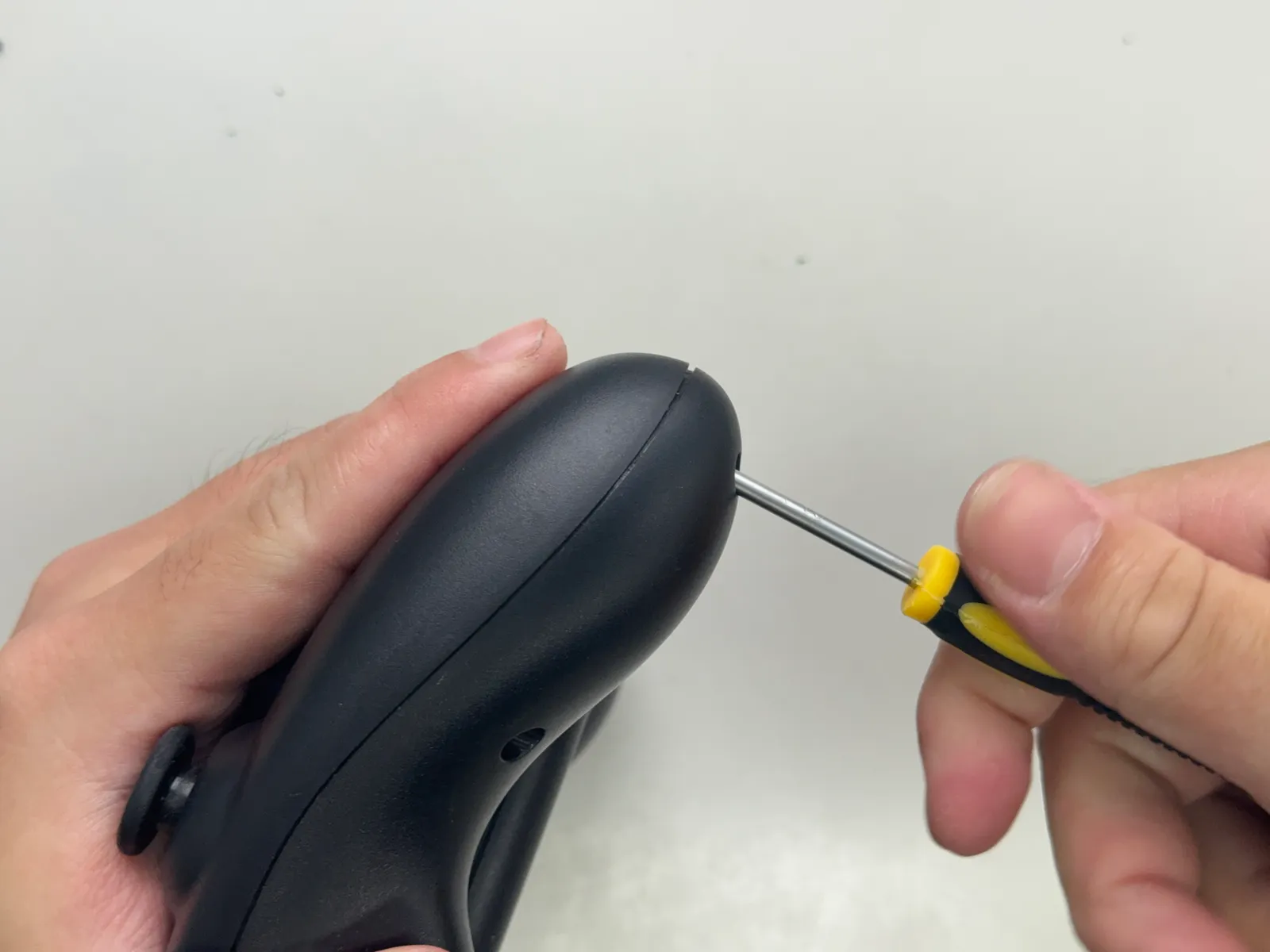

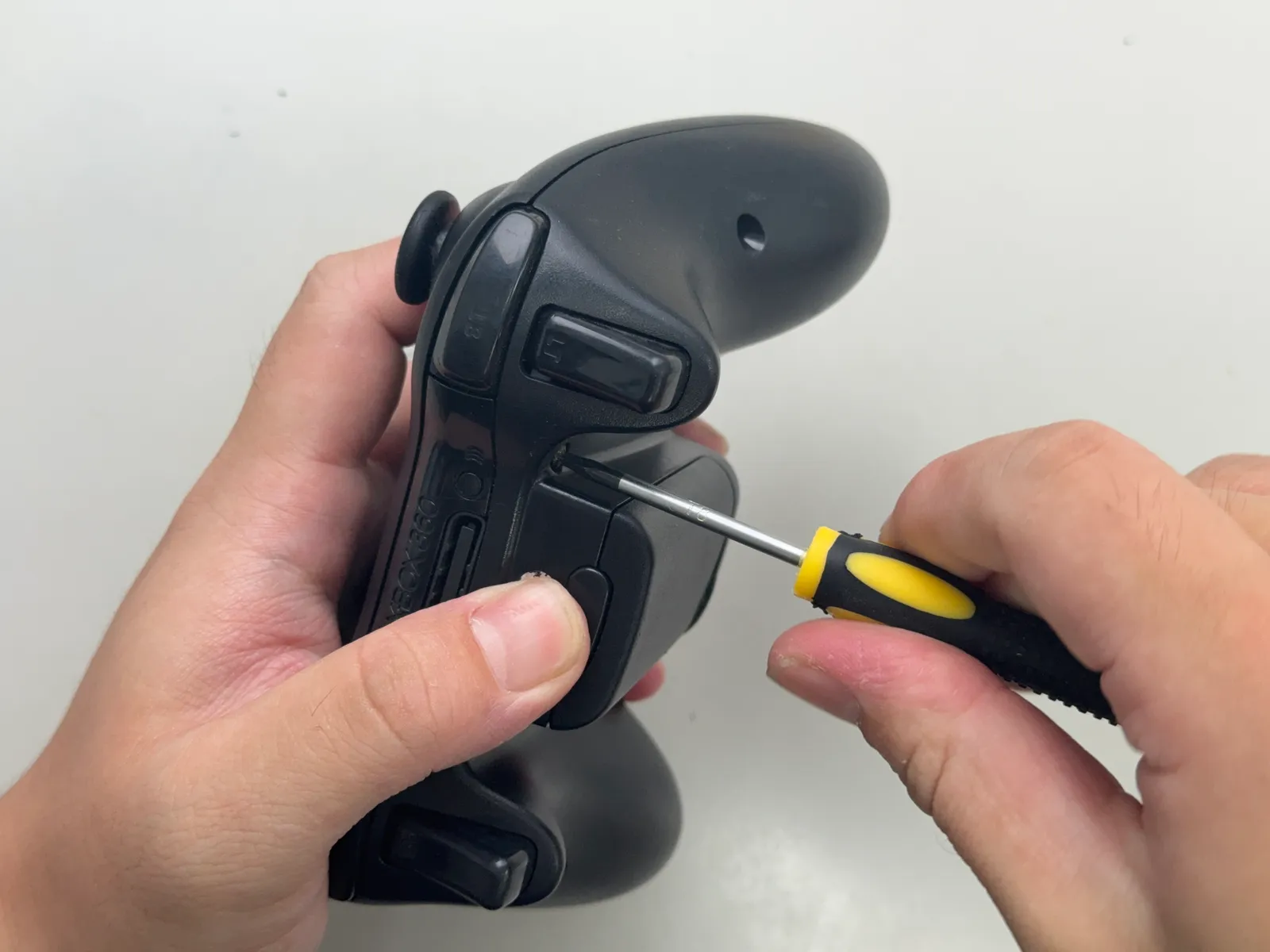

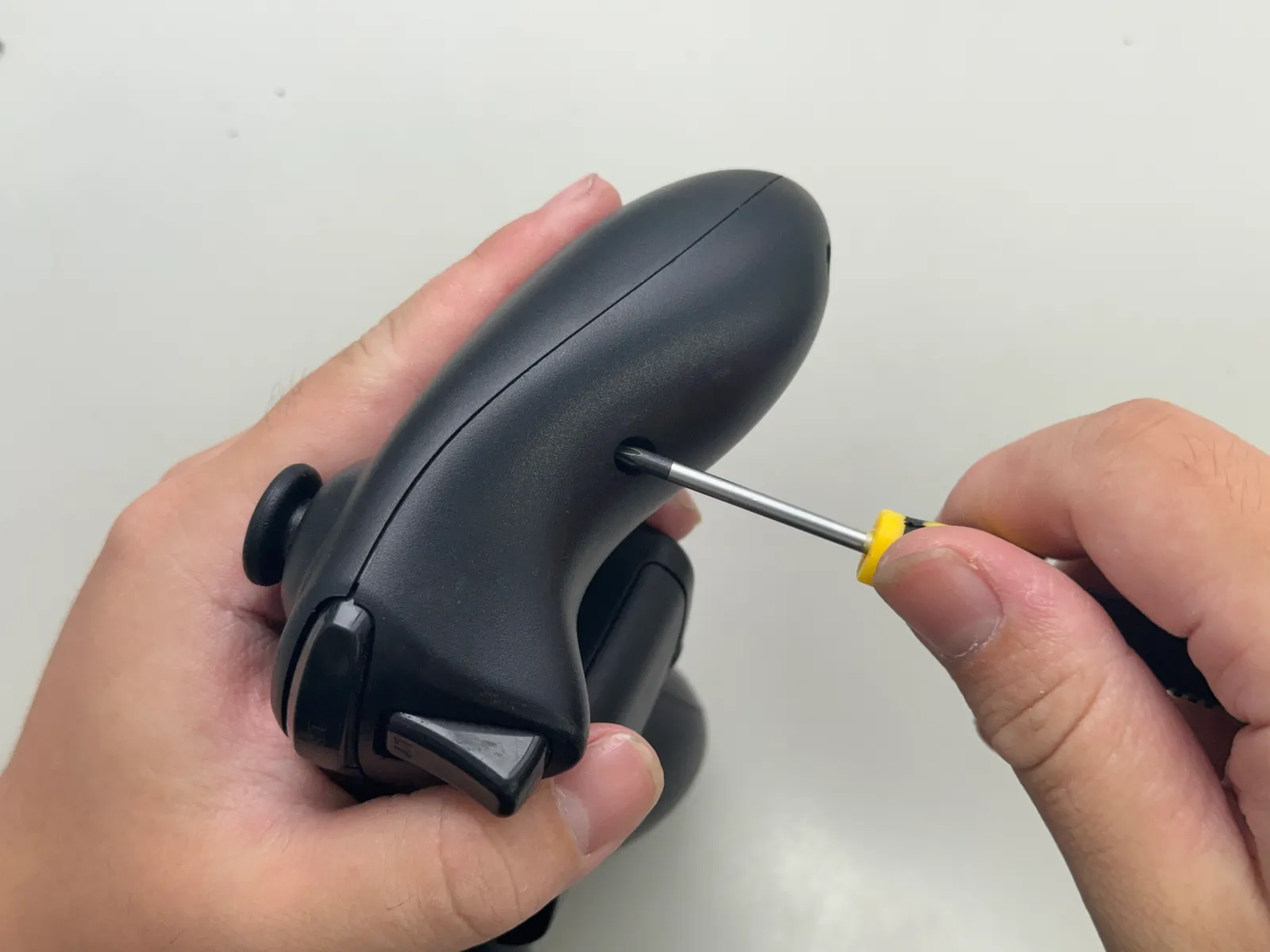

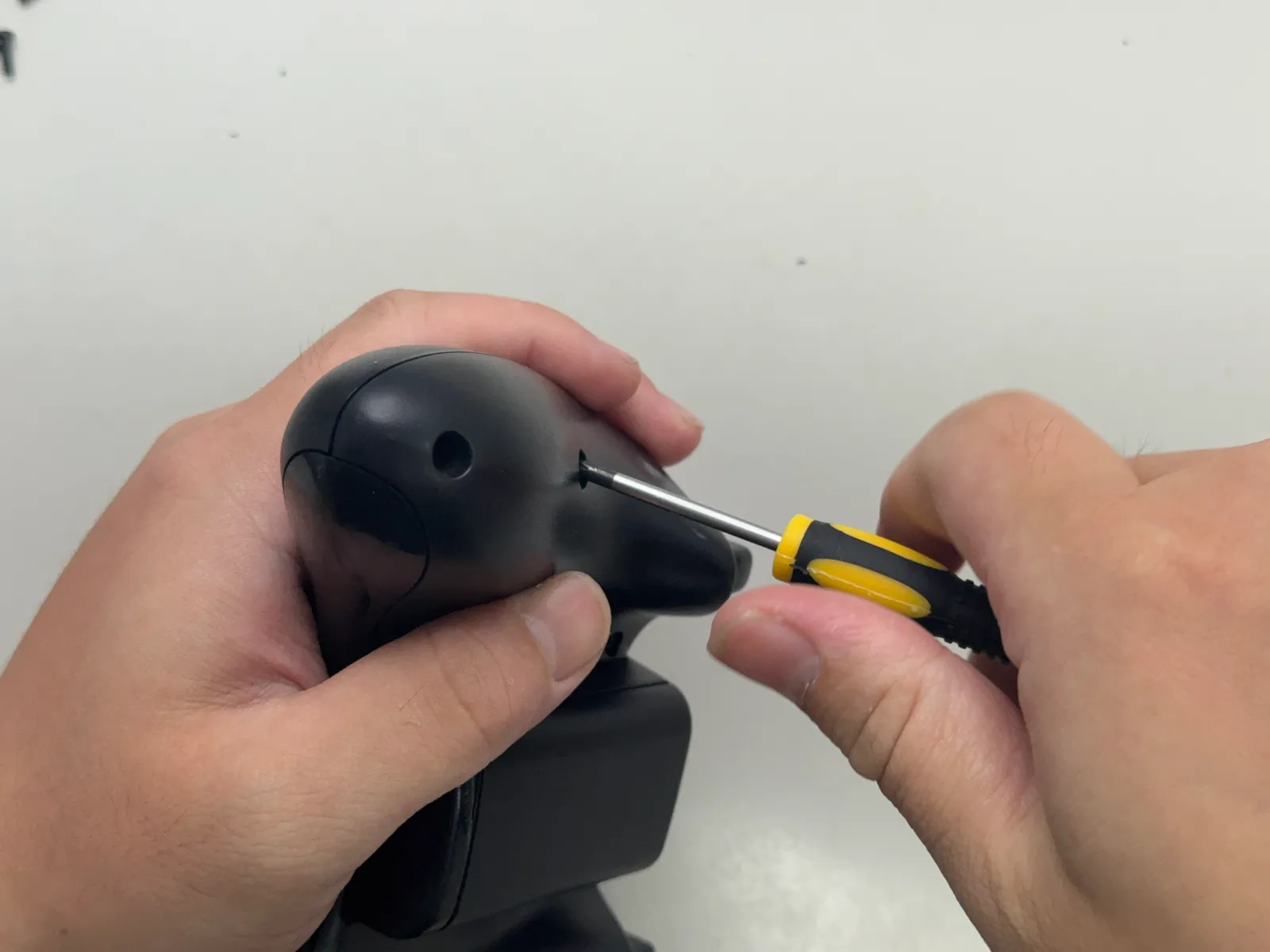

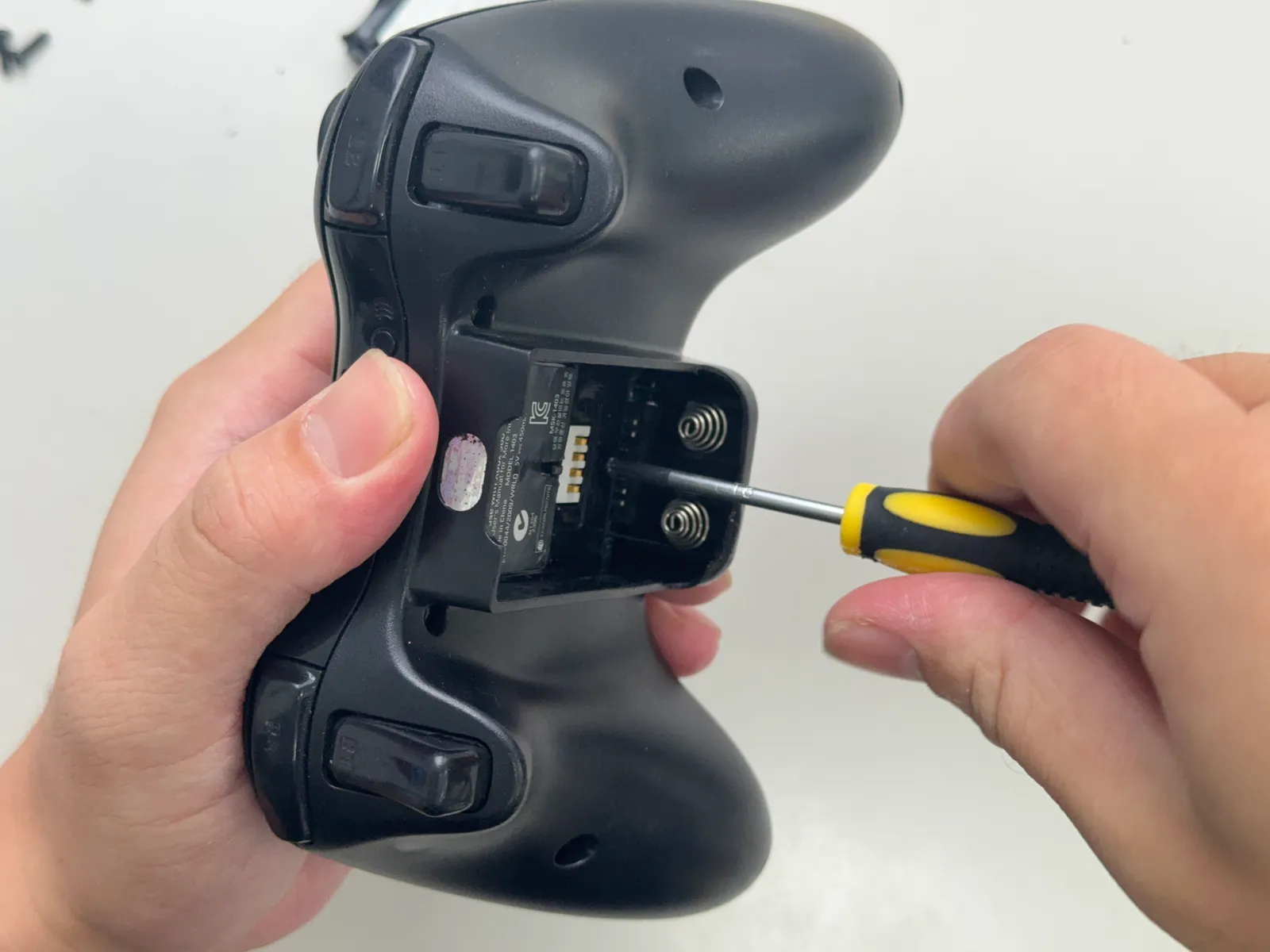

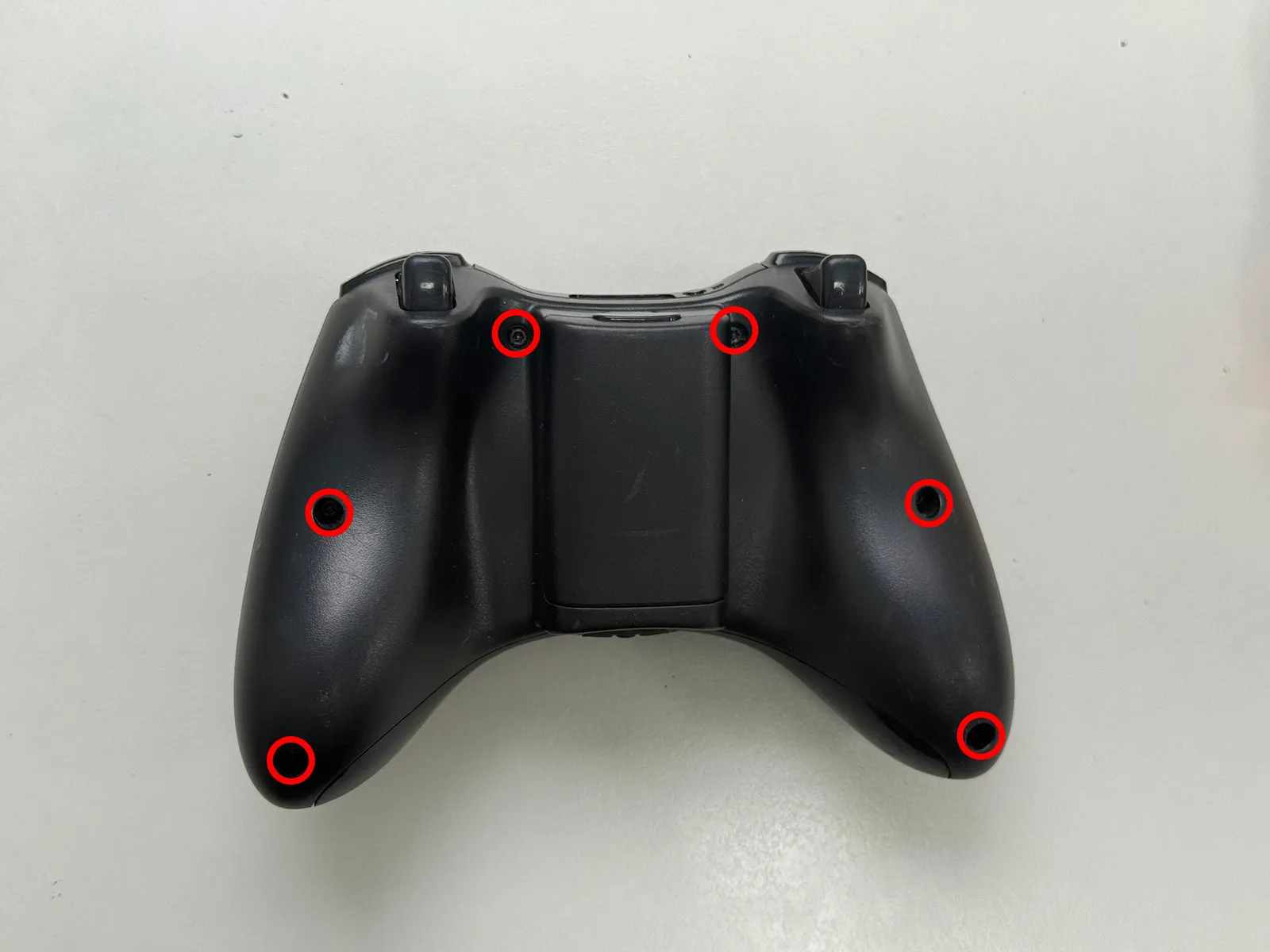

   卸掉 7顆六角螺絲

   用 T8H六角螺絲起子 貼紙底下有1顆六角螺絲

   1

   2

   3

   4

   5

   6

   7

   8

   9

2. 步驟 2 / 共 11

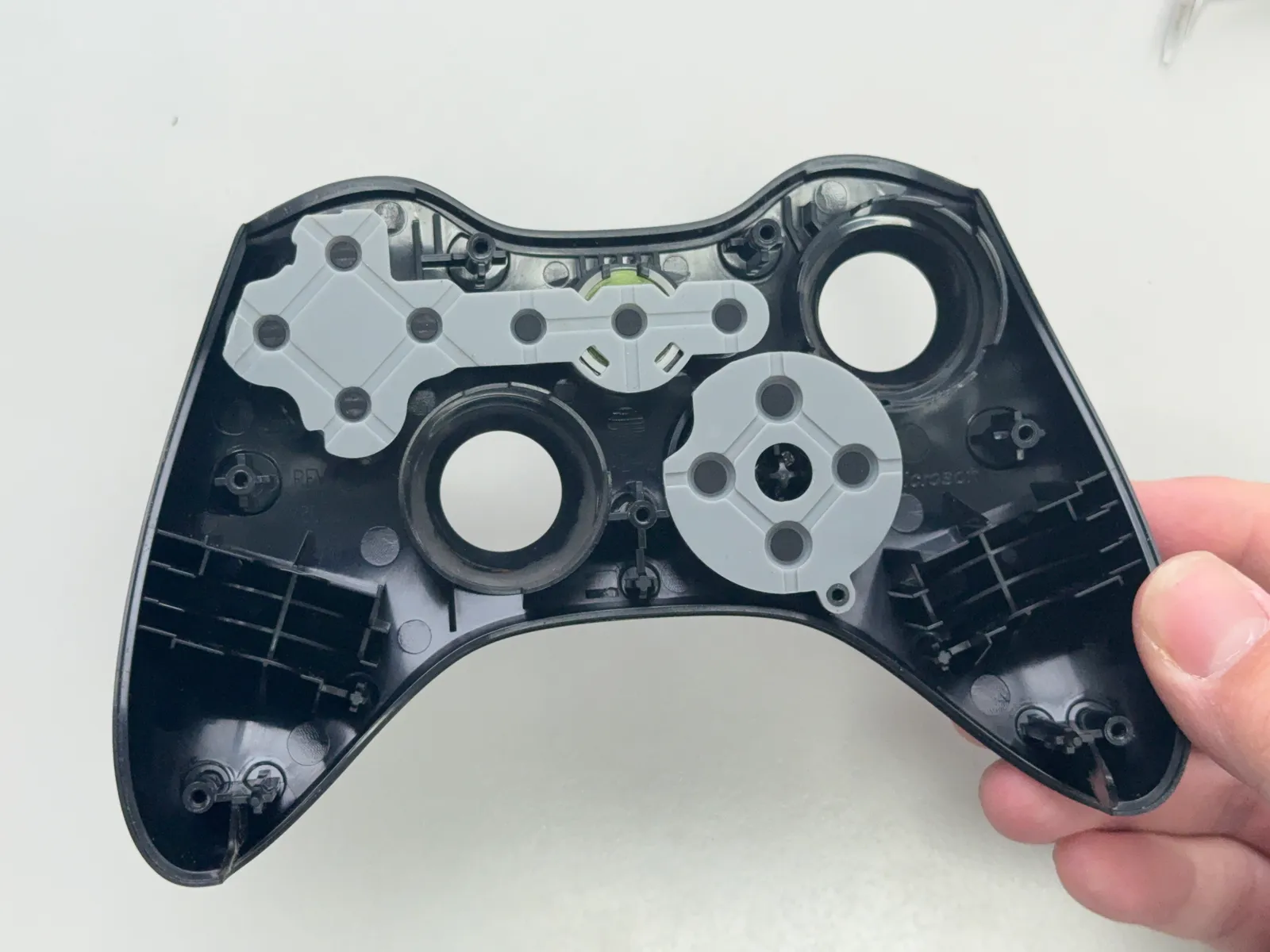

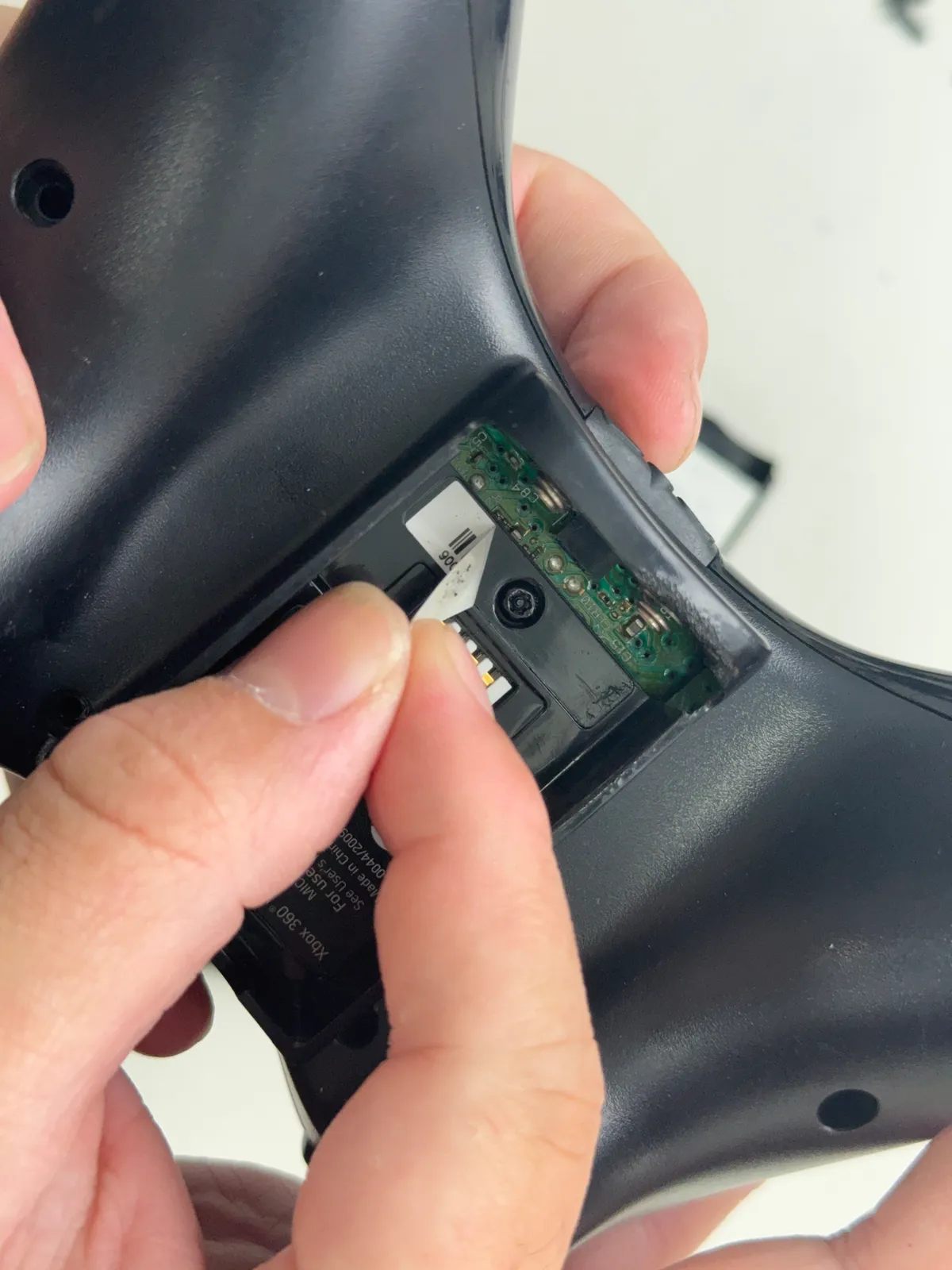

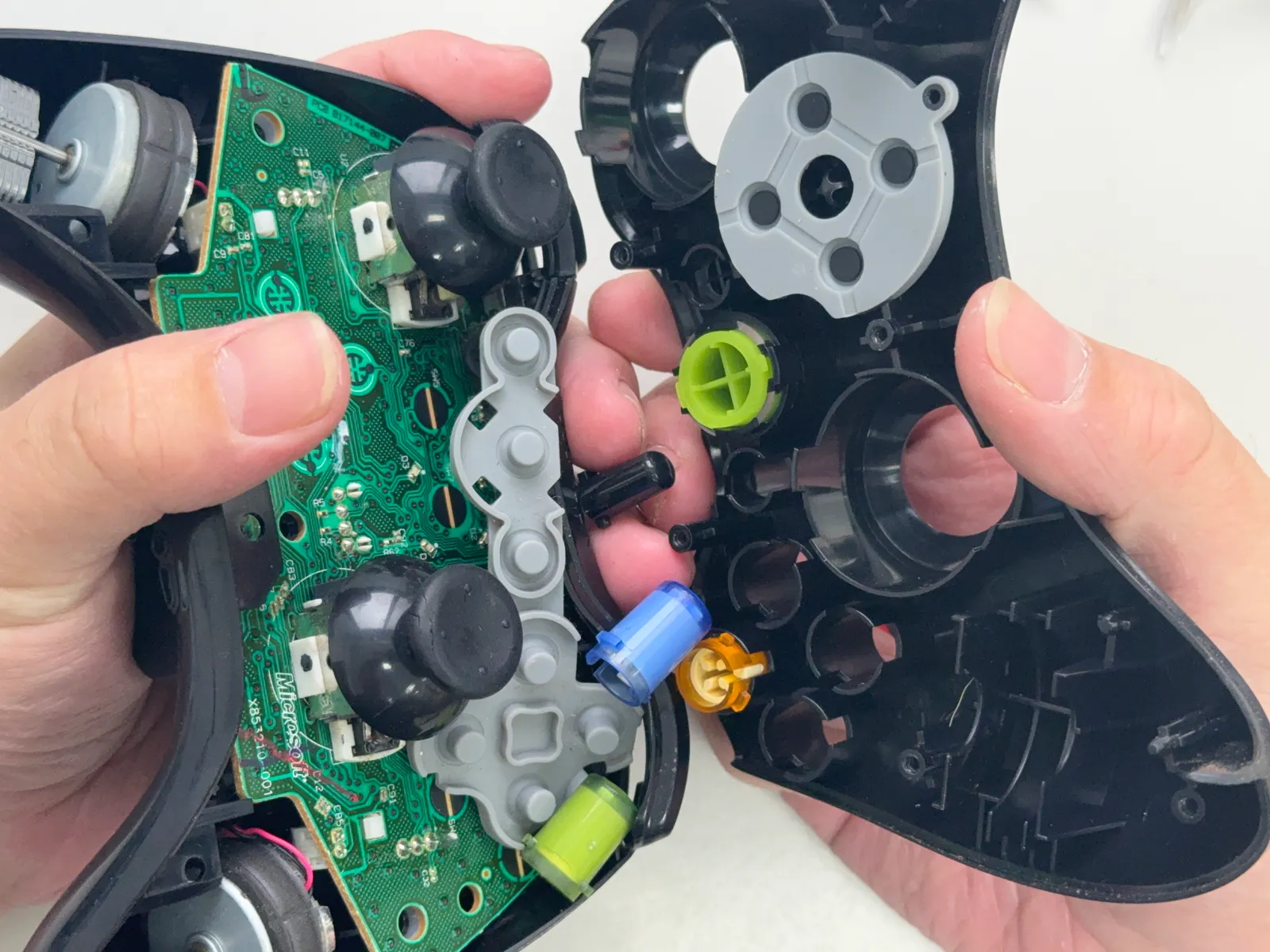

   卸掉前後蓋

   1

   2

   3

   4

3. 步驟 3 / 共 11

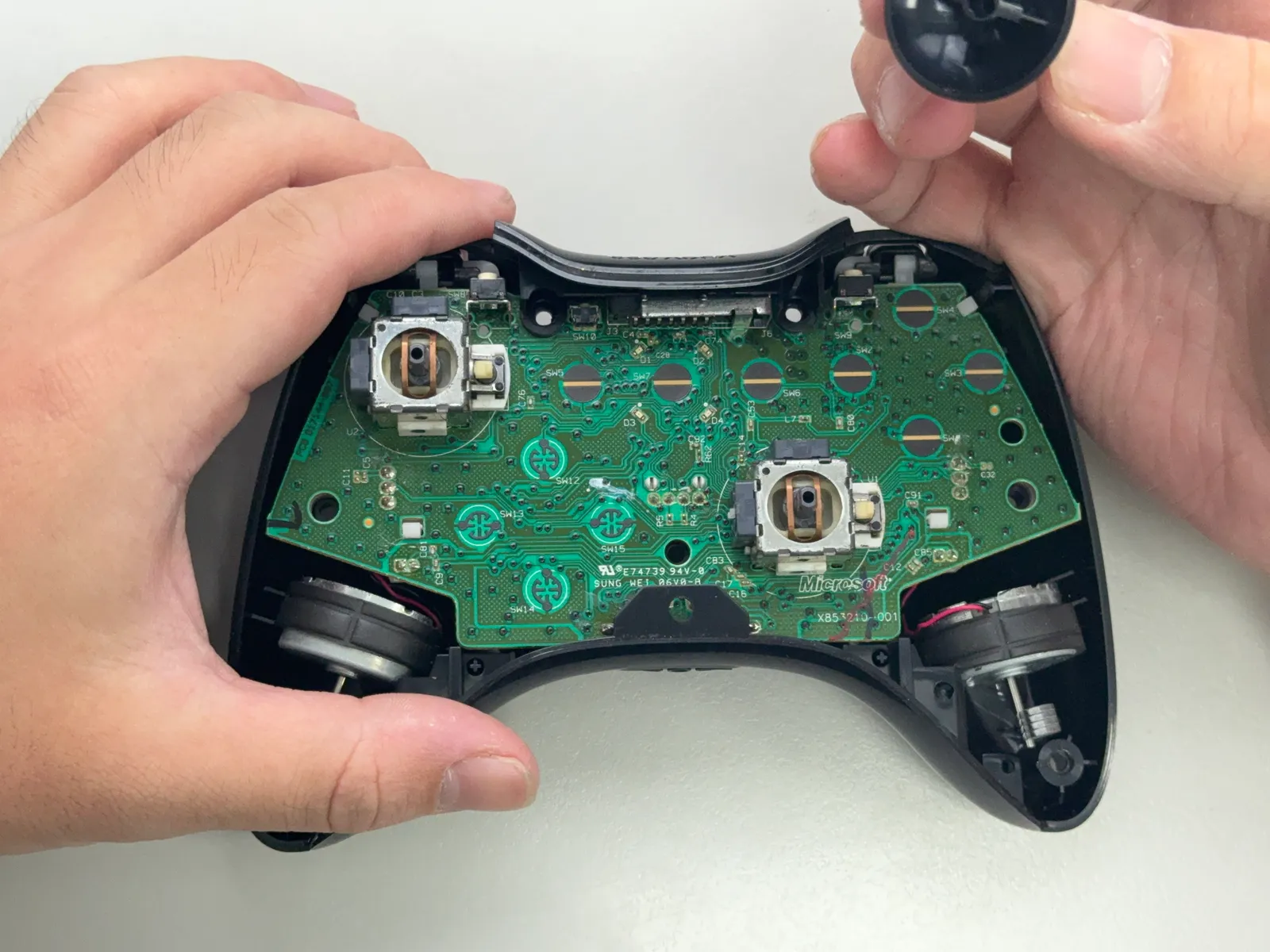

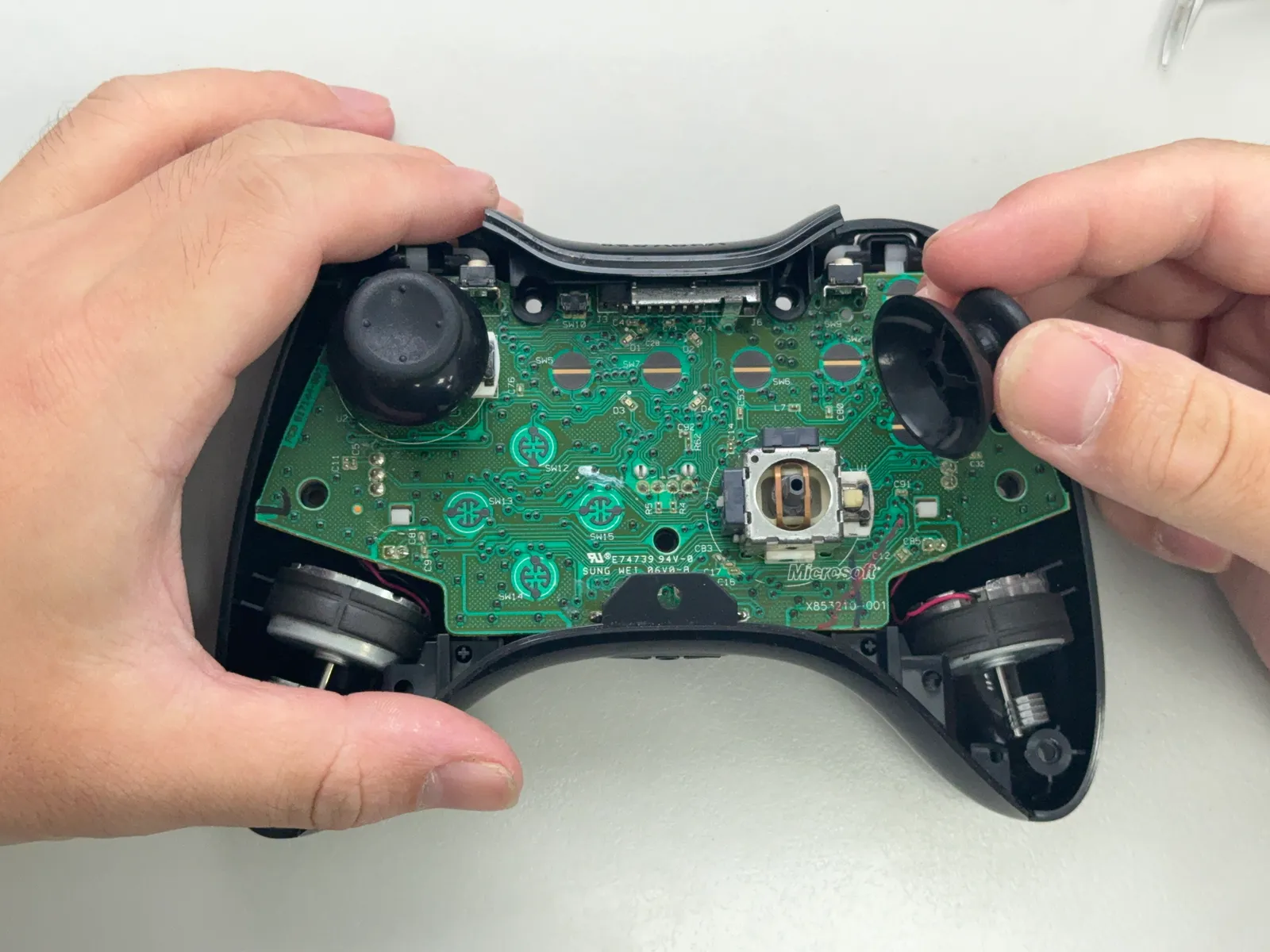

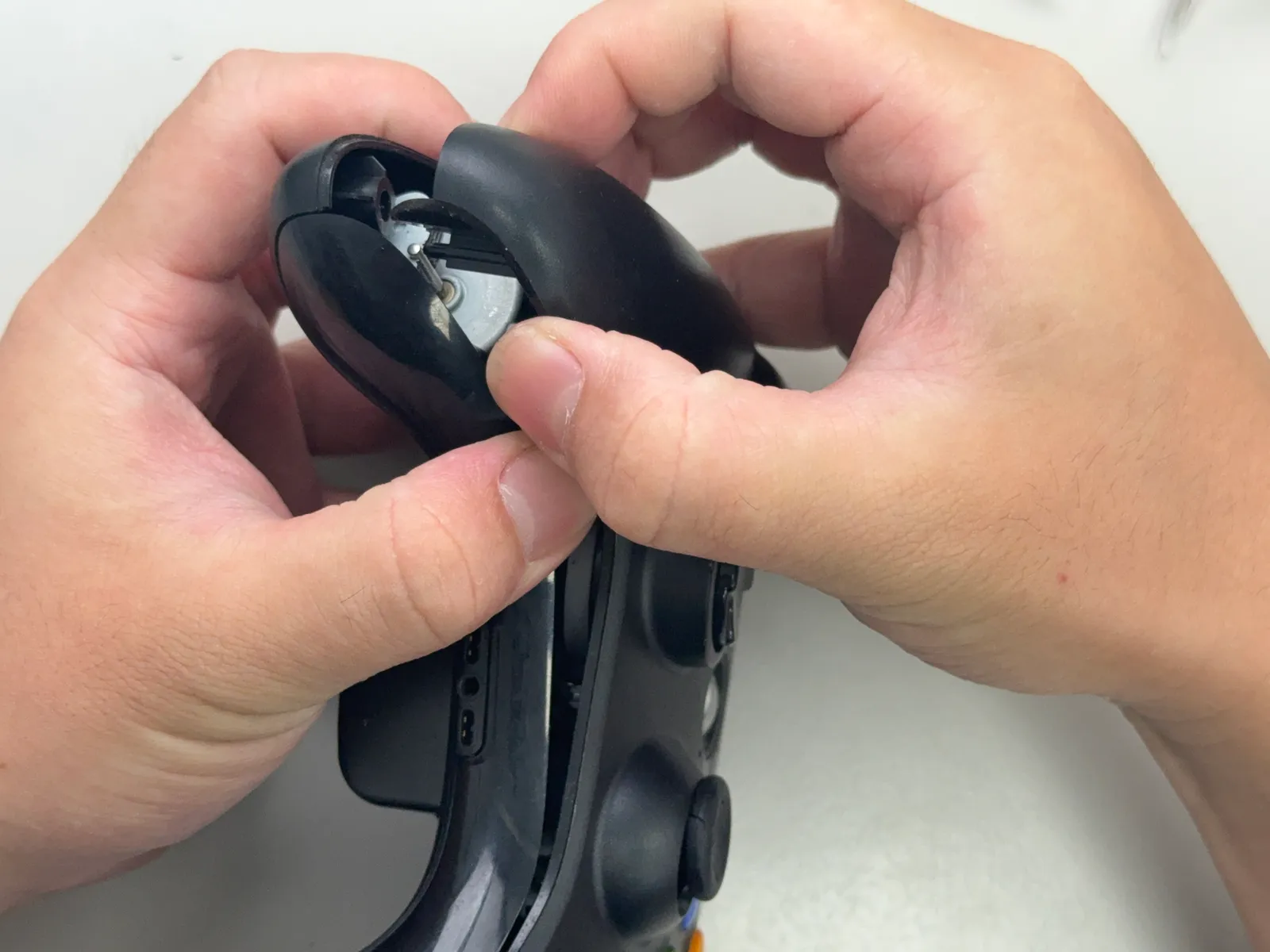

   取下帽殼(蘑菇頭)

   用手捏著蘑菇頭 另一手扶著手把，然後捏著蘑菇頭的那隻手往上提就可以取下蘑菇頭了。

   1

   2

   3

4. 步驟 4 / 共 11

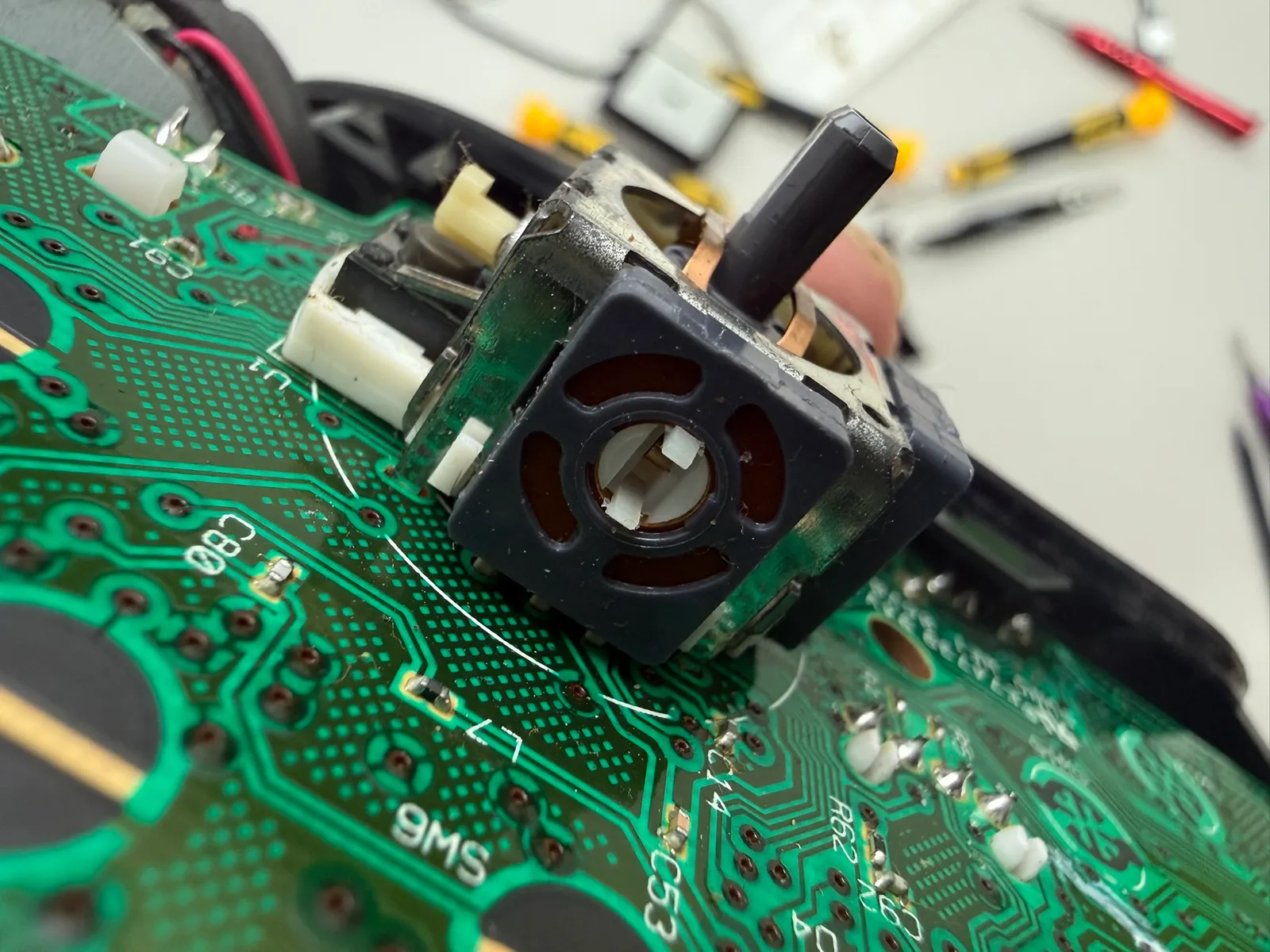

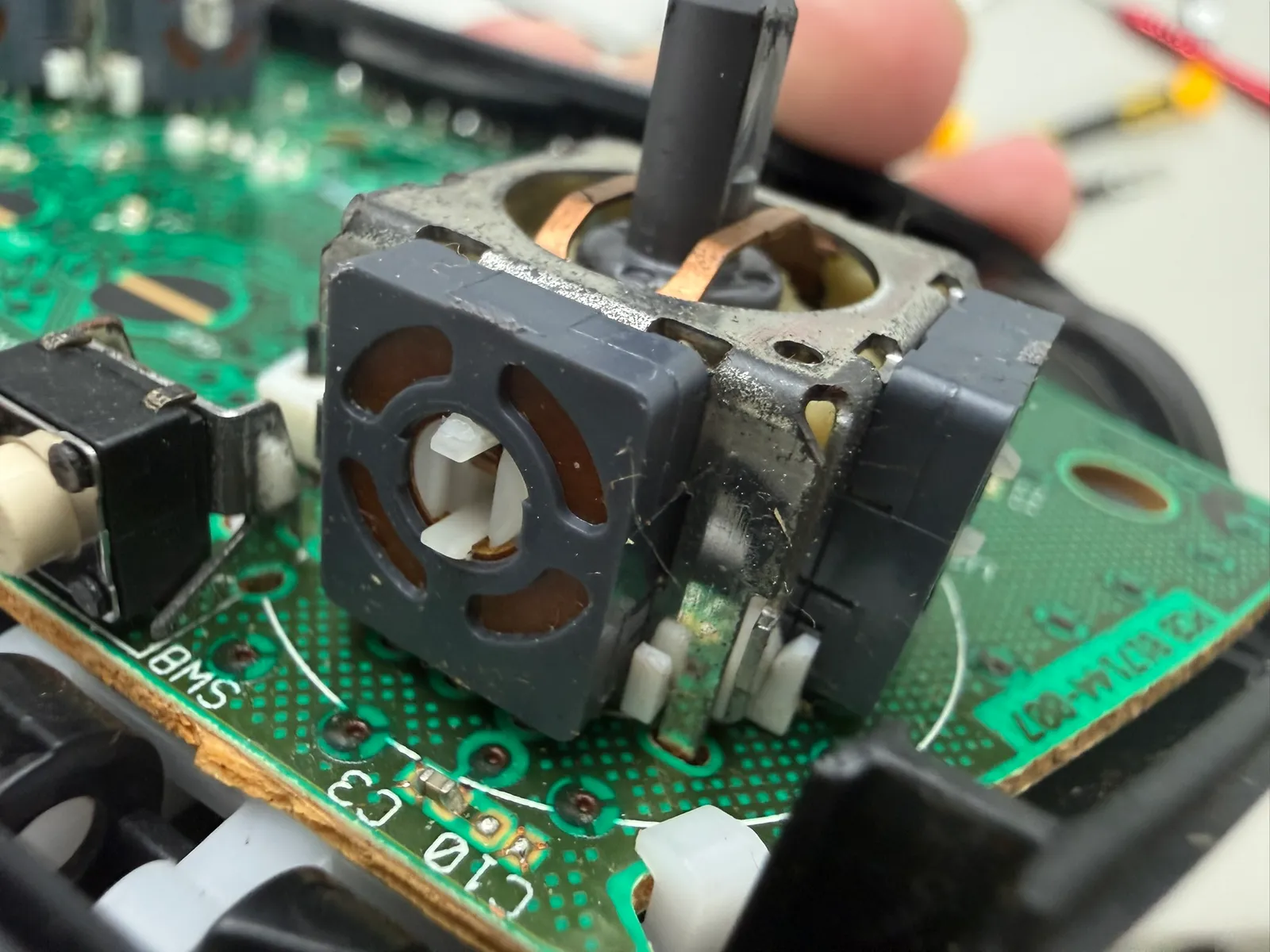

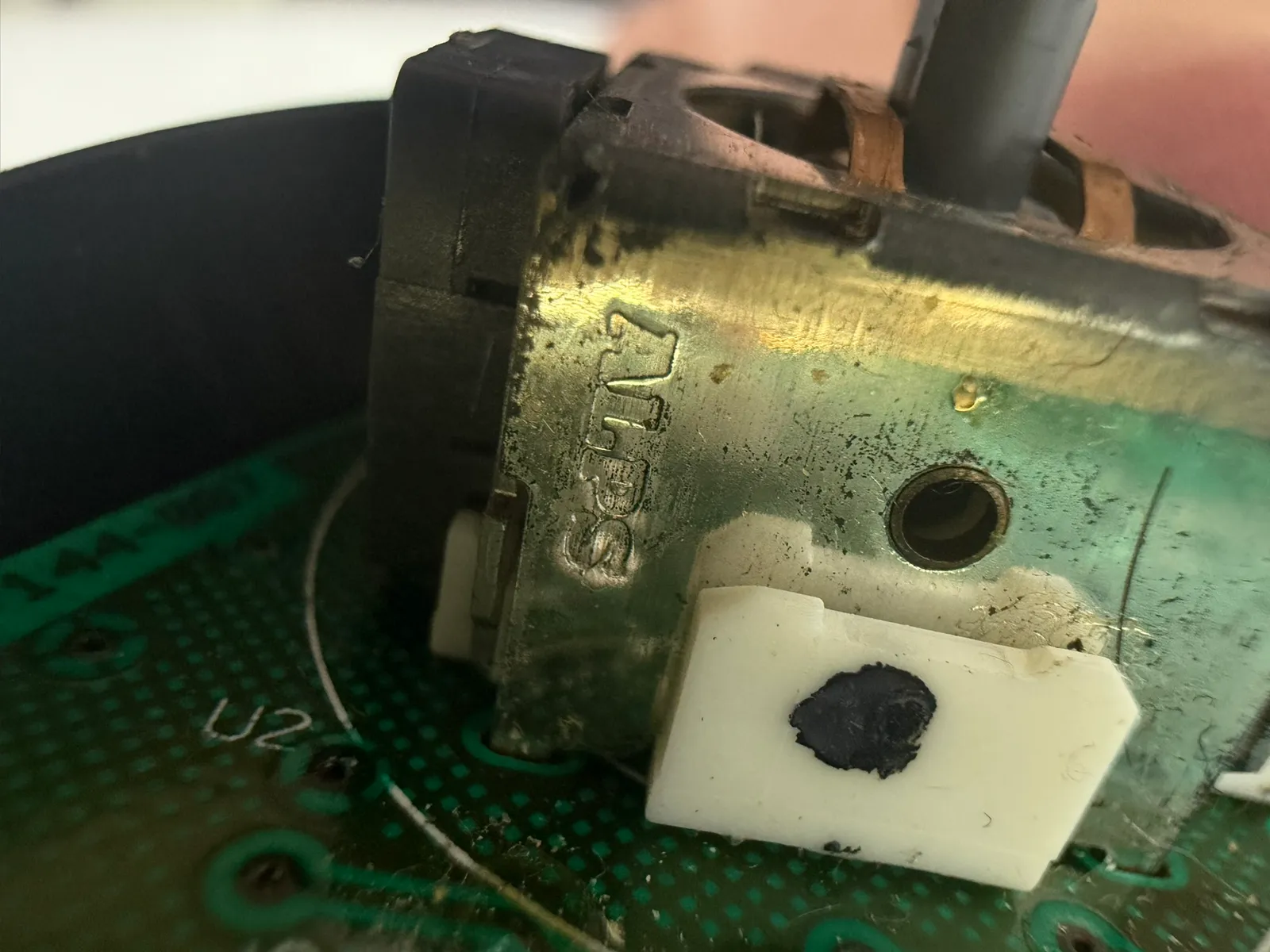

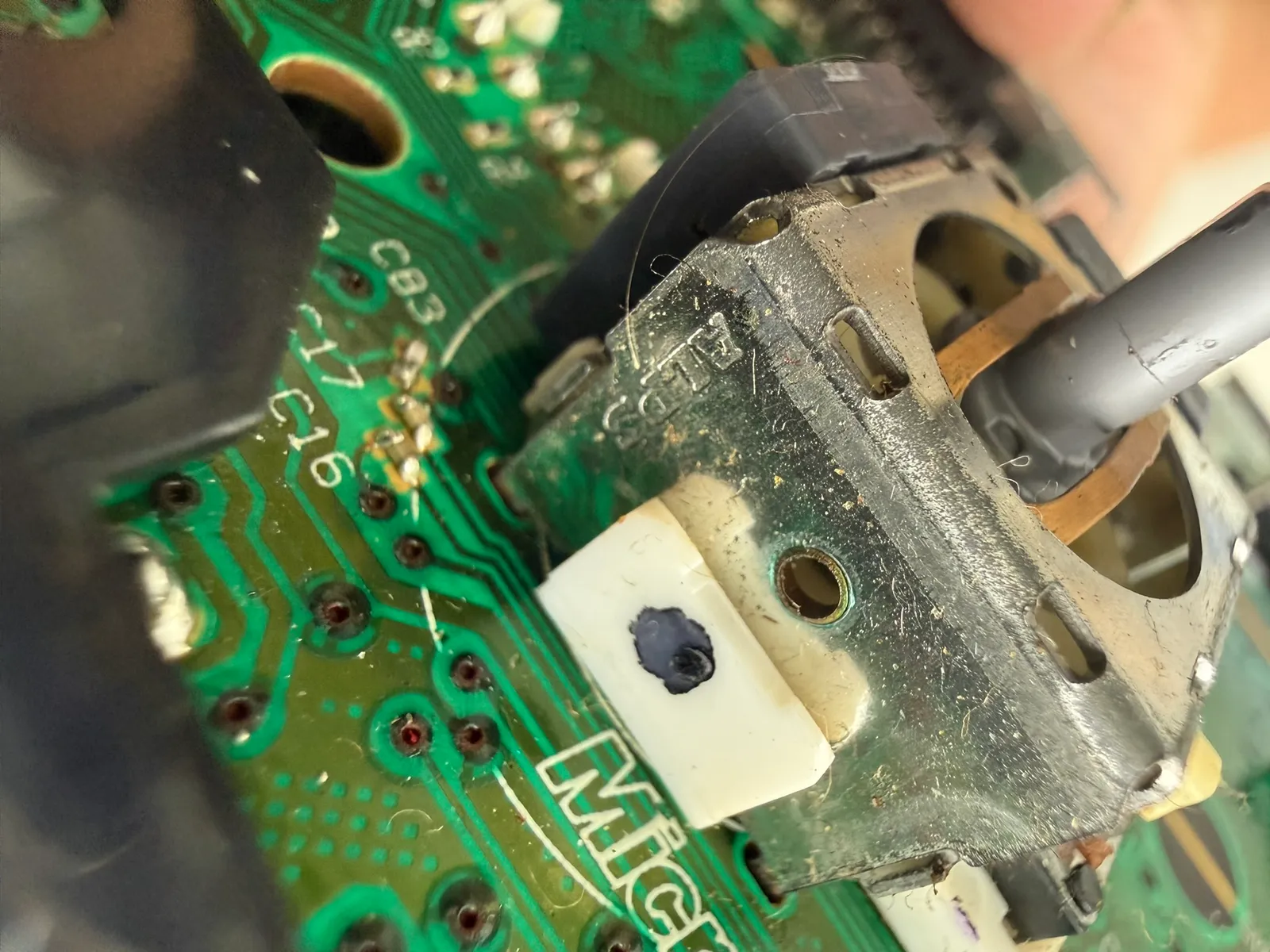

   碳膜搖桿

   製造商：阿爾卑斯(ALPS) 尺寸是16*16mm

   1

   2

   3

   4

   5

5. 步驟 5 / 共 11

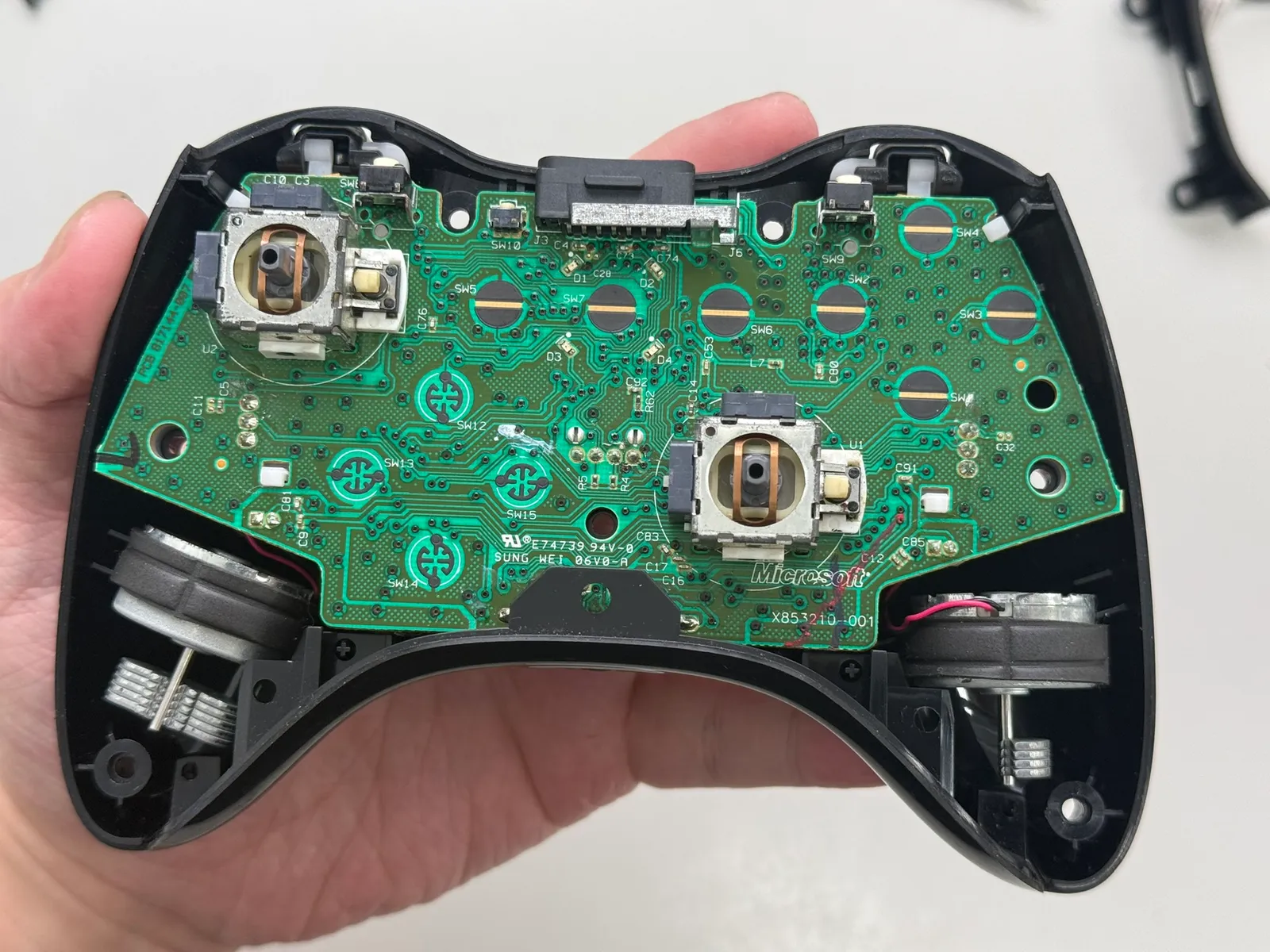

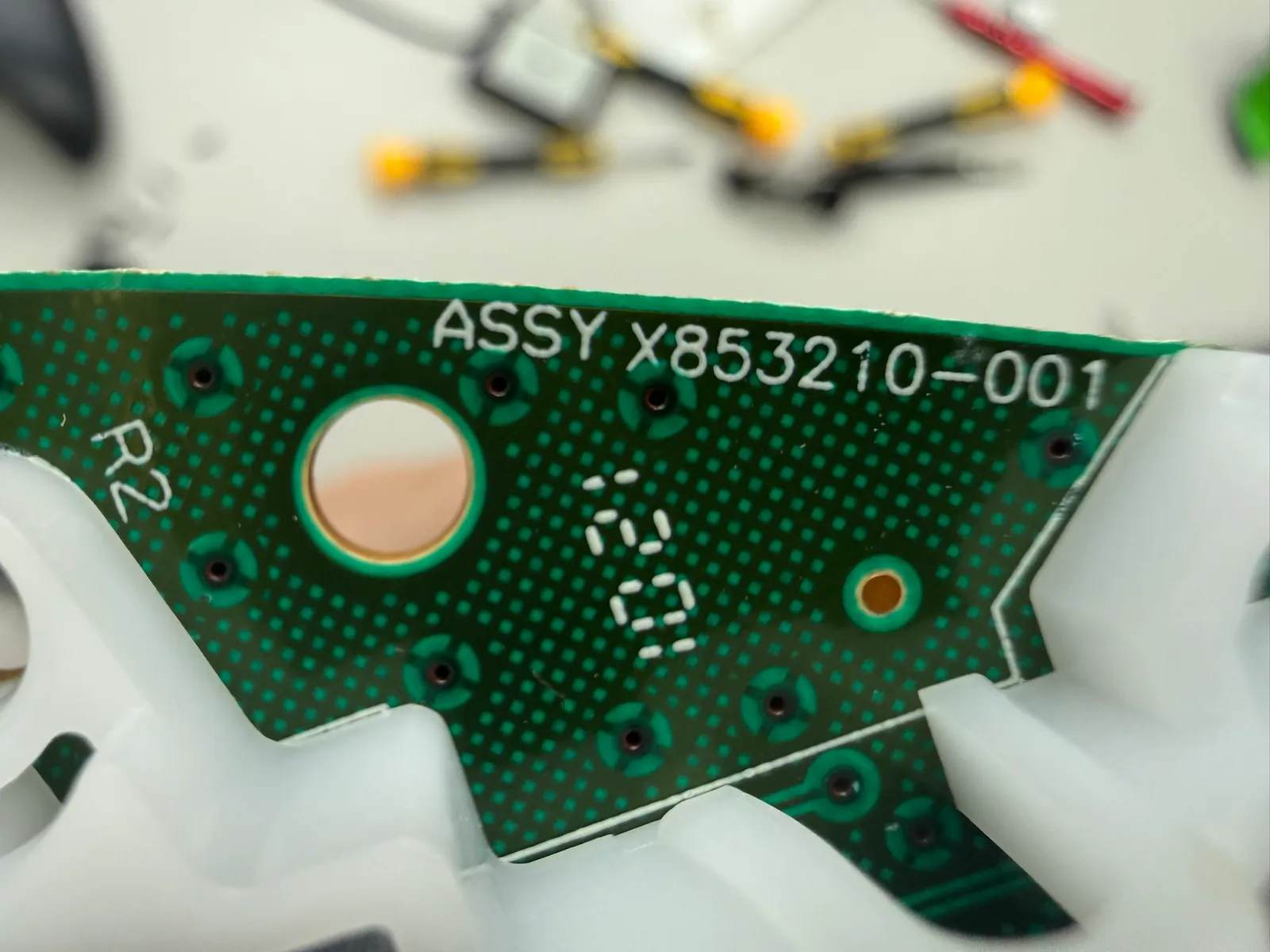

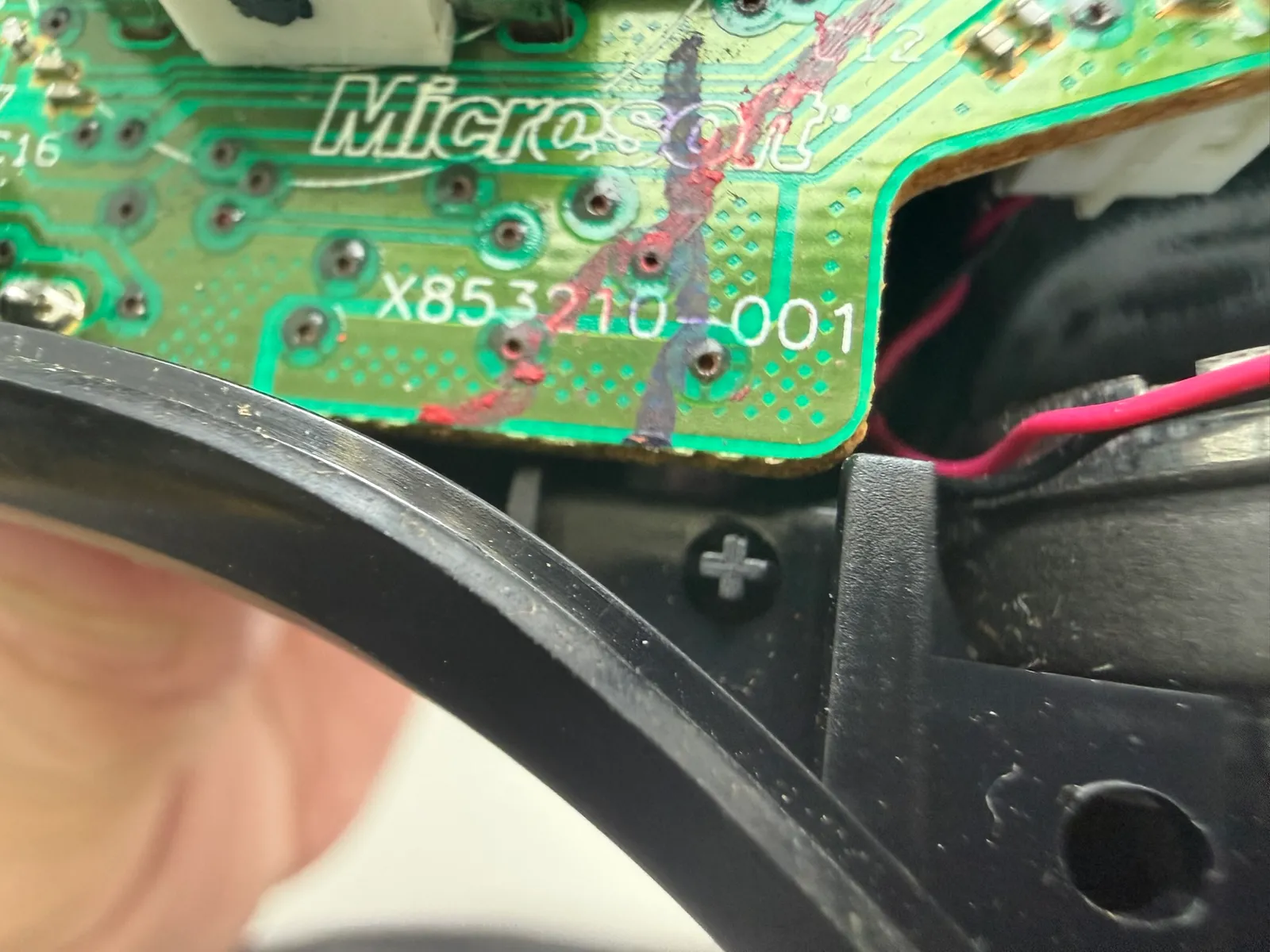

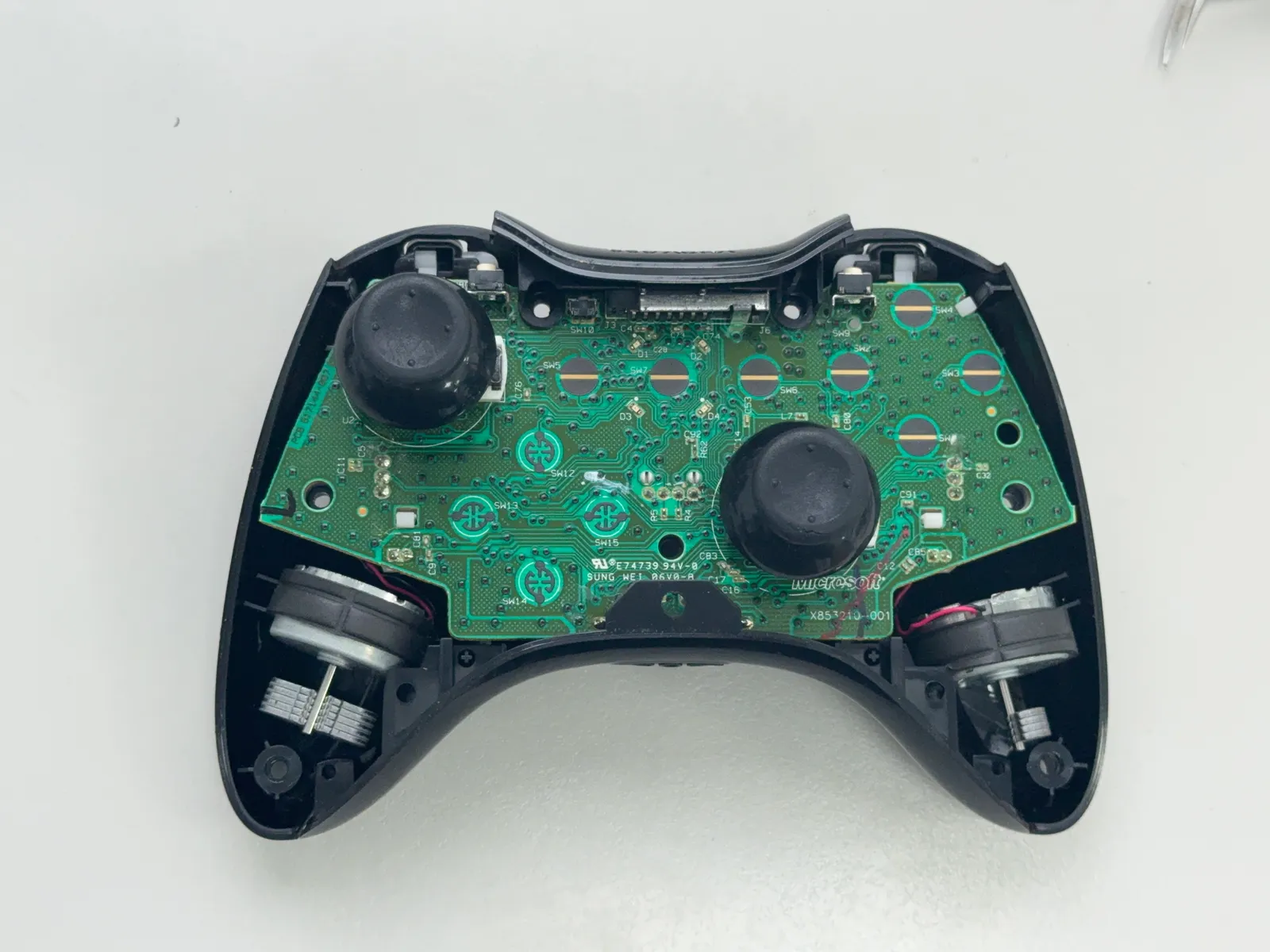

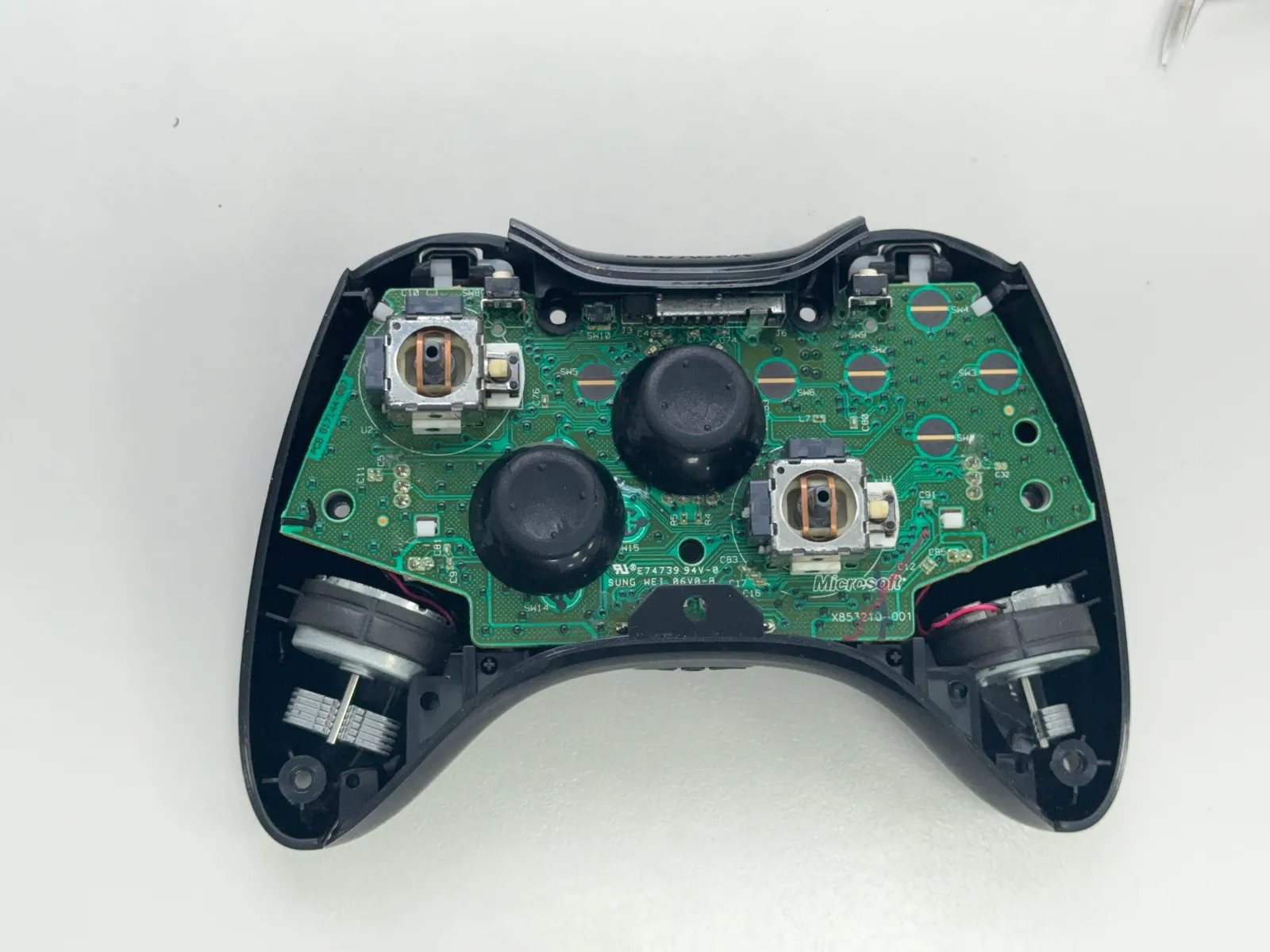

   主板

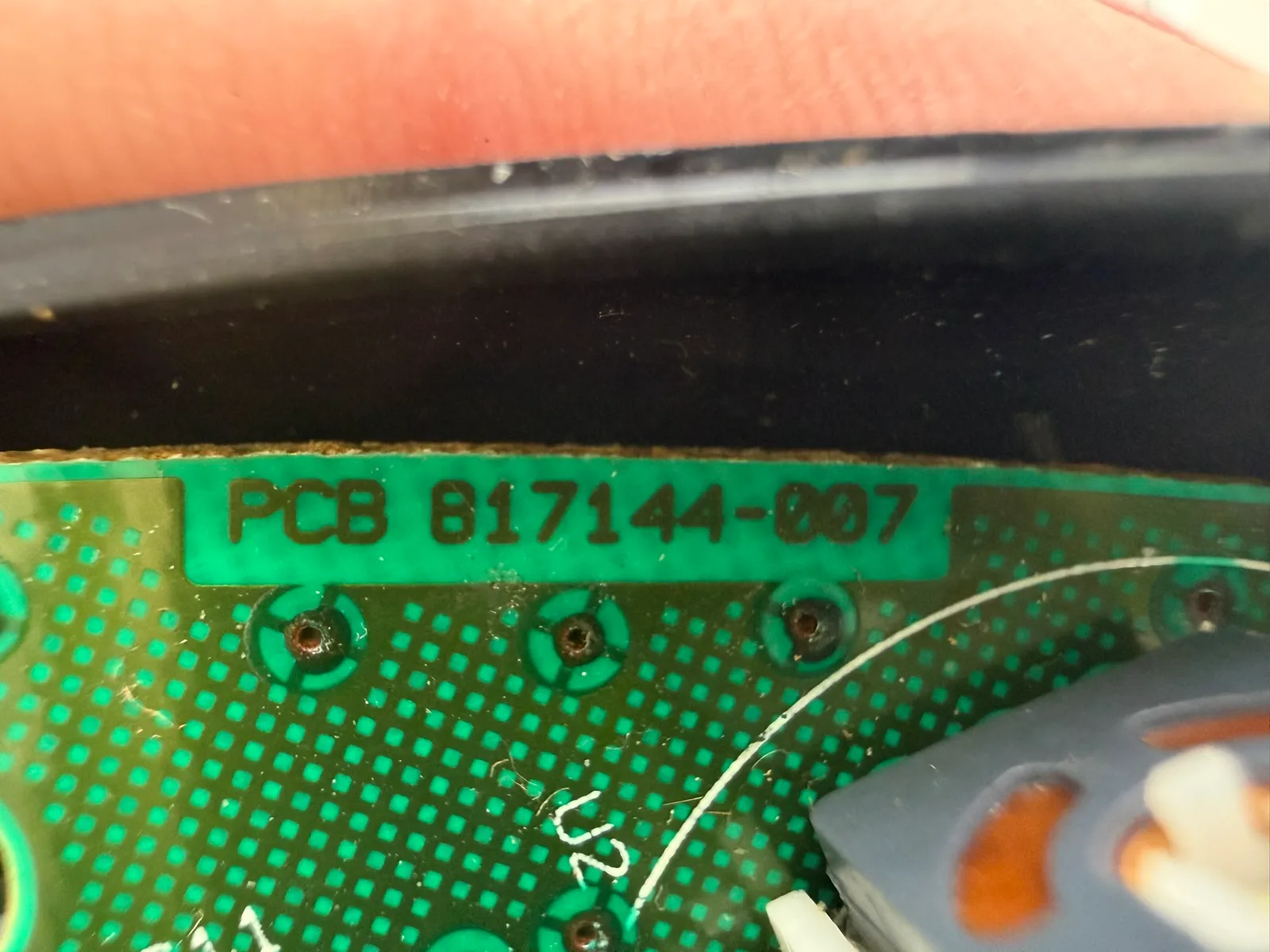

   主板型號：X853210-001

   1

   2

   3

6. 步驟 6 / 共 11

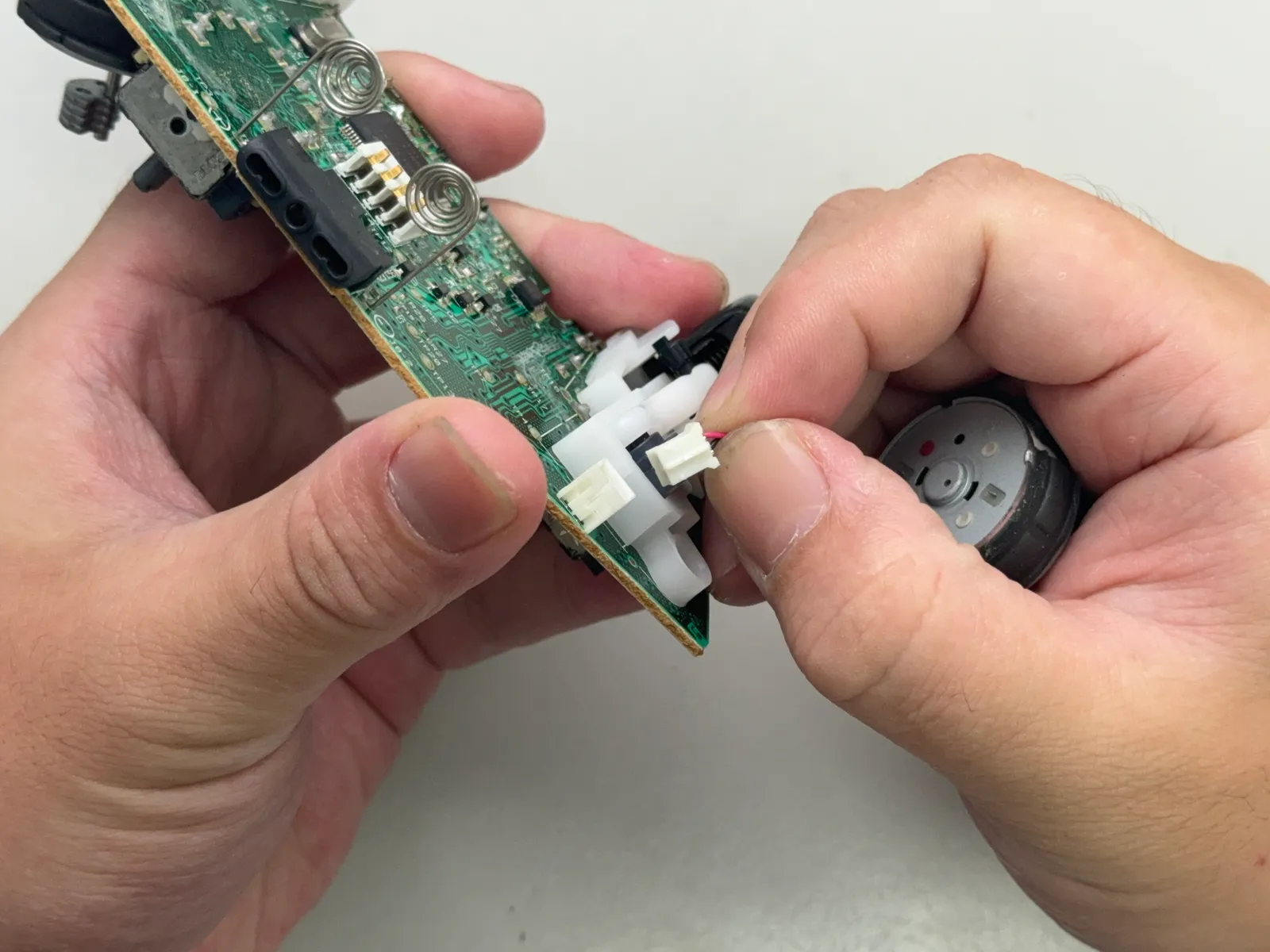

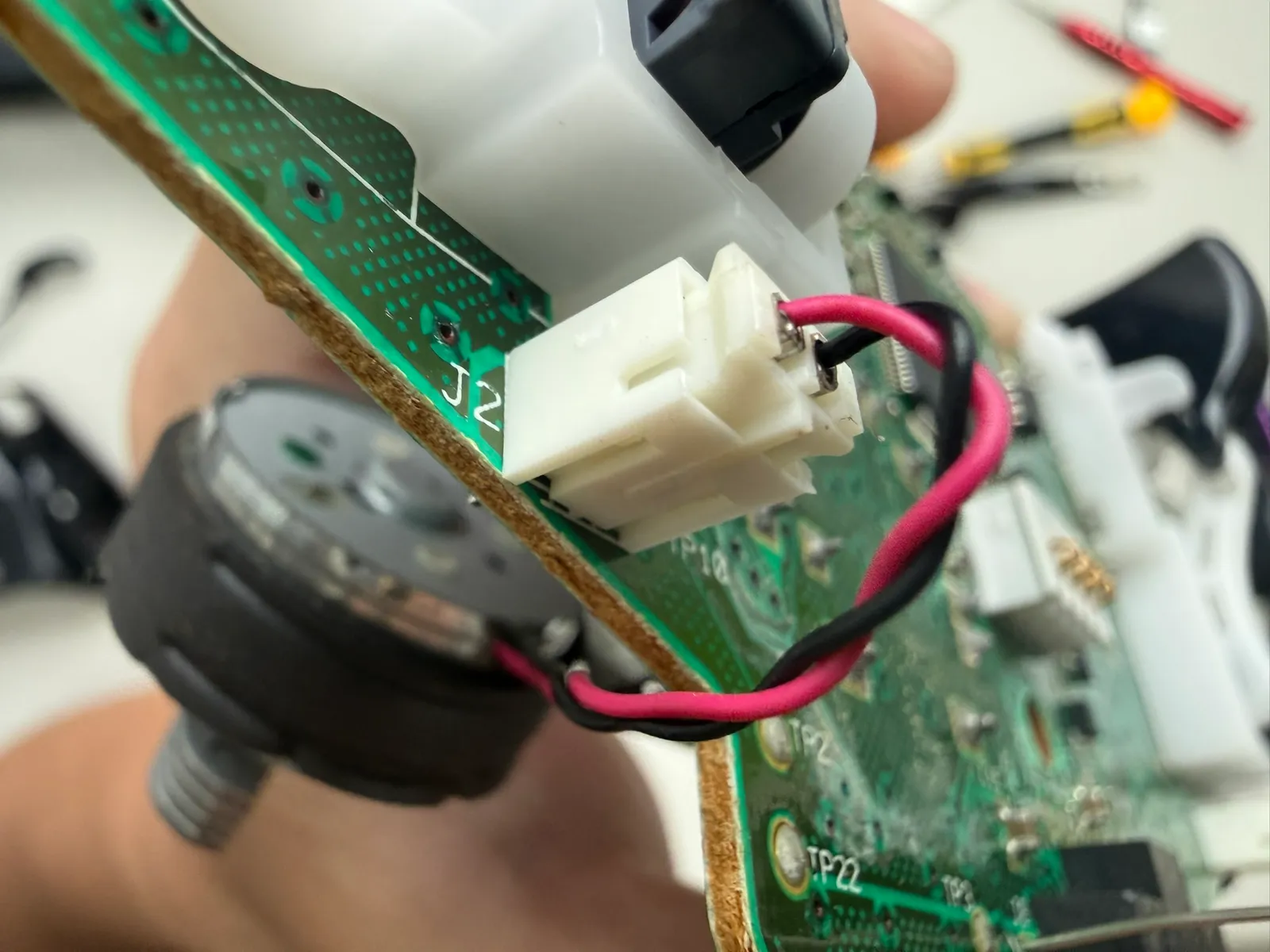

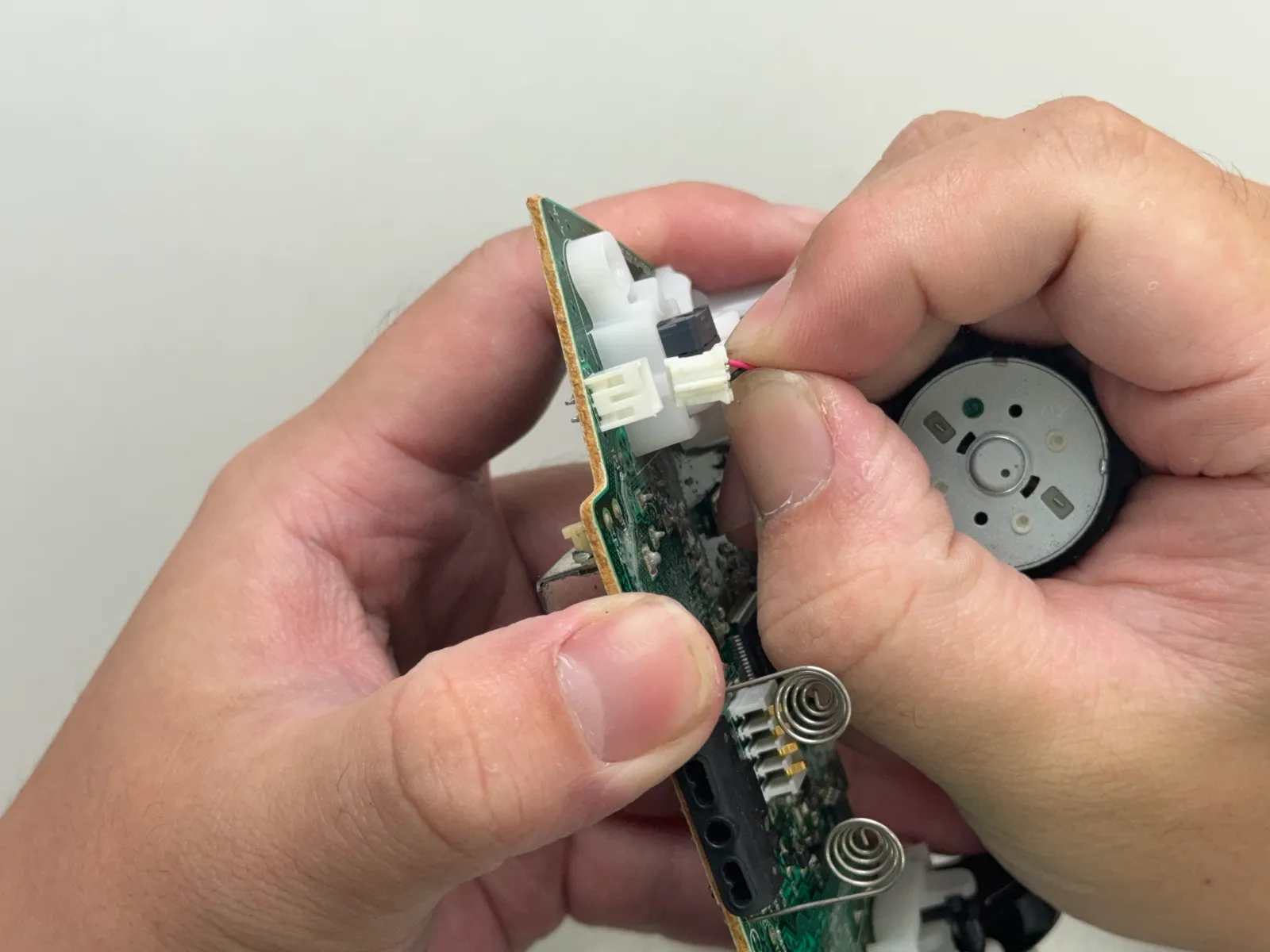

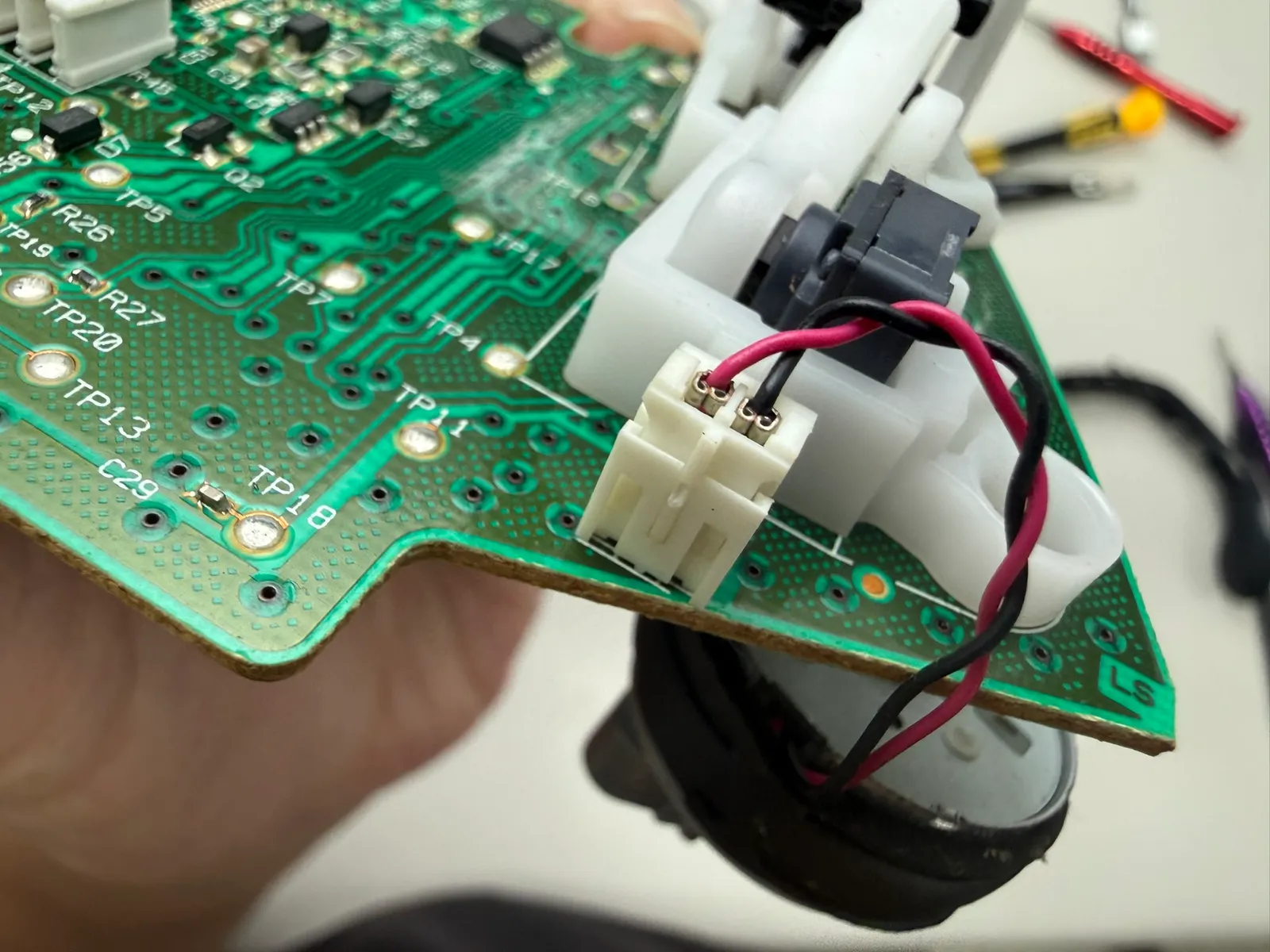

   取出馬達

   1

   2

   3

   4

7. 步驟 7 / 共 11

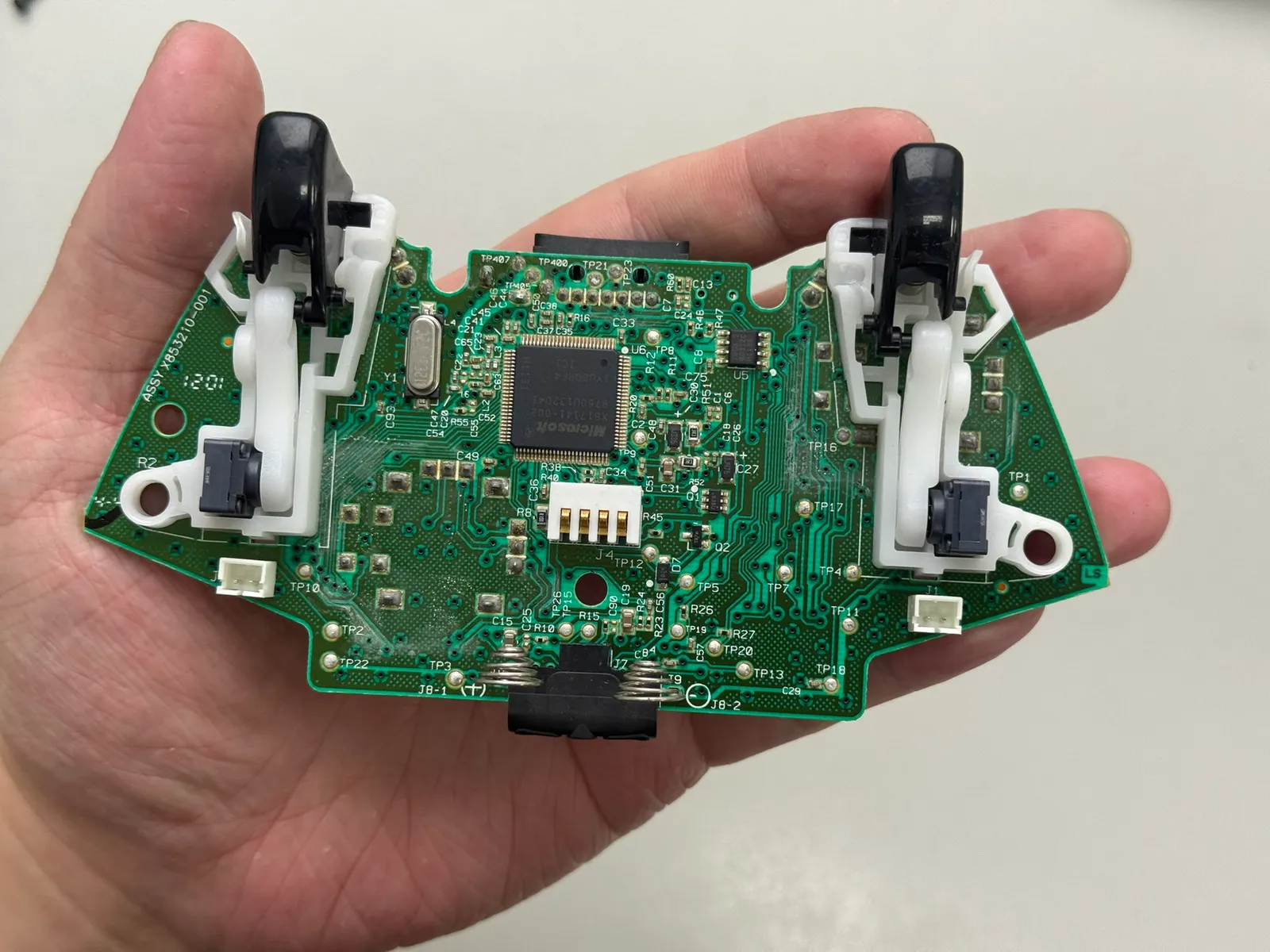

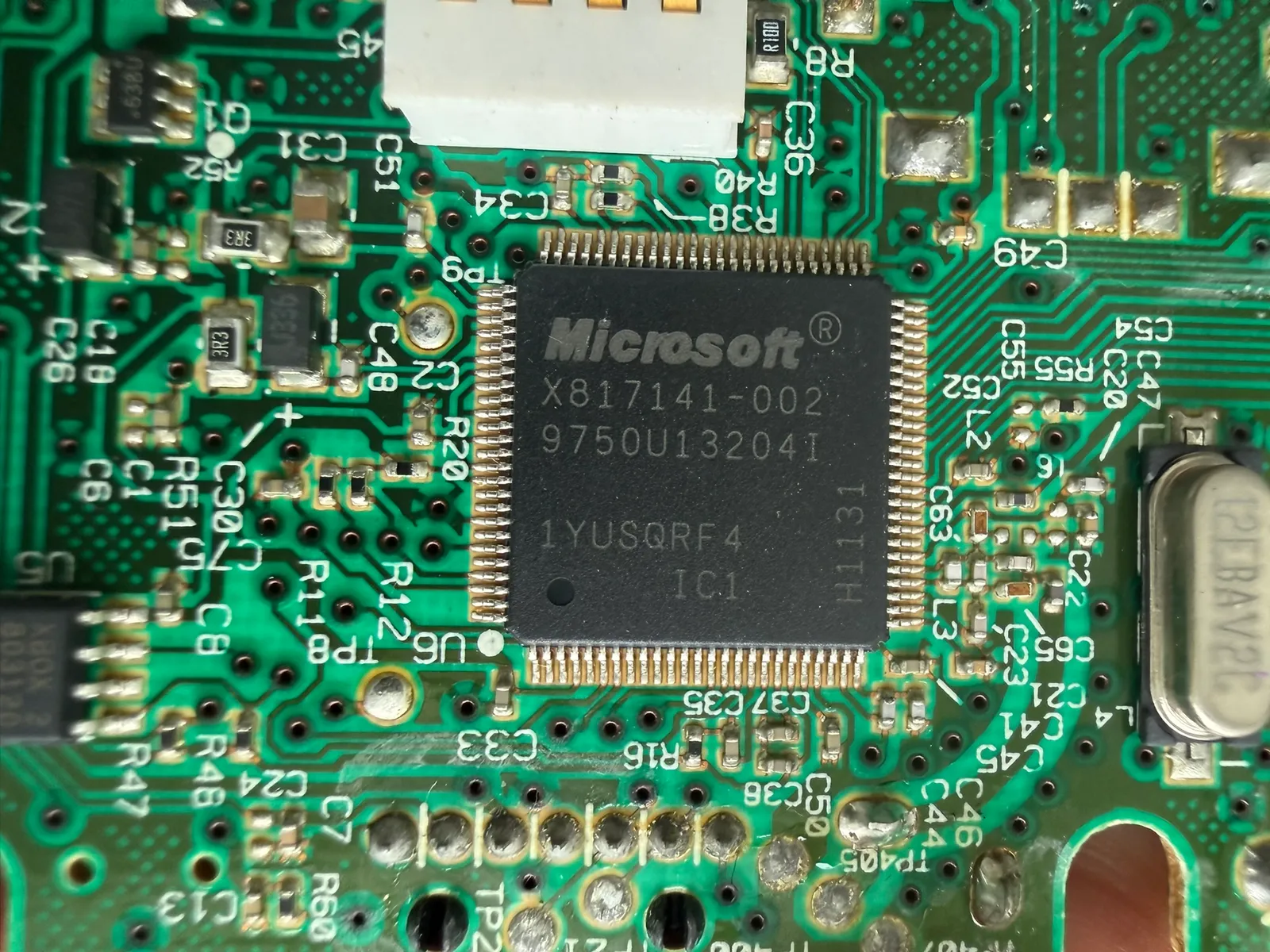

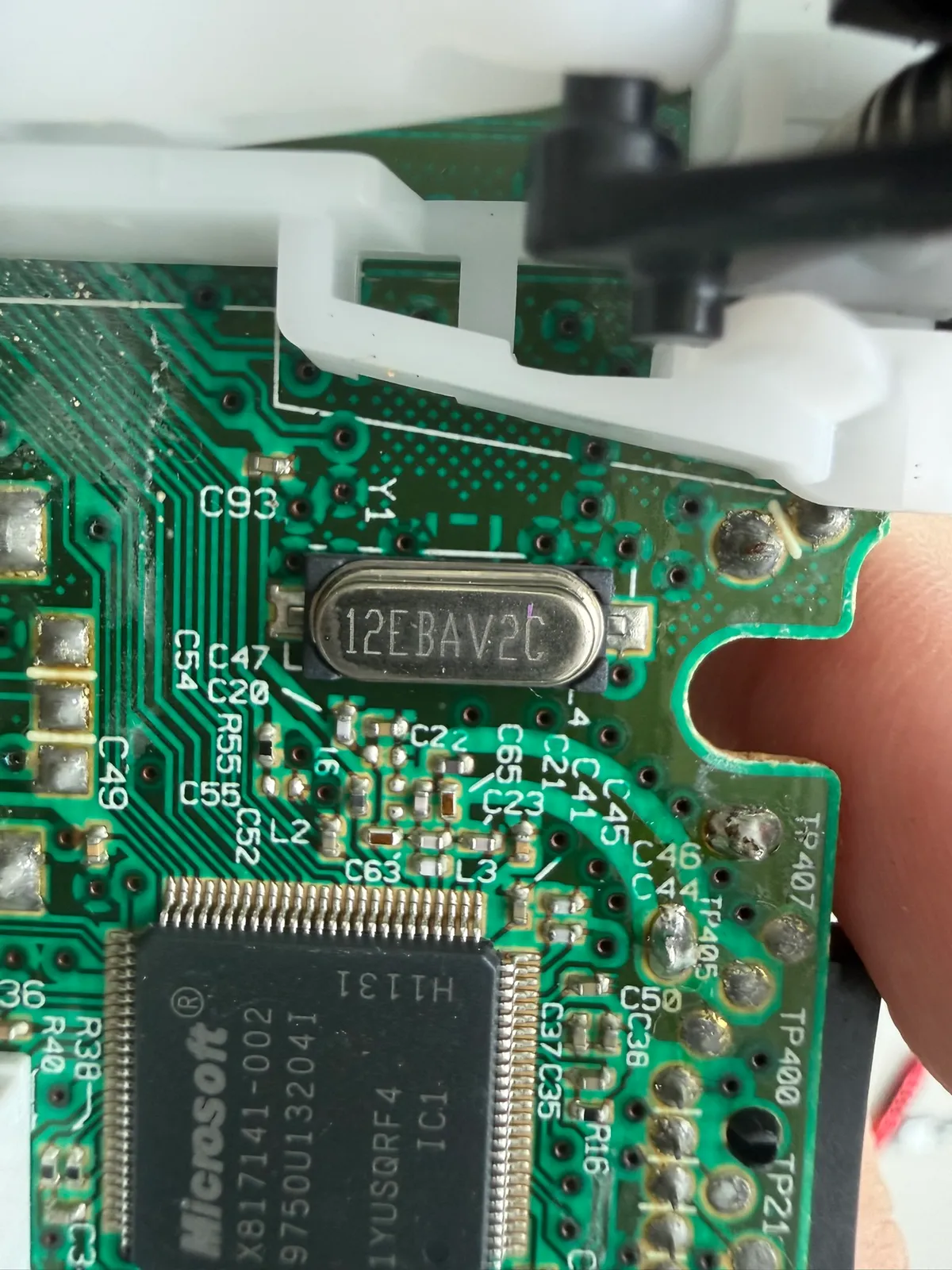

   主控晶片

   微軟訂製 型號：X817141-002



8. 步驟 8 / 共 11

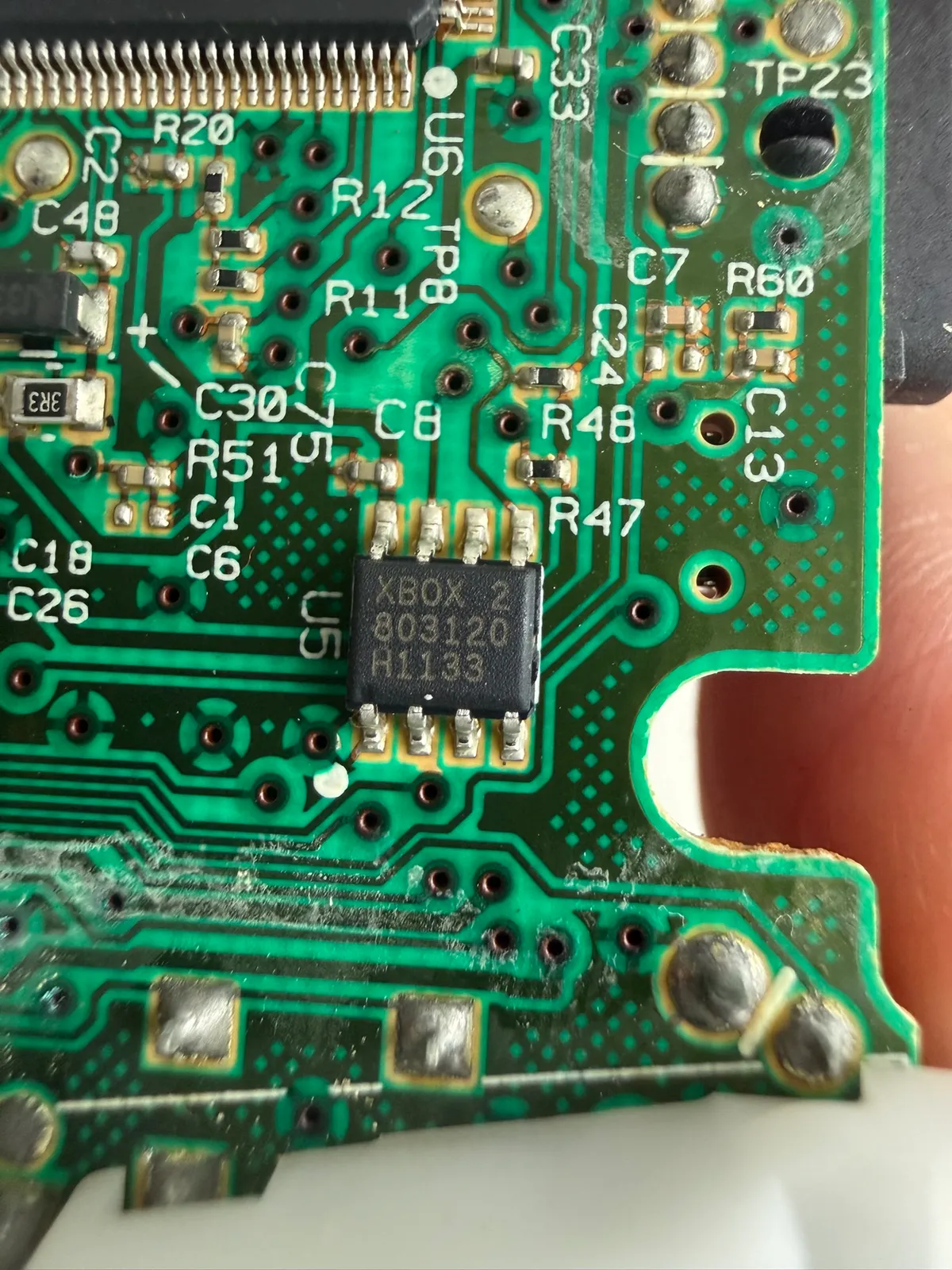

   記憶體晶片

   微軟訂製 型號：803120



9. 步驟 9 / 共 11

   LT RT板機

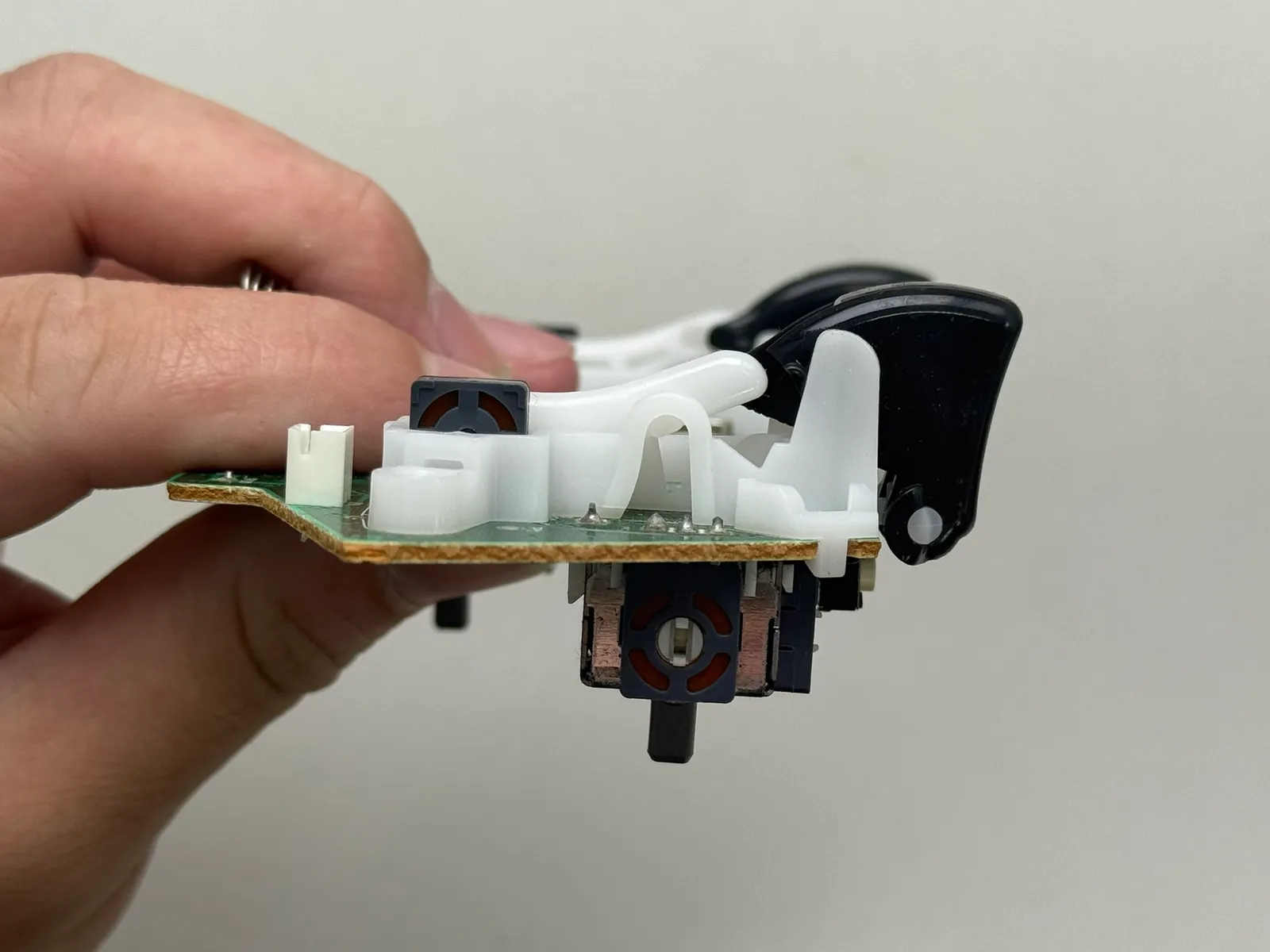

   LT RT按壓之後，會透過槓桿來去對碳膜電位器的軸心進行轉動，進而讓電阻值發生改變。 電路板去偵測這個電阻值的變化，就能計算出按壓了多深。

   1

   2

10. 步驟 10 / 共 11

    石英震盪器

    12.000MHZ的石英震盪器



11. 步驟 11 / 共 11

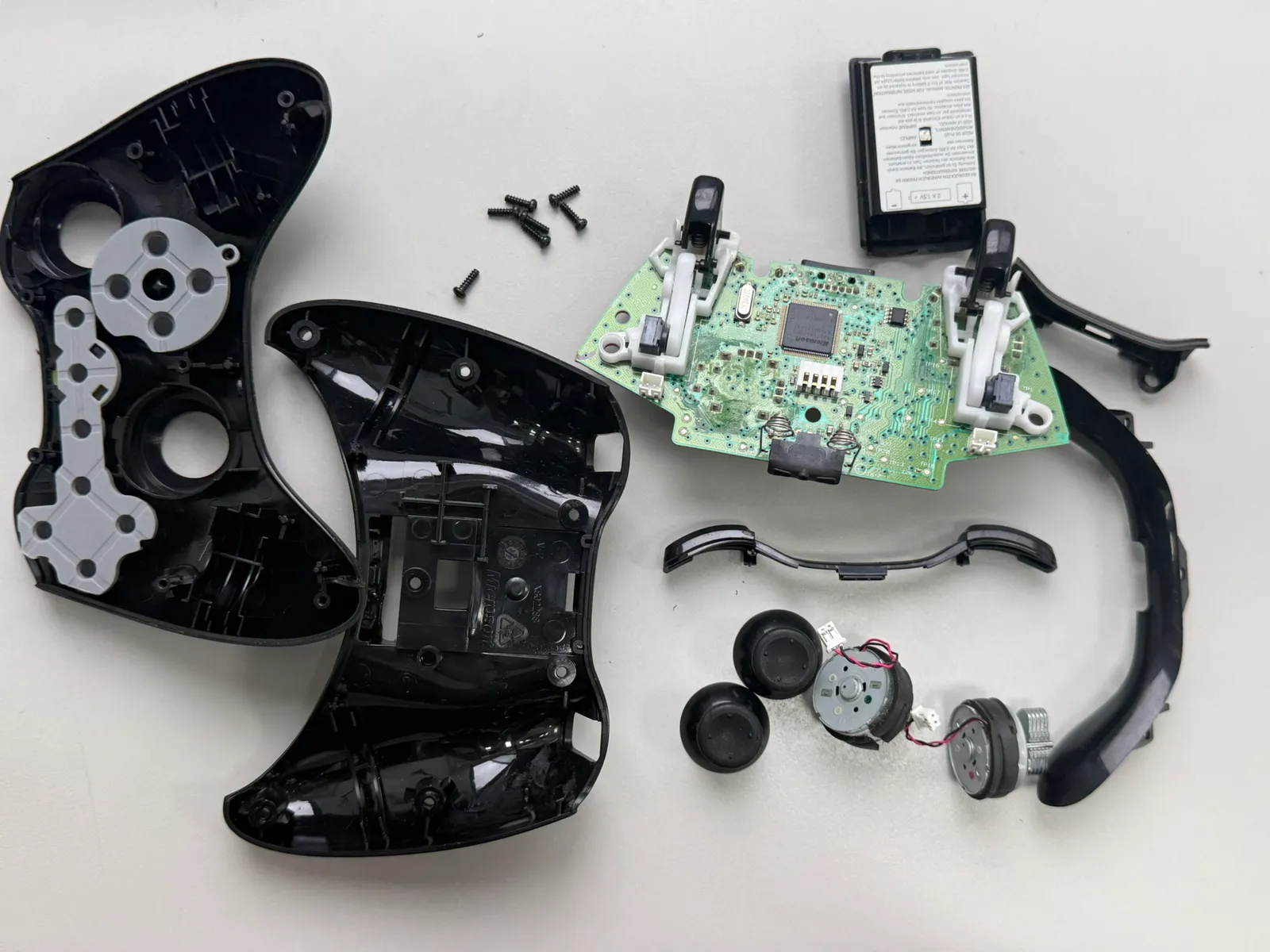

    完整拆解
