Microsoft(微軟) · XBOX 初代 S 手把難度 中等
XBOX 初代 S 手把 XBOX Controller S 完整拆解
🧰 準備工具
- •十字起子×1— 4.0/5.0
- •十字起子×1— 1.5/2.0
- •翹棒×1
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 14

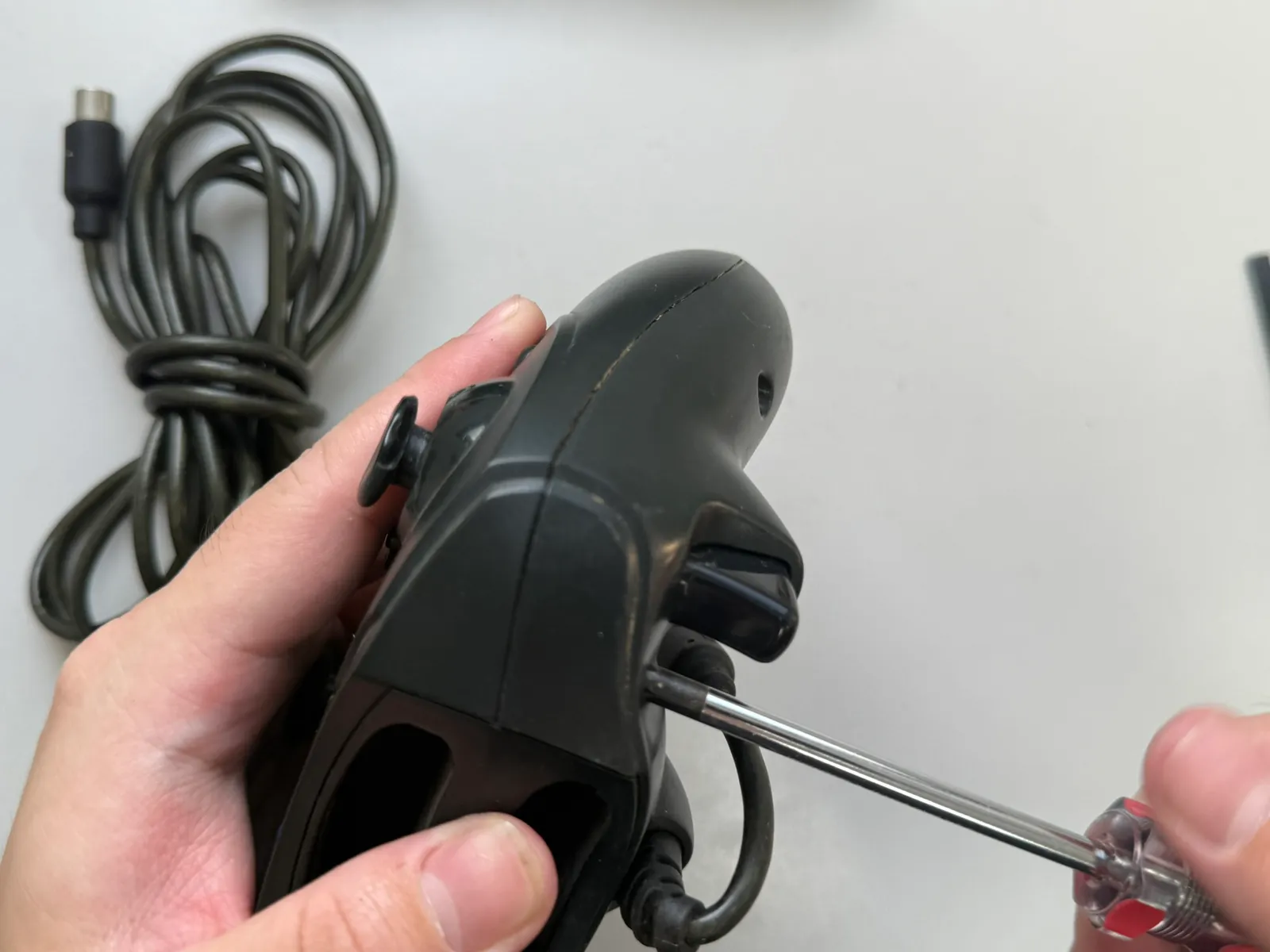

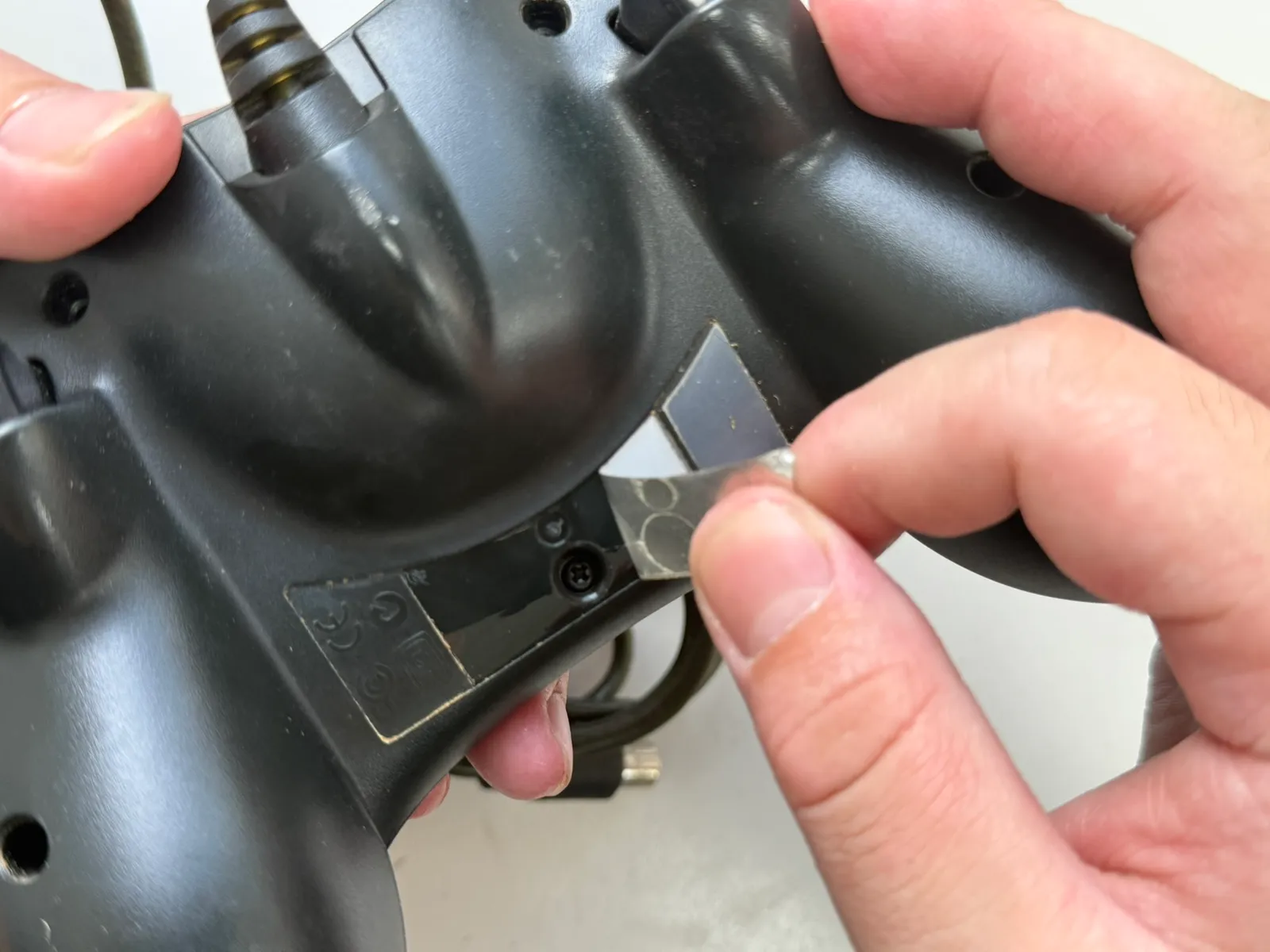

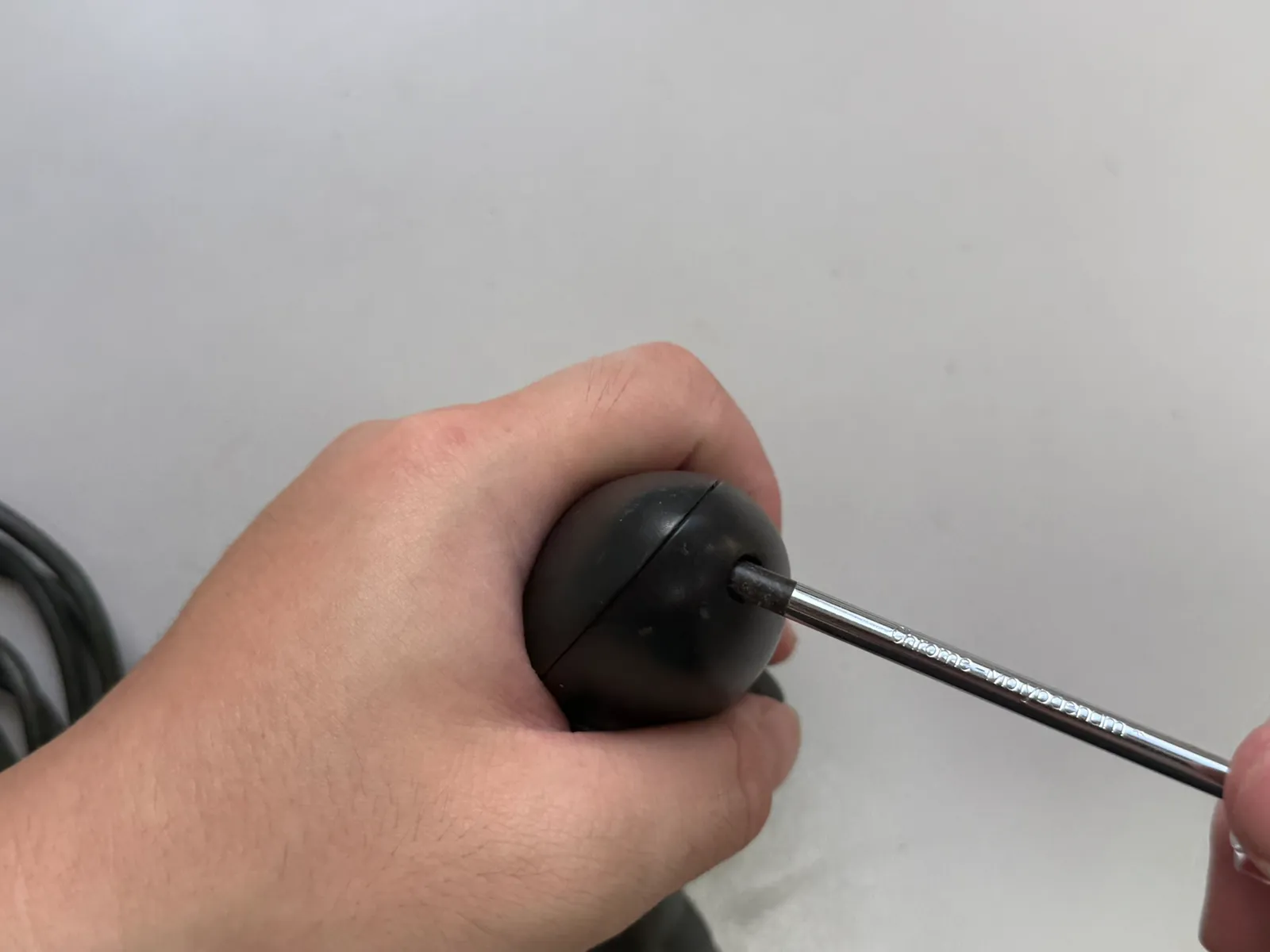

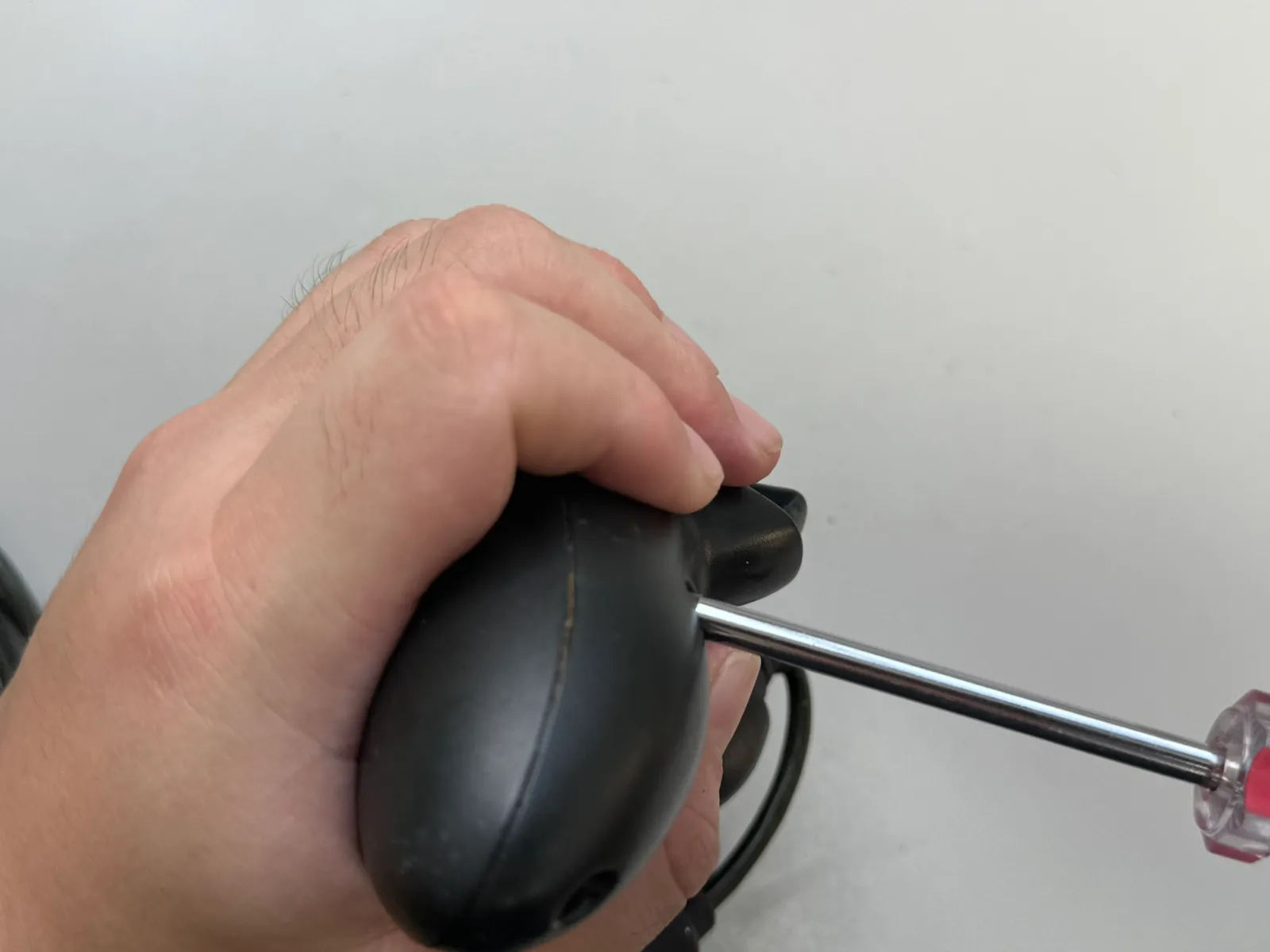

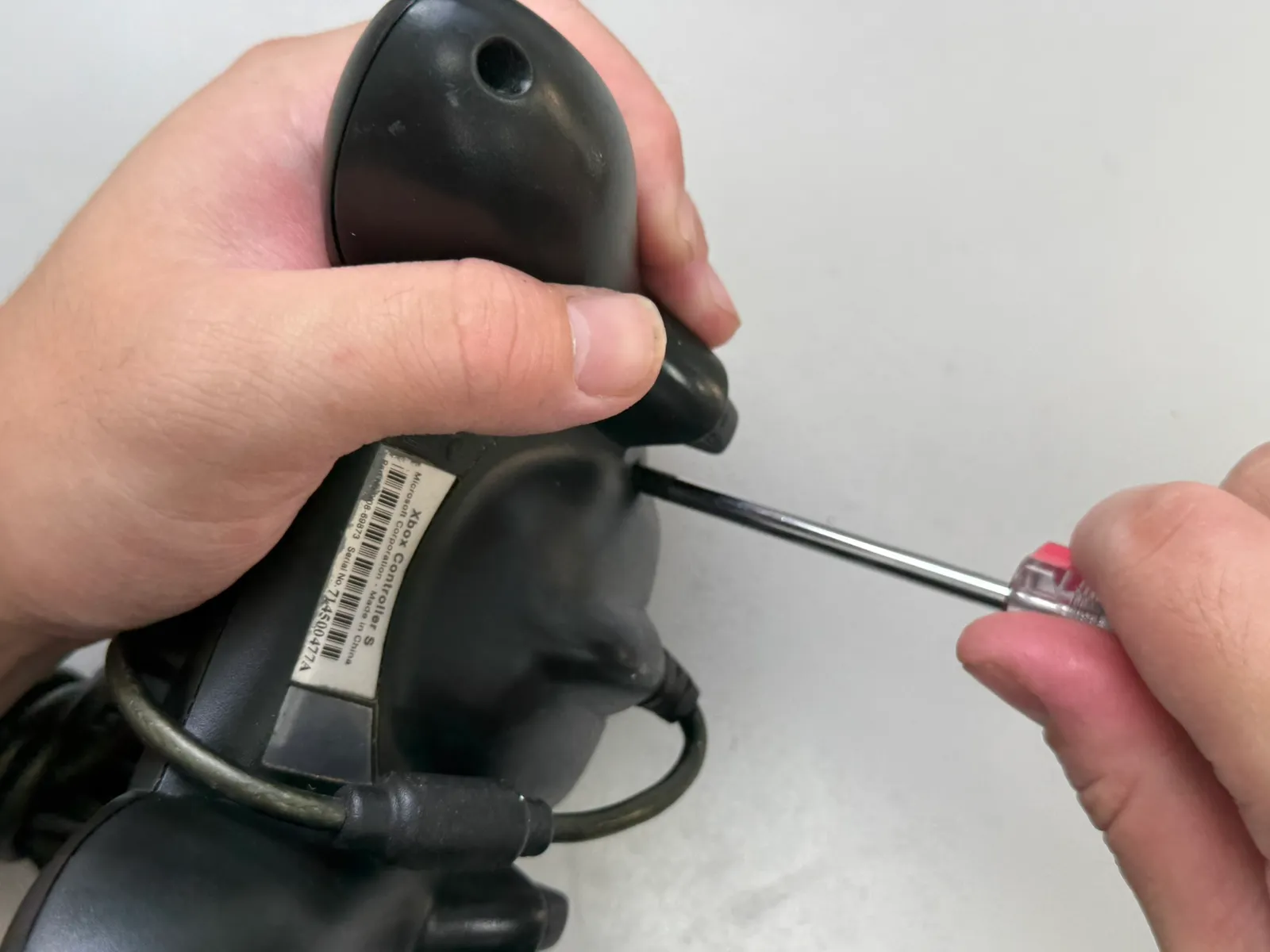

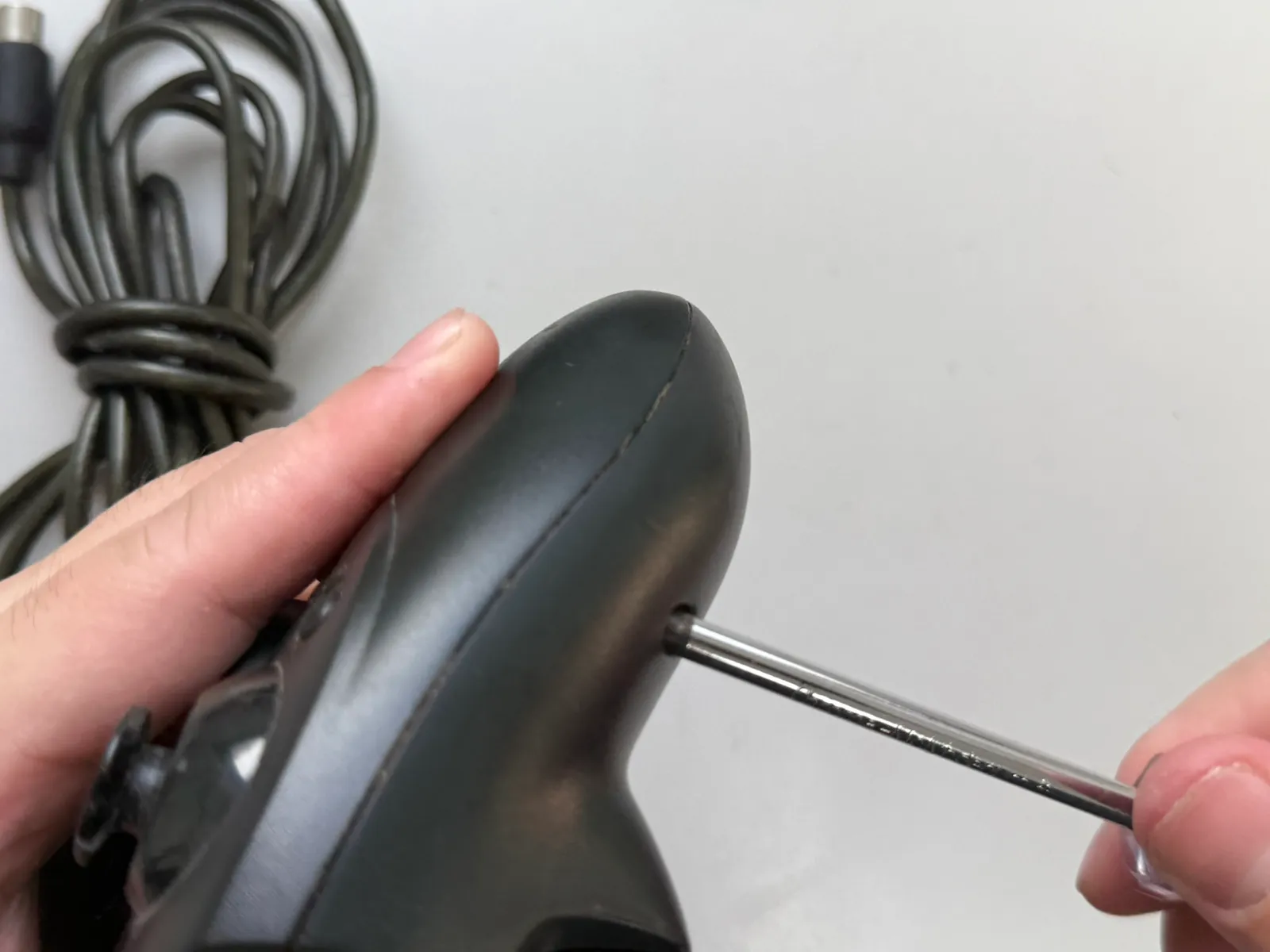

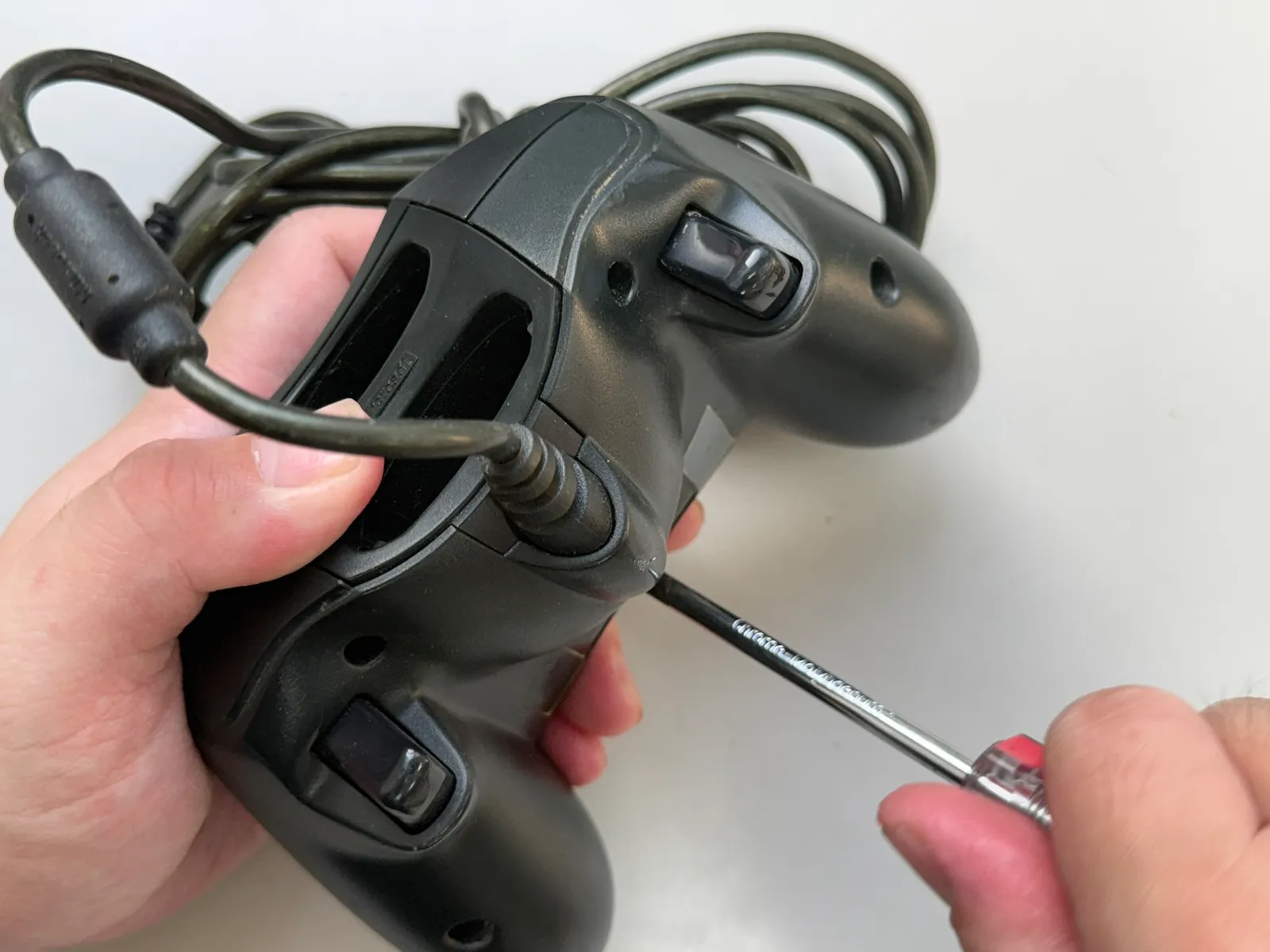

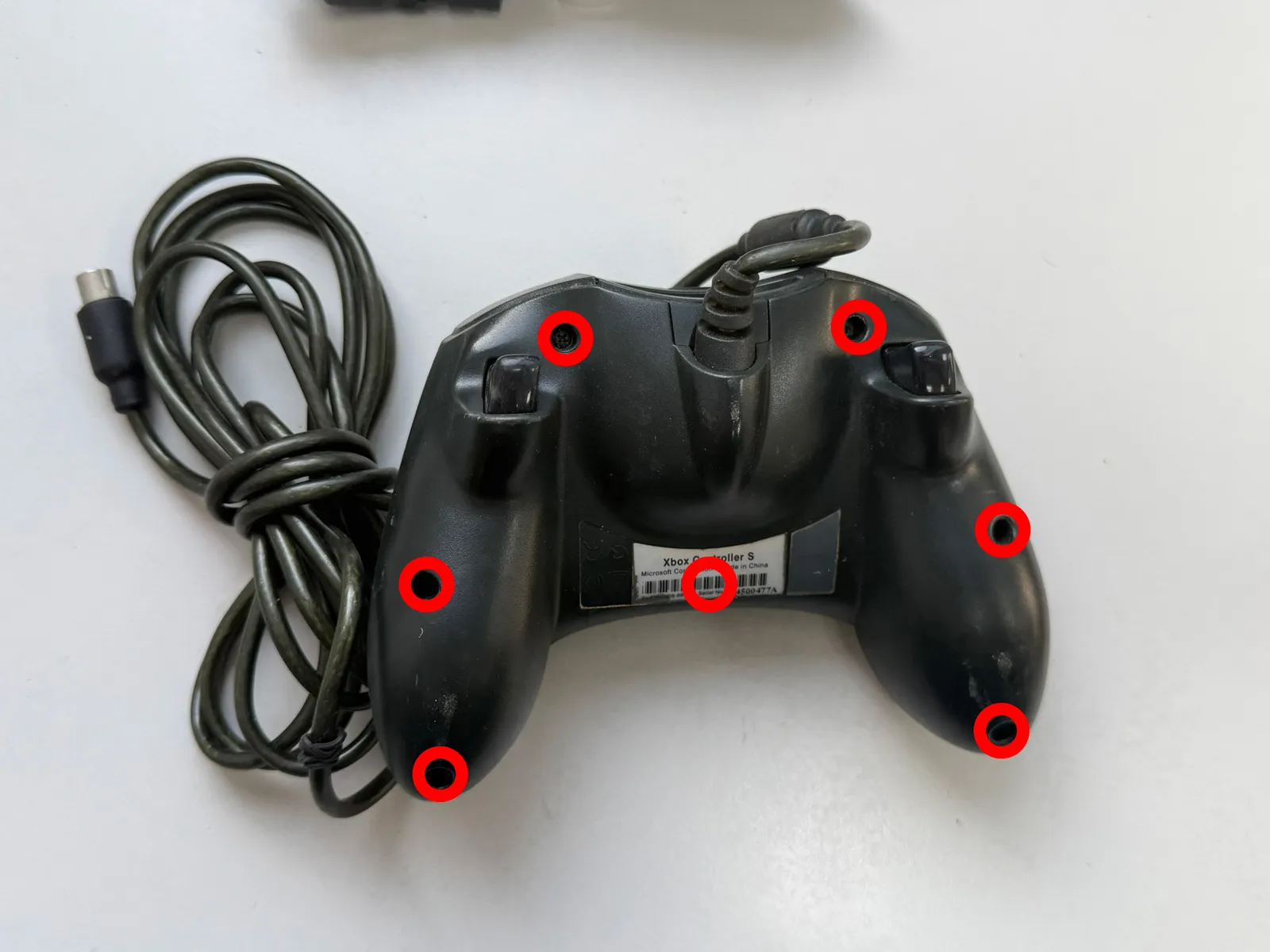

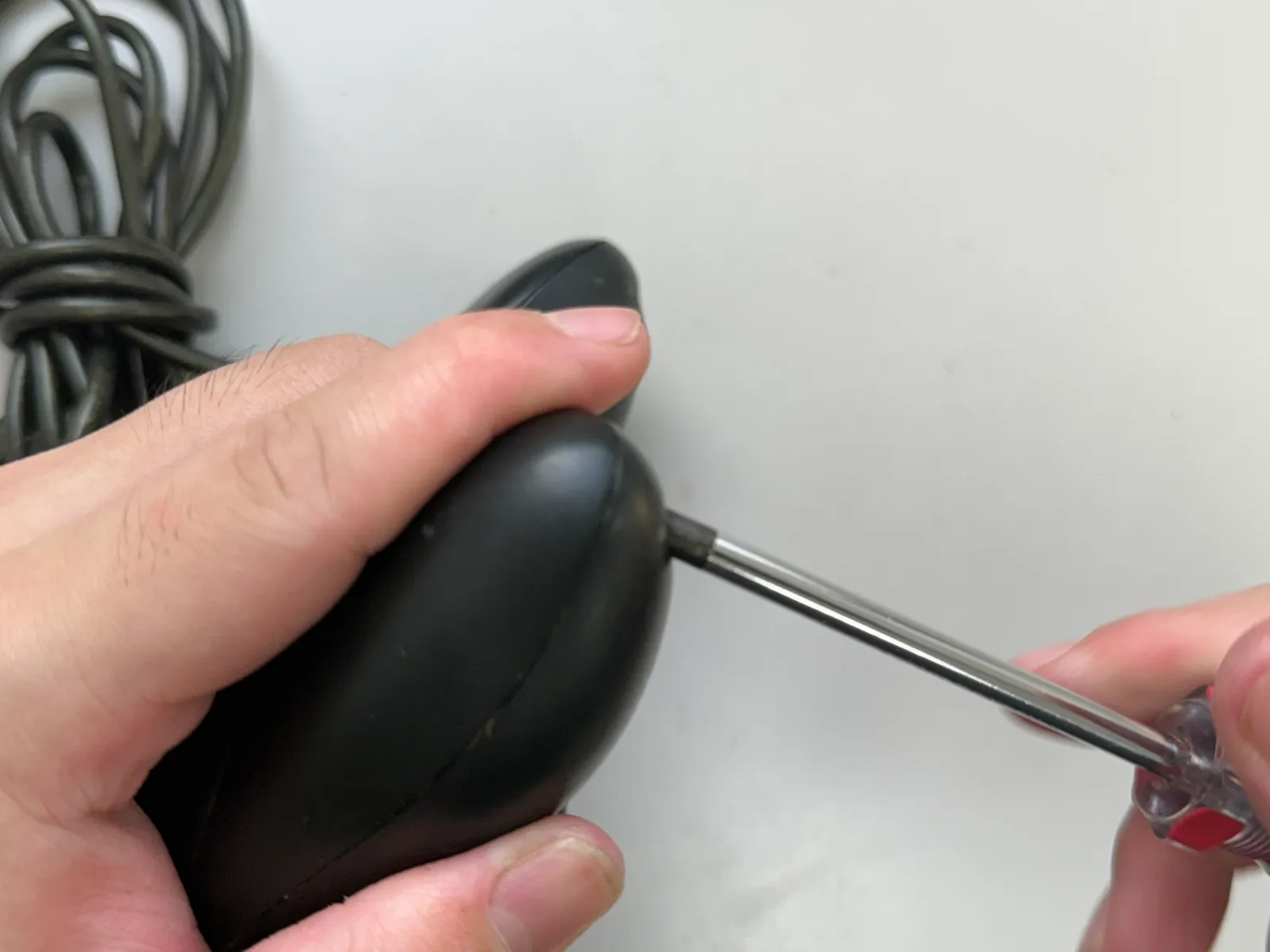

卸掉 7顆十字螺絲
用十字4.0(PH1) / 十字5.0(PH2) 來轉螺絲。
1
2
3
4
5
6
7
8
9
- 步驟 2 / 共 14

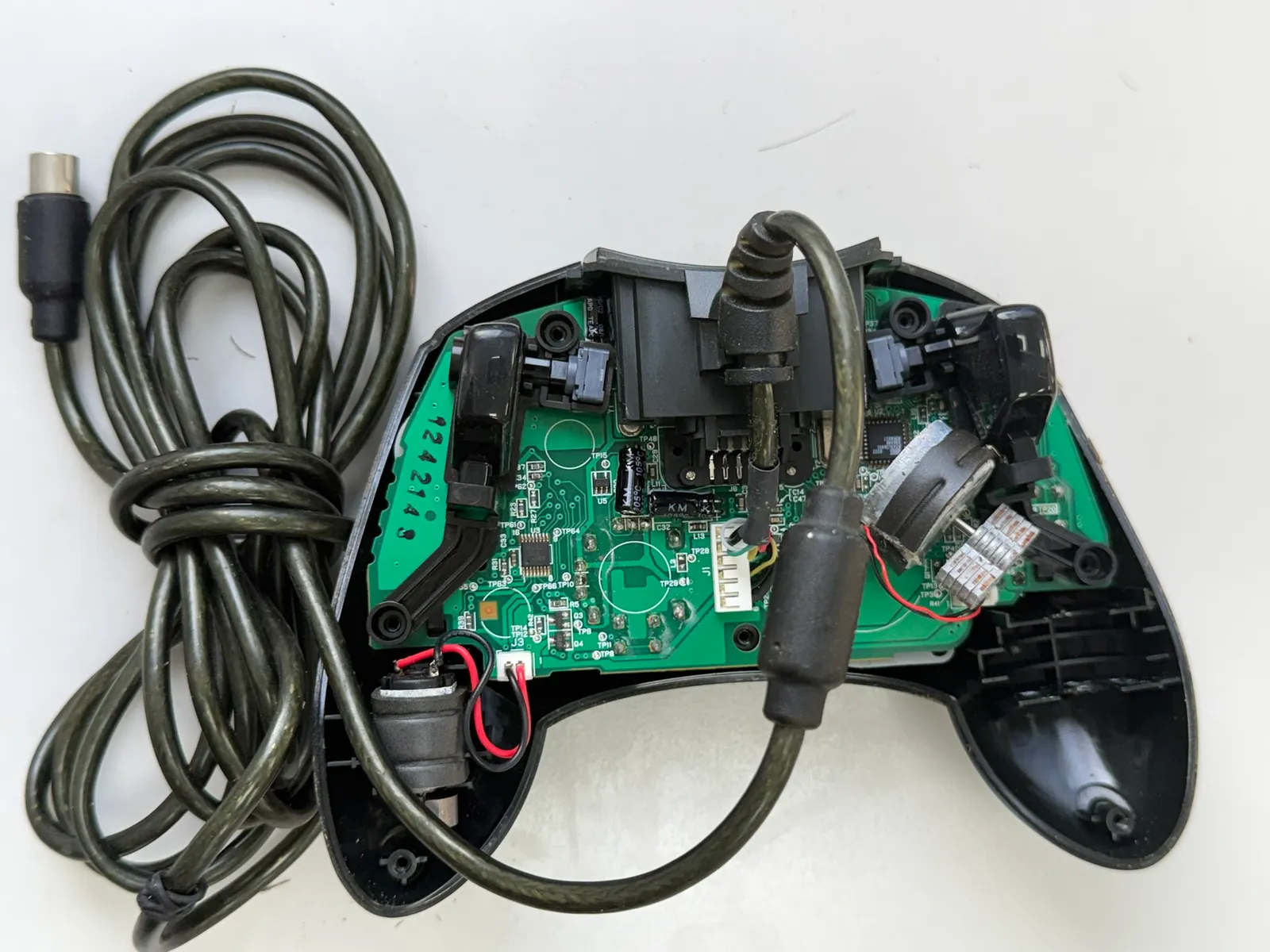

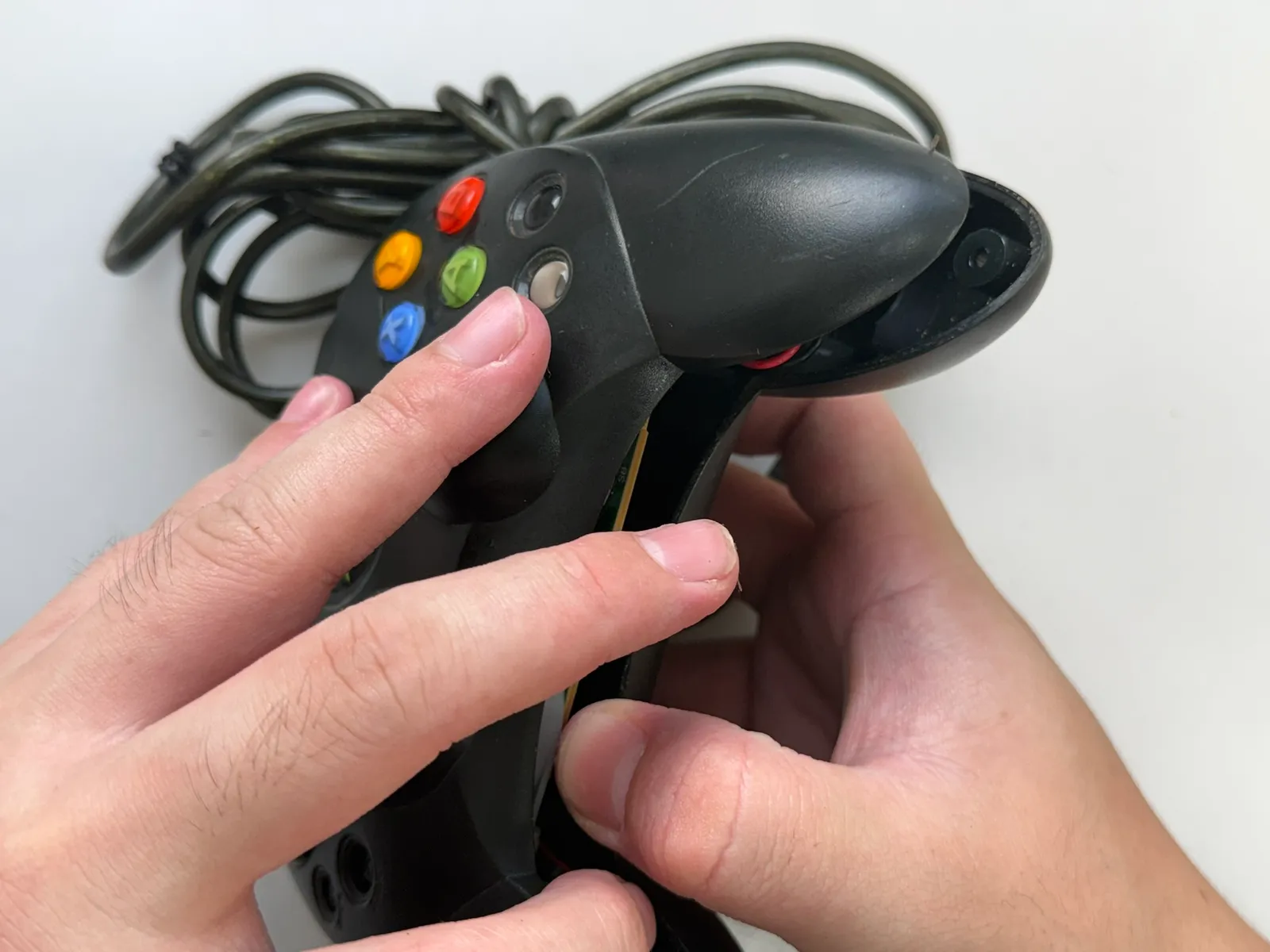

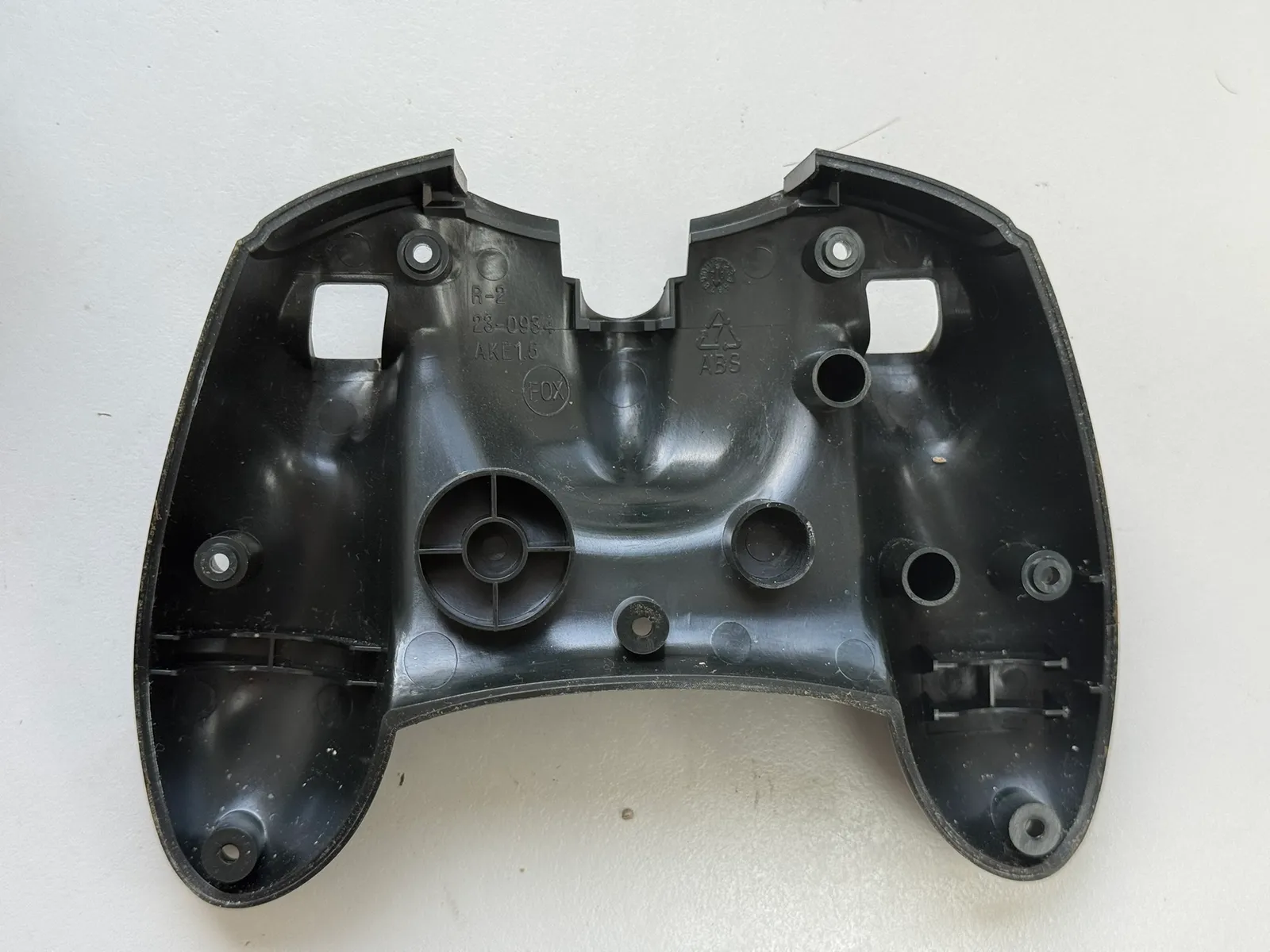

分離上下蓋
直接打開就可以了
1
2
3
4
- 步驟 3 / 共 14

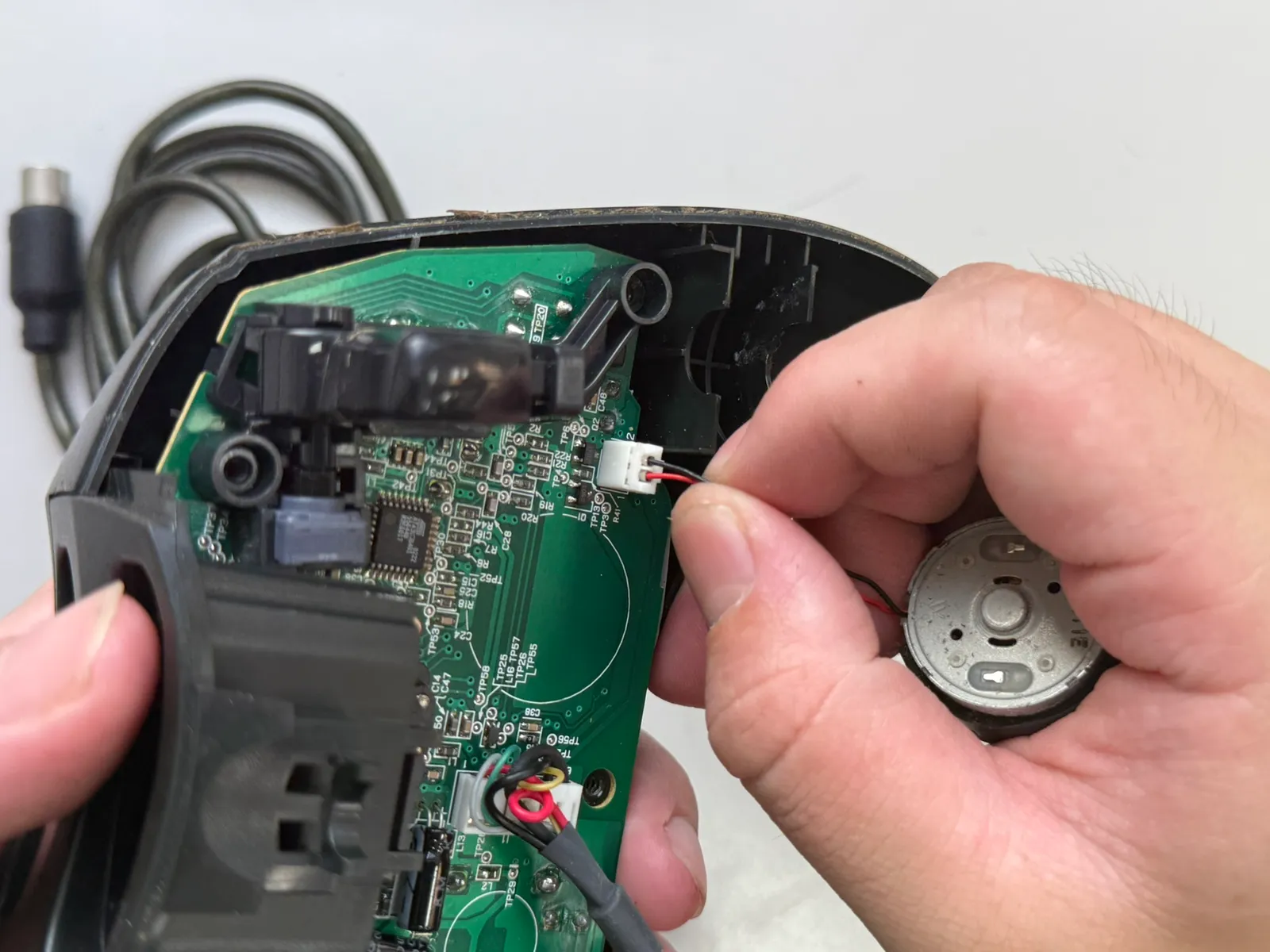

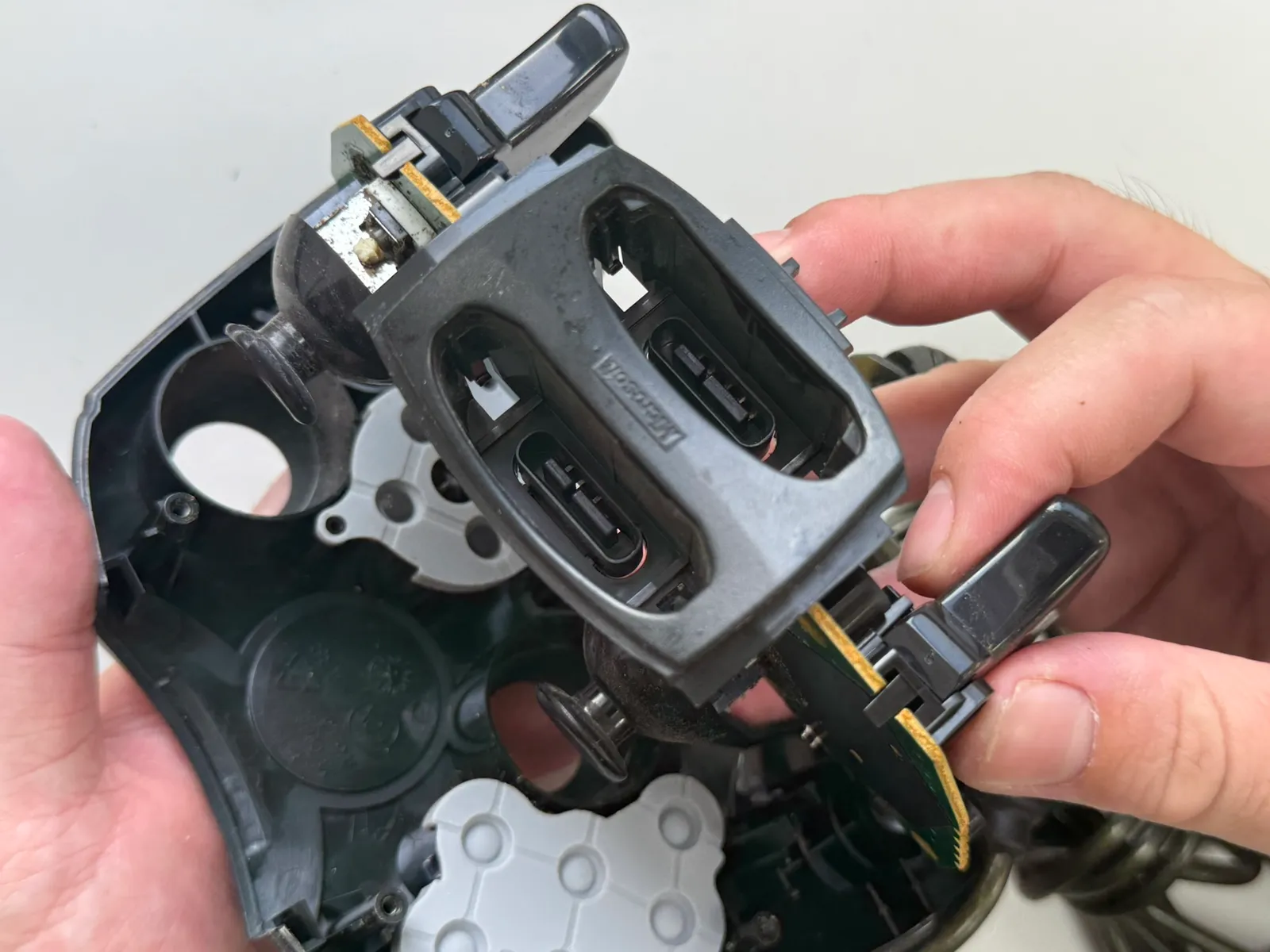

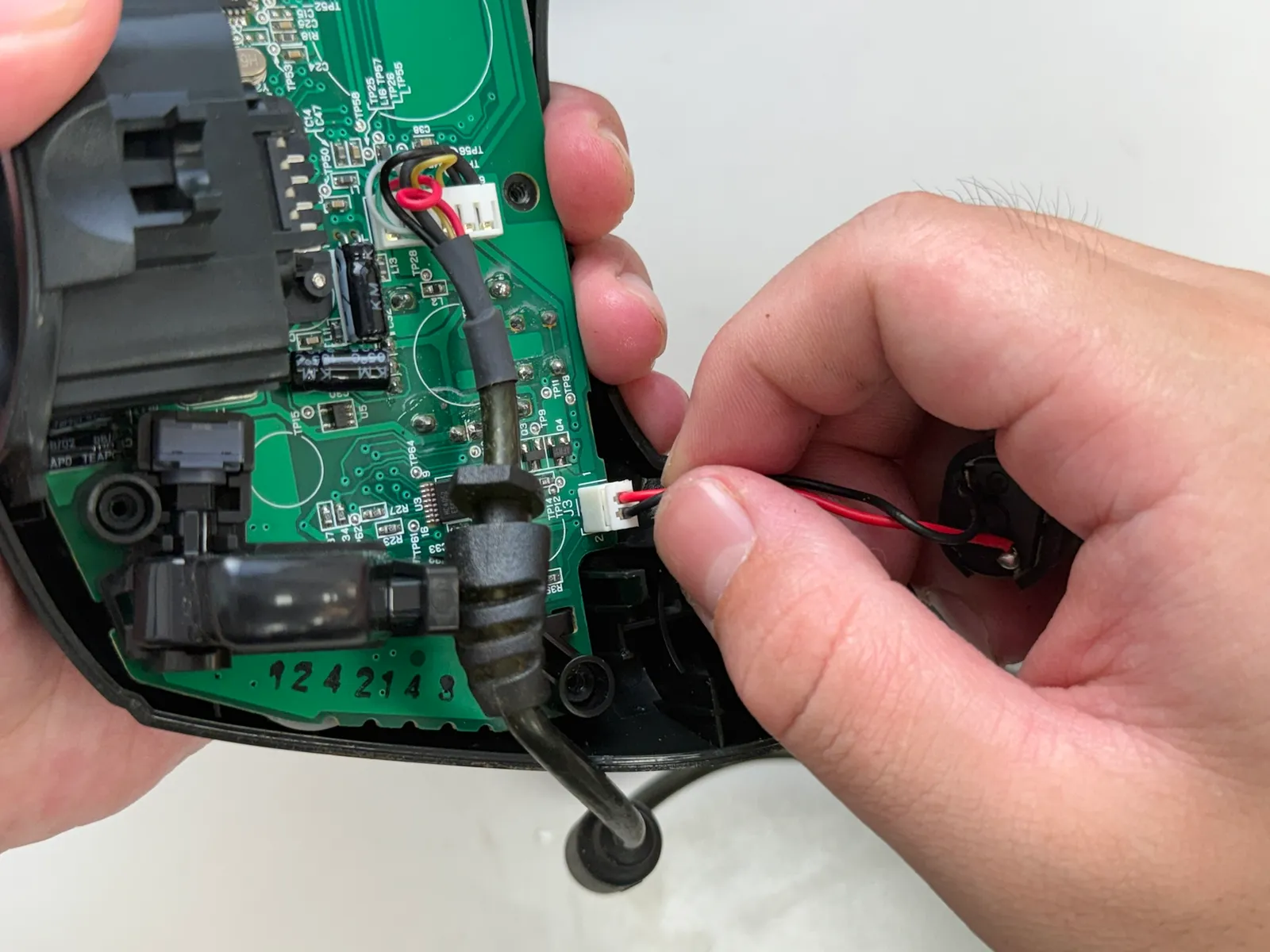

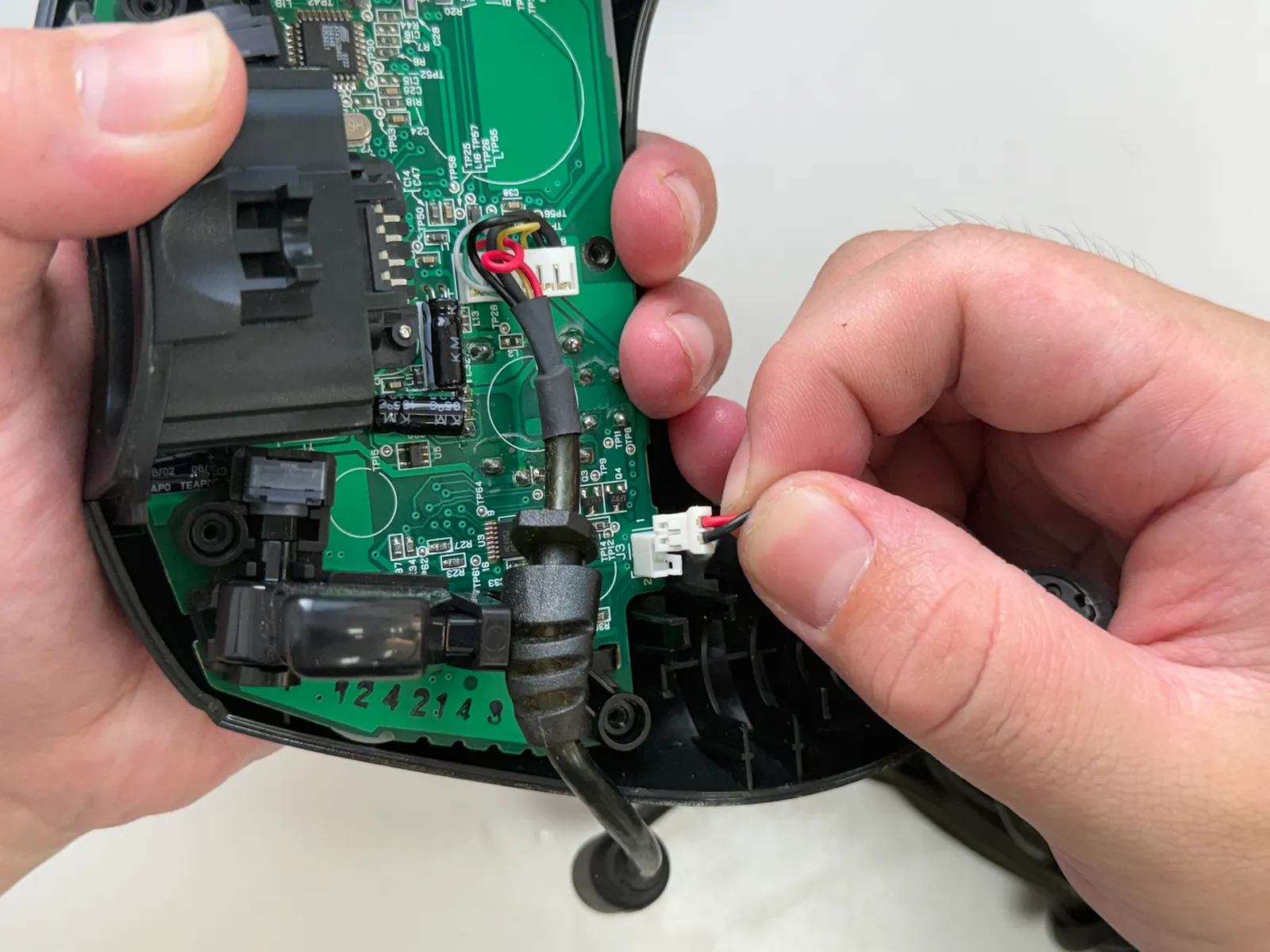

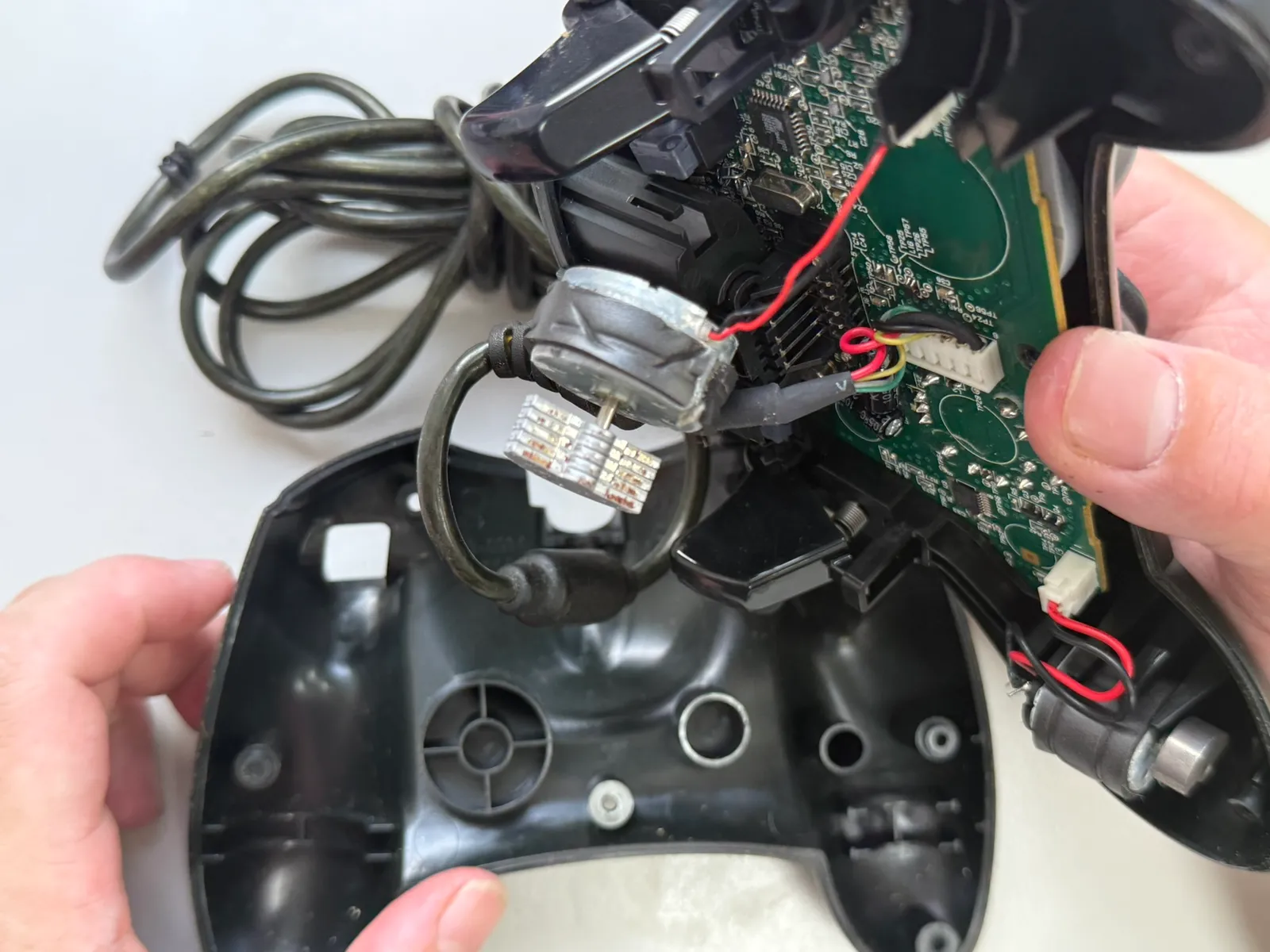

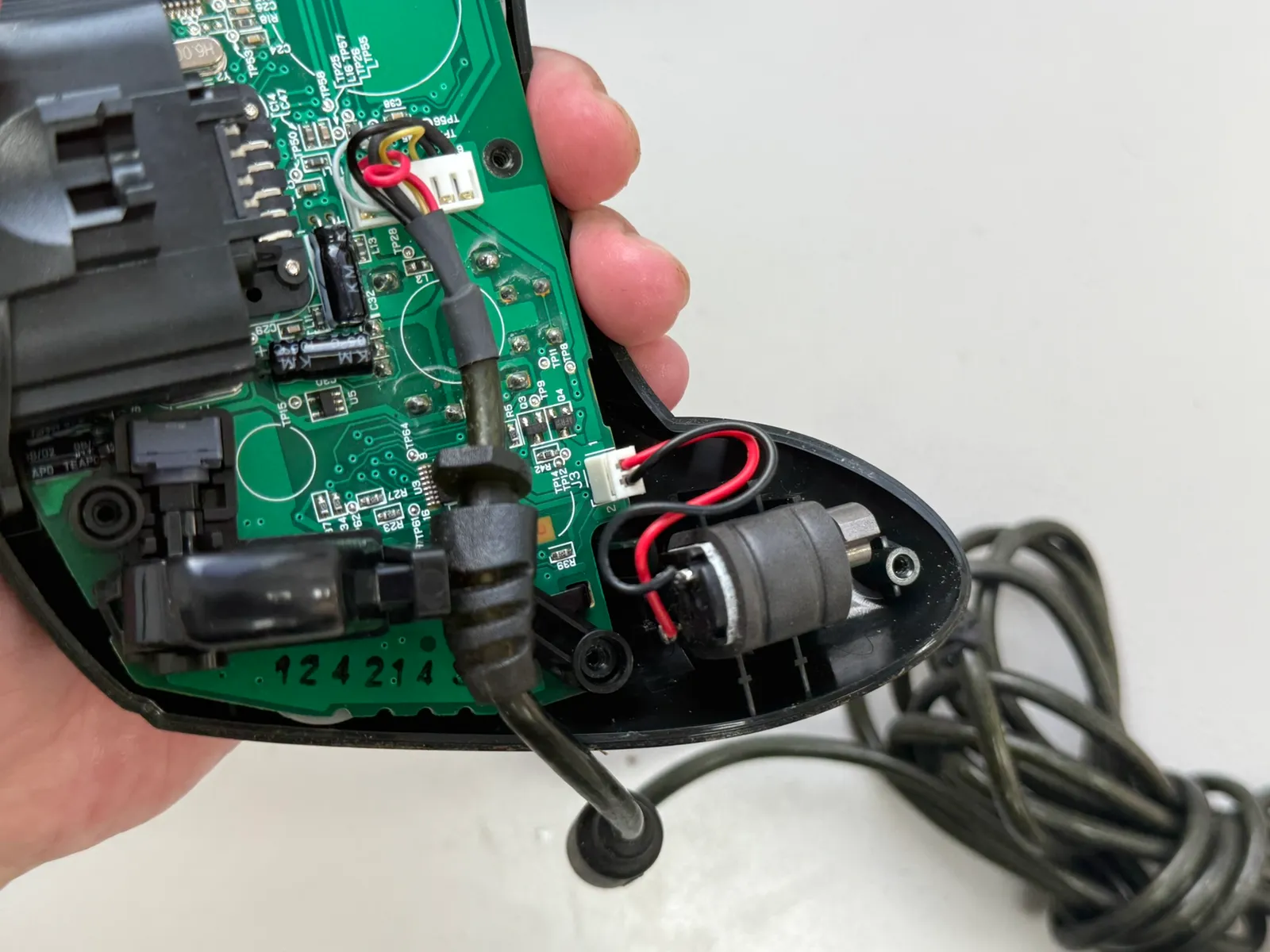

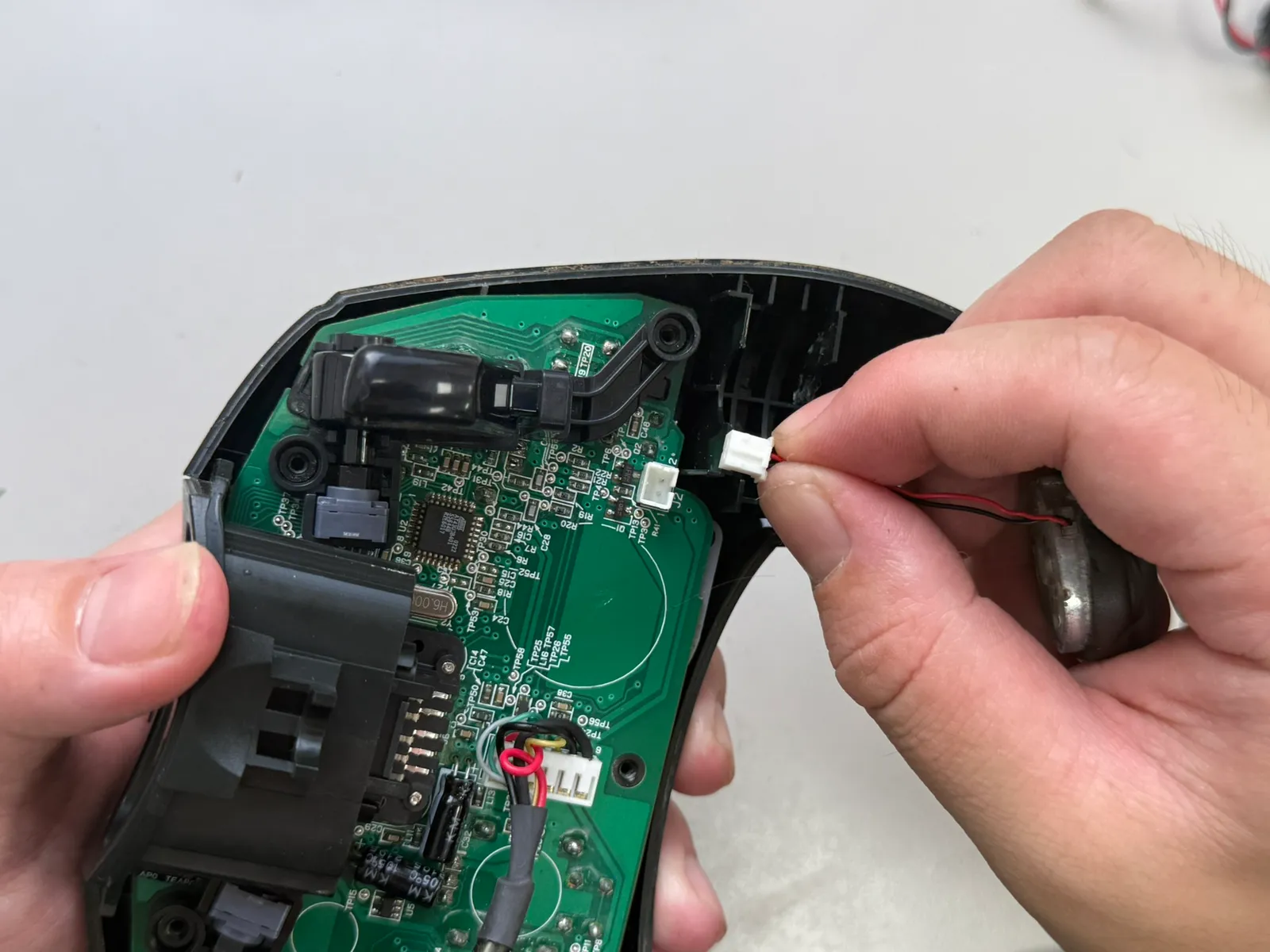

取出馬達
1
2
3
4
5
- 步驟 4 / 共 14

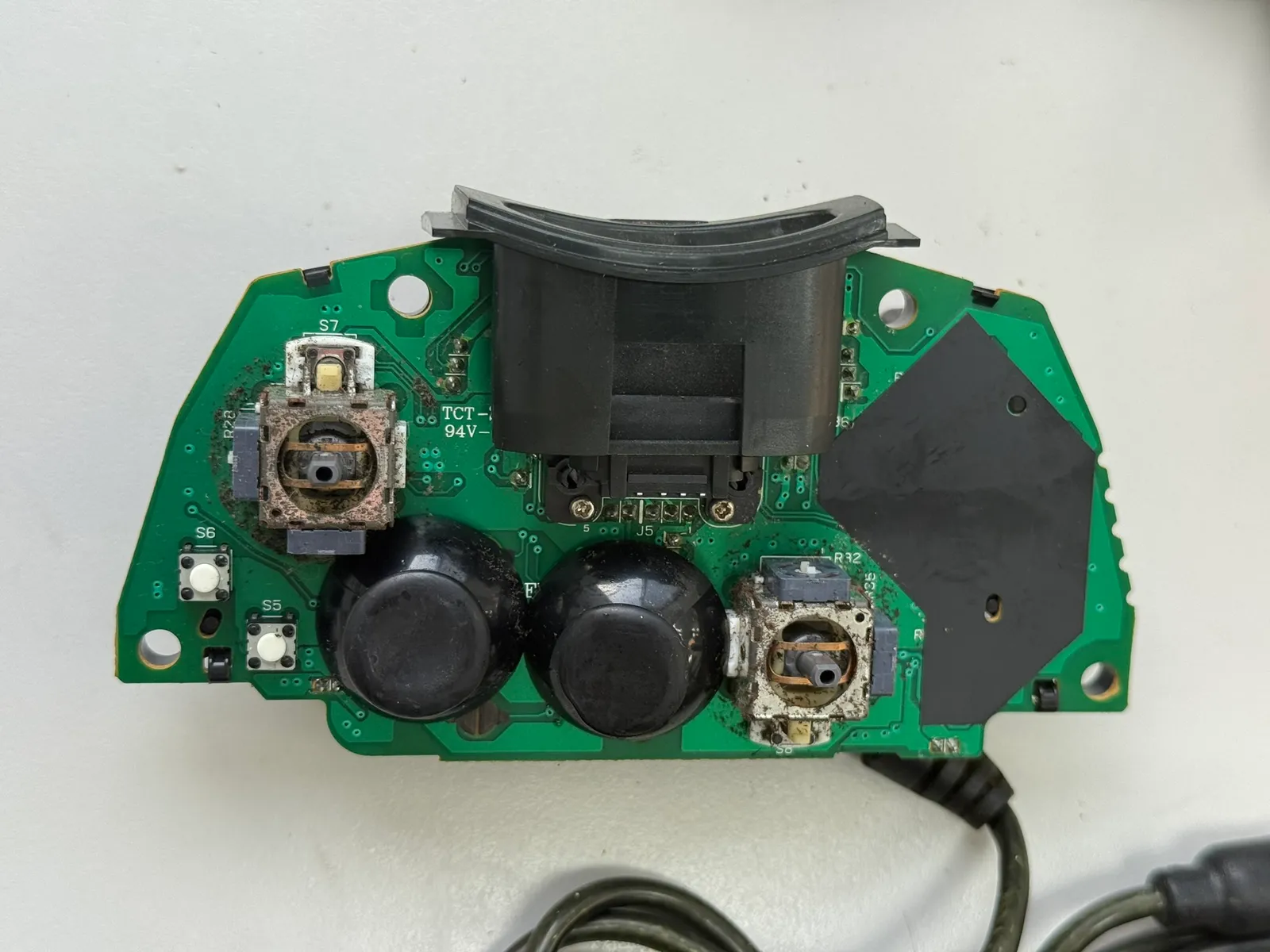

取出主板
- 步驟 5 / 共 14

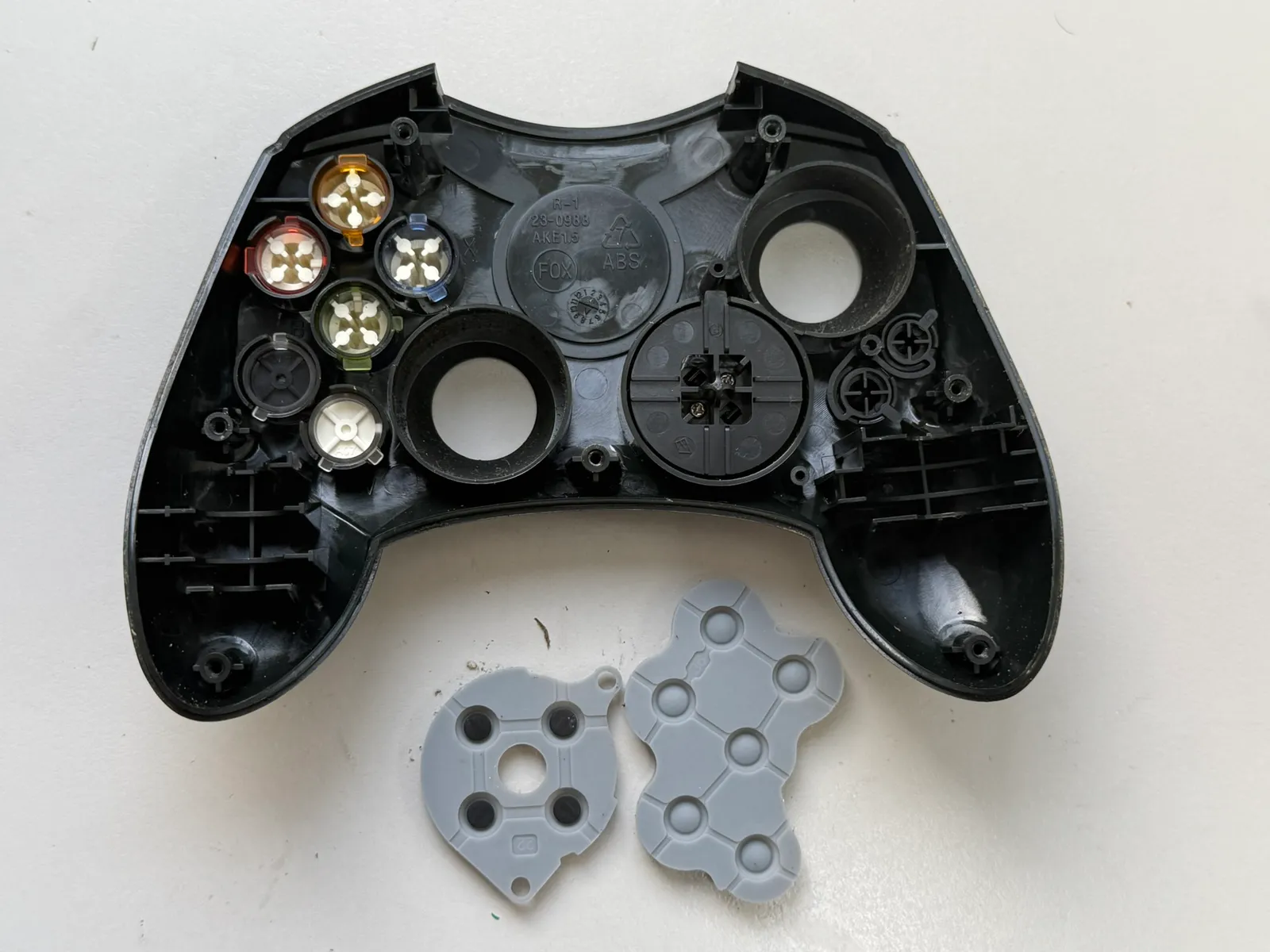

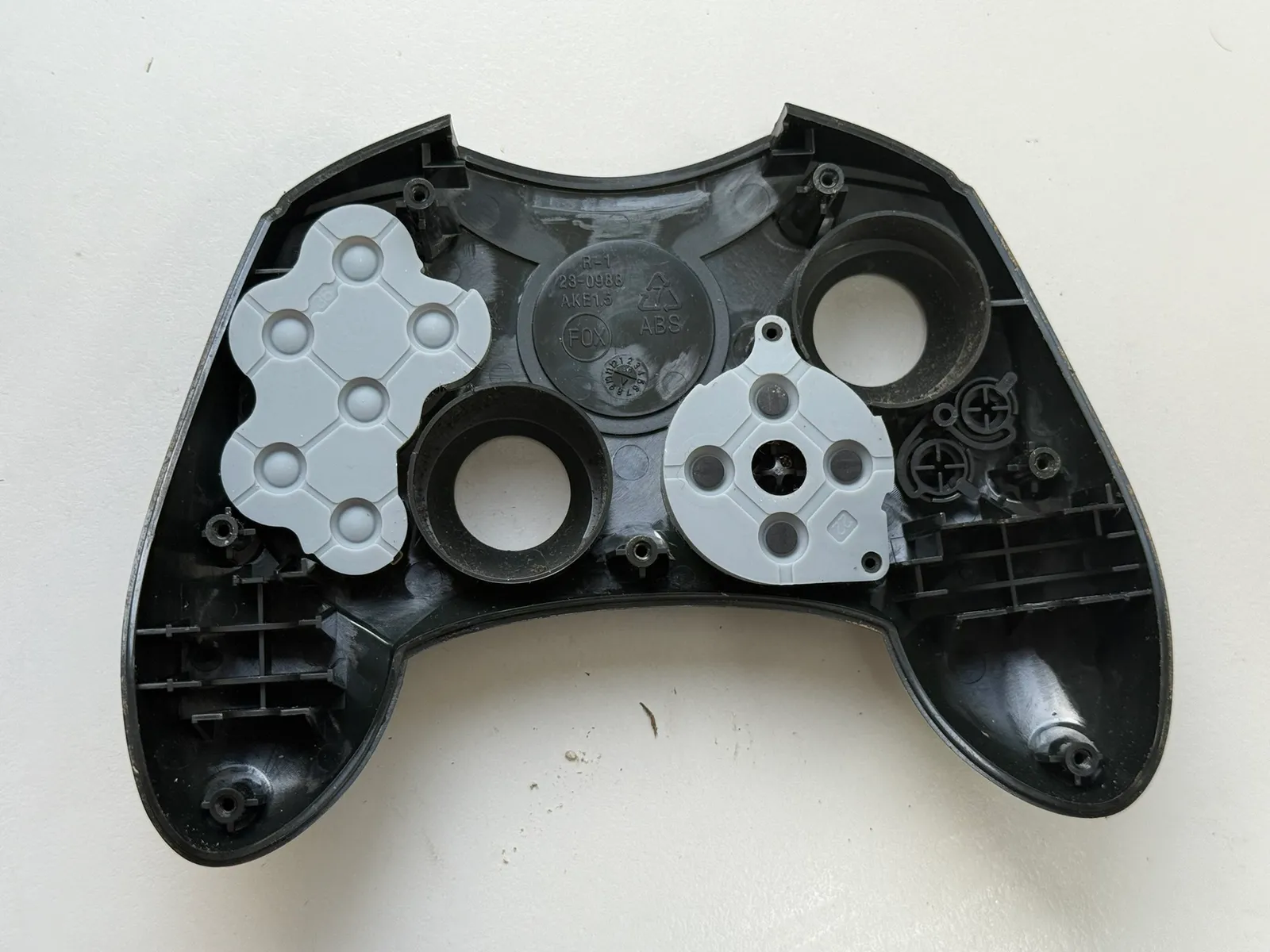

取出按鍵膠墊
1
2
- 步驟 6 / 共 14

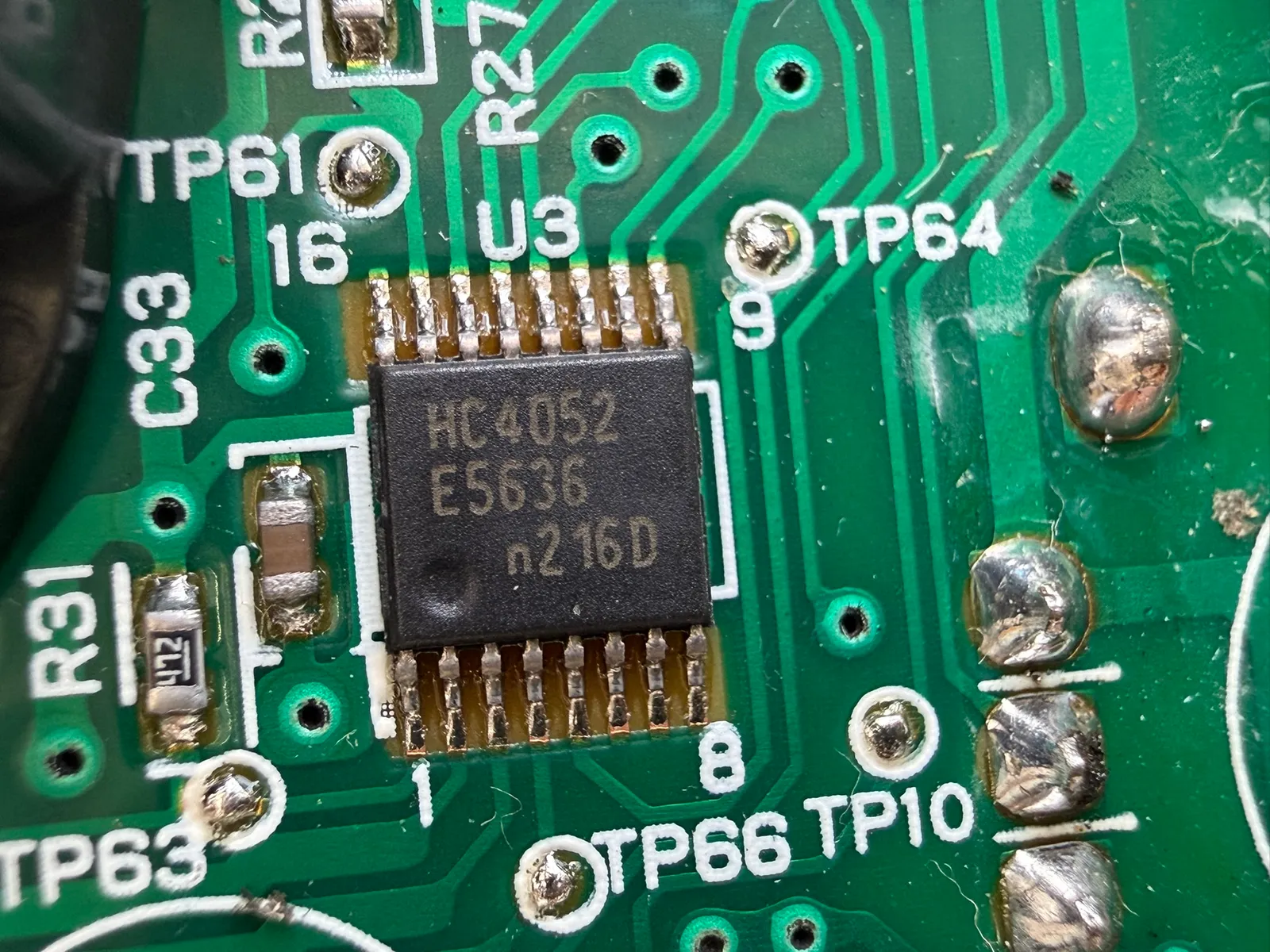

雙通道類比多工器
型號：HC4052
- 步驟 7 / 共 14

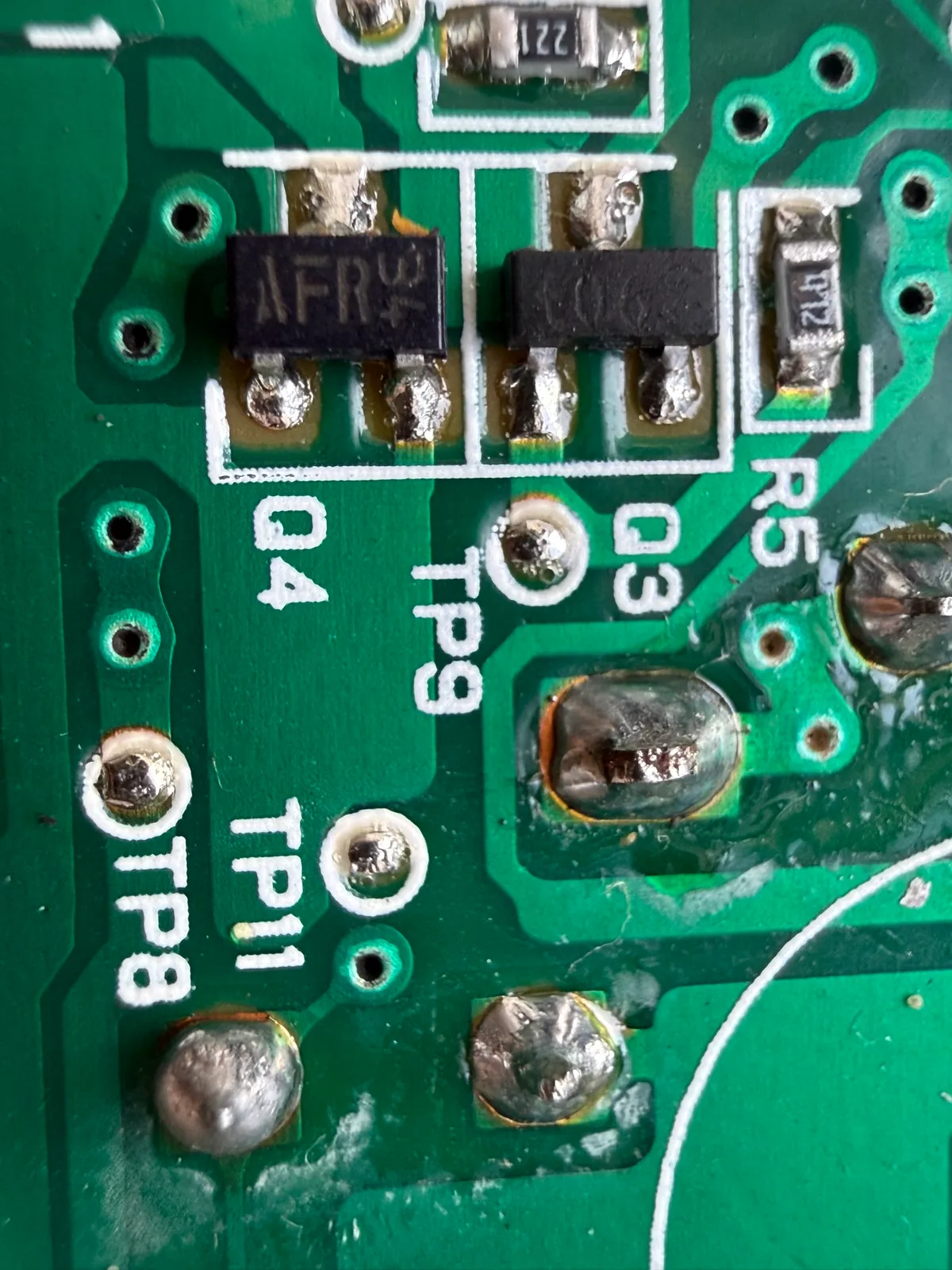

NPN 雙極性接面電晶體
絲印：AFR
- 步驟 8 / 共 14

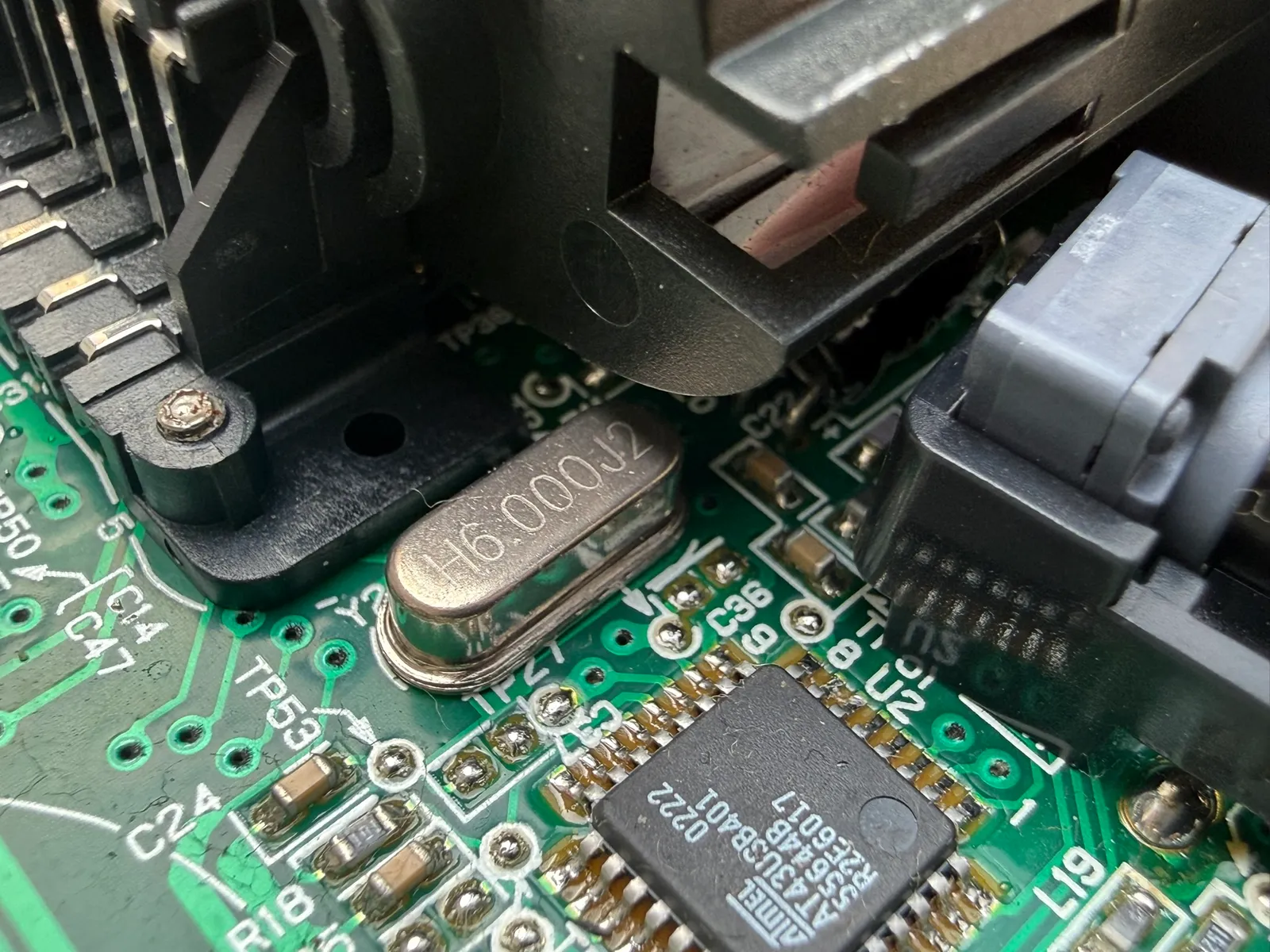

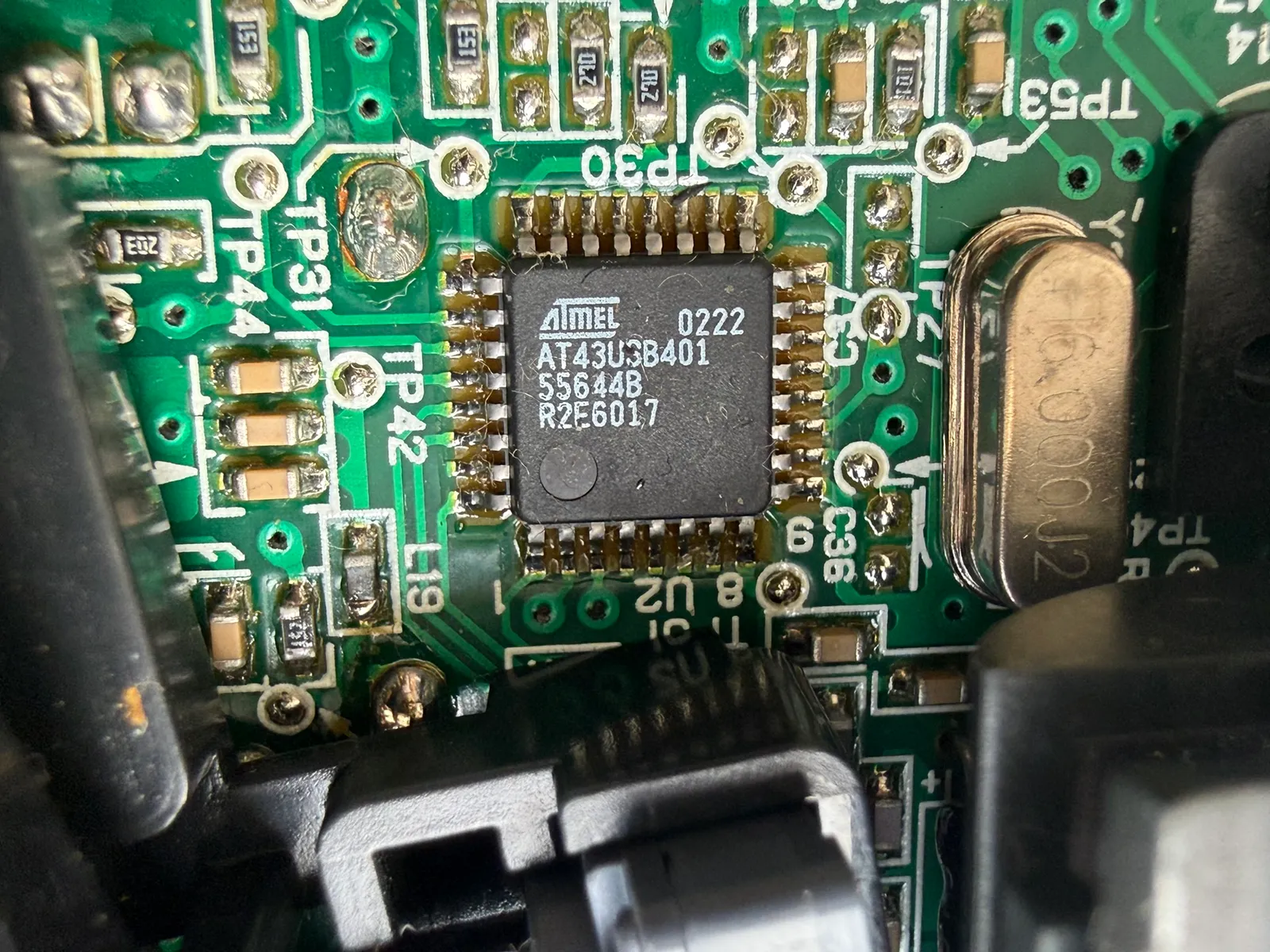

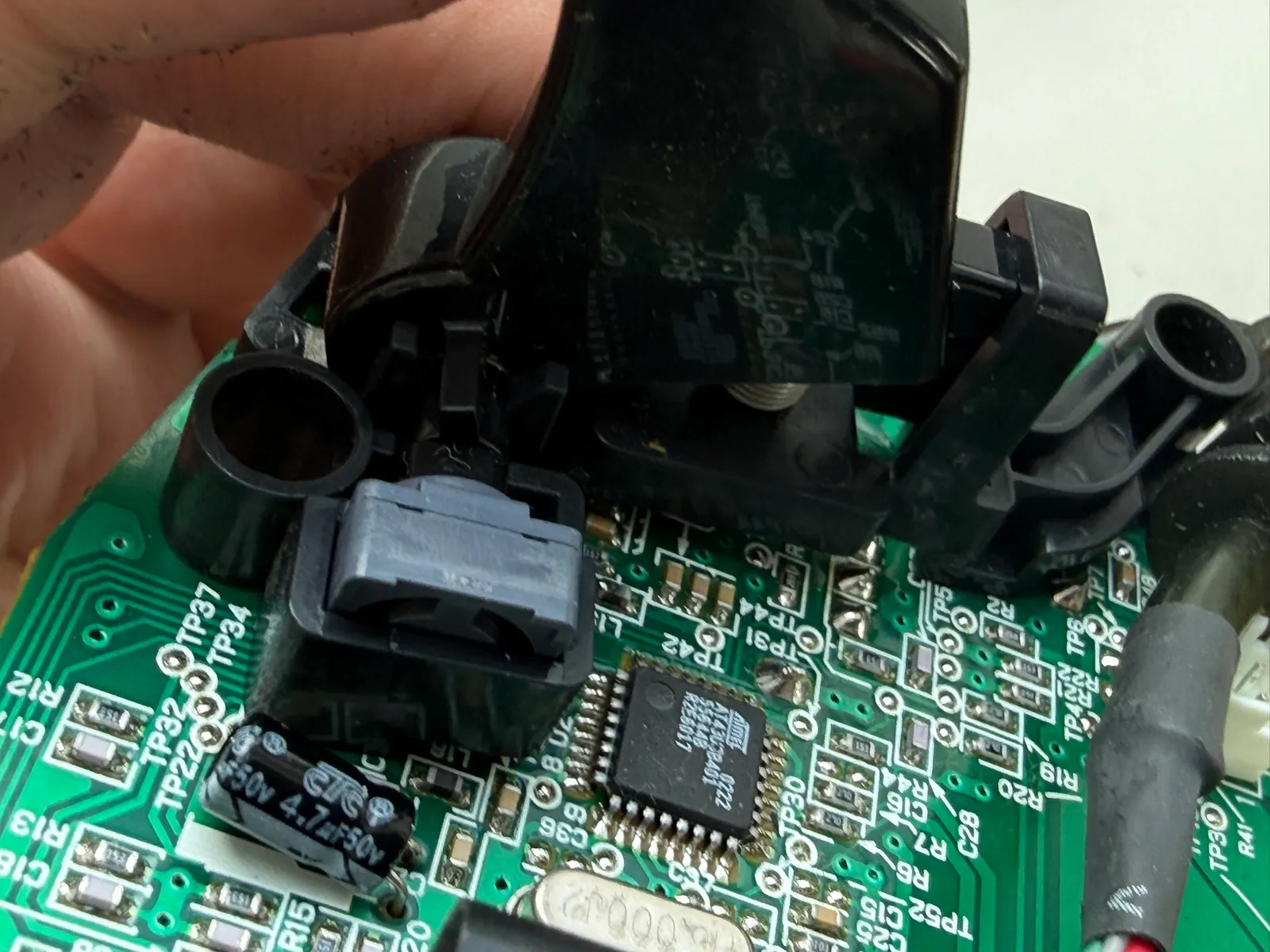

USB控制晶片
製造商：Atmel (愛特梅爾) 型號：AT43U3B401 旁邊有顆石英震盪器，6.000MHZ
1
2
- 步驟 9 / 共 14

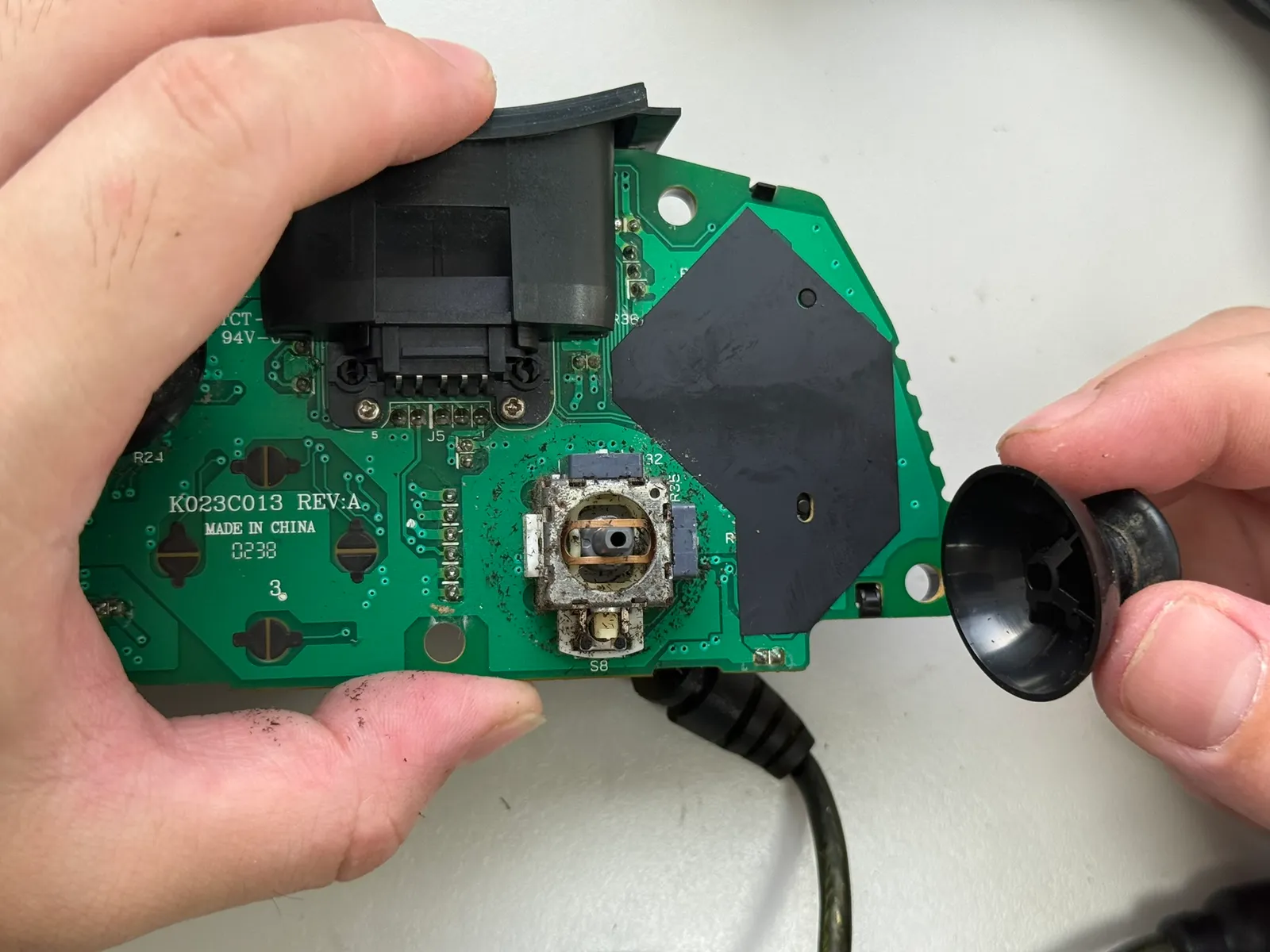

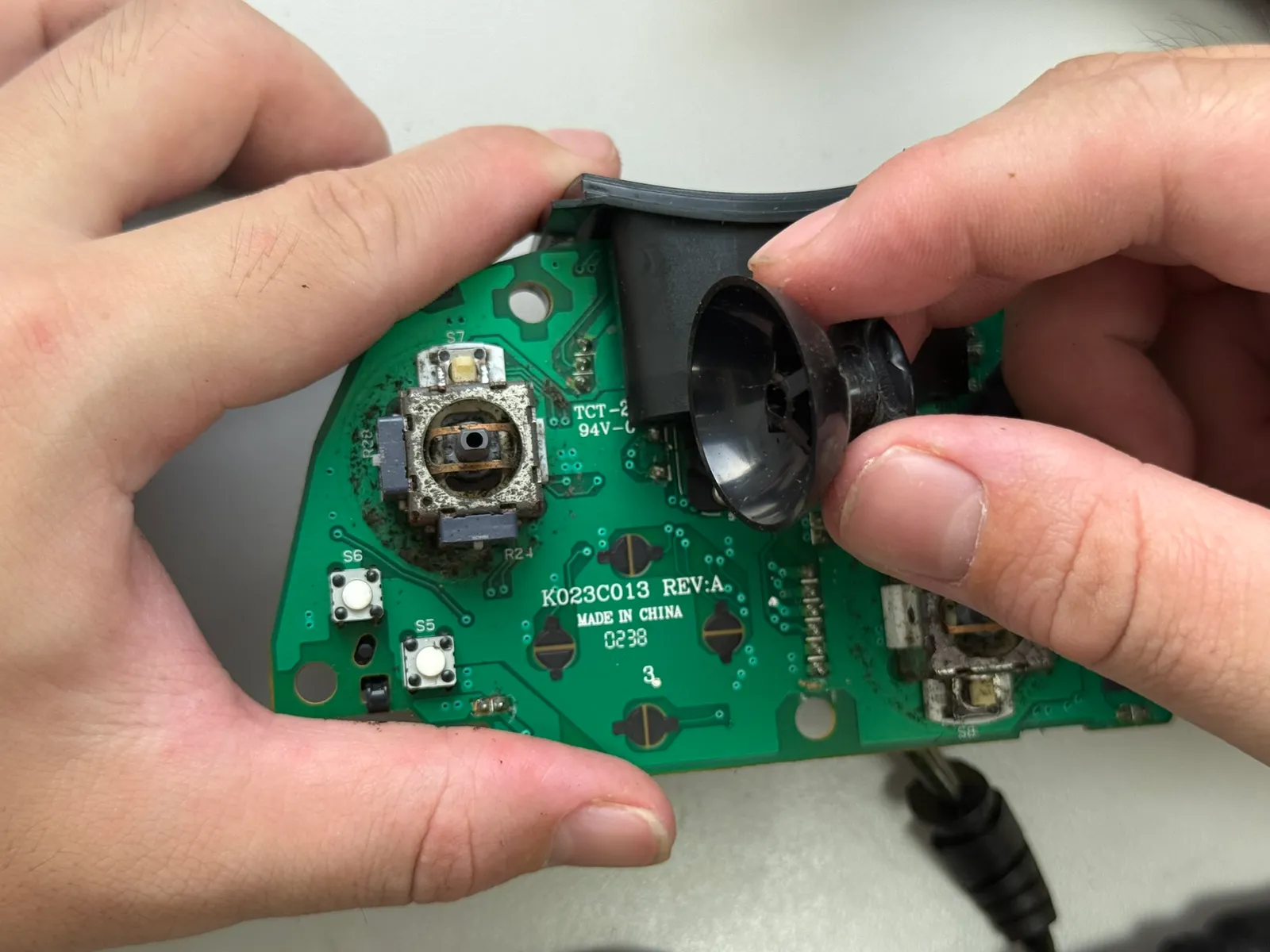

取下蘑菇頭(帽殼)
1
2
3
- 步驟 10 / 共 14

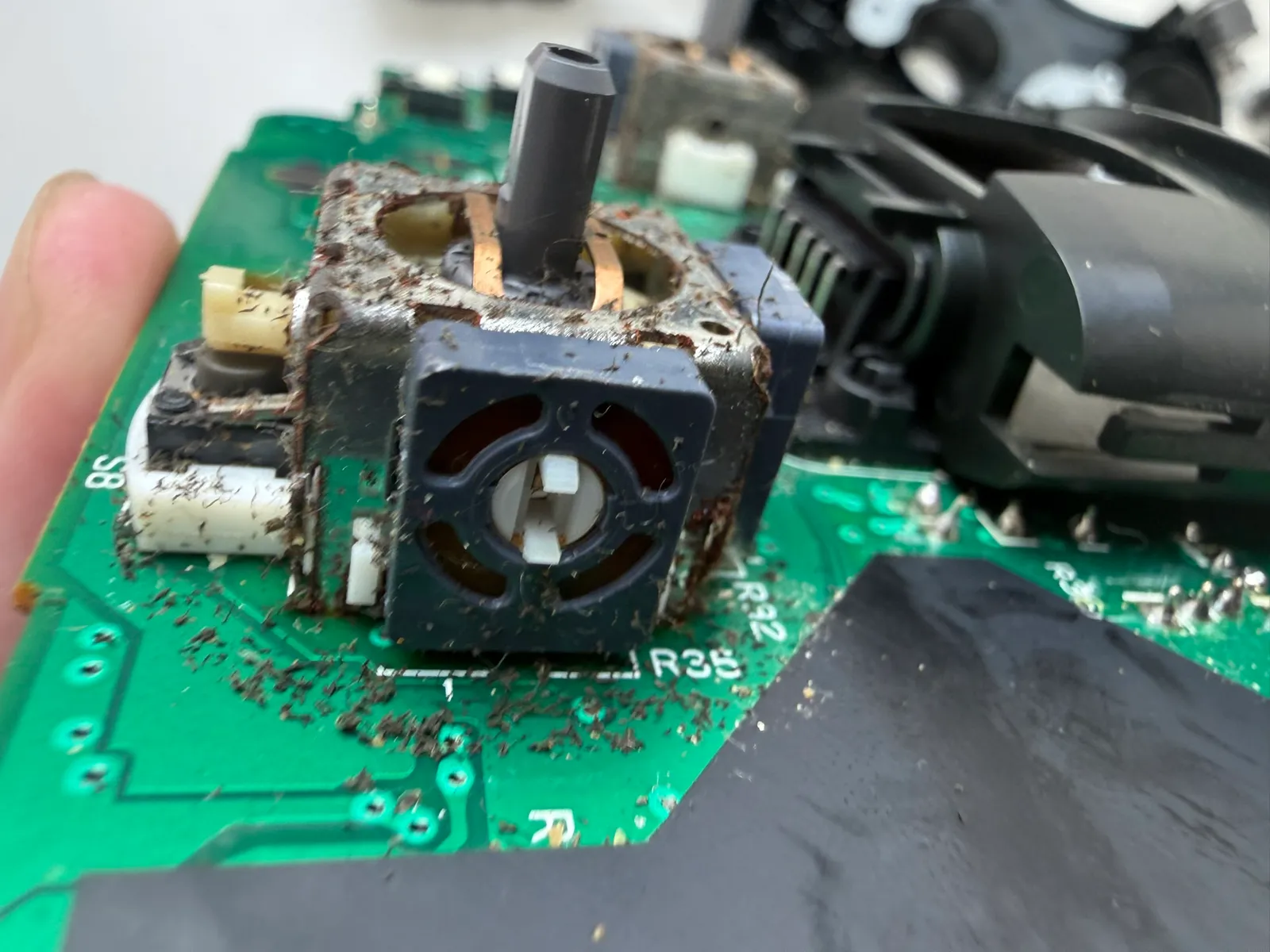

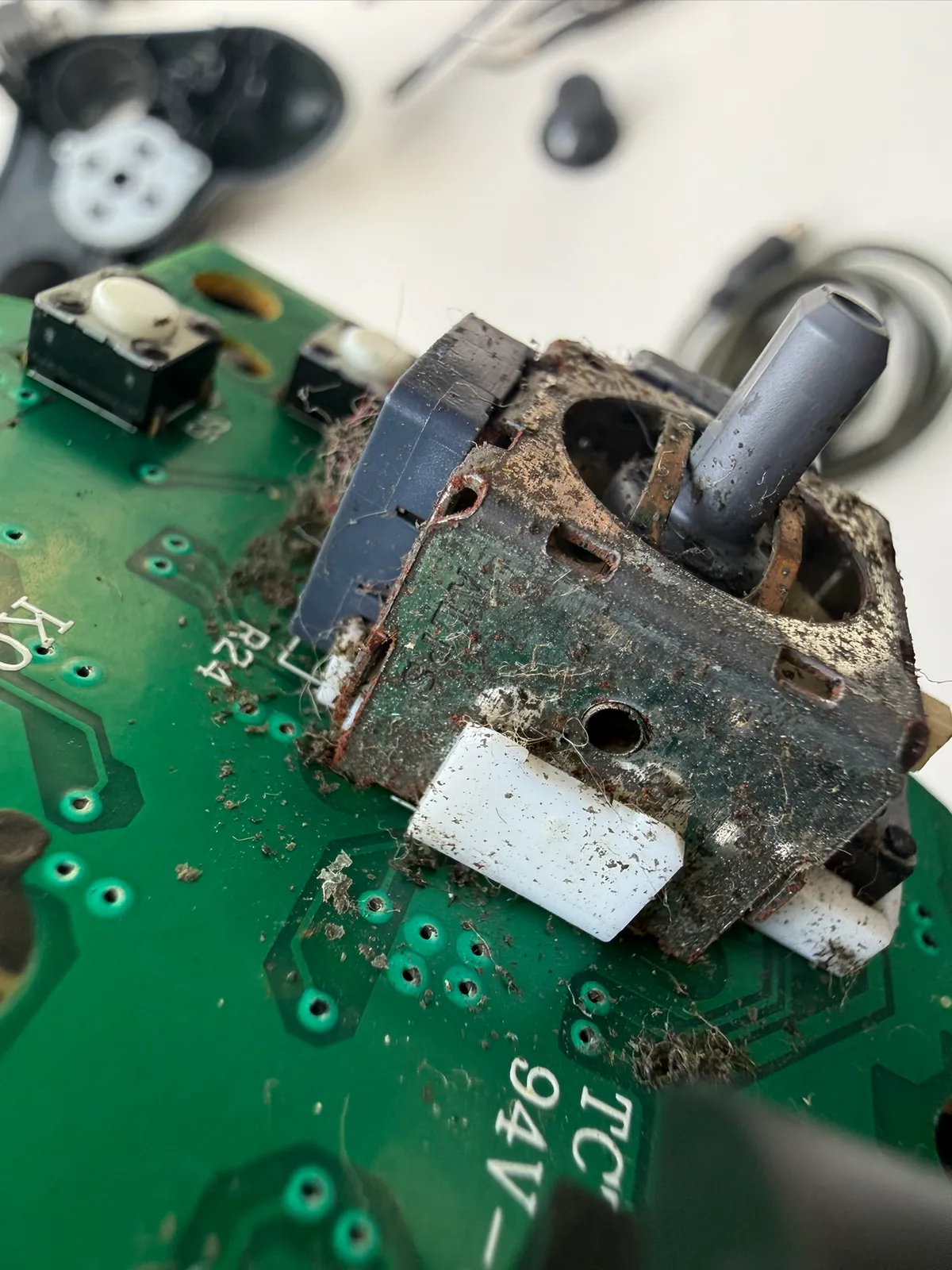

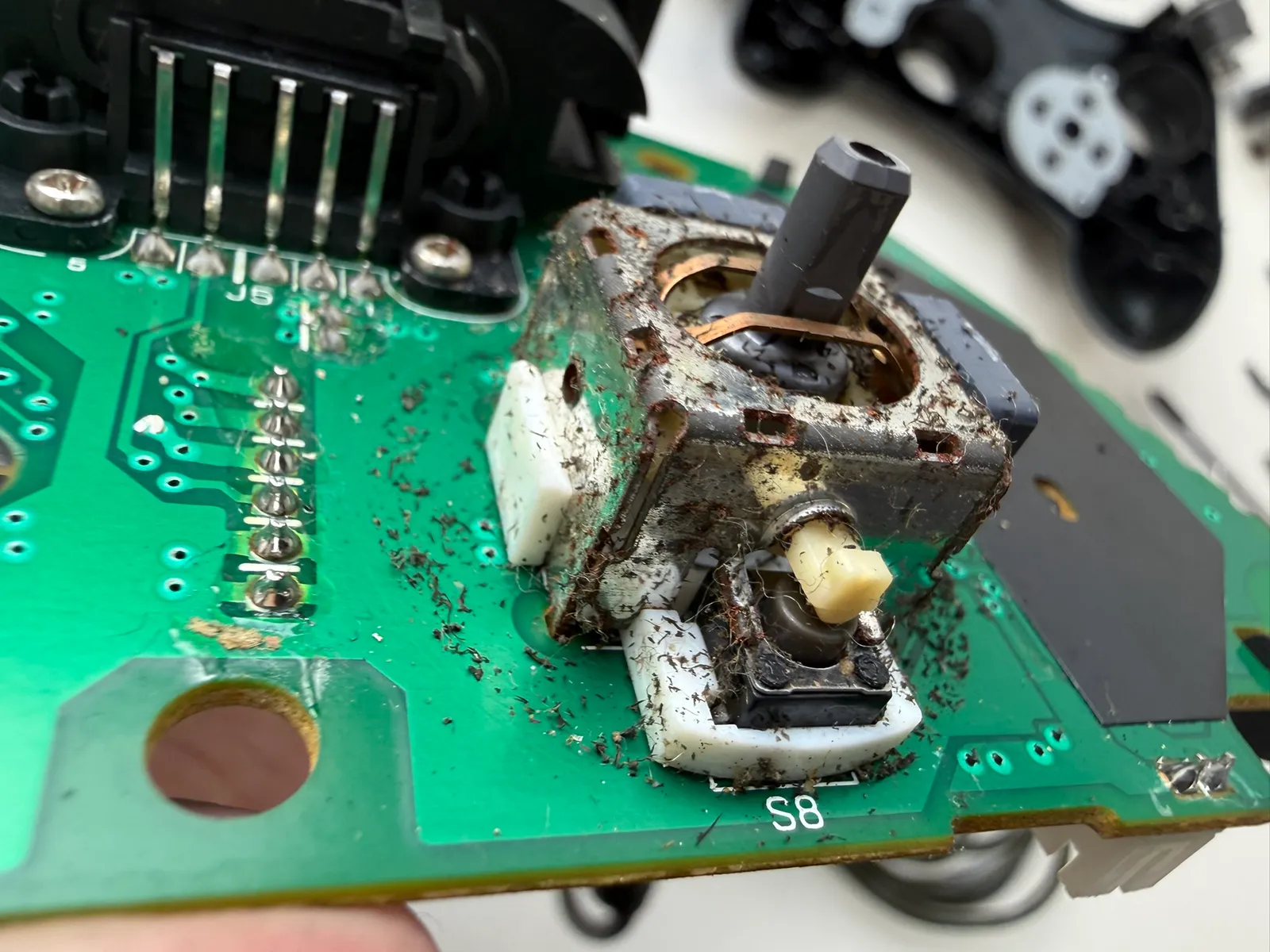

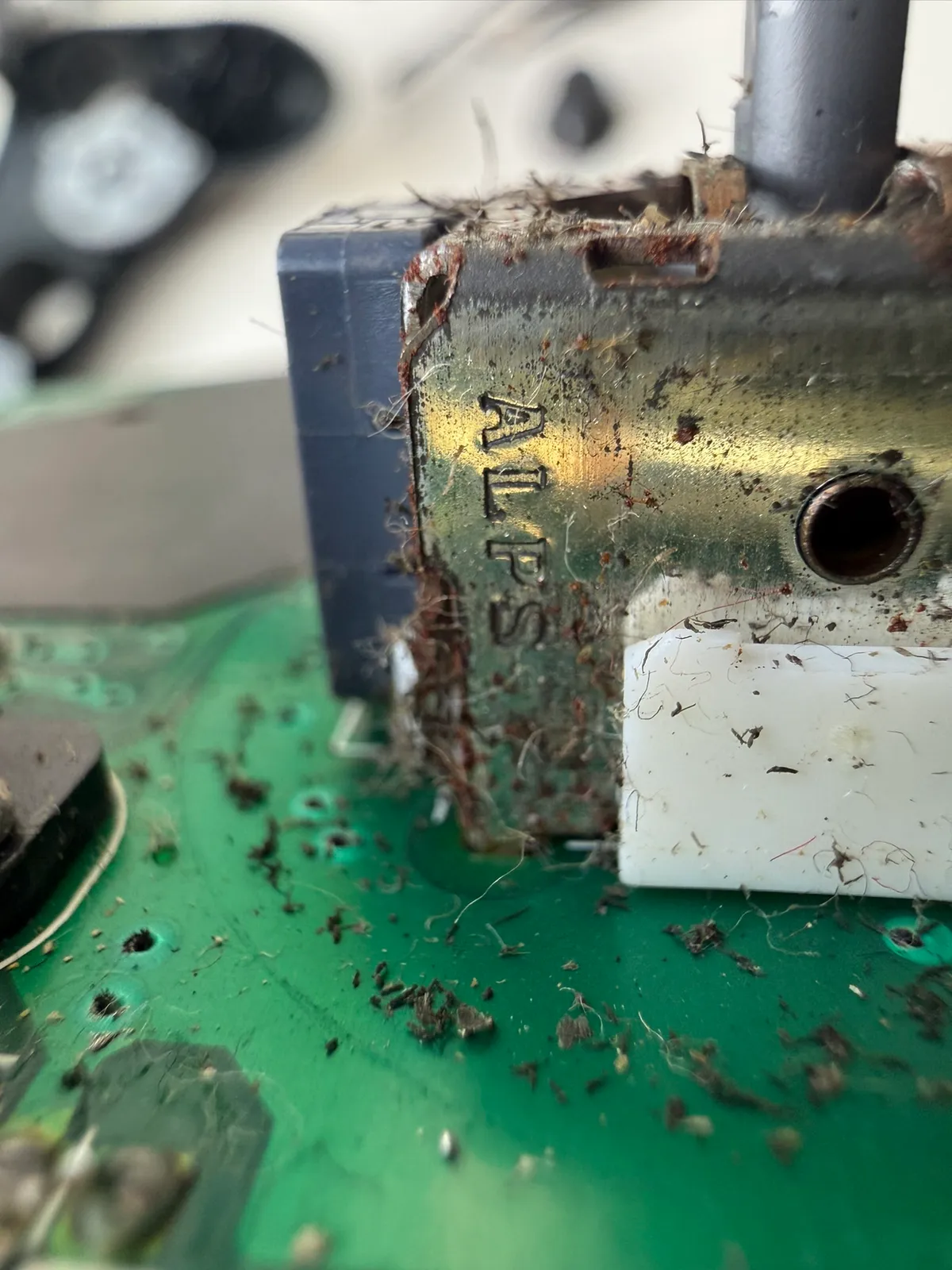

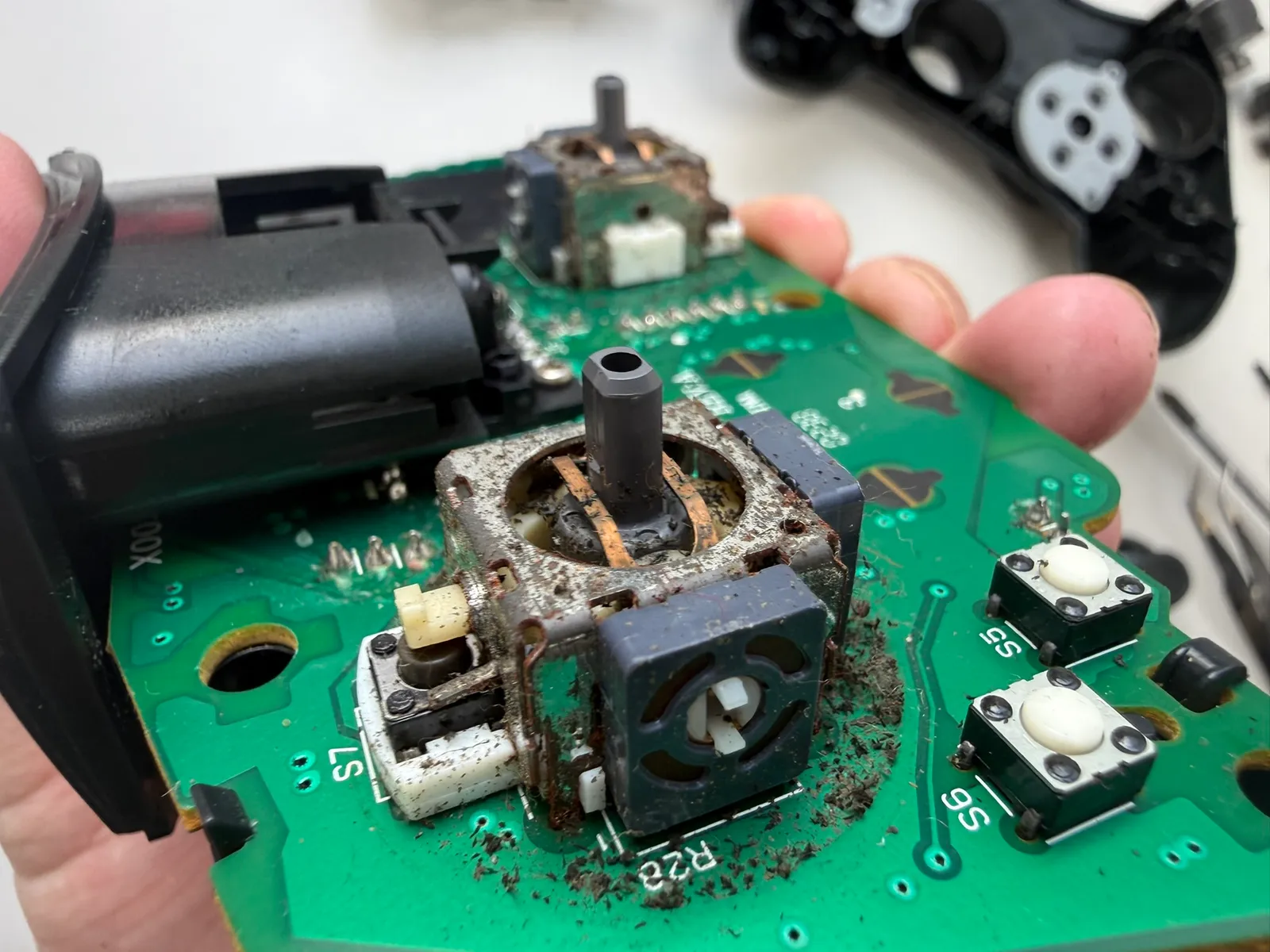

碳膜搖桿
製造商：ALPS(阿爾卑斯)
1
2
3
4
5
- 步驟 11 / 共 14

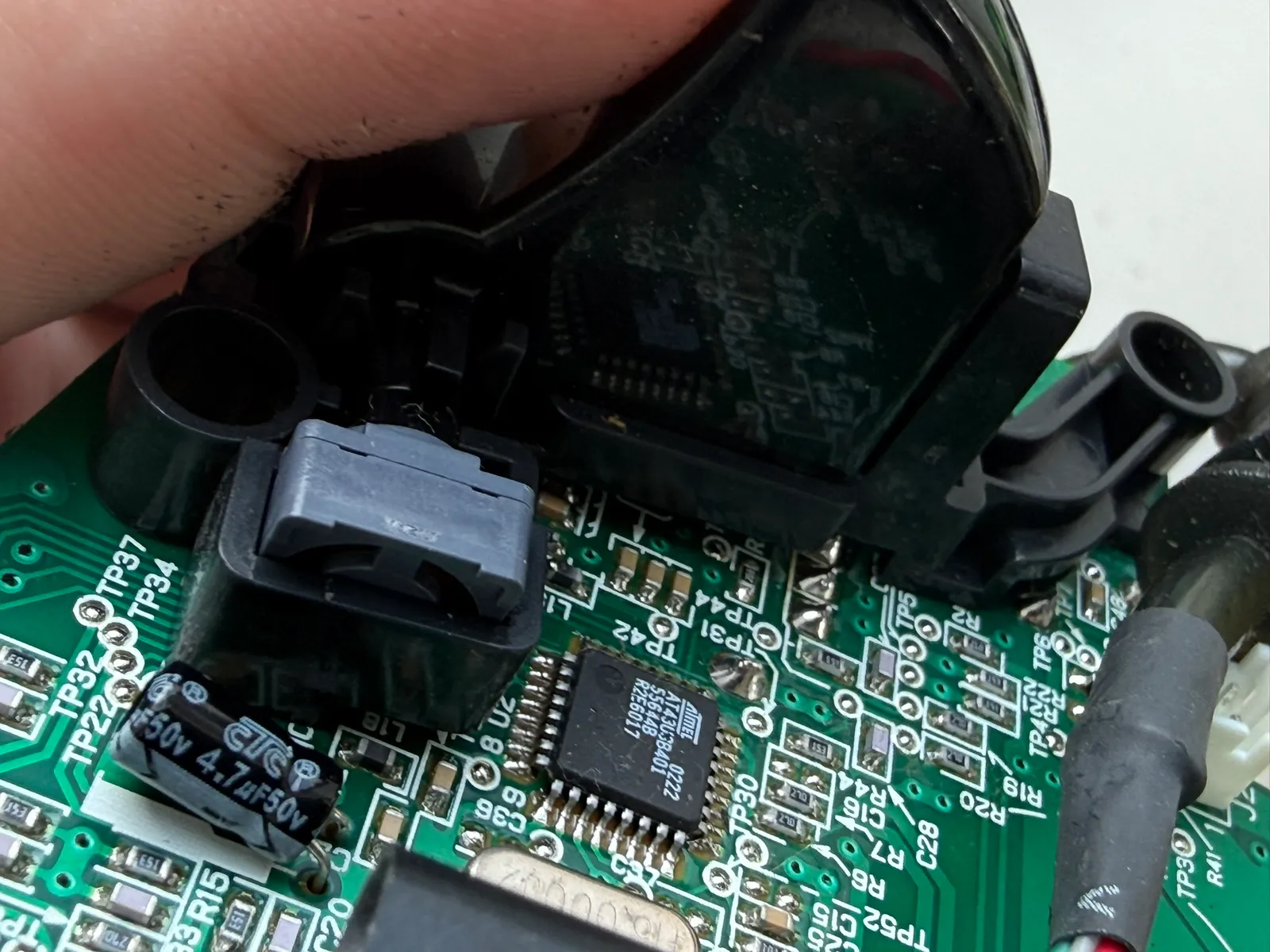

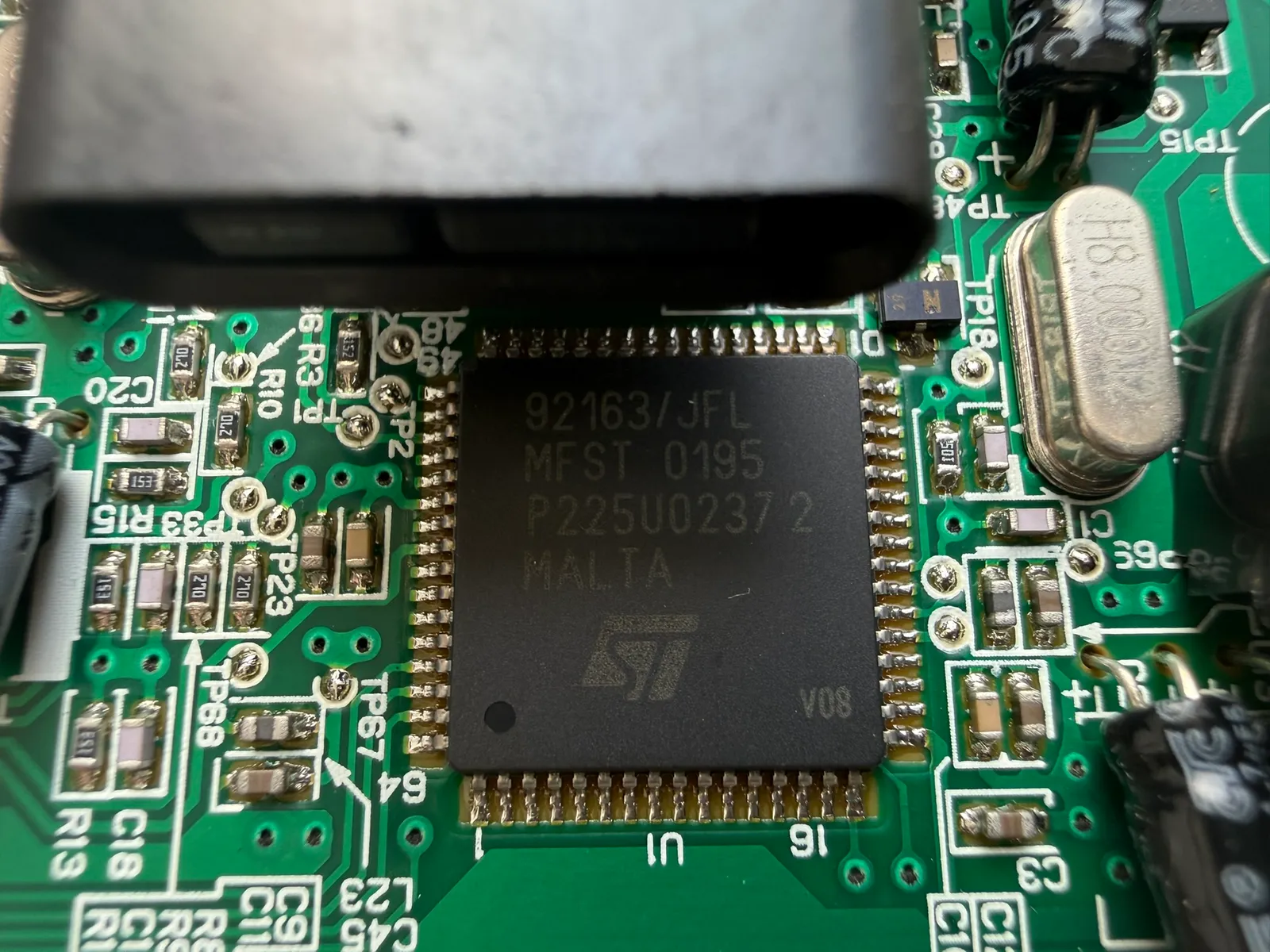

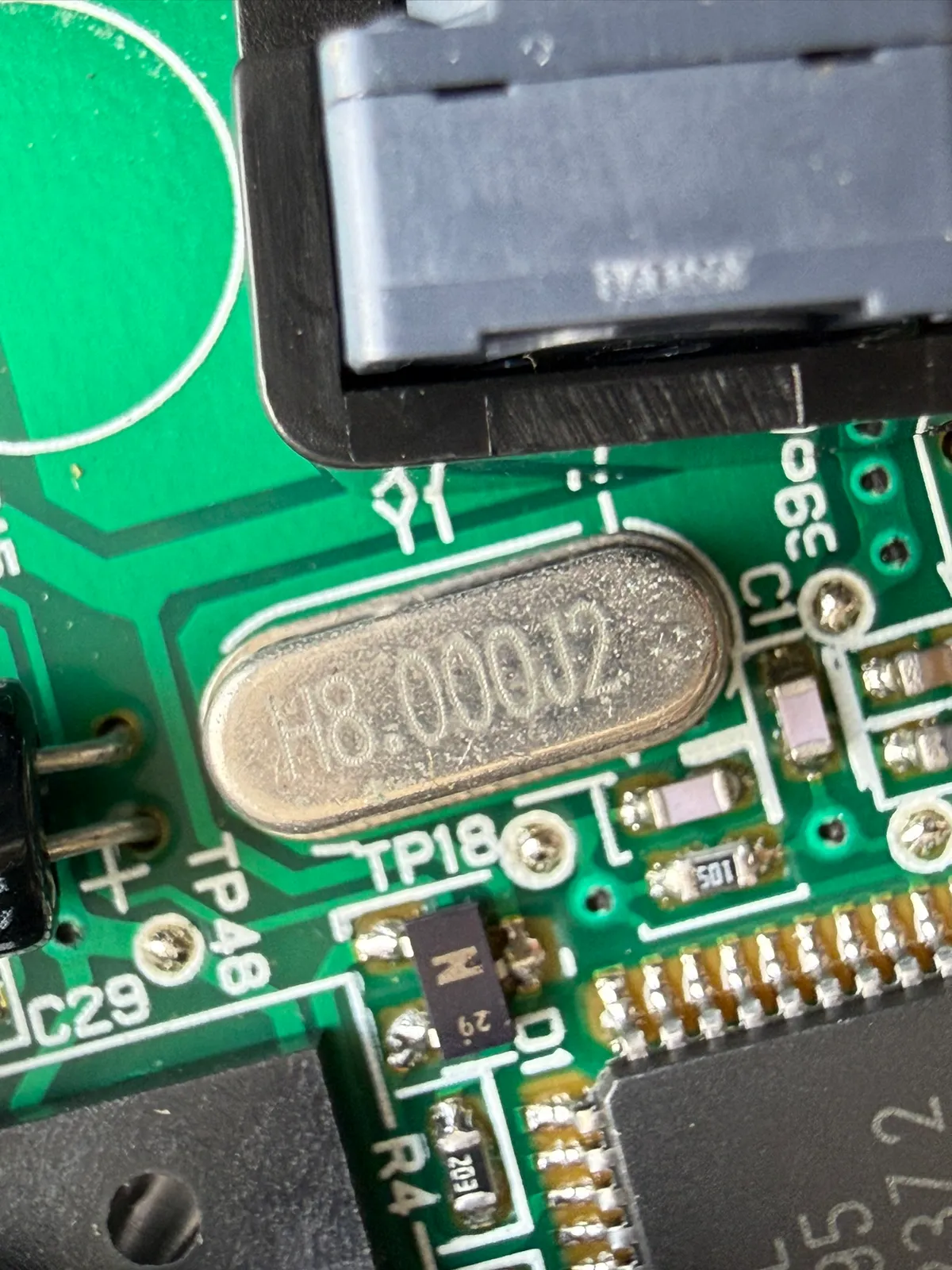

主控晶片
微軟訂製 製造商：STMicroelectronics (意法半導體) 型號：92163/JFL 旁邊有一顆 8.000MHZ的石英震盪器
1
2
- 步驟 12 / 共 14

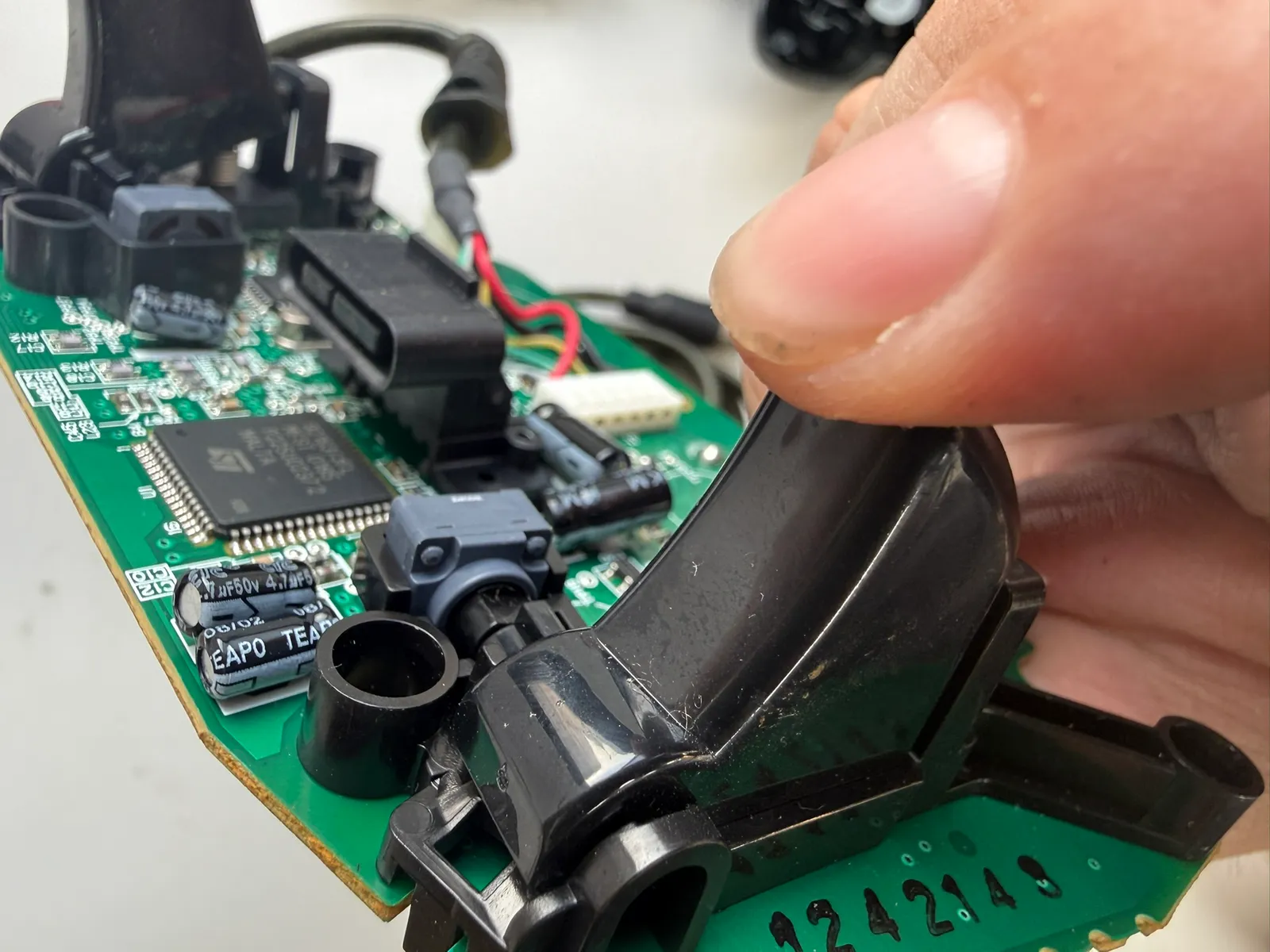

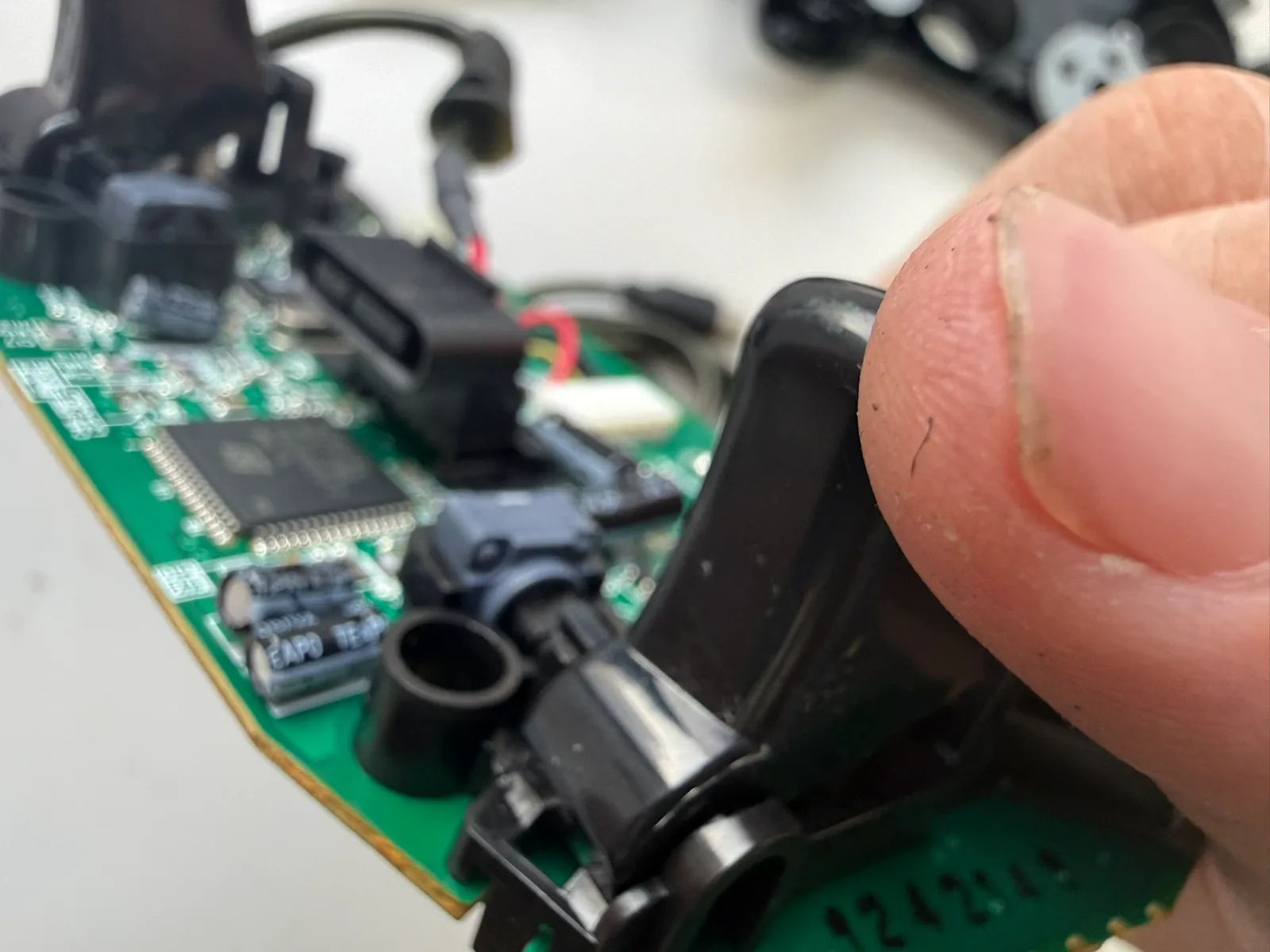

LT RT板機
LT RT按壓之後，會透過槓桿來去對碳膜電位器的軸心進行轉動，進而讓電阻值發生改變。 電路板去偵測這個電阻值的變化，就能計算出按壓了多深。
1
2
3
4
- 步驟 13 / 共 14

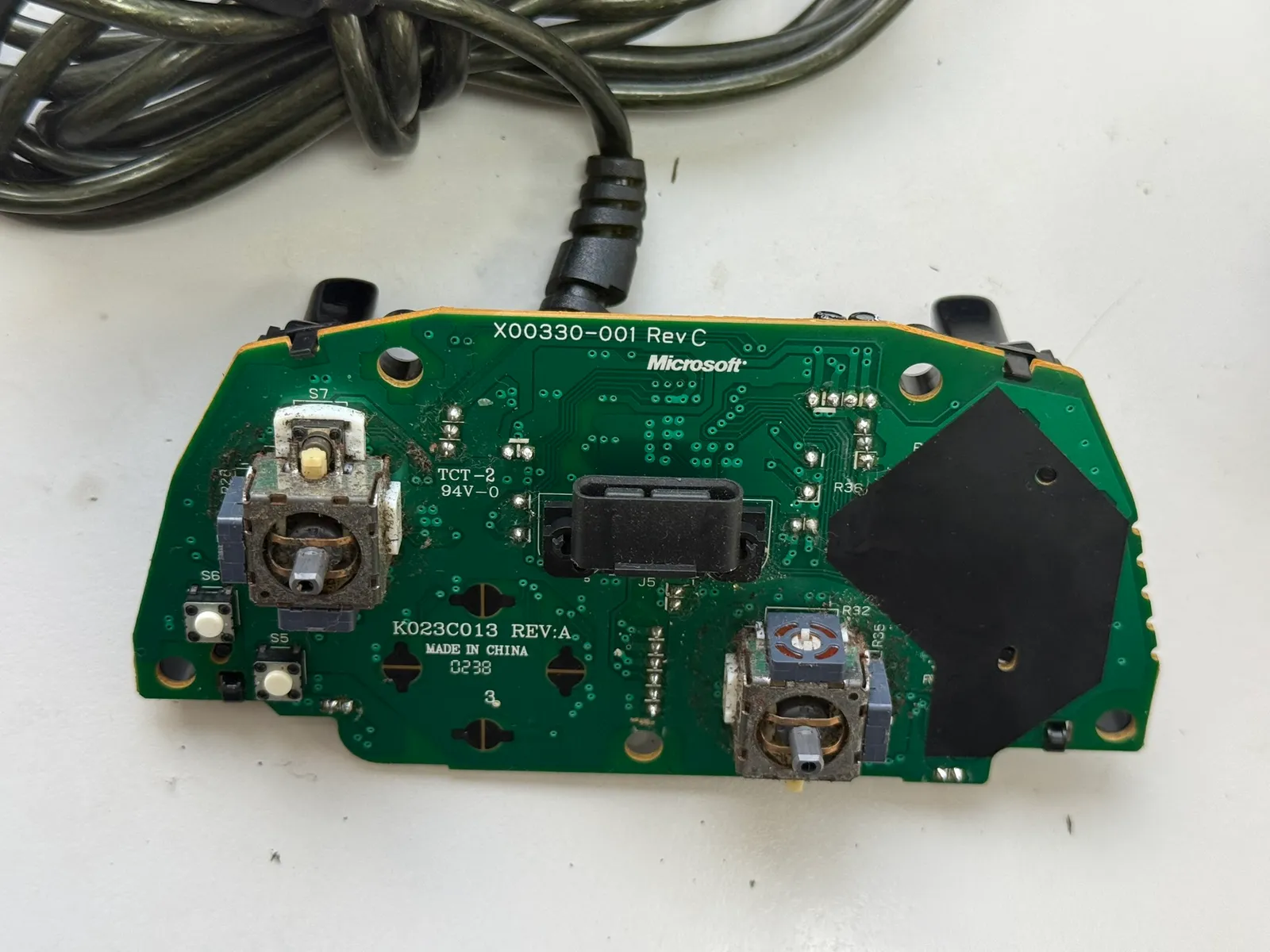

主板
主板型號：X00330-001
- 步驟 14 / 共 14

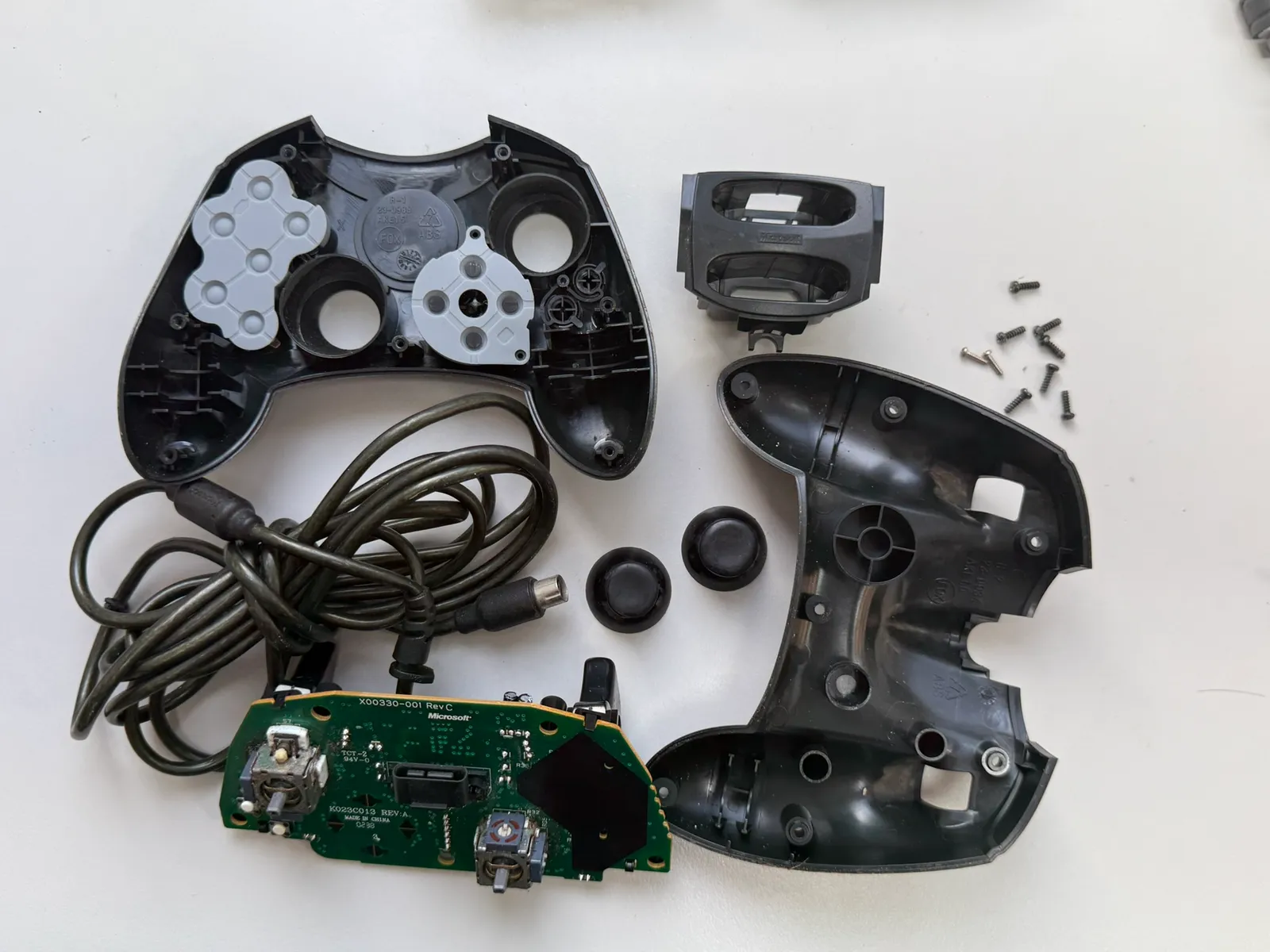

完整拆解
