XBOX Series 手把 型號1914 完整拆解

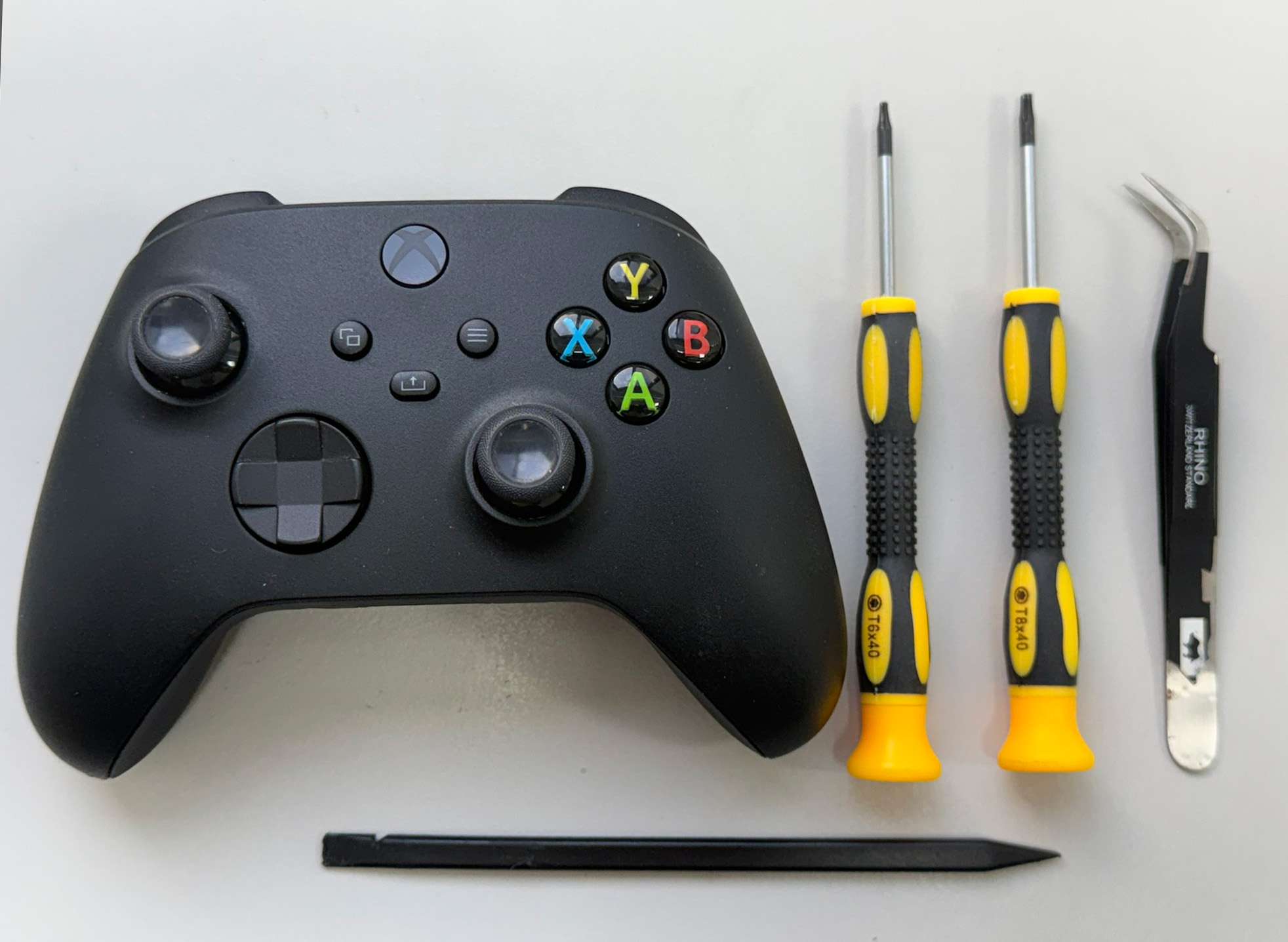

🧰 準備工具
- •六角螺絲起子×1— T6H
- •六角螺絲起子×1— T8H
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 26

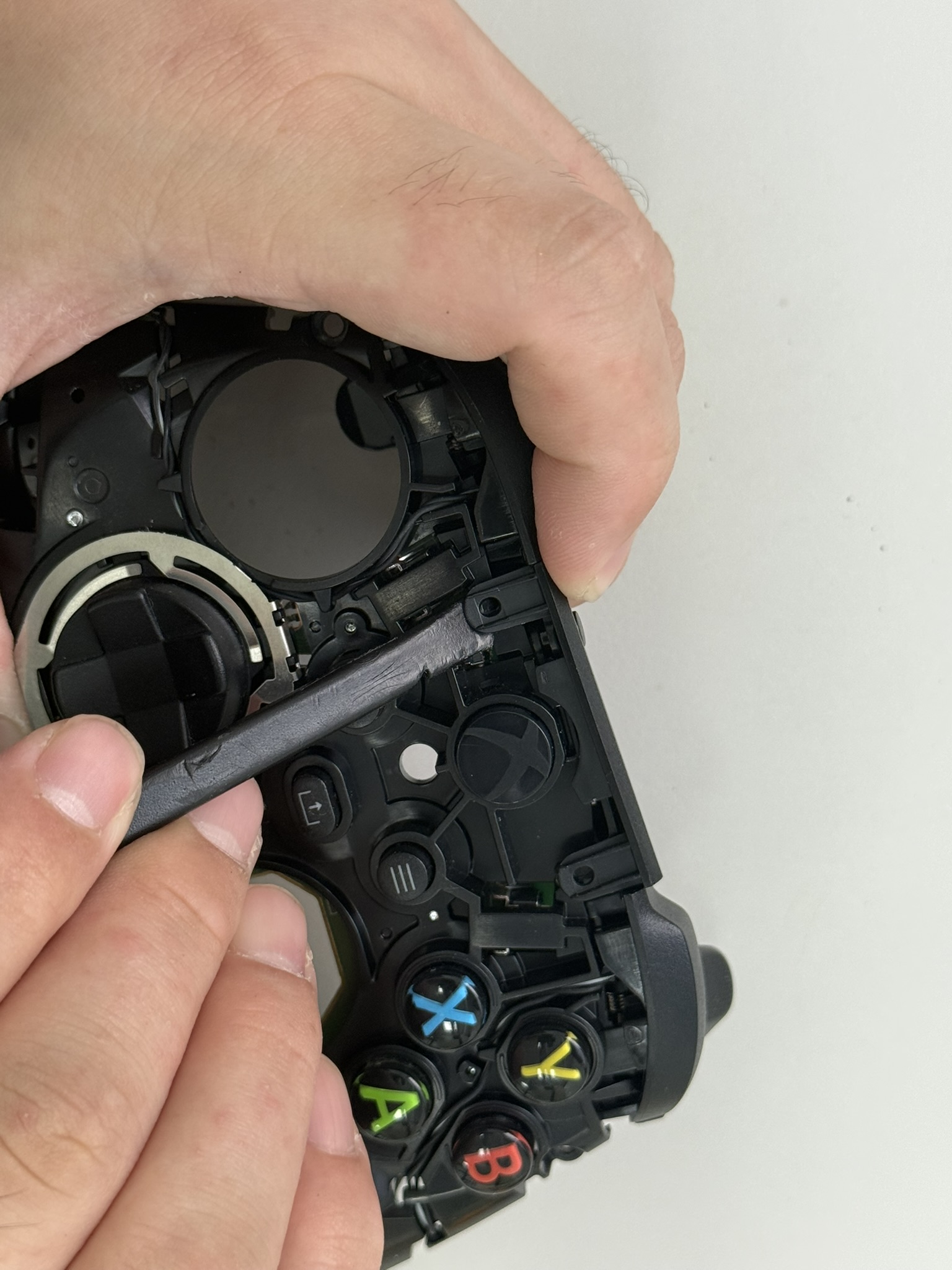

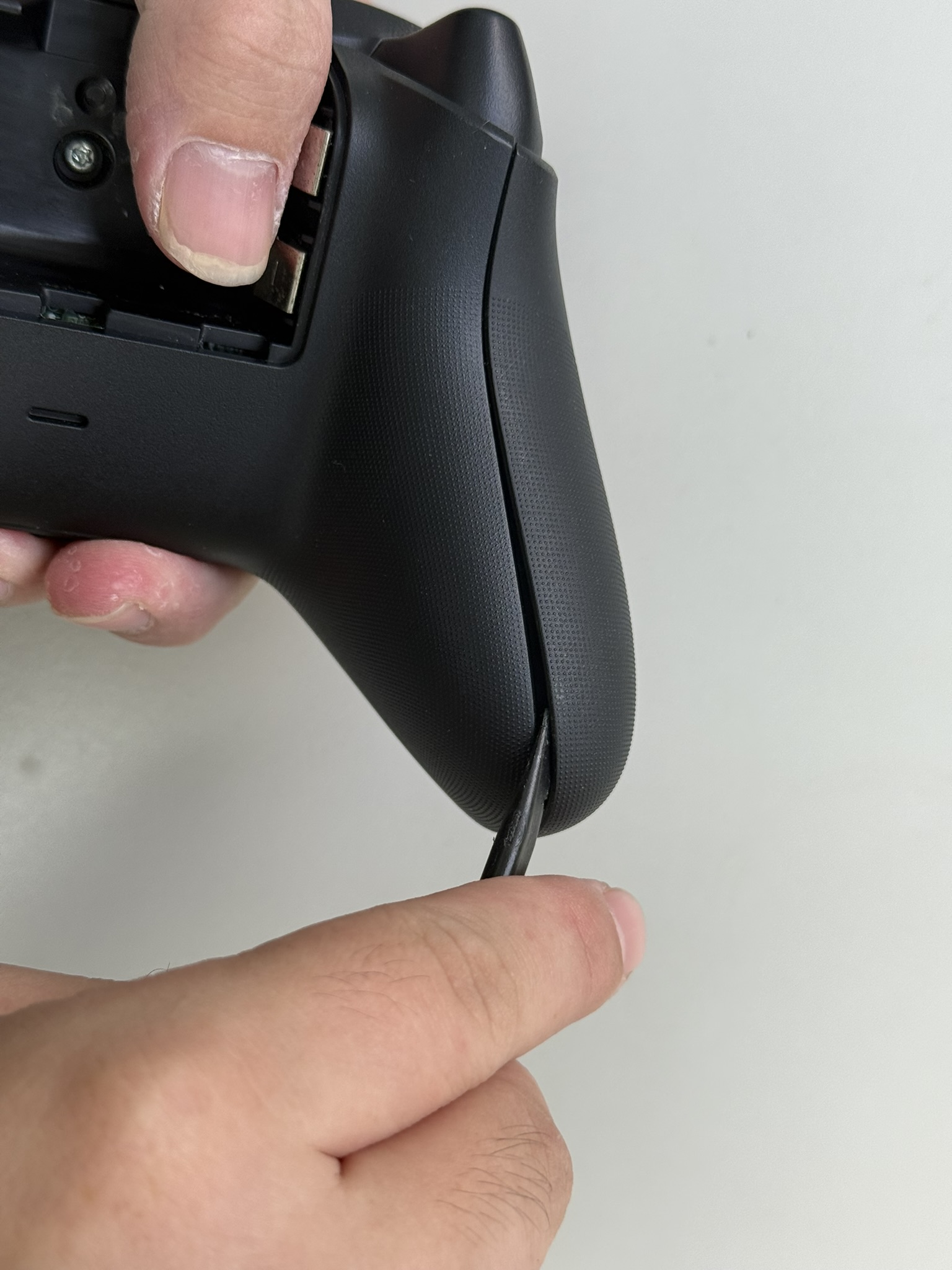

打開左邊側蓋

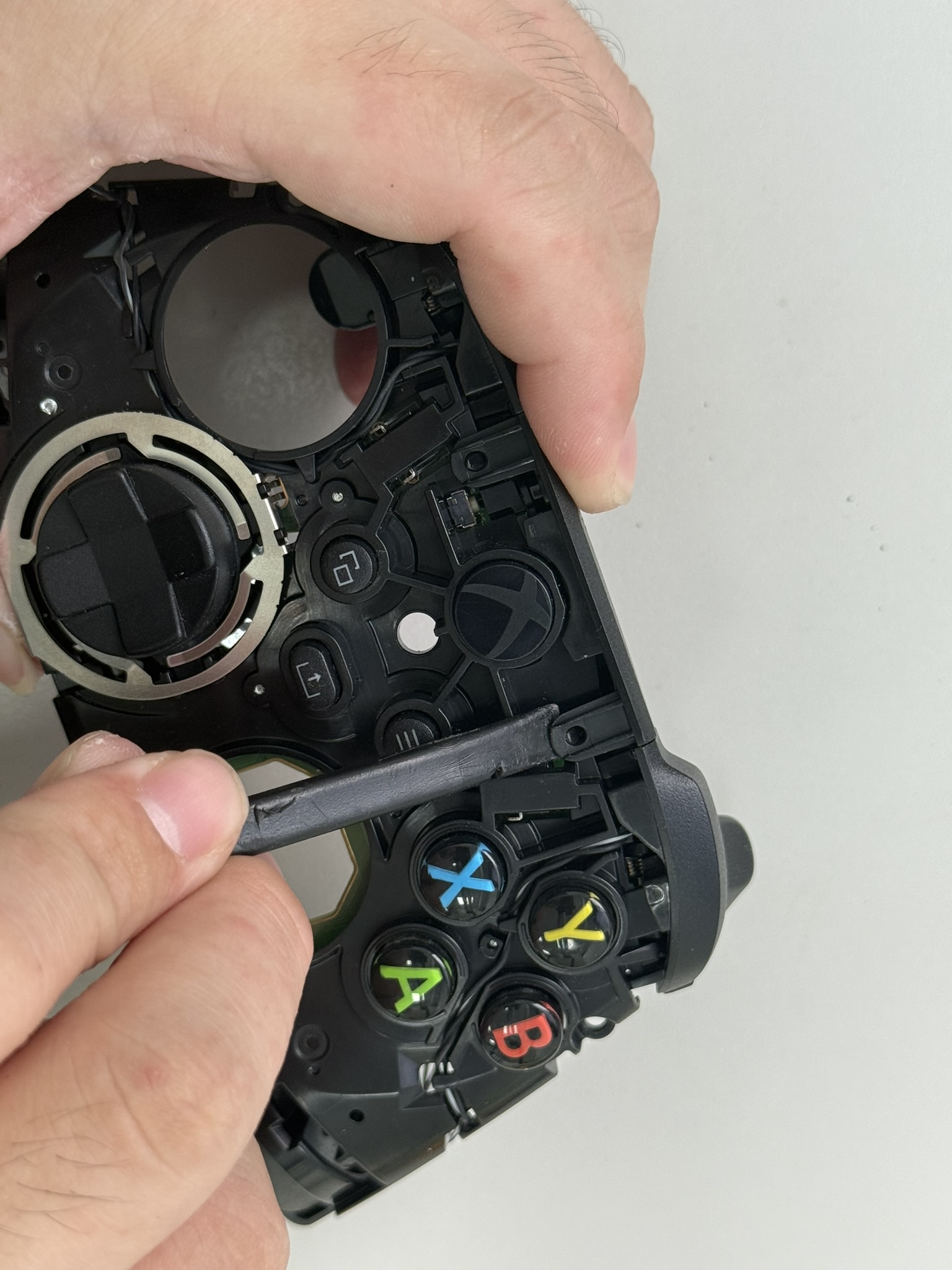

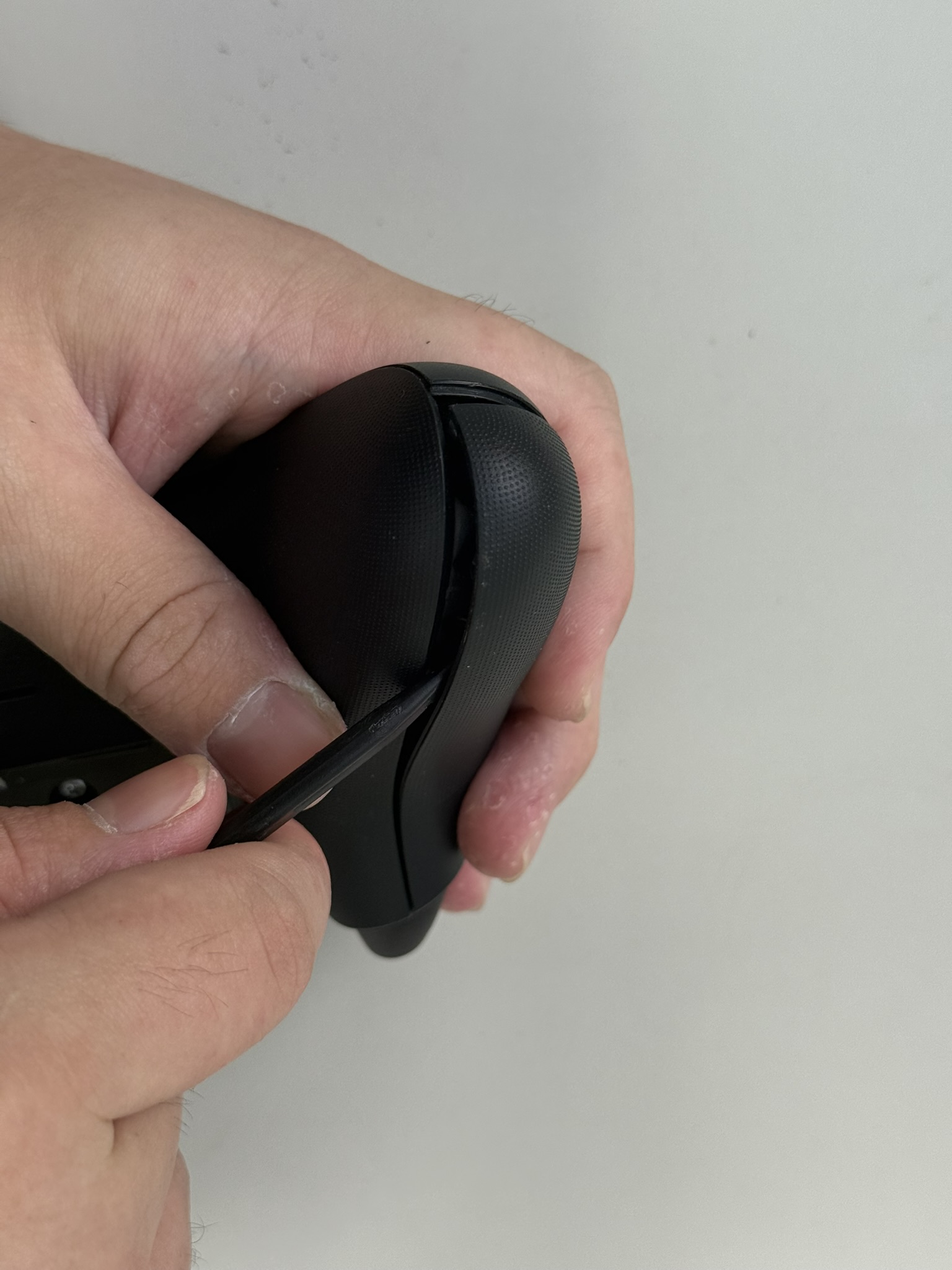

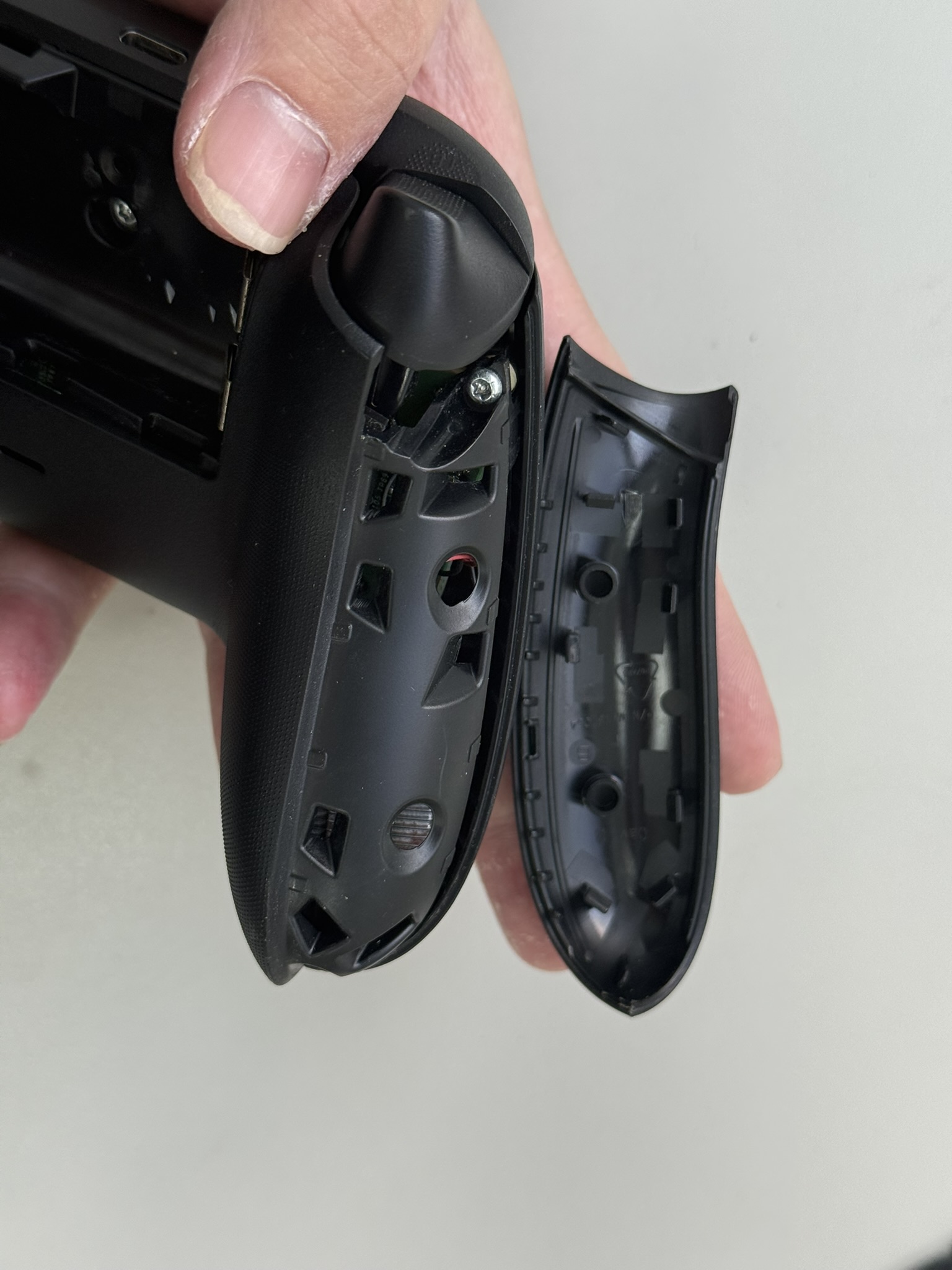

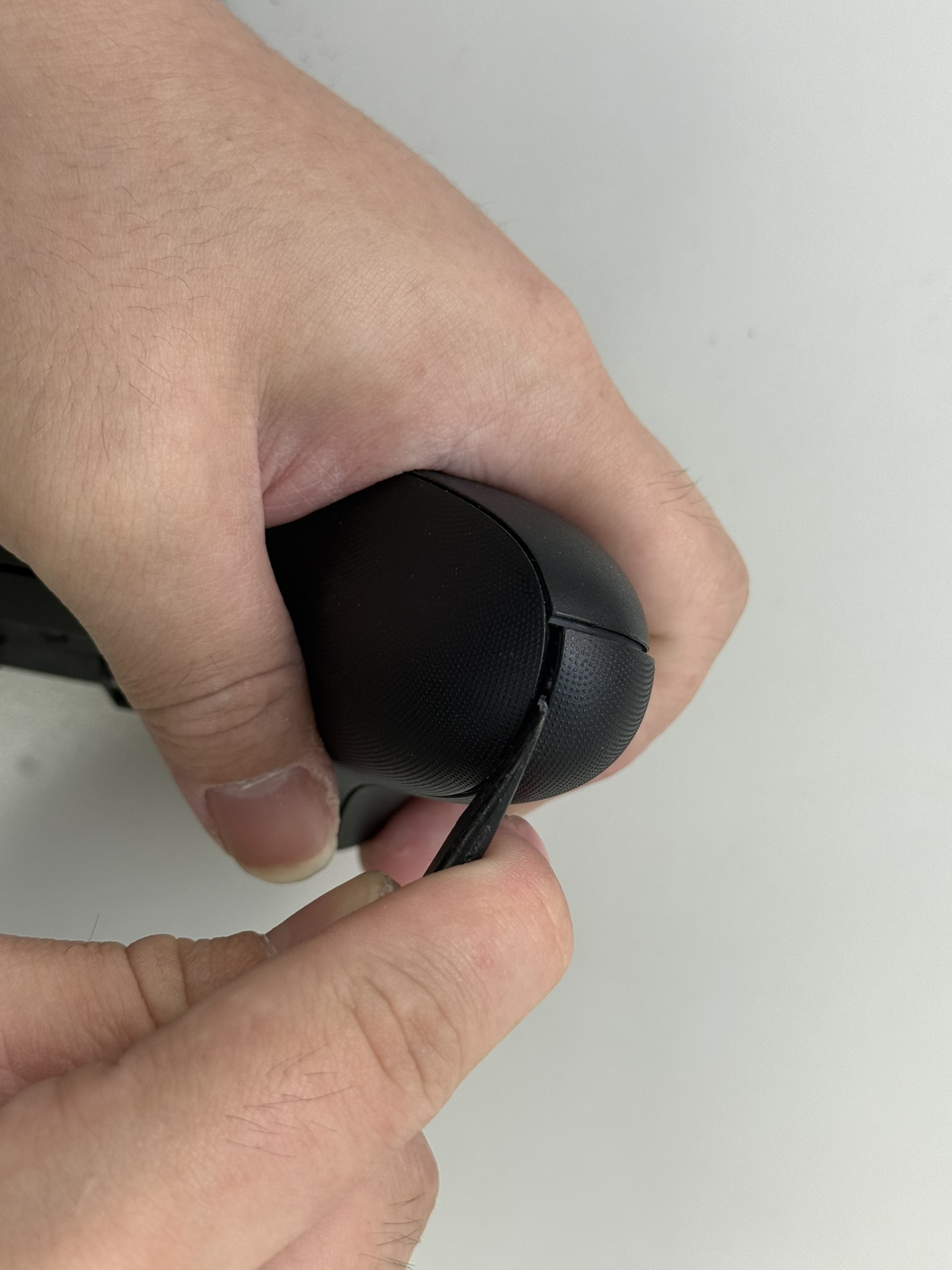

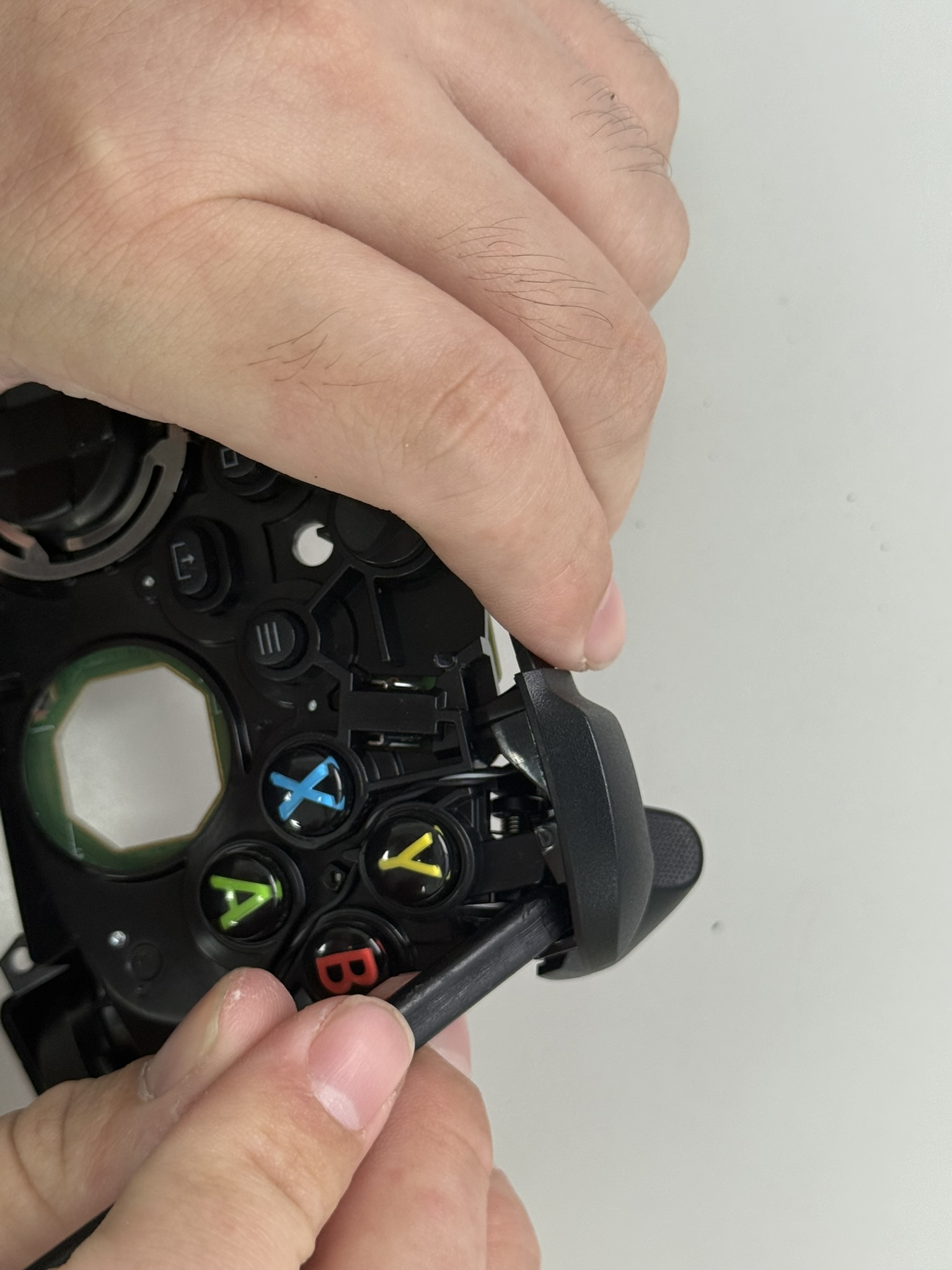

用翹棒撬開左握把的側蓋。
1
2
3
- 步驟 2 / 共 26

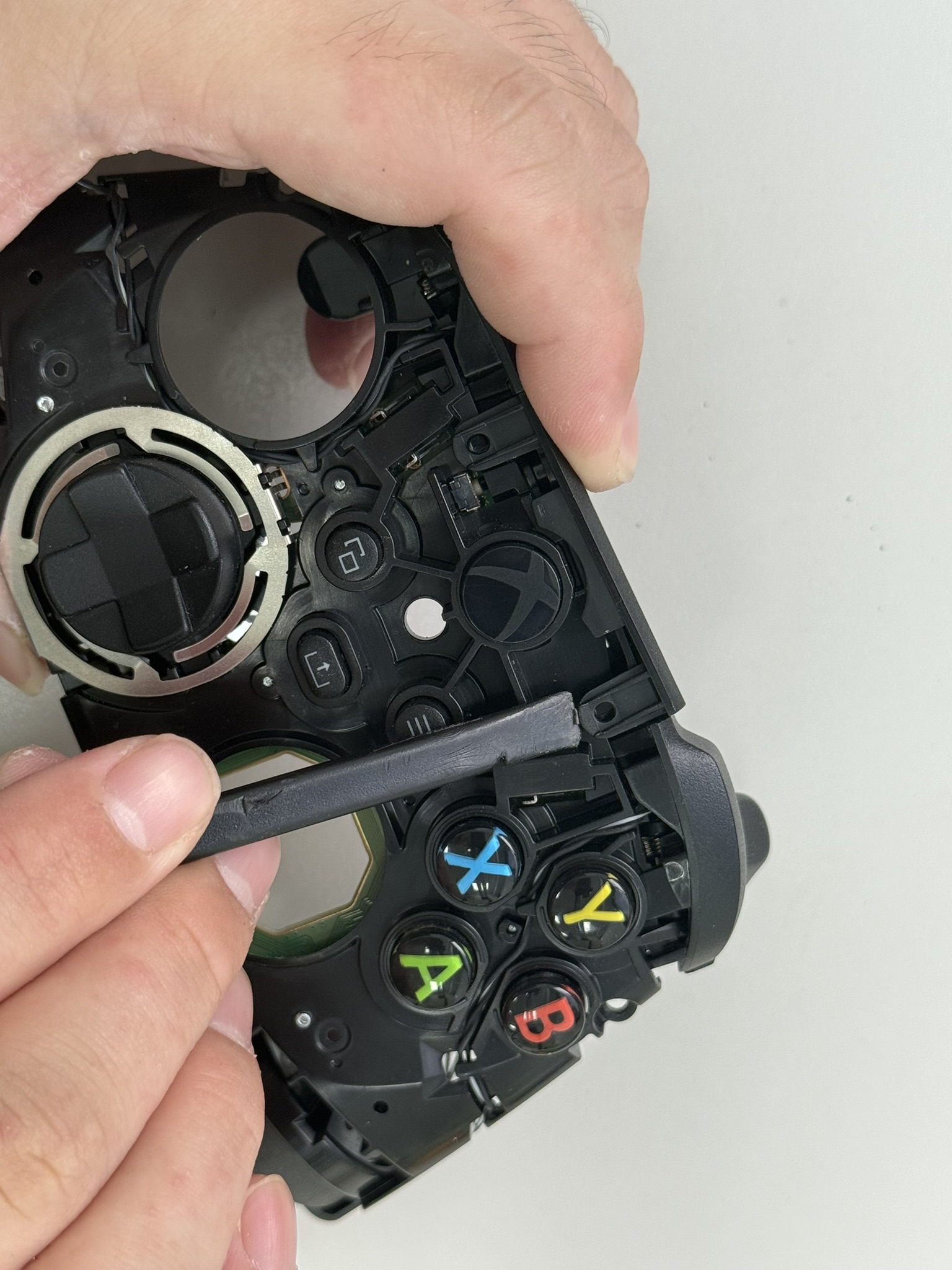

打開右邊側蓋

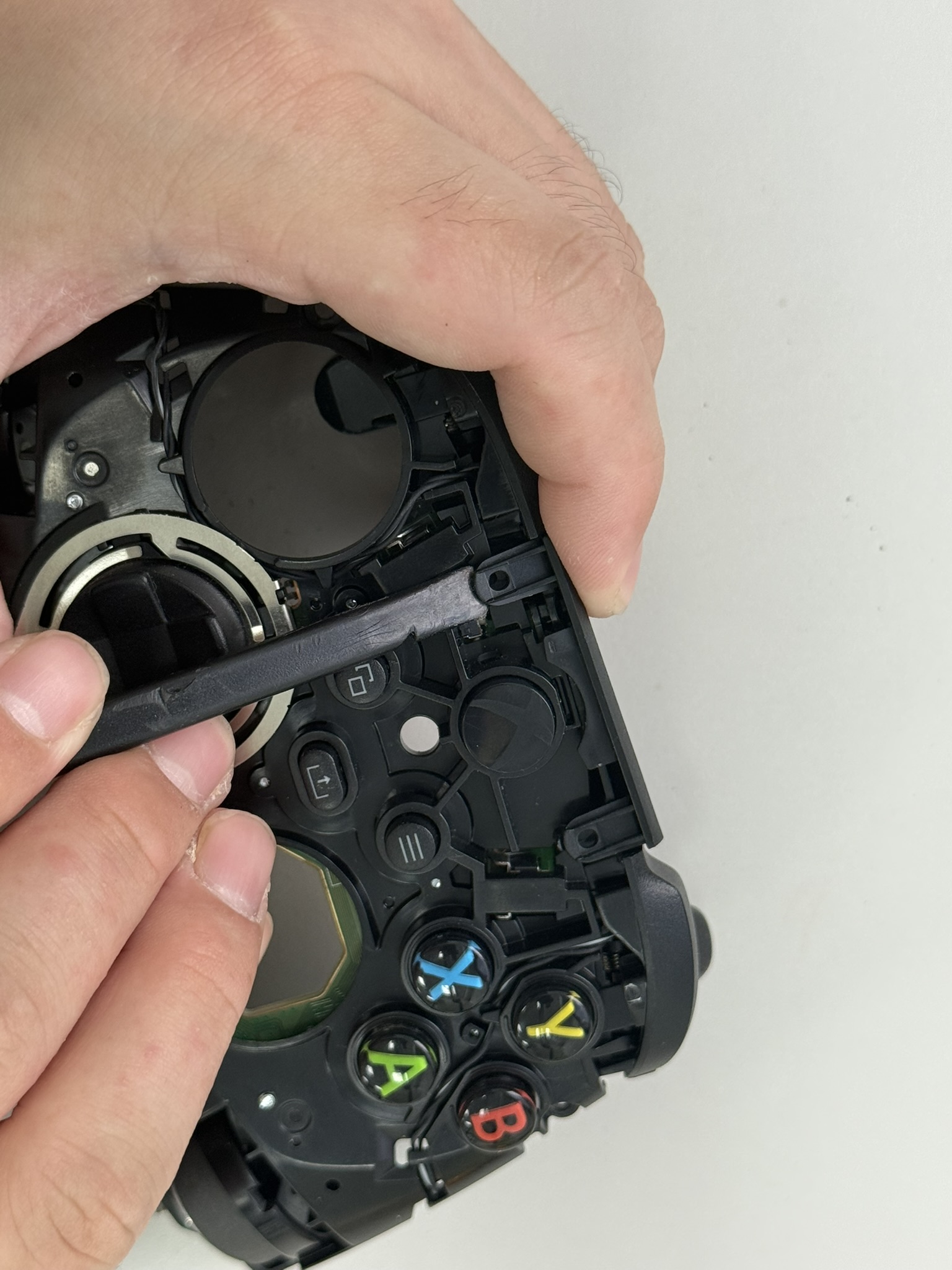

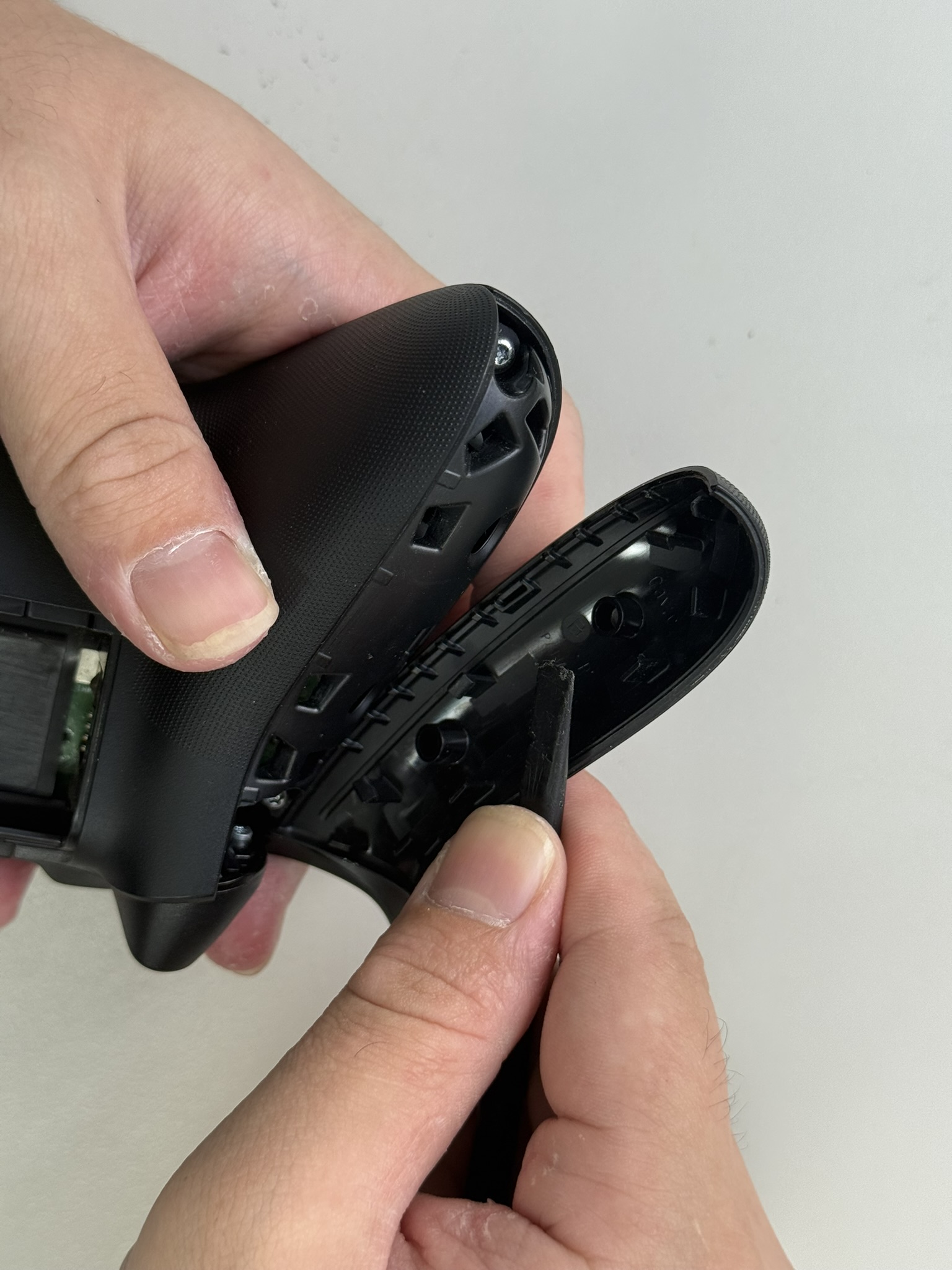

用翹棒撬開右握把的側蓋。
1
2
3
4
- 步驟 3 / 共 26

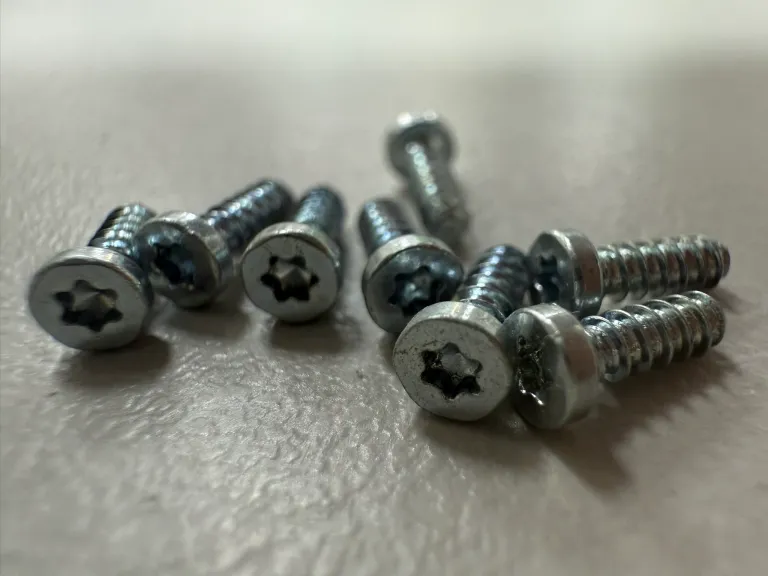

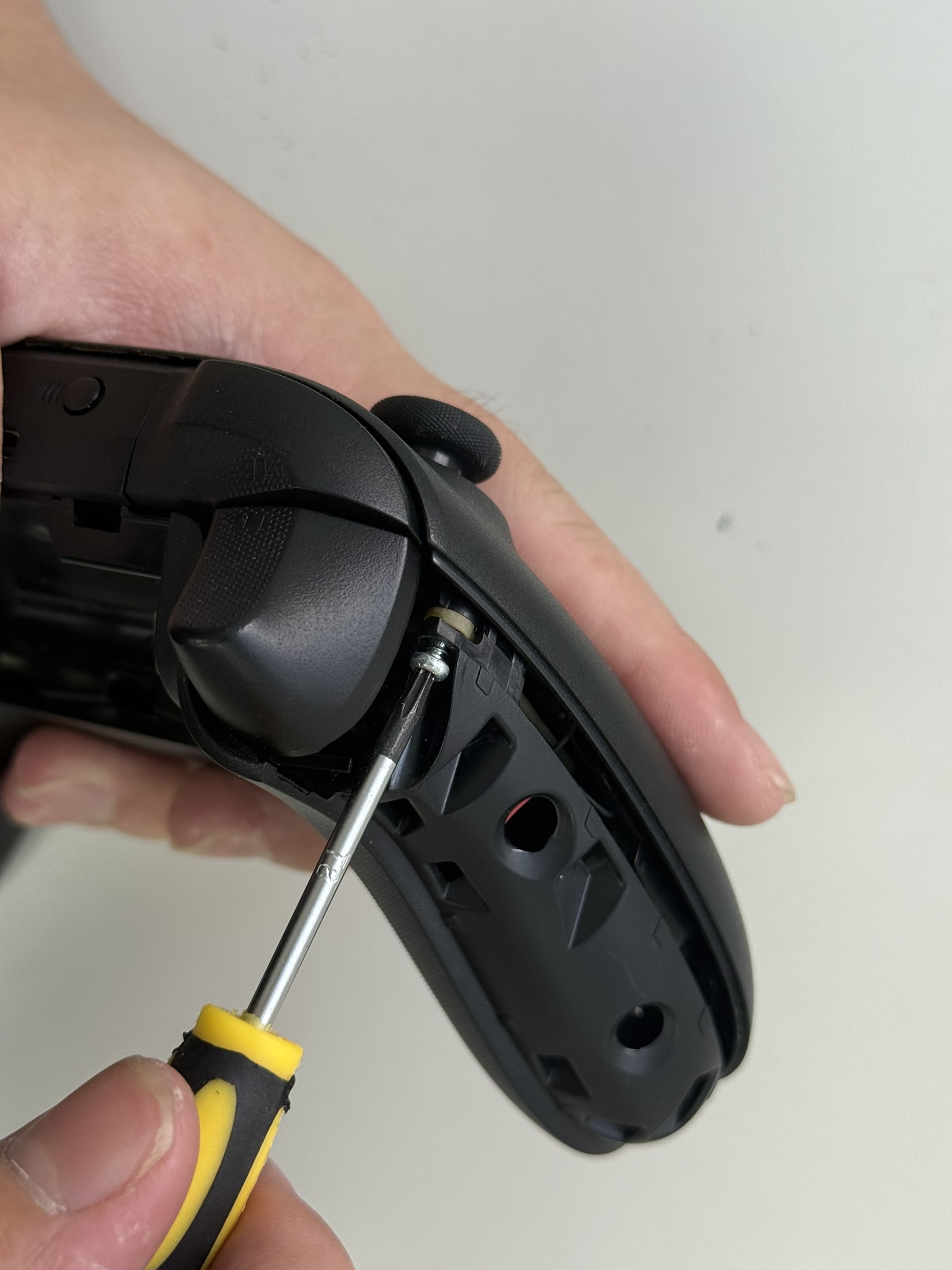

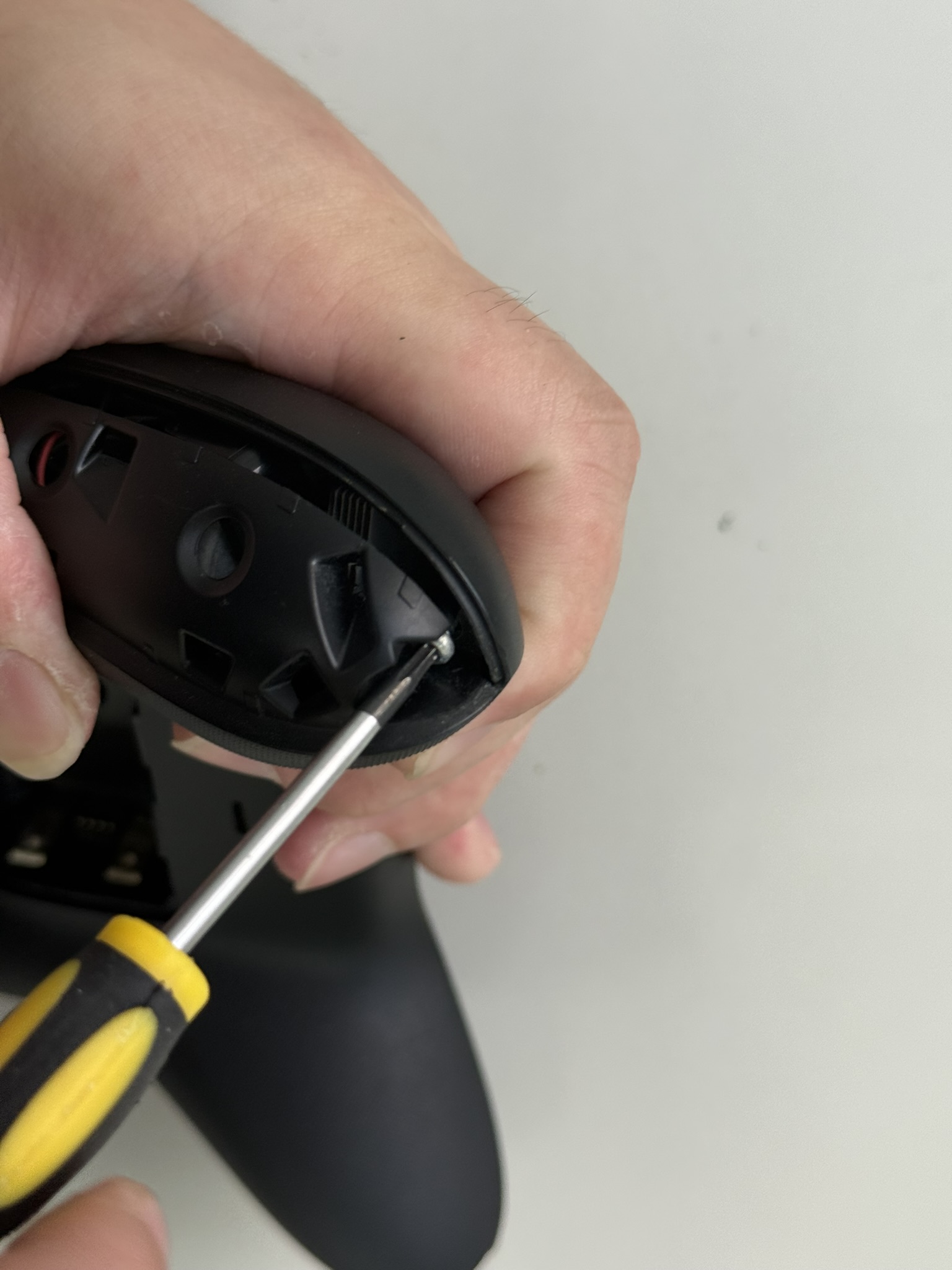

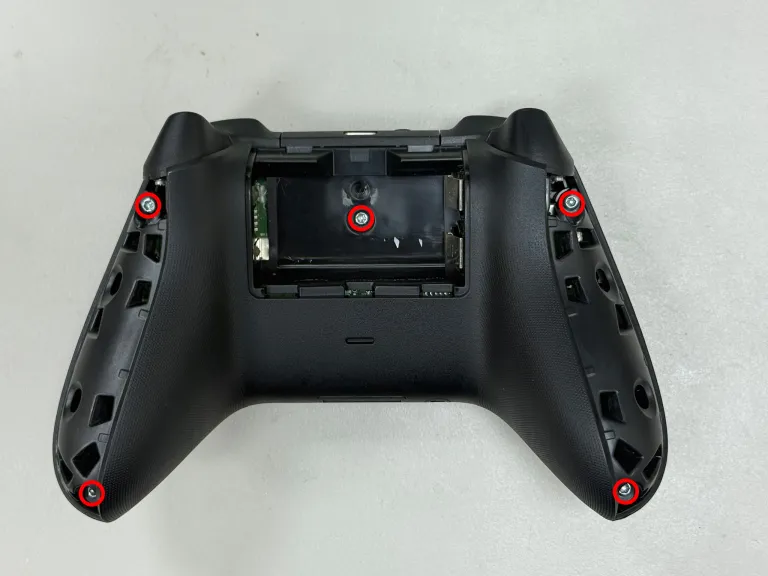

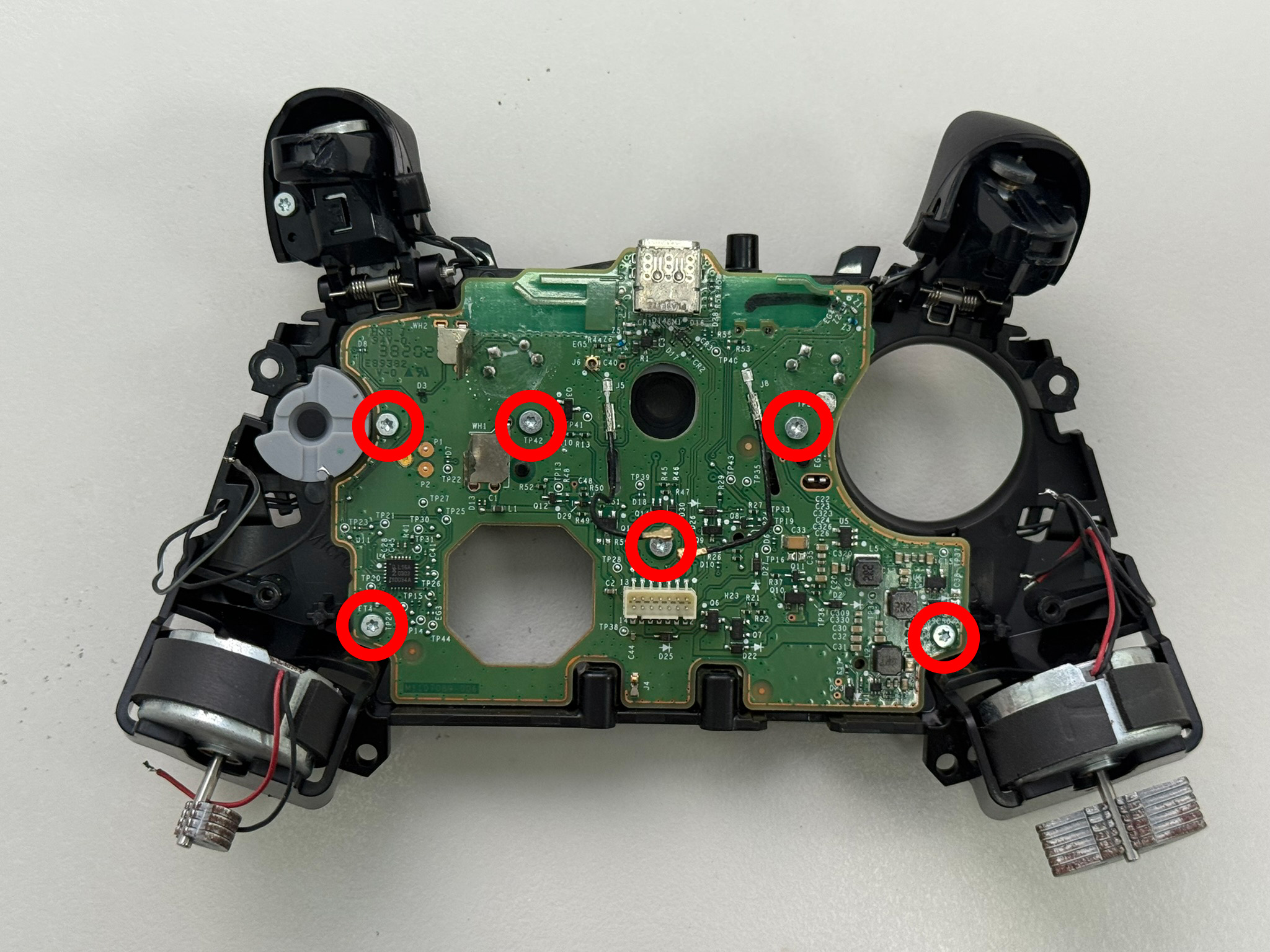

卸掉 5顆六角螺絲
用 T8H六角螺絲起子
1
2
3
4
5
6
- 步驟 4 / 共 26

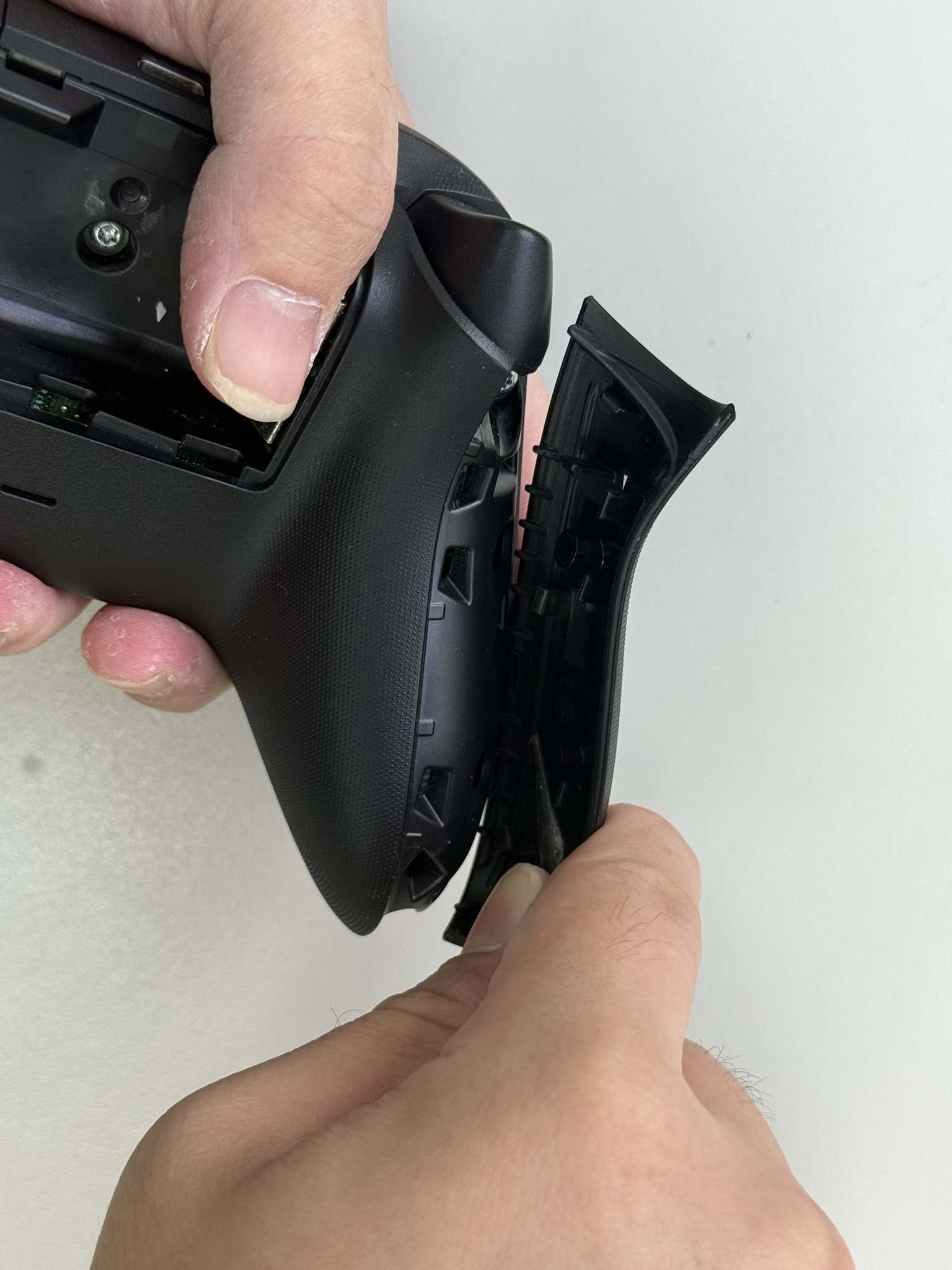

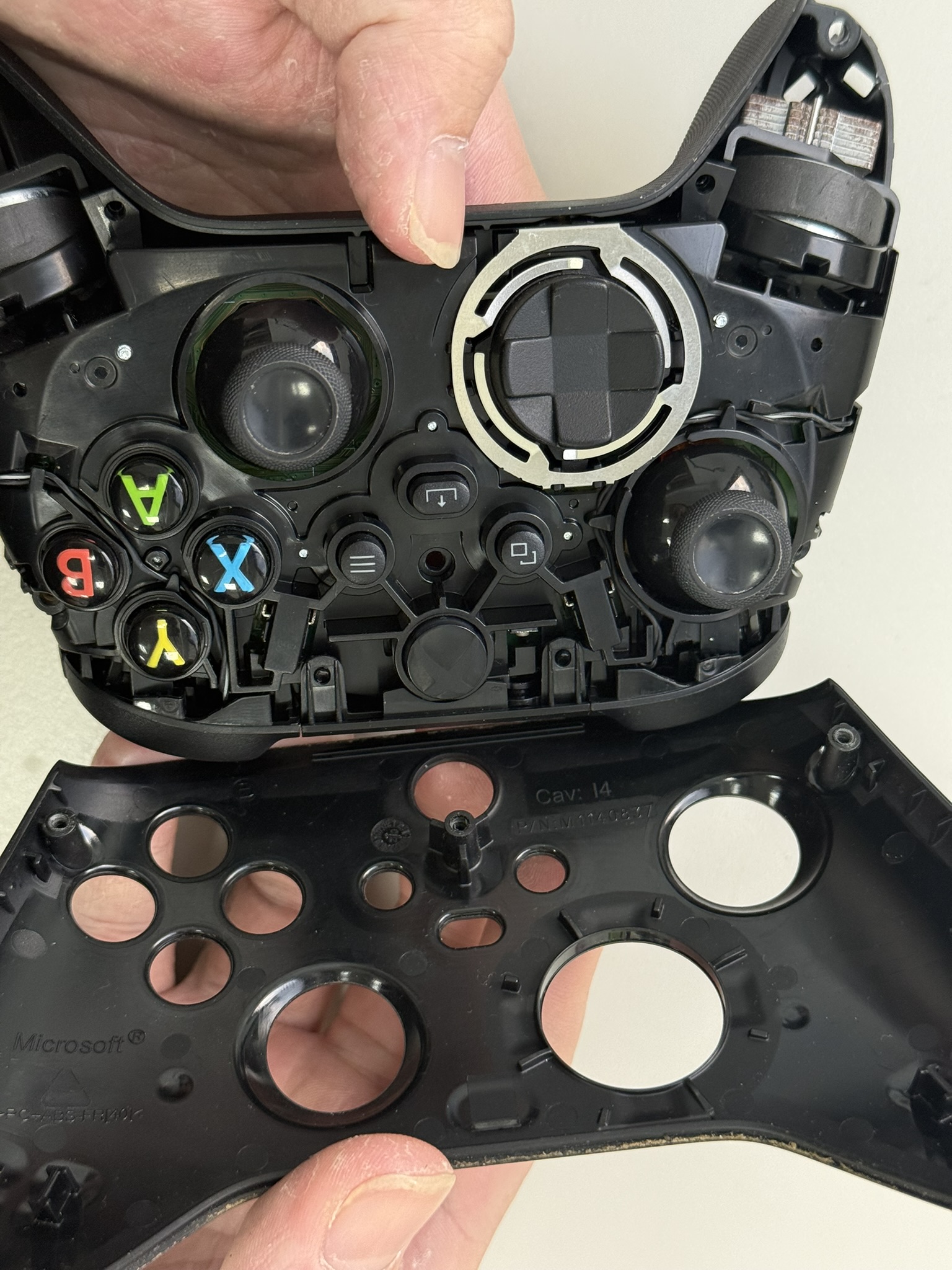

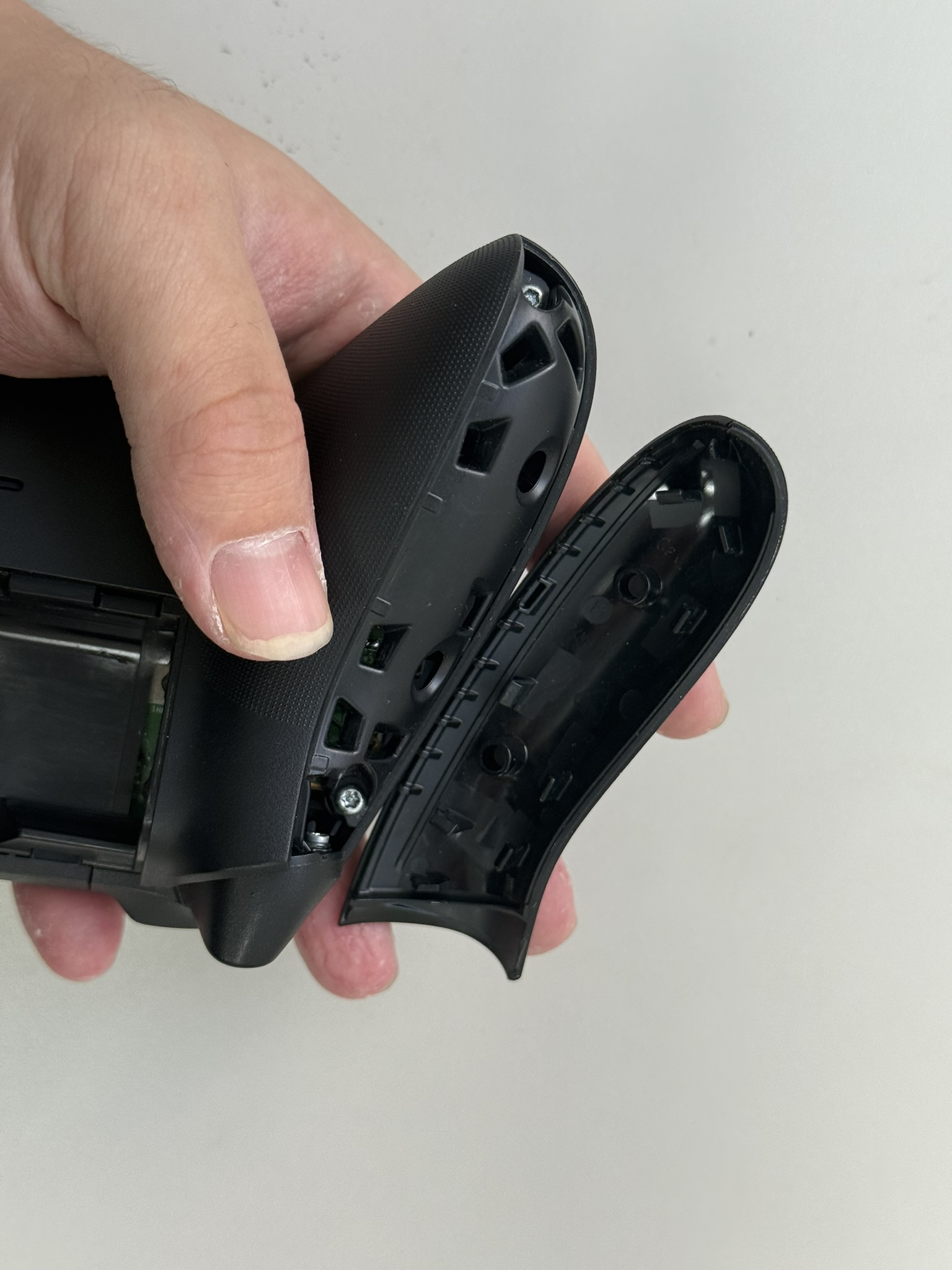

卸掉前後蓋
1
2
- 步驟 5 / 共 26

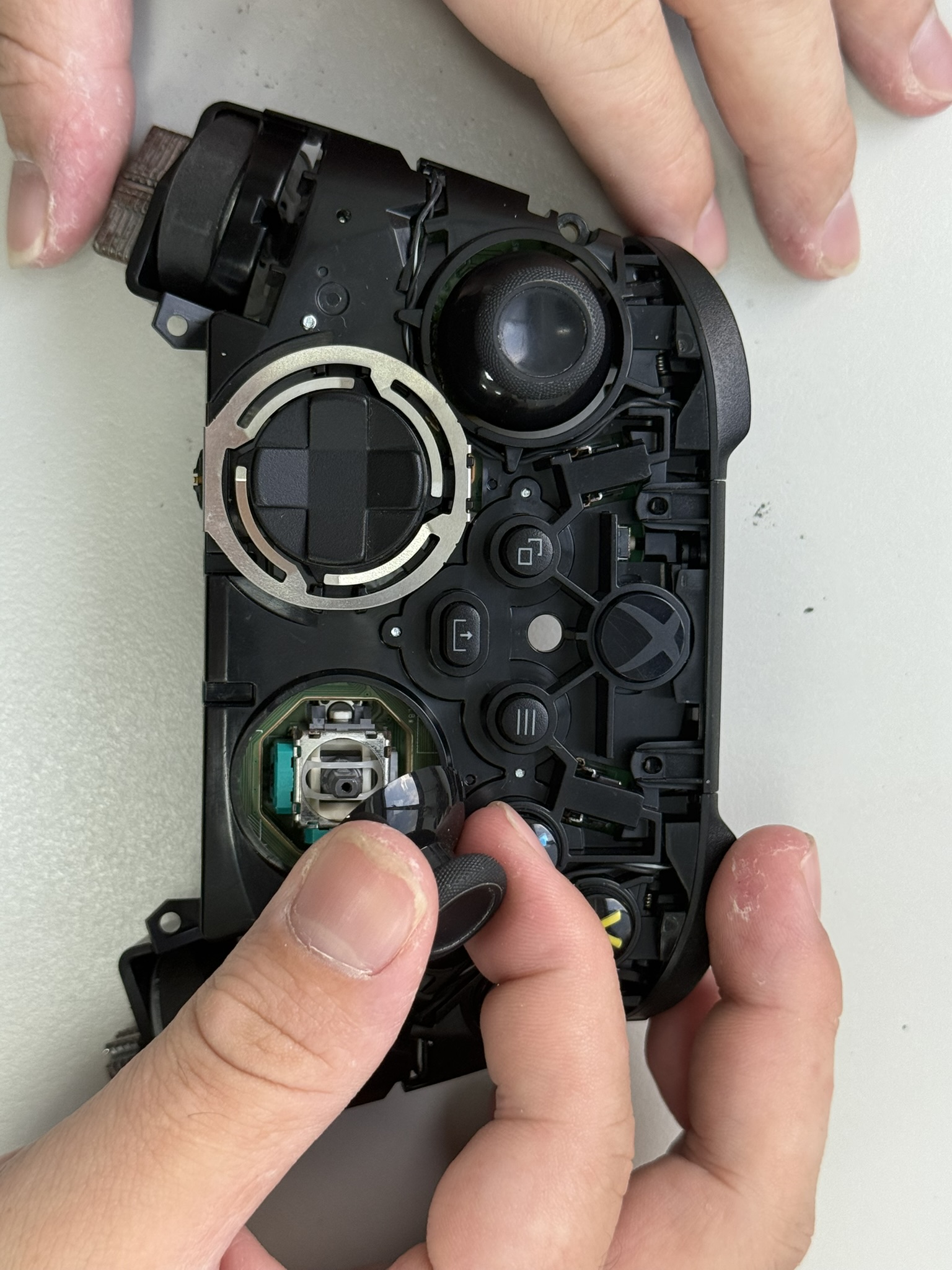

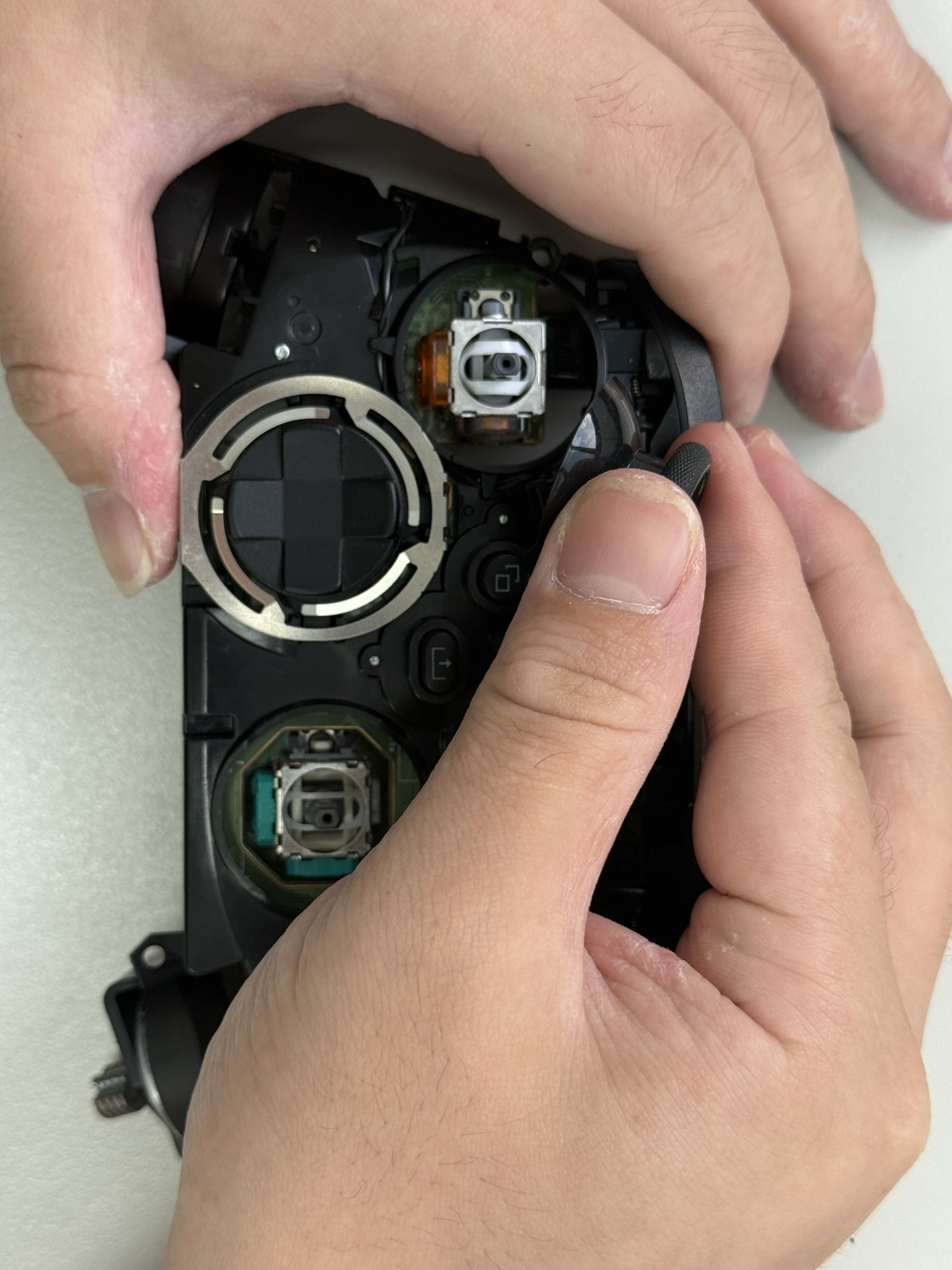

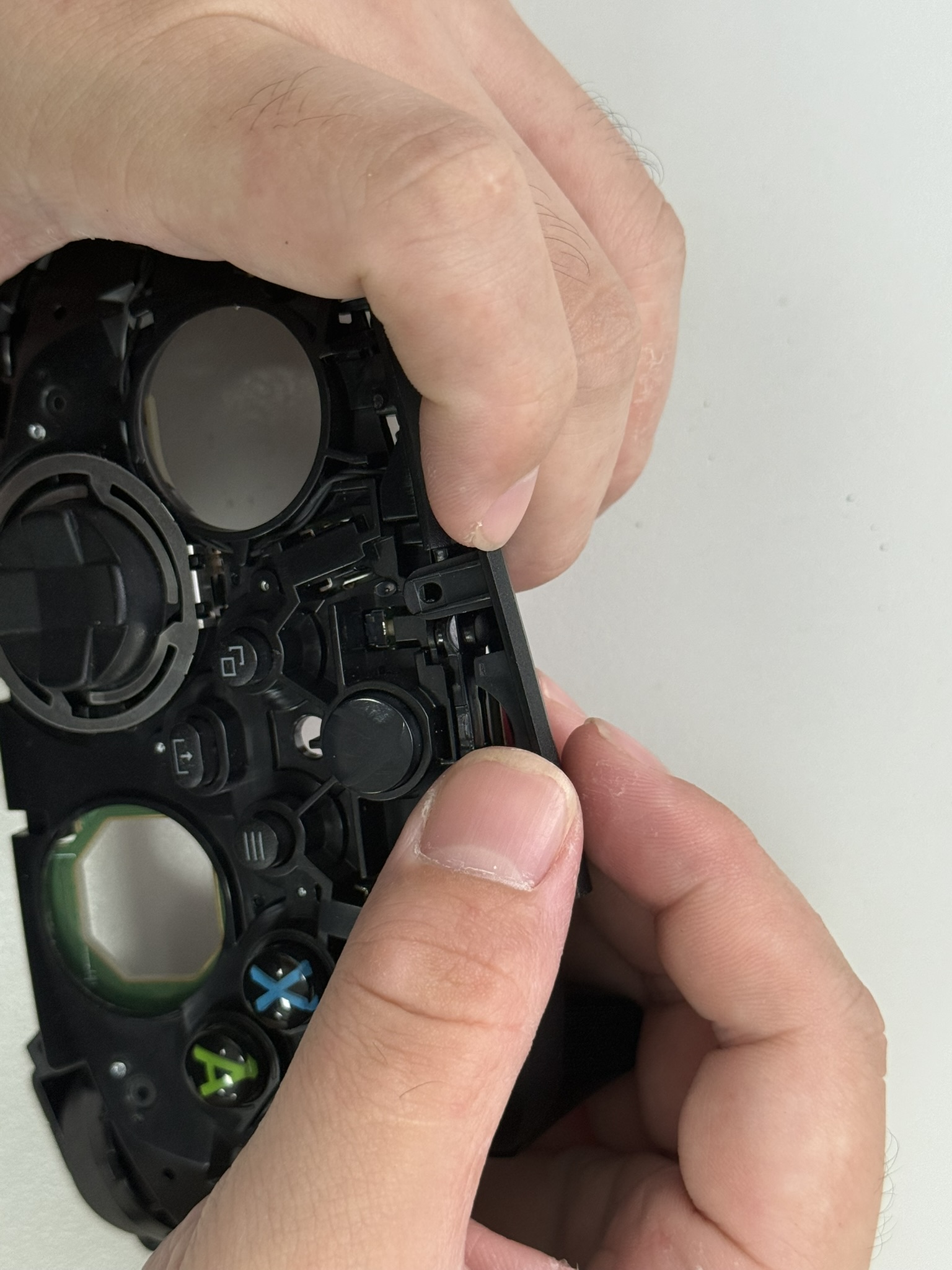

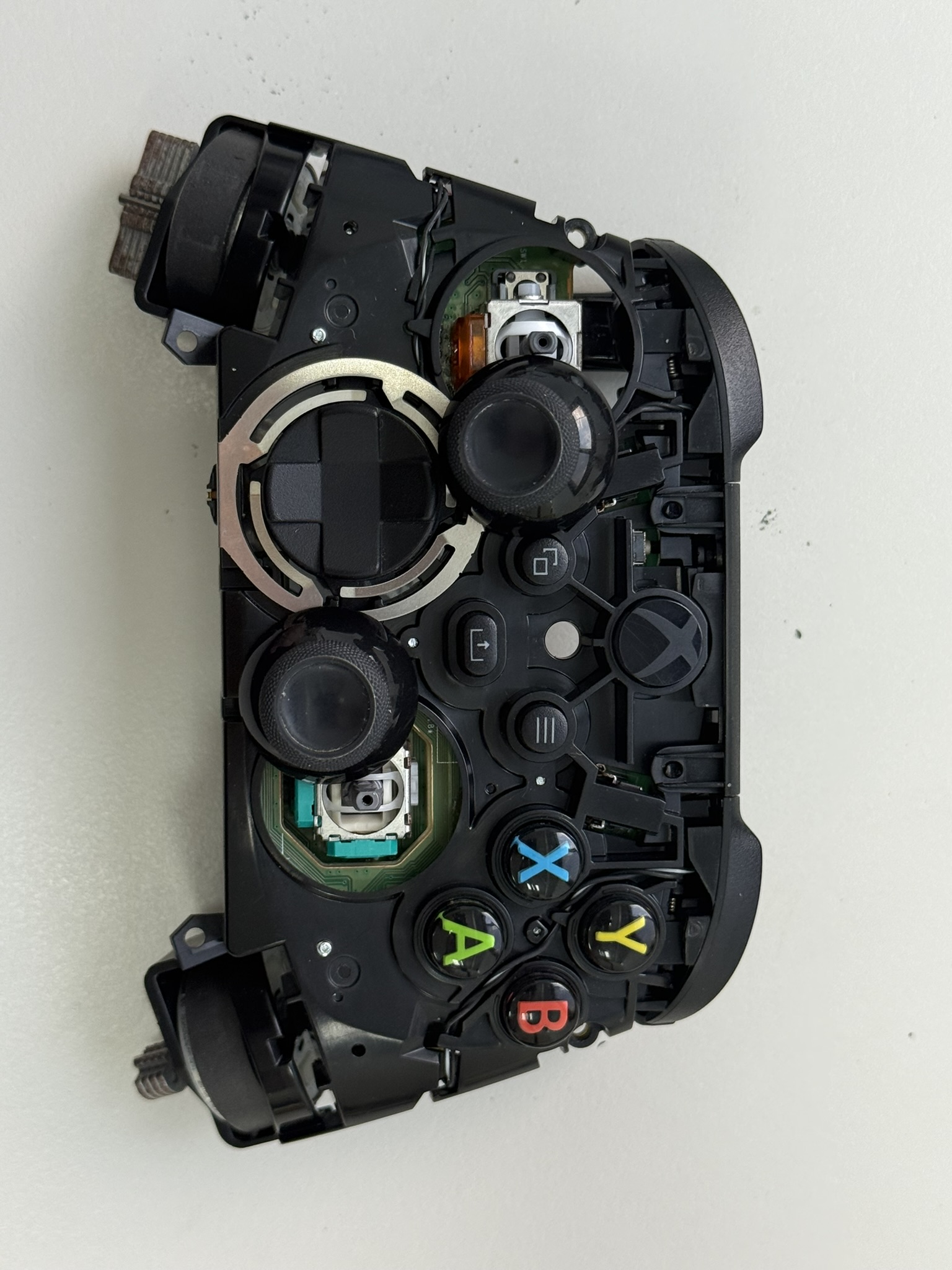

取下帽殼(蘑菇頭)
用手捏著蘑菇頭 另一手扶著手把，然後捏著蘑菇頭的那隻手往上提就可以取下蘑菇頭了。
1
2
3
4
- 步驟 6 / 共 26

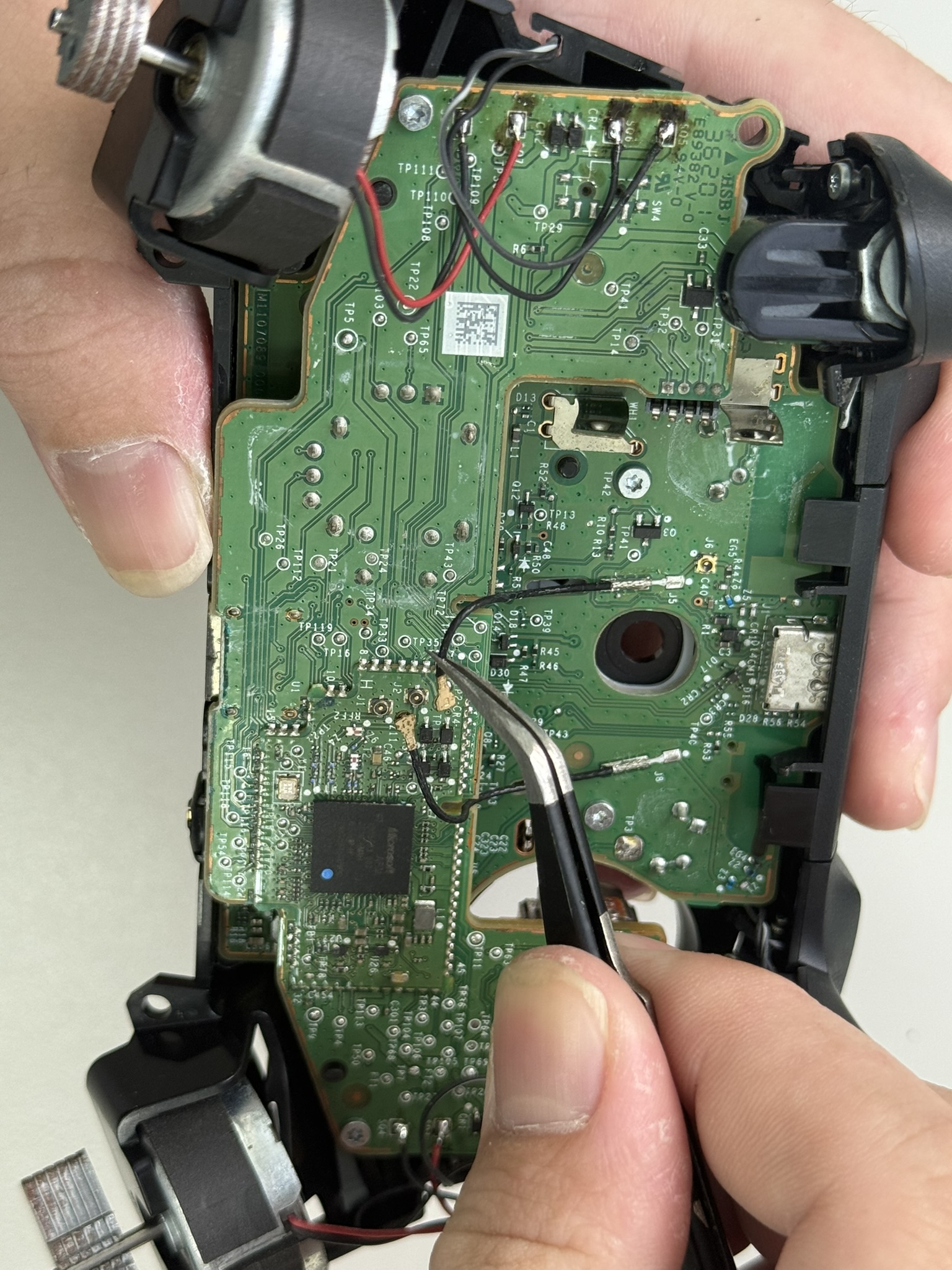

取下天線
用鑷子夾著天線的頭 然後往上提就起來了。
1
2
3
4
- 步驟 7 / 共 26

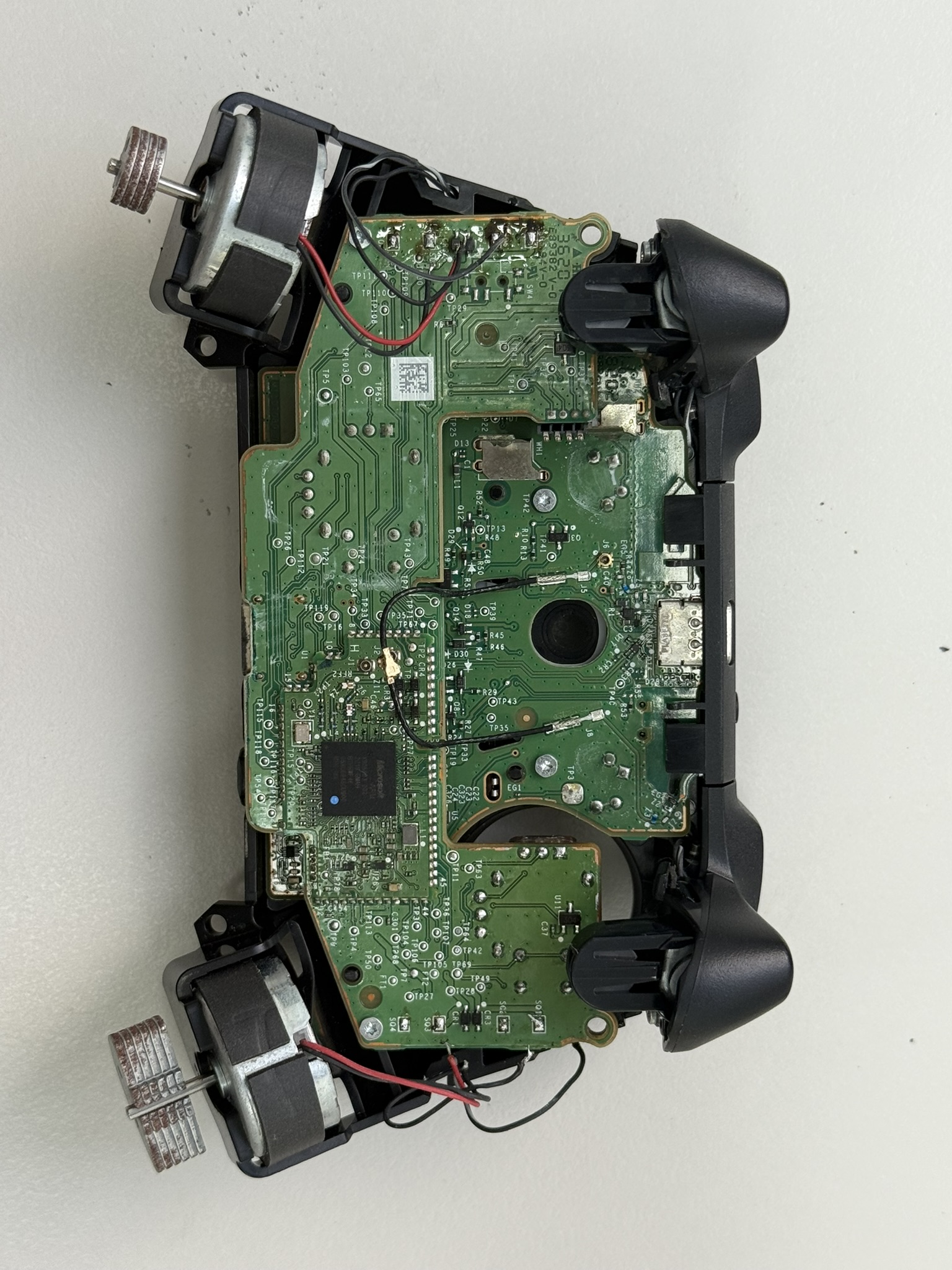

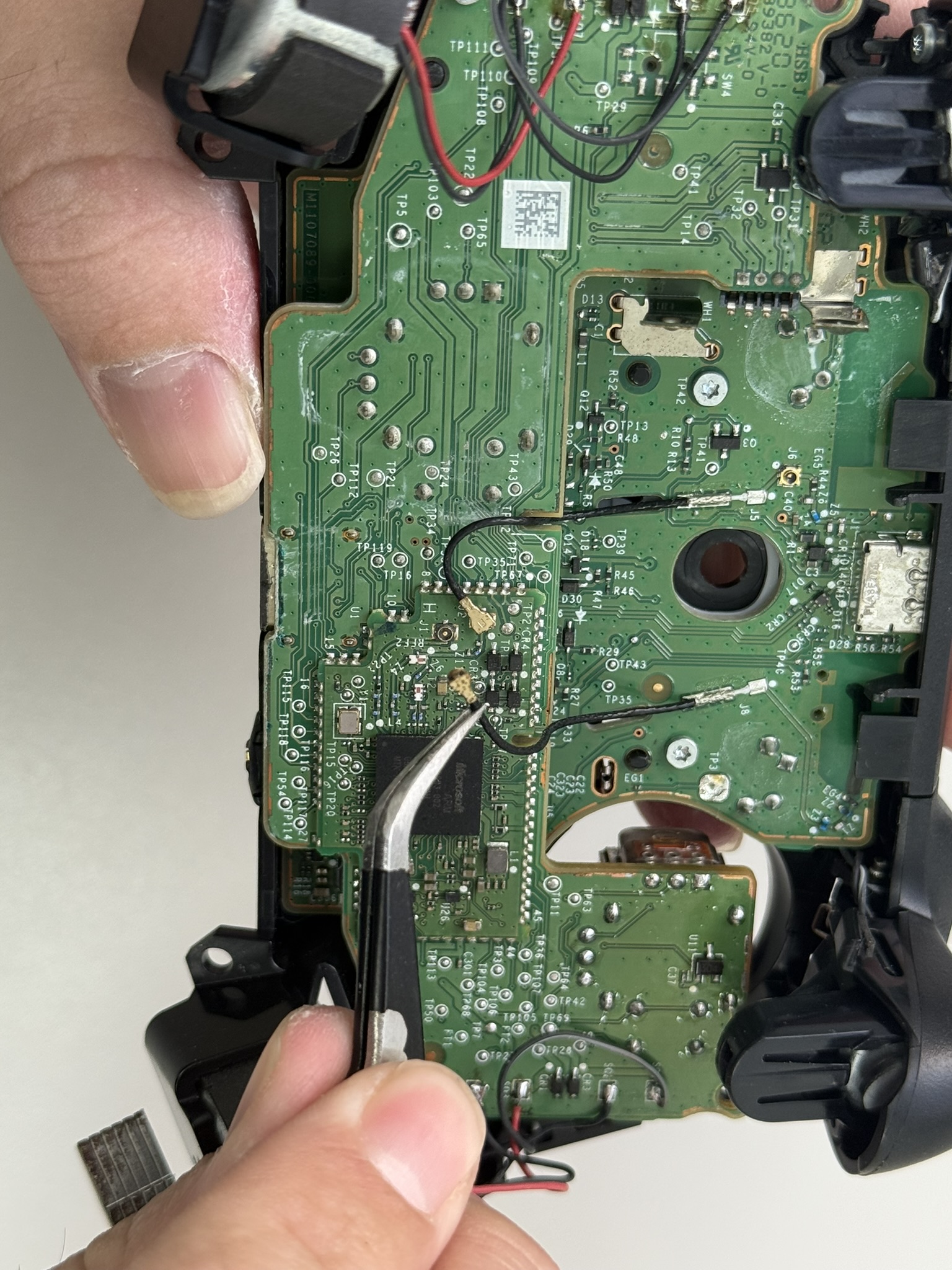

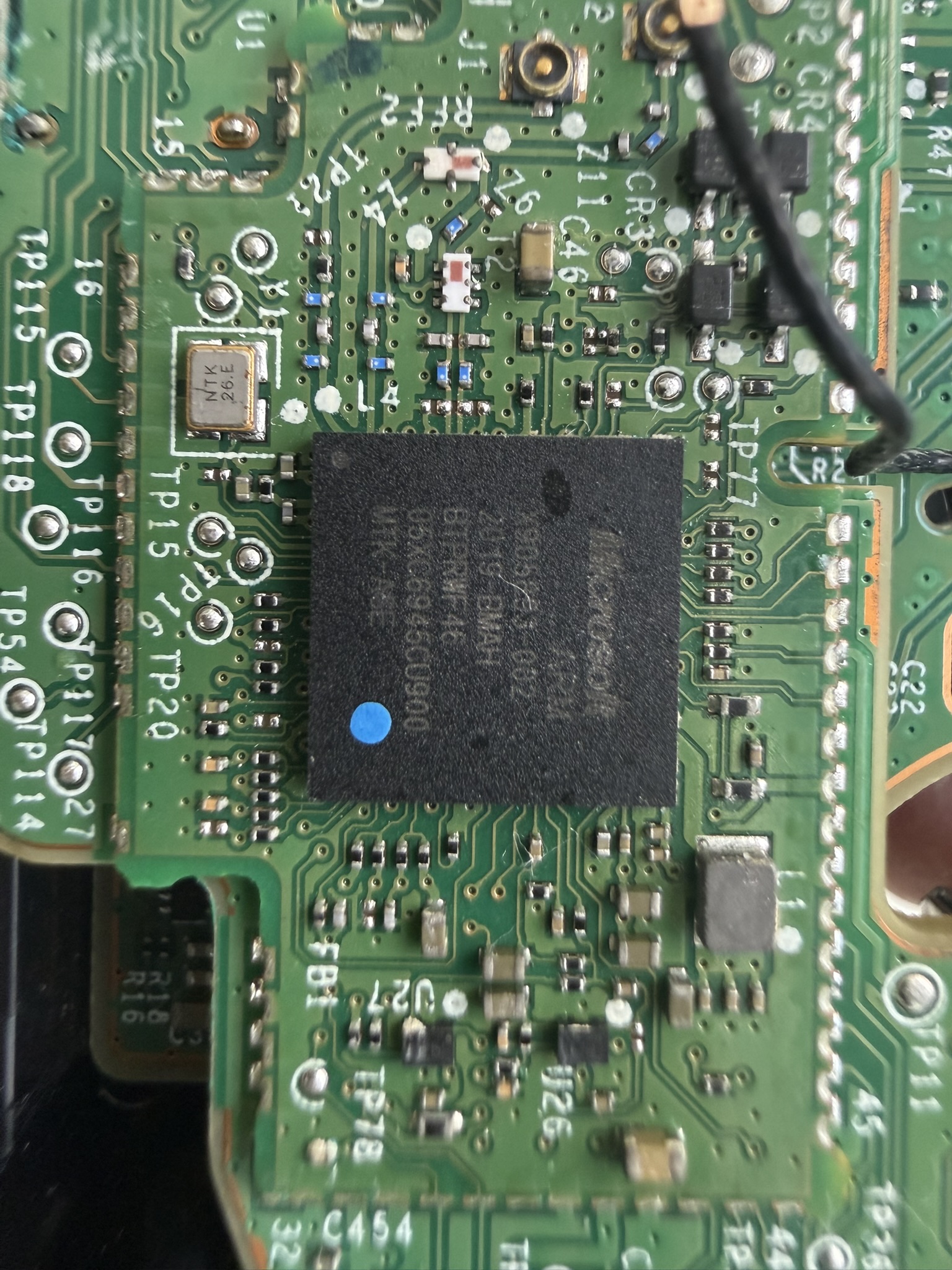

主控晶片
製造商：微軟 型號：X905893-002
- 步驟 8 / 共 26

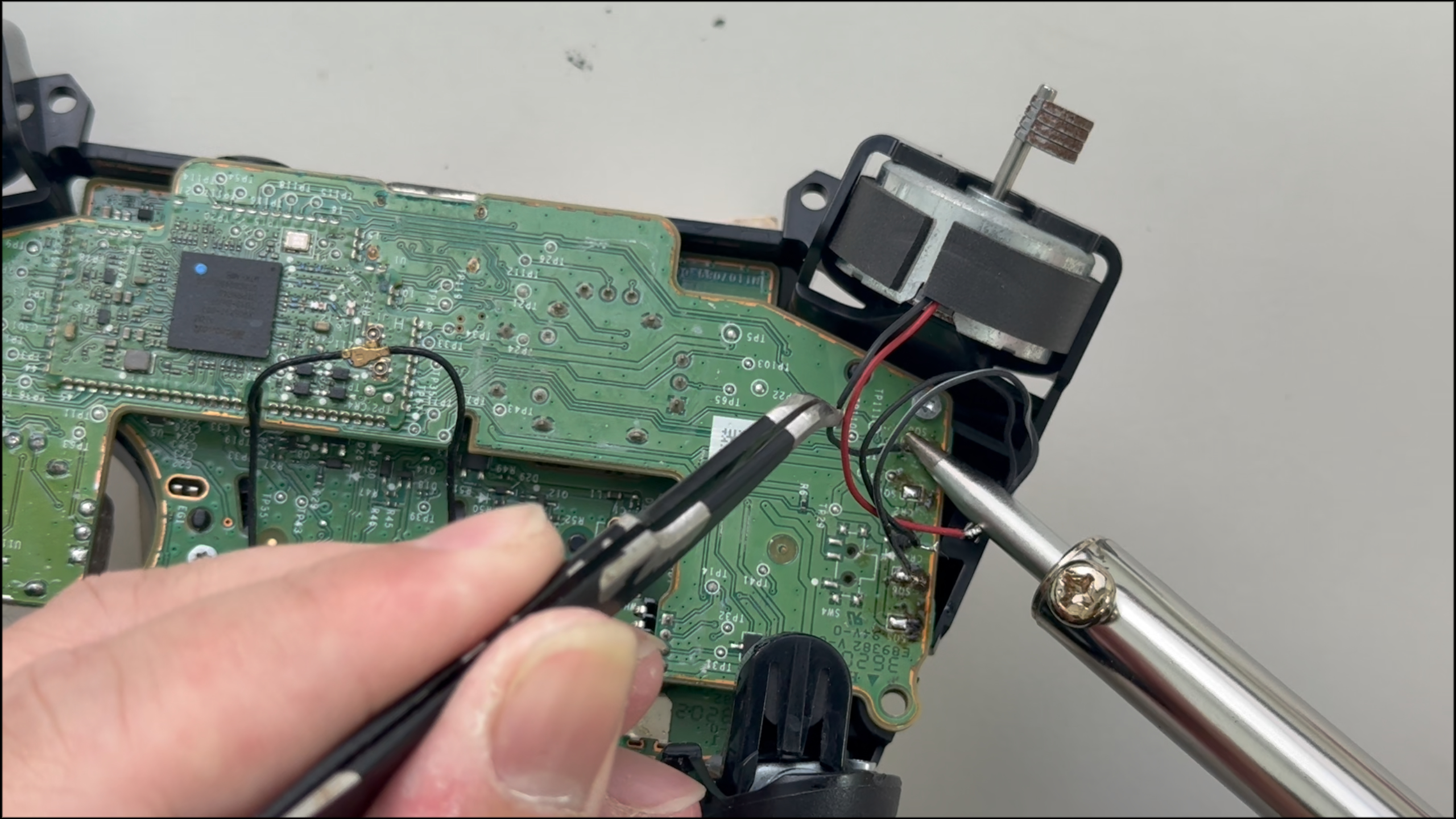

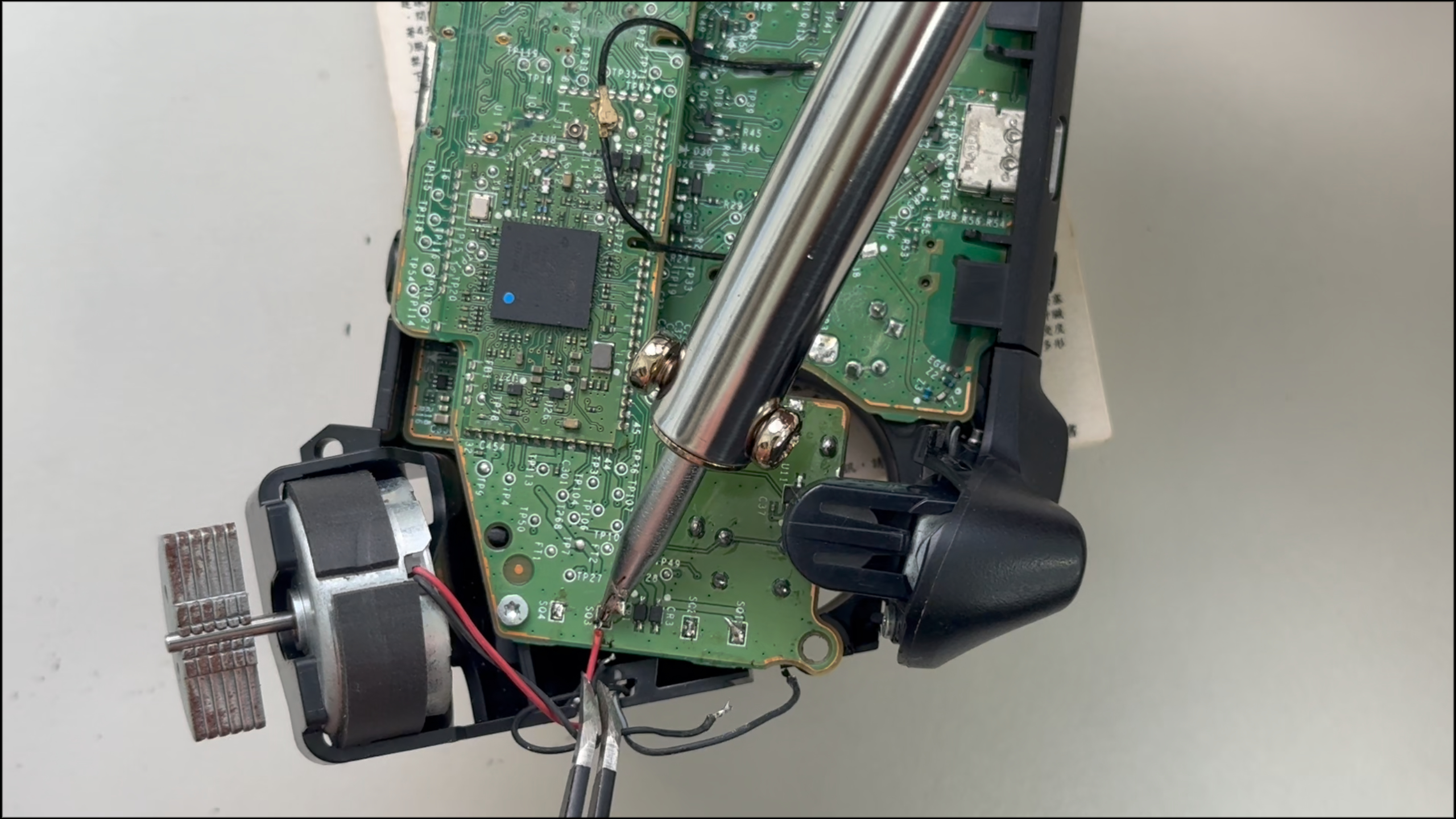

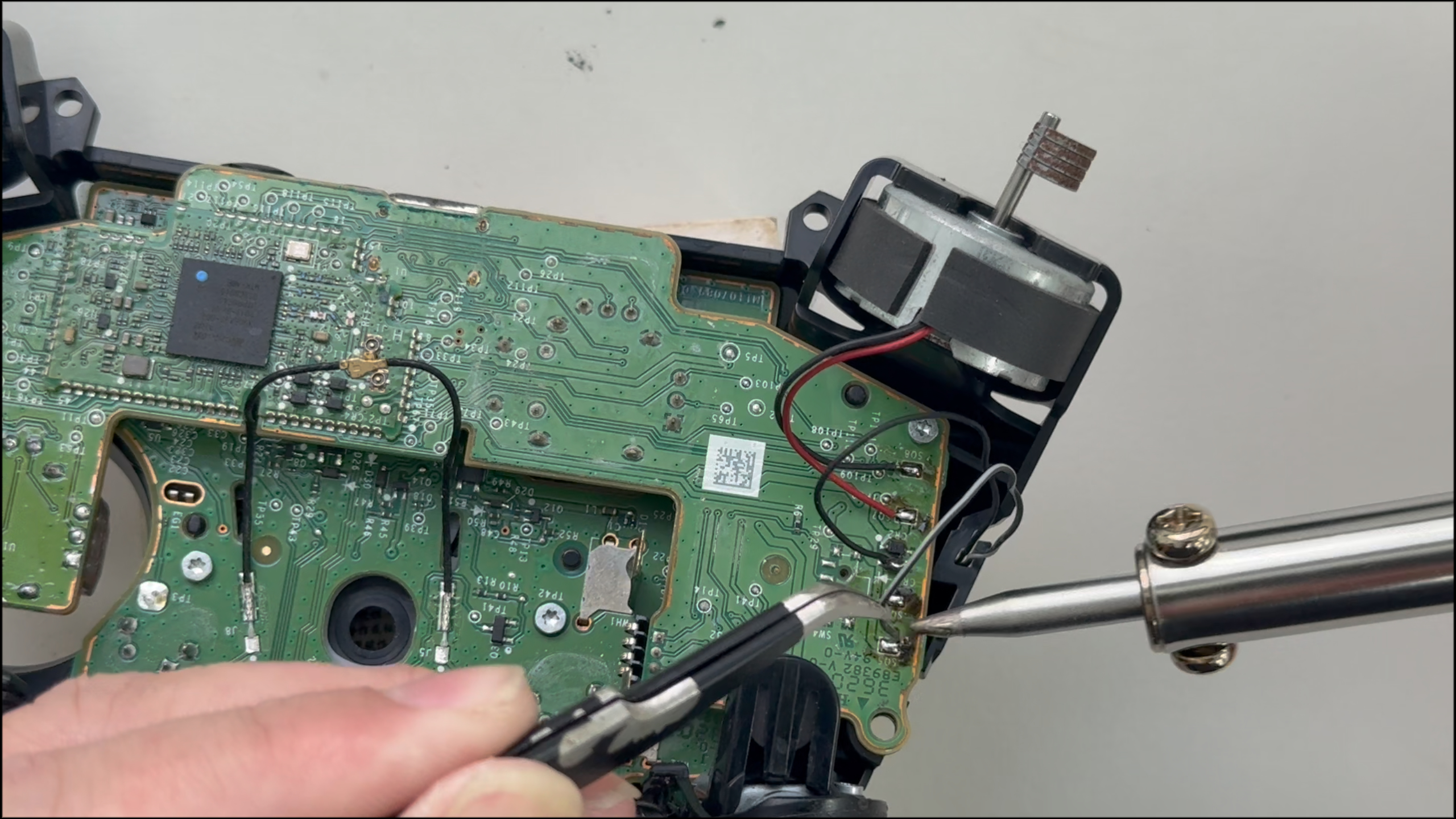

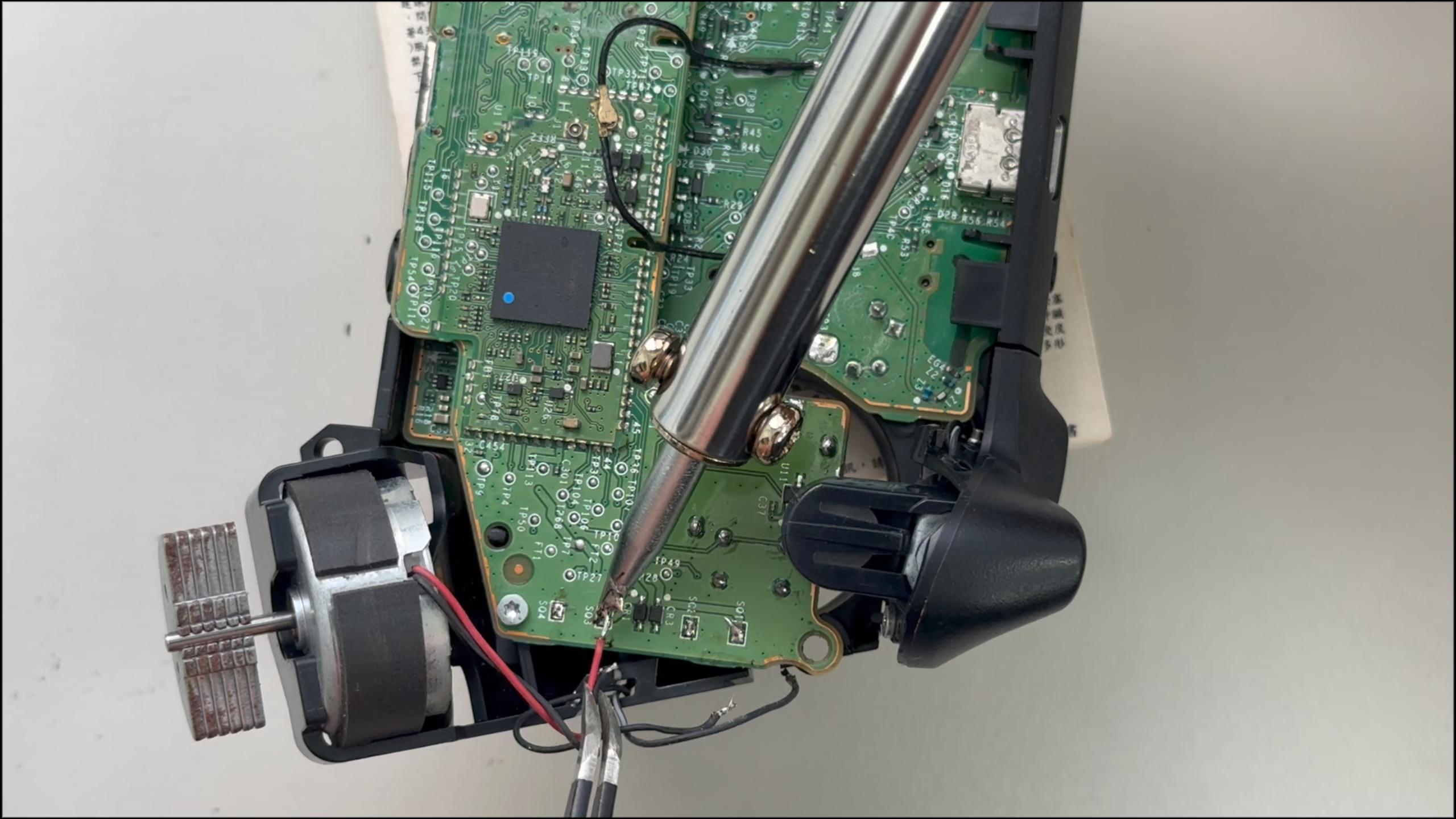

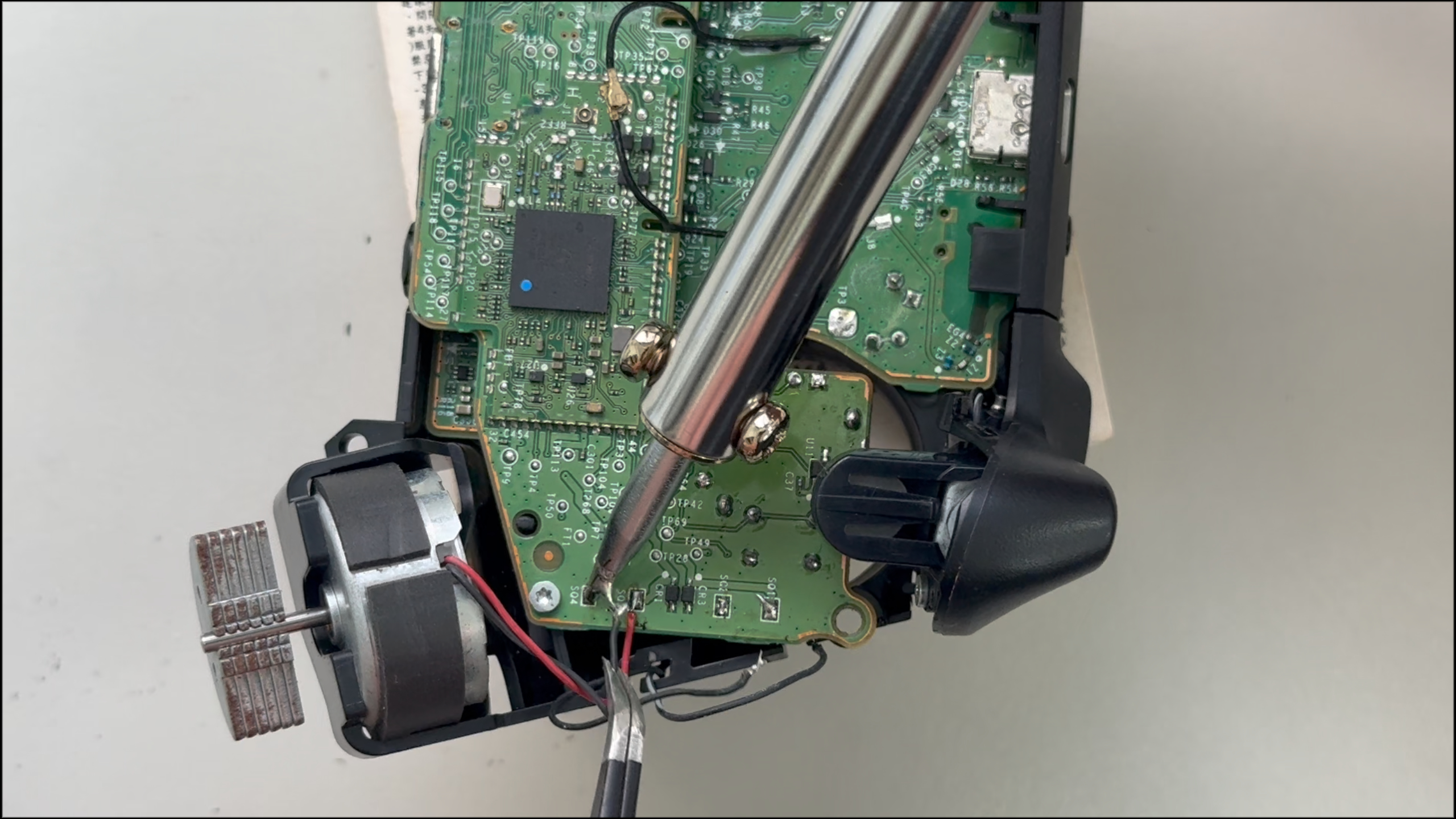

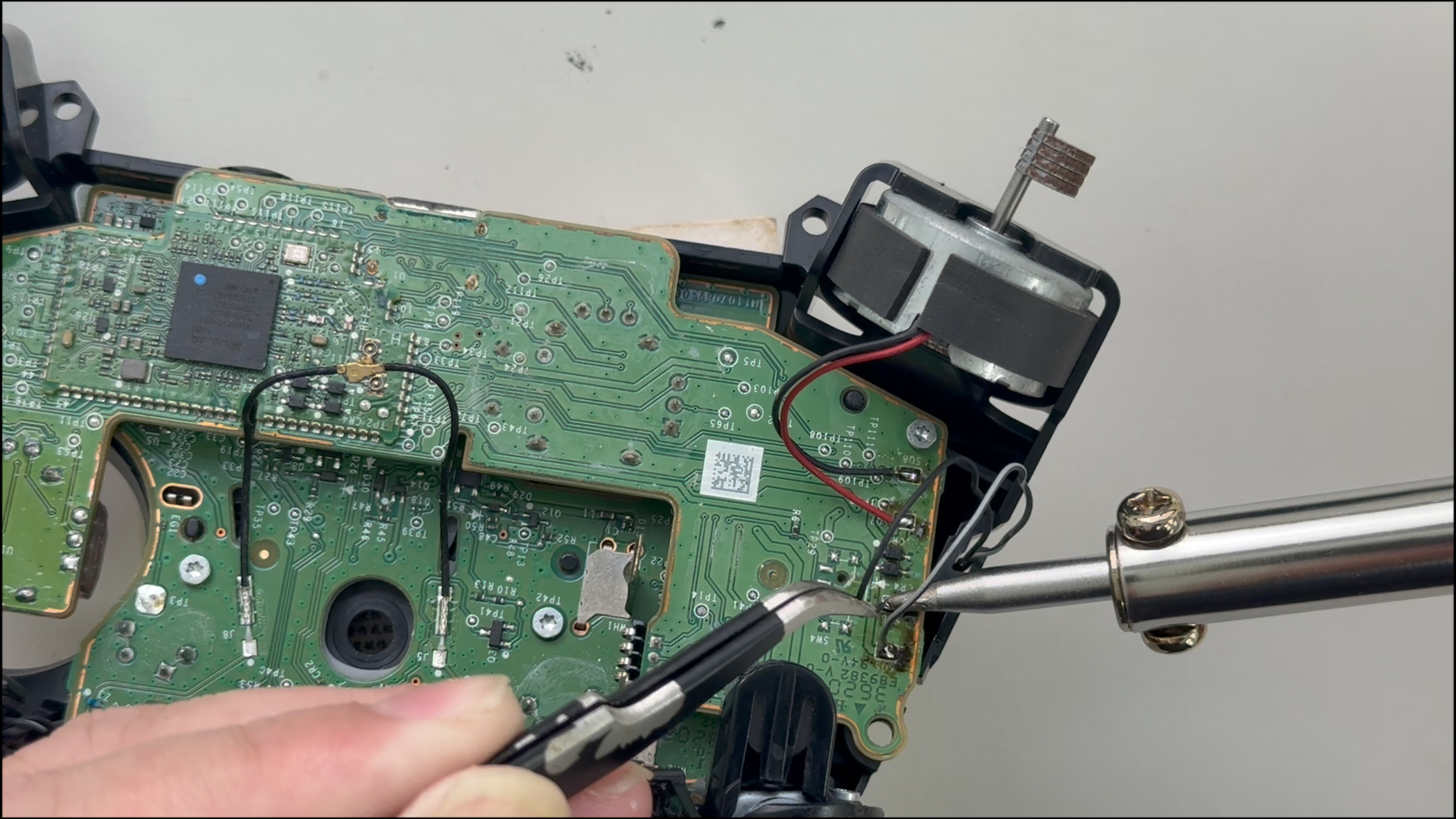

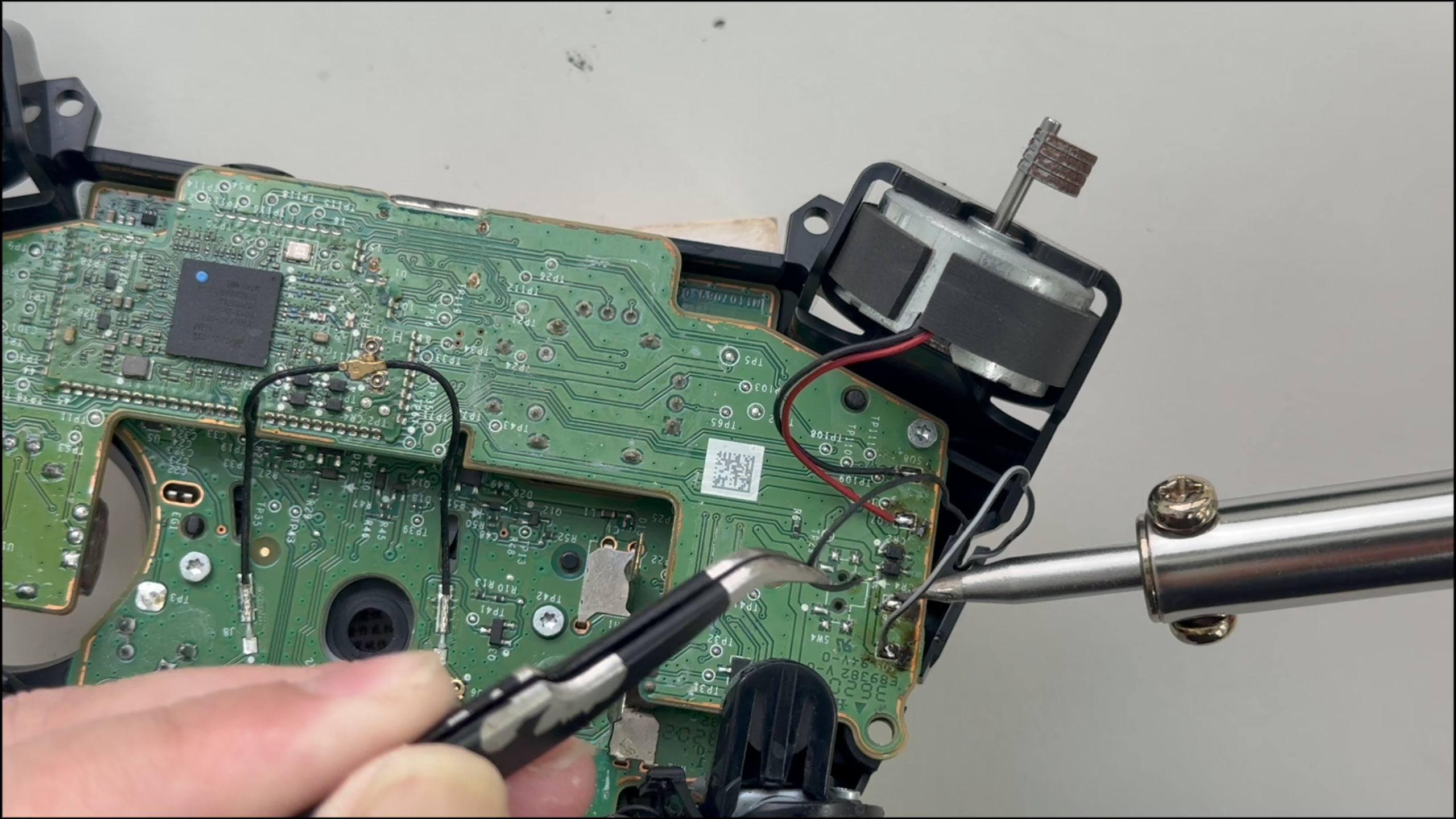

解焊馬達排線

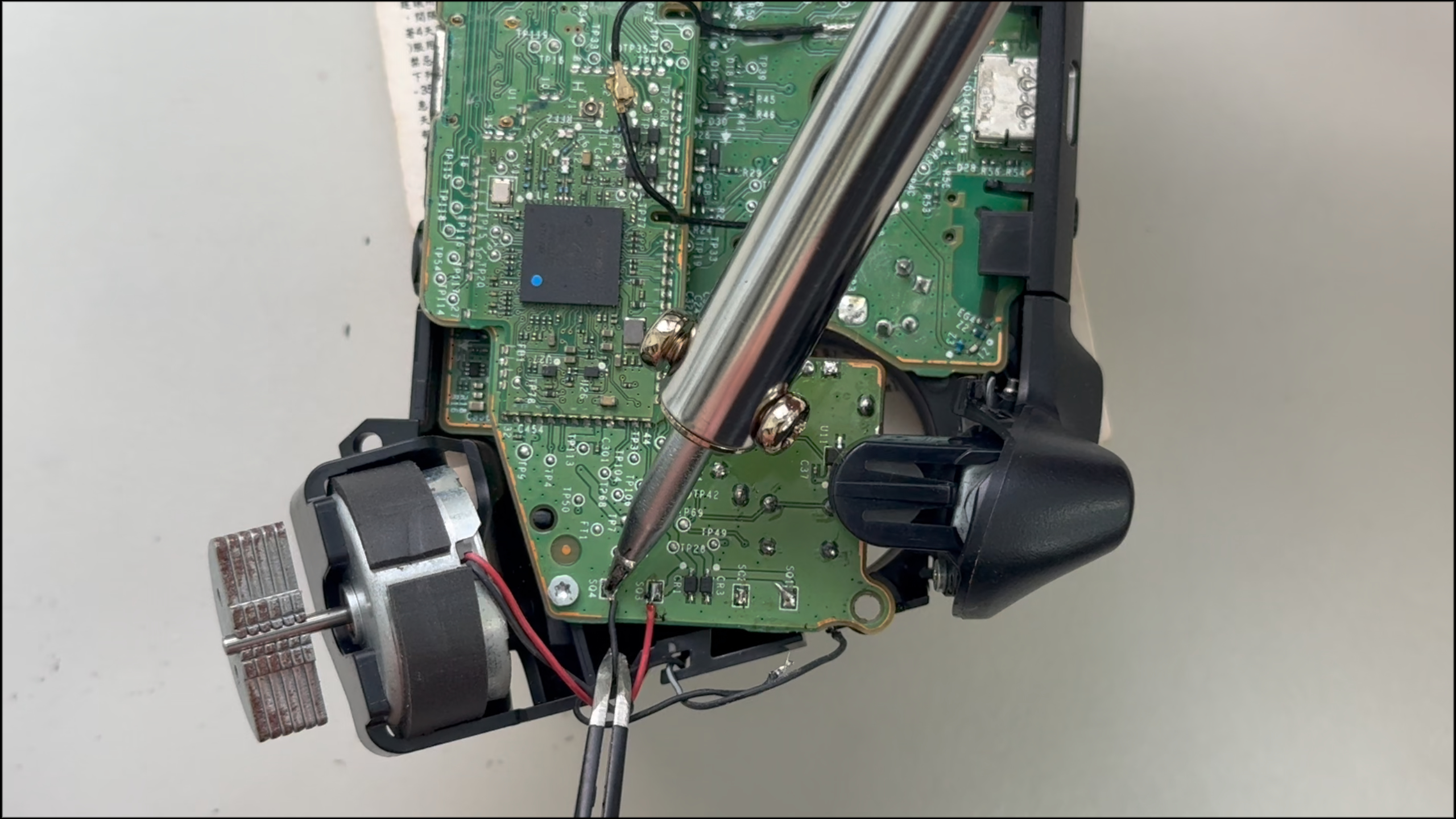

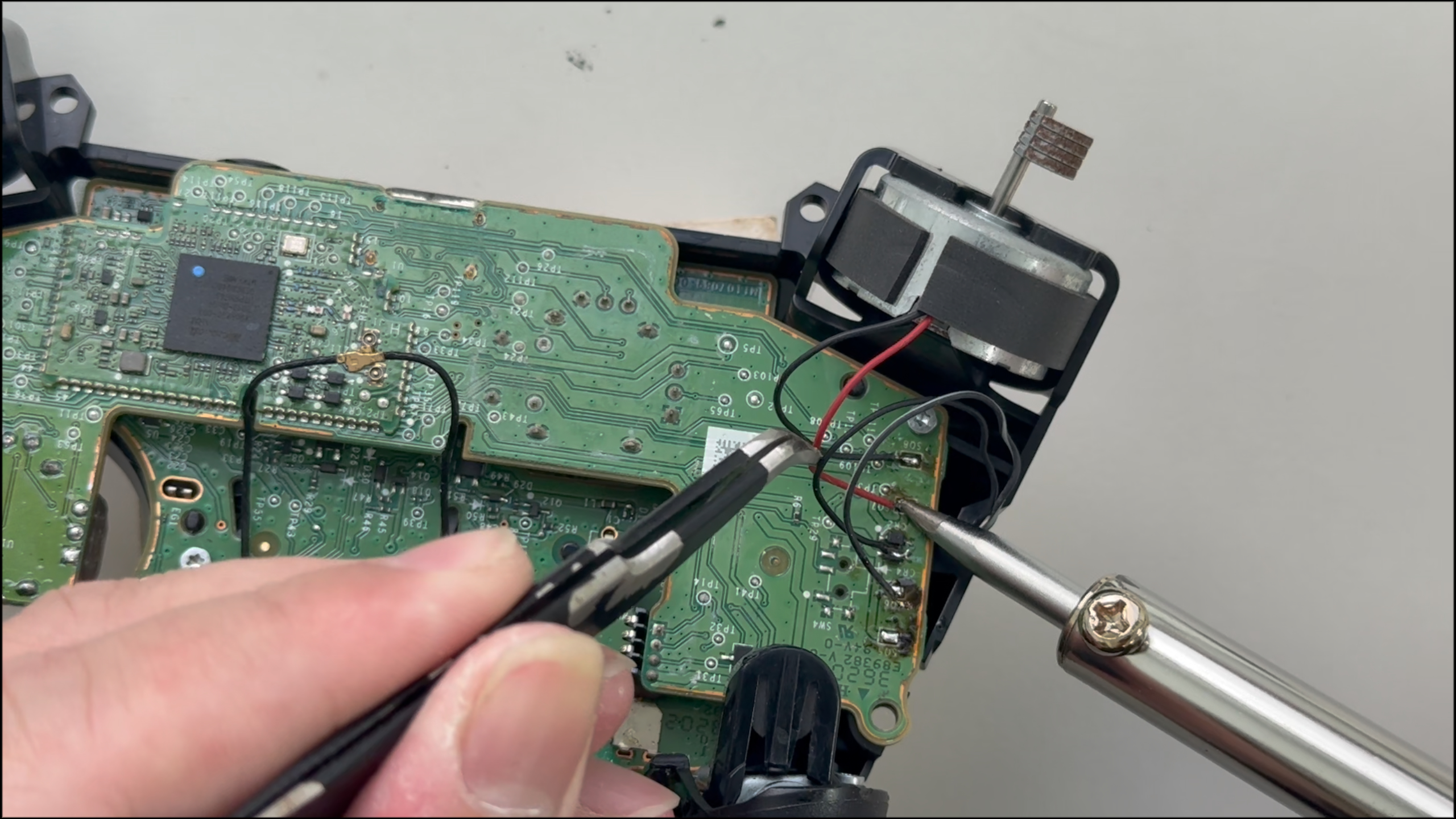

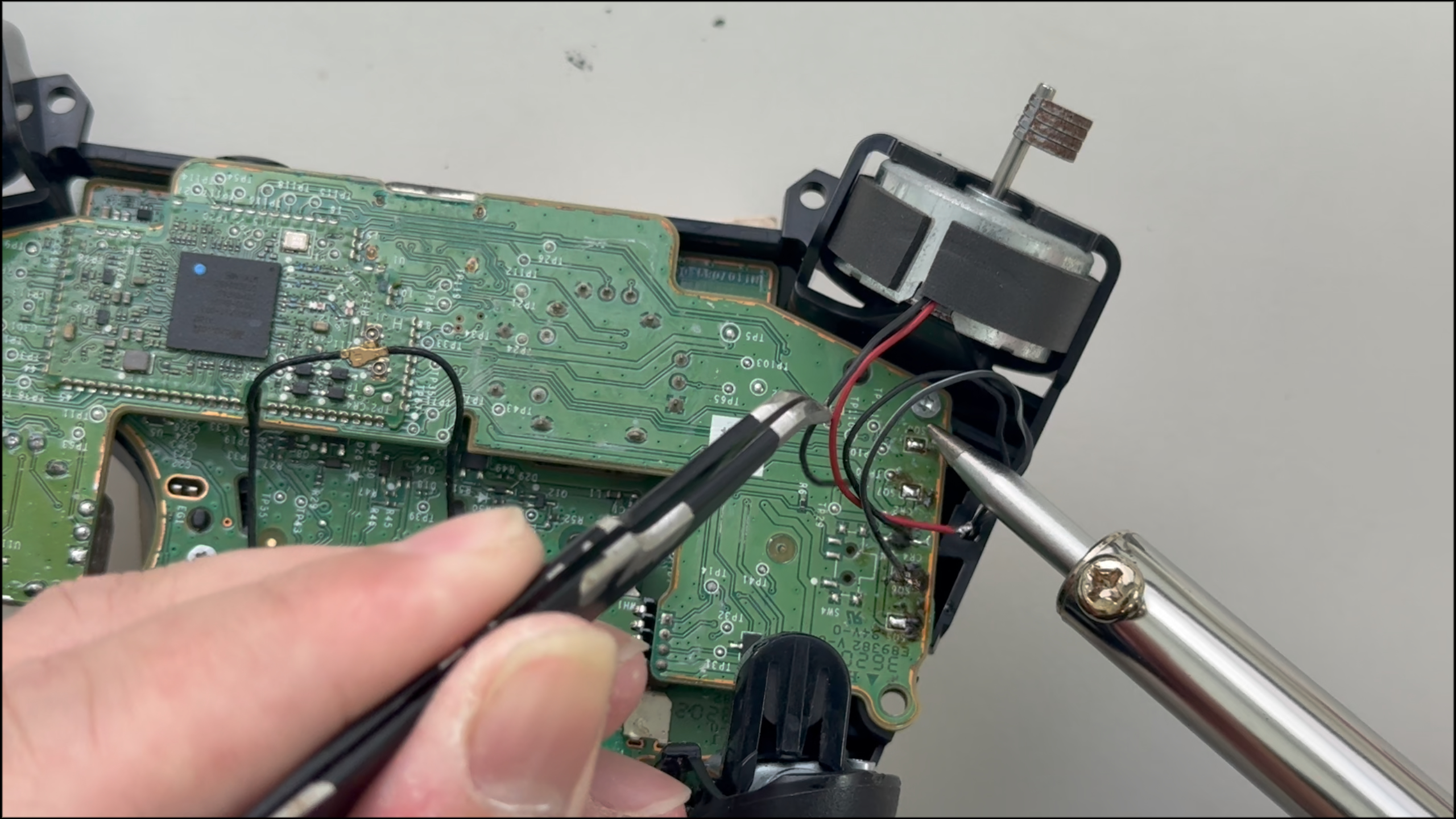

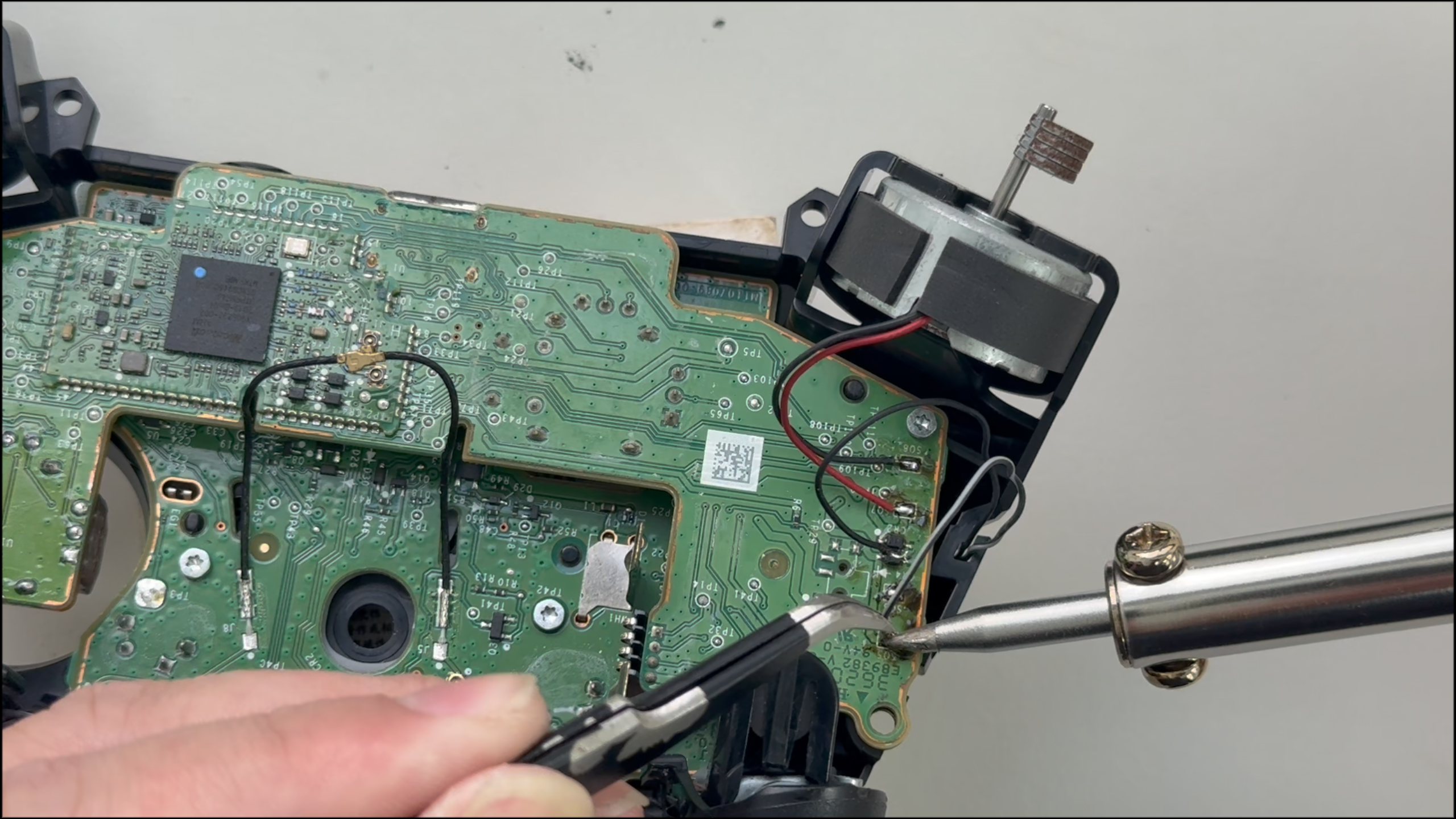

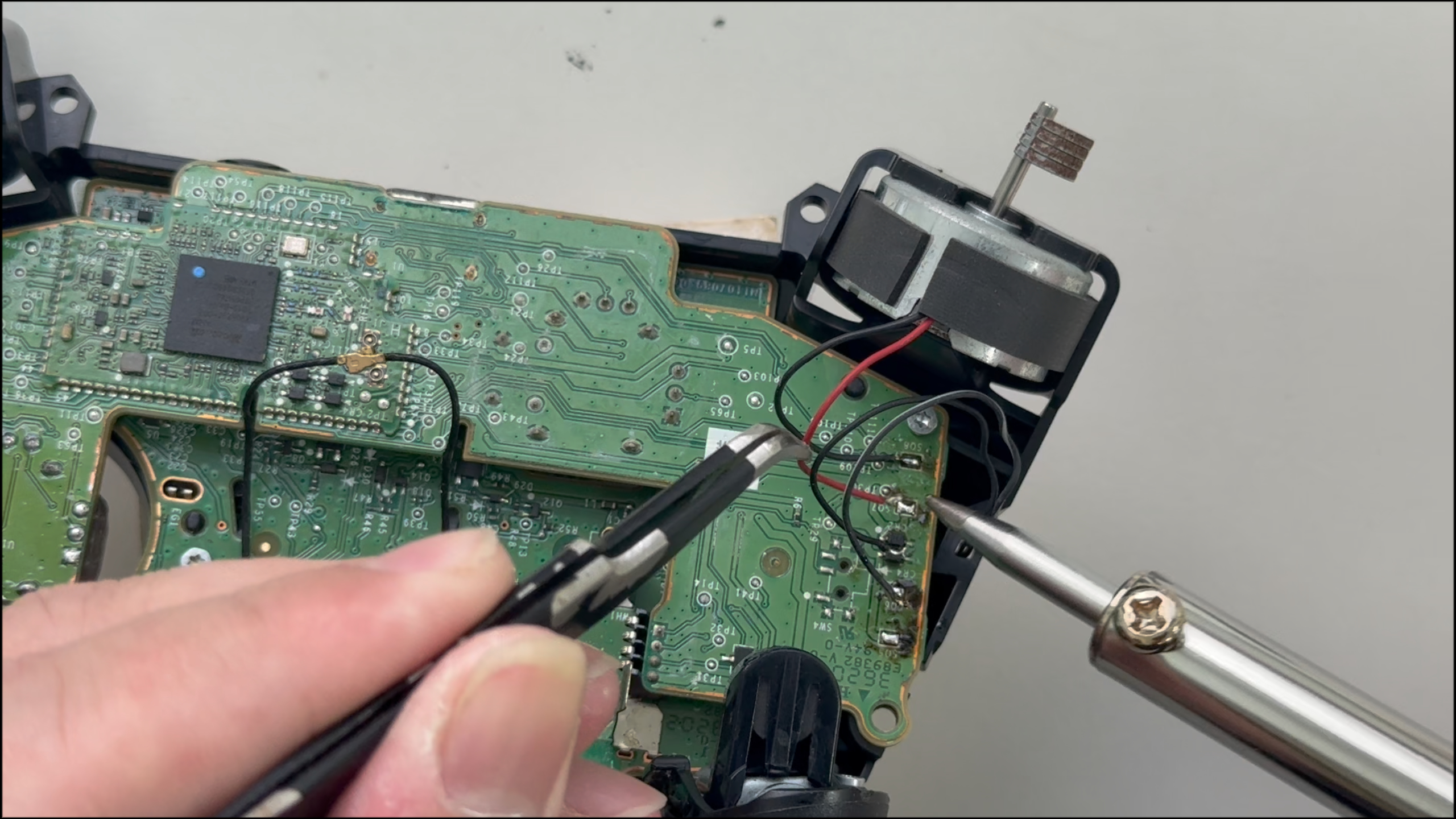

使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。
1
2
3
4
5
6
7
8
9
10
11
12
13

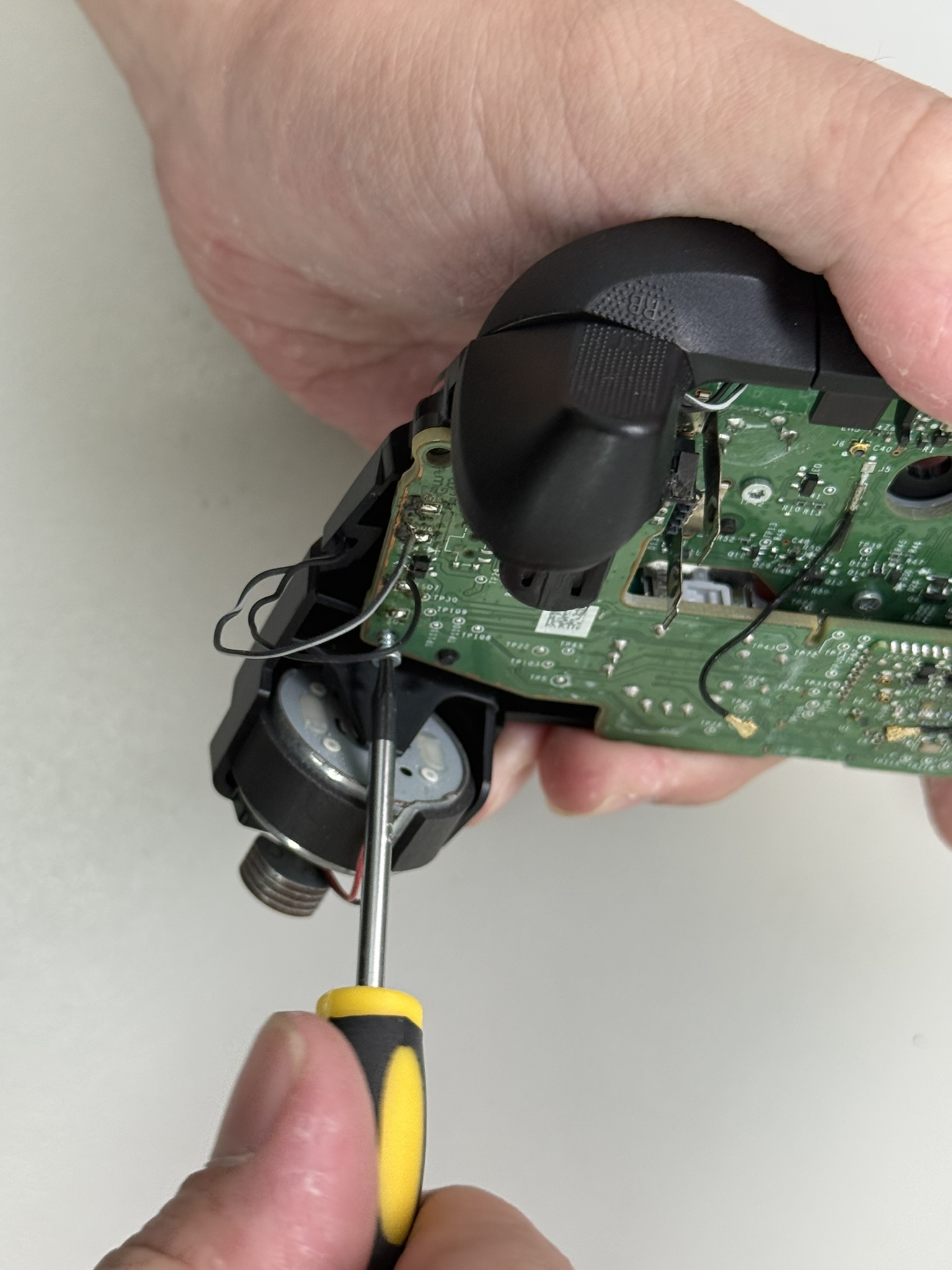

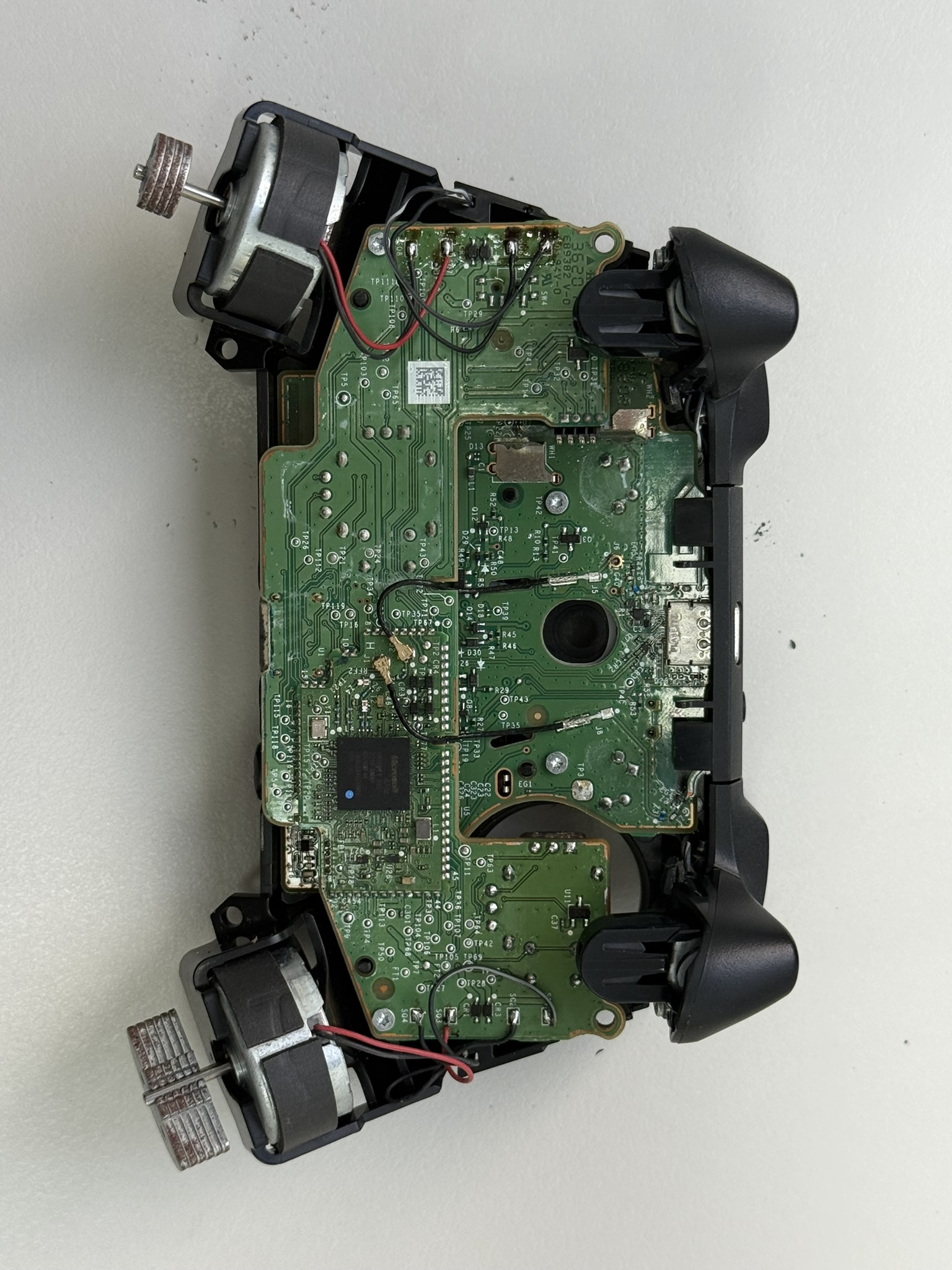

- 步驟 9 / 共 26

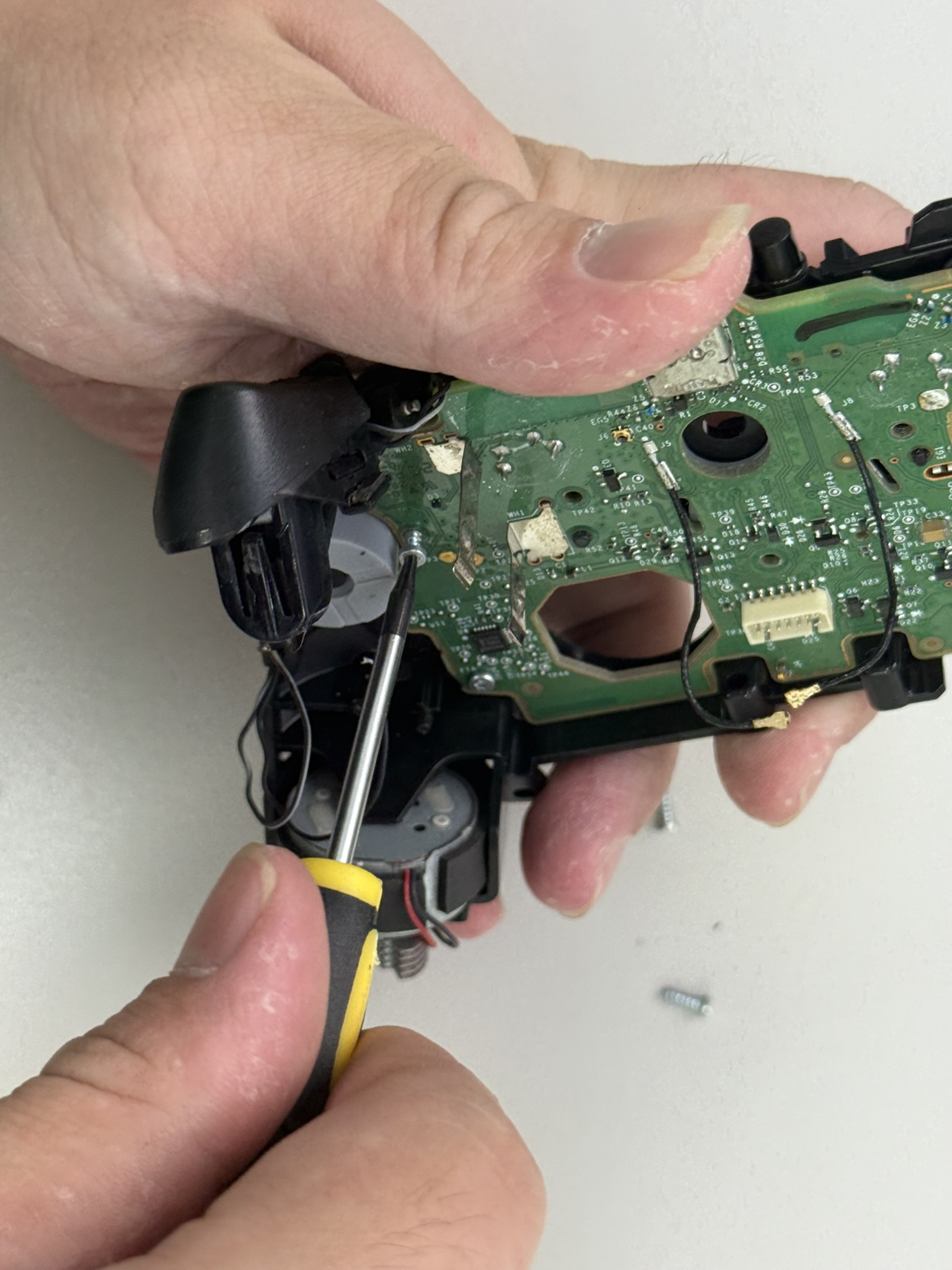

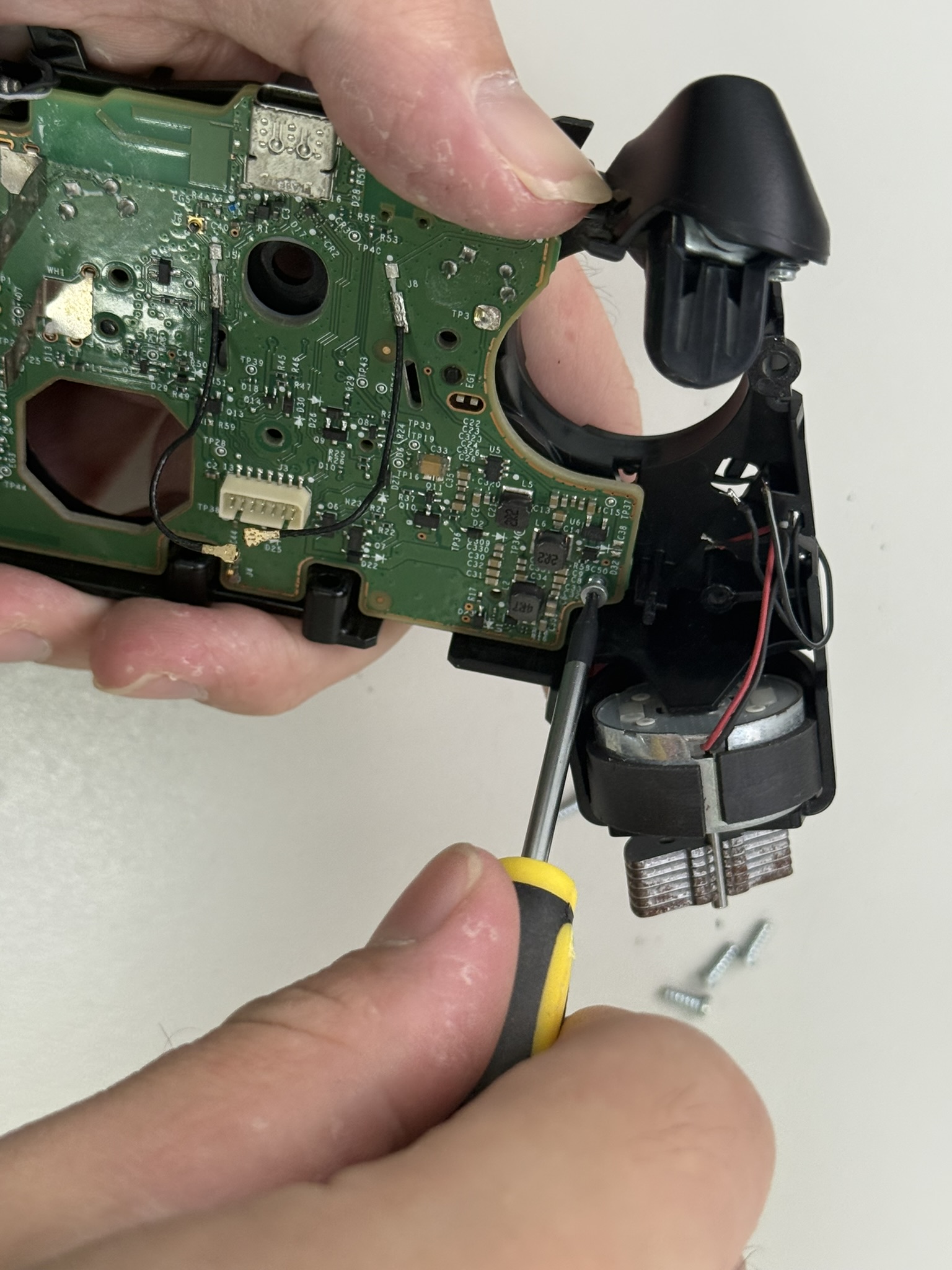

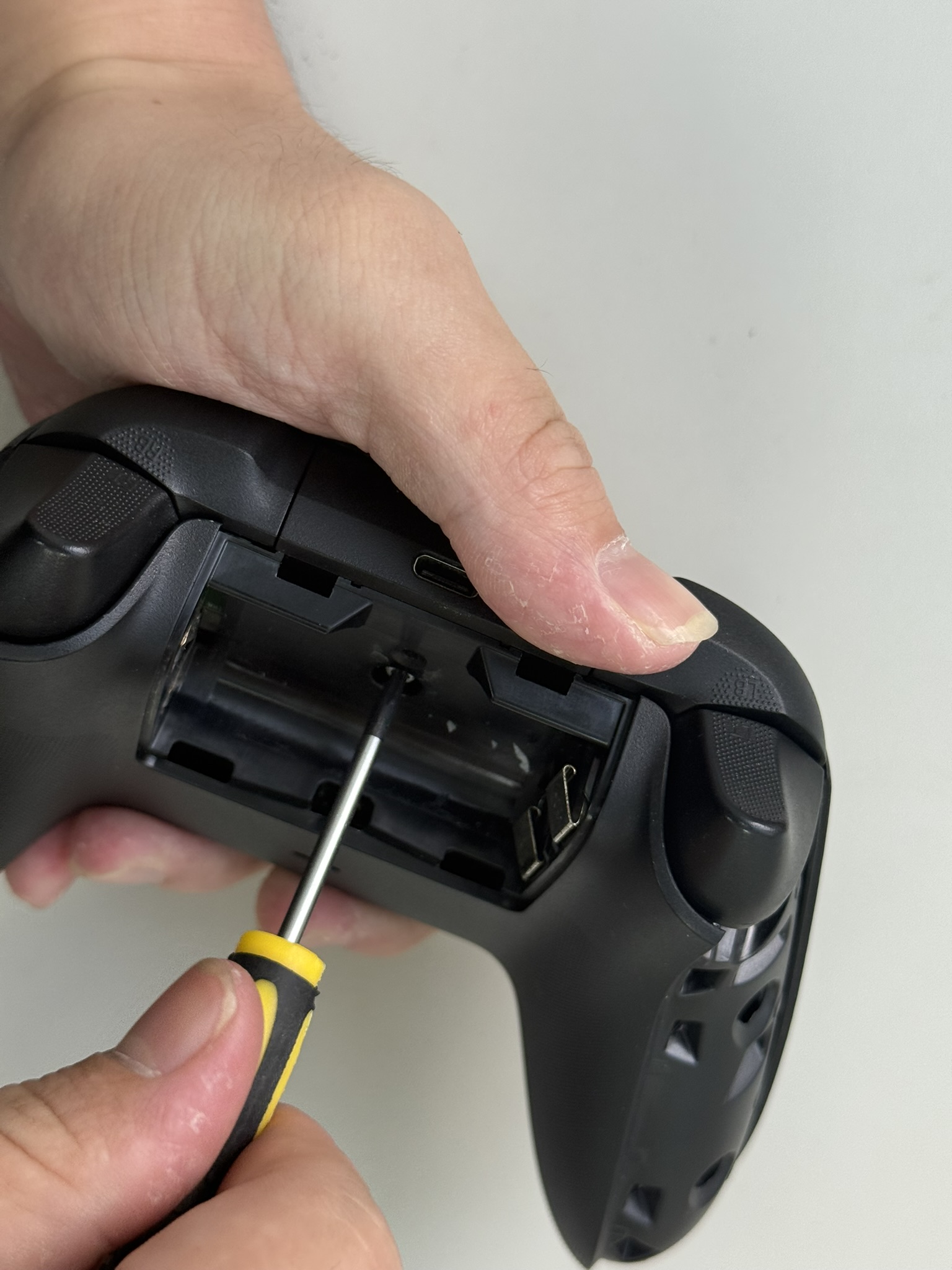

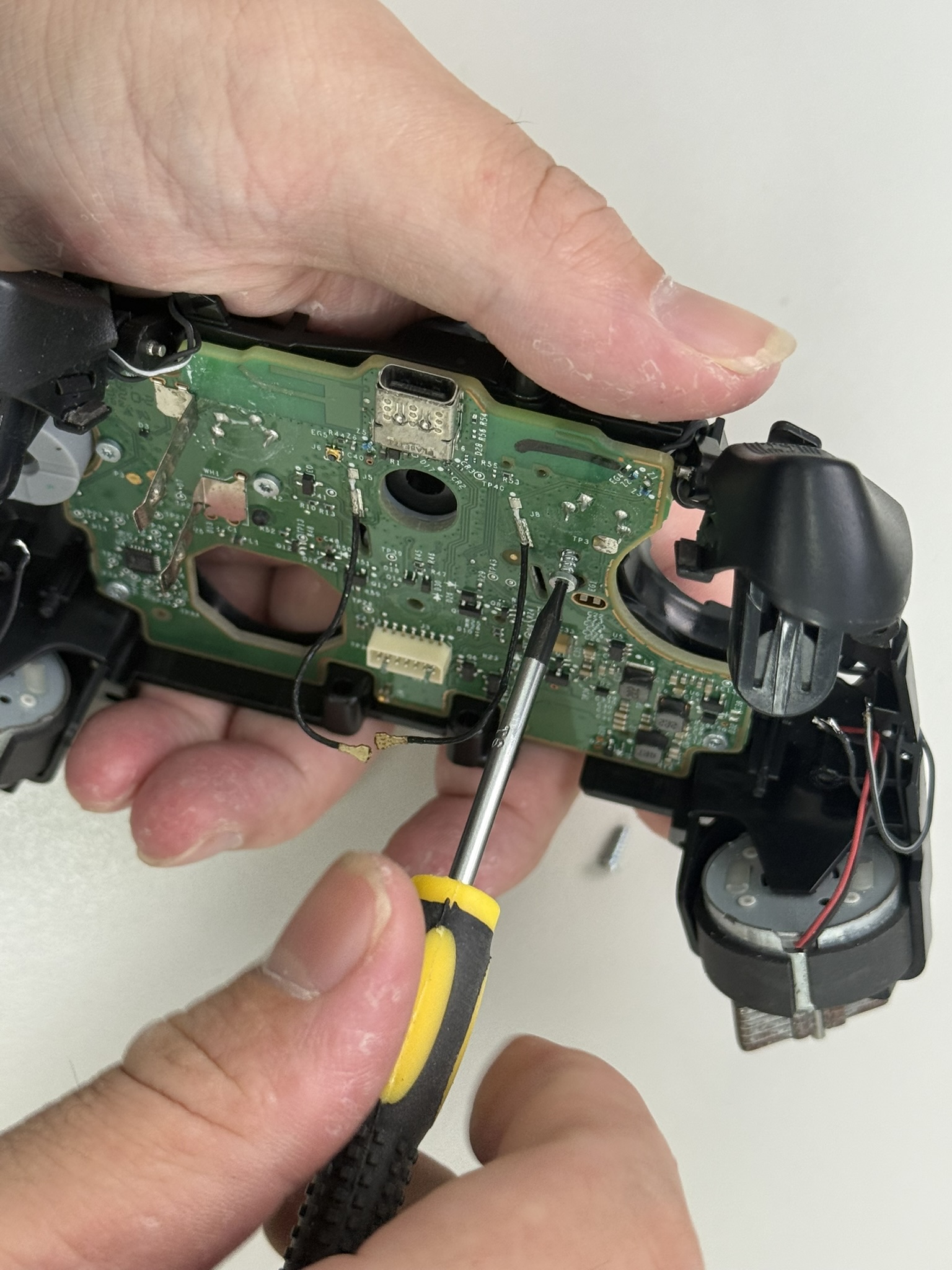

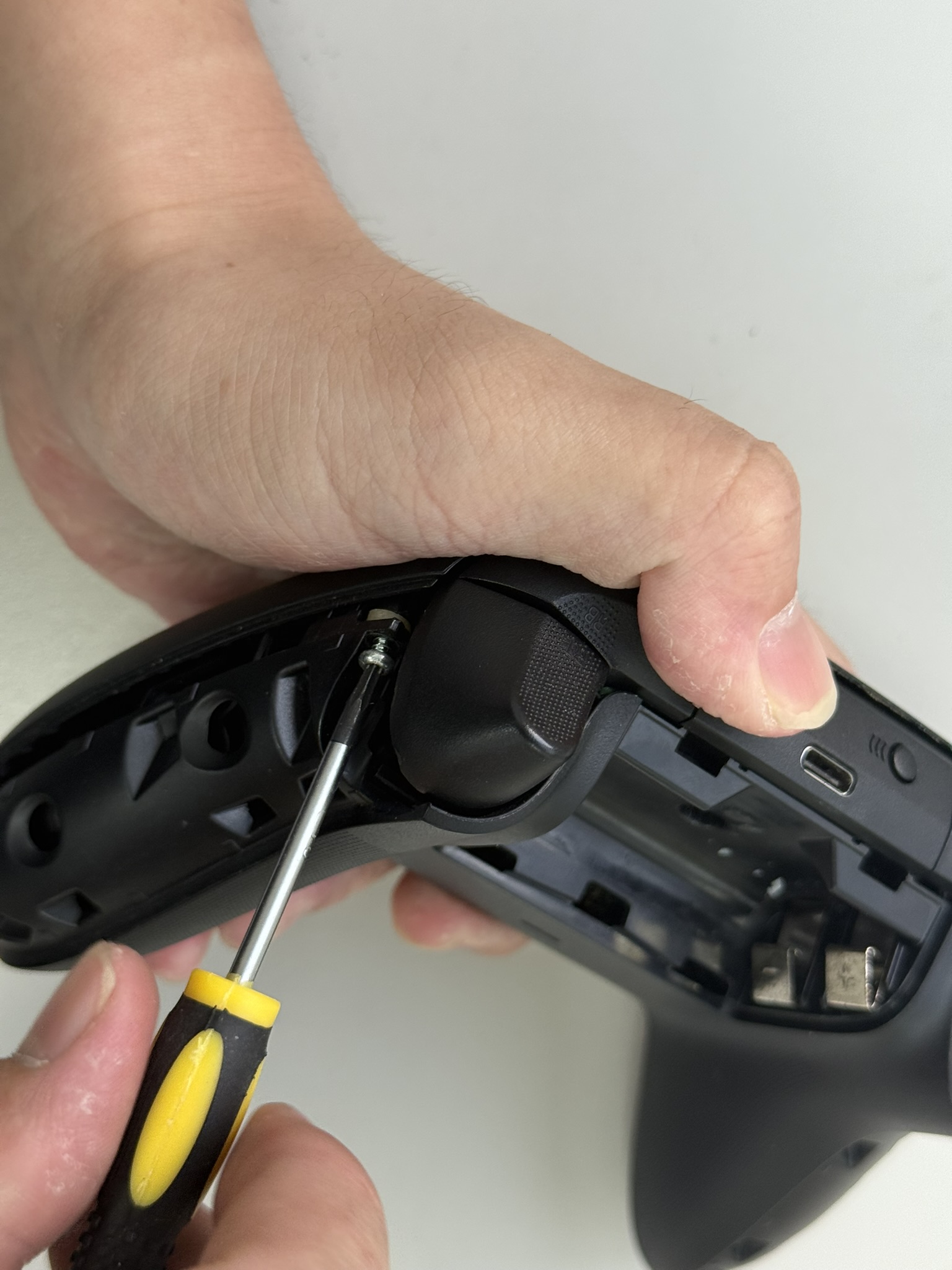

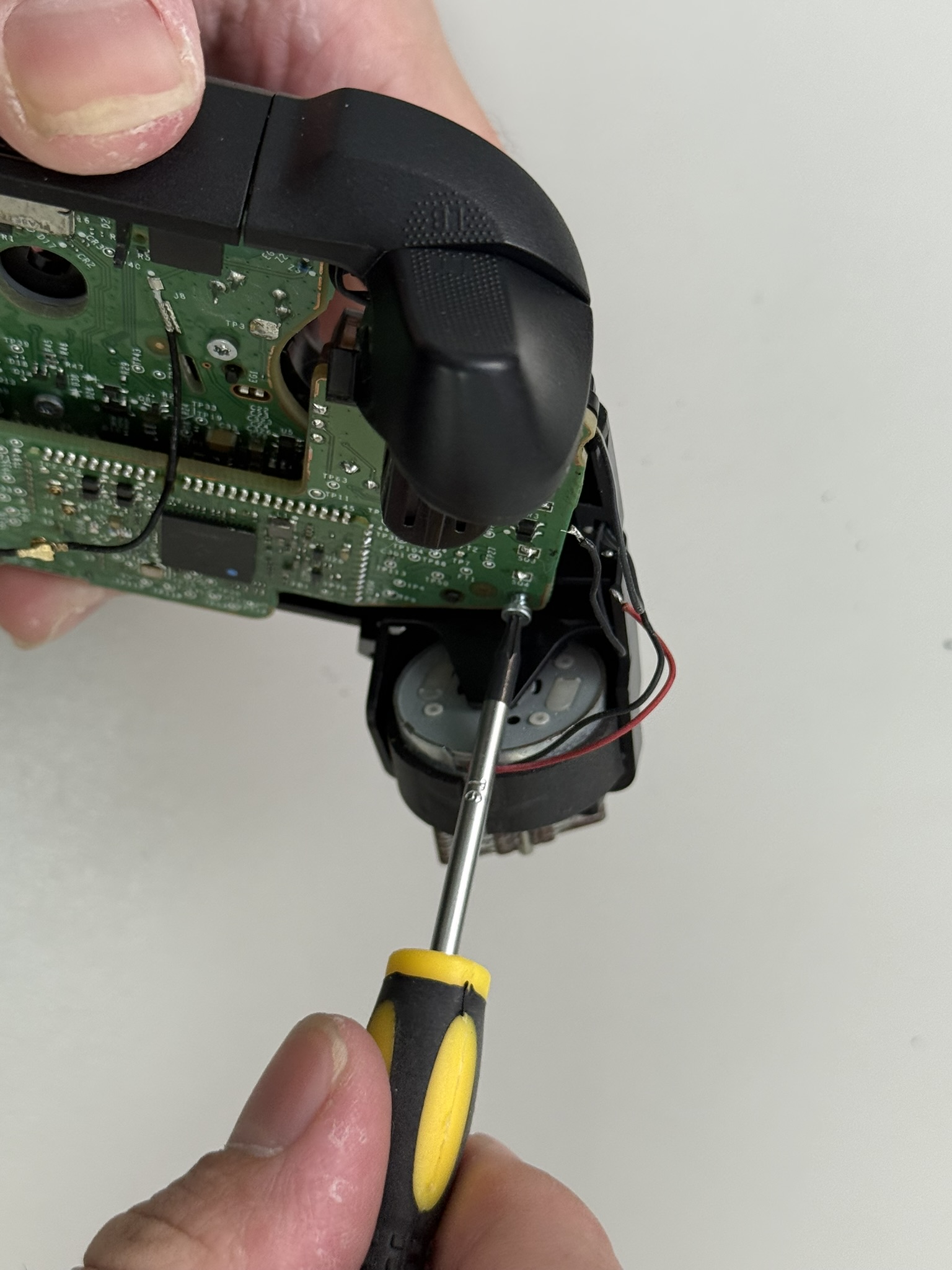

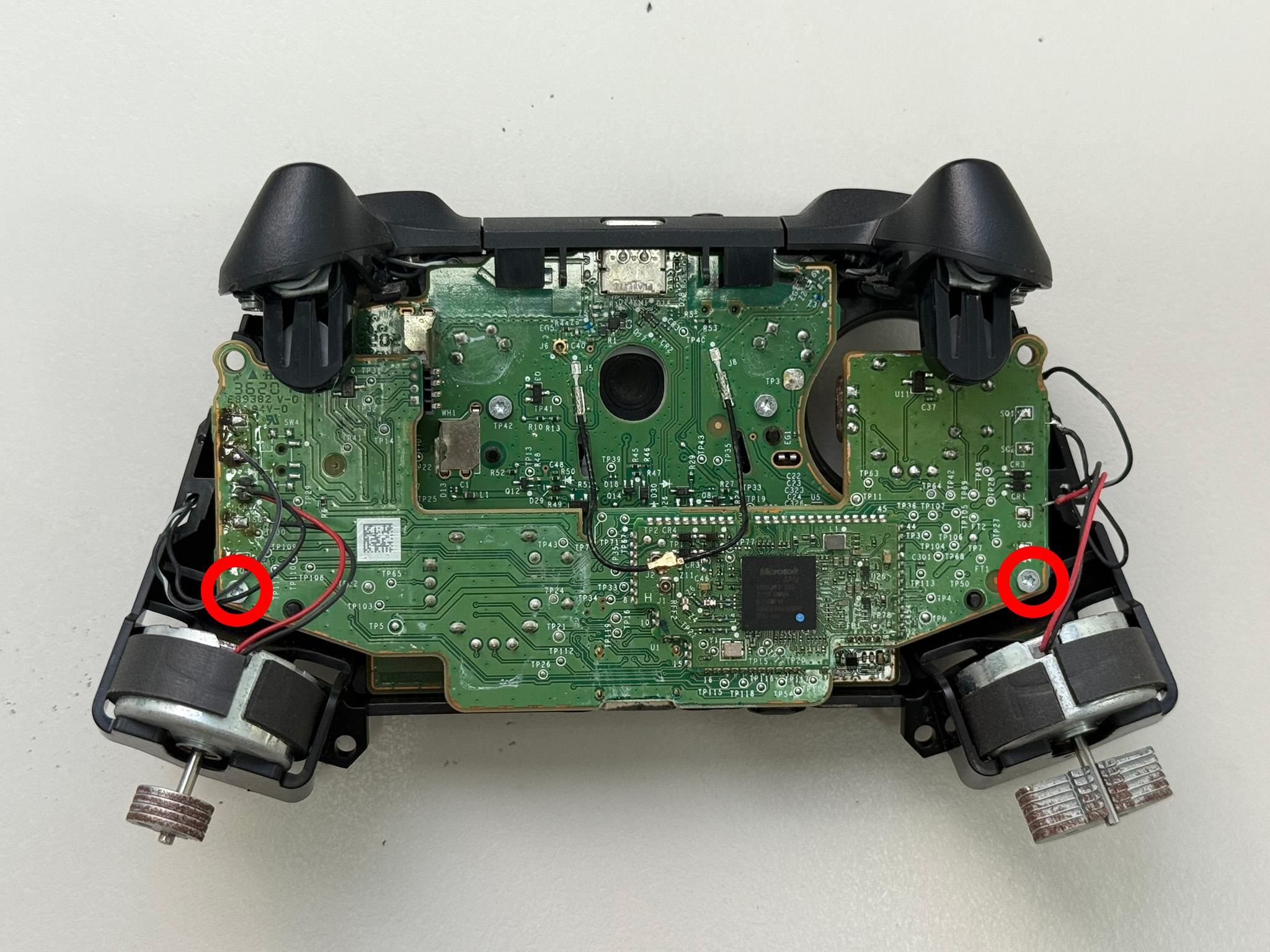

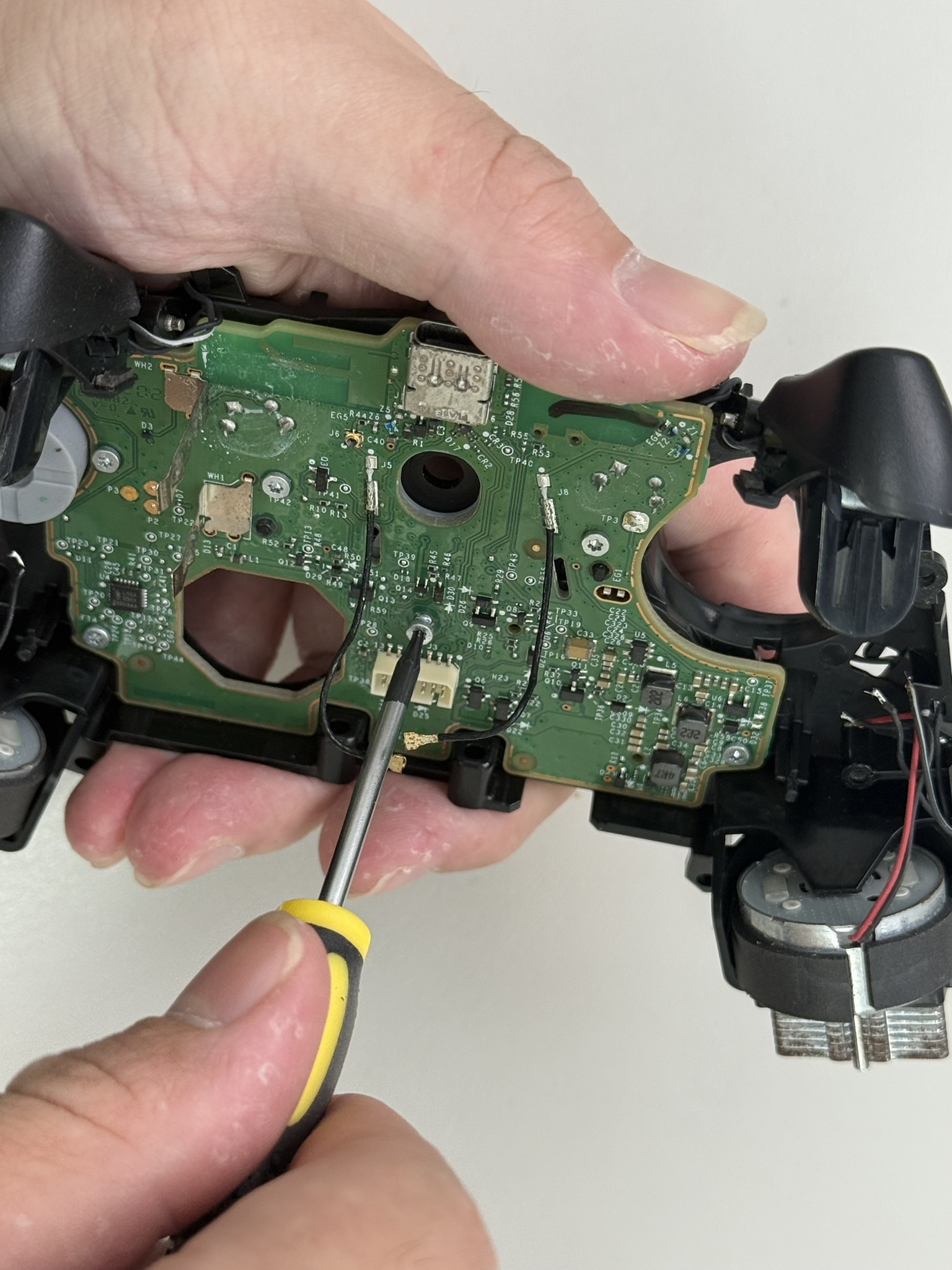

卸掉 2顆六角螺絲

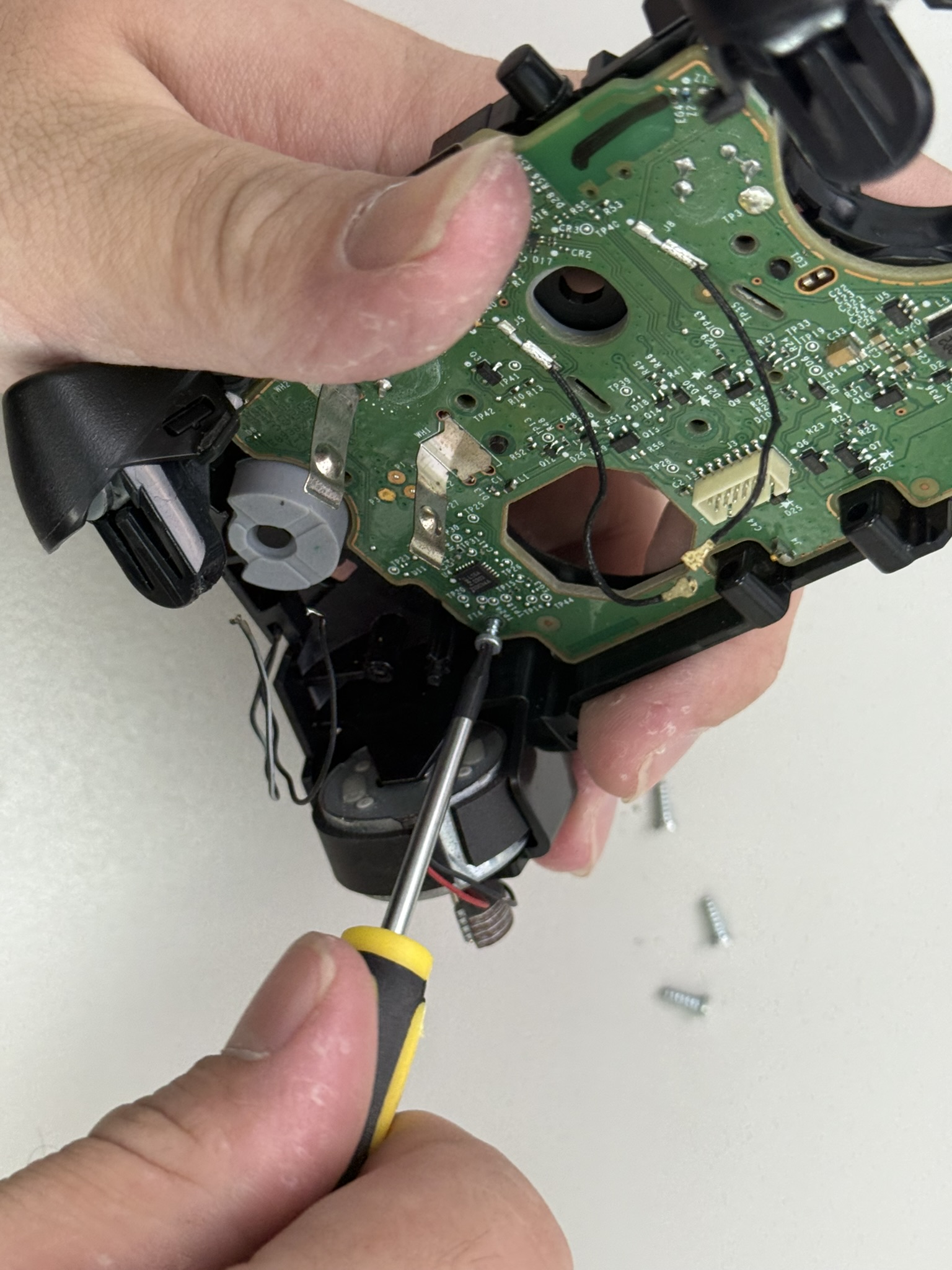

用 T6H六角螺絲起子
1
2
3
- 步驟 10 / 共 26

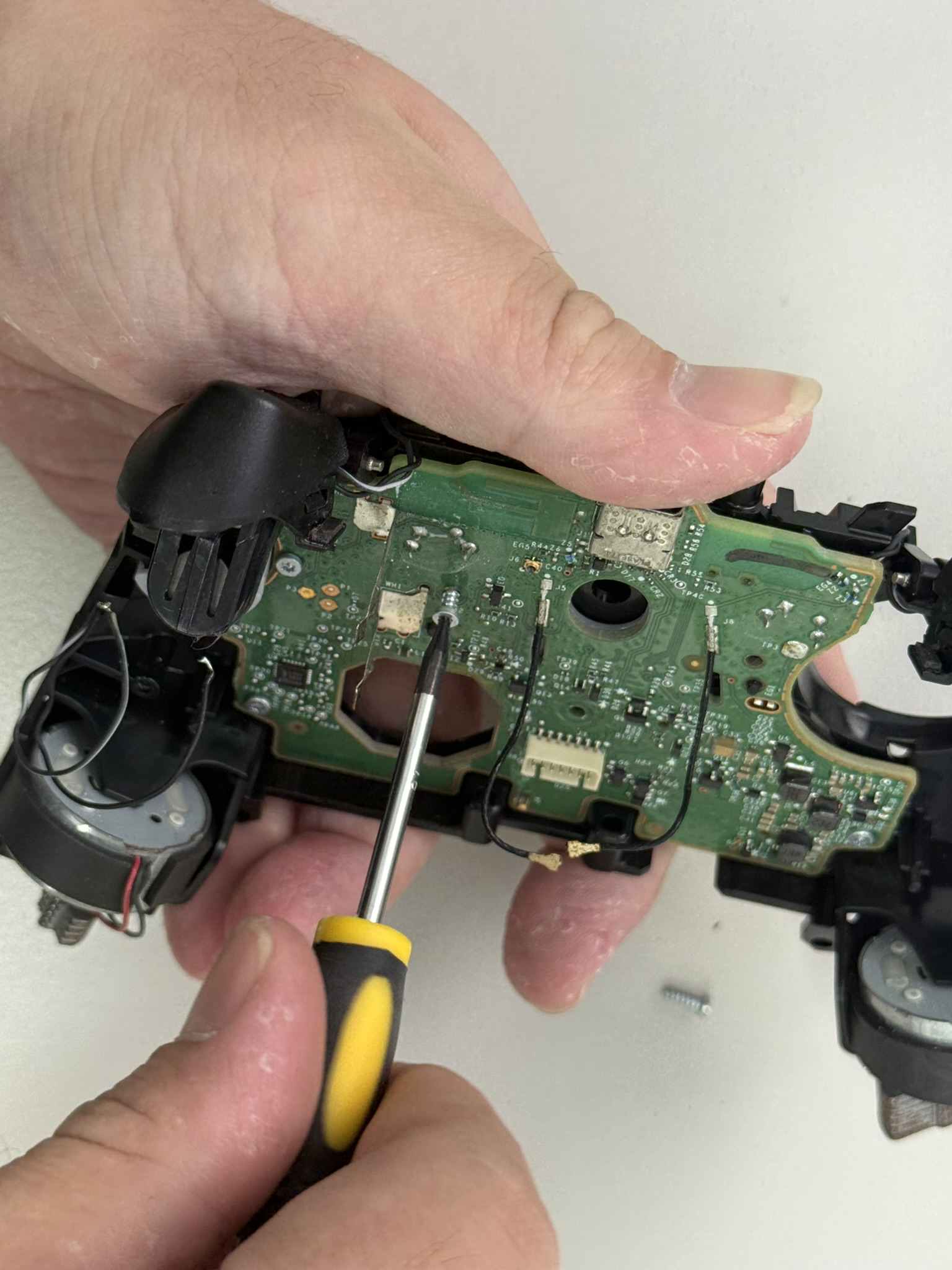

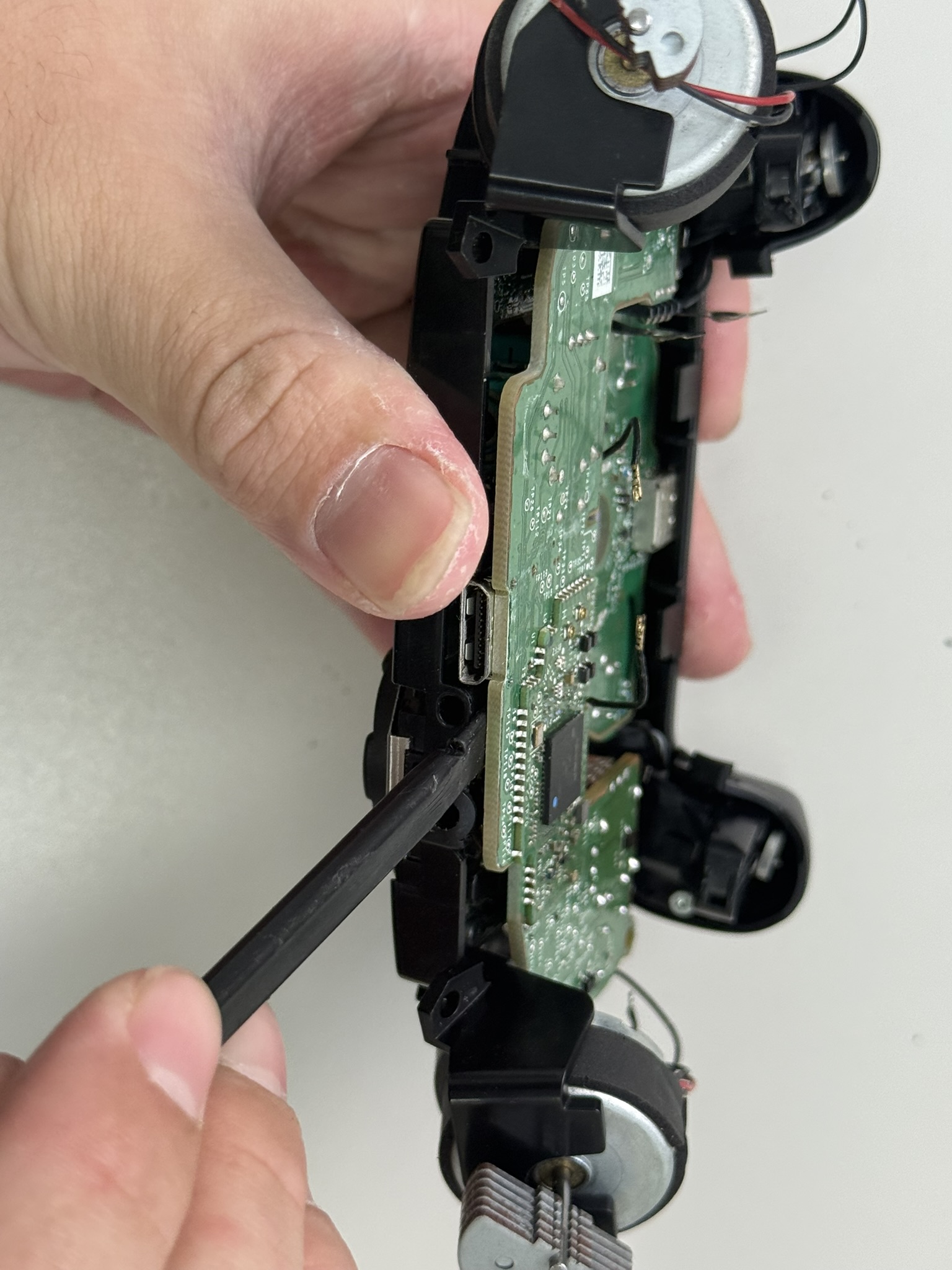

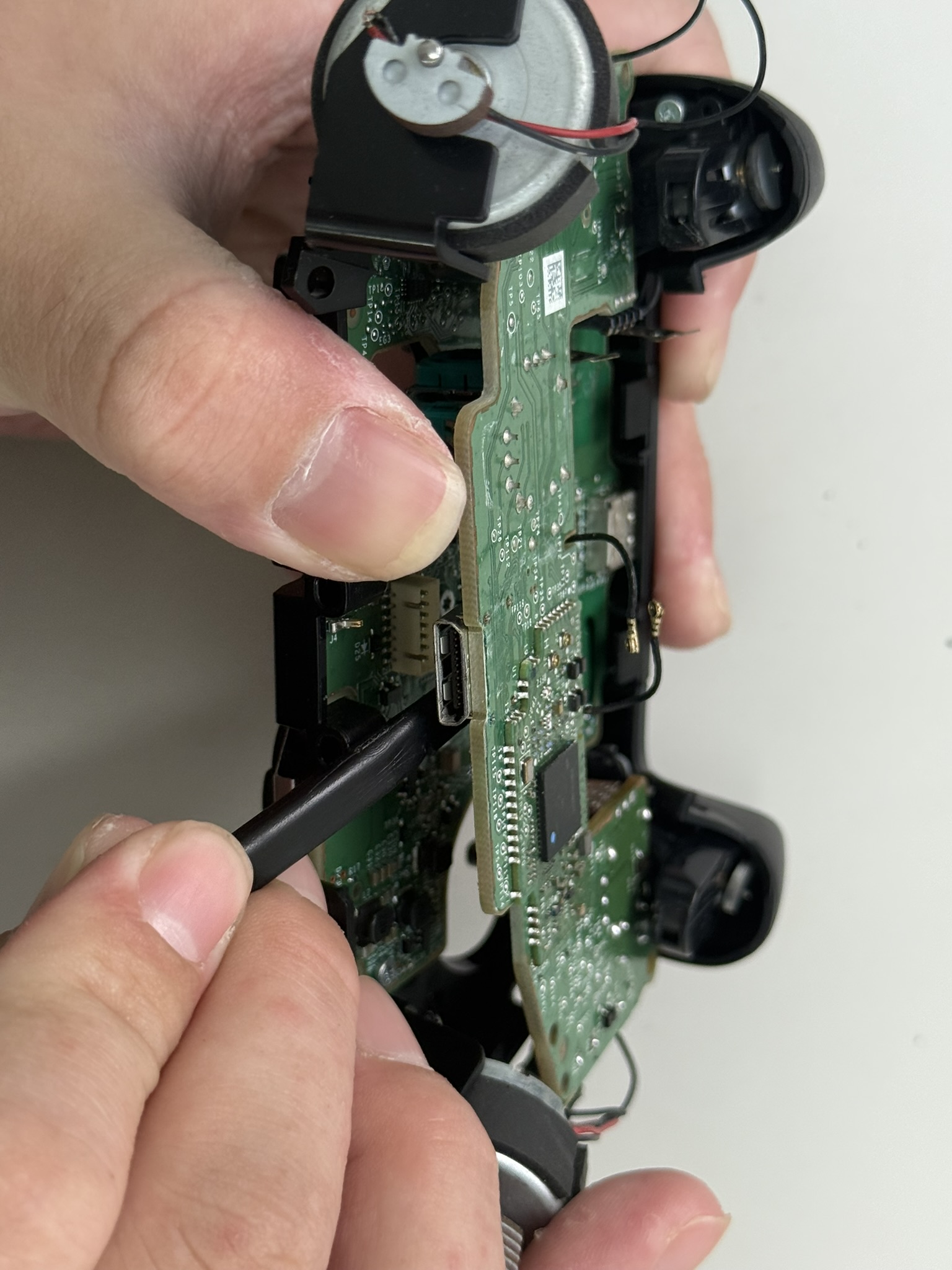

撬開主板跟副板連接
主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。
1
2
- 步驟 11 / 共 26

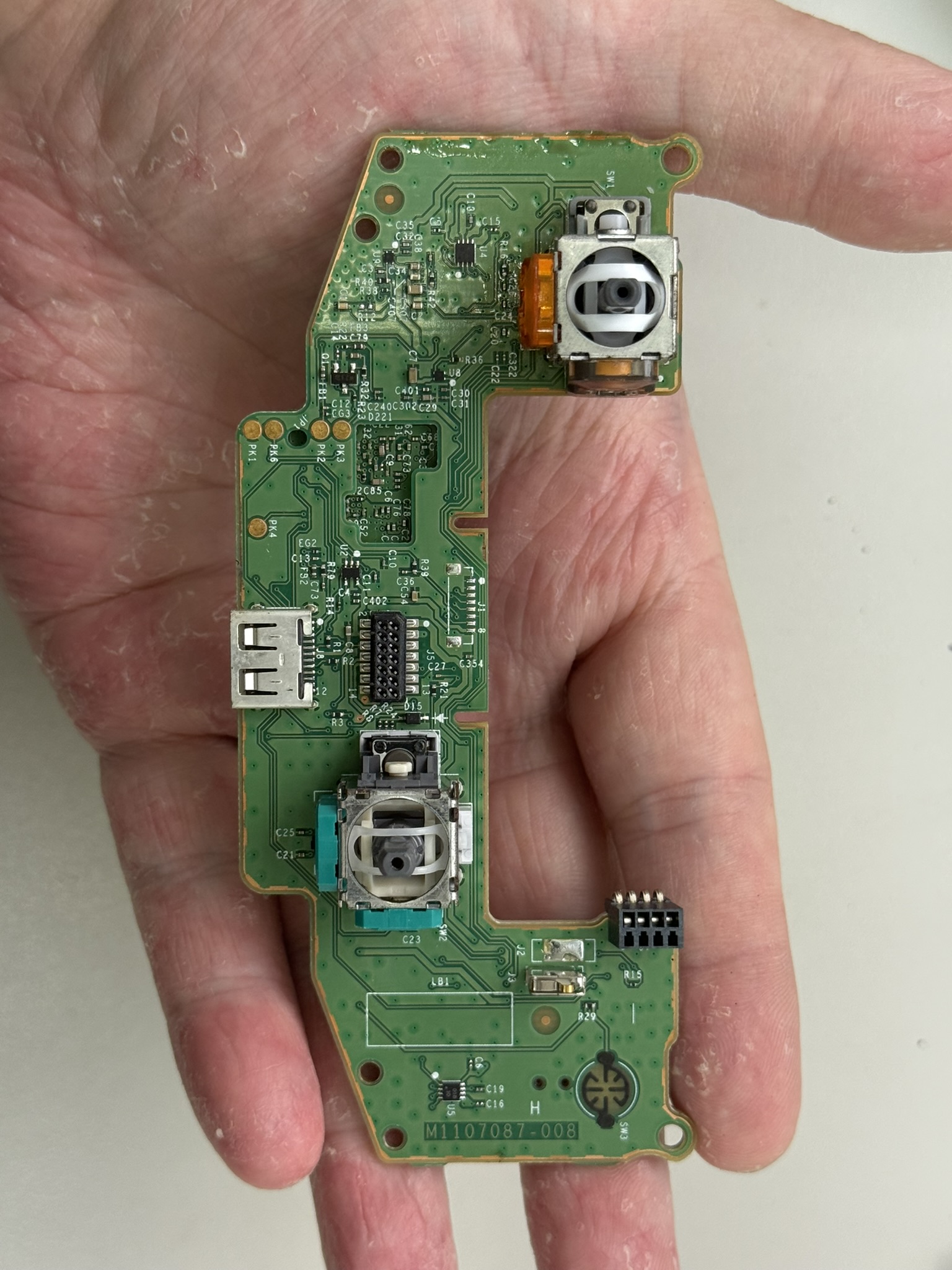

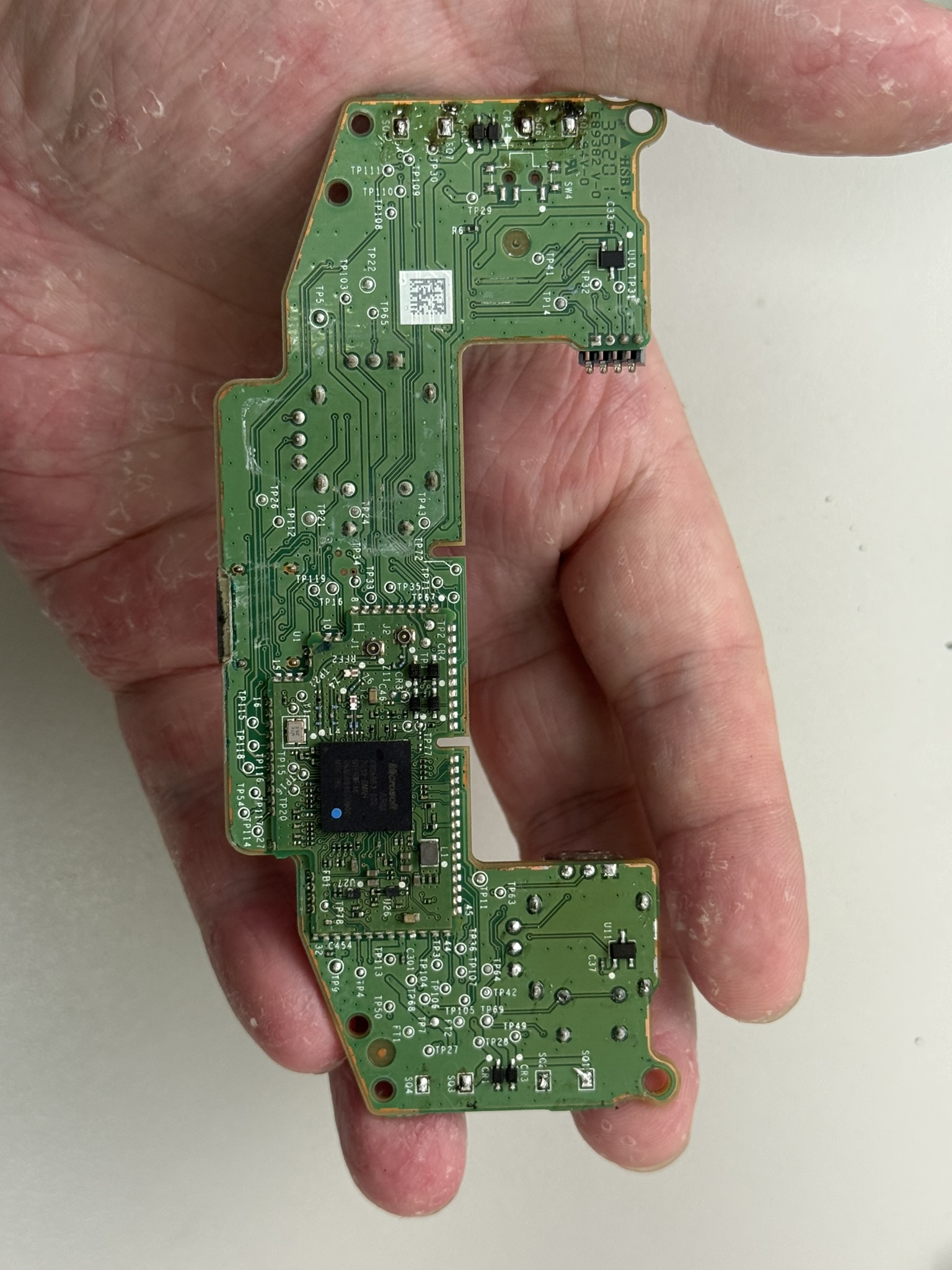

取下主板

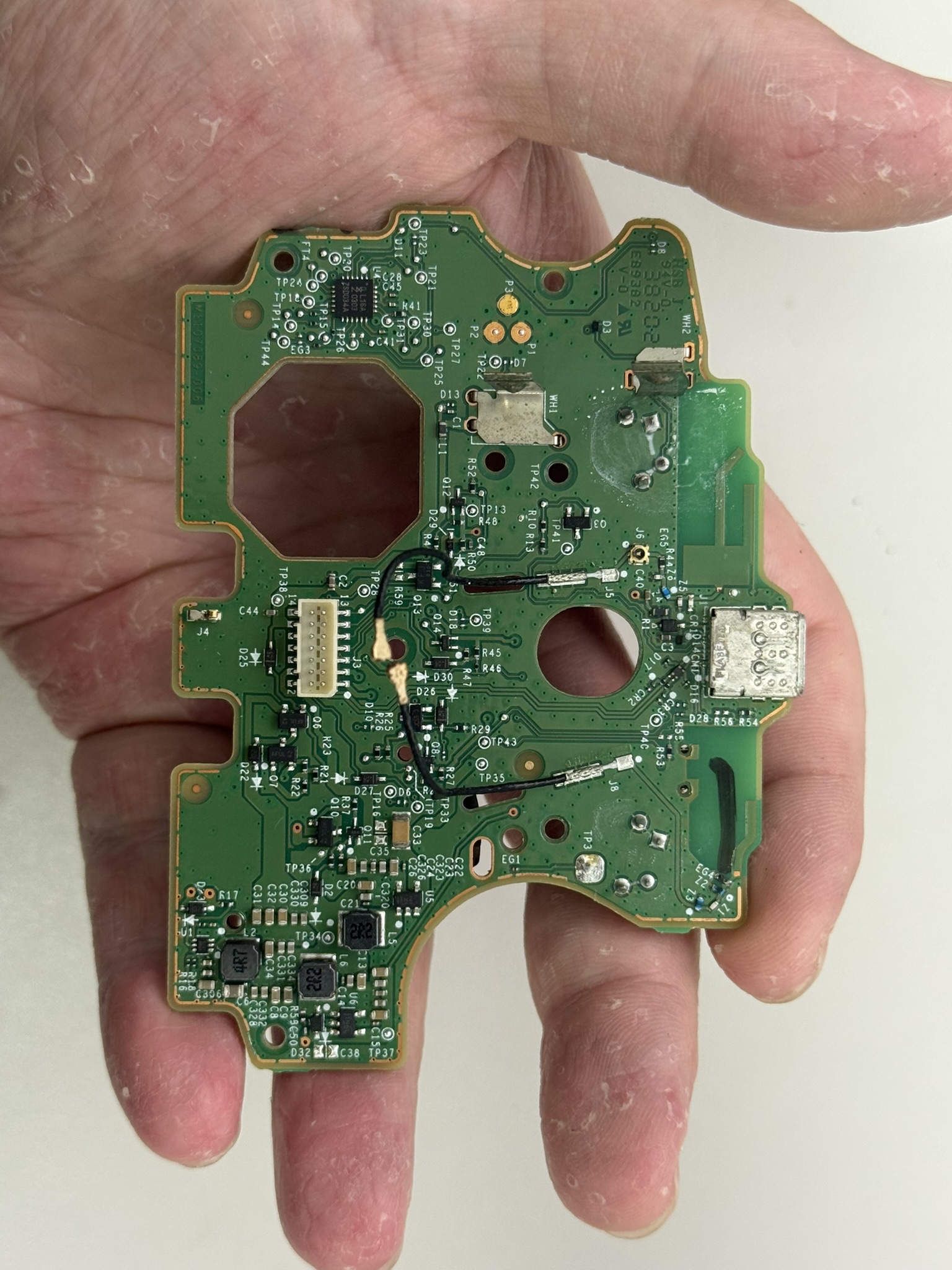

主板型號：M1107087-008
1
2

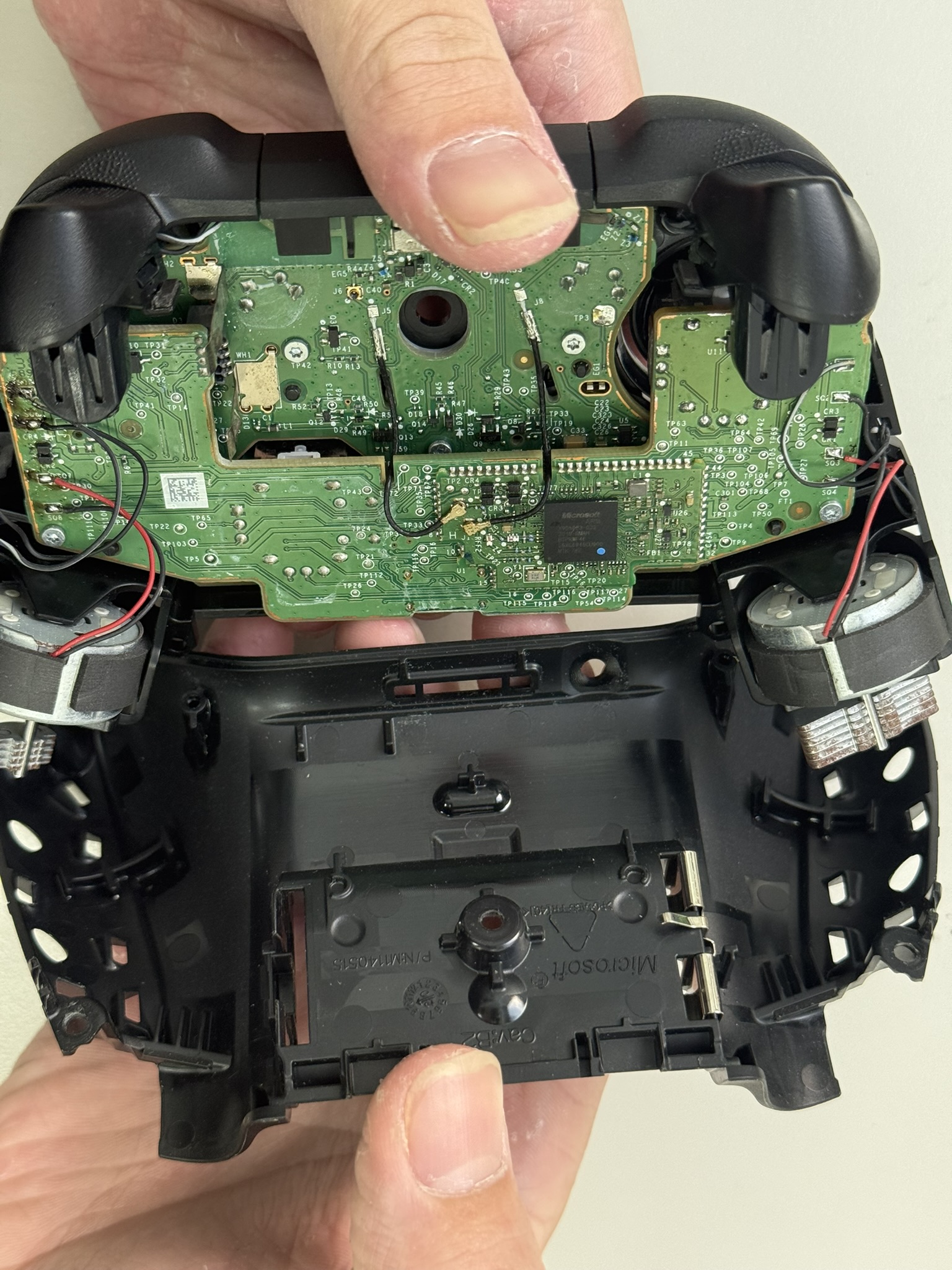

- 步驟 12 / 共 26

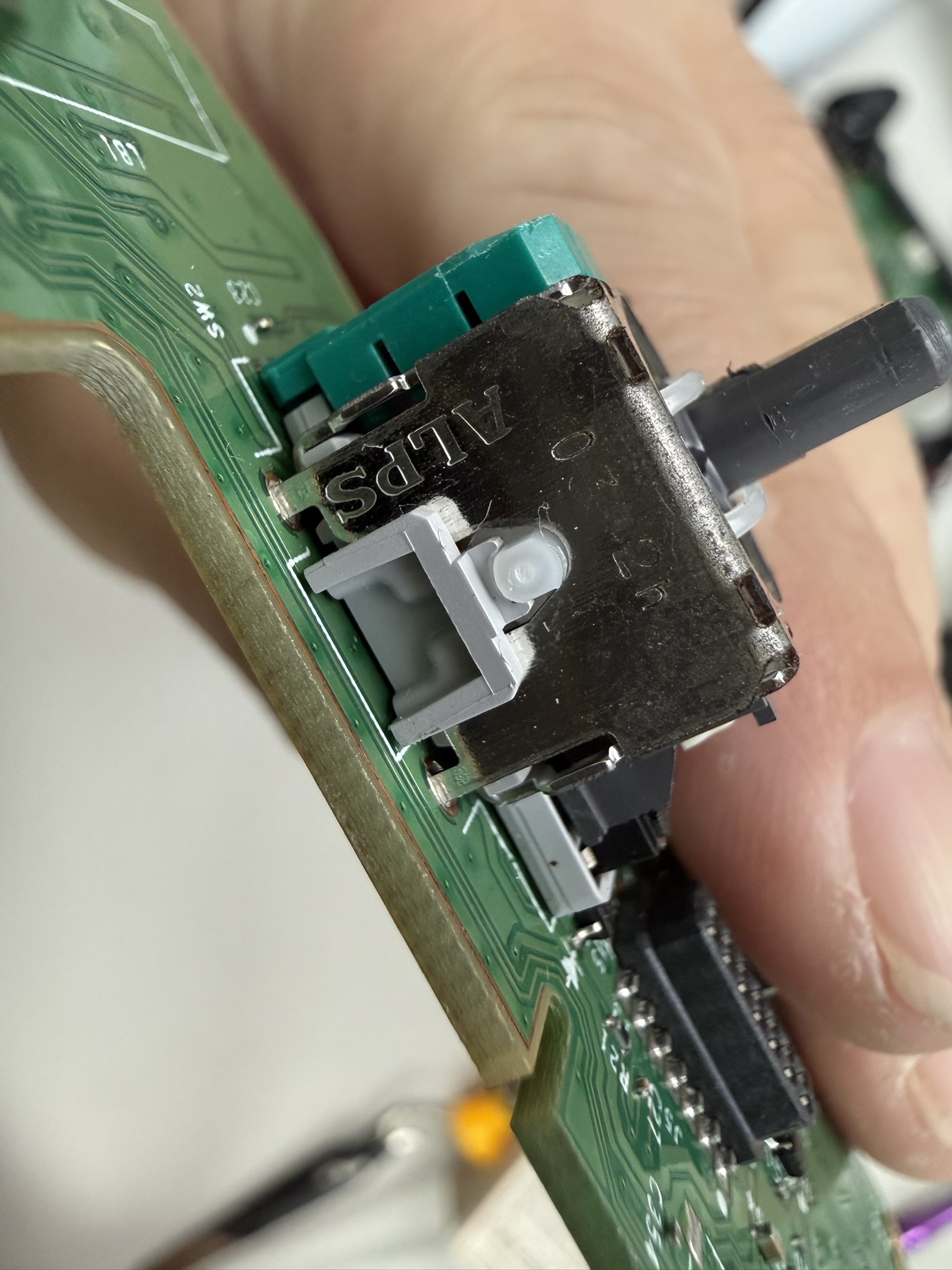

碳膜搖桿
製造商：阿爾卑斯(ALPS)
1
2
- 步驟 13 / 共 26

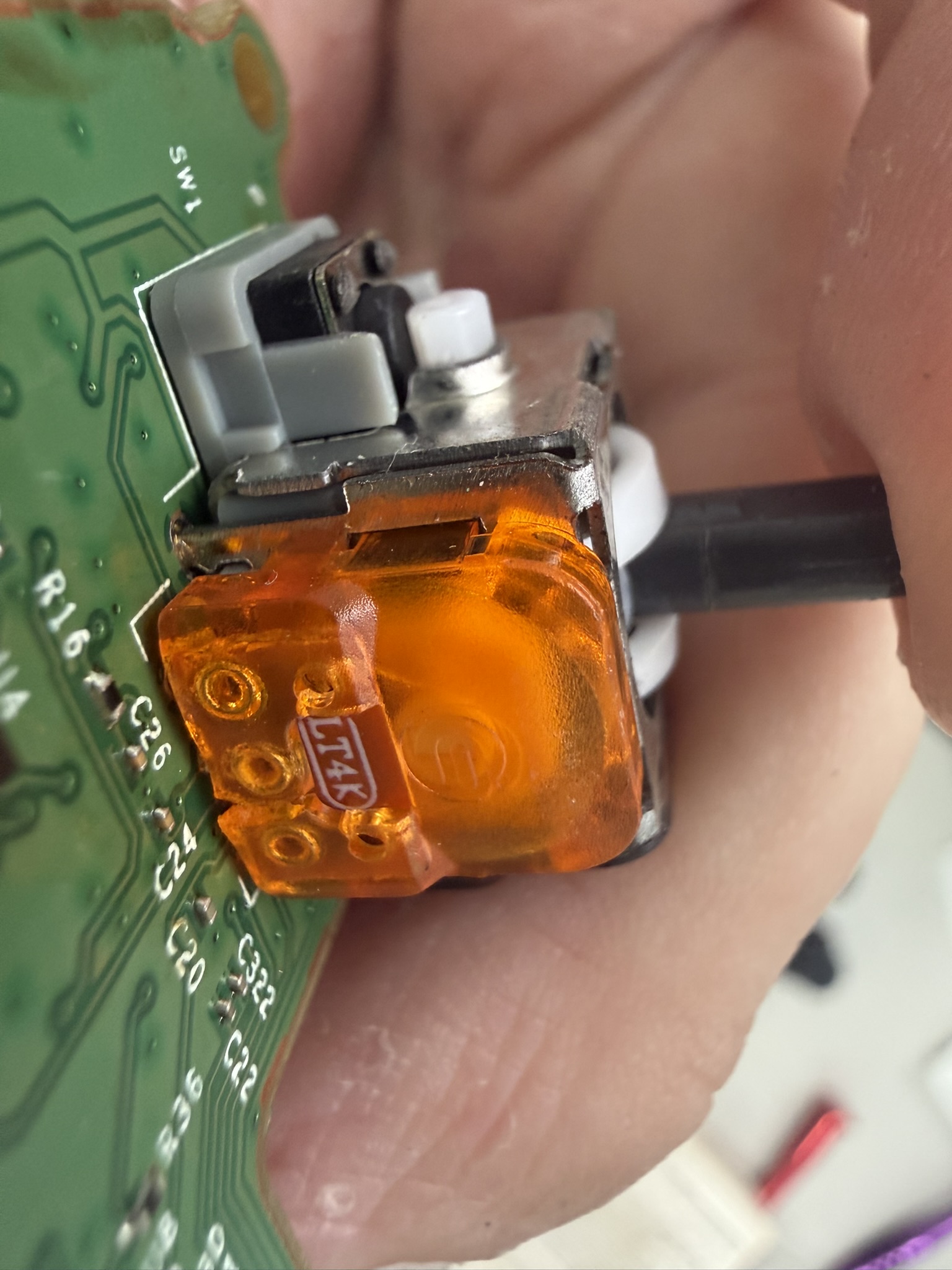

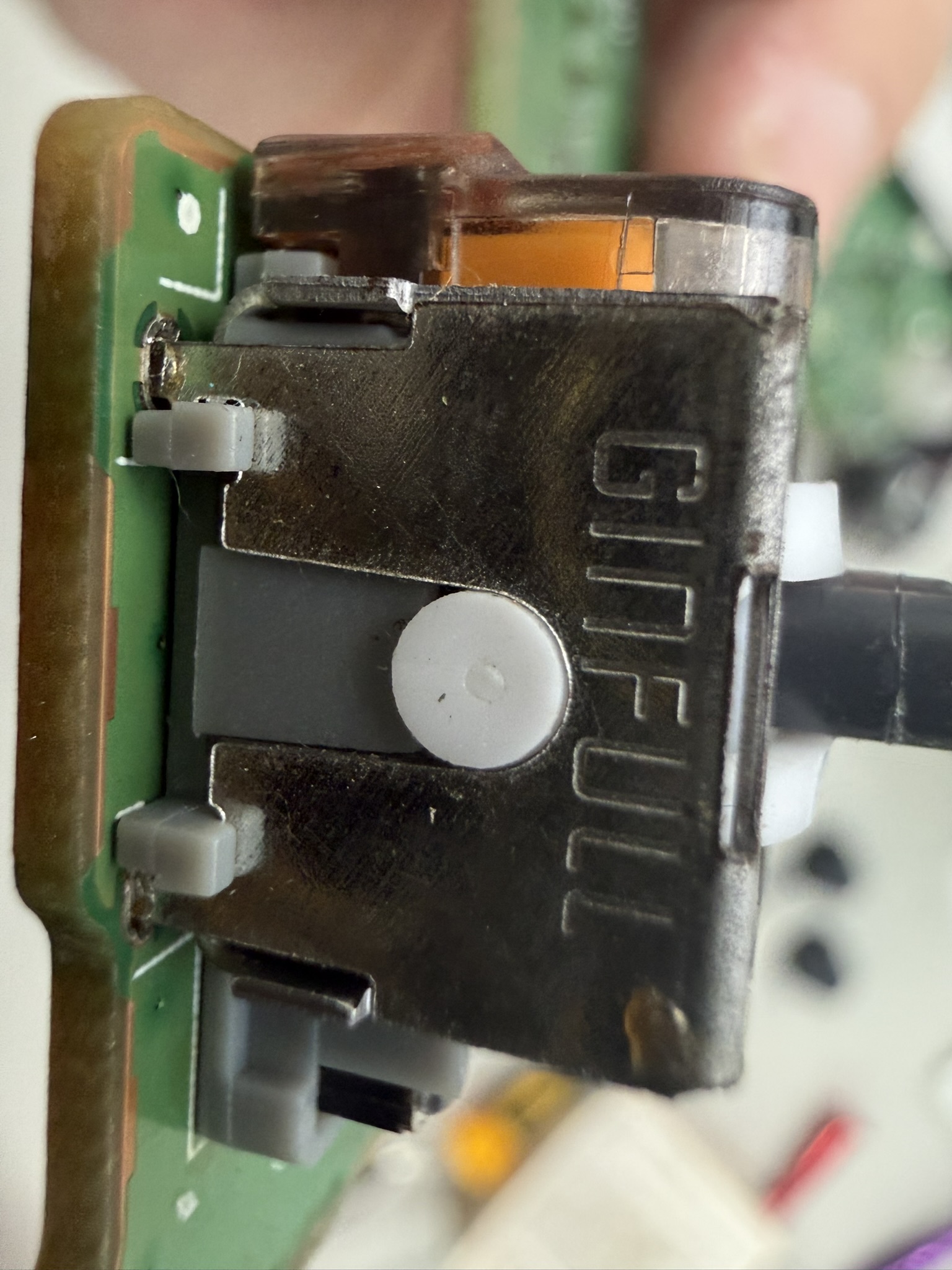

TMR搖桿(隧道磁阻搖桿)

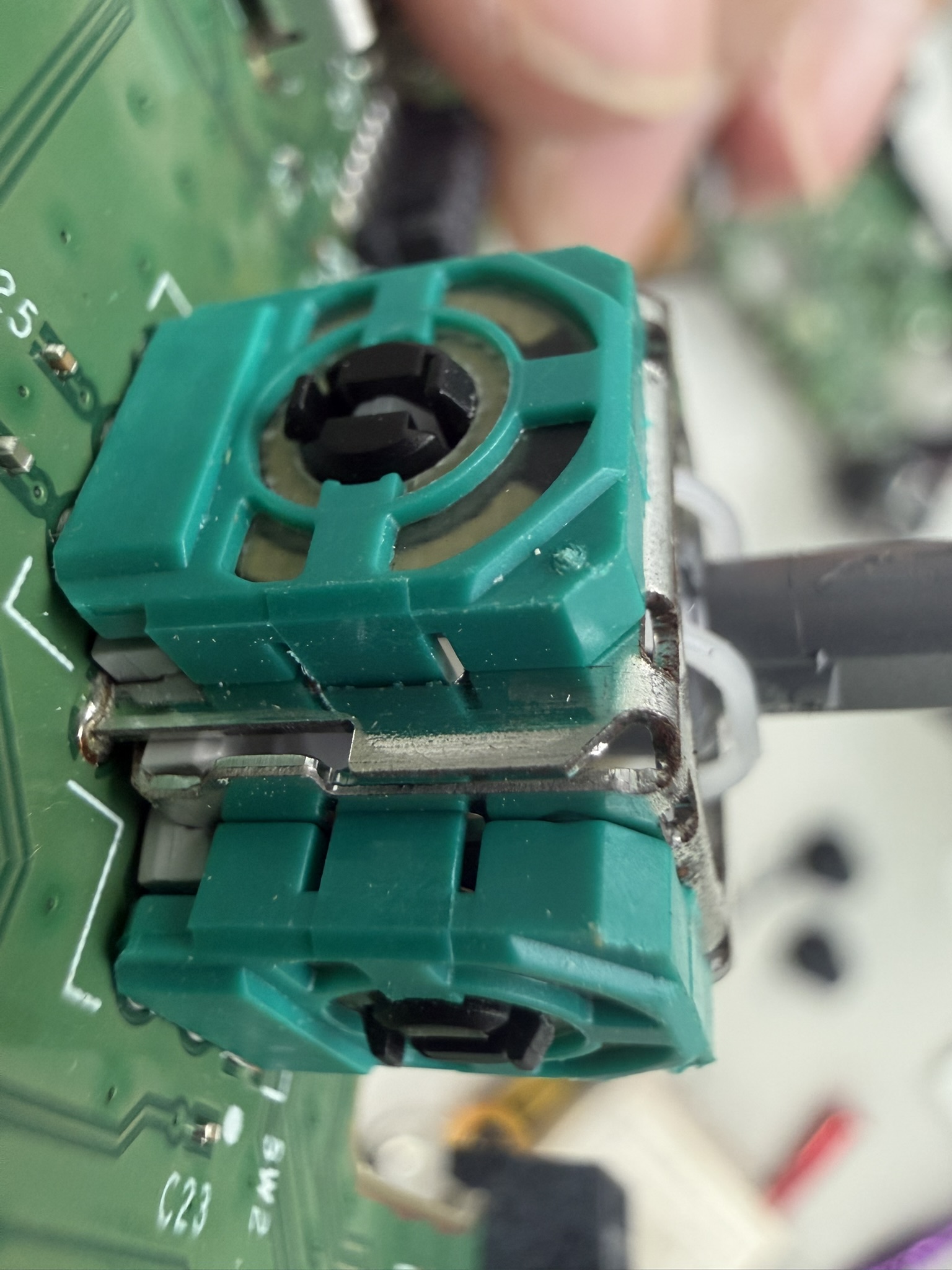

這是把原本的碳膜 改成 TMR搖桿的。(測試 磁阻效應 跟 霍爾板機 會不會因為 永磁體 相斥的問題 導致 有偏移，事實證明 按壓 LT之後 確實會導致搖桿上的訊號有細微偏移，但還在搖桿的死區範圍內 所以並不影響遊戲體驗，但如果覺得不想要看到這樣的訊號 就是換成 碳膜搖桿) 製造商：錦富
1
2
- 步驟 14 / 共 26

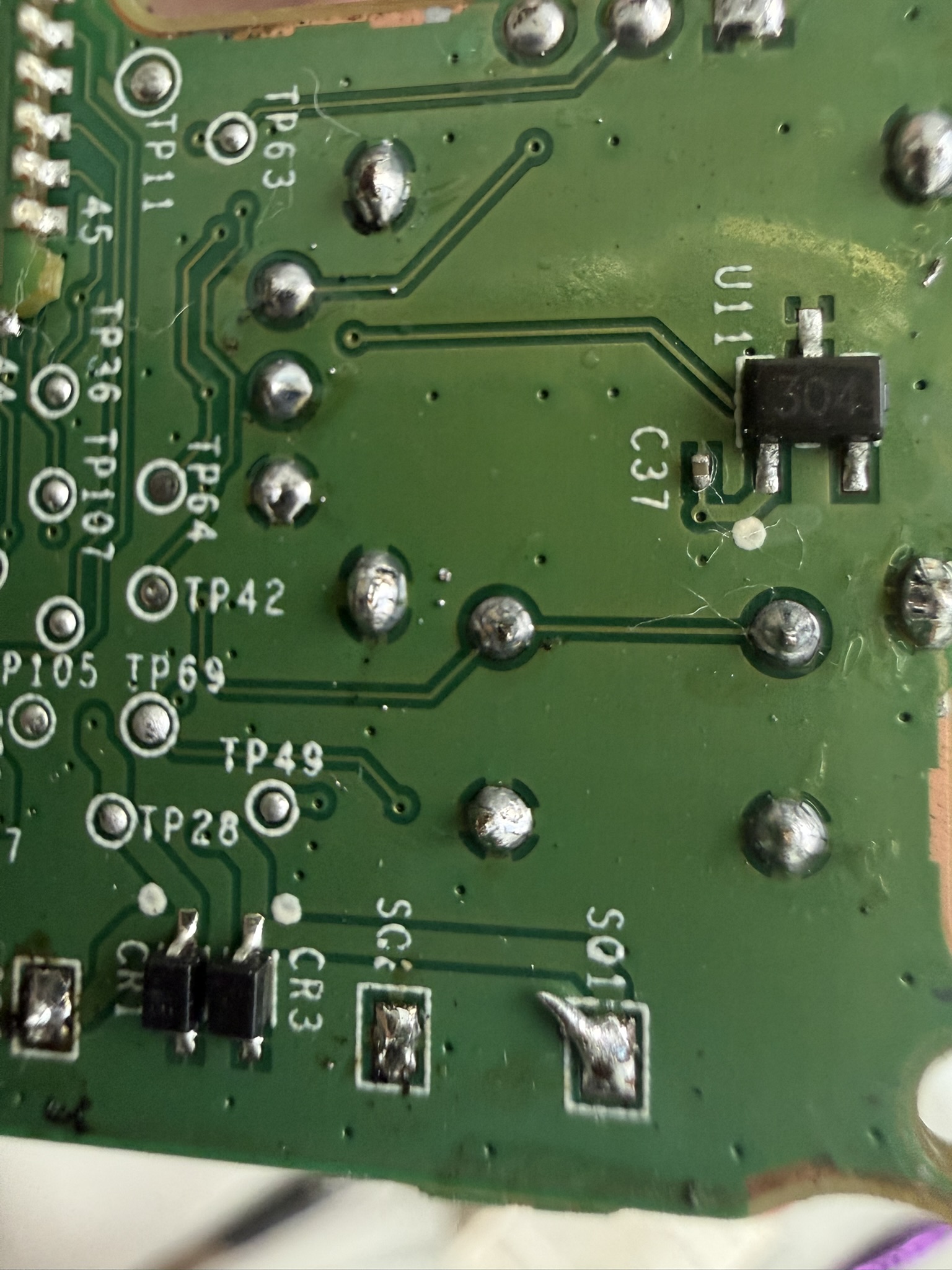

霍爾效應 晶片

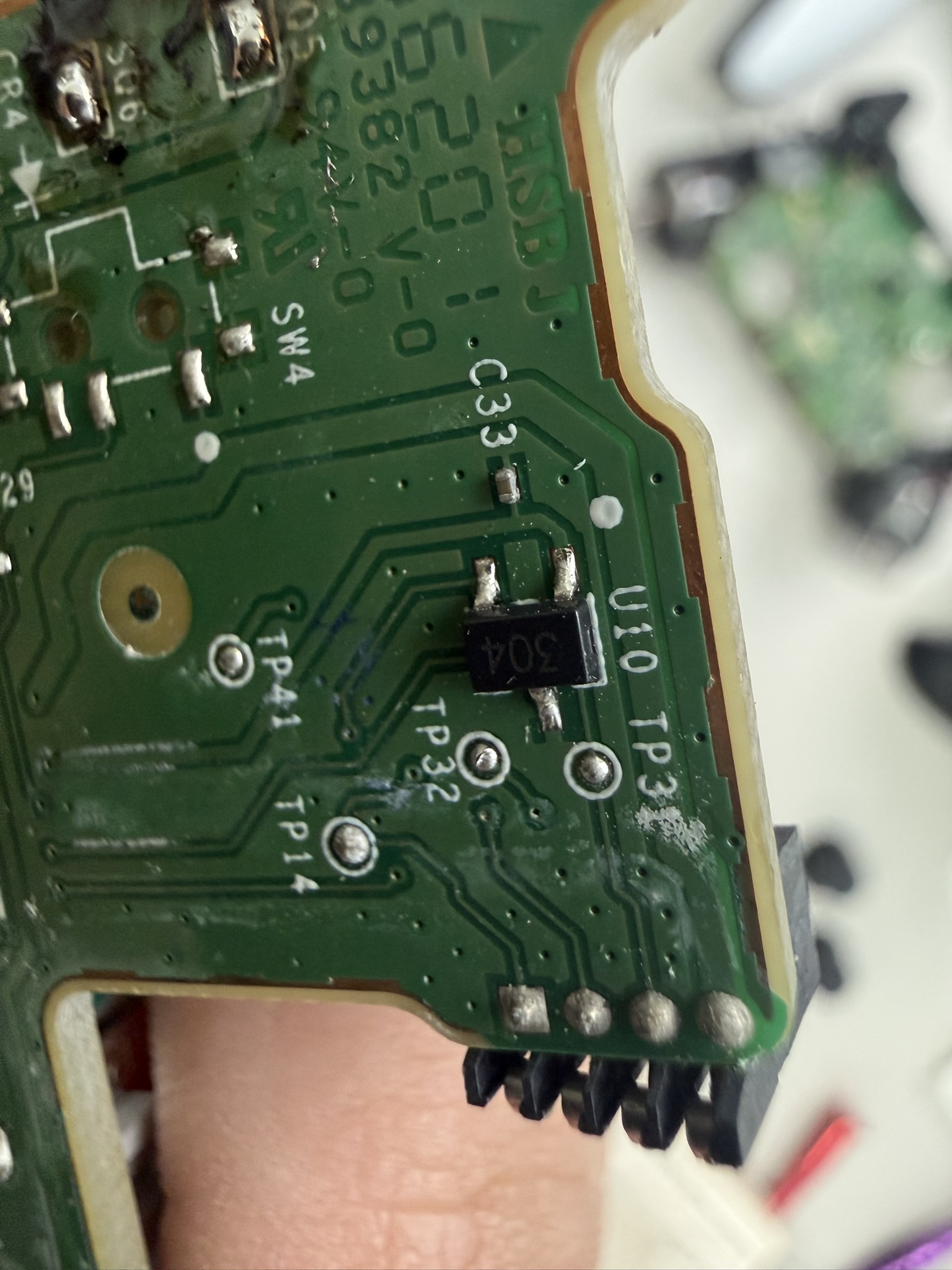

U10位置標示 U11位置標示 透過 按壓LT RT板機(裡面有裝磁鐵)，霍爾效應 晶片會將磁場變化會轉換成電氣信號。所以訊號上從沒按為0 按壓到底為1。 全過程是沒有任何接觸的。
1
2
3
4
- 步驟 15 / 共 26

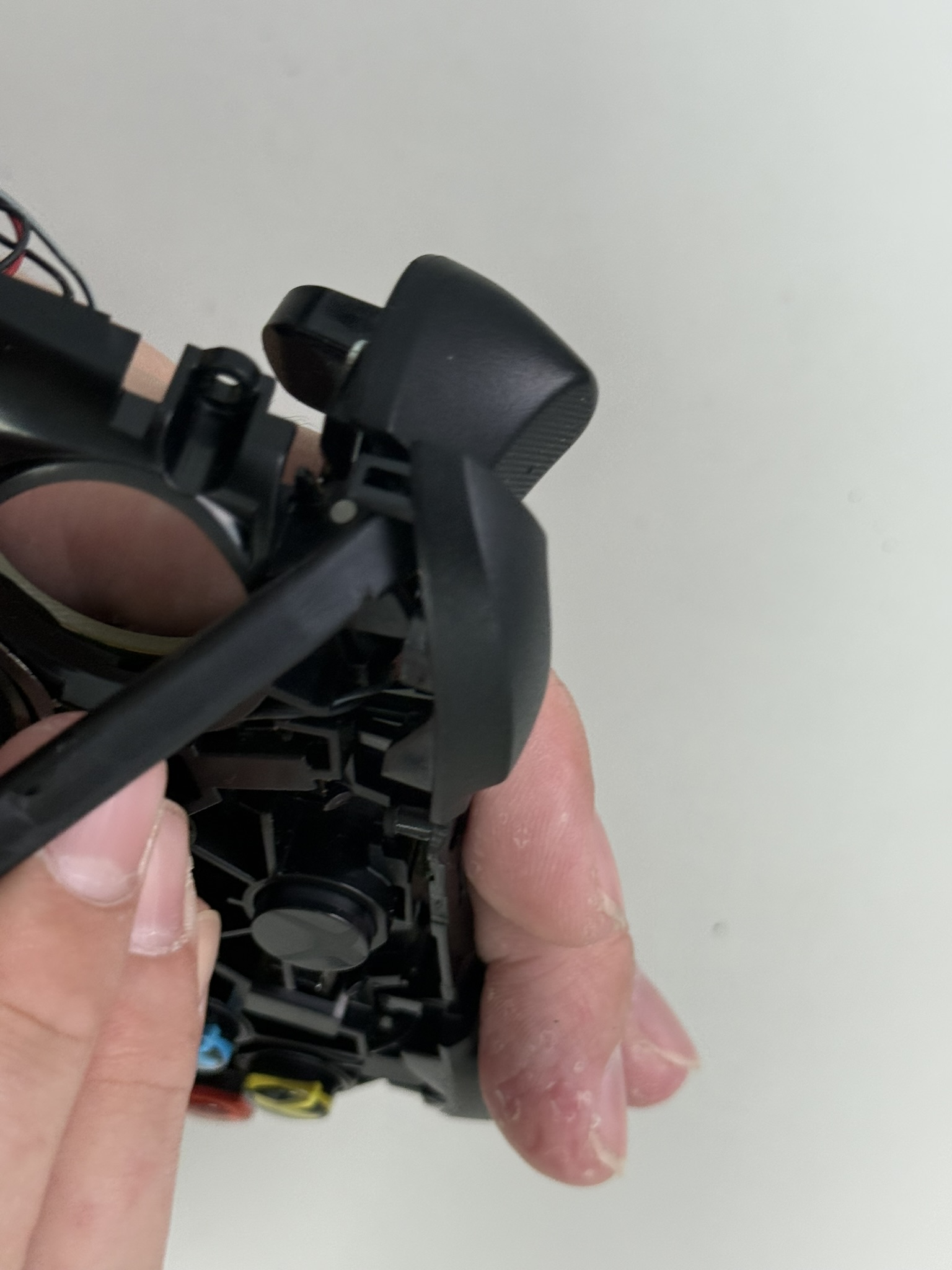

取下檔板

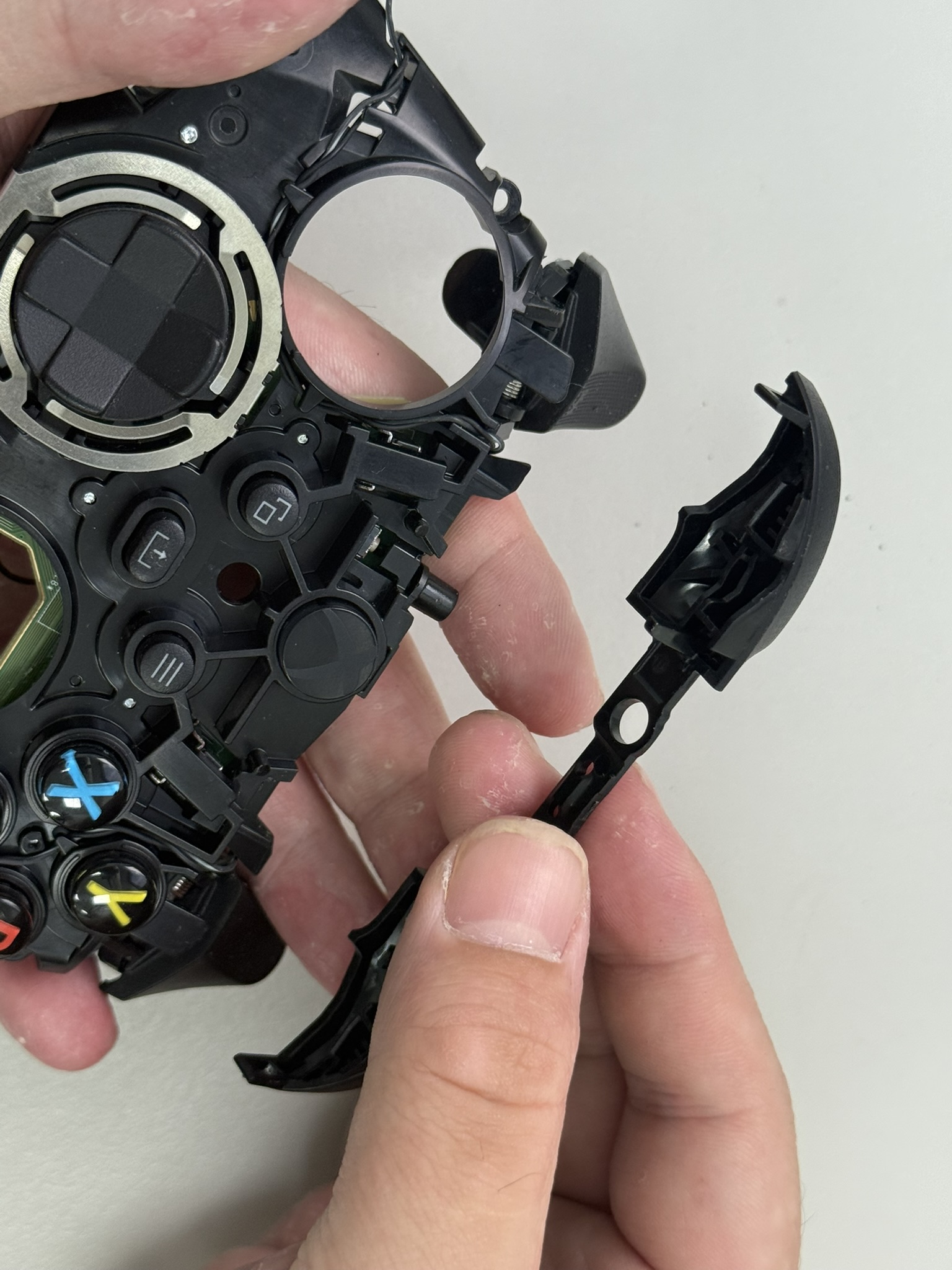

用翹棒 去撬開兩邊的卡榫。然後將檔板往後就取下來。
1
2
3
4
5
- 步驟 16 / 共 26

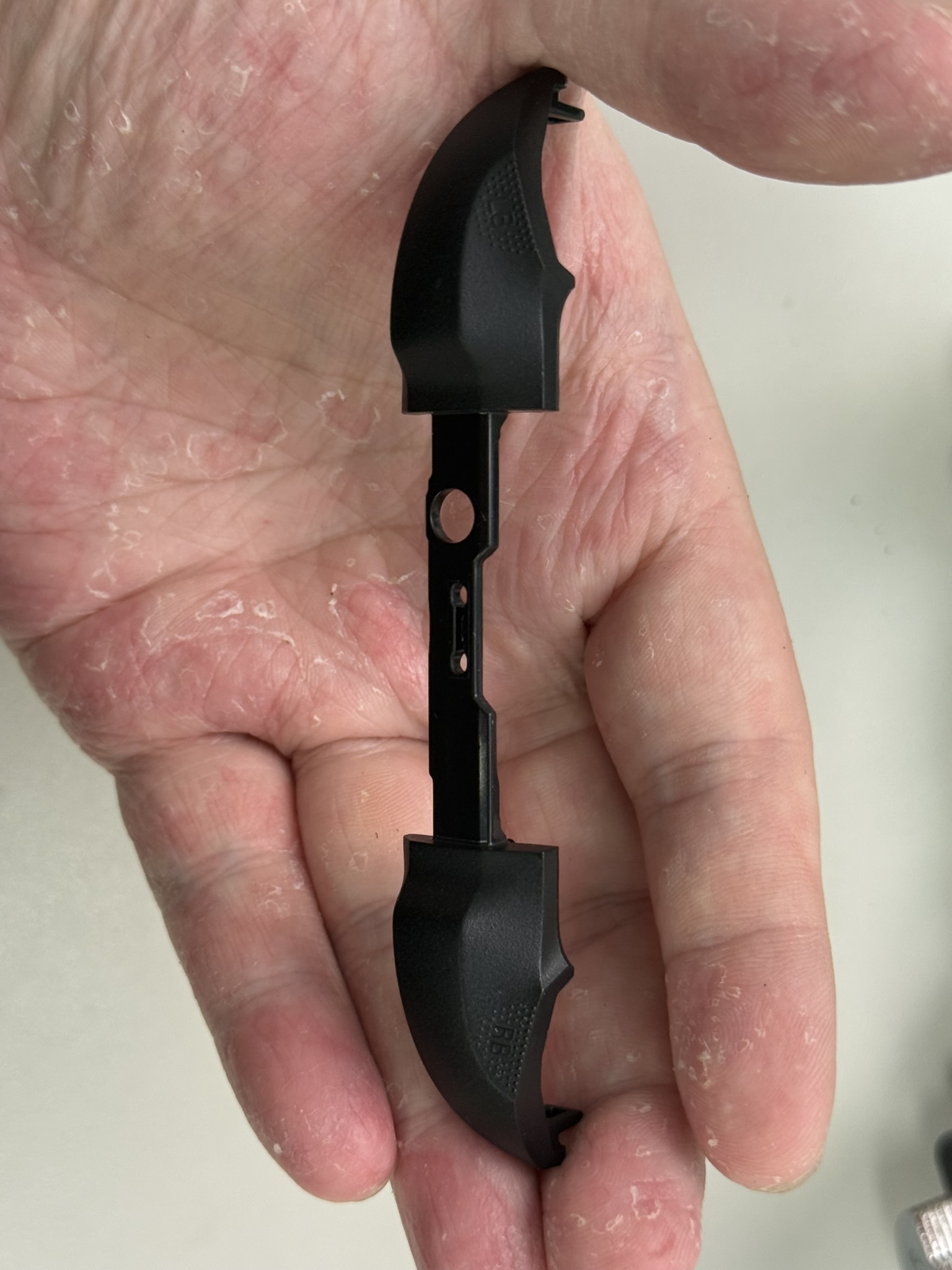

取下 LB RB 肩鍵

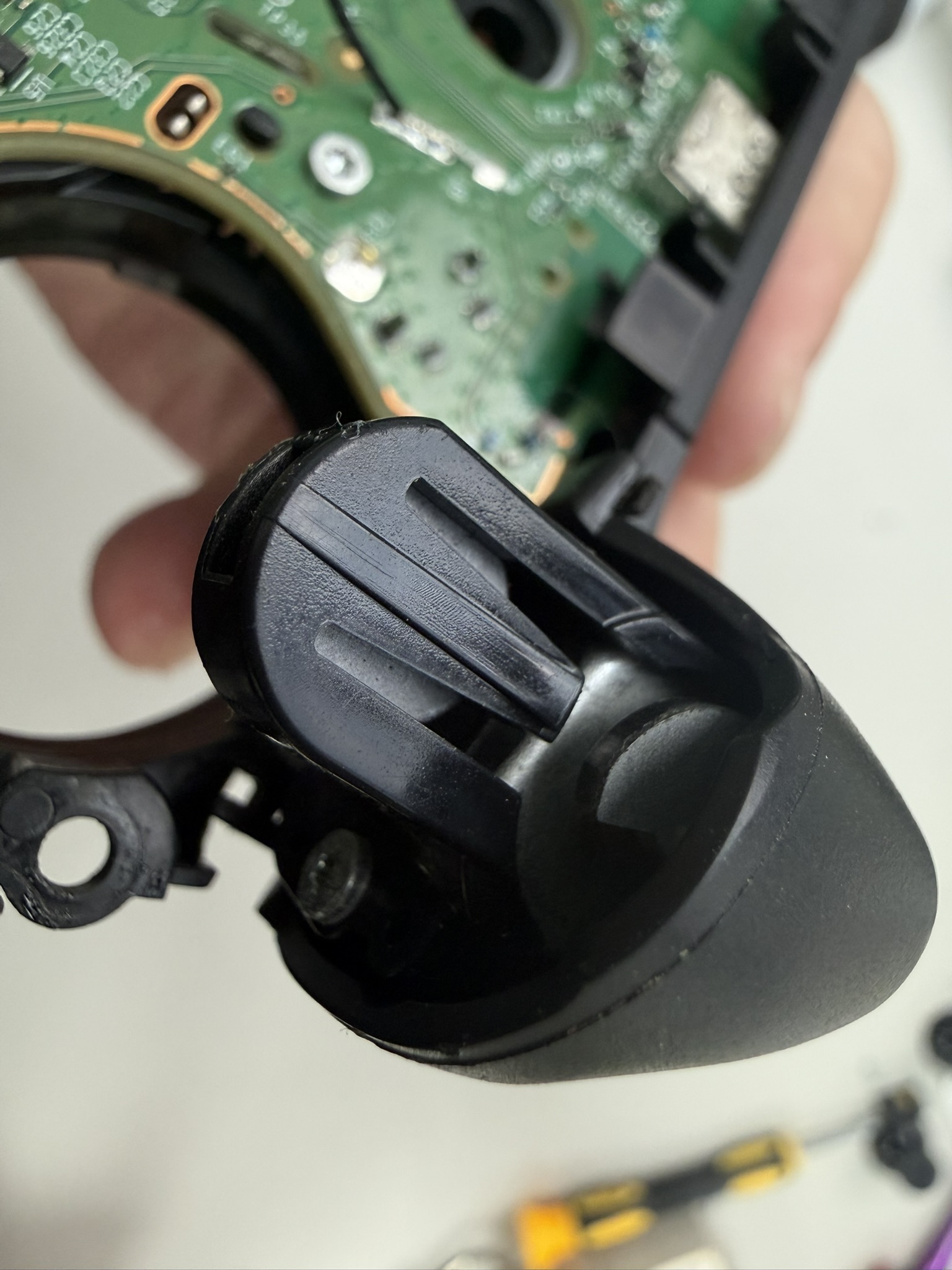

用翹棒 去撬開兩邊的卡榫，然後就直接拿下來。
1
2
3
- 步驟 17 / 共 26

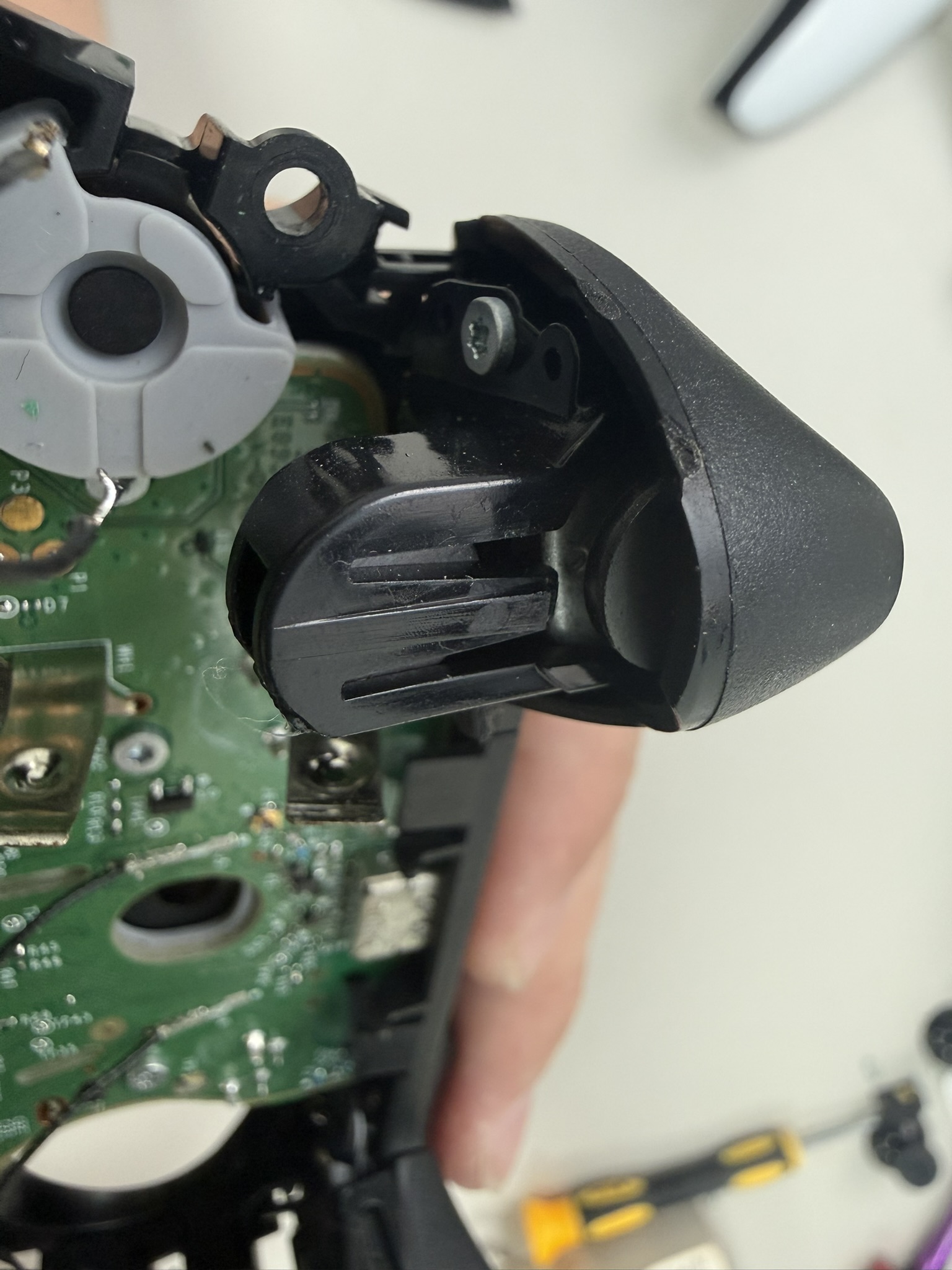

⚠️LB RB 肩鍵

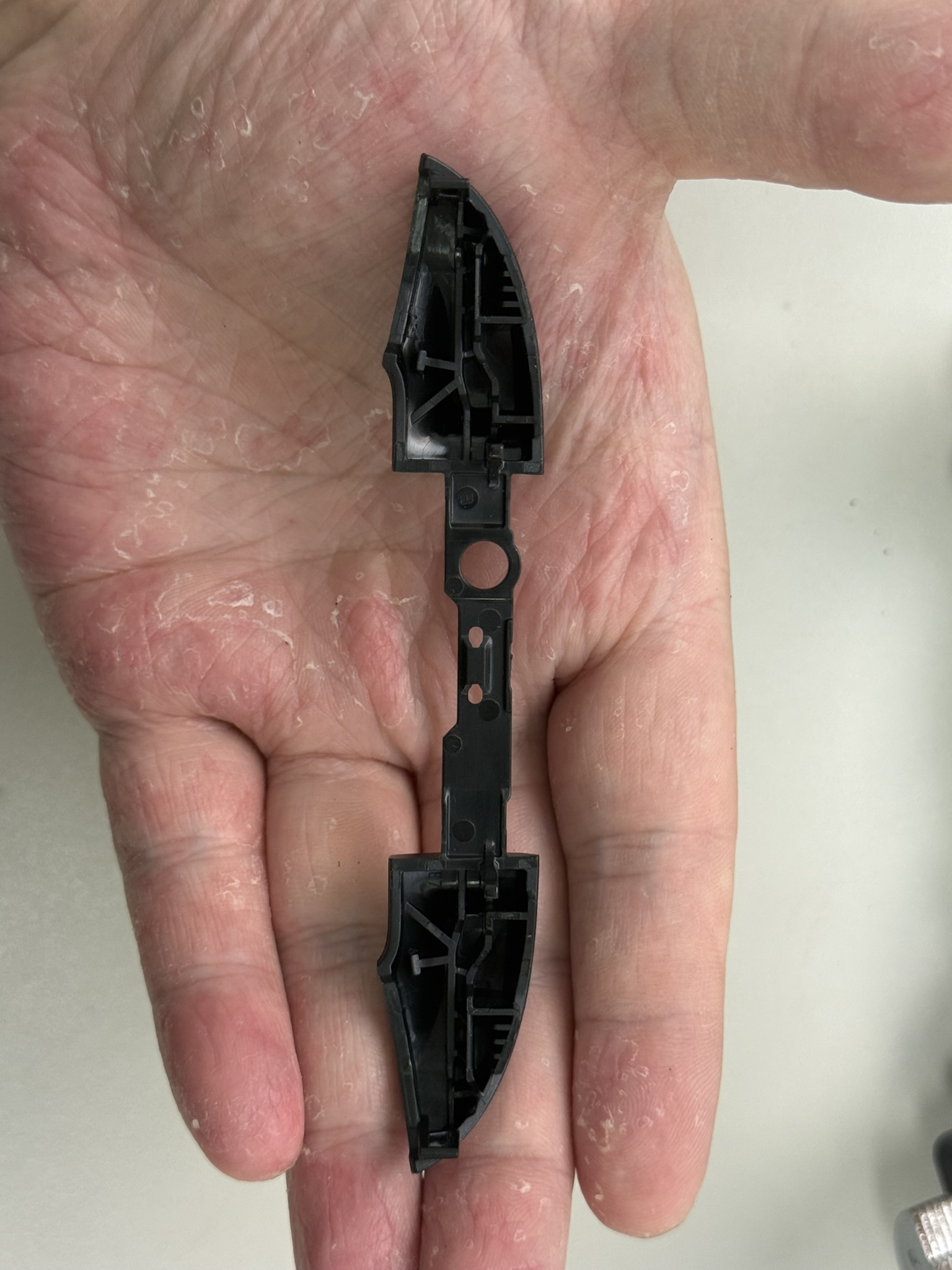

XBOX Series手把的 LB RB 肩鍵，按鈕處那邊會有顆粒。(只有 XBOX Series手把才有) 最容易搞錯的是與 XBOX Elite2手把的 LB RB 肩鍵。(兩款的卡榫有不同 要注意)
1
2
- 步驟 18 / 共 26

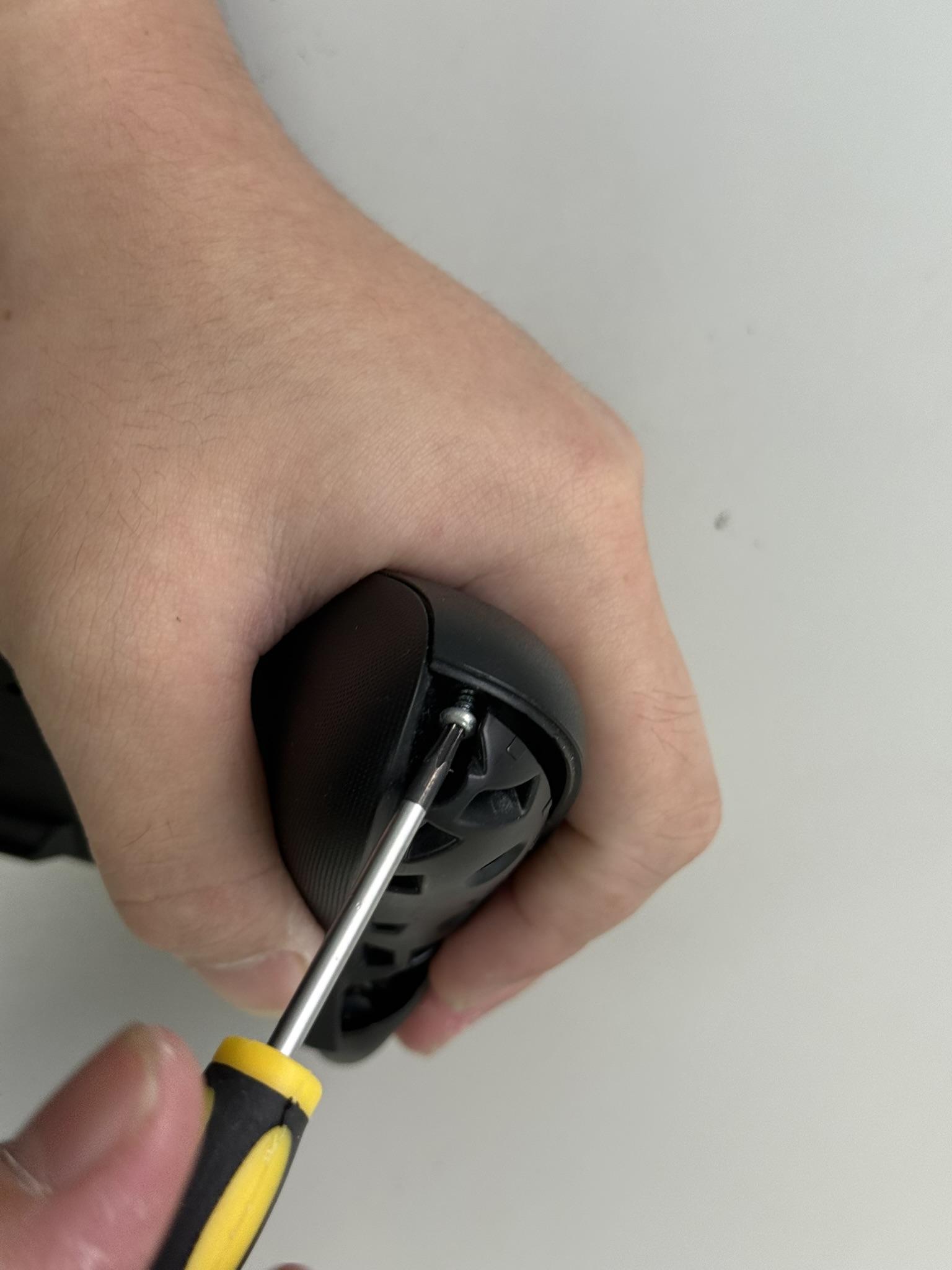

卸掉 6顆六角螺絲
用 T6H六角螺絲起子
1
2
3
4
5
6
7
- 步驟 19 / 共 26

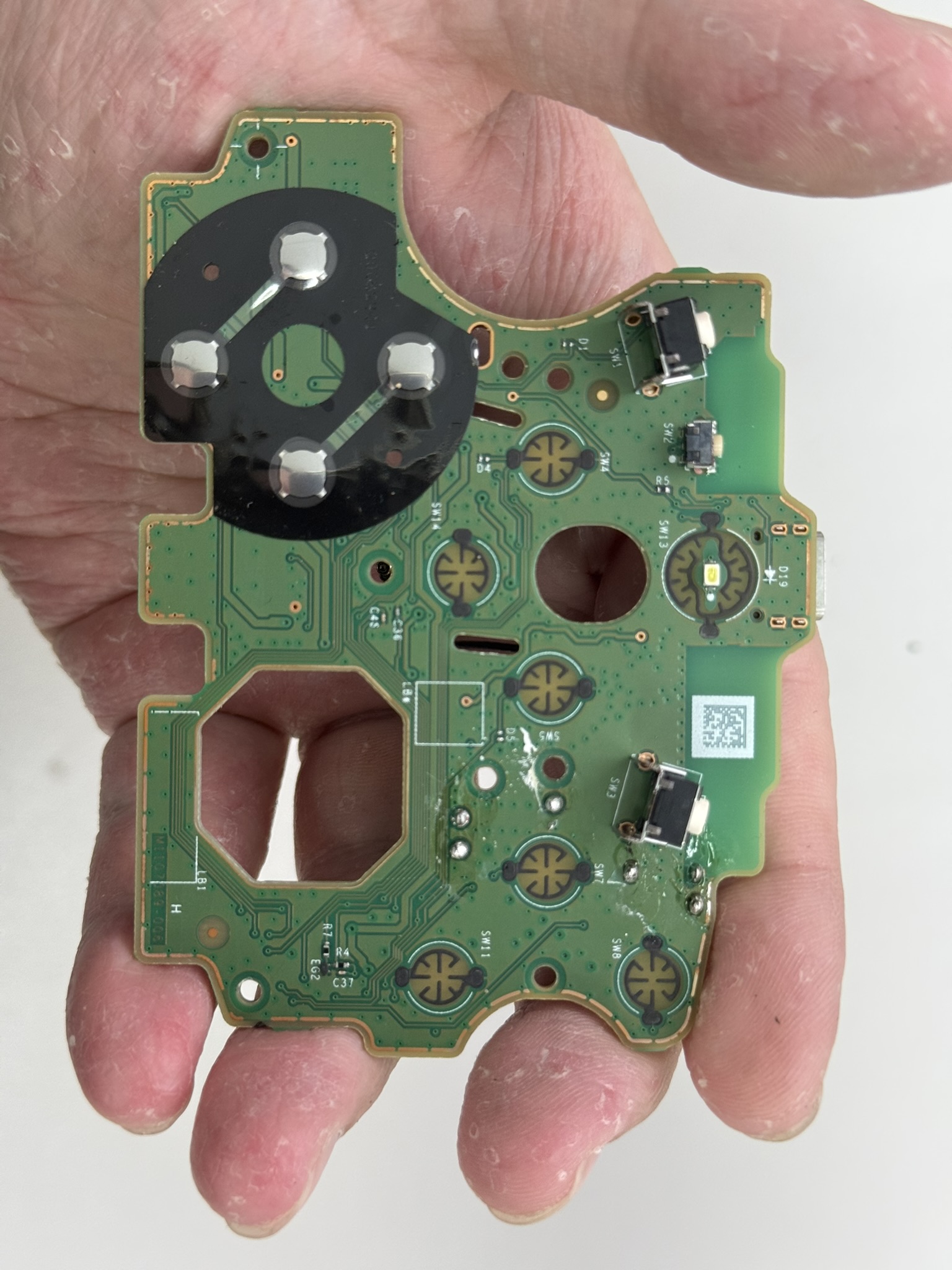

取下副板
副板型號：M1107089-006
1
2
- 步驟 20 / 共 26
I/O 擴展器

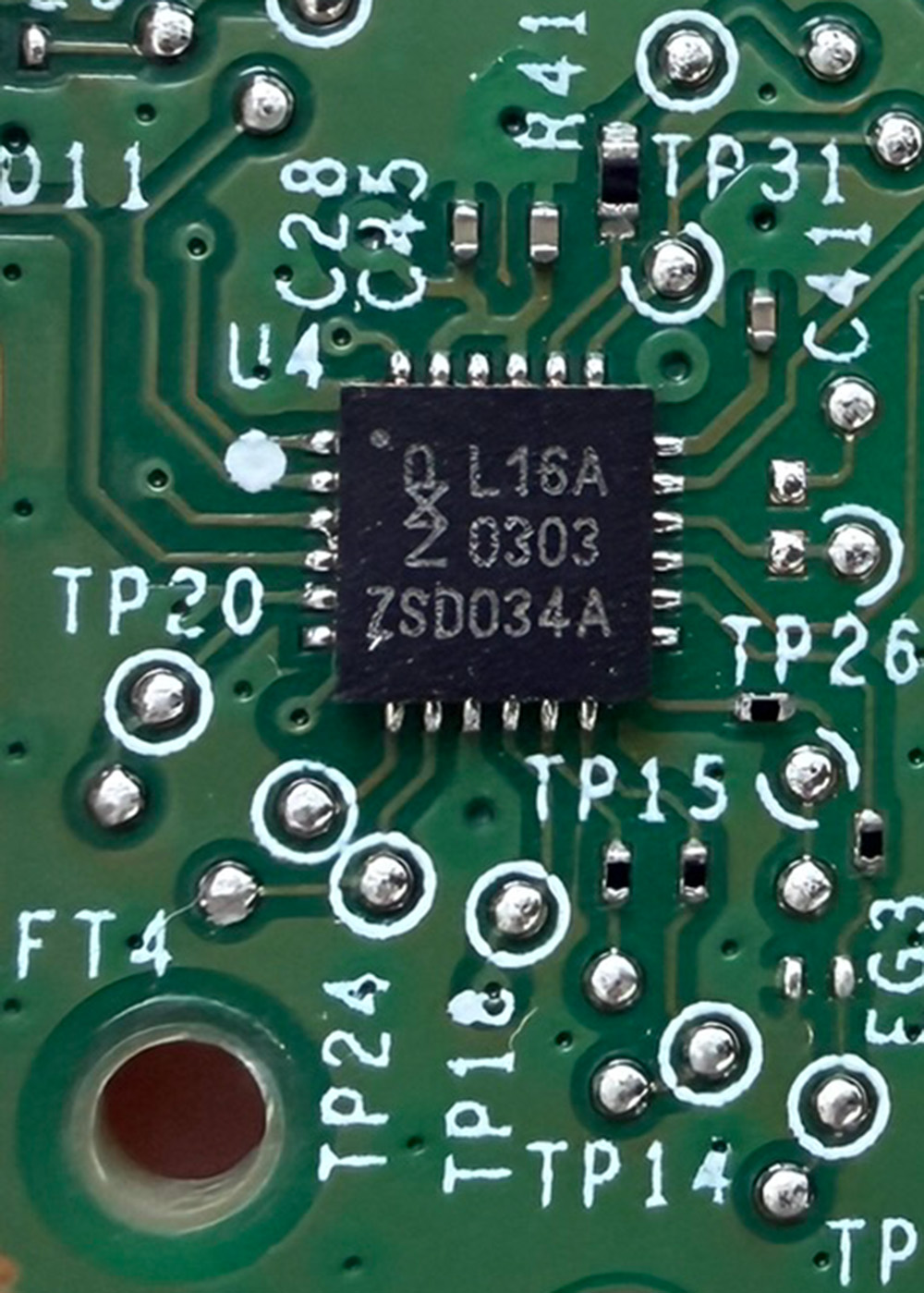

製造商：恩智浦半導體 型號：PCAL6416AHF 絲印：L16A
- 步驟 21 / 共 26

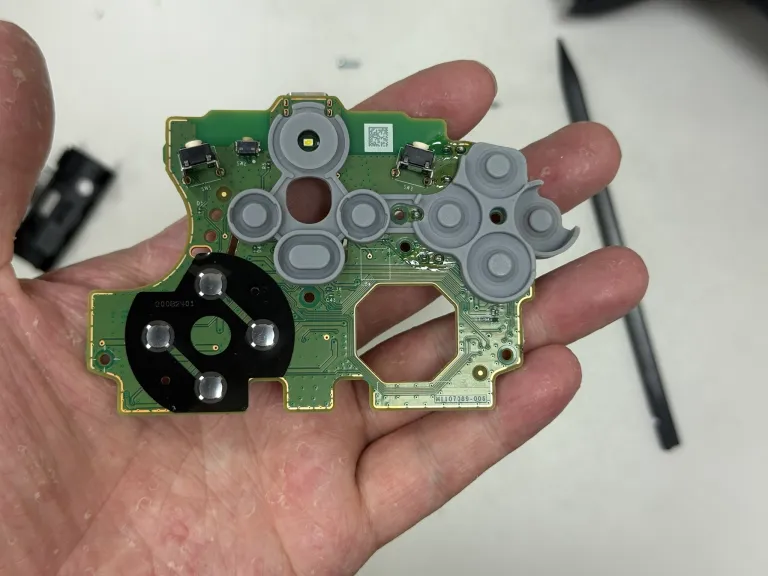

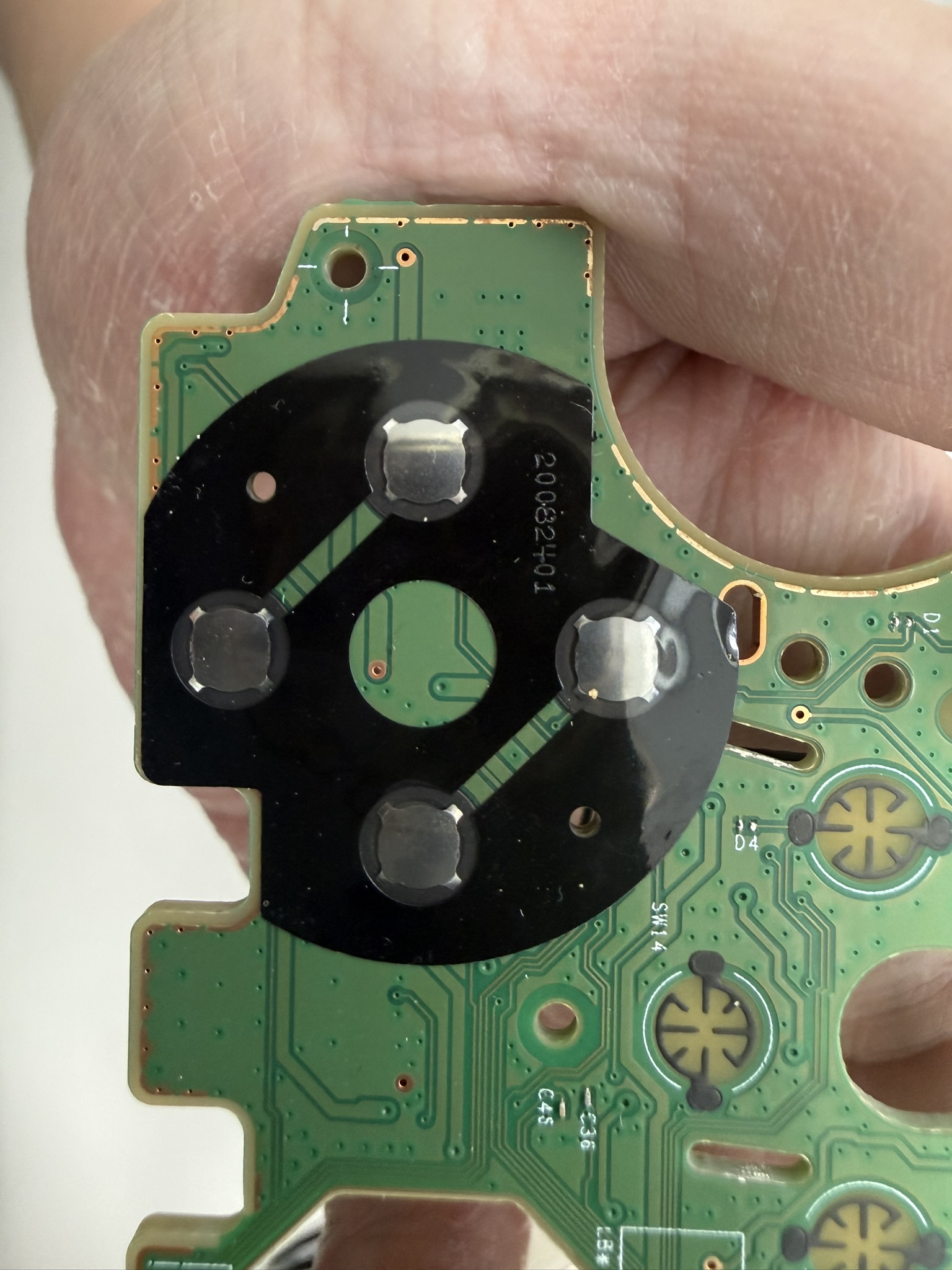

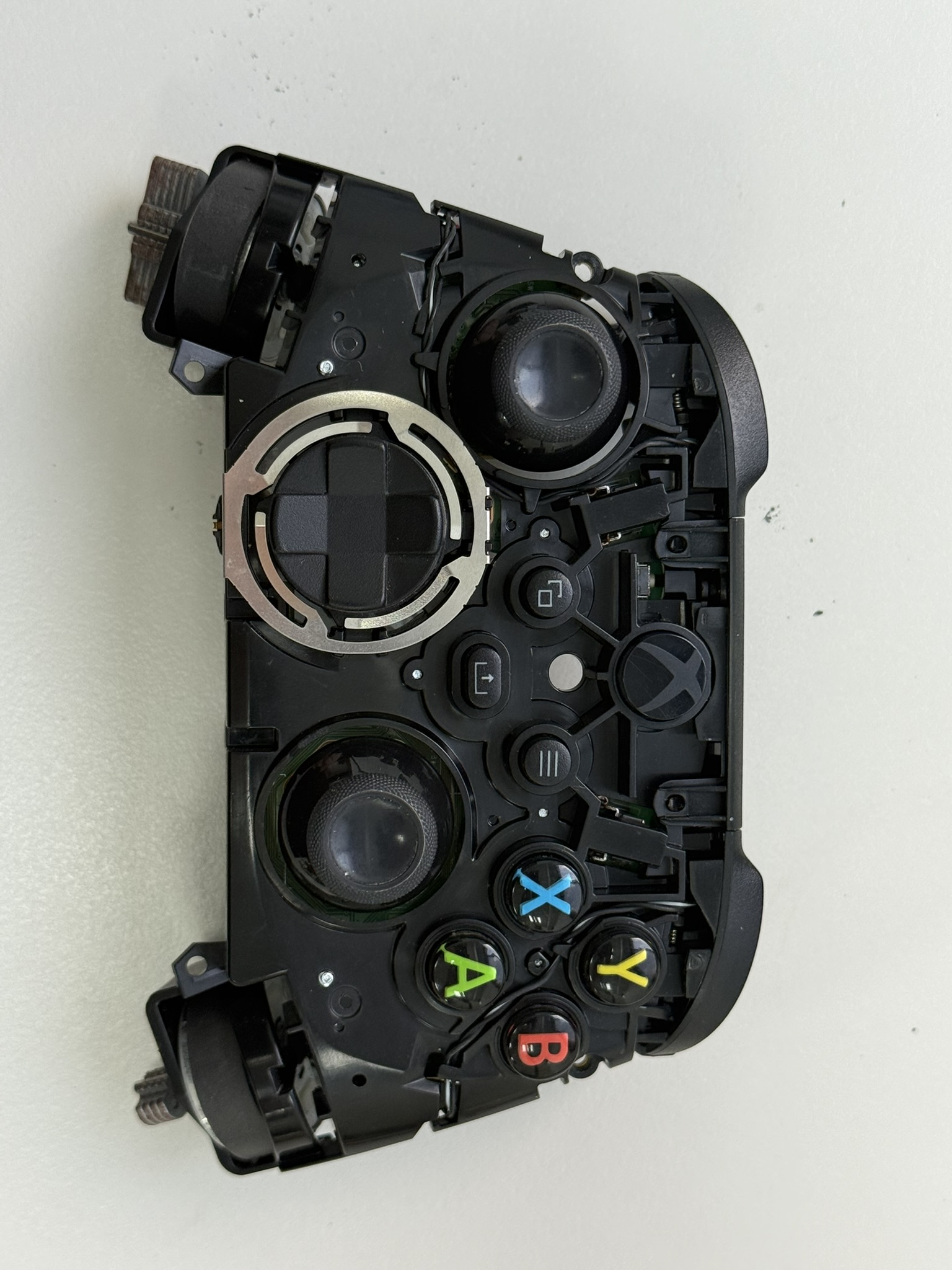

按鍵彈片
按鍵彈片是 十字鍵的部分。 可以給 XBOX Series S/X手把 還有 XBOX ONE S手把用。
- 步驟 22 / 共 26
按鍵膠墊
XBOX的按鍵膠墊，每一代不完全相同。 所以無法混用。
- 步驟 23 / 共 26

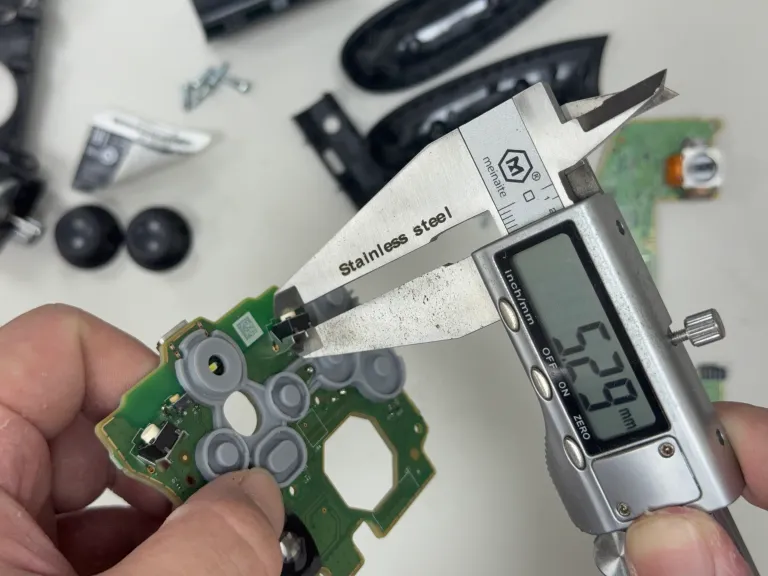

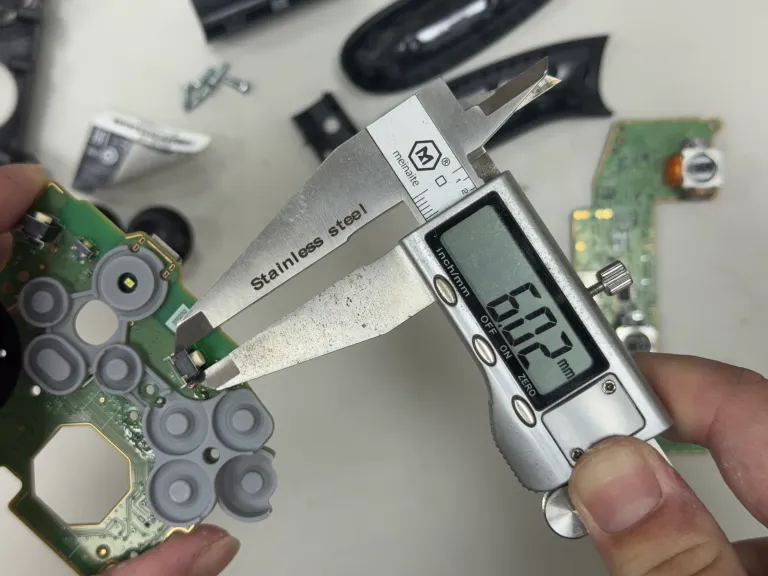

LB RB 微動開關
尺寸：6*6*5mm
1
2
- 步驟 24 / 共 26

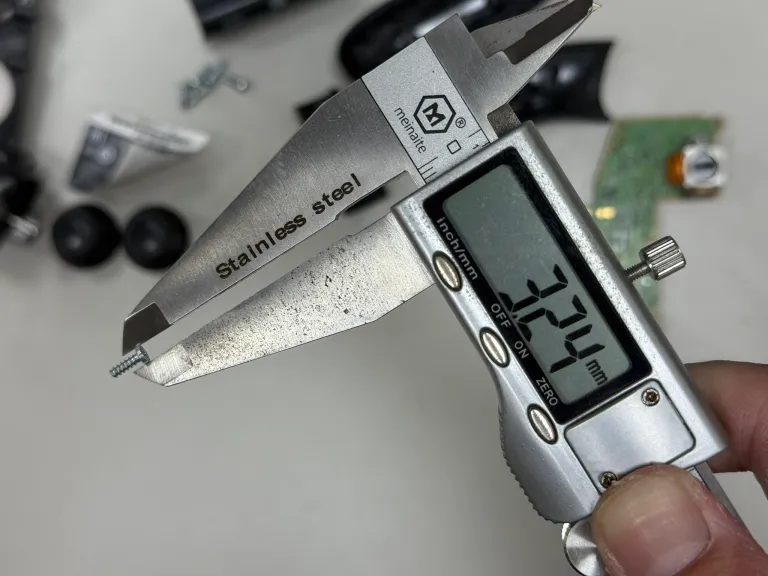

內部 星型螺絲

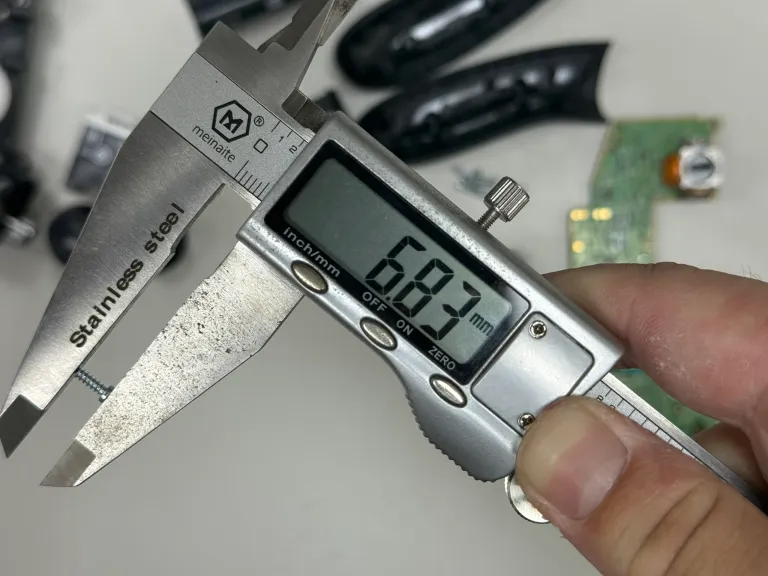

螺絲尺寸 長度約6.83mm，頭部外徑約 3.24mm
1
2
3

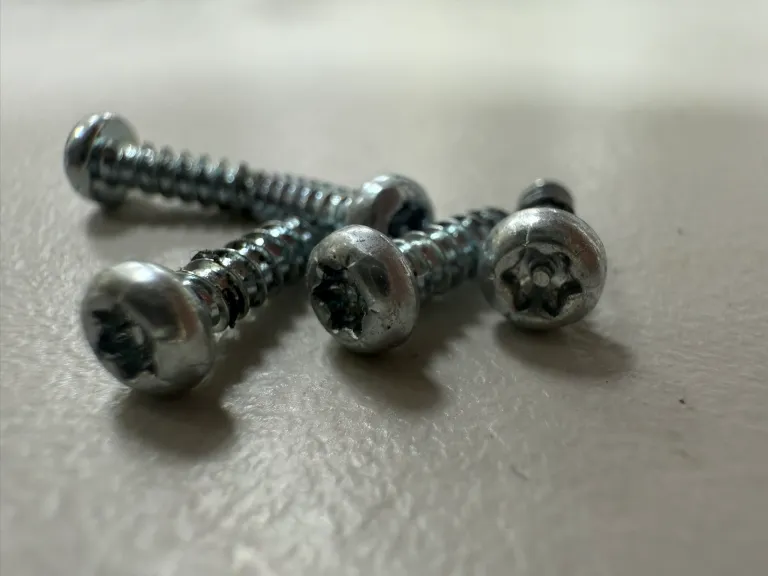

- 步驟 25 / 共 26

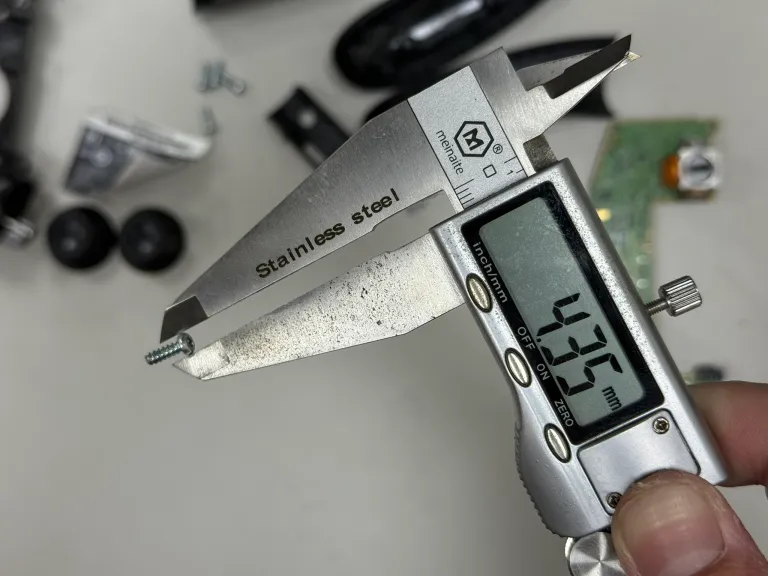

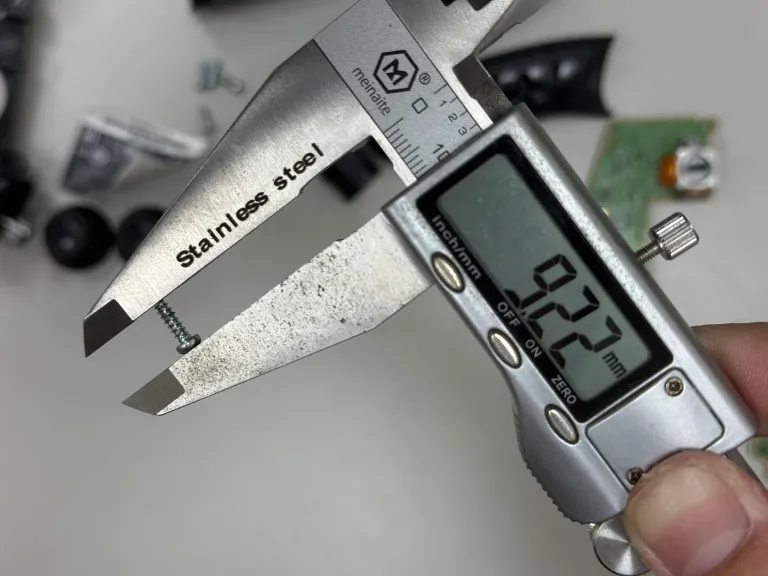

外殼 星型螺絲
螺絲尺寸 長度約9.22mm，頭部外徑約 4.35mm
1
2
3
- 步驟 26 / 共 26

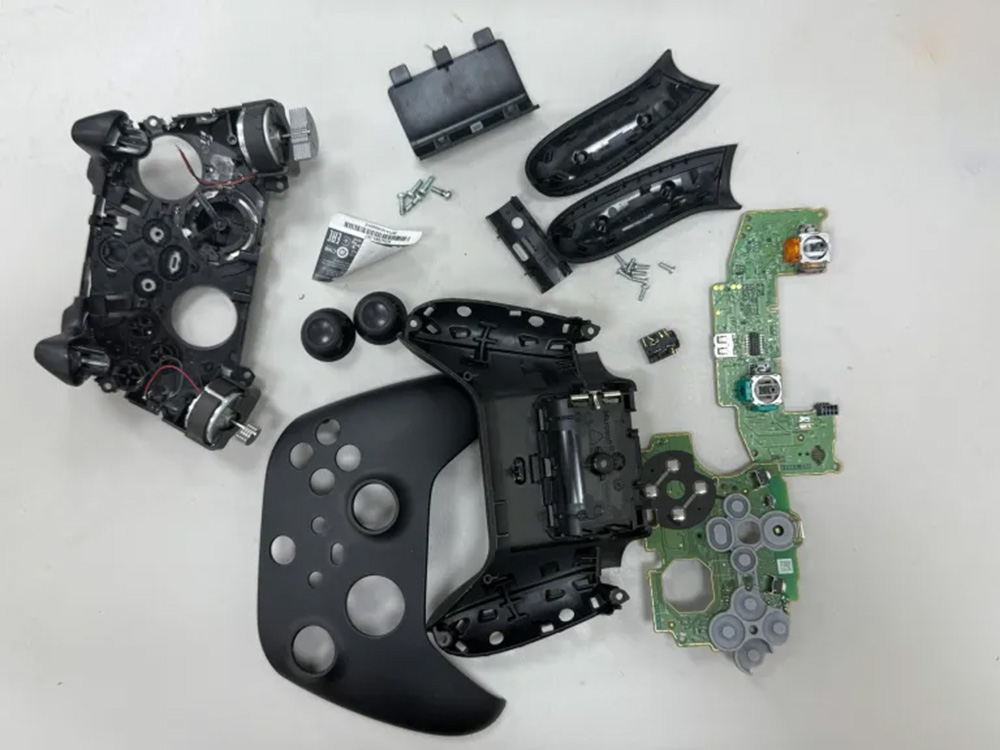

完整拆解
