XBOX ONE 手把 型號1697 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 22

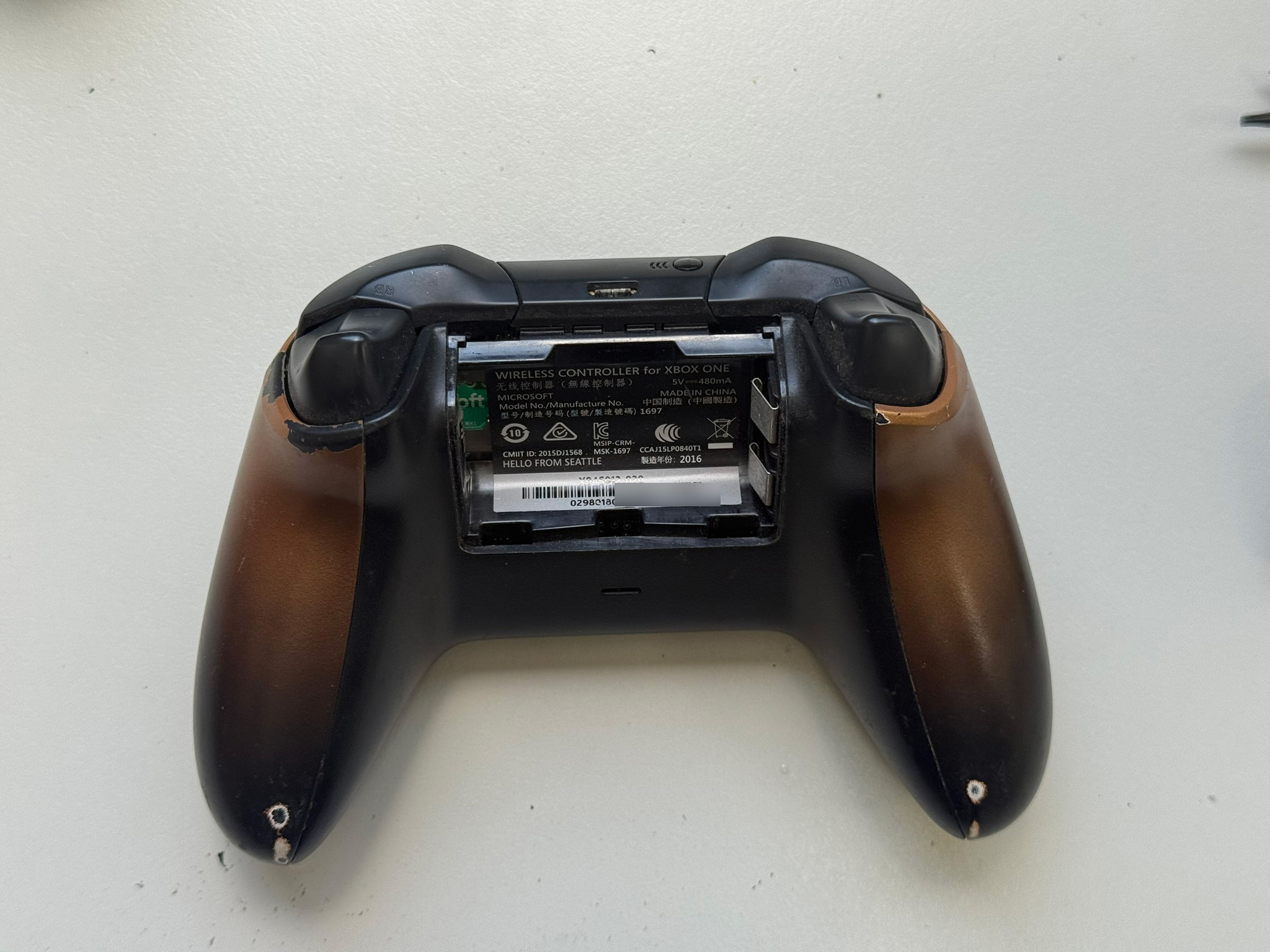

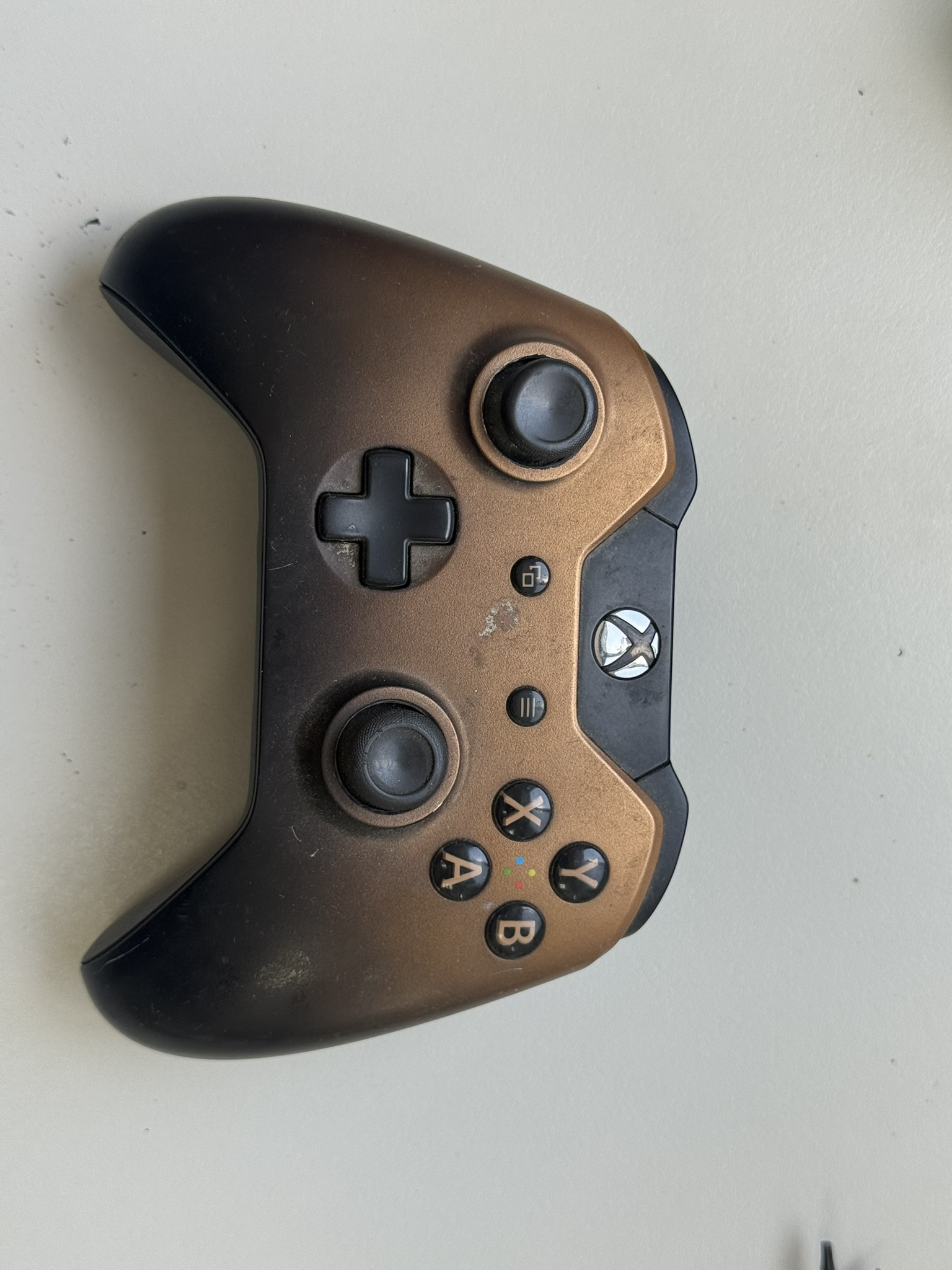

   手把型號

   XBOX ONE 手把 型號 1697

   1

   2

2. 步驟 2 / 共 22

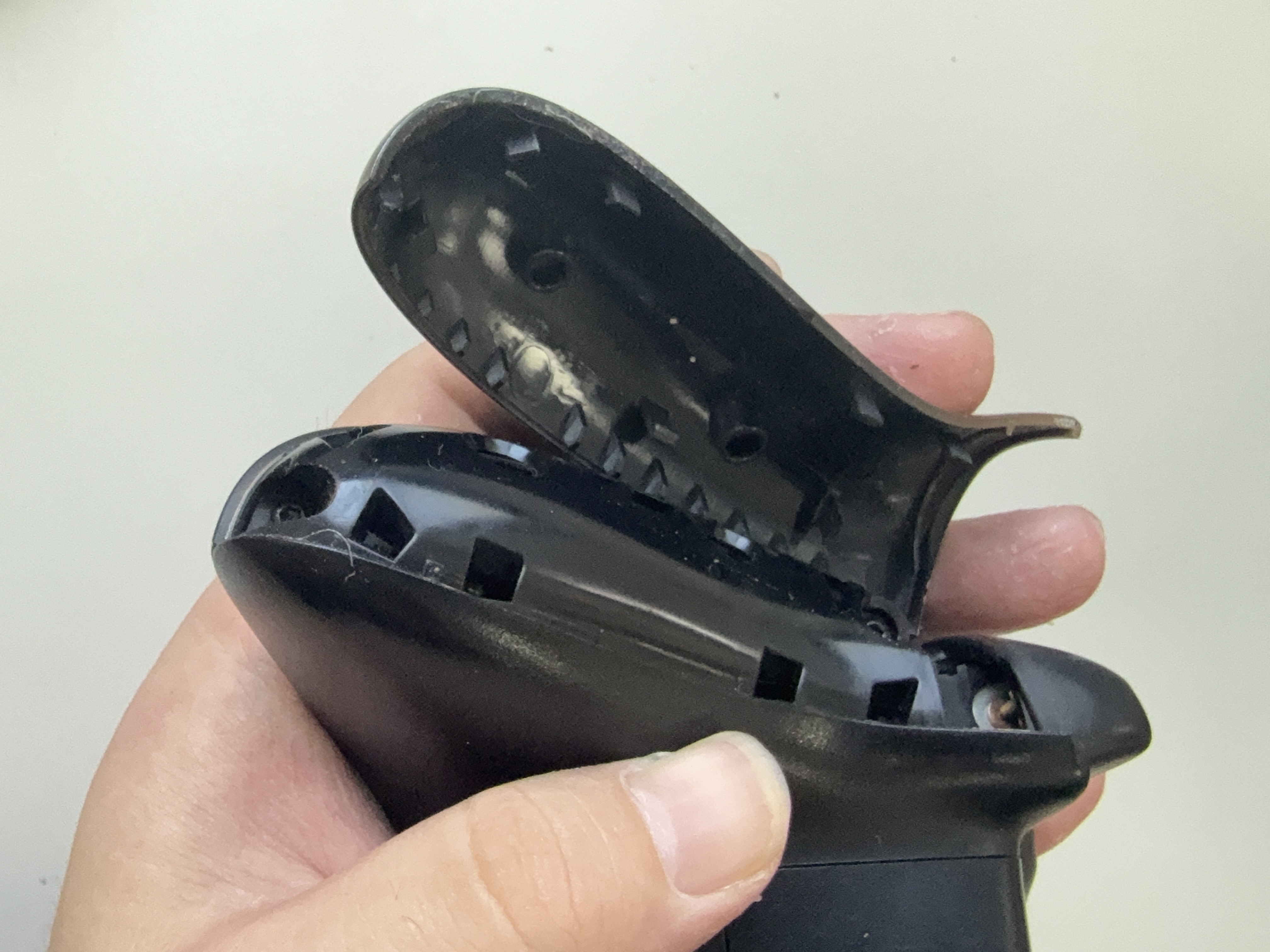

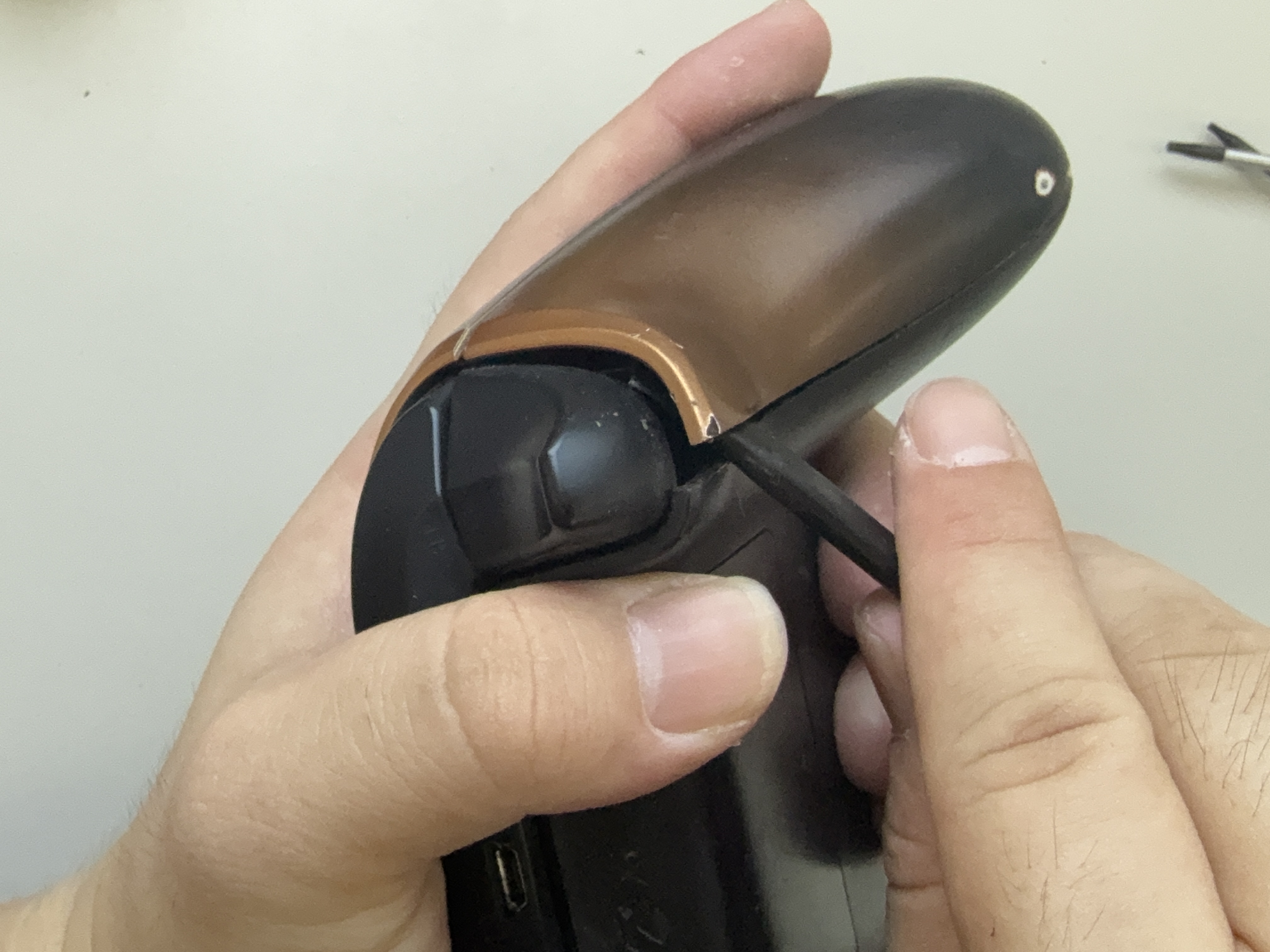

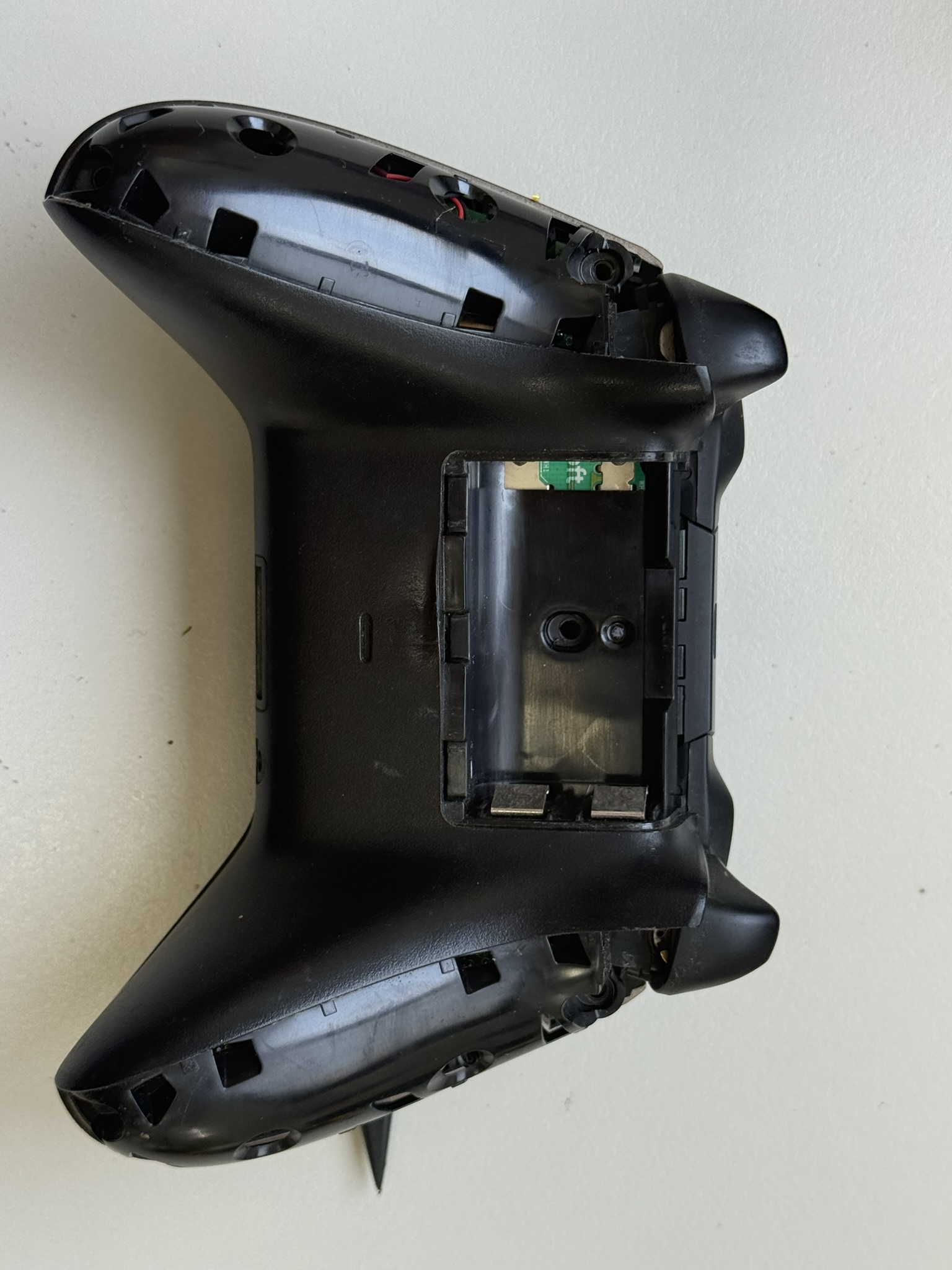

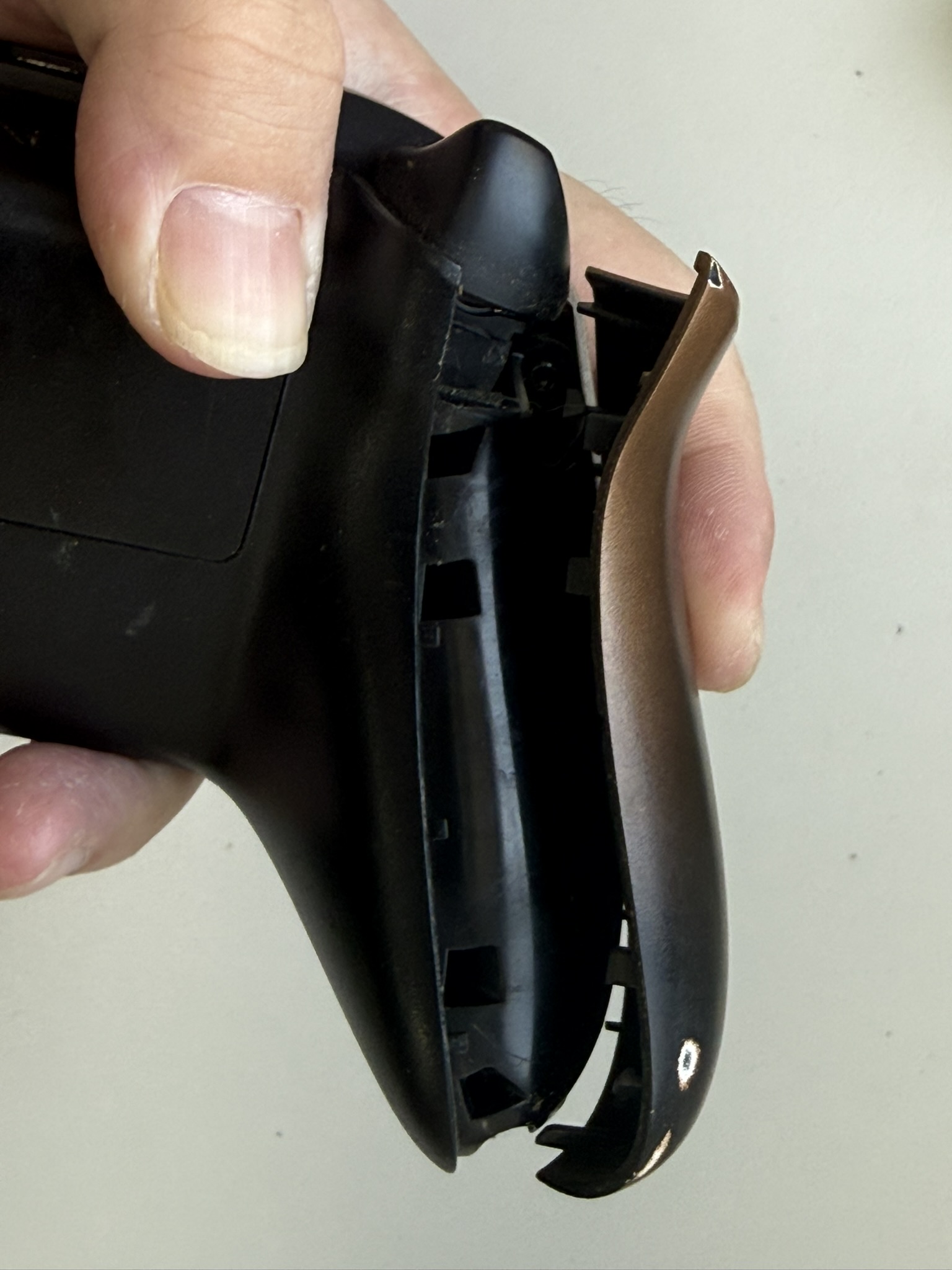

   打開左邊側蓋

   用翹棒撬開左握把的側蓋。

   1

   2

   3

3. 步驟 3 / 共 22

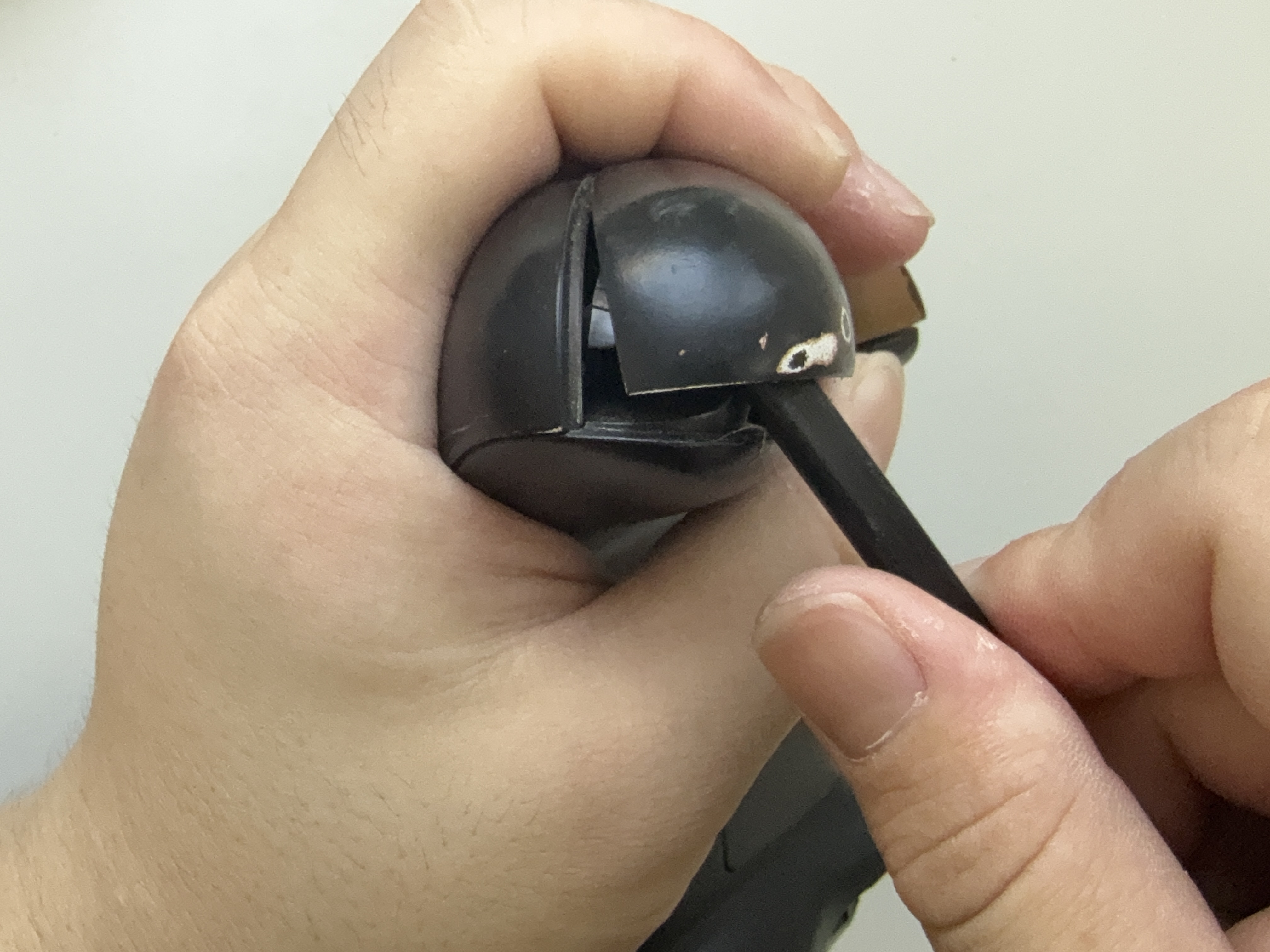

   打開右邊側蓋

   用翹棒撬開右握把的側蓋。

   1

   2

4. 步驟 4 / 共 22

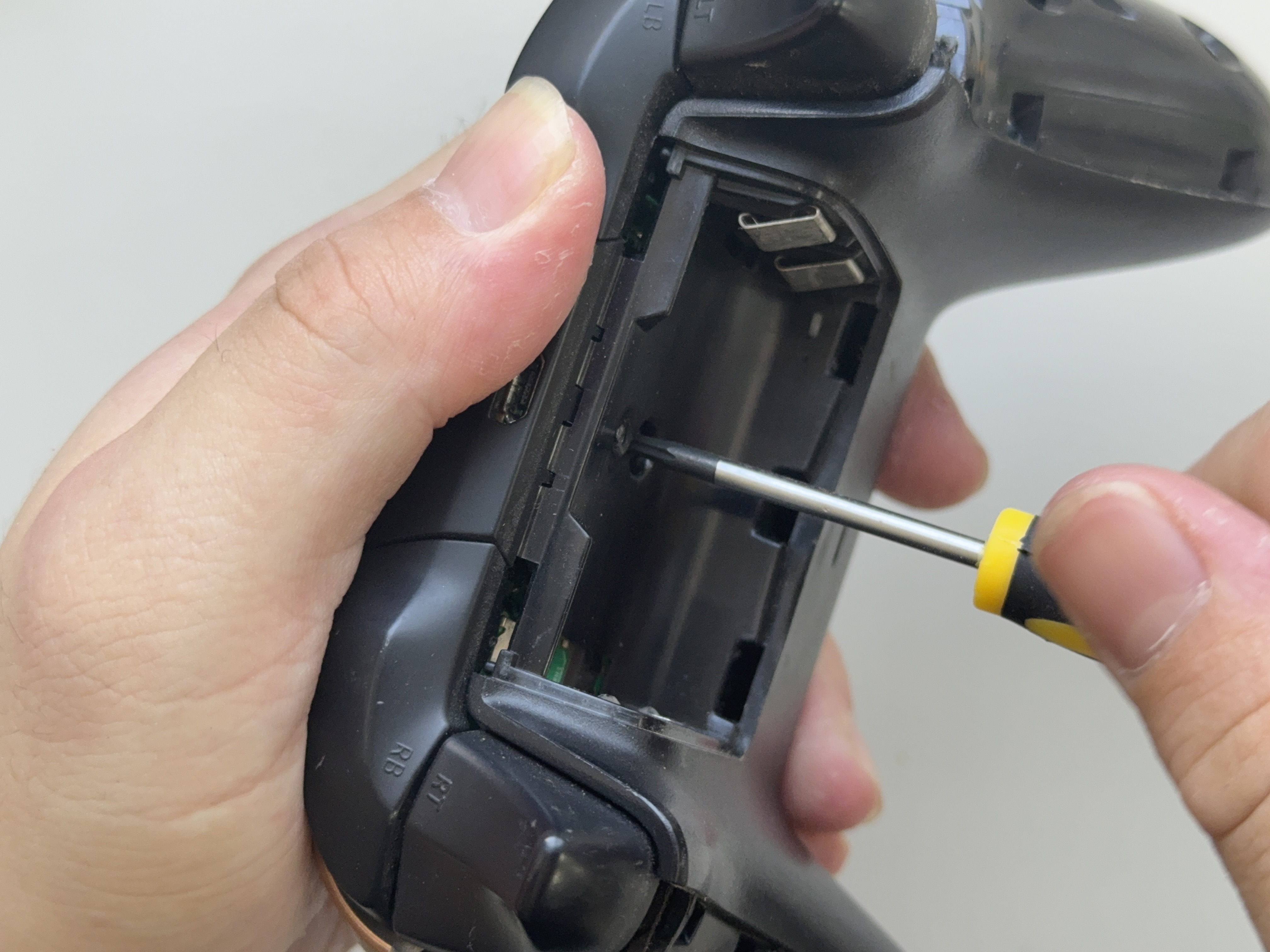

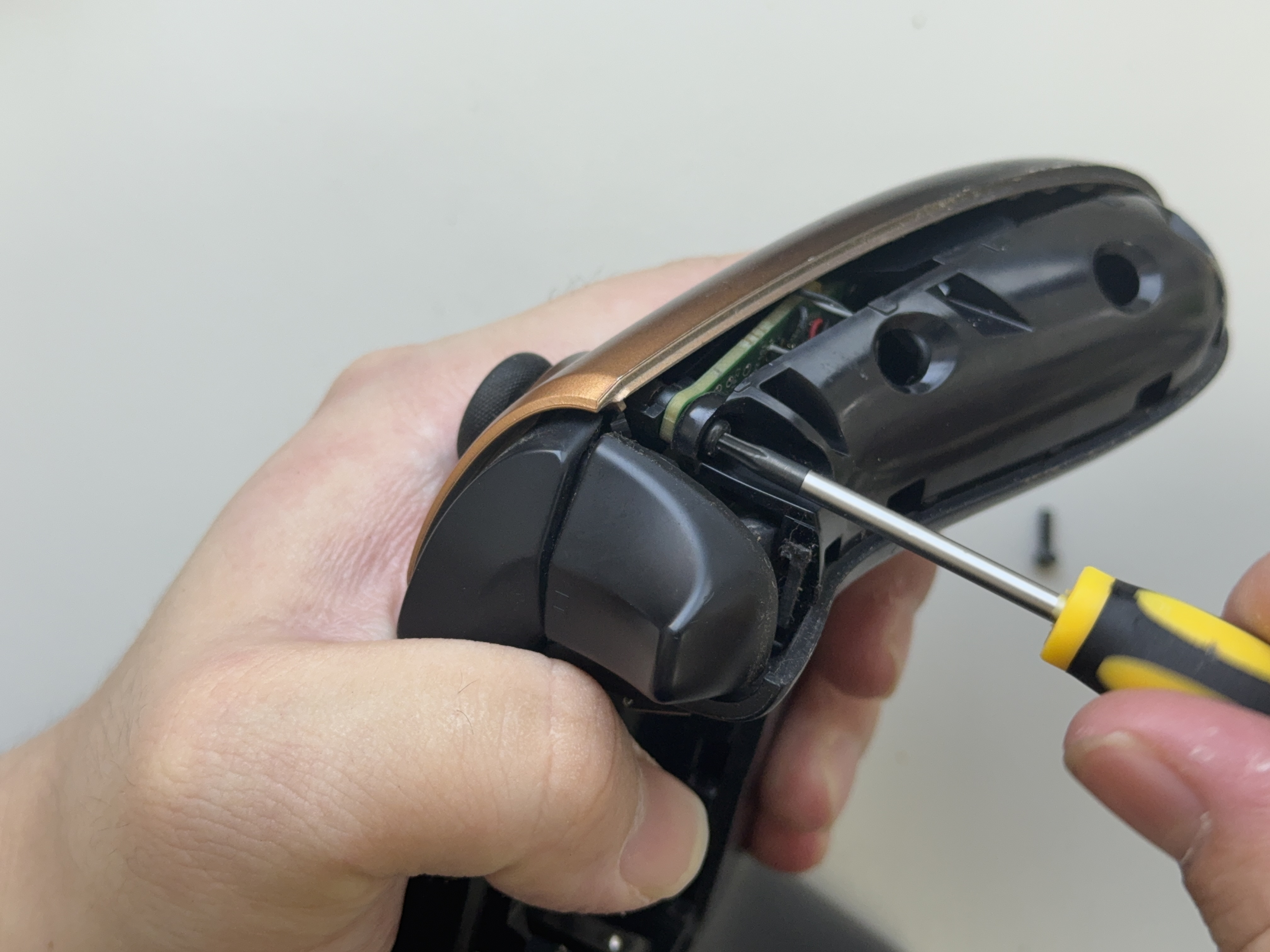

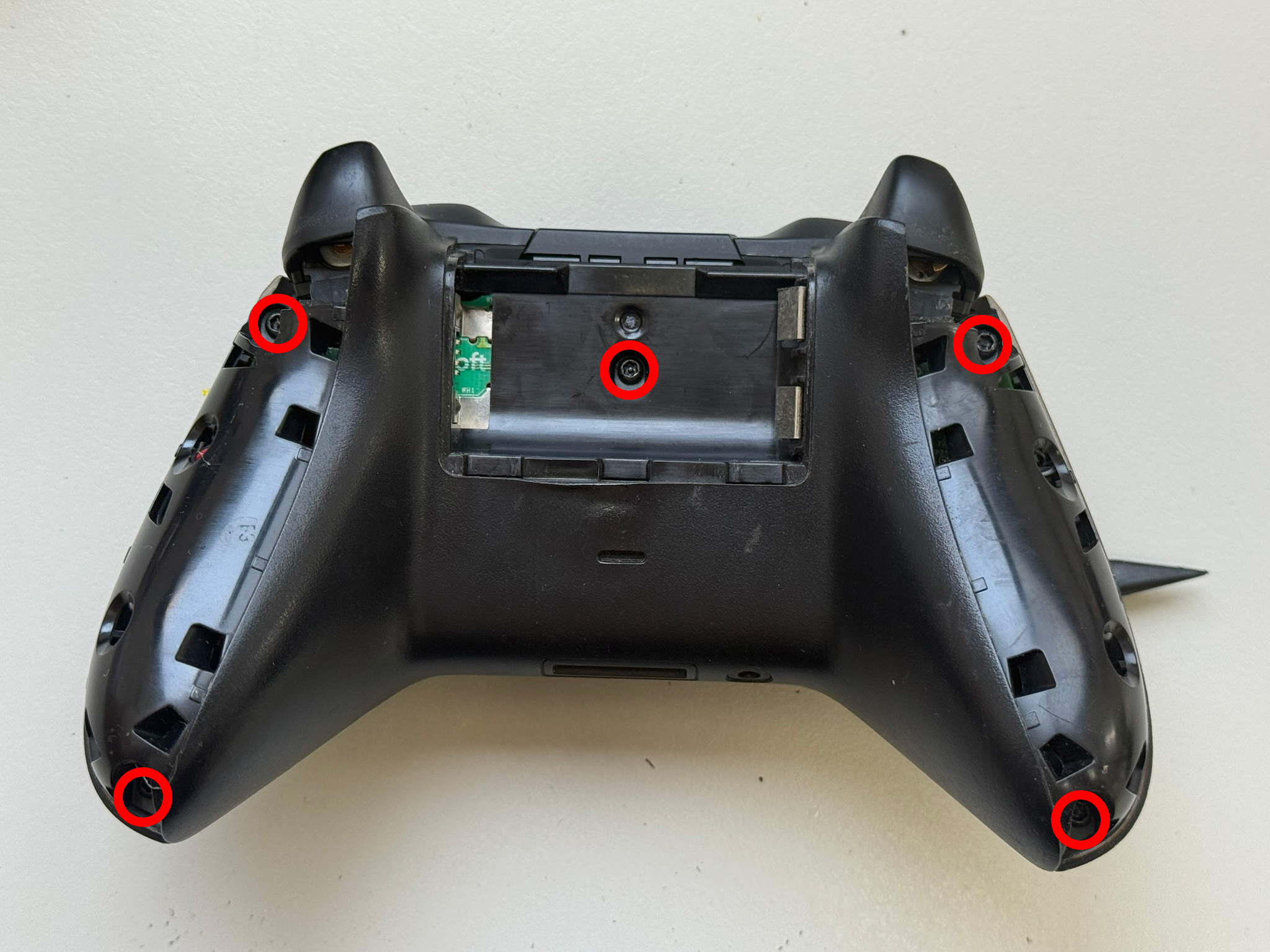

   卸掉 5顆六角螺絲

   用 T8H六角螺絲起子

   1

   2

   3

   4

5. 步驟 5 / 共 22

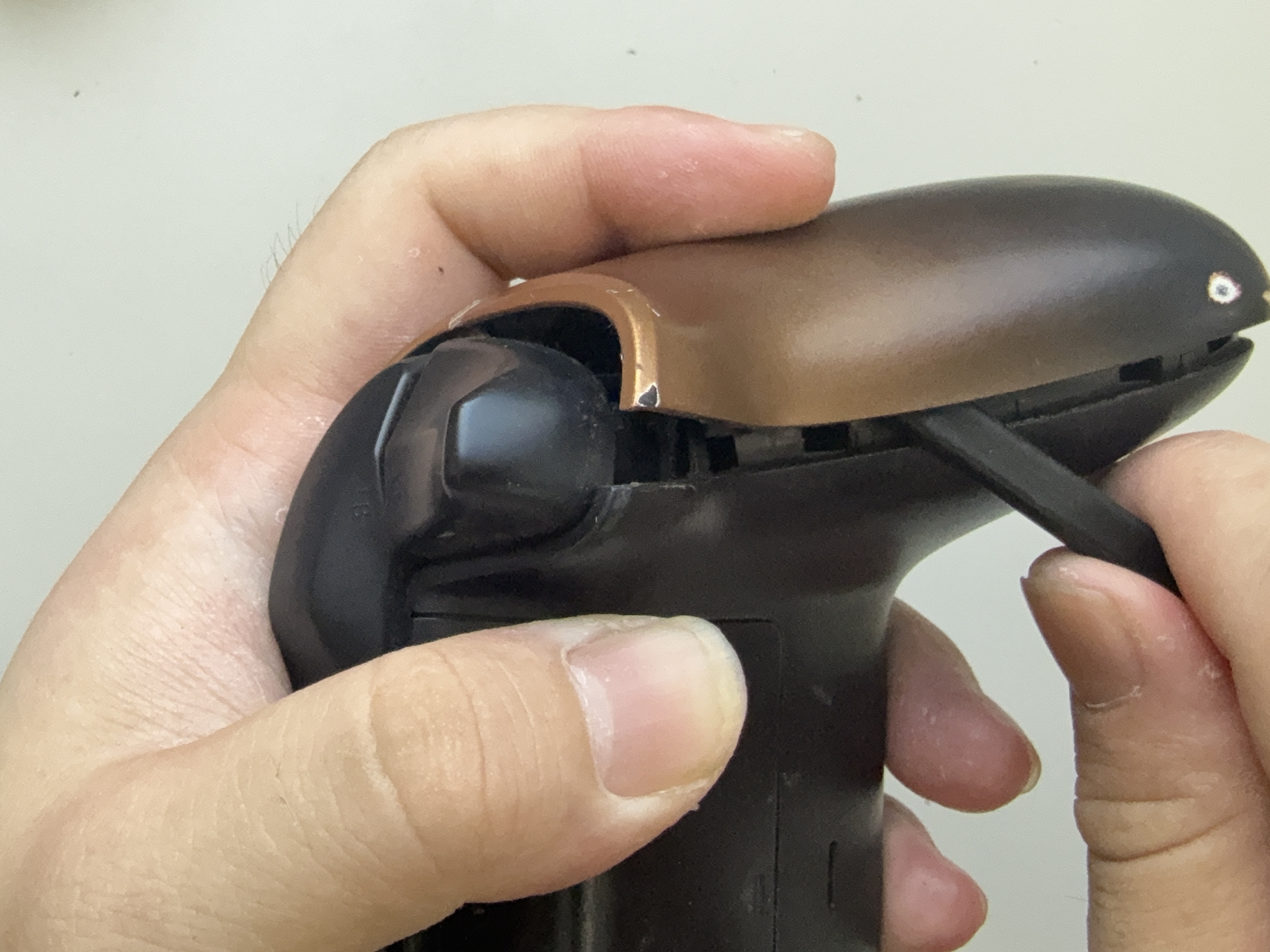

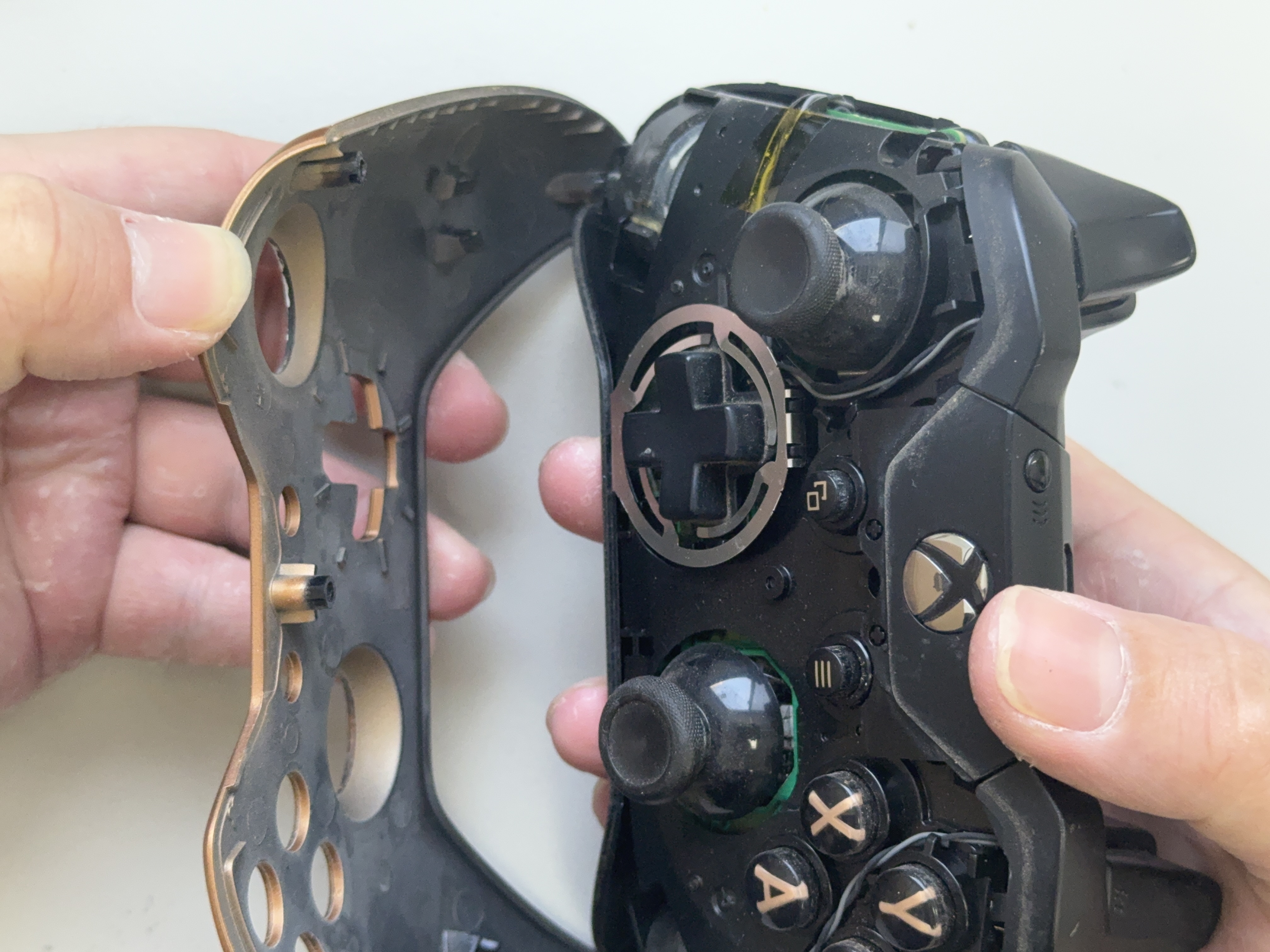

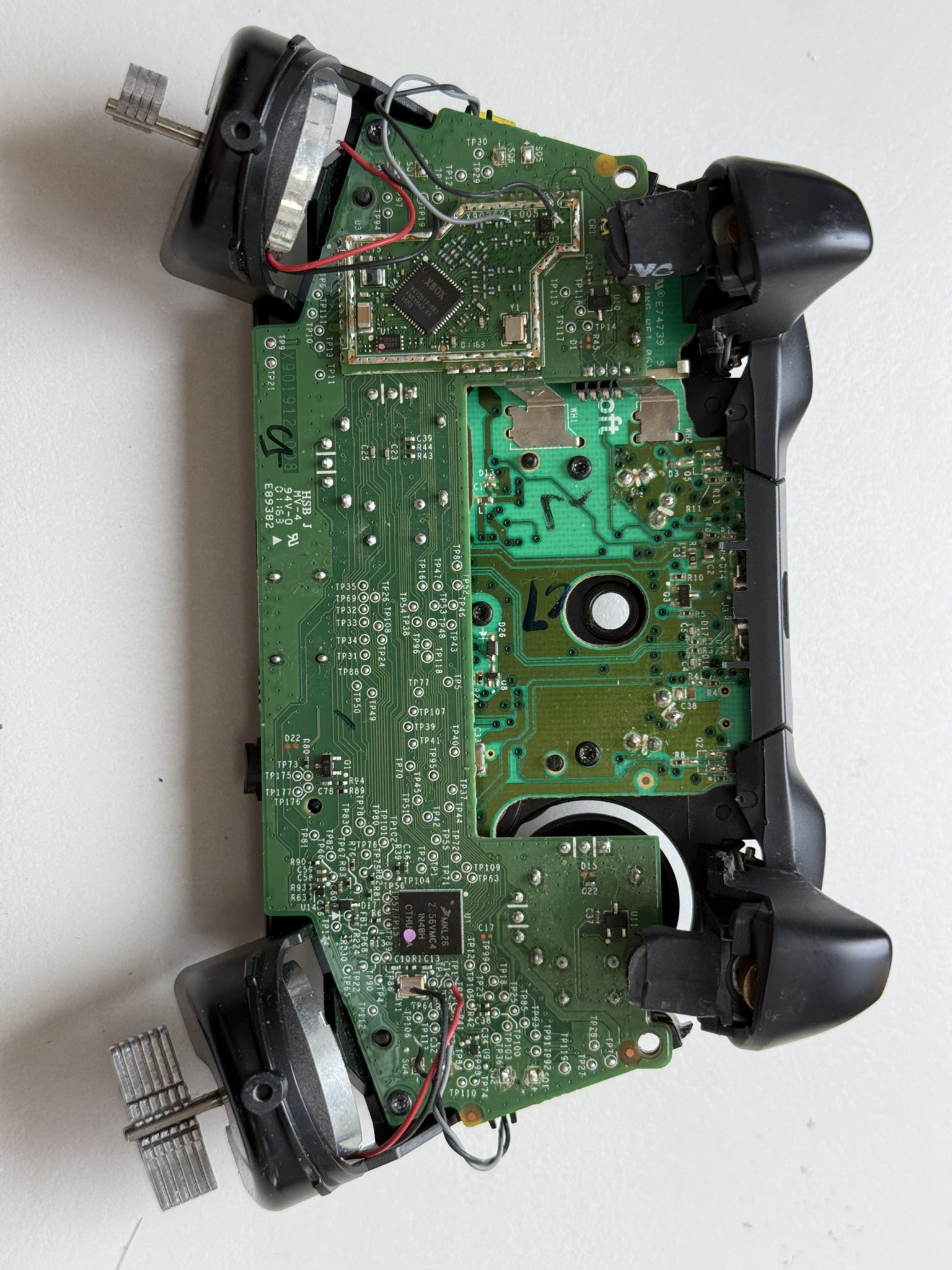

   卸掉前後蓋

   1

   2

6. 步驟 6 / 共 22

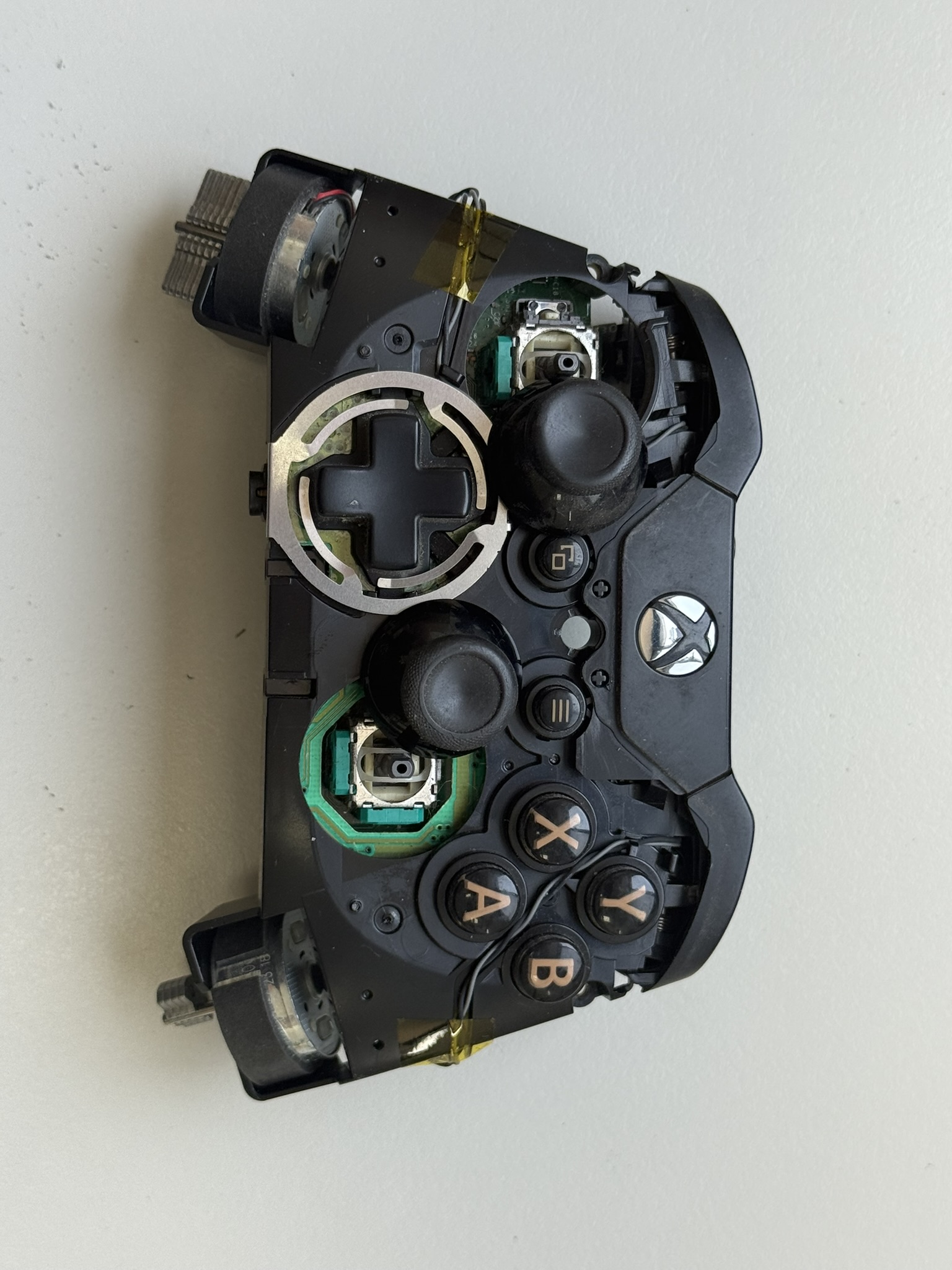

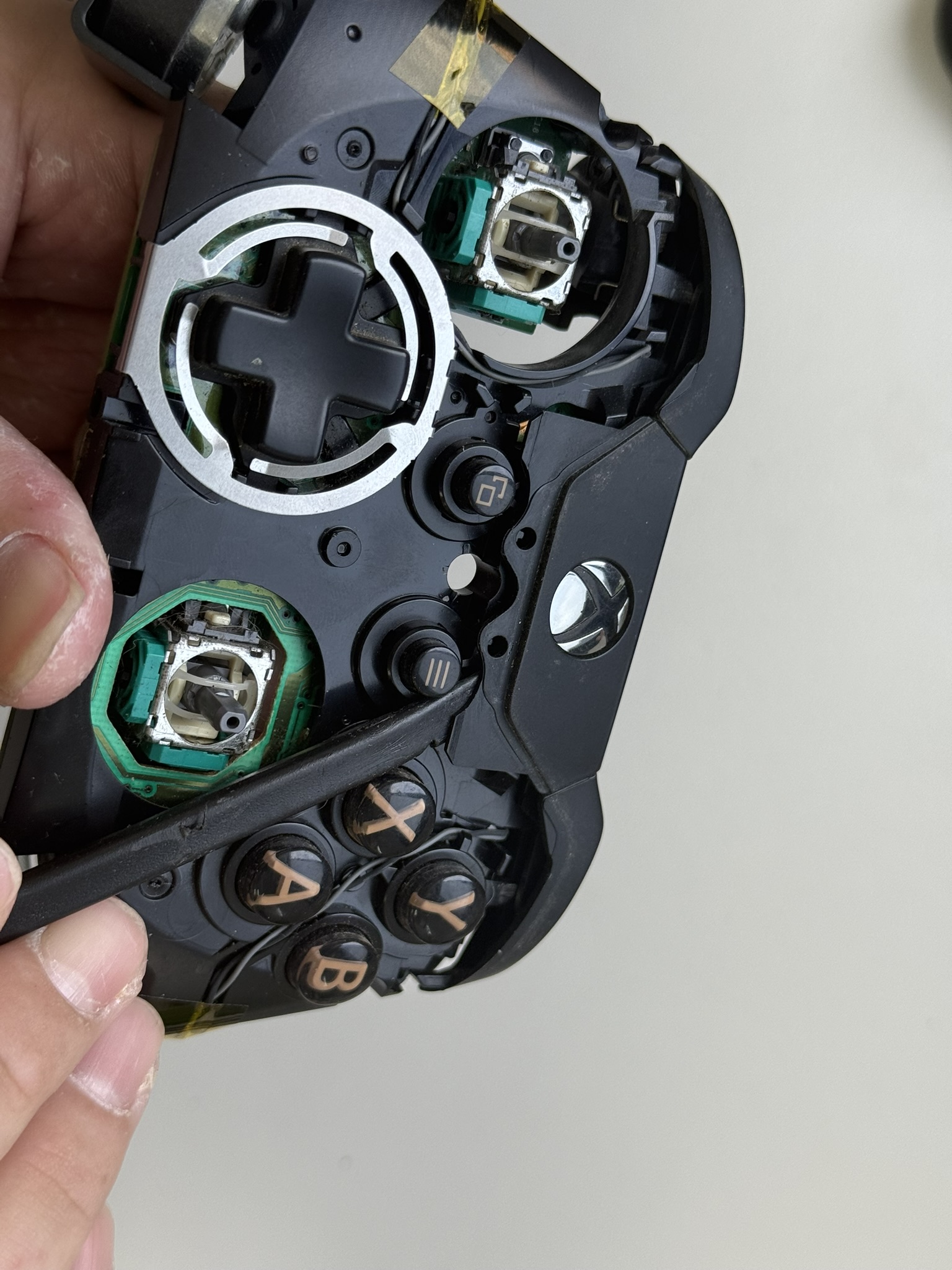

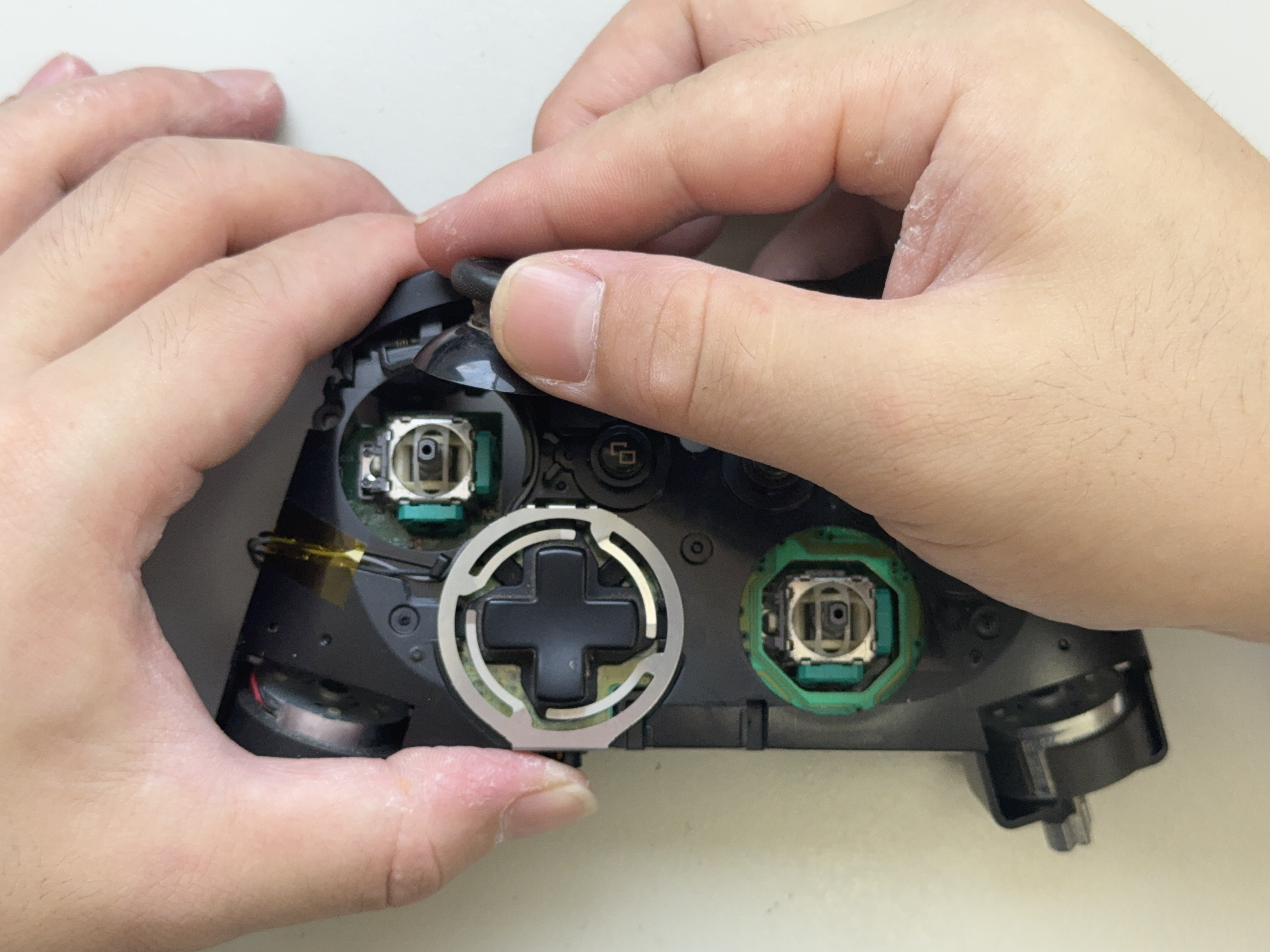

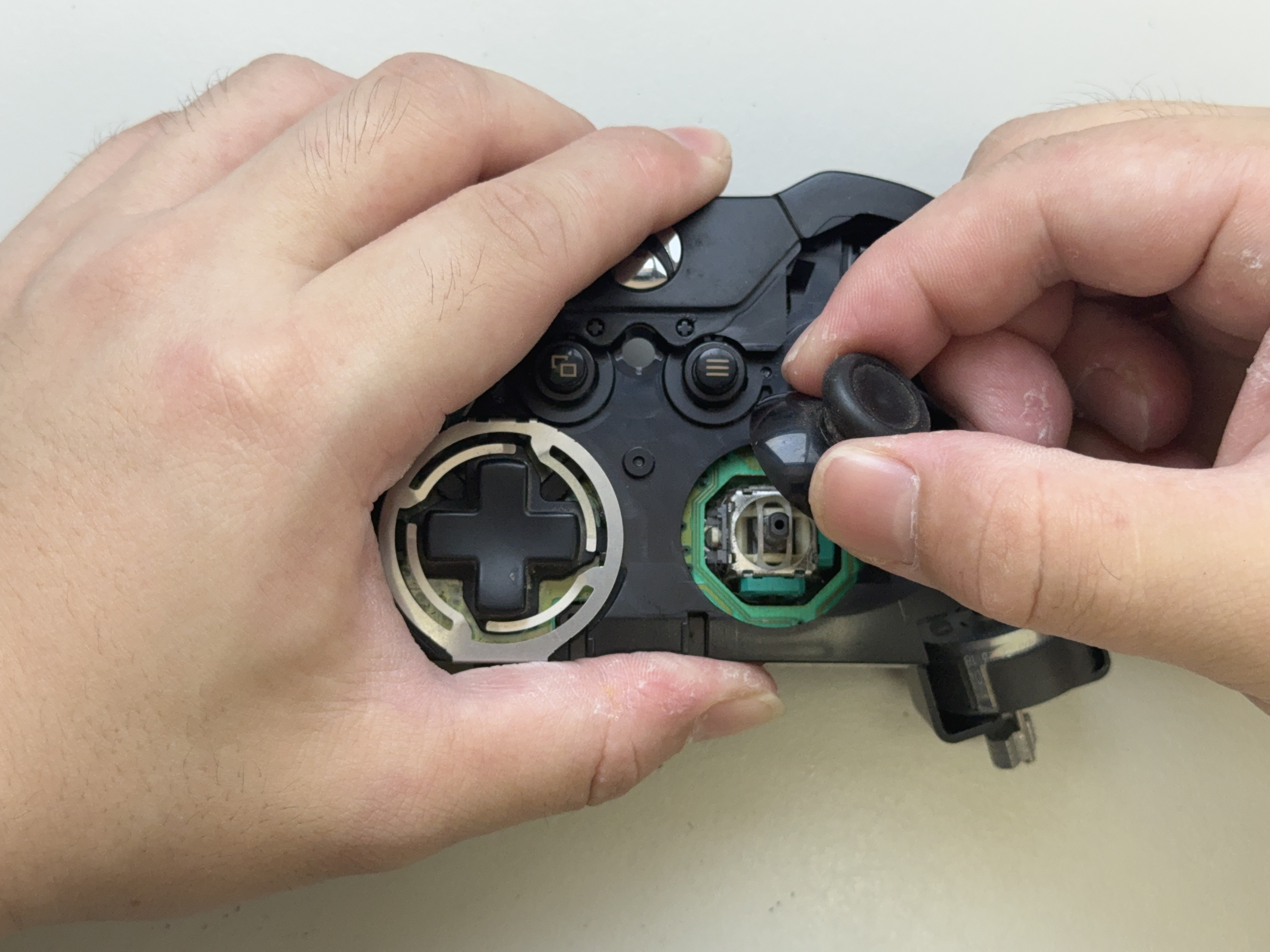

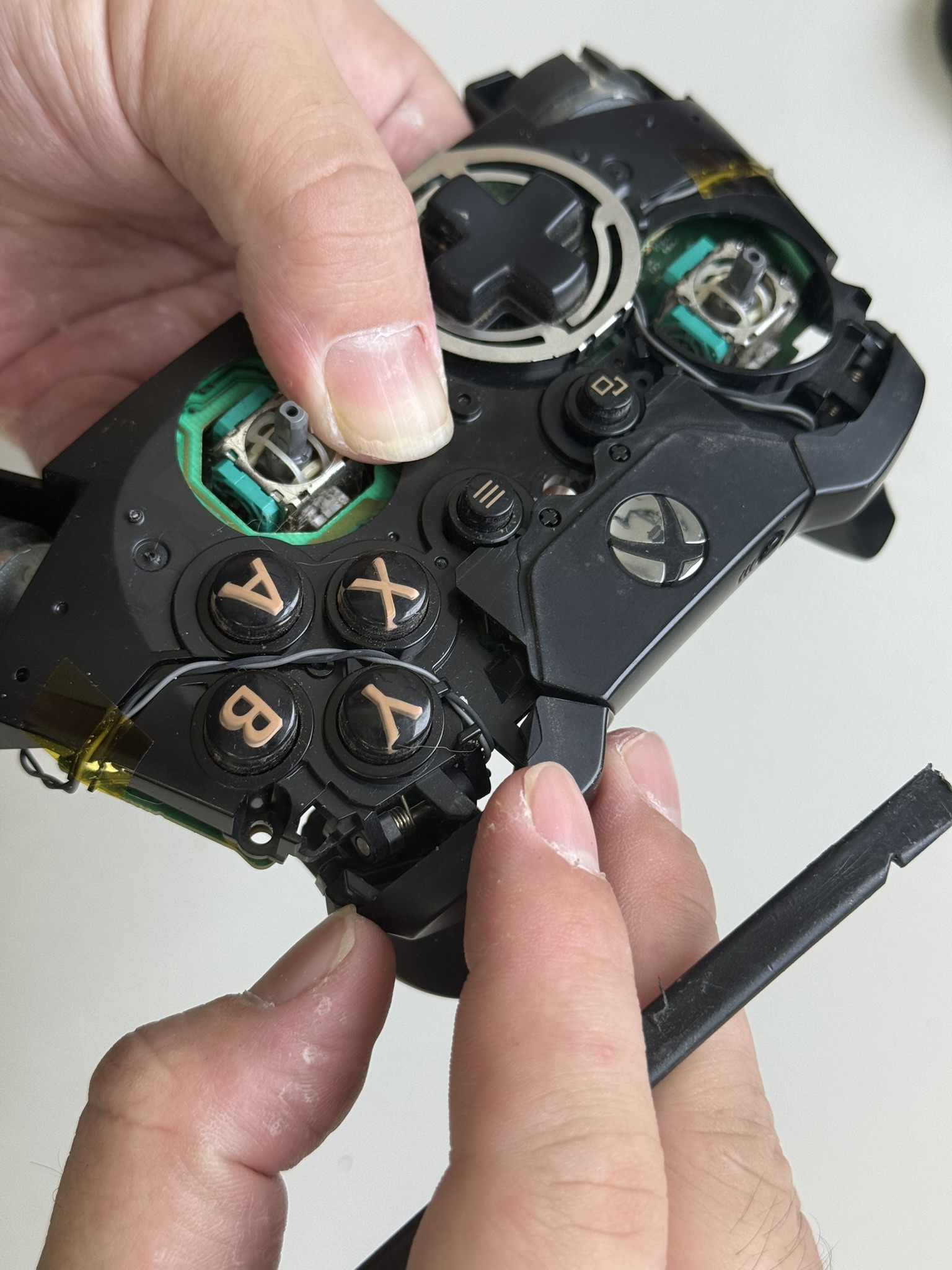

   取下帽殼(蘑菇頭)

   用手捏著蘑菇頭 另一手扶著手把，然後捏著蘑菇頭的那隻手往上提就可以取下蘑菇頭了。

   1

   2

   3

7. 步驟 7 / 共 22

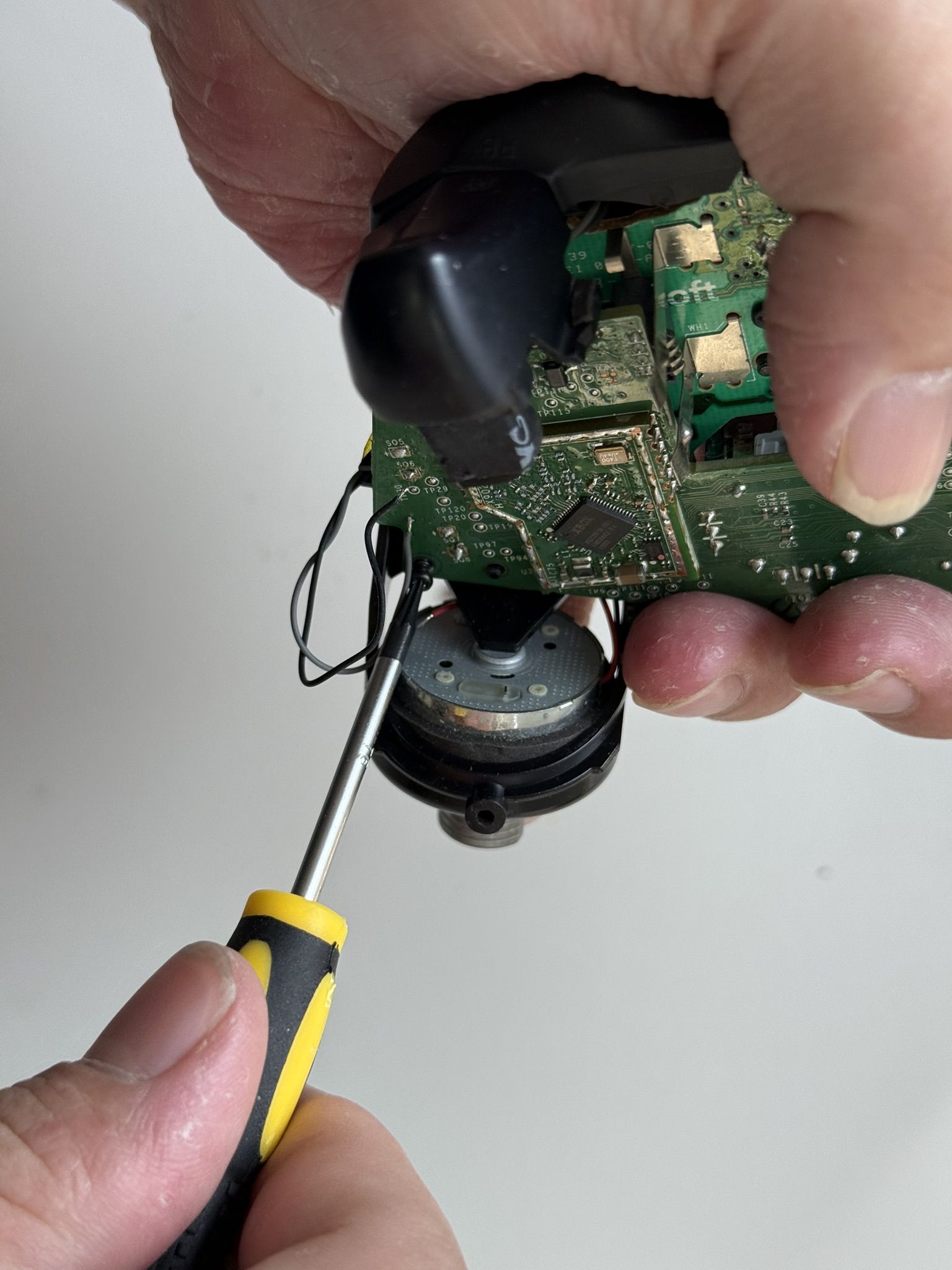

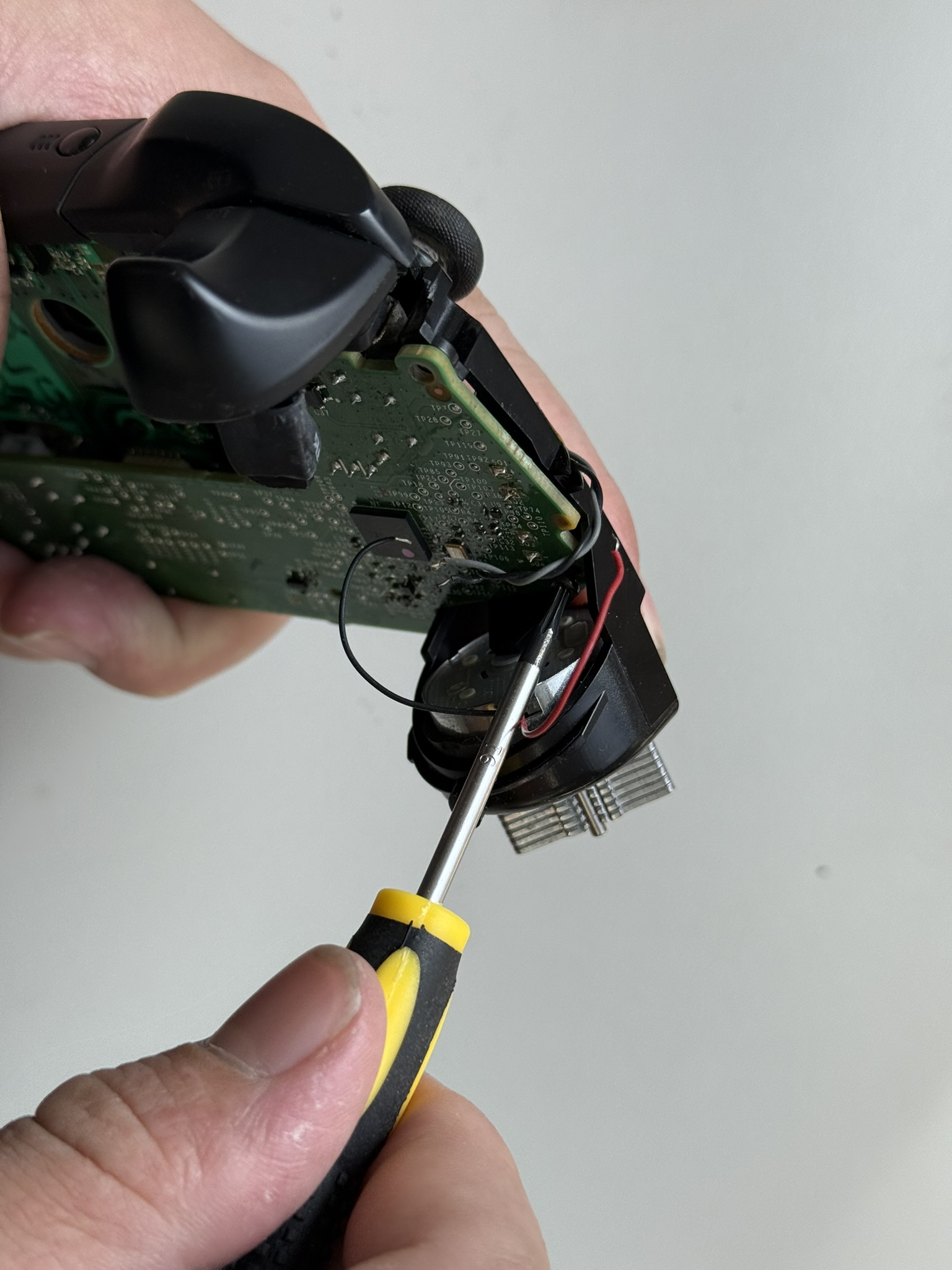

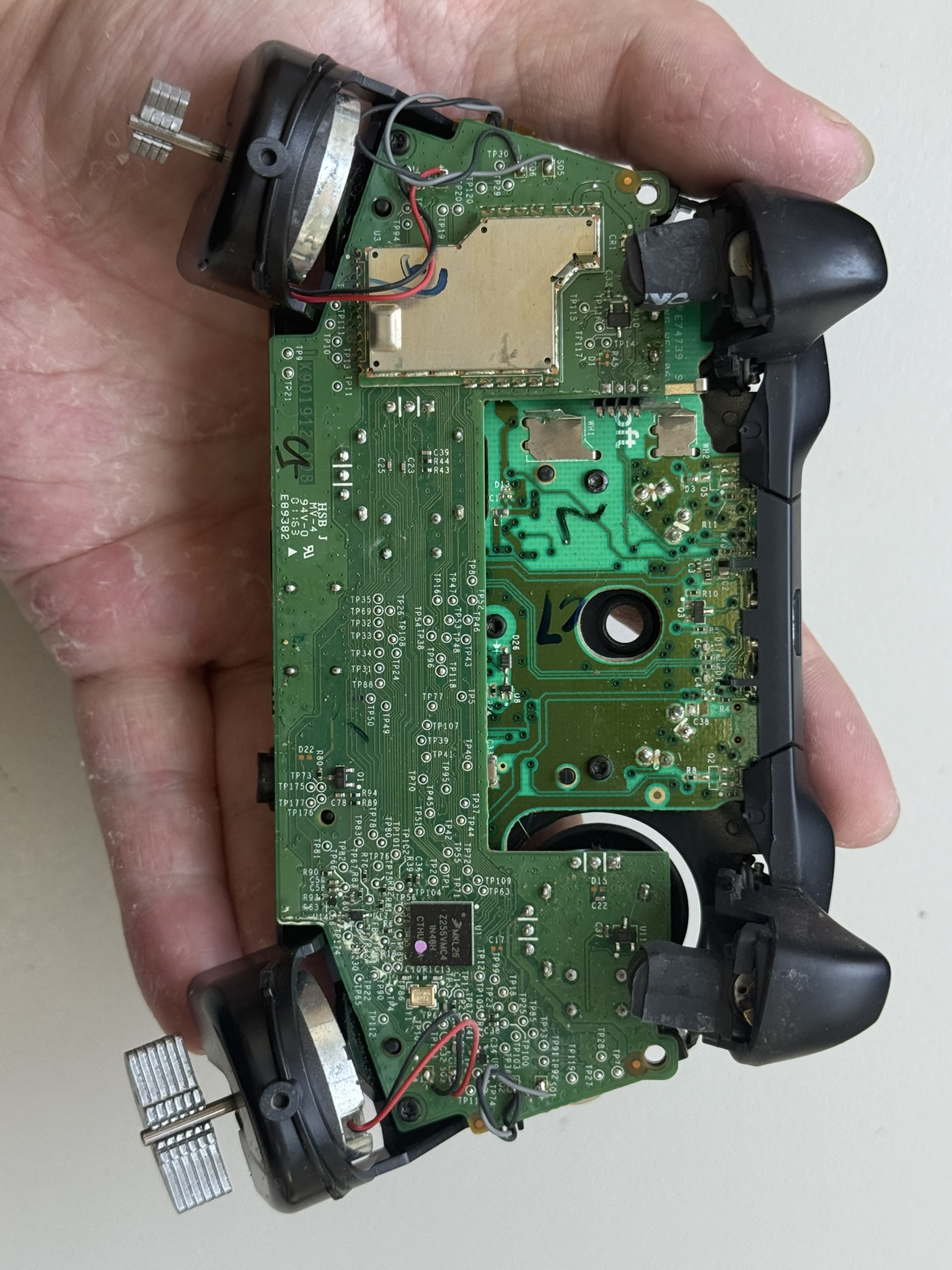

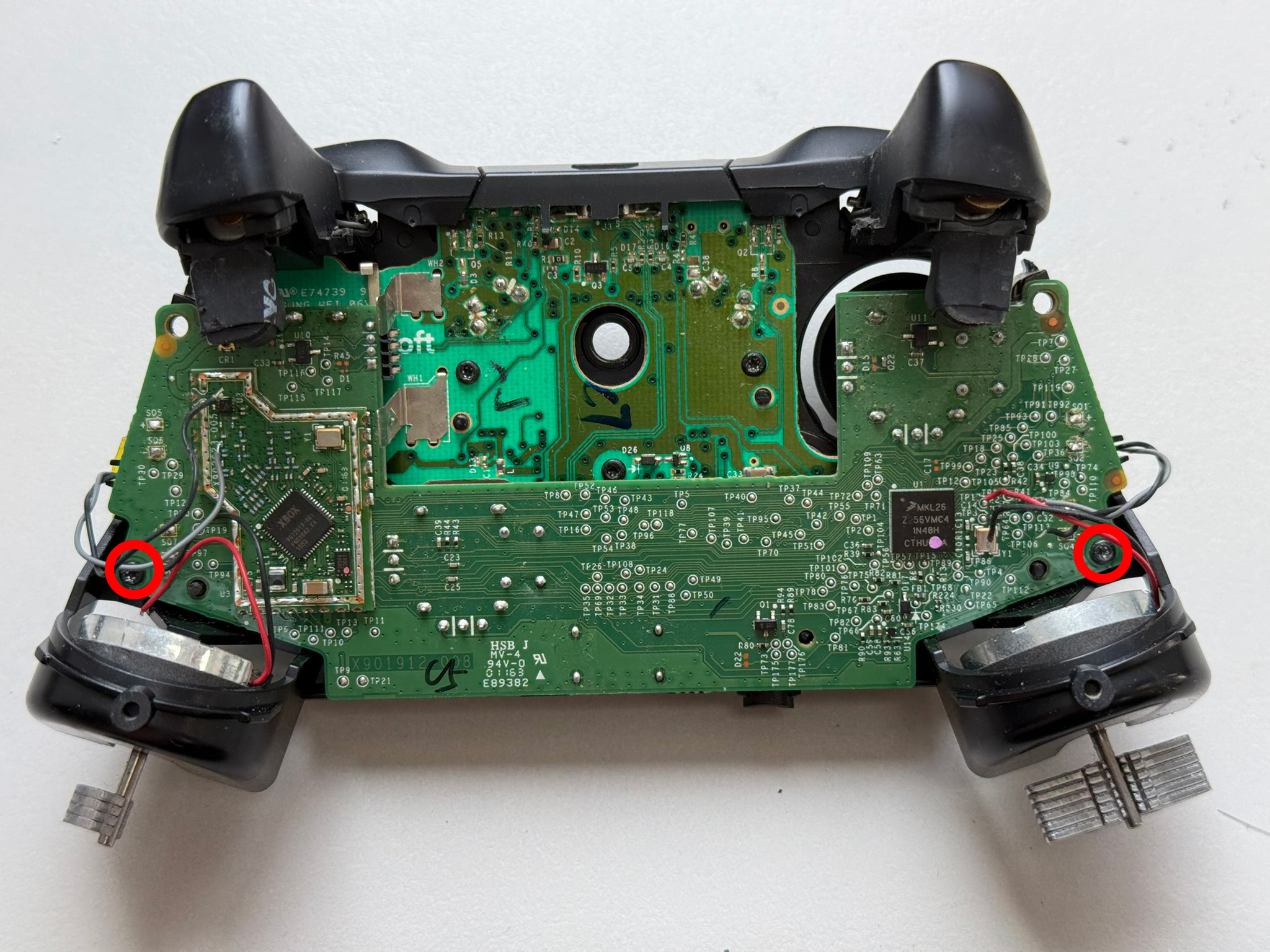

   解焊馬達排線

   使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。

   1

   2

8. 步驟 8 / 共 22

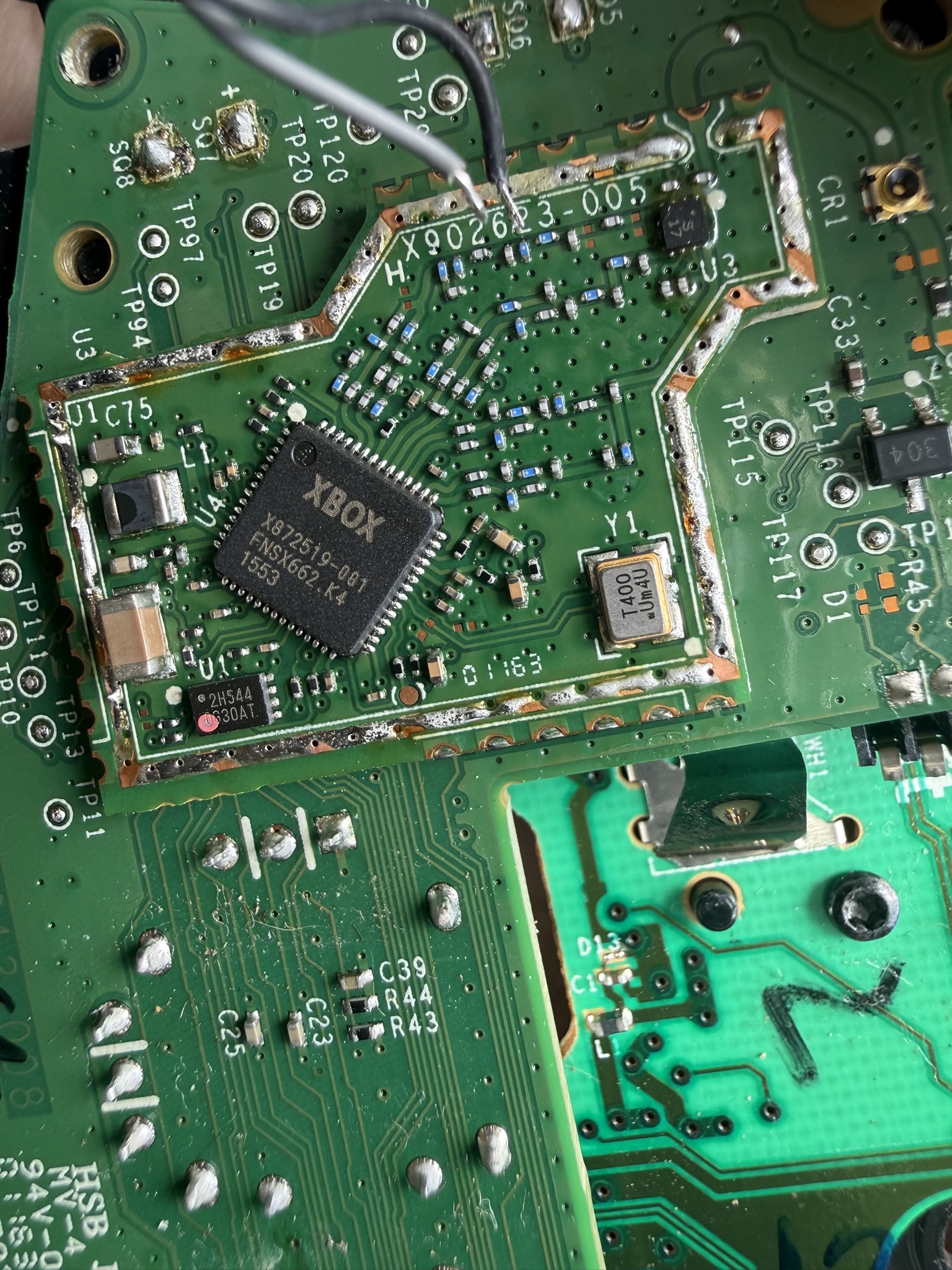

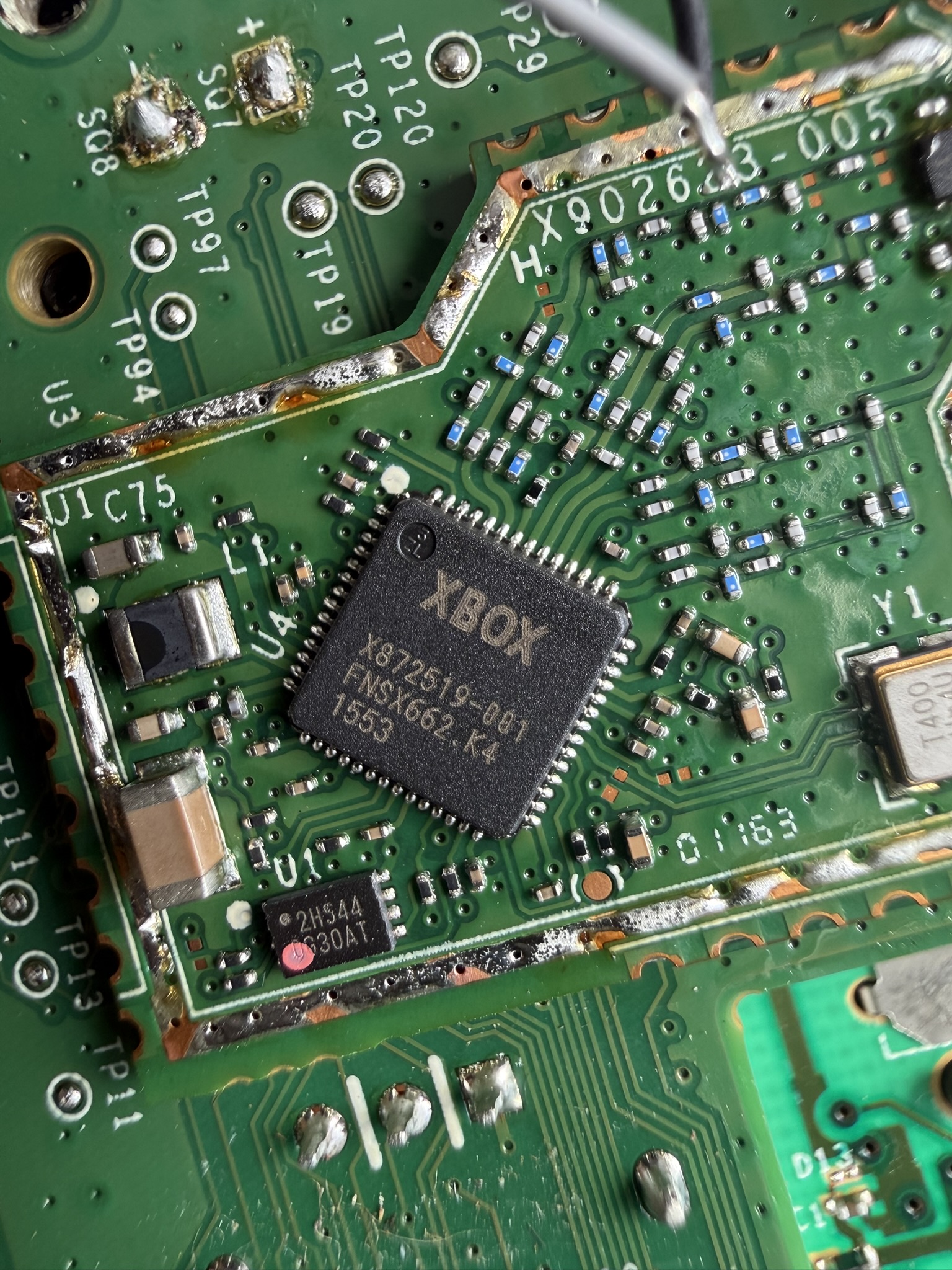

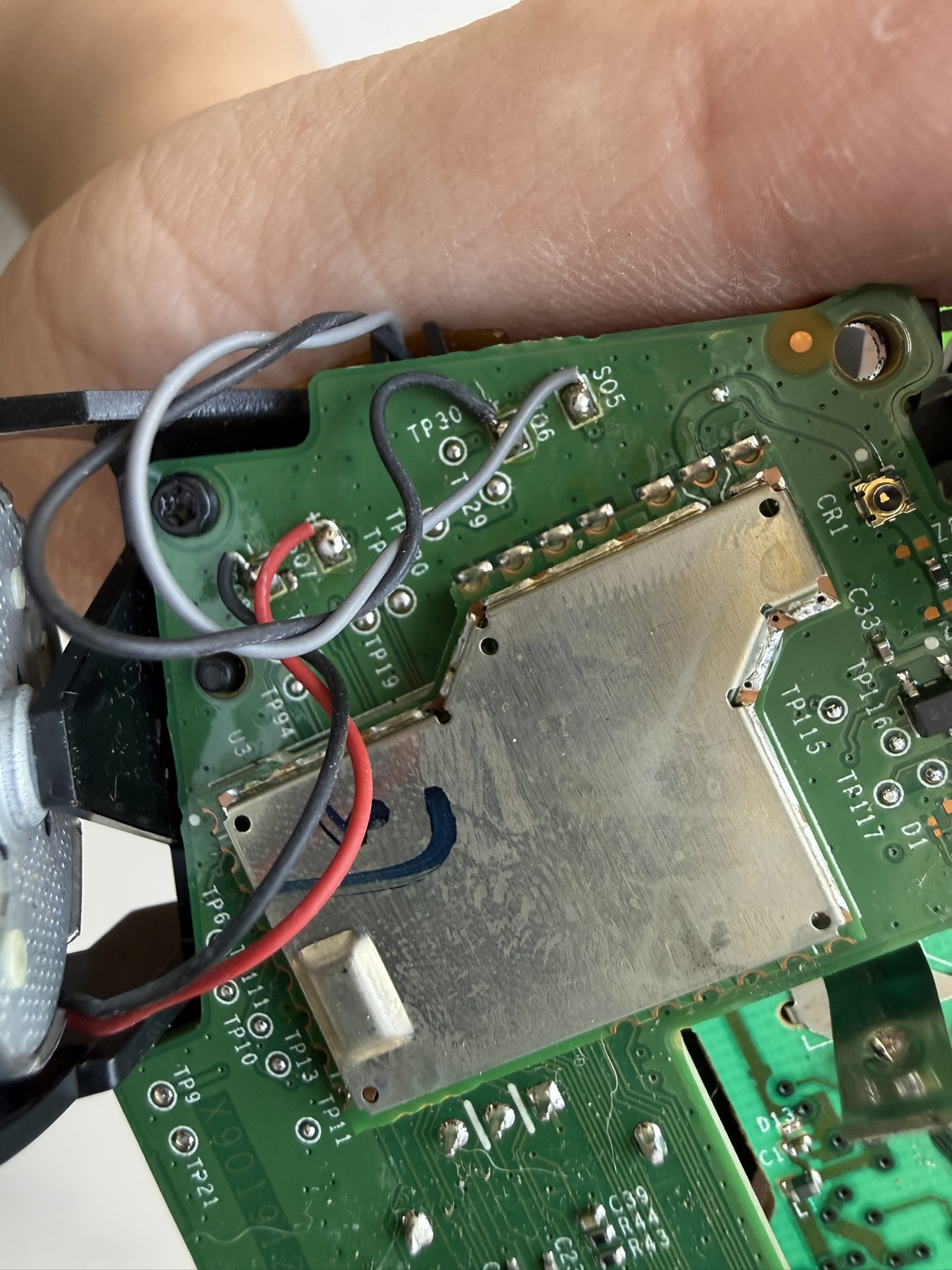

   主控晶片

   主控晶片外層有屏蔽罩保護(所以要看到晶片的話，必須把屏蔽罩打開) 製造商：微軟 型號：X872519-001 Y1位置標示：40.000MHZ 石英震盪器

   1

   2

   3

9. 步驟 9 / 共 22

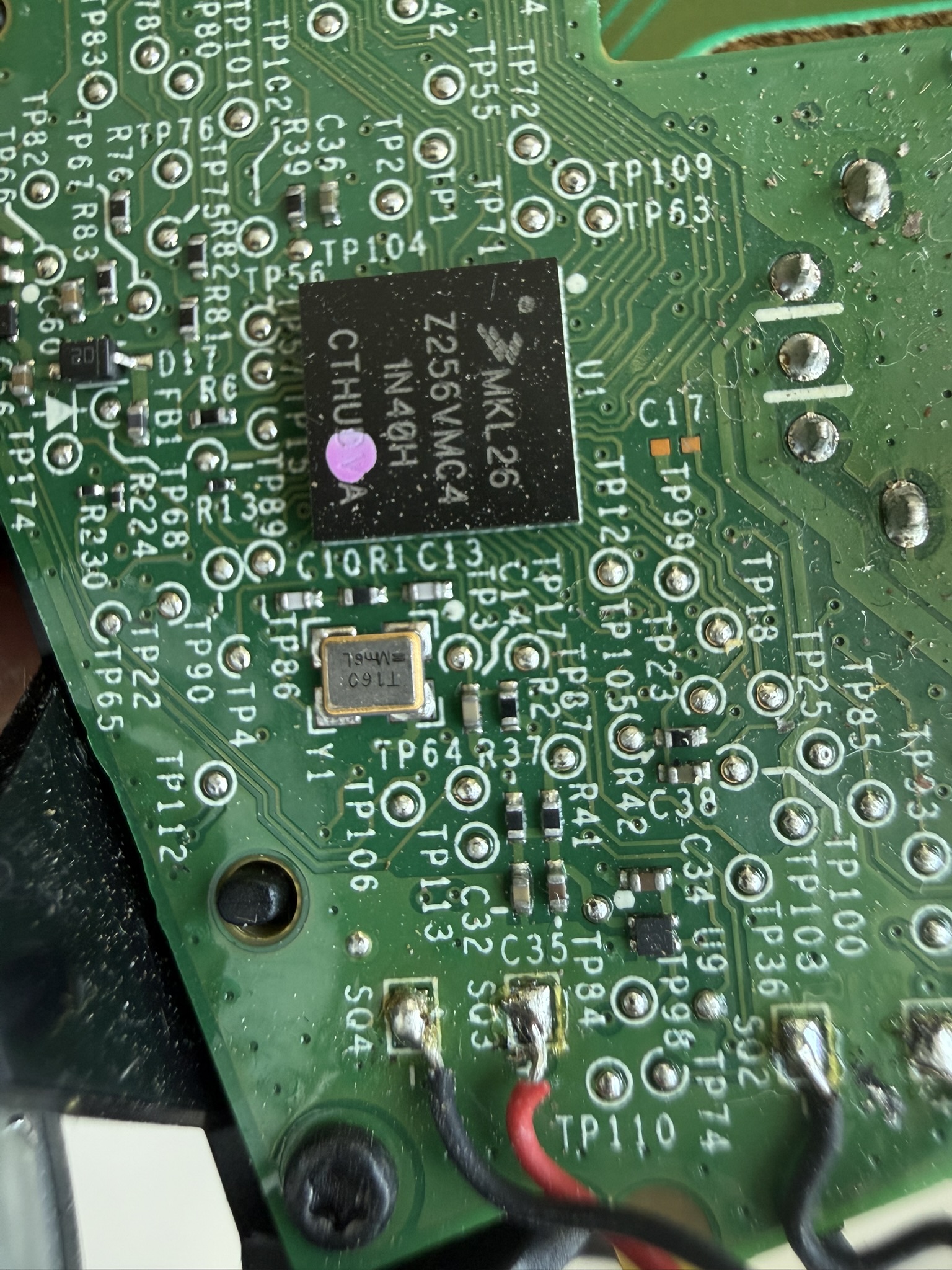

   MCU

   製造商：Freescale(飛思卡爾，現已被 NXP 恩智浦半導體收購) 型號：MKL26Z256VMC4 Y1位置標示：16.000MHZ 石英震盪器



10. 步驟 10 / 共 22

    卸掉 2顆六角螺絲

    用 T6H六角螺絲起子

    1

    2

    3

11. 步驟 11 / 共 22

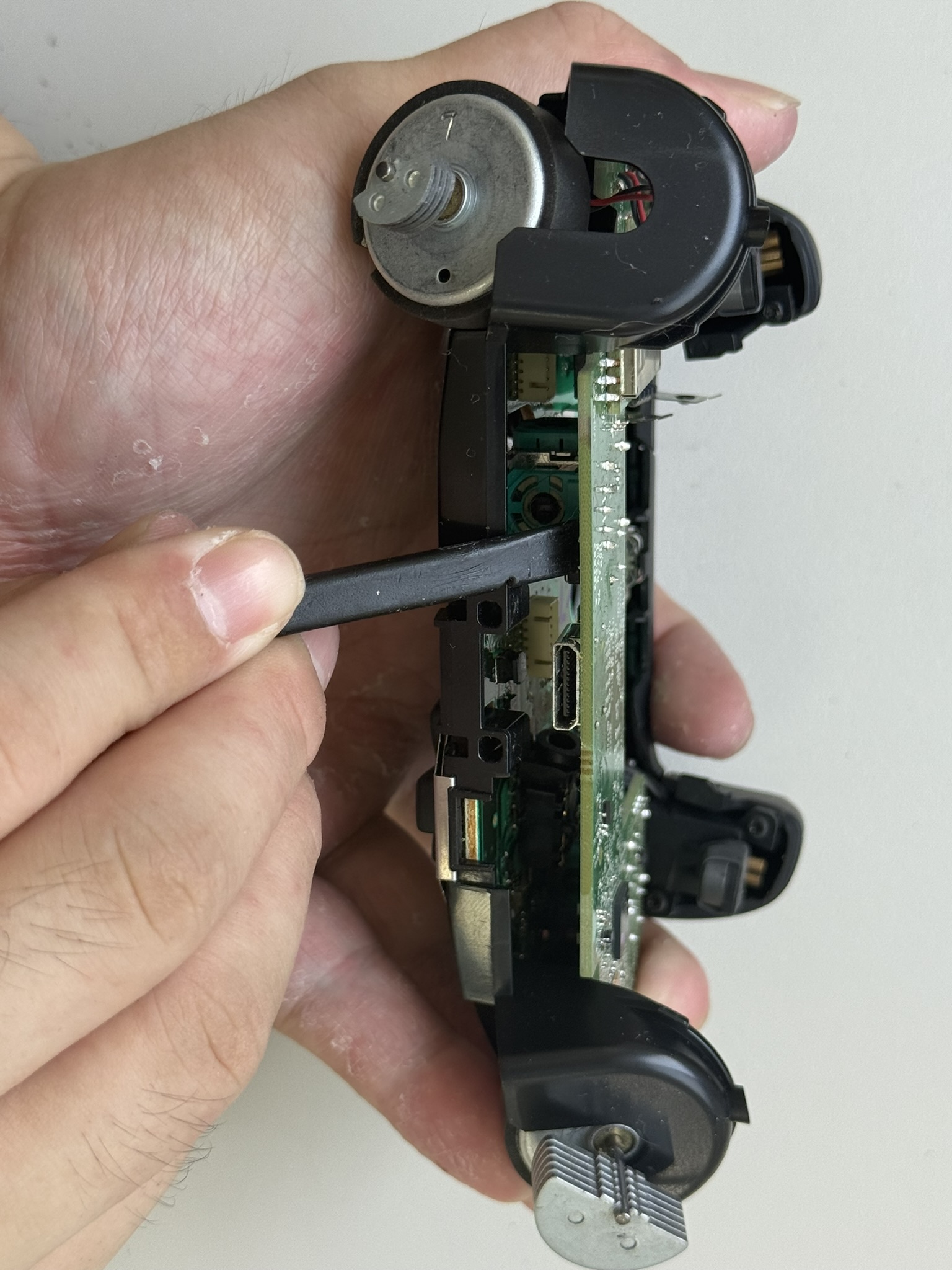

    撬開主板跟副板連接

    主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。

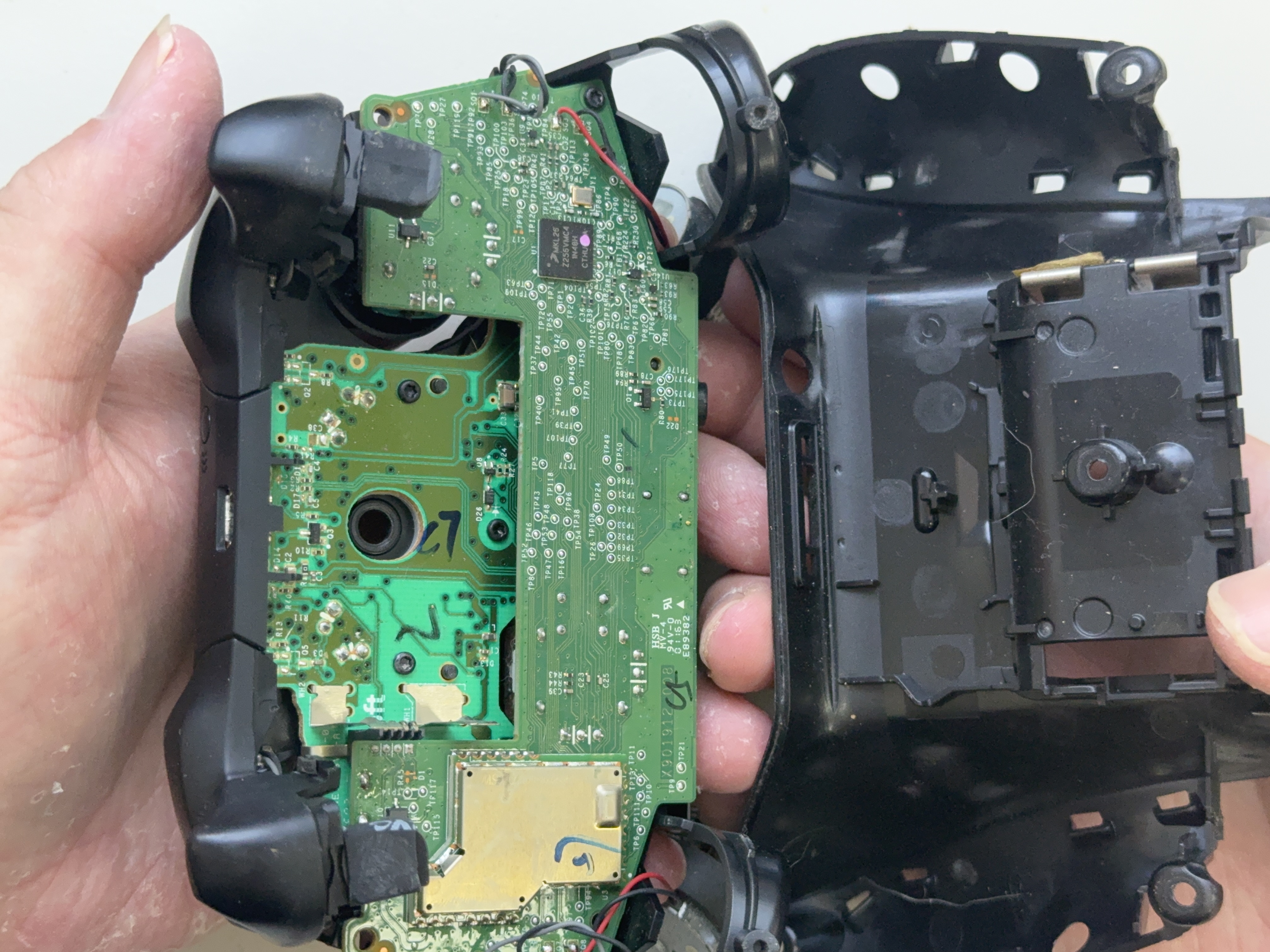

12. 步驟 12 / 共 22

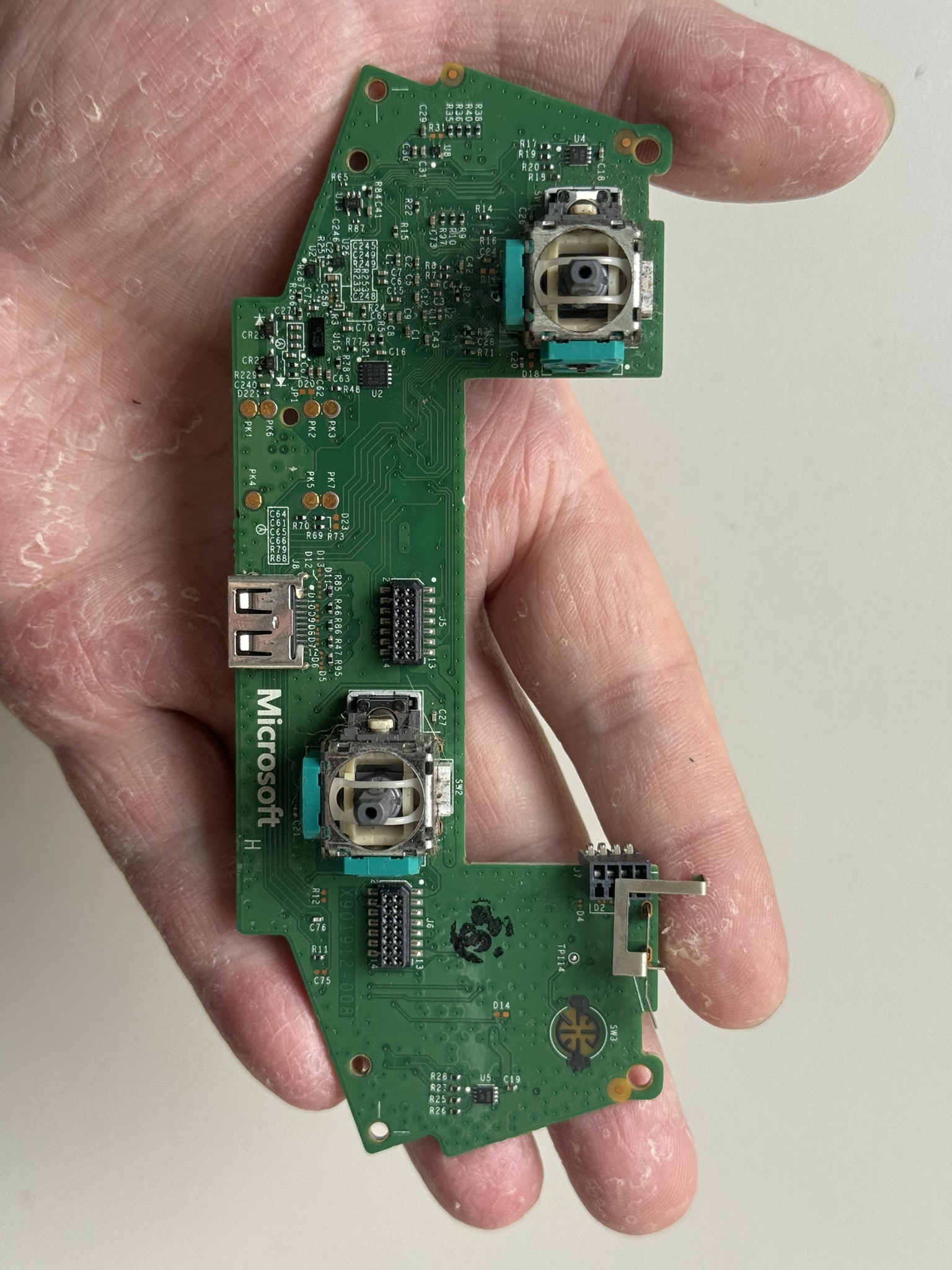

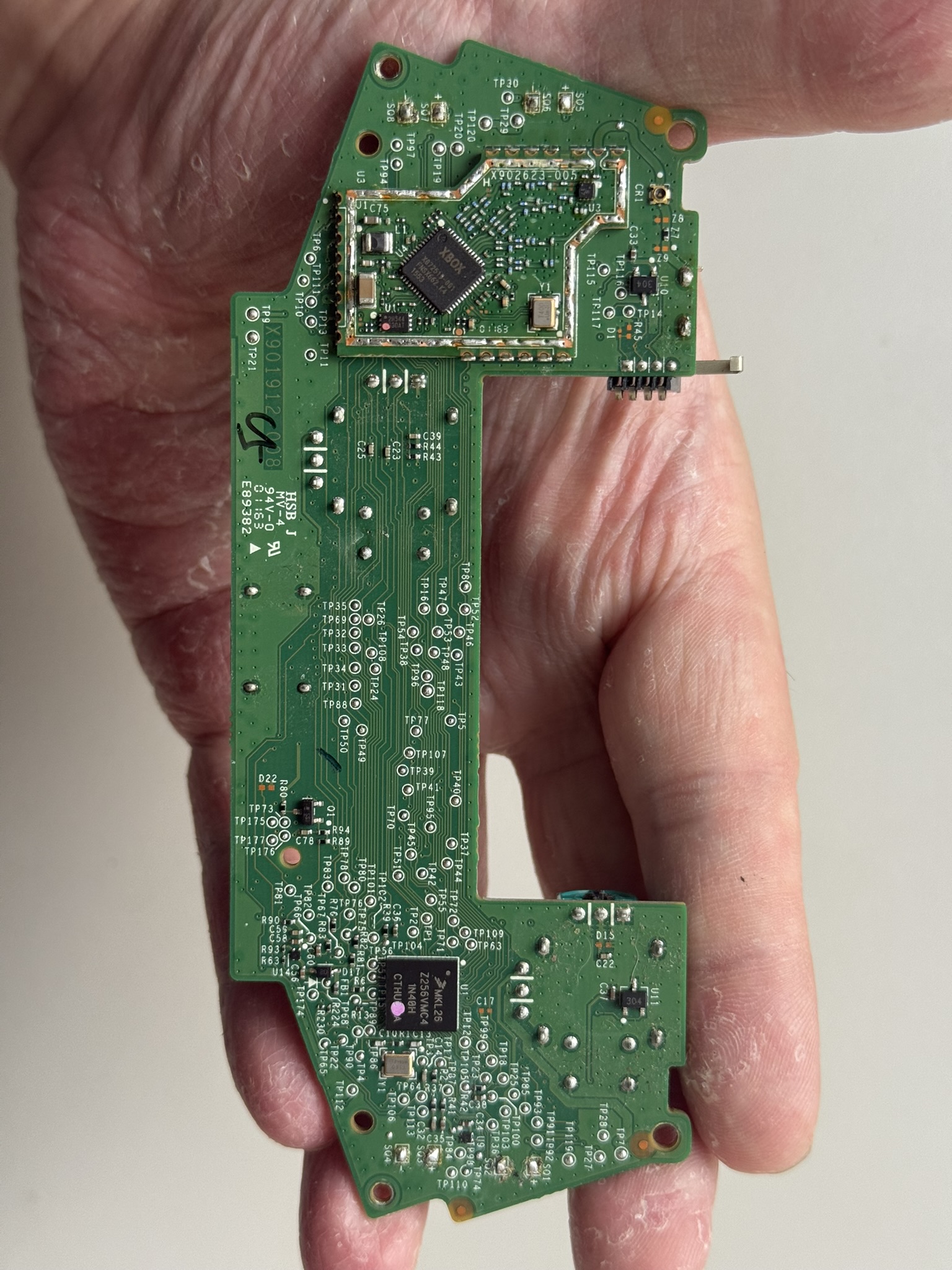

    取出主板

    主板型號：X901912-008

    1

    2

13. 步驟 13 / 共 22

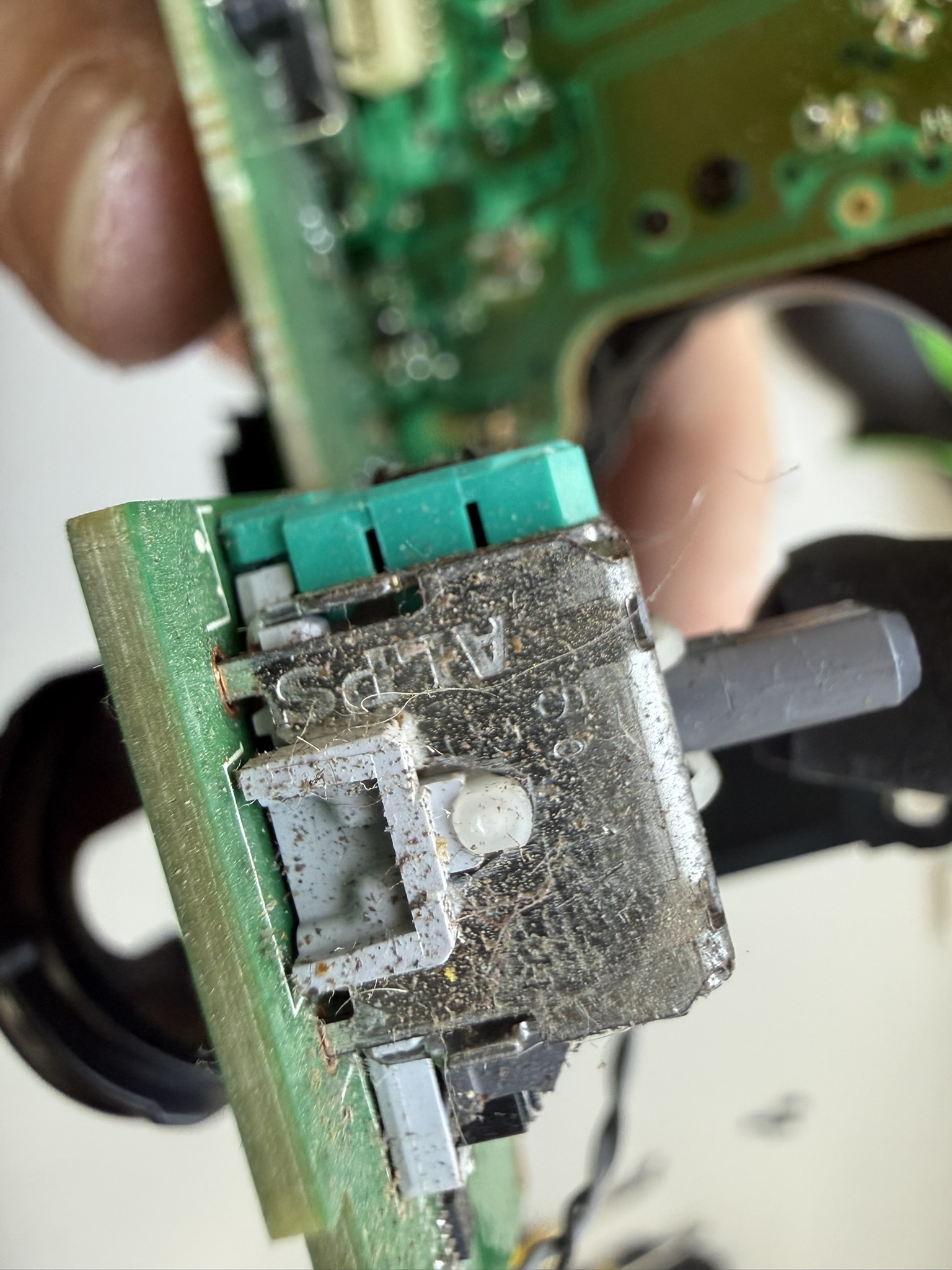

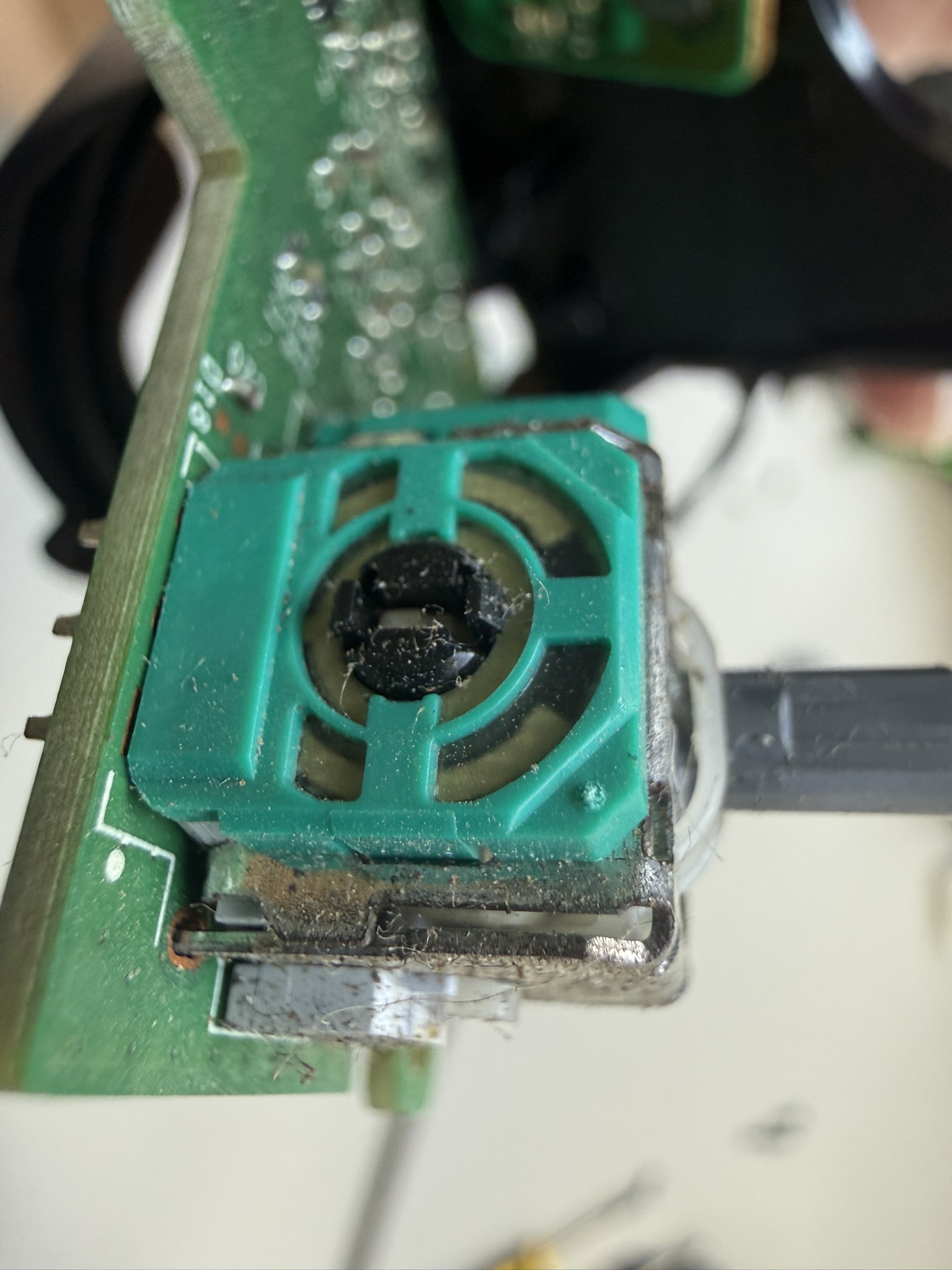

    碳膜搖桿

    製造商：阿爾卑斯(ALPS)

    1

    2

14. 步驟 14 / 共 22

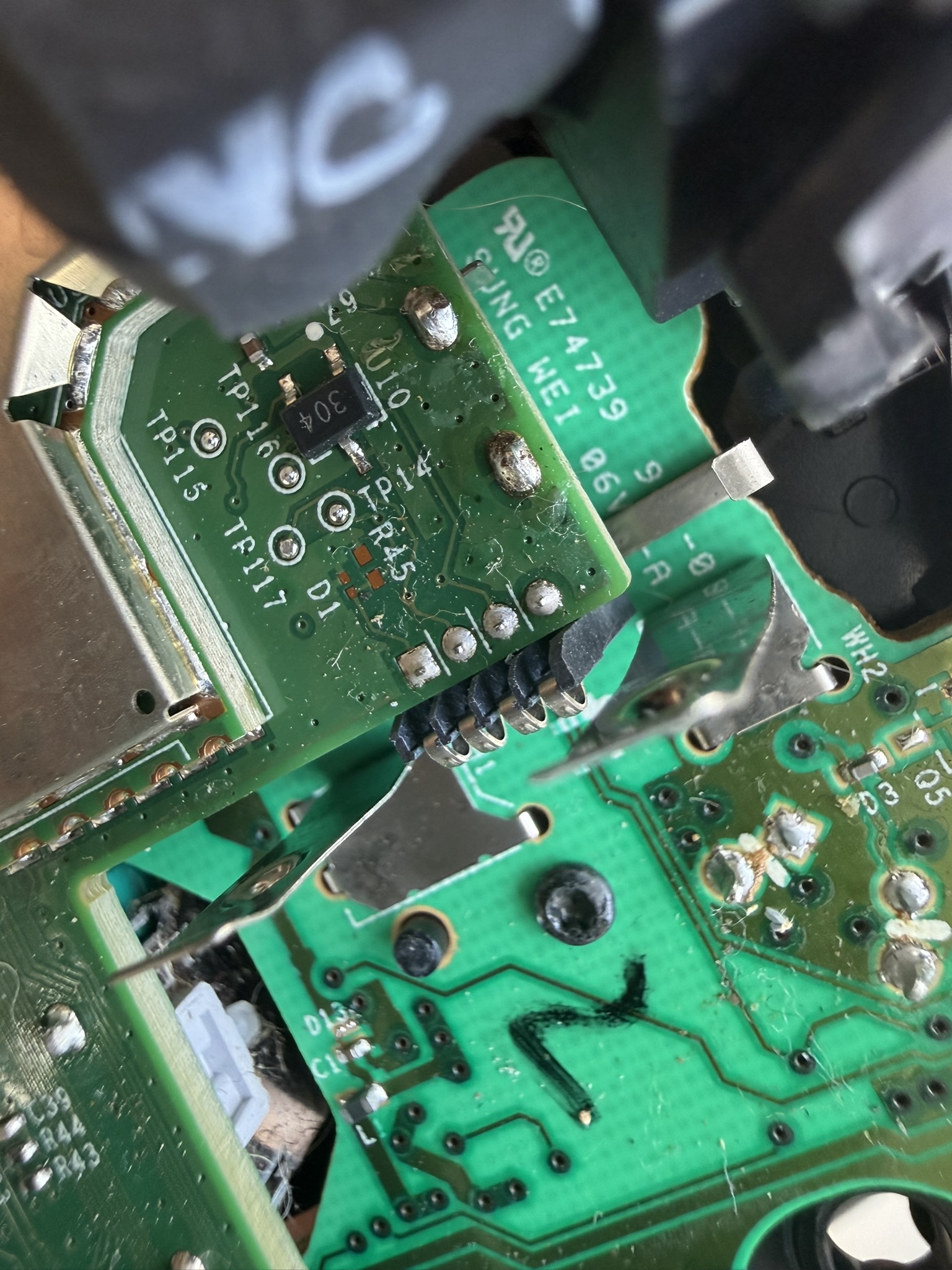

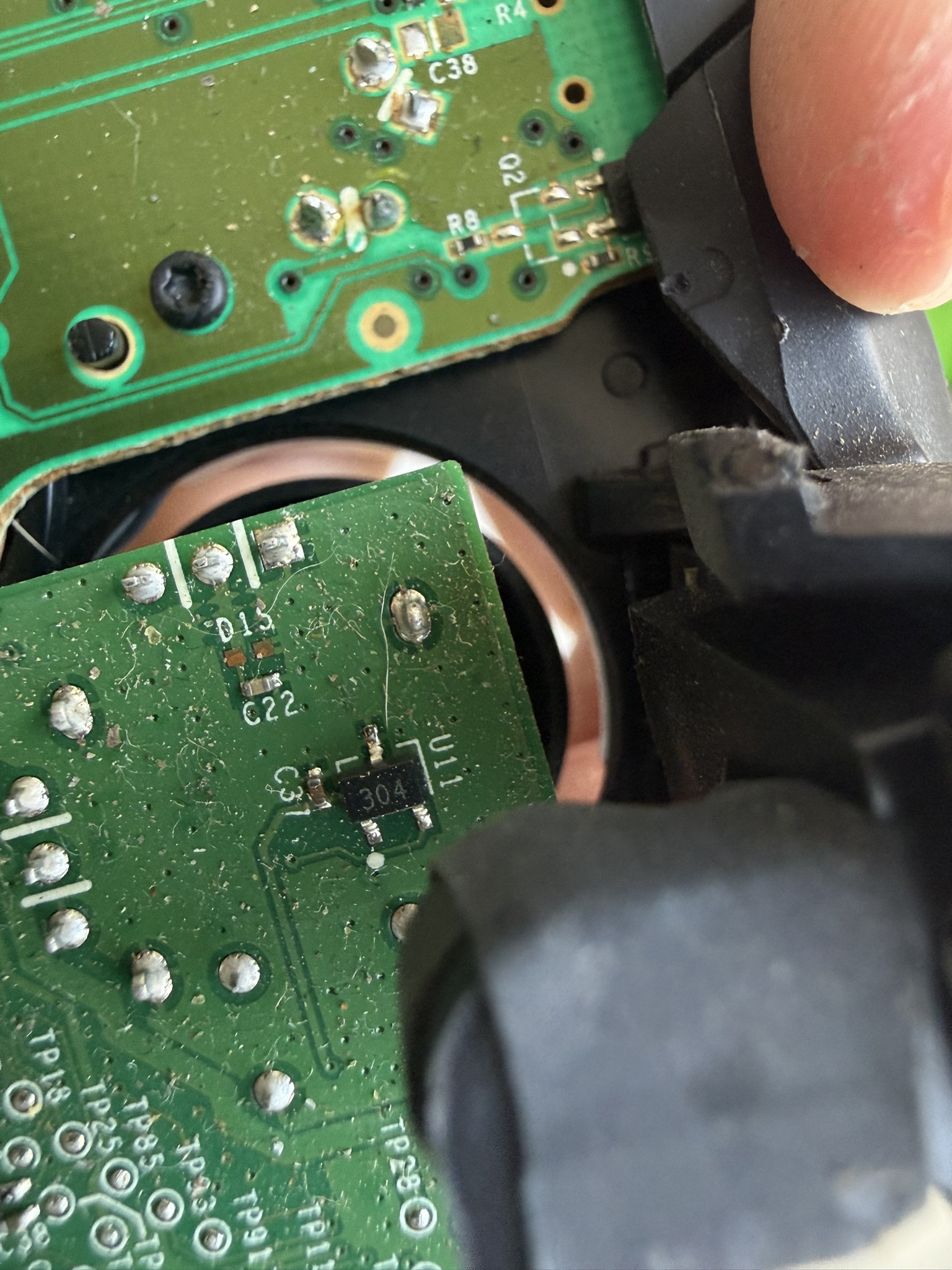

    霍爾效應 晶片

    U10位置標示 U11位置標示 透過 按壓LT RT板機(裡面有裝磁鐵)，霍爾效應 晶片會將磁場變化會轉換成電氣信號。所以訊號上從沒按為0 按壓到底為1。 全過程是沒有任何接觸的。

    1

    2

15. 步驟 15 / 共 22

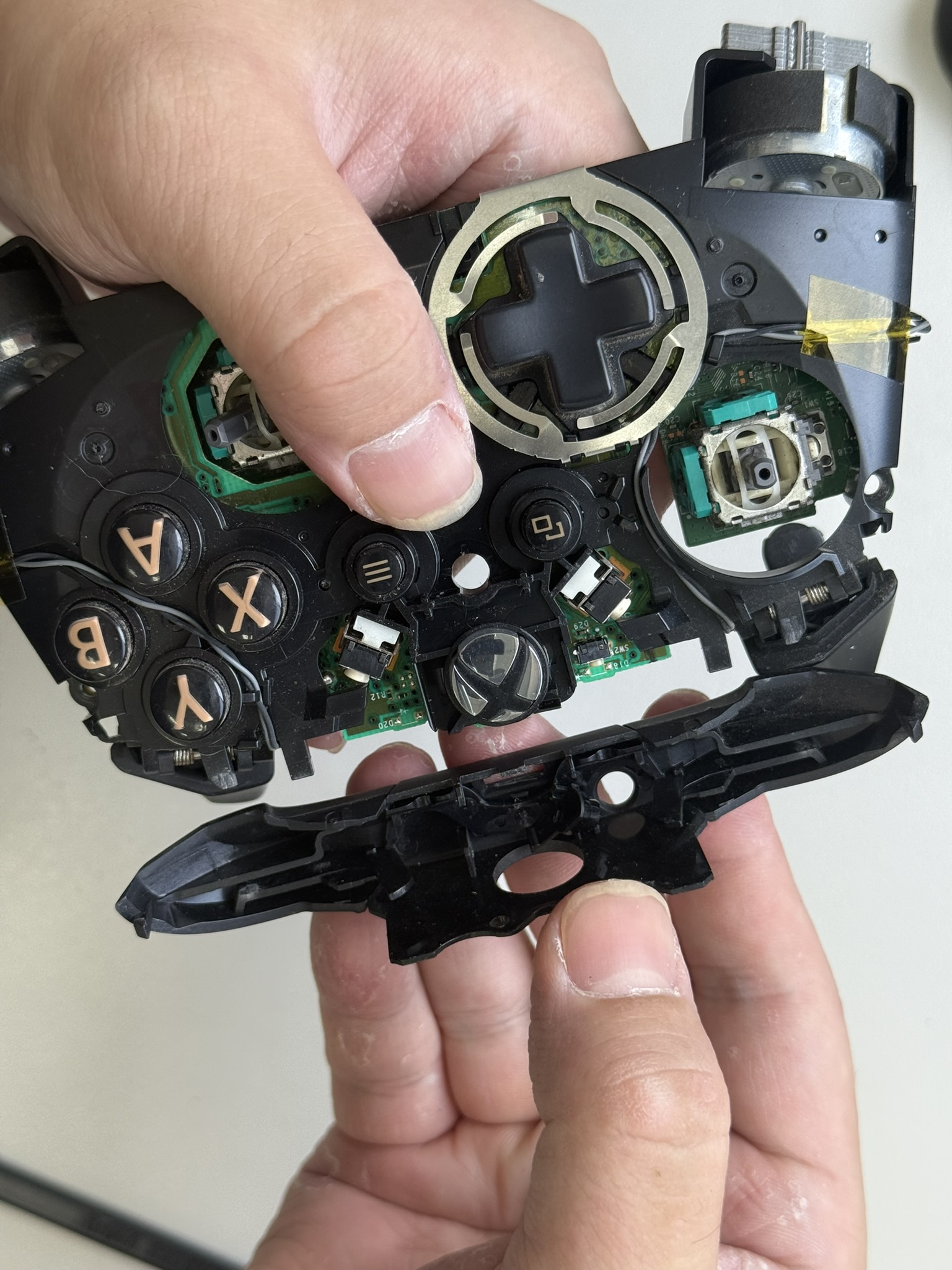

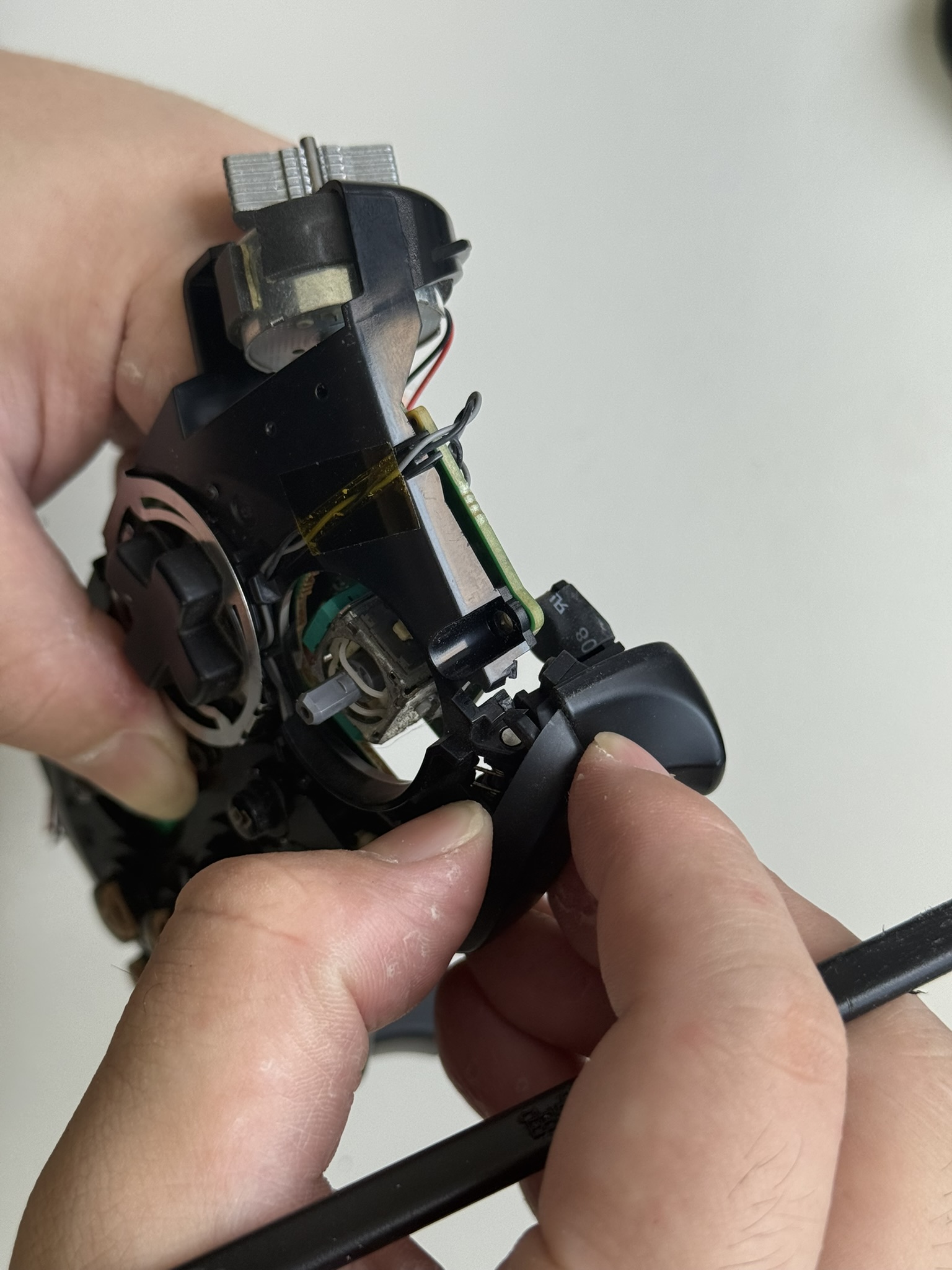

    取下檔板 以及 LB RB 肩鍵

    用翹棒或者手 去撬開LB RB的卡榫。 然後再撬開檔板 兩側的卡榫 最後是向後扳。會需要出點力。

    1

    2

    3

    4

    5

16. 步驟 16 / 共 22

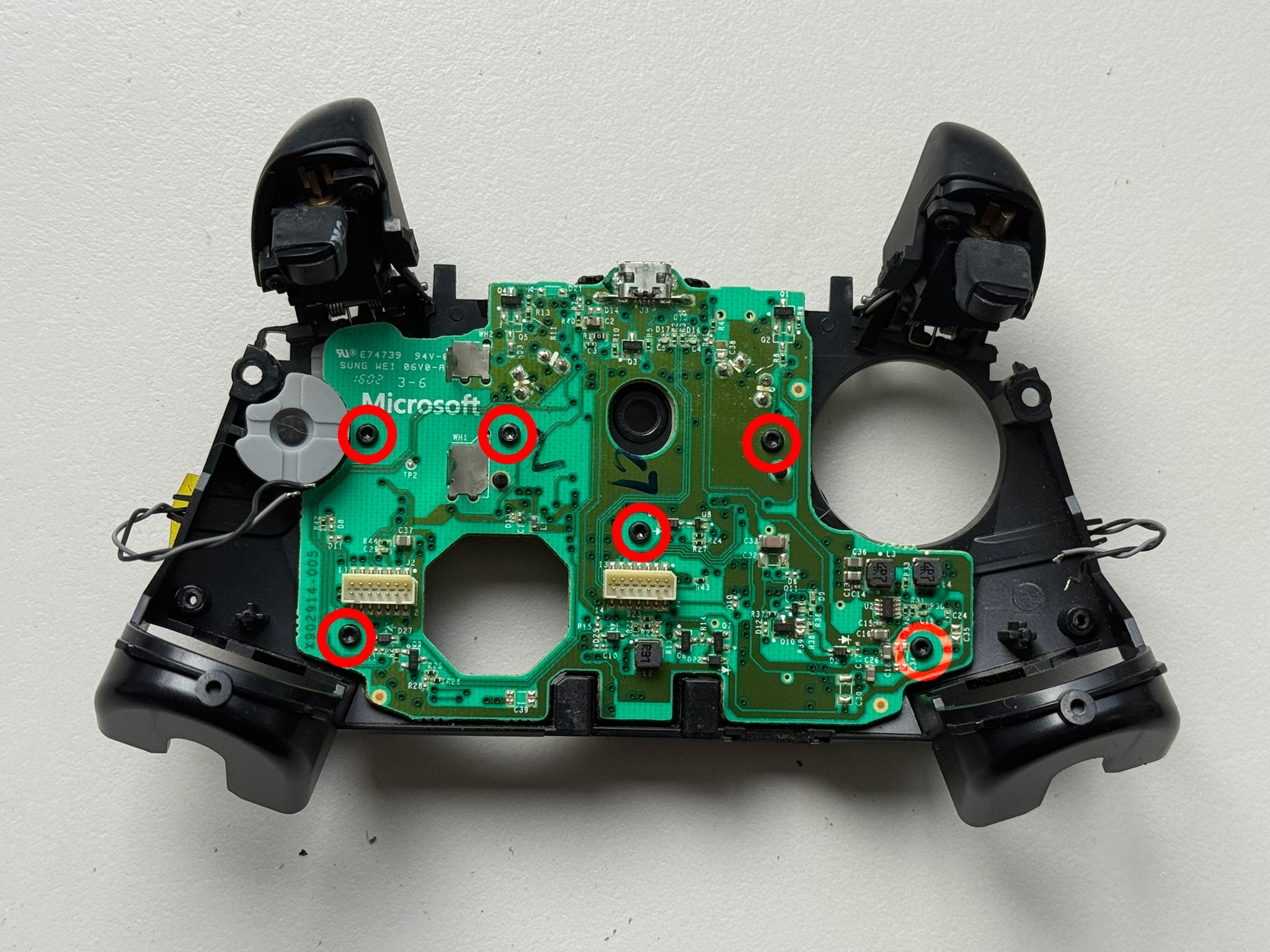

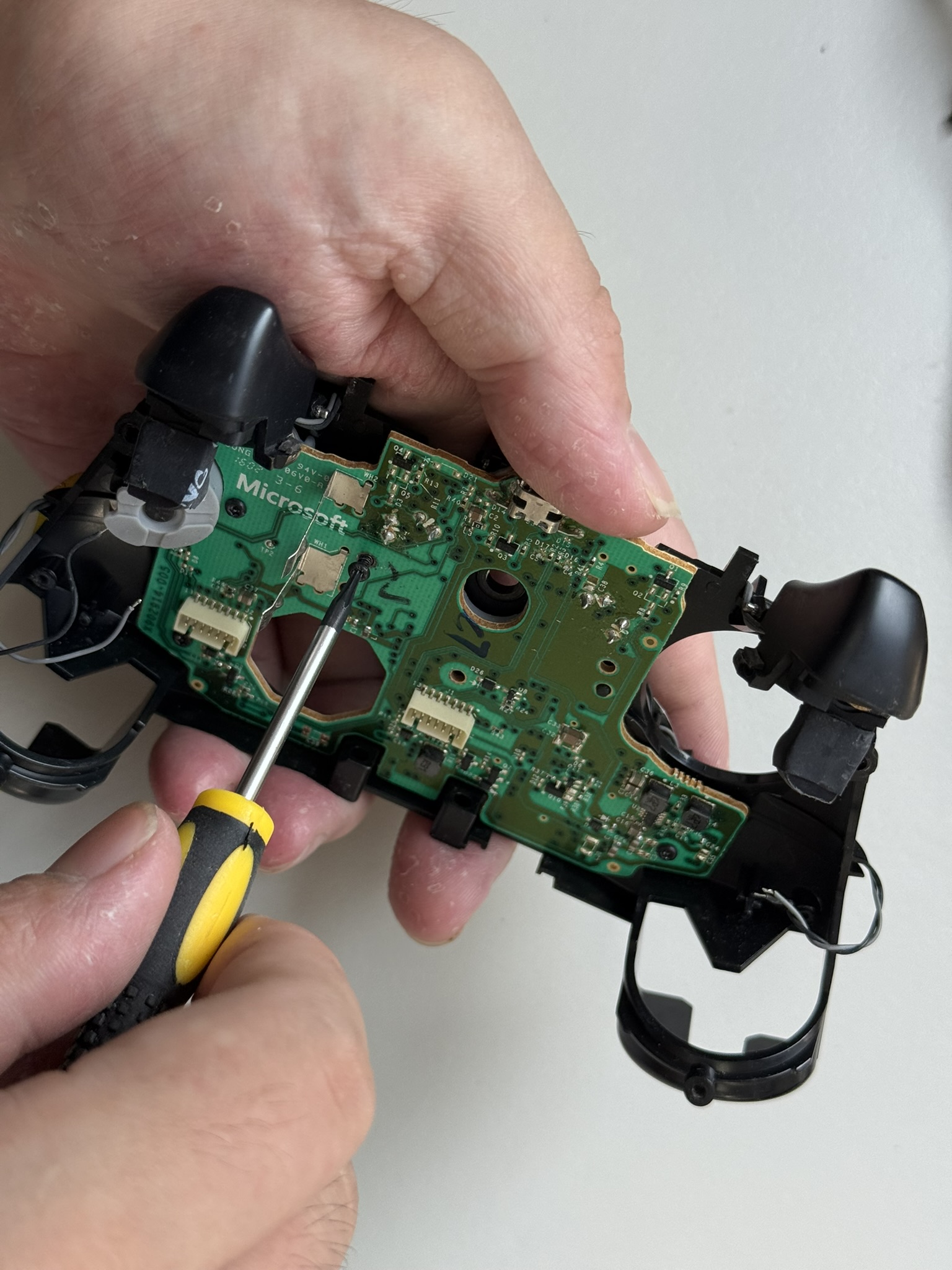

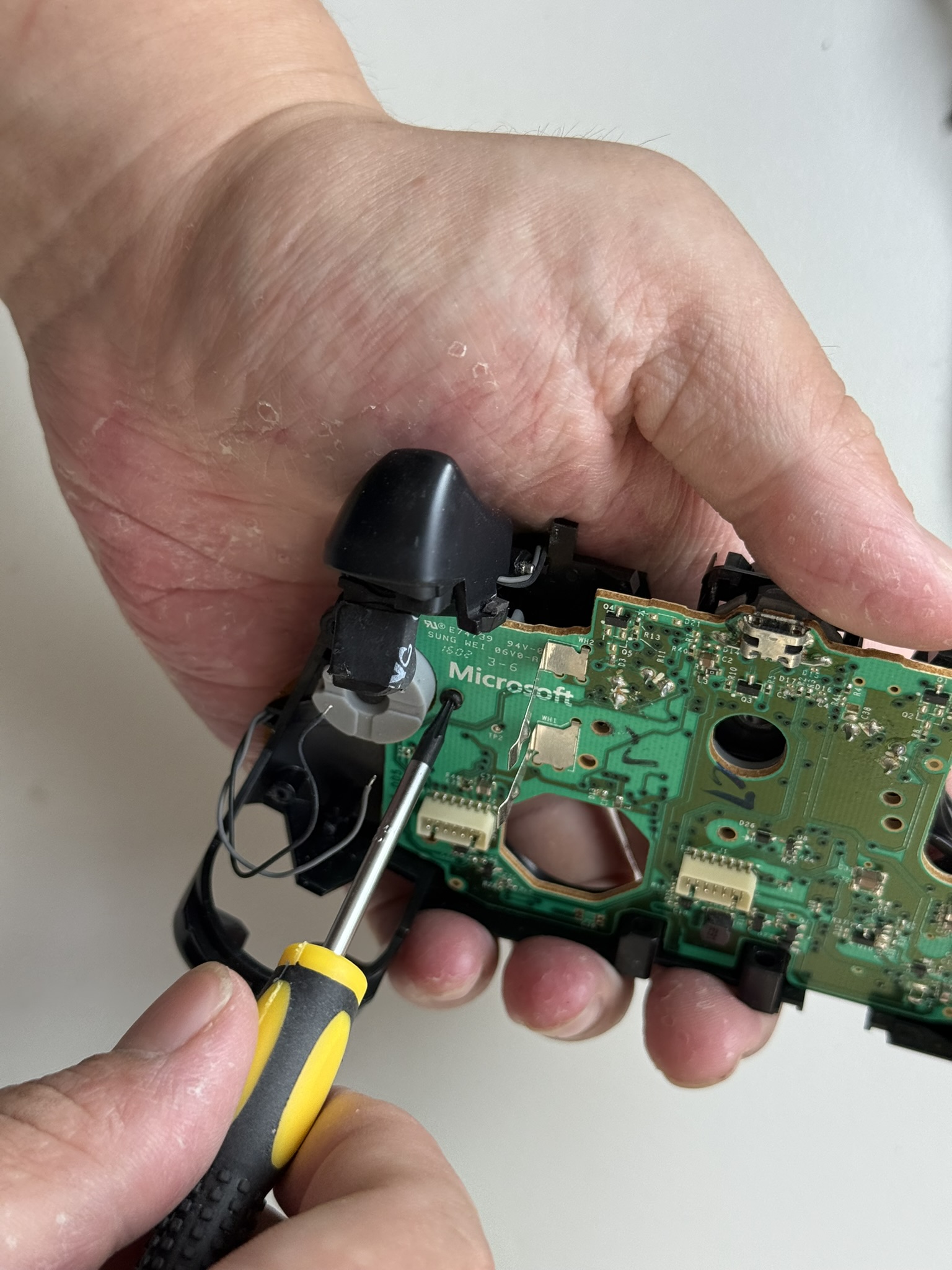

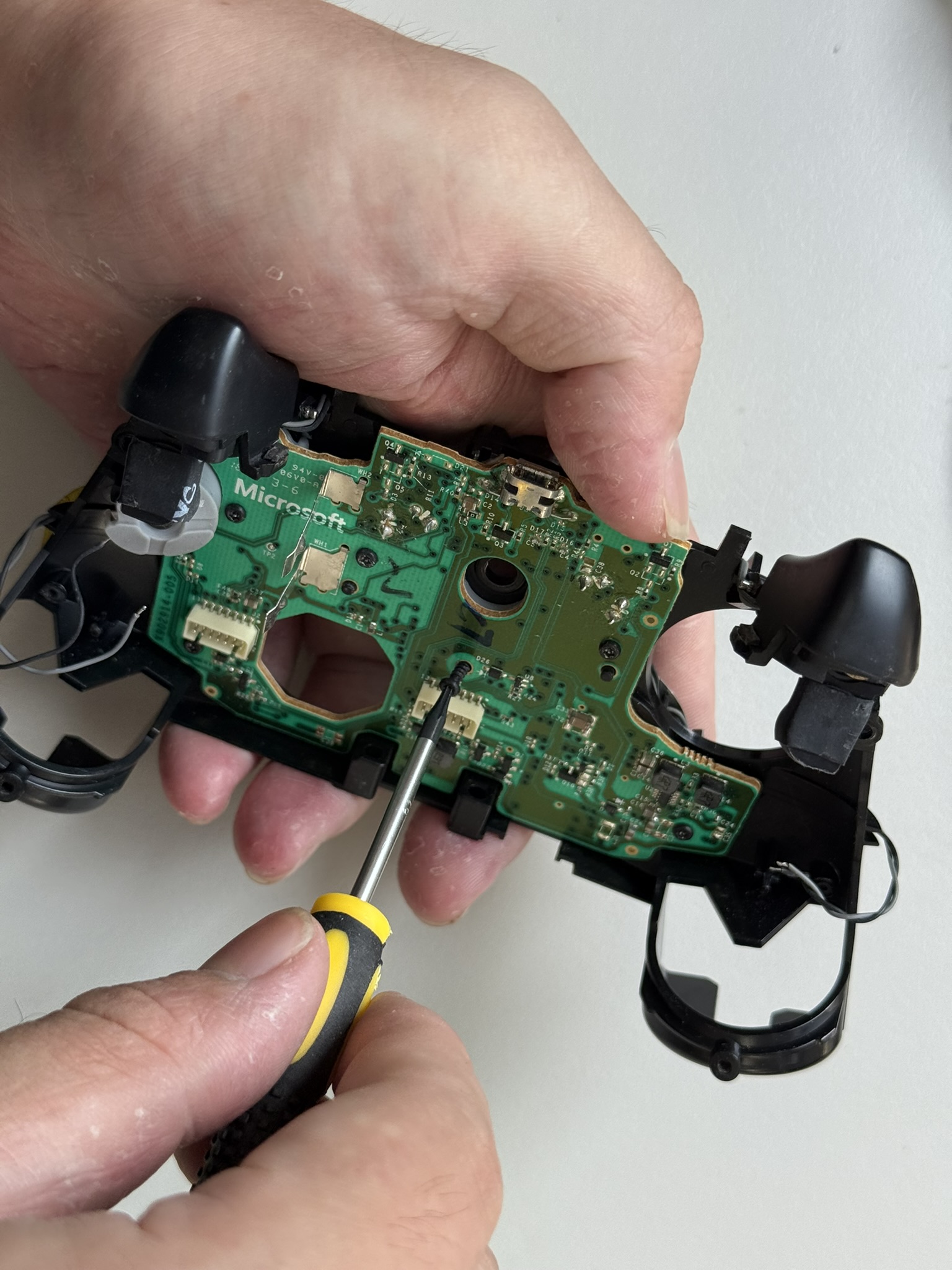

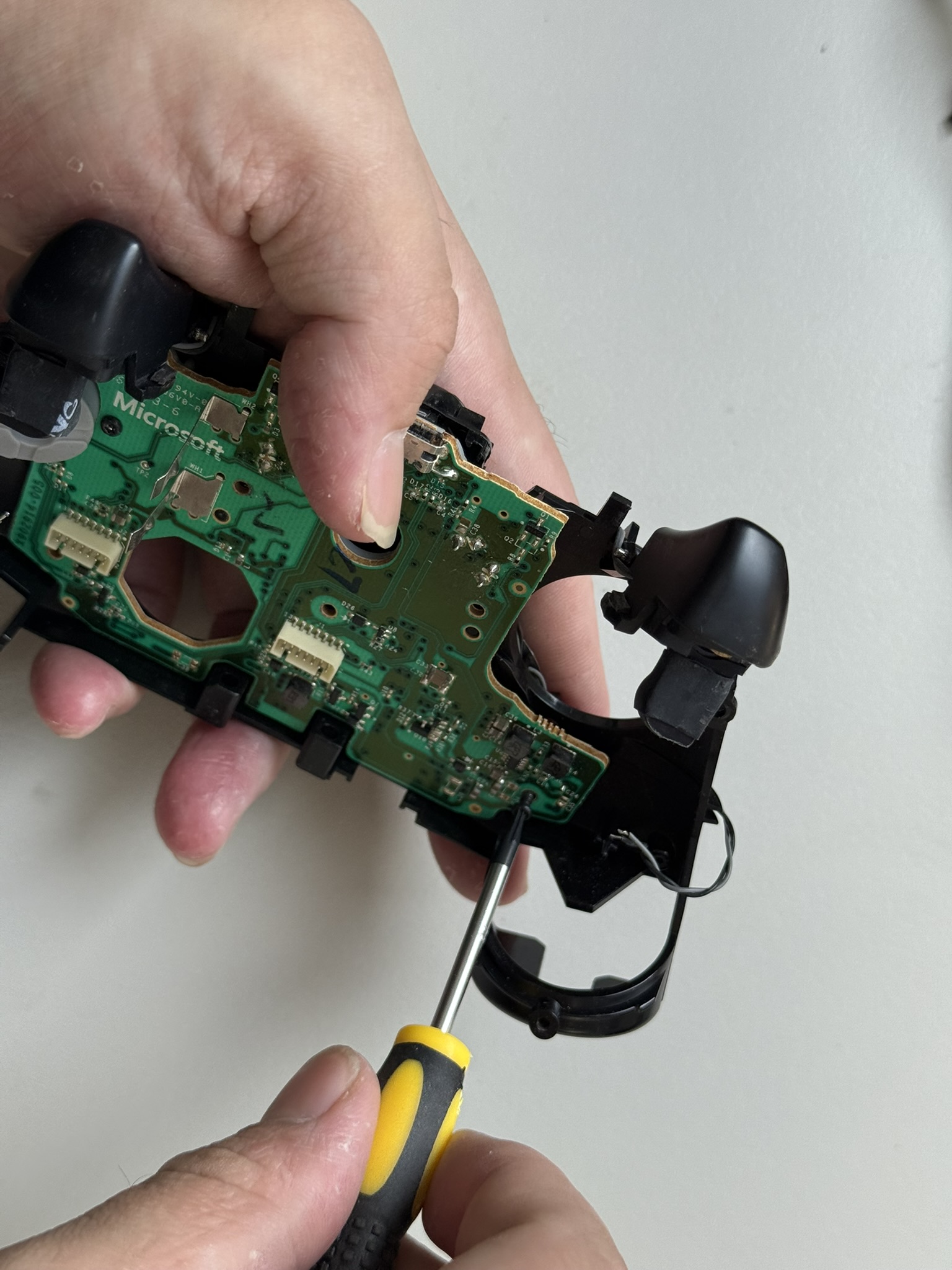

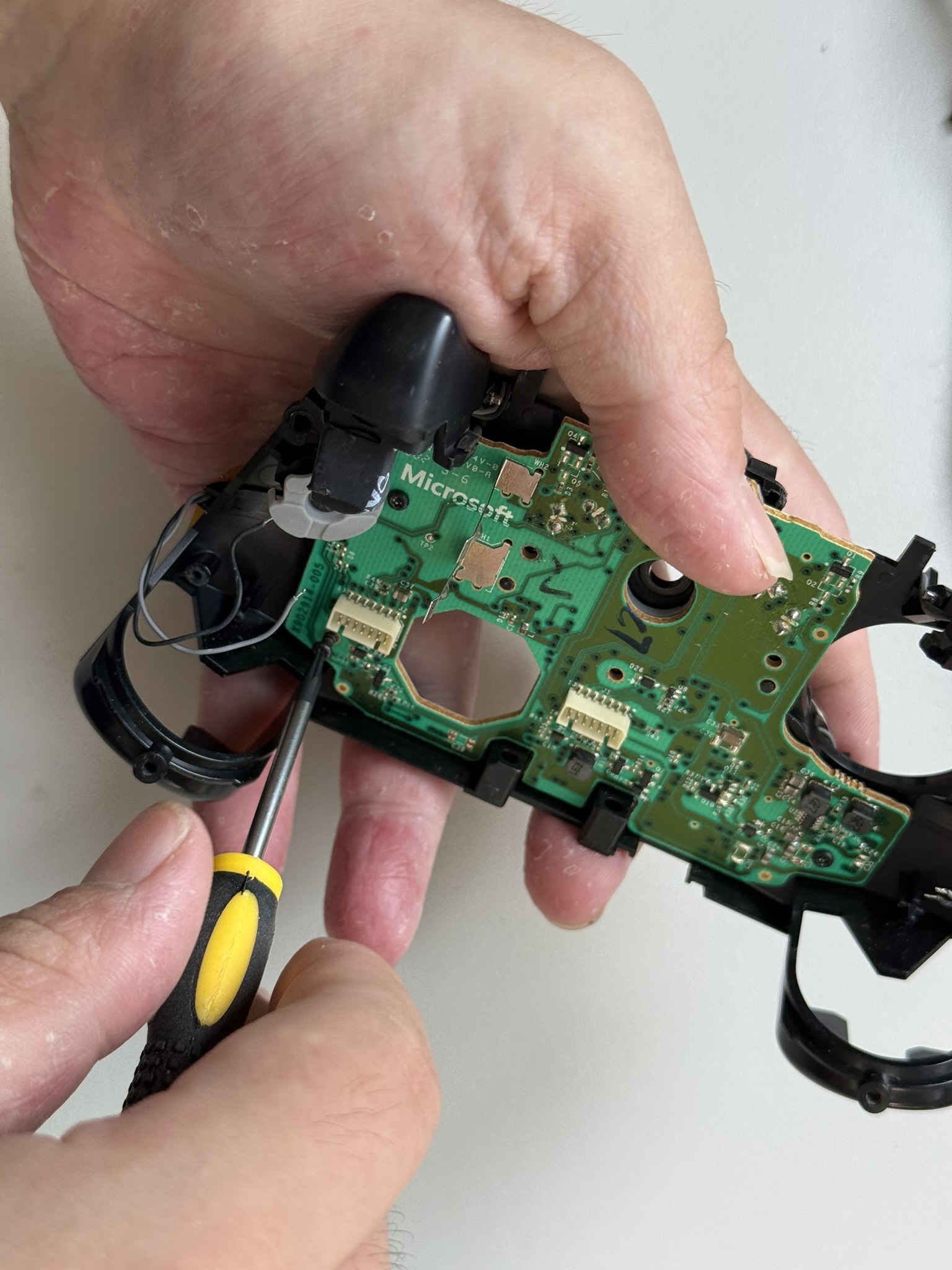

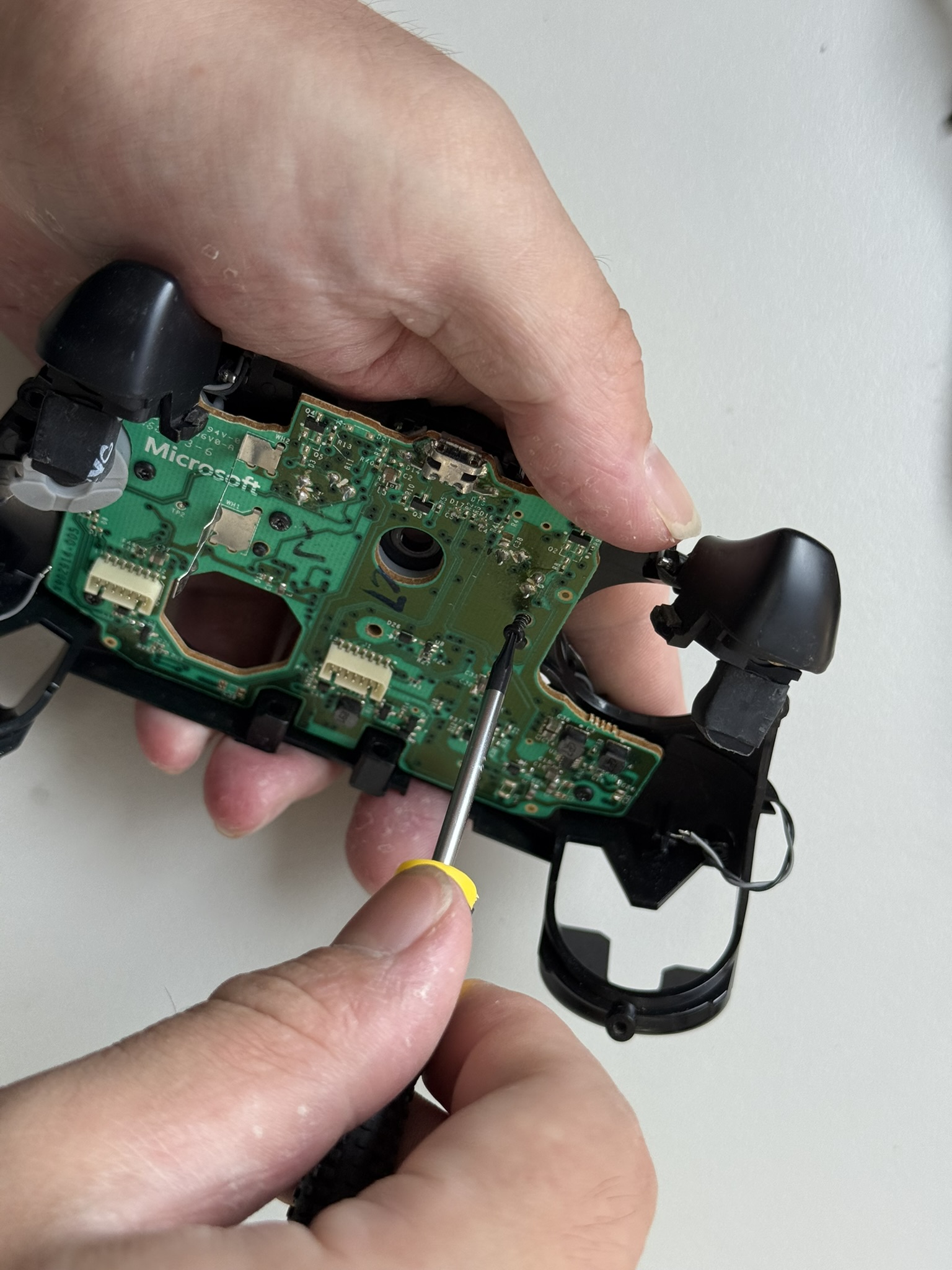

    卸掉 6顆六角螺絲

    用 T6H六角螺絲起子

    1

    2

    3

    4

    5

    6

    7

17. 步驟 17 / 共 22

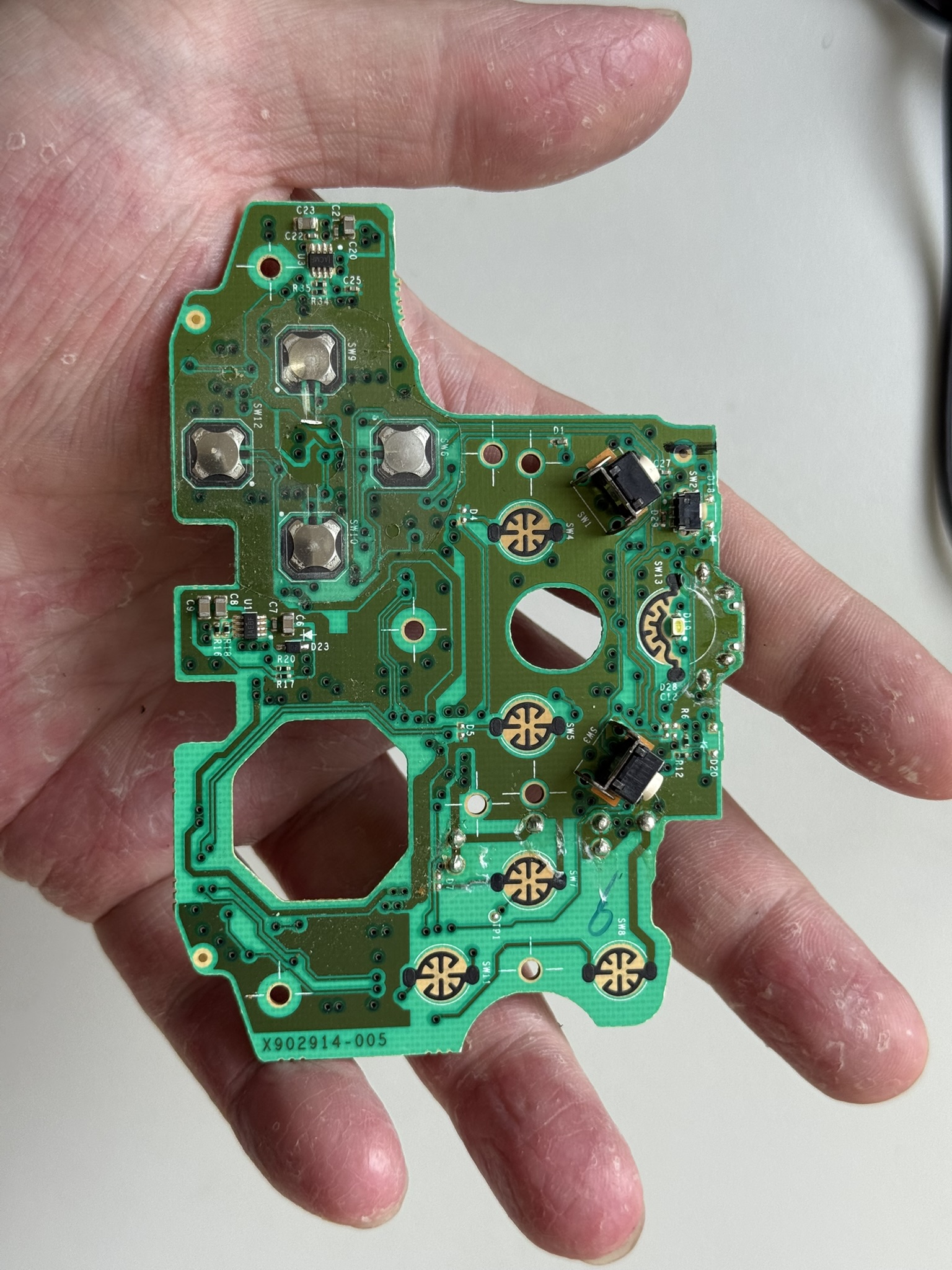

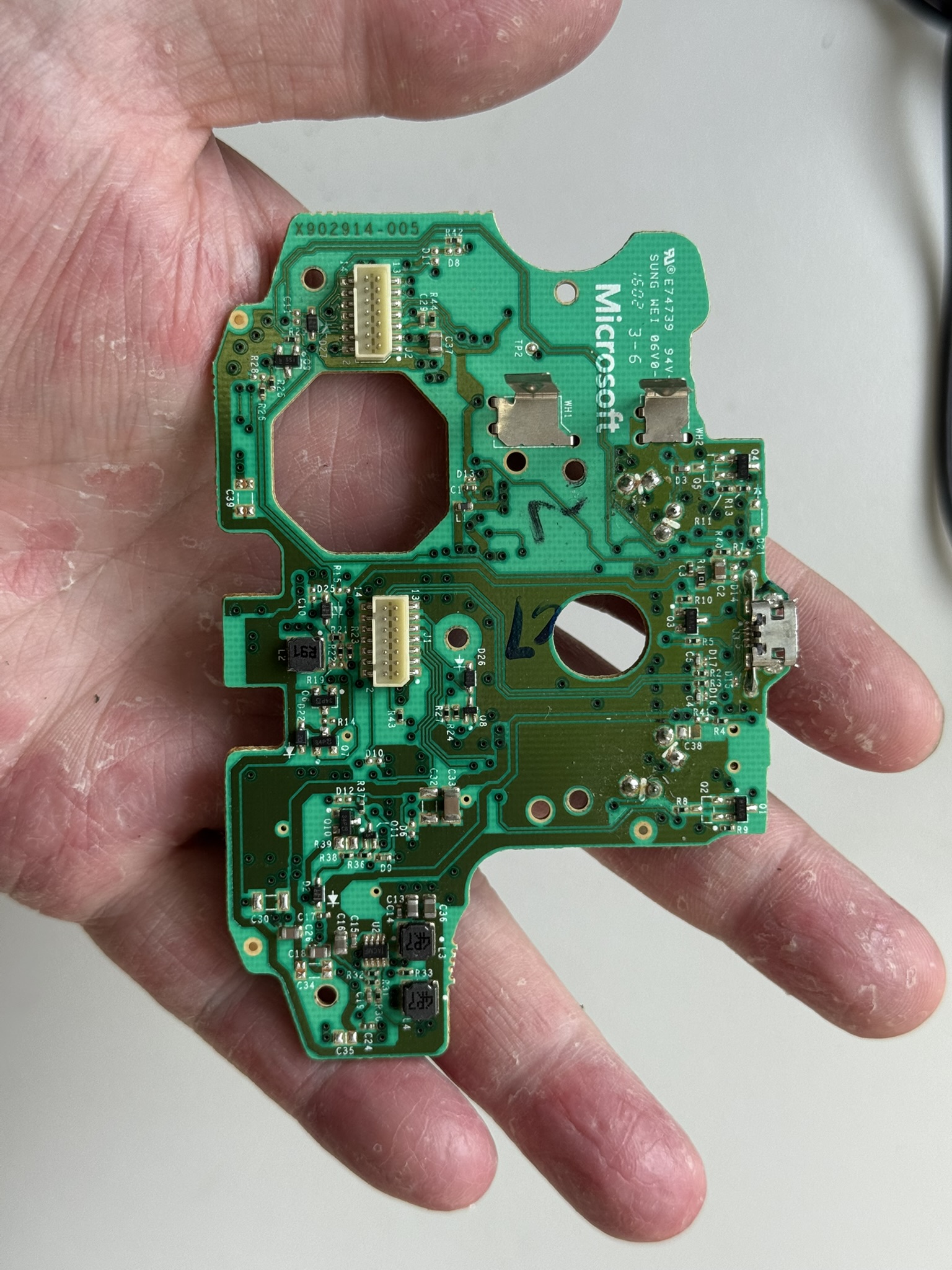

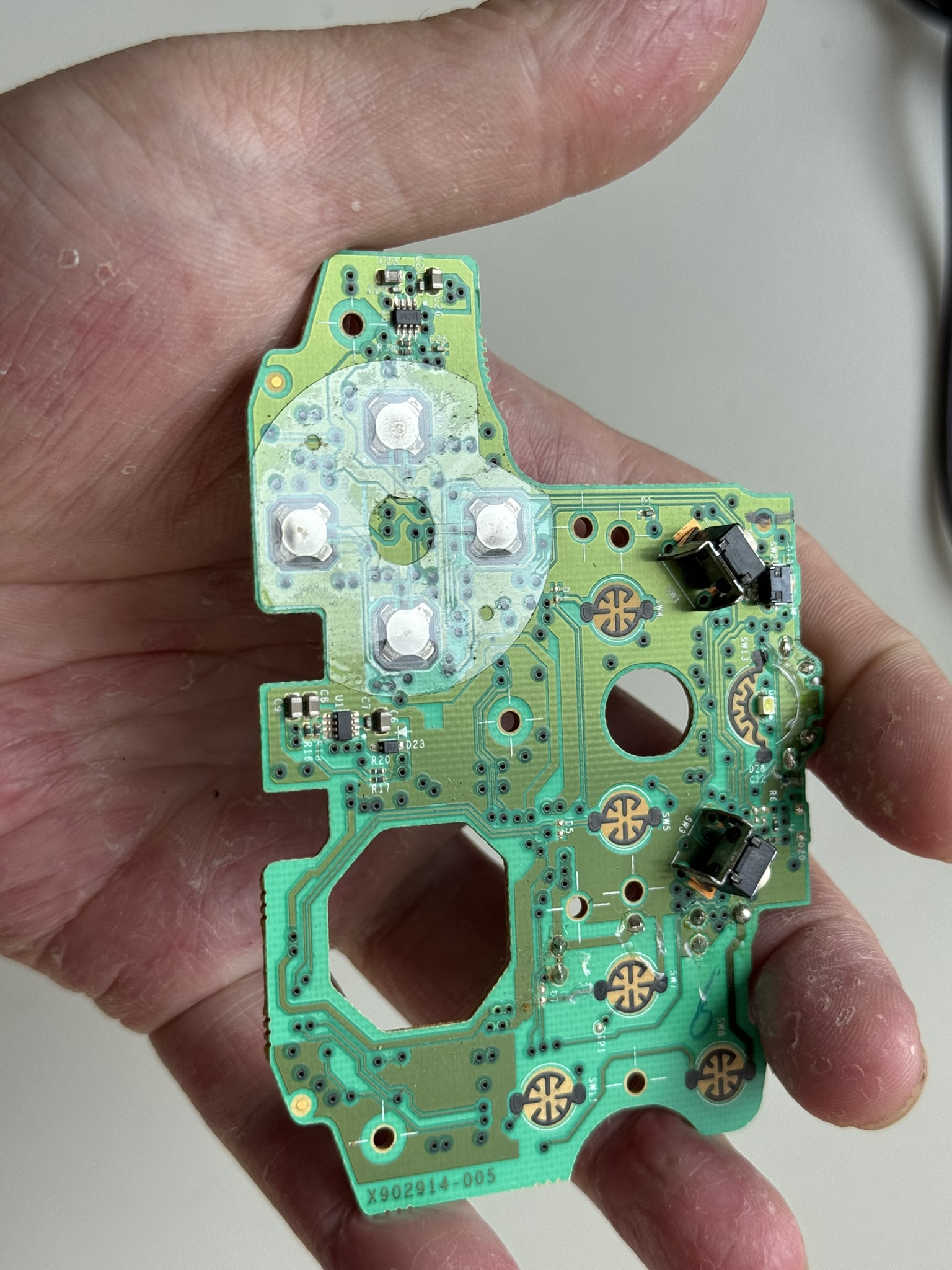

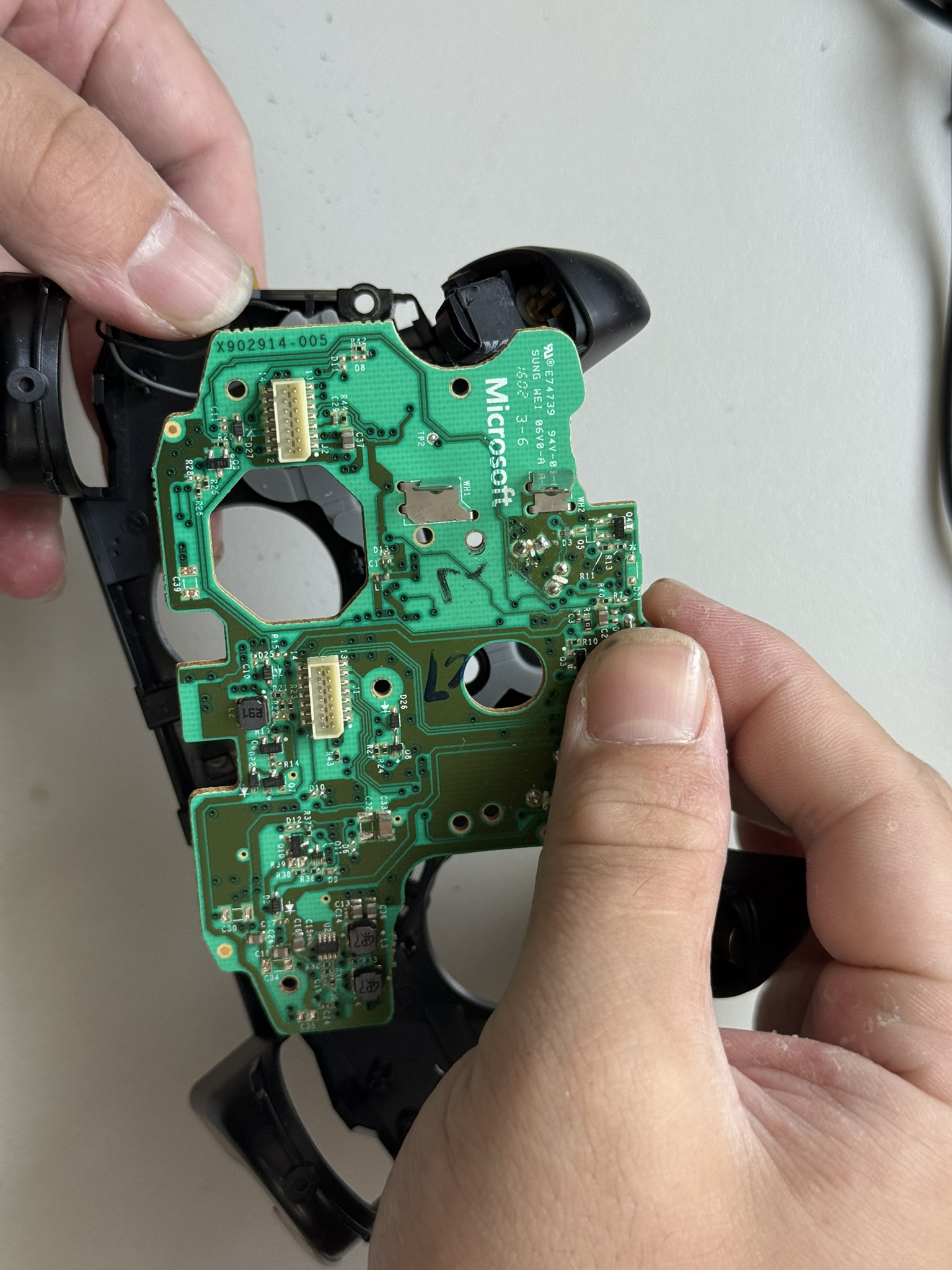

    取出副板

    型號：X902914-005

    1

    2

    3

18. 步驟 18 / 共 22

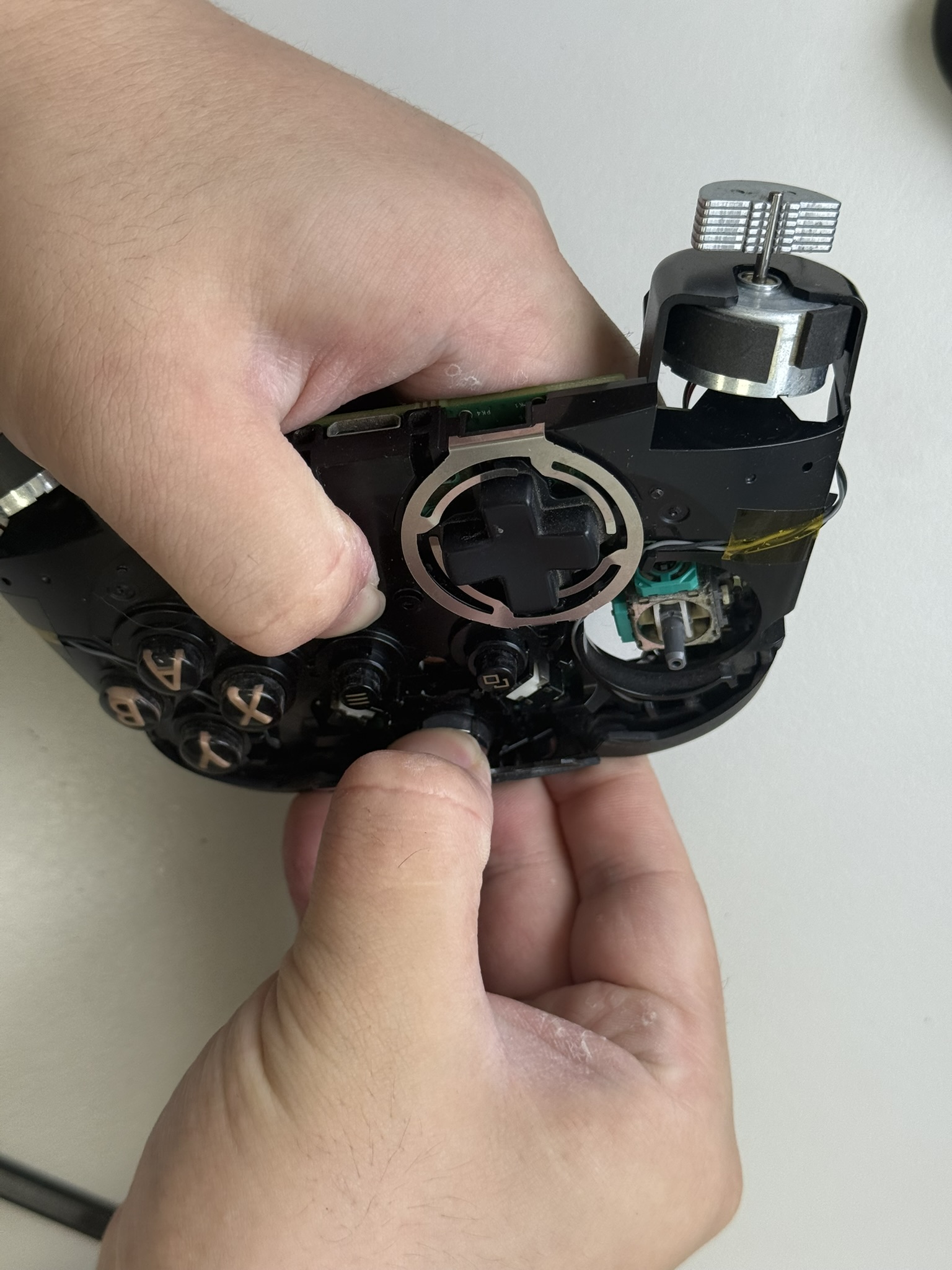

    按鍵彈片

    按鍵彈片是 十字鍵的部分。

    1

    2

19. 步驟 19 / 共 22

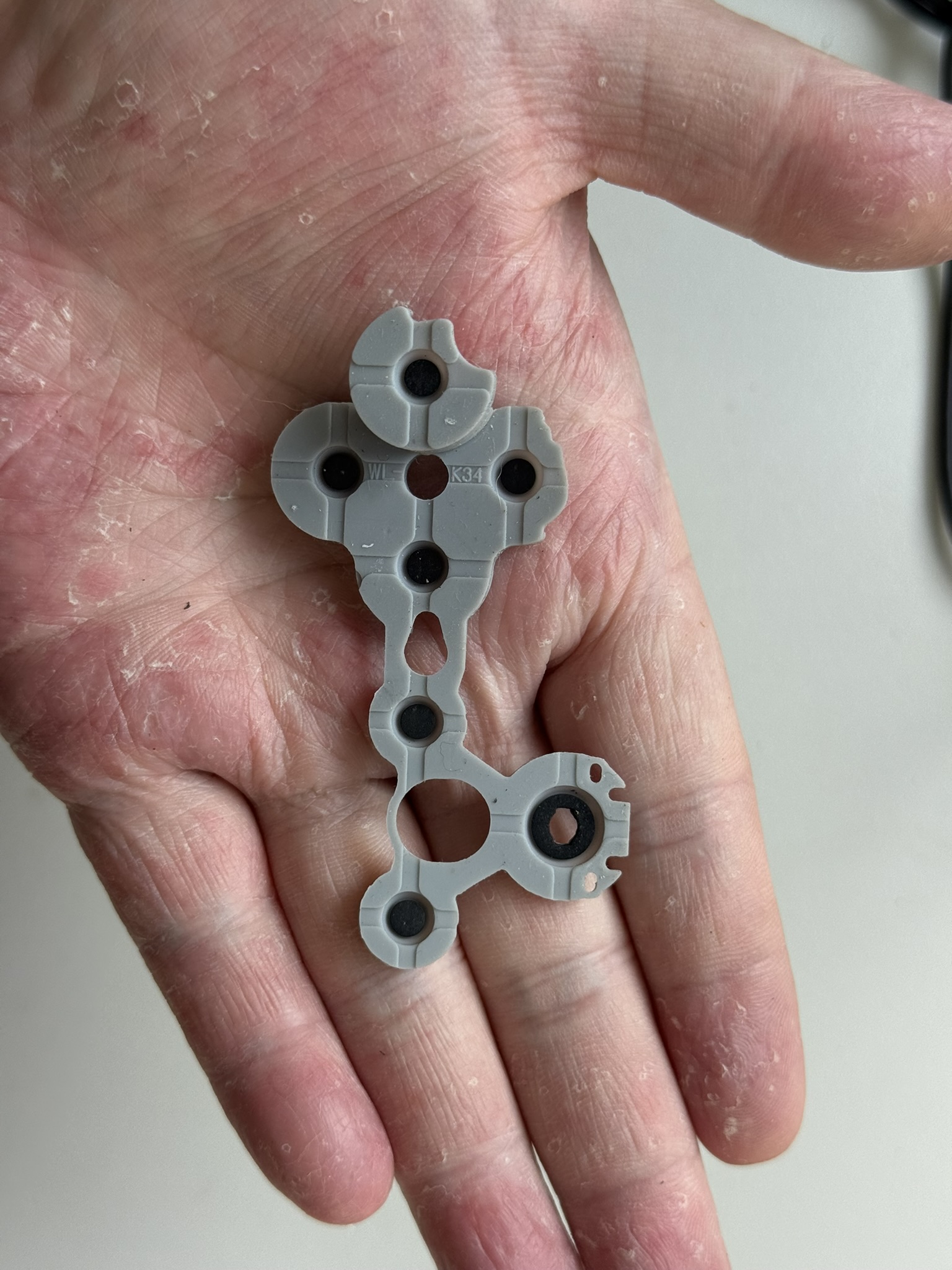

    按鍵膠墊

    XBOX的按鍵膠墊，每一代不完全相同。 所以無法混用。



20. 步驟 20 / 共 22

    LB RB 微動開關

    尺寸：6*6*5mm



21. 步驟 21 / 共 22

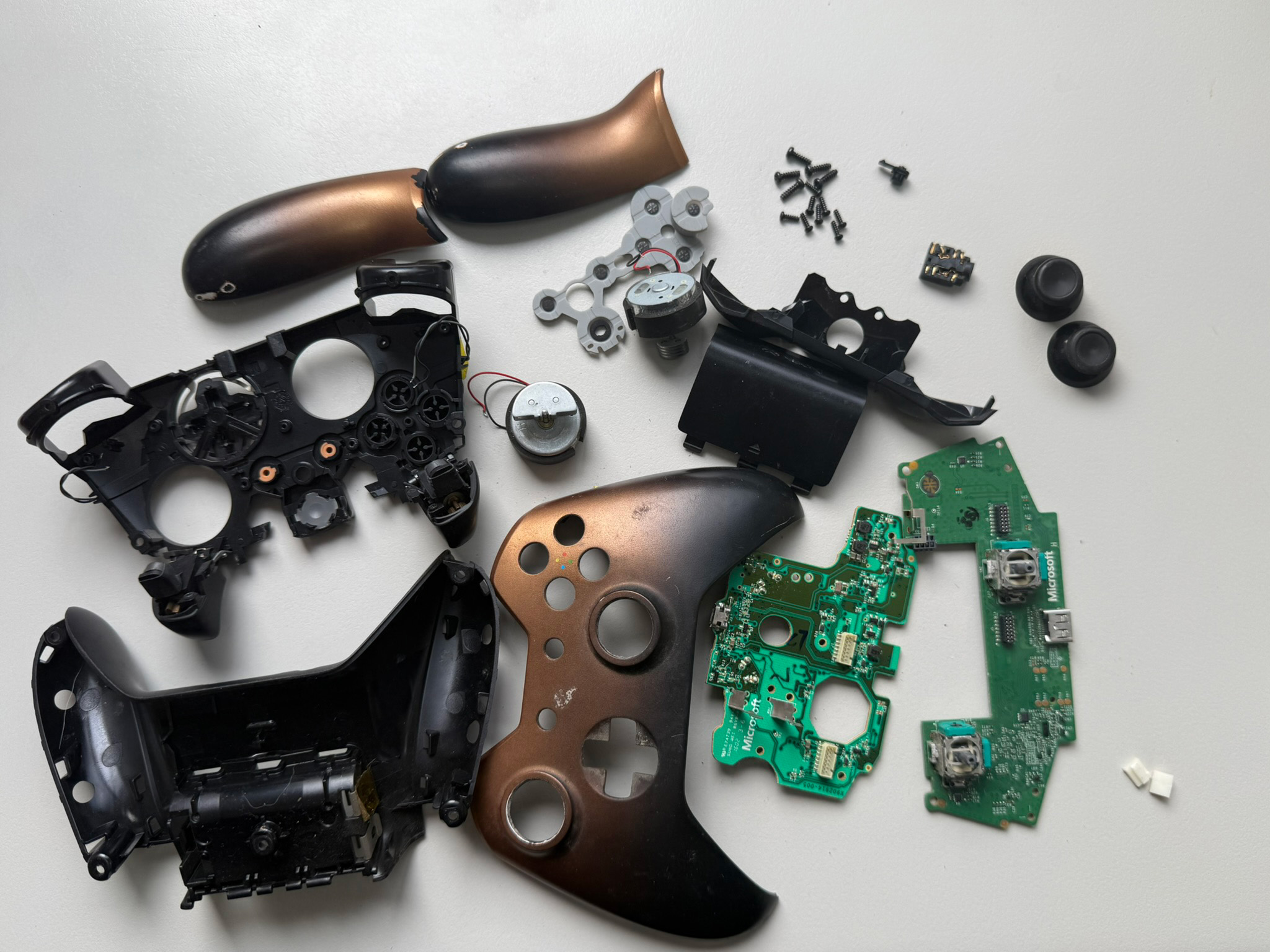

    完整拆解



22. 步驟 22 / 共 22

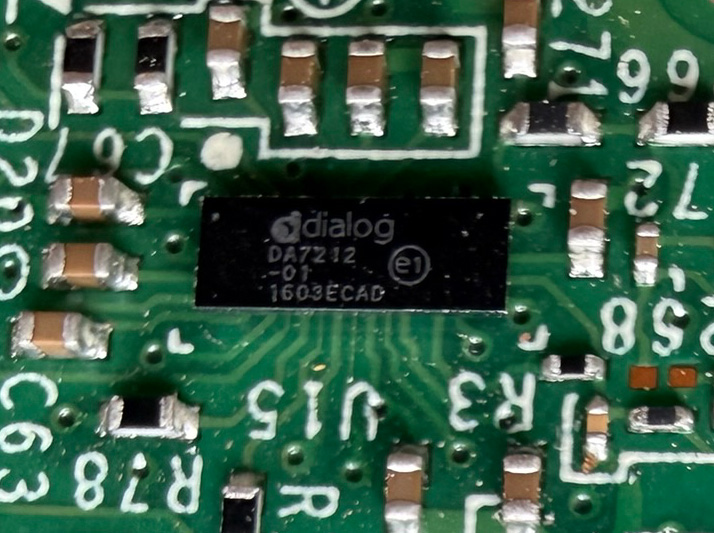

    音訊 晶片

    製造商：Dialog(戴樂格半導體，該公司目前已被 Renesas 瑞薩電子收購） 型號：DA7212
