XBOX ONE 手把 型號1537 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 22

   打開左邊側蓋

   用翹棒撬開左握把的側蓋。

   1

   2

   3

2. 步驟 2 / 共 22

   打開右邊側蓋

   用翹棒撬開右握把的側蓋。

   1

   2

   3

3. 步驟 3 / 共 22

   卸掉 5顆六角螺絲

   用 T8H六角螺絲起子

   1

   2

4. 步驟 4 / 共 22

   卸掉前後蓋

   1

   2

5. 步驟 5 / 共 22

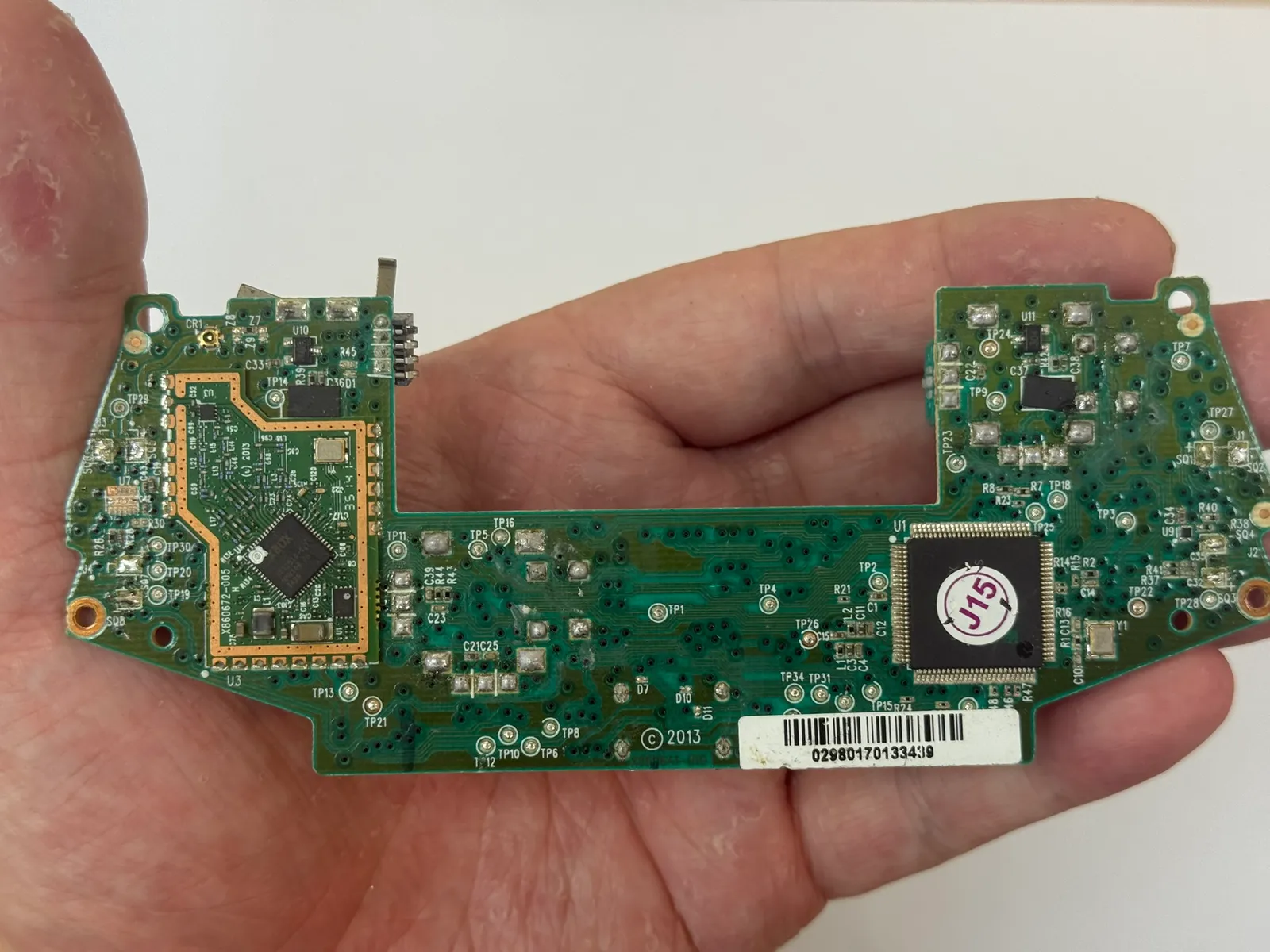

   XBOX 主板

   序列號開頭：029801 可以看到旁邊也有寫著 2013。



6. 步驟 6 / 共 22

   無線射頻 晶片

   XBOX訂製 型號：X872519-001 Y1位置標示：40.000MHZ 石英震盪器



7. 步驟 7 / 共 22

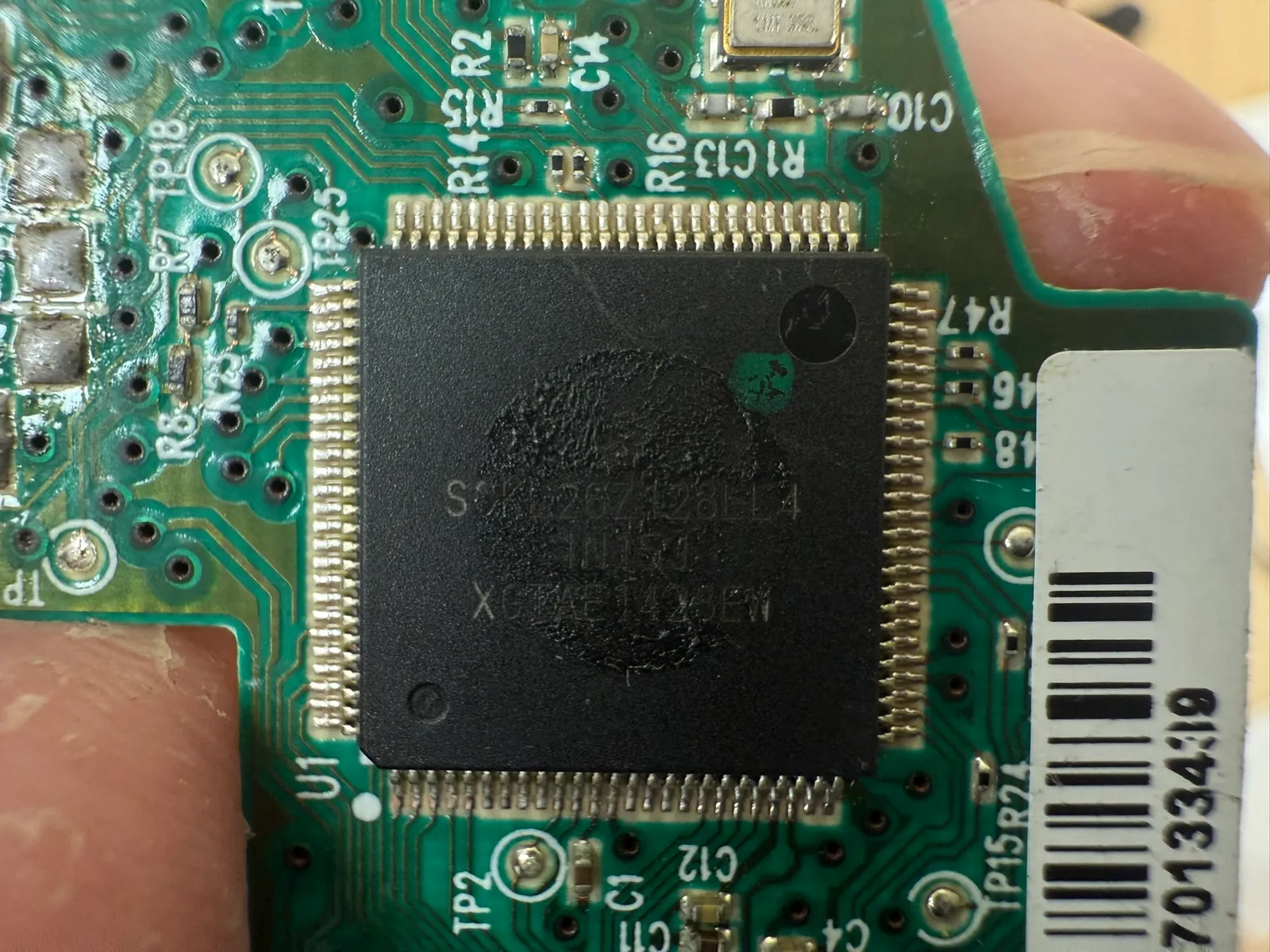

   主控晶片

   製造商：Freescale (飛思卡爾) 型號：SCKL26Z128LL4



8. 步驟 8 / 共 22

   霍爾效應 晶片

   U11位置標示。 U10位置標示 透過 按壓LT RT板機(裡面有裝磁鐵)，霍爾效應 晶片會將磁場變化會轉換成電氣信號。所以訊號上從沒按為0 按壓到底為1。 全過程是沒有任何接觸的。

   1

   2

9. 步驟 9 / 共 22

   卸掉 2顆六角螺絲

   用 T6H六角螺絲起子

   1

   2

10. 步驟 10 / 共 22

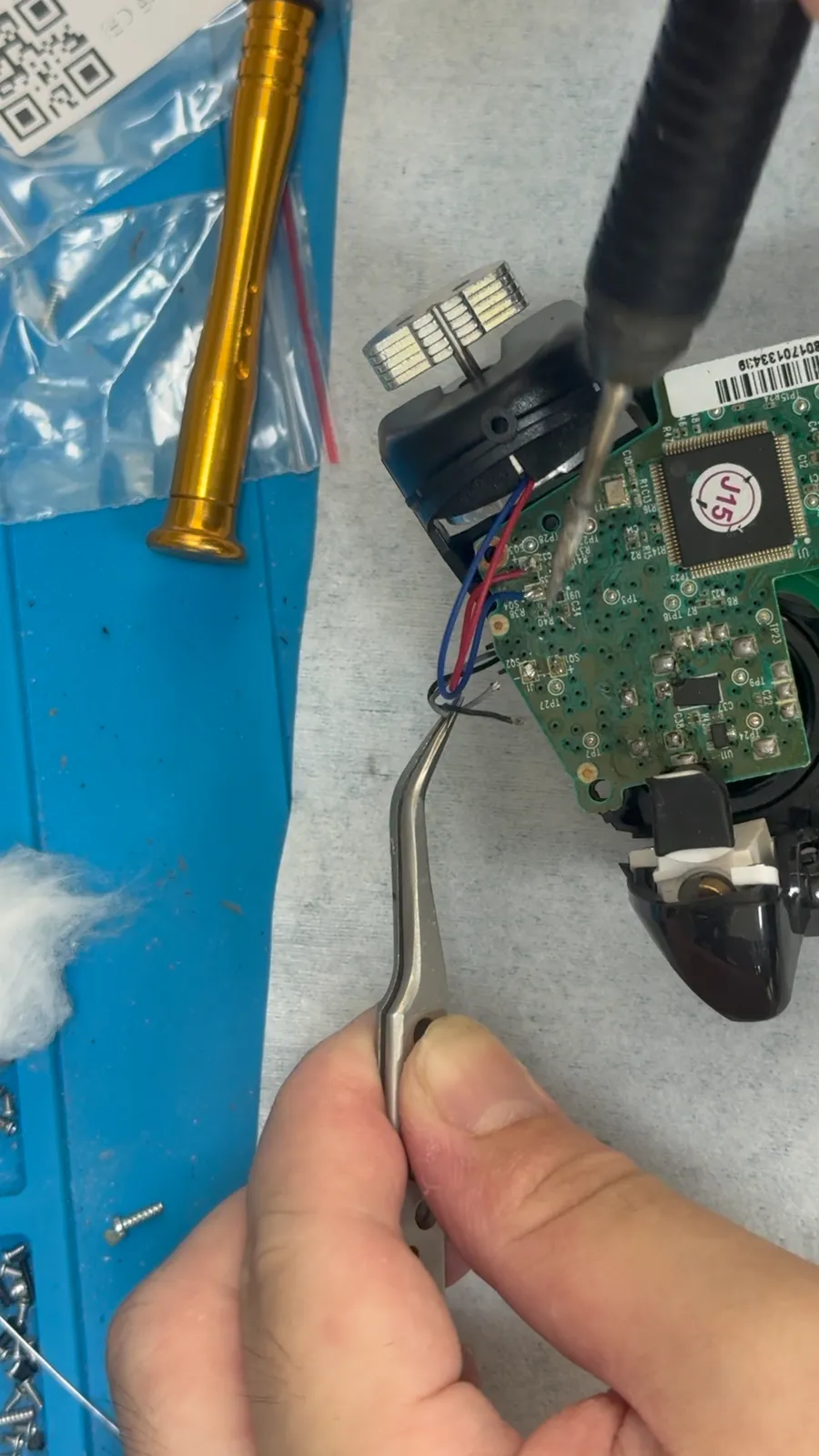

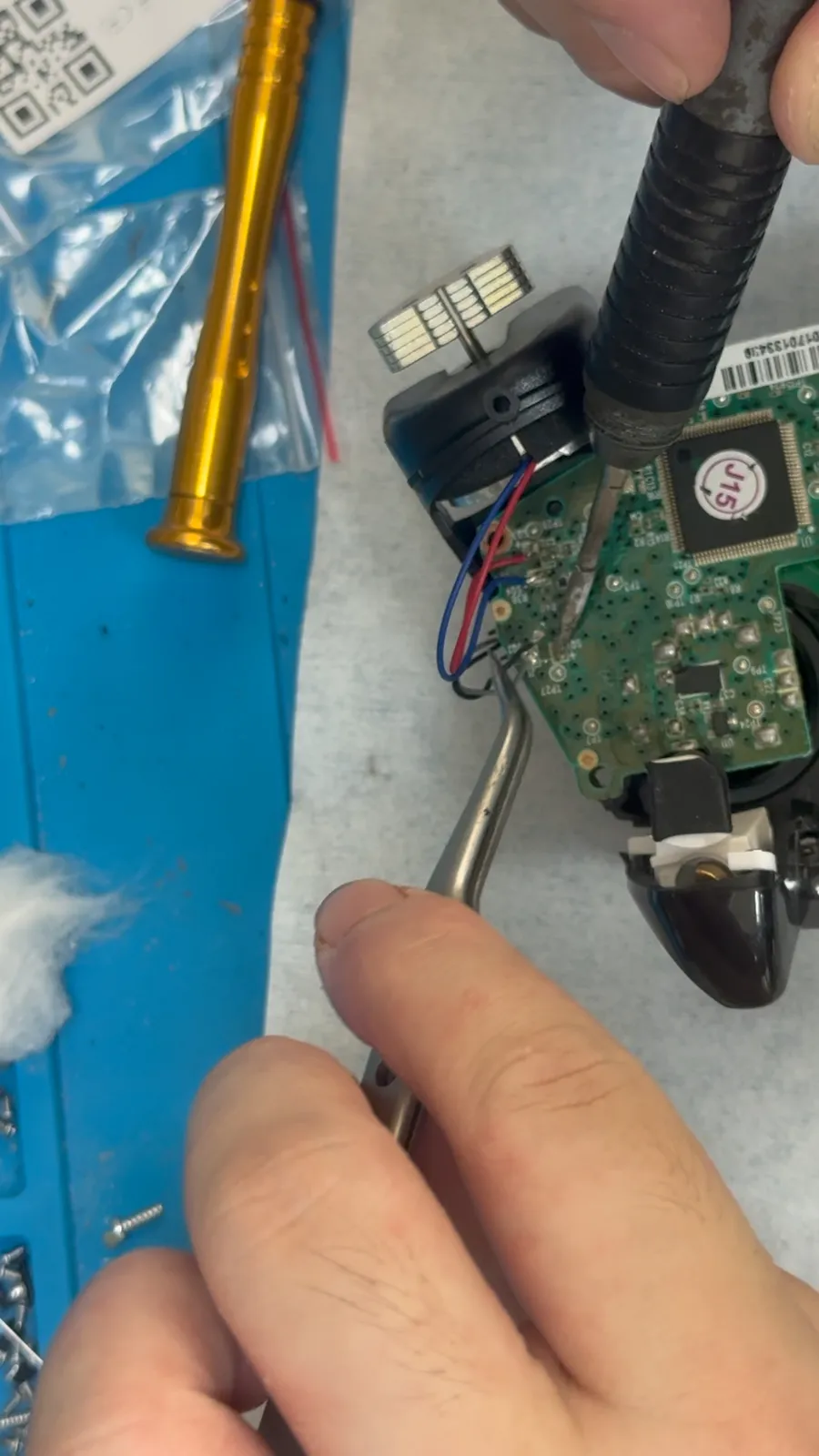

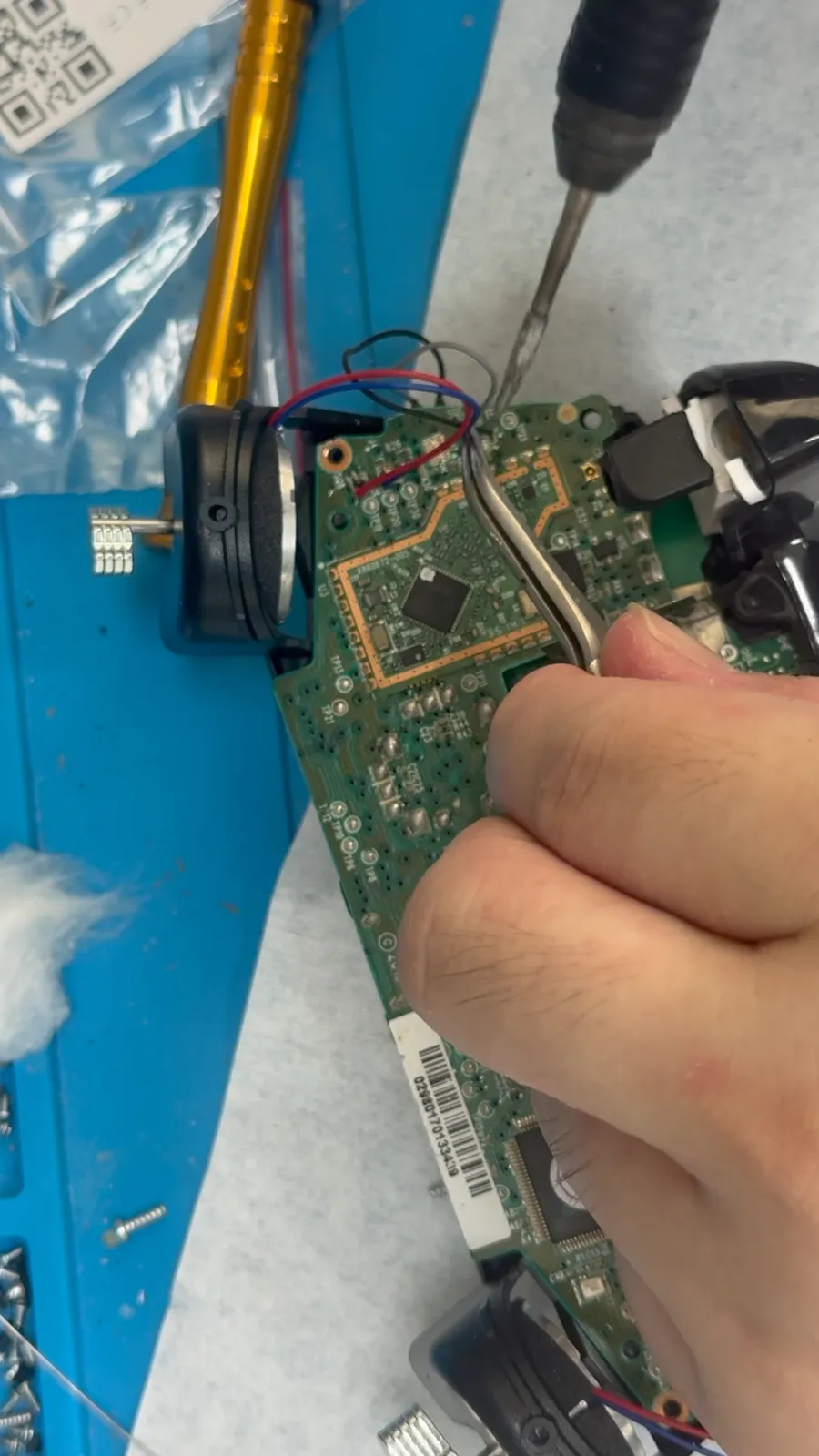

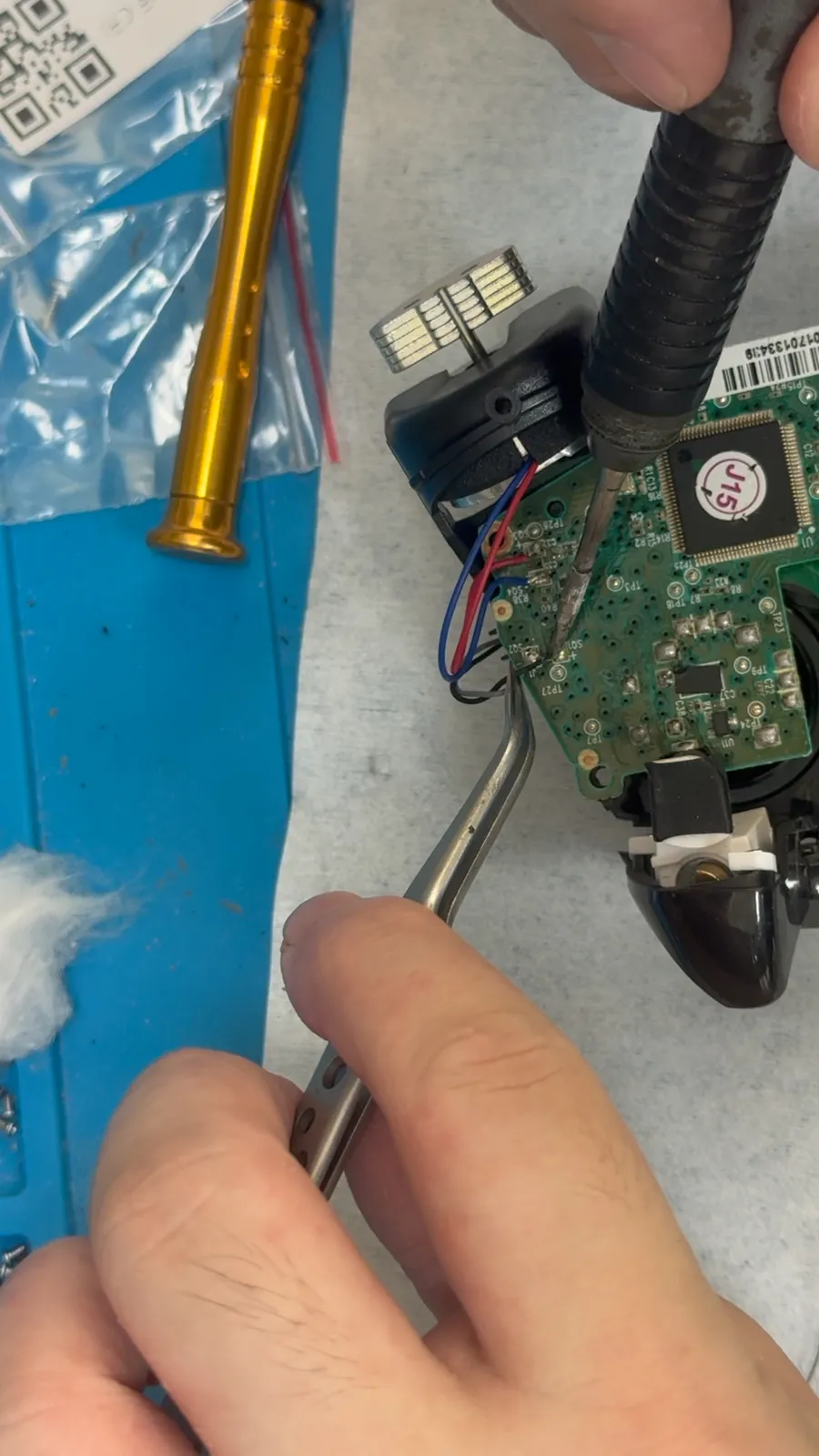

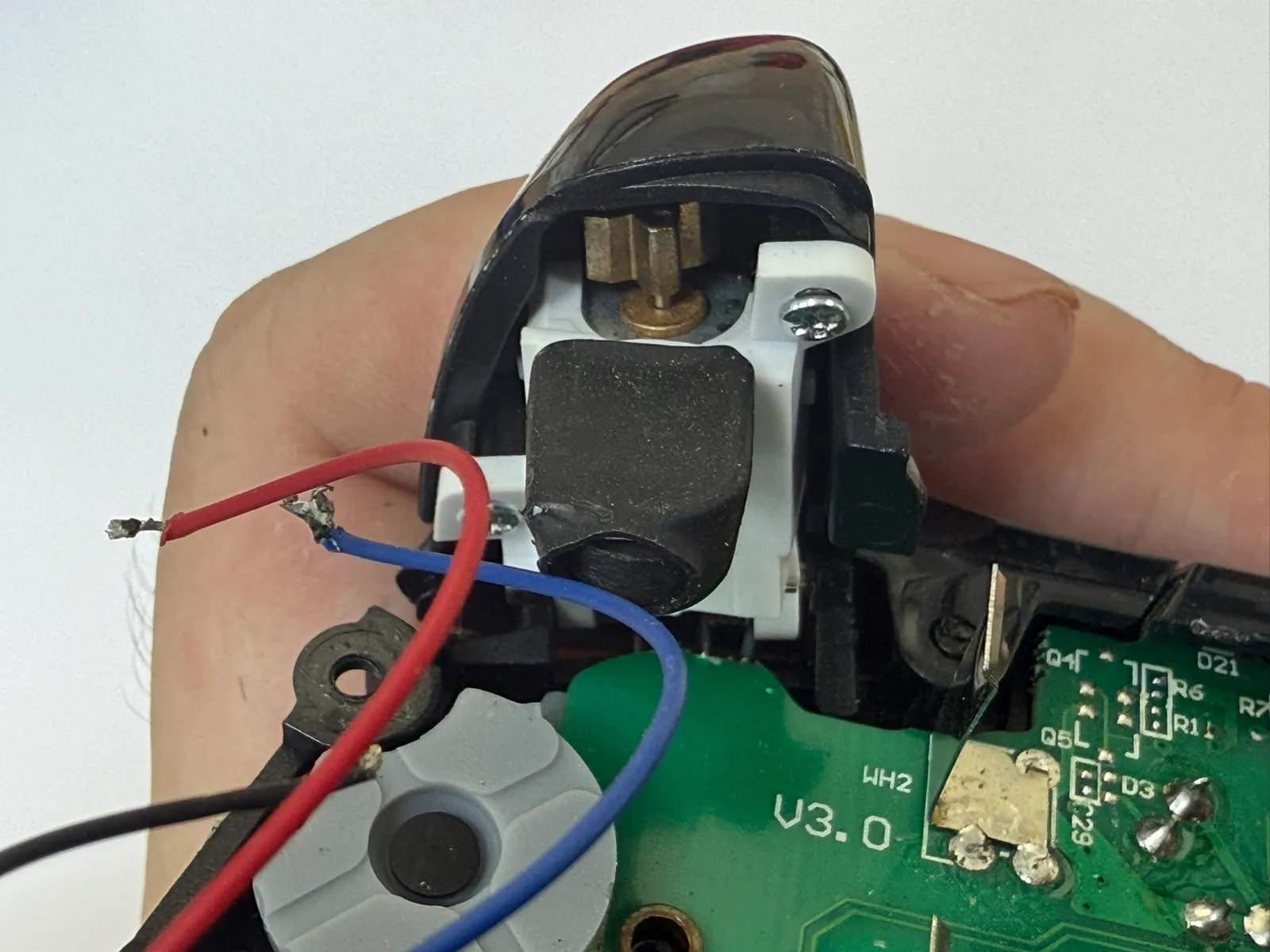

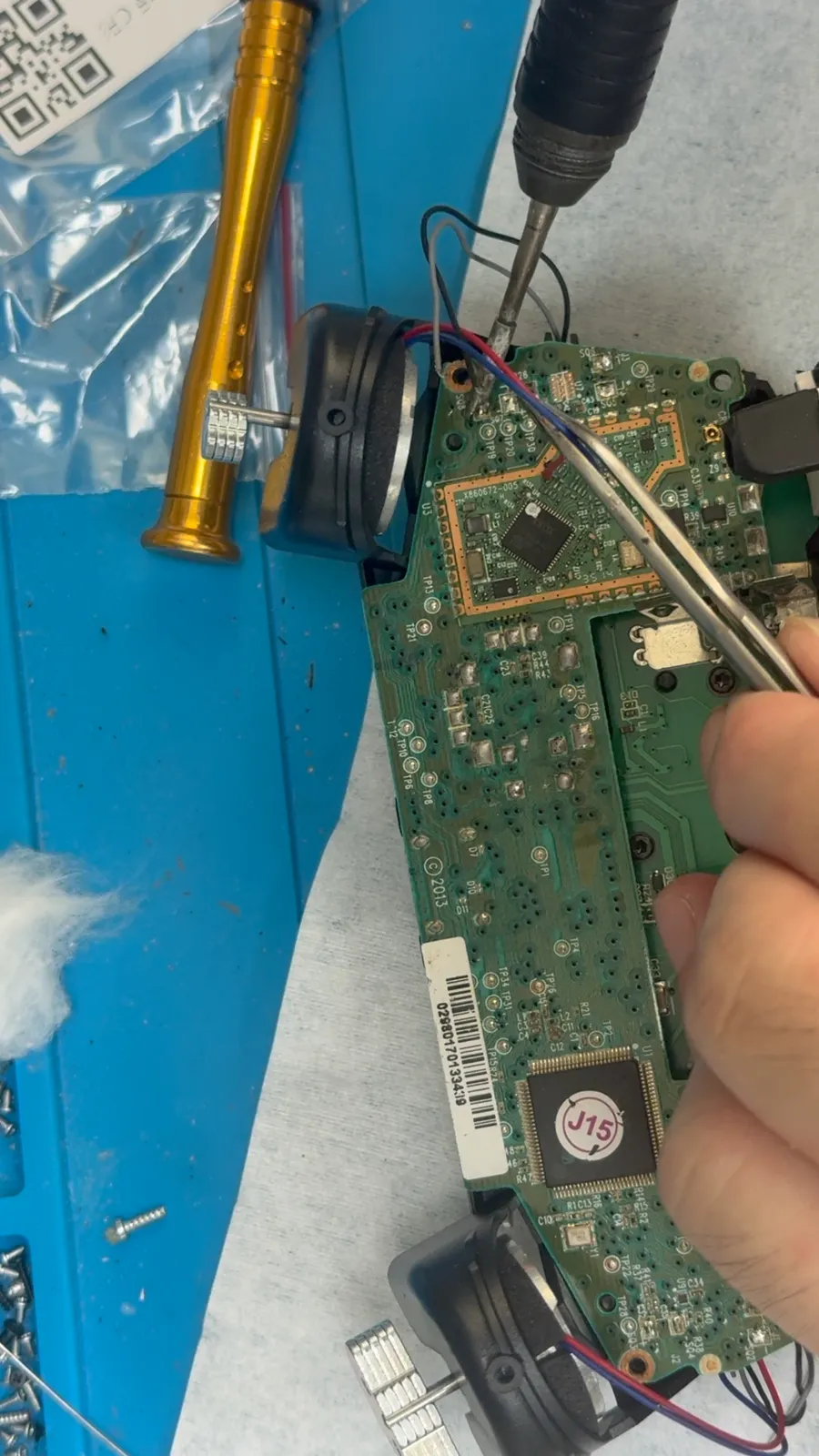

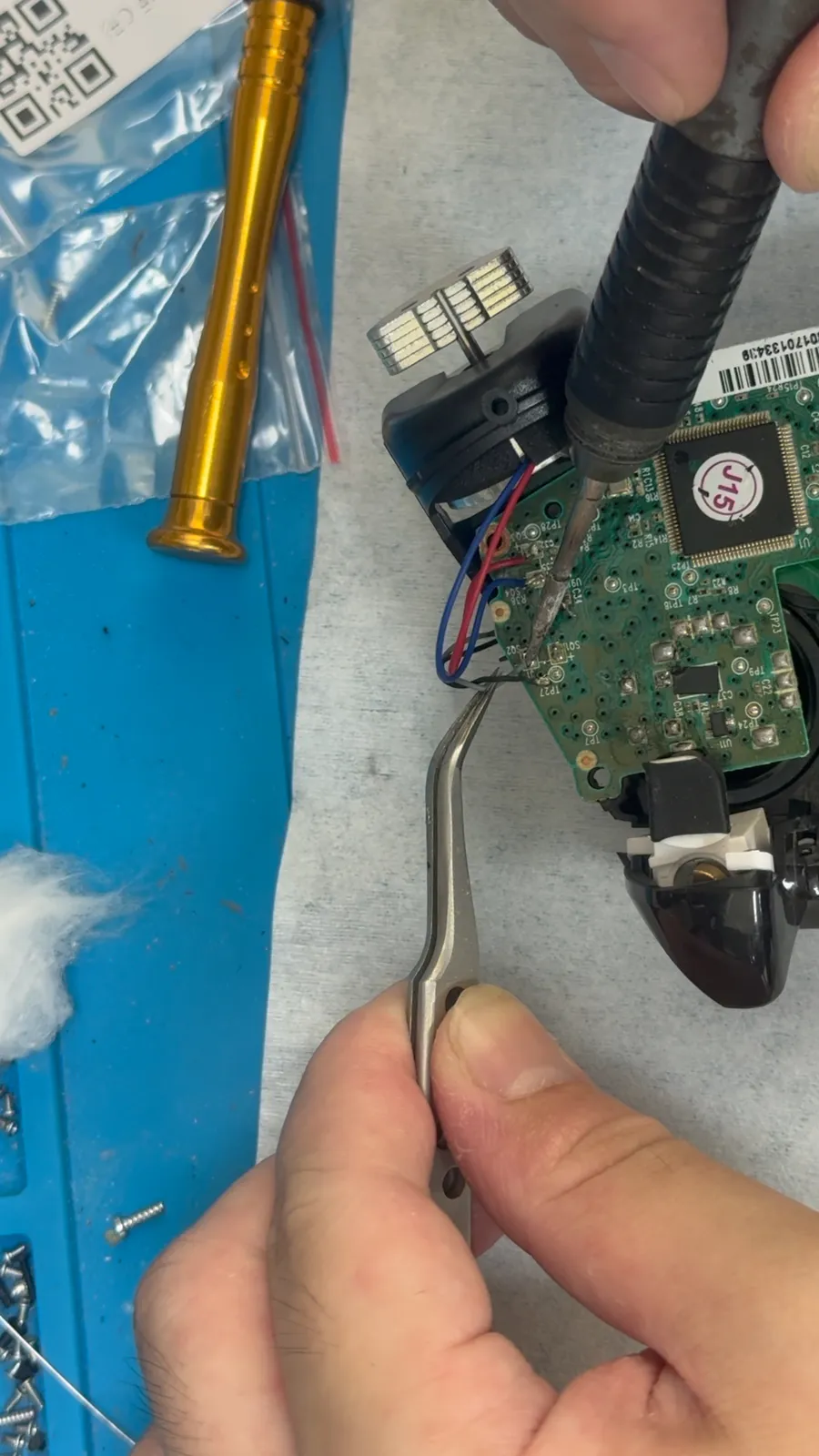

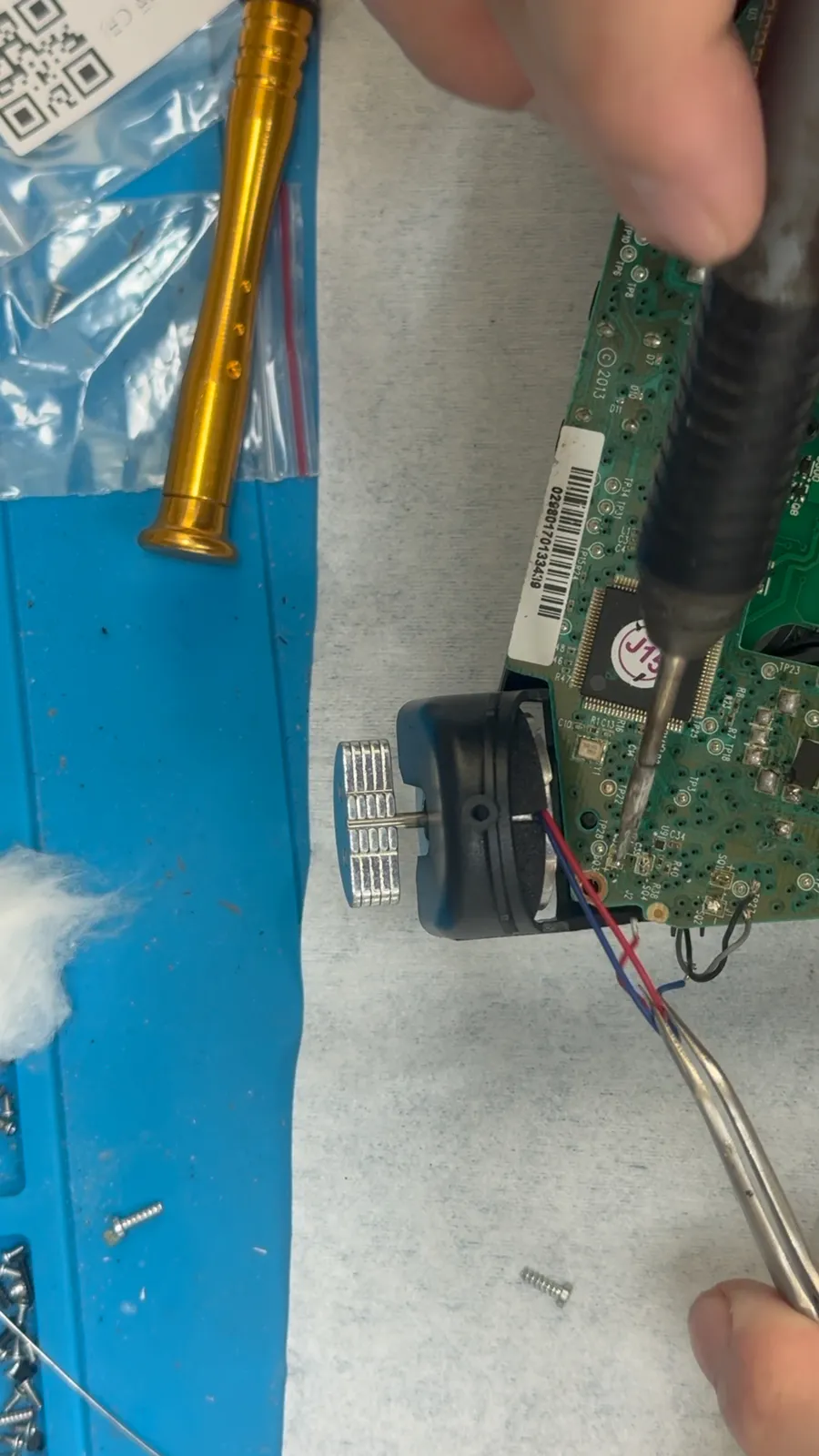

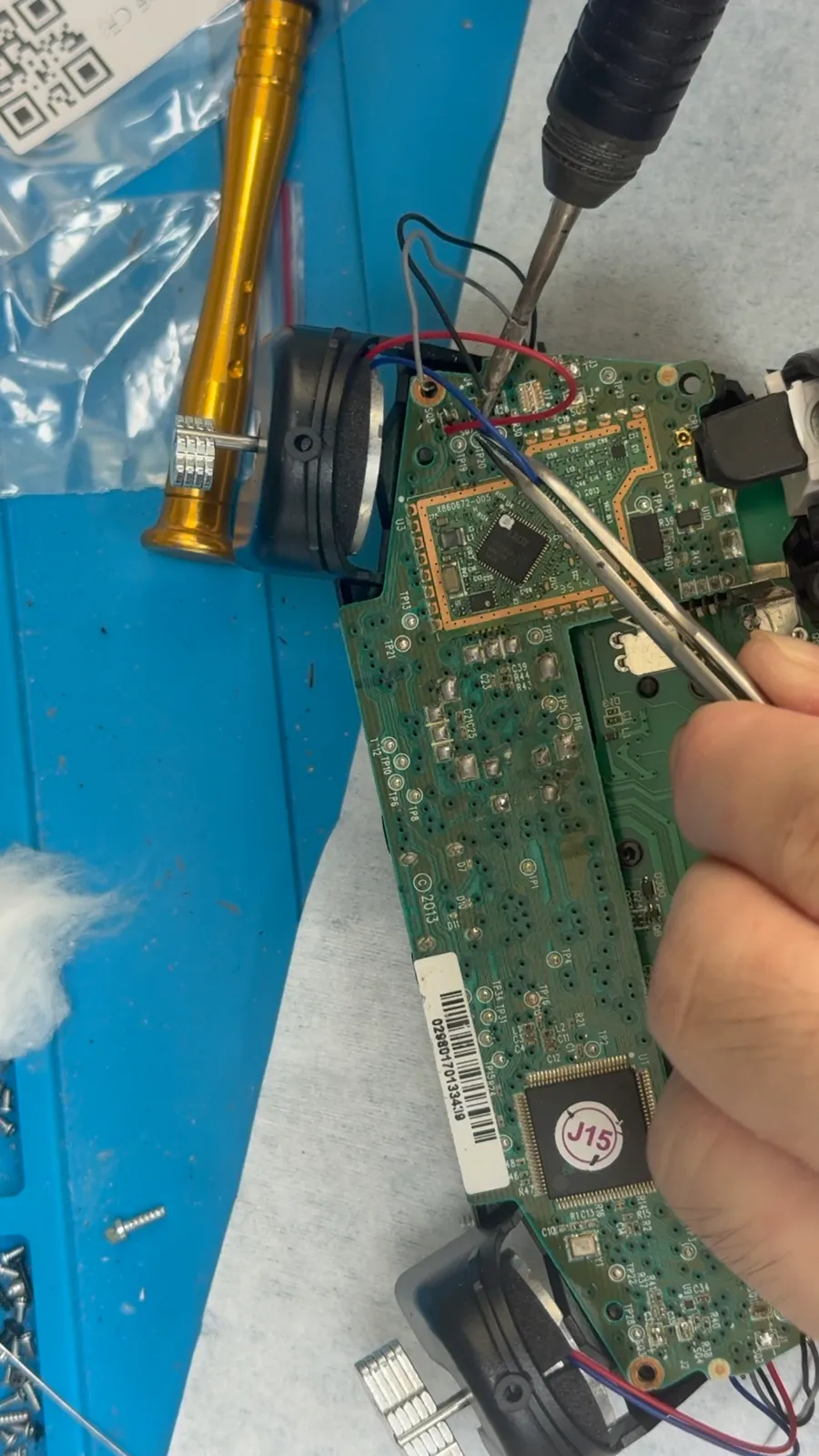

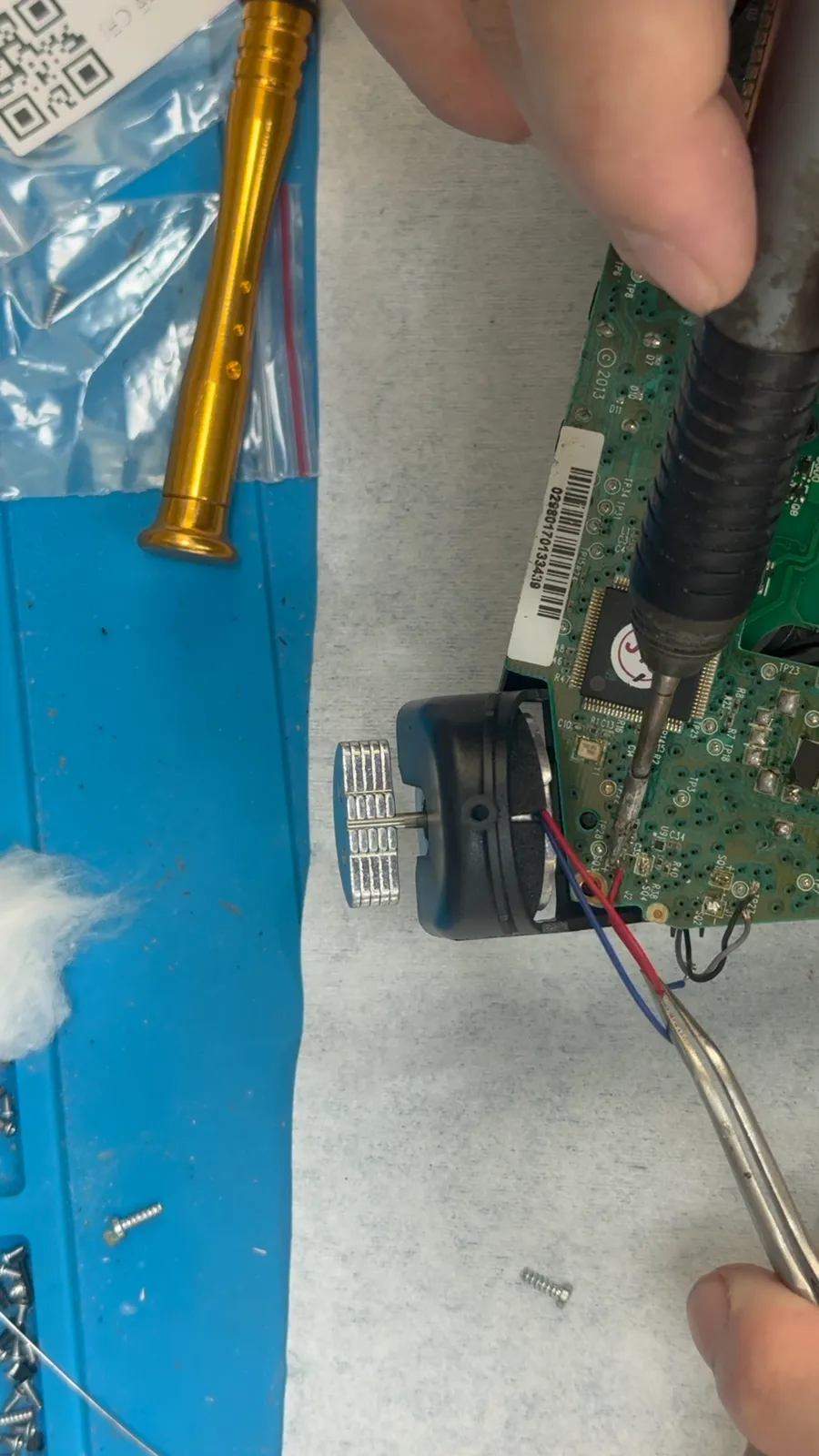

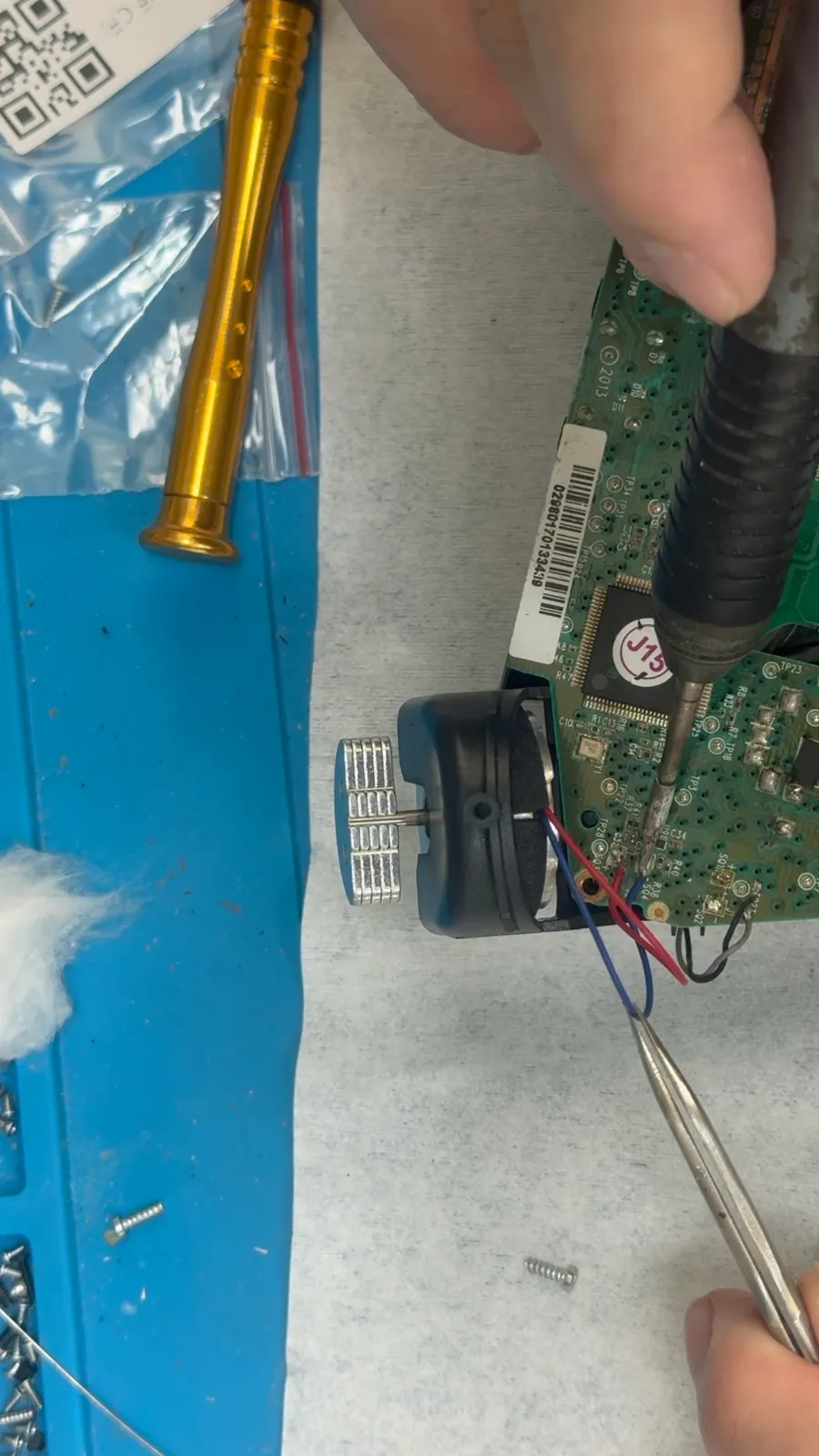

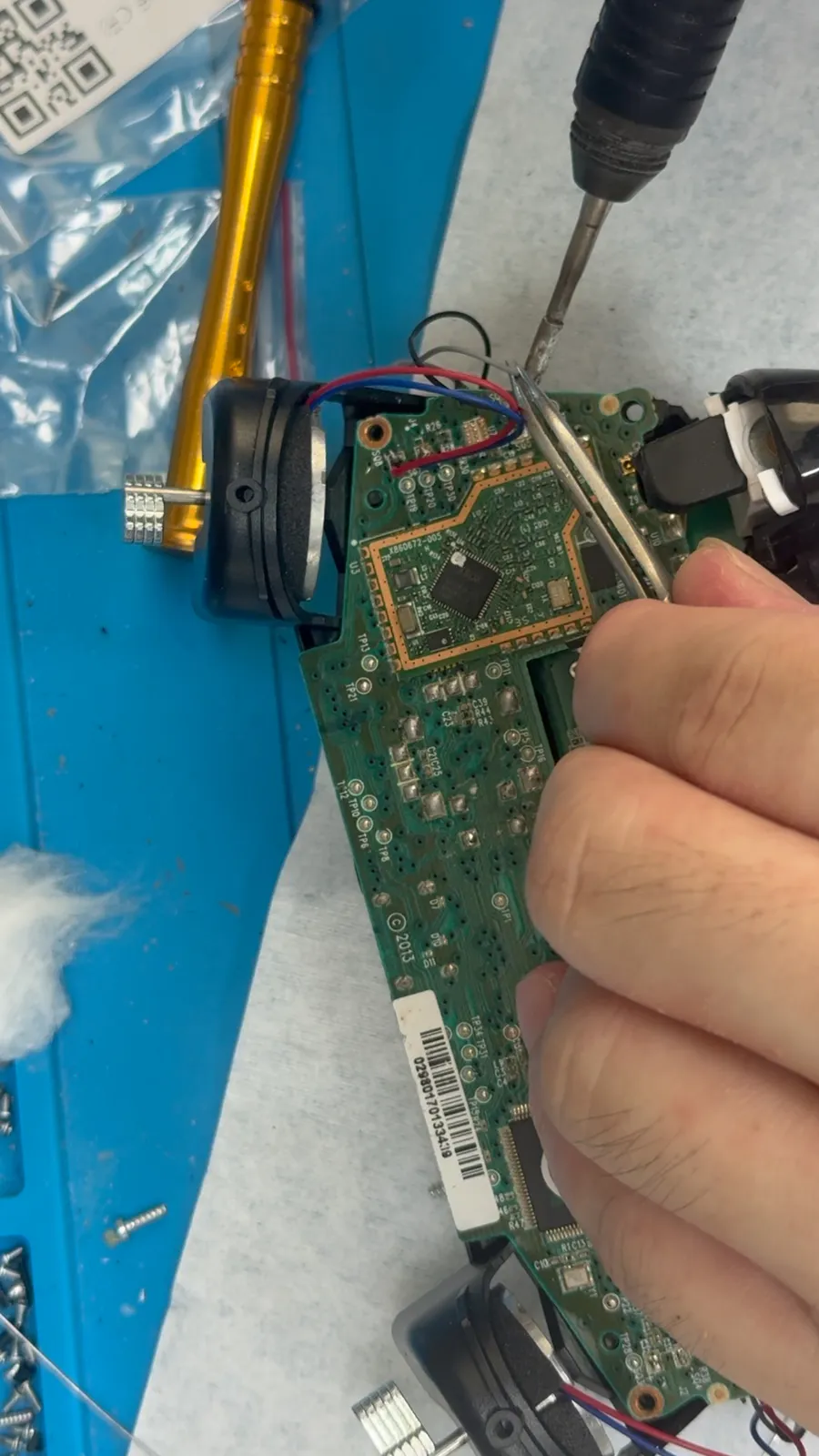

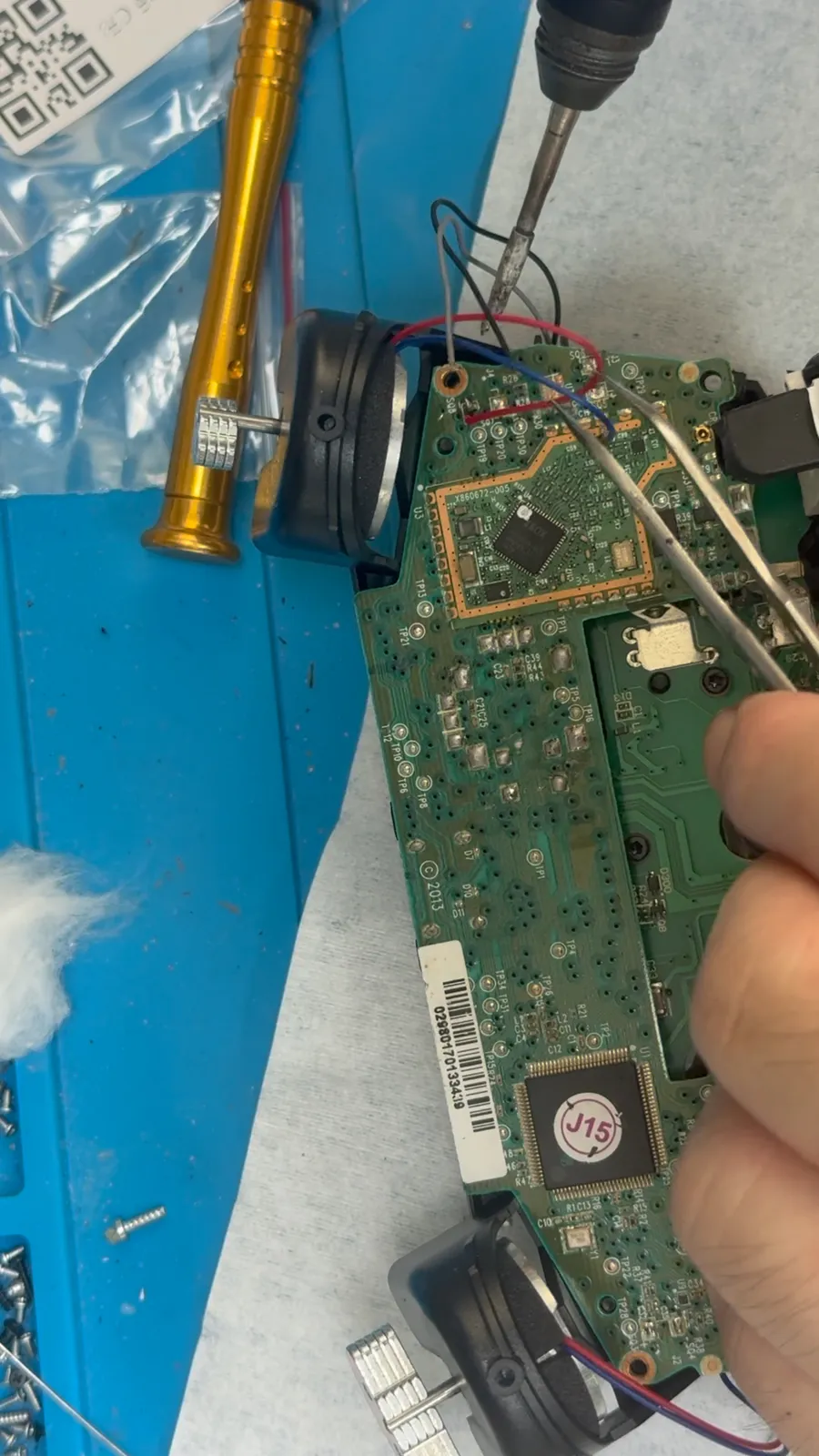

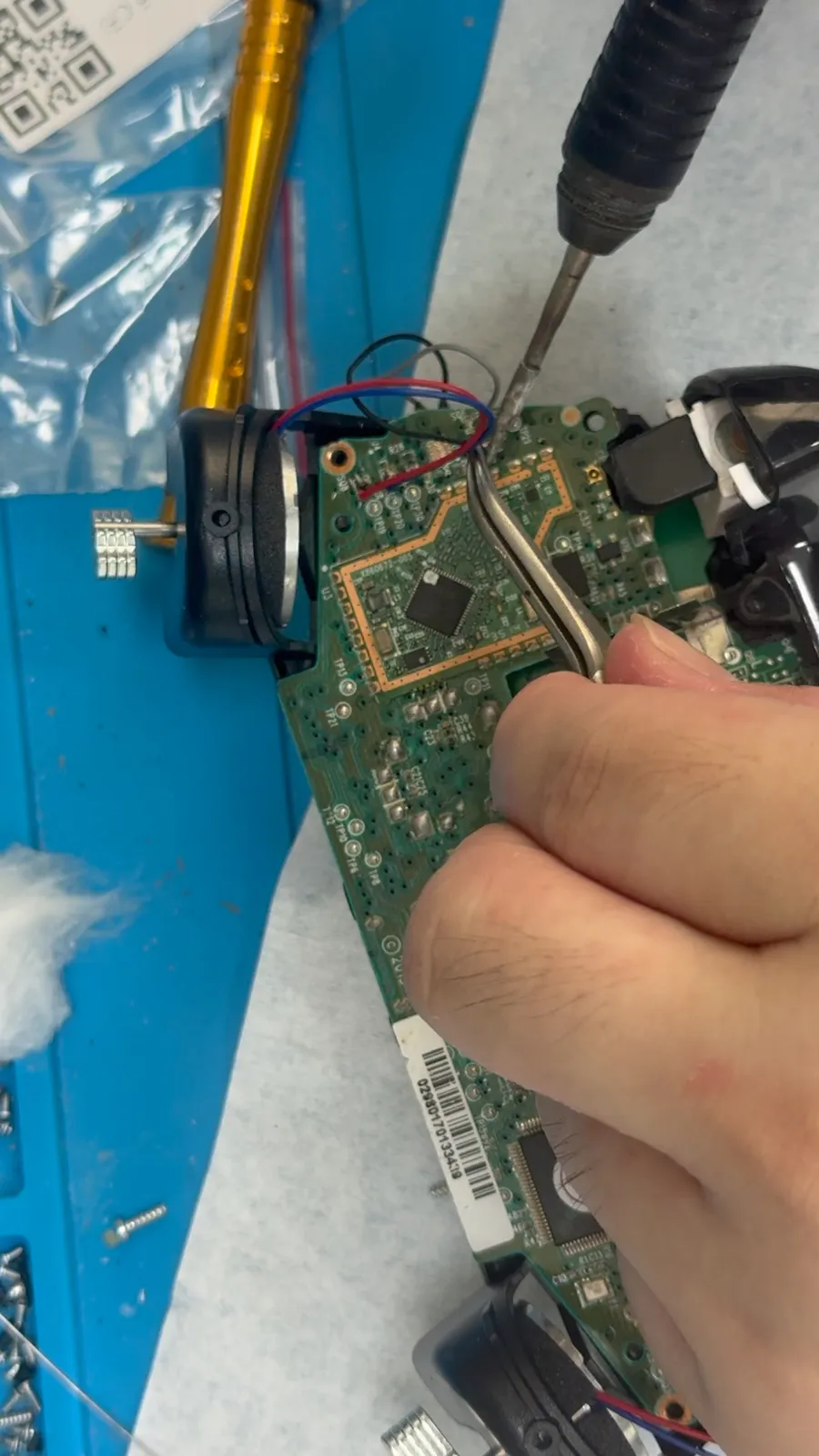

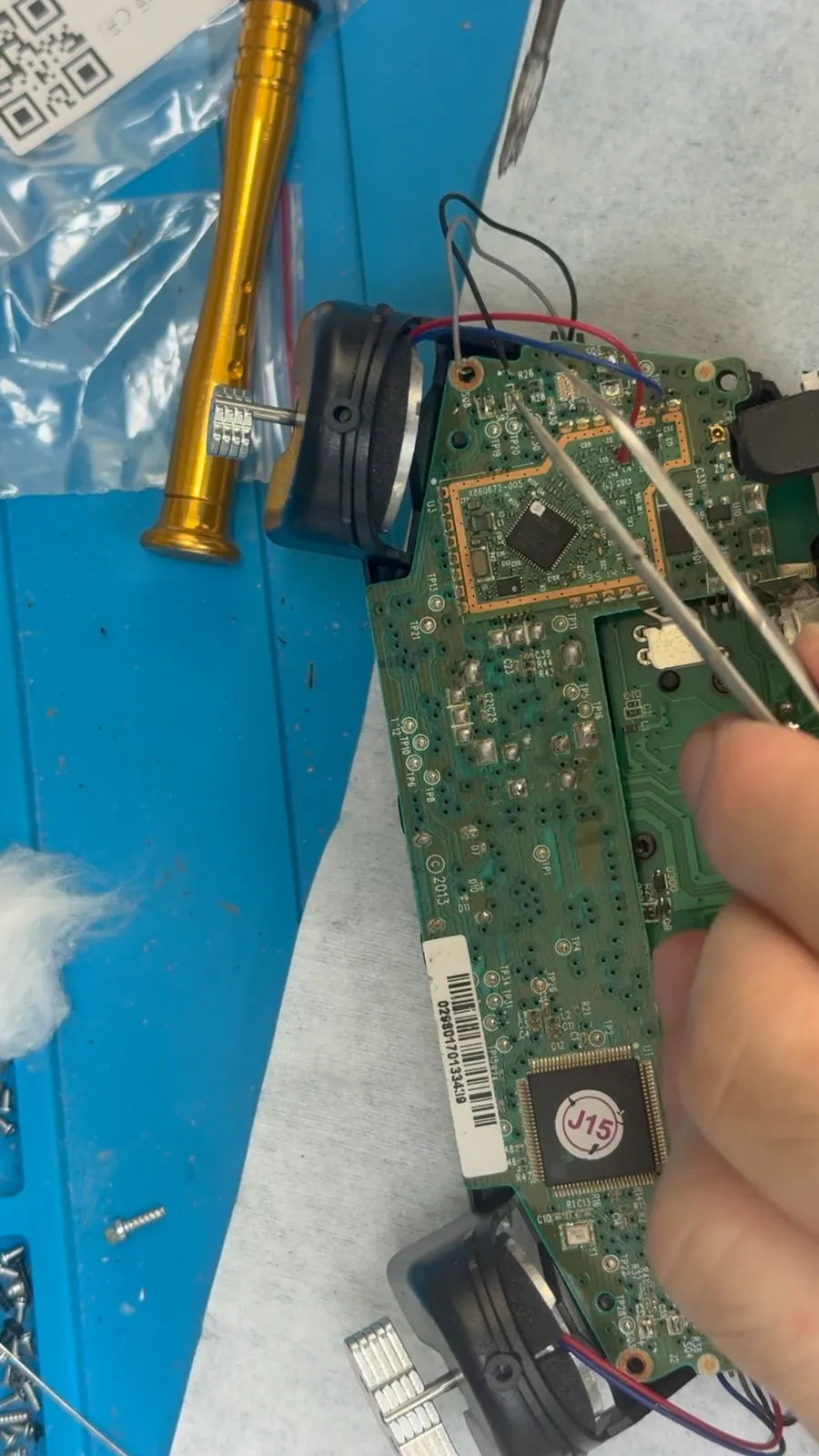

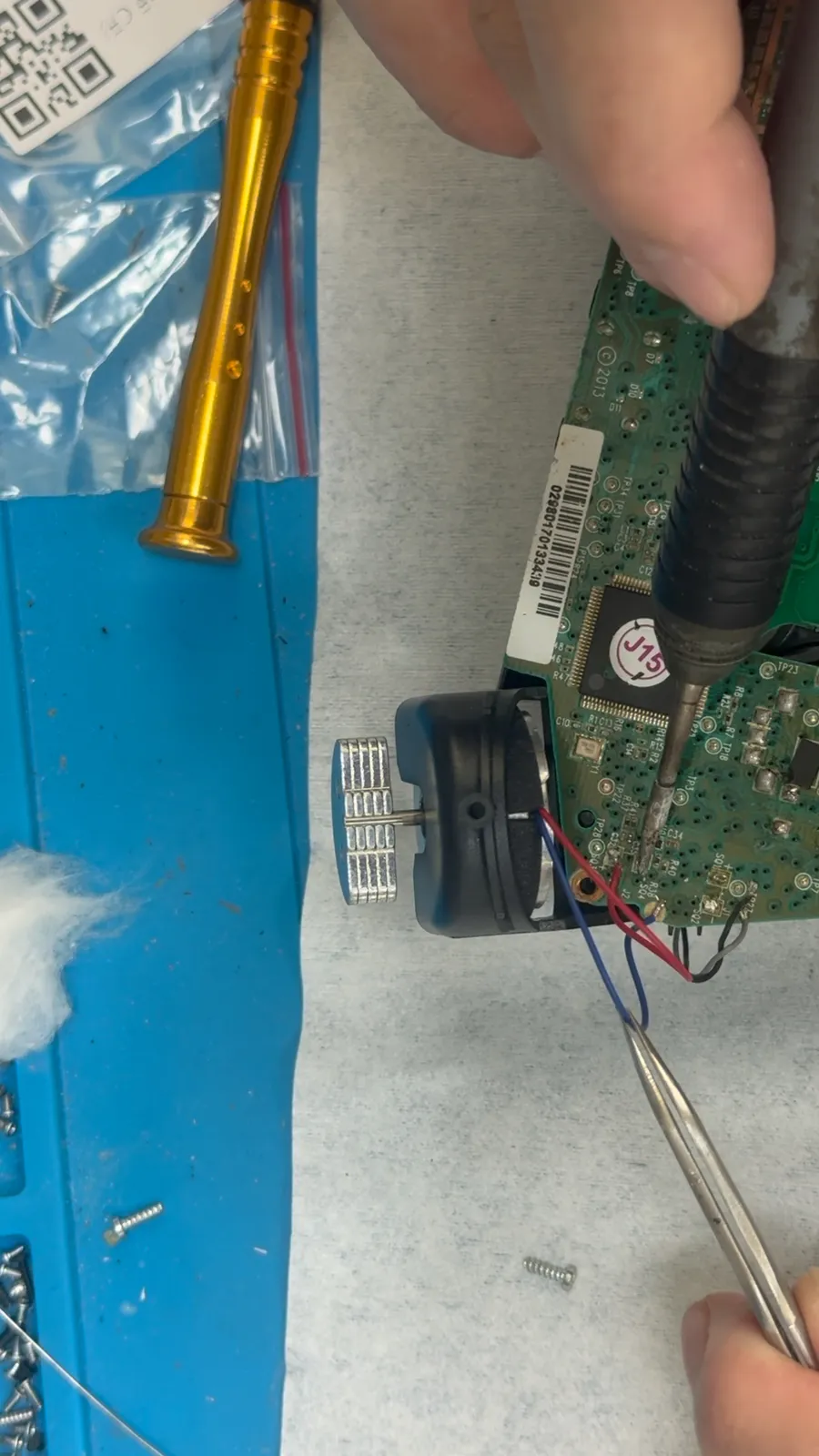

    解焊馬達排線

    使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

11. 步驟 11 / 共 22

    取下帽殼(蘑菇頭)

    1

    2

12. 步驟 12 / 共 22

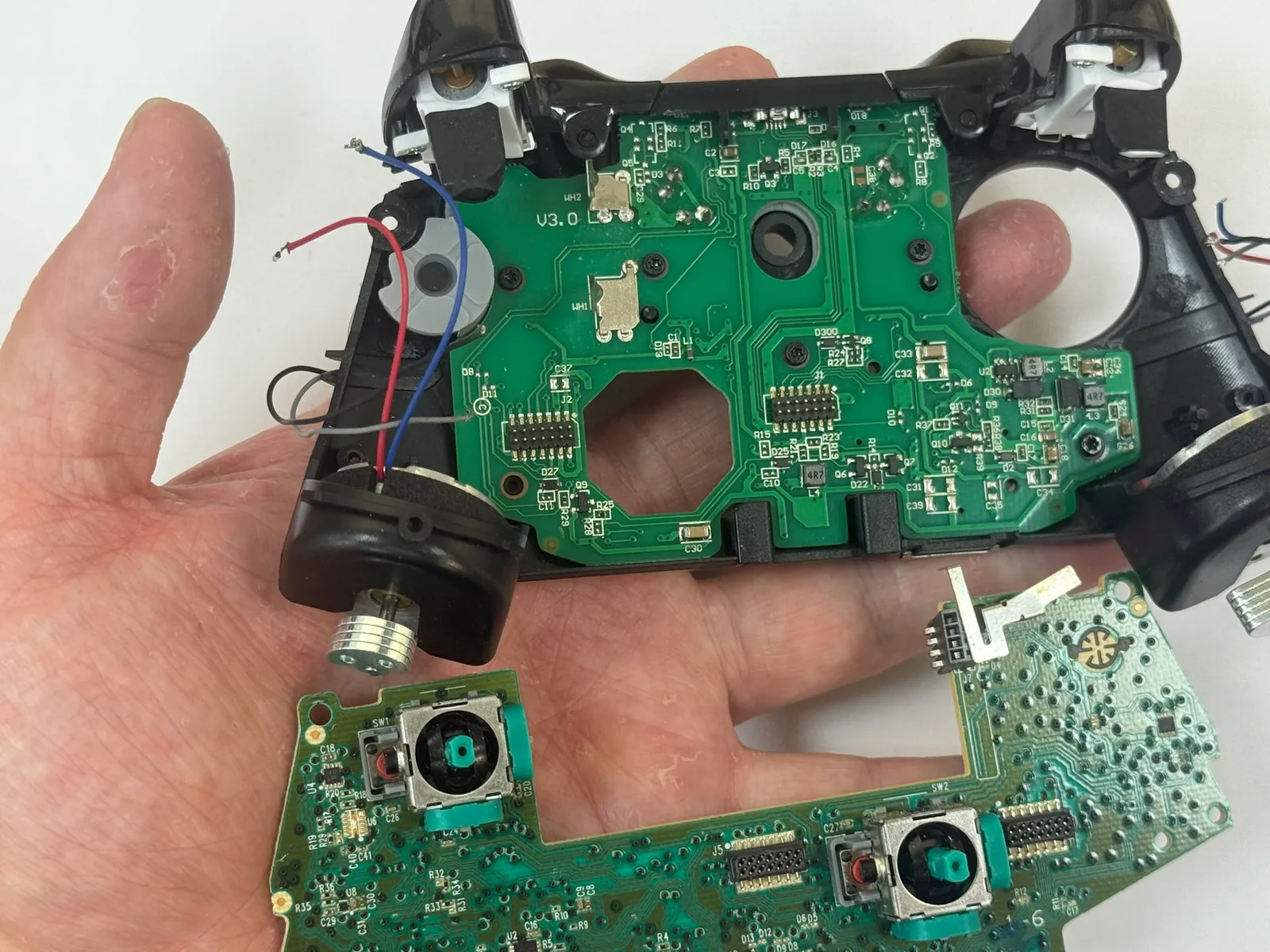

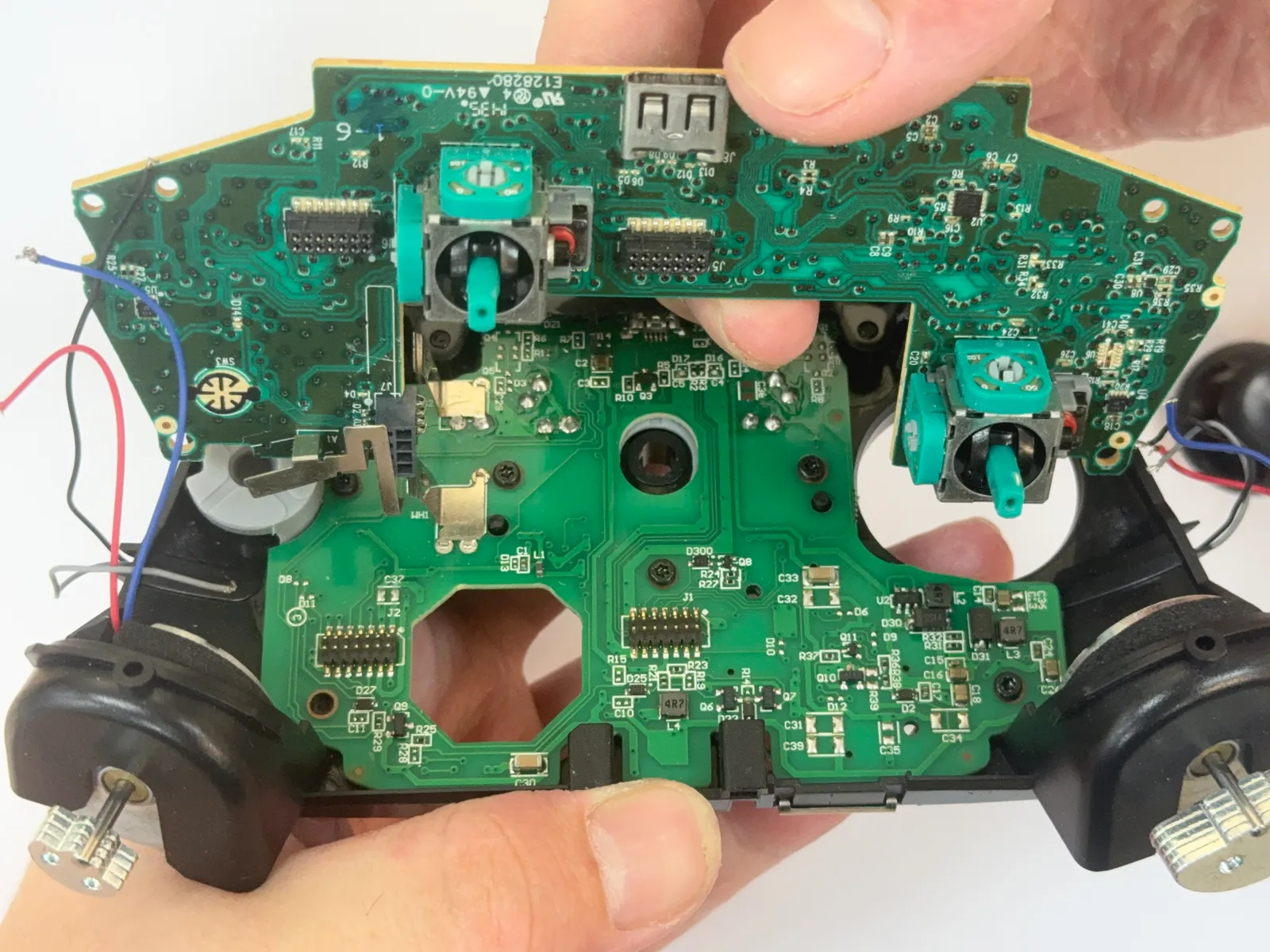

    撬開主板跟附板連接

    主板跟附板是透過排母跟排針來去傳遞訊號的。所以用翹棒插入縫隙，然後往上翹就可以了。

    1

    2

13. 步驟 13 / 共 22

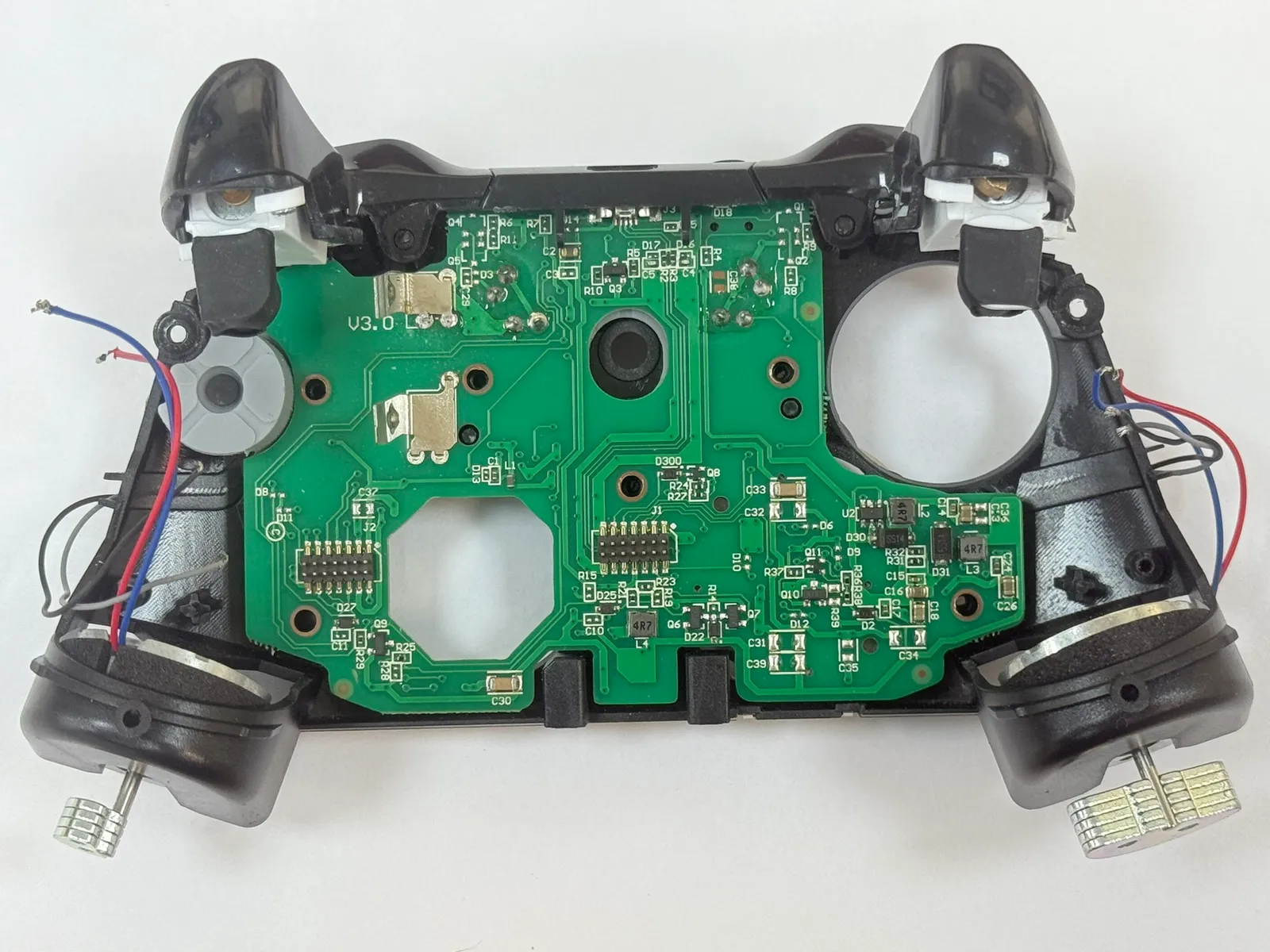

    取出主板

    1

    2

14. 步驟 14 / 共 22

    主板

    1

    2

15. 步驟 15 / 共 22

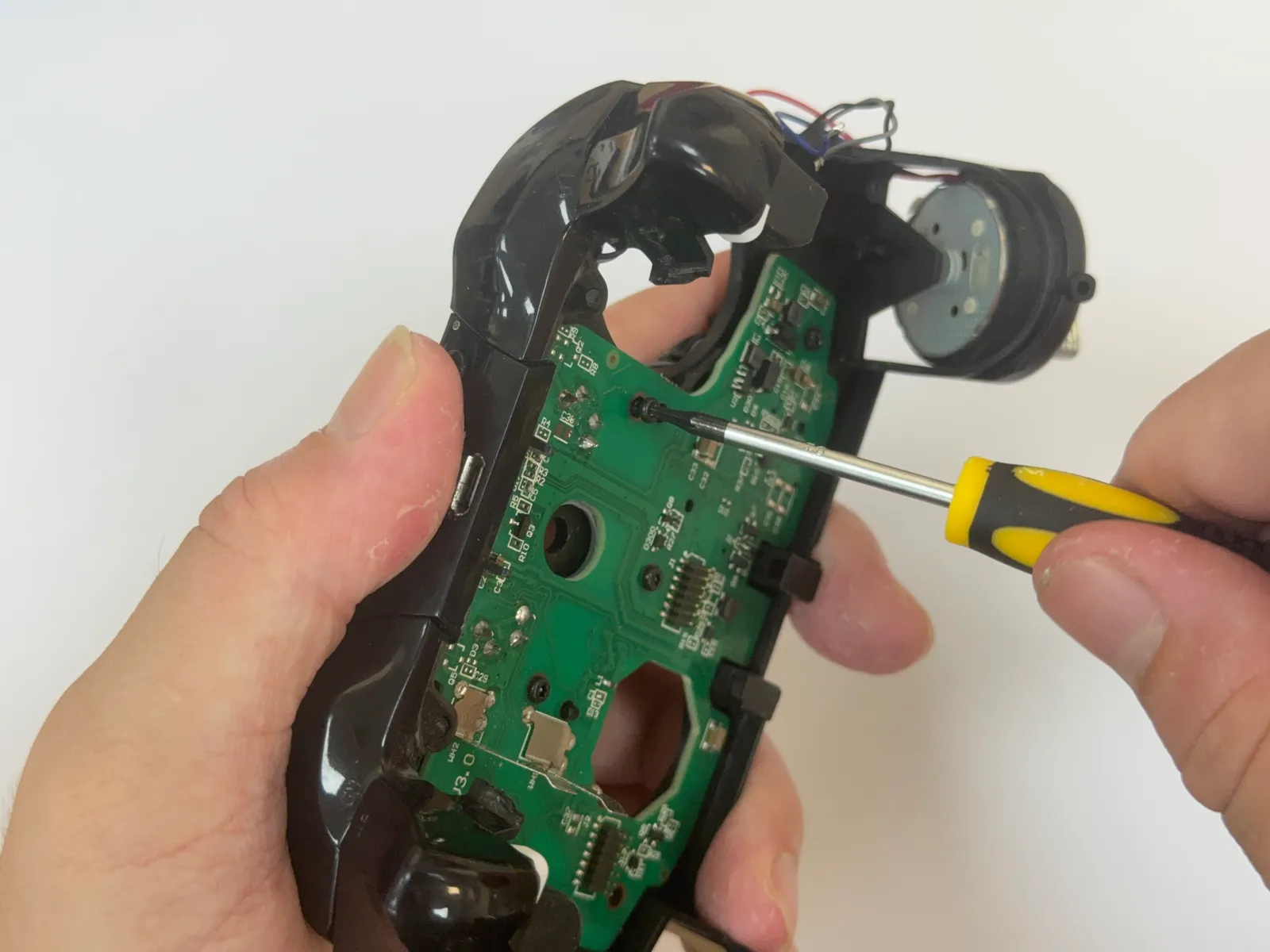

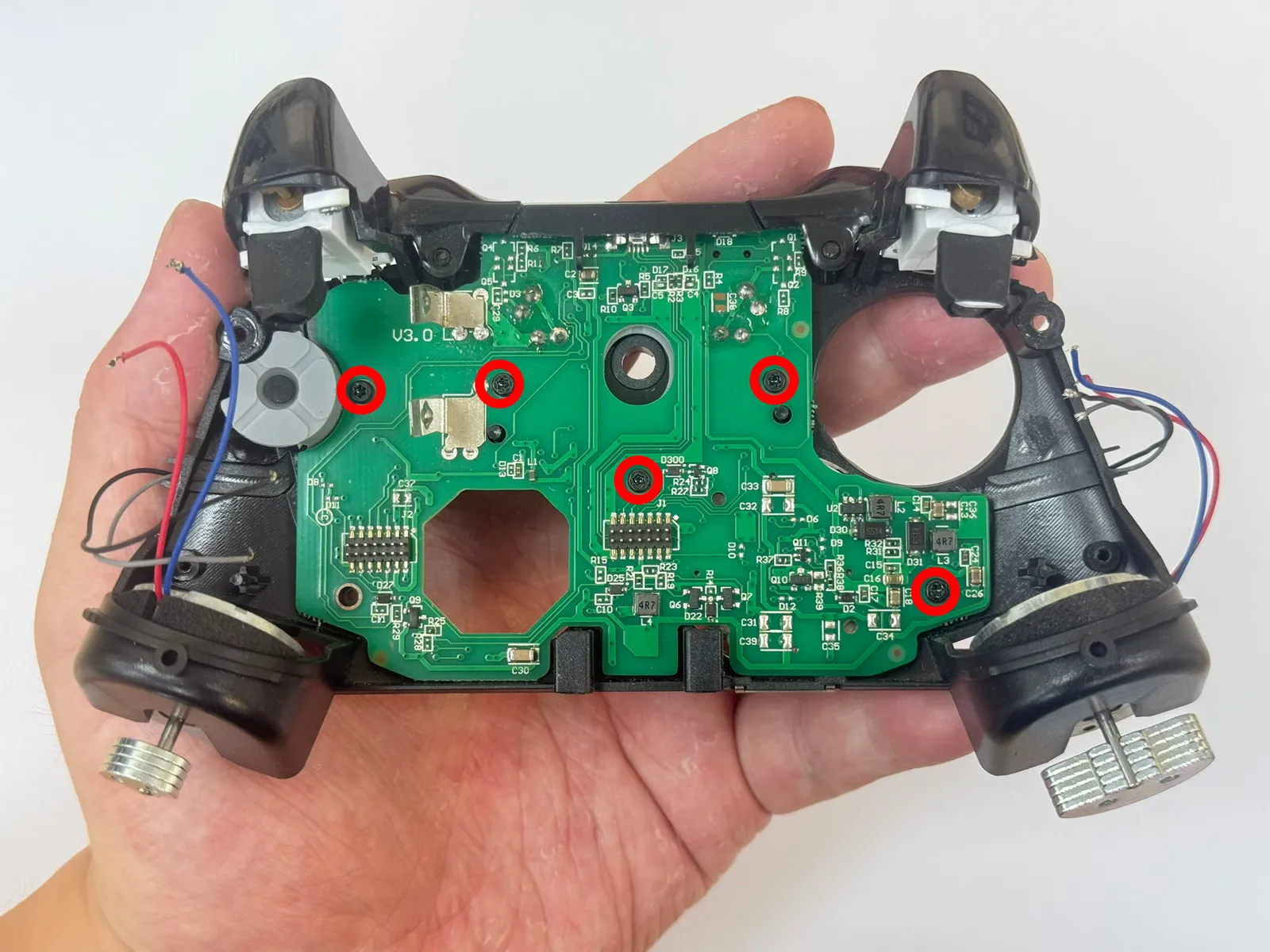

    卸掉 5顆六角螺絲

    用 T6H六角螺絲起子

    1

    2

    3

16. 步驟 16 / 共 22

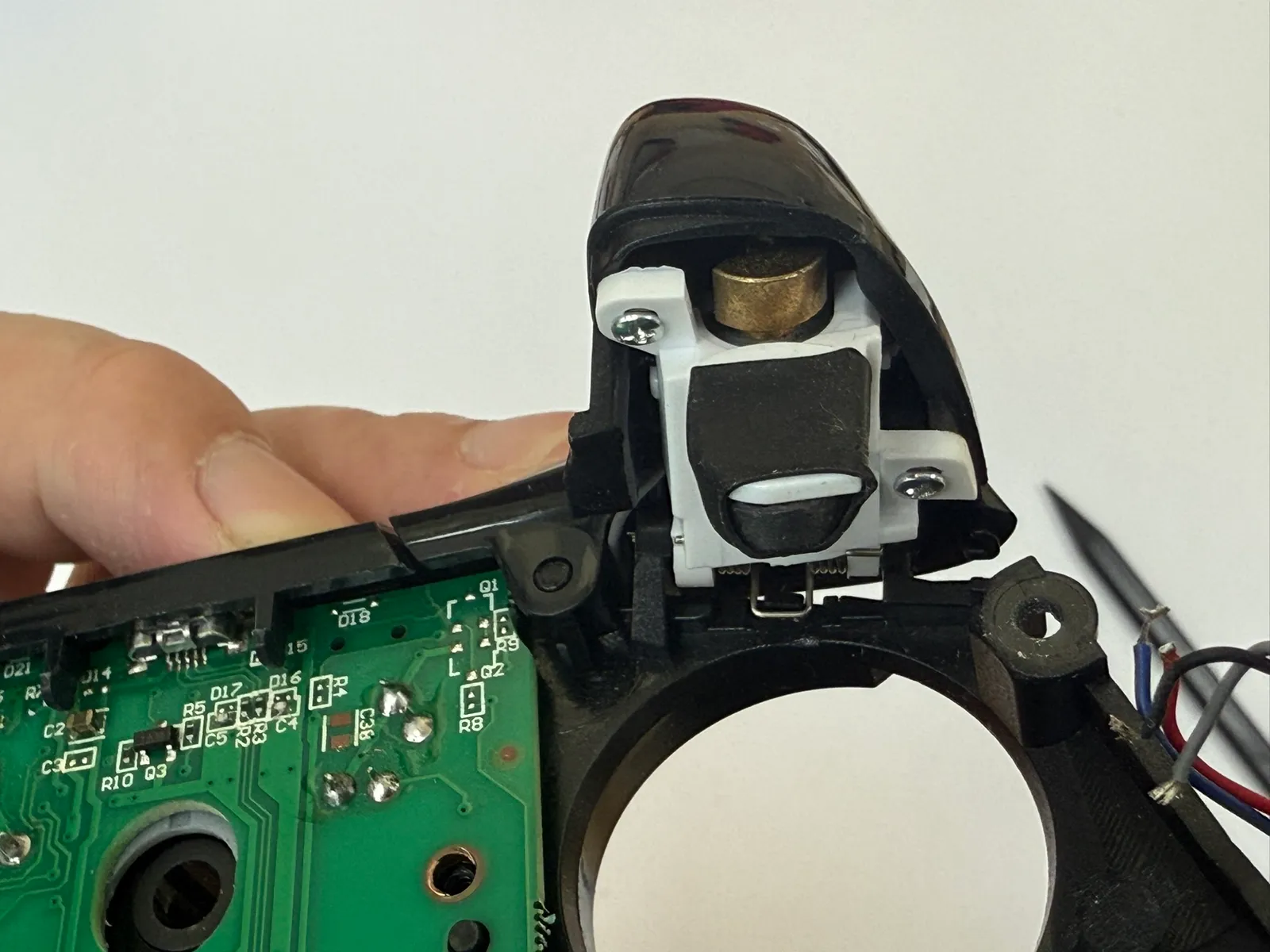

    LT RT板機

    1

    2

17. 步驟 17 / 共 22

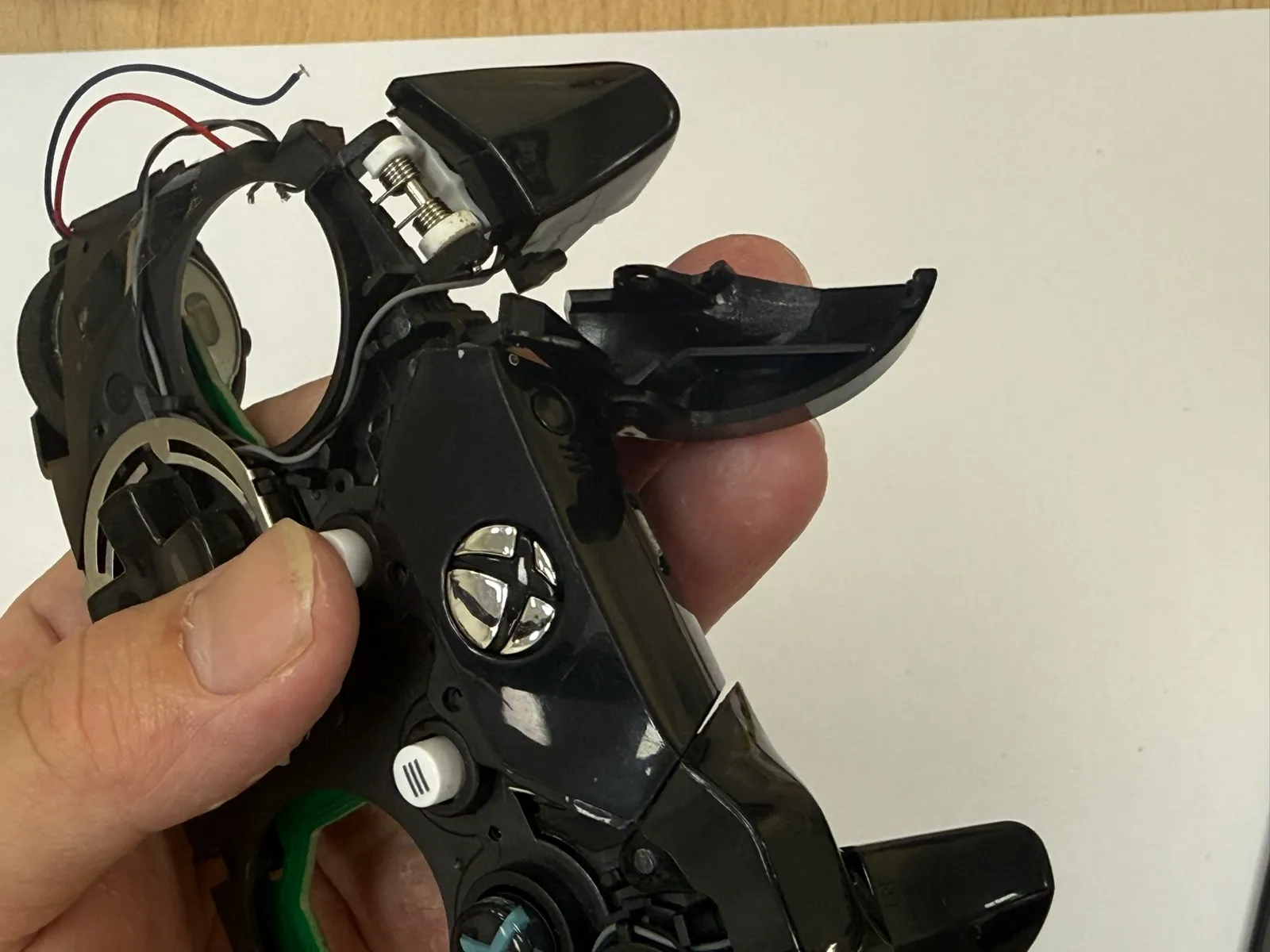

    取出 LB RB

    有固定的卡榫，用翹棒撬開取出即可。

    1

    2

18. 步驟 18 / 共 22

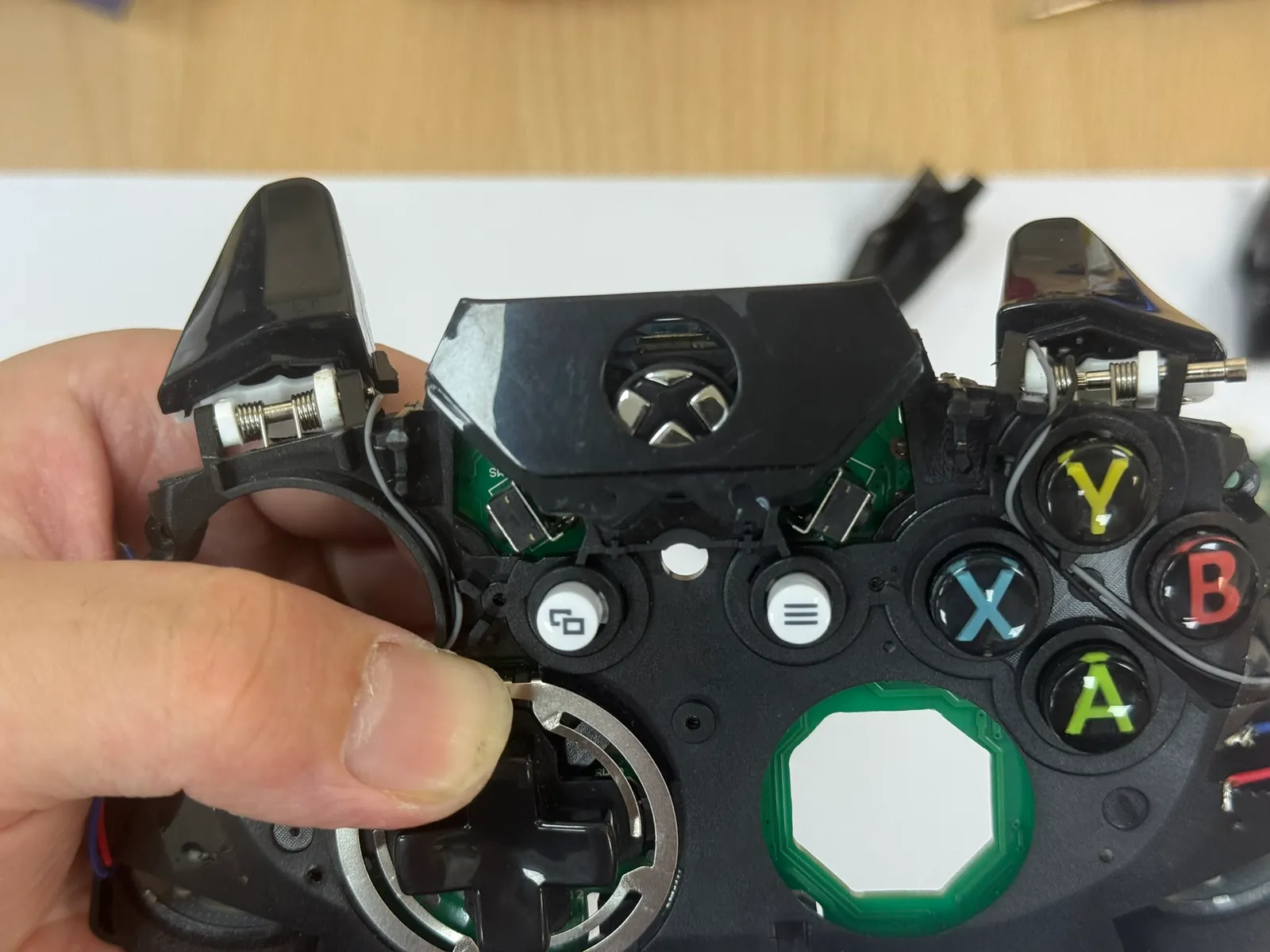

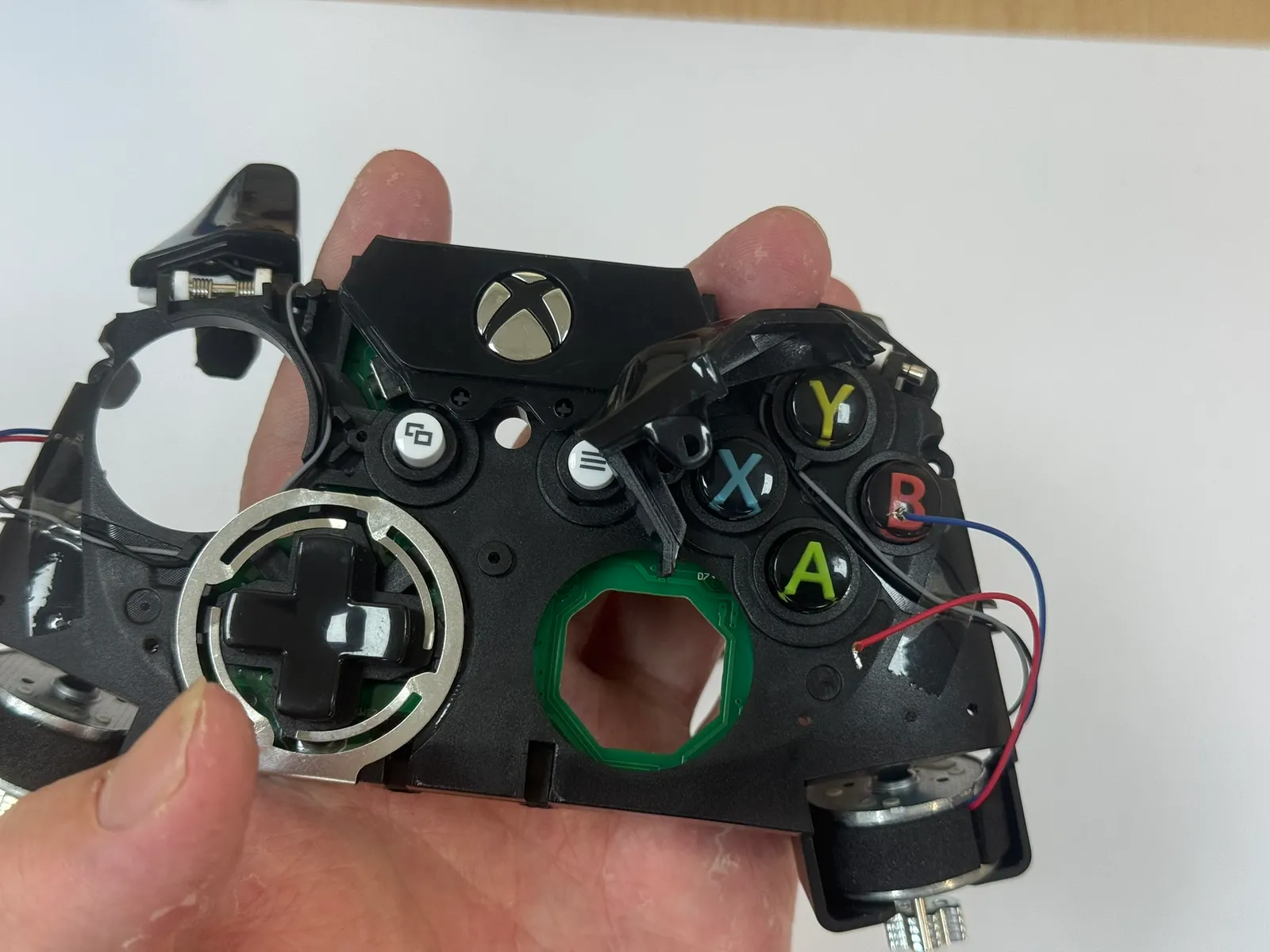

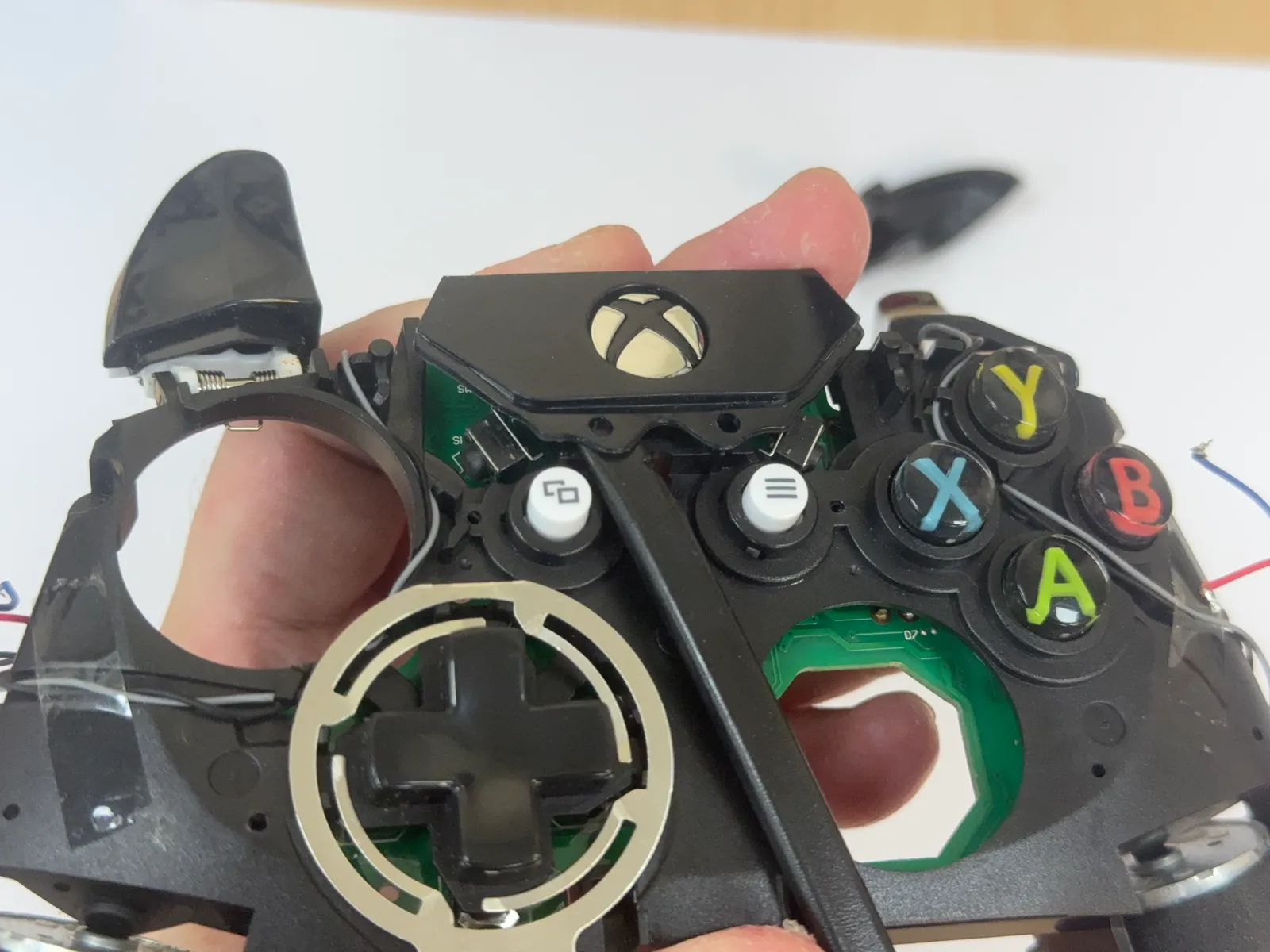

    取出檔板

    這邊建議直接用手直接去摳檔板(把固定的卡榫分離開就好)，然後向後翻過去就好。

    1

    2

19. 步驟 19 / 共 22

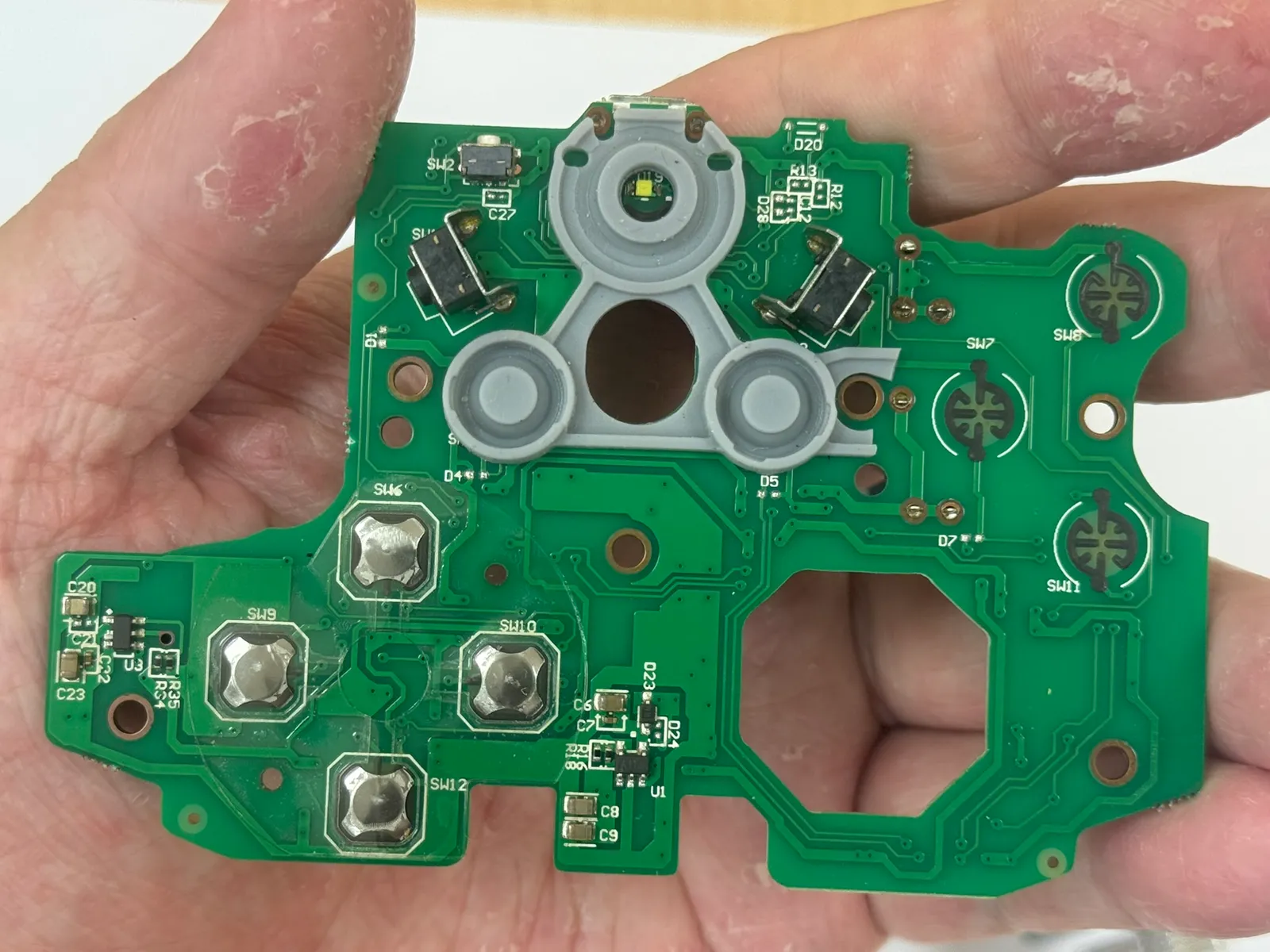

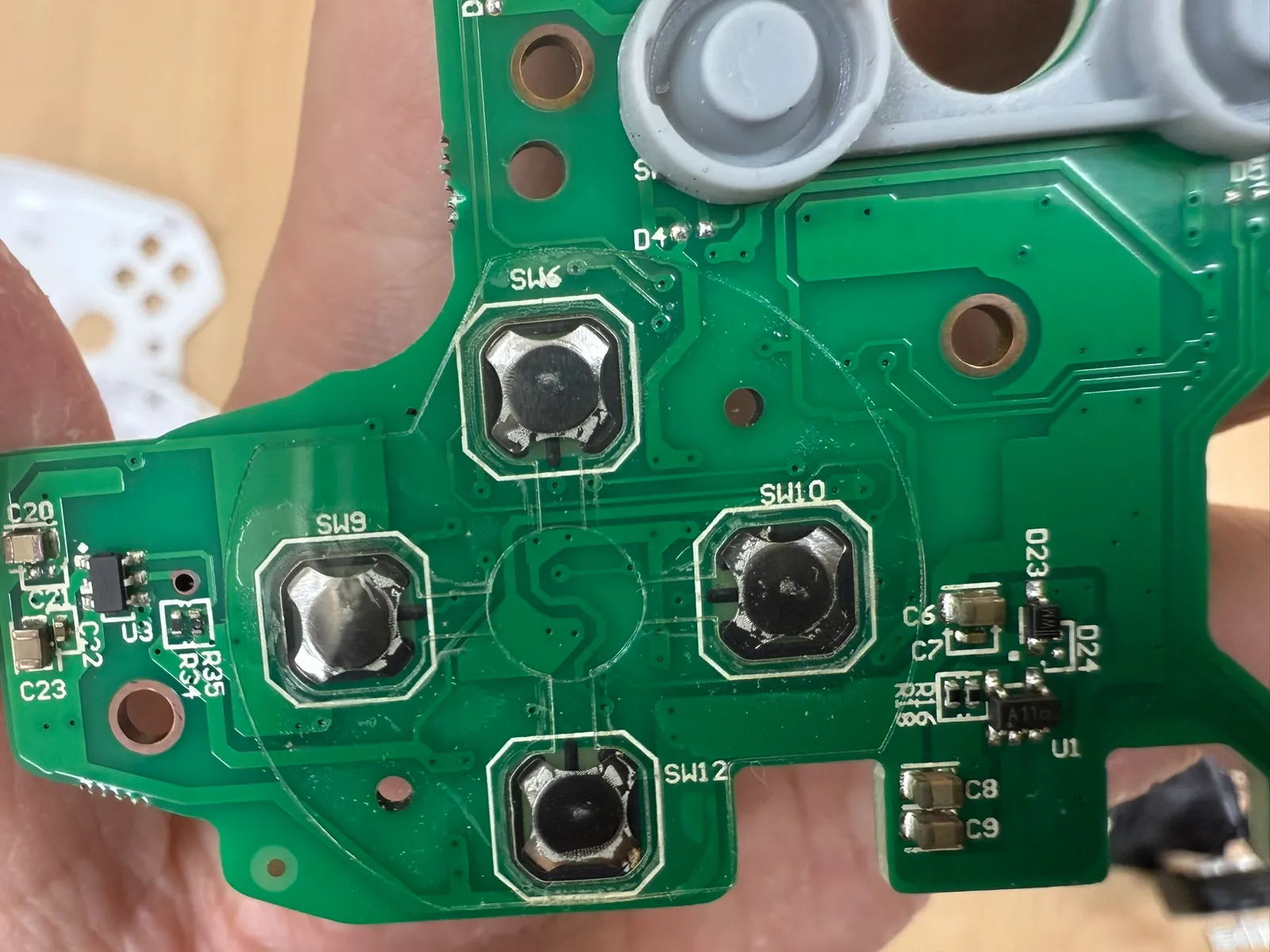

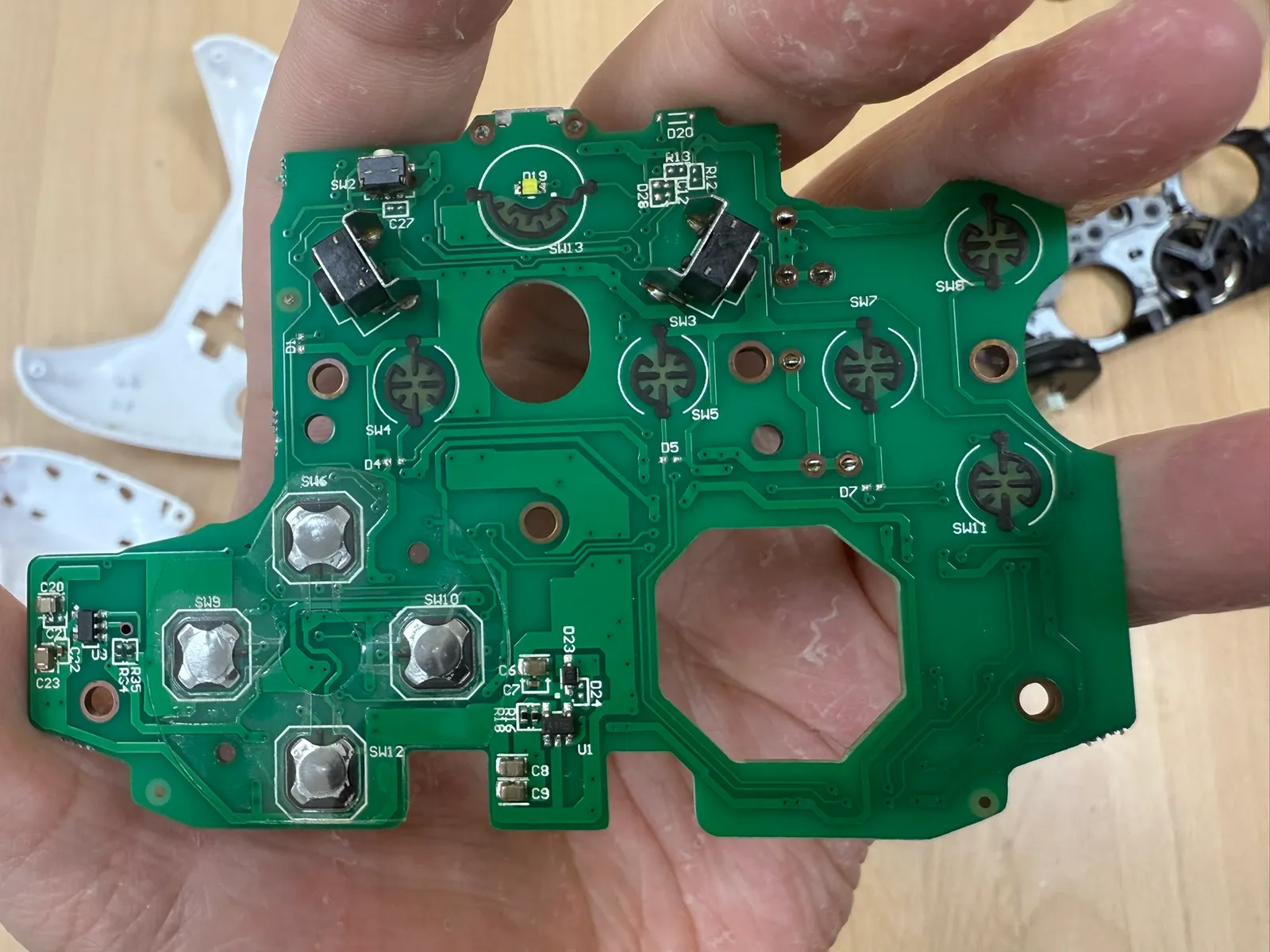

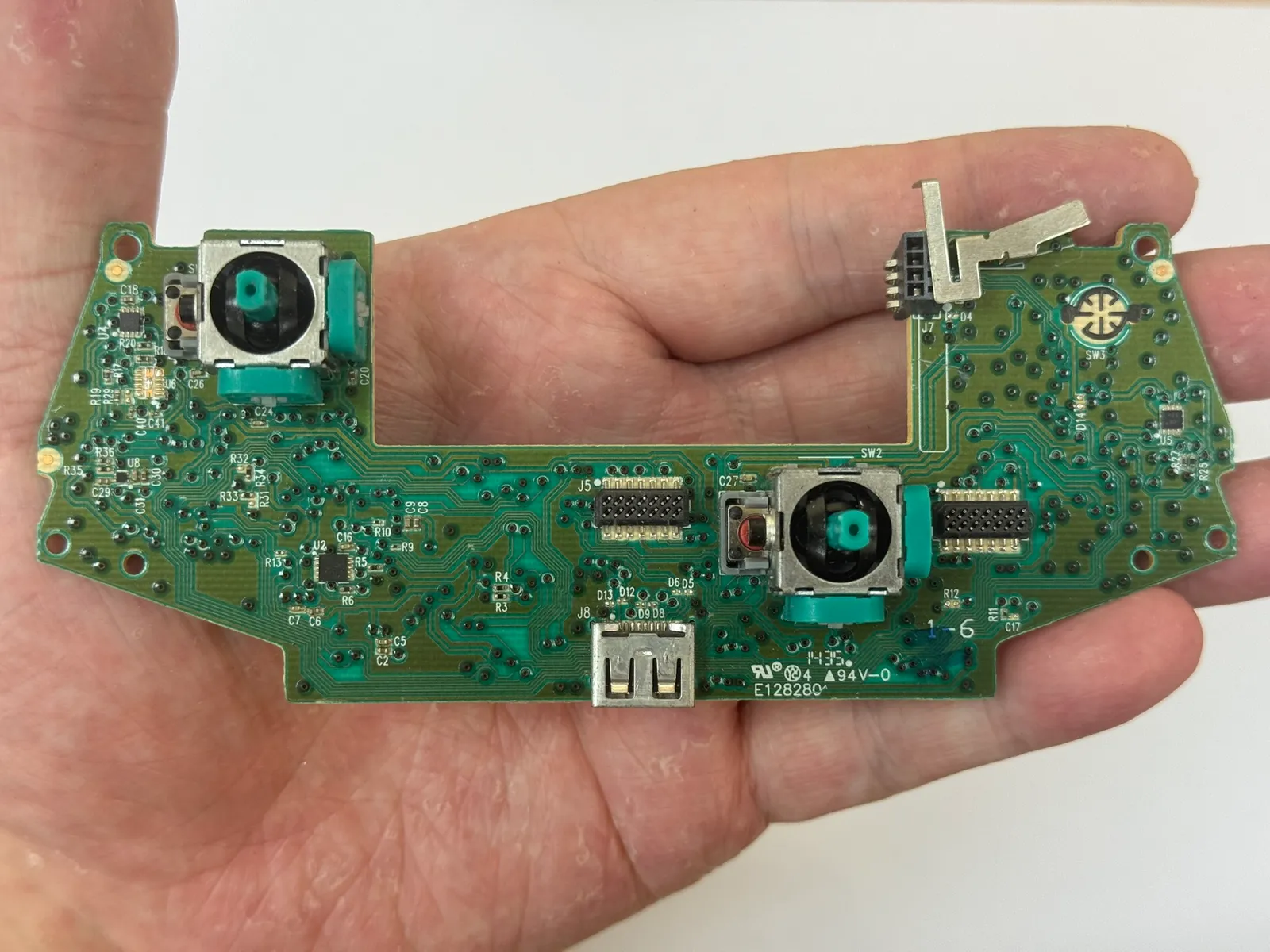

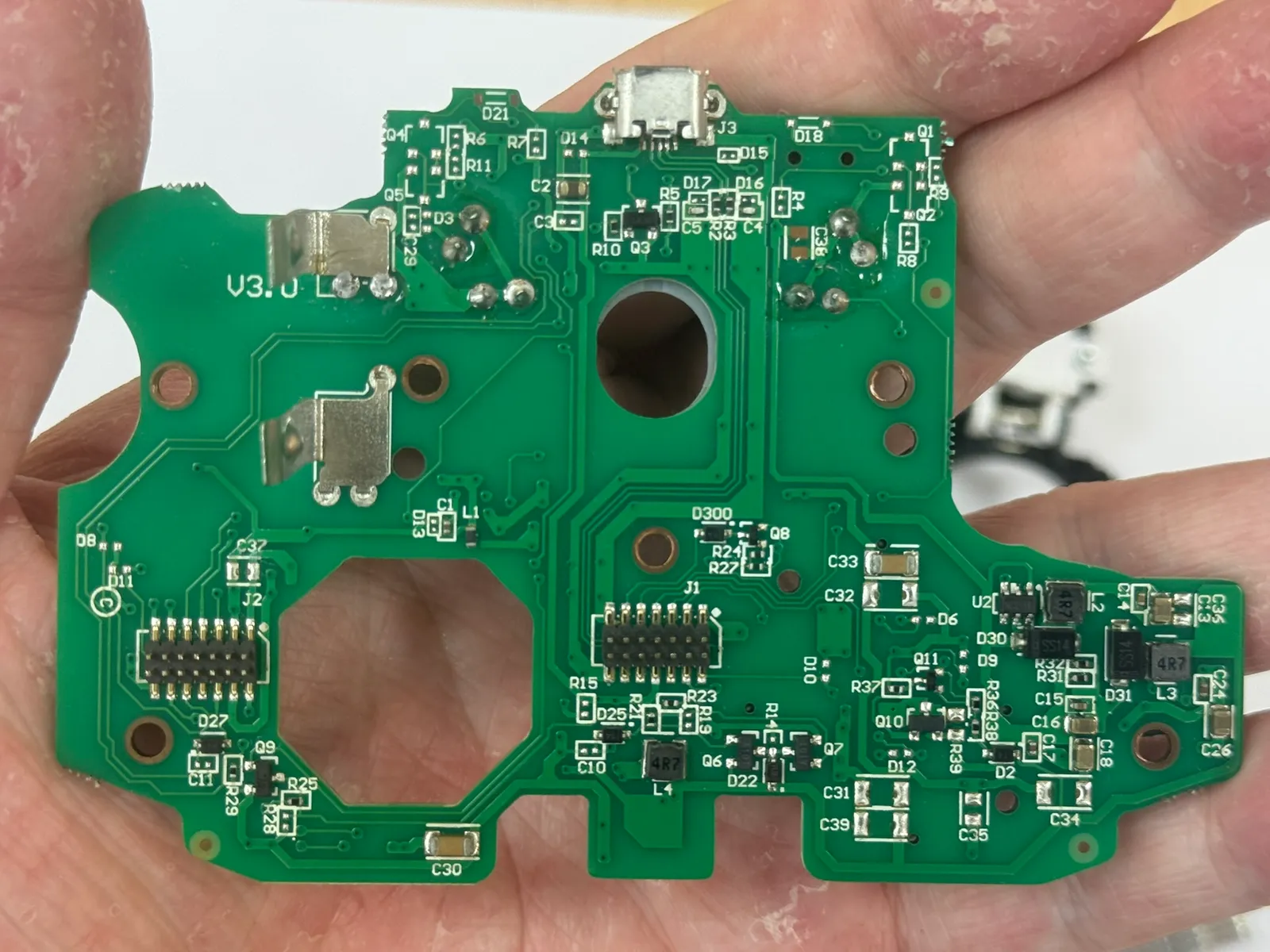

    副板

    1

    2

20. 步驟 20 / 共 22

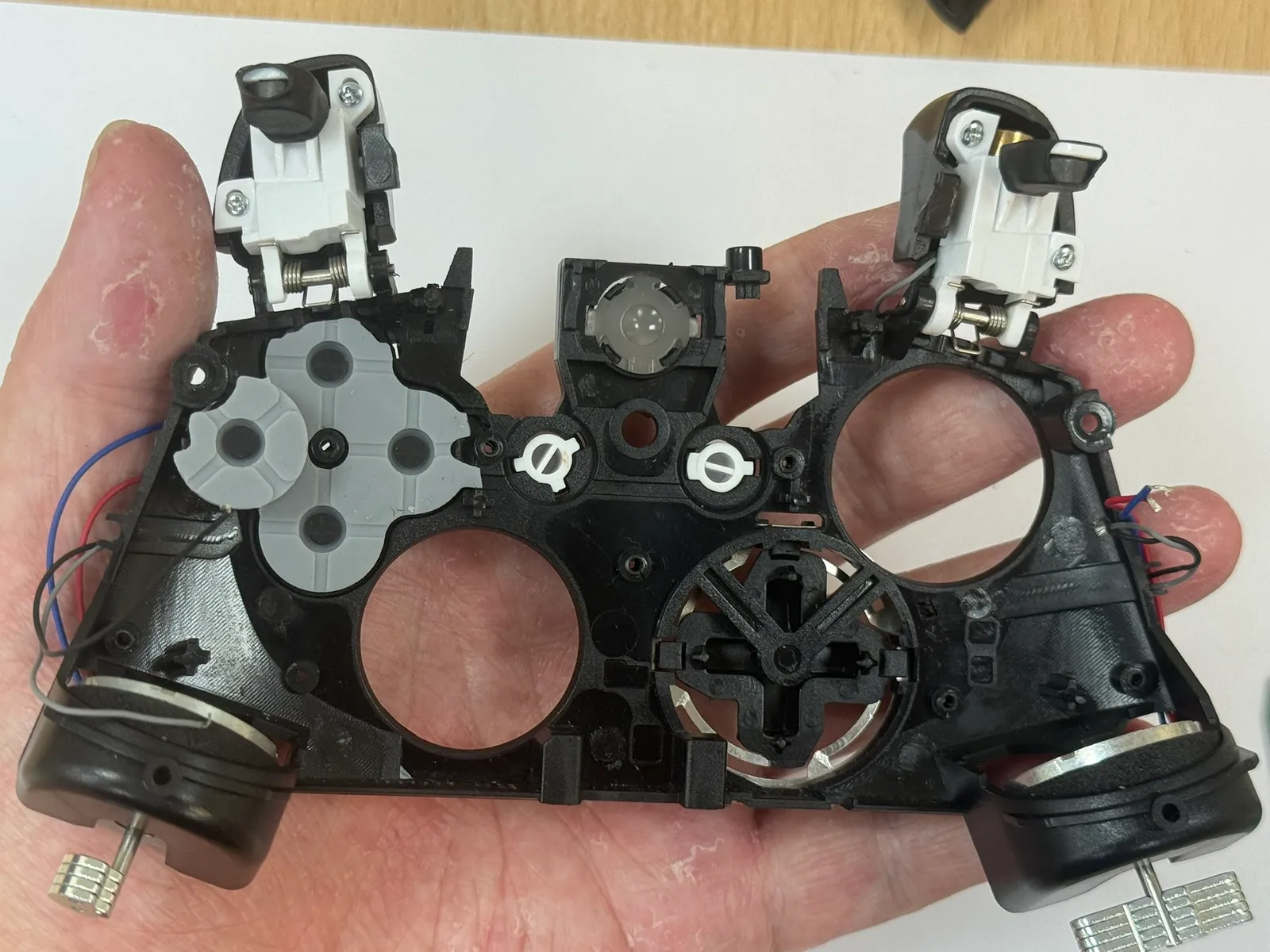

    按鍵膠墊



21. 步驟 21 / 共 22

    按鍵彈片

    1

    2

22. 步驟 22 / 共 22

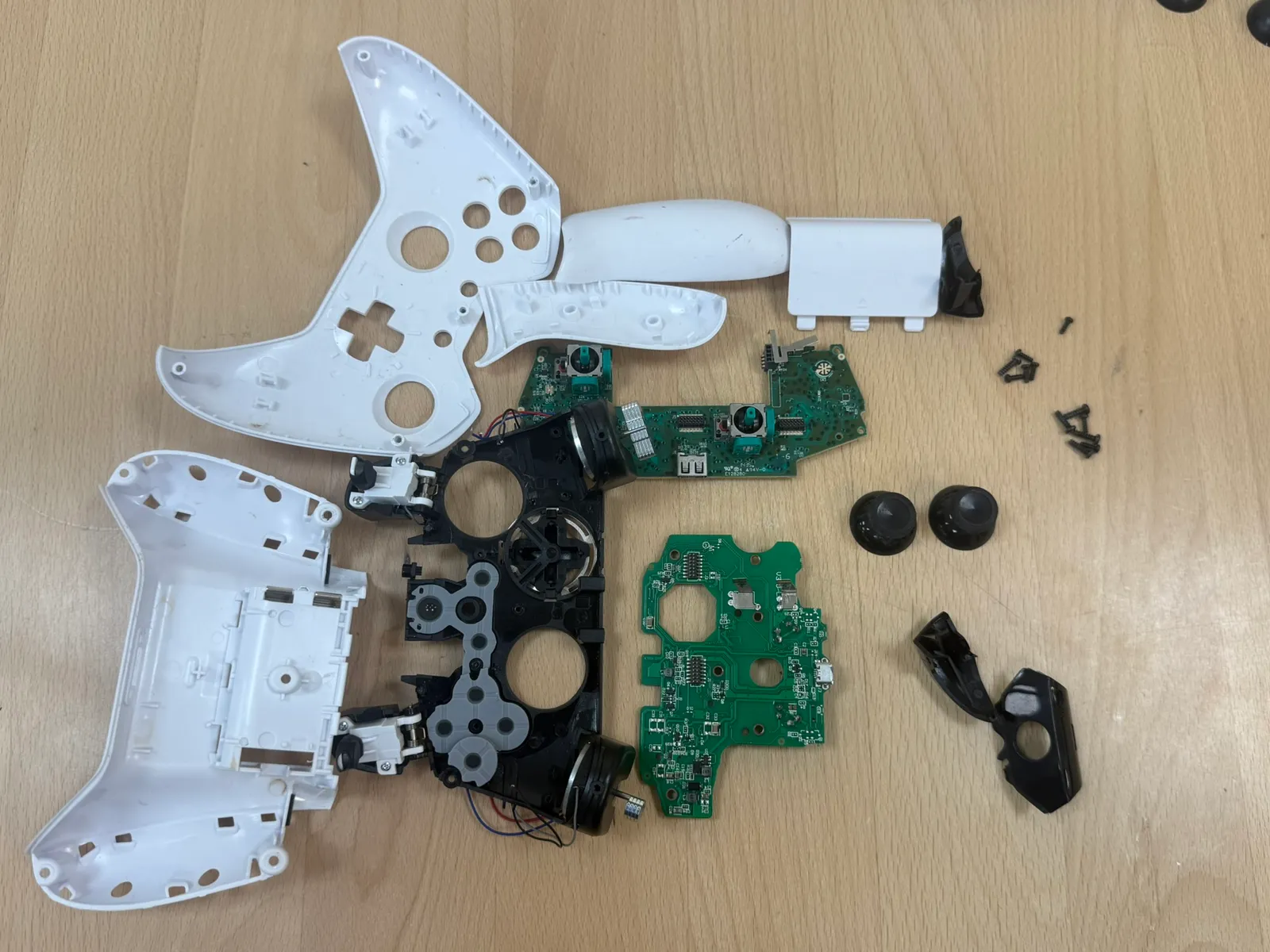

    完整拆解
