Microsoft(微軟) · XBOX Elite 無線控制器難度 中等
XBOX Elite 手把 型號1698 完整拆解
🧰 準備工具
- •六角螺絲起子×1— T6H
- •六角螺絲起子×1— T8H
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 26

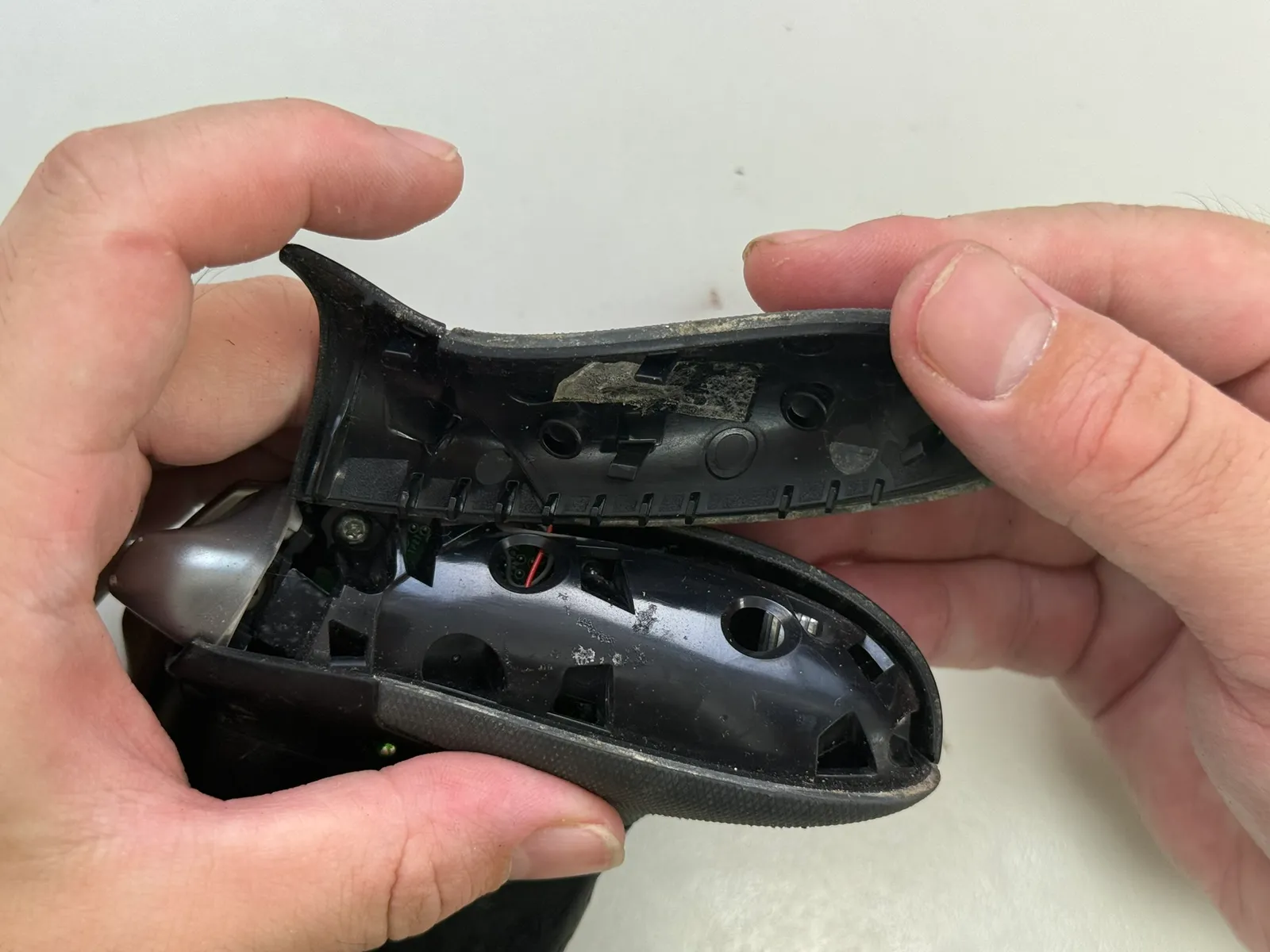

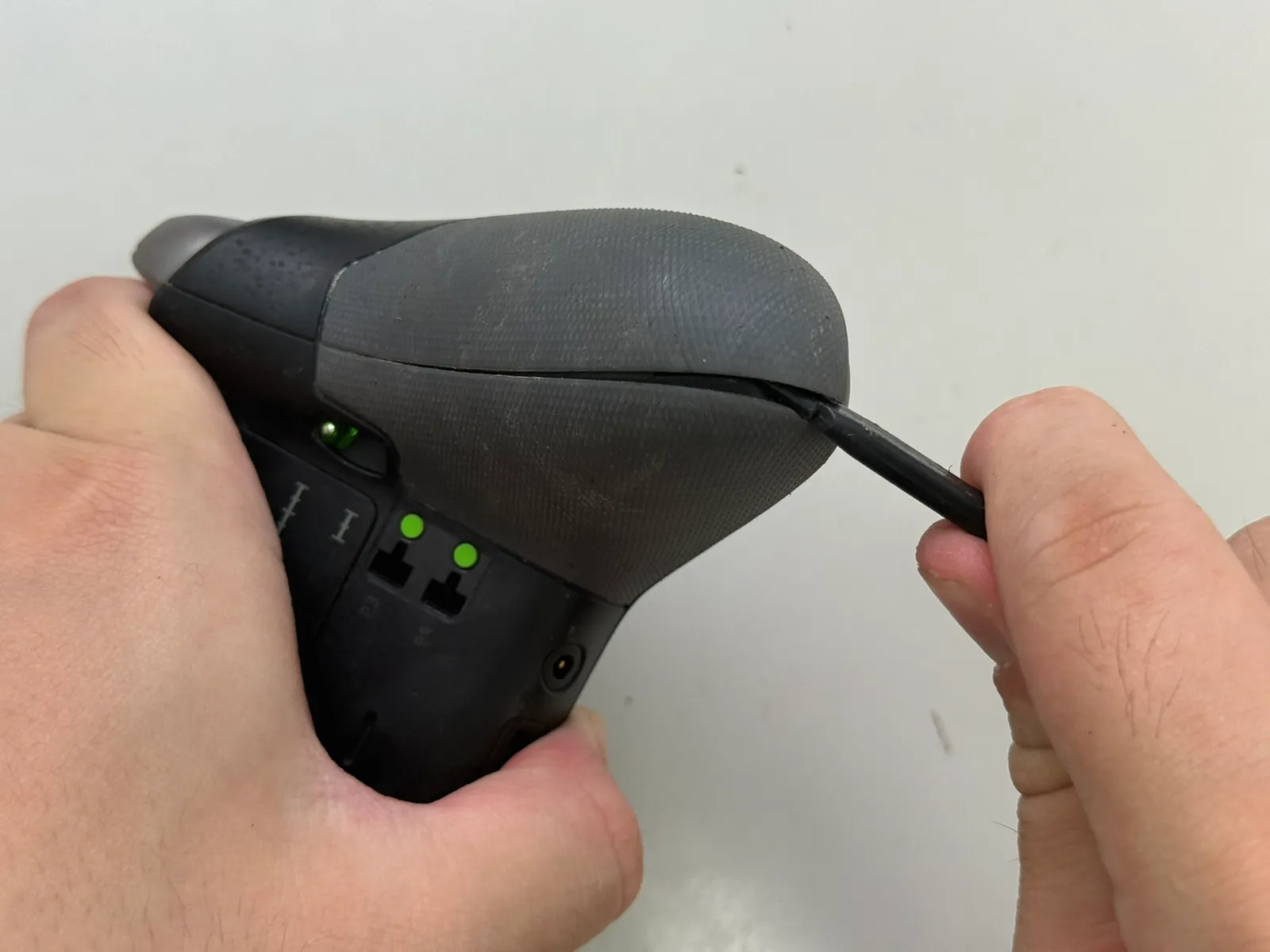

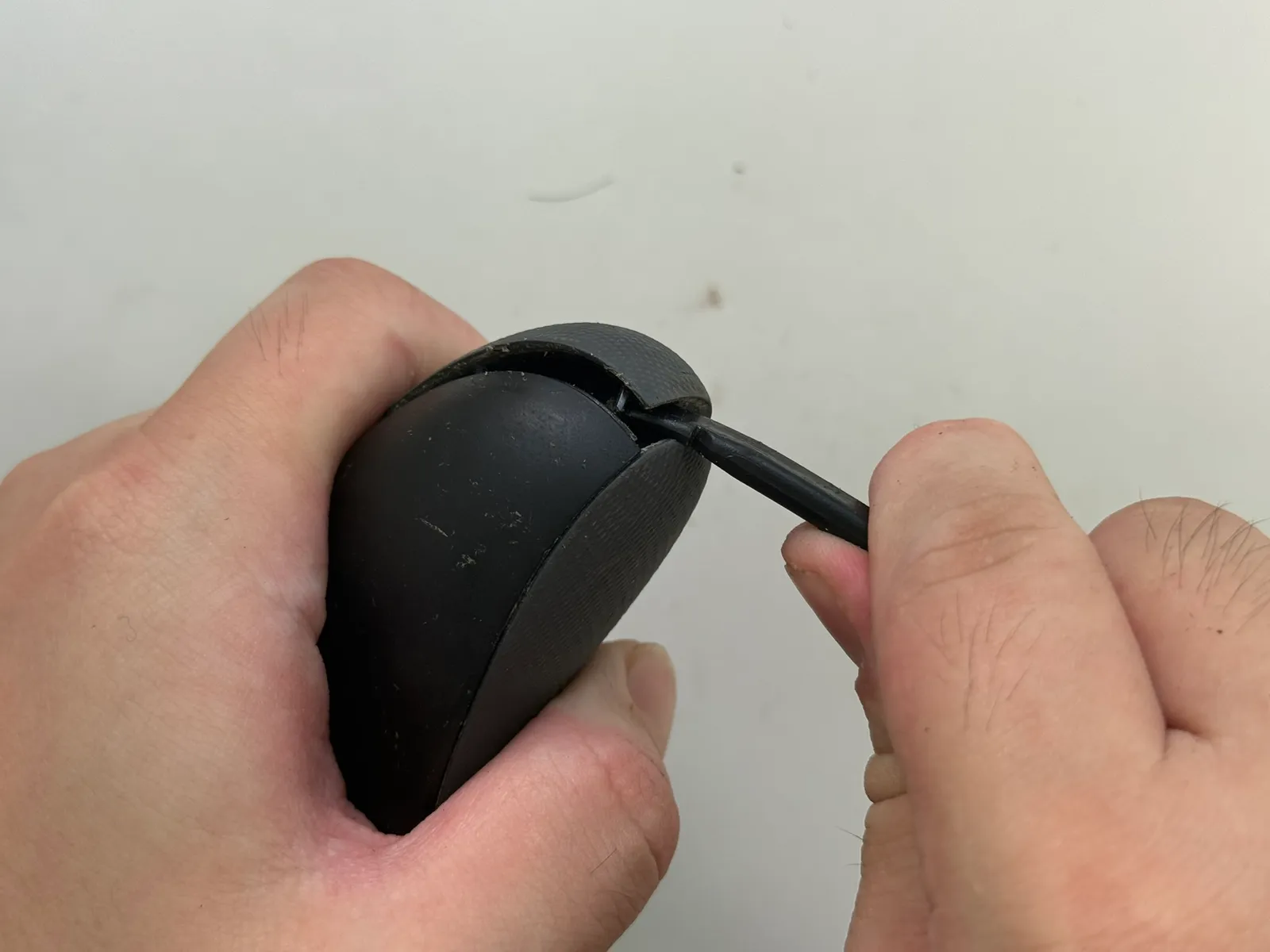

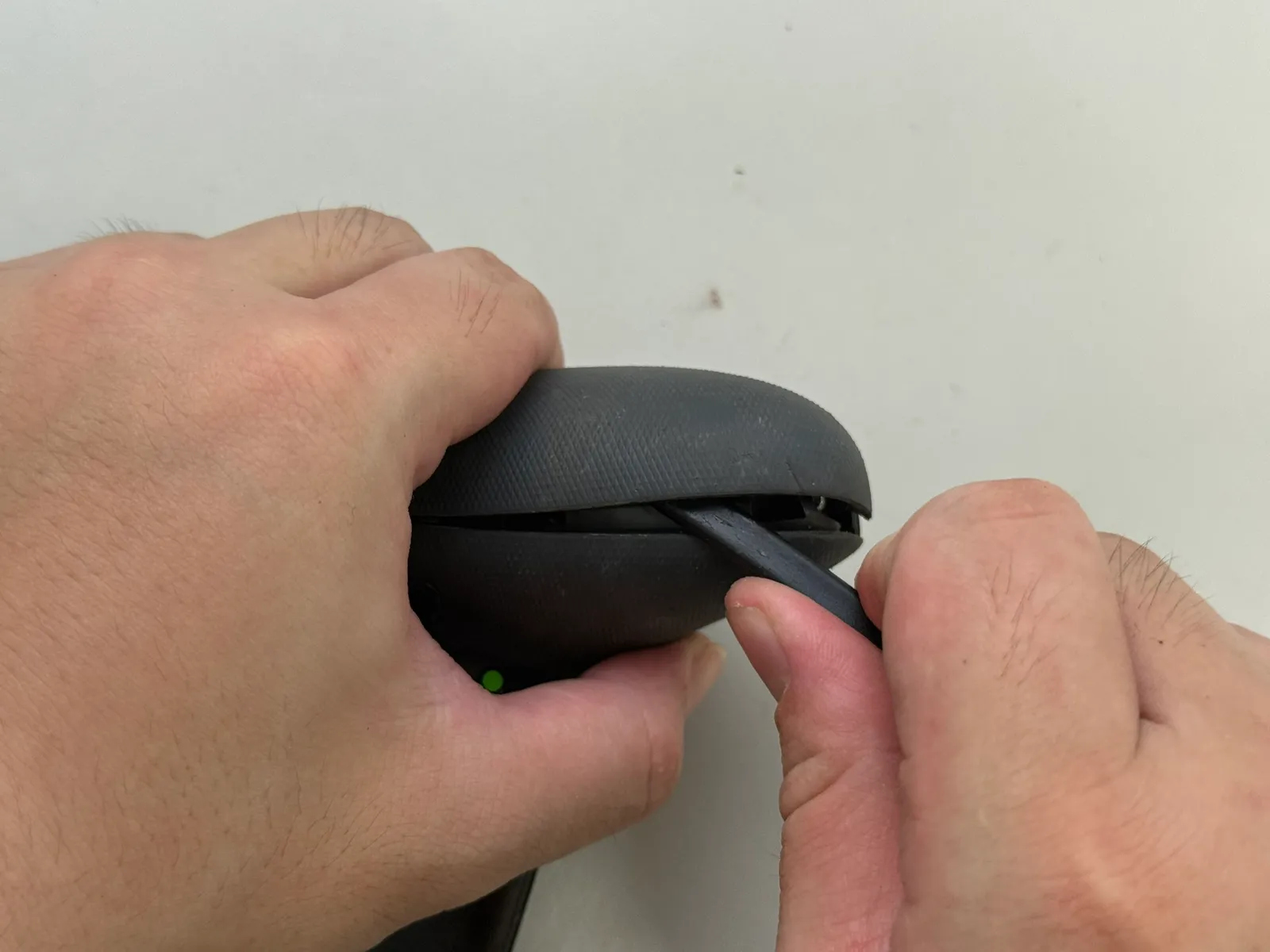

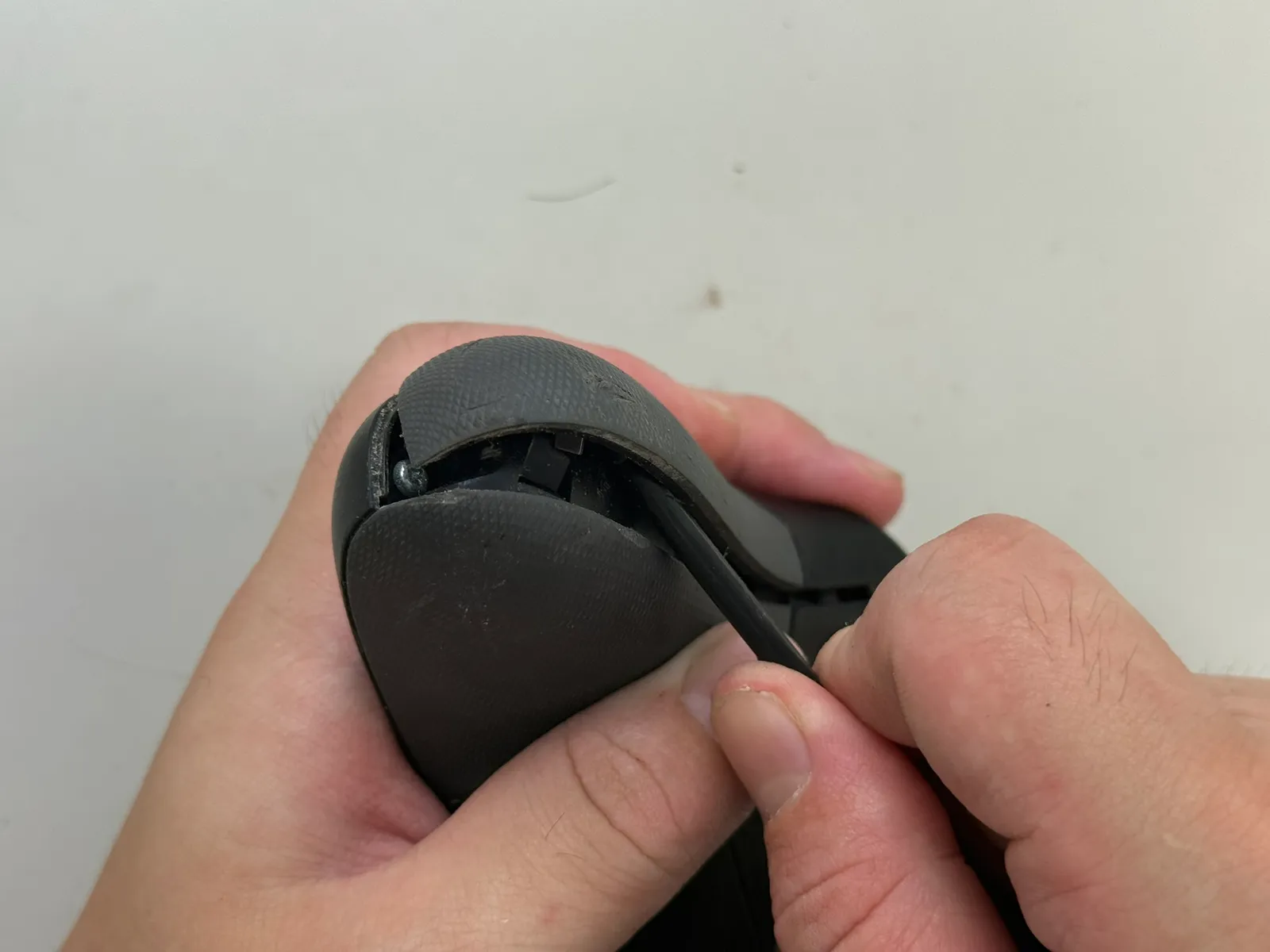

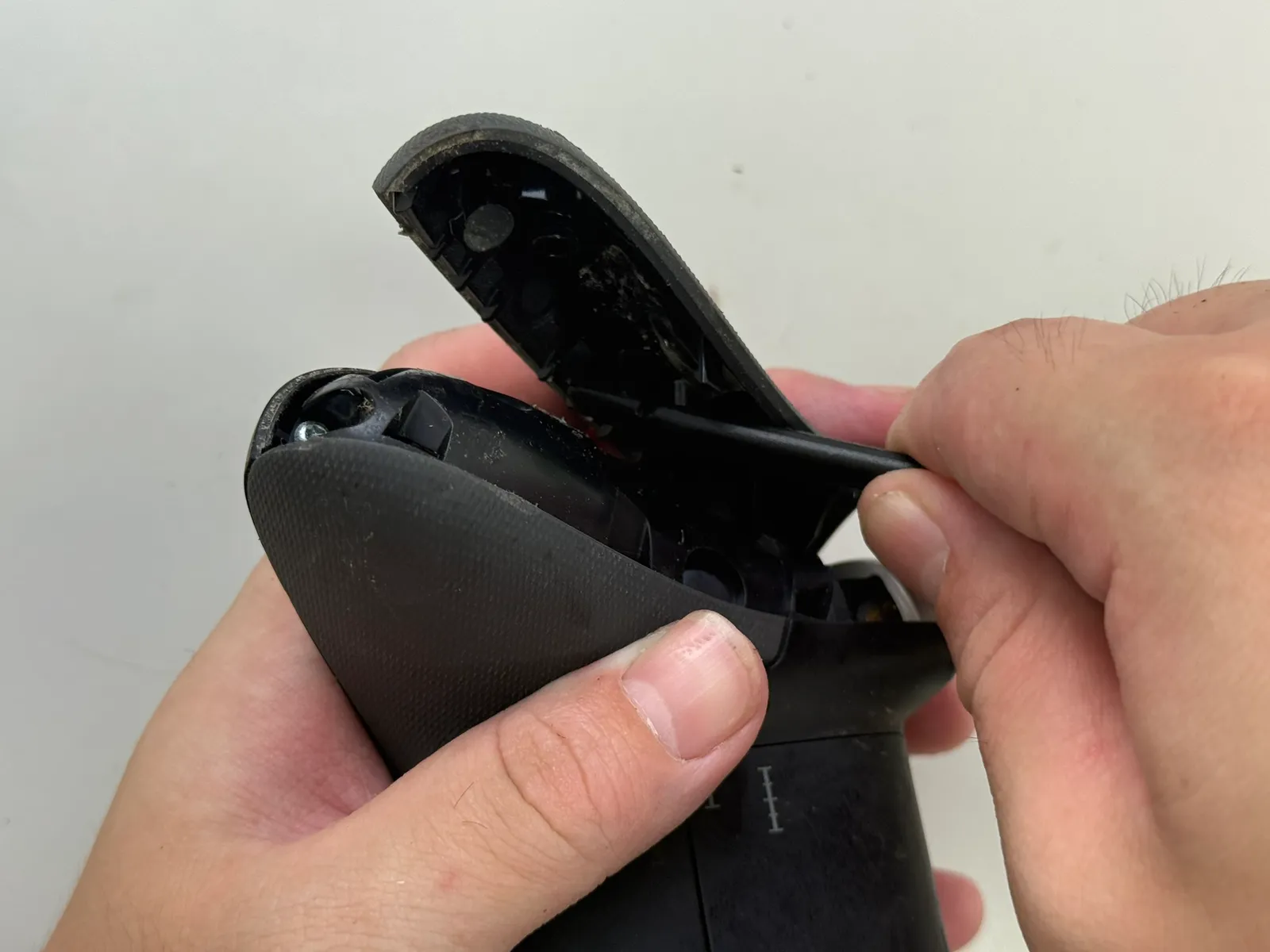

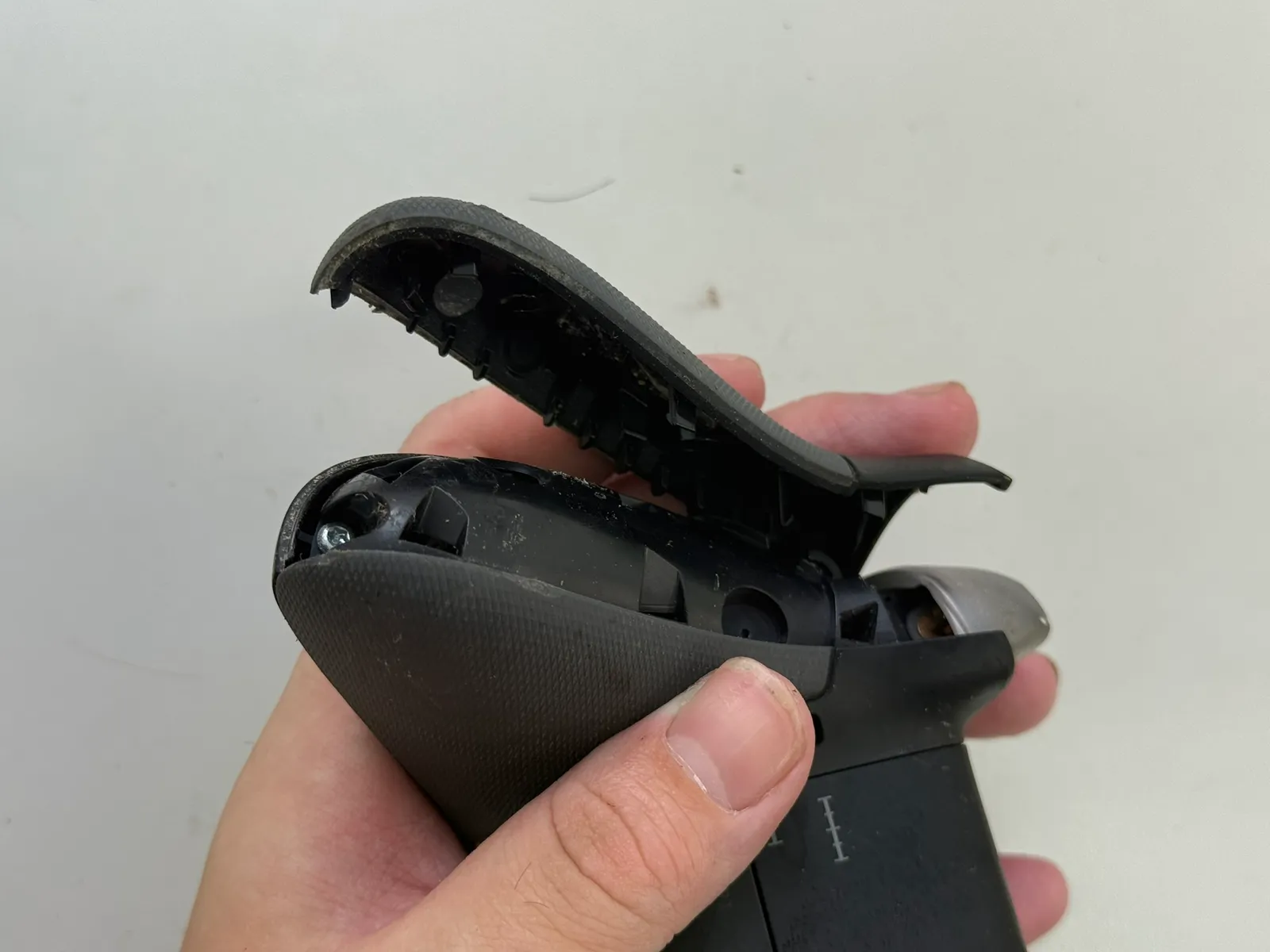

打開左邊側蓋
用翹棒撬開左握把的側蓋。
1
2
3
4
- 步驟 2 / 共 26
打開右邊側蓋
用翹棒撬開右握把的側蓋。
1
2
3
4
- 步驟 3 / 共 26

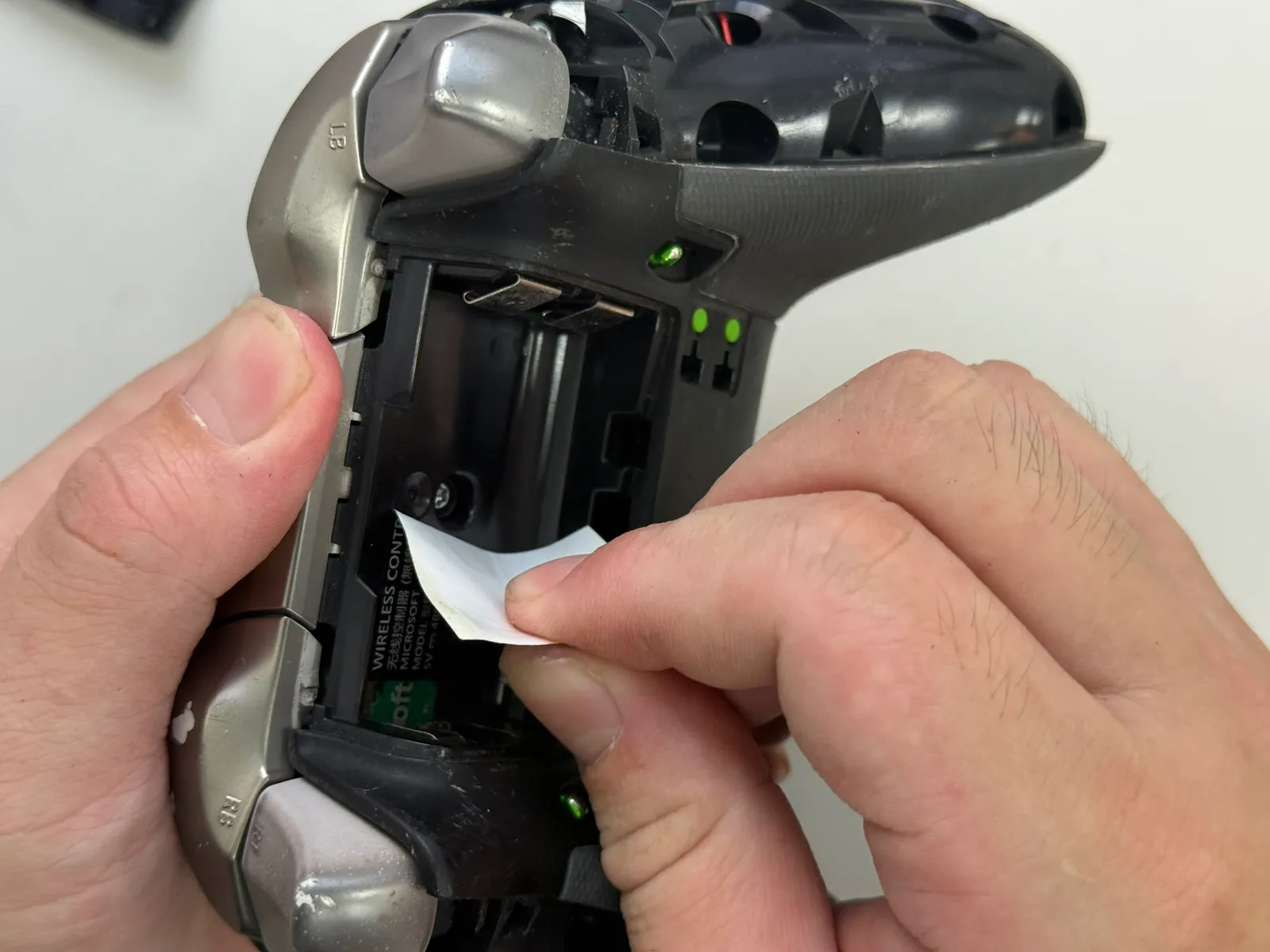

撕掉貼紙
先用吹風機加熱 然後用手 或者鑷子去捏掉。
- 步驟 4 / 共 26

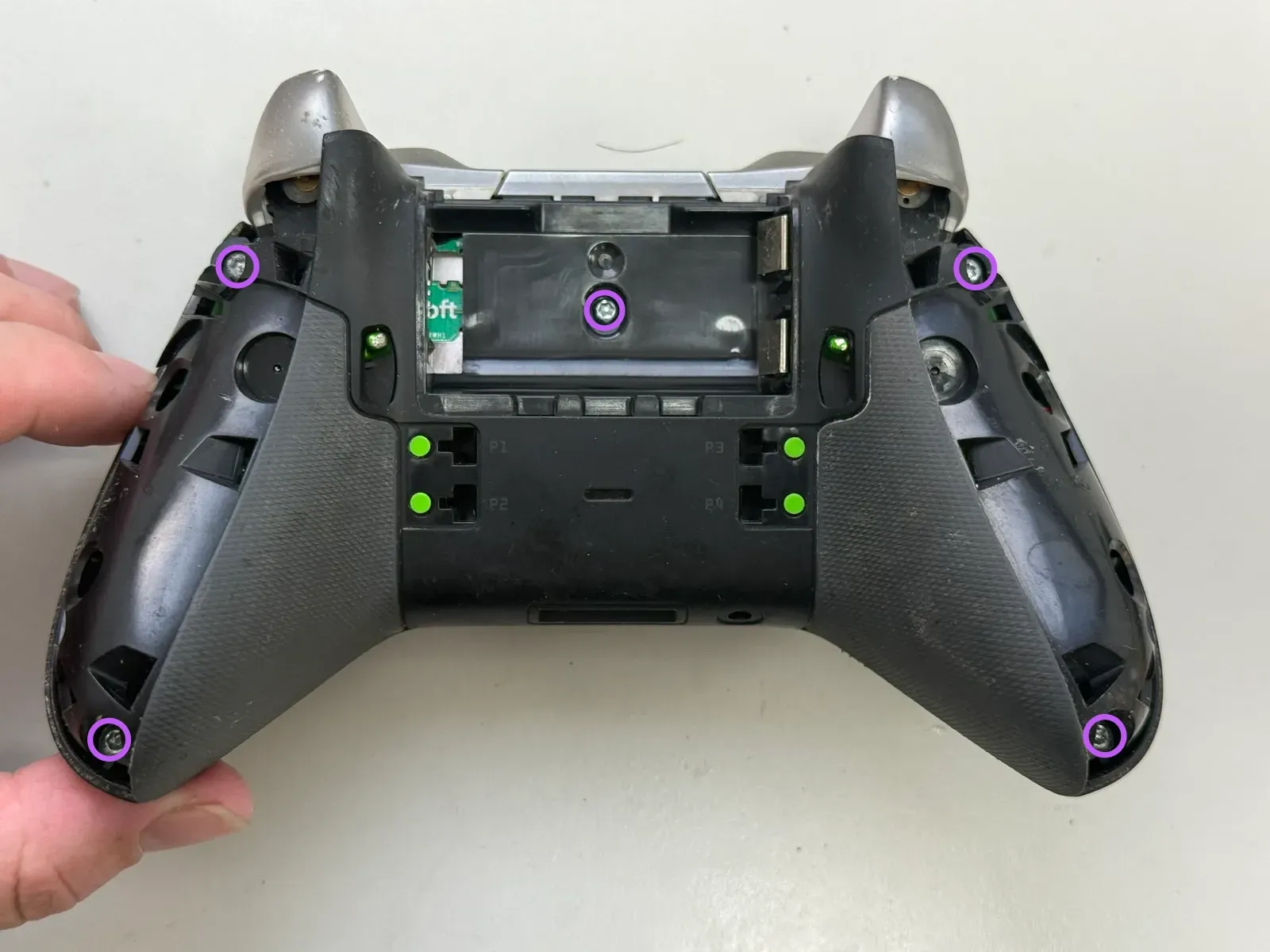

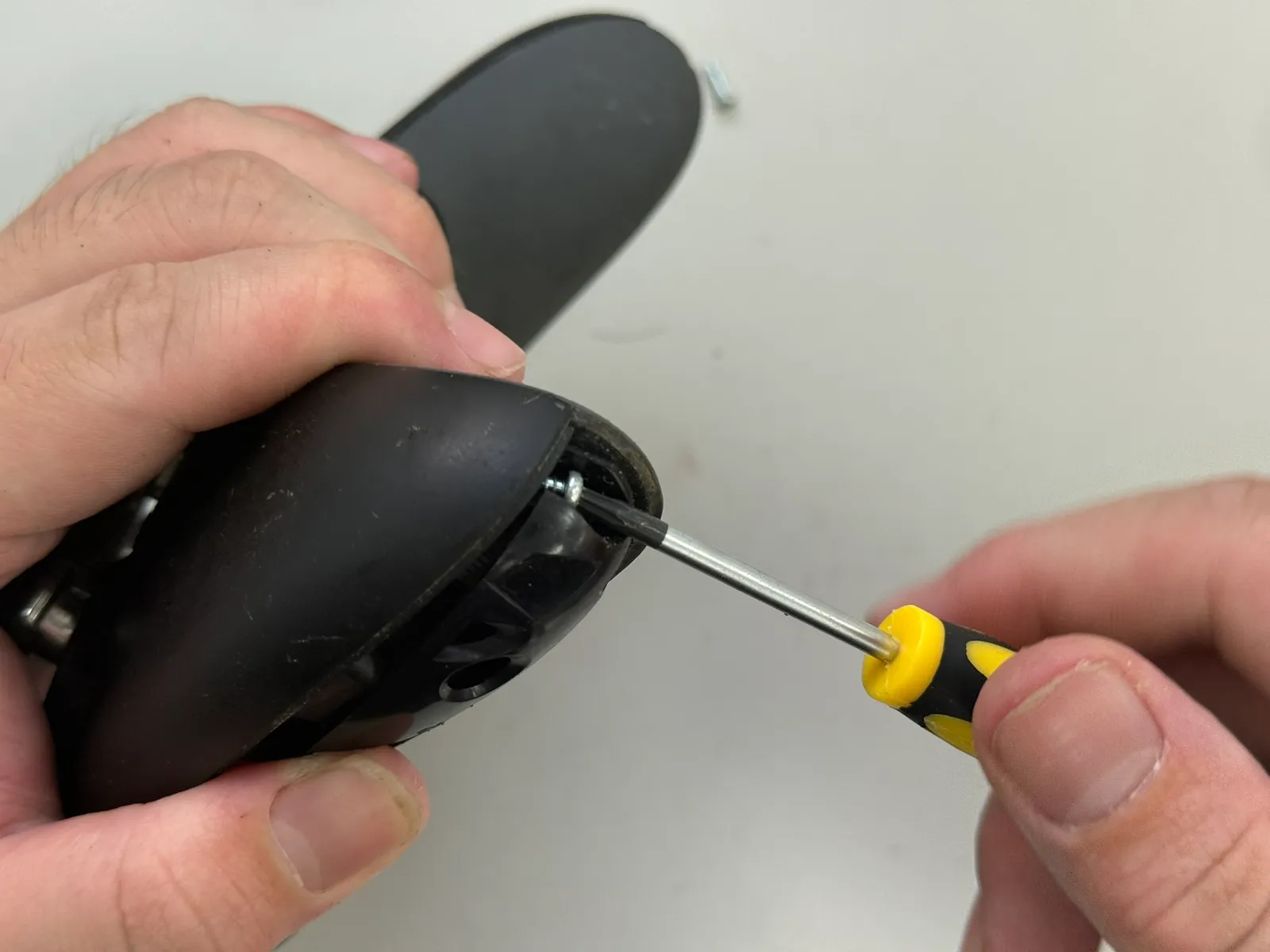

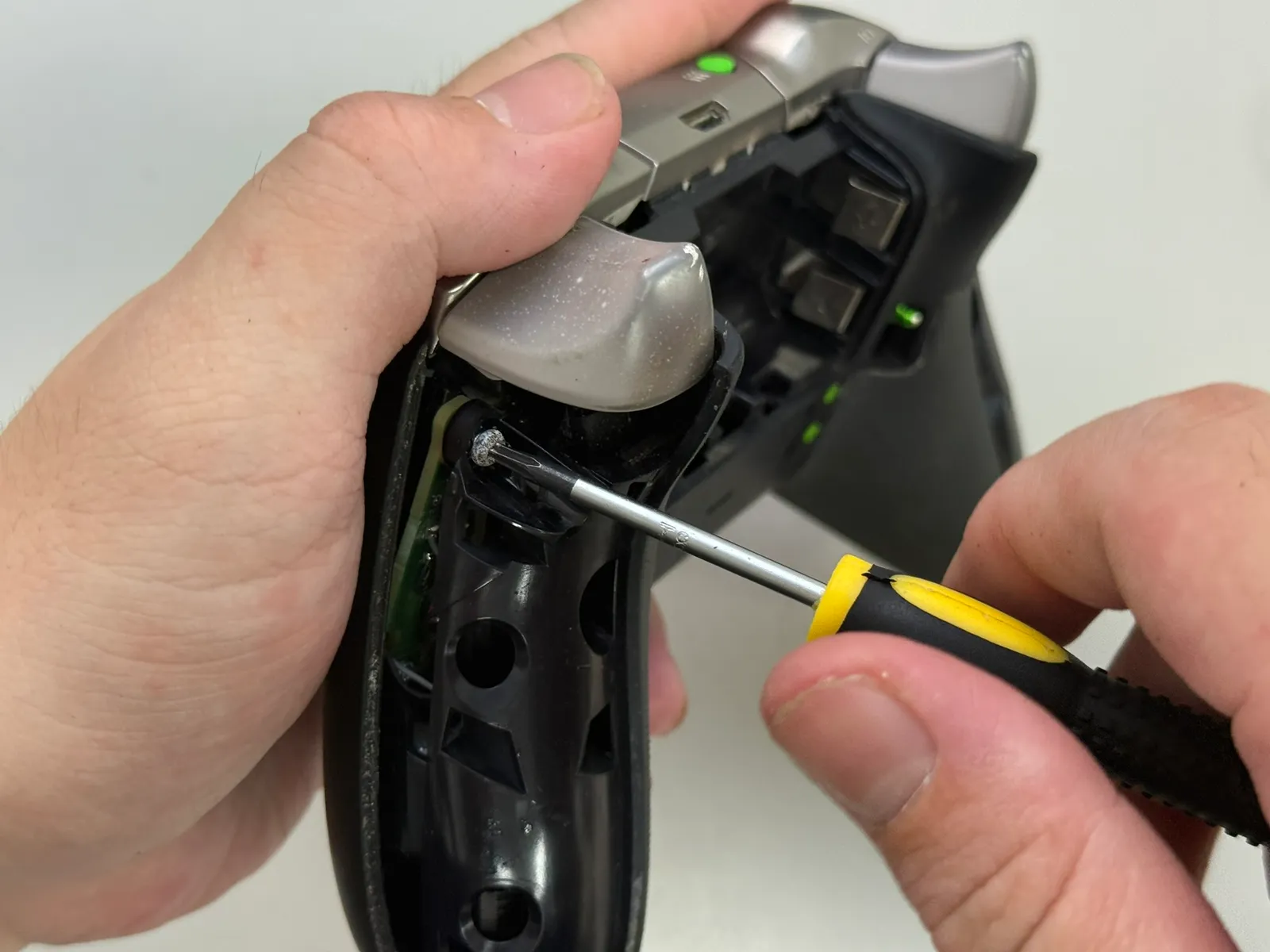

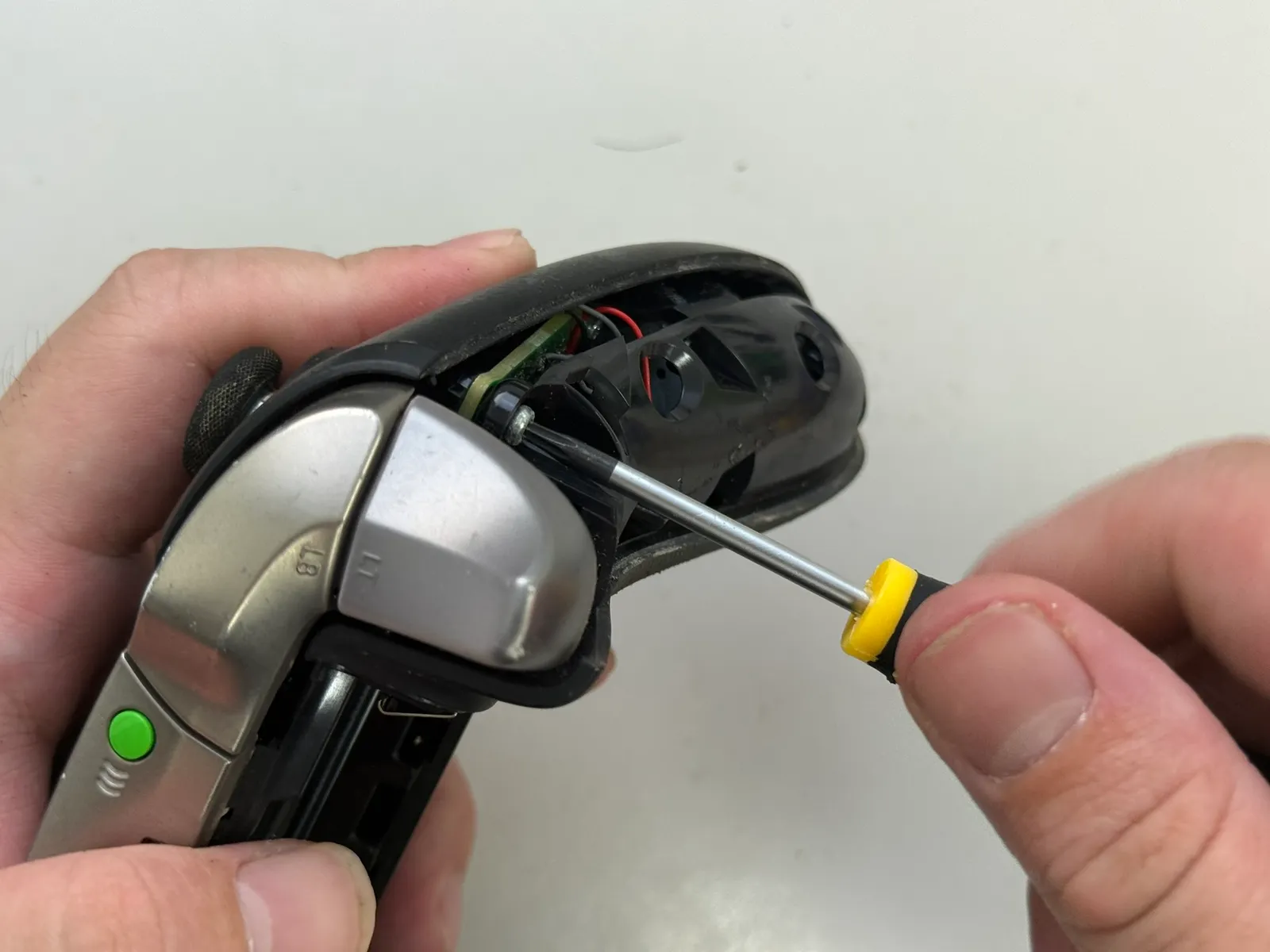

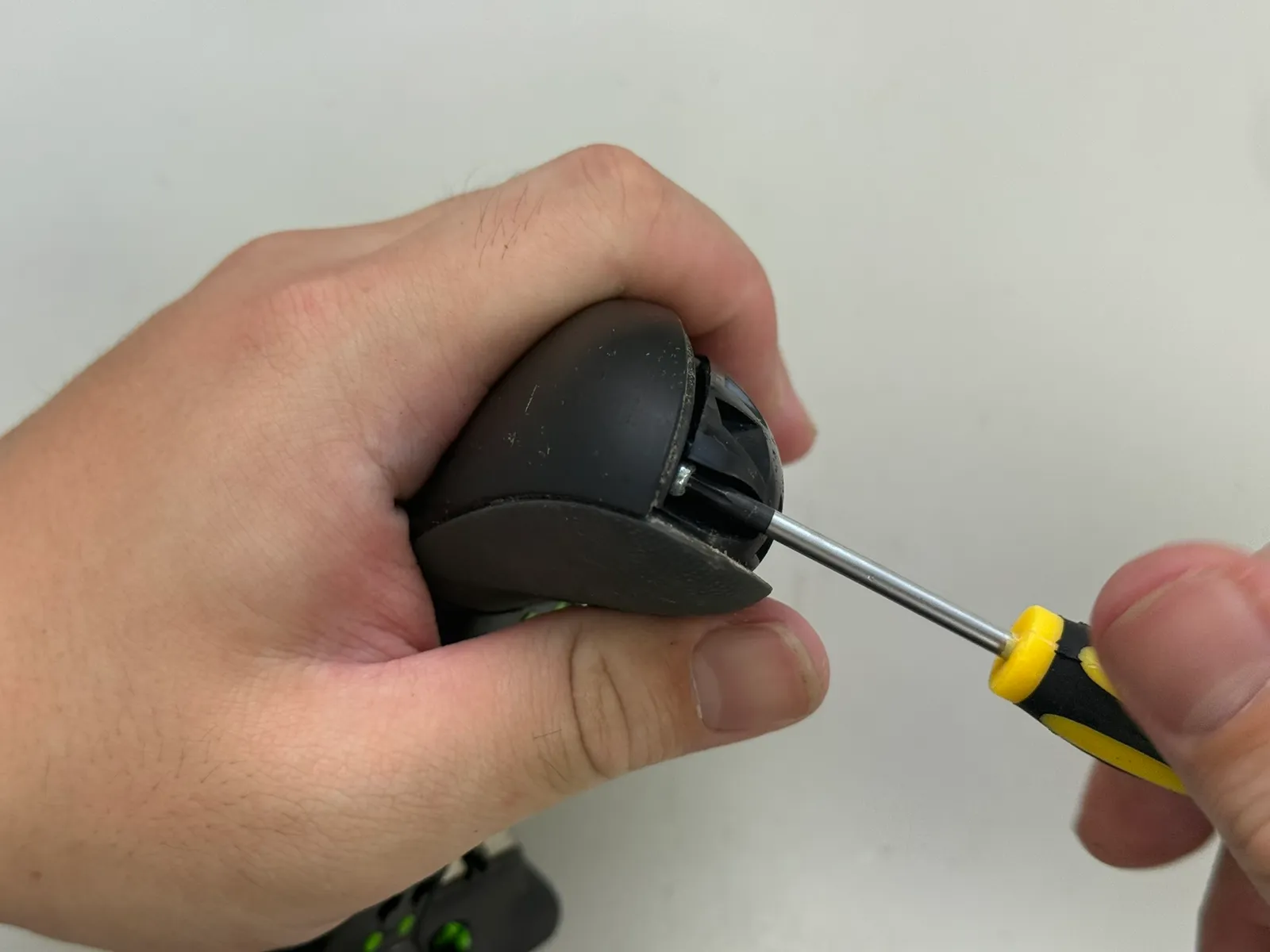

⚠️卸掉 5顆六角螺絲
用 T8H六角螺絲起子
1
2
3
4
5
6
- 步驟 5 / 共 26

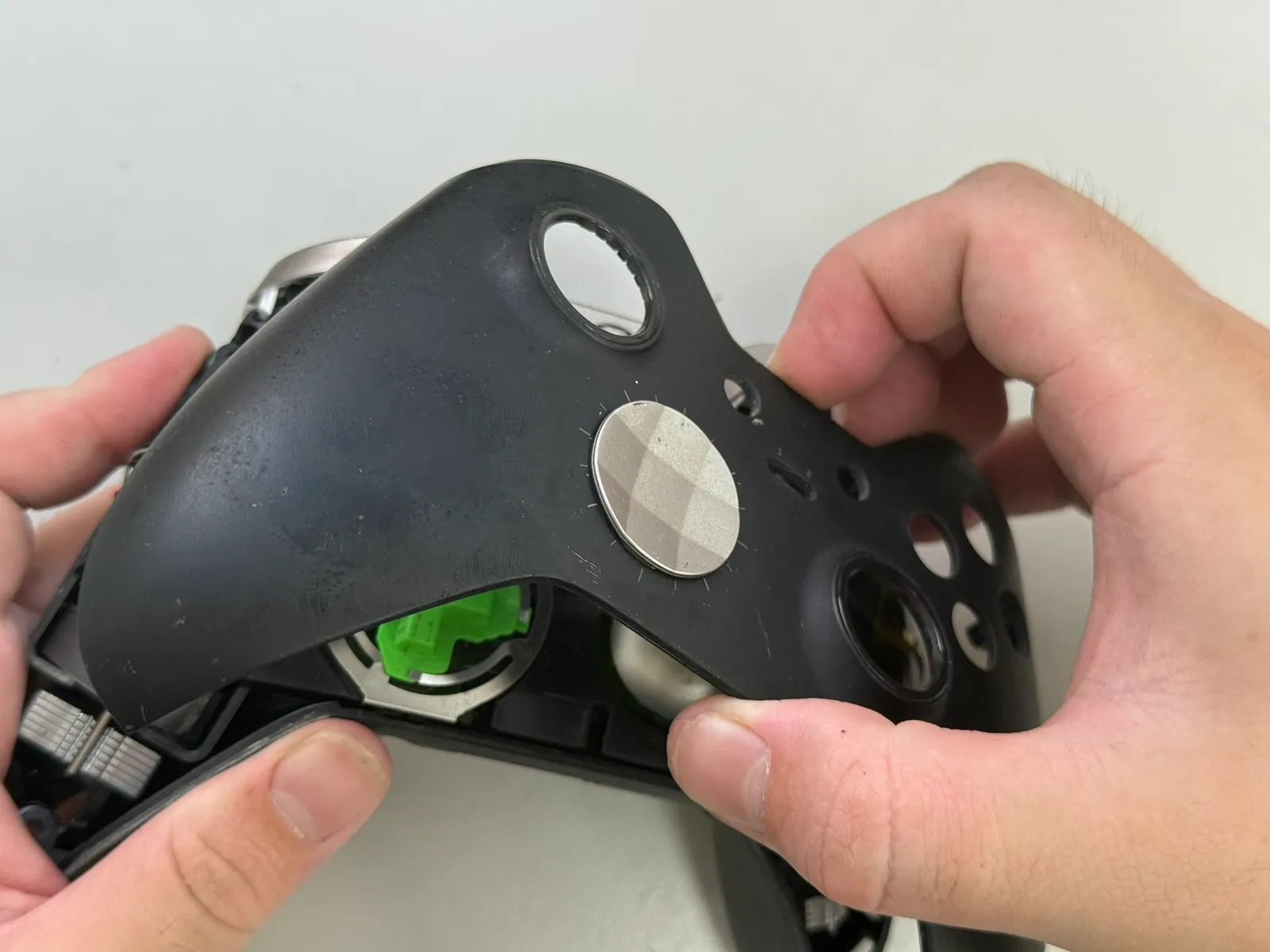

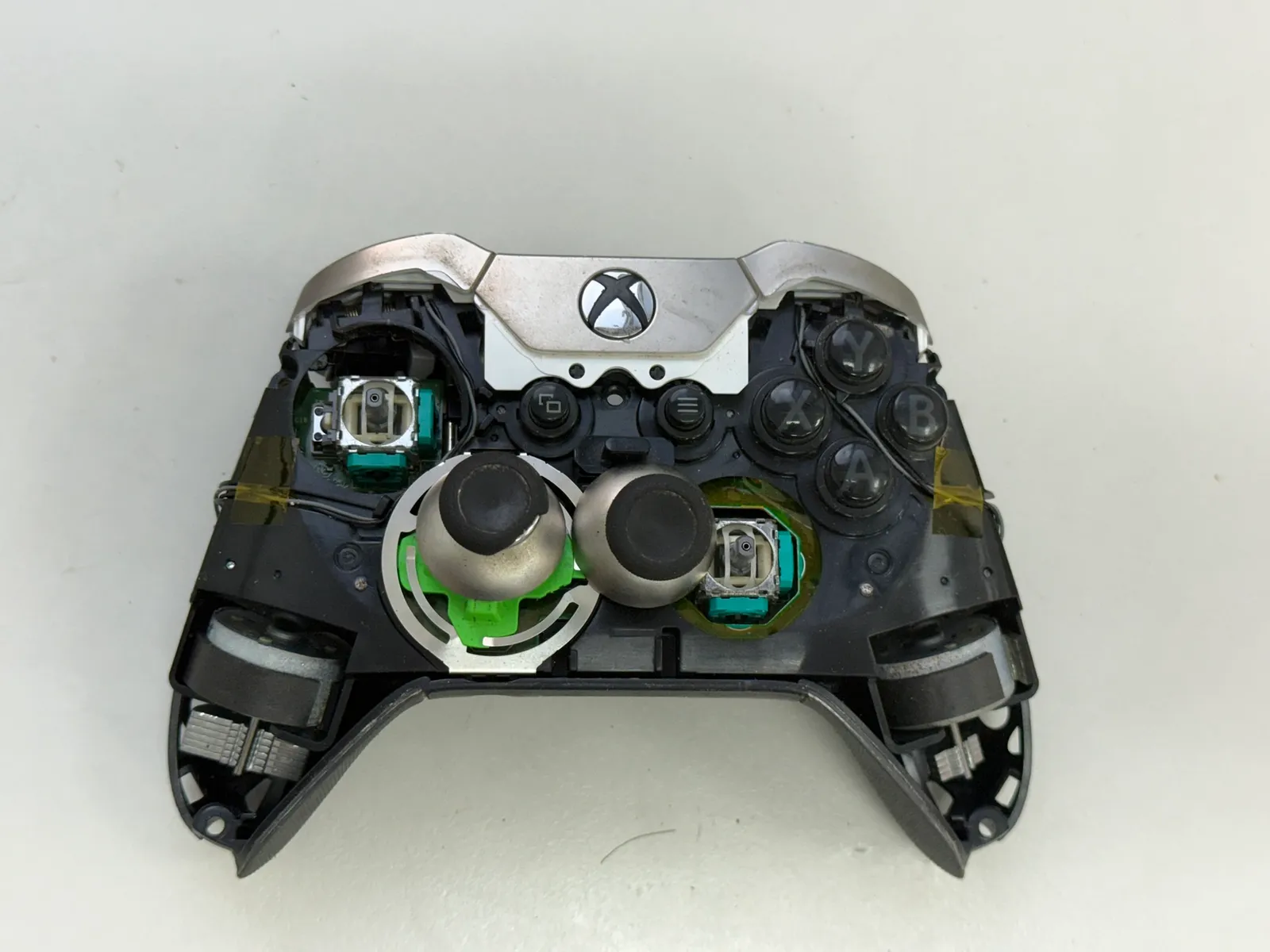

卸掉前蓋
- 步驟 6 / 共 26

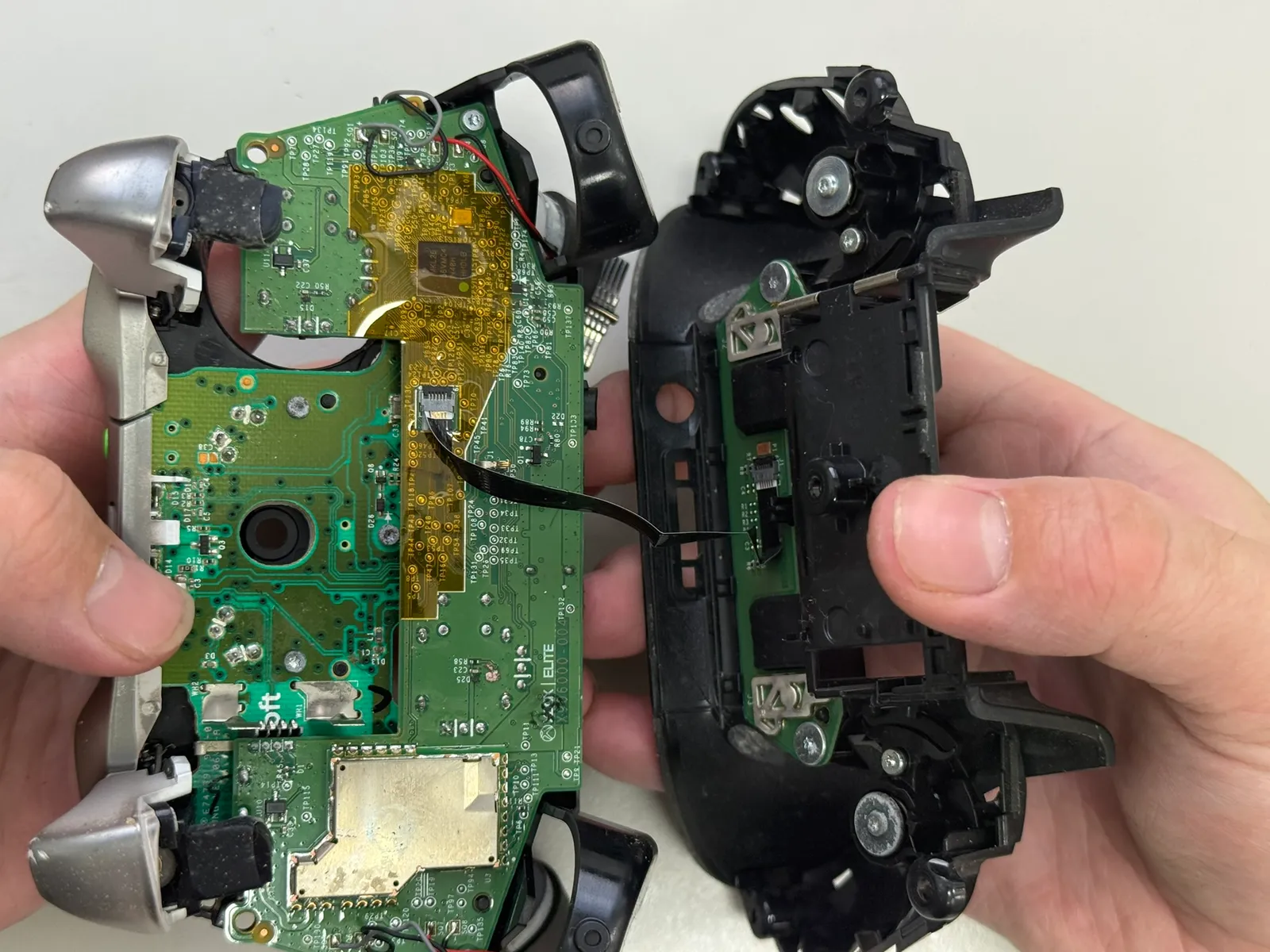

卸掉後蓋
用翹棒打開
1
2
3
- 步驟 7 / 共 26

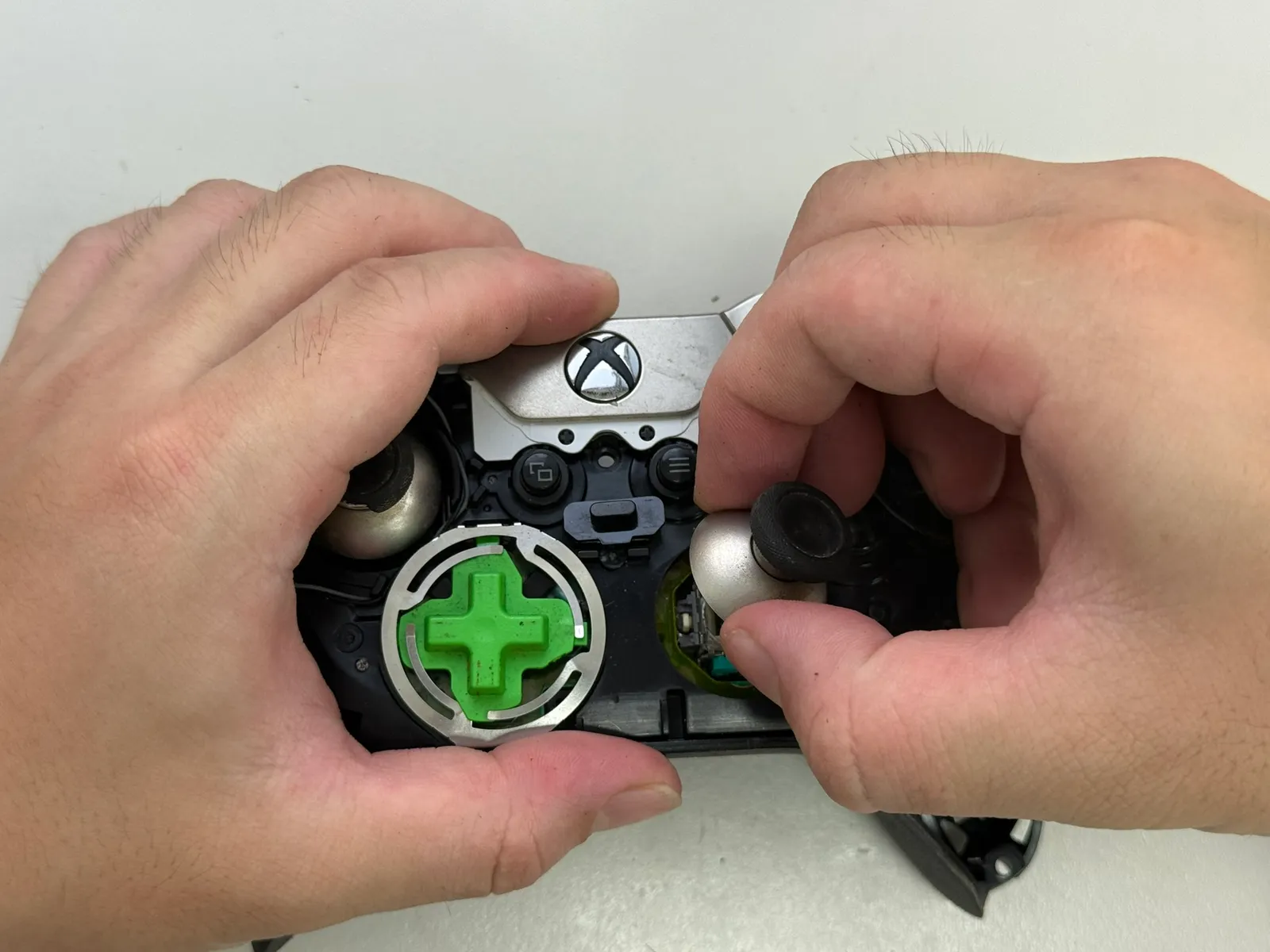

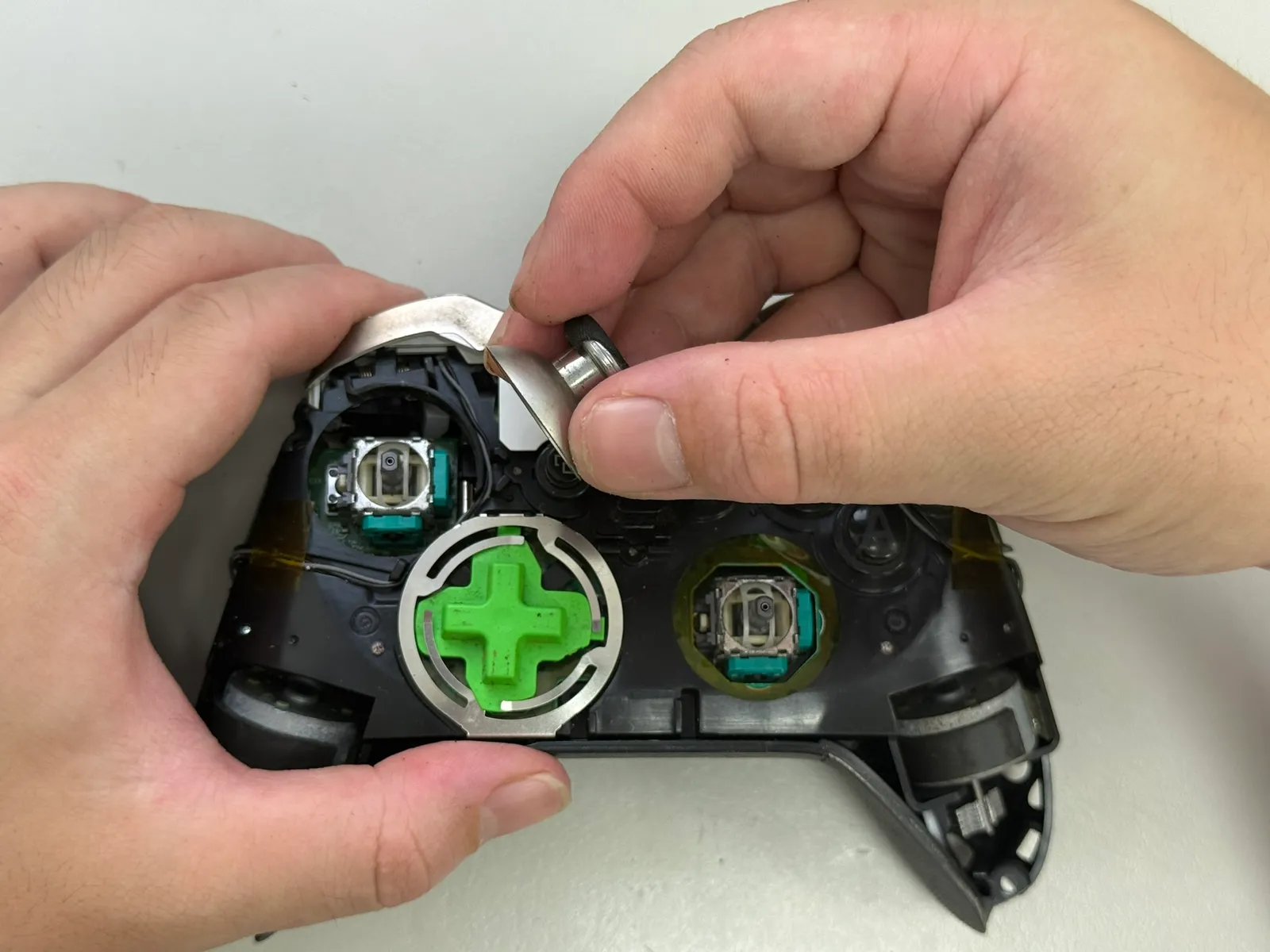

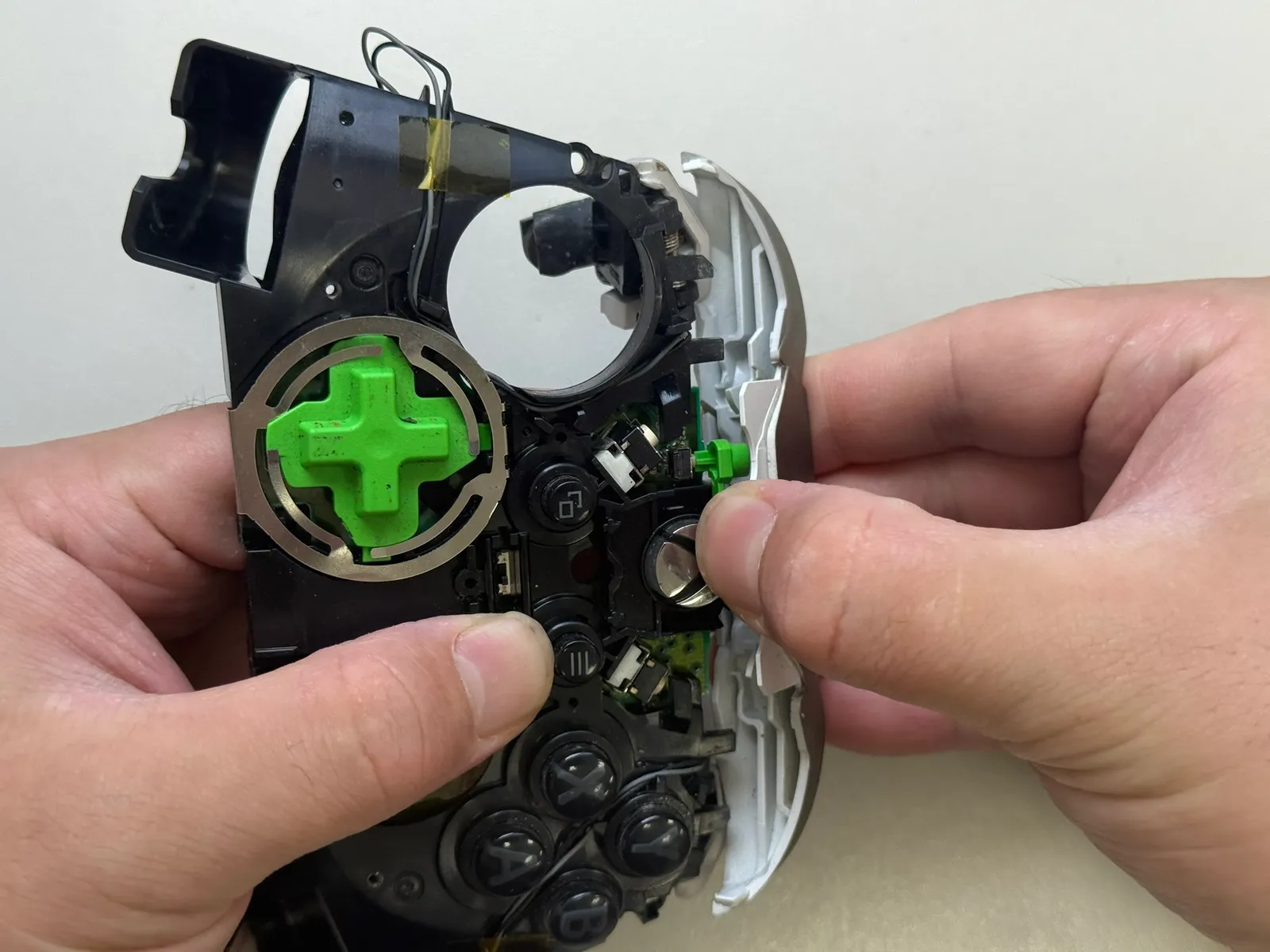

取下帽殼(蘑菇頭)
用手捏著蘑菇頭 另一手扶著手把，然後捏著蘑菇頭的那隻手往上提就可以取下蘑菇頭了。
1
2
3
- 步驟 8 / 共 26

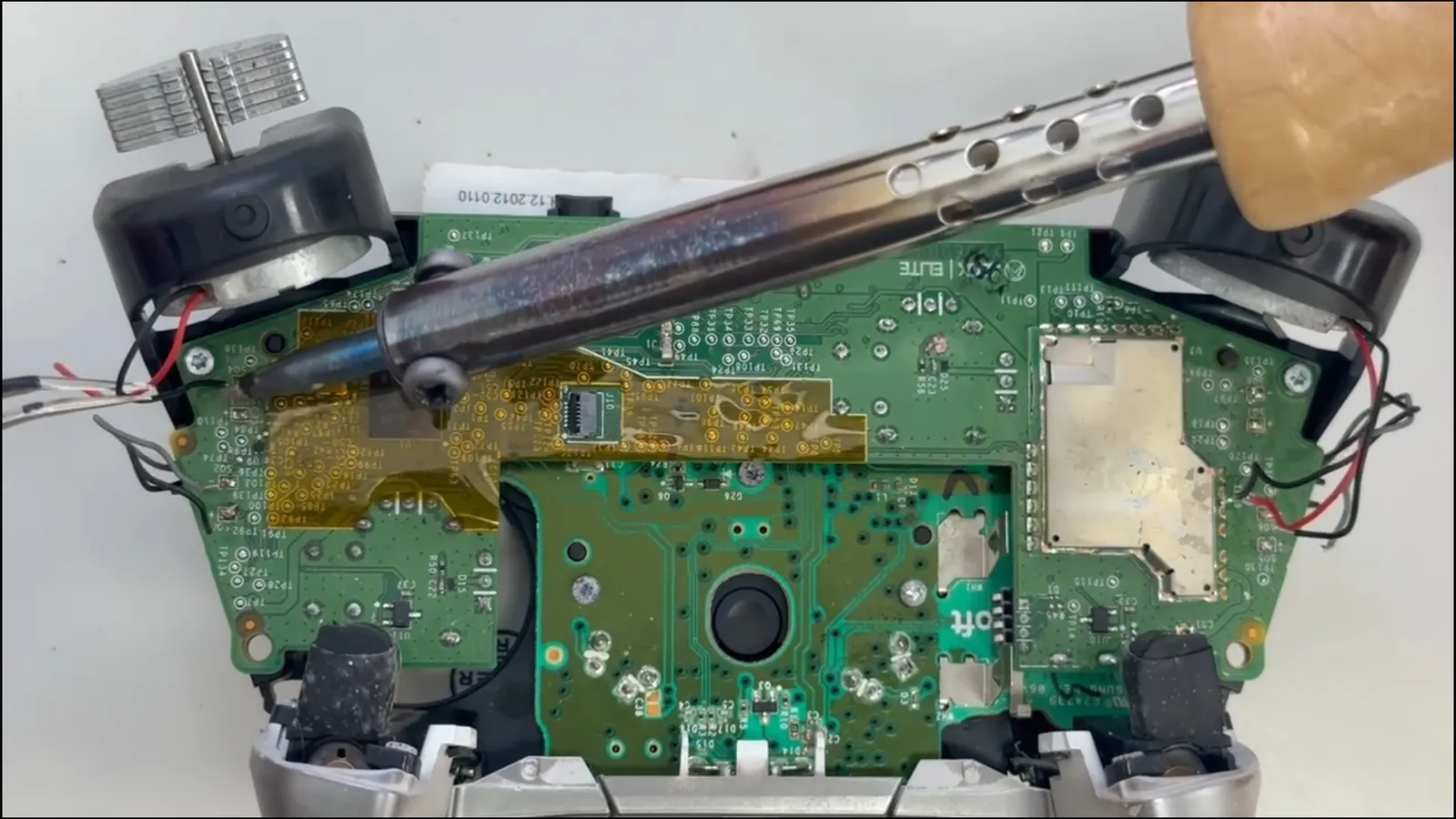

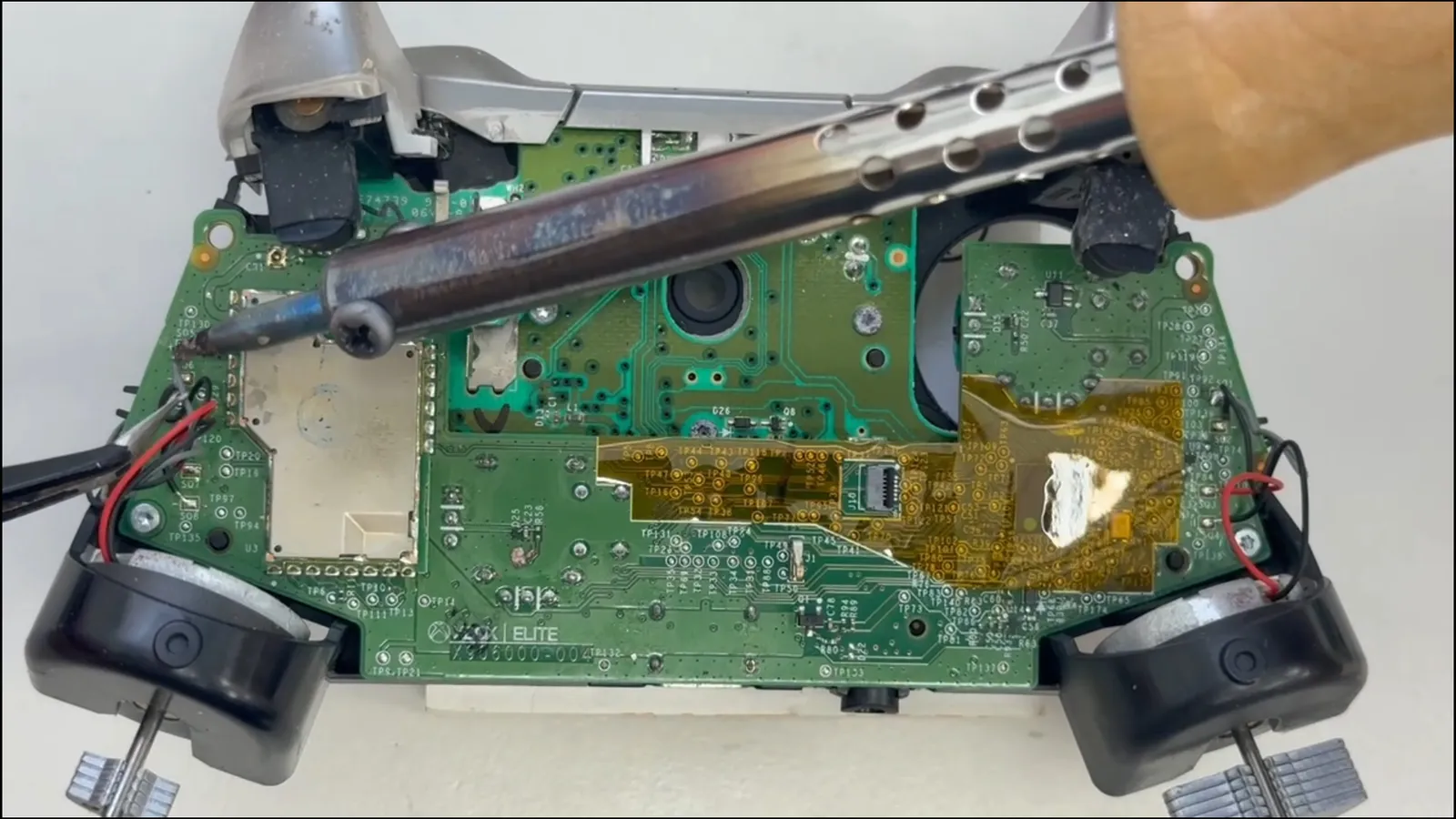

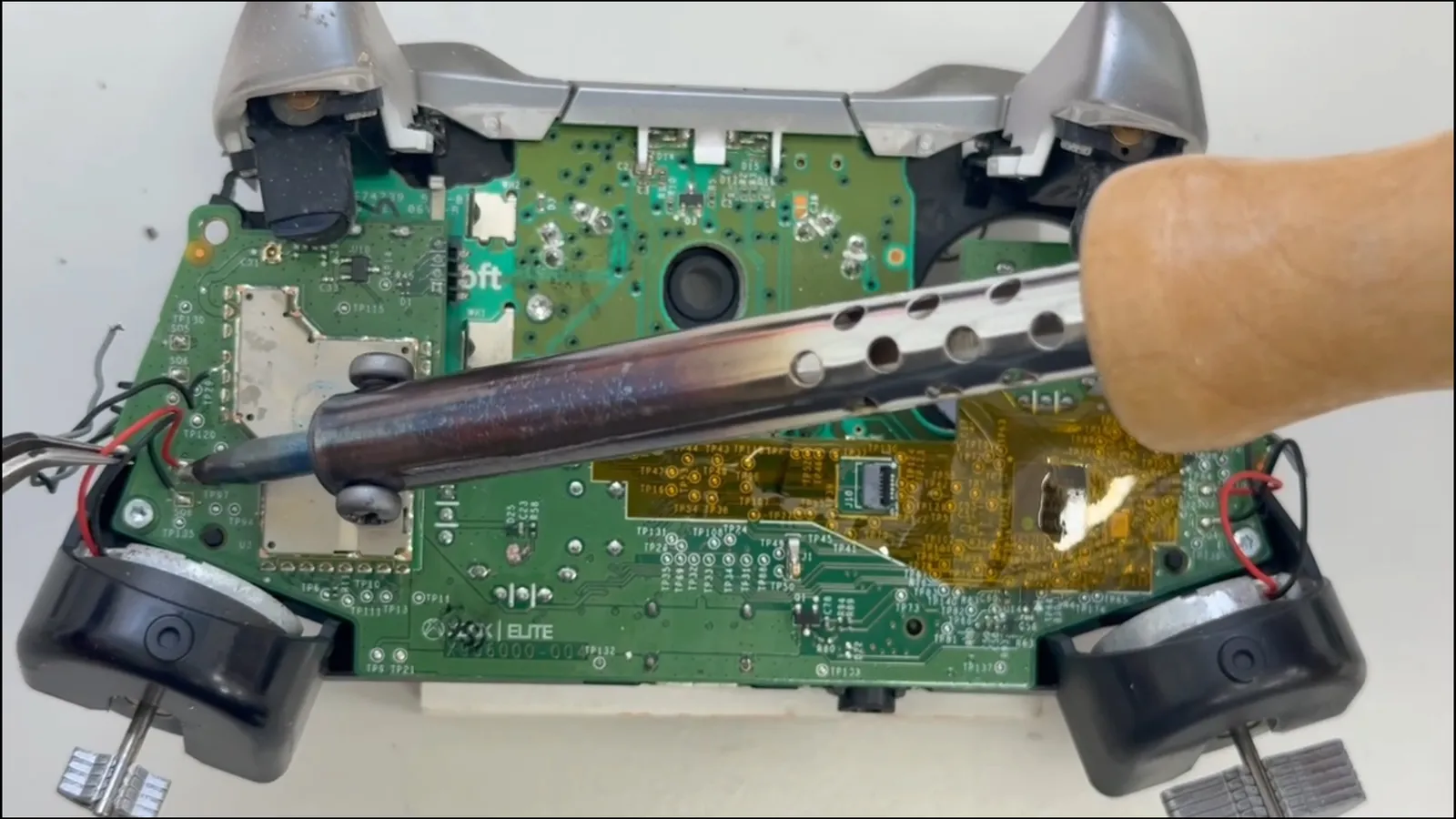

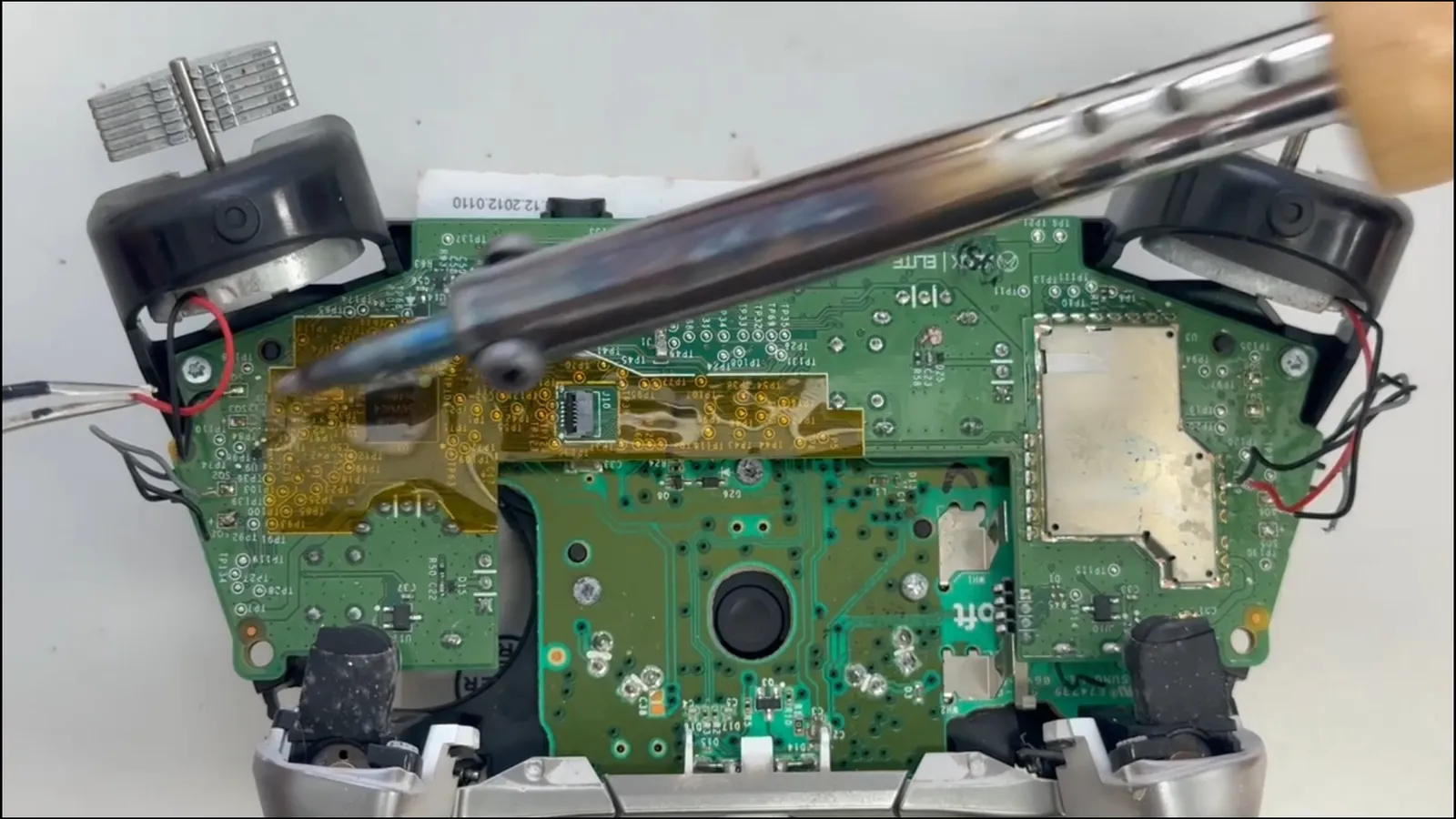

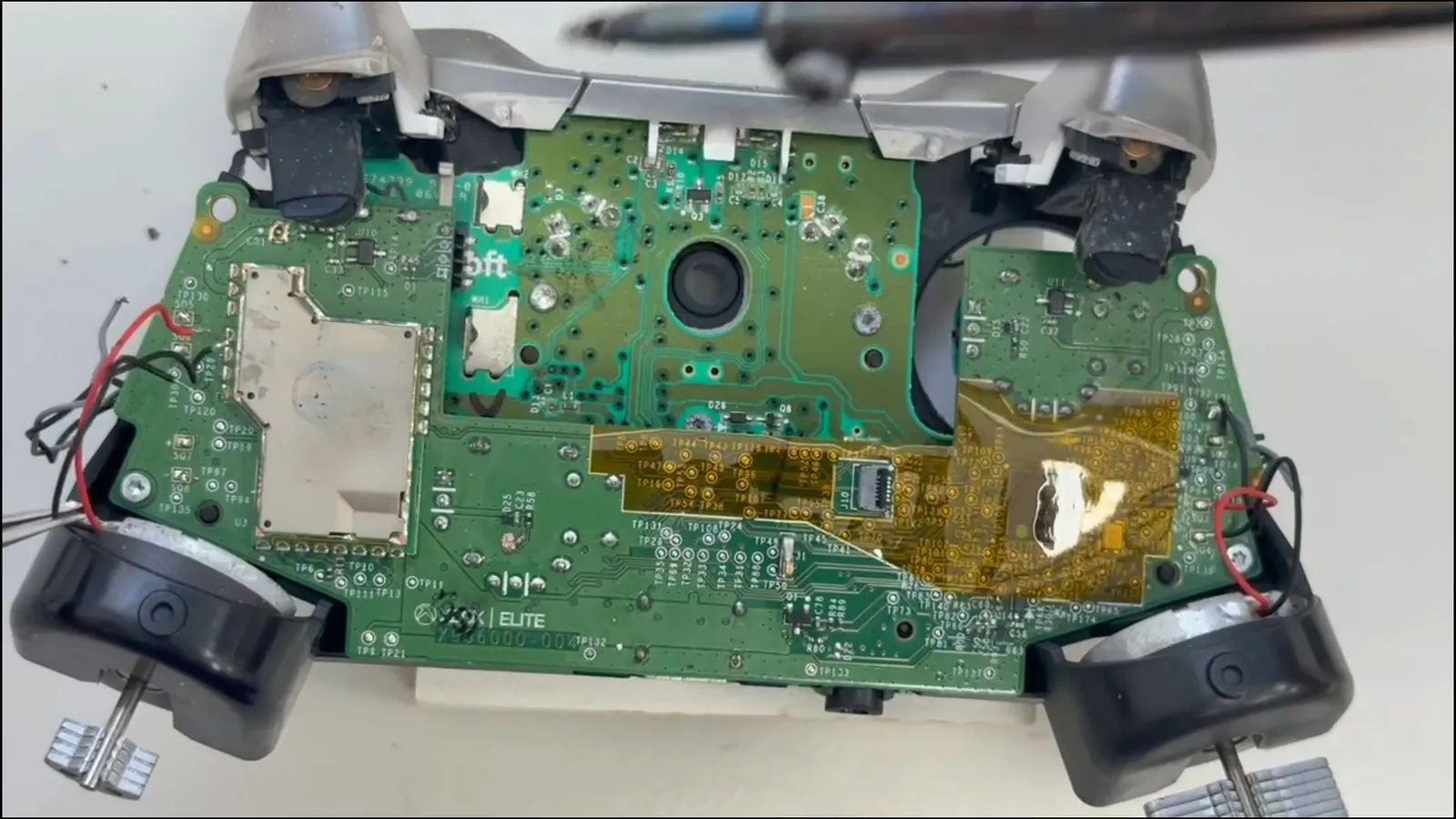

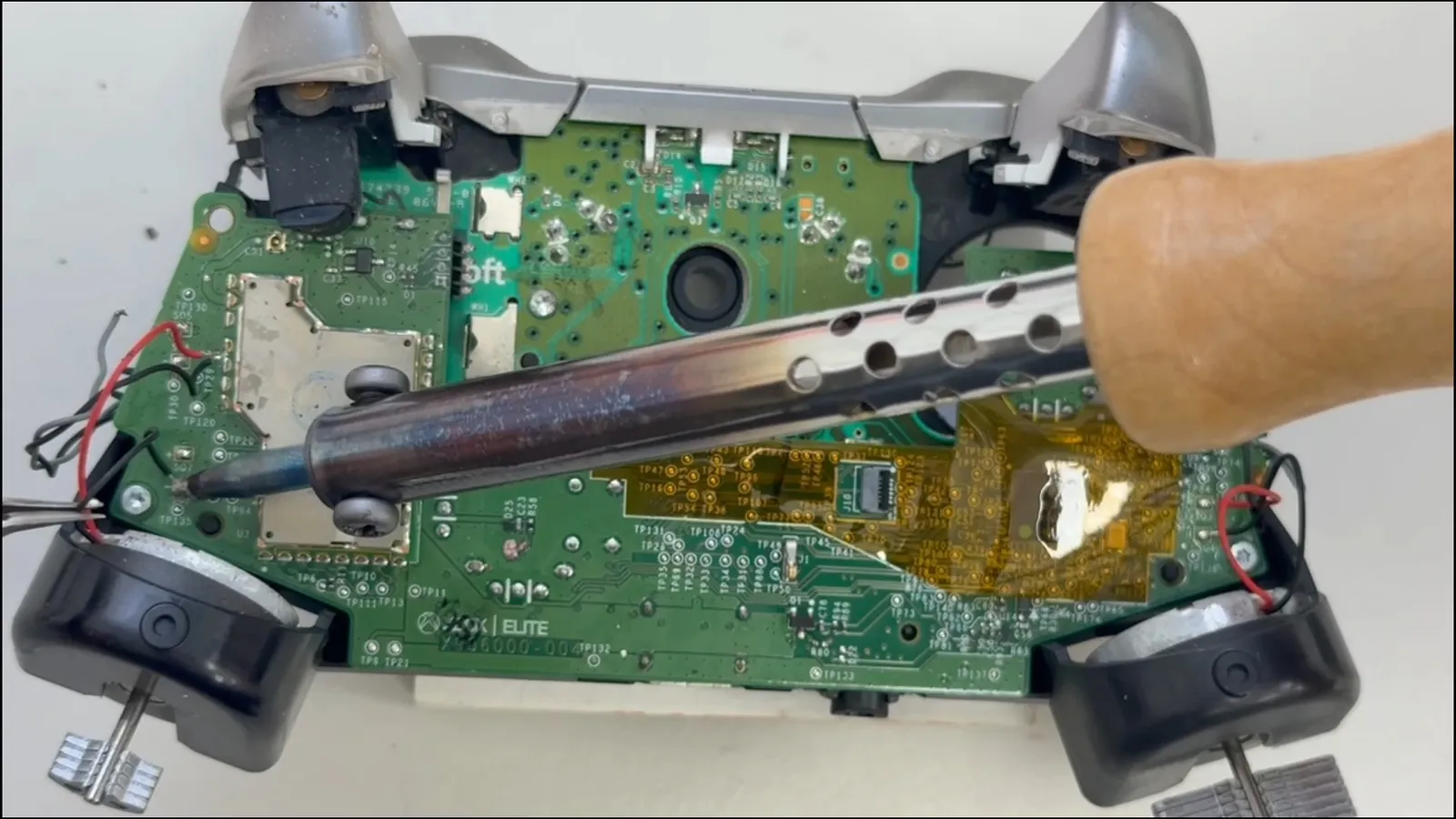

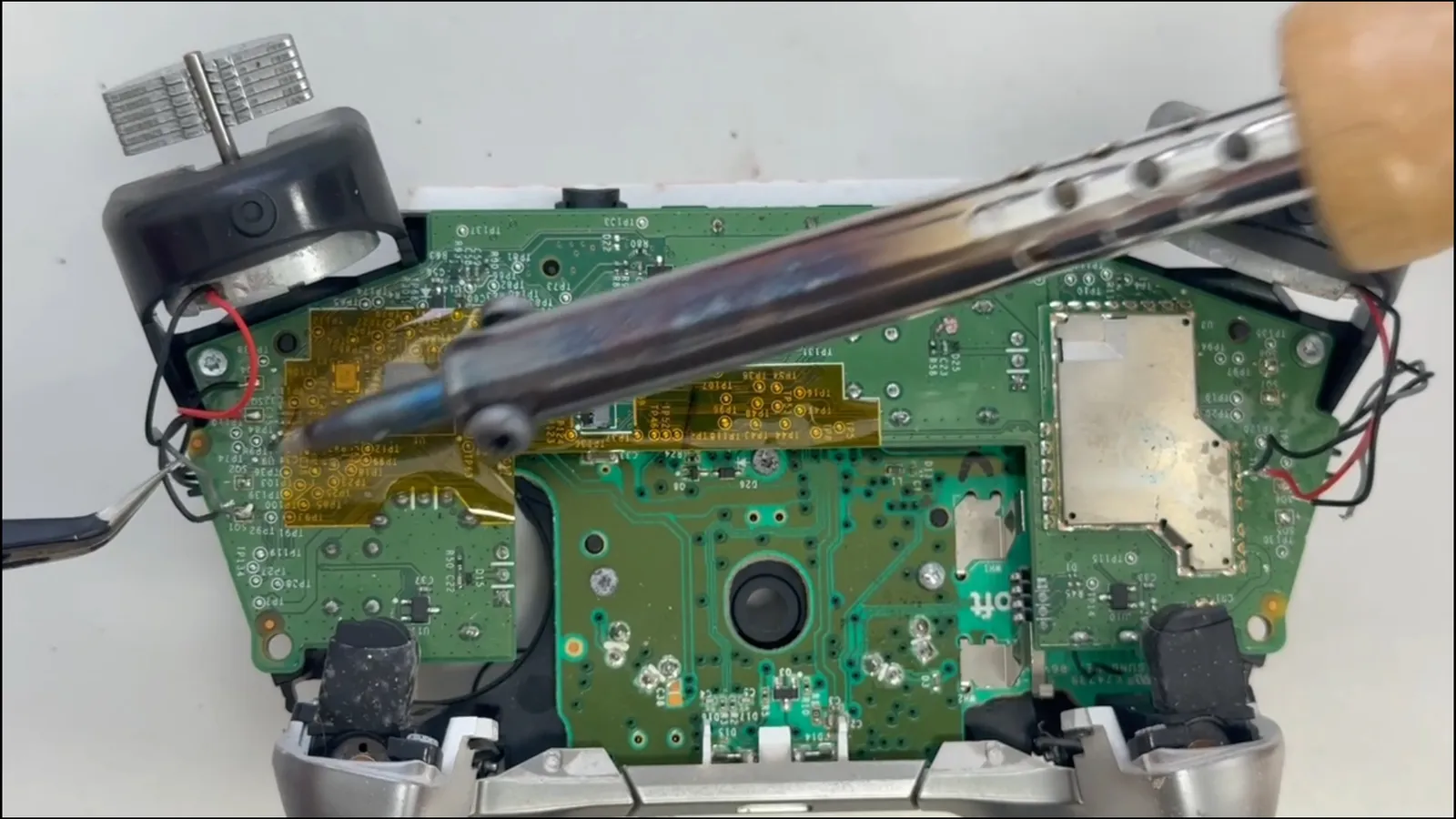

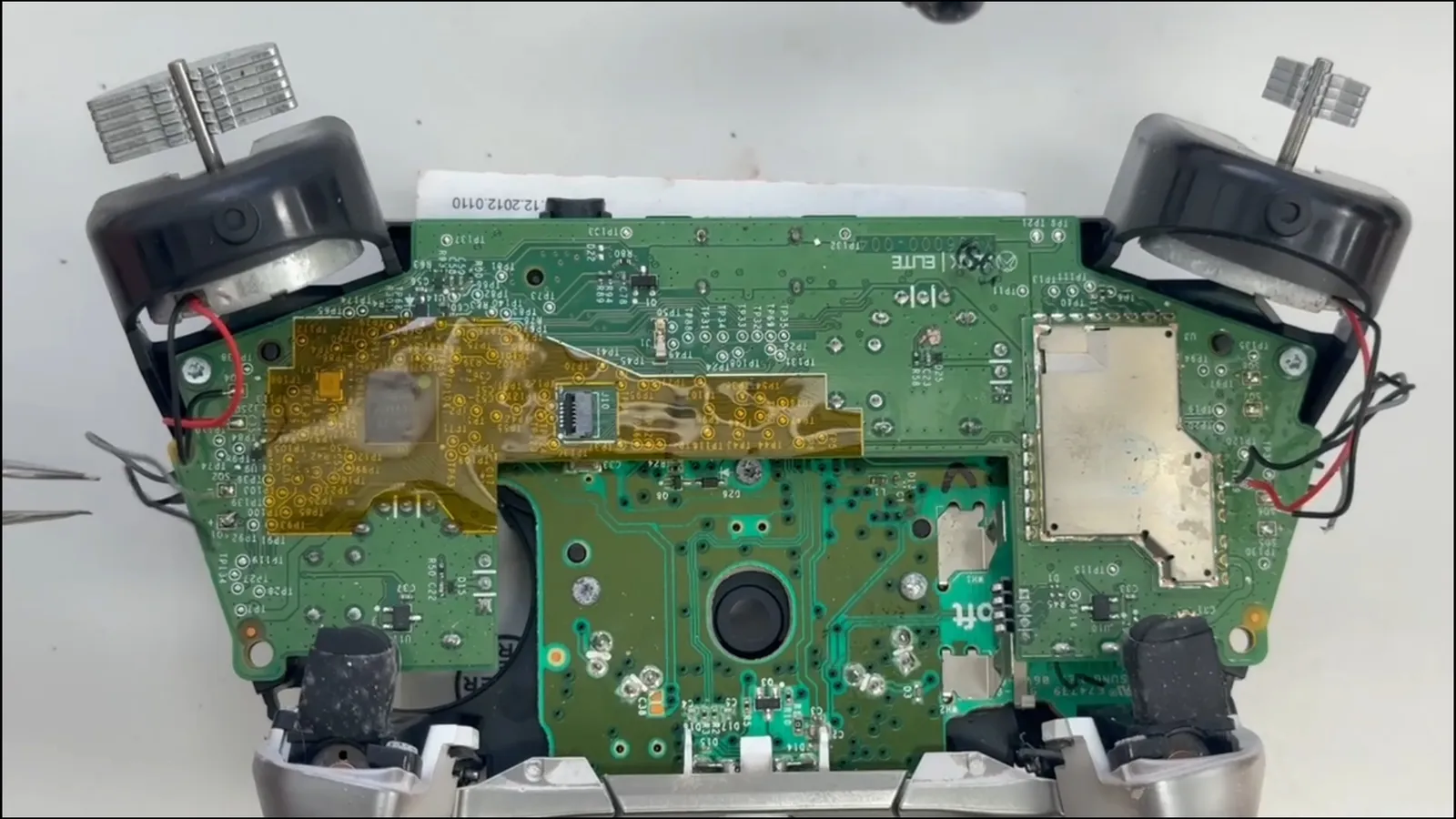

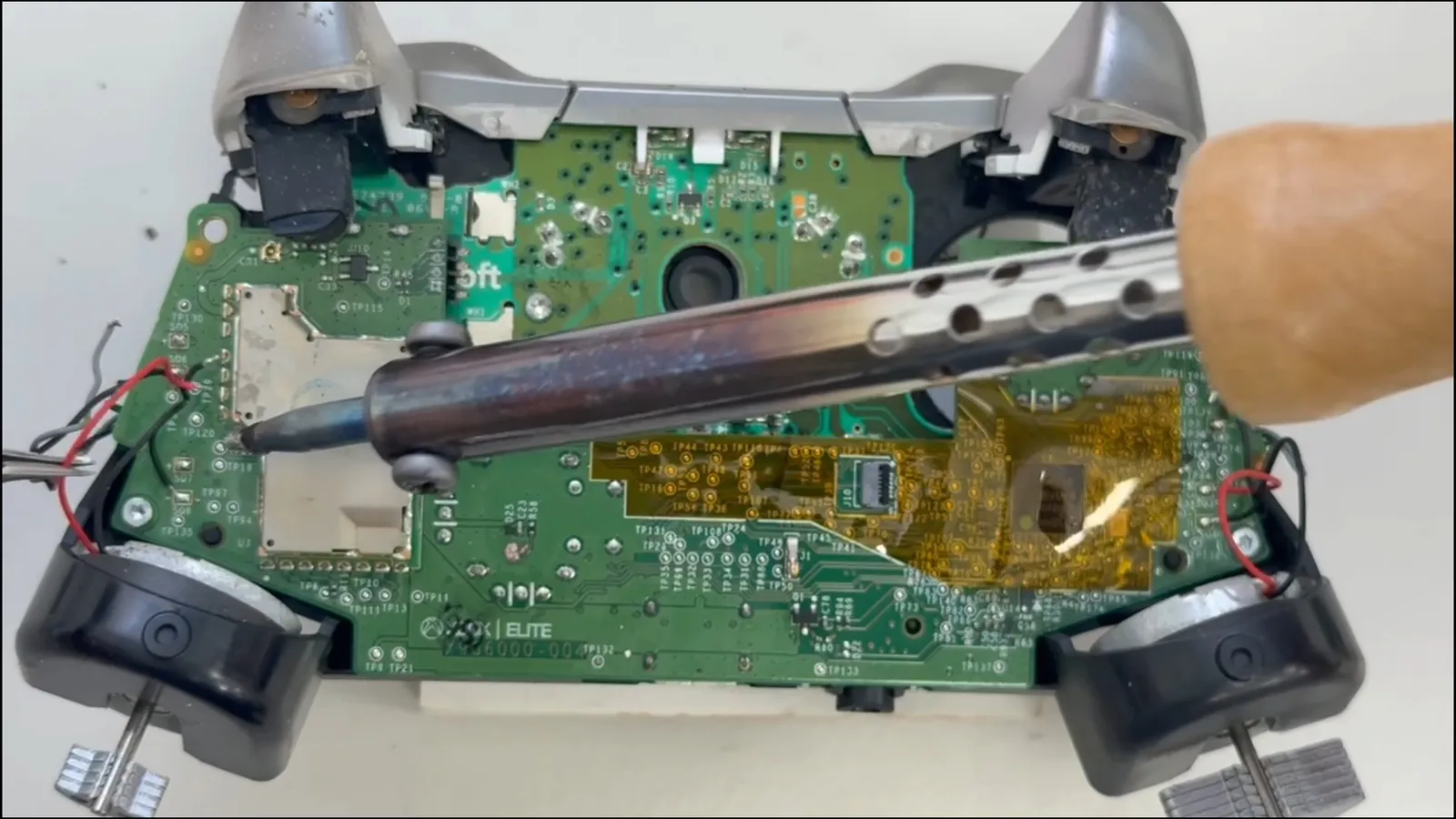

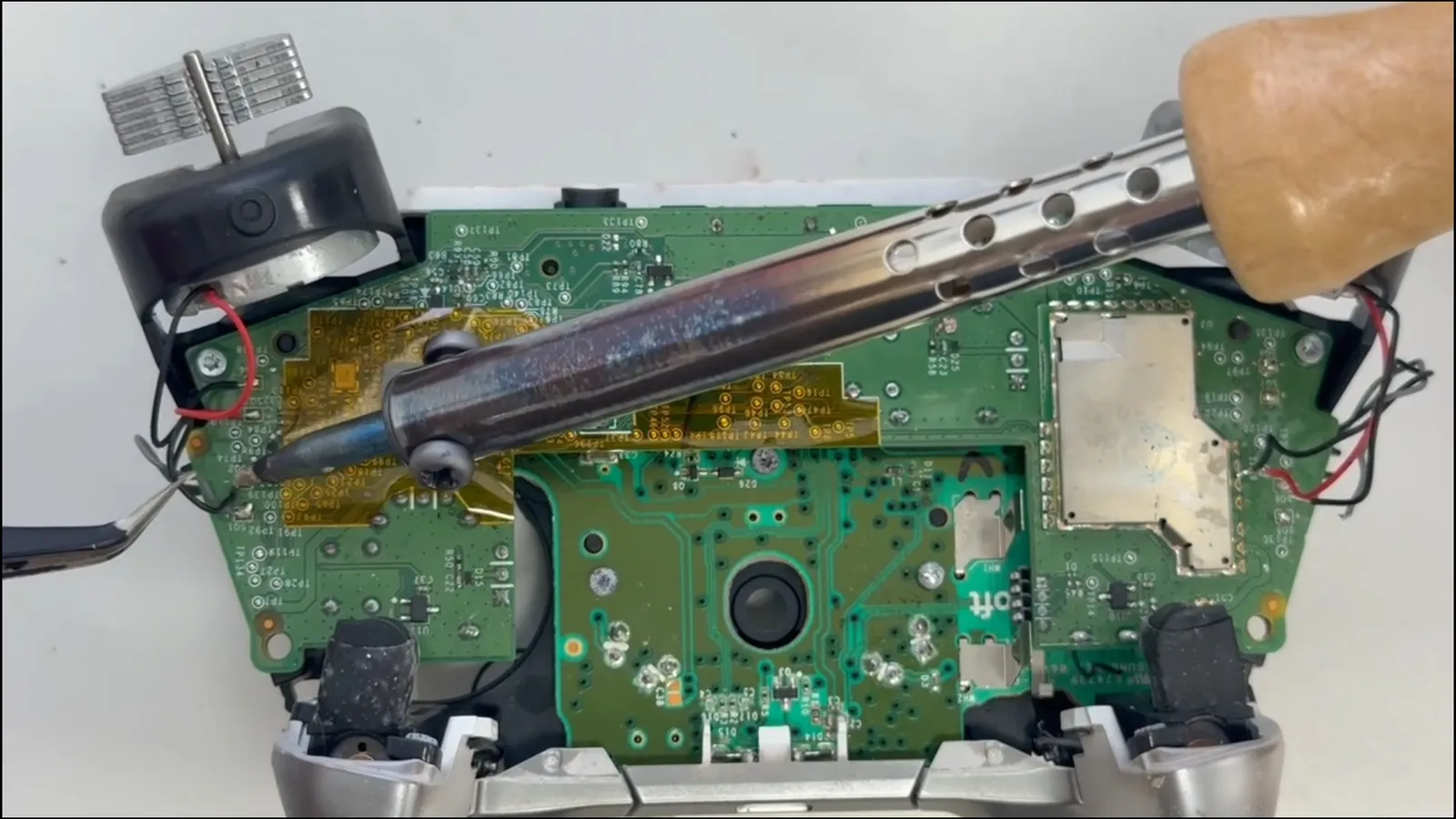

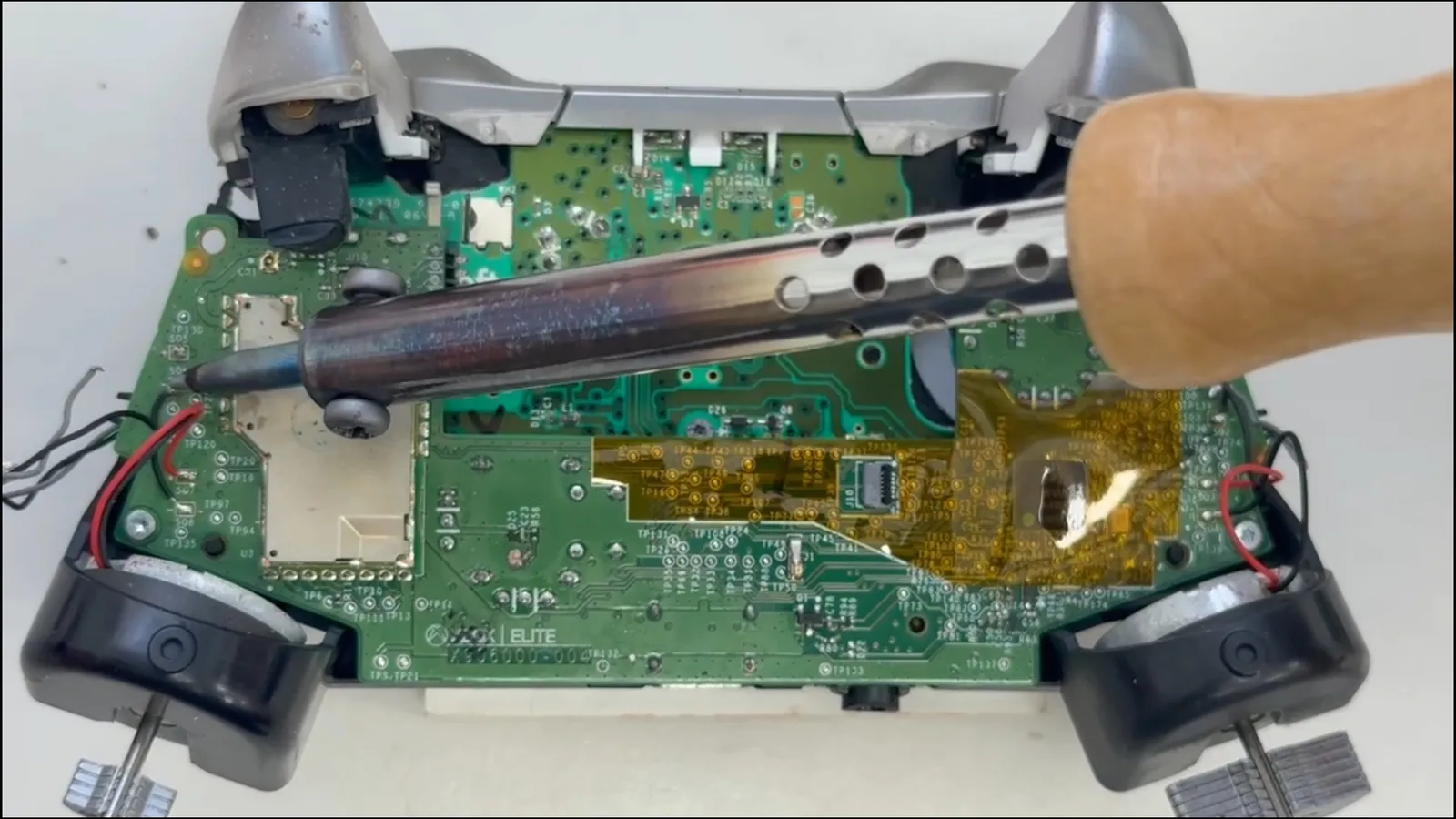

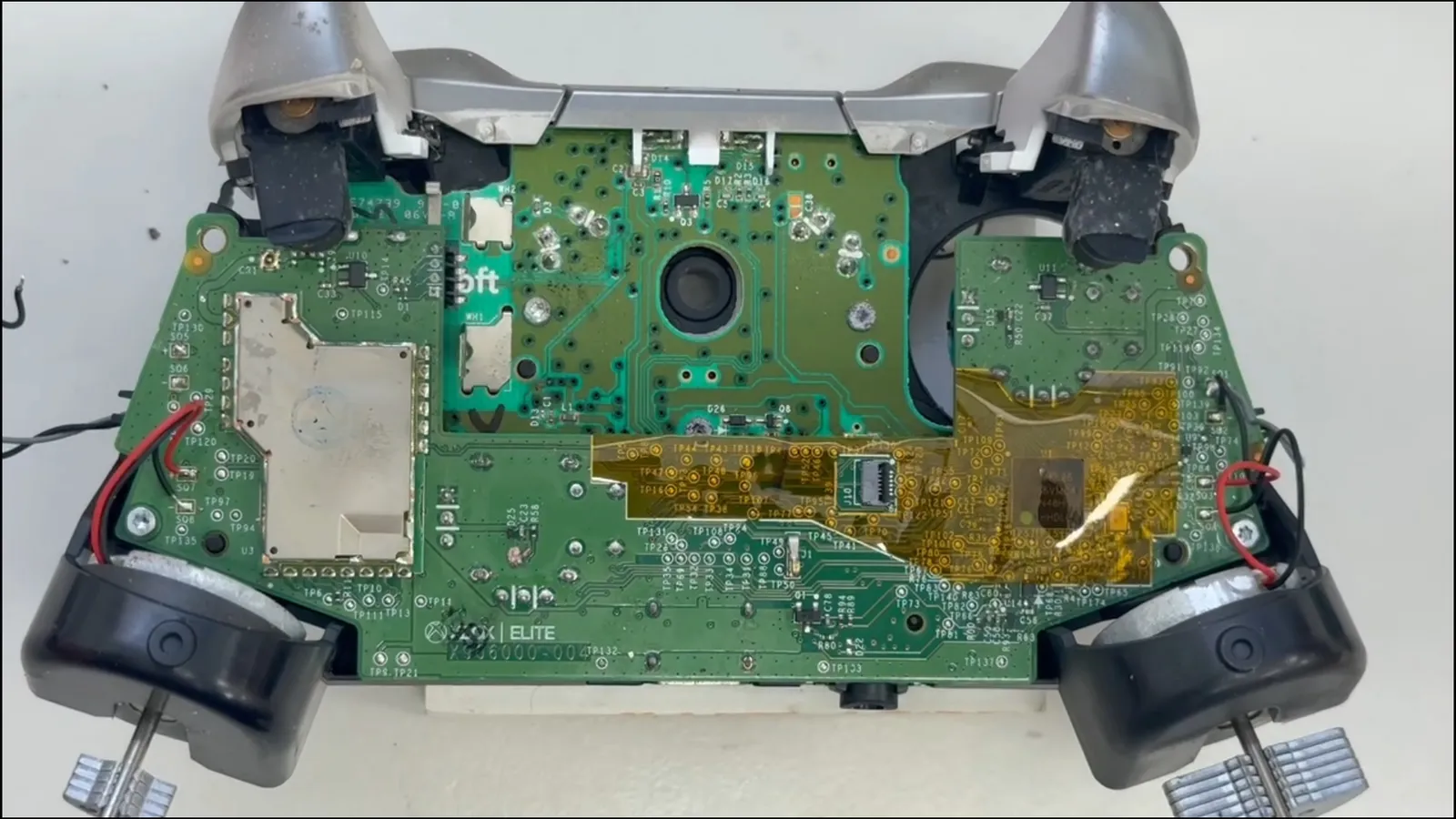

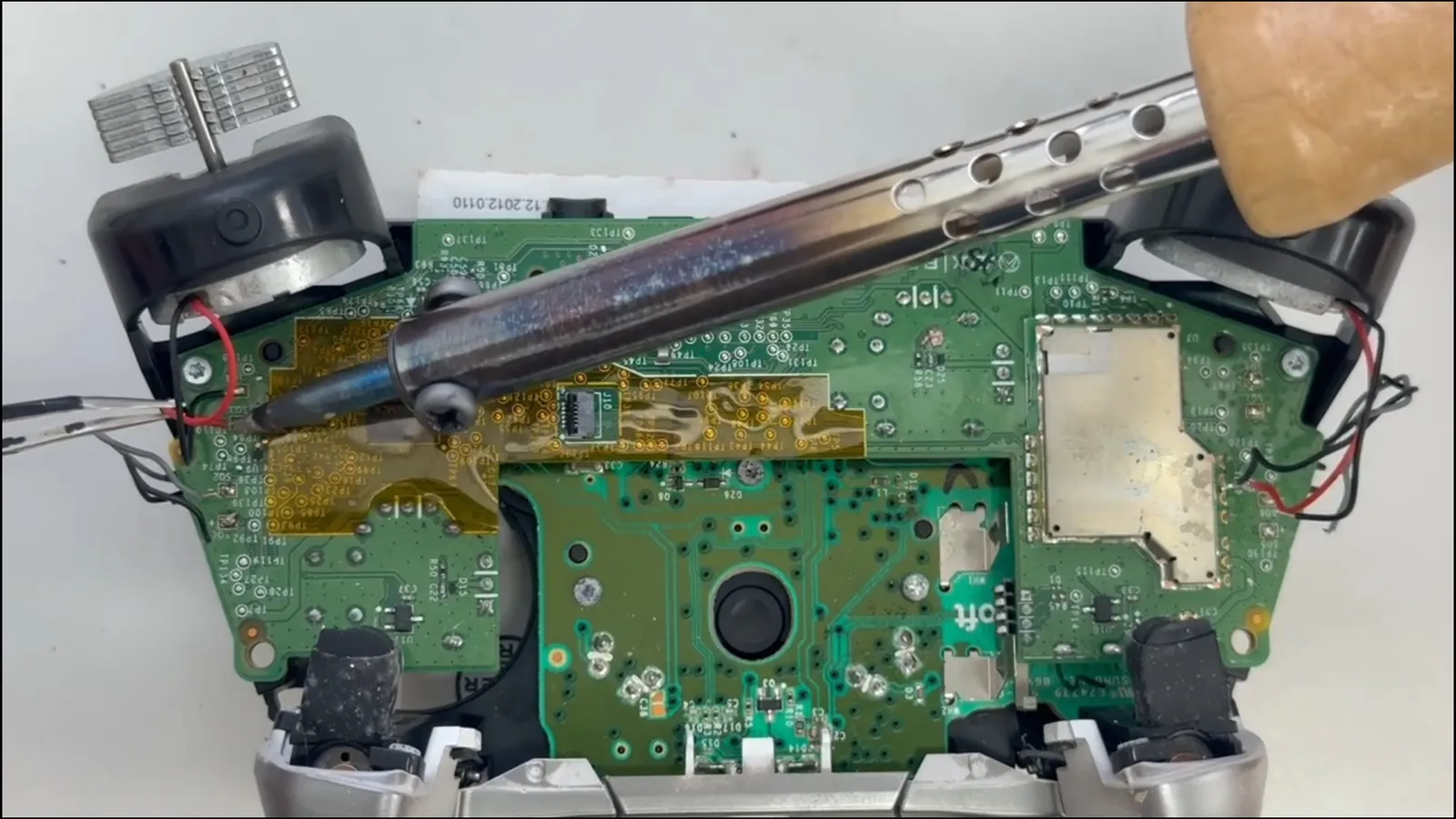

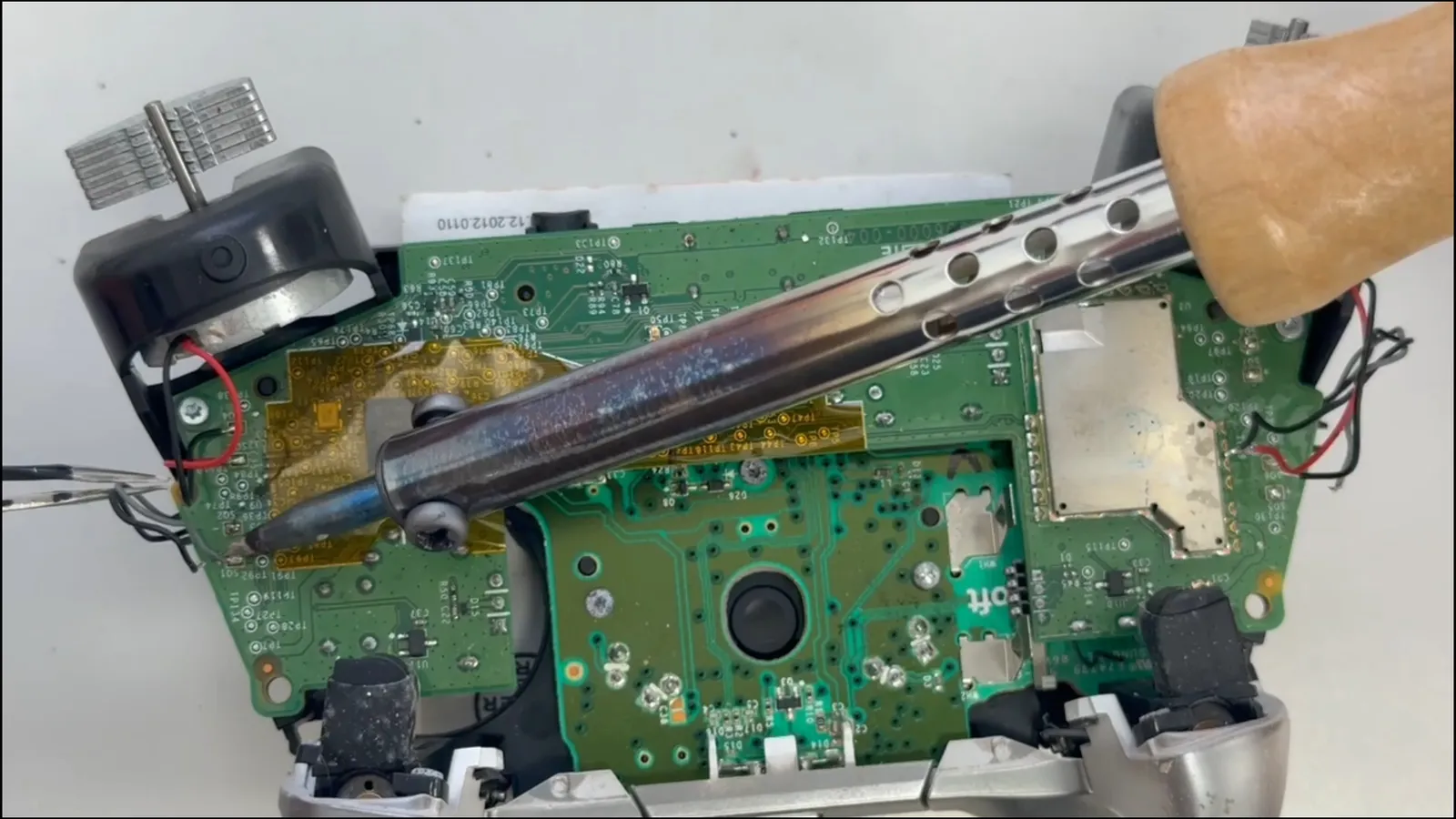

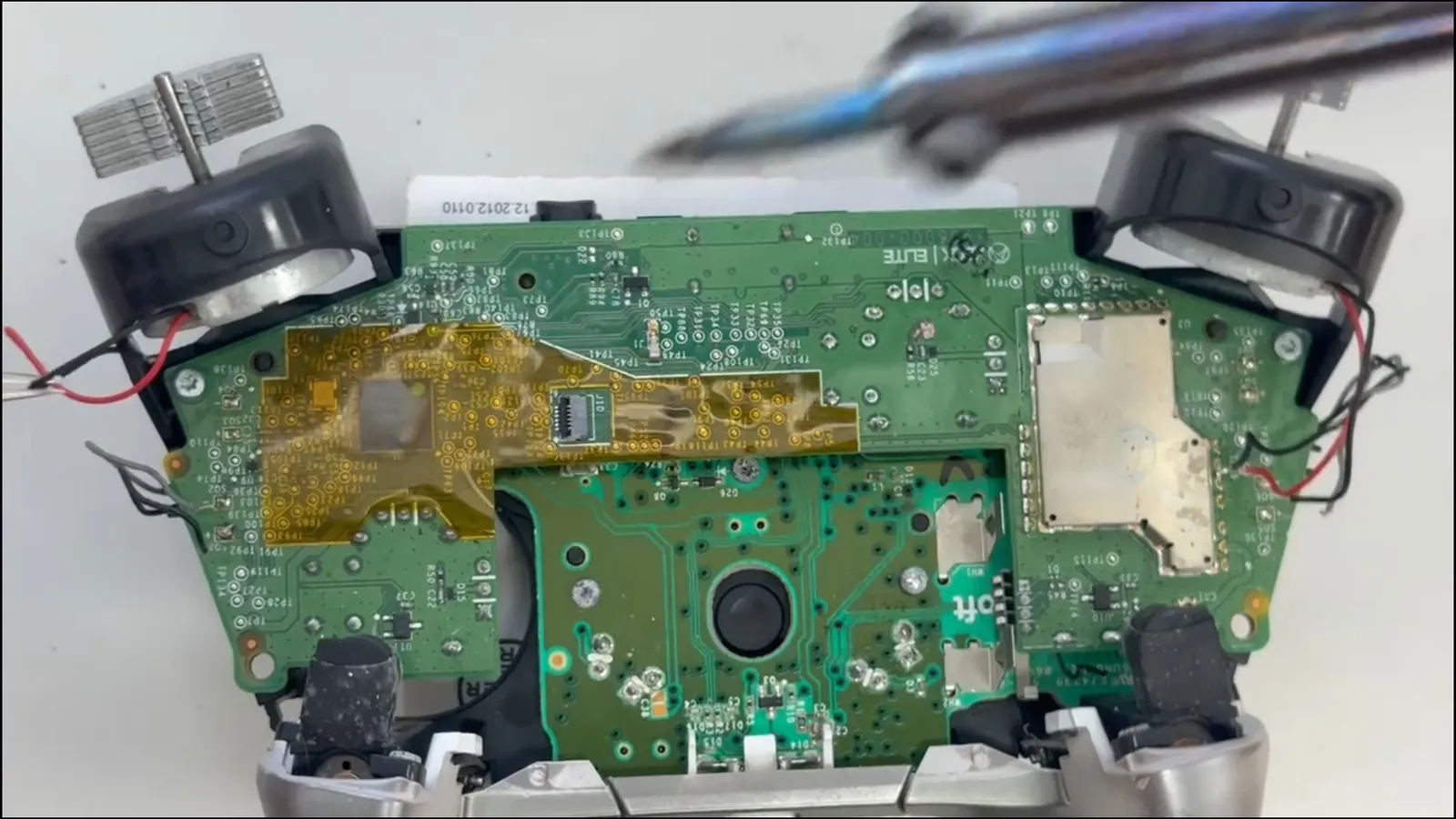

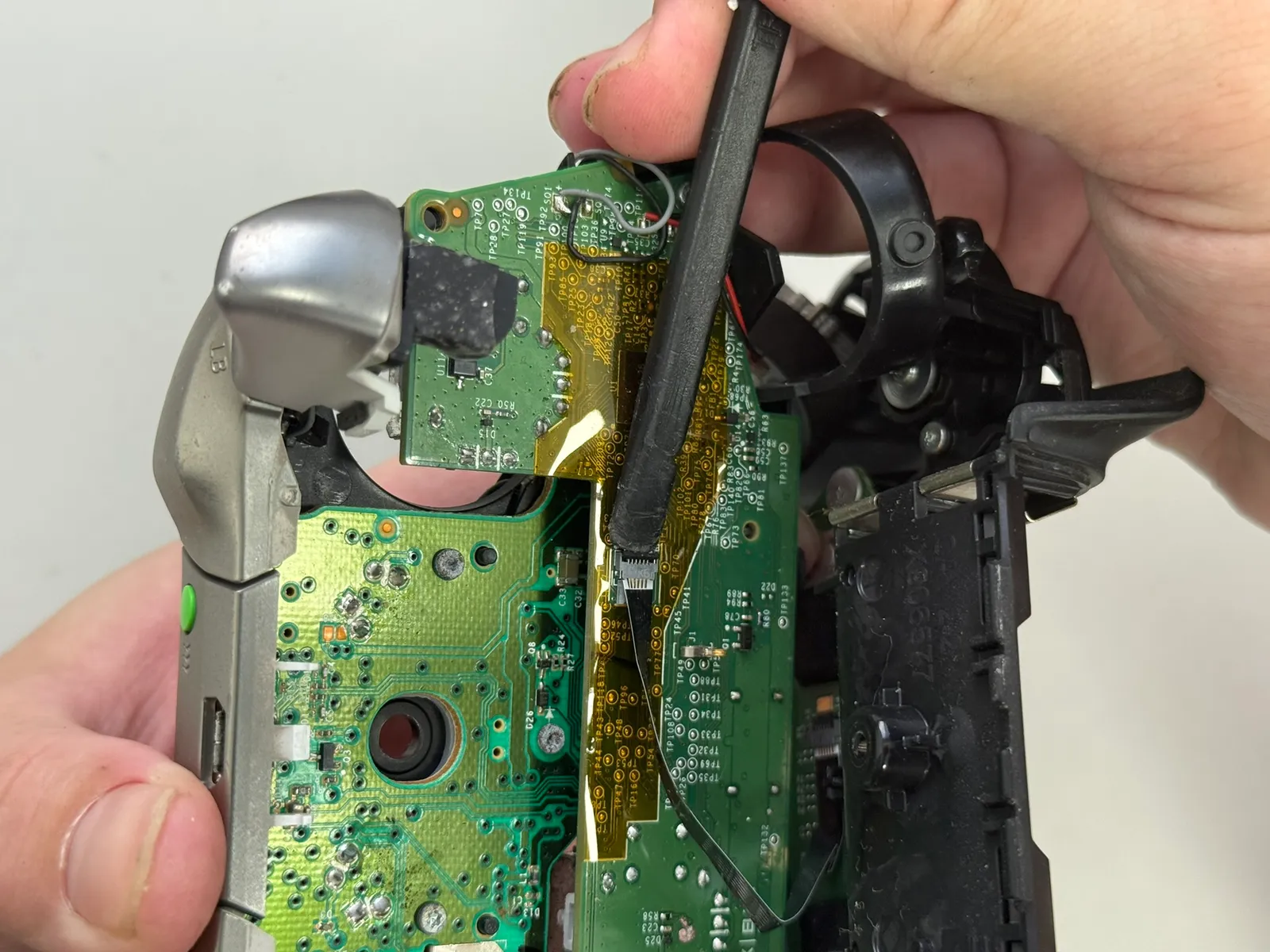

解焊馬達排線
使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
- 步驟 9 / 共 26

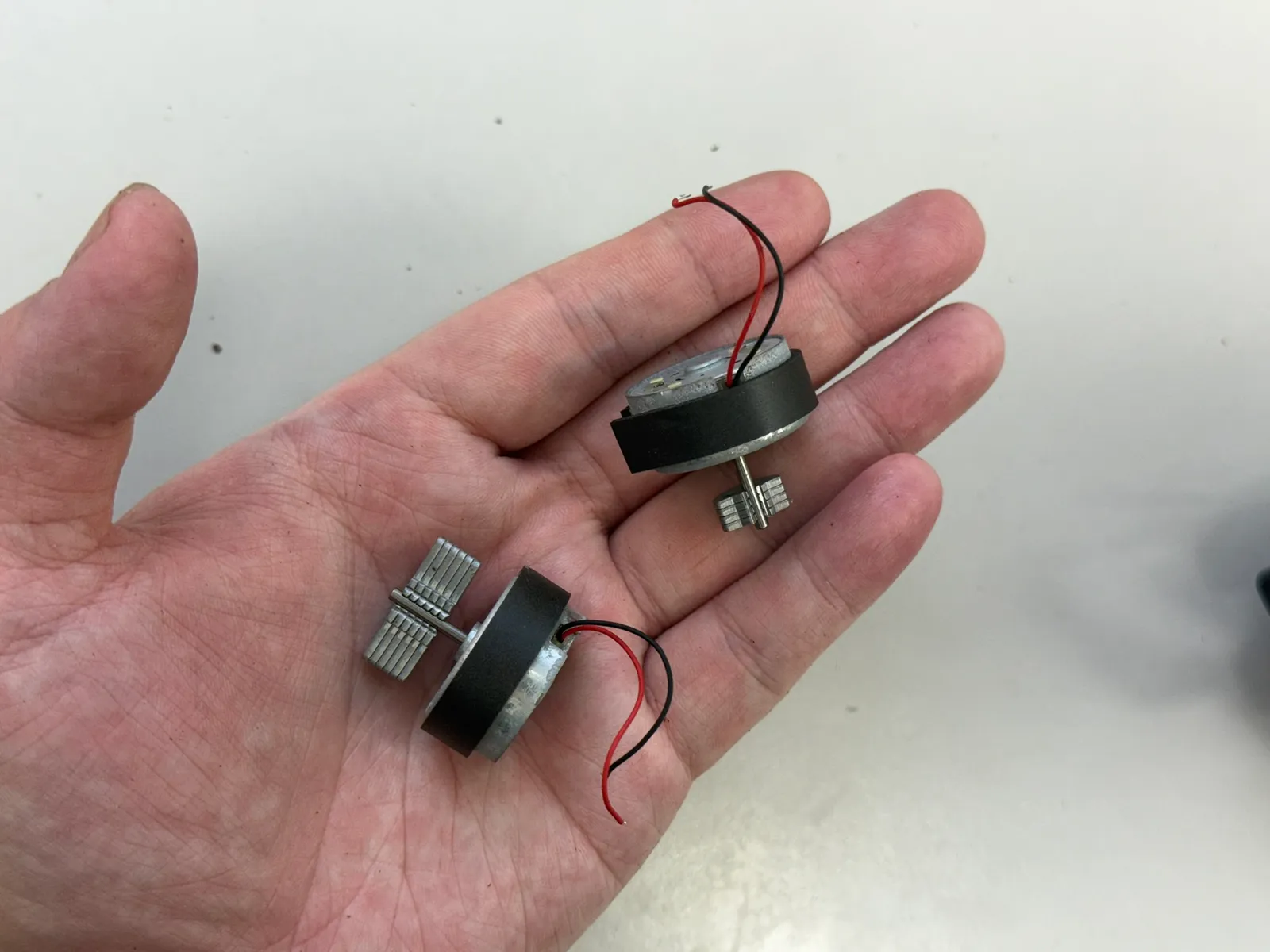

馬達
使用的是轉子馬達
- 步驟 10 / 共 26

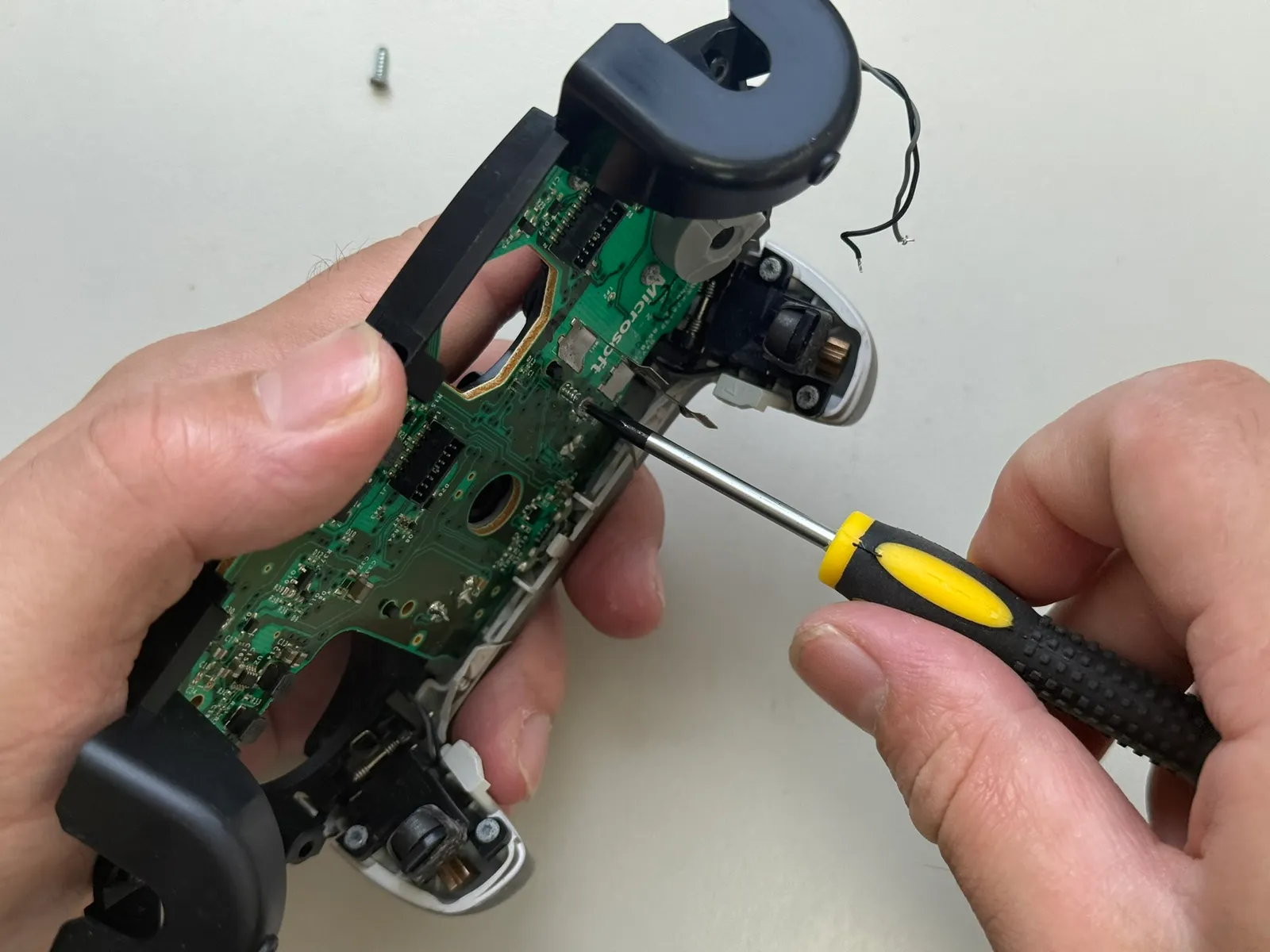

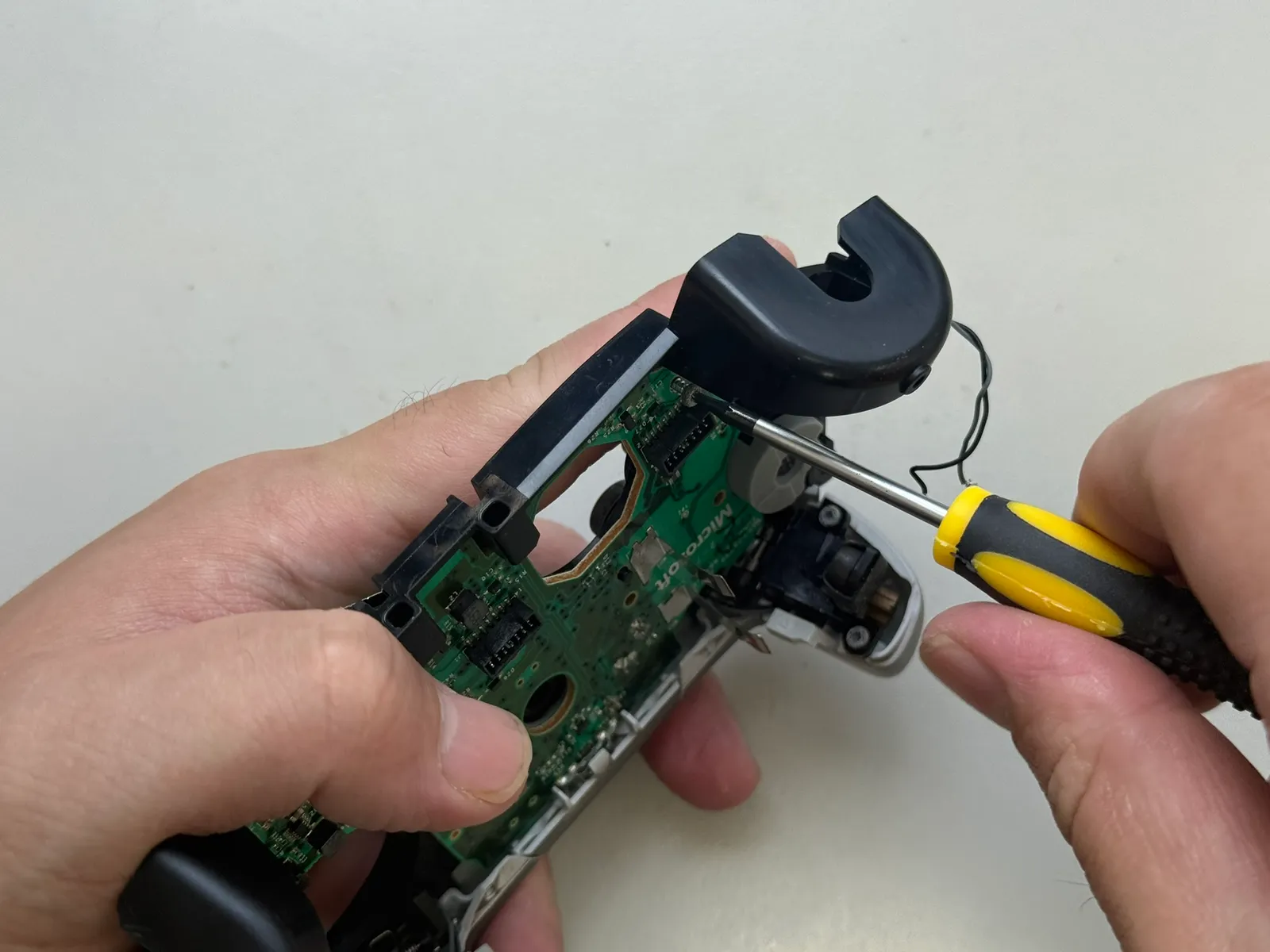

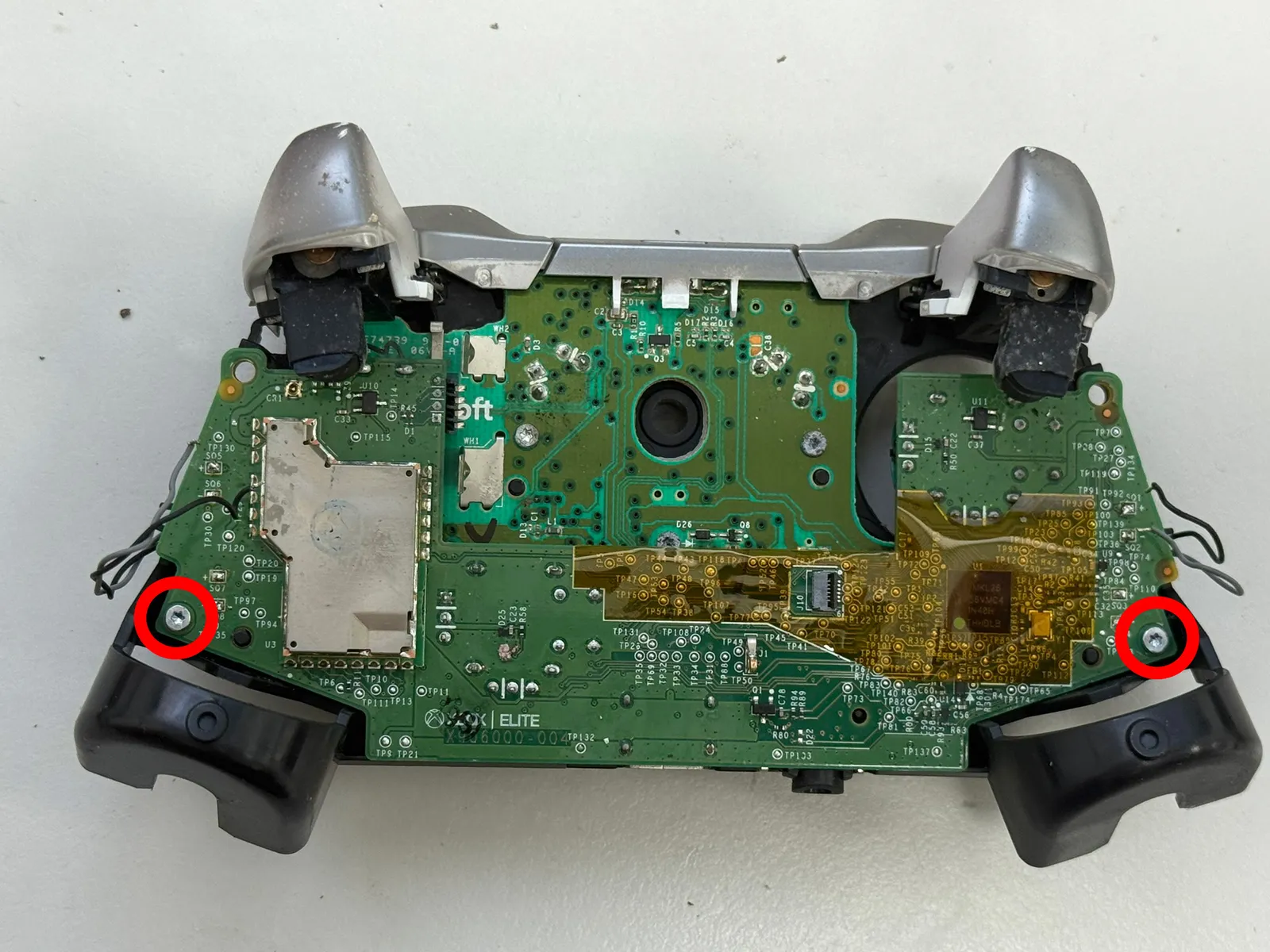

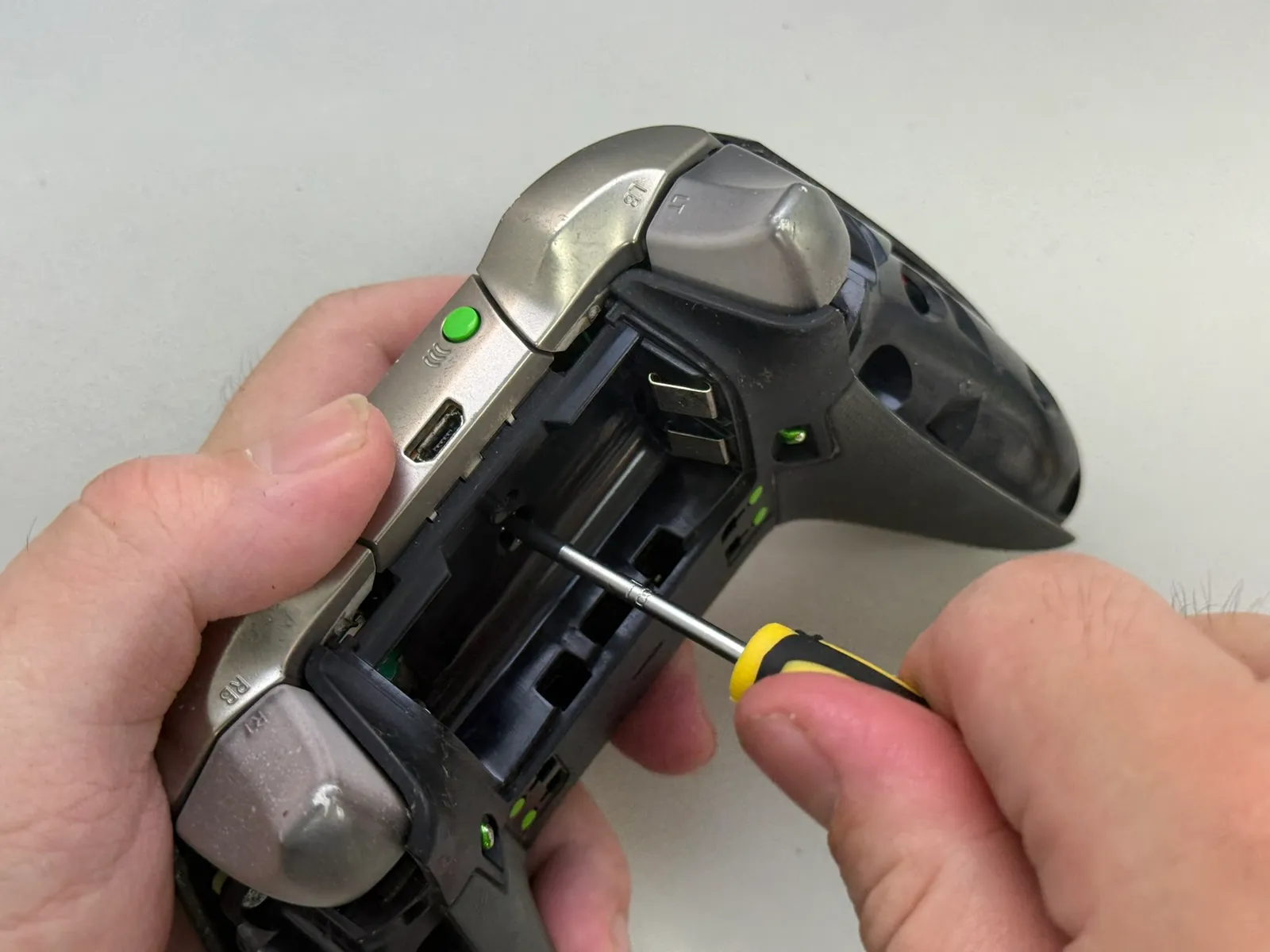

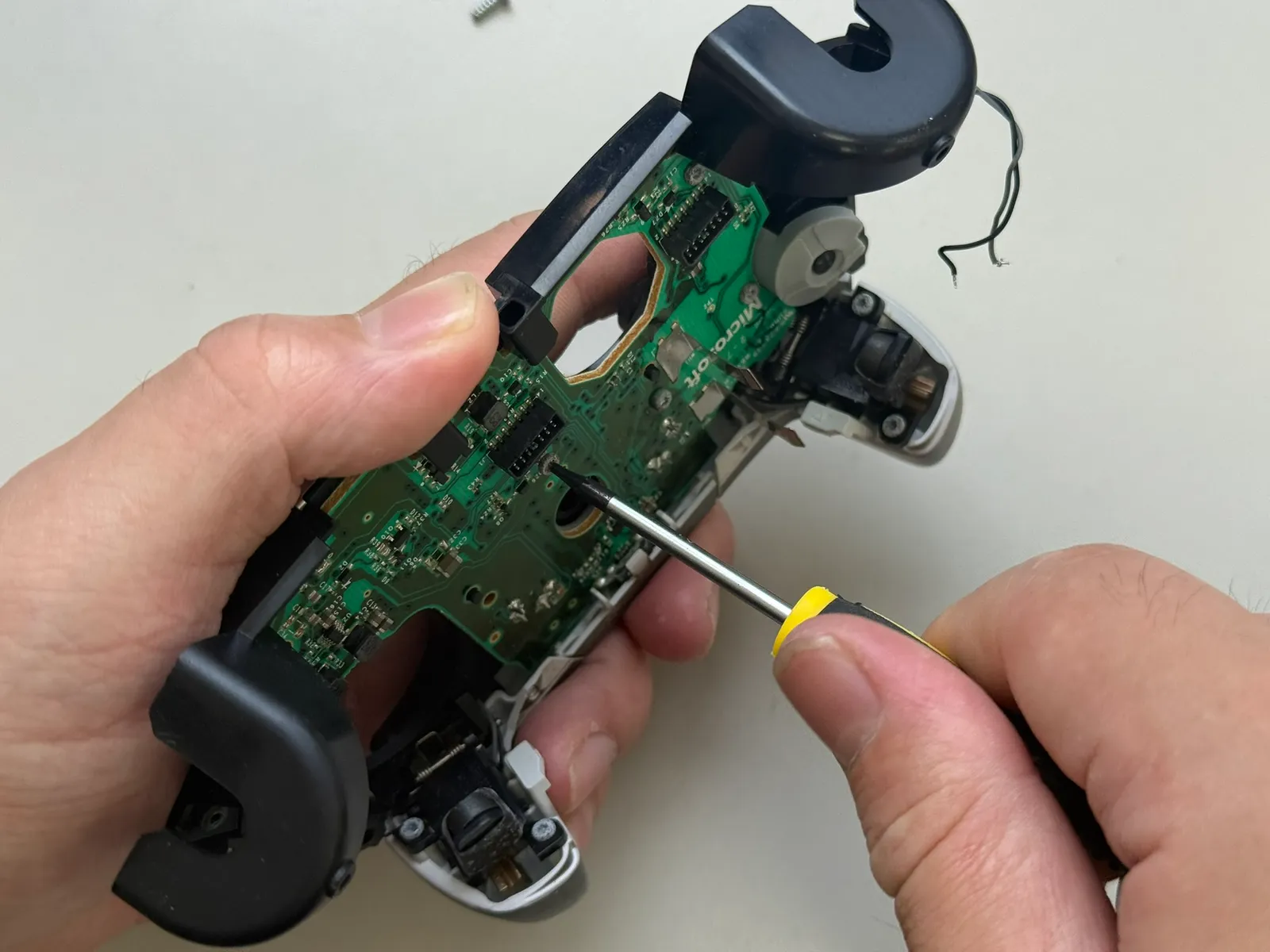

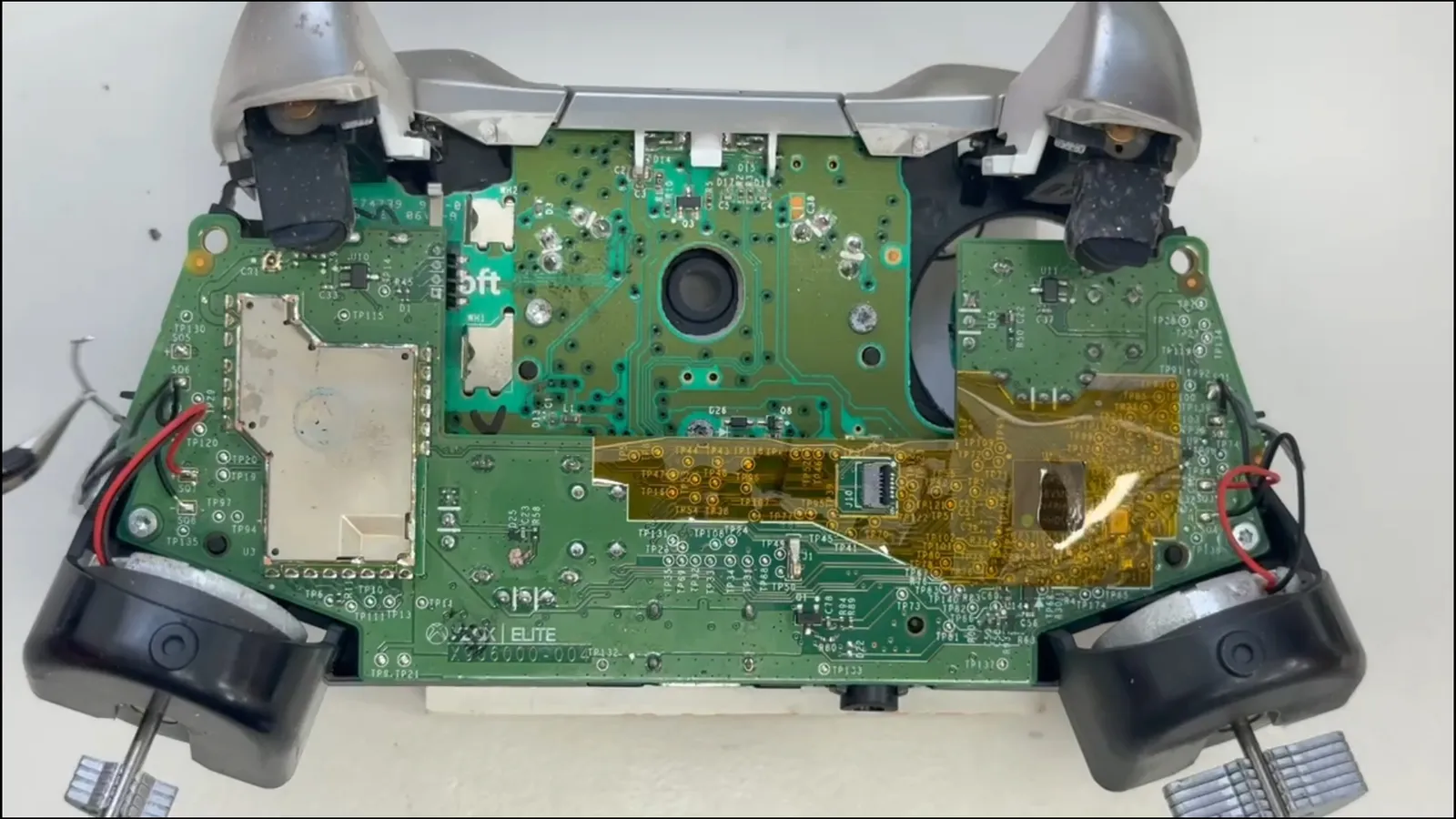

卸掉 2顆六角螺絲
用 T6H六角螺絲起子
- 步驟 11 / 共 26
步驟 11

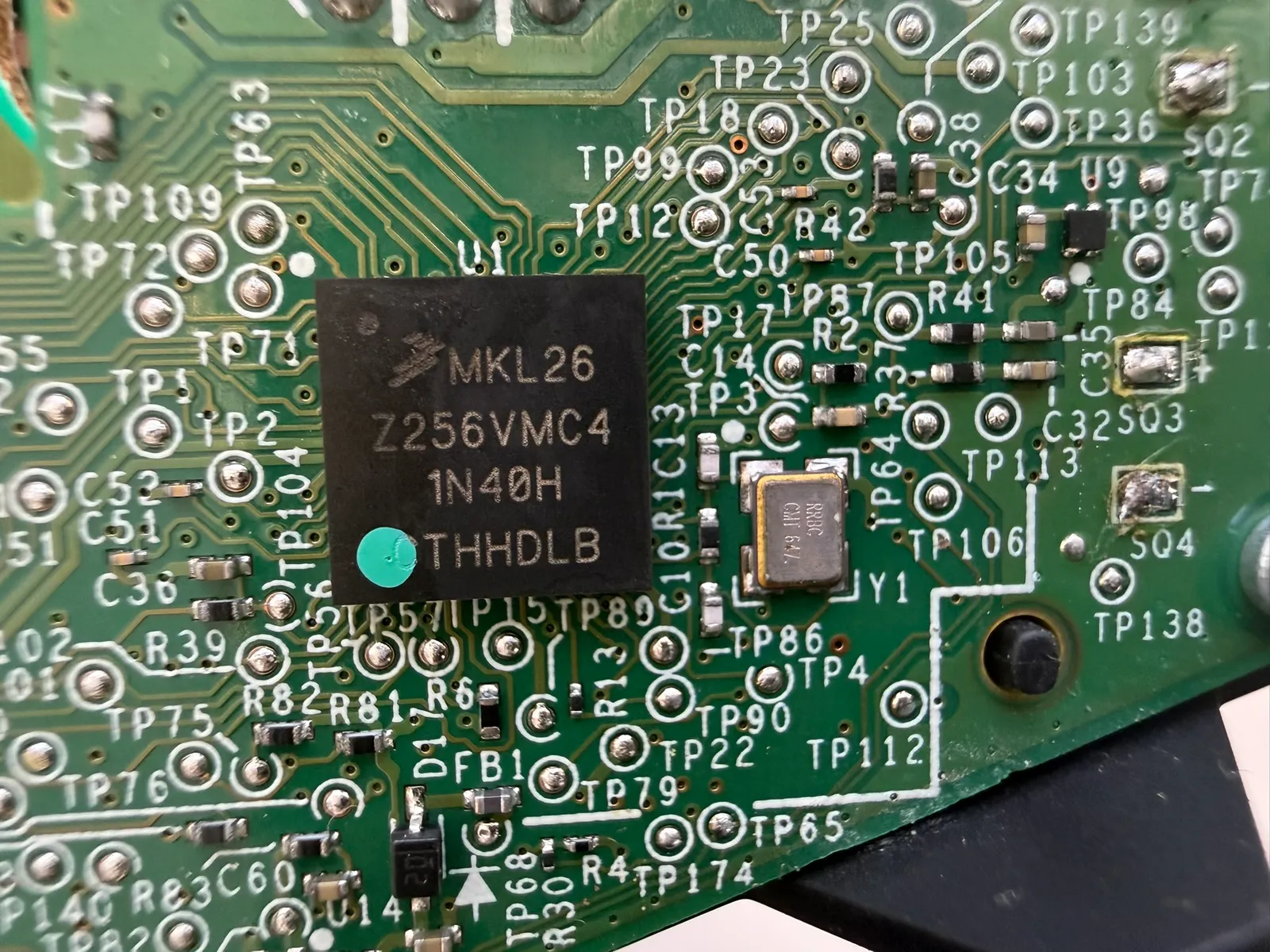

製造商：Freescale (飛思卡爾) 型號：MKL26Z256VMC4 在旁邊的是石英震盪器
- 步驟 12 / 共 26

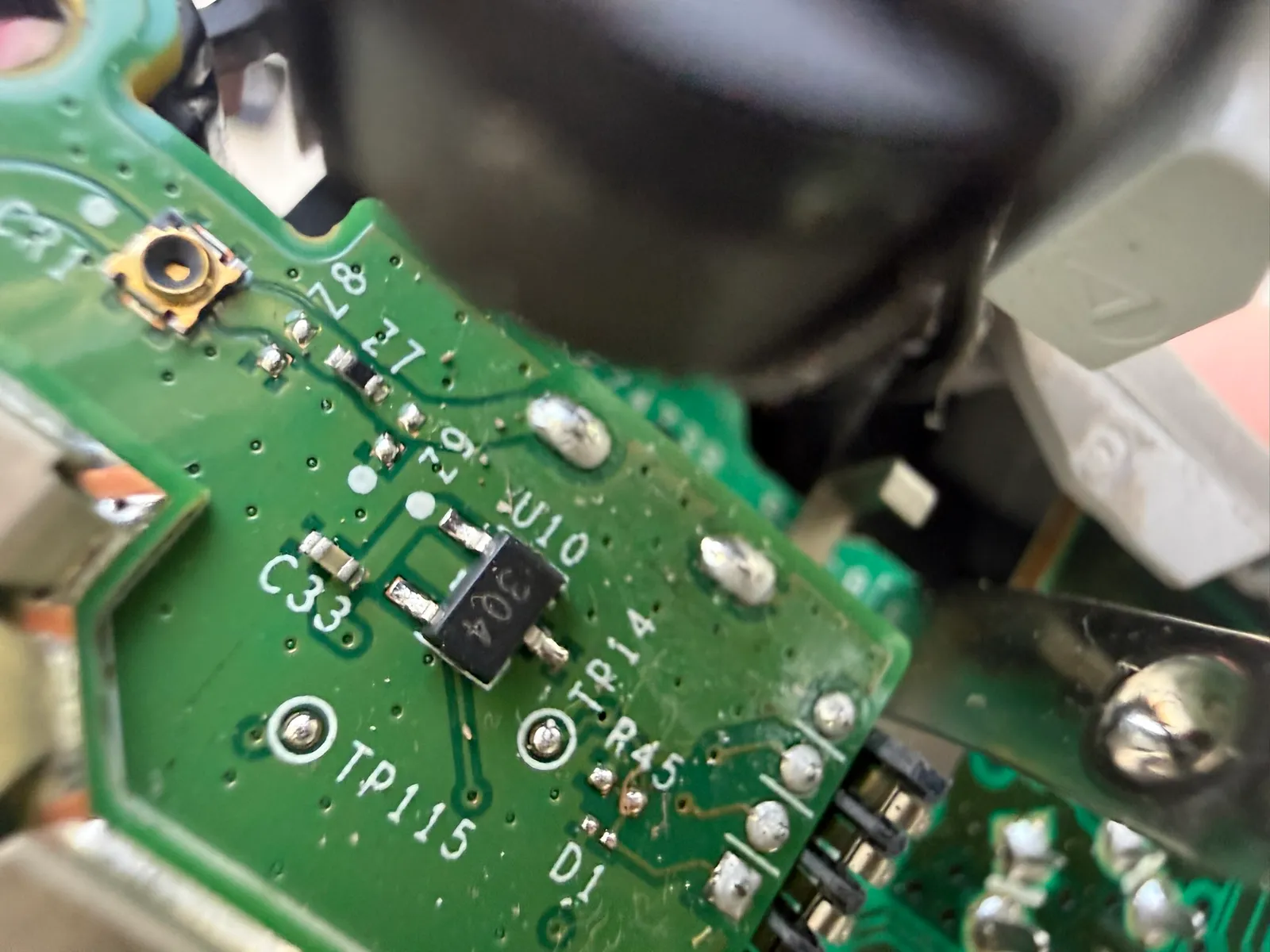

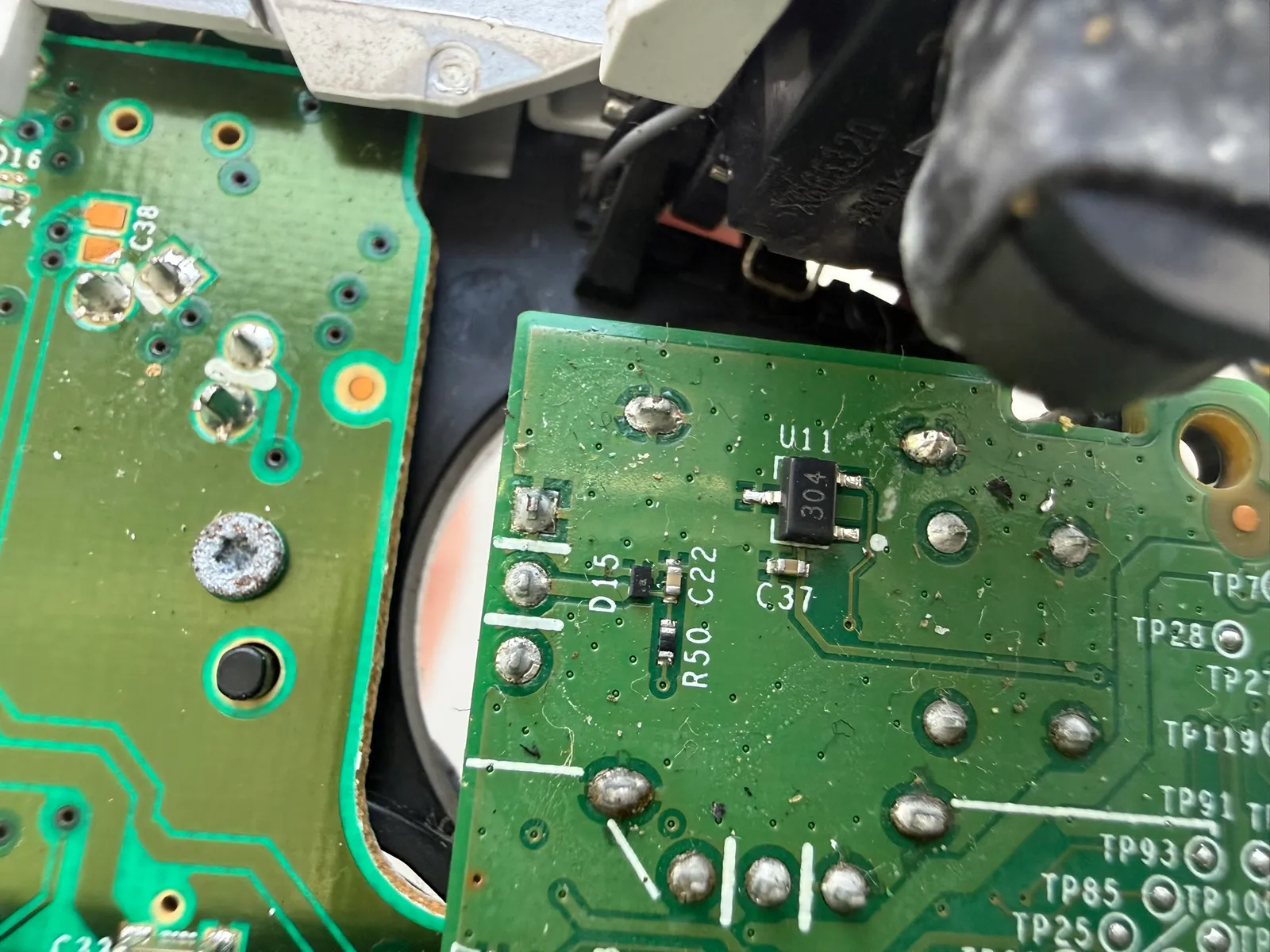

霍爾感測器
絲印：304
1
2
- 步驟 13 / 共 26

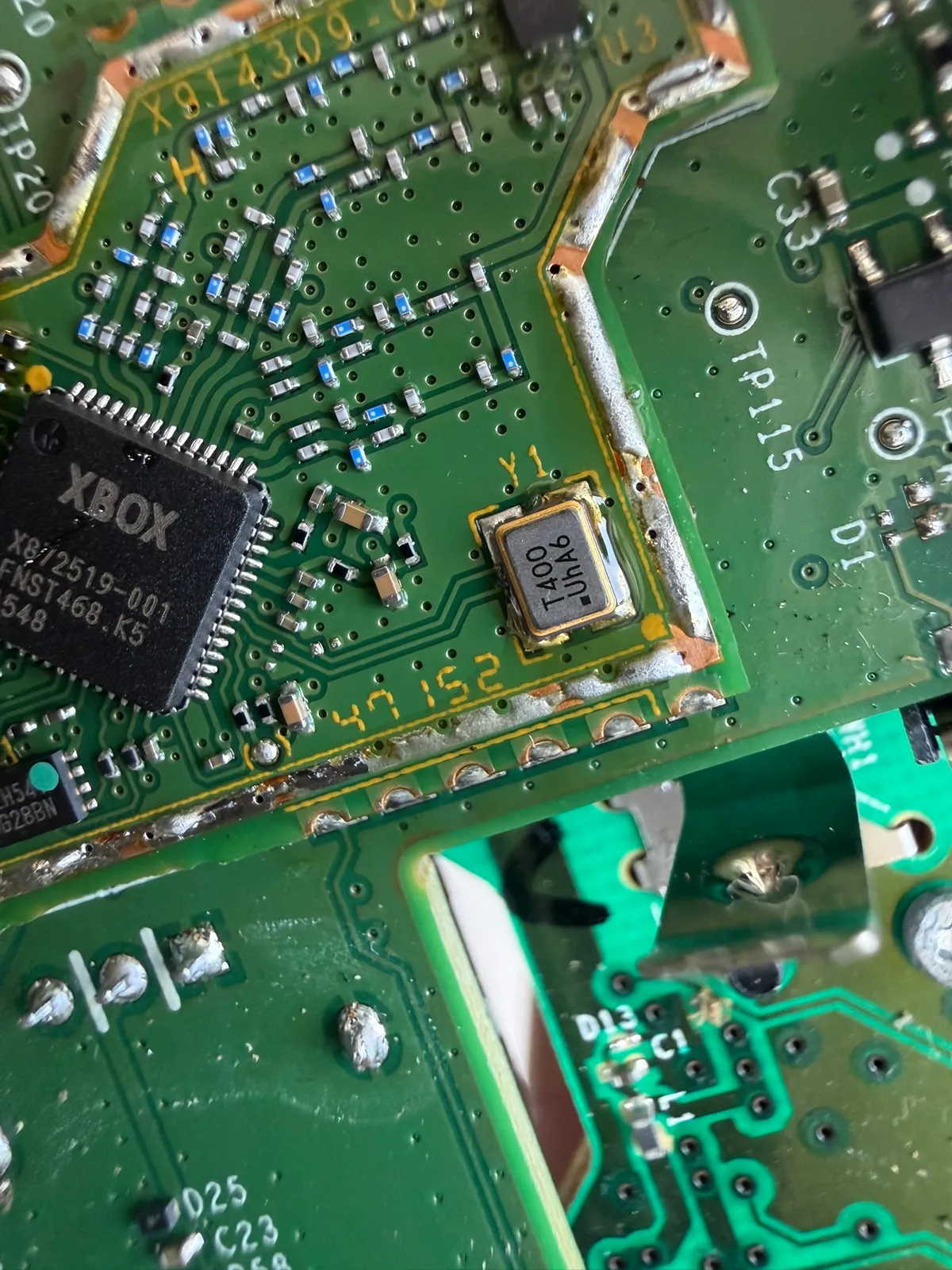

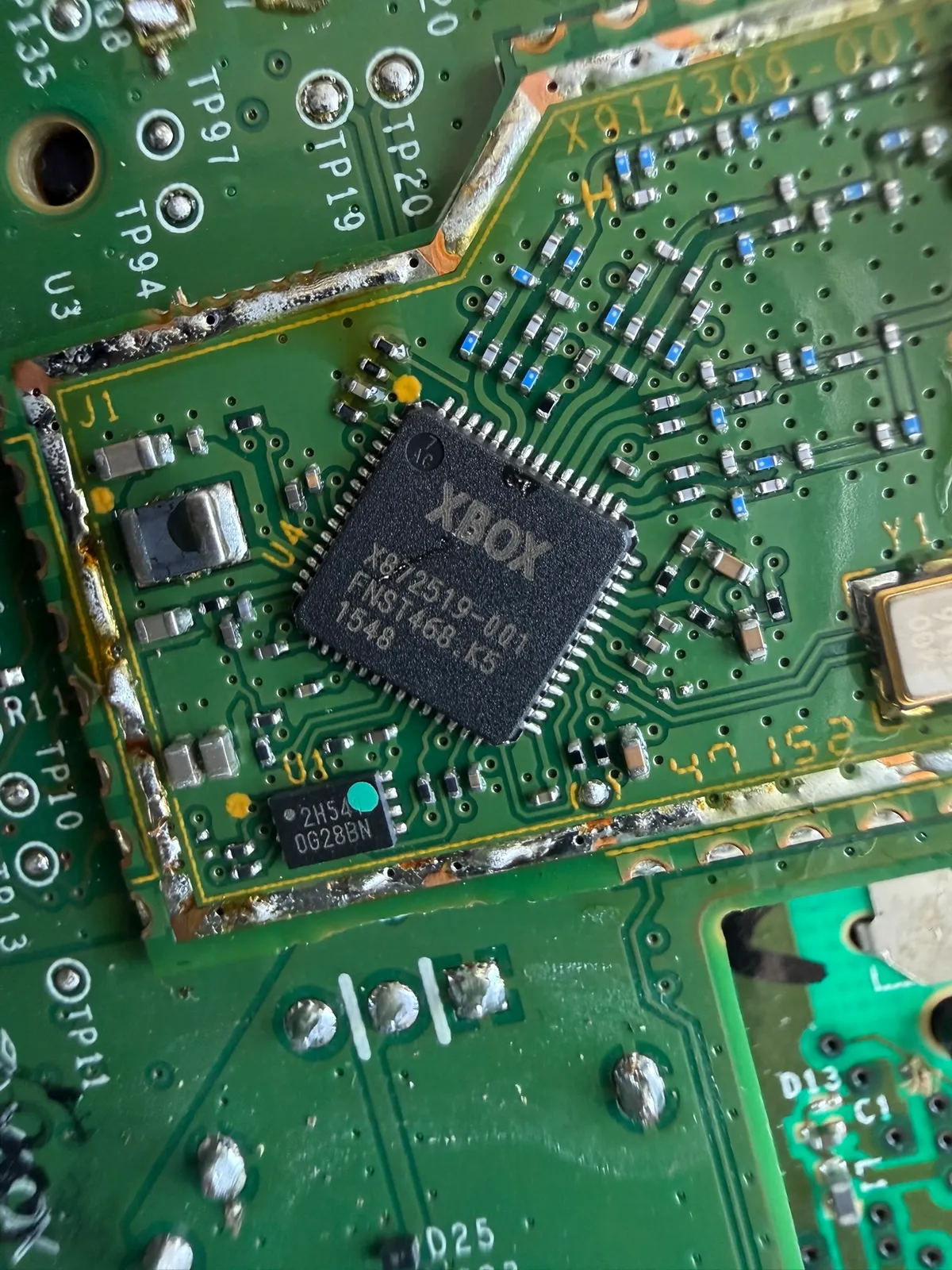

主控晶片
XBOX訂製 型號：X872519-001 旁邊是 40.000MHZ的石英震盪器
1
2
- 步驟 14 / 共 26

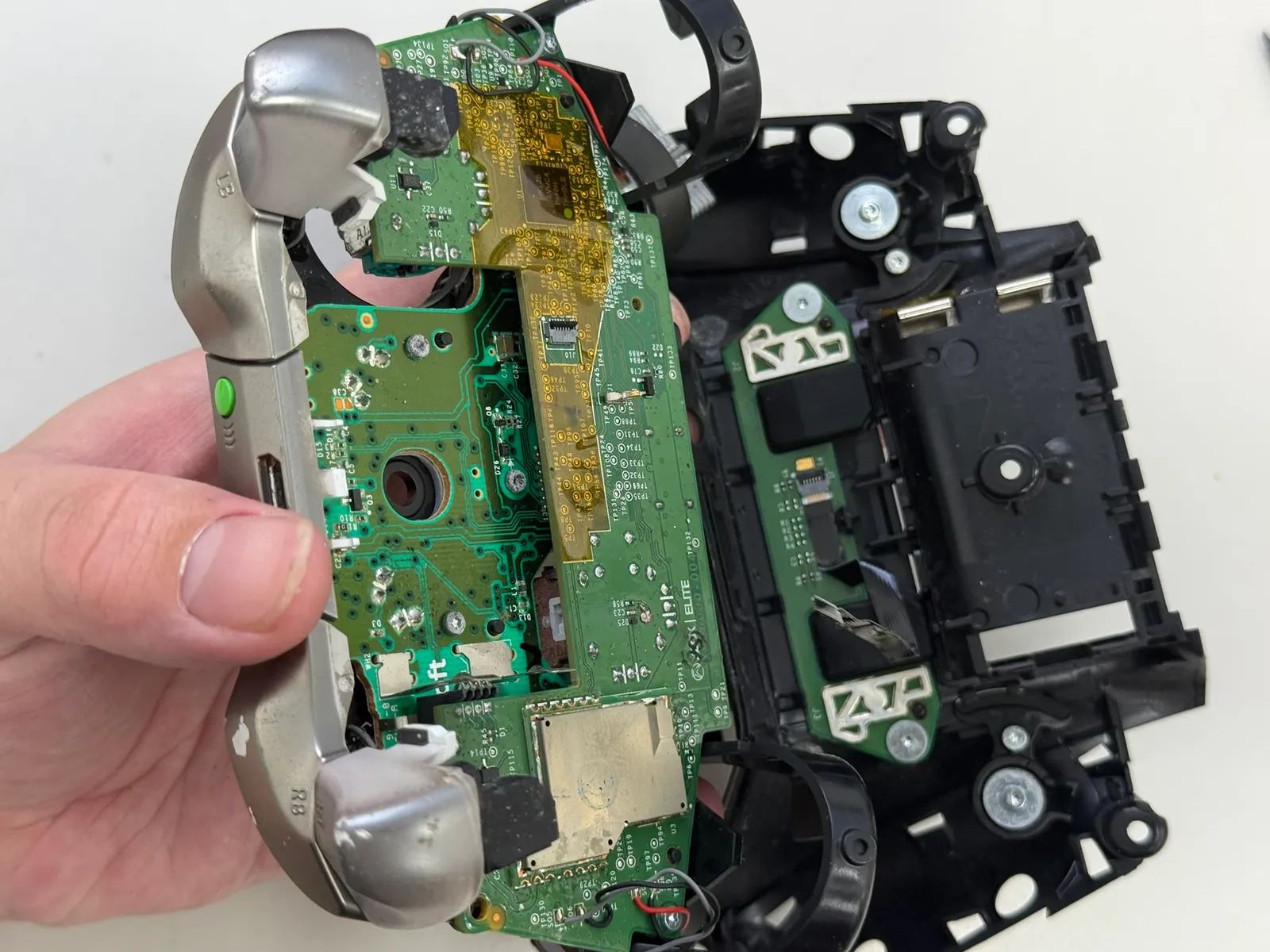

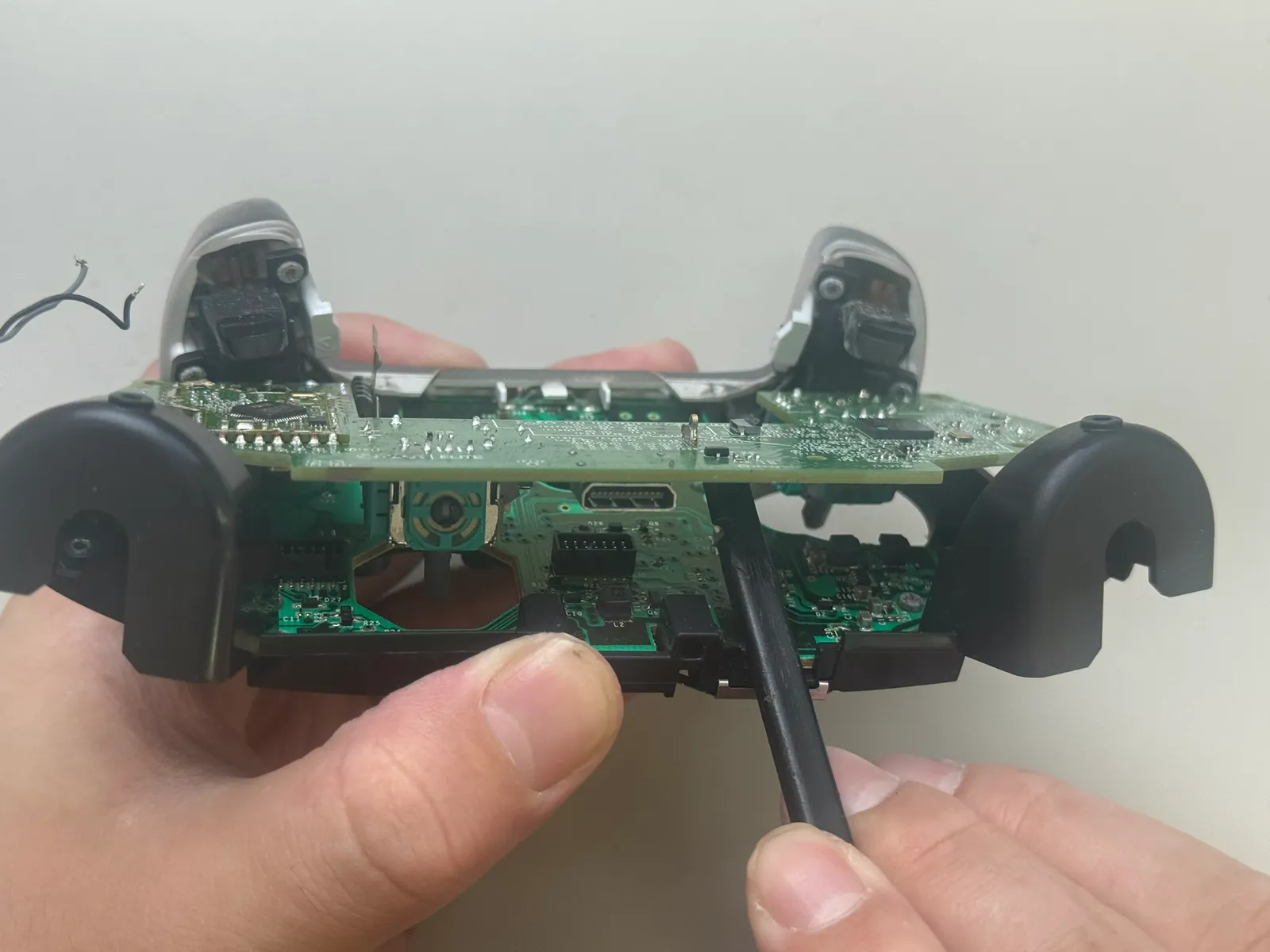

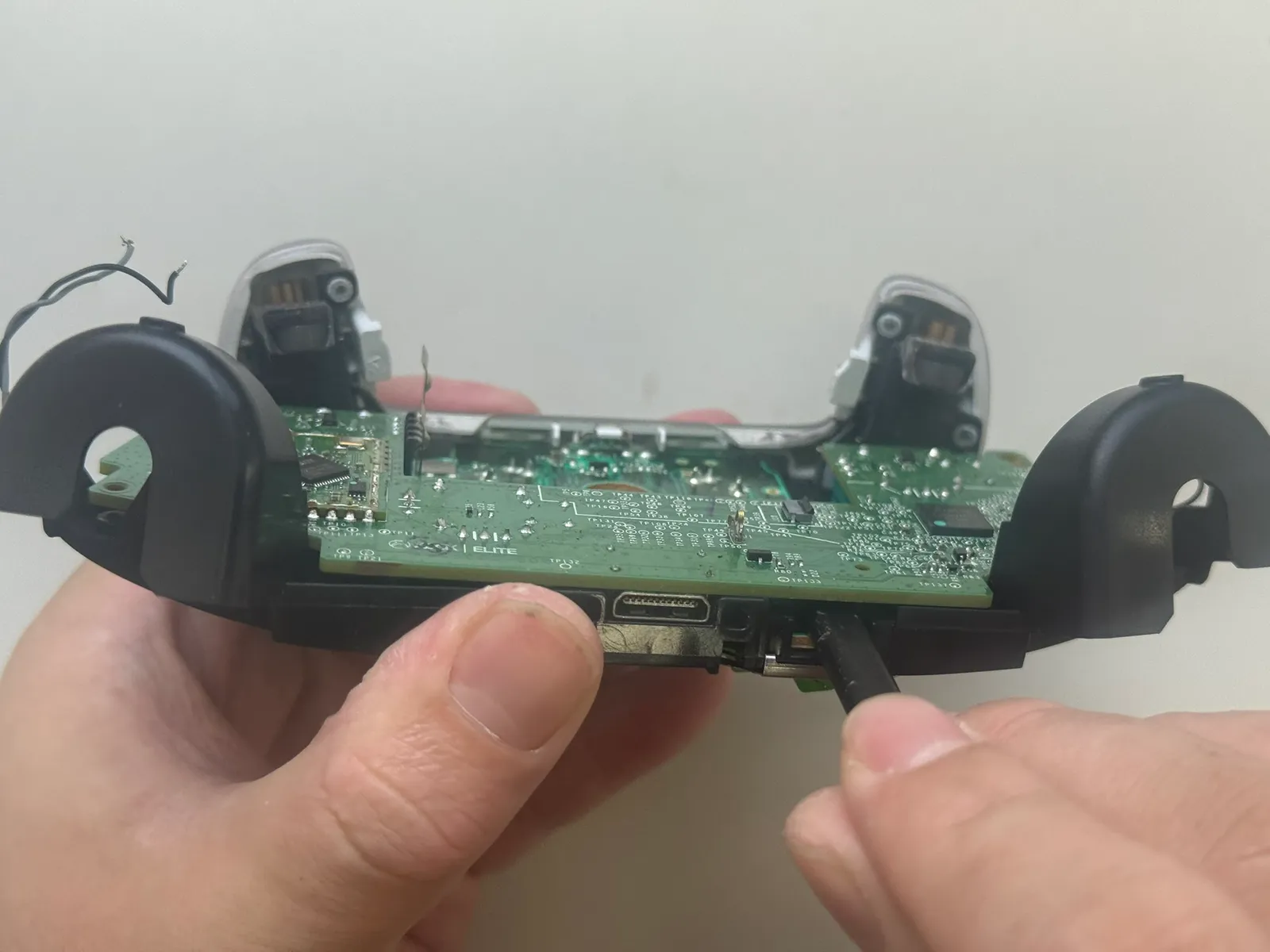

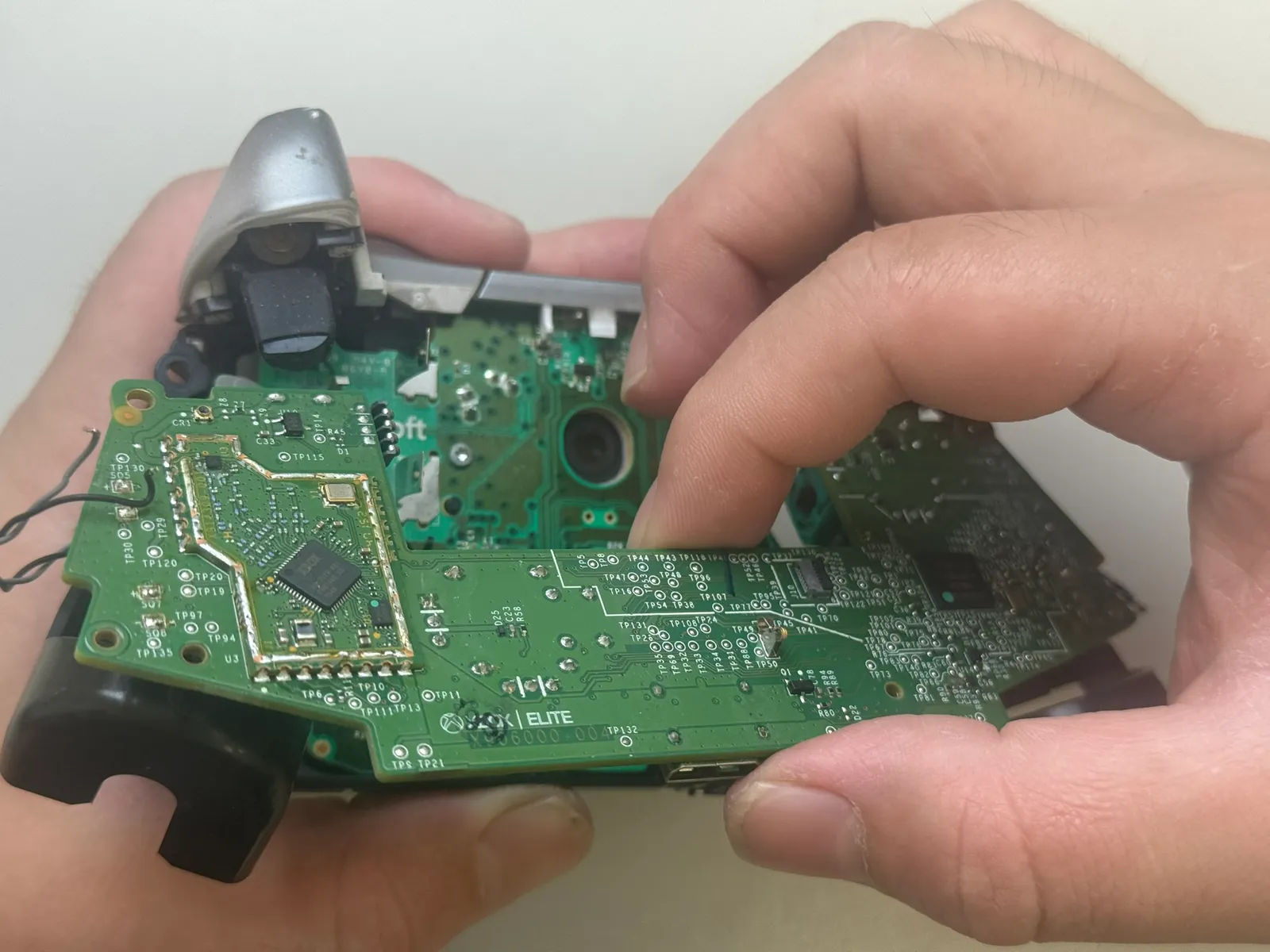

撬開主板跟副板連接
主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。
1
2
- 步驟 15 / 共 26

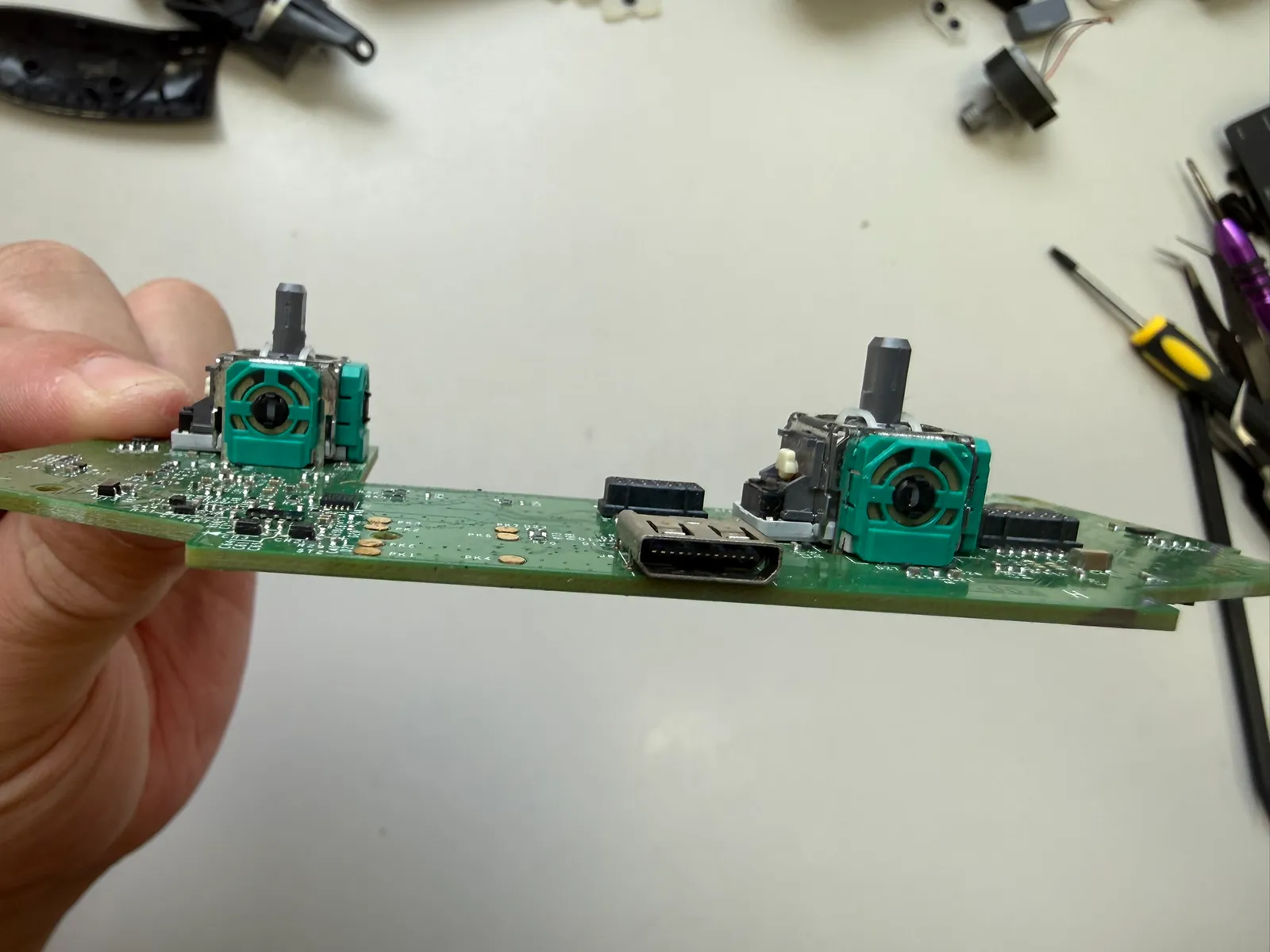

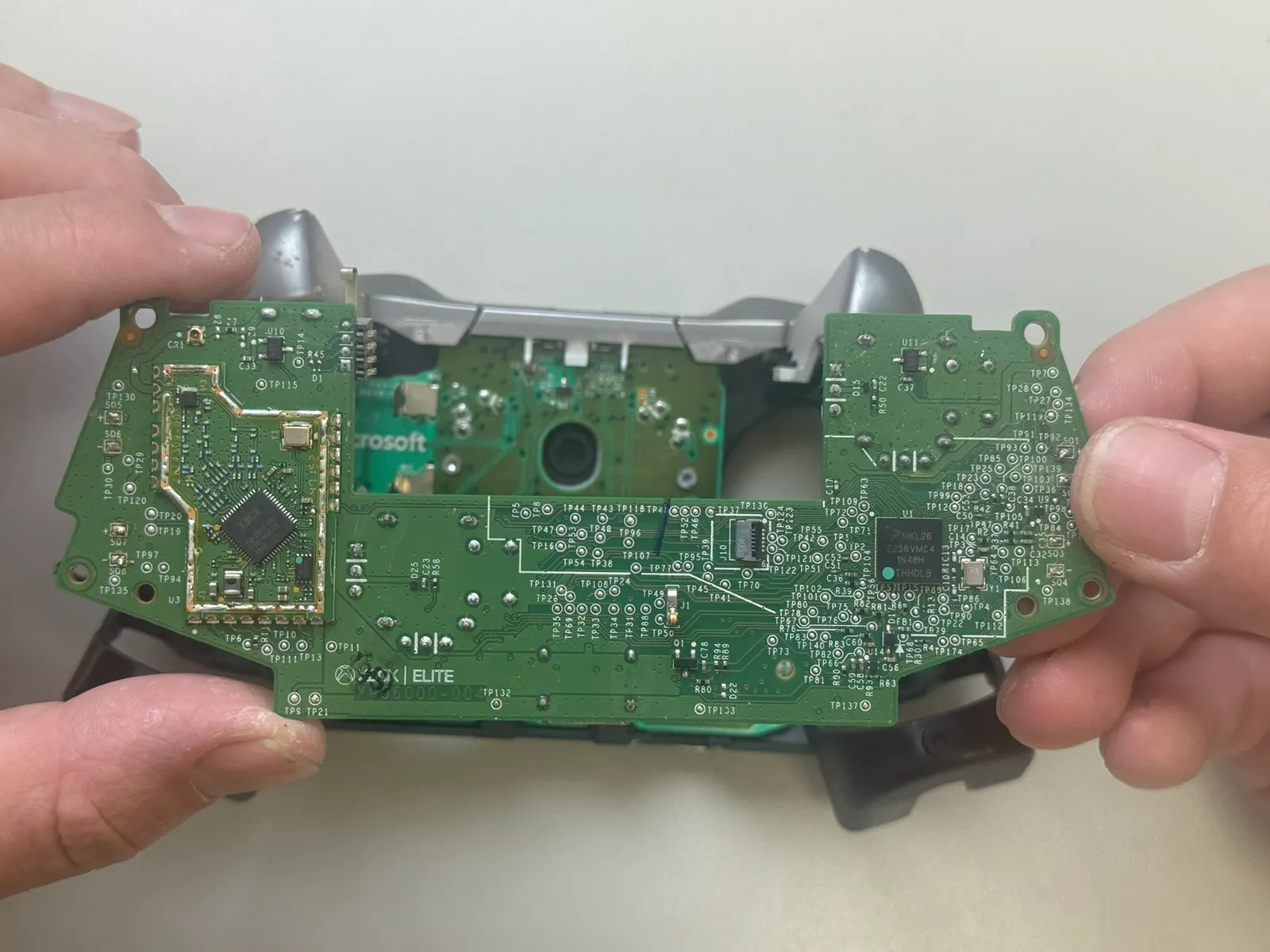

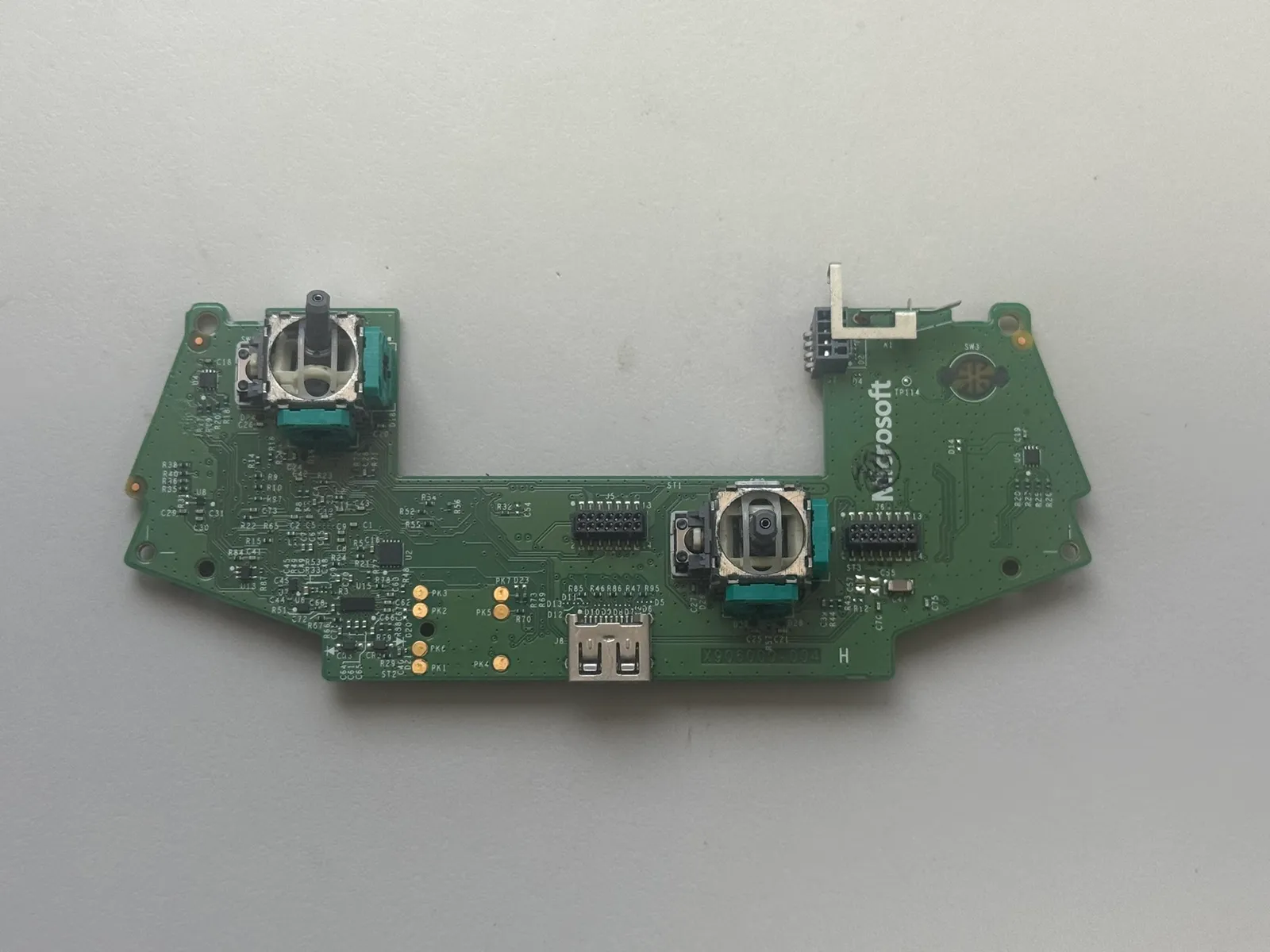

取下主板
主板型號：X906000-004
1
2
3
- 步驟 16 / 共 26

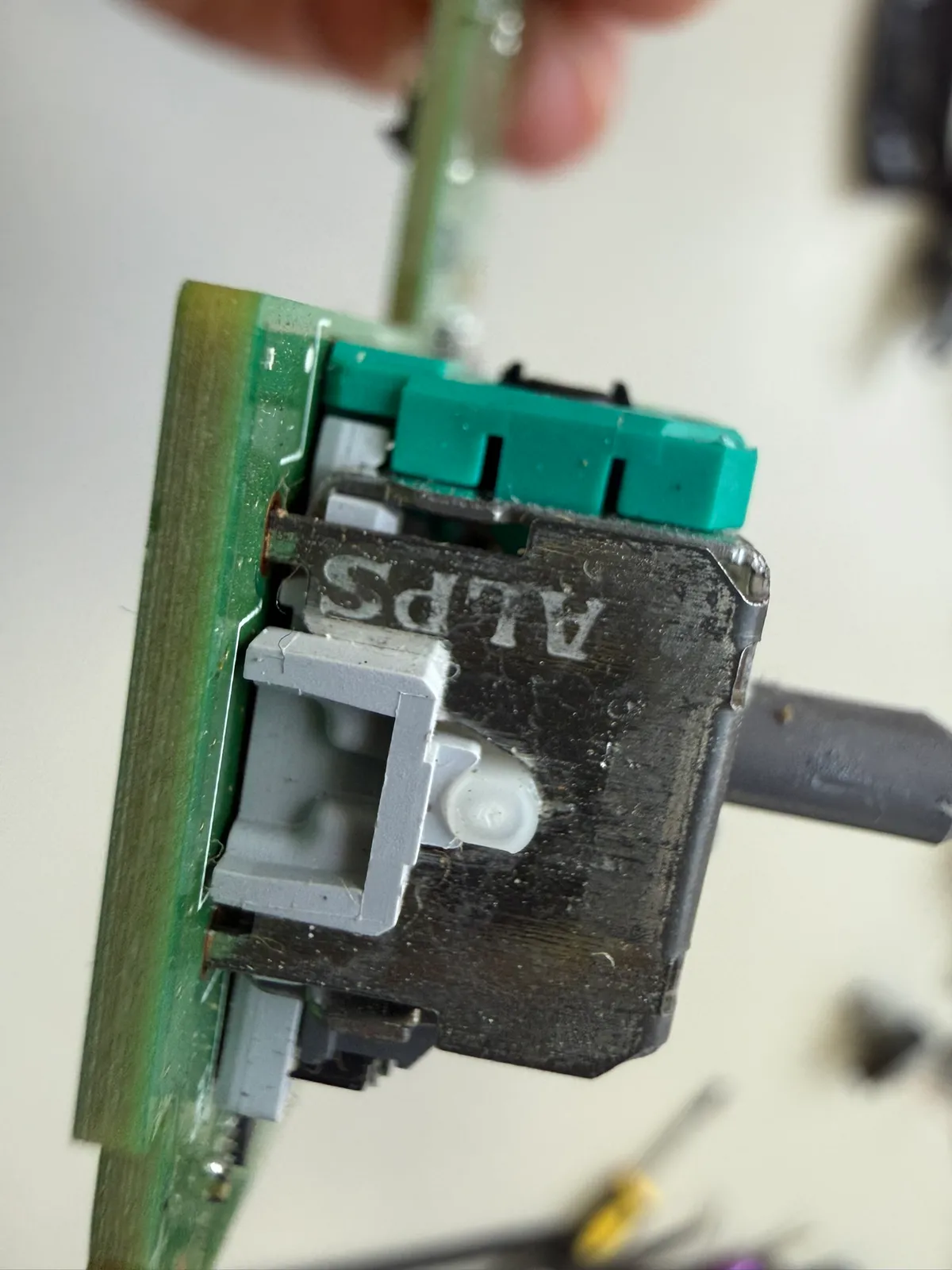

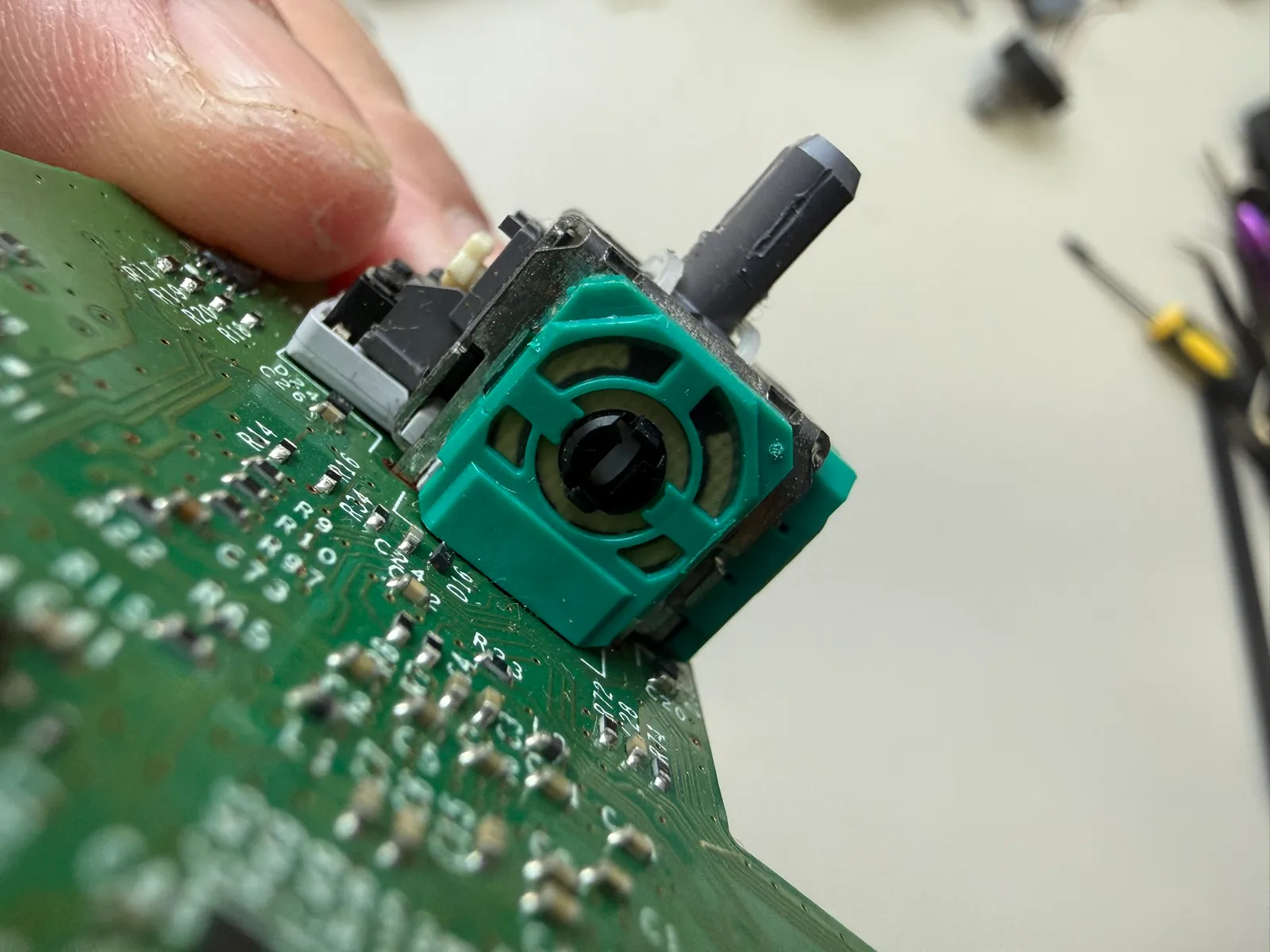

碳膜搖桿
製造商：阿爾卑斯(ALPS)
1
2
3
4
- 步驟 17 / 共 26

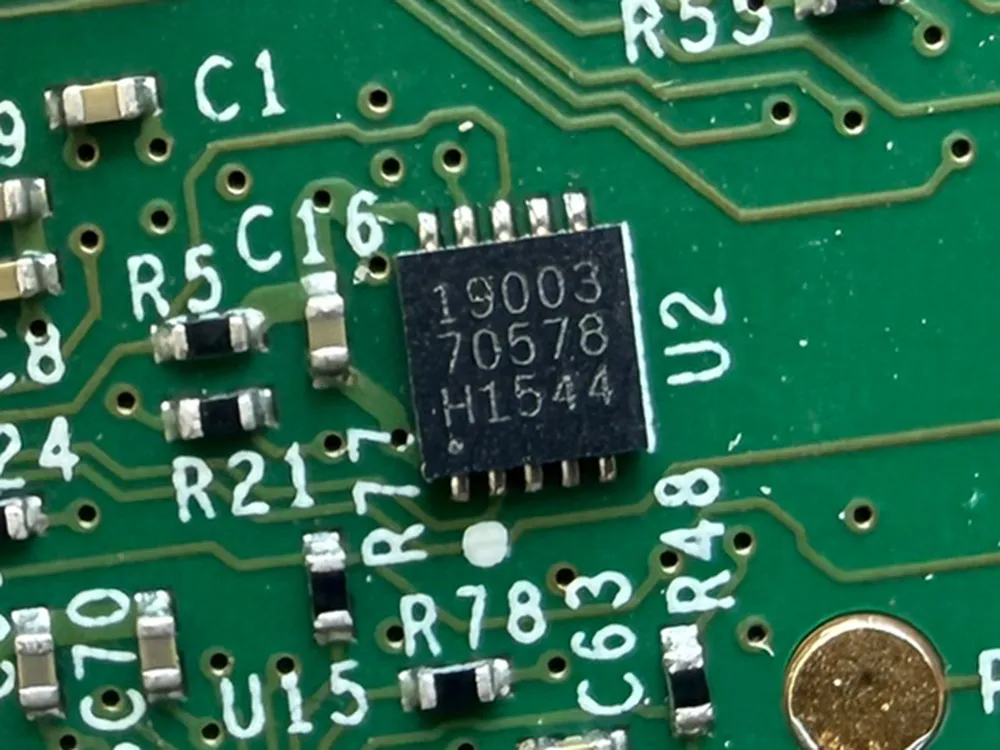

步驟 17
絲印：19003
- 步驟 18 / 共 26

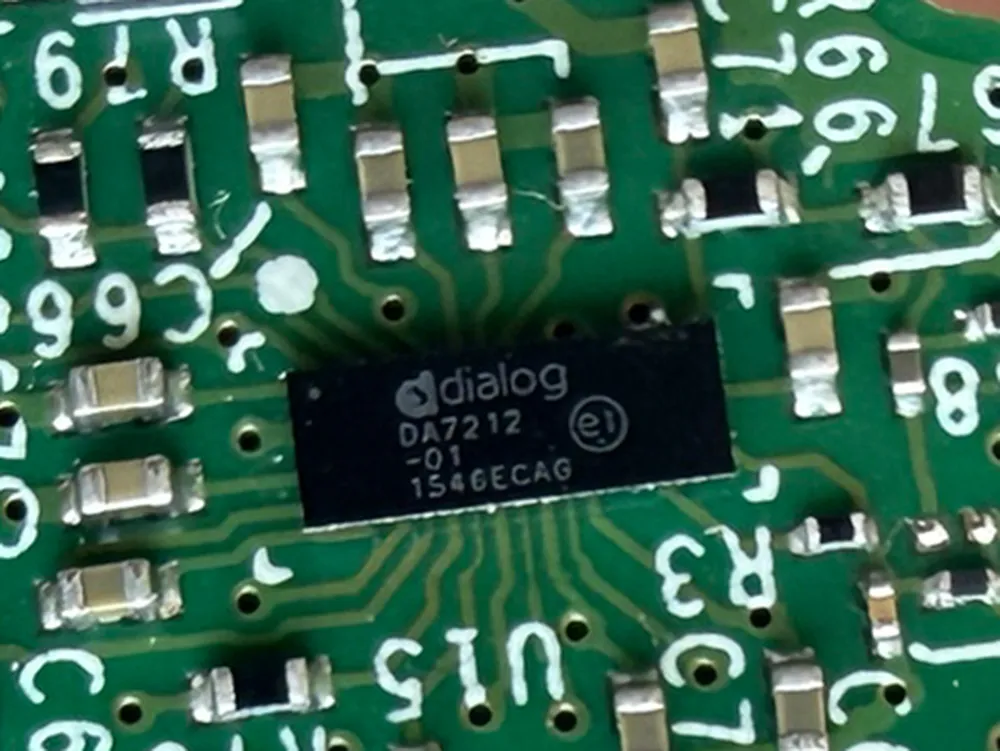

音訊 晶片
製造商：Dialog(戴樂格半導體，該公司目前已被 Renesas 瑞薩電子收購） 型號：DA7212
- 步驟 19 / 共 26

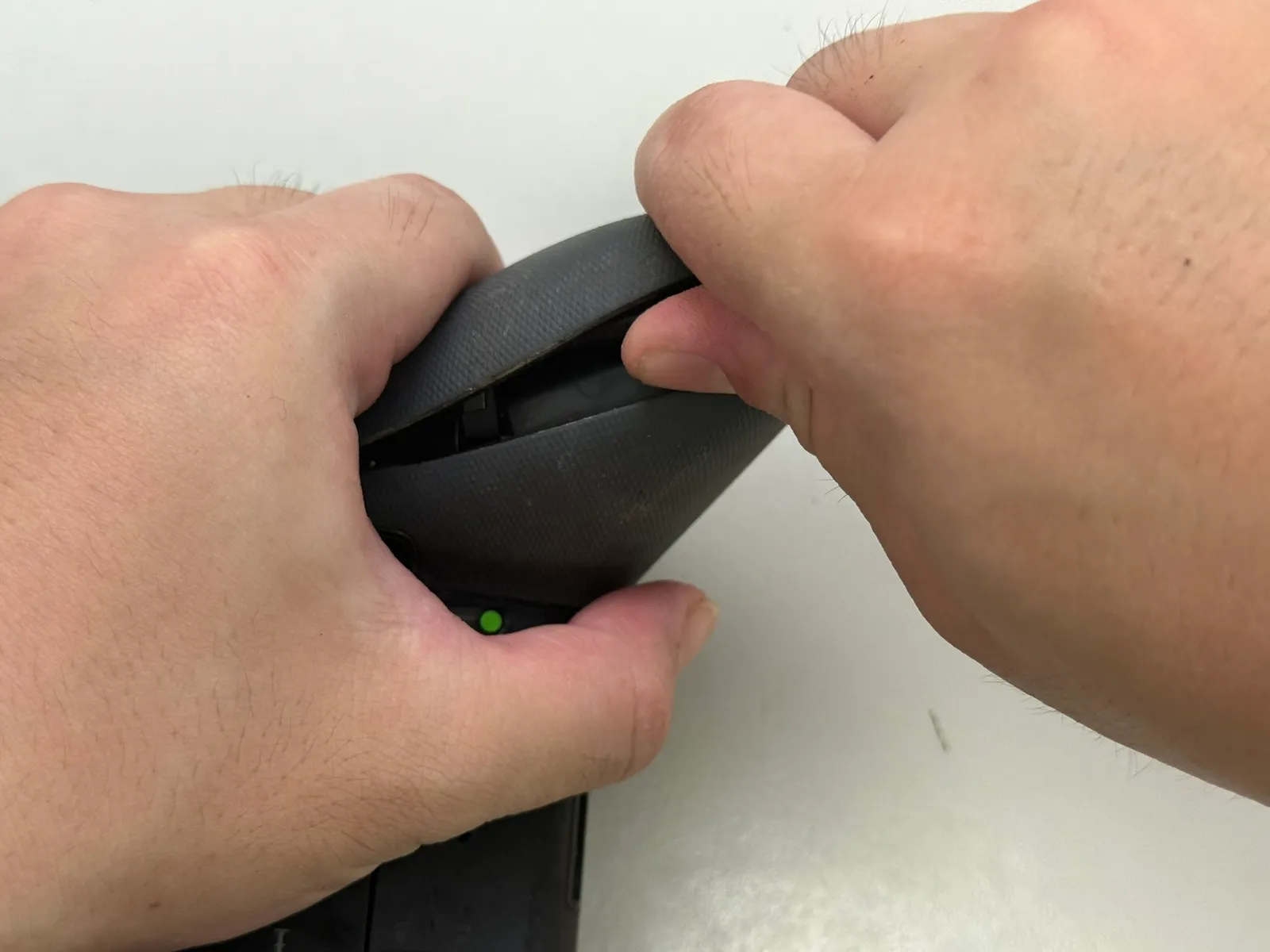

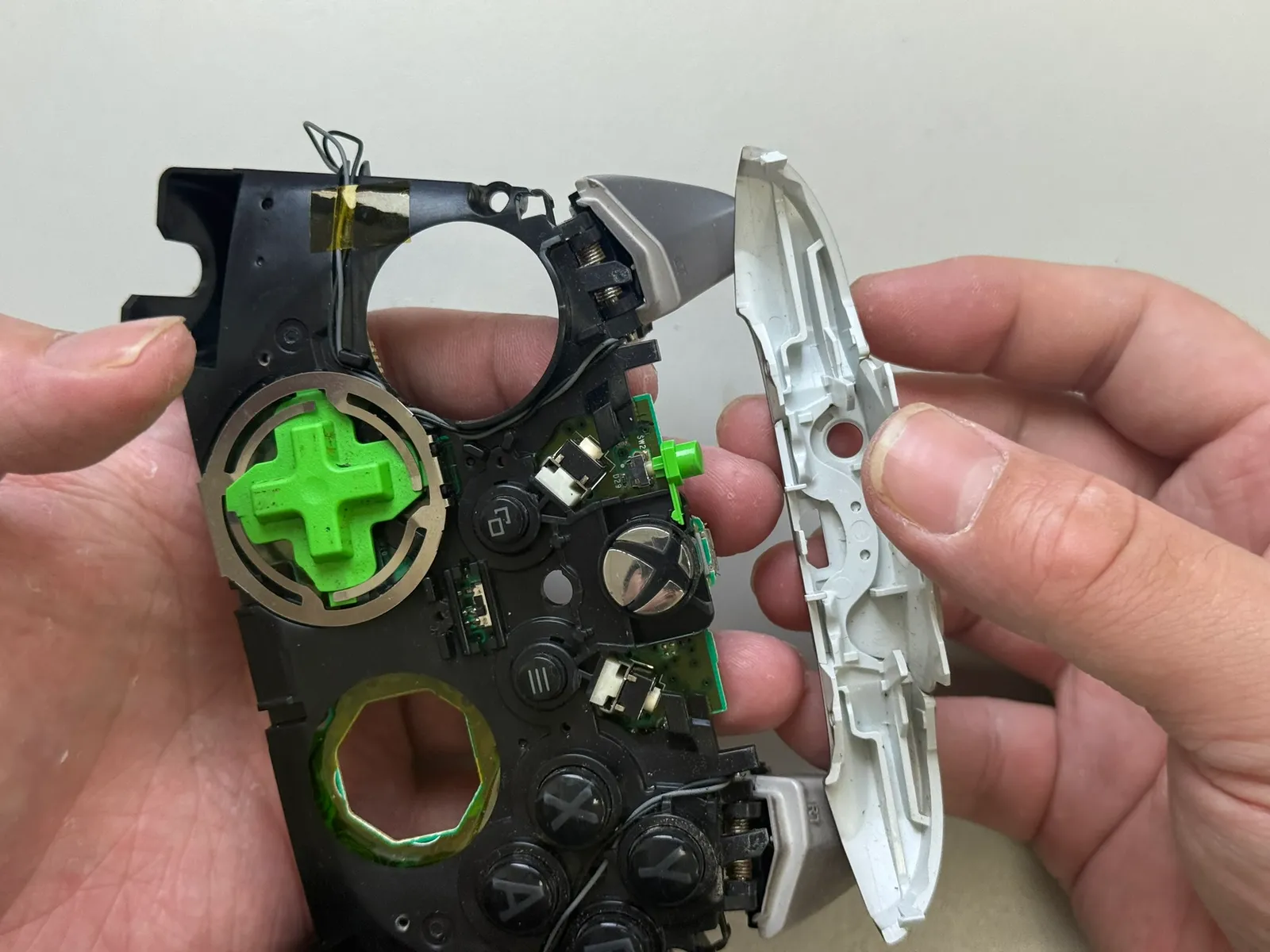

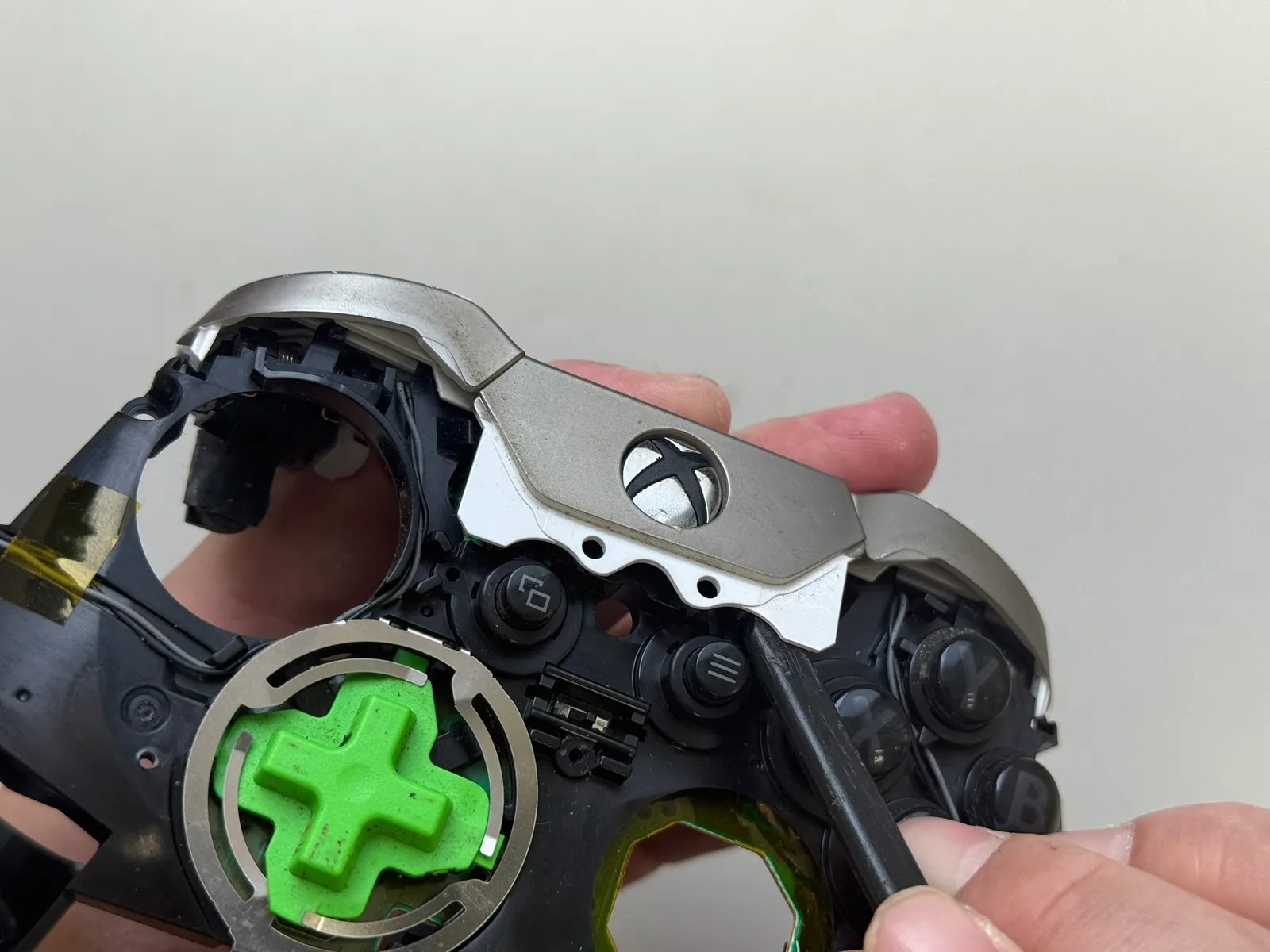

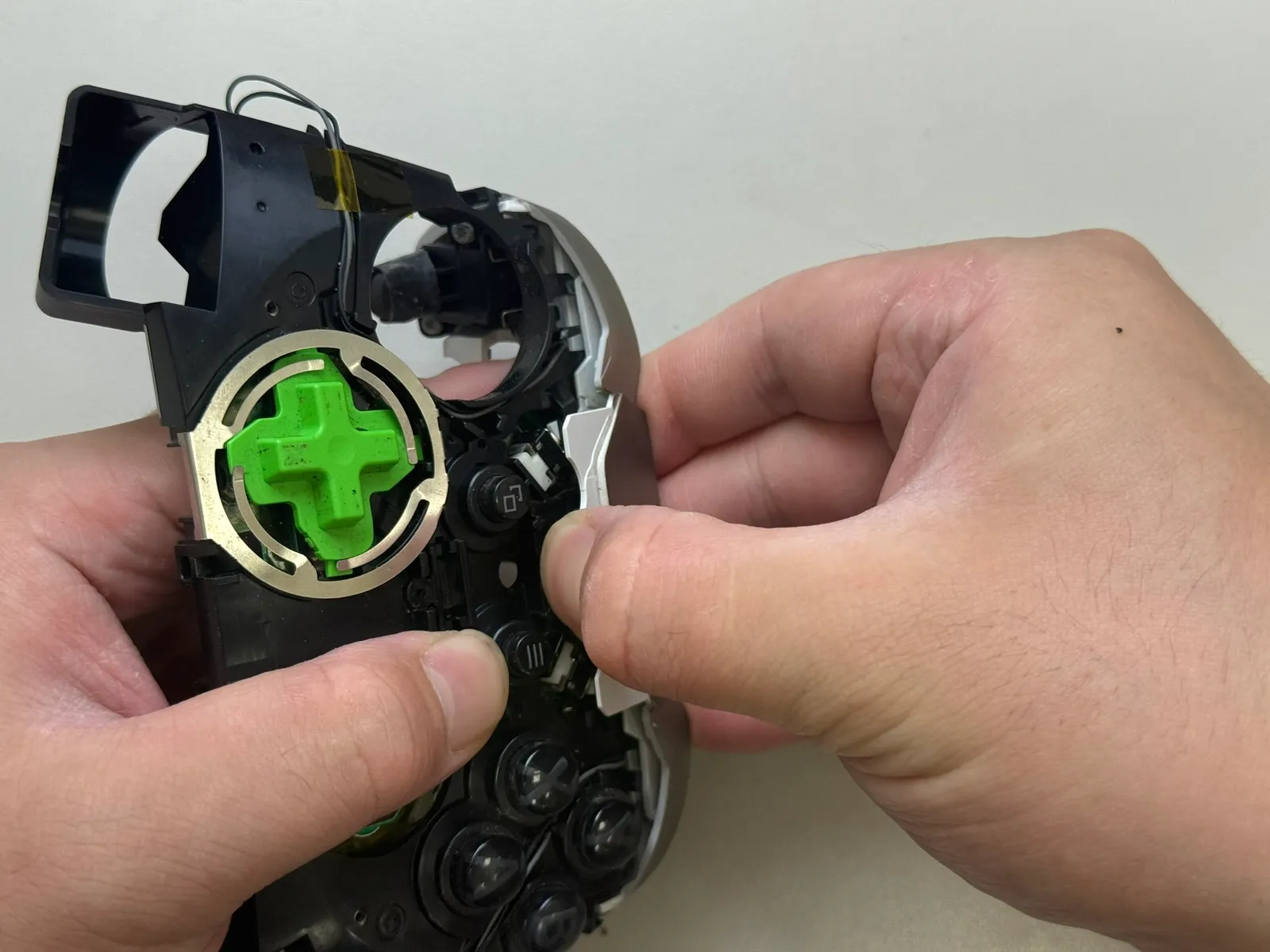

取下檔板 以及 LB RB 肩鍵
用翹棒或者手 去撬開LB RB的卡榫。 然後再撬開檔板 兩側的卡榫 最後是向後扳。會需要出點力。
1
2
3
4
- 步驟 20 / 共 26

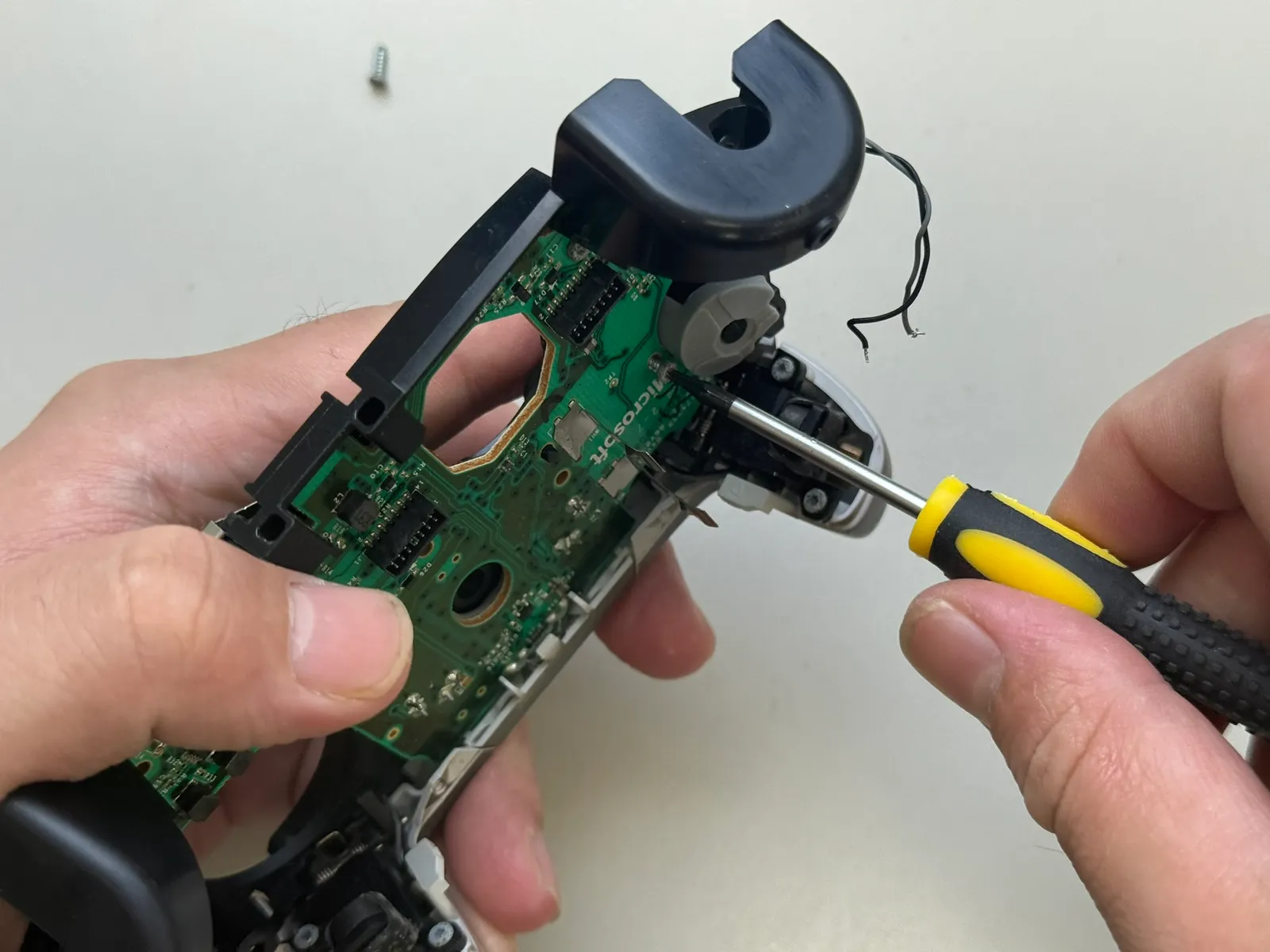

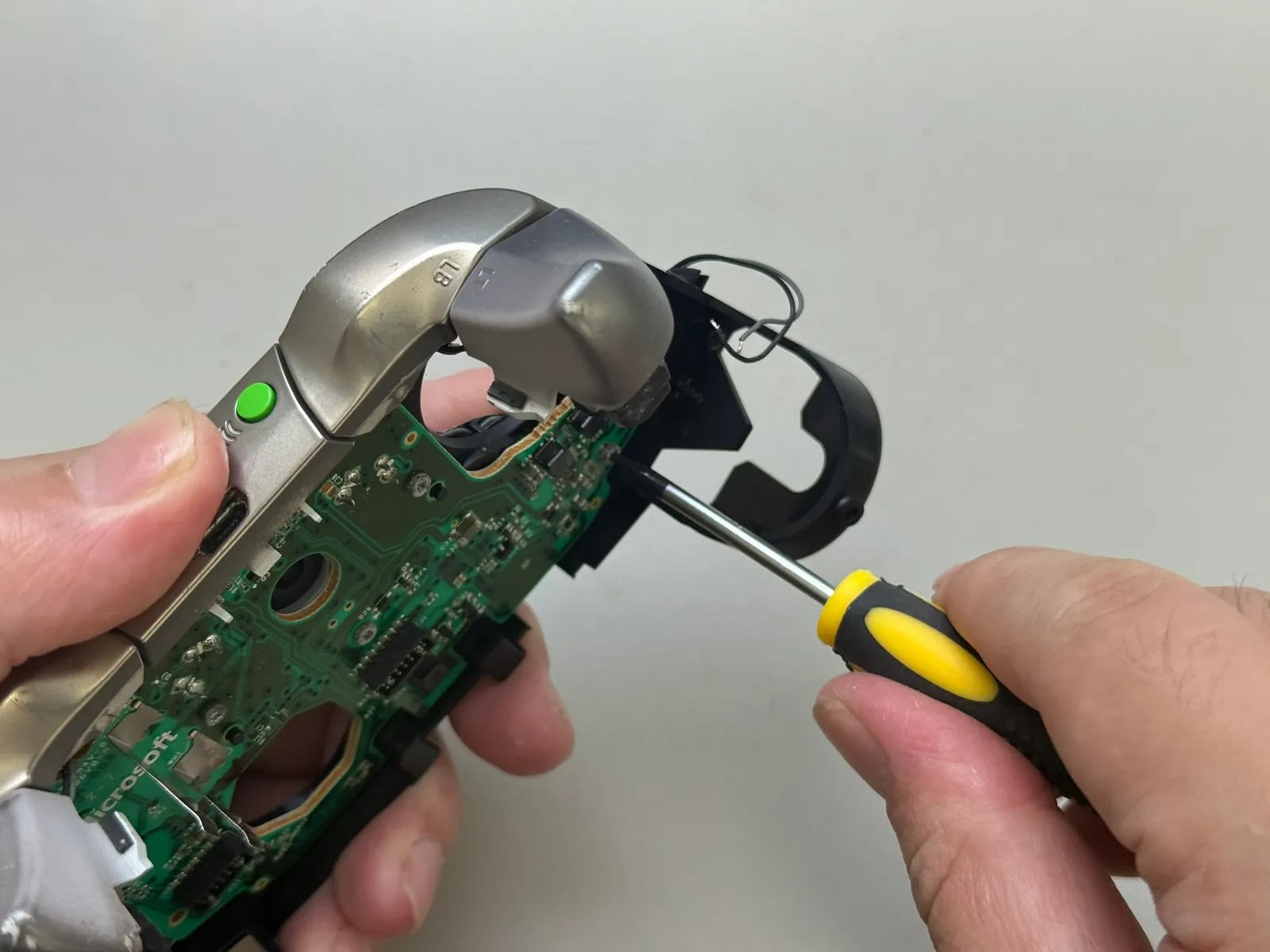

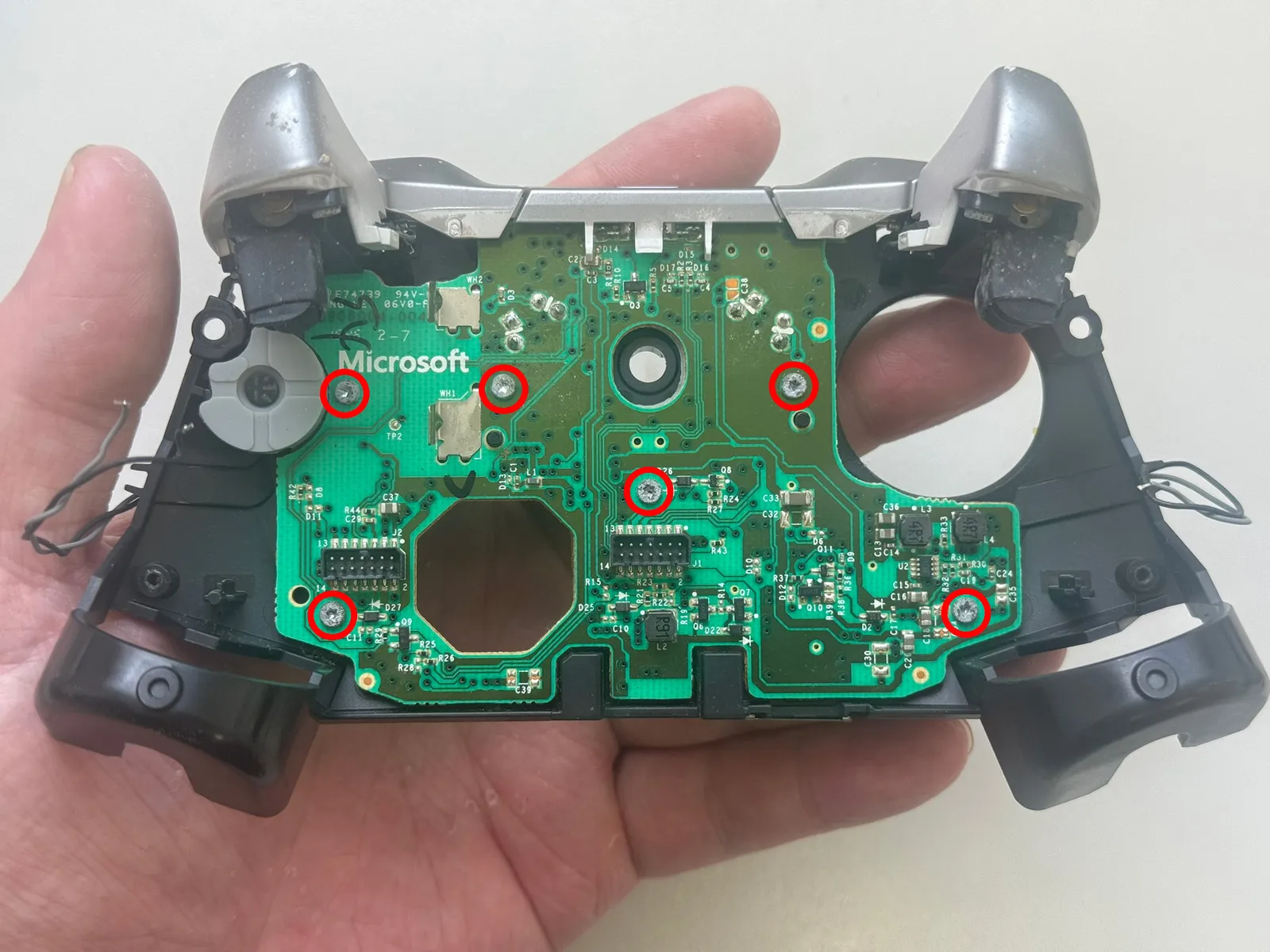

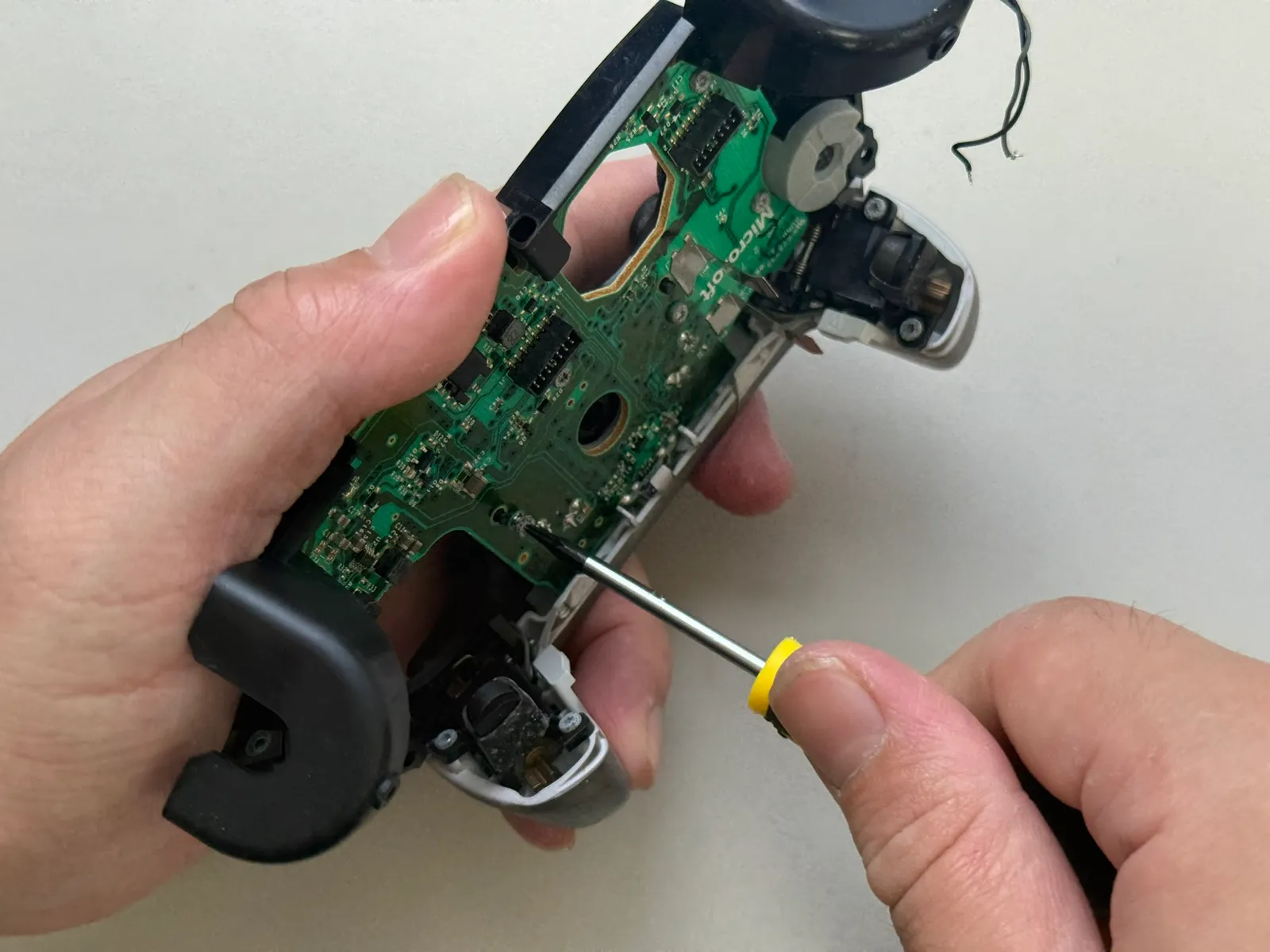

卸掉 6顆六角螺絲
用 T6H六角螺絲起子
1
2
3
4
5
6
7
- 步驟 21 / 共 26

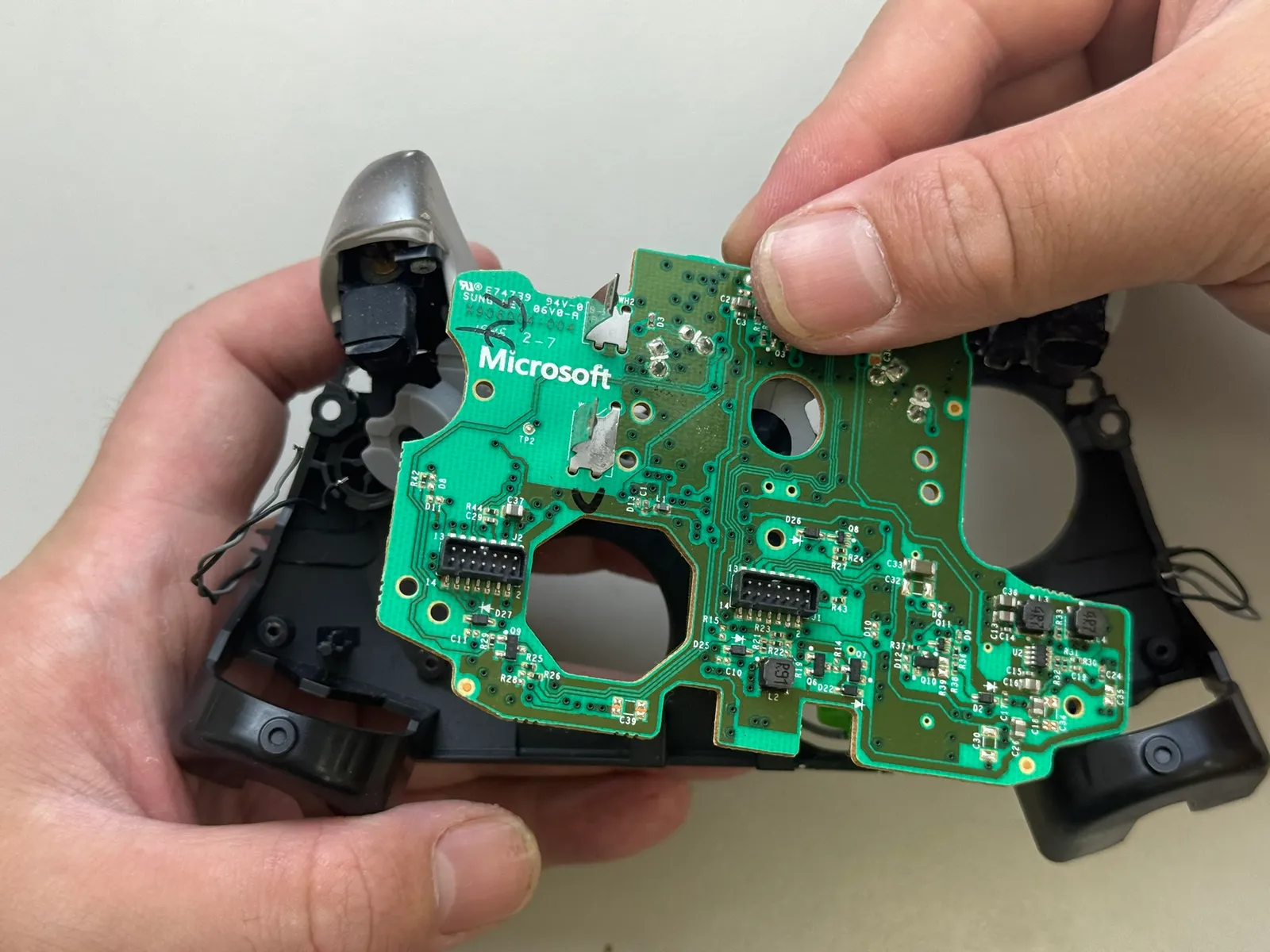

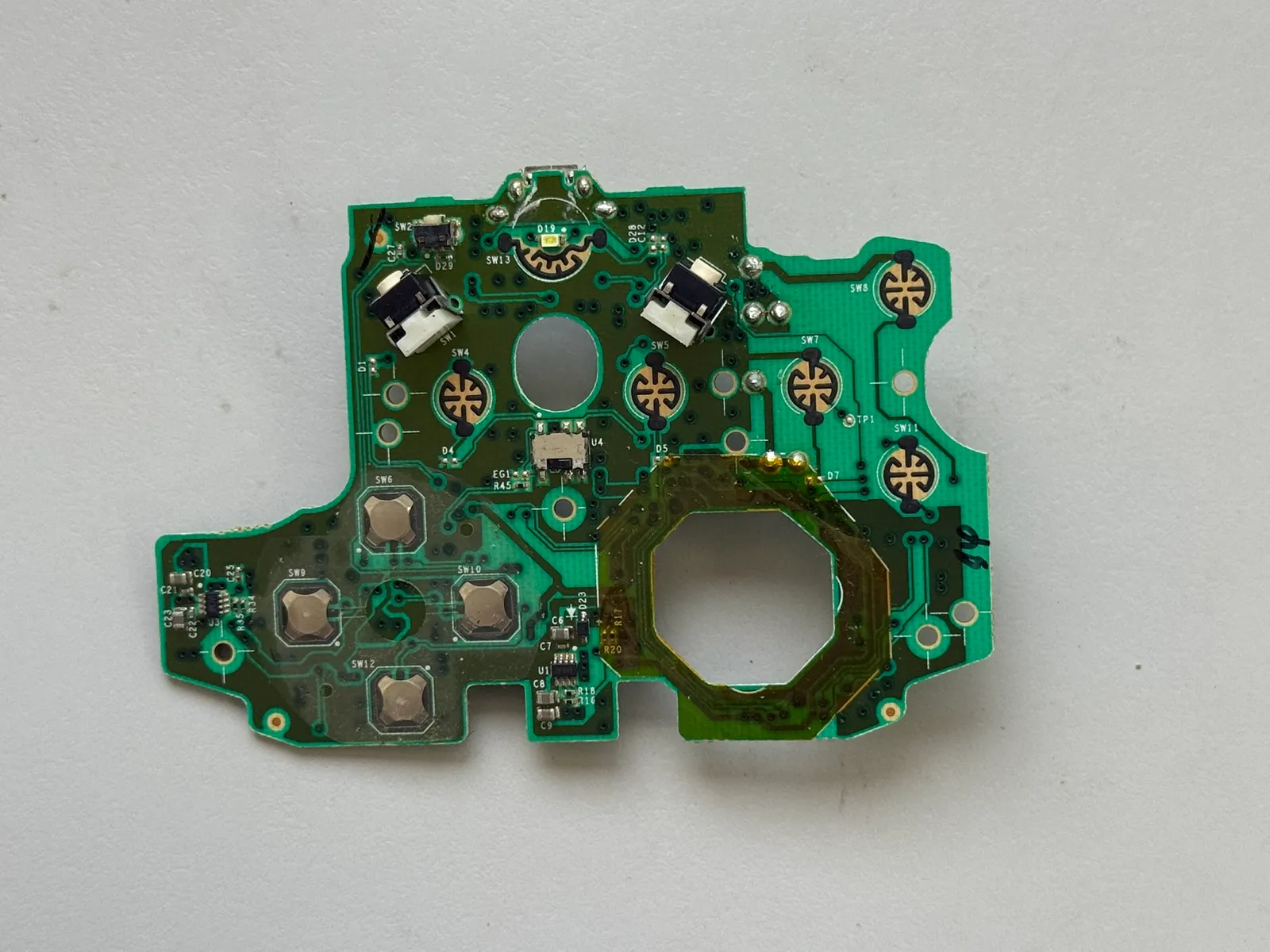

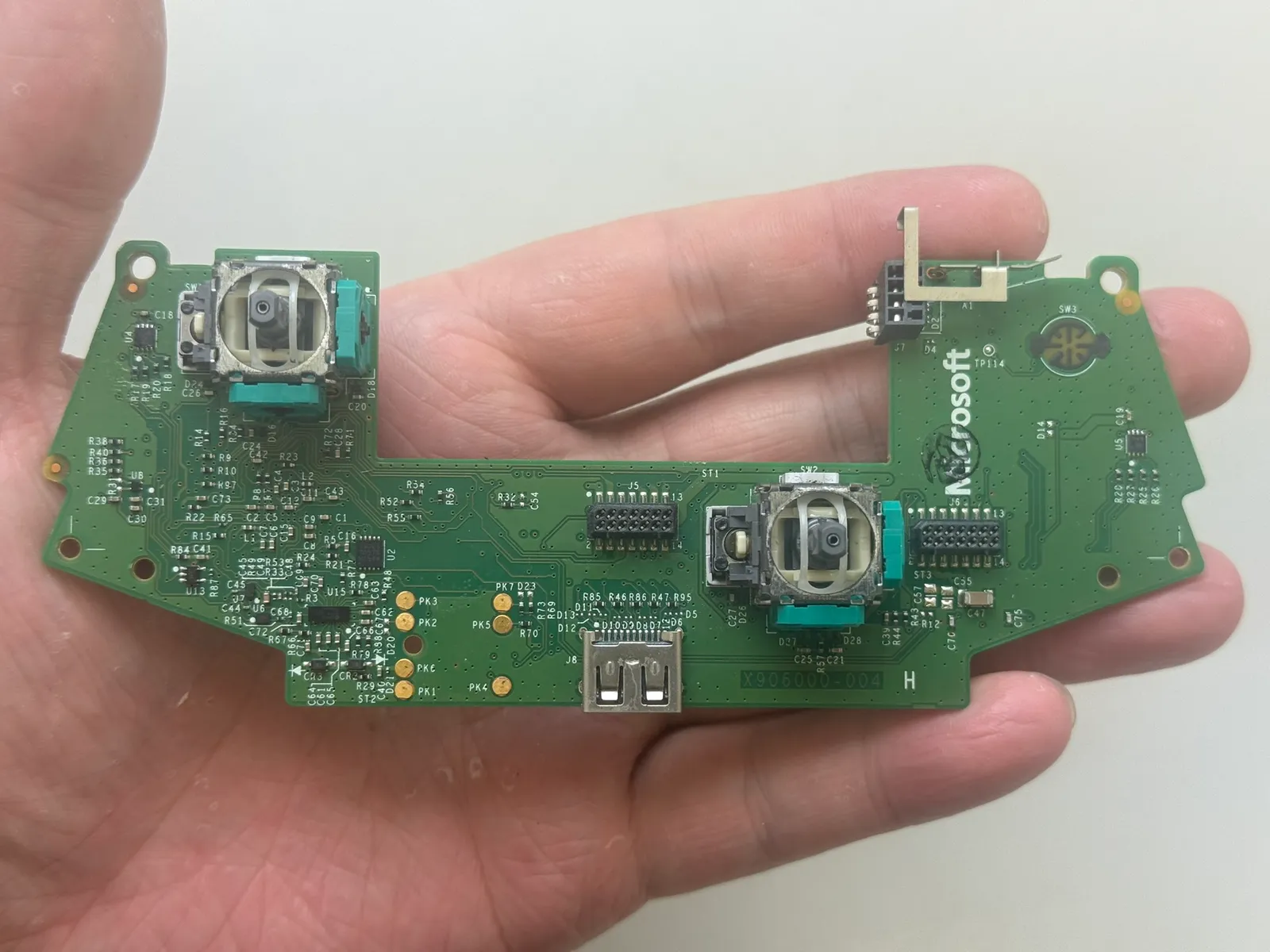

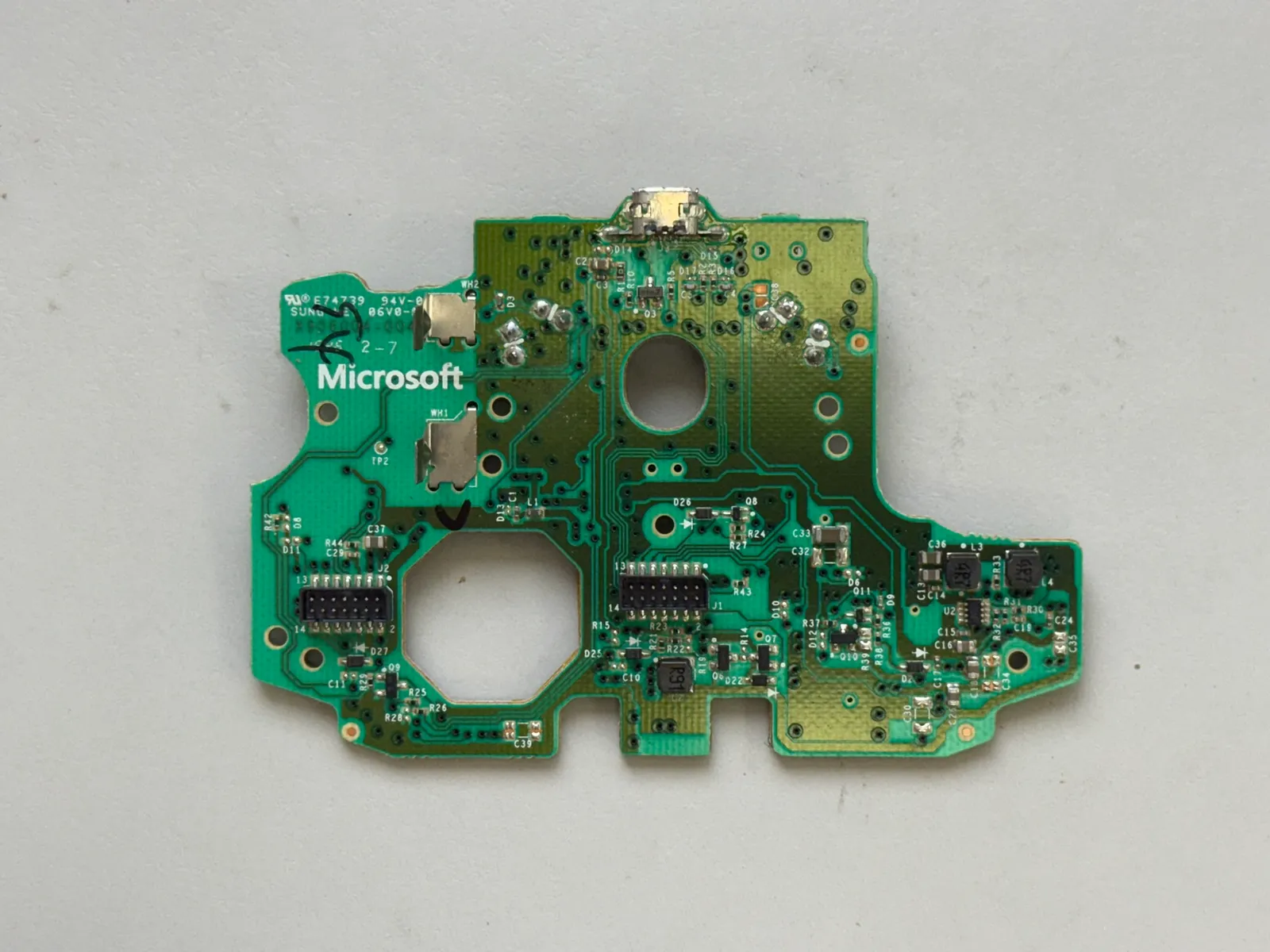

取出副板
型號：X906004-004
1
2
3
- 步驟 22 / 共 26

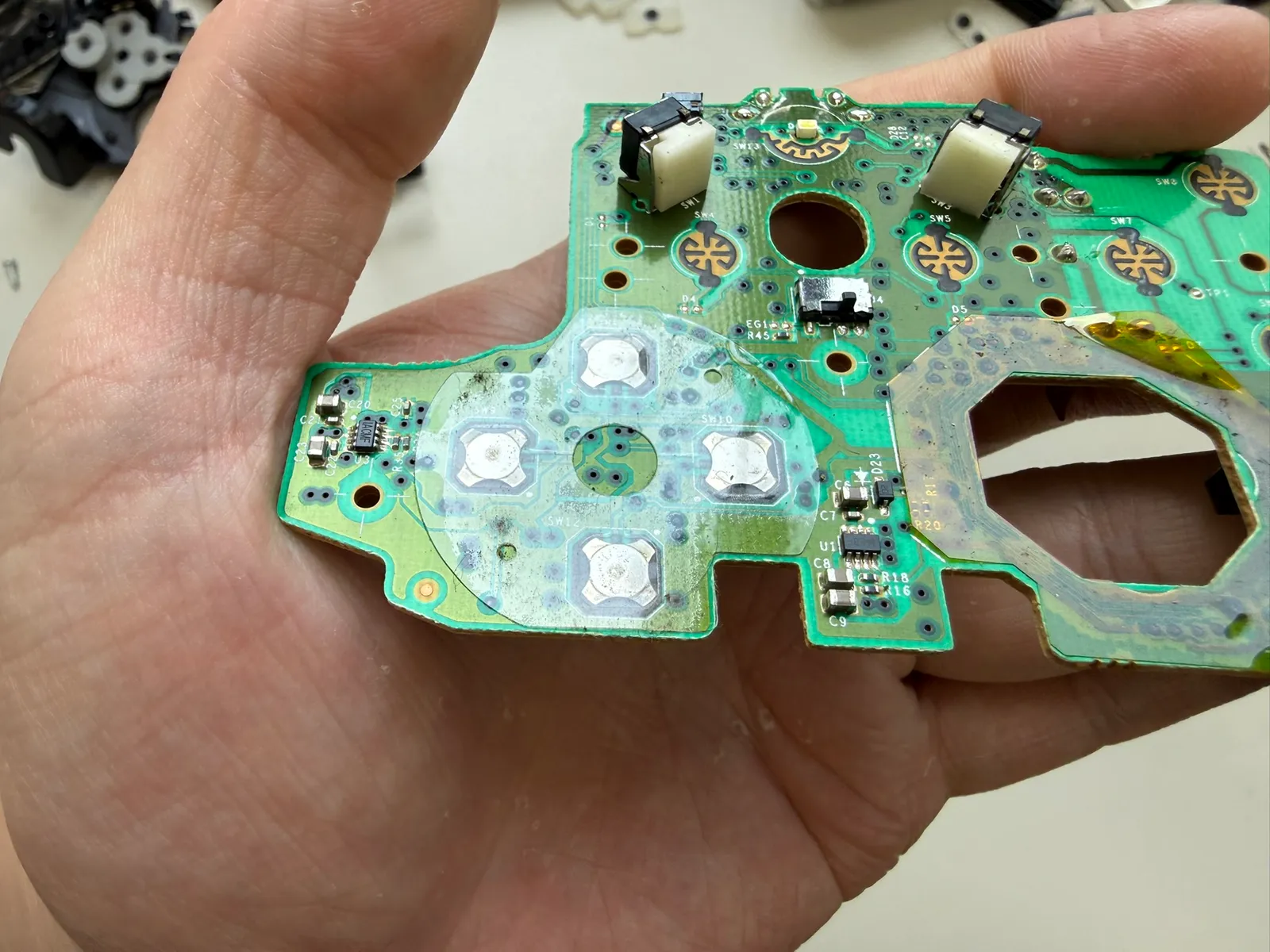

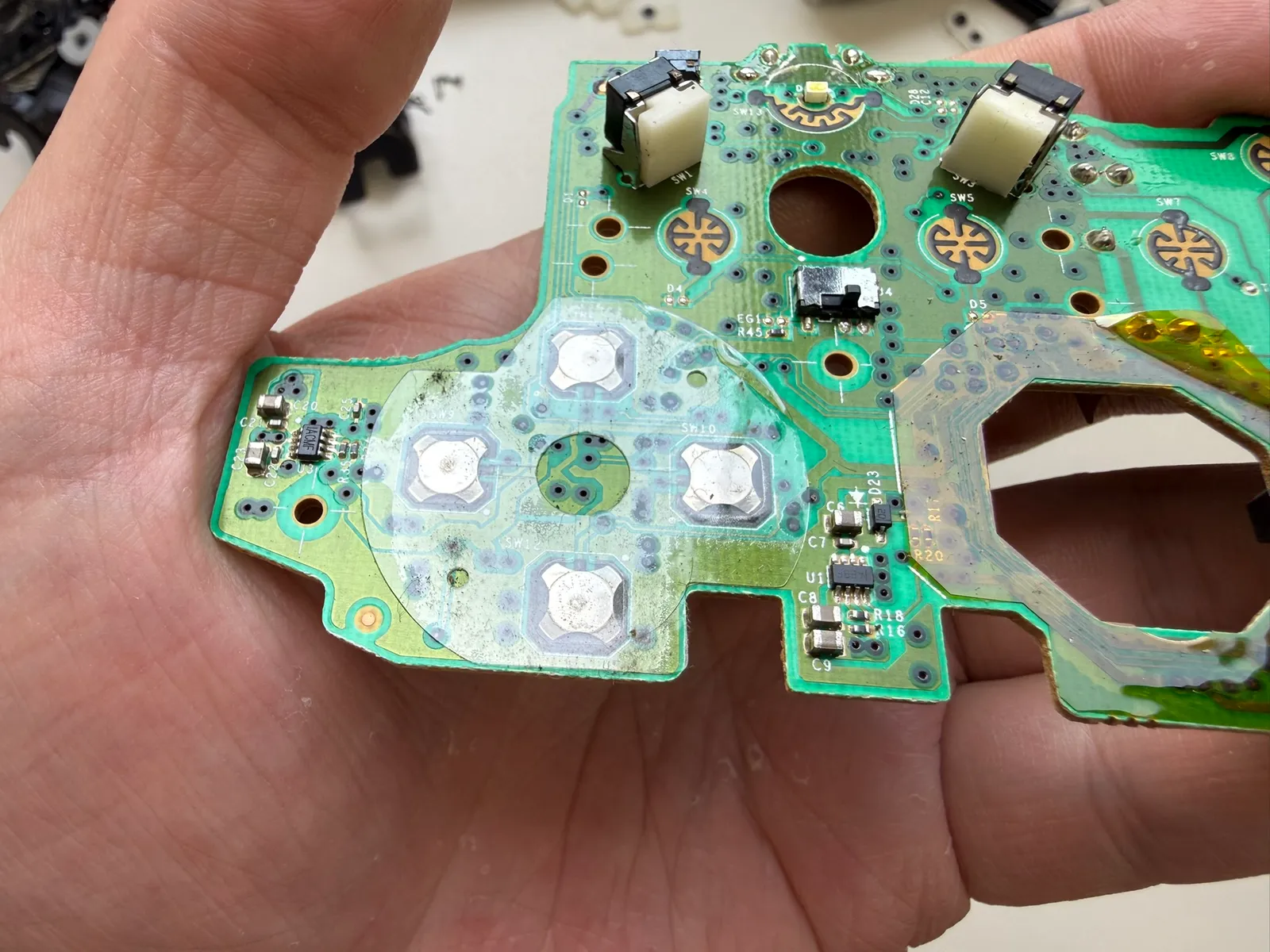

按鍵彈片
按鍵彈片是 十字鍵的部分。 跟 XBOX ONE Model 1697的是一樣的
1
2
- 步驟 23 / 共 26

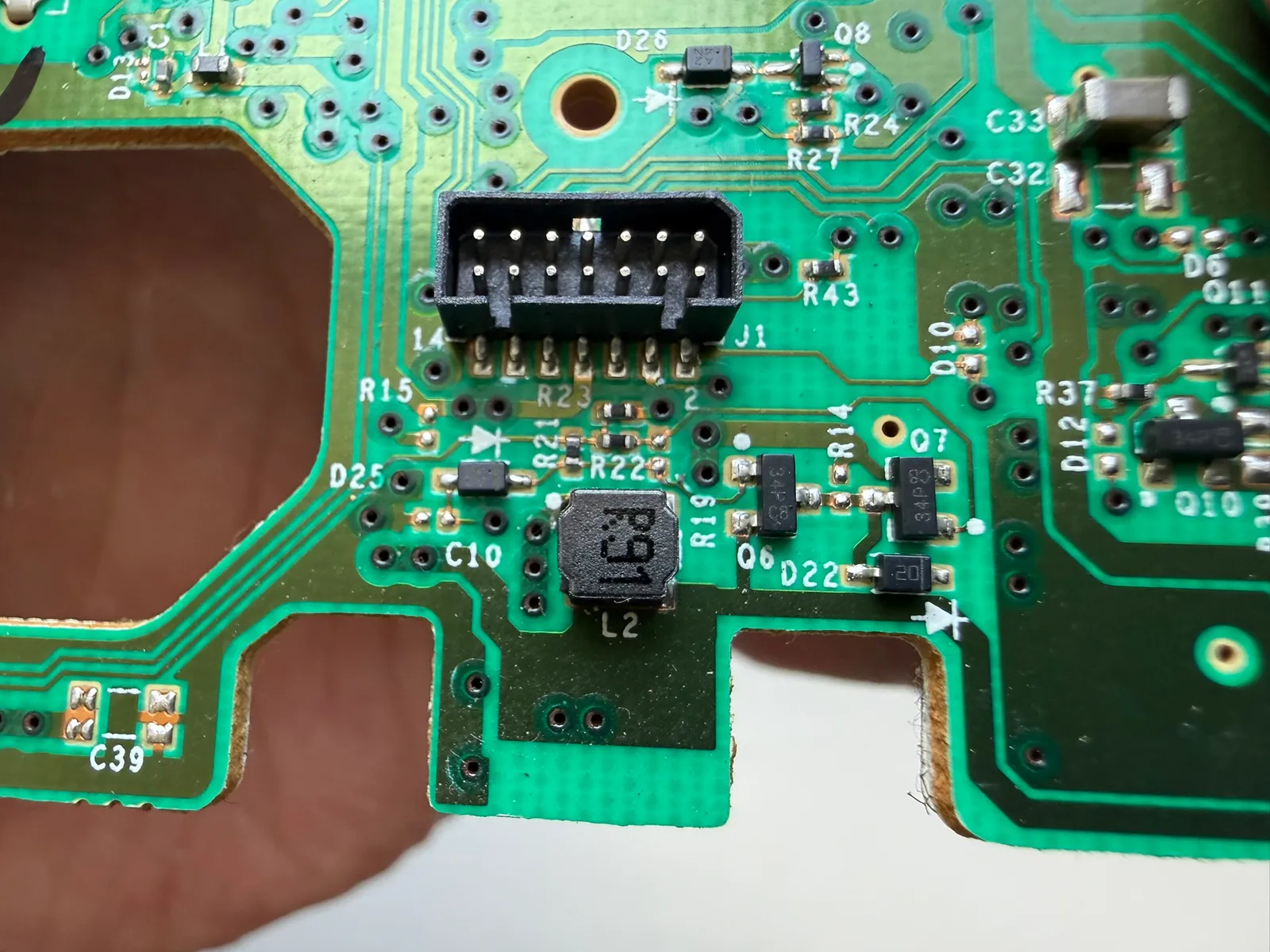

電感
0.91 µH
- 步驟 24 / 共 26

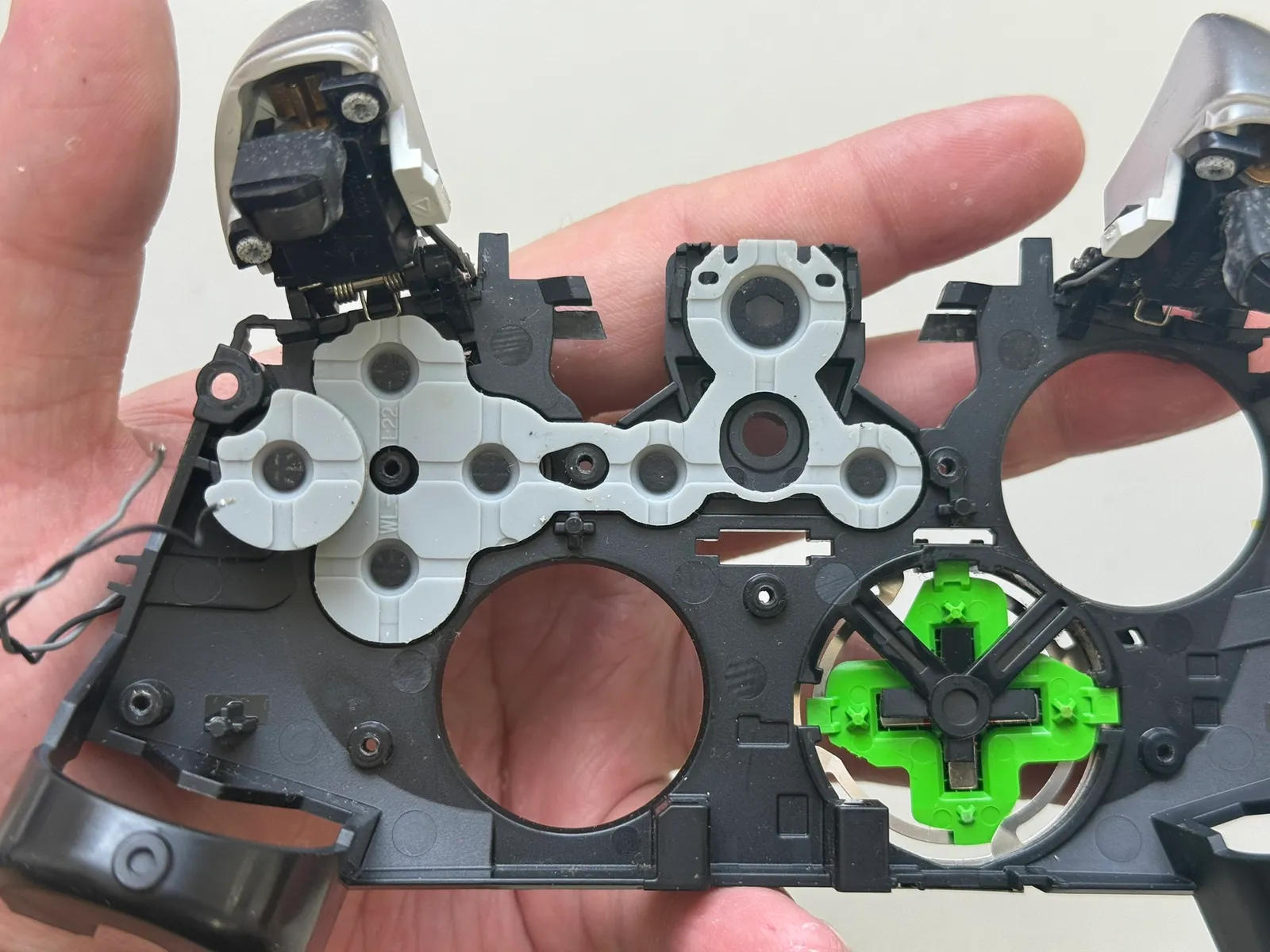

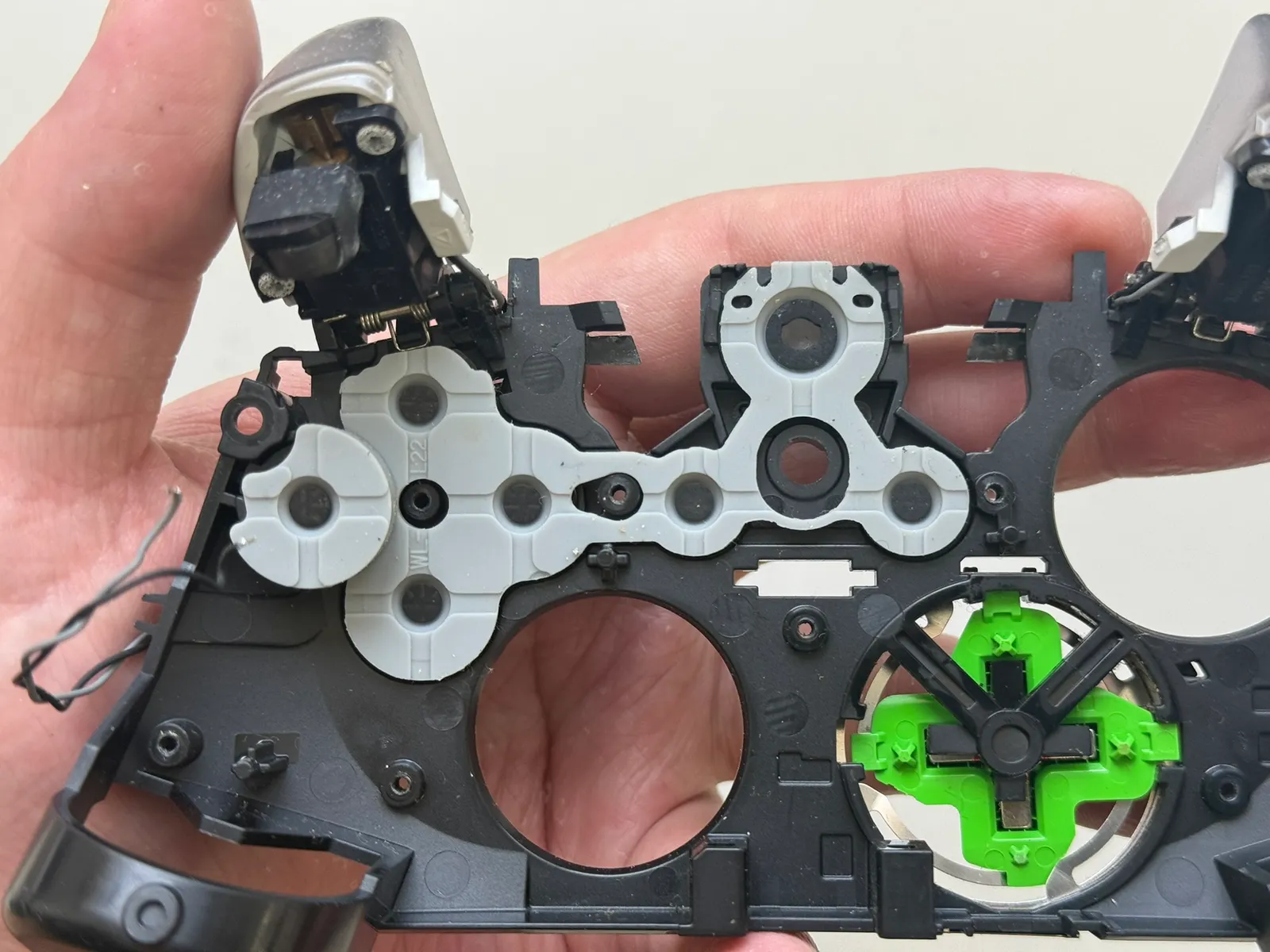

按鍵膠墊
跟 XBOX ONE Model 1697是一樣的
1
2
- 步驟 25 / 共 26

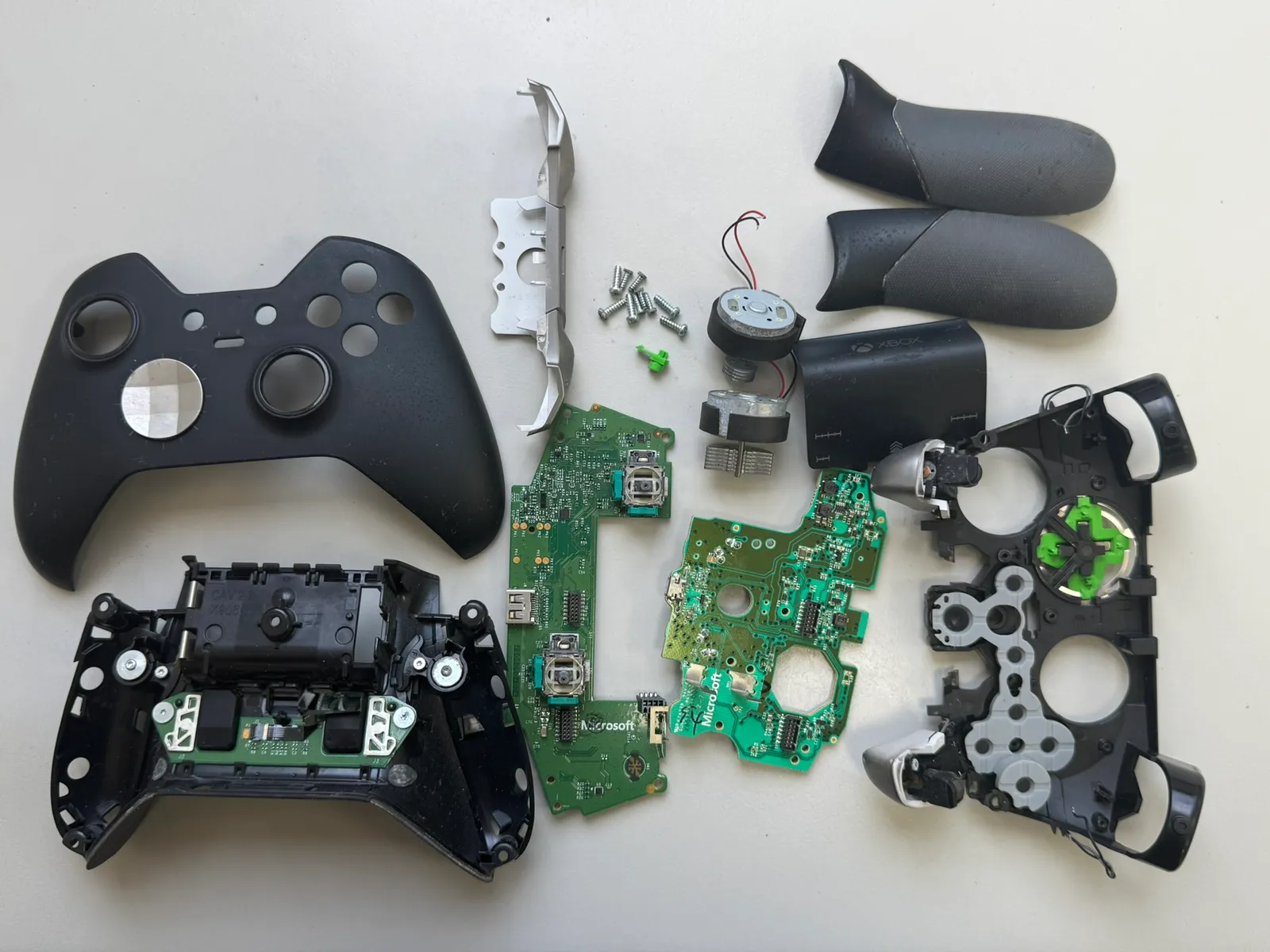

完整拆解
- 步驟 26 / 共 26

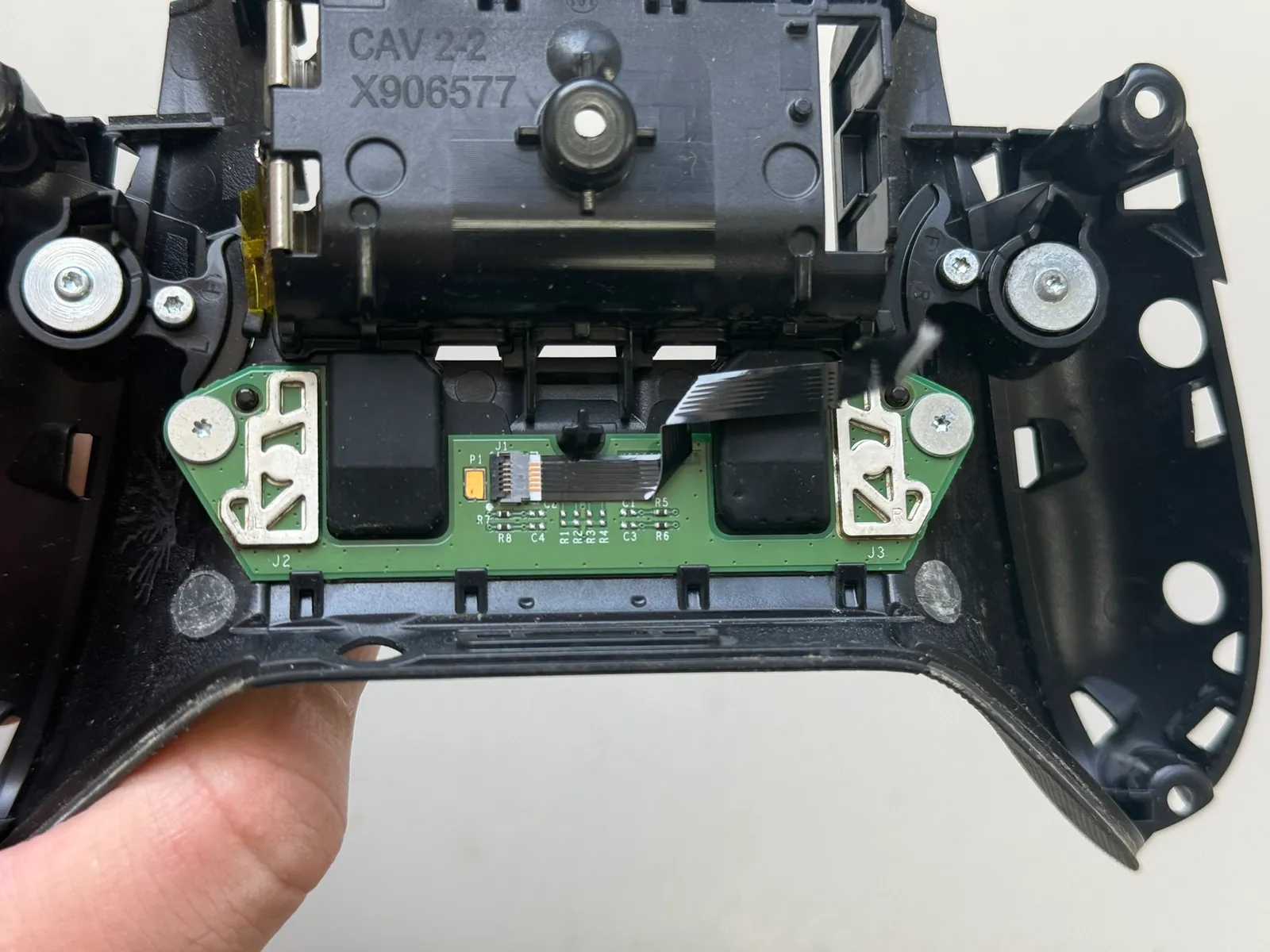

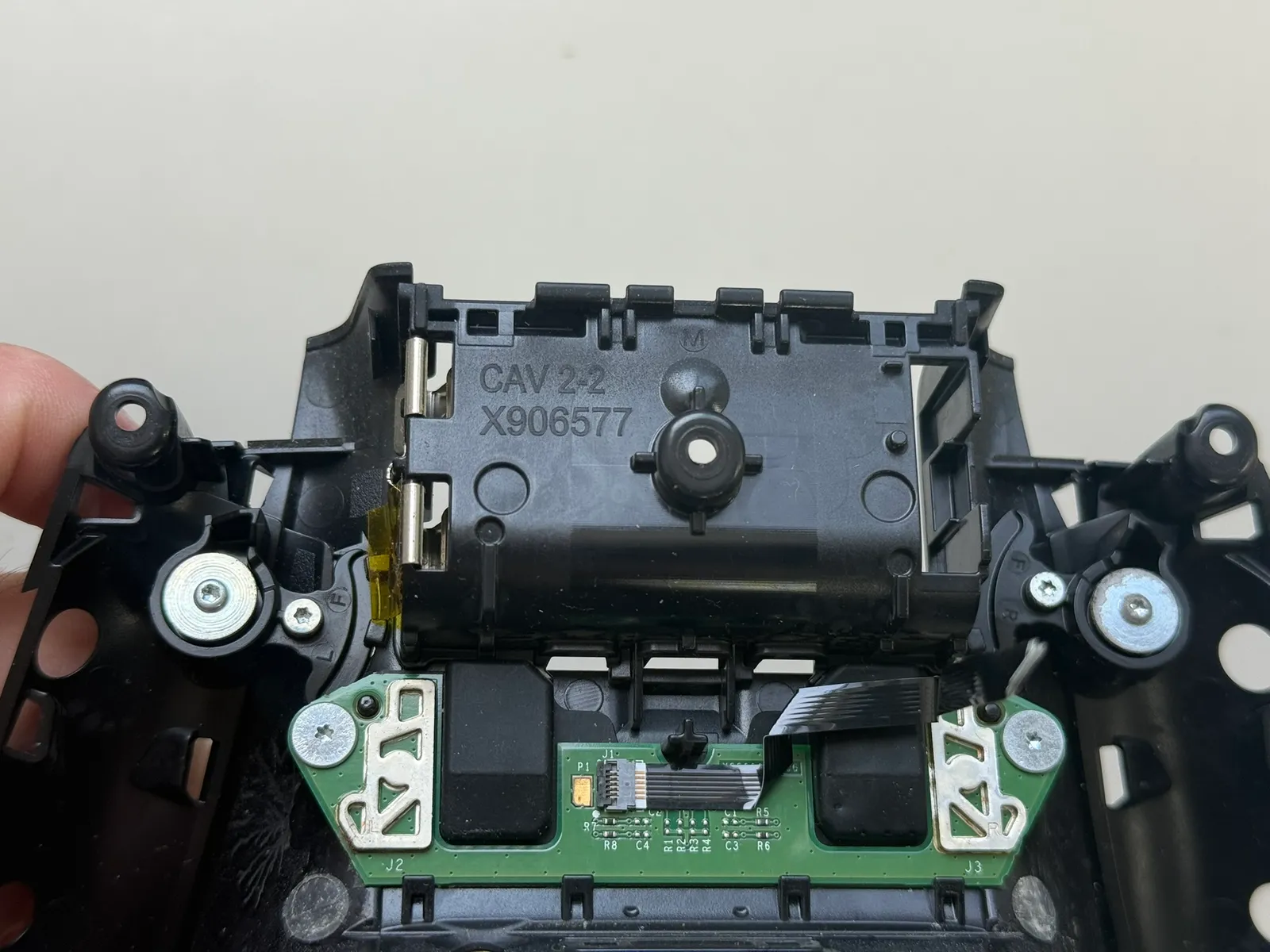

背殼
型號：X906577
1
2
