Microsoft(微軟) · XBOX 初代手把難度 中等
XBOX 初代手把 完整拆解
🧰 準備工具
- •十字起子×1— 4.0/5.0
- •十字起子×1— 1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 18

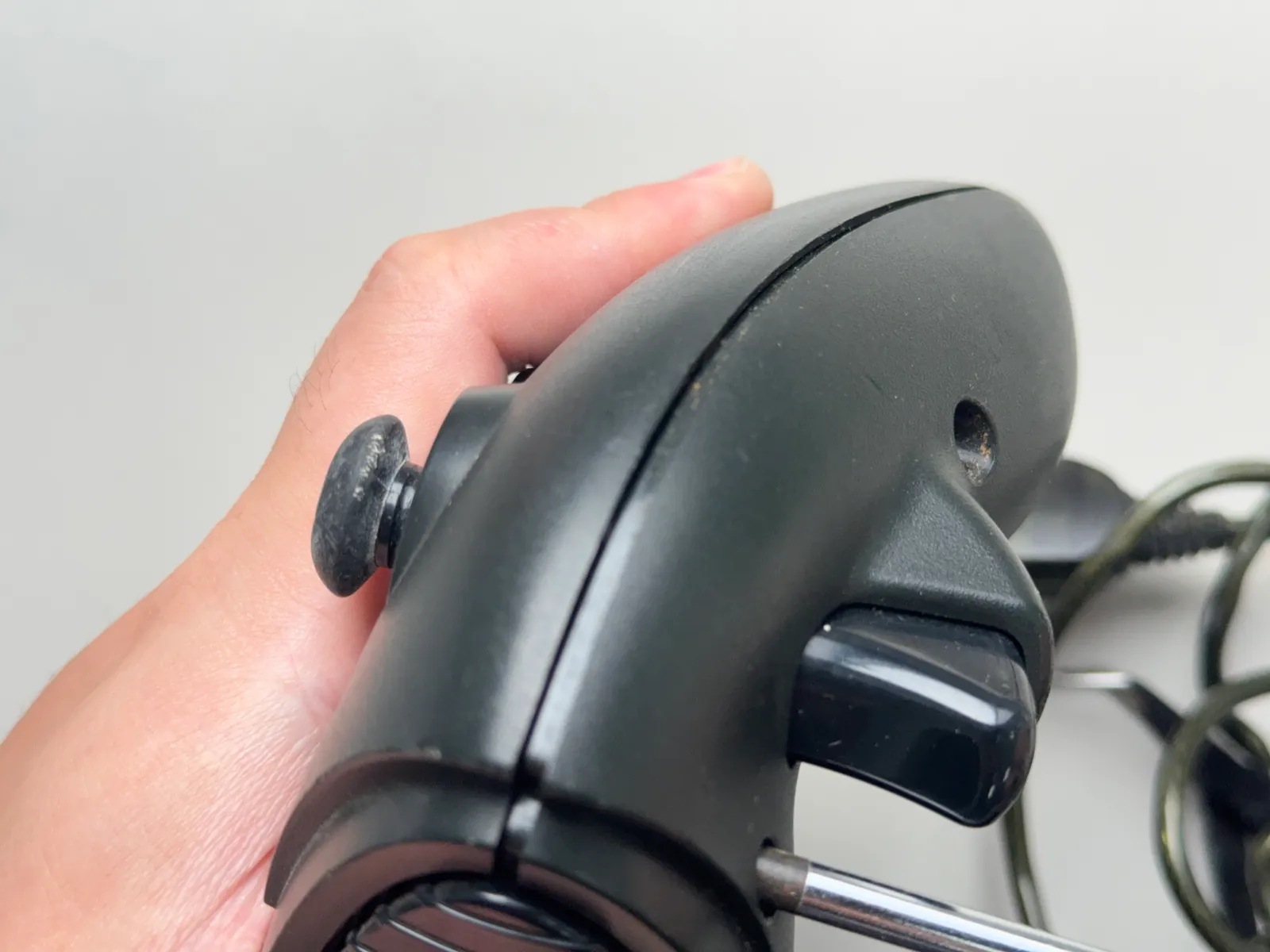

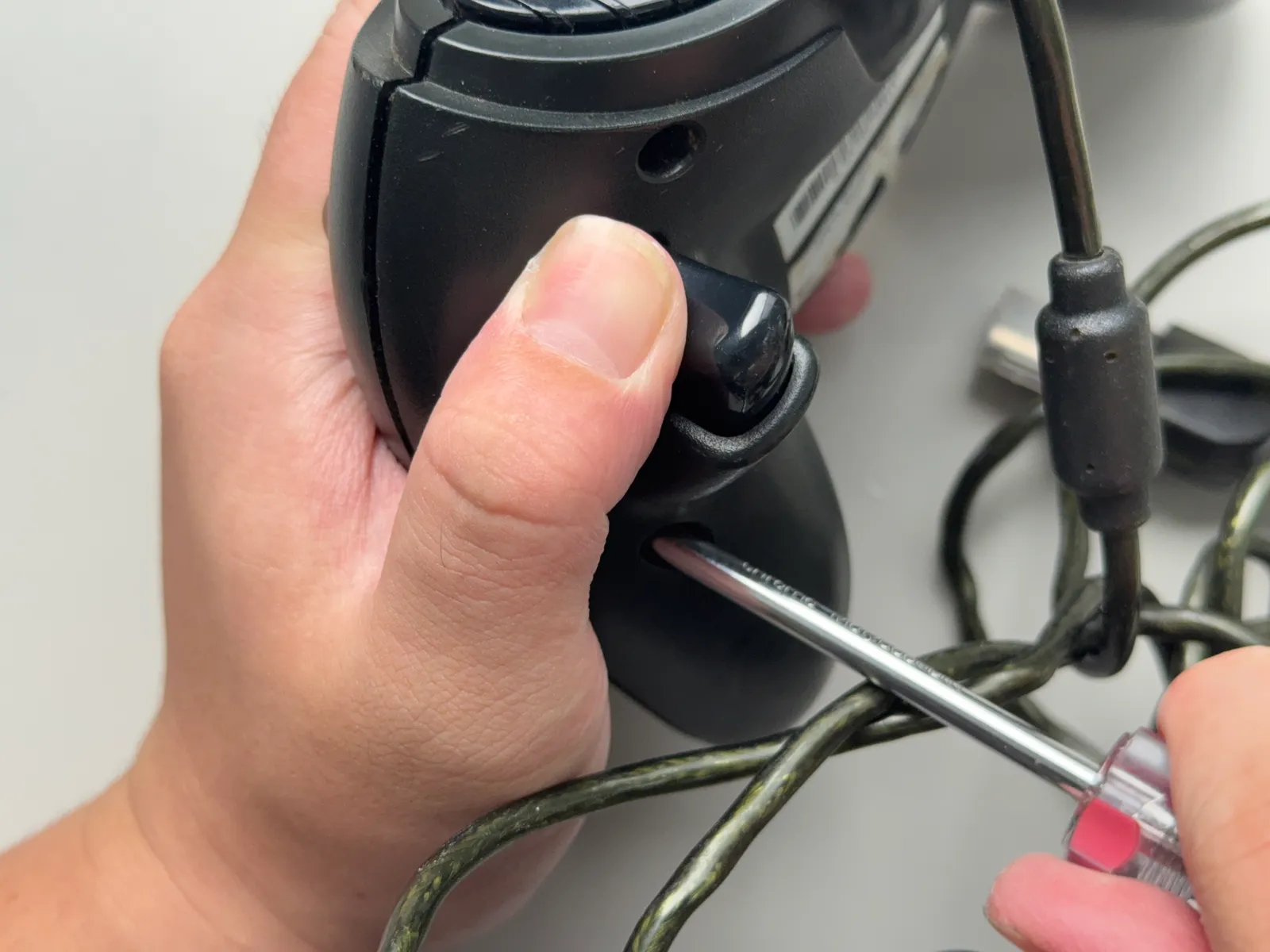

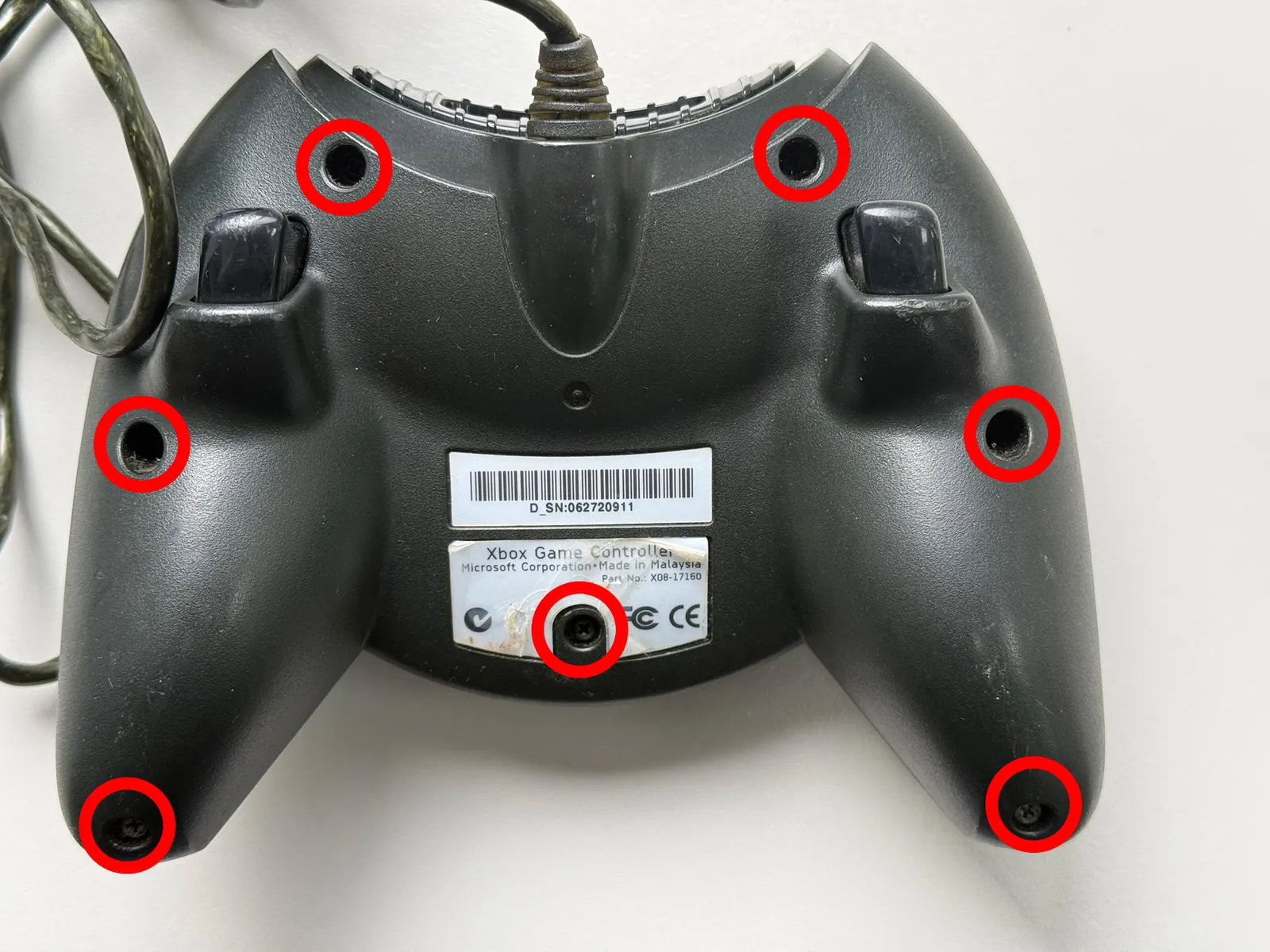

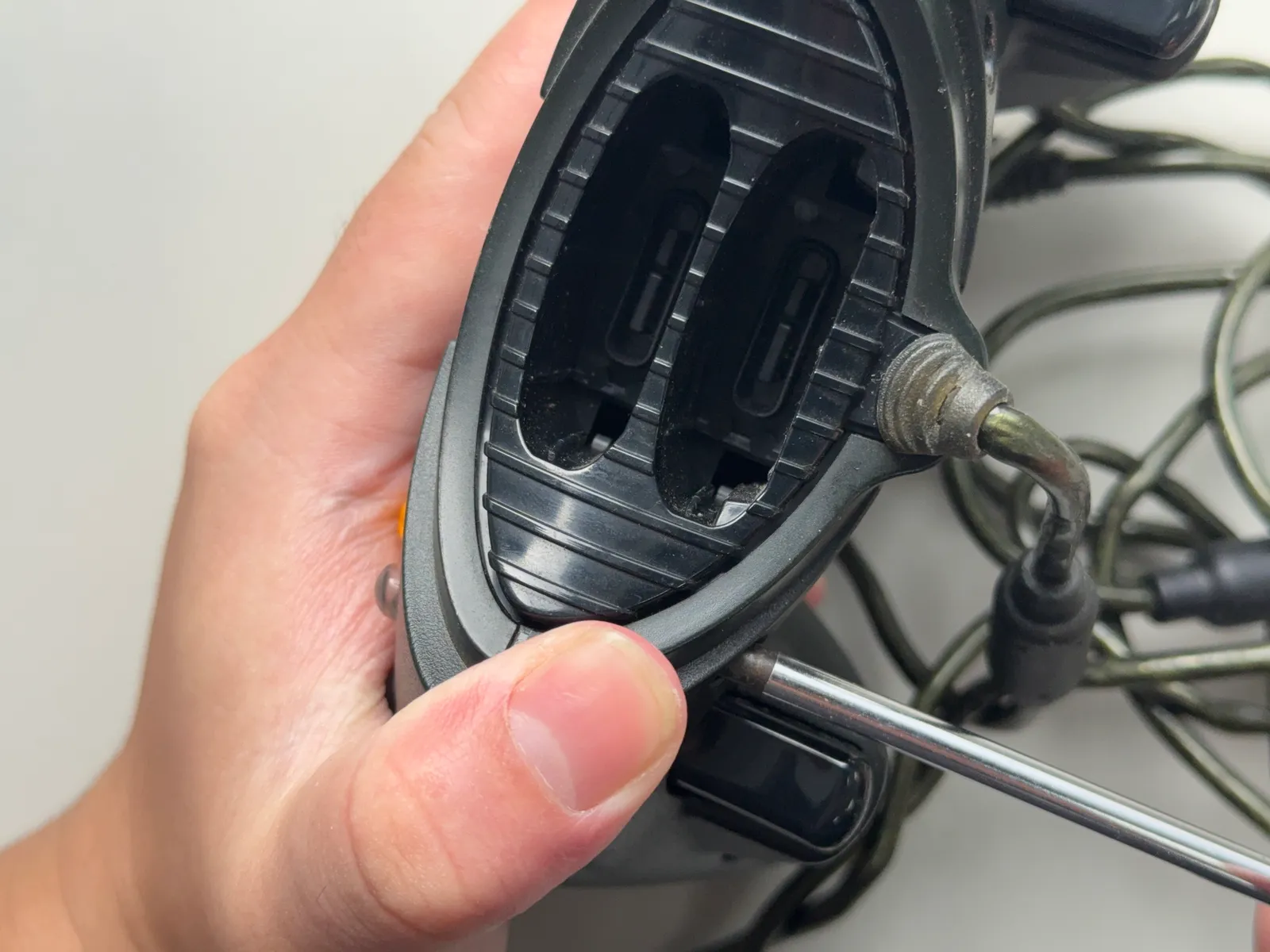

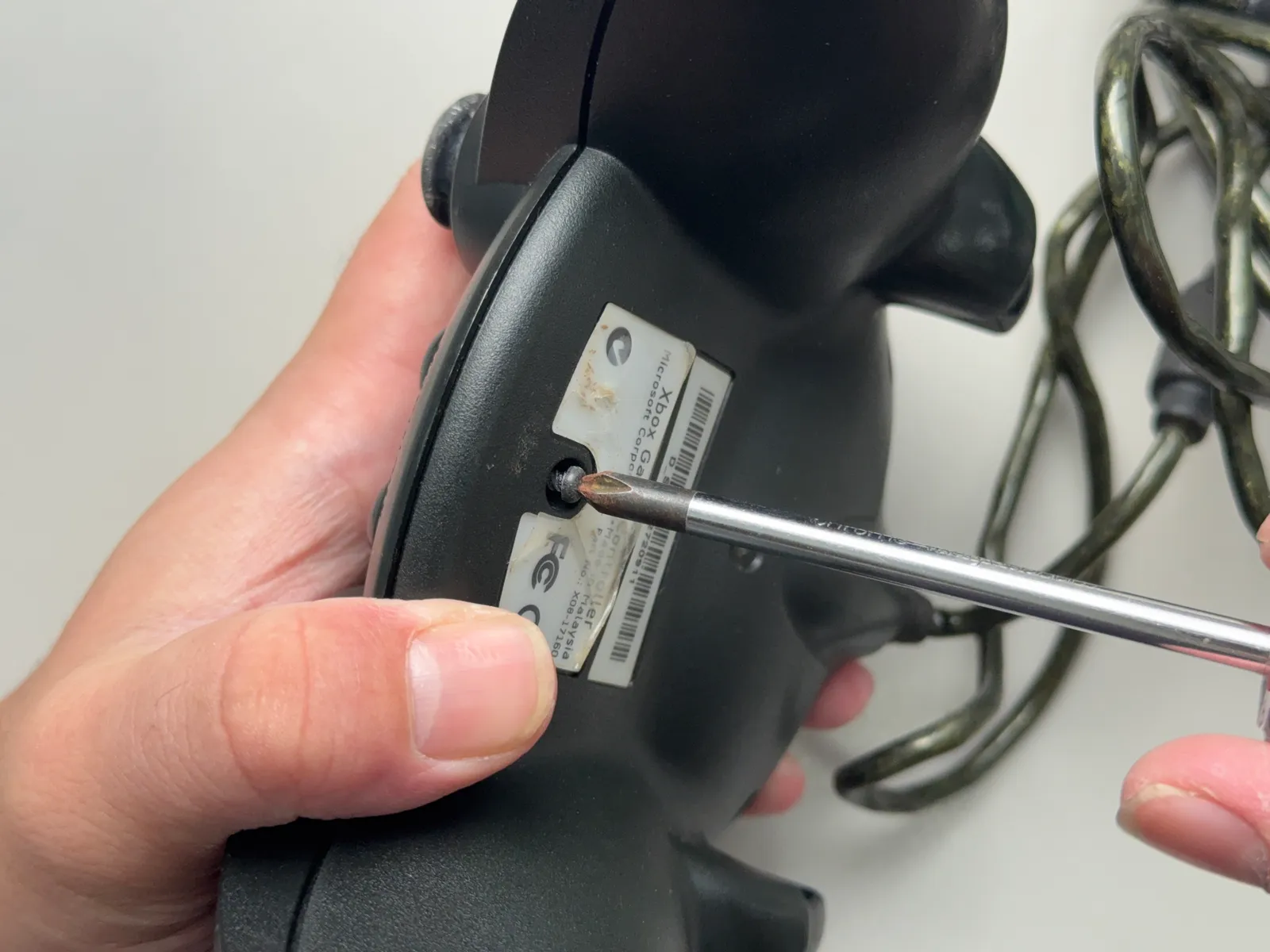

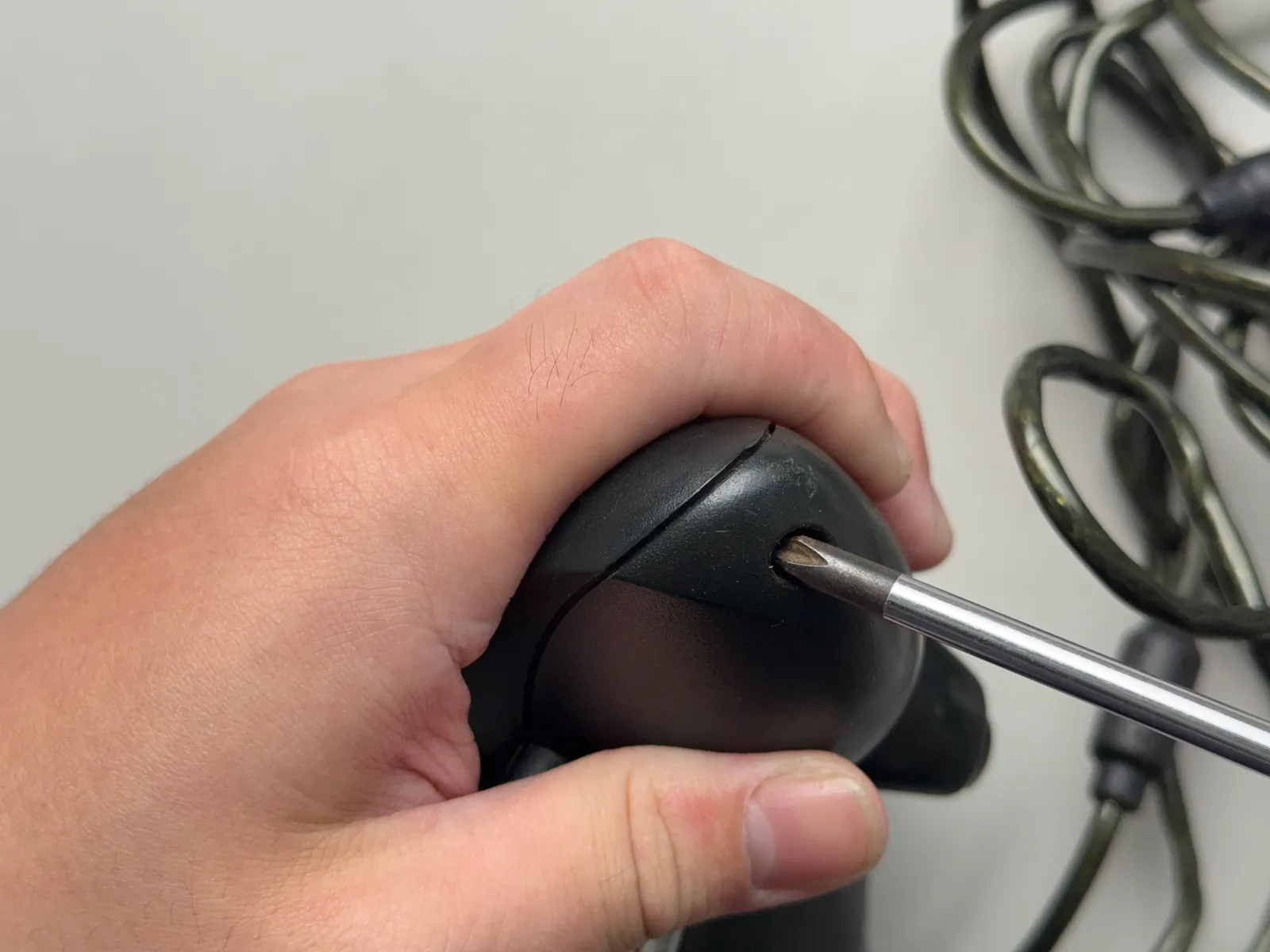

卸掉 7顆十字螺絲
用十字4.0(PH1) / 十字5.0(PH2) 來轉螺絲。
1
2
3
4
5
6
7
8
- 步驟 2 / 共 18

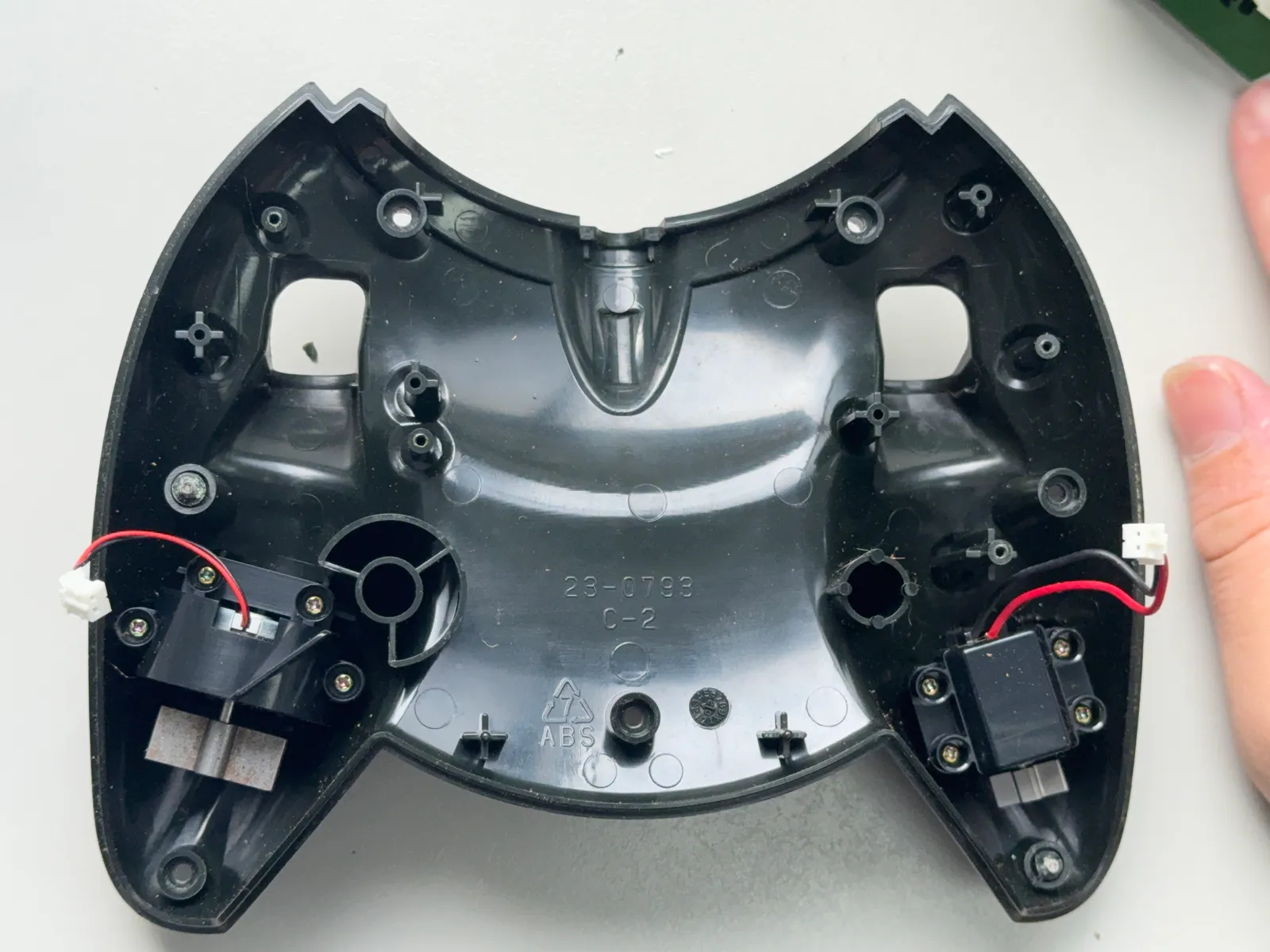

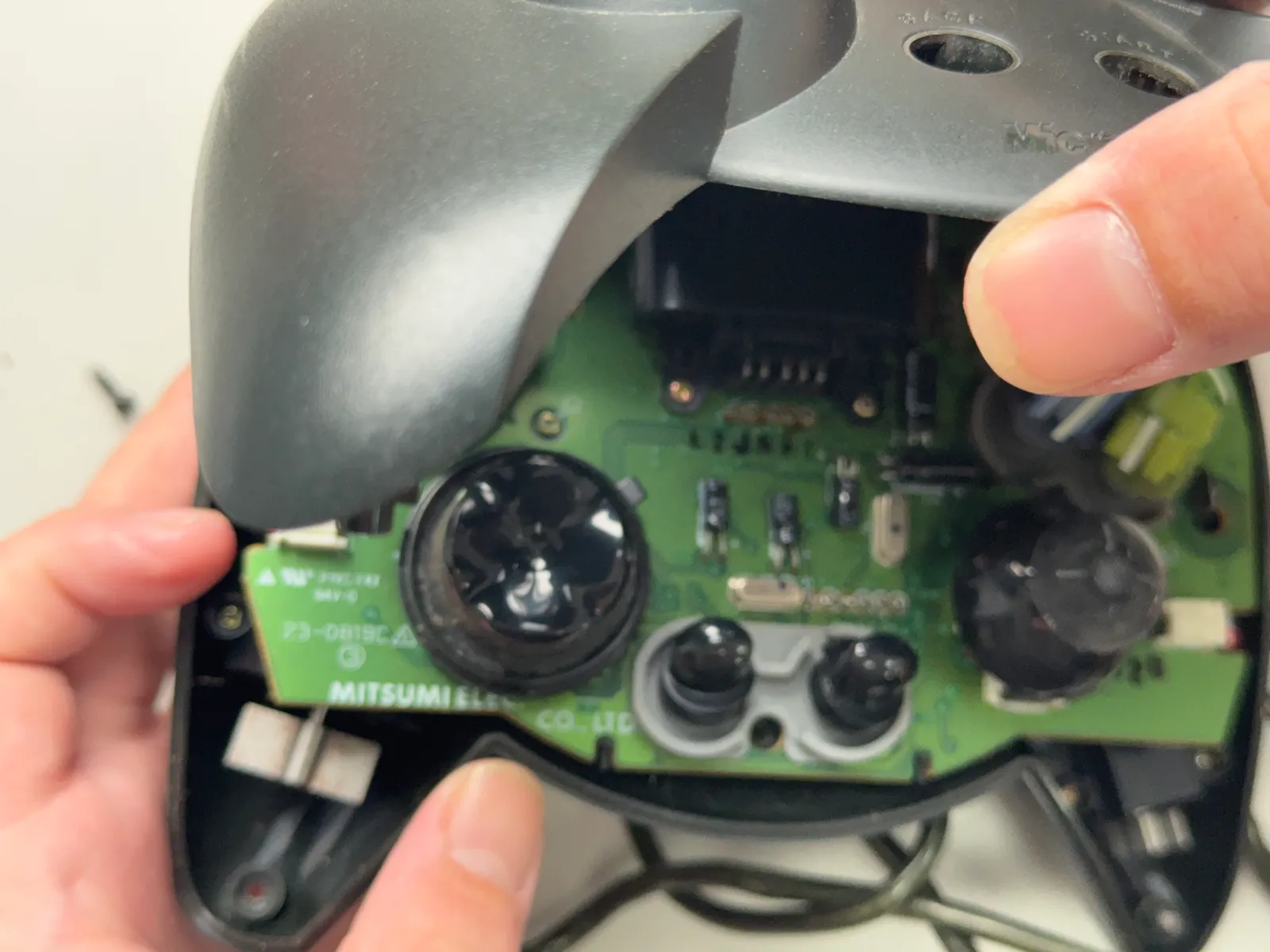

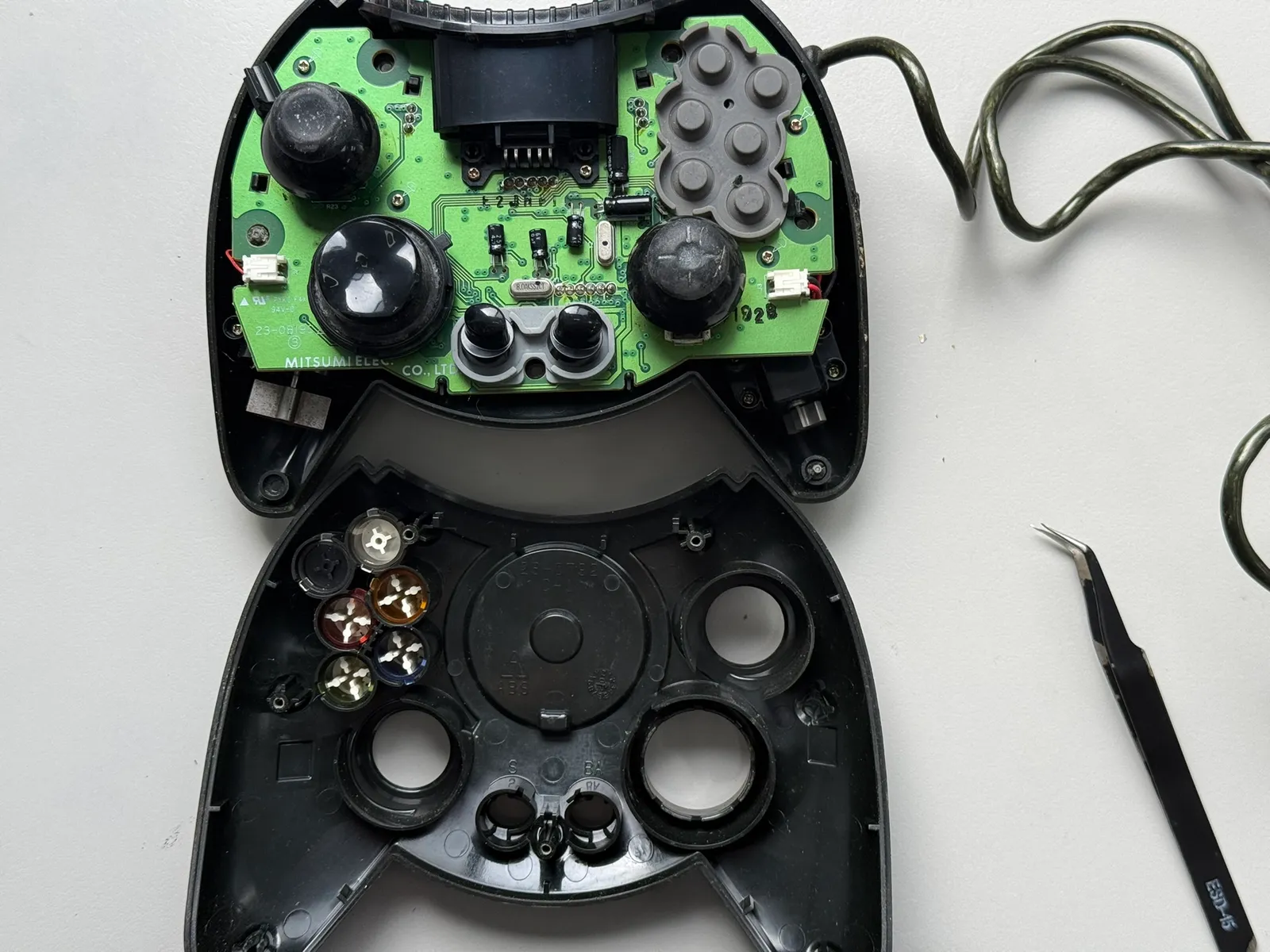

分離上下蓋
直接打開就可以了
1
2
3
- 步驟 3 / 共 18

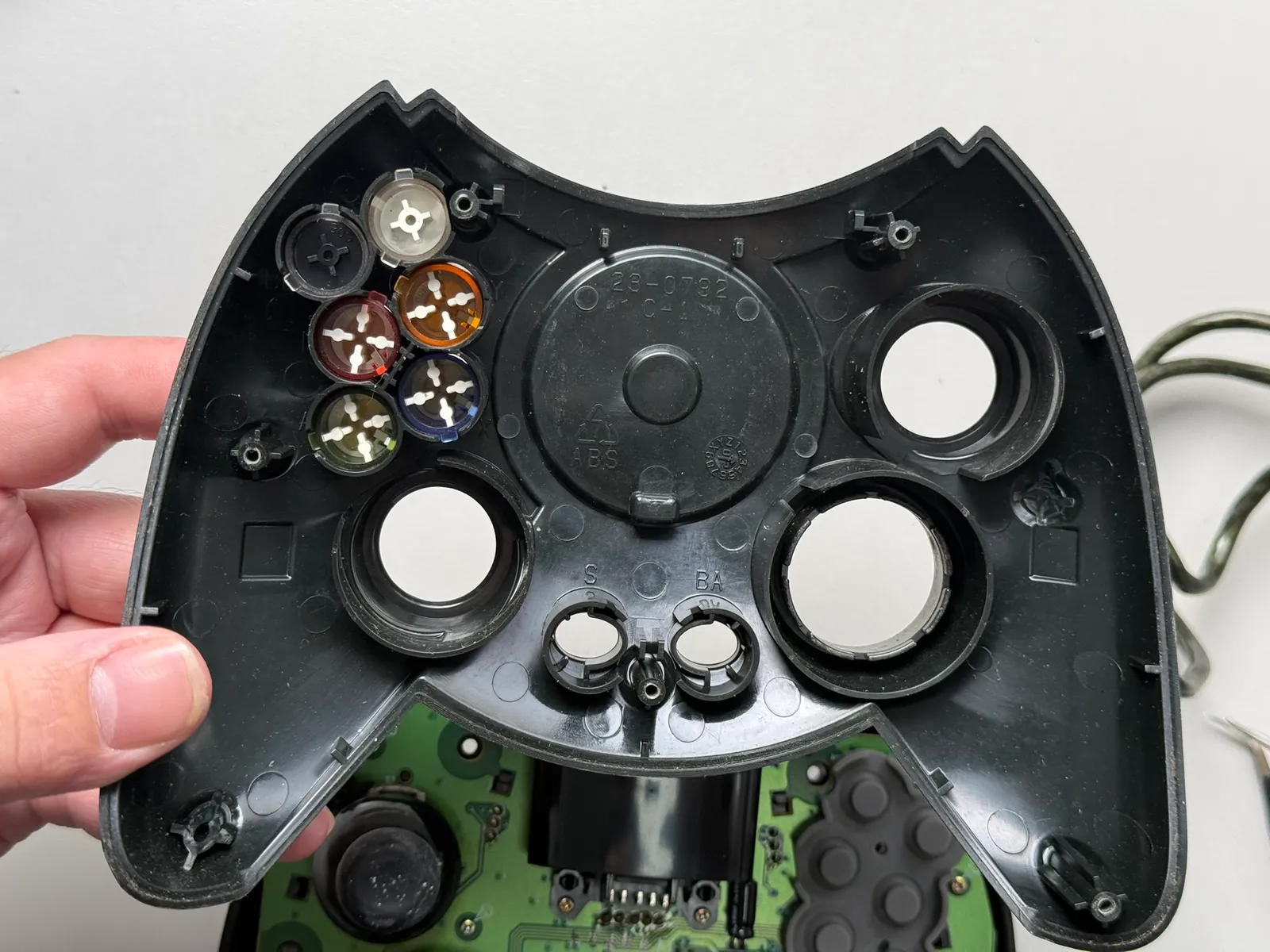

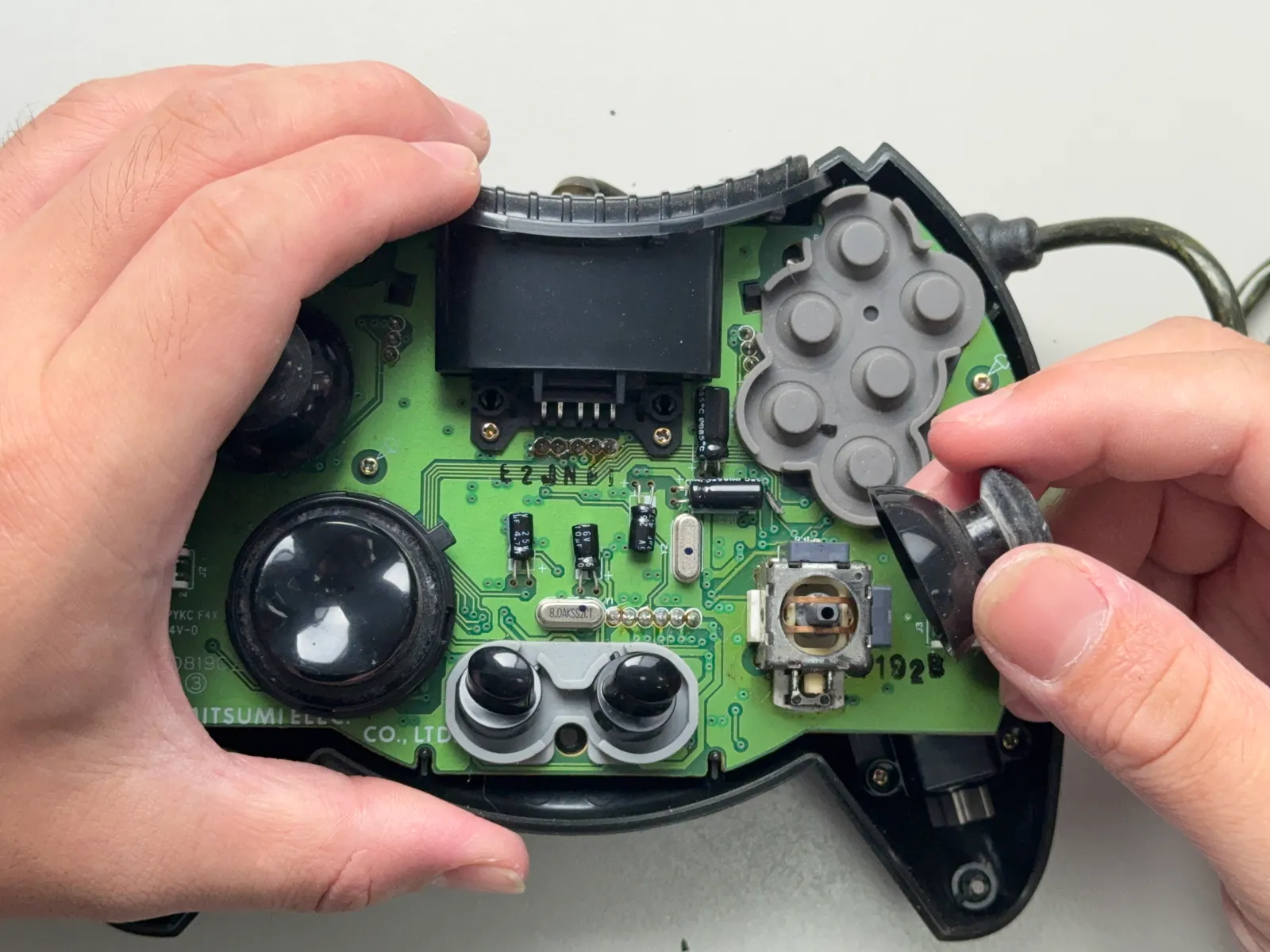

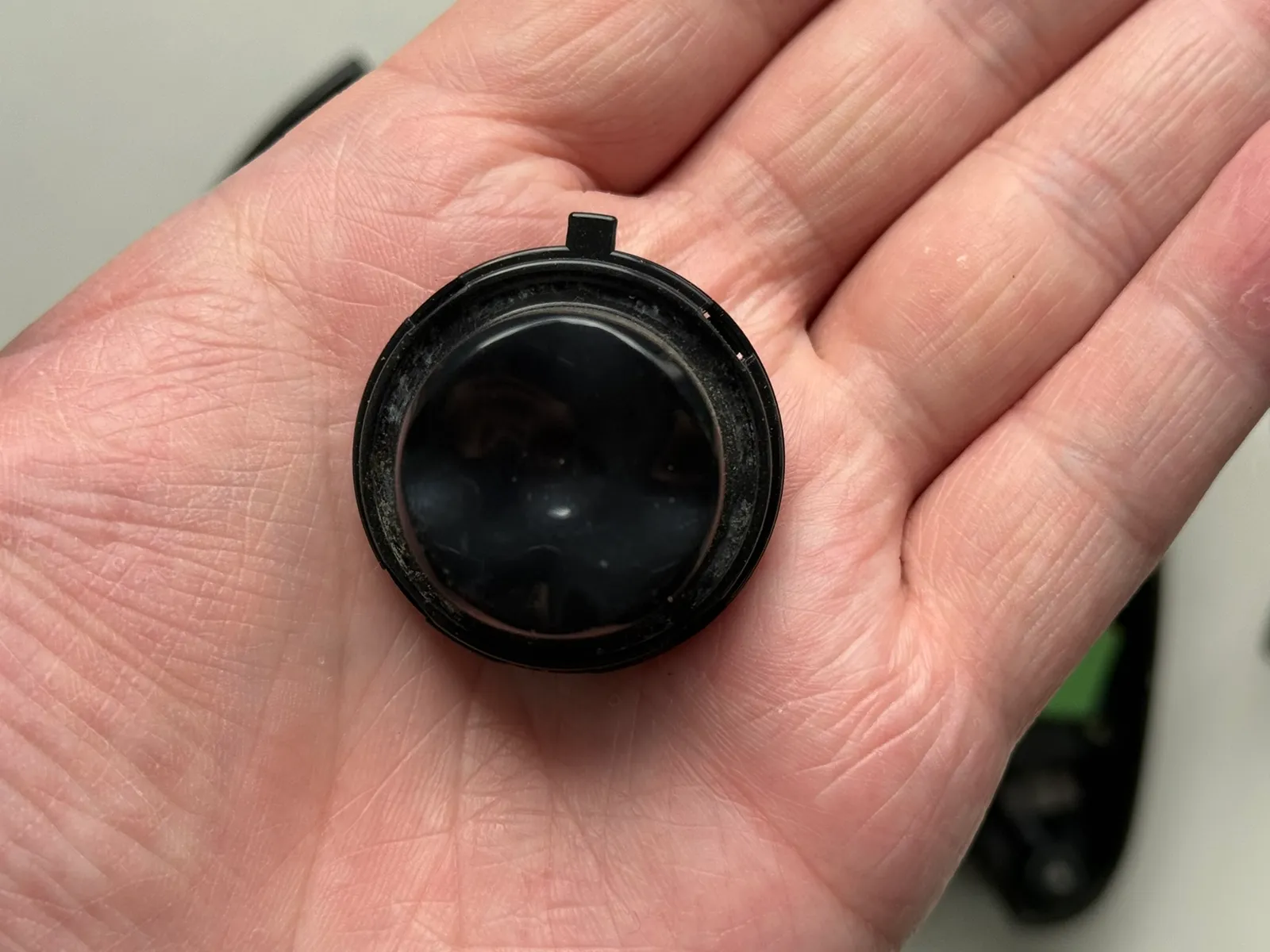

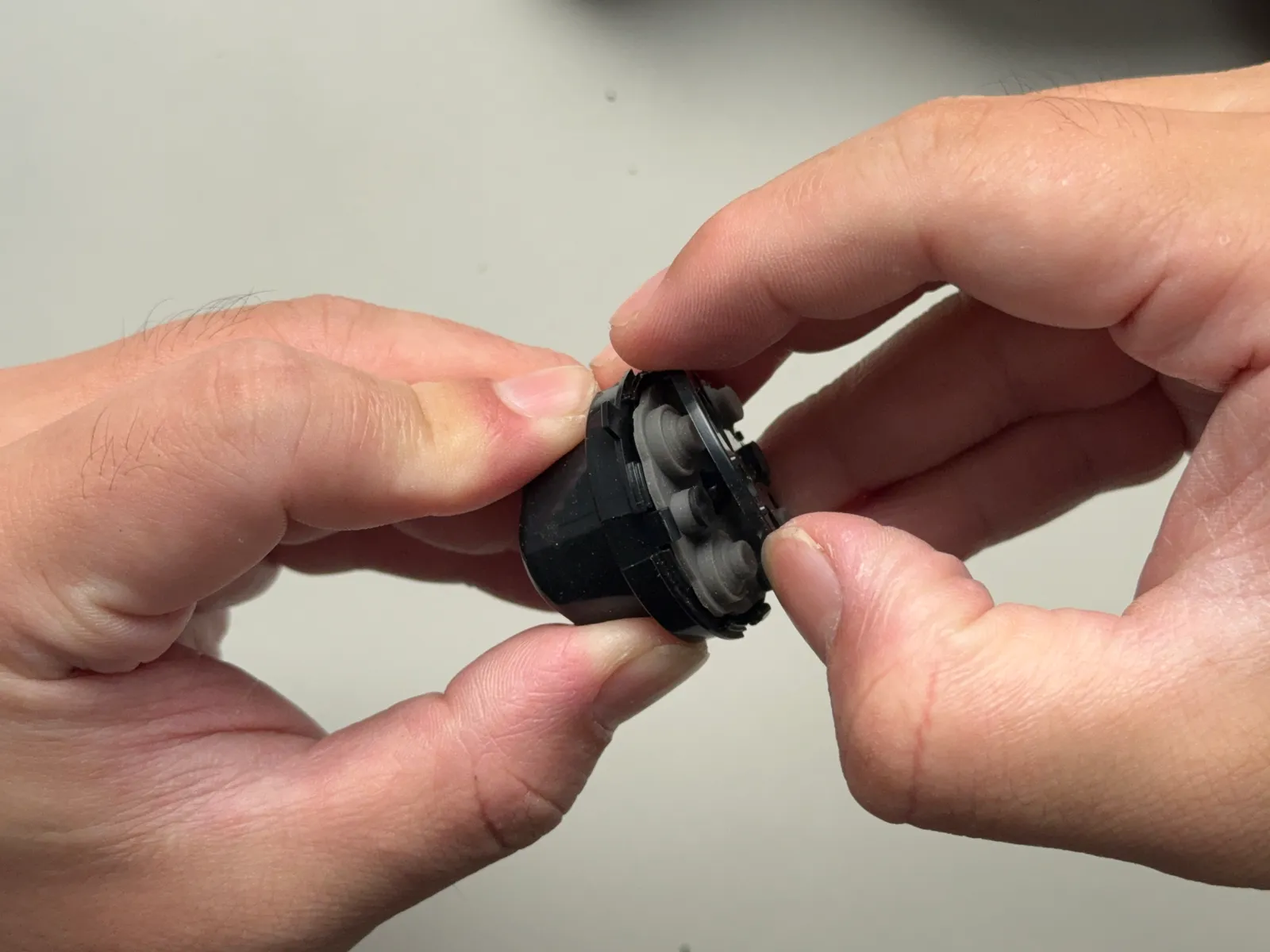

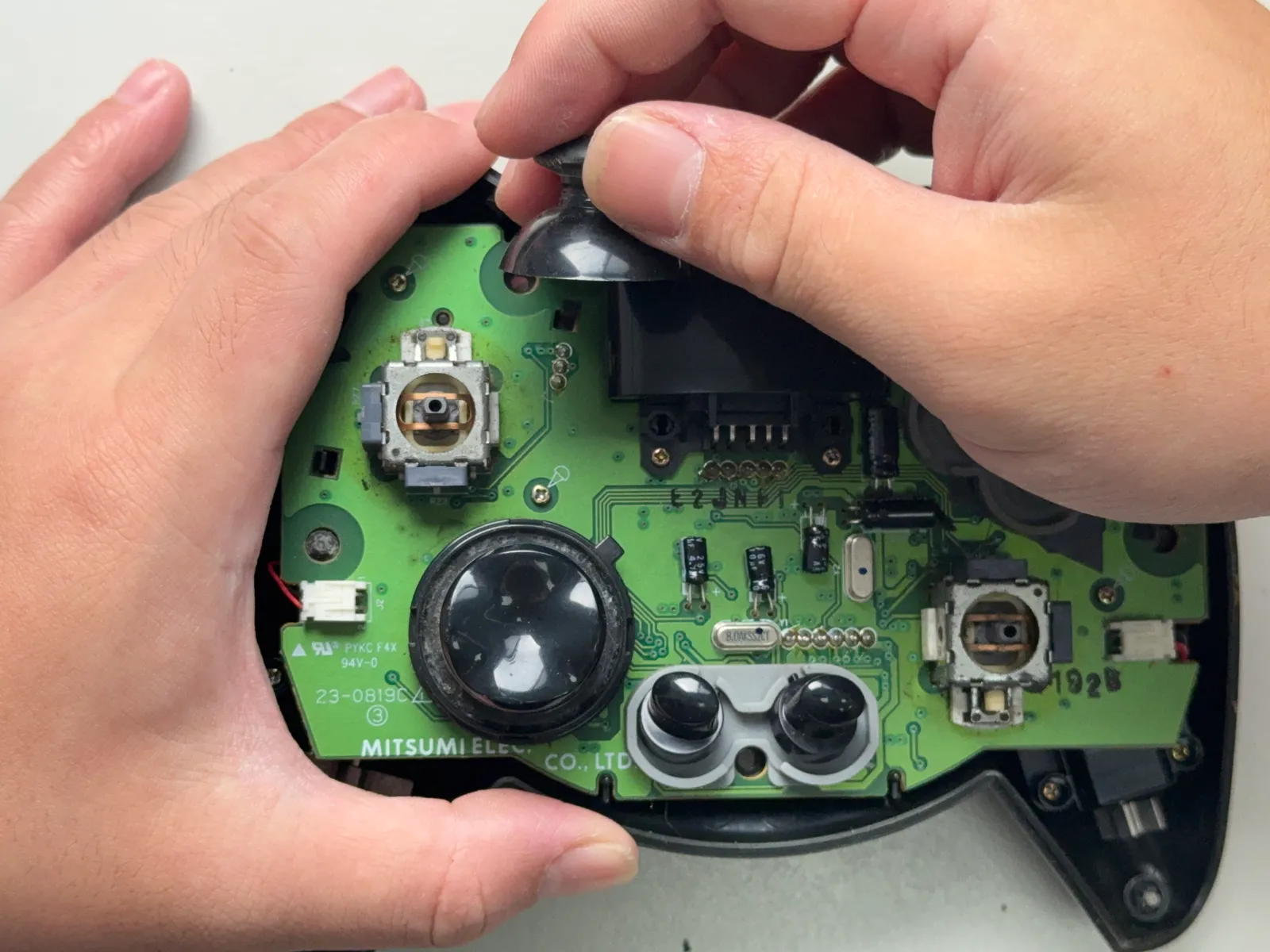

取下蘑菇頭(帽殼)
1
2
3
- 步驟 4 / 共 18

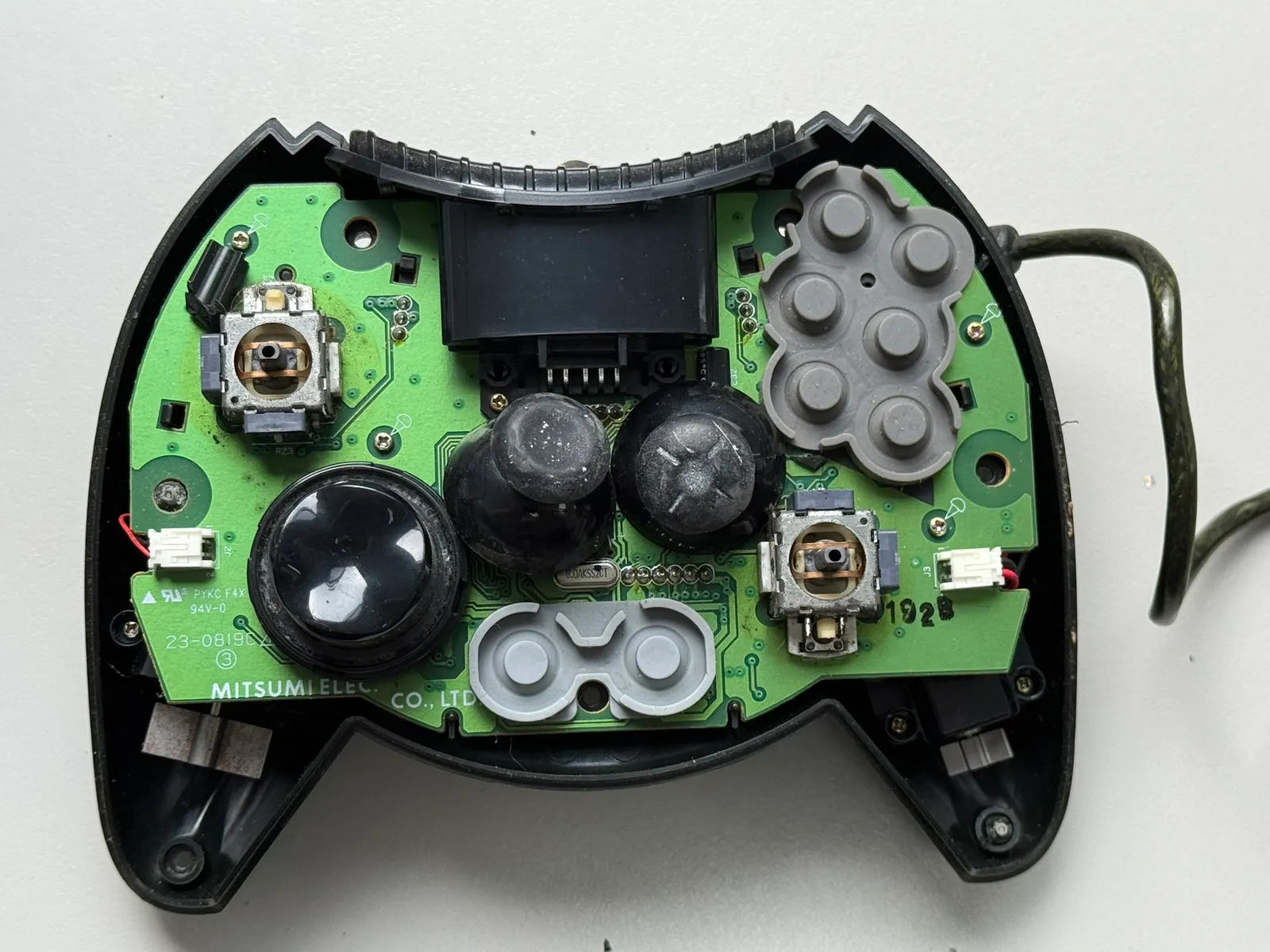

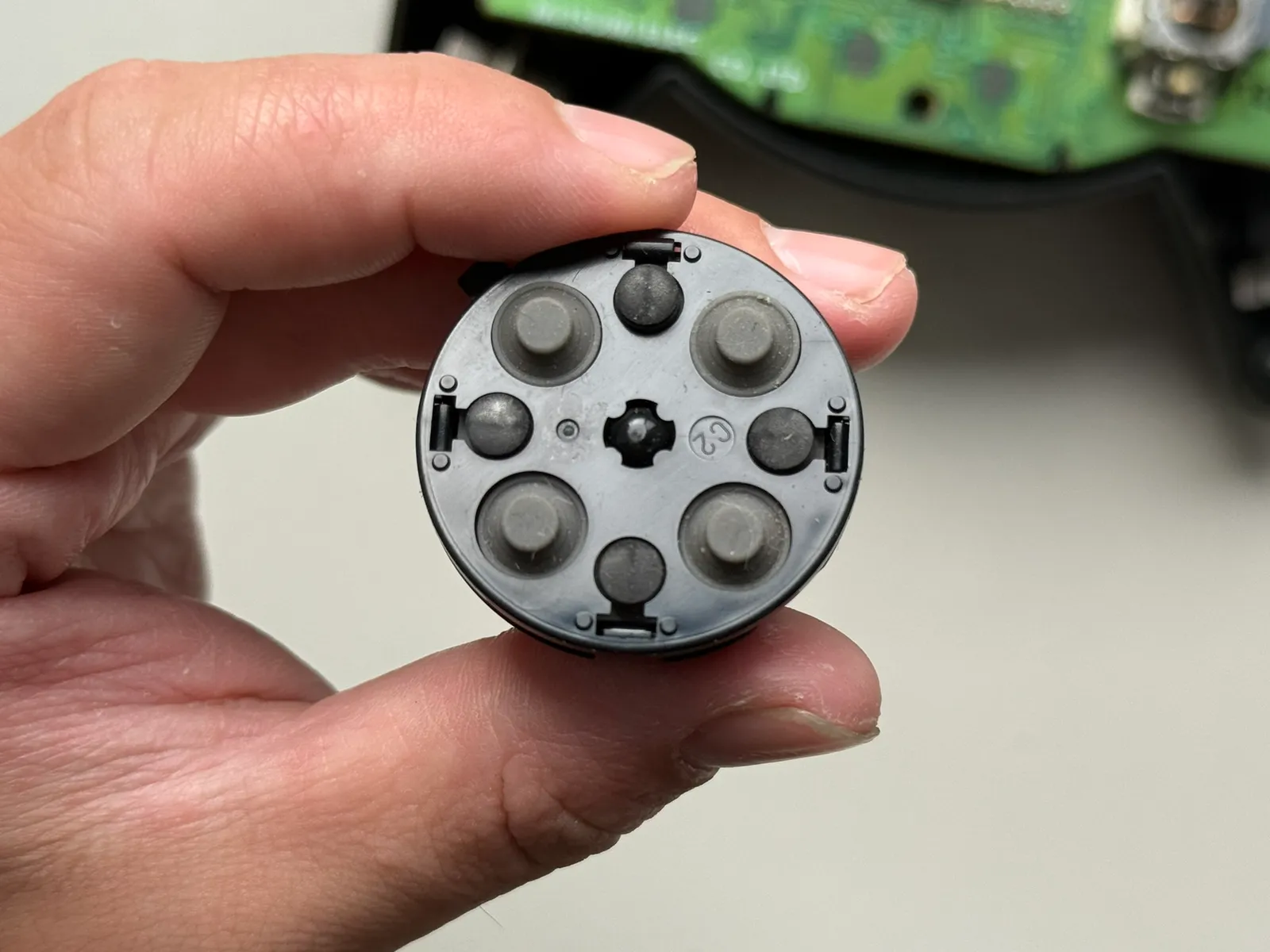

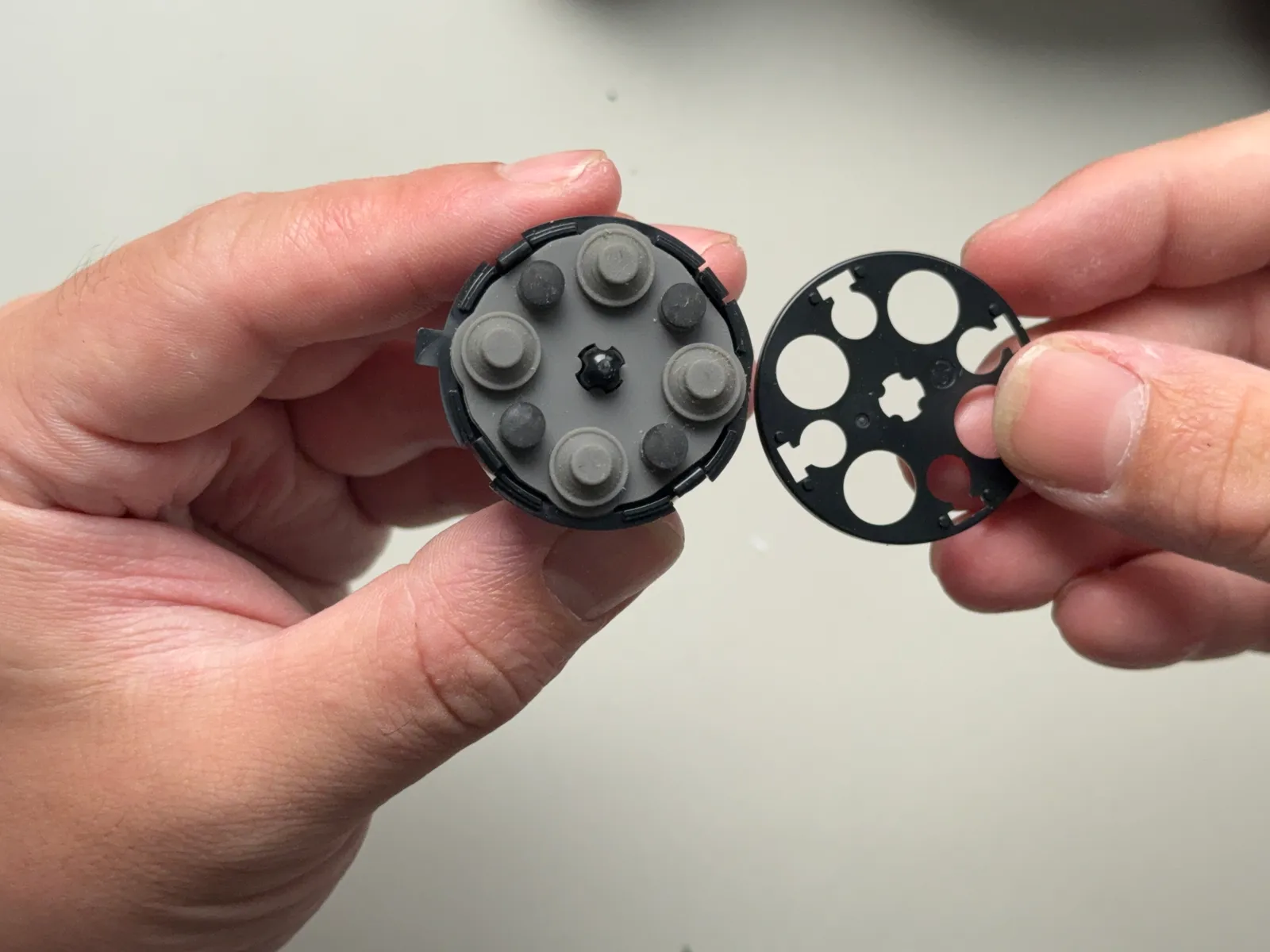

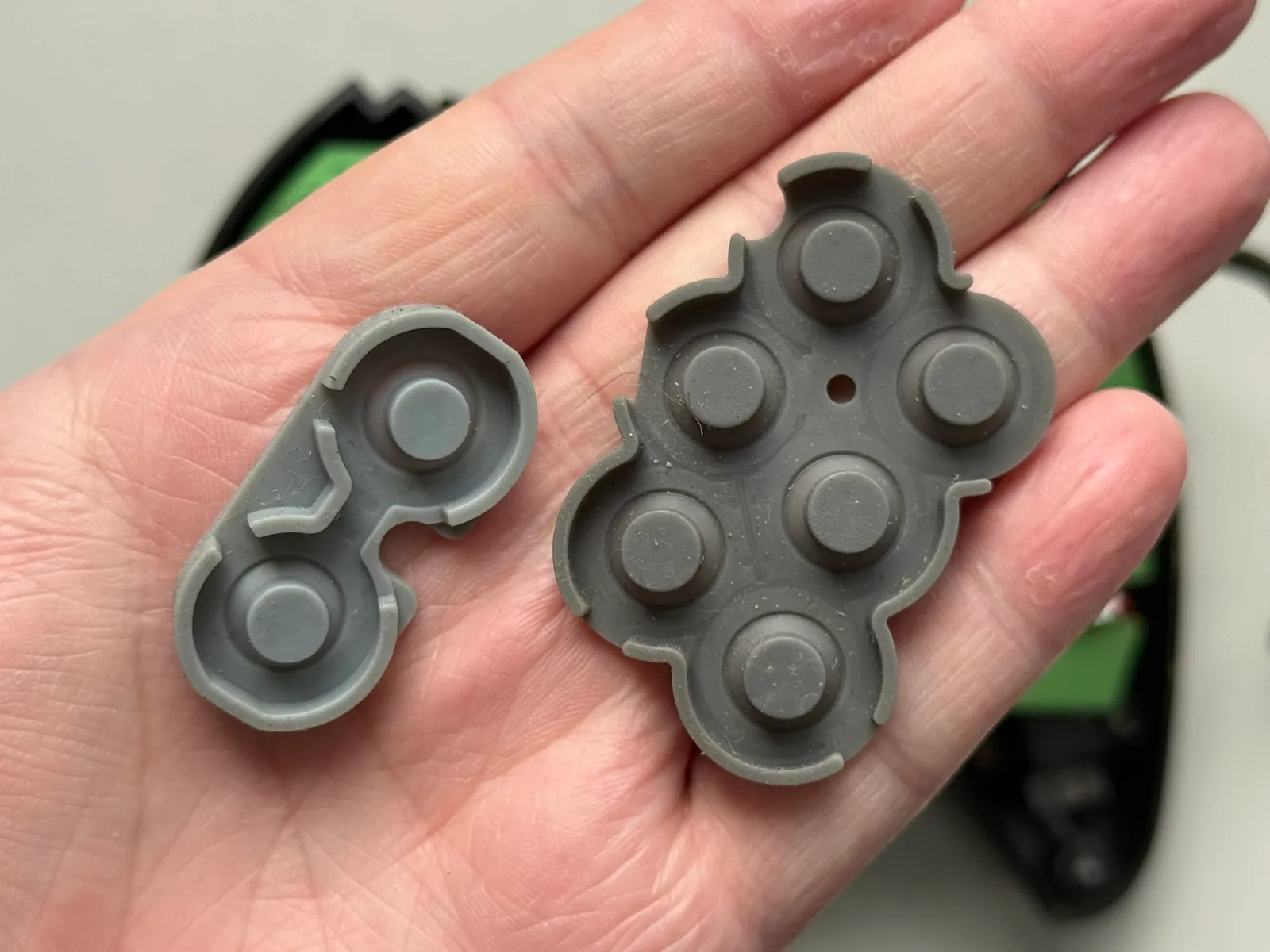

取出按鍵膠墊
1
2
3
4
5
- 步驟 5 / 共 18

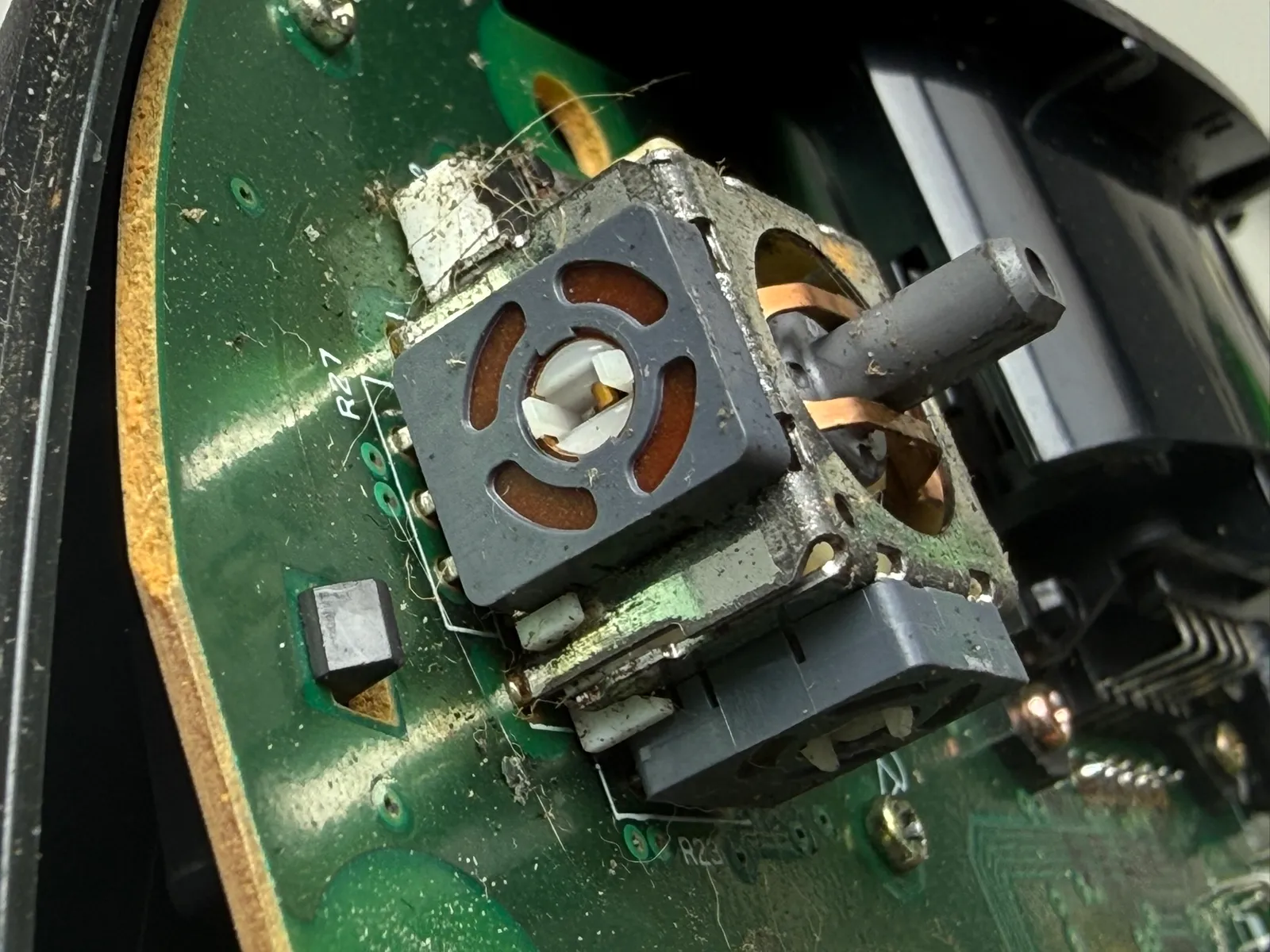

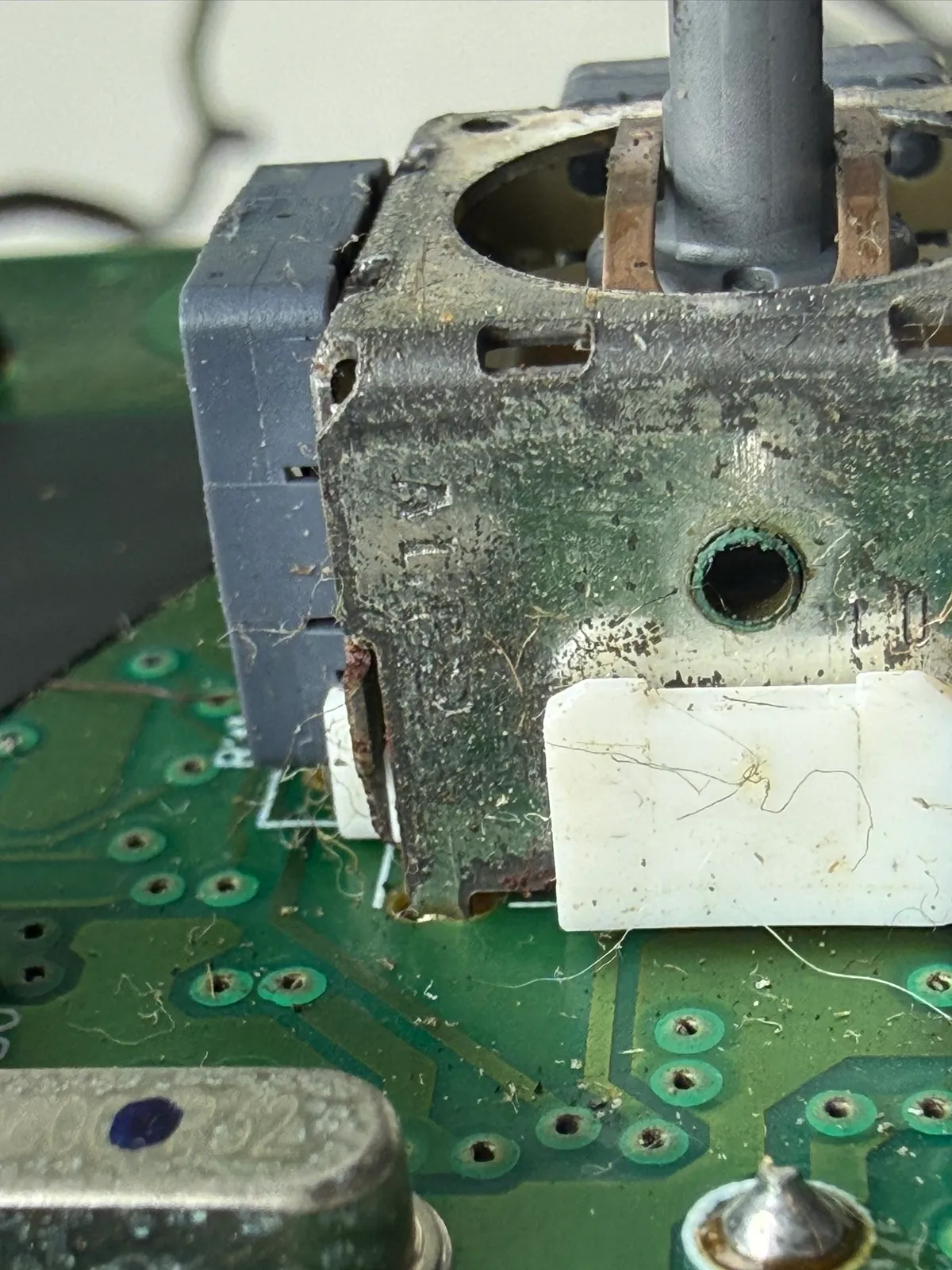

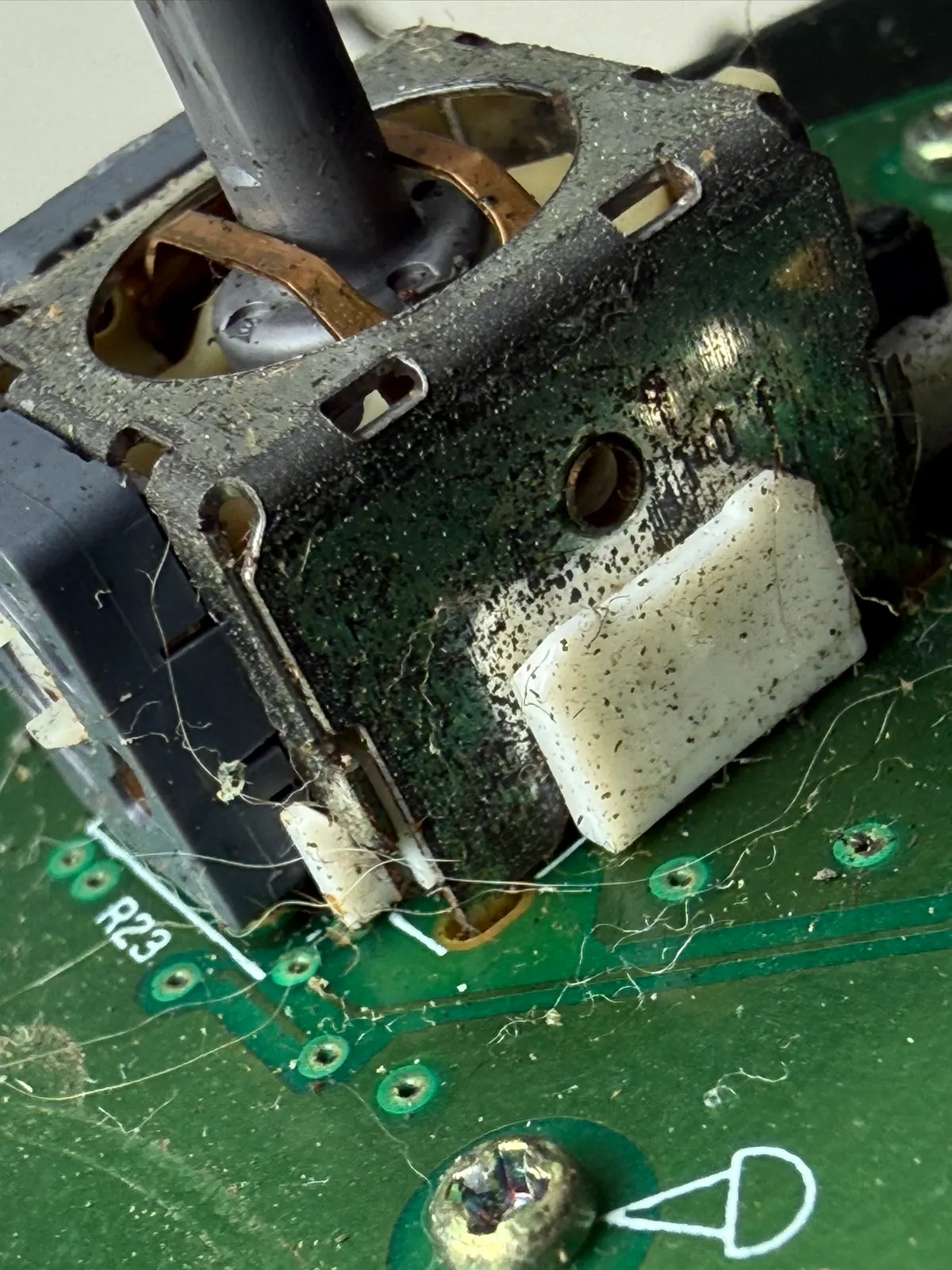

碳膜搖桿

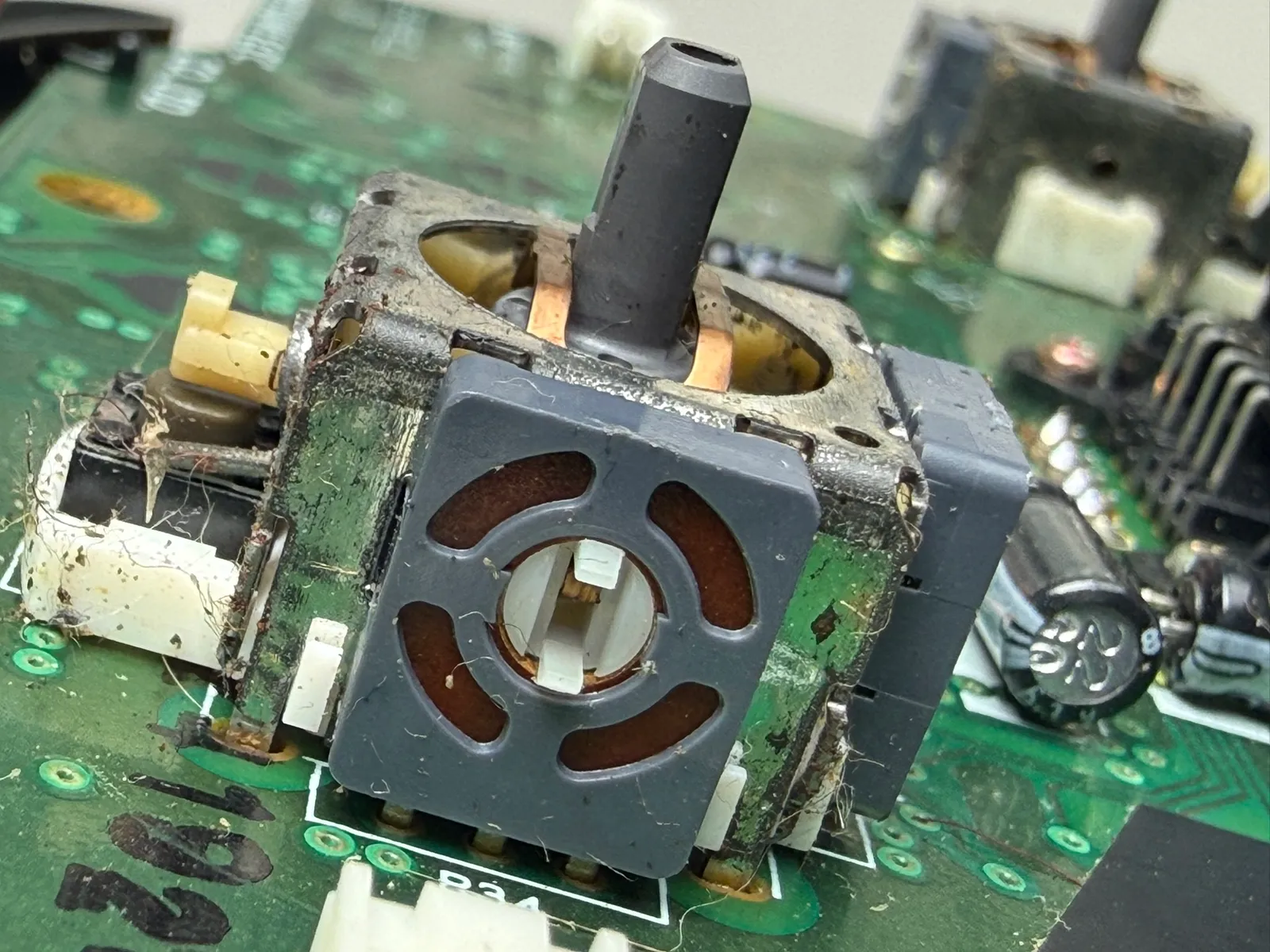

製造商：ALPS(阿爾卑斯) 尺寸是16*16mm
1
2
3
4
5
6
- 步驟 6 / 共 18

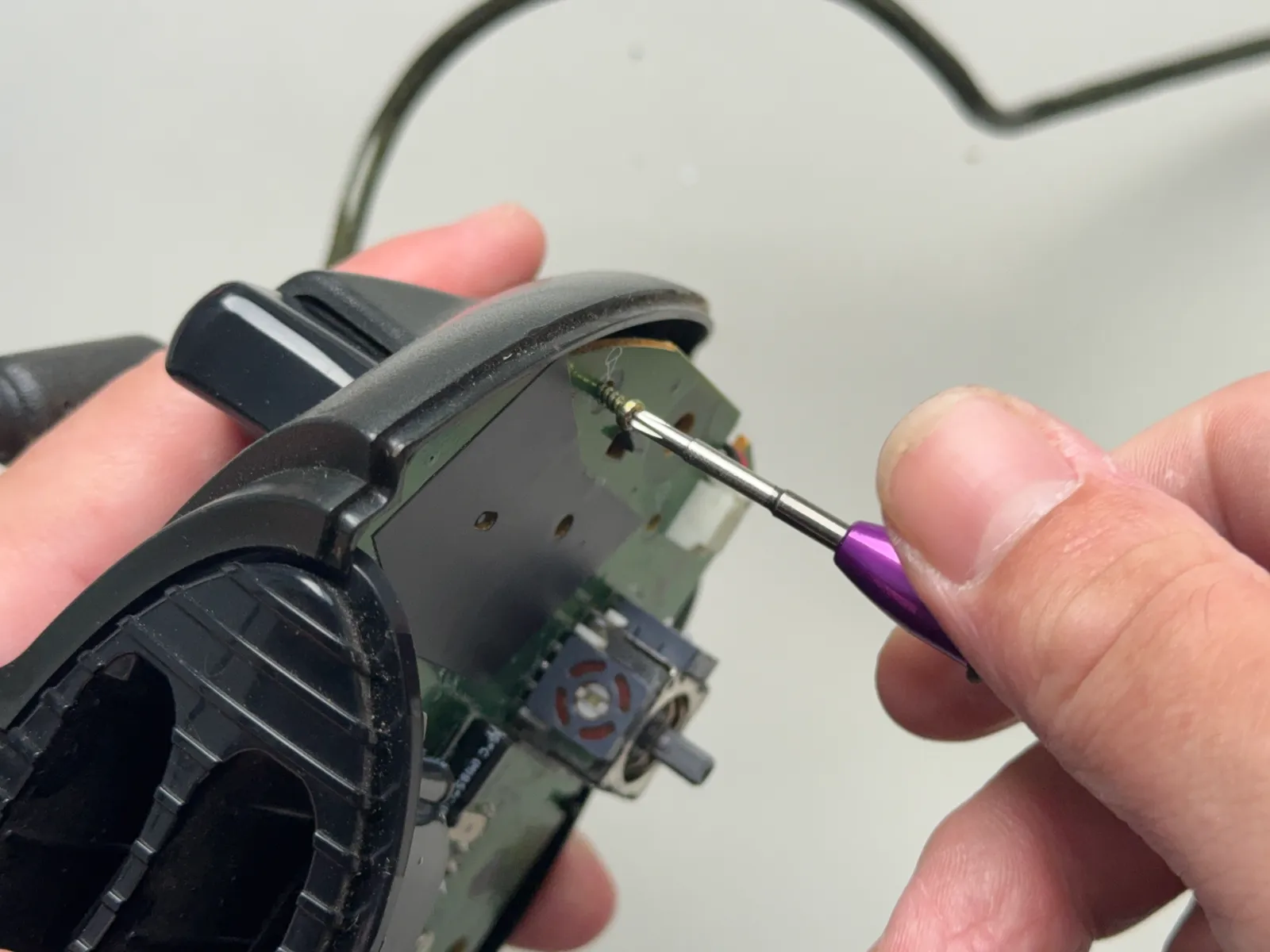

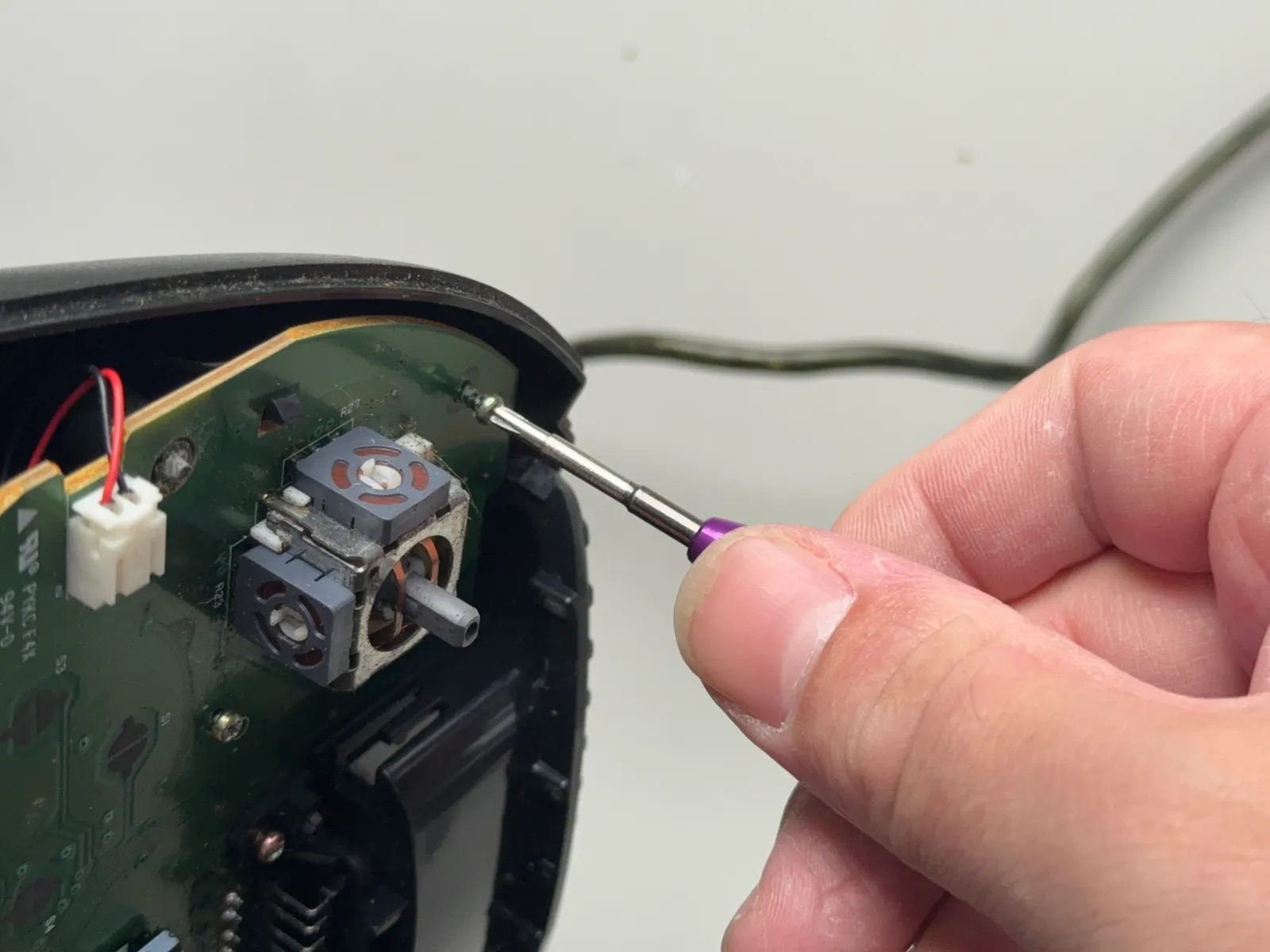

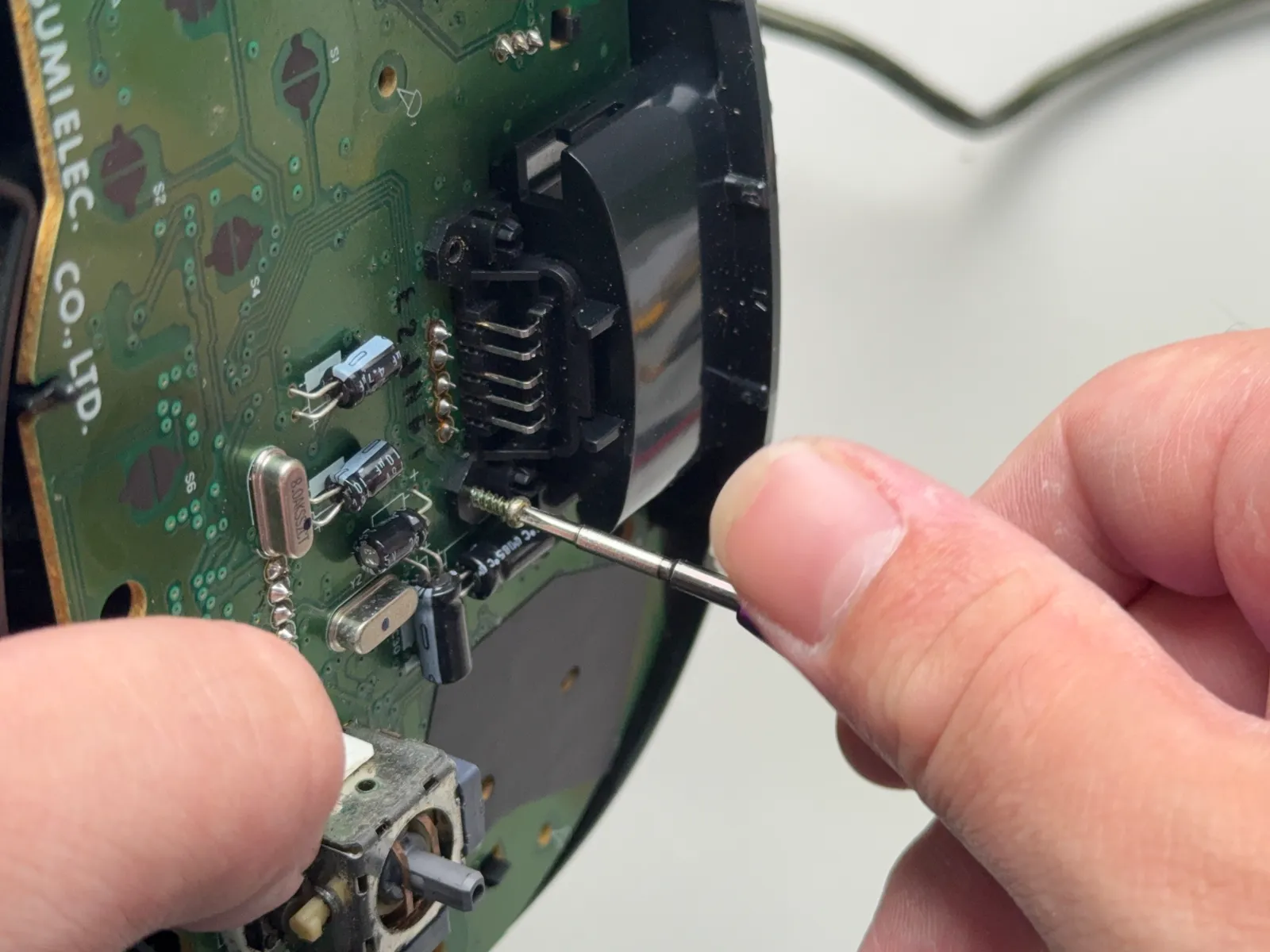

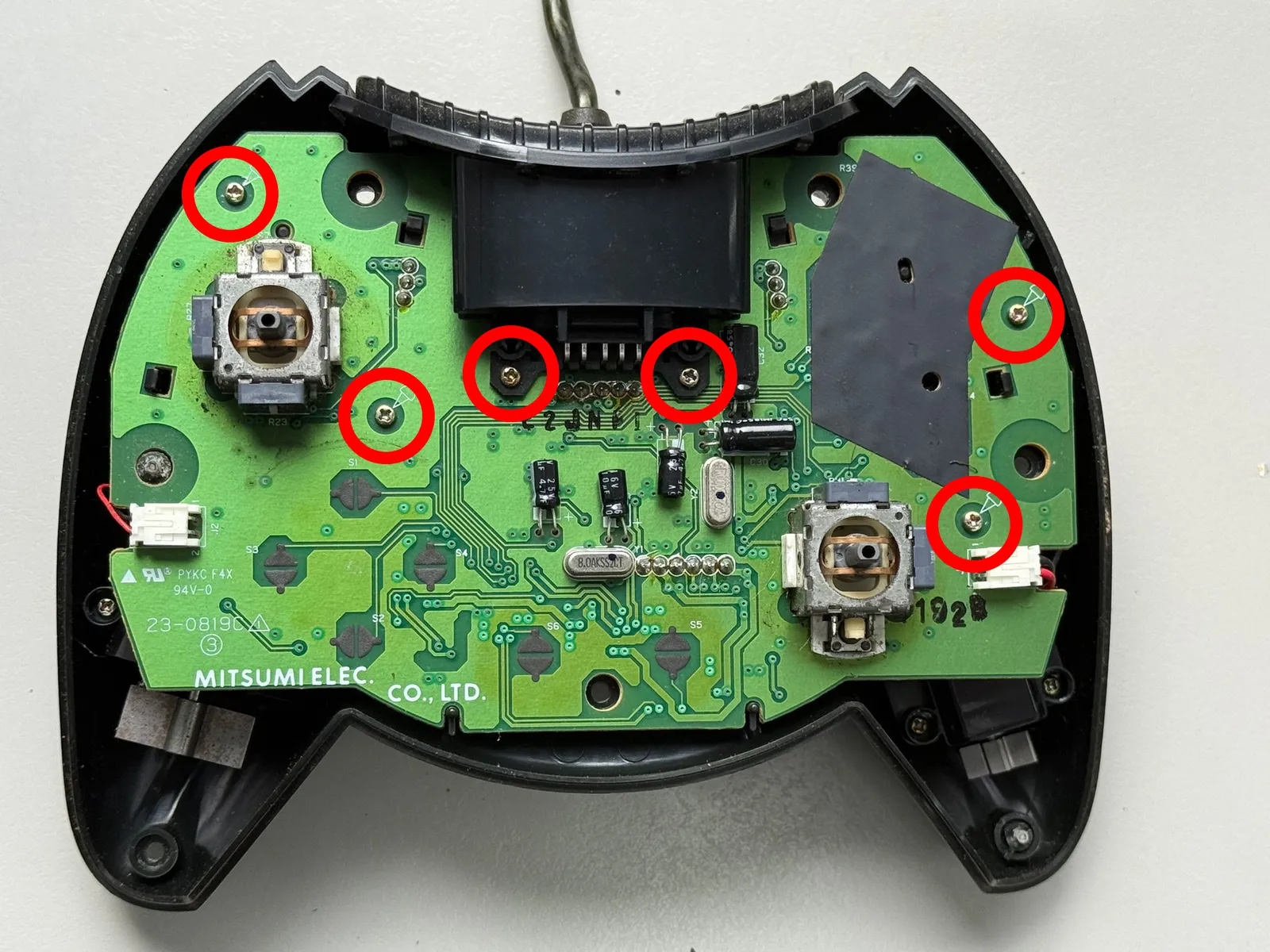

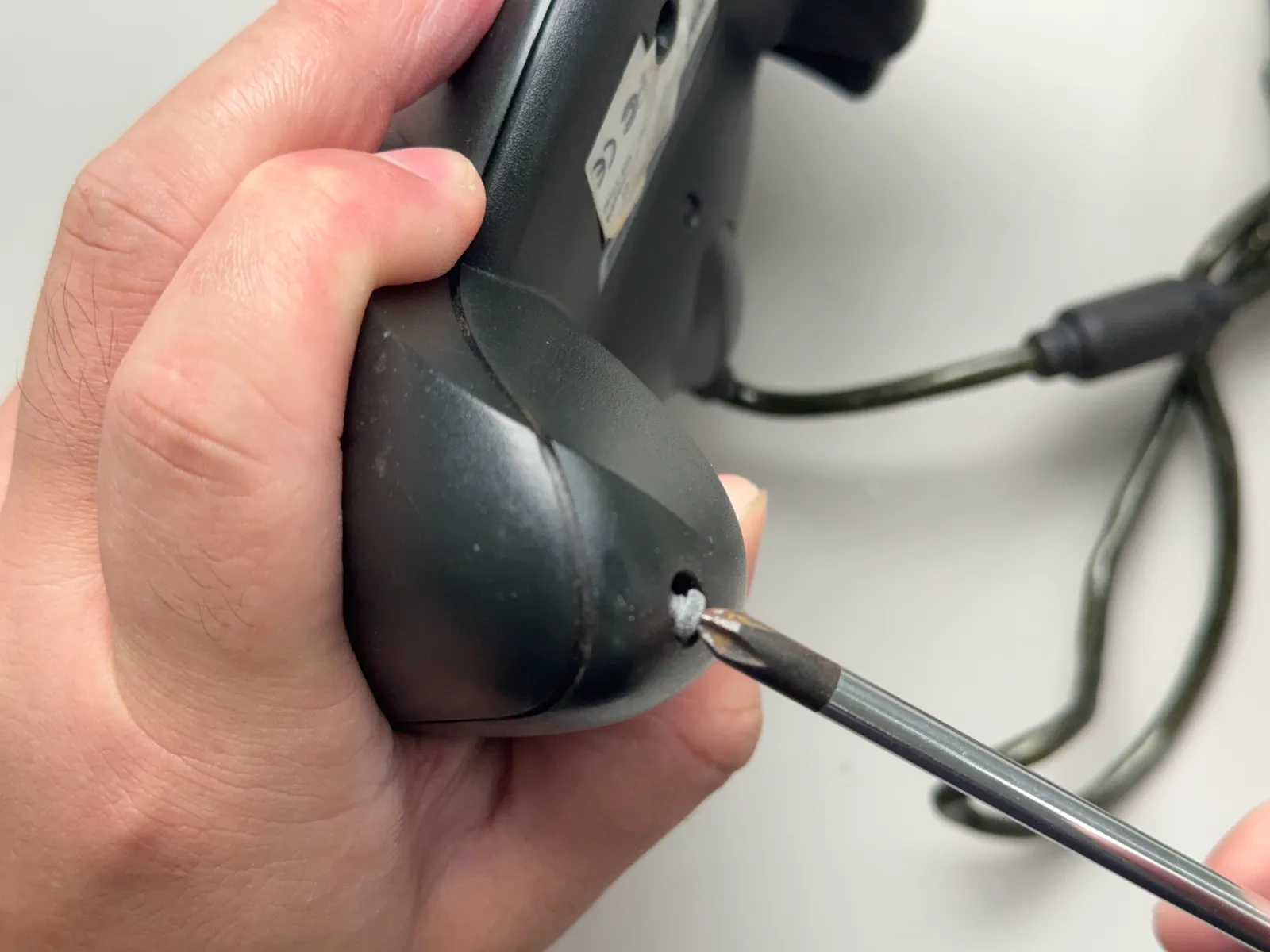

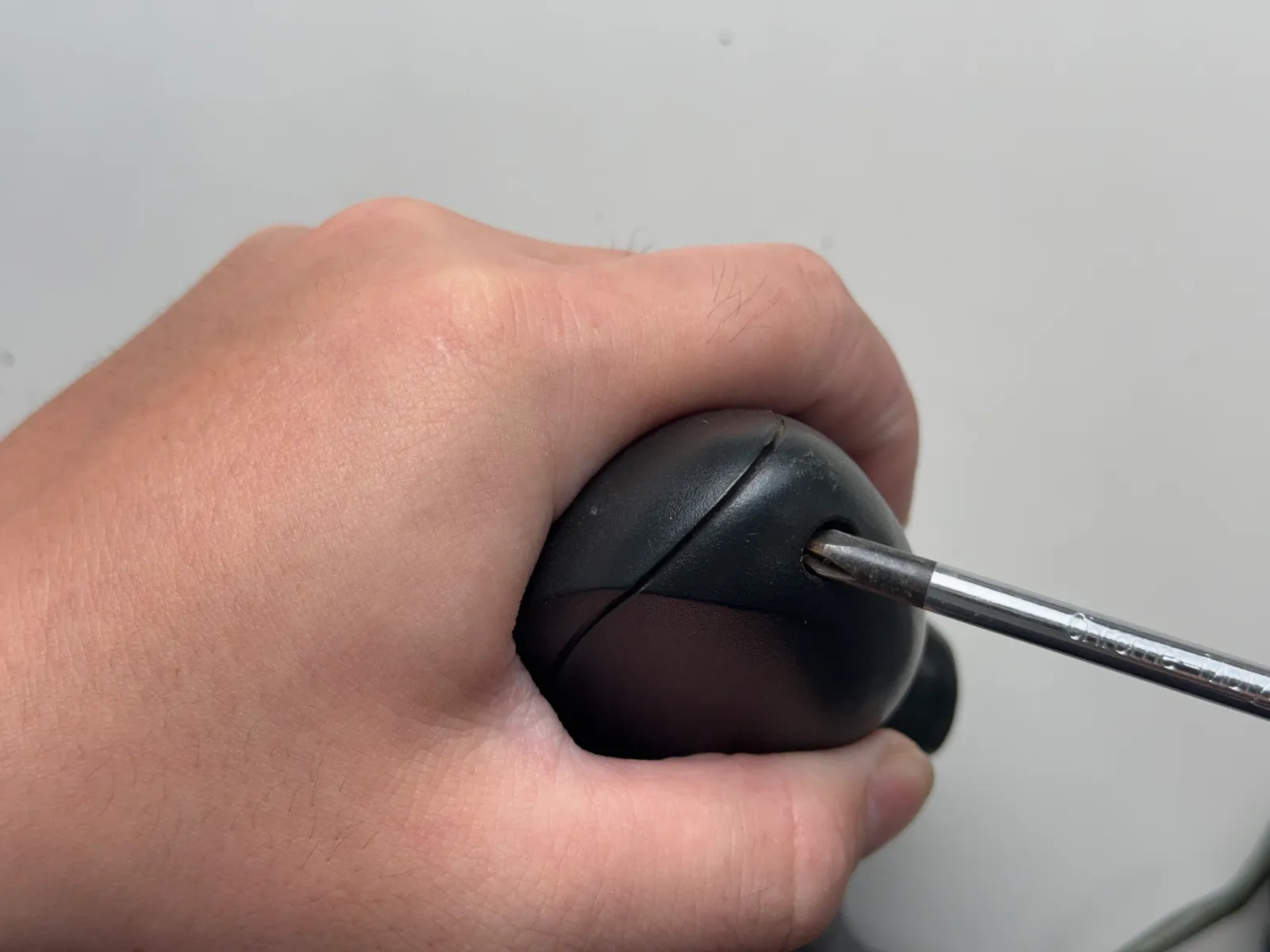

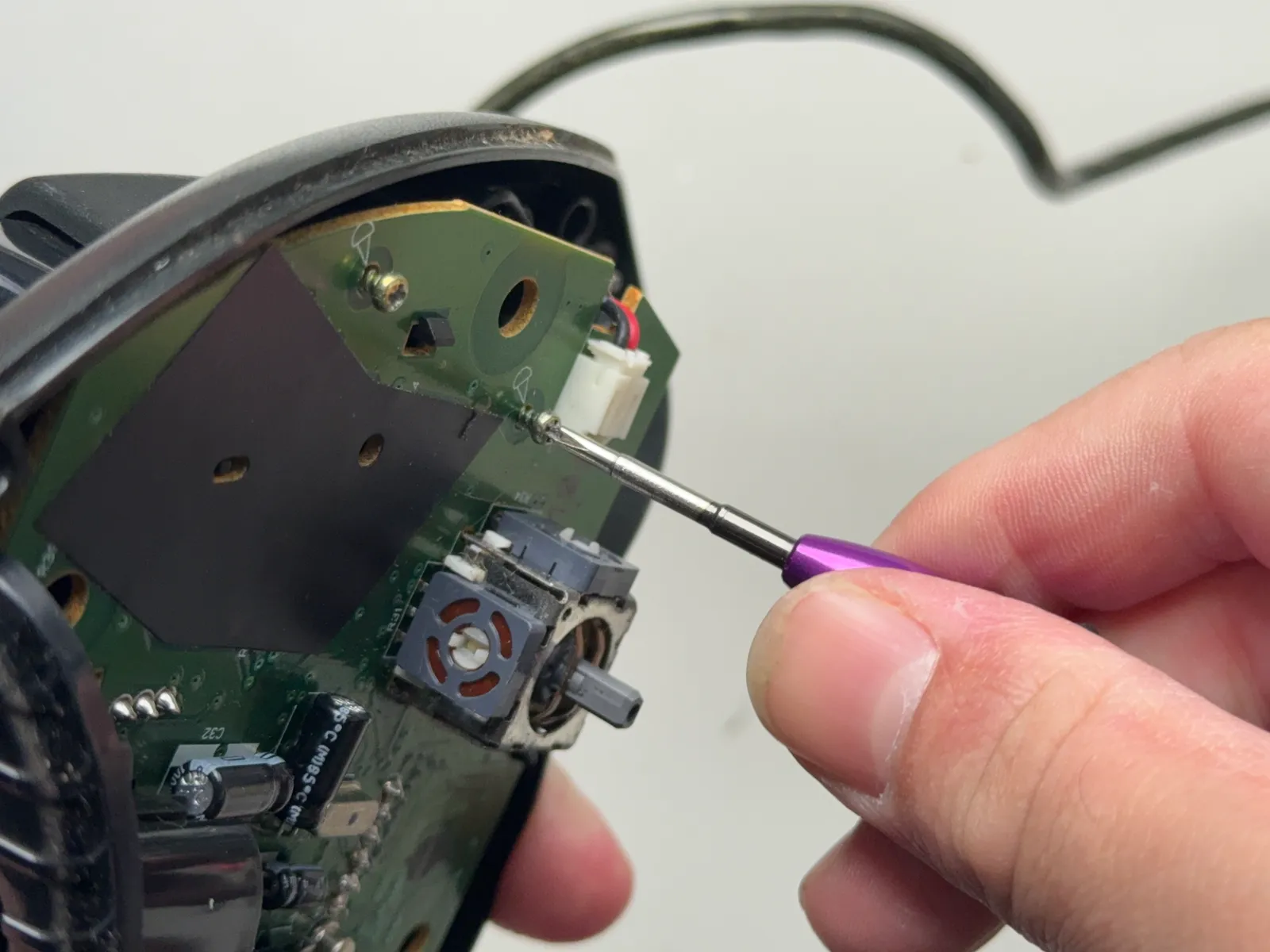

卸掉 6顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
- 步驟 7 / 共 18

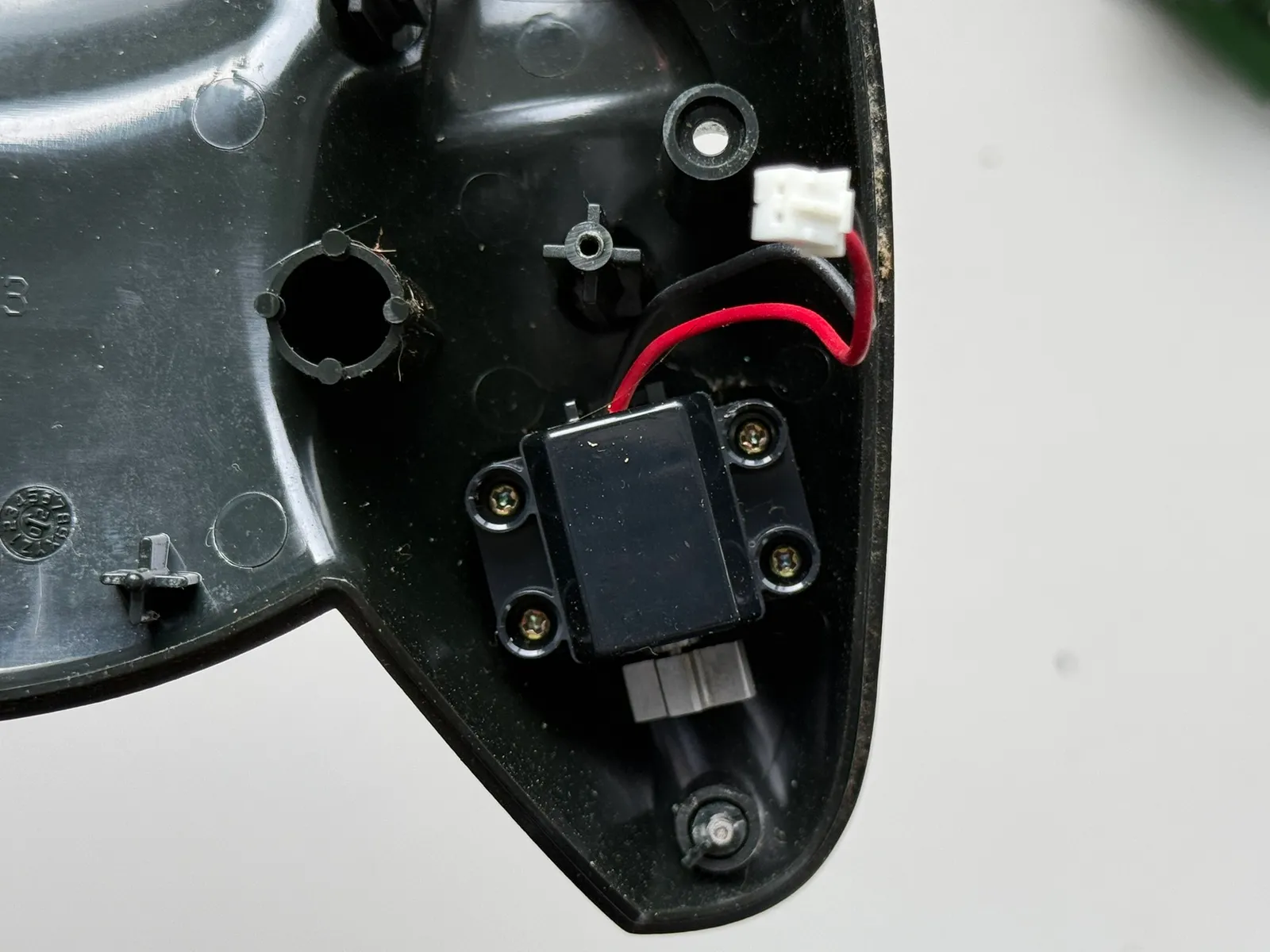

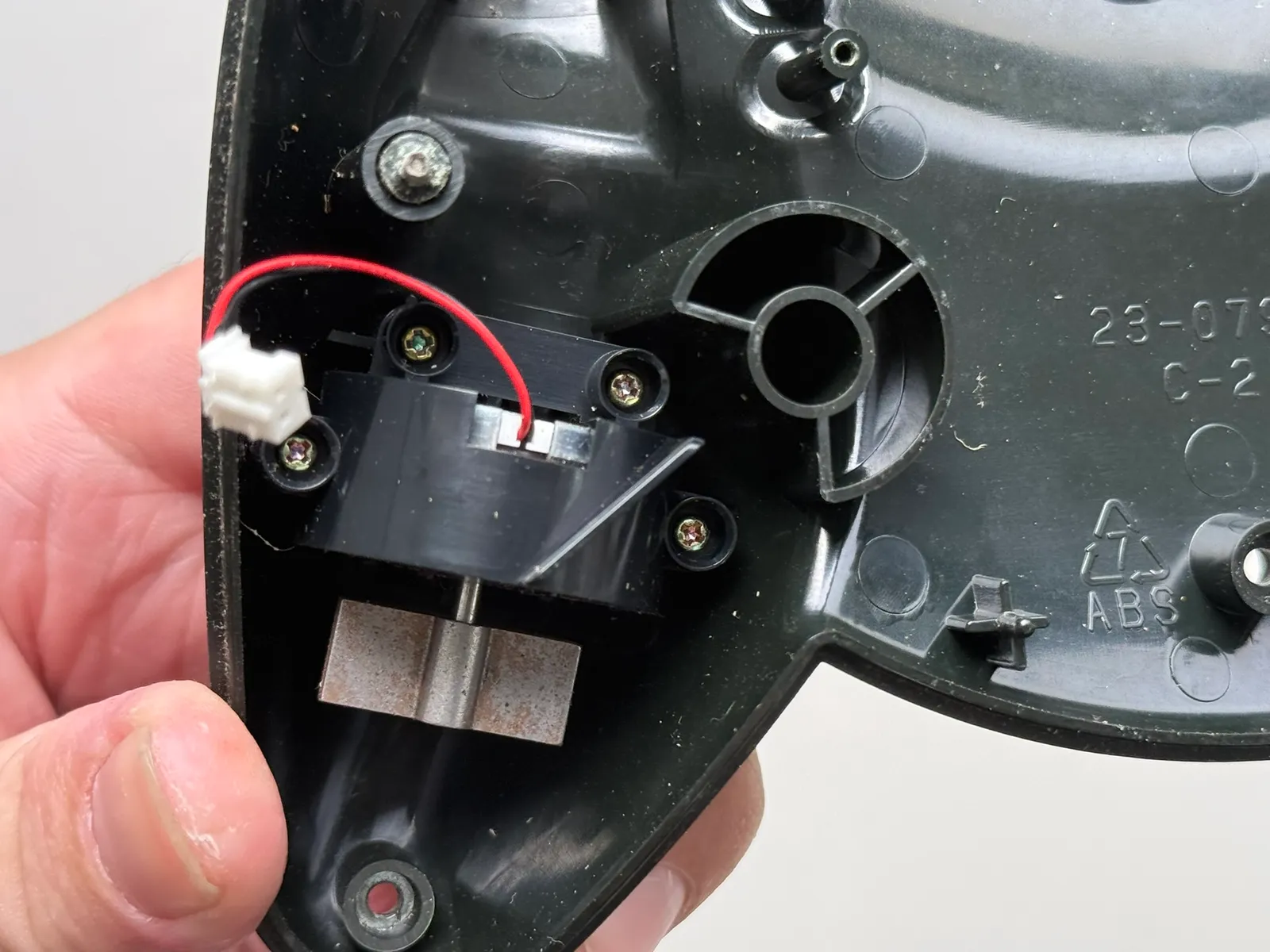

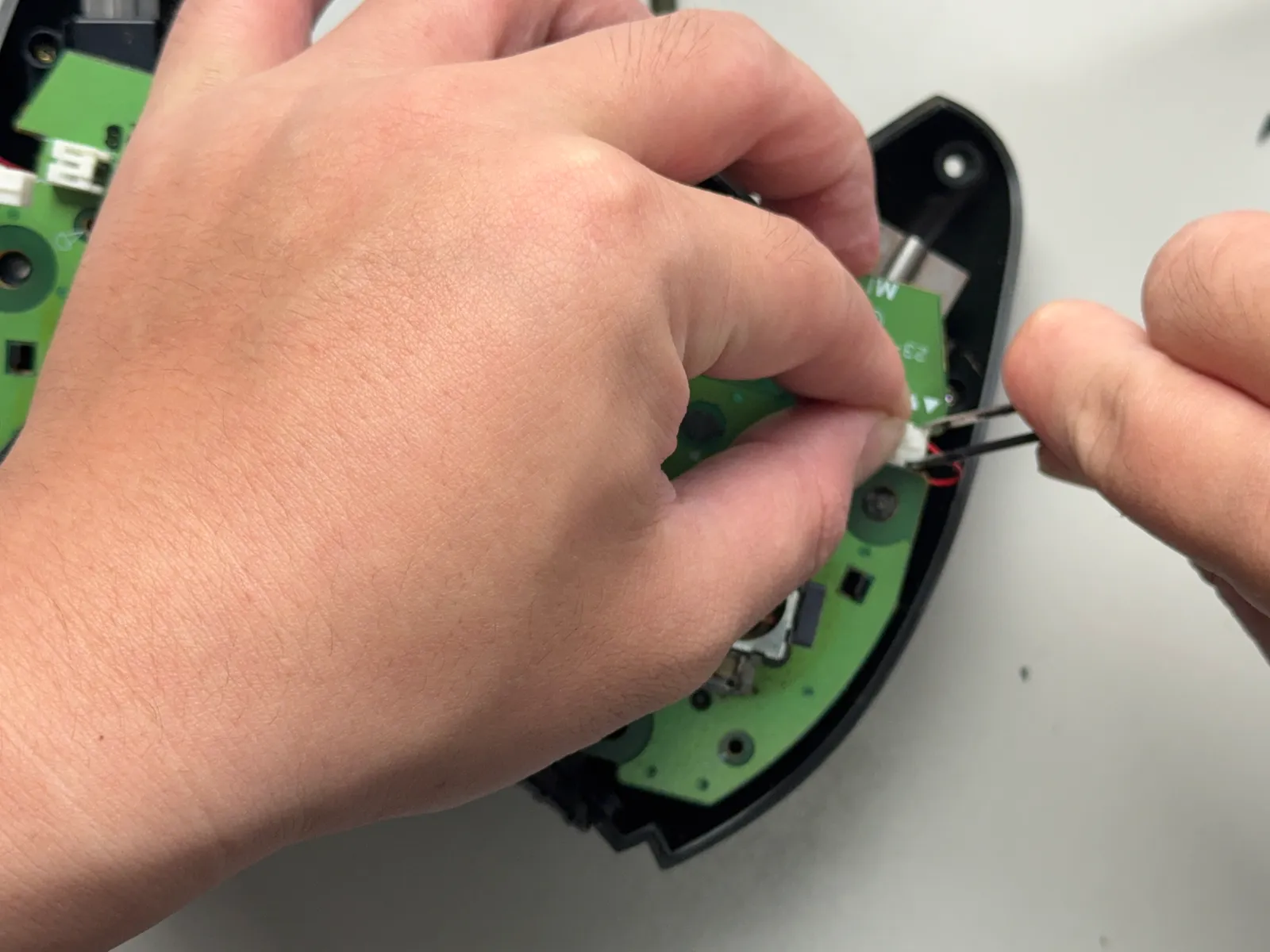

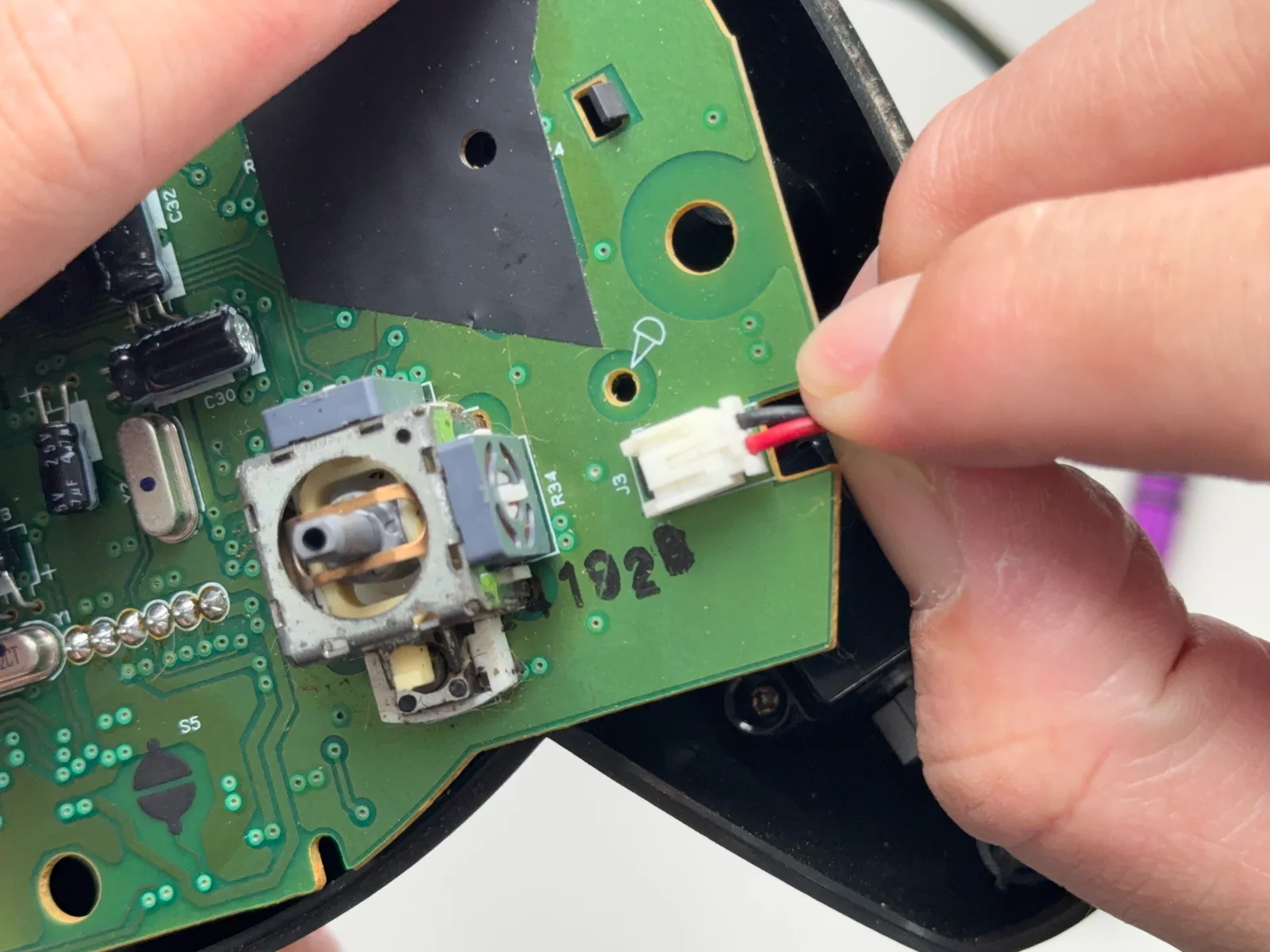

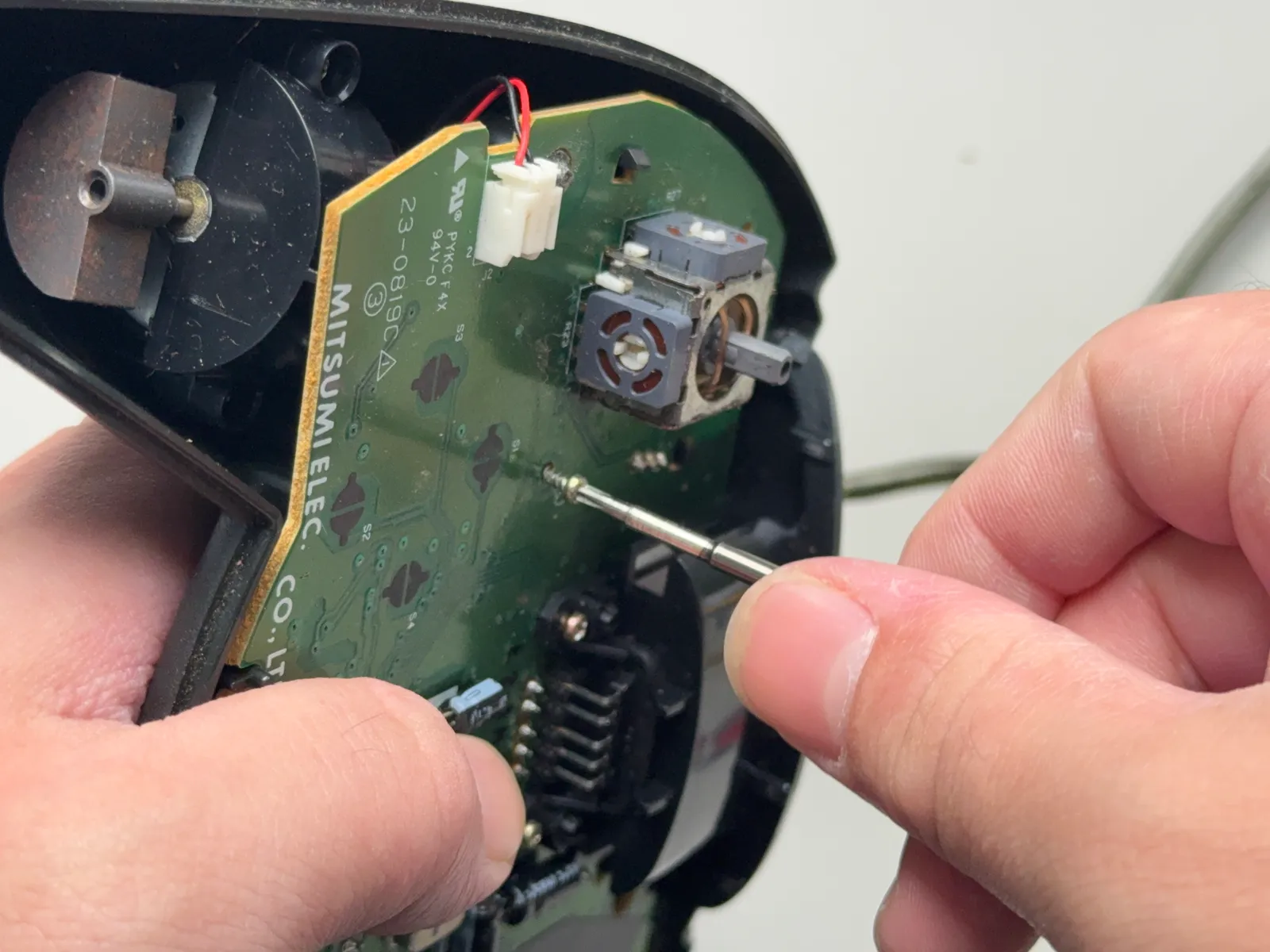

取出馬達

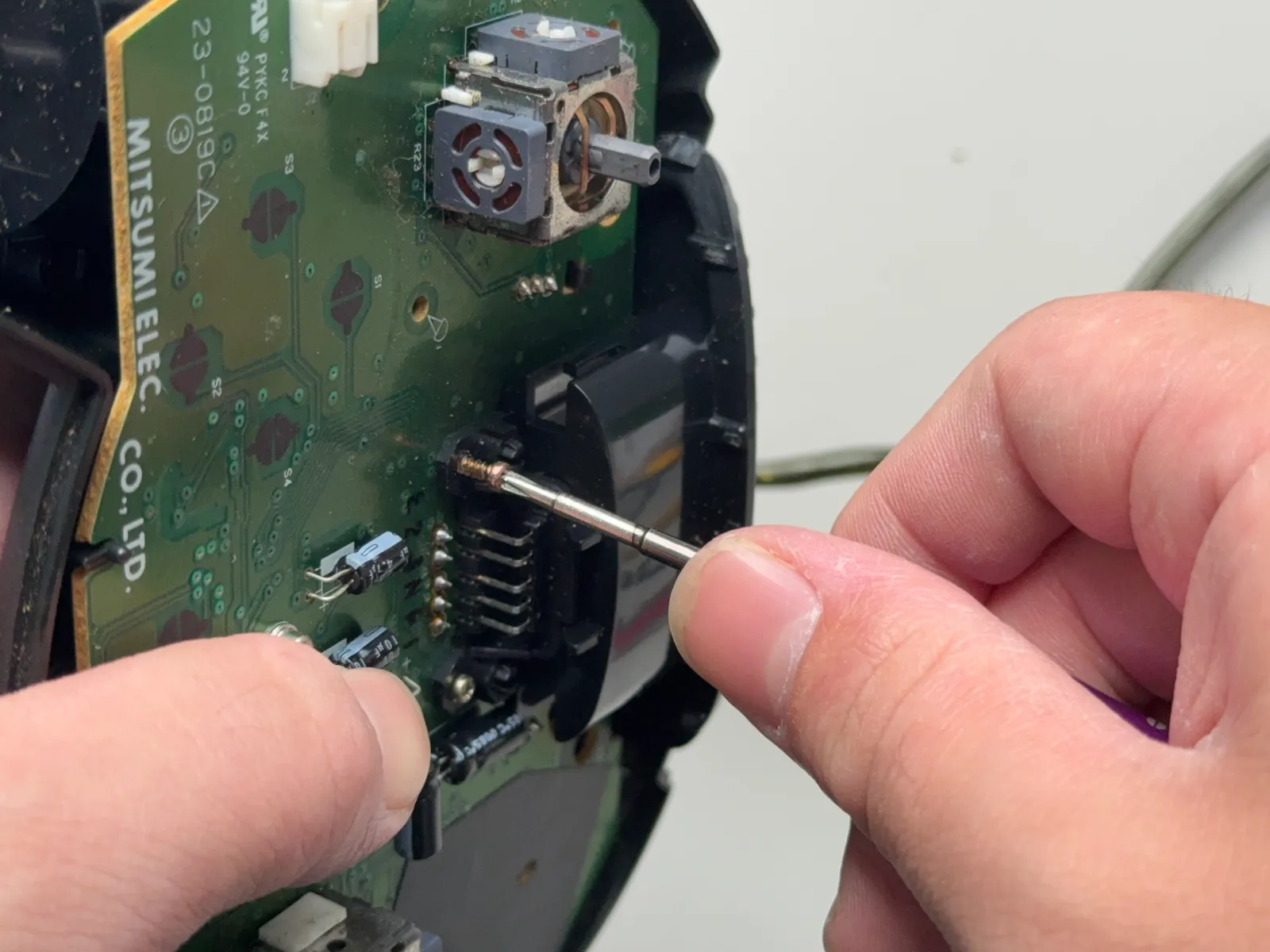

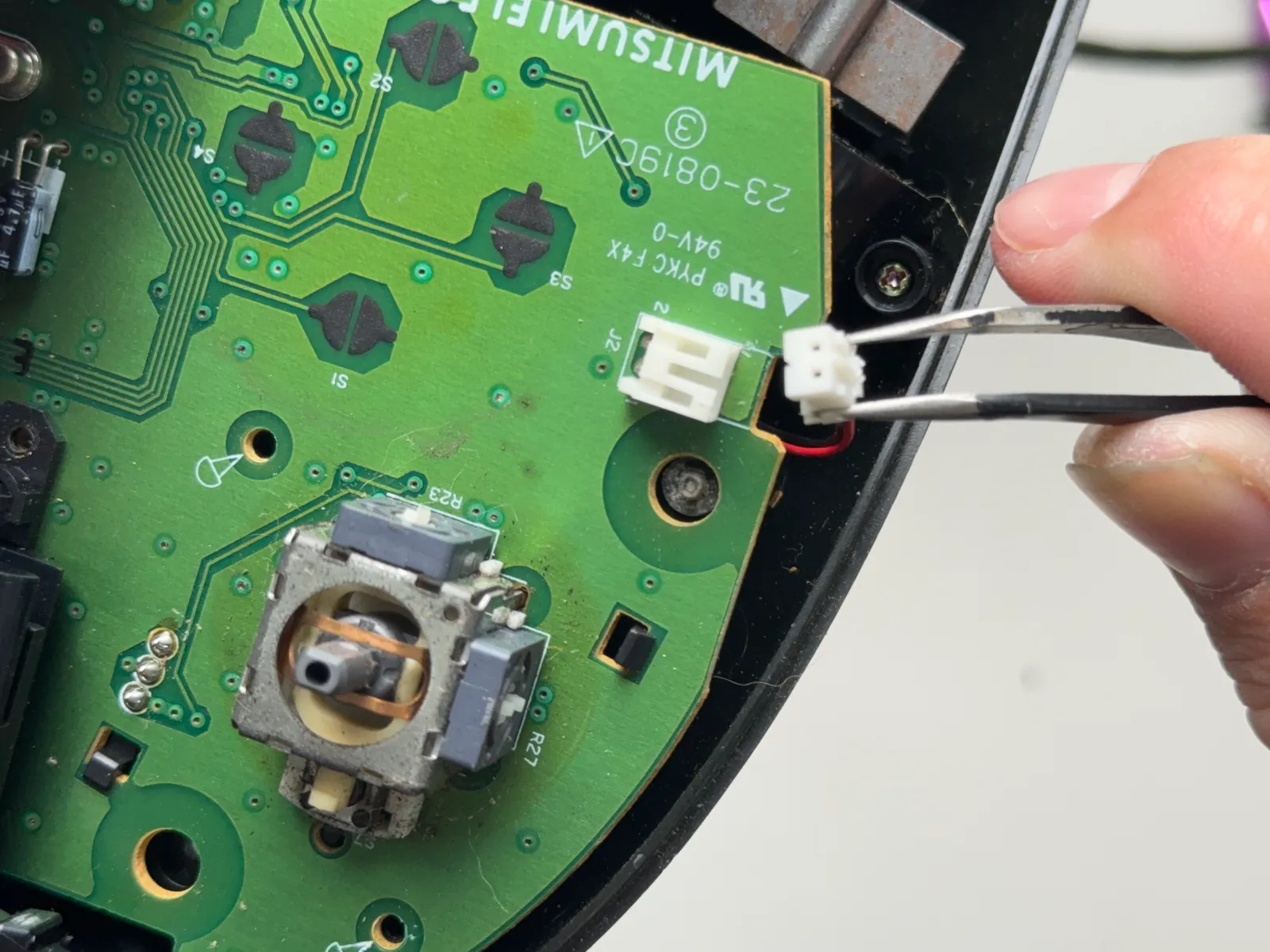

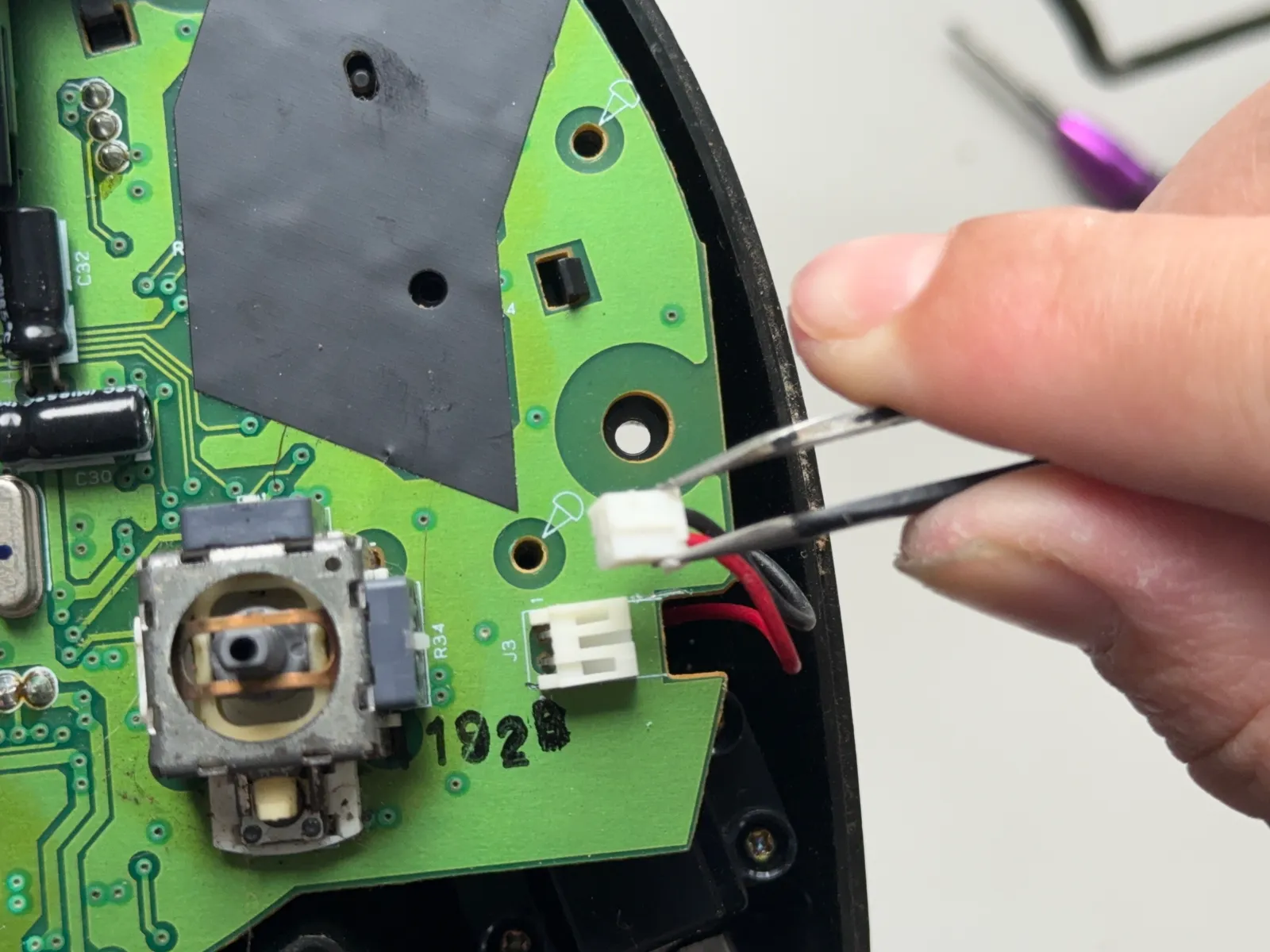

最好是一手捏著座子，一手用鑷子把插頭取出來。
1
2
3
4
5
6
- 步驟 8 / 共 18

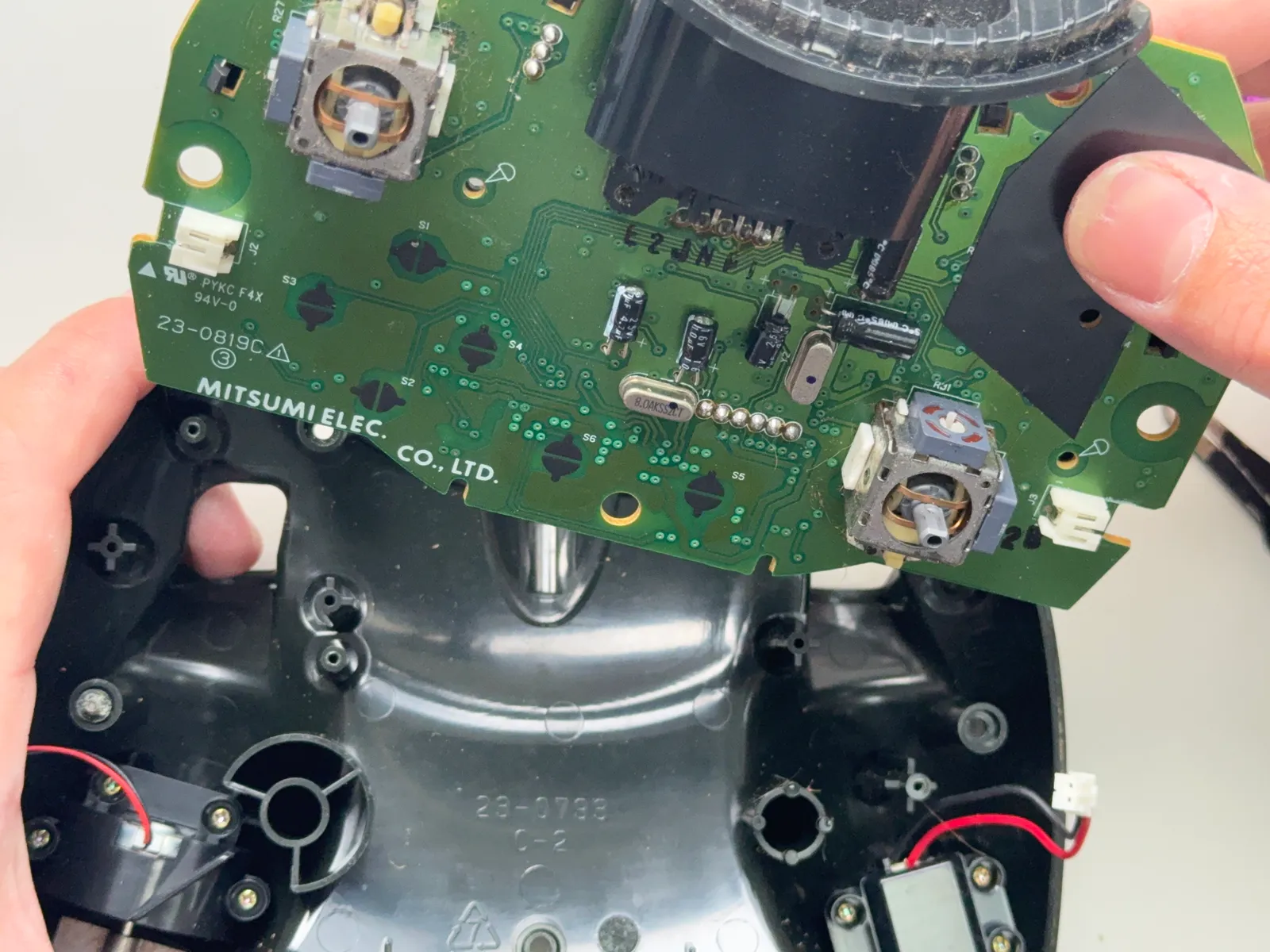

取出主板
- 步驟 9 / 共 18

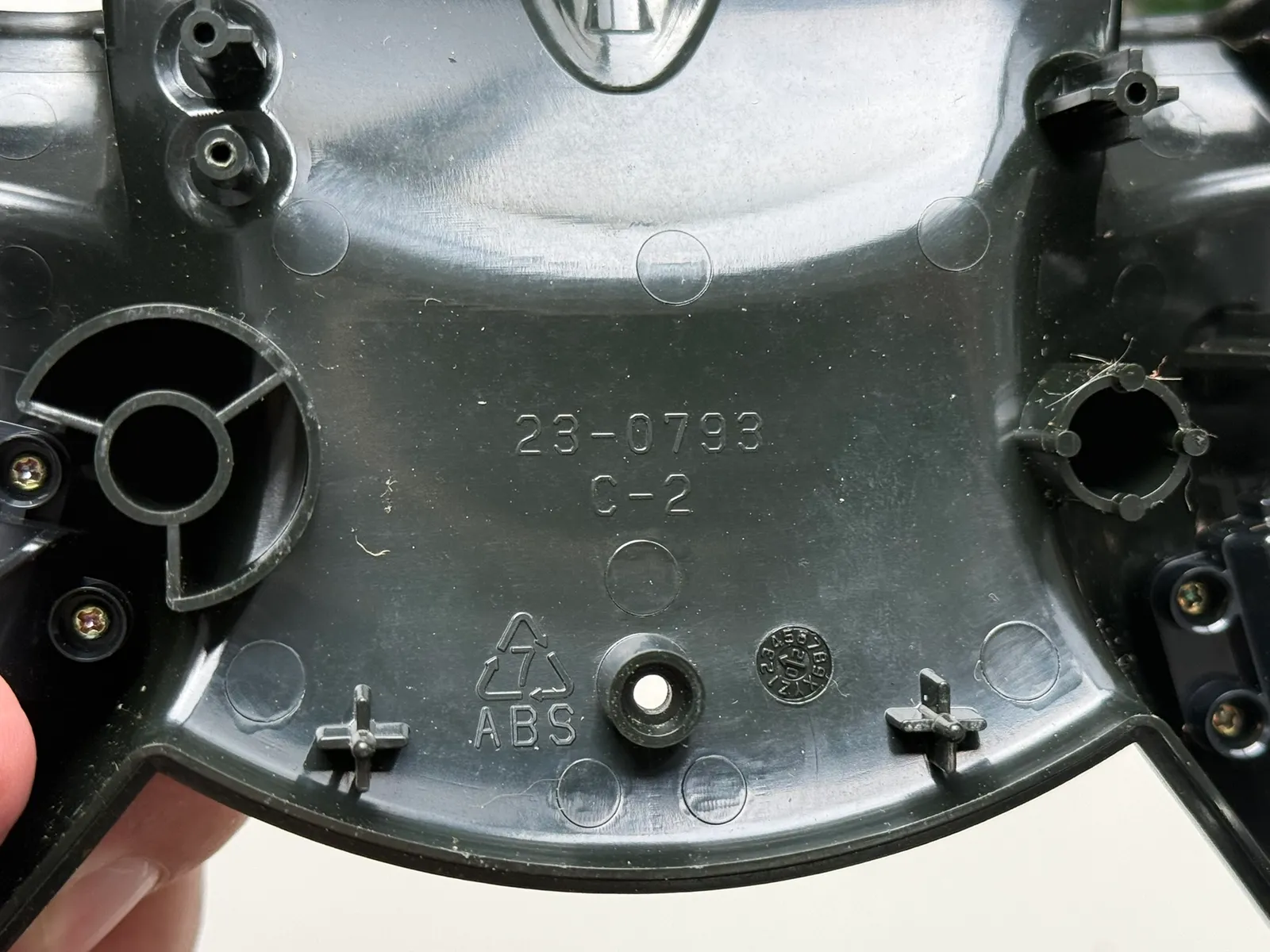

底殼
1
2
- 步驟 10 / 共 18

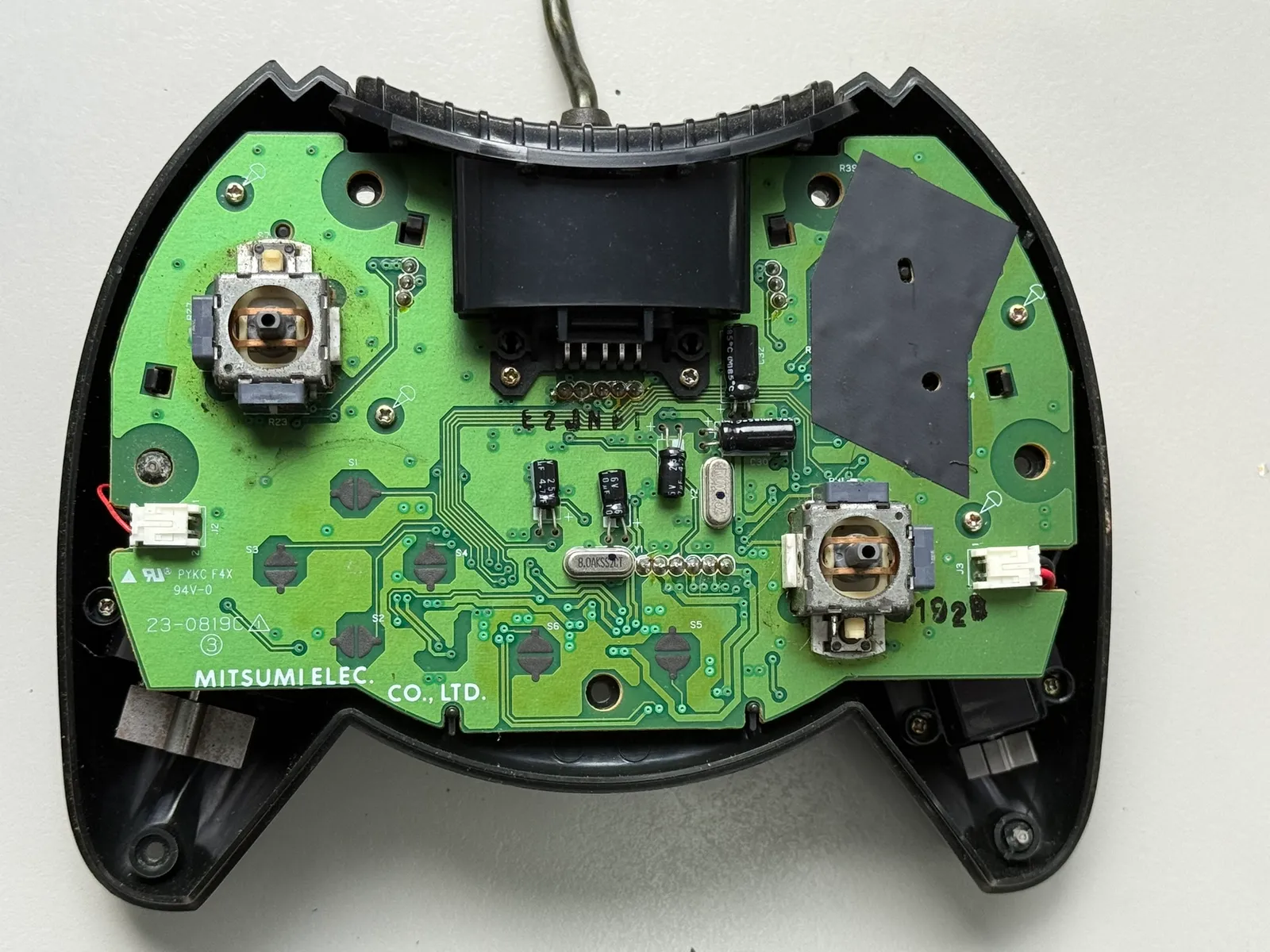

主板
1
2
- 步驟 11 / 共 18

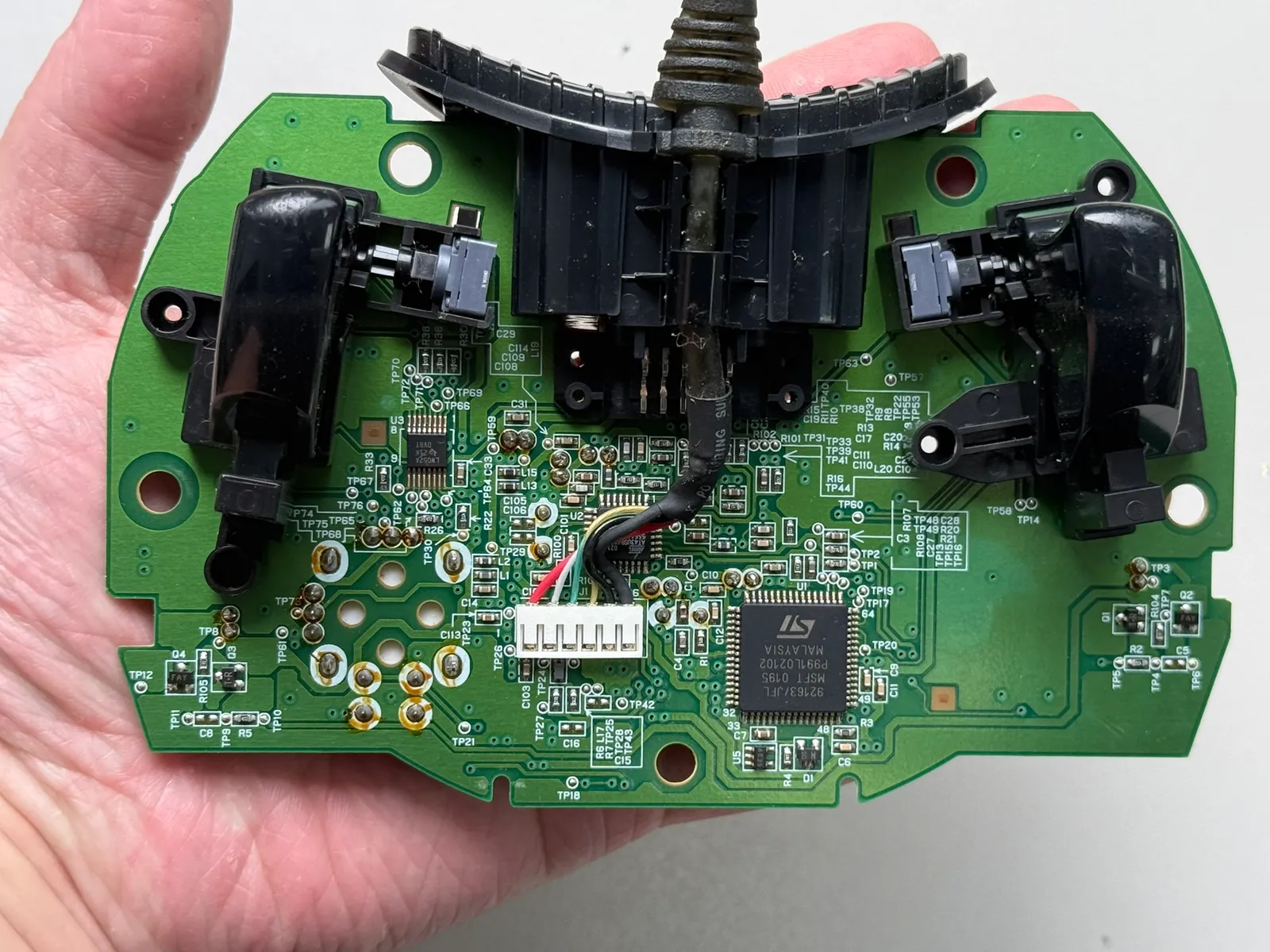

主控晶片

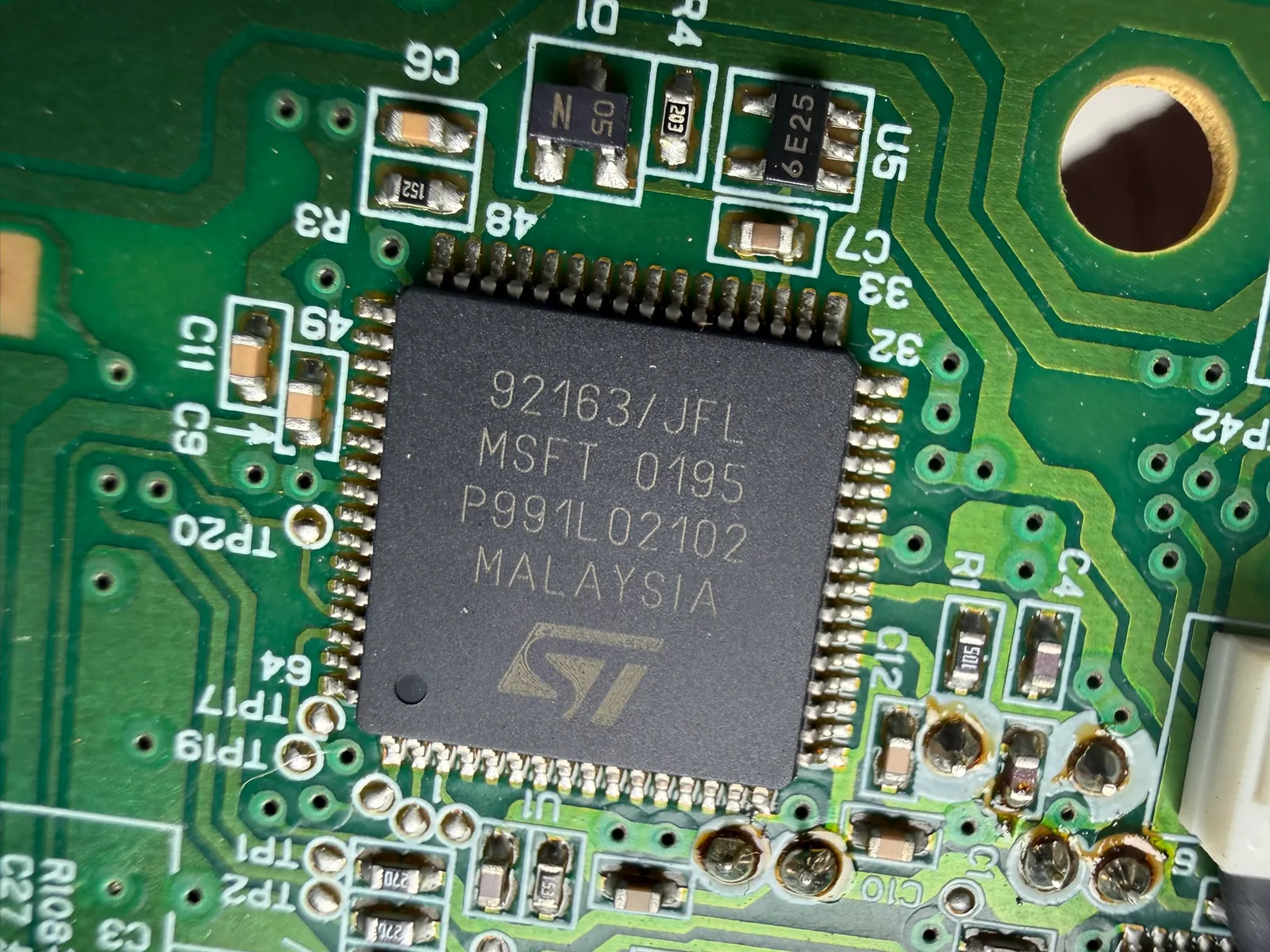

製造商：STMicroelectronics (意法半導體) 微軟訂製 絲印：92163/JFL
- 步驟 12 / 共 18

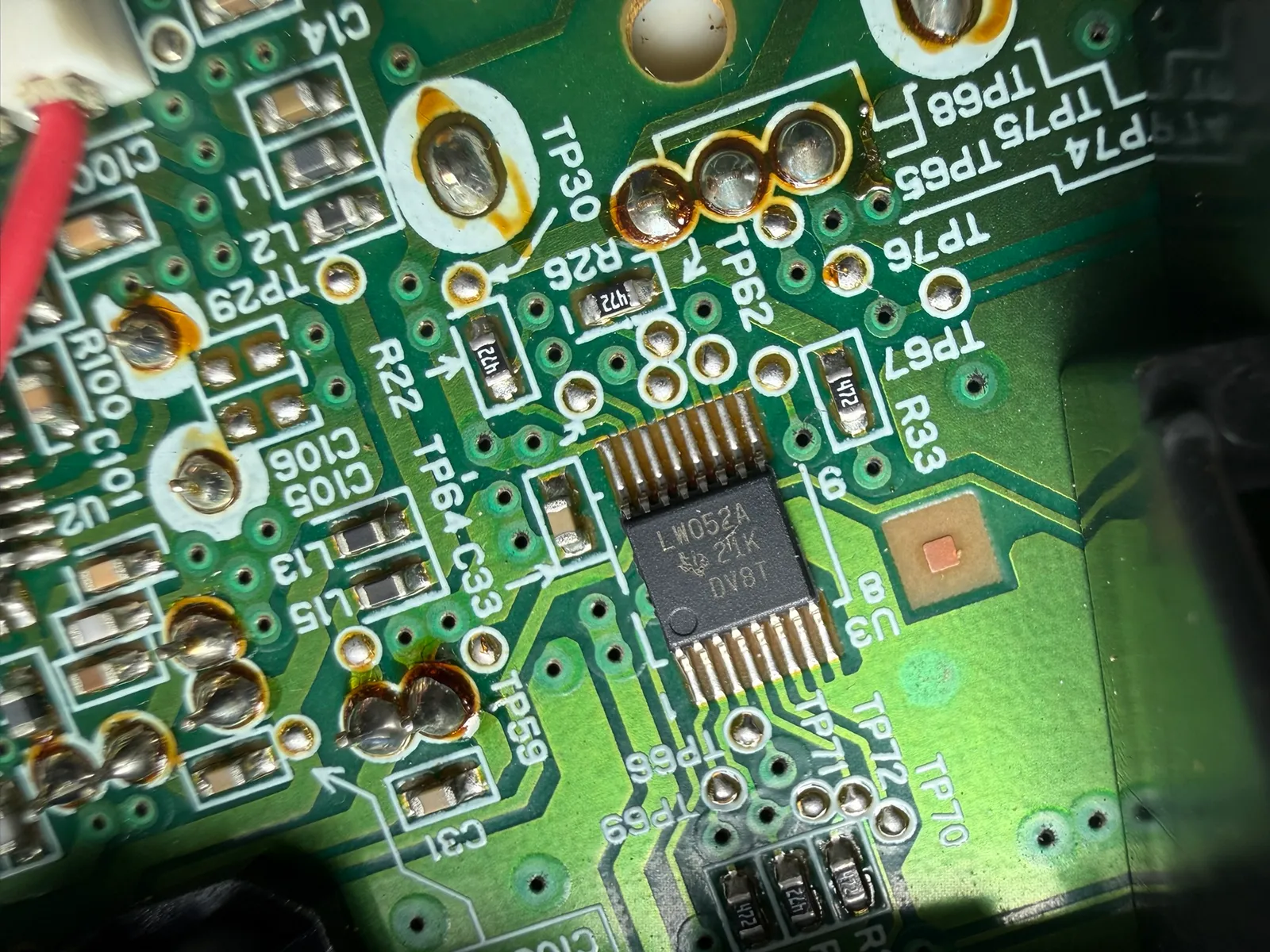

MUX

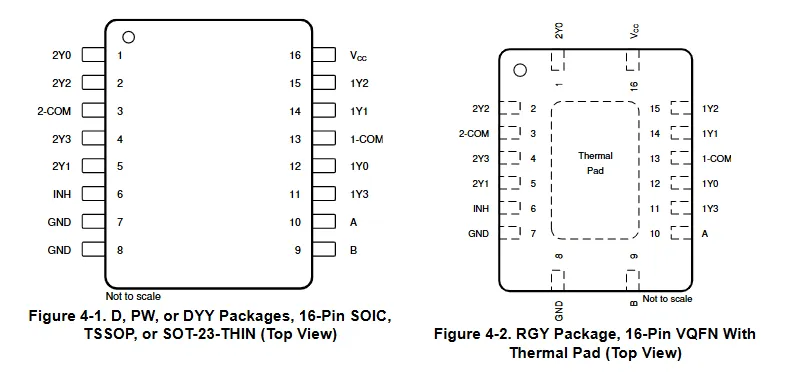

製造商：Texas Instruments (德州儀器) 絲印：LW052A 型號：SN74LV4052APWRG4
1
2
- 步驟 13 / 共 18
步驟 13

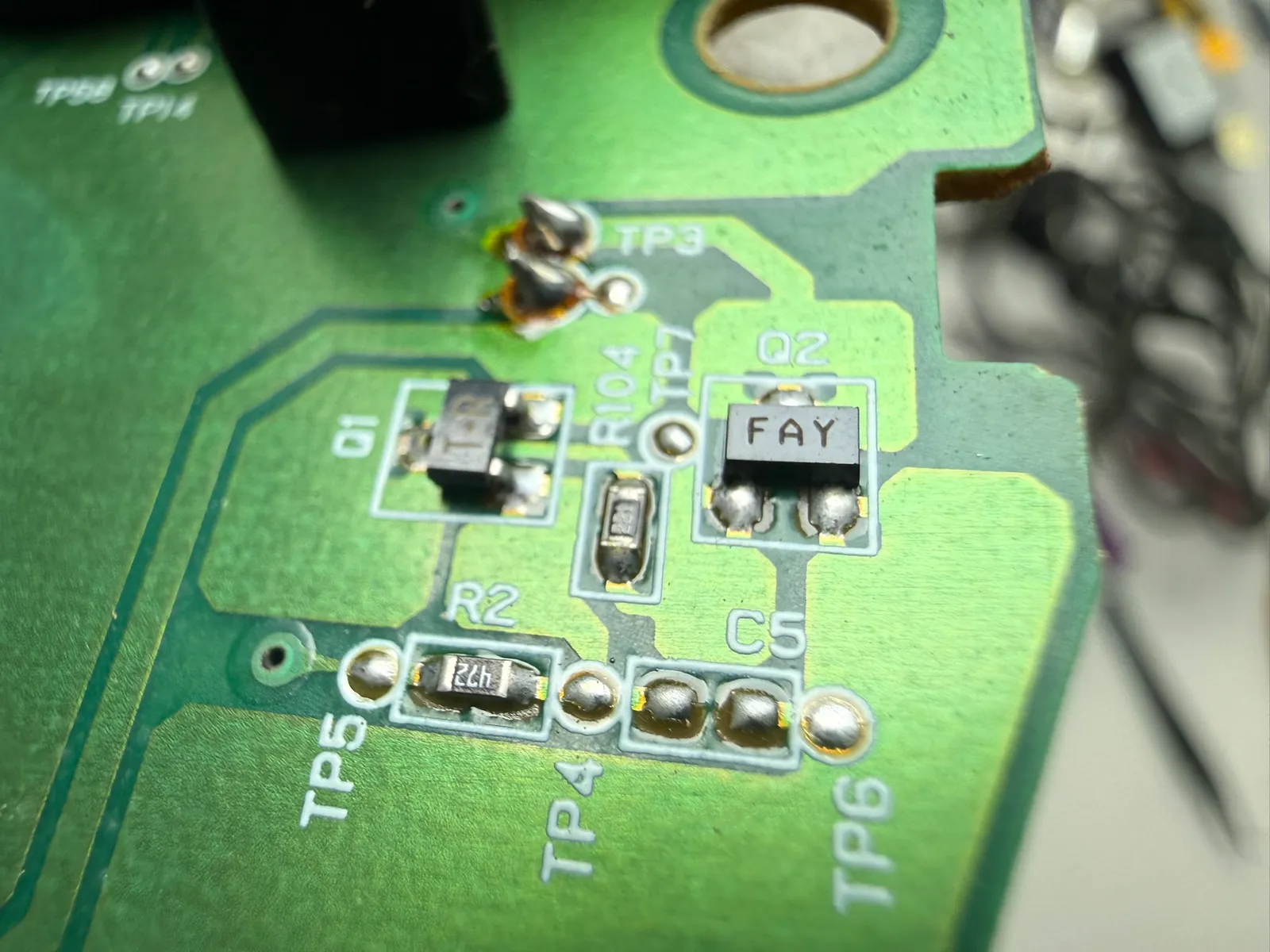

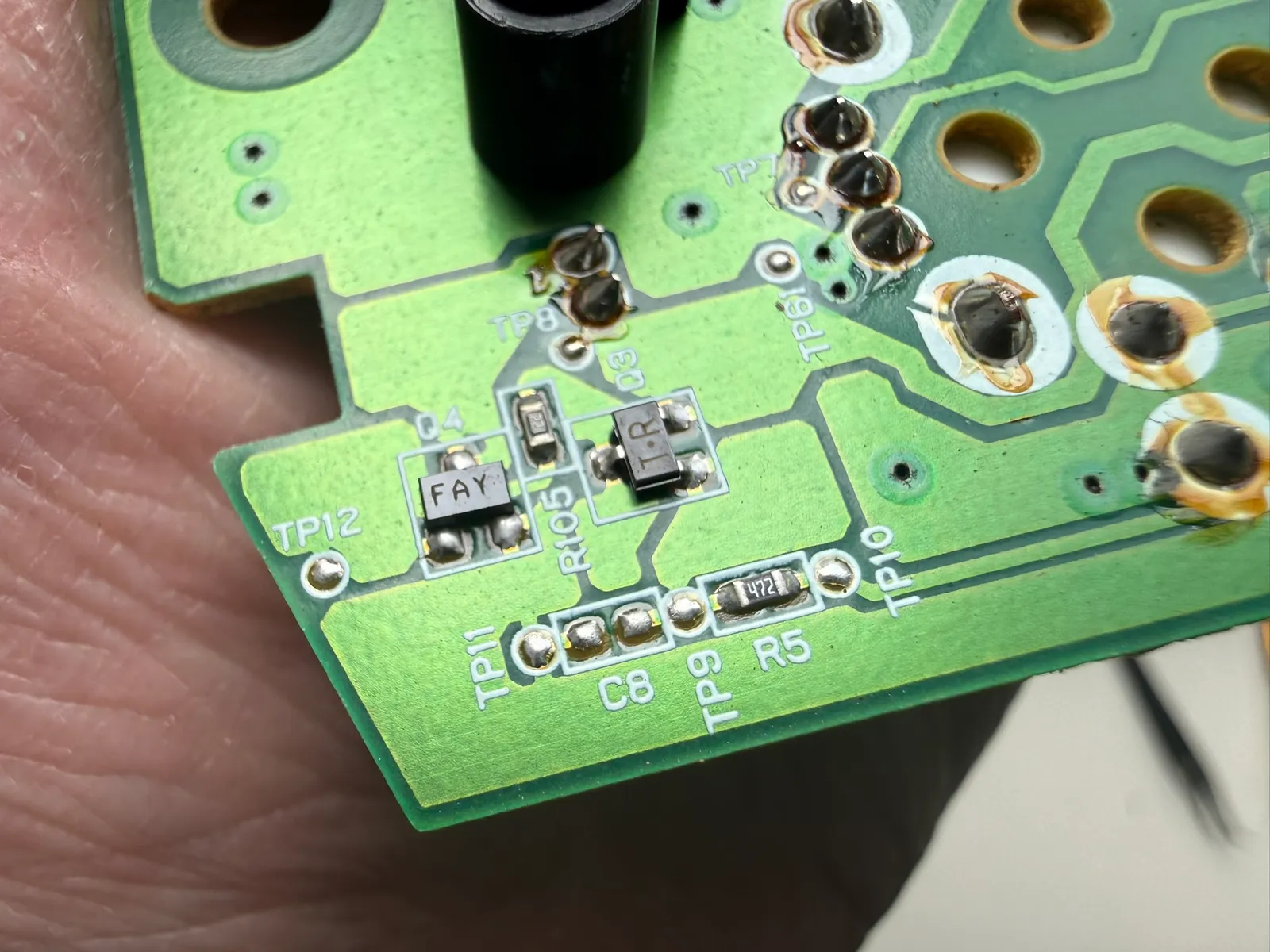

絲印：FAY
1
2
- 步驟 14 / 共 18
步驟 14

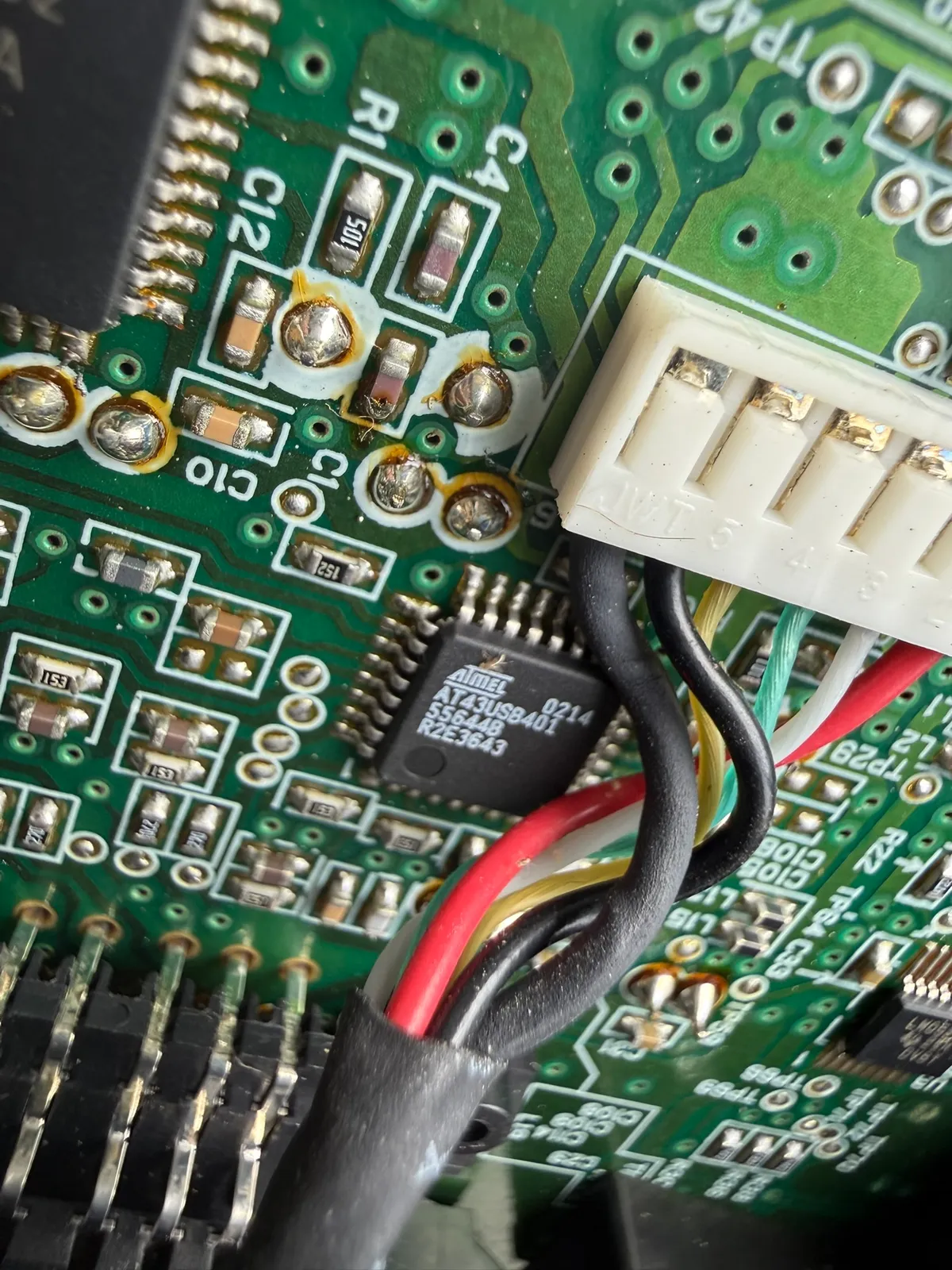

製造商：Atmel（愛特梅爾） 型號：AT43USB401
- 步驟 15 / 共 18
LT RT板機

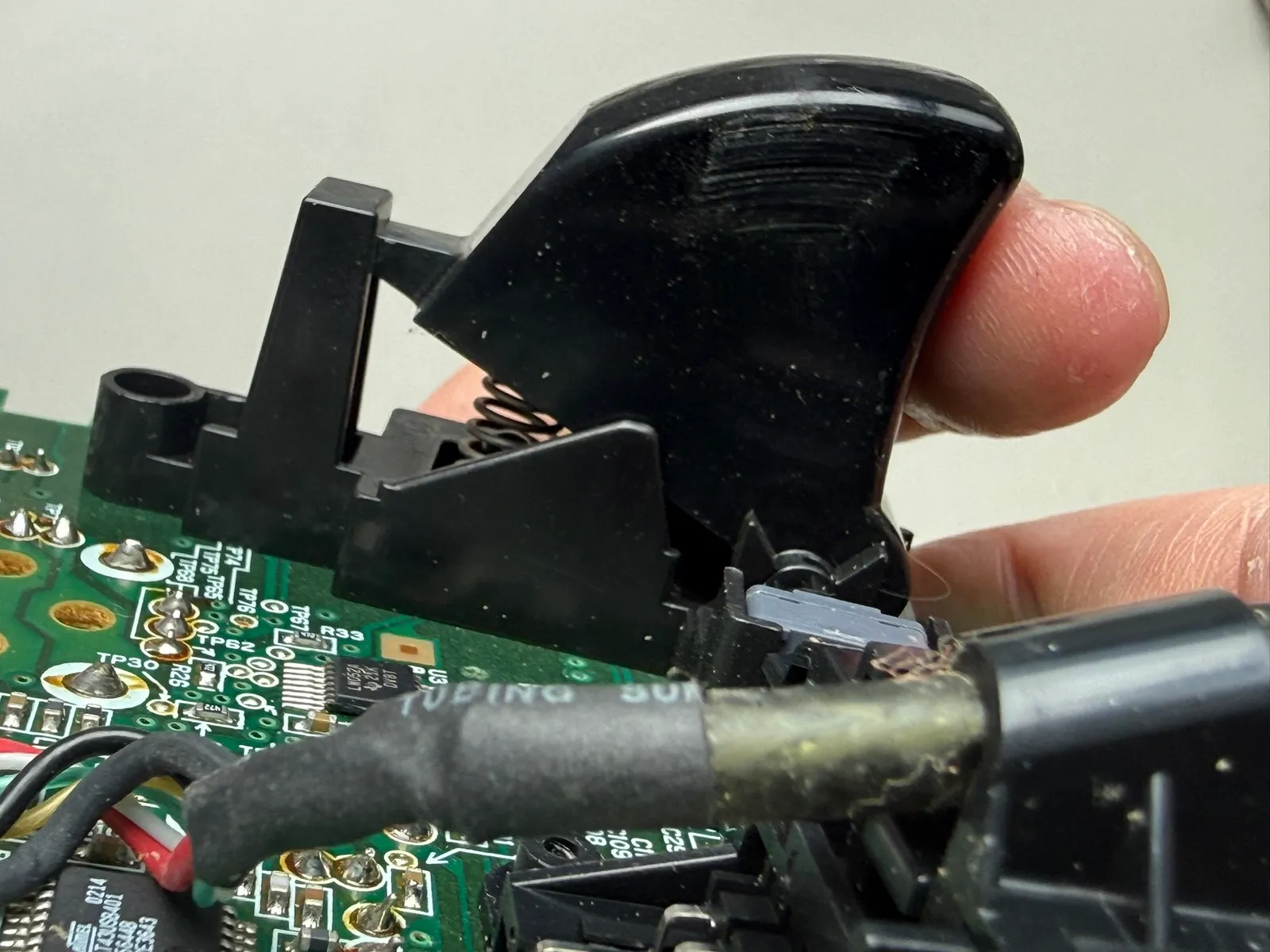

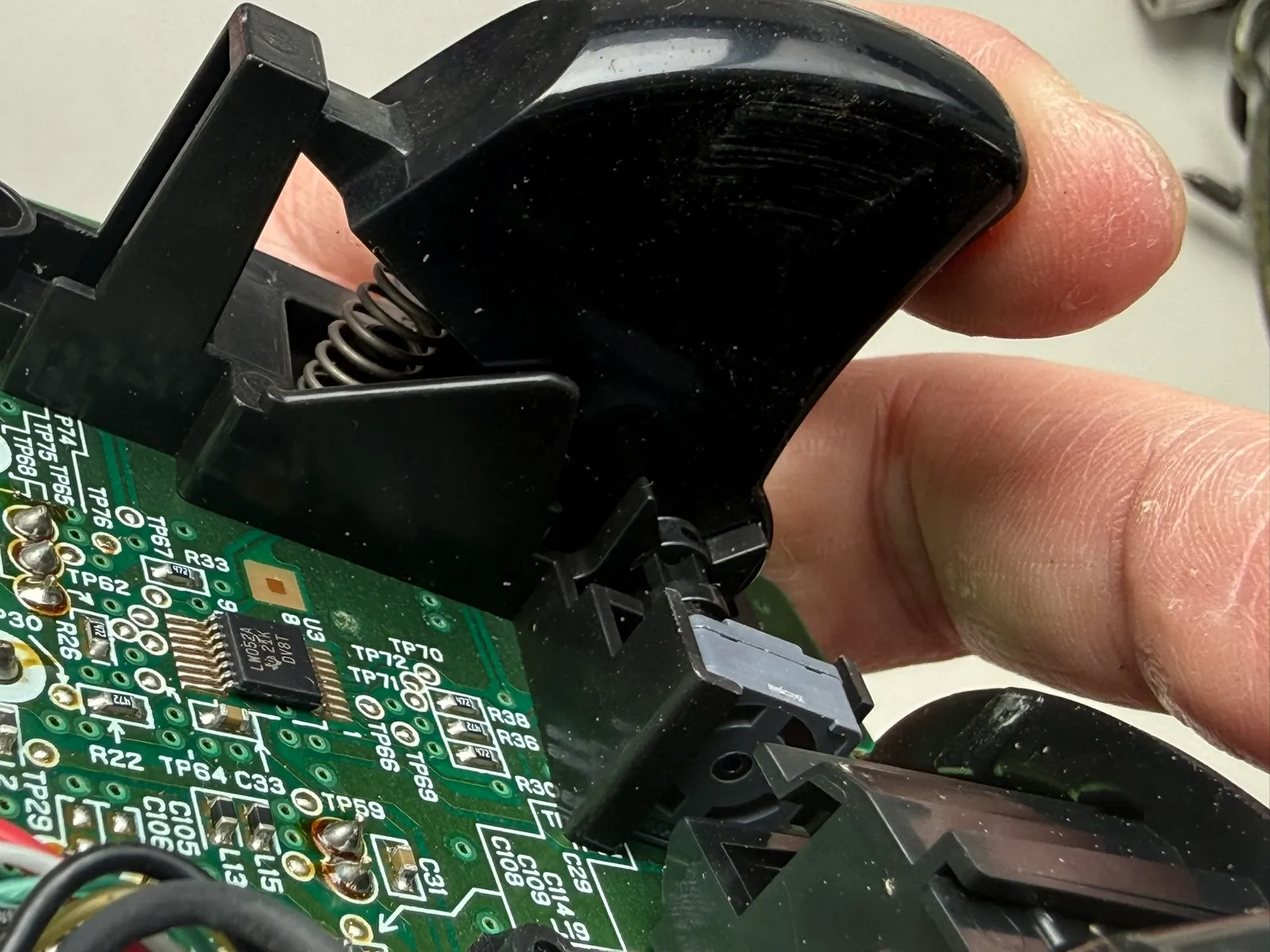

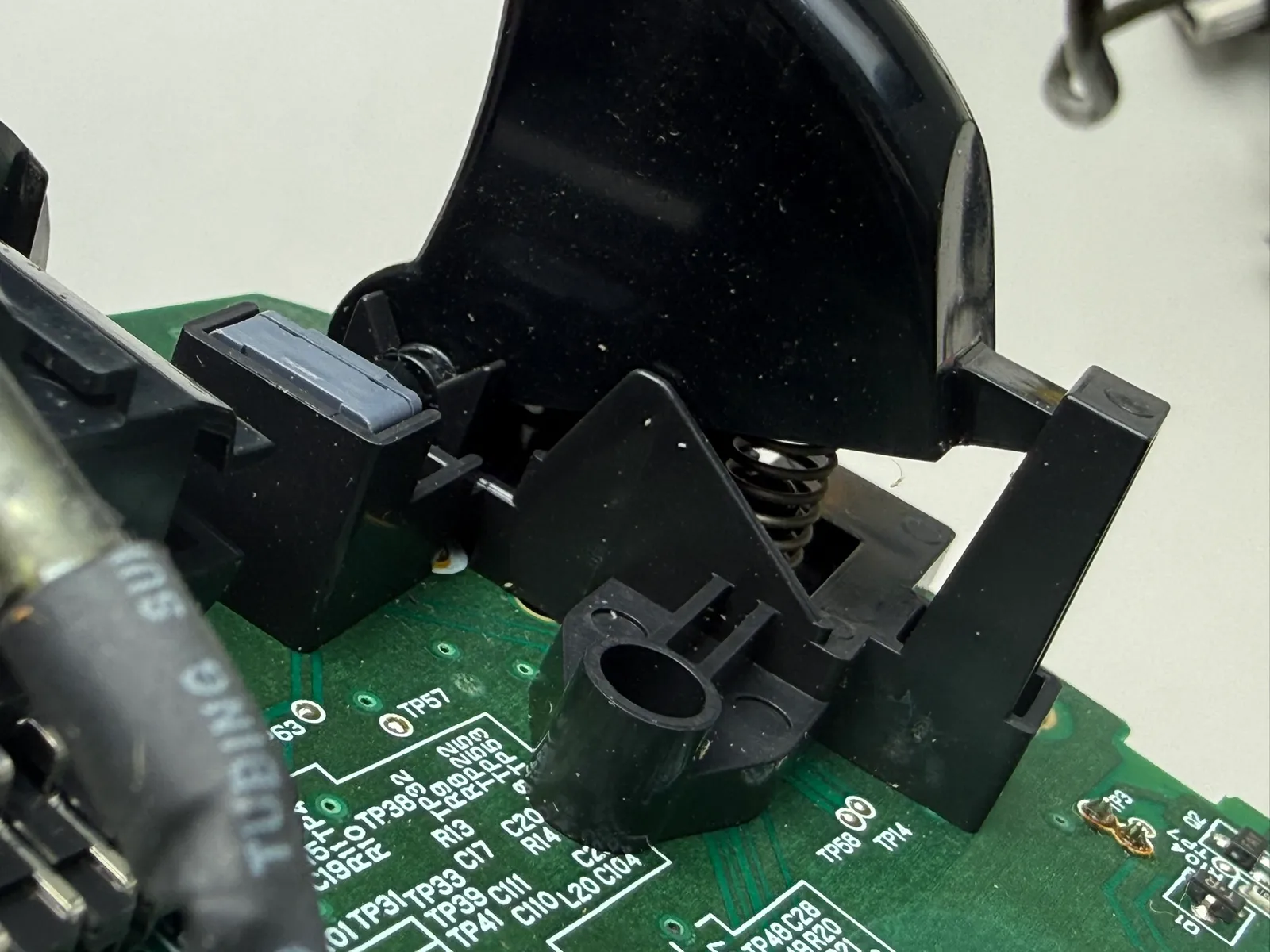

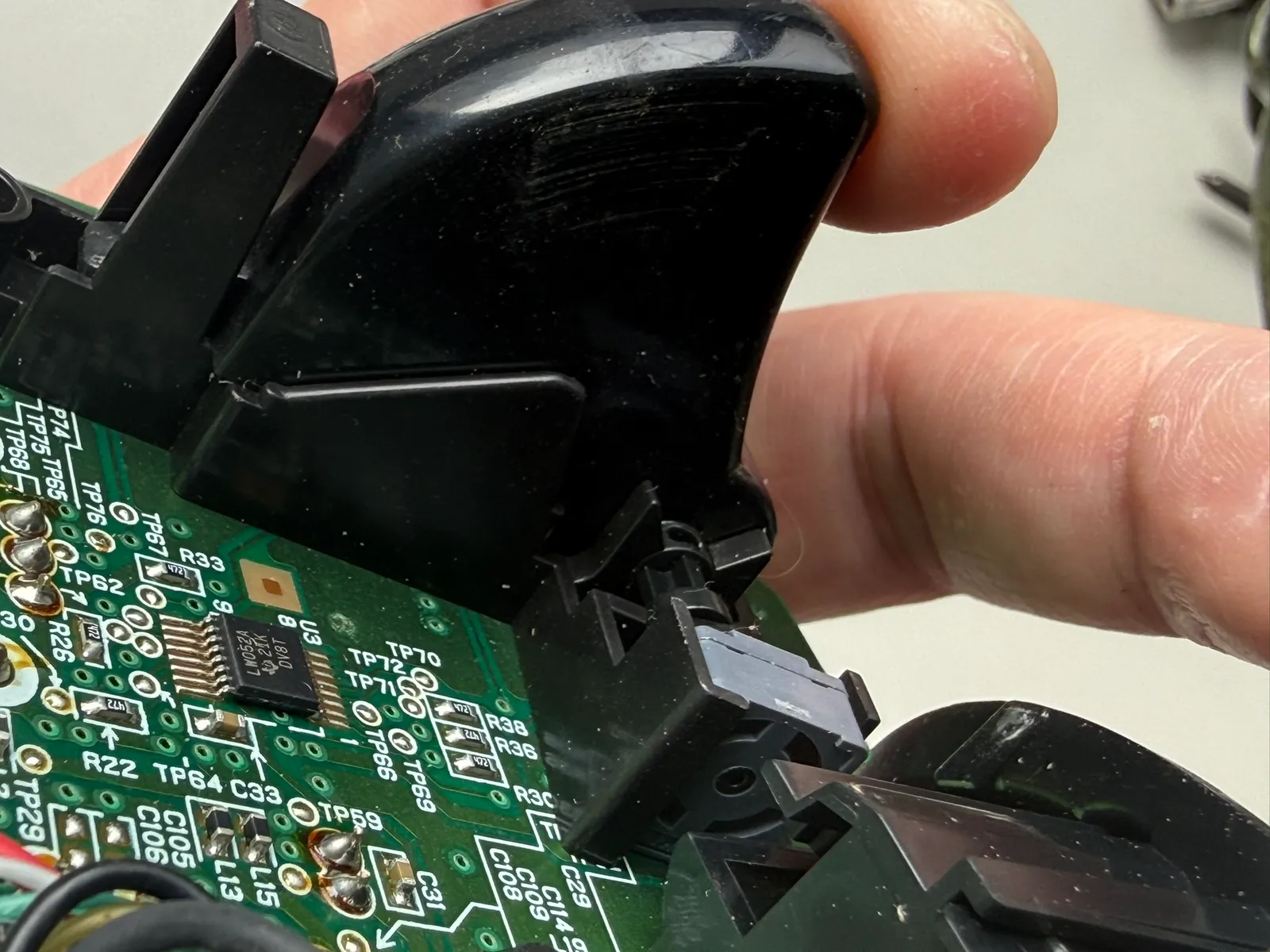

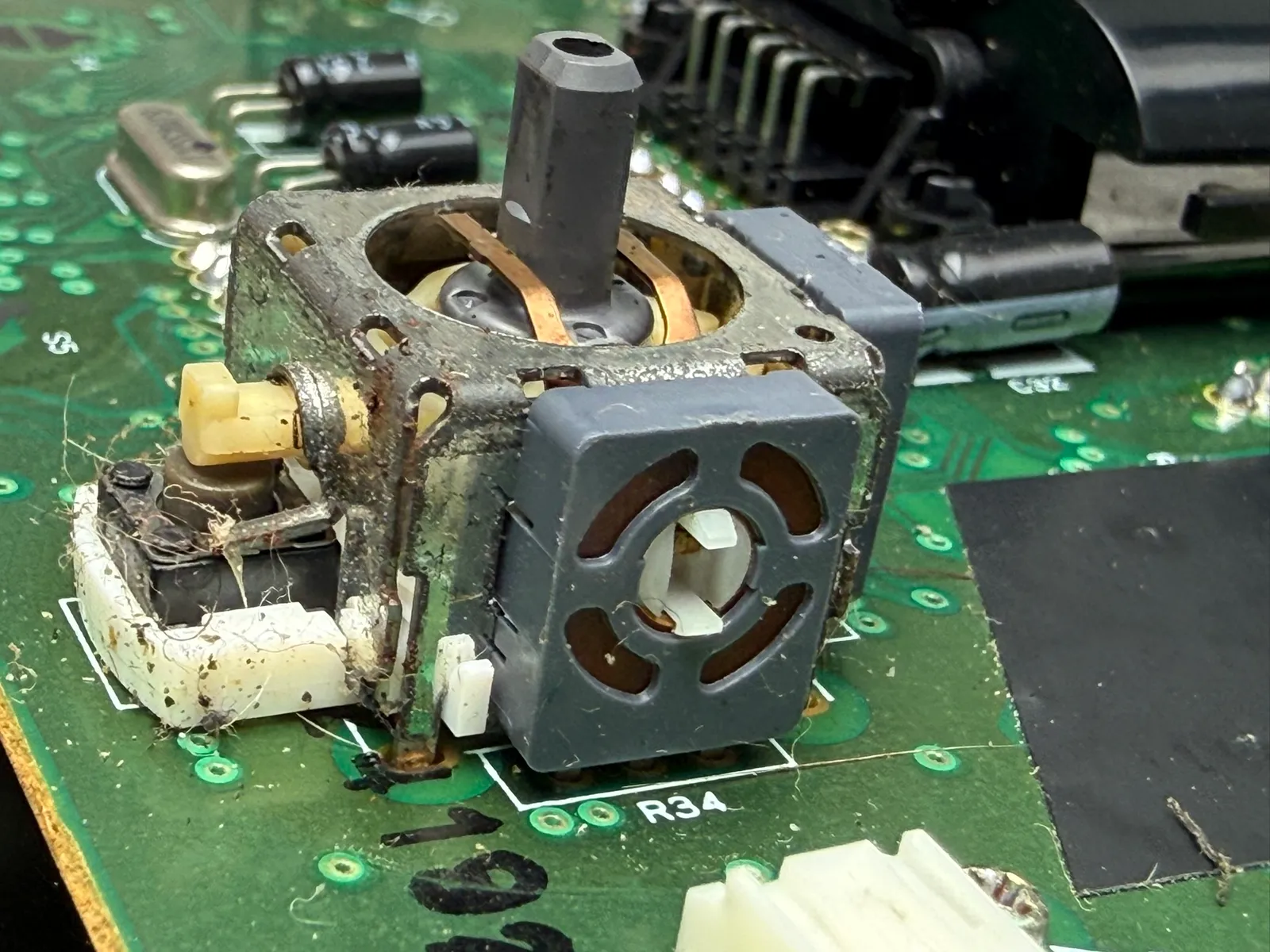

LT RT按壓之後，會透過槓桿來去對碳膜電位器的軸心進行轉動，進而讓電阻值發生改變。 電路板去偵測這個電阻值的變化，就能計算出按壓了多深。
1
2
3
4
- 步驟 16 / 共 18

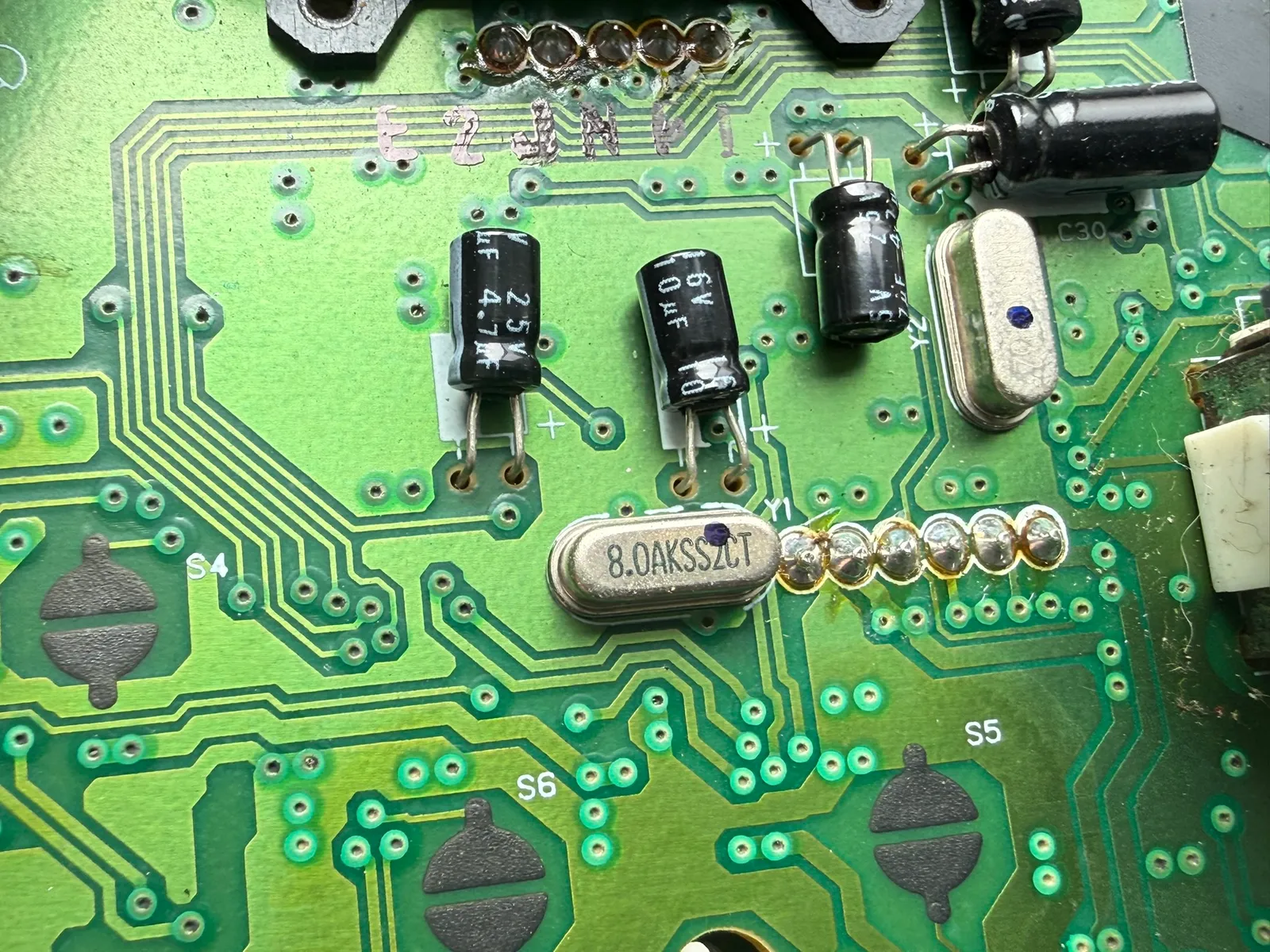

石英震盪器

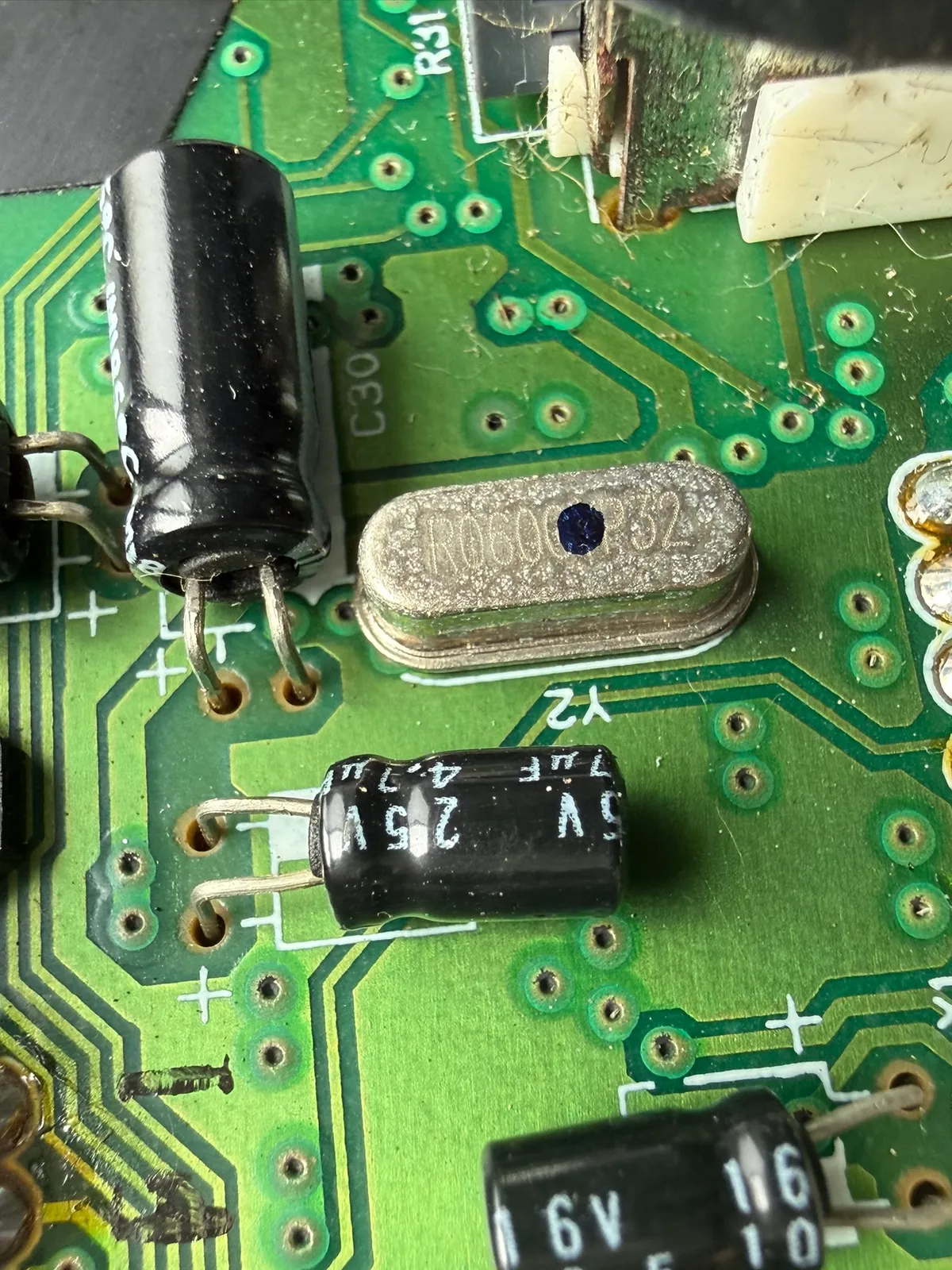

8.000MHZ的石英震盪器
- 步驟 17 / 共 18
石英震盪器
6.000MHZ的石英震盪器
- 步驟 18 / 共 18

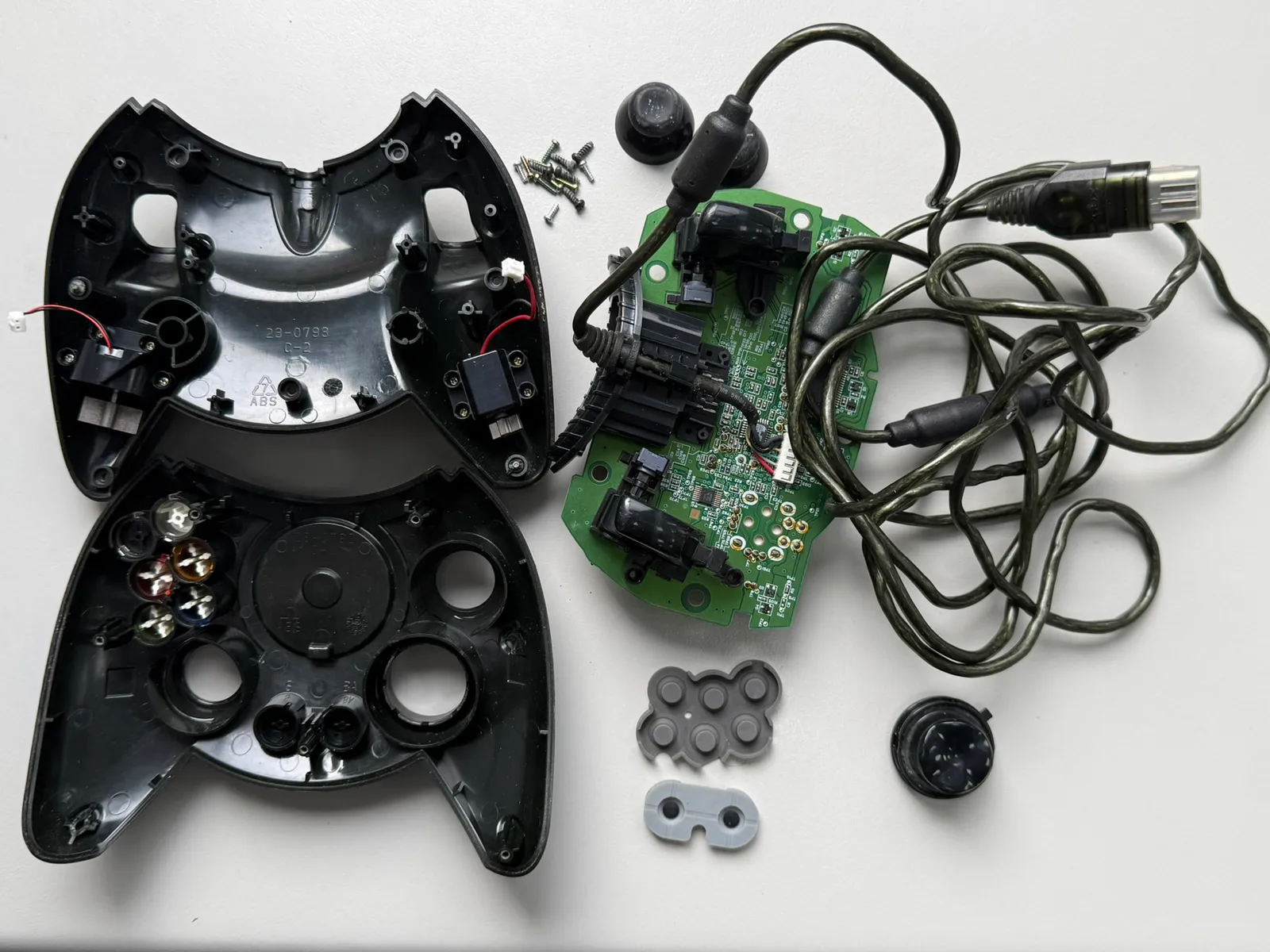

完整拆解
