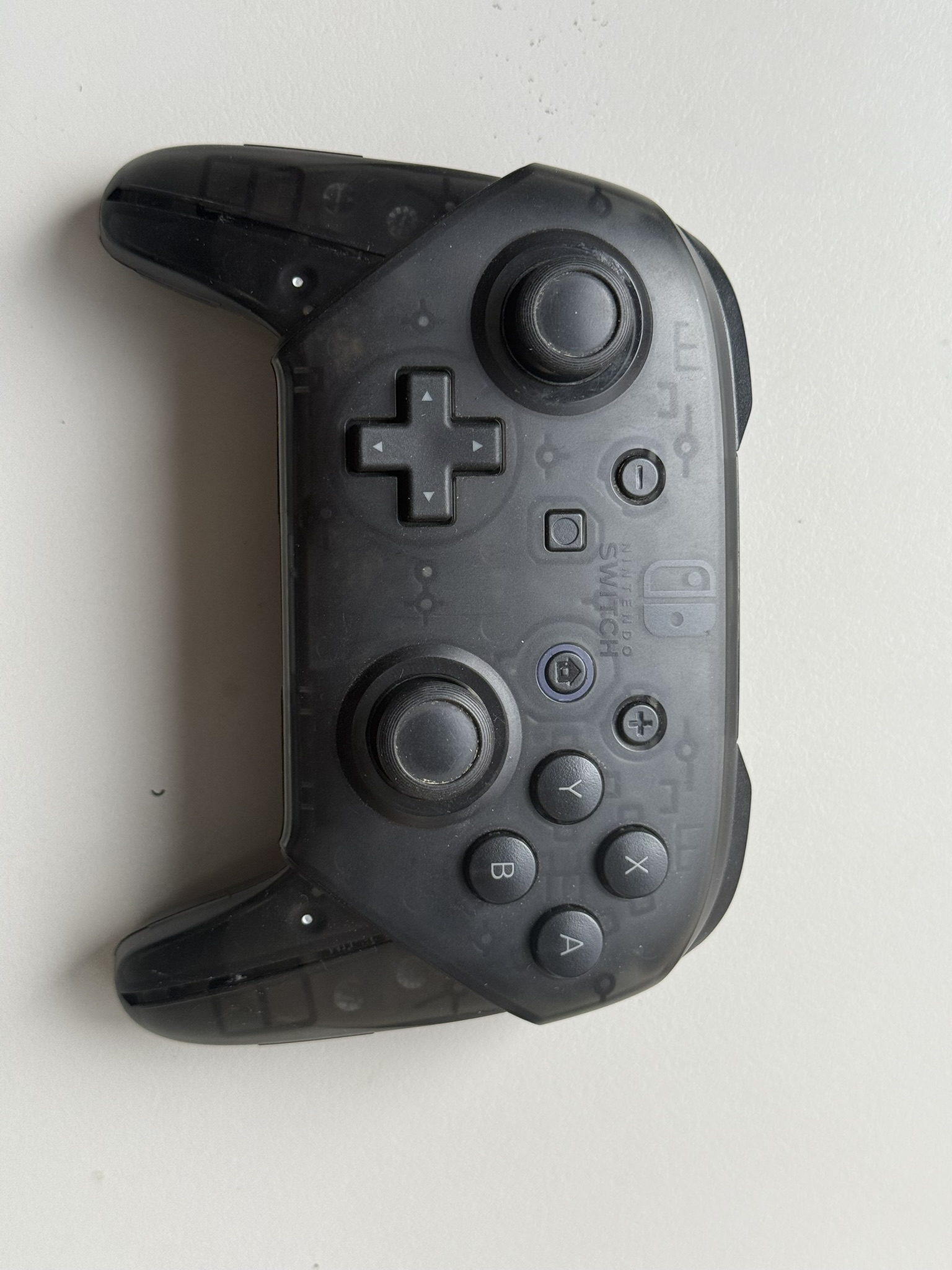

Switch Pro 控制器 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •鑷子×1— 直尖/彎尖
- •翹棒×1
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 29

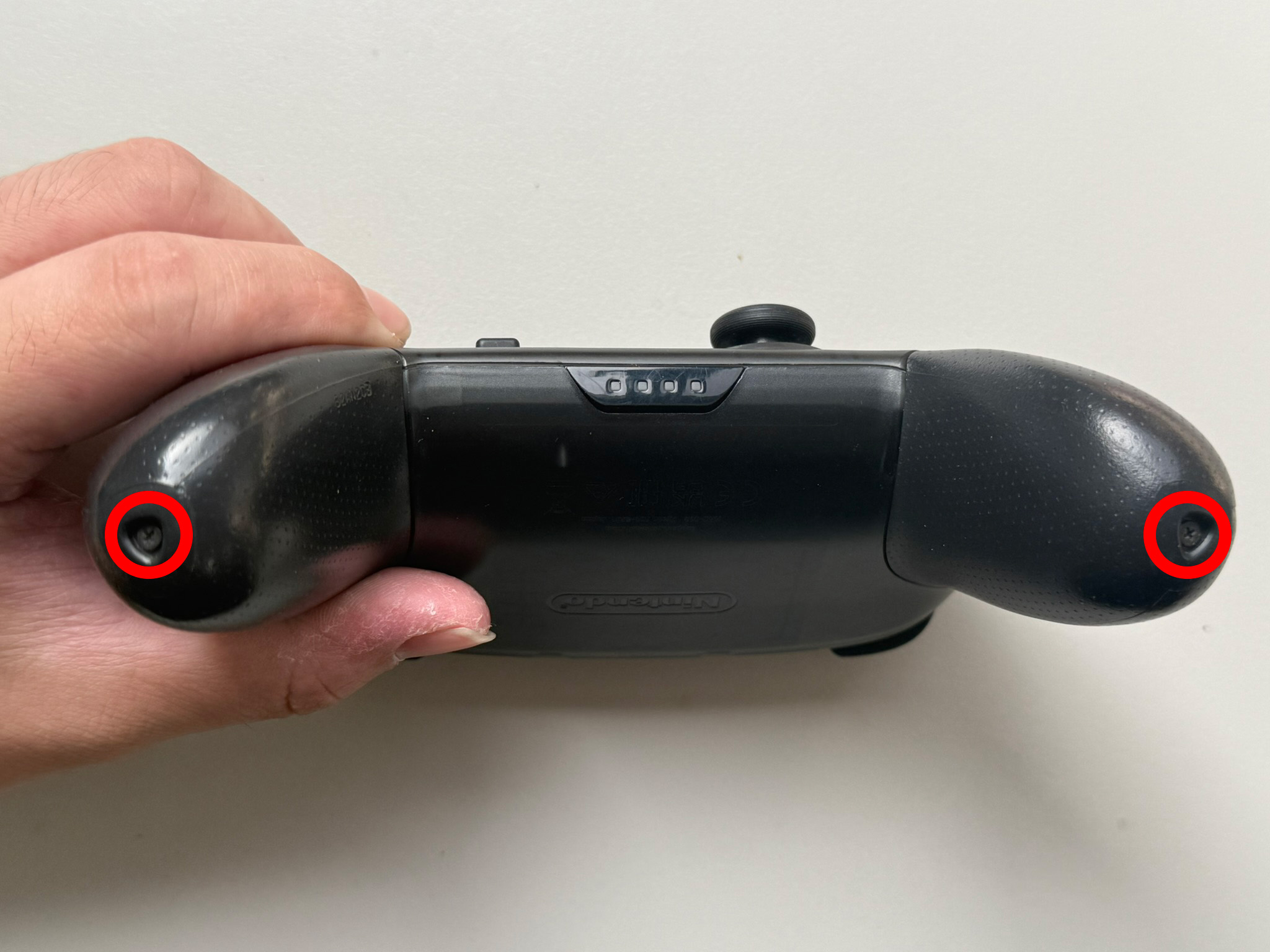

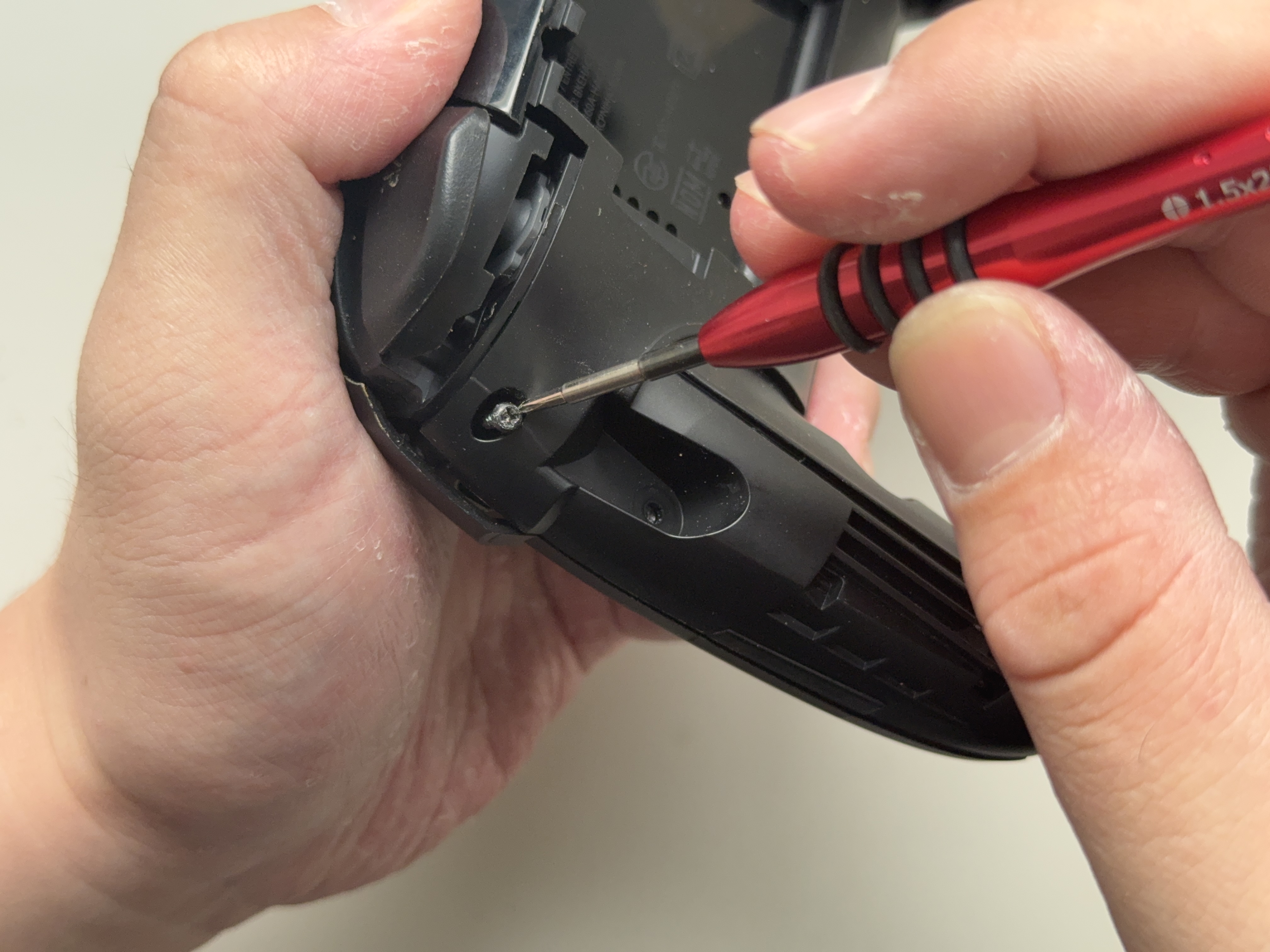

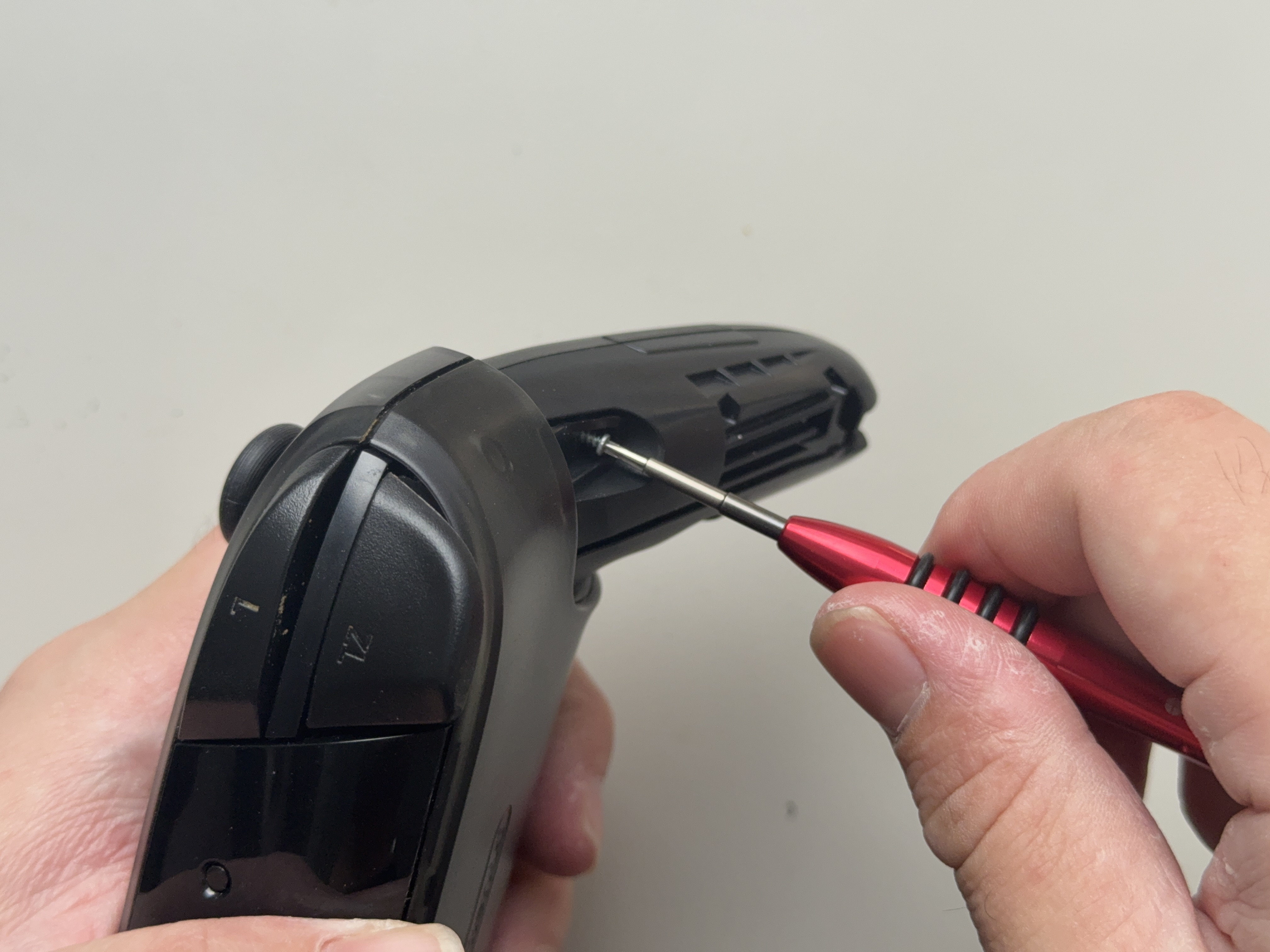

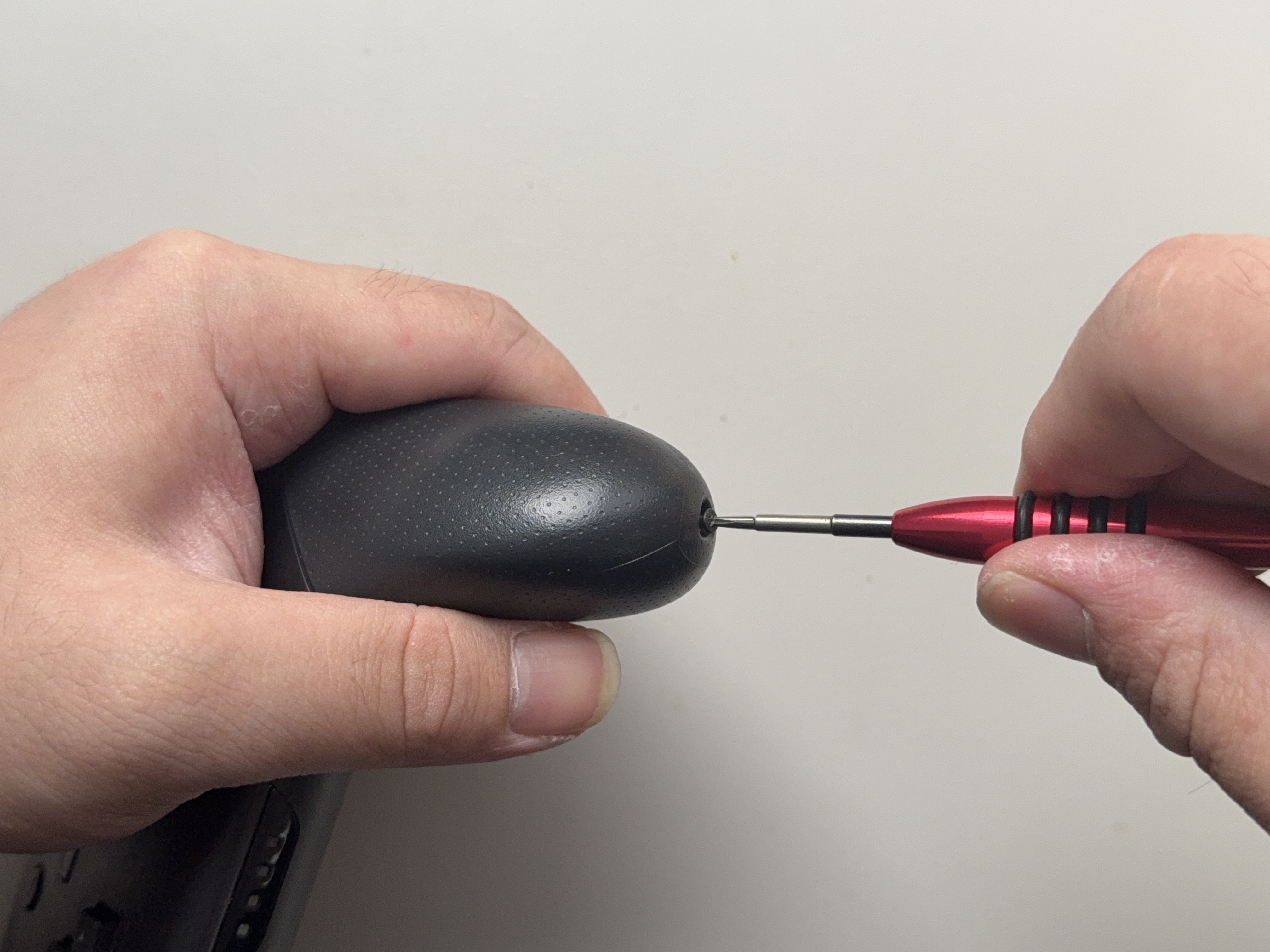

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 2 / 共 29

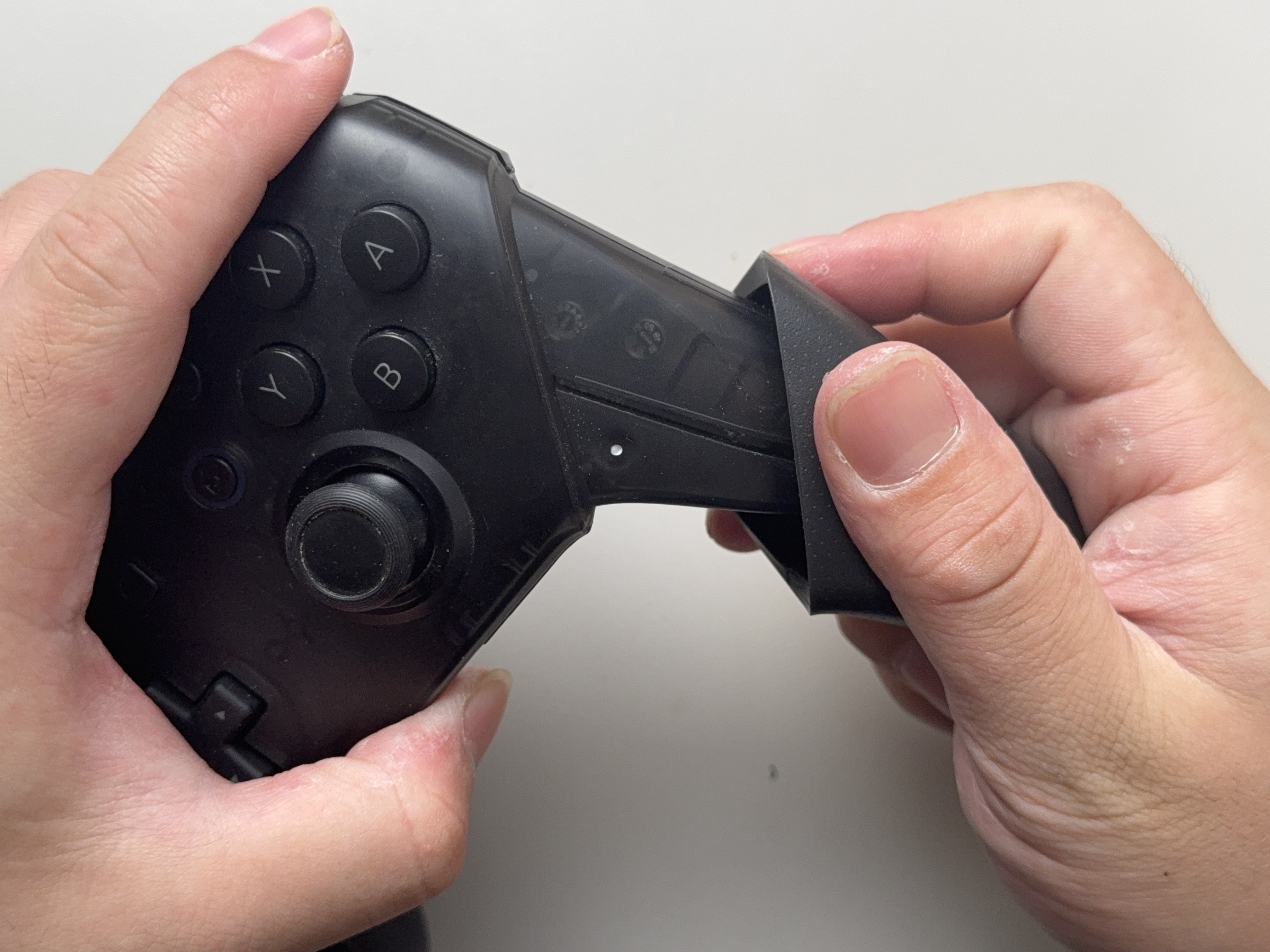

取下外殼
1
2
3
- 步驟 3 / 共 29

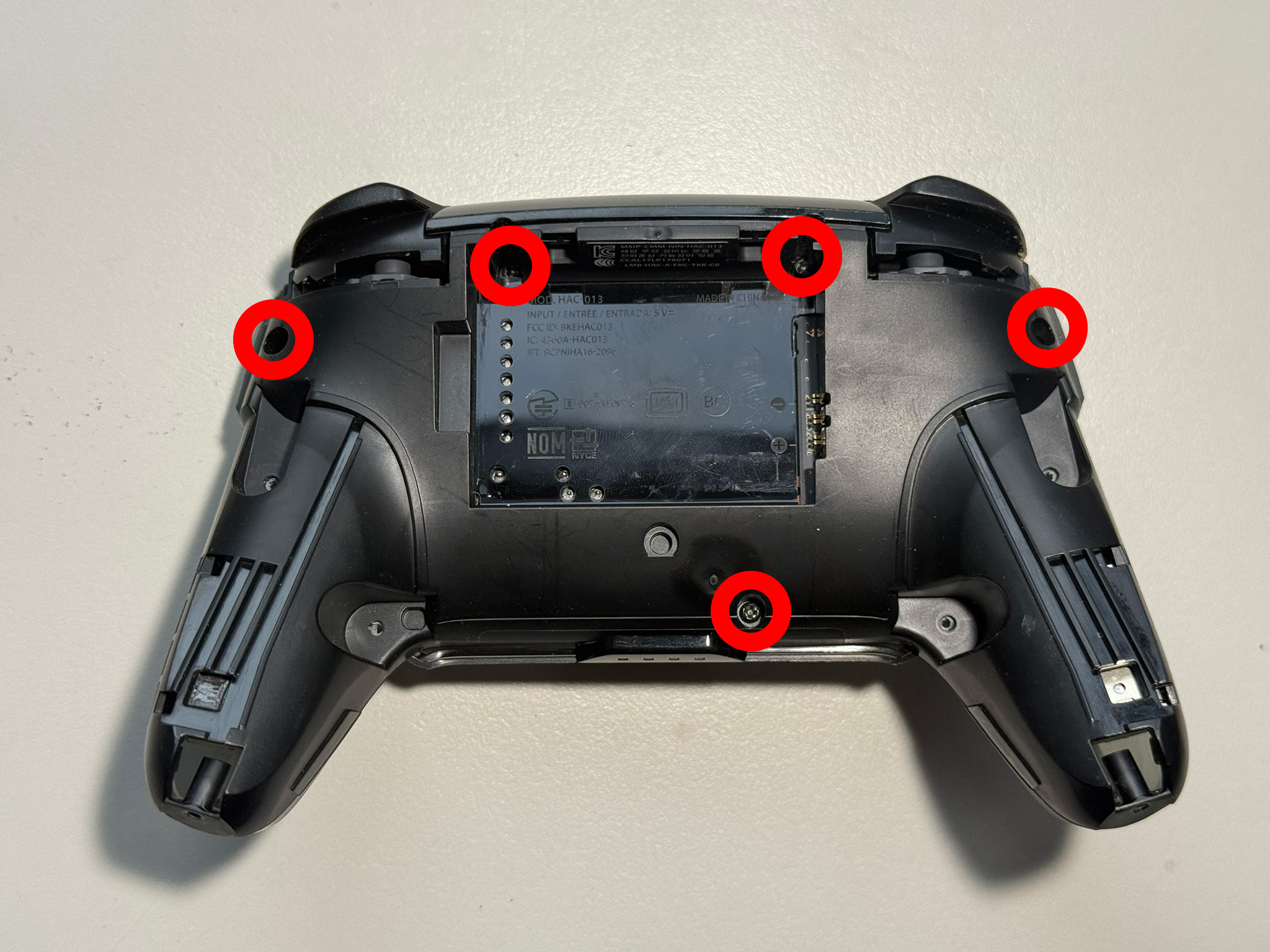

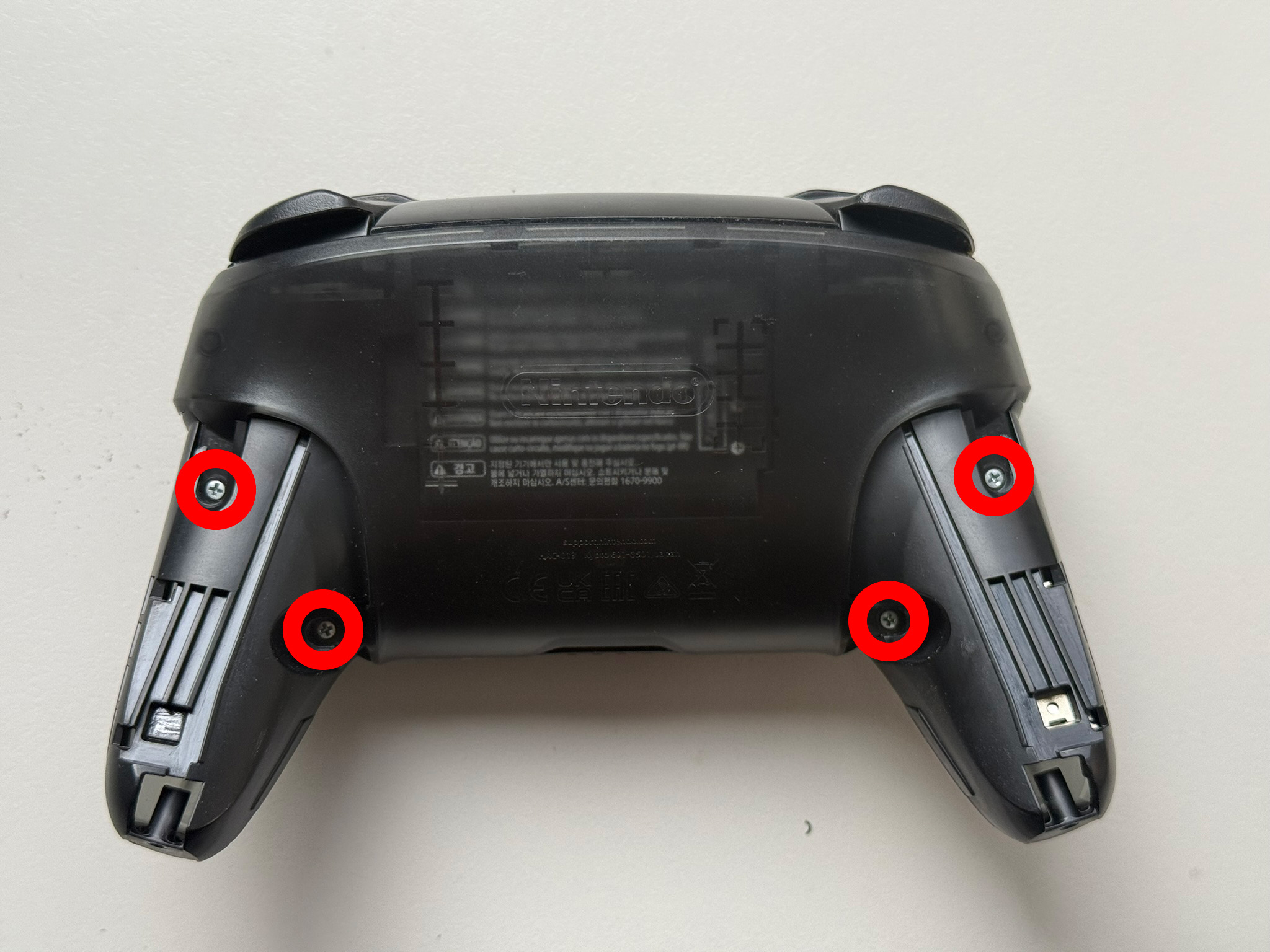

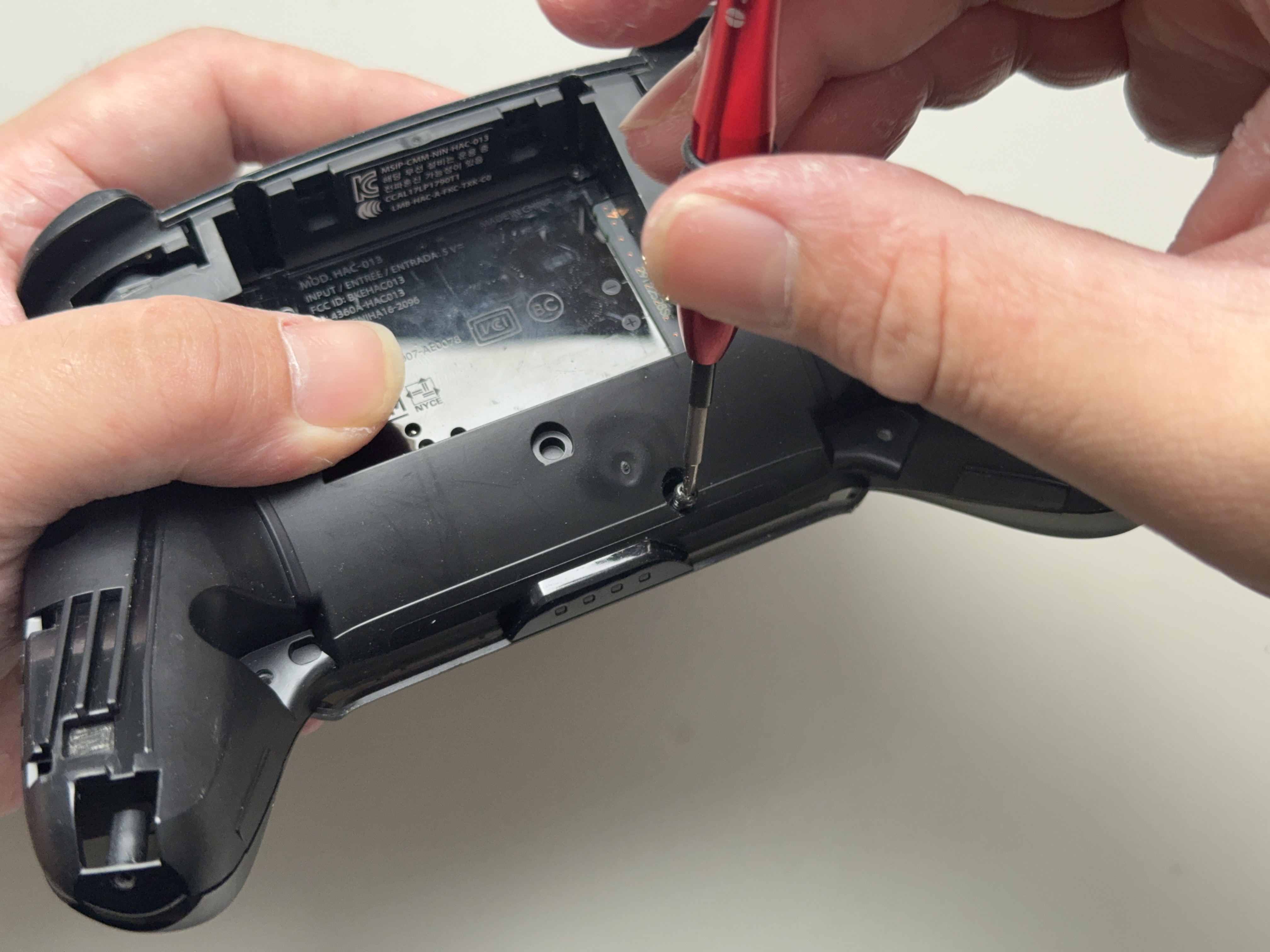

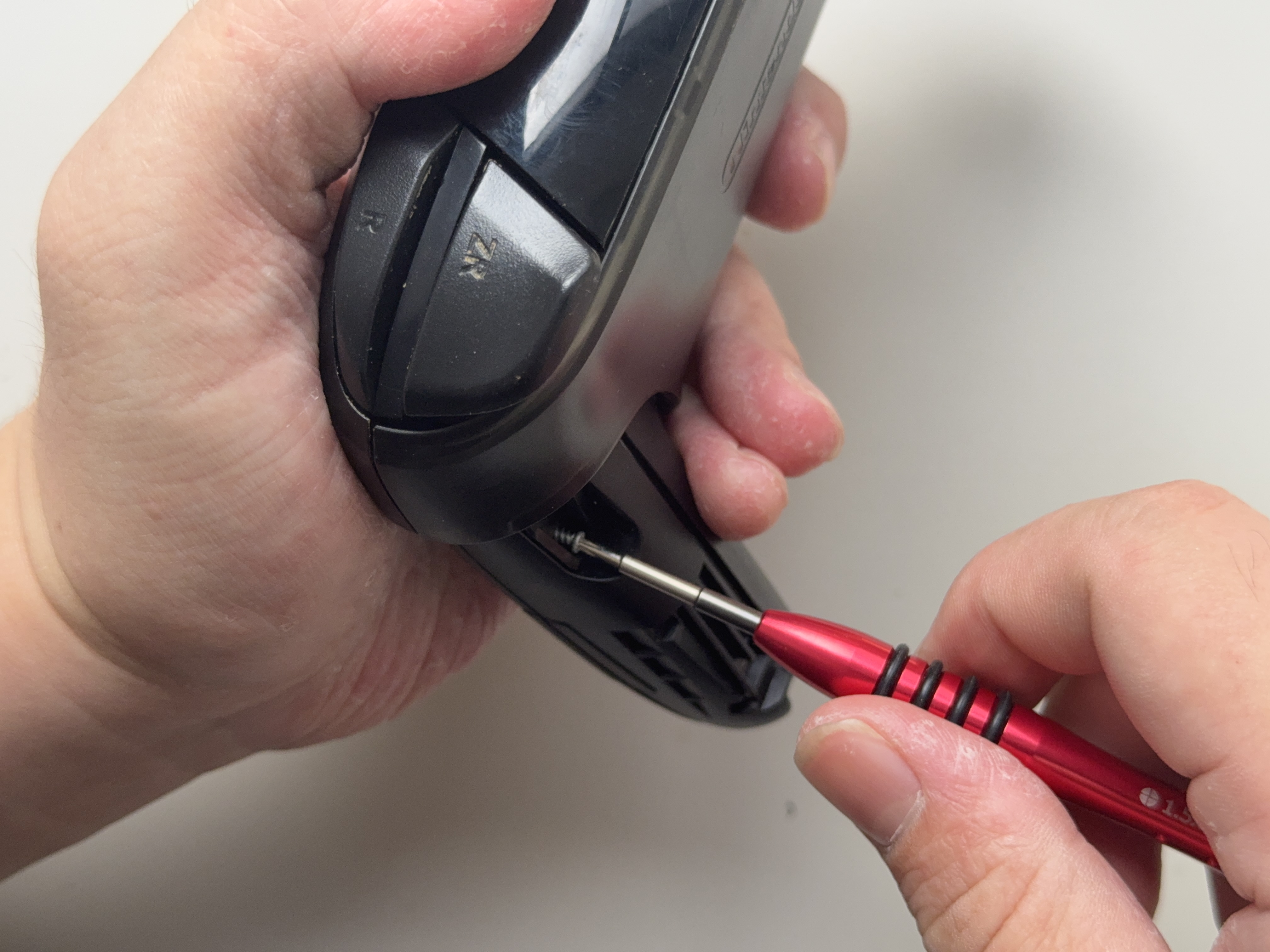

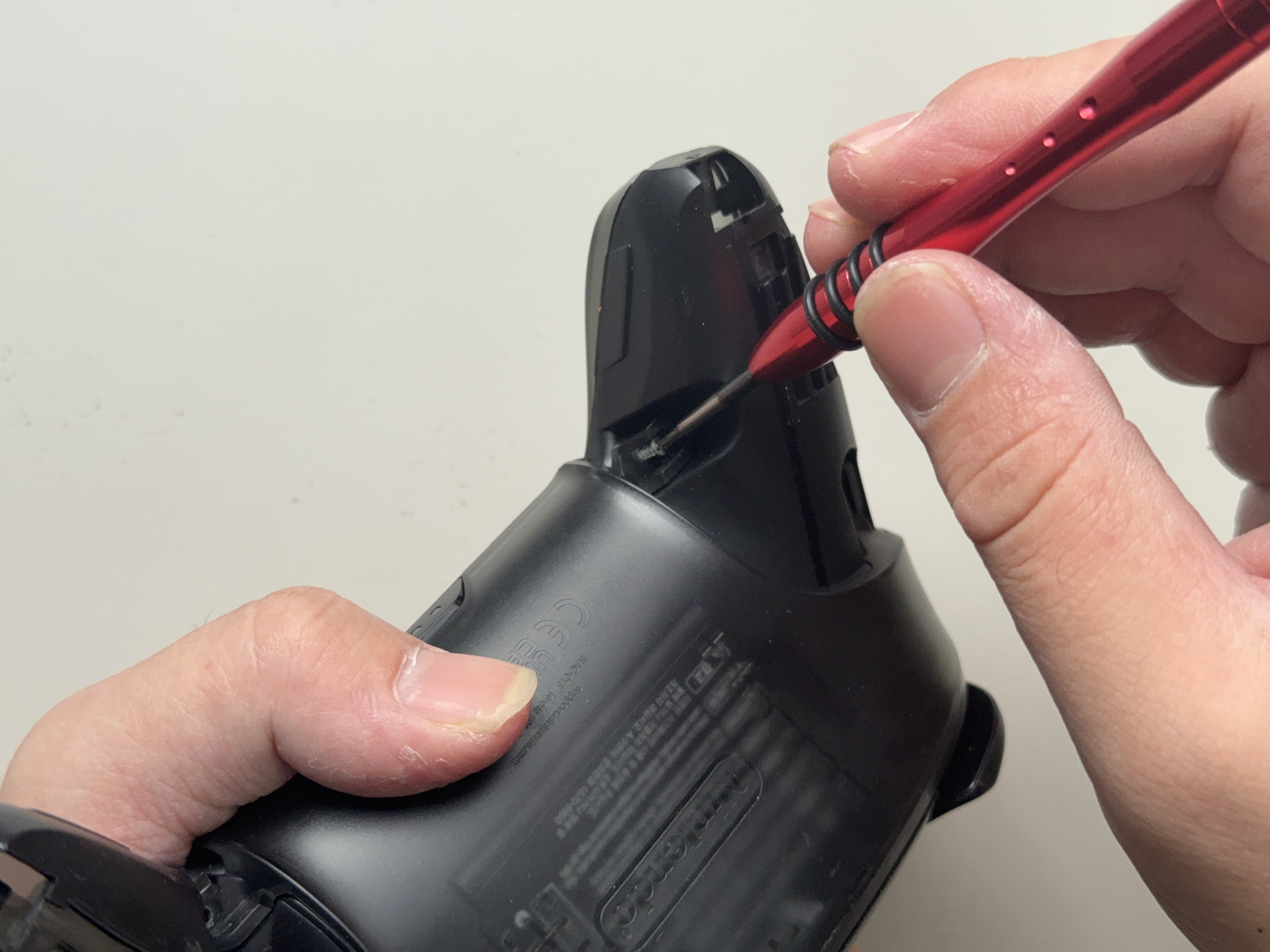

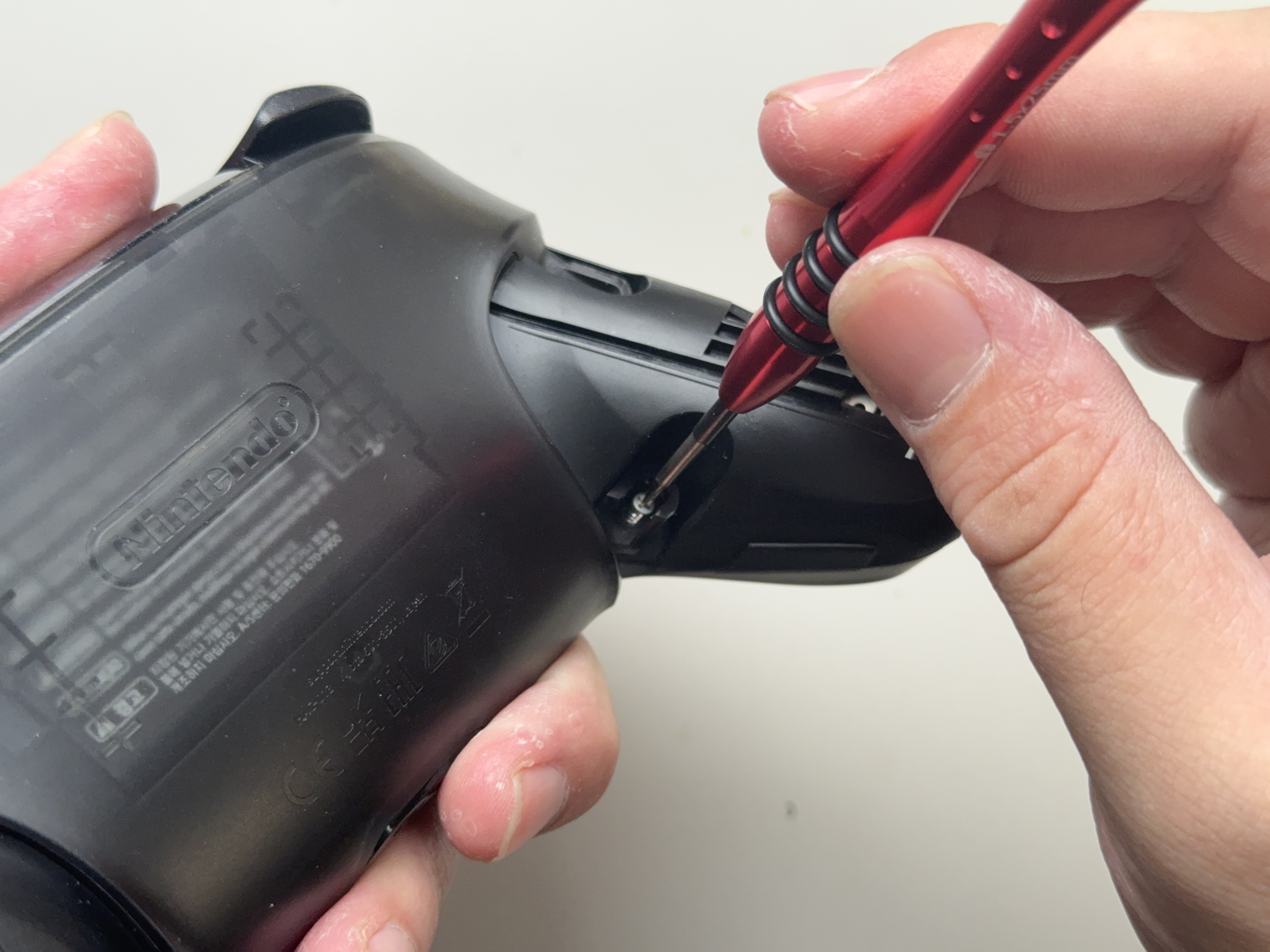

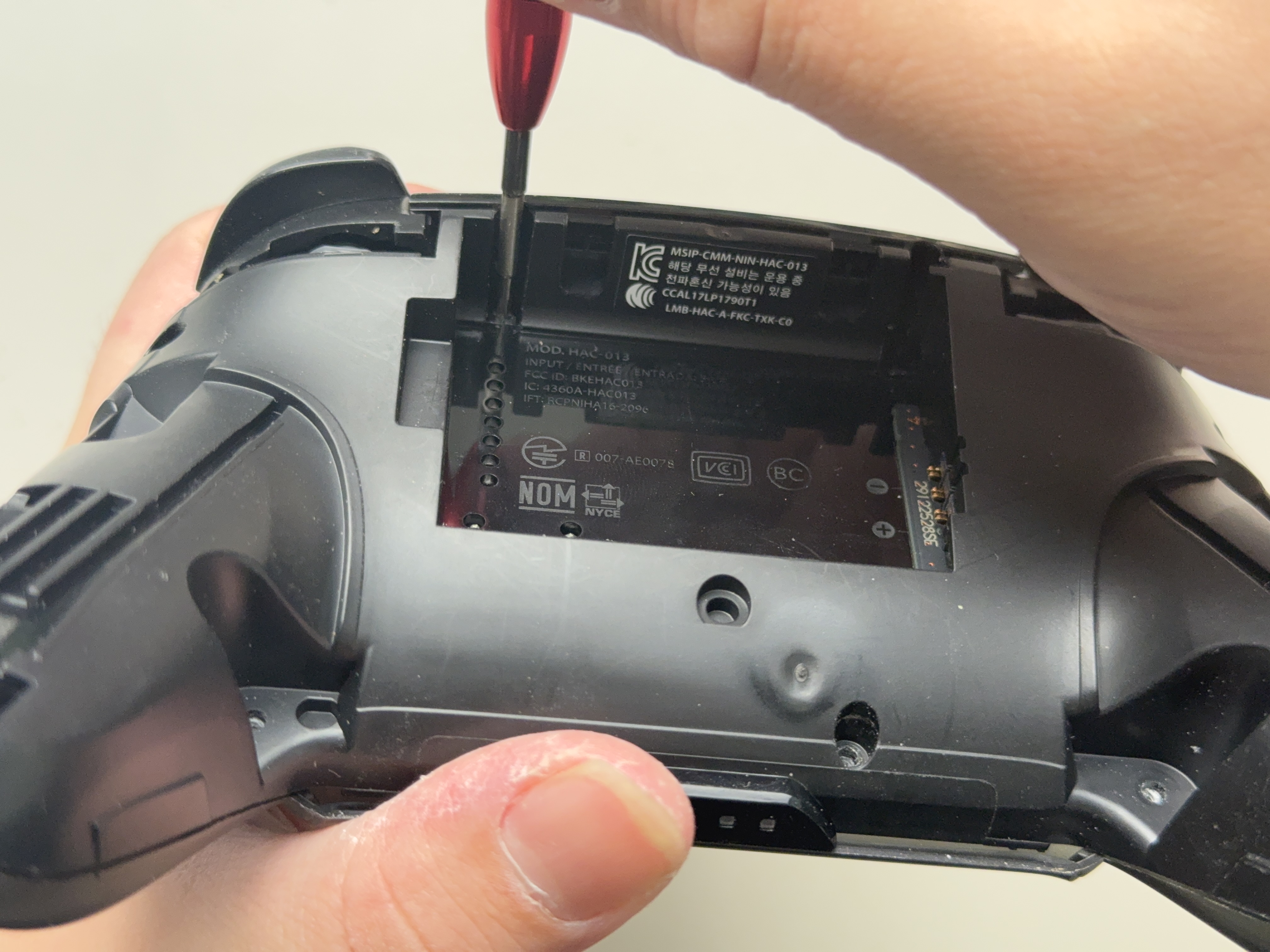

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 4 / 共 29

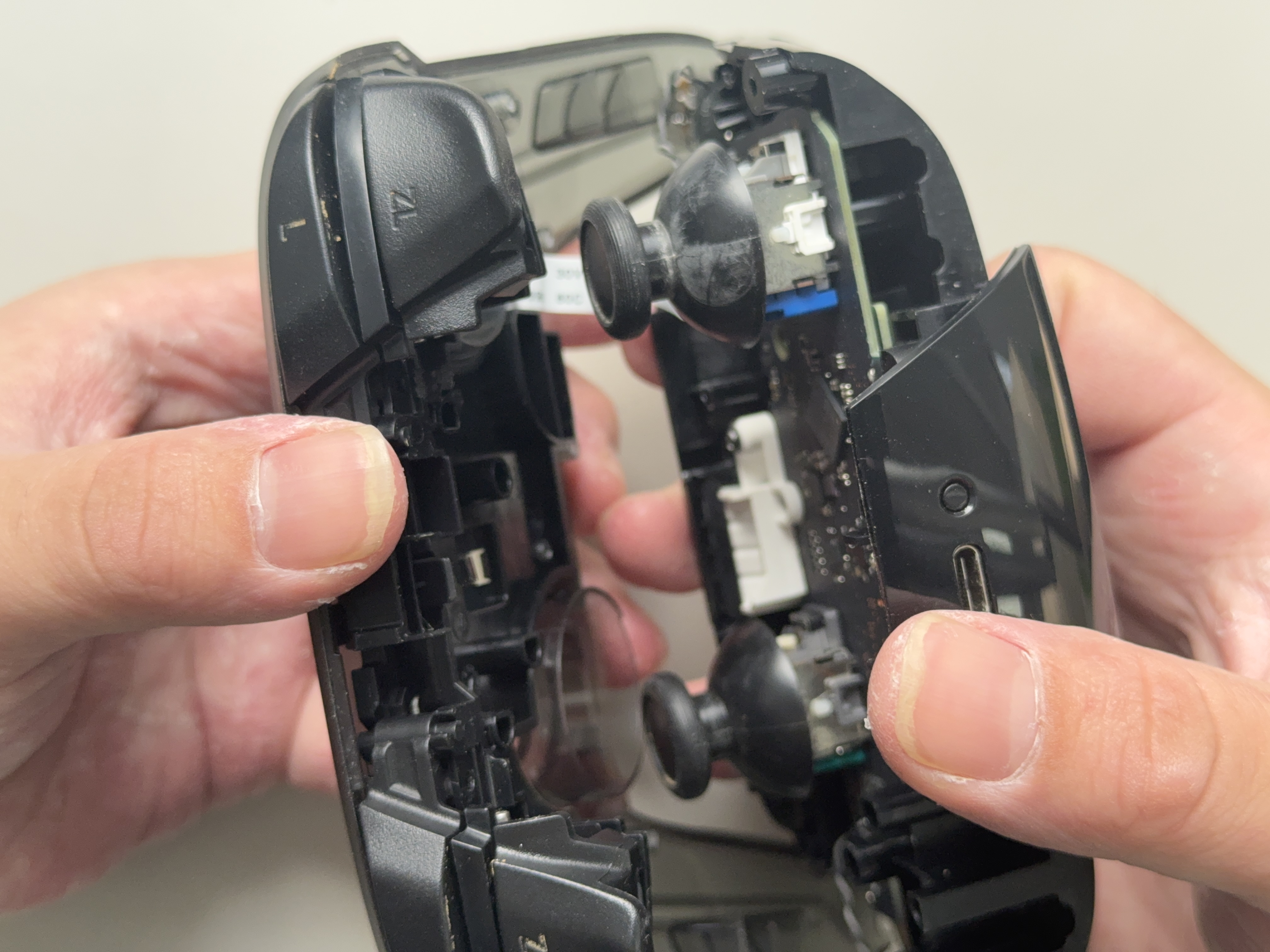

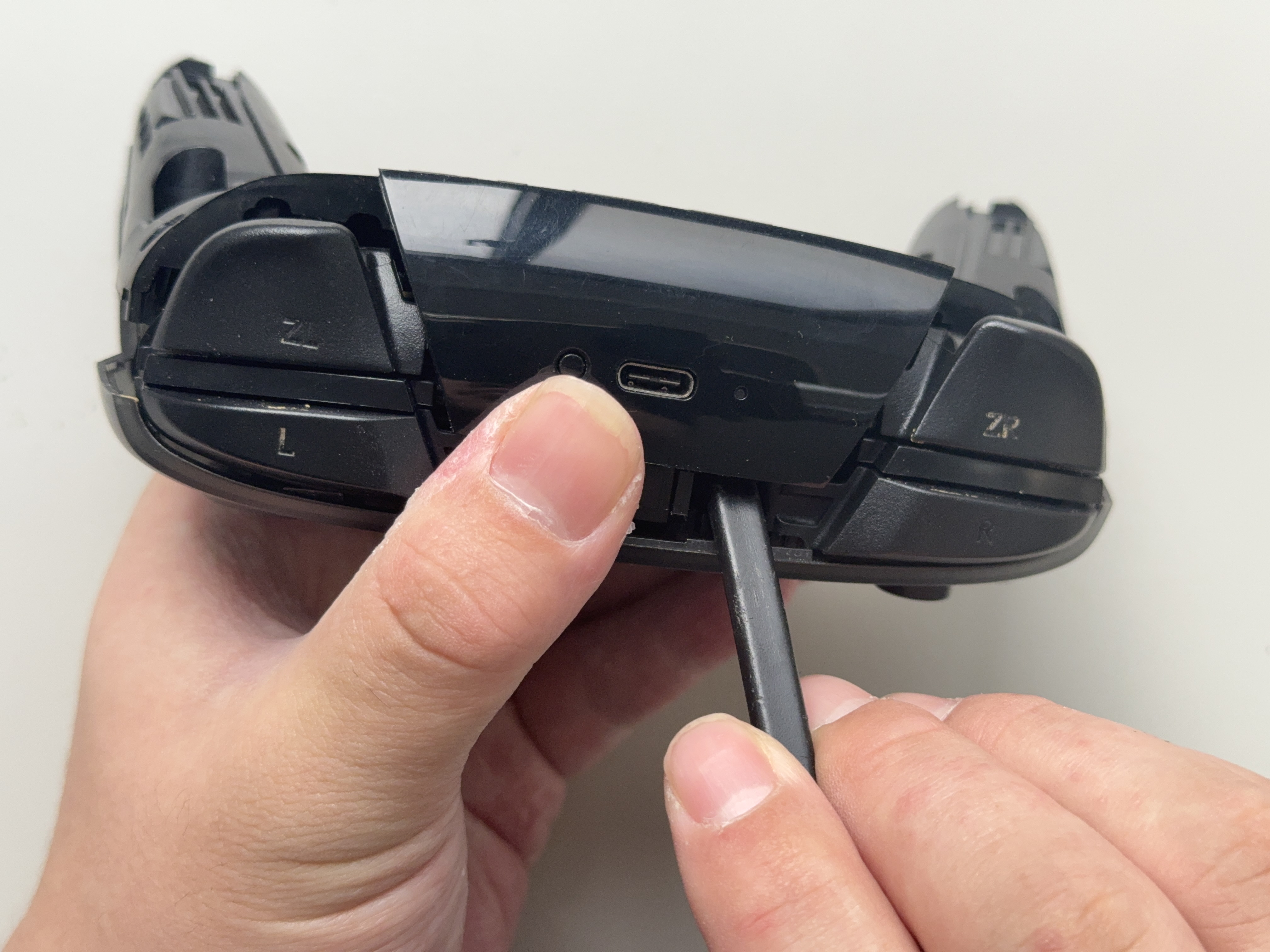

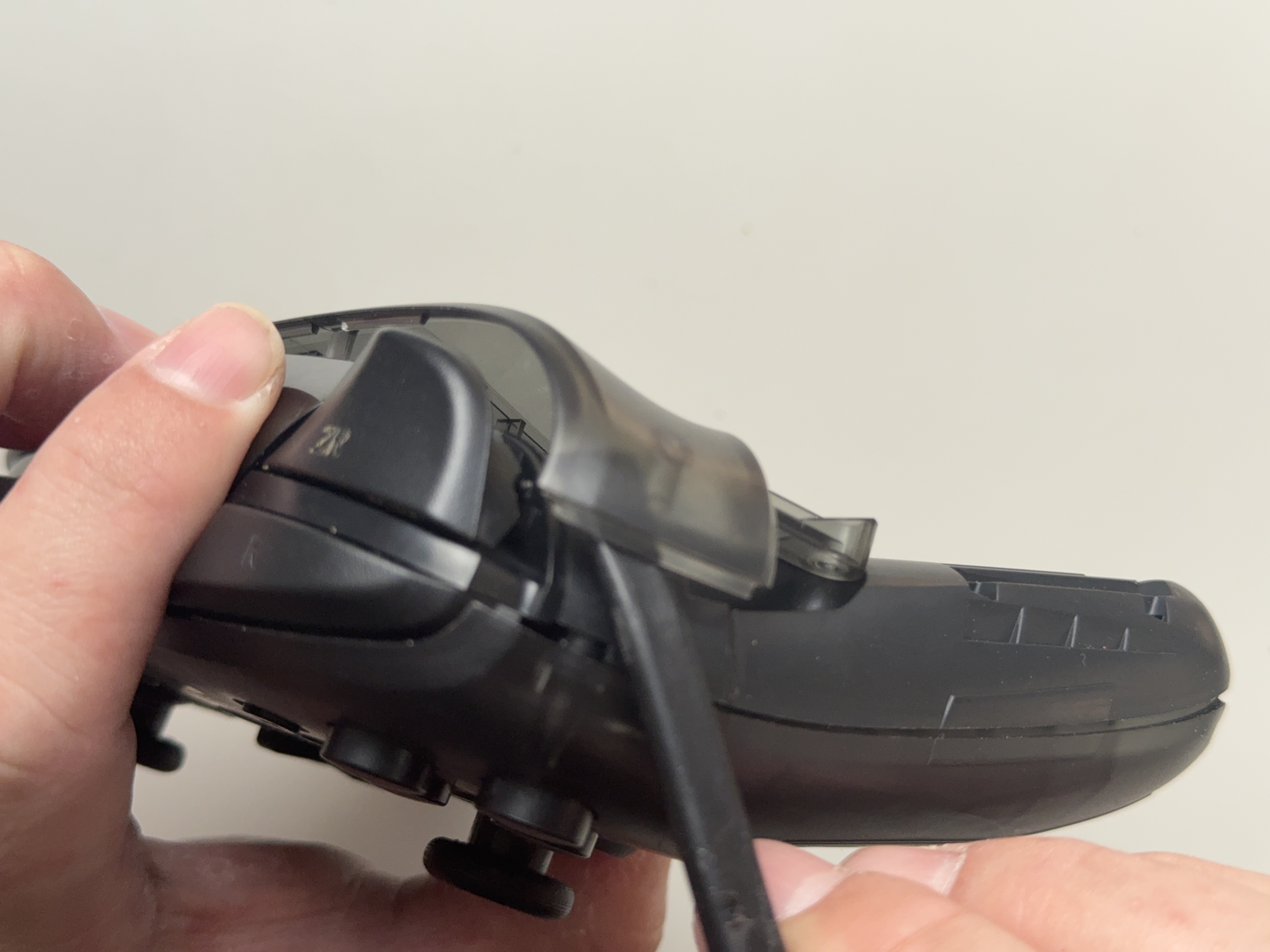

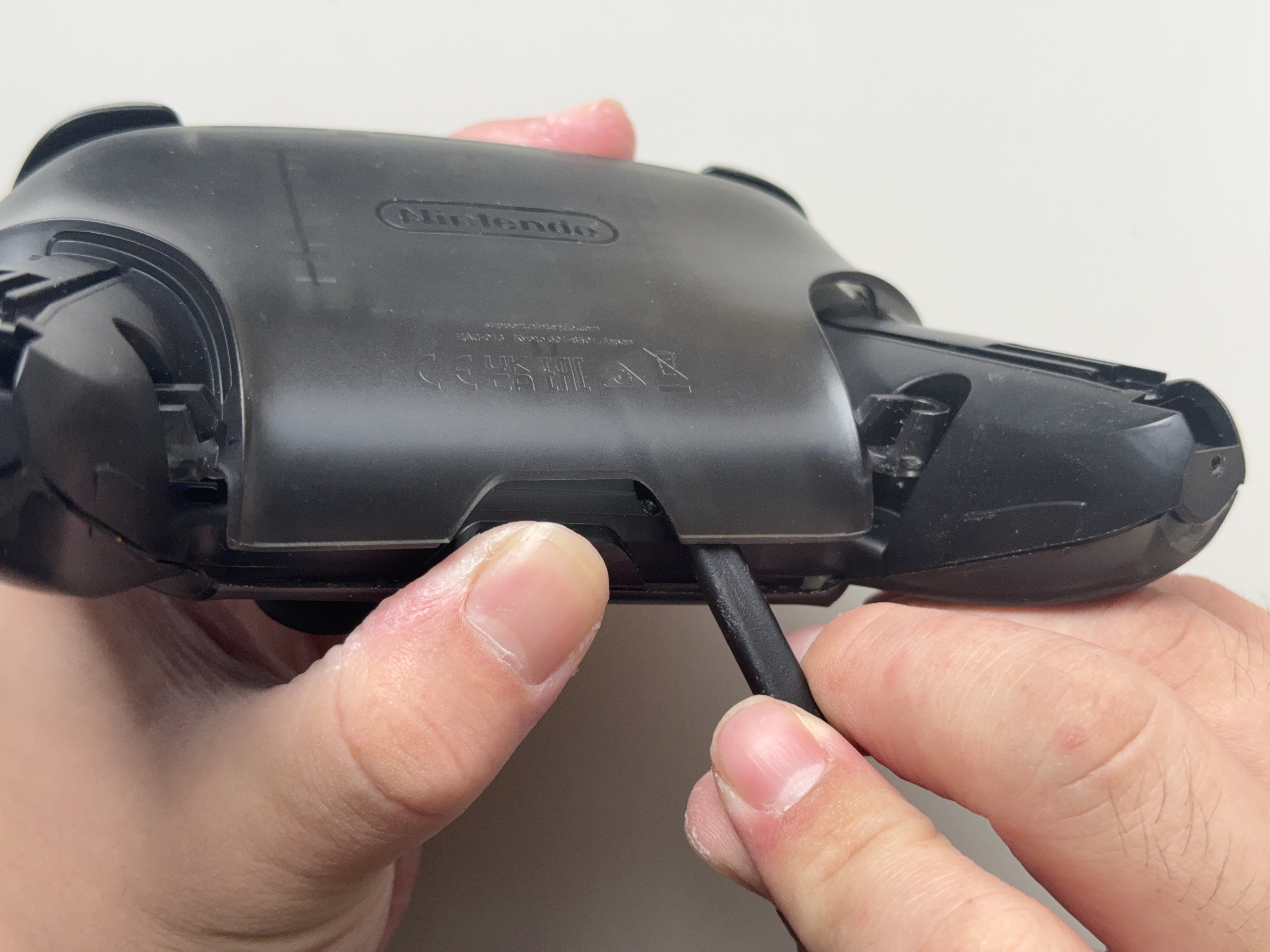

撬開背殼

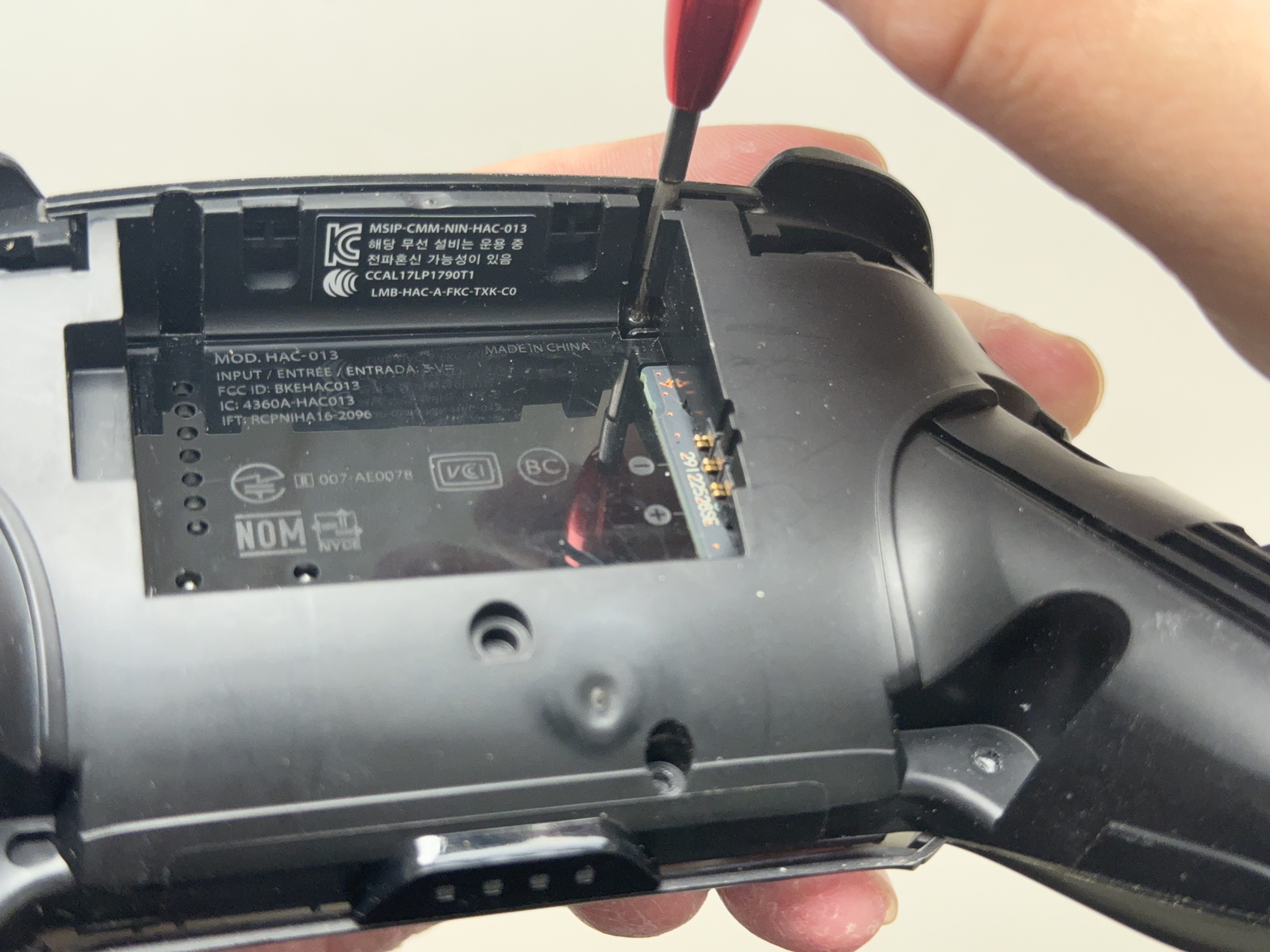

用翹棒插入縫隙 撬開背殼。
1
2
3
- 步驟 5 / 共 29

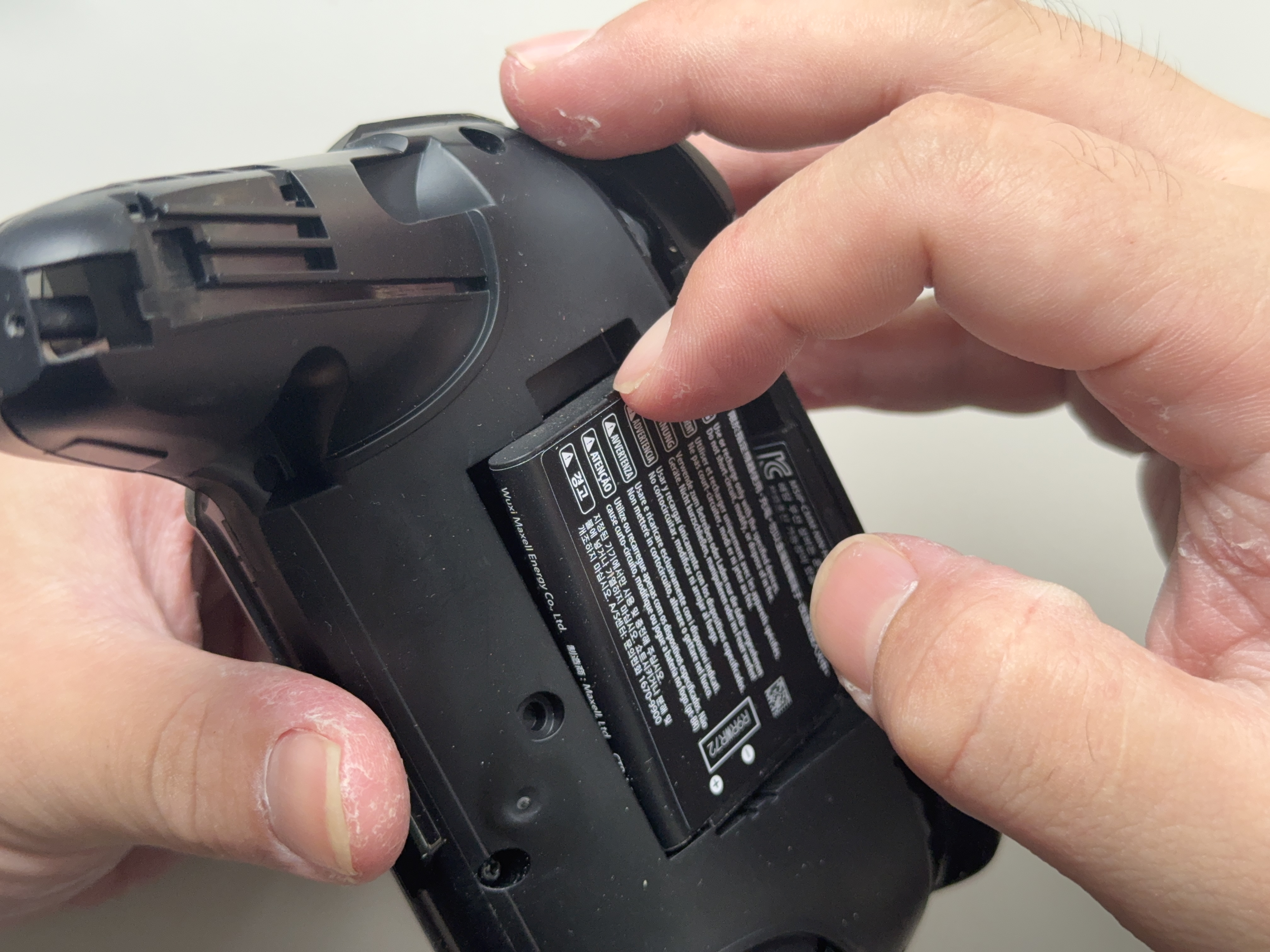

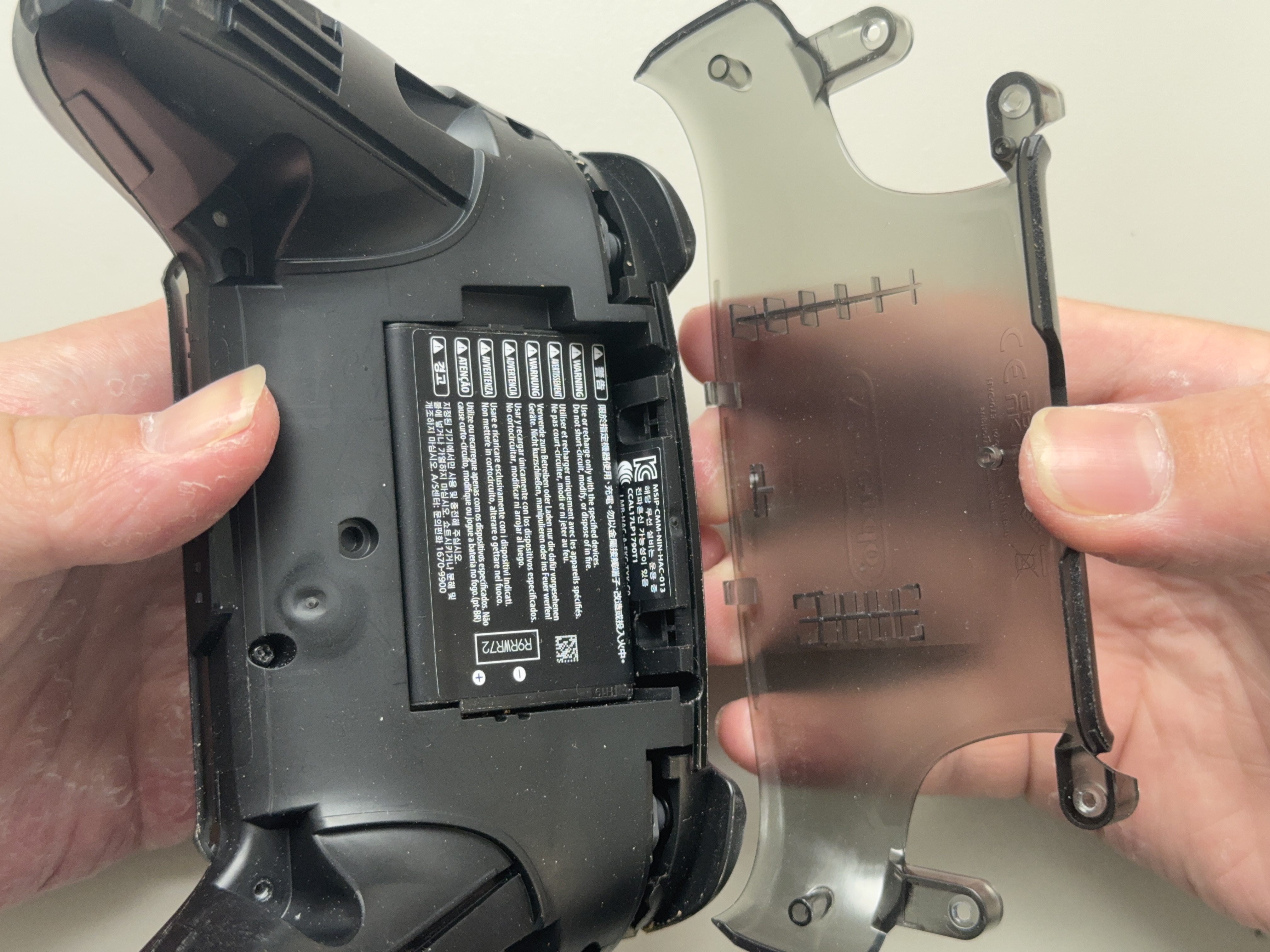

取出電池
- 步驟 6 / 共 29

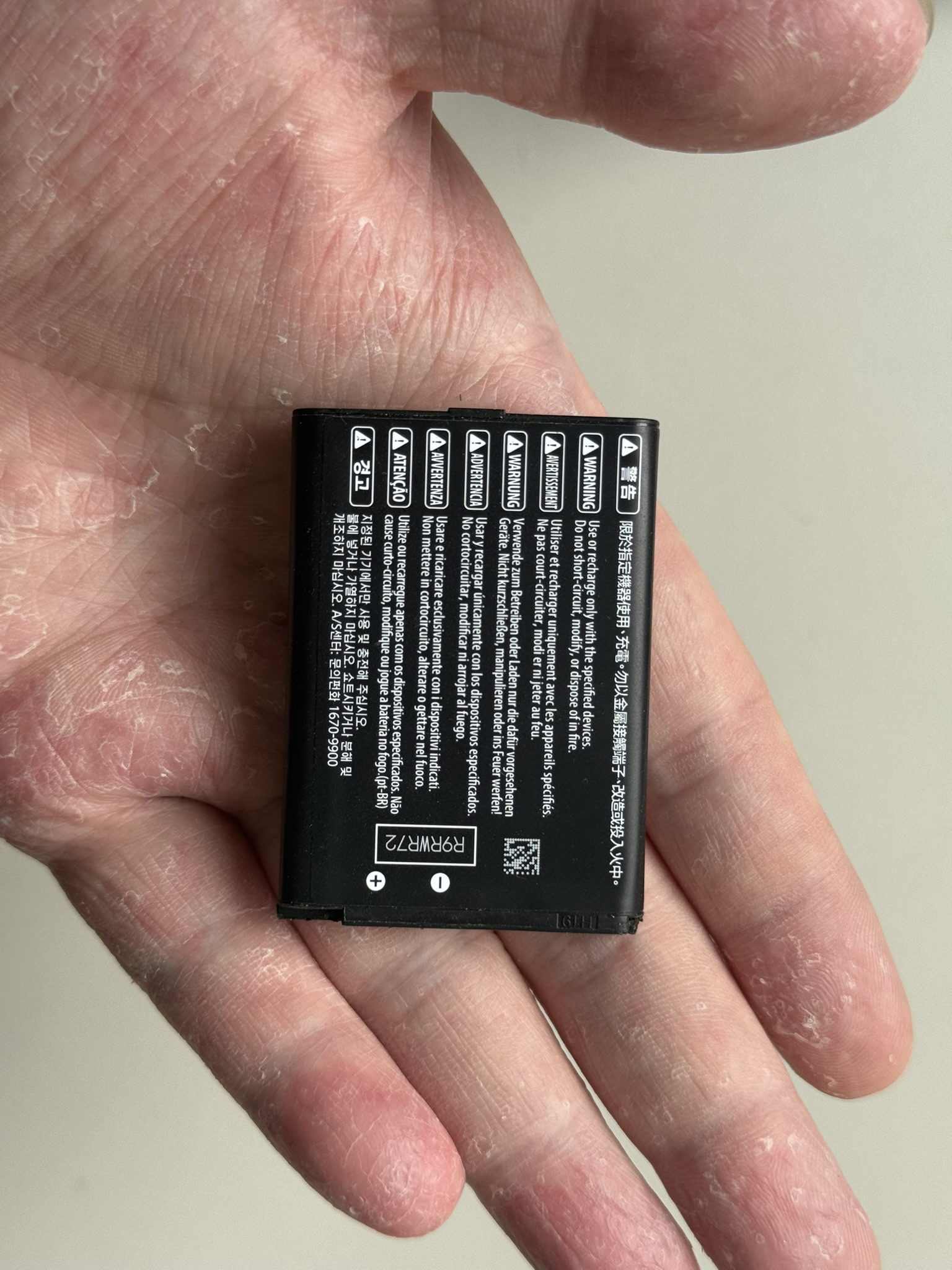

電池規格

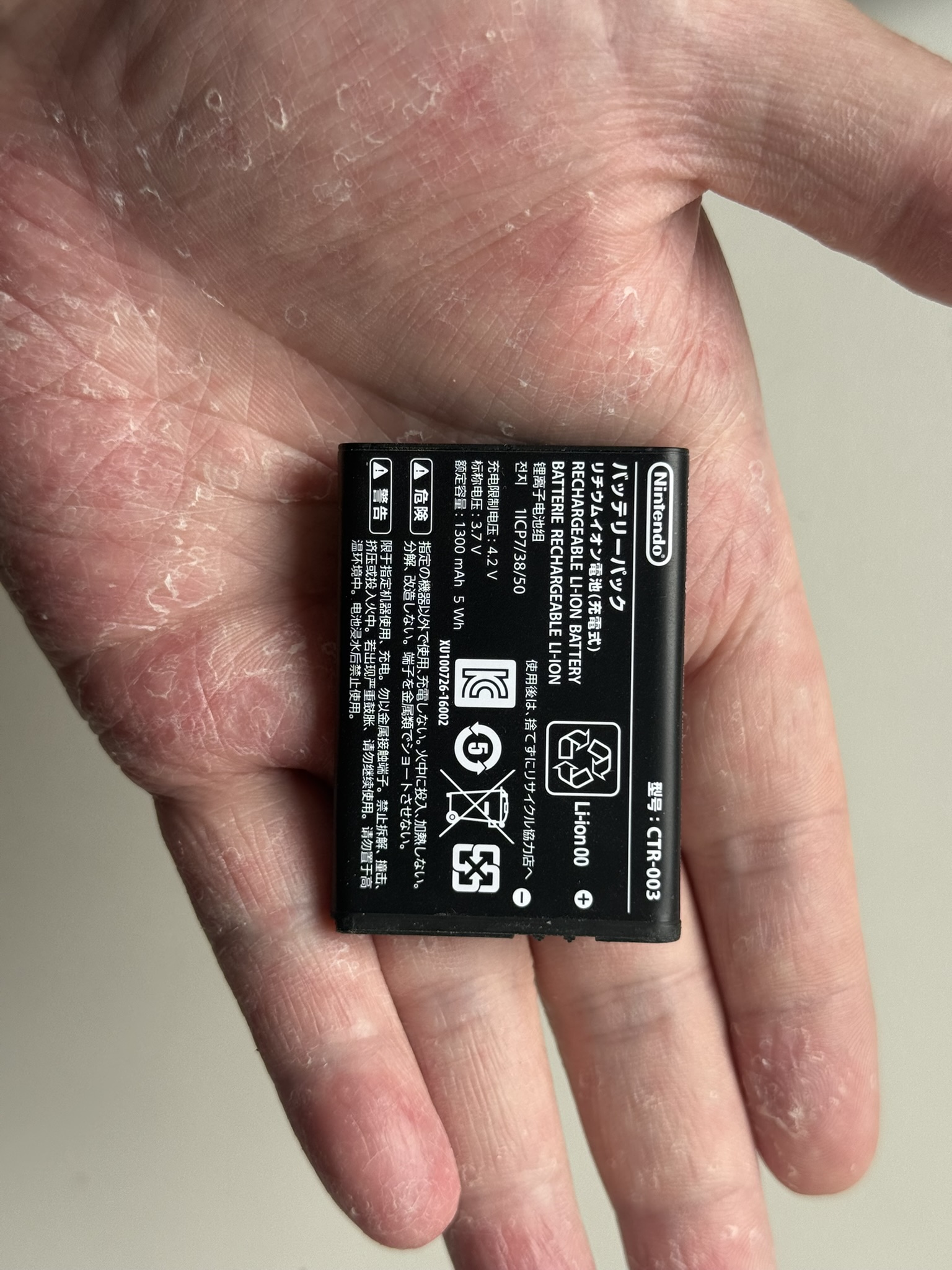

電池型號：CTR-003 3.7V 1300mAh 5Wh
1
2
- 步驟 7 / 共 29
卸掉 5顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
- 步驟 8 / 共 29
分離手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
- 步驟 9 / 共 29

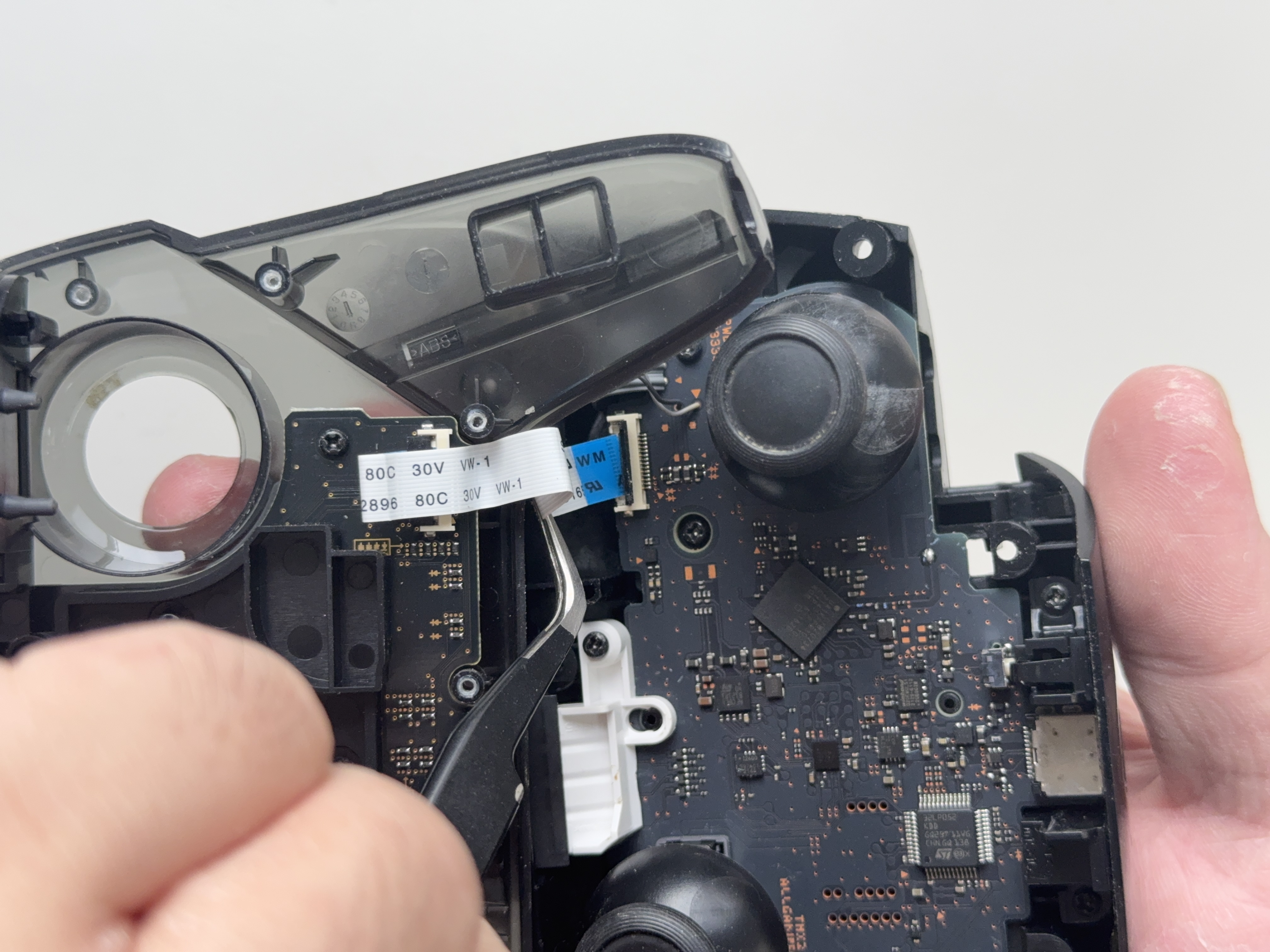

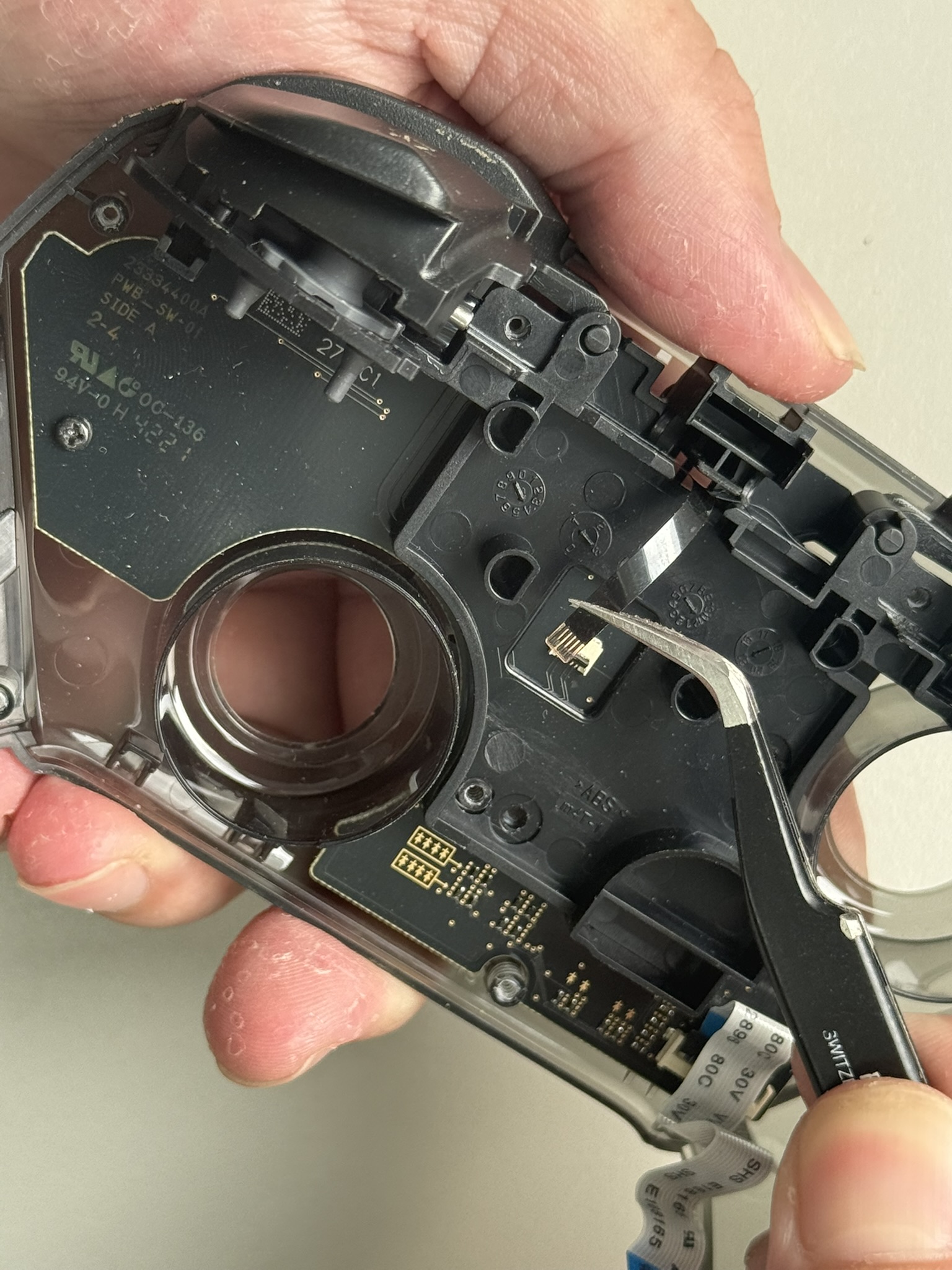

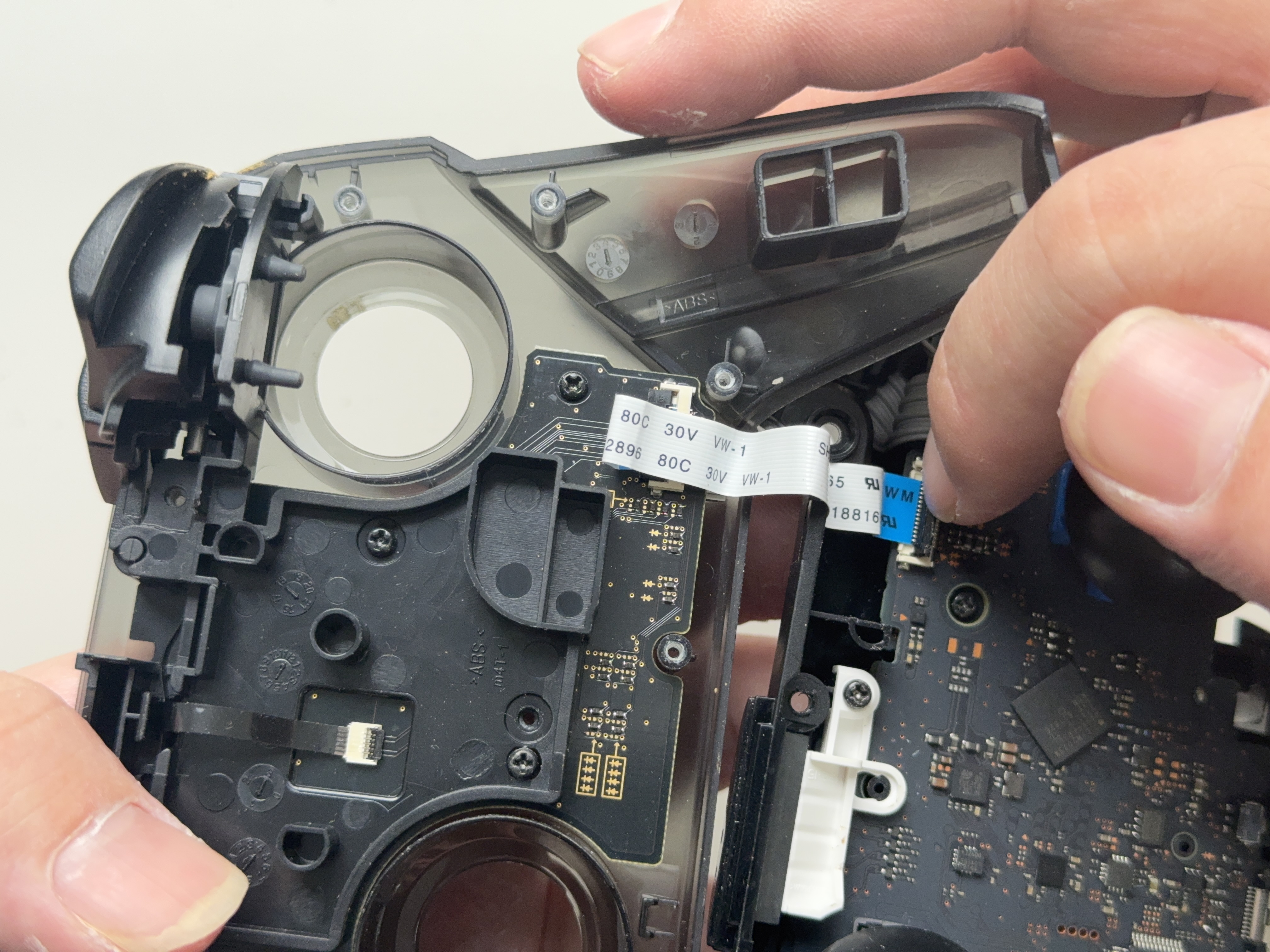

取出排線

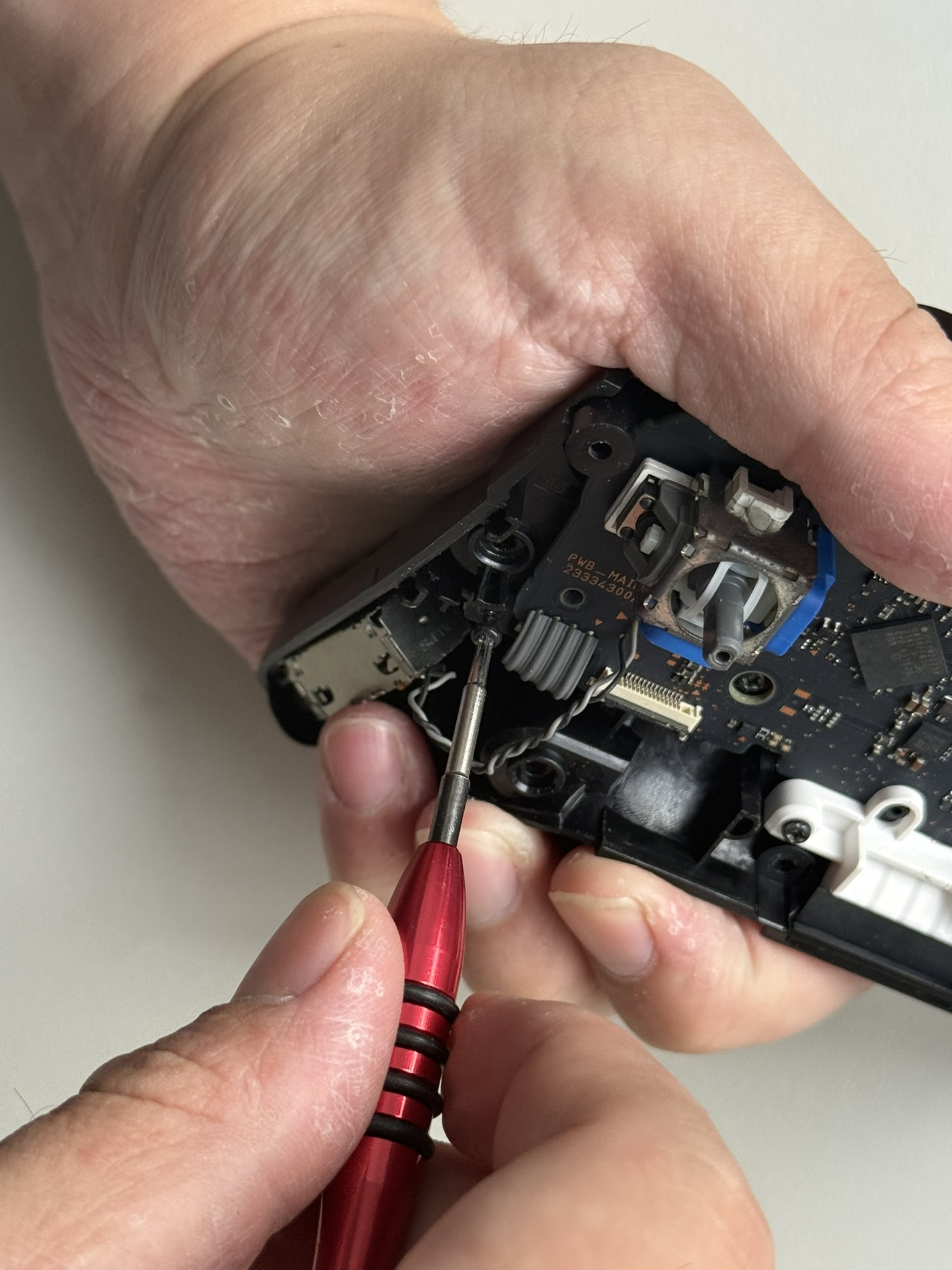

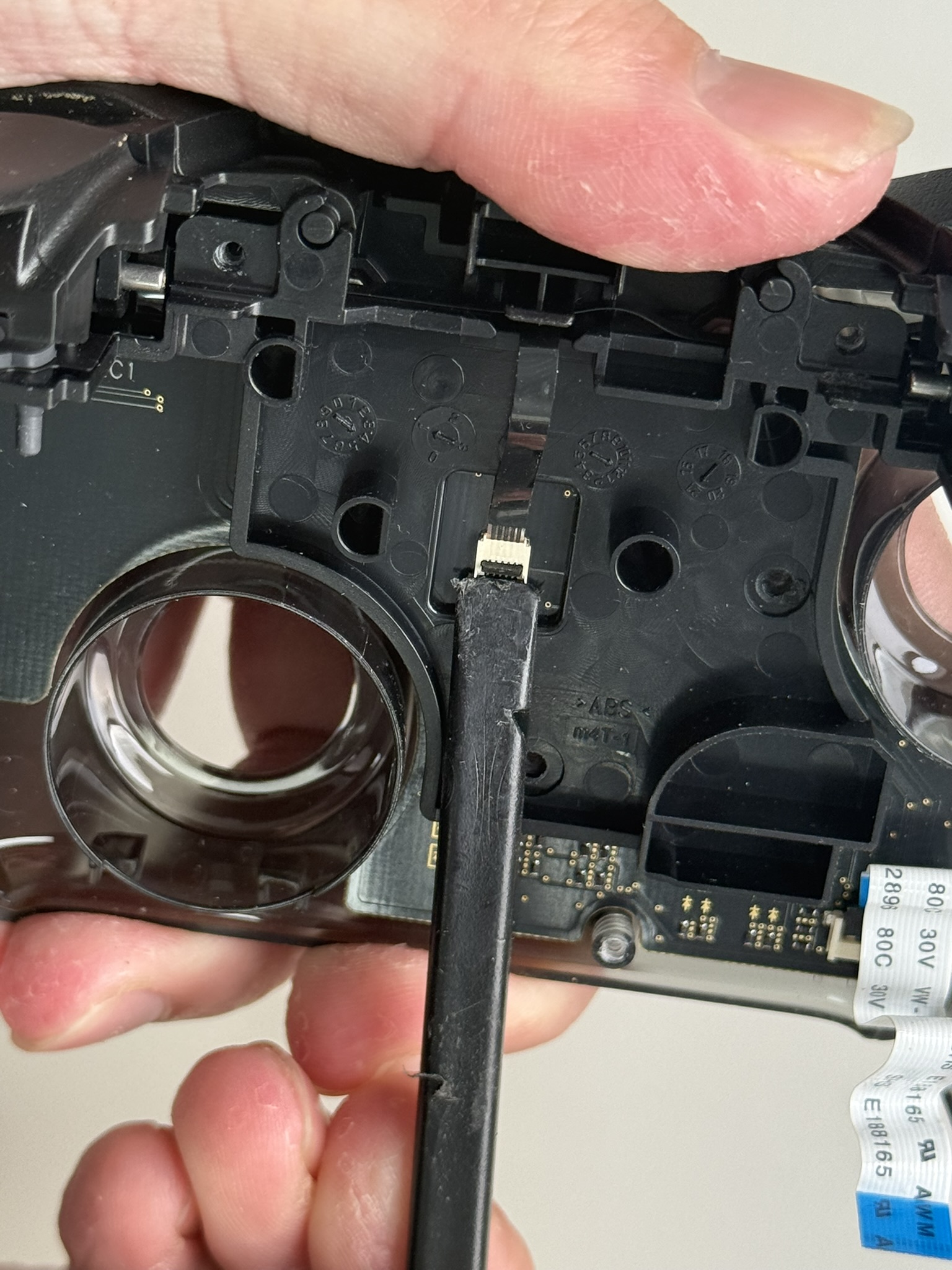

用手或者翹棒 將排線座的蓋子打開，用鑷子夾出排線。
1
2
- 步驟 10 / 共 29

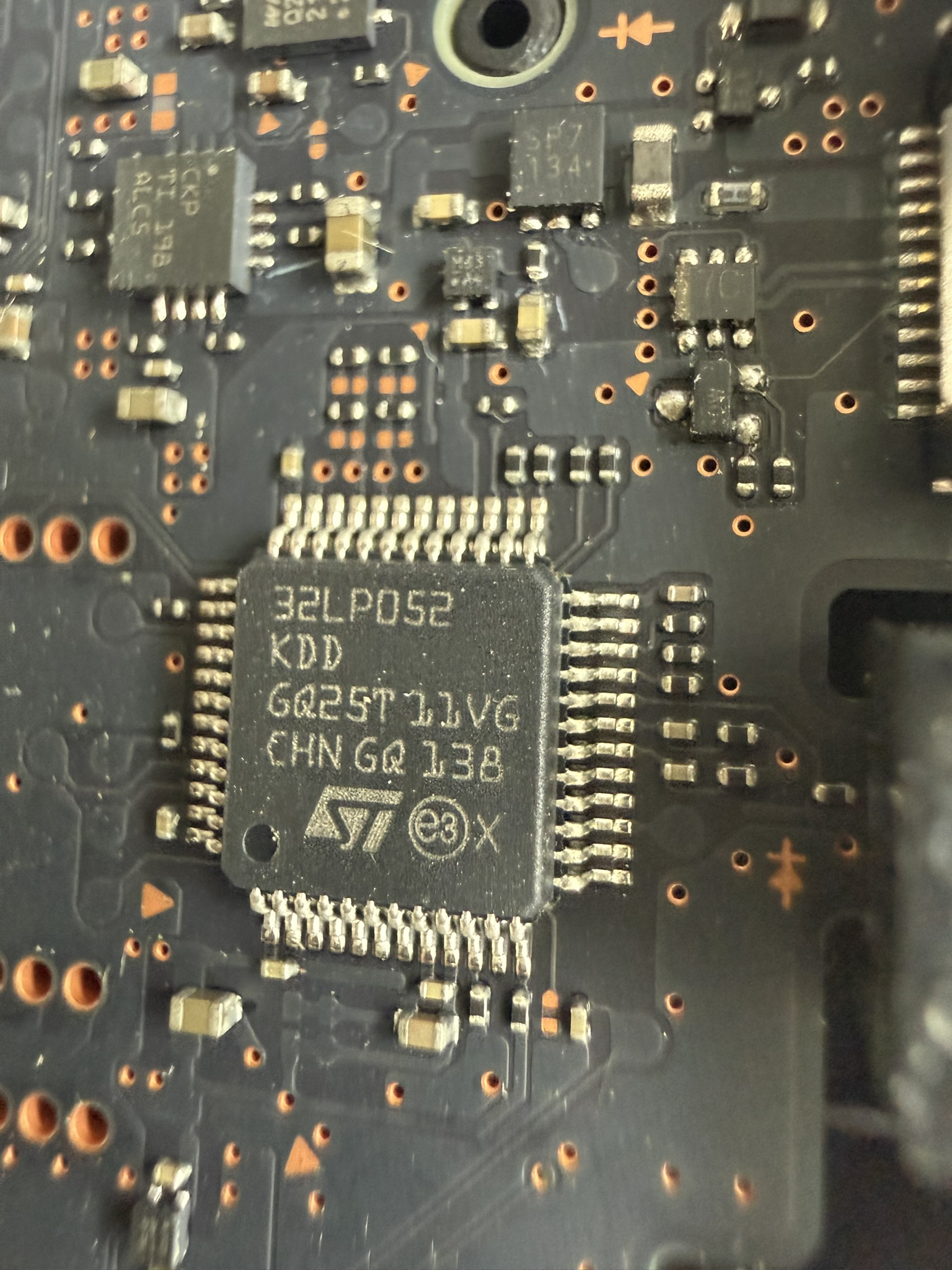

MCU
製造商 意法半導體 型號：STM32L052R8T6
- 步驟 11 / 共 29

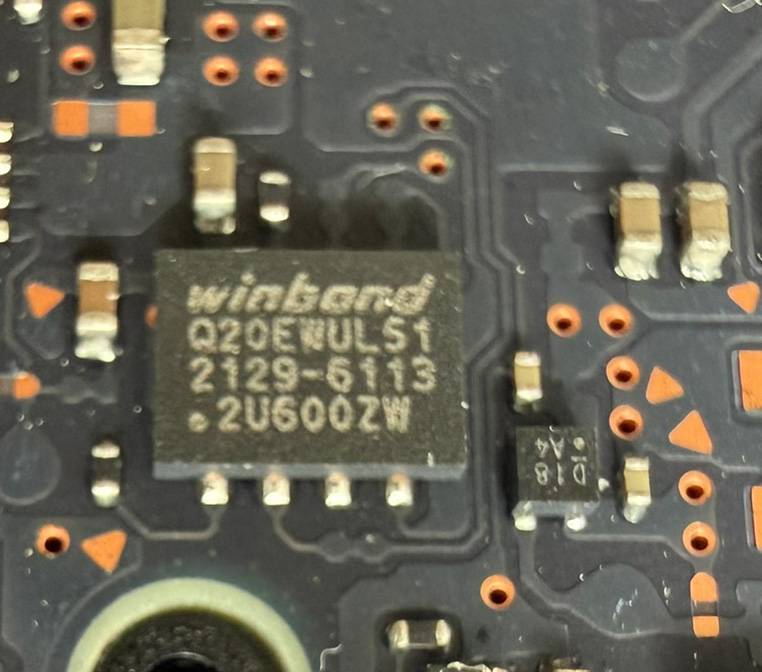

快閃記憶體
製造商：華邦電子 (Winbond) 型號：W25Q20EWUL51
- 步驟 12 / 共 29

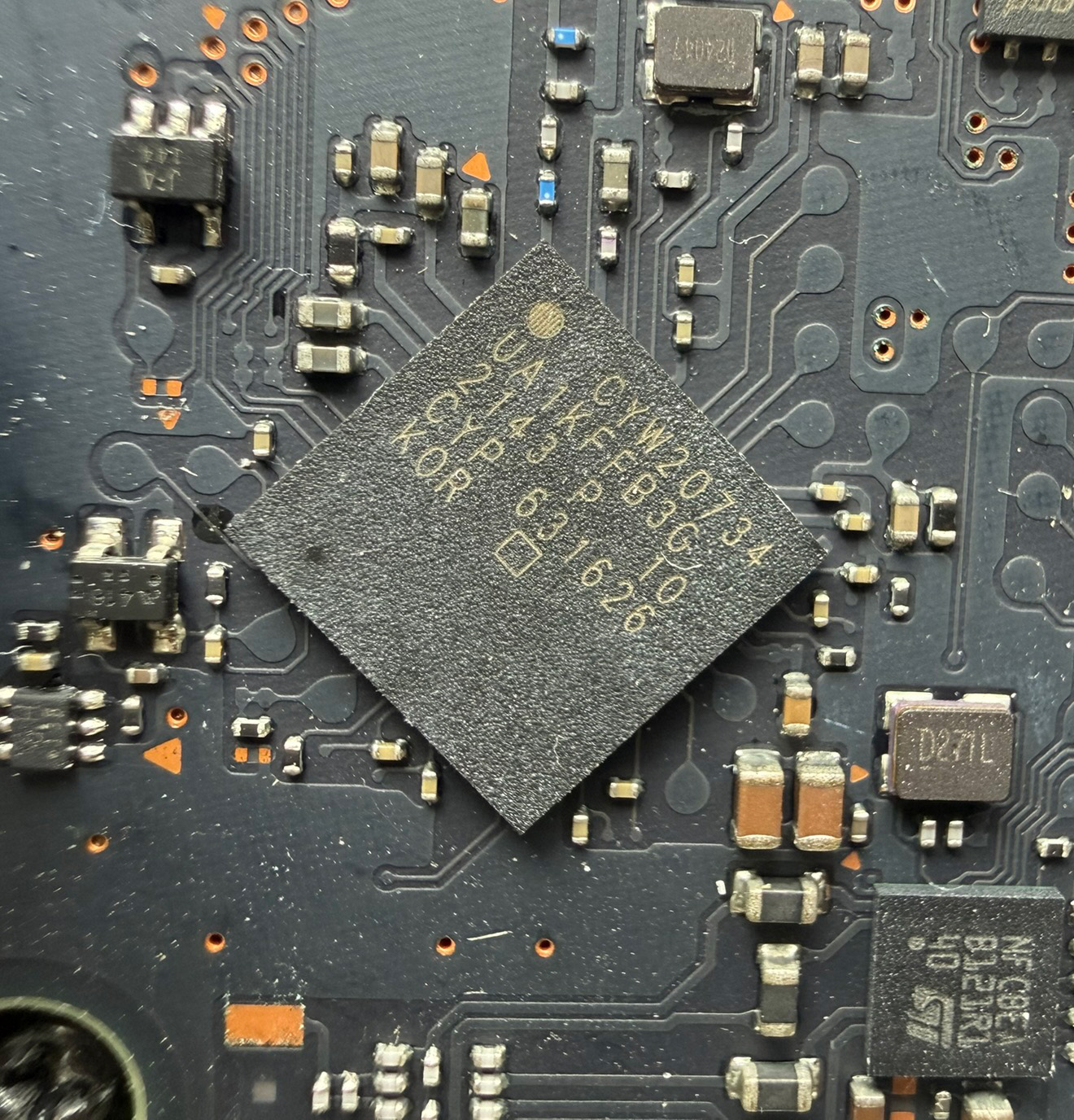

無線射頻 晶片
製造商：Cypress Semiconductor(賽普拉斯半導體，現已被 Infineon 英飛凌收購) 型號：CYW20734UA1KFFB3G
- 步驟 13 / 共 29

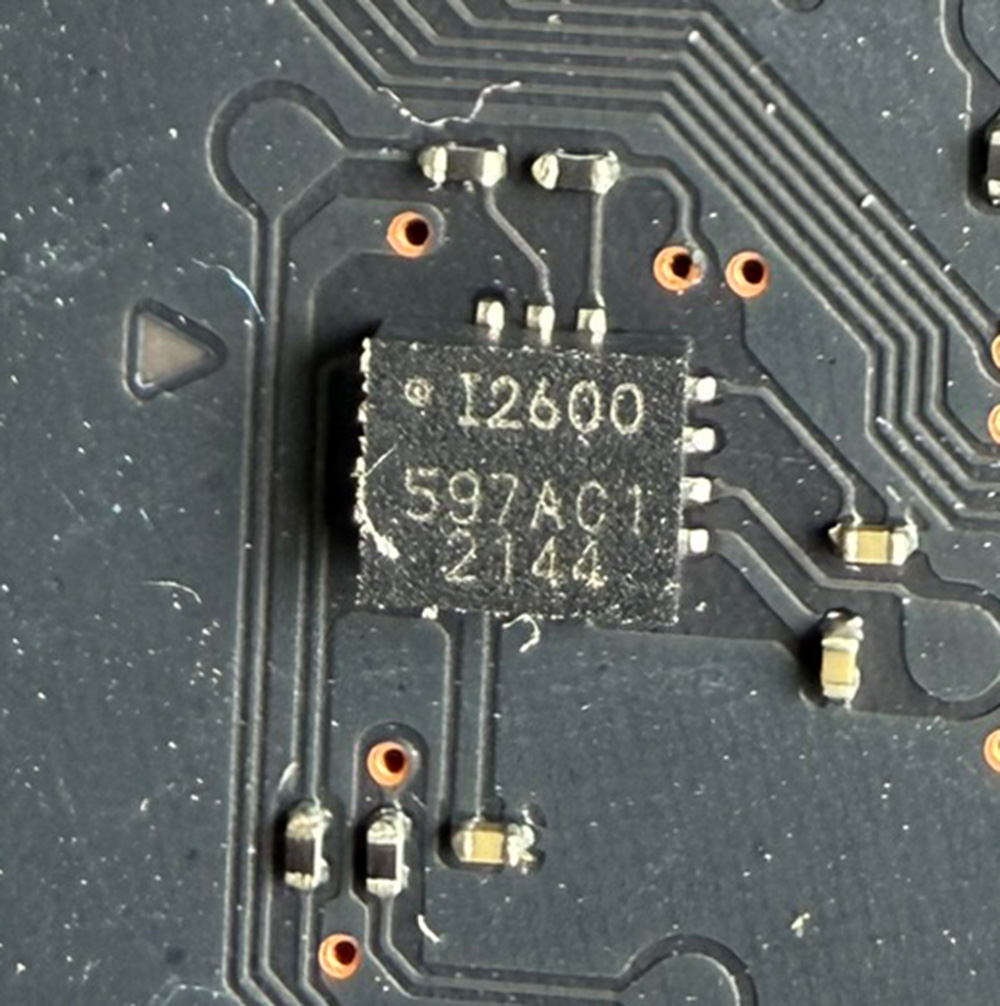

陀螺儀 晶片
製造商：TDK InvenSense (應美盛) 型號：ICM-20600
- 步驟 14 / 共 29

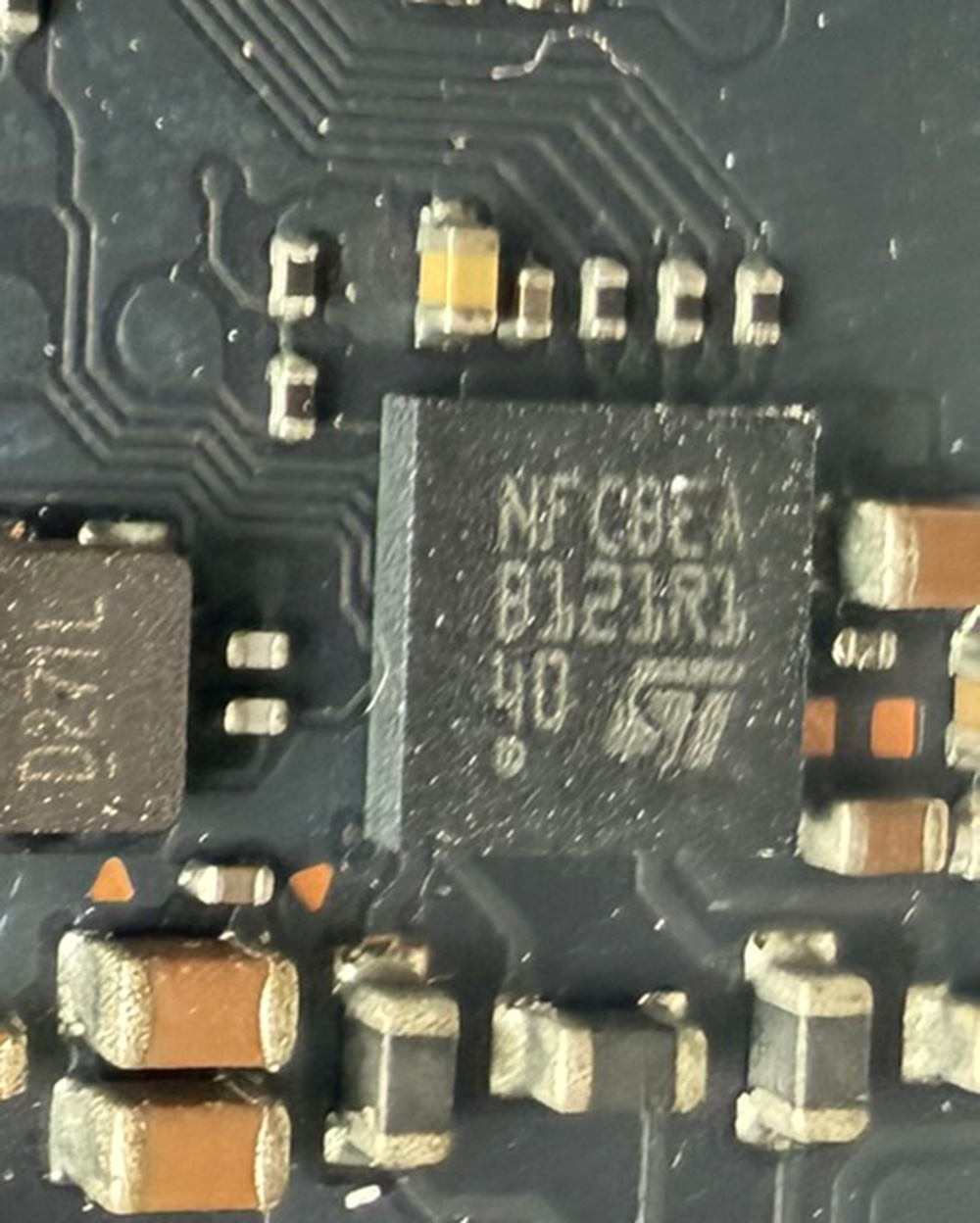

NFC 晶片
製造商：意法半導體 型號：NFCBEA
- 步驟 15 / 共 29

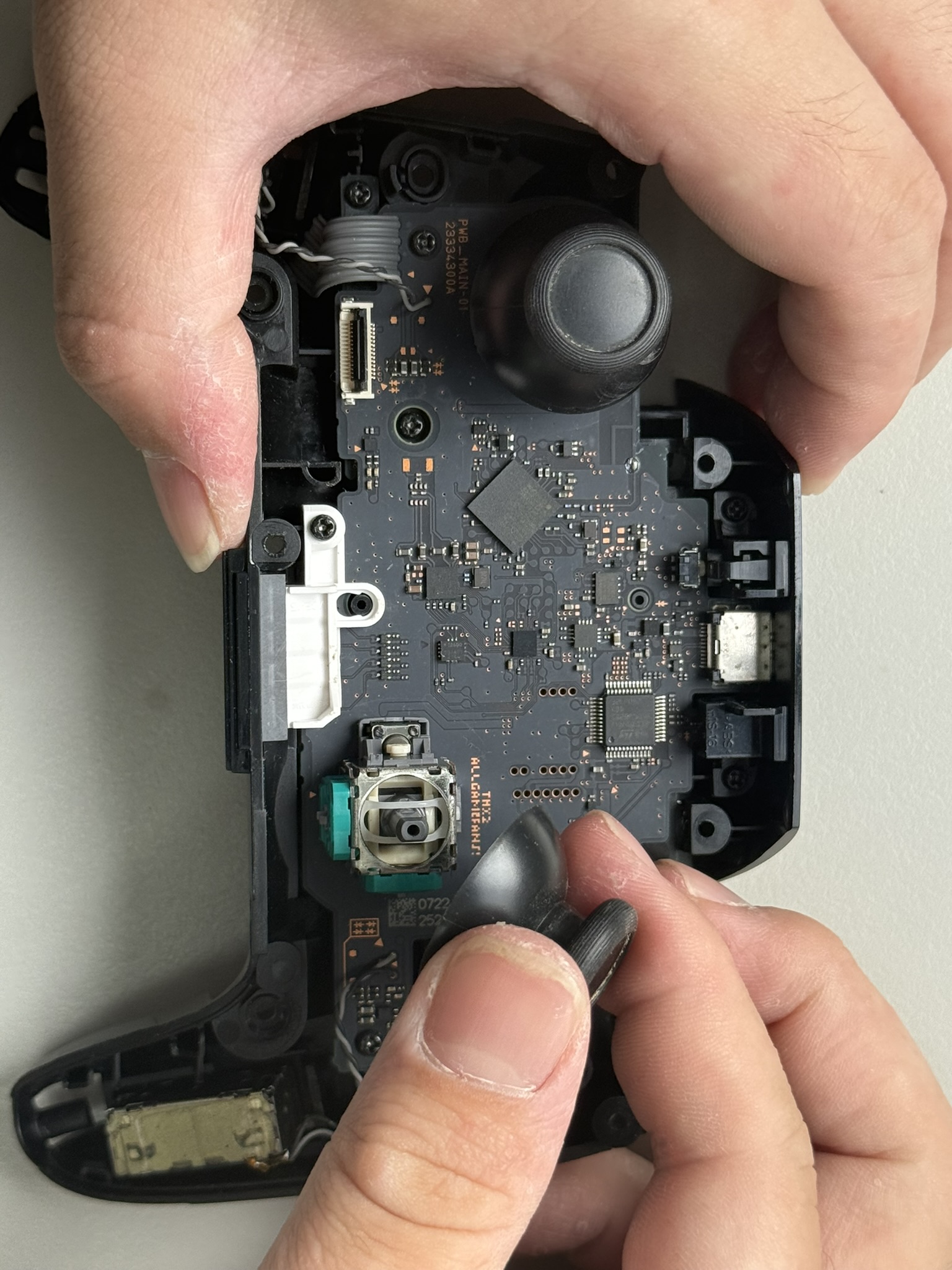

取下蘑菇頭

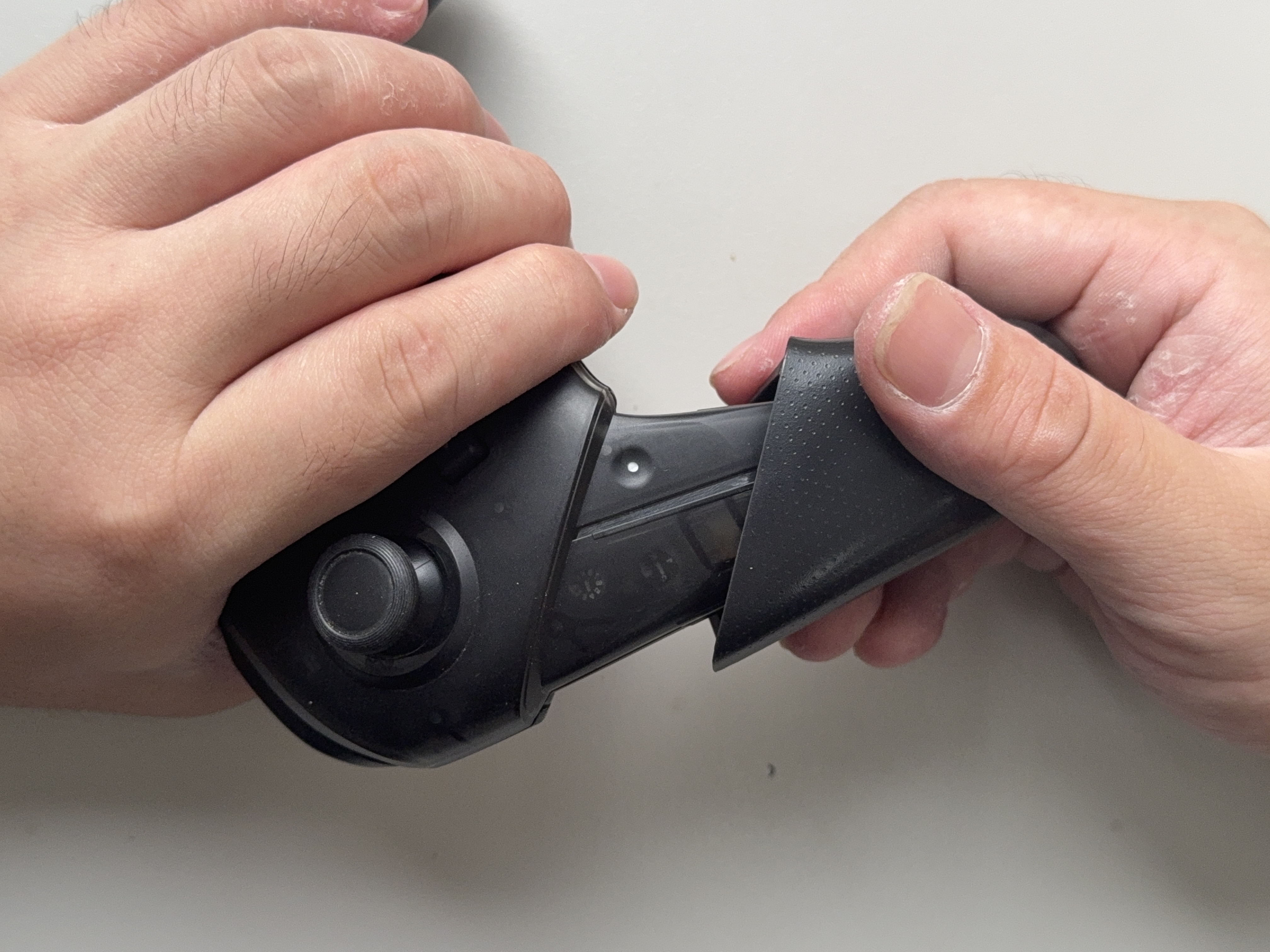

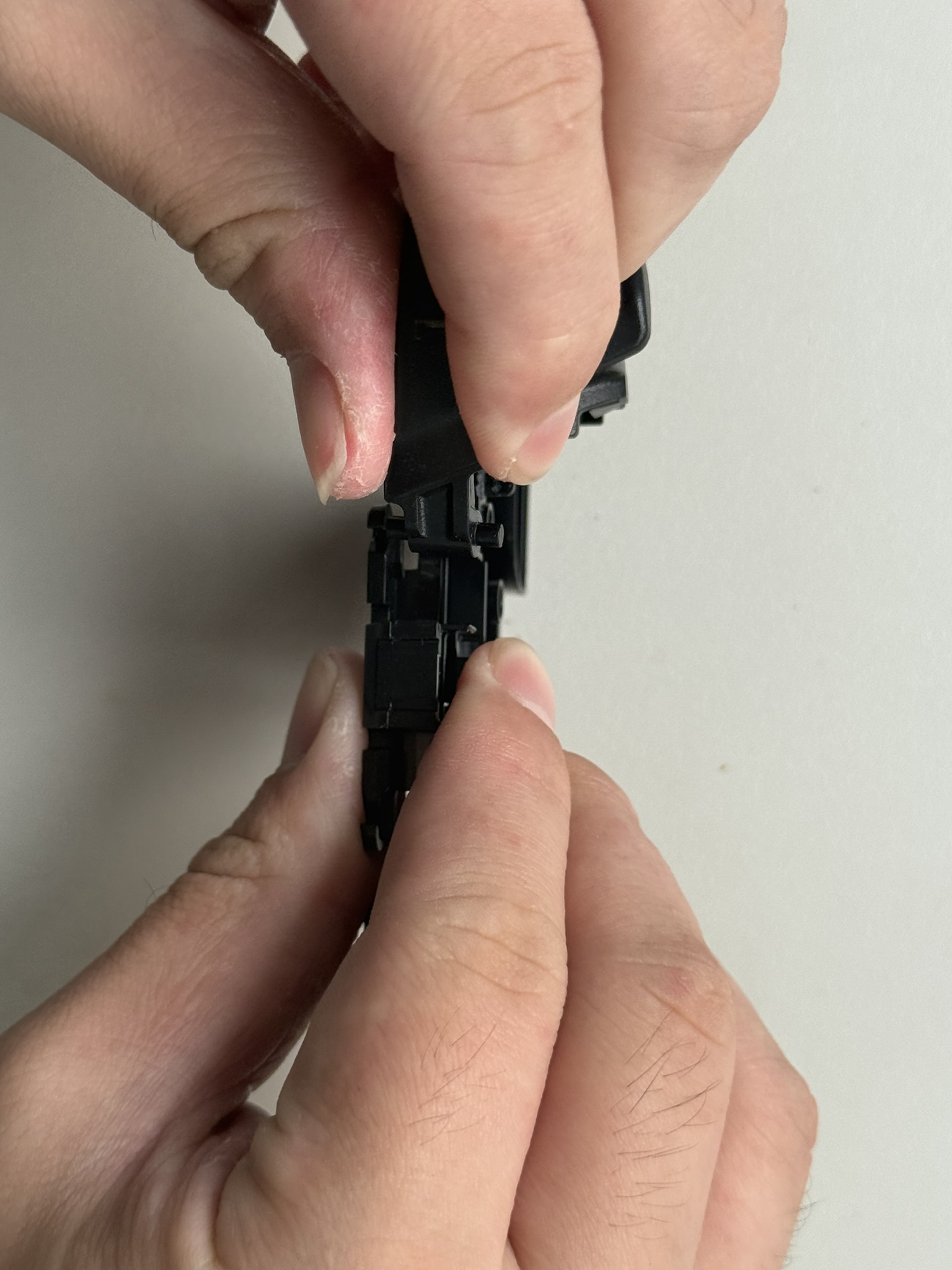

一手捏著蘑菇頭，另一隻手壓著外殼。 才會比較好取下來
1
2
3
- 步驟 16 / 共 29

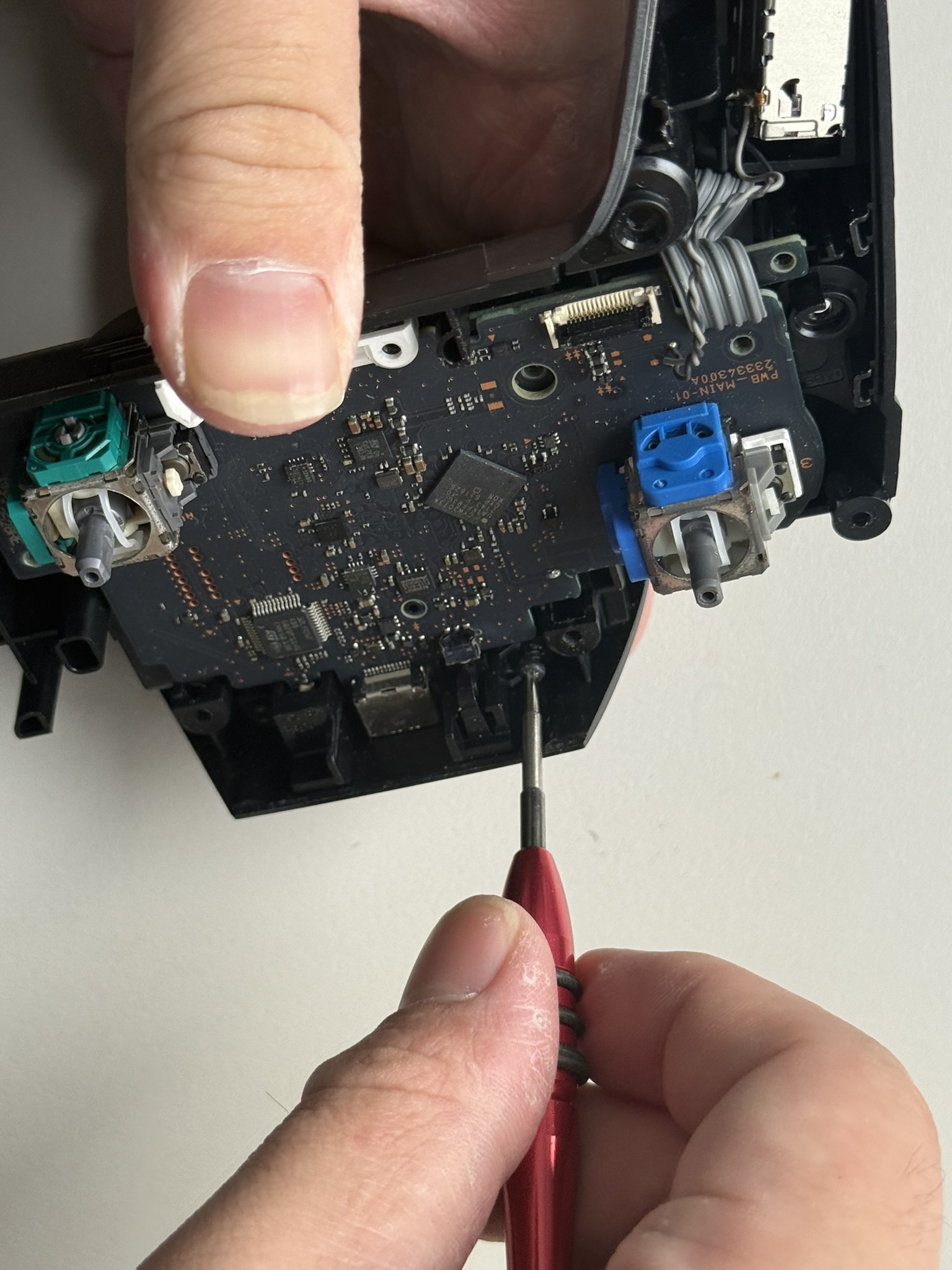

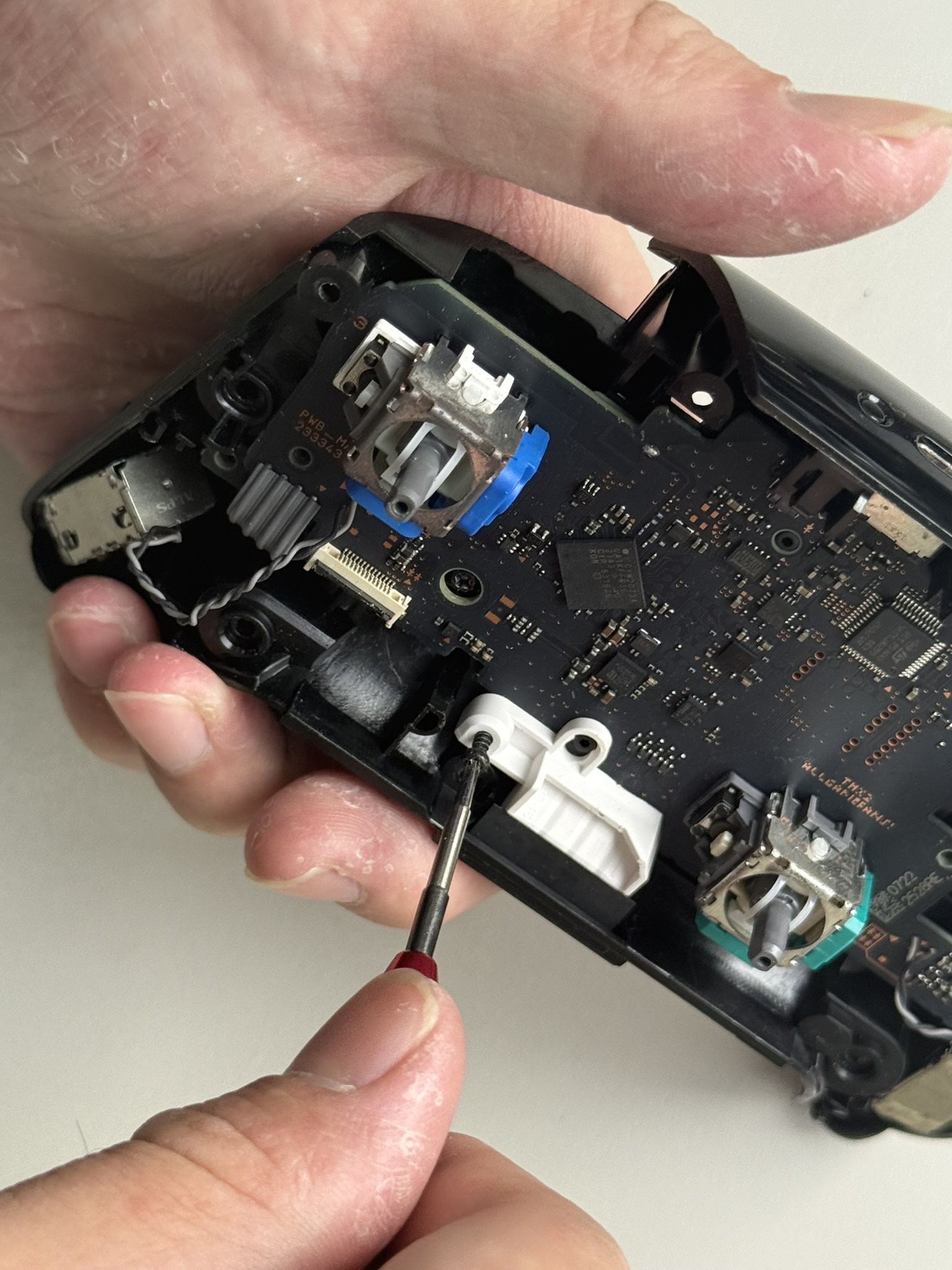

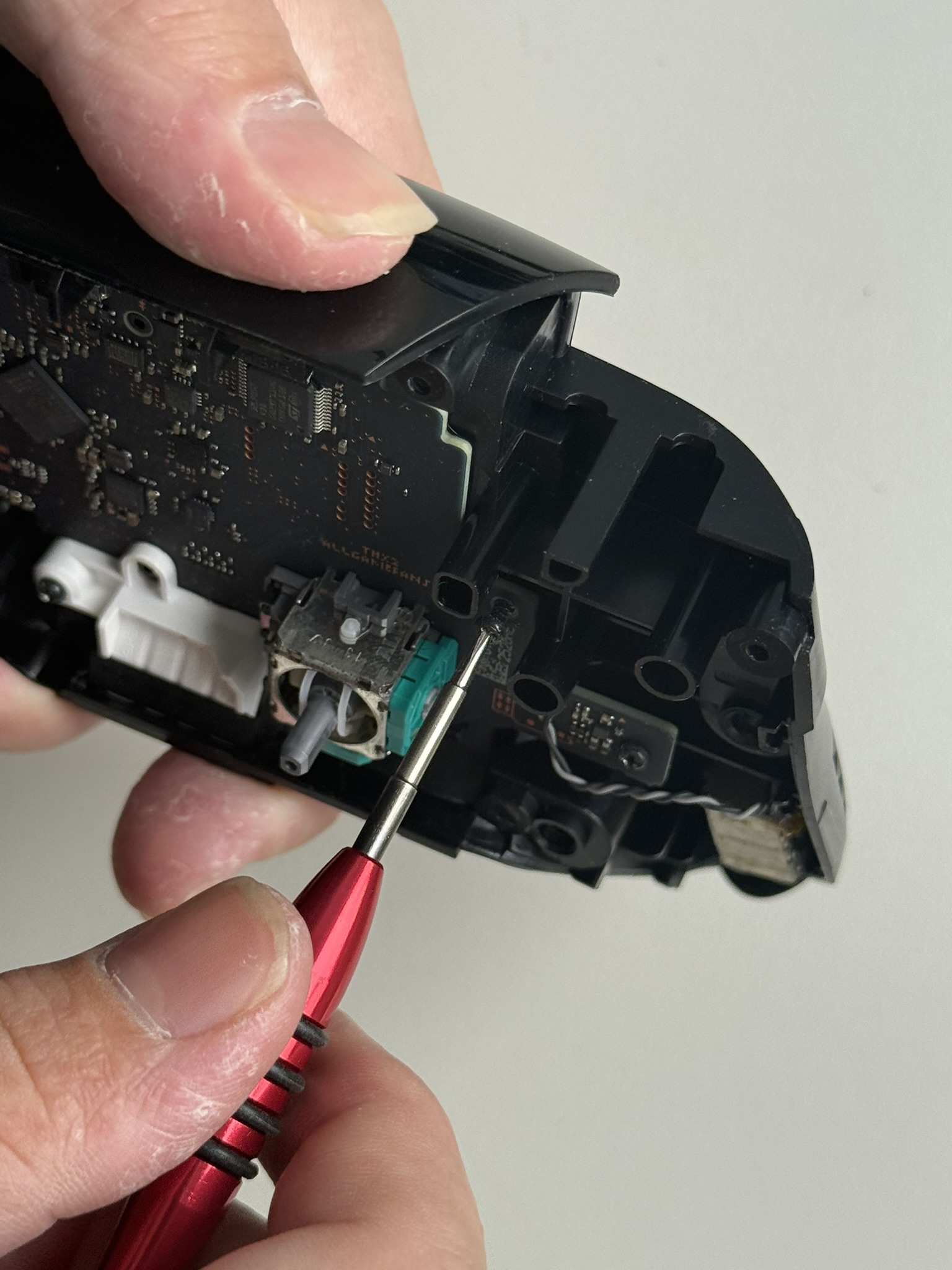

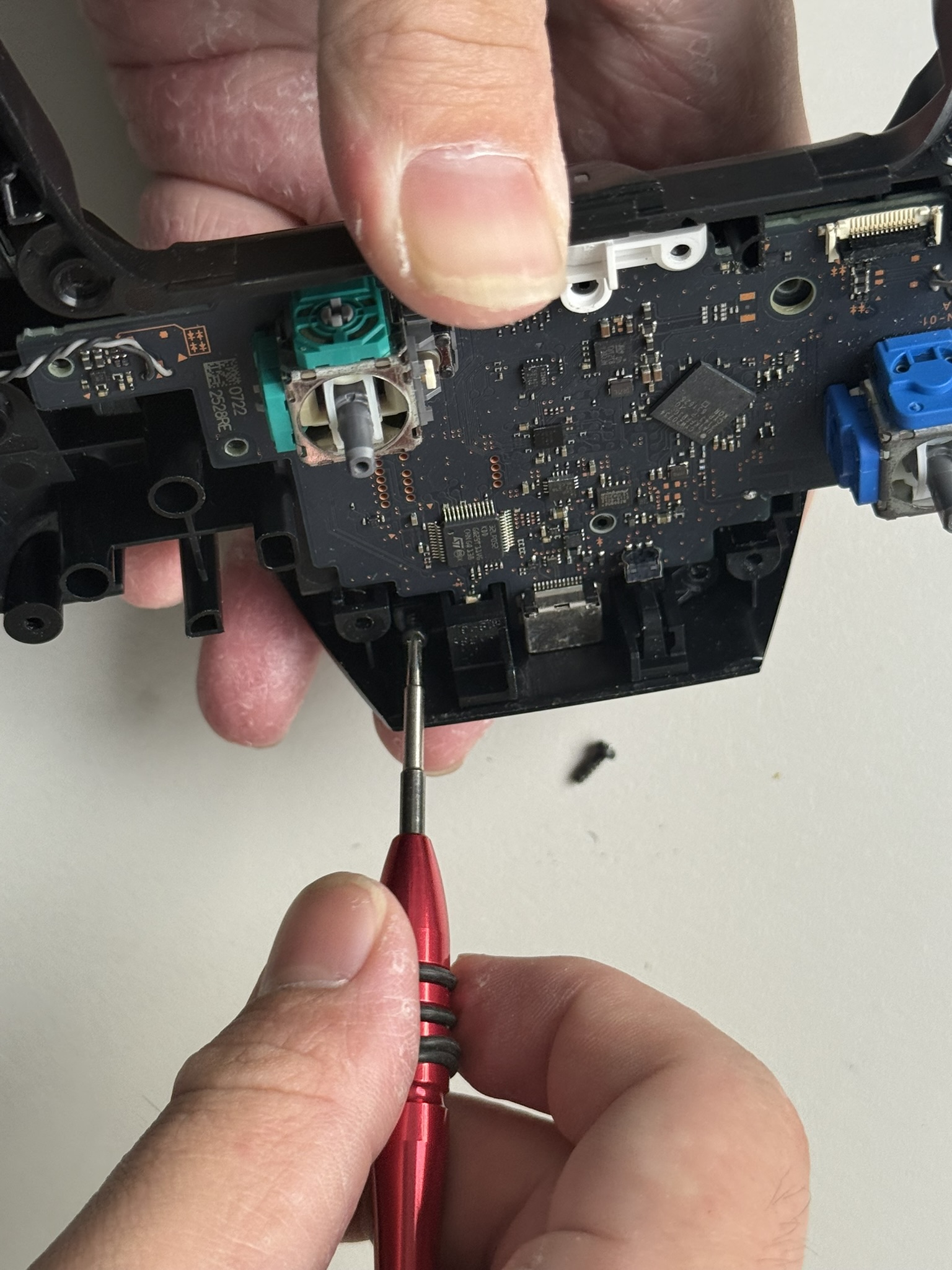

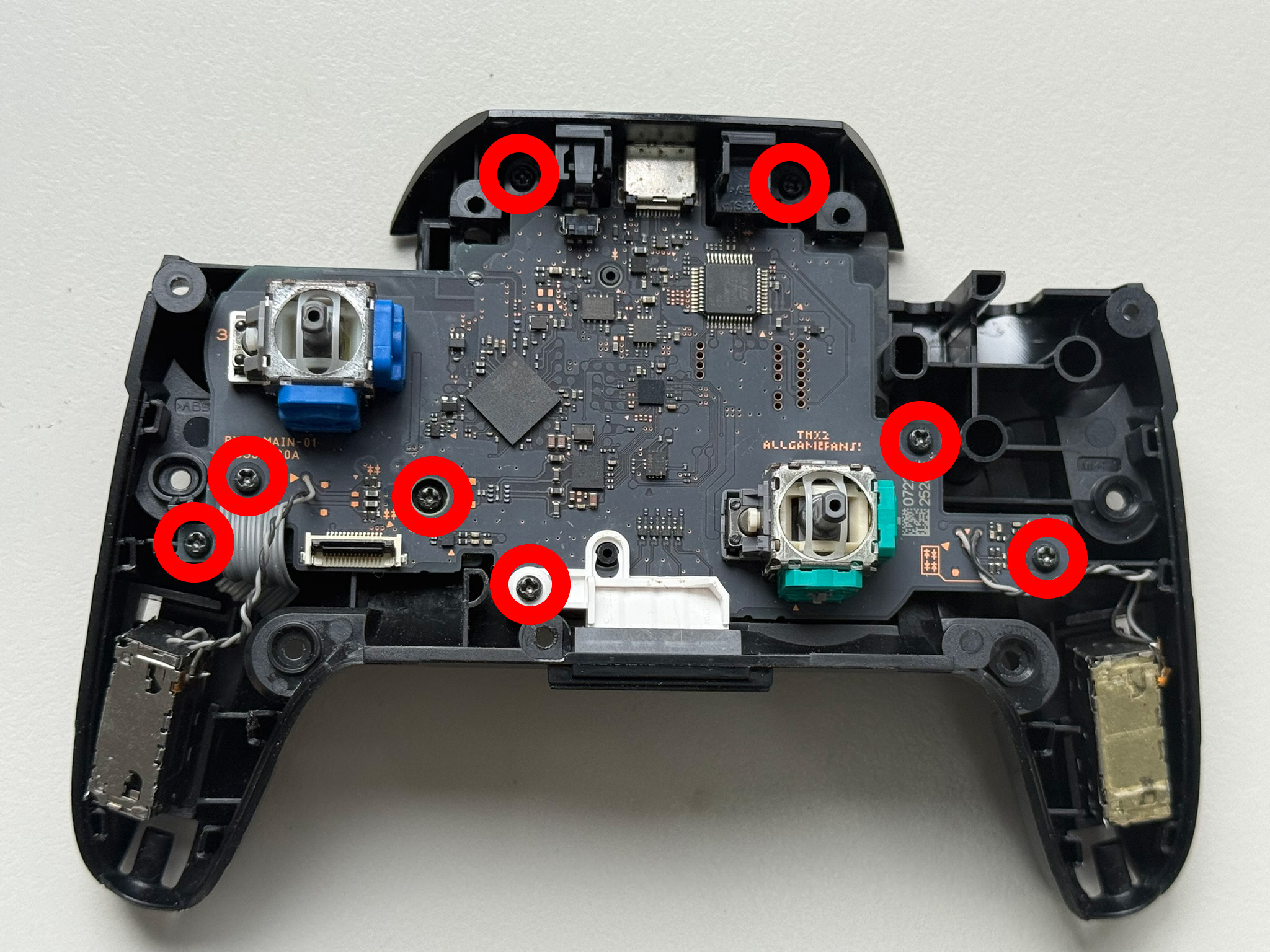

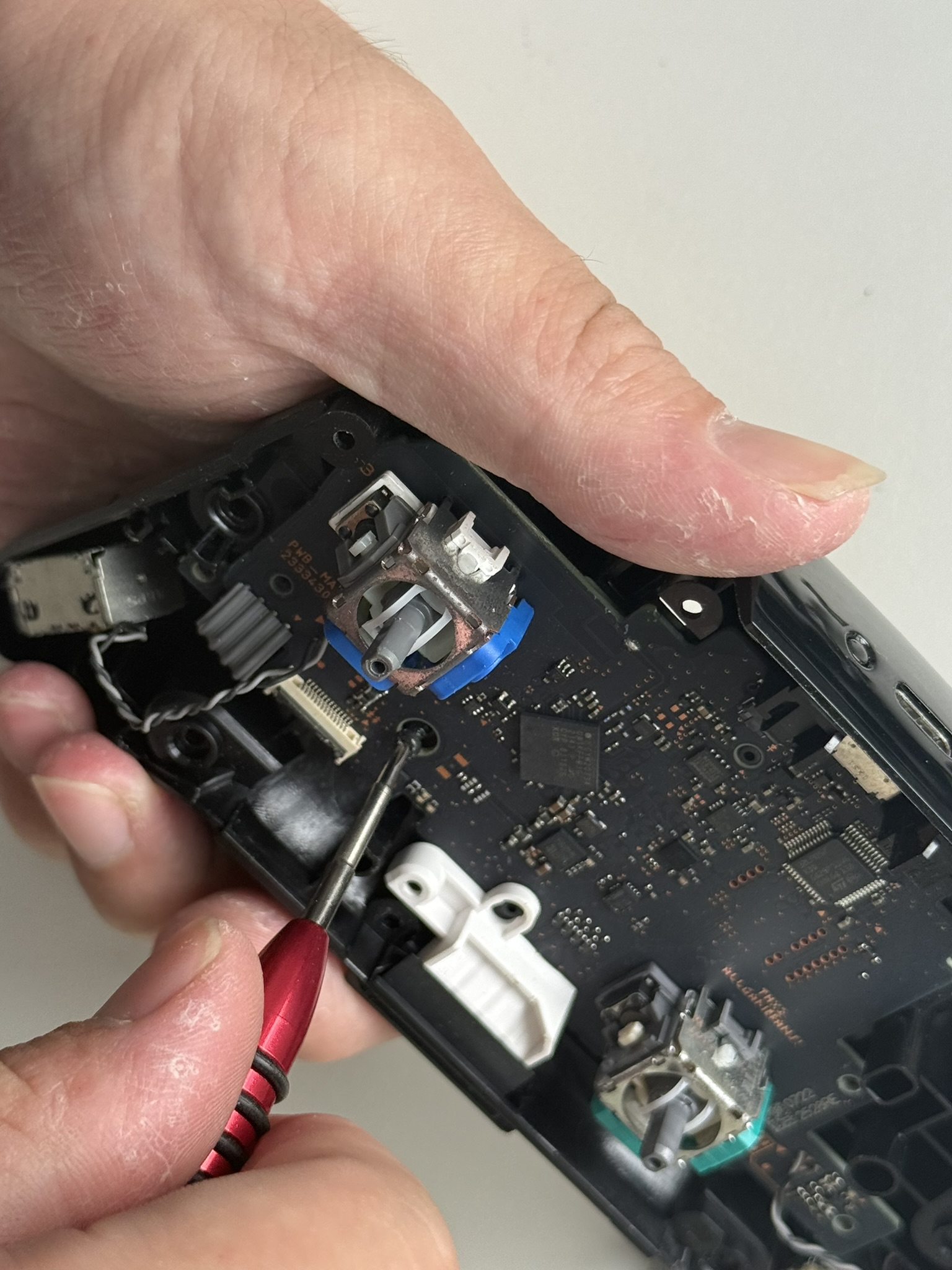

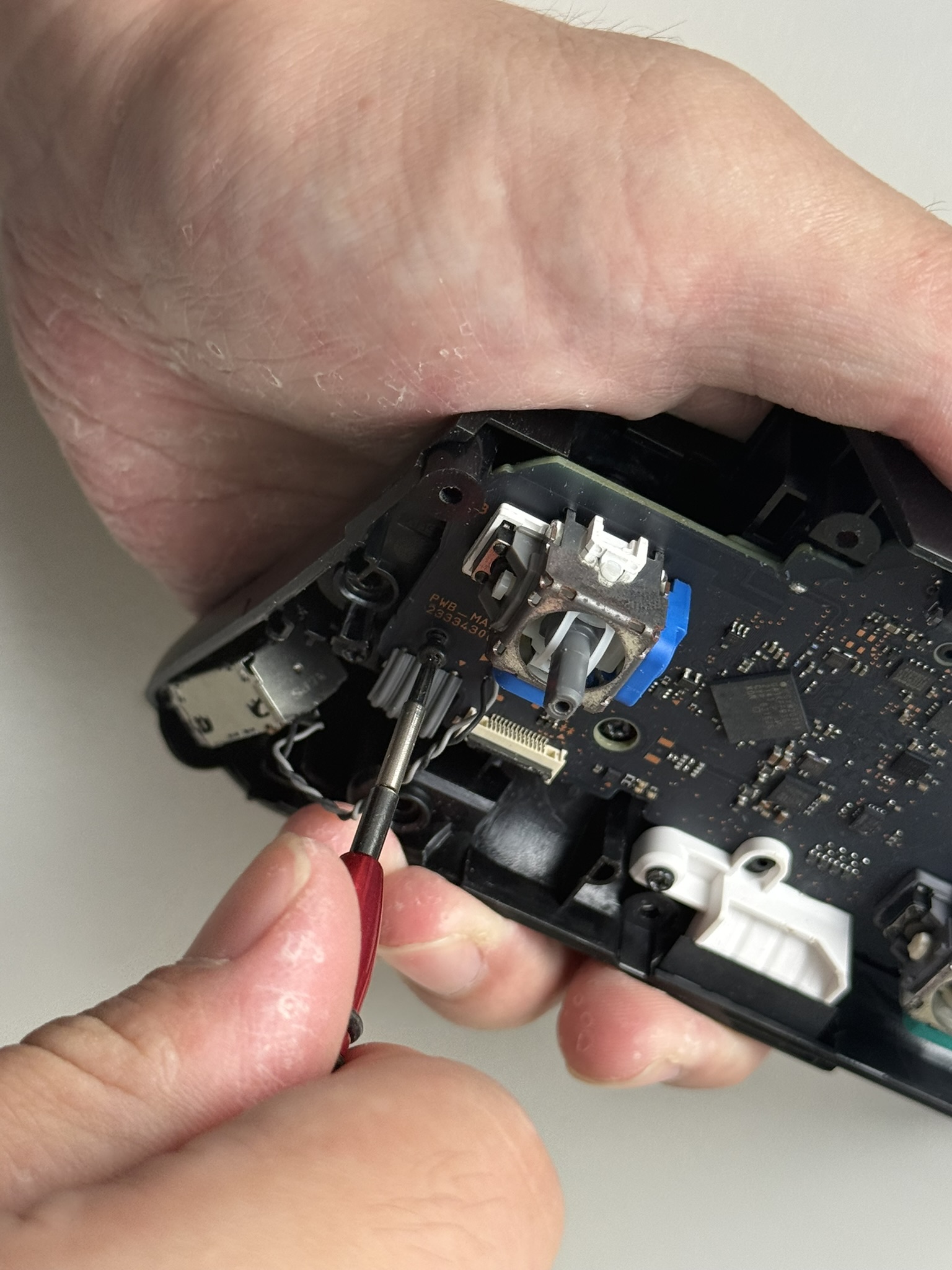

卸掉 主板8顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
8
9
- 步驟 17 / 共 29
取出 LED燈外殼
1
2
- 步驟 18 / 共 29

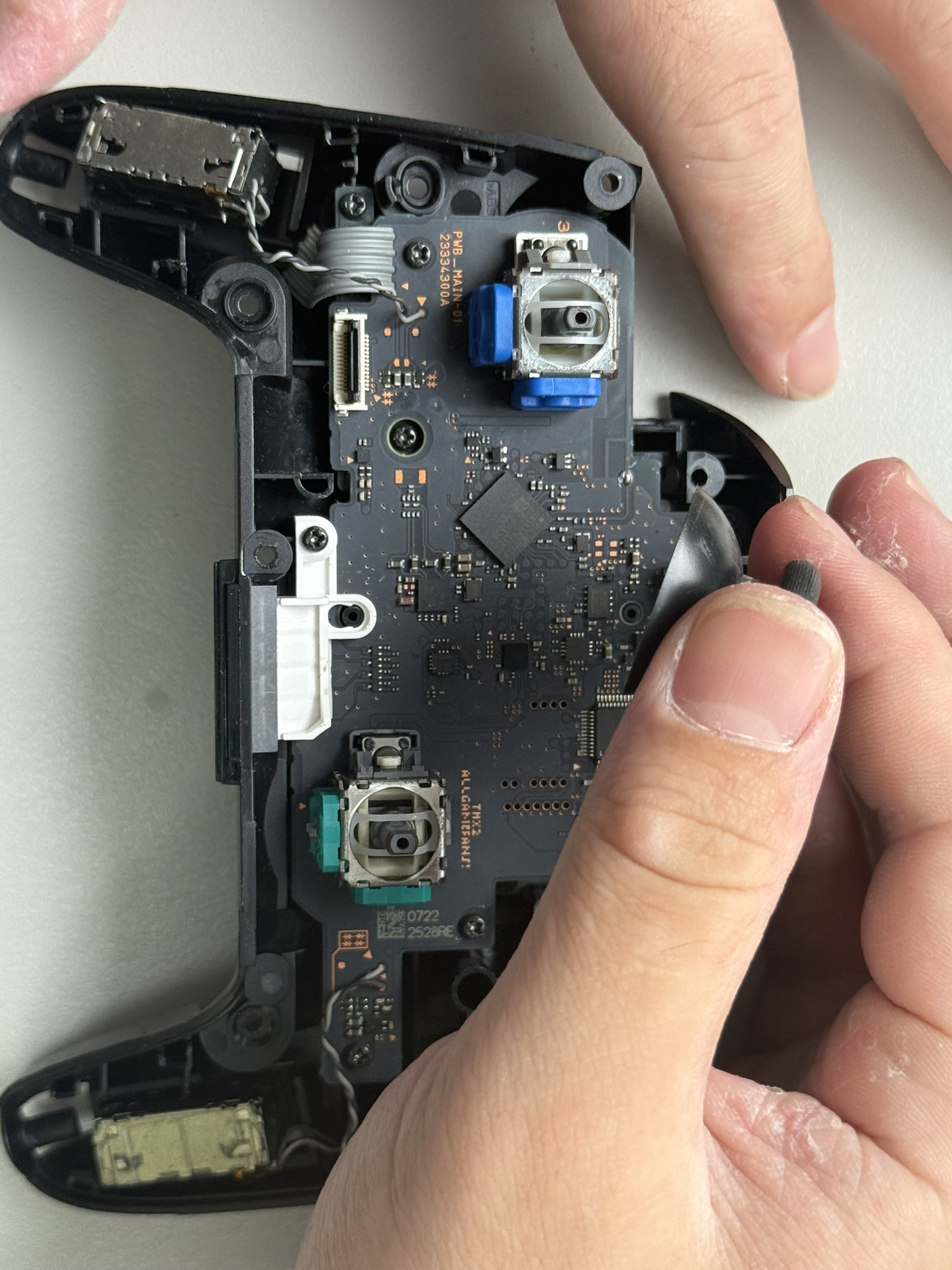

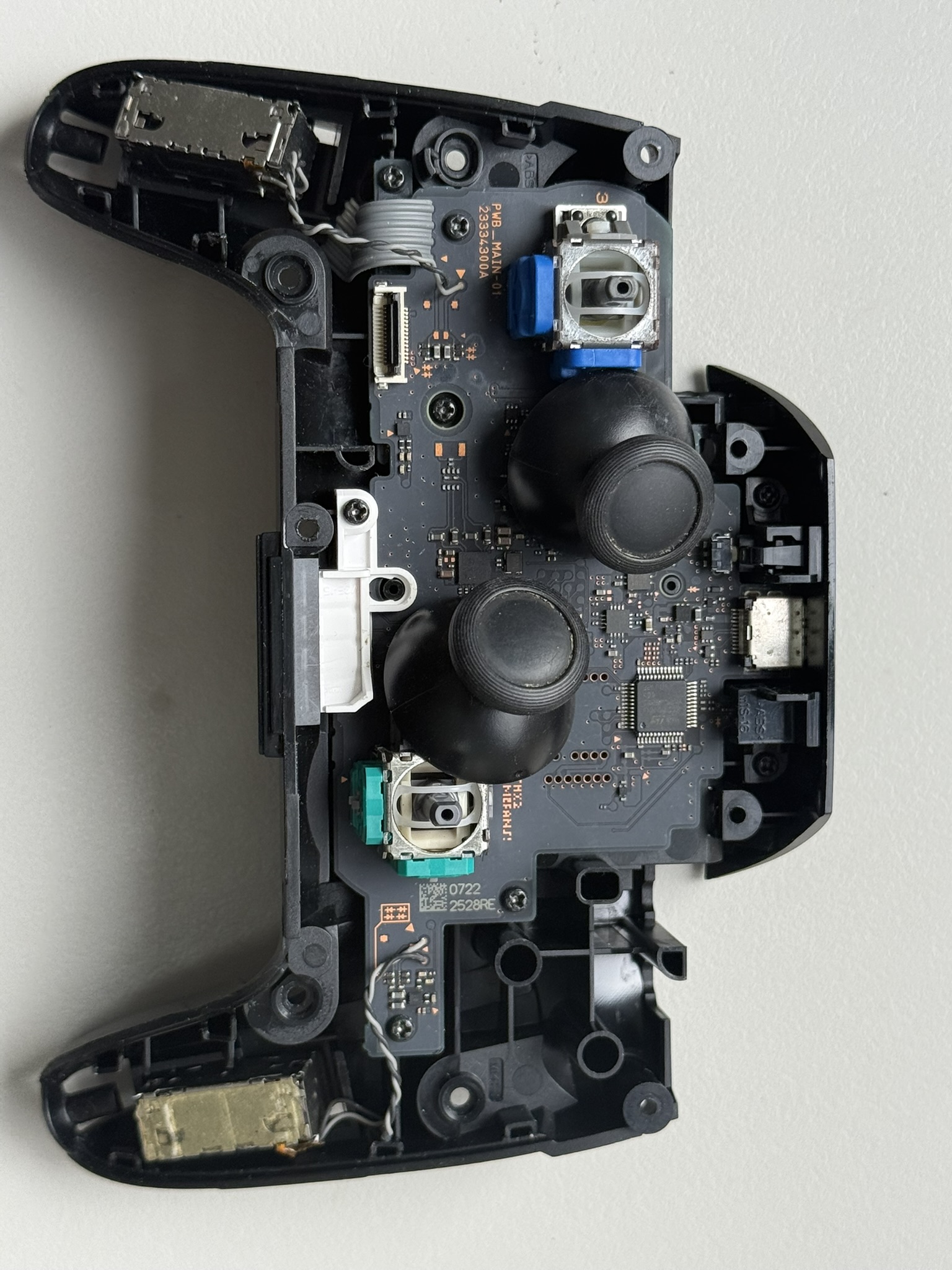

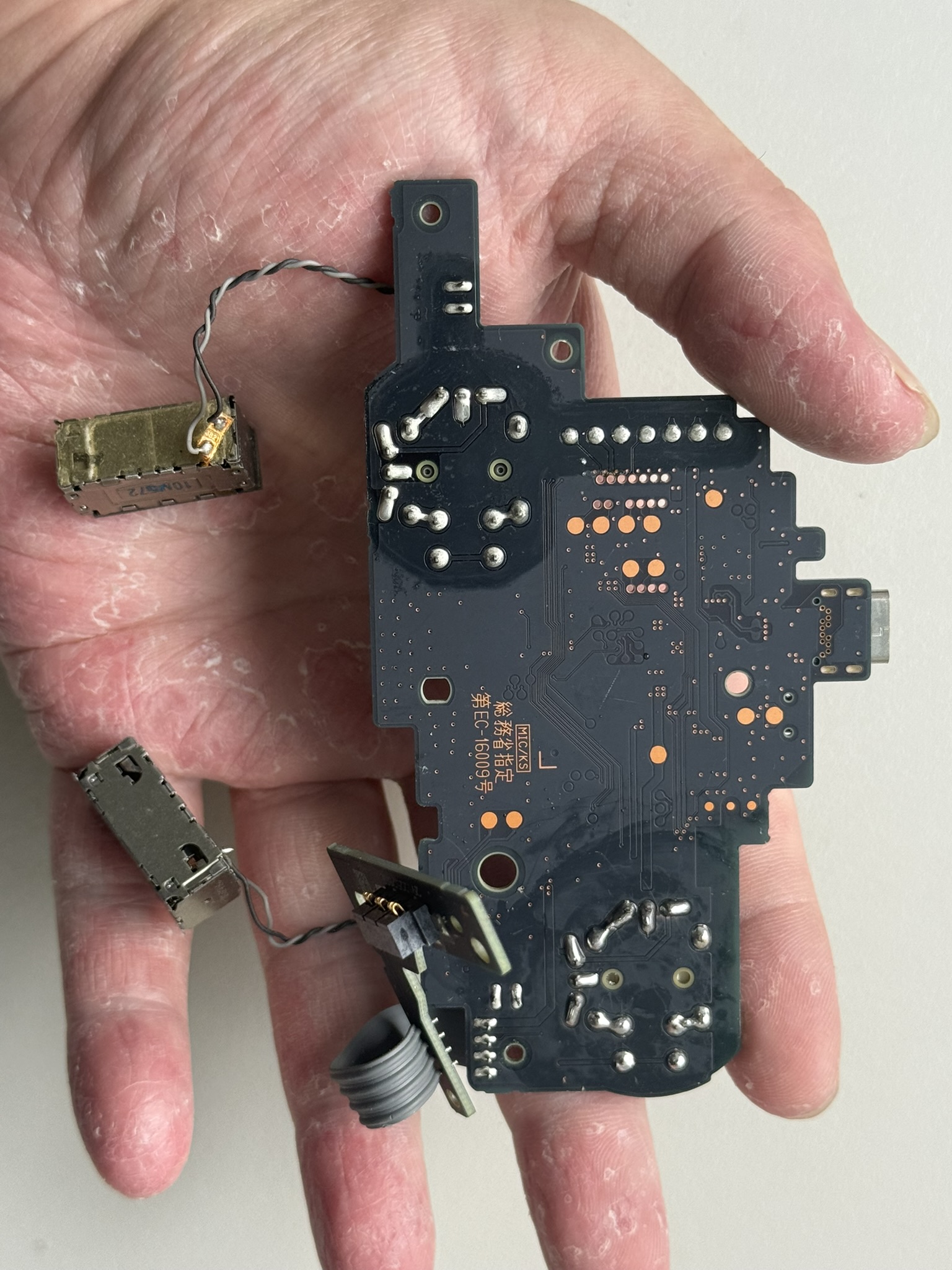

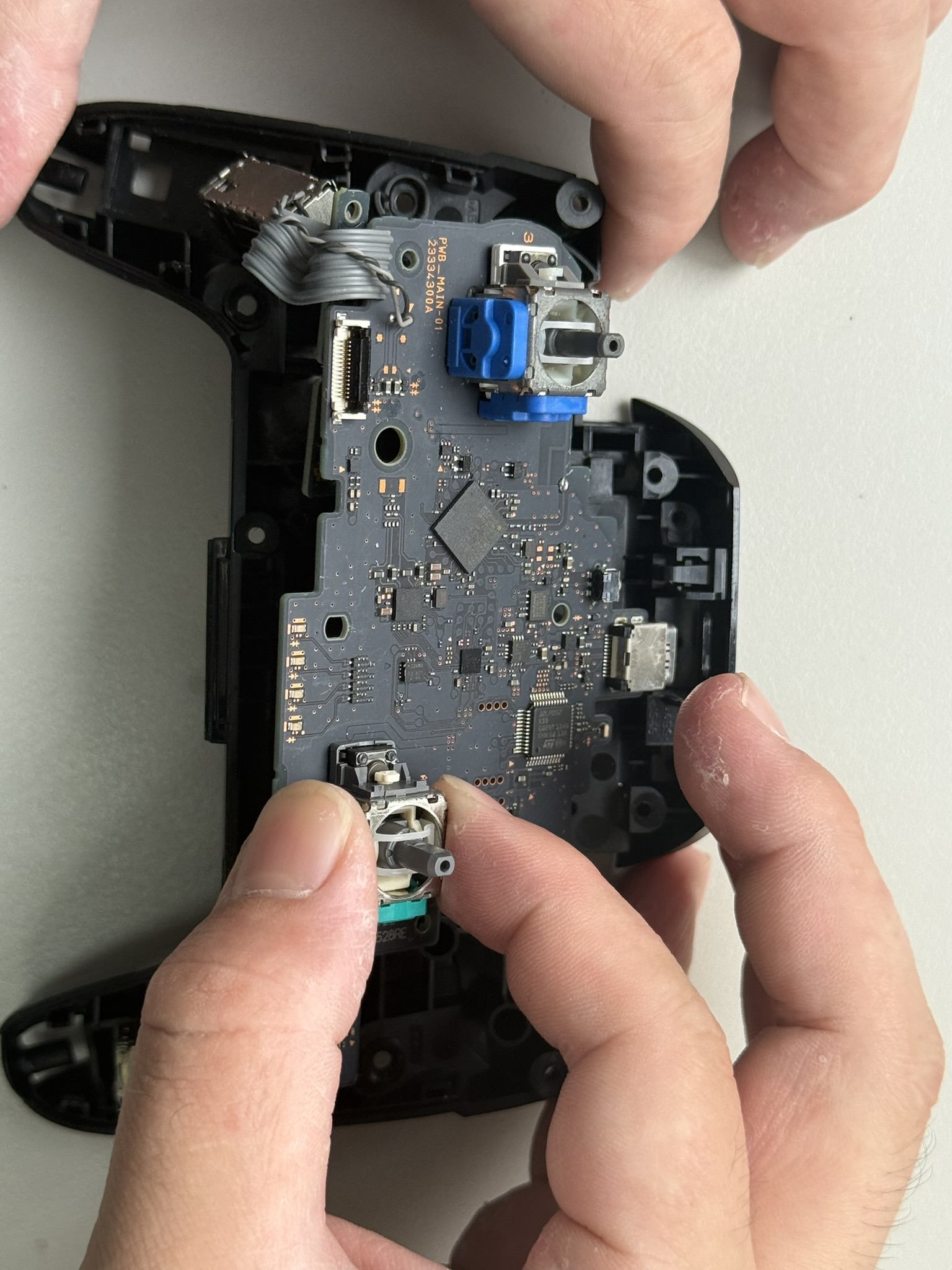

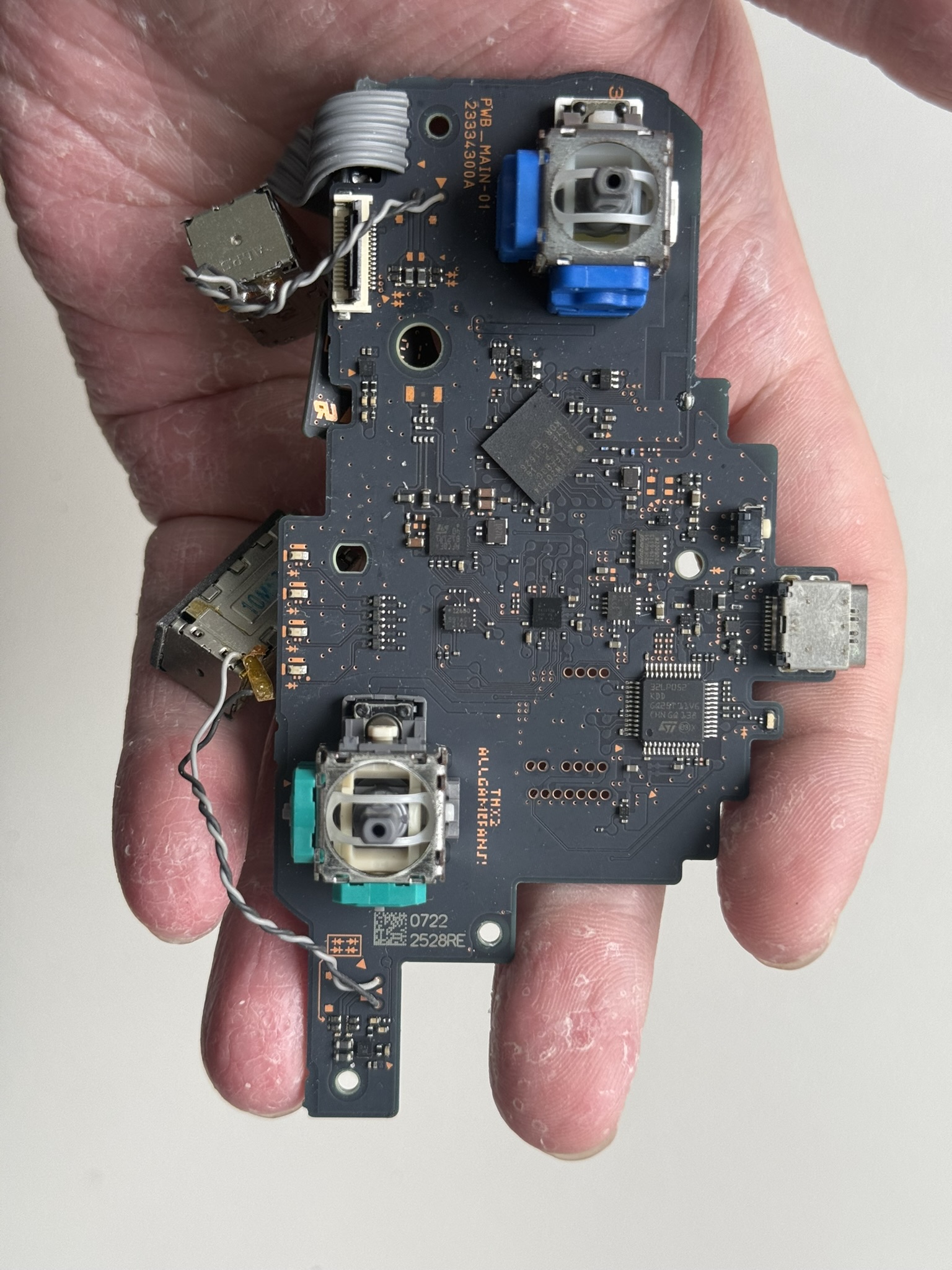

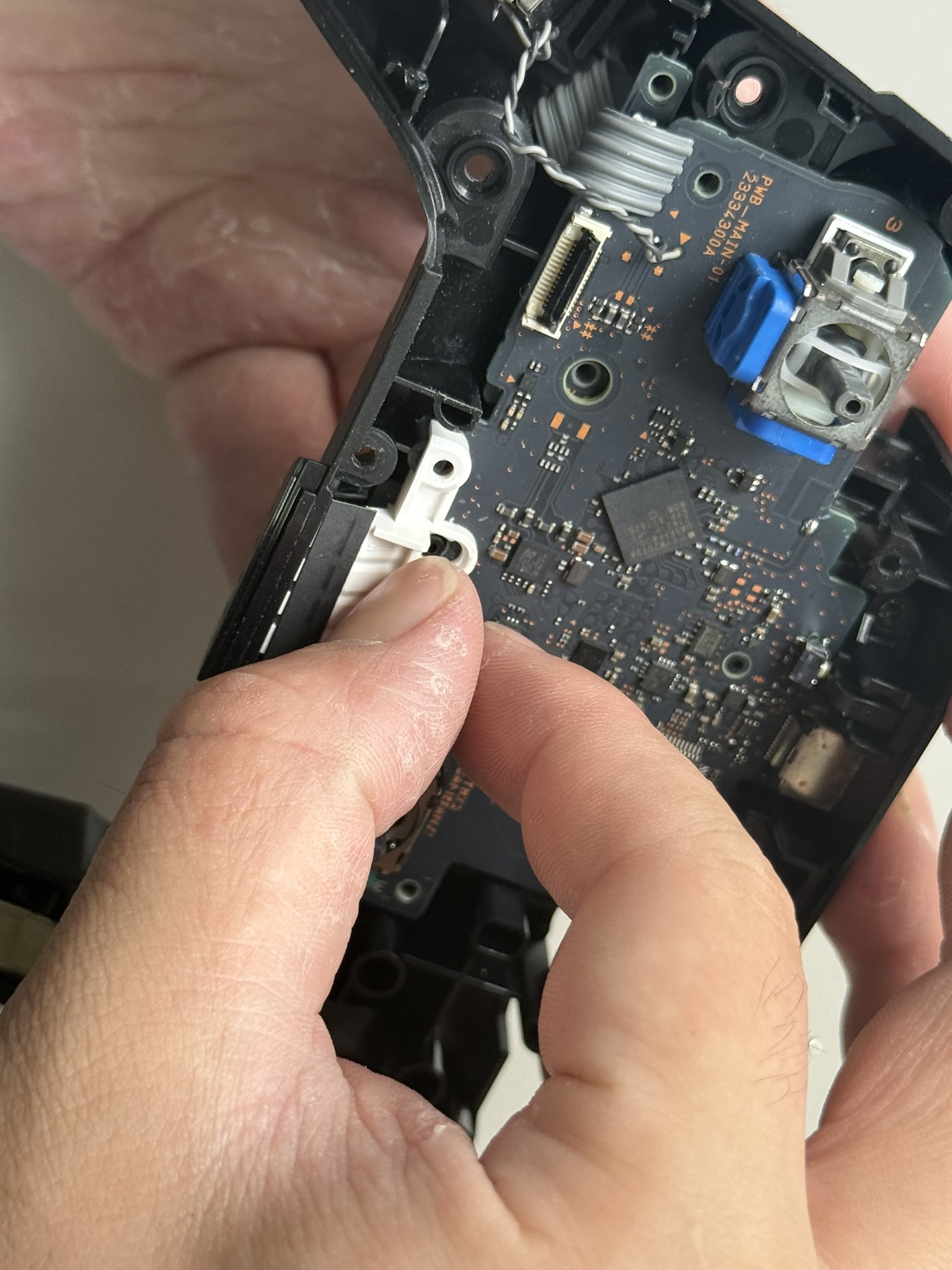

取出主板

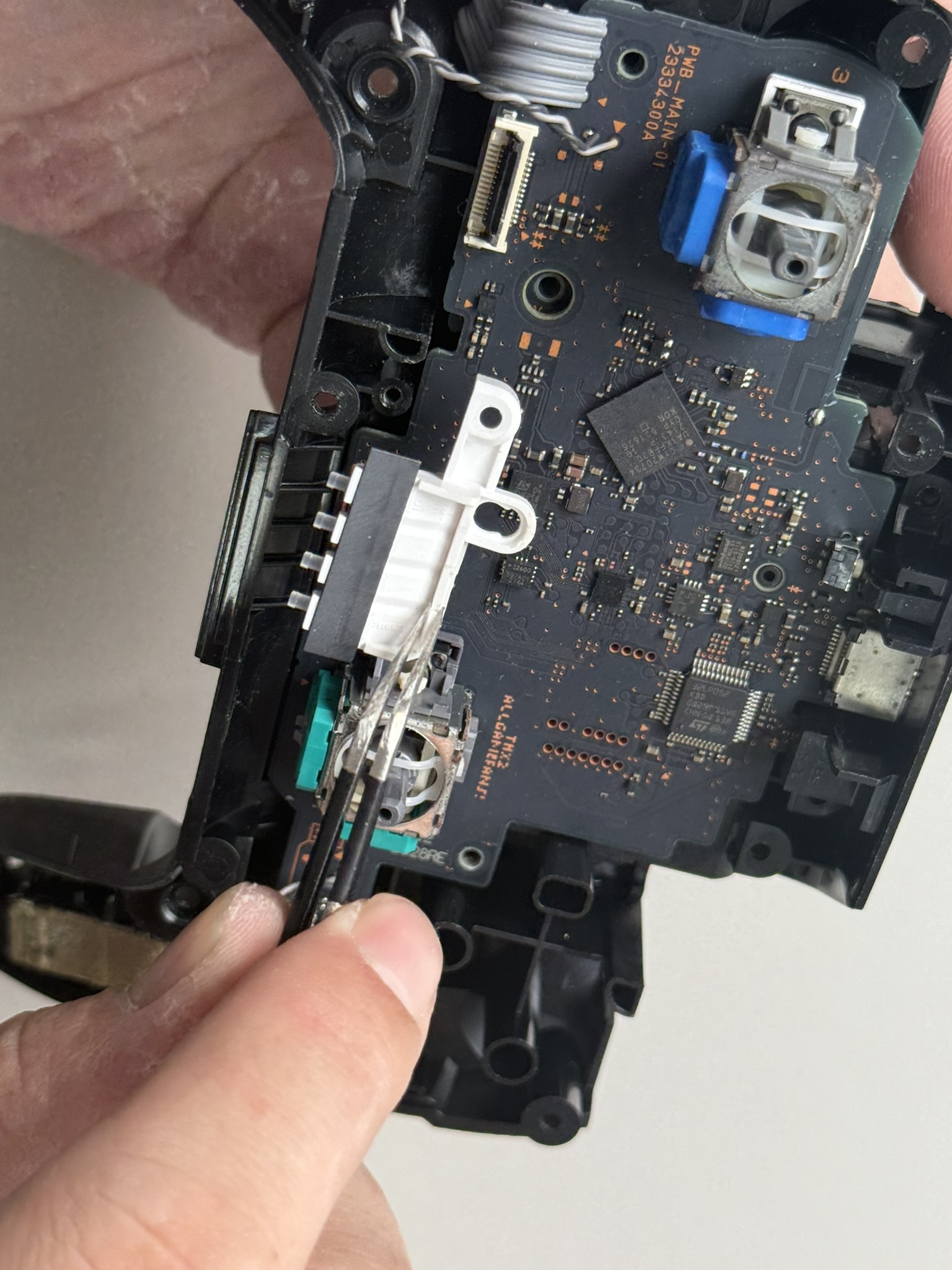

主板型號：PWB_MAIN-01
1
2
3
4
5
- 步驟 19 / 共 29

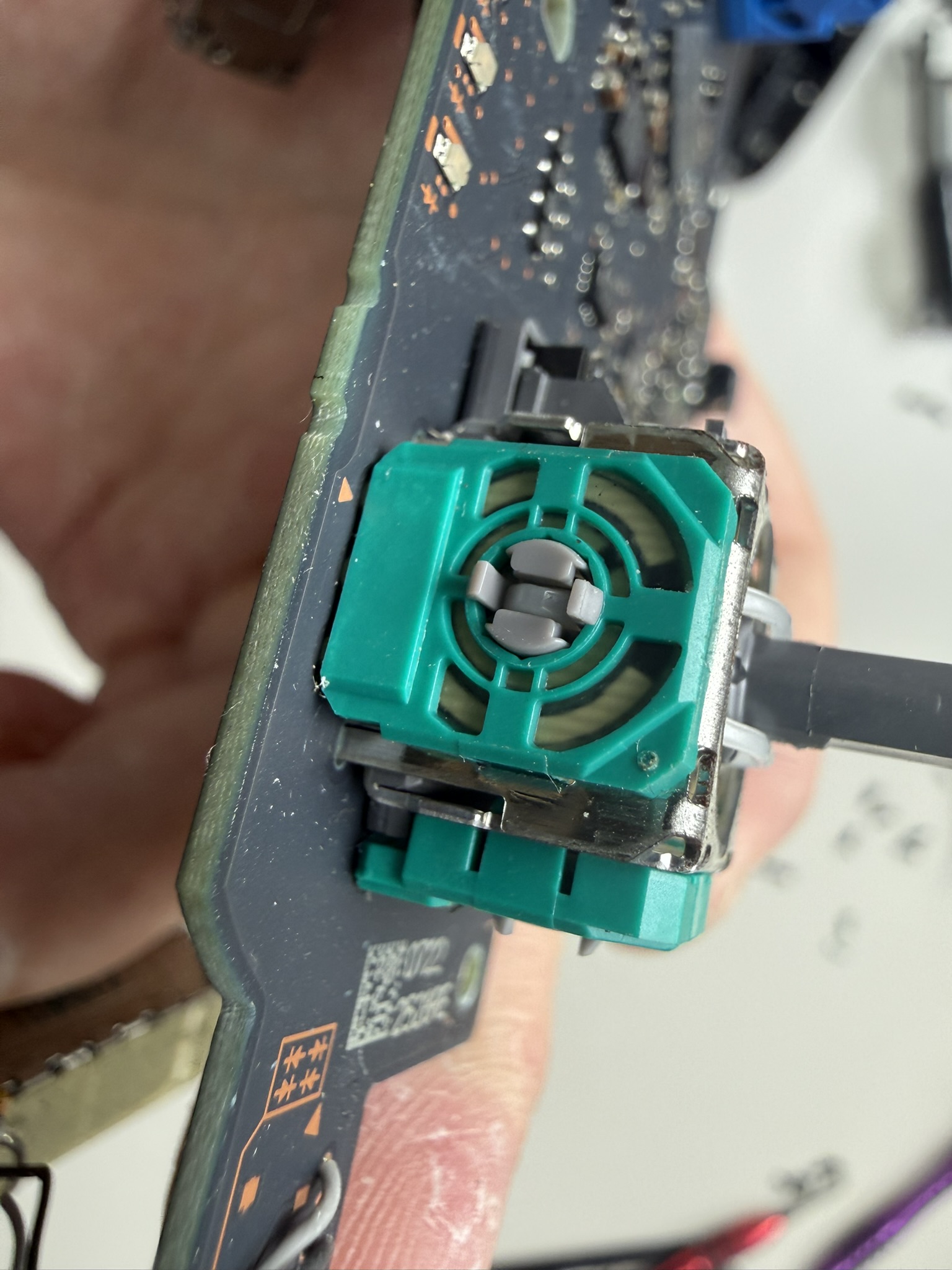

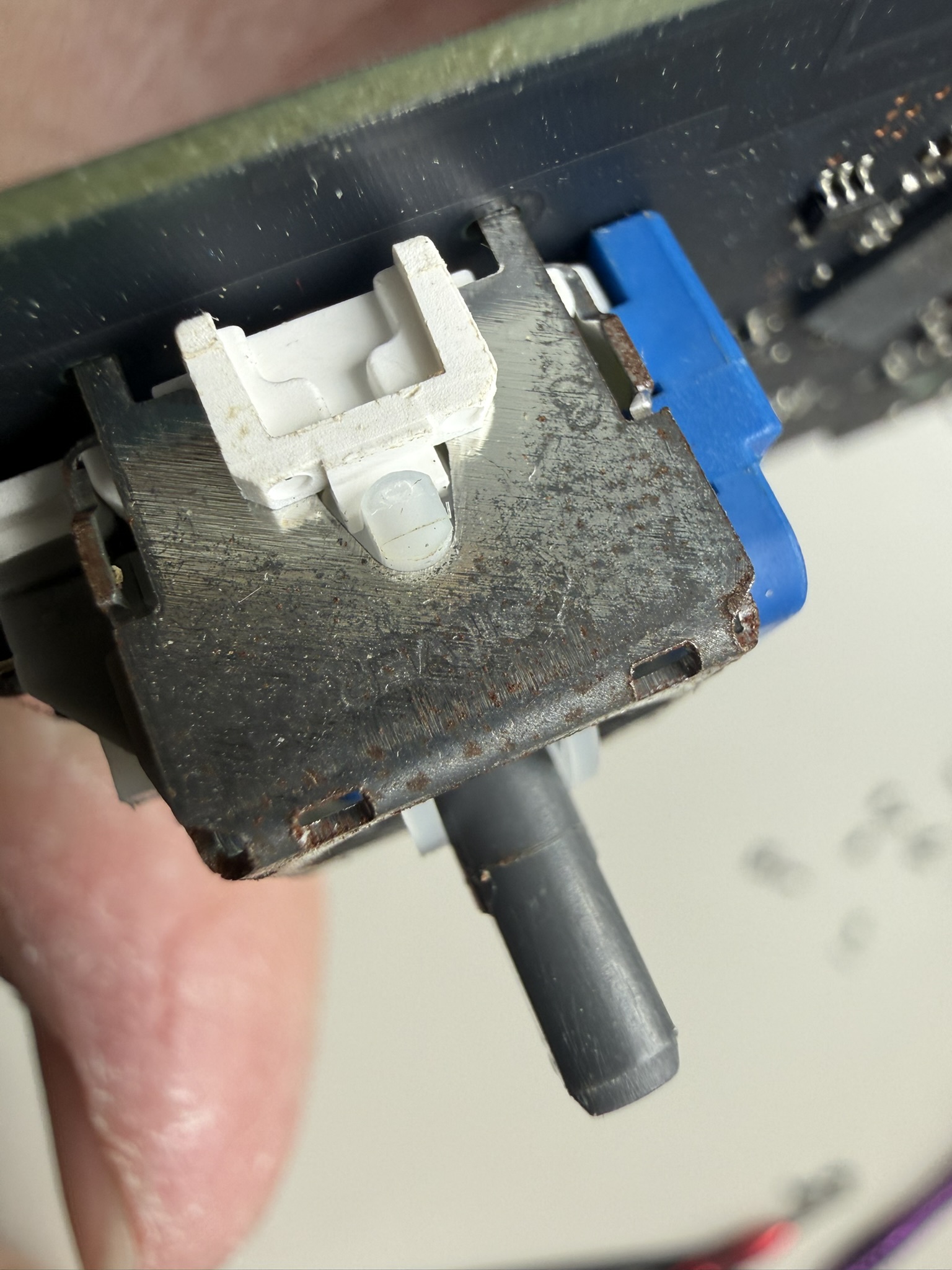

碳膜搖桿

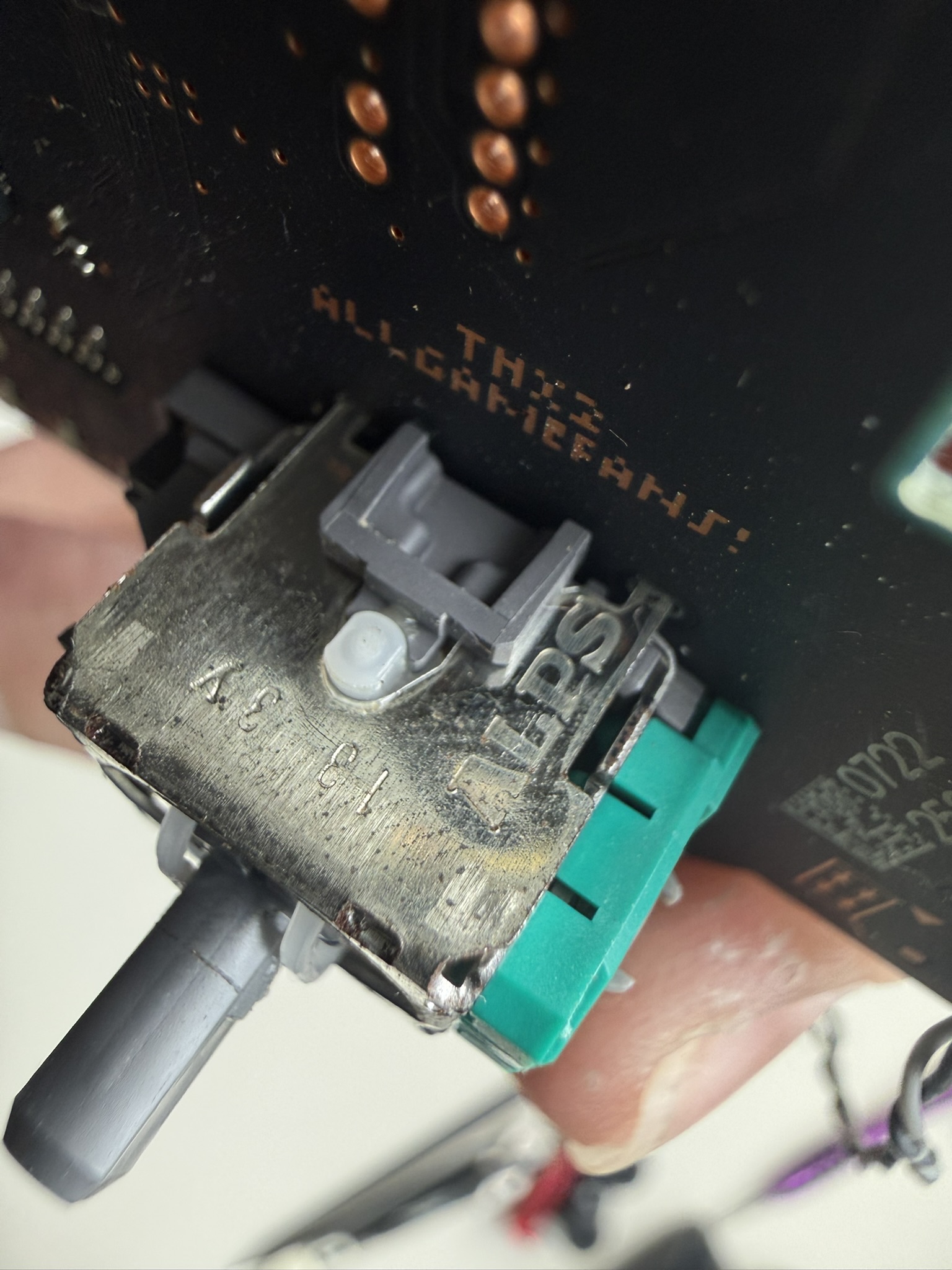

製造商：阿爾卑斯(ALPS)
1
2

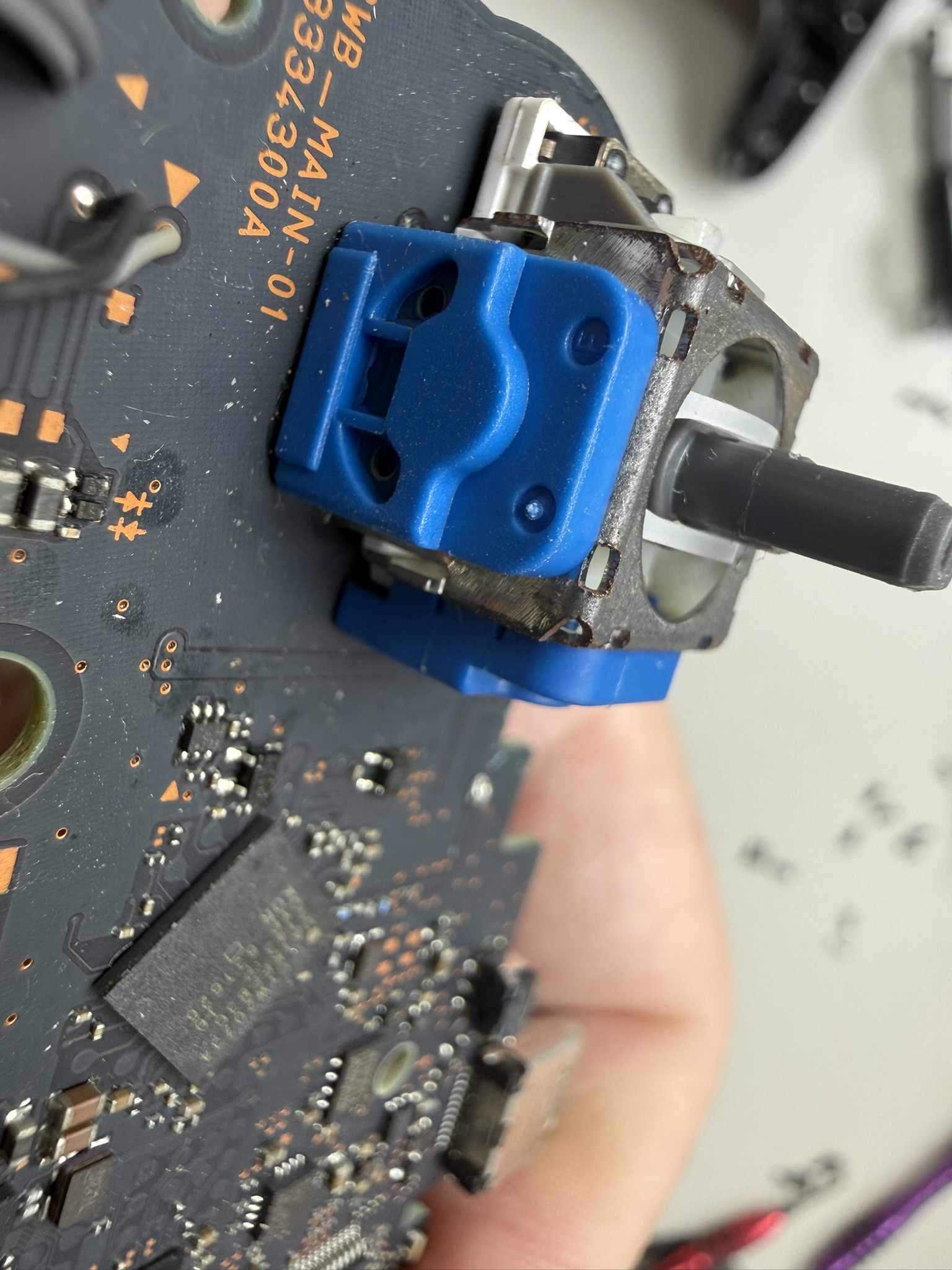

- 步驟 20 / 共 29
霍爾搖桿
當初改的 霍爾搖桿 製造商：控銀(KSliver)
1
2
- 步驟 21 / 共 29

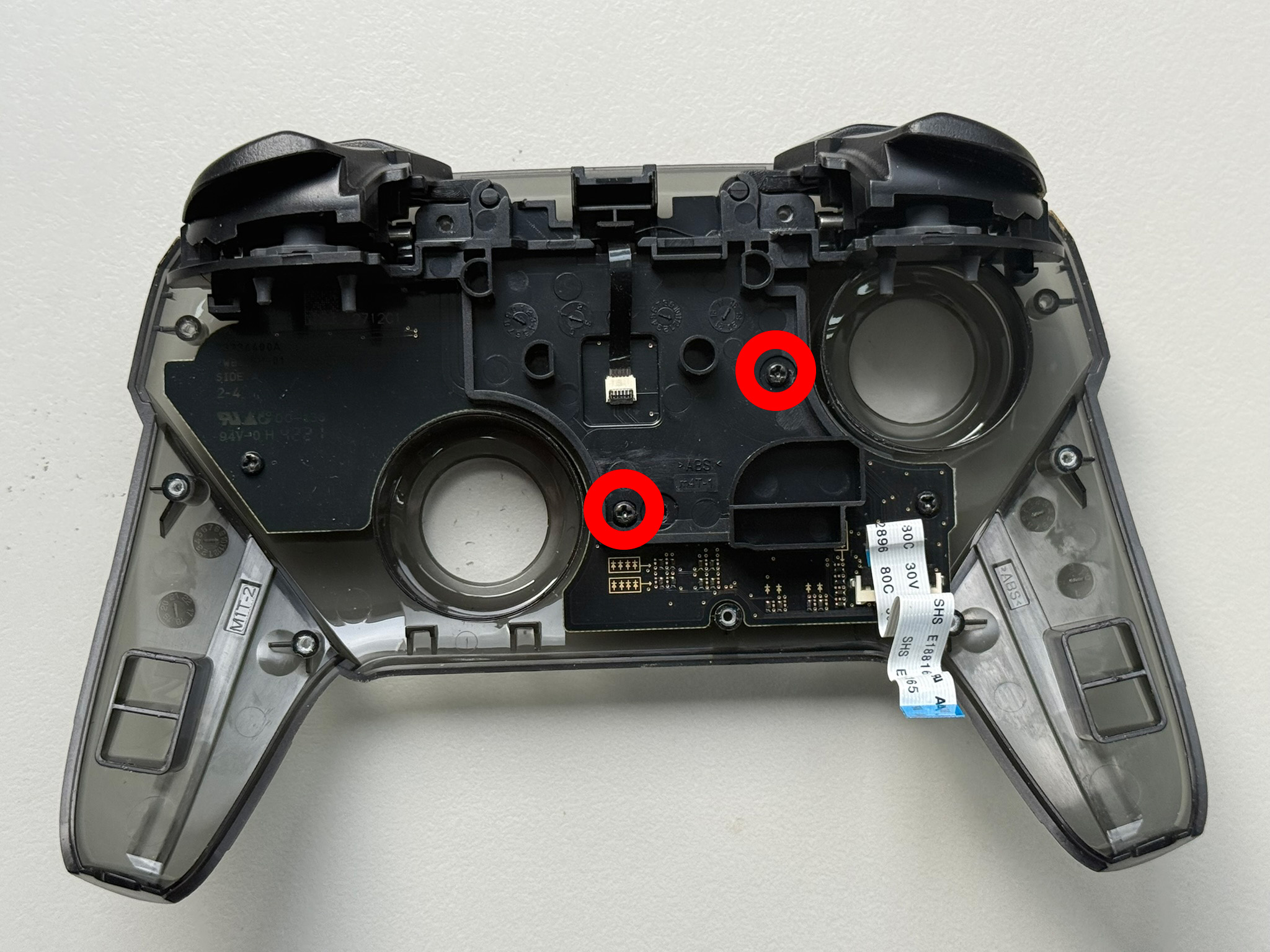

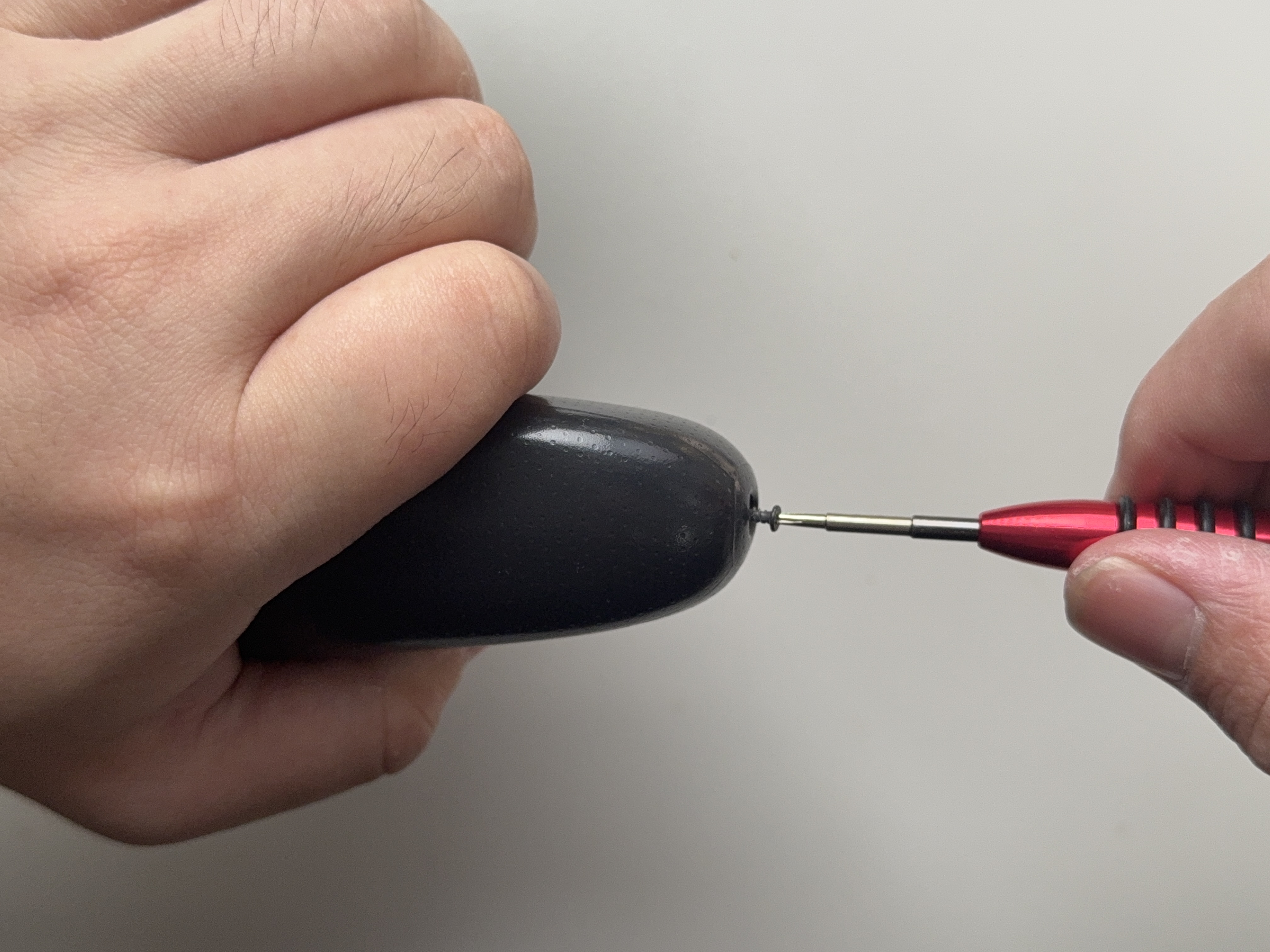

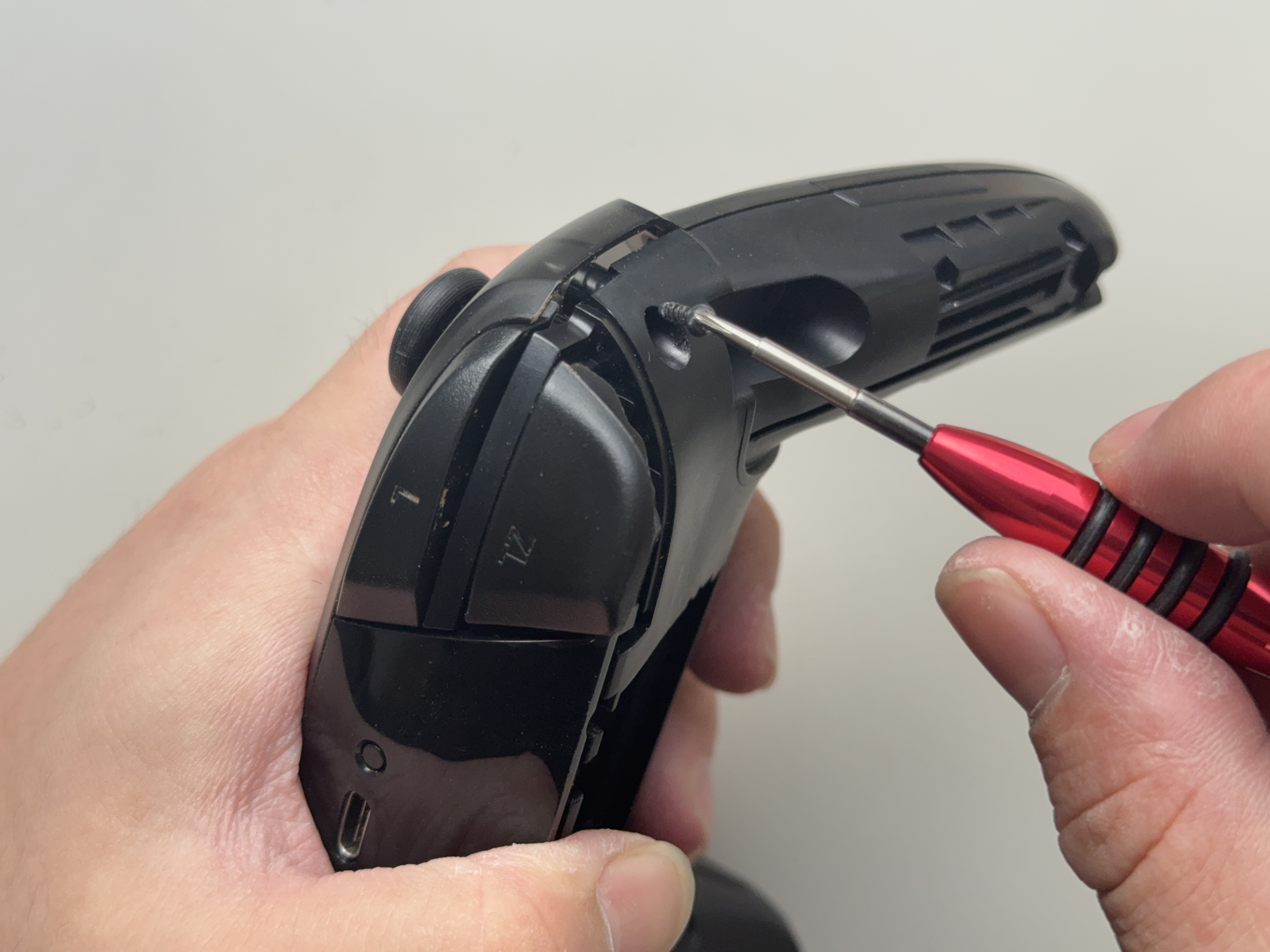

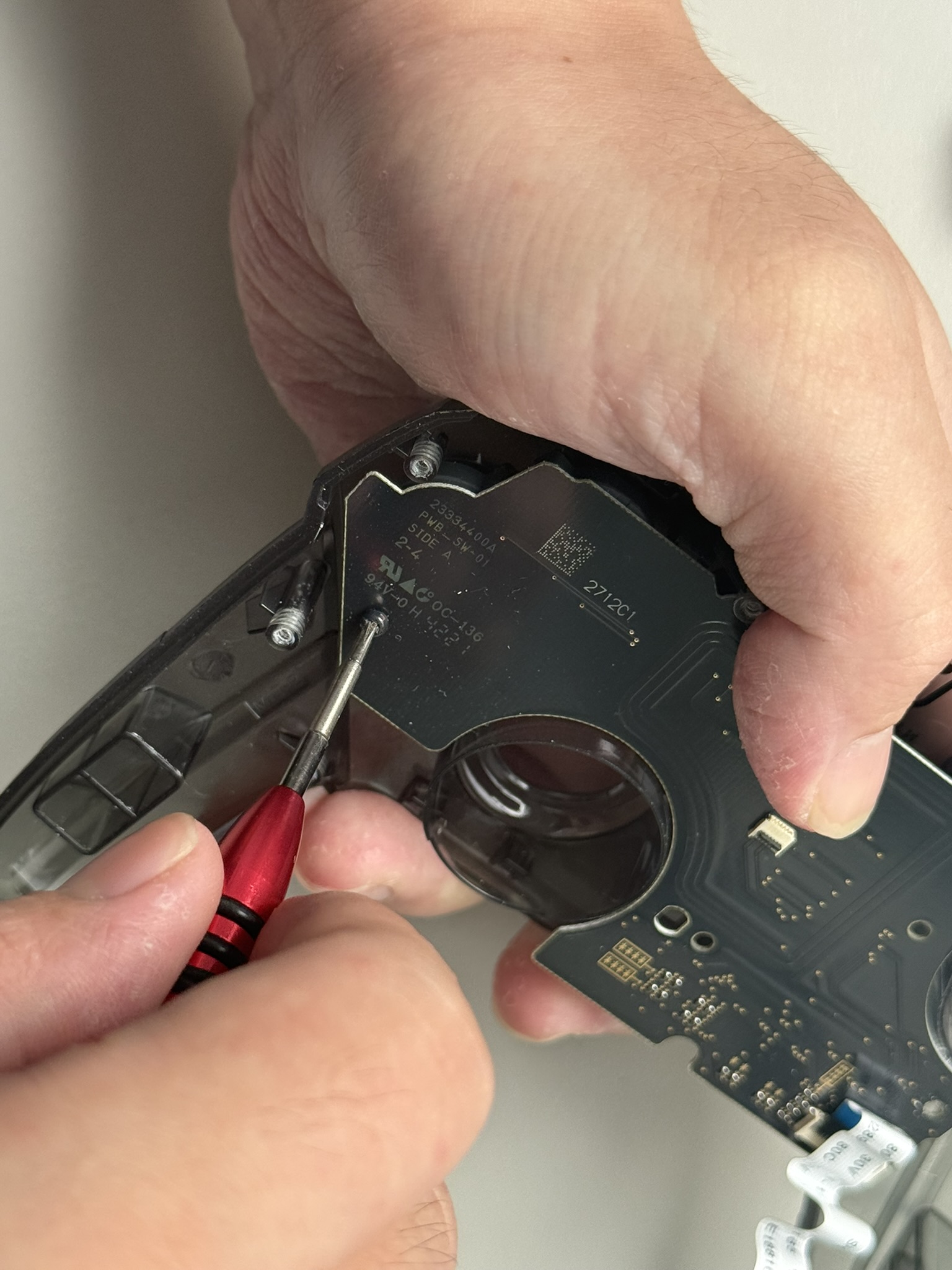

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 22 / 共 29
取出ZL ZR L R排線

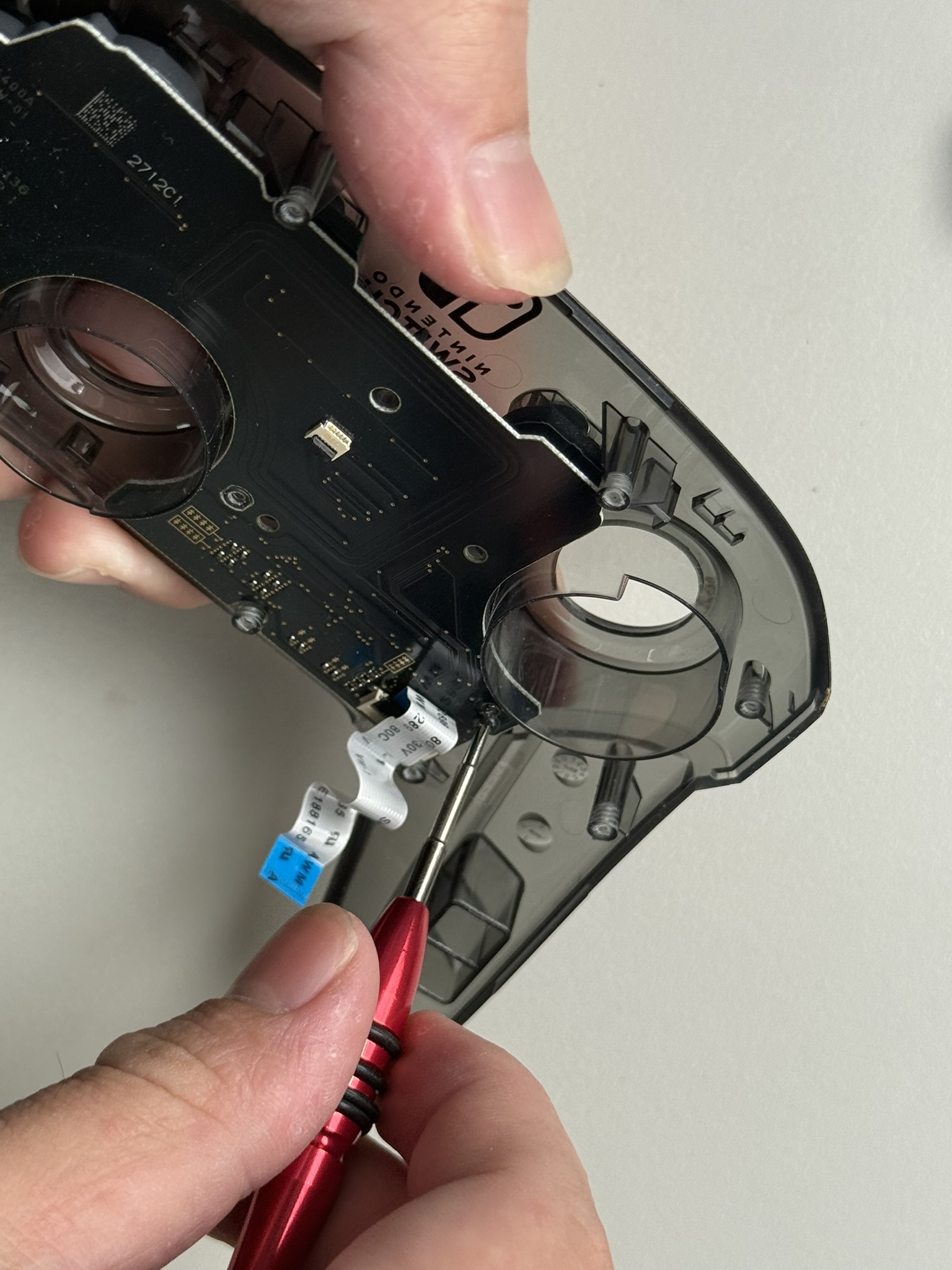

用翹棒或 鑷子 打開蓋子，用鑷子夾出排線
1
2

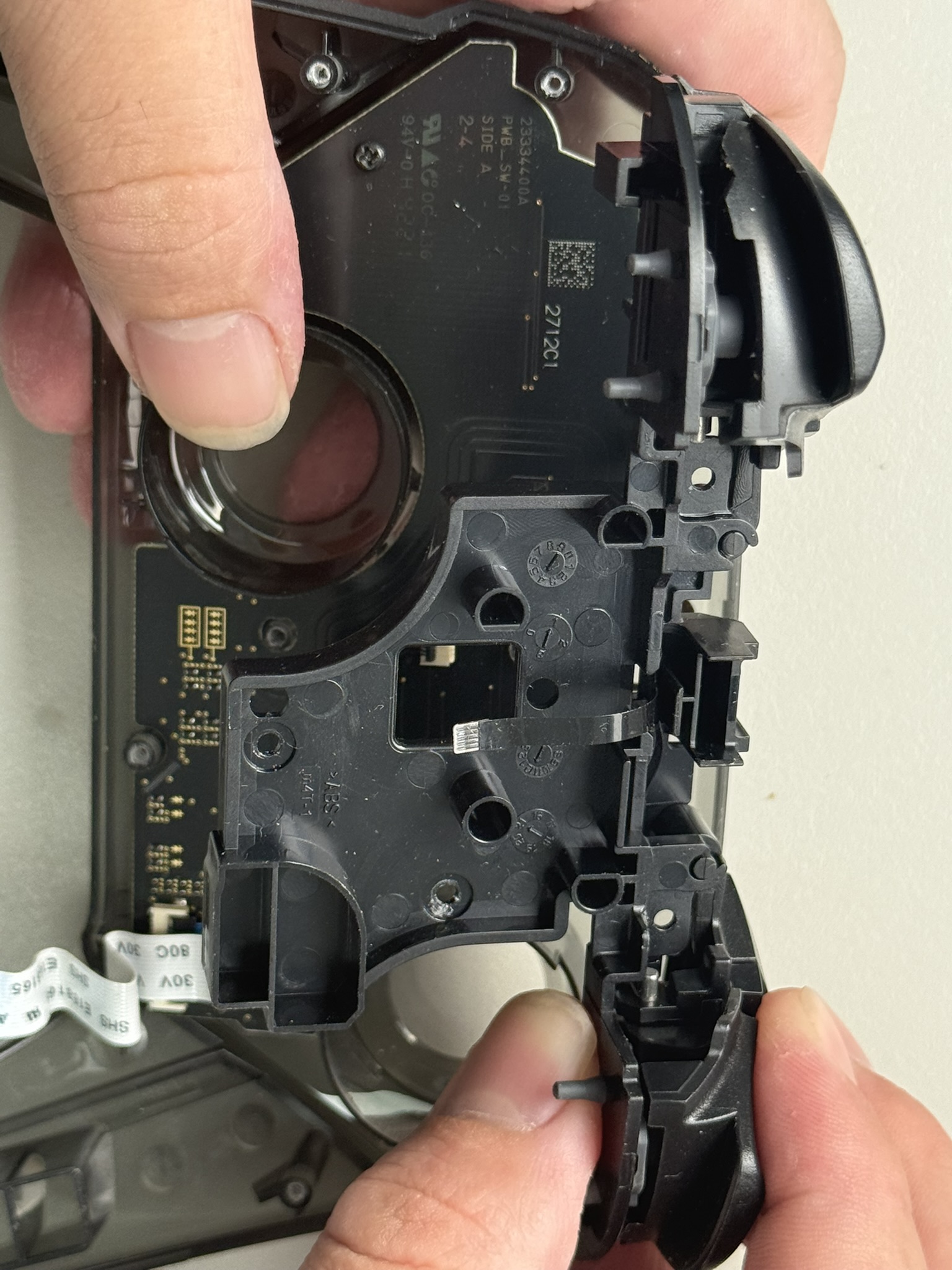

- 步驟 23 / 共 29

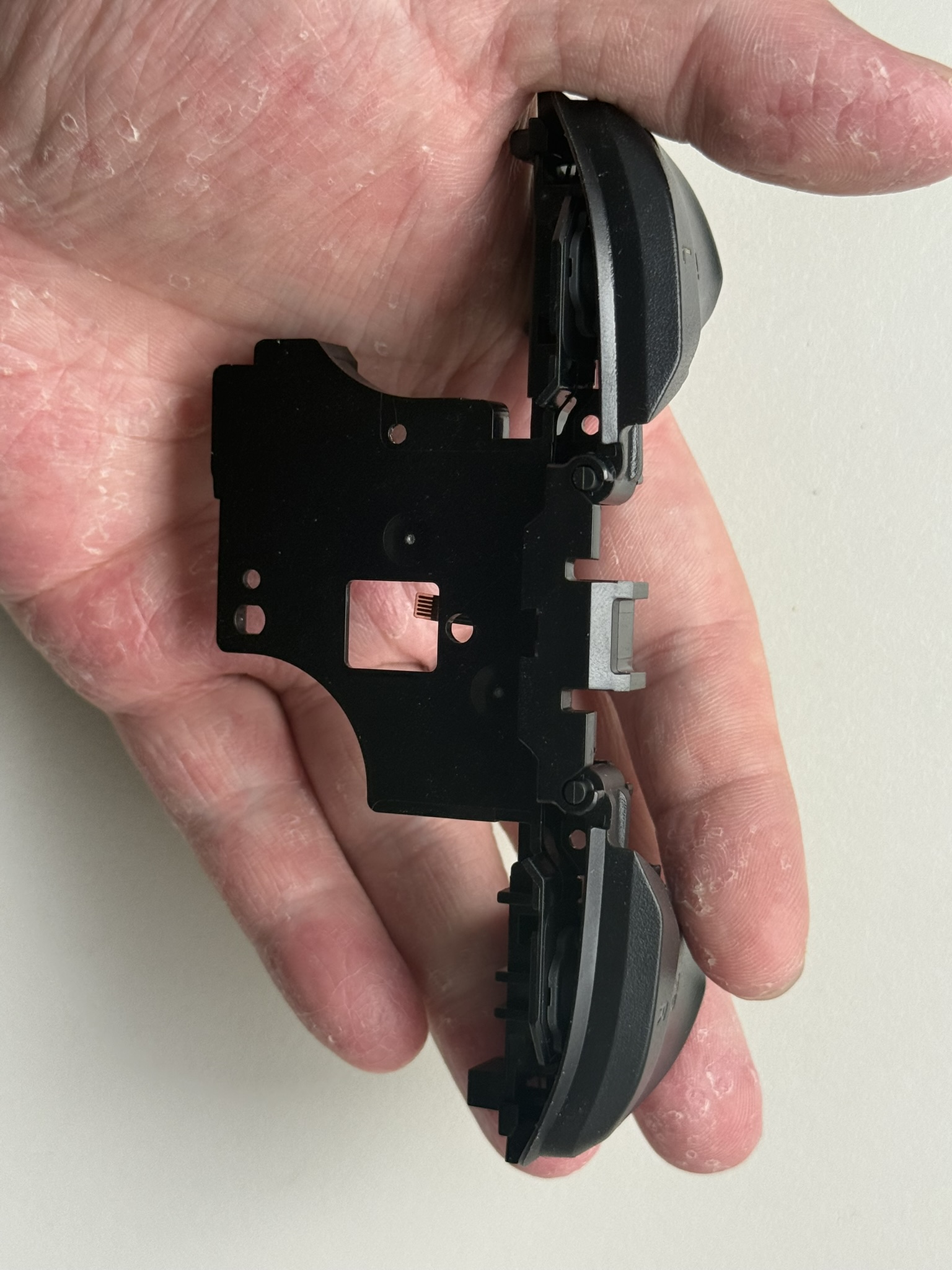

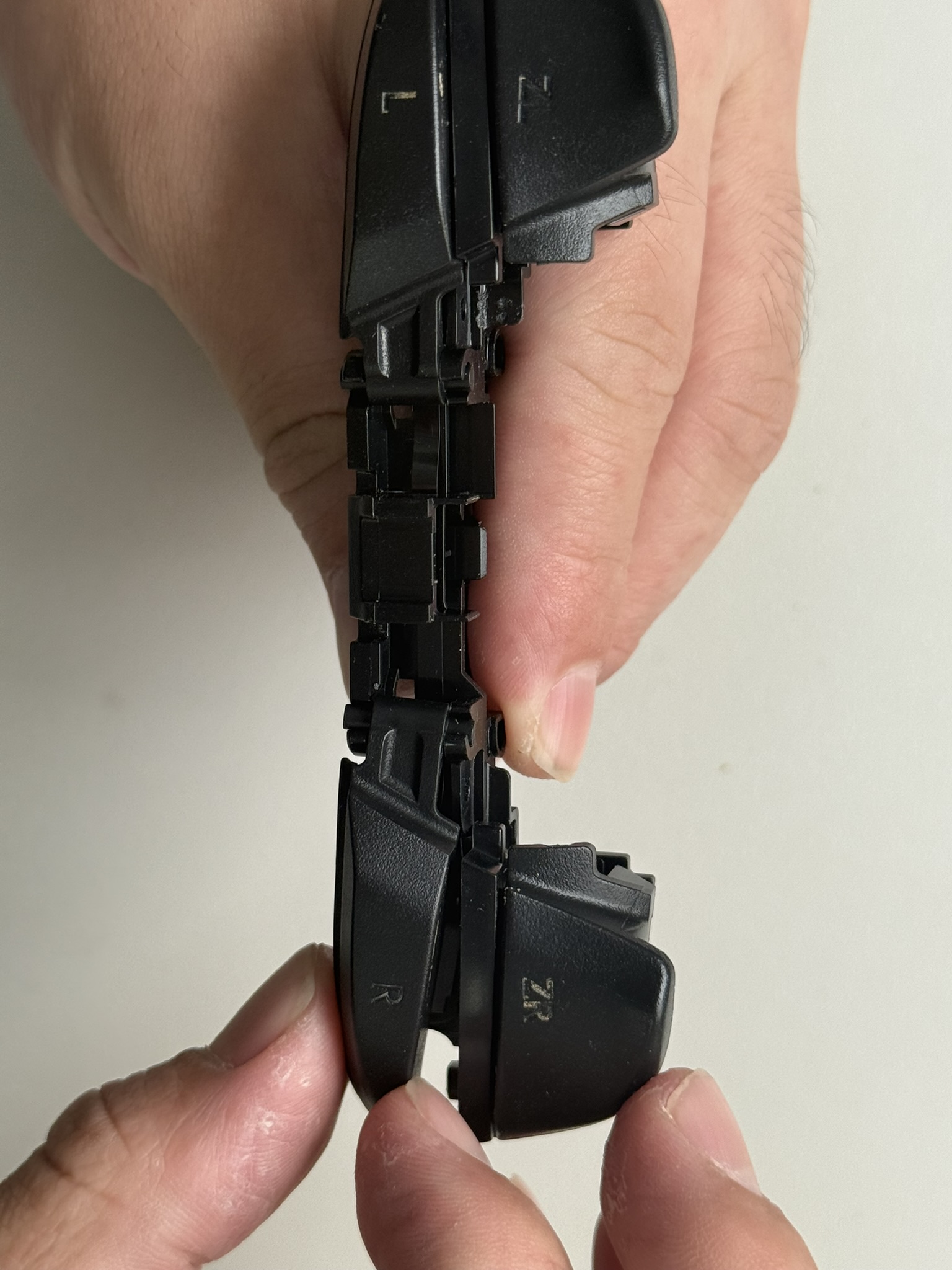

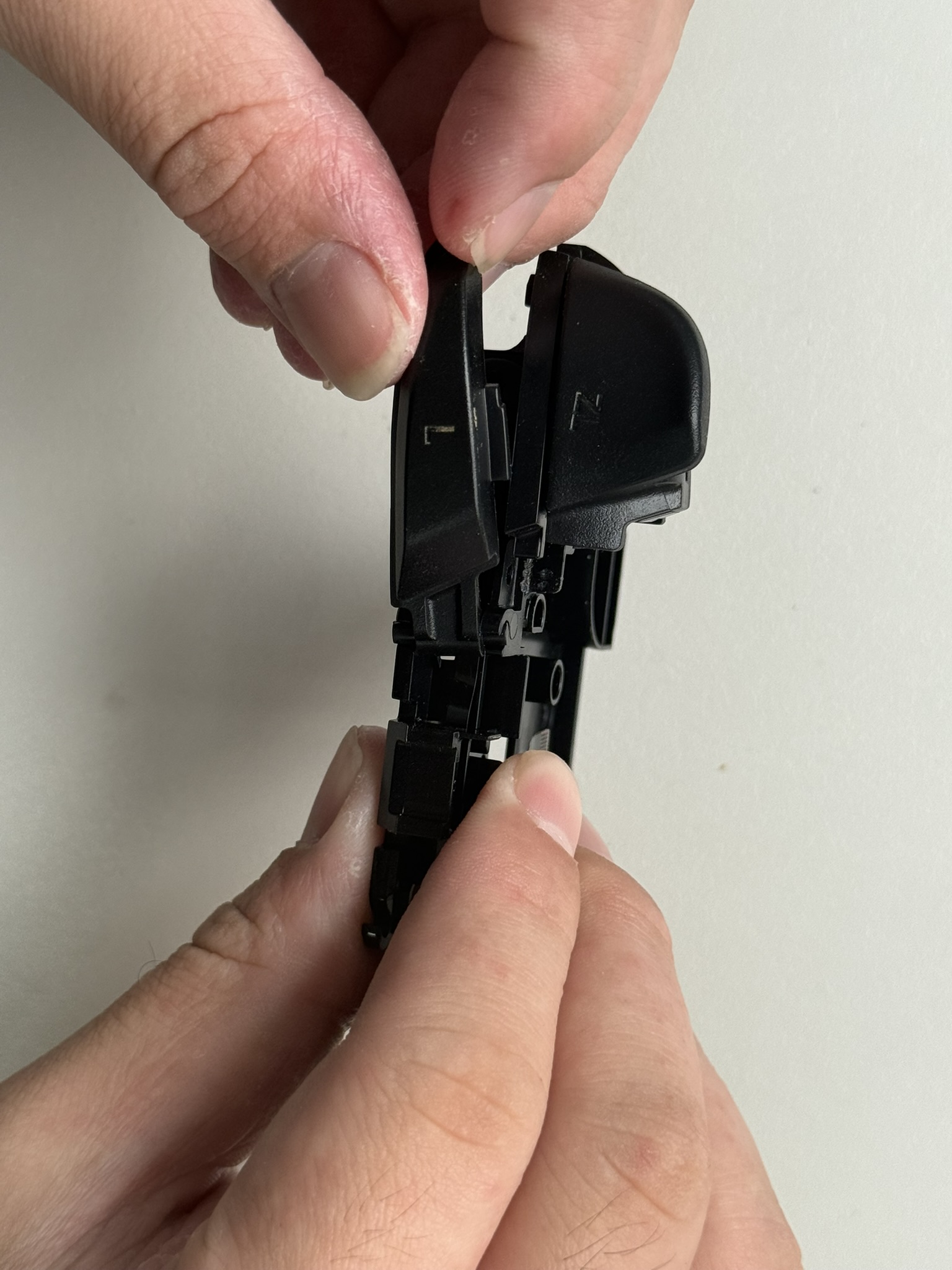

取下 ZL ZR L R
1
2
3
- 步驟 24 / 共 29

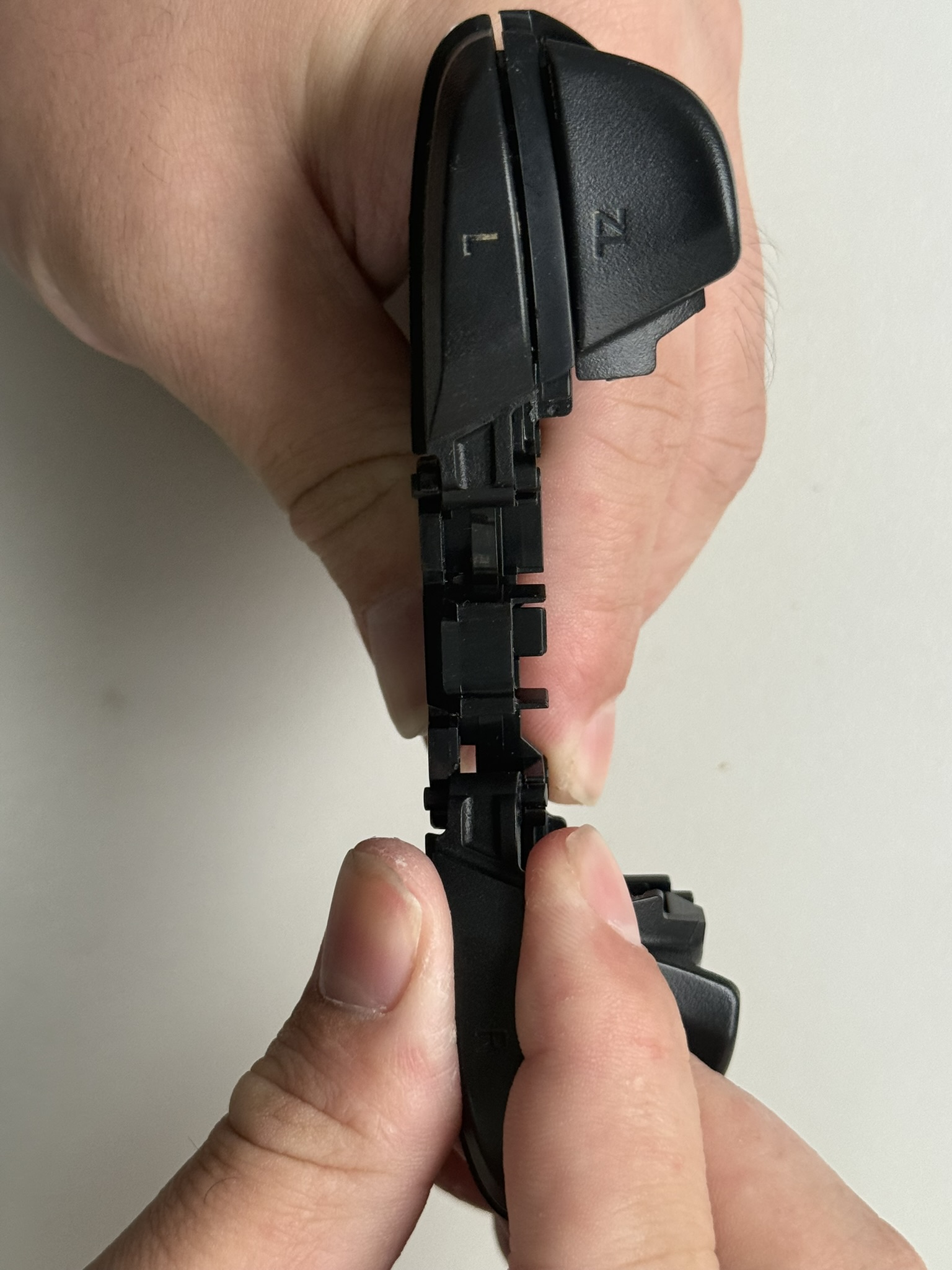

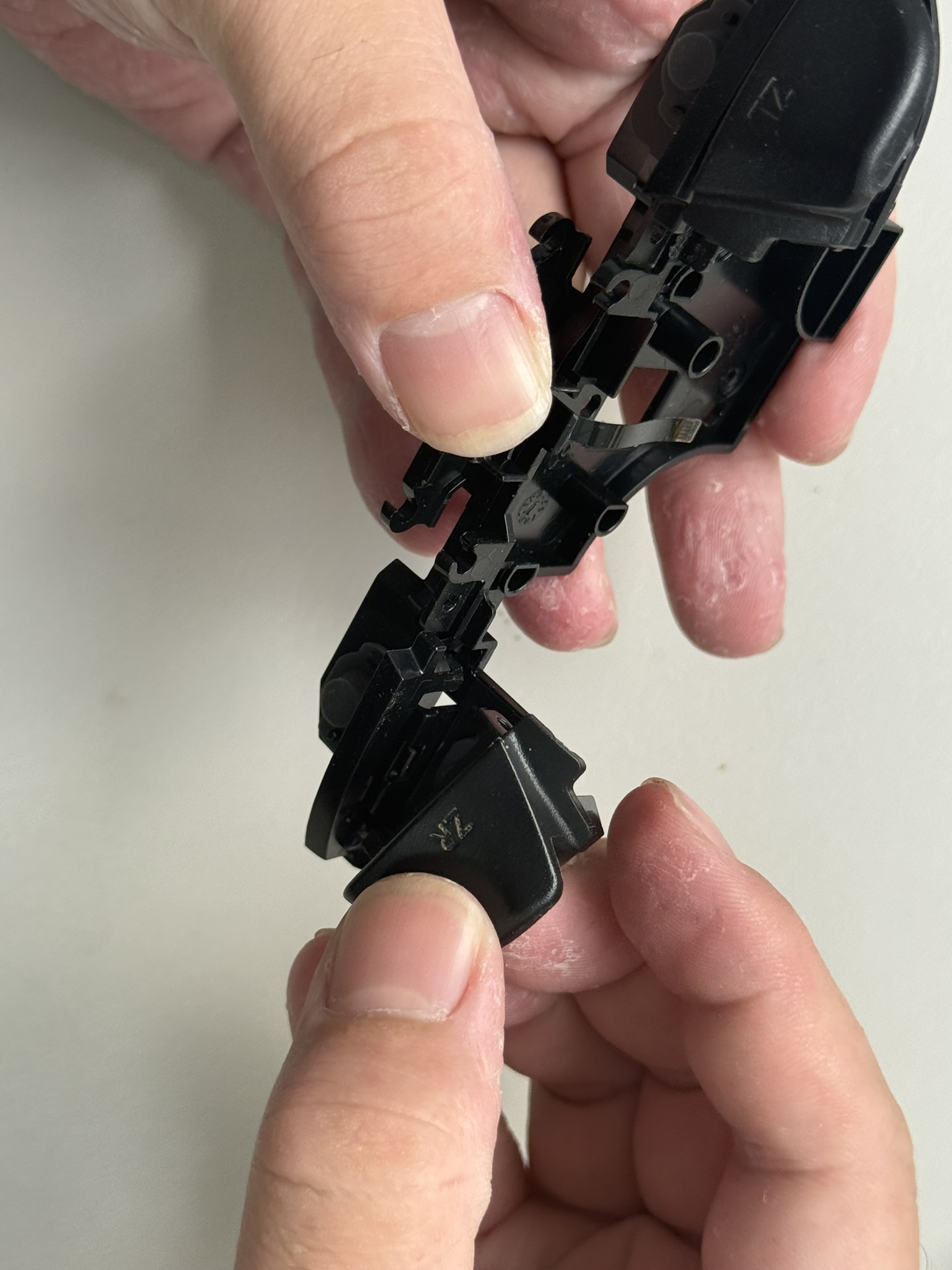

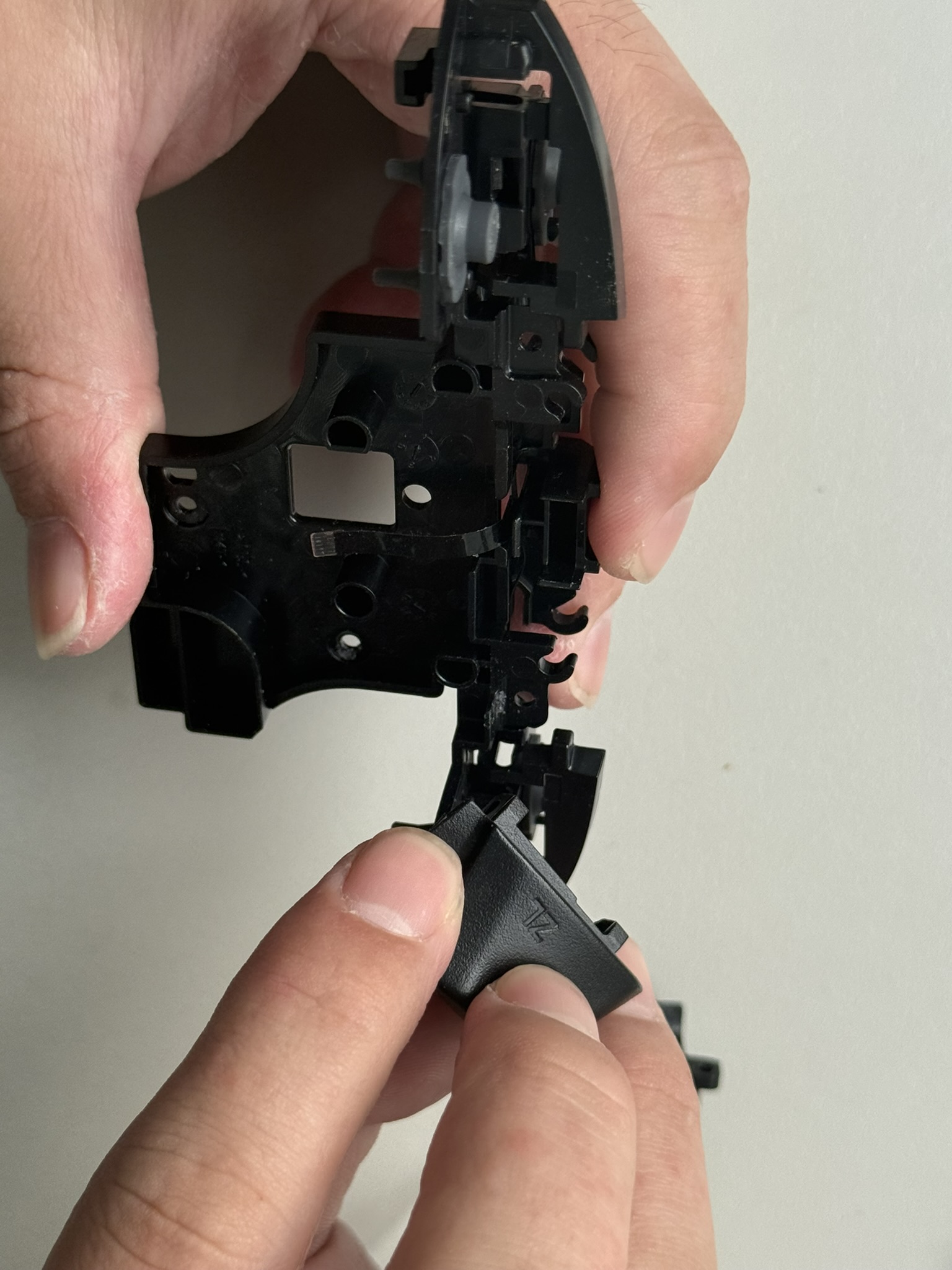

拆解 L R
1
2
3
4

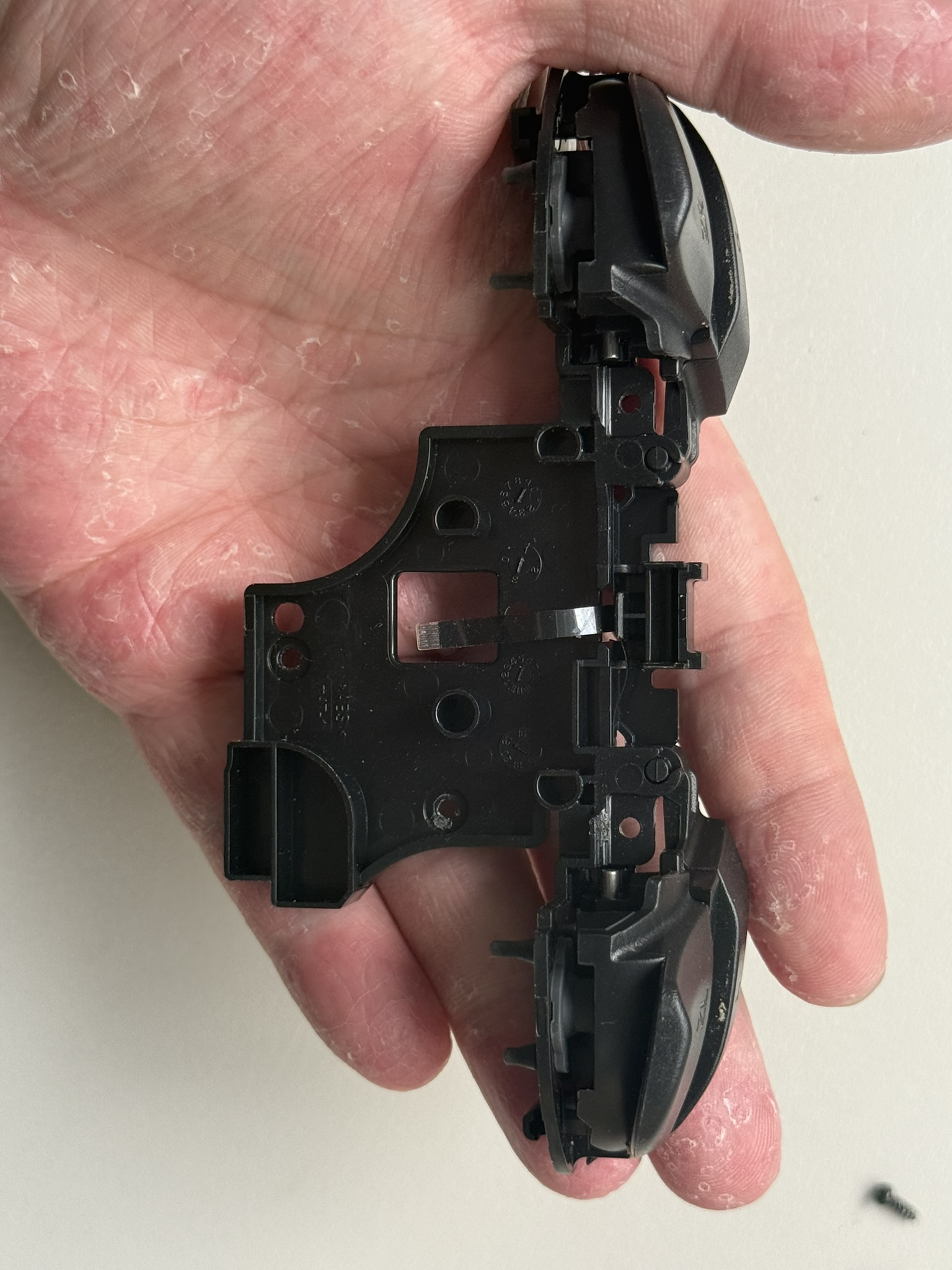

- 步驟 25 / 共 29

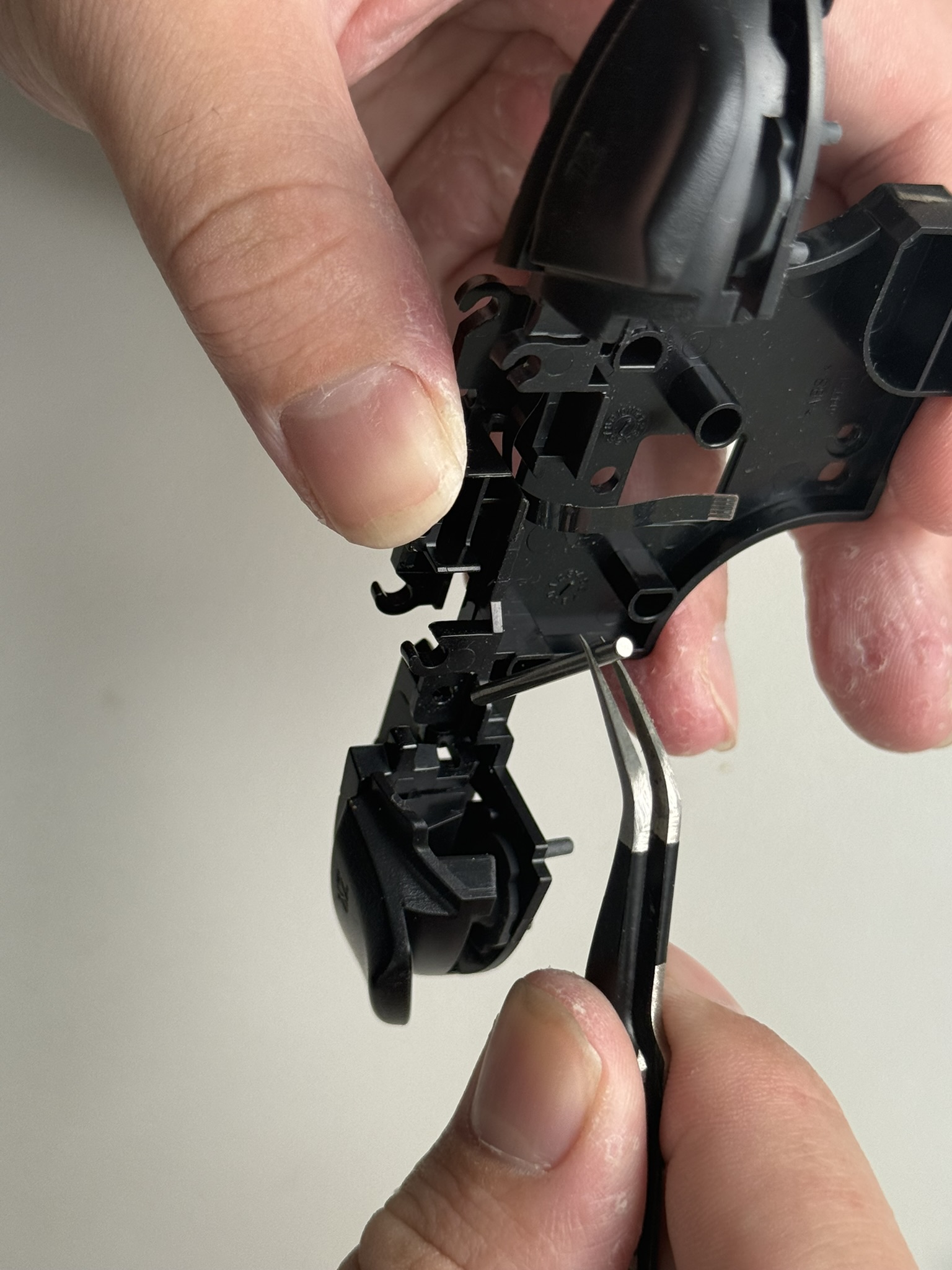

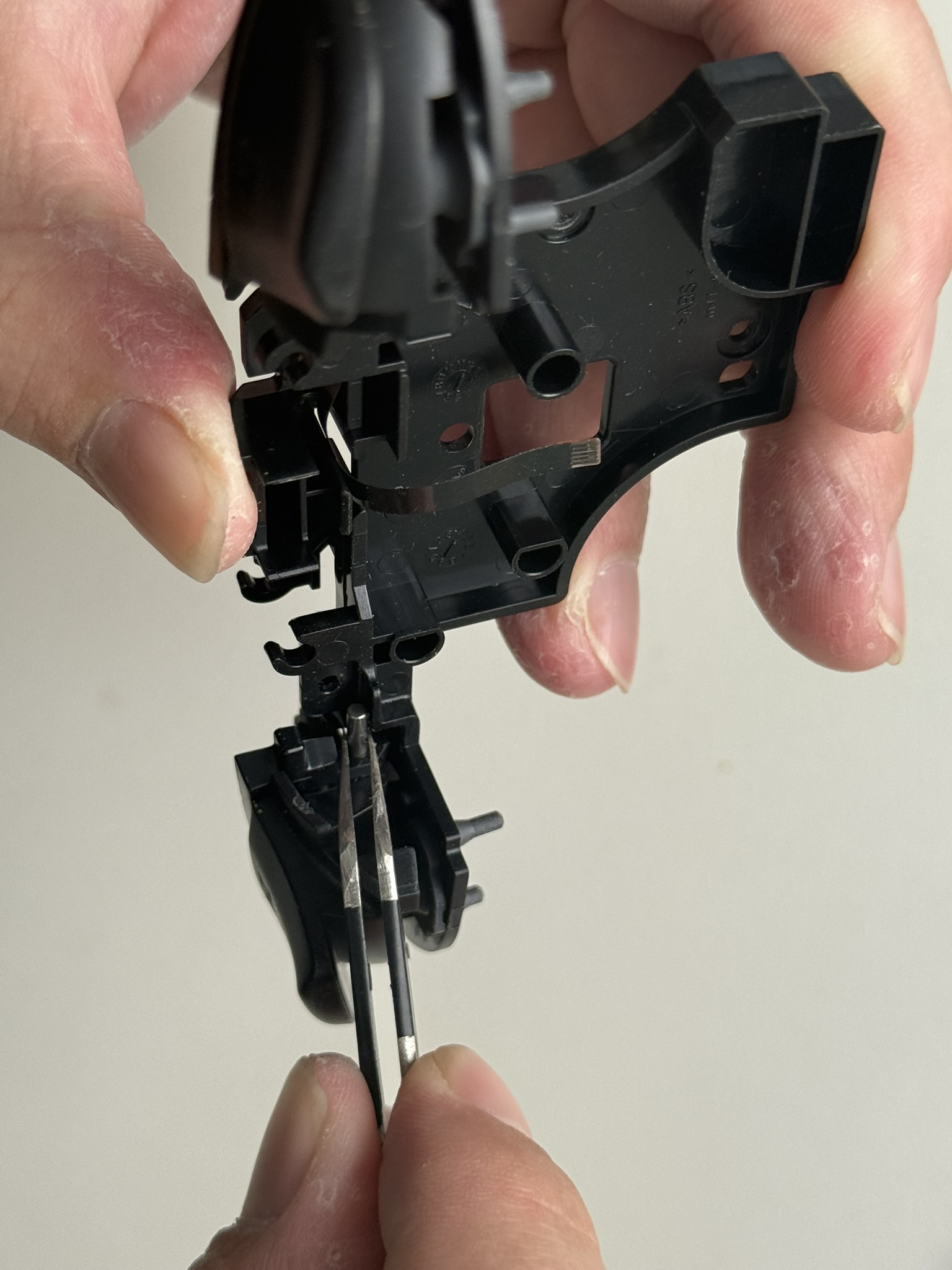

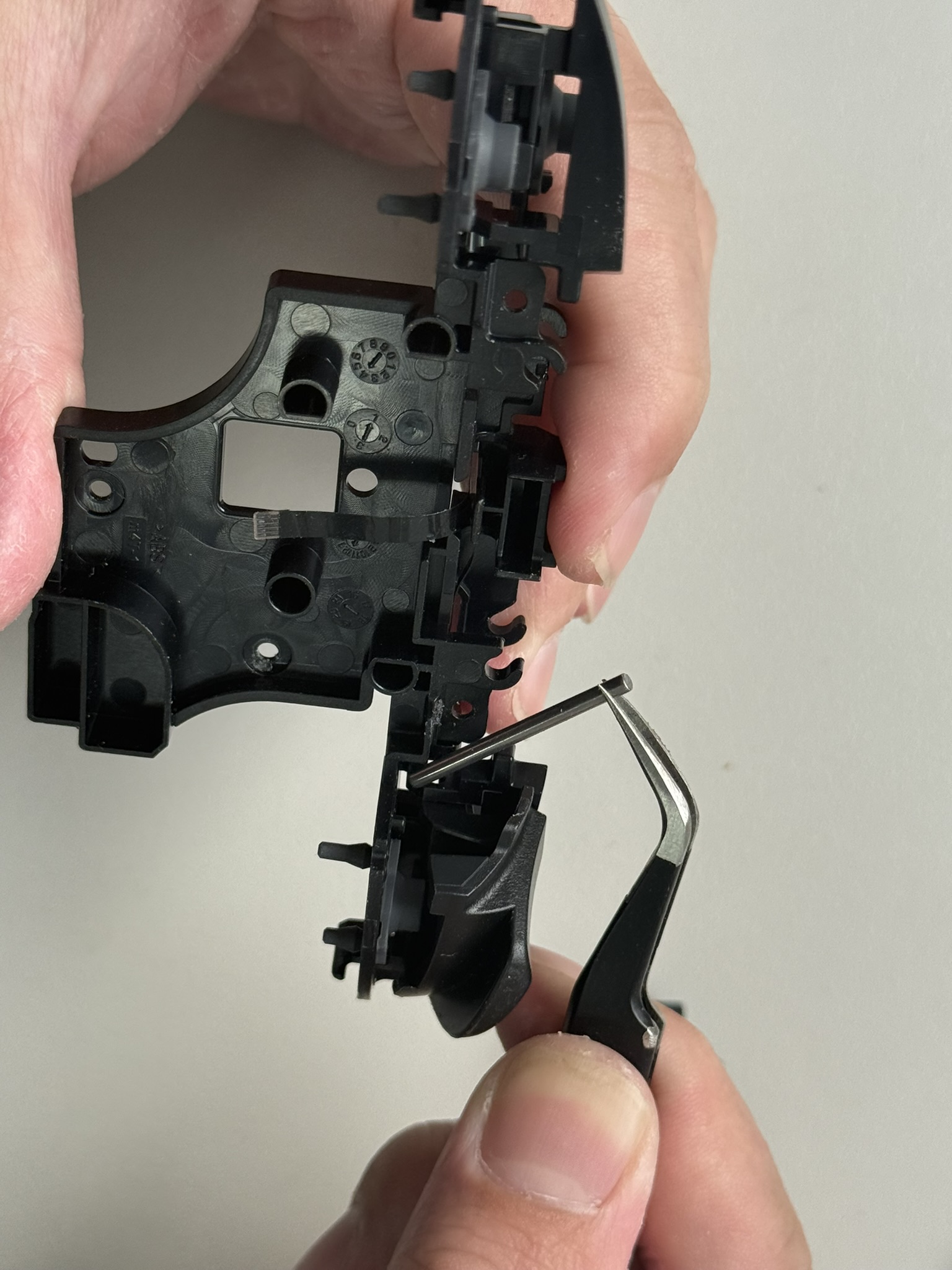

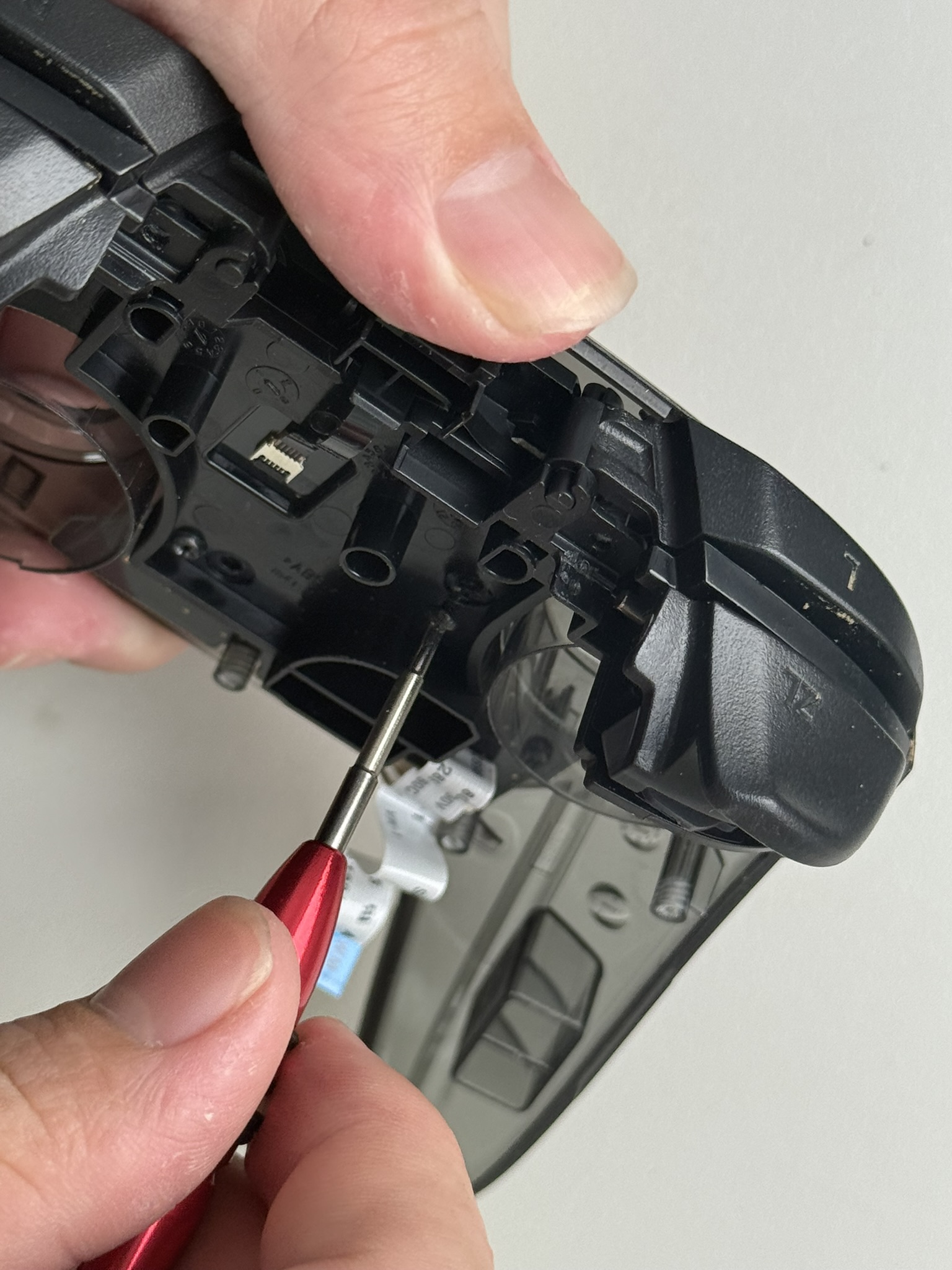

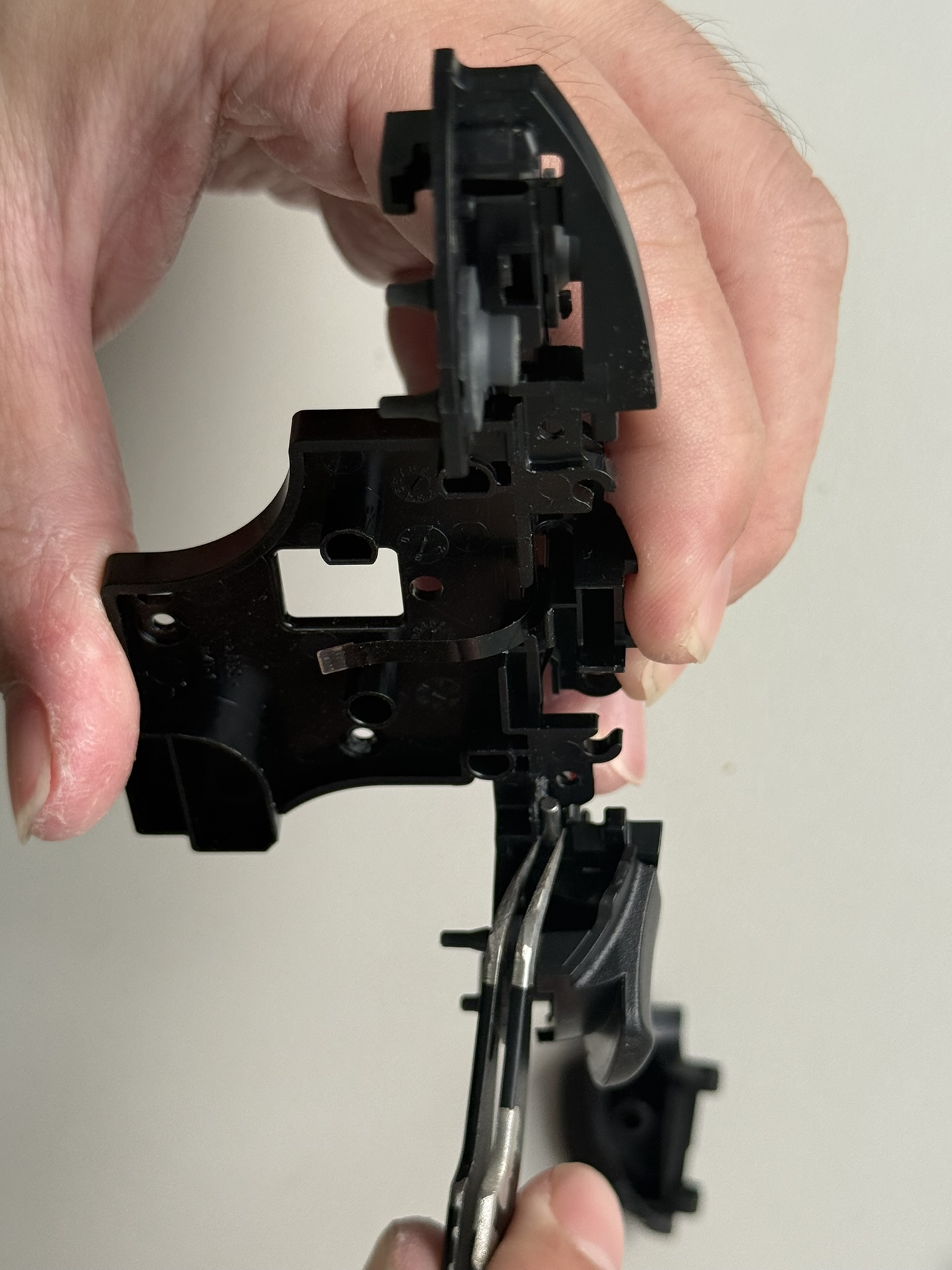

拆解 ZL ZR按鍵
用鑷子夾出鐵棒，然後就可以取下 ZL ZR按鍵
1
2
3
4
5
6
- 步驟 26 / 共 29

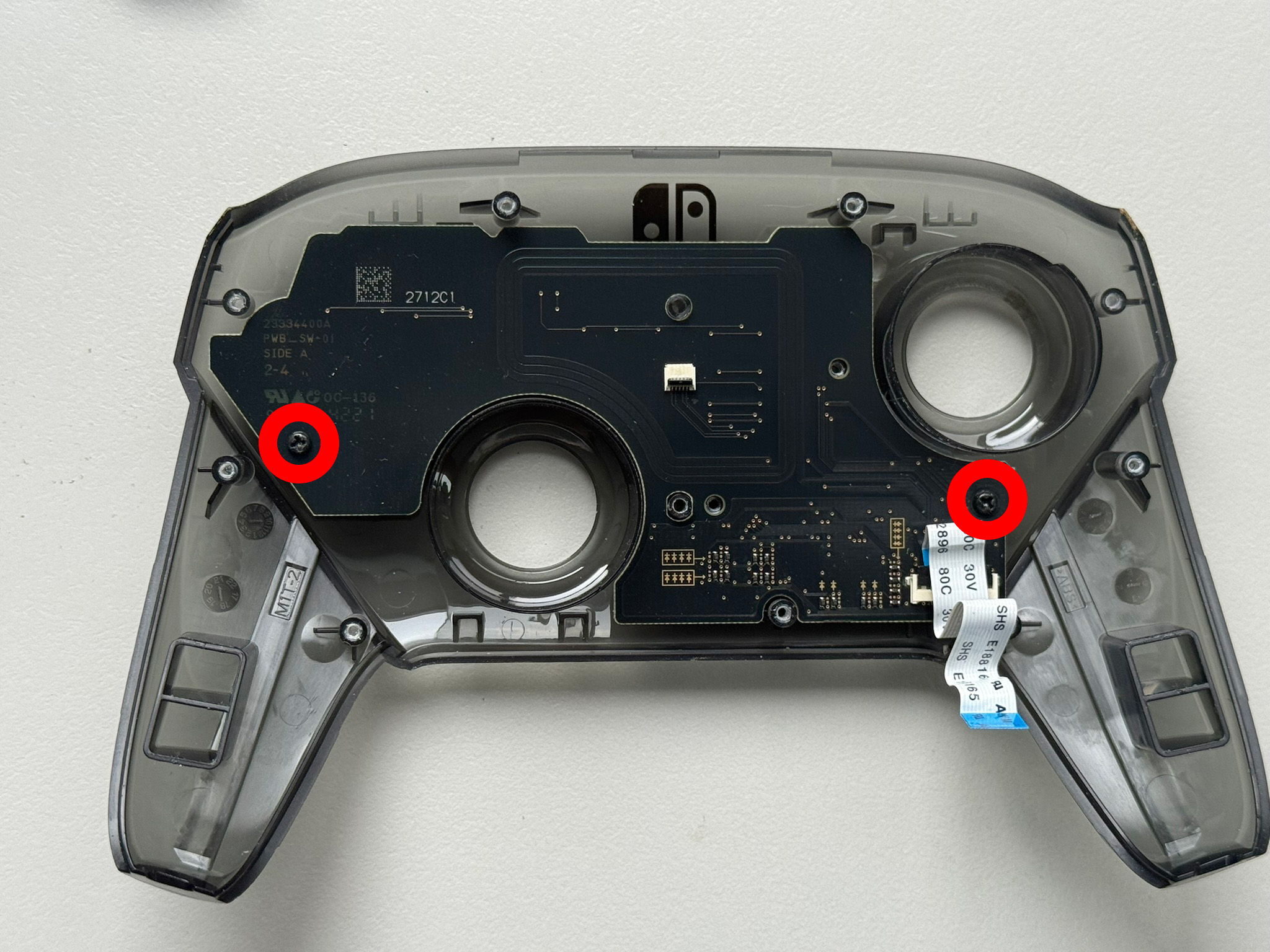

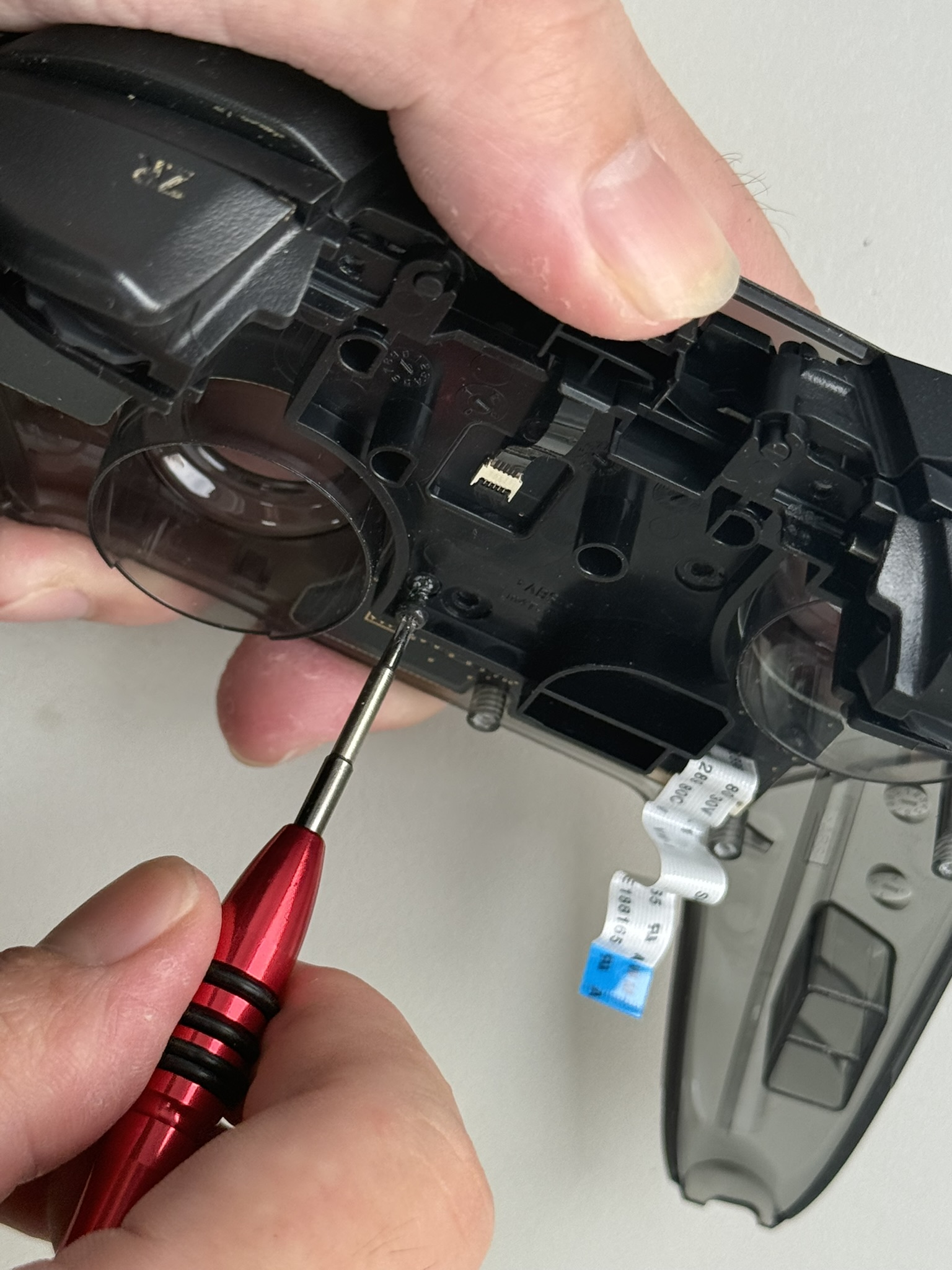

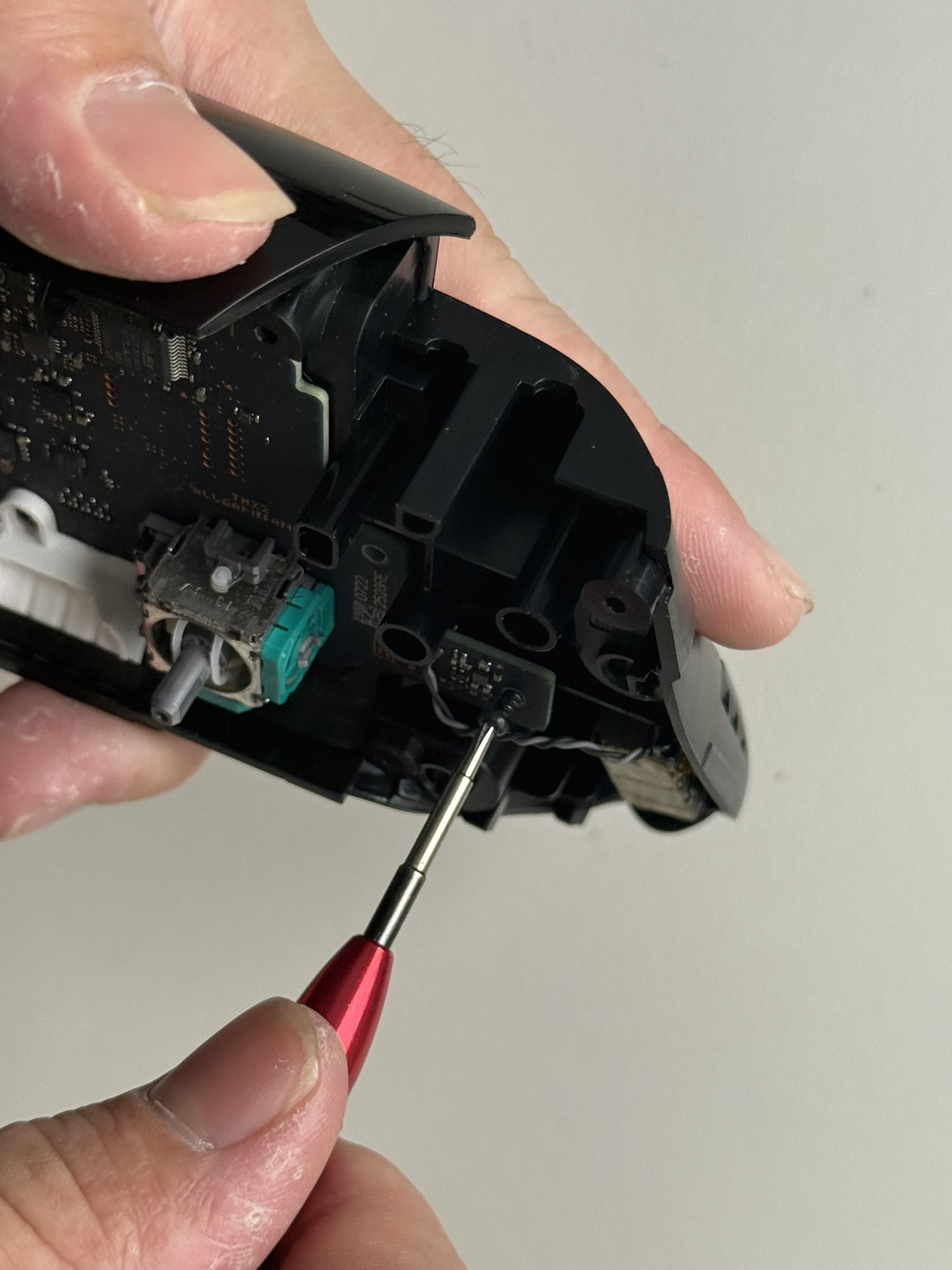

卸掉 副板2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 27 / 共 29

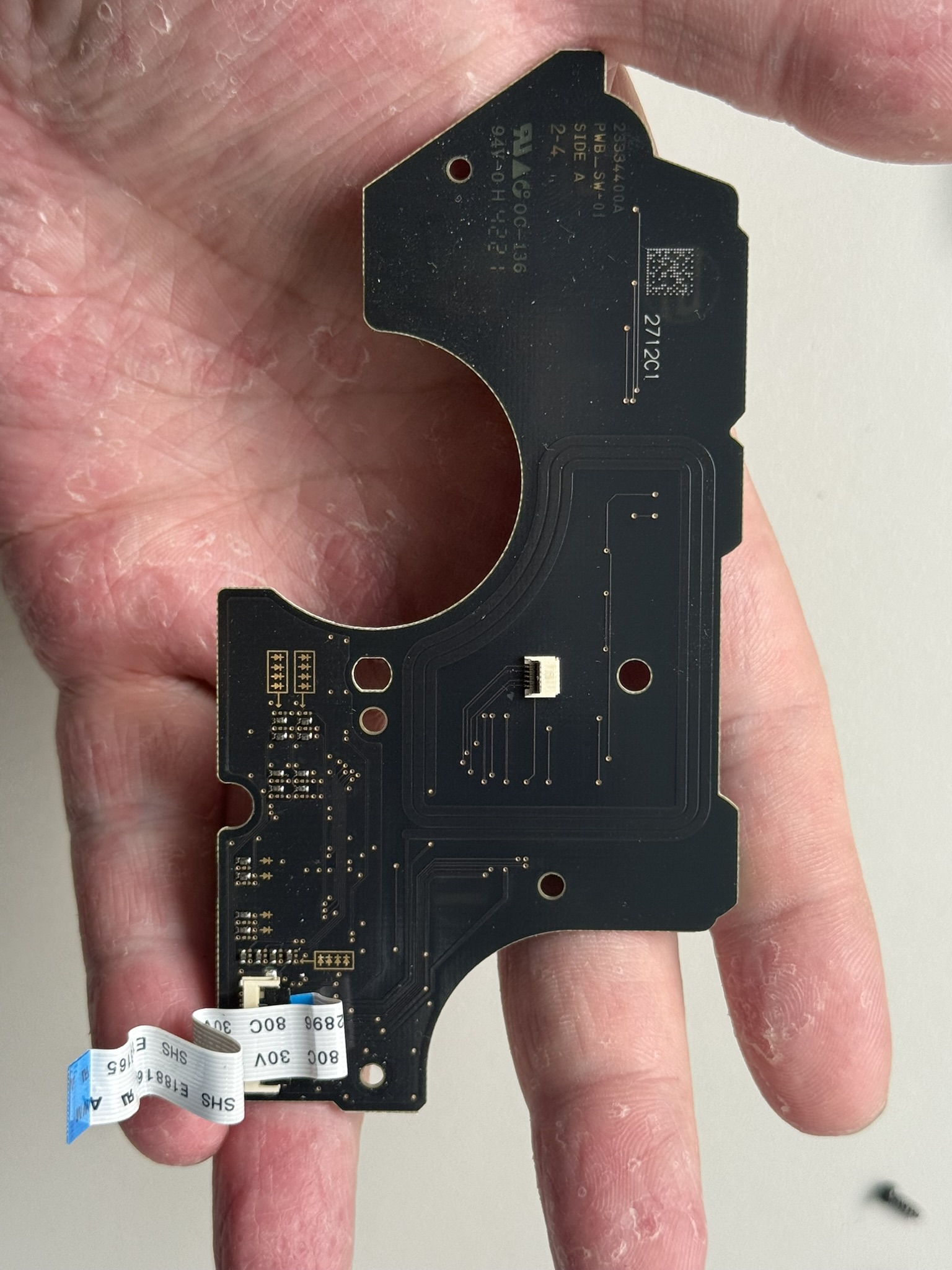

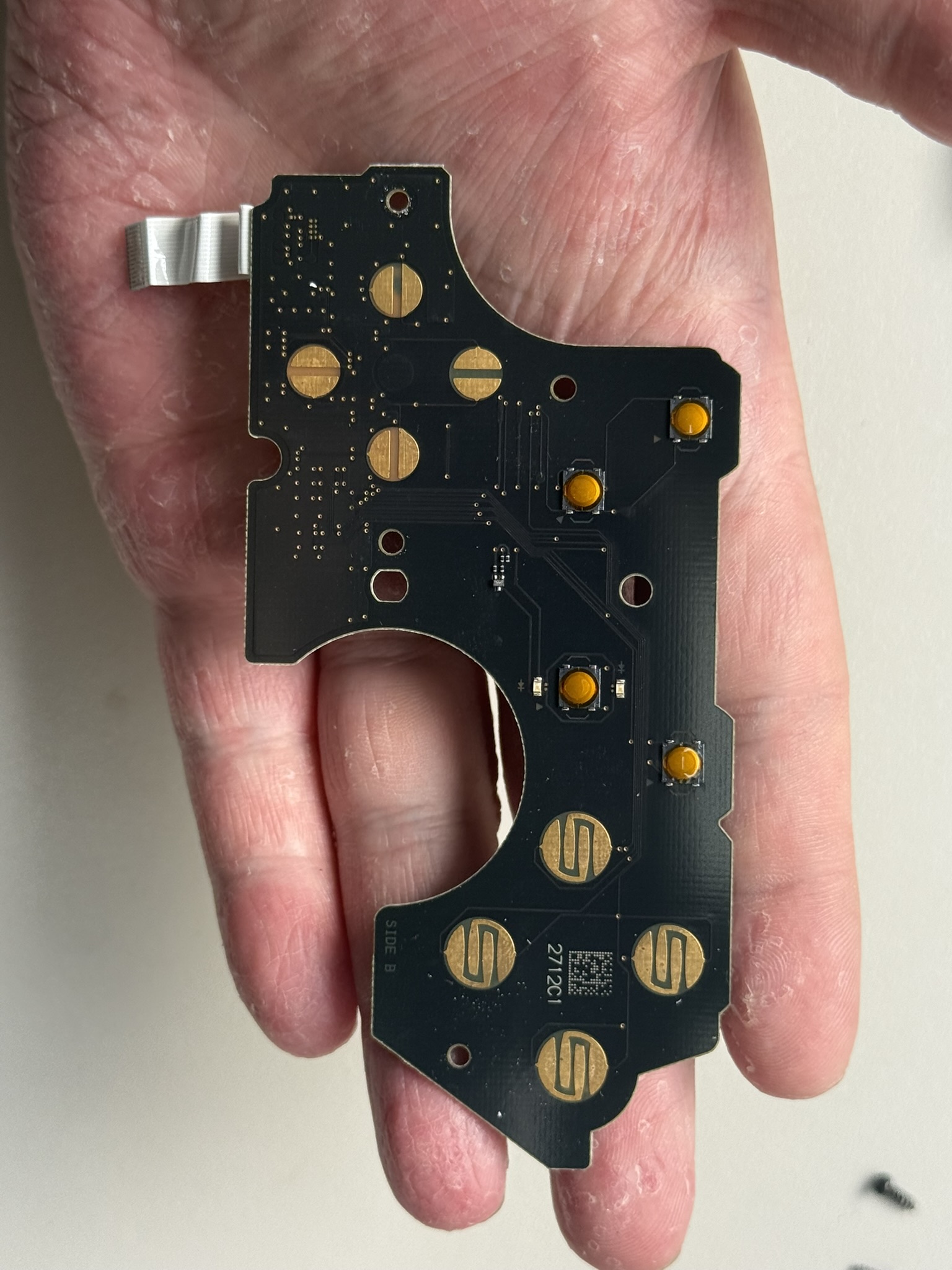

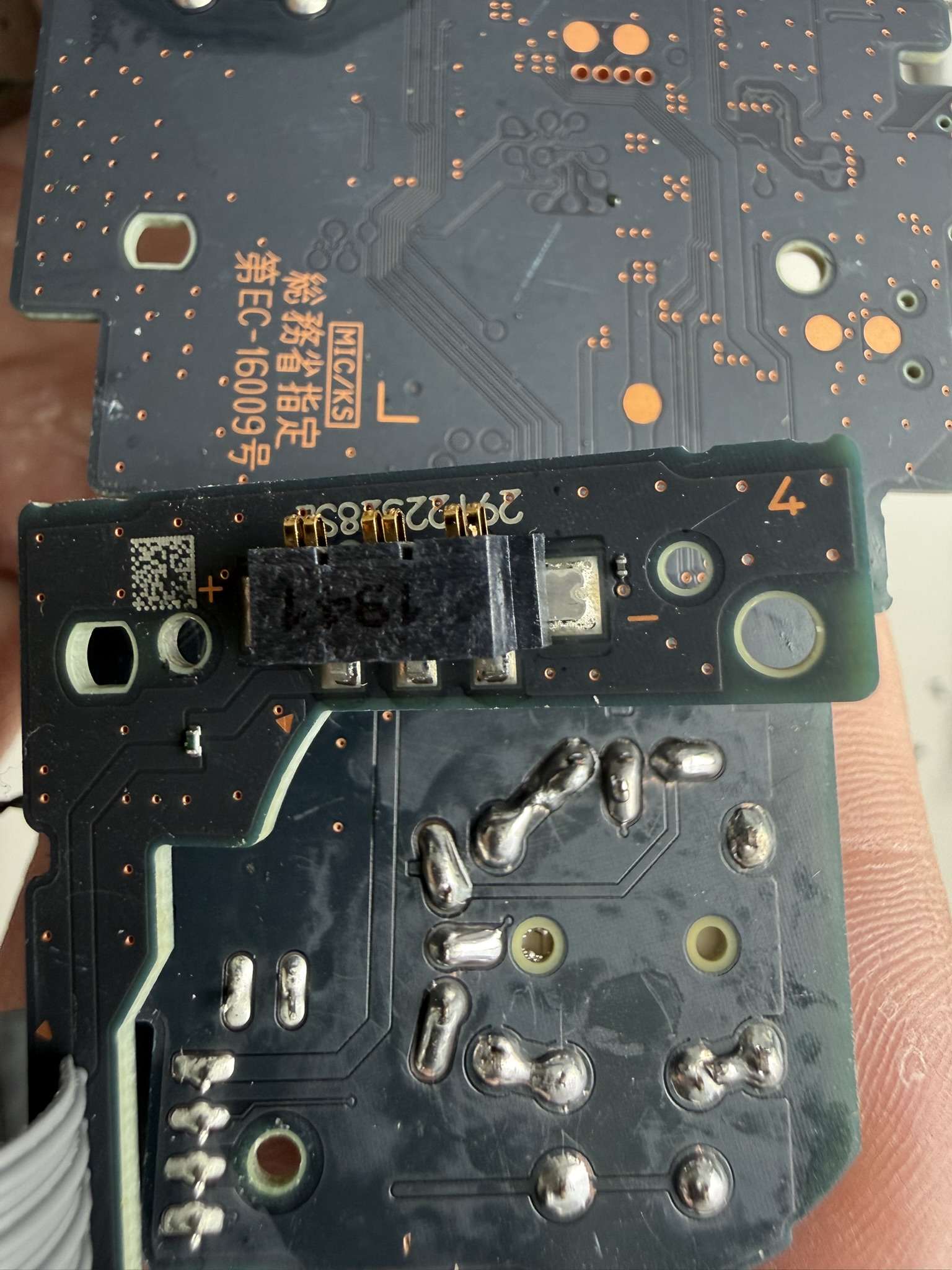

取出副板

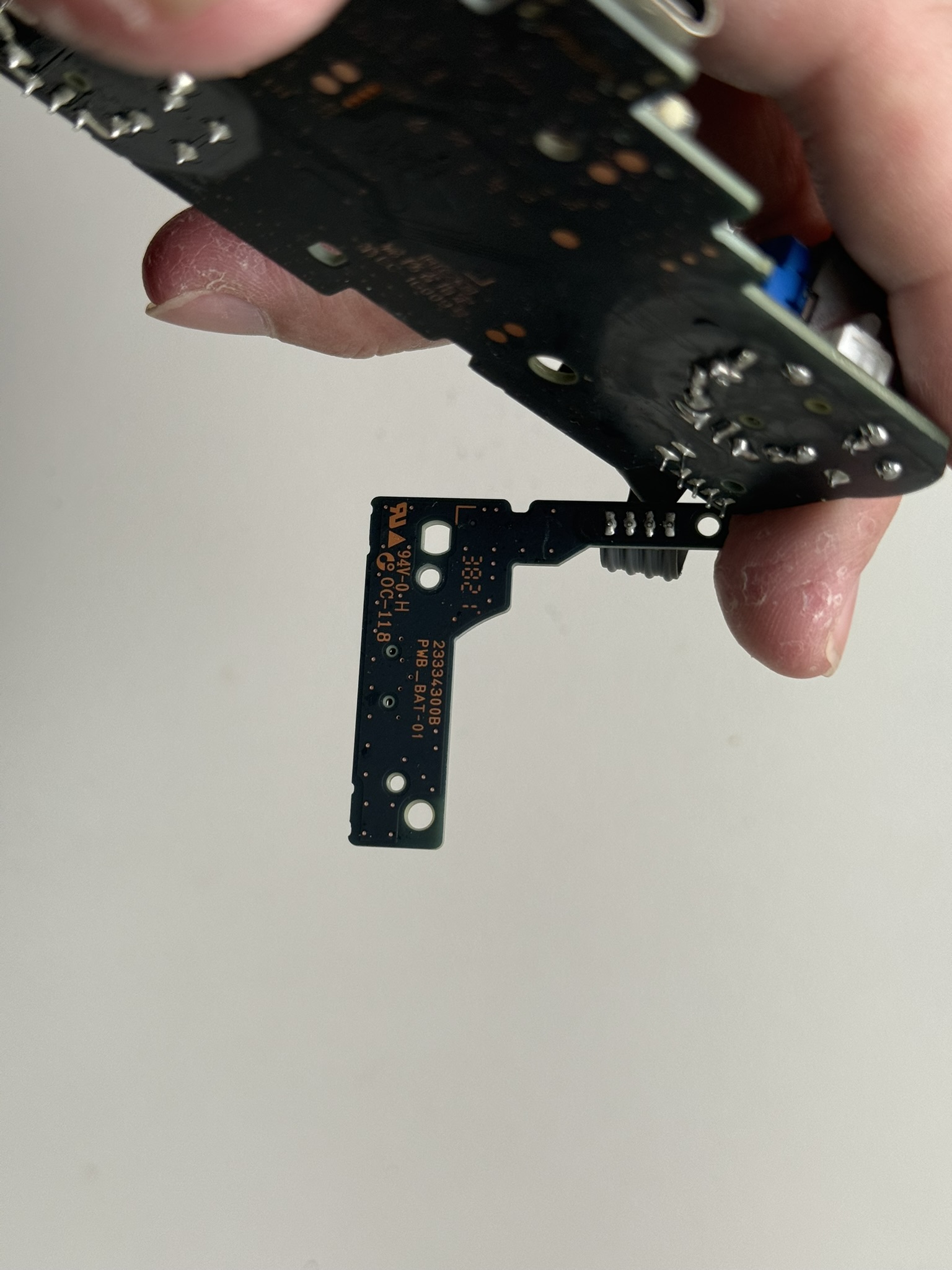

副板型號：PWB_SW-01
1
2
- 步驟 28 / 共 29

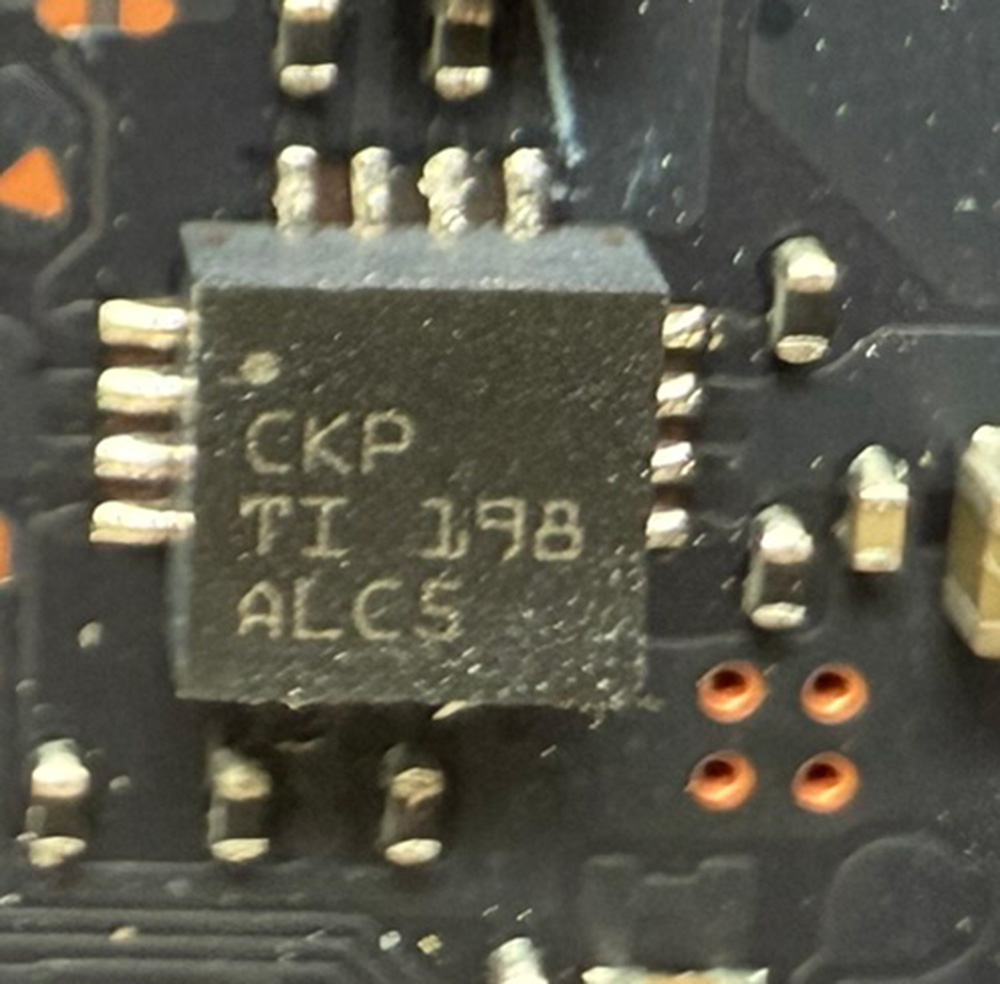

充電管理 晶片
製造商：Texas Instruments (德州儀器) 型號：BQ24072
- 步驟 29 / 共 29

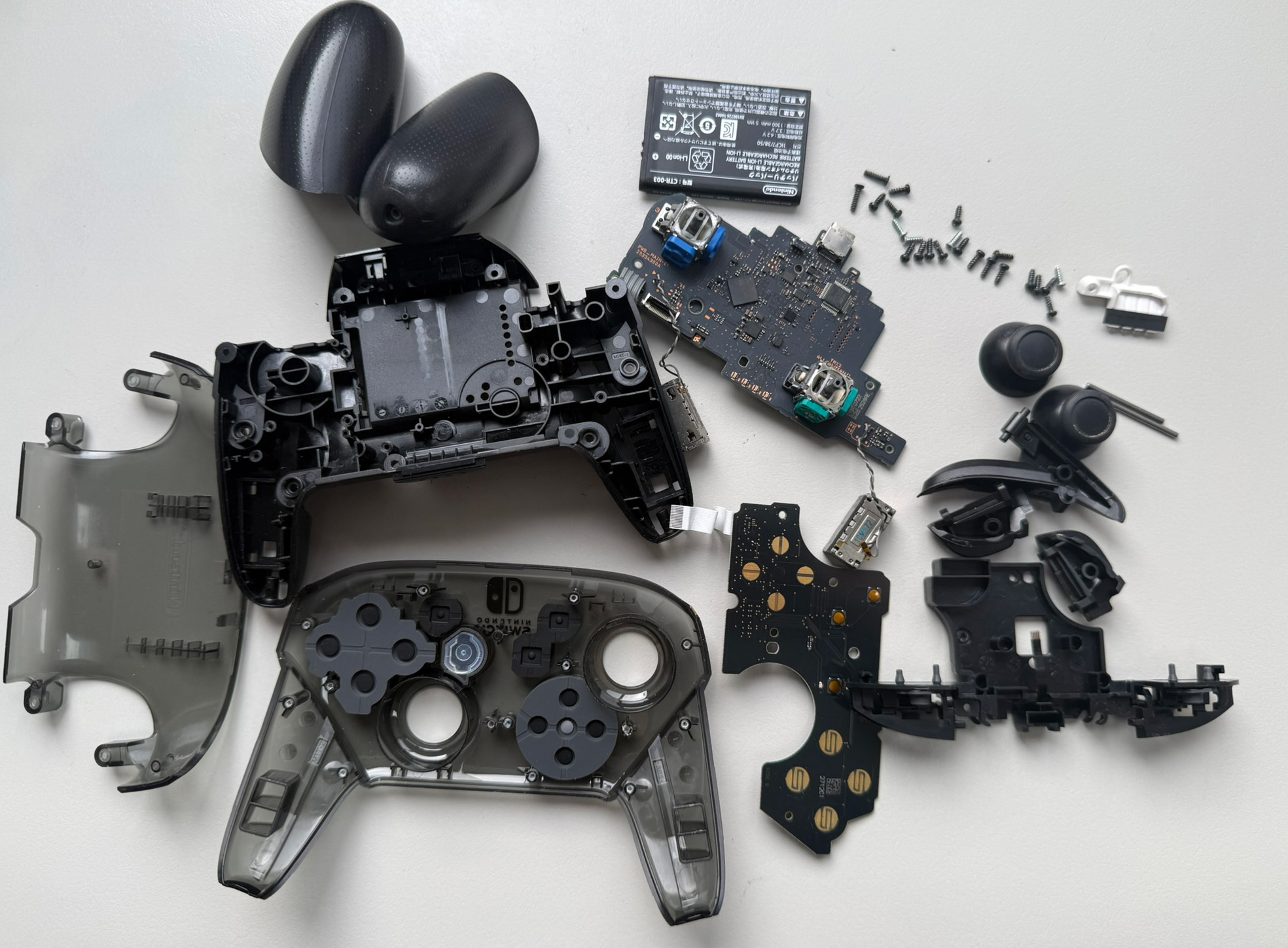

完整拆解
