Nintendo(任天堂) · Switch OLED底座難度 中等
Switch OLED底座 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸 1.5/2.0
- •Y字起子×1— 尺寸 1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 22

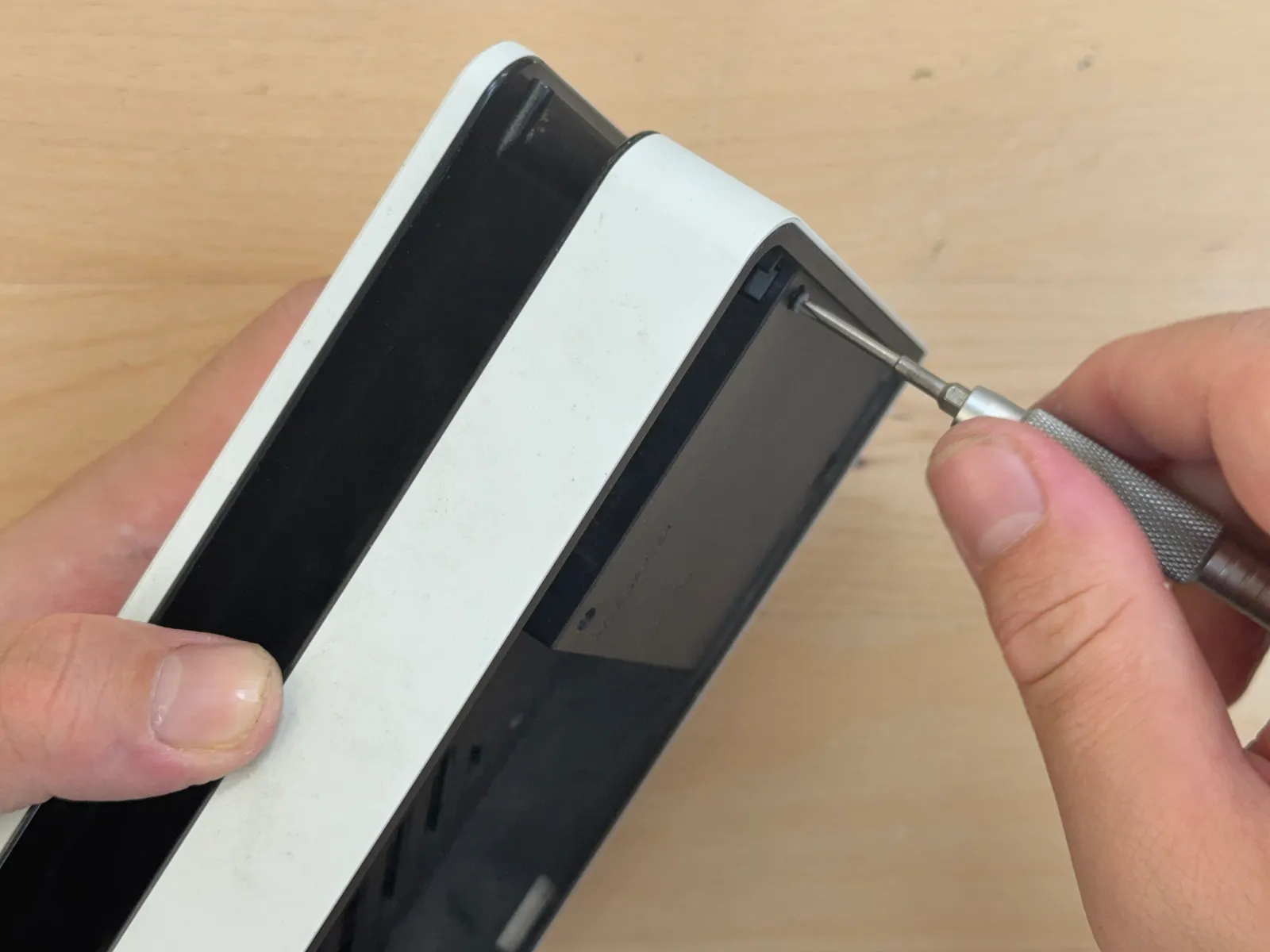

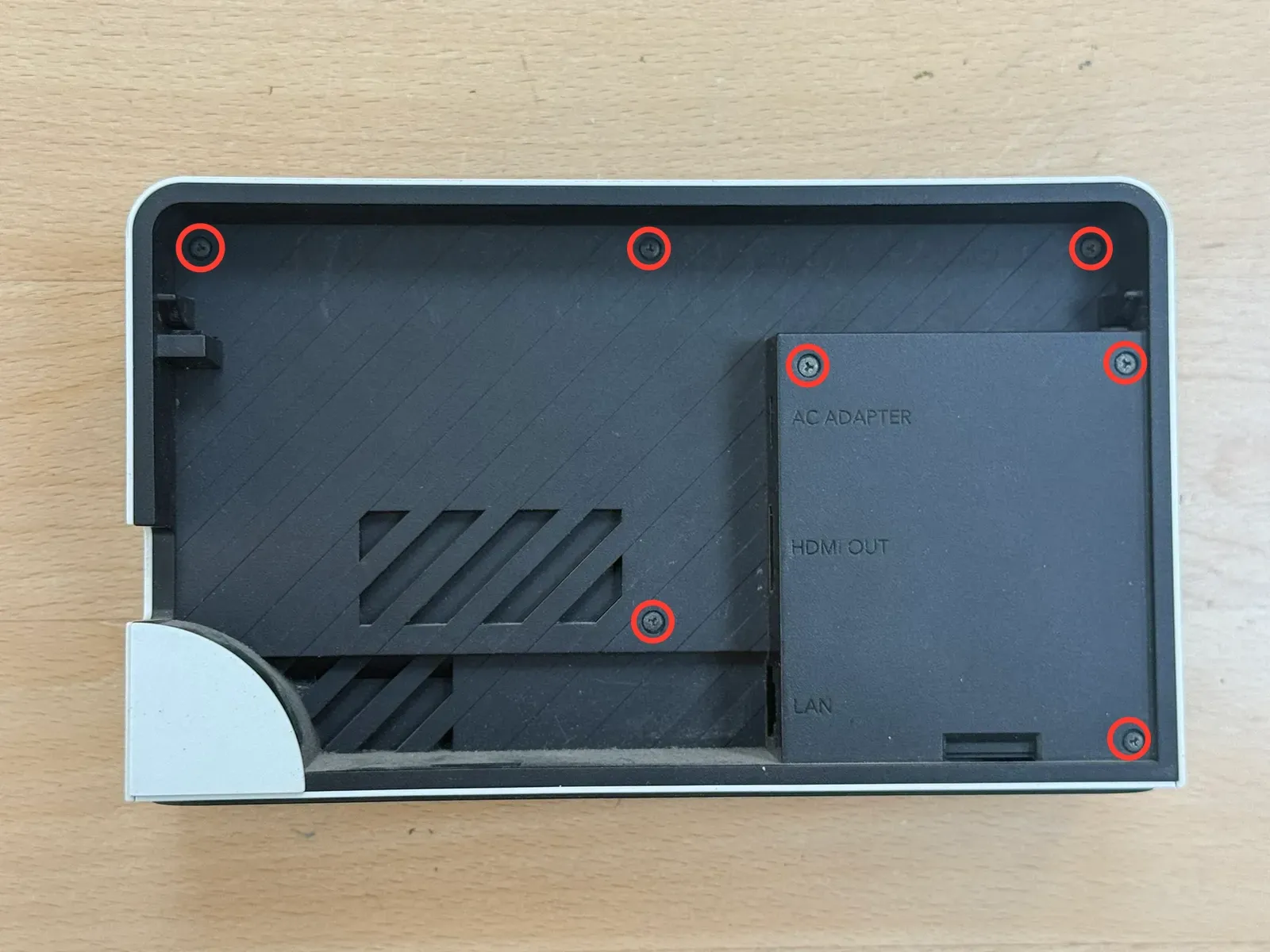

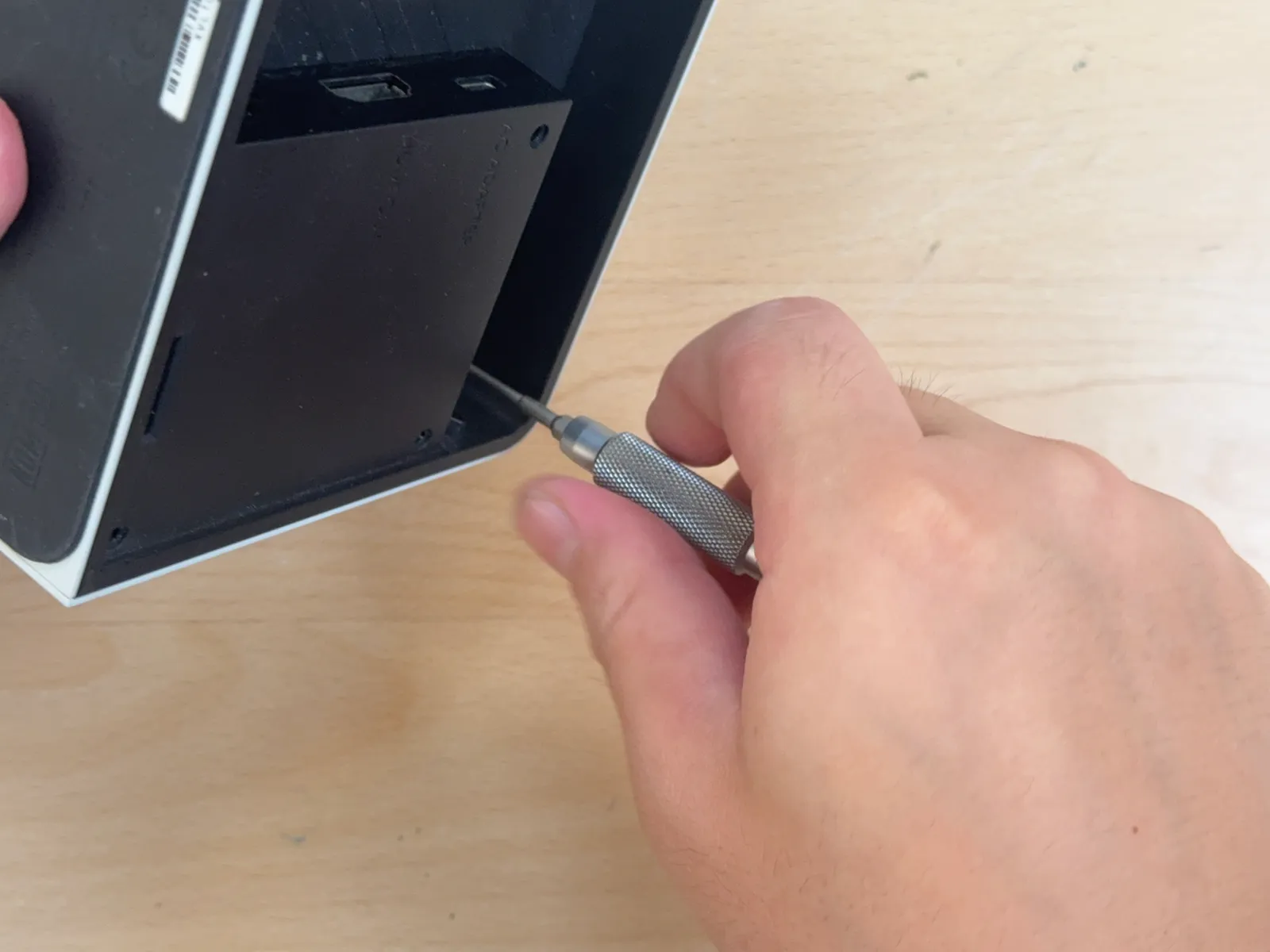

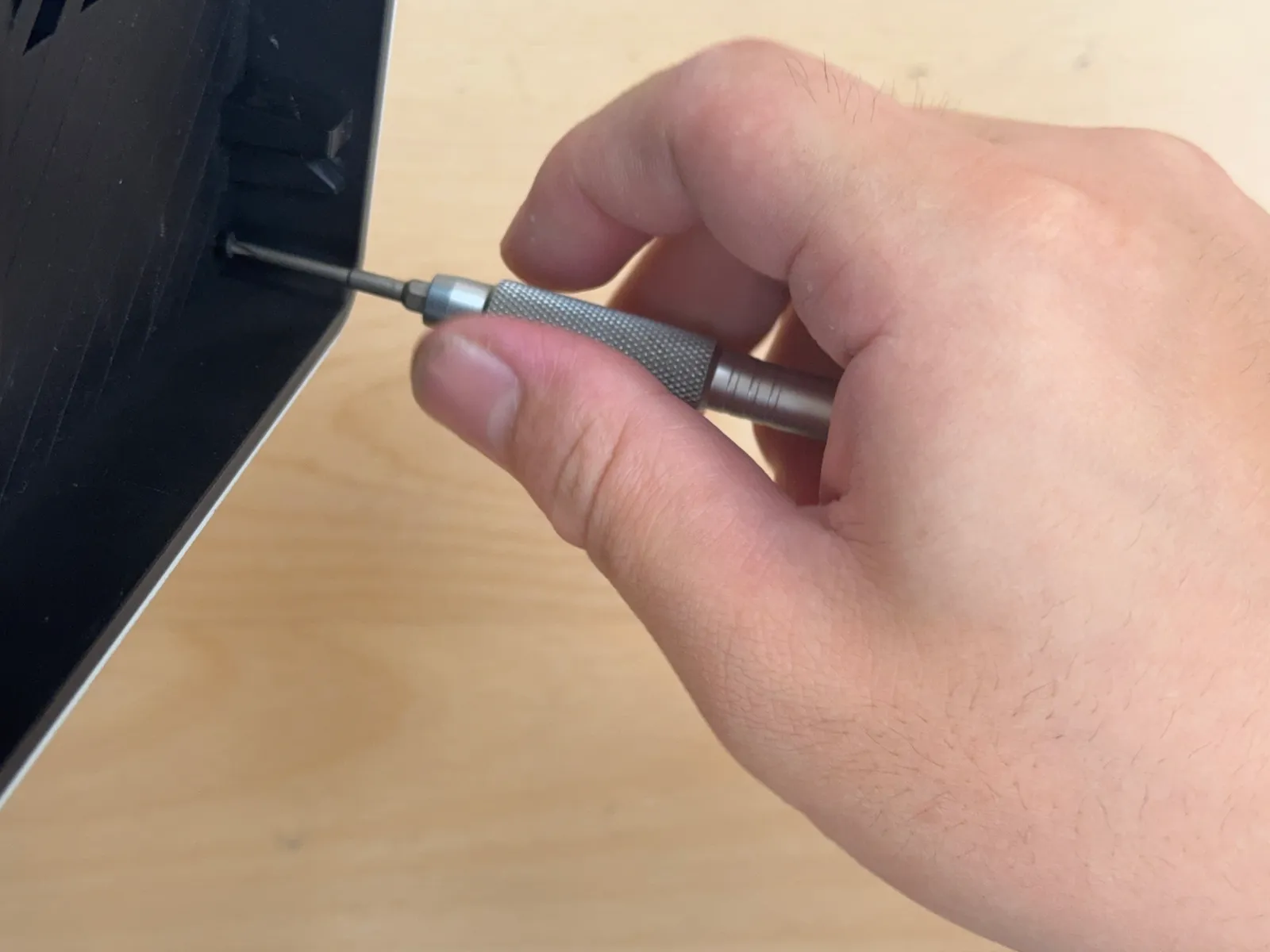

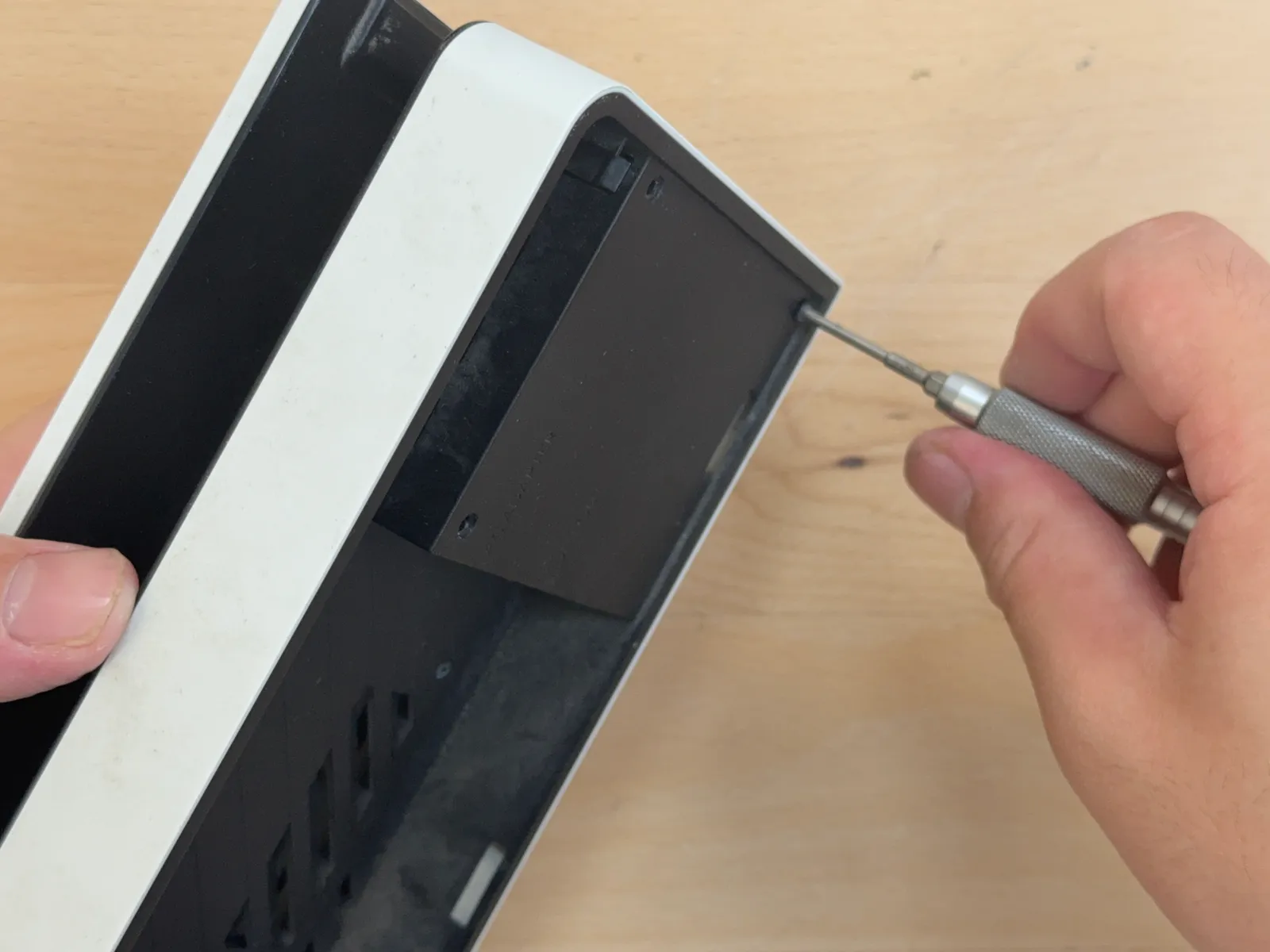

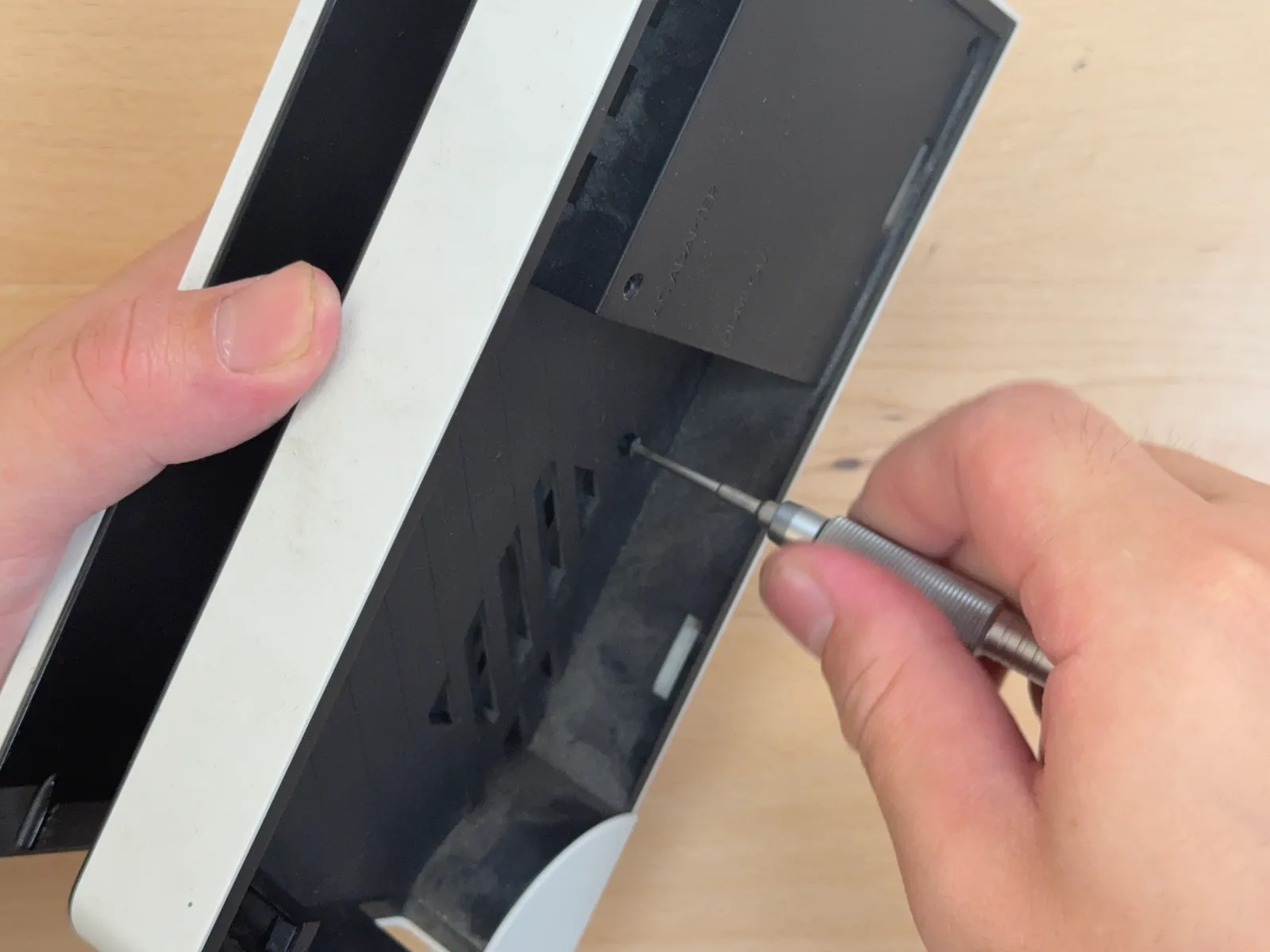

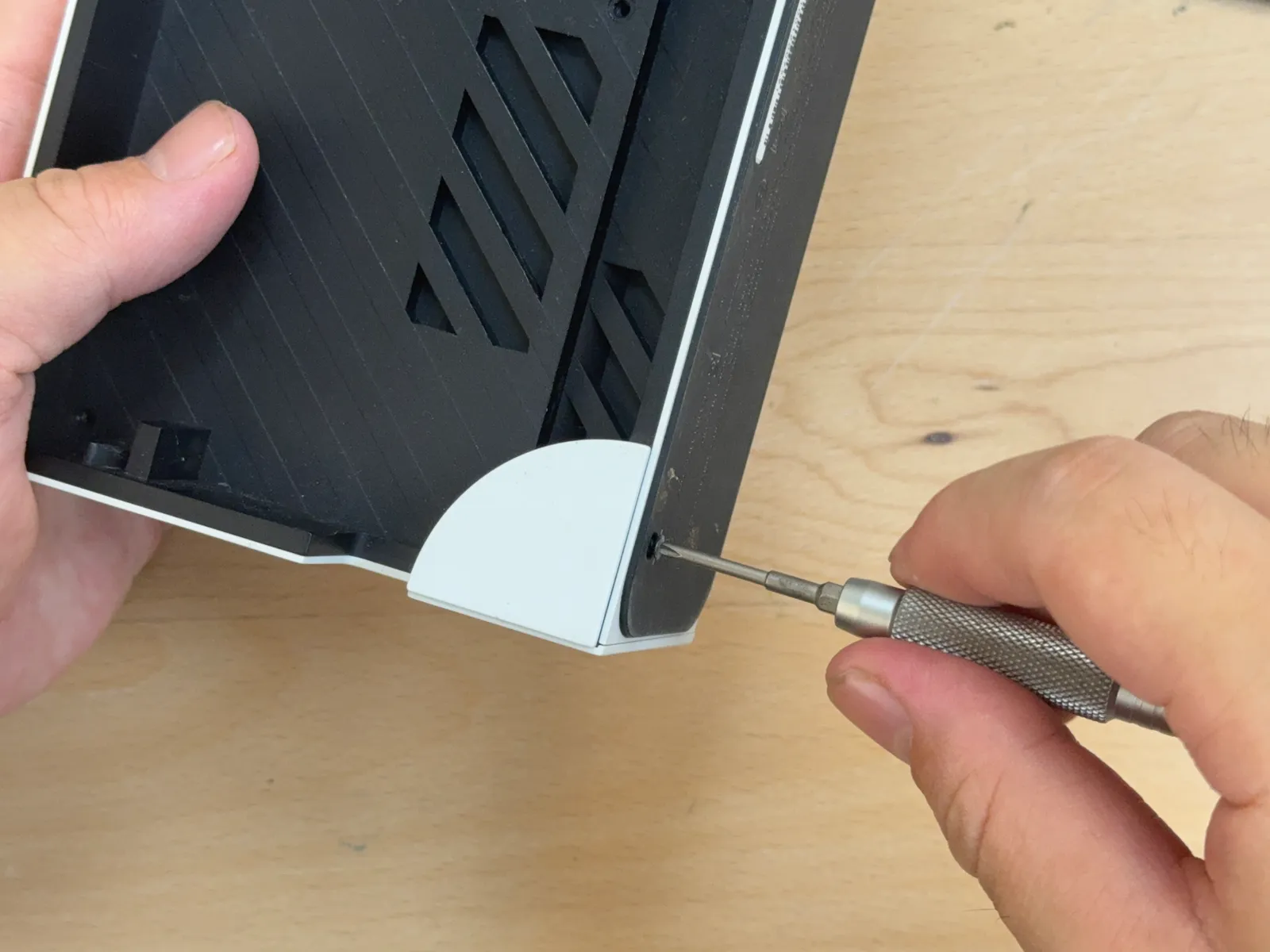

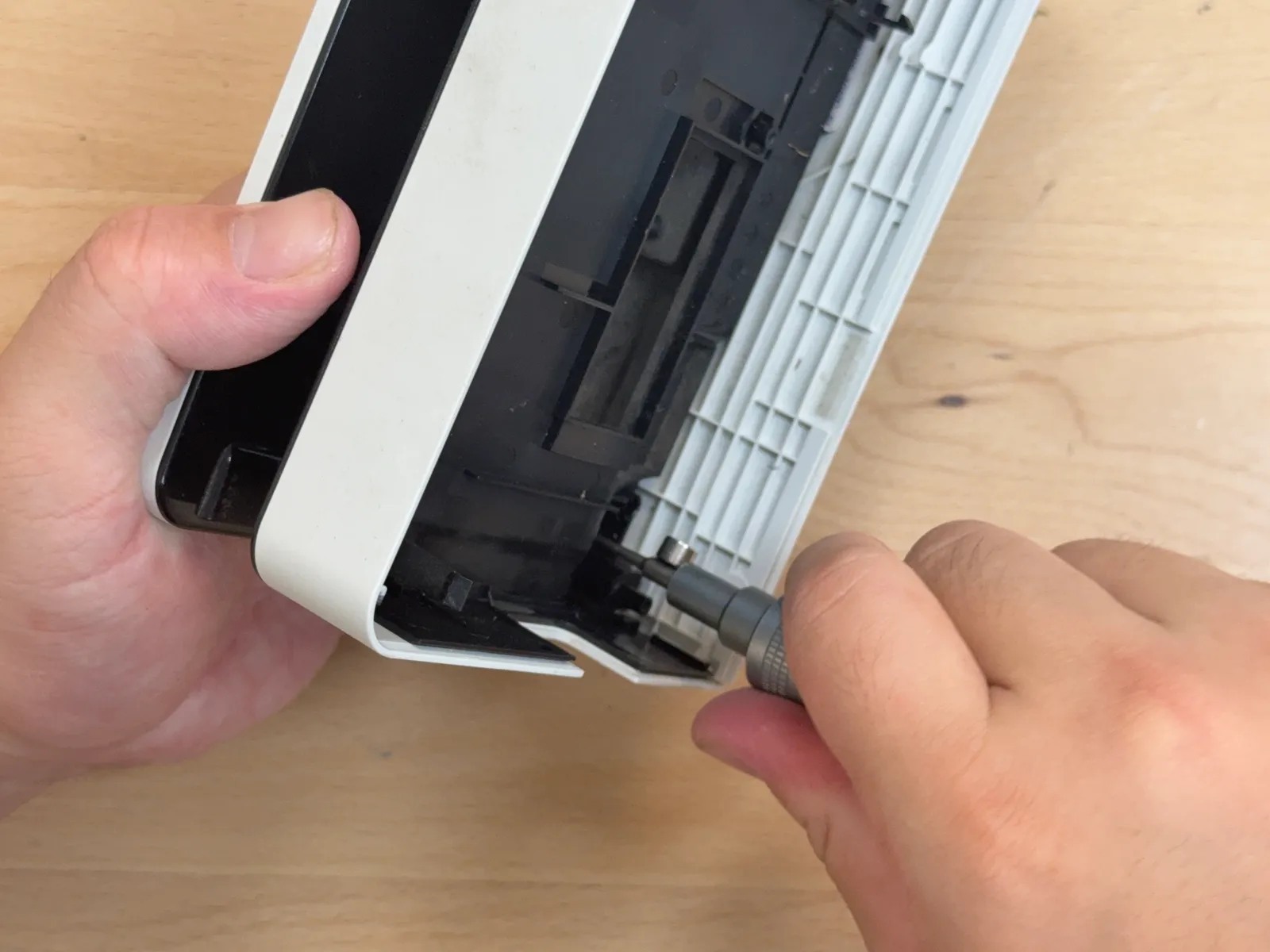

卸掉7顆Y字螺絲
用Y字1.5 (Y00)或Y字2.0(Y0) 卸掉 7顆Y字螺絲。 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)
1
2
3
4
5
6
7
8
- 步驟 2 / 共 22

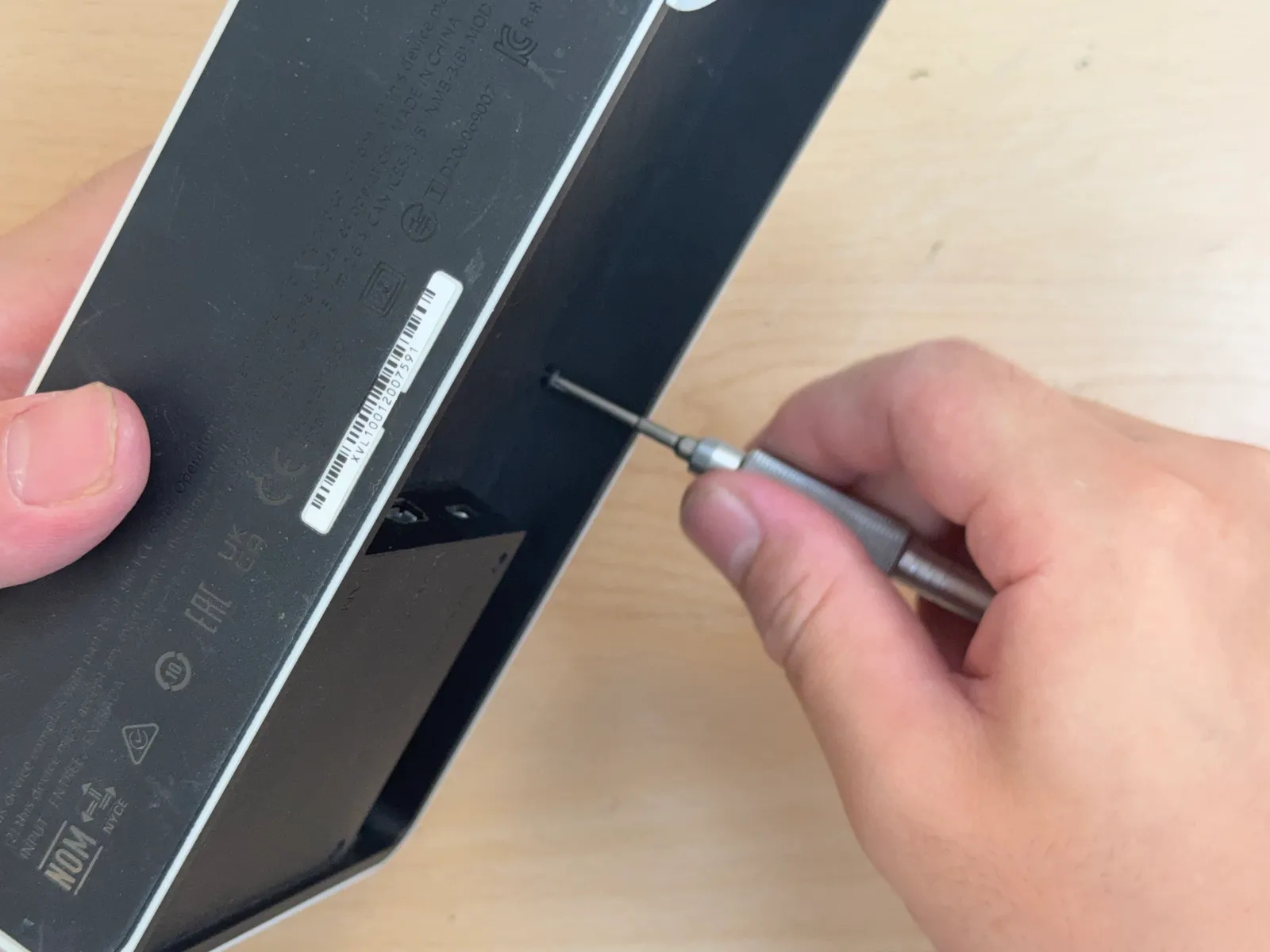

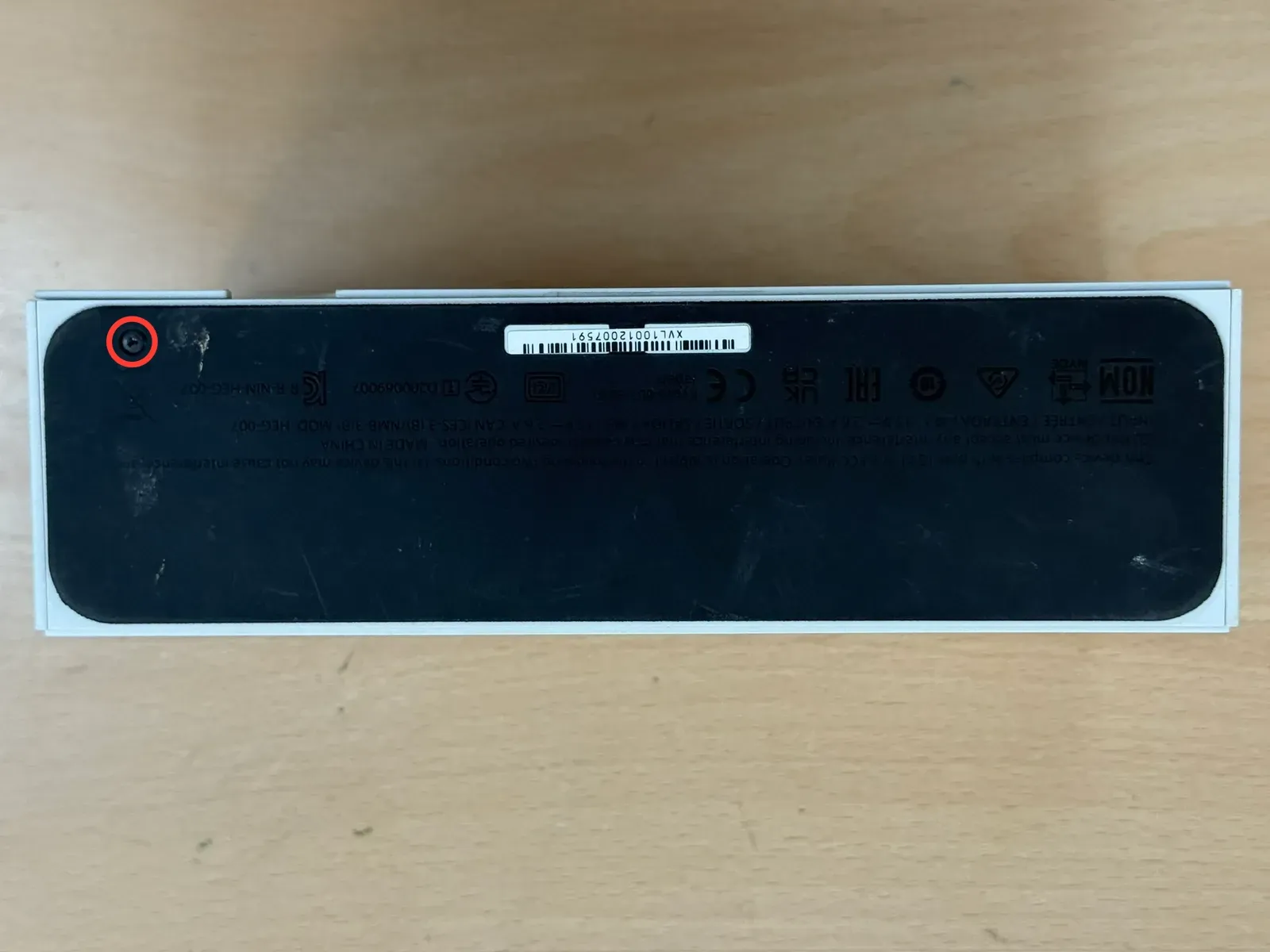

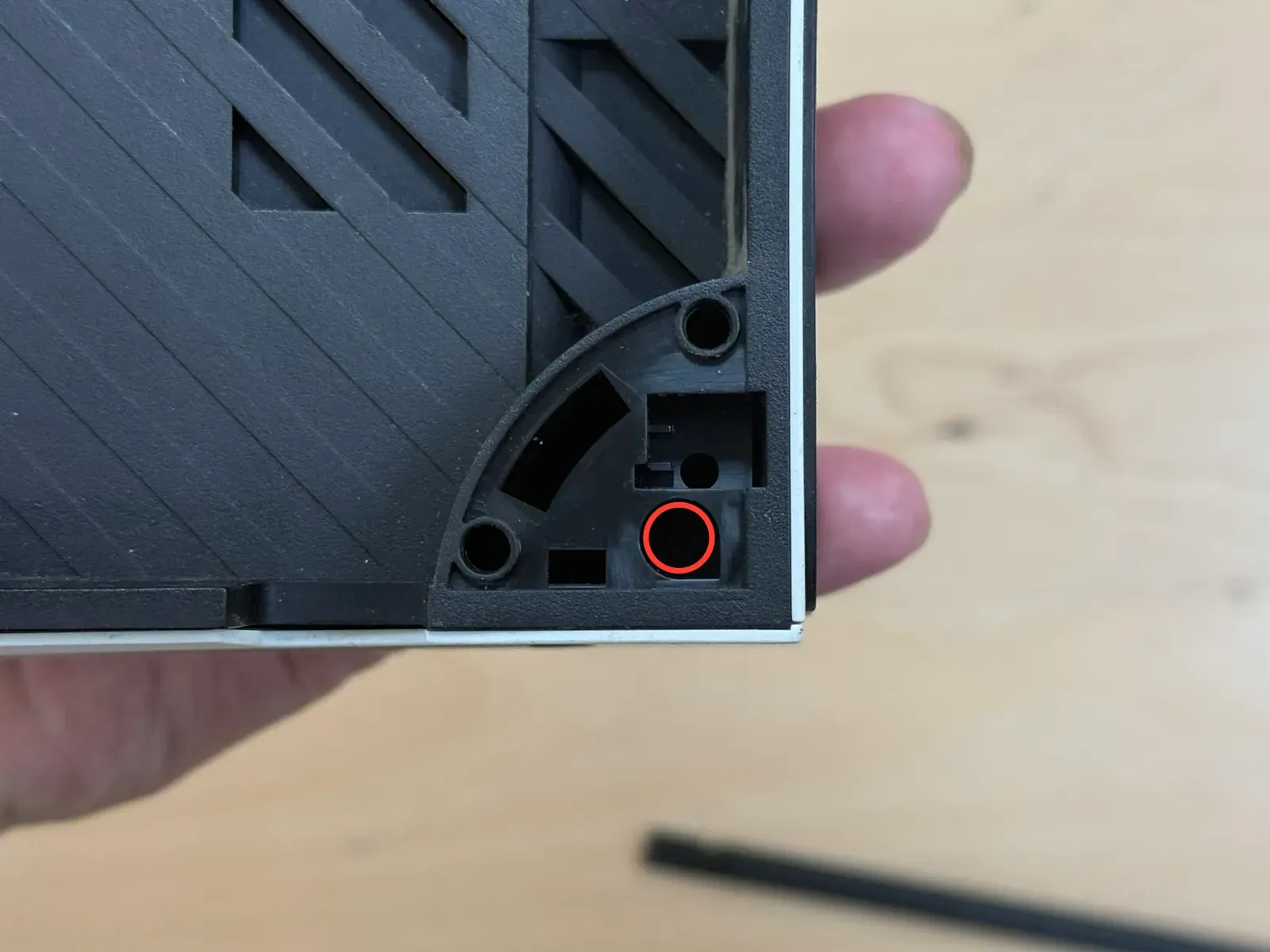

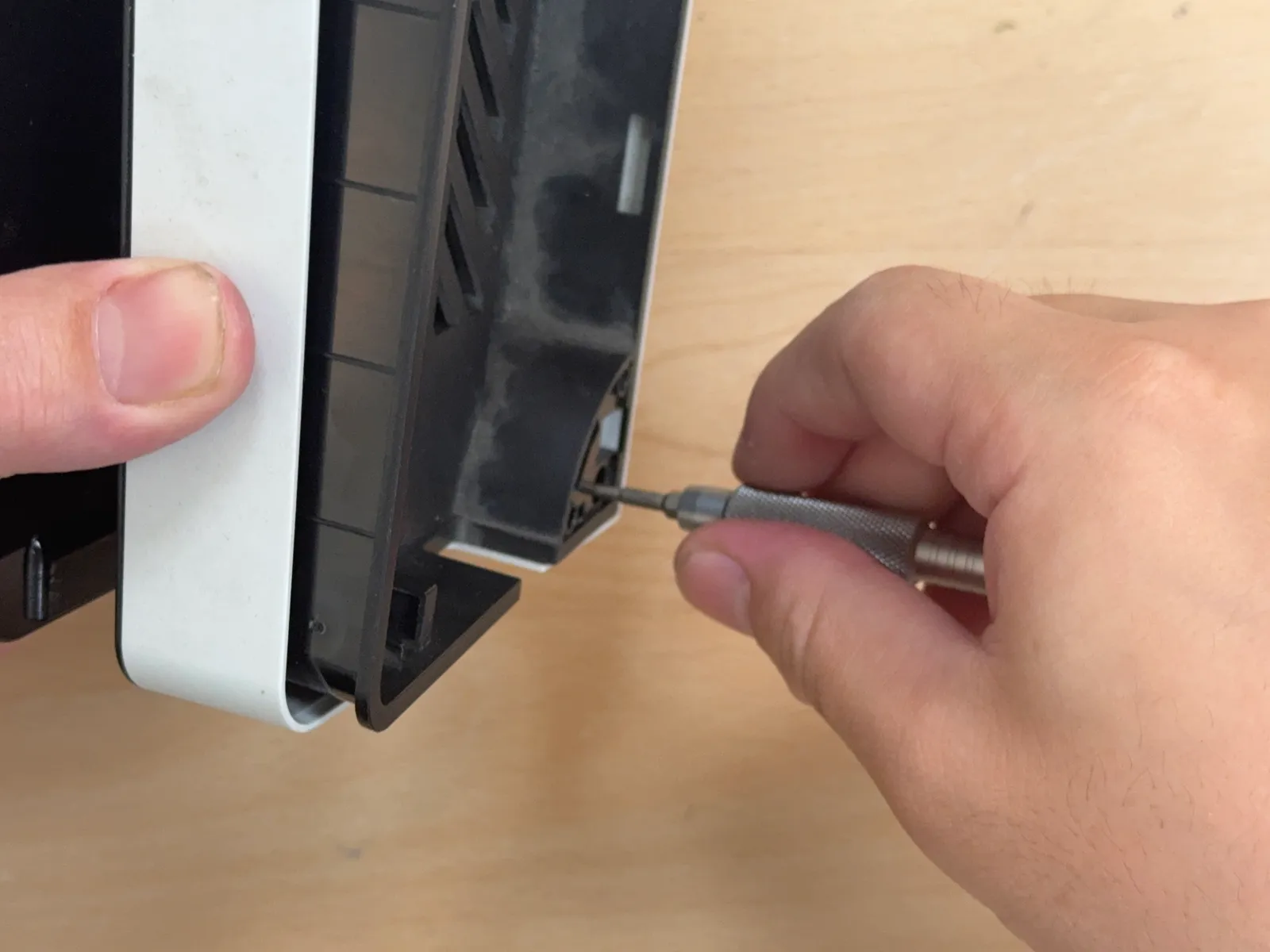

卸掉底部Y字螺絲
用Y字1.5 (Y00)或Y字2.0(Y0) 卸掉 1顆Y字螺絲。 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)
1
2
- 步驟 3 / 共 22

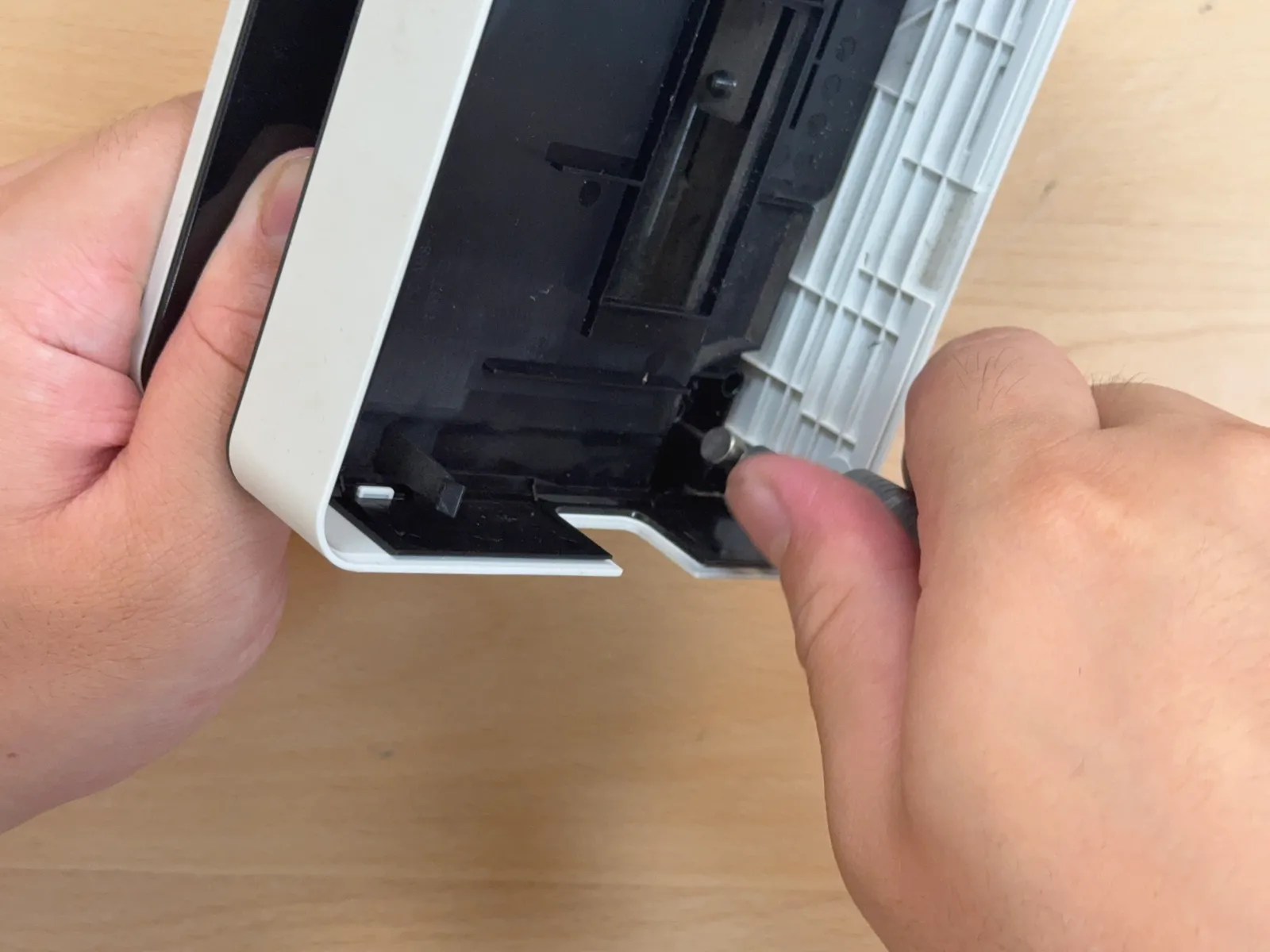

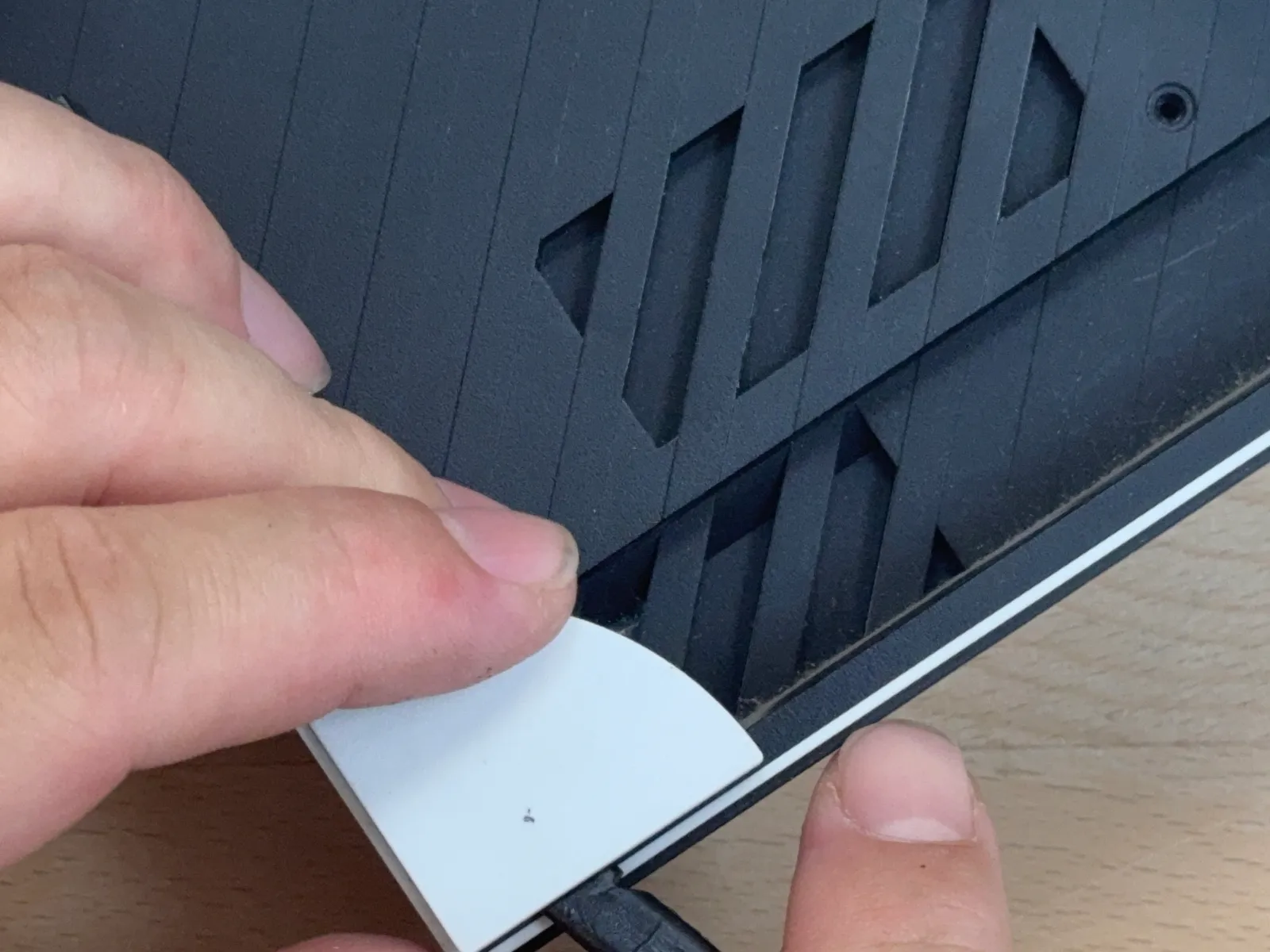

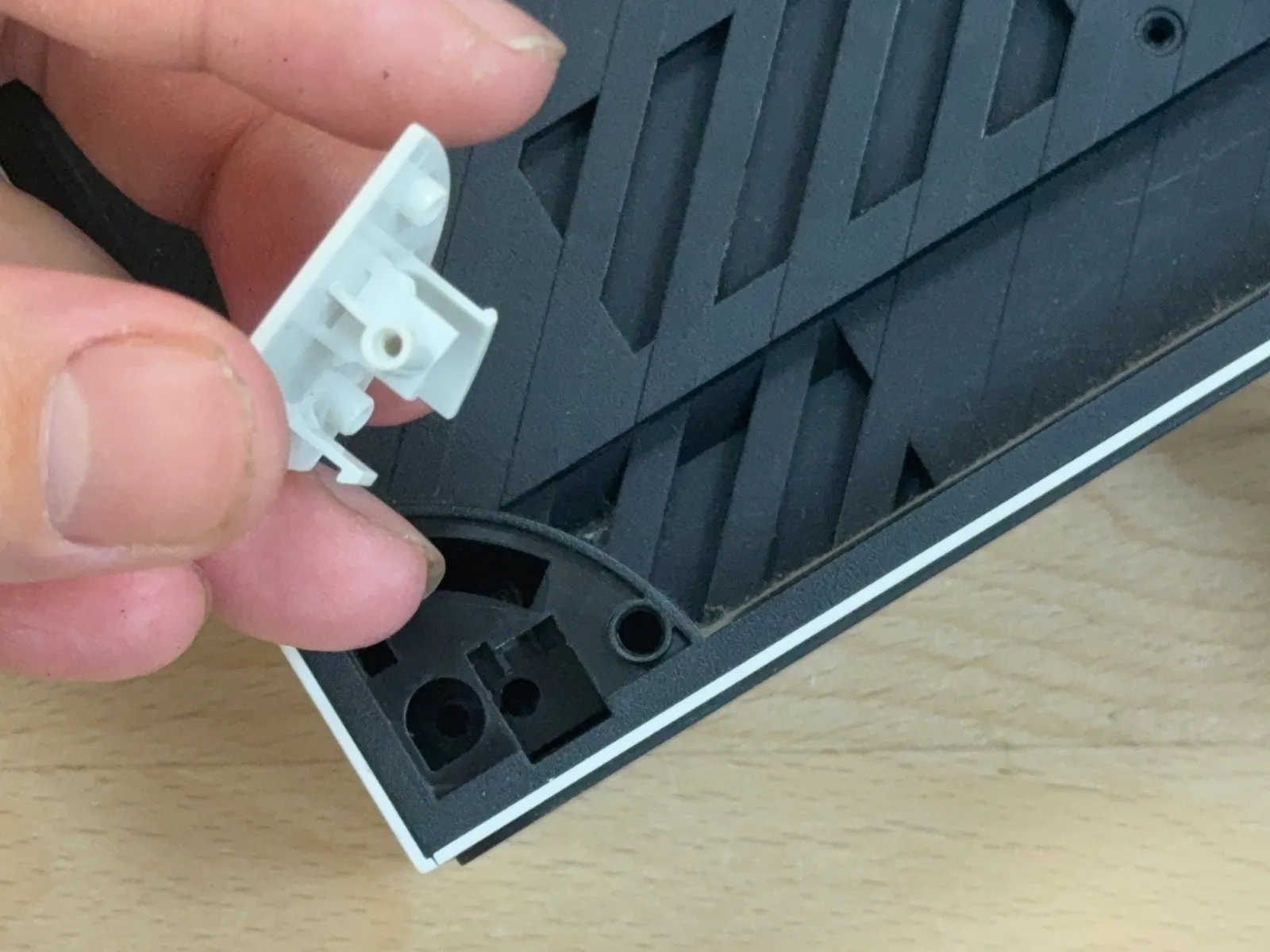

撬開蓋子
1
2
- 步驟 4 / 共 22

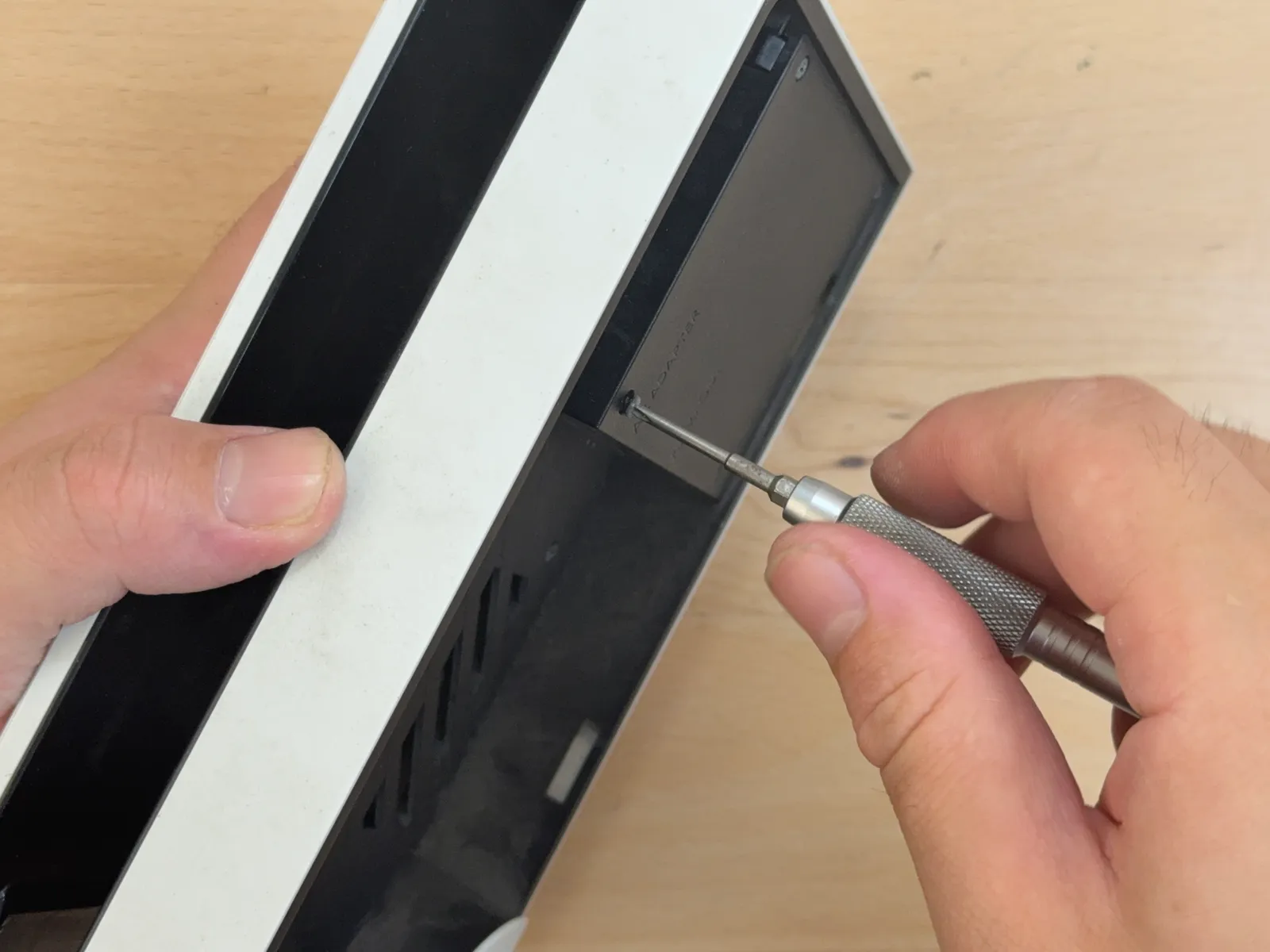

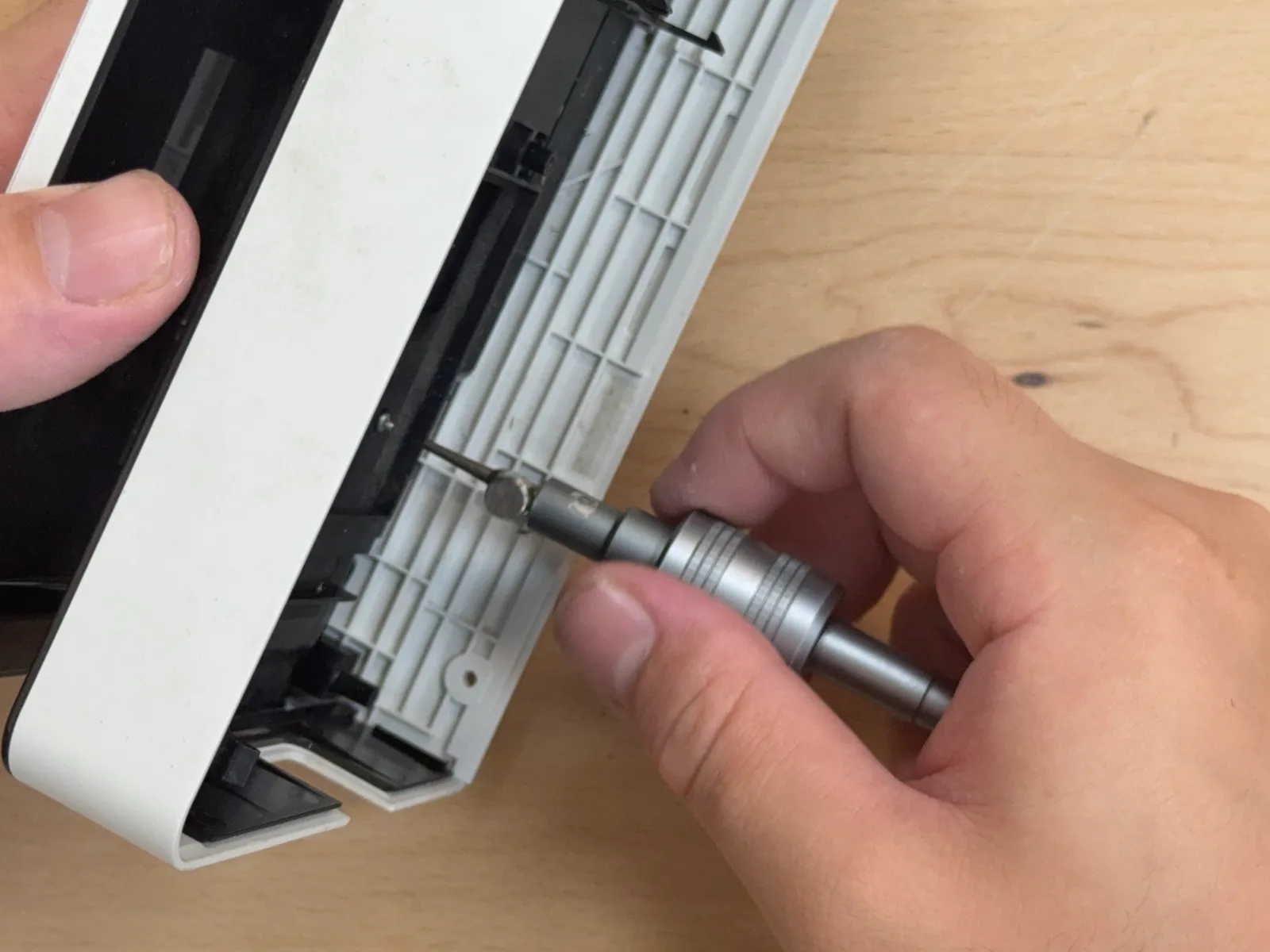

卸掉蓋子下的Y字螺絲
用Y字1.5 (Y00)或Y字2.0(Y0) 卸掉 1顆Y字螺絲。 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)
1
2
- 步驟 5 / 共 22

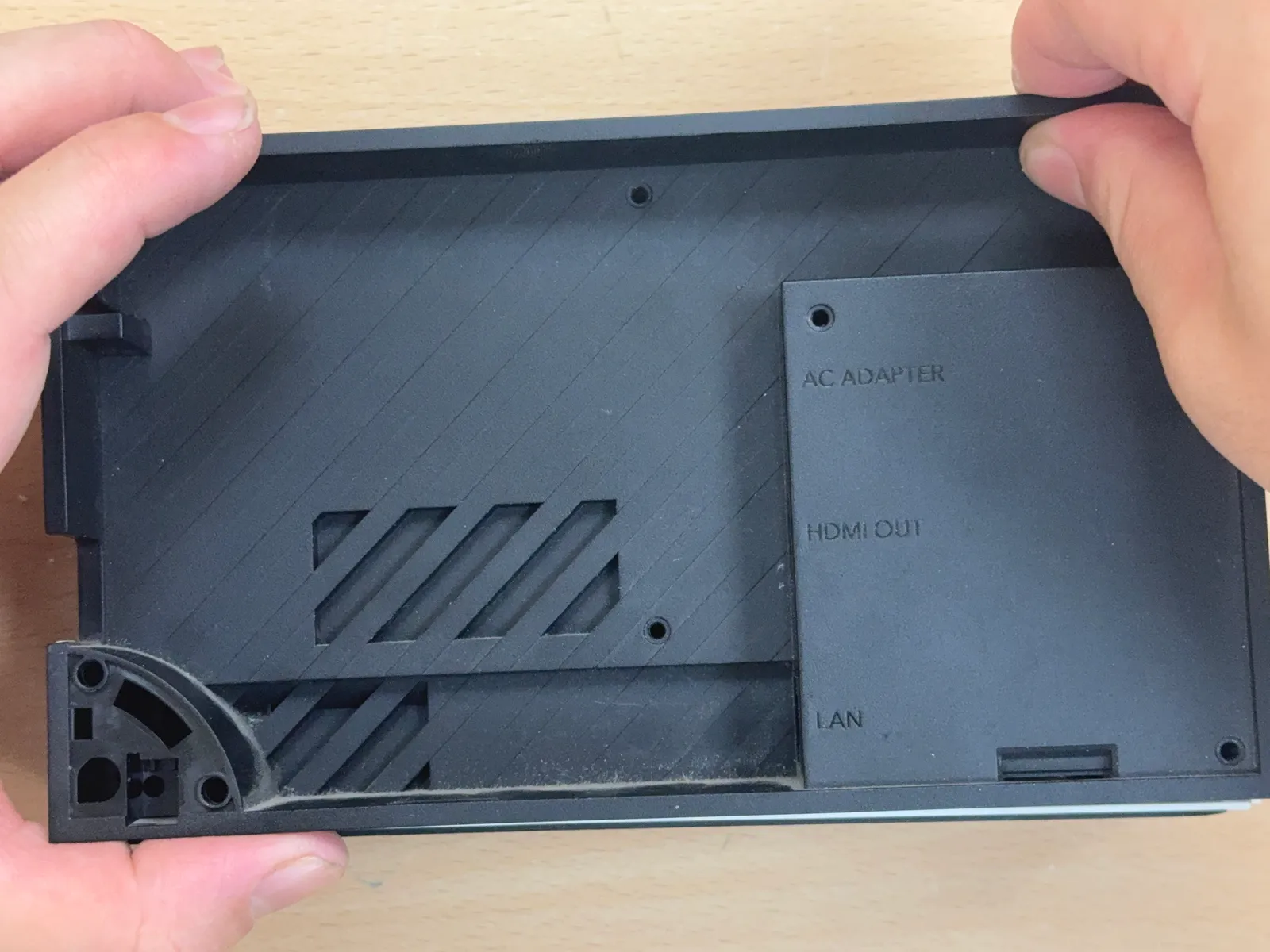

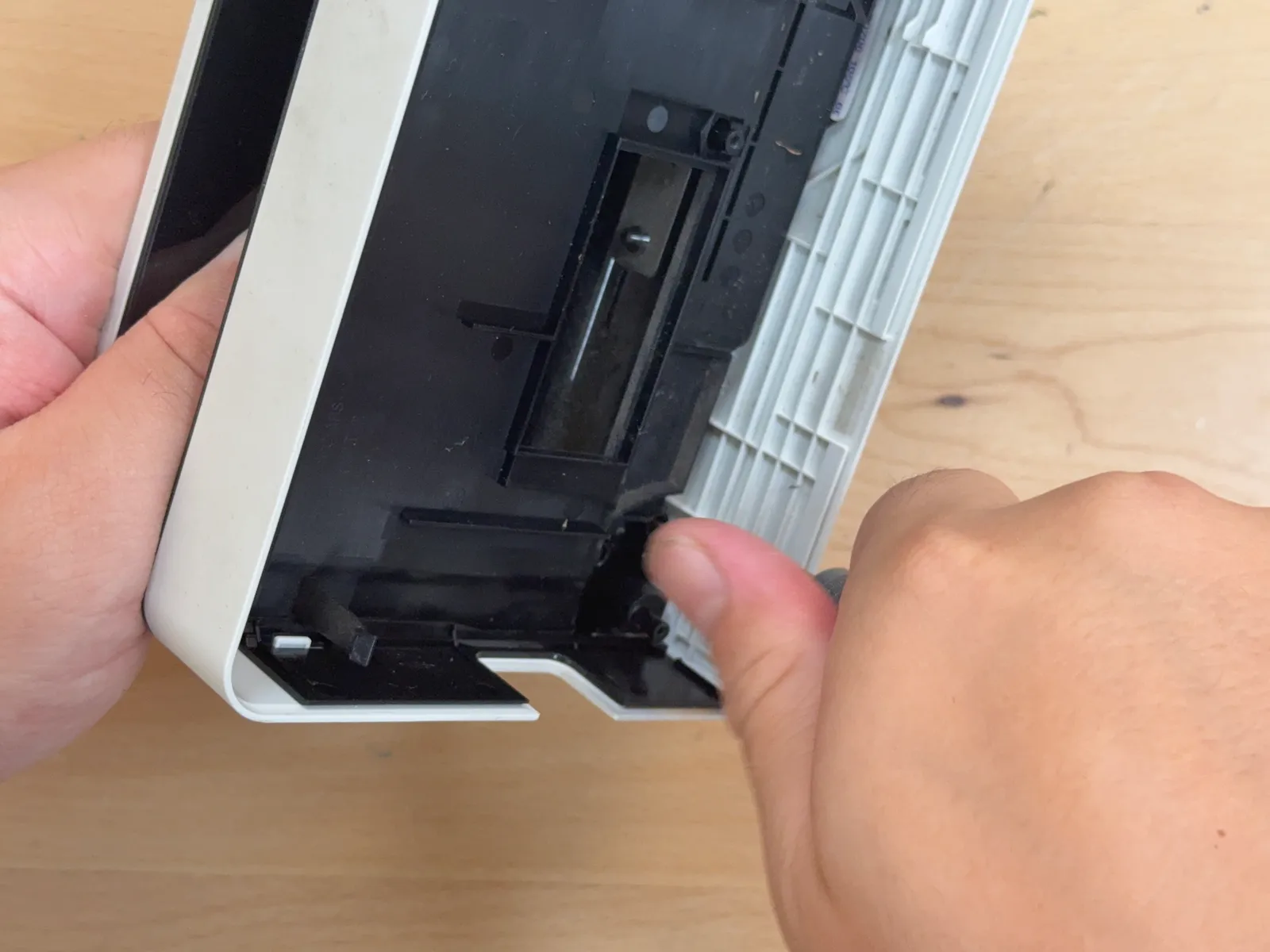

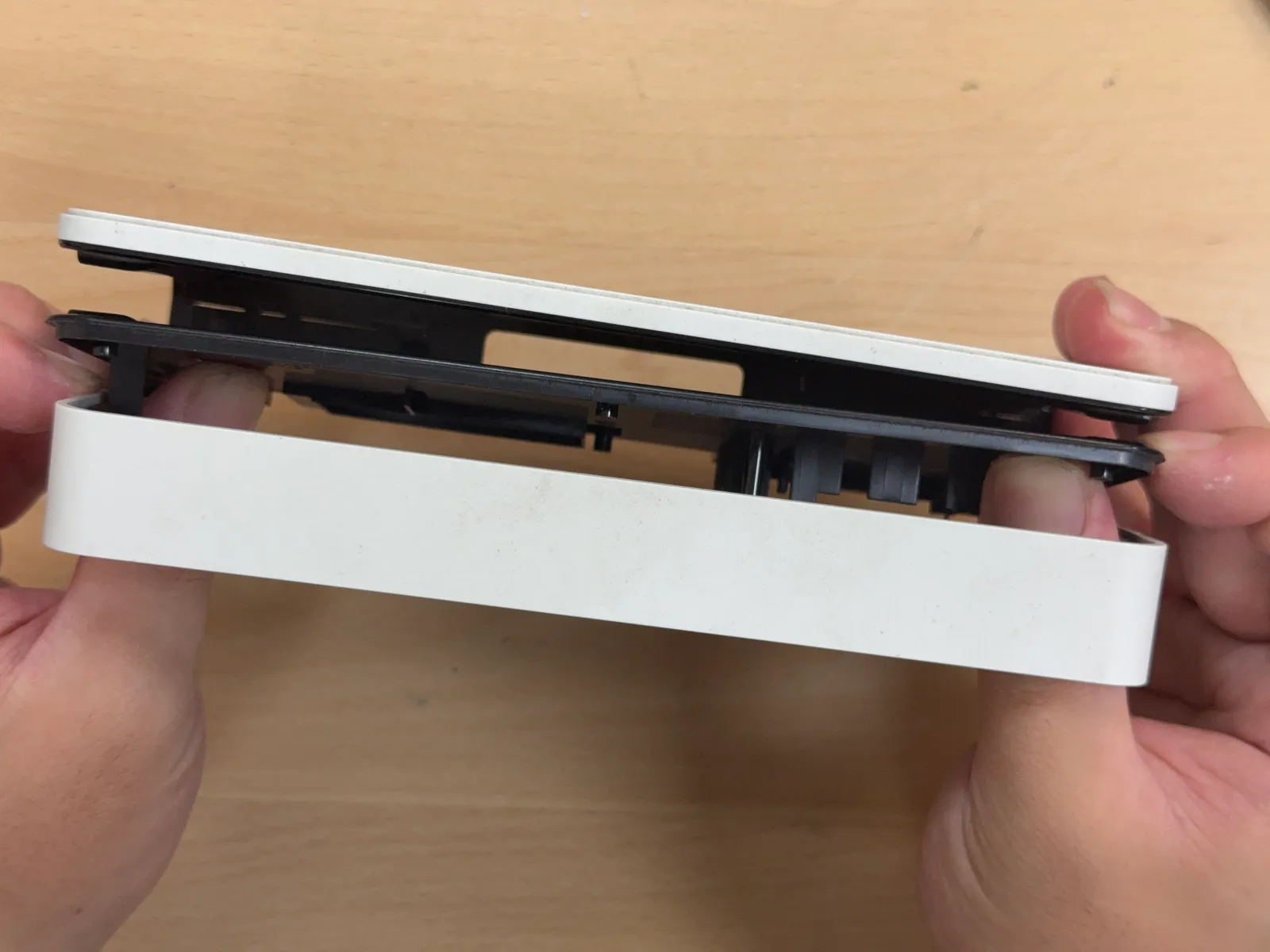

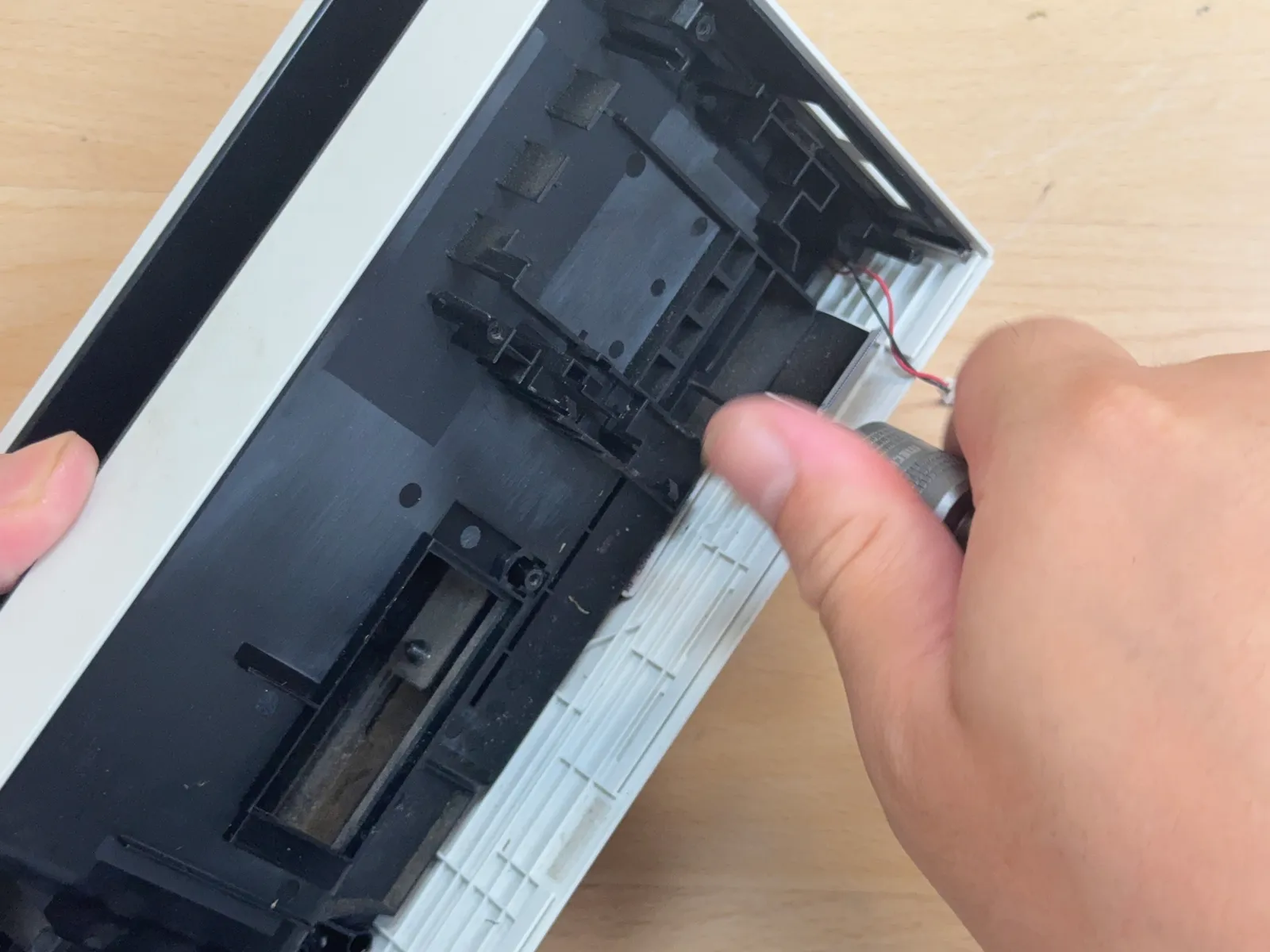

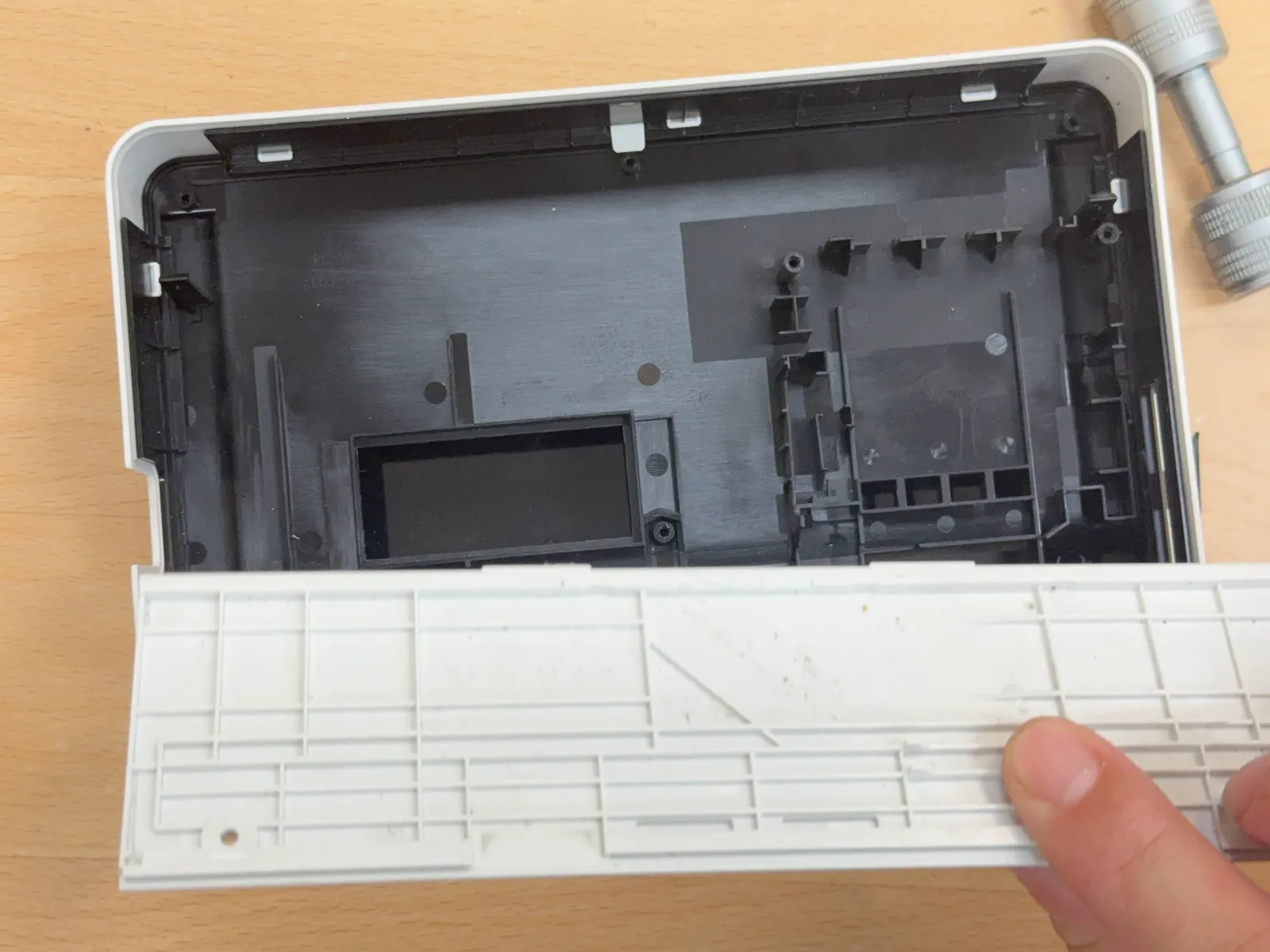

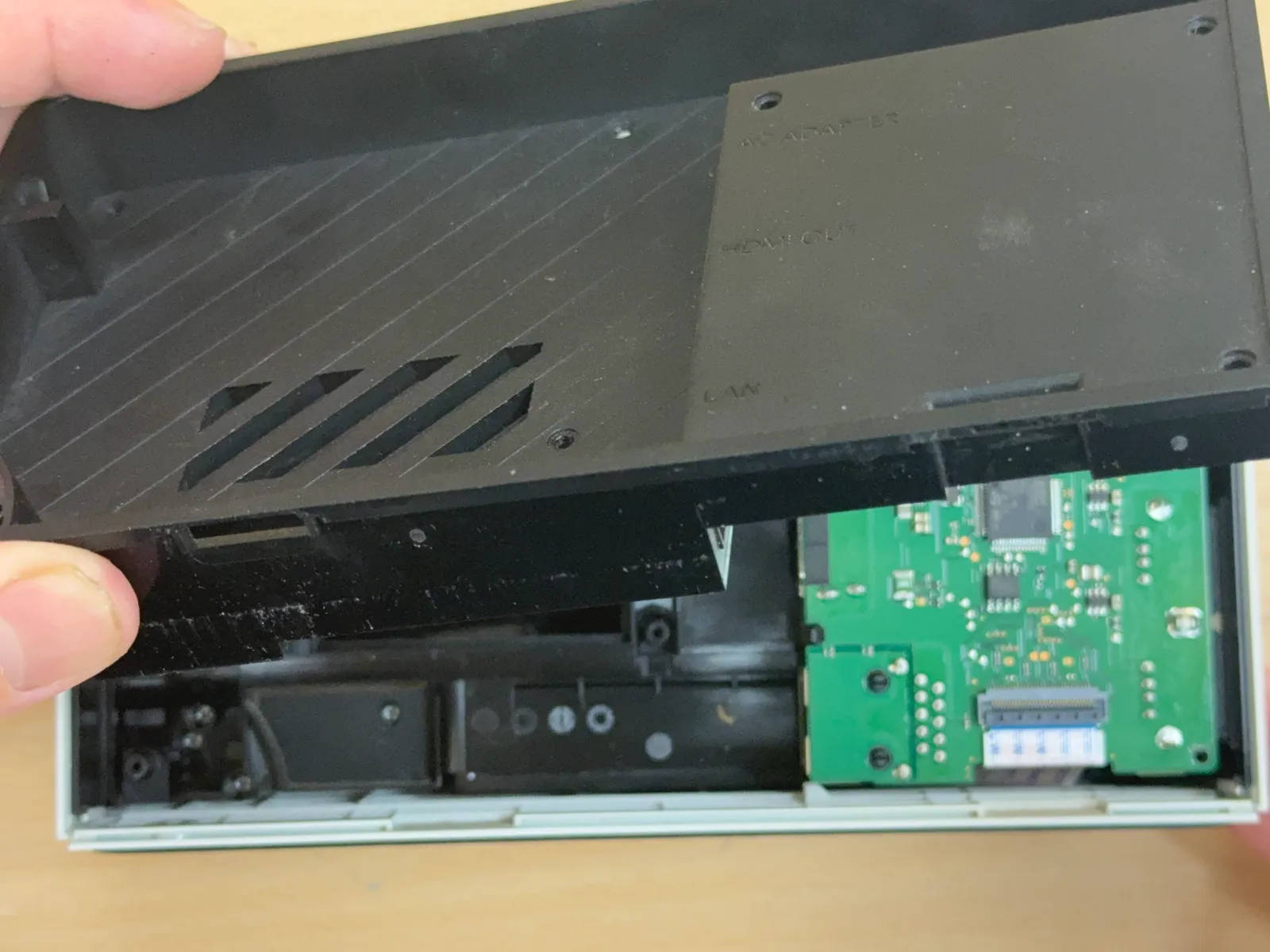

取出後蓋
1
2
3
4
- 步驟 6 / 共 22

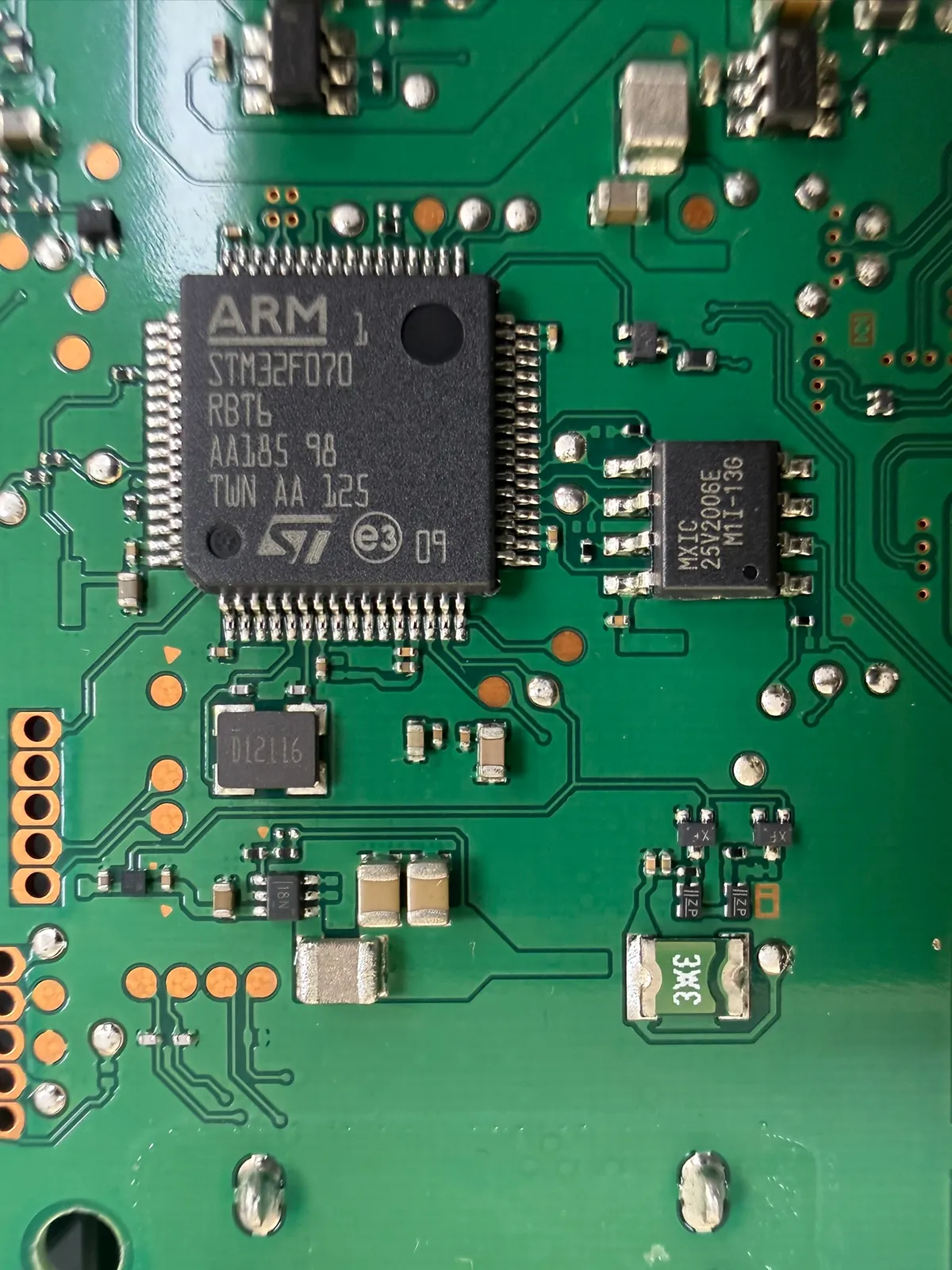

主控晶片
製造商：ST(意法半導體) 型號：STM32F070RBT6
- 步驟 7 / 共 22

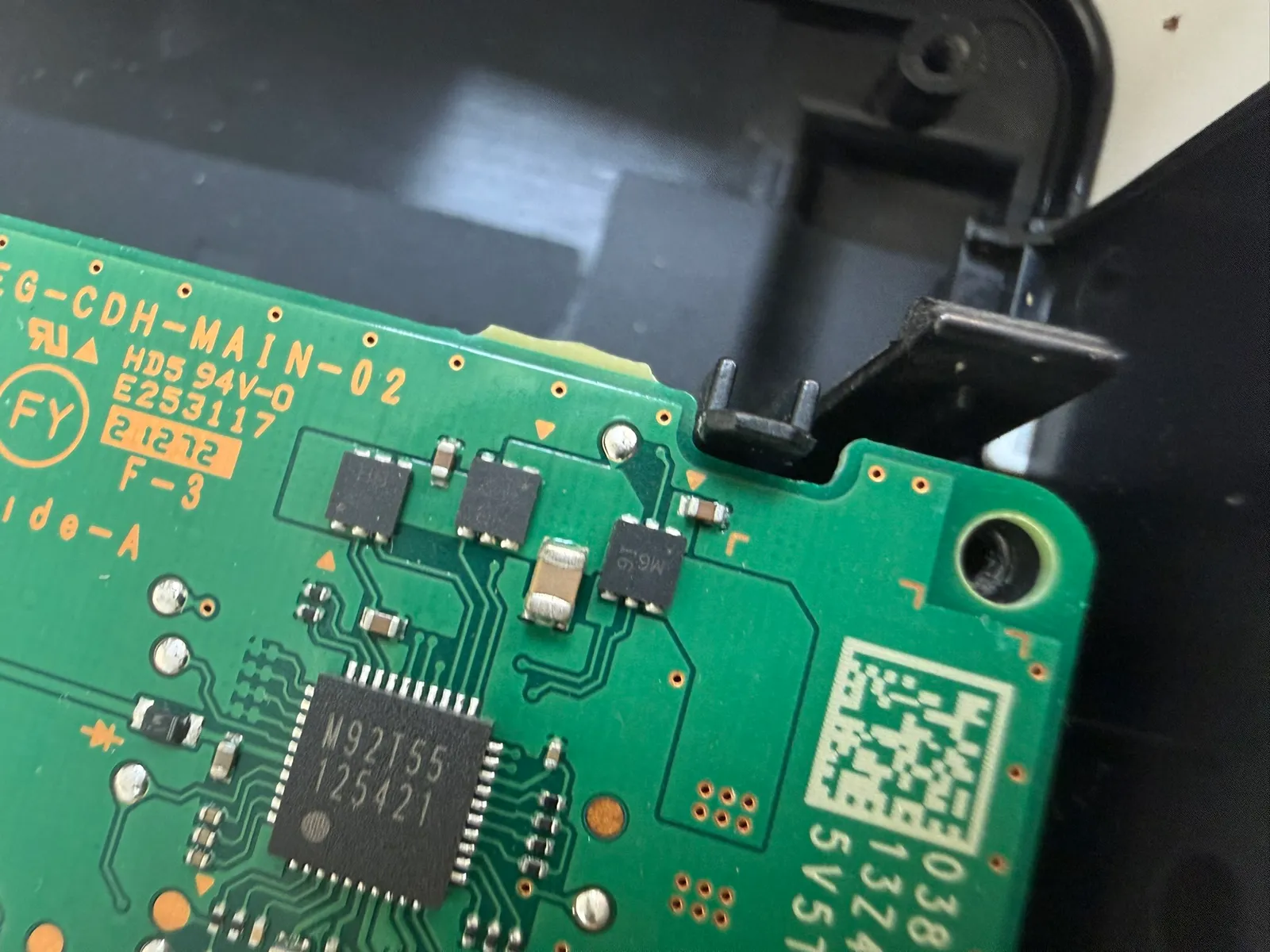

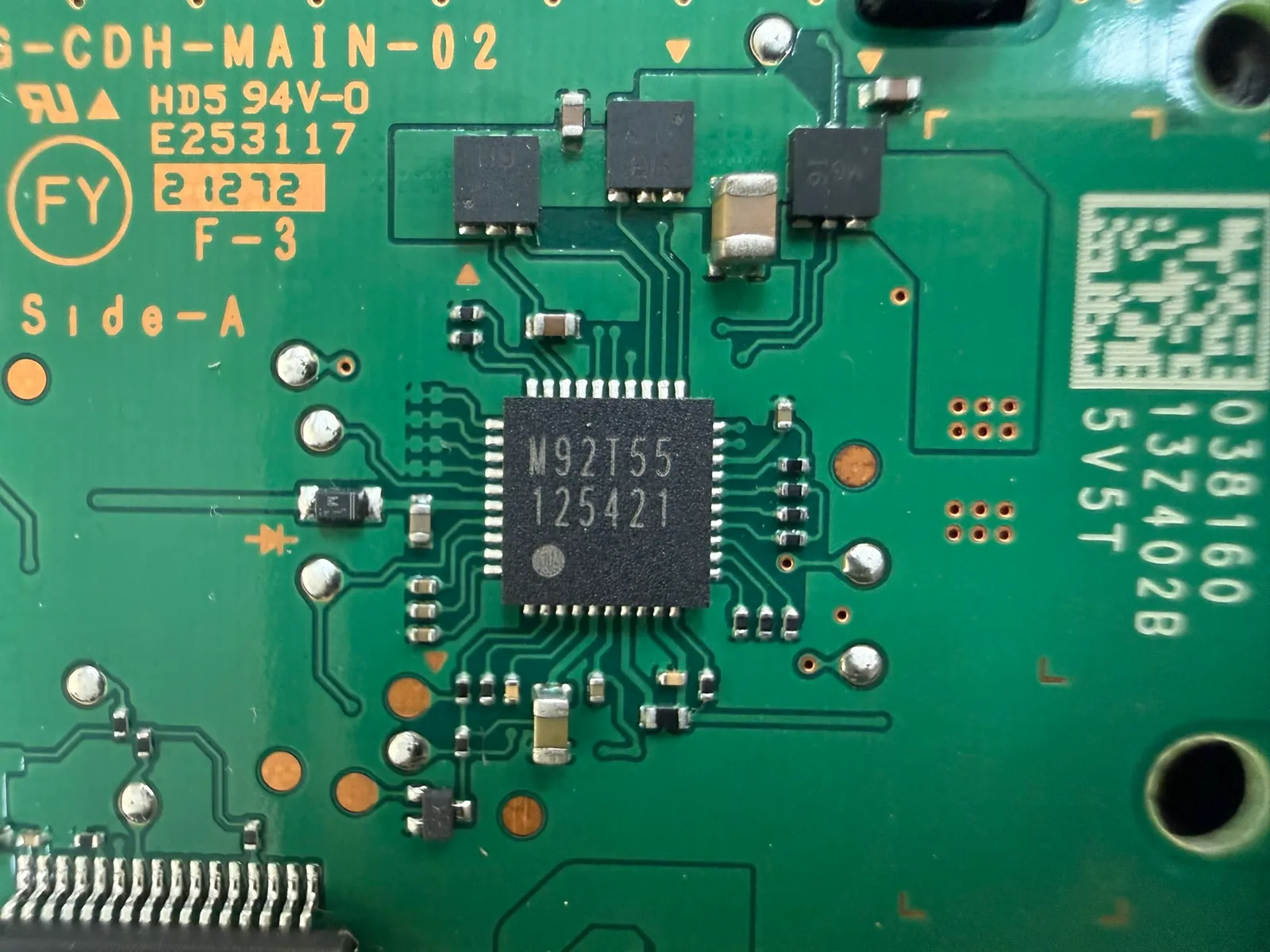

電源管理 晶片
型號M92T55
- 步驟 8 / 共 22

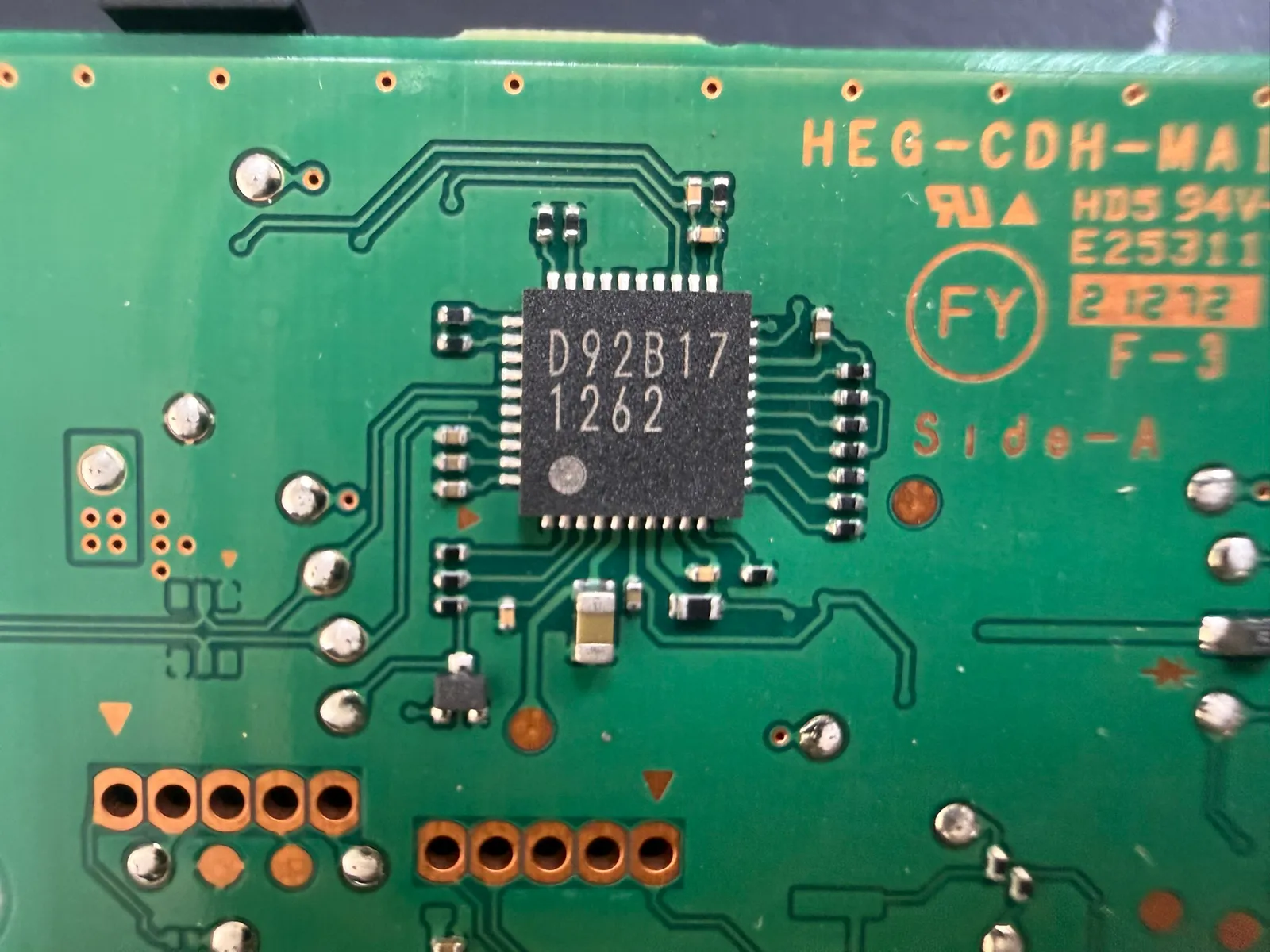

充電管理 晶片
製造商：羅姆半導體(ROHM) 型號：D92B17
- 步驟 9 / 共 22

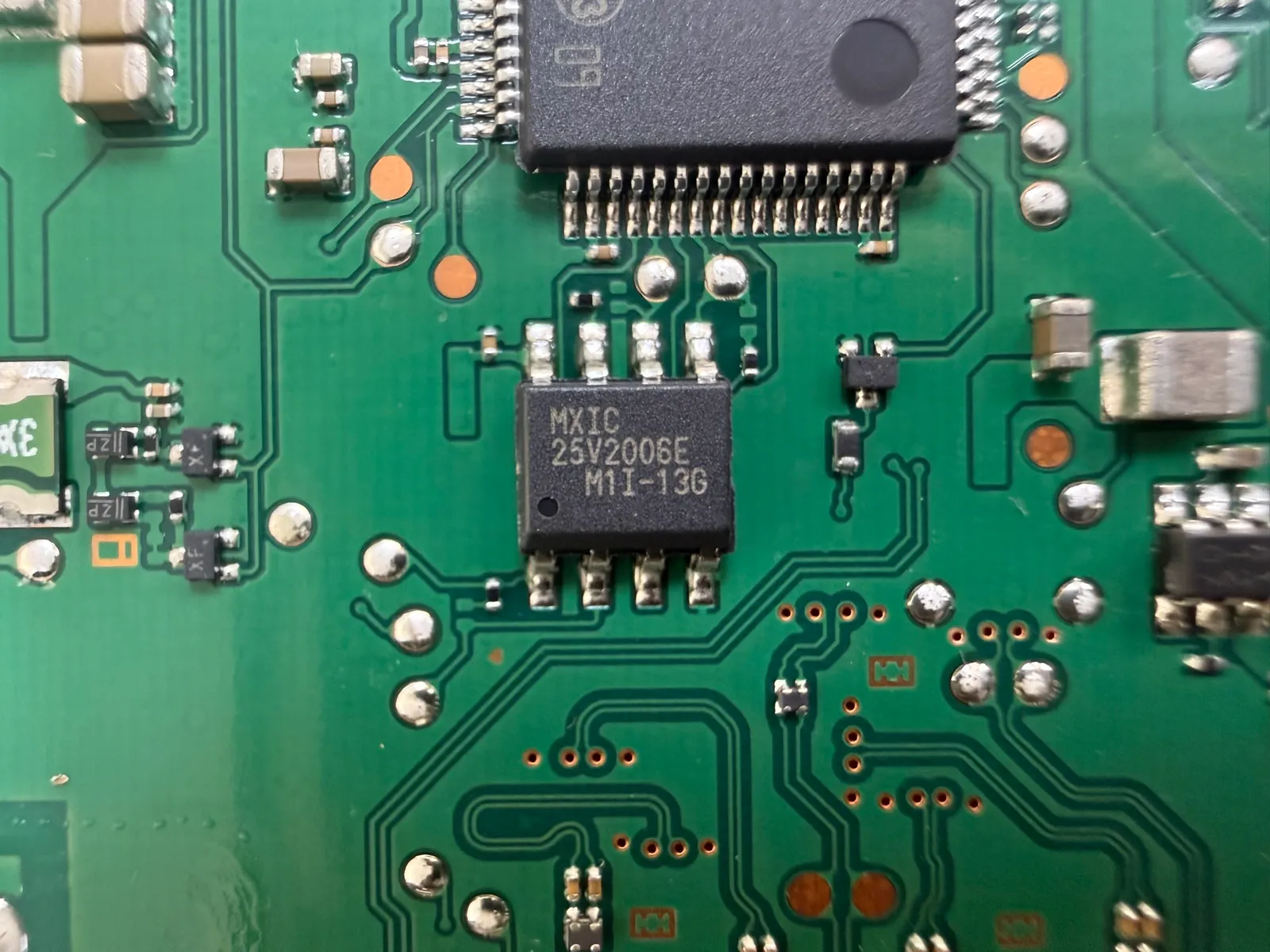

快閃記憶體
製造商：旺宏(Macronix) 型號：MX25V2006EM1I-13G
- 步驟 10 / 共 22

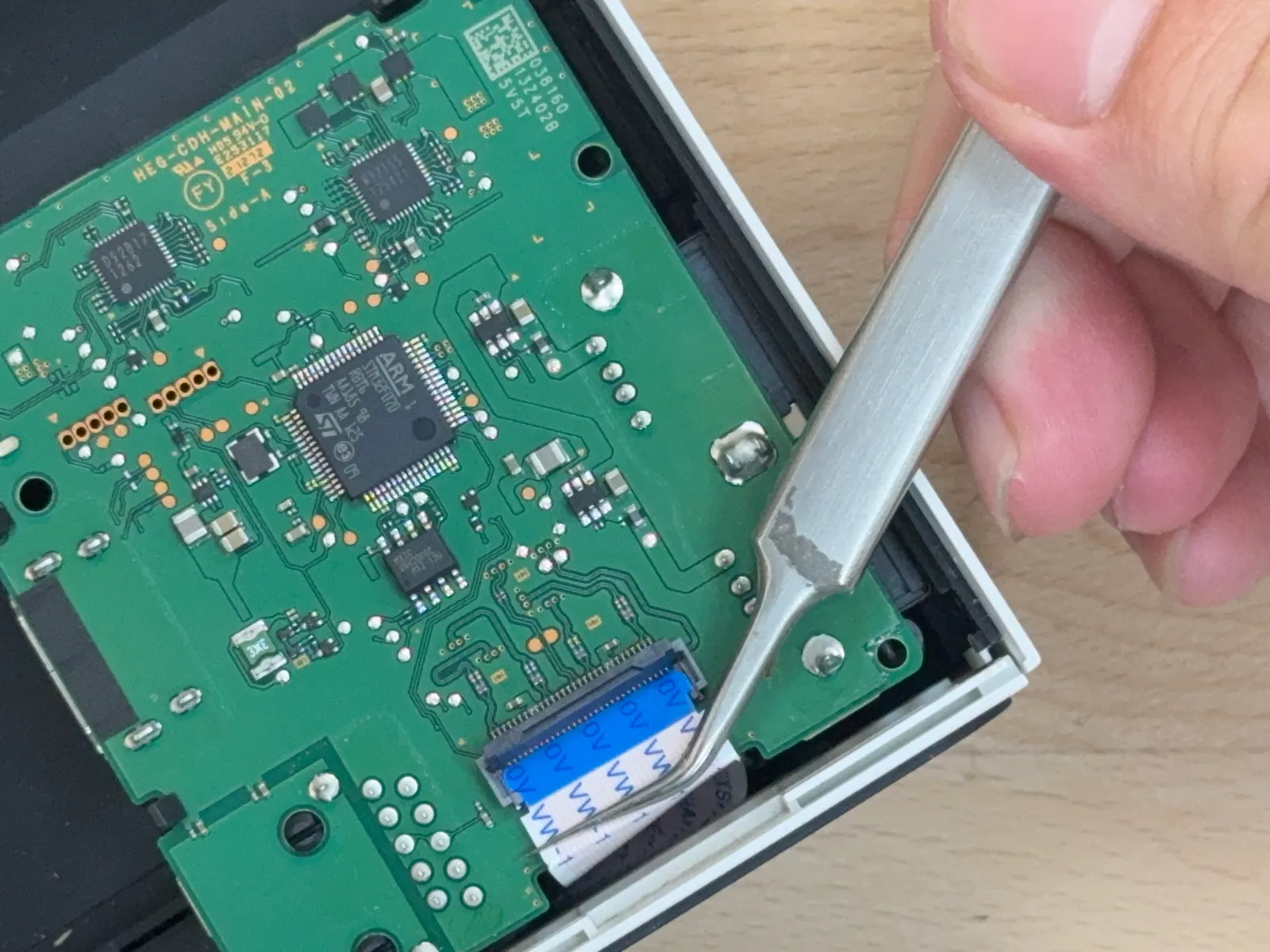

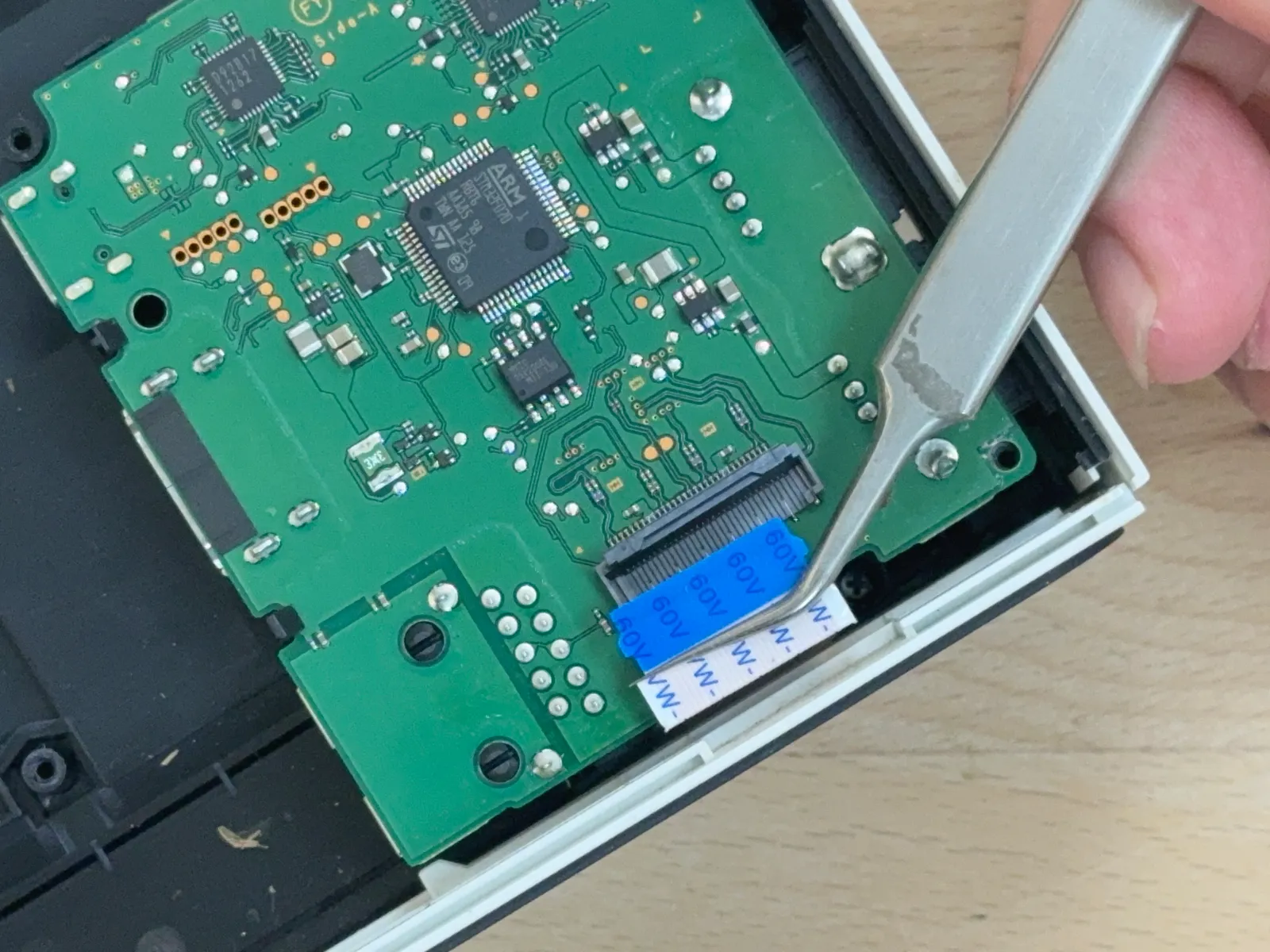

取出排線

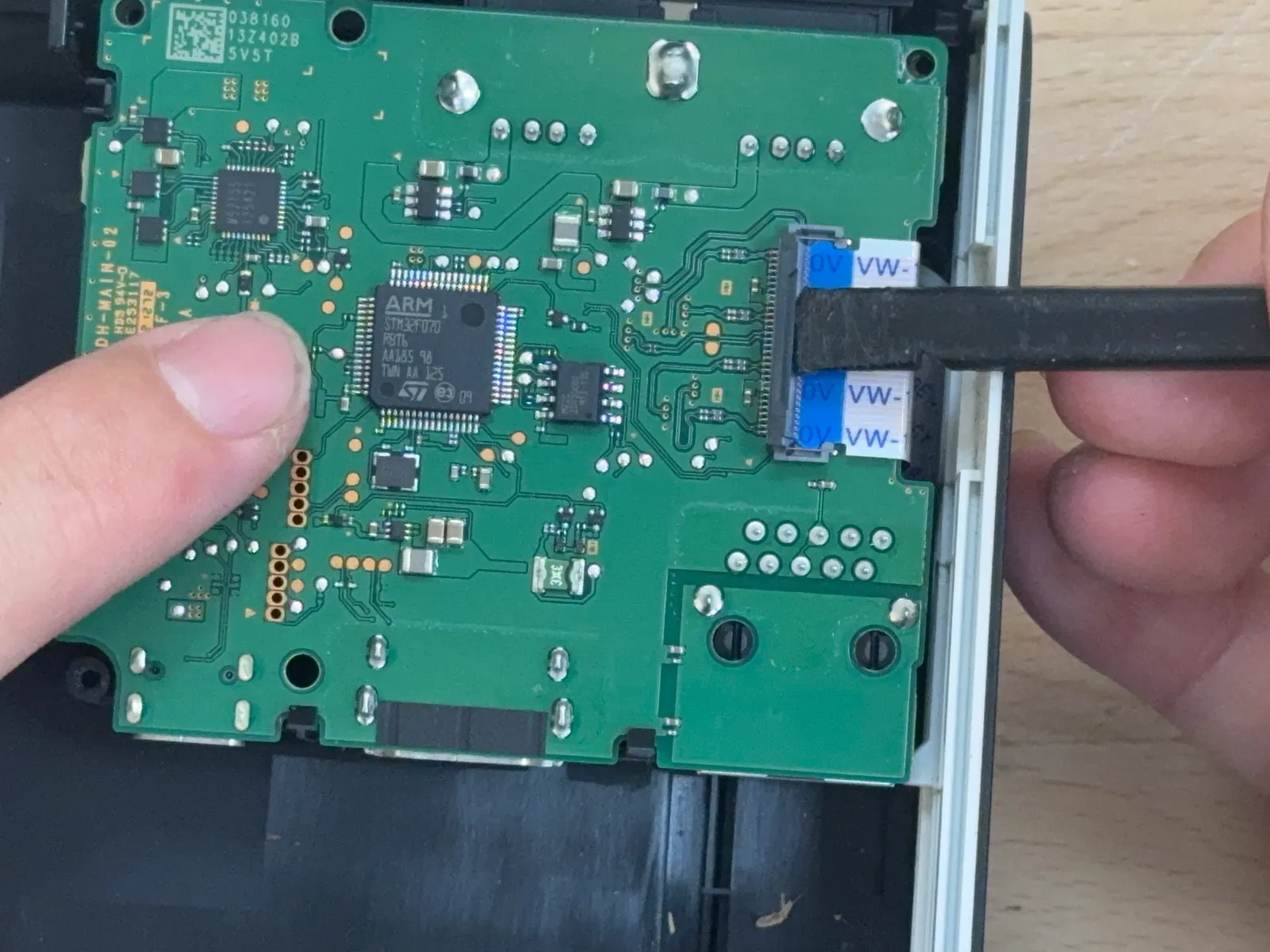

用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
3
- 步驟 11 / 共 22

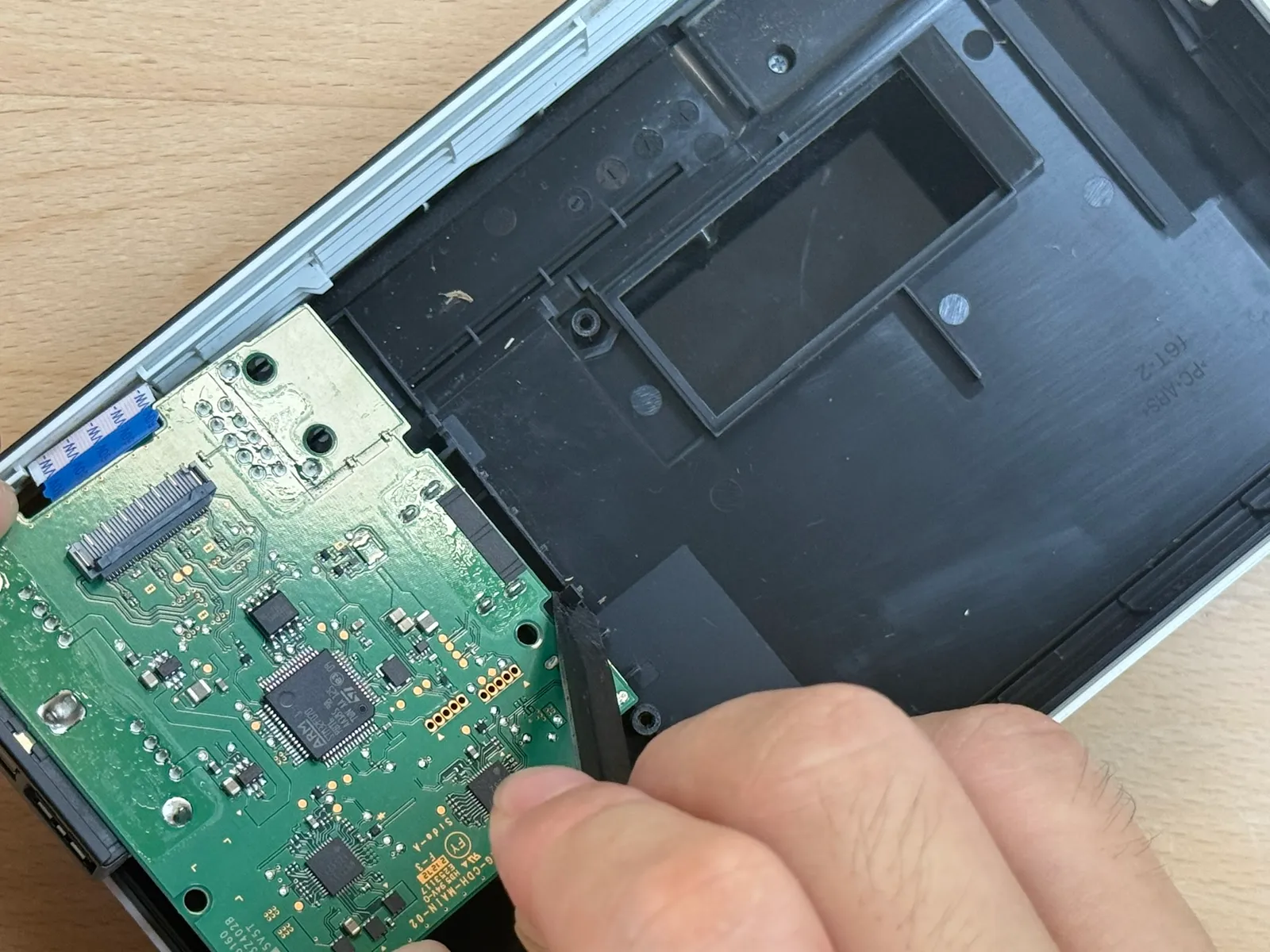

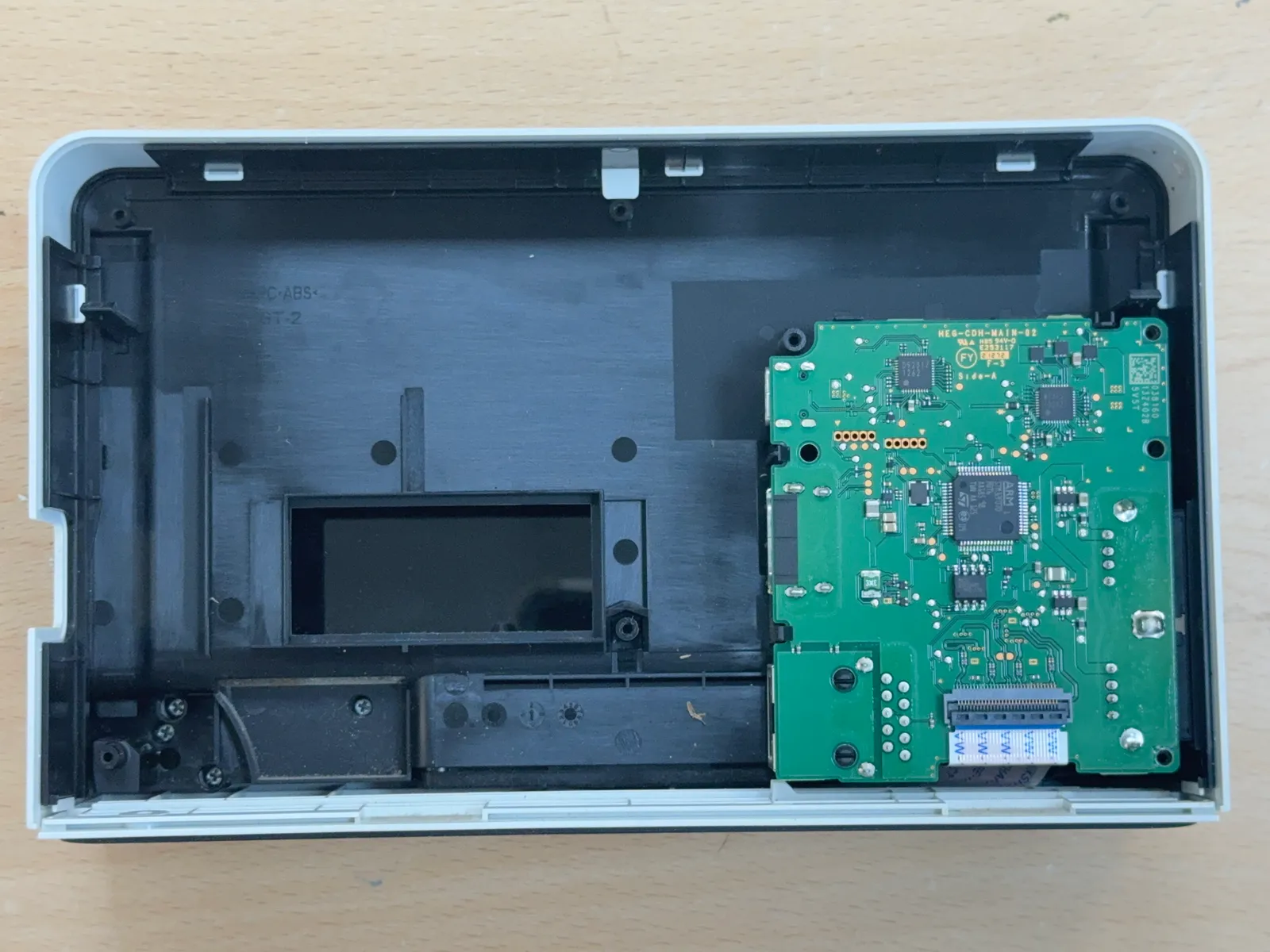

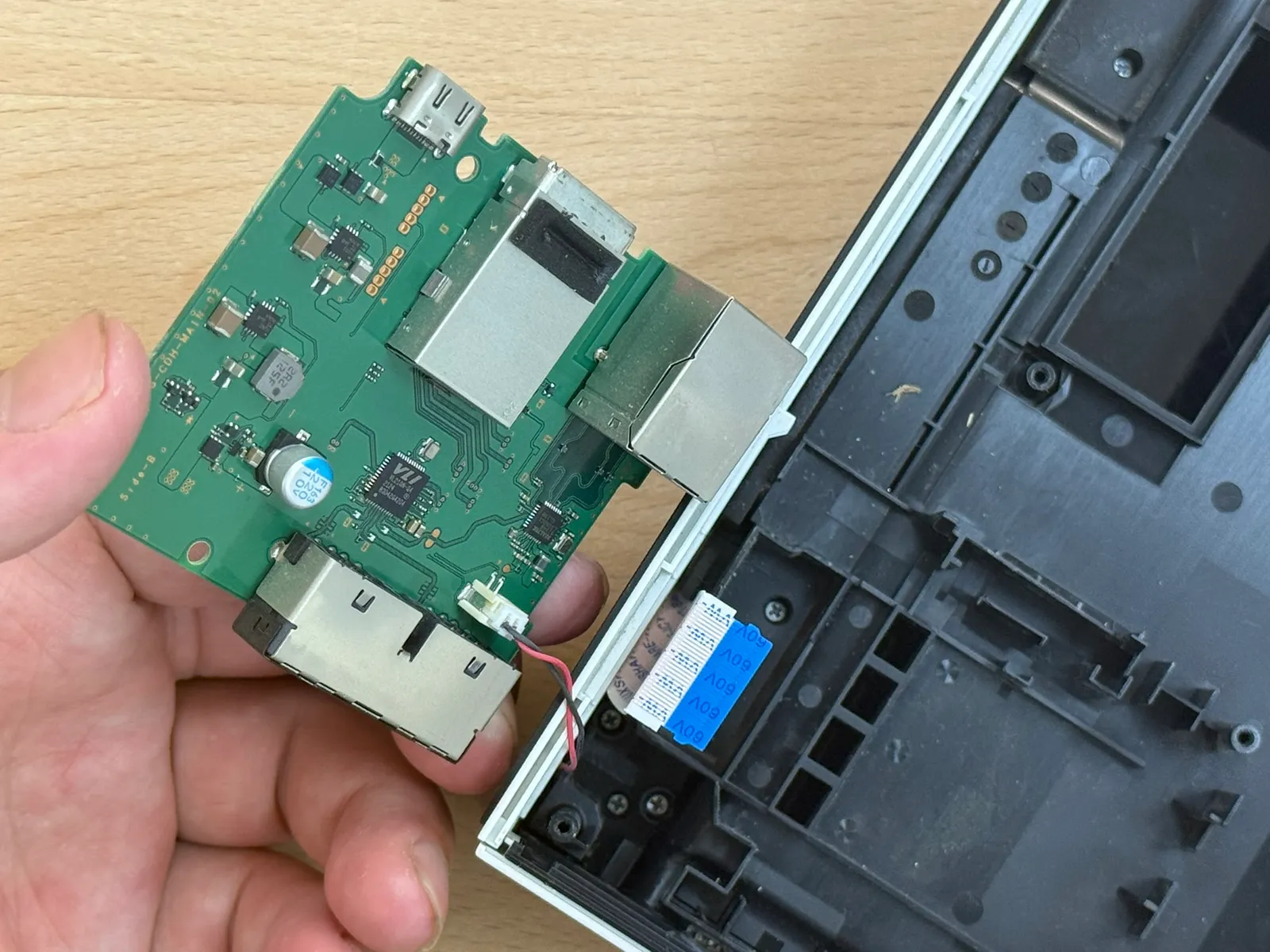

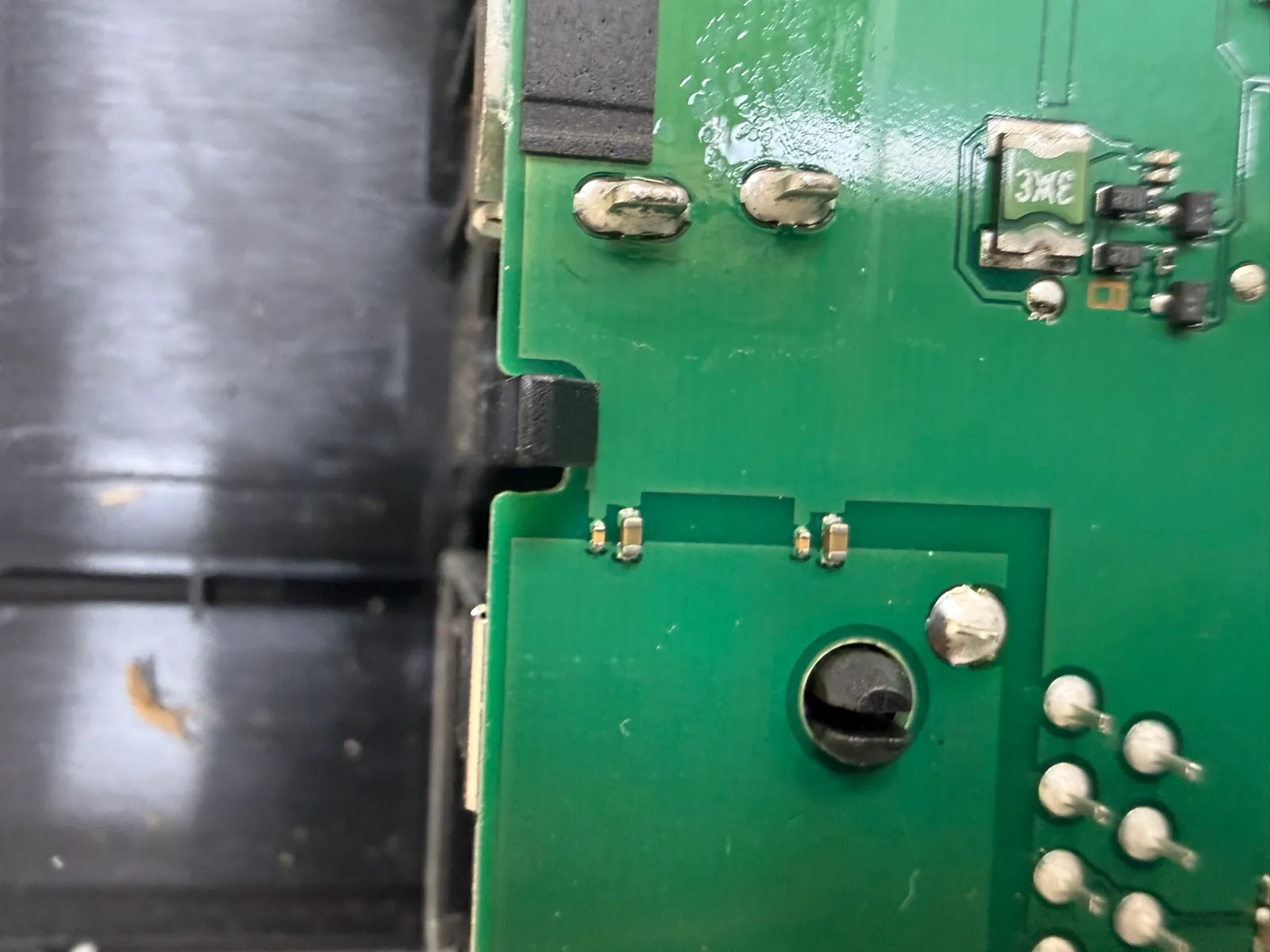

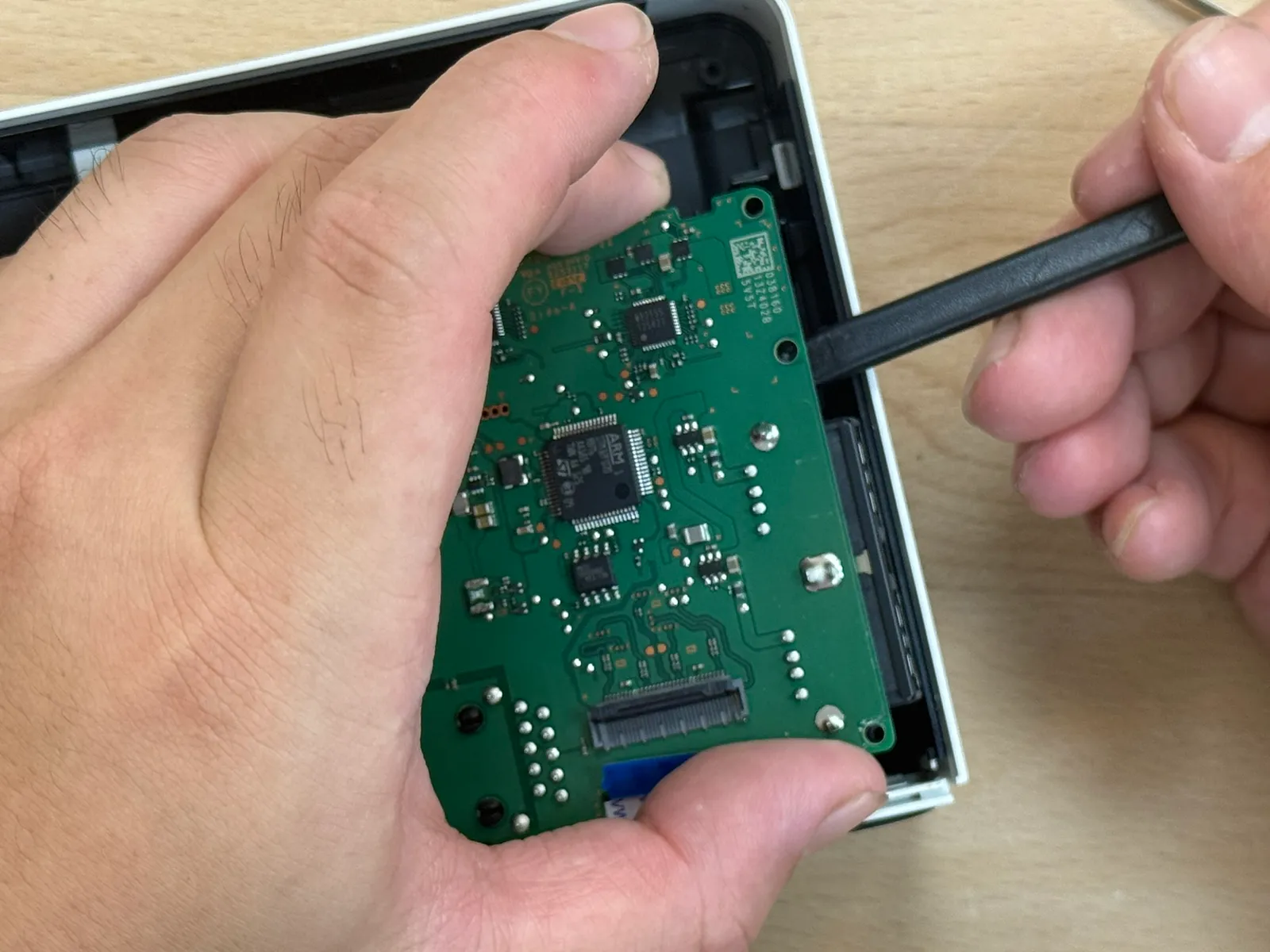

取出主板

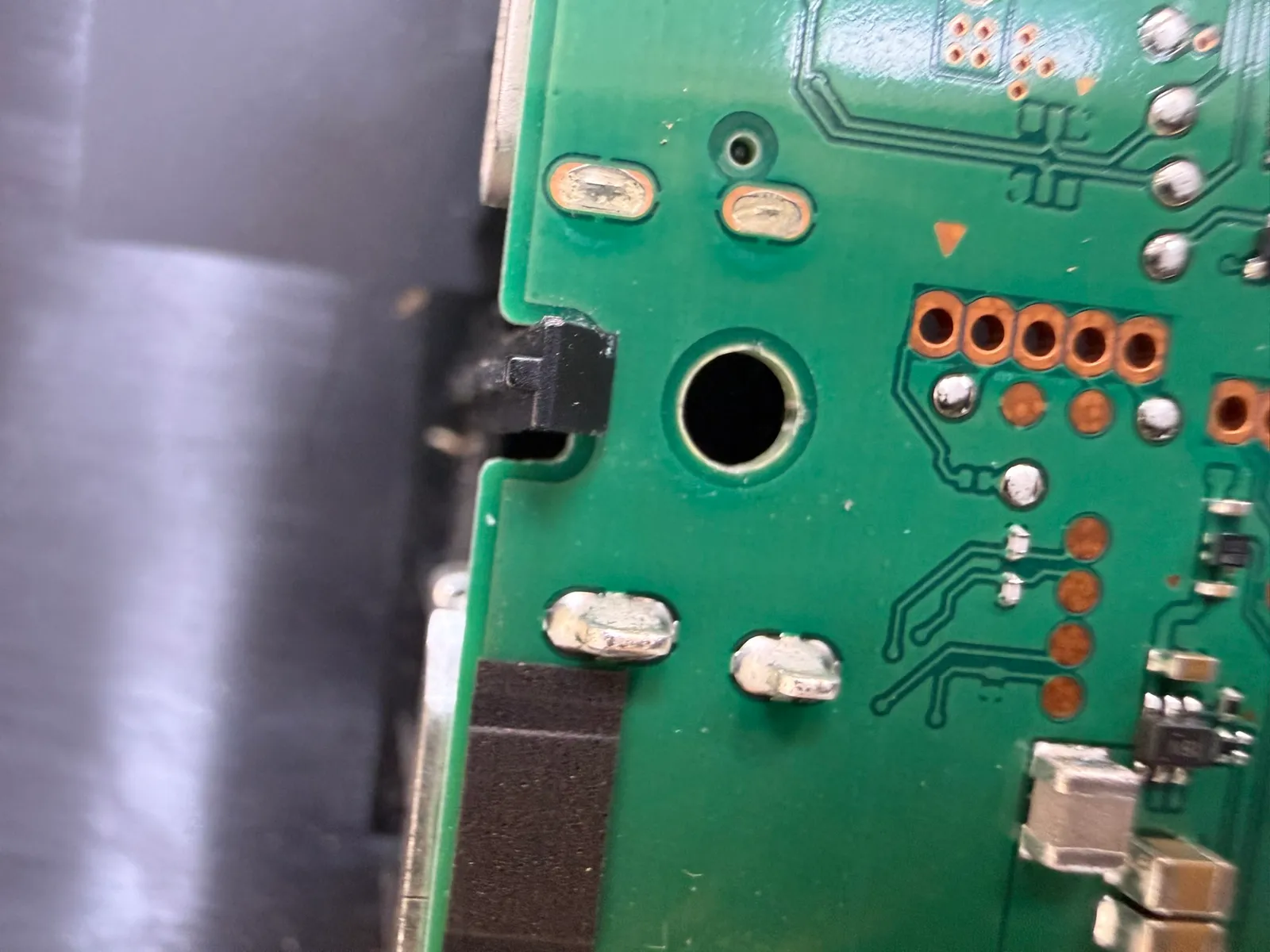

有卡榫，再取出的時候 要注意用翹棒把卡榫弄開。
1
2
3
4
5
6
- 步驟 12 / 共 22

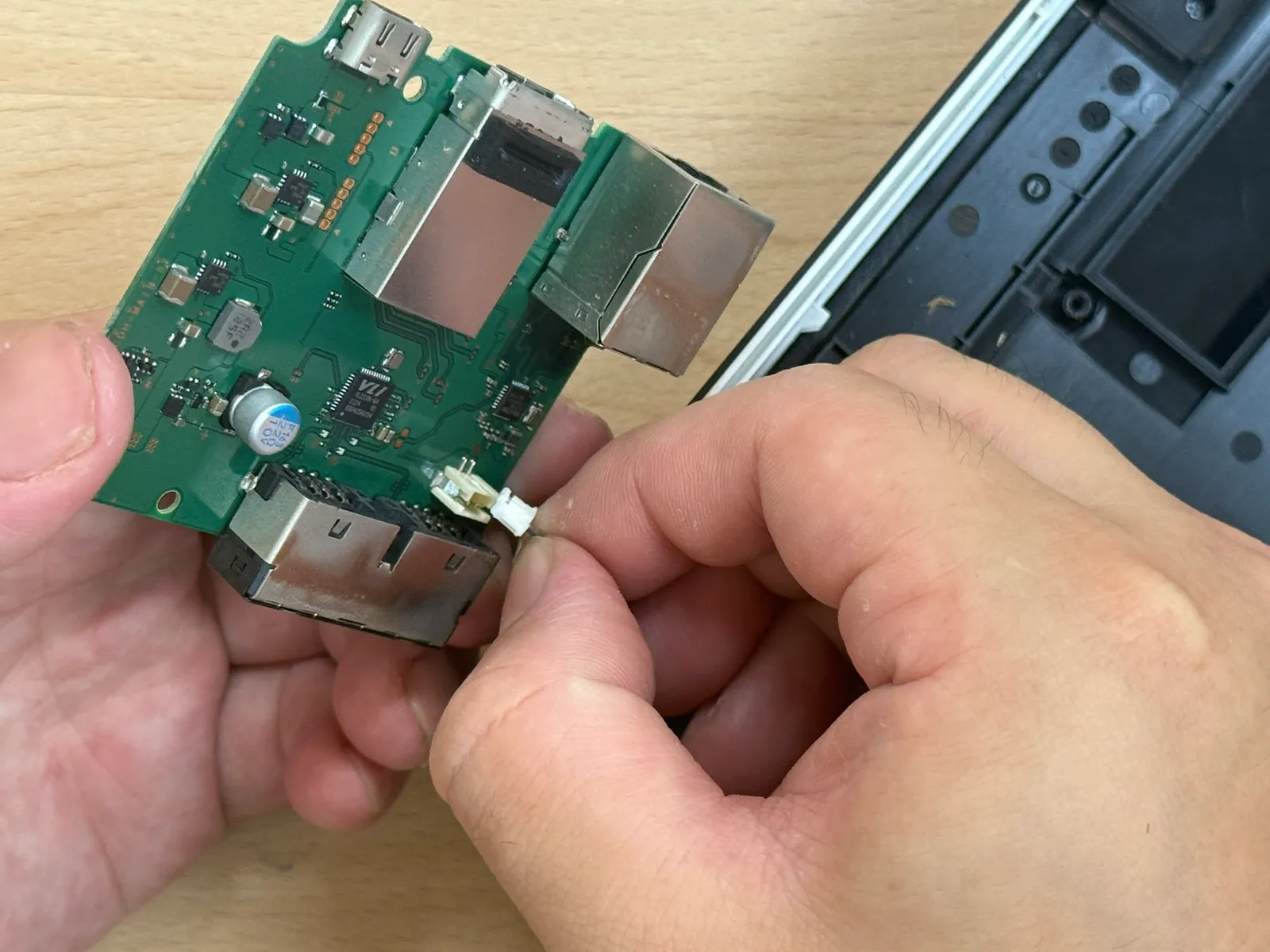

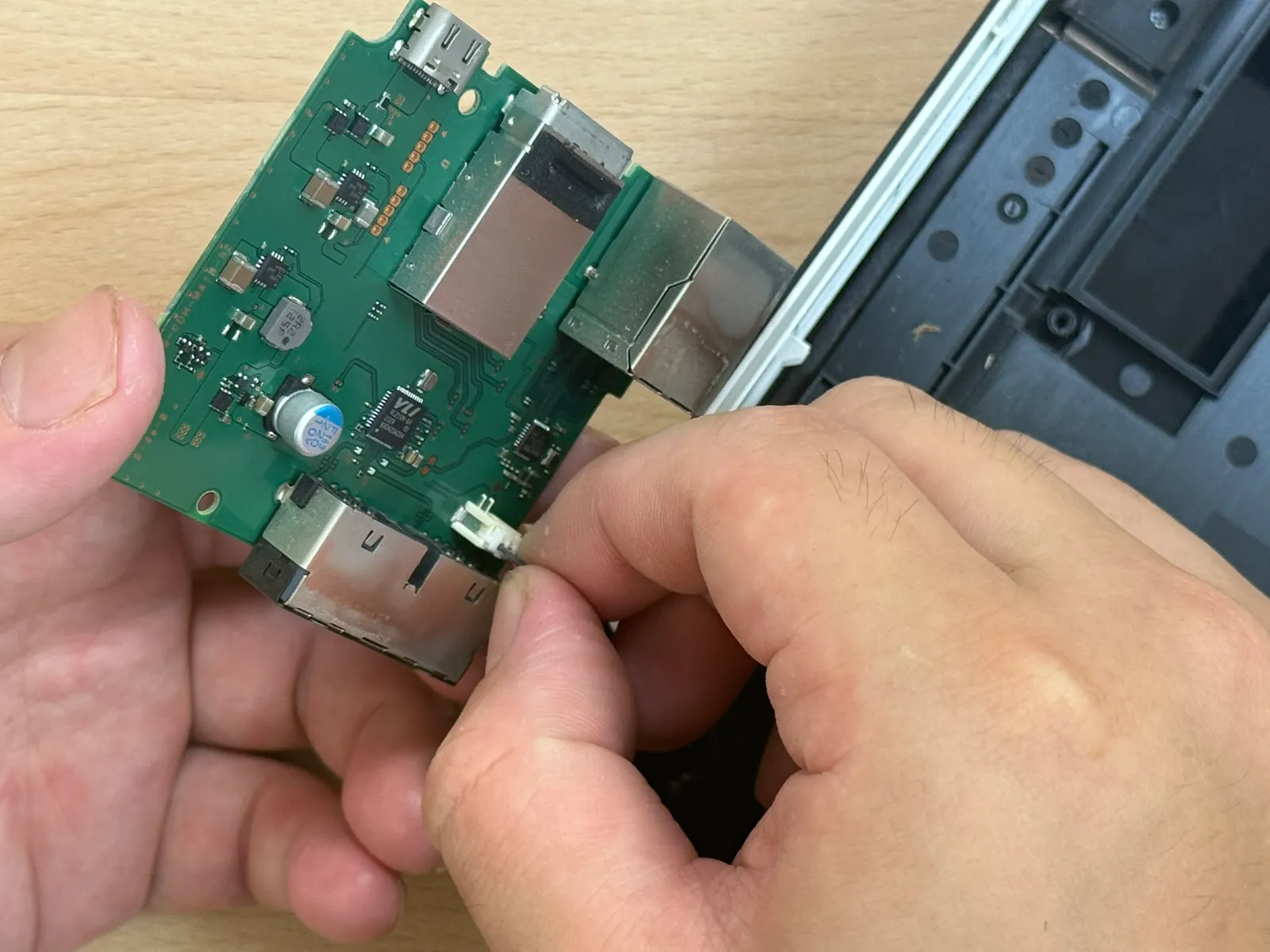

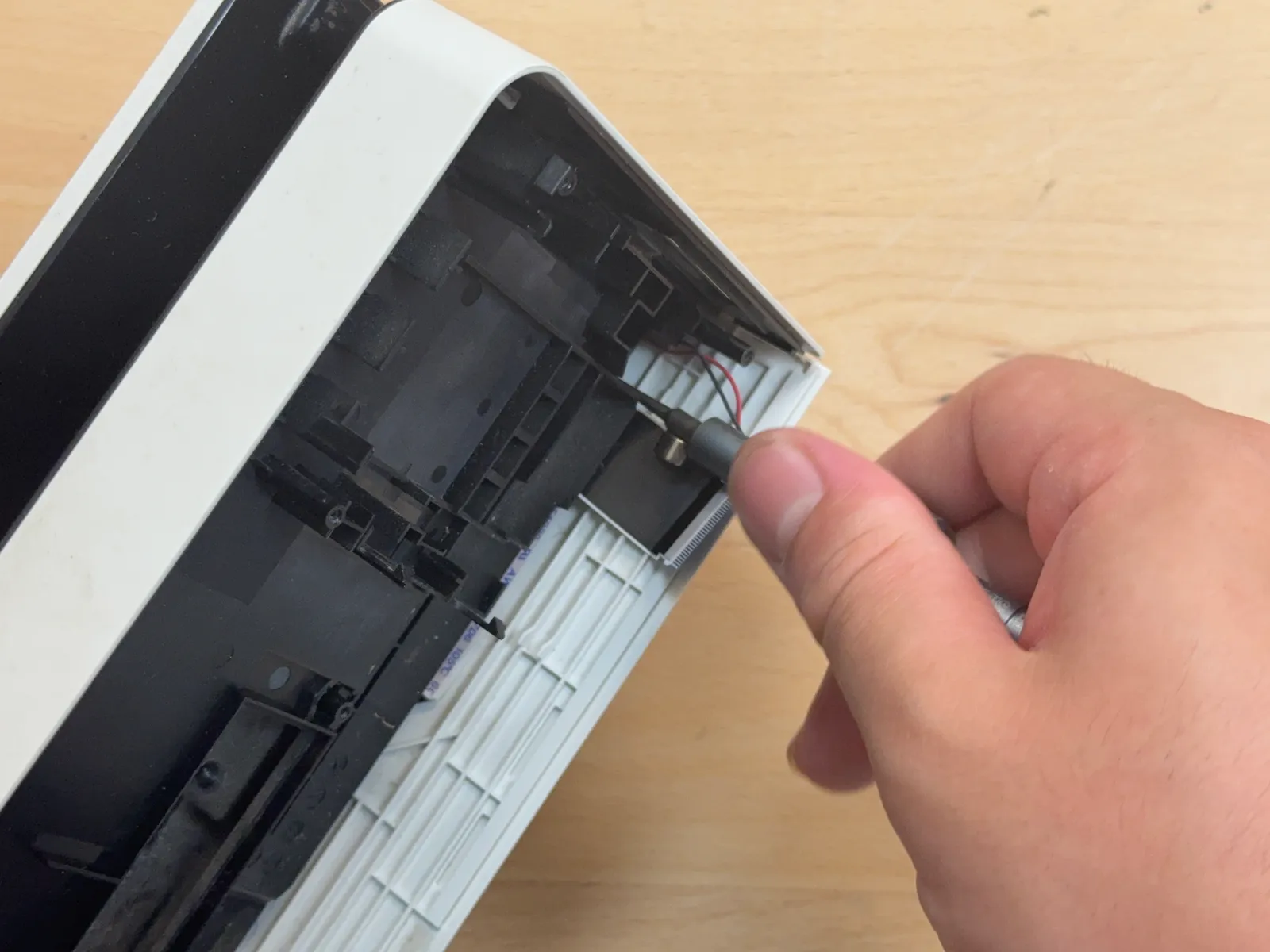

取出LED插頭
1
2
- 步驟 13 / 共 22

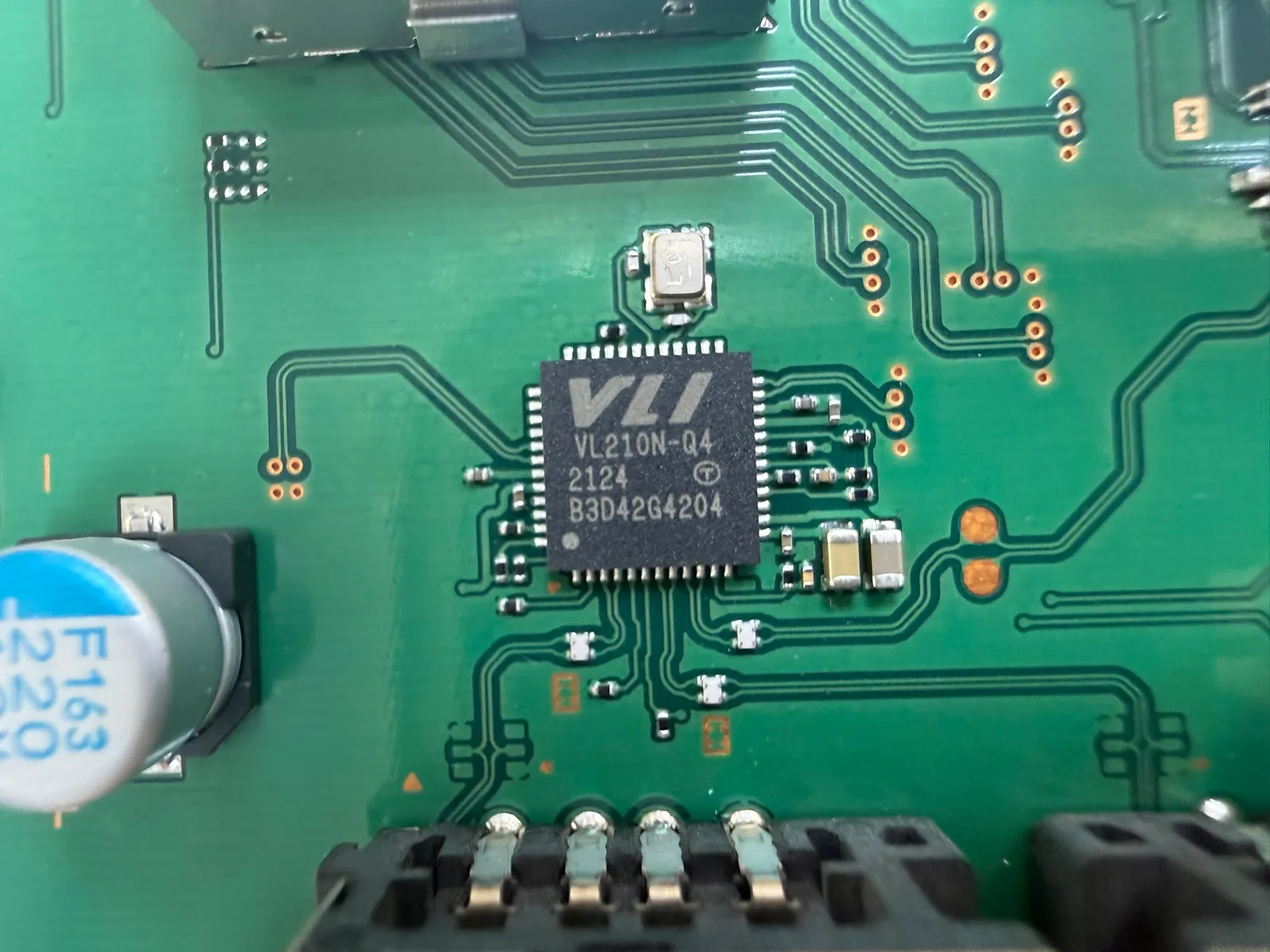

HUB 控制晶片
製造商：威鋒電子(VIA Labs) 型號：VL210N-Q4
- 步驟 14 / 共 22

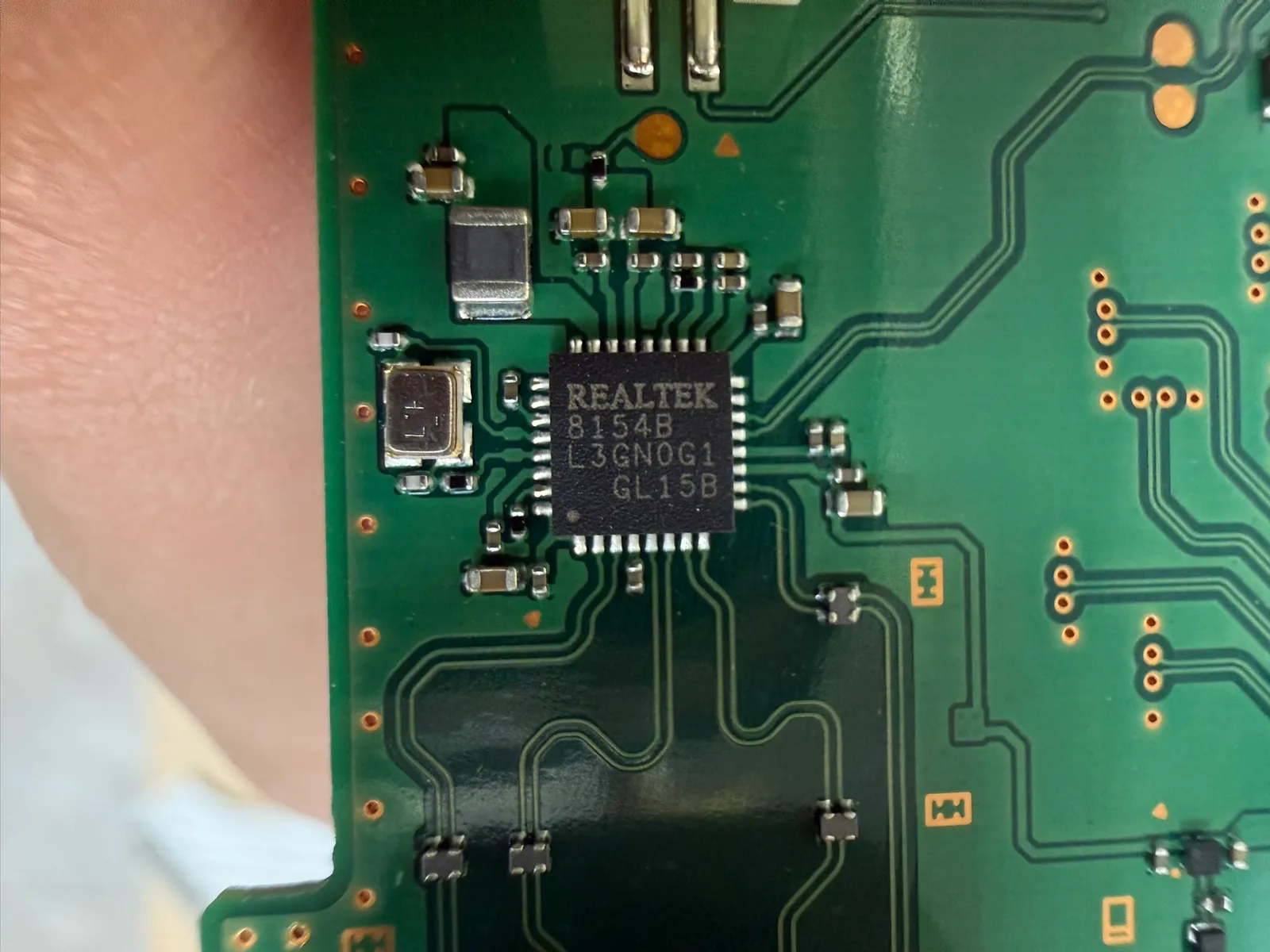

網路轉換 晶片
製造商：Realtek(瑞昱) 型號：8154B
- 步驟 15 / 共 22

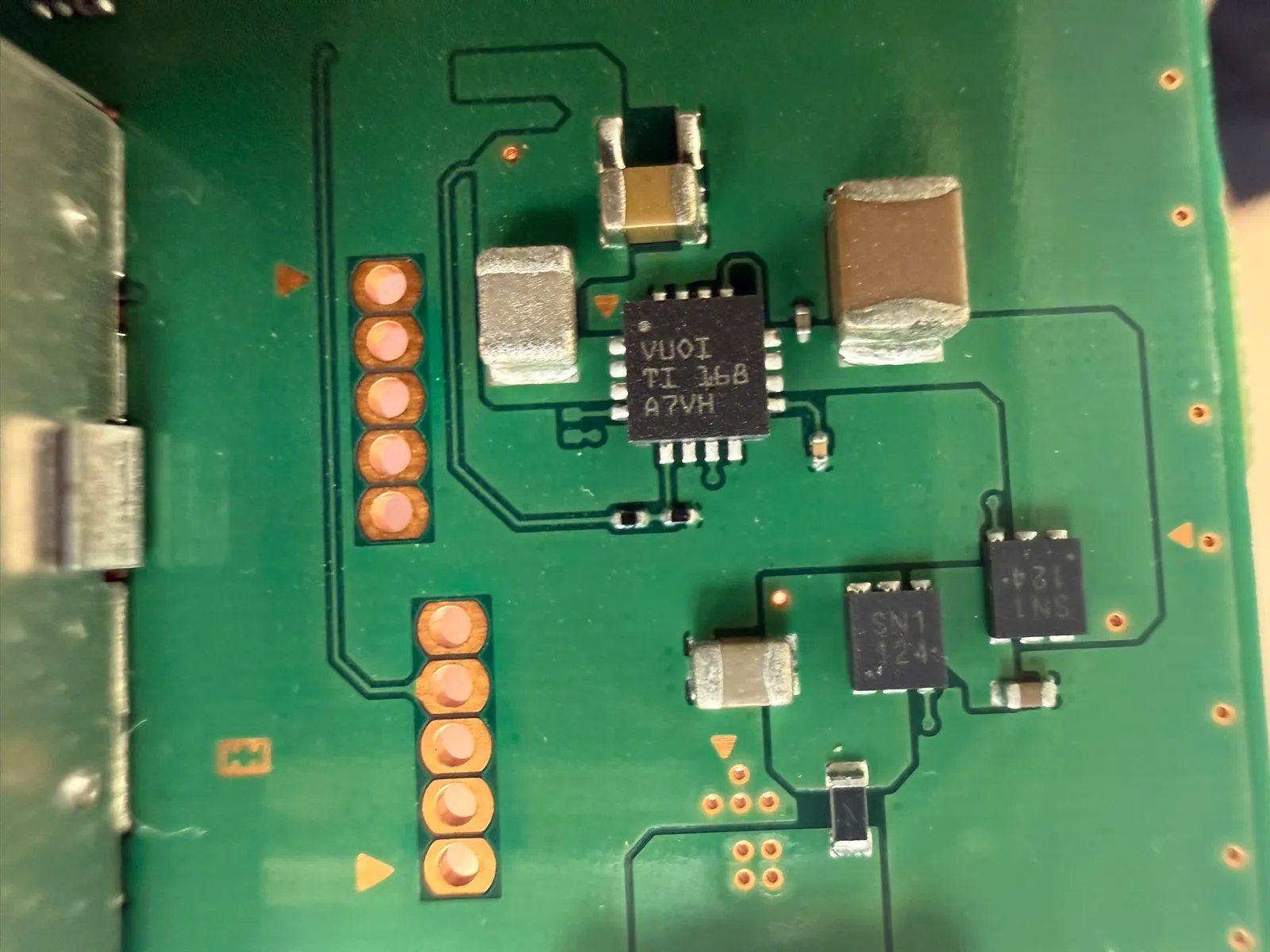

降壓 晶片
製造商：德州儀器（Texas Instruments, TI） 型號：VUOI(TPS62150)
- 步驟 16 / 共 22

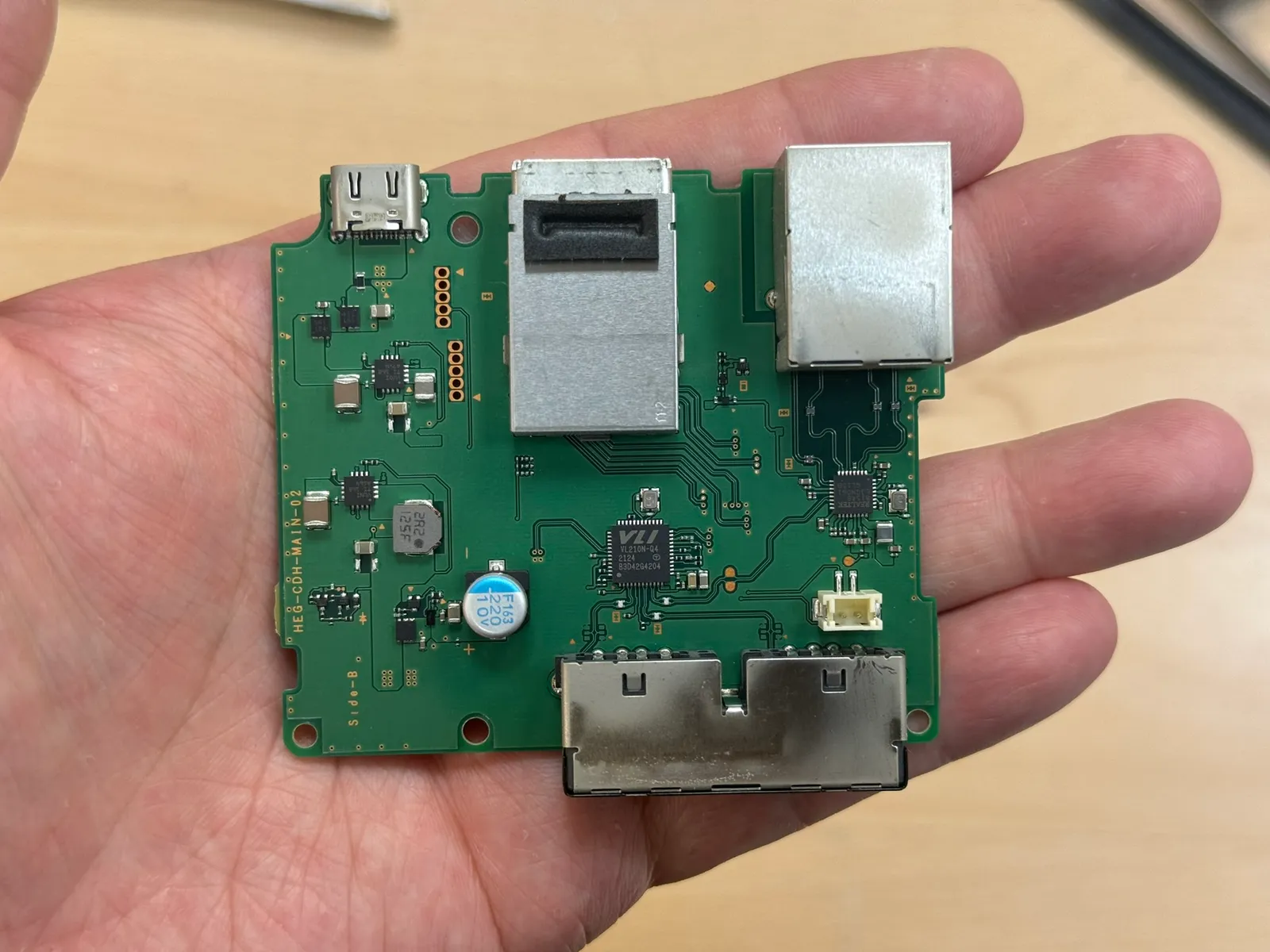

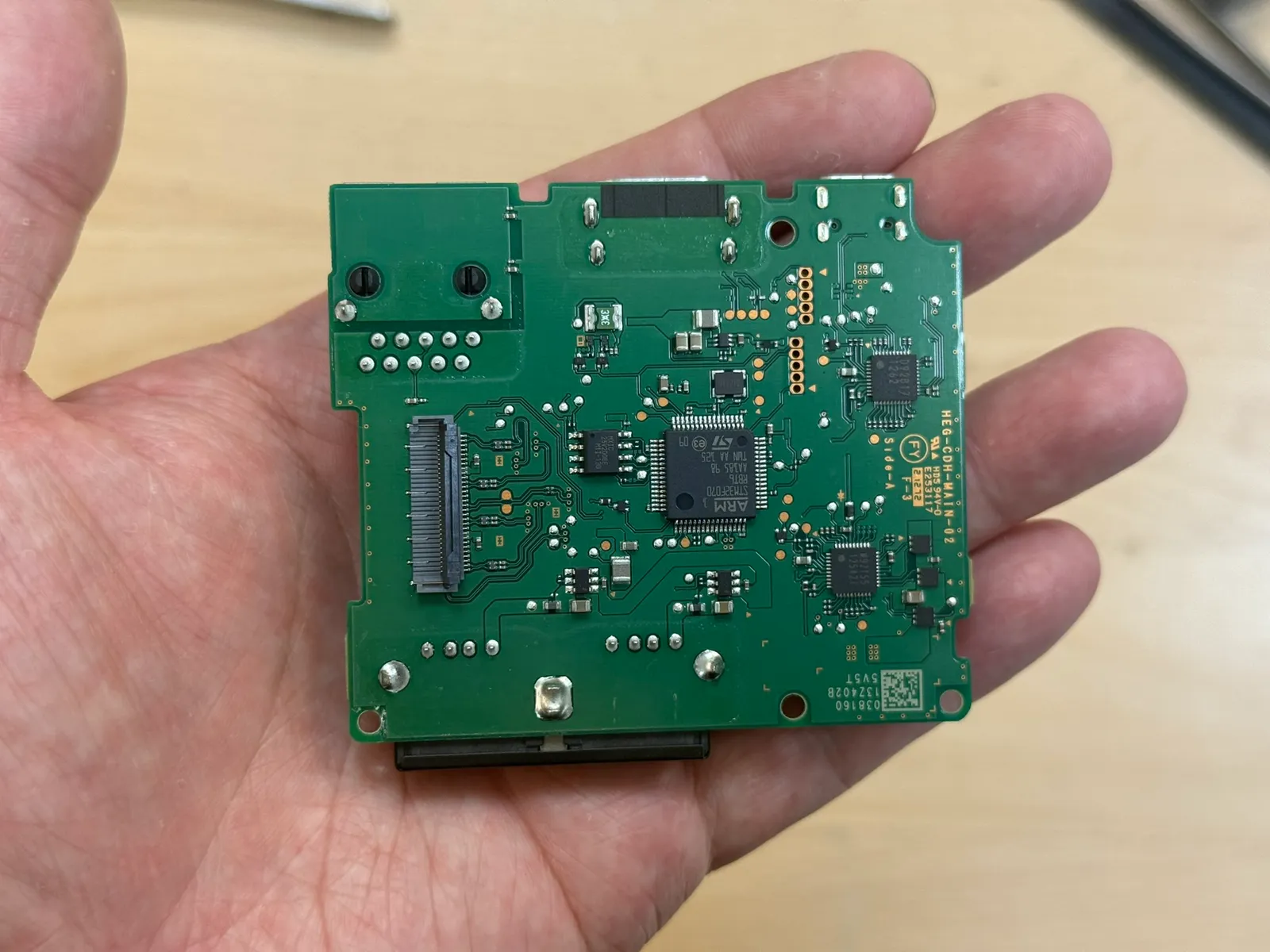

主板
1
2
- 步驟 17 / 共 22

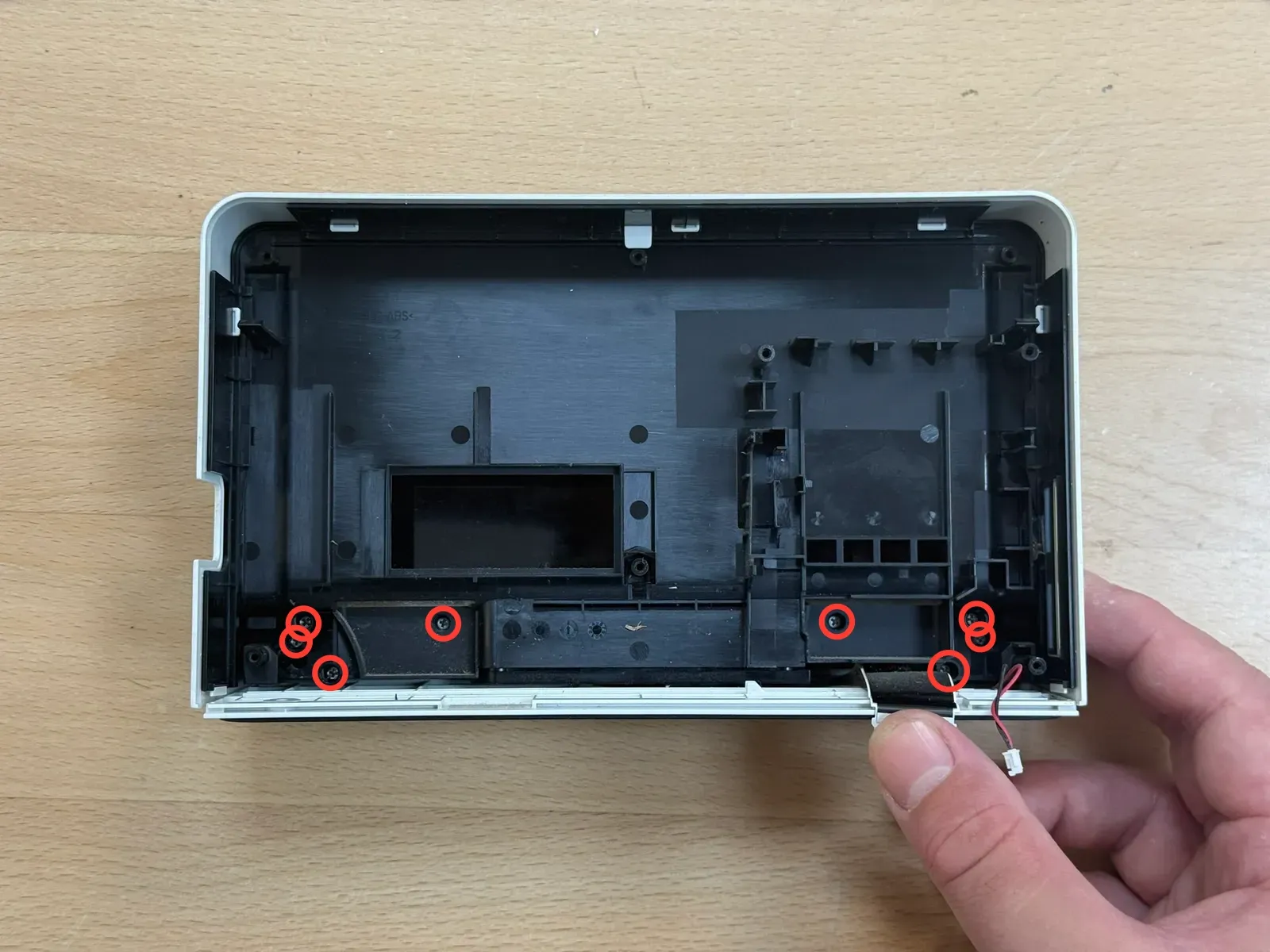

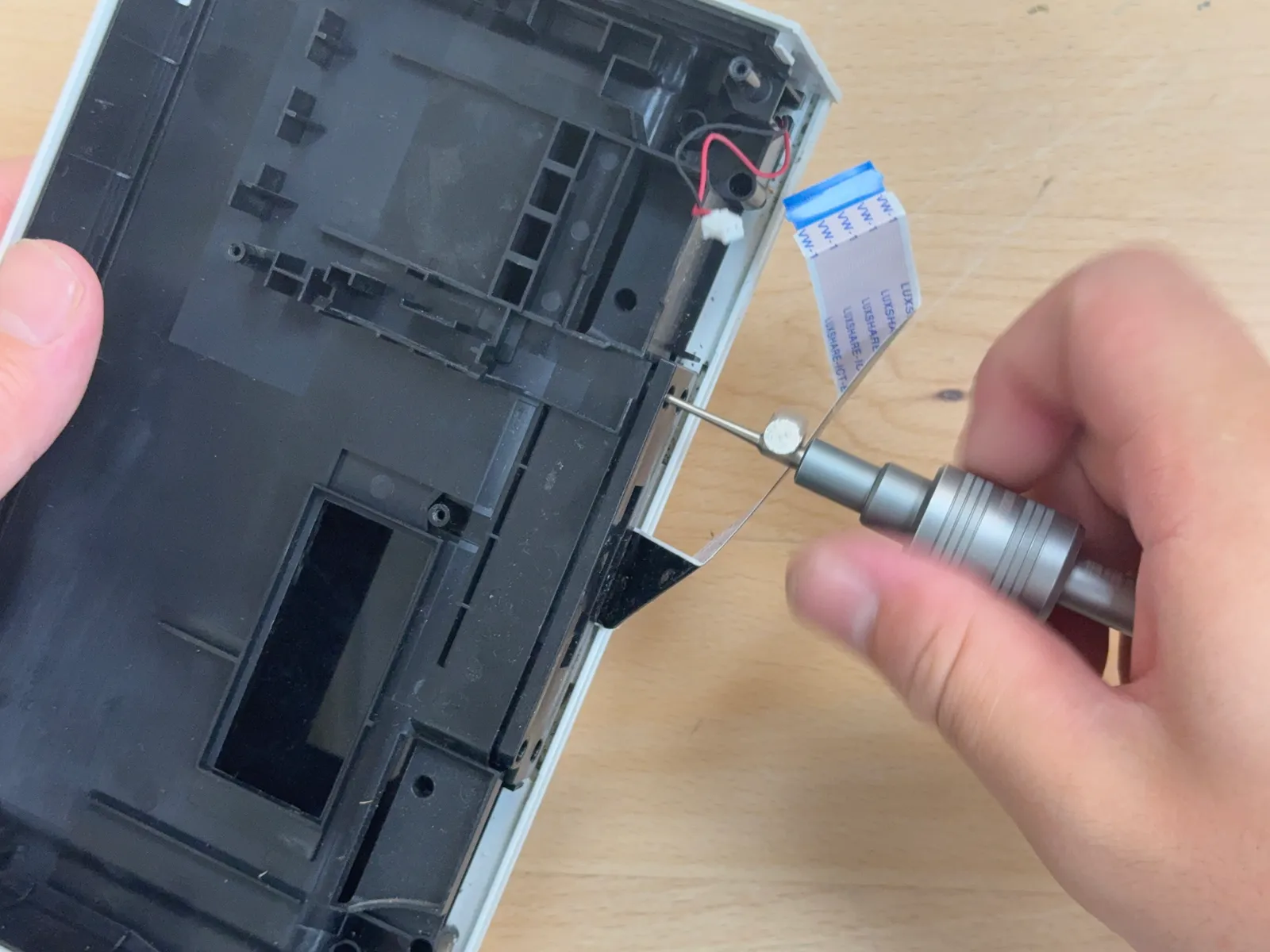

卸掉8顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
8
9
- 步驟 18 / 共 22
取出底板
- 步驟 19 / 共 22

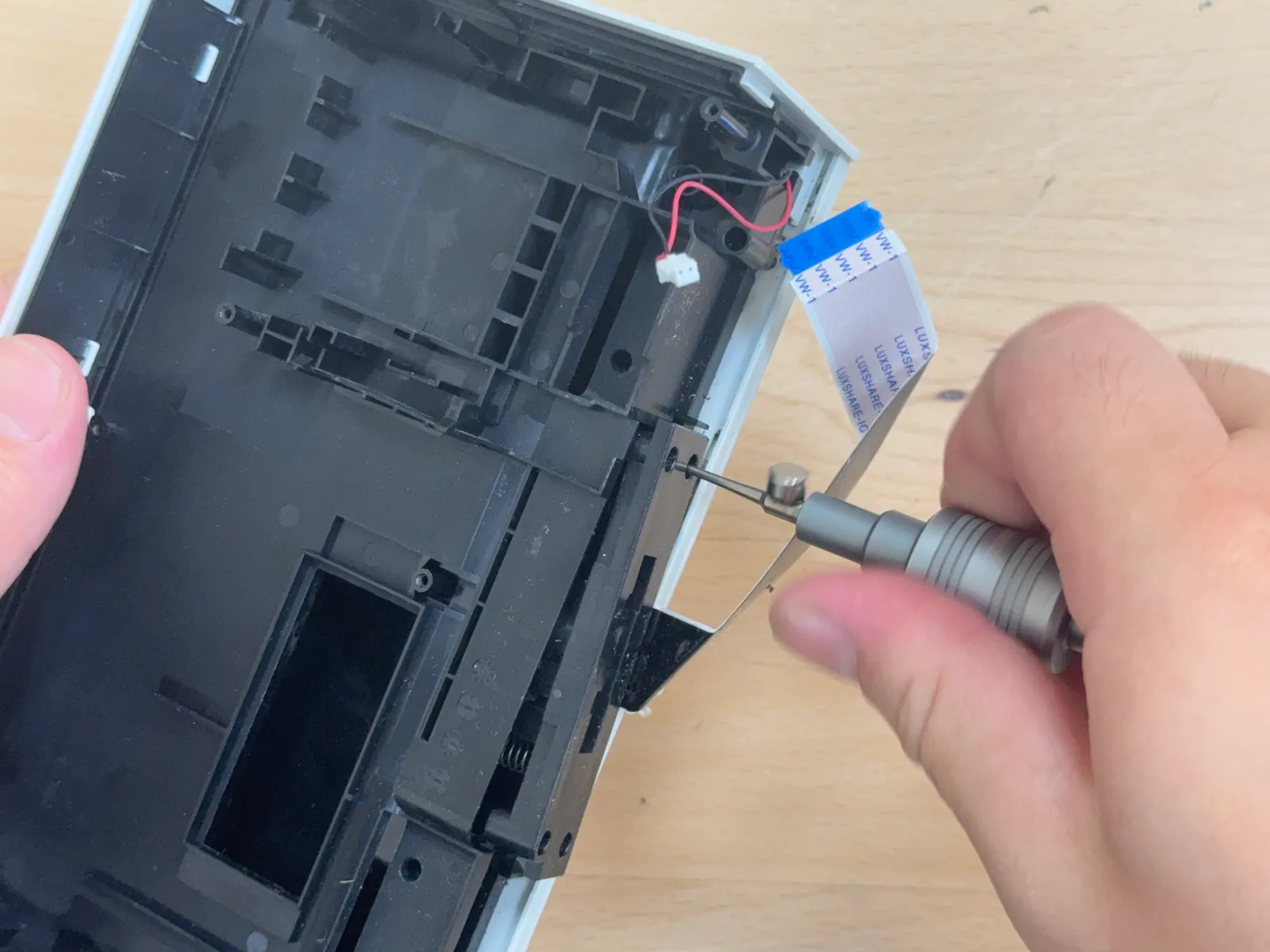

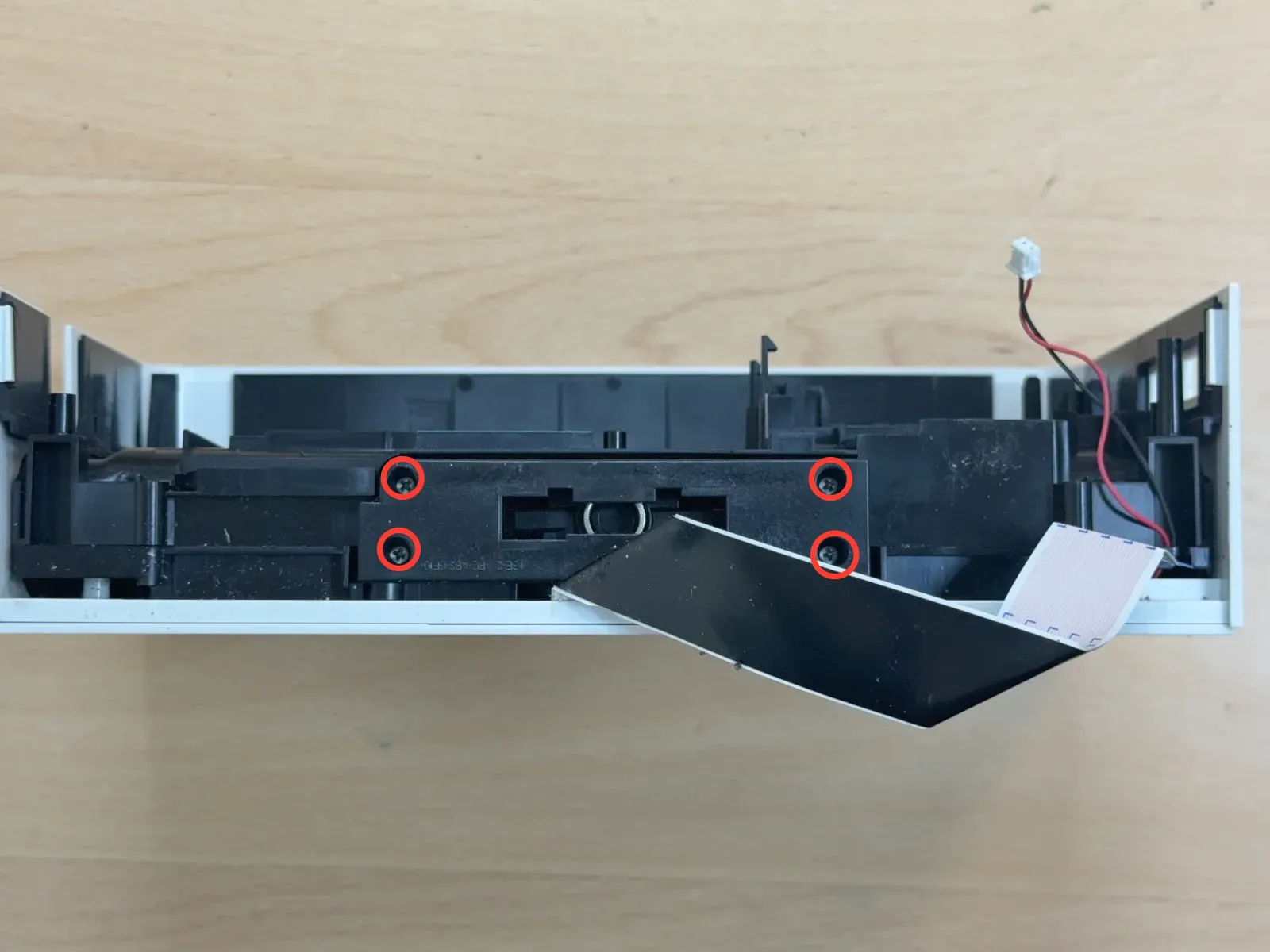

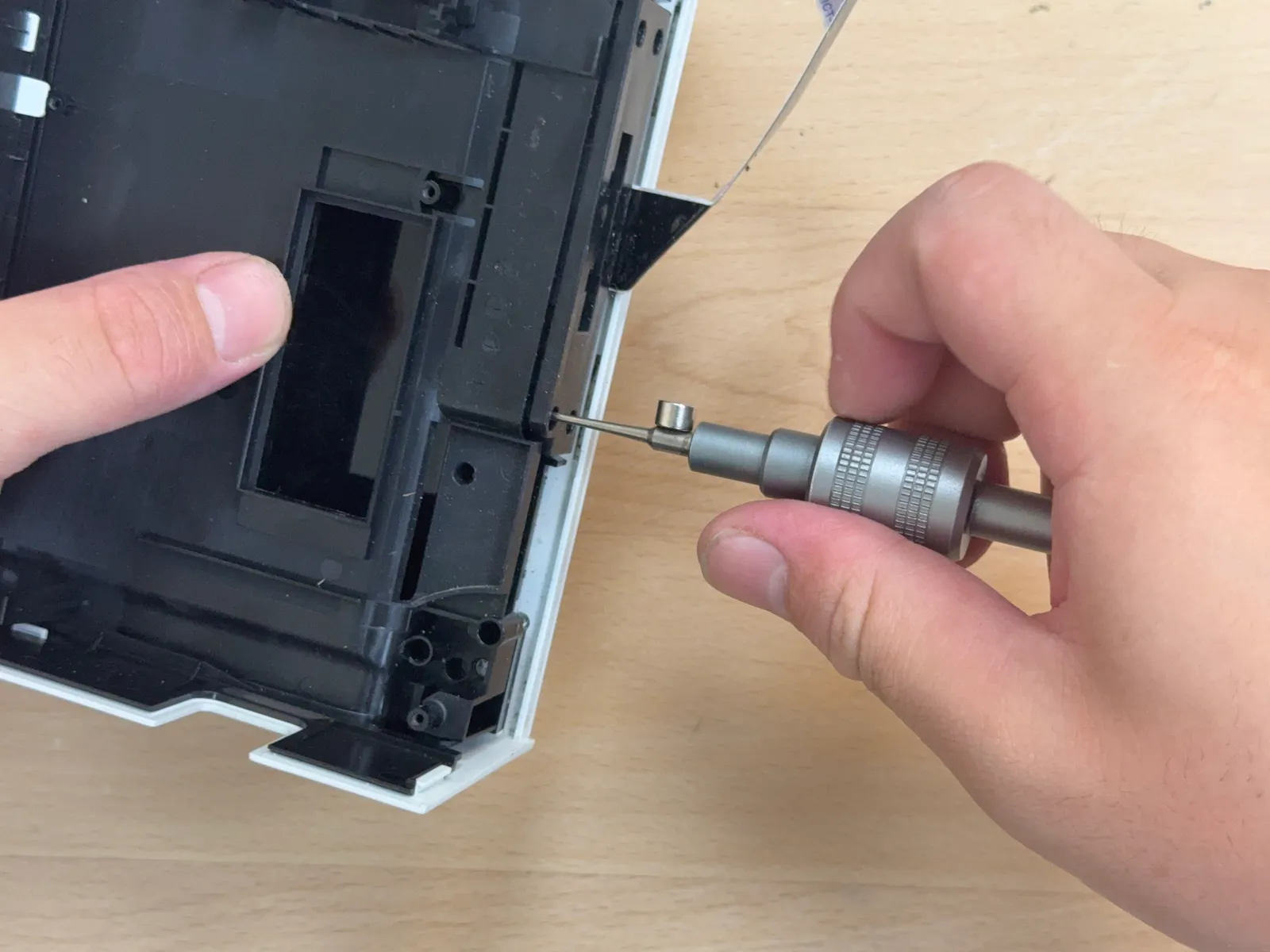

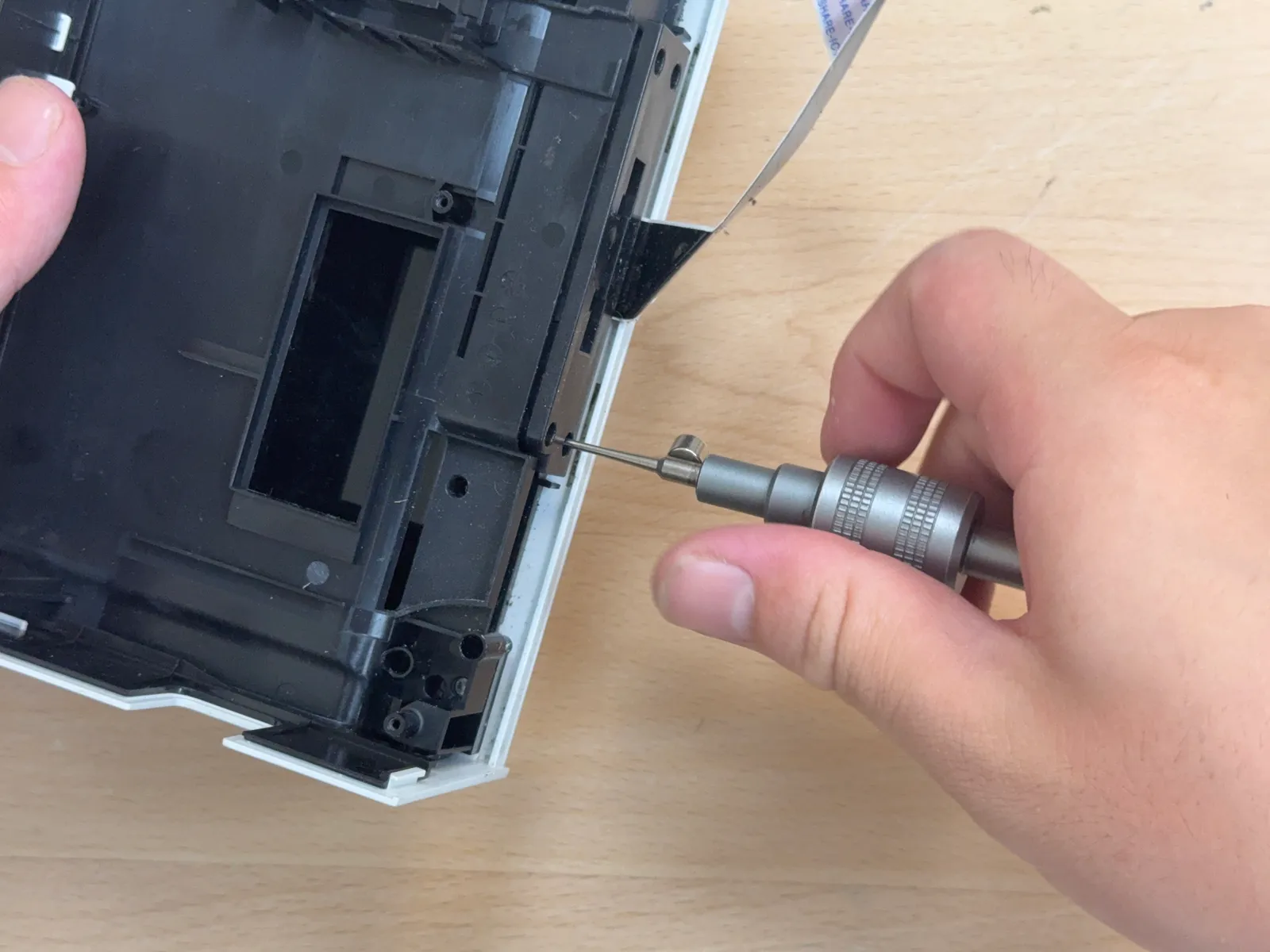

卸掉4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 20 / 共 22

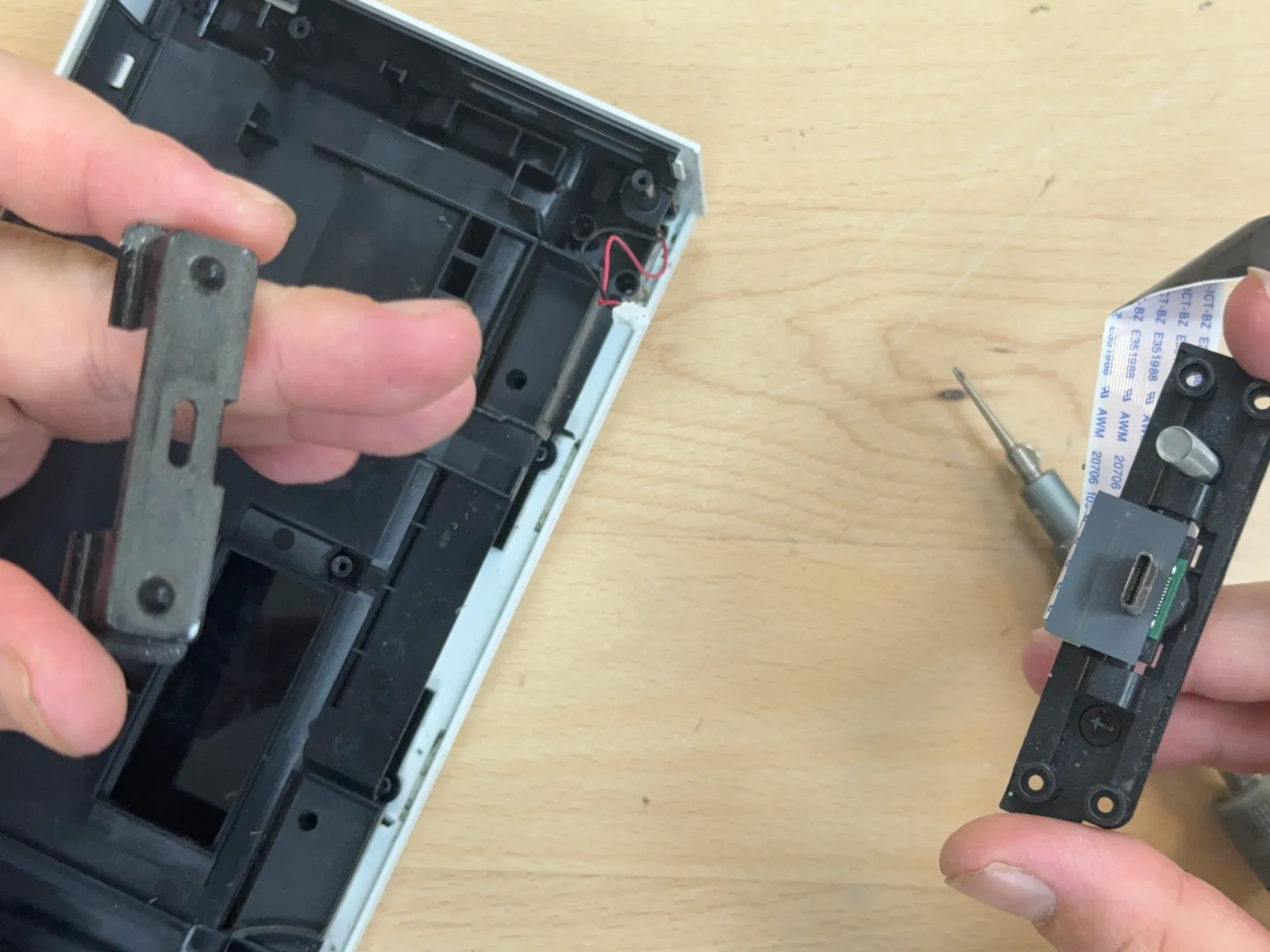

取出 Type-C模塊
- 步驟 21 / 共 22

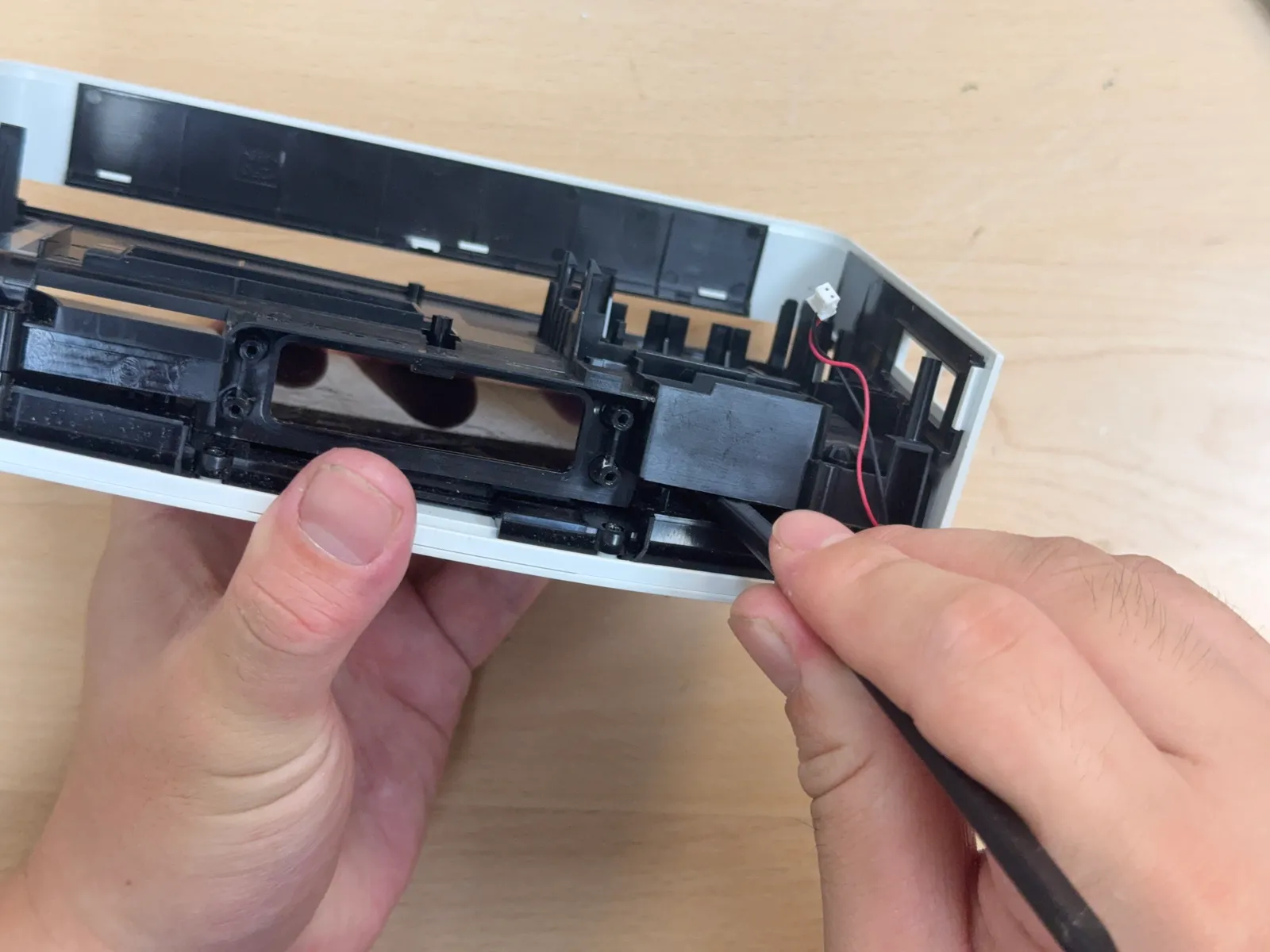

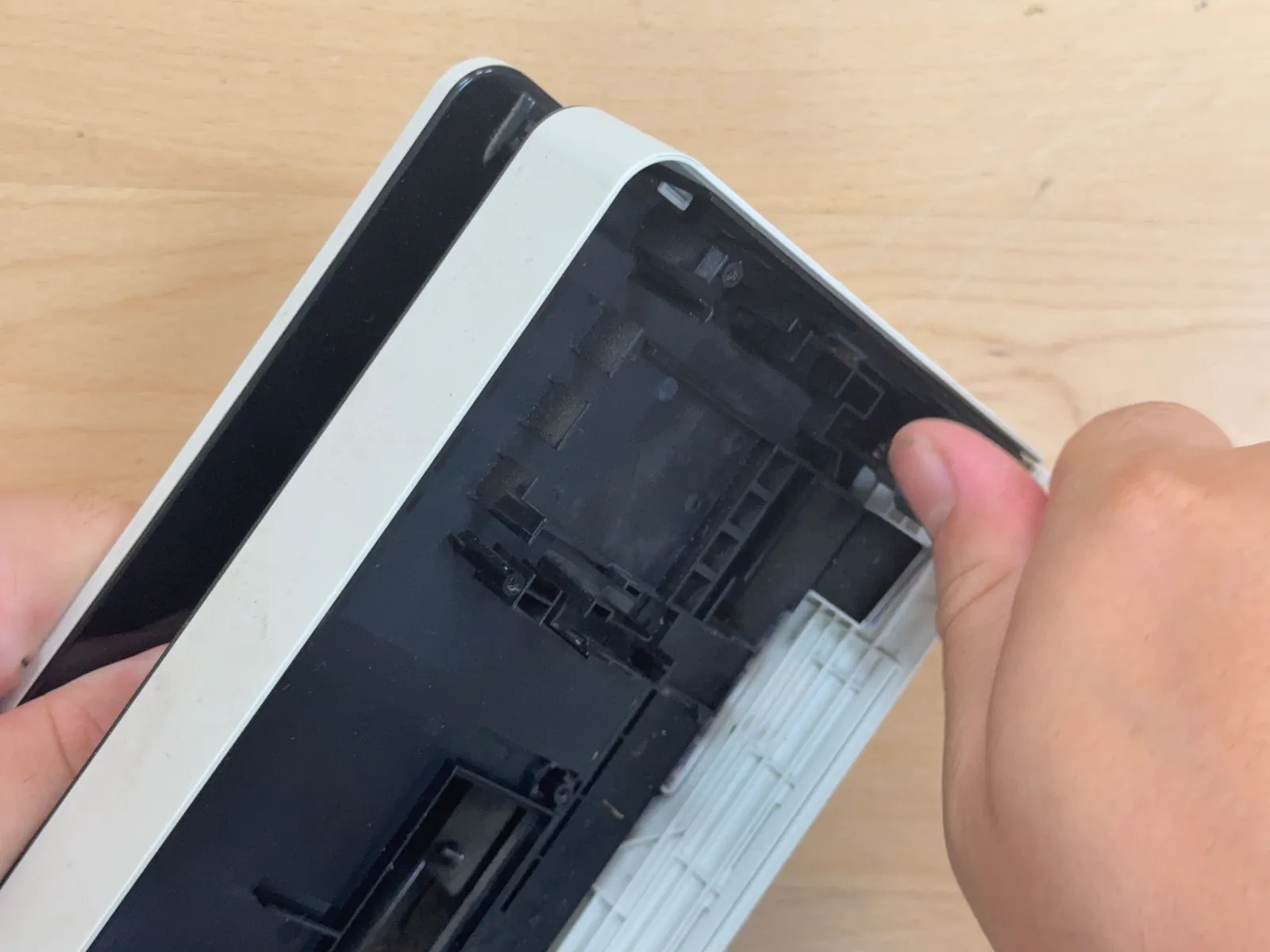

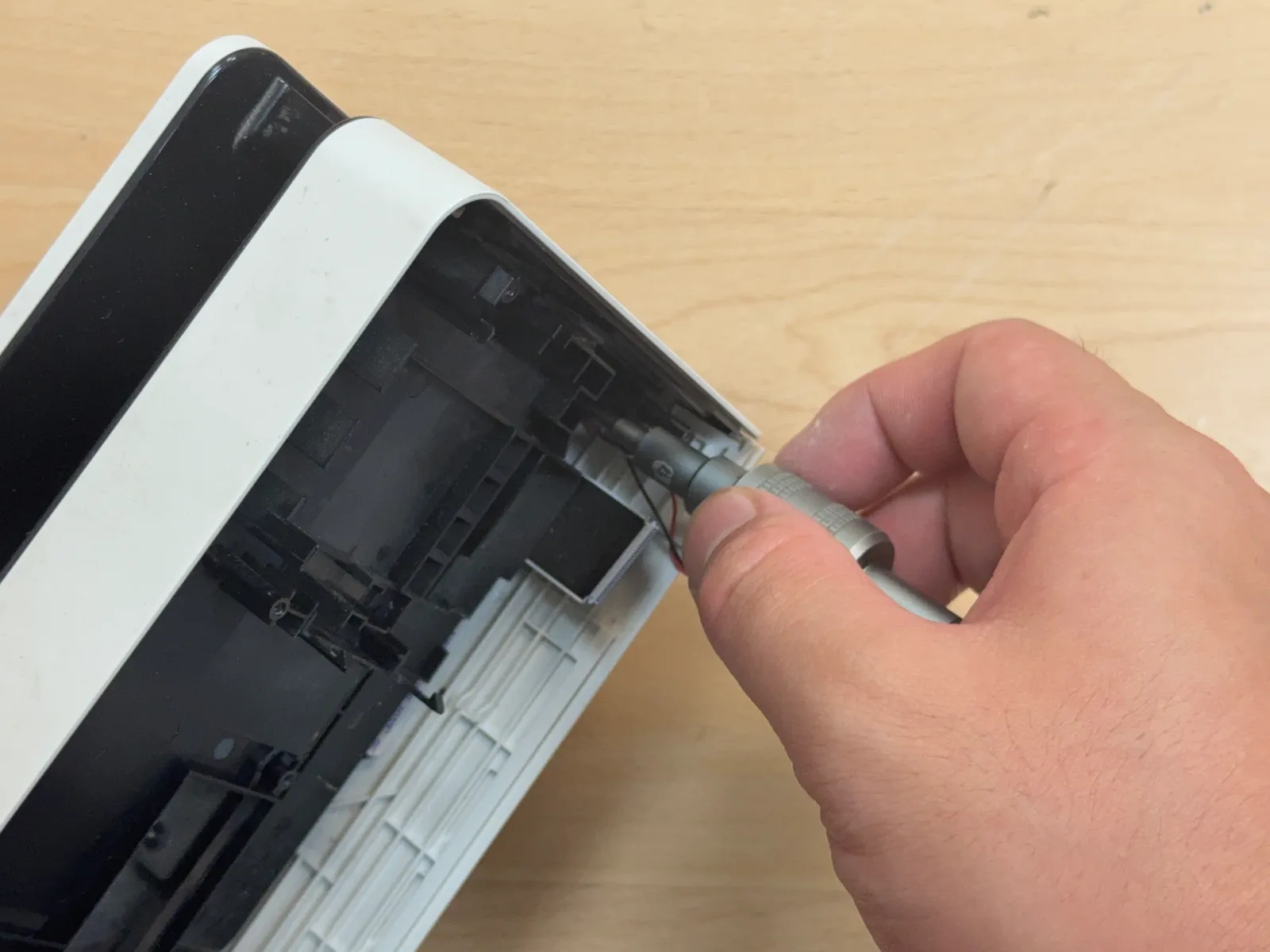

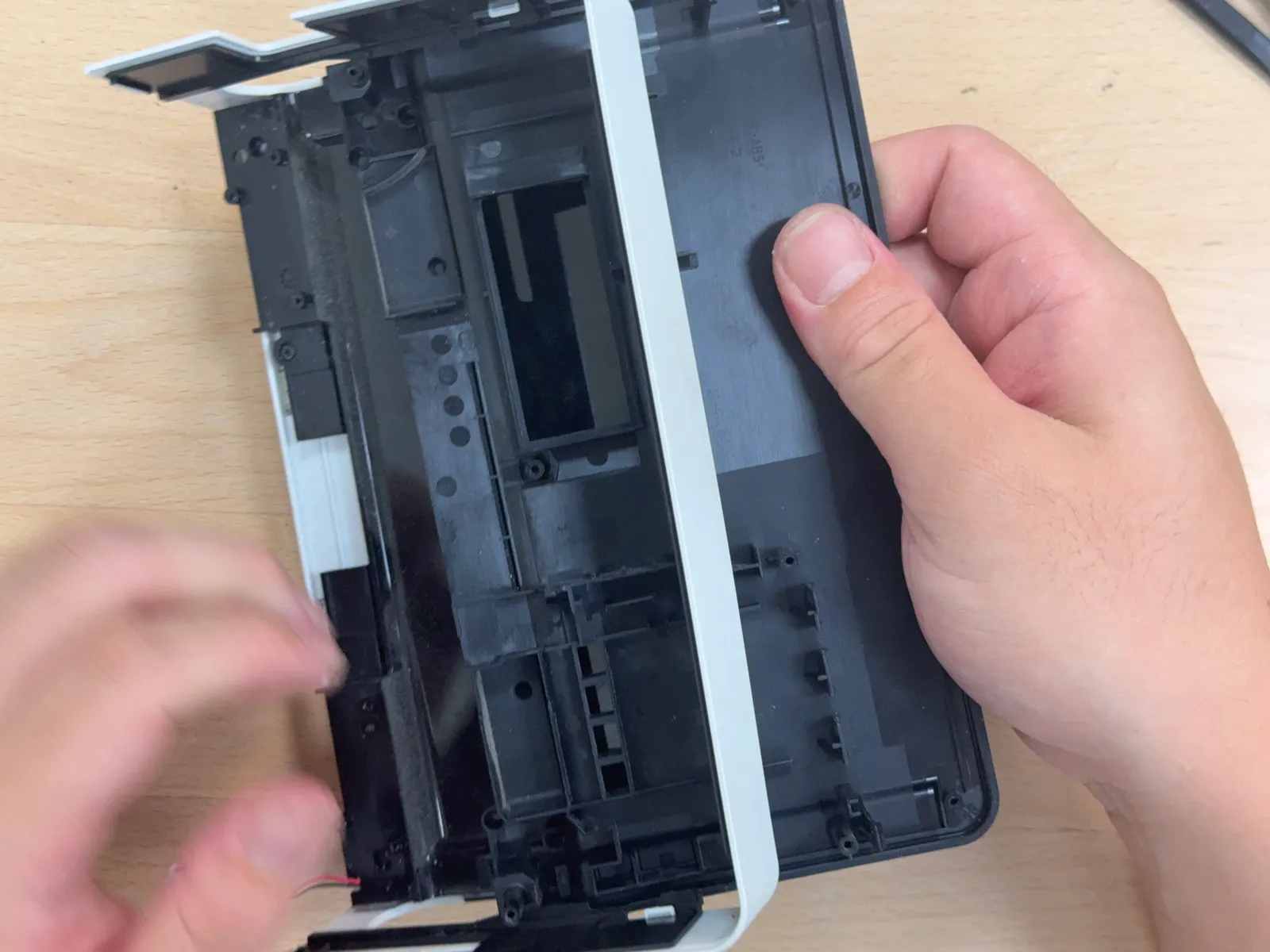

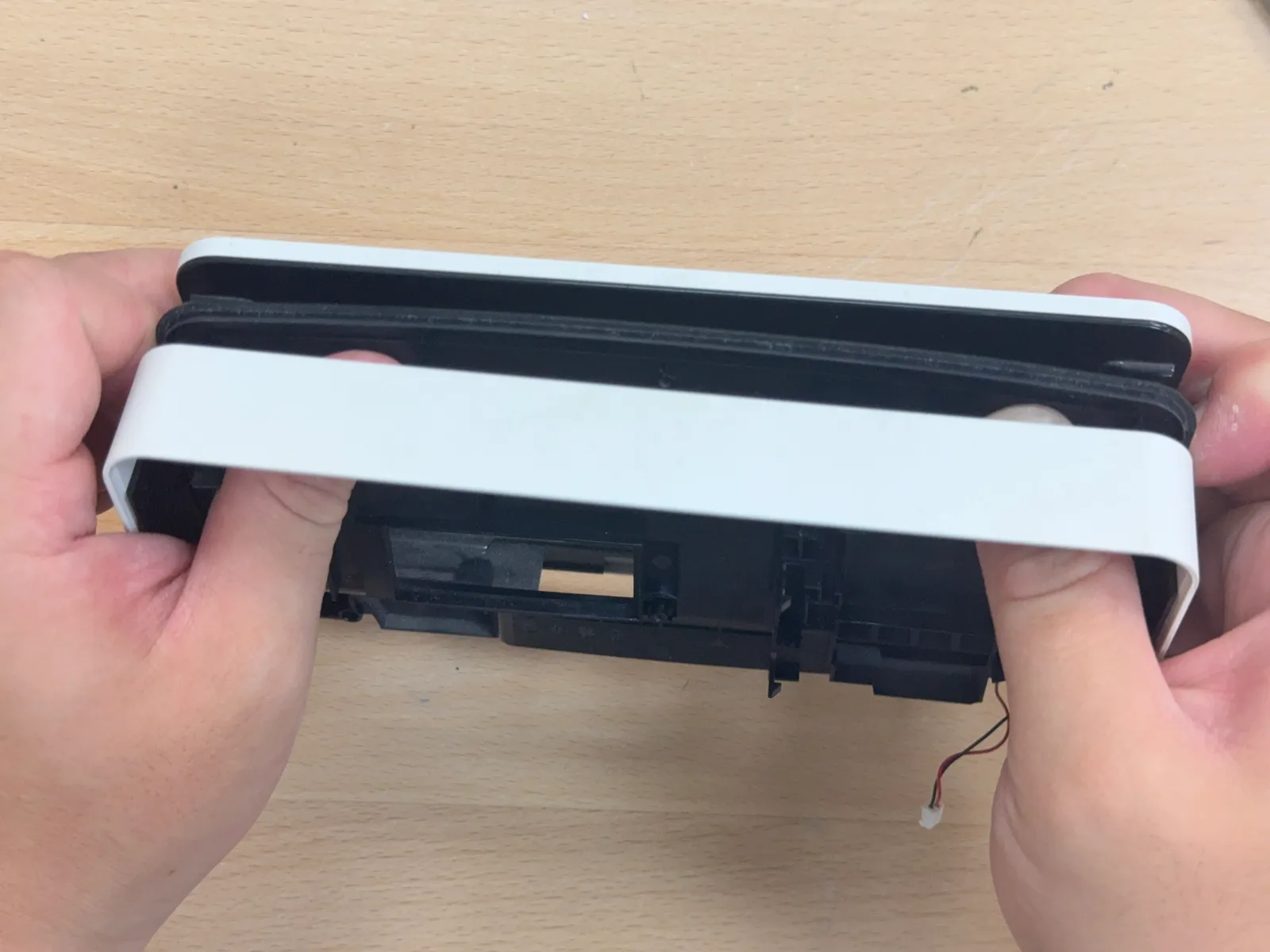

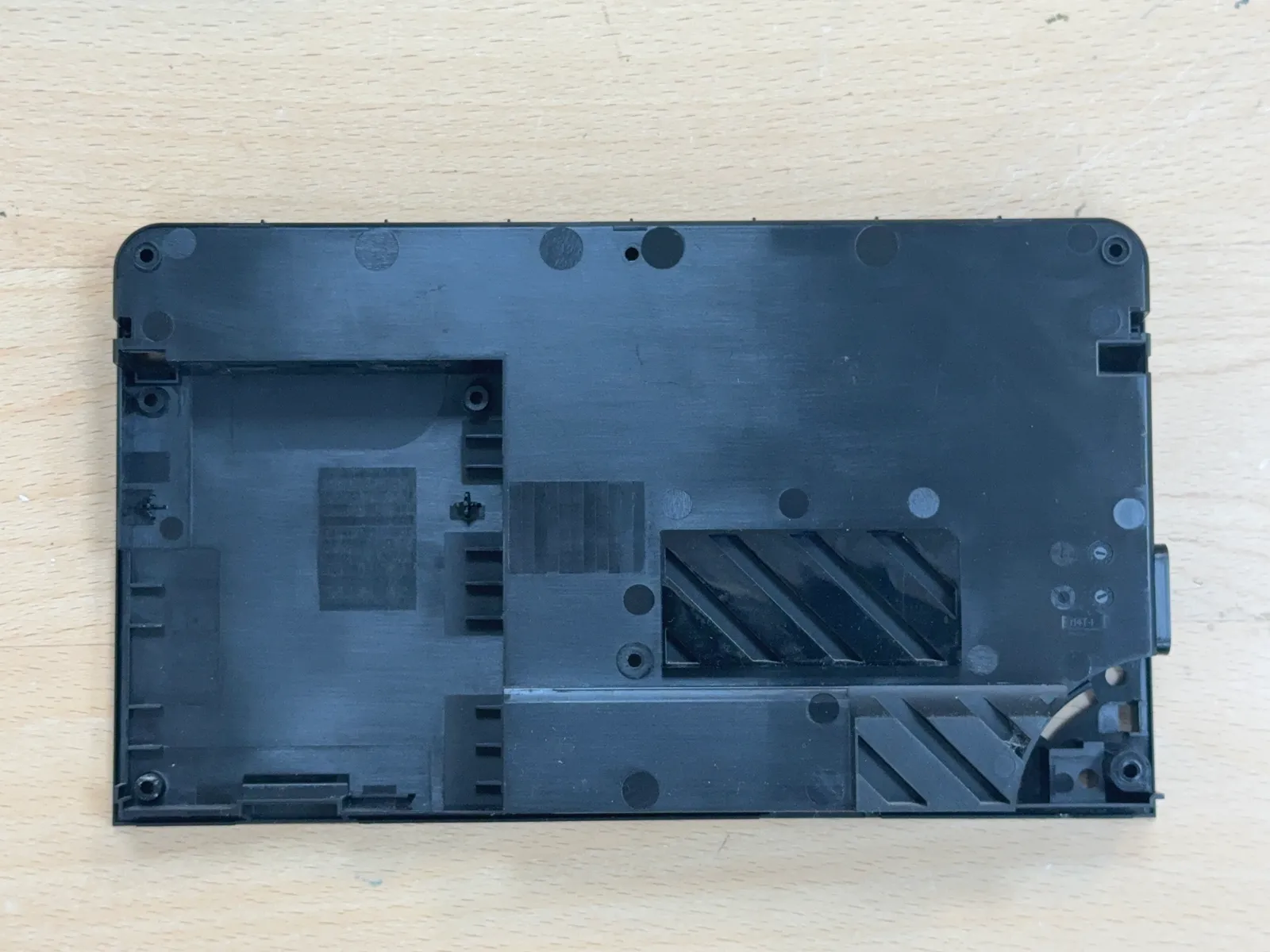

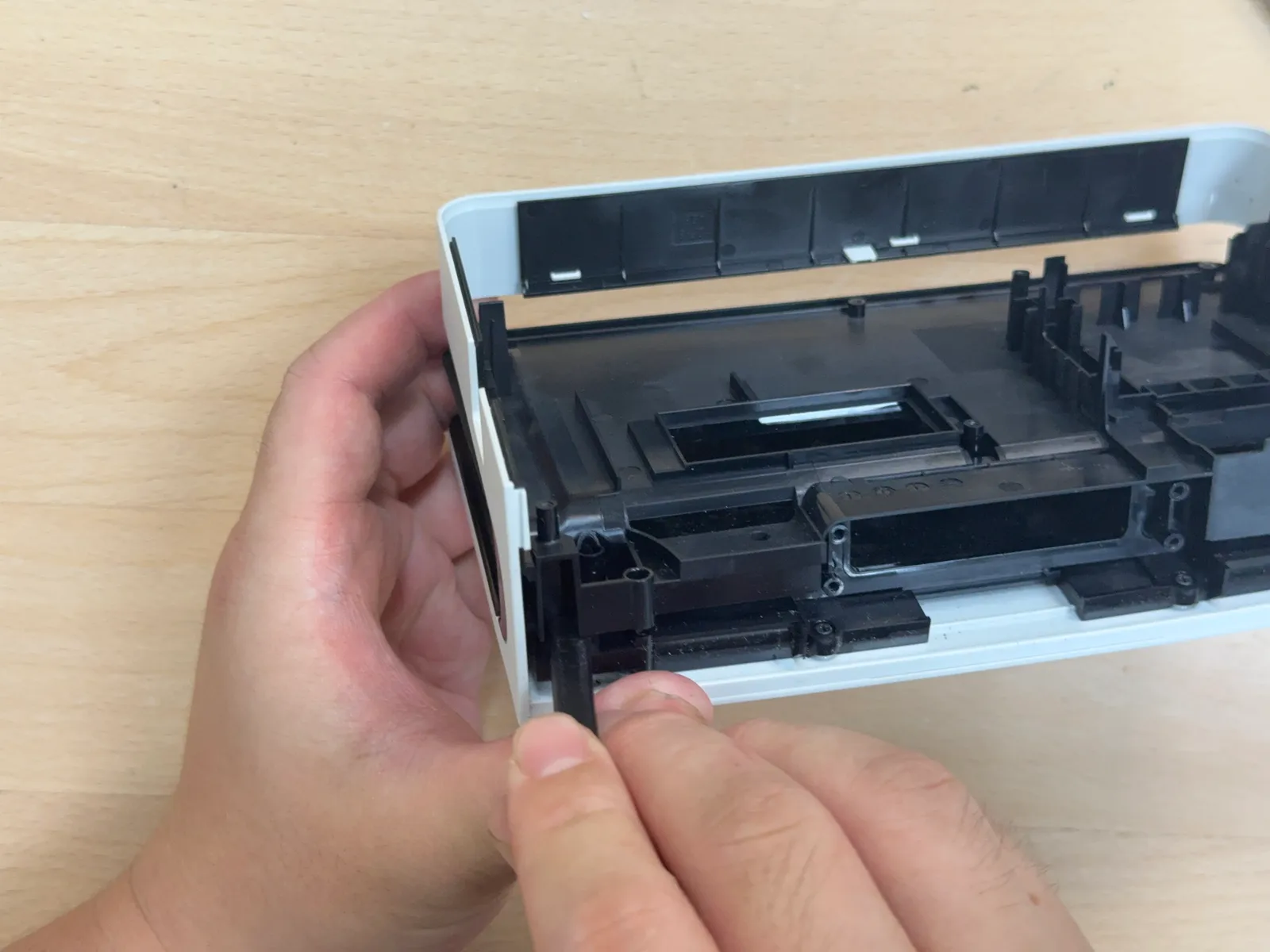

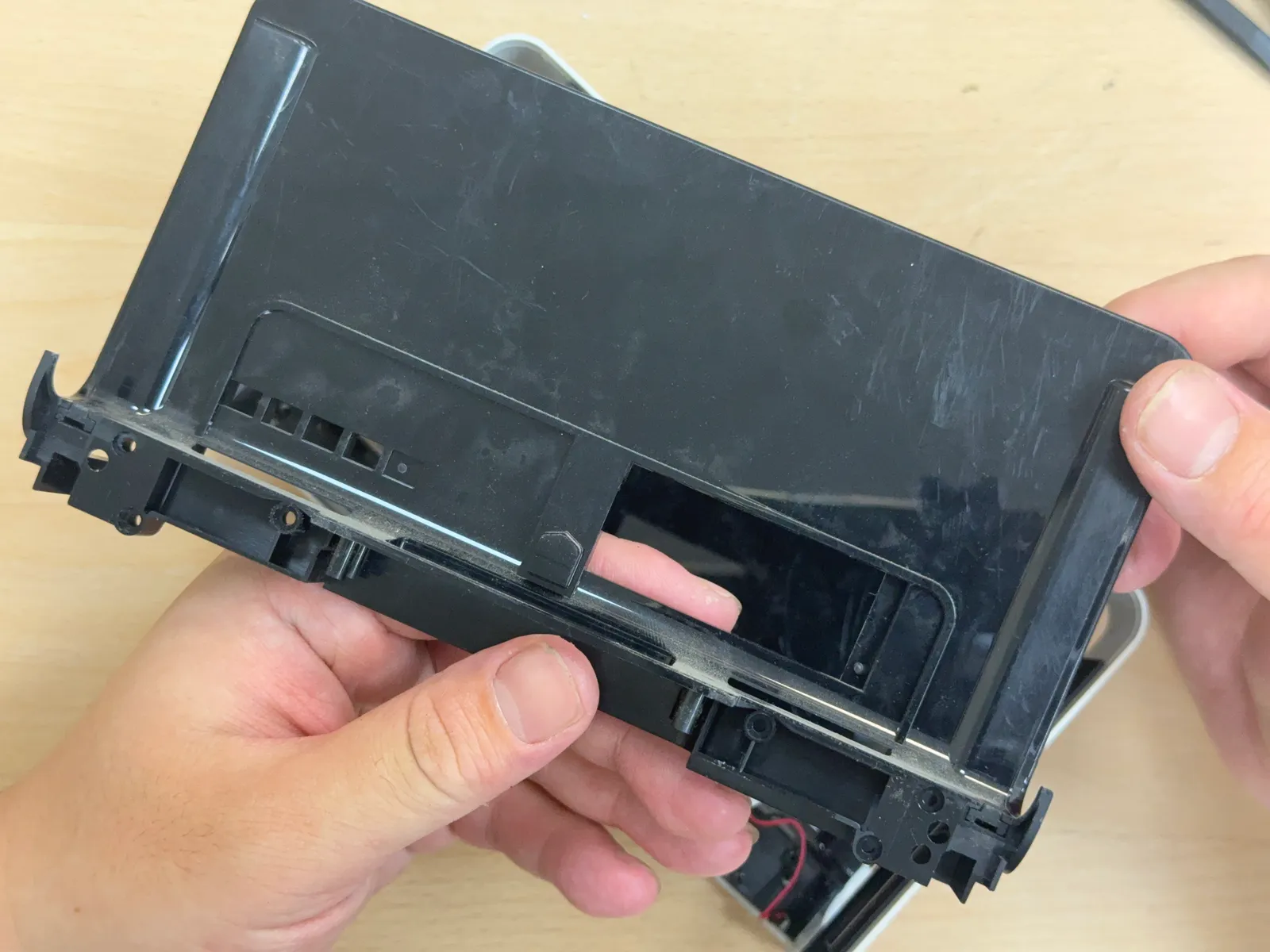

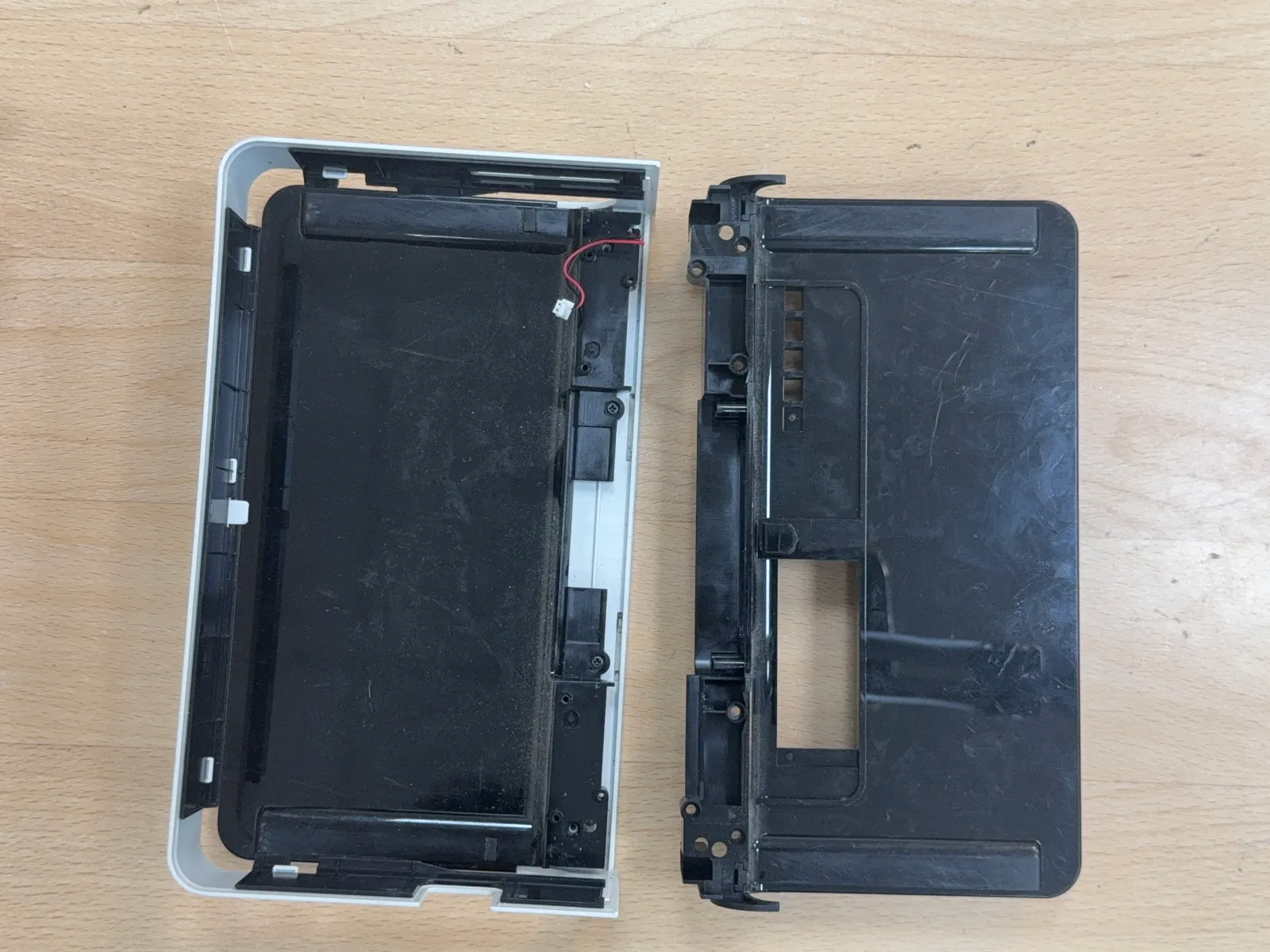

取出中框
1
2
3
4
5
6
7
- 步驟 22 / 共 22

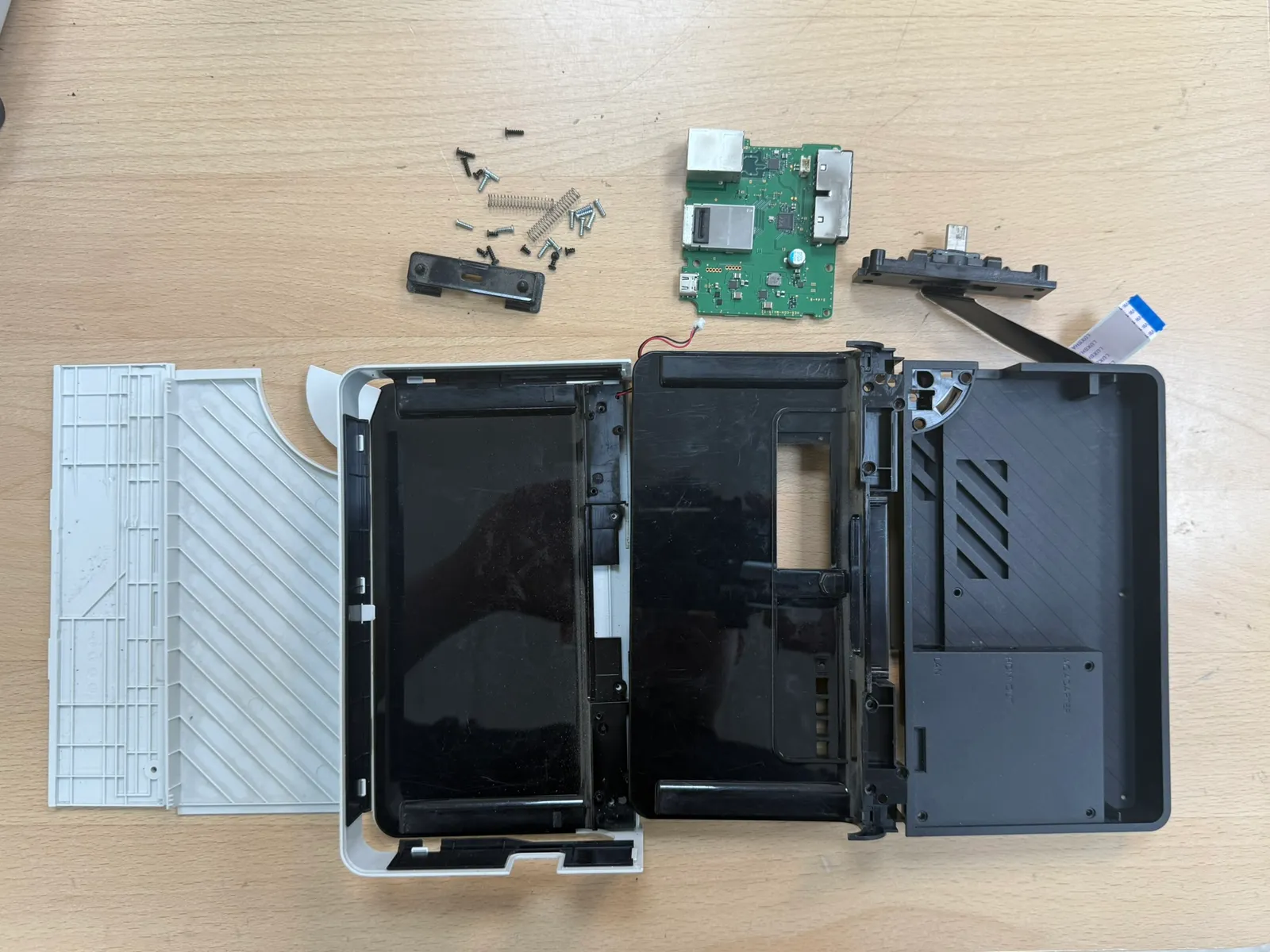

完整拆解
