Nintendo(任天堂) · Switch底座難度 中等
Switch底座 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸 1.5/2.0
- •Y字起子×1— 尺寸 1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 18

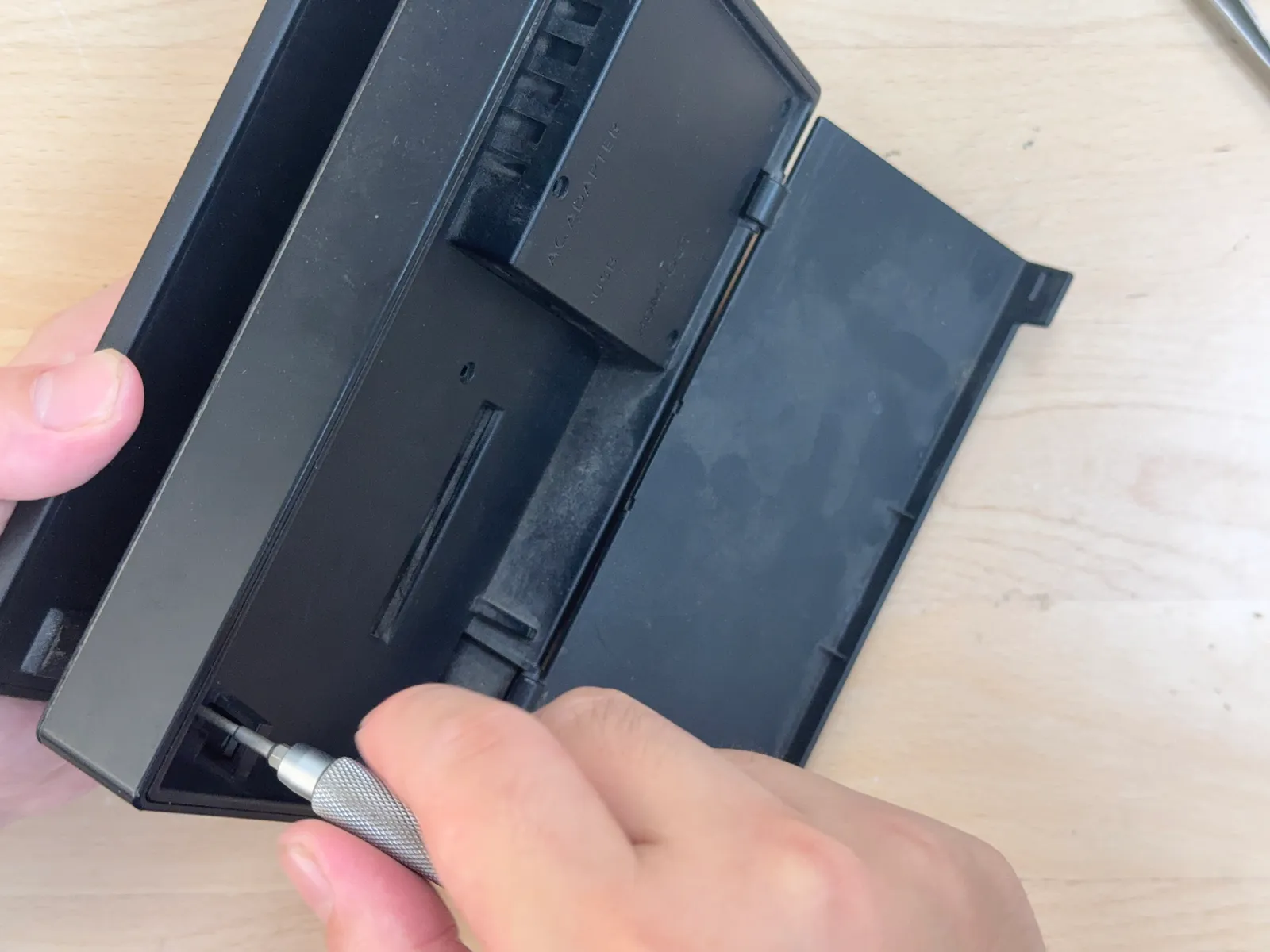

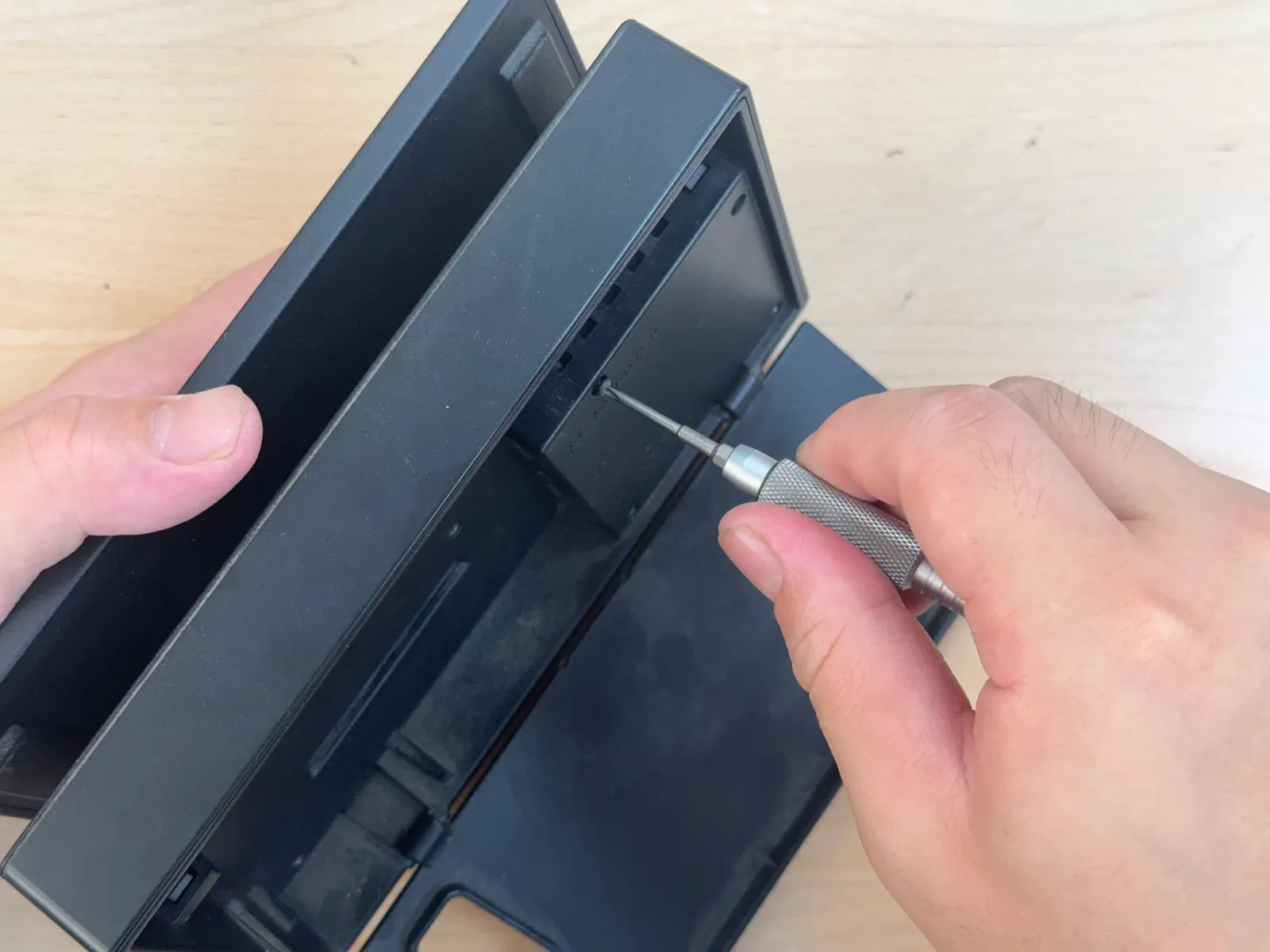

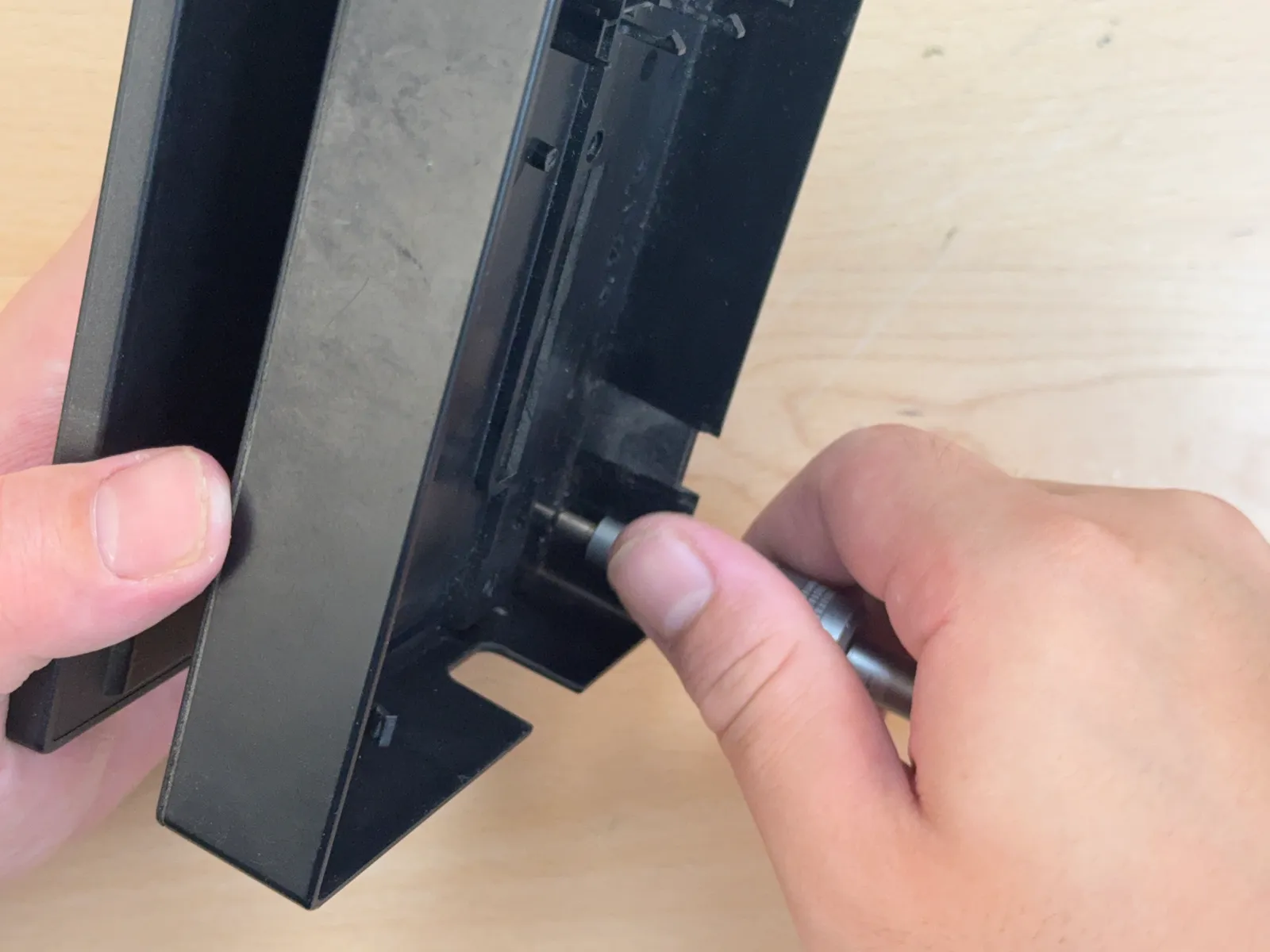

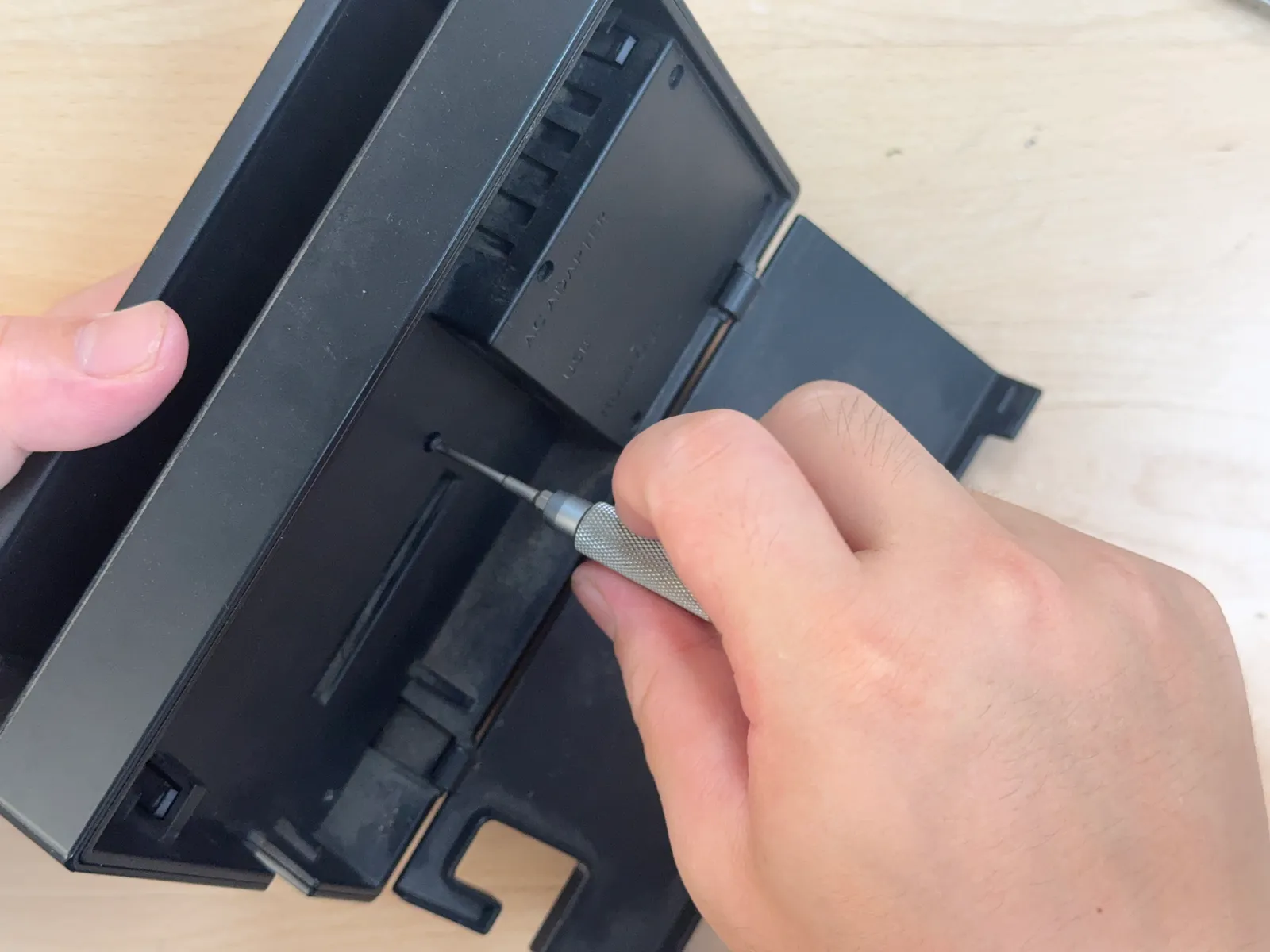

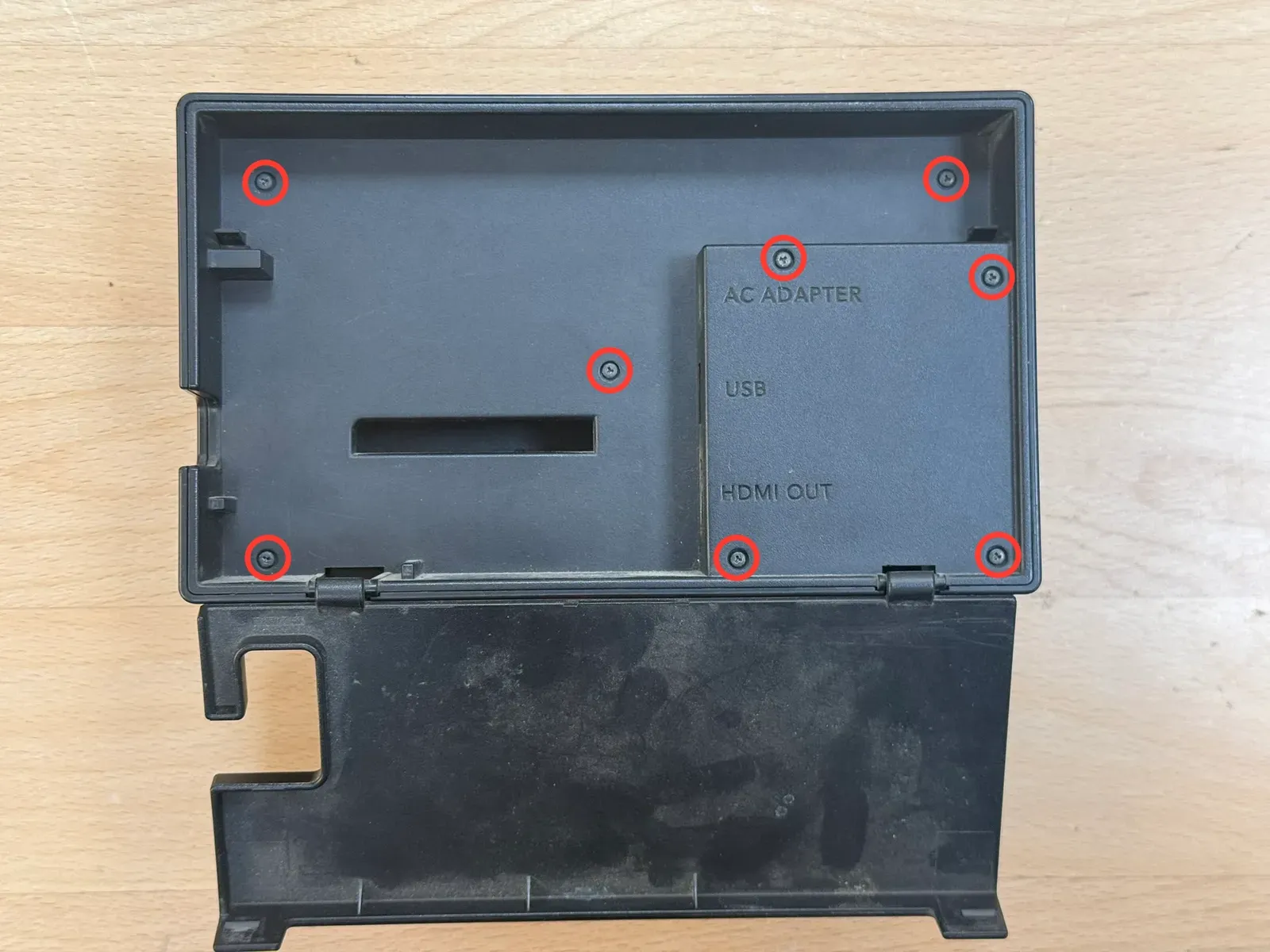

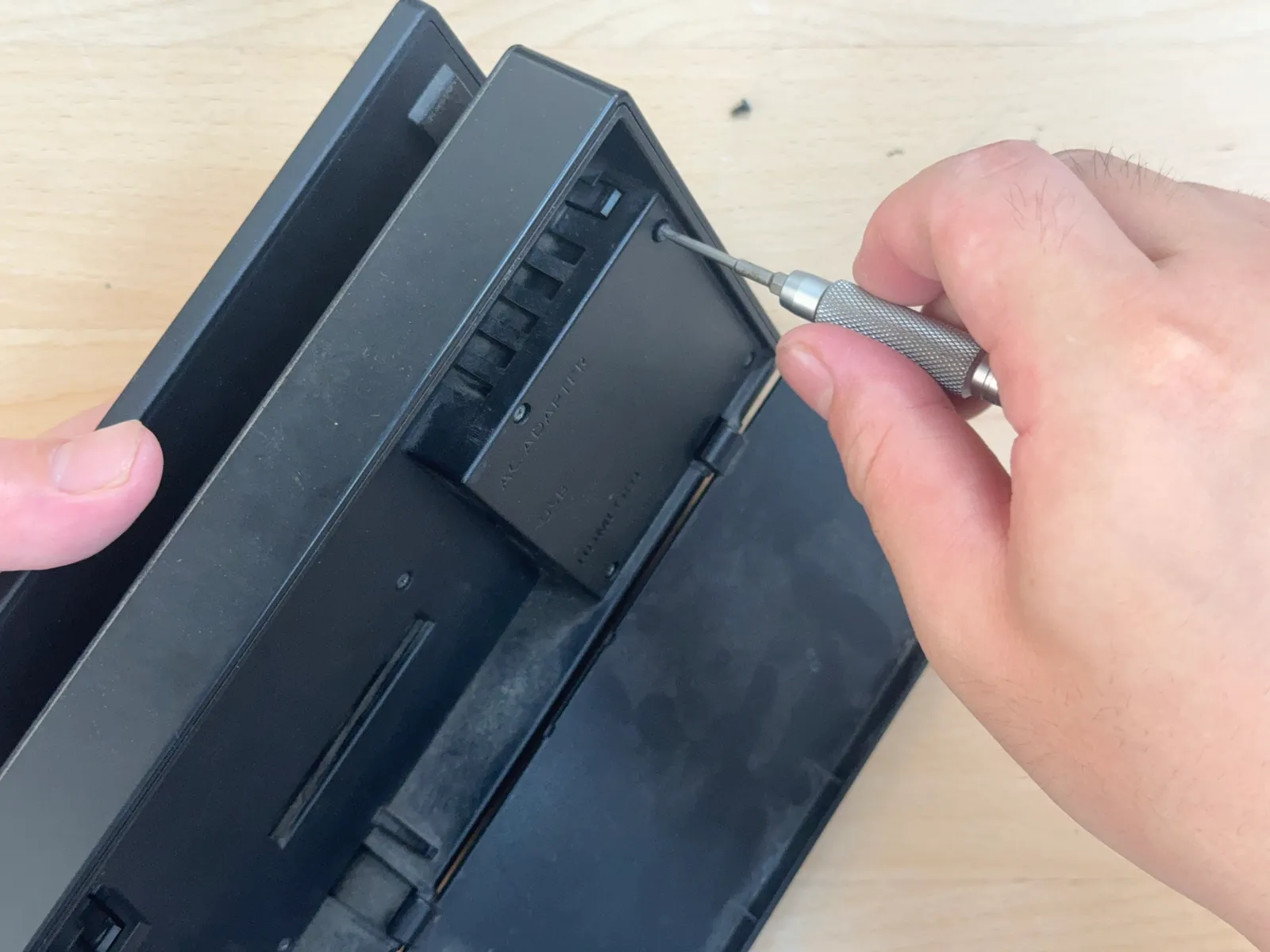

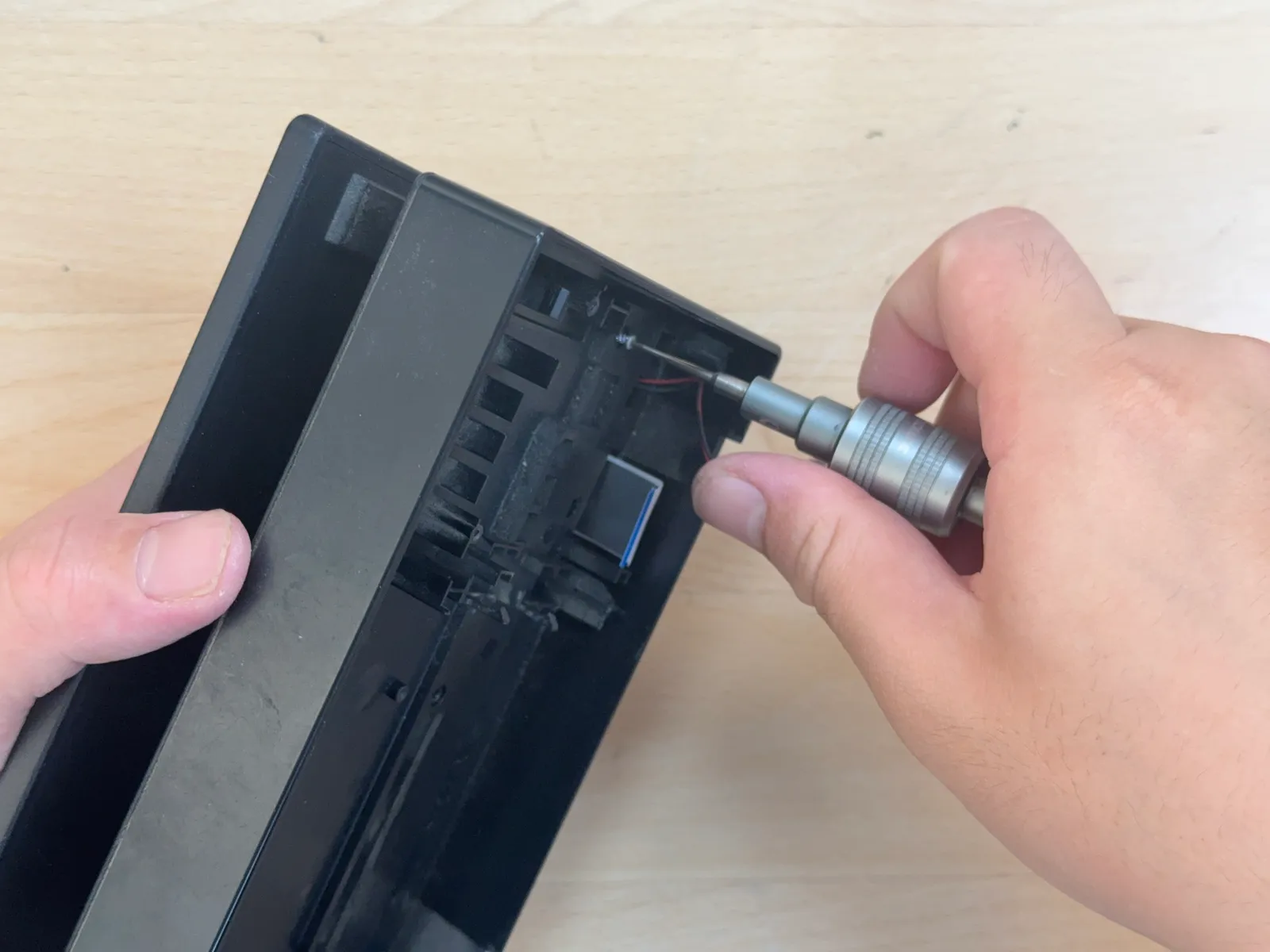

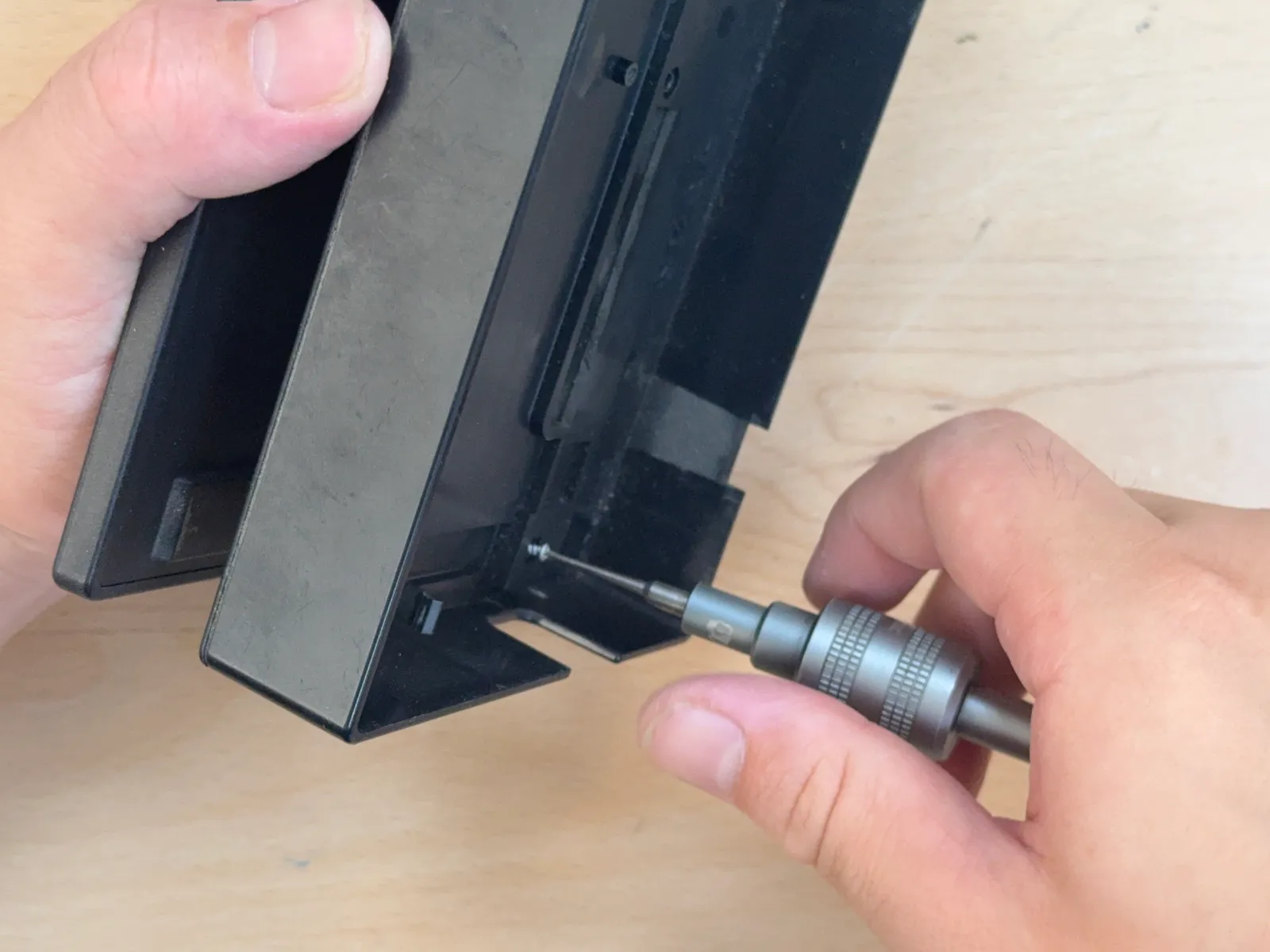

卸掉8顆Y字螺絲
用Y字1.5 (Y00)或Y字2.0(Y0) 卸掉 8顆Y字螺絲。 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)
1
2
3
4
5
6
7
8
9
- 步驟 2 / 共 18

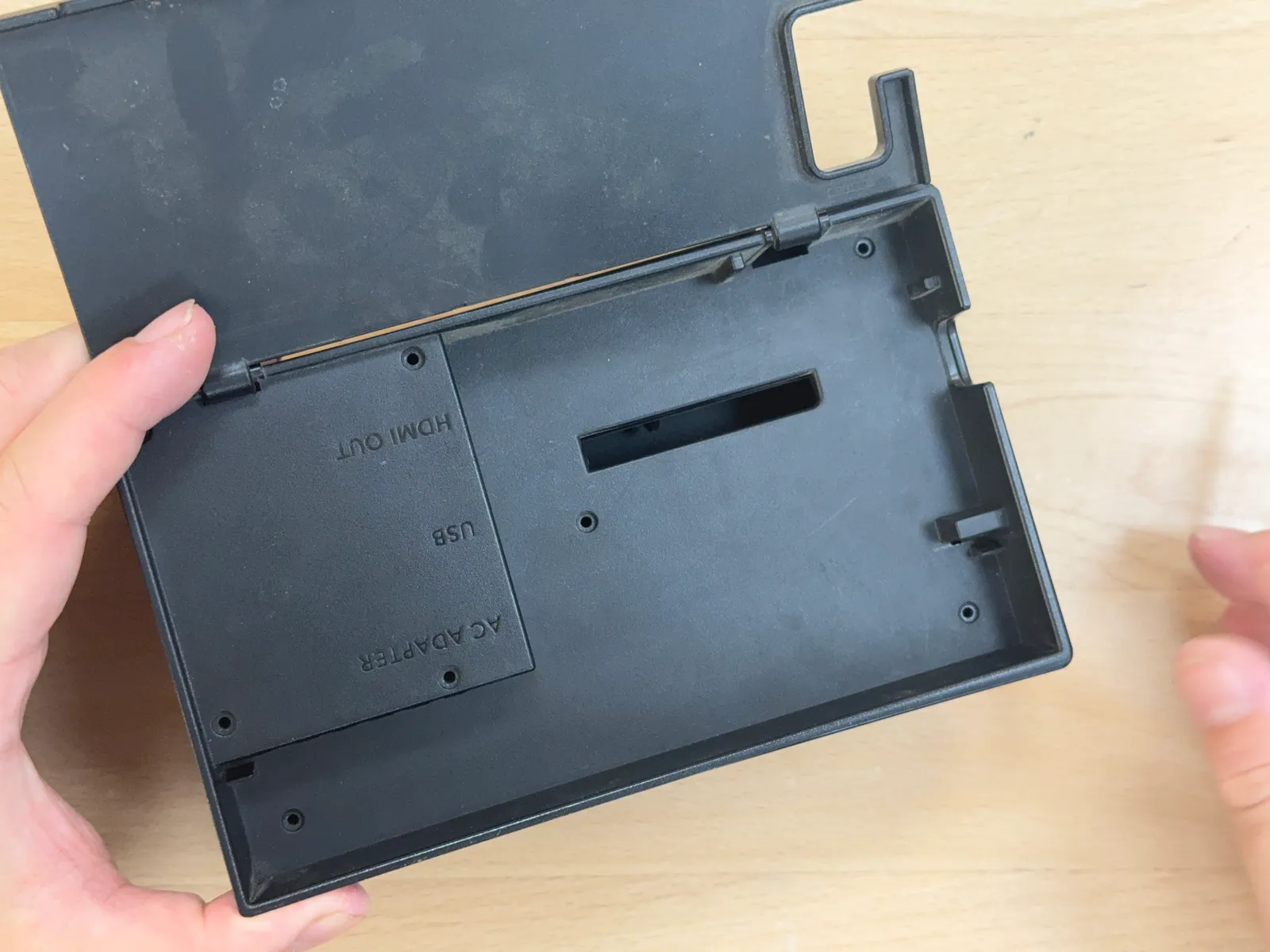

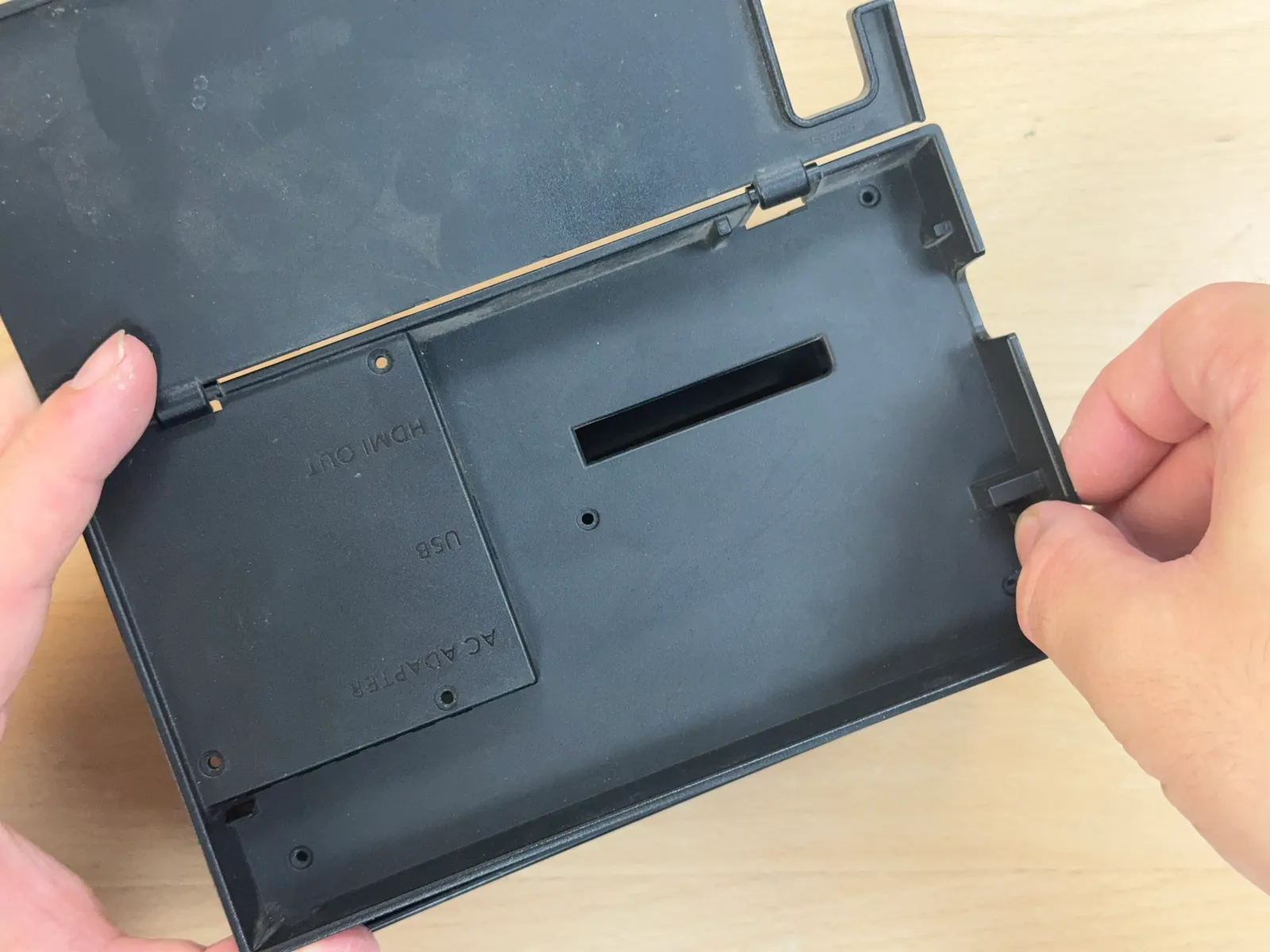

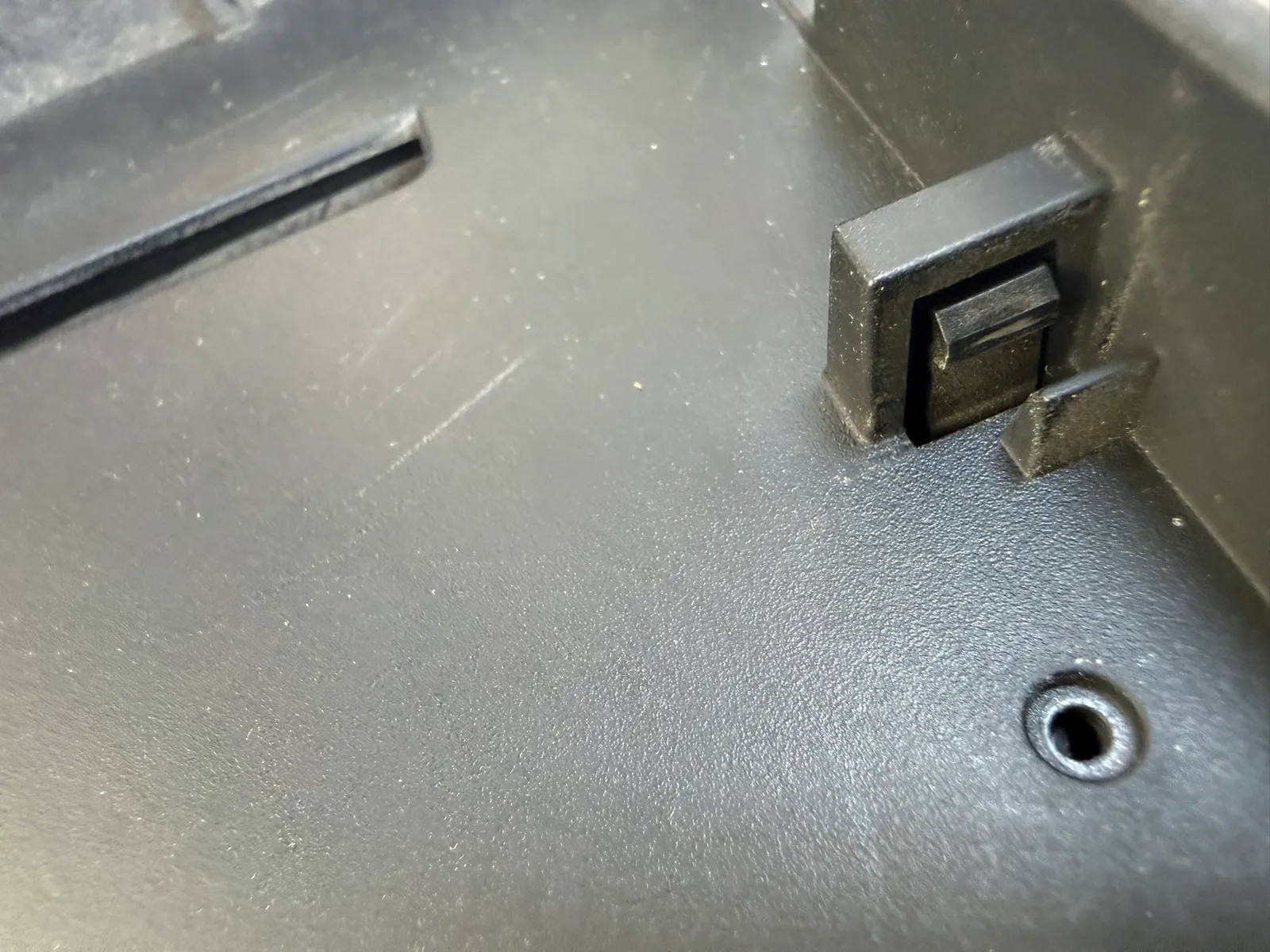

取出背蓋
1
2
3
4
5
- 步驟 3 / 共 18

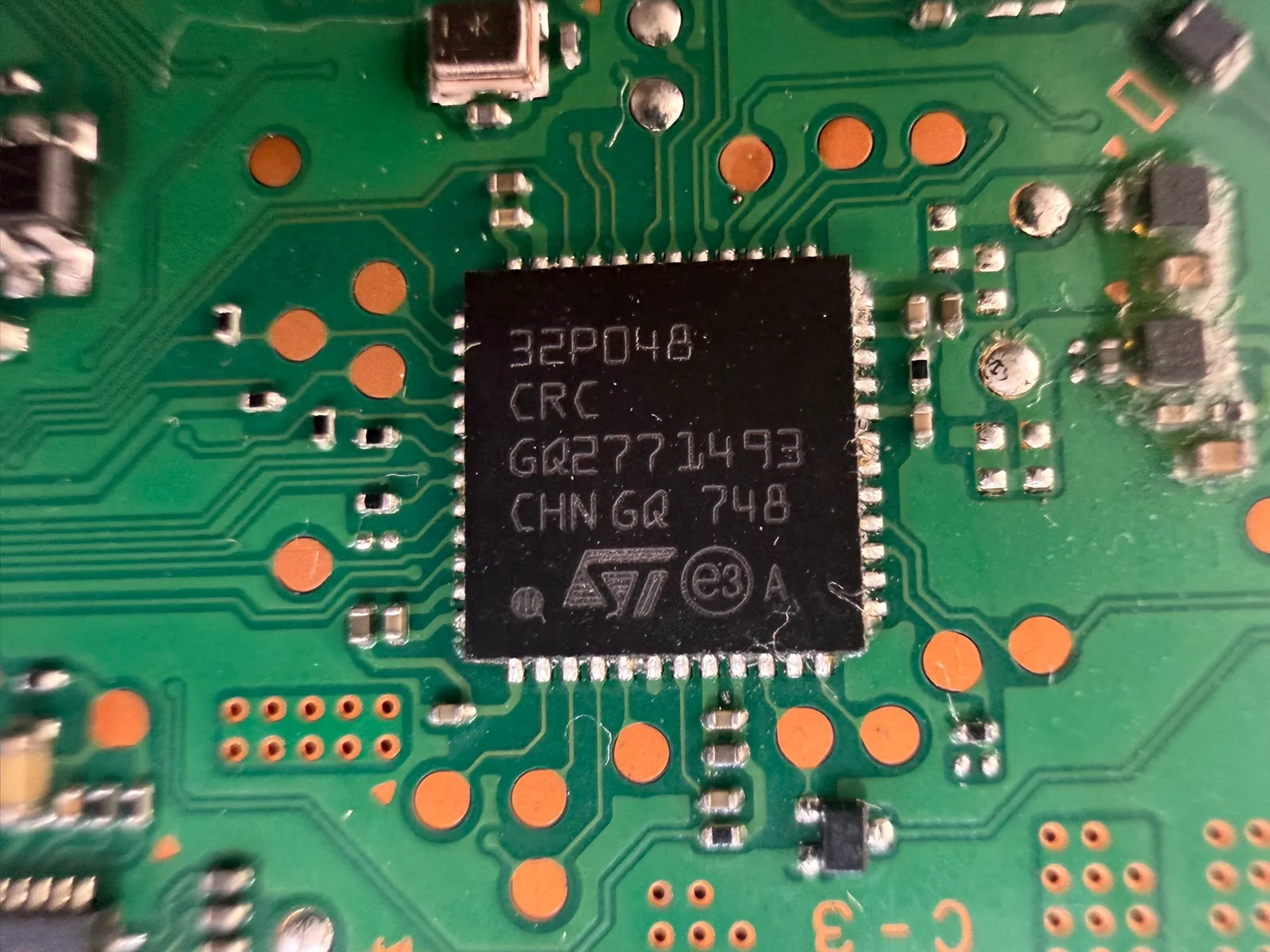

主控晶片
製造商：意法半導體 (STMicroelectronics) 型號：32P048
- 步驟 4 / 共 18

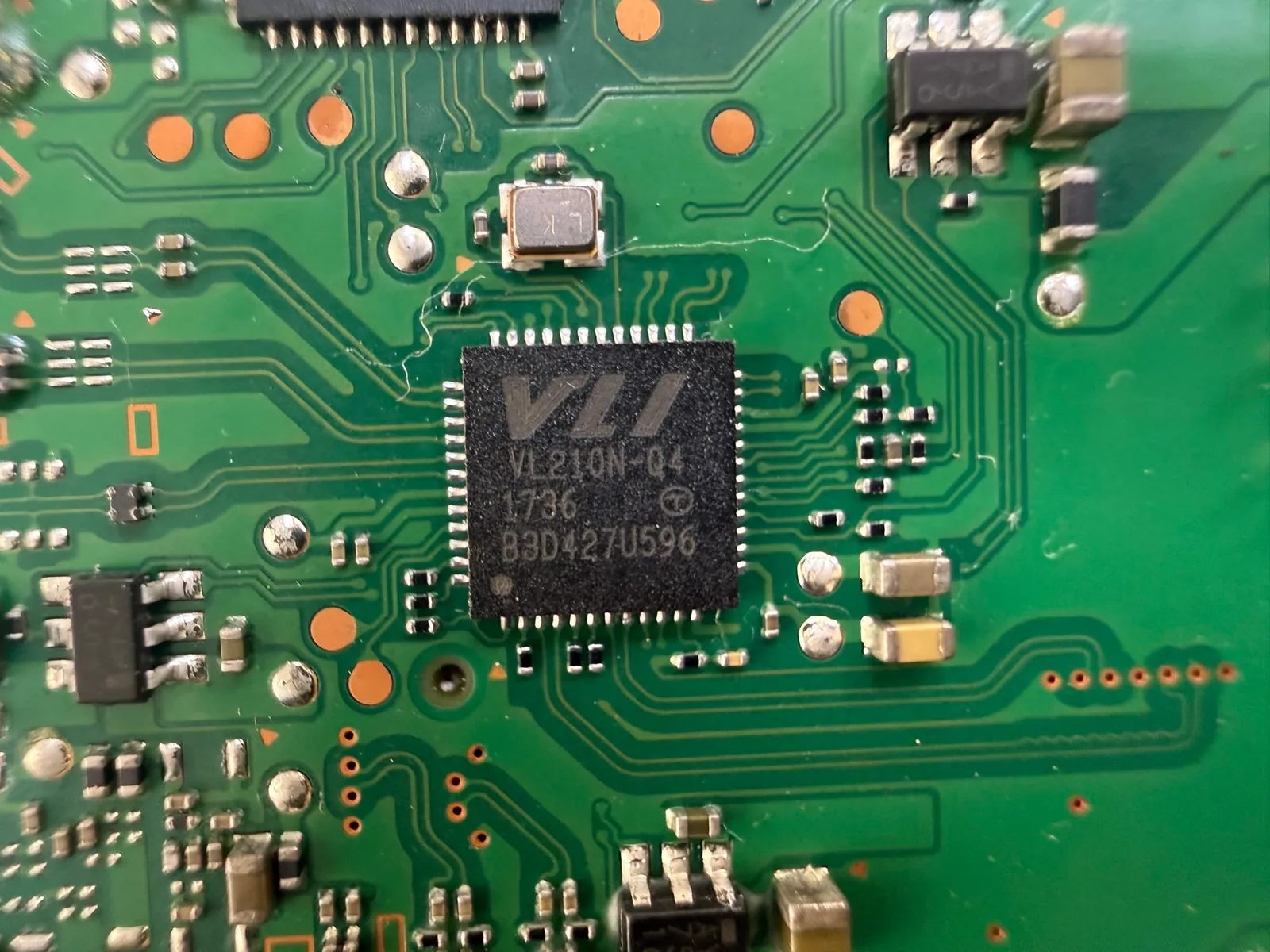

HUB 控制晶片
製造商：威鋒電子(VIA Labs) 型號：VL210N-Q4
- 步驟 5 / 共 18

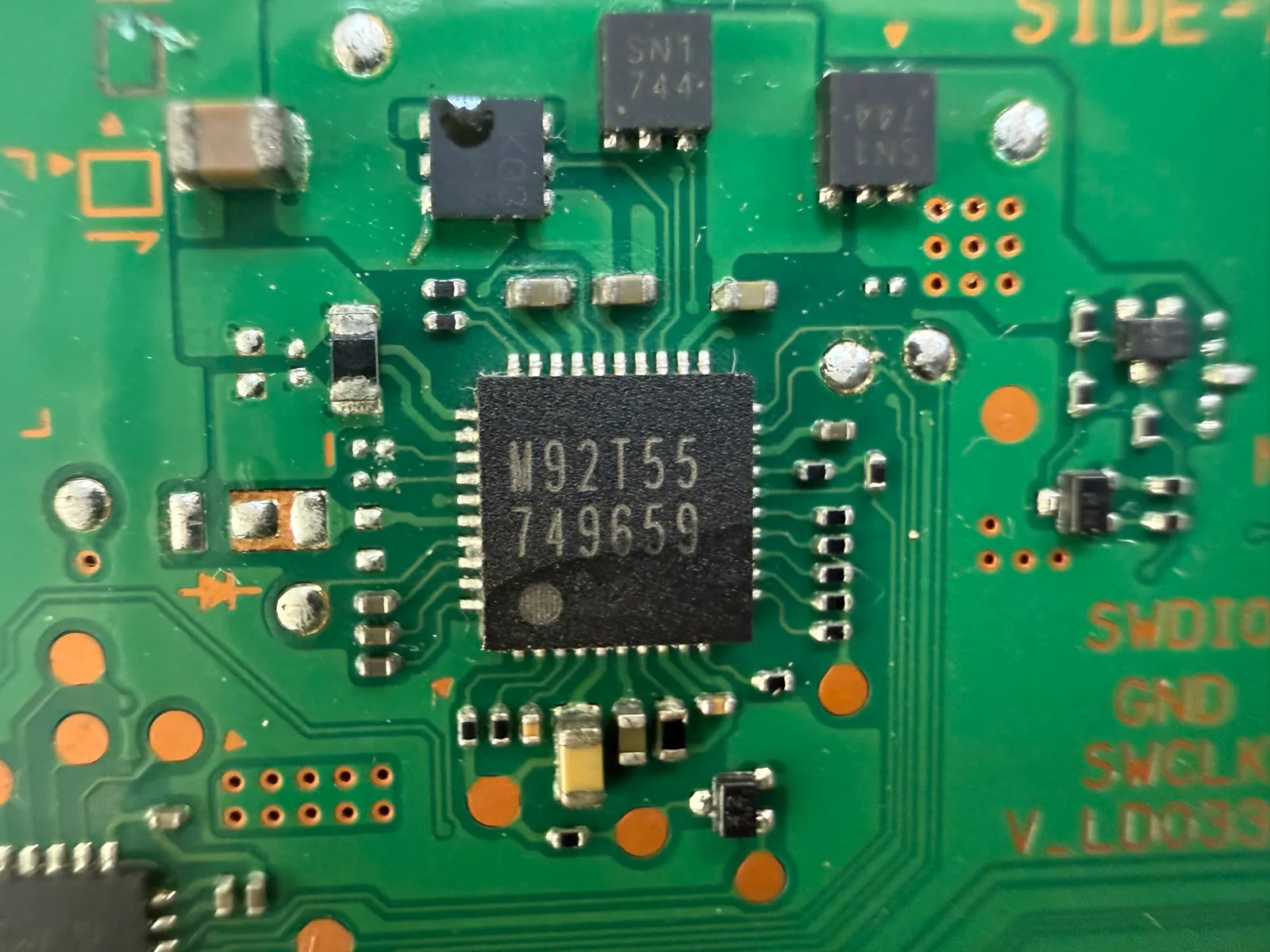

充電管理 晶片
型號：M92T55
- 步驟 6 / 共 18

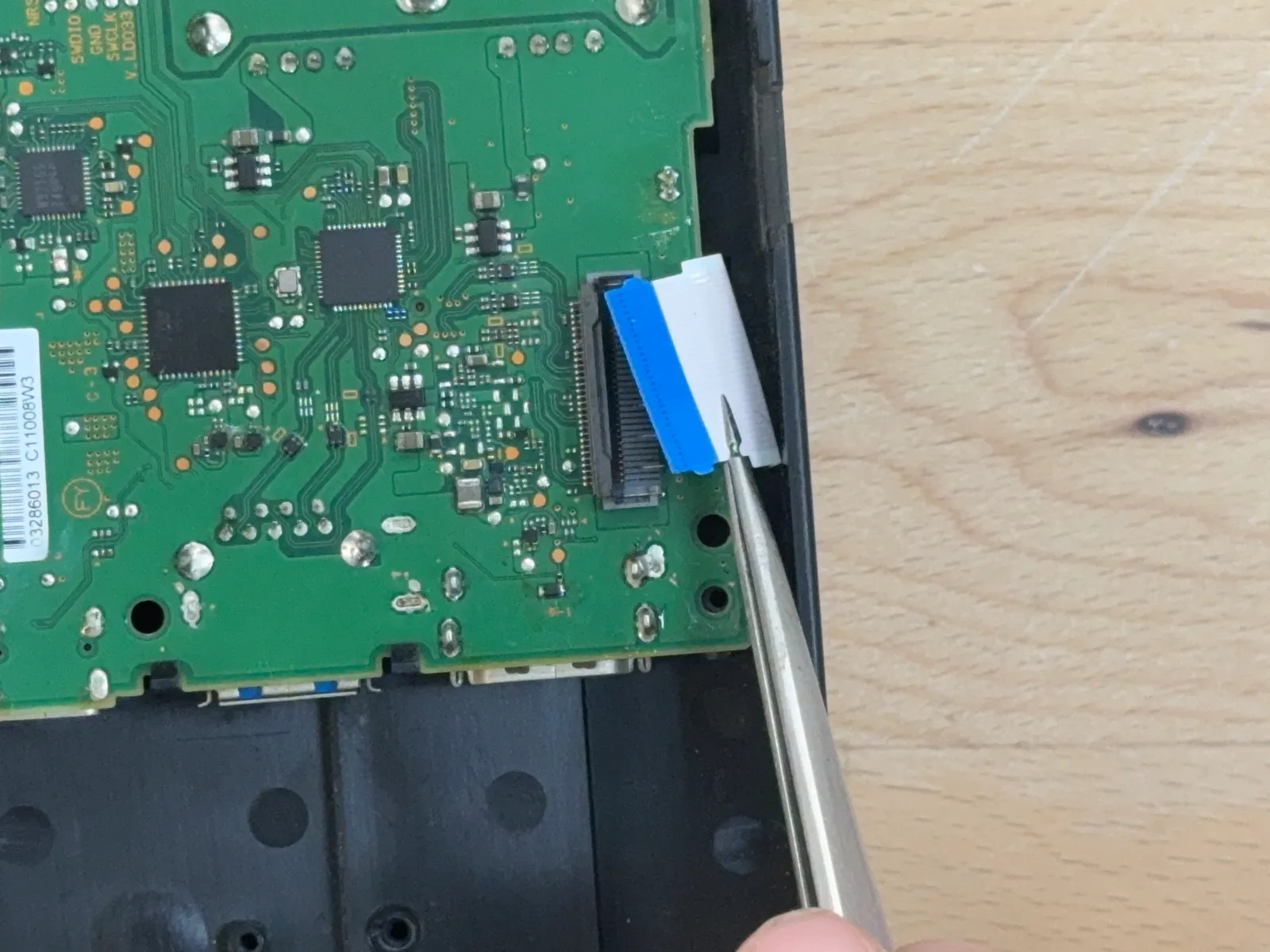

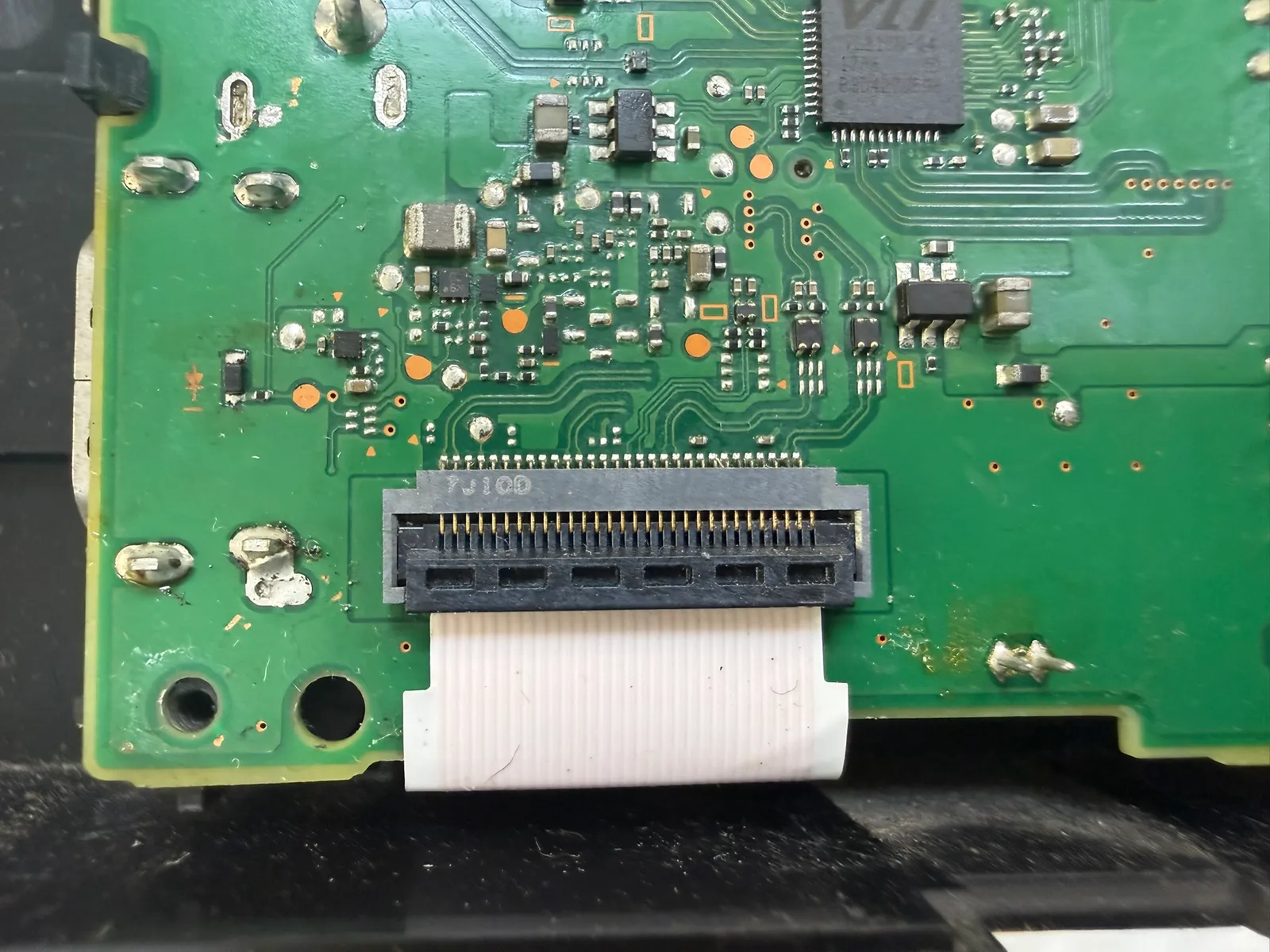

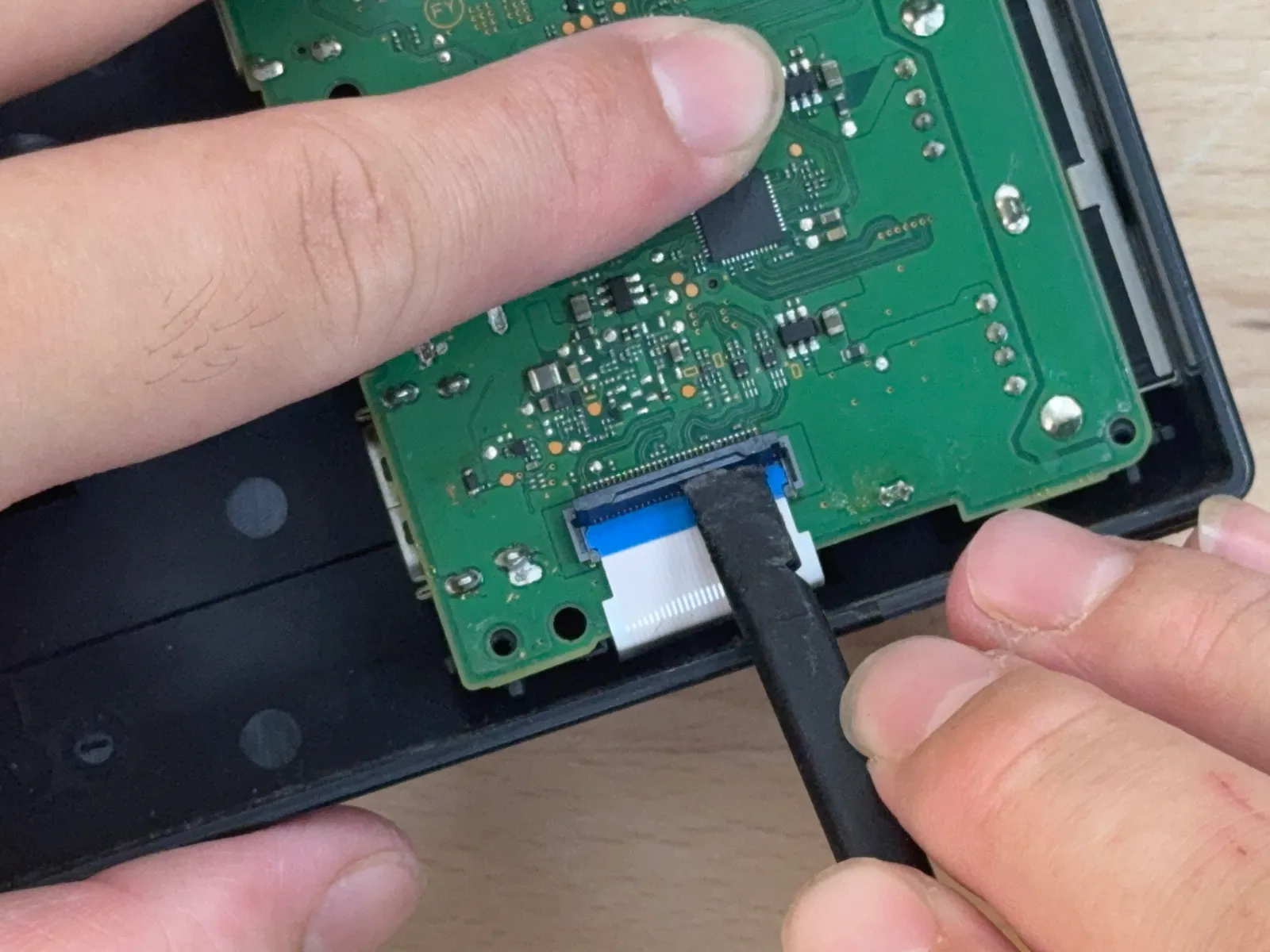

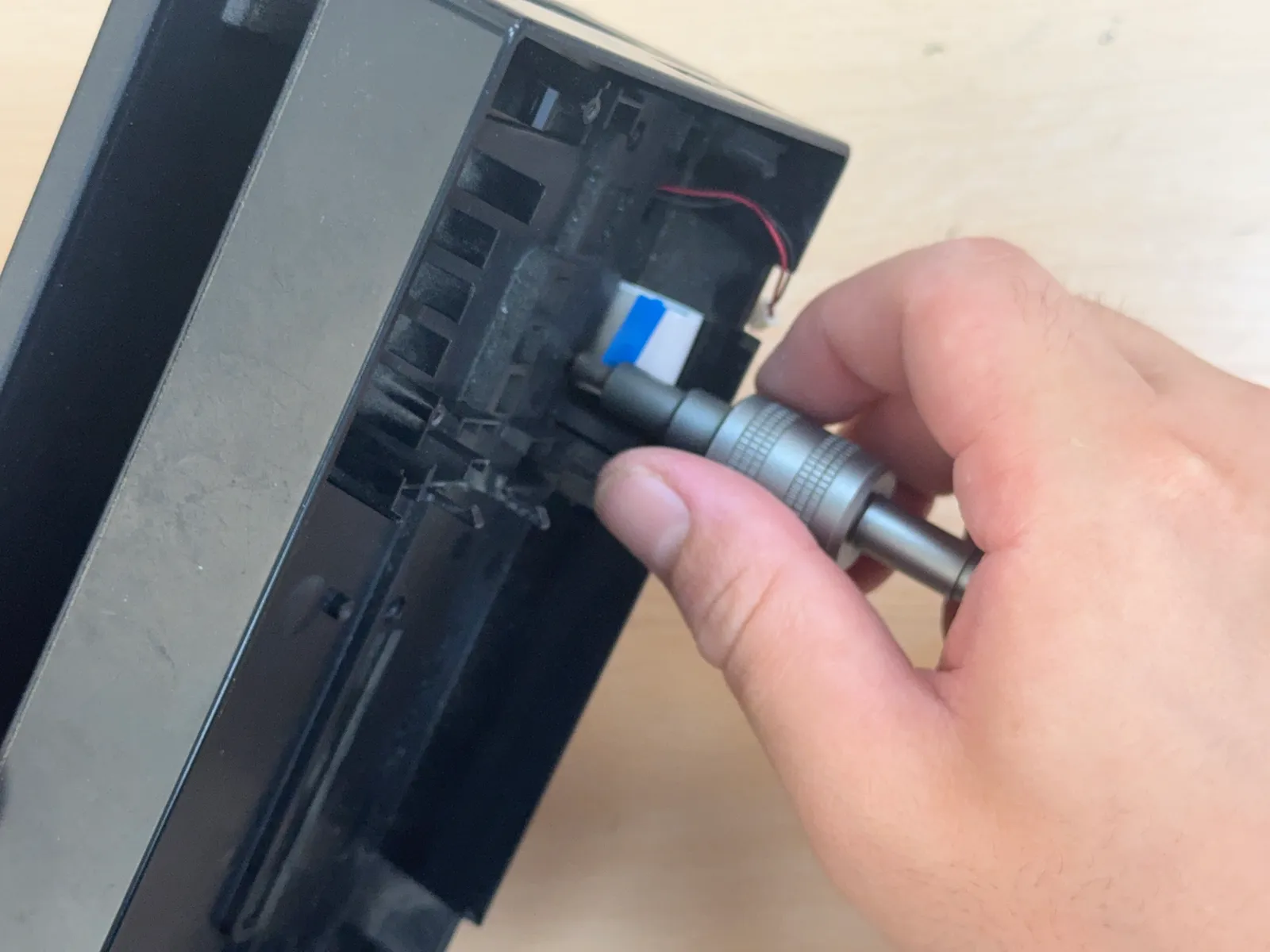

取出排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
3

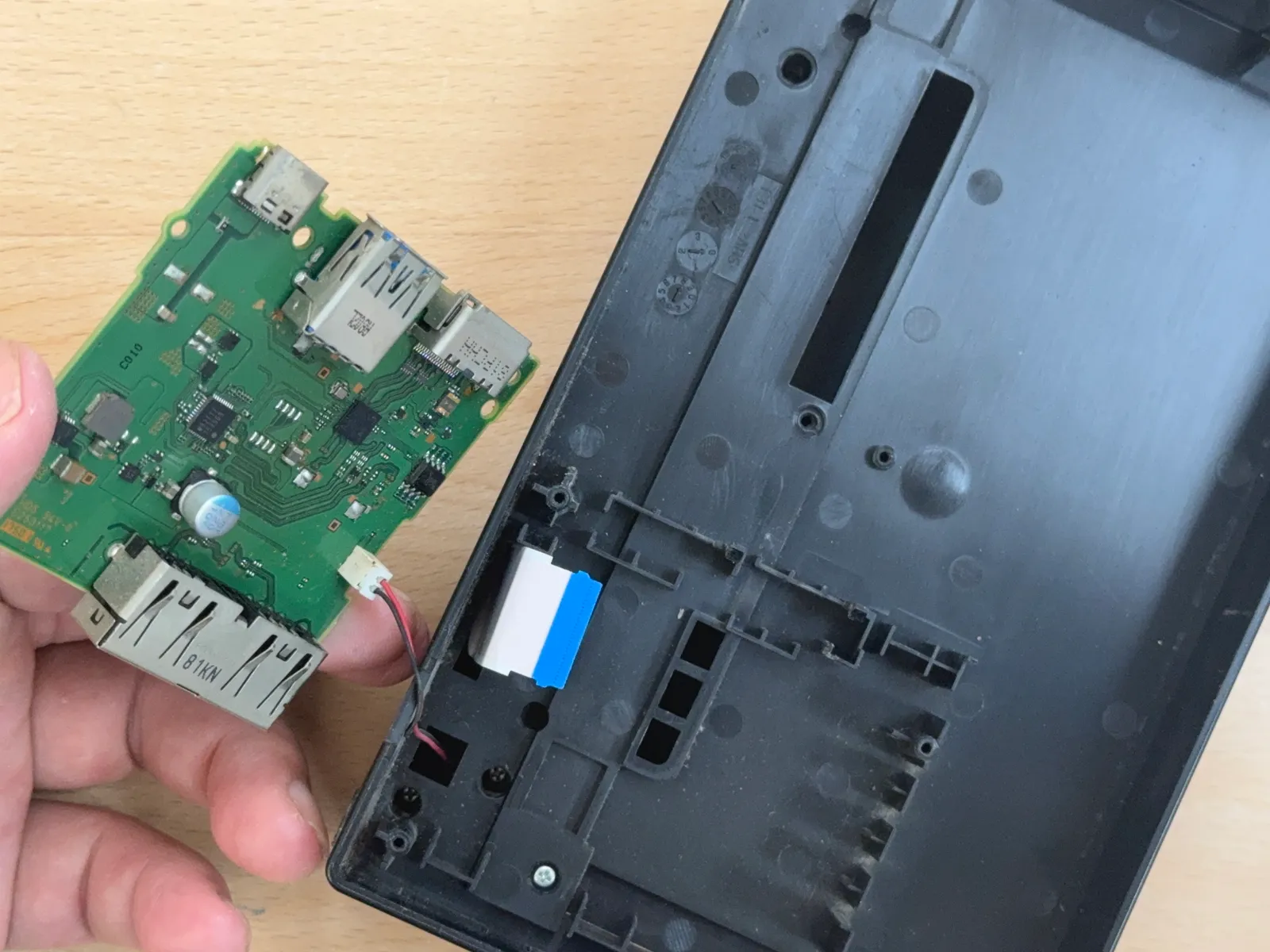

- 步驟 7 / 共 18

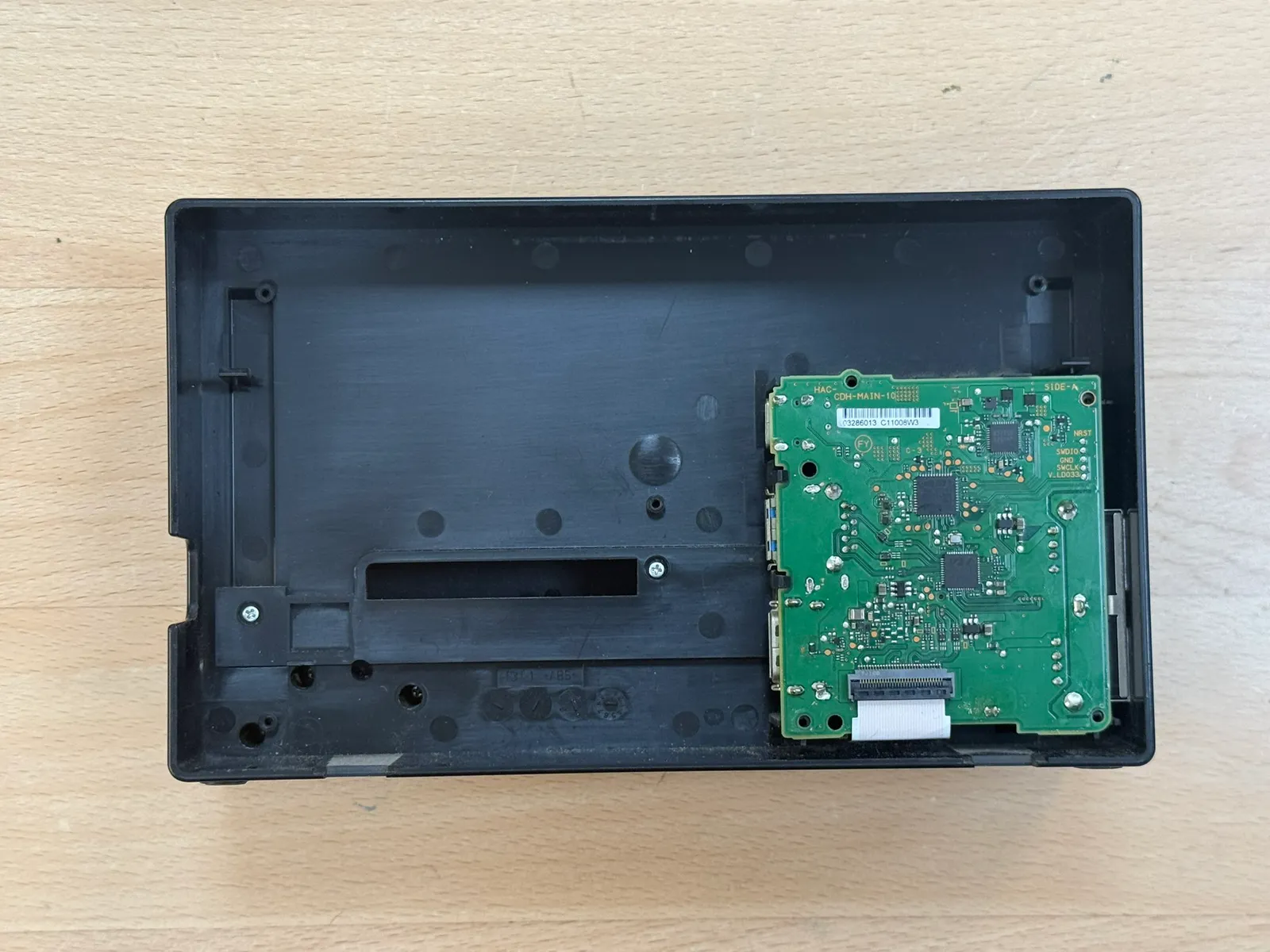

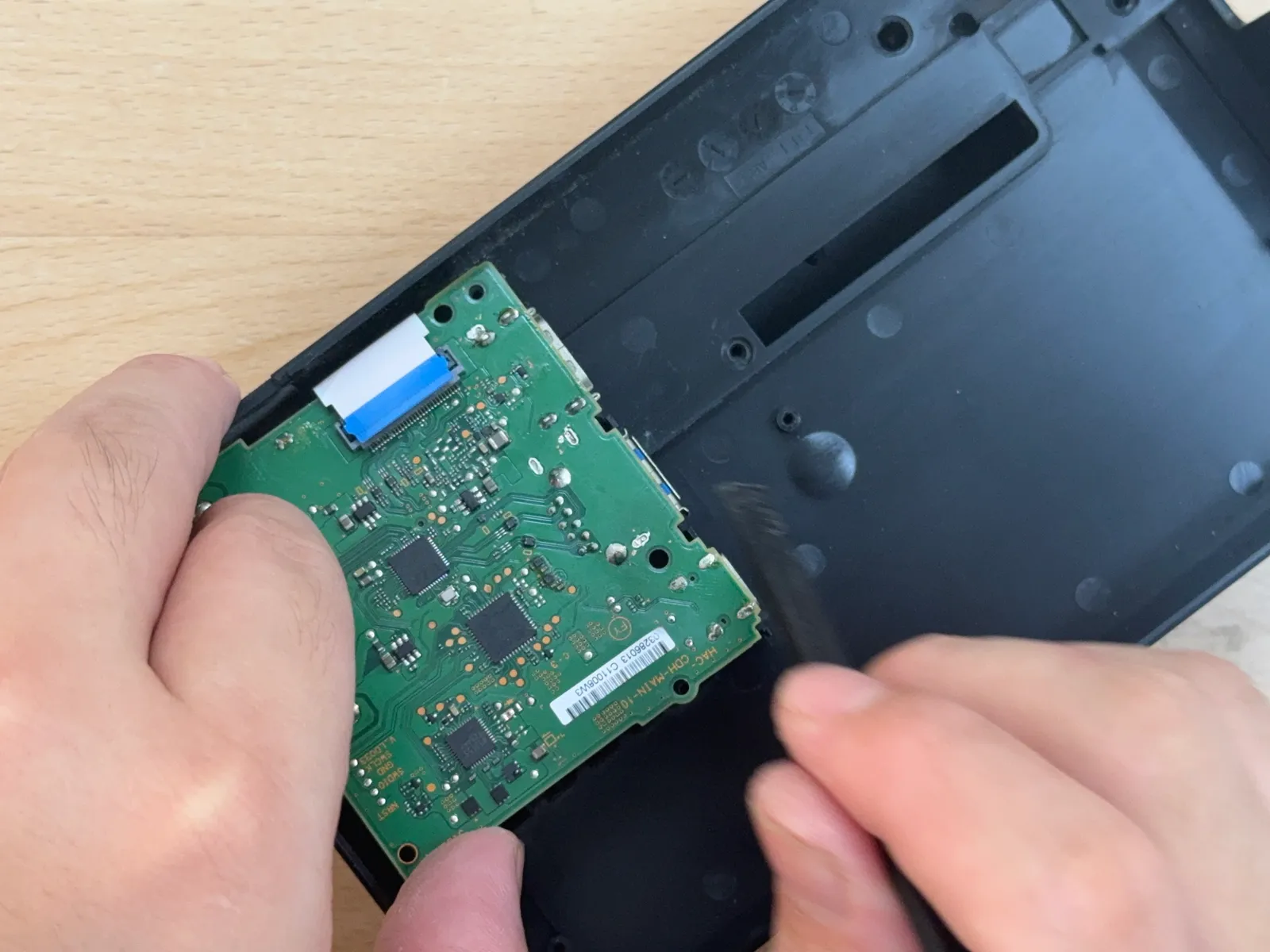

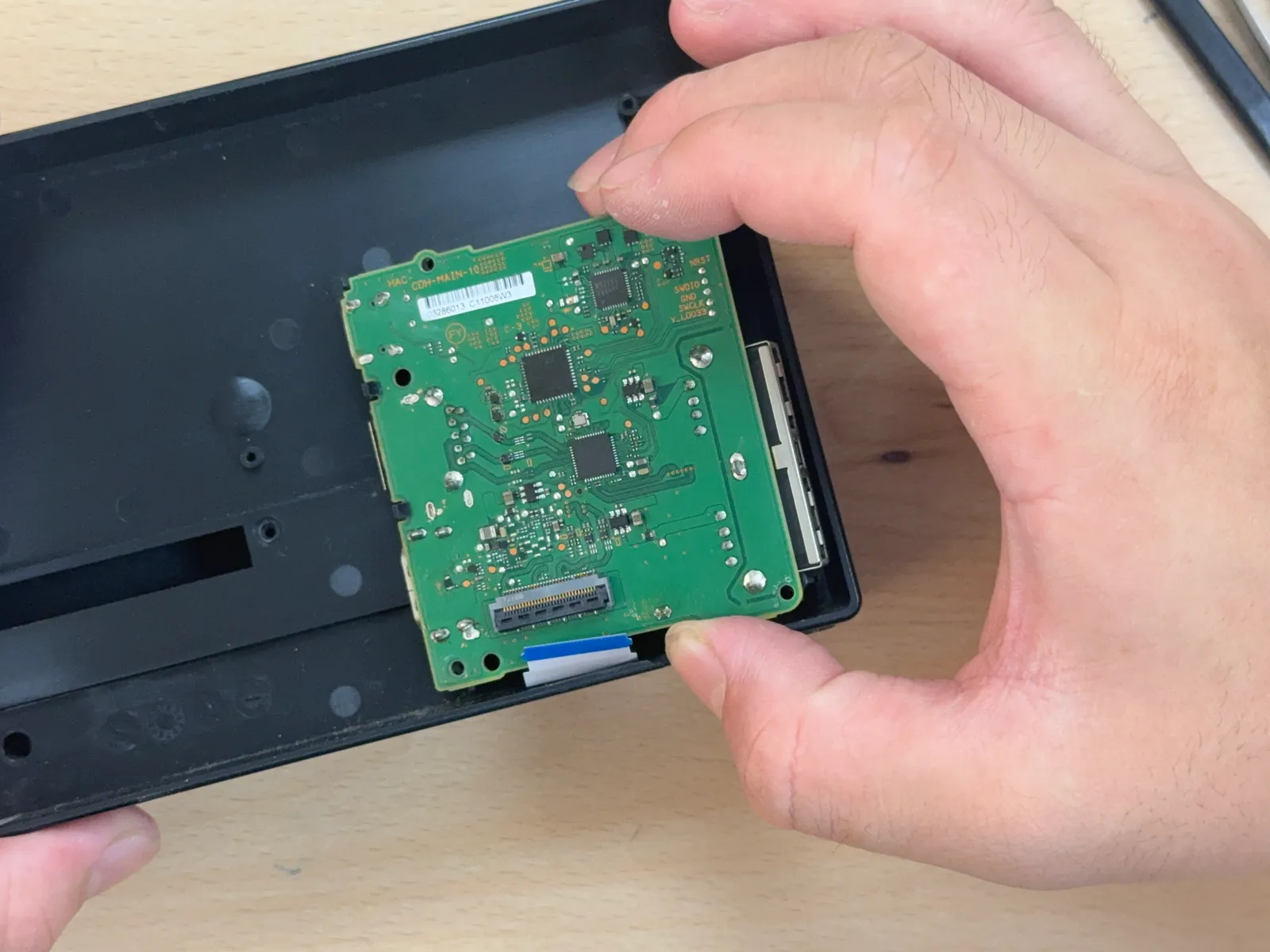

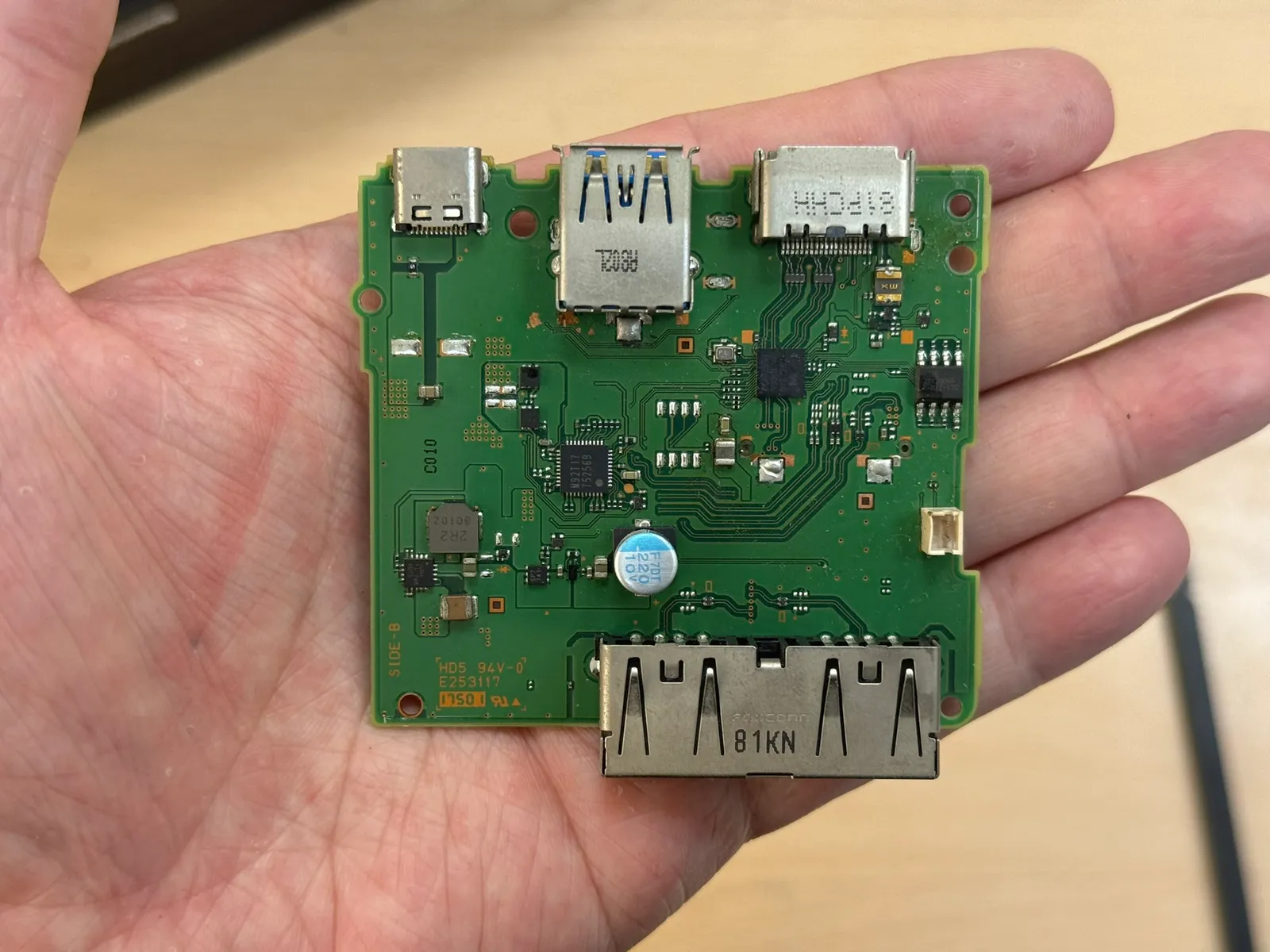

取出主板

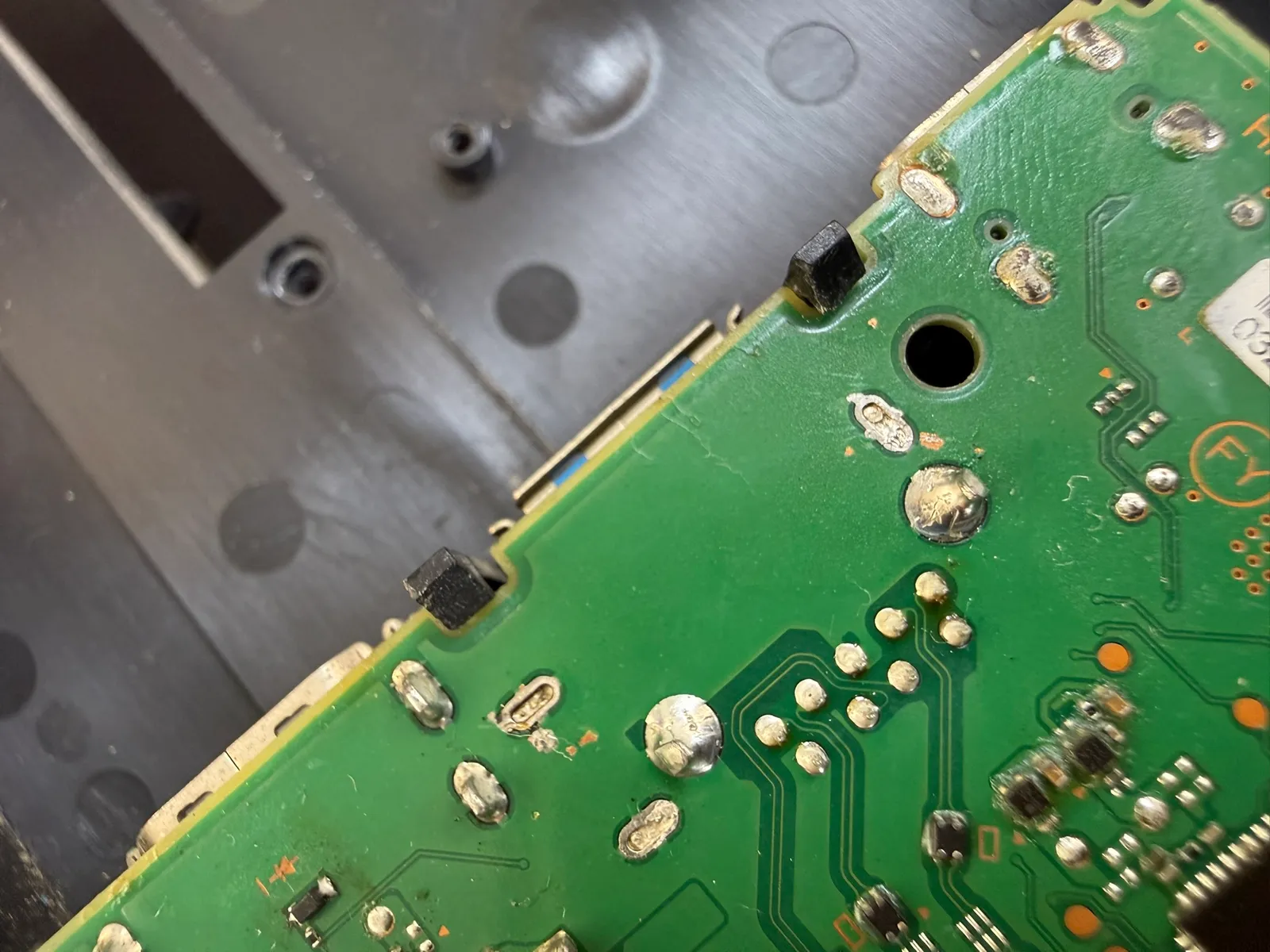

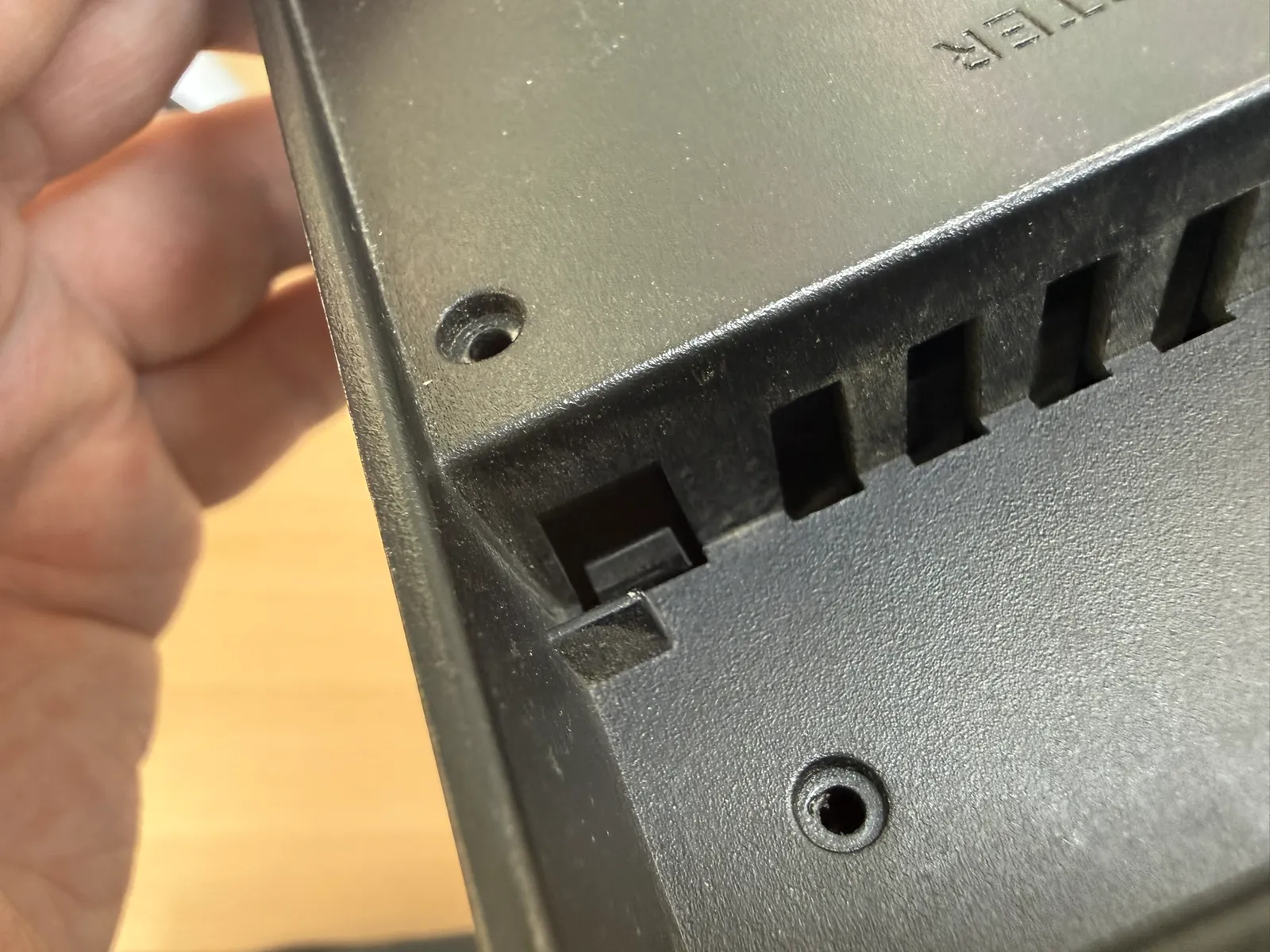

有卡榫，再取出的時候 要注意用翹棒把卡榫弄開。
1
2
3
4
- 步驟 8 / 共 18

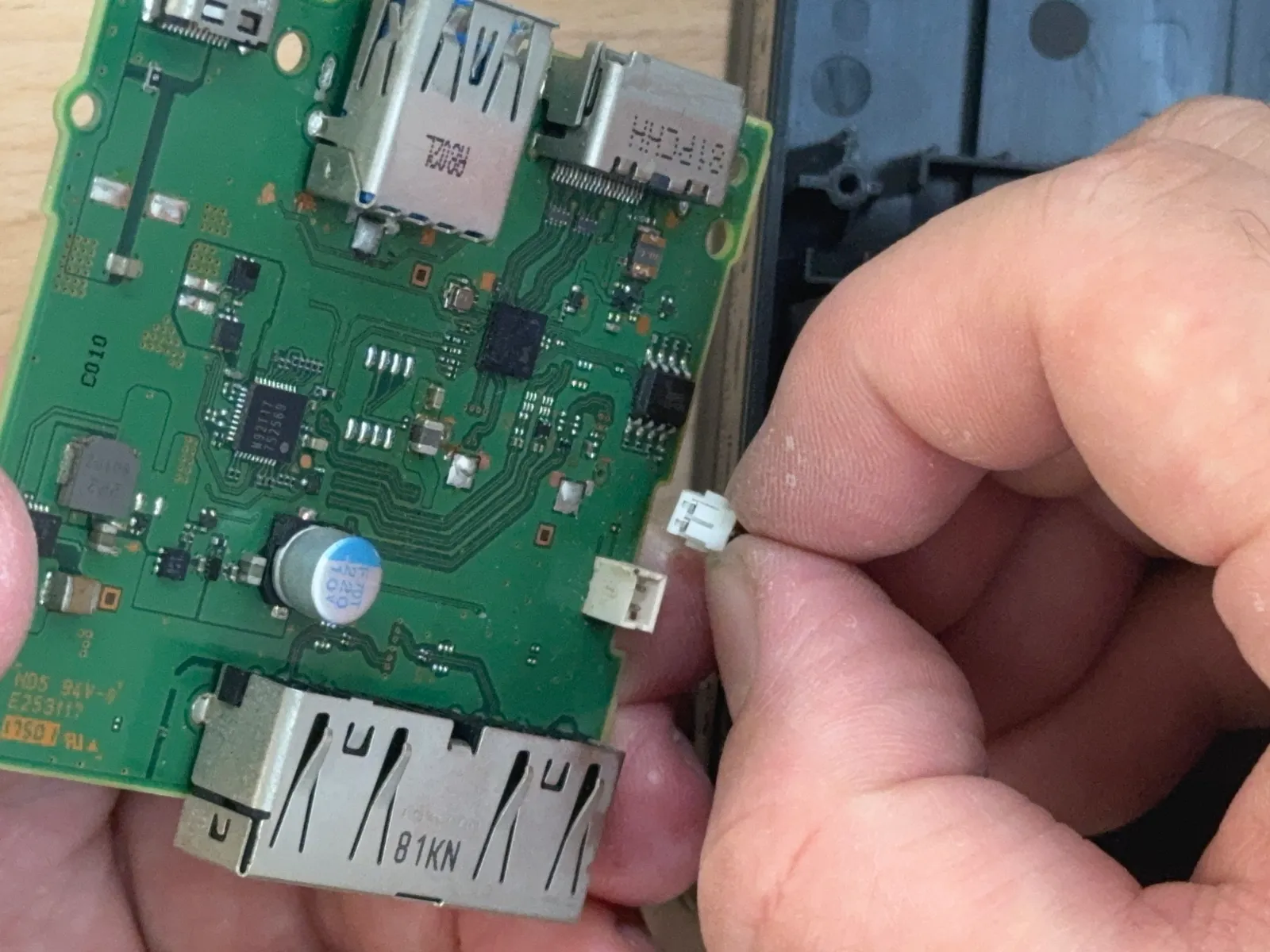

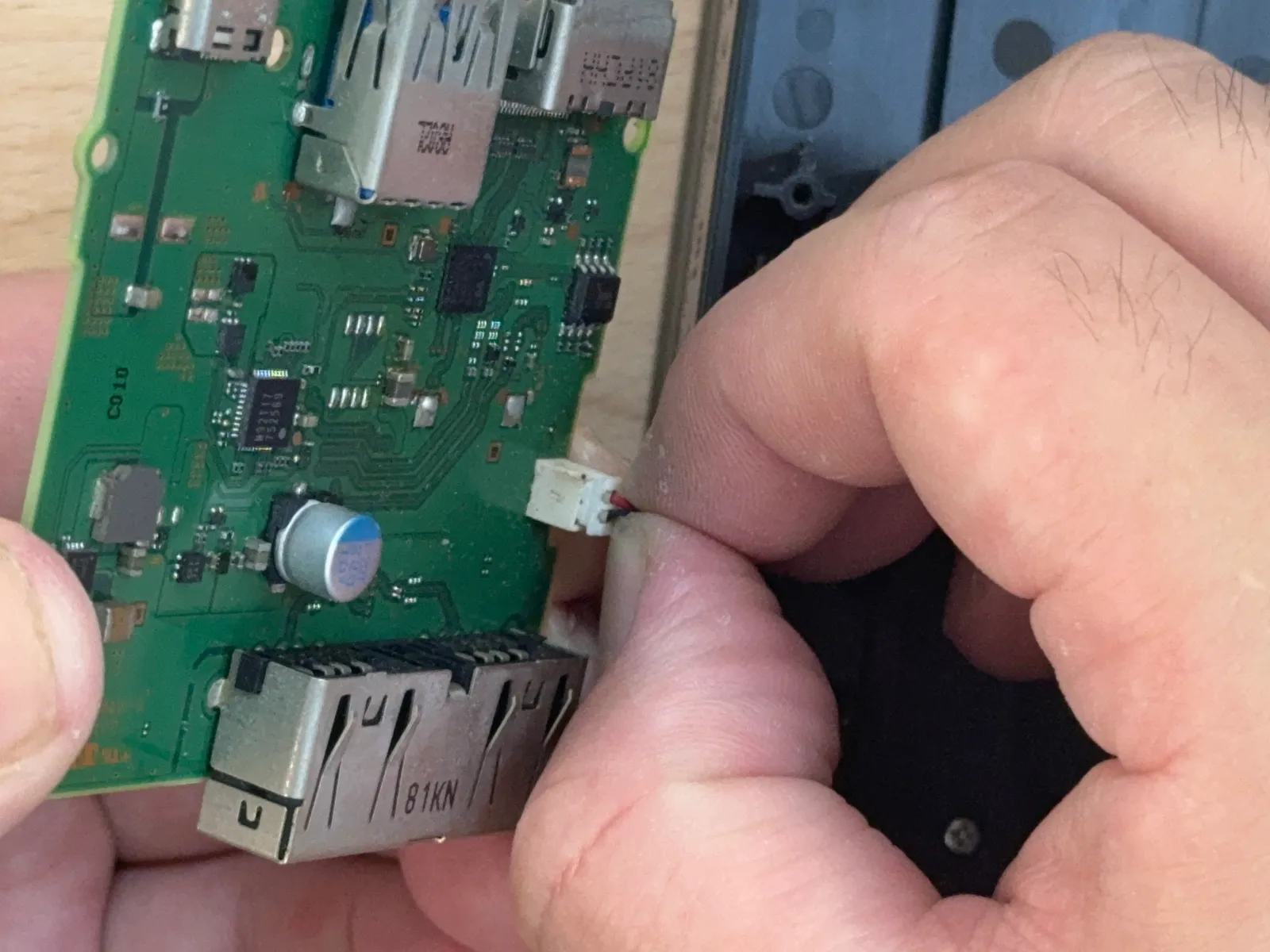

取出LED插頭
1
2
- 步驟 9 / 共 18

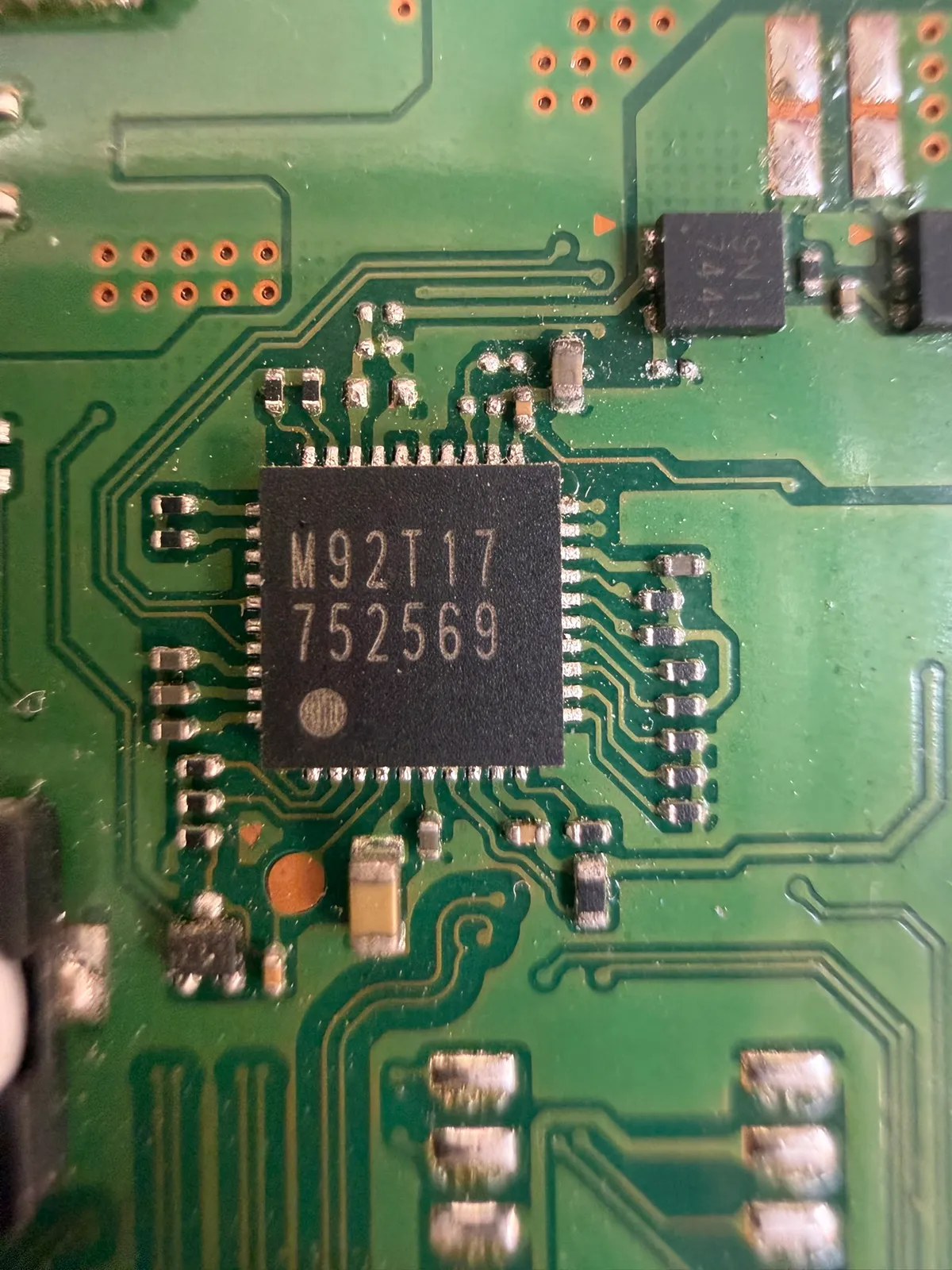

充電管理 晶片
型號：M92T17

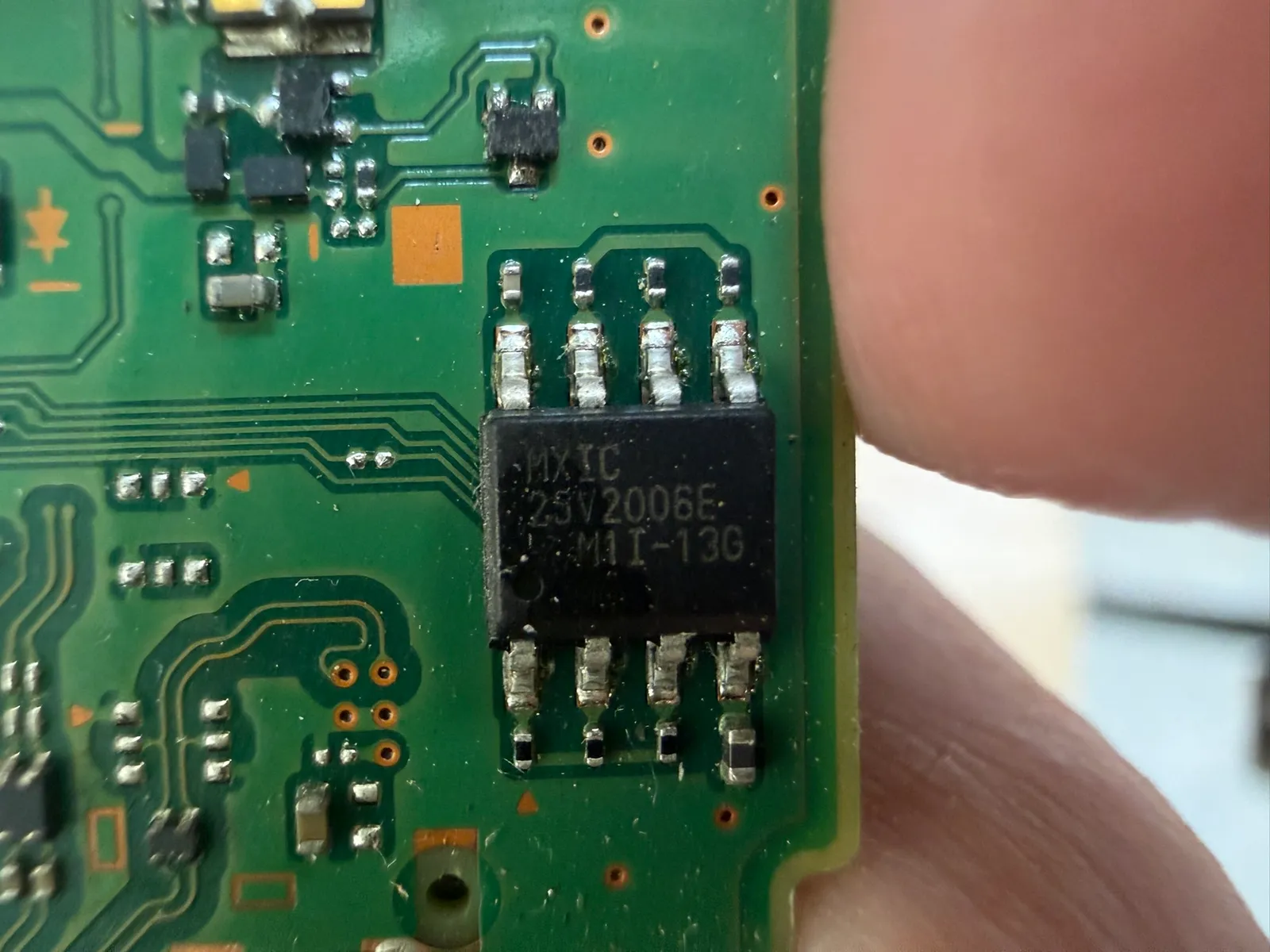

- 步驟 10 / 共 18
快閃記憶體
製造商：旺宏電子(MXIC) 型號：MX25V4006EM1I-13G

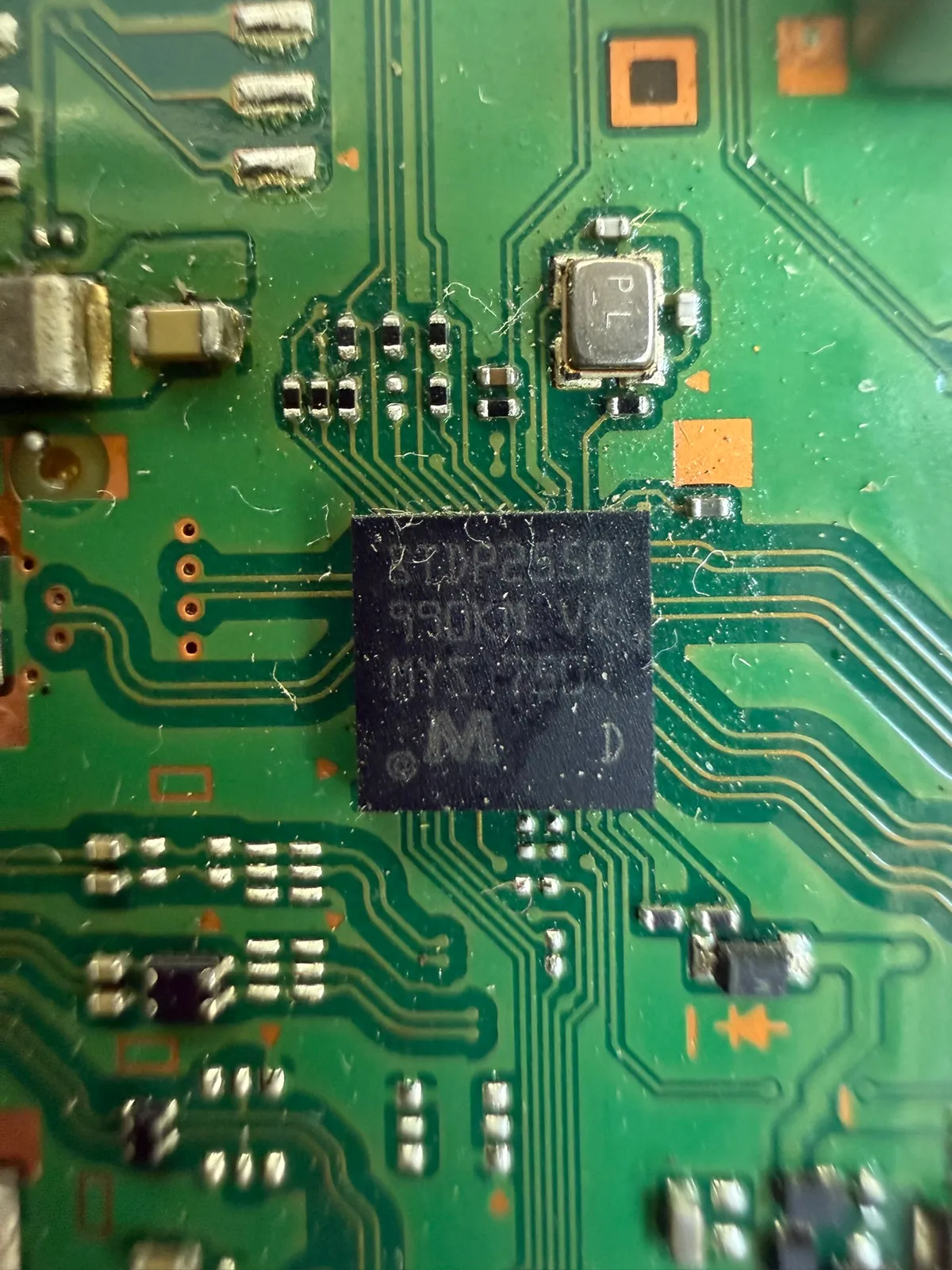

- 步驟 11 / 共 18
訊號轉換晶片
製造商：意法半導體（STMicroelectronics） 型號：STDP2650
- 步驟 12 / 共 18

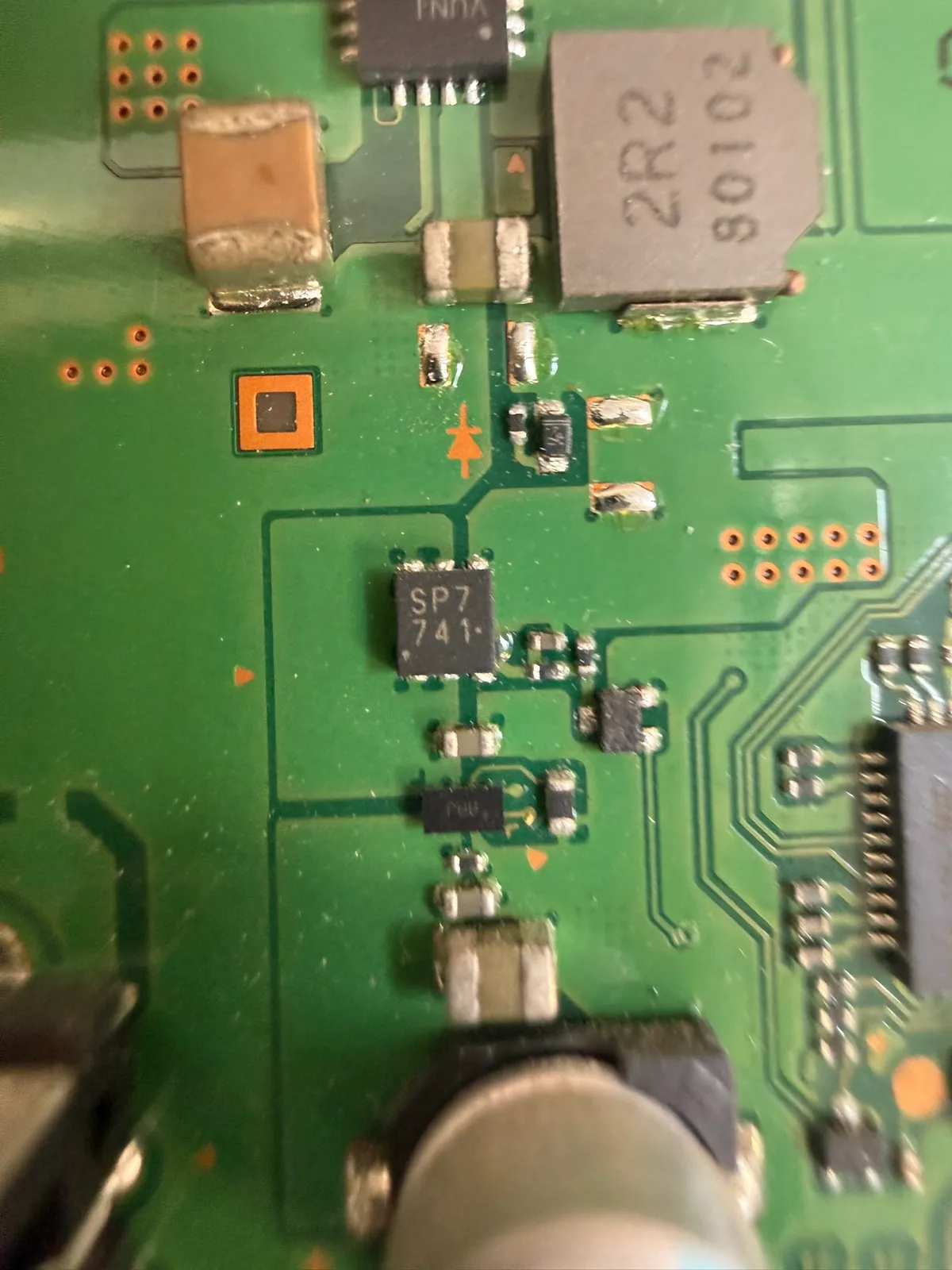

SMD
絲印：SP7
- 步驟 13 / 共 18

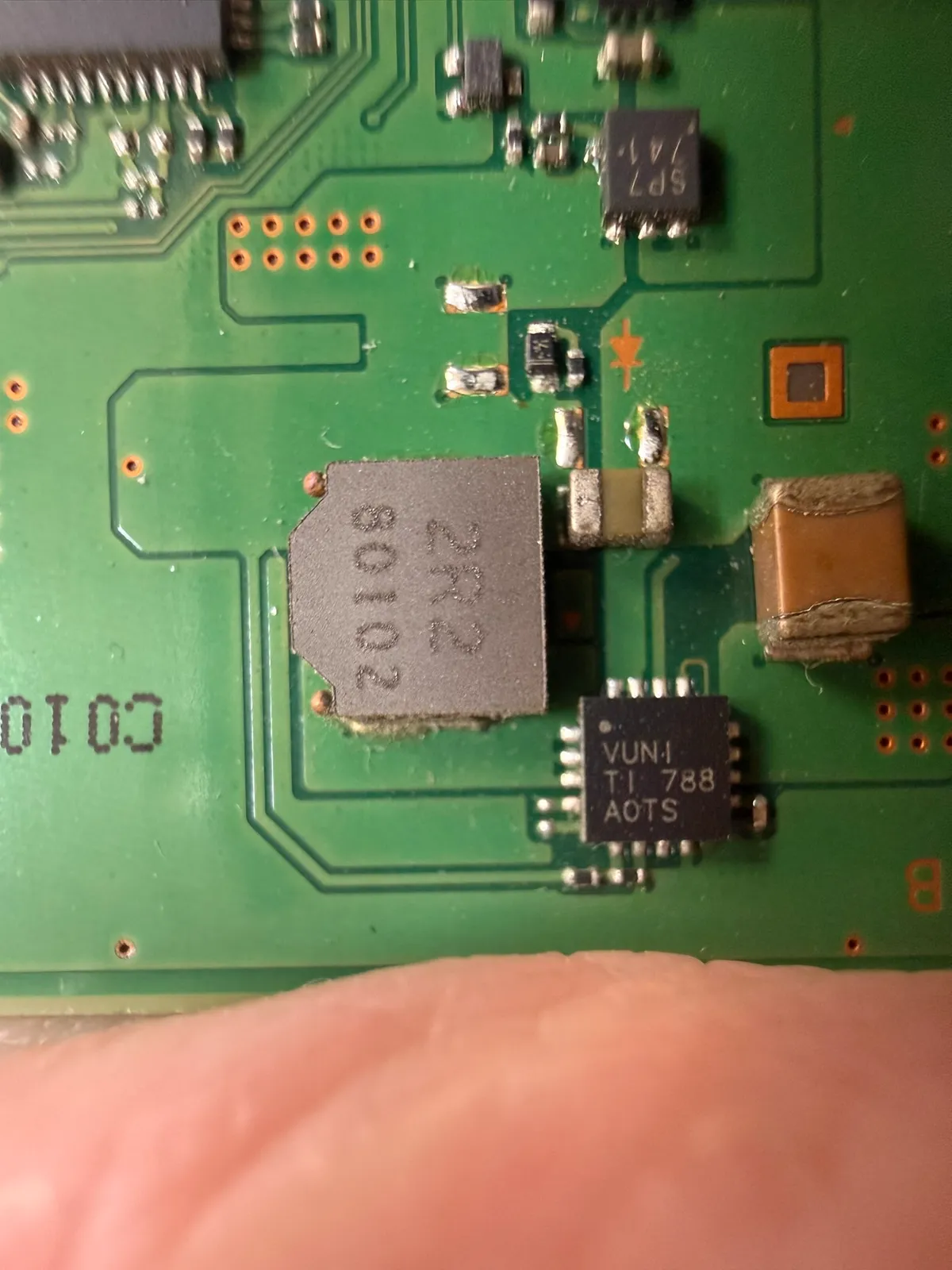

降壓 晶片
製造商：德州儀器（Texas Instruments, TI） 型號：VUN-I(TLV62130A)

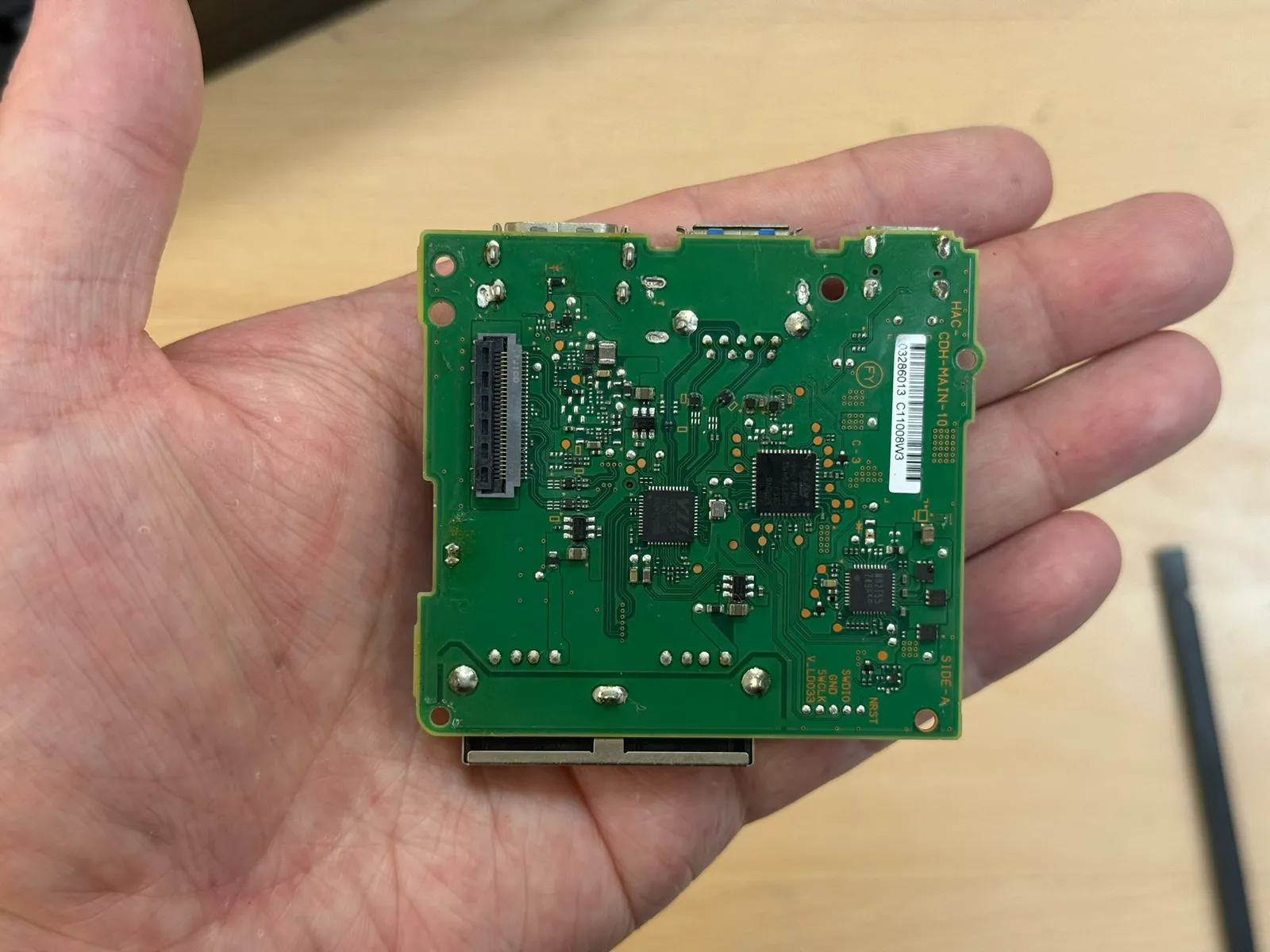

- 步驟 14 / 共 18
主板
1
2

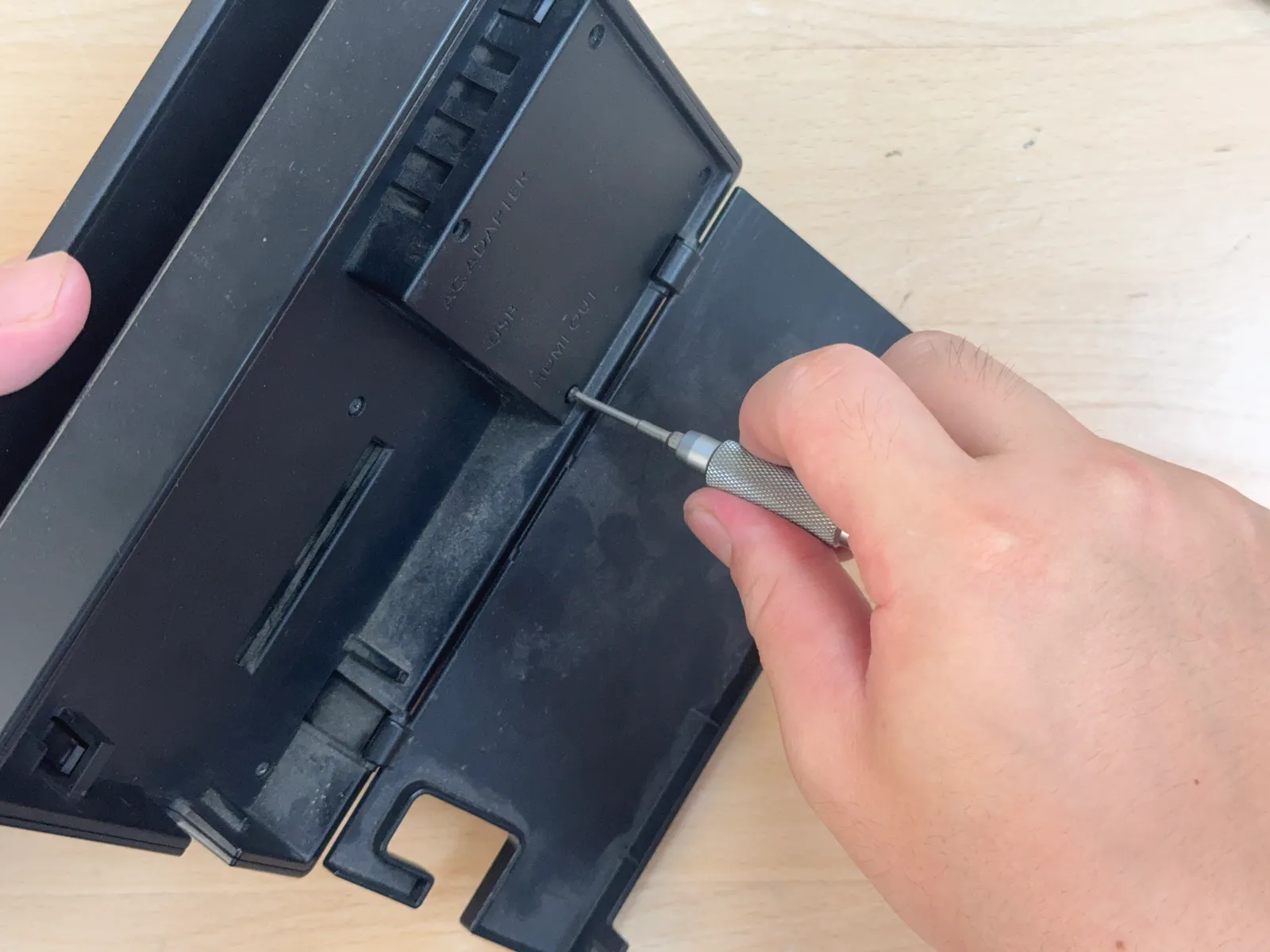

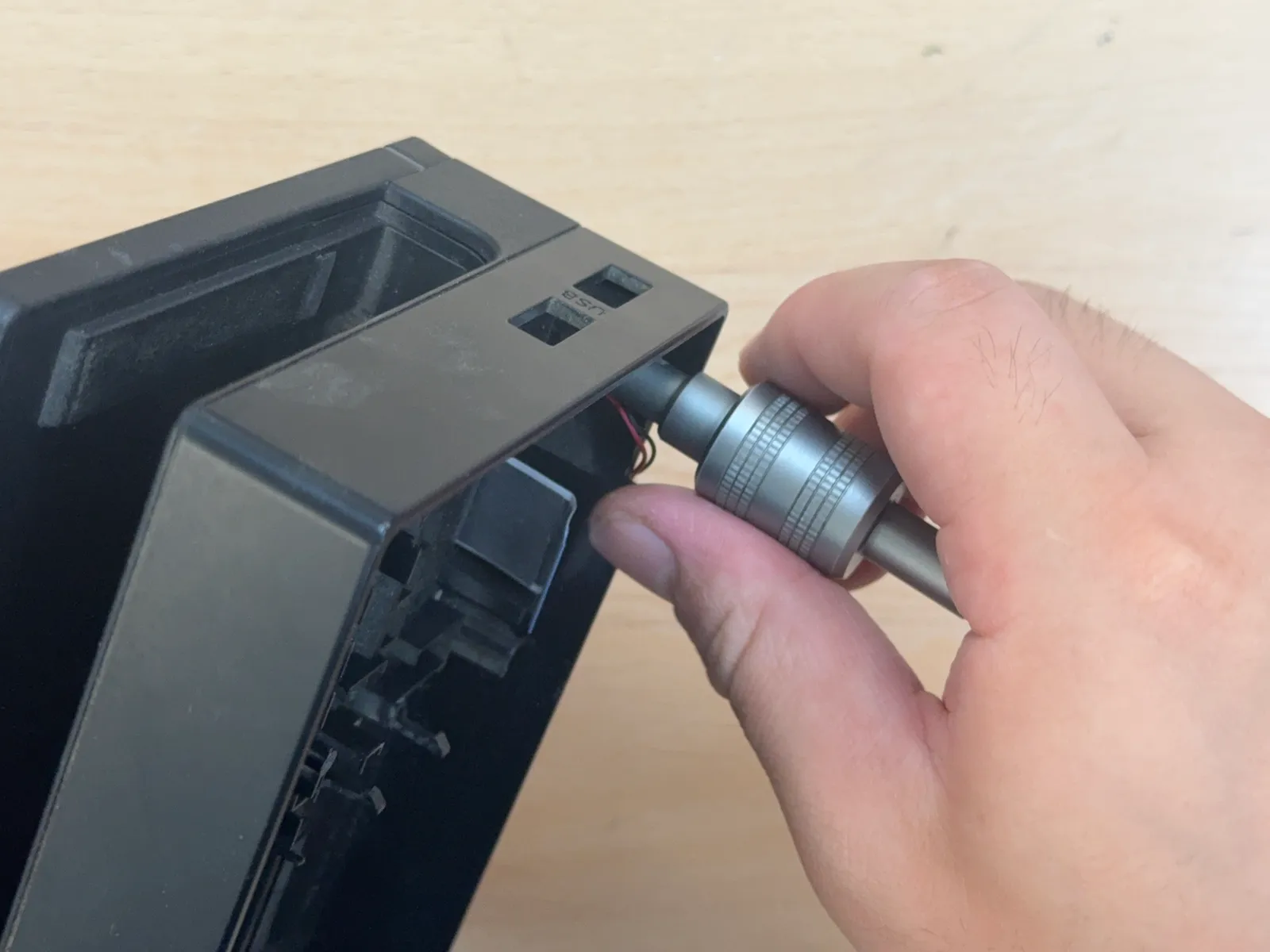

- 步驟 15 / 共 18

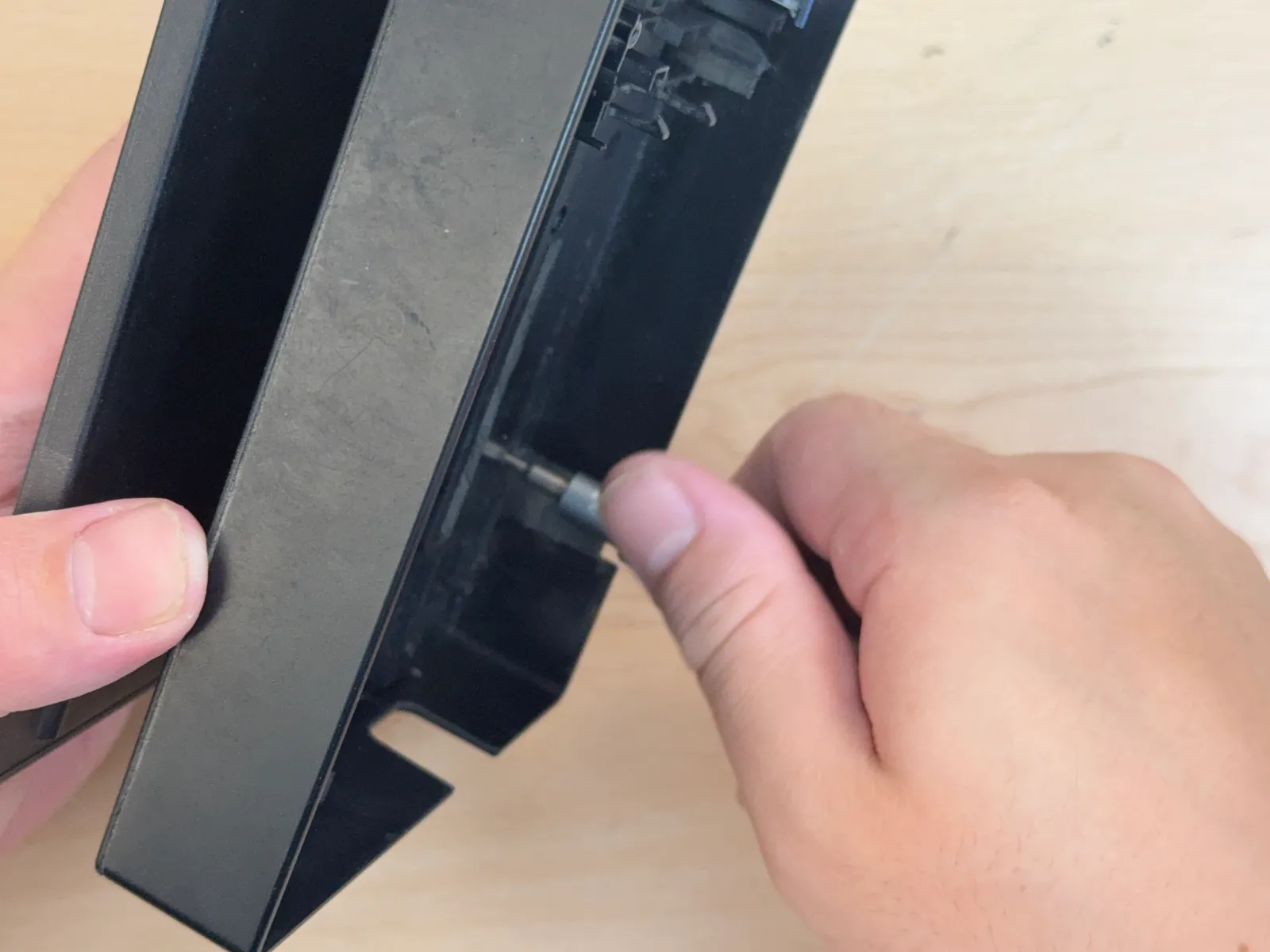

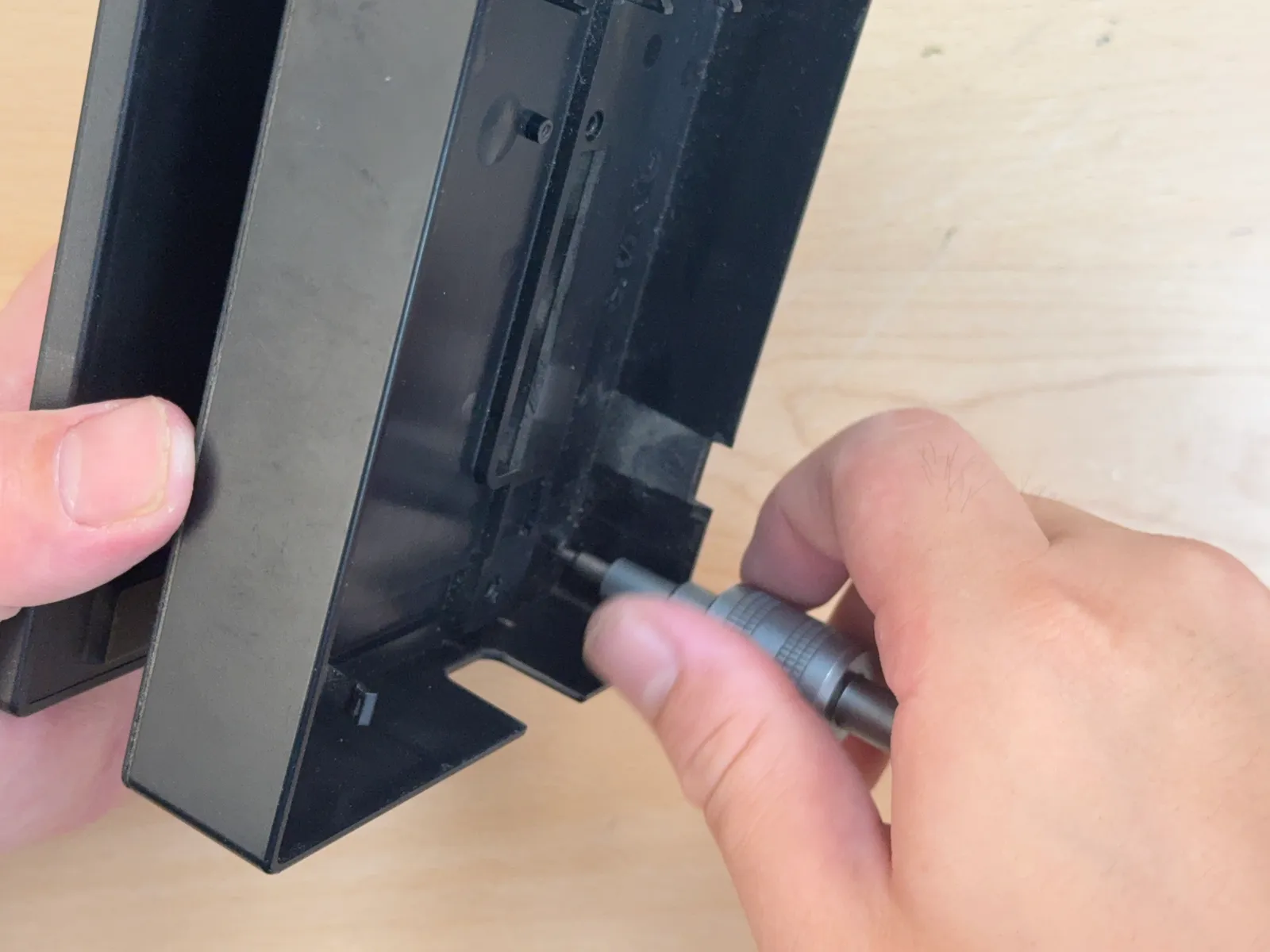

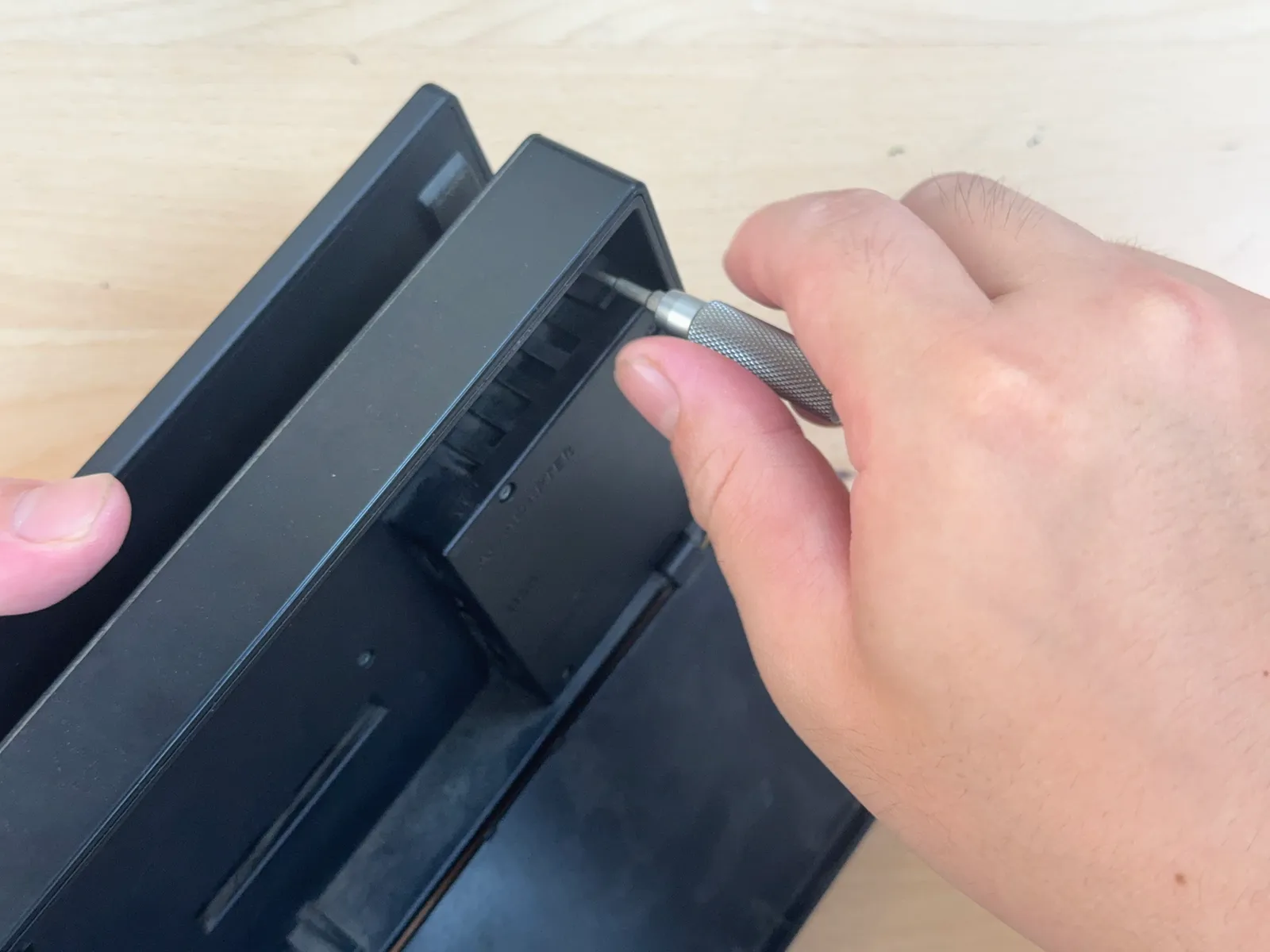

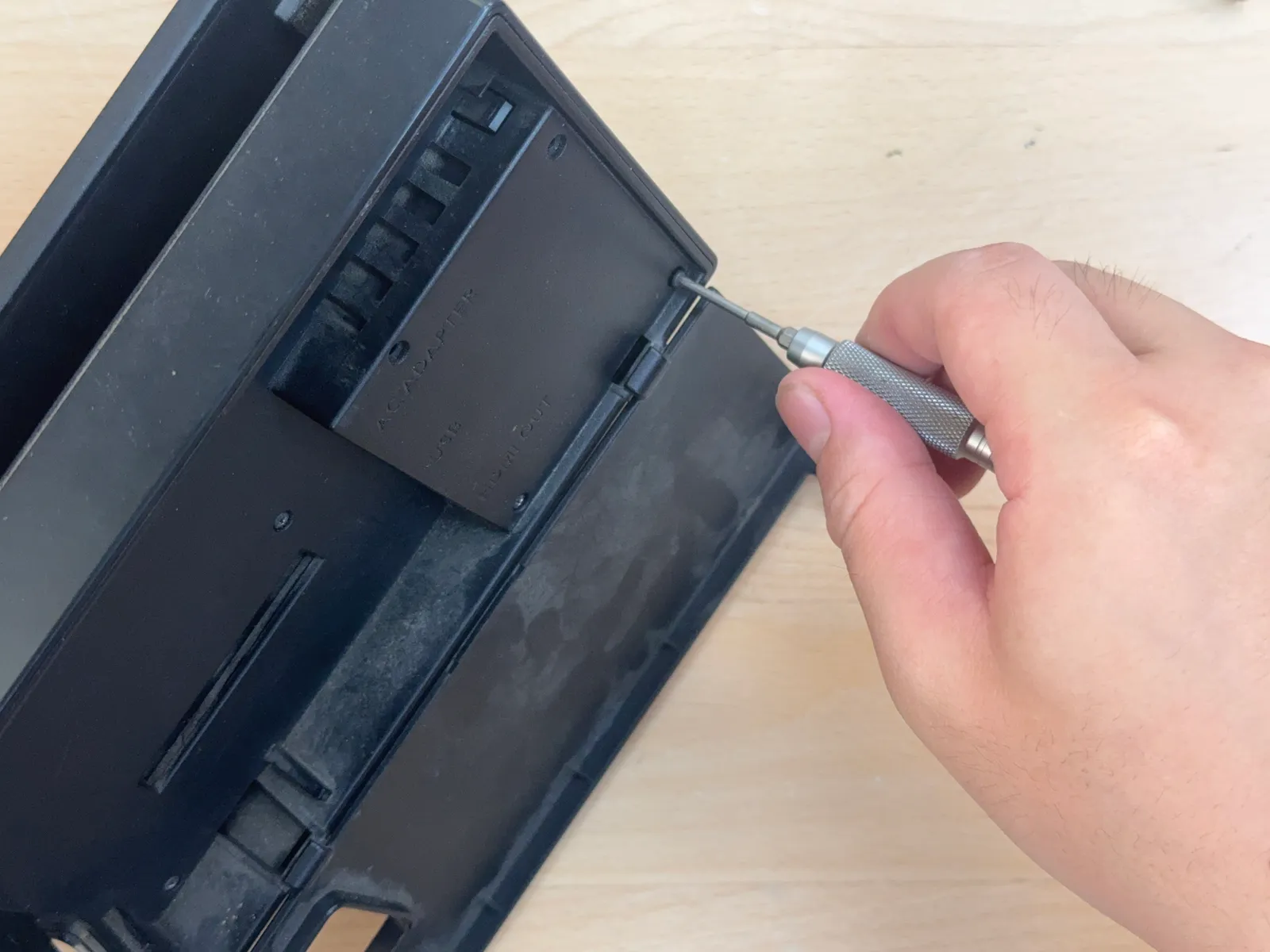

卸掉3顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3

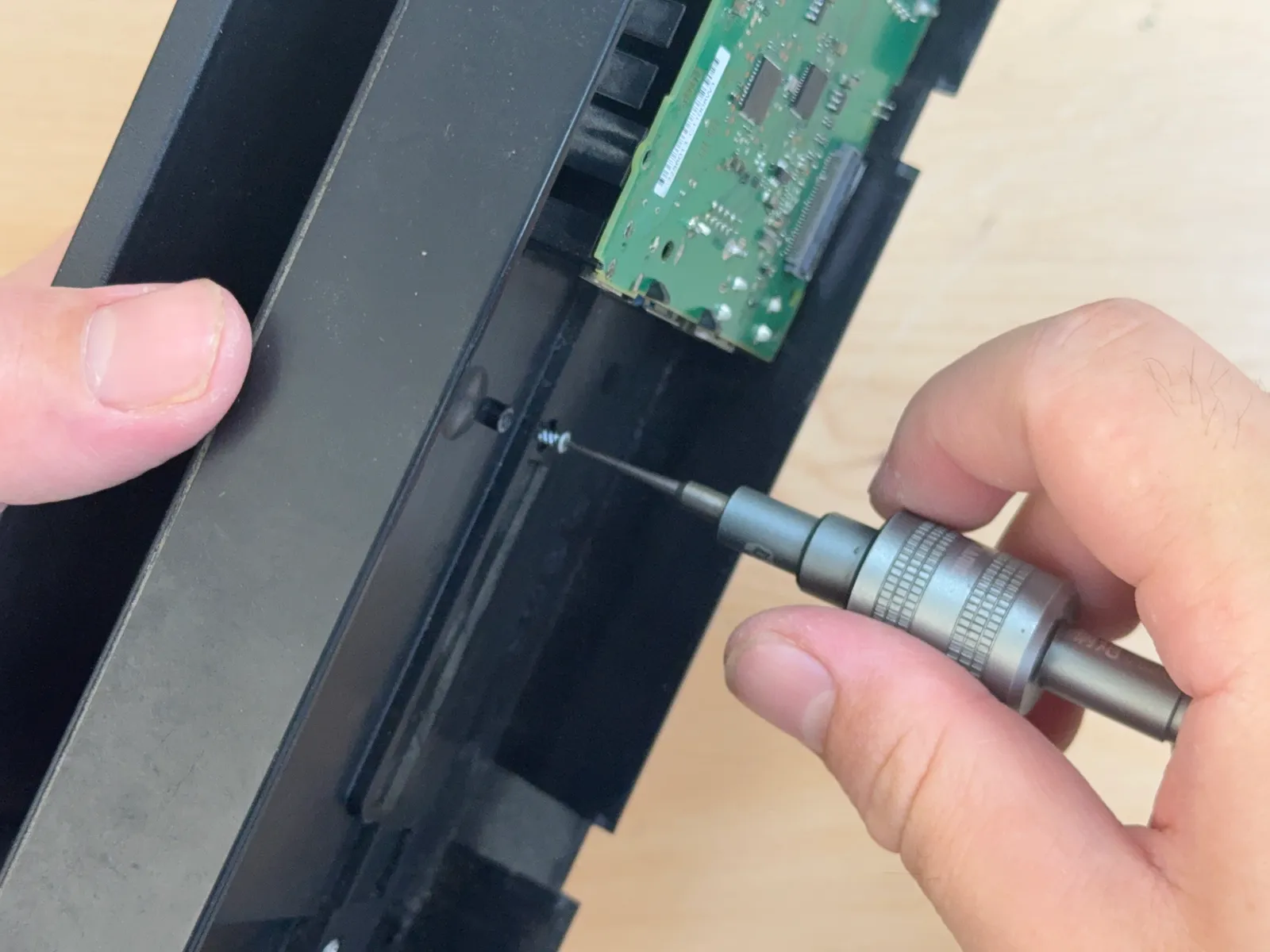

- 步驟 16 / 共 18

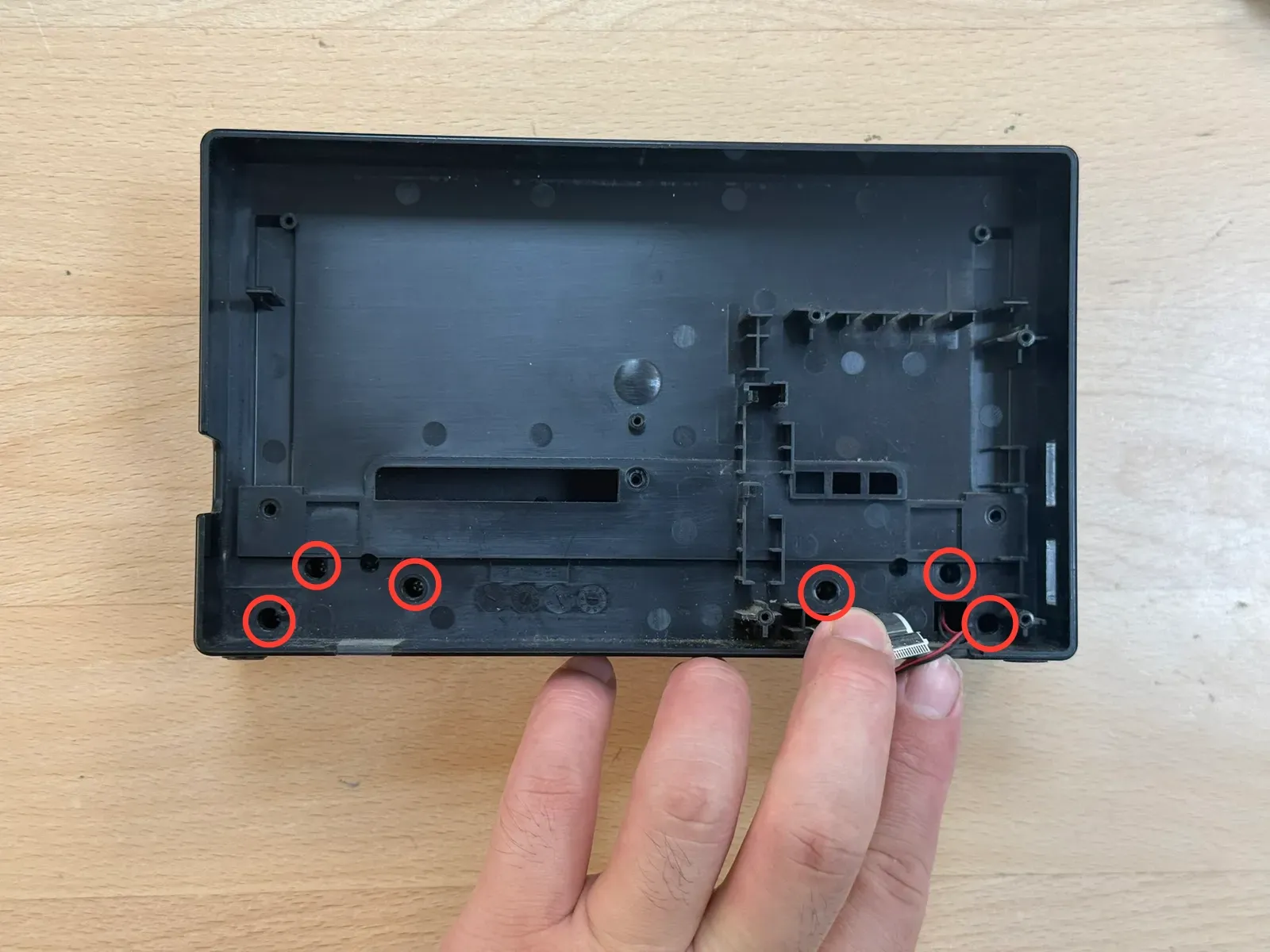

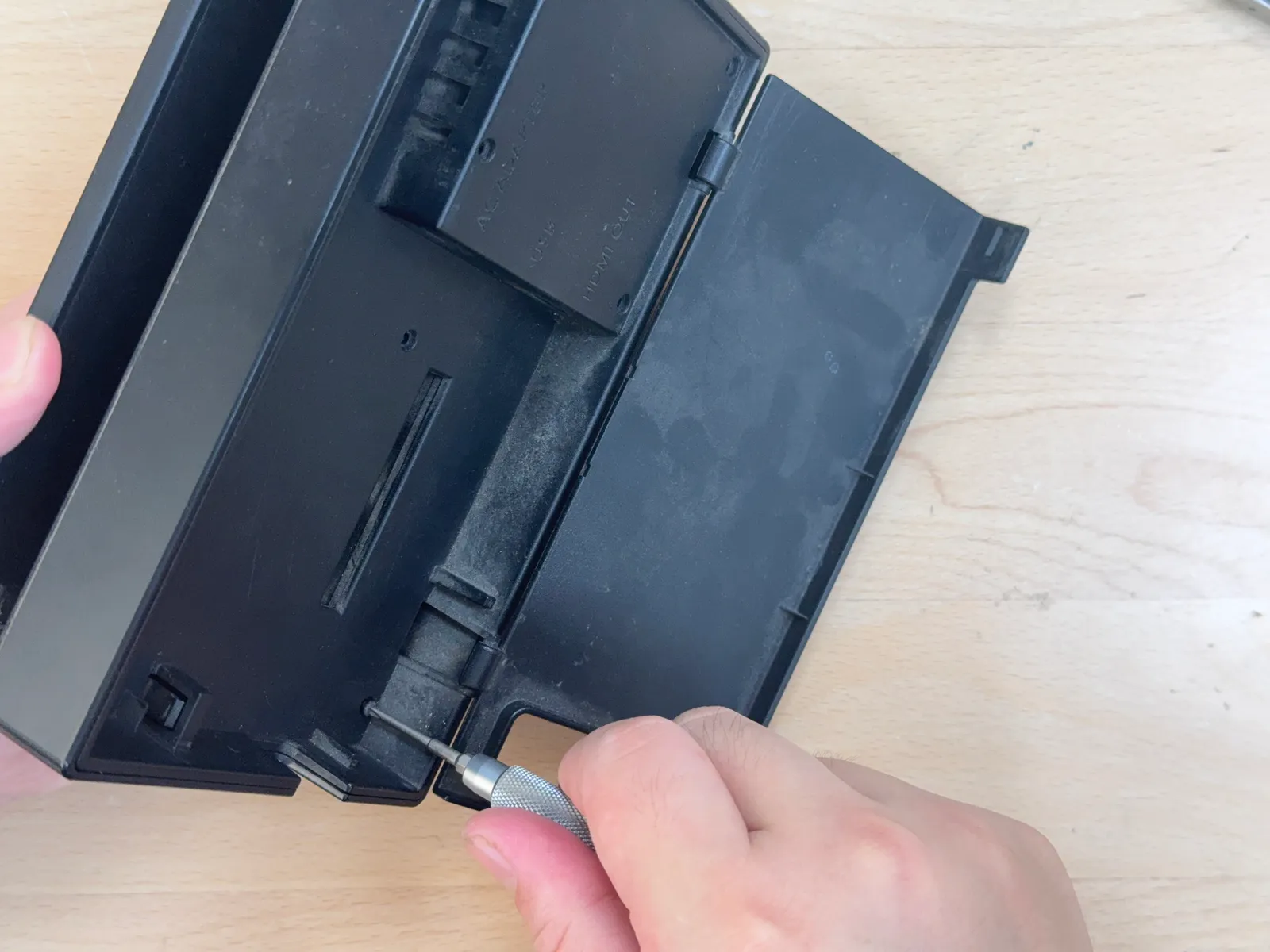

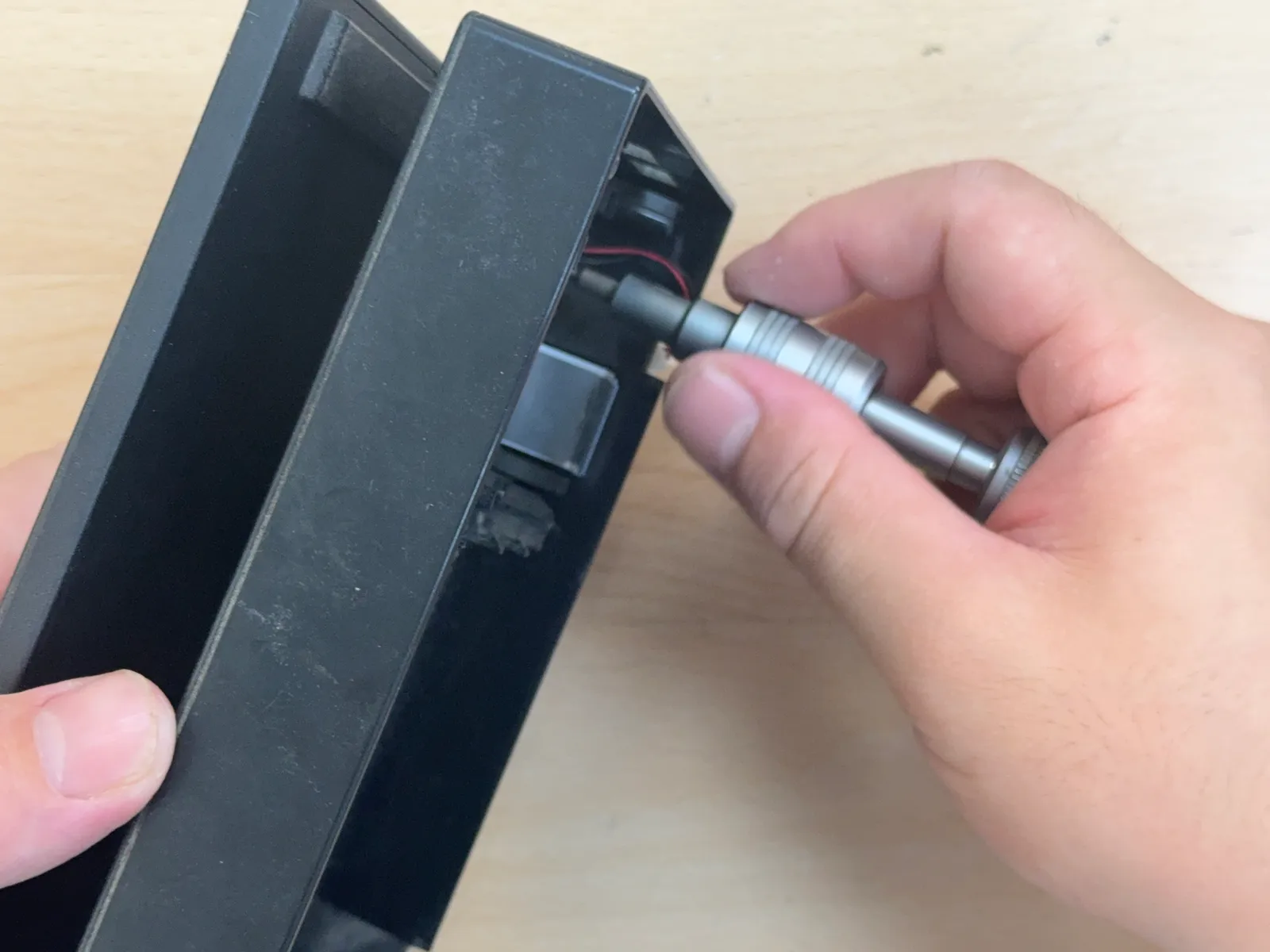

卸掉6顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
- 步驟 17 / 共 18

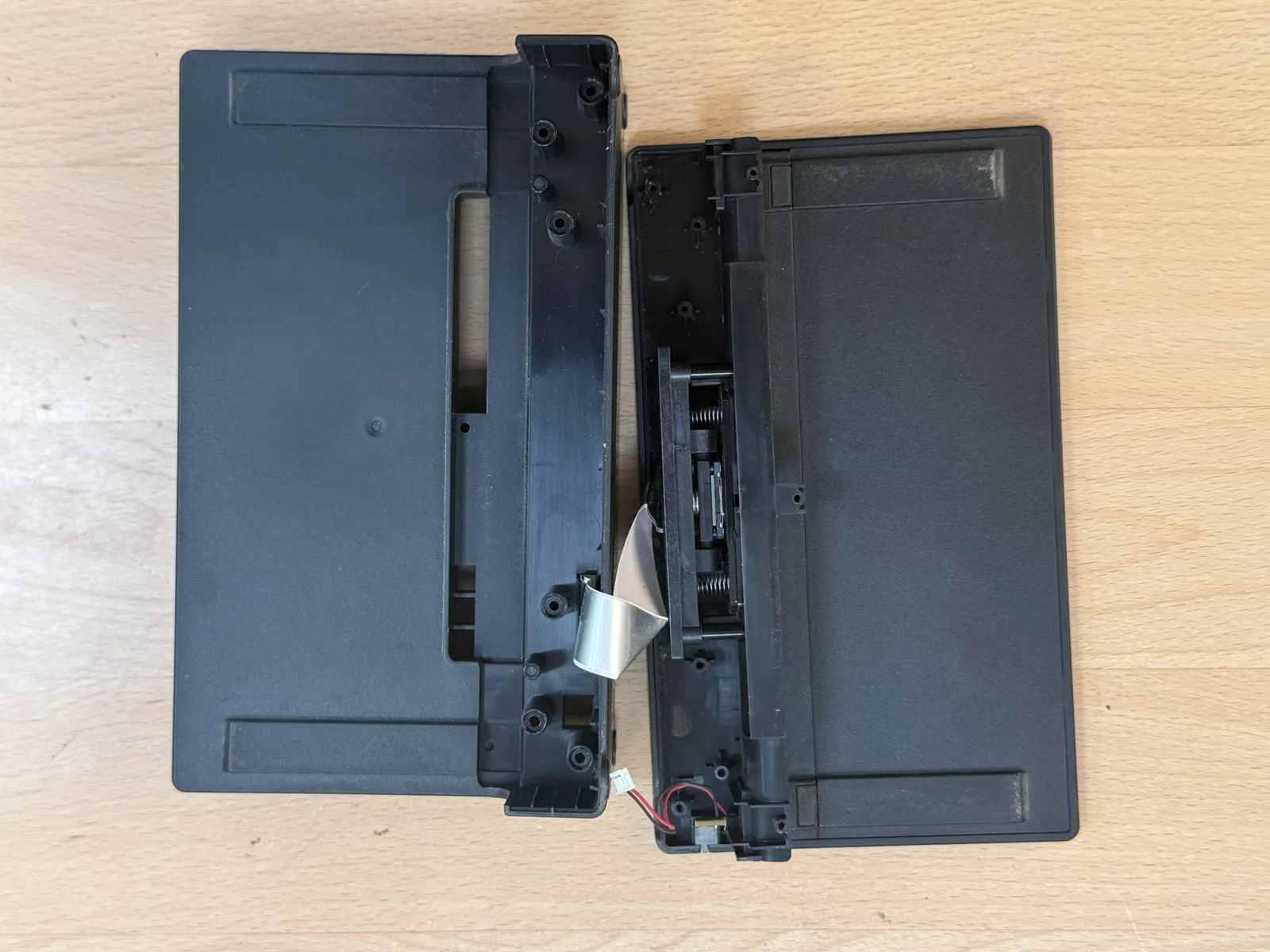

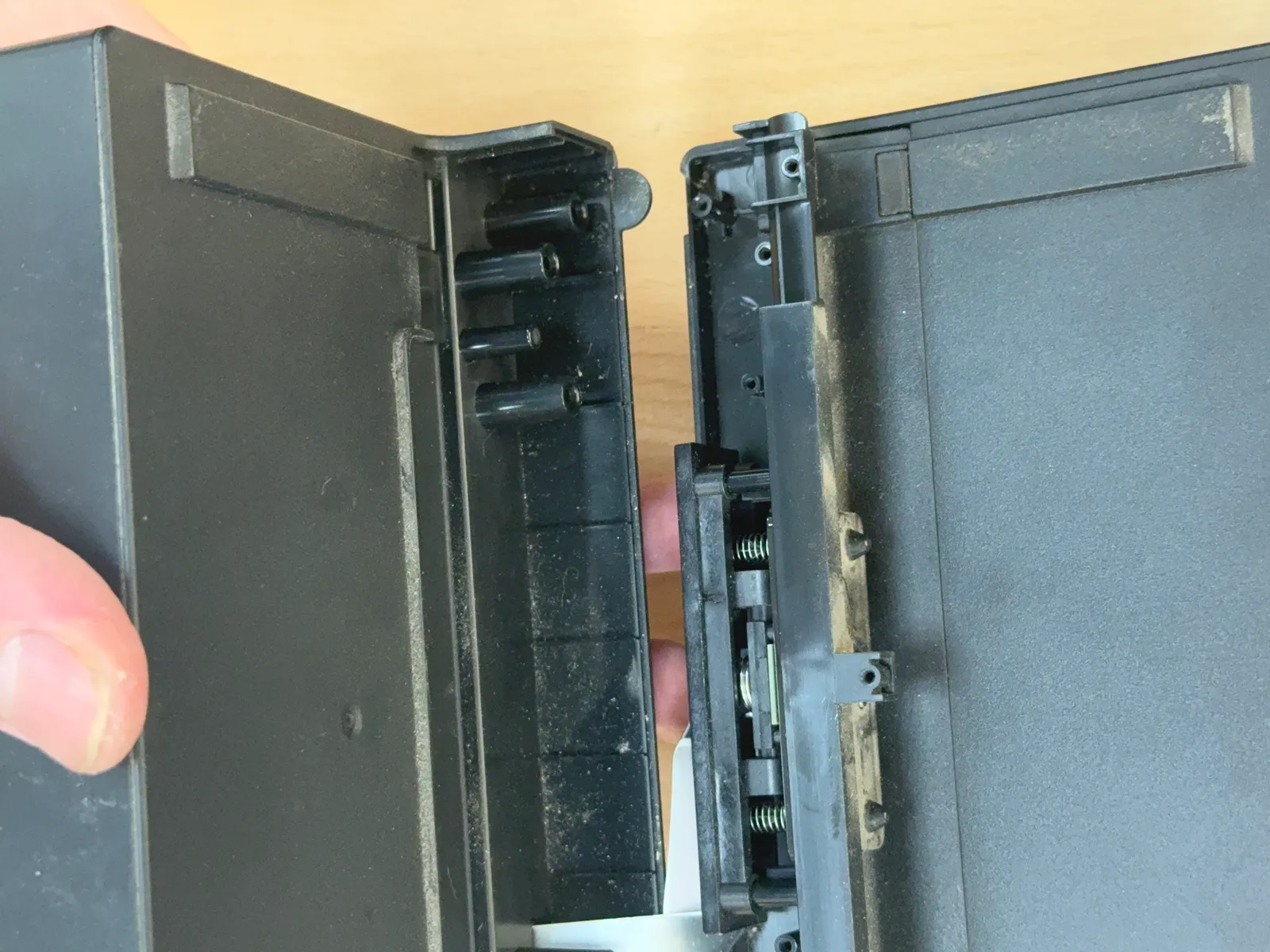

取出中框
1
2
- 步驟 18 / 共 18

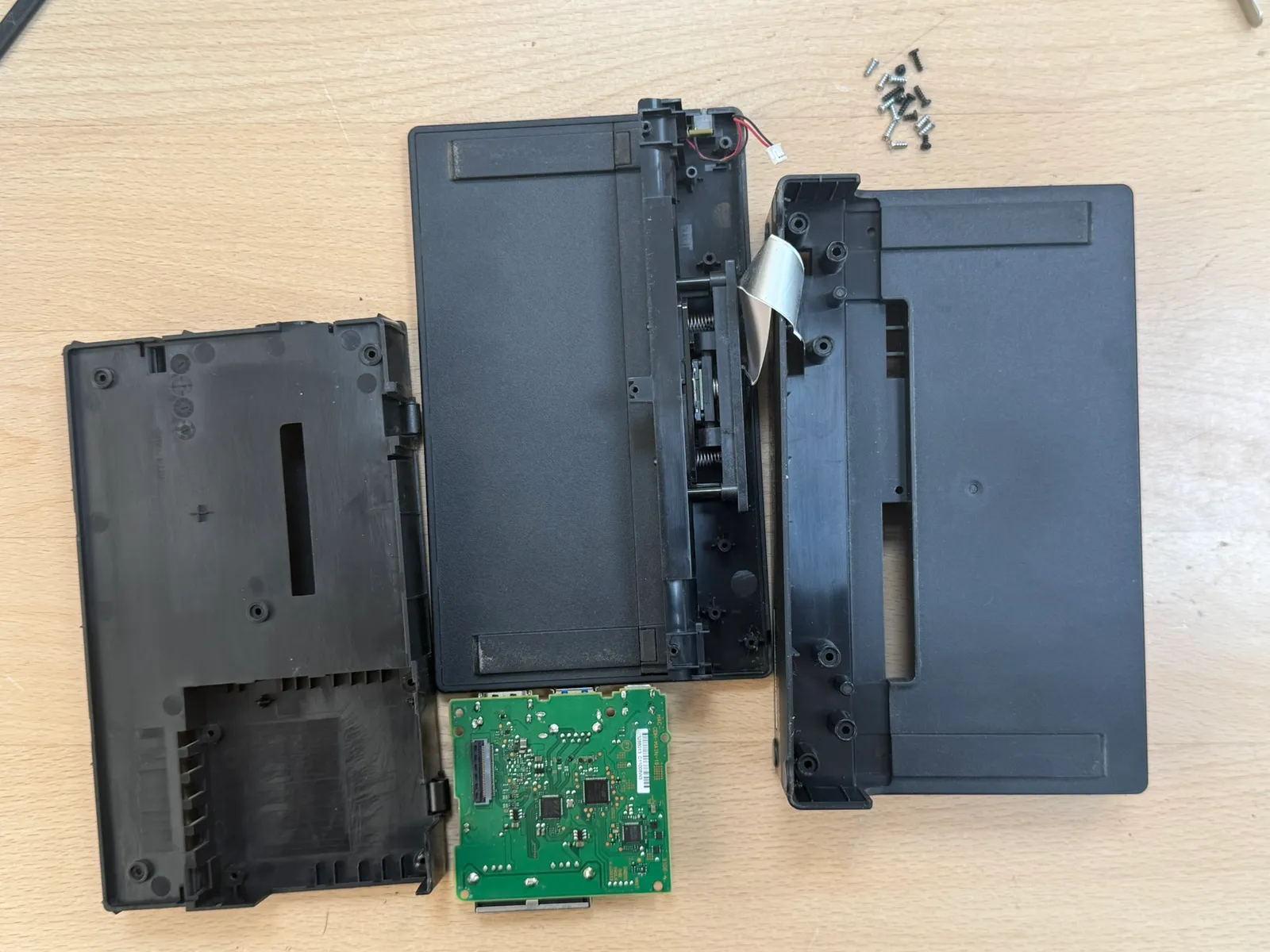

完整拆解
