ROG Gladius III 電競滑鼠 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 12

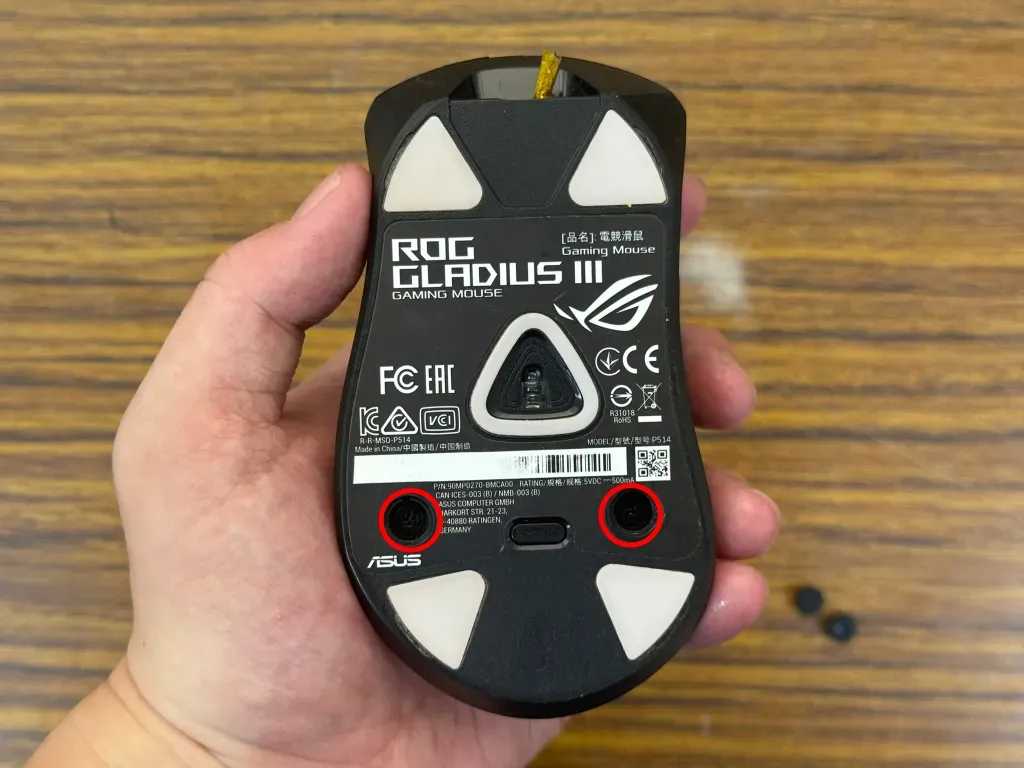

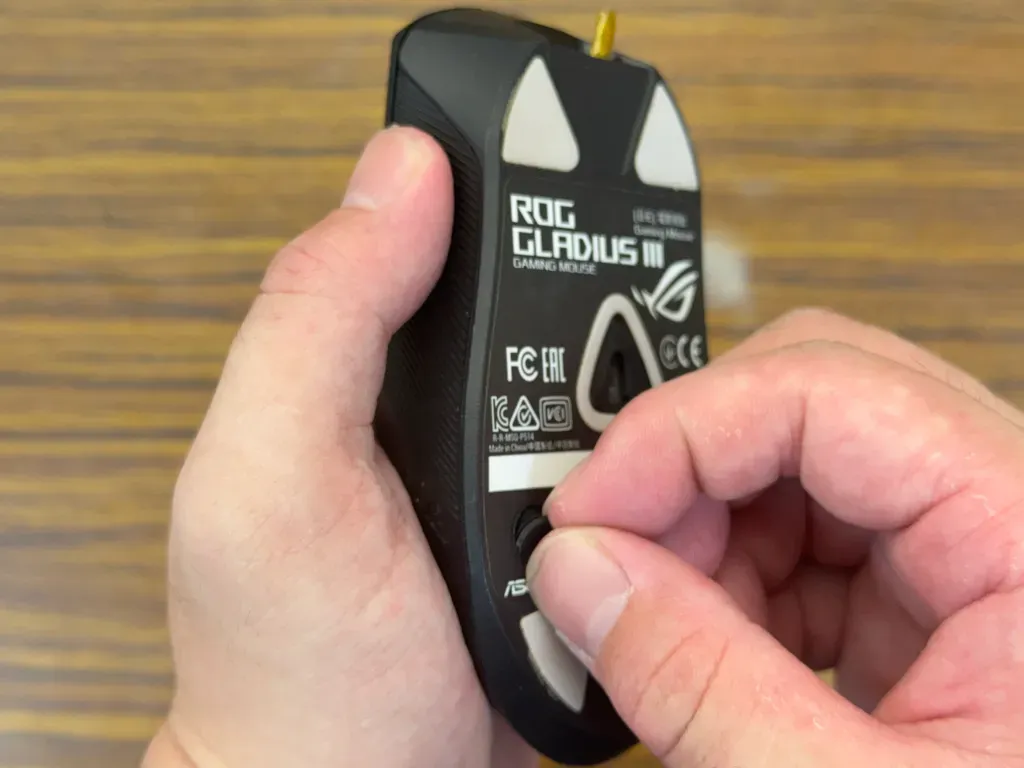

   取下矽膠塞

   用手就可以摳出來了。 ROG滑鼠的螺絲基本上 就藏在矽膠塞下面 所以矽膠塞拿起來就會看到了

   1

   2

   3

2. 步驟 2 / 共 12

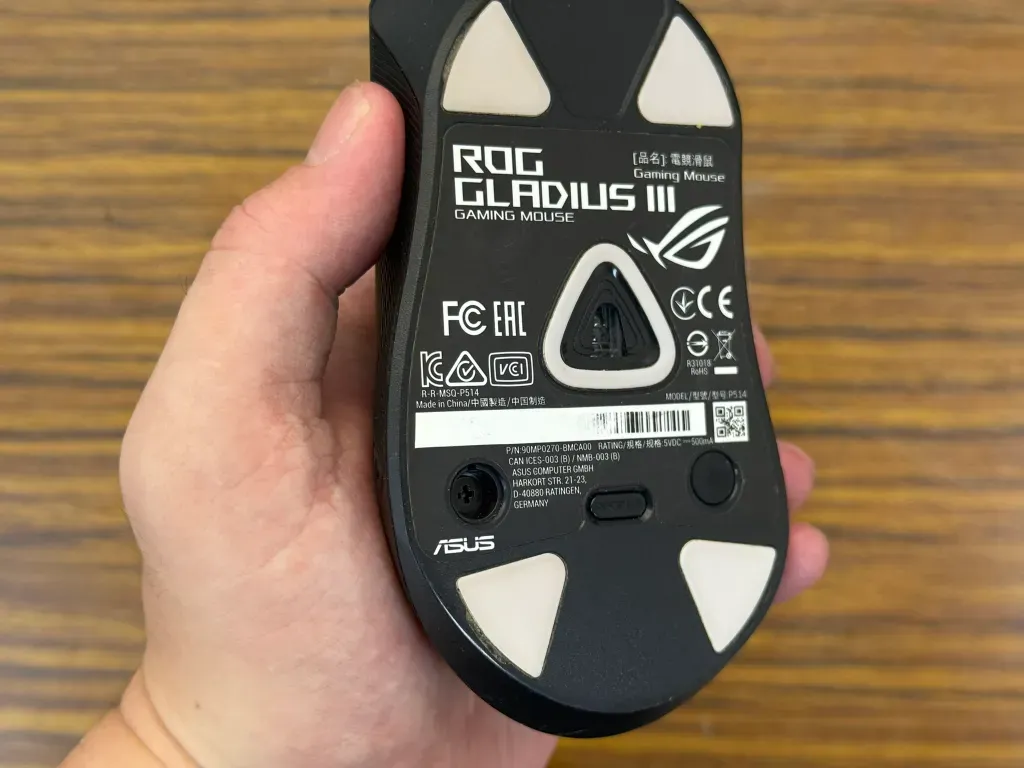

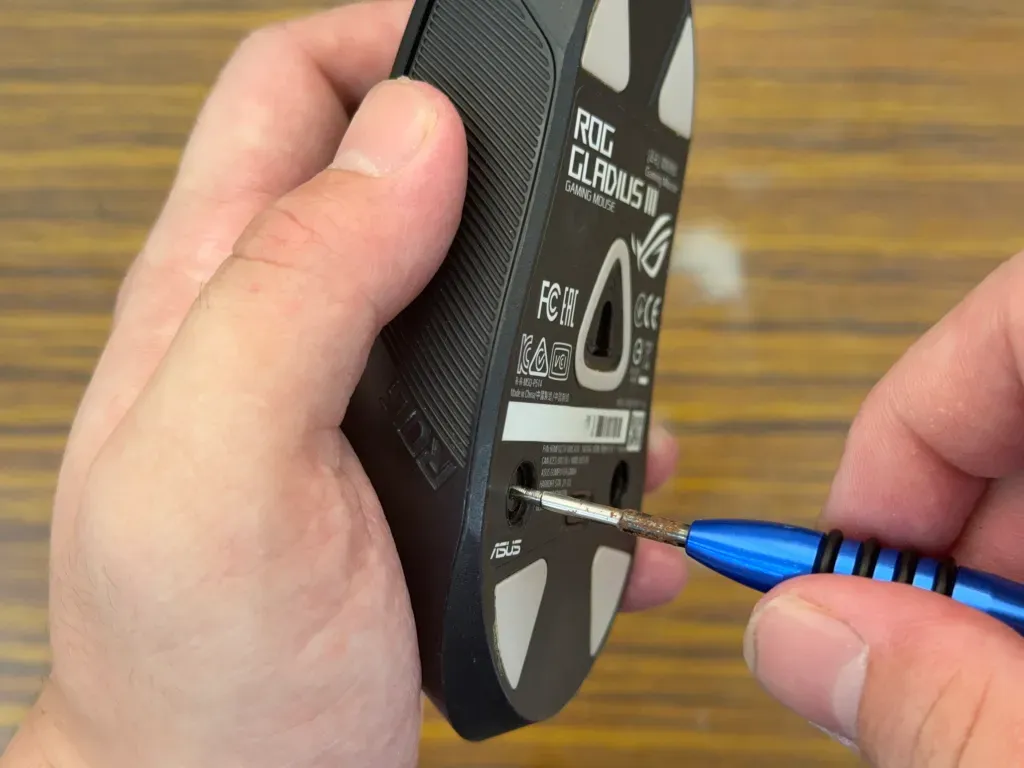

   卸掉 2顆十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。

   1

   2

3. 步驟 3 / 共 12

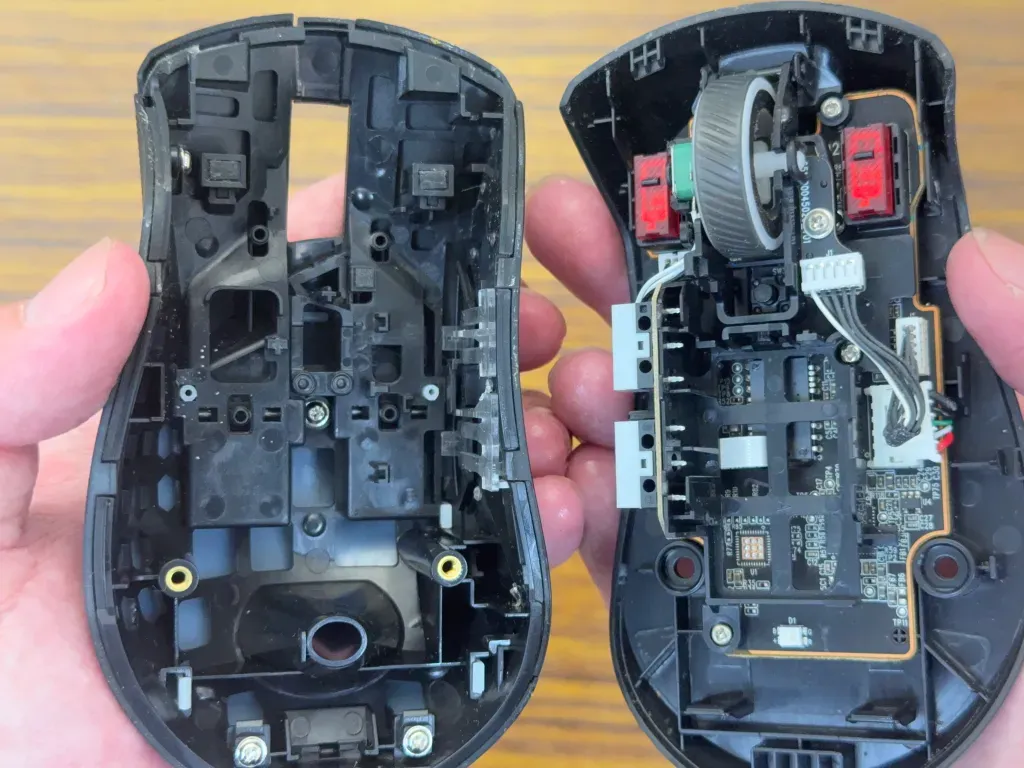

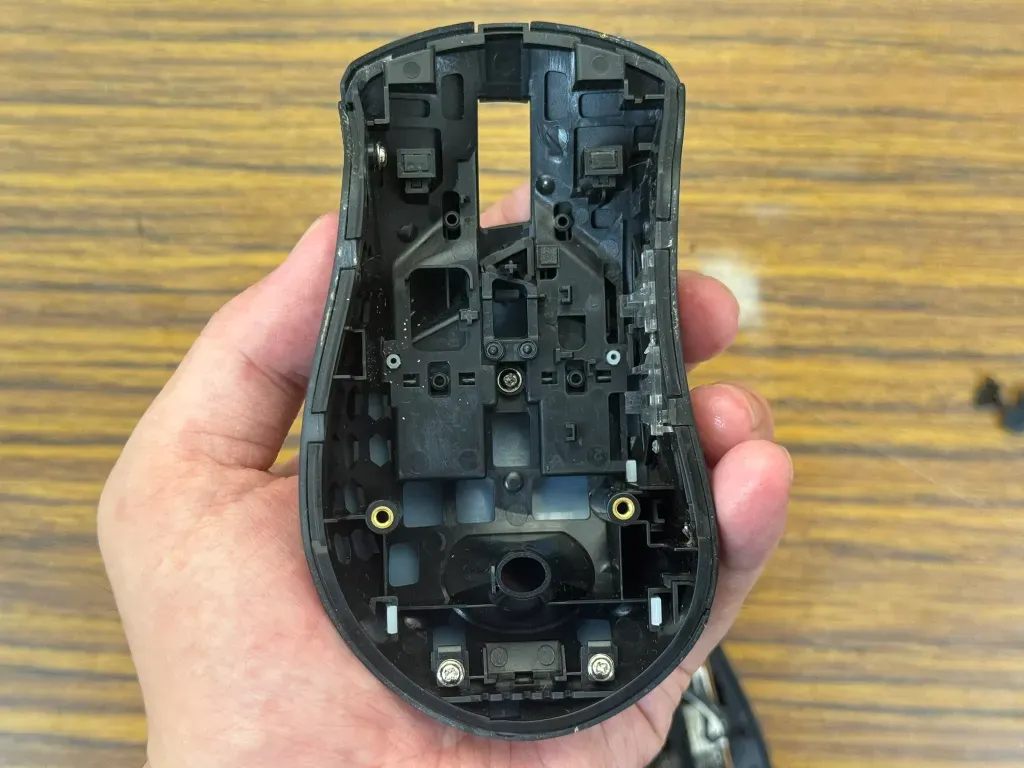

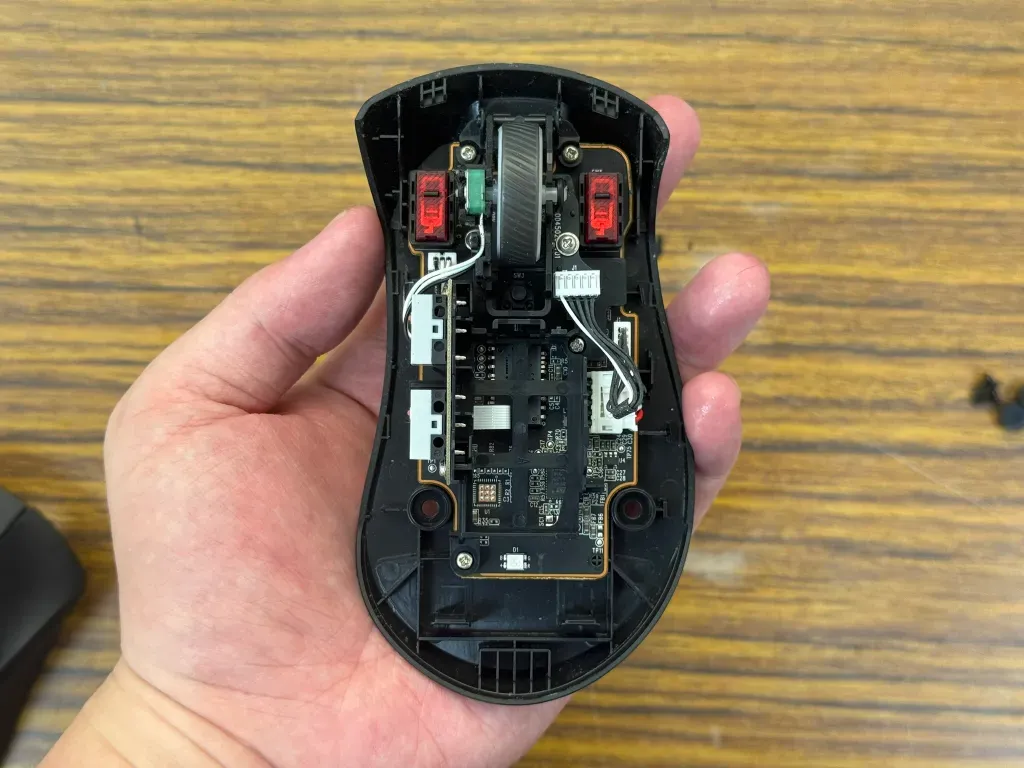

   分離上下蓋

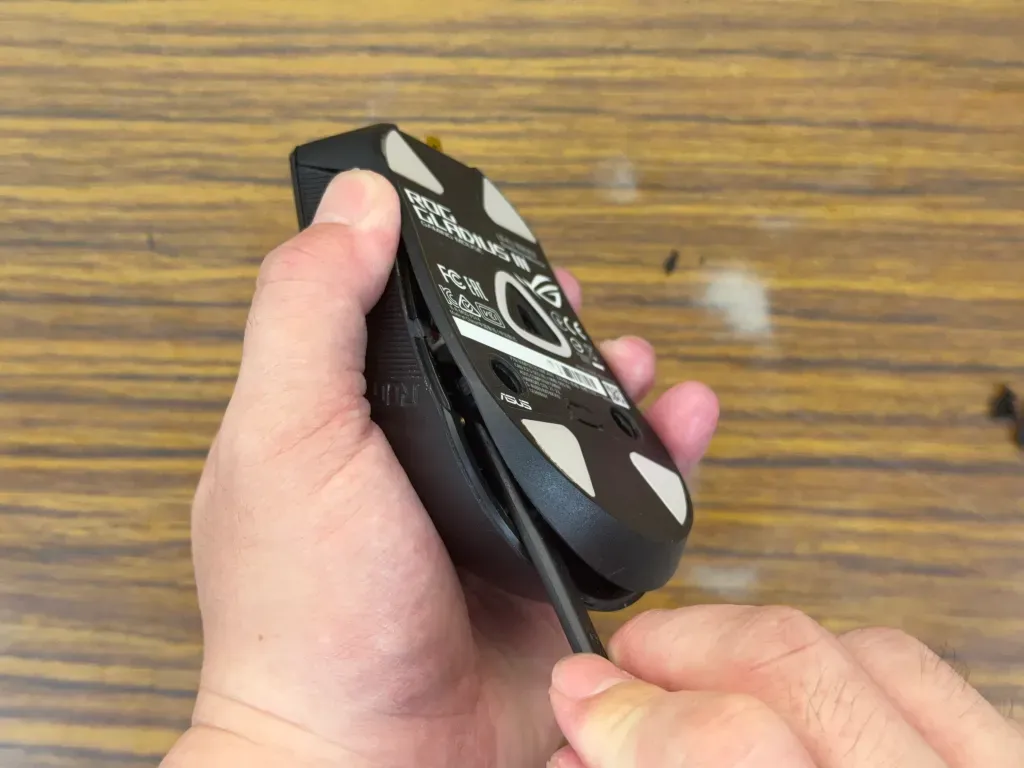

   翹棒沿著縫隙慢慢地將其撬開

   1

   2

   3

   4

4. 步驟 4 / 共 12

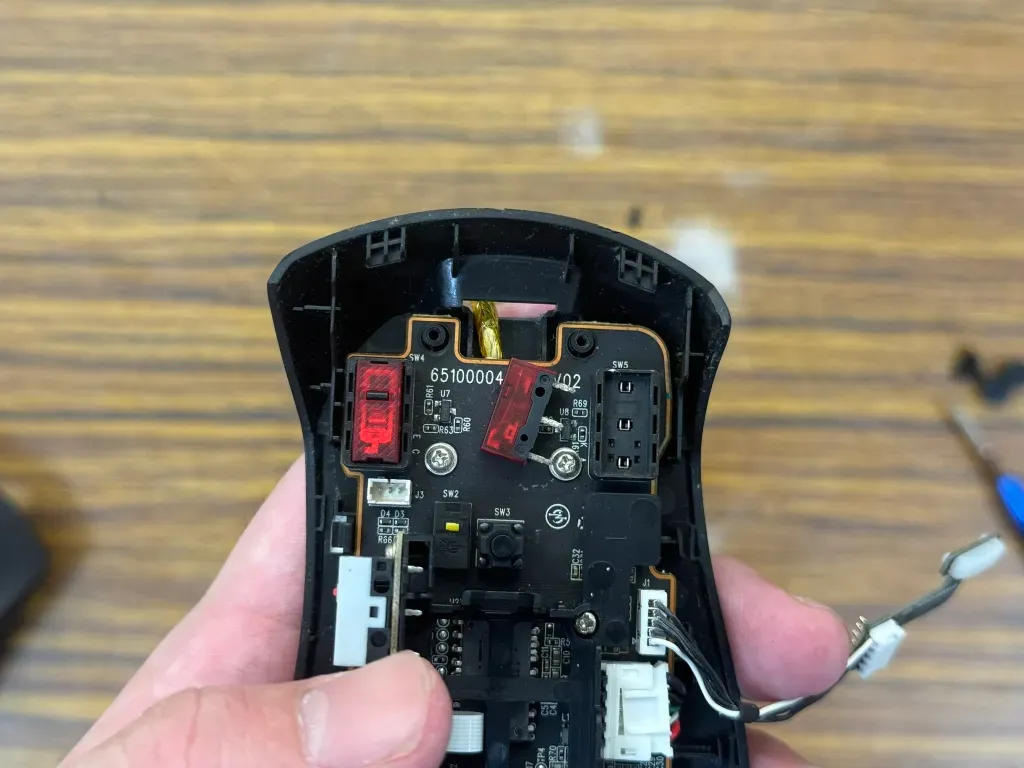

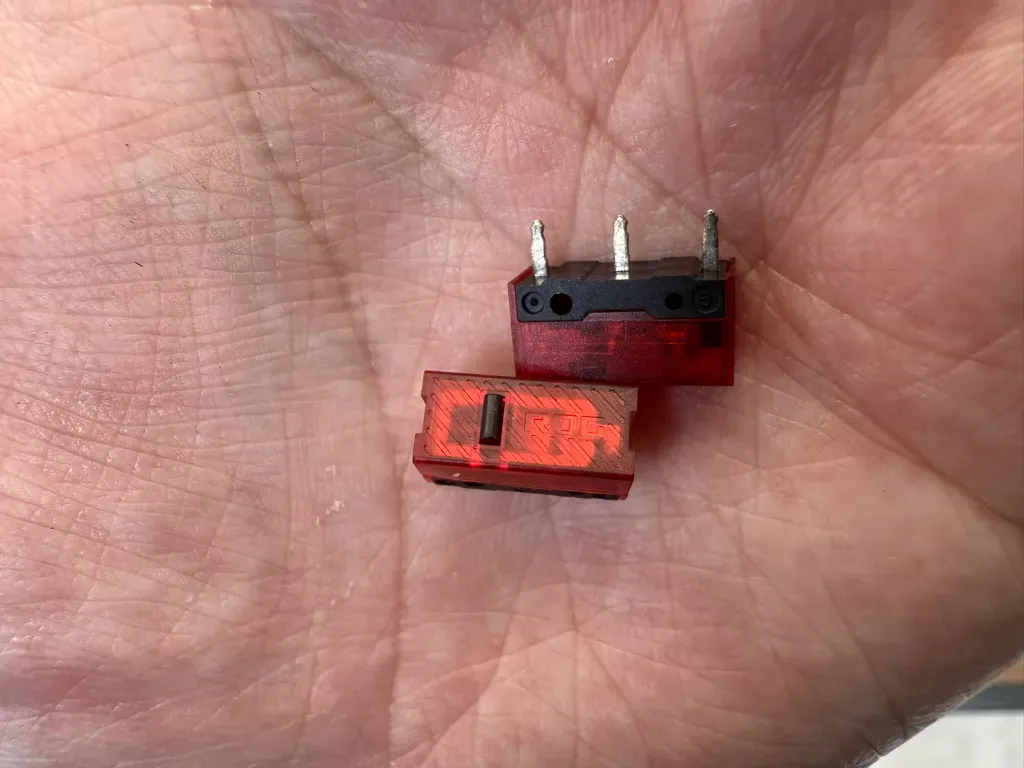

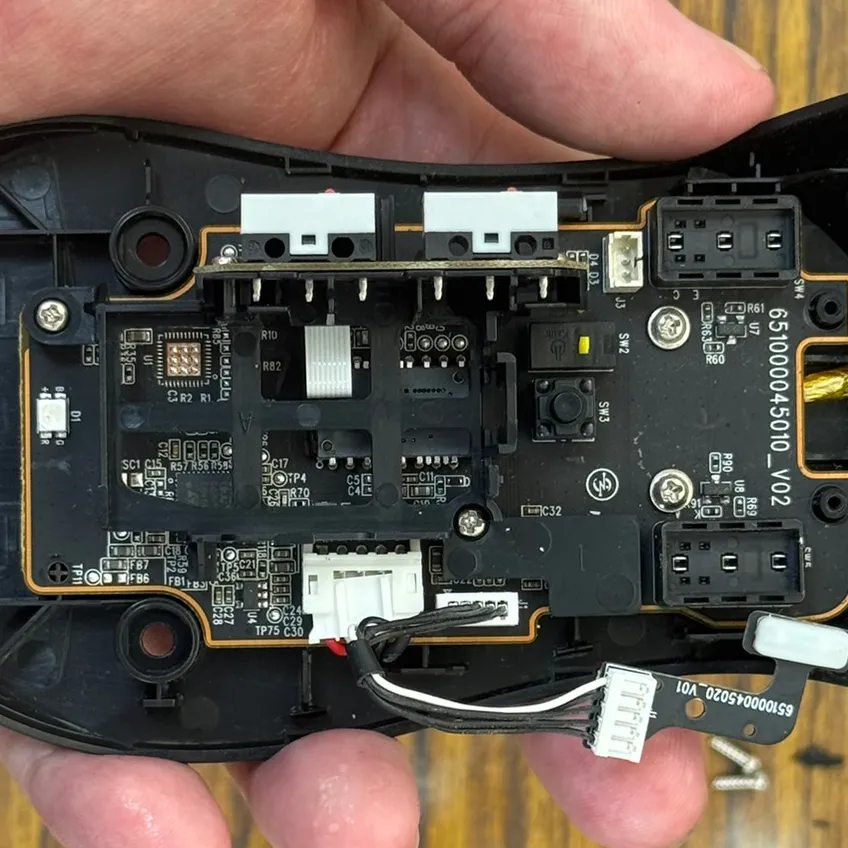

   左右鍵

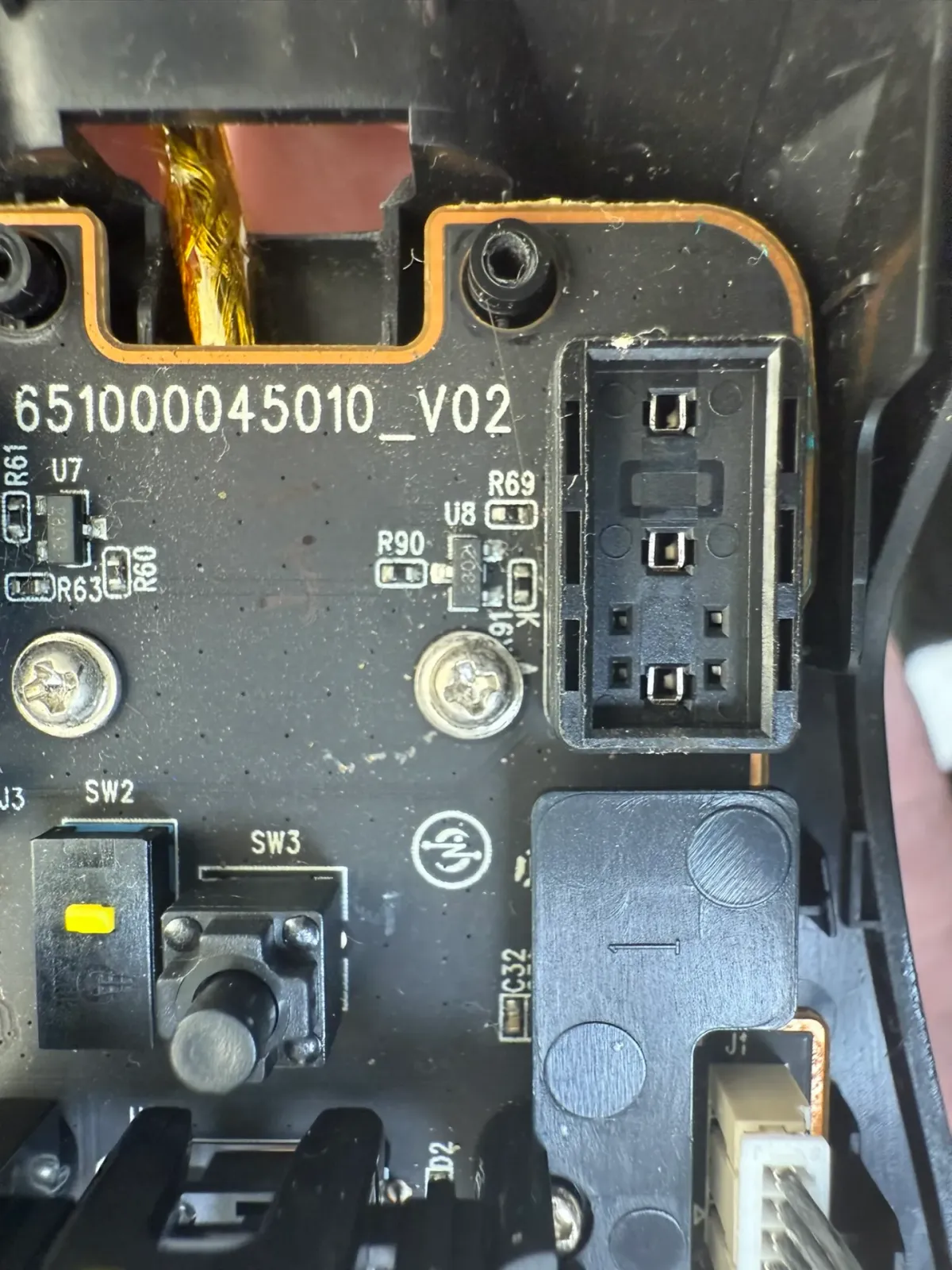

   ROG訂製的 三腳微動，而且他的微動開關 也沒有任何焊接(可以直接熱插拔) 拿同樣的三腳微動開關 可以直接裝上去使用是沒有問題的。

   1

   2

   3

5. 步驟 5 / 共 12

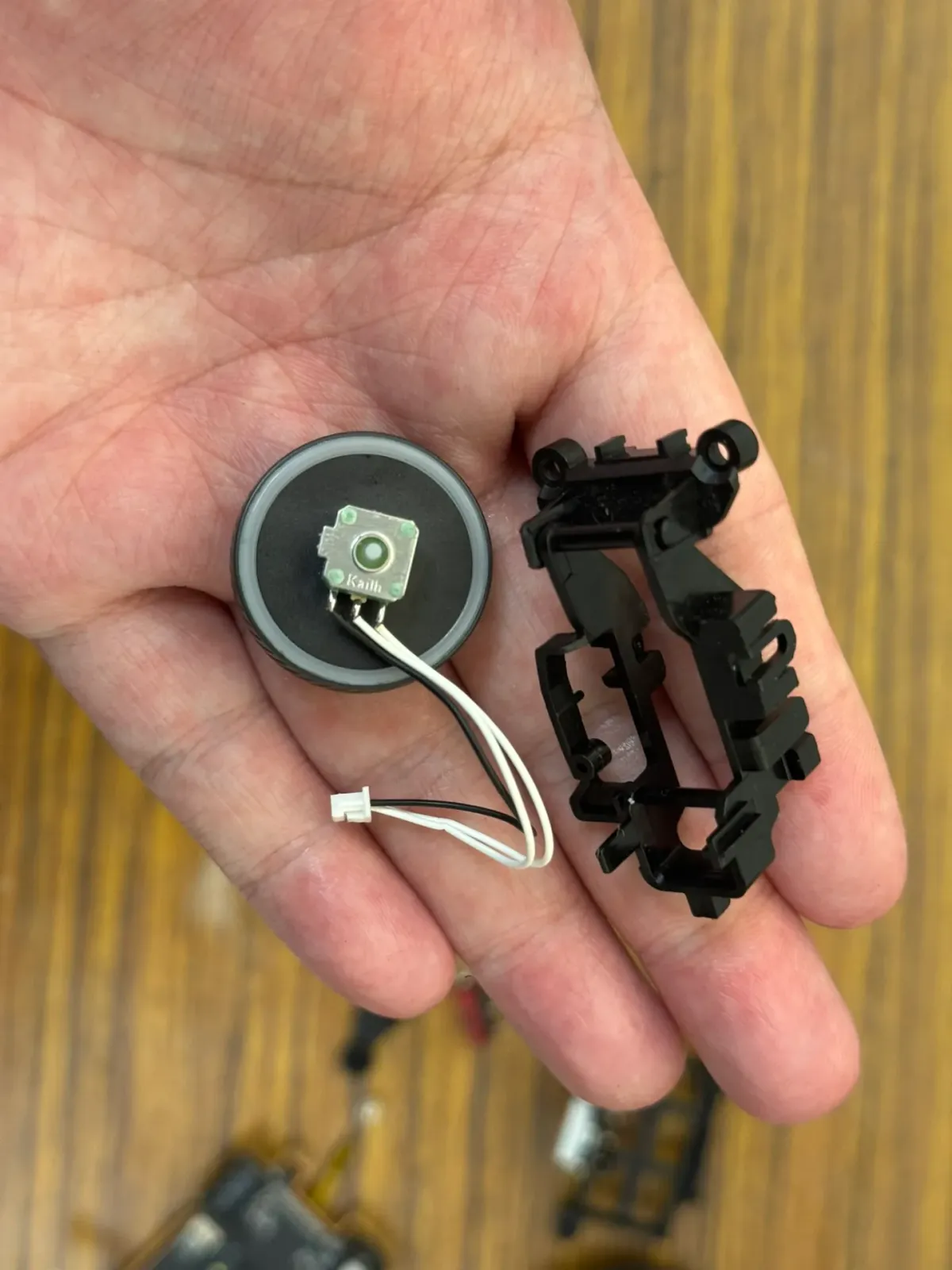

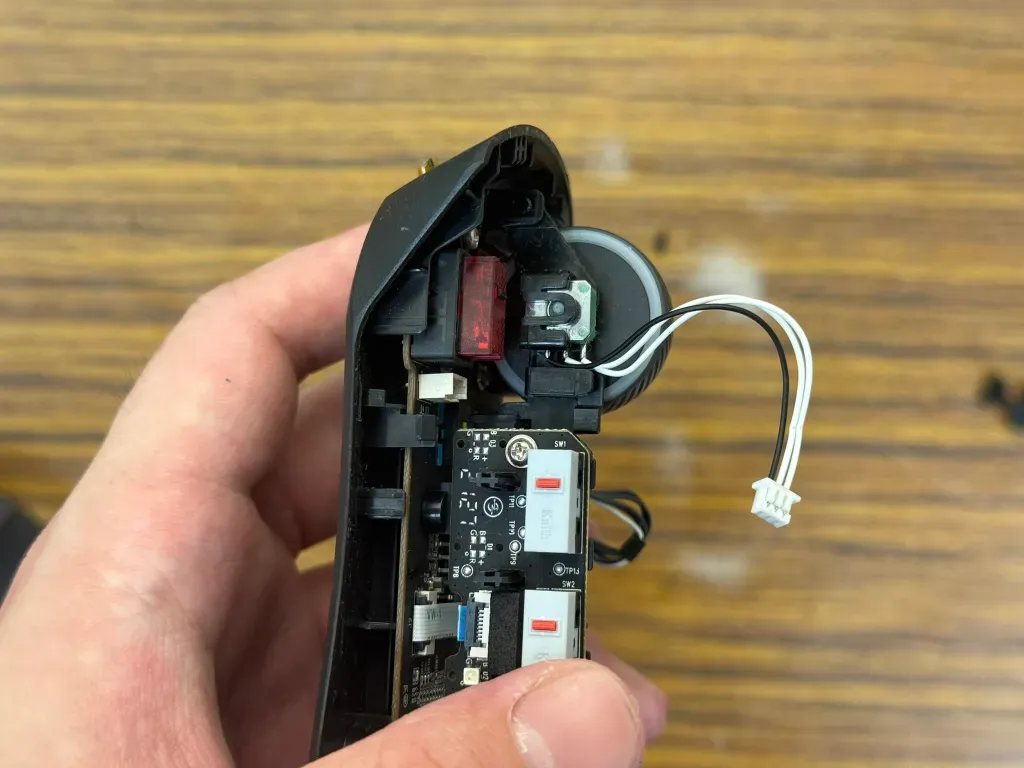

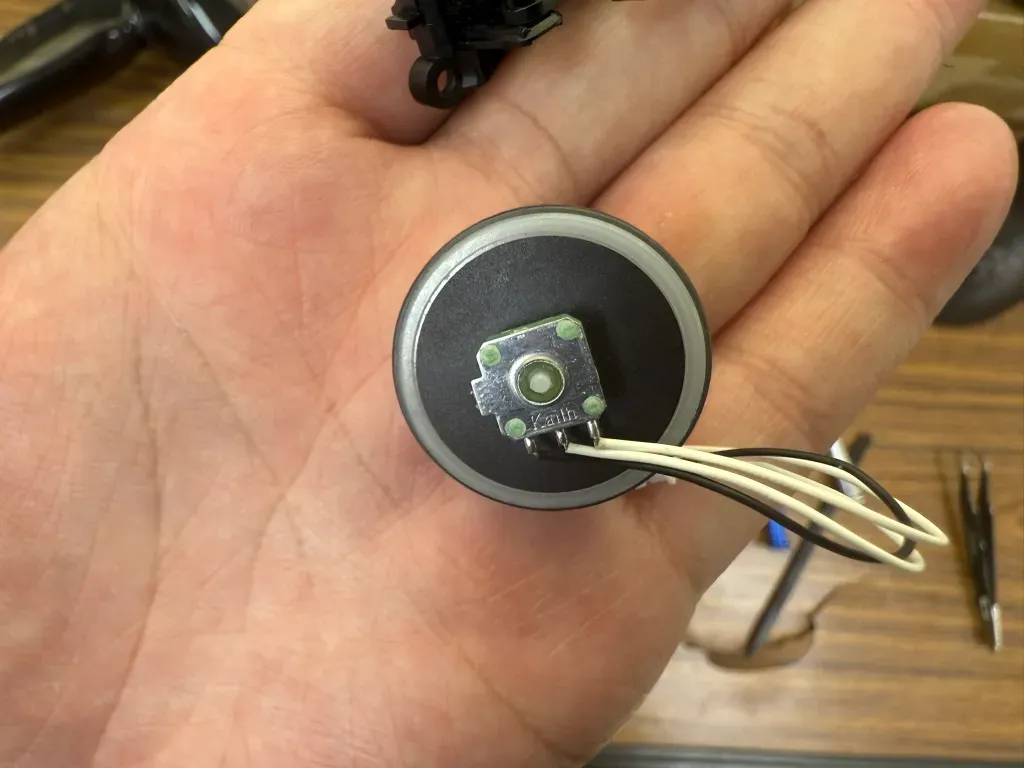

   滾輪編碼器

   製造商：Kailh(凱華) 左卡帶排線的滾輪編碼器

   1

   2

6. 步驟 6 / 共 12

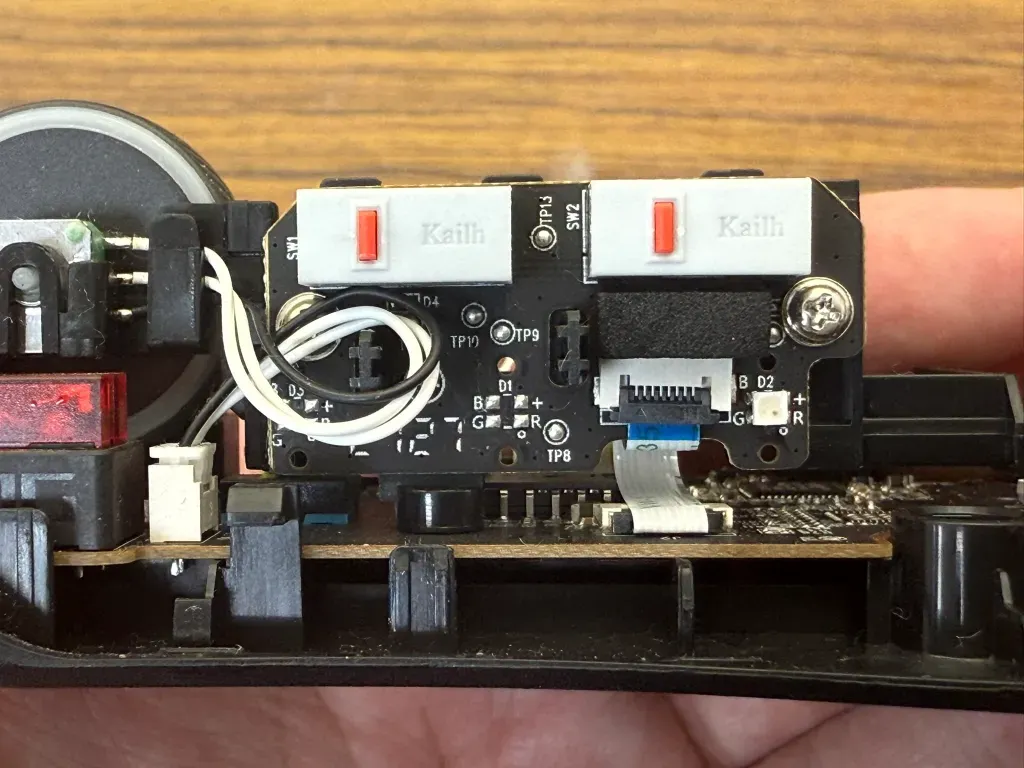

   側鍵

   製造商：Kailh(凱華) 三腳微動開關

   1

   2

7. 步驟 7 / 共 12

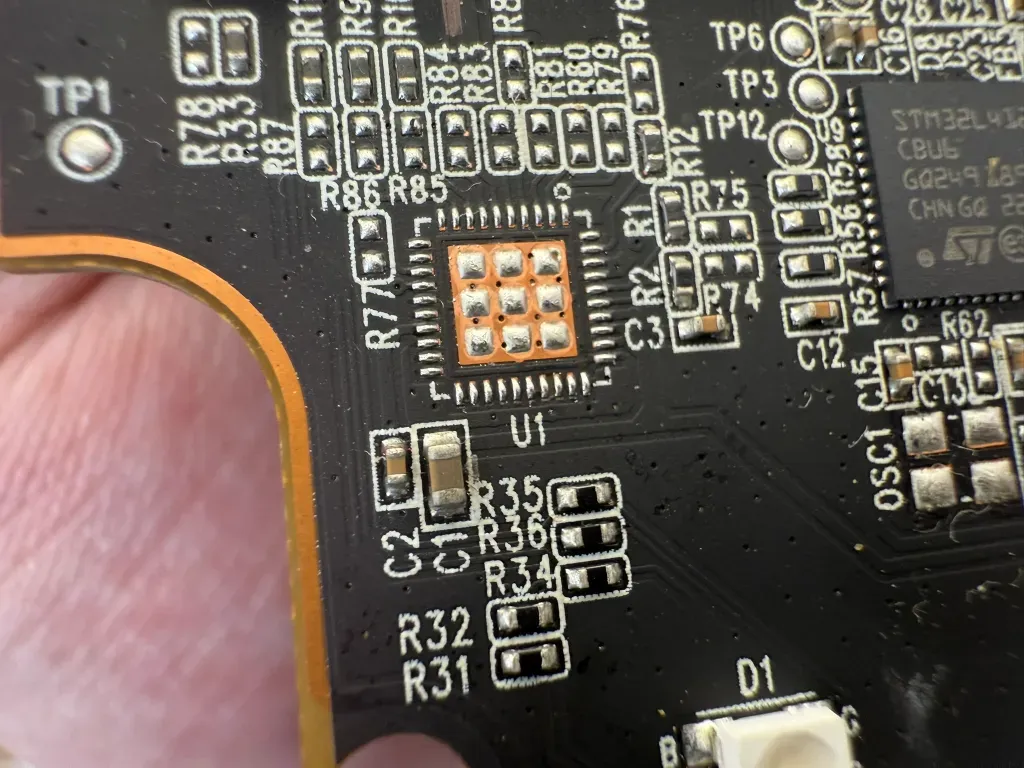

   U1位置

   滑鼠是因為買的是 二手故障的，拆了才發現 這顆IC被拆了，後續如果有買新的 Gladius III 會在補齊資料。



8. 步驟 8 / 共 12

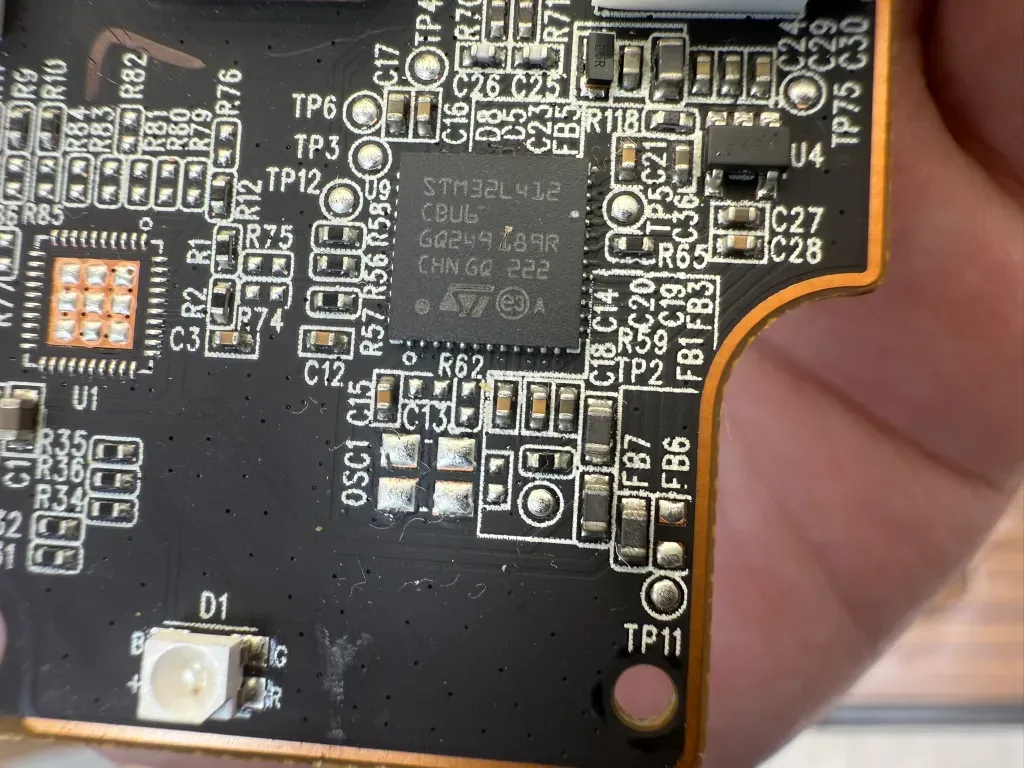

   主控晶片

   製造商：STMicroelectronics(意法半導體) 型號：STM32L412



9. 步驟 9 / 共 12

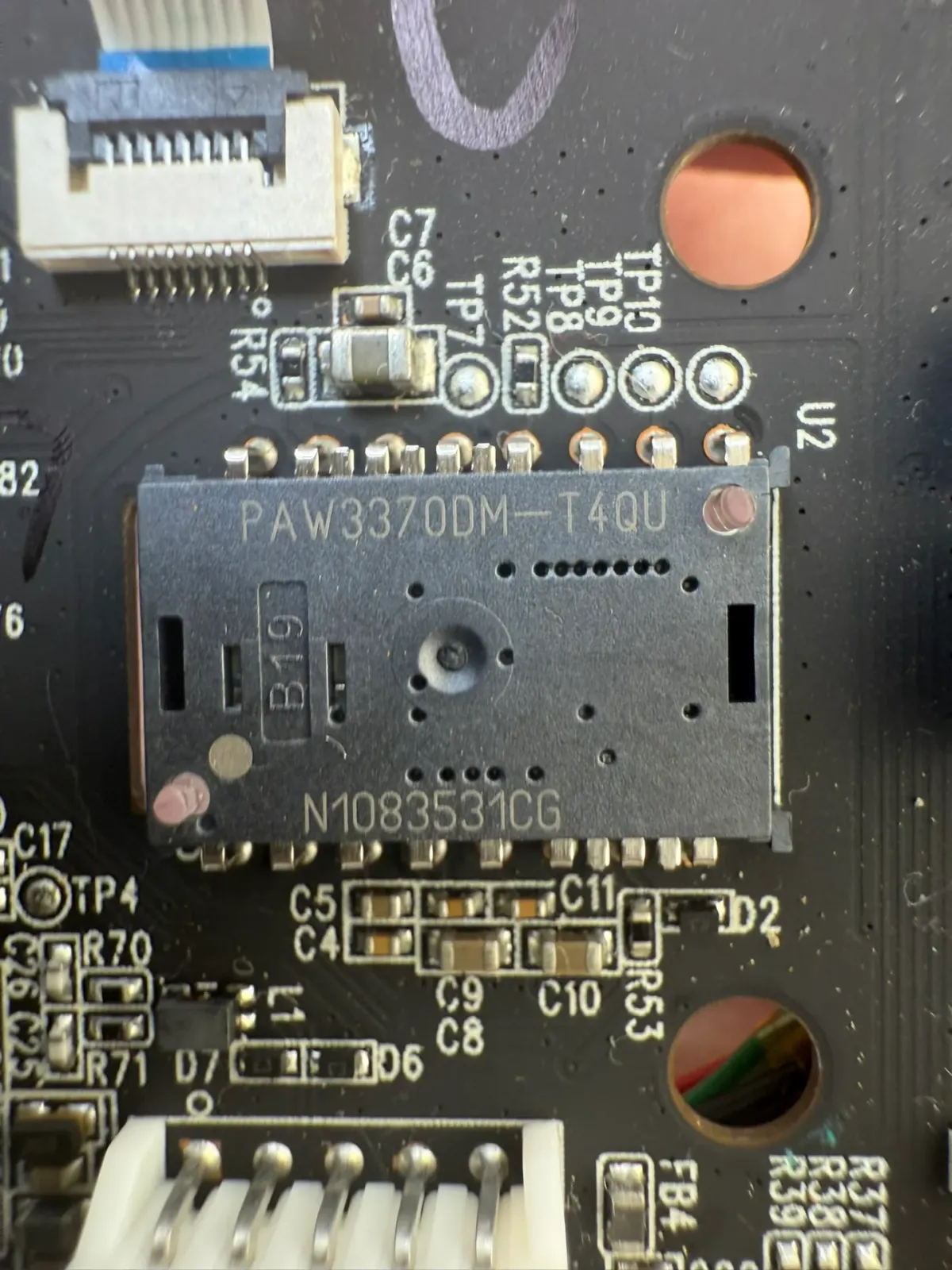

   光學感測器

   製造商 : 原相科技 型號： PAW3370DM-T4QU



10. 步驟 10 / 共 12

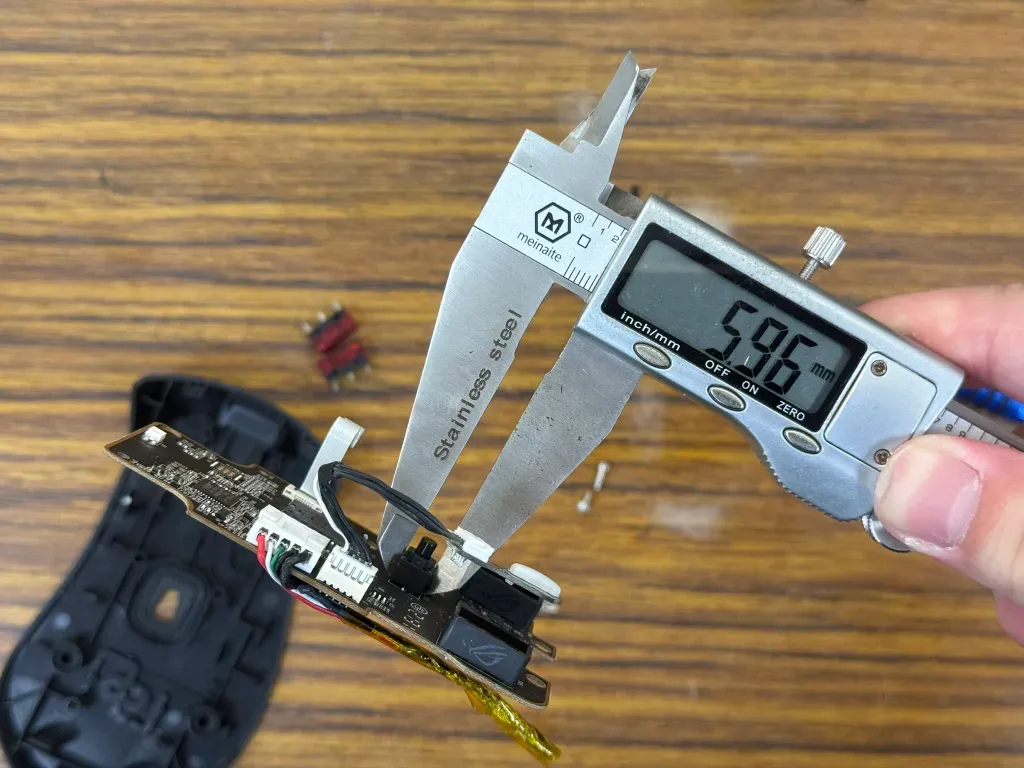

    滾輪中鍵

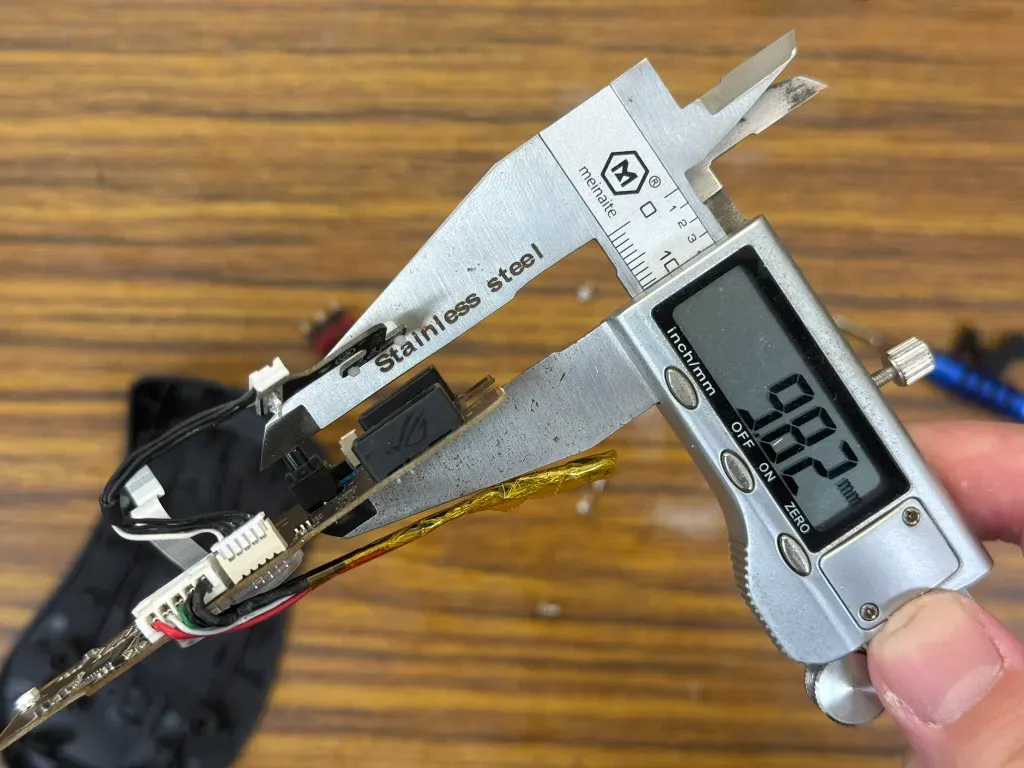

    尺寸 長 6mm 寬 6mm；高是 9.2mm左右(扣掉主板厚度)

    1

    2

11. 步驟 11 / 共 12

    滾輪拆解

    它是吃左右兩側卡榫的，所以會先建議把一邊的卡榫弄掉 把滾輪單邊先弄起來，再來弄另外一邊會比較好。 請注意 要小心扳 不要用力過猛扳斷



12. 步驟 12 / 共 12

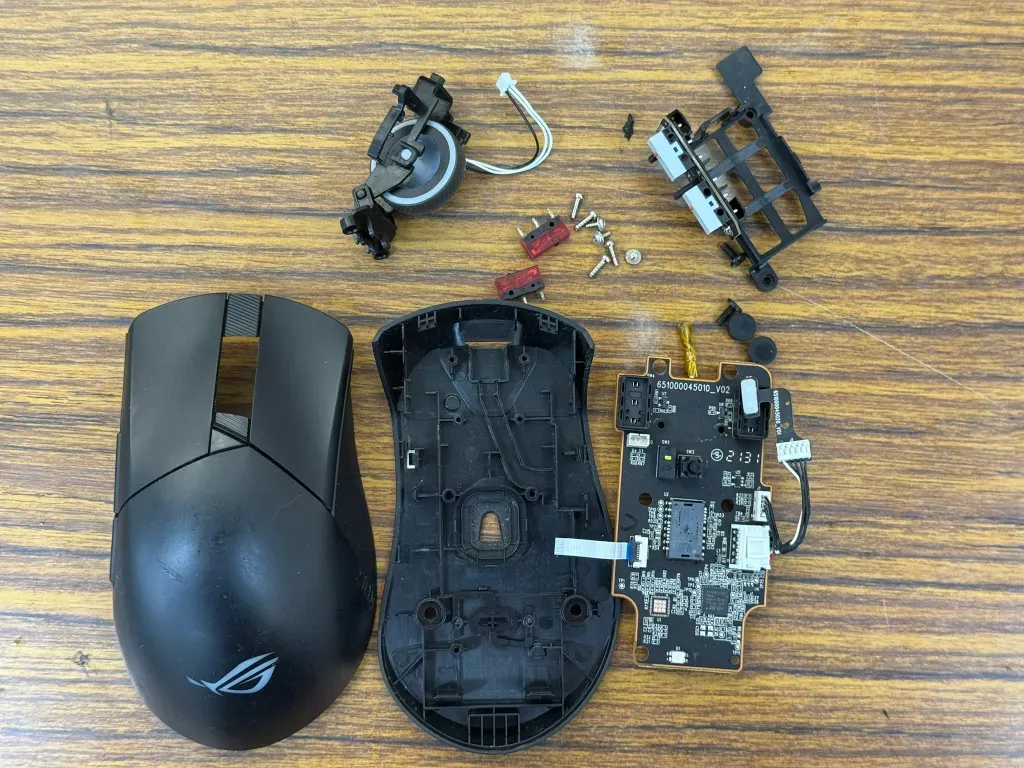

    完整拆解
