Nintendo(任天堂) · Nintendo Entertainment System (NES) 控制器難度 中等
Nintendo Entertainment System (NES) 控制器 完整拆解

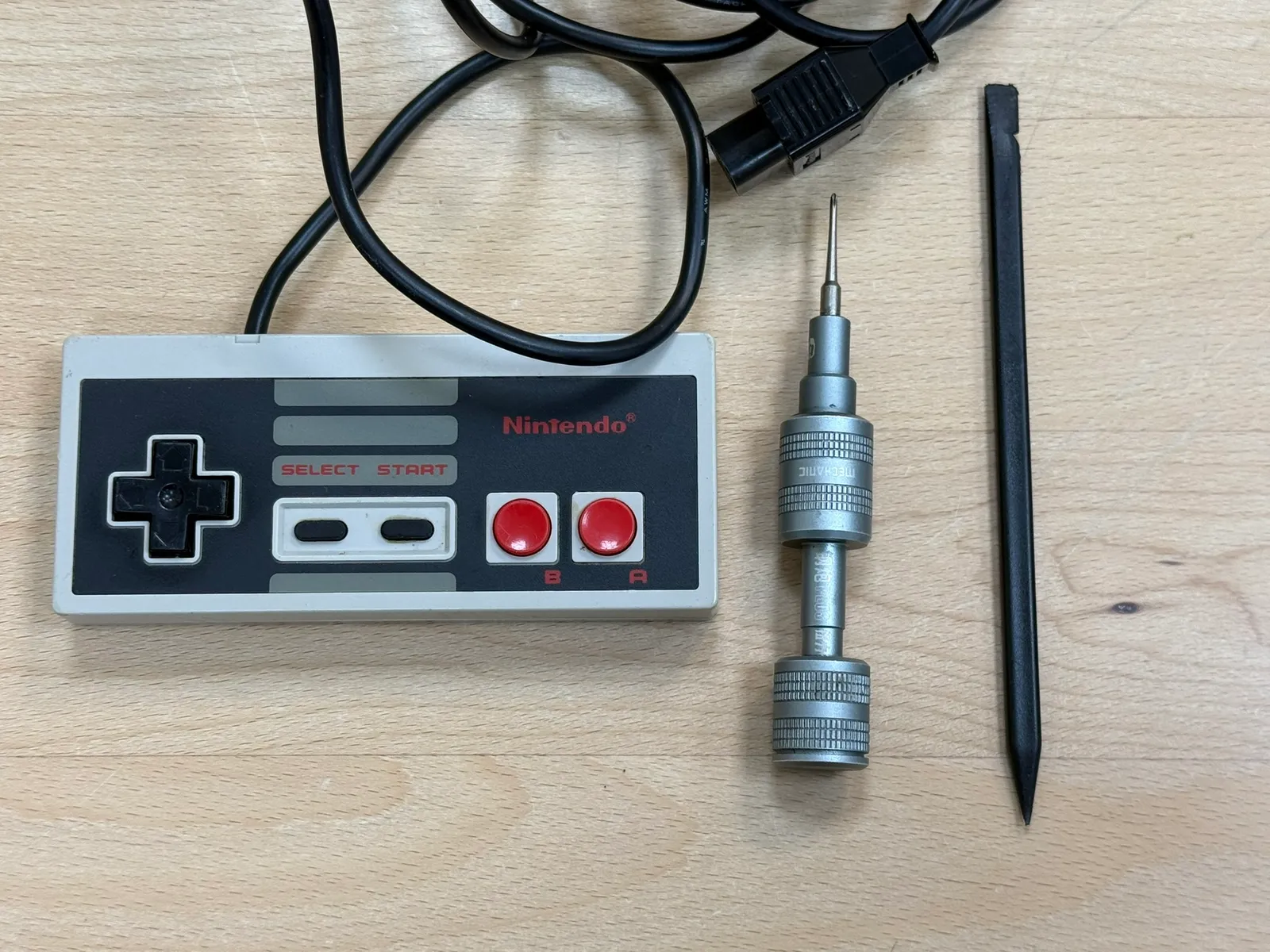

🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 8

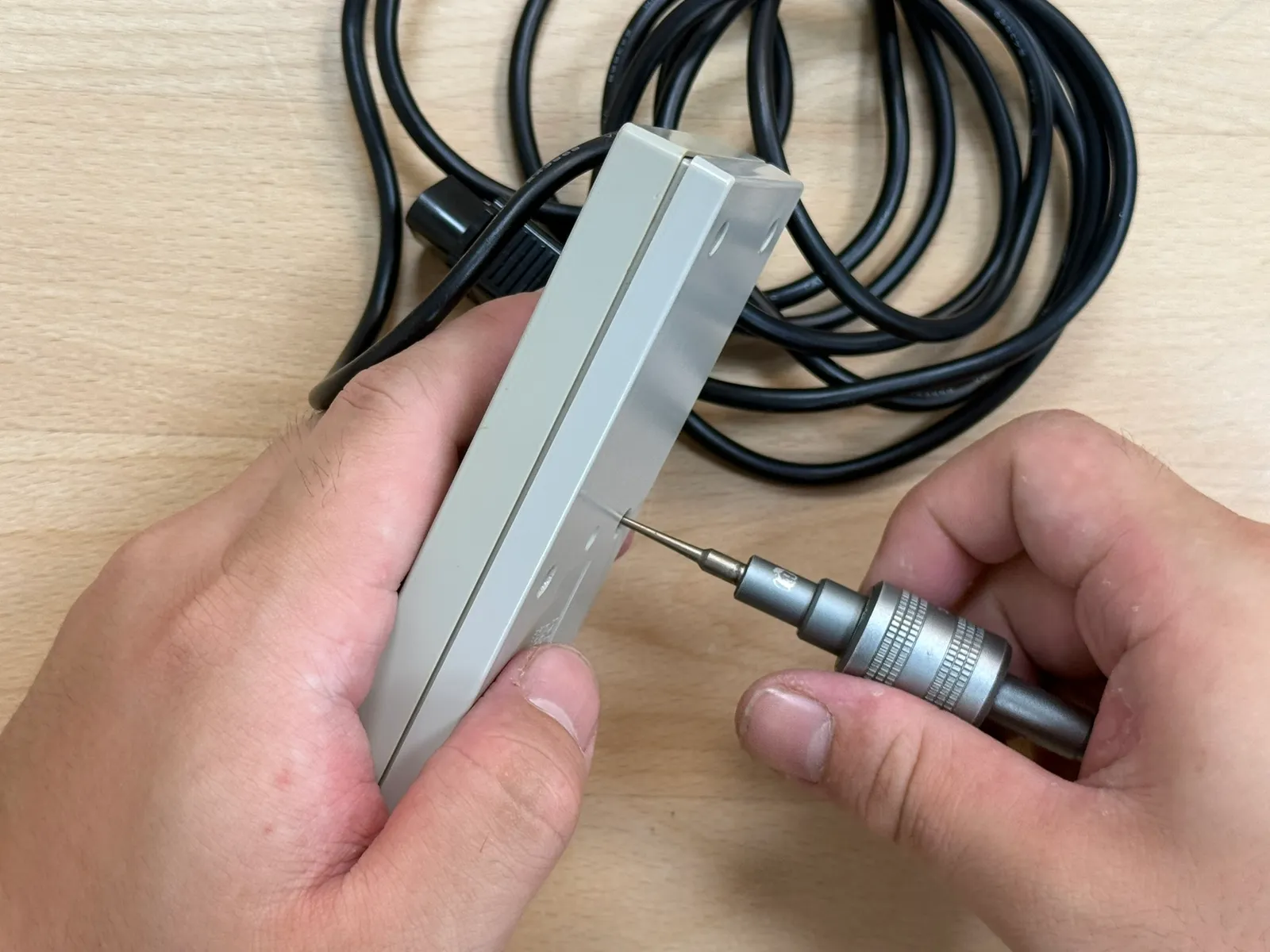

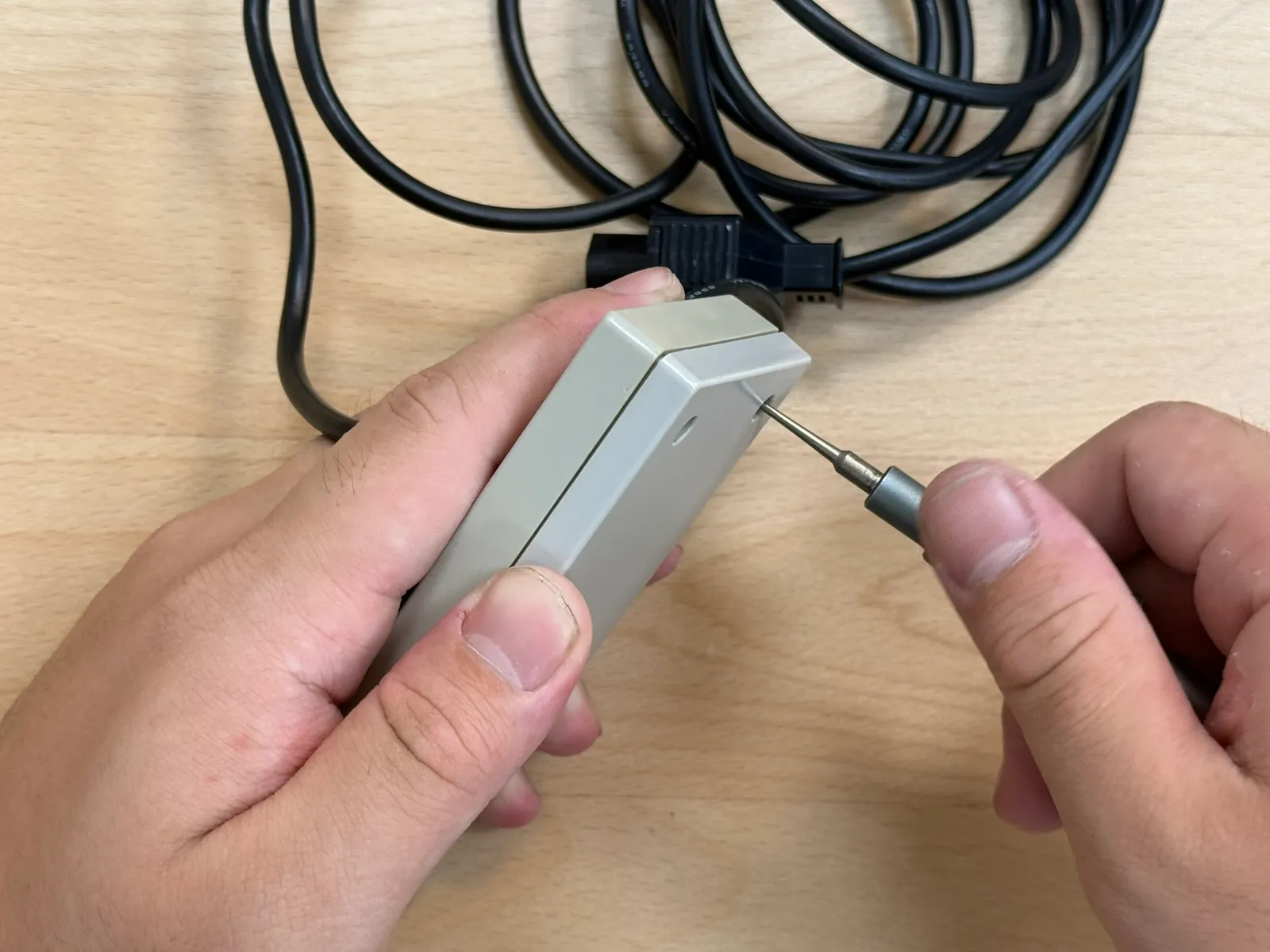

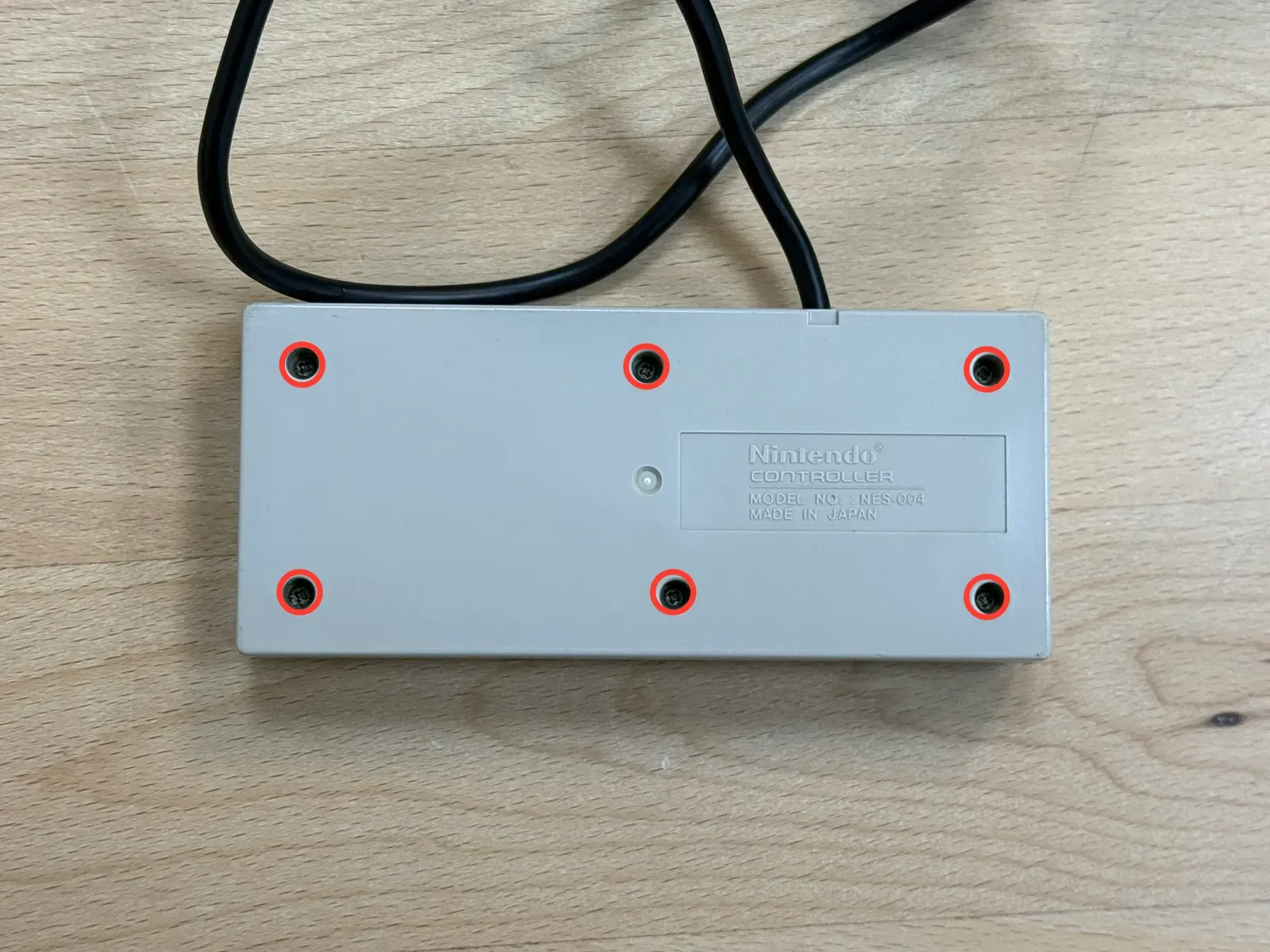

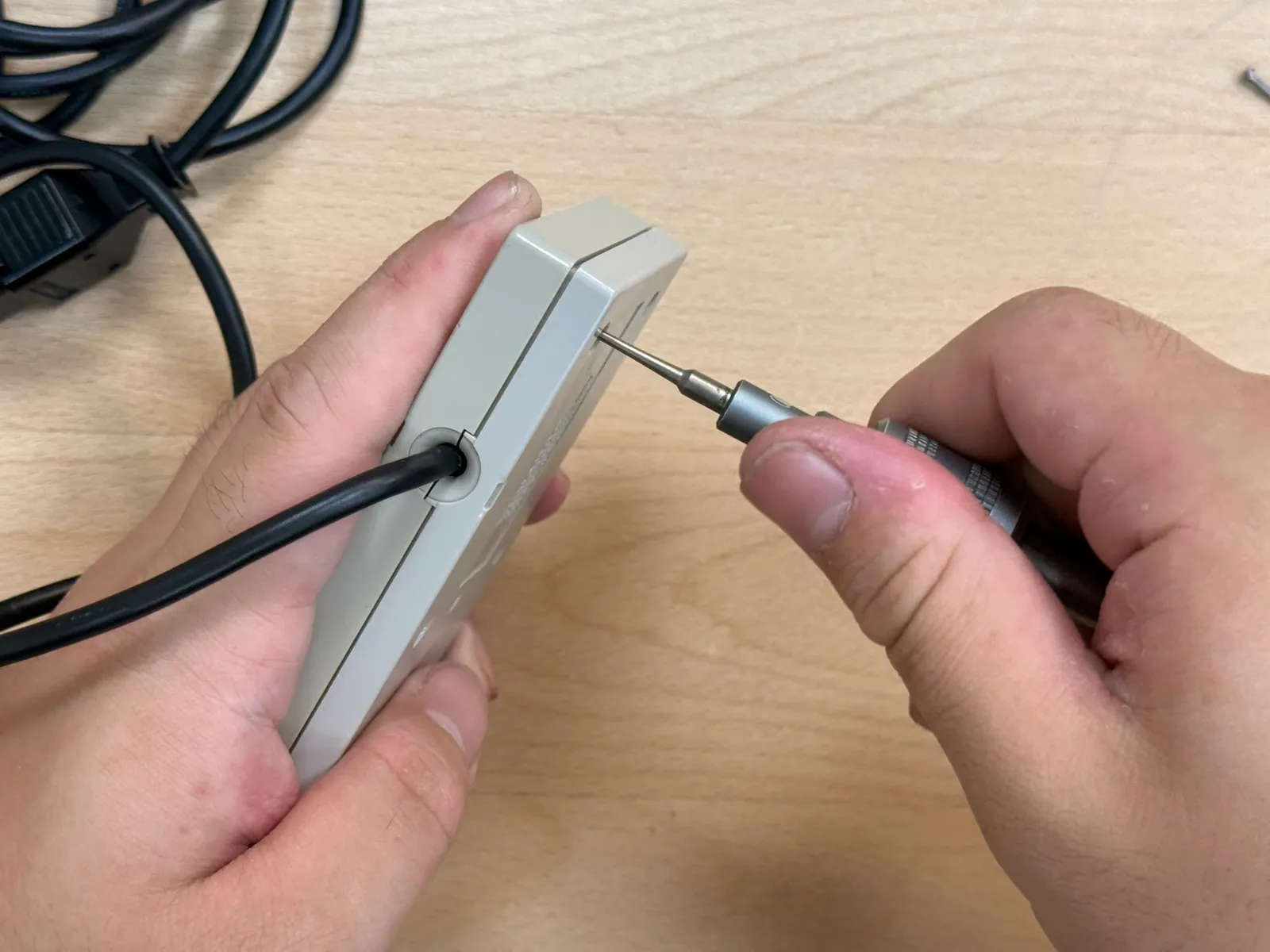

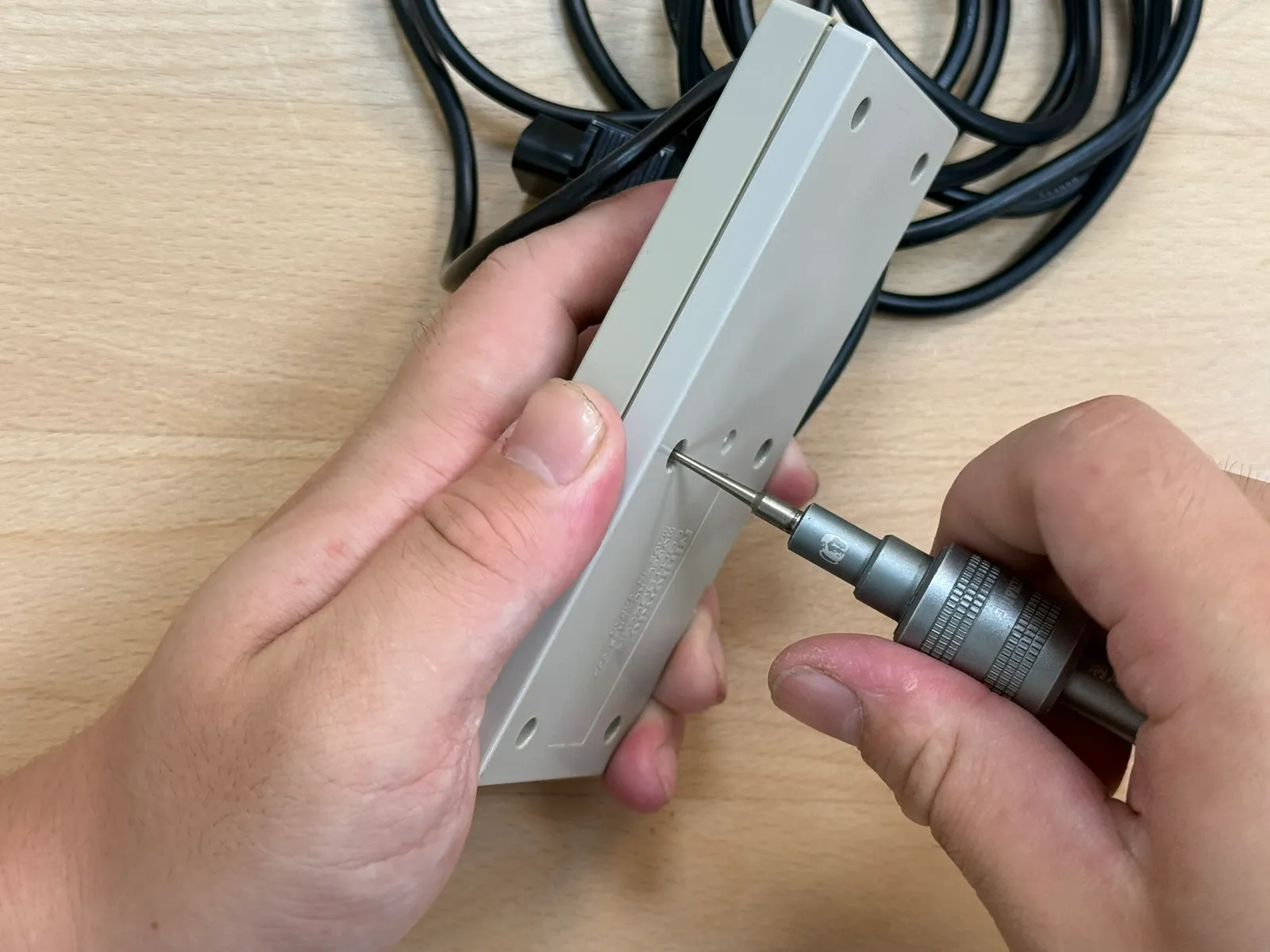

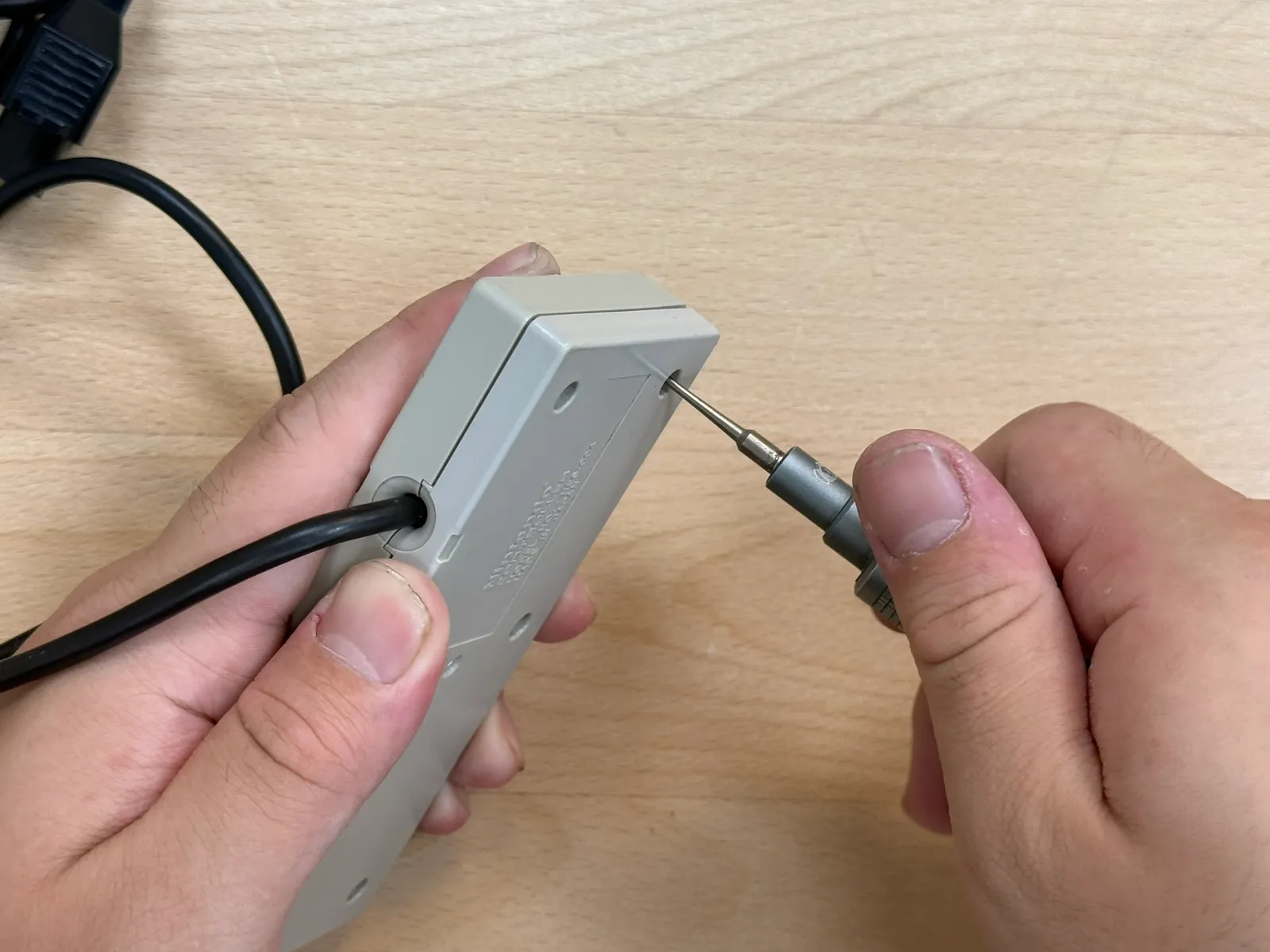

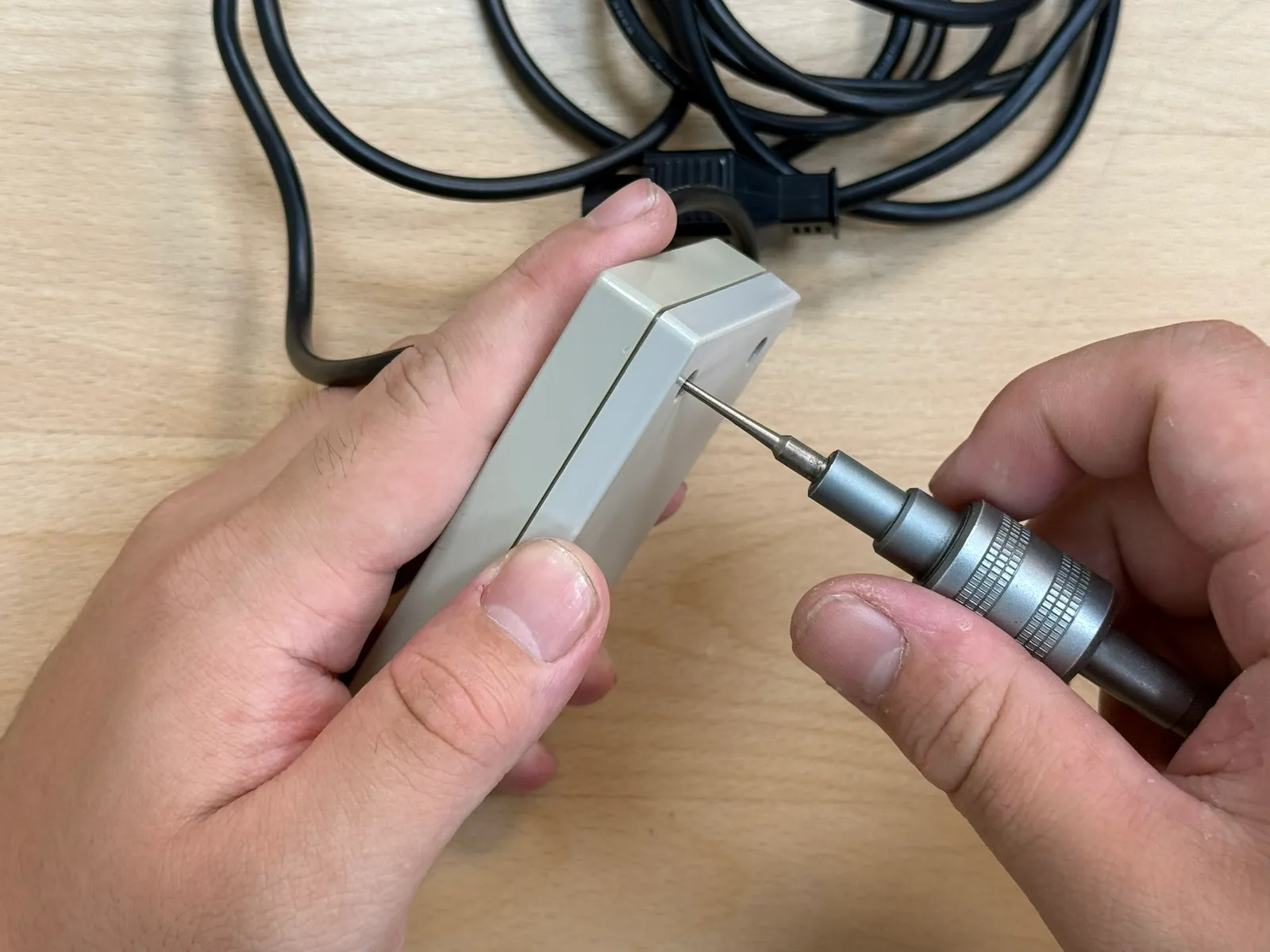

卸掉 6顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
- 步驟 2 / 共 8

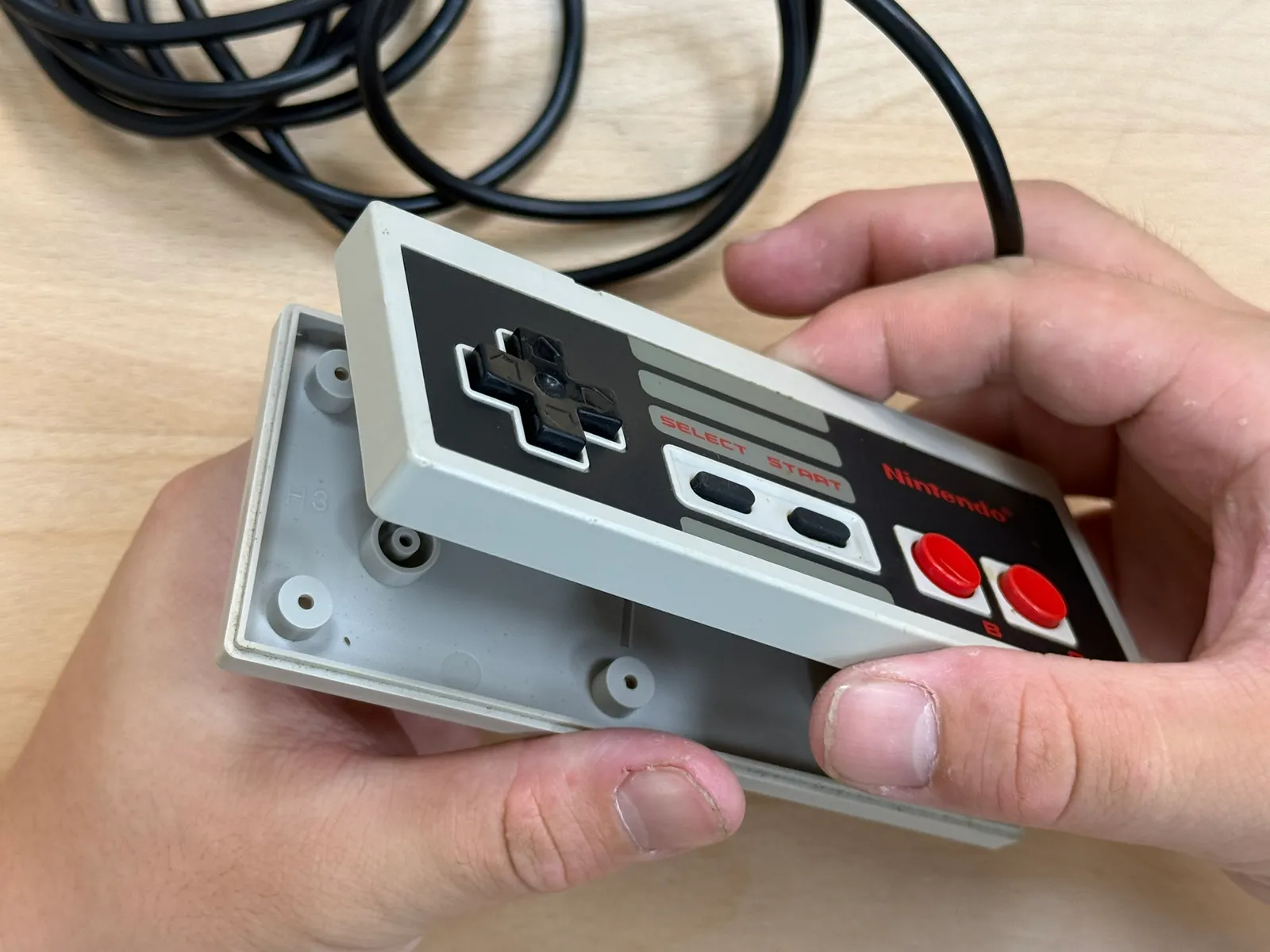

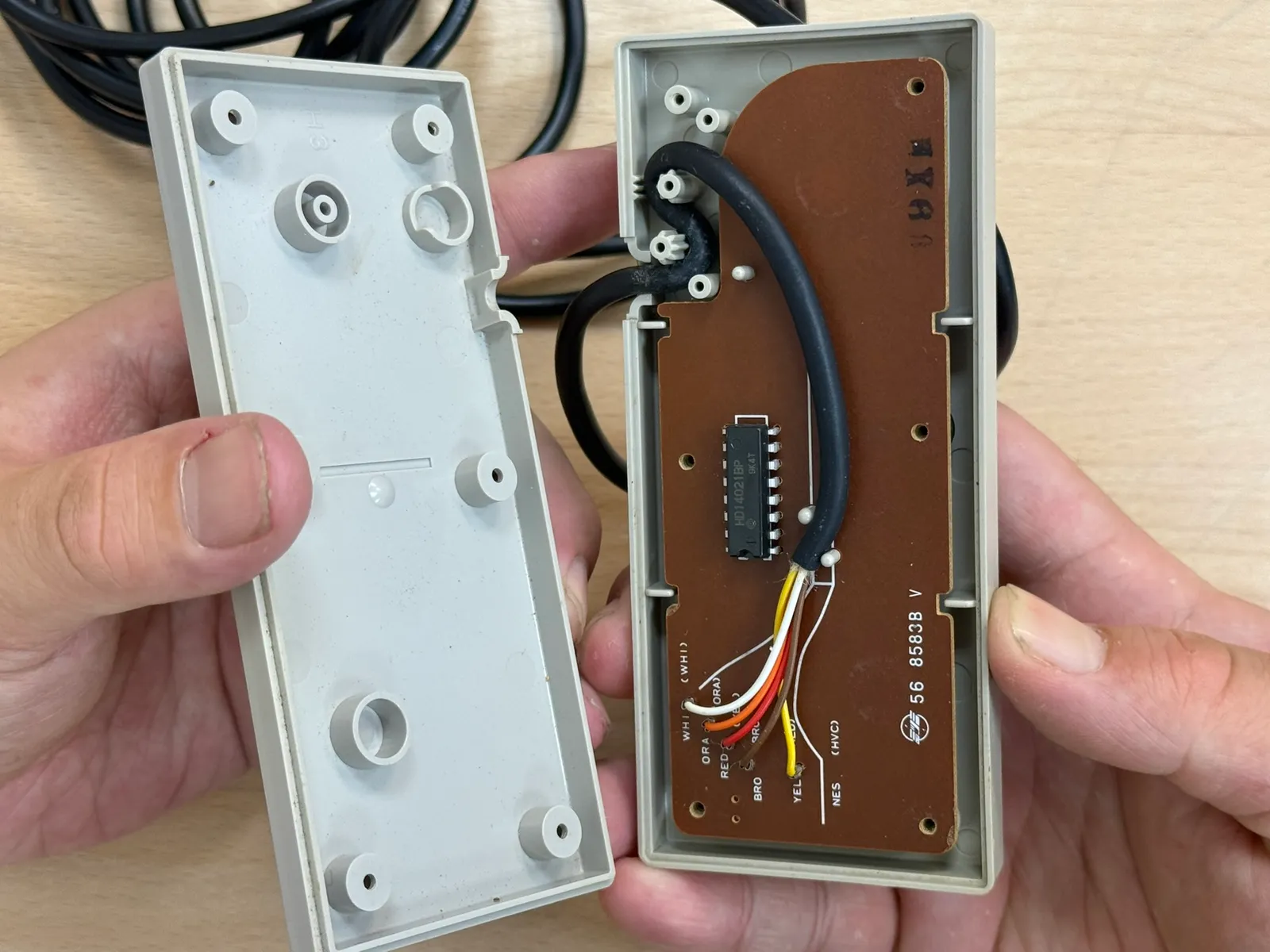

分離上下蓋
用手直接打開上下蓋
1
2
- 步驟 3 / 共 8

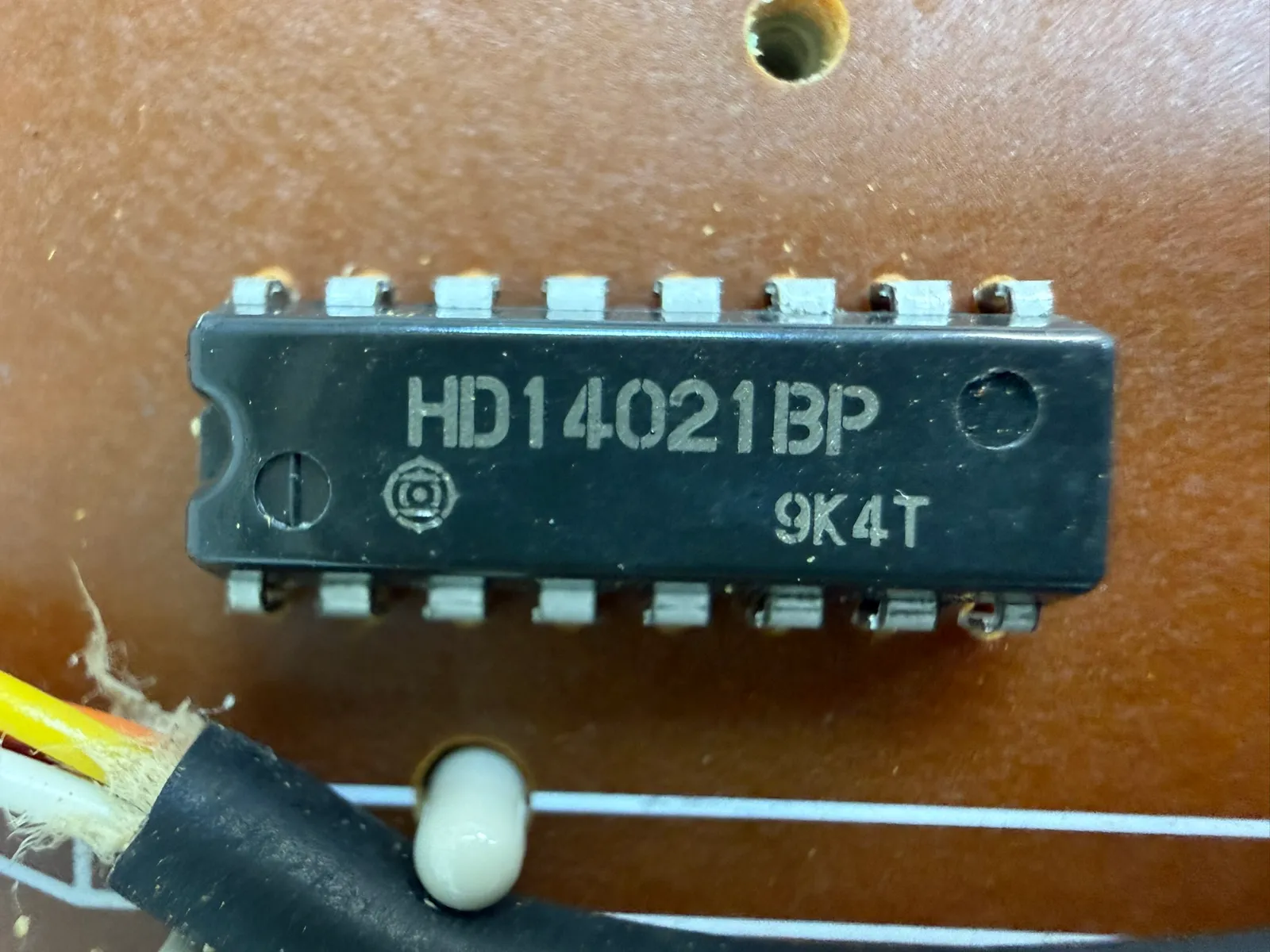

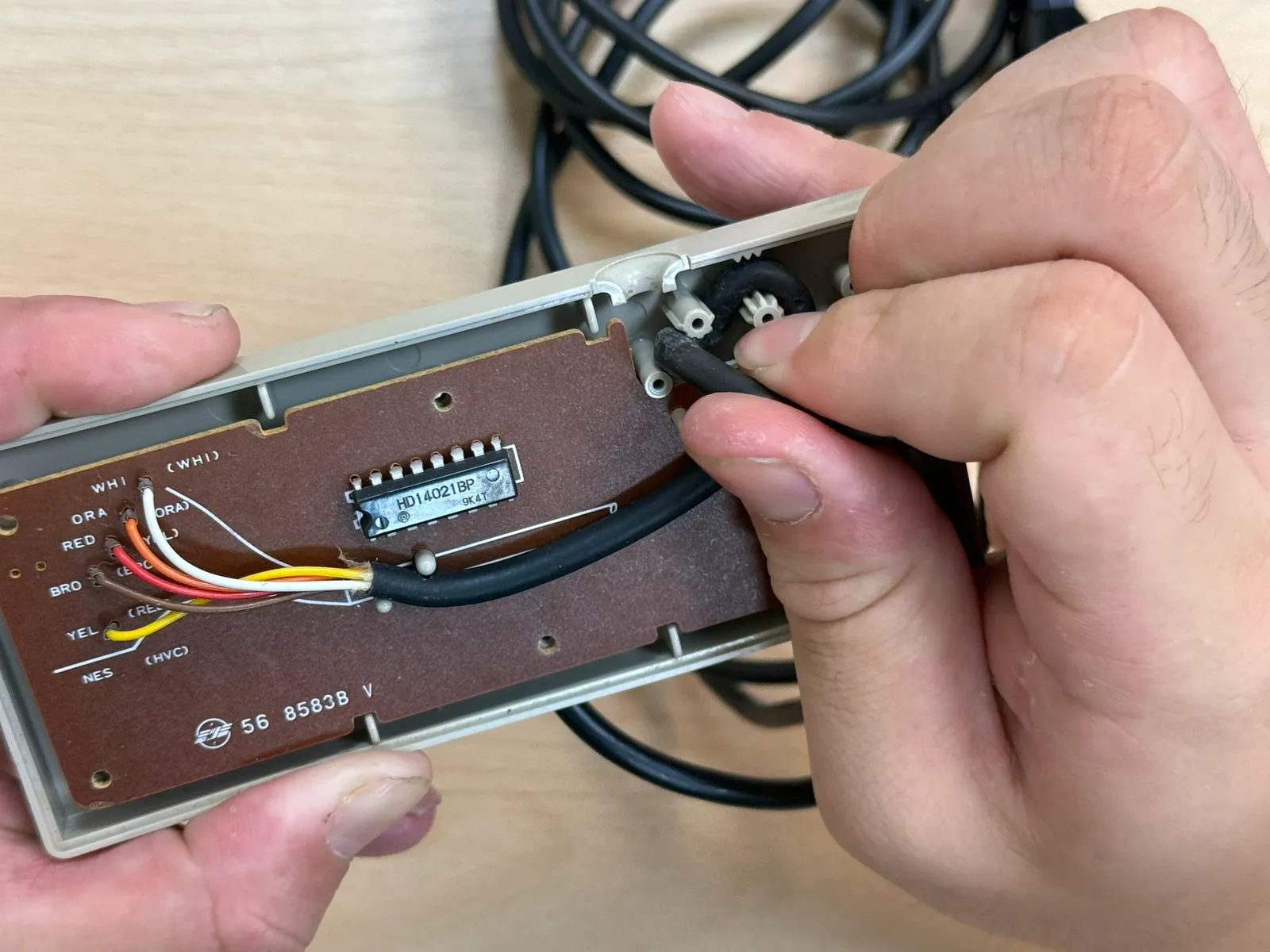

8位元靜態移位暫存器
製造商：日立(Hitachi) 型號：HD14021BP
- 步驟 4 / 共 8

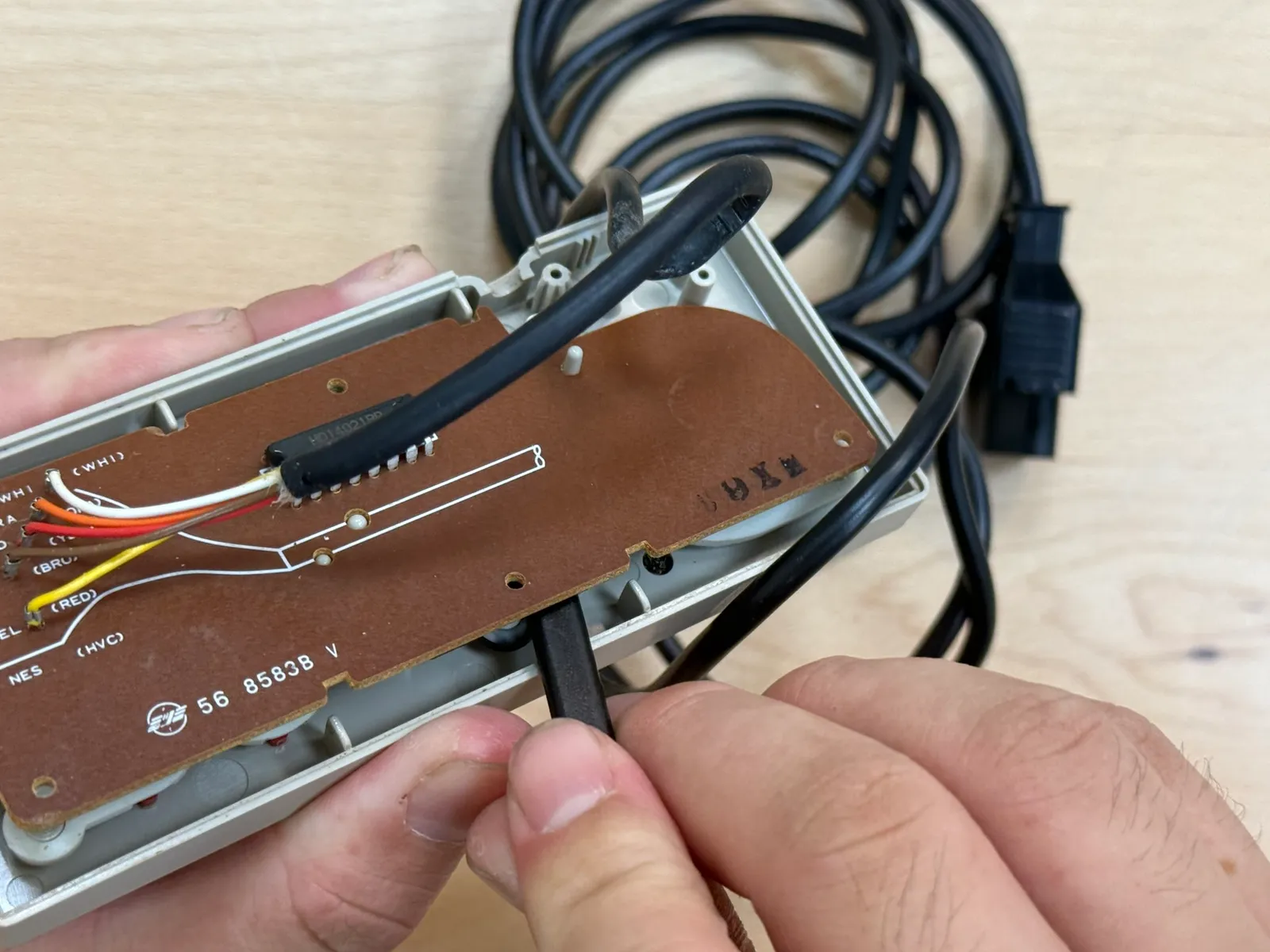

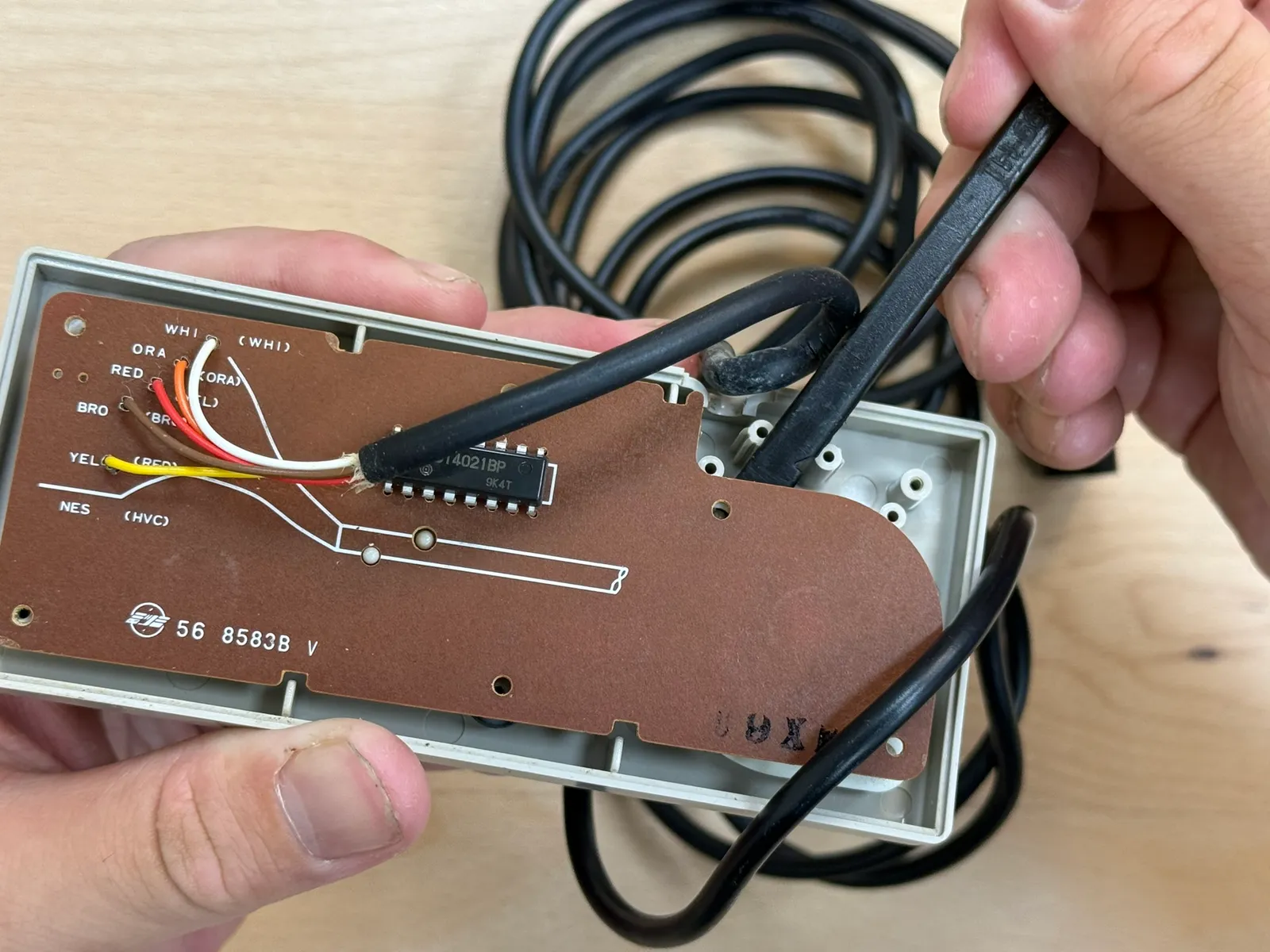

取出主板
1
2
3
- 步驟 5 / 共 8

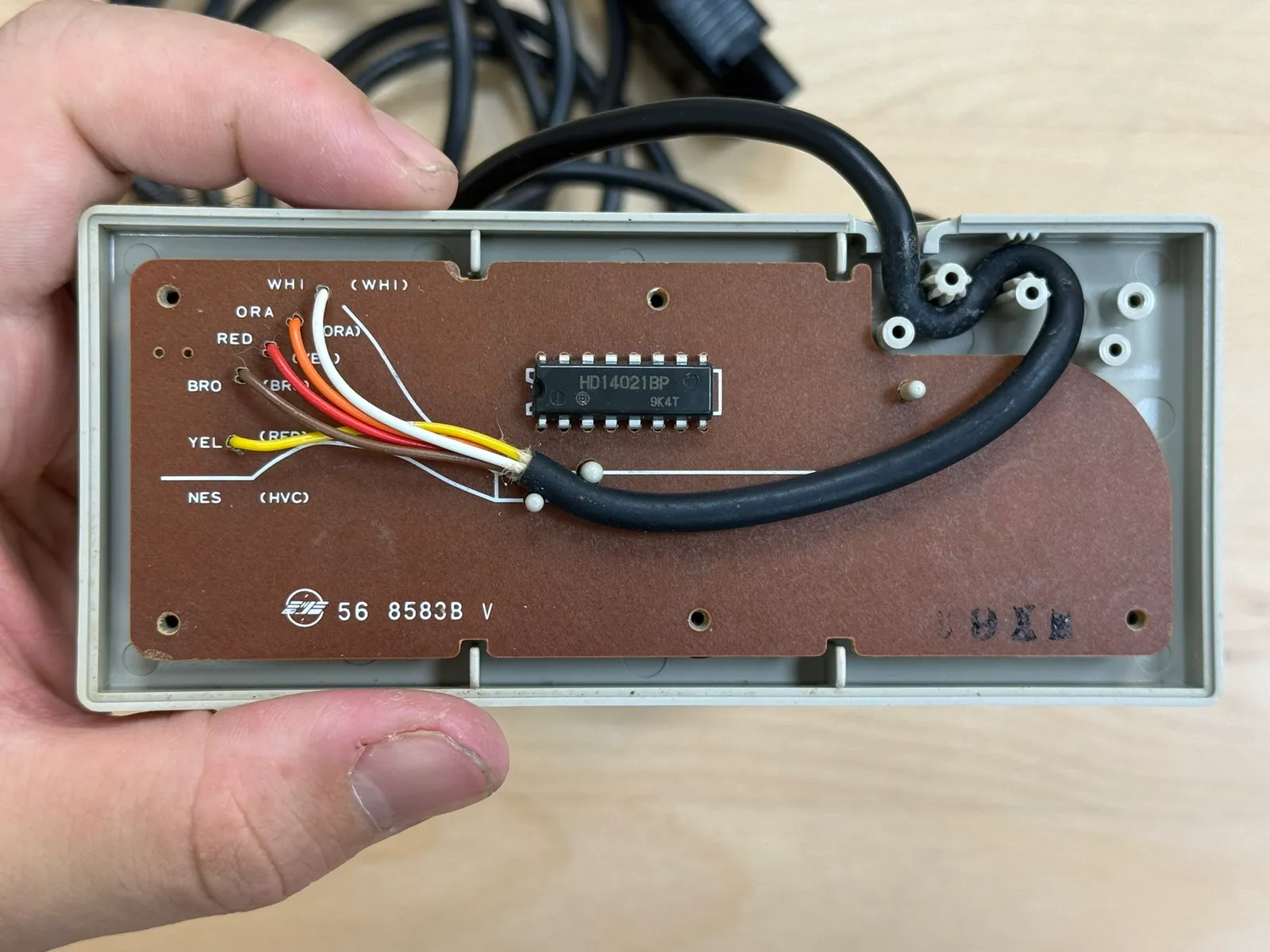

主板
1
2
- 步驟 6 / 共 8

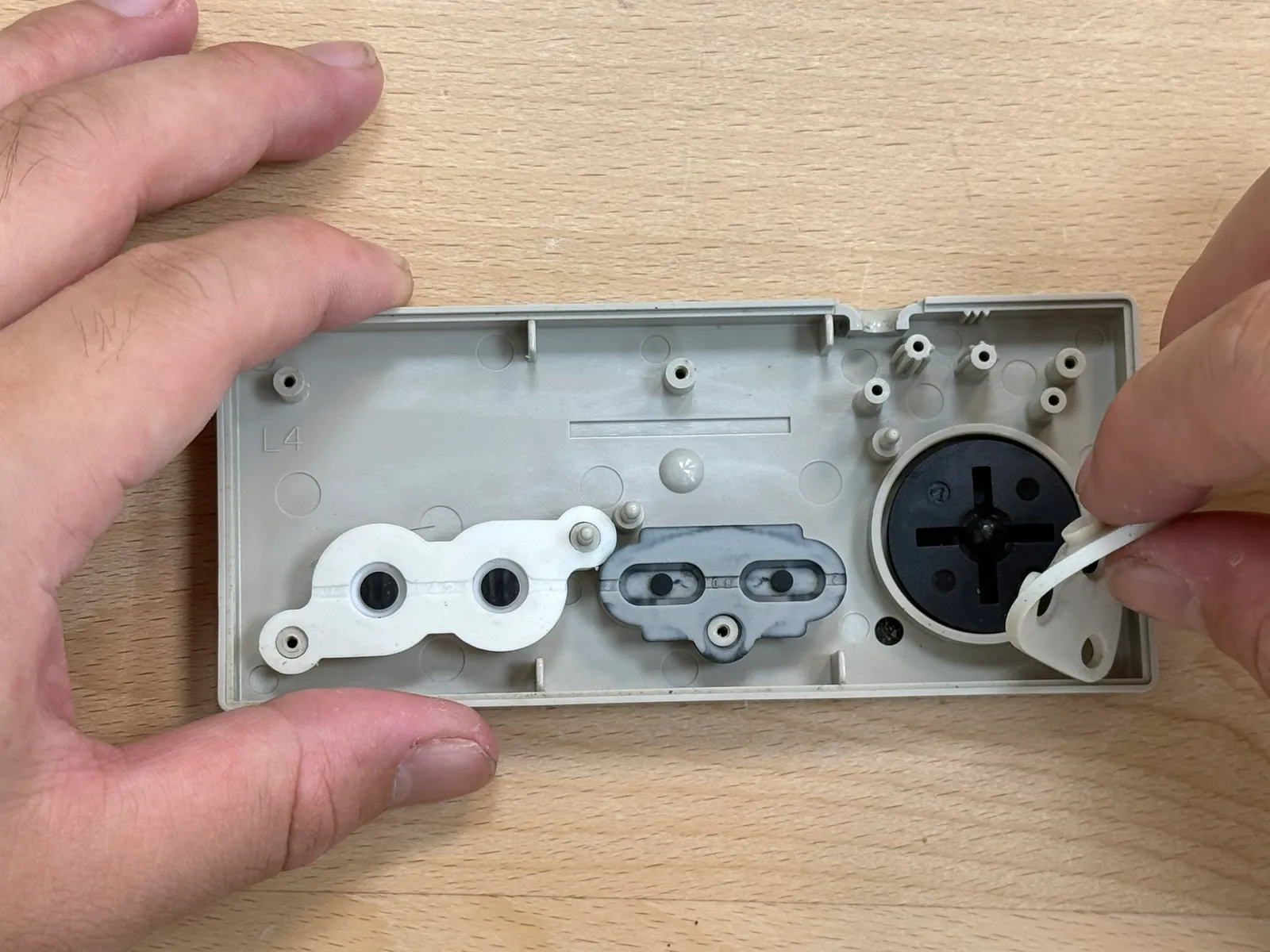

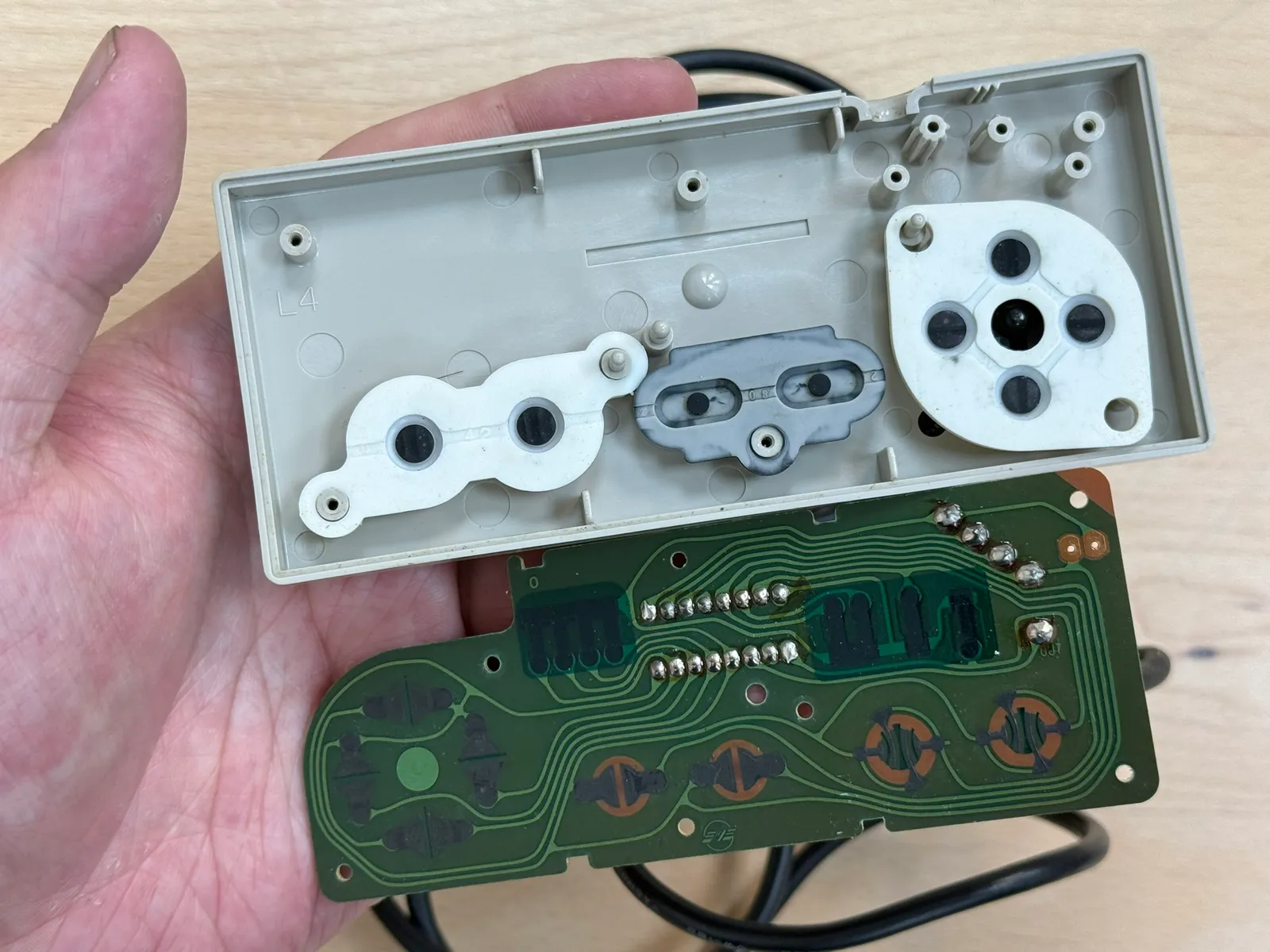

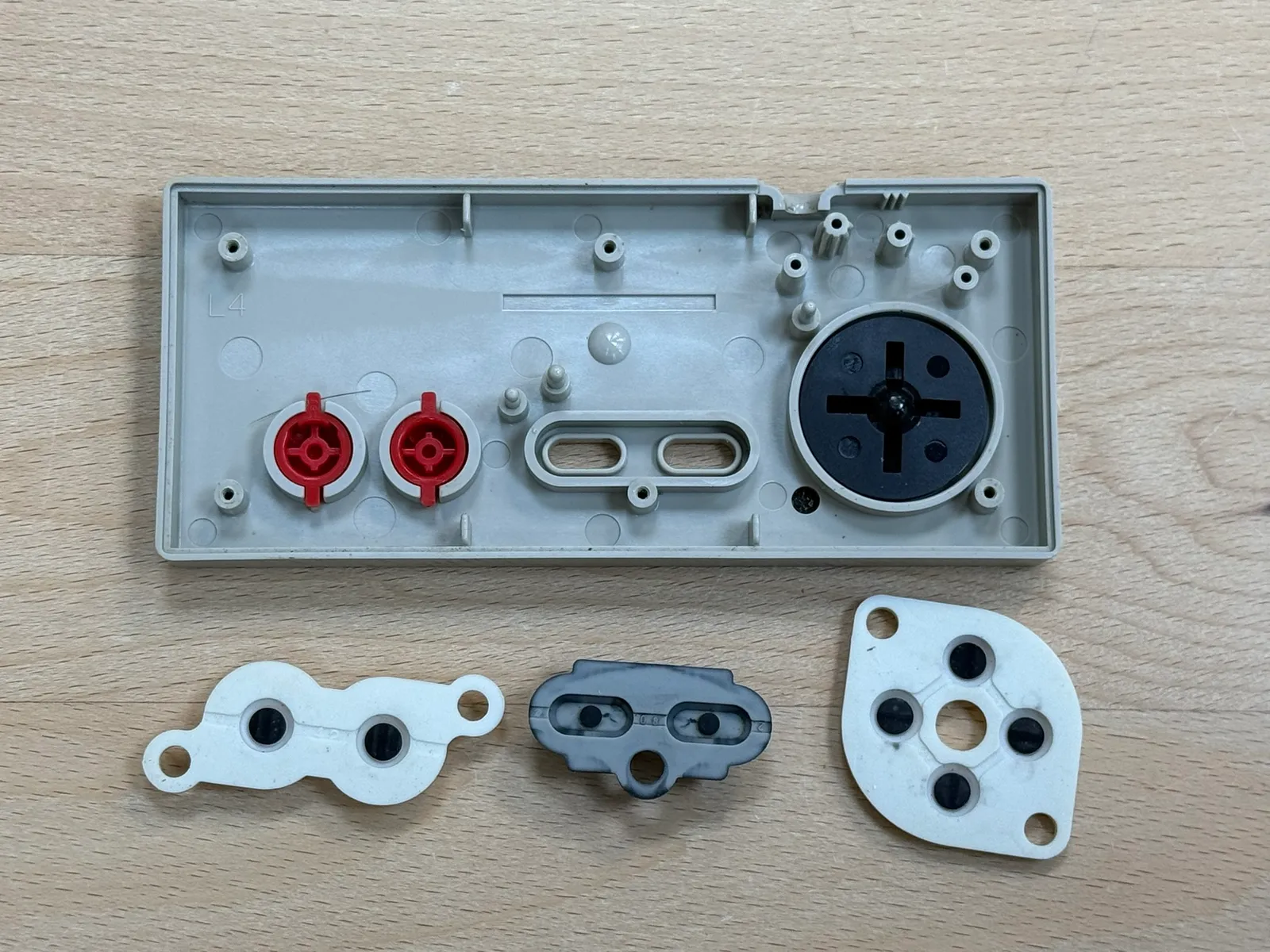

取出按鍵膠墊
1
2
- 步驟 7 / 共 8

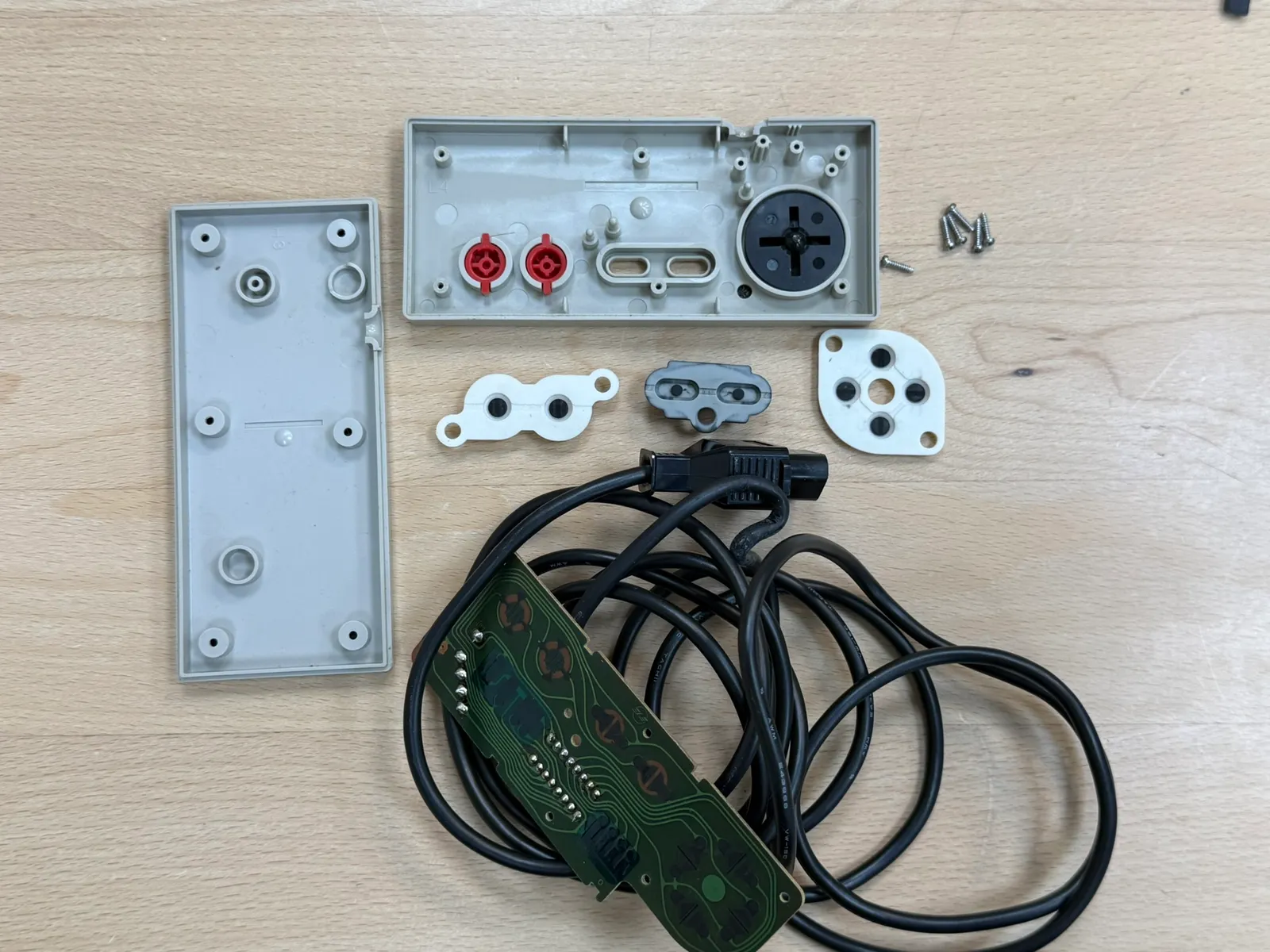

完整拆解
- 步驟 8 / 共 8

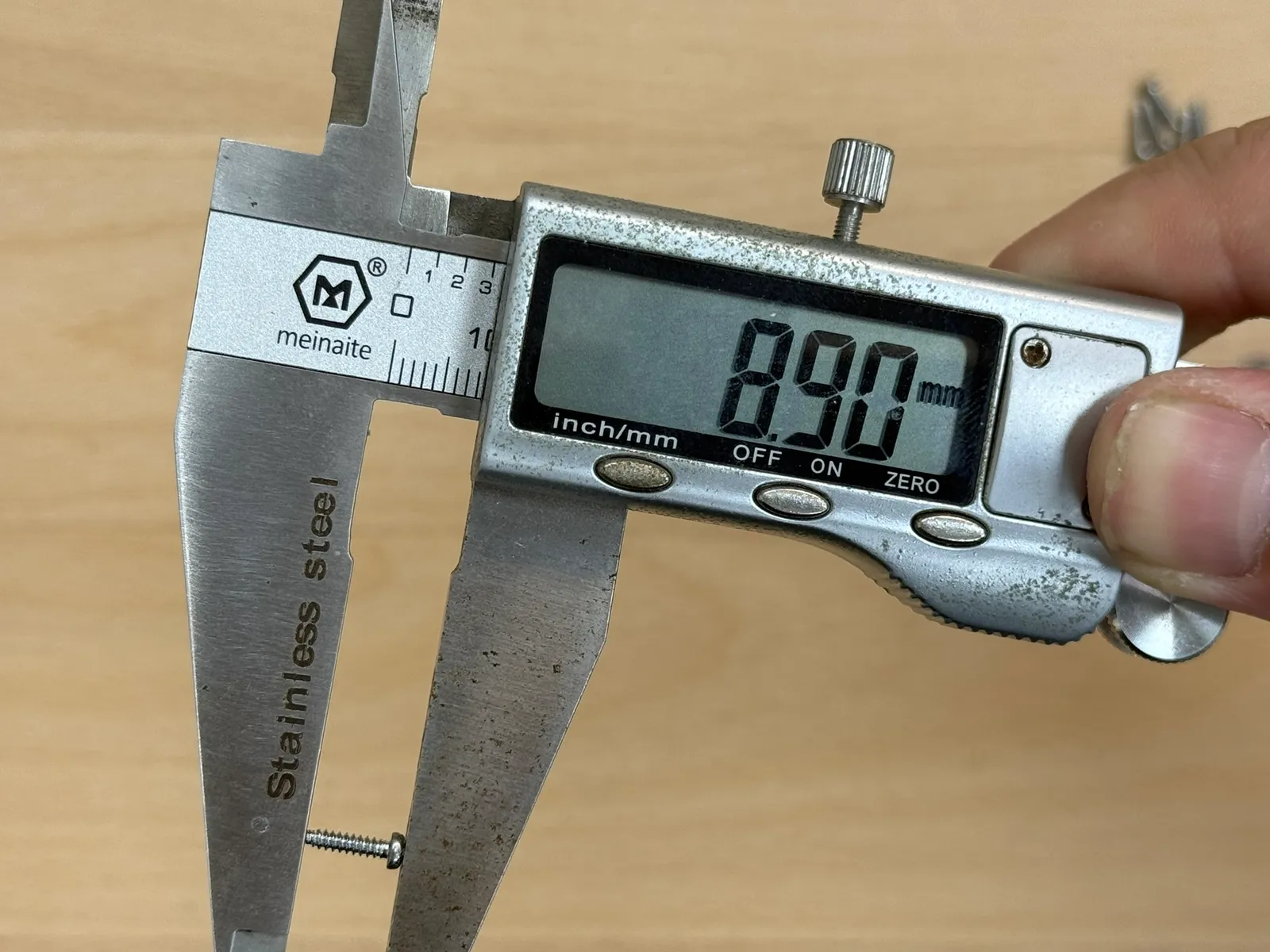

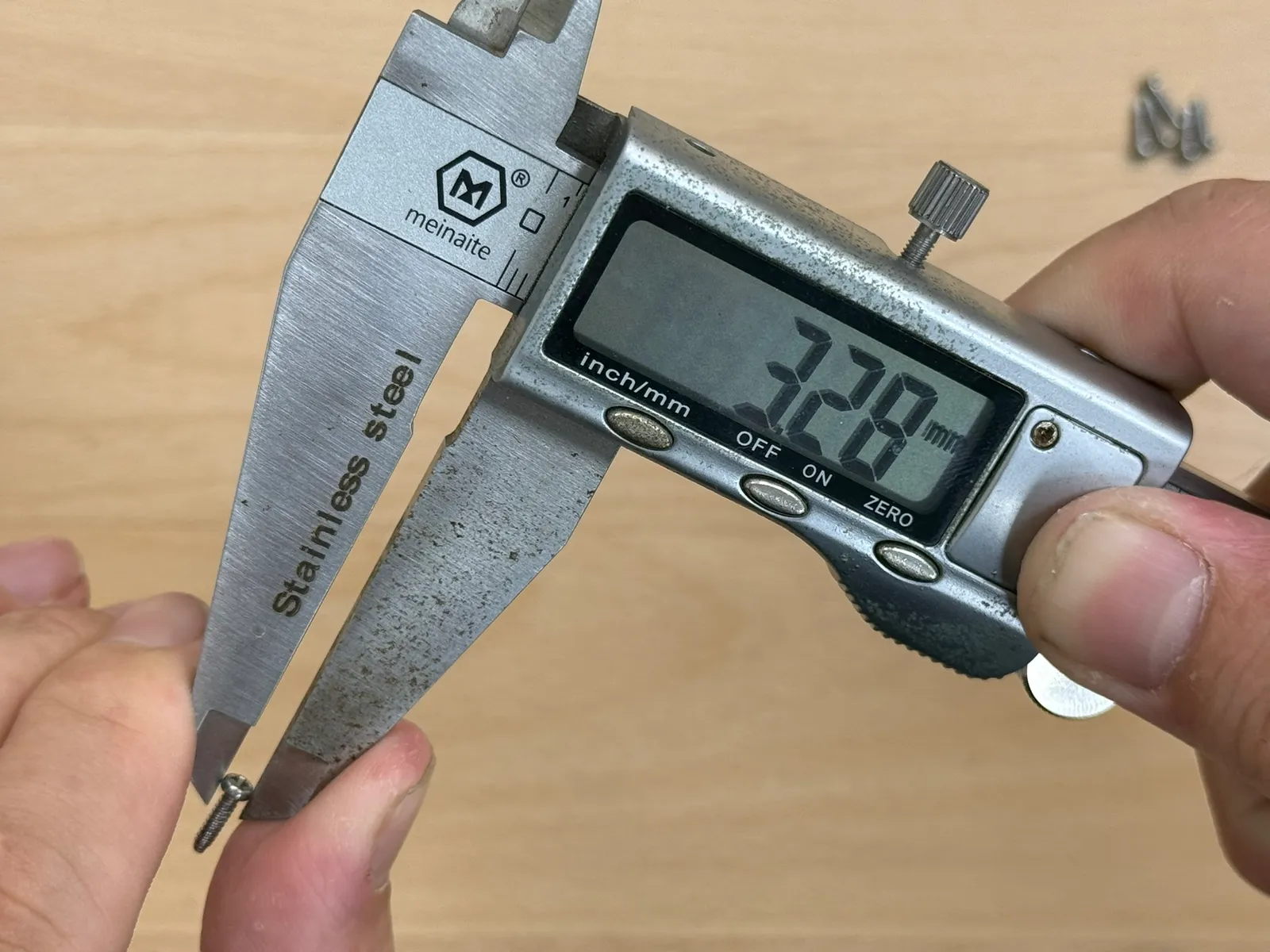

螺絲尺寸
長8.9mm 頭直徑 3.28mm
1
2
