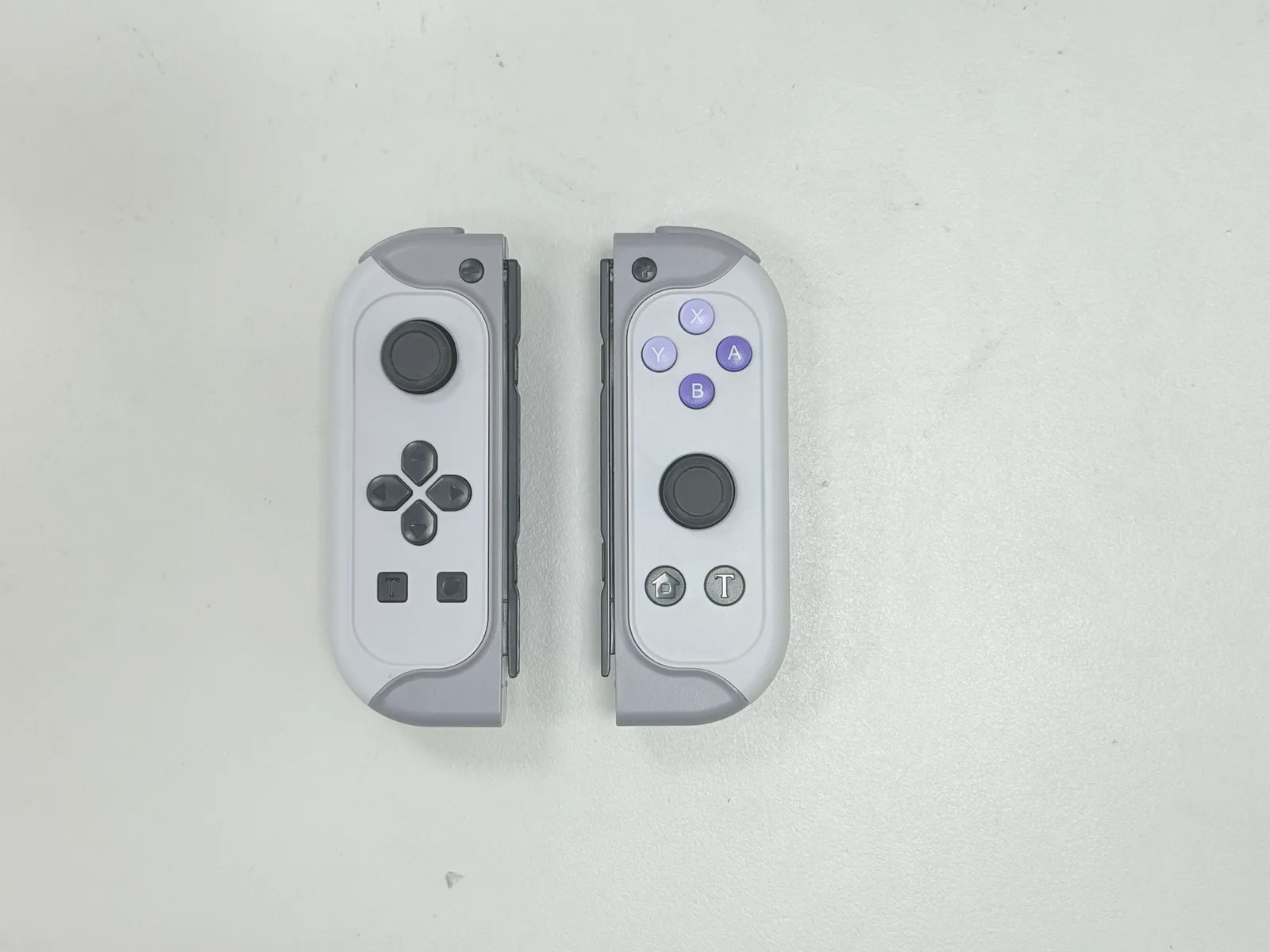

【JYS】 JoyCon 無線控制器 完整拆解

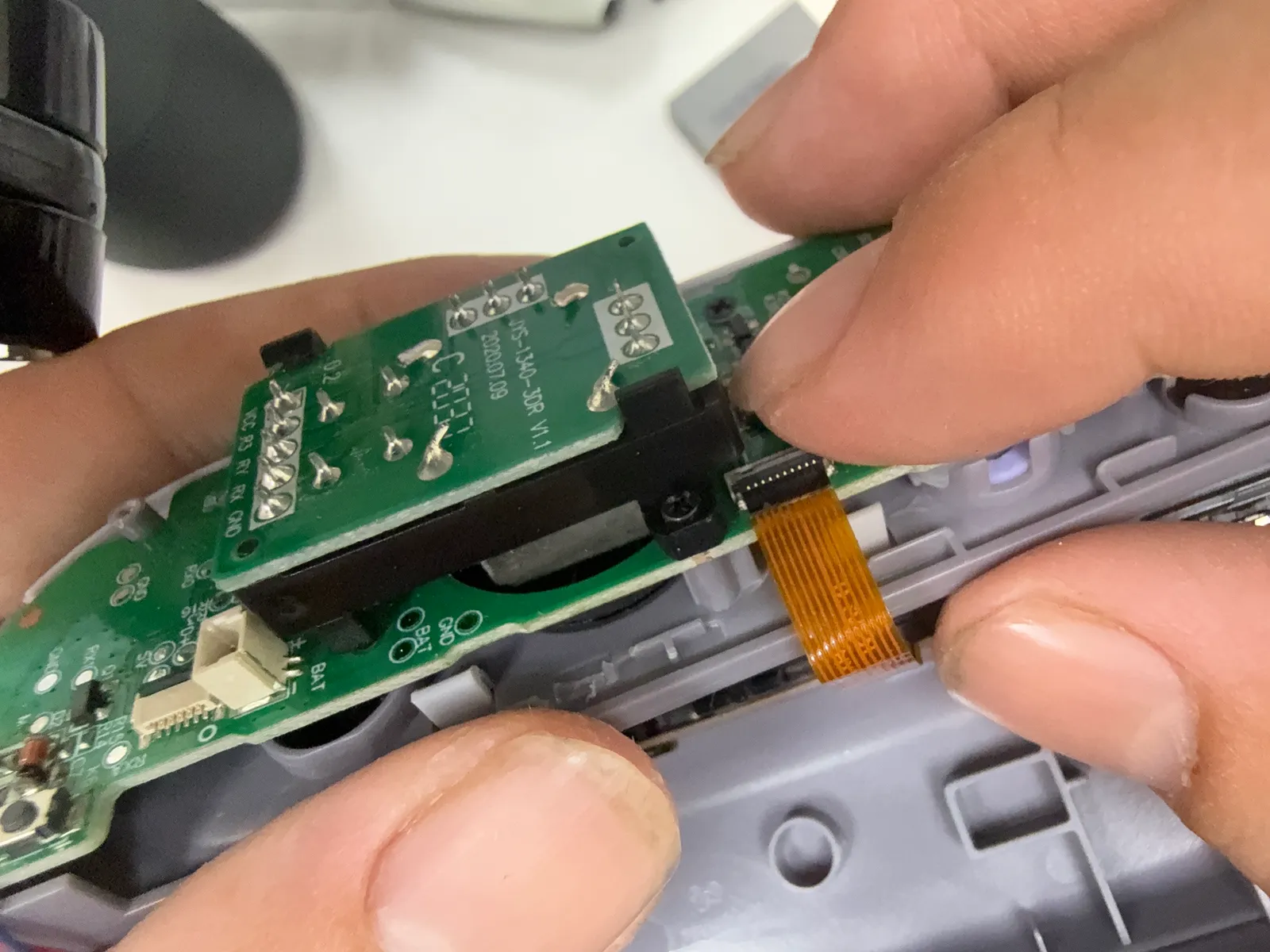

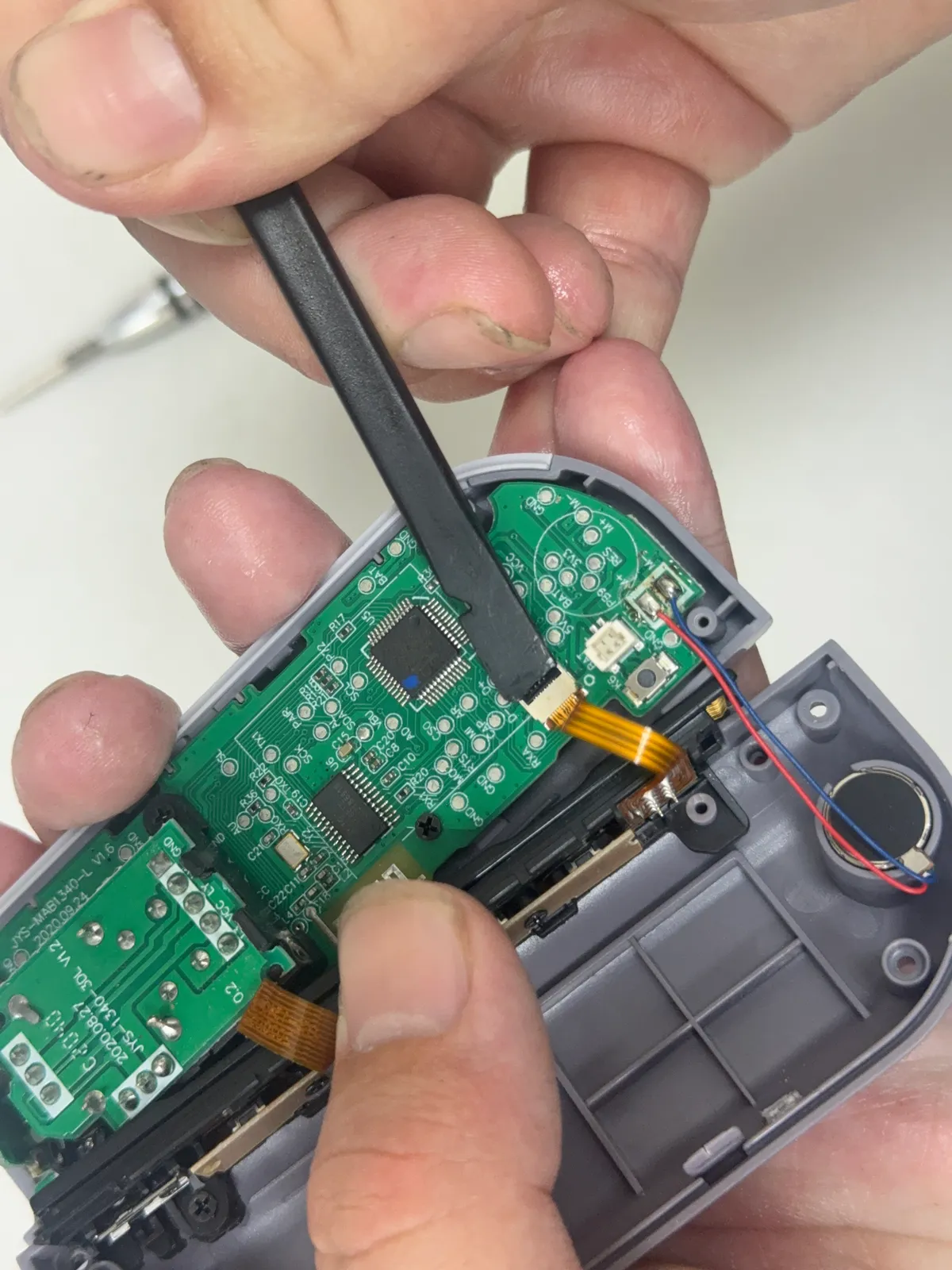

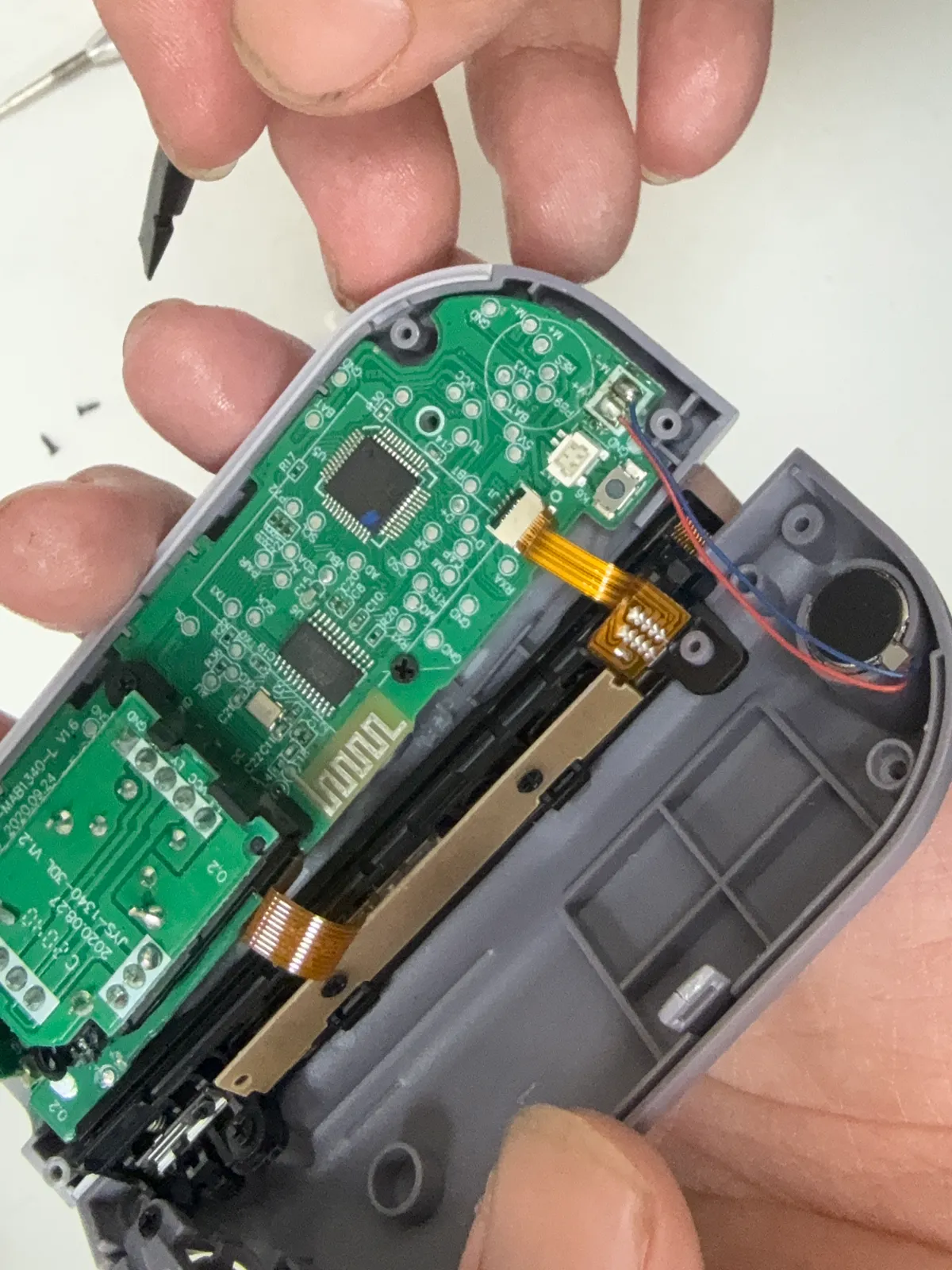

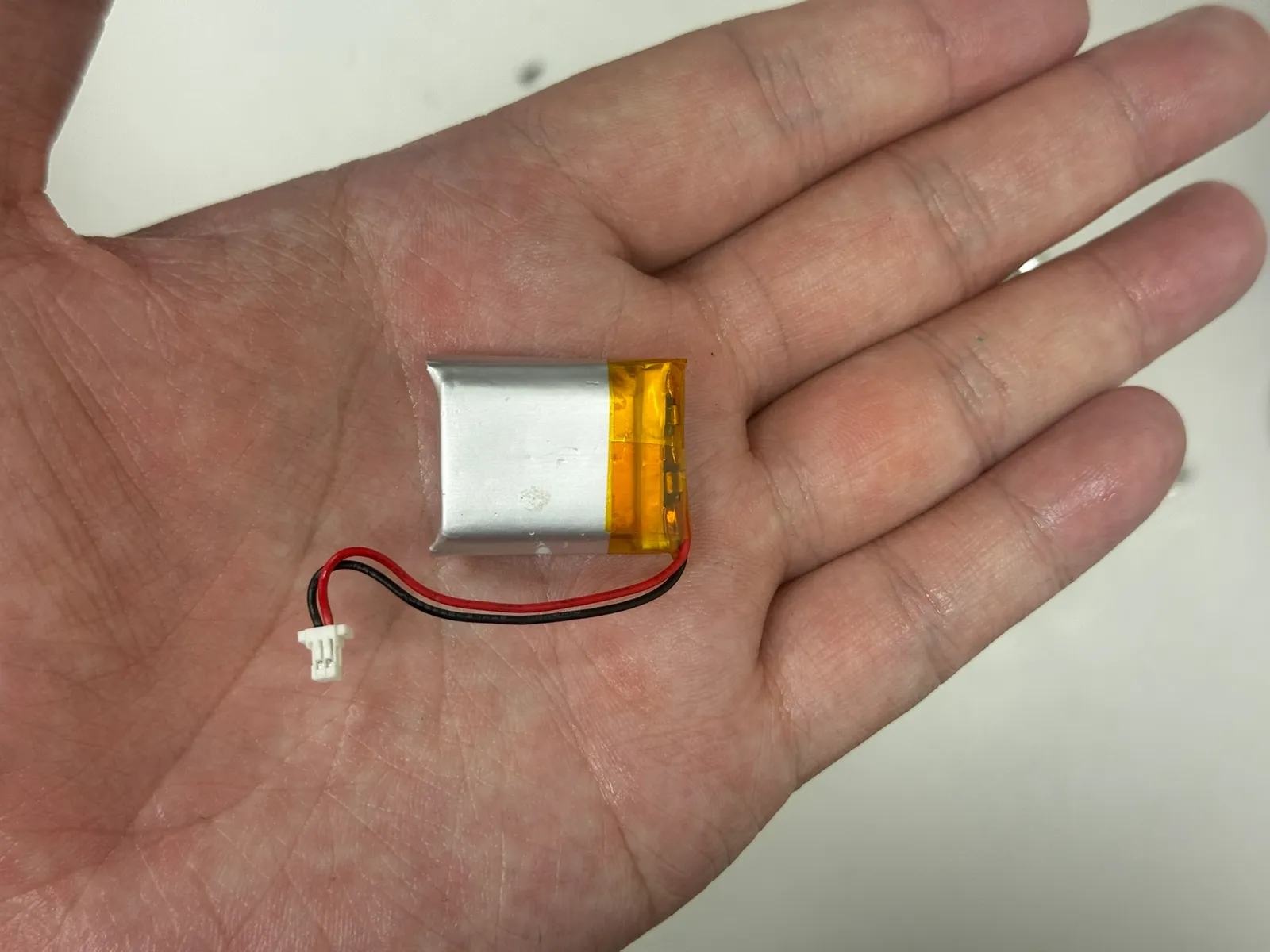

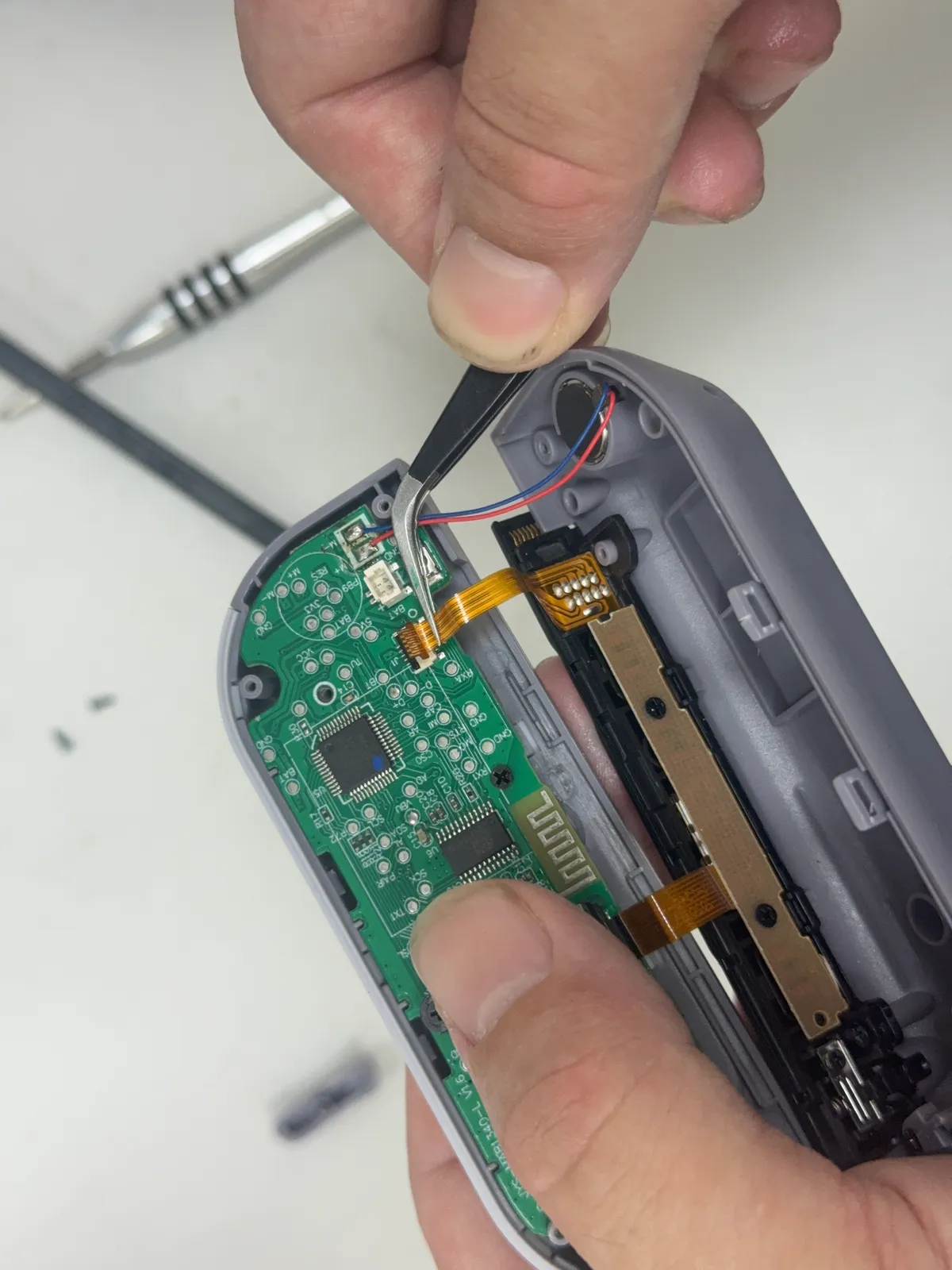

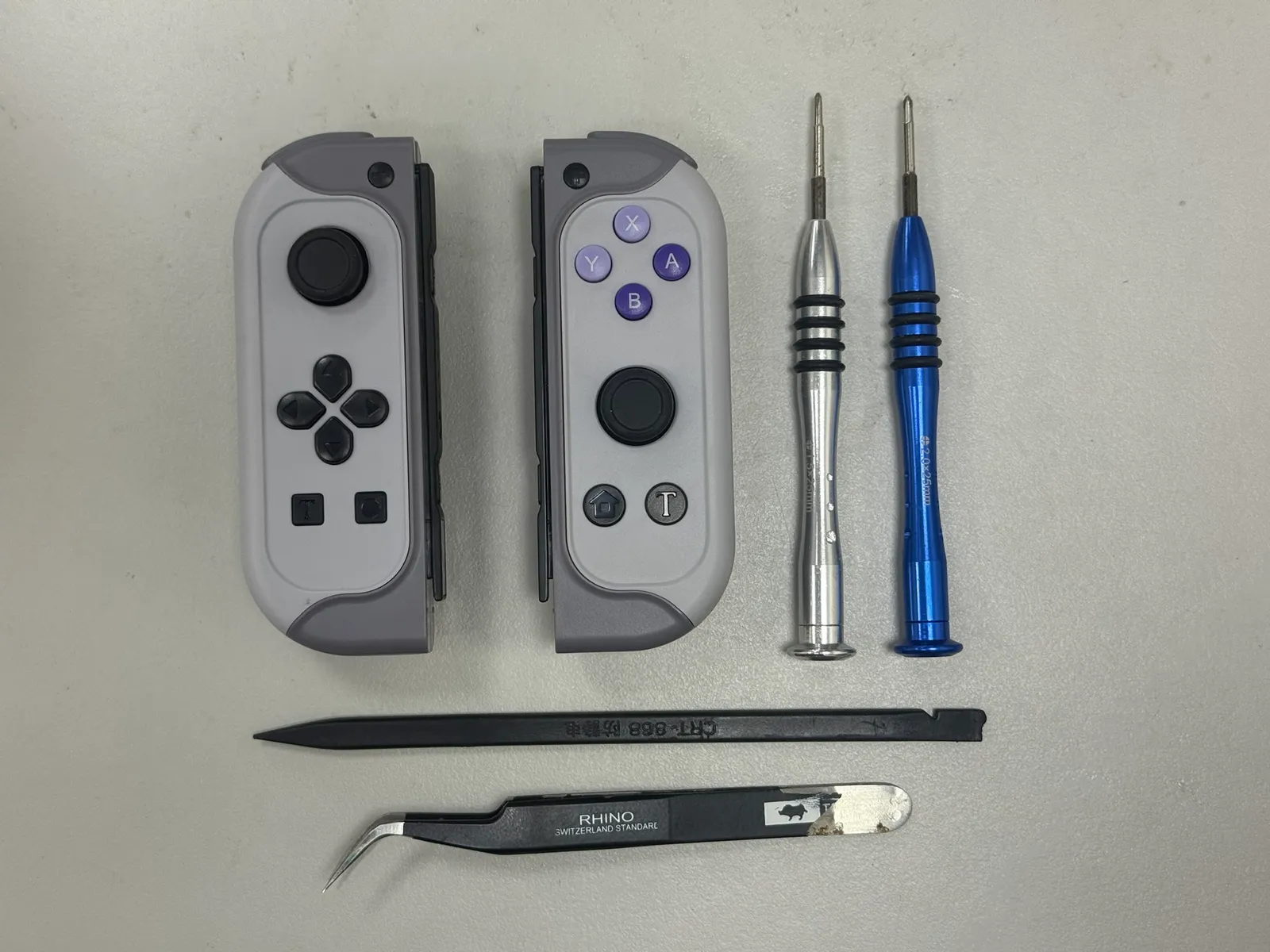

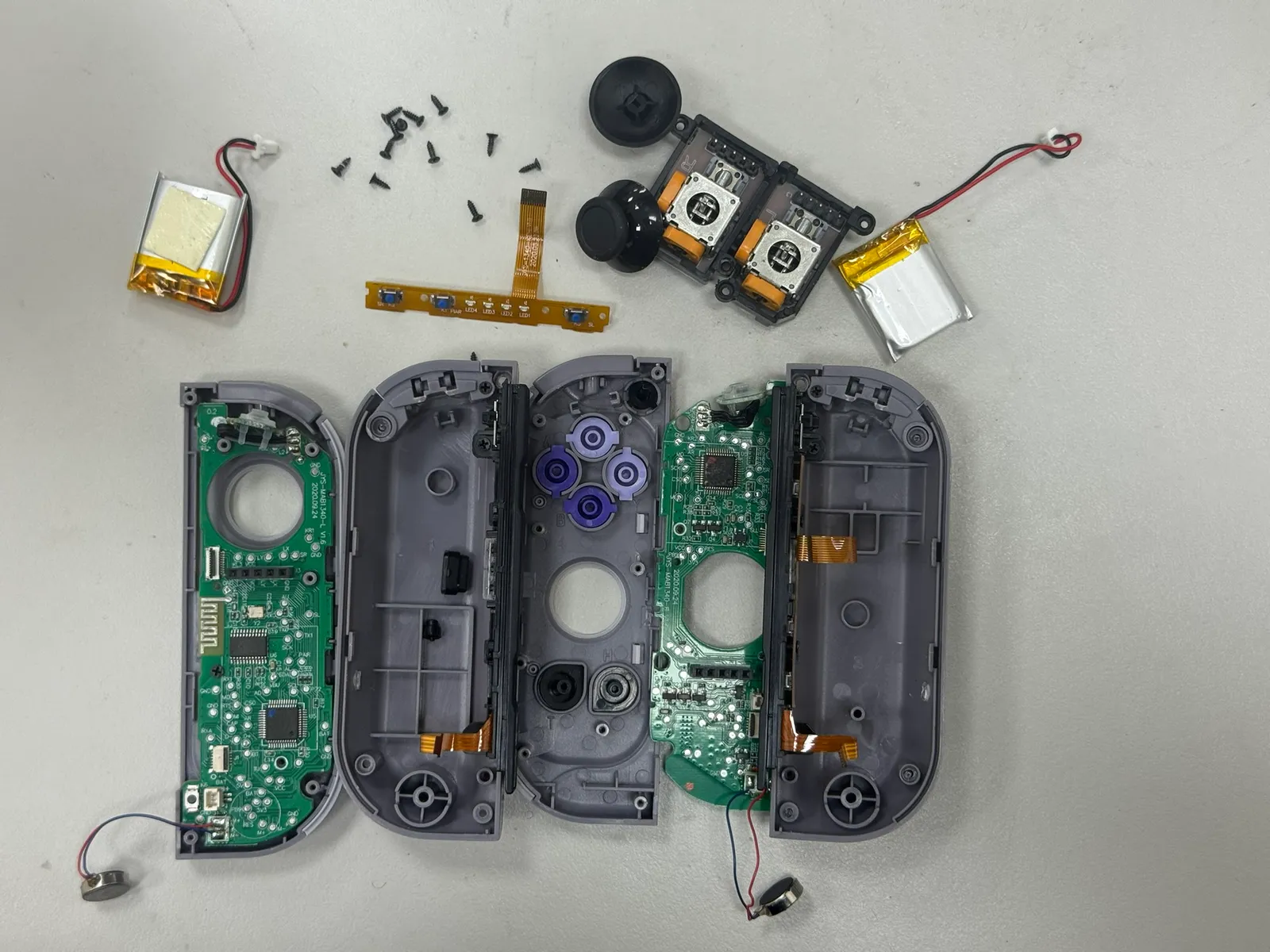

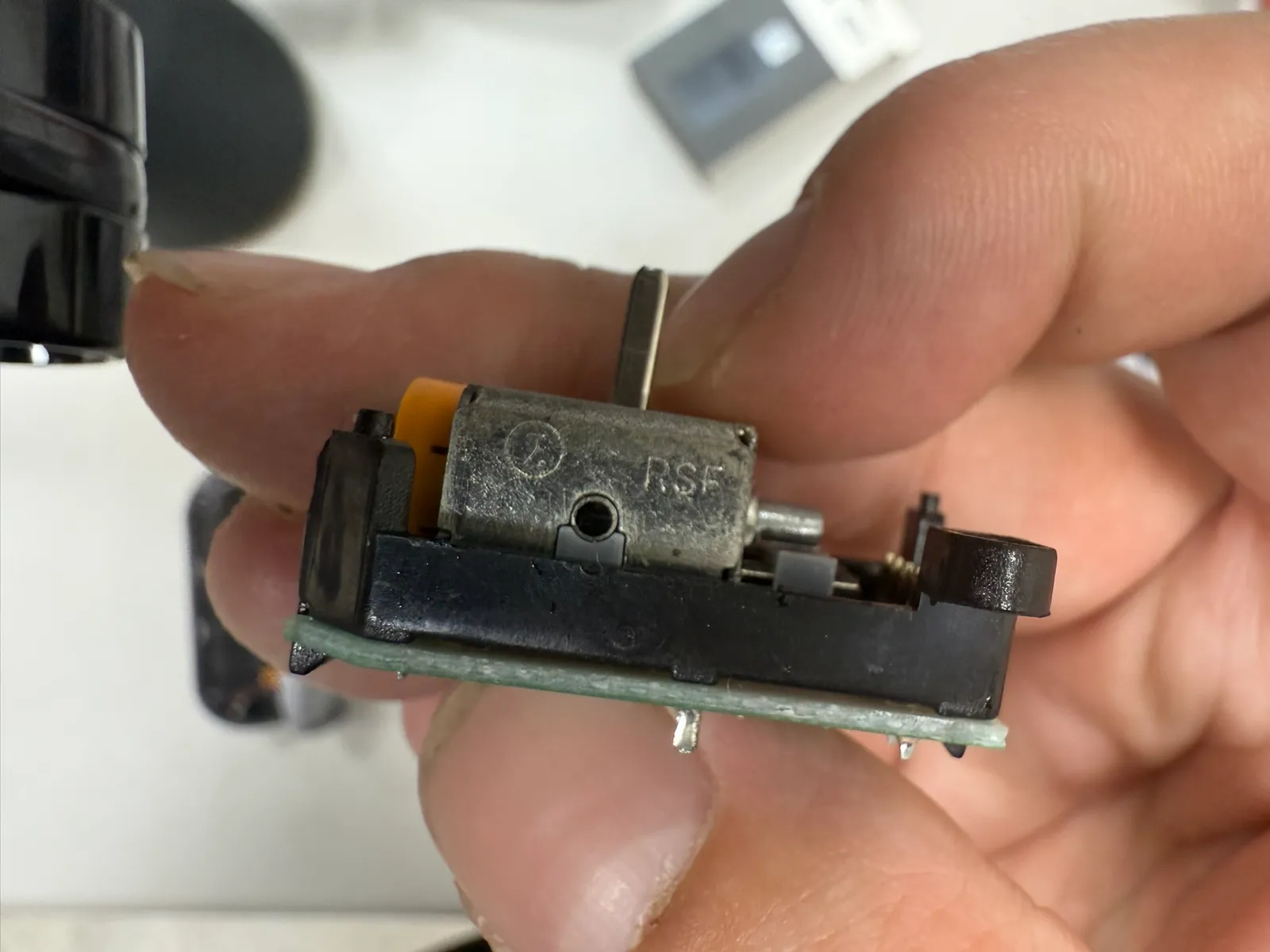

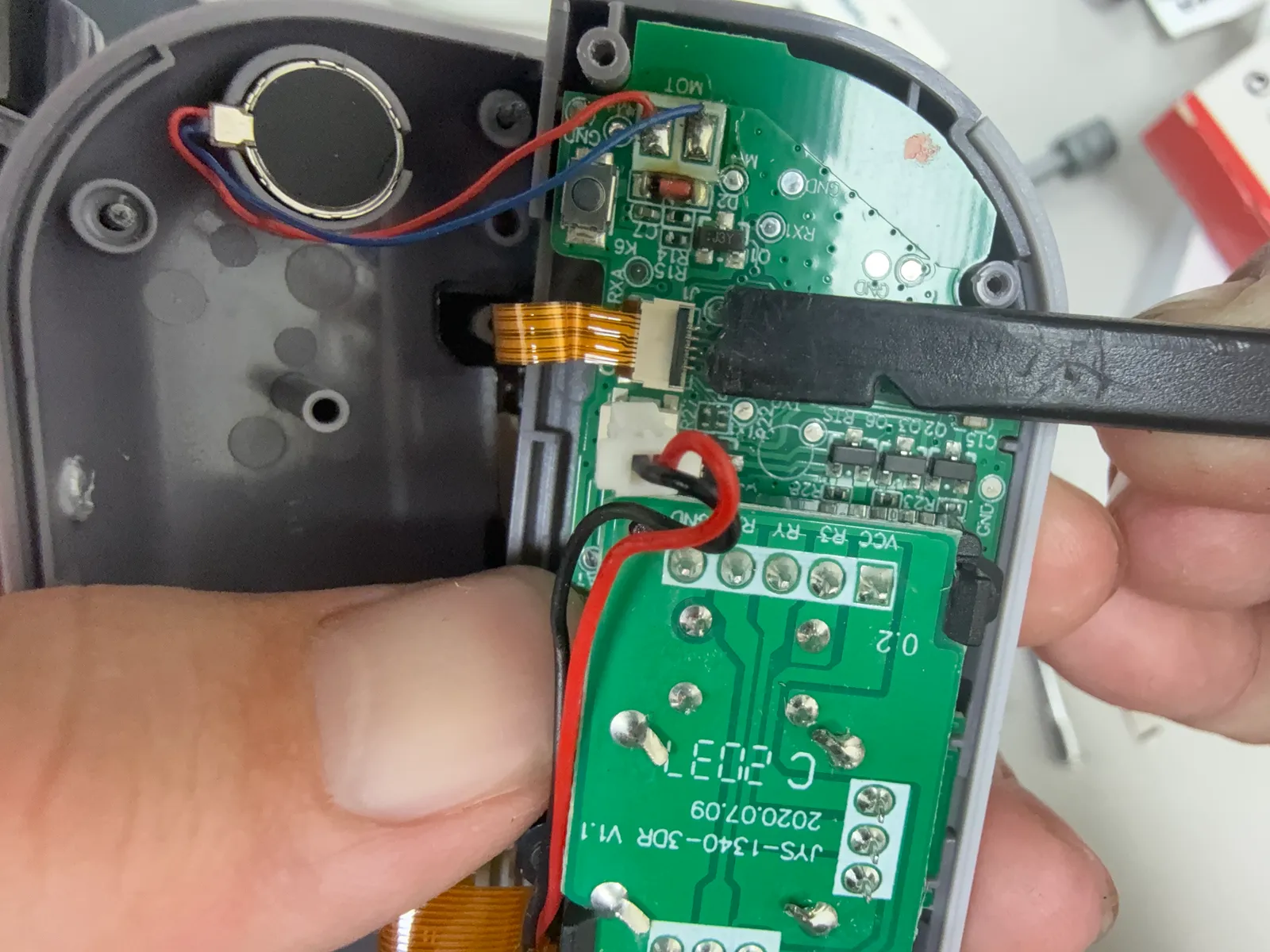

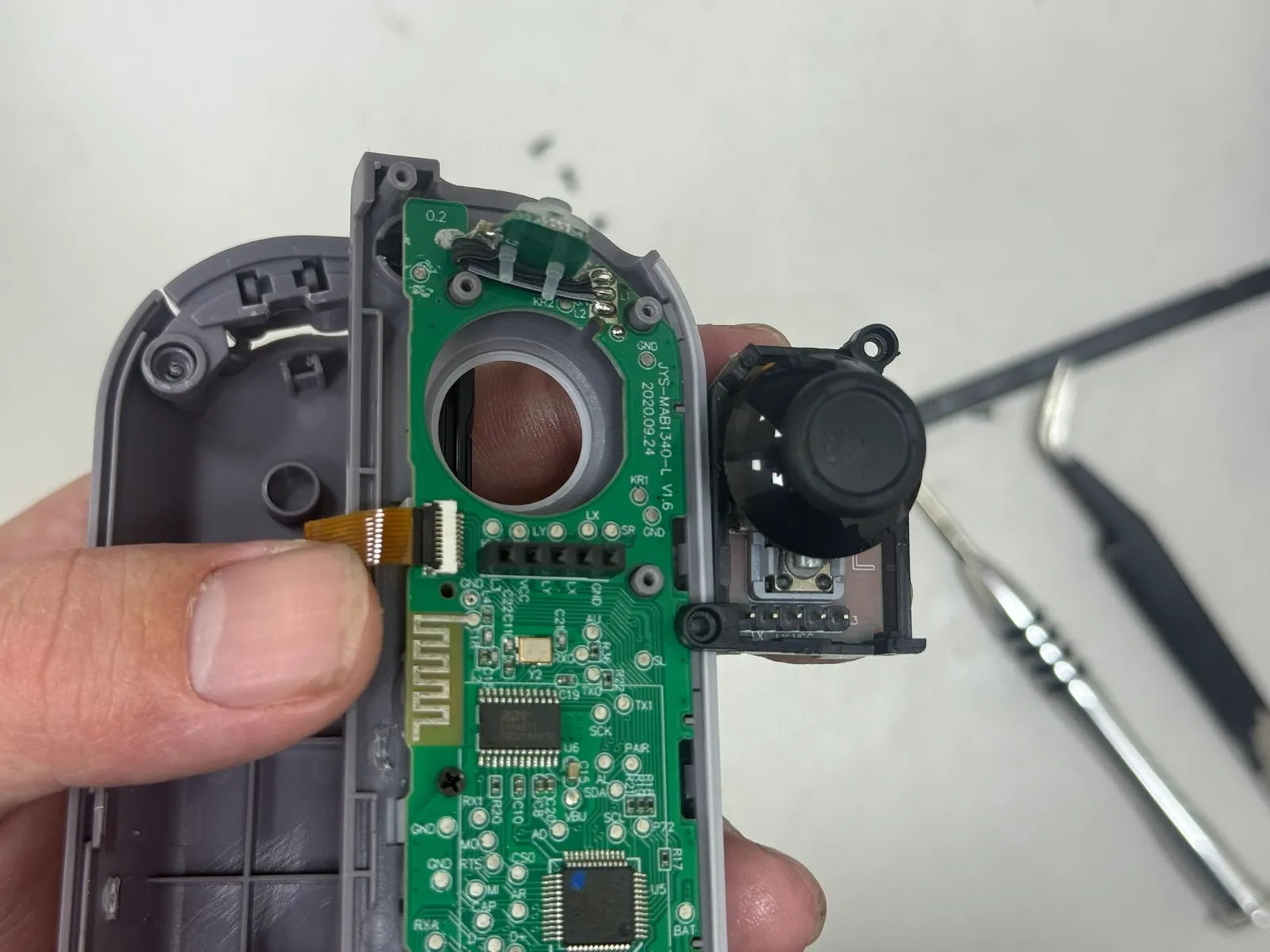

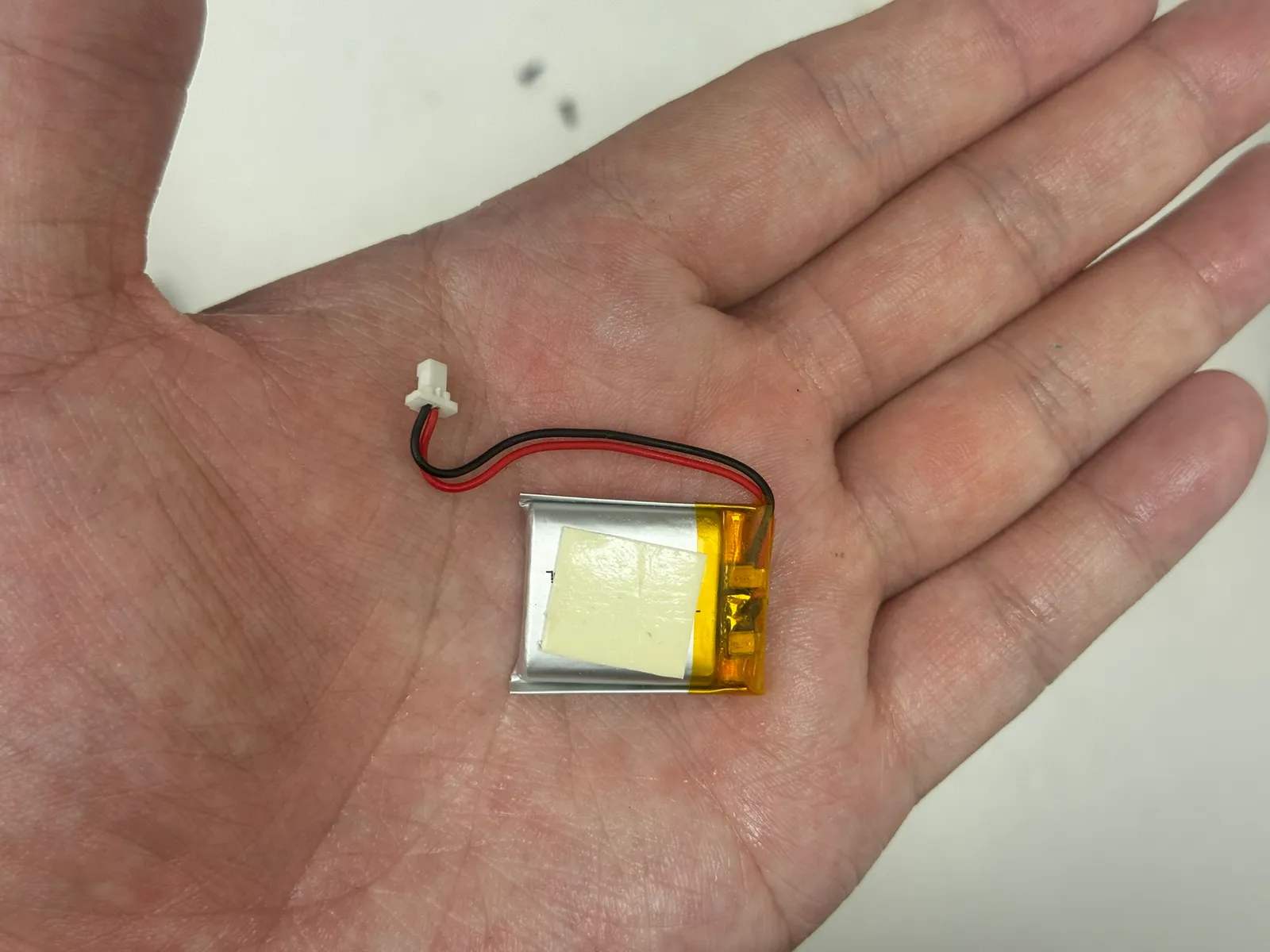

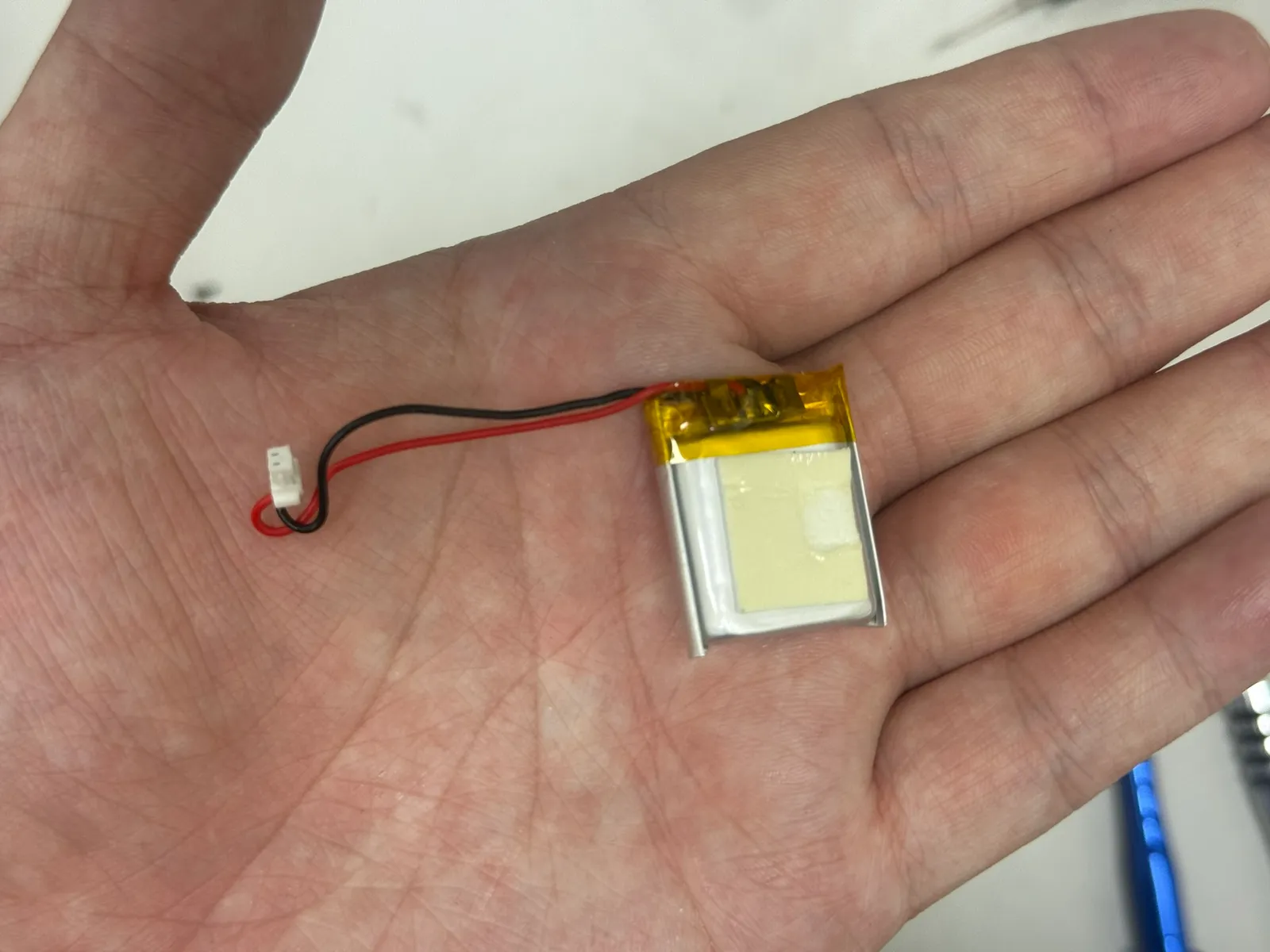

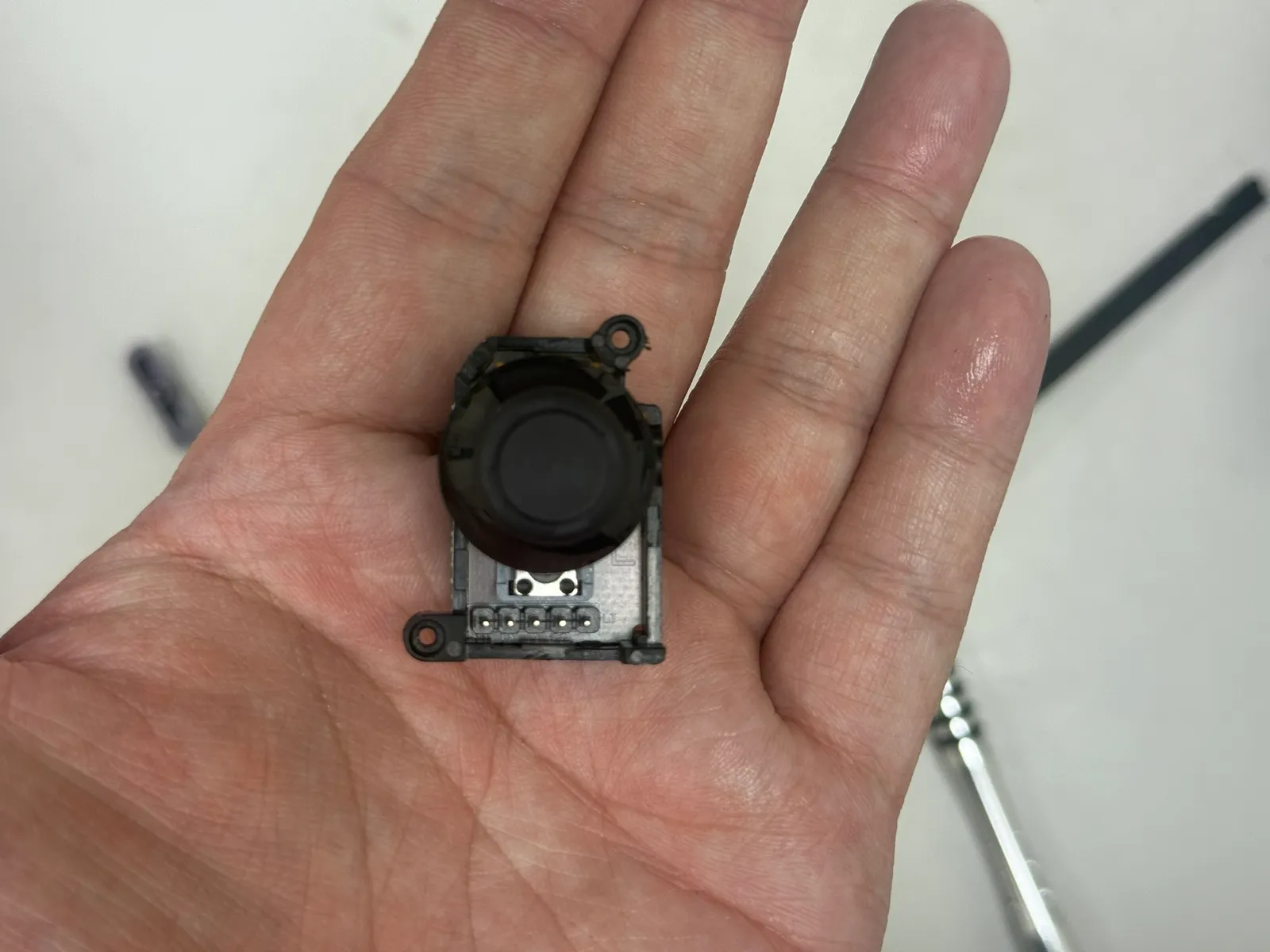

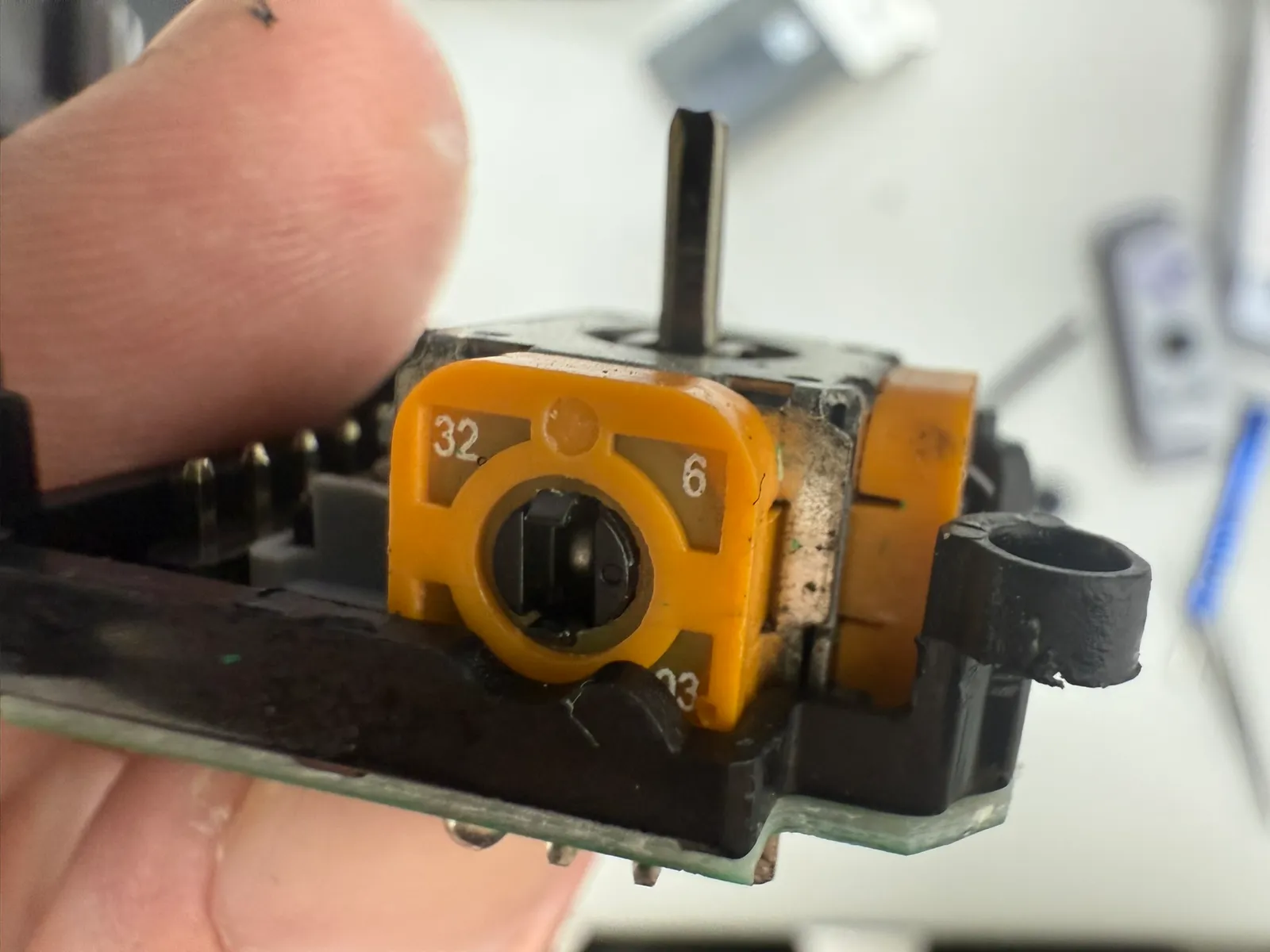

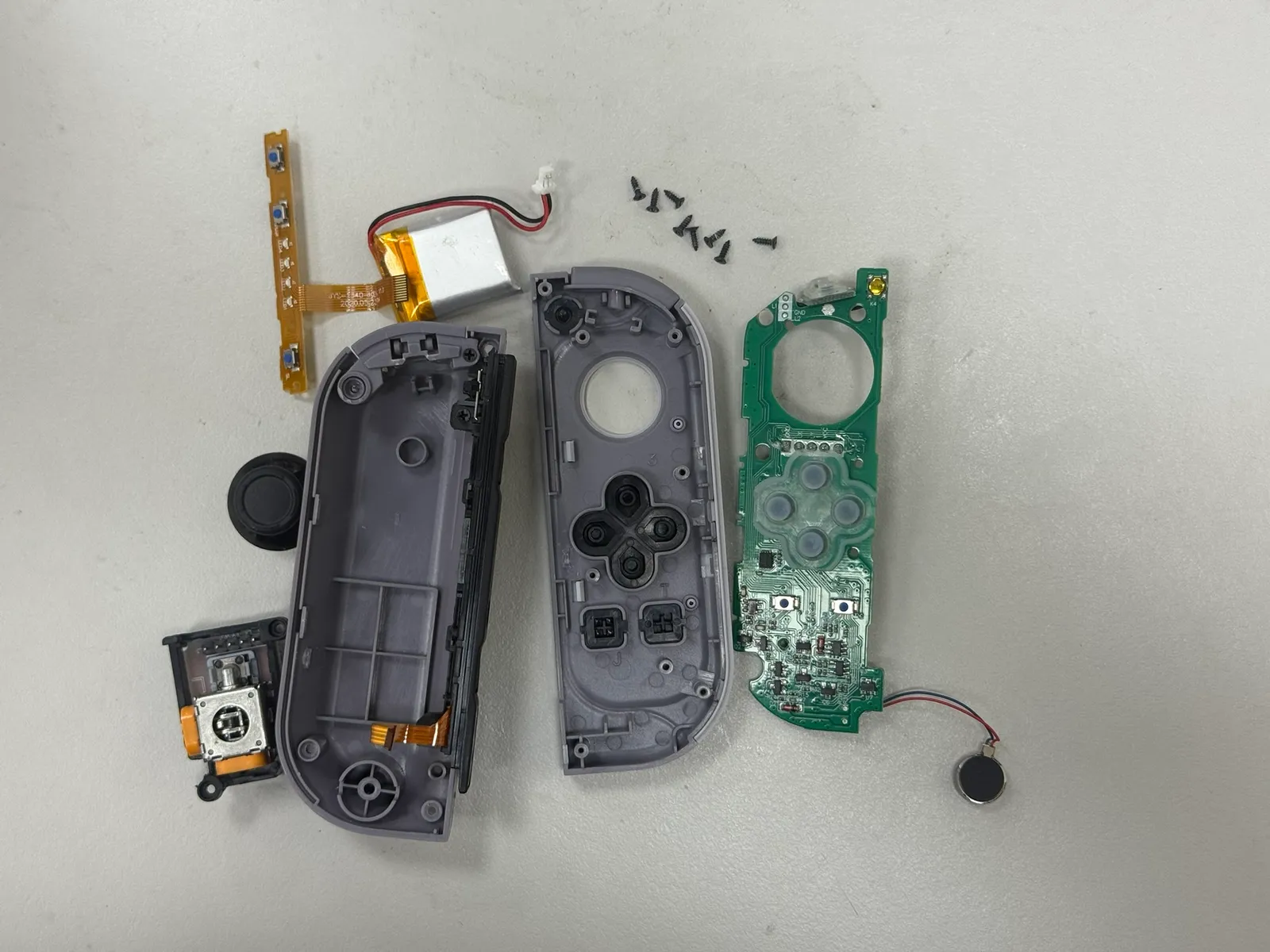

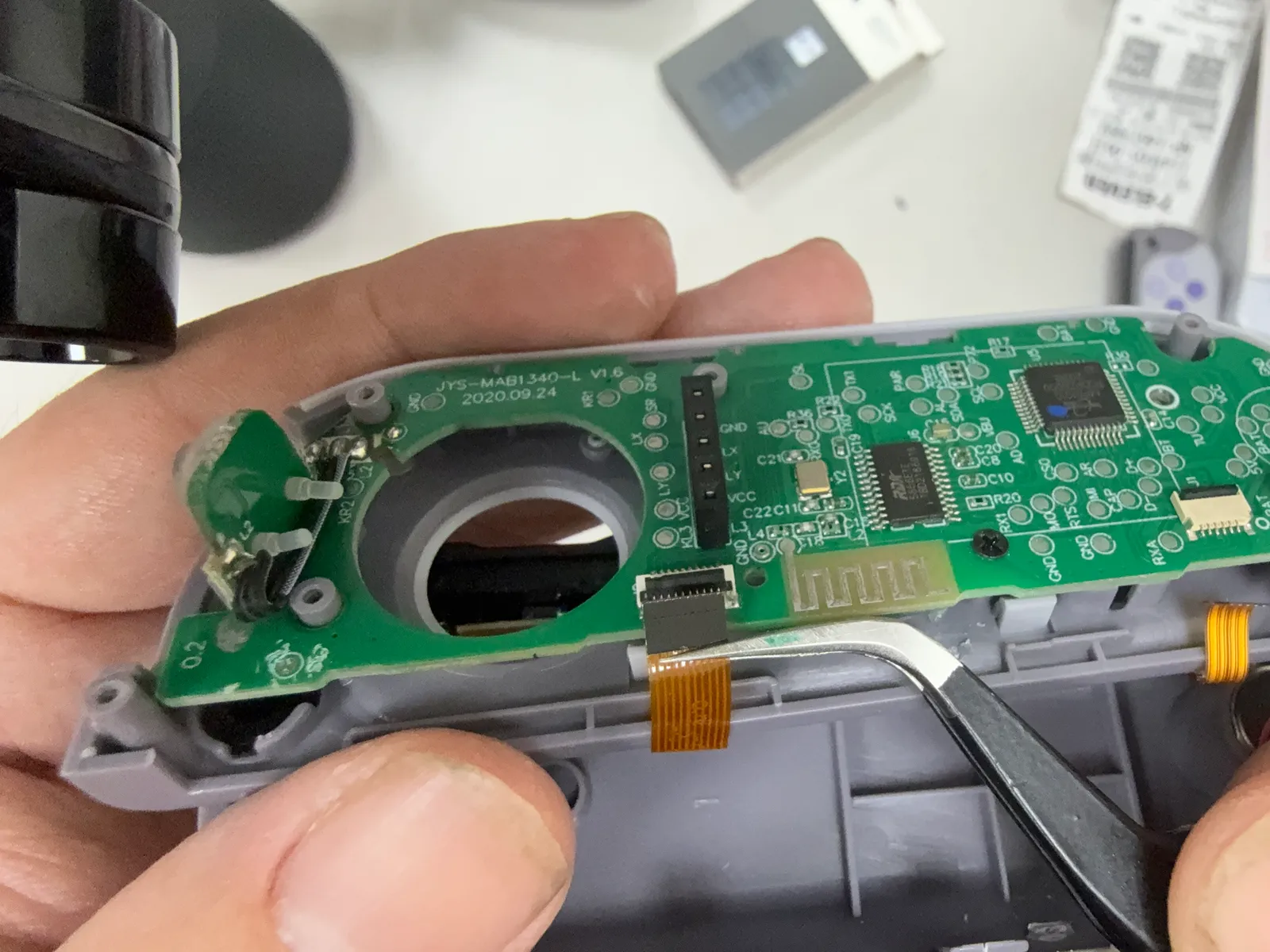

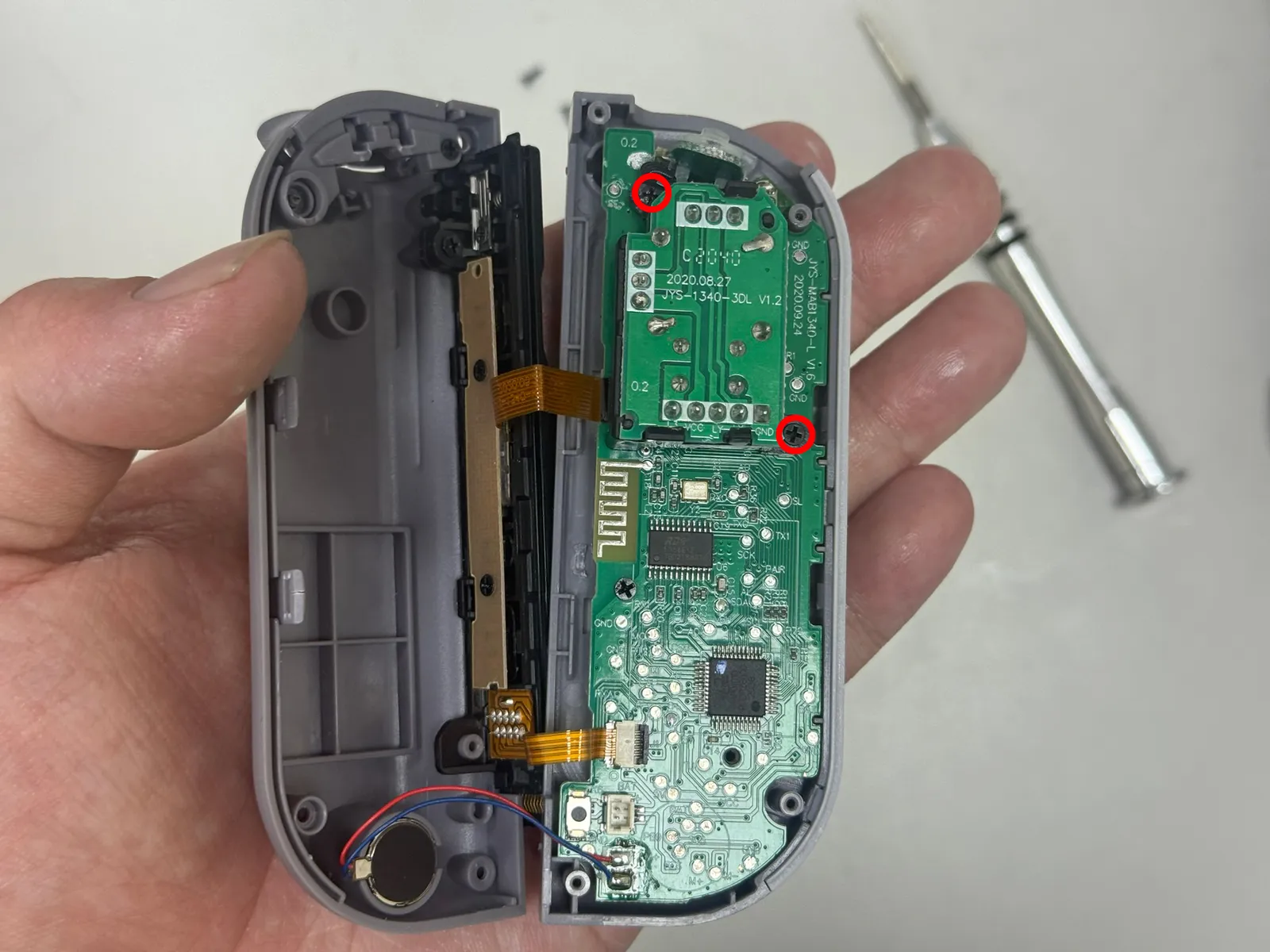

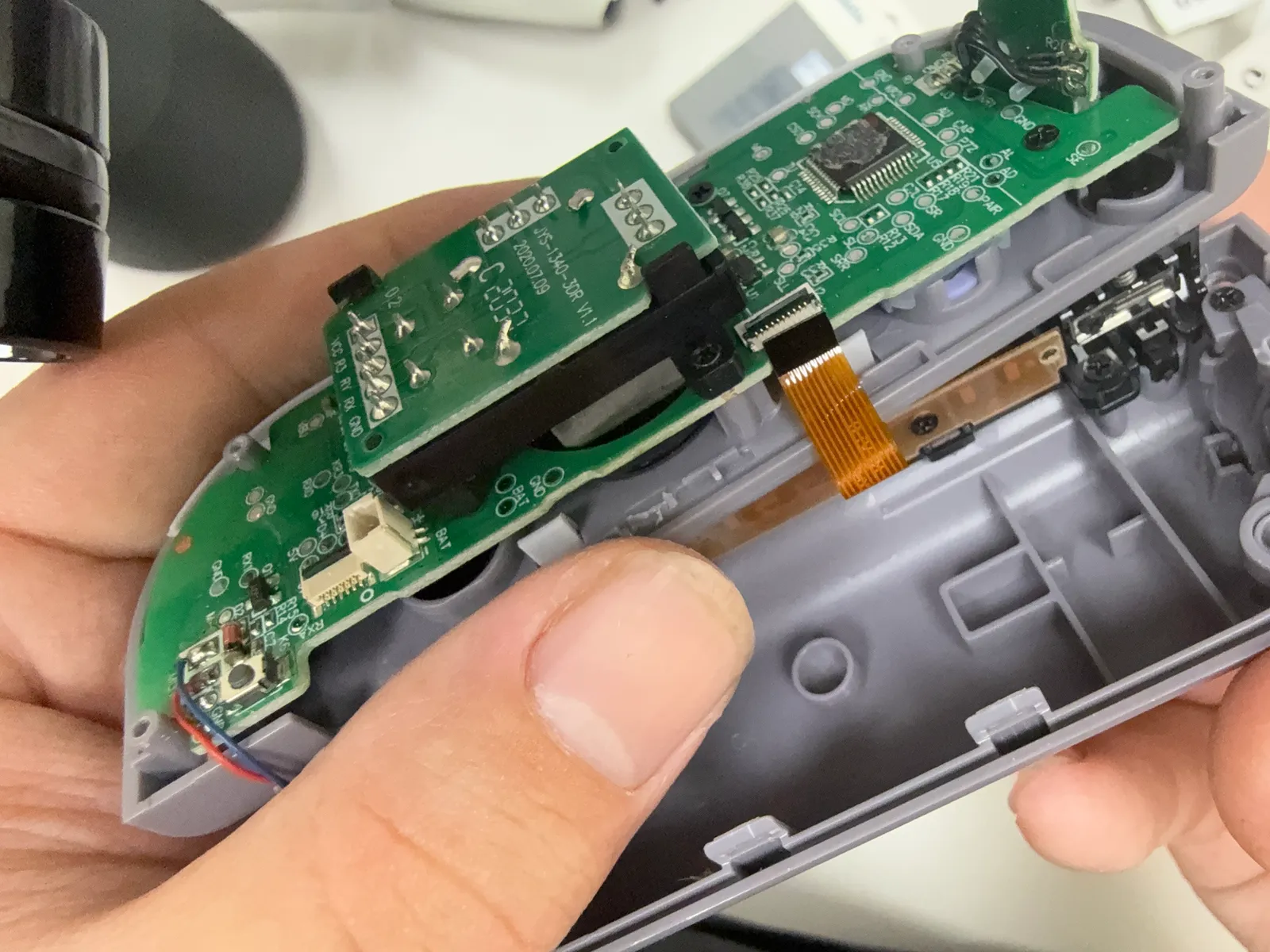

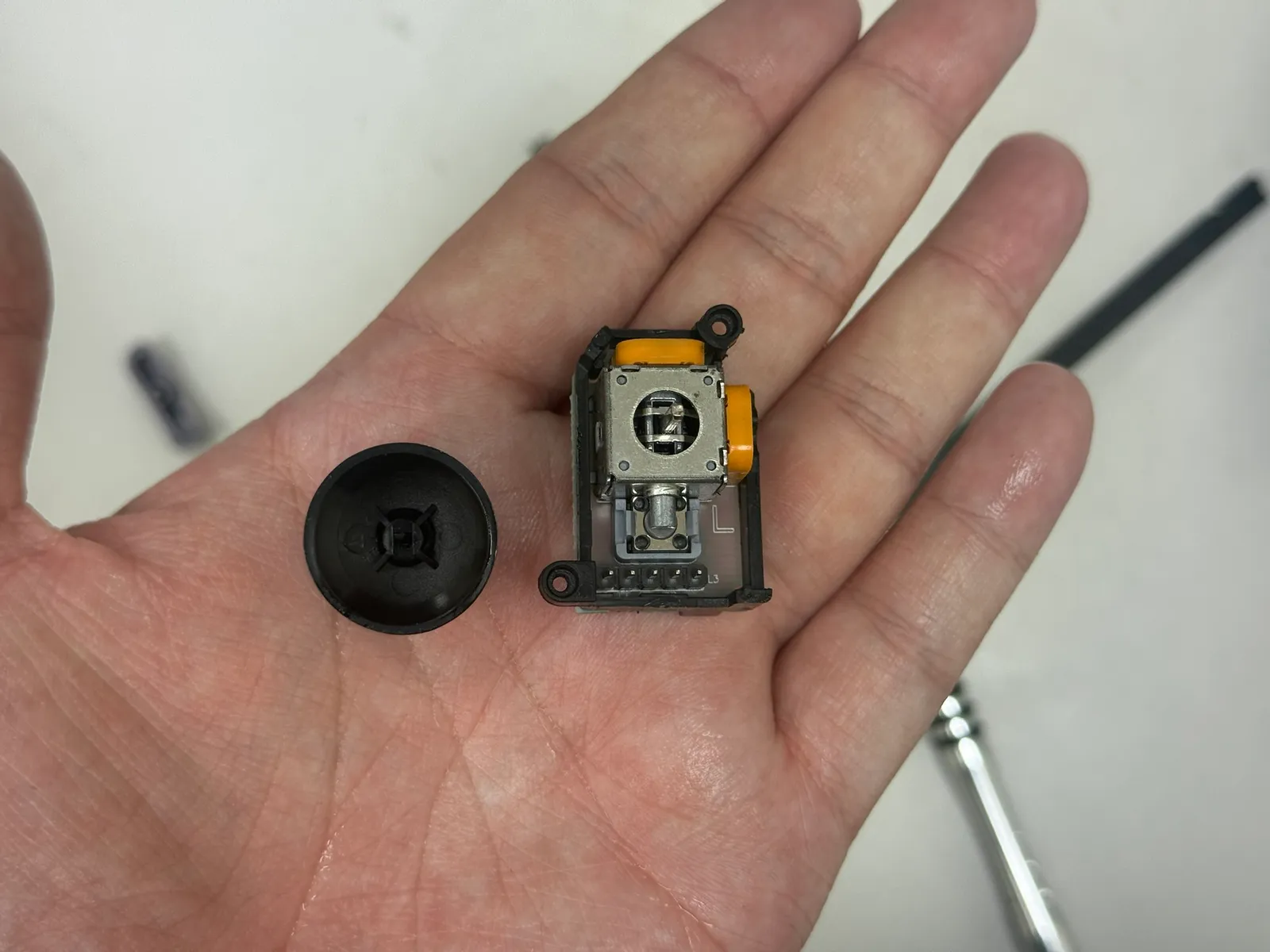

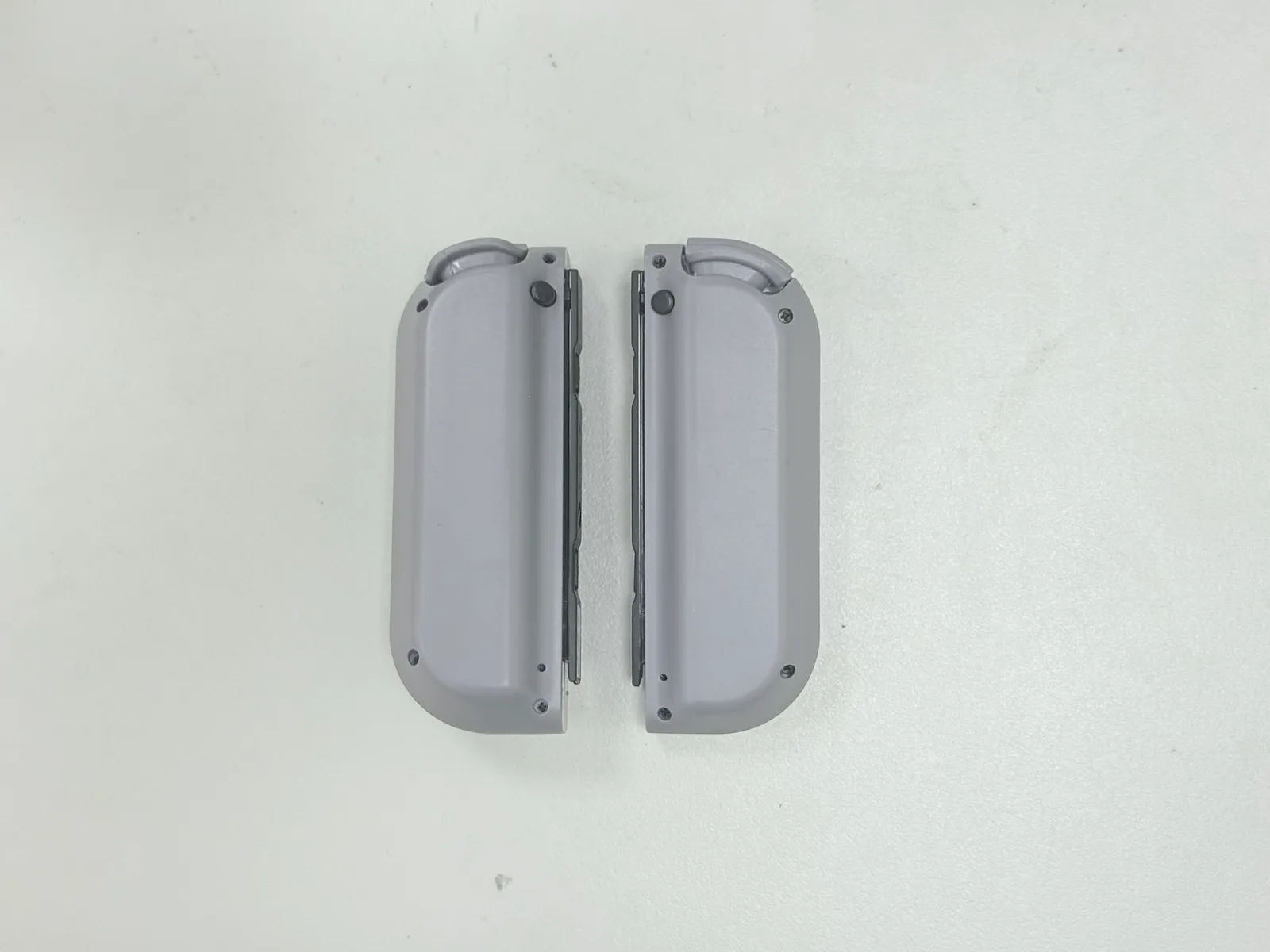

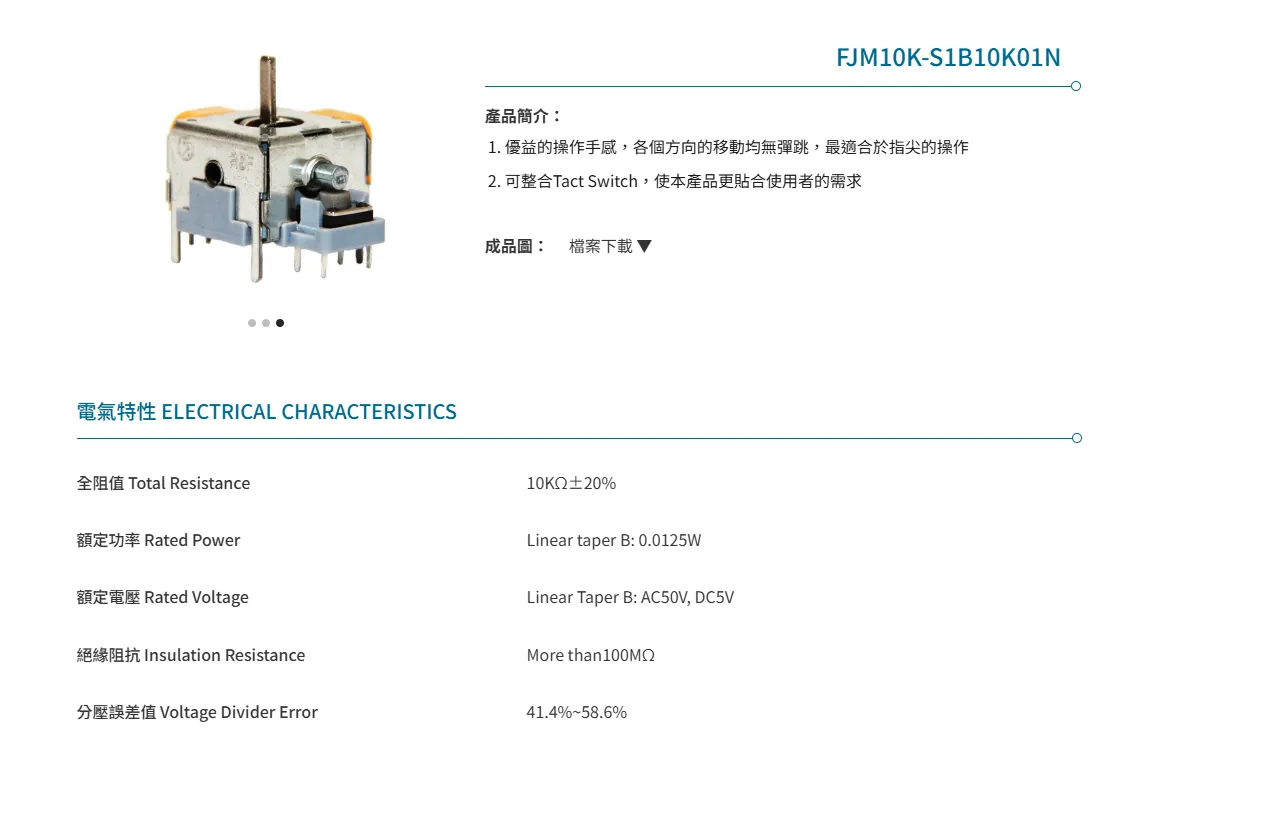

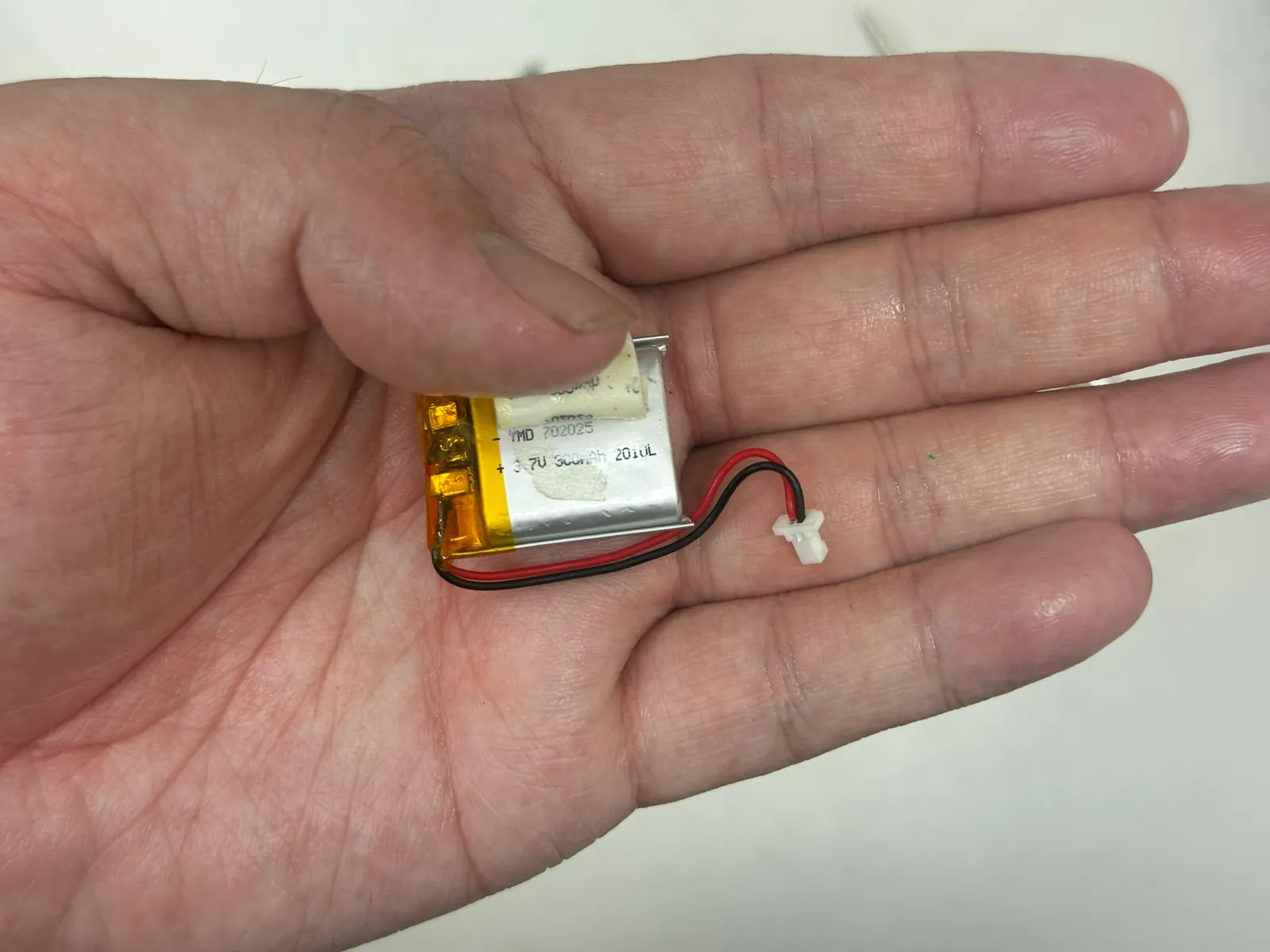

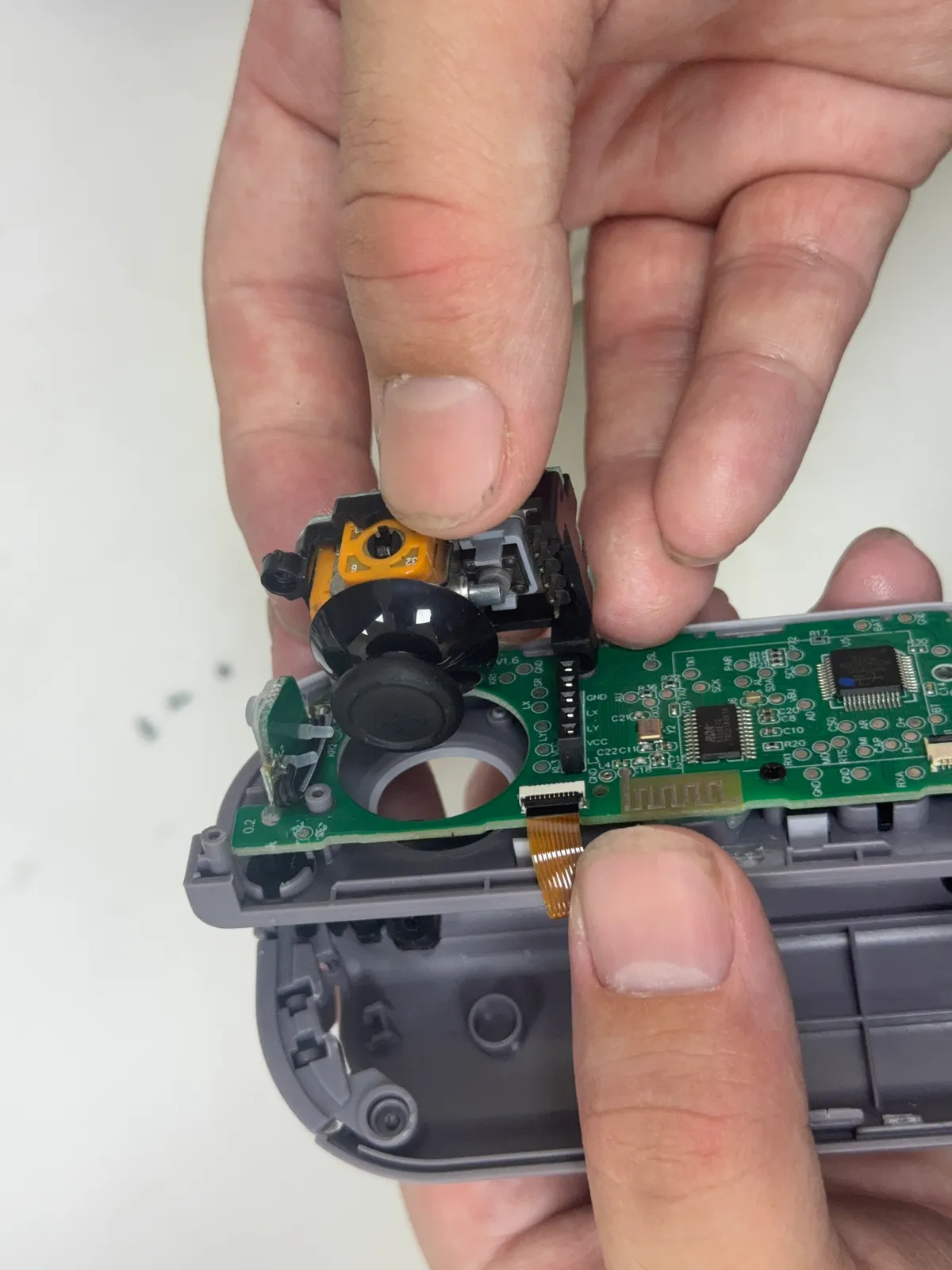

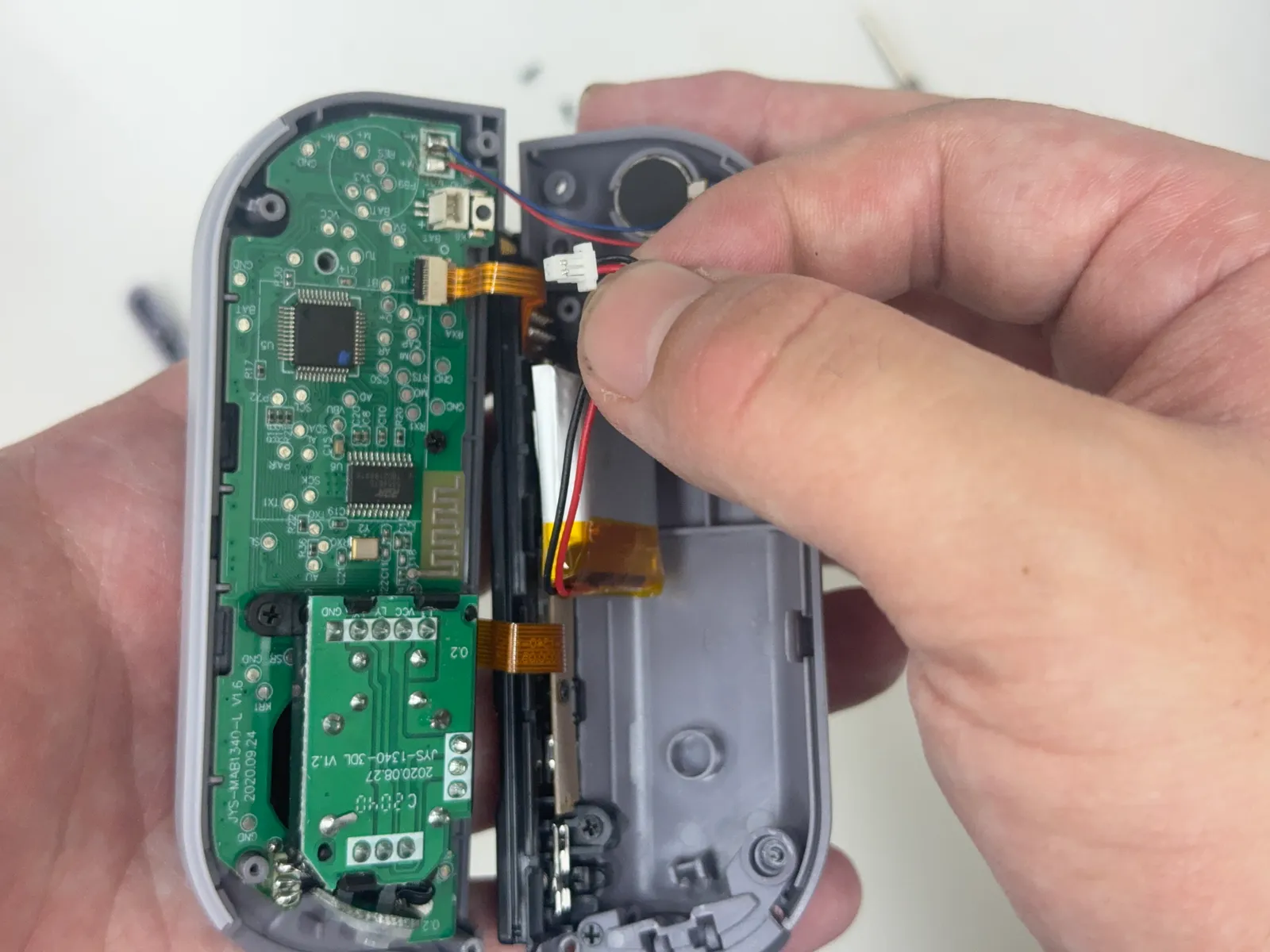

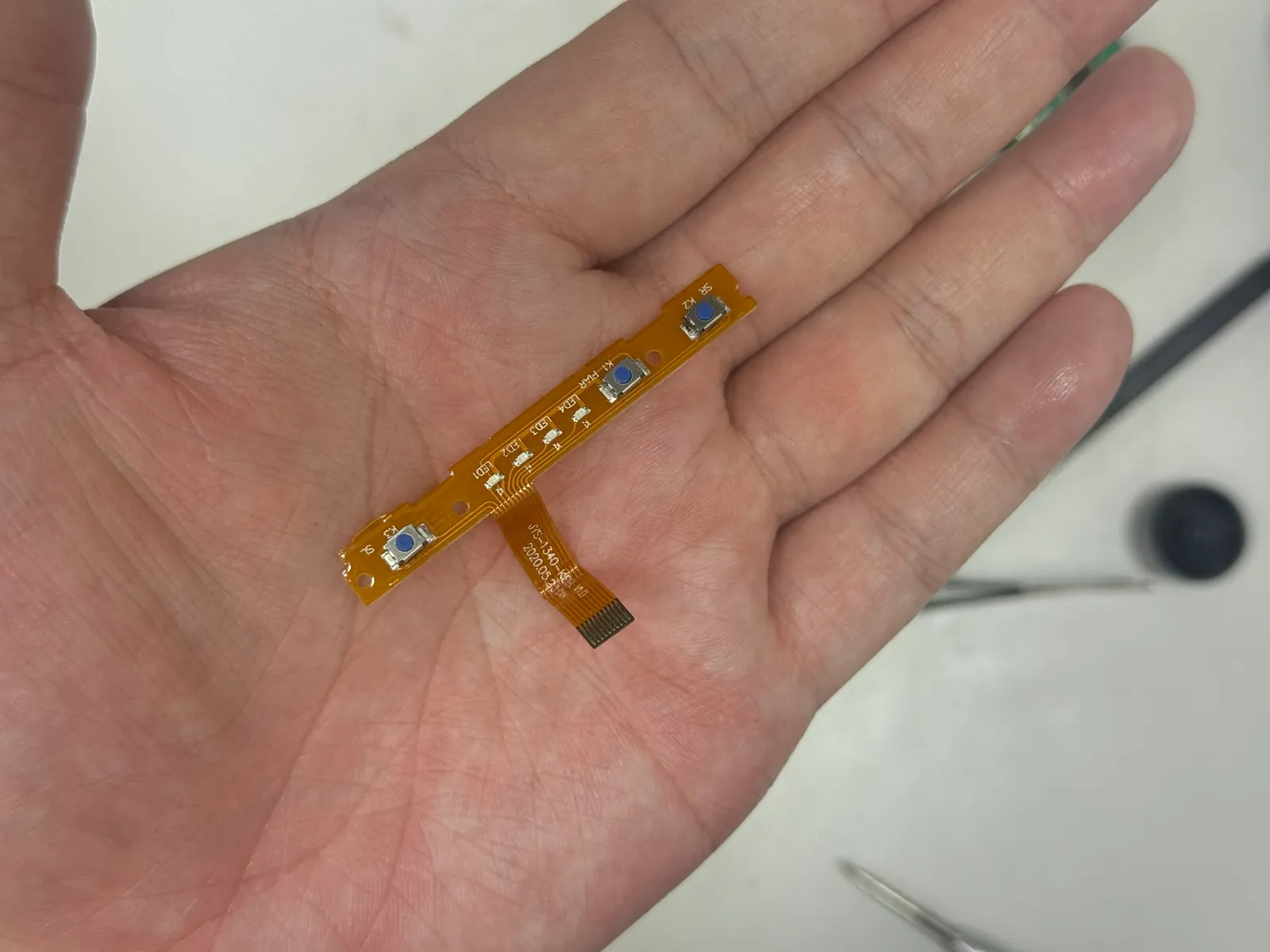

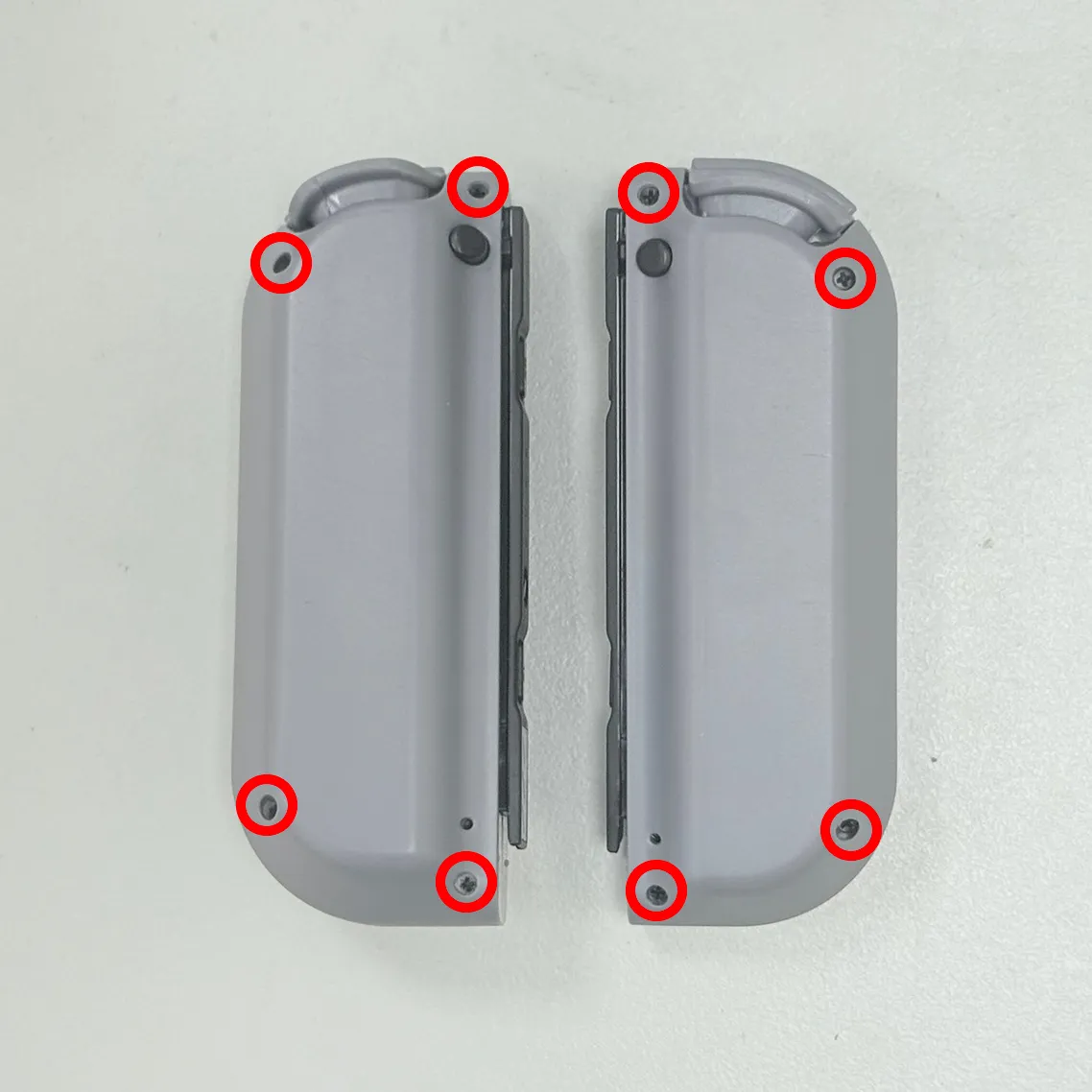

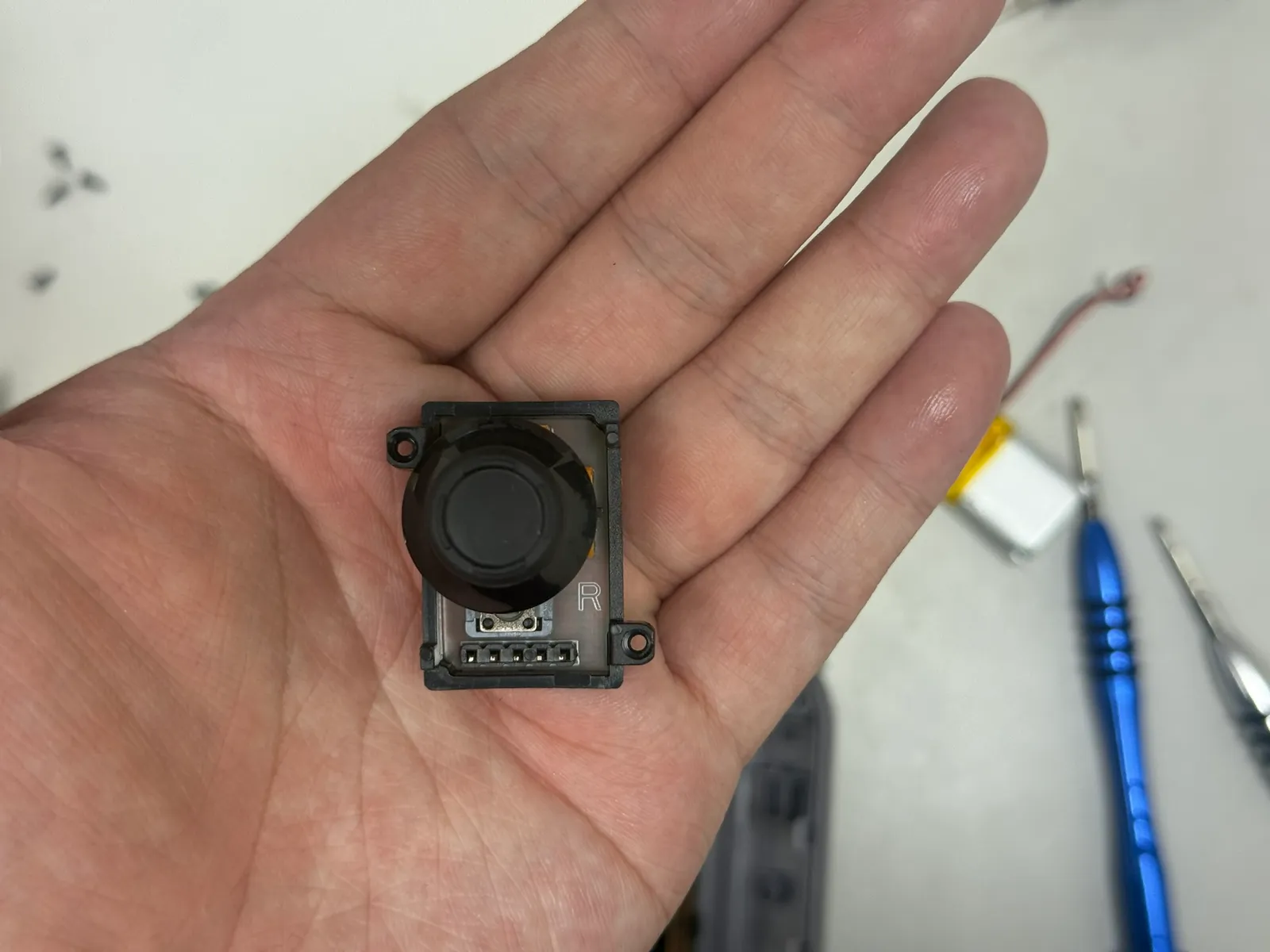

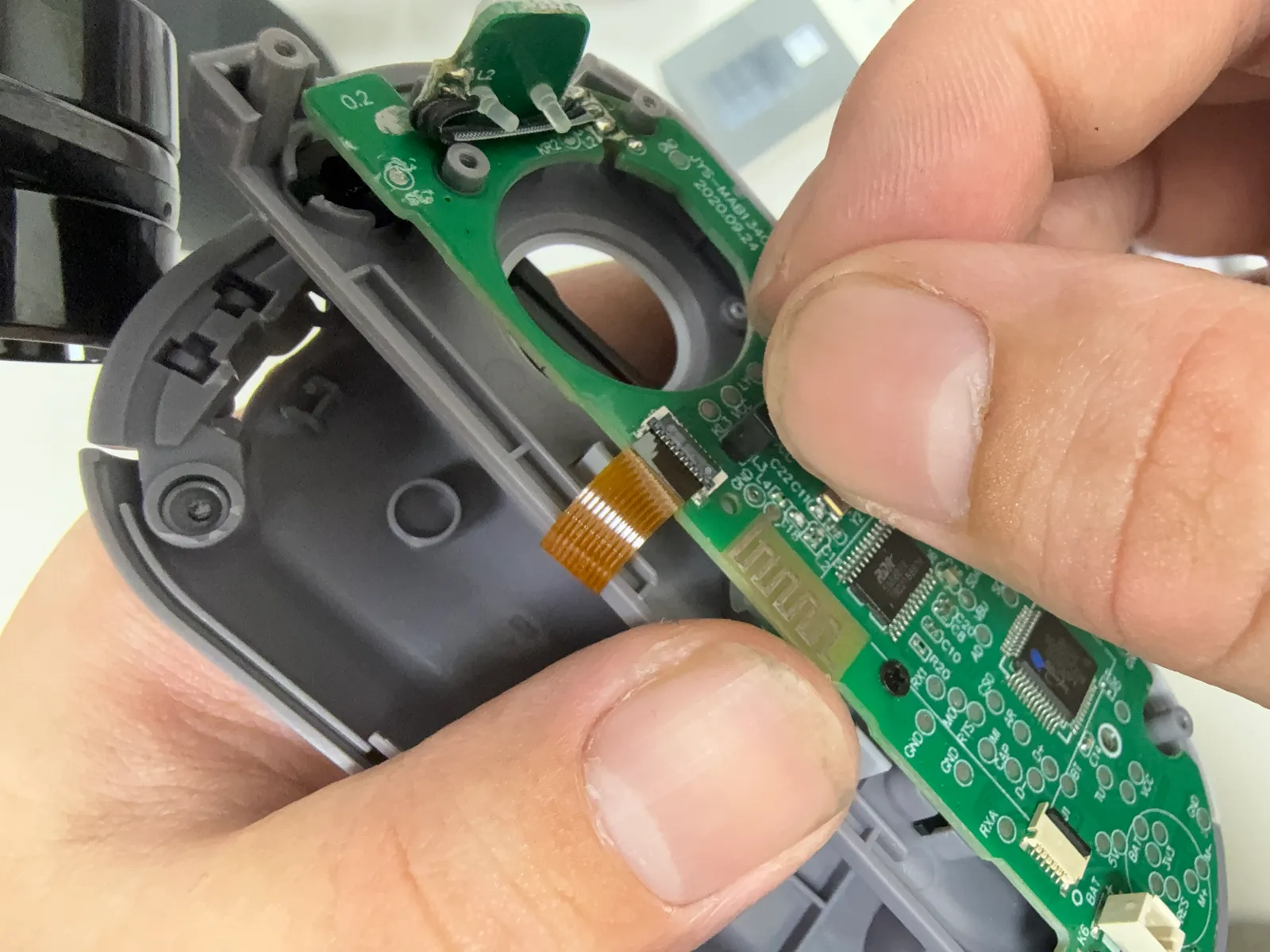

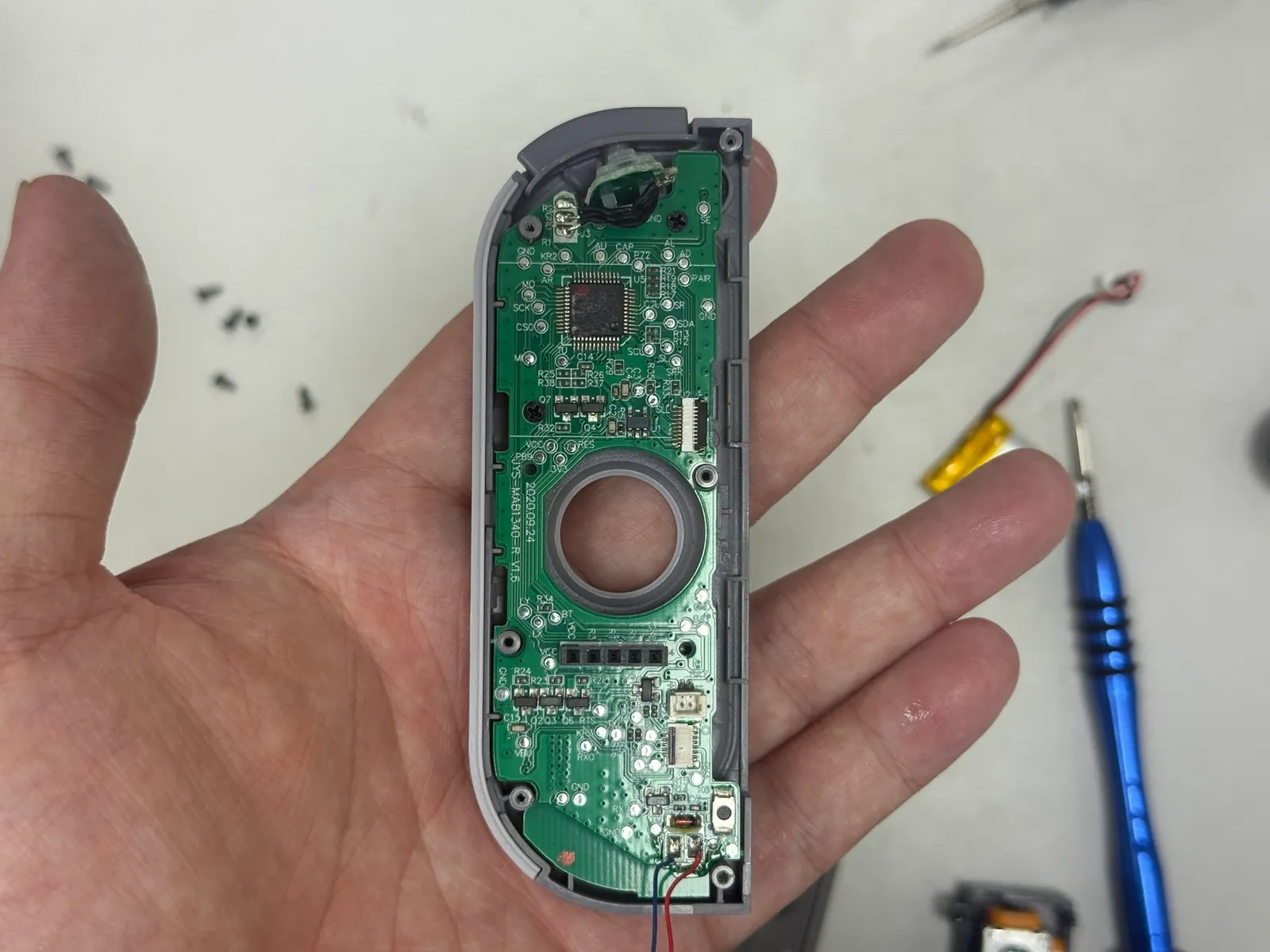

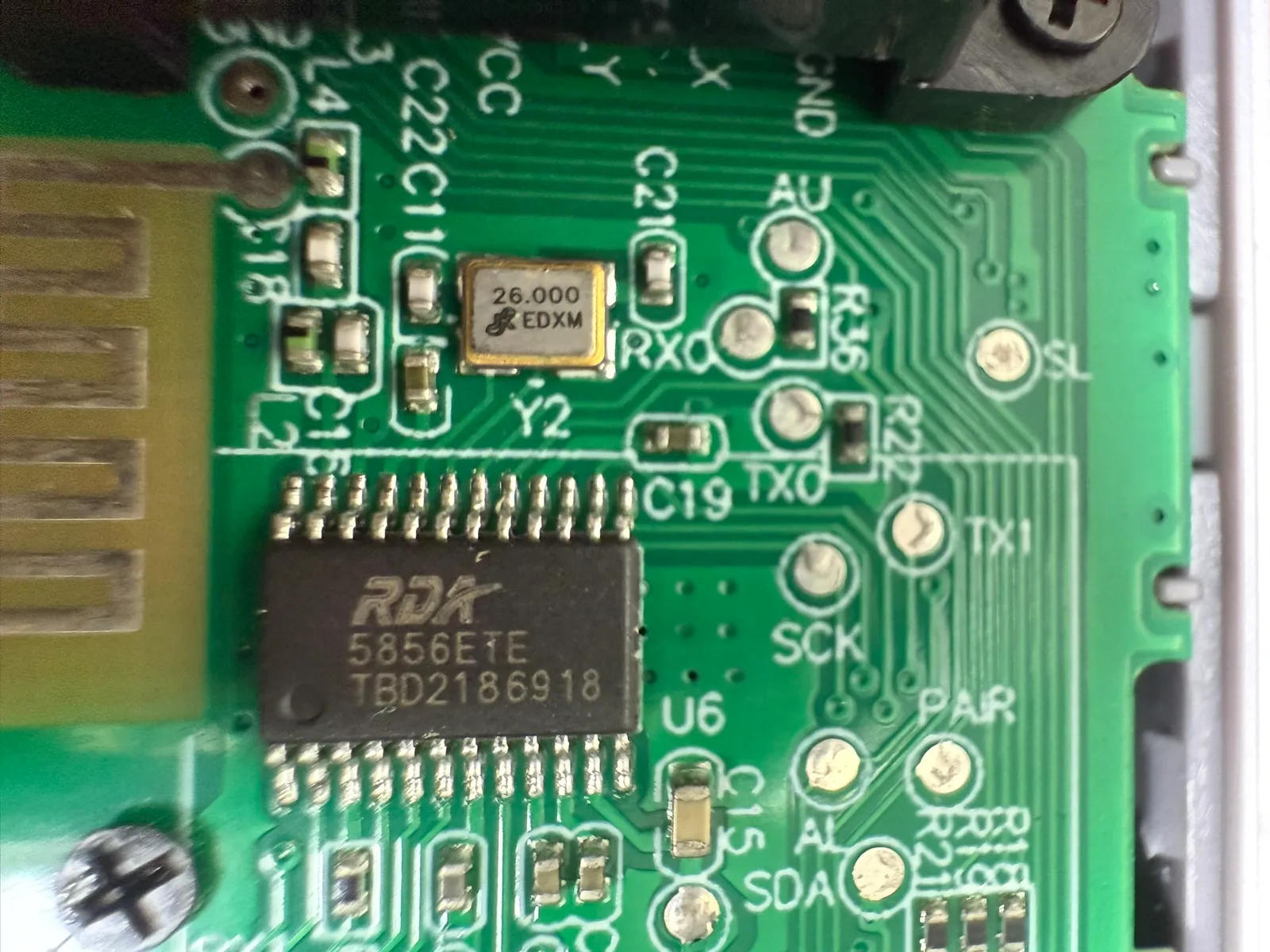

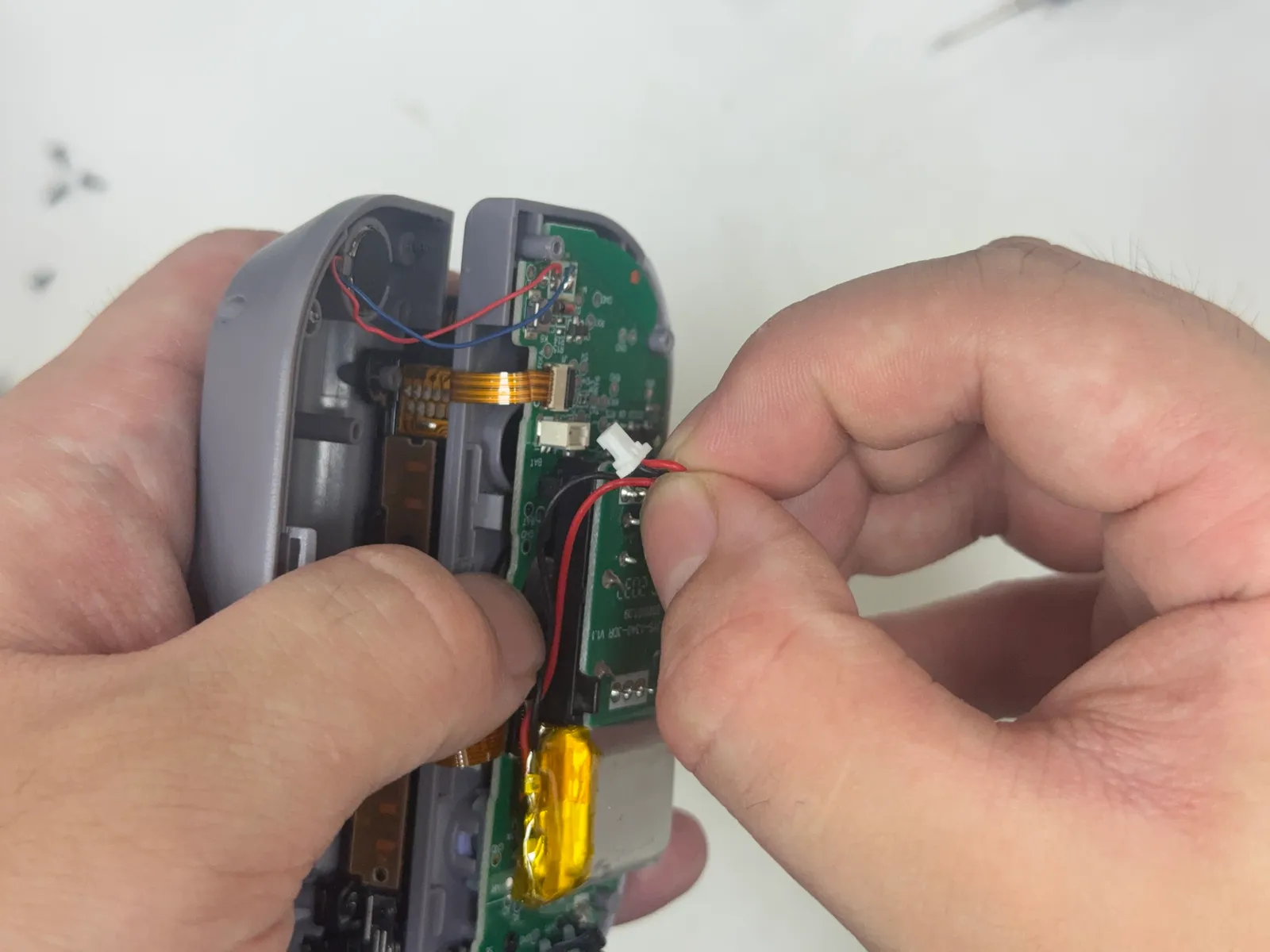

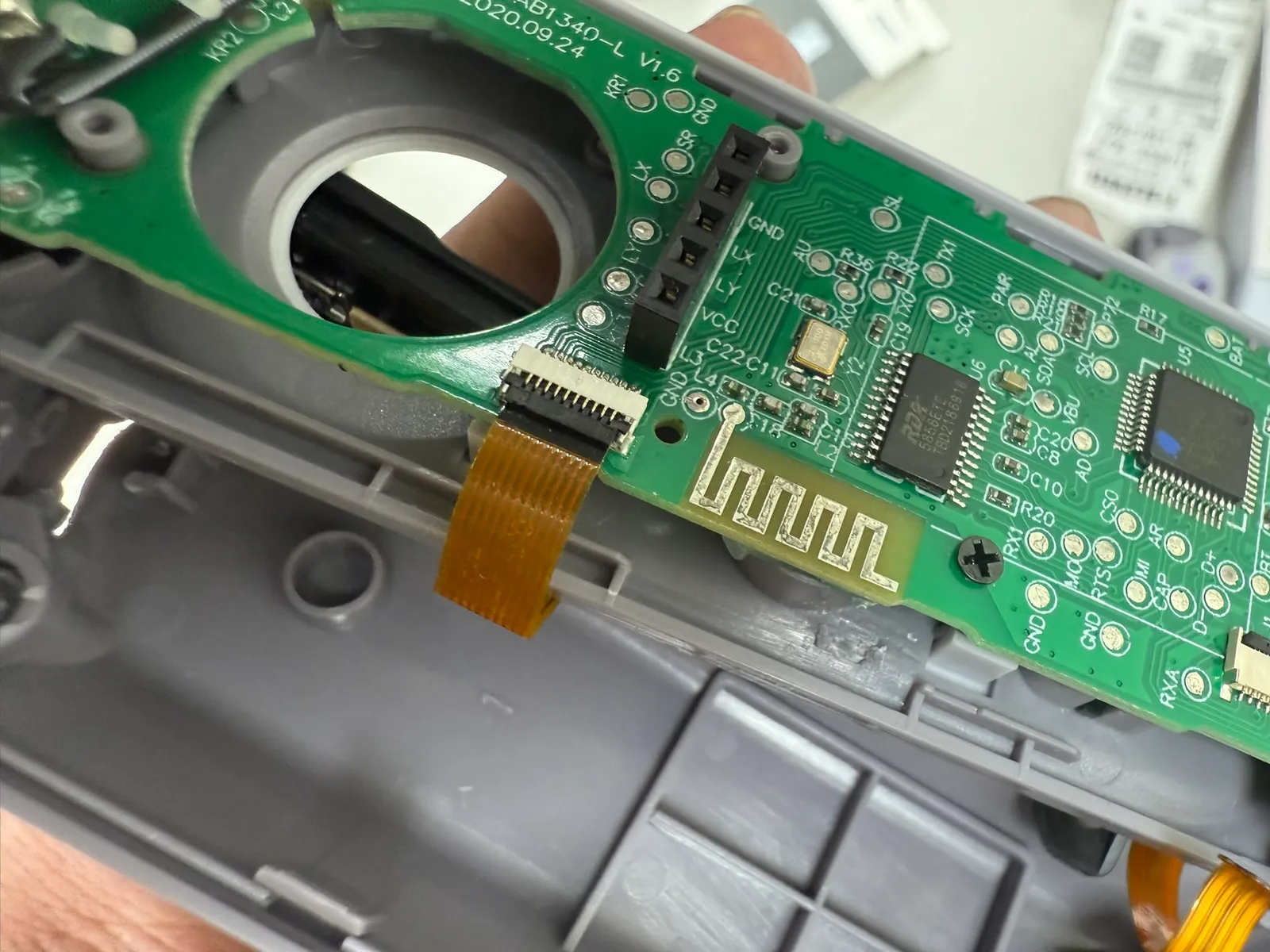

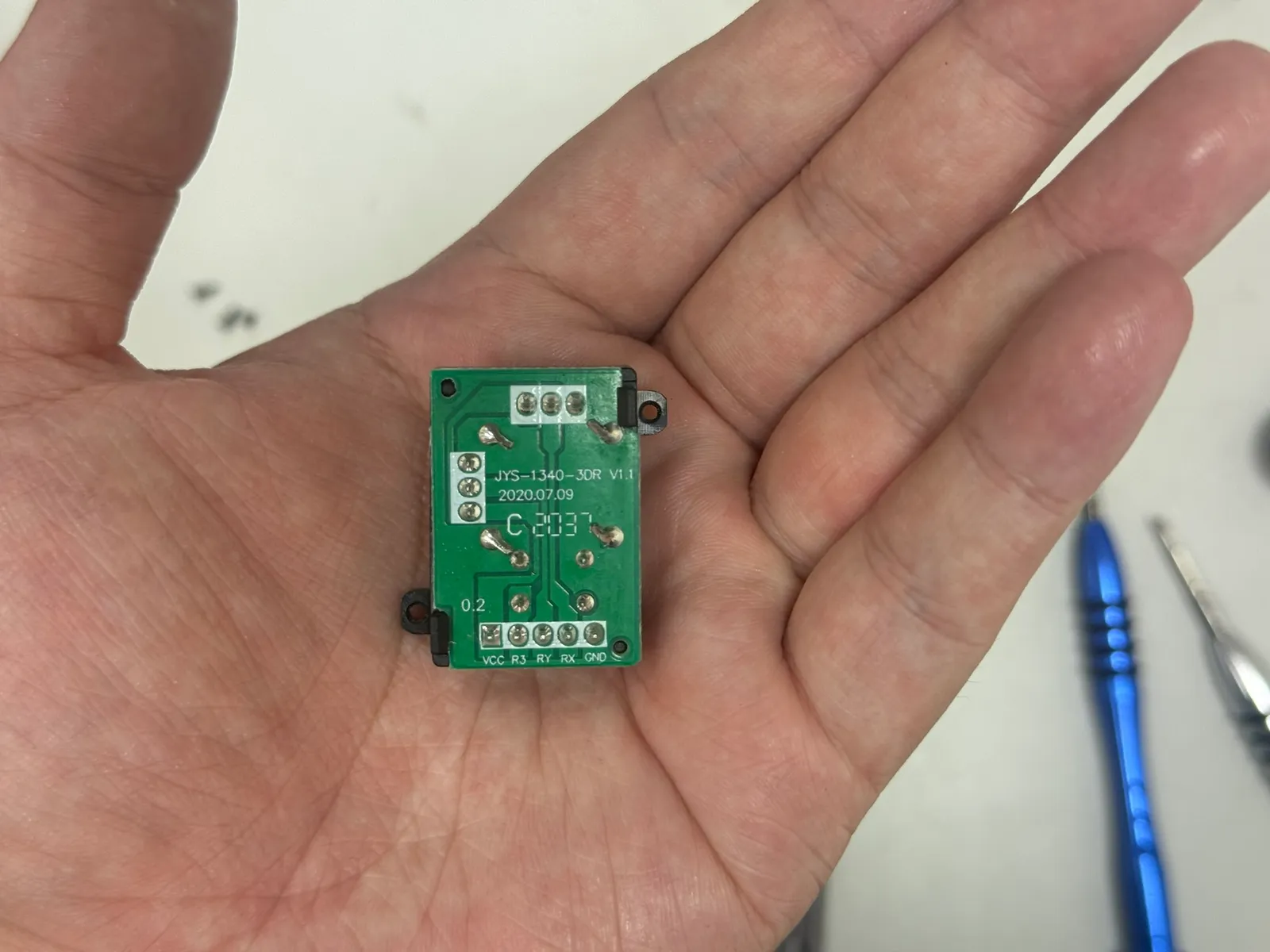

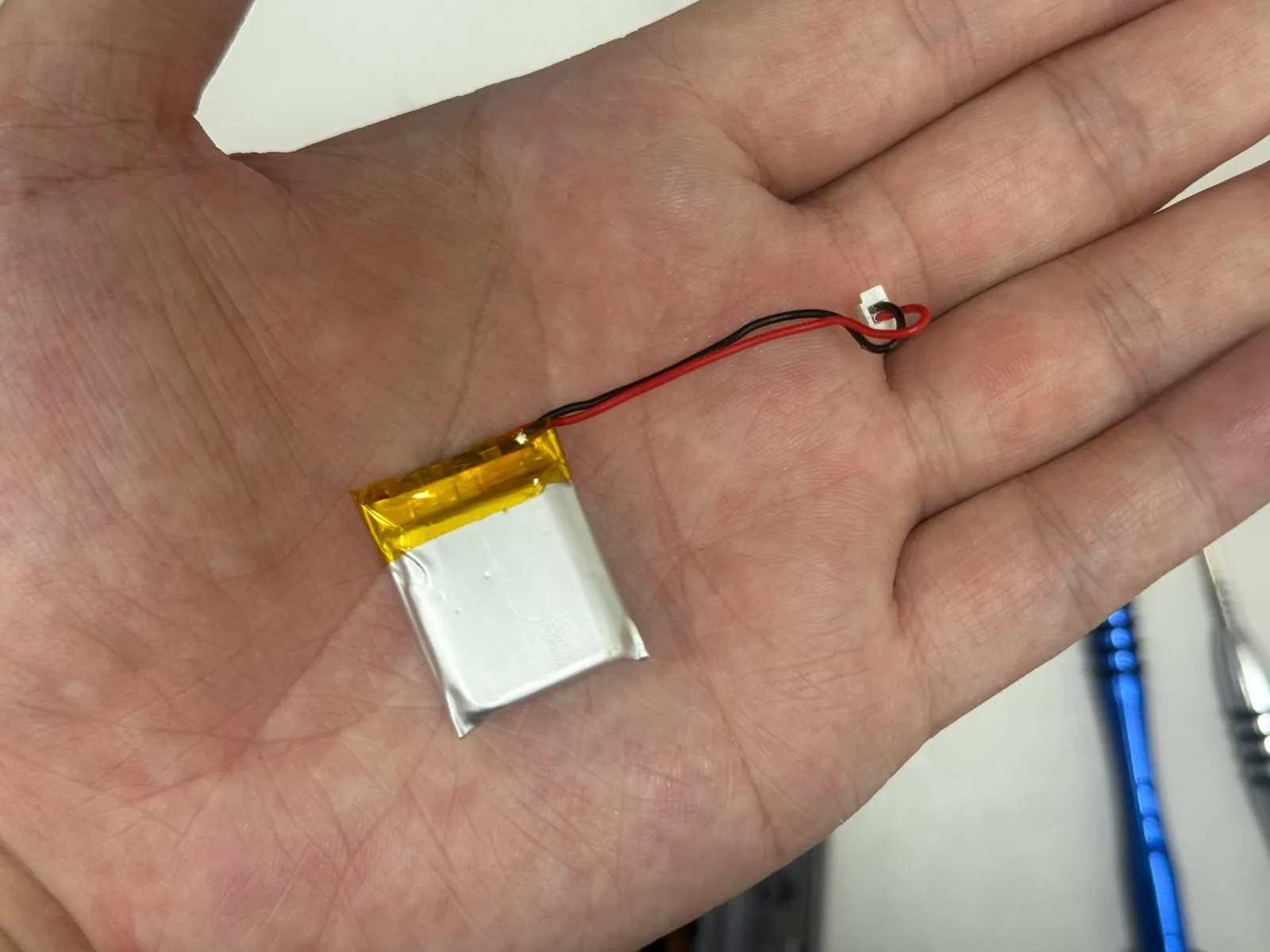

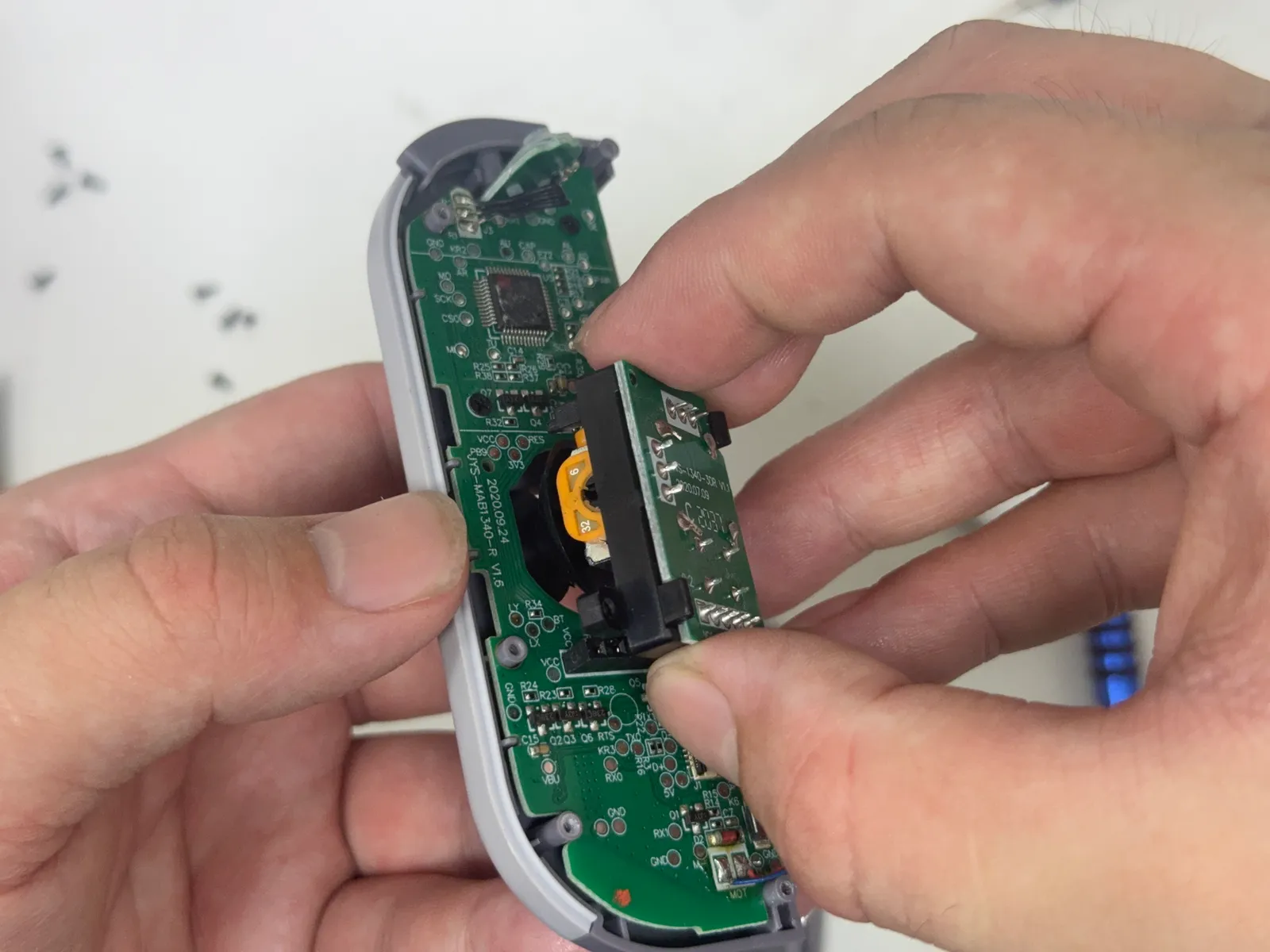

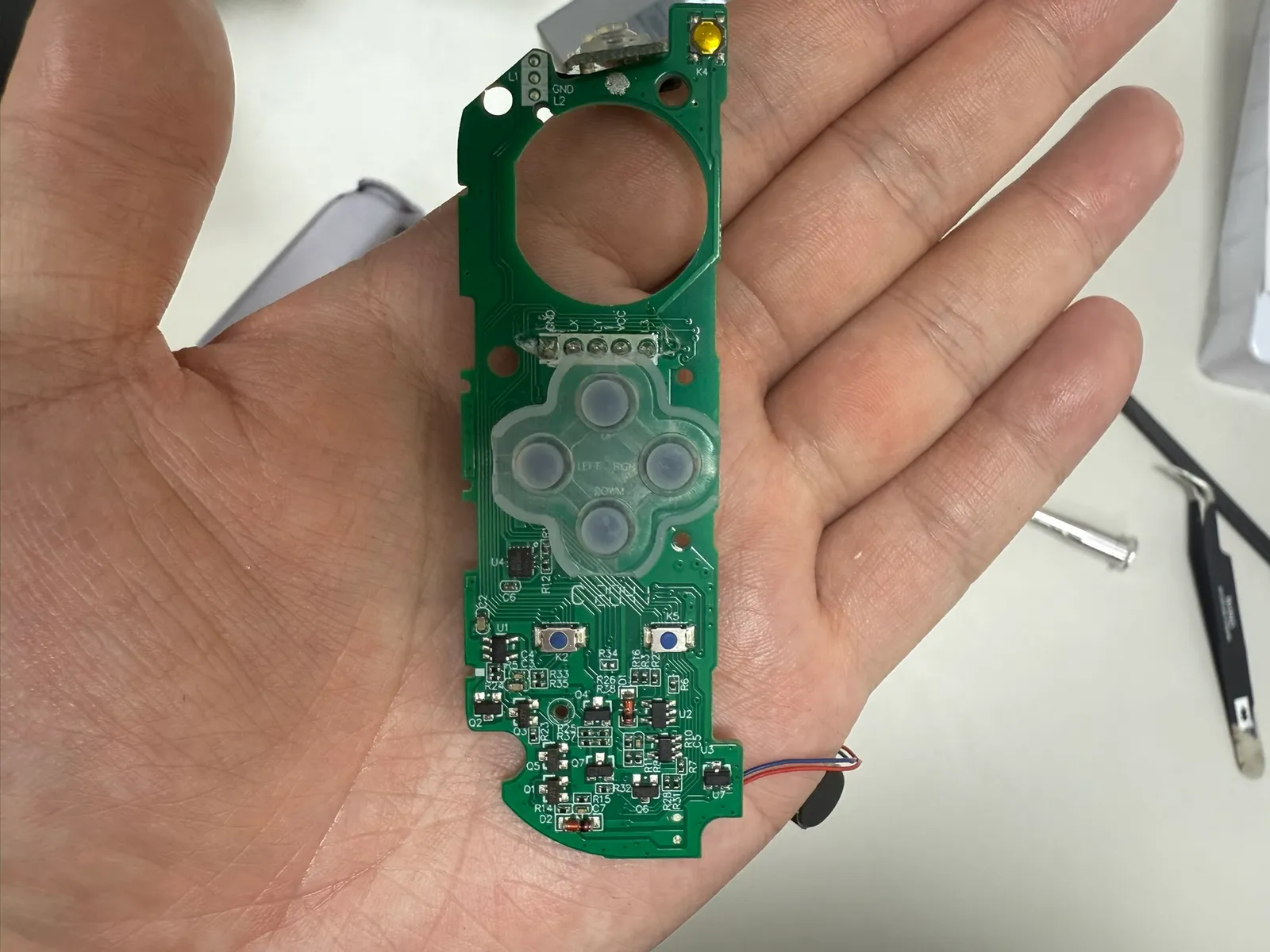

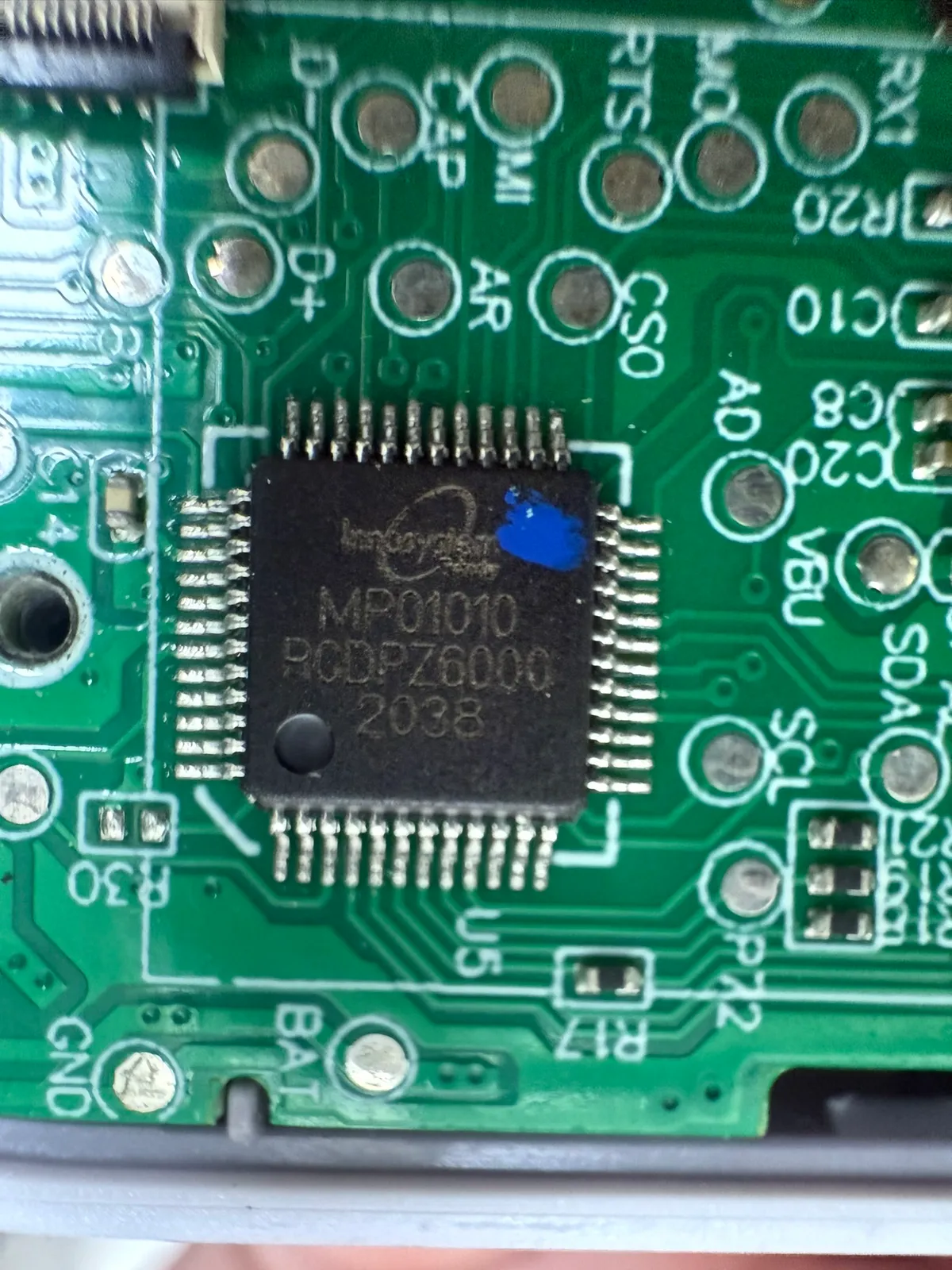

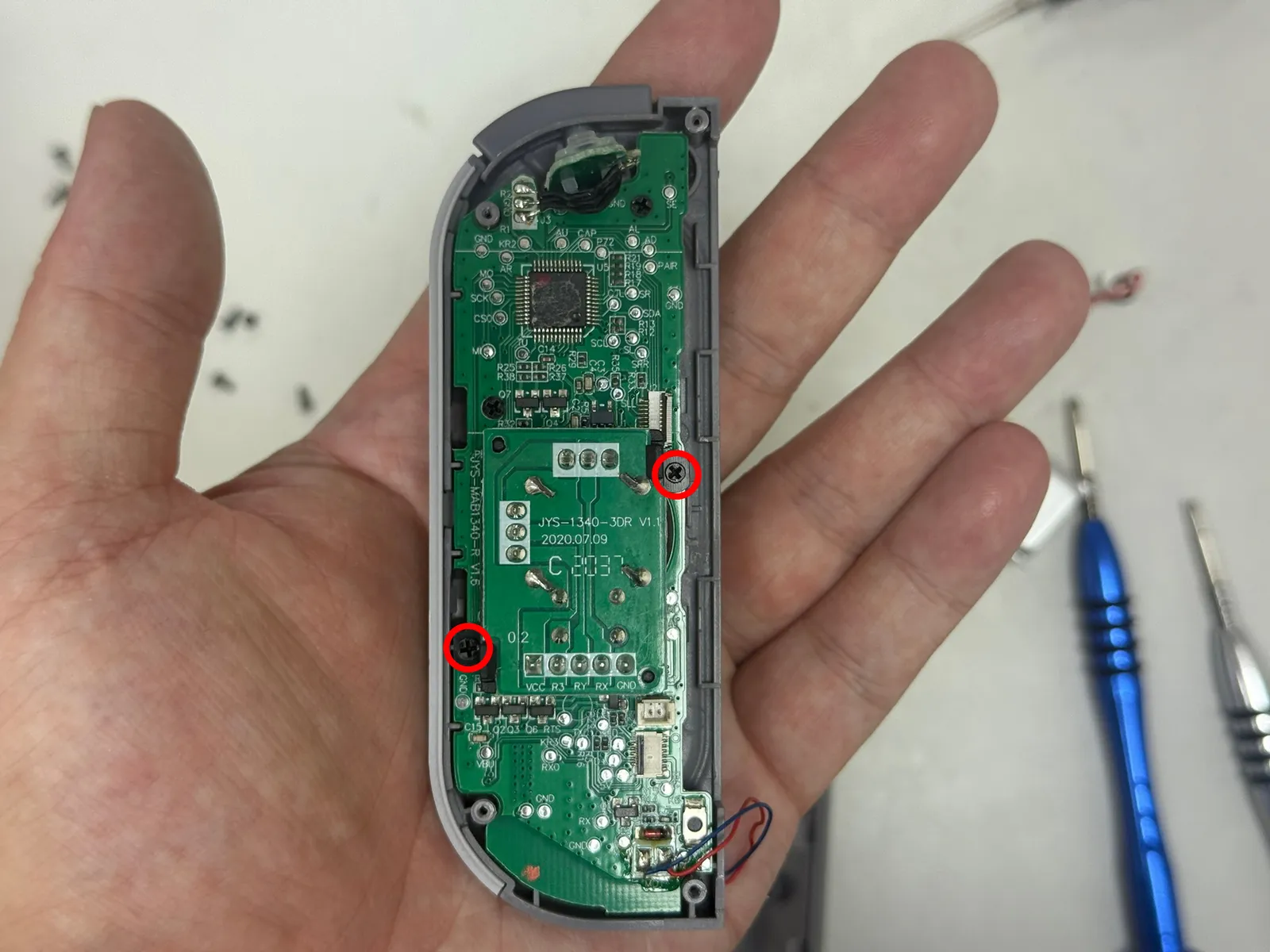

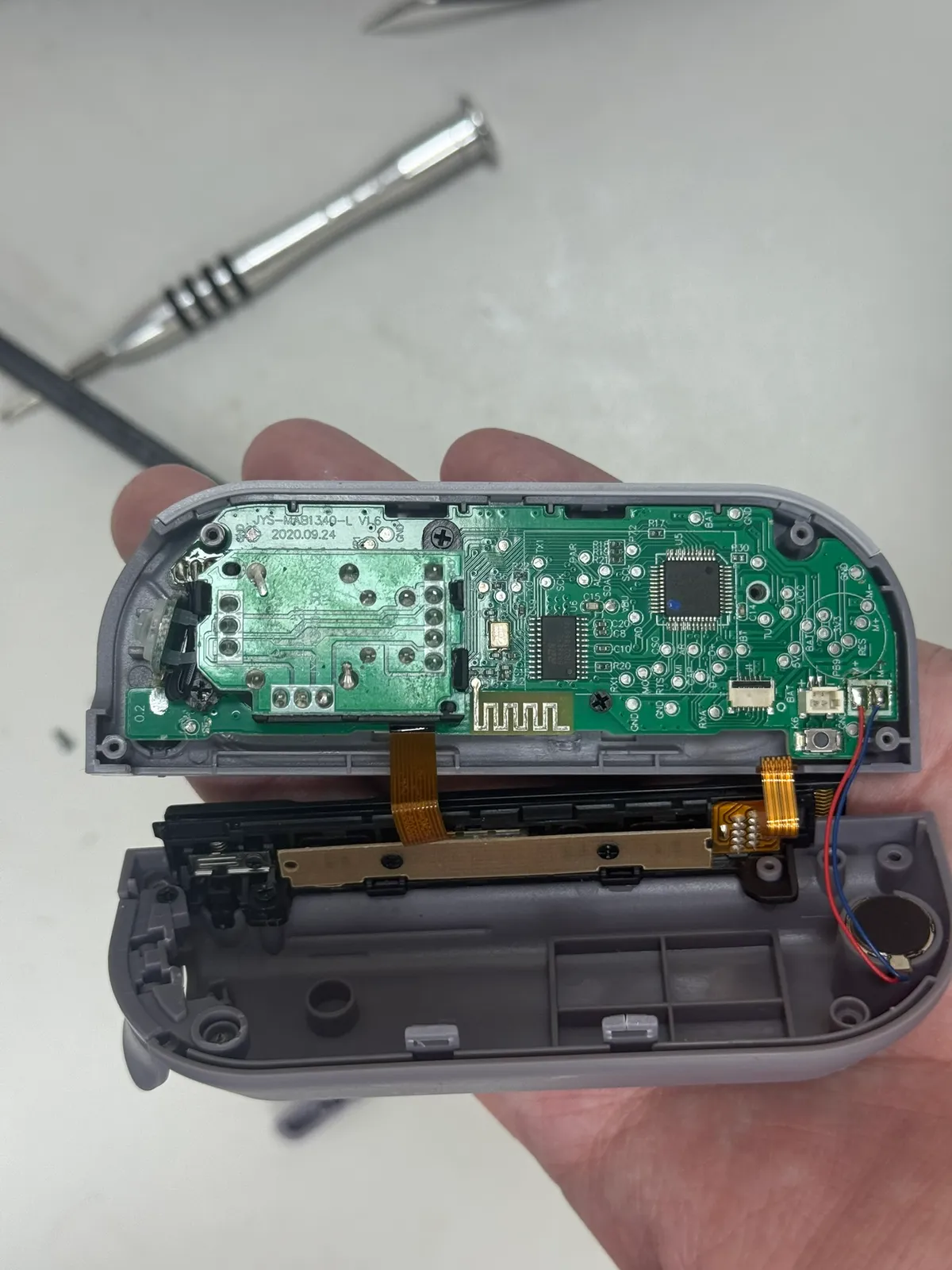

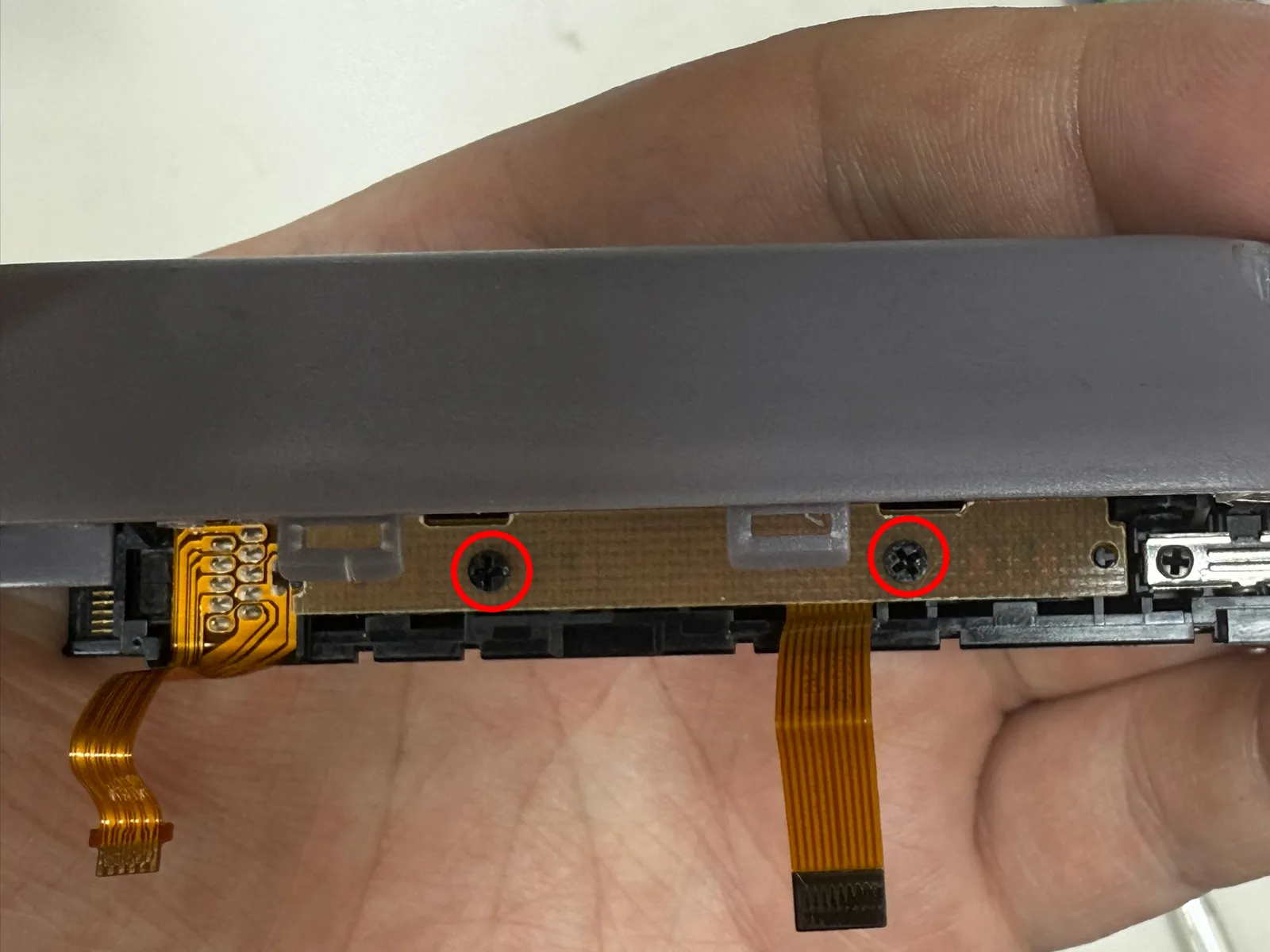

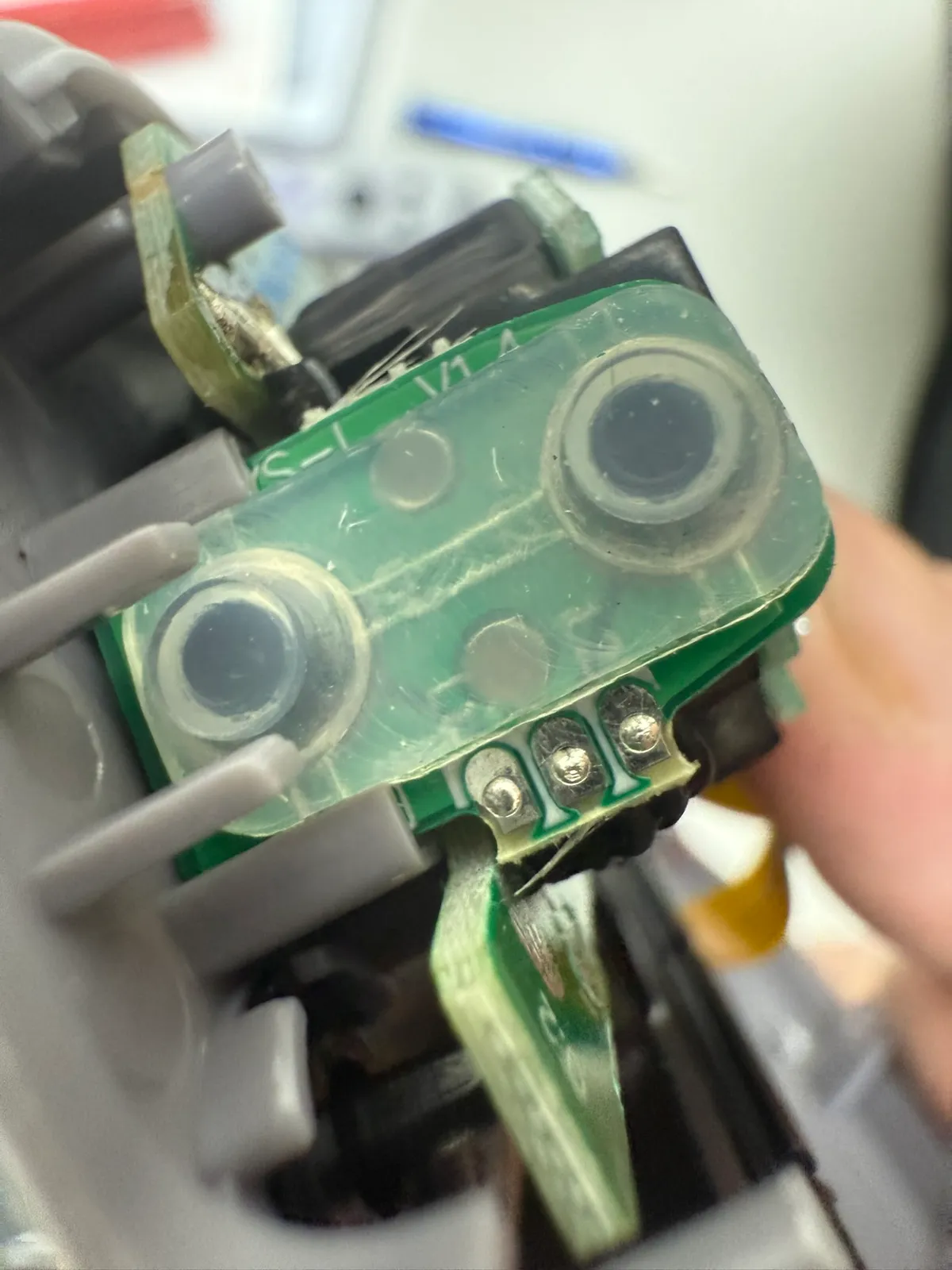

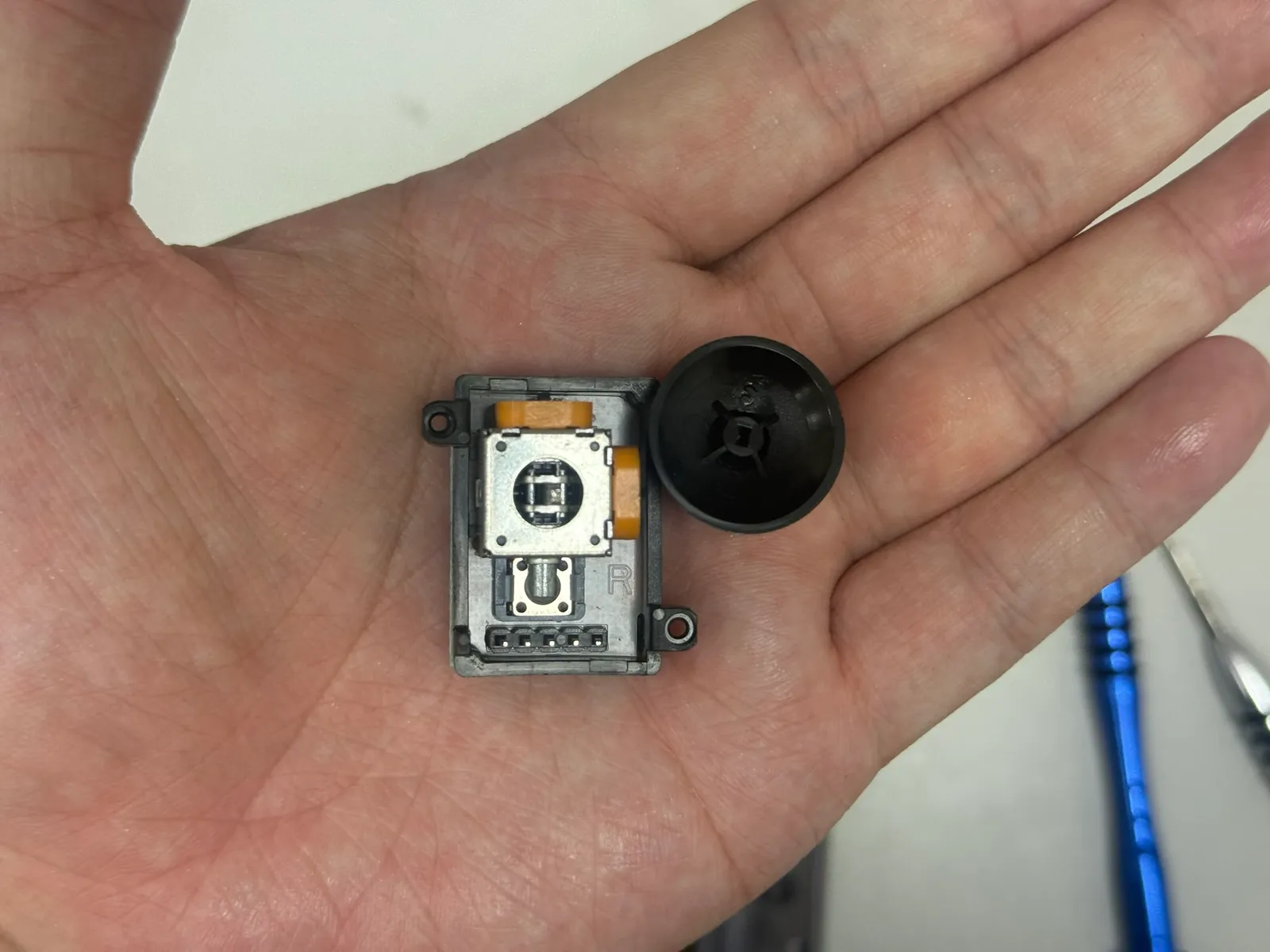

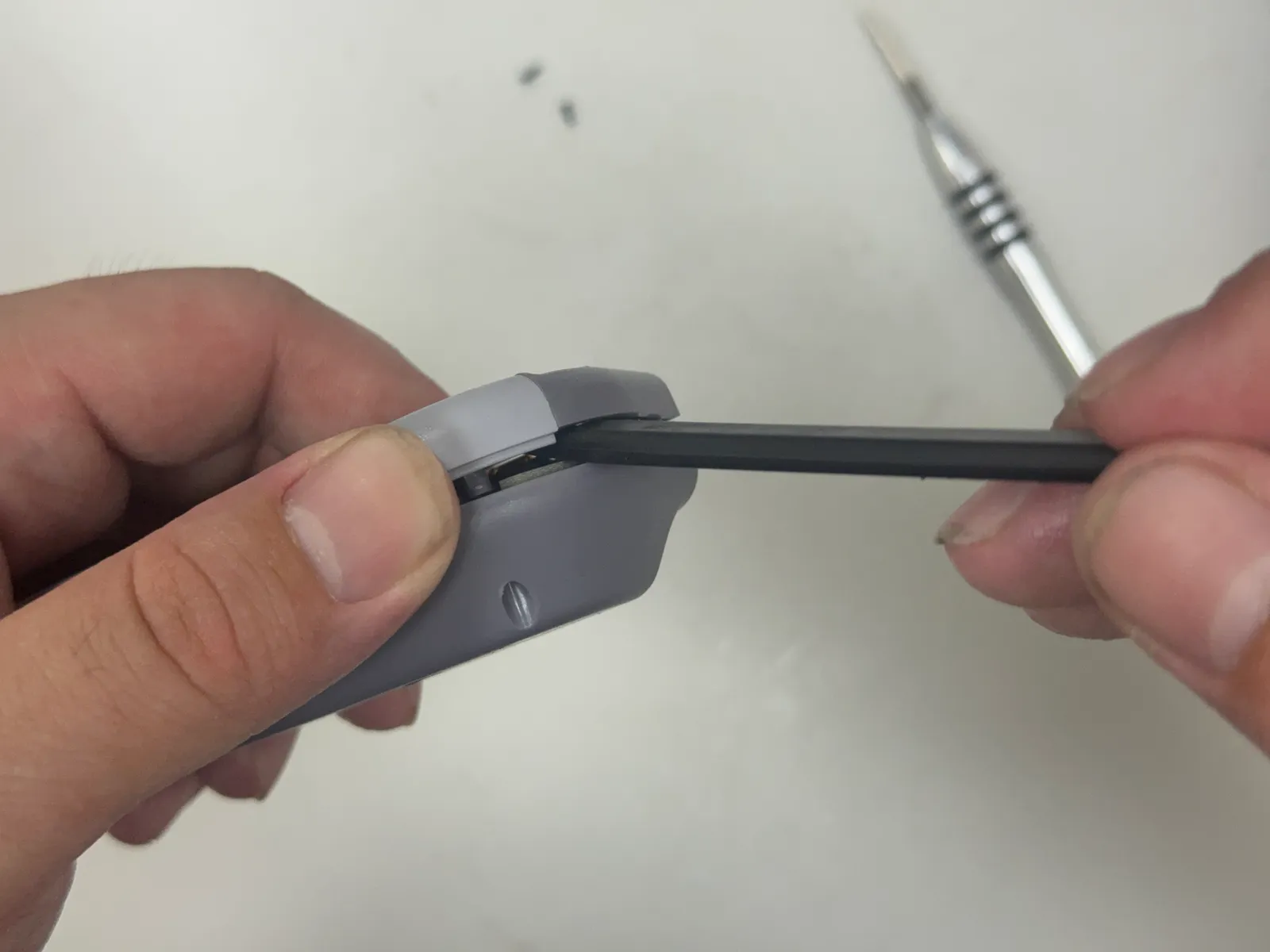

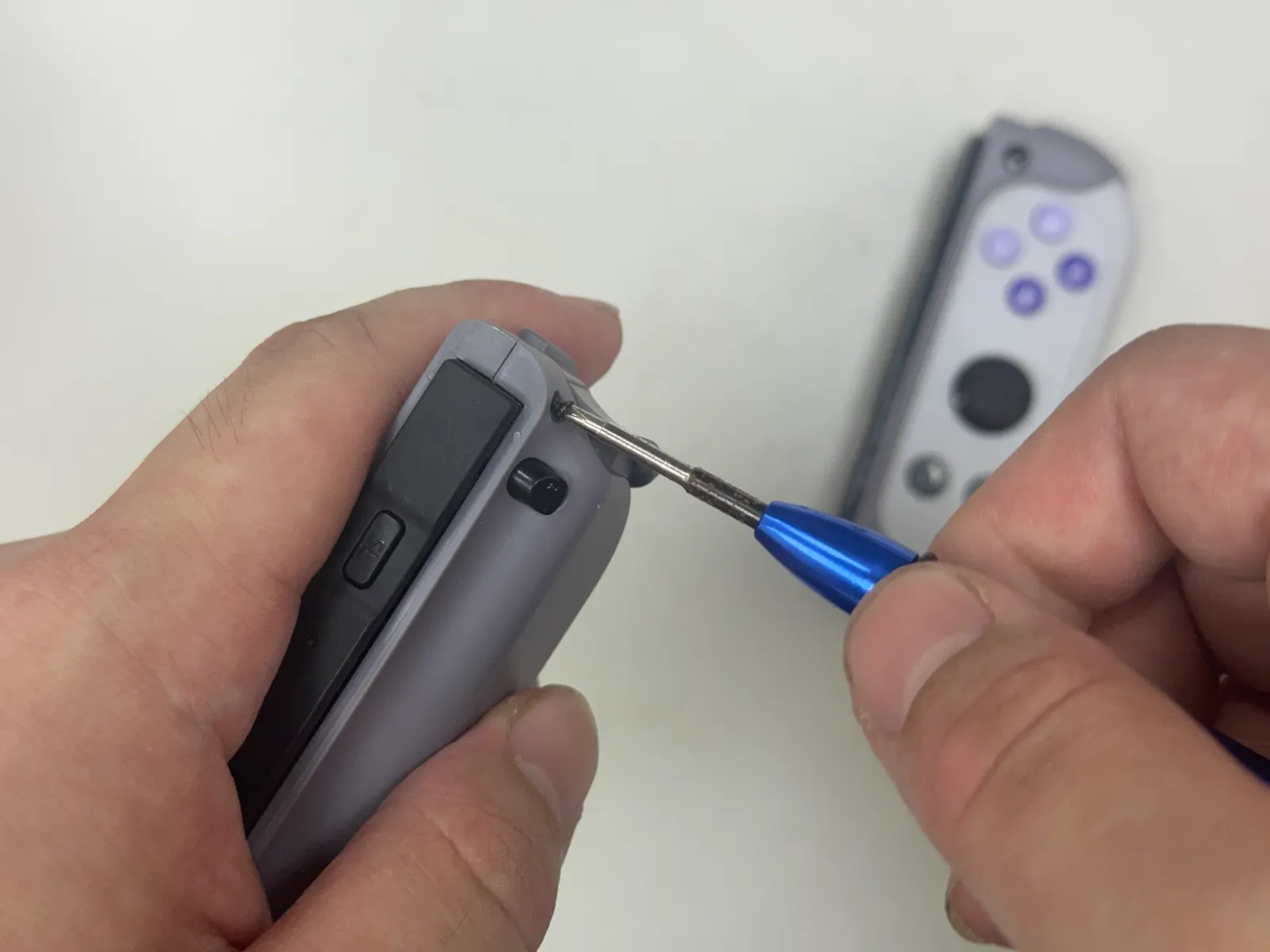

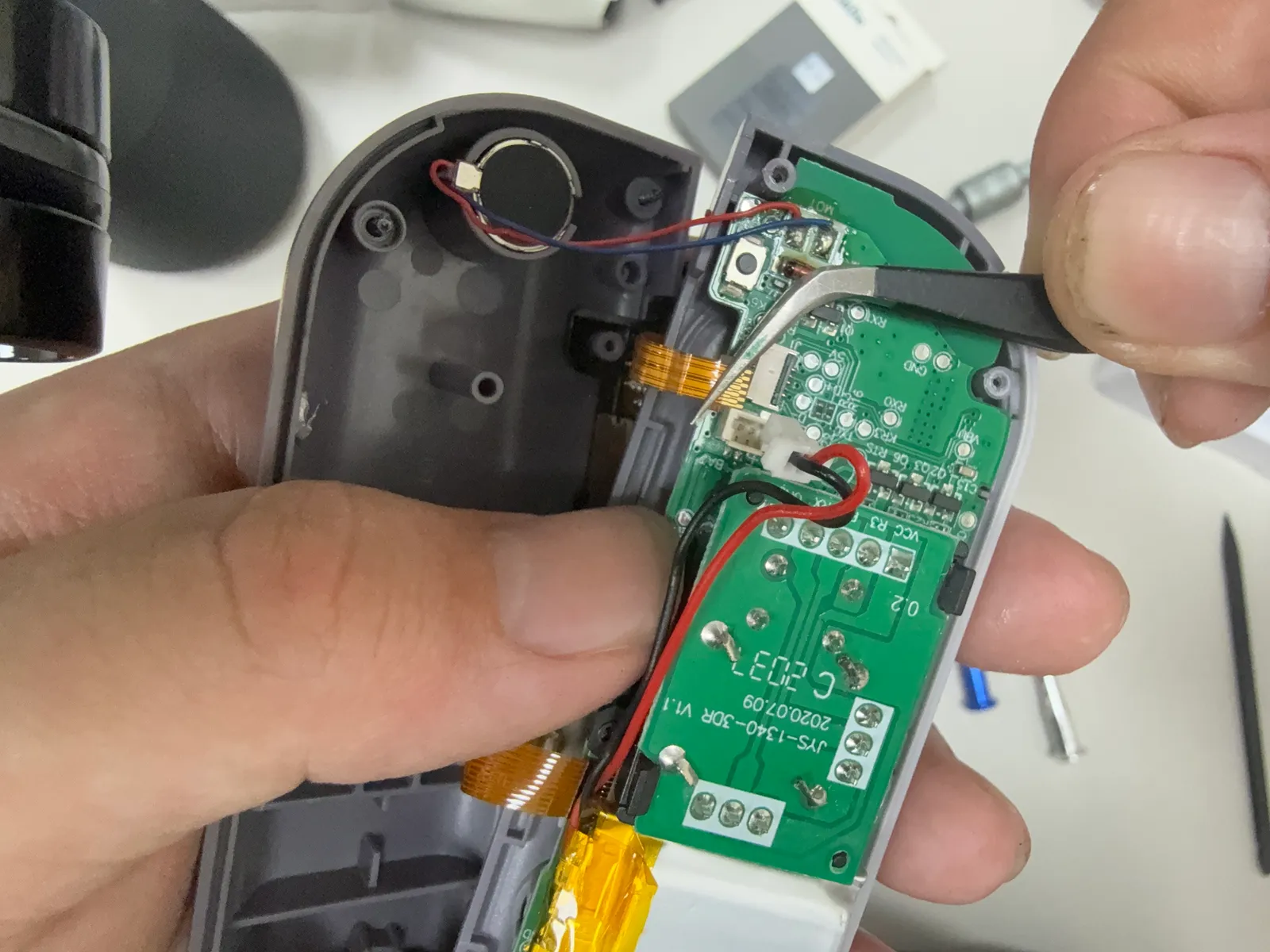

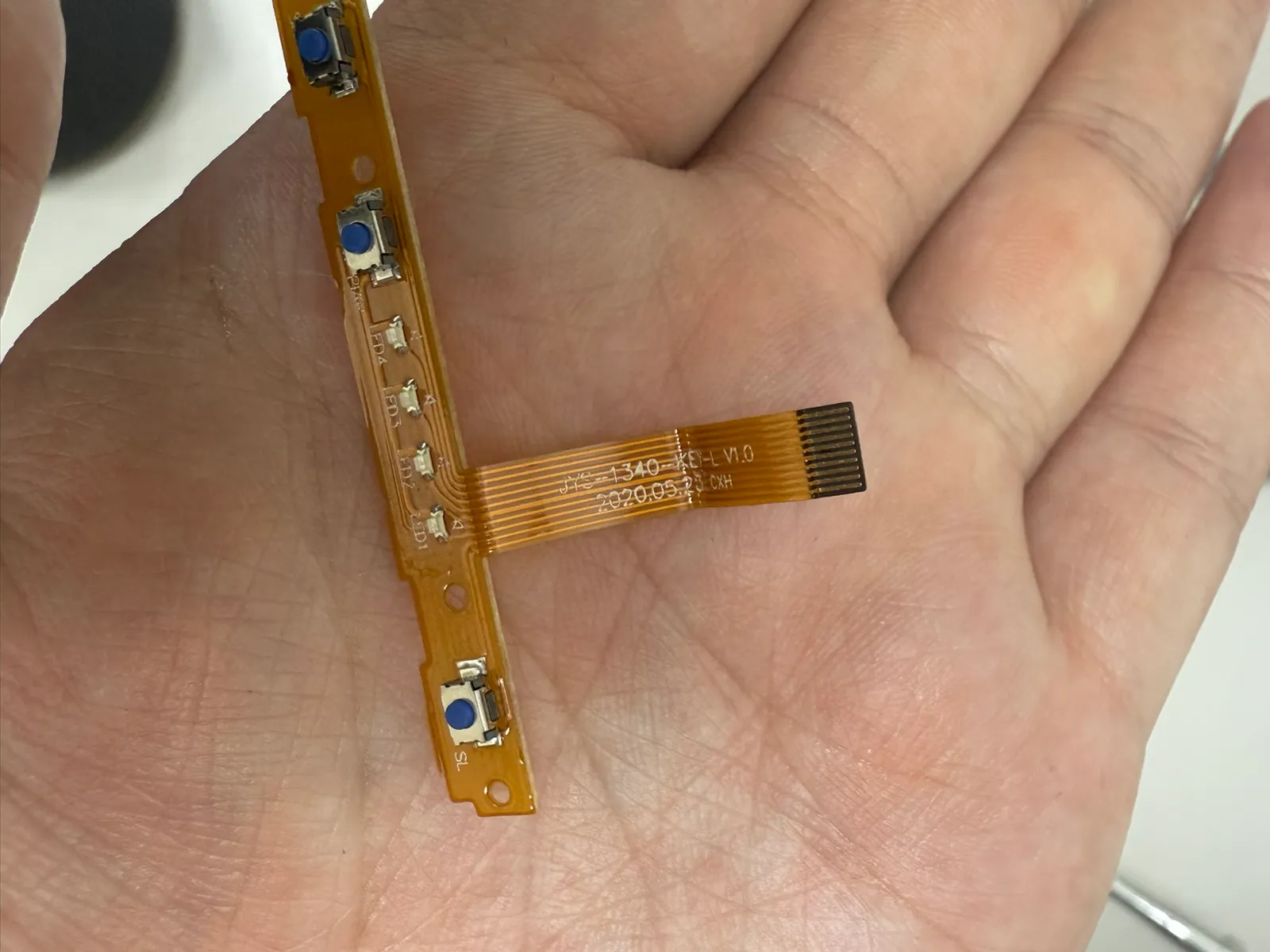

準備工具 十字螺絲起子 *1(尺寸1.5 或者 2.0 都可以，看自己用哪個順手) 翹棒*1 鑷子*1 1.8顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00) 2.用翹棒將 上下蓋分離開，但請注意不要太快速的翻 不然會把排線扯斷 3.先把電池取下來 電池 電壓 3.7V 電池容量 300mah 4.將 小板上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00) 把類比取下來 小板型號：JYS-1340-3DL V1.2 5.搖桿是 福哥興業 生產的，型號是：FJM10K-S1B10K01N 阻值是10K 有效角度 38度；有效角度這部分 是可以跟工廠談的 所以不用特別在意 6.將排線從排線座取出來，用手或者翹邦就可以打開排線座的蓋子(請慢慢打開) 7.取出排線，排線上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00) 排線：JYS-1340-KEY-L V1.0 排線是直接焊微動上去，而不是用輕觸按鈕(原廠JoyCon就是用輕觸按鍵) 8.方向鍵 以及 R鍵跟 ZR鍵 都是用膠墊 9. IC：RDA5856ETE 生產公司：銳迪科微電子(RDA) 10. QFP-48：MP01010  11. 左手拆解 12.右手取出電池 電池 電壓 3.7V 電池容量 300mah 13.取下排線 14.將 小板上的2顆螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00) 把類比取下來 小板型號：JYS-1340-3DR V1.1 15. 主板型號：JYS-MAB1340-R V1.6 16.完整拆解
