JoyCon 右手完整拆解
🧰 準備工具
- •十字起子×1— 尺寸 1.5/2.0
- •Y字起子×1— 尺寸 1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 27
⚠️卸掉Y字螺絲
用Y字1.5 (Y00)或Y字2.0(Y0) 卸掉 4顆Y字螺絲。 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)
1
2
3
4
5
- 步驟 2 / 共 27

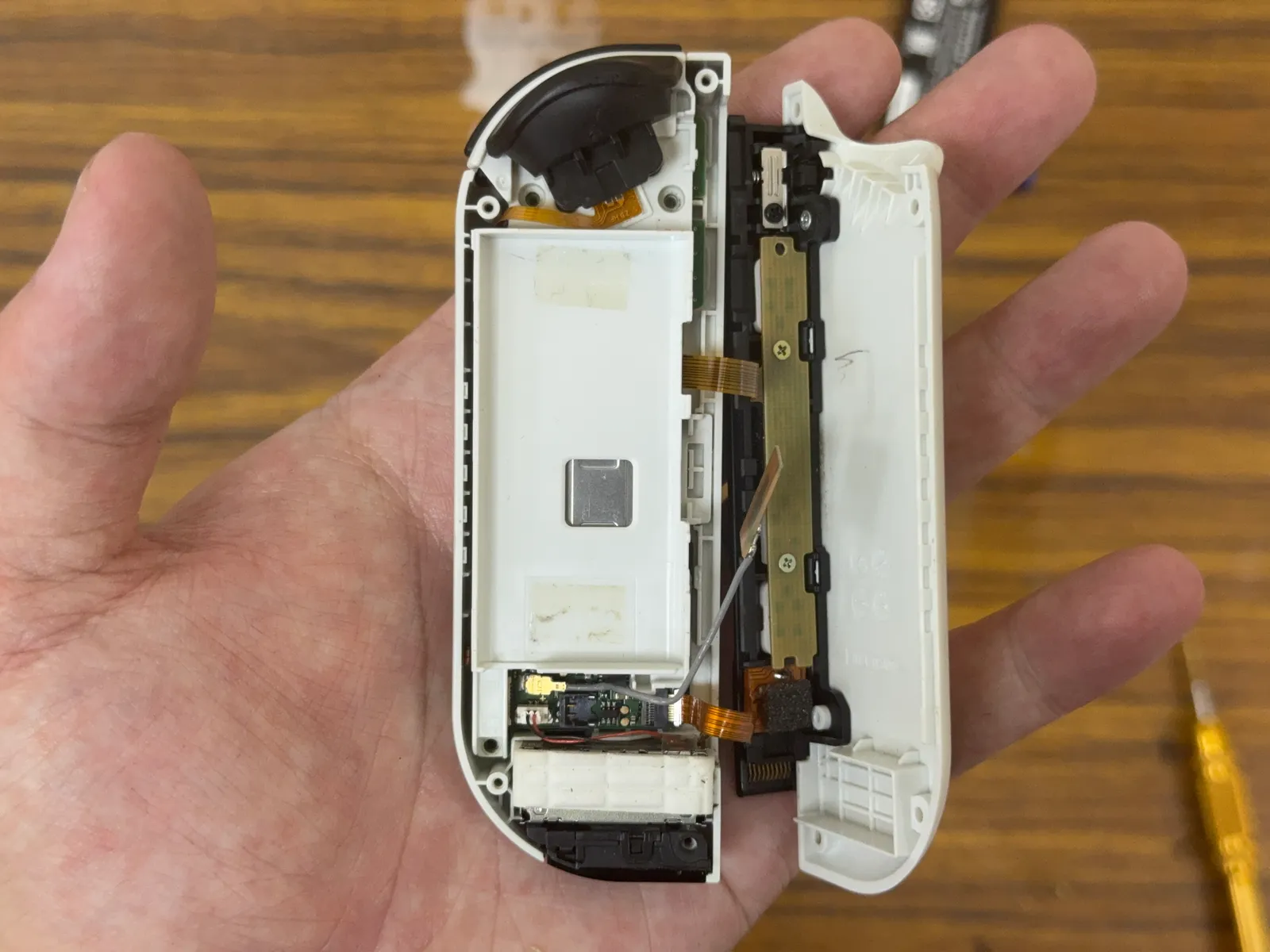

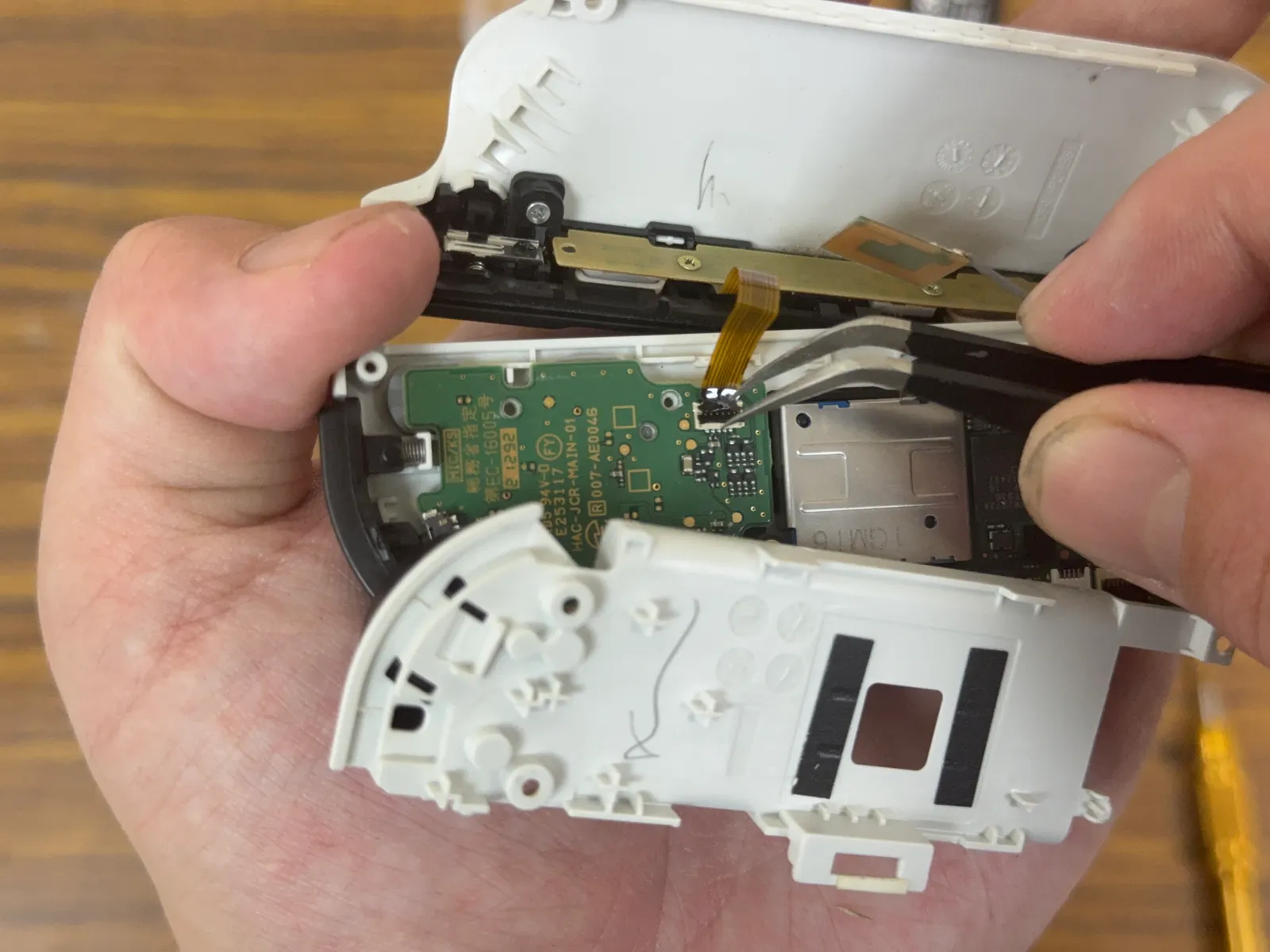

拆開外殼
用翹棒插入ZR的位置撬開 然後像翻書一樣打開。
1
2
3
- 步驟 3 / 共 27

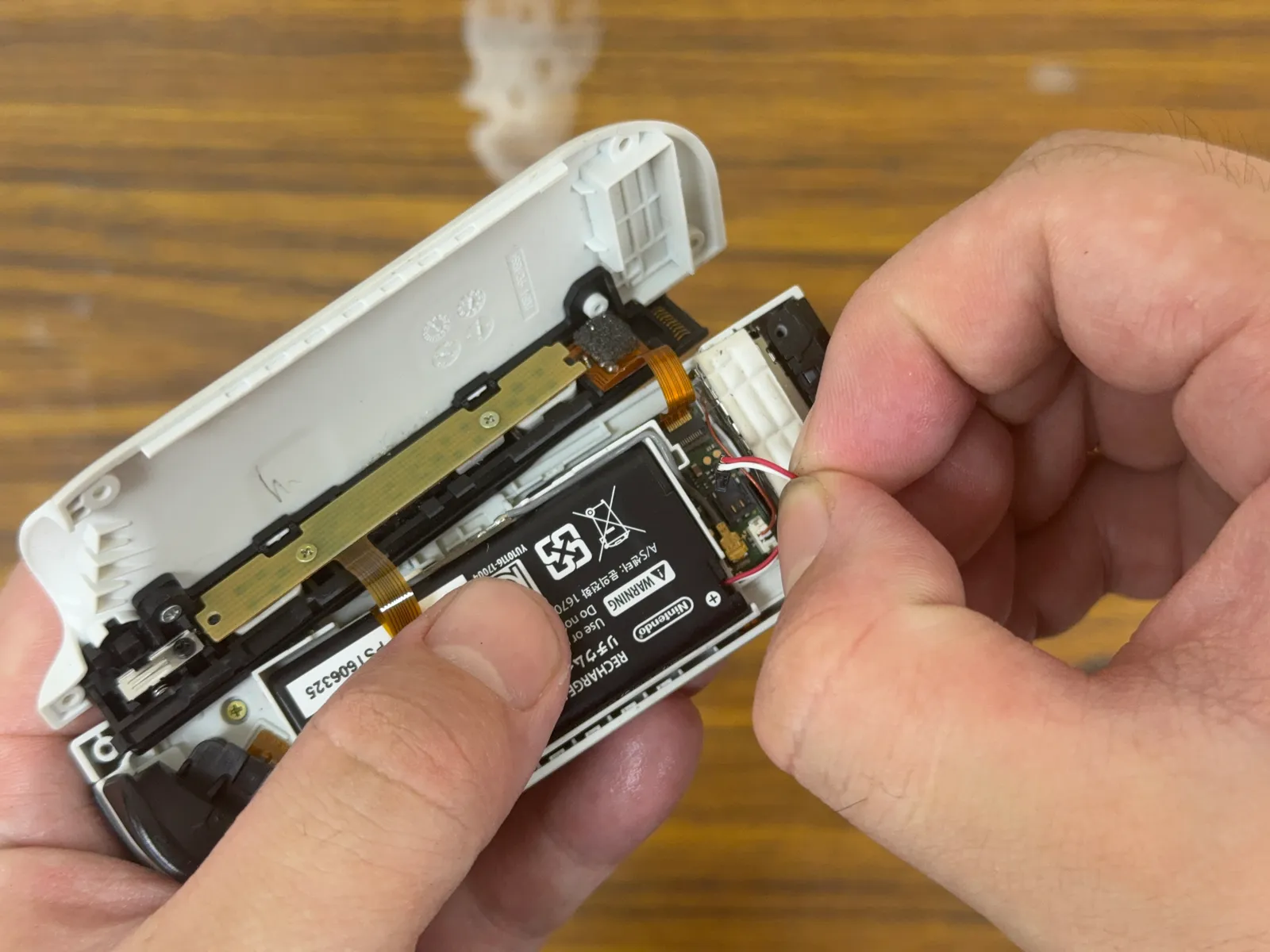

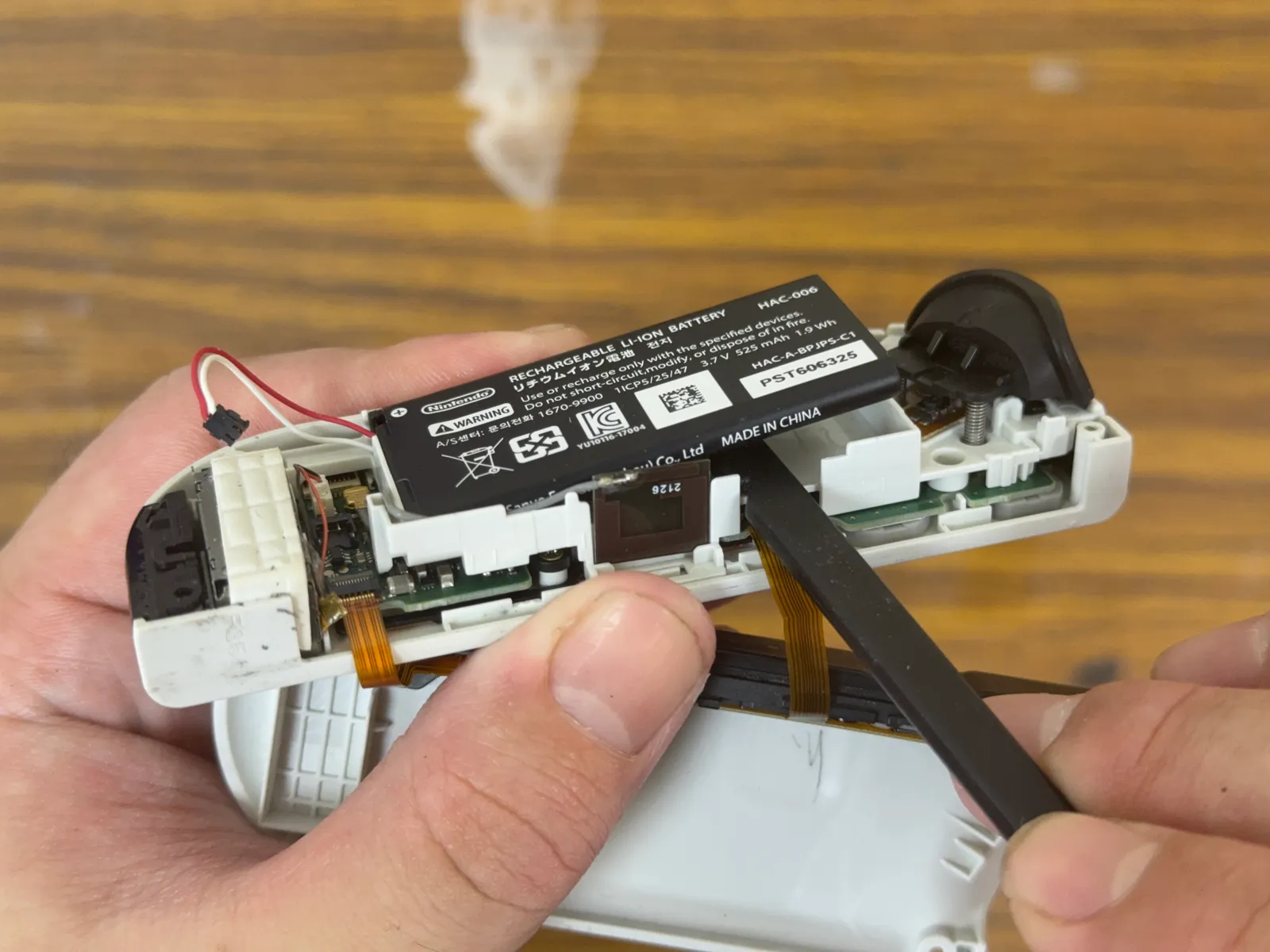

取下電池
稍微出點力，就可以拔下來了。 用翹棒(平頭那一面)插入電池的底部然後把電池翹起來(要注意 原廠出廠時 電池的底部都有黏膠 所以翹的時候要小心)
1
2
- 步驟 4 / 共 27

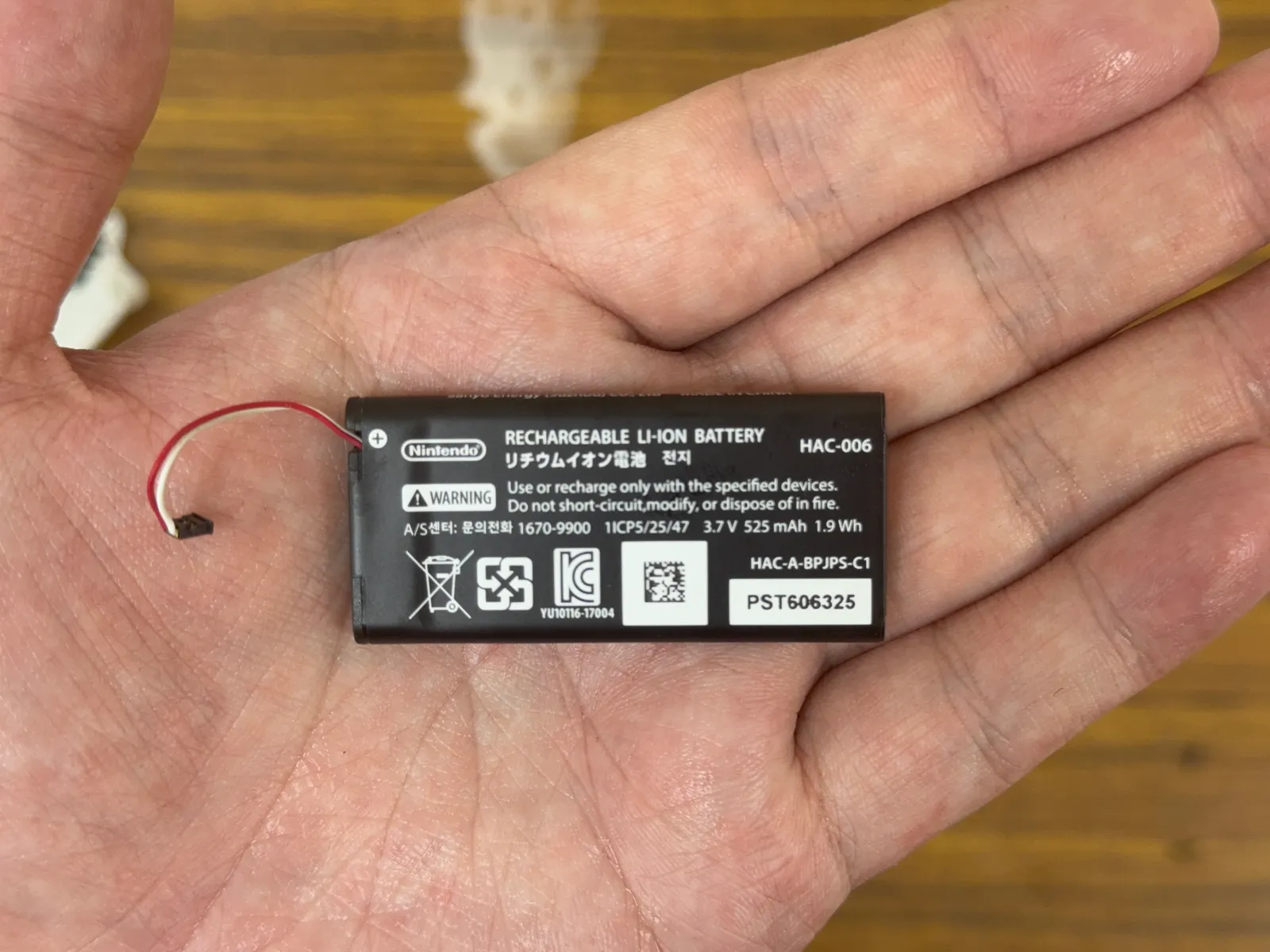

電池規格
型號：HAC-006 3.7V 525mah 1.9Wh
- 步驟 5 / 共 27

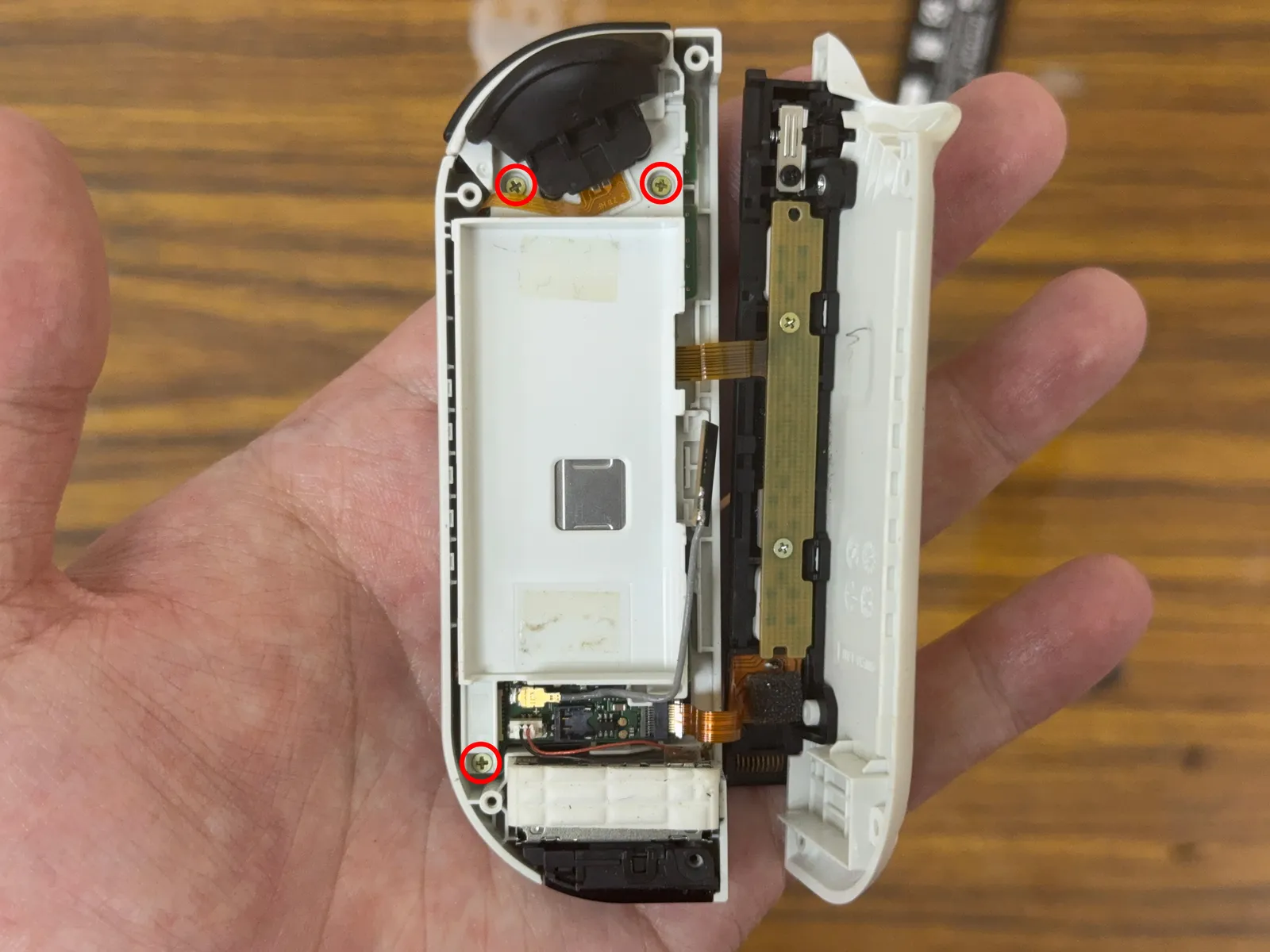

卸掉 3顆十字螺絲
將3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
- 步驟 6 / 共 27

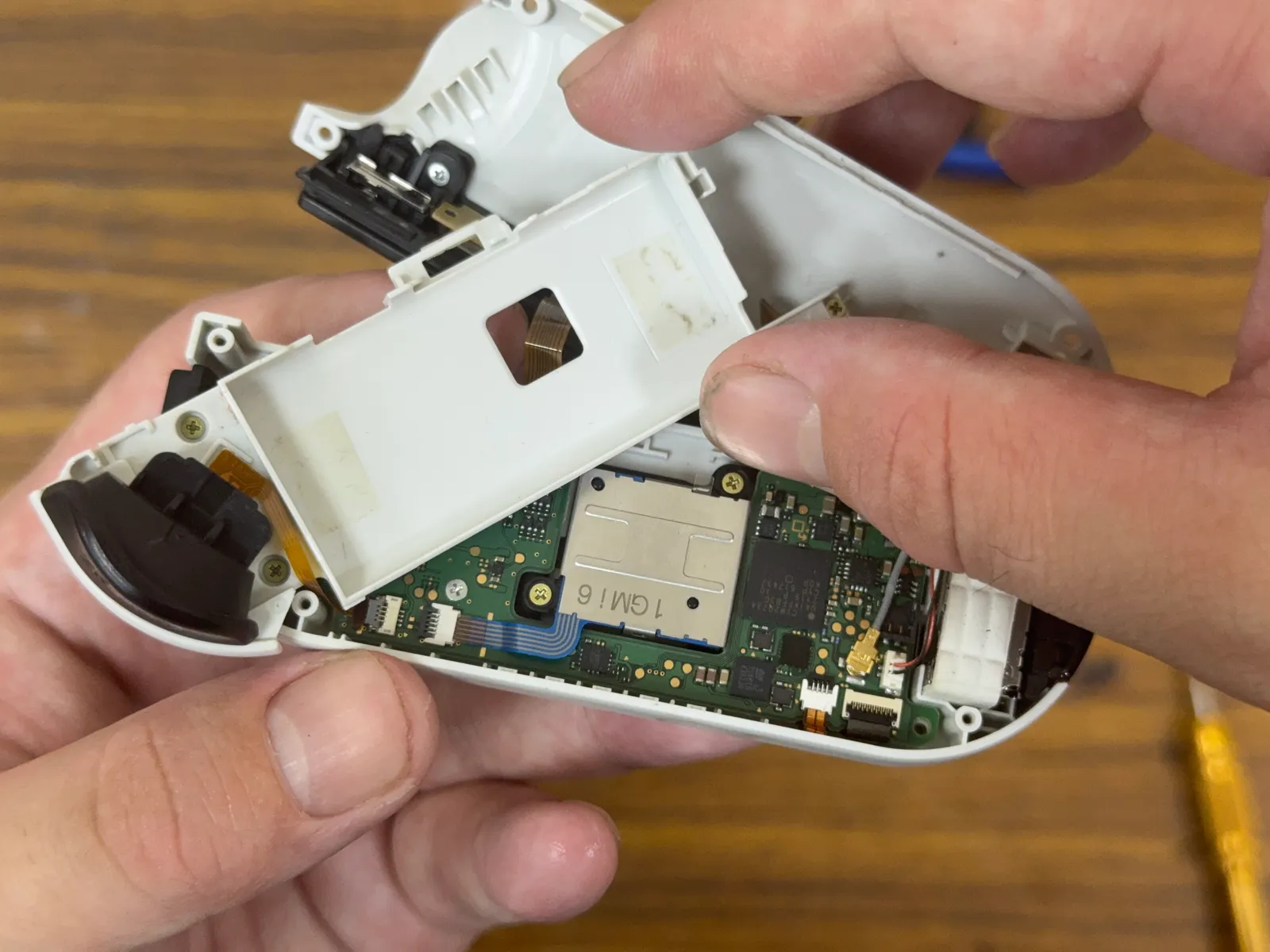

電池槽翻過來
- 步驟 7 / 共 27

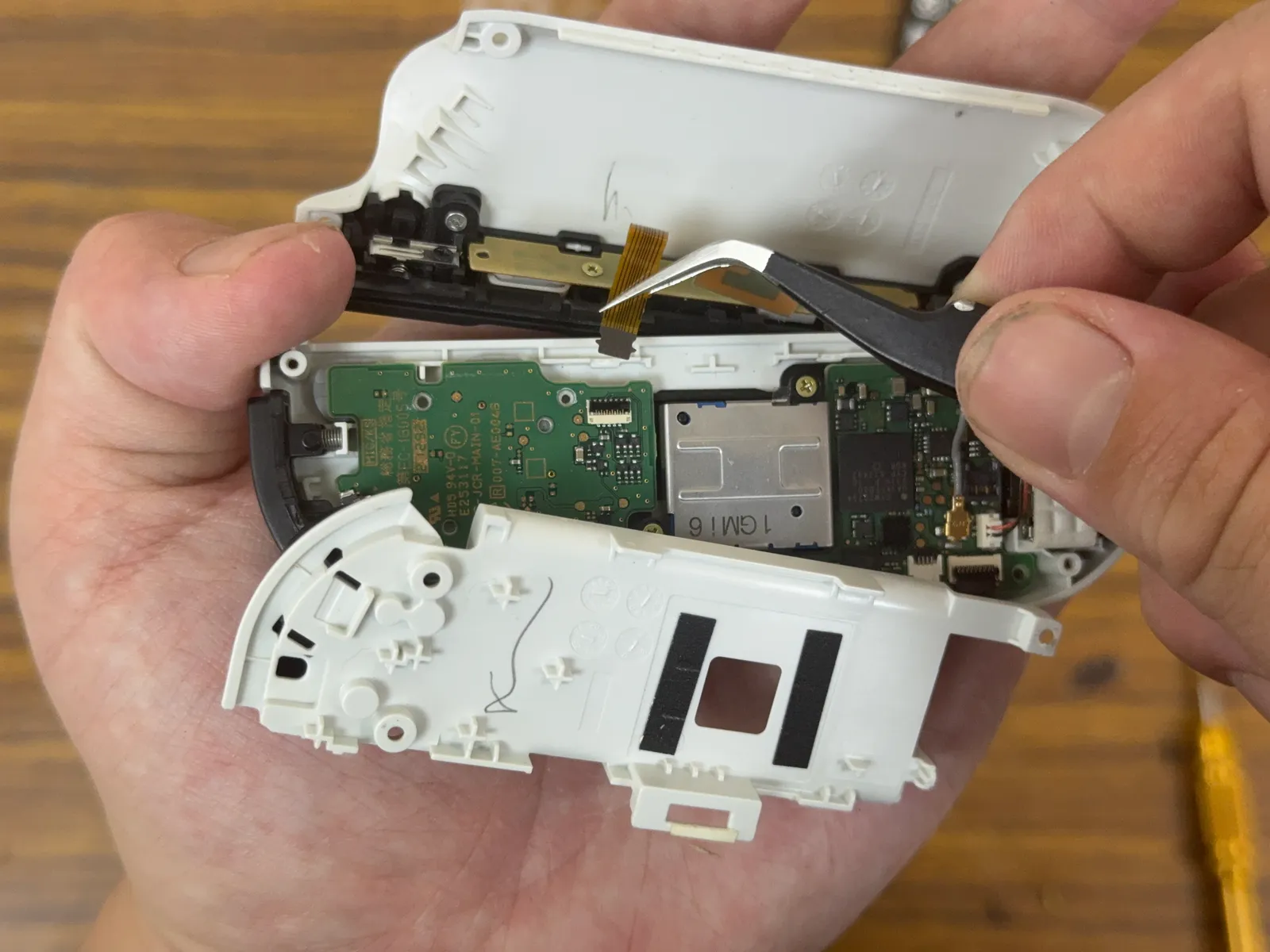

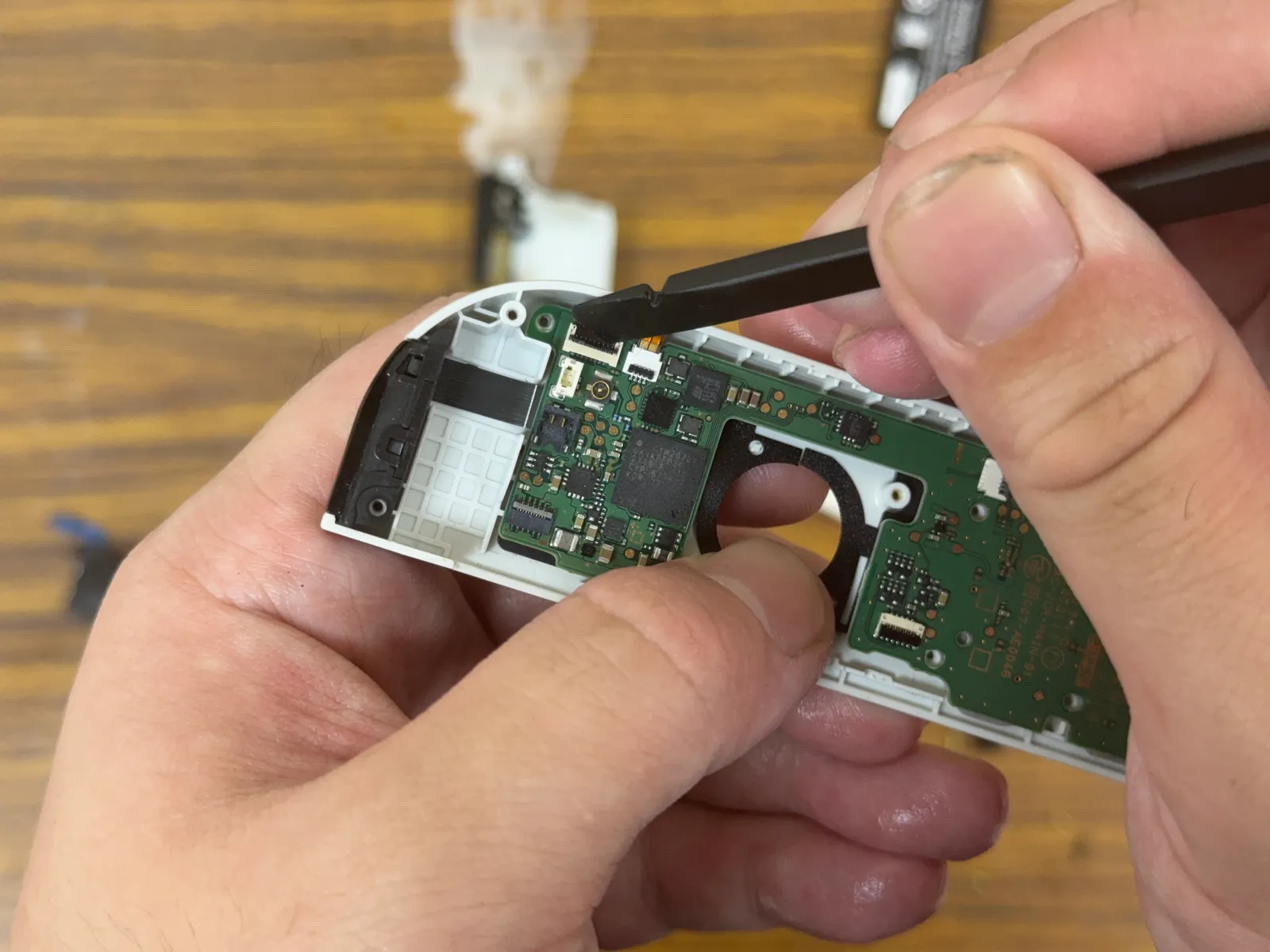

取出 側排排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
- 步驟 8 / 共 27

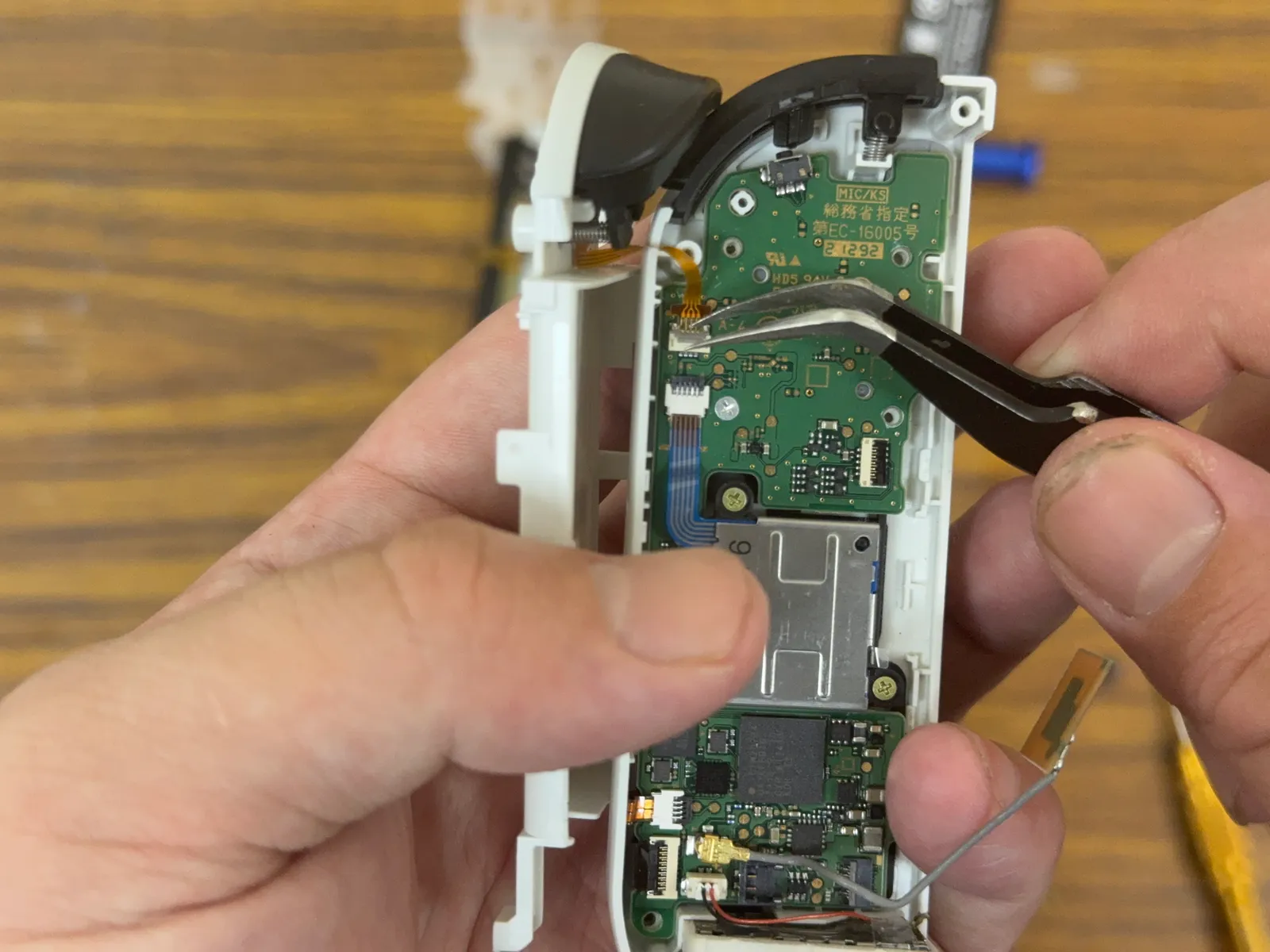

取出滑軌排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
- 步驟 9 / 共 27
取出ZR排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
3
- 步驟 10 / 共 27

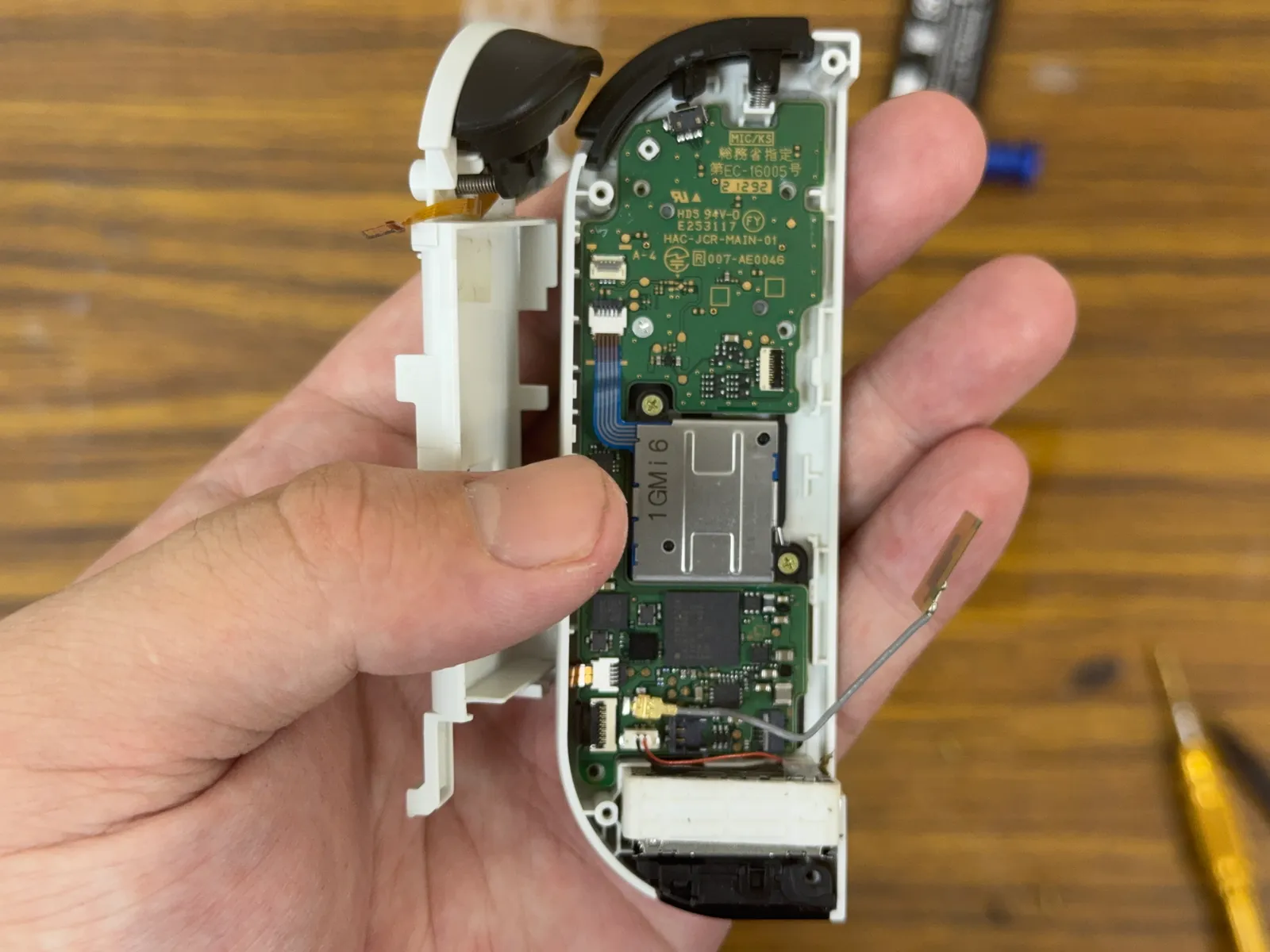

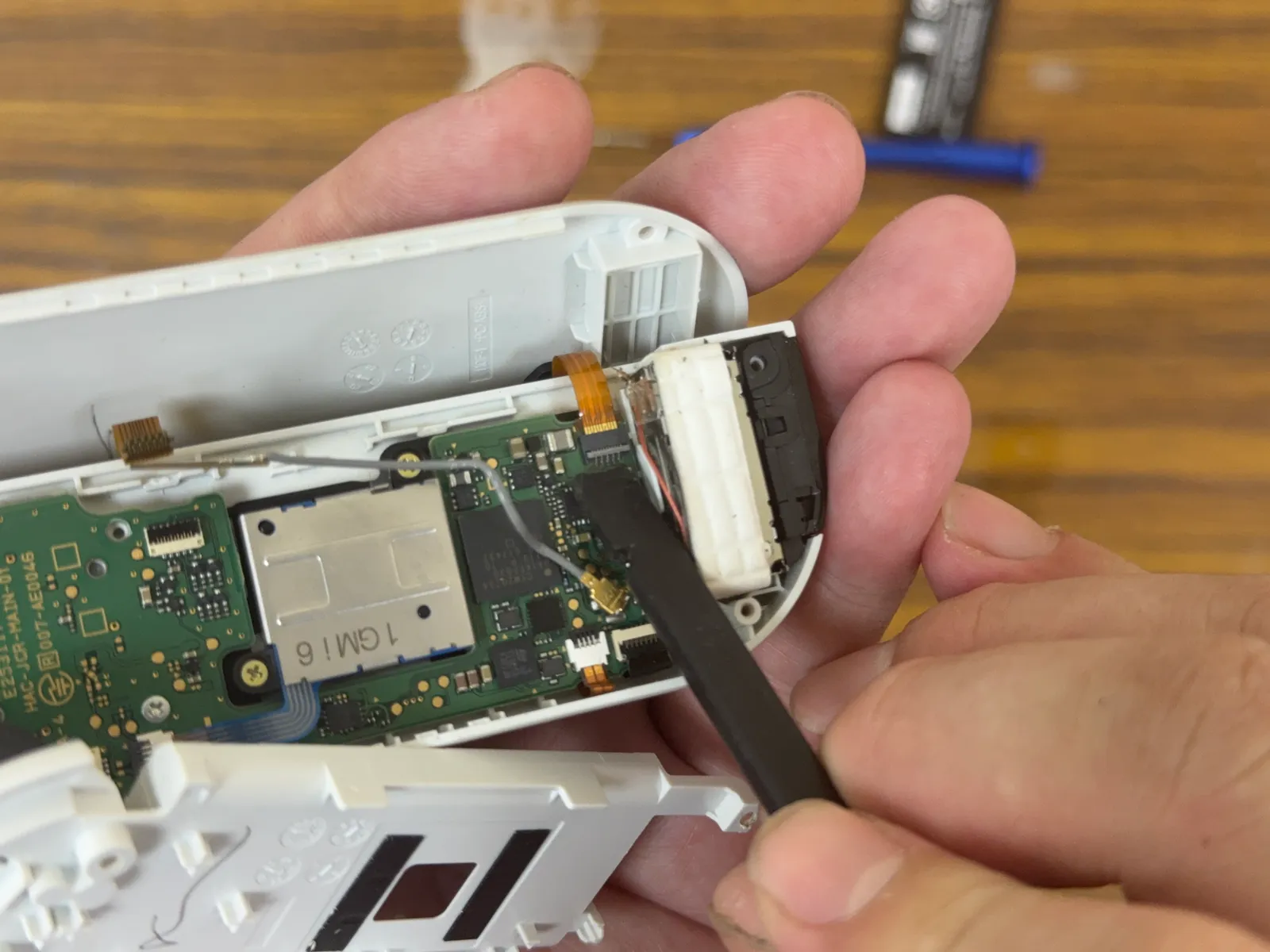

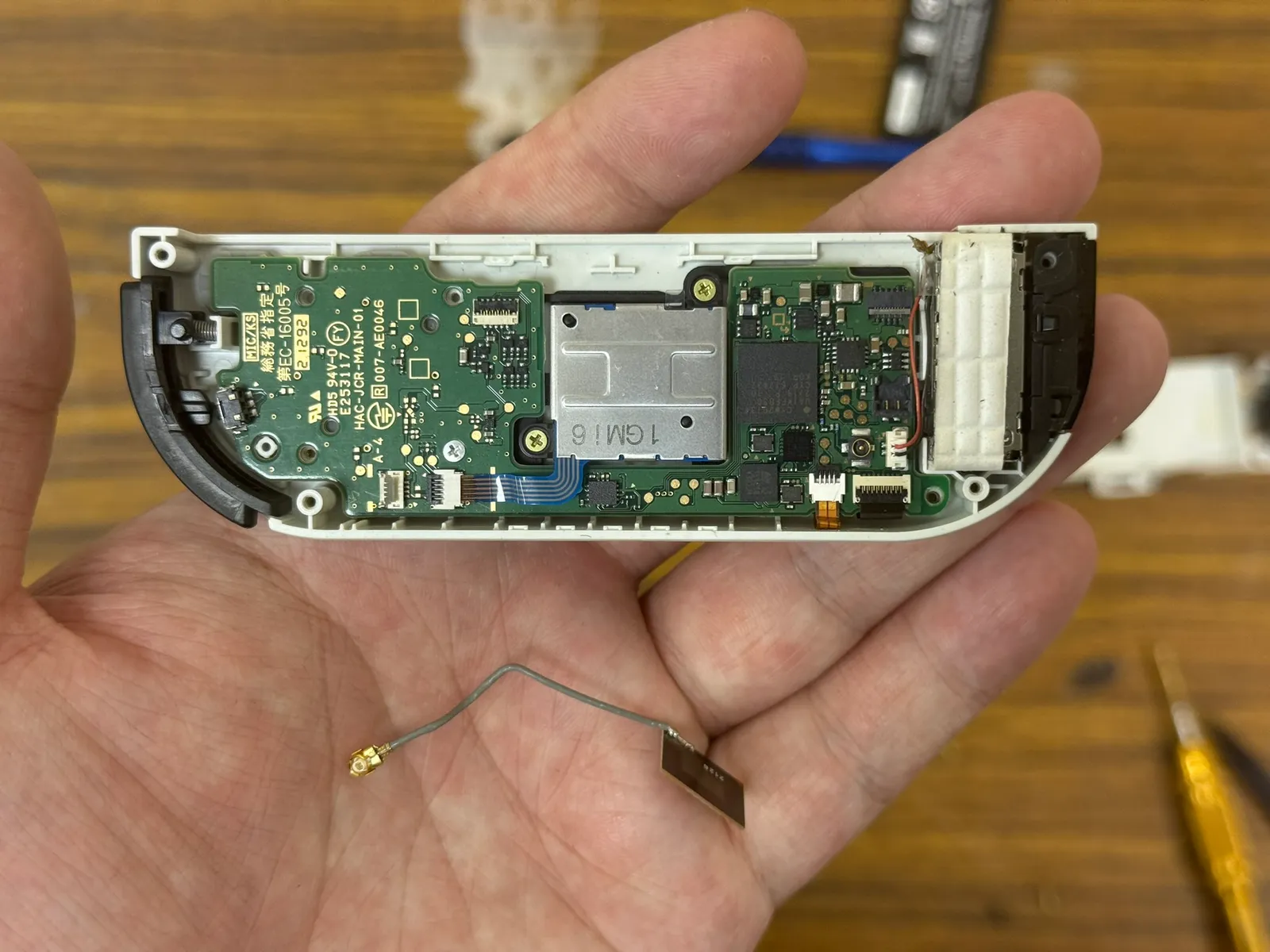

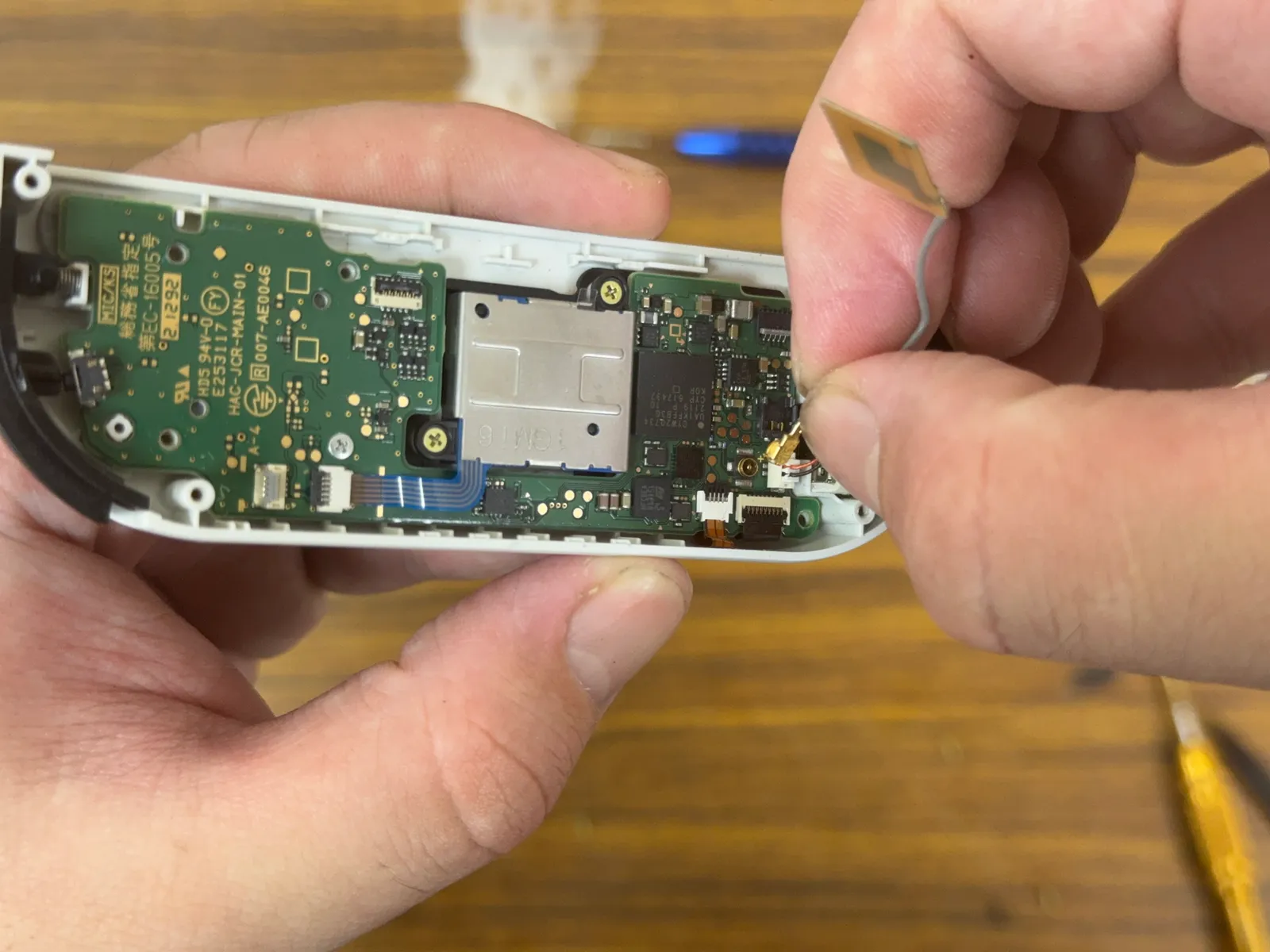

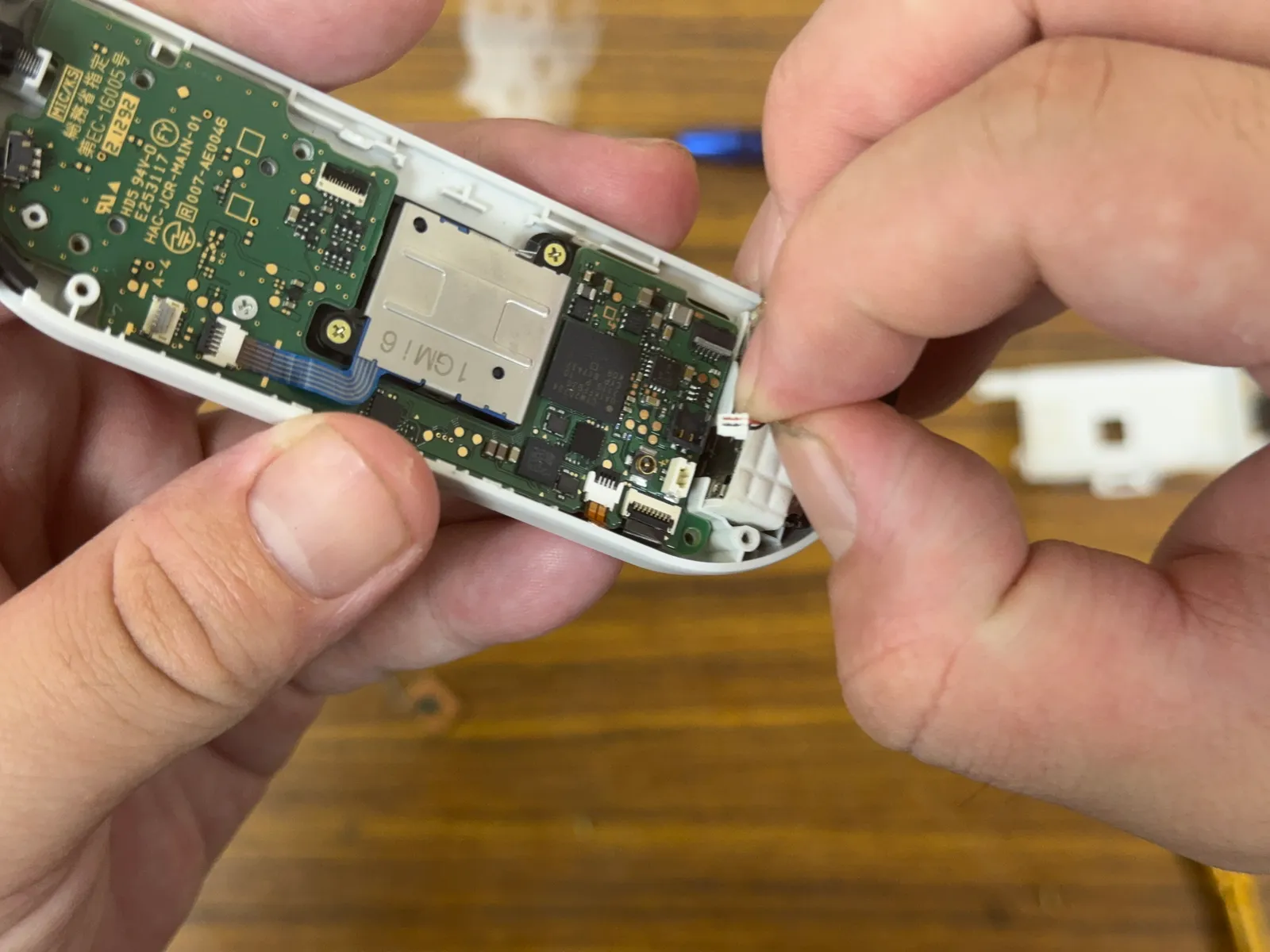

取出藍牙天線
1
2
- 步驟 11 / 共 27

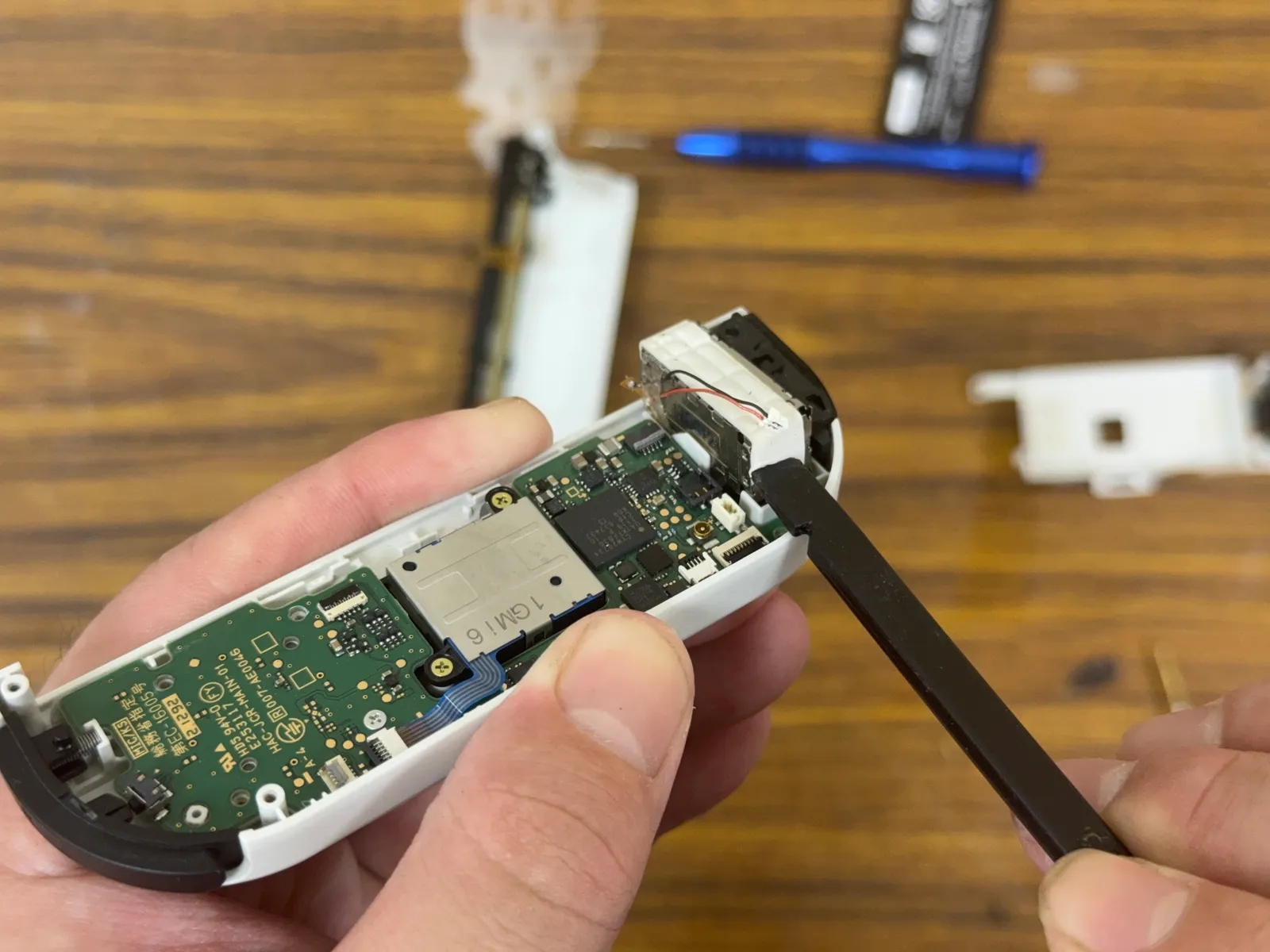

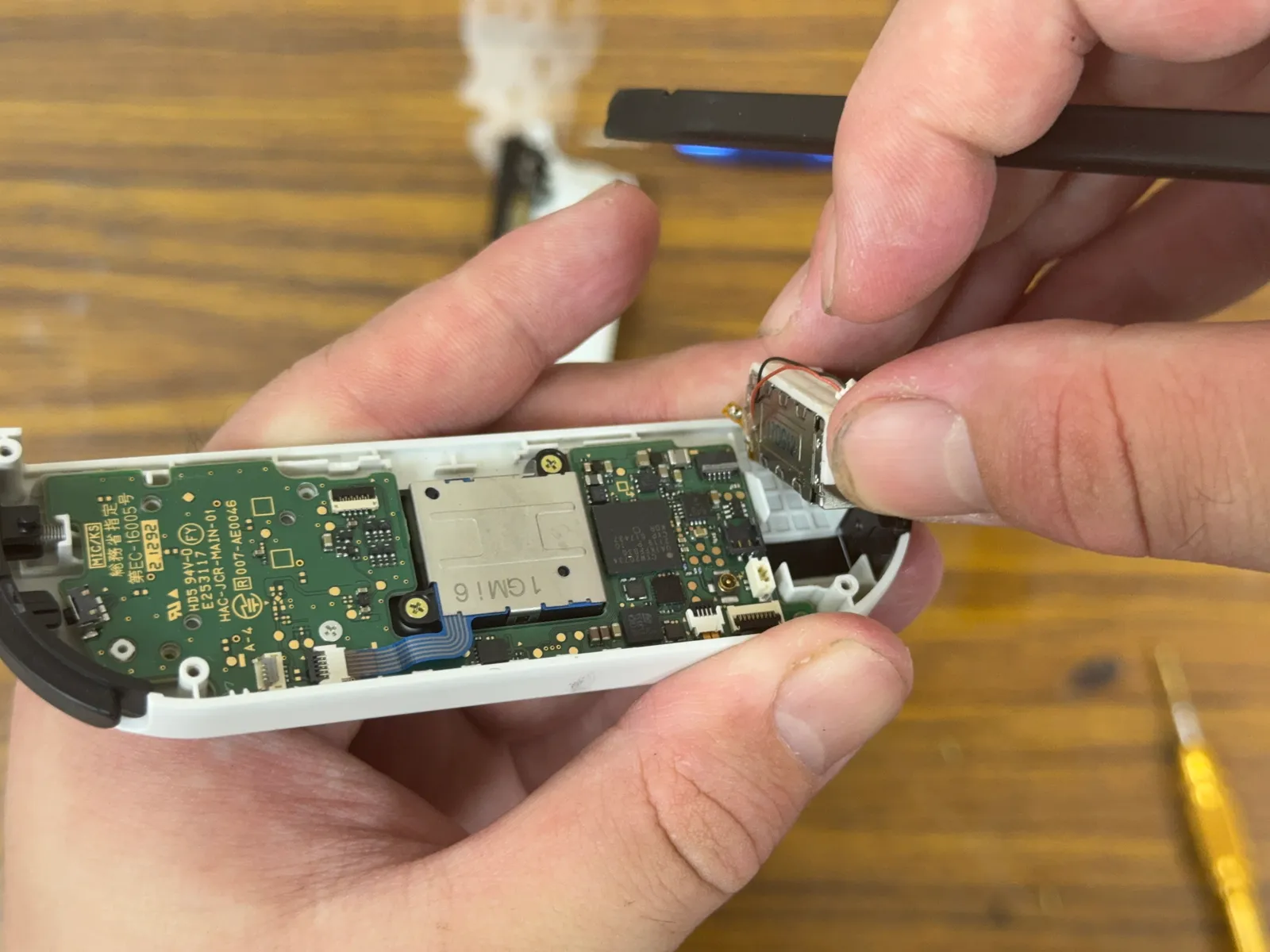

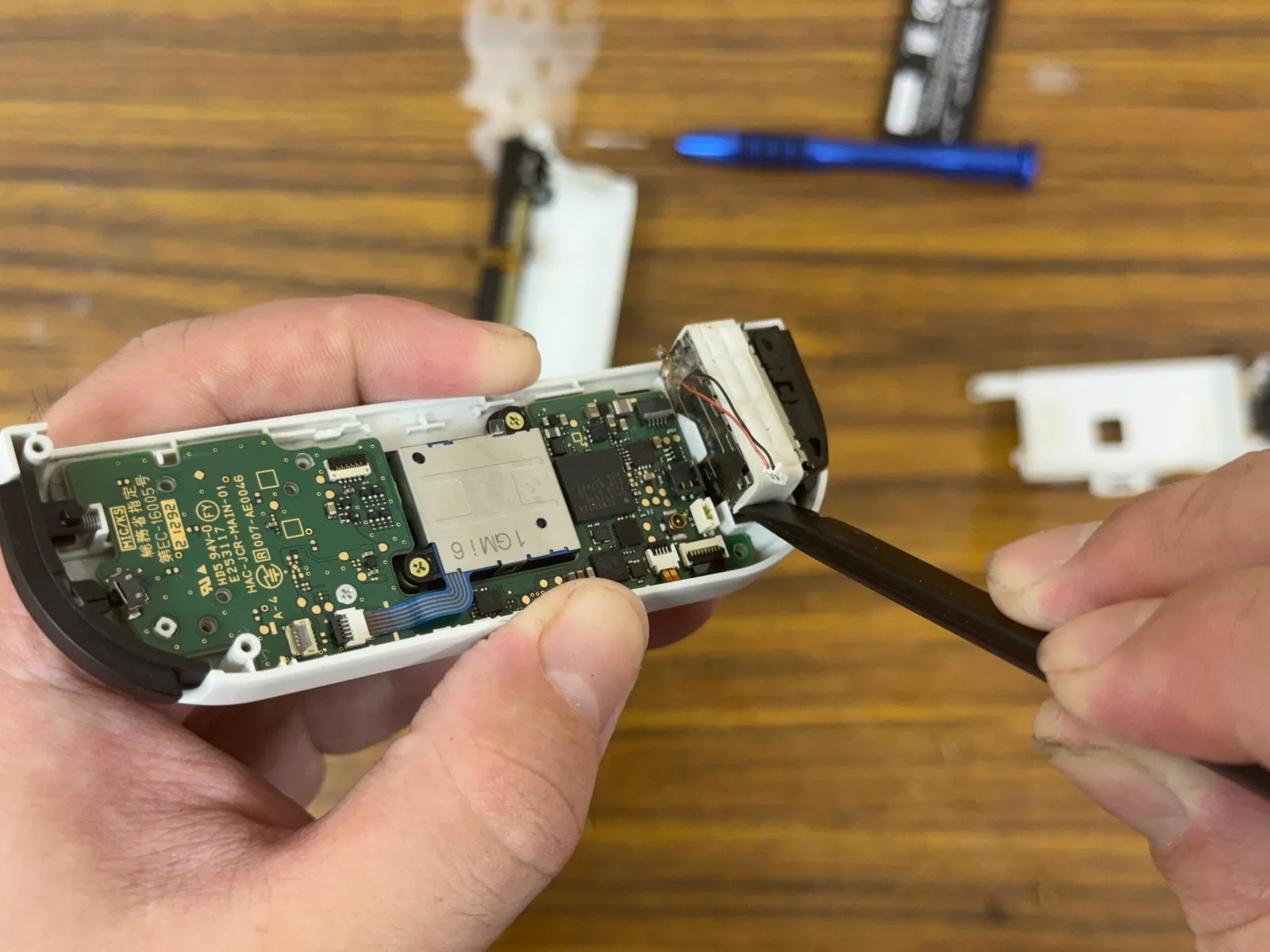

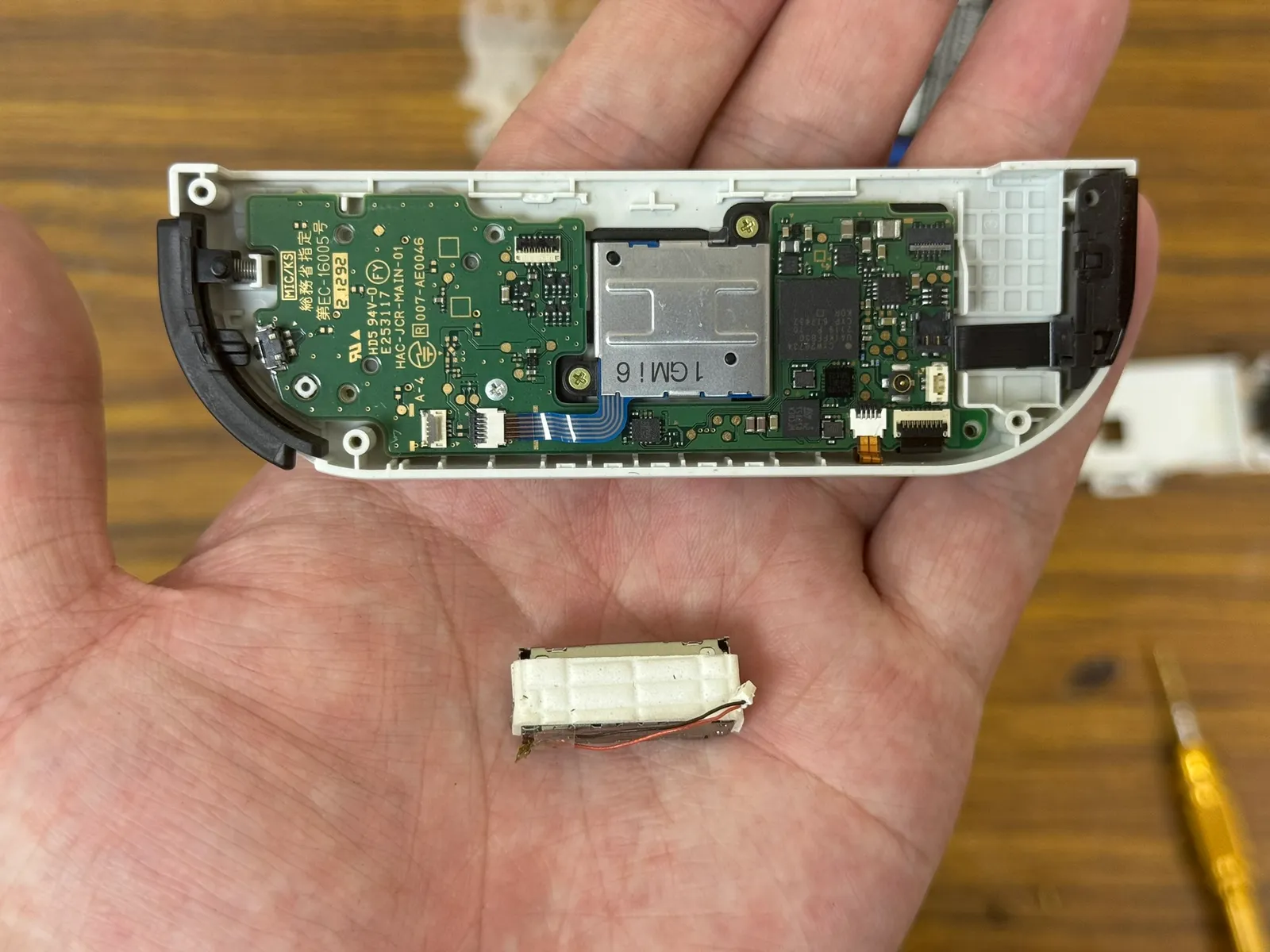

取出HD震動馬達
用手或者鑷子 將插頭拔起來，然後再用翹棒把HD震動馬達翹起來。(底部有黏雙面膠會比較緊)
1
2
3
4
5
- 步驟 12 / 共 27

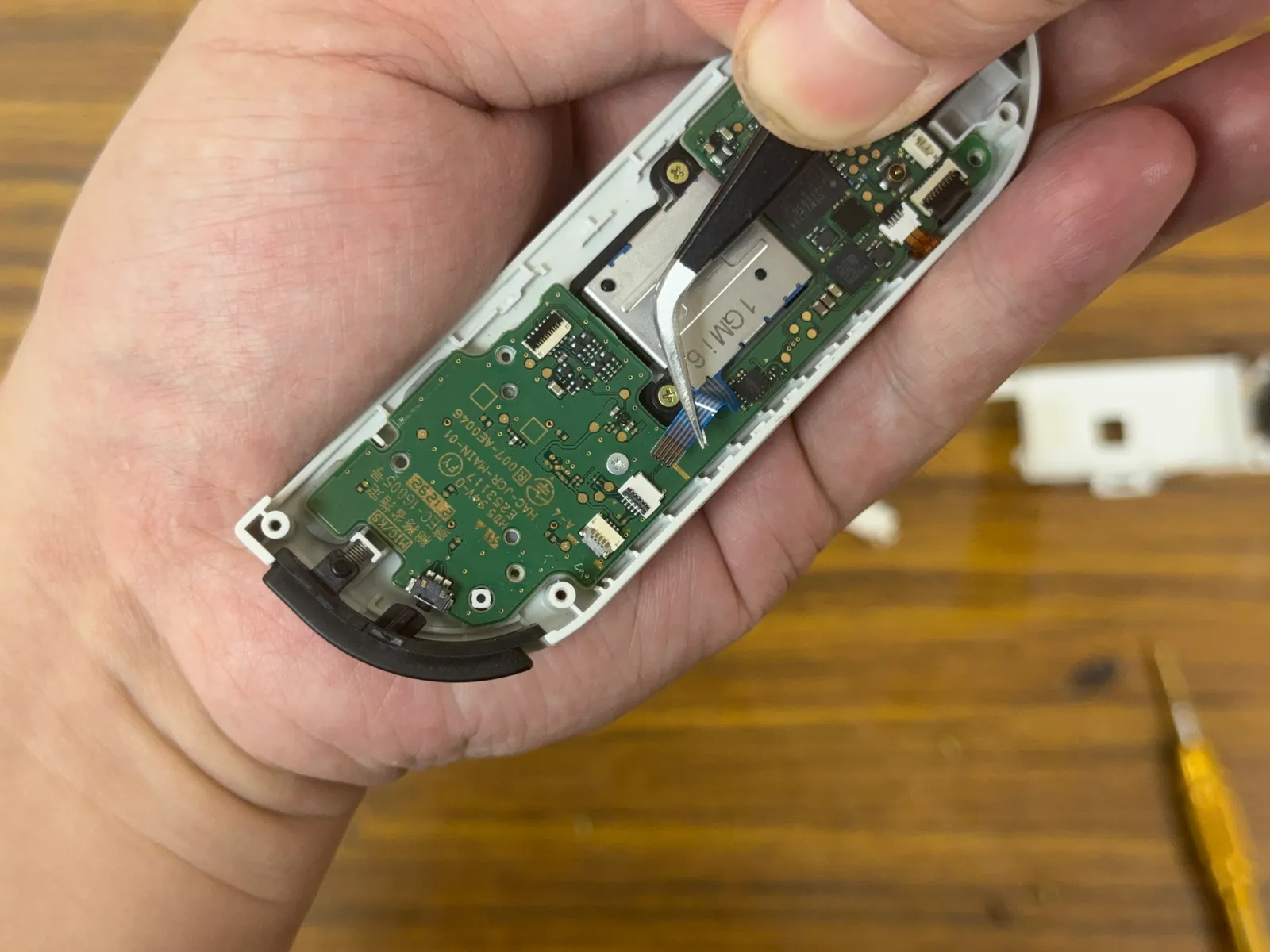

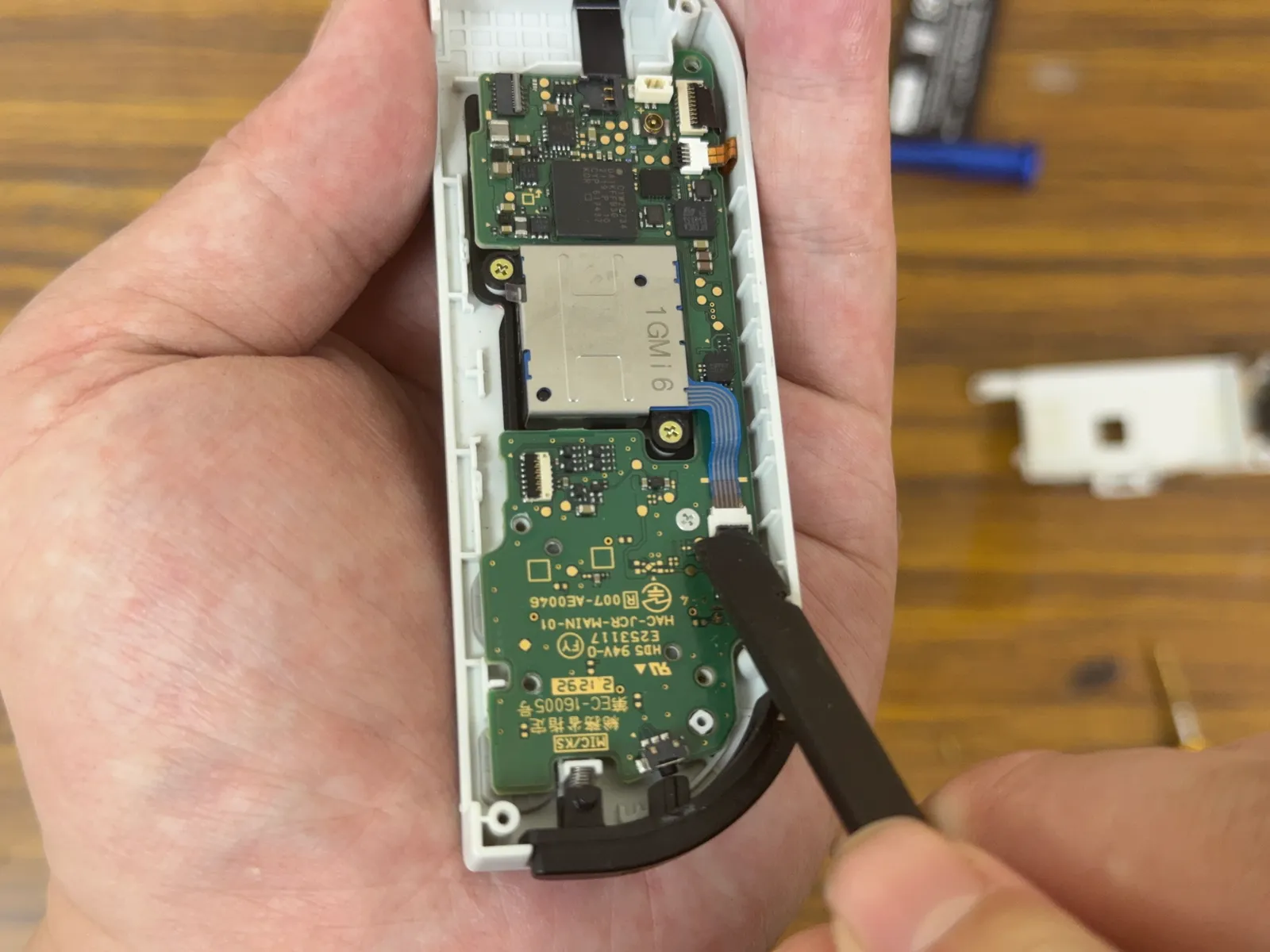

取出碳膜搖桿排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
- 步驟 13 / 共 27

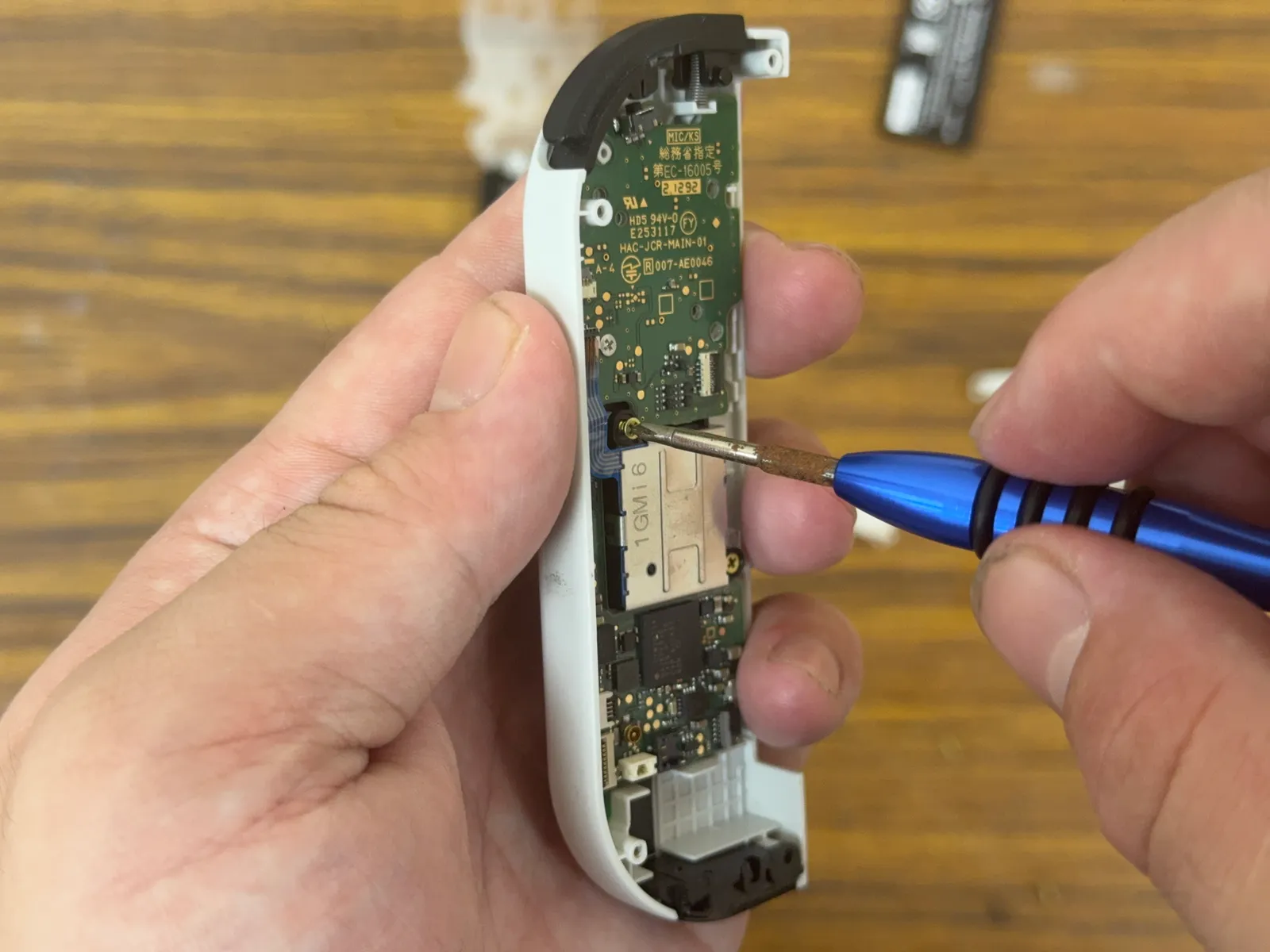

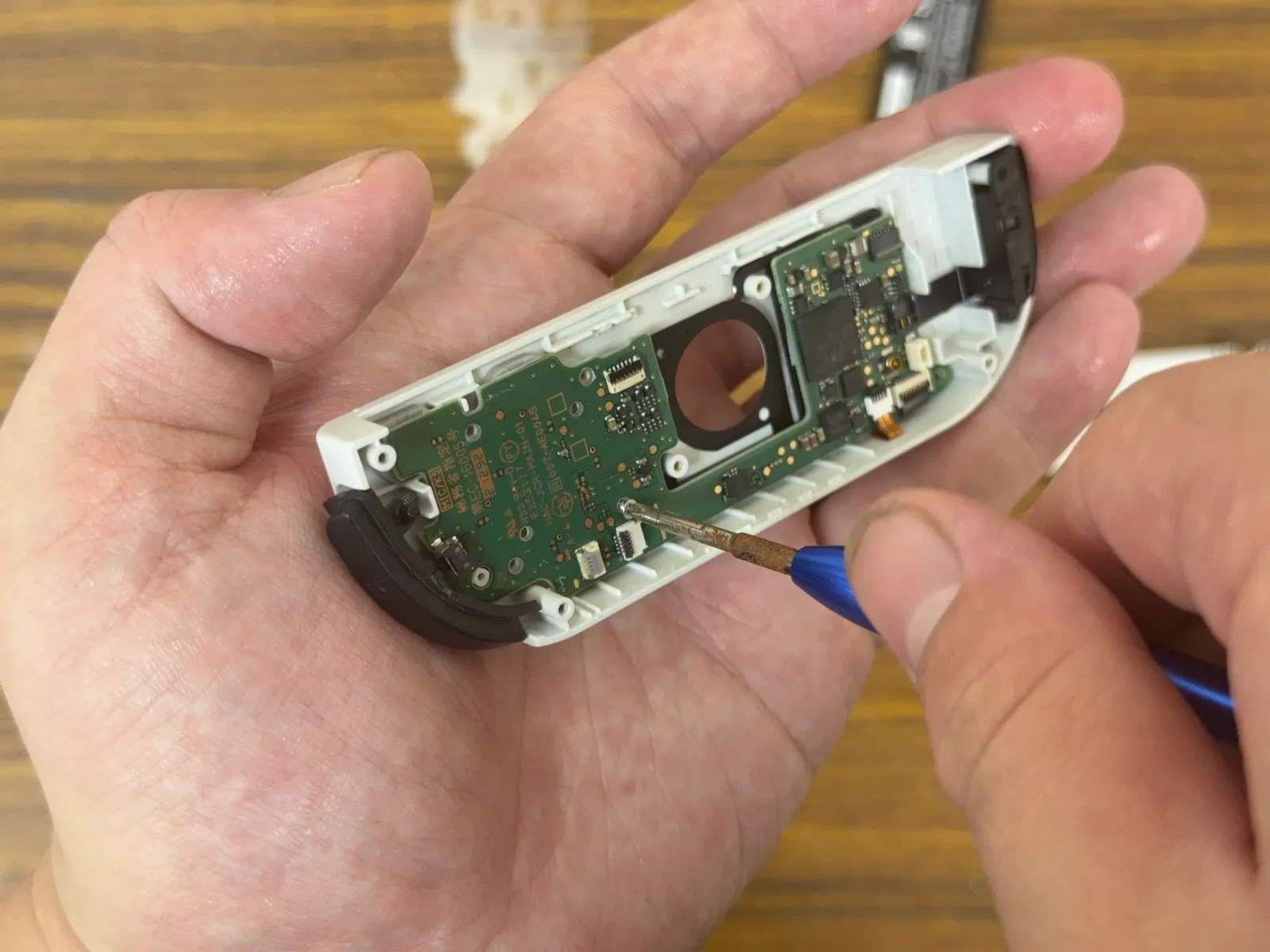

卸掉 2顆十字螺絲
將2顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
3
- 步驟 14 / 共 27

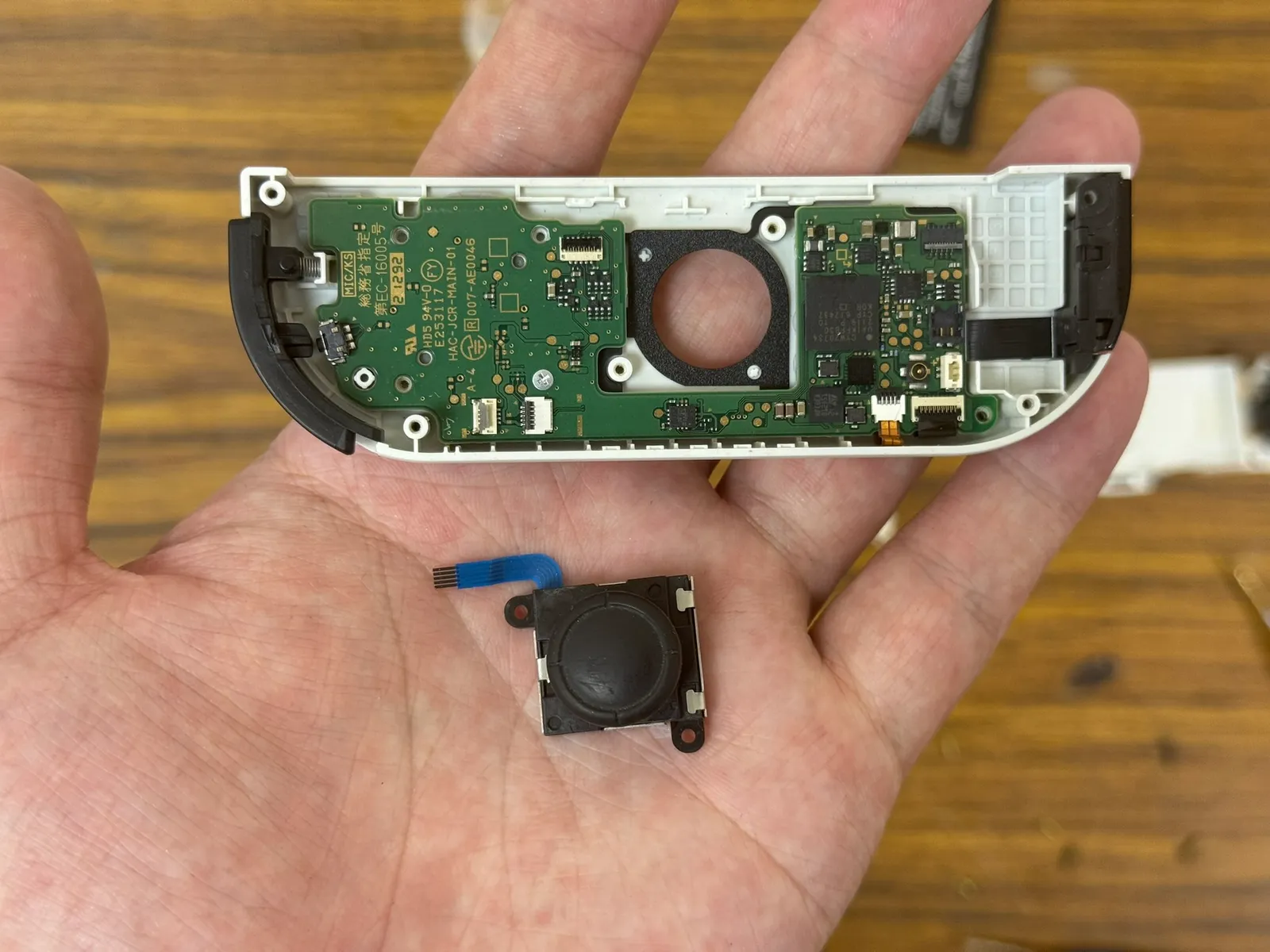

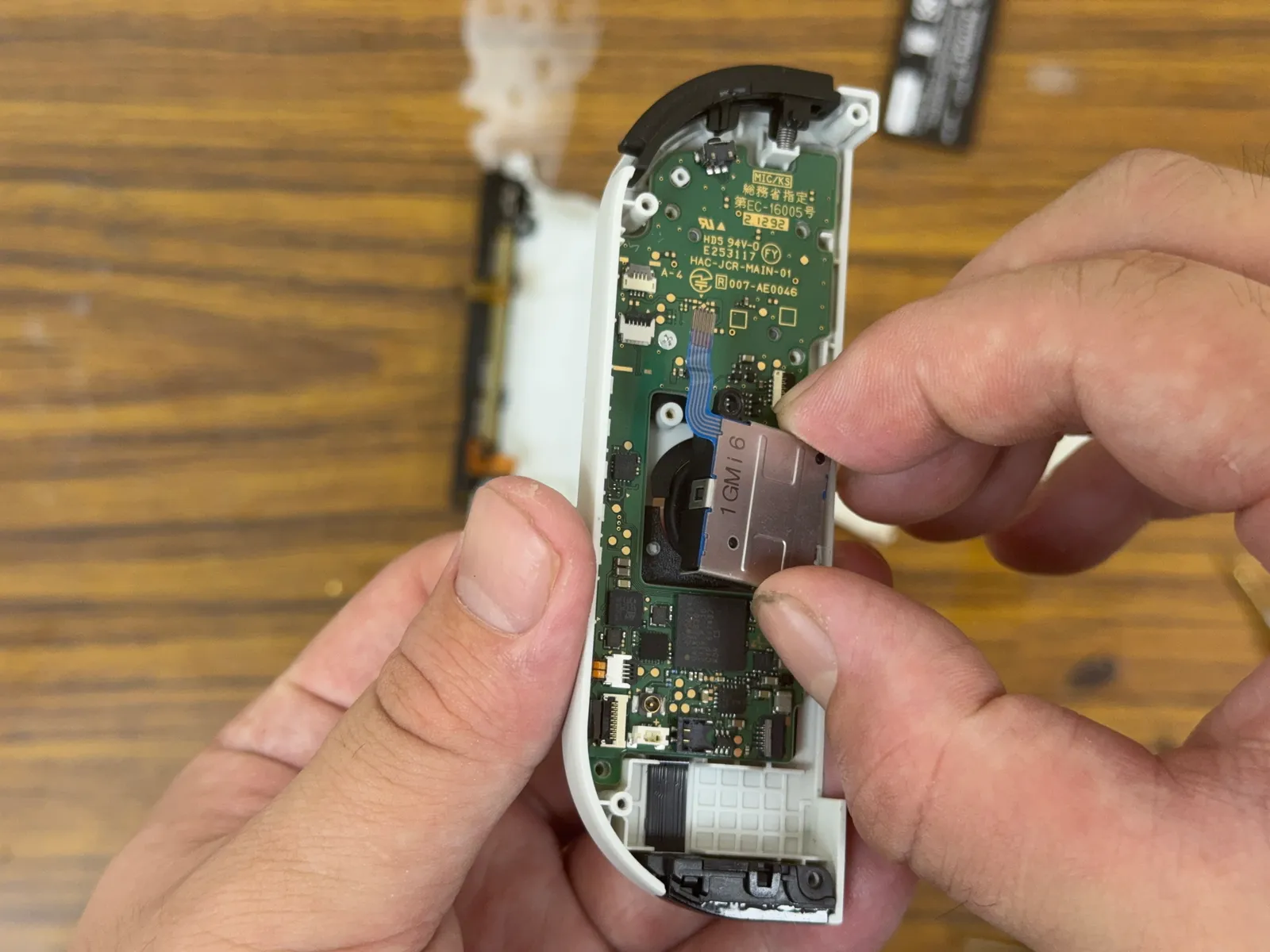

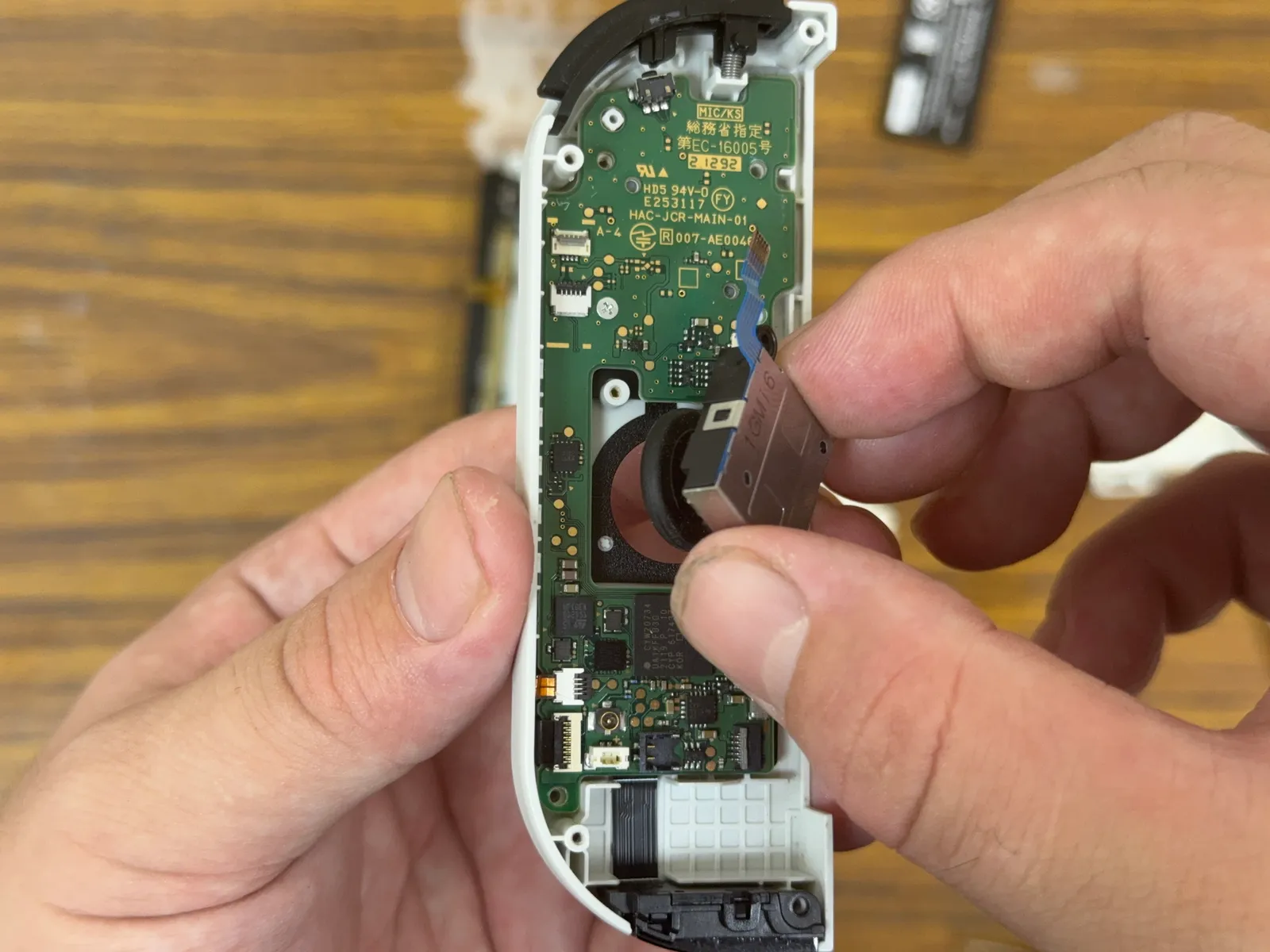

取出碳膜搖桿
1
2
3
- 步驟 15 / 共 27

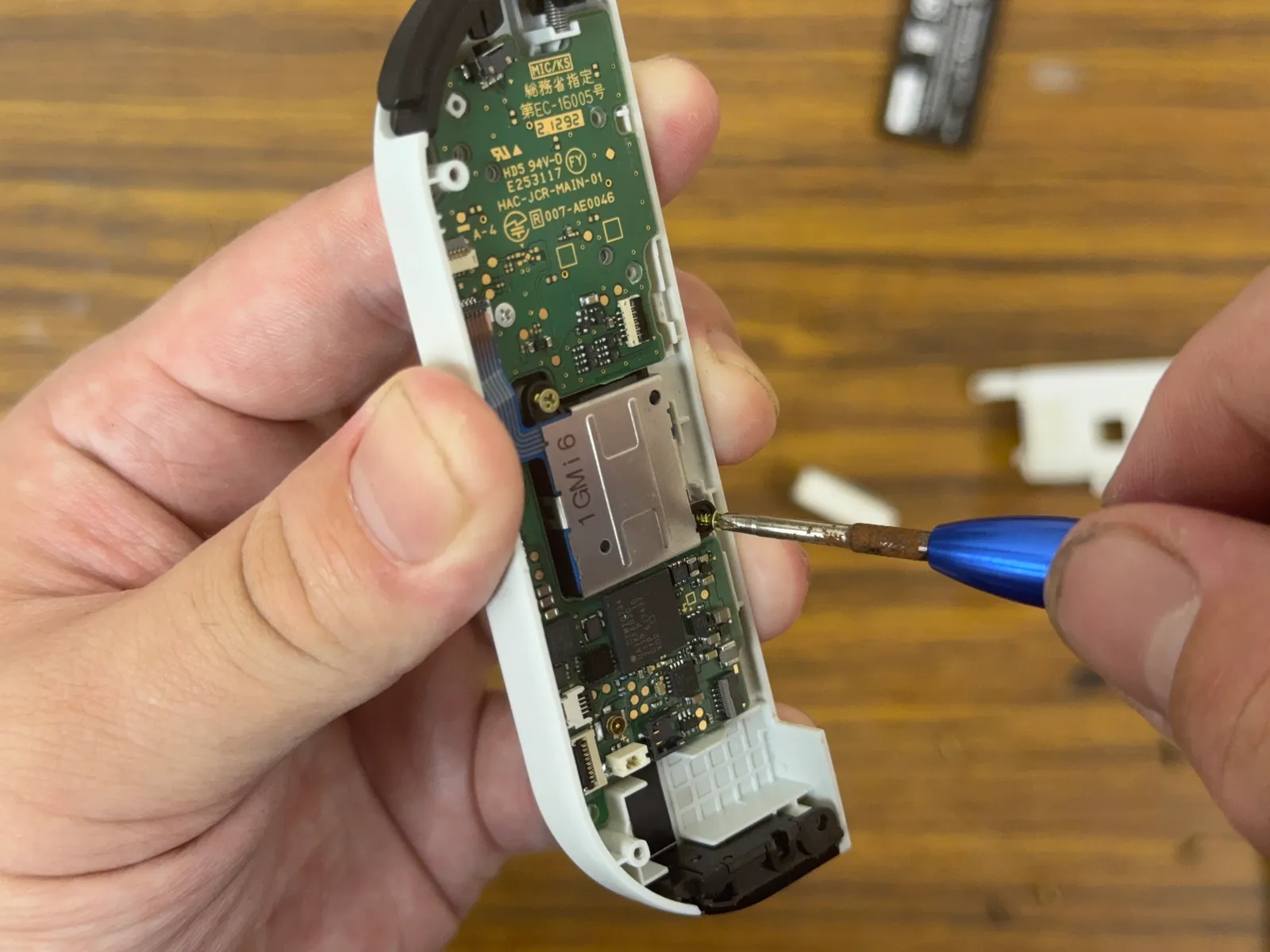

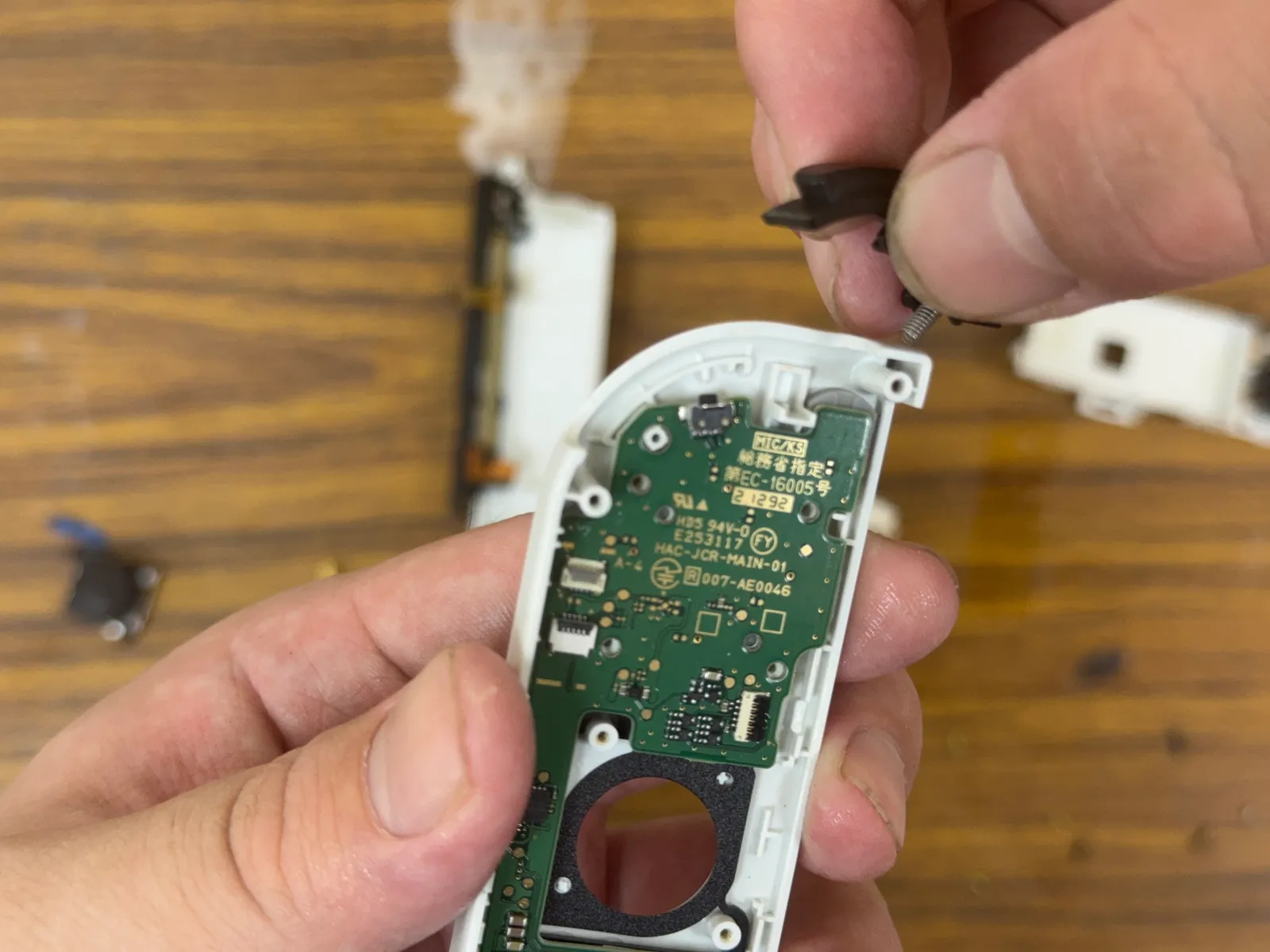

卸掉 1顆十字螺絲
將3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
- 步驟 16 / 共 27

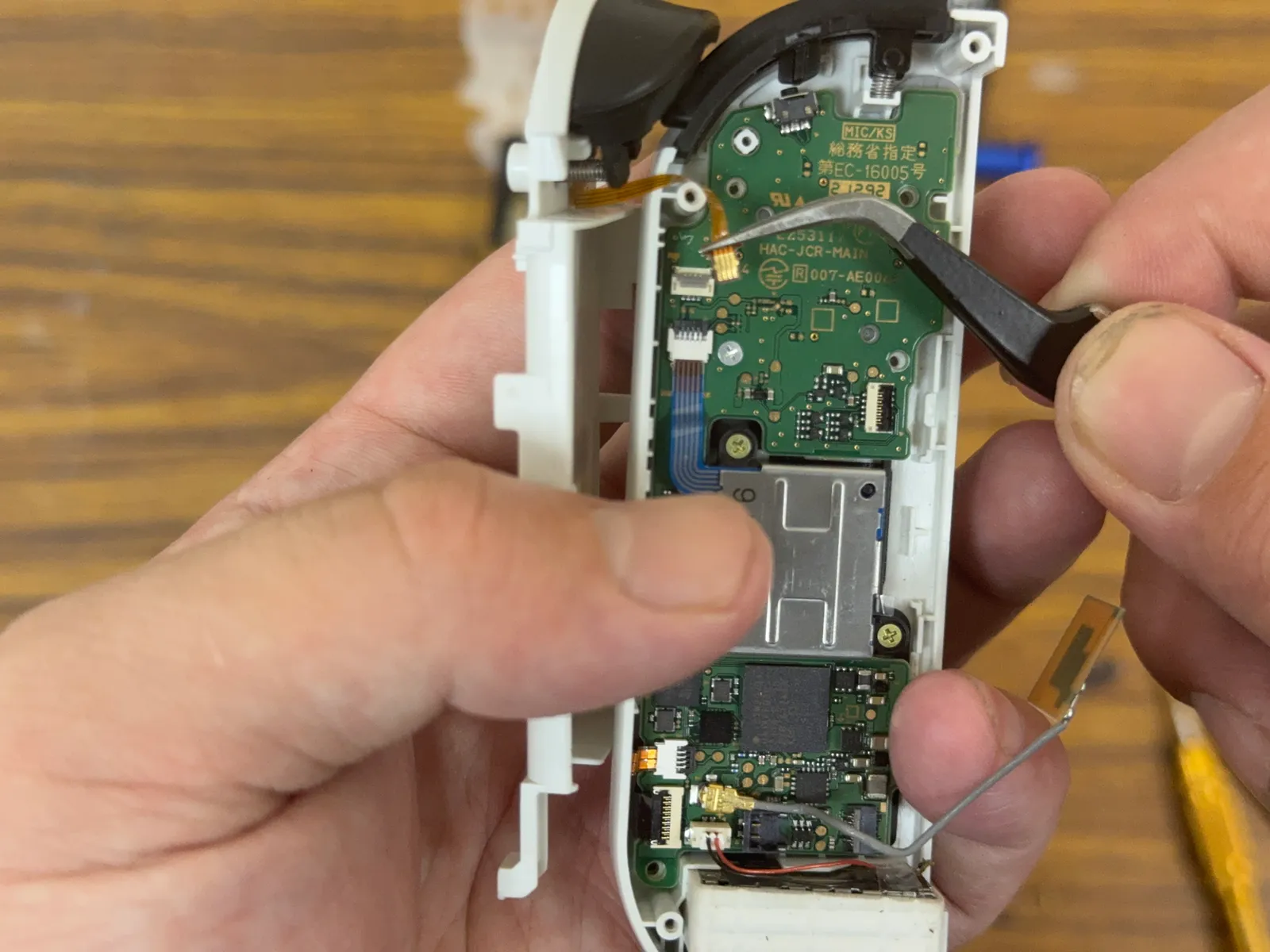

取出 NFC天線 排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
1
2
- 步驟 17 / 共 27

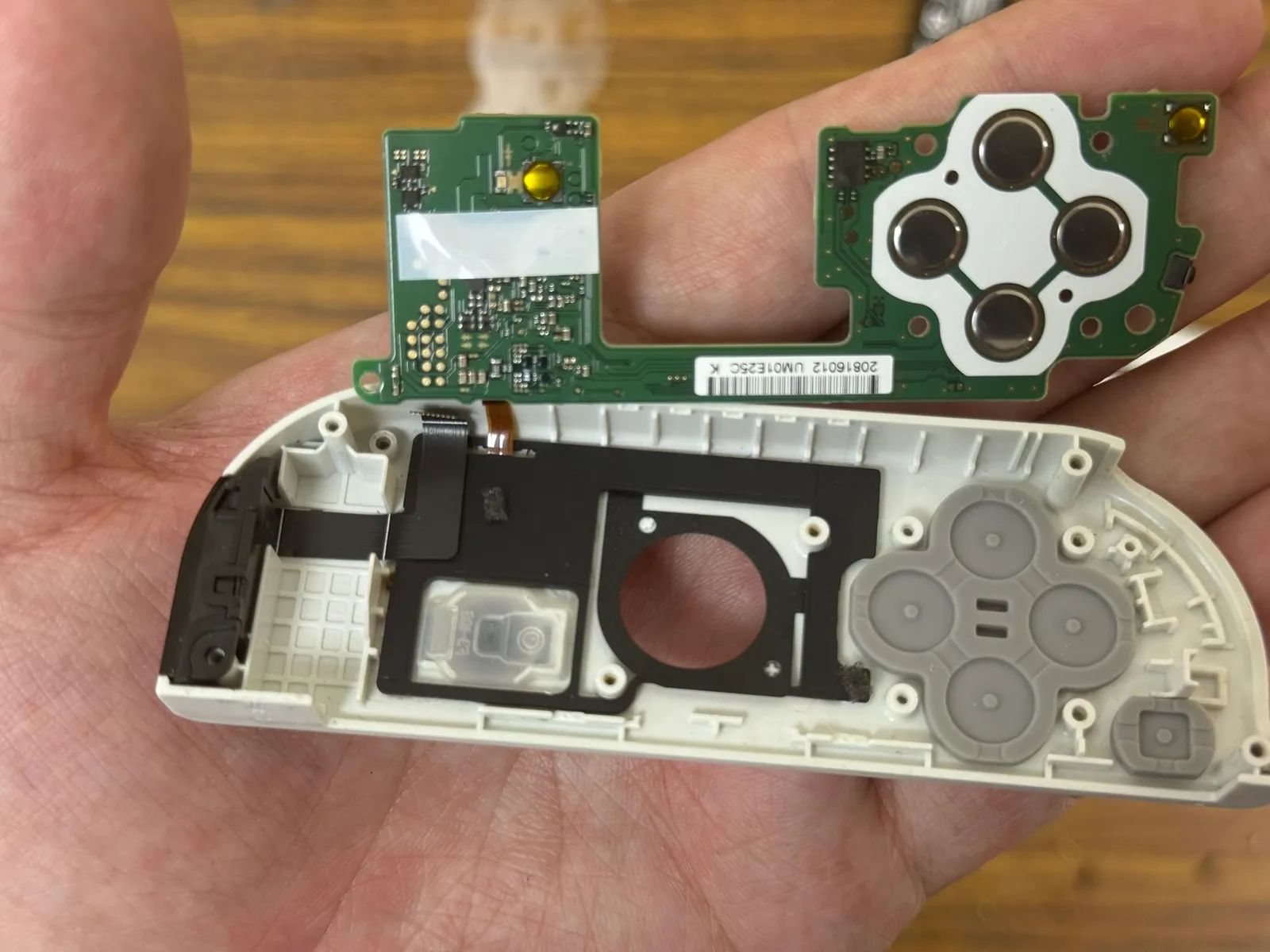

取出 R鍵按鈕
1
2
- 步驟 18 / 共 27

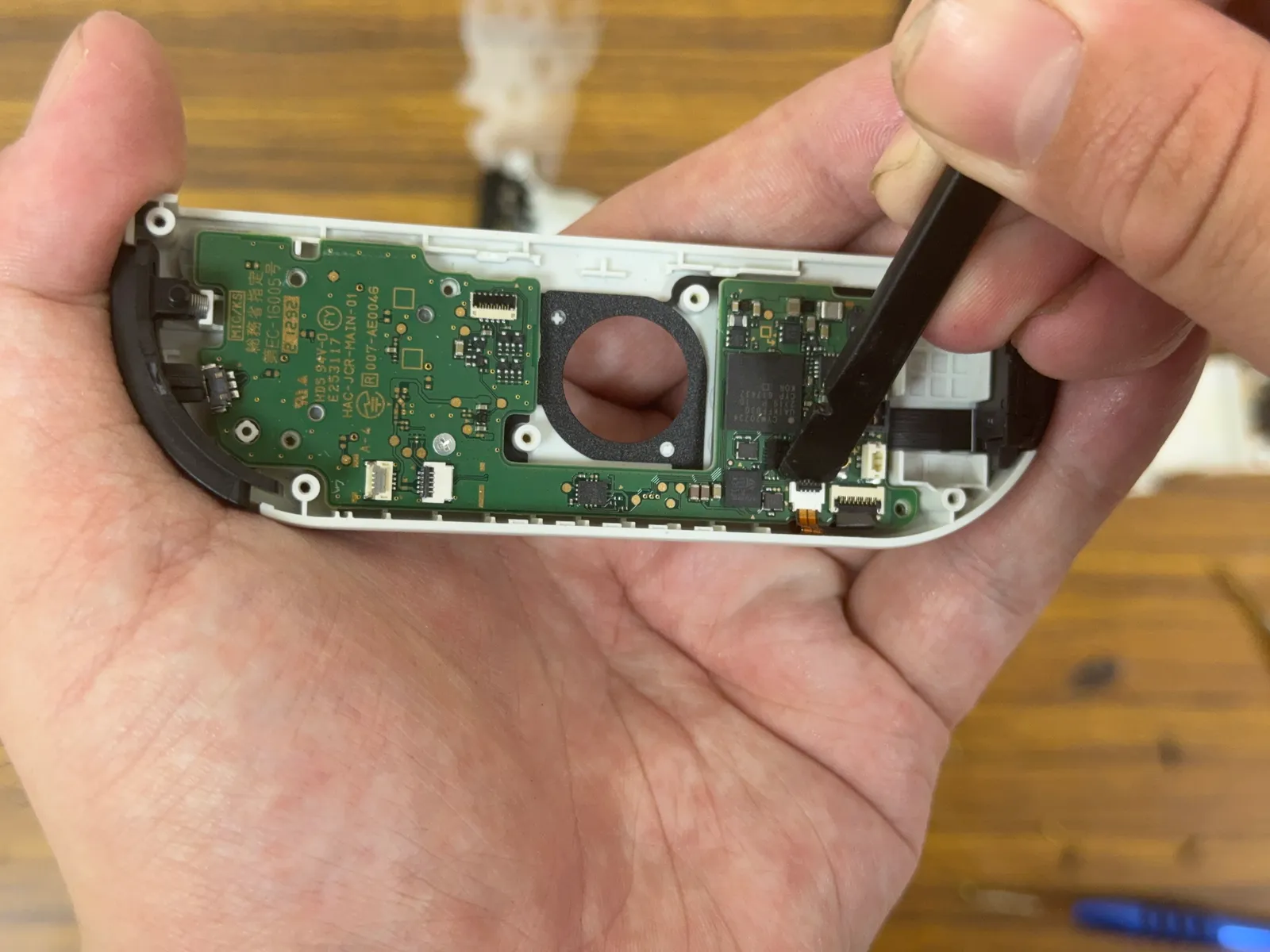

取出紅外線排線
用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線
- 步驟 19 / 共 27

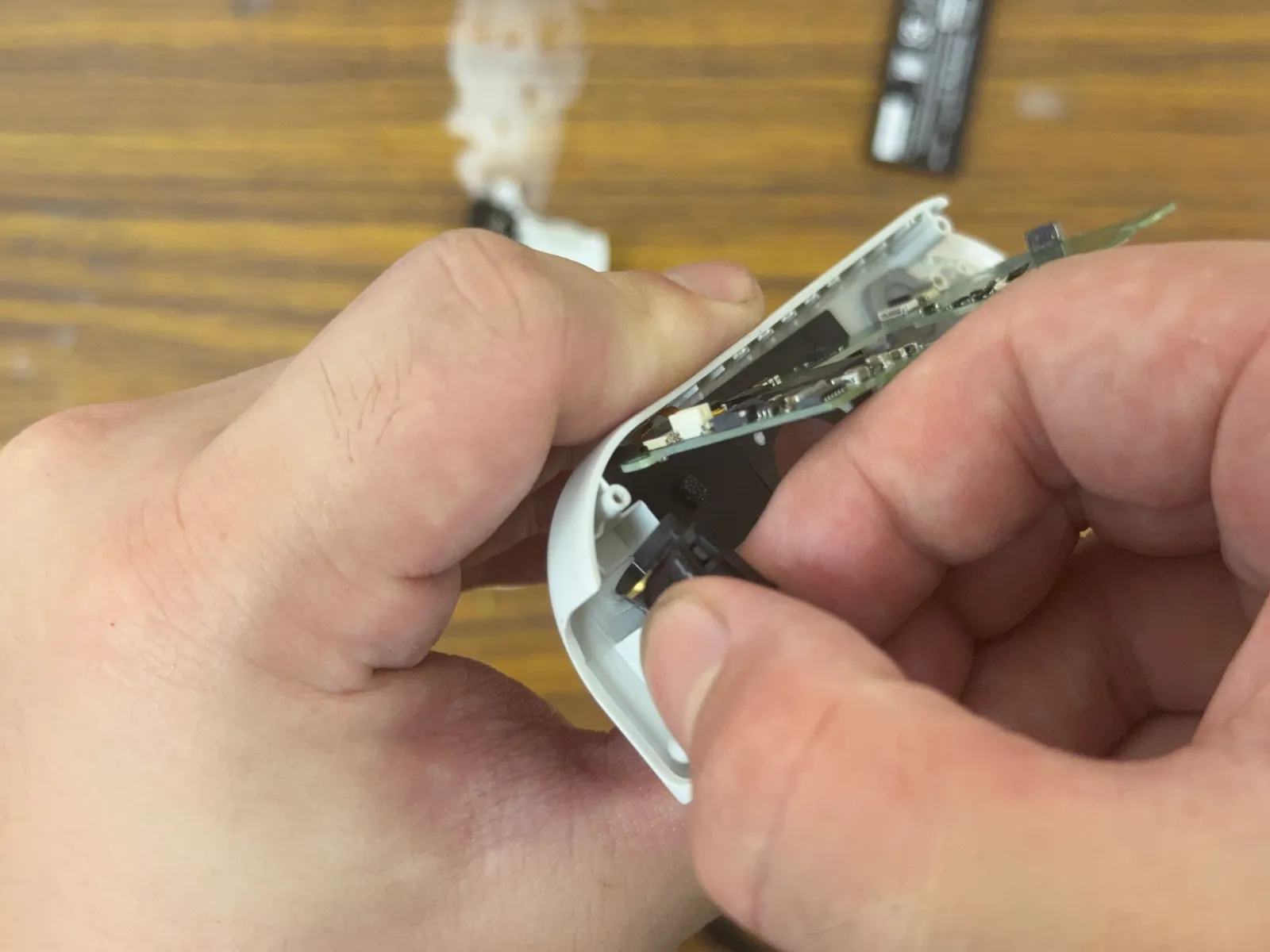

取出紅外線感應
主板翻開，然後捏著紅外線感應在拔起來。 底部有黏一點膠，會比較緊。
1
2
3
- 步驟 20 / 共 27

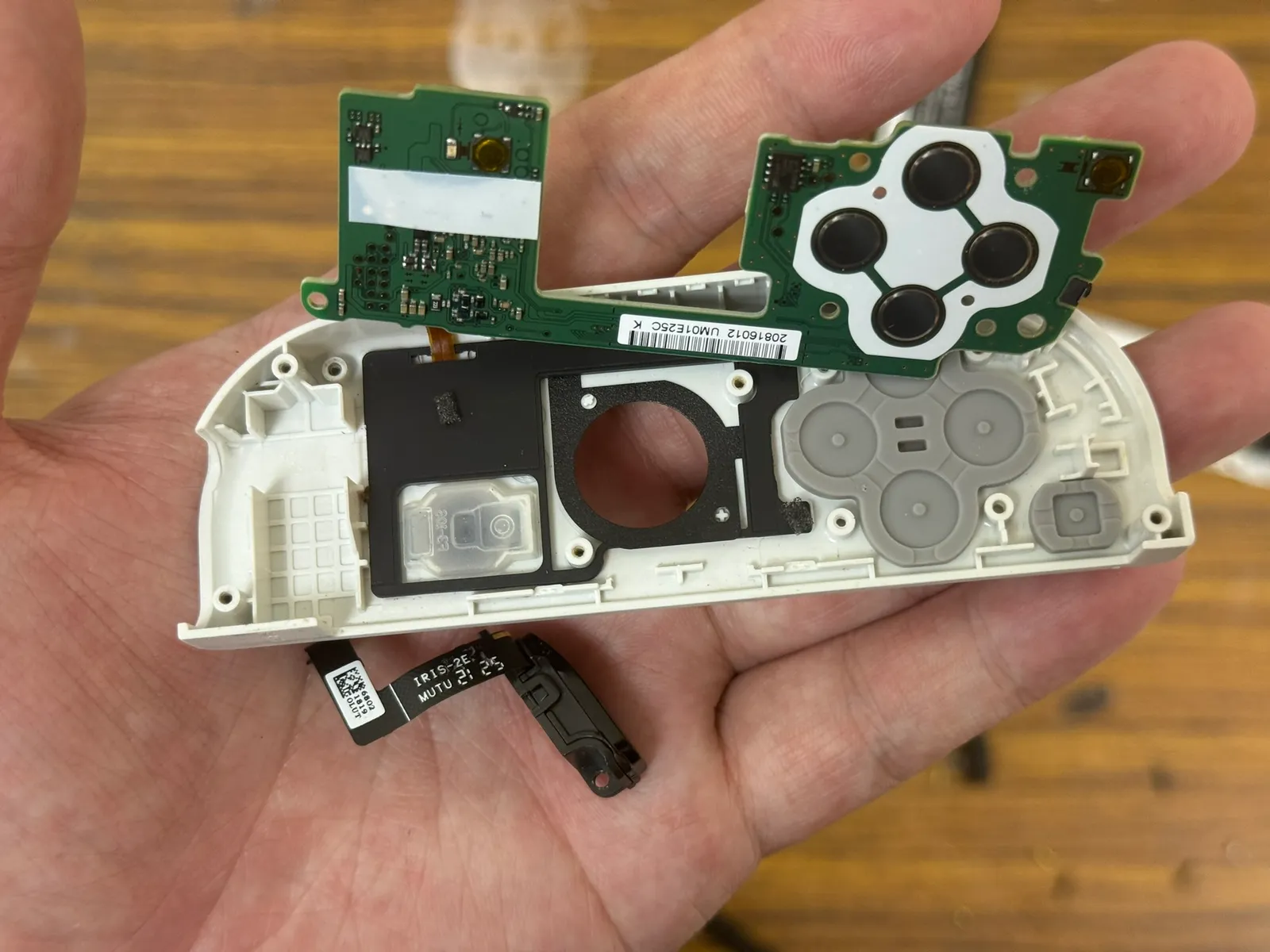

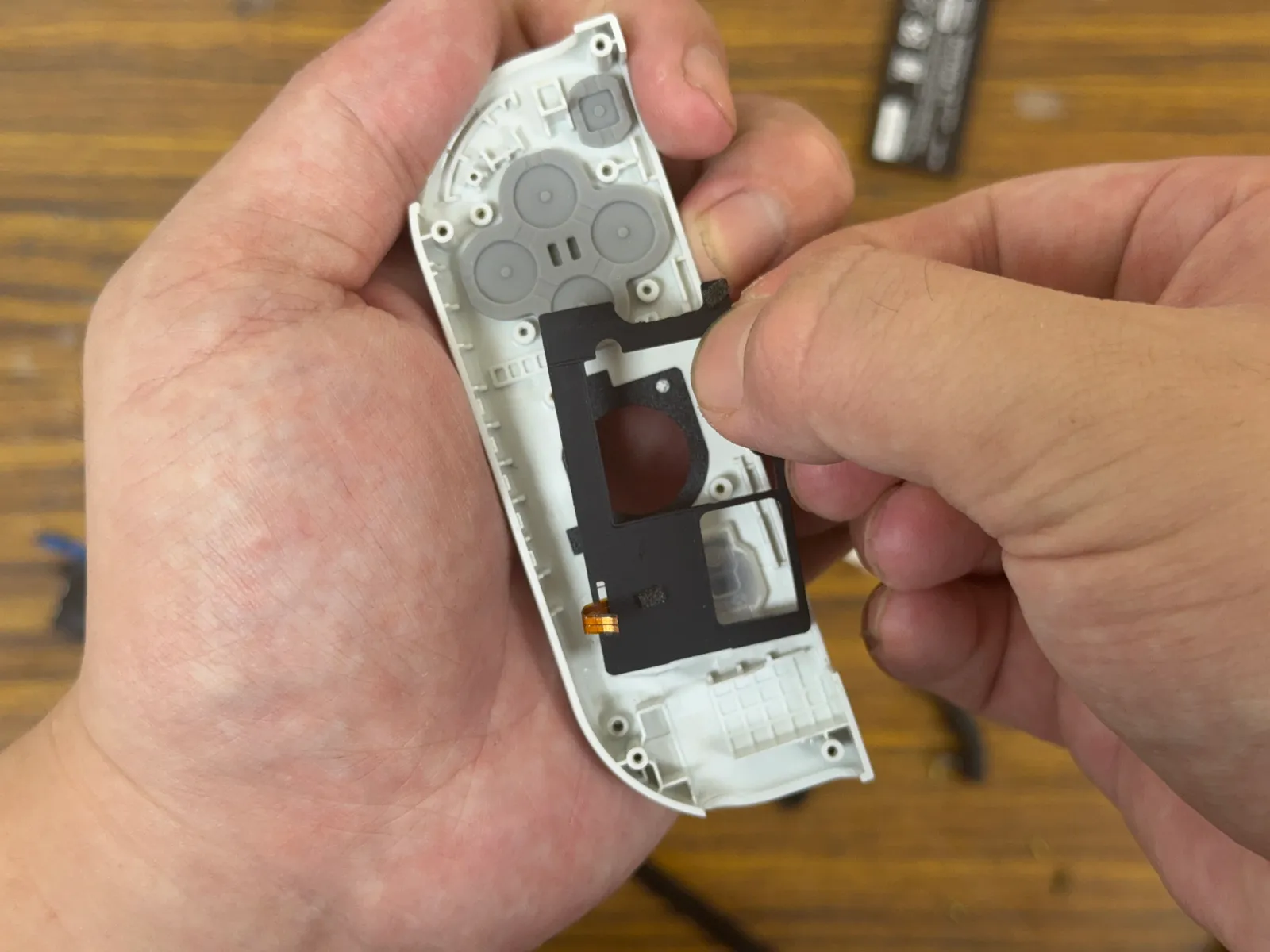

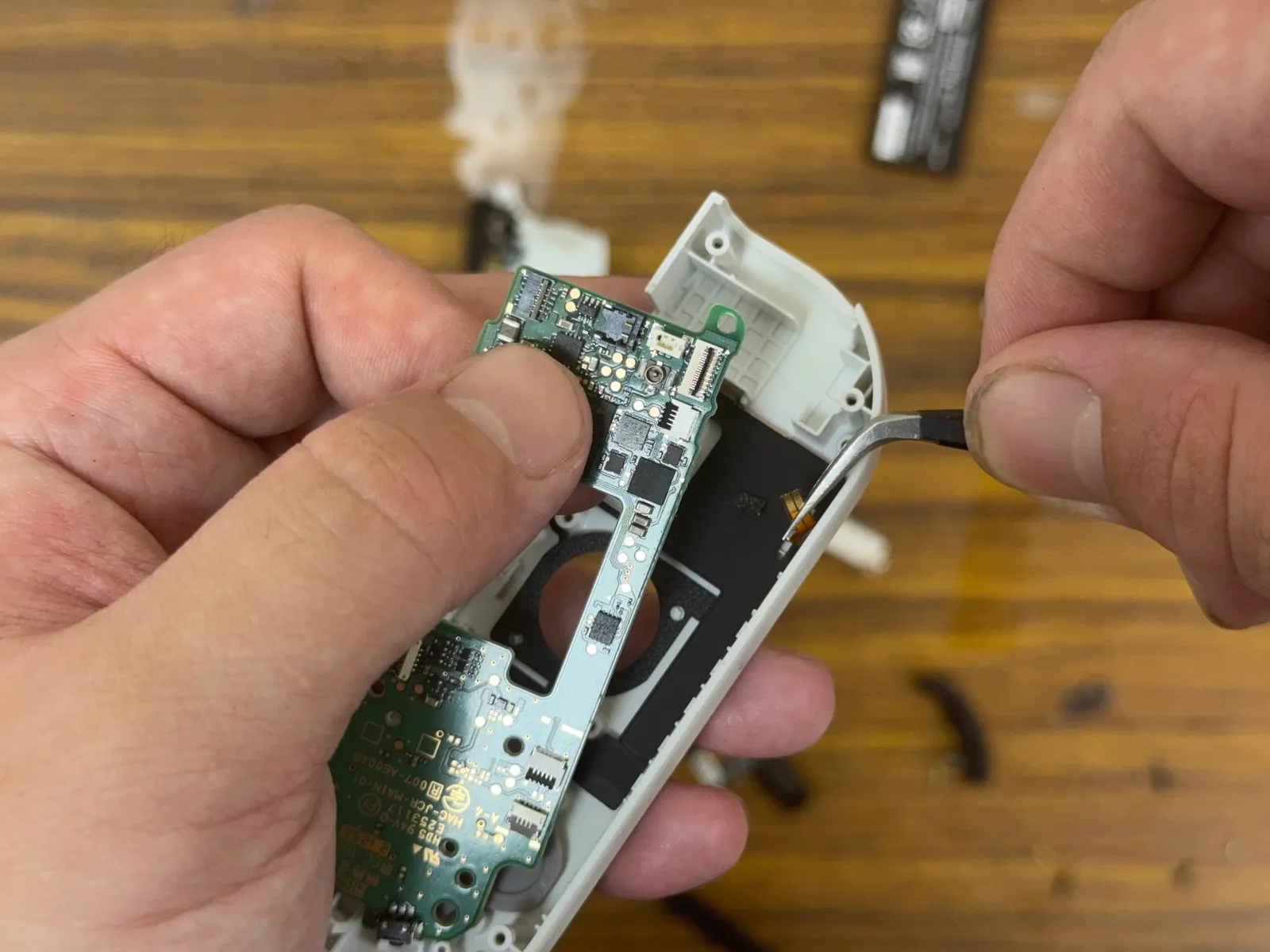

取出NFC感應天線
用鑷子將排線從排線座取出。然後再將 主板先取出來。 再把NFC感應天線單獨拿起來
1
2
3
- 步驟 21 / 共 27

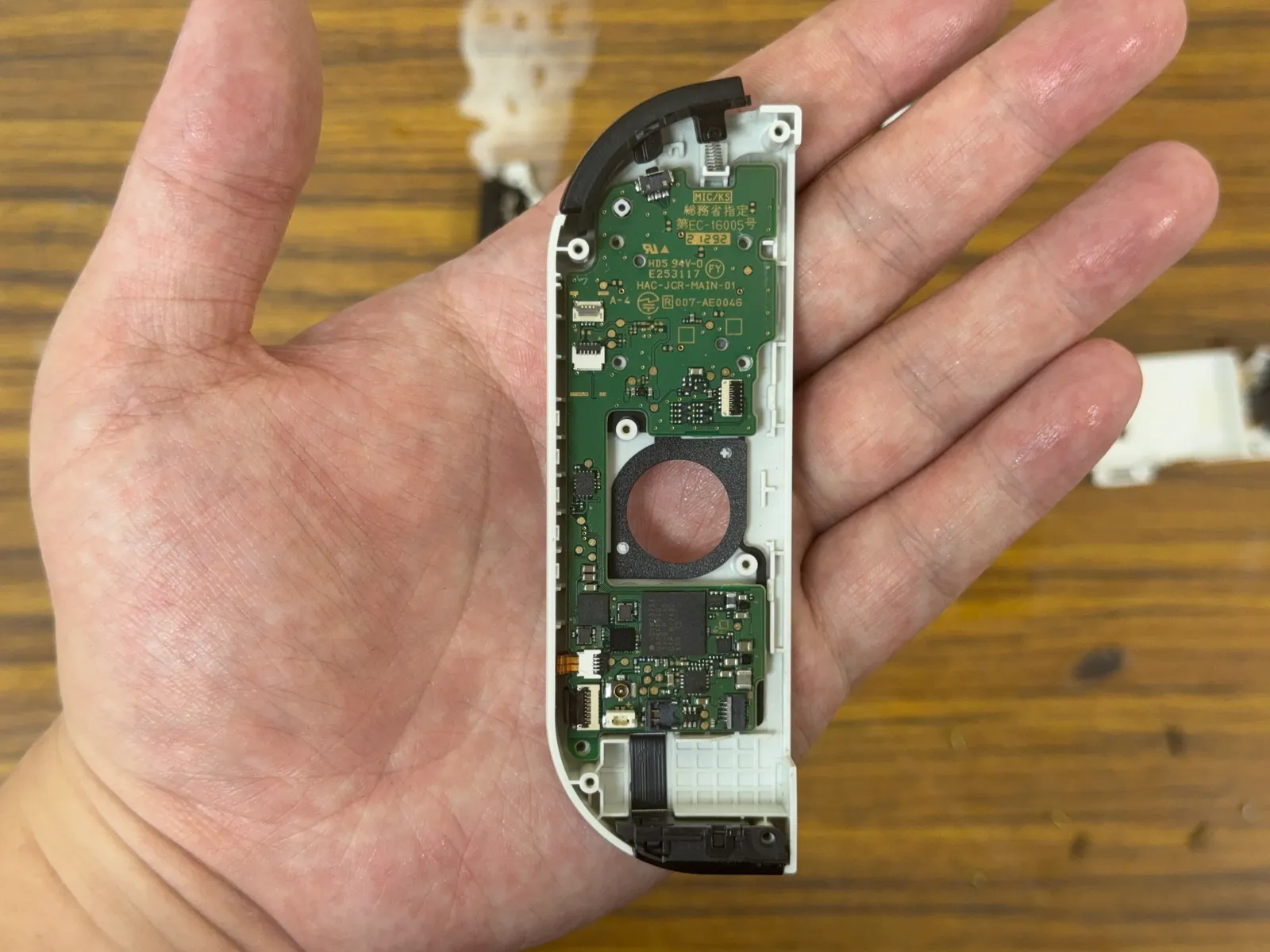

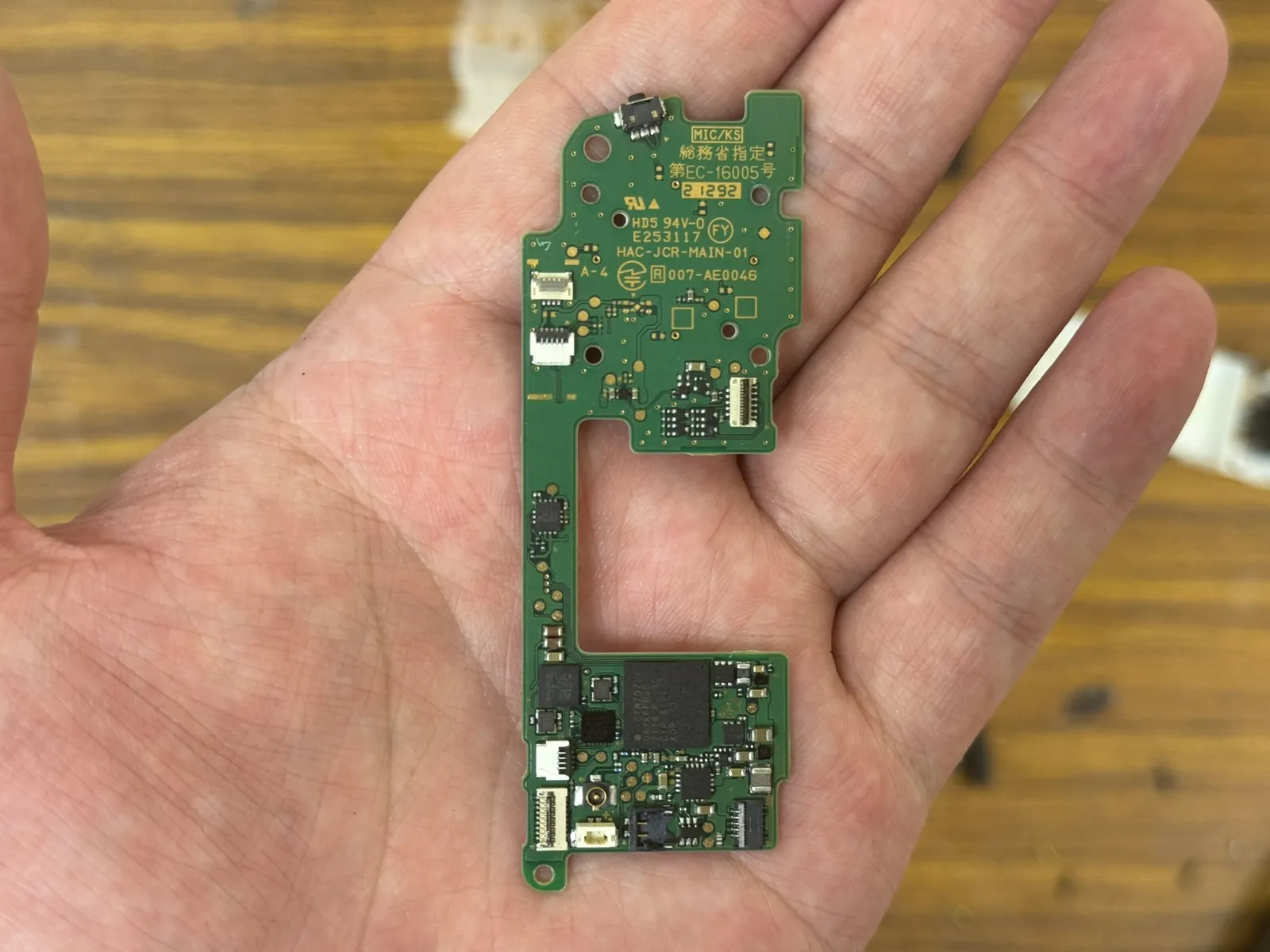

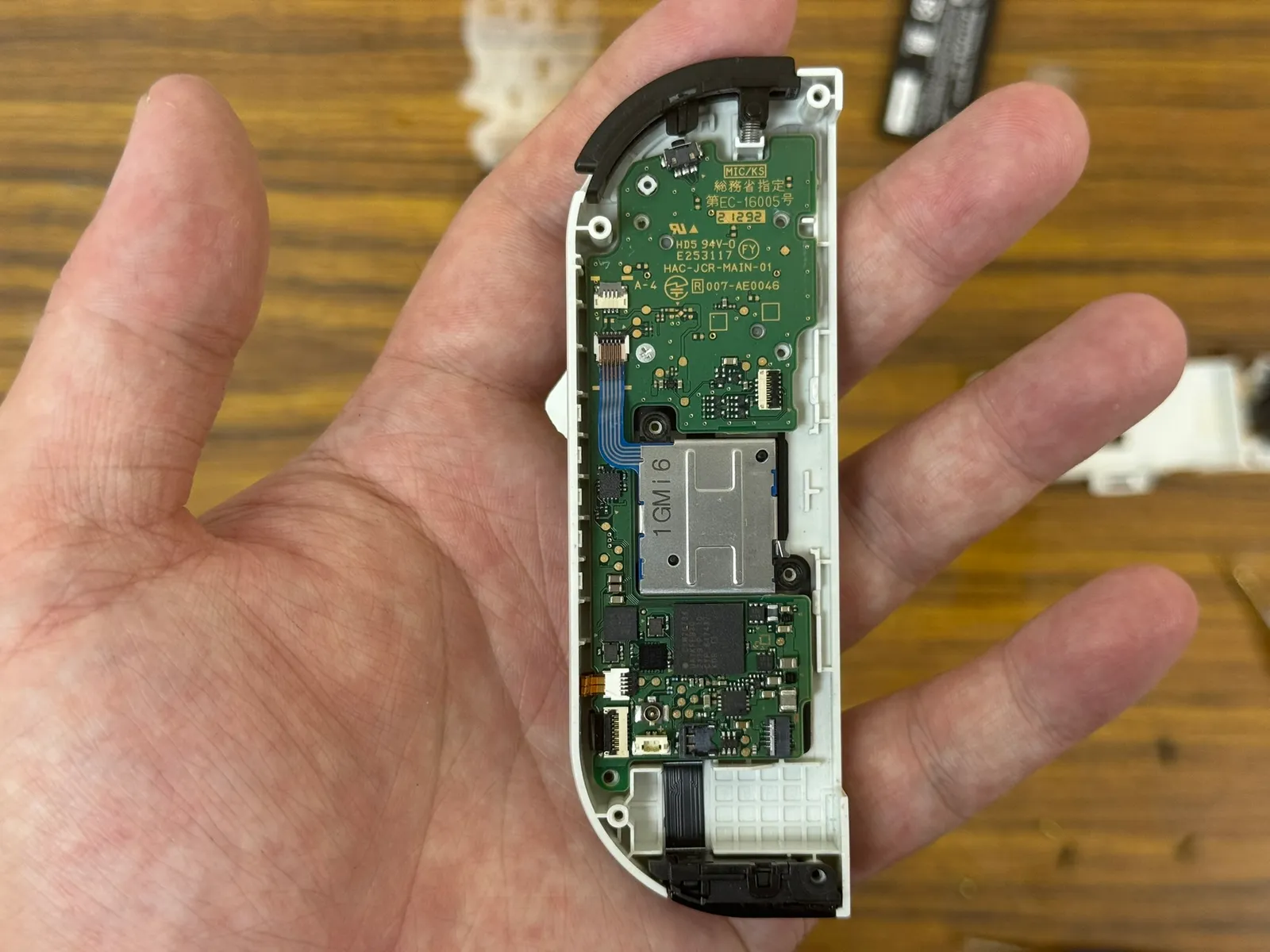

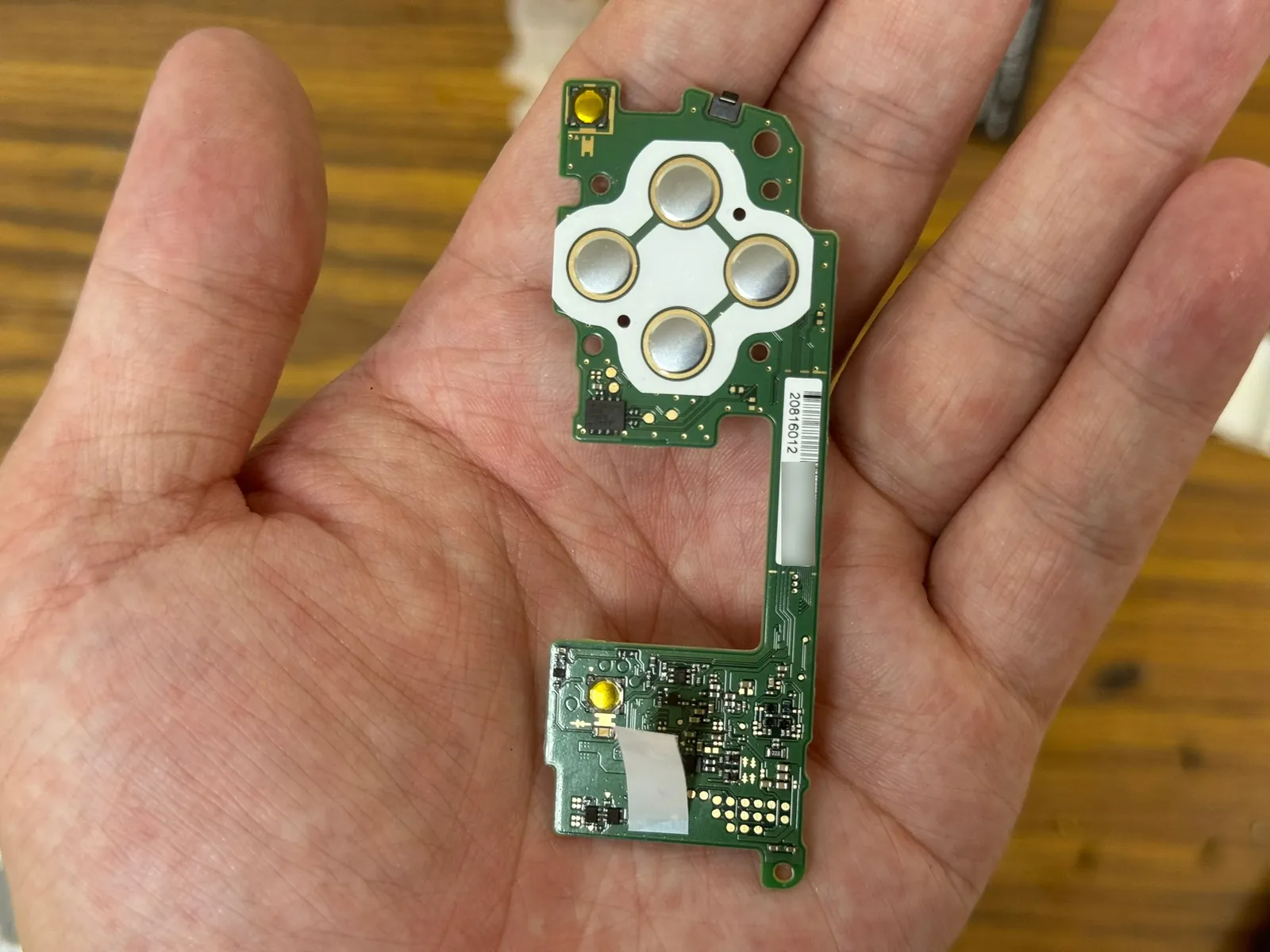

主板
主板型號：HAC-JCR-MAIN-01
1
2
- 步驟 22 / 共 27

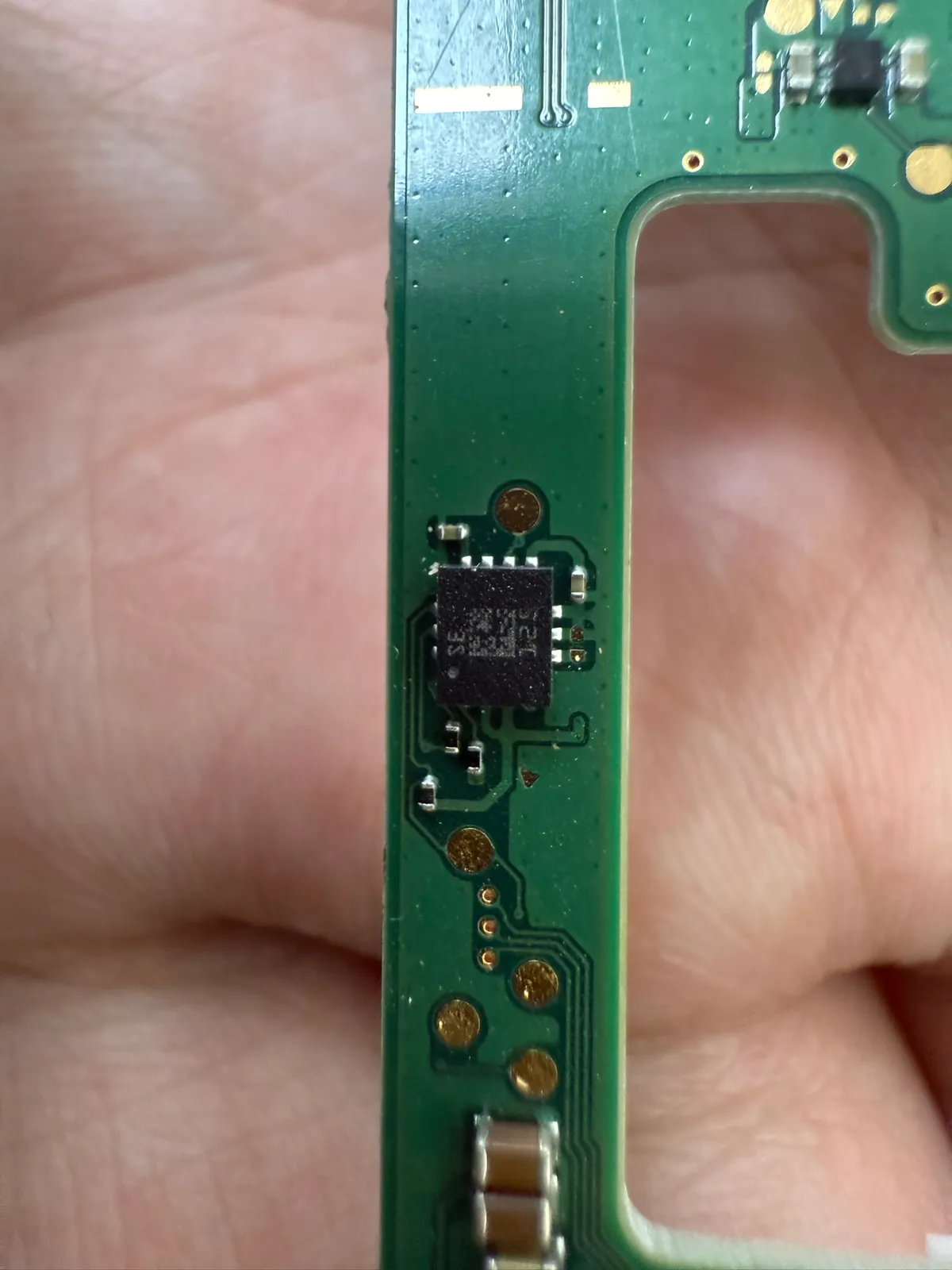

陀螺儀晶片
絲印 SE
- 步驟 23 / 共 27

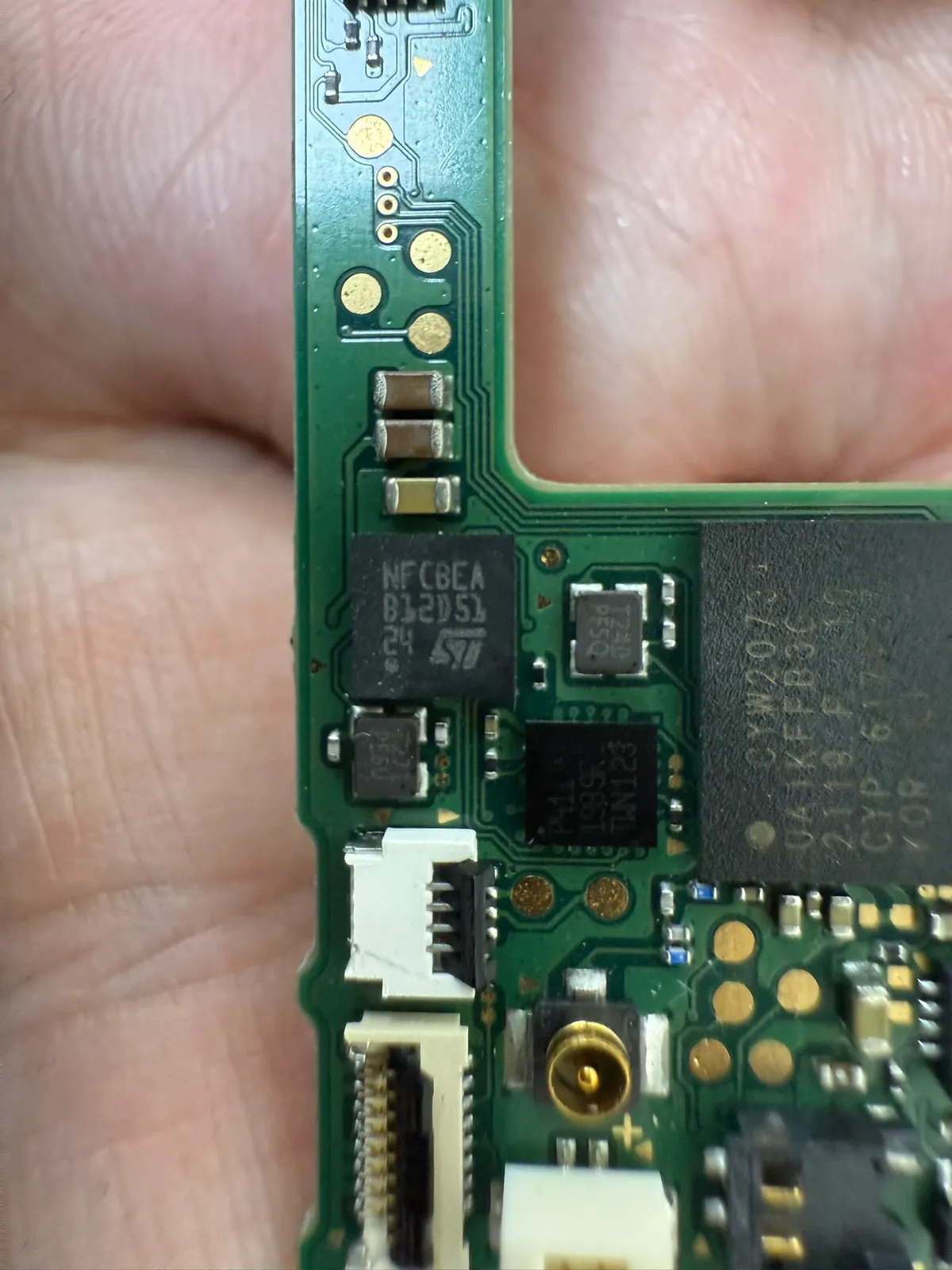

NFC 晶片
型號：STMicroelectronics（意法半導體） 型號：NFCBEA
- 步驟 24 / 共 27

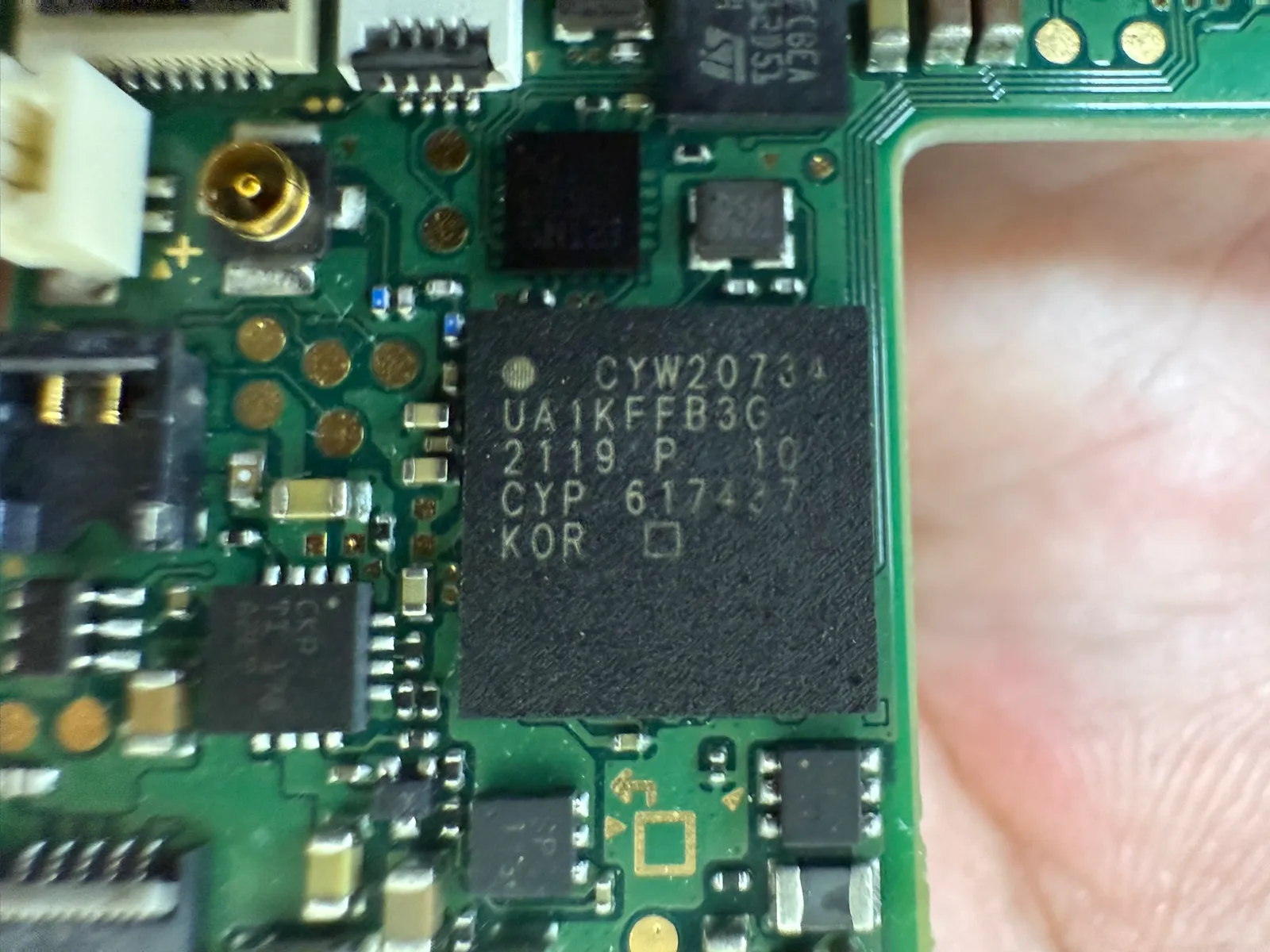

主控晶片
製造商：Cypress 賽普拉斯半導體 型號：CYW20734
- 步驟 25 / 共 27

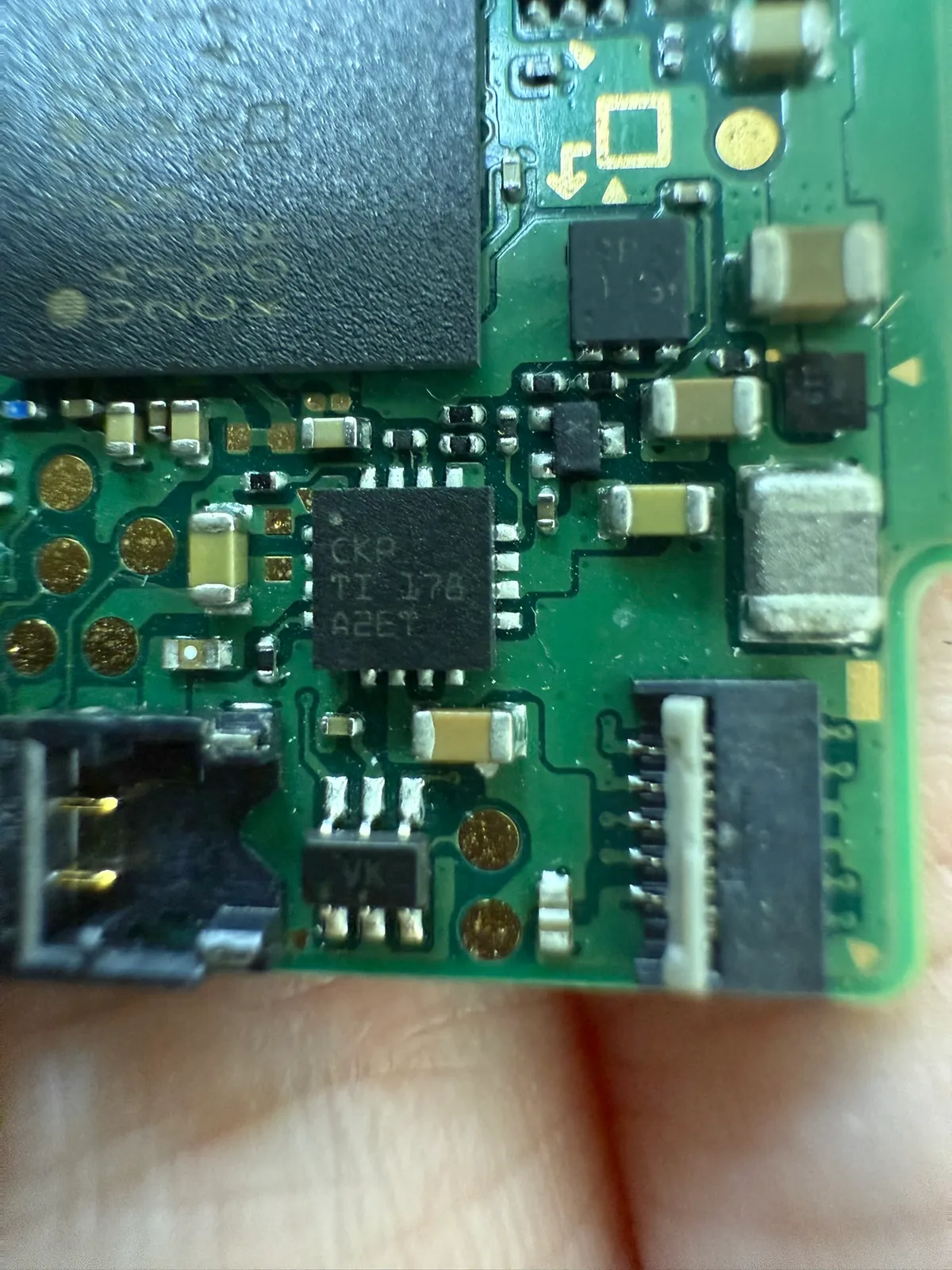

充電管理 晶片
製造商：Texas Instruments (德州儀器) 型號：BQ24072
- 步驟 26 / 共 27

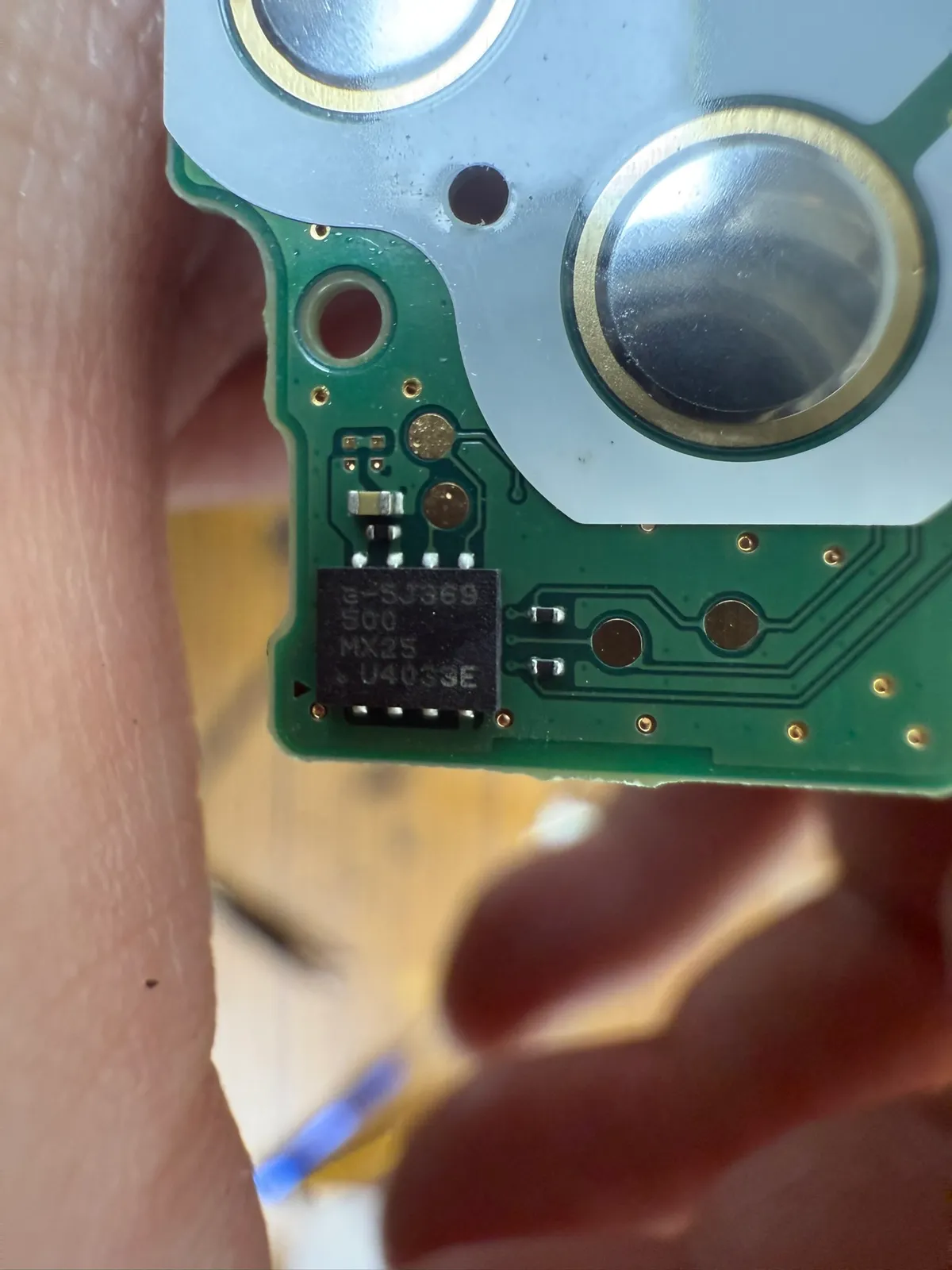

NOR 快閃記憶體
製造商：Macronix (旺宏電子) 型號：MX25U4033E
- 步驟 27 / 共 27

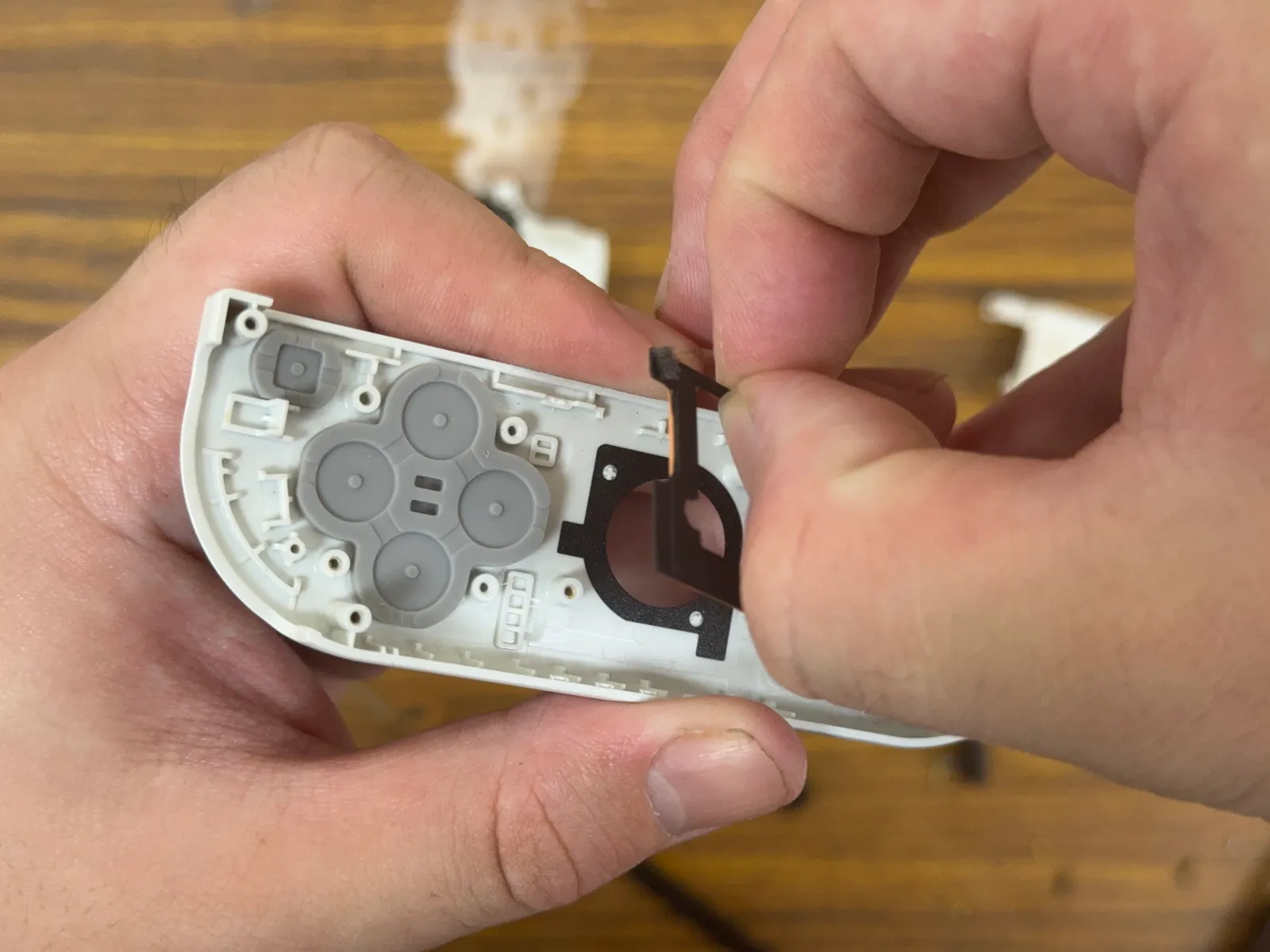

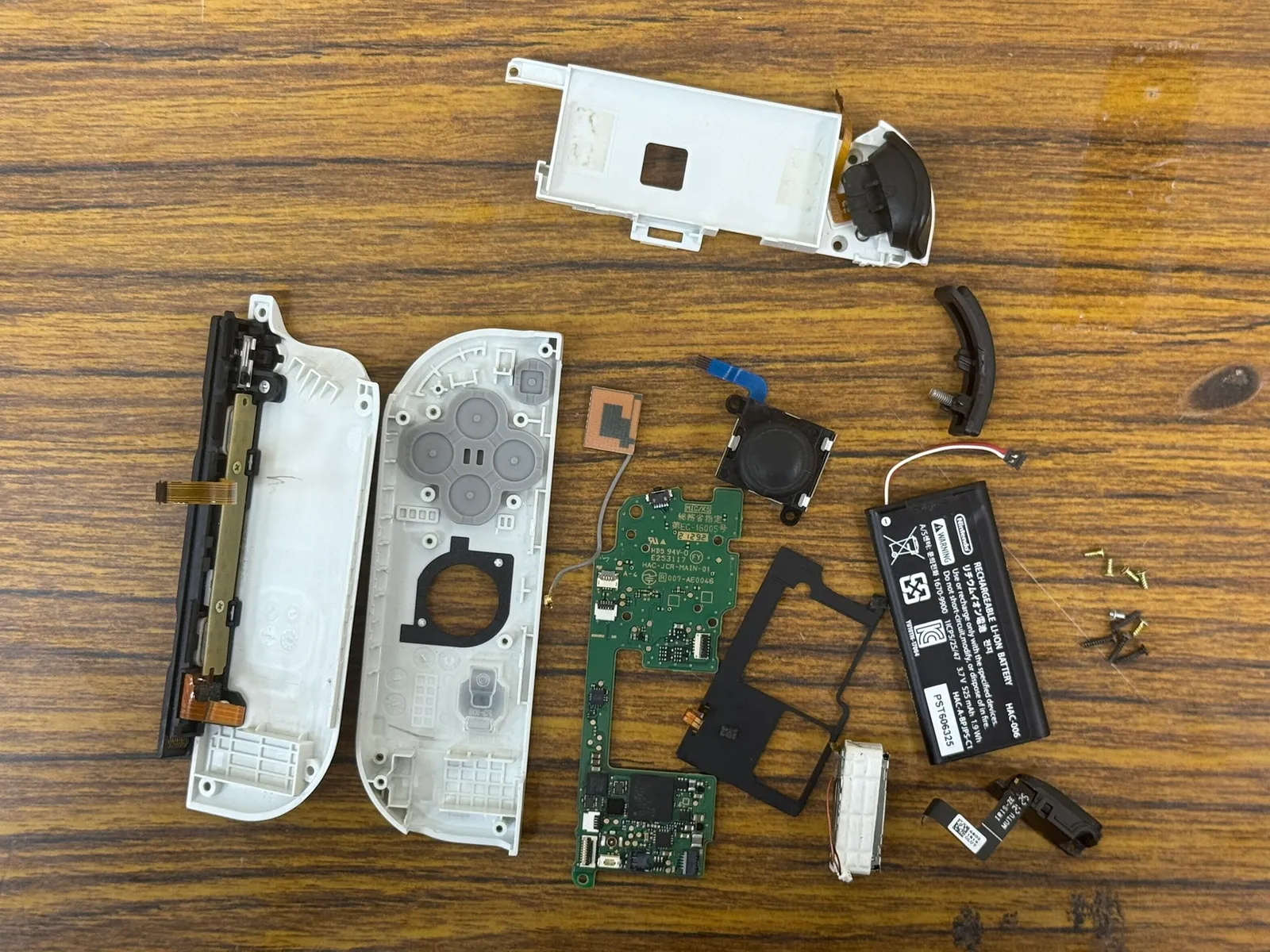

完整拆解
