JoyCon 右手控制器 更換滑軌卡扣

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 16

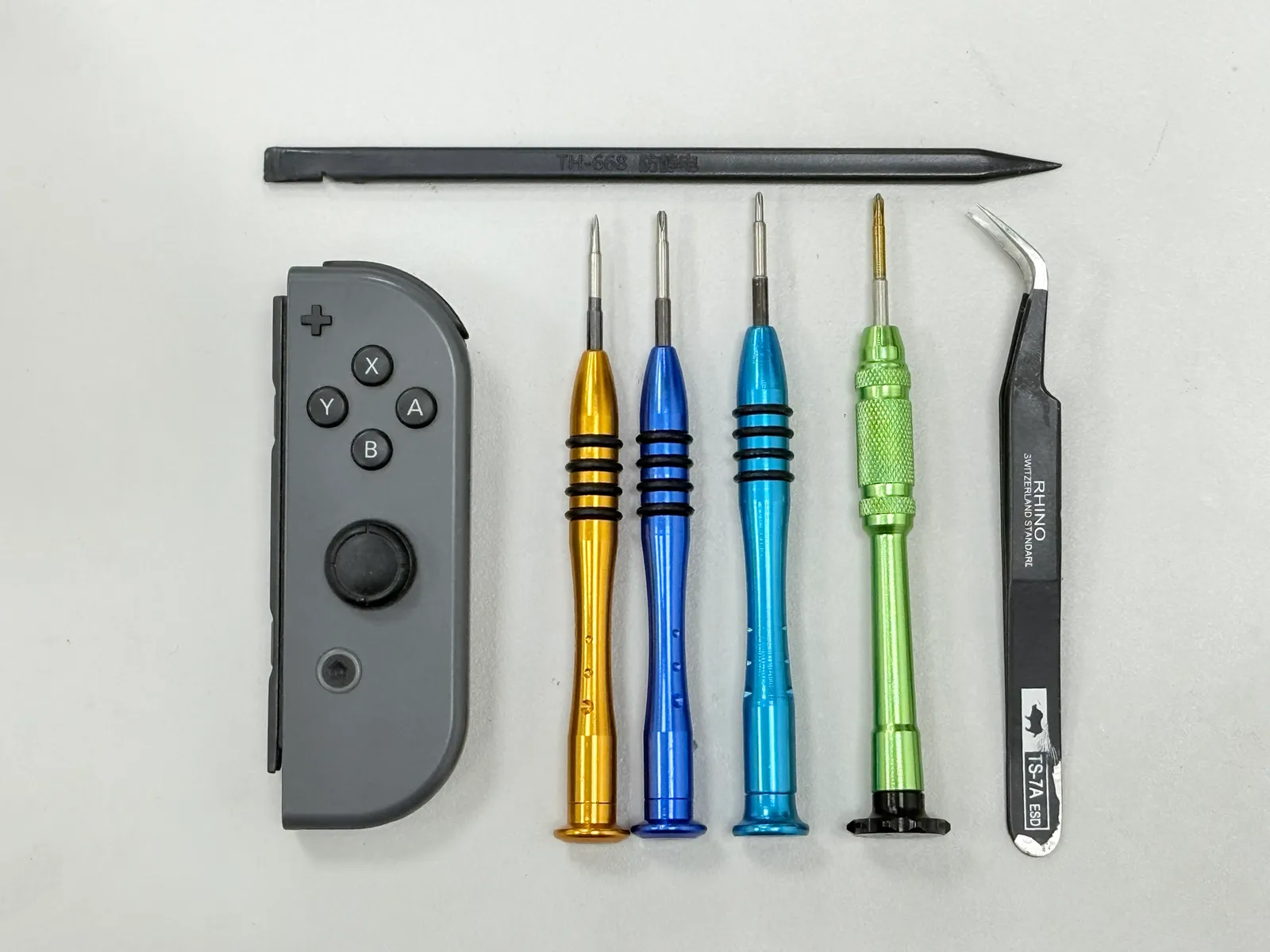

   步驟 1



2. 步驟 2 / 共 16

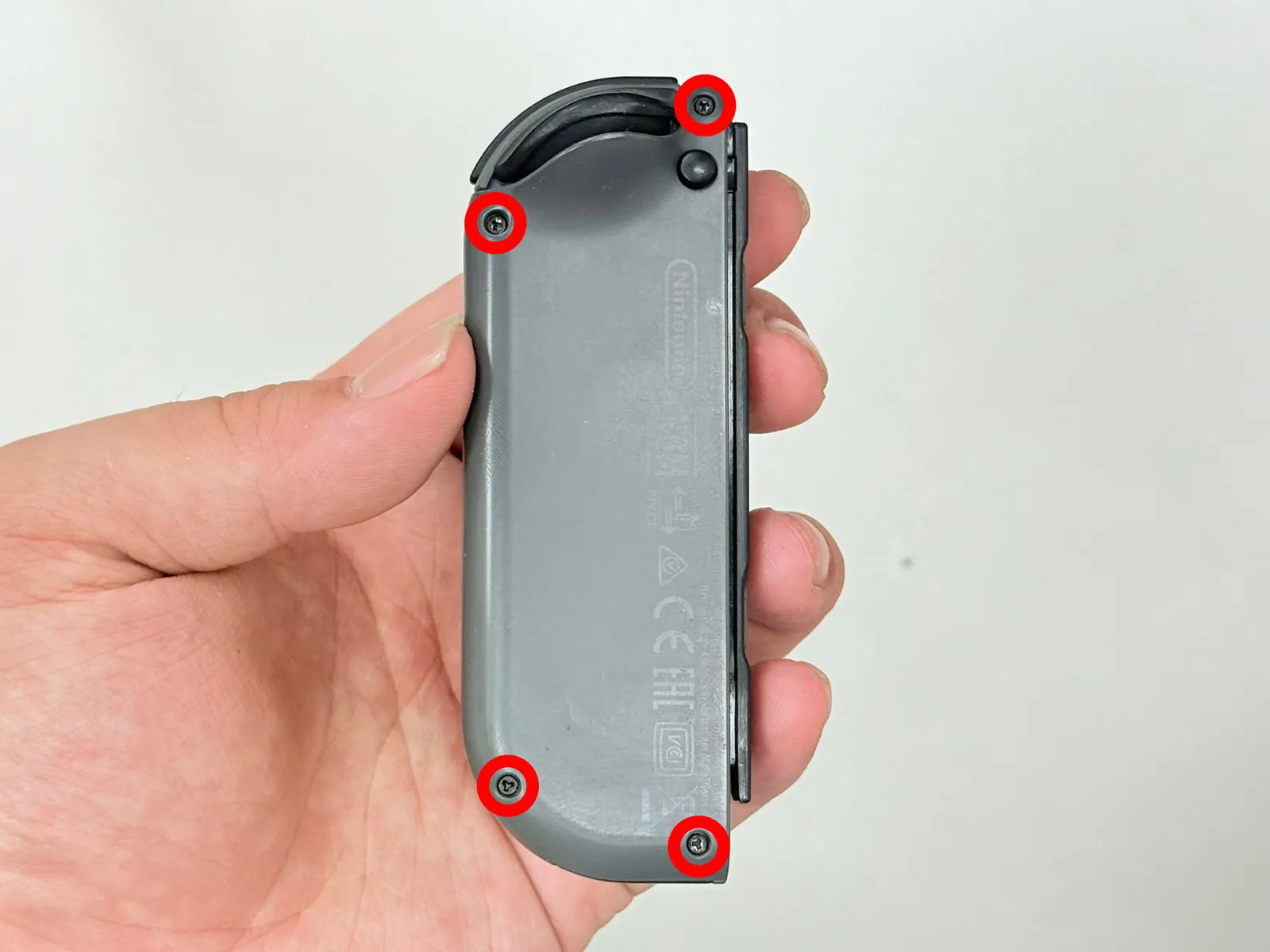

   ⚠️卸掉 4顆Y字螺絲

   用Y字1.5 (Y00)或Y字2.0(Y0) 轉的時候要確認螺絲有轉動。(Y字螺絲很容易崩牙 所以要注意)

   1

   2

3. 步驟 3 / 共 16

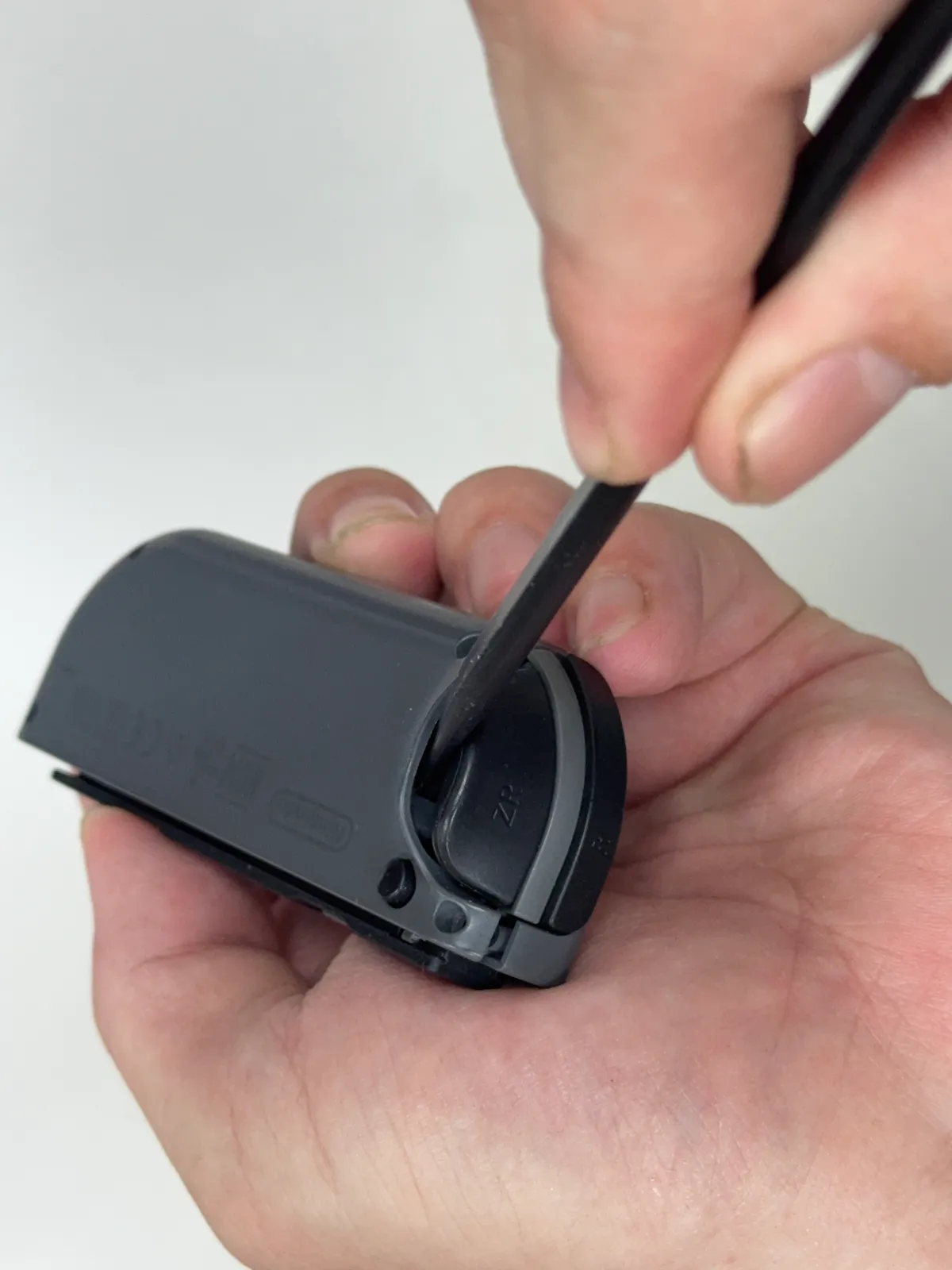

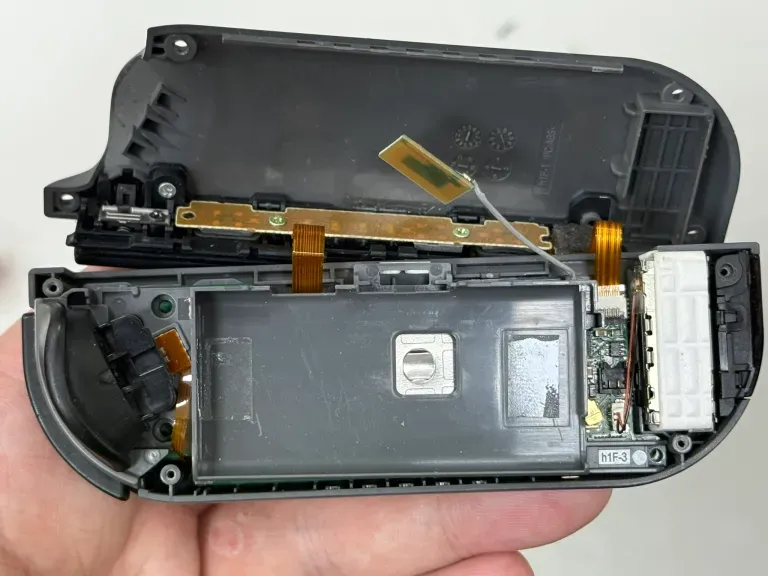

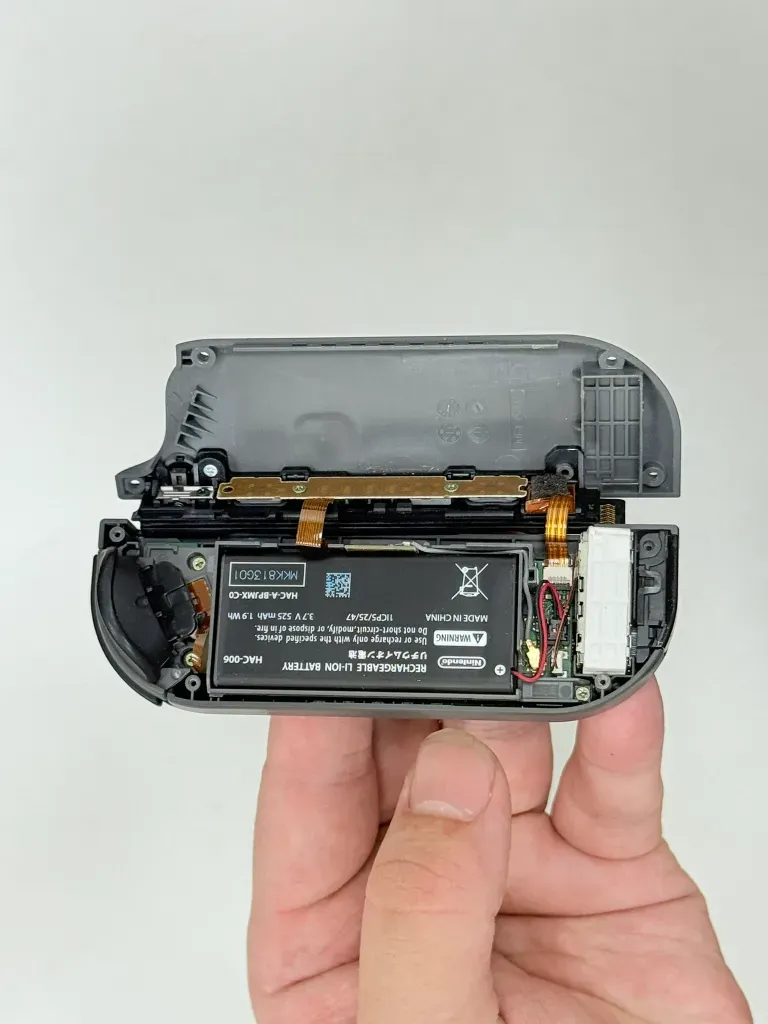

   拆開外殼

   翹棒插入ZR的位置撬開 然後像翻書一樣打開。

   1

   2

4. 步驟 4 / 共 16

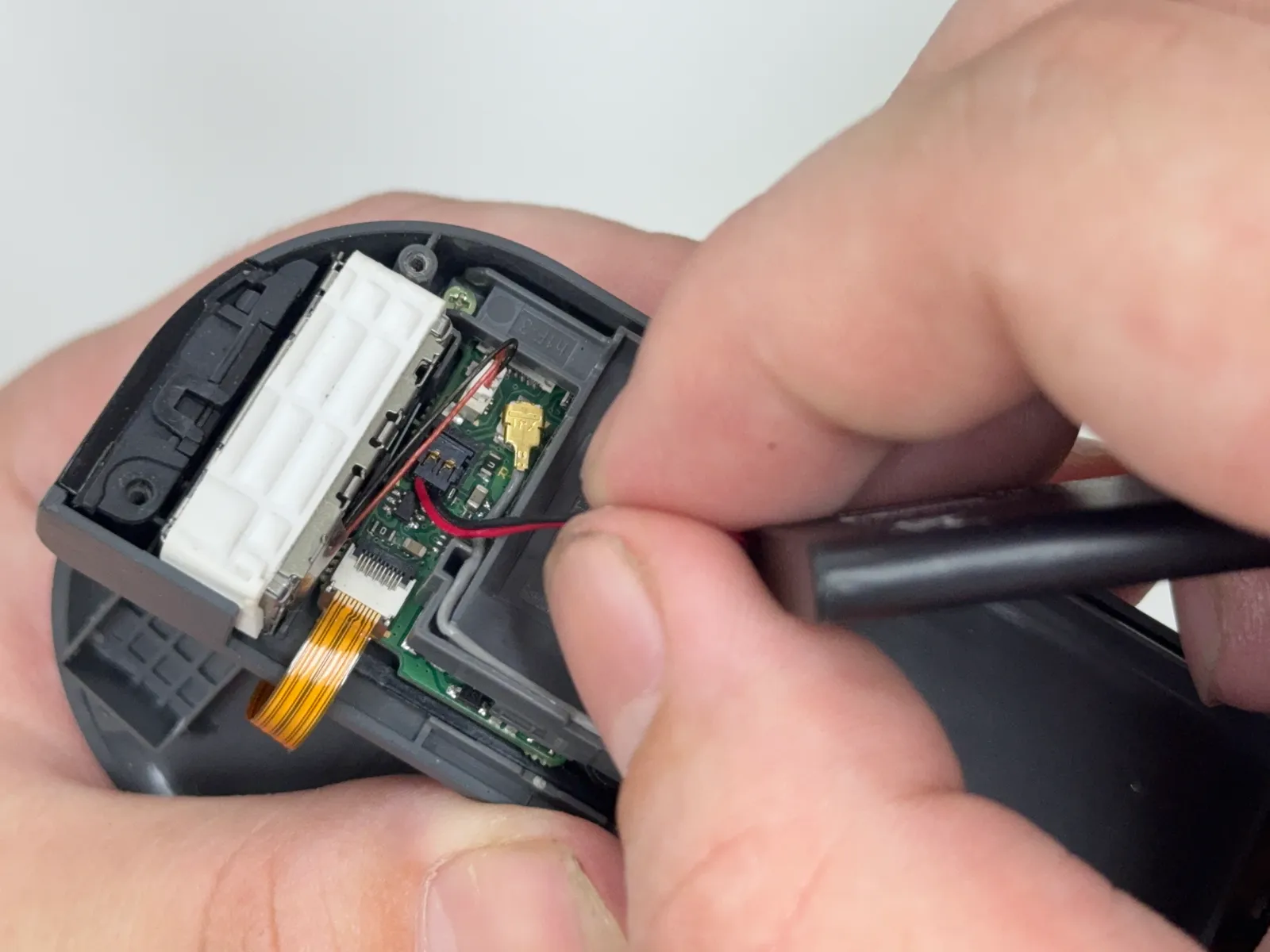

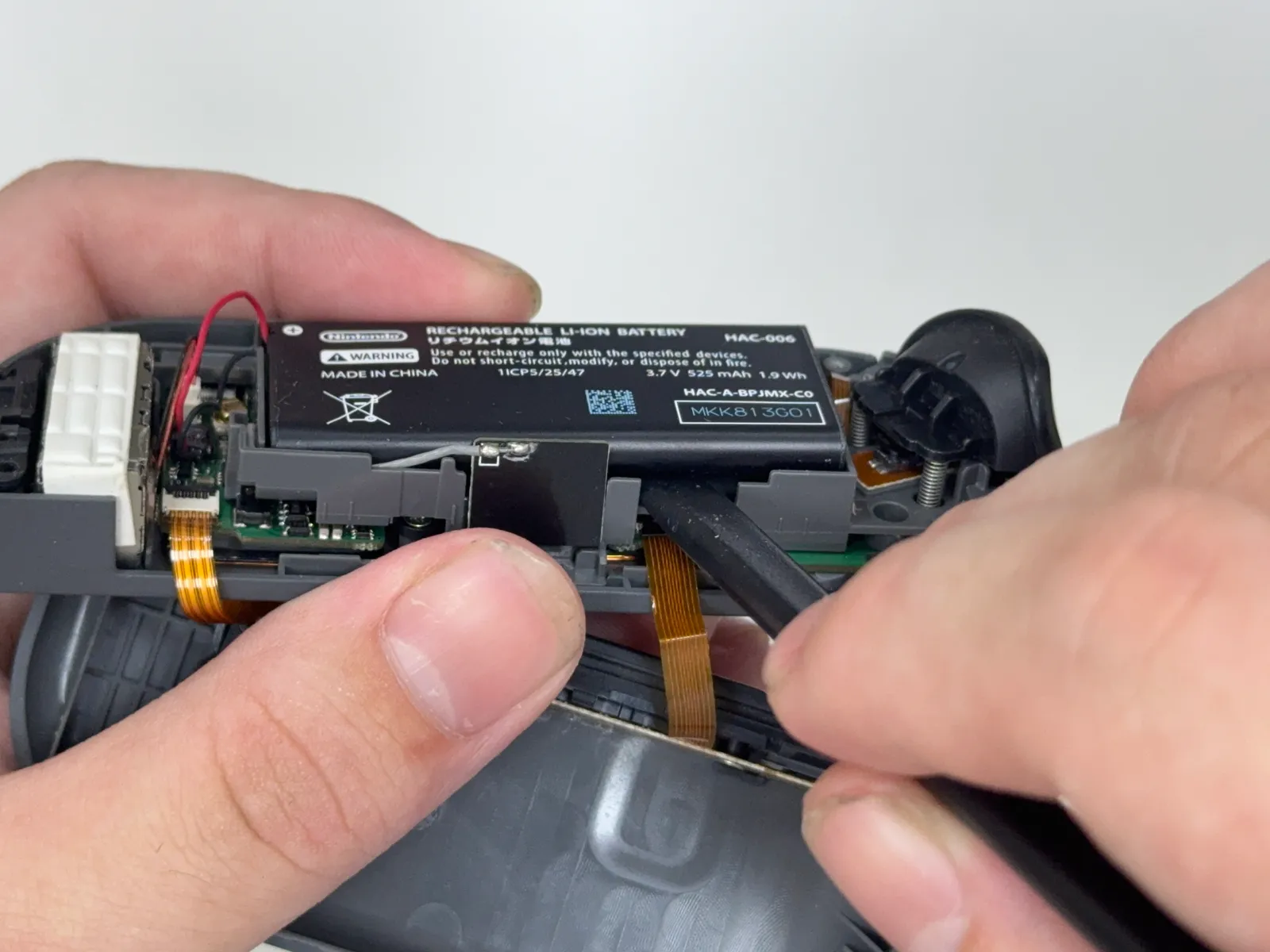

   取下電池

   用翹棒(平頭那一面)插入電池的底部然後把電池翹起來(要注意 原廠出廠時 電池的底部都有黏膠 所以翹的時候要小心)



5. 步驟 5 / 共 16

   排線往上拉

   稍微出點力，就可以拔下來了。



6. 步驟 6 / 共 16

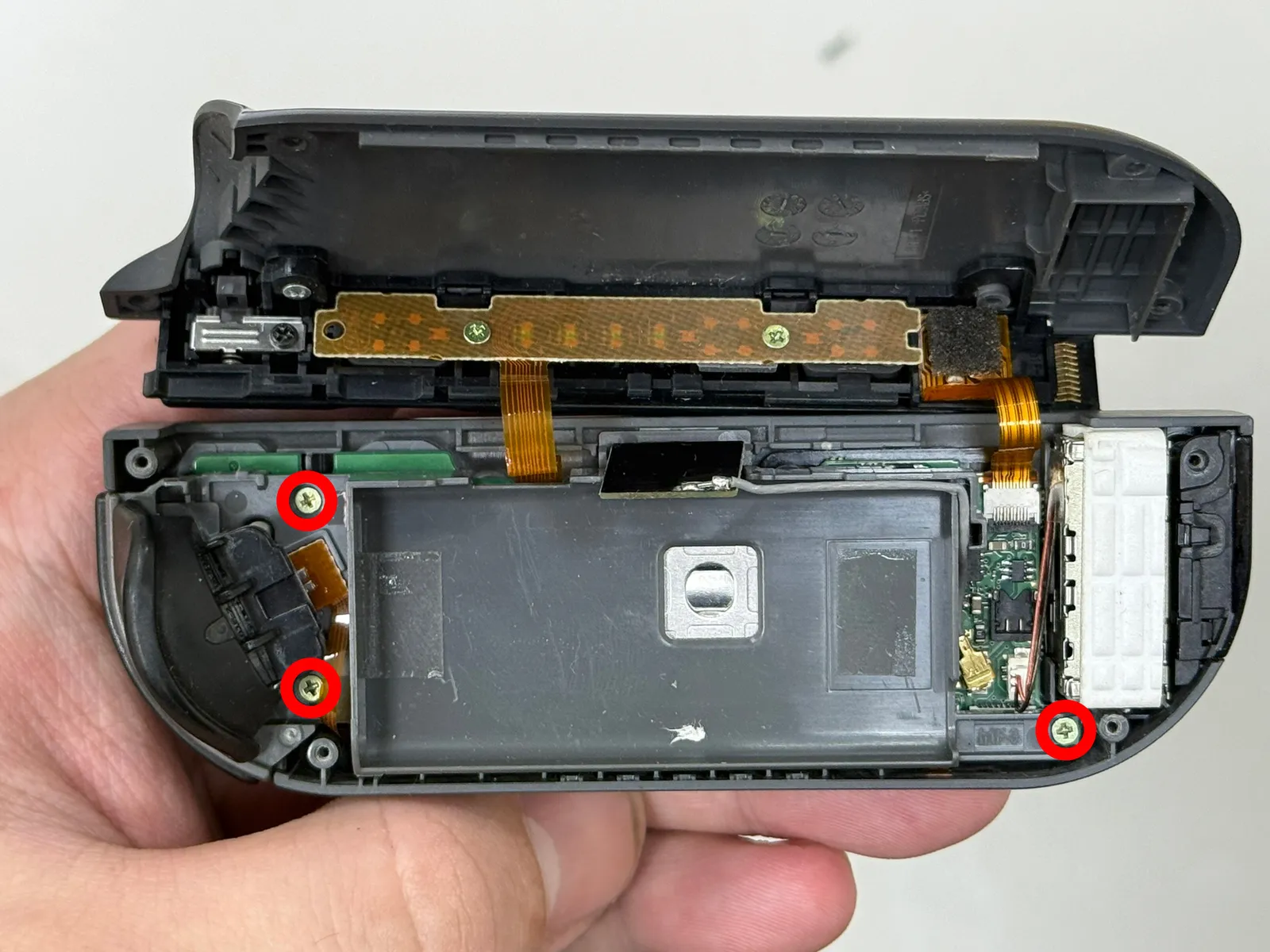

   卸掉 3顆十字螺絲

   將3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)

   1

   2

   3

   4

7. 步驟 7 / 共 16

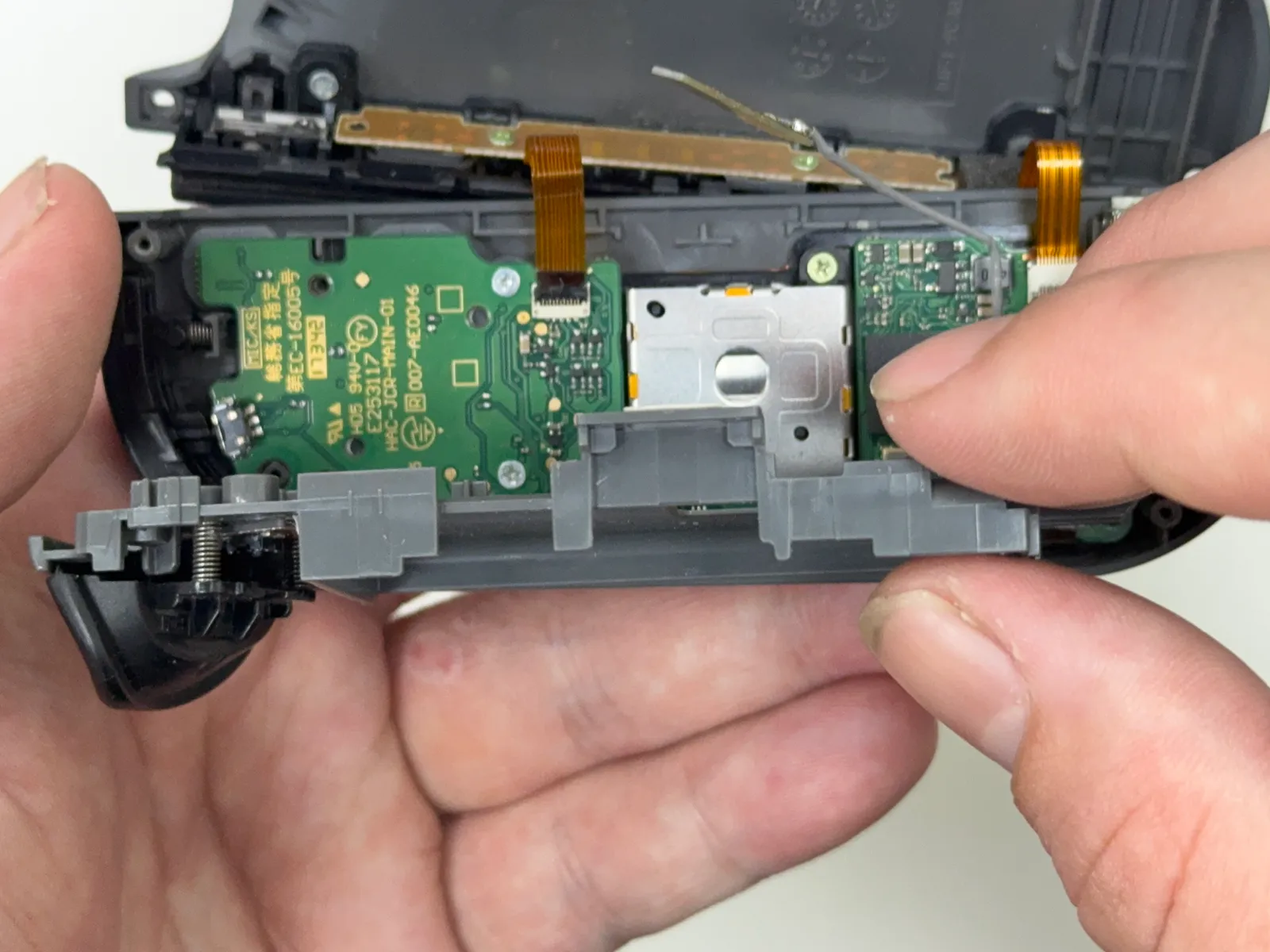

   ⚠️電池槽翻過來

   請不要大力的扯

   1

   2

8. 步驟 8 / 共 16

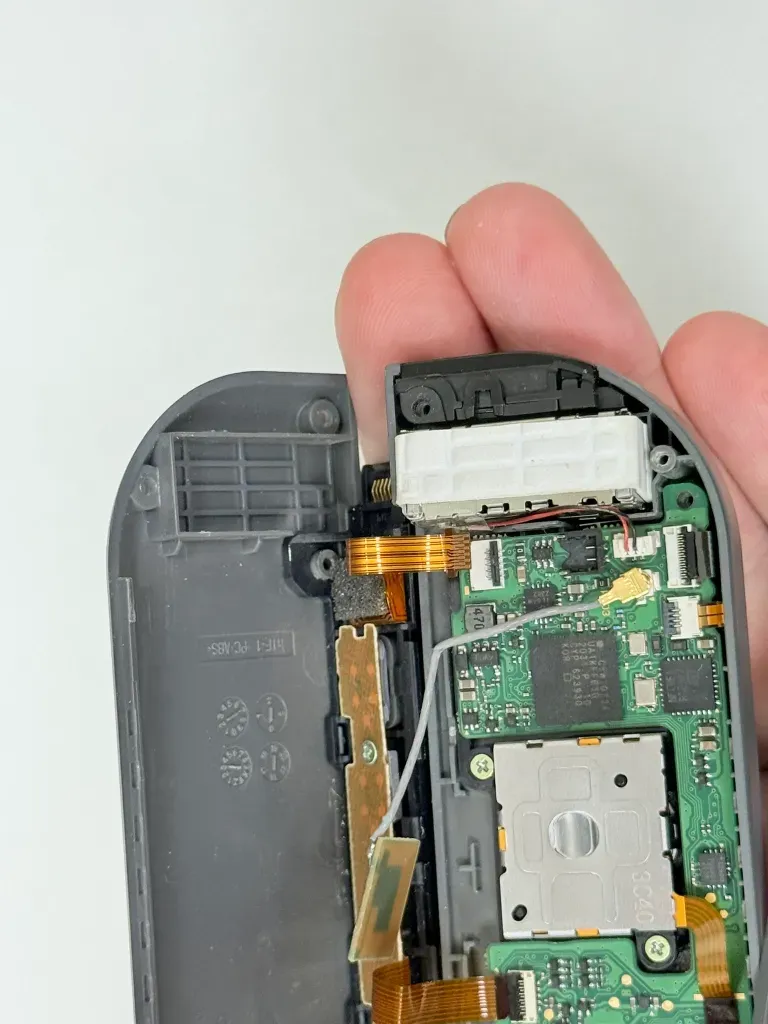

   取出排線

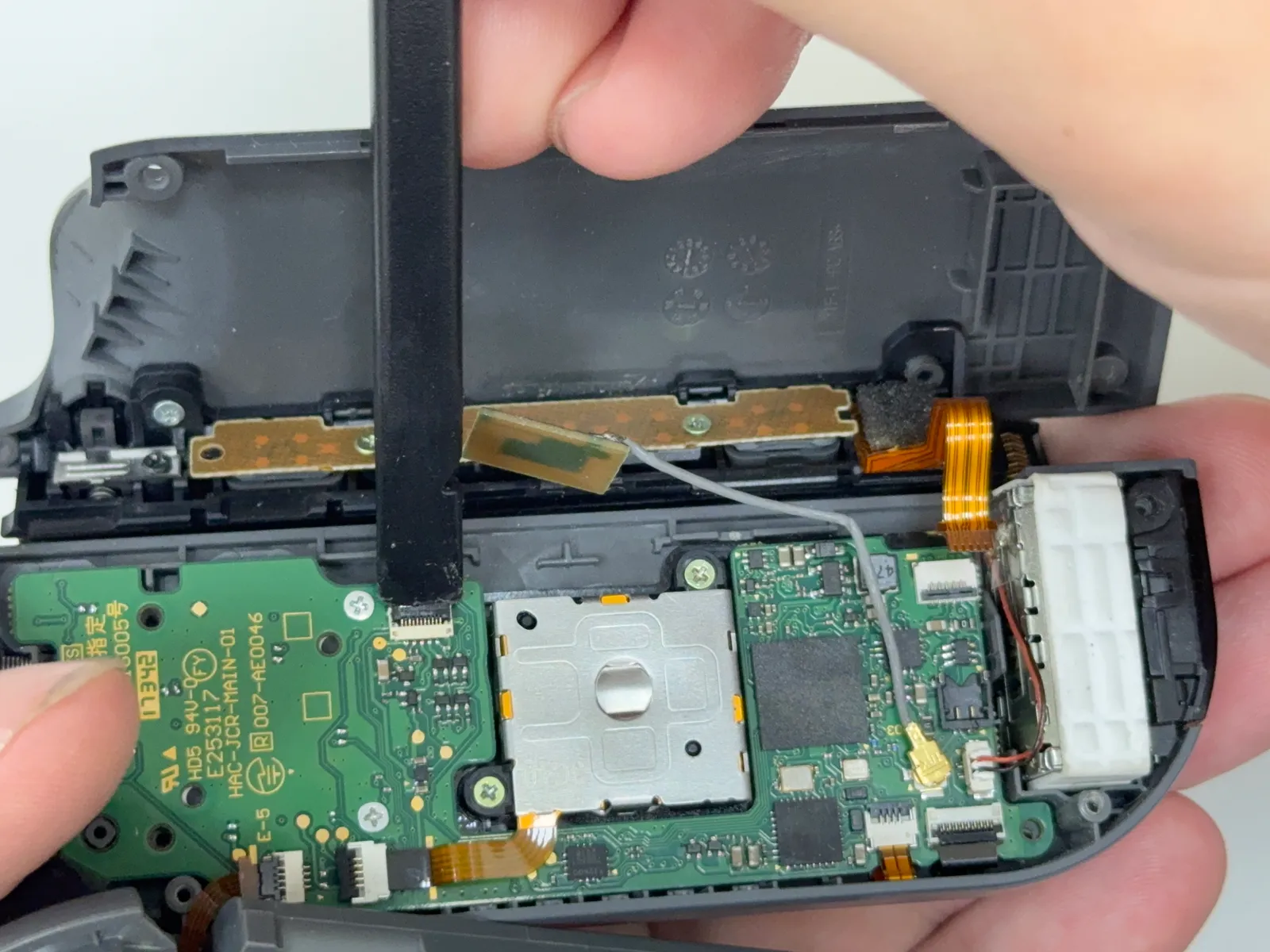

   用翹棒或鑷子(小心地把滑軌排線座的蓋子給打開)要取出滑軌排線

   1

   2

   3

9. 步驟 9 / 共 16

   取出排線

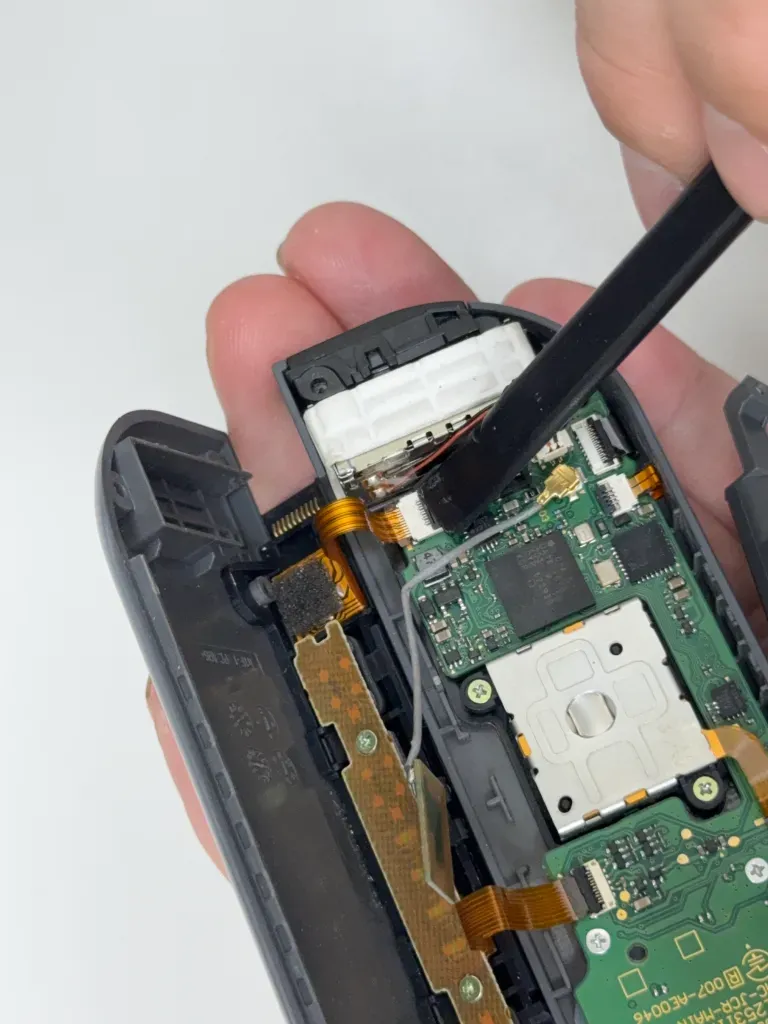

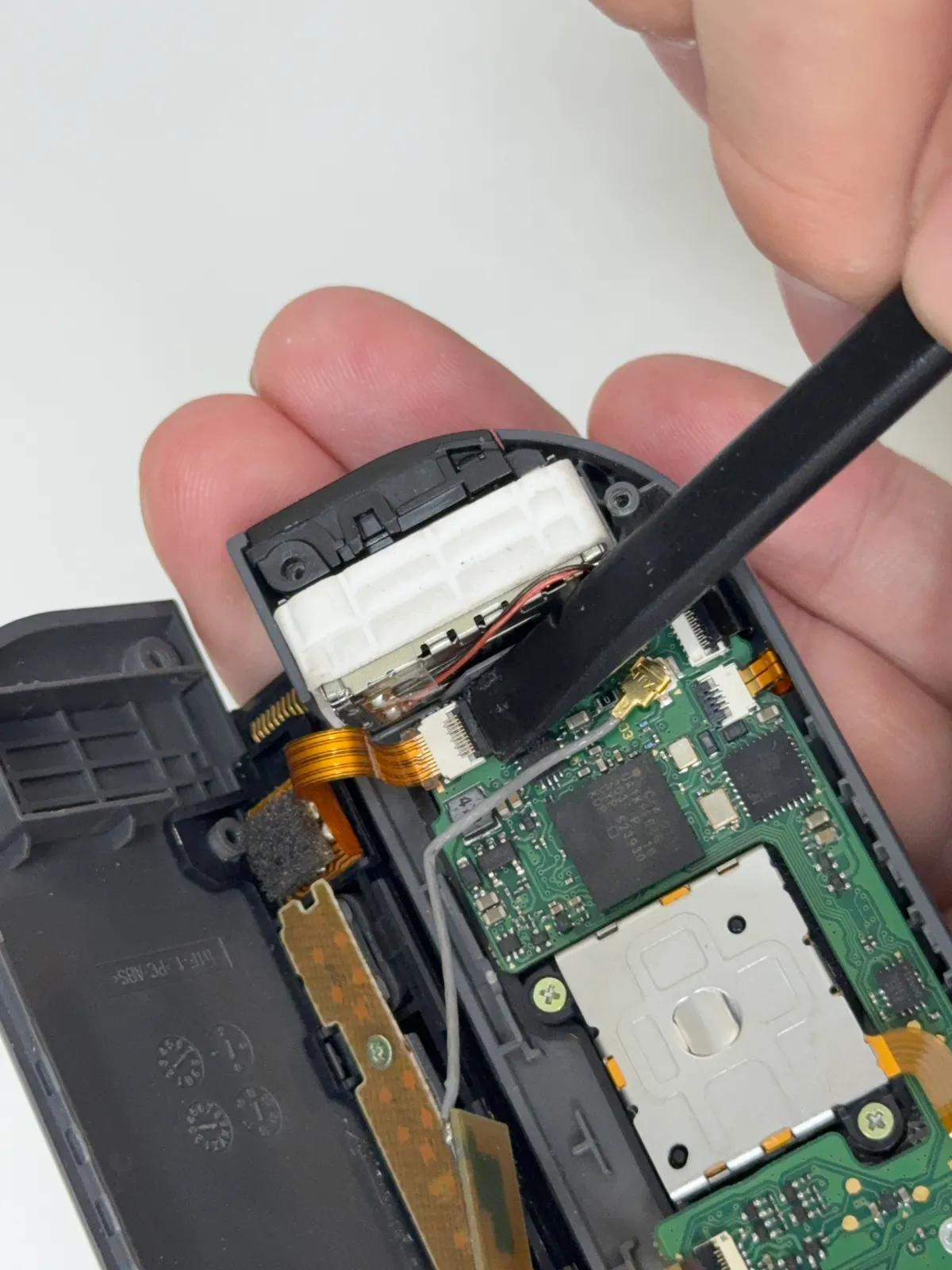

   用翹棒或鑷子(小心地把排線座的蓋子給打開)要取出排線

   1

   2

   3

10. 步驟 10 / 共 16

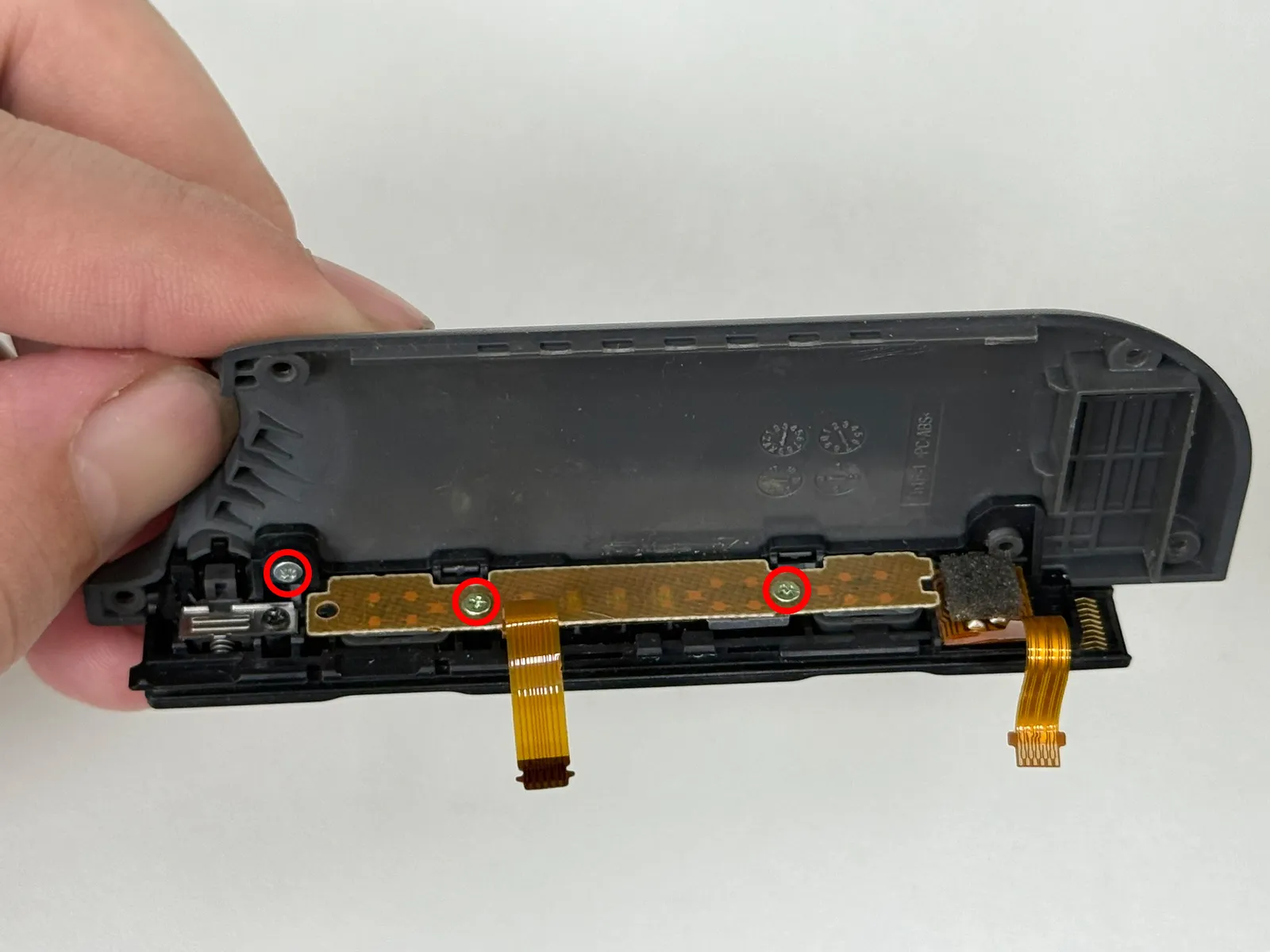

    卸掉 3顆十字螺絲

    將3顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)



11. 步驟 11 / 共 16

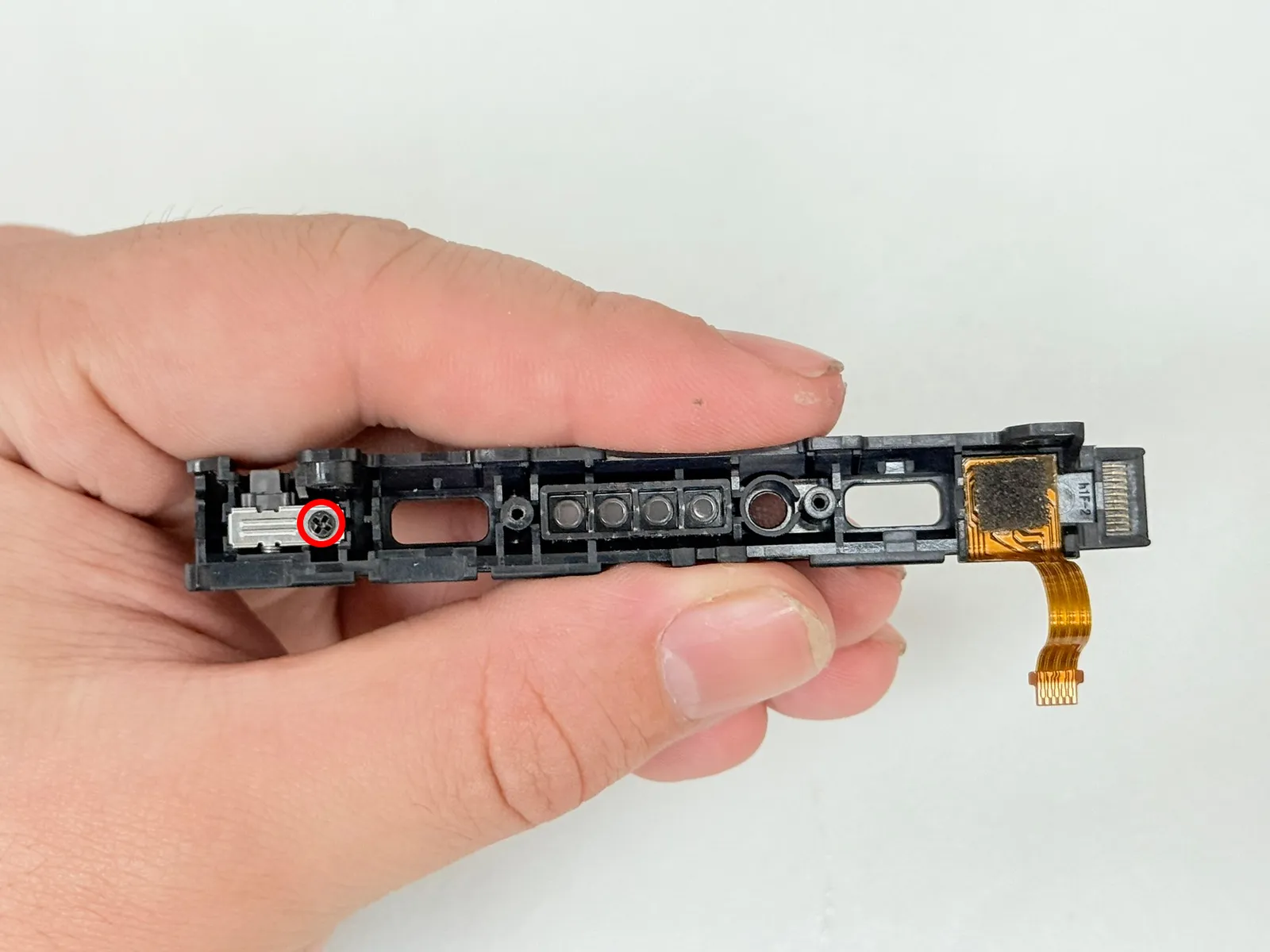

    卸掉 1顆十字螺絲

    將1顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)

    1

    2

12. 步驟 12 / 共 16

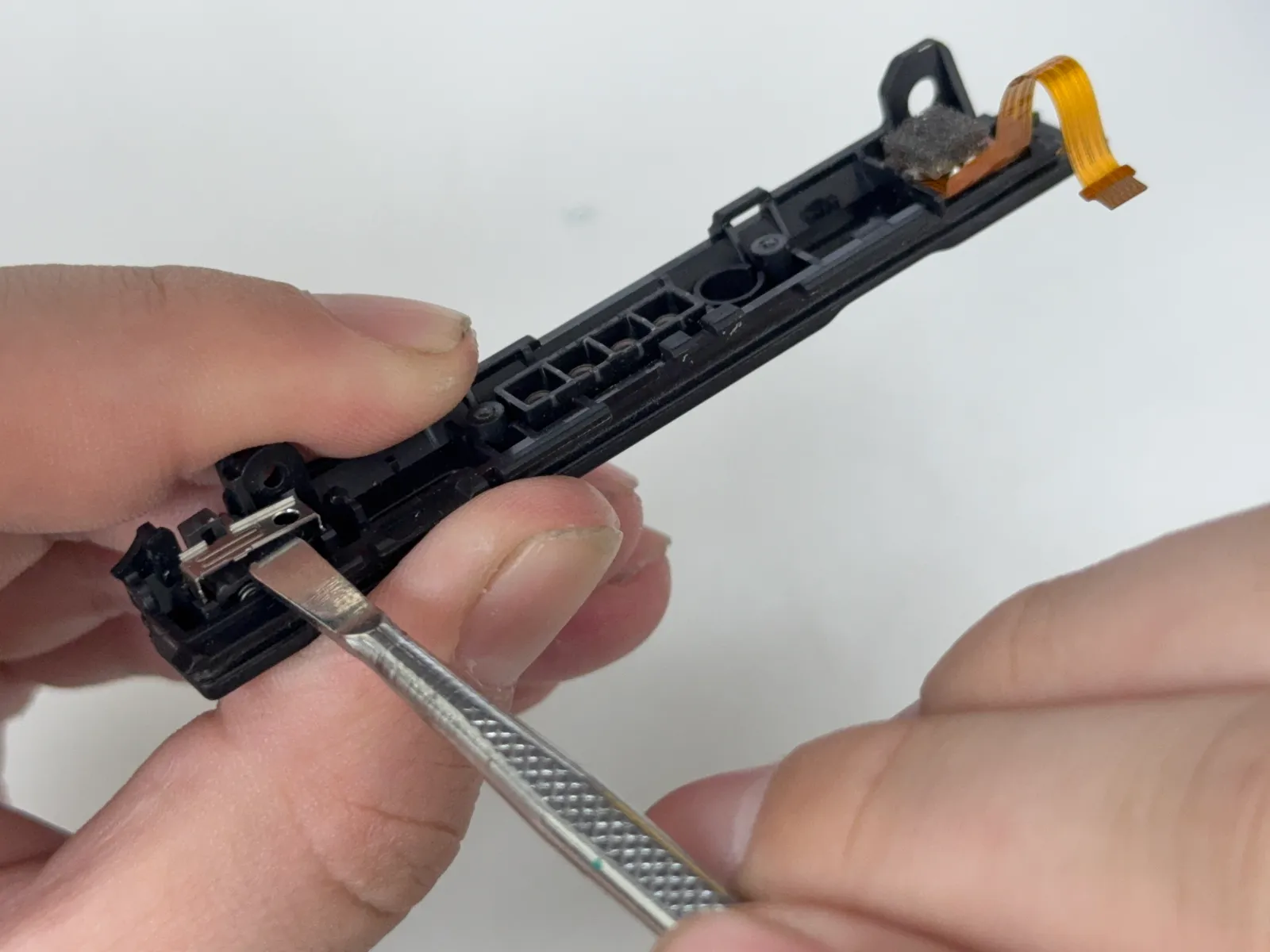

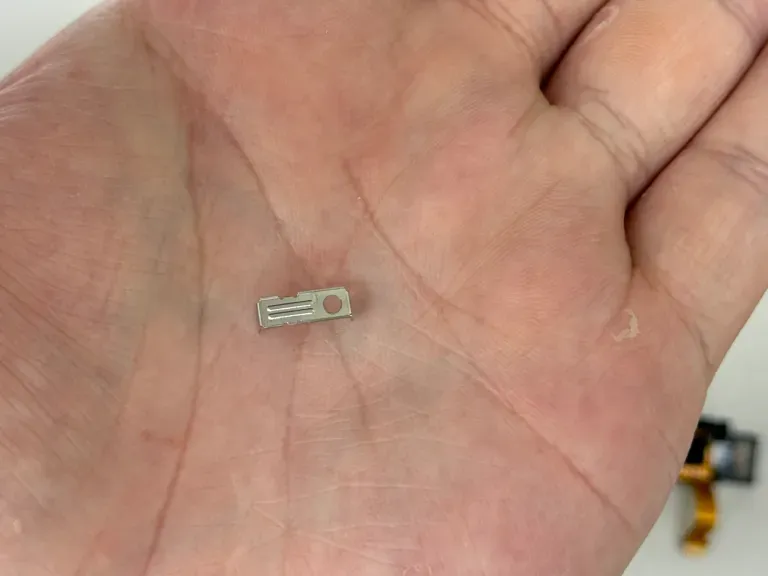

    撬開鐵片

    用金屬翹棒(用平頭的部分)插入 鐵片的縫隙處，然後將鐵片抬起來(慢慢出力抬起來)。 這邊不要用鑷子 因為鐵片做的很薄 很容易用鑷子夾一夾 變形

    1

    2

13. 步驟 13 / 共 16

    取出卡扣

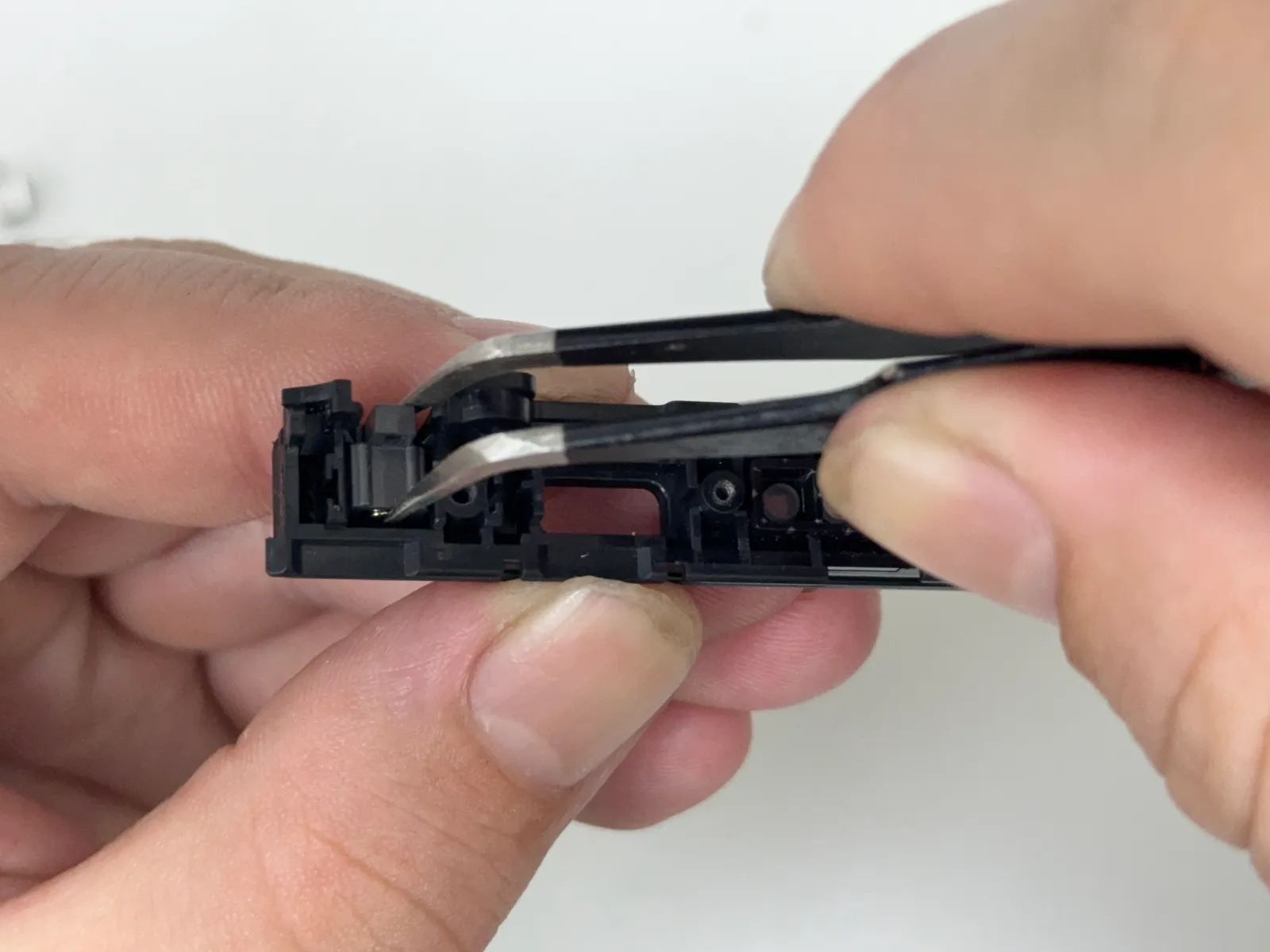

    用鑷子將 卡扣 以及 卡扣彈簧 夾起來(這邊請夾好之後，確定夾穩固) 麻煩垂直往上就可以起來了(請注意 絕對不能突然放開夾子 不然 彈簧一飛掉 就不好找了)

    1

    2

14. 步驟 14 / 共 16

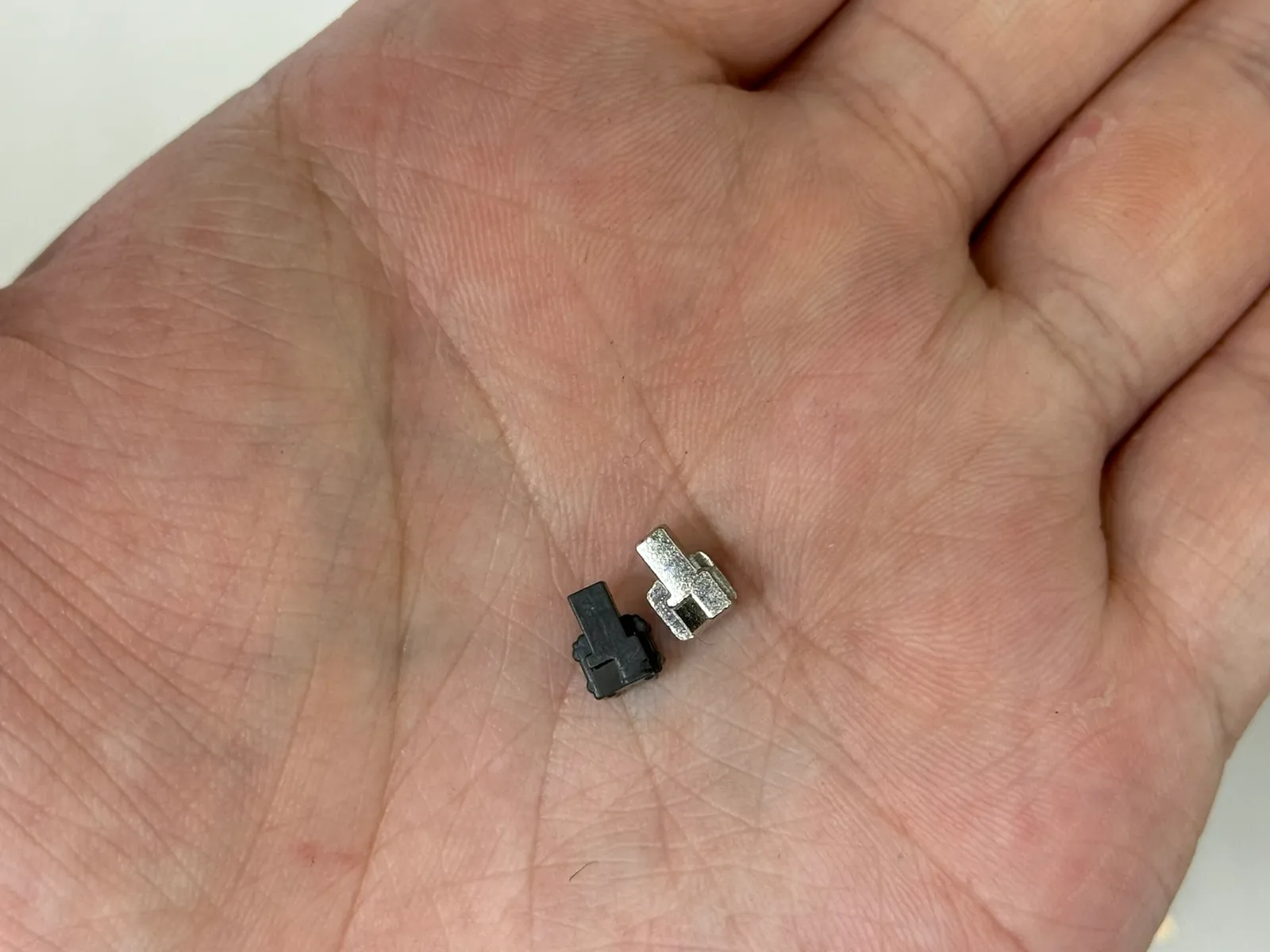

    卡扣對比

    原廠卡扣是用塑膠的，可以選擇換成用金屬的，會比較耐磨一點 也請注意 卡扣也有分左右邊 不要亂放喔！！



15. 步驟 15 / 共 16

    更換新的卡扣

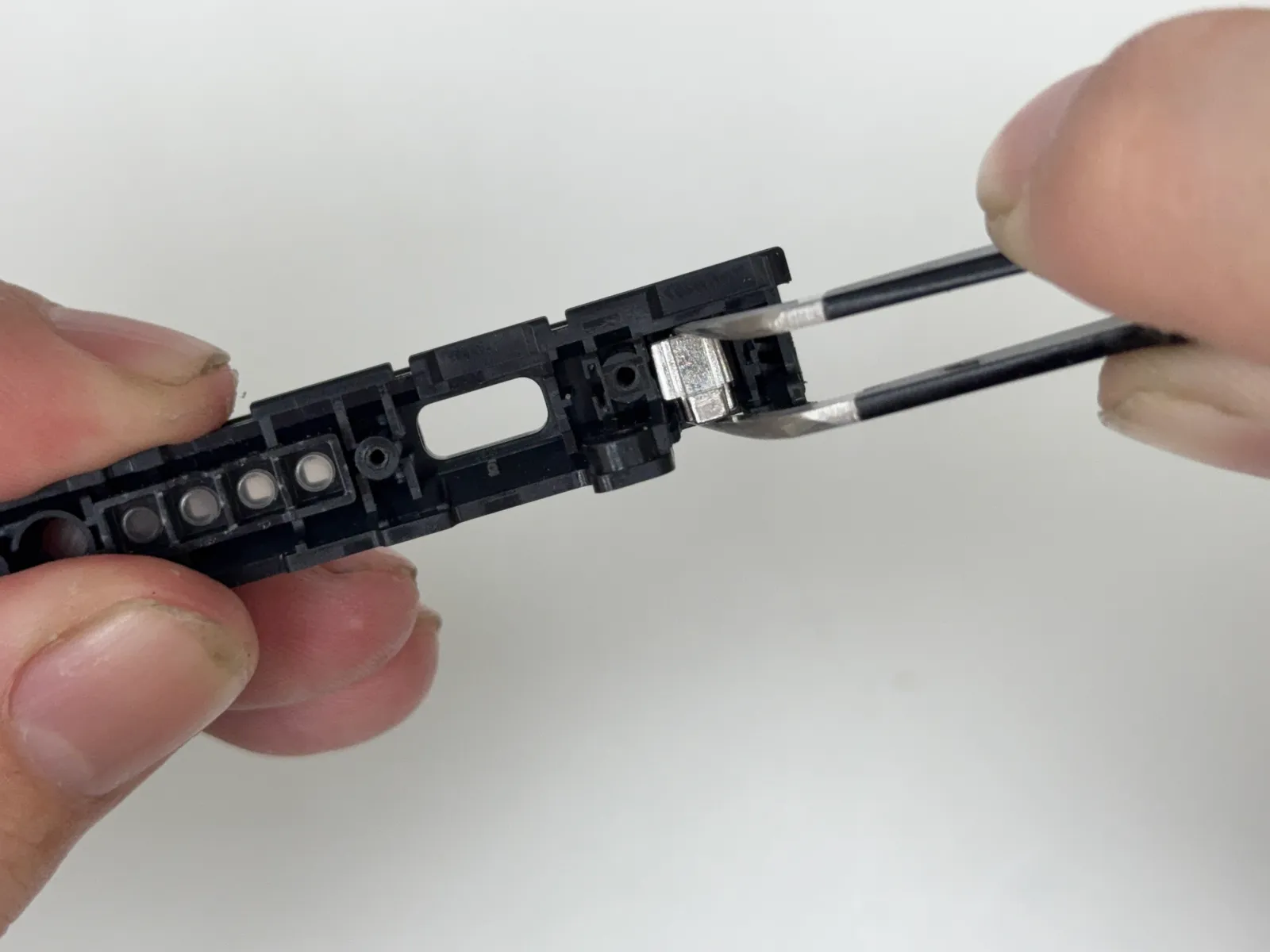

    將彈簧塞入卡扣內，將卡扣以及 卡扣彈簧 用夾子 直接垂直放入 卡扣槽位



16. 步驟 16 / 共 16

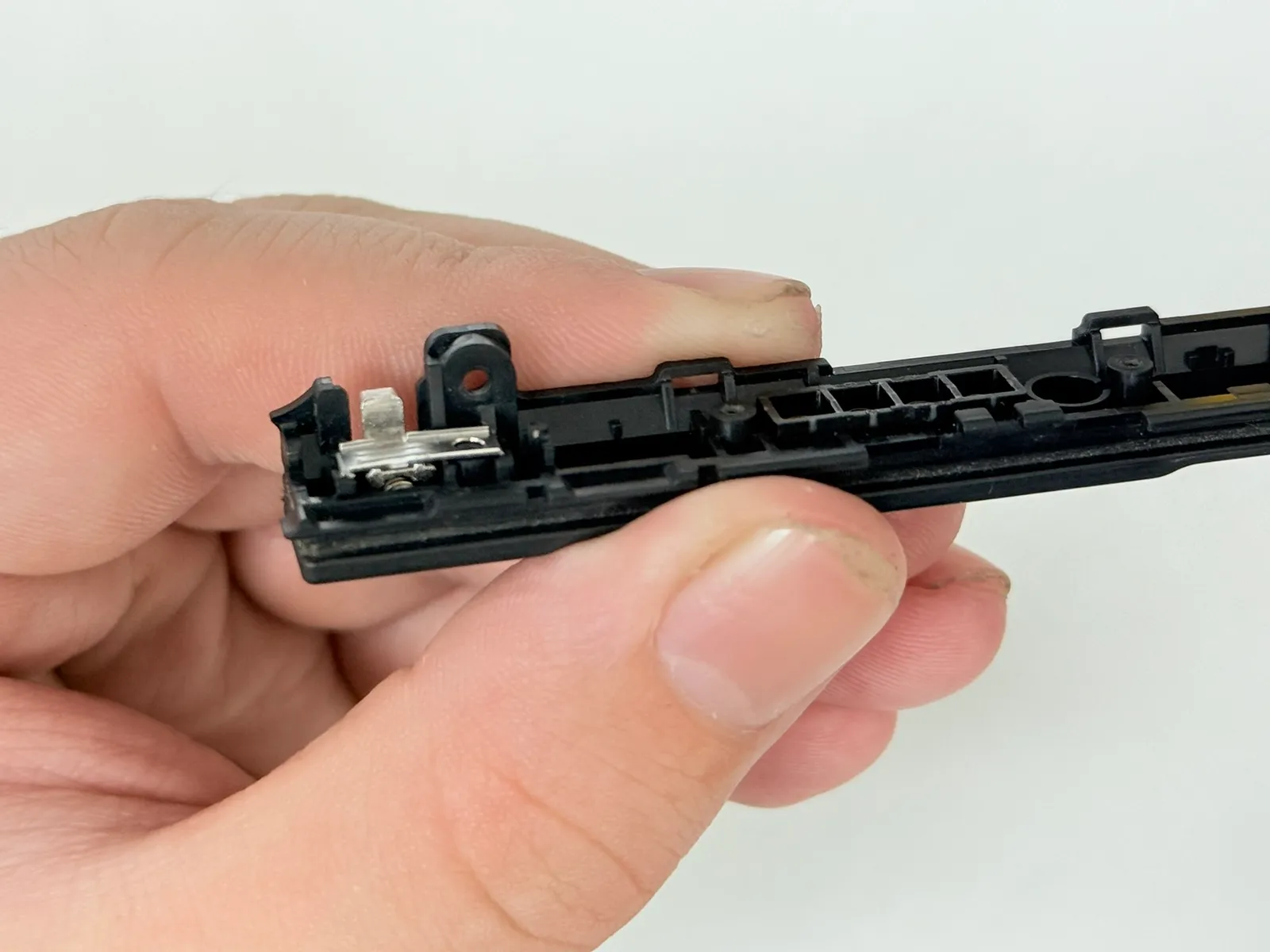

    安裝回去

    將鐵片插入卡扣槽位兩側的孔位，再用十字起子鎖上螺絲 就可以了。

    1

    2
