G PRO Wireless 無線電競滑鼠(GPW) 狗屁王 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 21

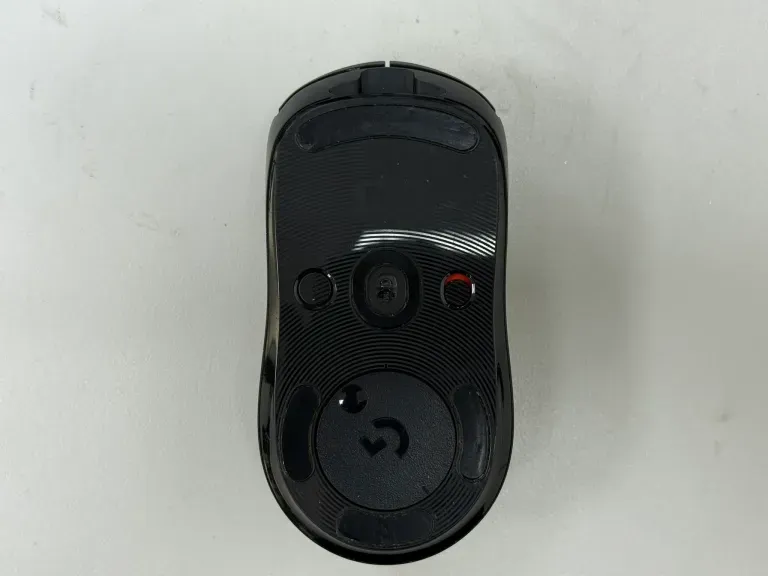

取下腳墊
用吹風機將腳墊給吹熱，膠跟滑鼠分離開
1
2
- 步驟 2 / 共 21

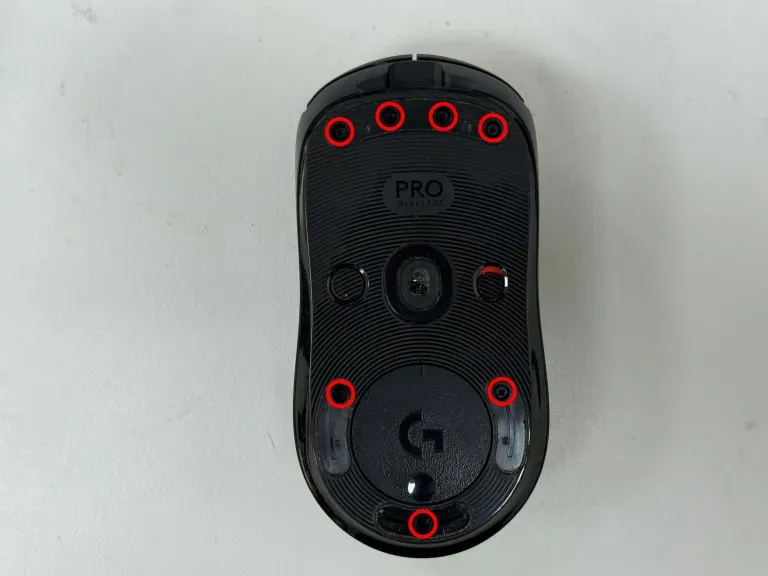

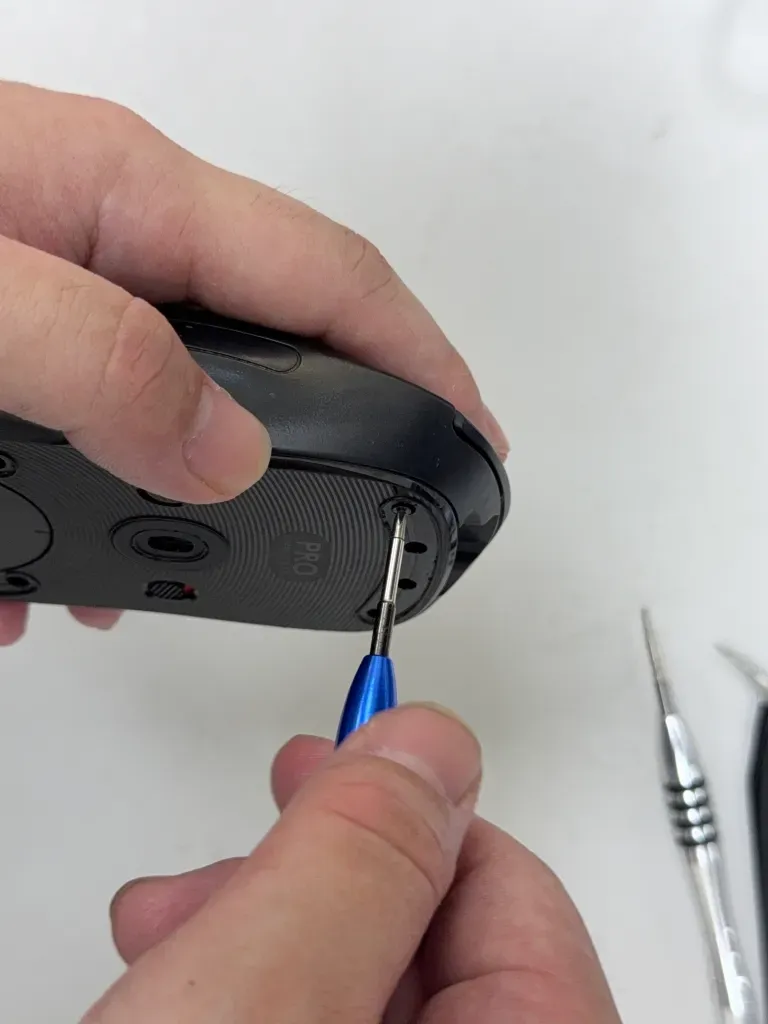

卸掉 7顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 3 / 共 21

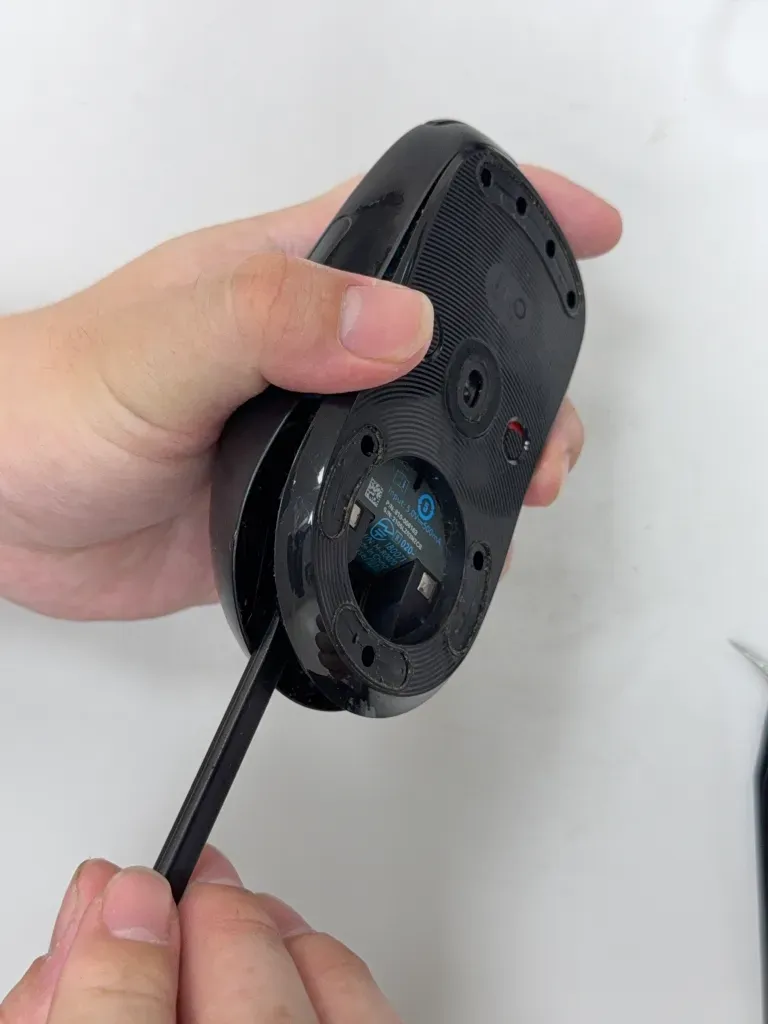

分離上下層

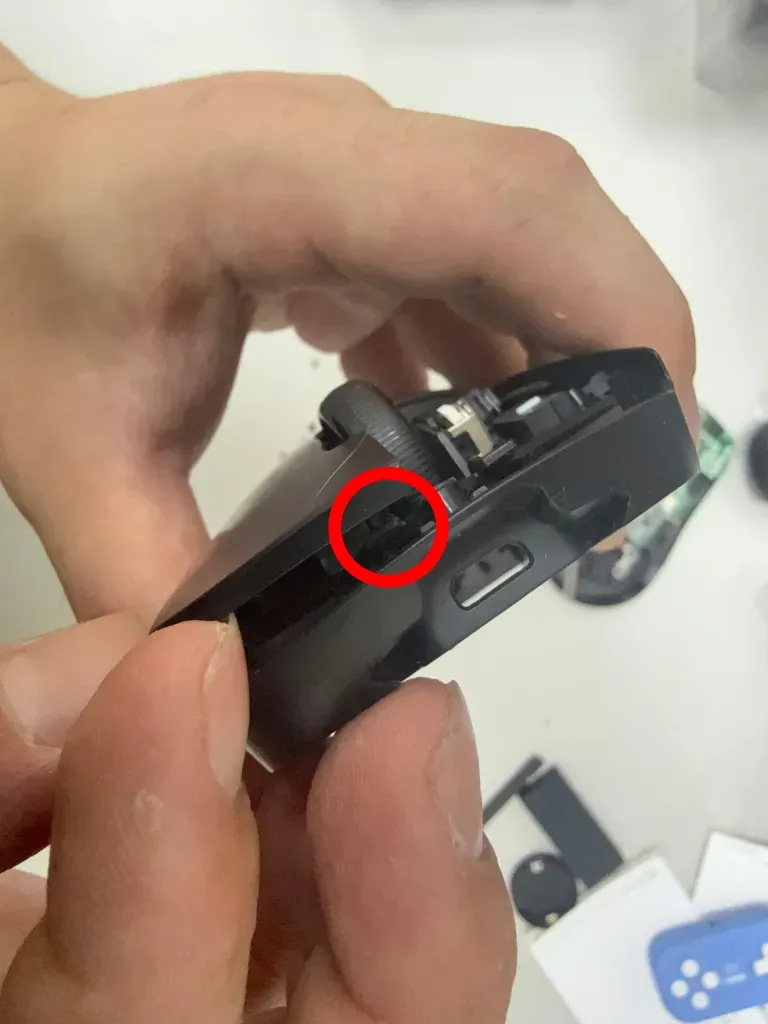

用翹棒 從底部沿著縫隙插入開殼，分離滑鼠的 上下層
1
2
- 步驟 4 / 共 21

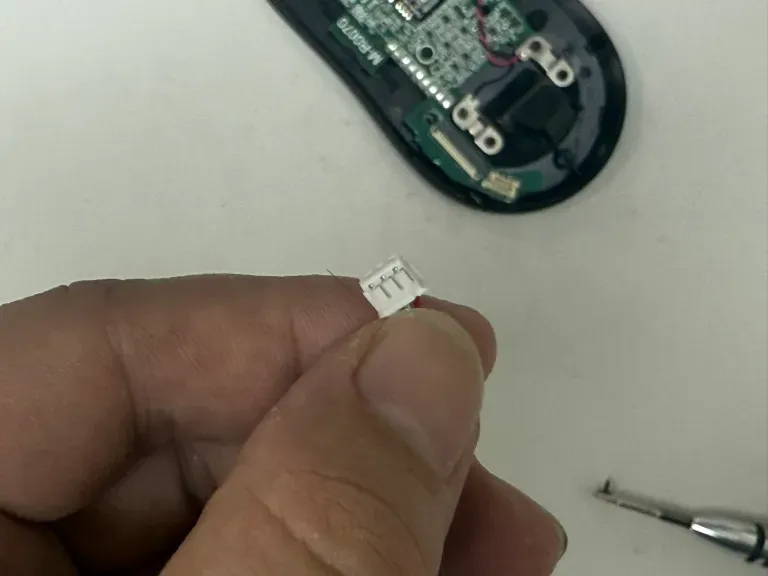

取下電池
用手 或者是 鑷子把電池的插頭拔起來
- 步驟 5 / 共 21

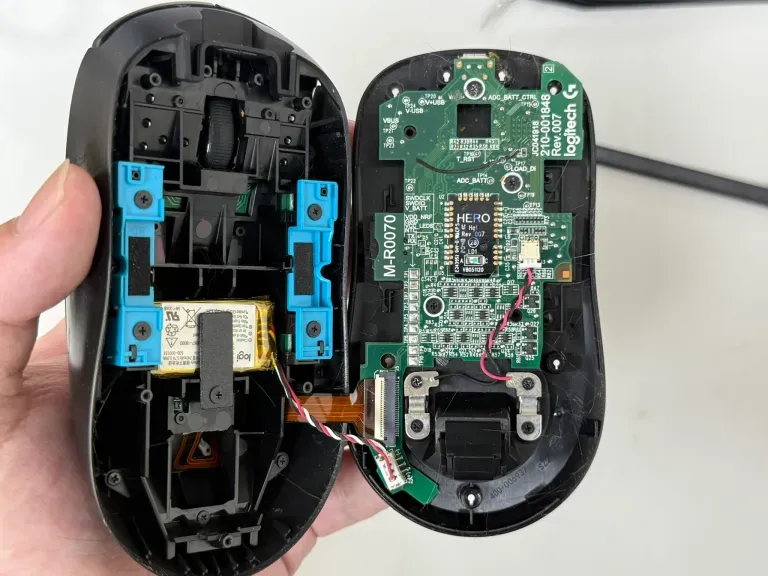

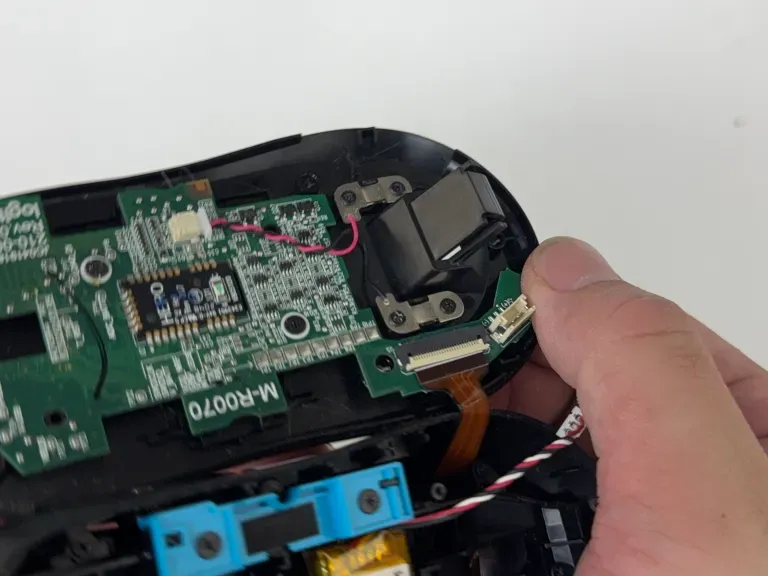

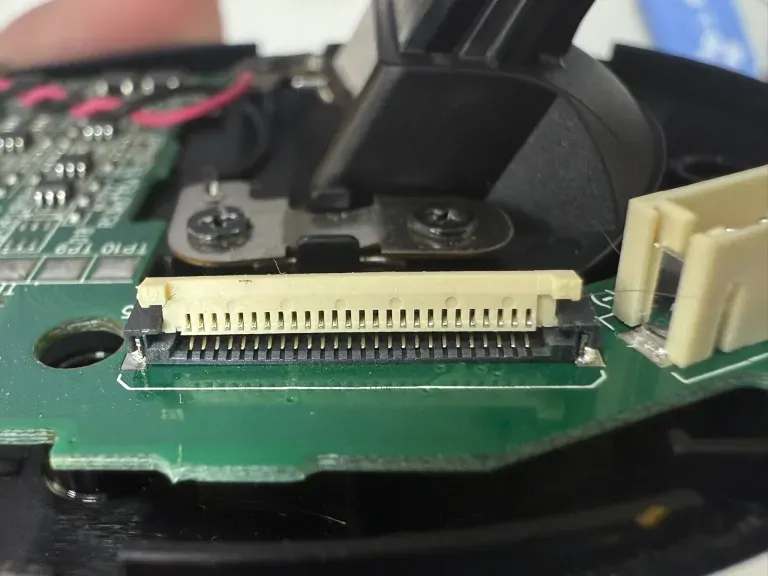

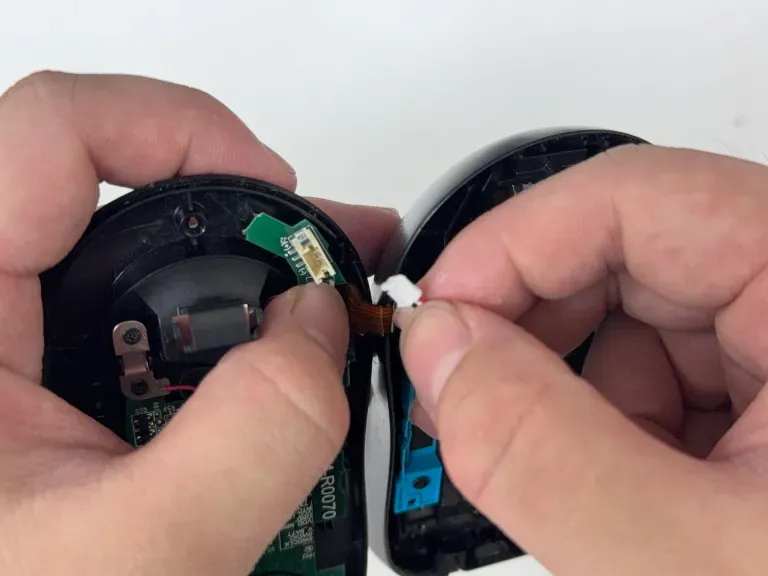

取出排線
把 上下層的連接的 排線座蓋子打開(請小心打開 有蓋的 通常不小心太大力就會把蓋子給撬掉了， 然後再取出排線，就可以完整分離 上下層。
1
2
3
- 步驟 6 / 共 21

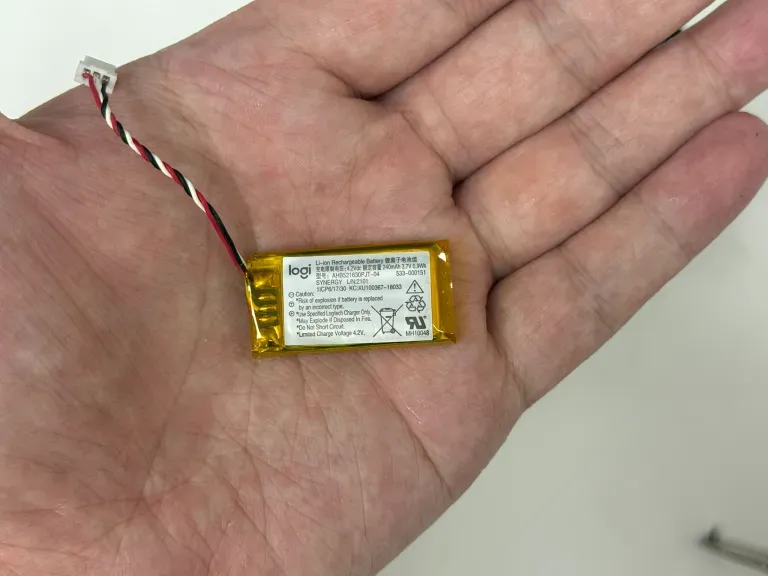

電池規格
型號 AHB521630PJT-04 電壓 3.7V 240mah 0.9Wh
1
2

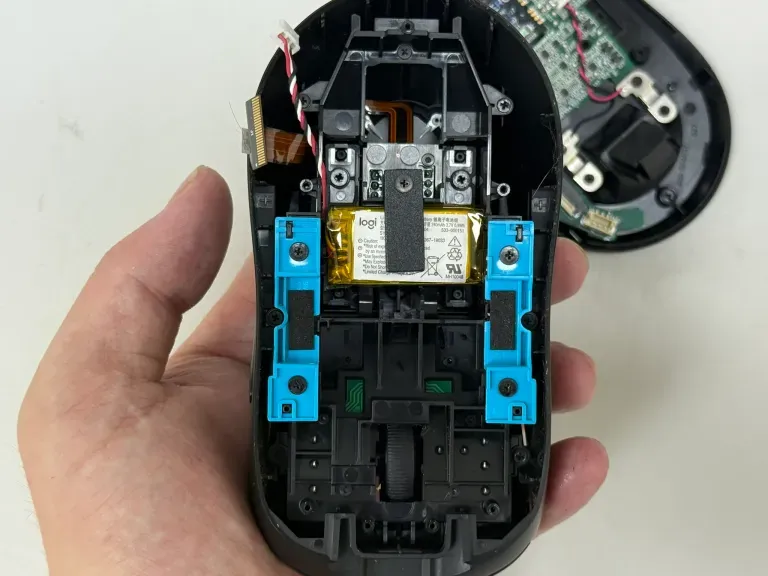

- 步驟 7 / 共 21

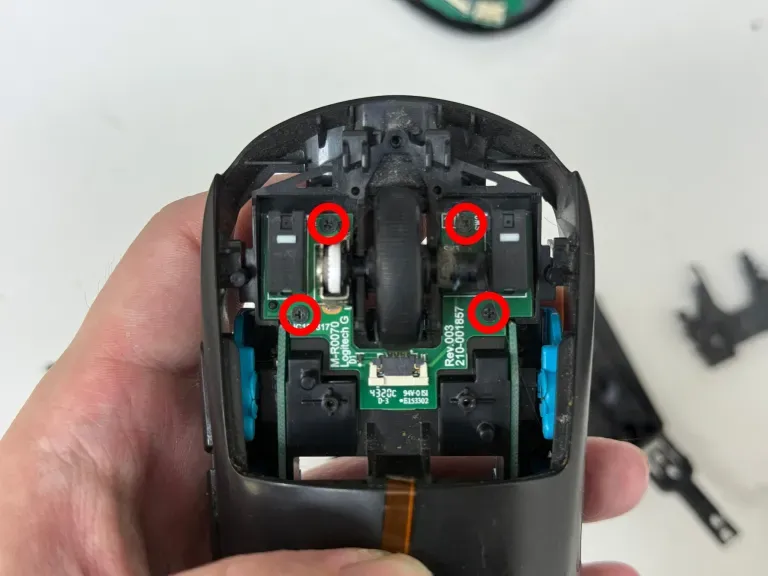

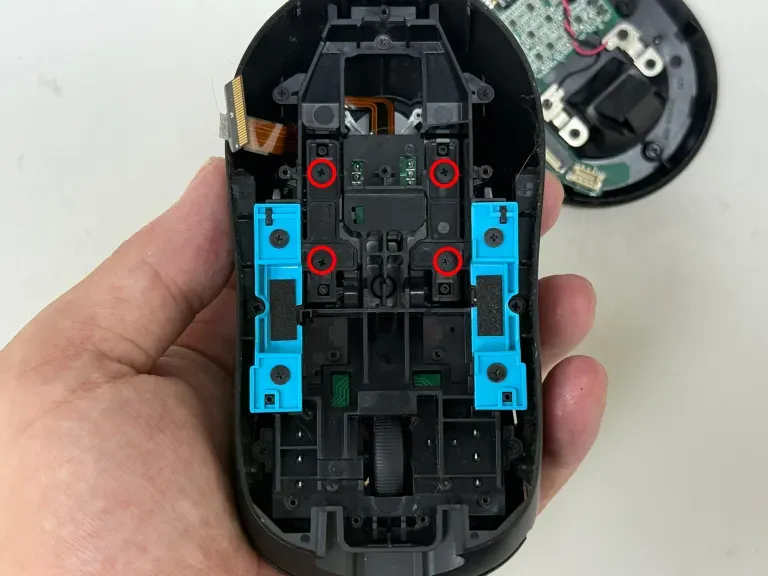

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 8 / 共 21

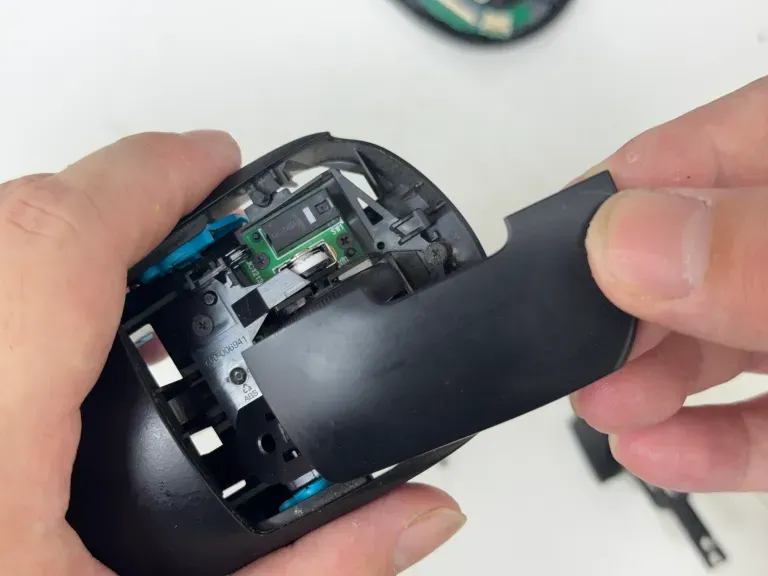

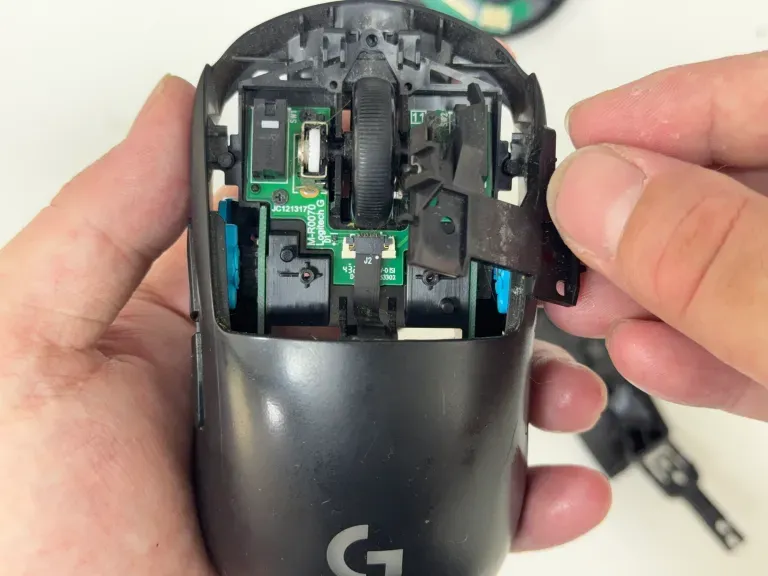

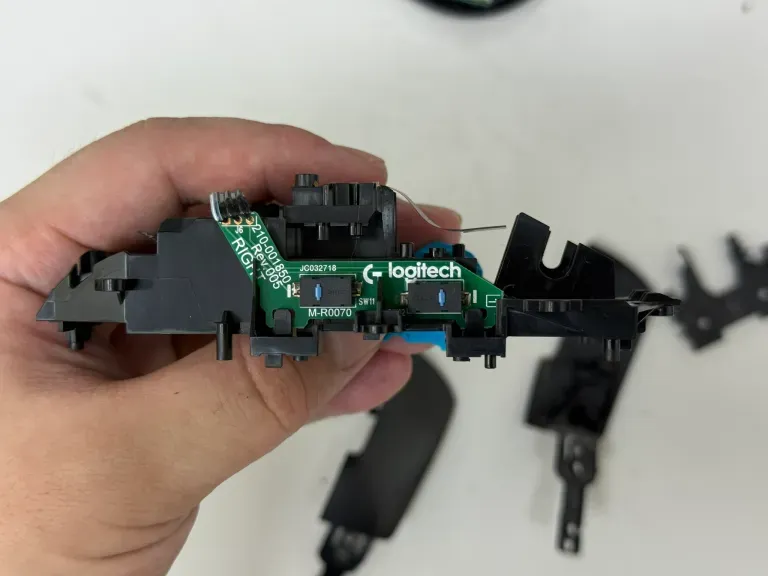

取出 左右按鍵板
按鍵板 前端會有卡榫 那邊先稍微往上提 然後往右邊 就不會跟卡榫吃到了 然後再來是 螺絲那邊的卡榫用鑷子 弄起來，這樣就可以把 按鍵板抽起來了
1
2
3
4
- 步驟 9 / 共 21

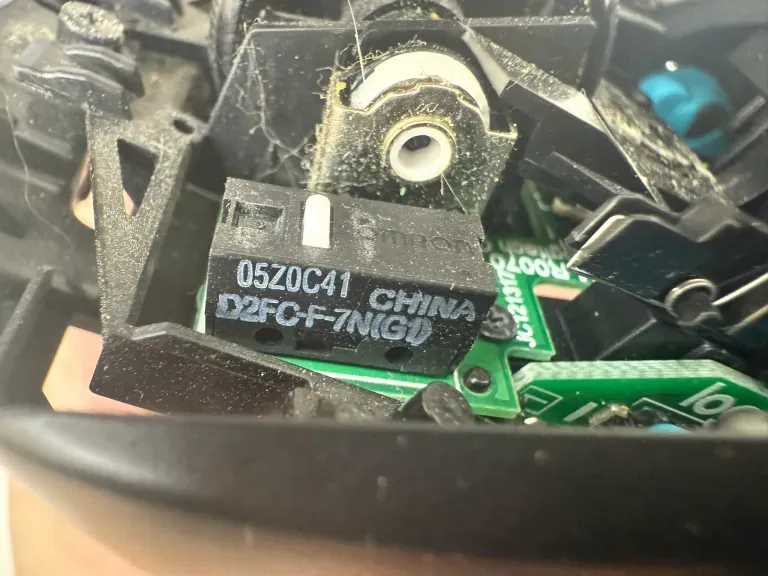

左右鍵
製造商：歐姆龍(OMRON) 型號：D2FC-F-7N(G1) 基本上 三腳的 微動開關 都可以裝 要全直的 三腳才可以喔 不能有彎 然後長寬高也要符合的 才可以
- 步驟 10 / 共 21
滾輪編碼器
製造商：TTC 尺寸：8mm
- 步驟 11 / 共 21

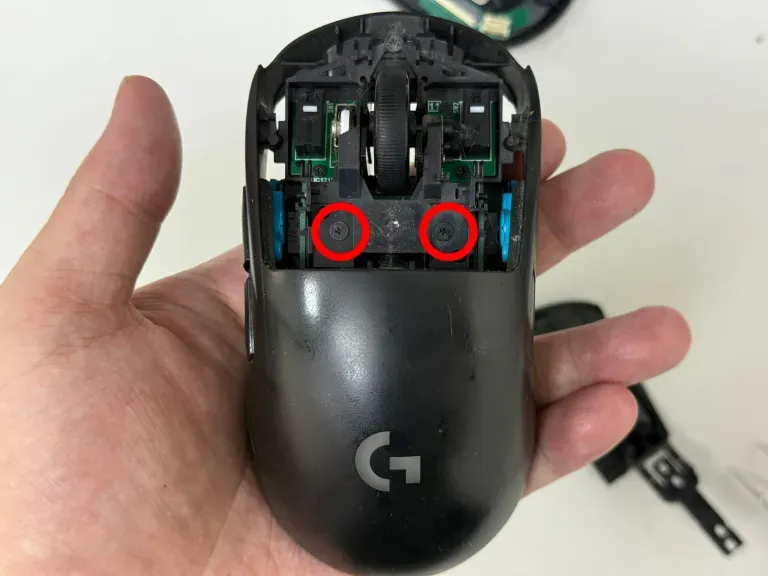

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。 取出固定架。
1
2

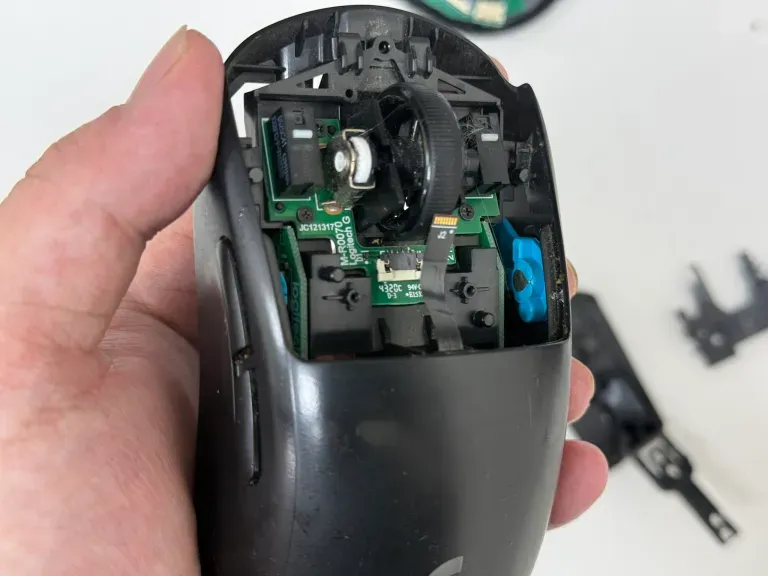

- 步驟 12 / 共 21

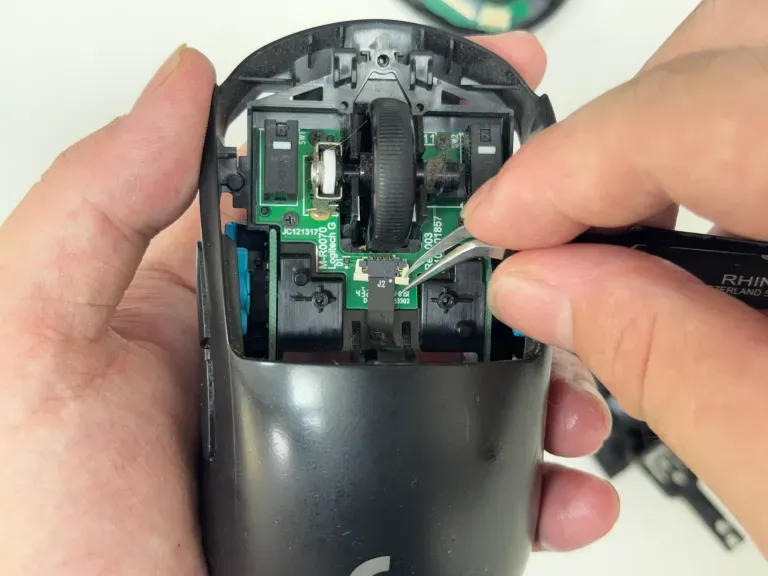

取出小板排線
把連接排線 取出來，它的排線座 是用左右邊固定的 要把固定的位置拉開，排線就可以取出來了。
1
2
- 步驟 13 / 共 21

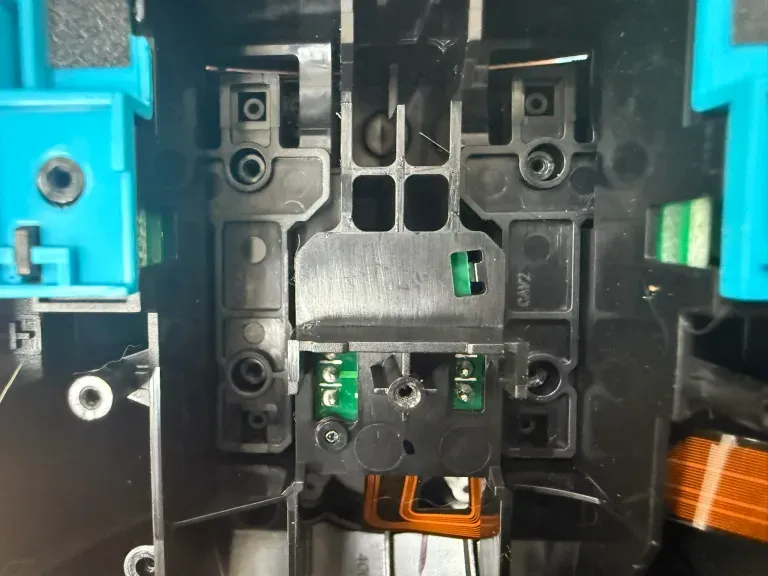

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 14 / 共 21

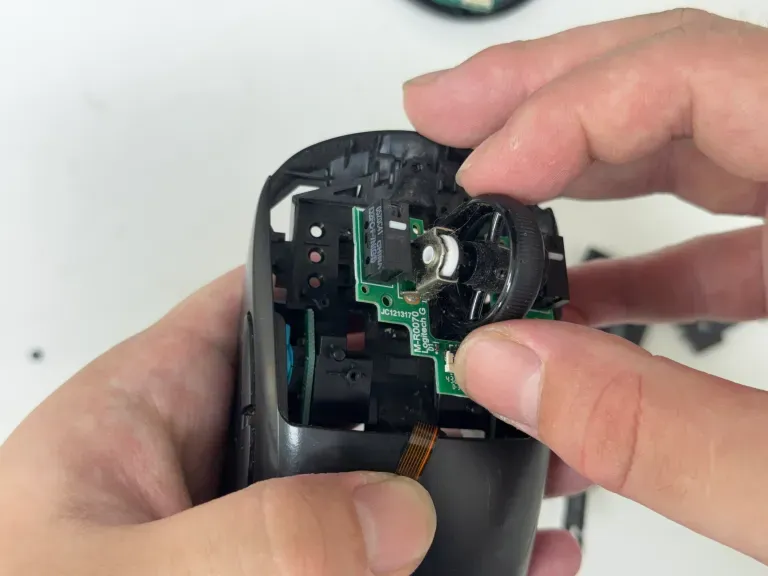

取出小板
- 步驟 15 / 共 21

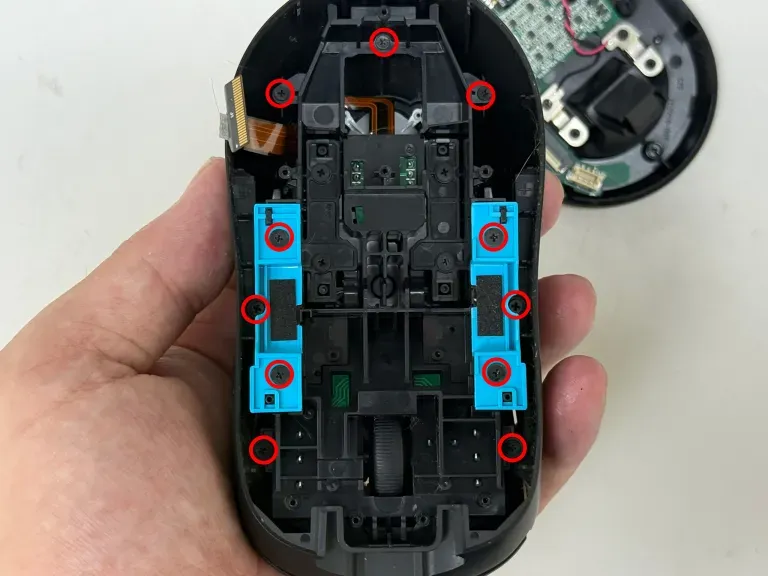

卸掉 11顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 16 / 共 21

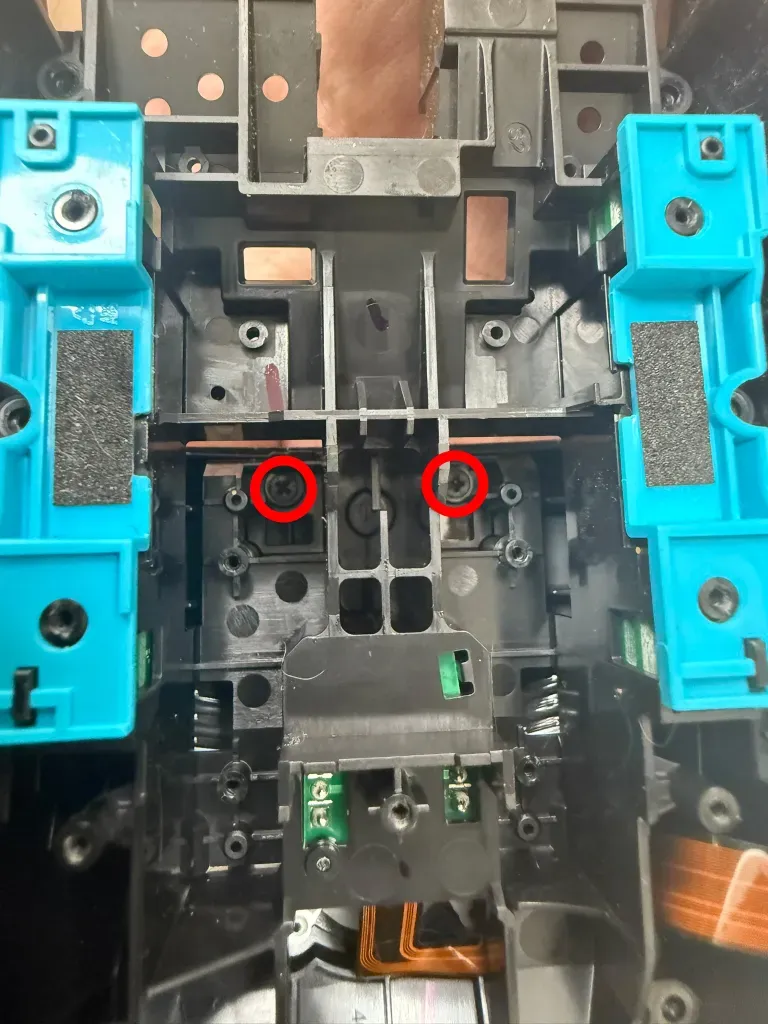

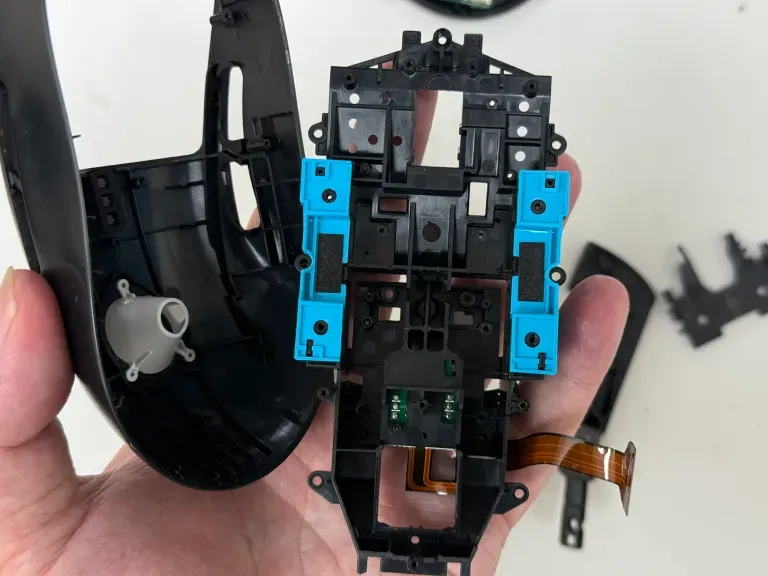

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 17 / 共 21

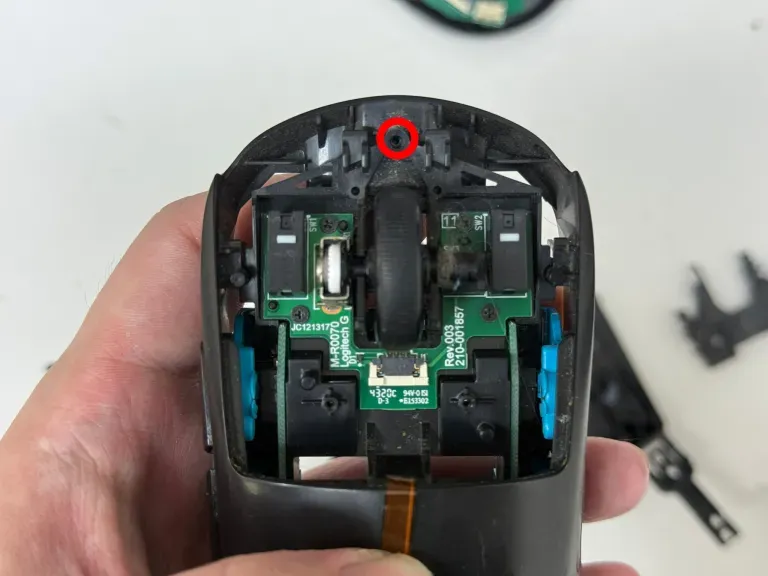

卸掉 1顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 18 / 共 21

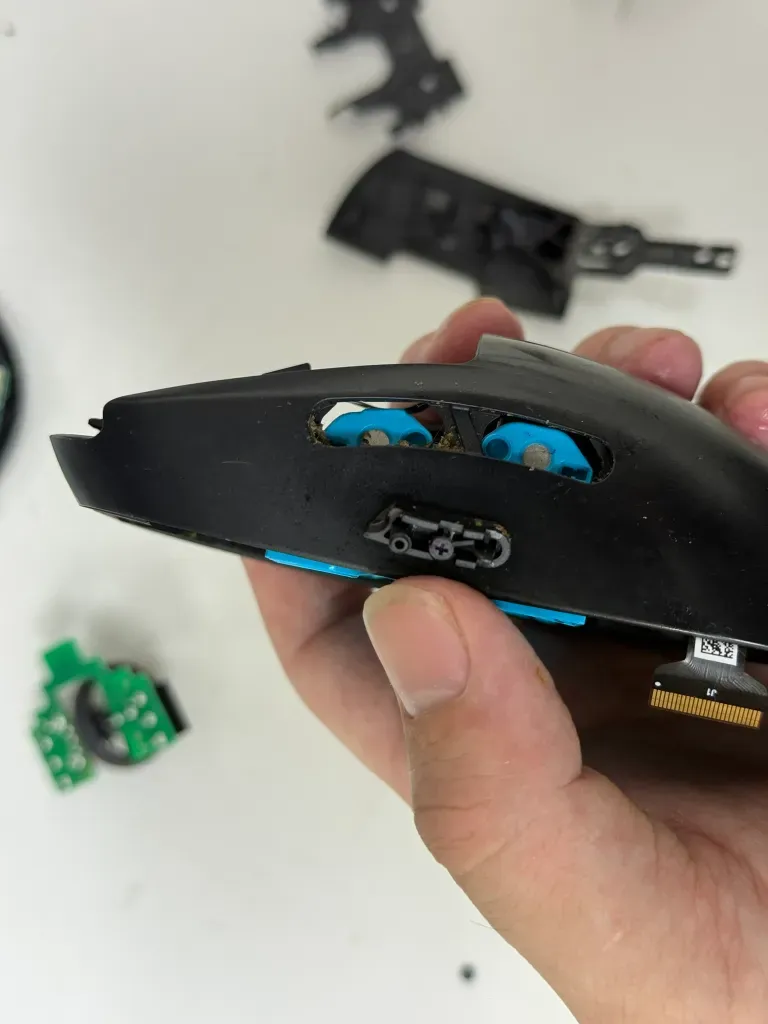

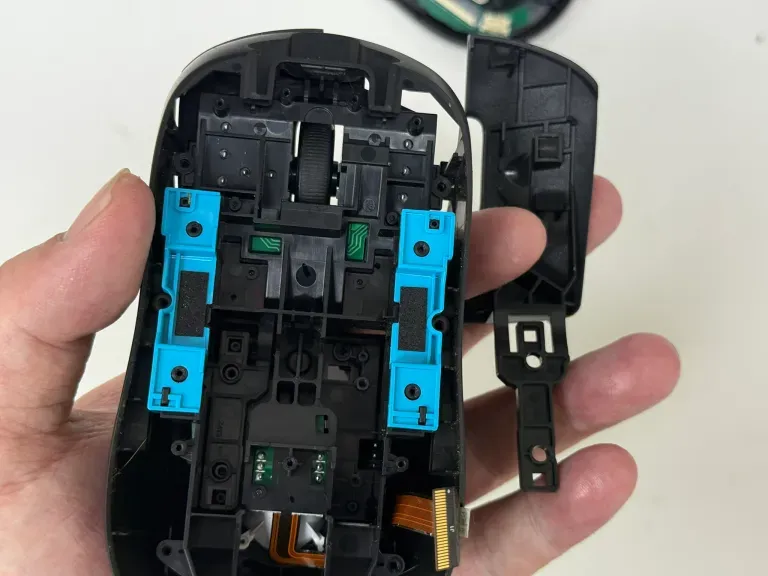

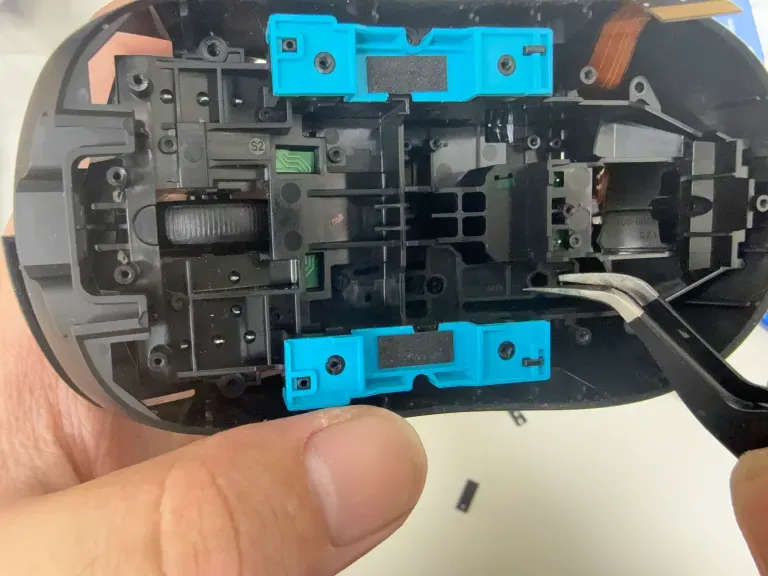

取出側鍵
它是用磁鐵 跟 螺絲 互相吸附固定，拿翹片或者翹棒翹出來就可以了。
1
2
- 步驟 19 / 共 21

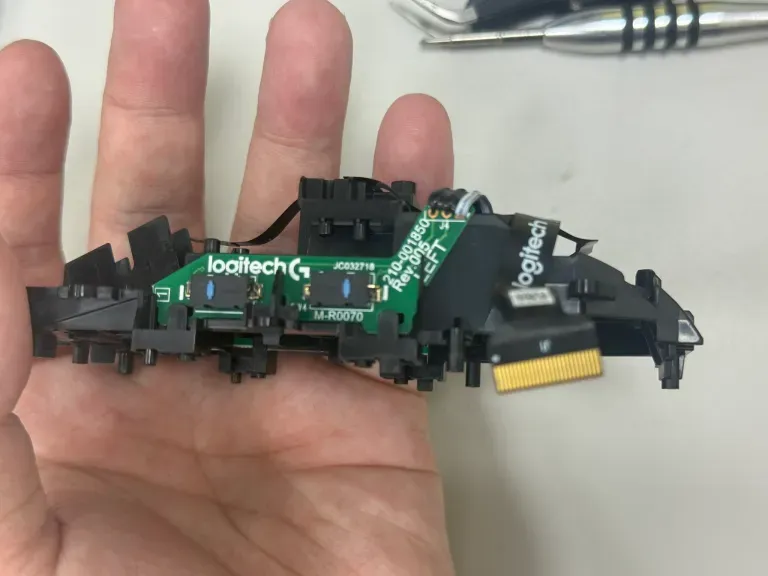

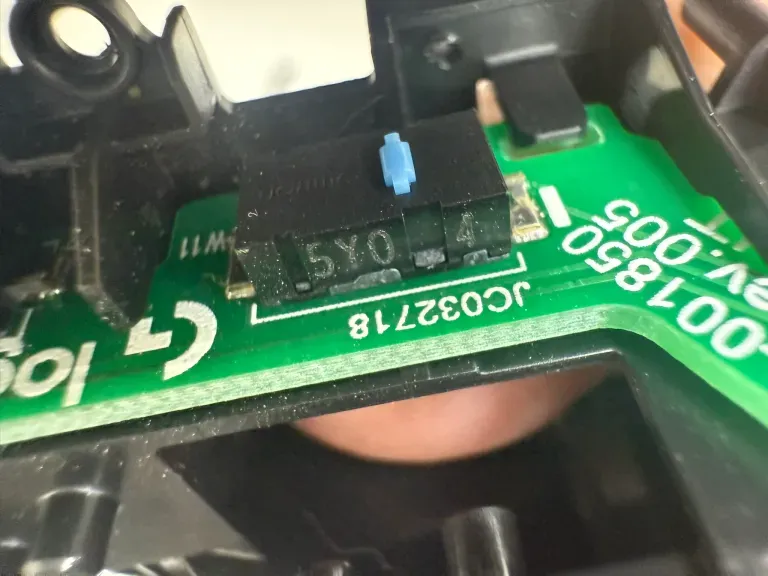

左右側鍵
製造商：歐姆龍(OMRON) 型號：D2LS-21 (藍點)
1
2
3
- 步驟 20 / 共 21

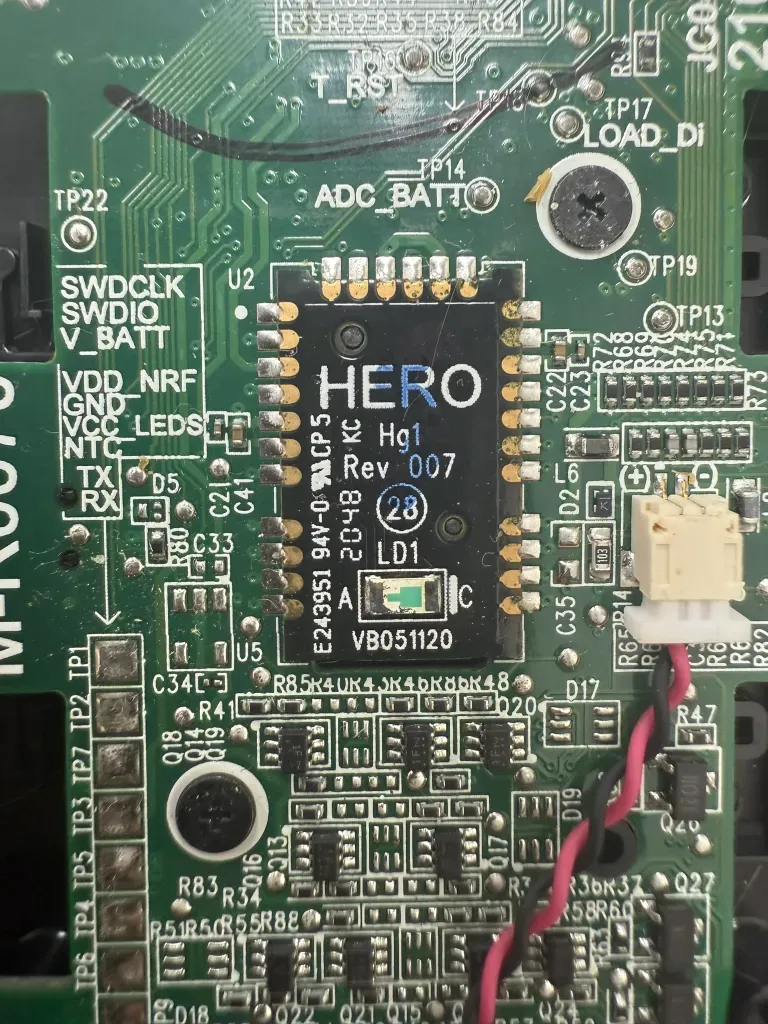

光學感測器
製造商：Logitech(羅技) 型號：Hg1 Rev 007 VB051120 1000Hz 的輪詢率
- 步驟 21 / 共 21

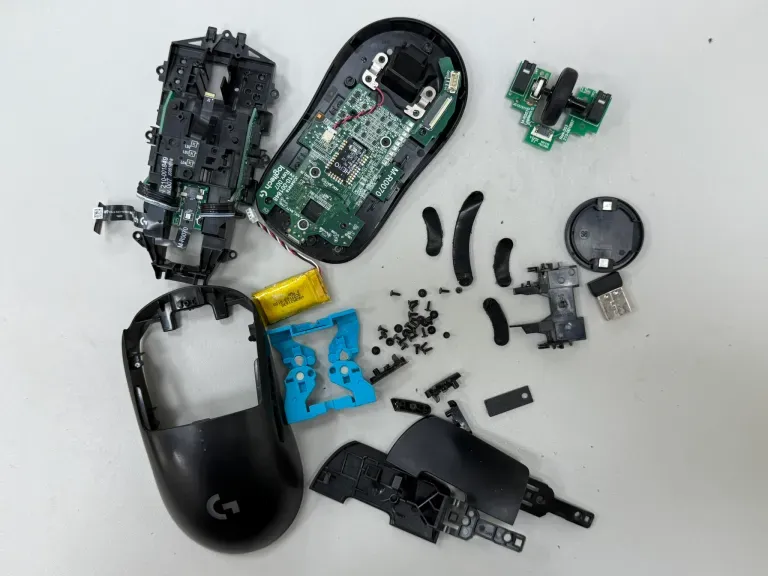

完整拆解
