Sony(索尼) · DualShock 4 無線控制器難度 中等
DualShock 4 PS4手把 JDM-055 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 24

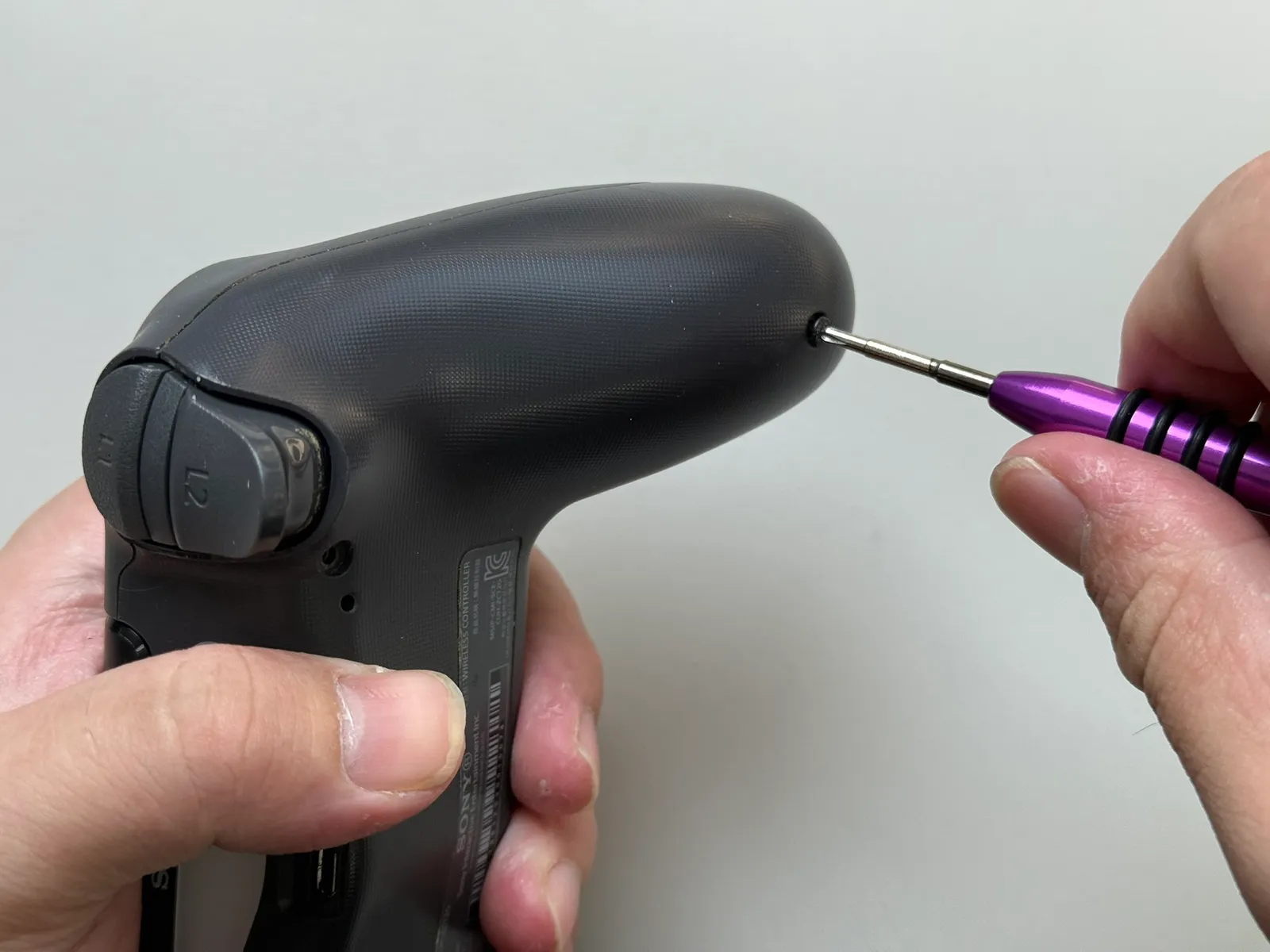

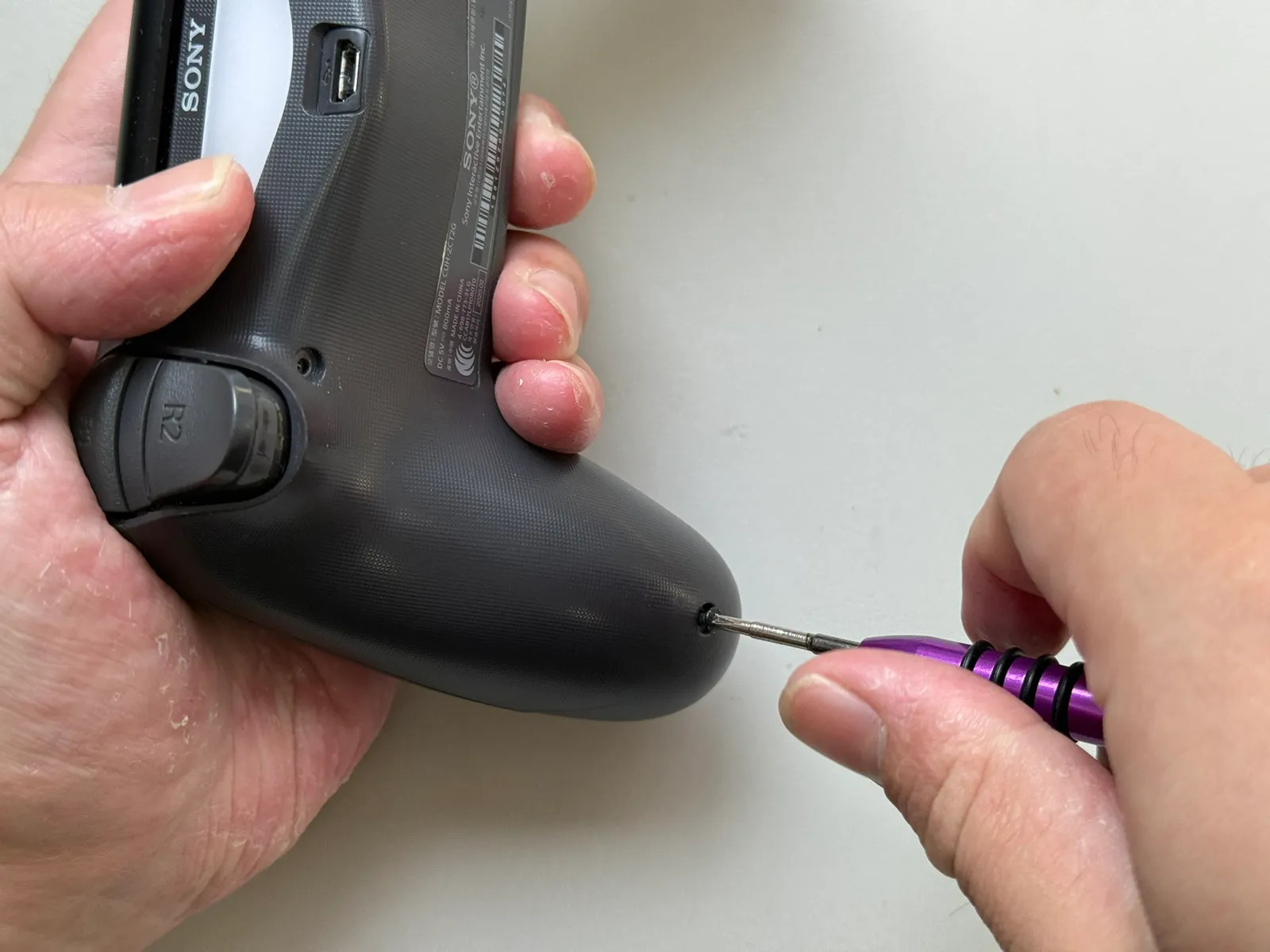

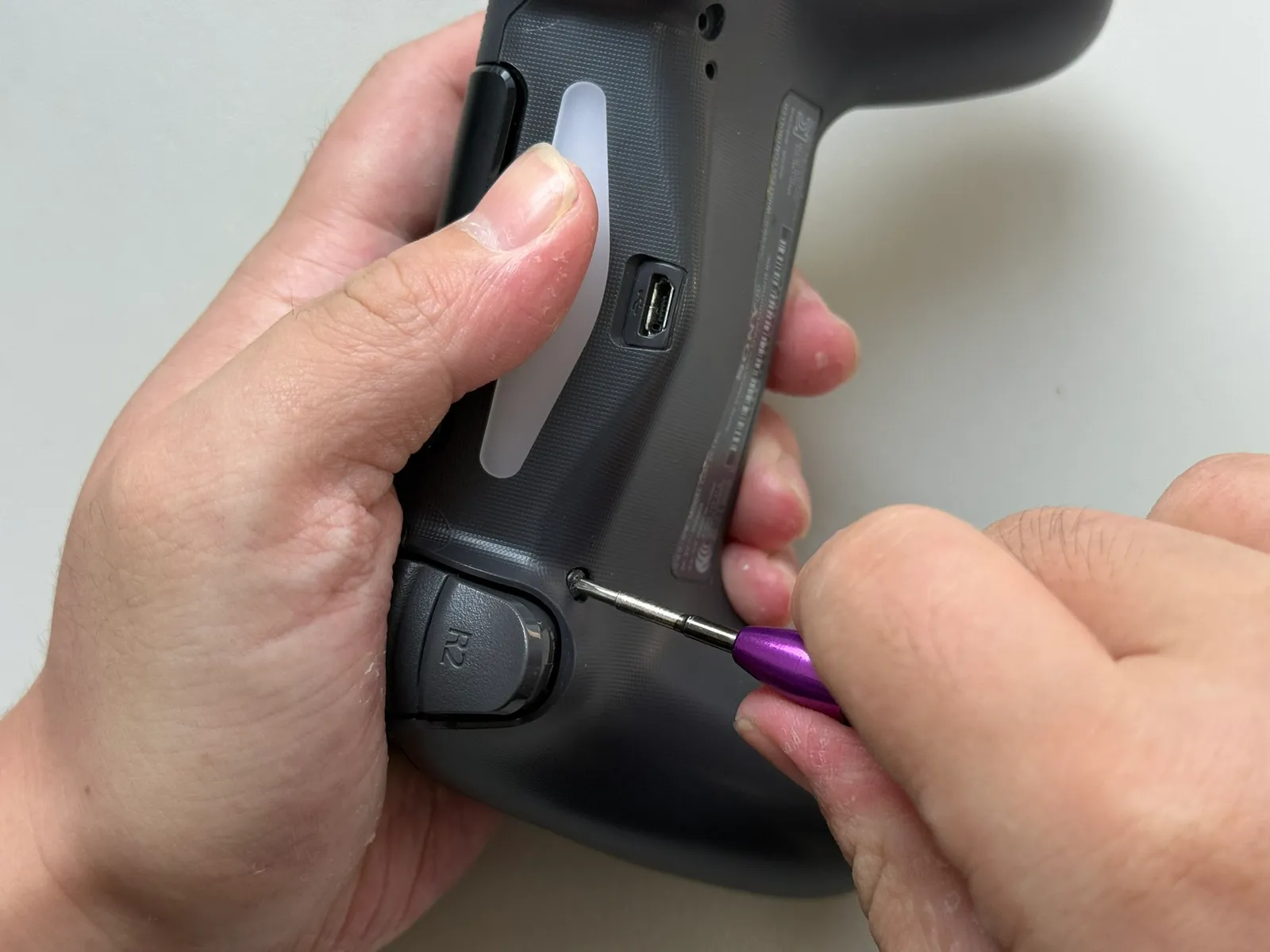

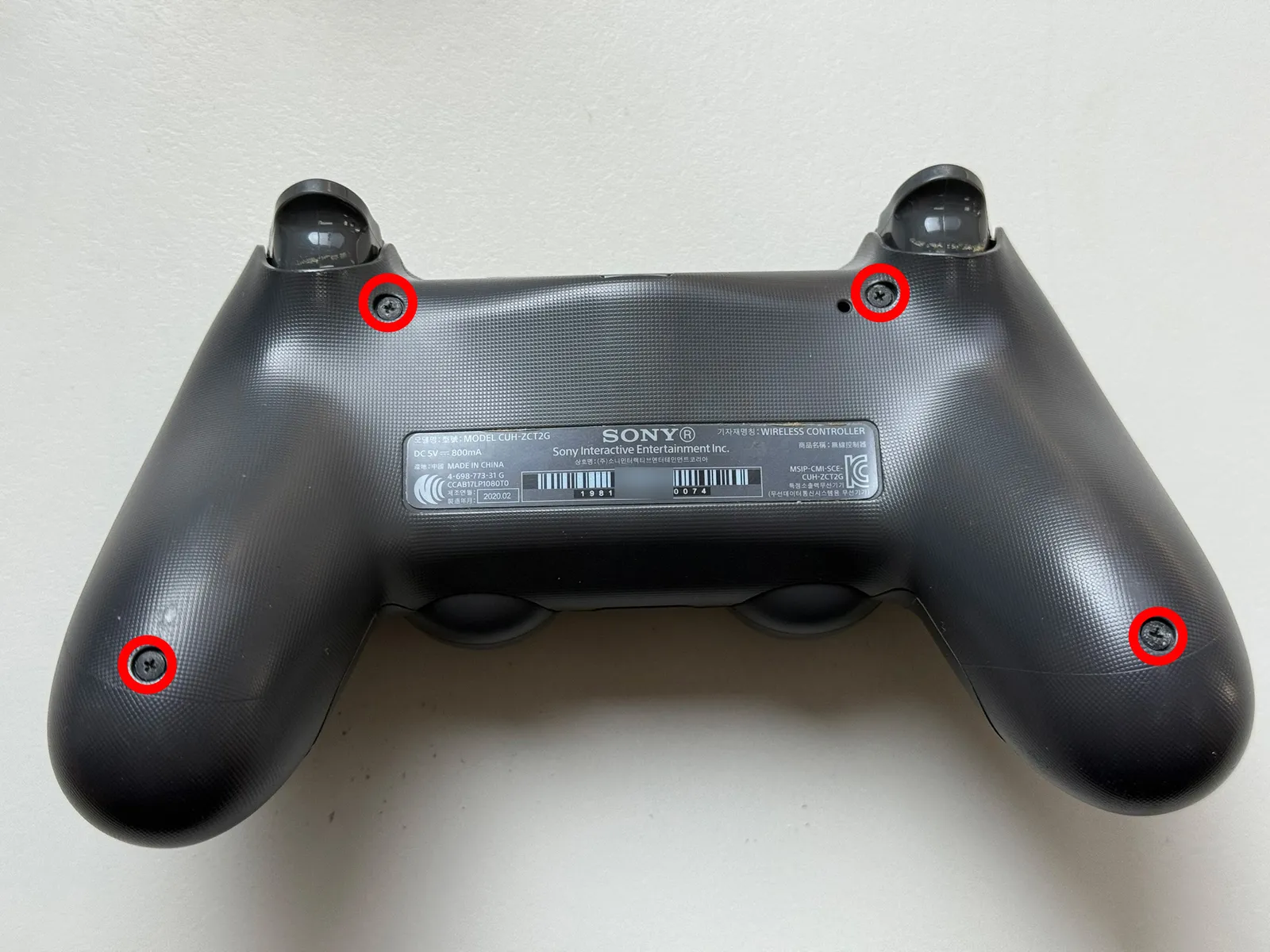

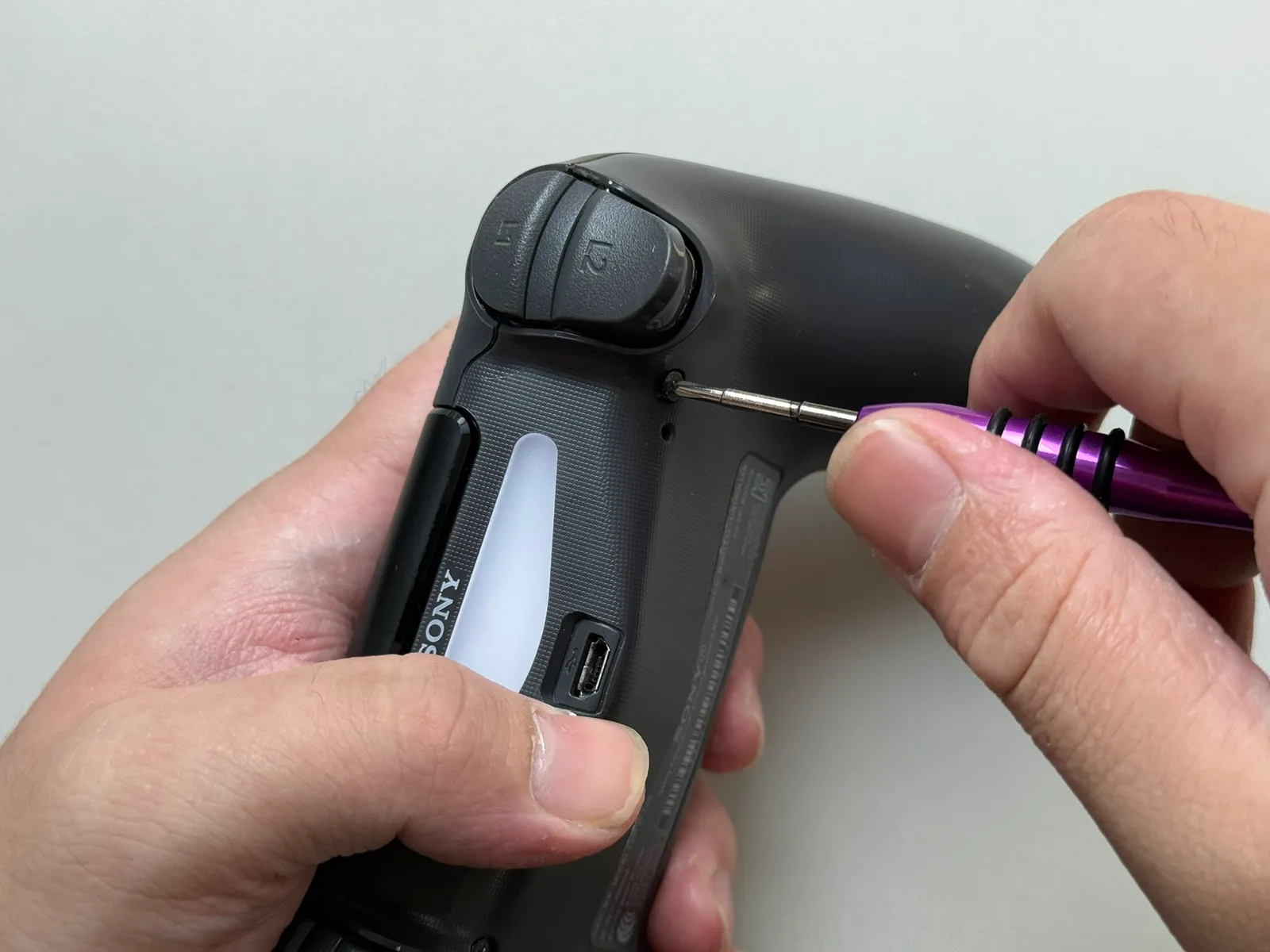

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 2 / 共 24

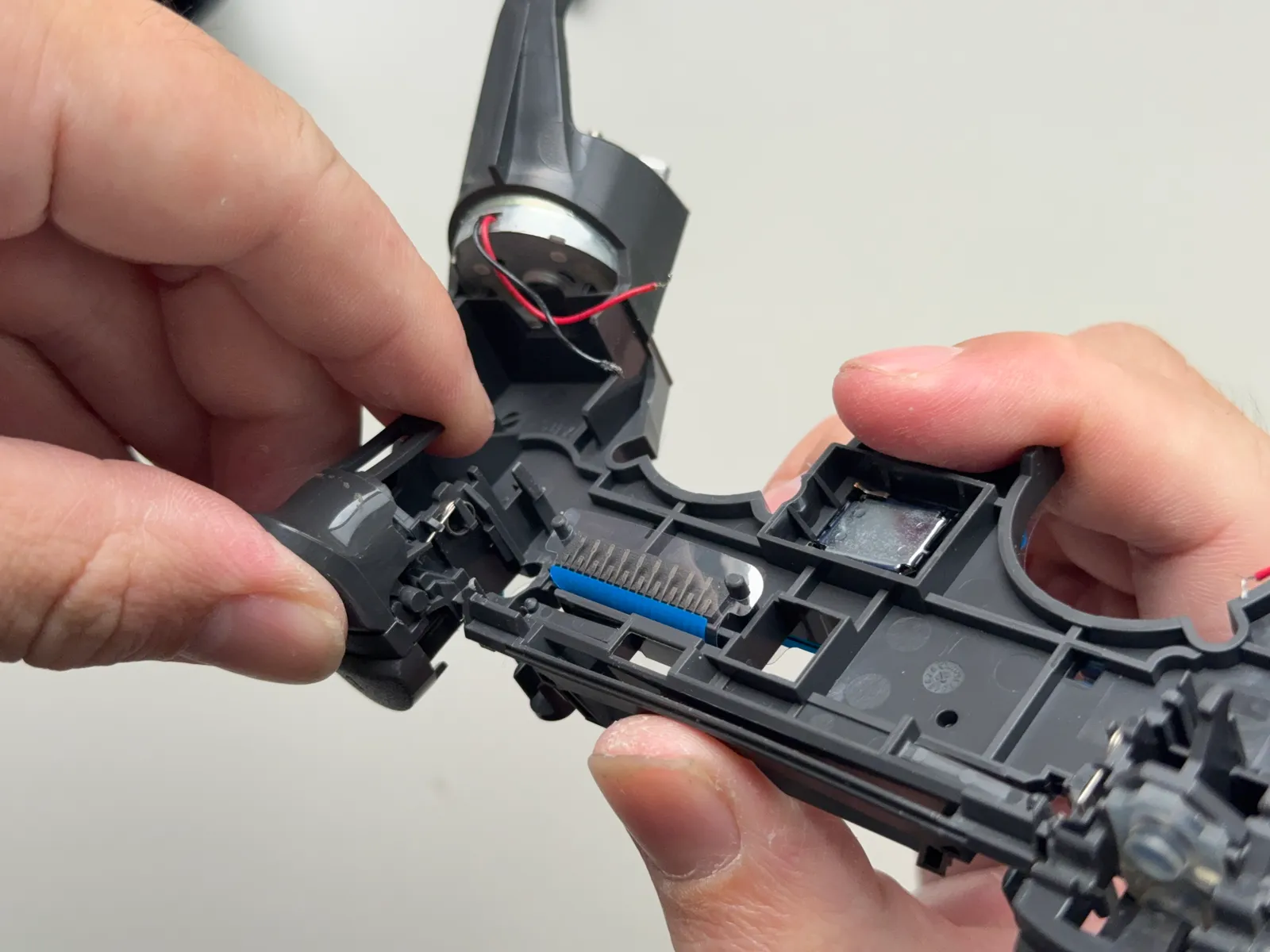

⚠️分離上下蓋
第一次拆的時候 會很緊很正常，是因為裡面有卡榫。 (他卡榫的位置拆開必斷 所以不想要拆的話 就別動手了)
1
2
- 步驟 3 / 共 24
取出三角板排線
直接捏住往上拔就可以了。 使用的三角板排線是 12Pin的
- 步驟 4 / 共 24

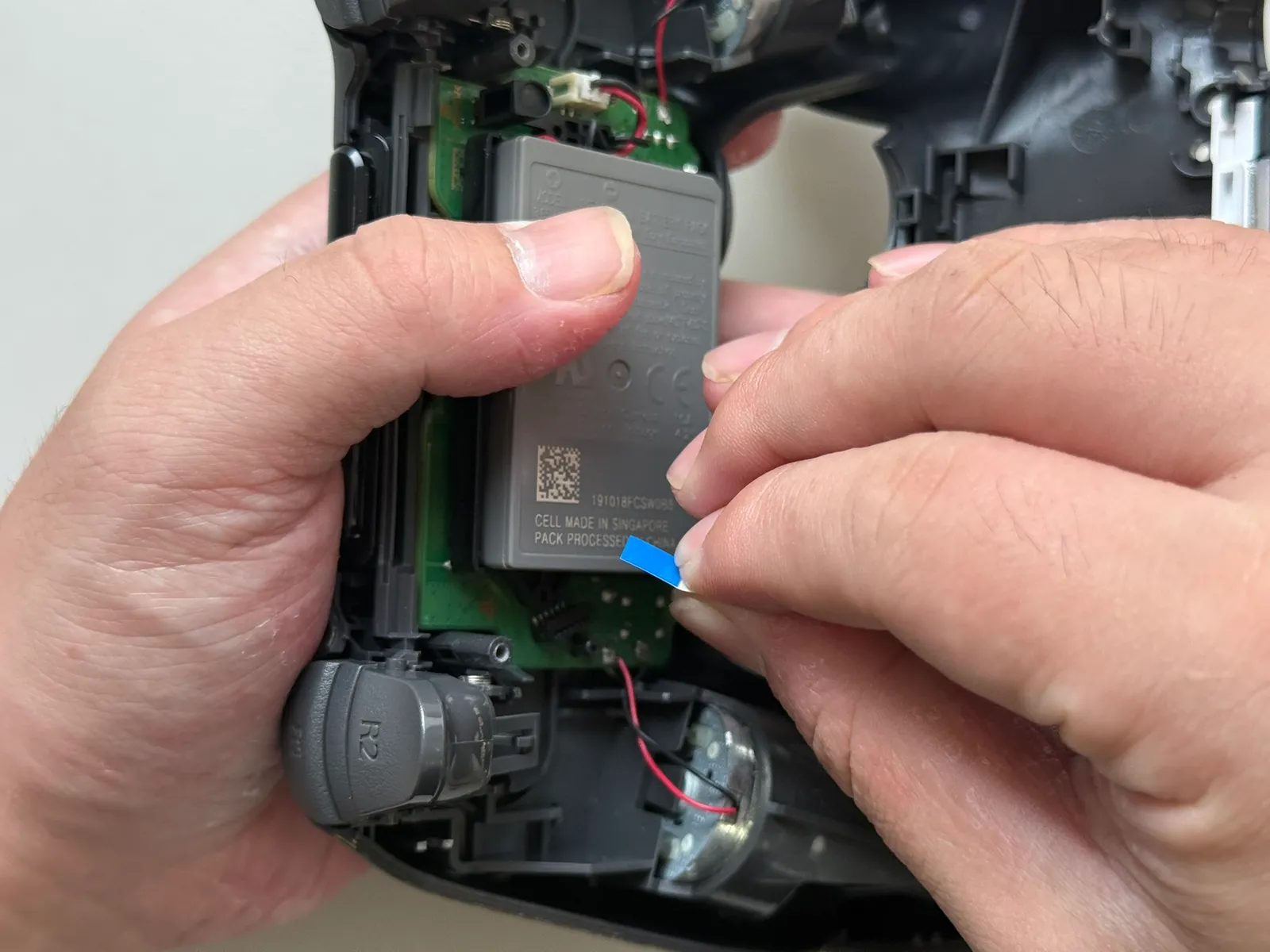

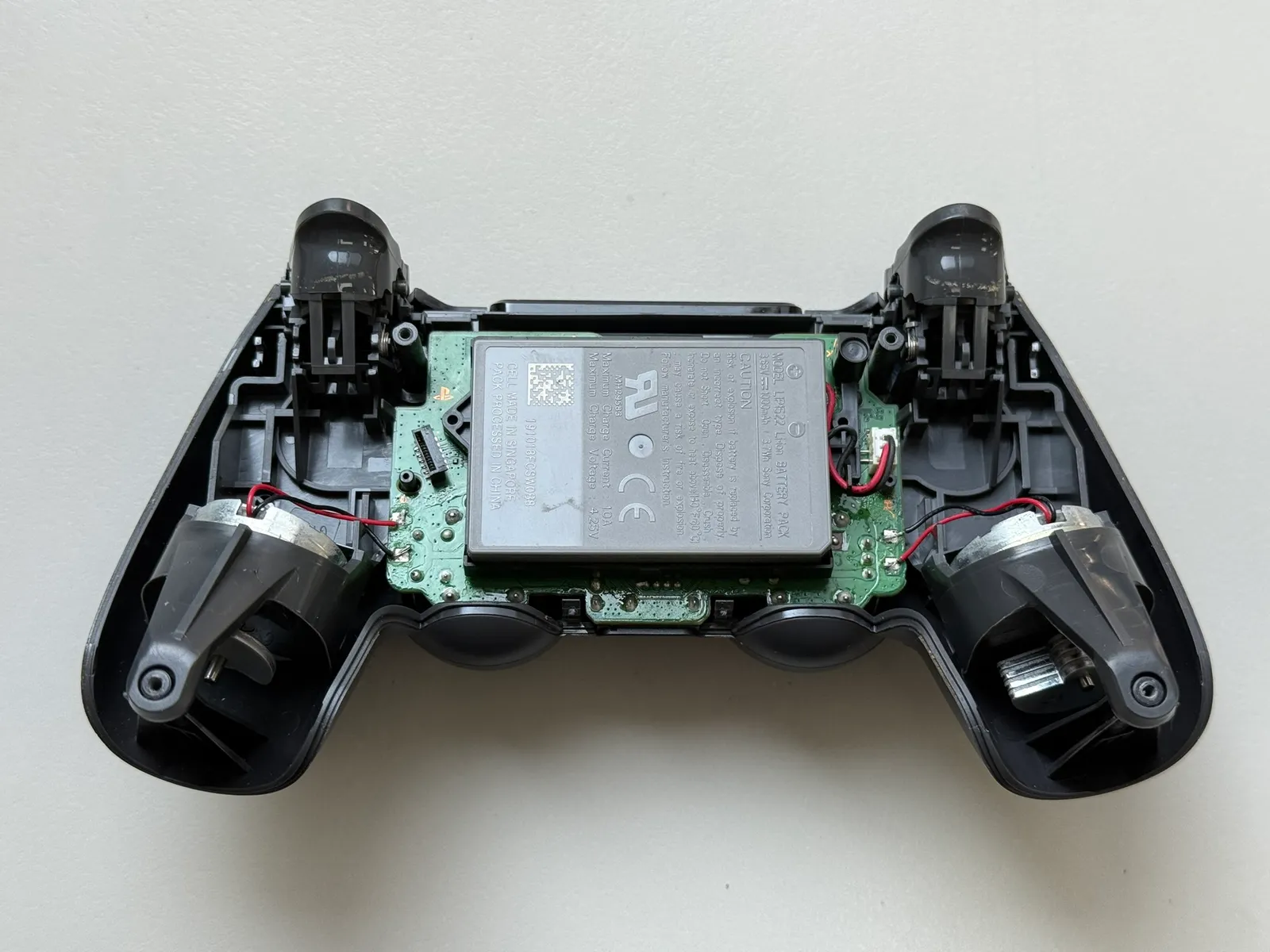

取出電池

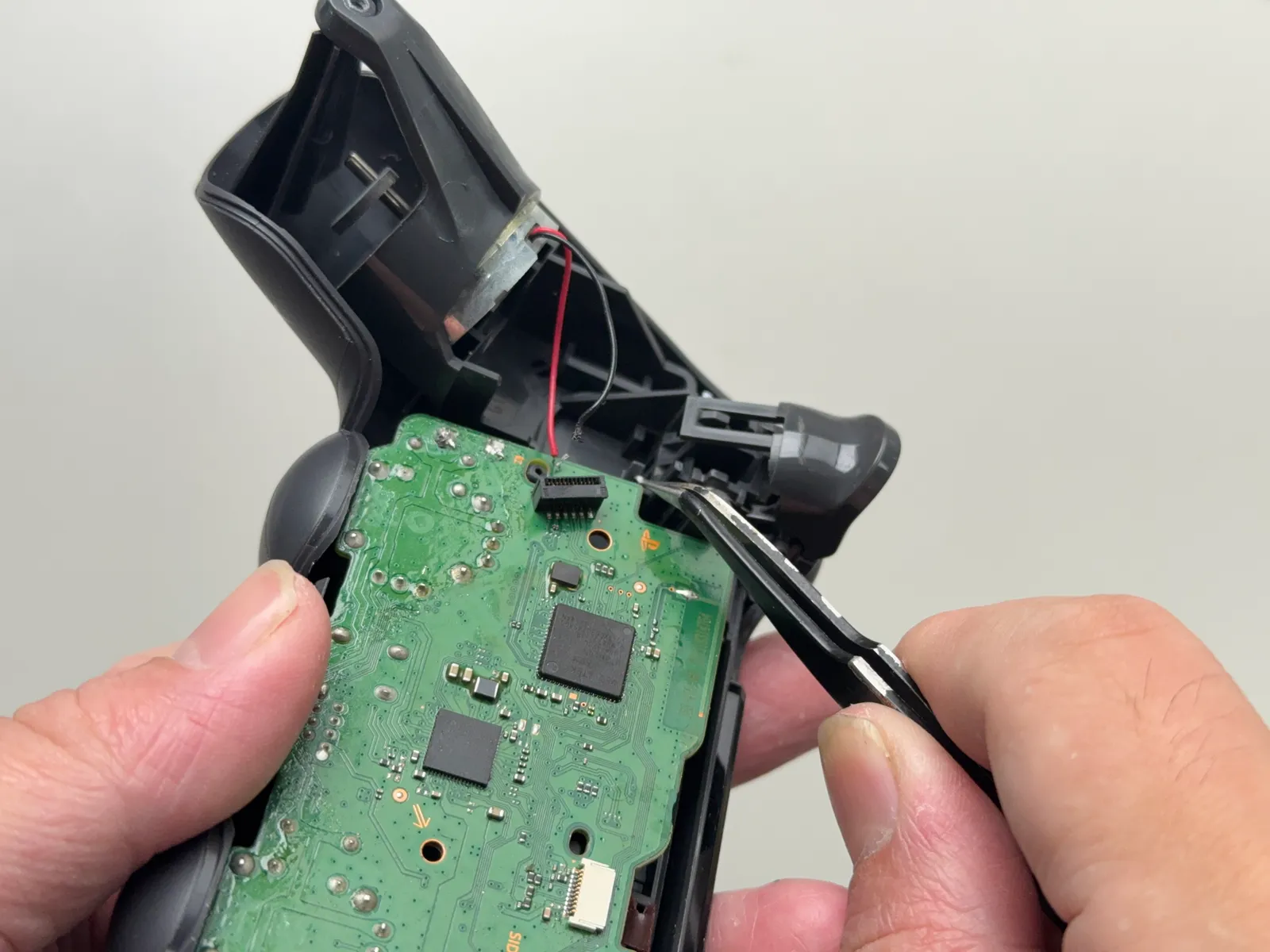

用手 或者是 鑷子把電池的插頭拔起來
1
2
- 步驟 5 / 共 24

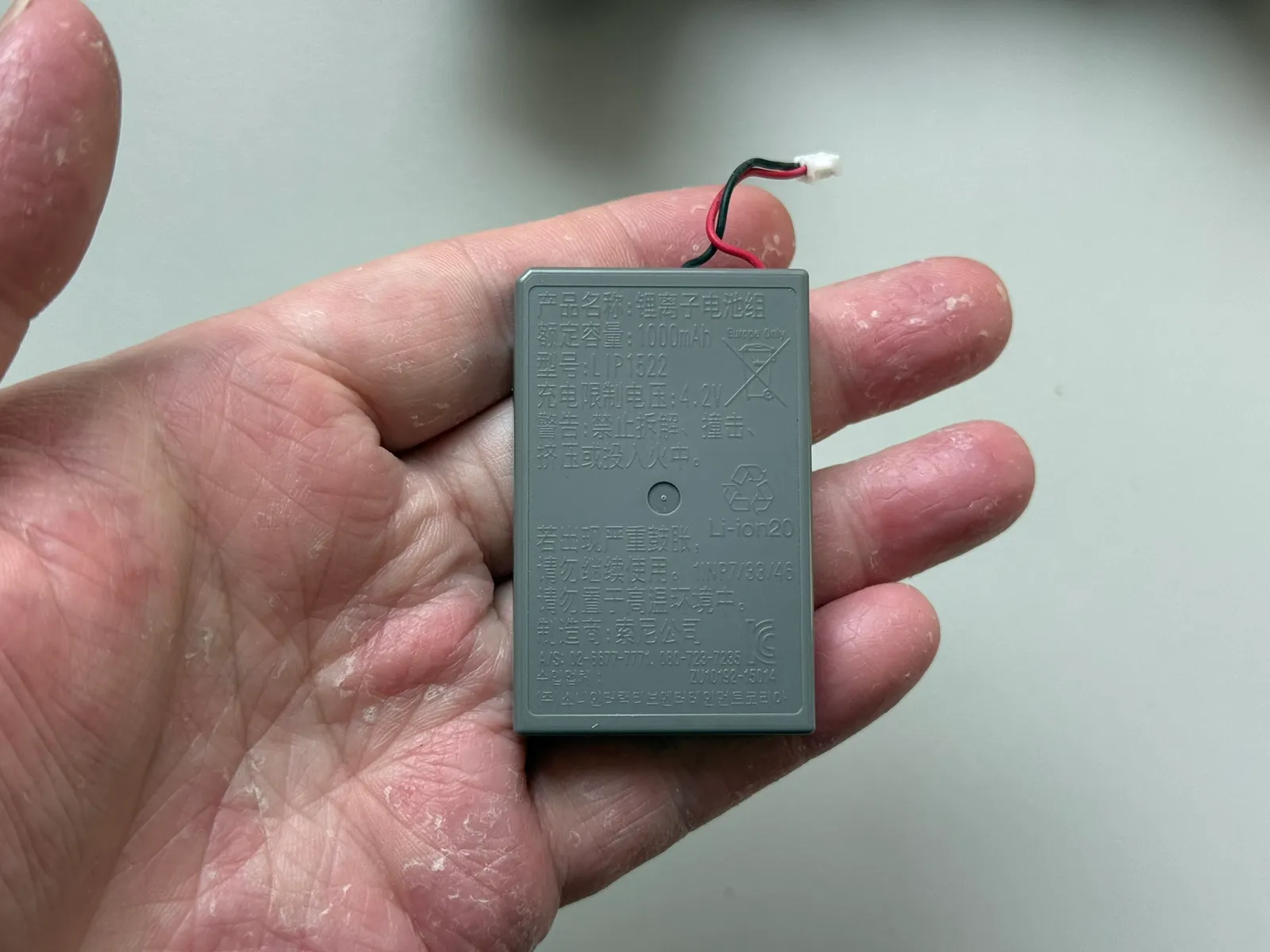

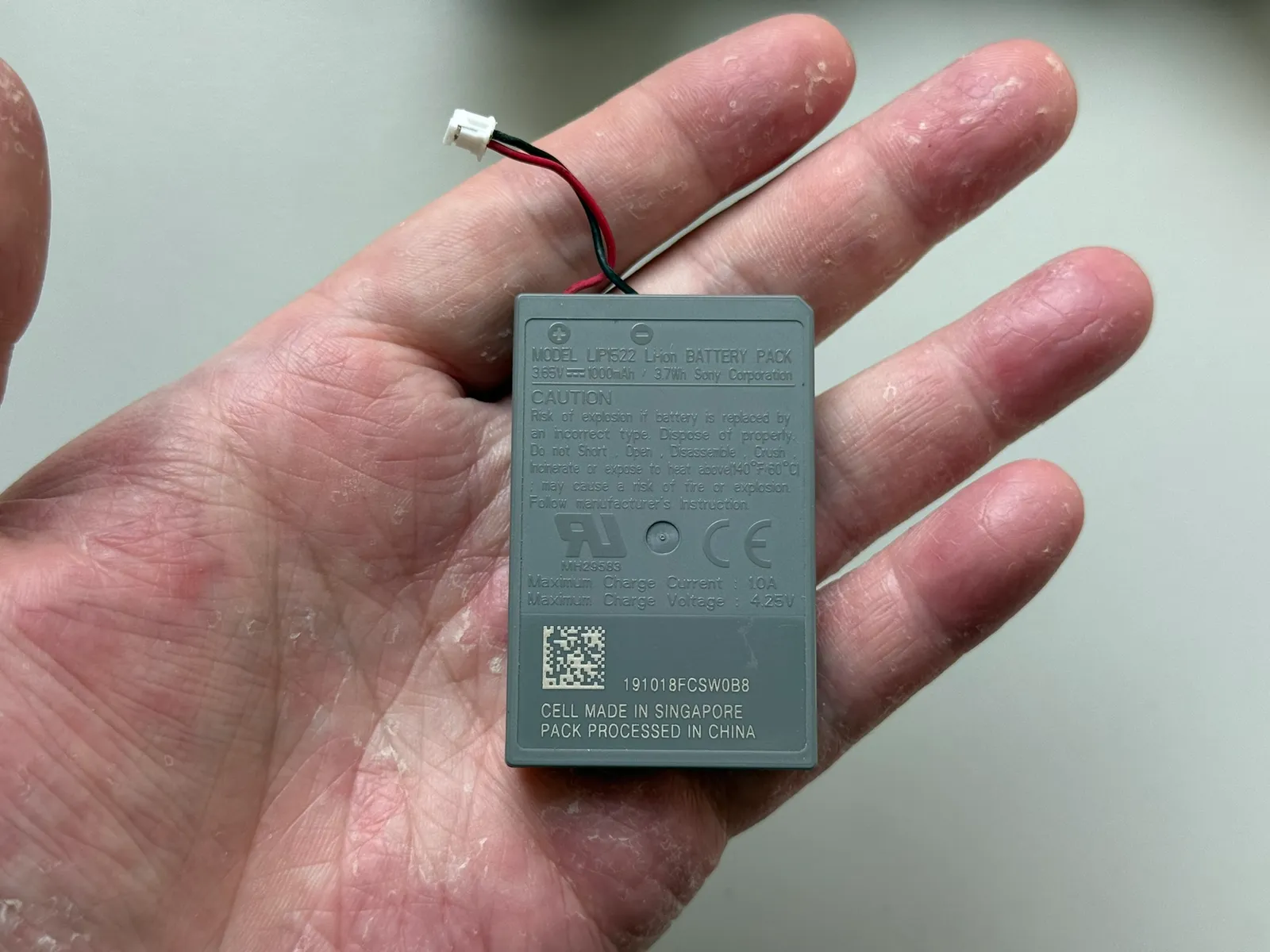

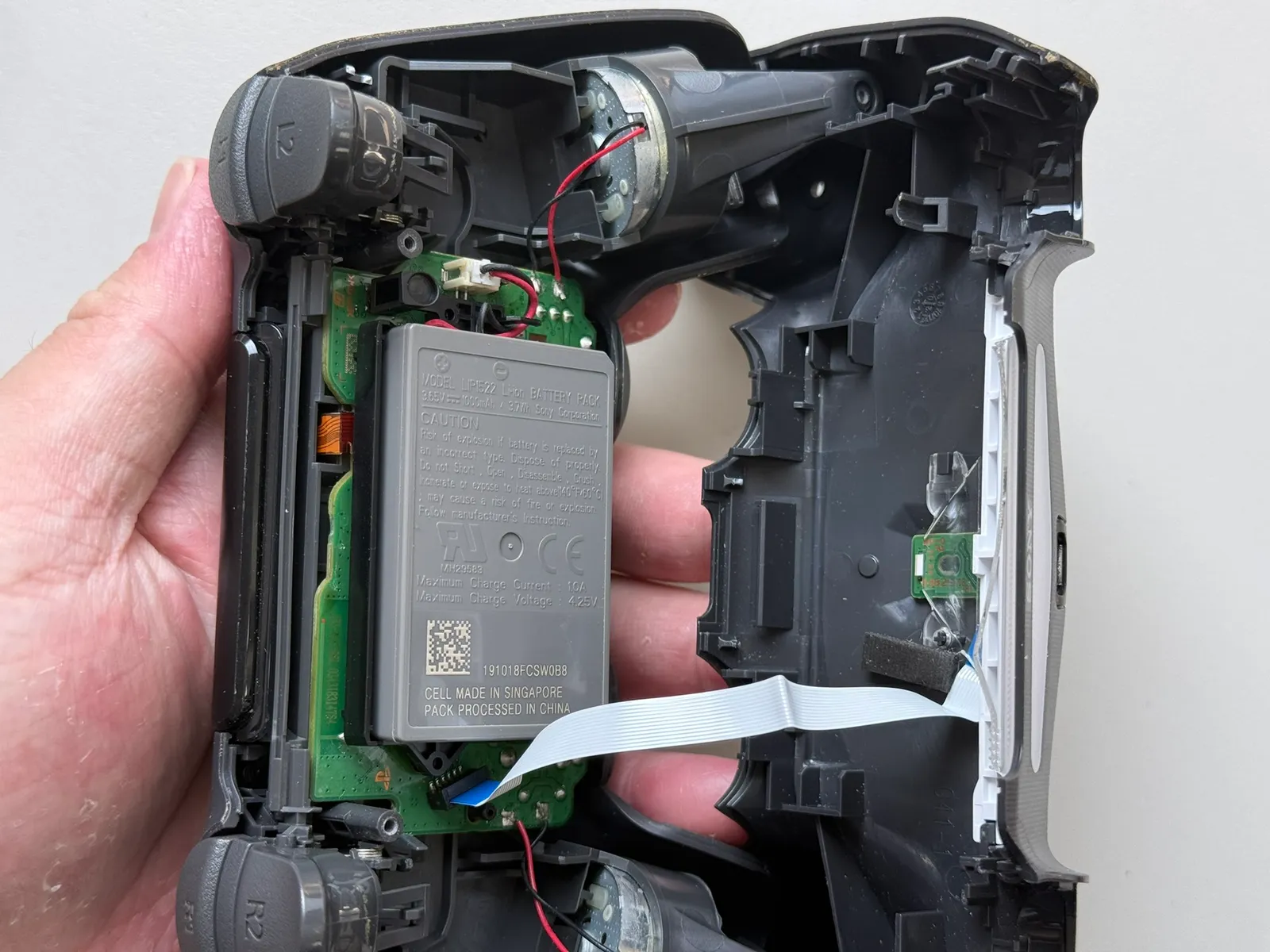

電池規格
型號 LIP1522 電壓 3.65V 1000mah 3.7Wh 使用的是小頭電池
1
2
- 步驟 6 / 共 24

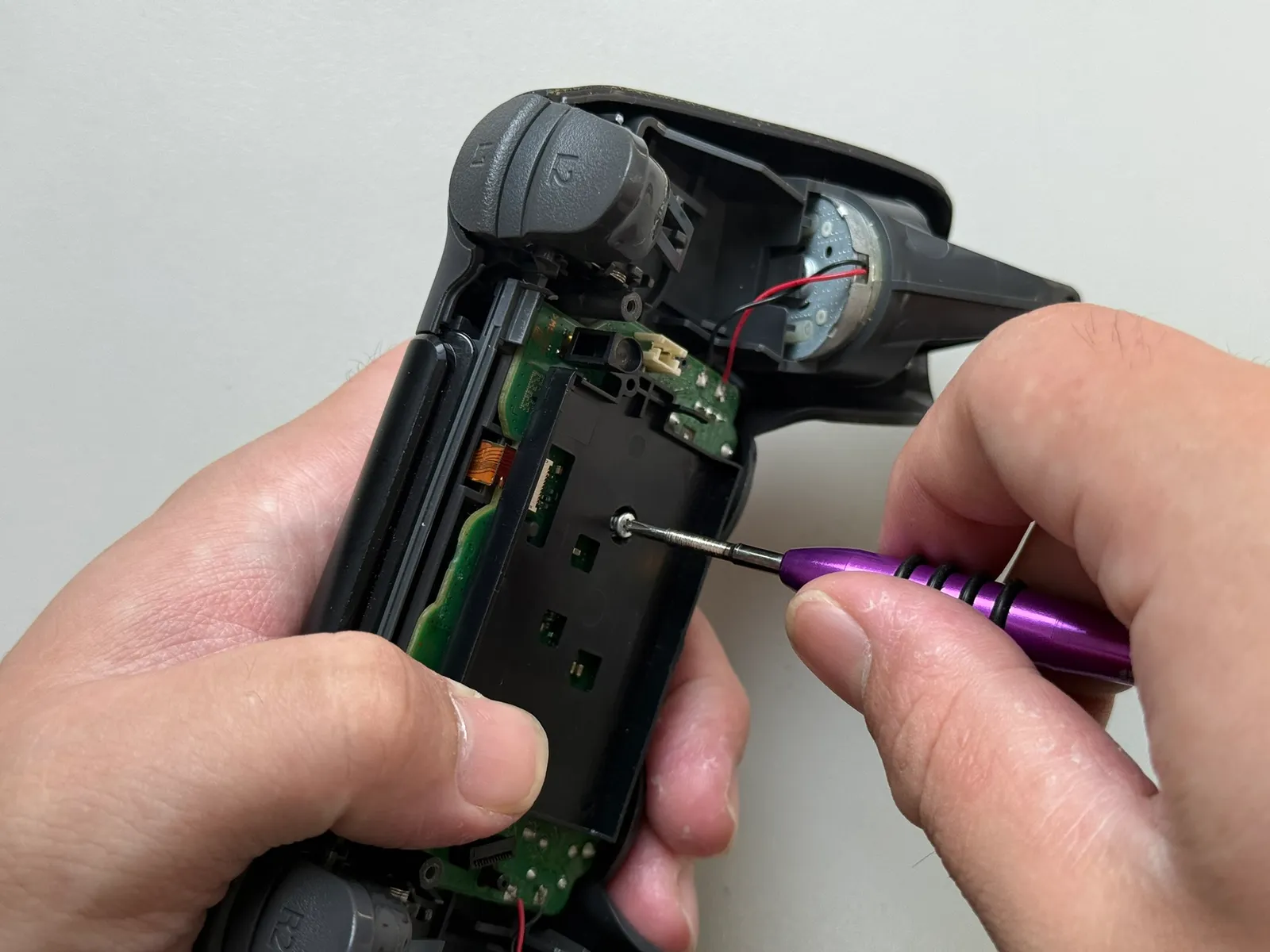

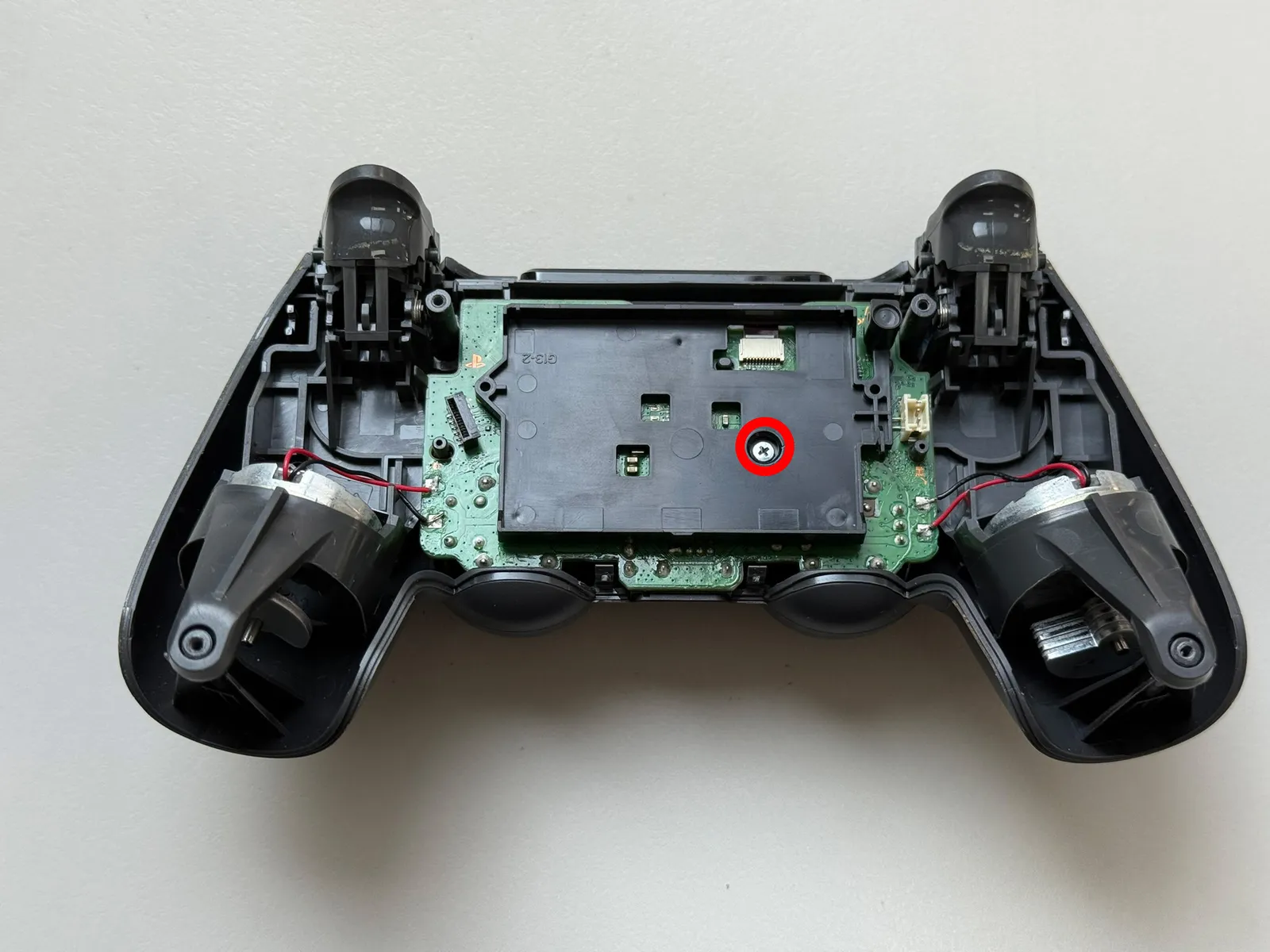

卸下電池槽的1顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 7 / 共 24

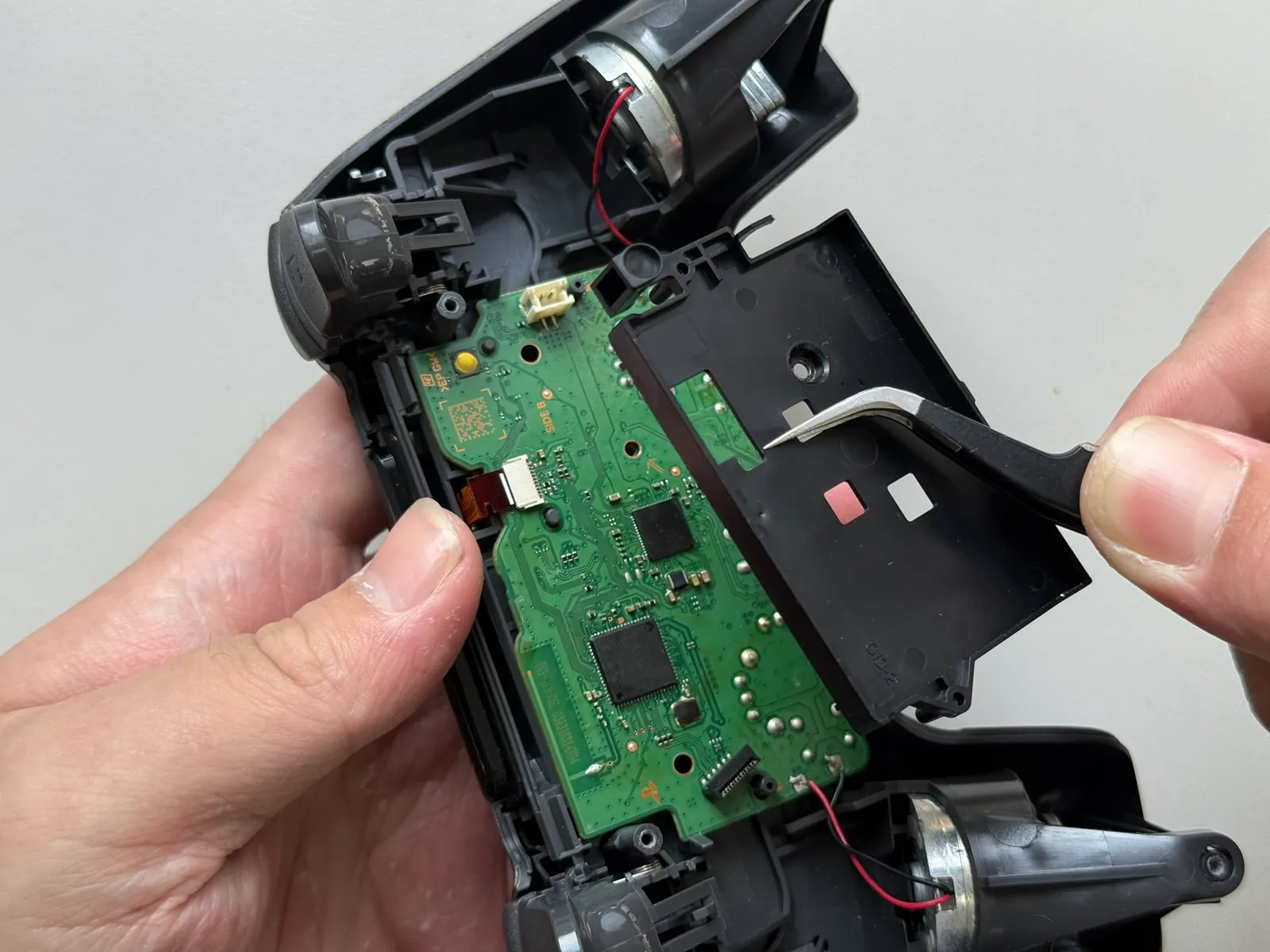

取下電池槽
用鑷子夾住電池槽，往上提。
- 步驟 8 / 共 24

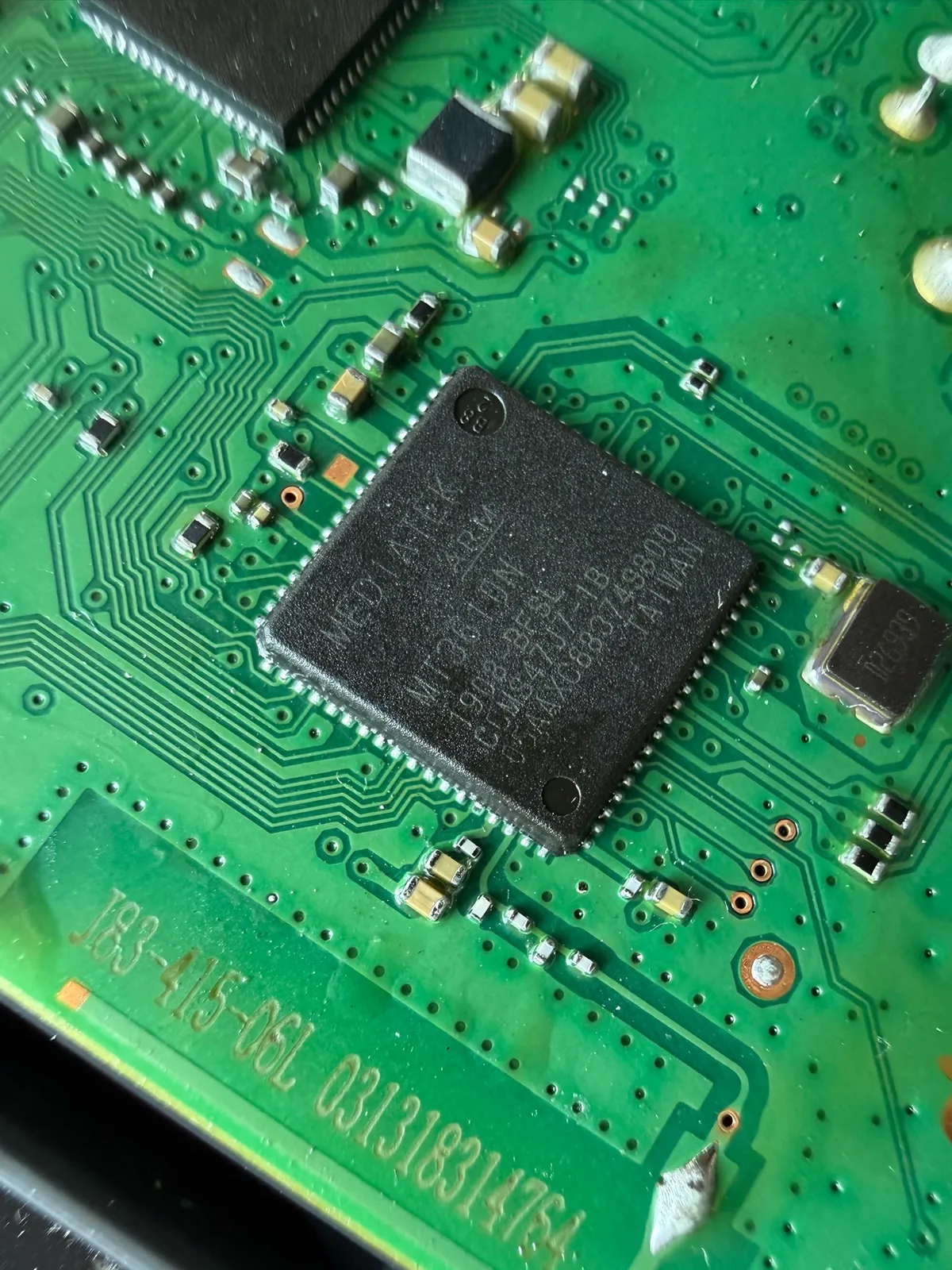

主控晶片
製造商：MEDIATEK（聯發科） 型號：MT3610N
- 步驟 9 / 共 24

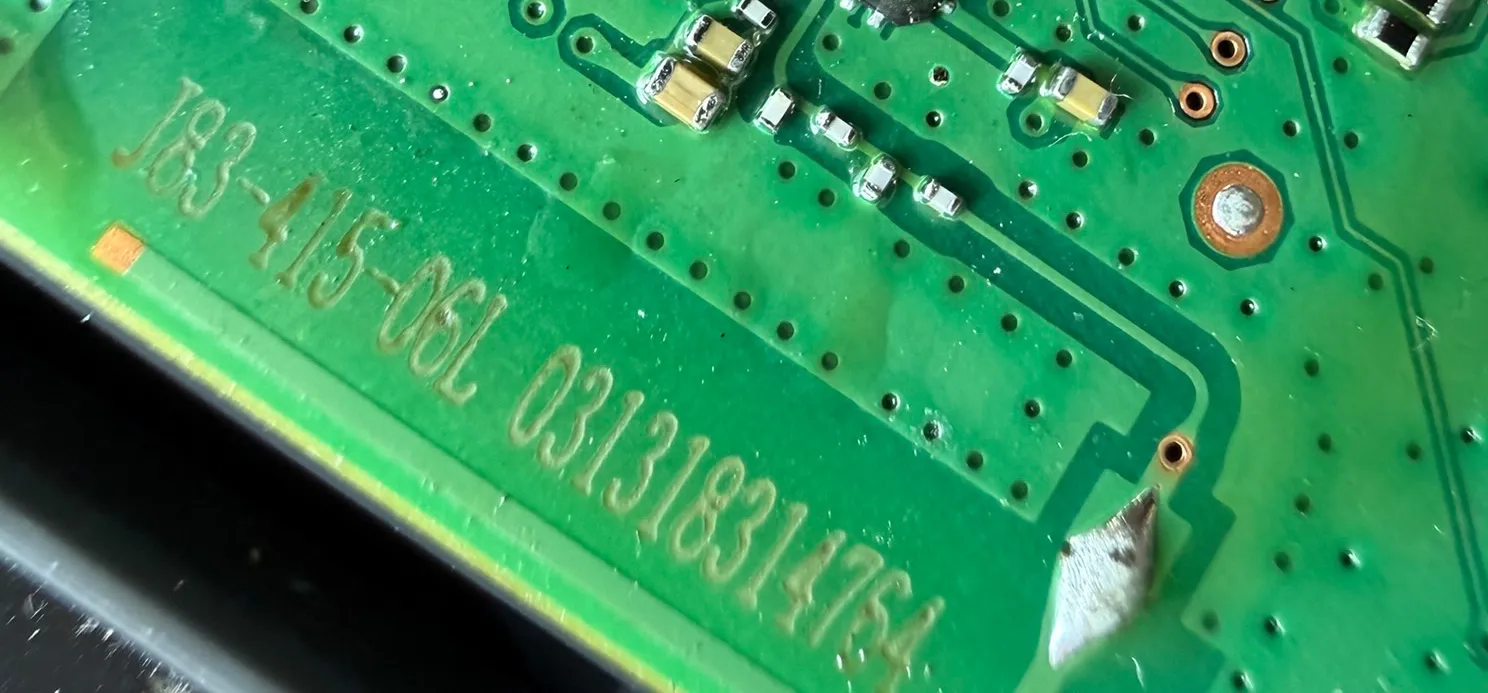

主板序列號
序列號 183-415-06L 031318314764
- 步驟 10 / 共 24

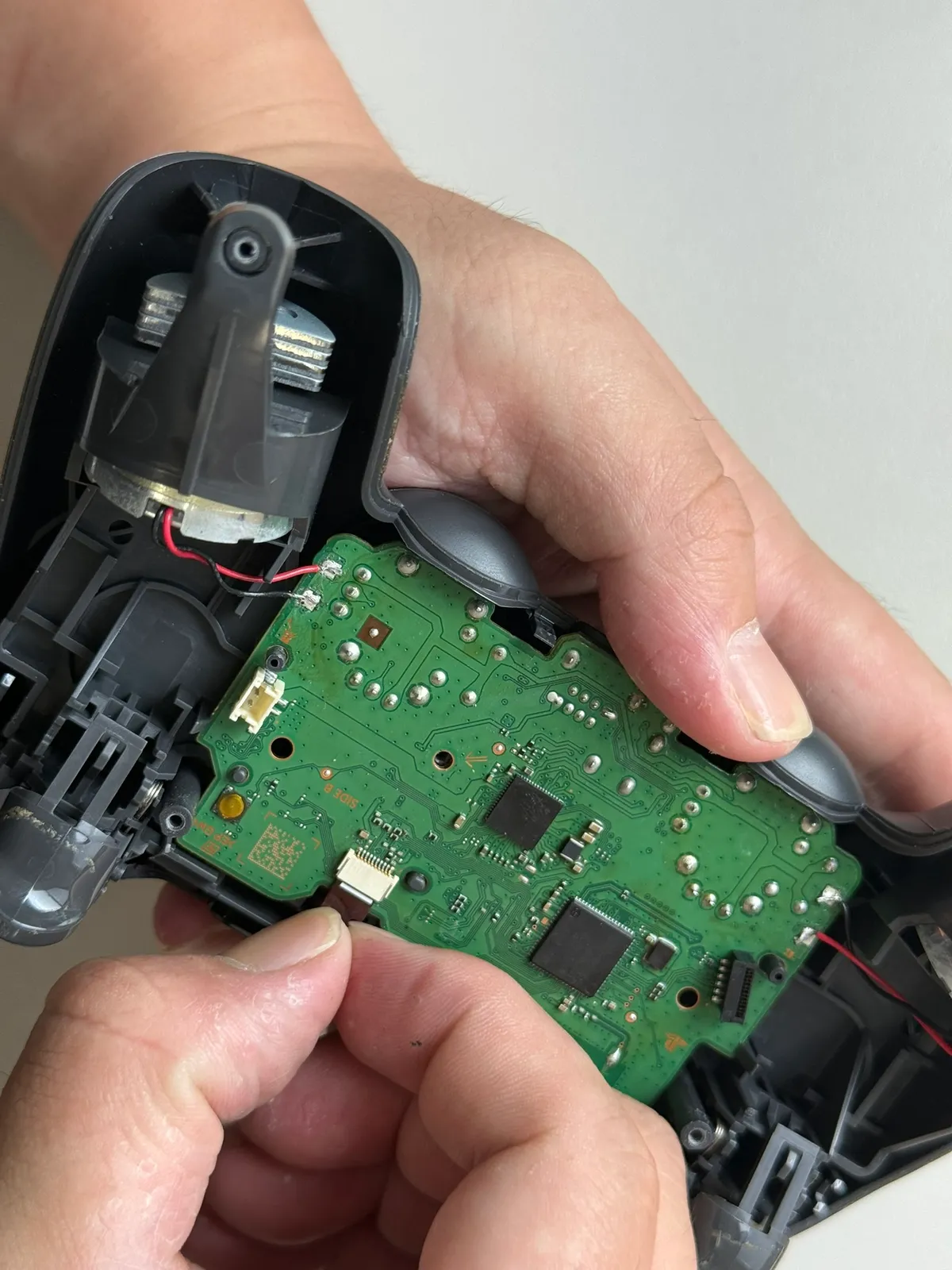

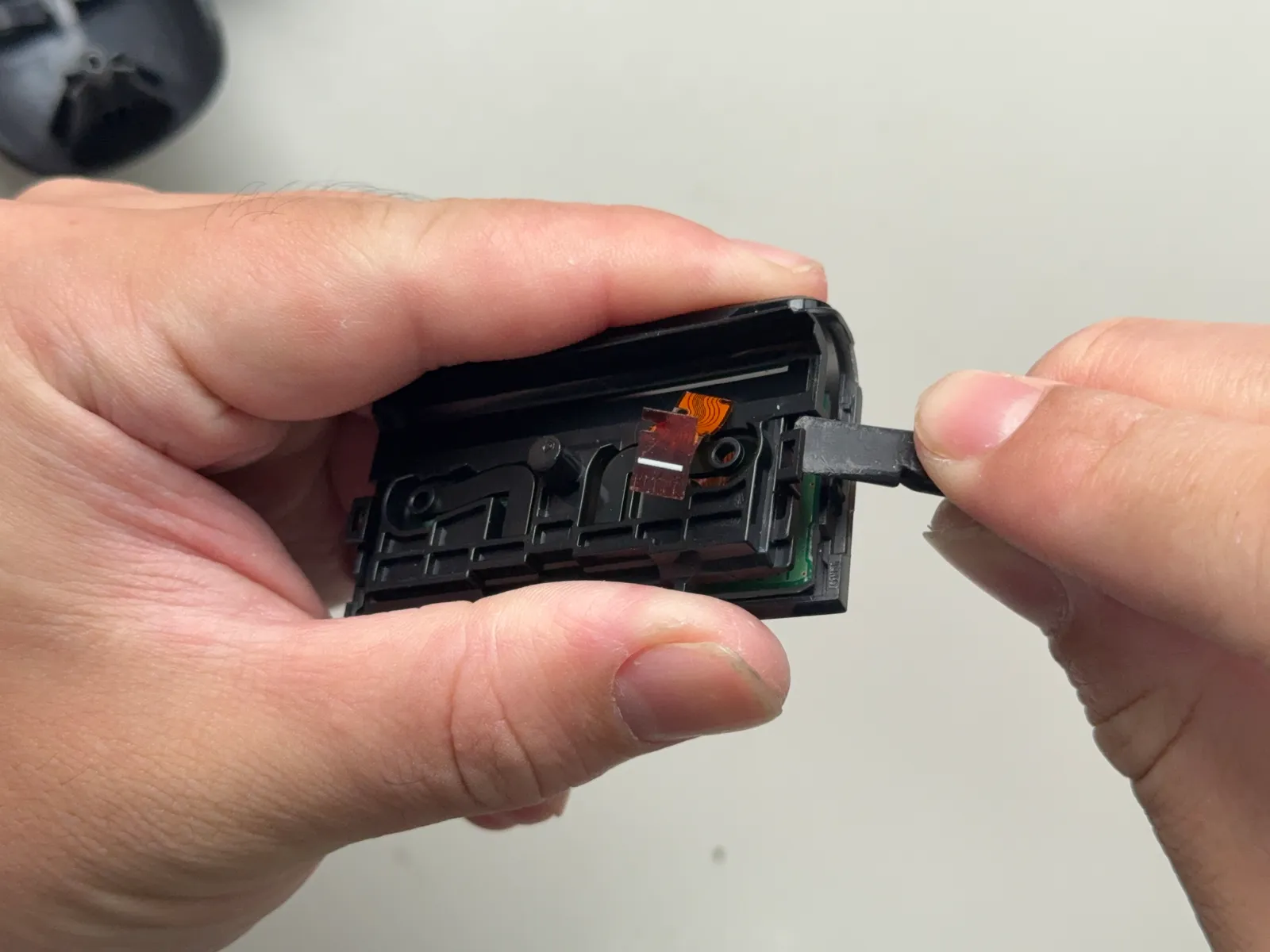

取出觸控板排線
用手就可以往後拉就可以把 觸控板排線拉出來了。
1
2
- 步驟 11 / 共 24

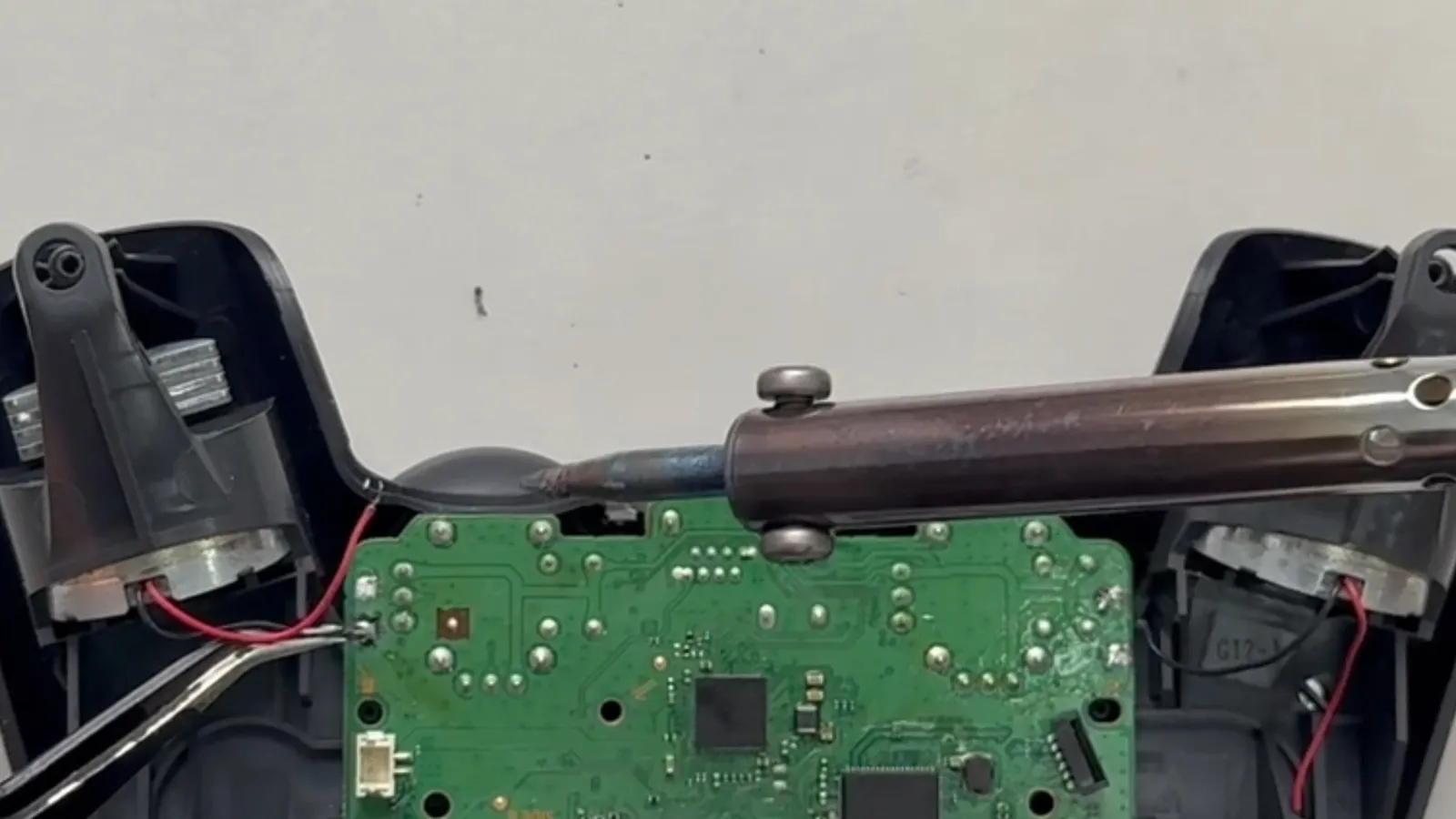

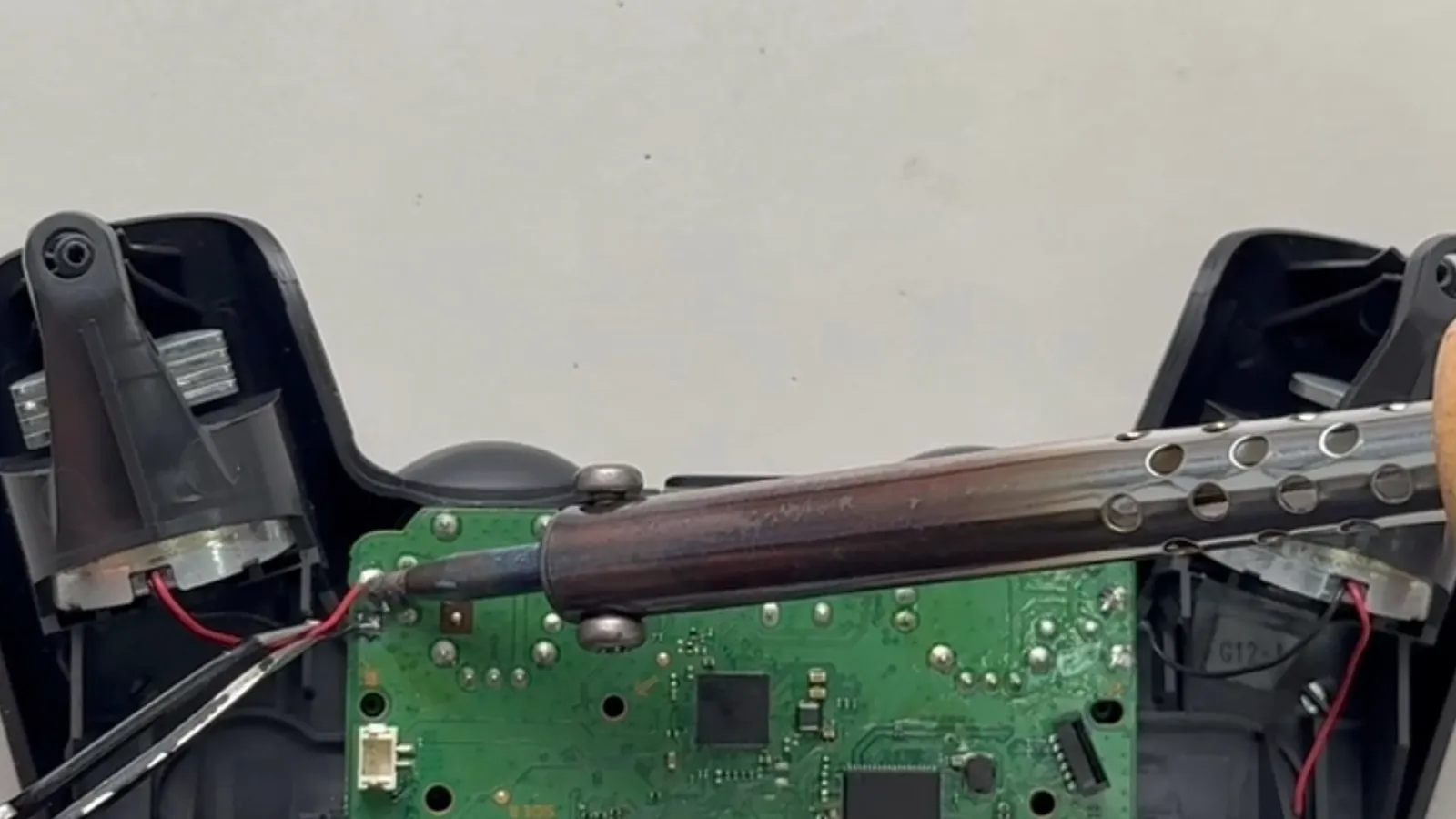

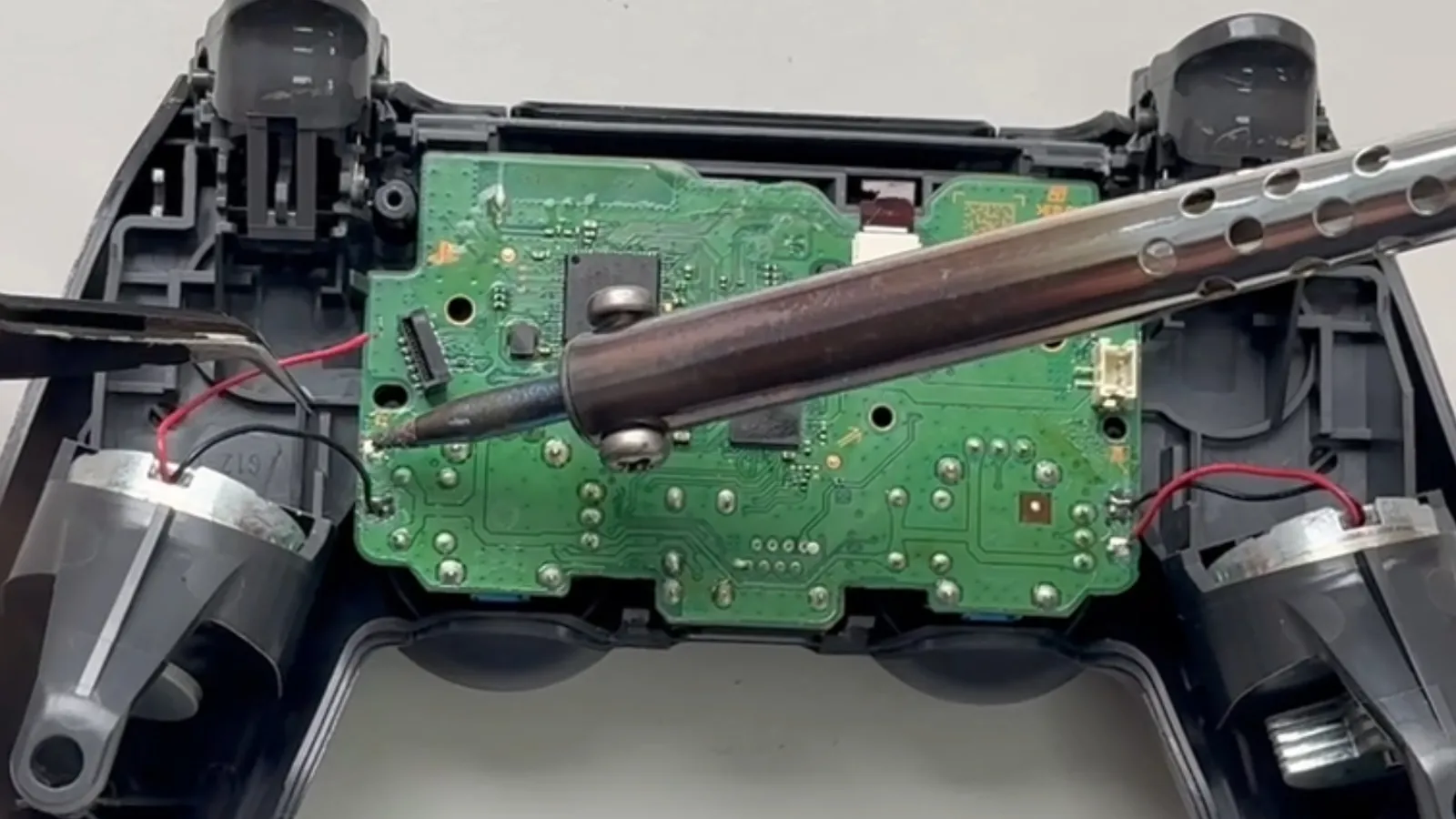

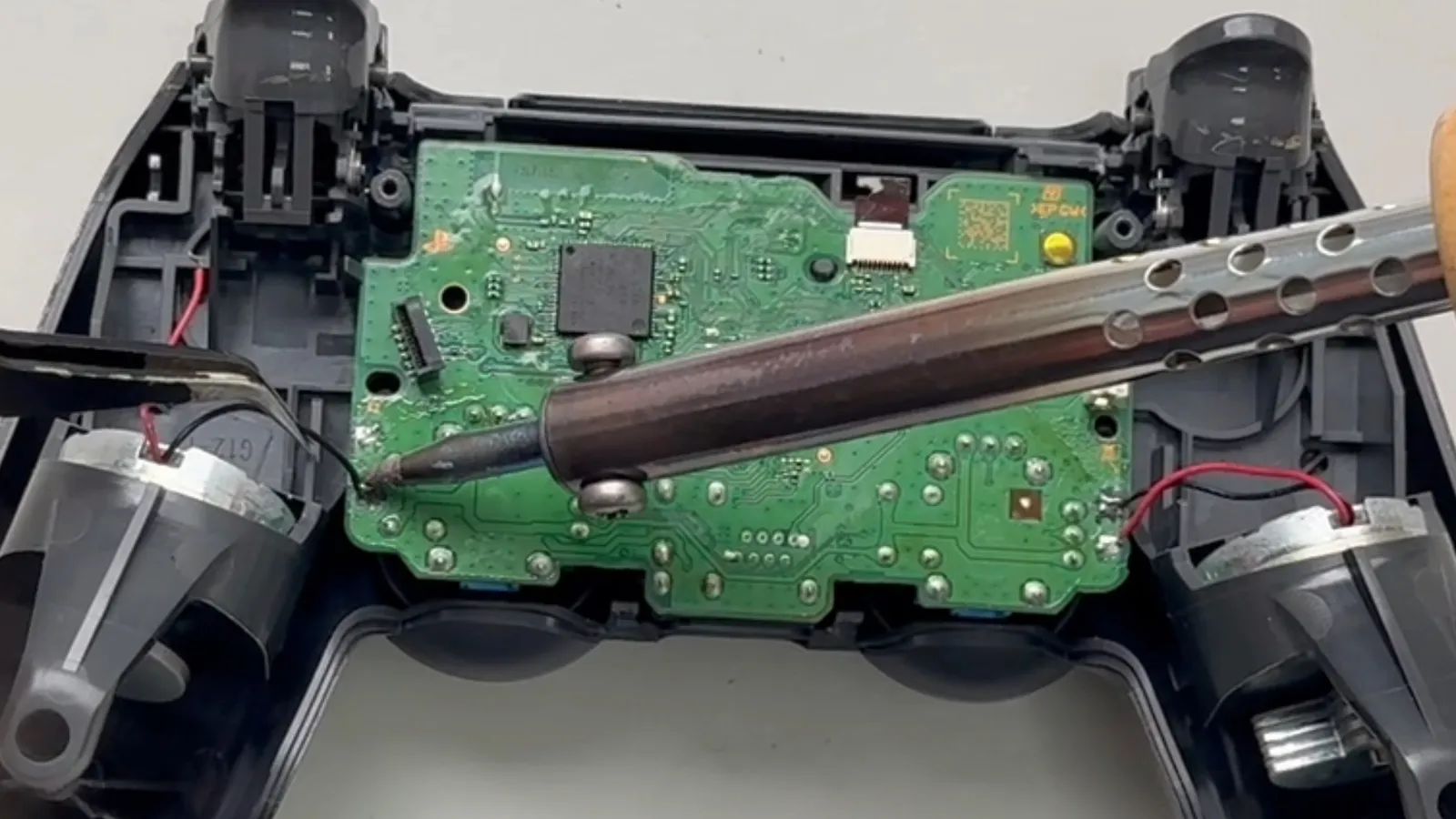

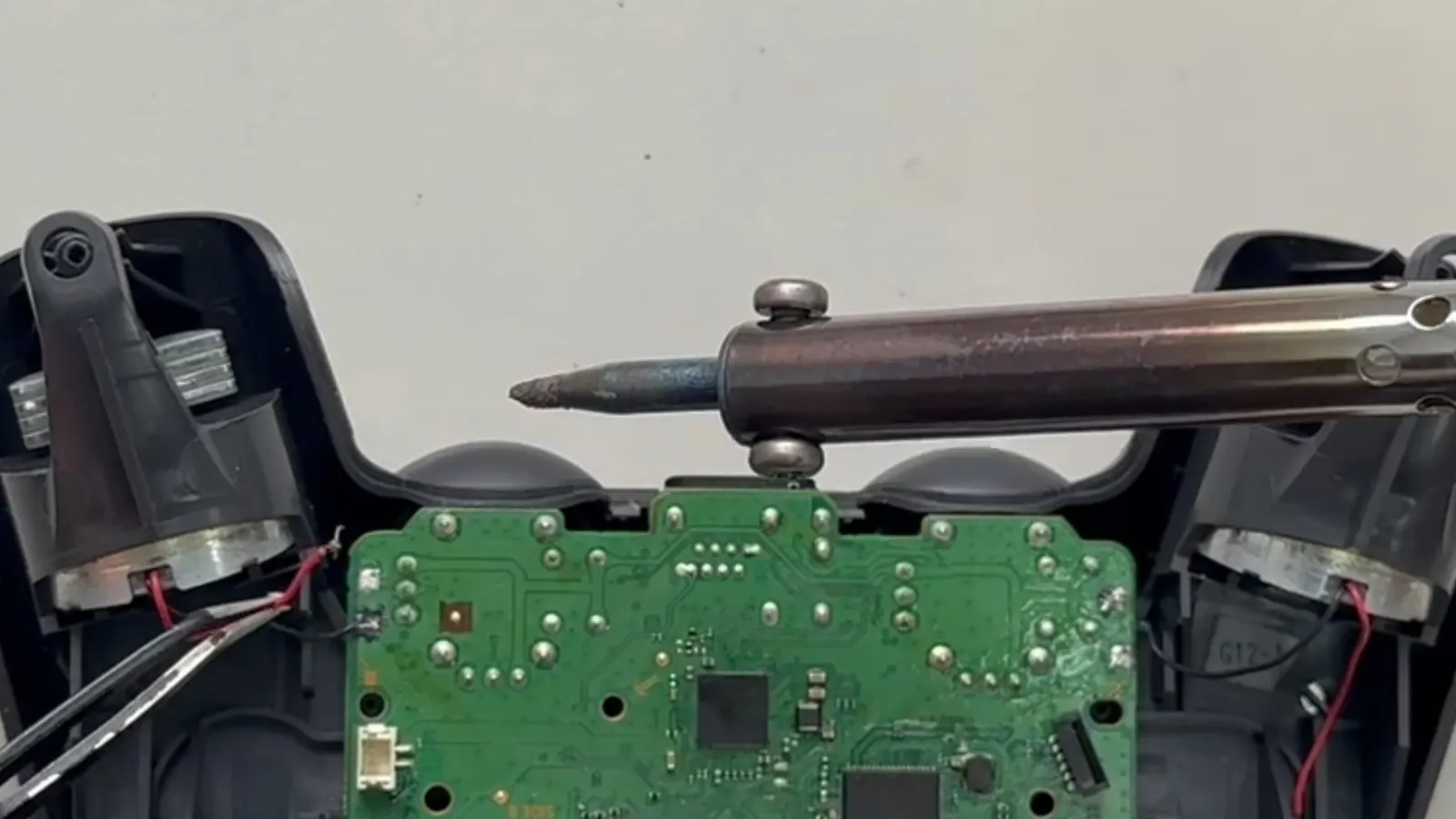

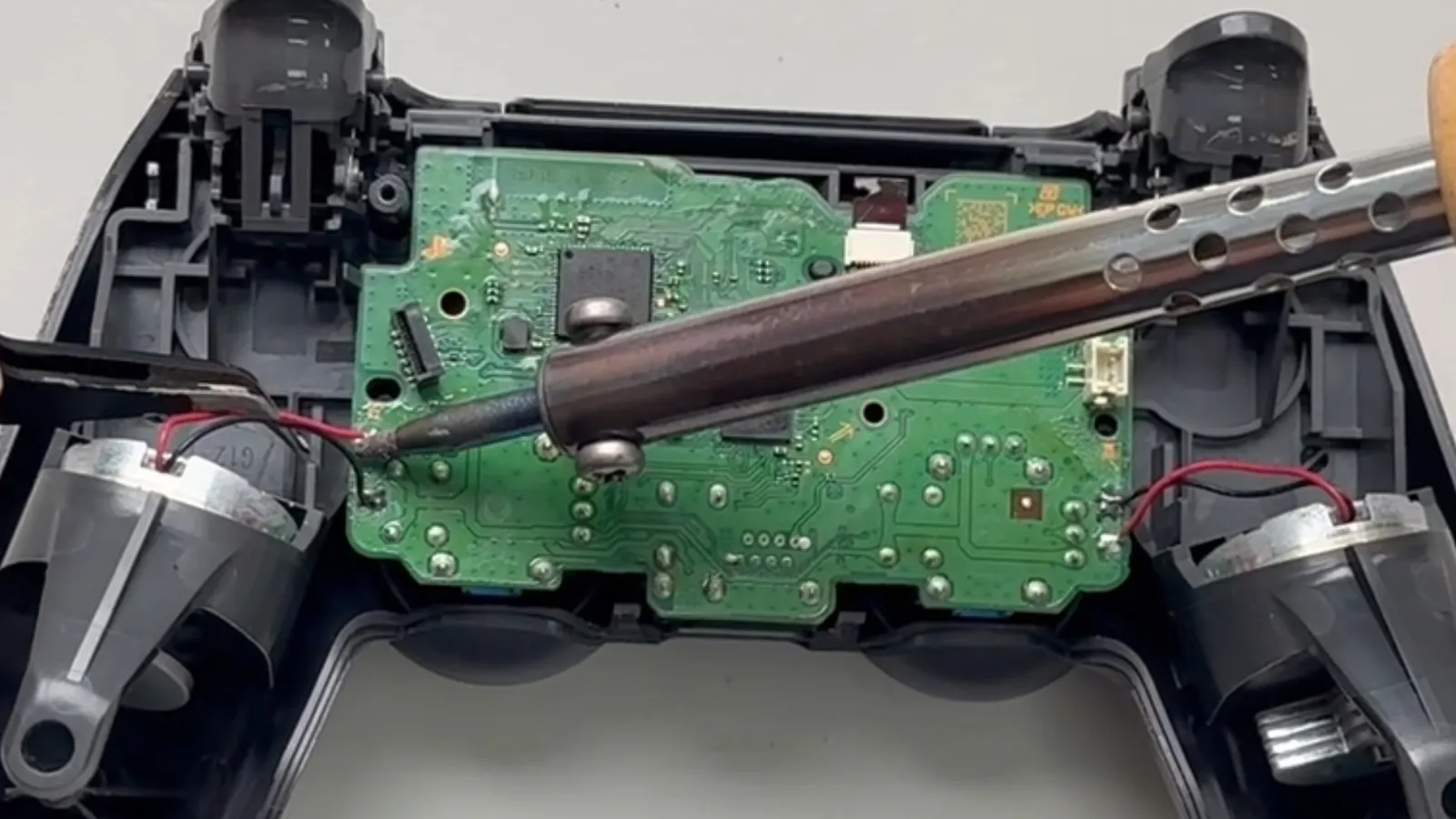

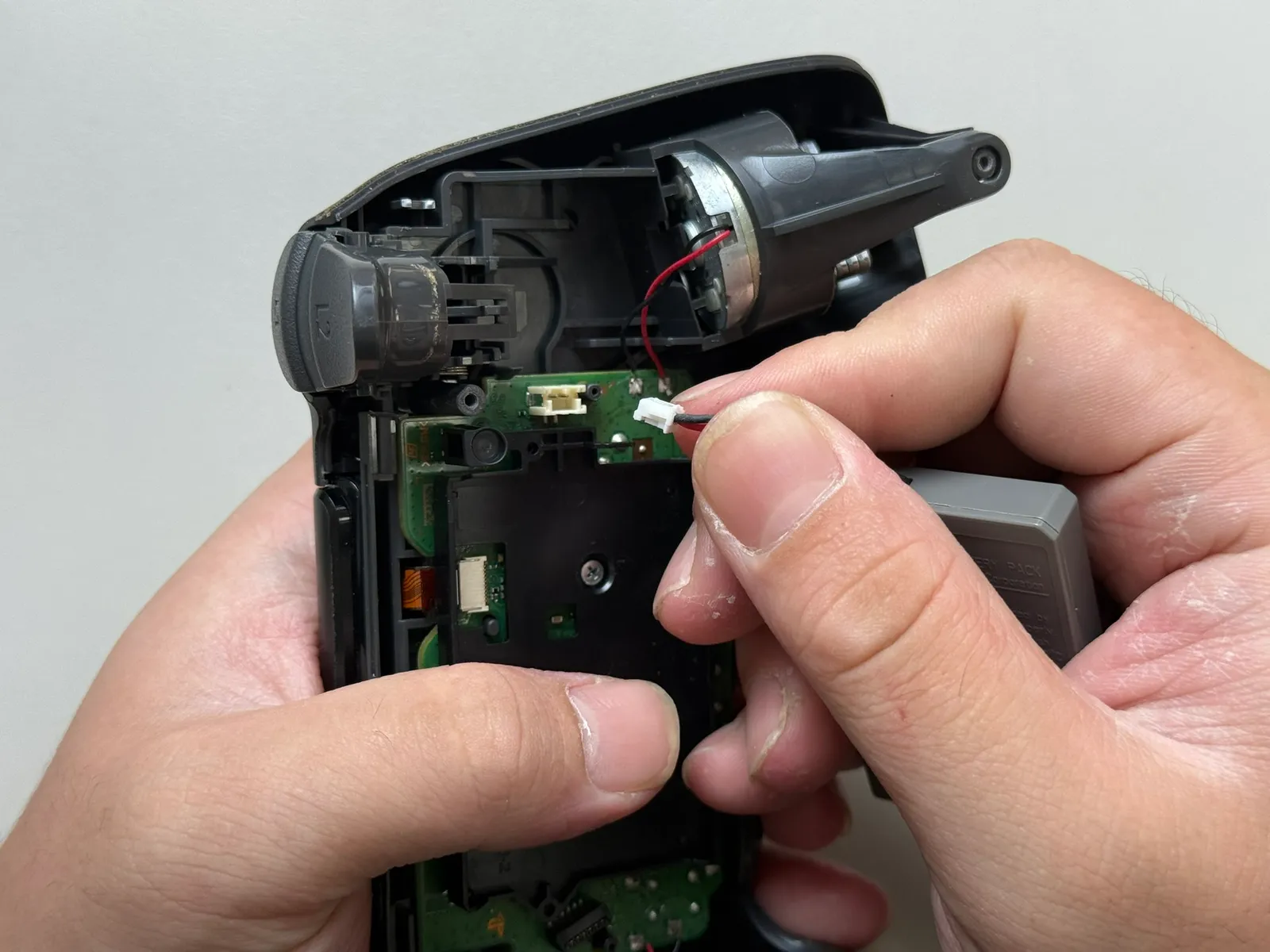

⚠️解焊馬達電線

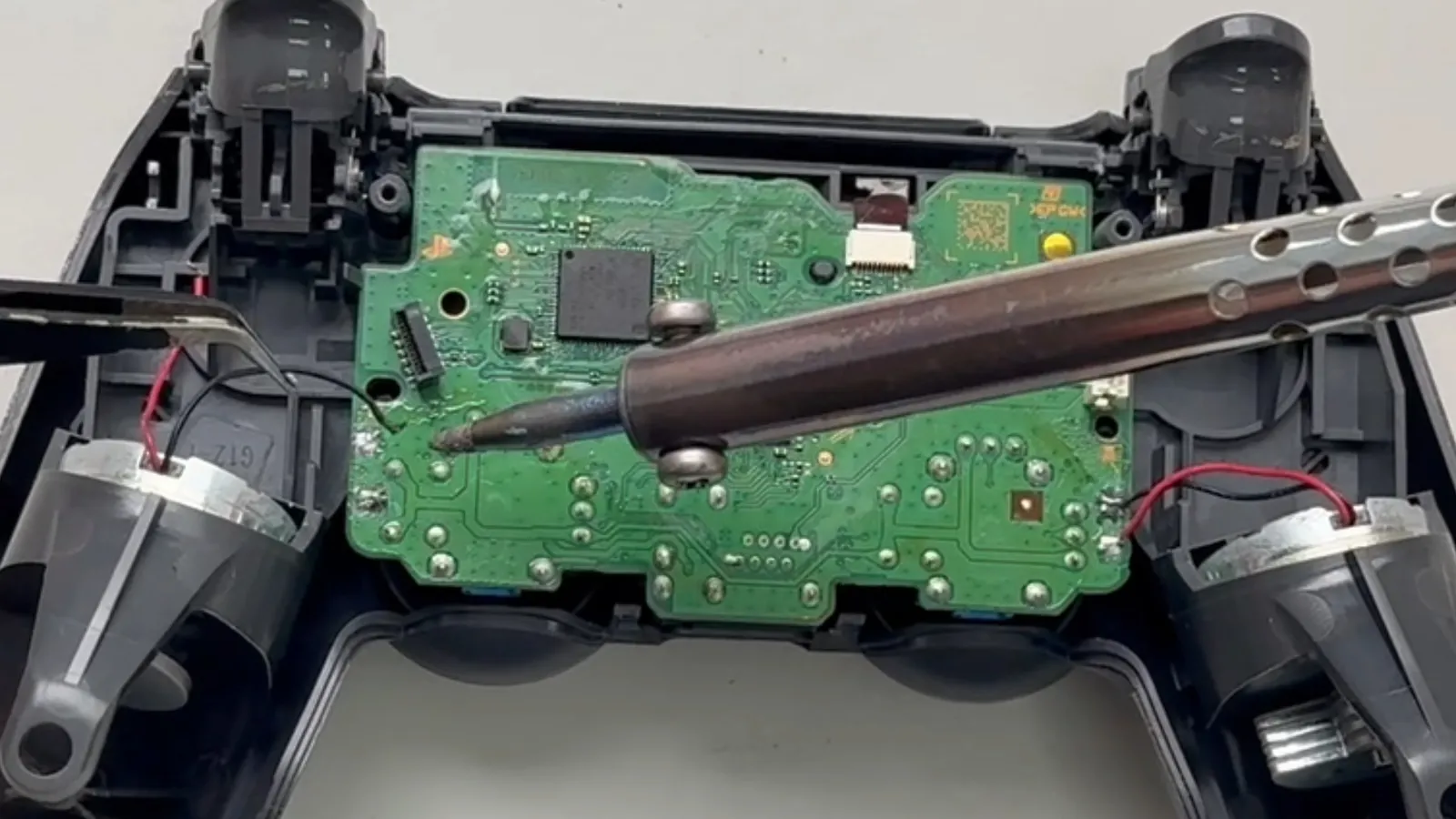

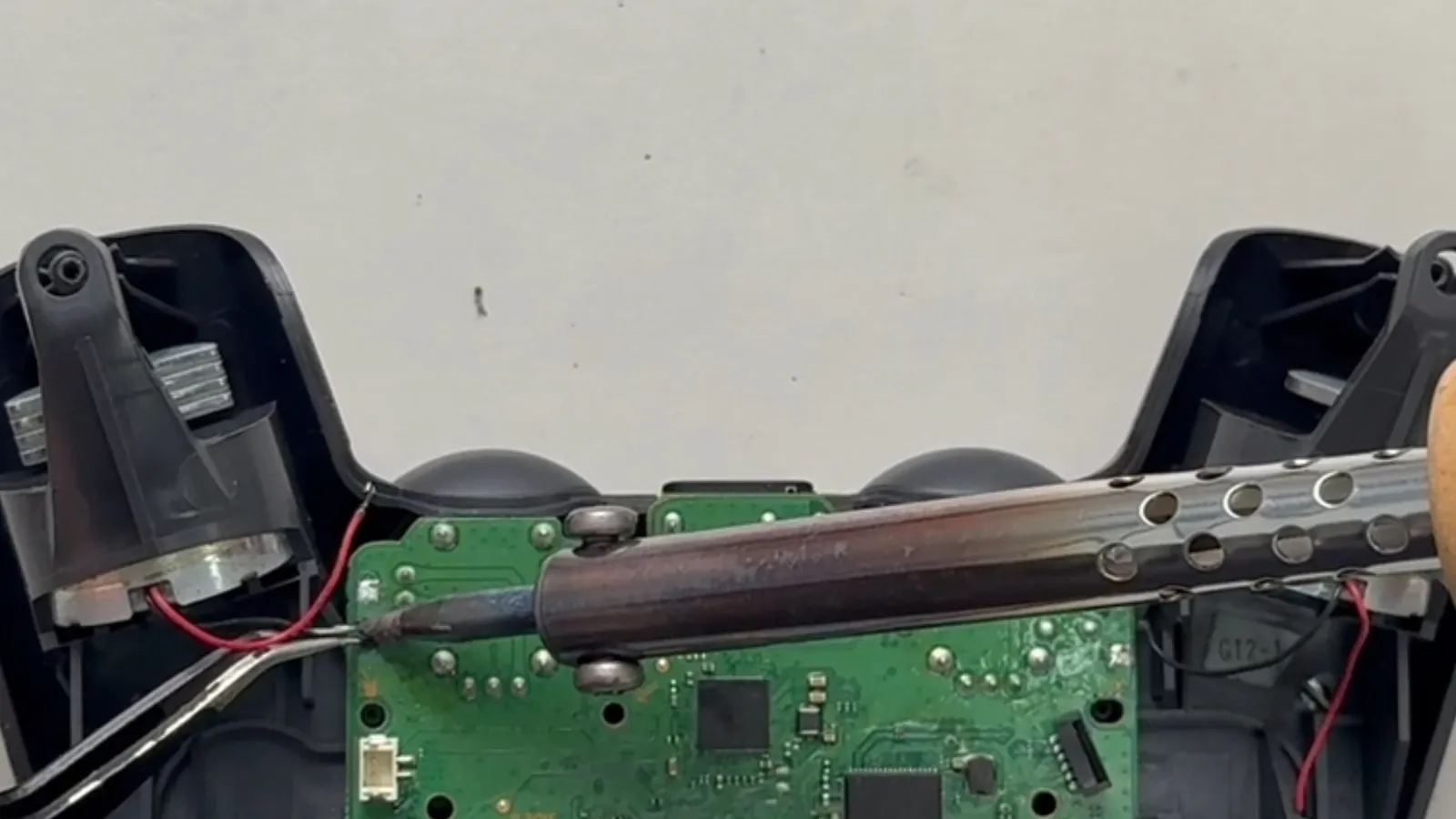

使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。 如果手邊只有木柄的電烙鐵的話，麻煩加熱久一點的時間 再來進行解焊(因為木柄沒有LCD螢幕可以顯示當前溫度)
1
2
3
4
5
6
7
8
- 步驟 12 / 共 24

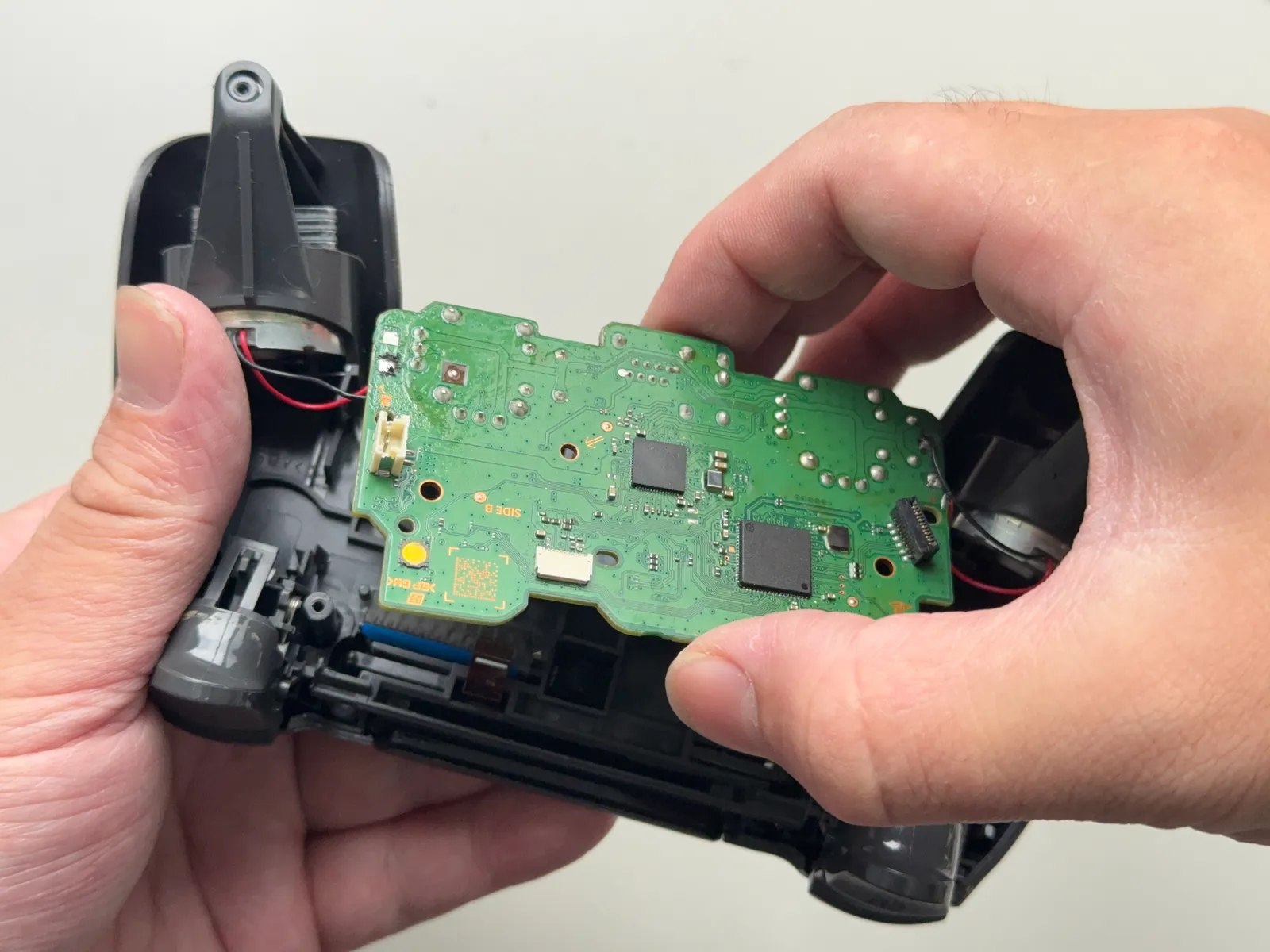

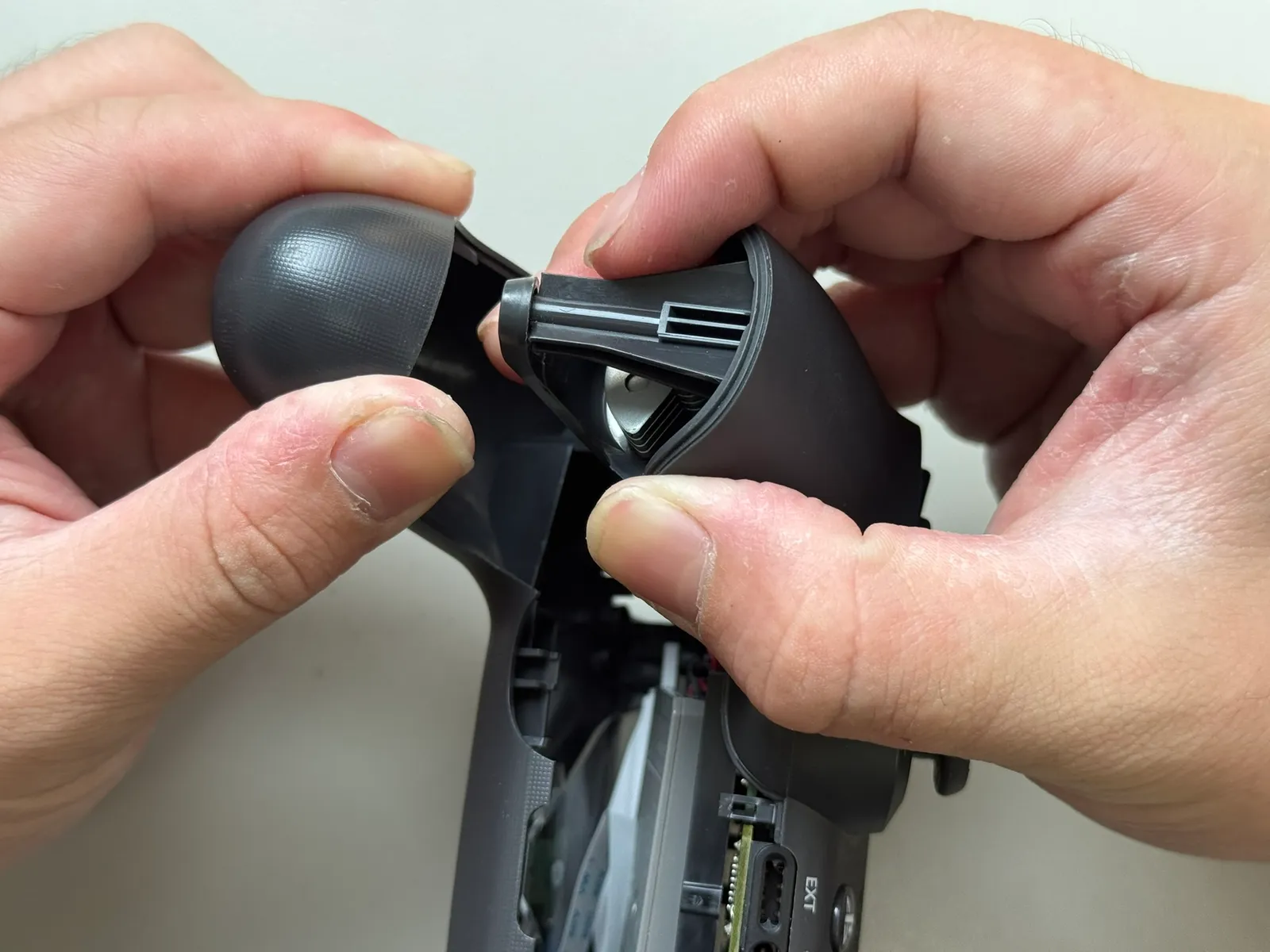

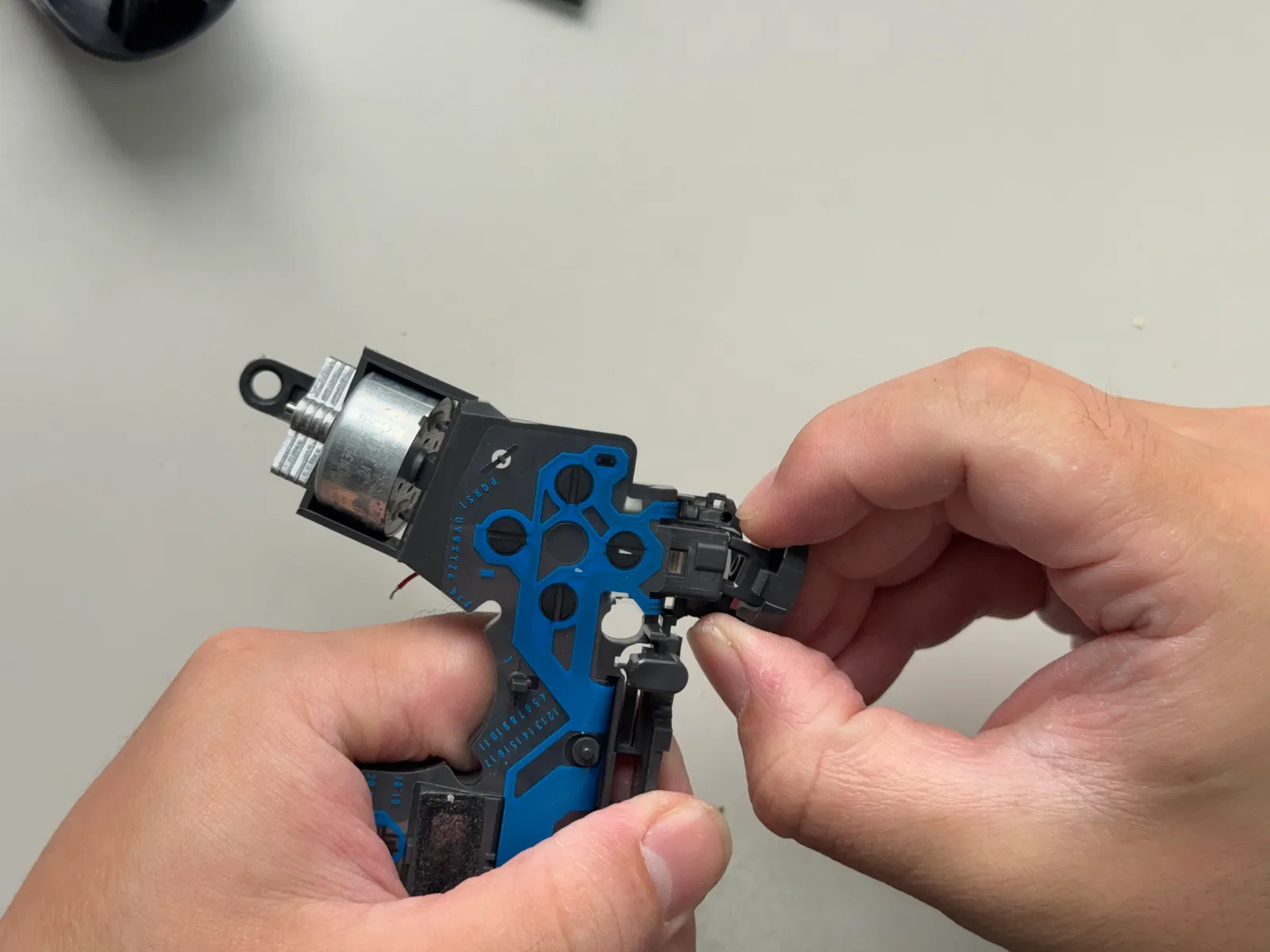

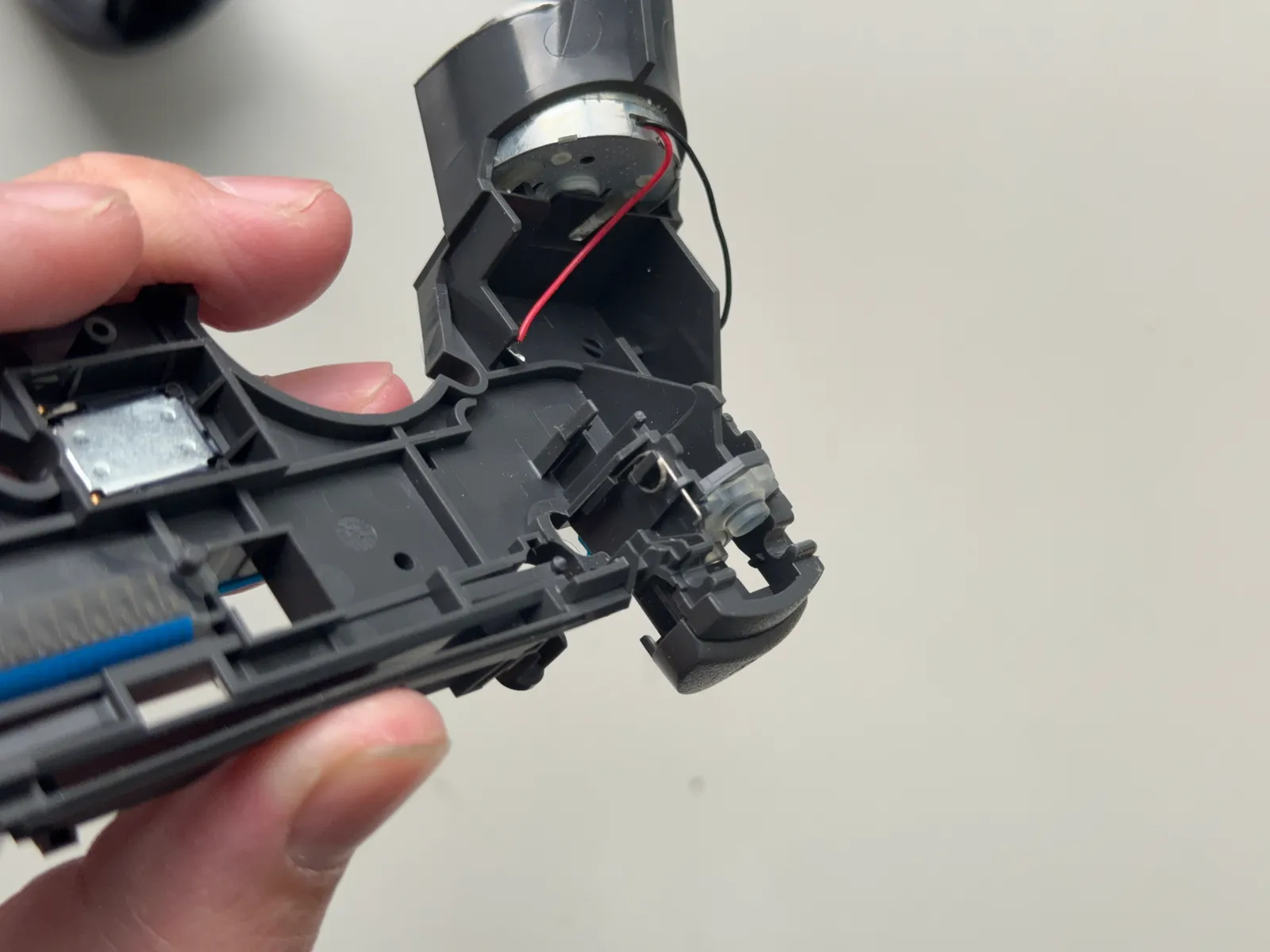

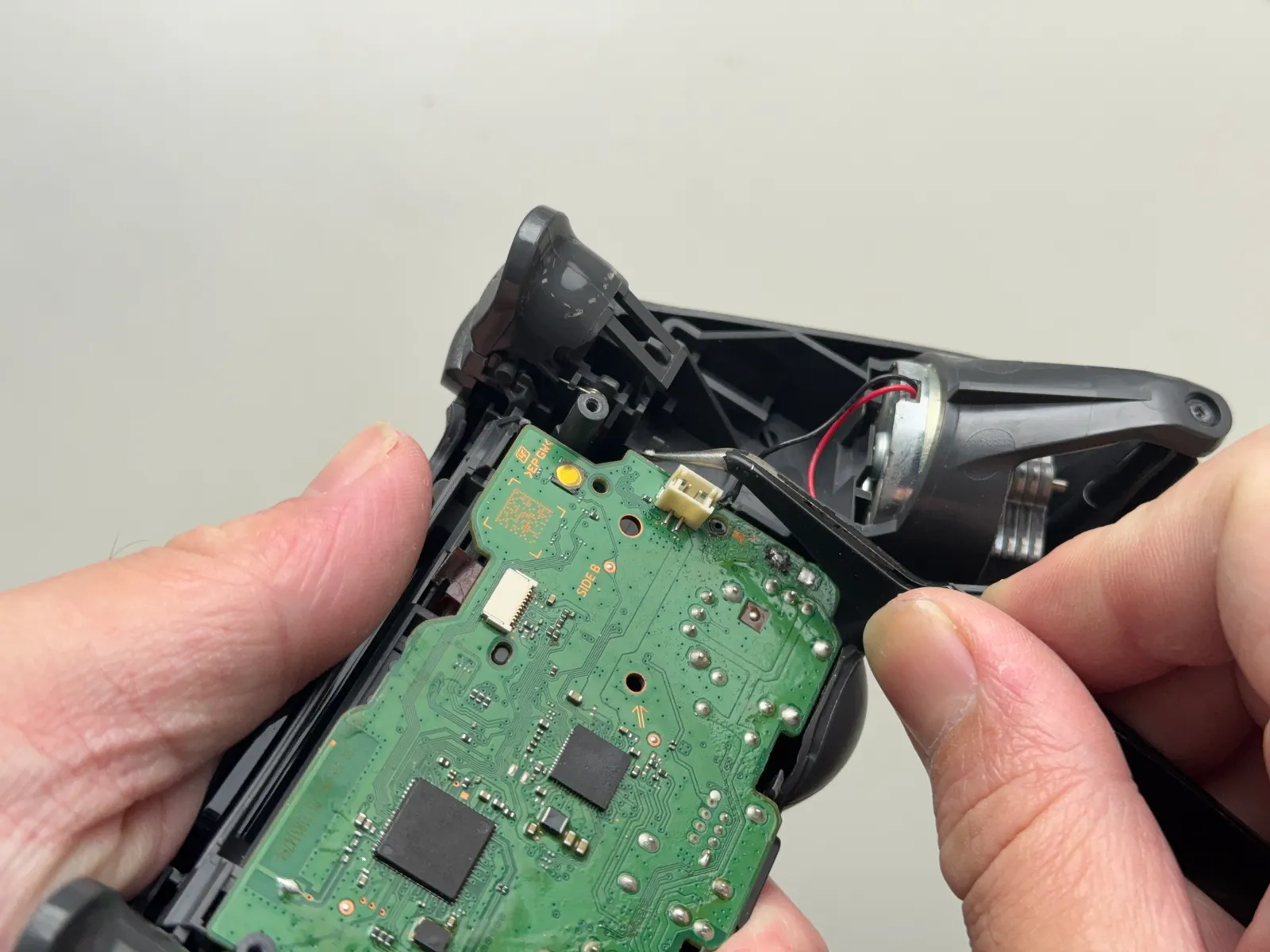

⚠️取出主板

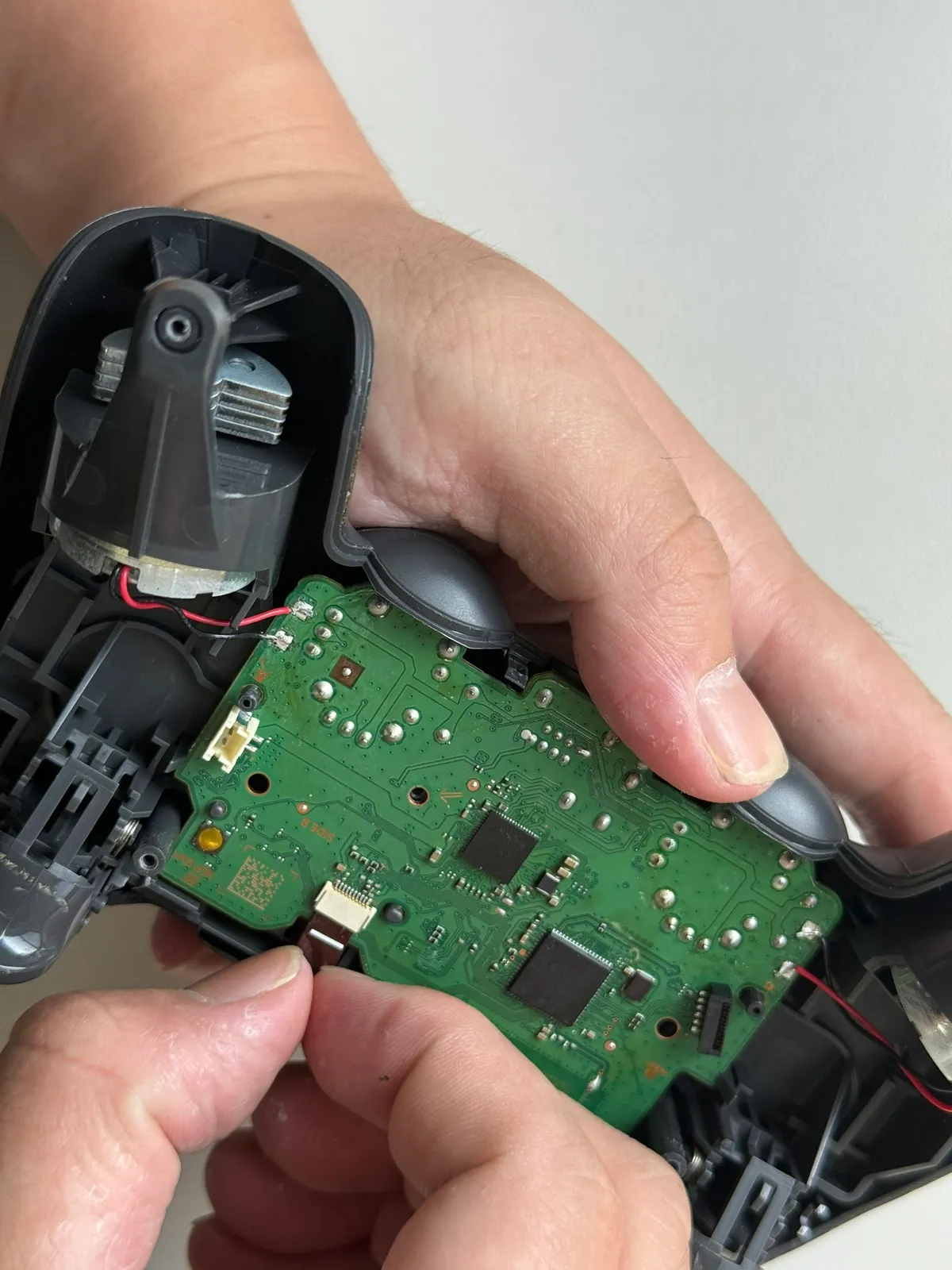

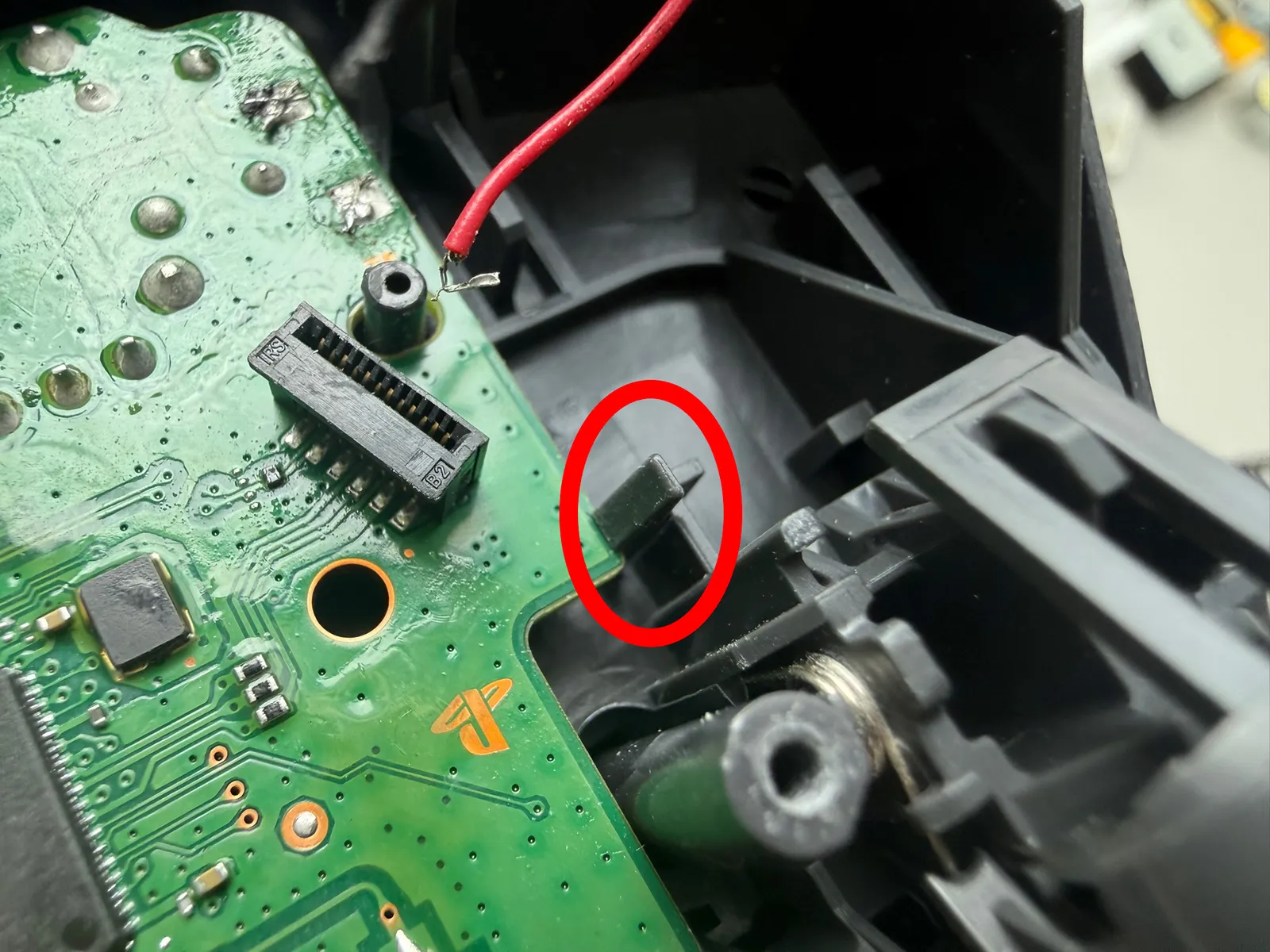

把圈起來的卡榫用鑷子或者翹棒往外推(不要推斷)，將卡榫不要固定主板。 邊弄得時候 要稍微把主板抬一下。不然你只是把卡榫往外推 沒有把主板抬一下的話，卡榫還是會回去原位的。
1
2
3
4
- 步驟 13 / 共 24

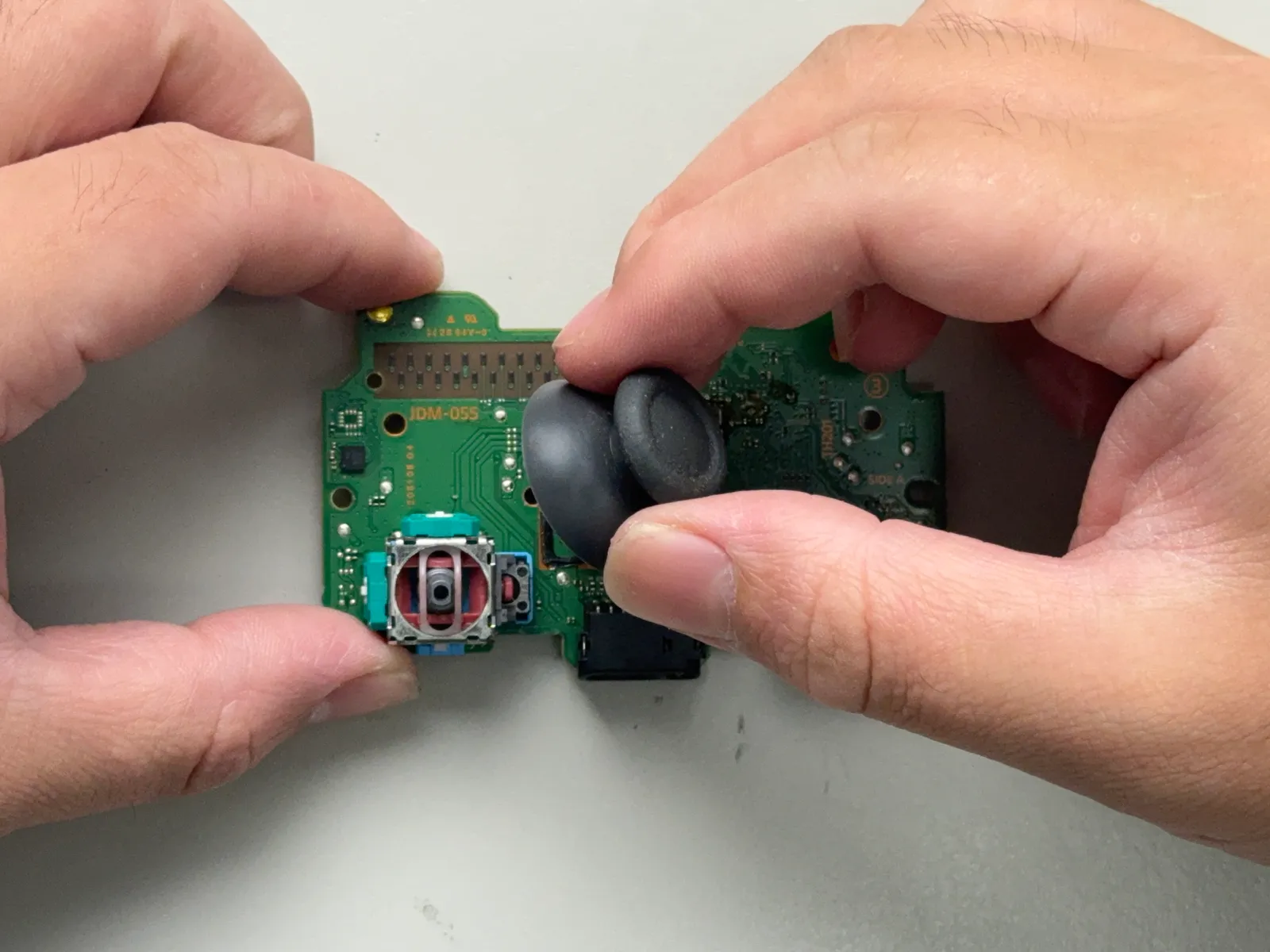

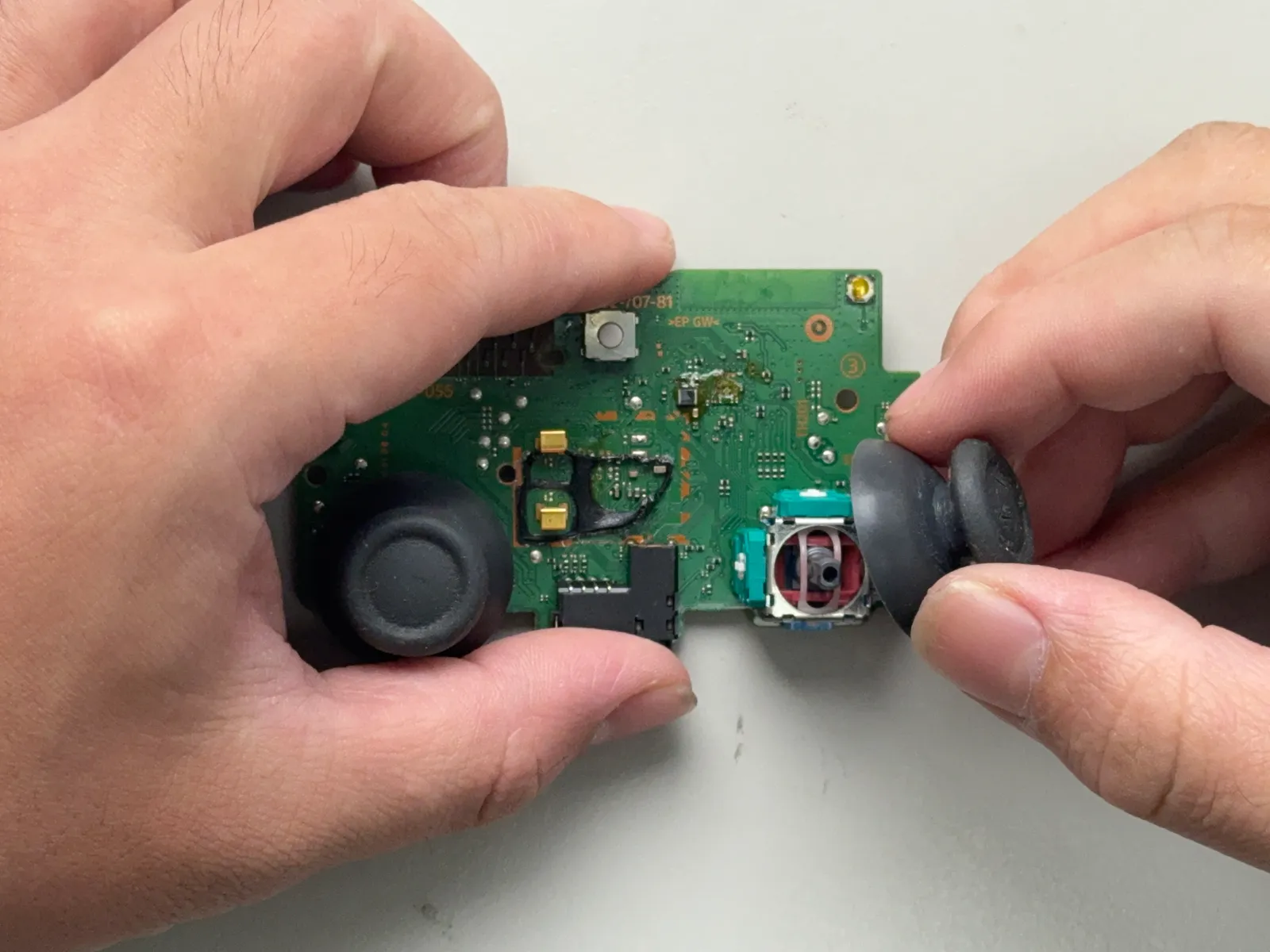

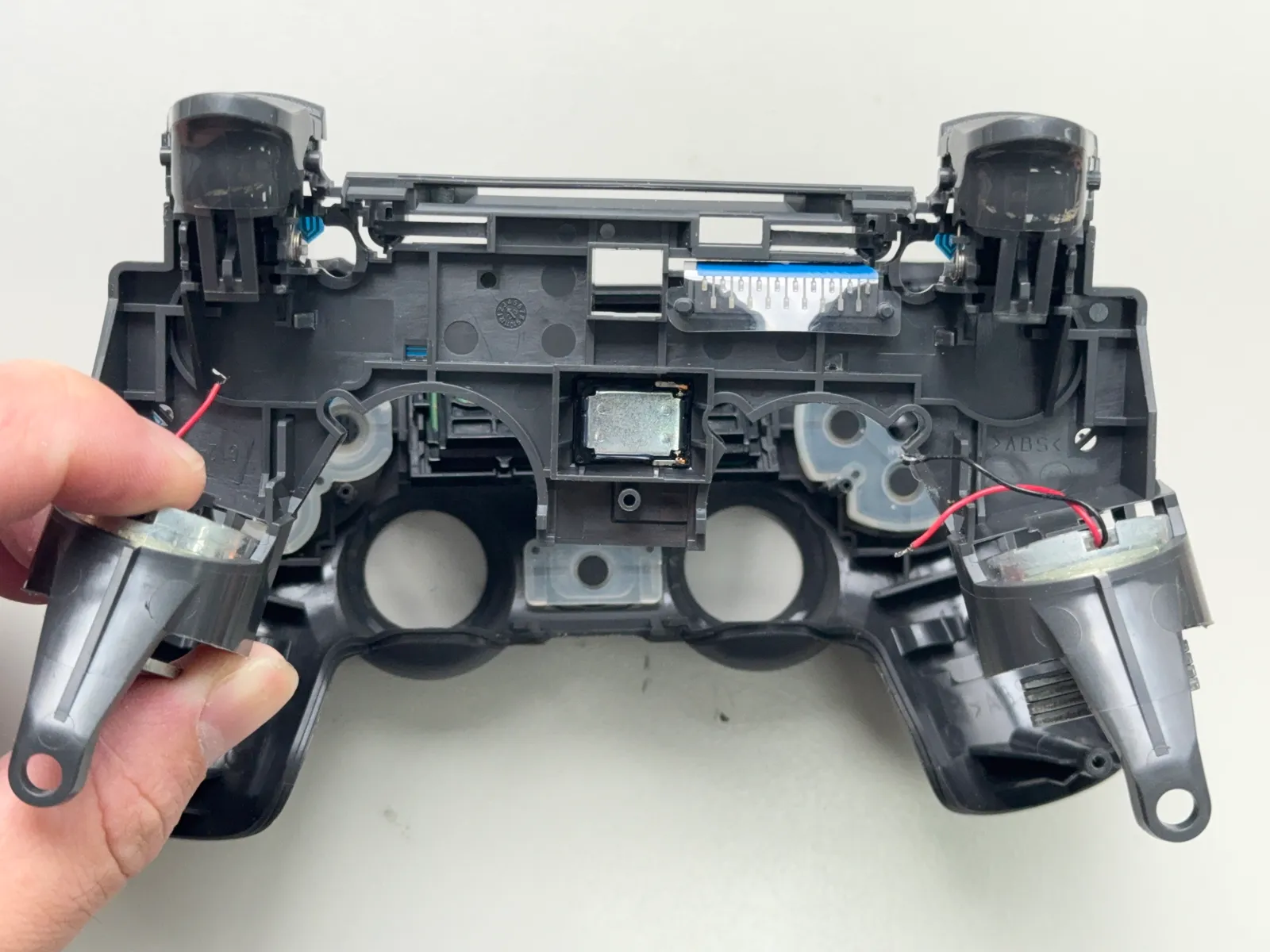

取下蘑菇頭(帽殼)
1
2
3
- 步驟 14 / 共 24

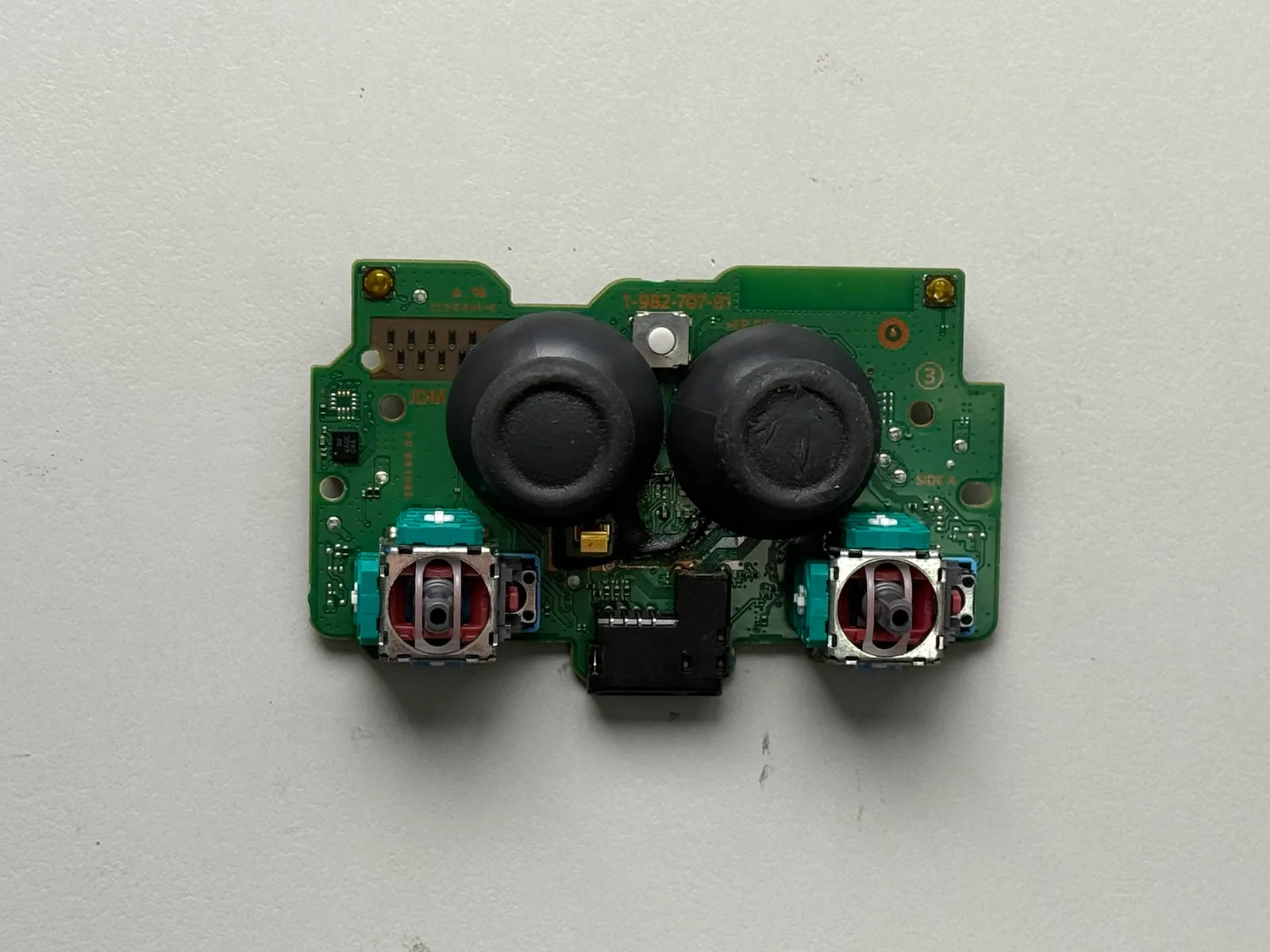

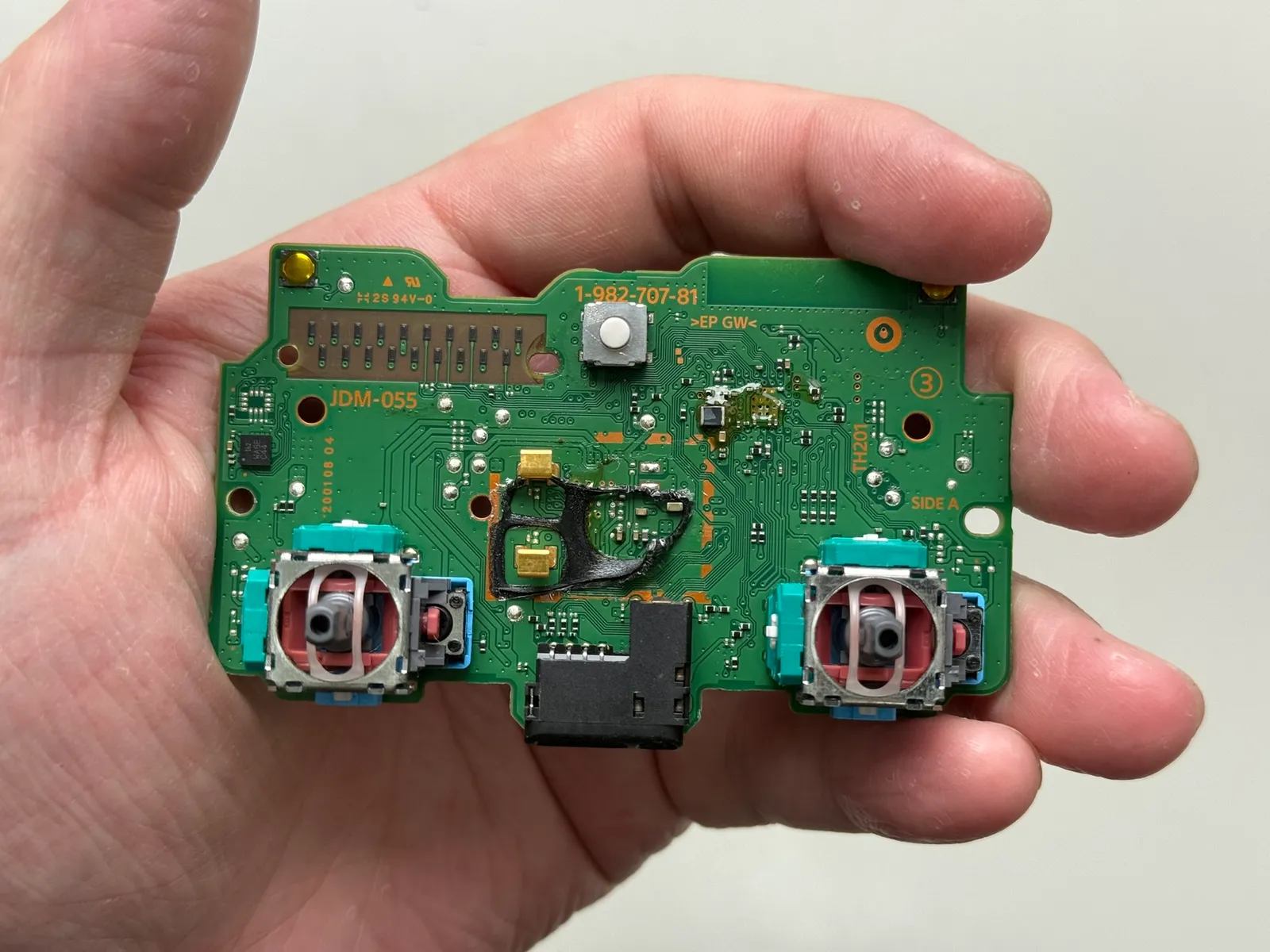

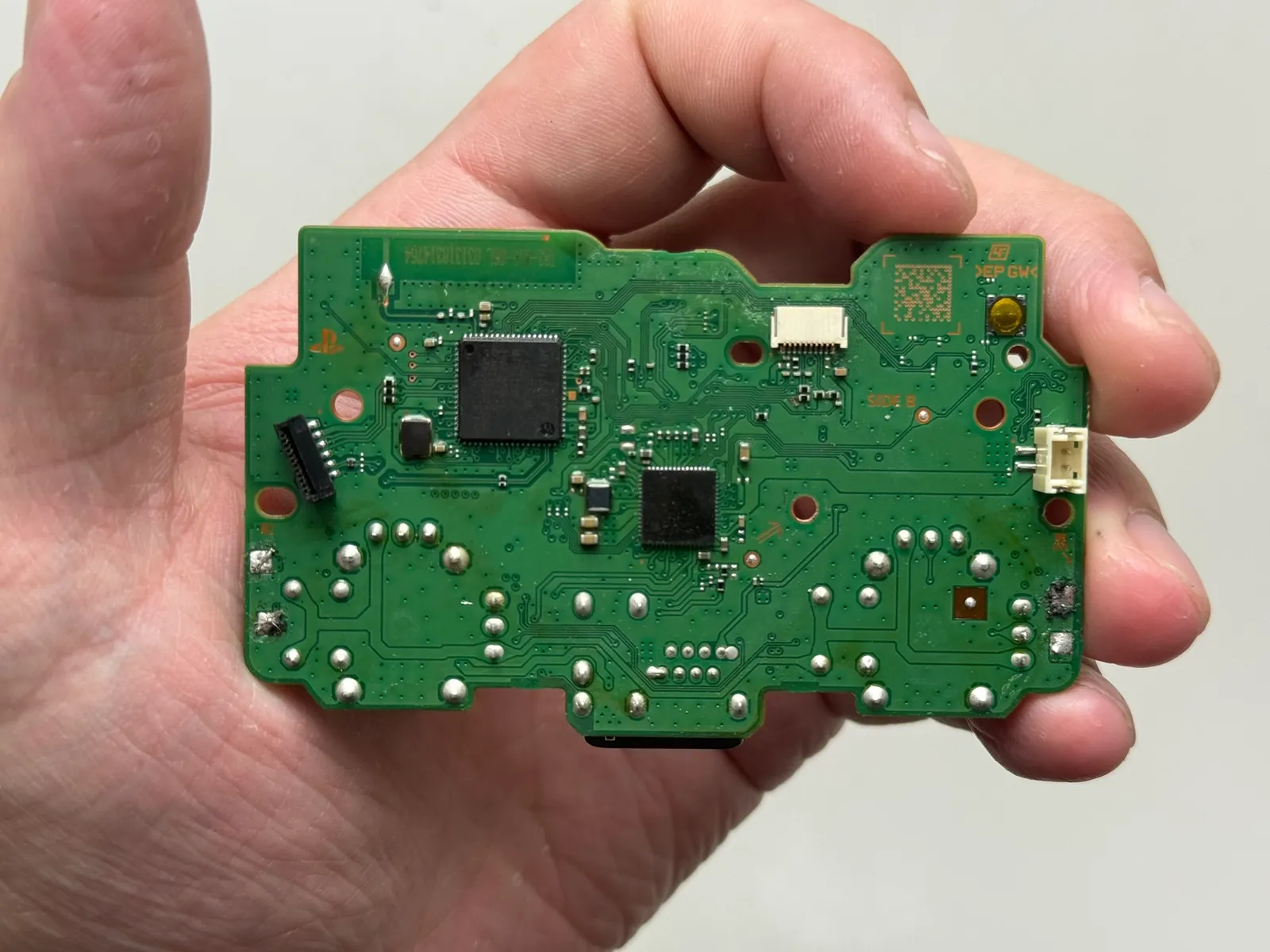

主板
主板型號：JDM-055
1
2
3
- 步驟 15 / 共 24

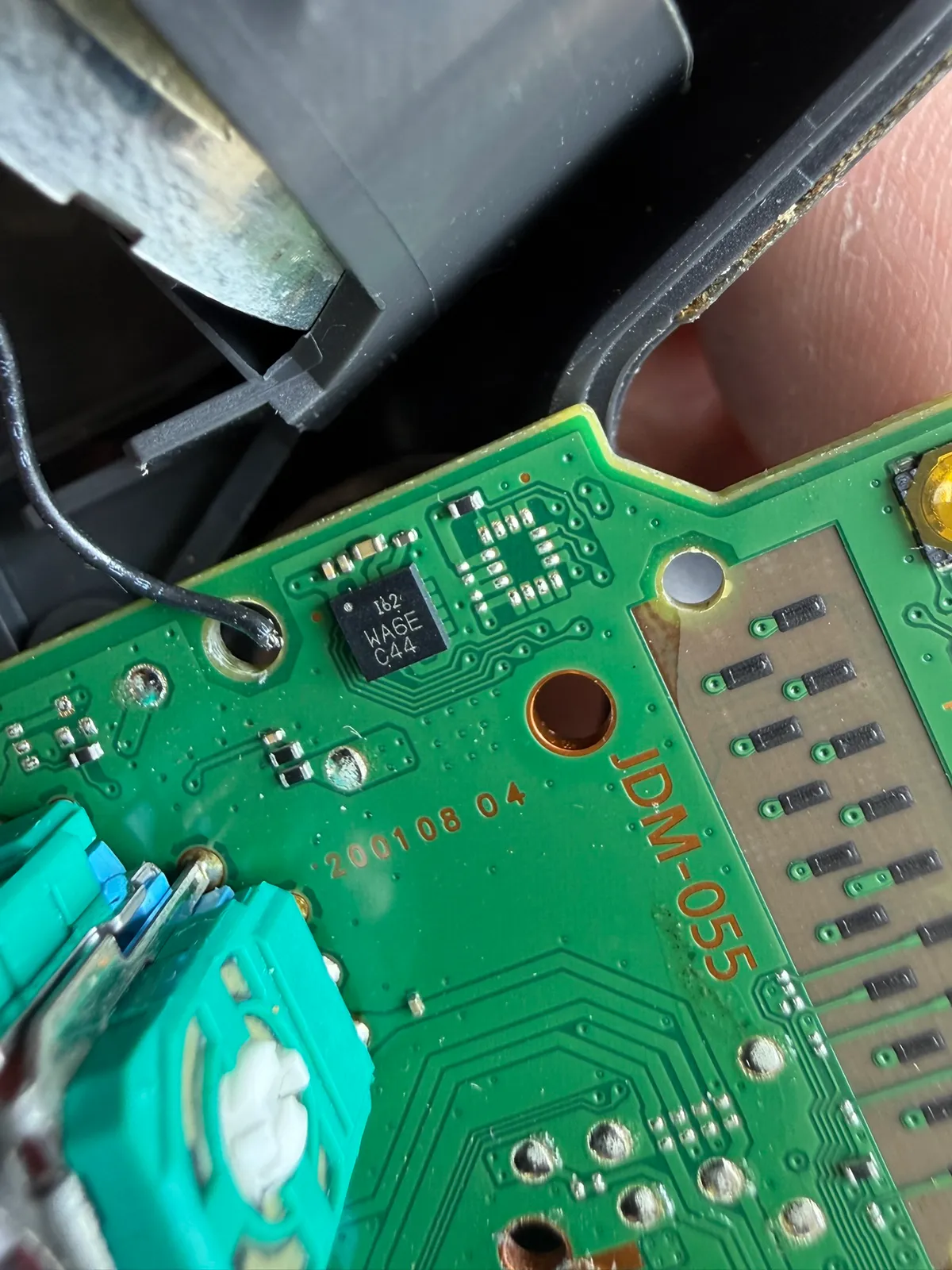

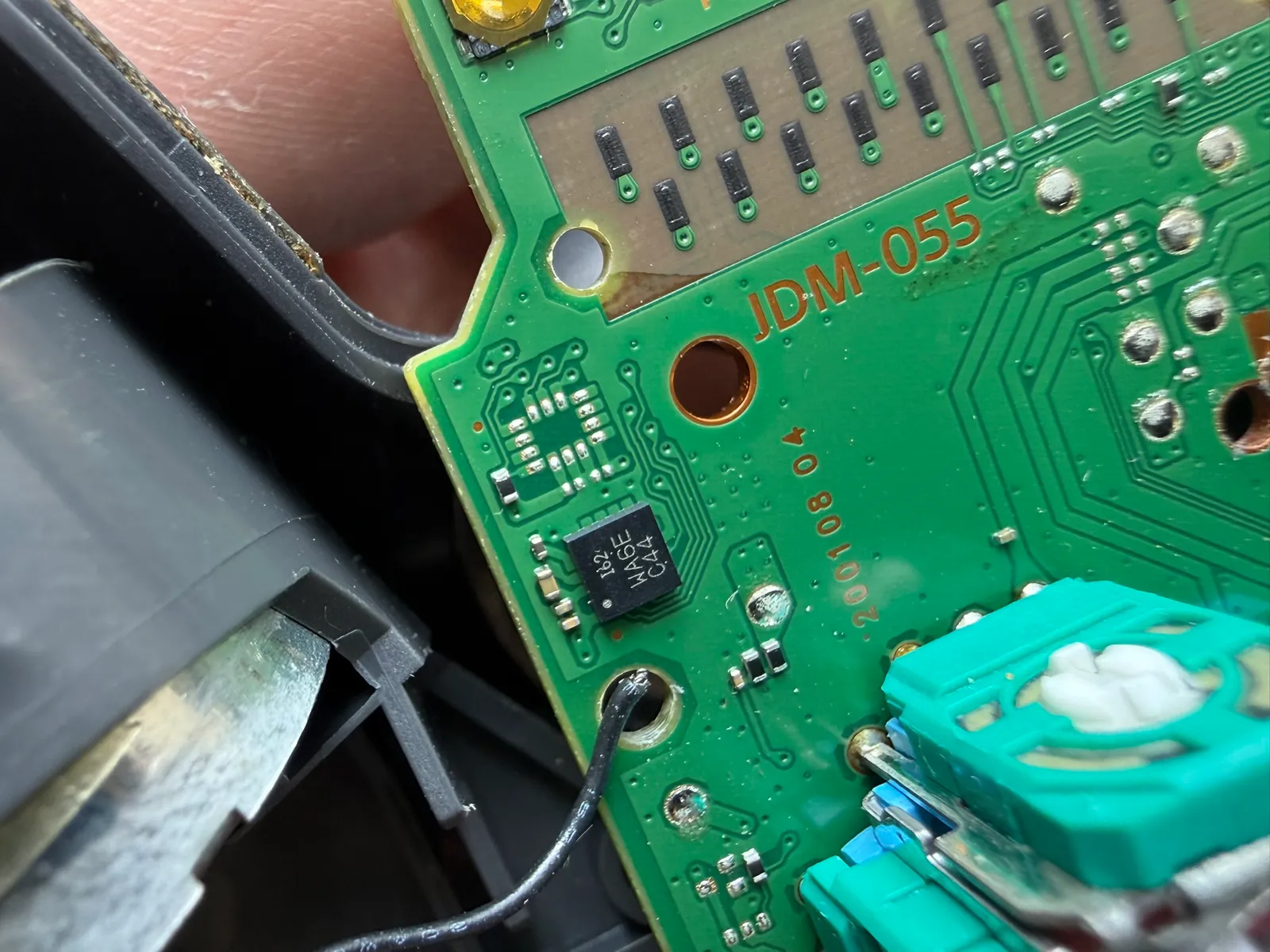

陀螺儀 晶片
製造商：TDK InvenSense (應美盛) 型號：ICM-20602 絲印：I62
- 步驟 16 / 共 24

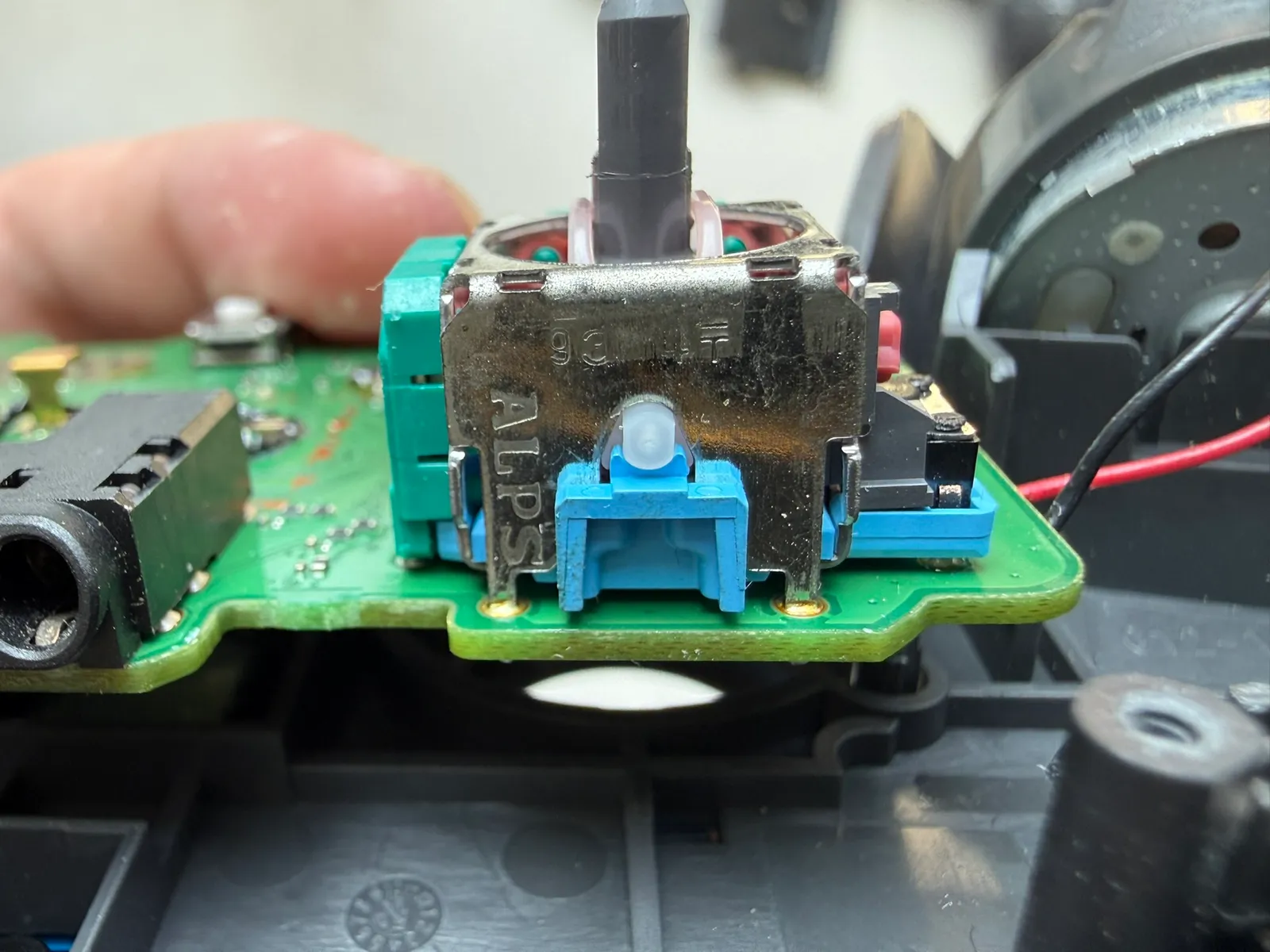

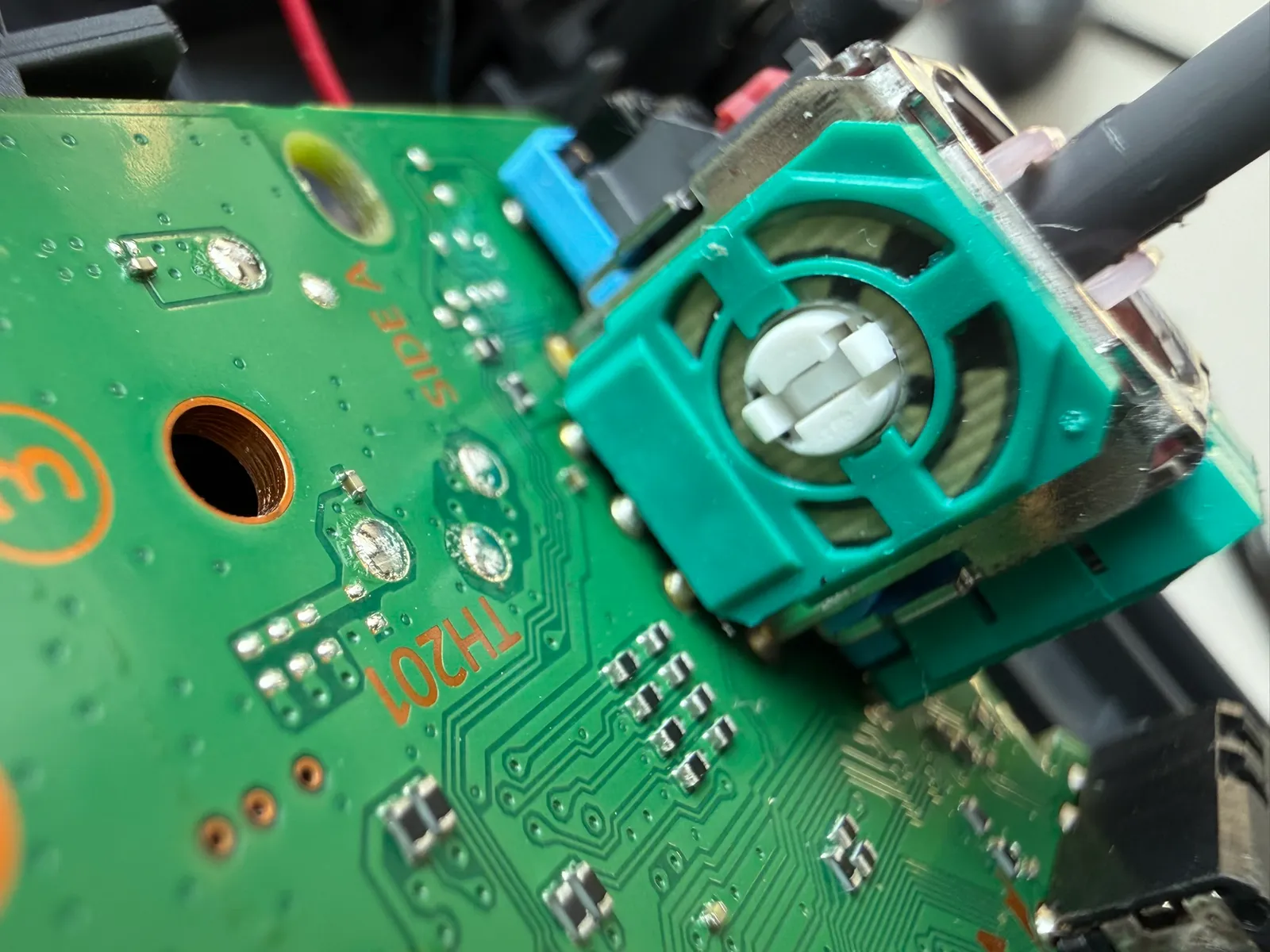

碳膜搖桿
製造商：阿爾卑斯(ALPS) 阻值 10K
1
2
- 步驟 17 / 共 24

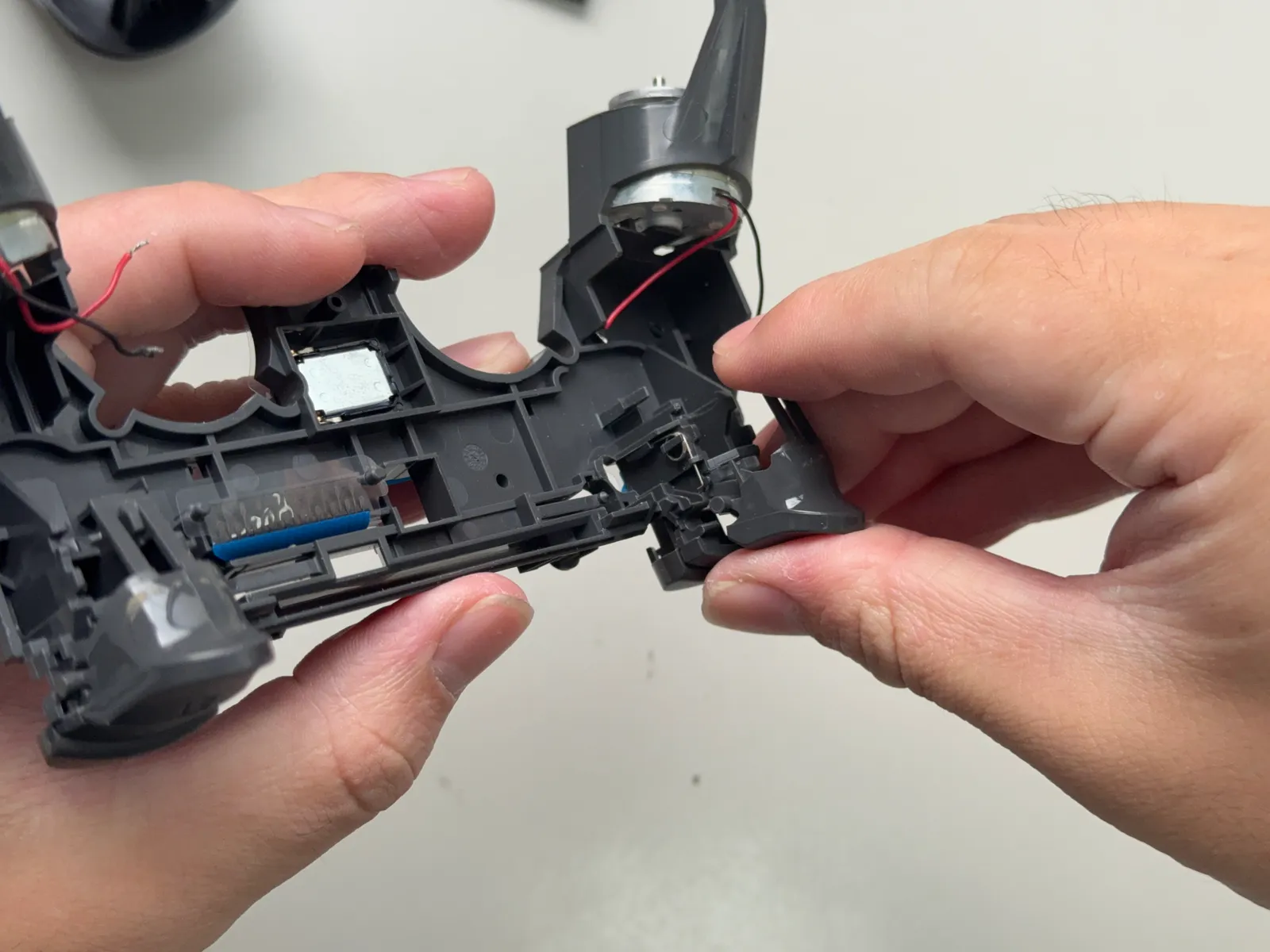

取出中框
取出的時候 會有點緊是正常的
- 步驟 18 / 共 24

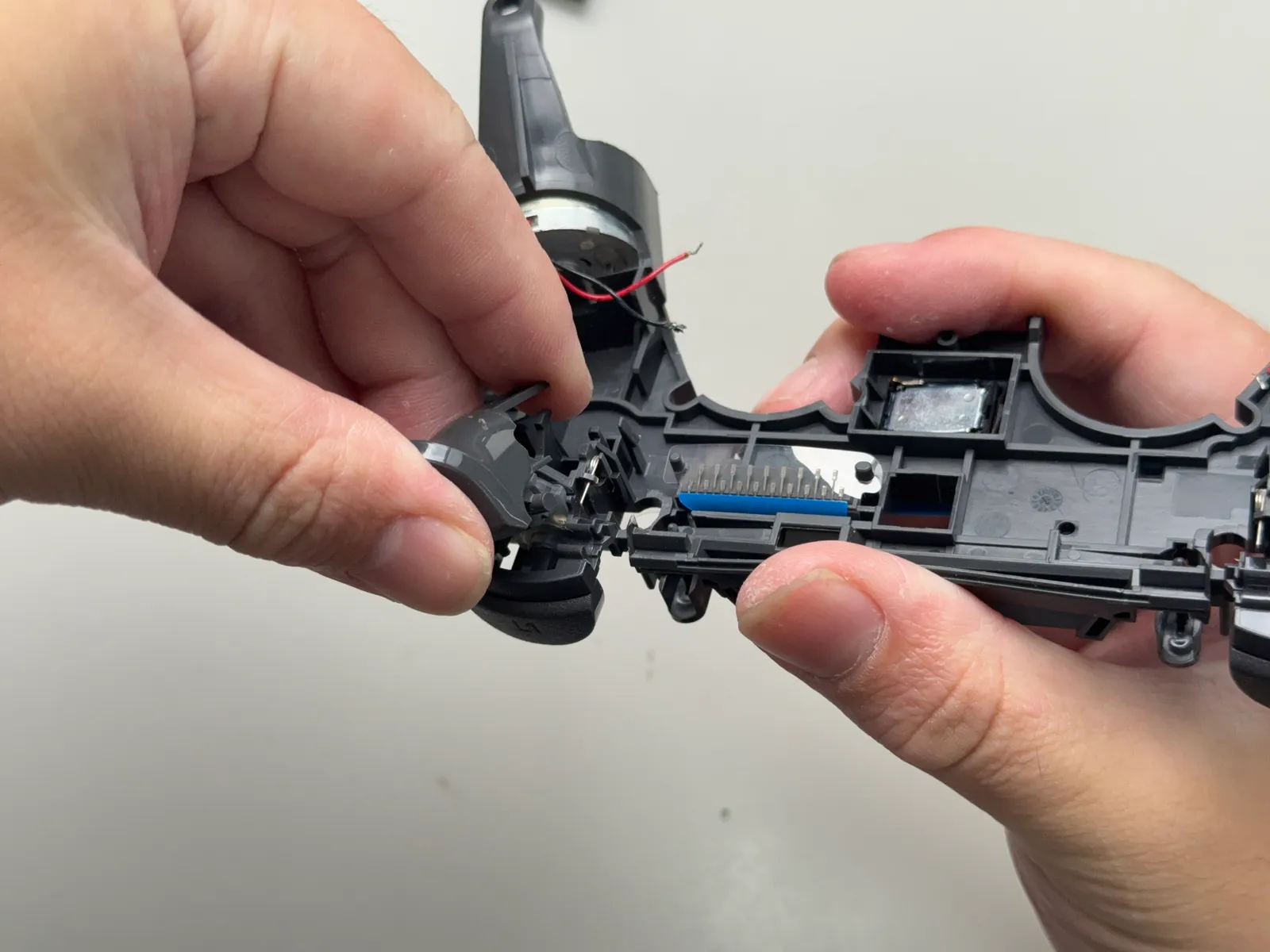

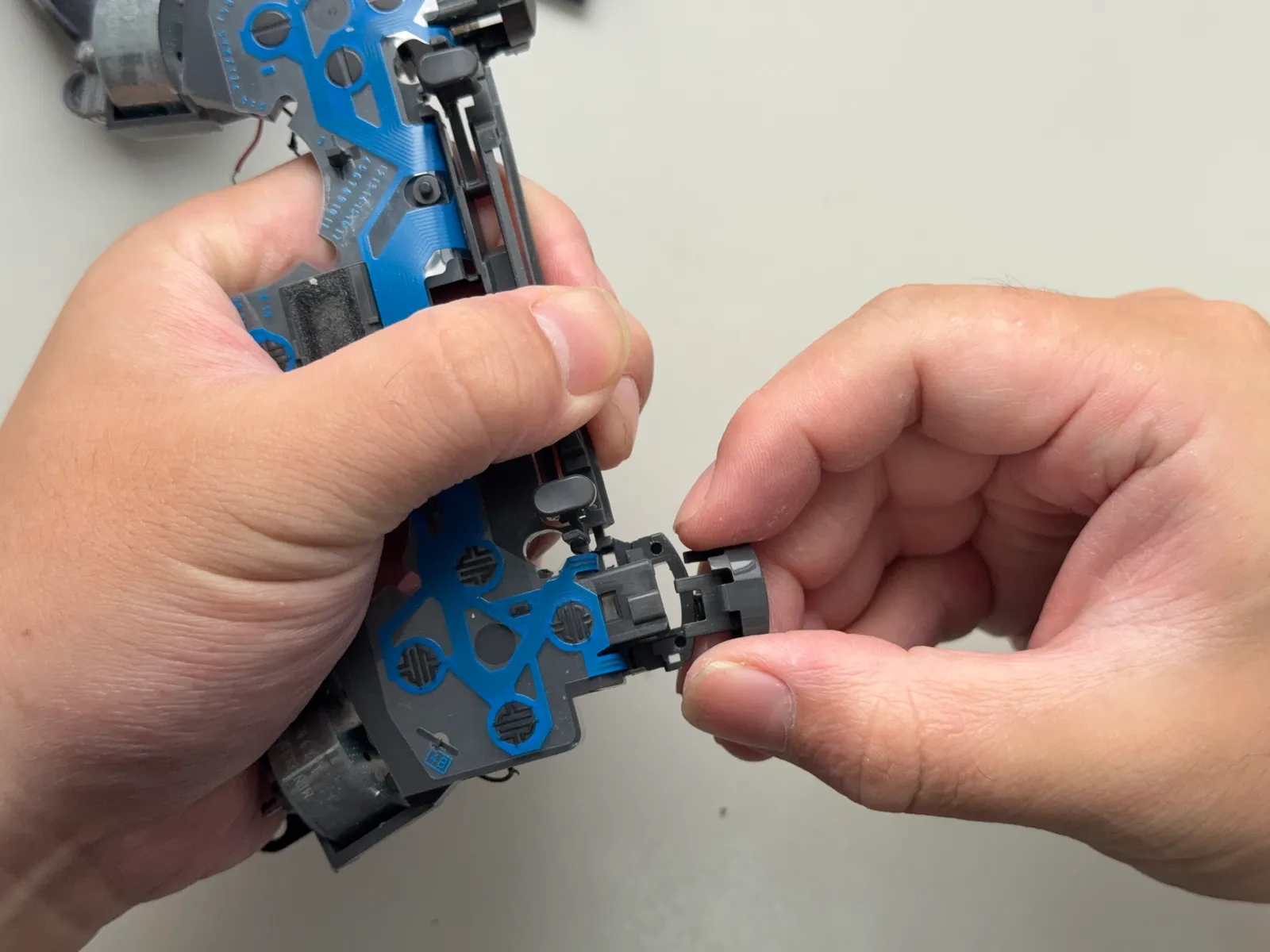

取出 L2 R2
1
2
3
4
5
- 步驟 19 / 共 24

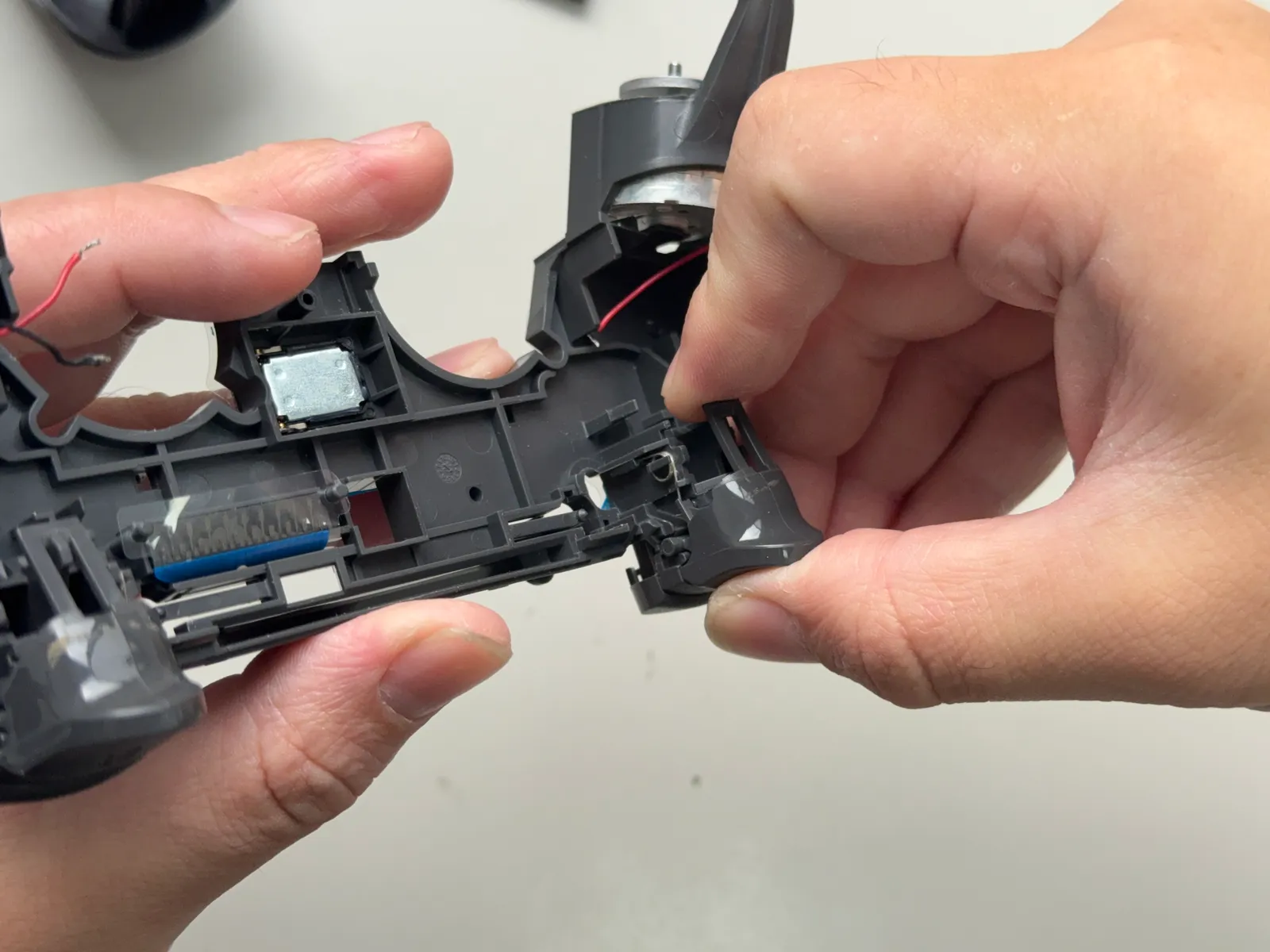

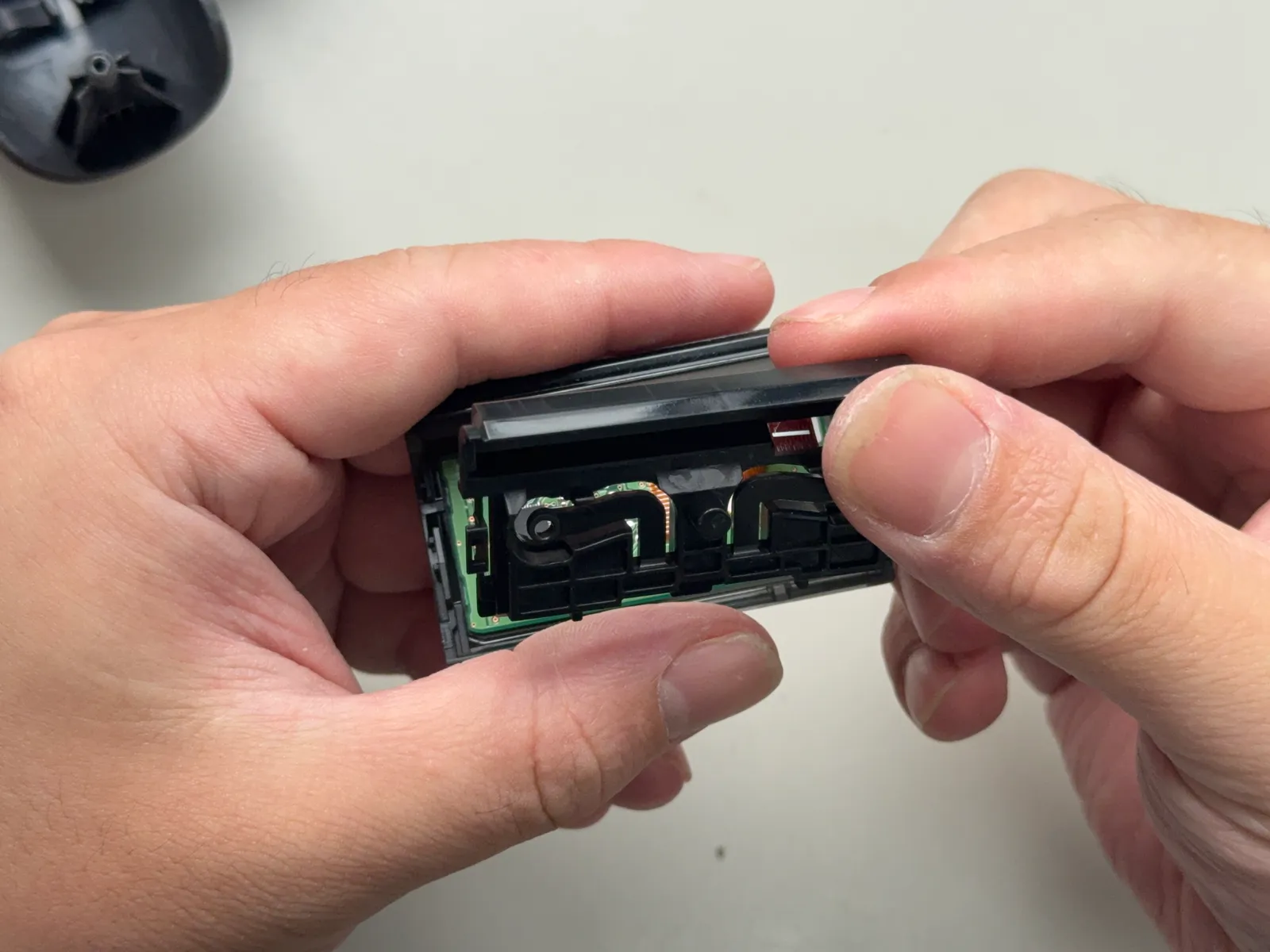

取出 L1 R1
1
2
- 步驟 20 / 共 24

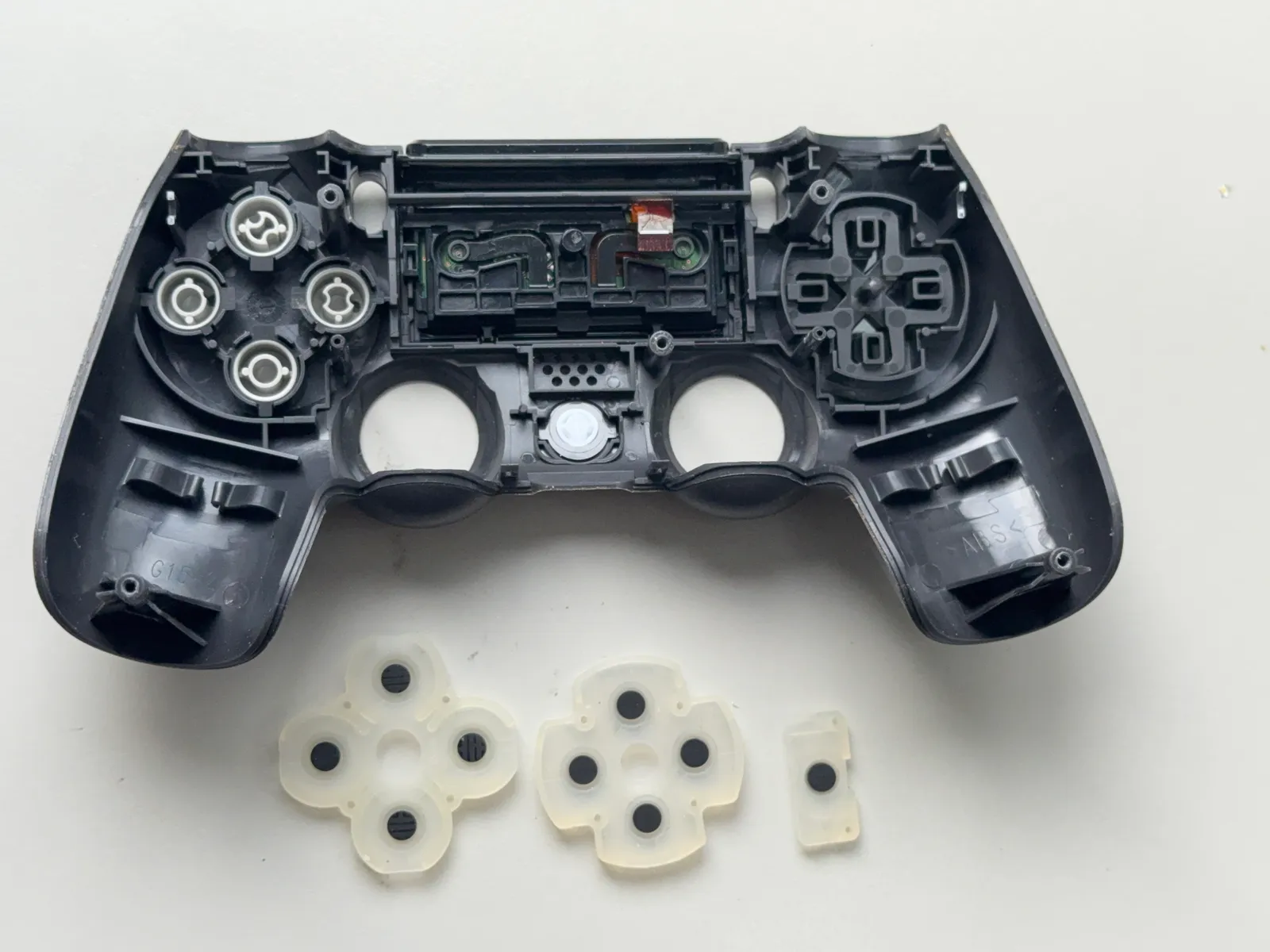

取出膠墊
- 步驟 21 / 共 24

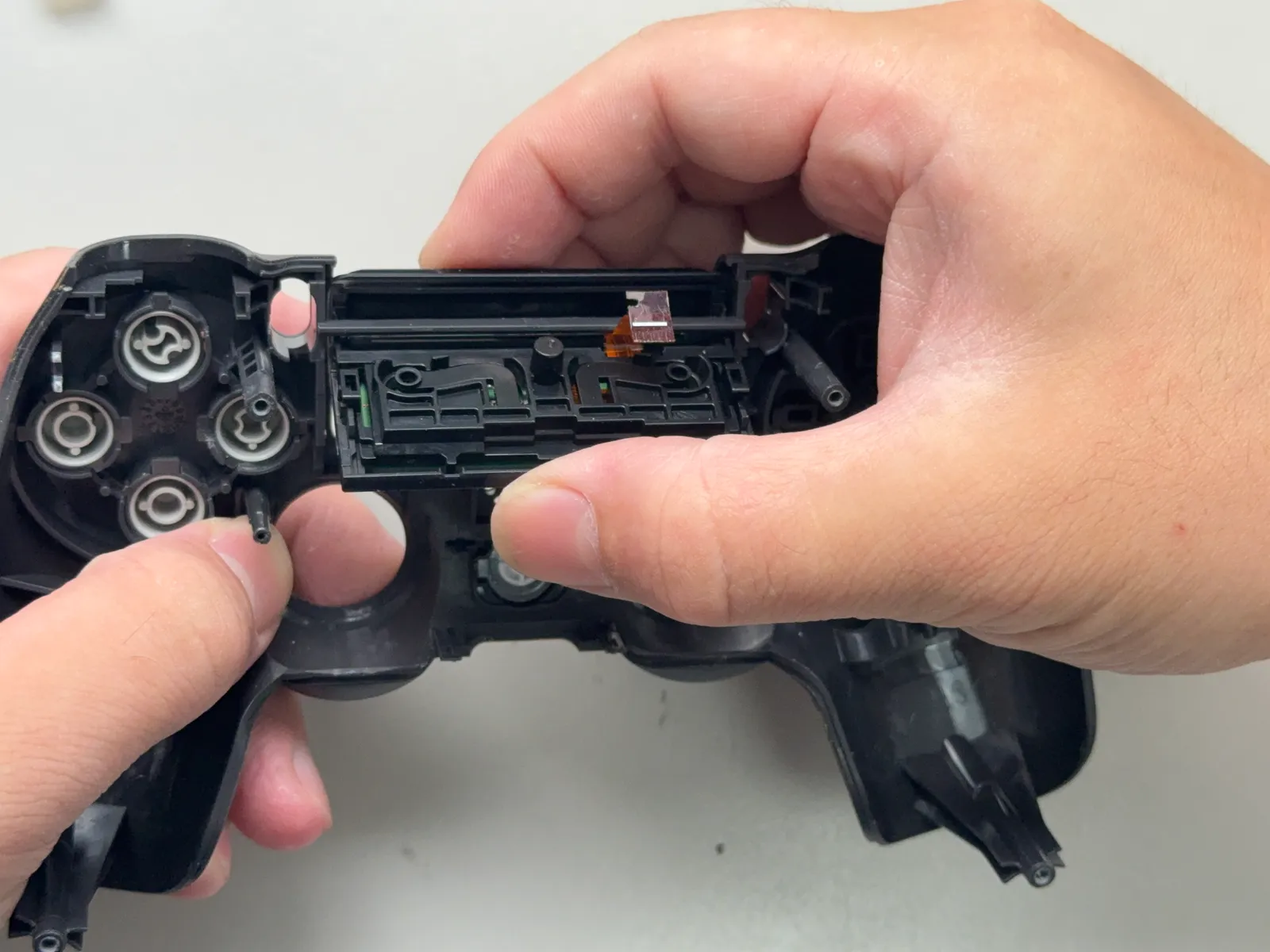

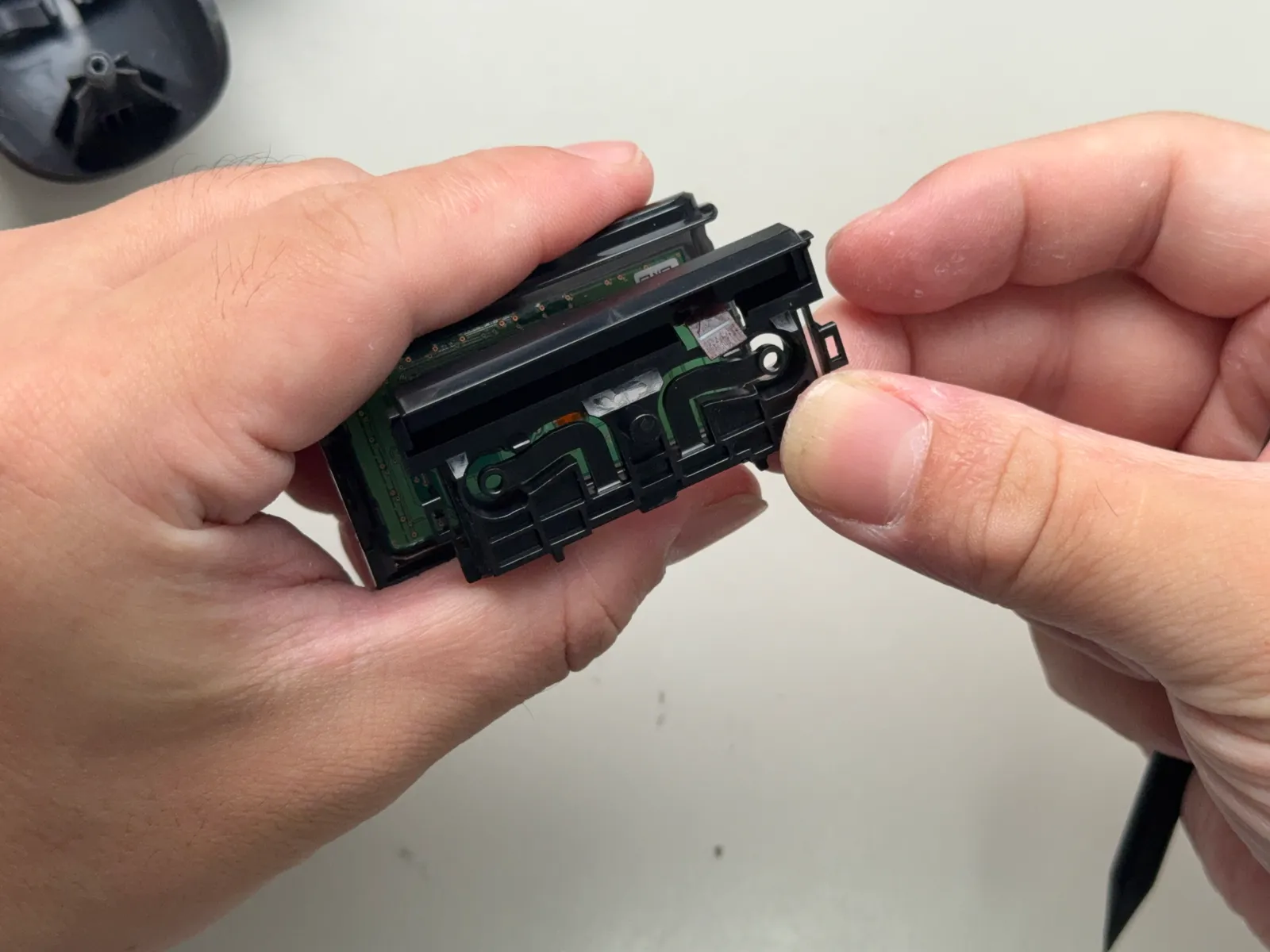

取出觸控板
拿翹棒敲開旁邊的 卡榫，不然會硬翹會翹斷
1
2
3
4
5
- 步驟 22 / 共 24

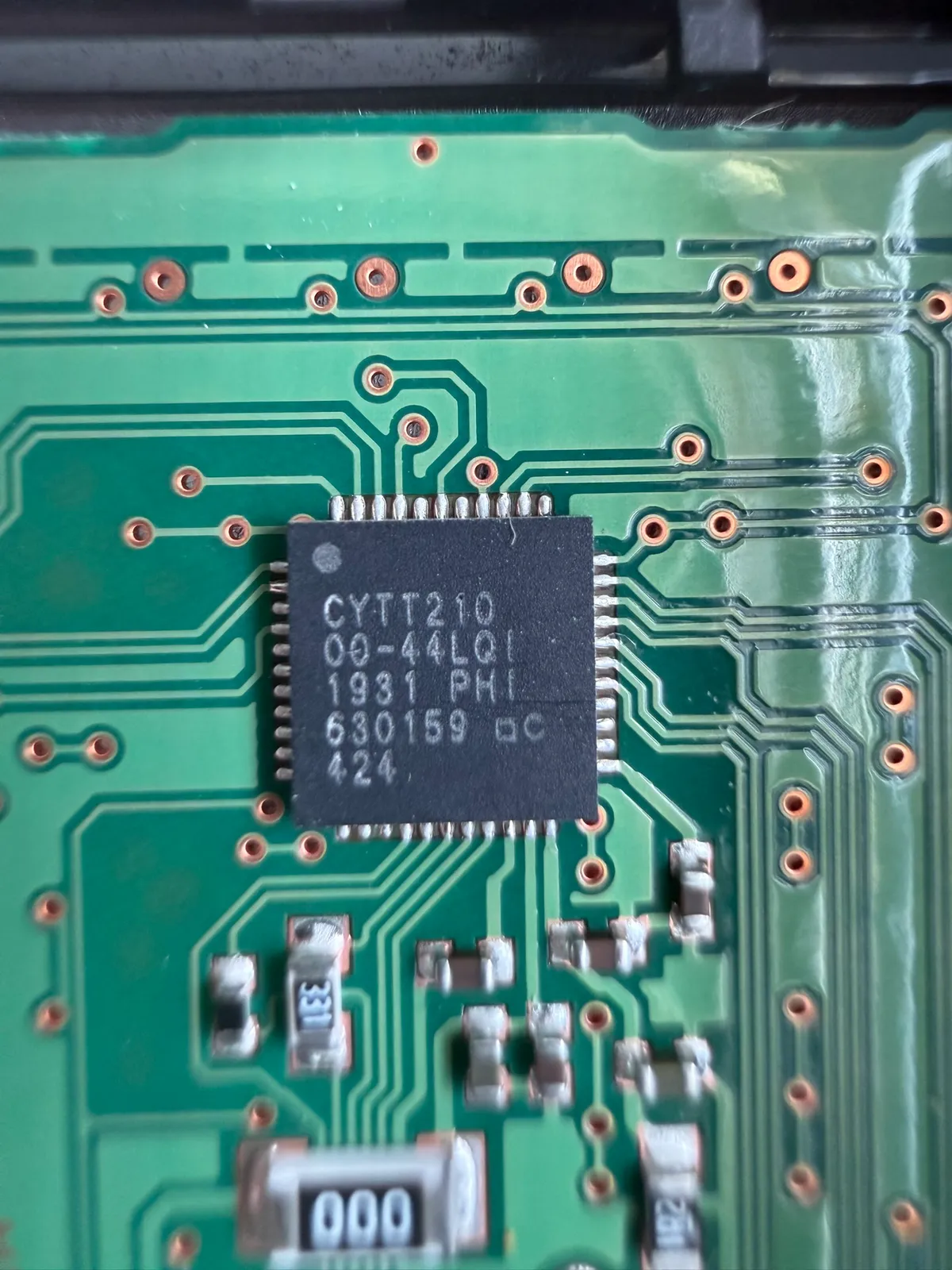

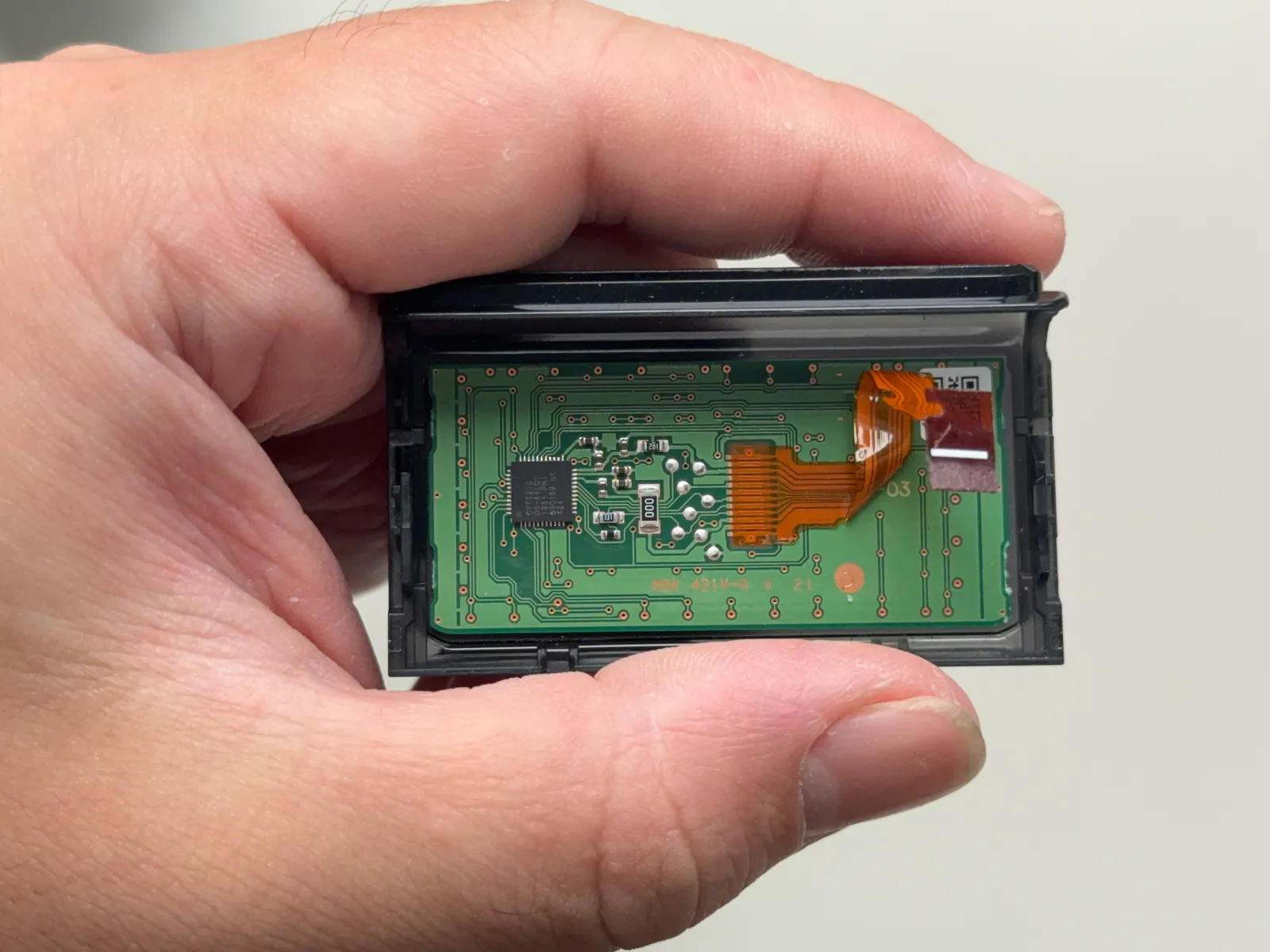

觸控 晶片
製造商：Cypress Semiconductor (賽普拉斯半導體，該公司現已被 Infineon 英飛凌收購 型號：CYTT210
- 步驟 23 / 共 24

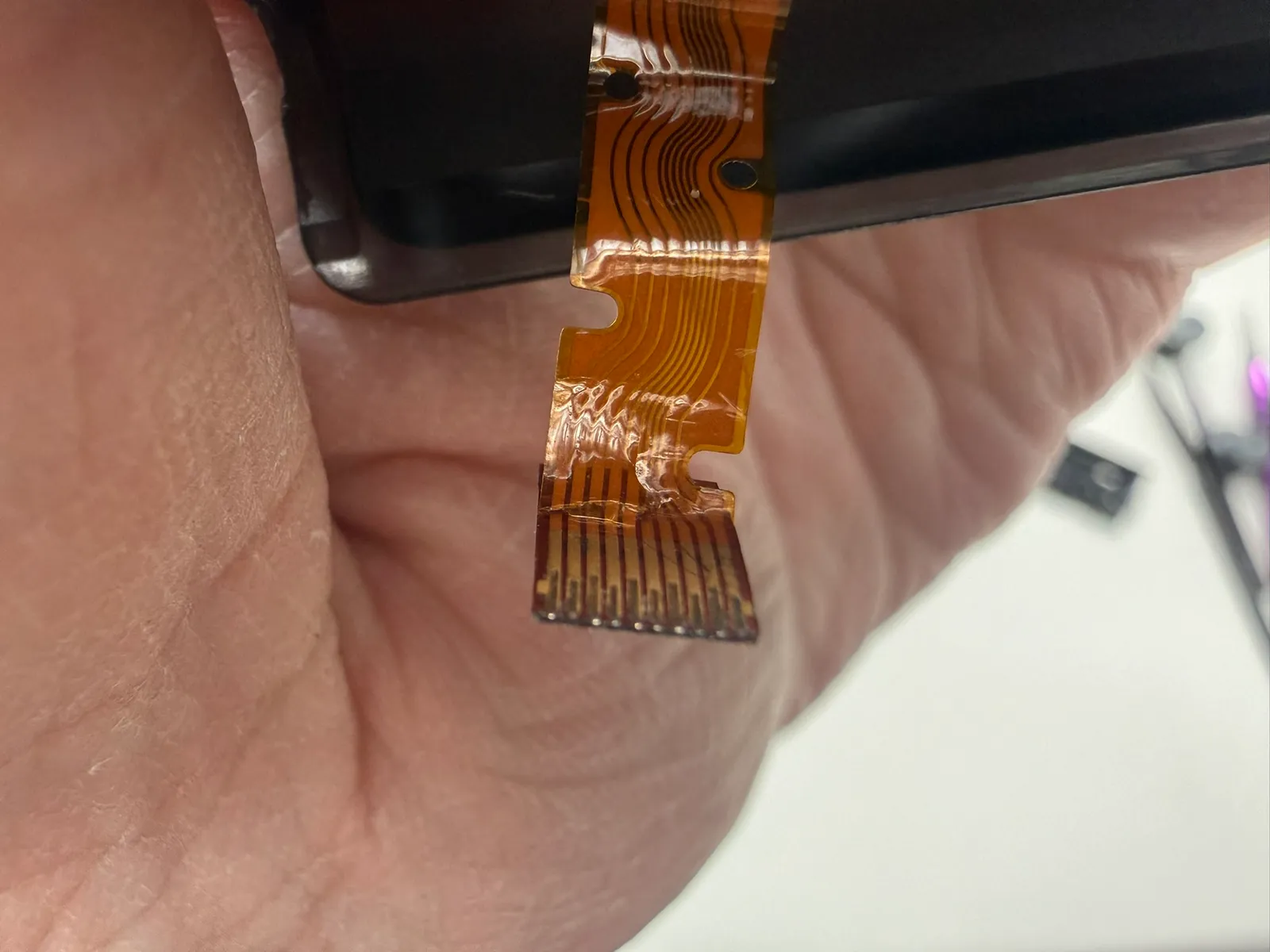

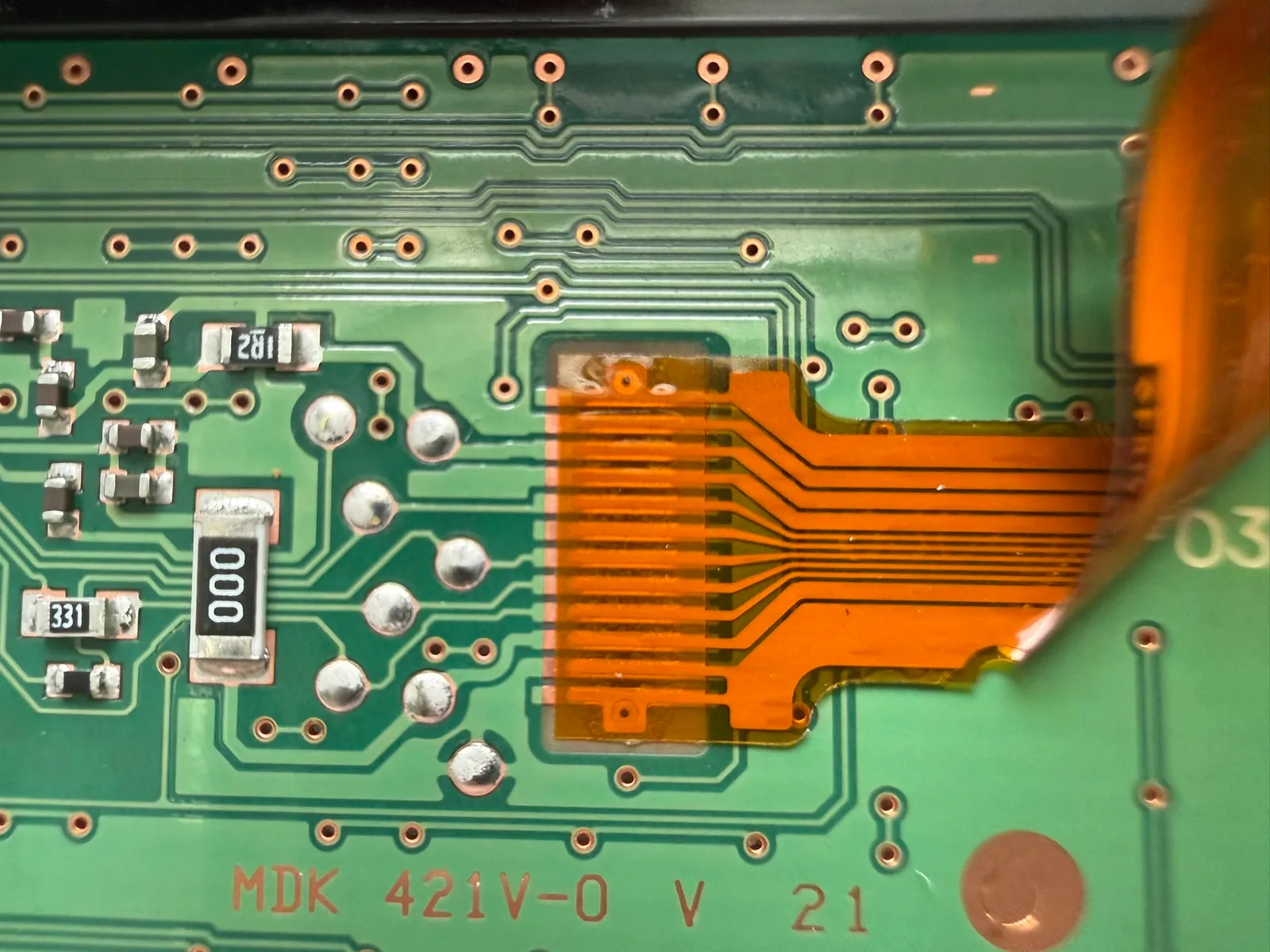

觸控板排線
排線 Pin數：10 Pin
1
2
- 步驟 24 / 共 24

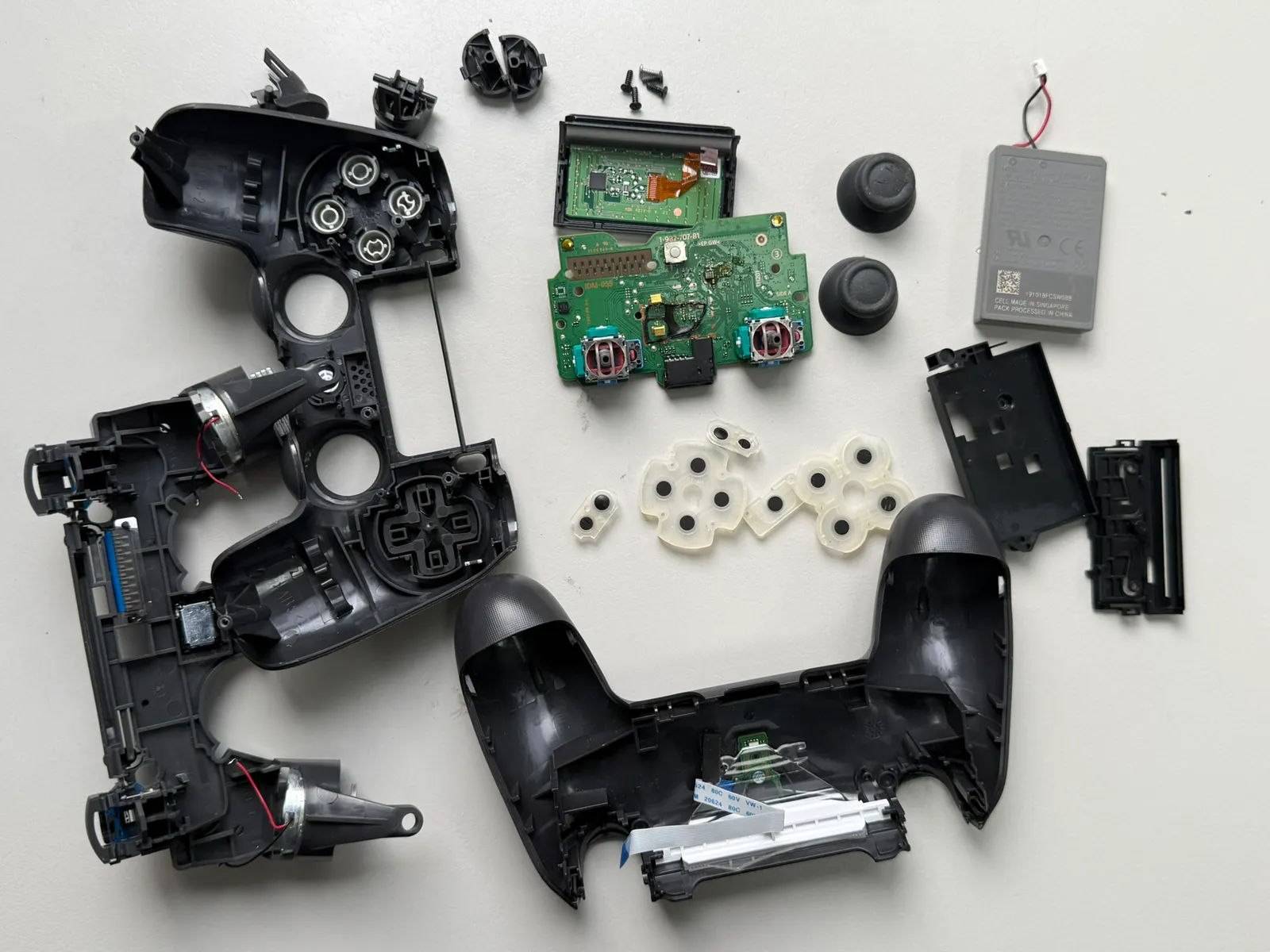

完整拆解
