DualShock 4 PS4手把 JDM-040 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 29

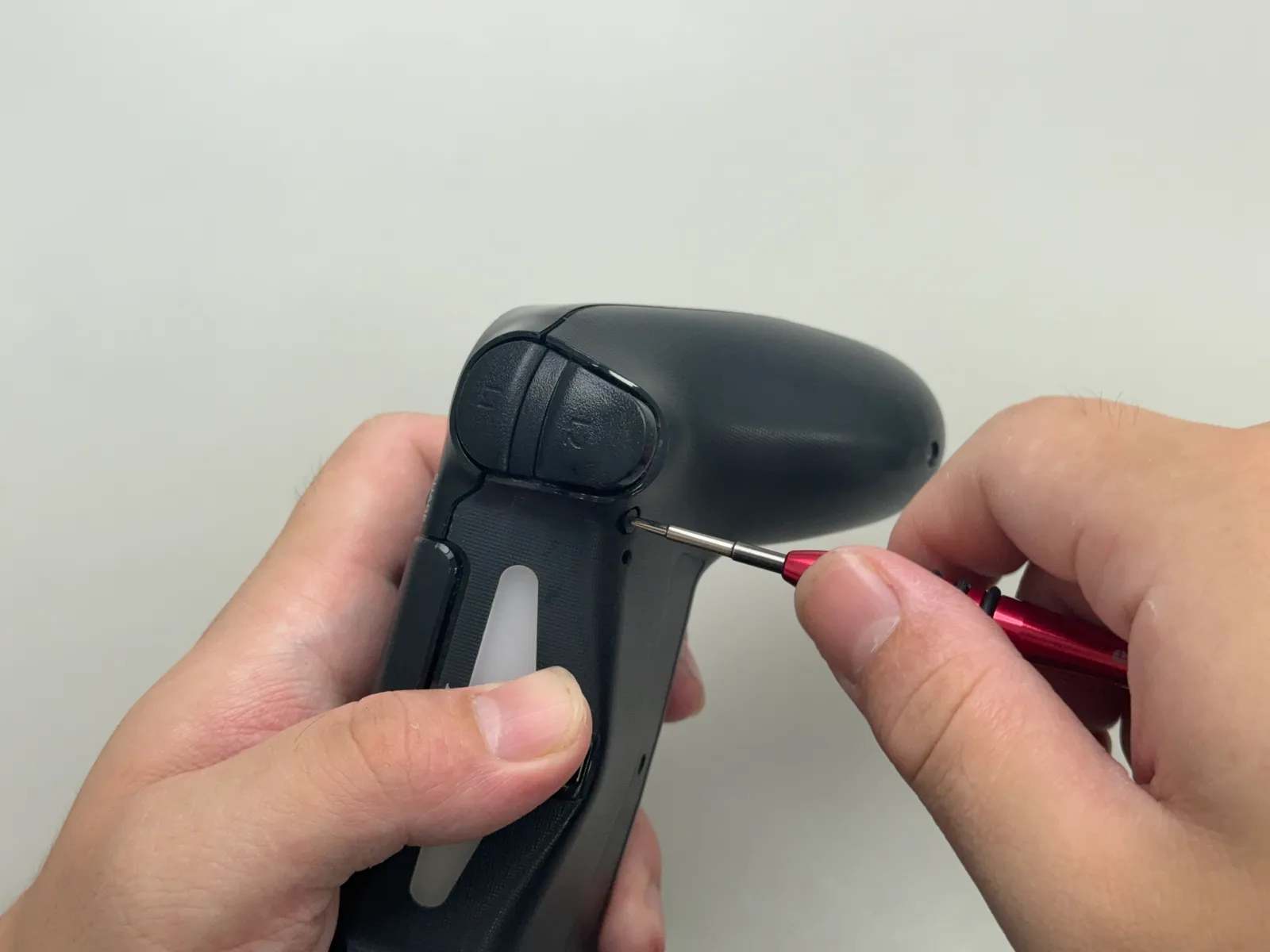

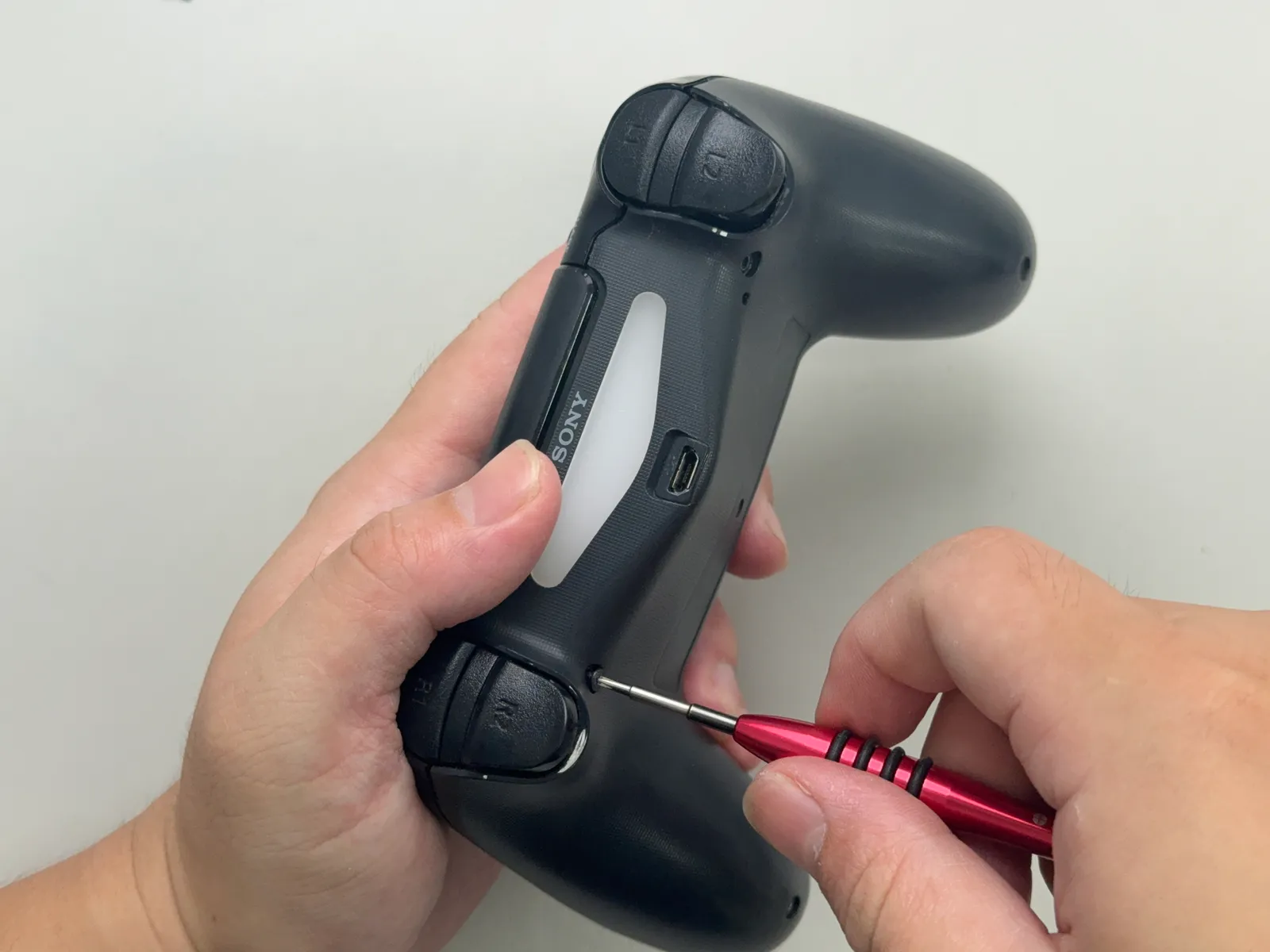

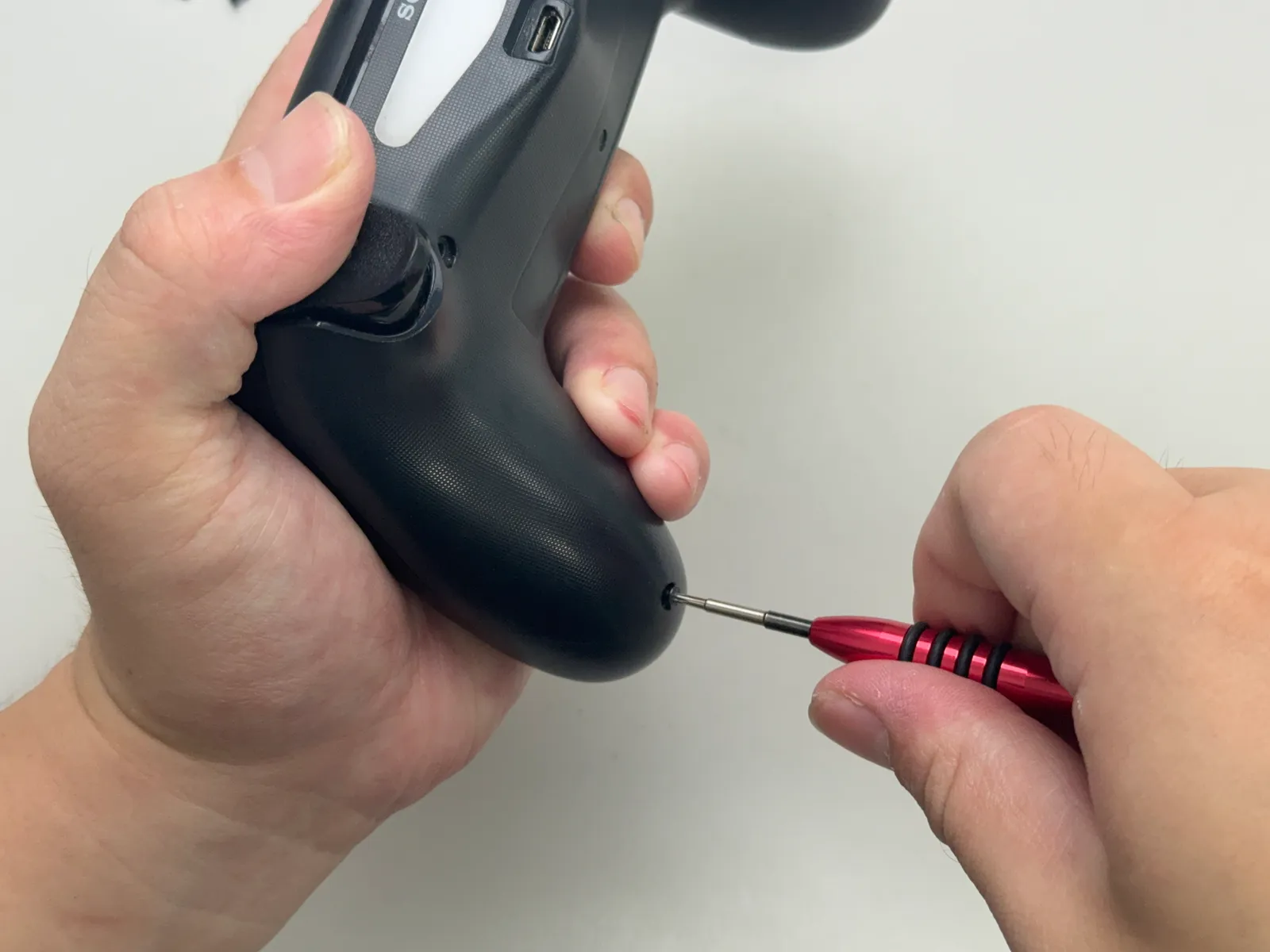

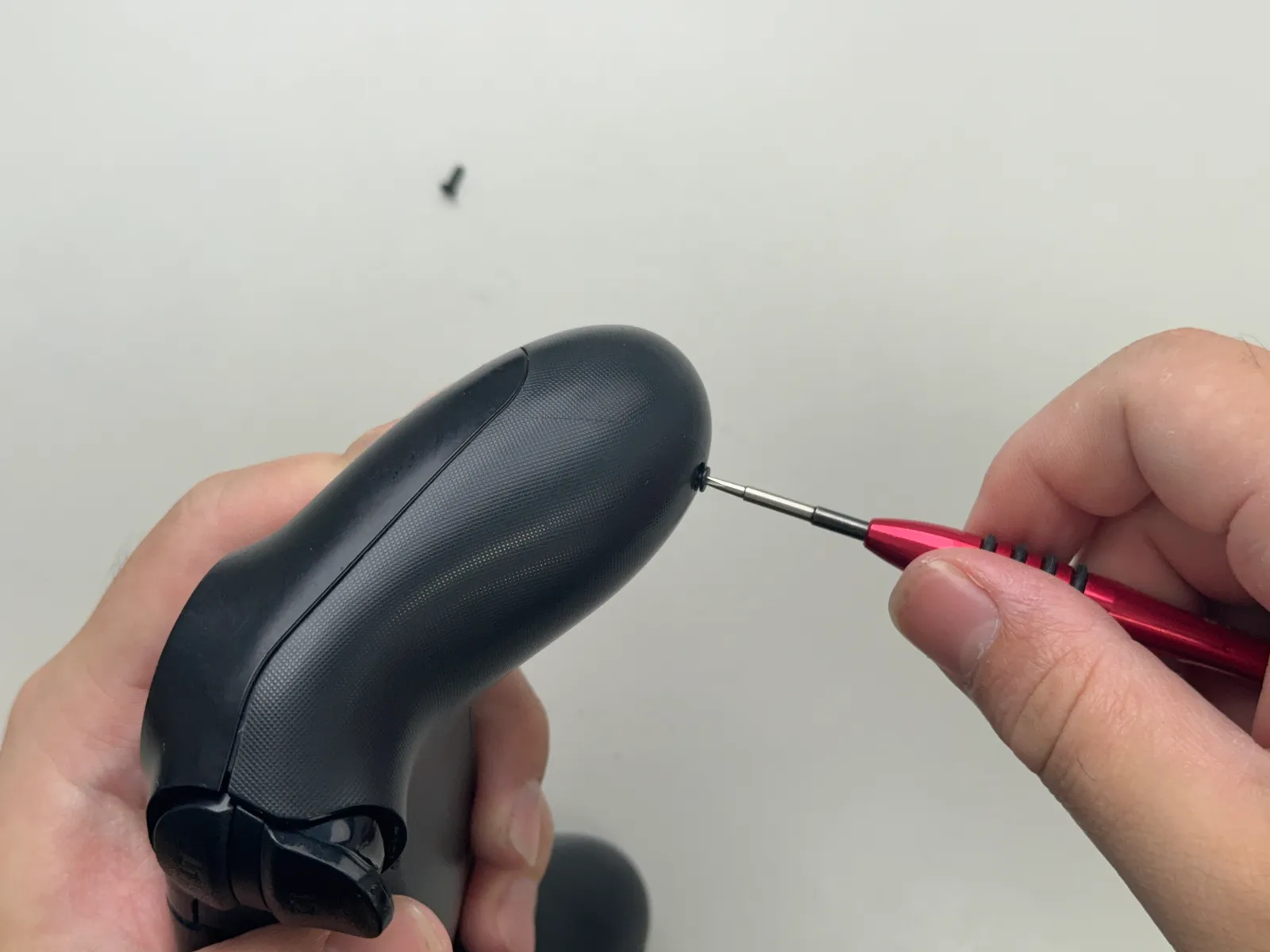

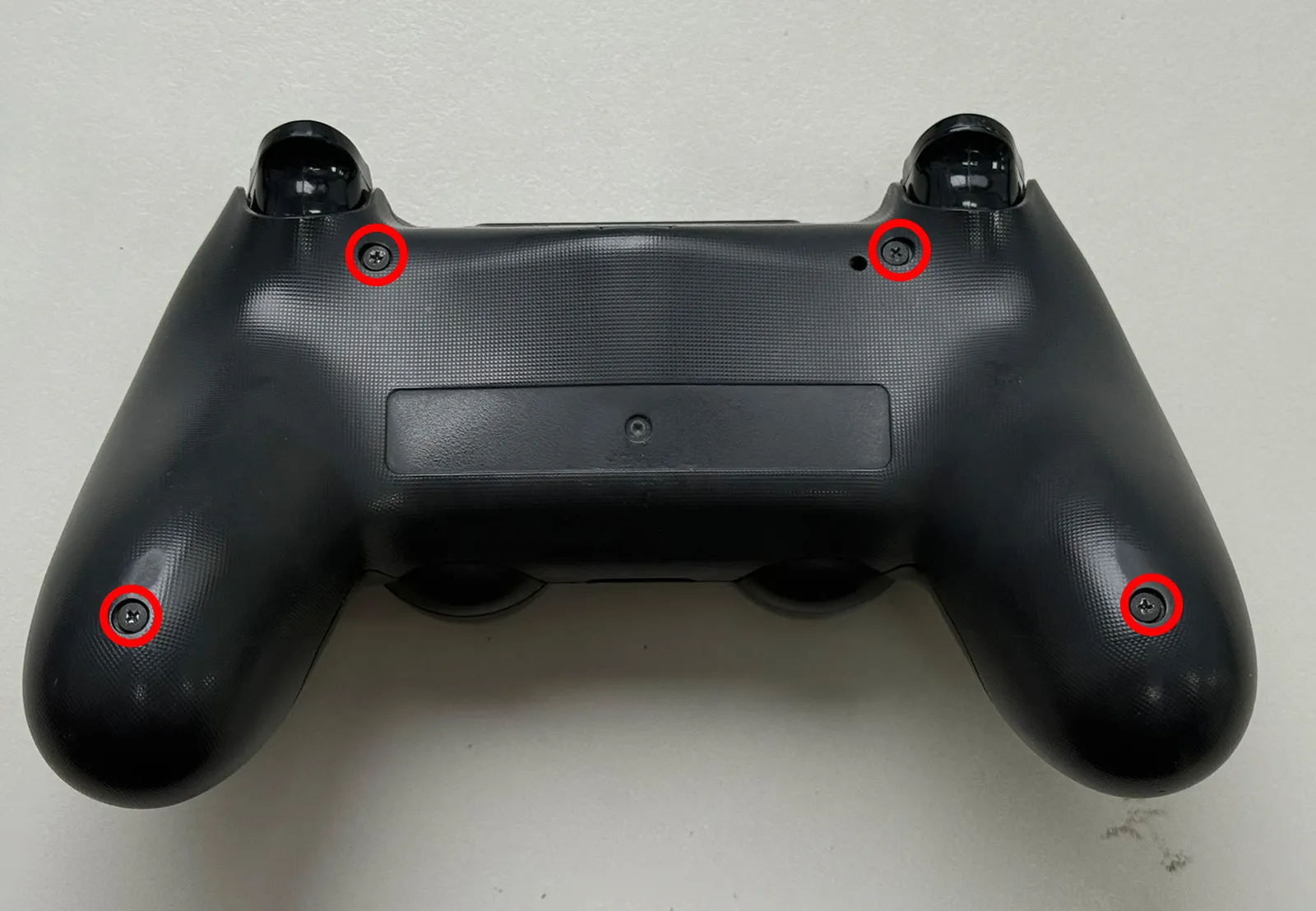

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 2 / 共 29

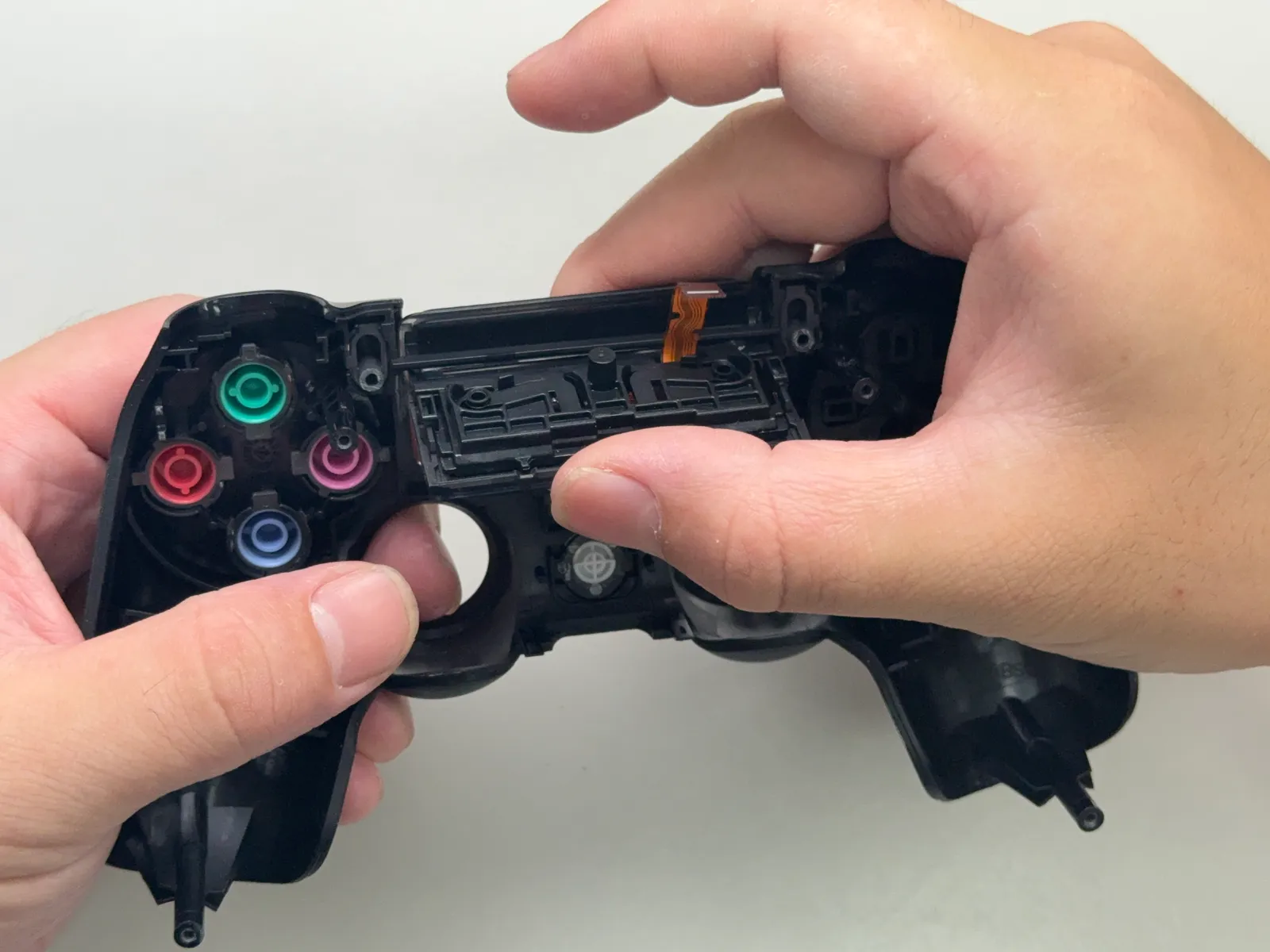

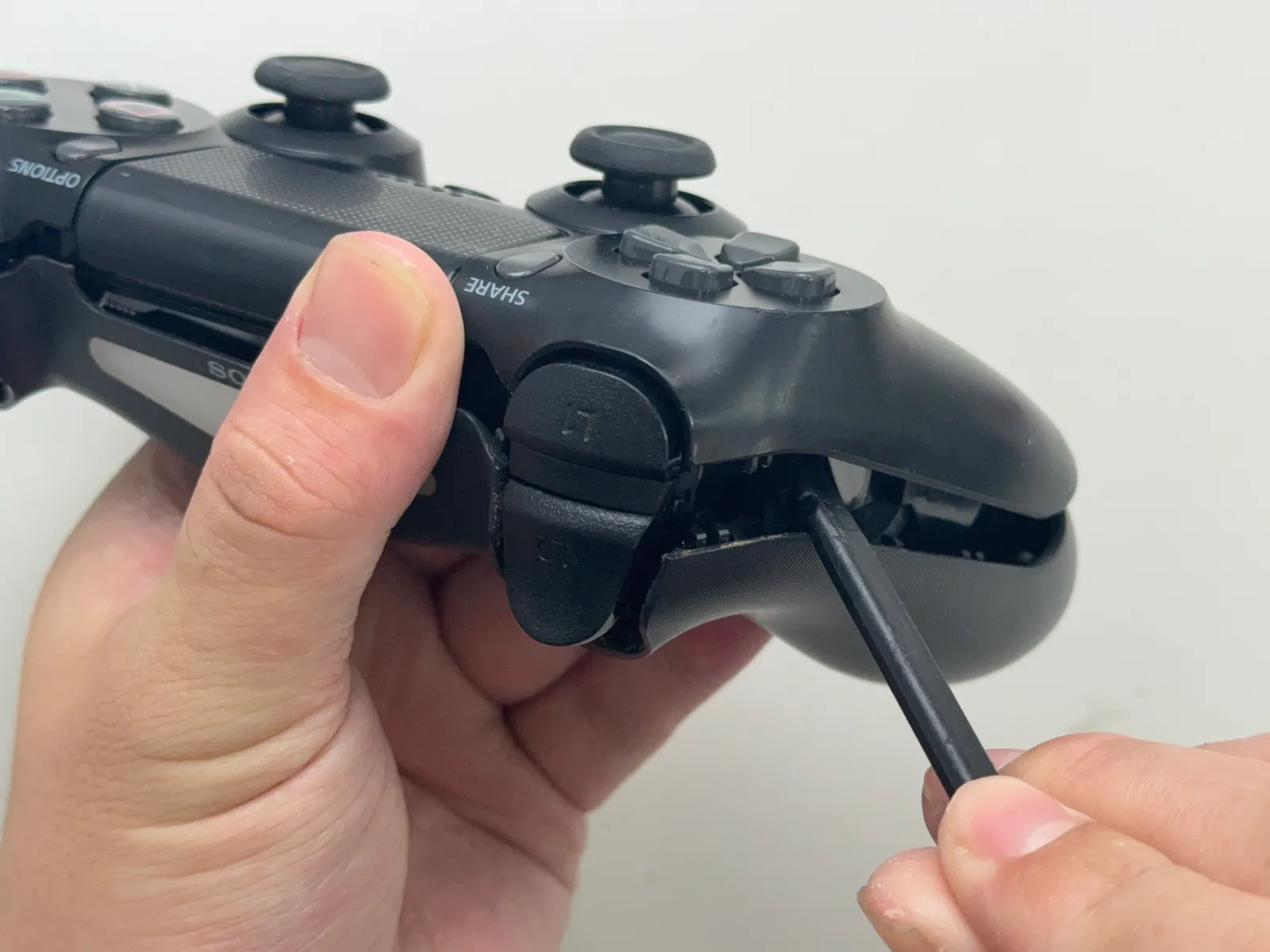

分離上下蓋
第一次拆的時候 會很緊很正常，是因為裡面有卡榫。 (他卡榫的位置拆開必斷 所以不想要拆的話 就別動手了)
1
2

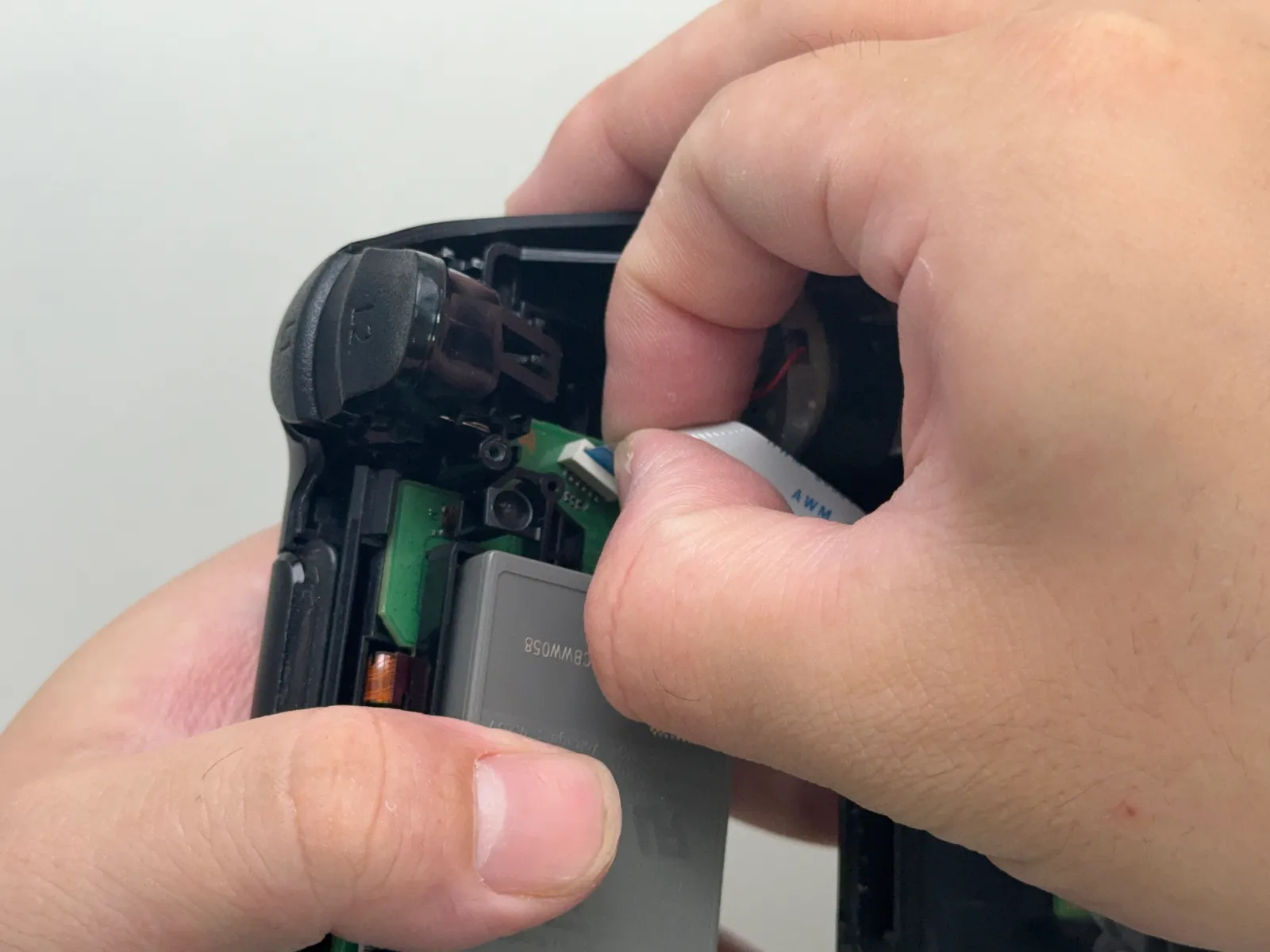

- 步驟 3 / 共 29

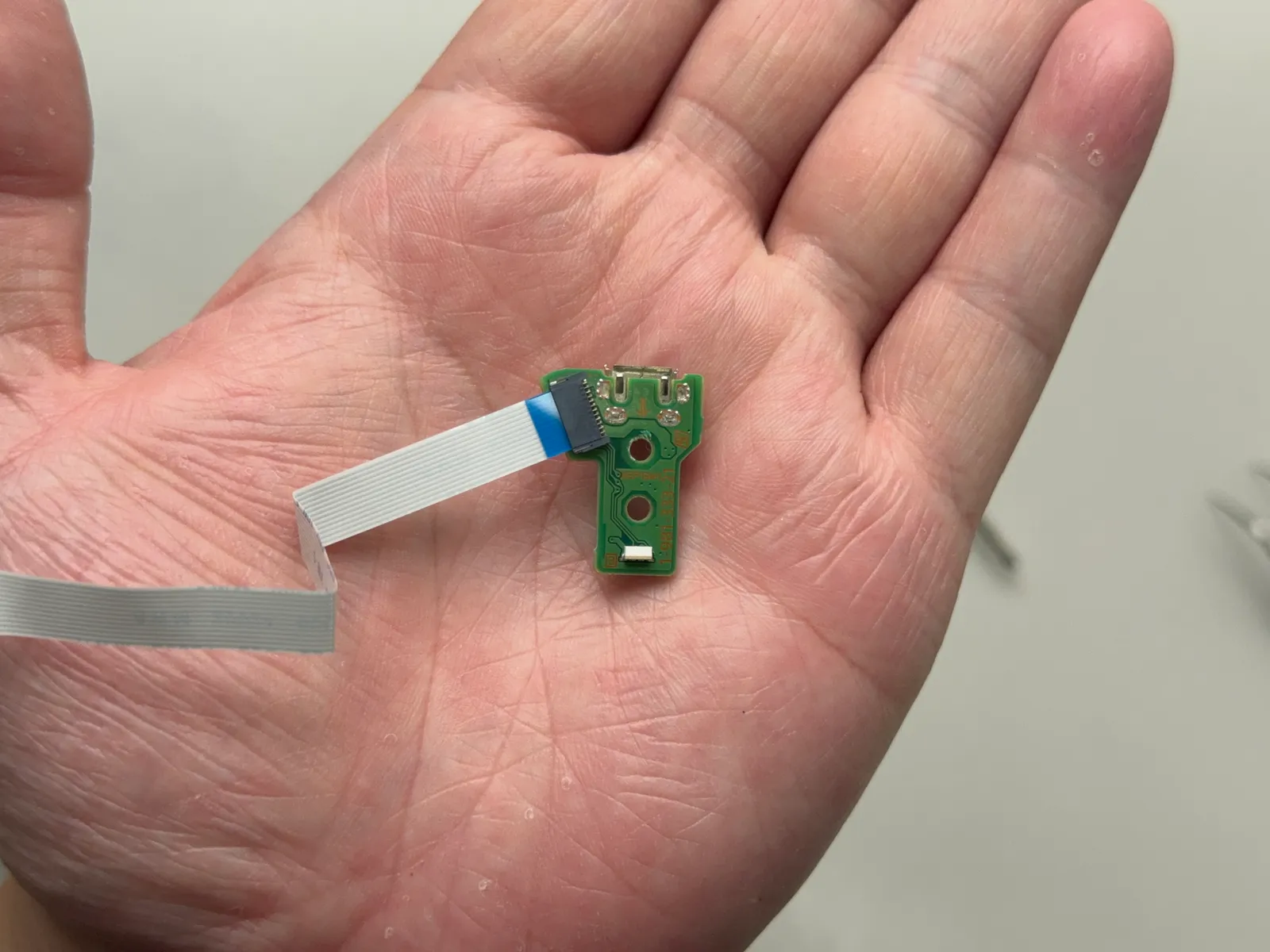

取出三角板排線
直接捏住往上拔就可以了。 使用的三角板排線是 12Pin的
1
2
- 步驟 4 / 共 29

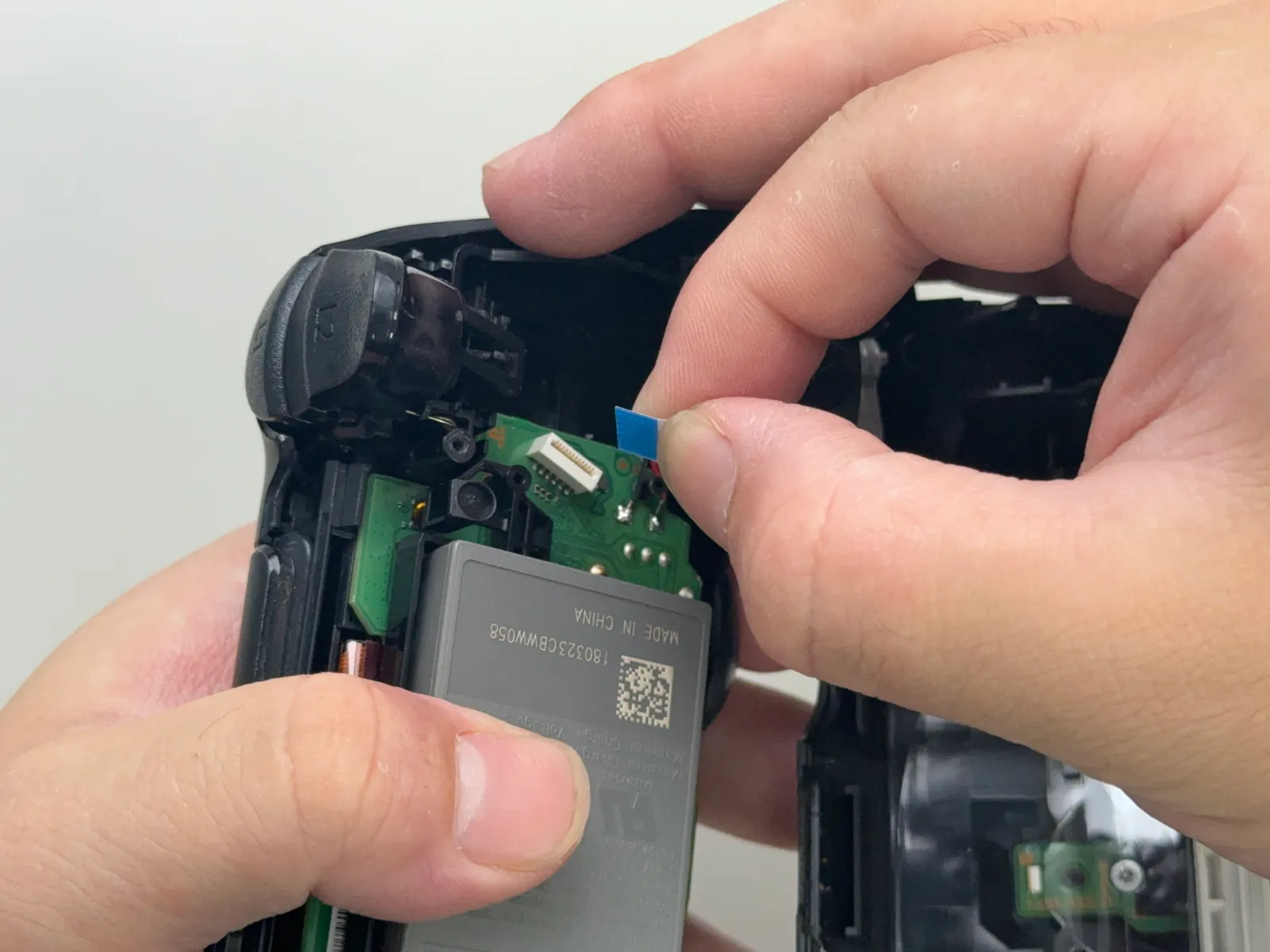

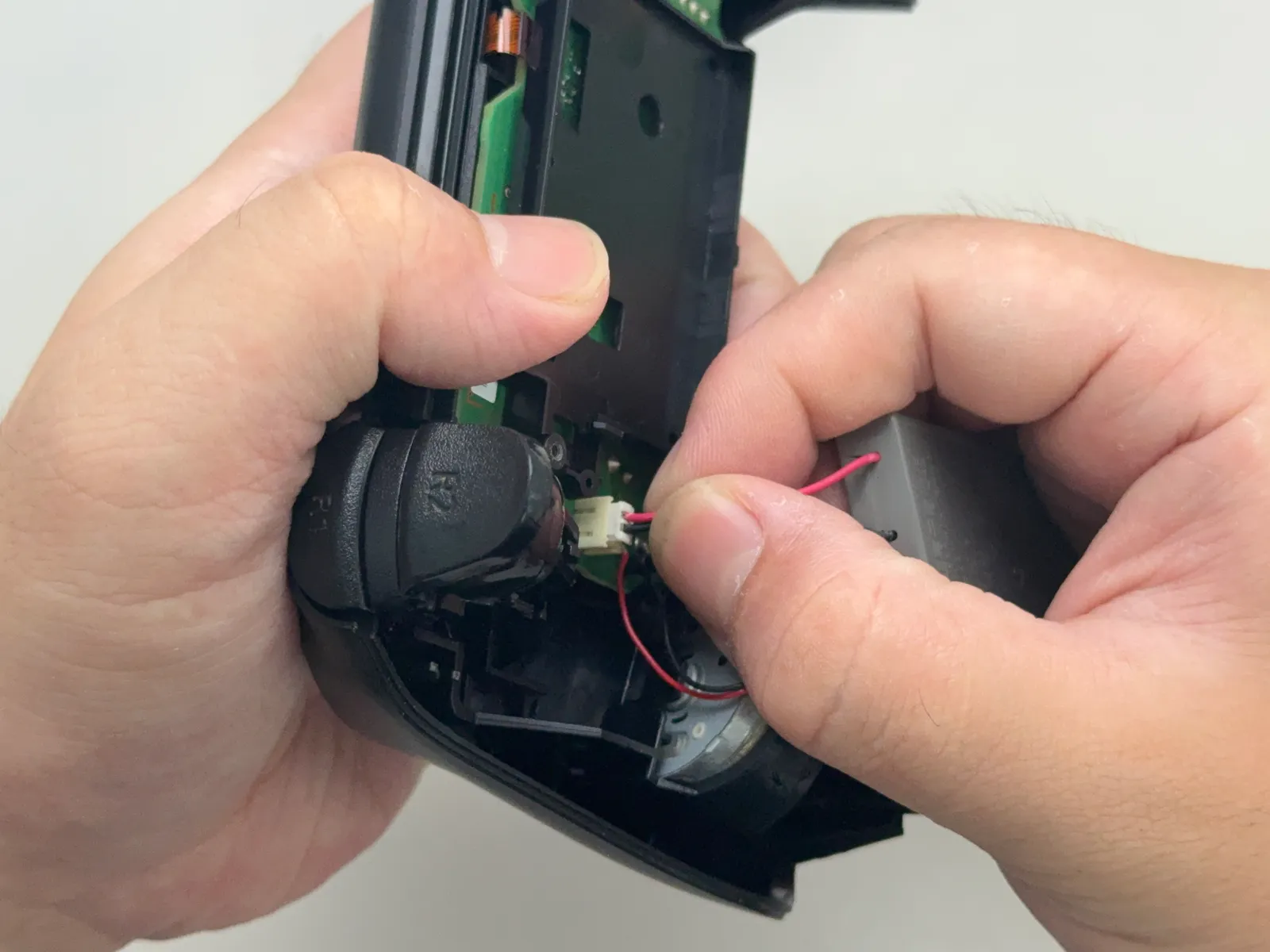

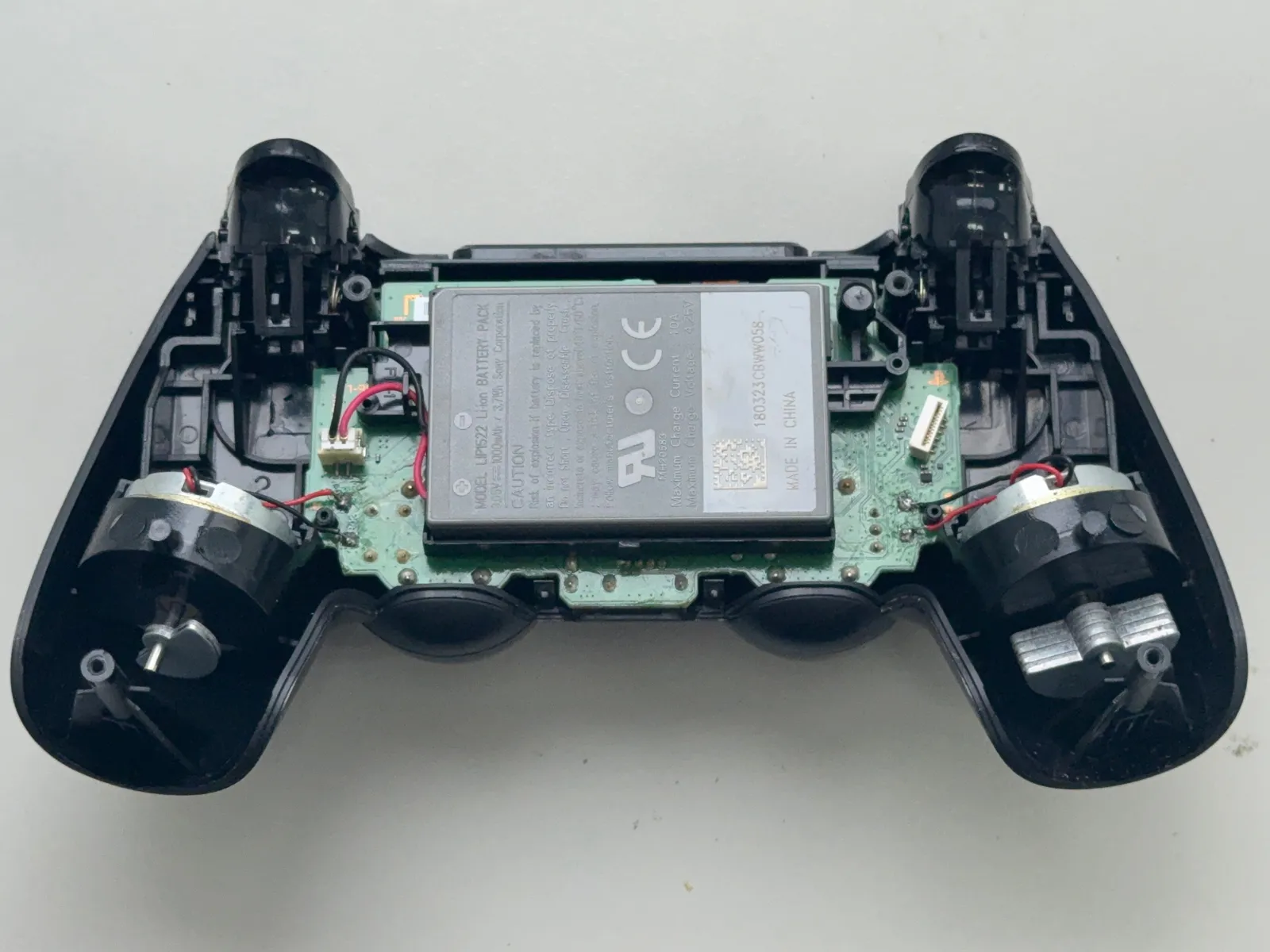

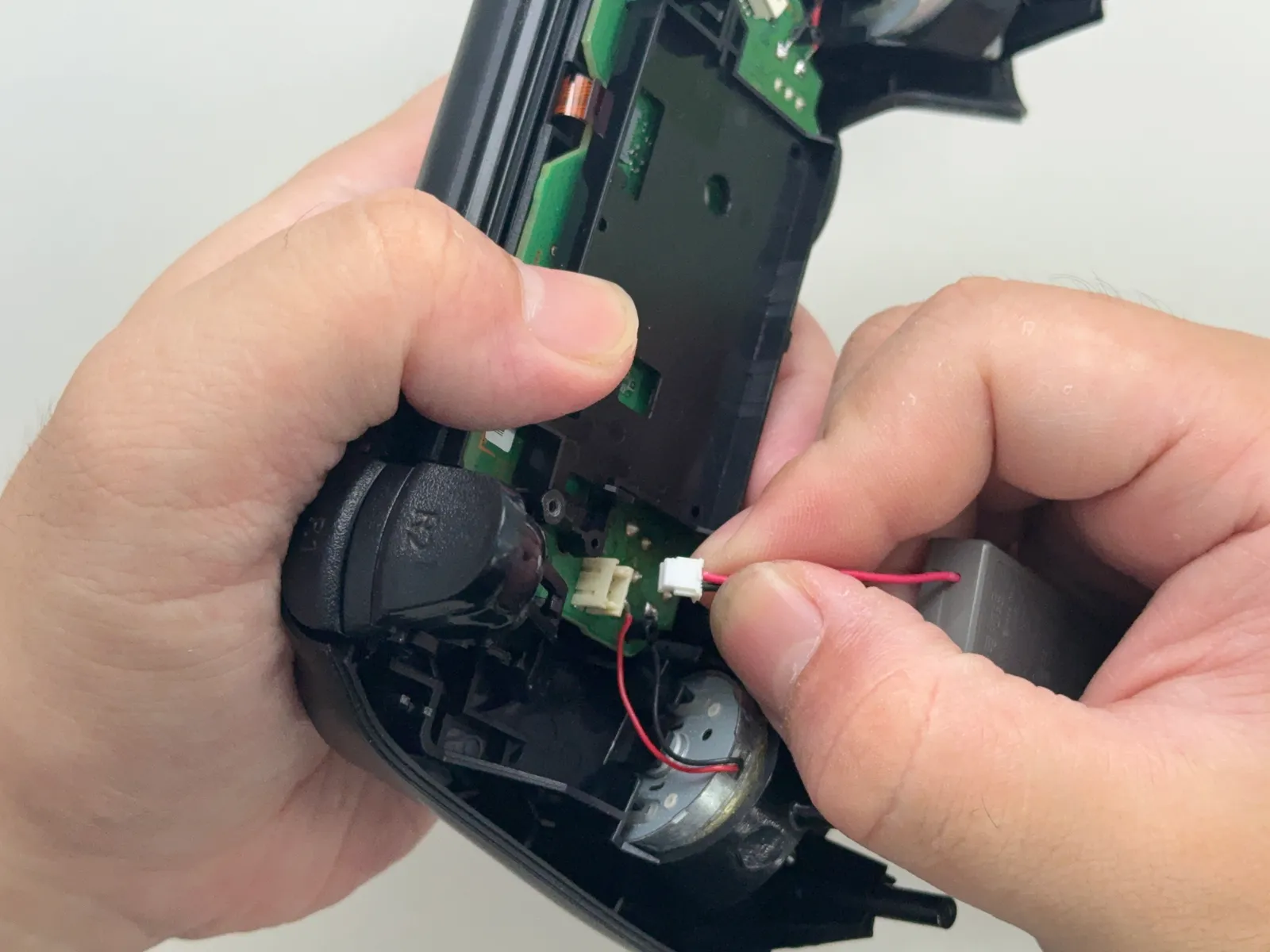

取出電池
用手 或者是 鑷子把電池的插頭拔起來
1
2
3
- 步驟 5 / 共 29

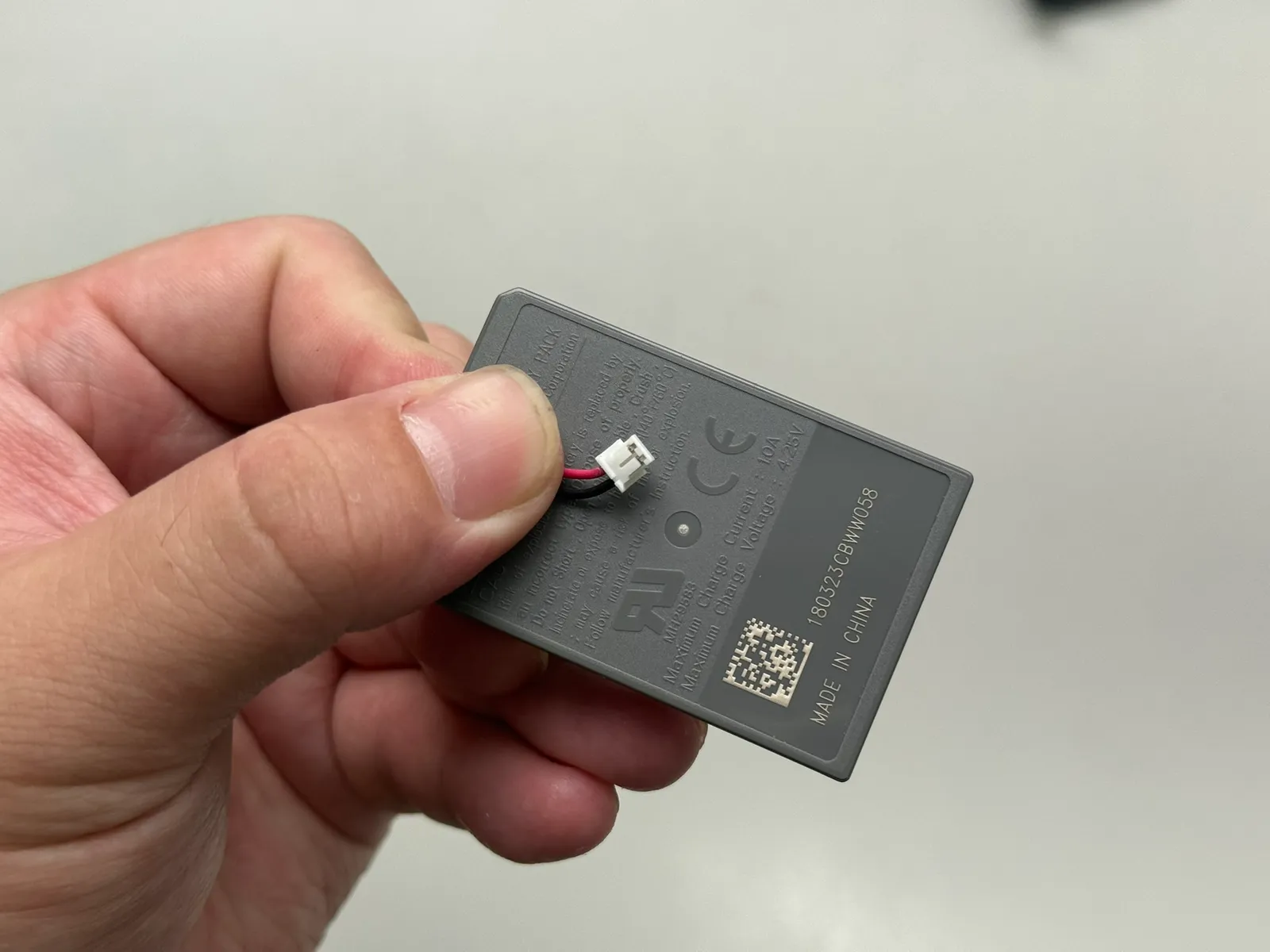

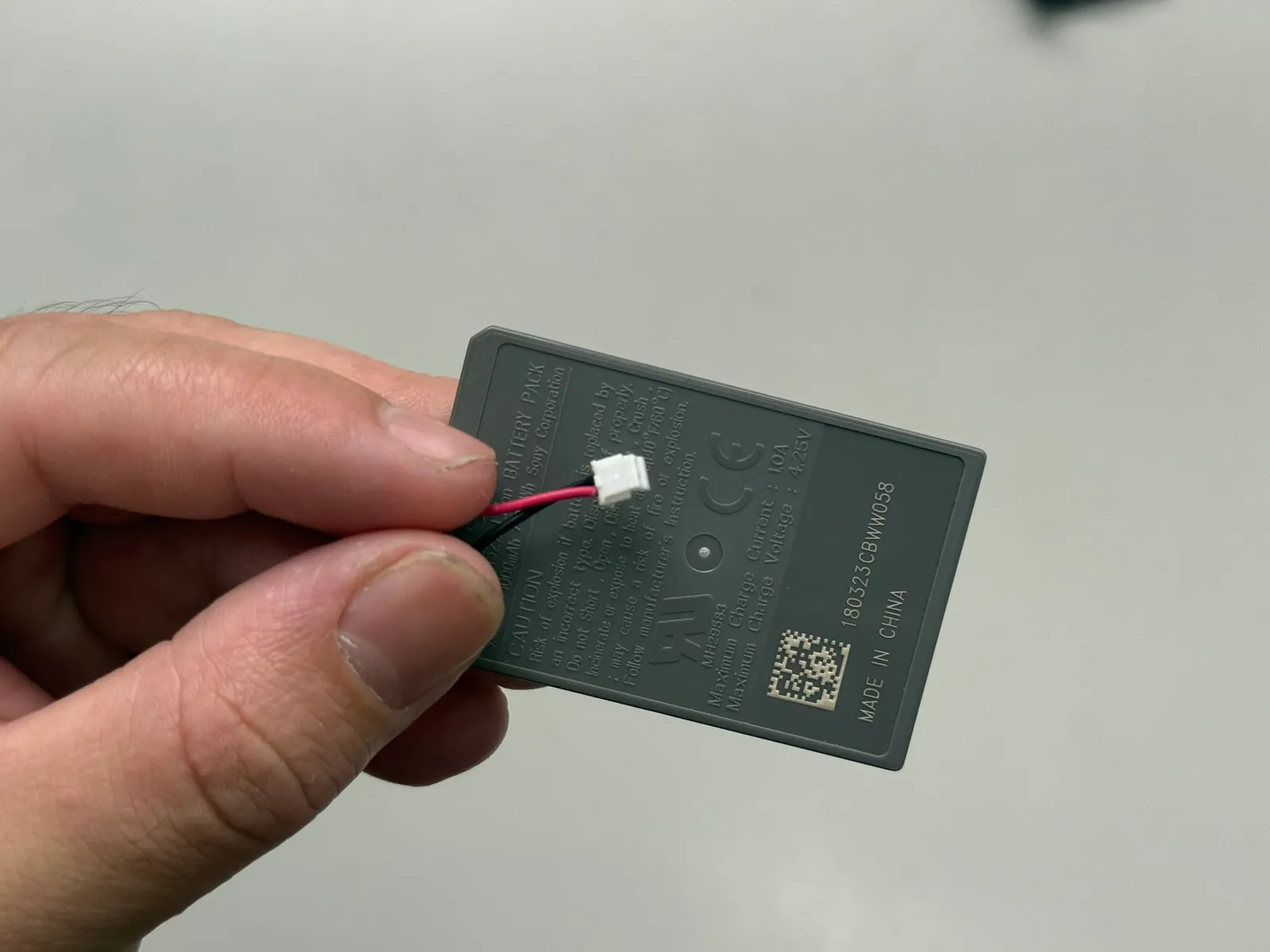

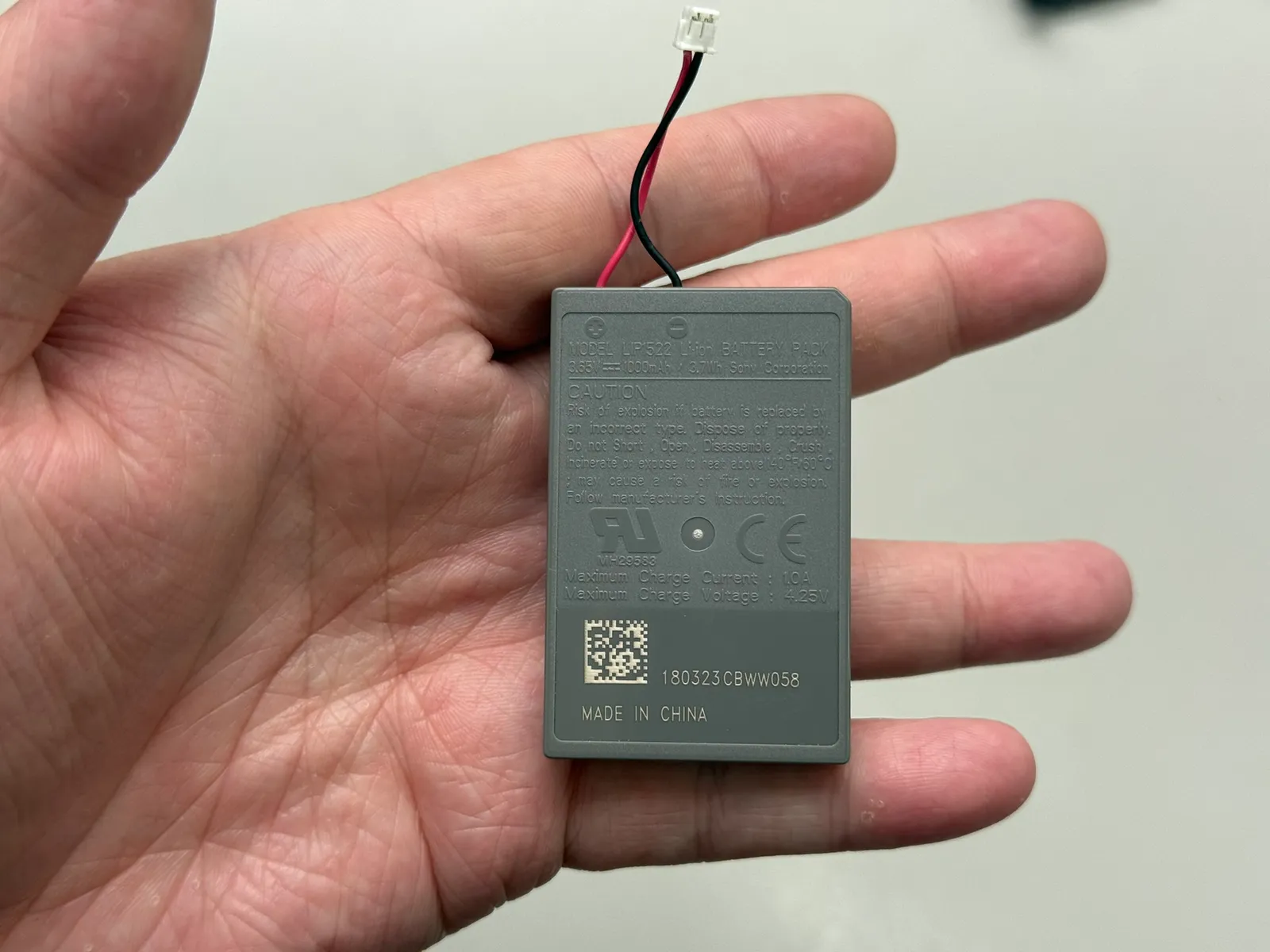

電池規格

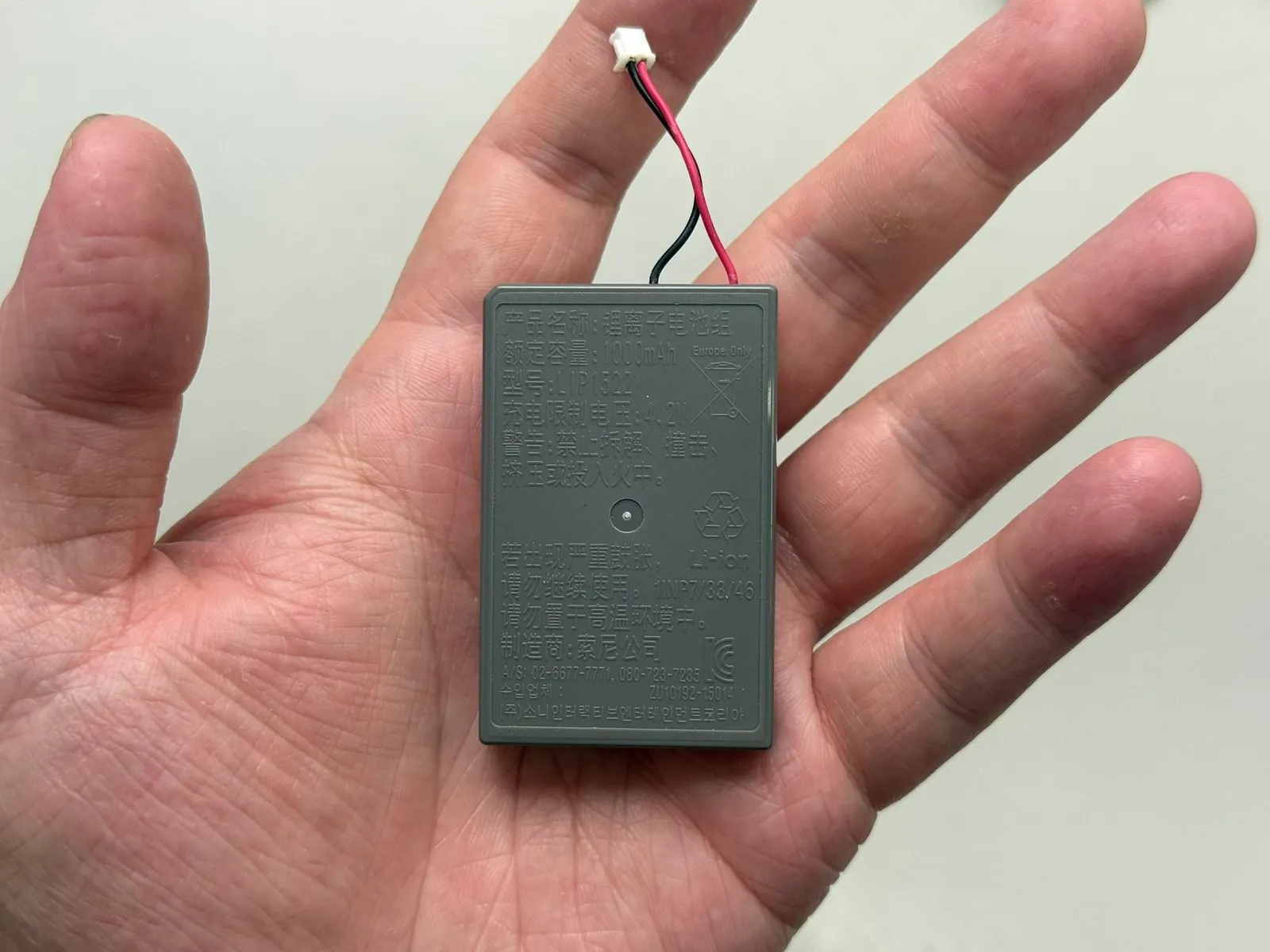

型號 LIP1522 電壓 3.65V 1000mah 3.7Wh 使用的是小頭電池
1
2
3
4
- 步驟 6 / 共 29

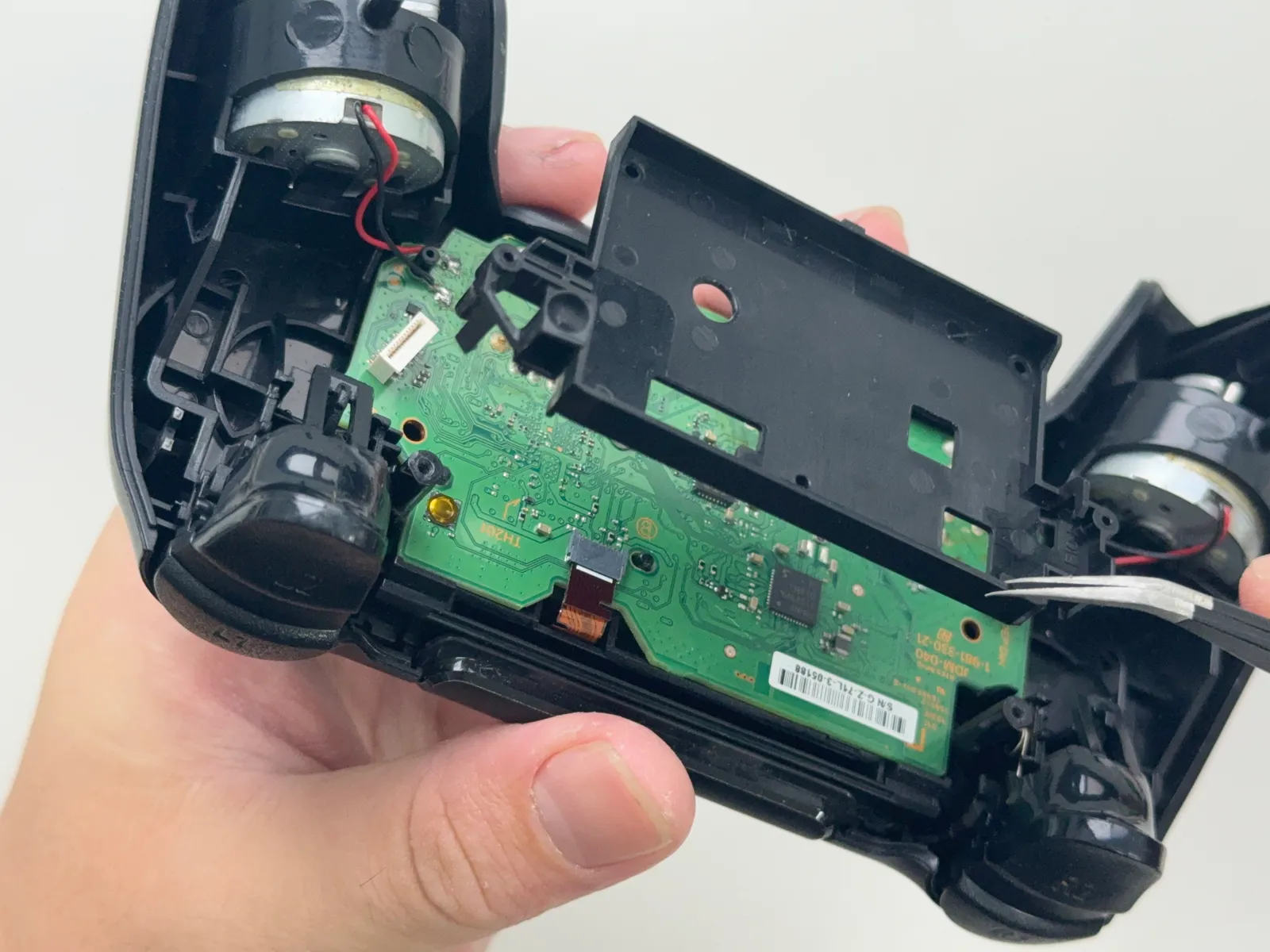

取下電池槽
用鑷子夾住電池槽，往上提。
- 步驟 7 / 共 29

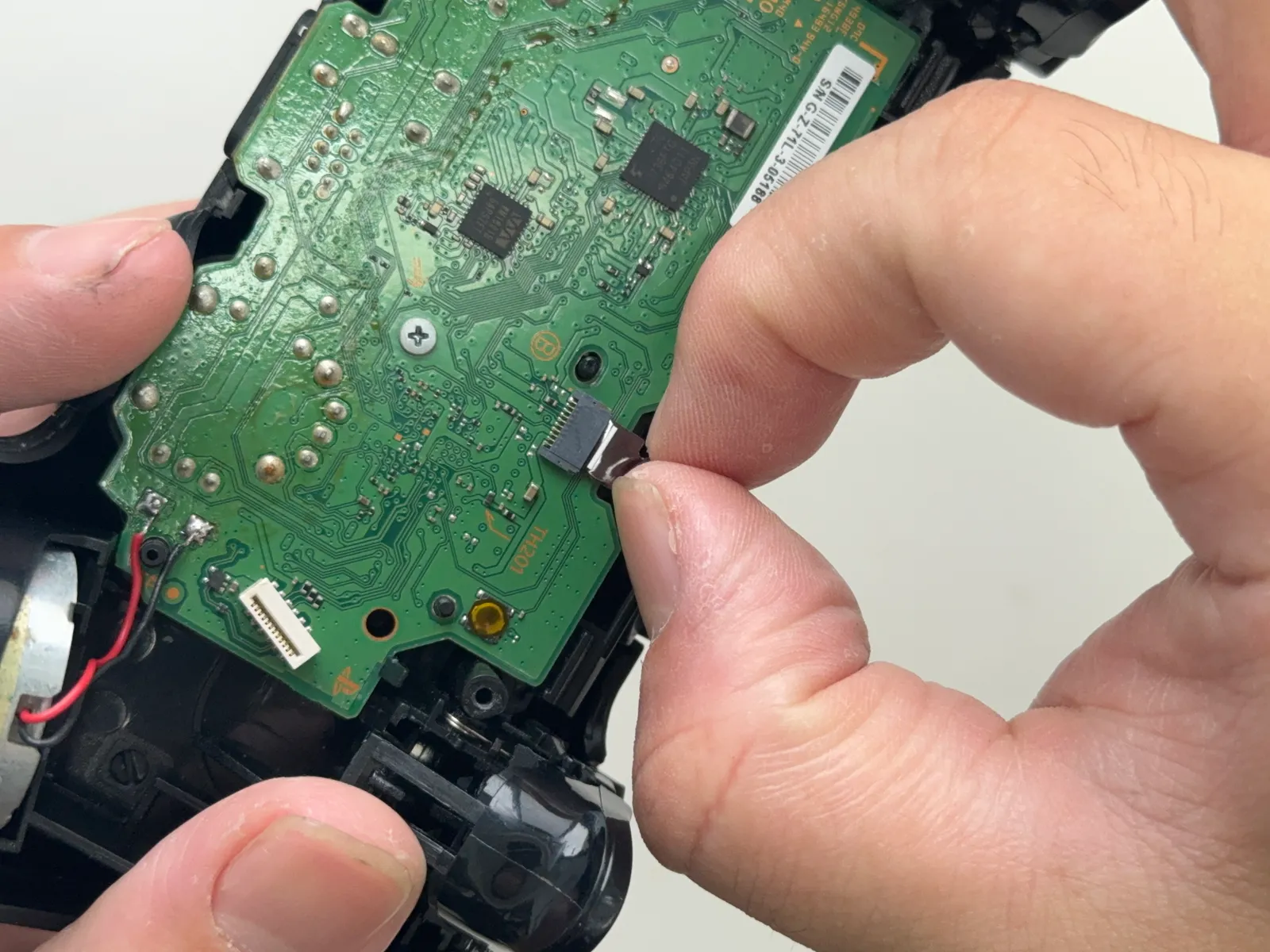

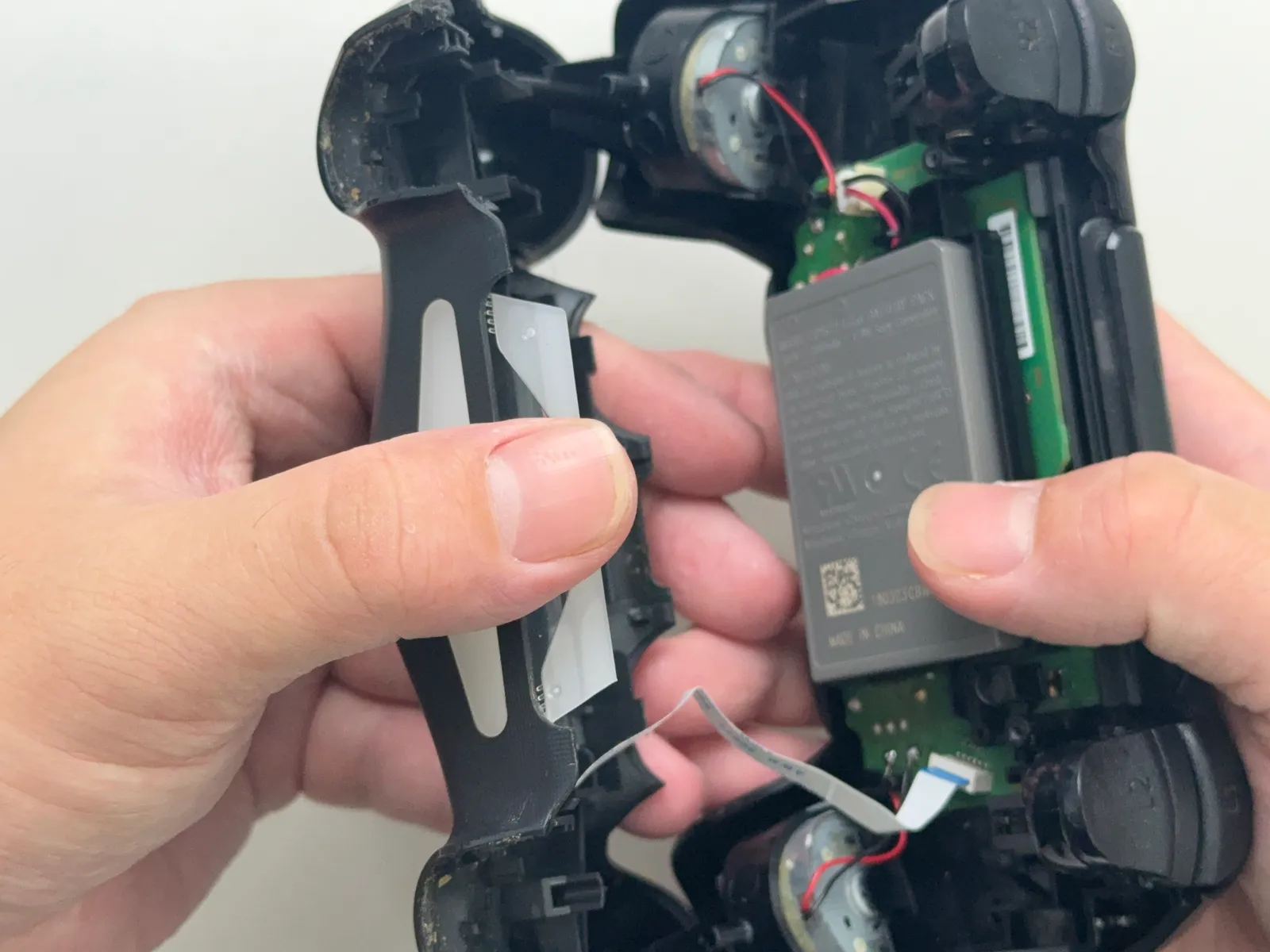

取出觸控板排線

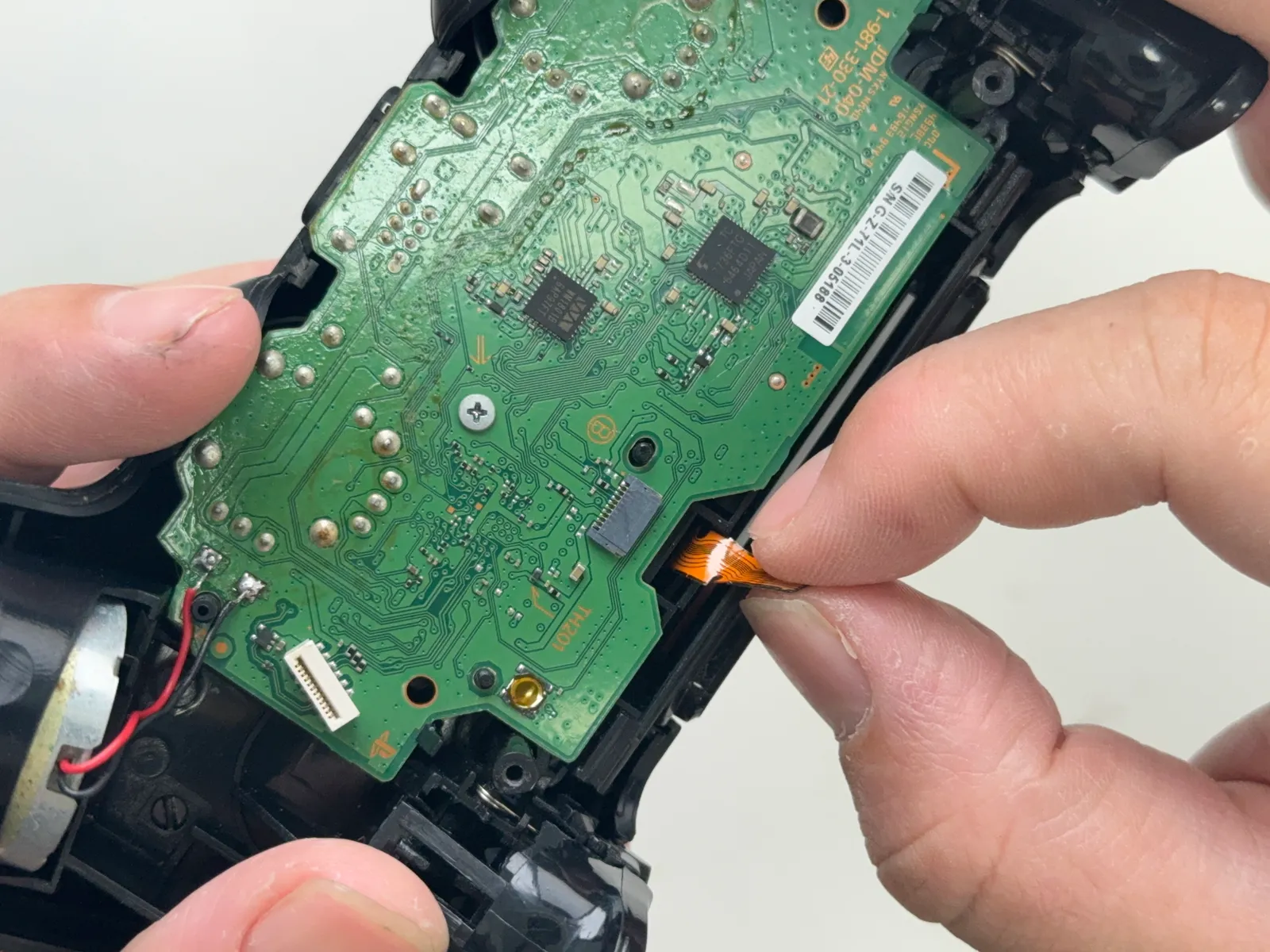

用手就可以往後拉就可以把 觸控板排線拉出來了。 或者用 鑷子穿過排線往後慢慢拉就可以了。
1
2
- 步驟 8 / 共 29

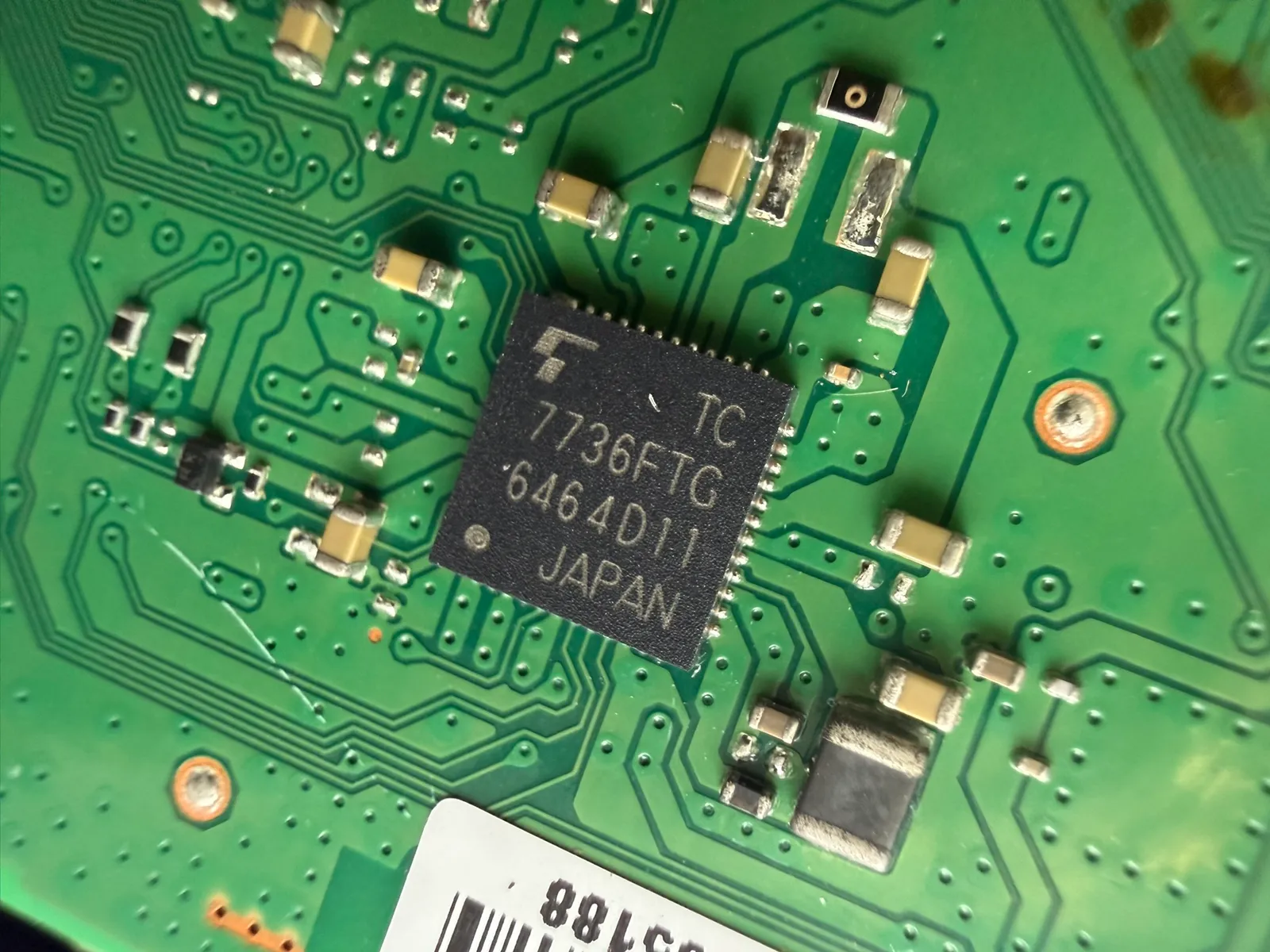

電源管理 晶片
製造商：Toshiba(東芝半導體) 型號：TC7736FTG
- 步驟 9 / 共 29

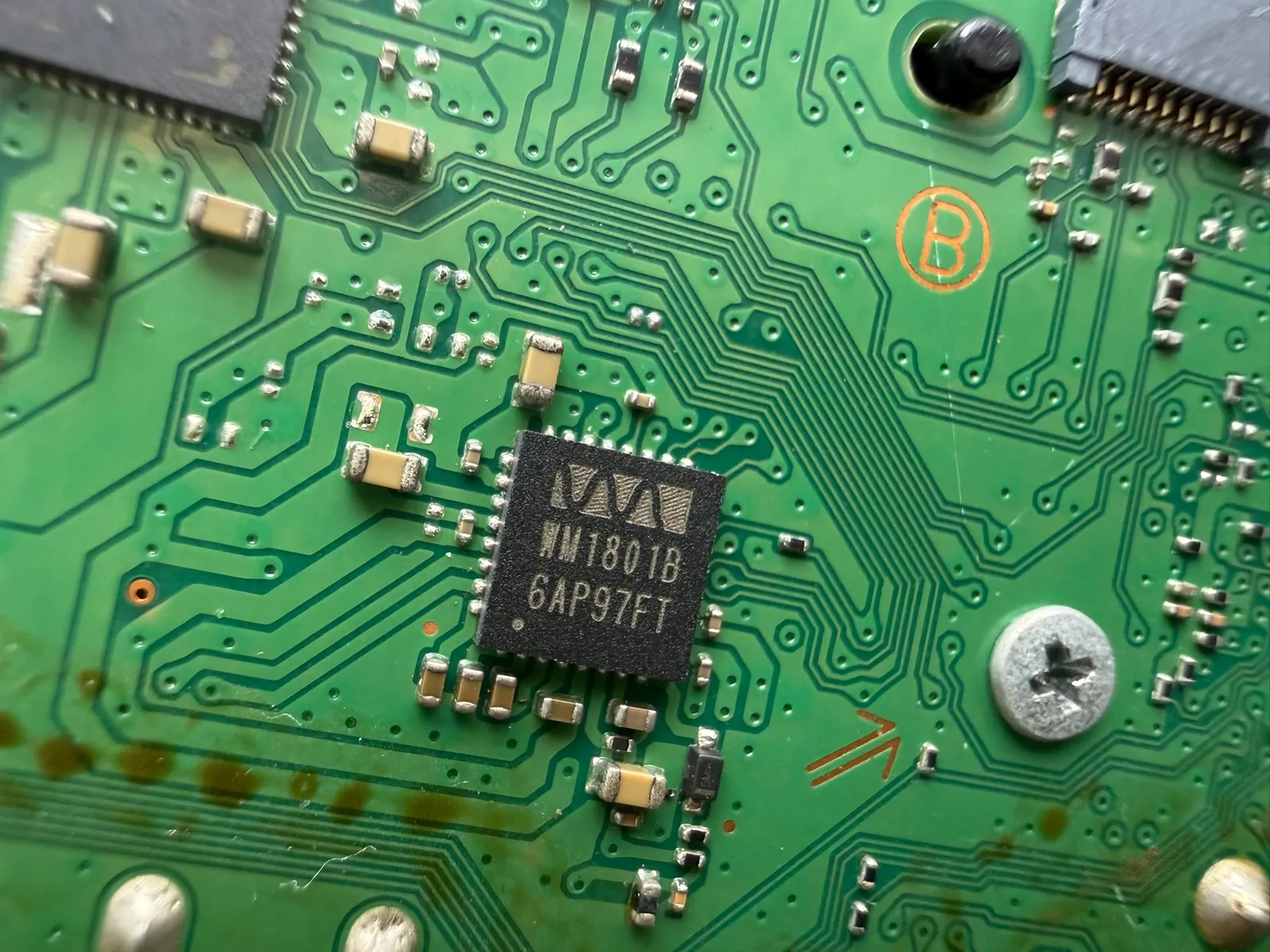

音訊 晶片
製造商：Wolfson Microelectronics（歐勝微電子，已被 Cirrus Logic 收購。) 型號：WM1801B
- 步驟 10 / 共 29

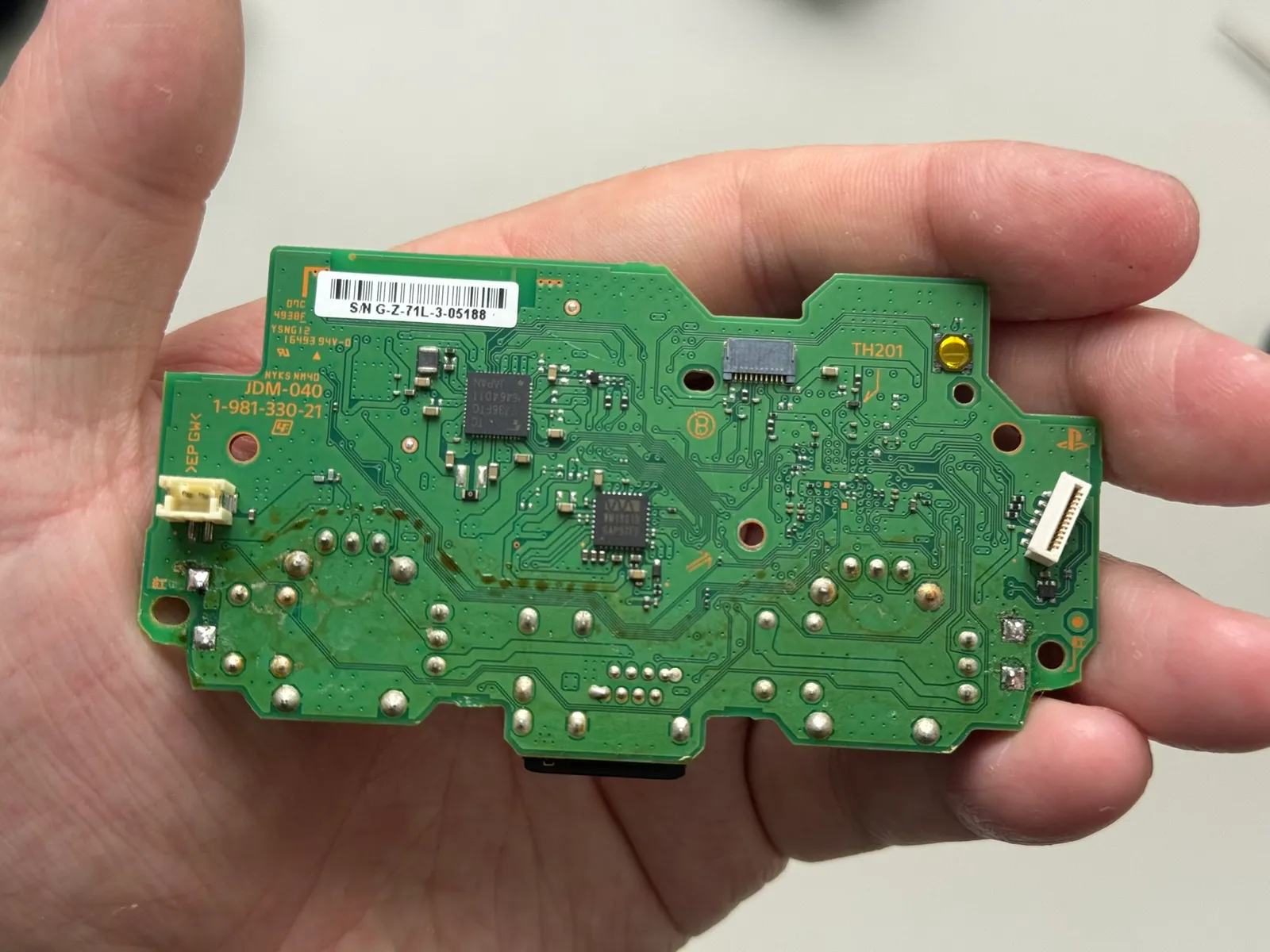

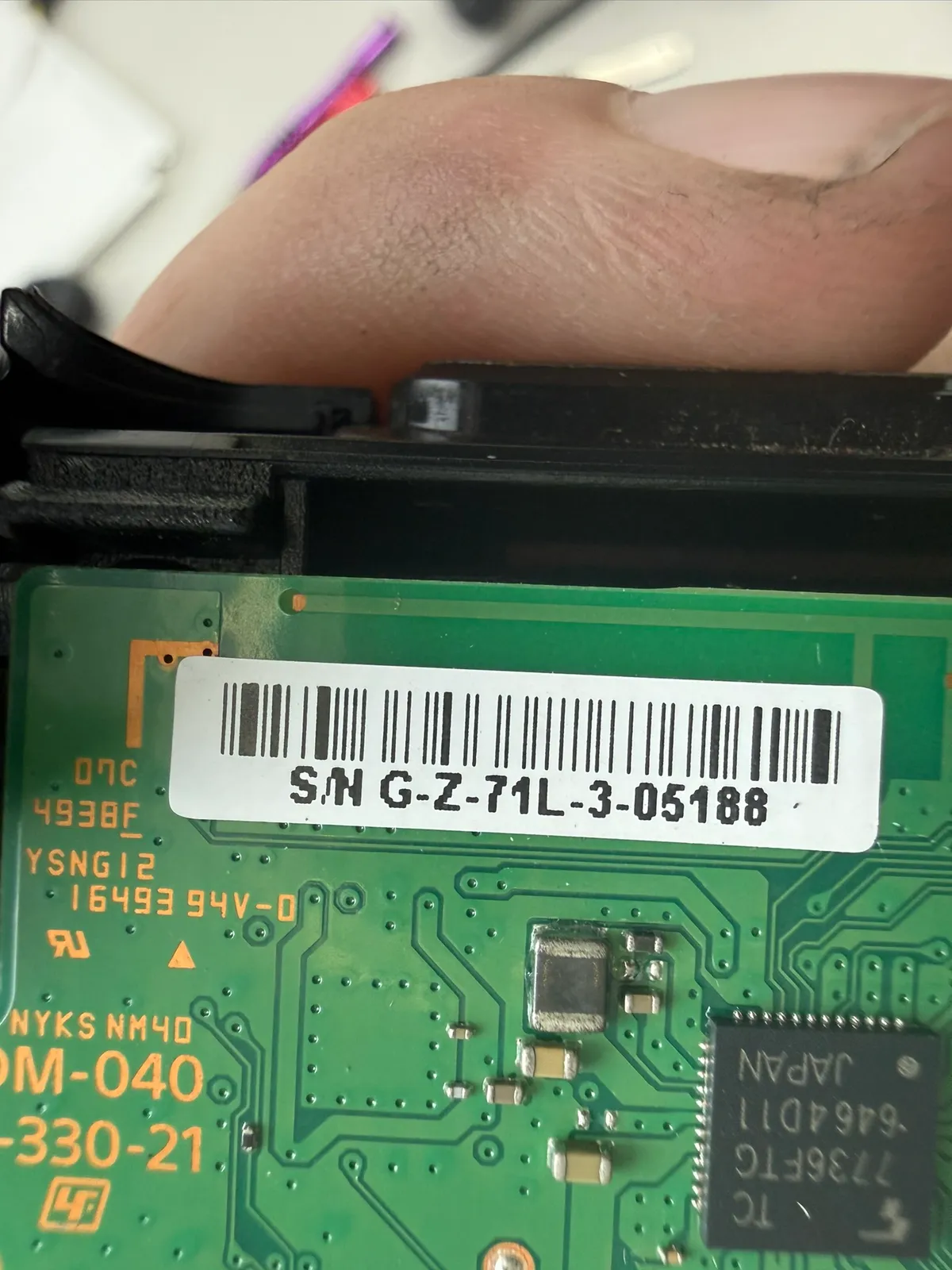

主板序列號
G-Z-71L--3-05188
- 步驟 11 / 共 29

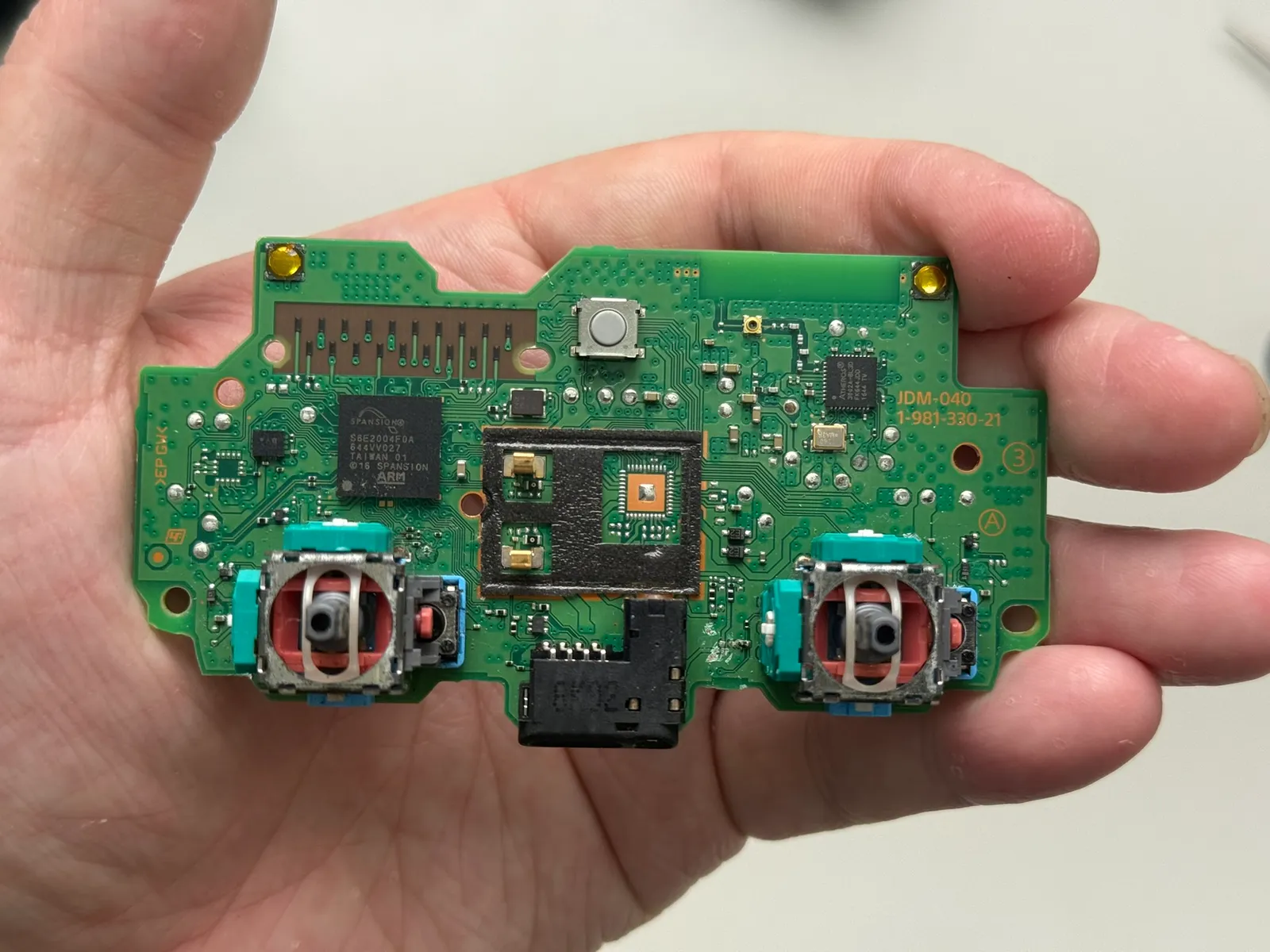

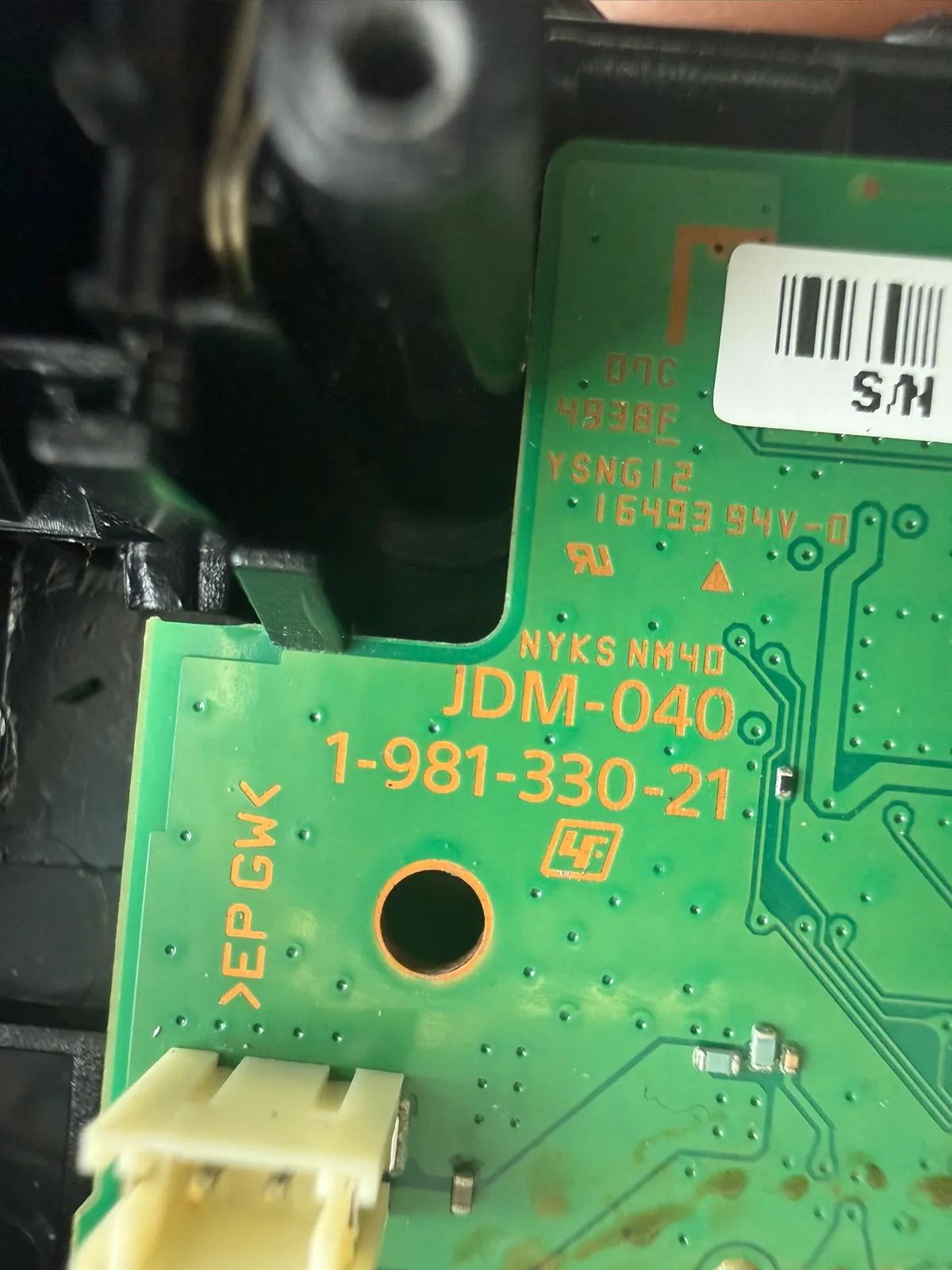

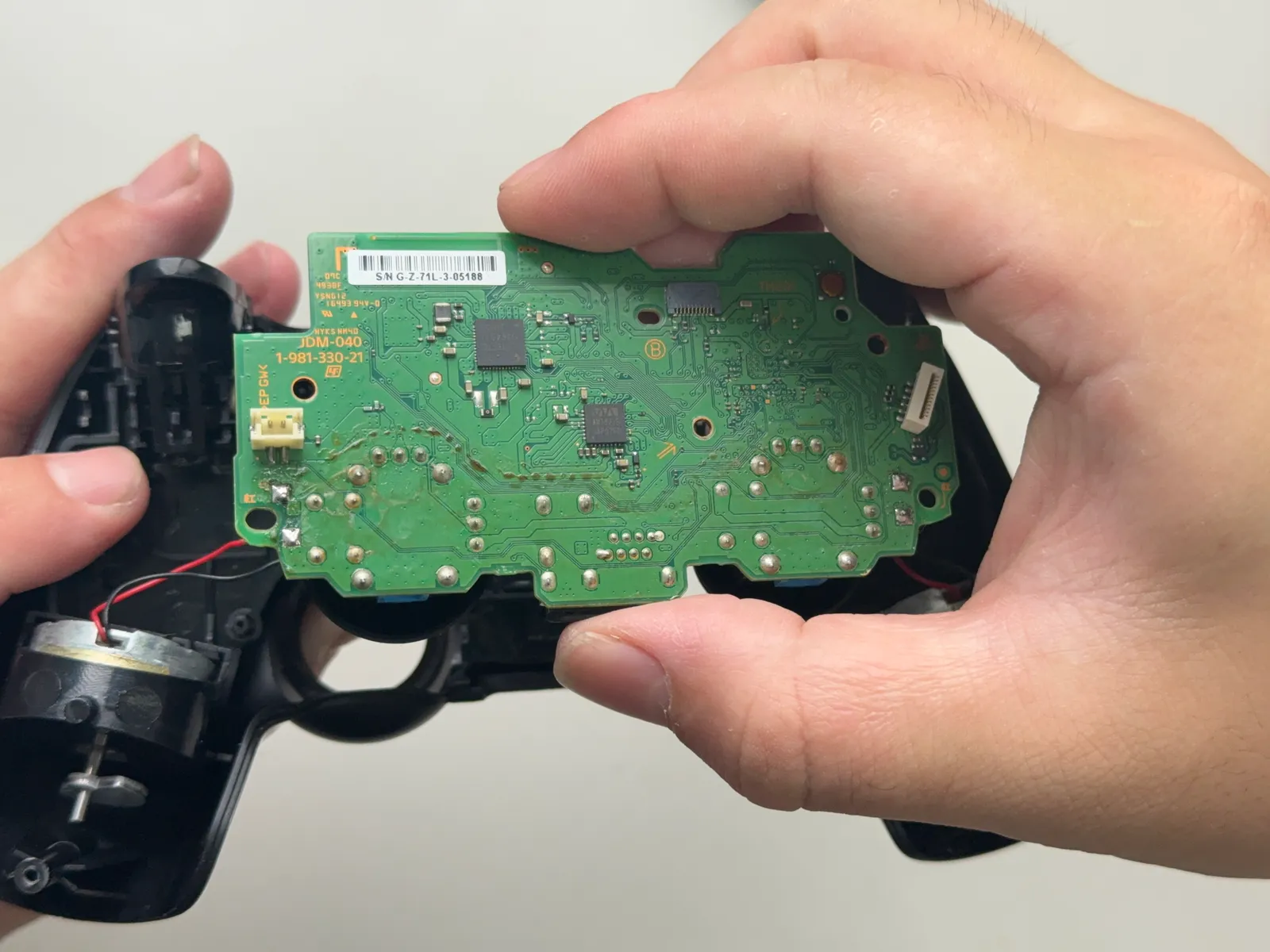

主板
主板型號：JDM-040
1
2
3
- 步驟 12 / 共 29

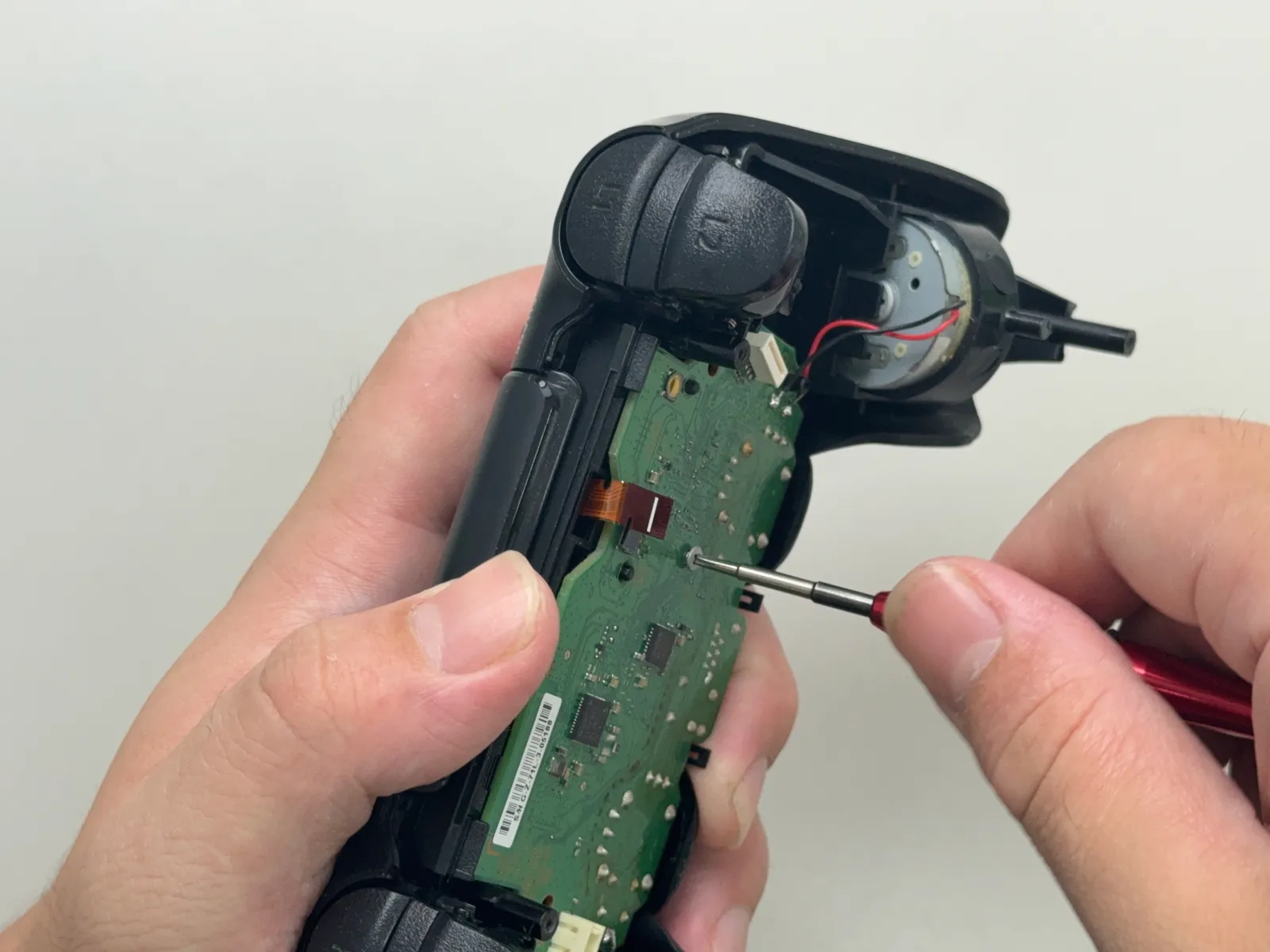

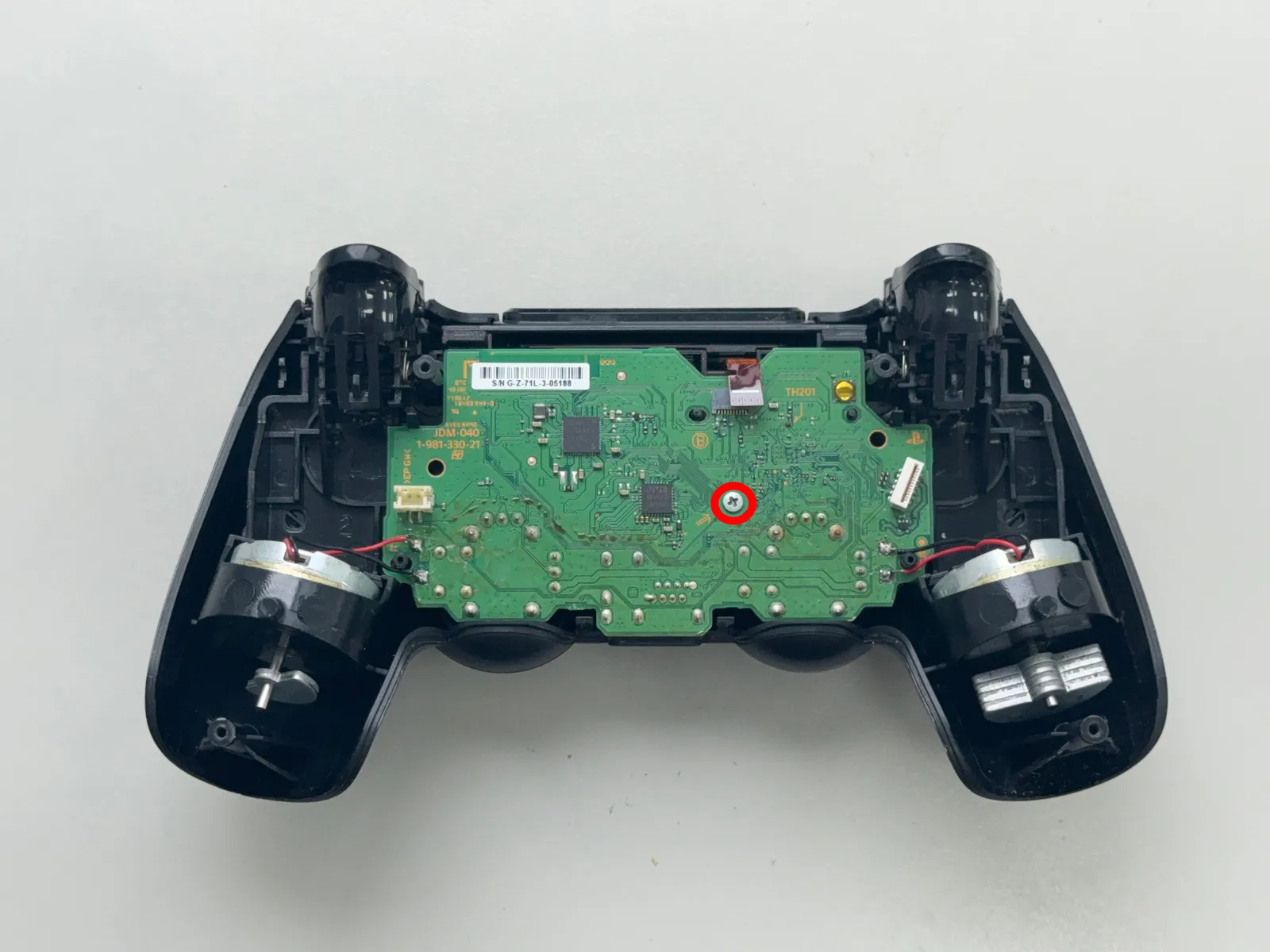

卸下 1顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 13 / 共 29

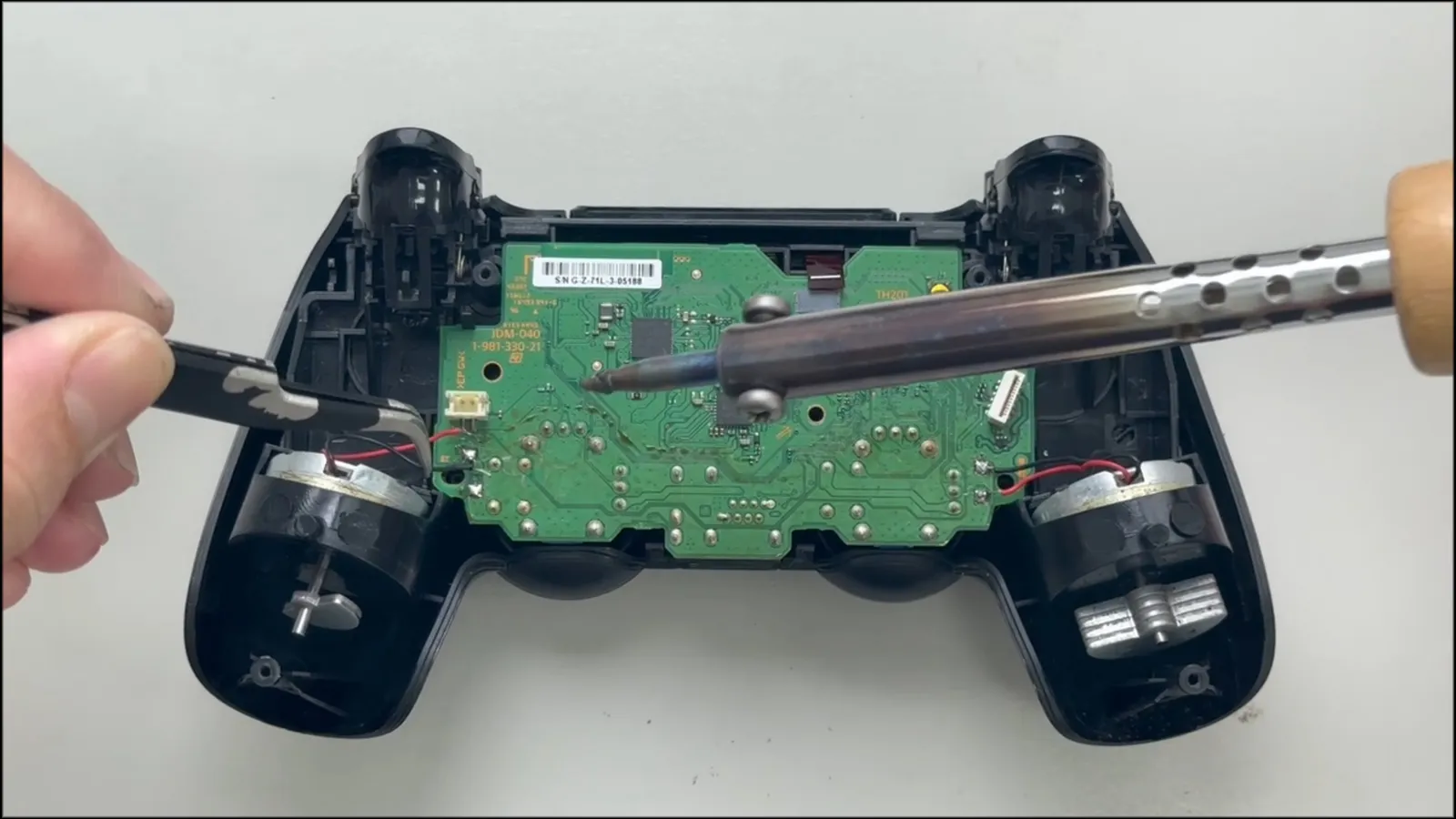

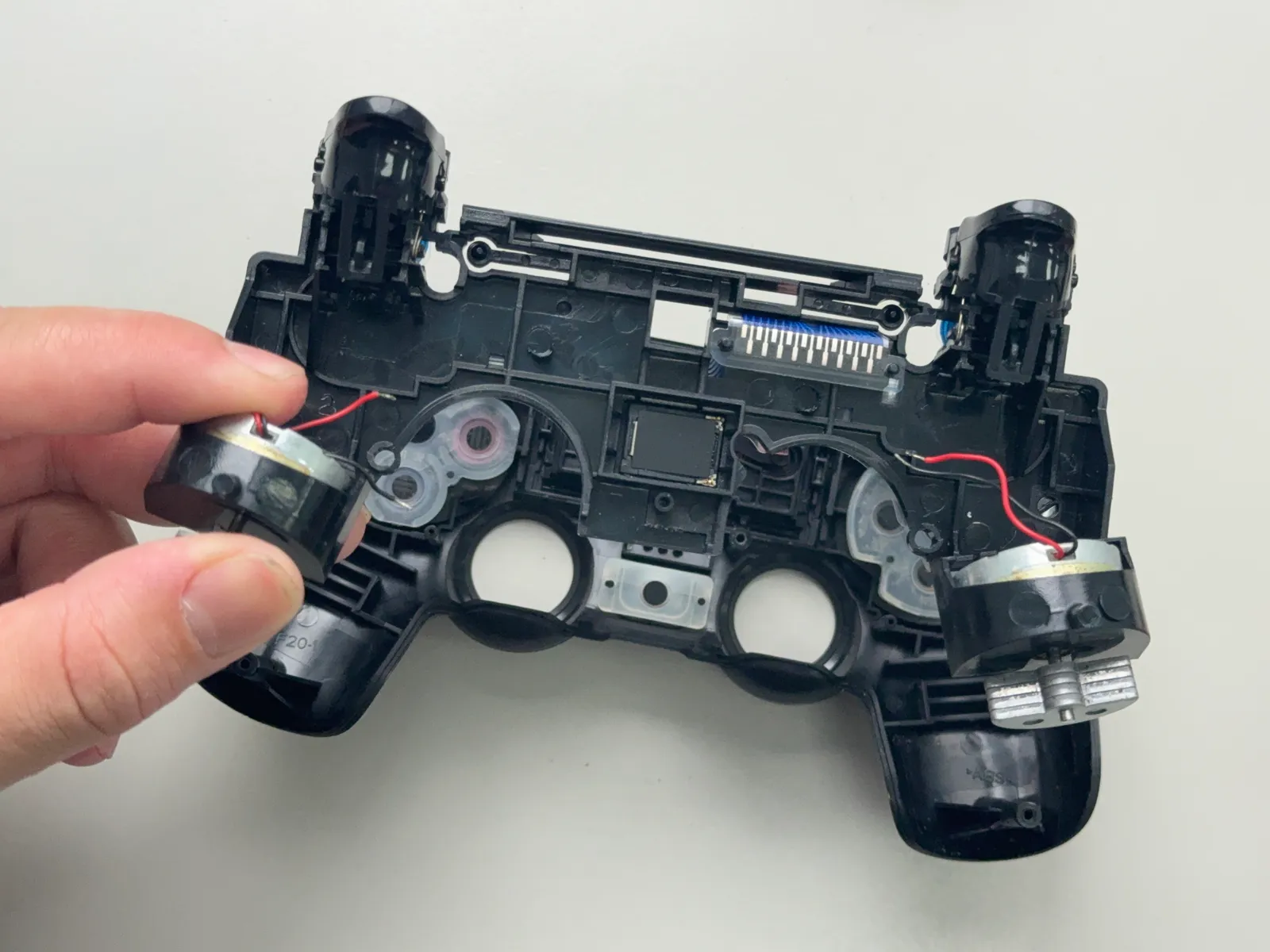

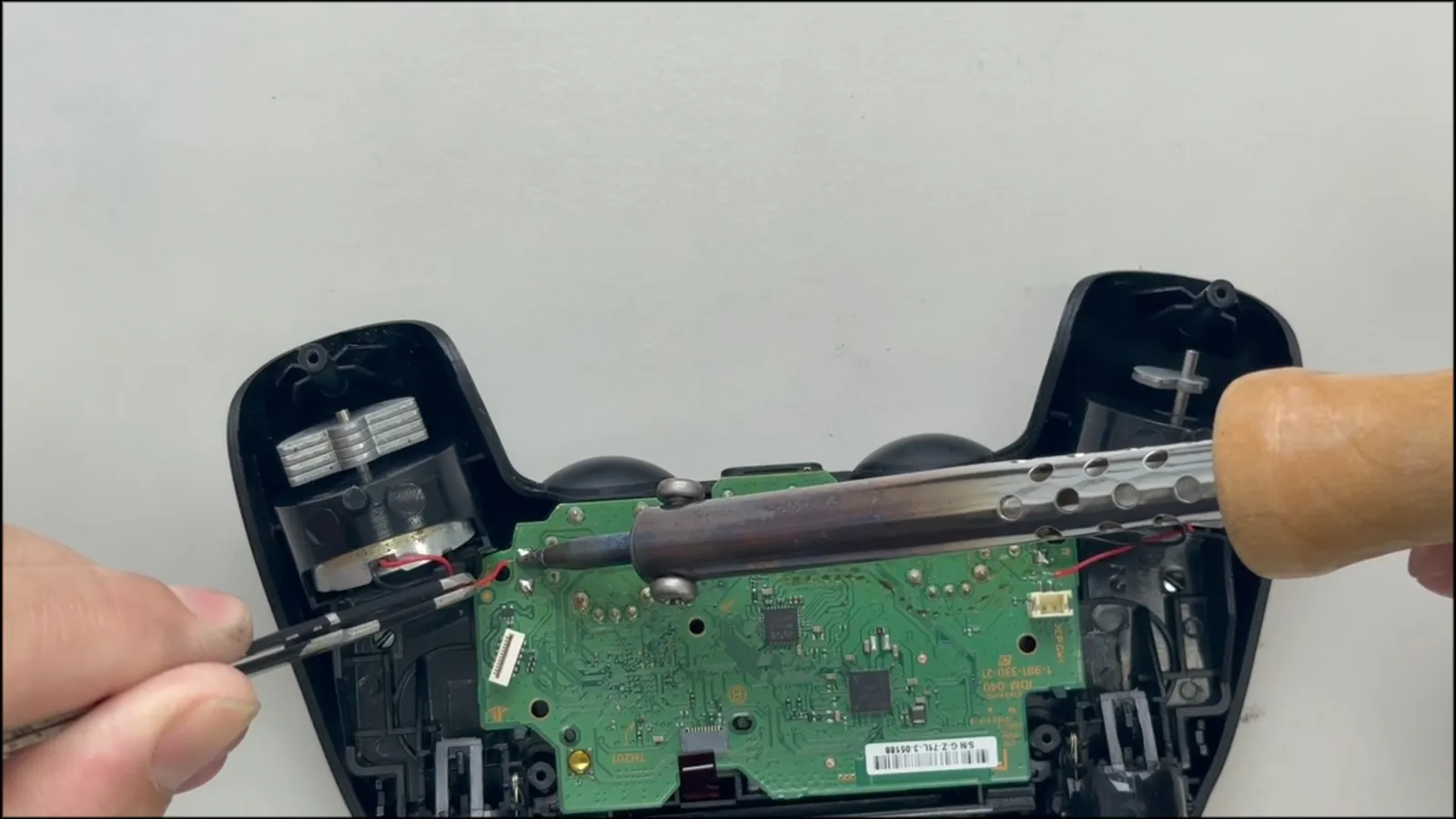

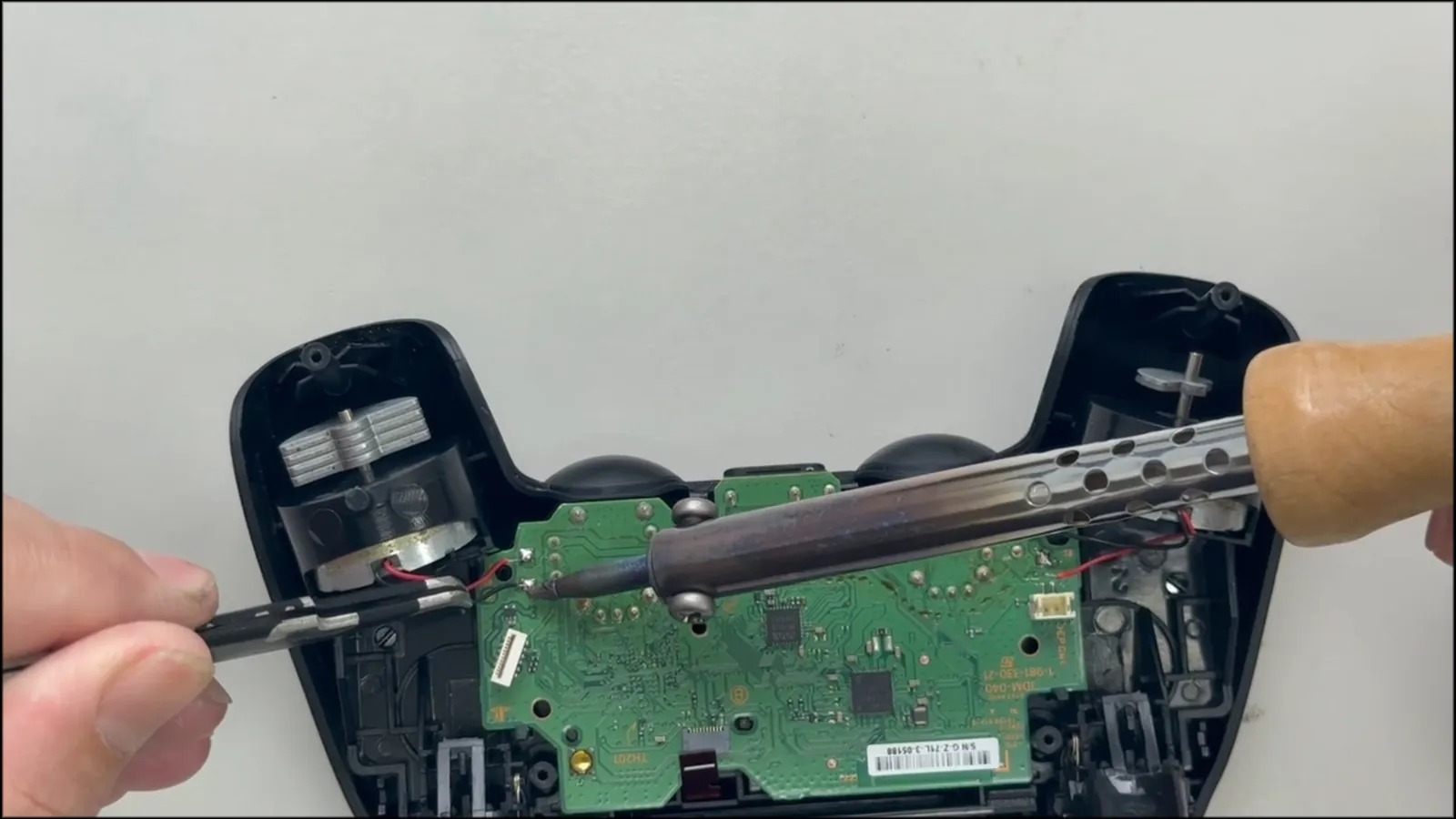

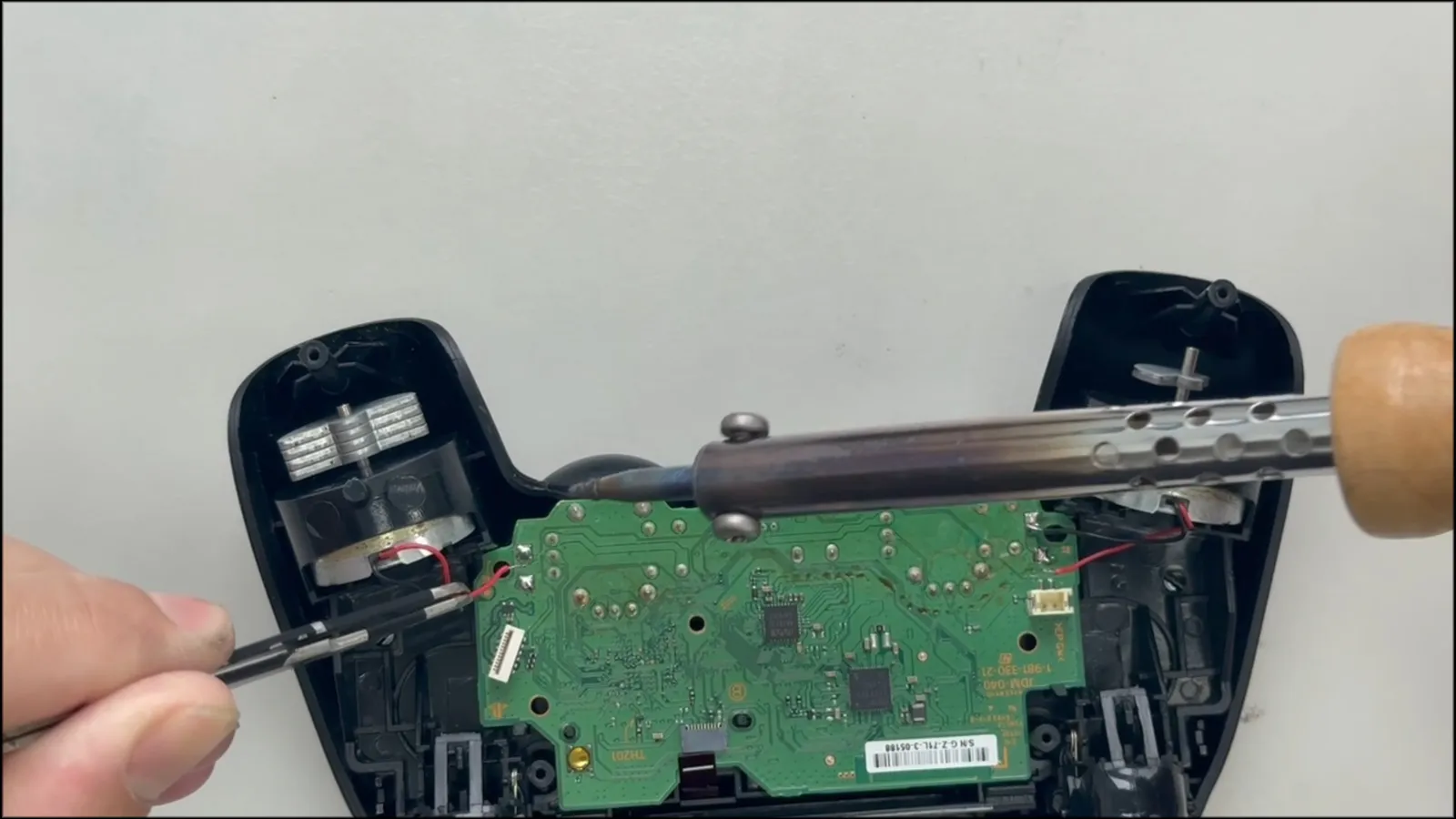

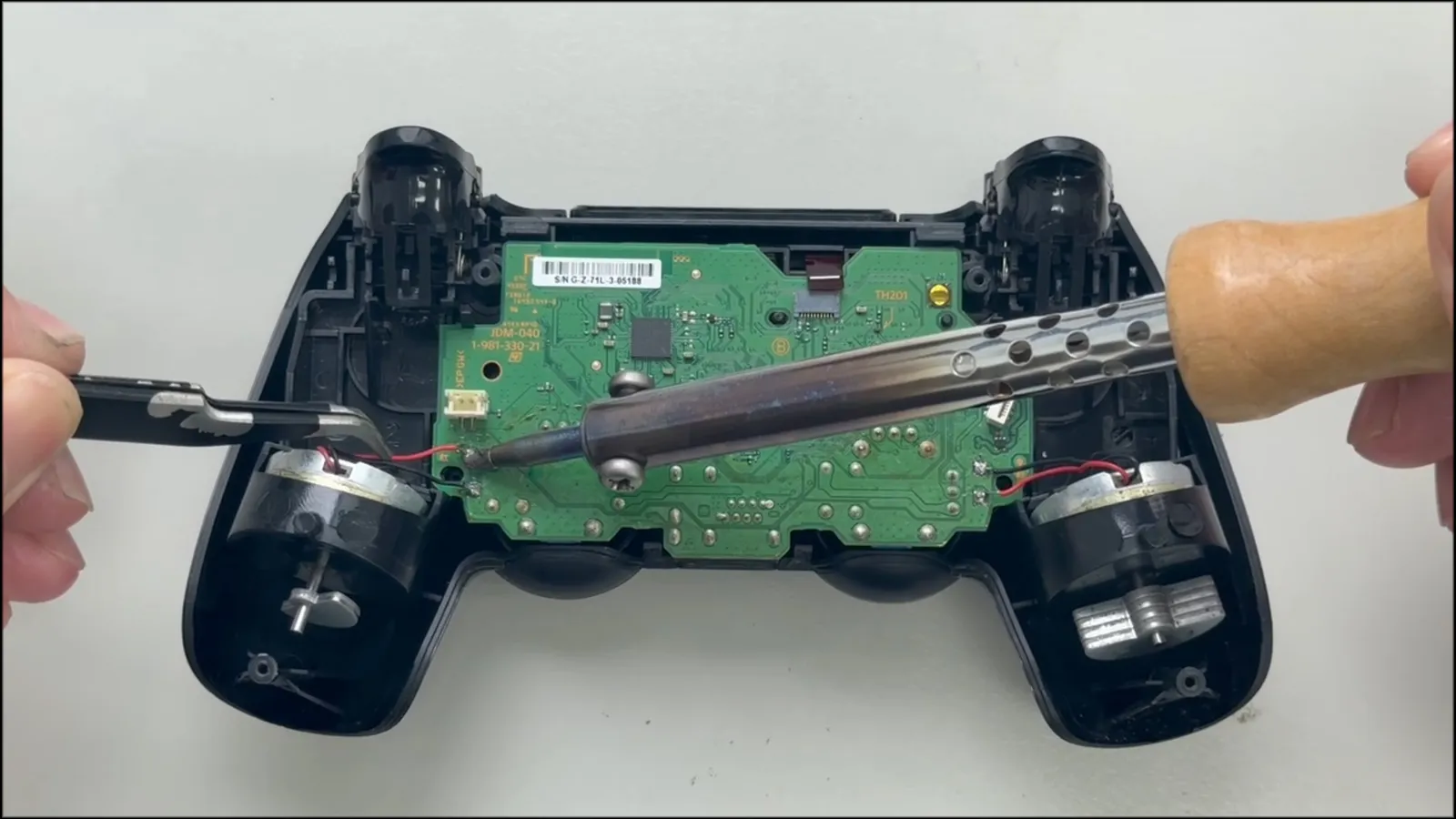

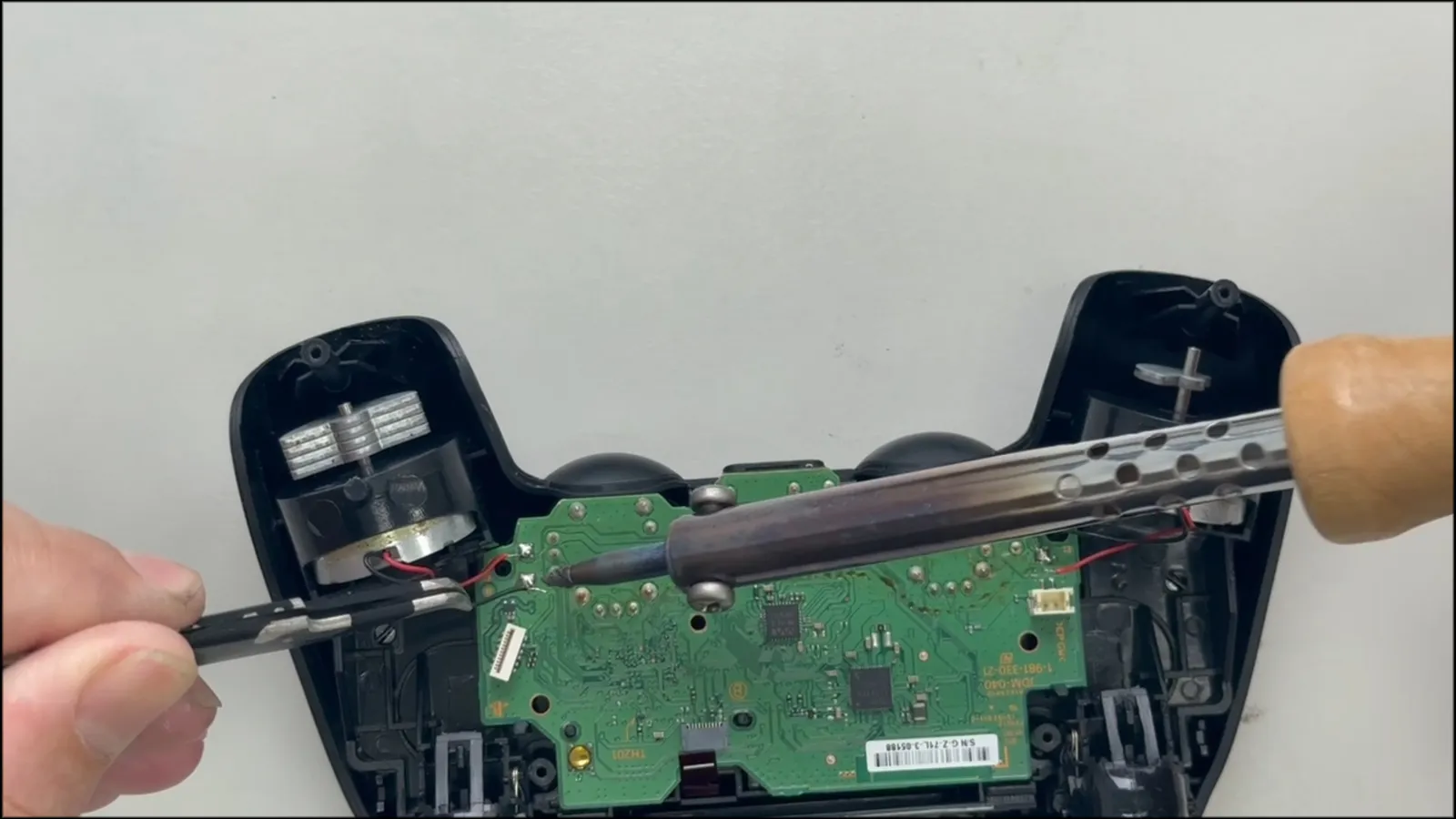

解焊馬達電線

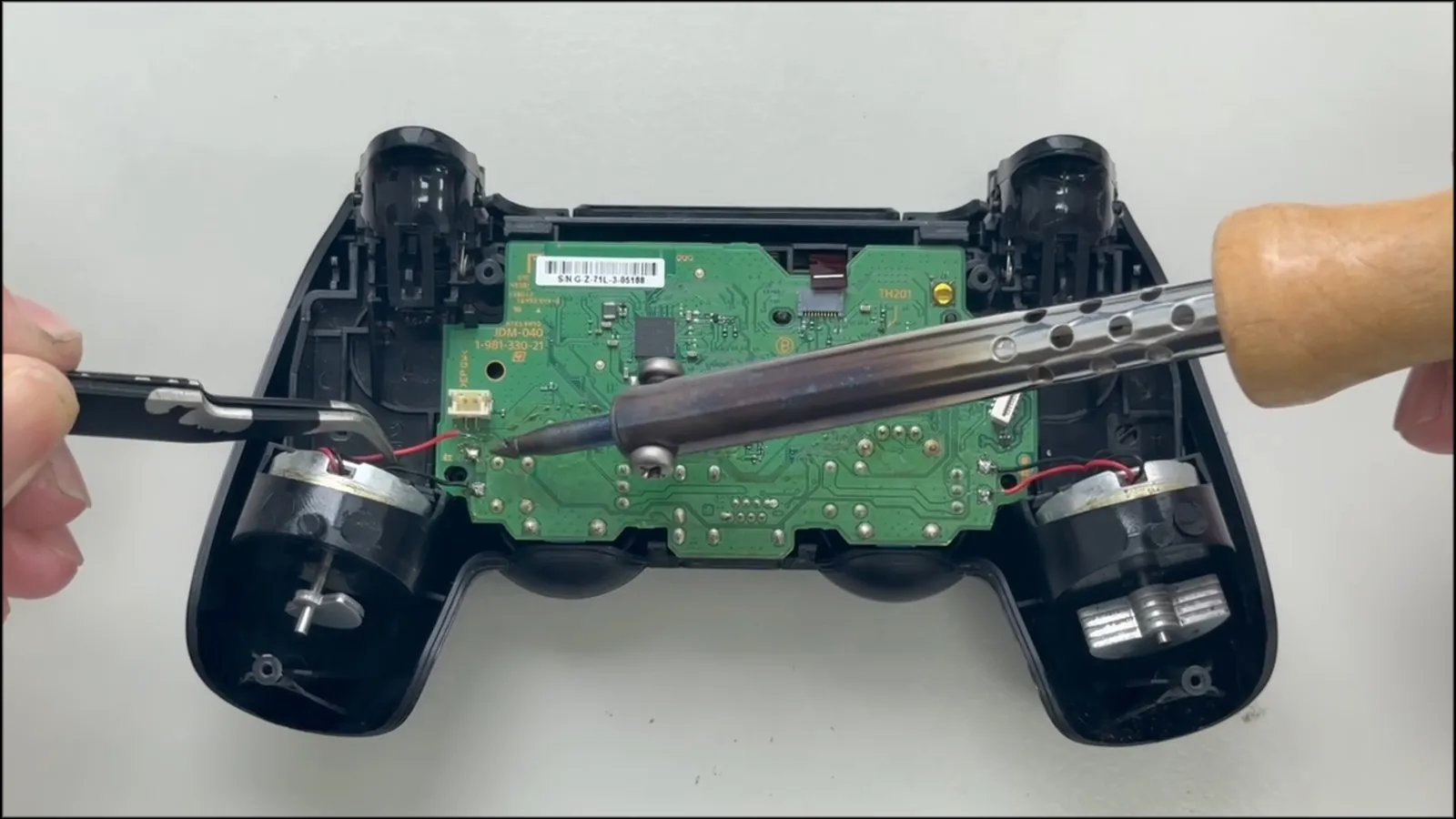

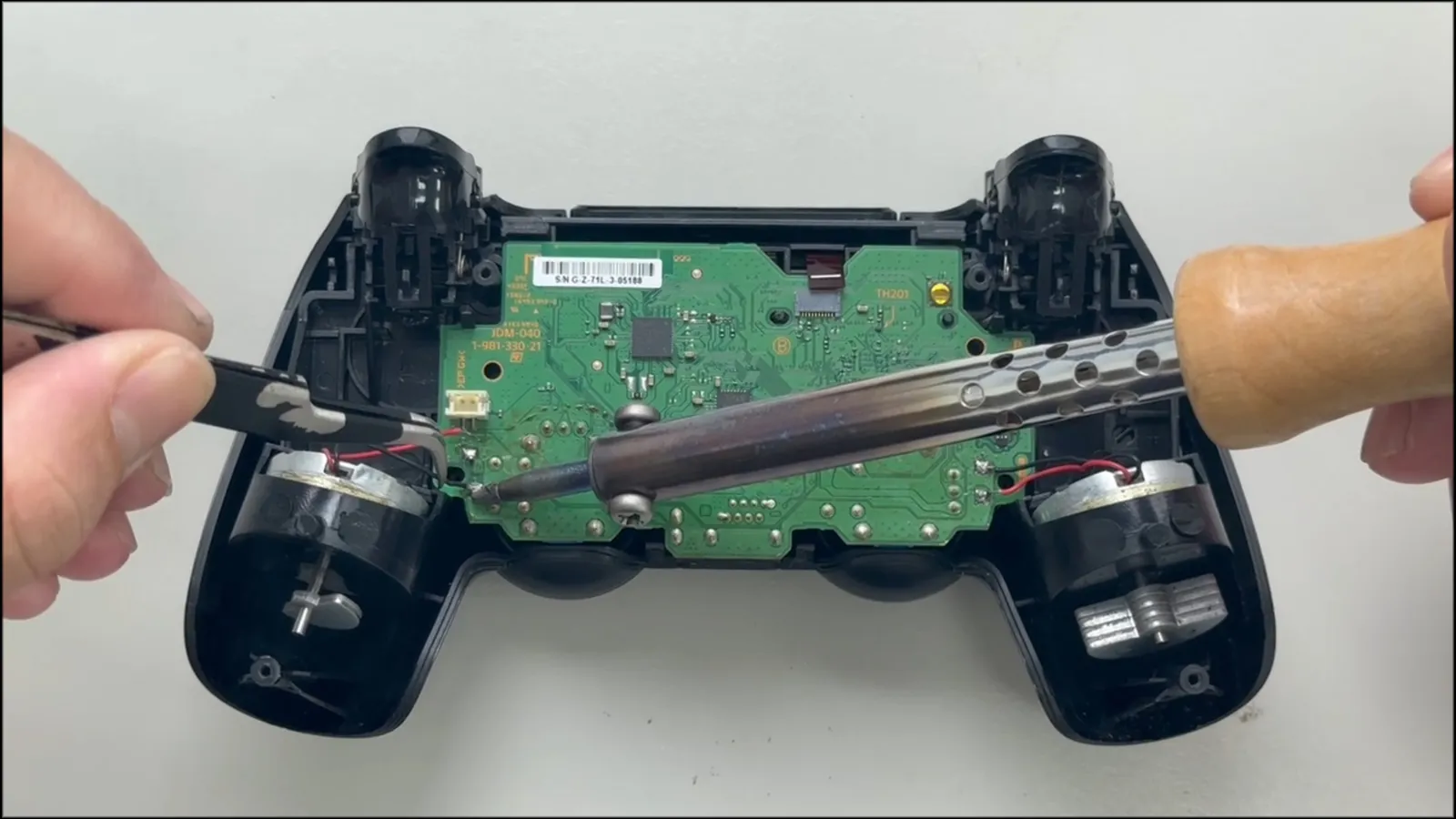

使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。 如果手邊只有木柄的電烙鐵的話，麻煩加熱久一點的時間 再來進行解焊(因為木柄沒有LCD螢幕可以顯示當前溫度)
1
2
3
4
5
6
7
8
- 步驟 14 / 共 29

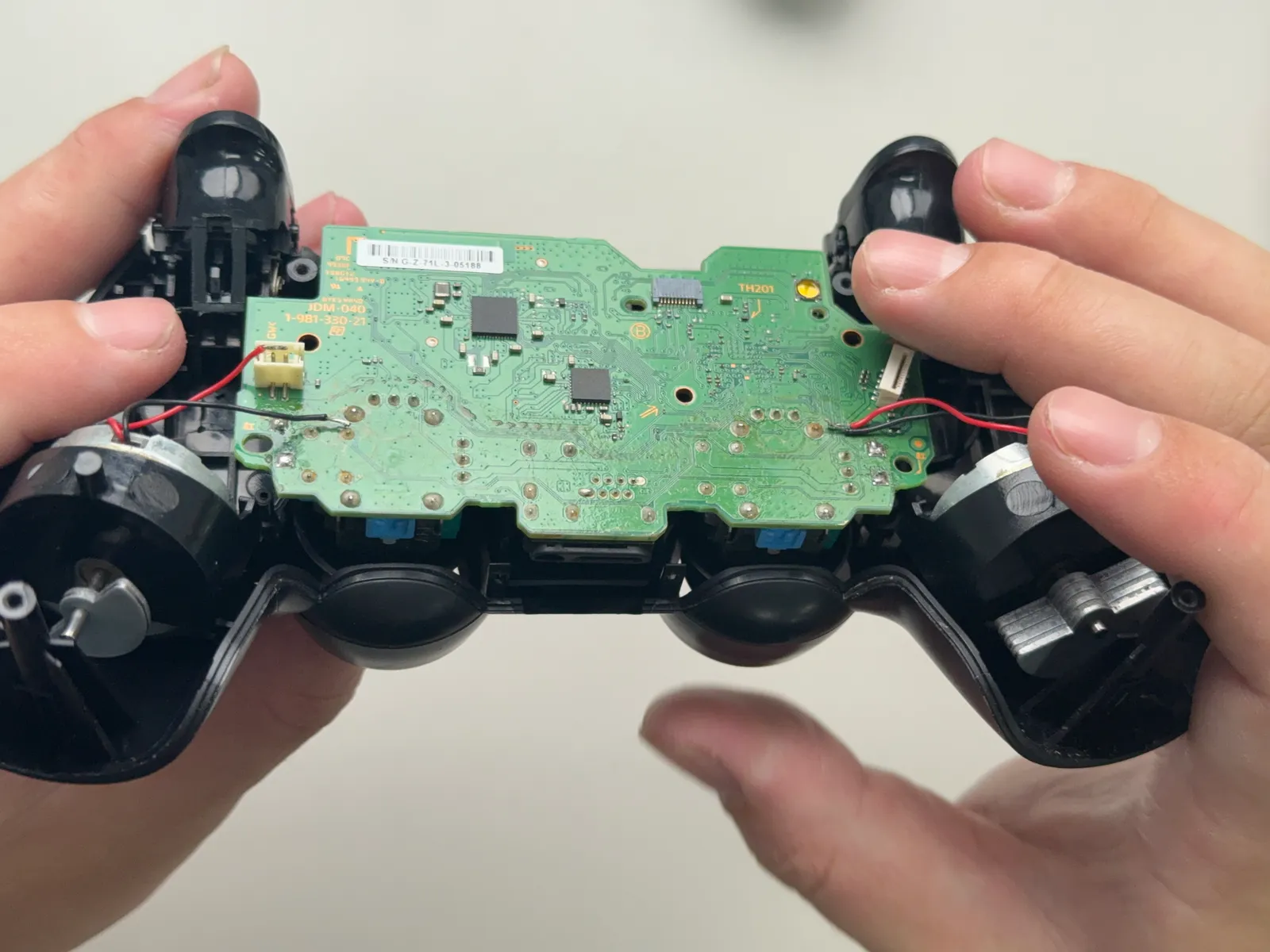

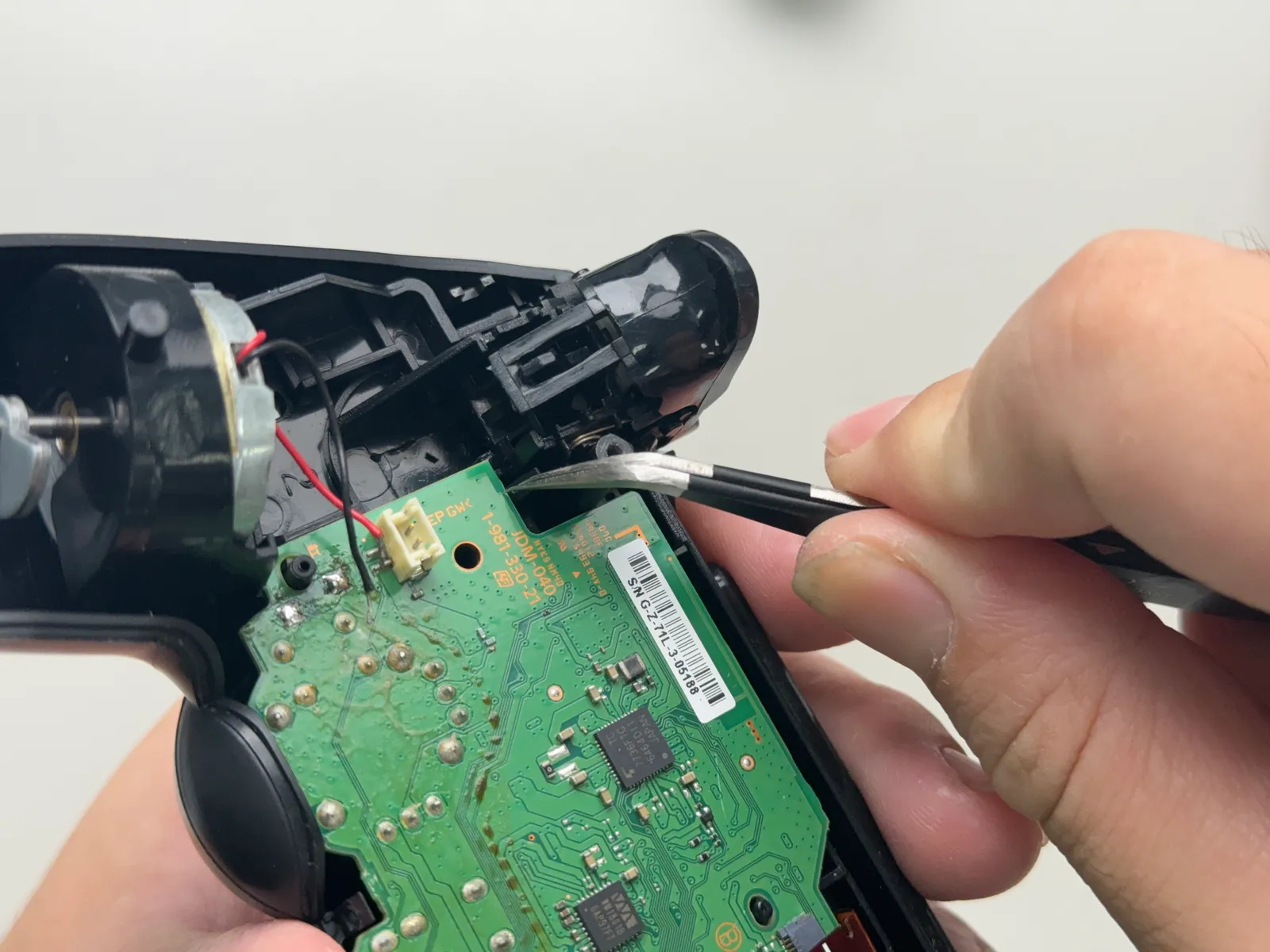

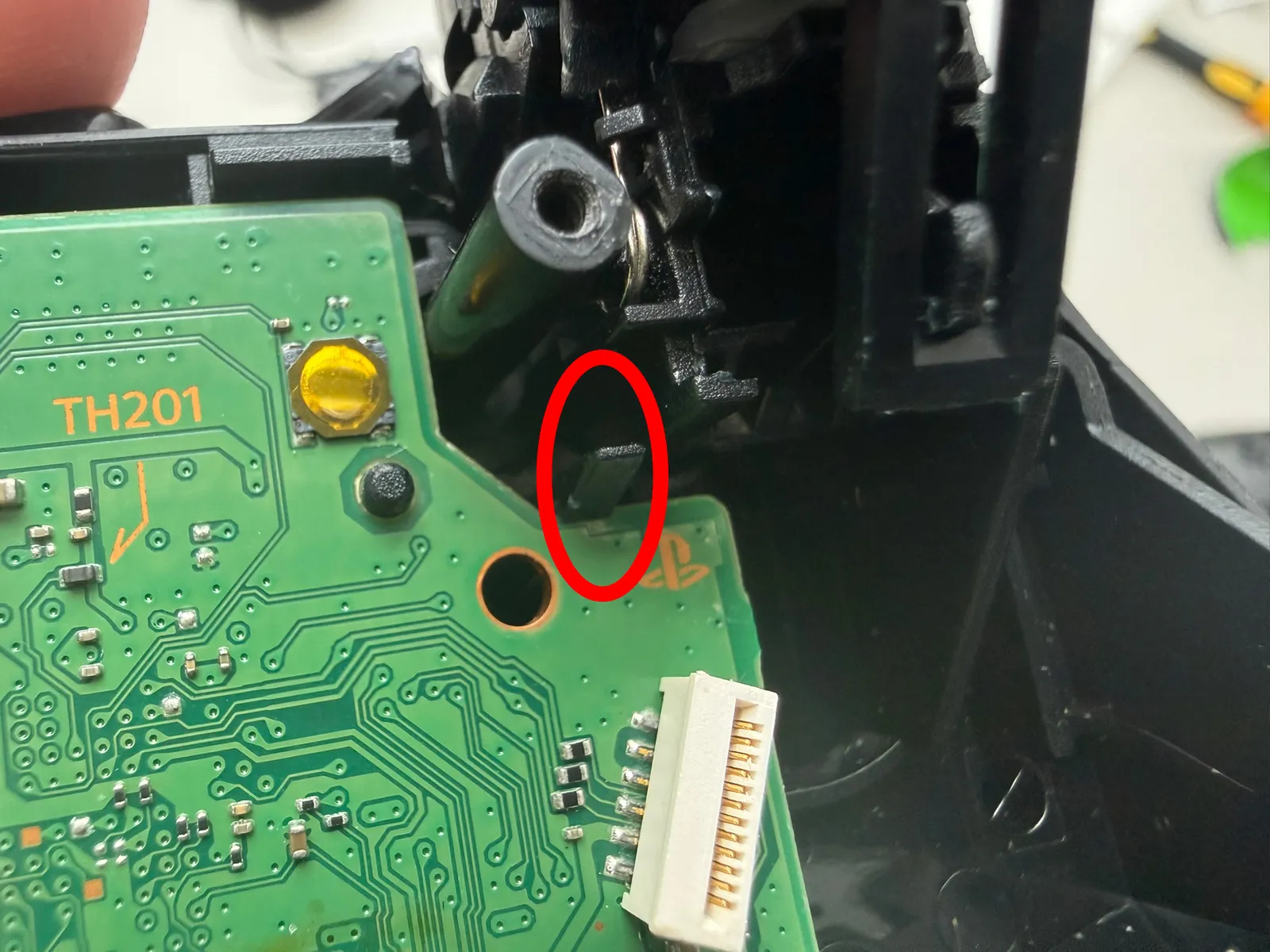

取出主板

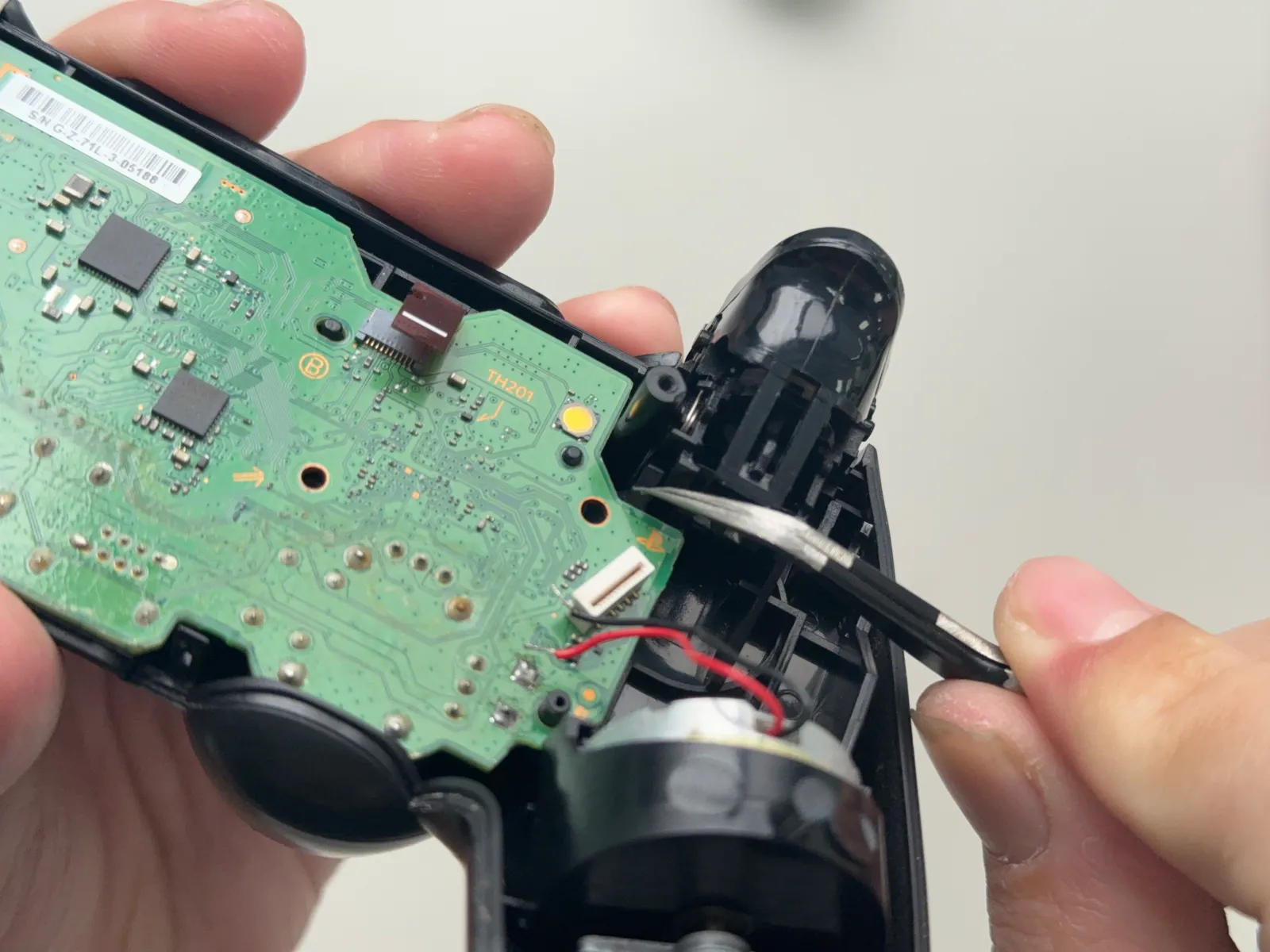

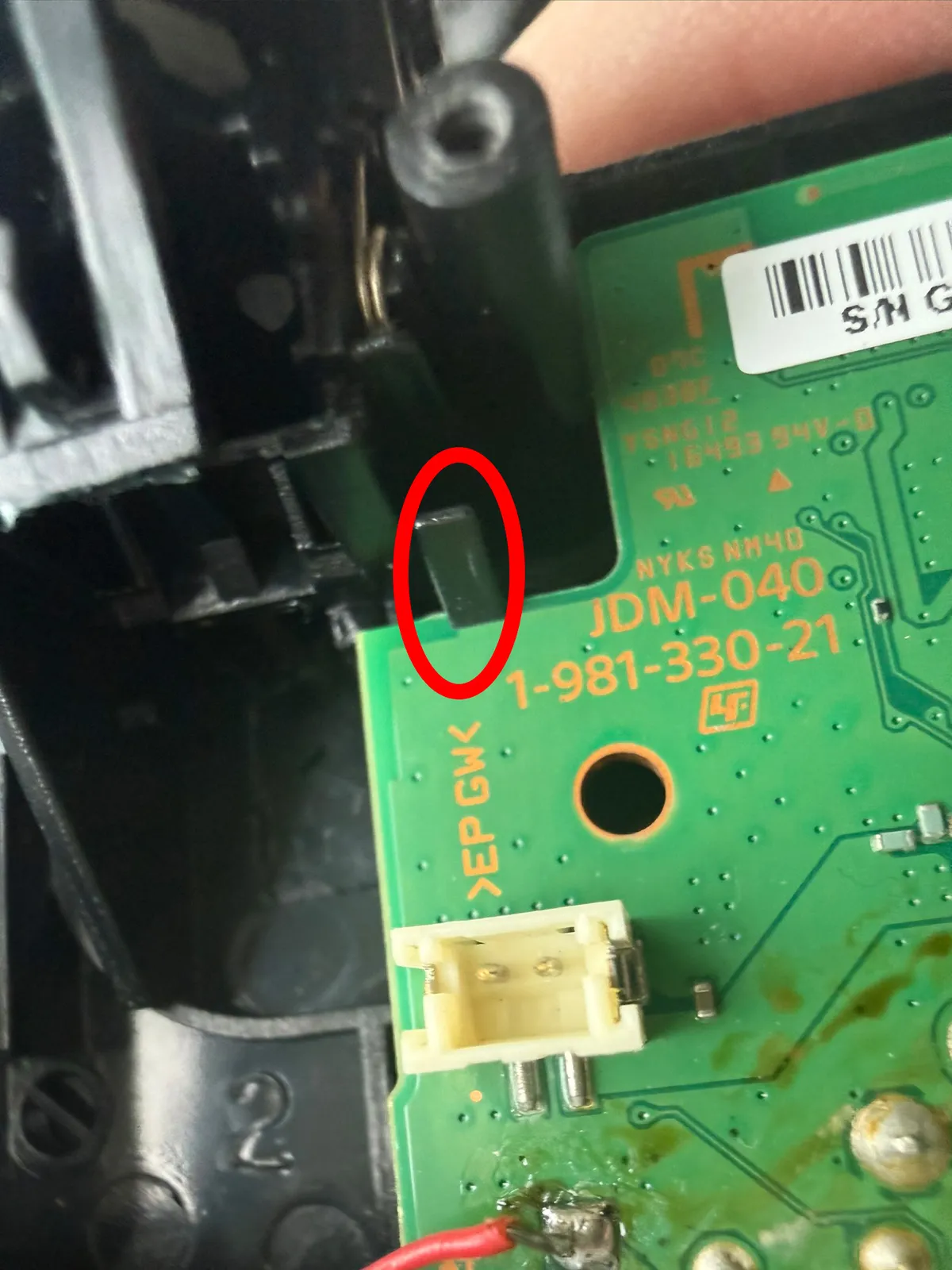

把圈起來的卡榫用鑷子或者翹棒往外推(不要推斷)，將卡榫不要固定主板。 邊弄得時候 要稍微把主板抬一下。不然你只是把卡榫往外推 沒有把主板抬一下的話，卡榫還是會回去原位的。
1
2
3
4
5
6
- 步驟 15 / 共 29

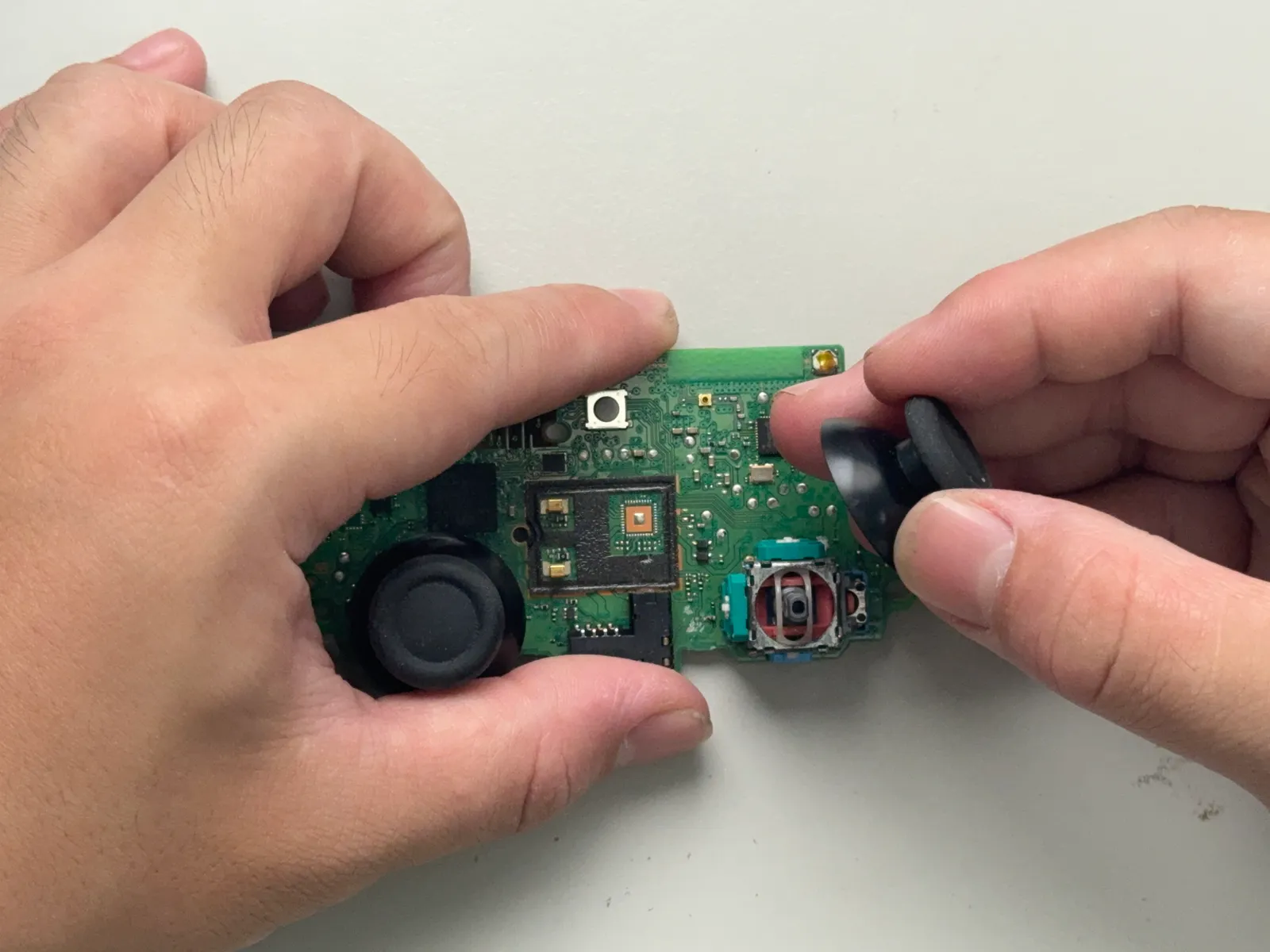

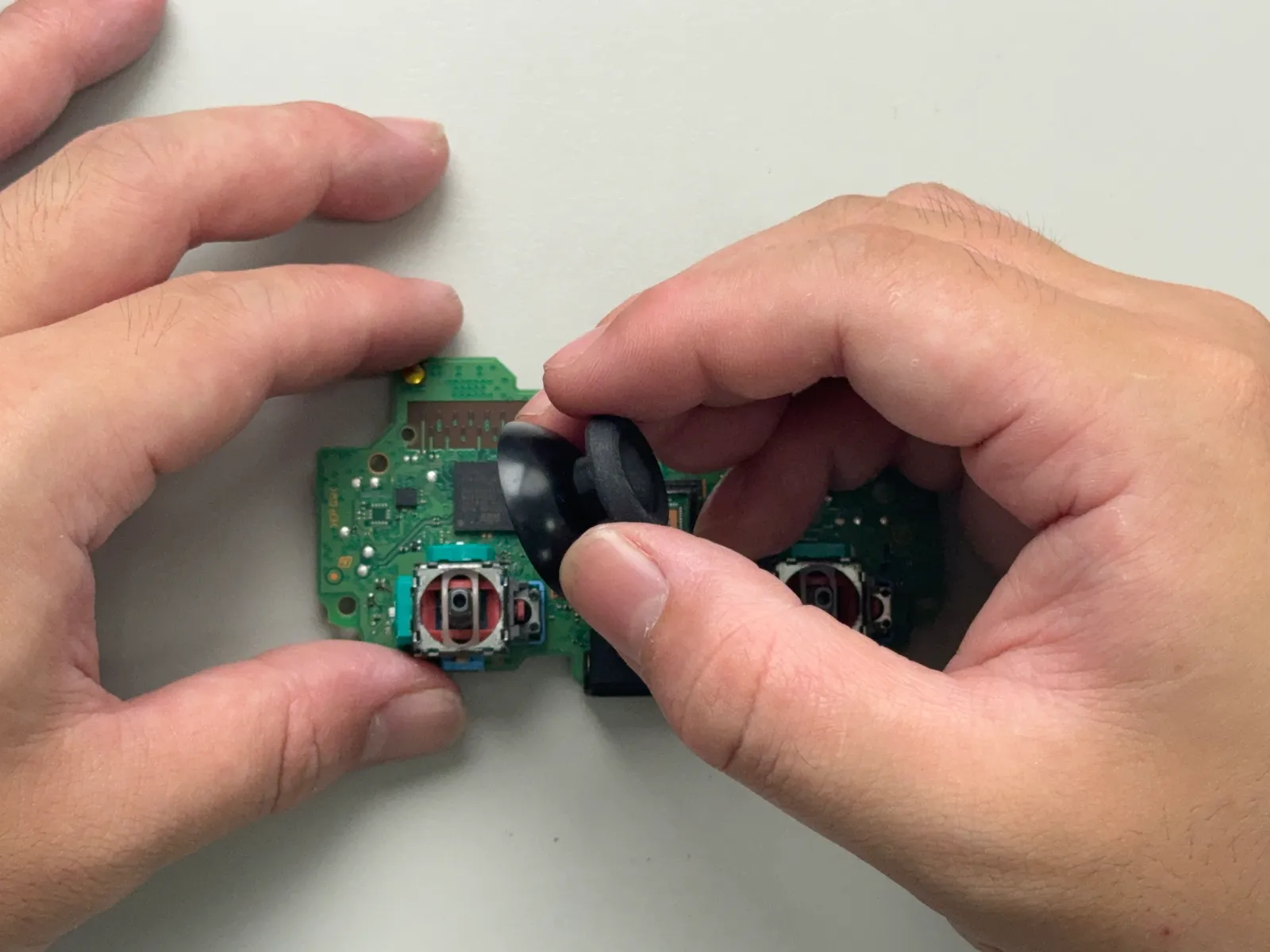

取下蘑菇頭(帽殼)
1
2
- 步驟 16 / 共 29

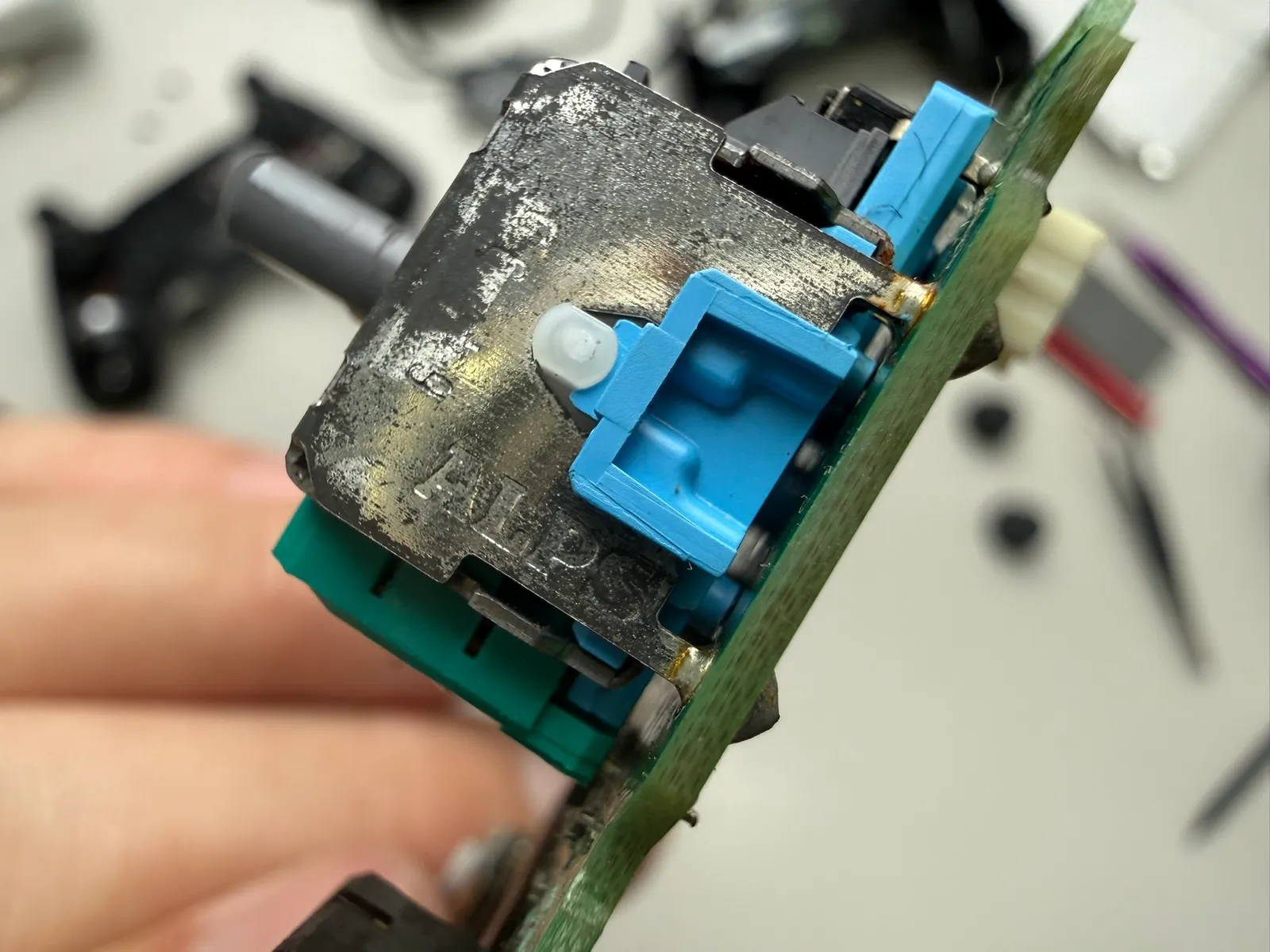

碳膜搖桿

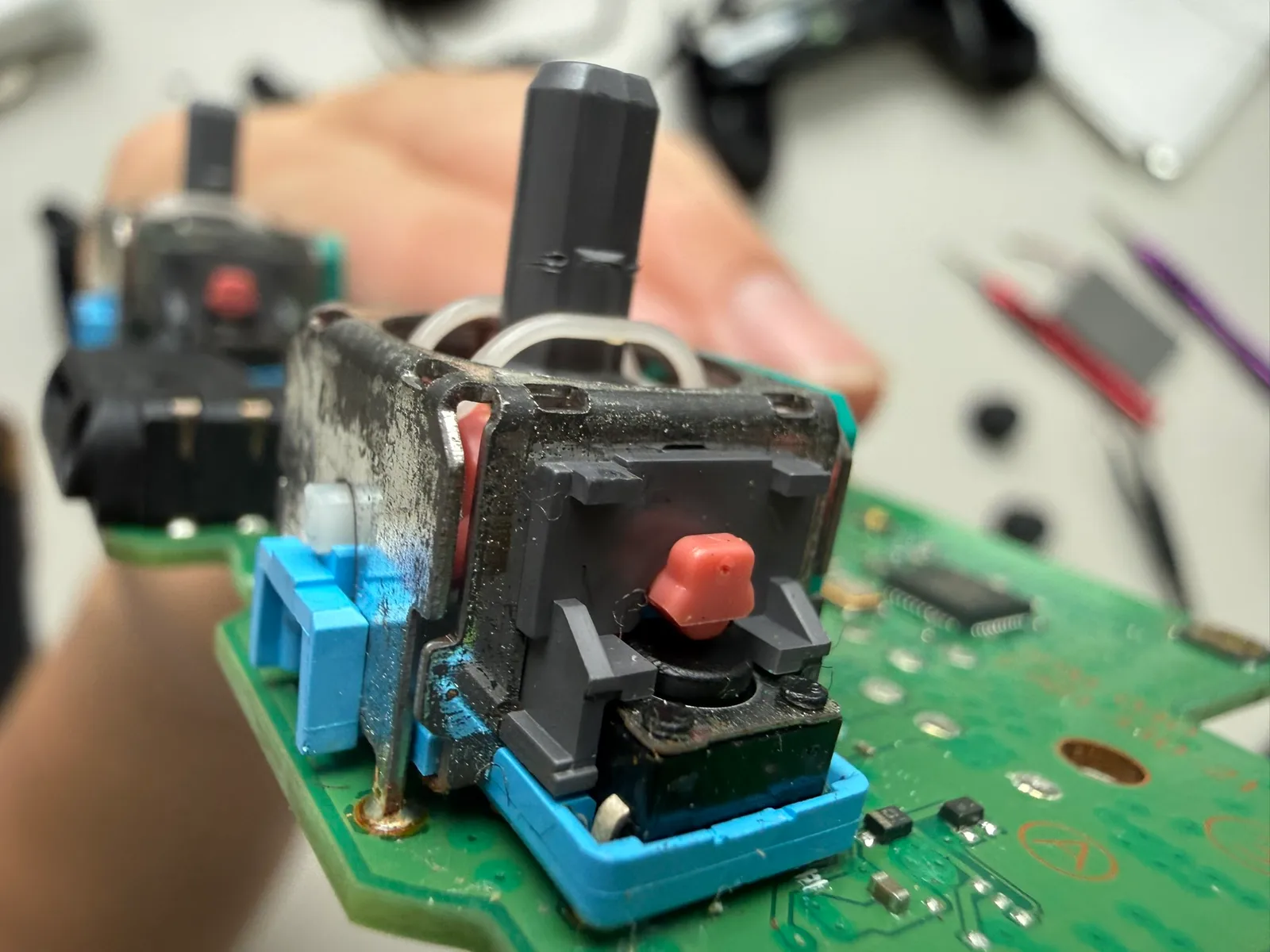

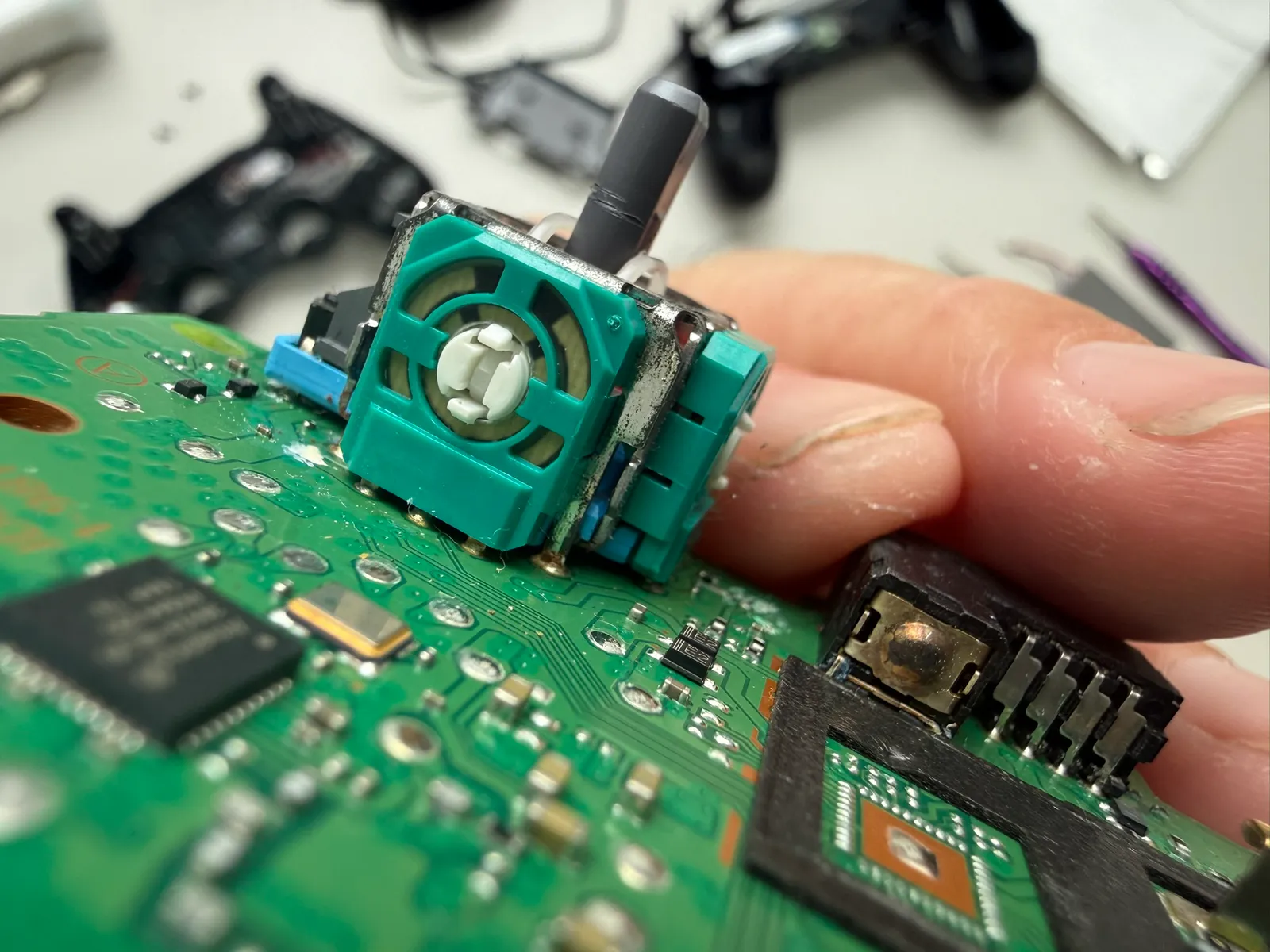

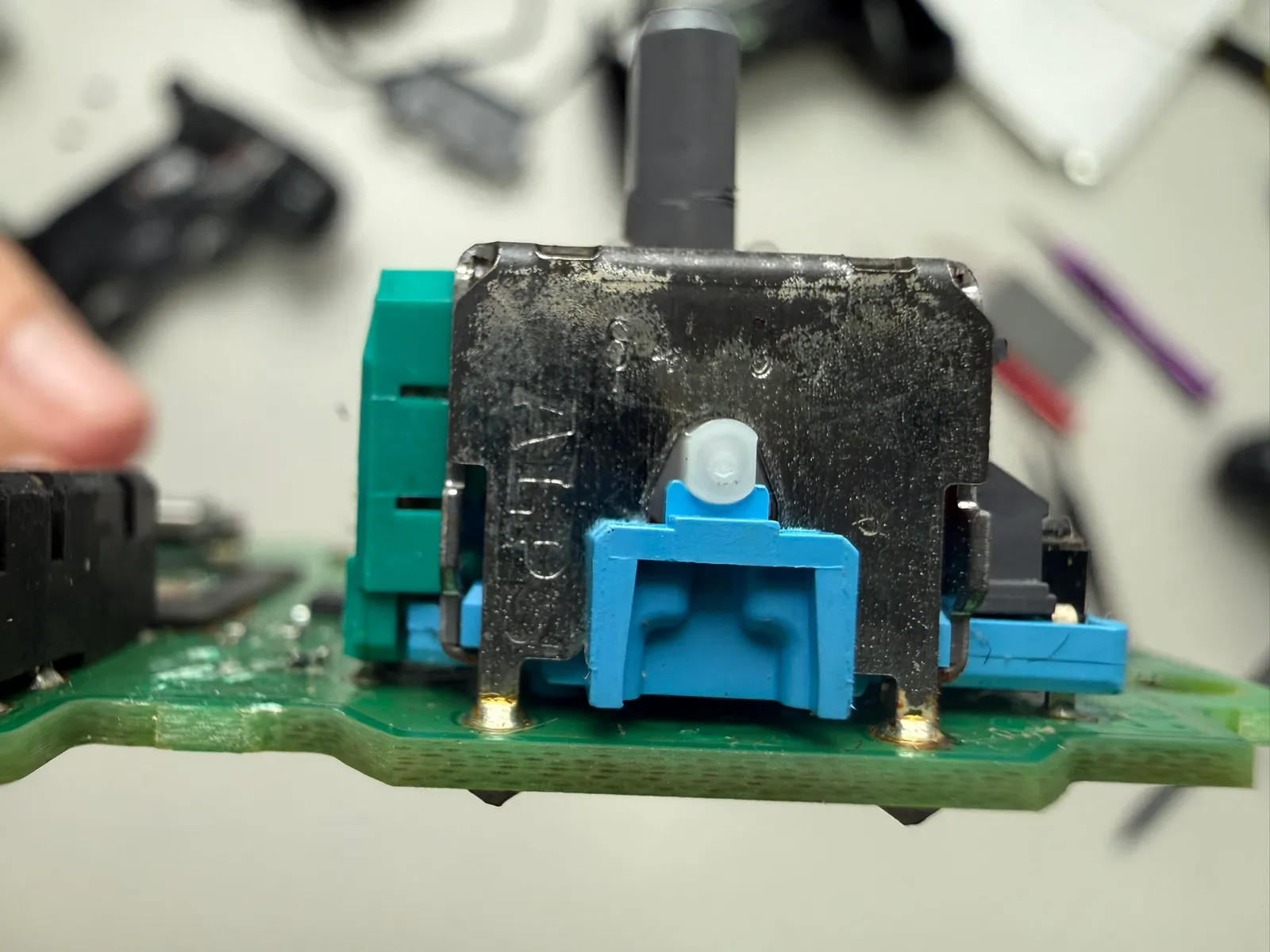

製造商：ALPS(阿爾卑斯) 阻值：10K
1
2
3
4
- 步驟 17 / 共 29

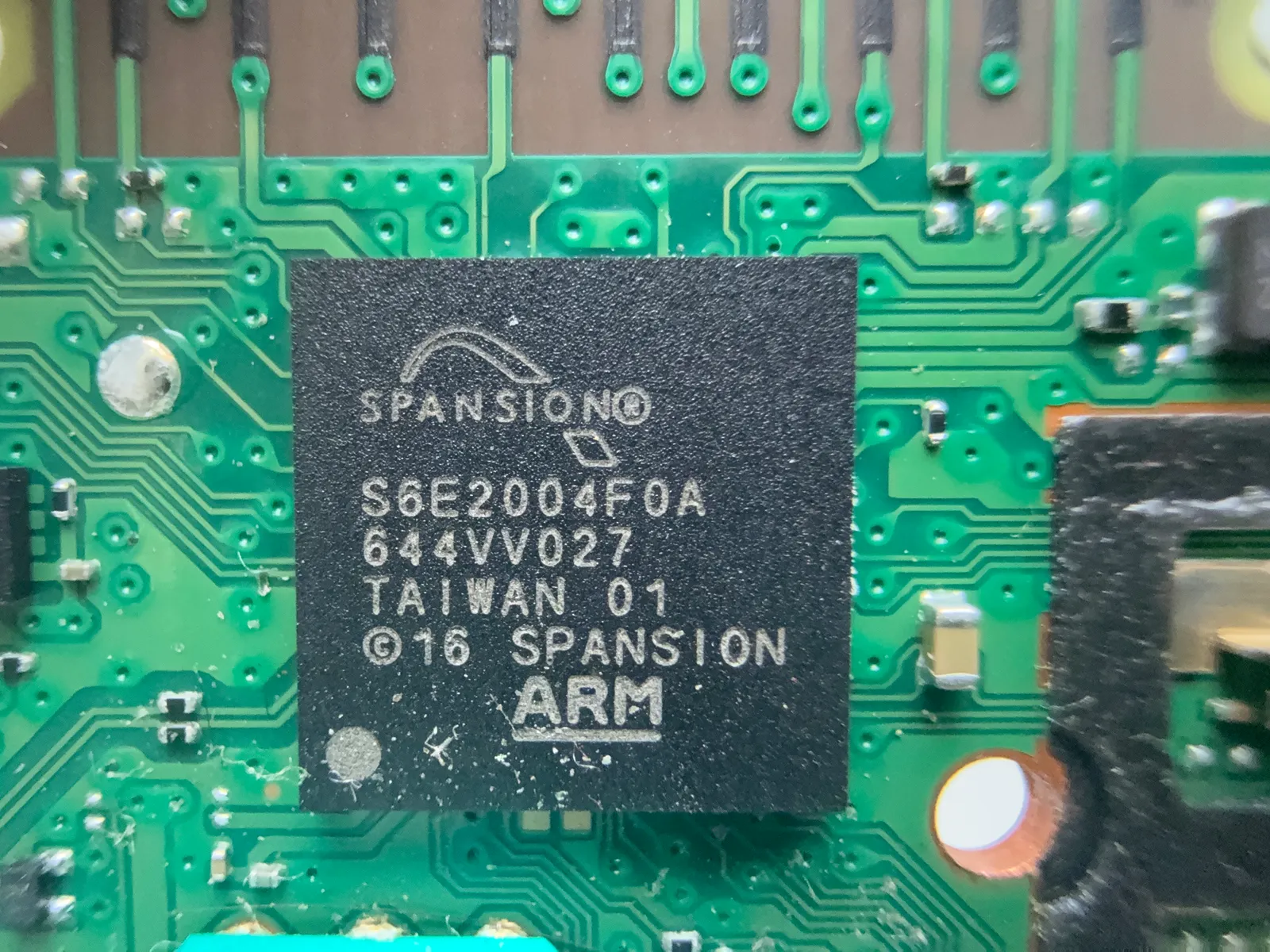

主控晶片
製造商：Spansion（飛索半導體） 型號：S6E2004F0A
- 步驟 18 / 共 29

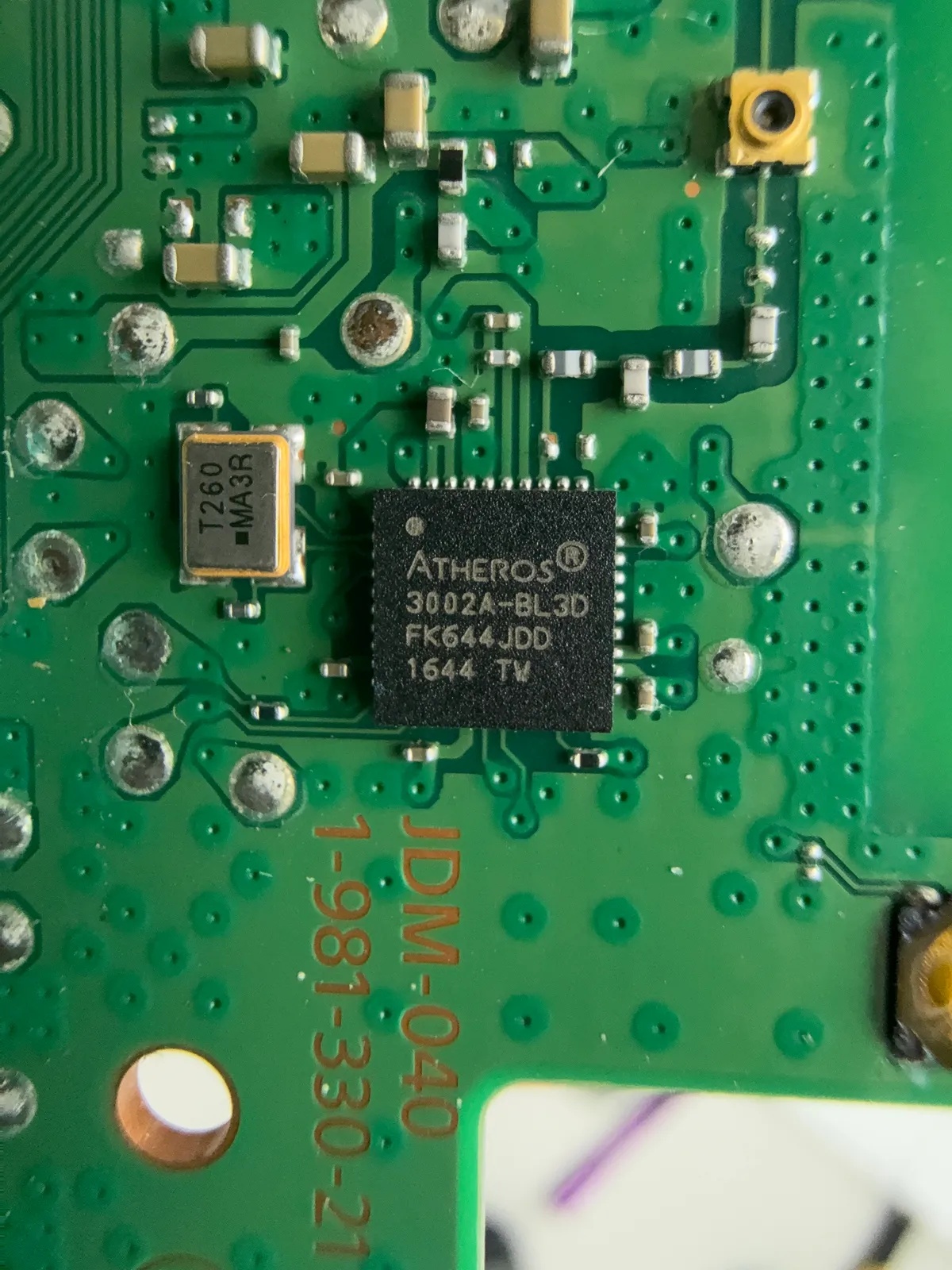

藍牙通訊 晶片
製造商：高通創銳訊 型號：3002A-BL3D 旁邊有一顆 26.000MHZ的石英震盪器
- 步驟 19 / 共 29
步驟 19

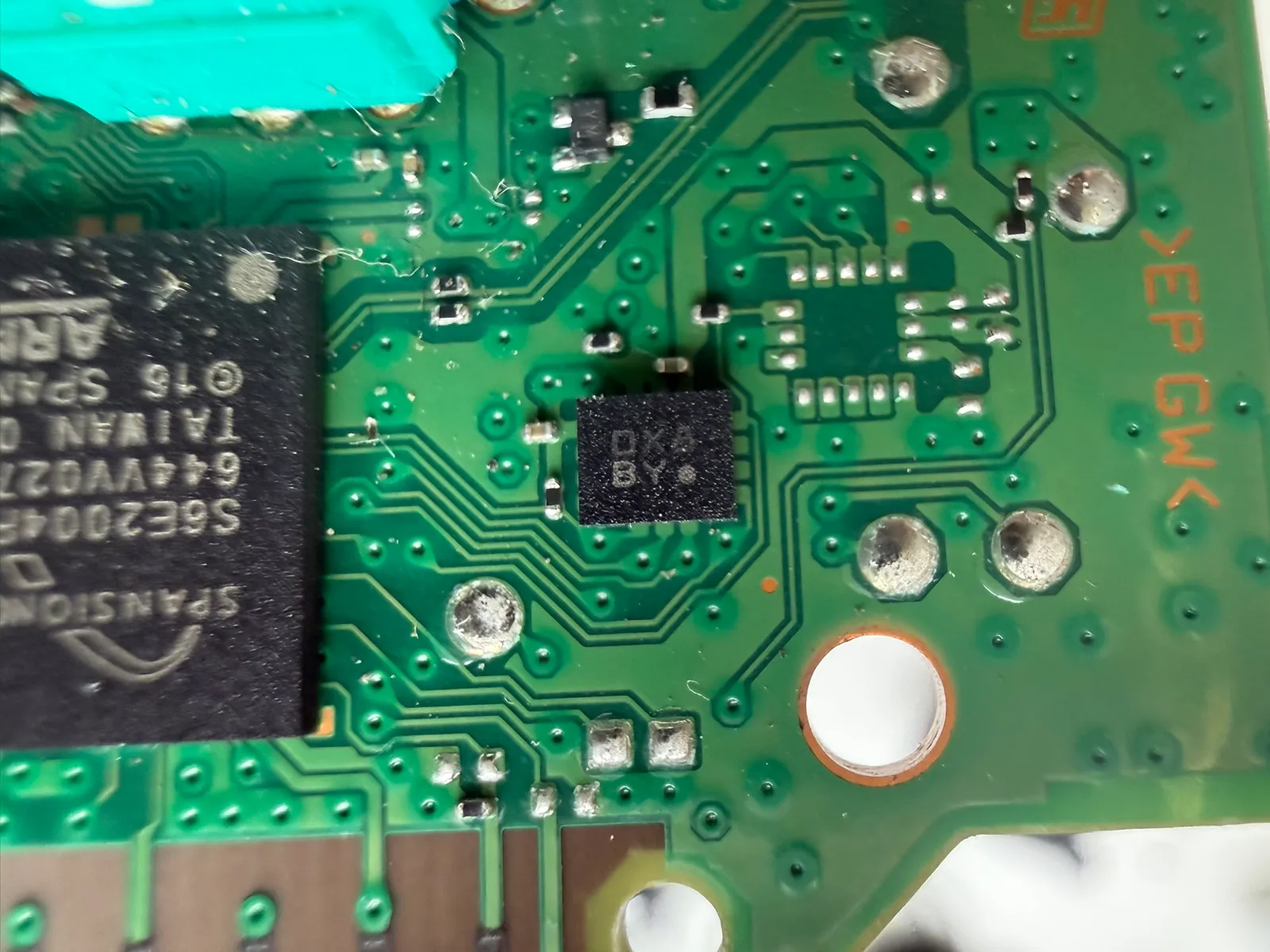

絲印：DXABY
- 步驟 20 / 共 29

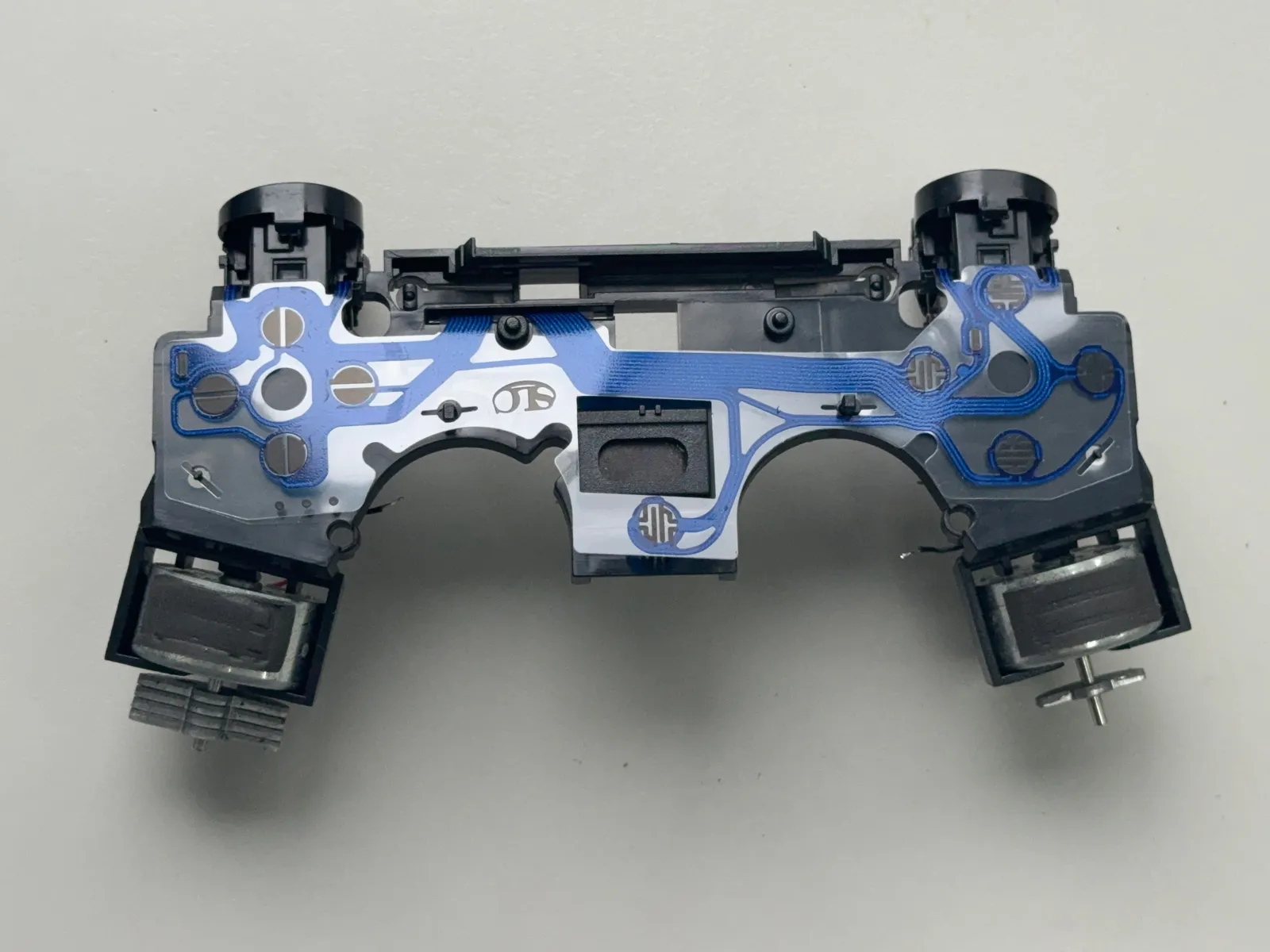

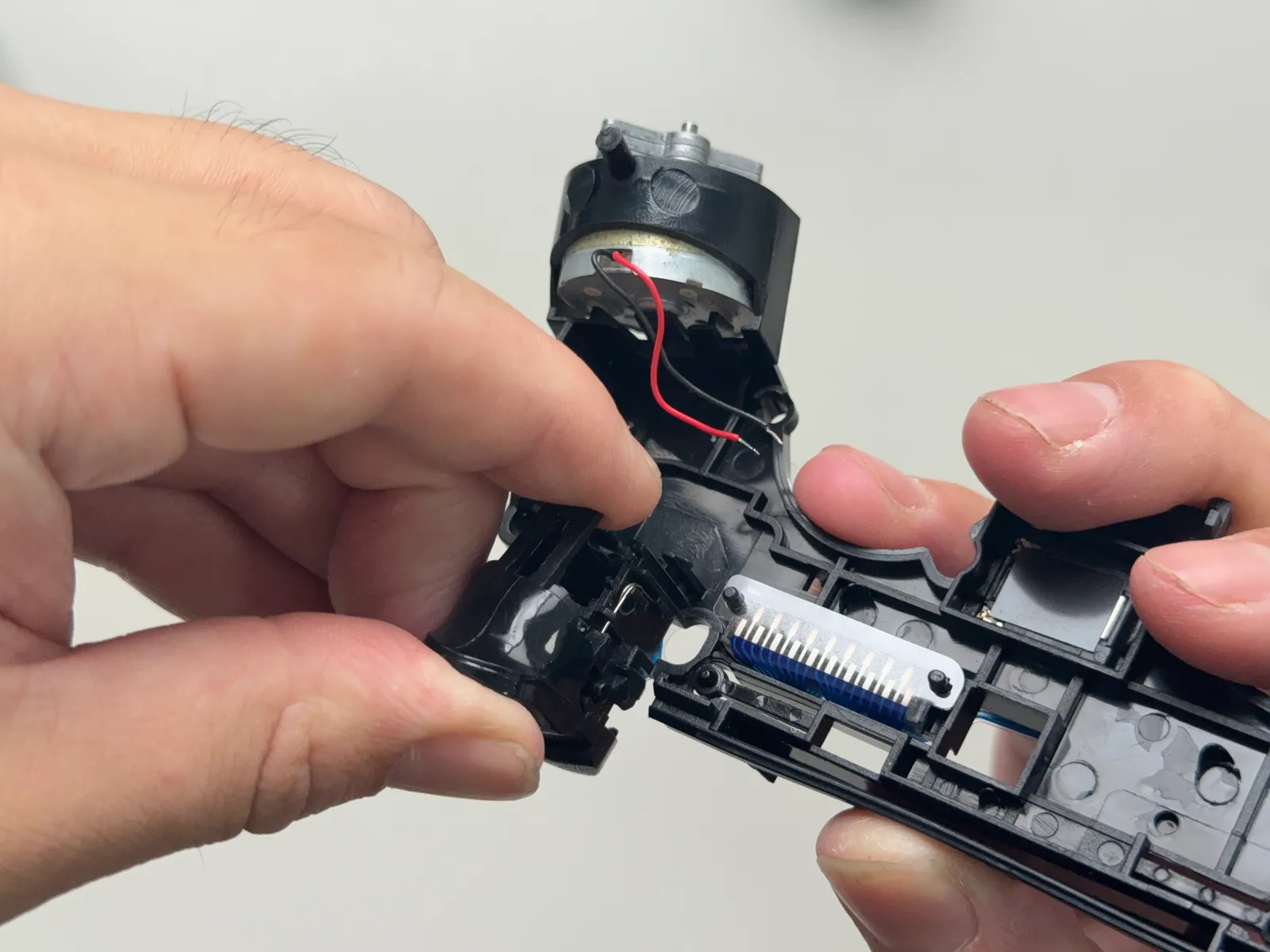

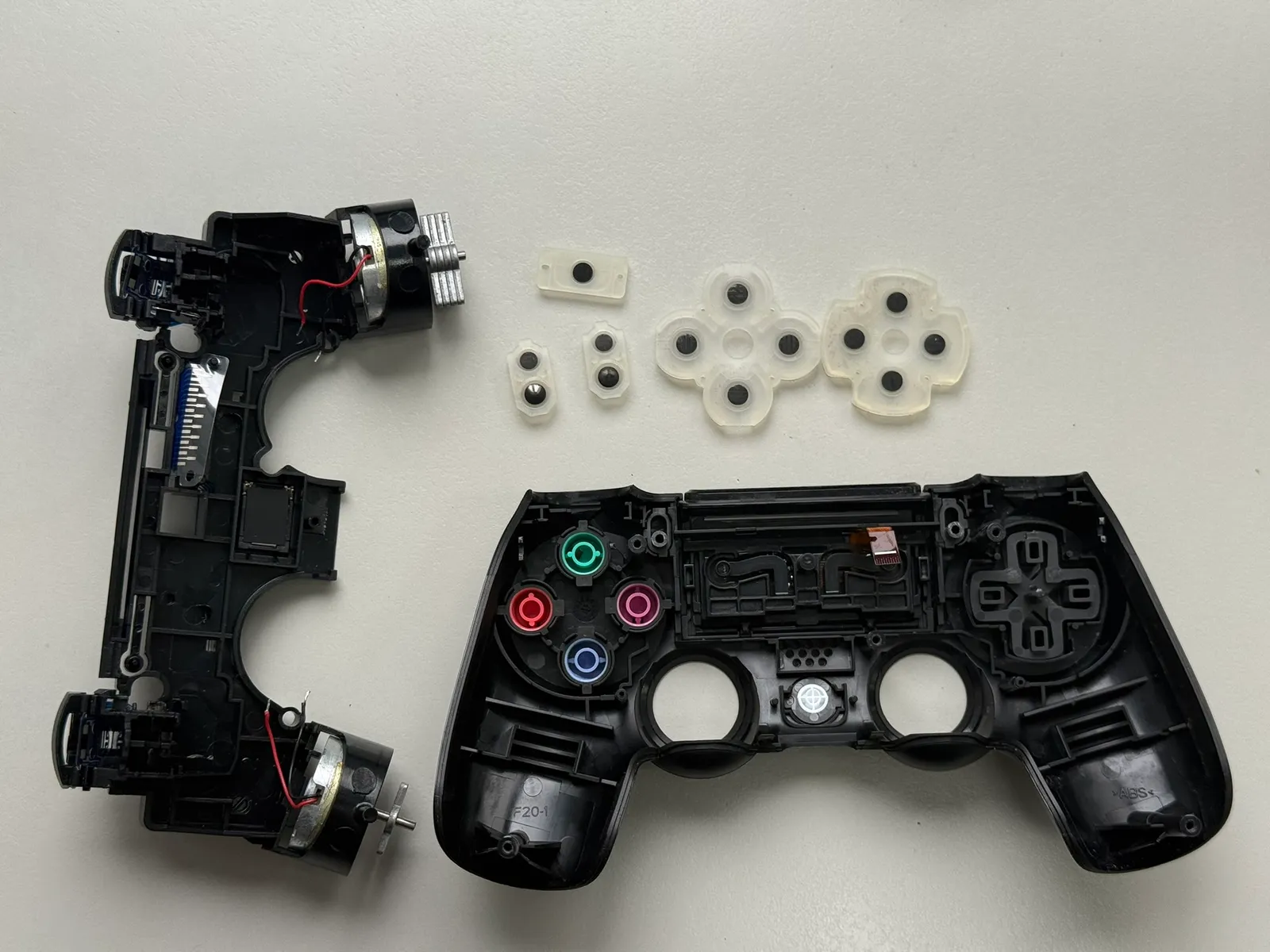

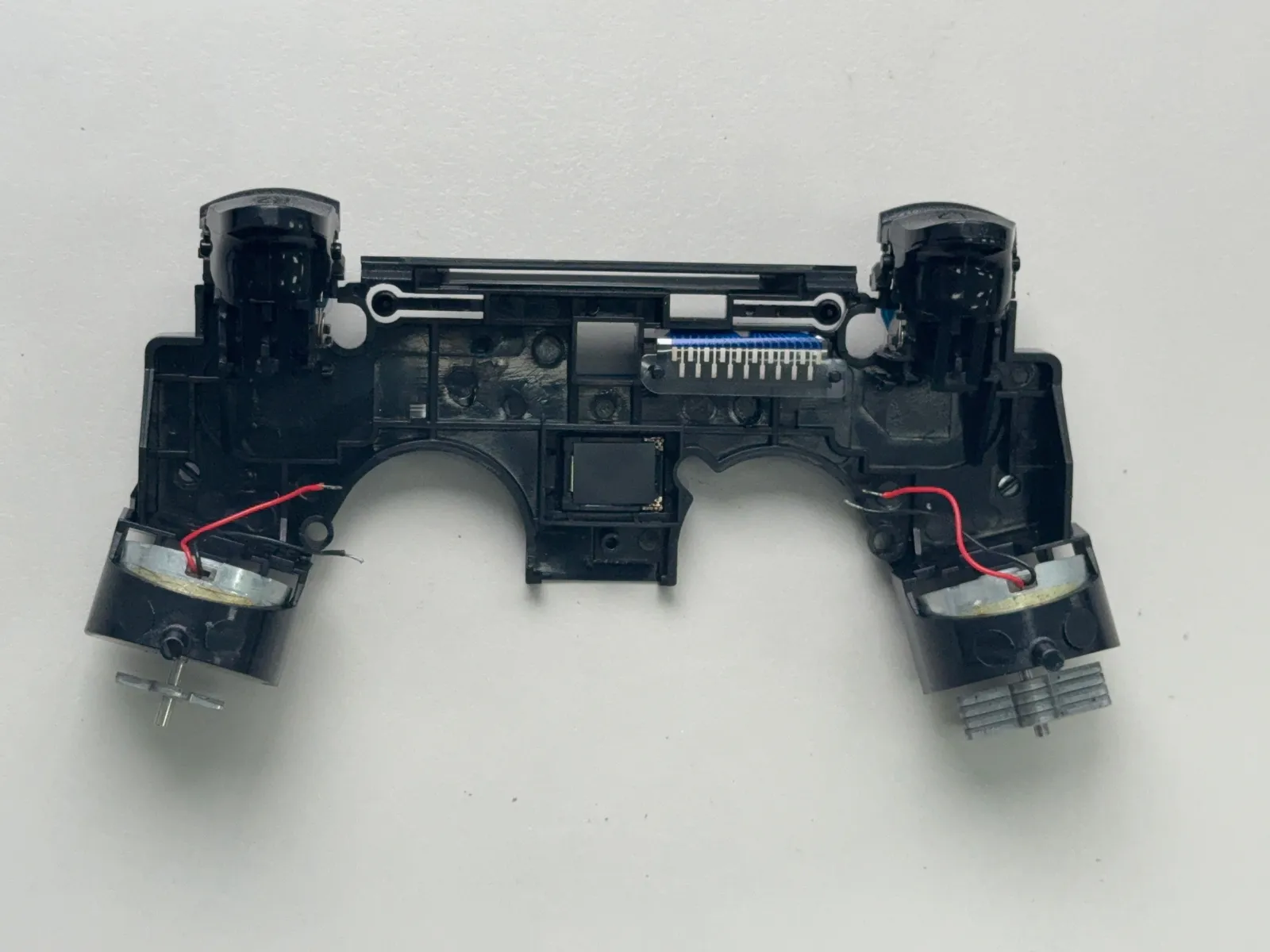

取出中框
1
2
3
- 步驟 21 / 共 29

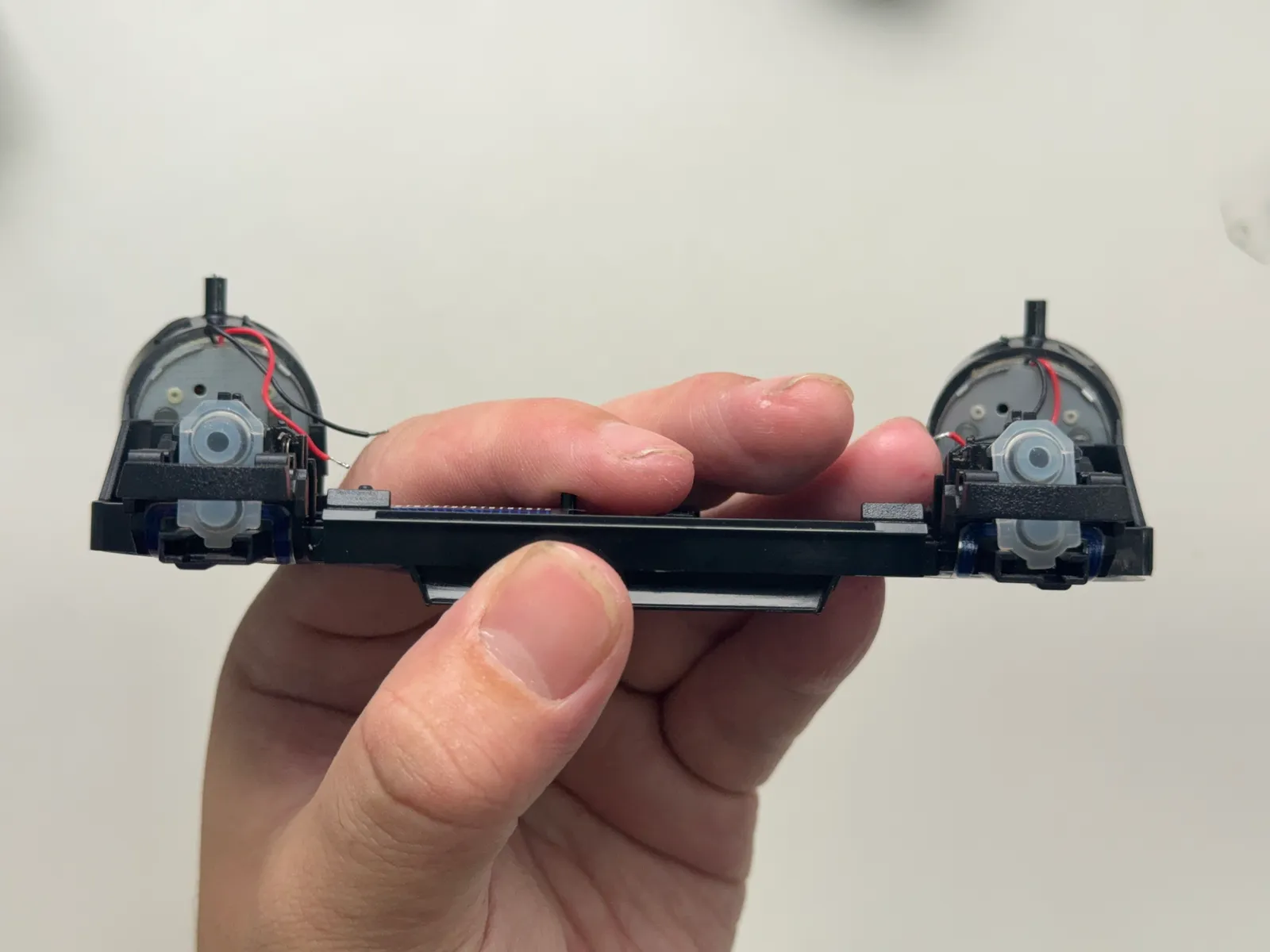

取出 L2 R2

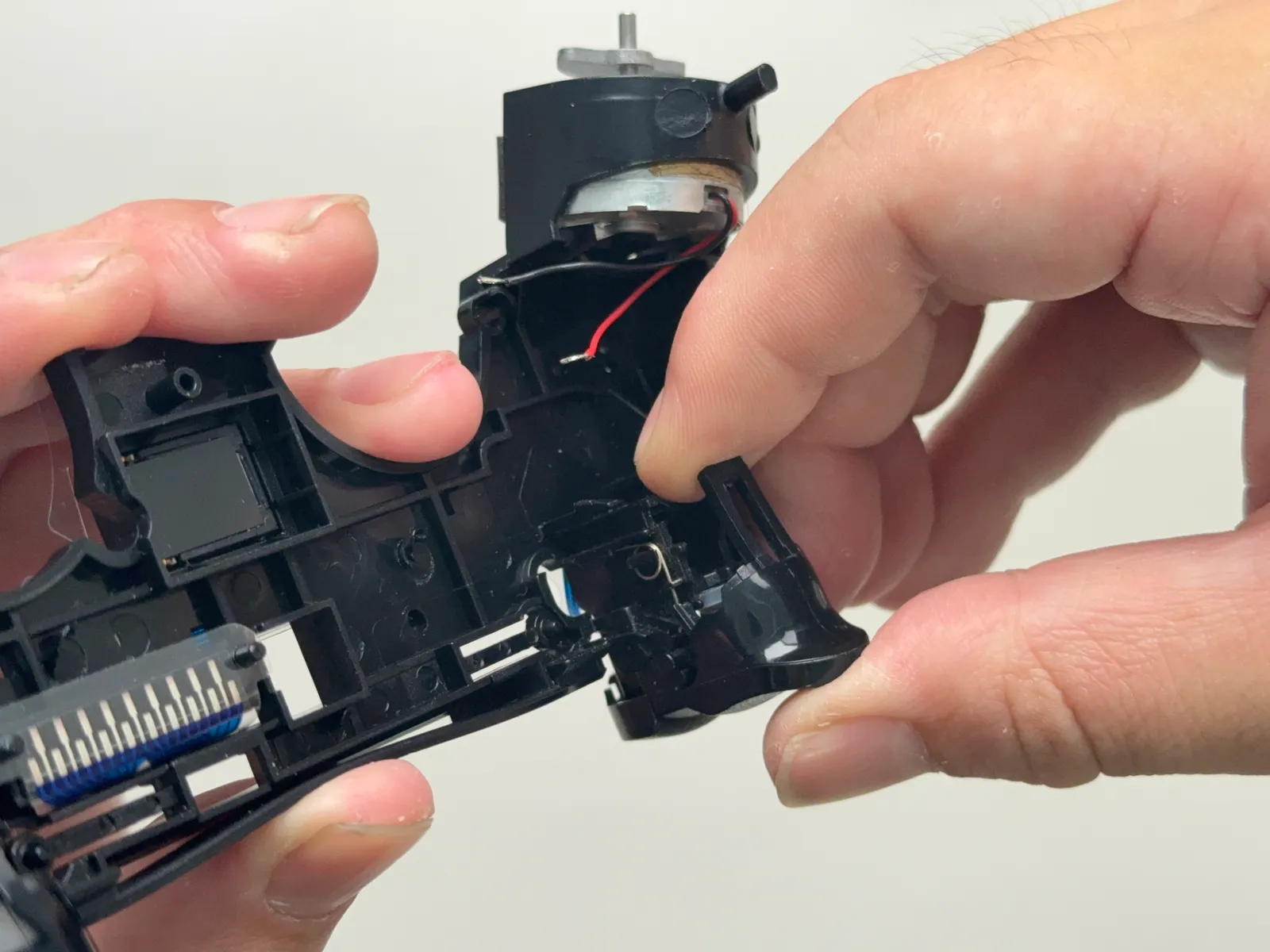

1
2
3
4
- 步驟 22 / 共 29

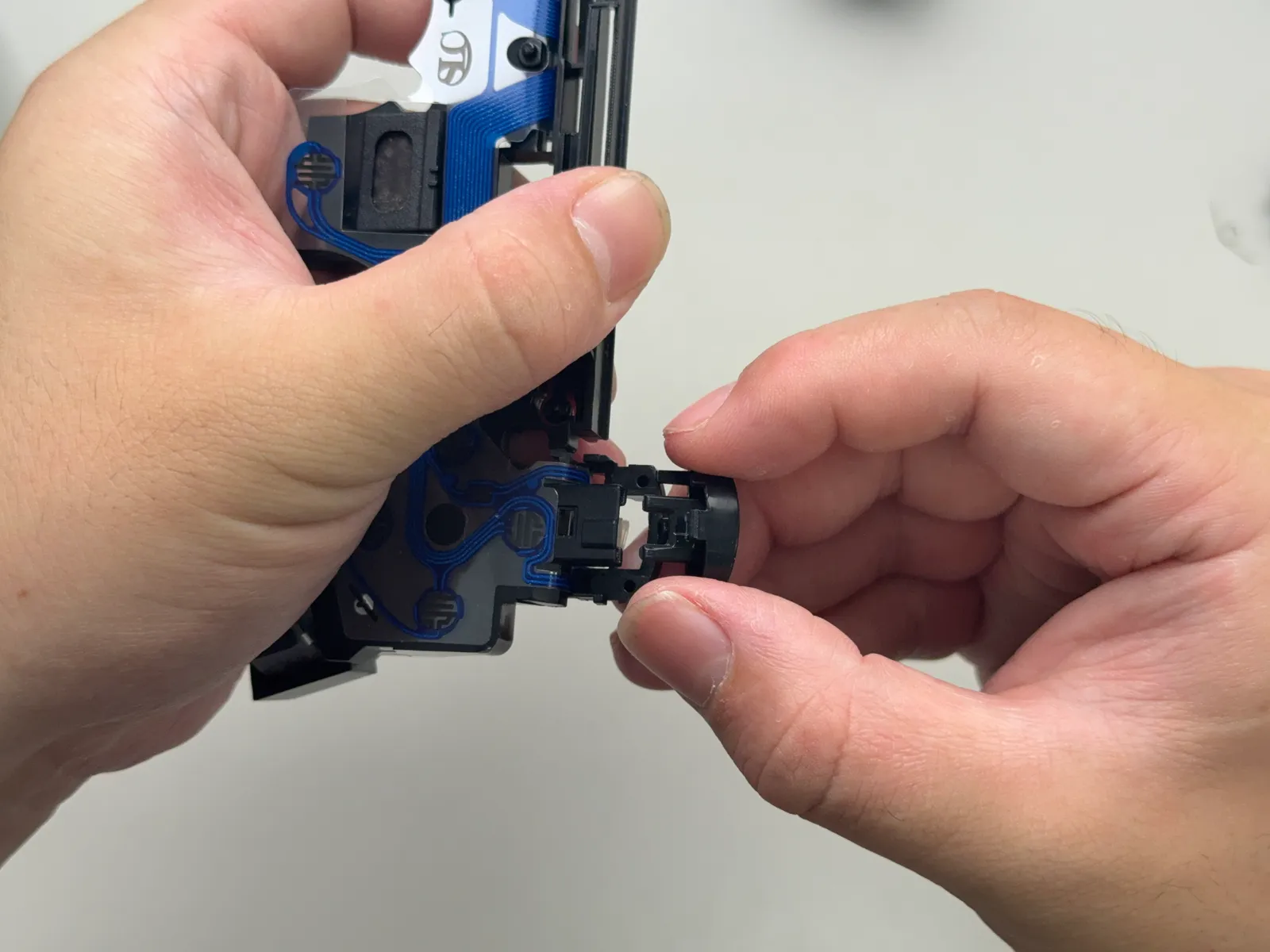

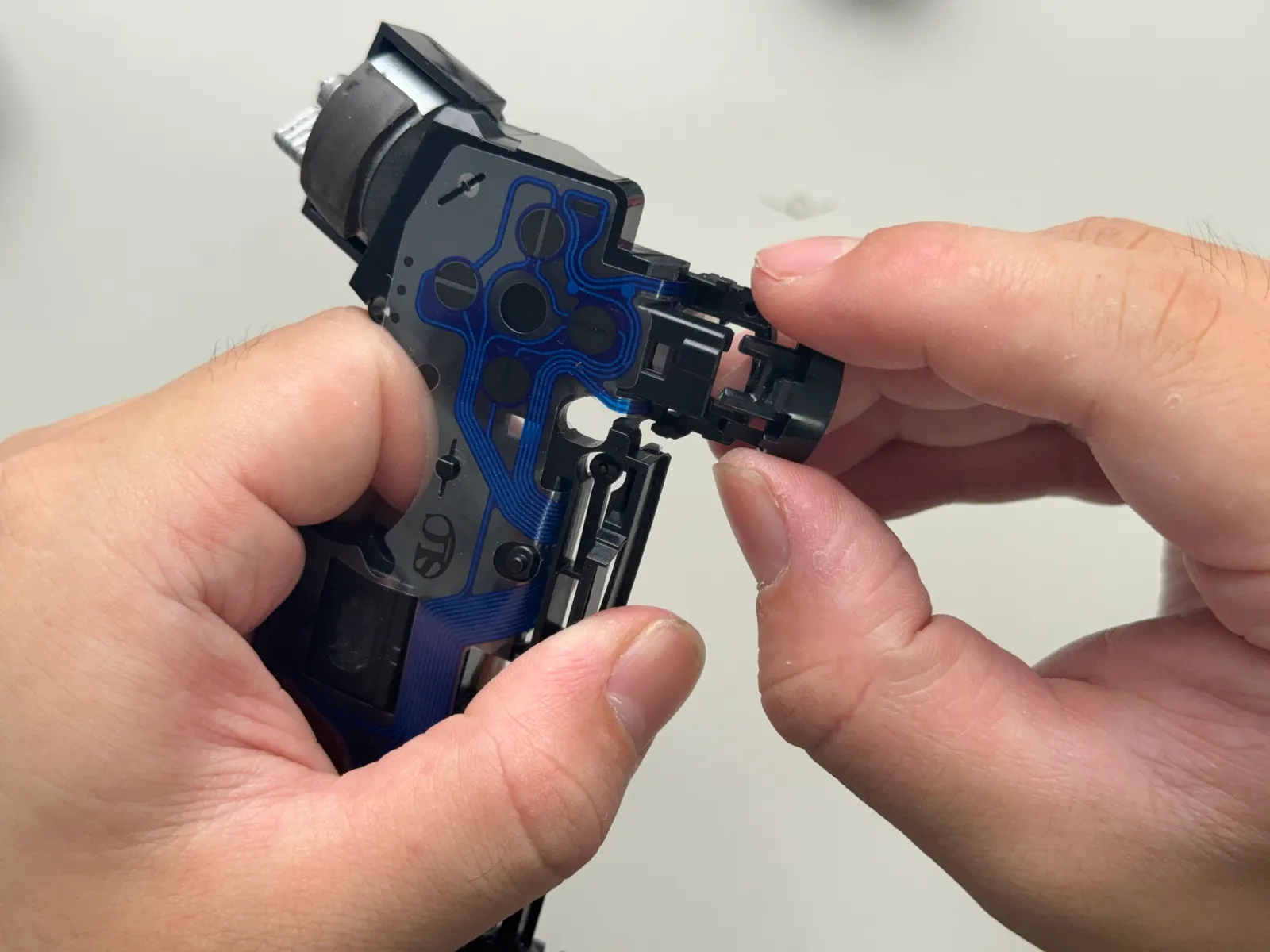

取出 L1 R1

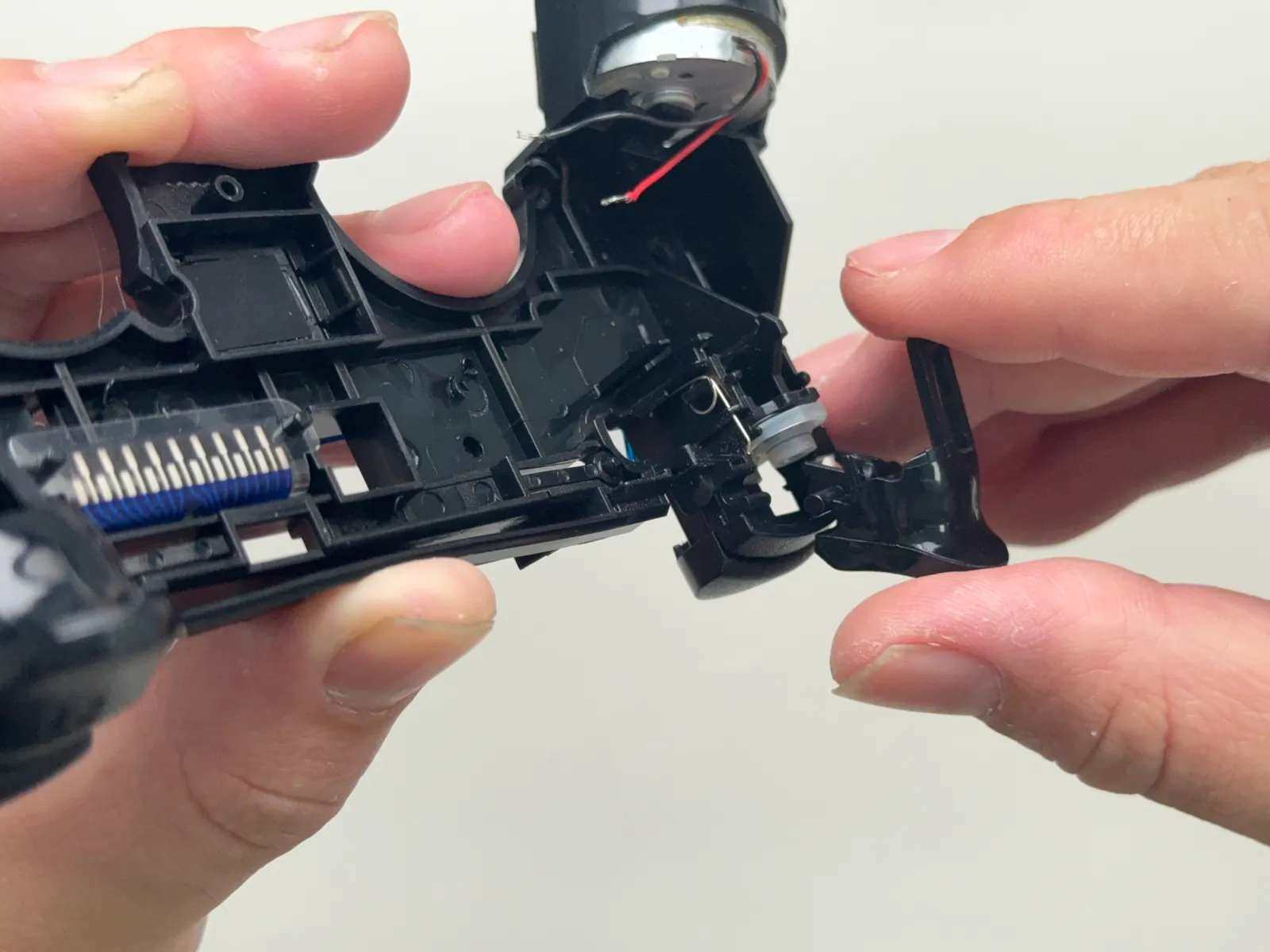

1
2
3
- 步驟 23 / 共 29

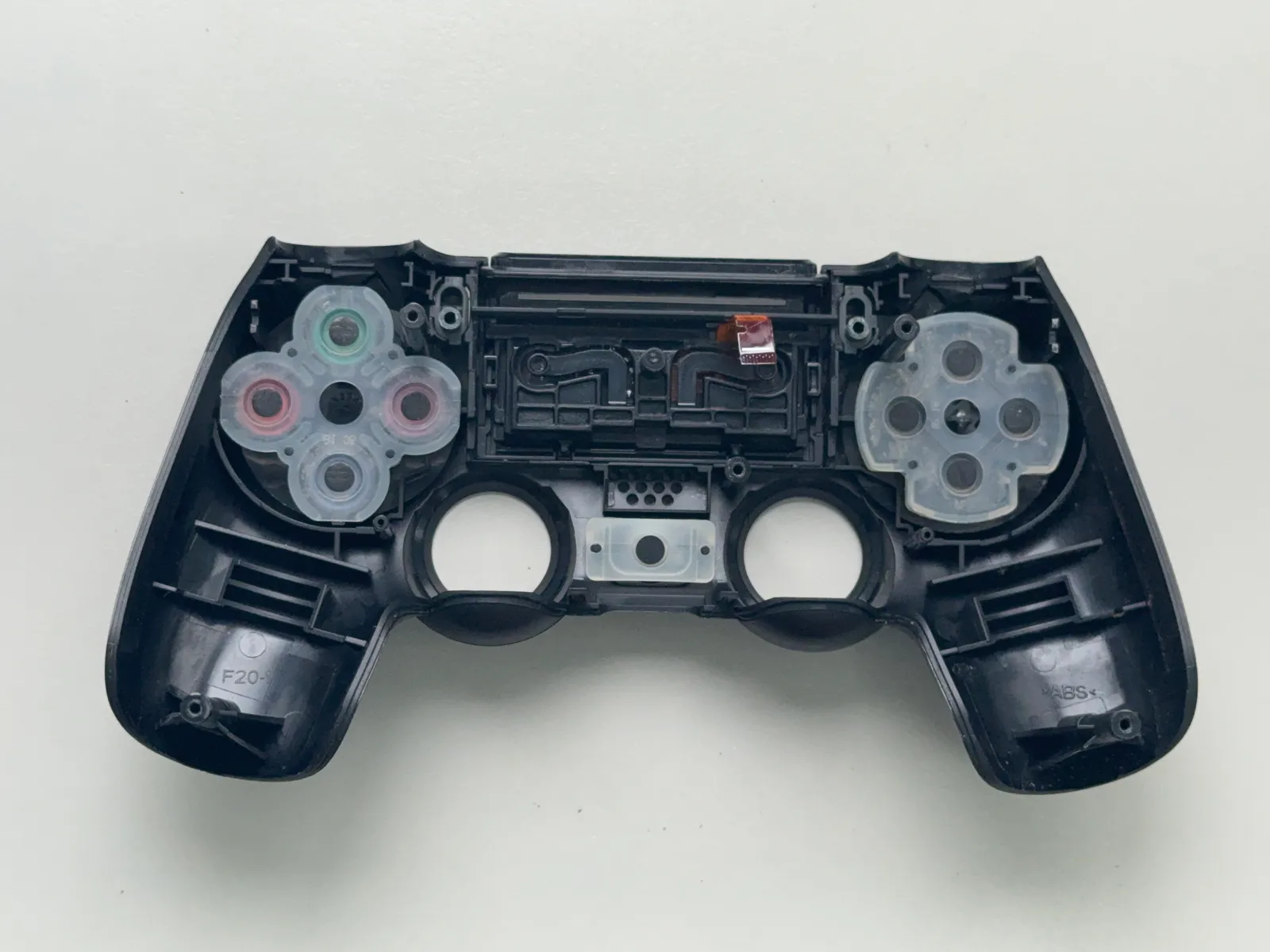

取出膠墊
1
2
- 步驟 24 / 共 29

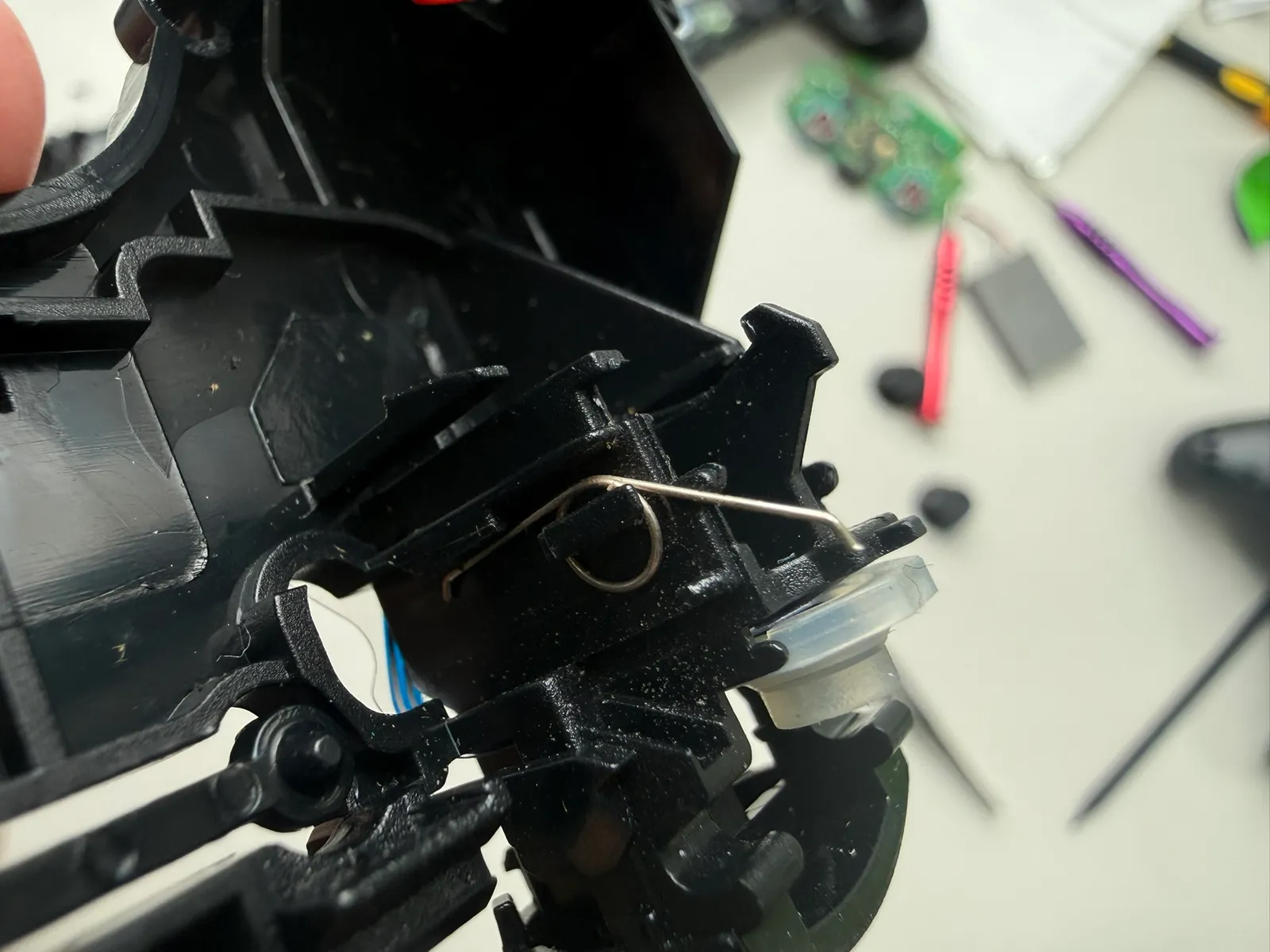

彈簧
040的彈簧 通用050 055的手把，如果追求一樣的手感的話 最好找到拆料的
- 步驟 25 / 共 29

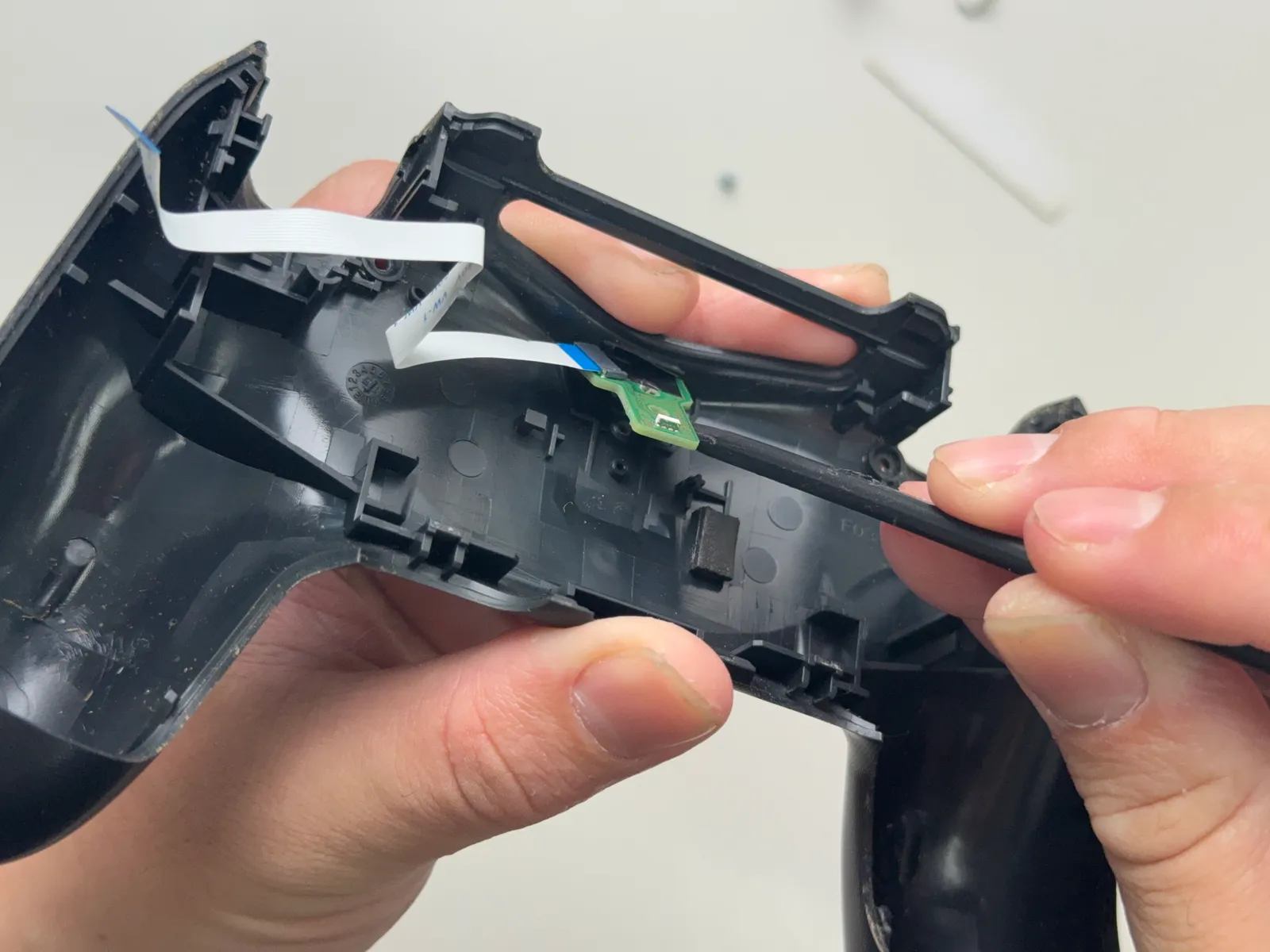

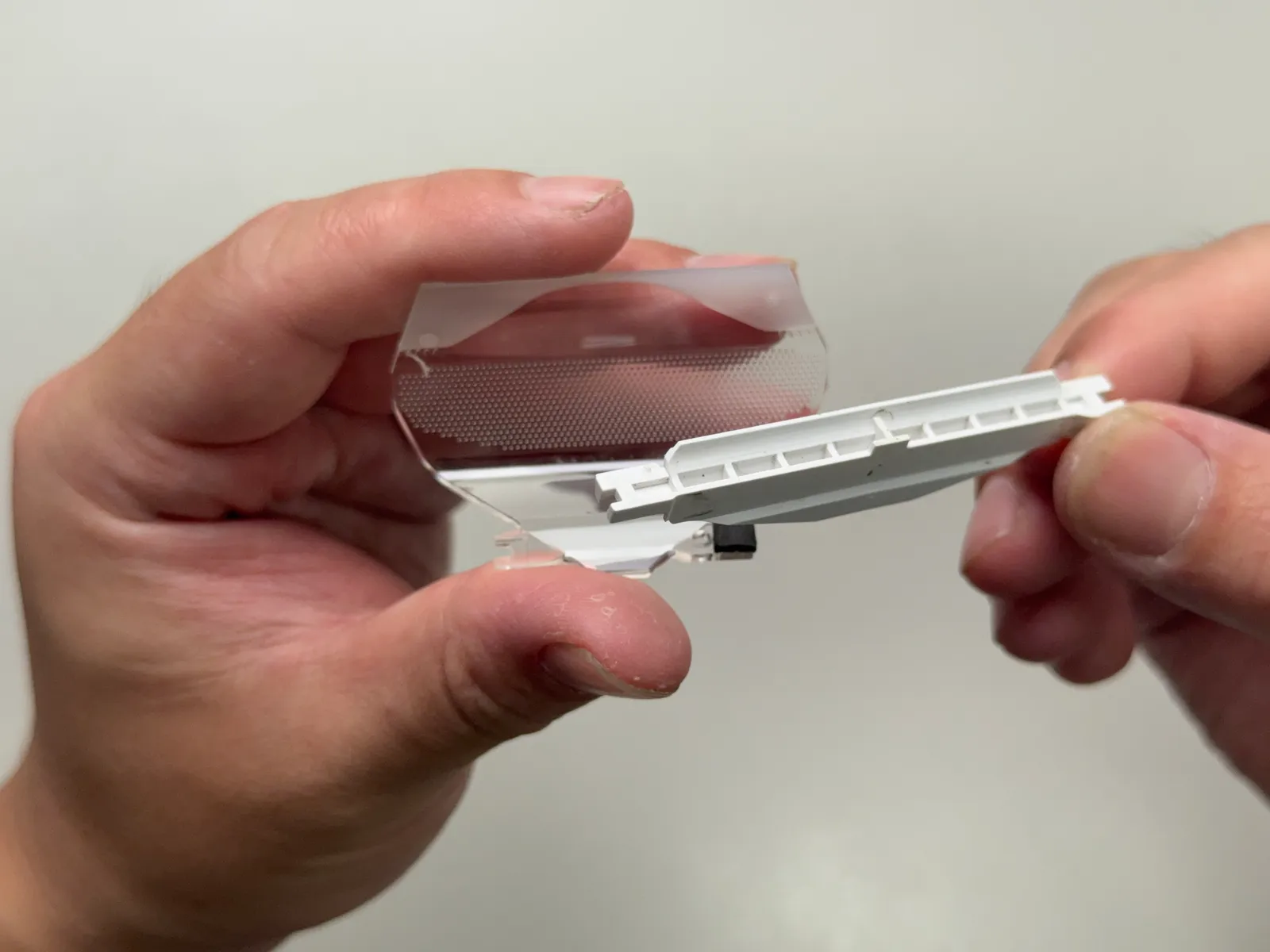

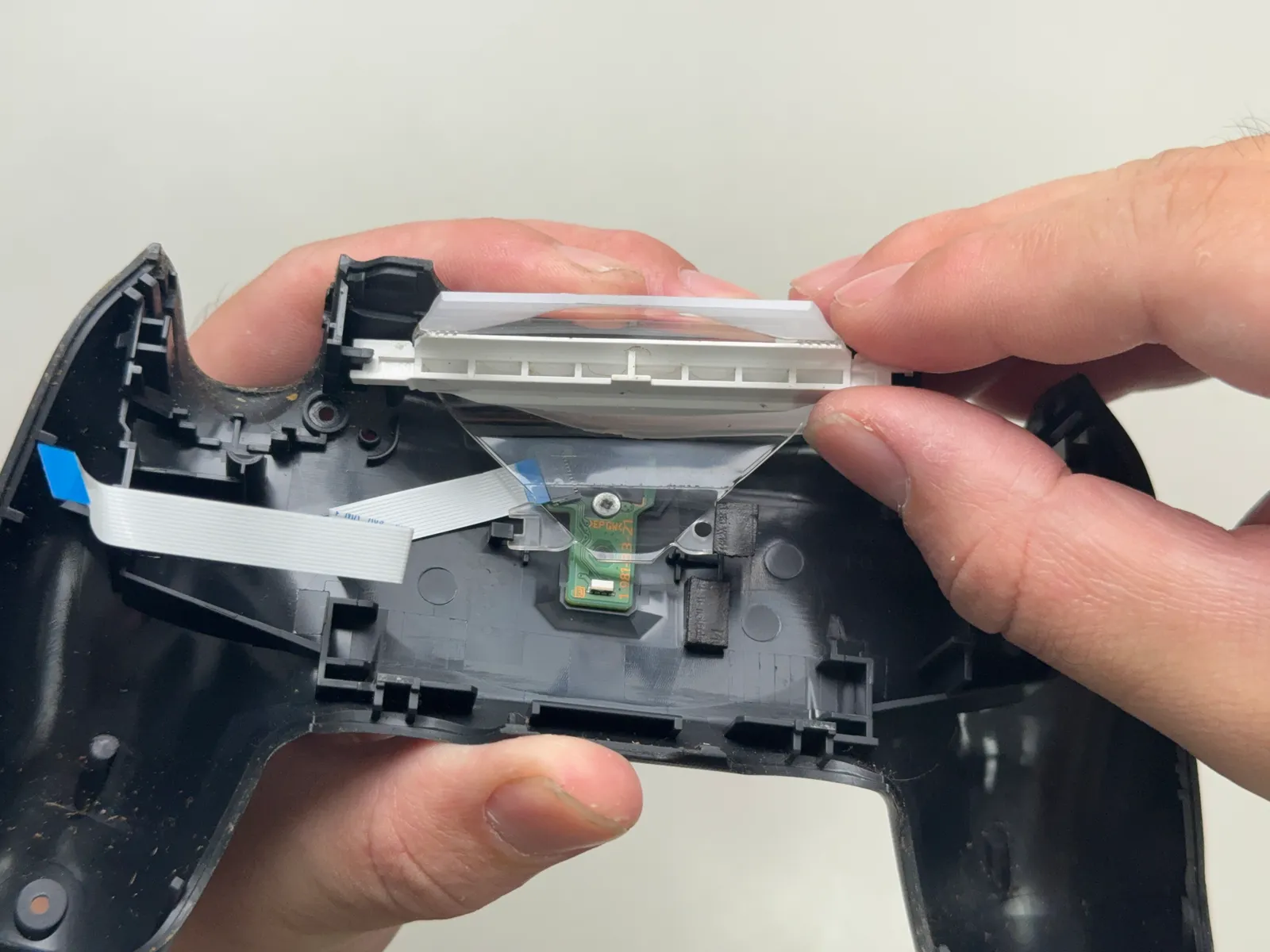

取出觸控板

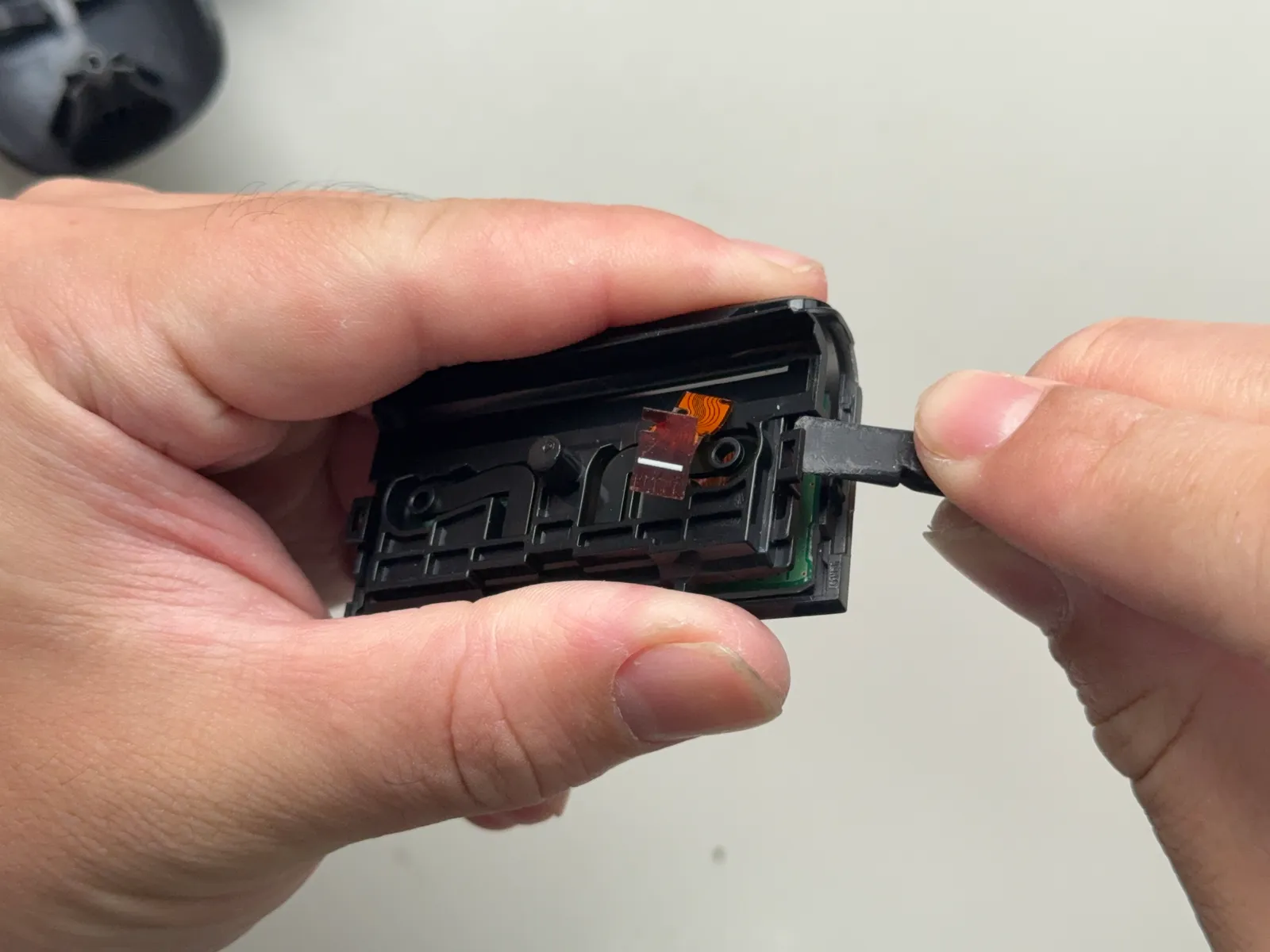

拿翹棒敲開旁邊的 卡榫，不然會硬翹會翹斷
1
2
3
- 步驟 26 / 共 29

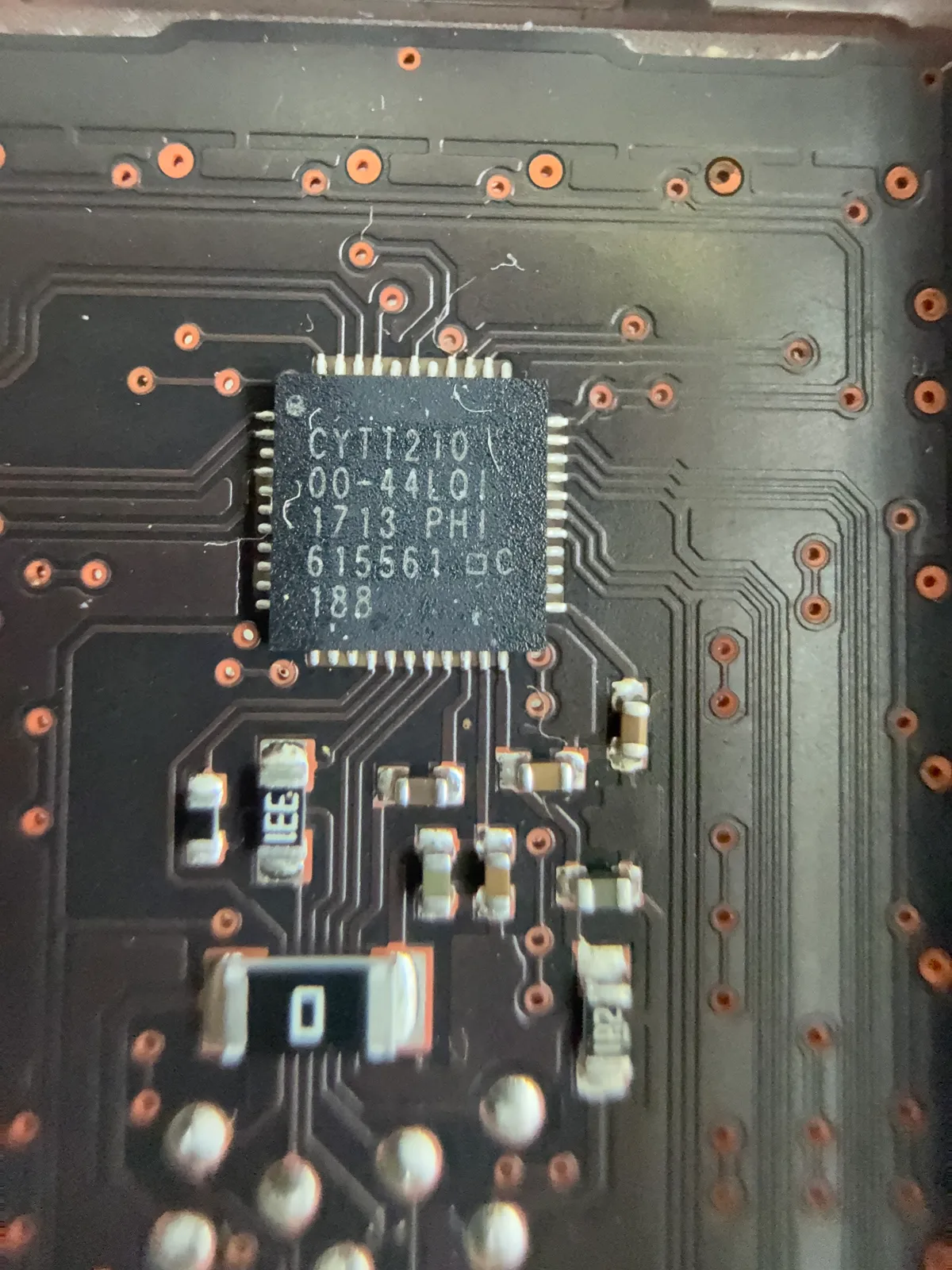

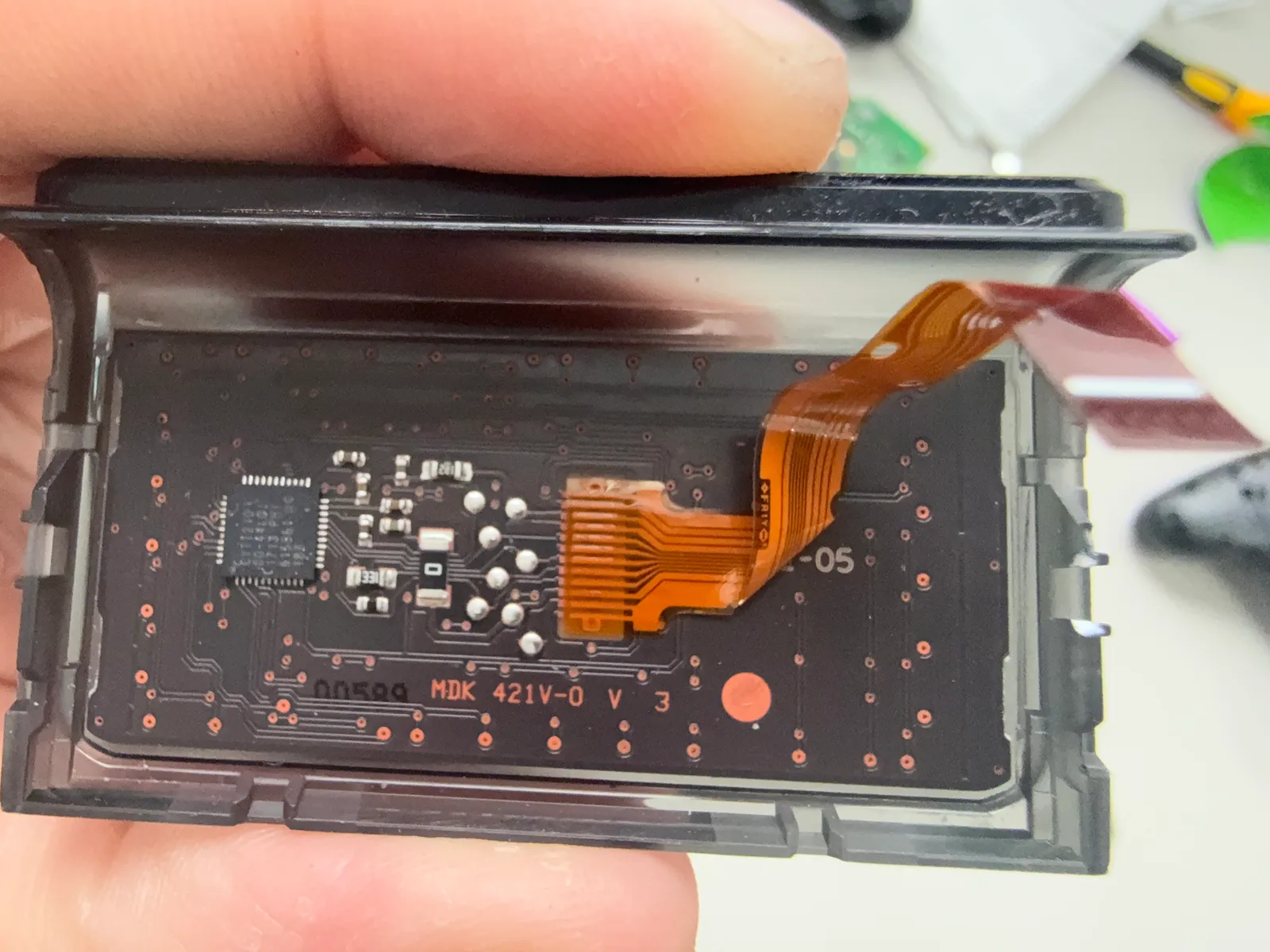

觸控 晶片
製造商：Cypress Semiconductor (賽普拉斯半導體，該公司現已被 Infineon 英飛凌收購 型號：CYTT210
- 步驟 27 / 共 29

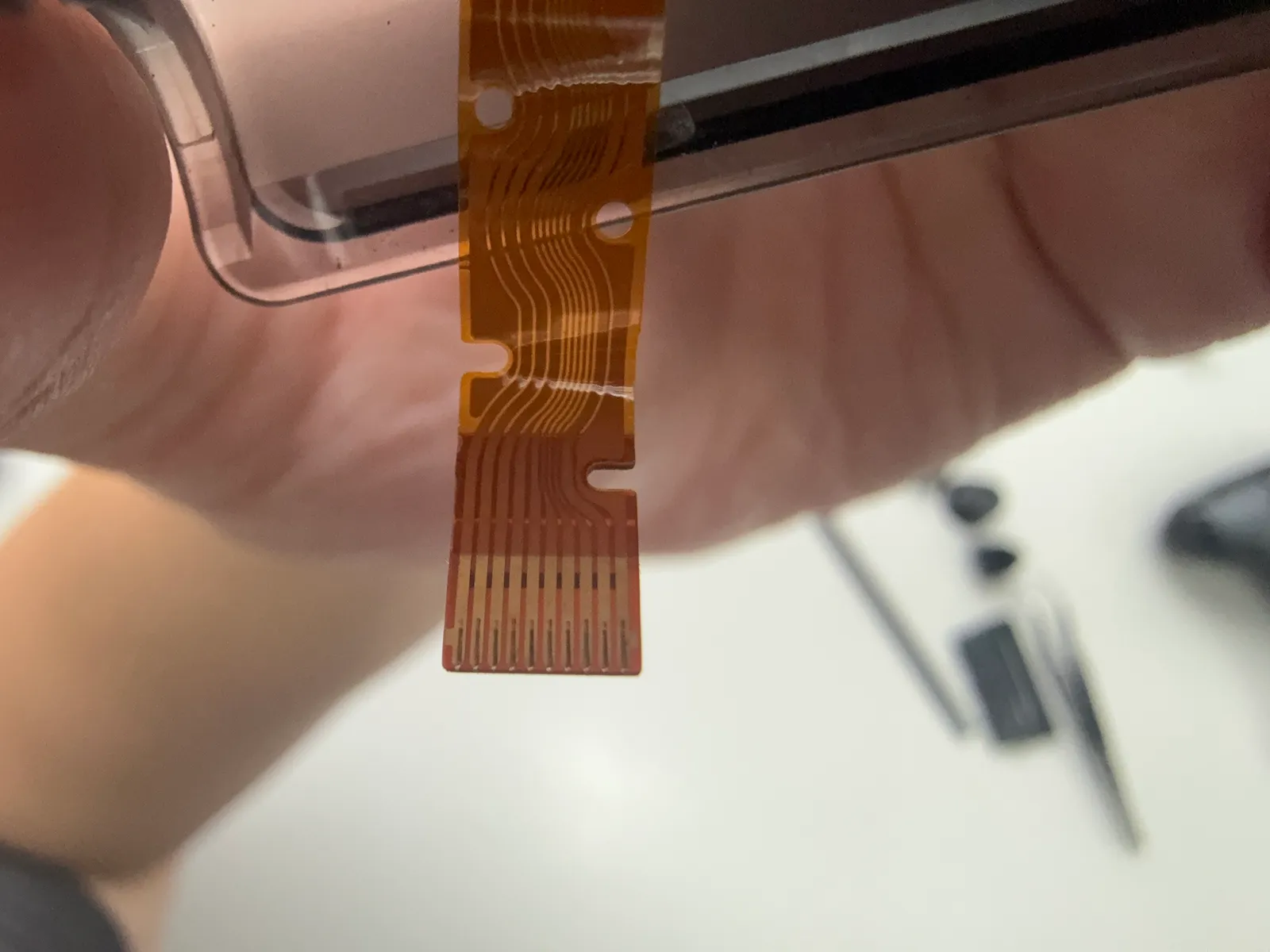

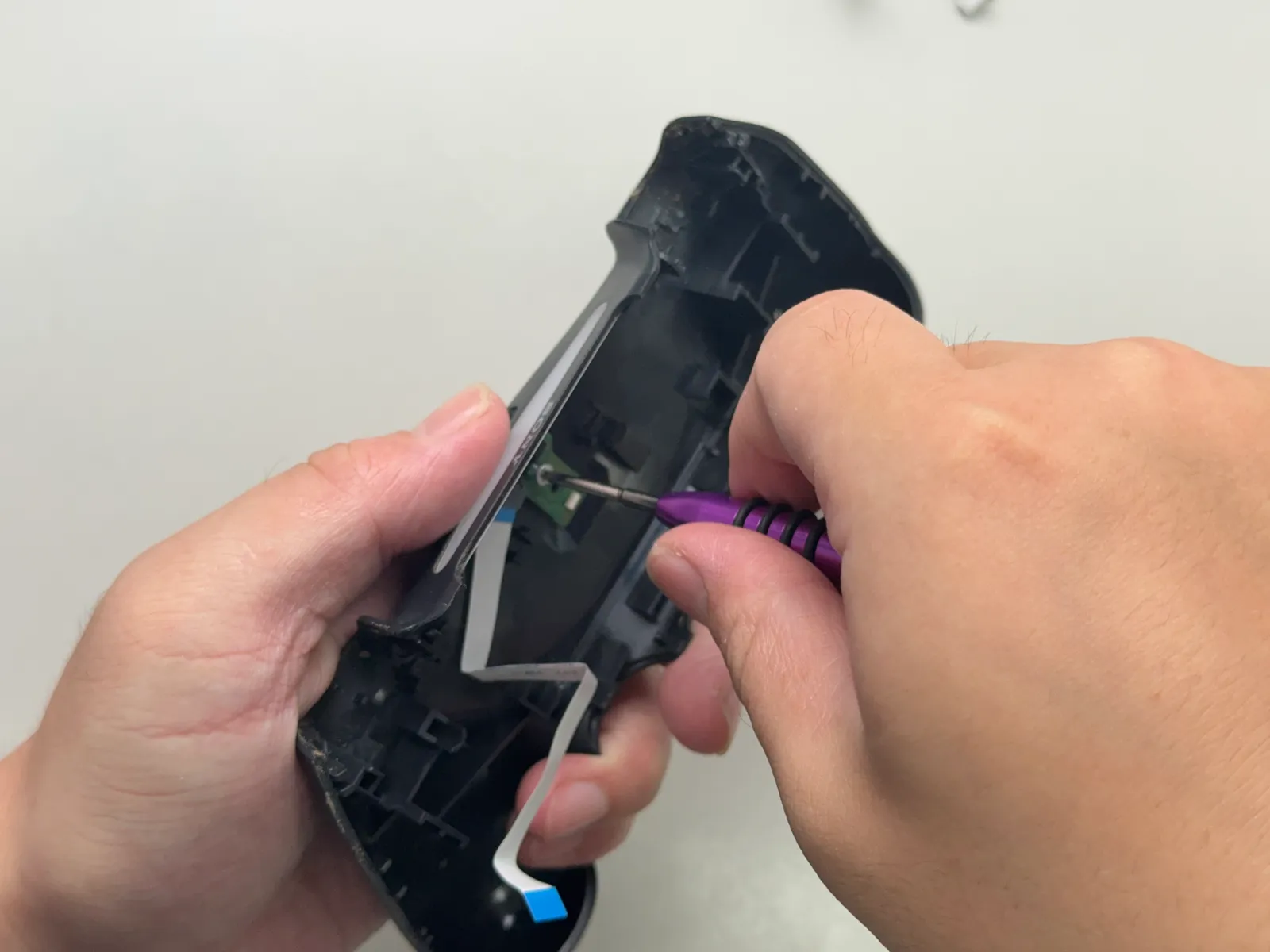

觸控板排線
排線 Pin數：10 Pin
1
2
- 步驟 28 / 共 29

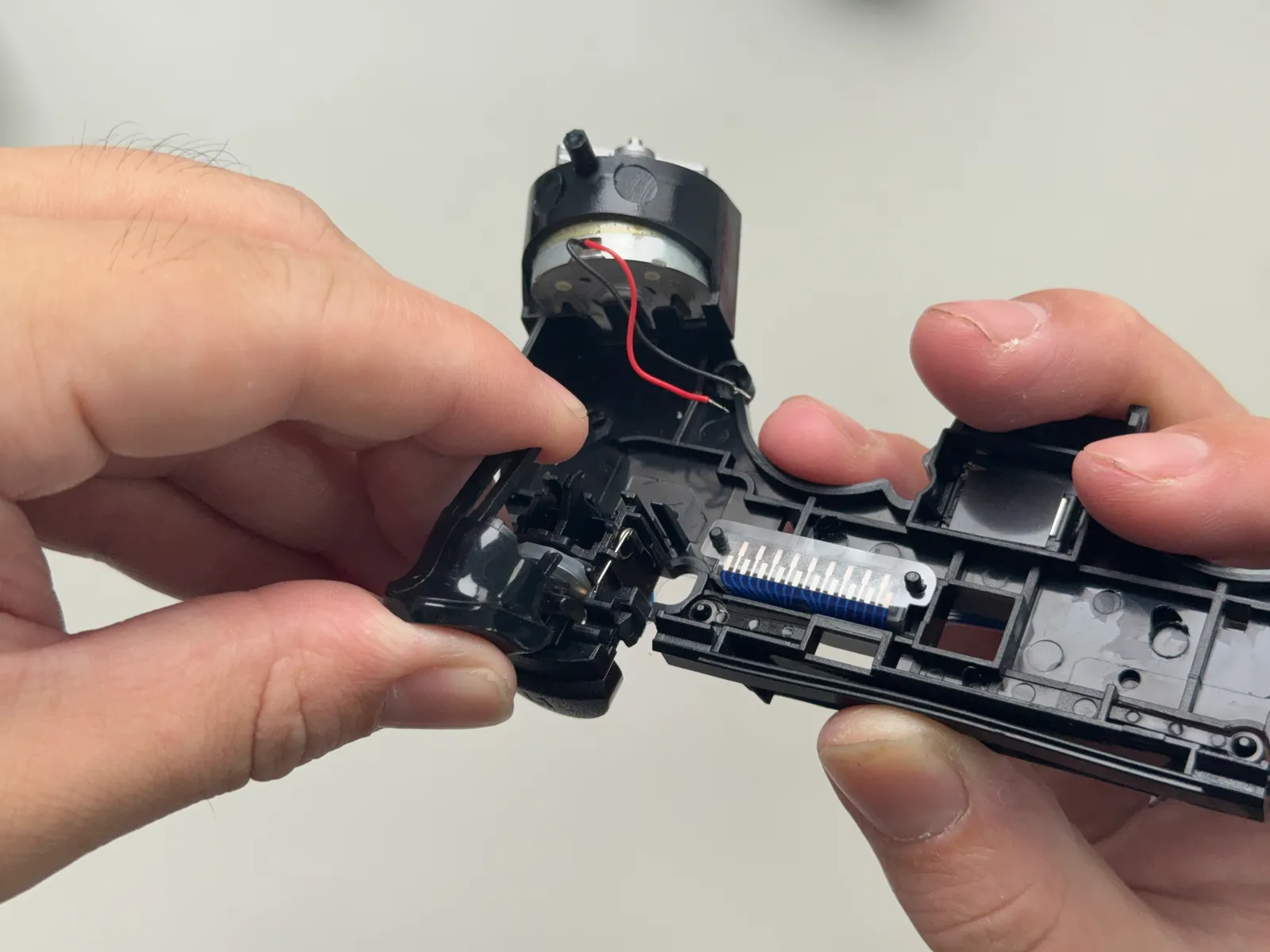

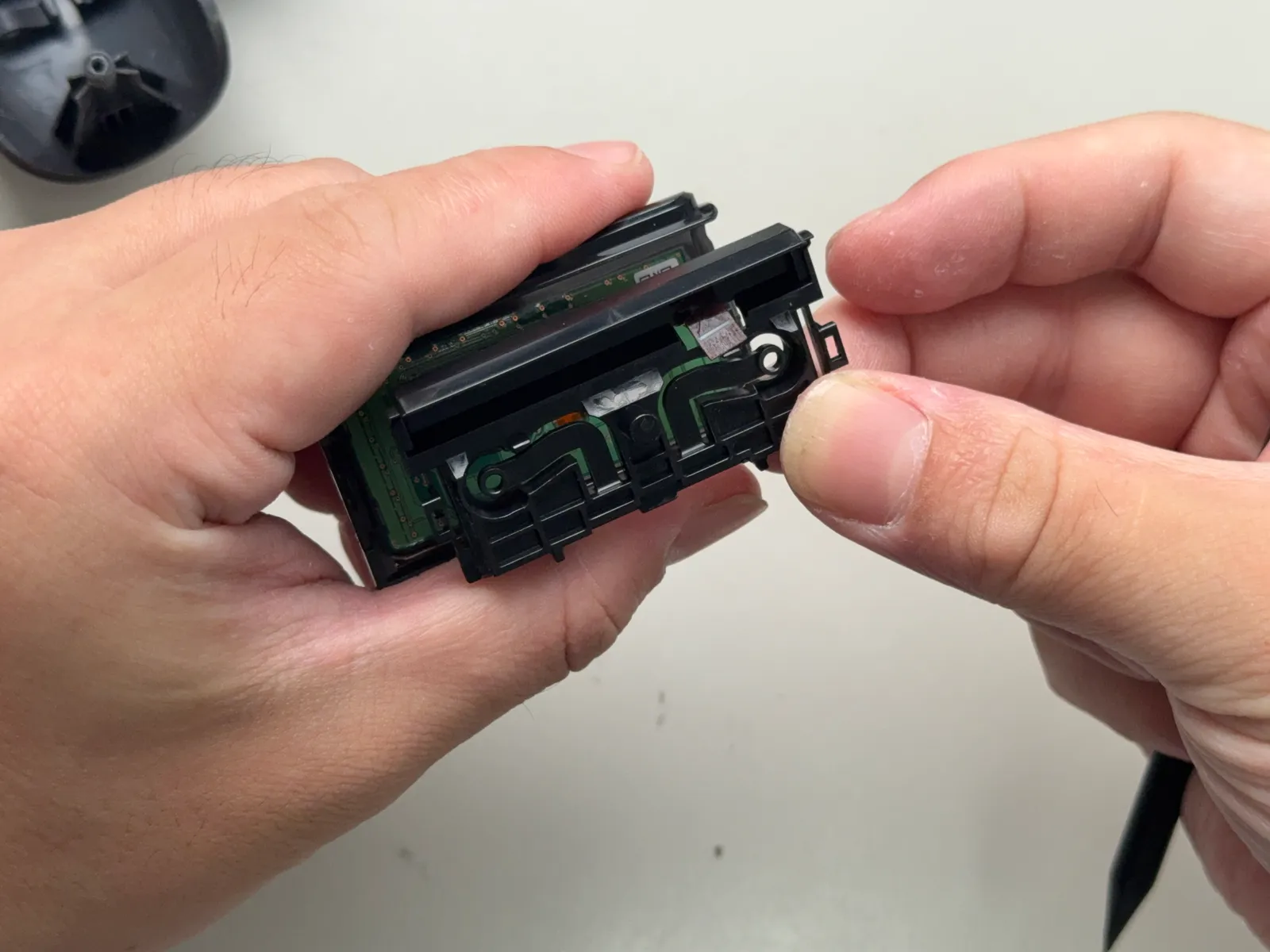

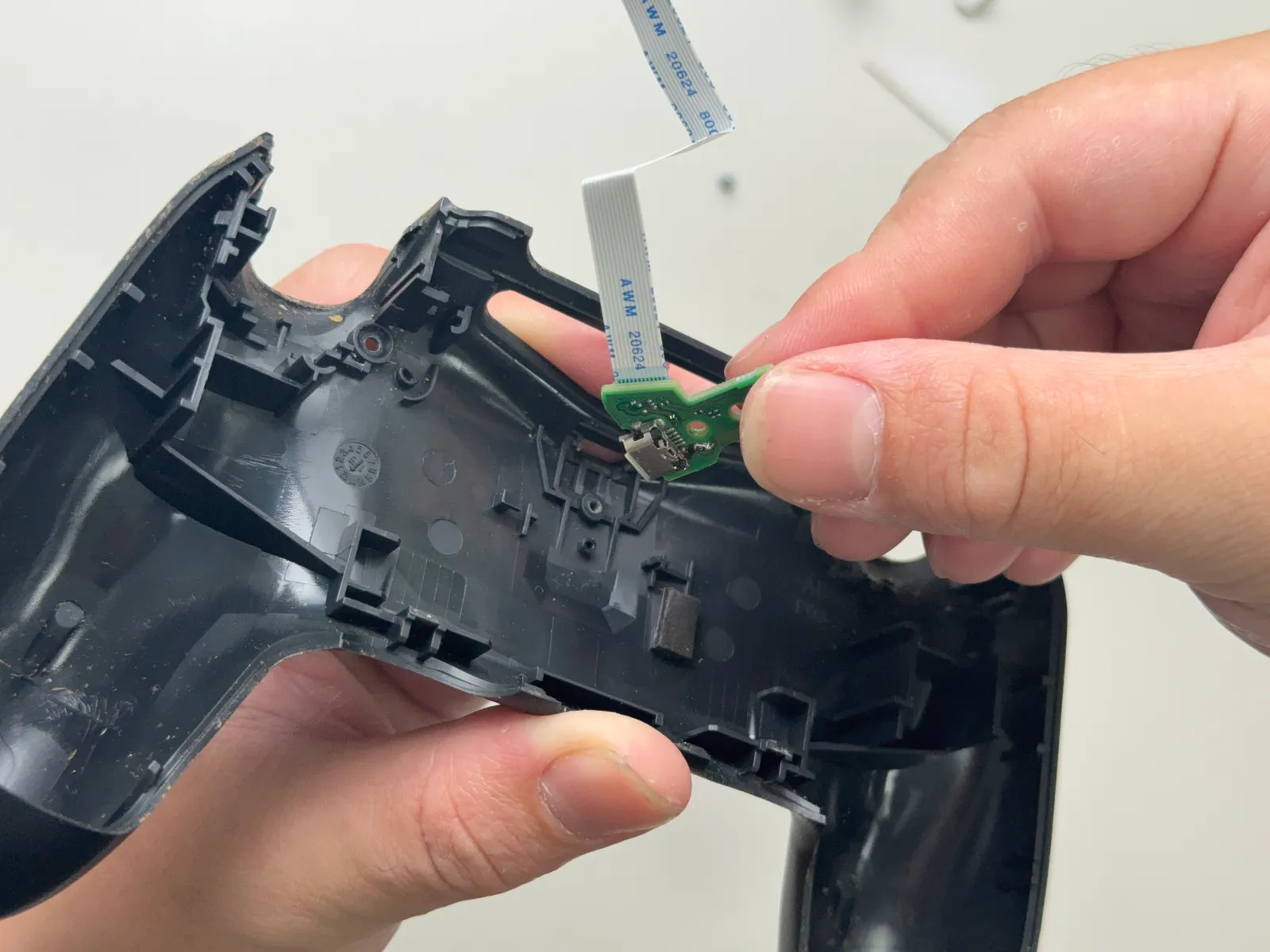

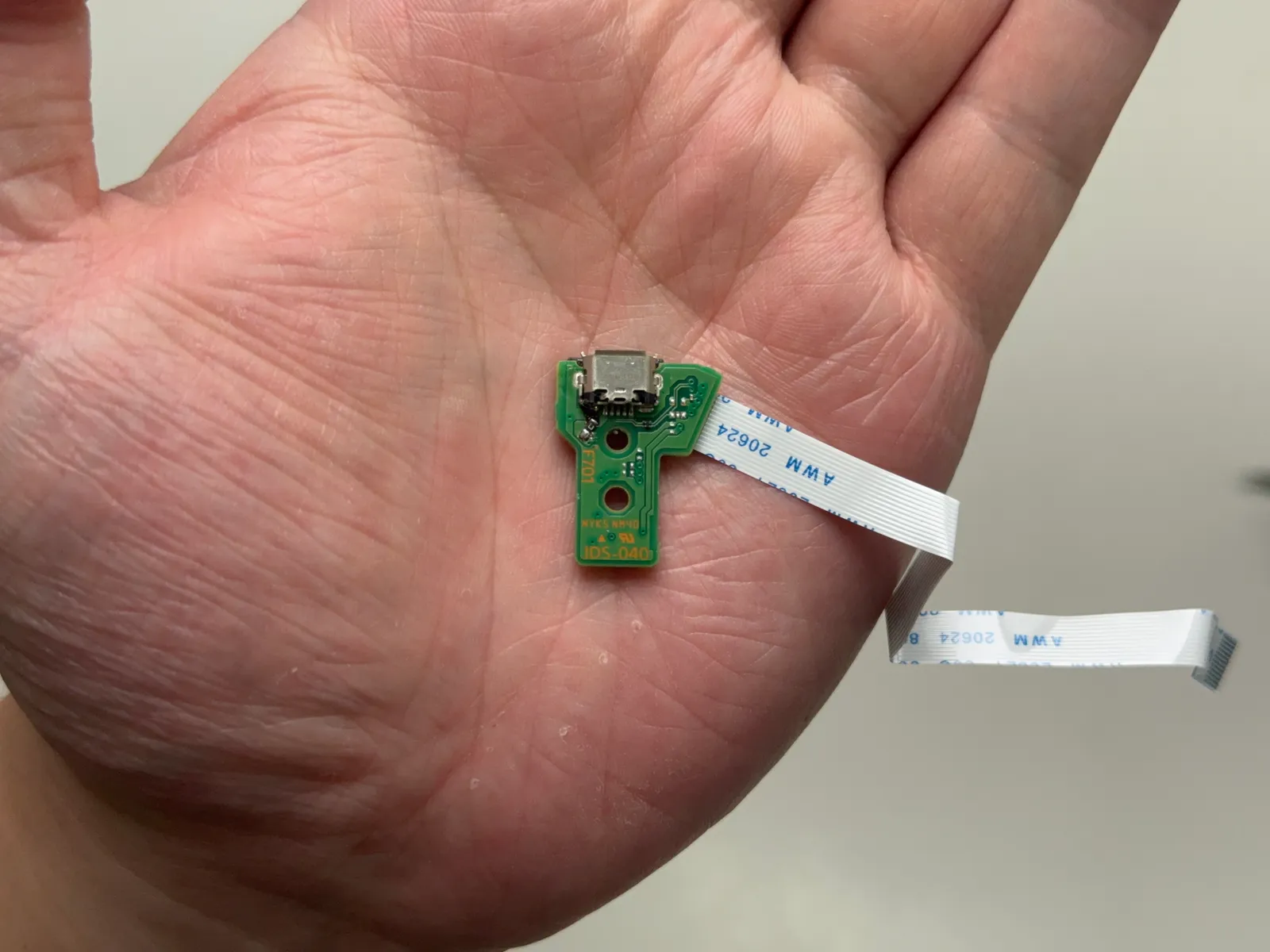

取出三角板

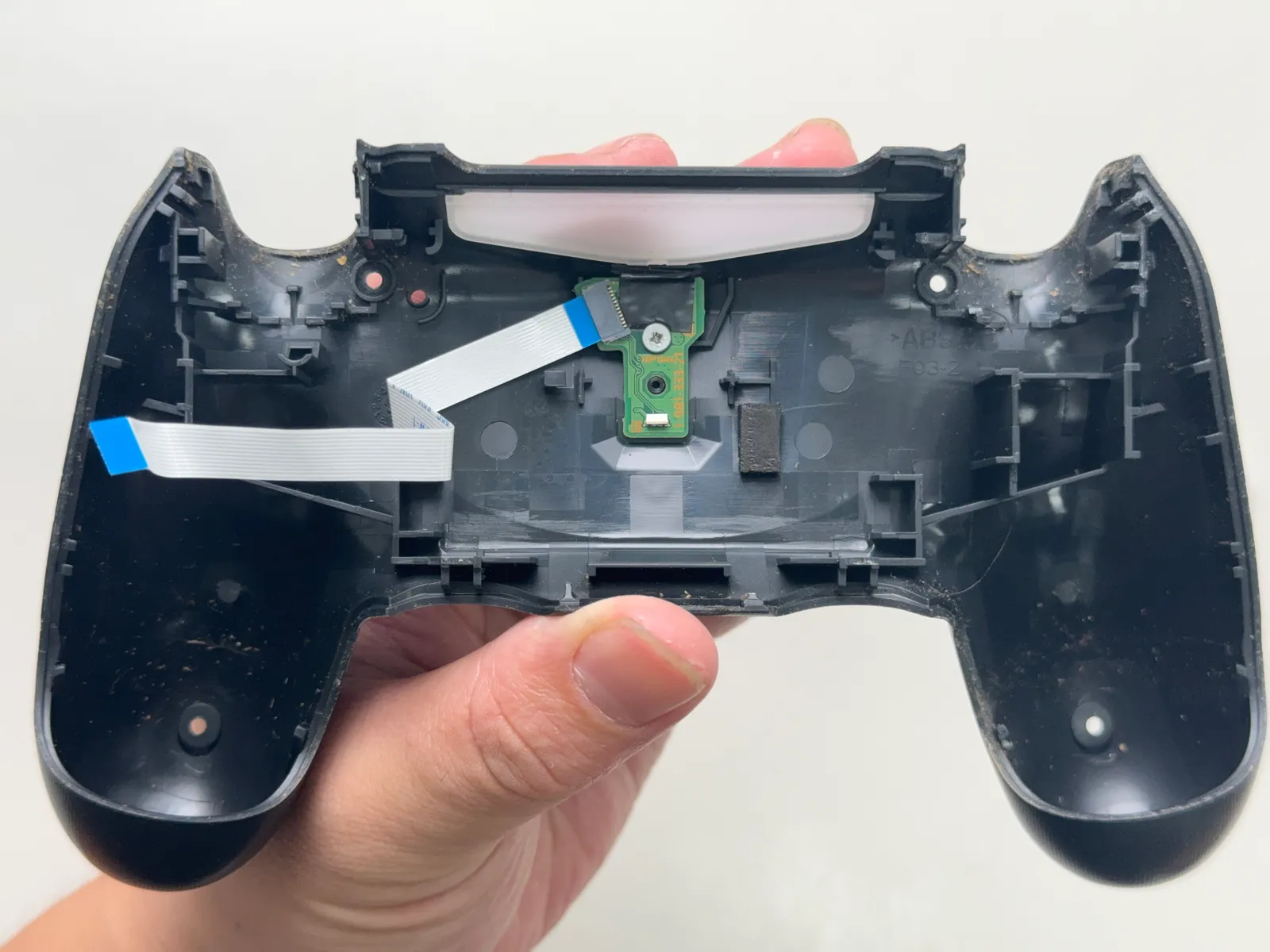

先把固定的橫桿以及 塑膠片取出來 橫桿的部分 先從左側 往上提，再抓著左側 往左側拉(別太力) 右側就可以取下來了。 然後塑膠片的部分 也是捏住右側 往右側拉 就可以取出來了 三角板的部分 比較偏直角，然後 連接排線是 12Pin。
1
2
3
4
5
6
7
8
- 步驟 29 / 共 29

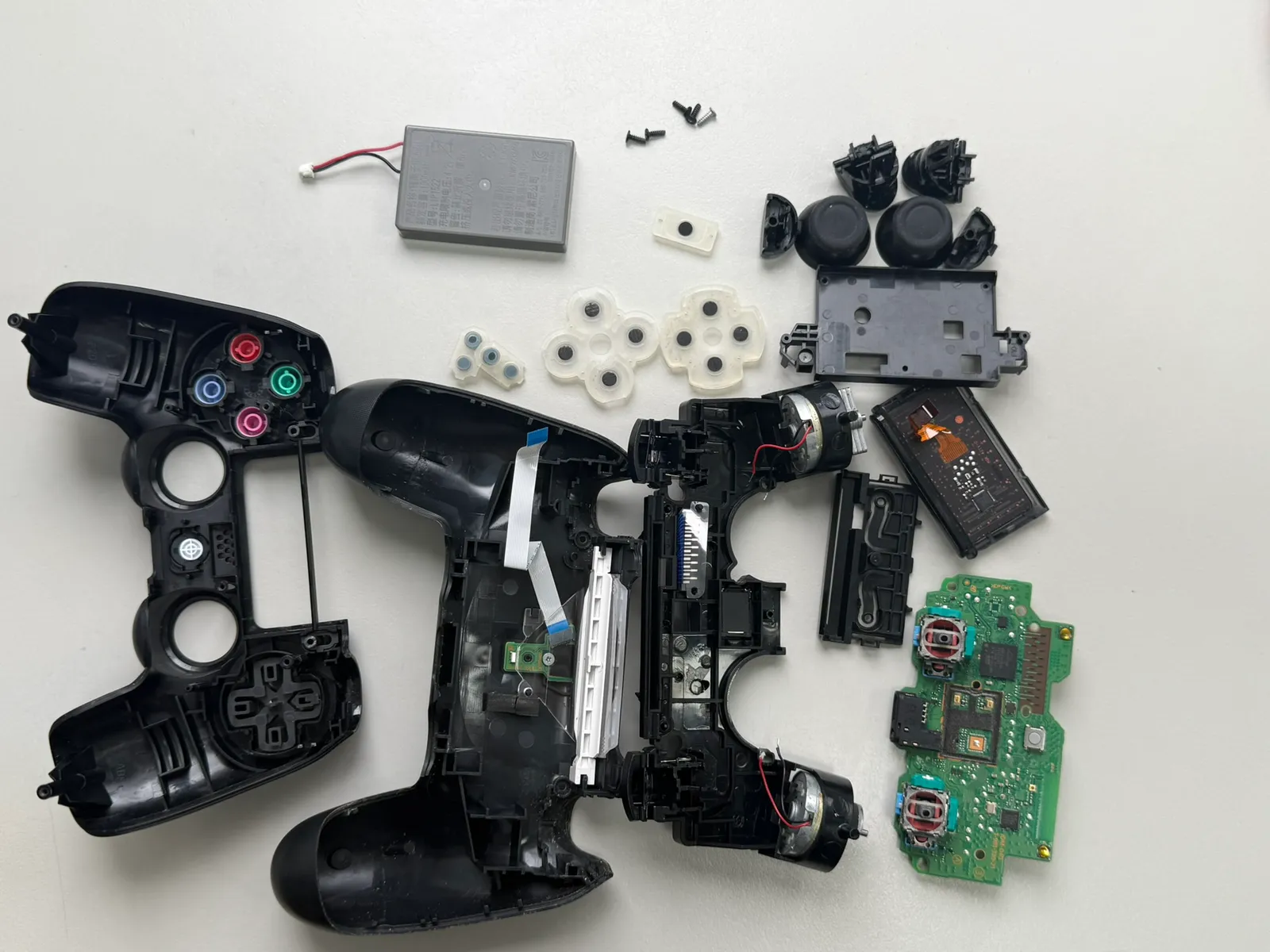

完整拆解
