DualSense PS5手把 BDM-050R 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

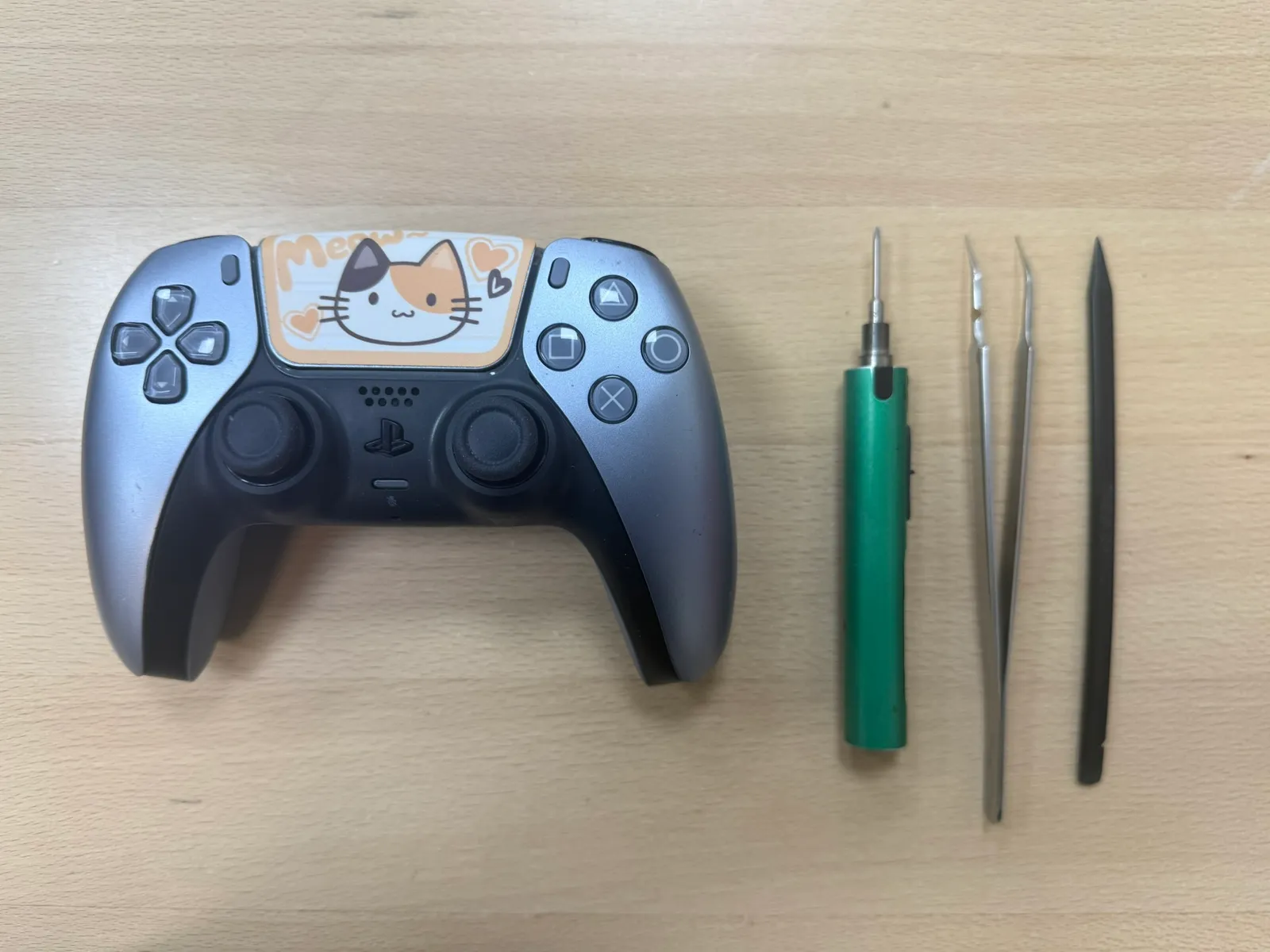

1. 步驟 1 / 共 27

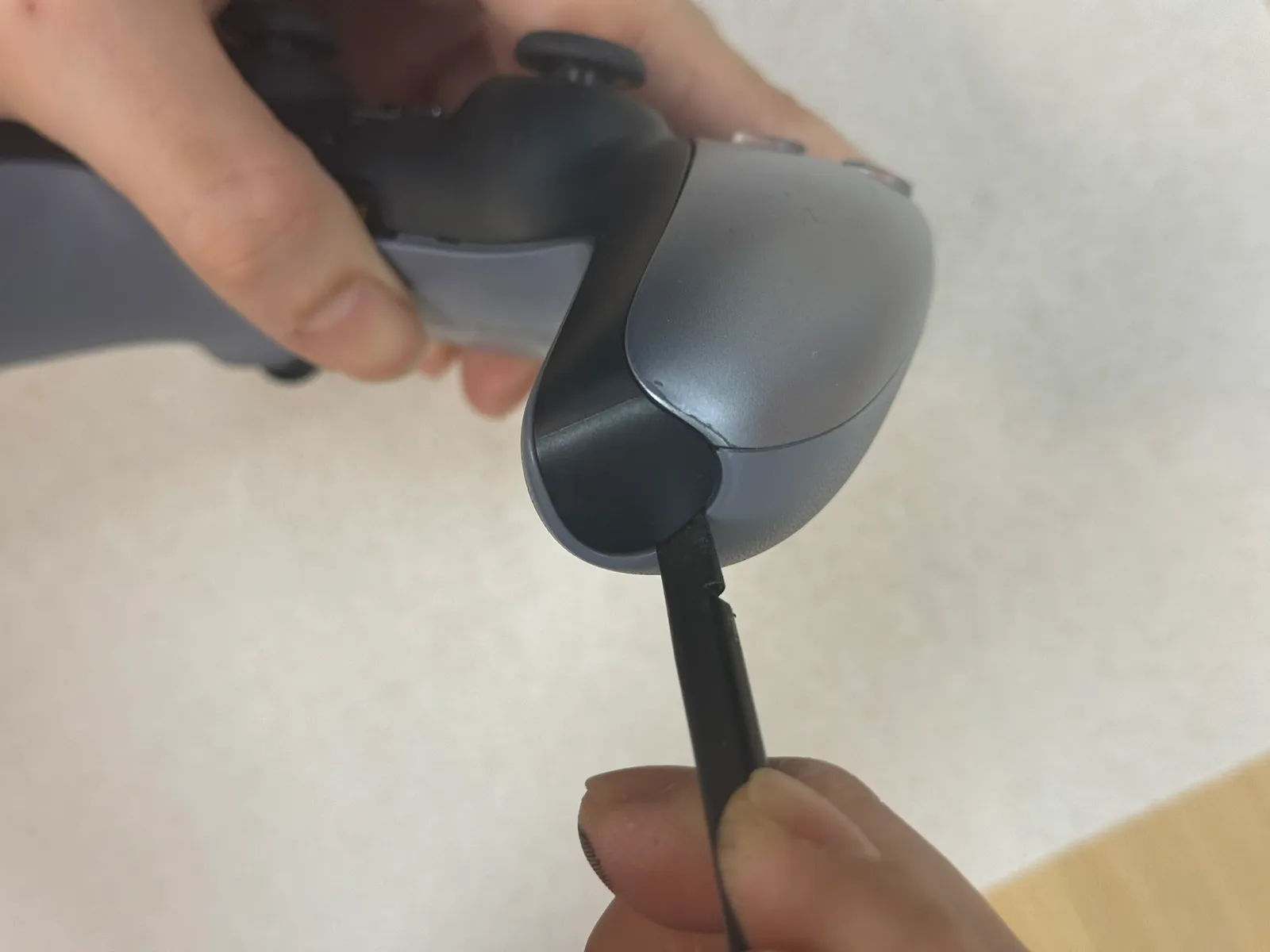

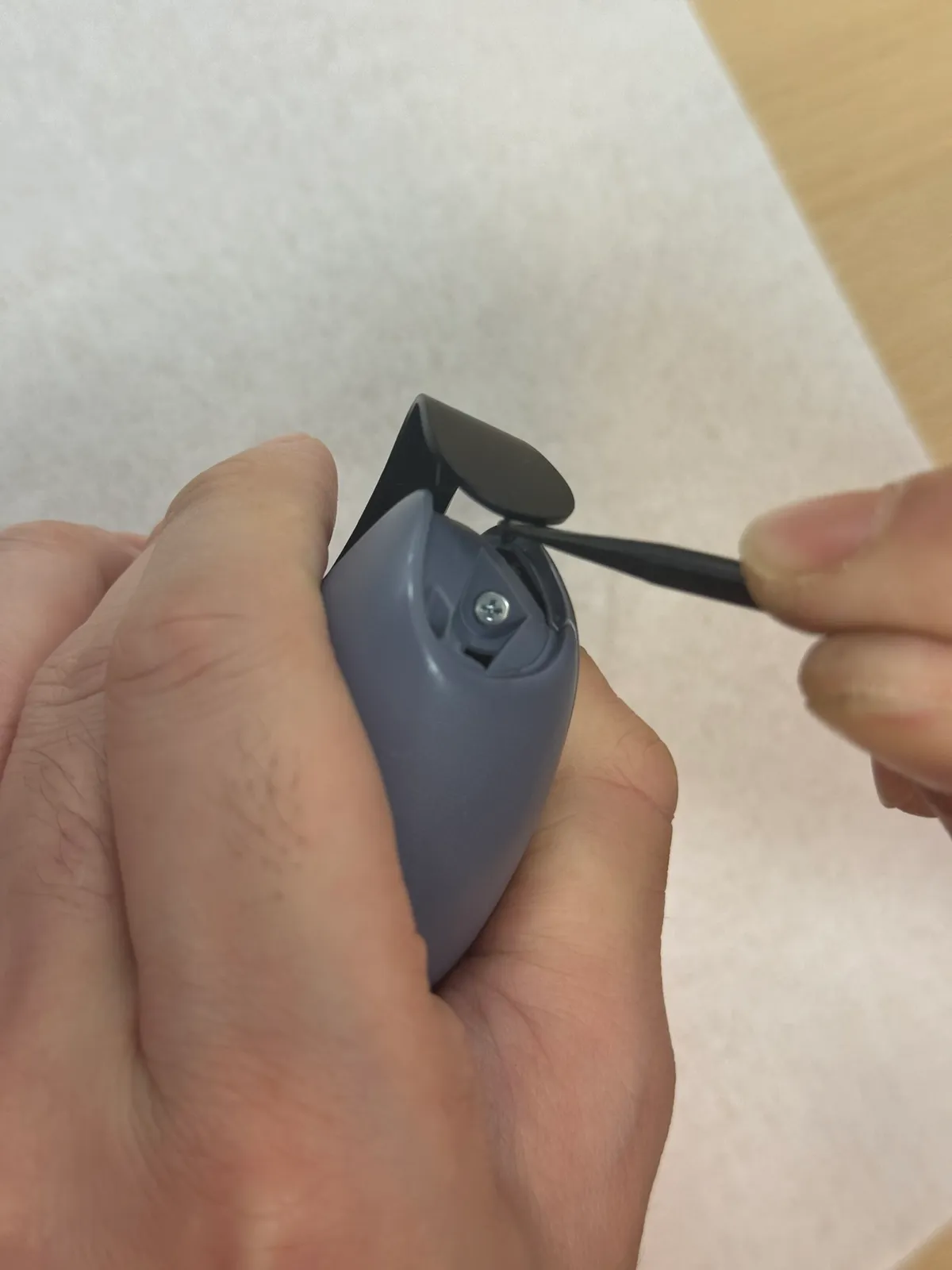

   拆掉飾條

   用翹棒 將 手把底部的飾條撬開 裡面藏著十字螺絲

   1

   2

   3

   4

2. 步驟 2 / 共 27

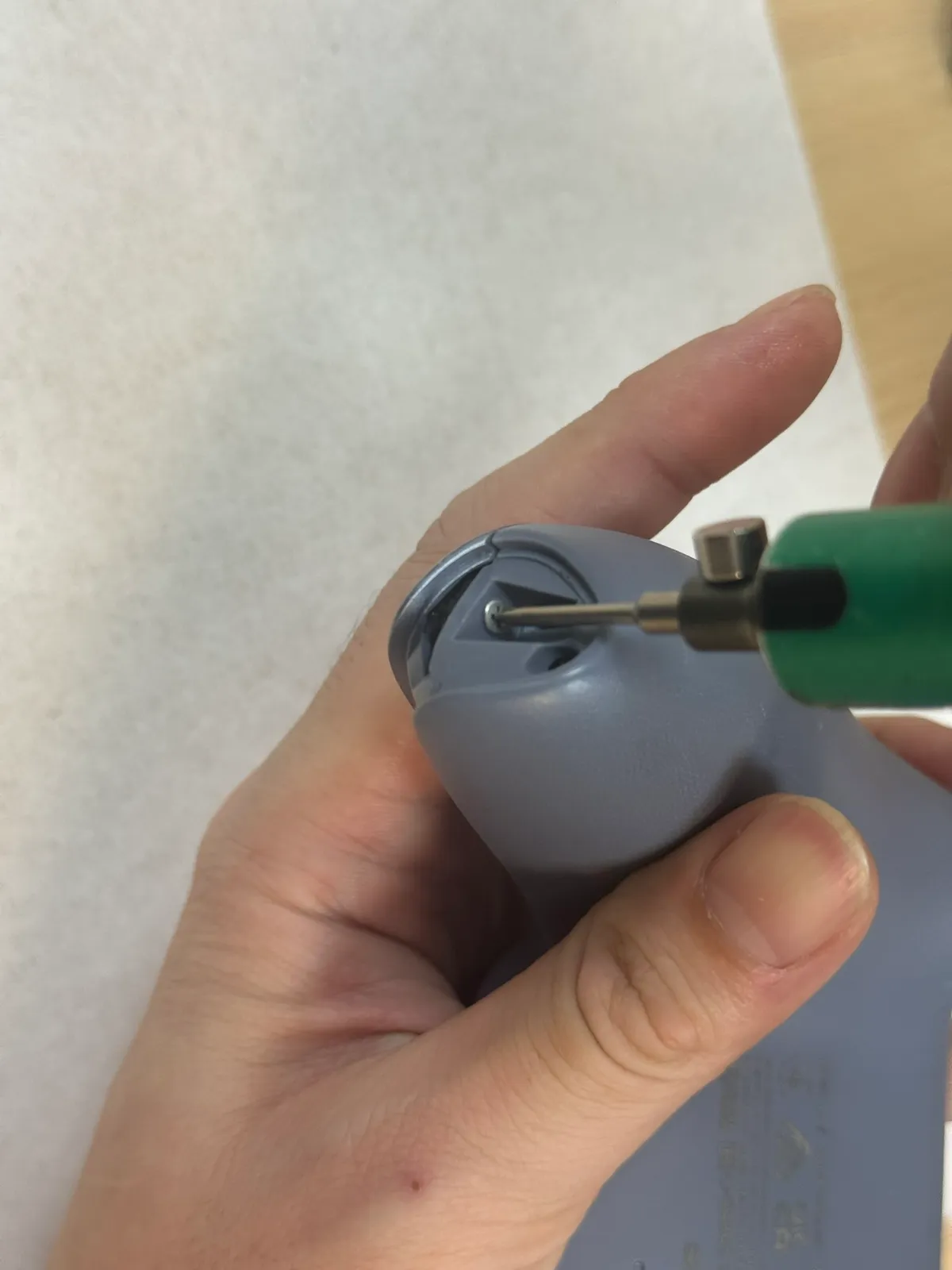

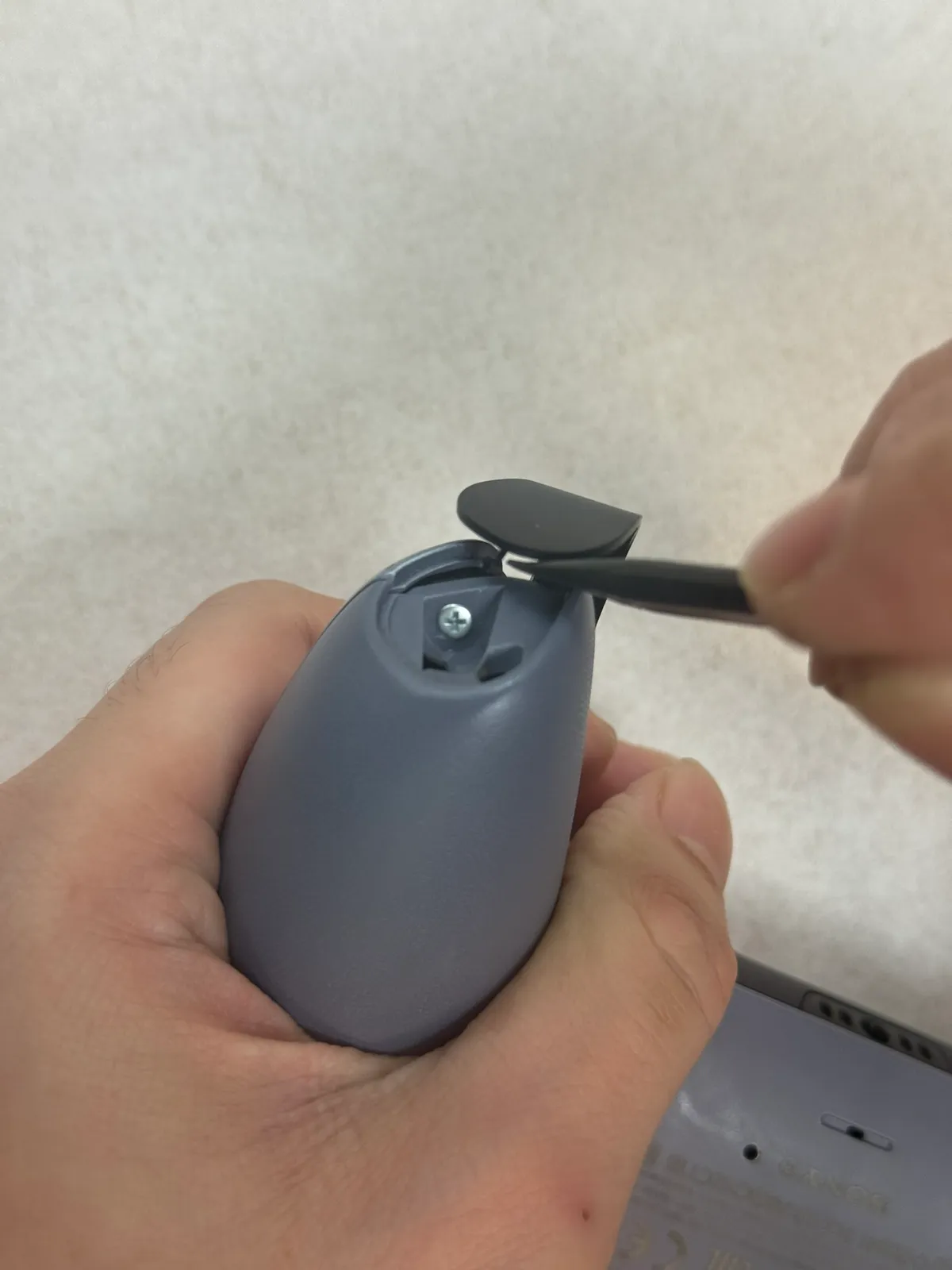

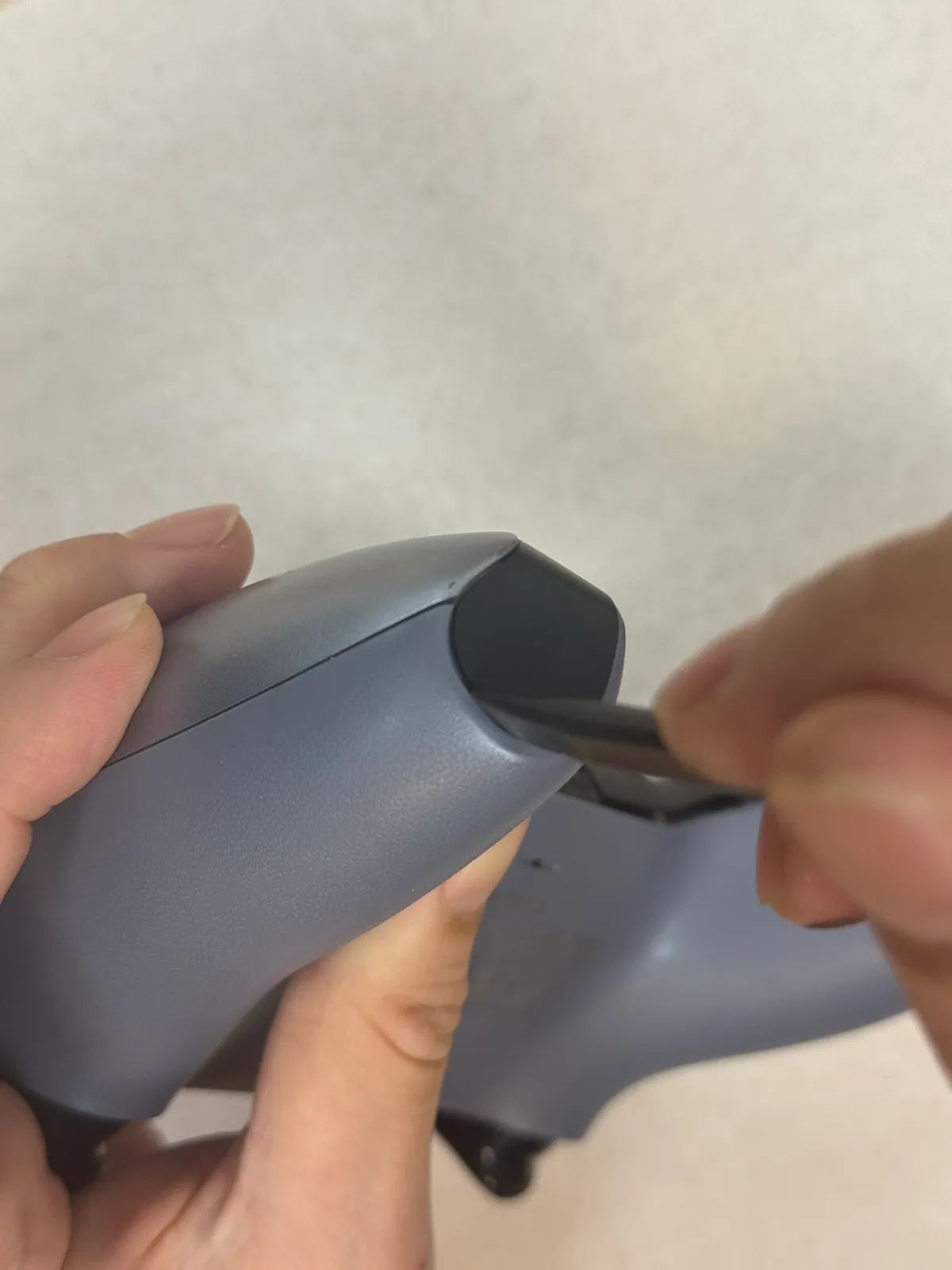

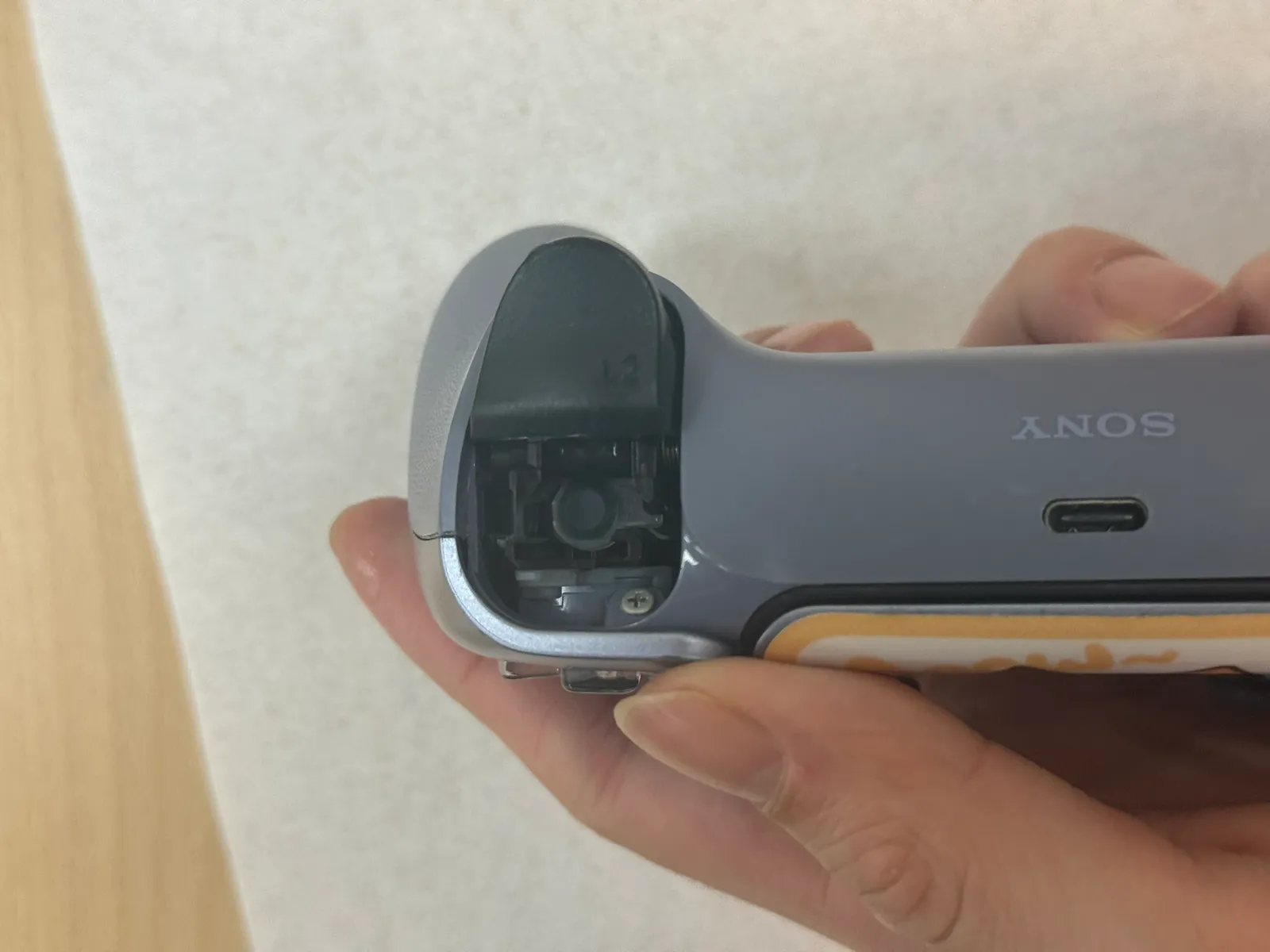

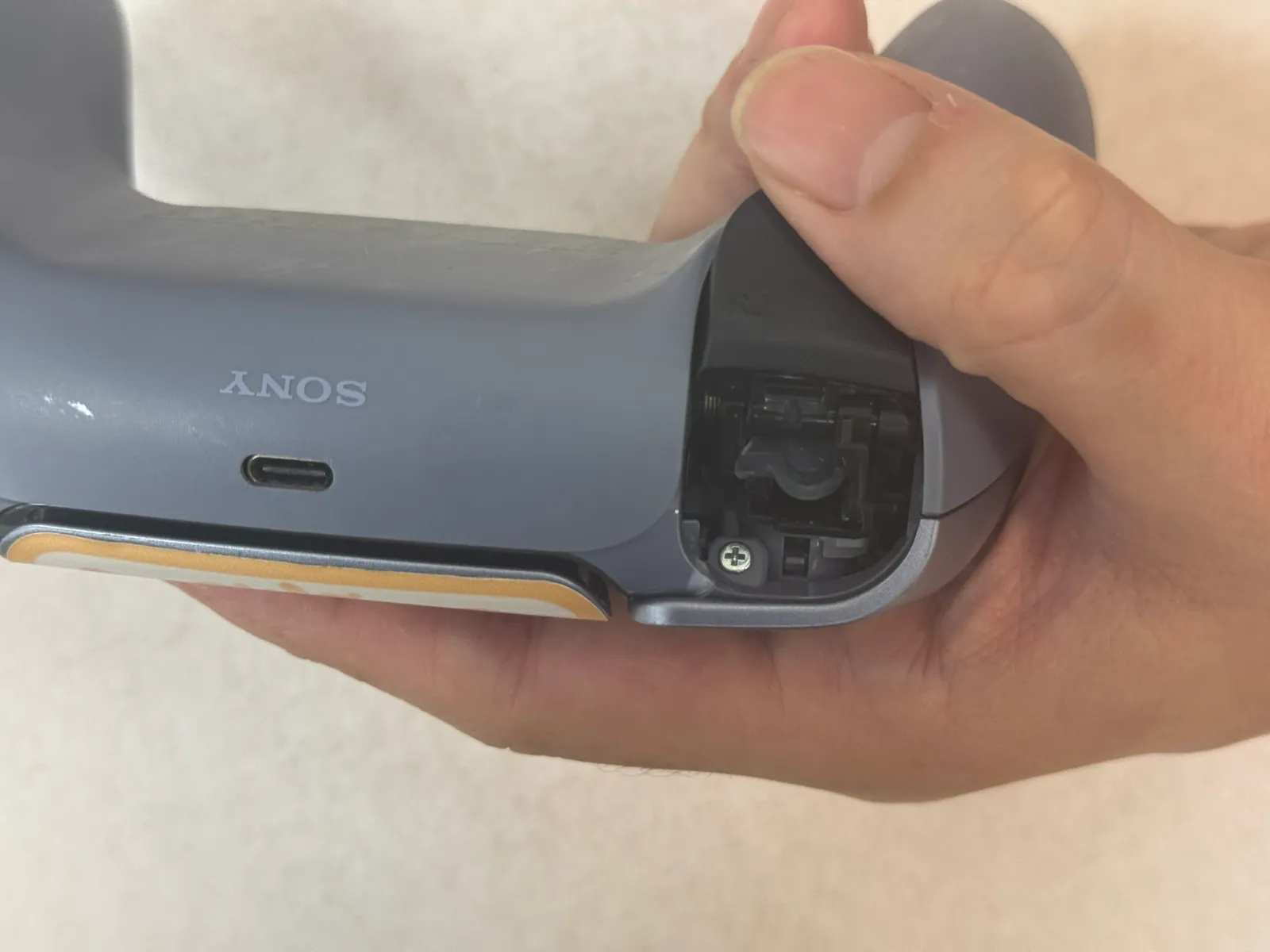

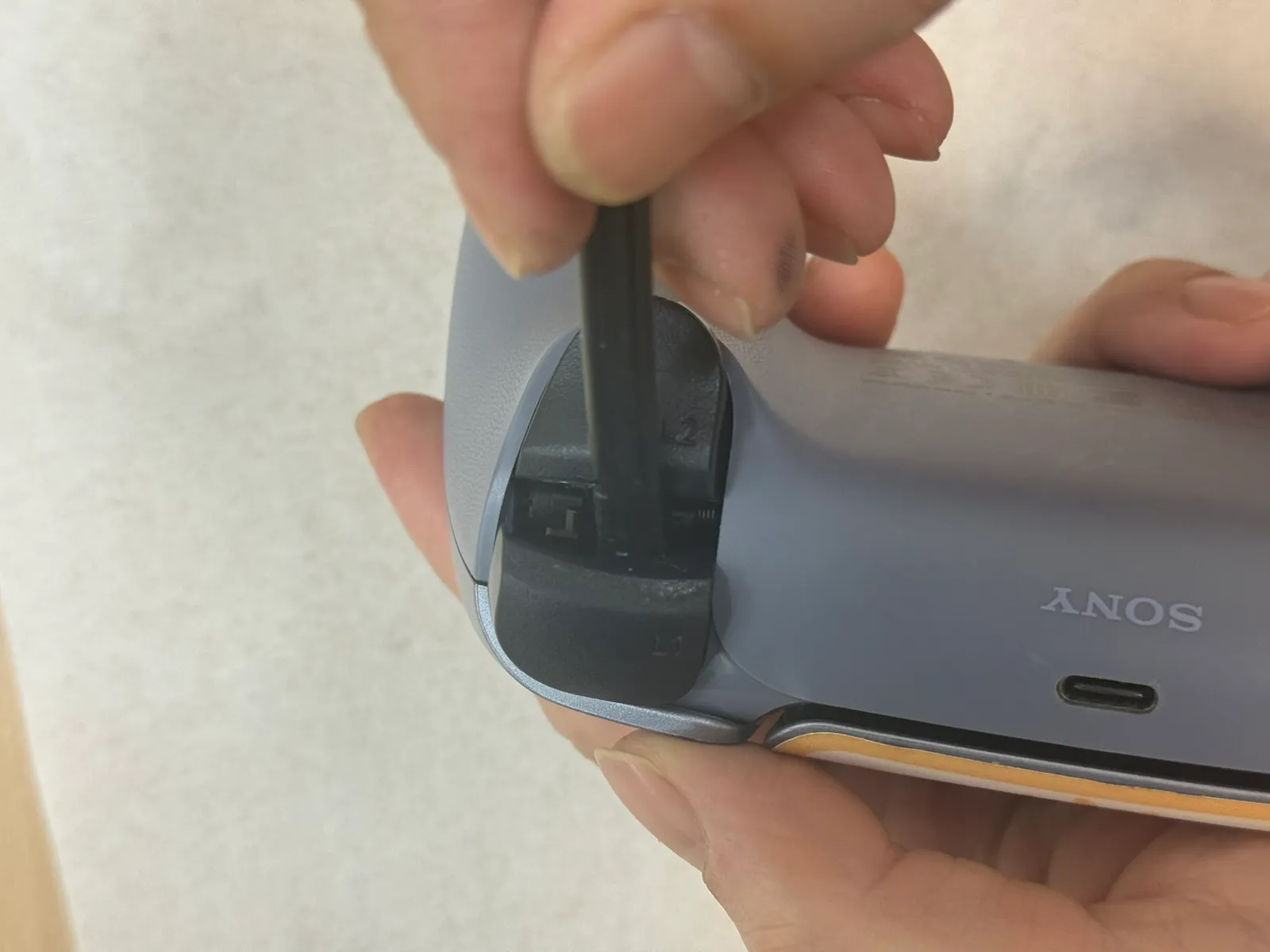

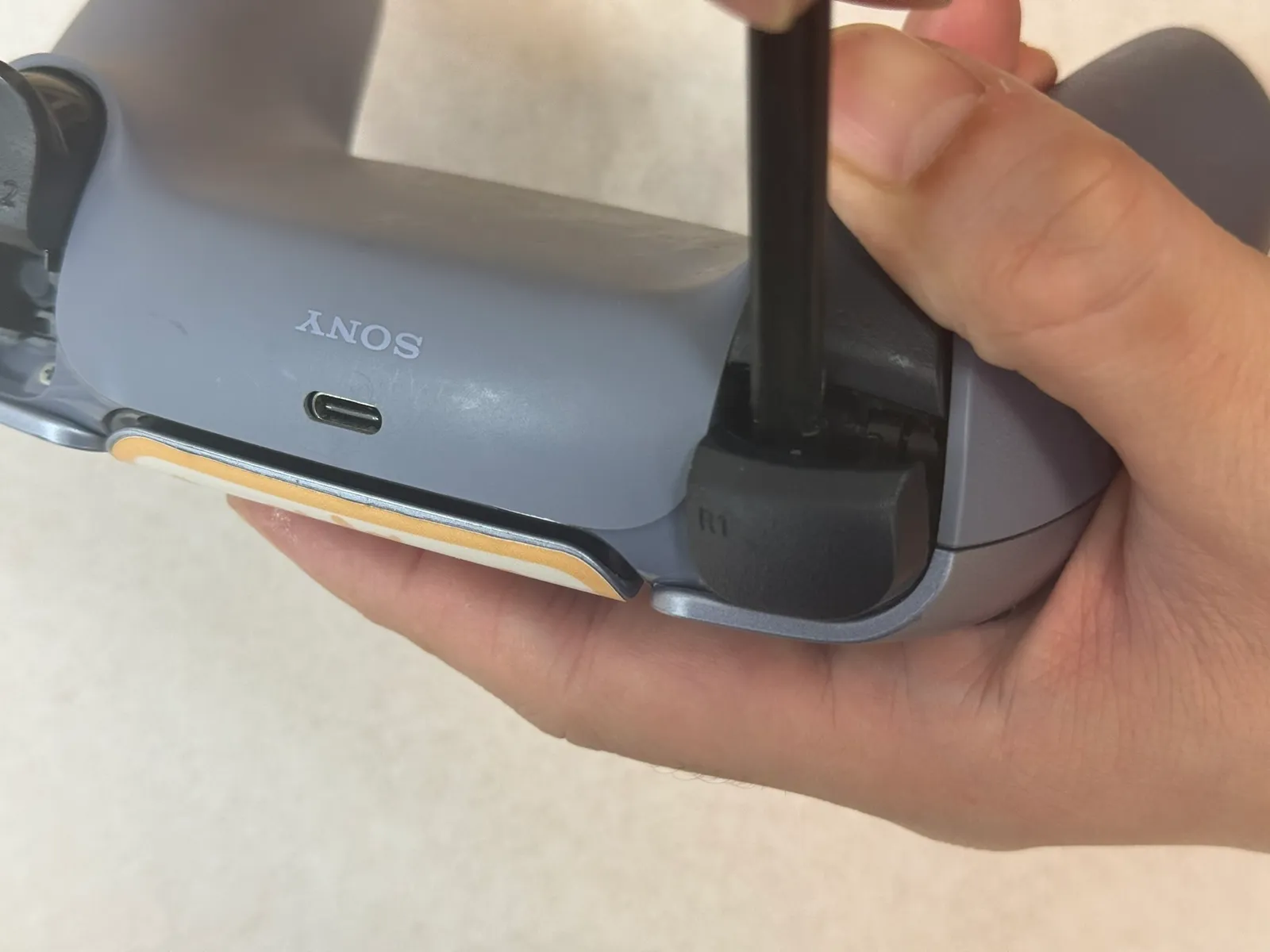

   撬開 L1 R1

   用翹棒插入 R1 跟 R2 縫隙中，然後向外推出來 就可以了(裡面也有藏著十字螺絲)

   1

   2

   3

   4

3. 步驟 3 / 共 27

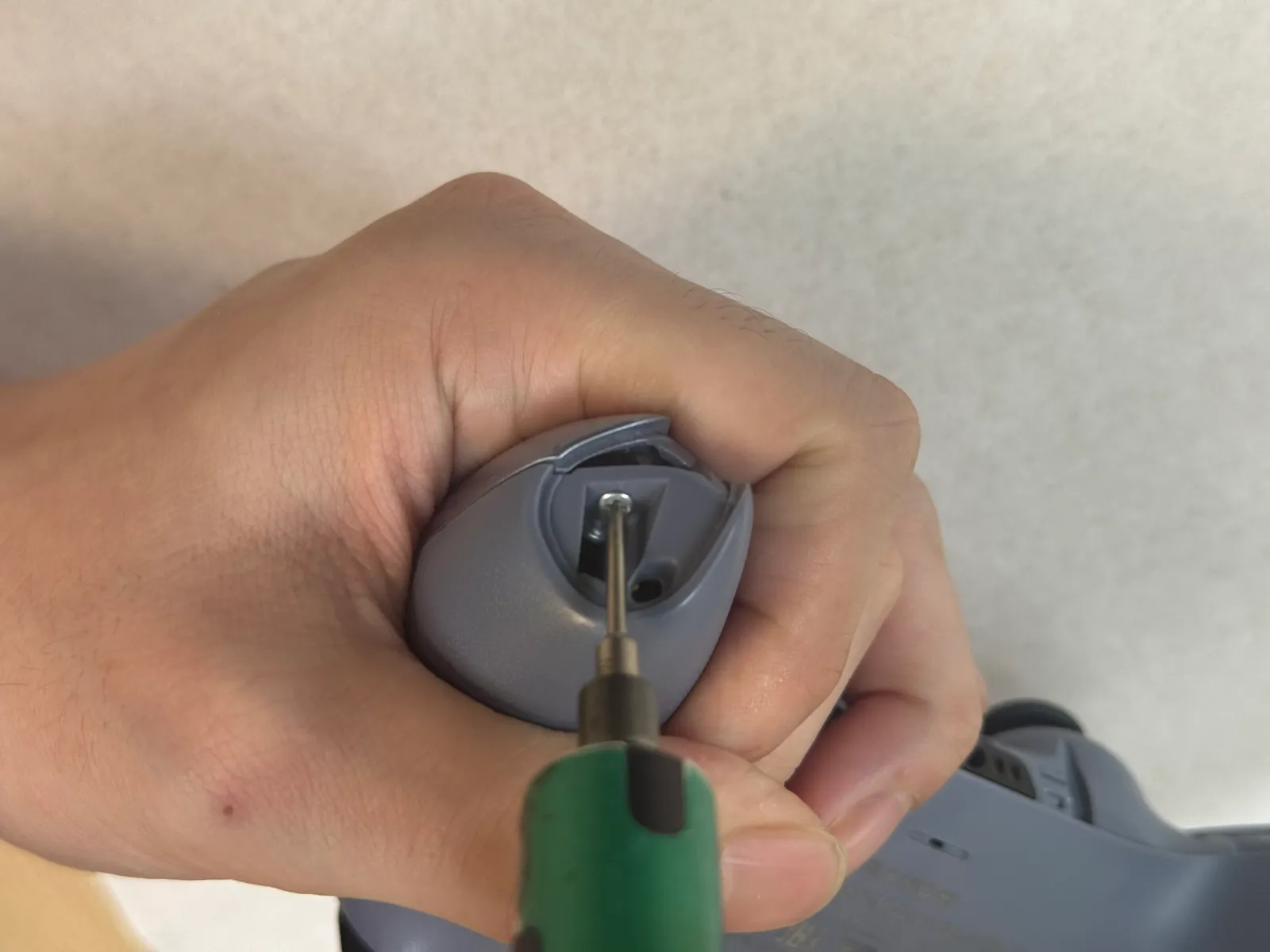

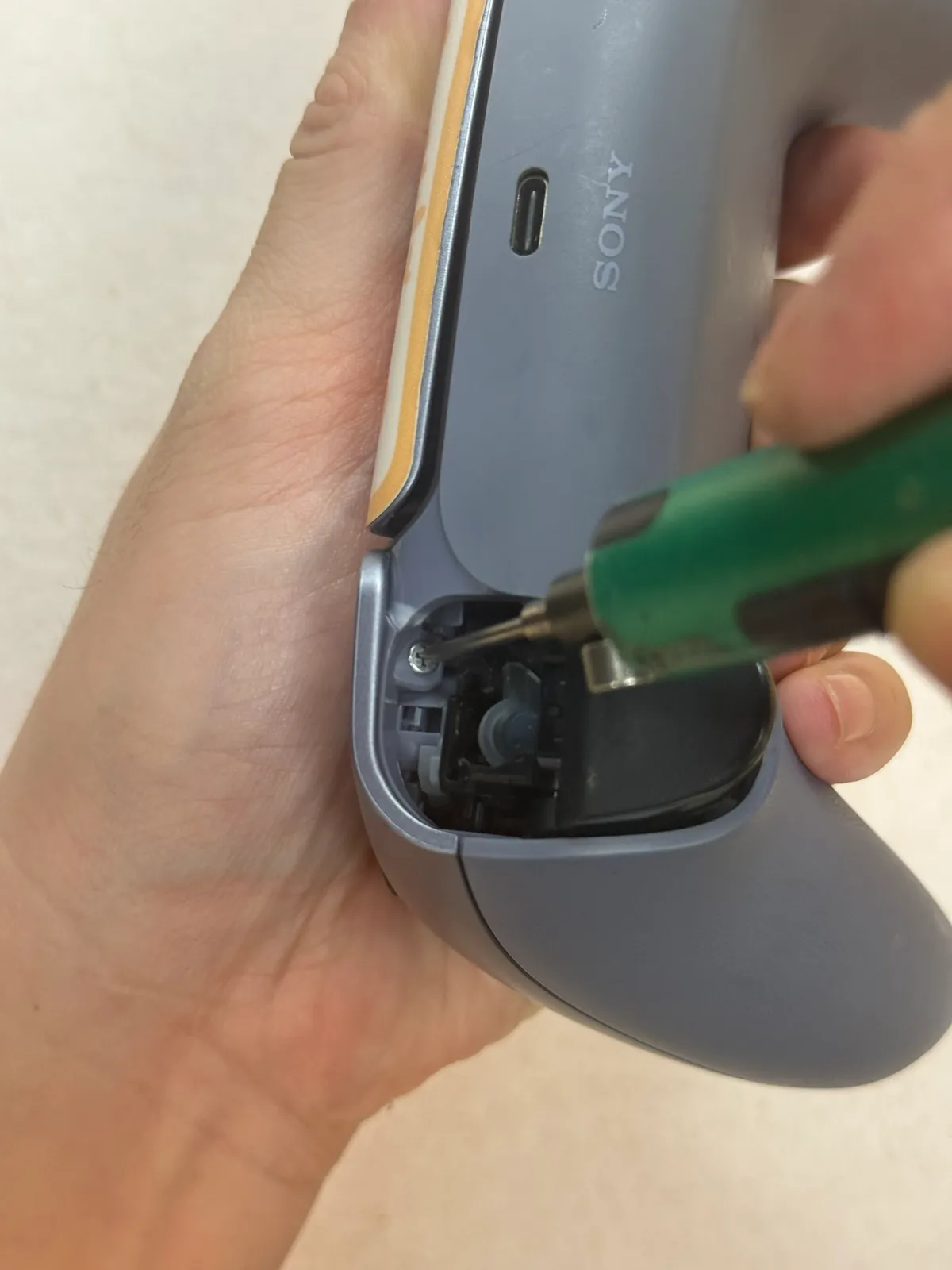

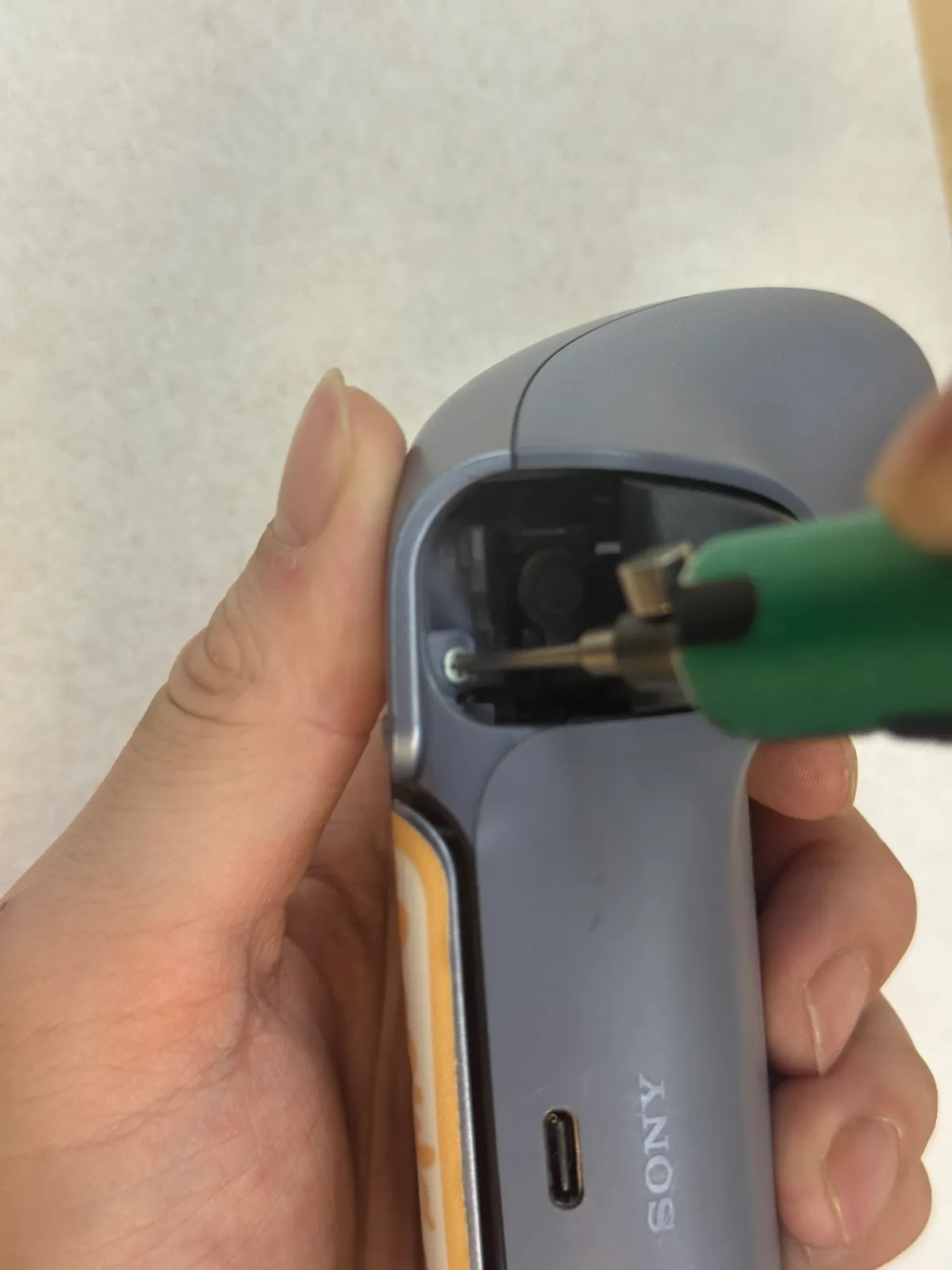

   卸掉 4顆十字螺絲

   1

   2

   3

   4

4. 步驟 4 / 共 27

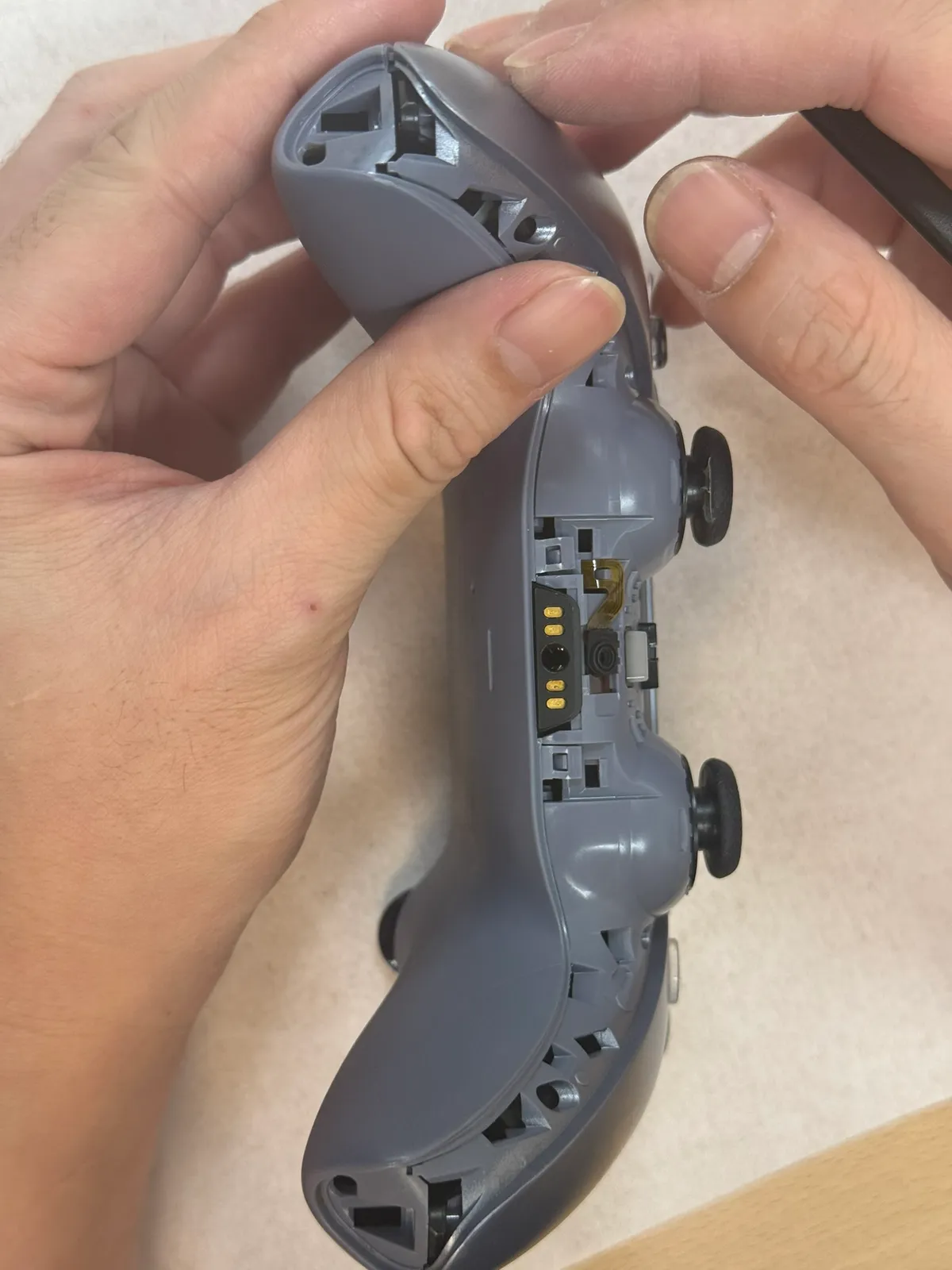

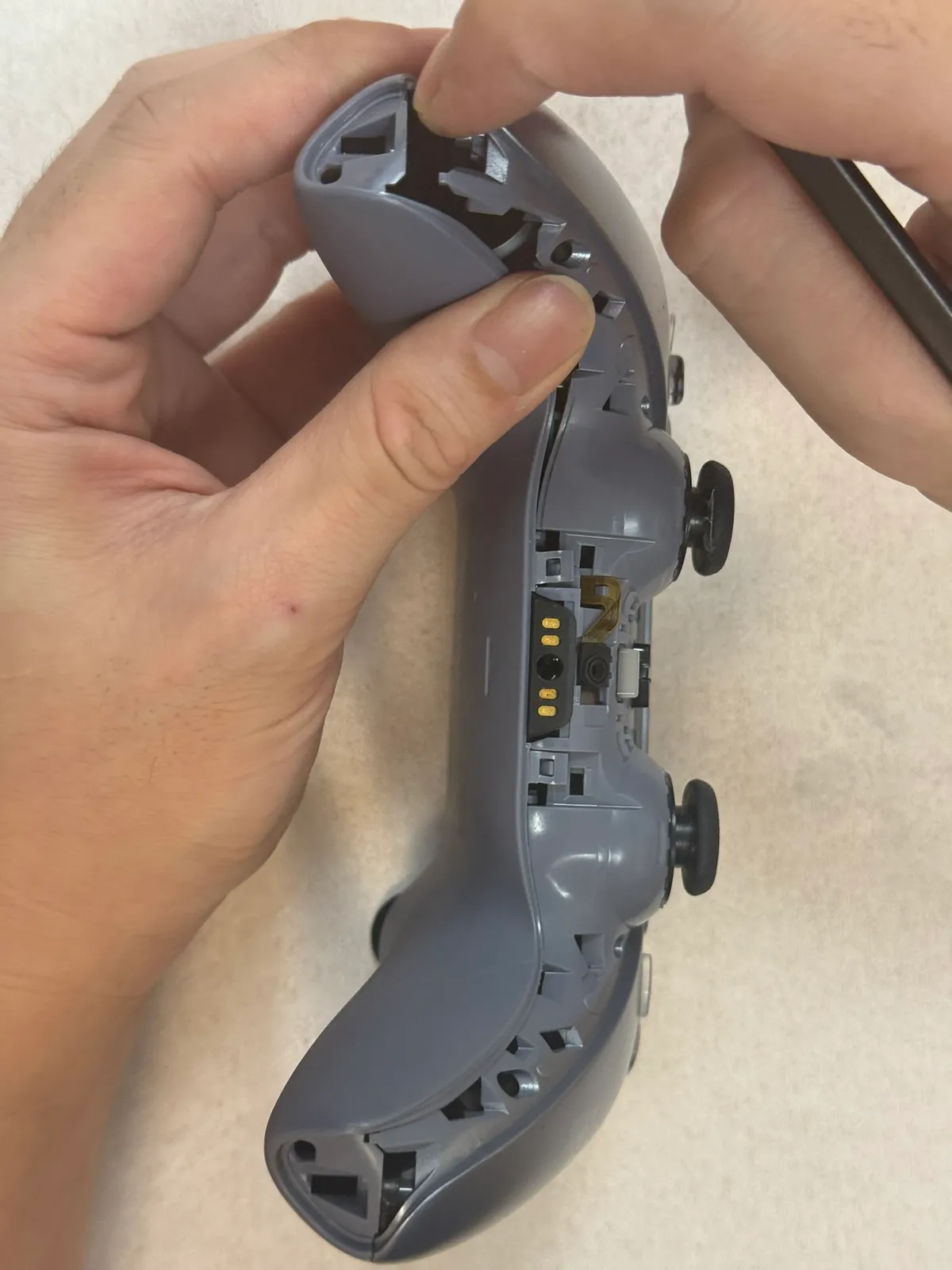

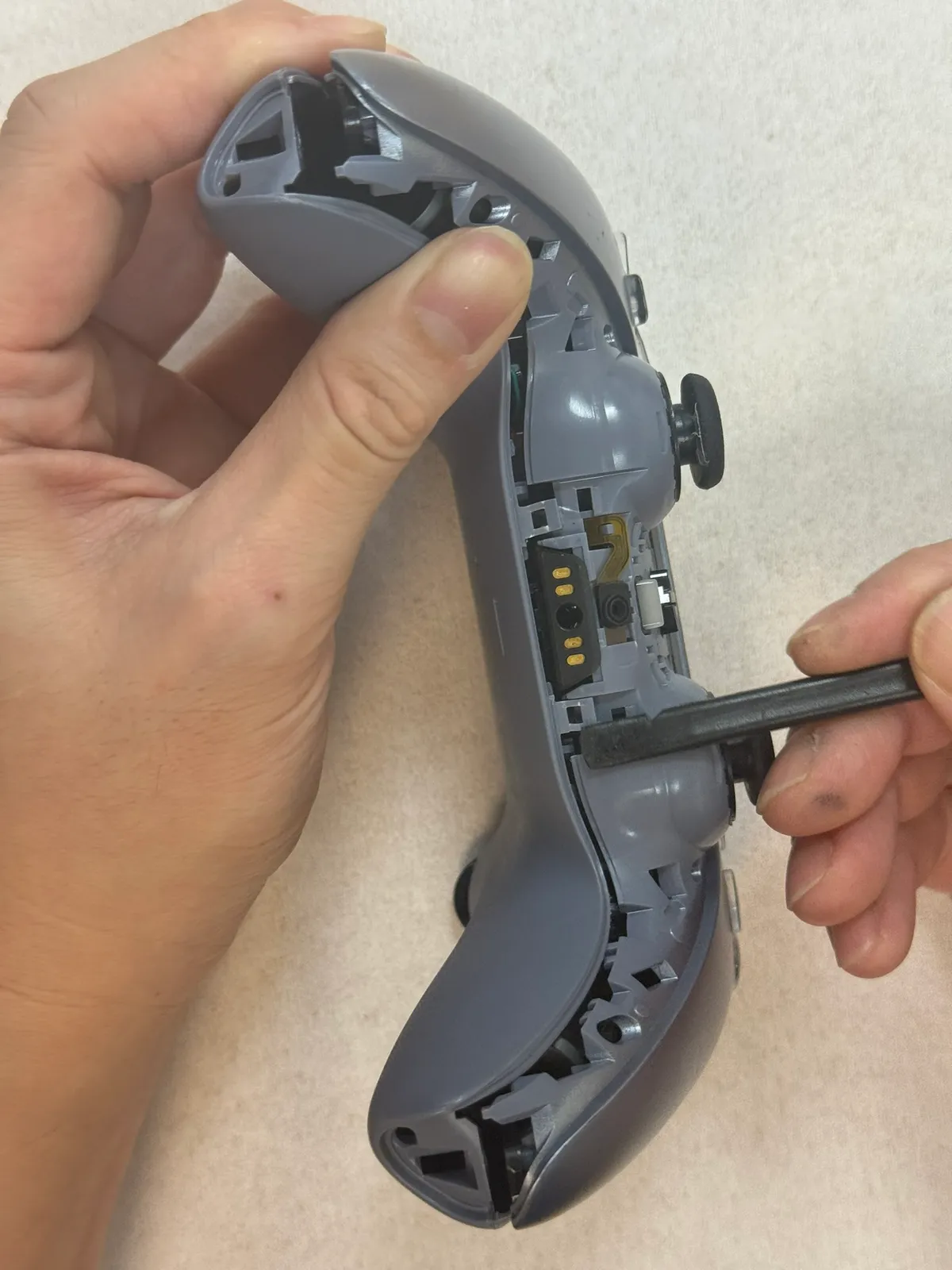

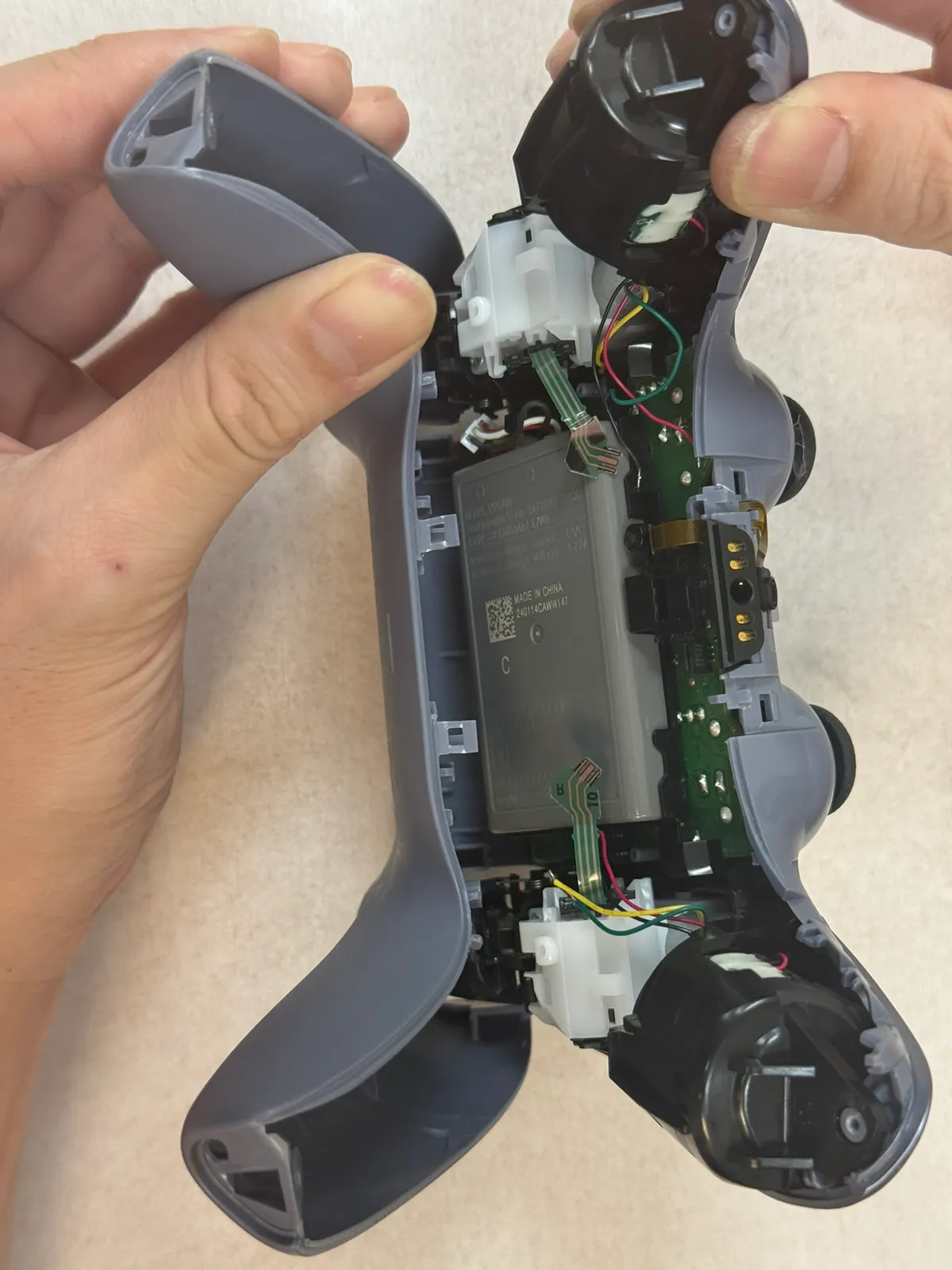

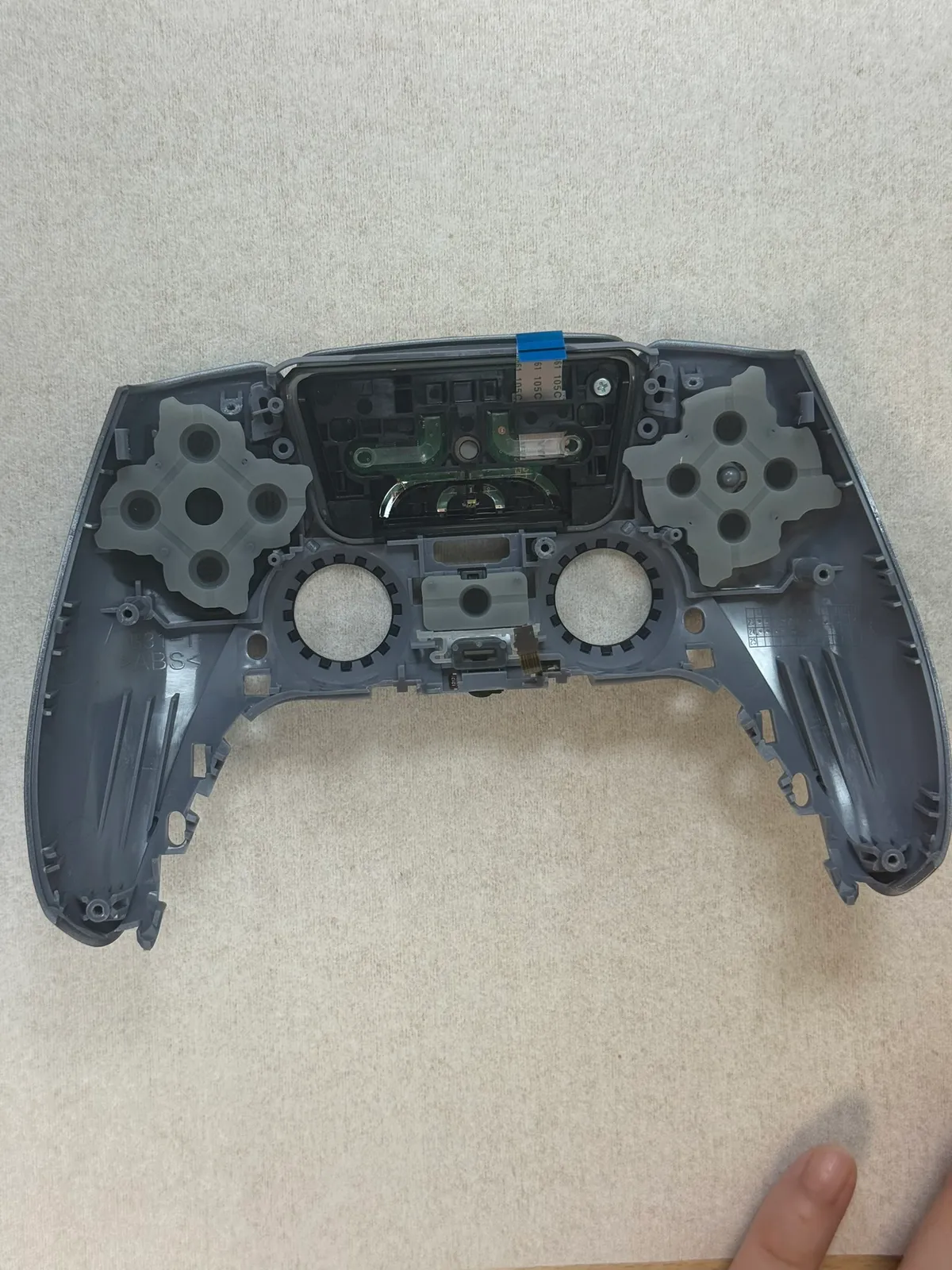

   分離上下蓋

   把手把掰開之後，然後用翹棒撬開兩個卡榫，然後就分離上下蓋

   1

   2

   3

   4

5. 步驟 5 / 共 27

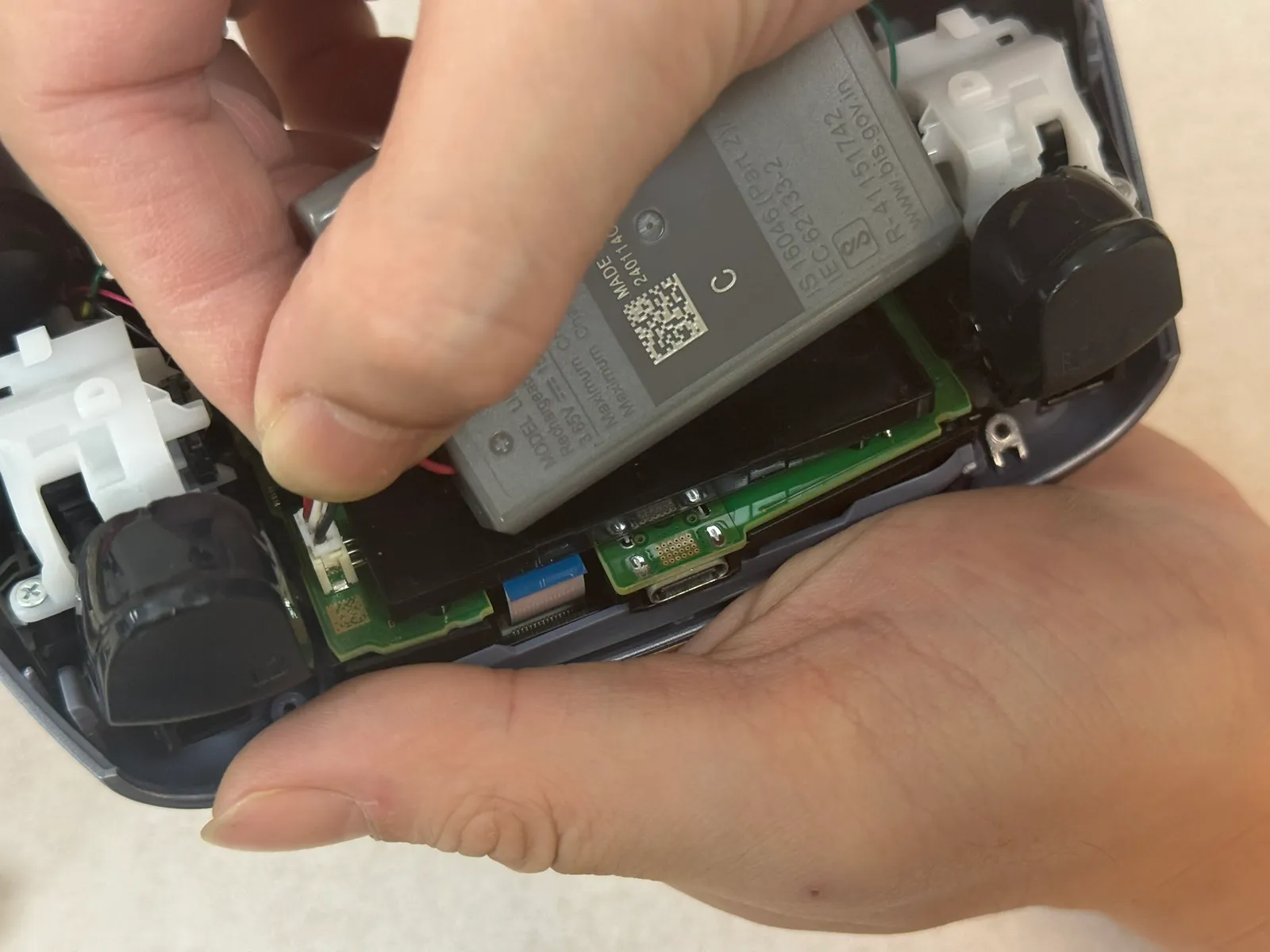

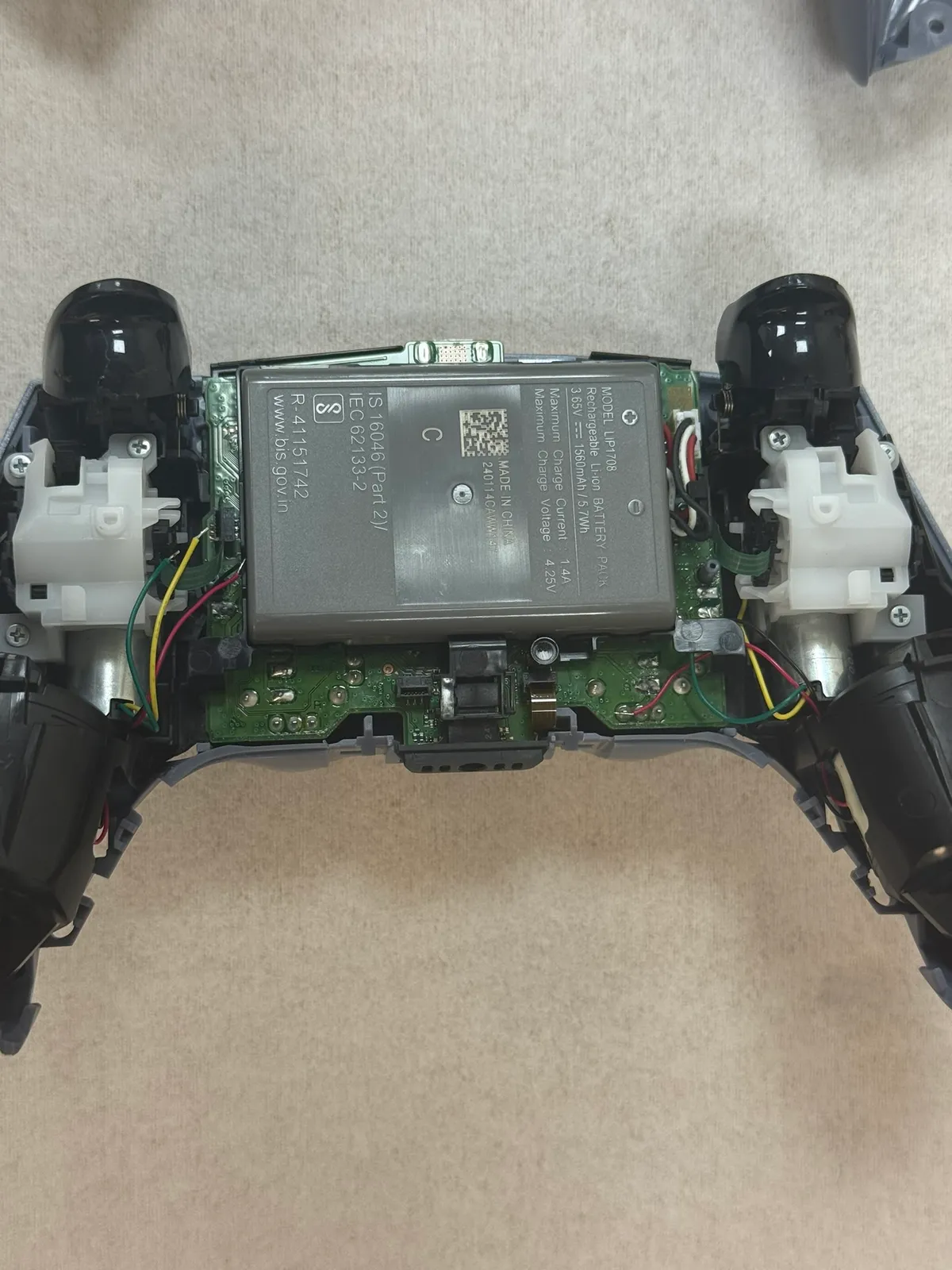

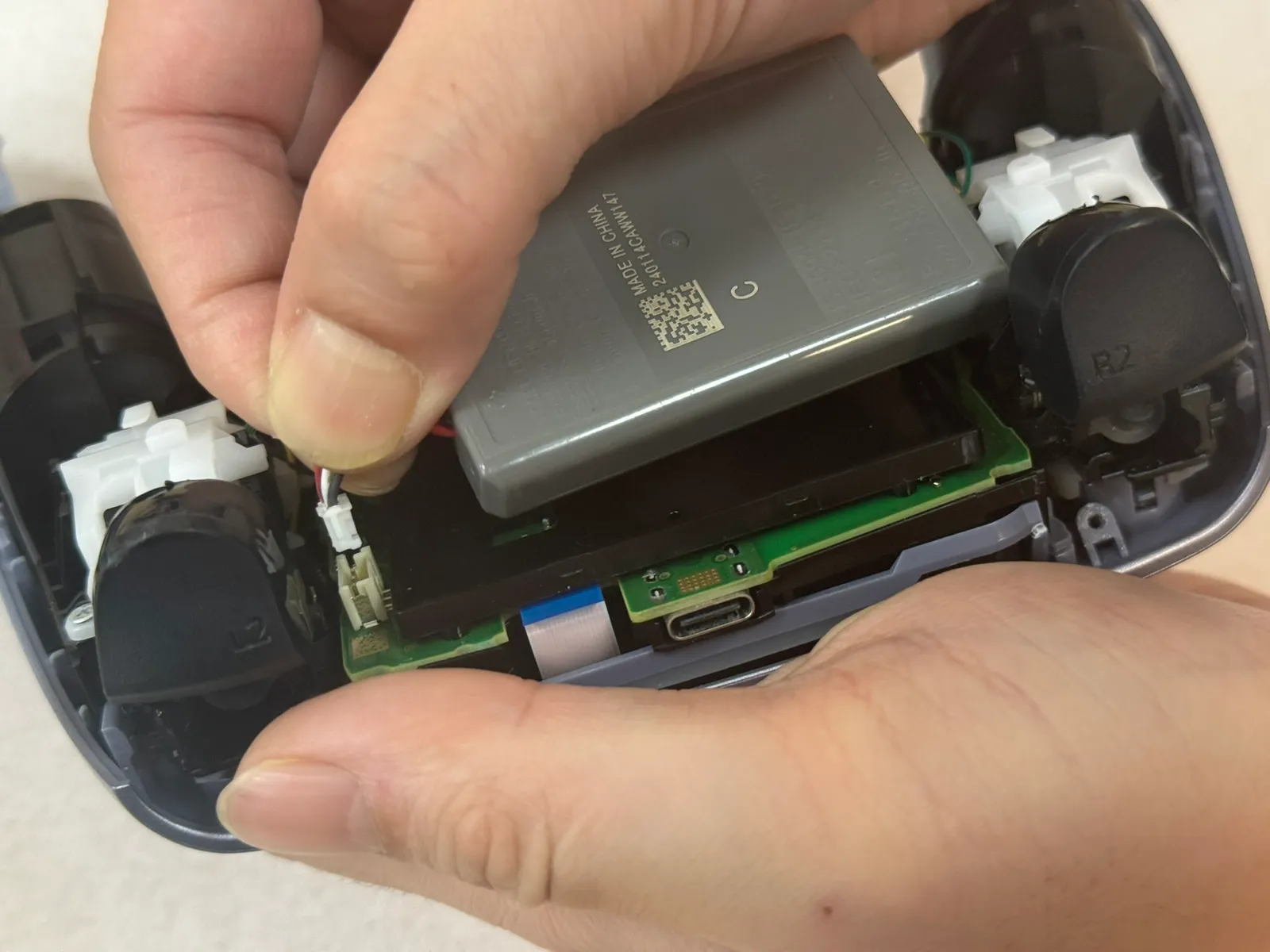

   取下電池

   用手 或者是 鑷子把電池的插頭拔起來

   1

   2

   3

6. 步驟 6 / 共 27

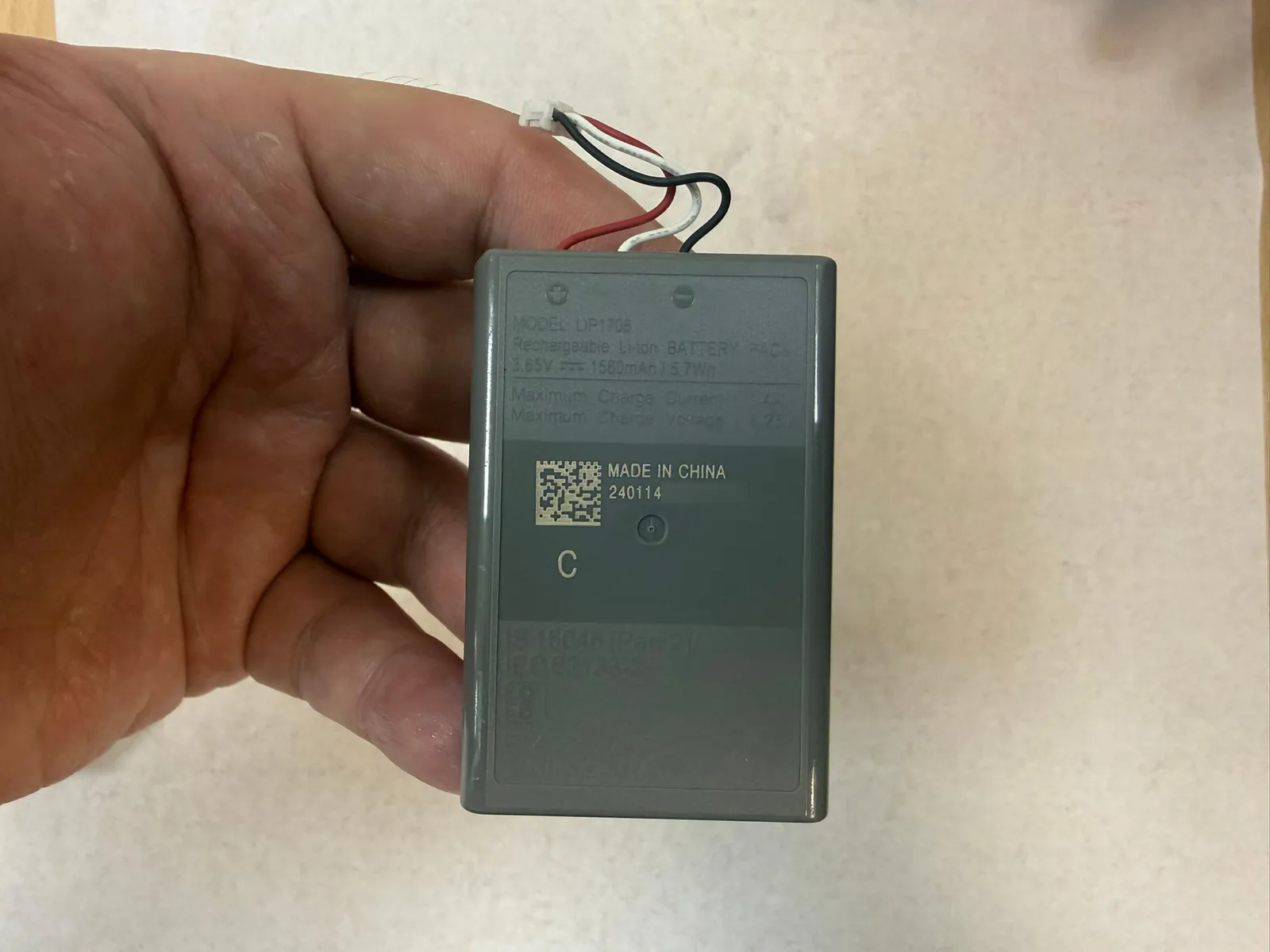

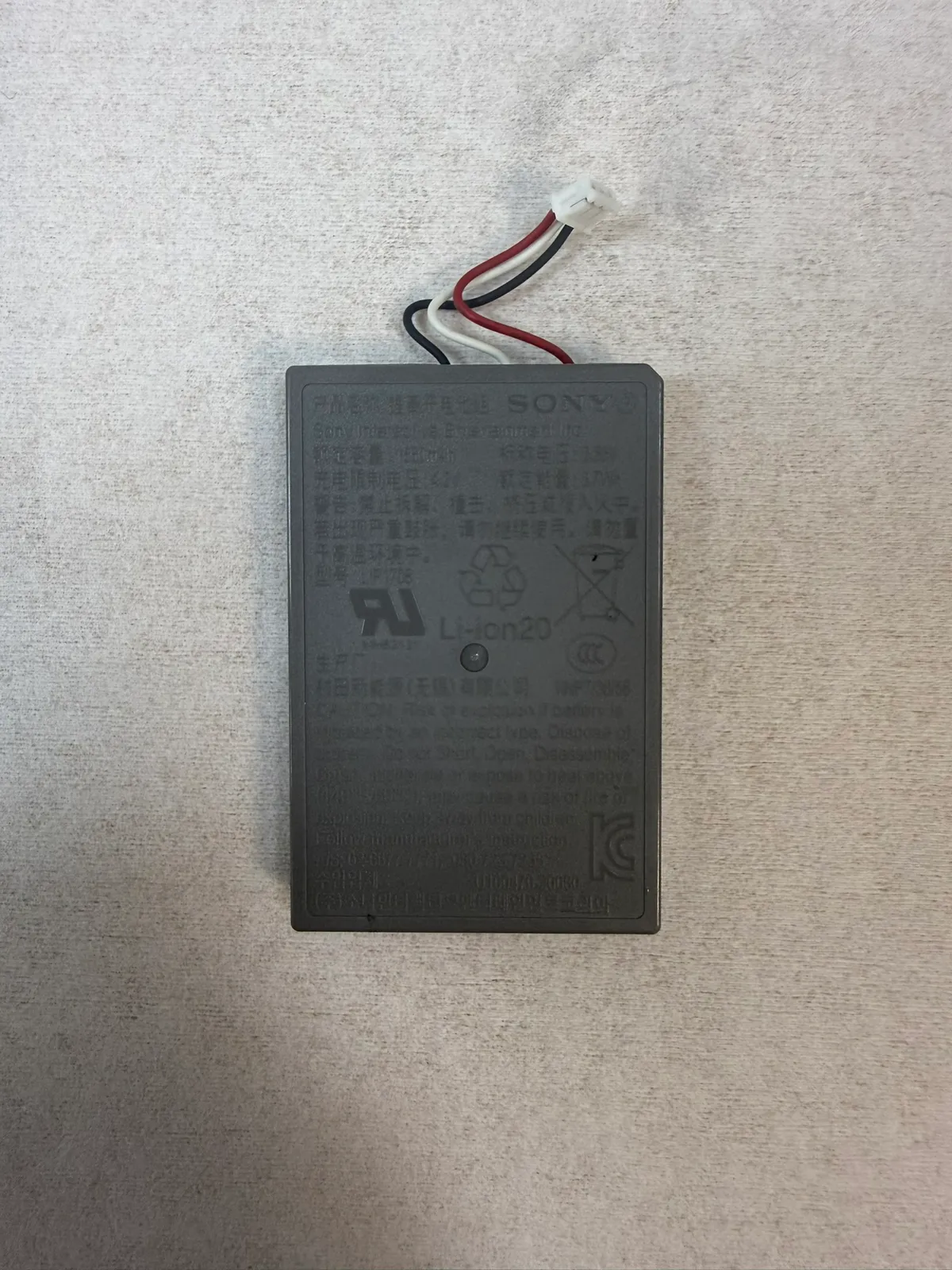

   電池規格

   型號 LIP1708 電壓 3.65V 1560mAh 5.7Wh

   1

   2

7. 步驟 7 / 共 27

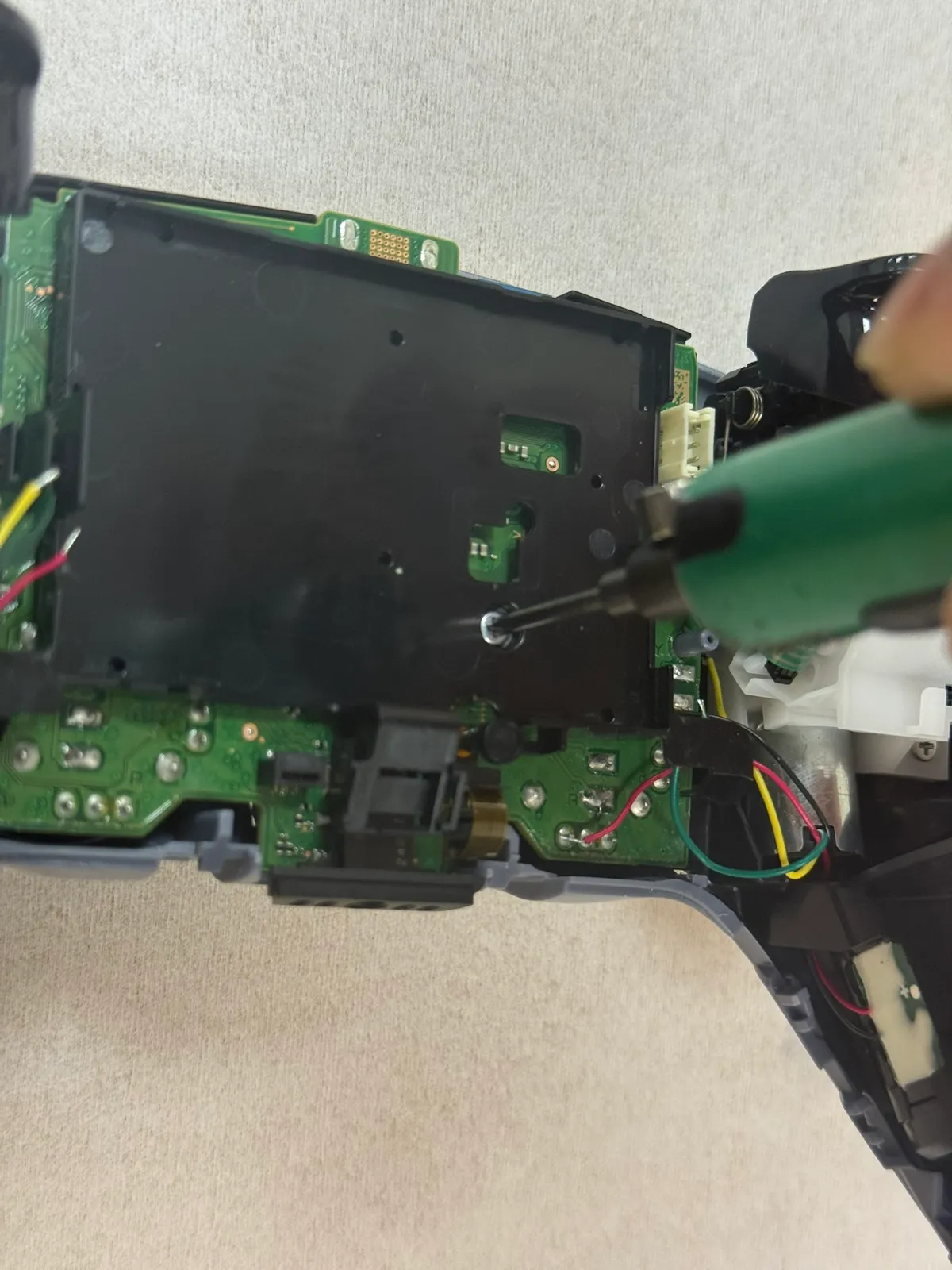

   卸下電池槽的十字螺絲

   1

   2

8. 步驟 8 / 共 27

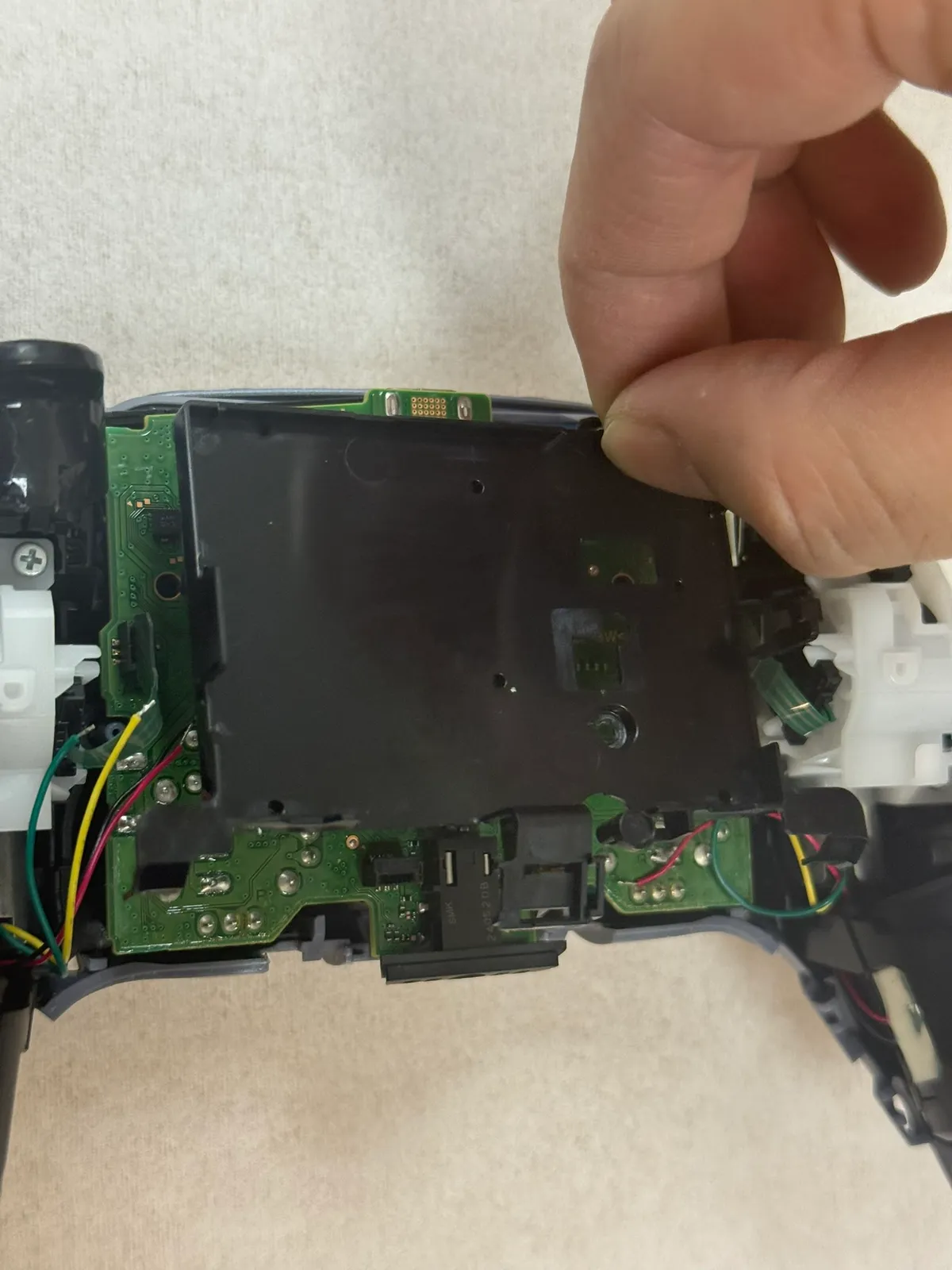

   取下電池槽

   用手捏住電池槽，往上提。



9. 步驟 9 / 共 27

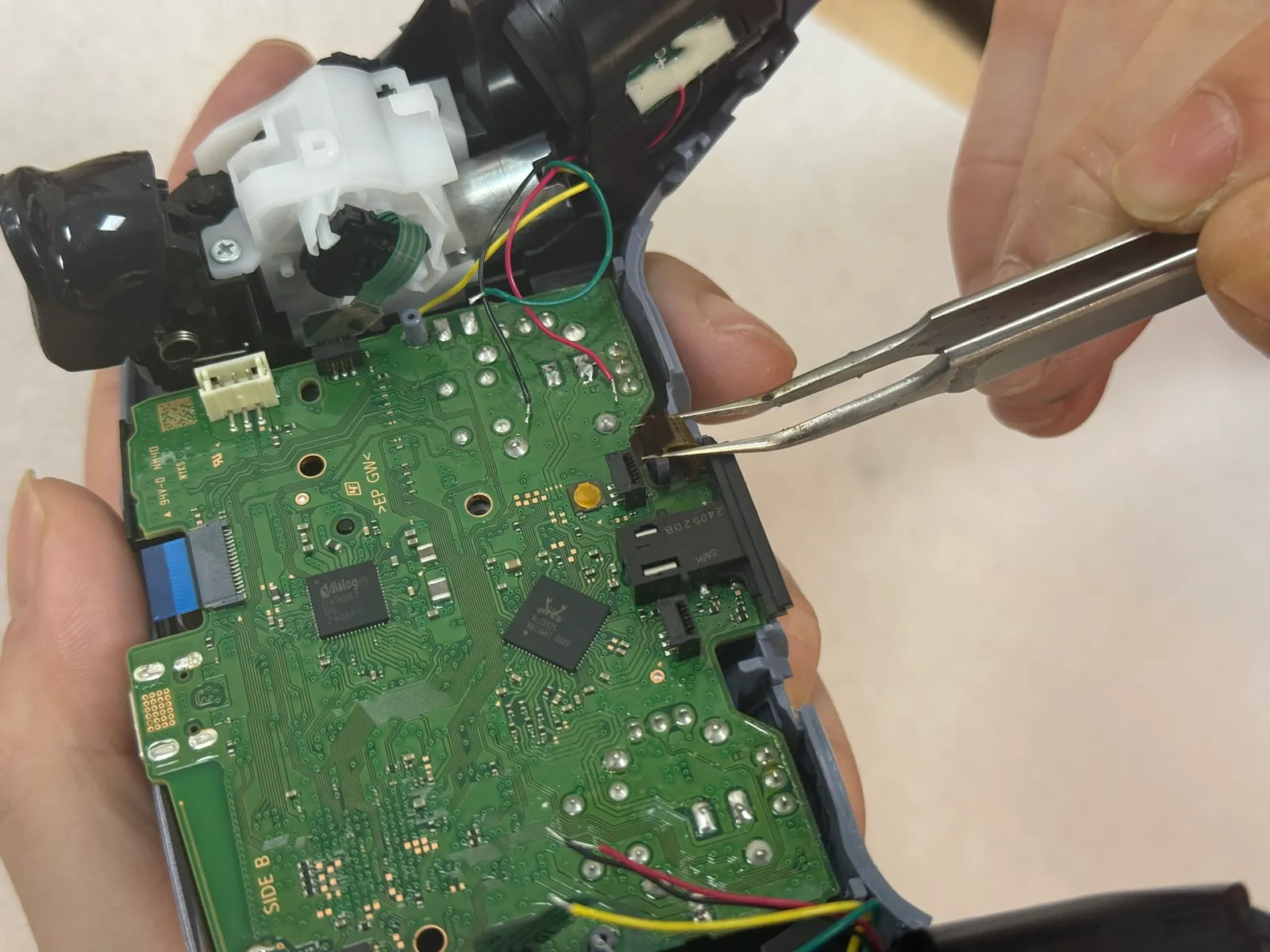

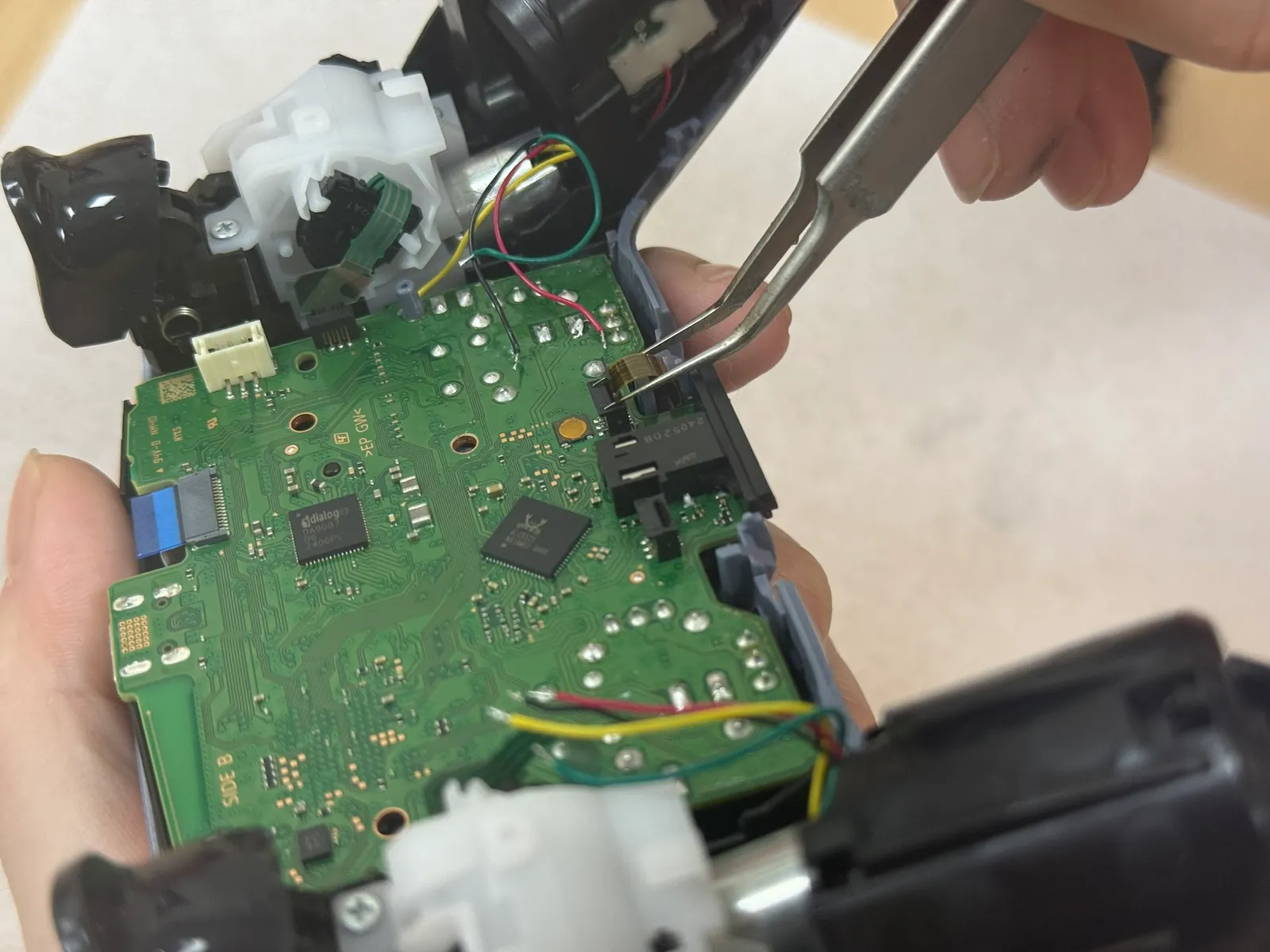

   取出 前端麥克風排線

   用手 或者 鑷子 捏住/夾住排線，往上提。

   1

   2

10. 步驟 10 / 共 27

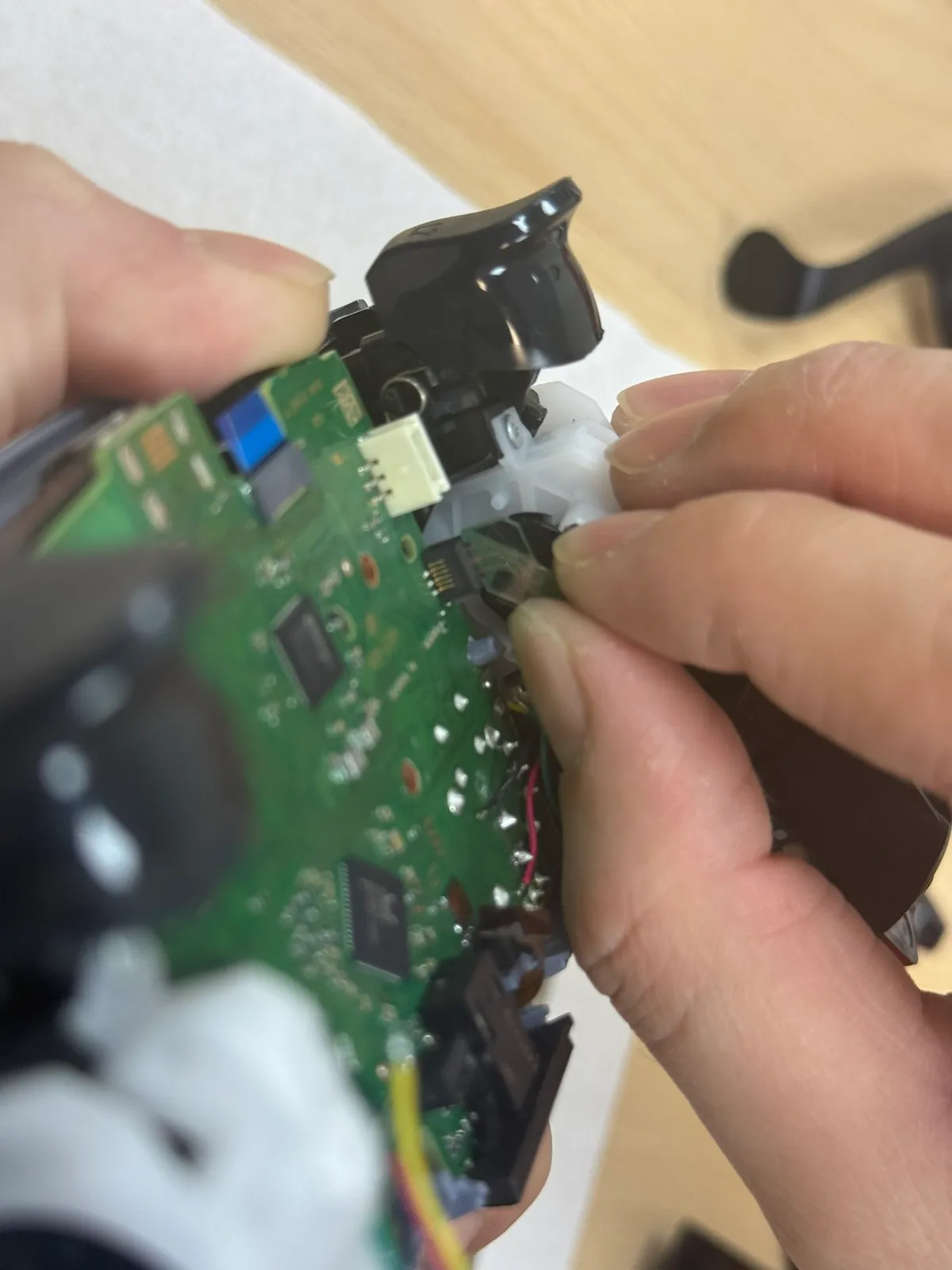

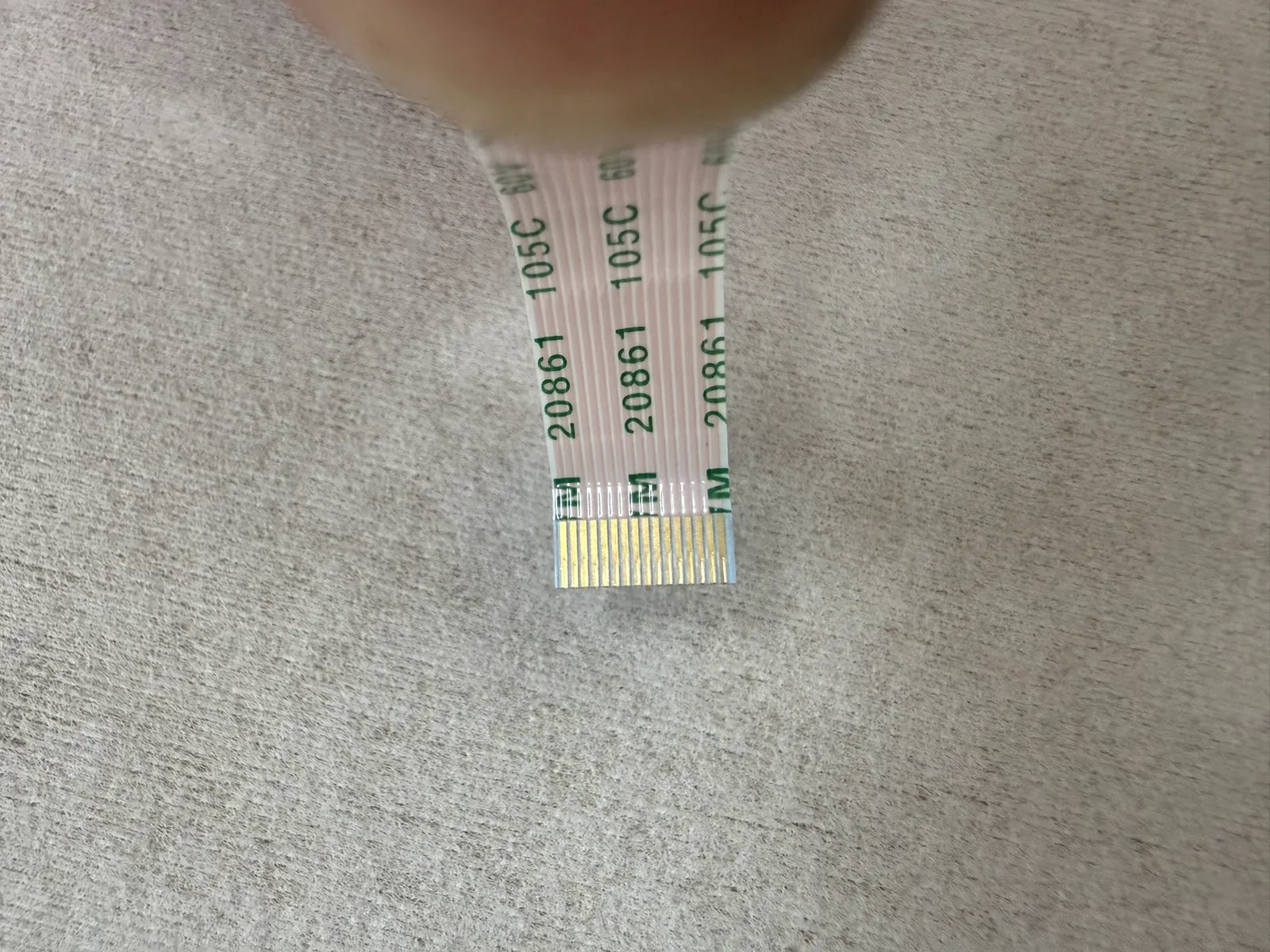

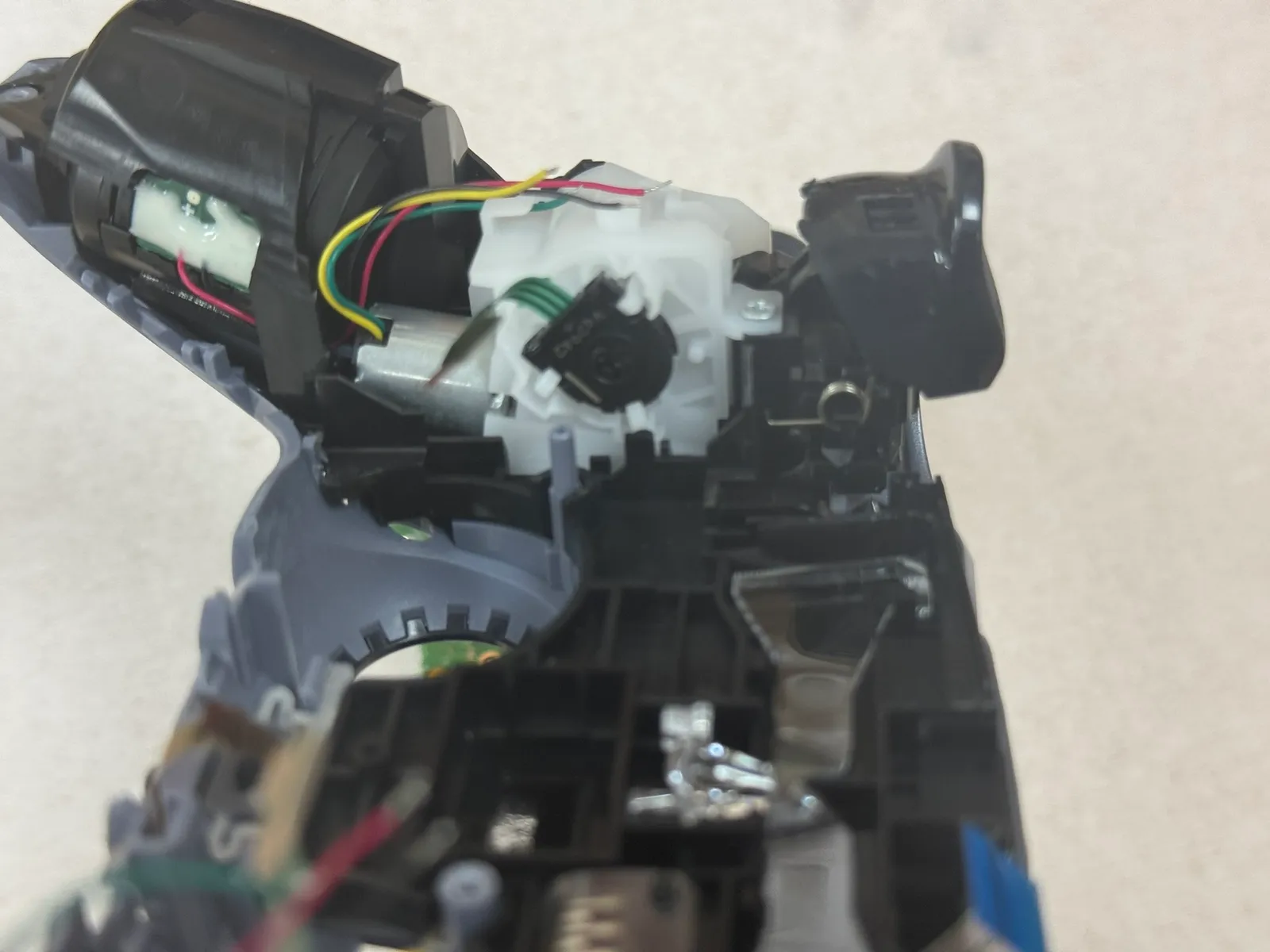

    取出自適應排線

    請注意金手指那面朝裡面(裝回去的時要注意)

    1

    2

    3

    4

    5

11. 步驟 11 / 共 27

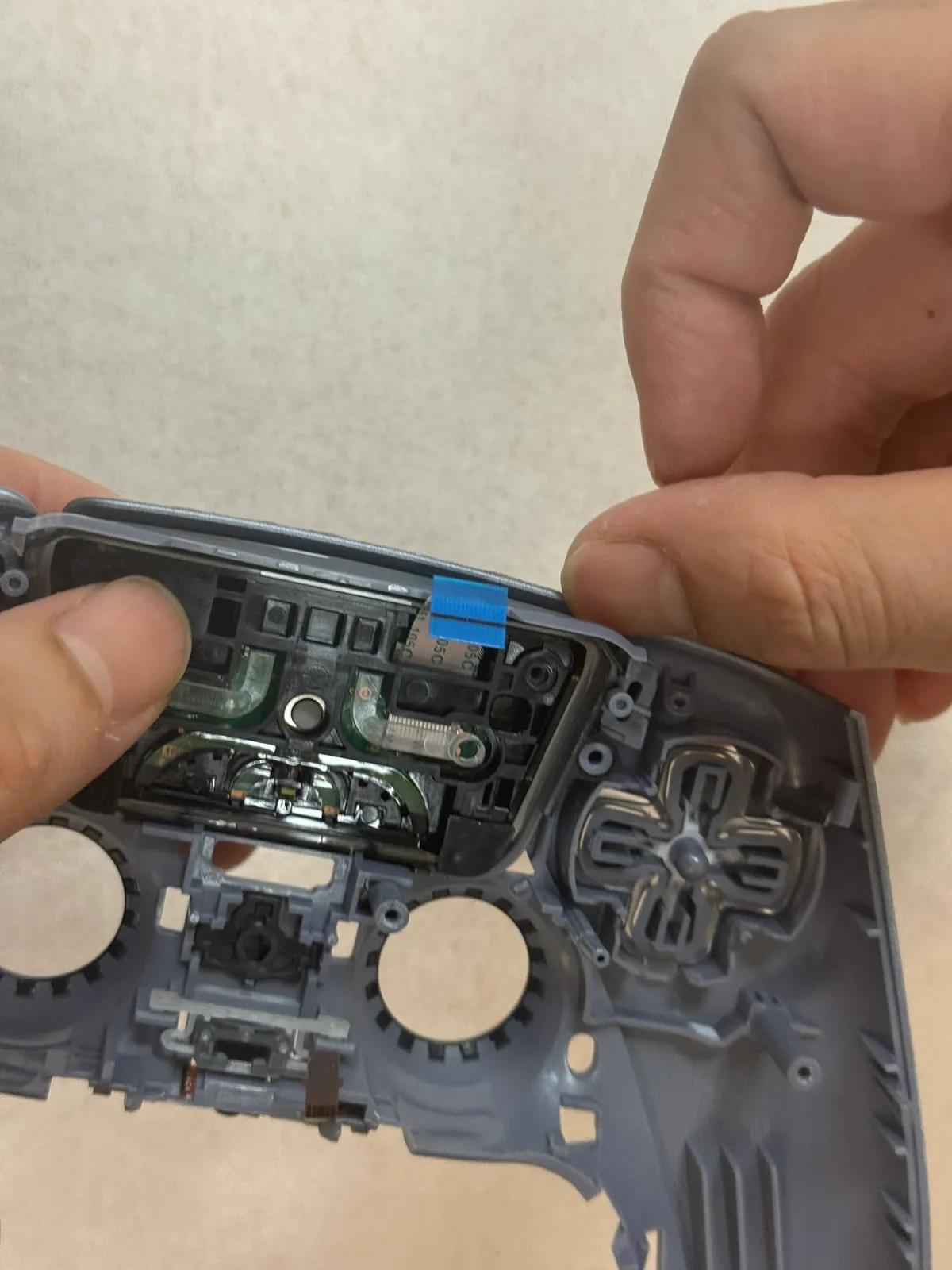

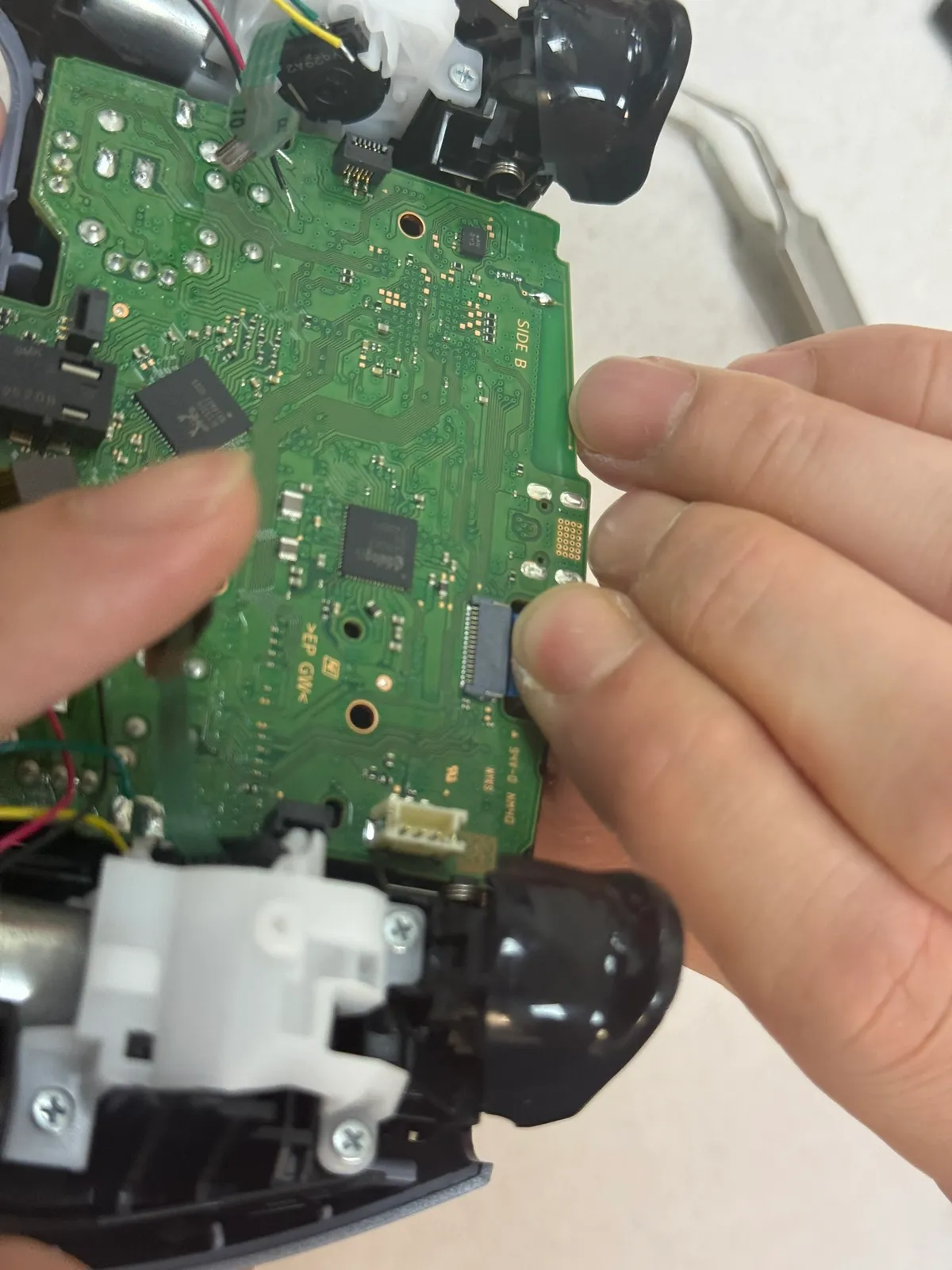

    取出觸控板排線

    直接用手捏住，拉出來就可以了

    1

    2

12. 步驟 12 / 共 27

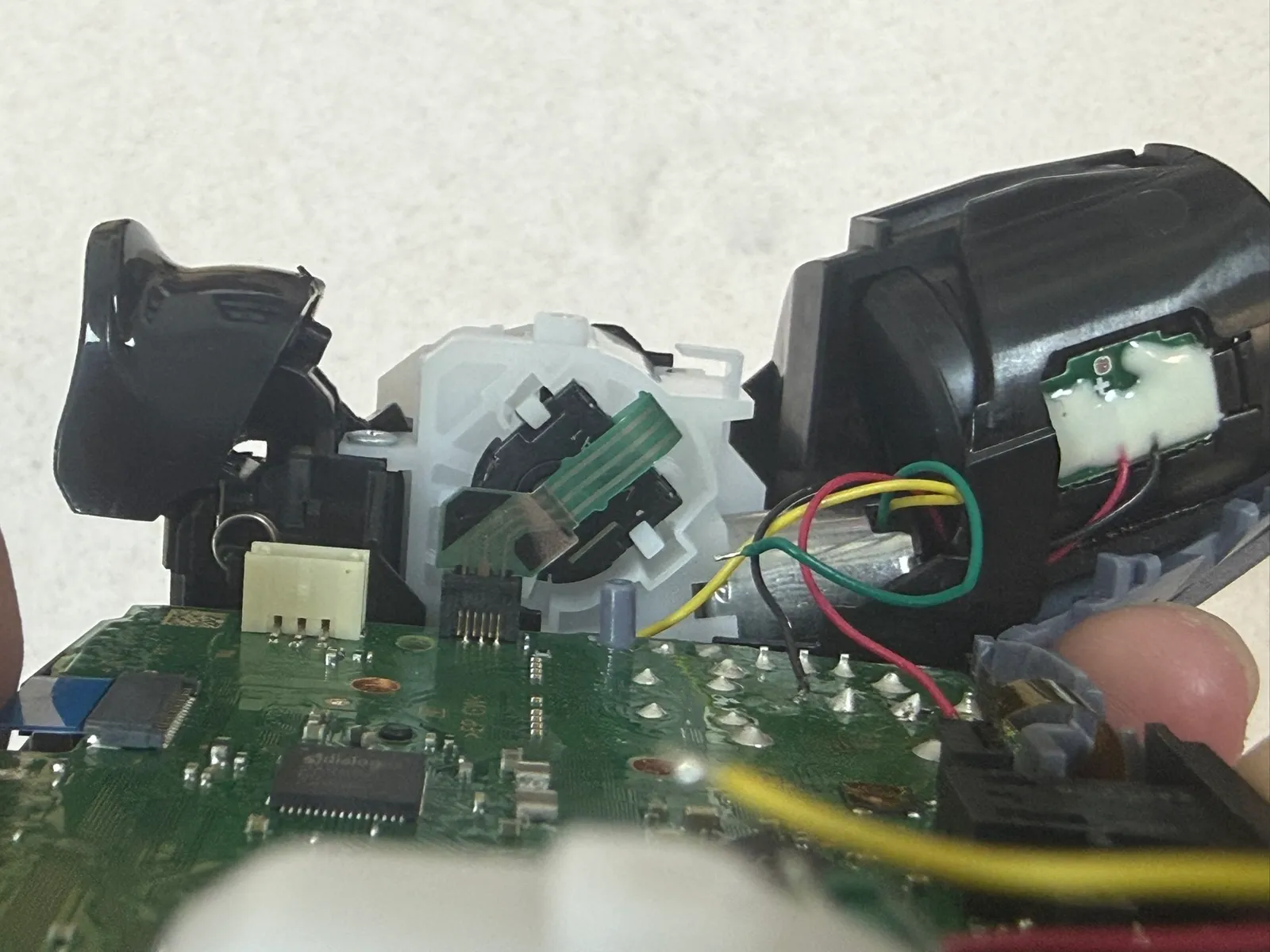

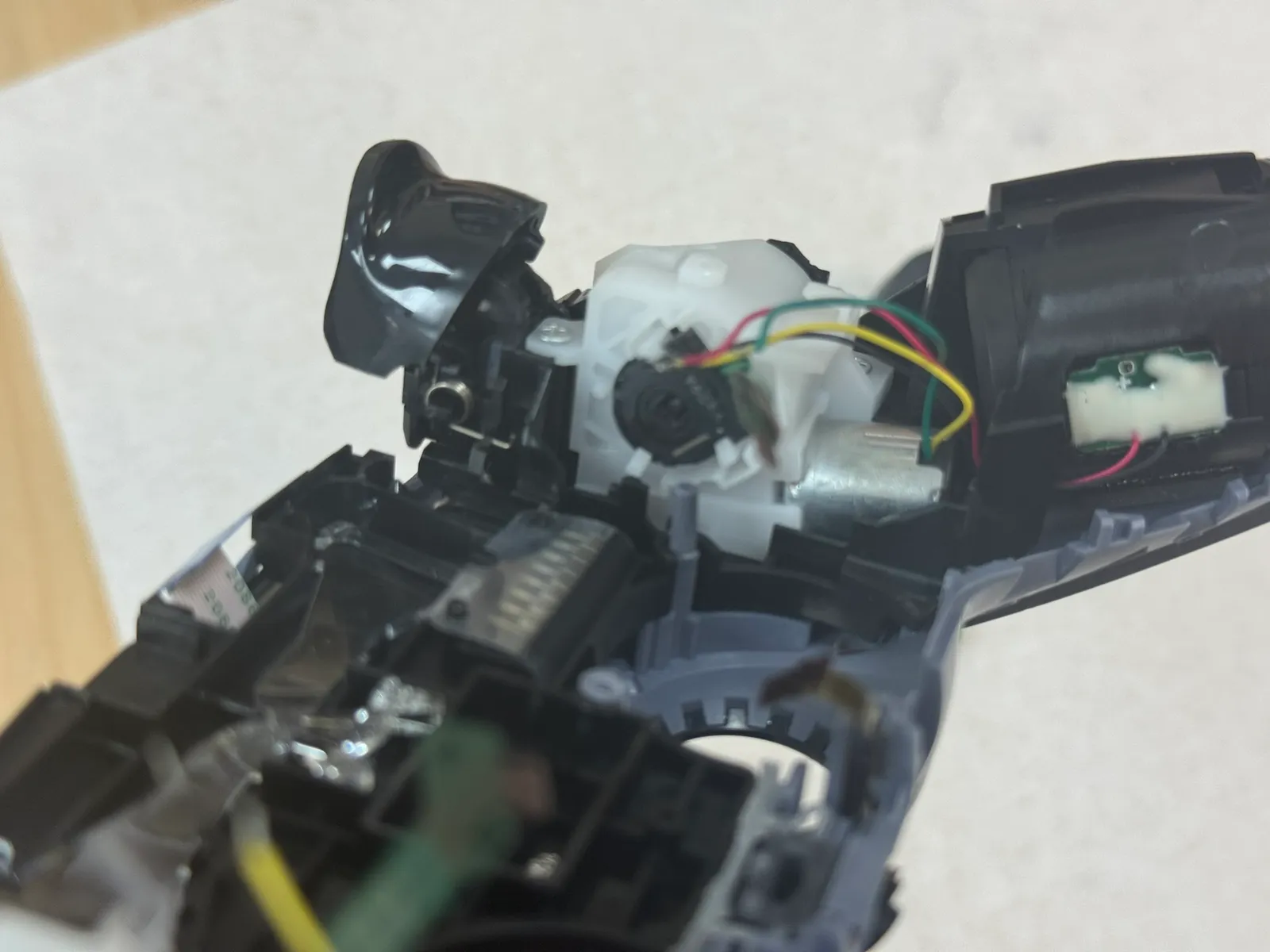

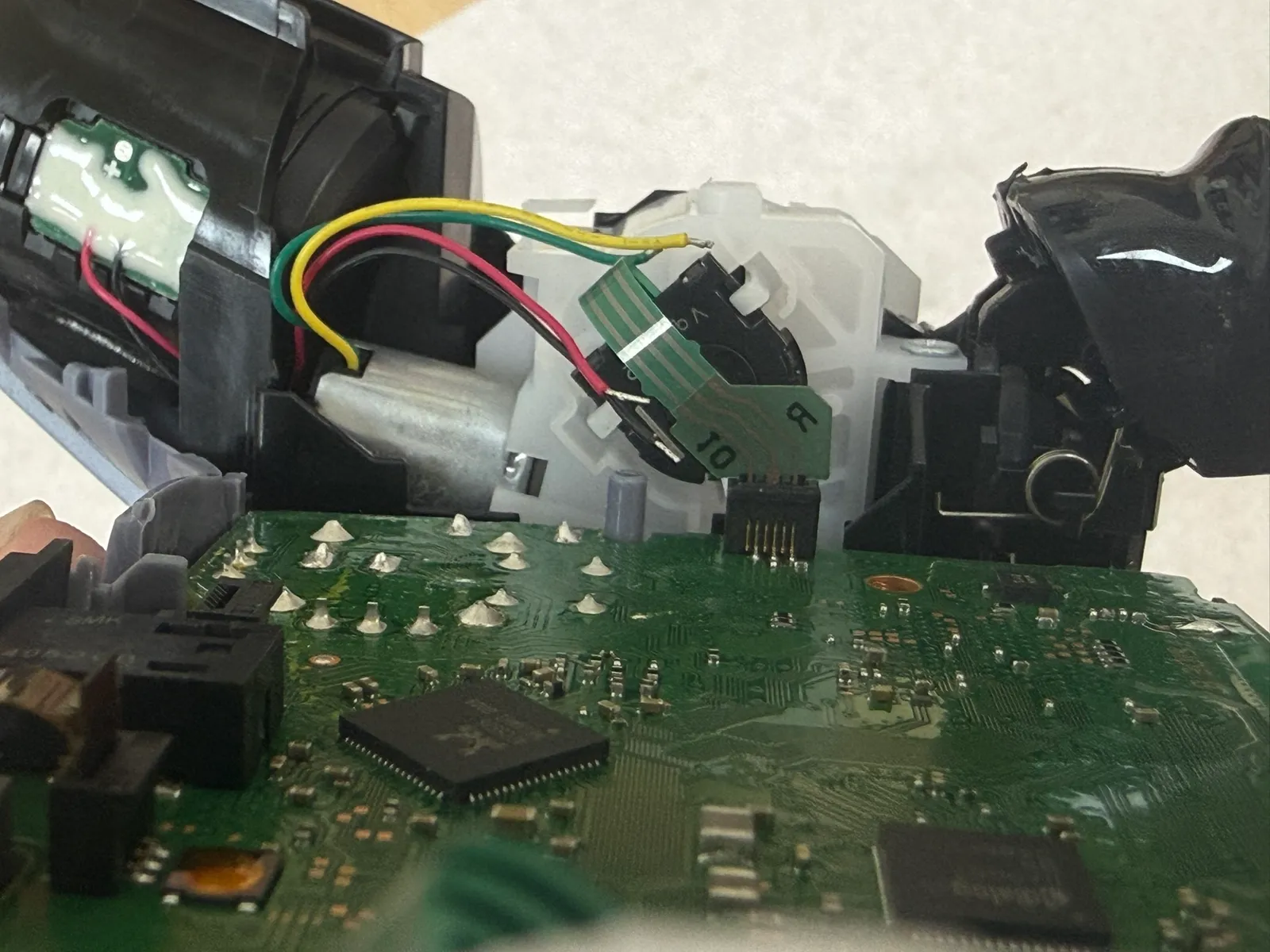

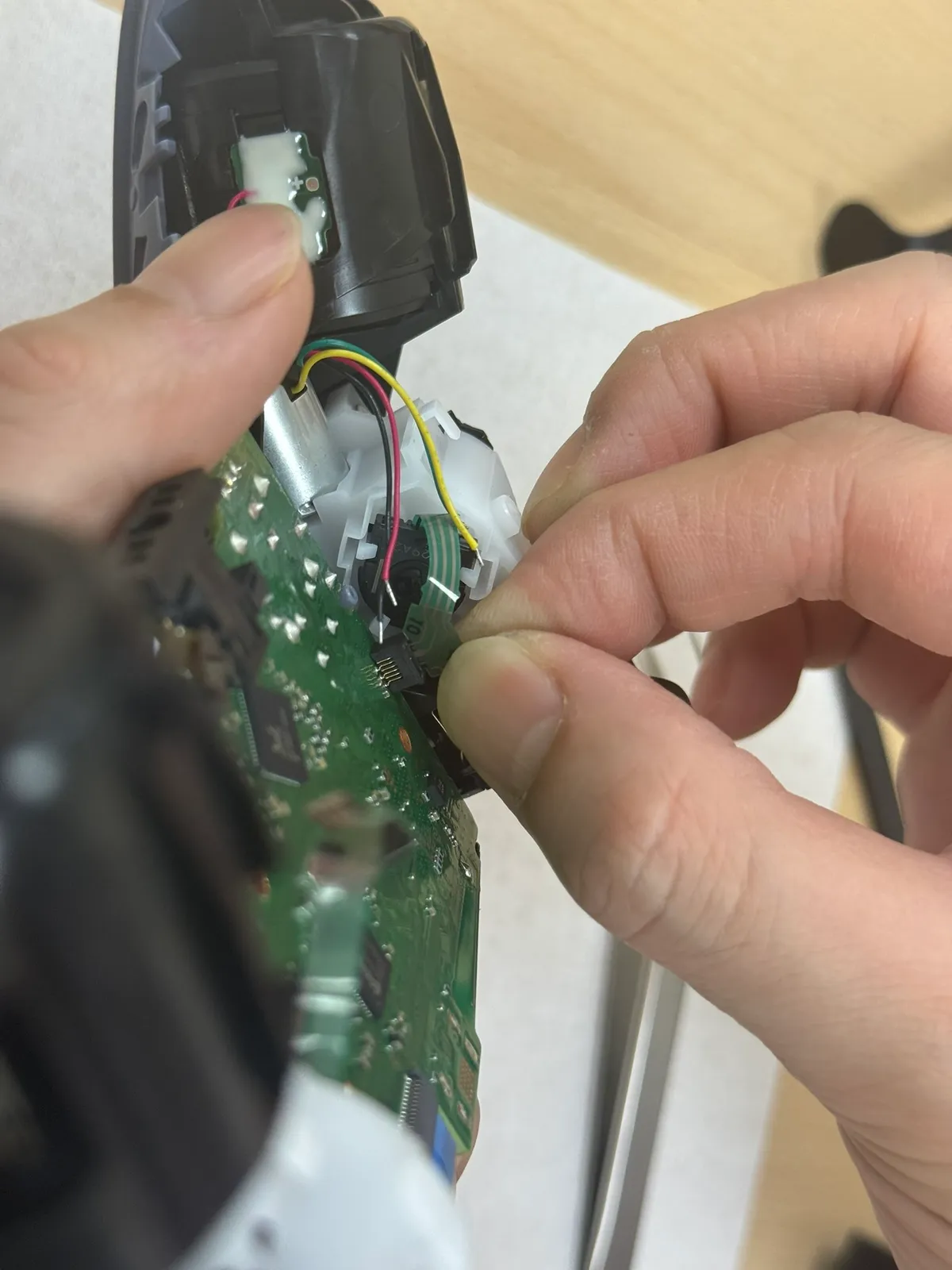

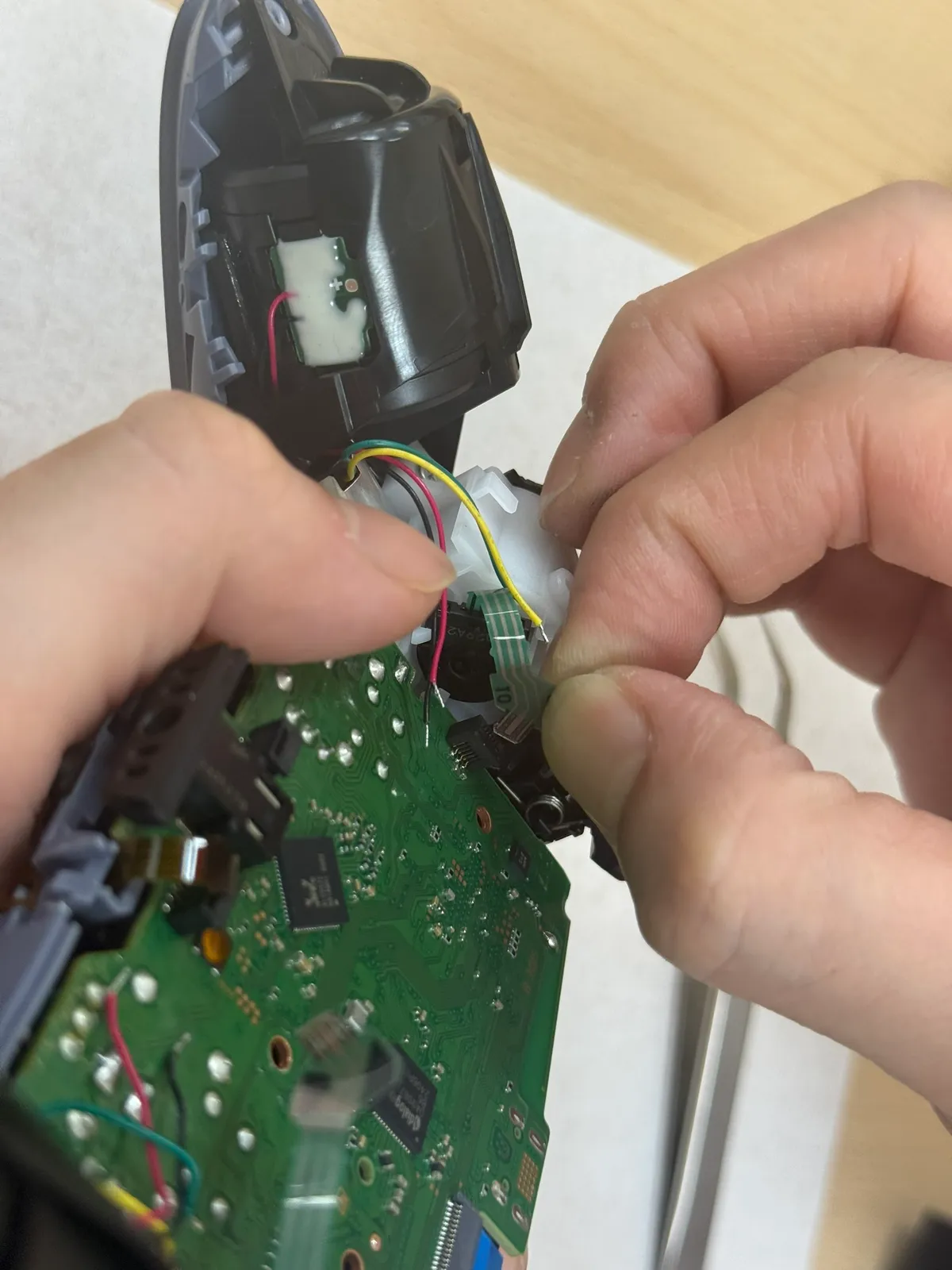

    馬達電線&自適應排線

    前面已經有解焊過了

    1

    2

13. 步驟 13 / 共 27

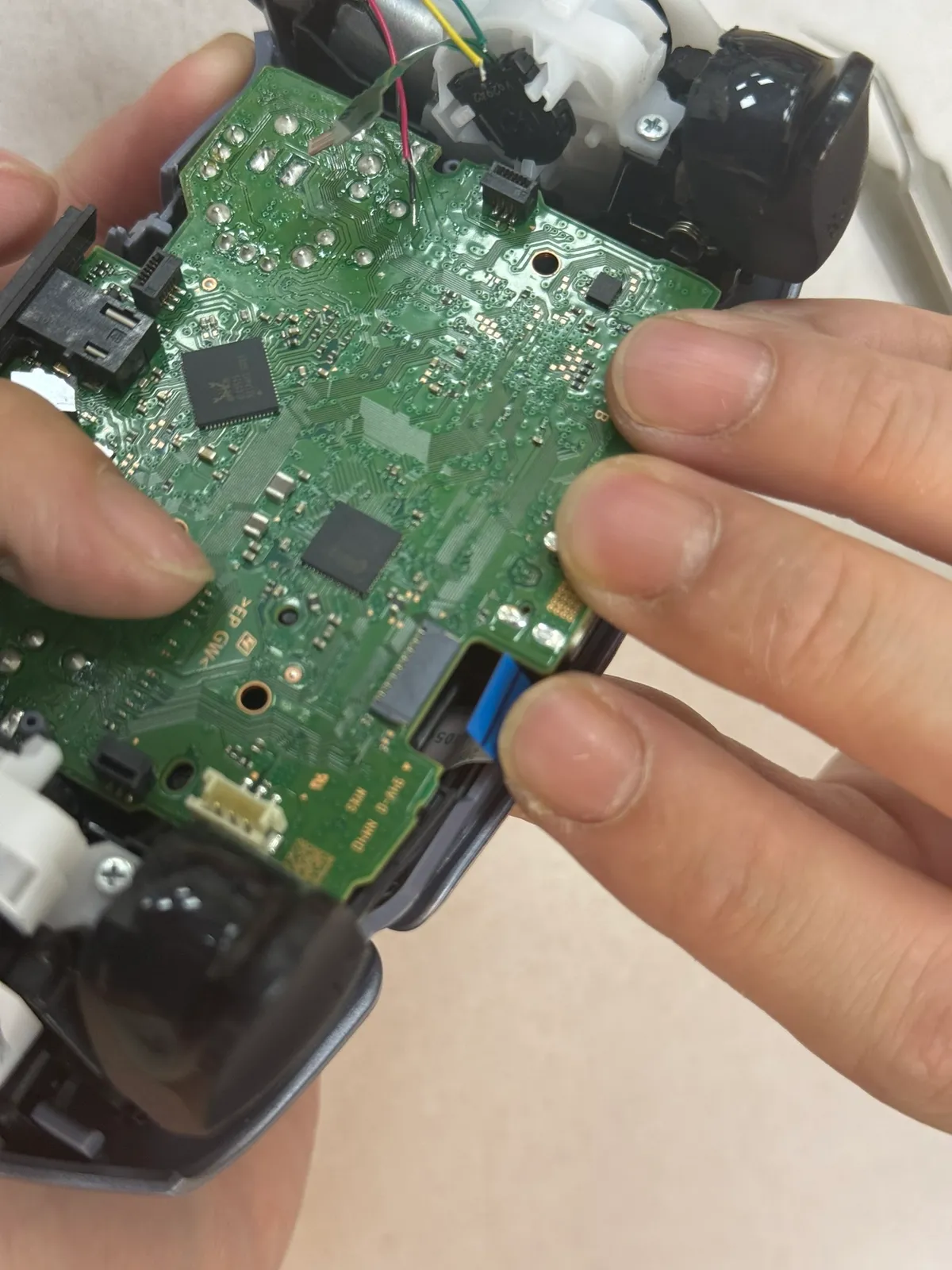

    取出主板

    從BDM-050開始 就再不會有卡榫去固定主板了。

    1

    2

14. 步驟 14 / 共 27

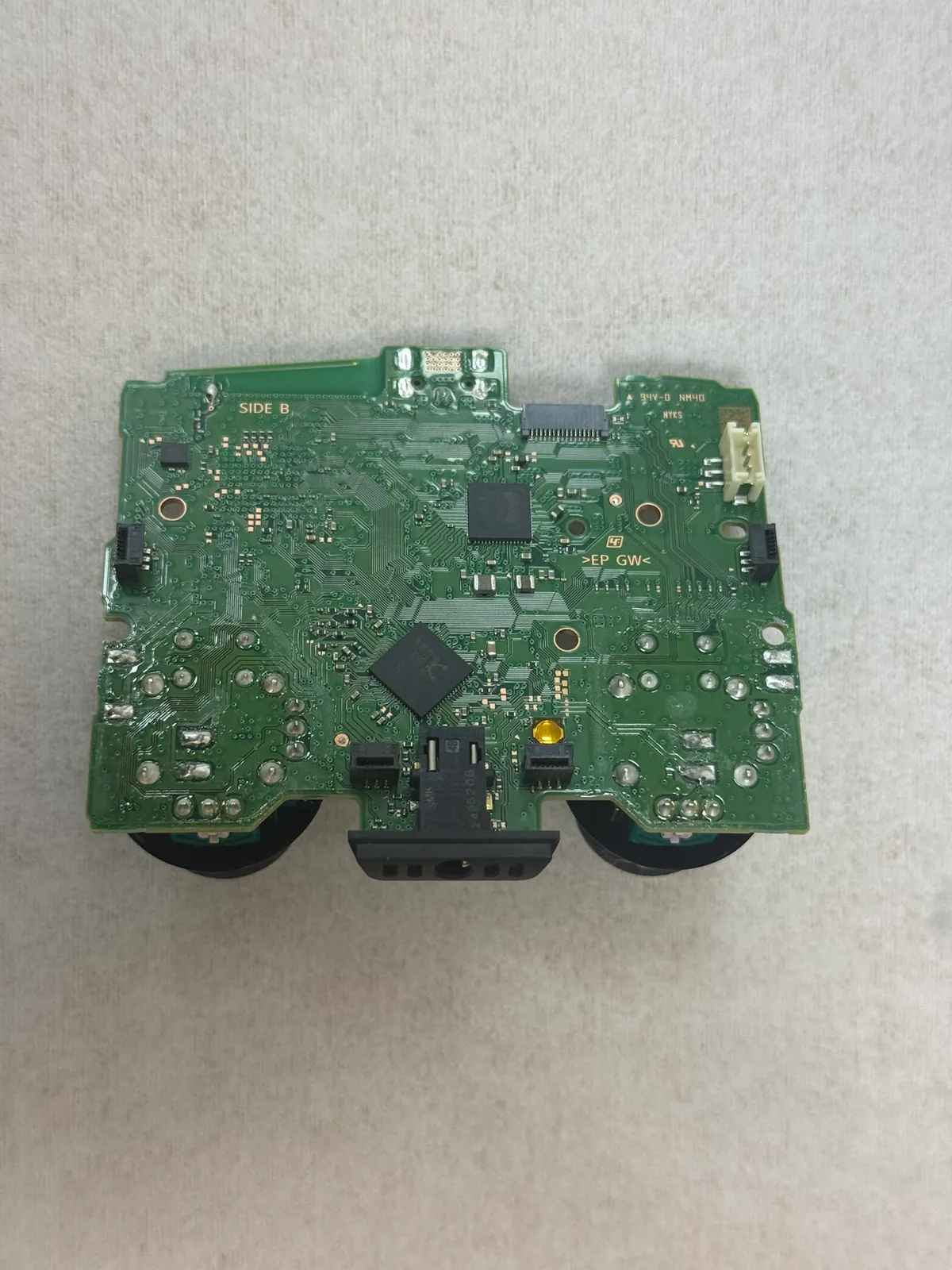

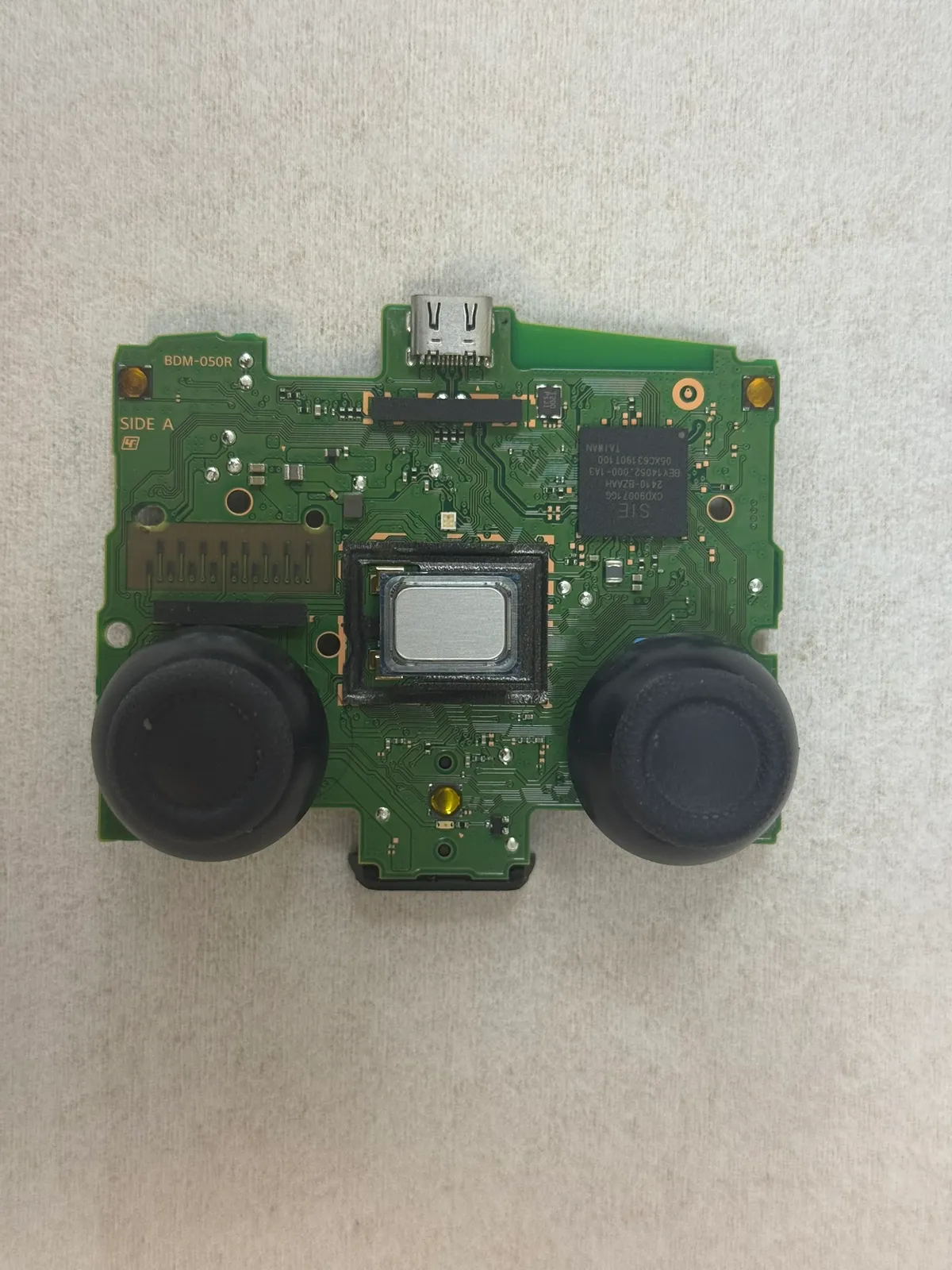

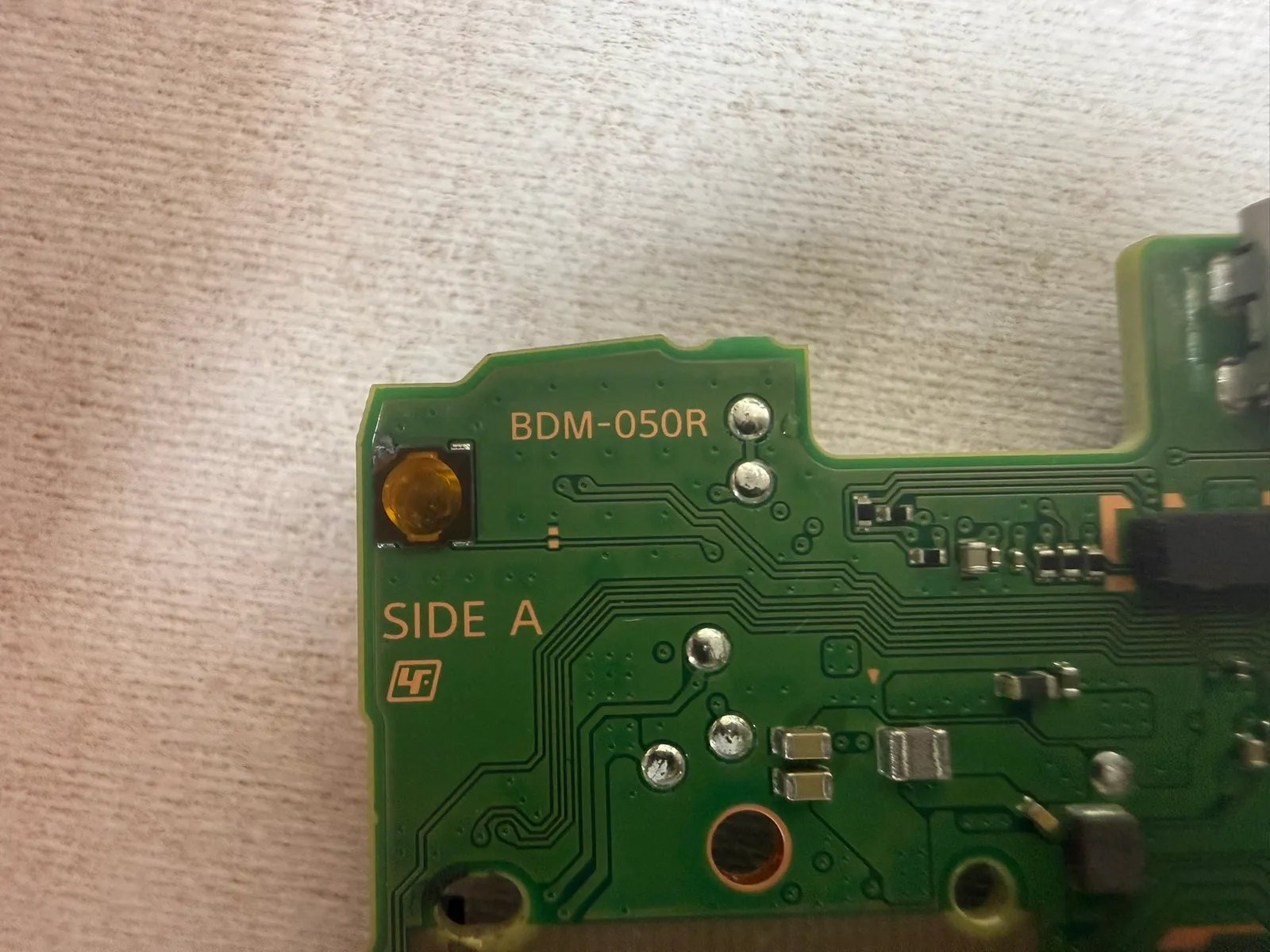

    主板

    主板型號：BDM-050R

    1

    2

    3

15. 步驟 15 / 共 27

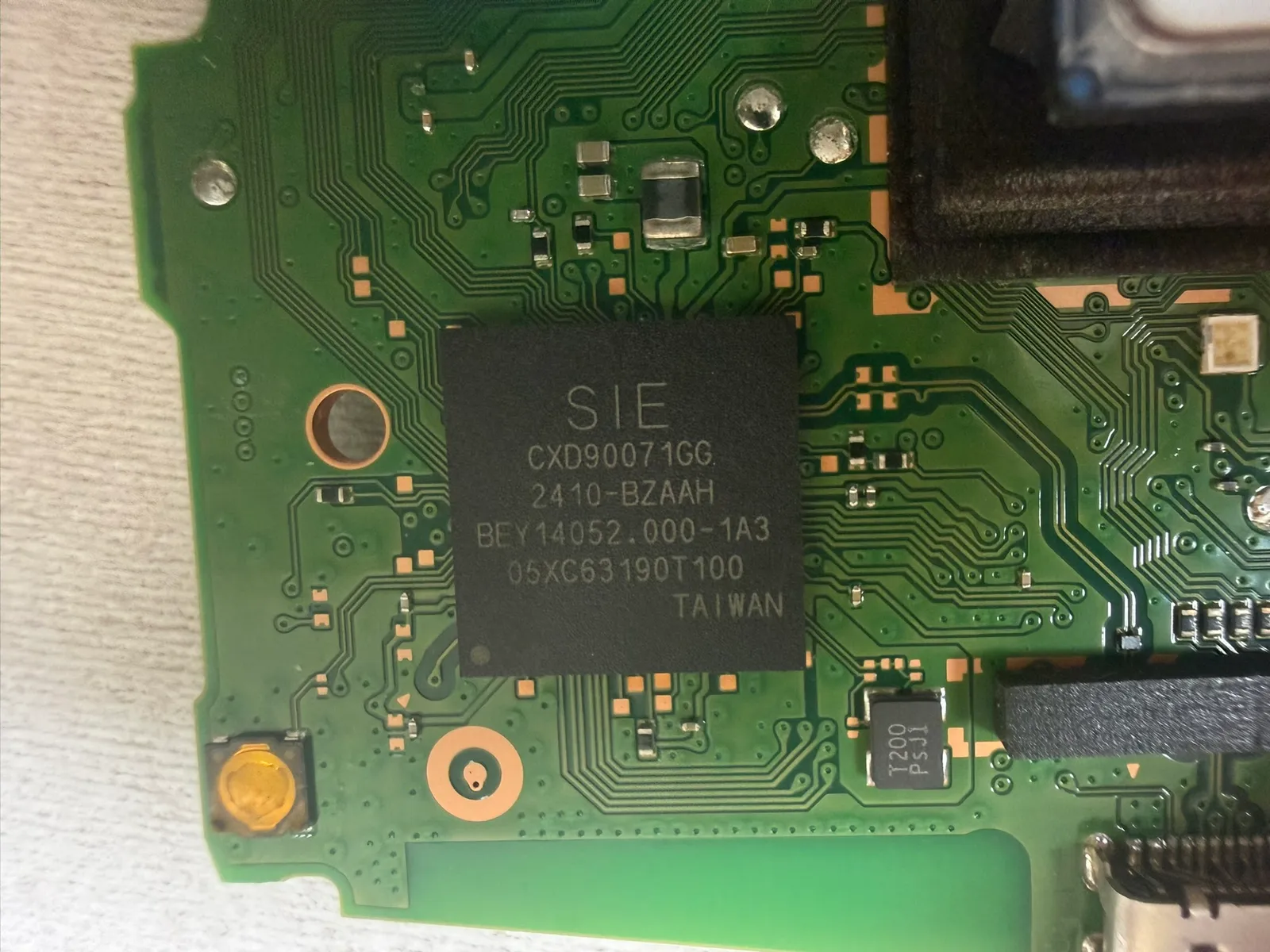

    主控晶片

    製造商：SIE(索尼) 型號：CXD90071GG 20.000MHZ 石英震盪器



16. 步驟 16 / 共 27

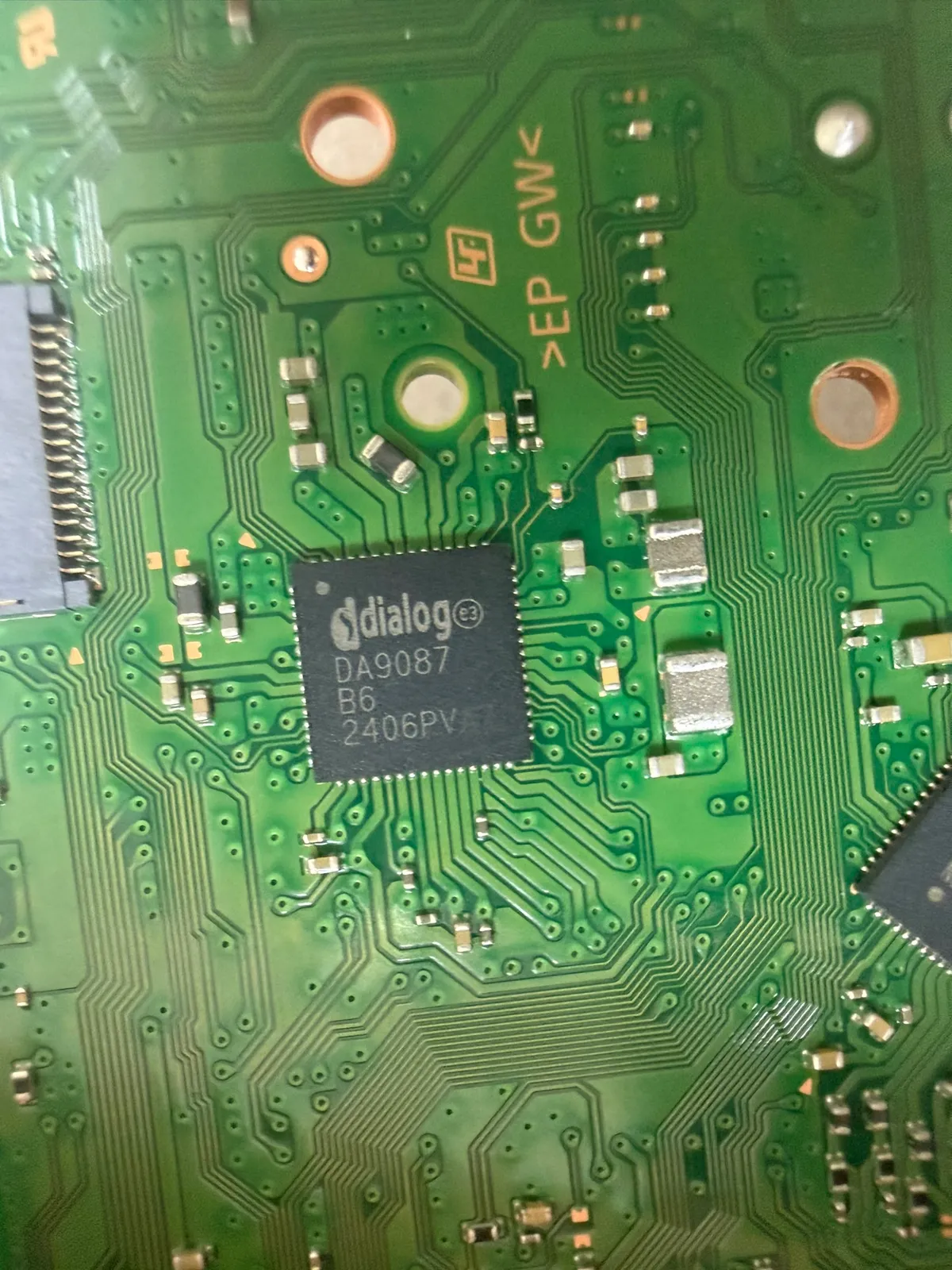

    電源管理 晶片

    製造商：dialog（戴樂格半導體） 型號：DA9087



17. 步驟 17 / 共 27

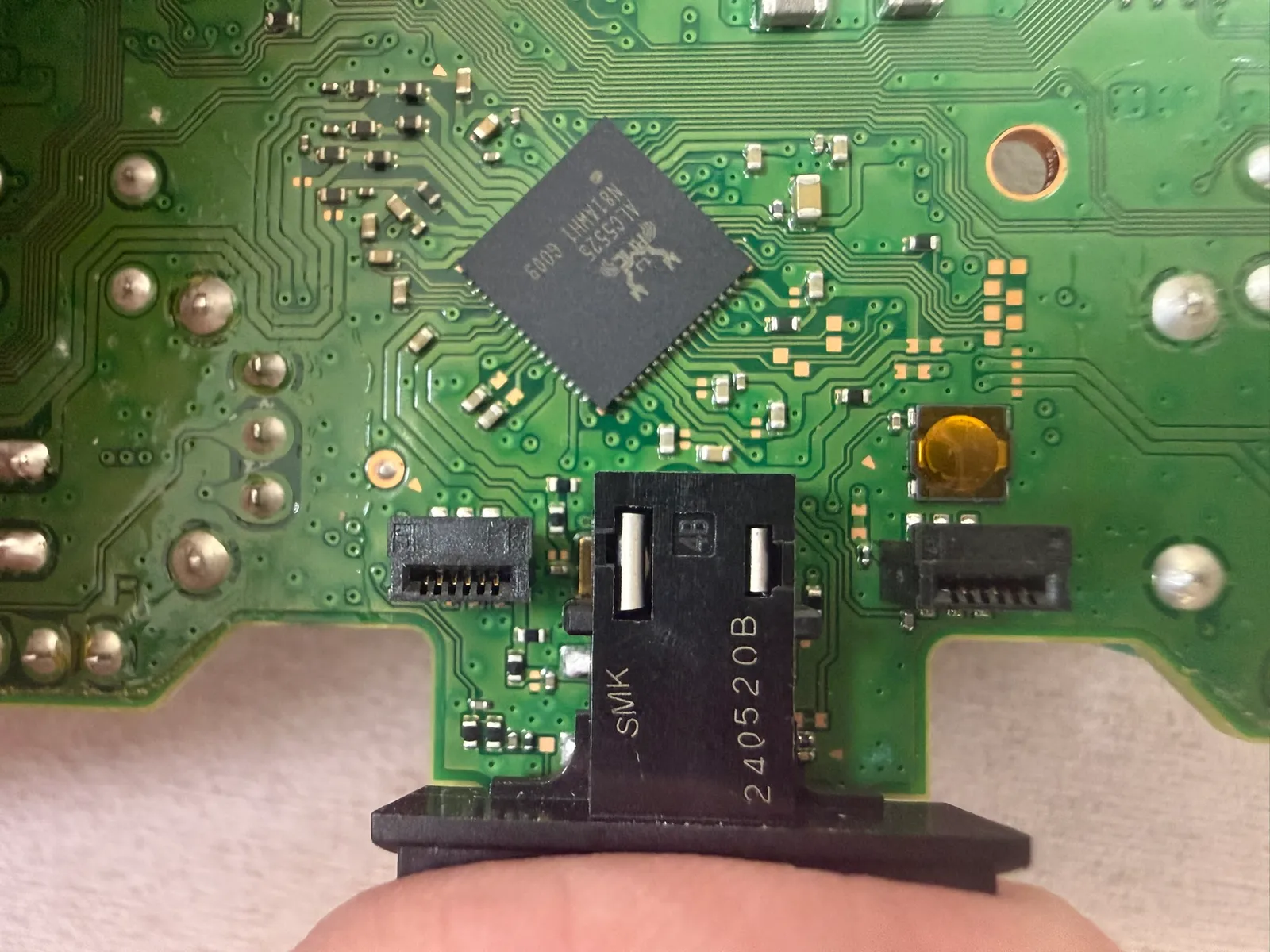

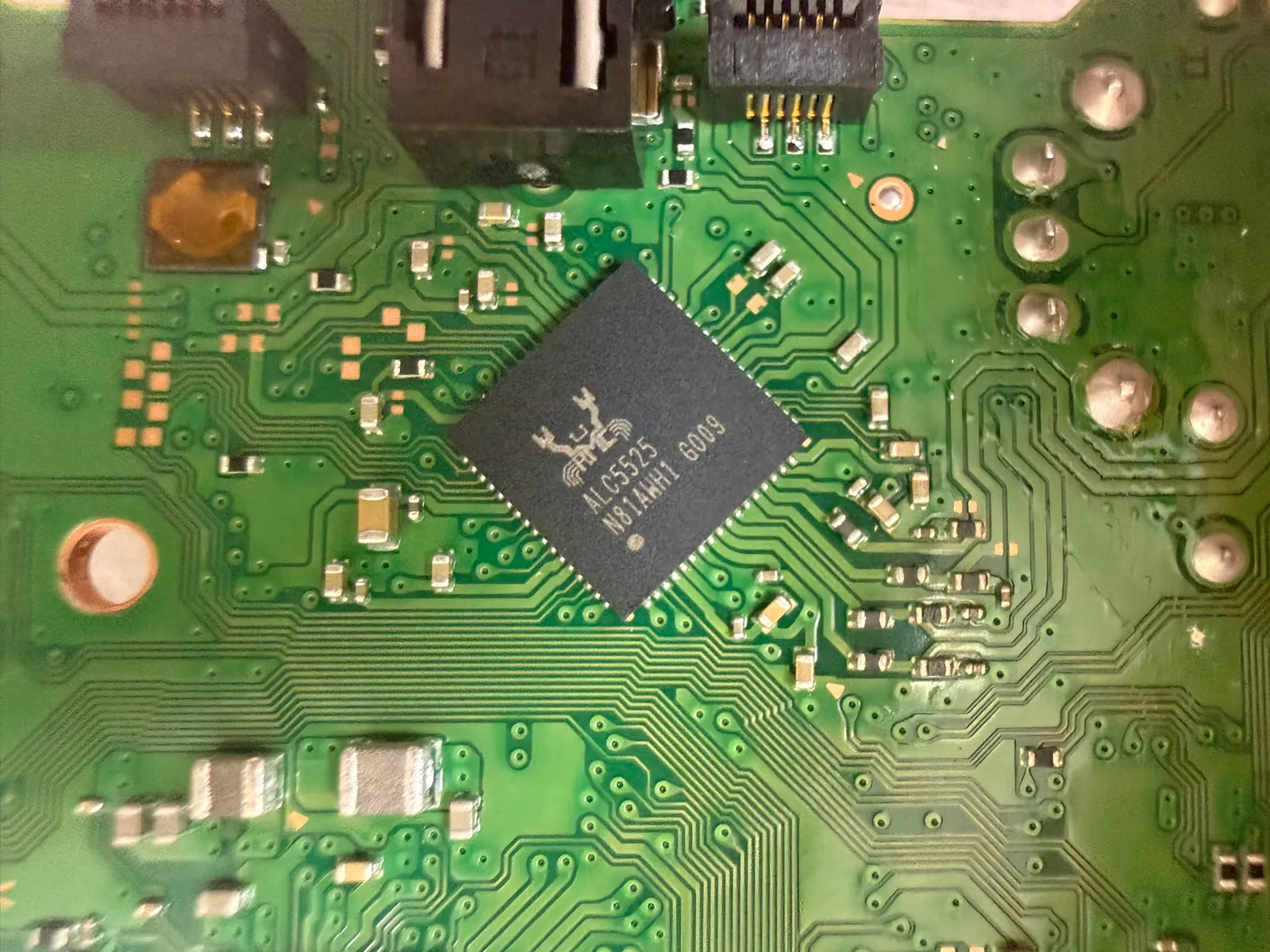

    音訊 晶片

    製造商：瑞昱 型號：ALC5524

    1

    2

18. 步驟 18 / 共 27

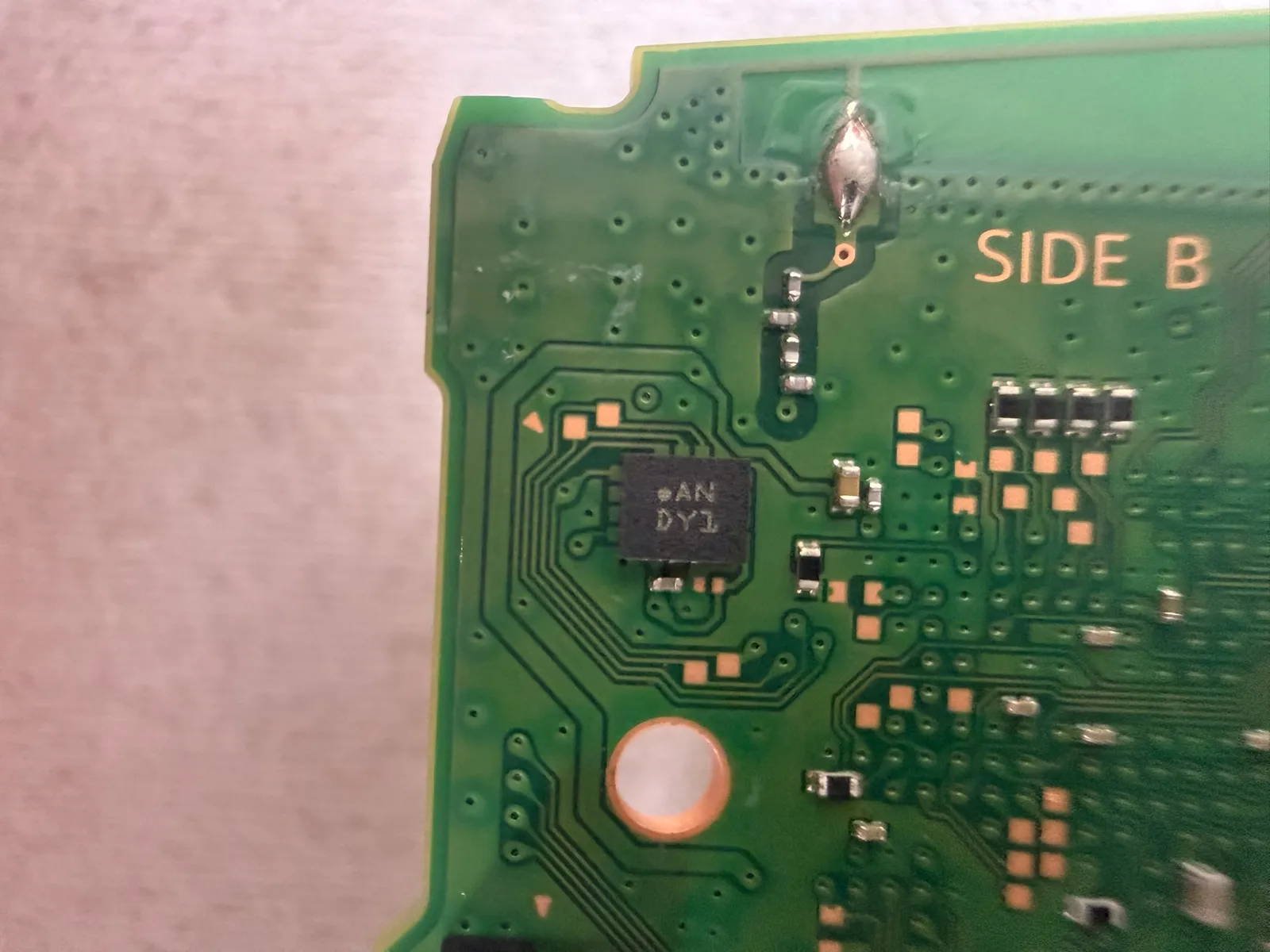

    陀螺儀 晶片

    絲印：AN DY1



19. 步驟 19 / 共 27

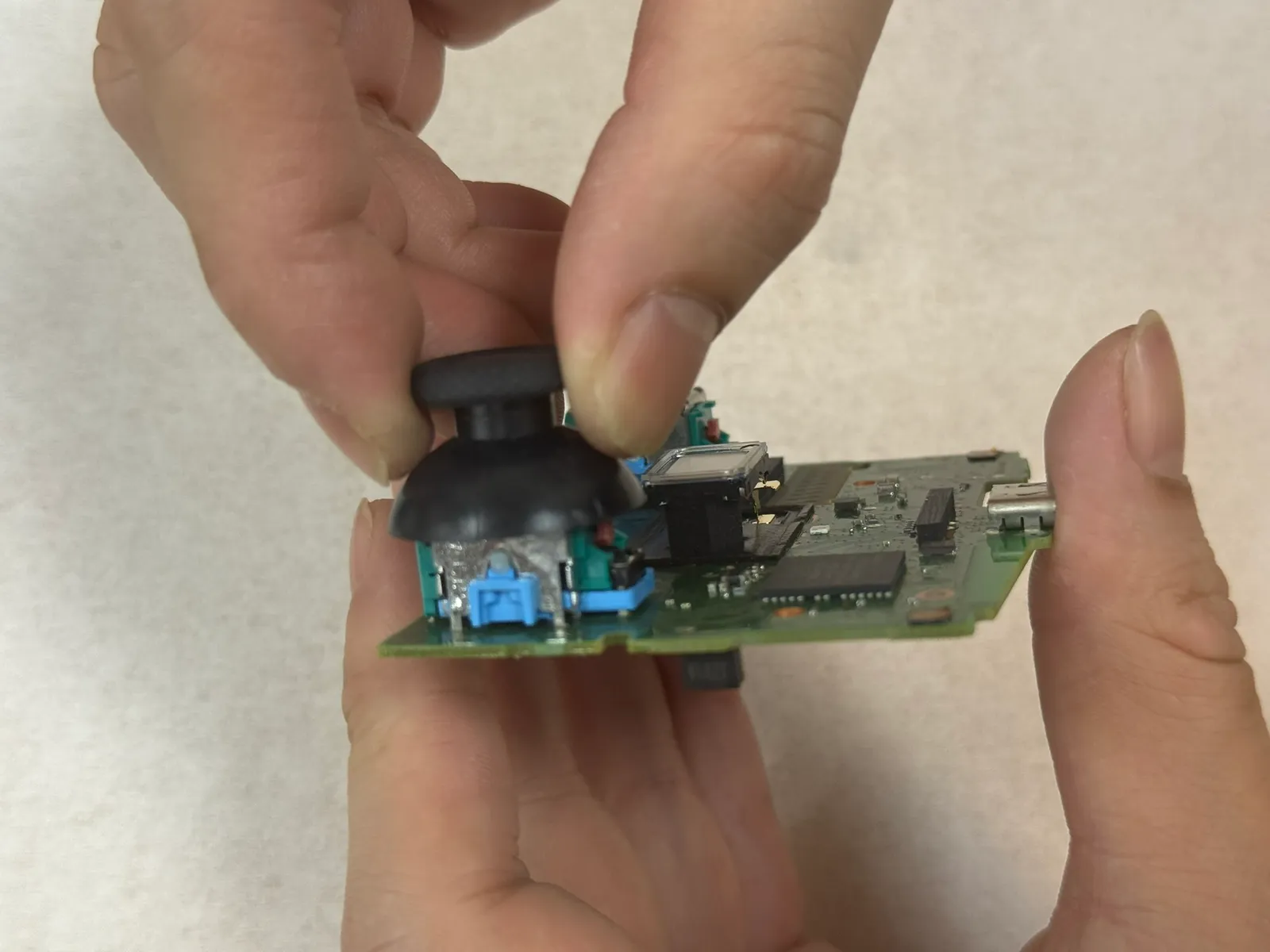

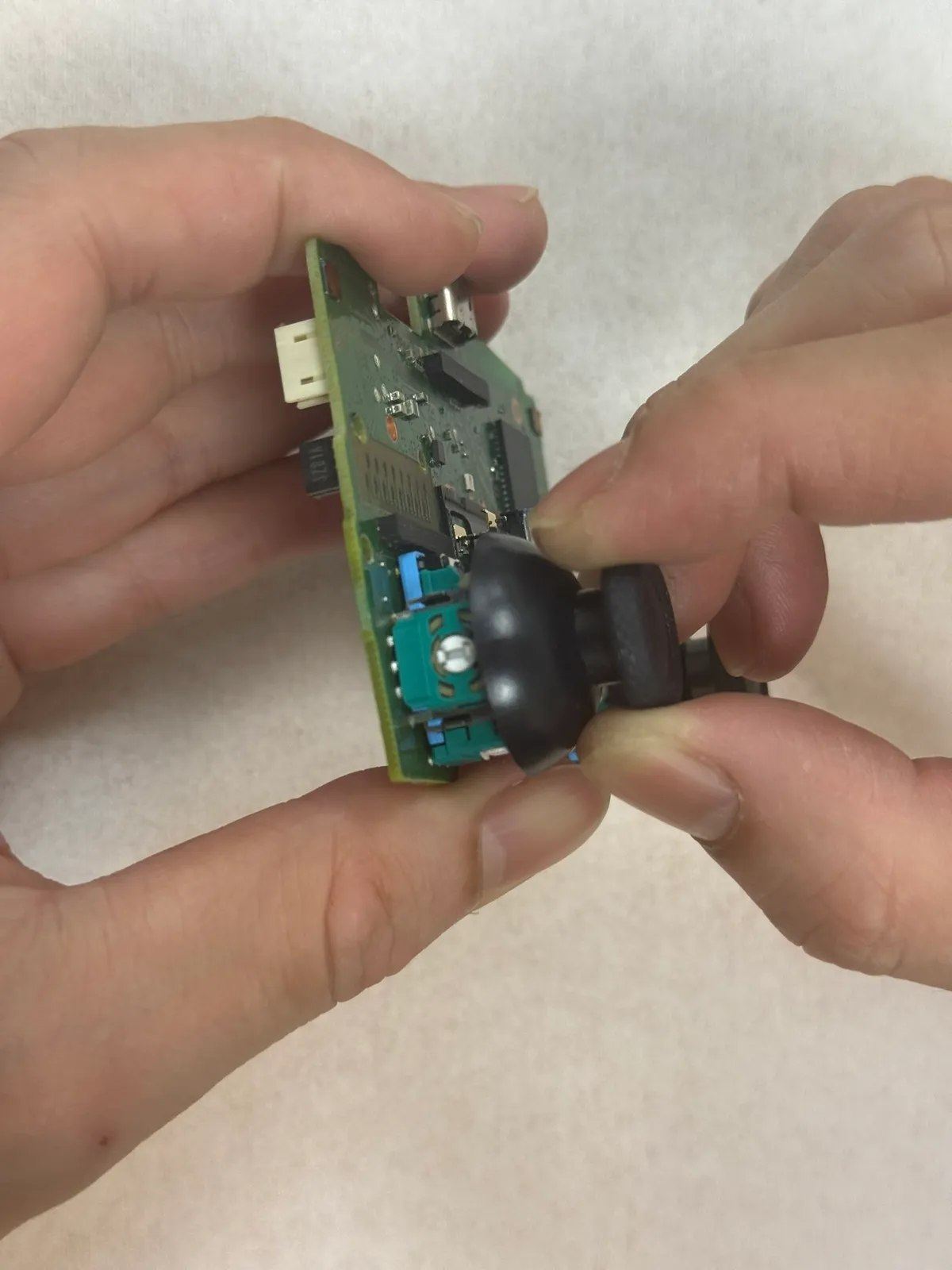

    取下蘑菇頭(帽殼)

    1

    2

20. 步驟 20 / 共 27

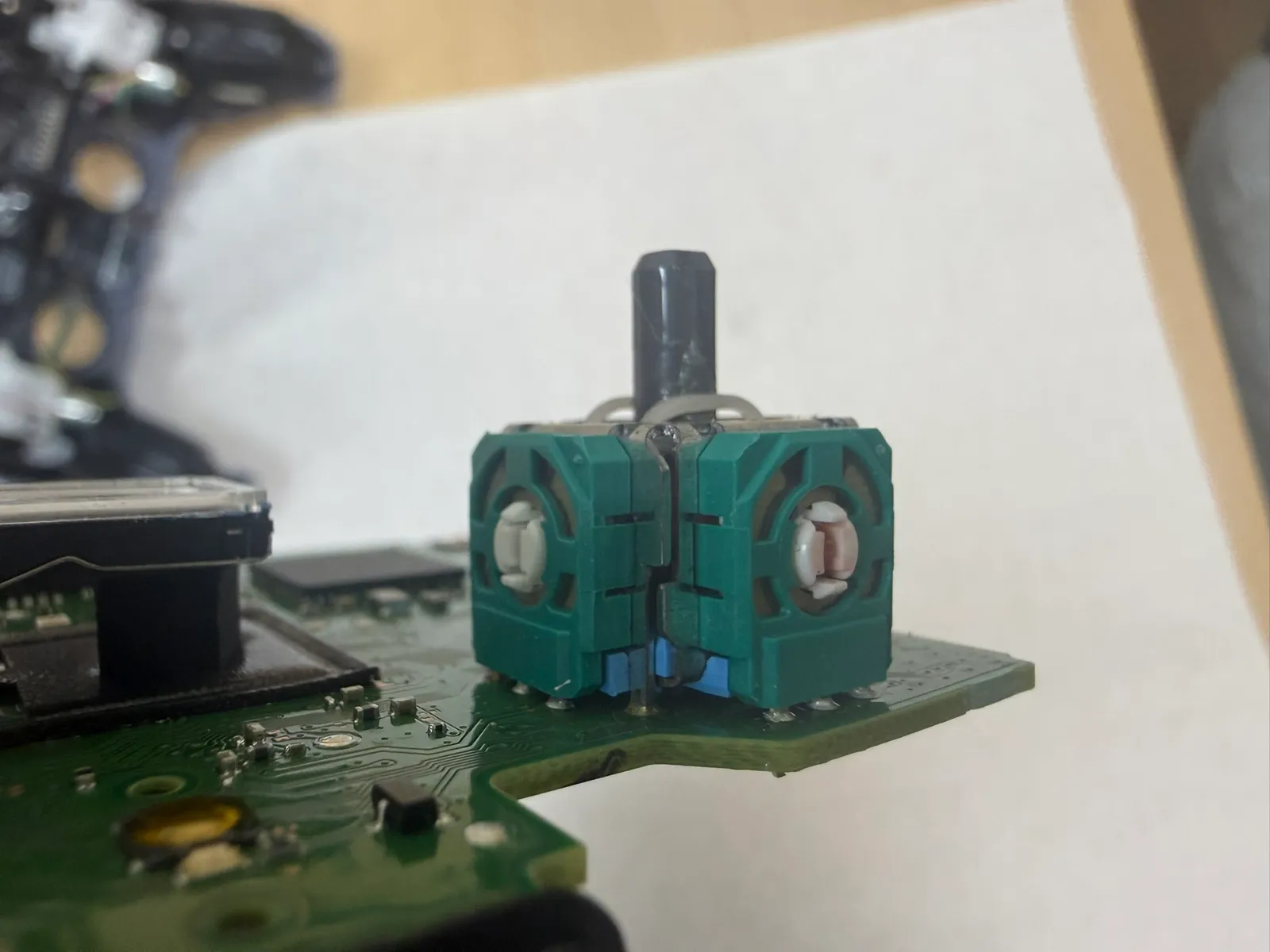

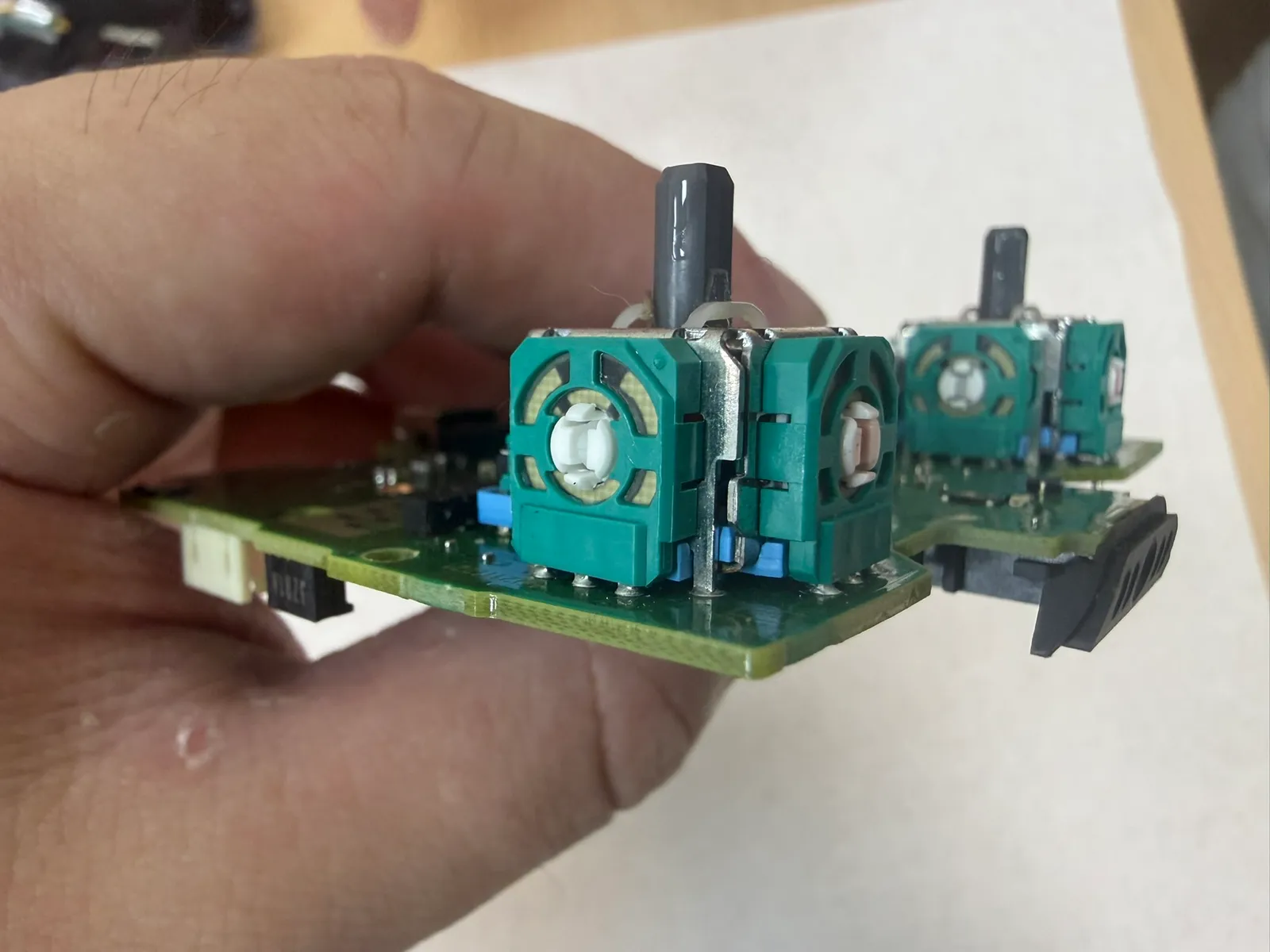

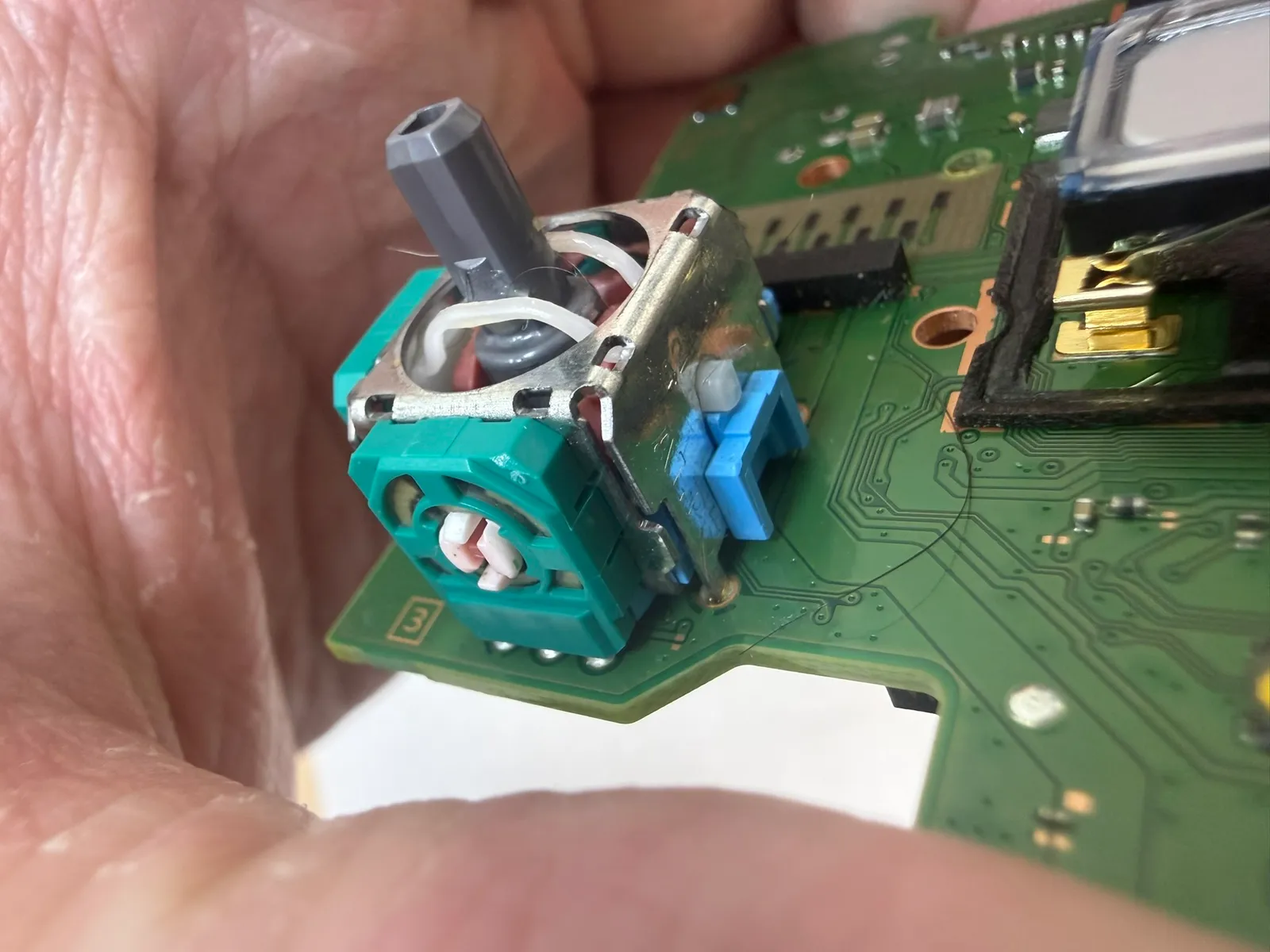

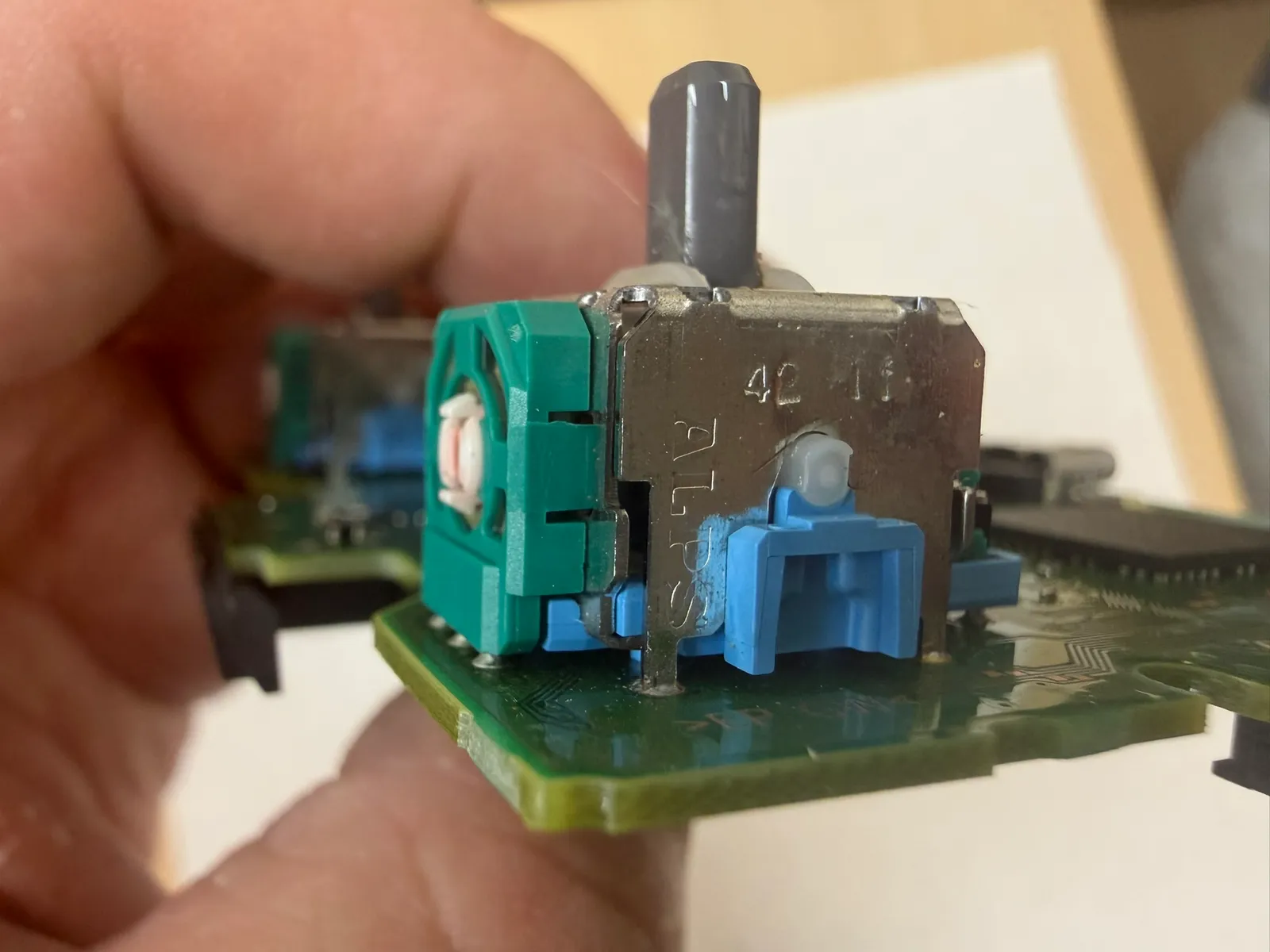

    碳膜搖桿

    製造商：ALPS(阿爾卑斯) 阻值：2.3K

    1

    2

    3

    4

21. 步驟 21 / 共 27

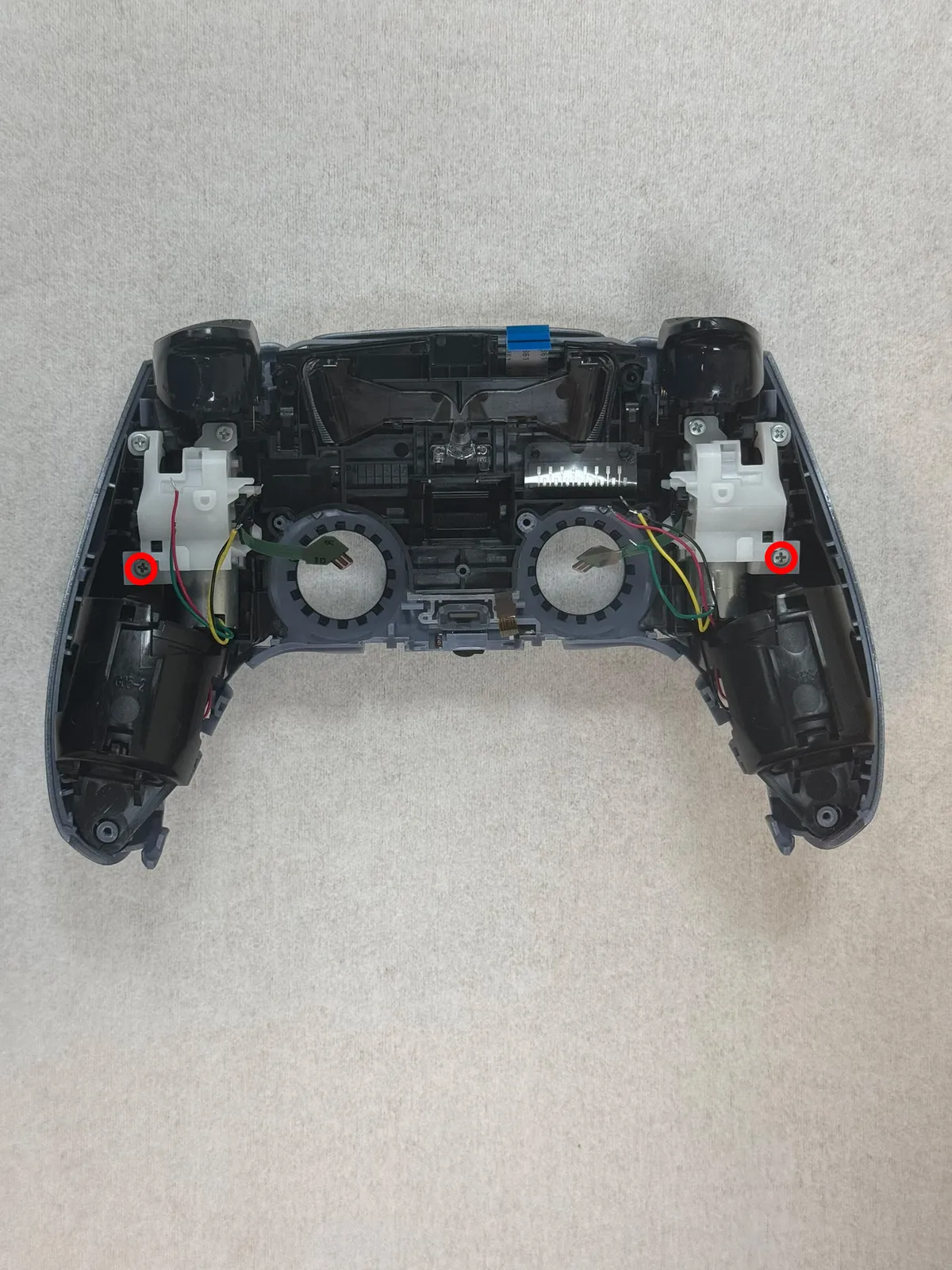

    卸掉 2顆十字螺絲



22. 步驟 22 / 共 27

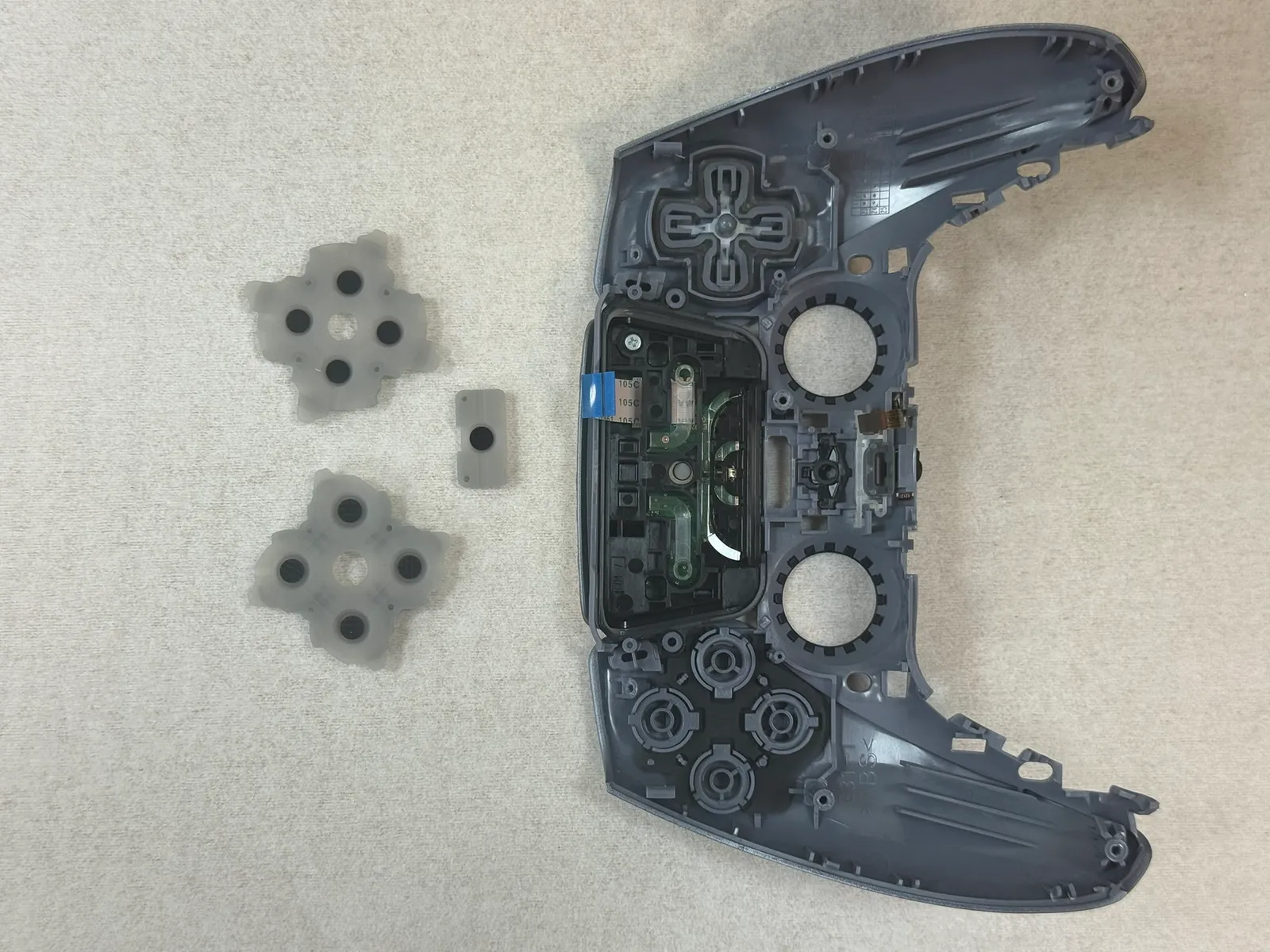

    取出膠墊

    1

    2

23. 步驟 23 / 共 27

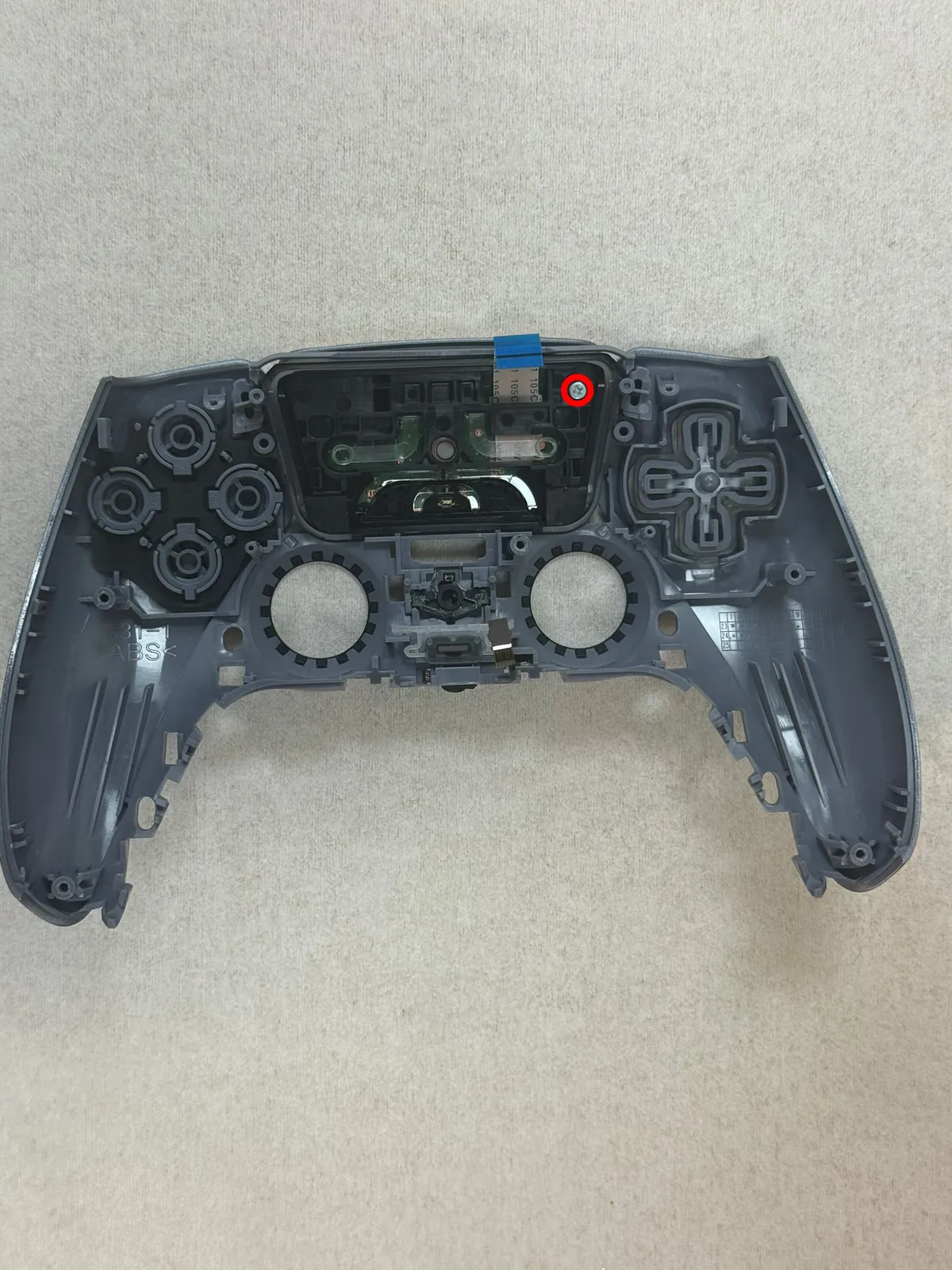

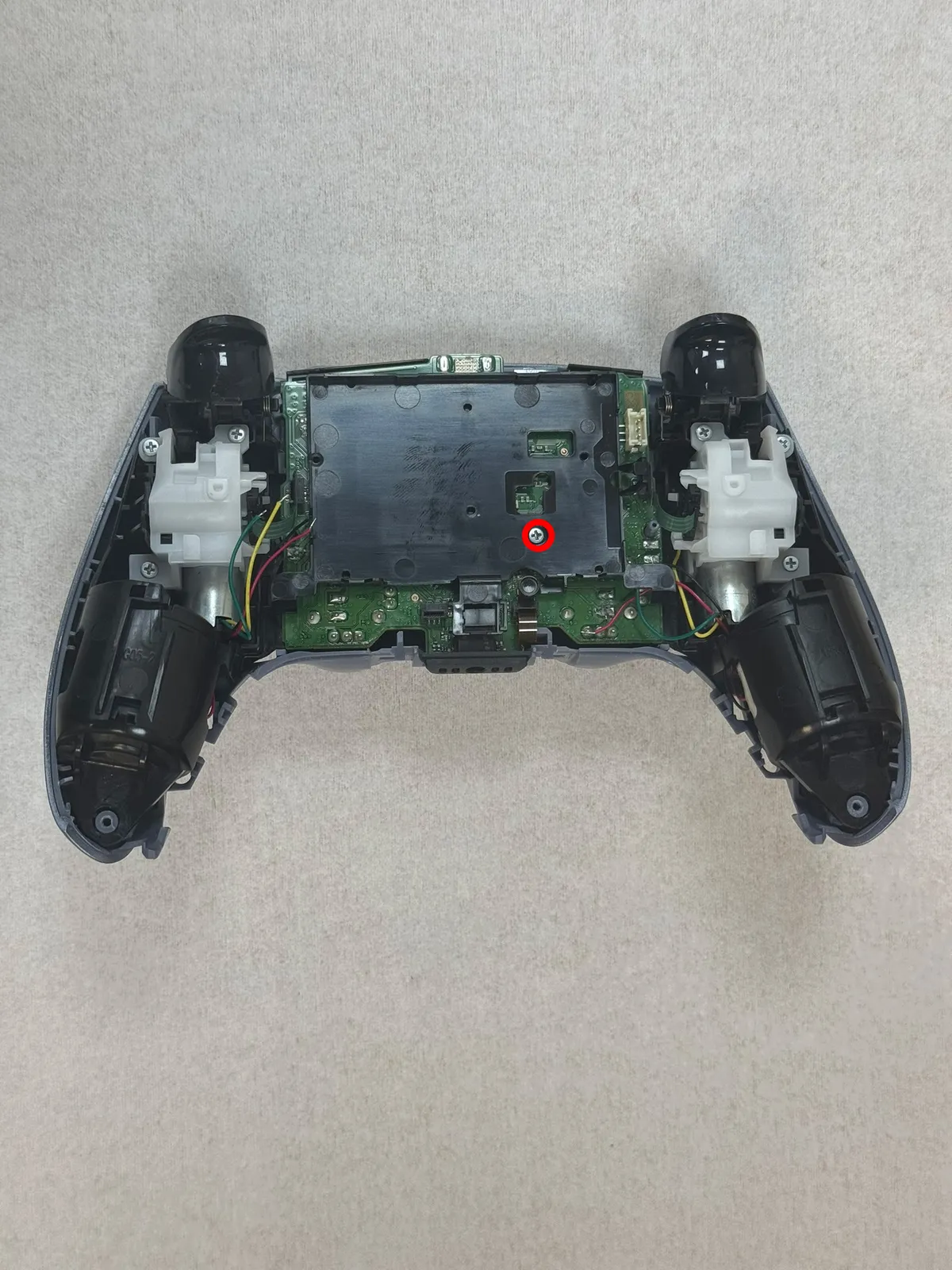

    取下觸控板的1顆十字螺絲

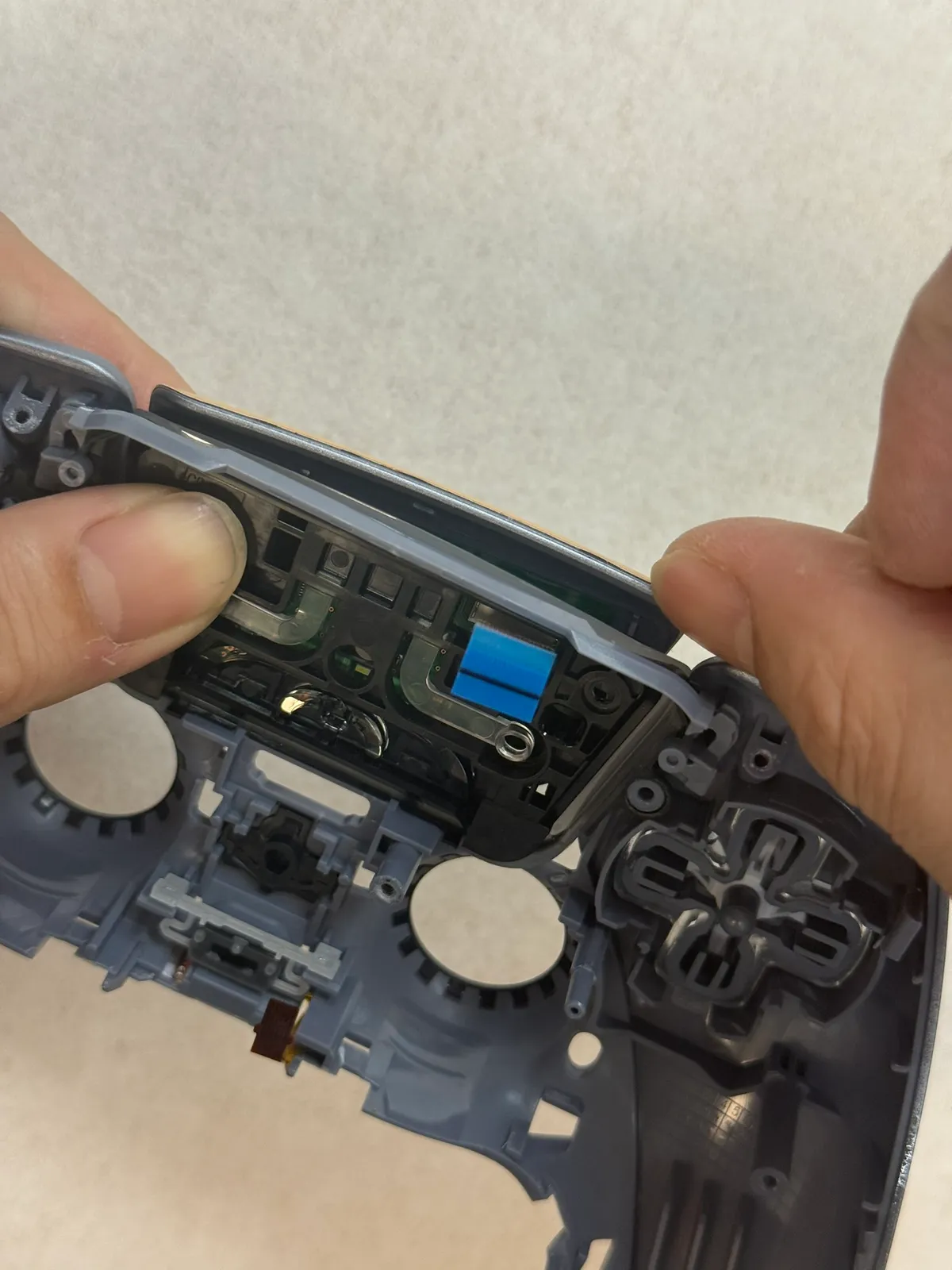

24. 步驟 24 / 共 27

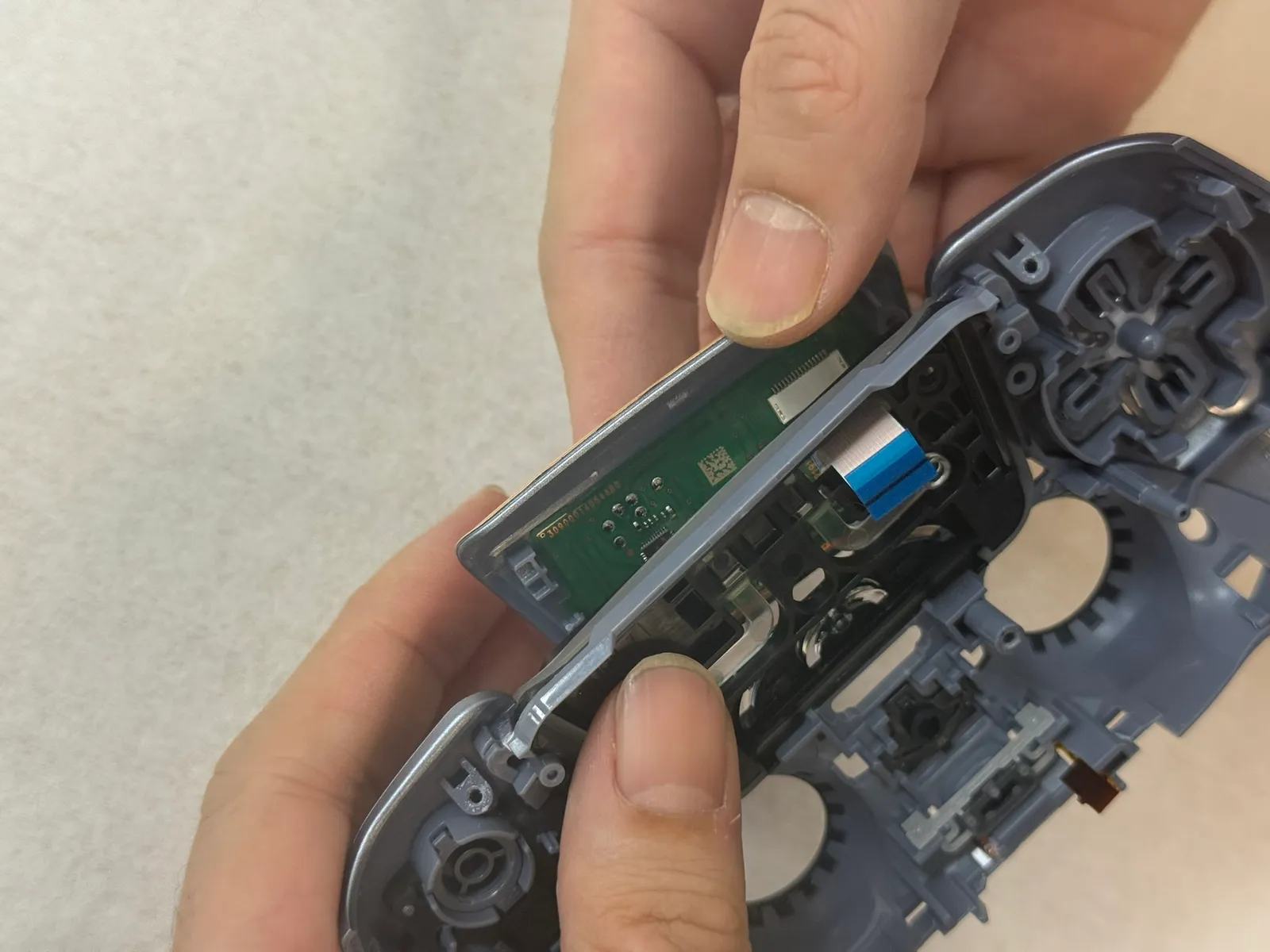

    取出觸控板

    再來就是取出觸控板先把排線那半邊先提起來，讓卡榫不會卡住之後，往右邊拉出來(主要是是先將左邊的卡榫推進去固定，才再來將排線那邊的卡榫固定)

    1

    2

    3

25. 步驟 25 / 共 27

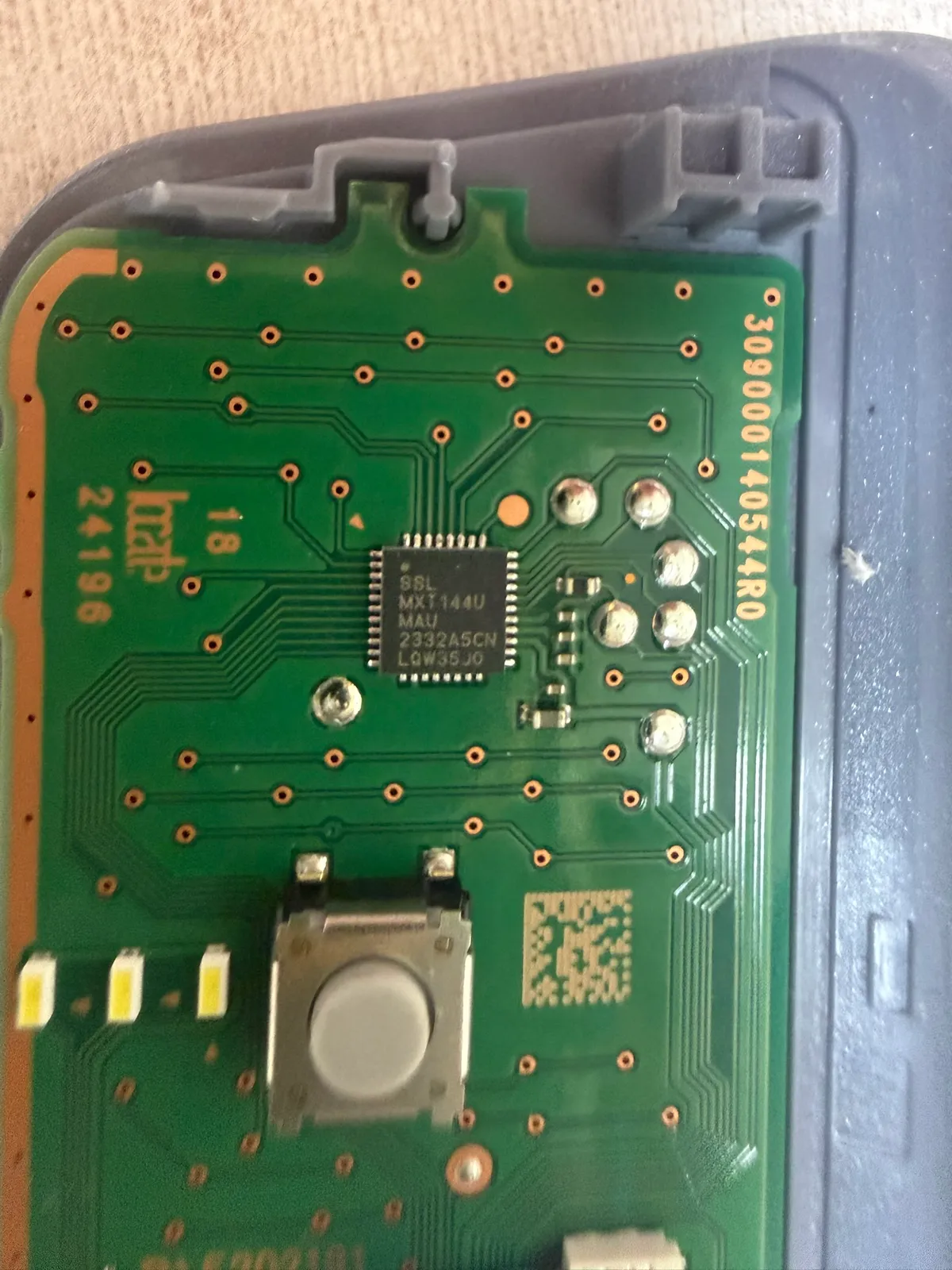

    觸控 晶片

    製造商：Microchip（微晶片科技） 型號：ATMXT144U



26. 步驟 26 / 共 27

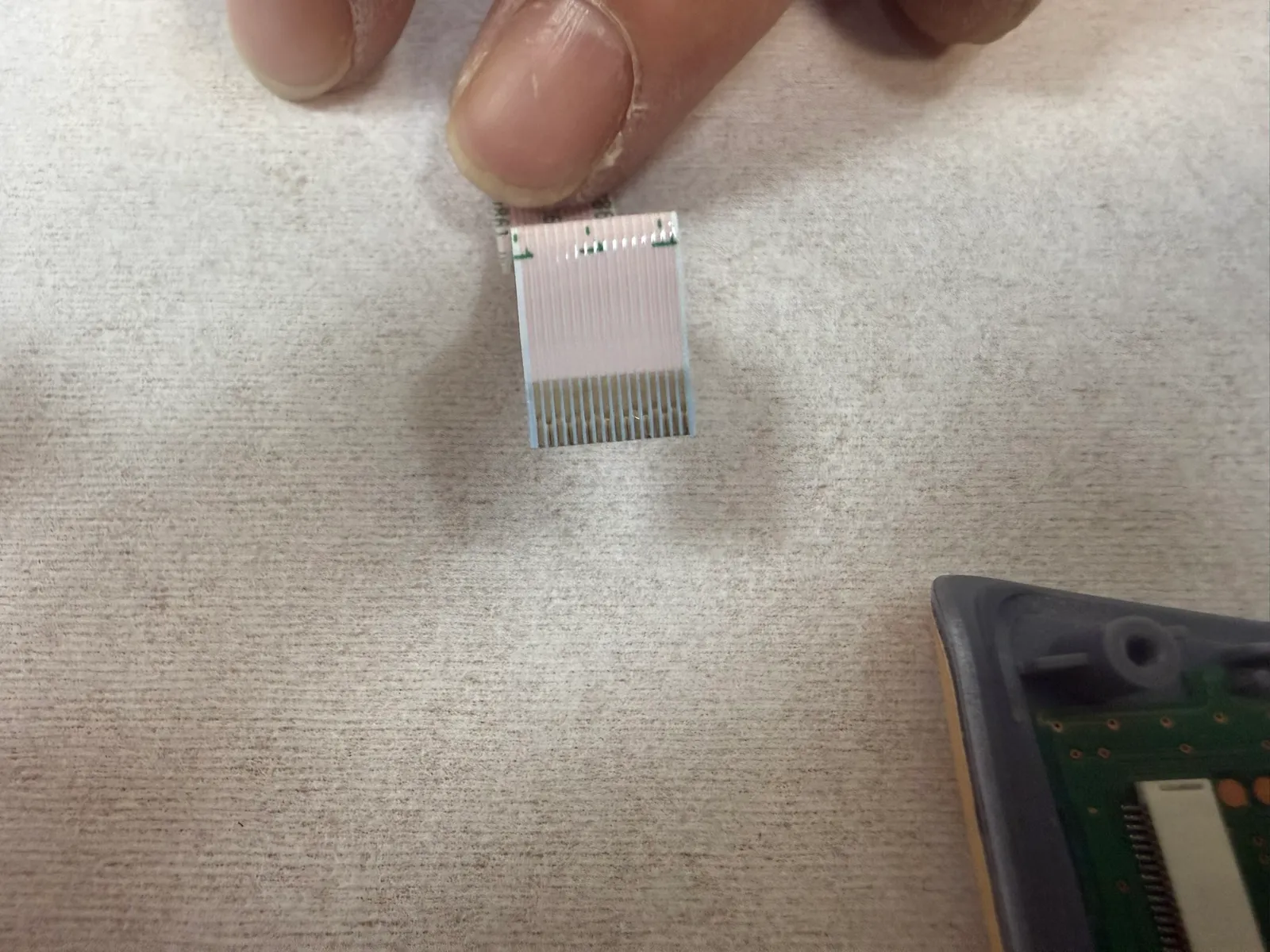

    觸控板排線

    排線 Pin數：16 Pin

    1

    2

27. 步驟 27 / 共 27

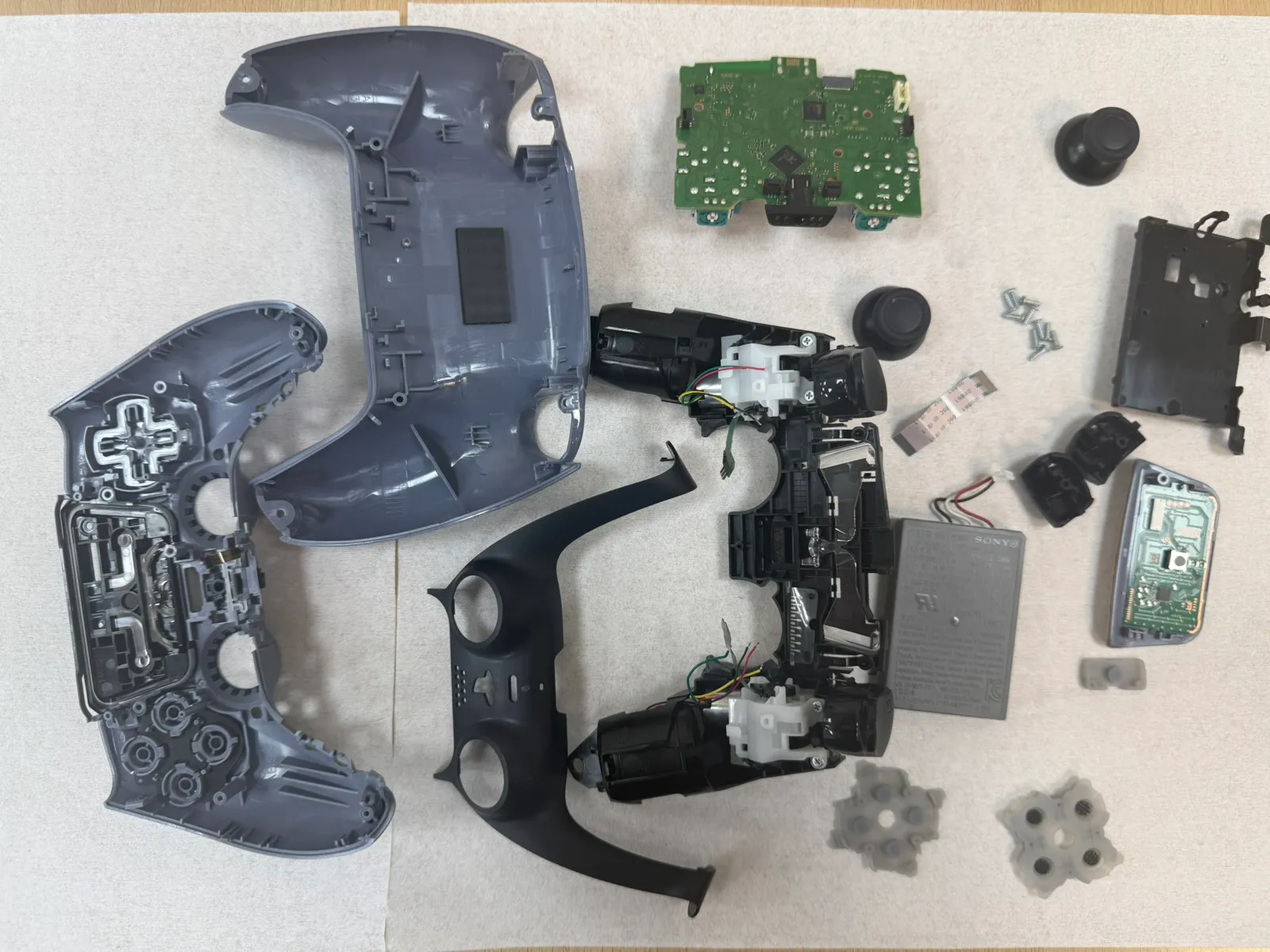

    完整拆解
