DualSense PS5手把 BDM-040 完整拆解

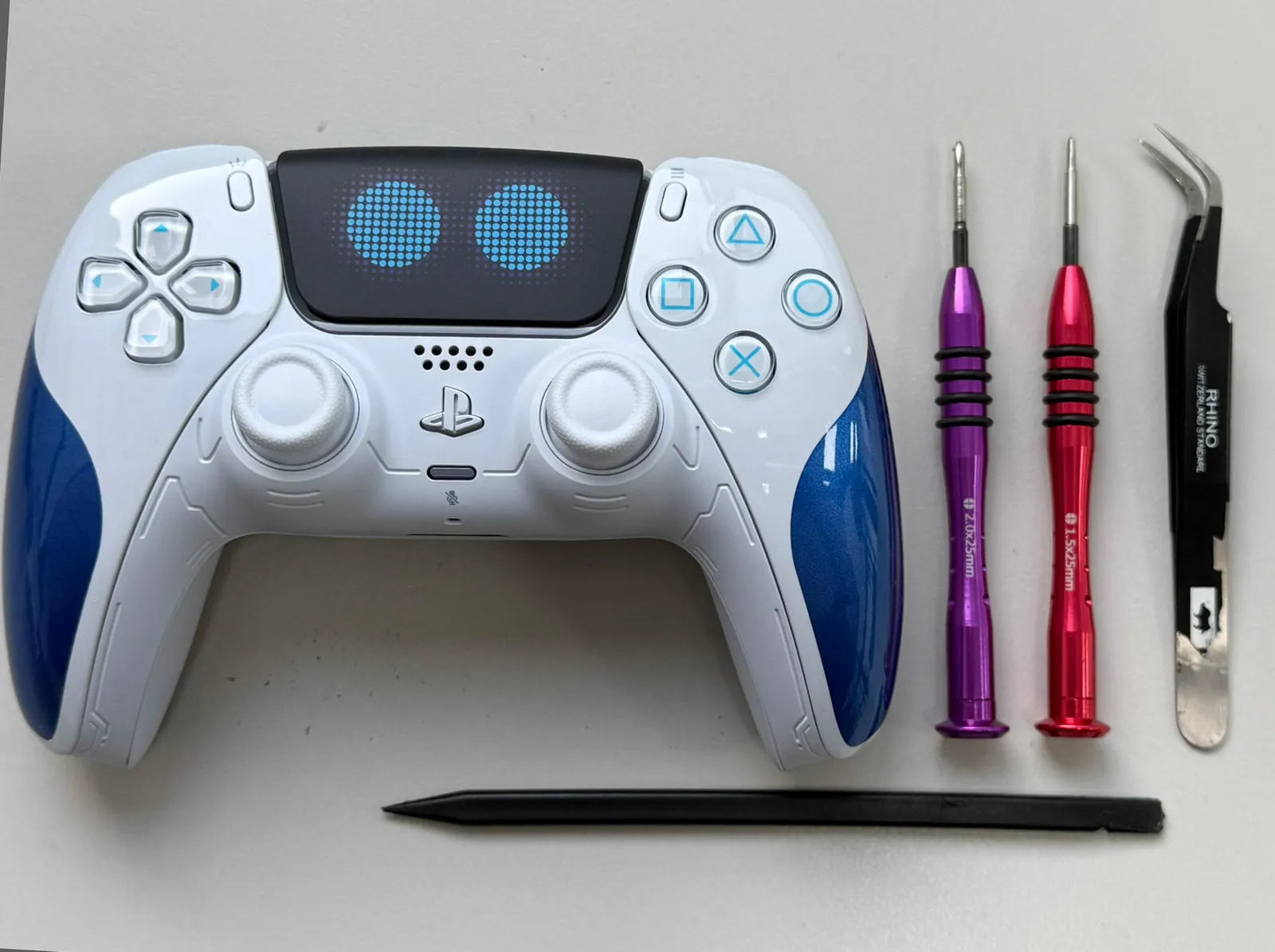

🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 31

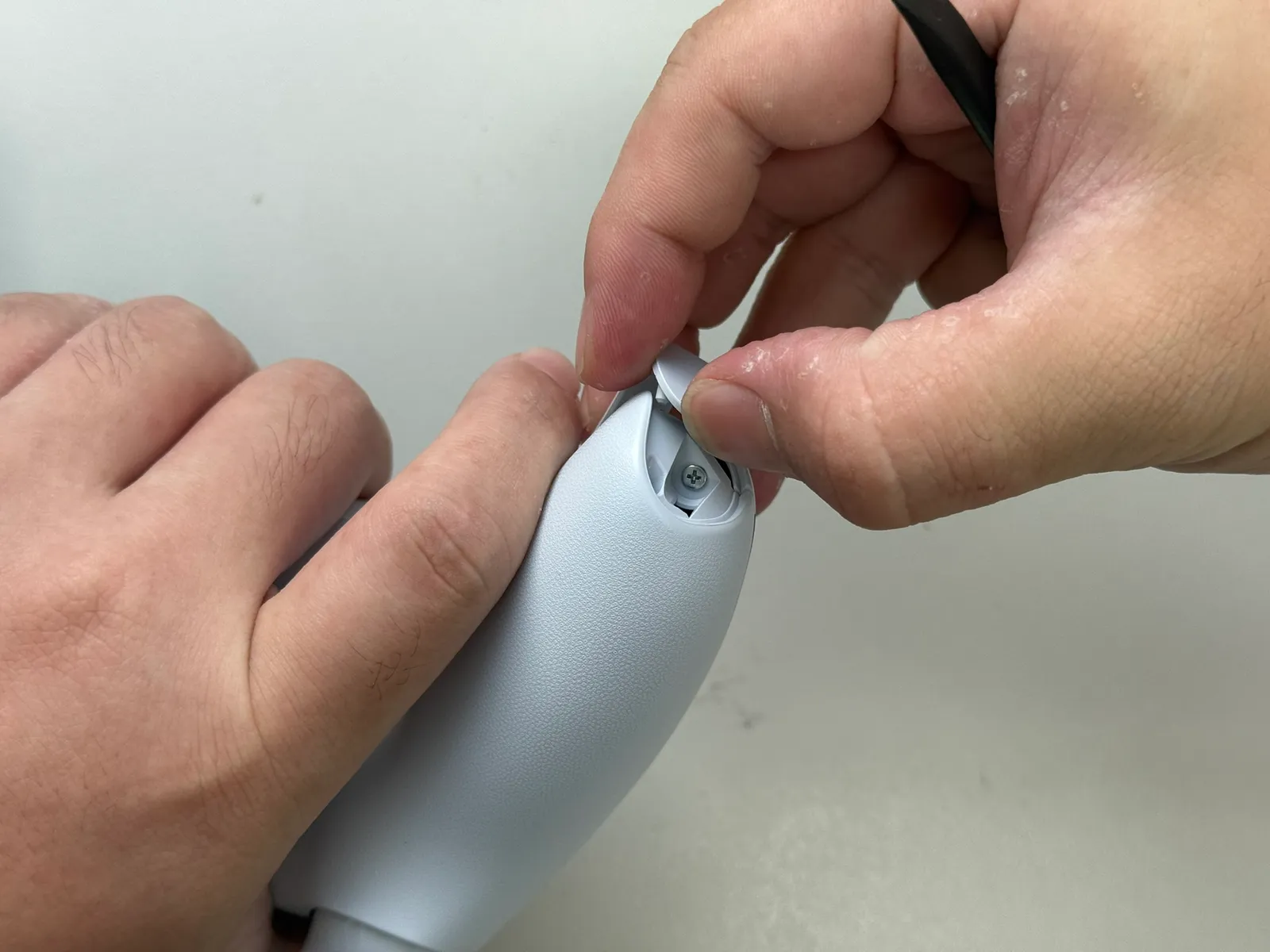

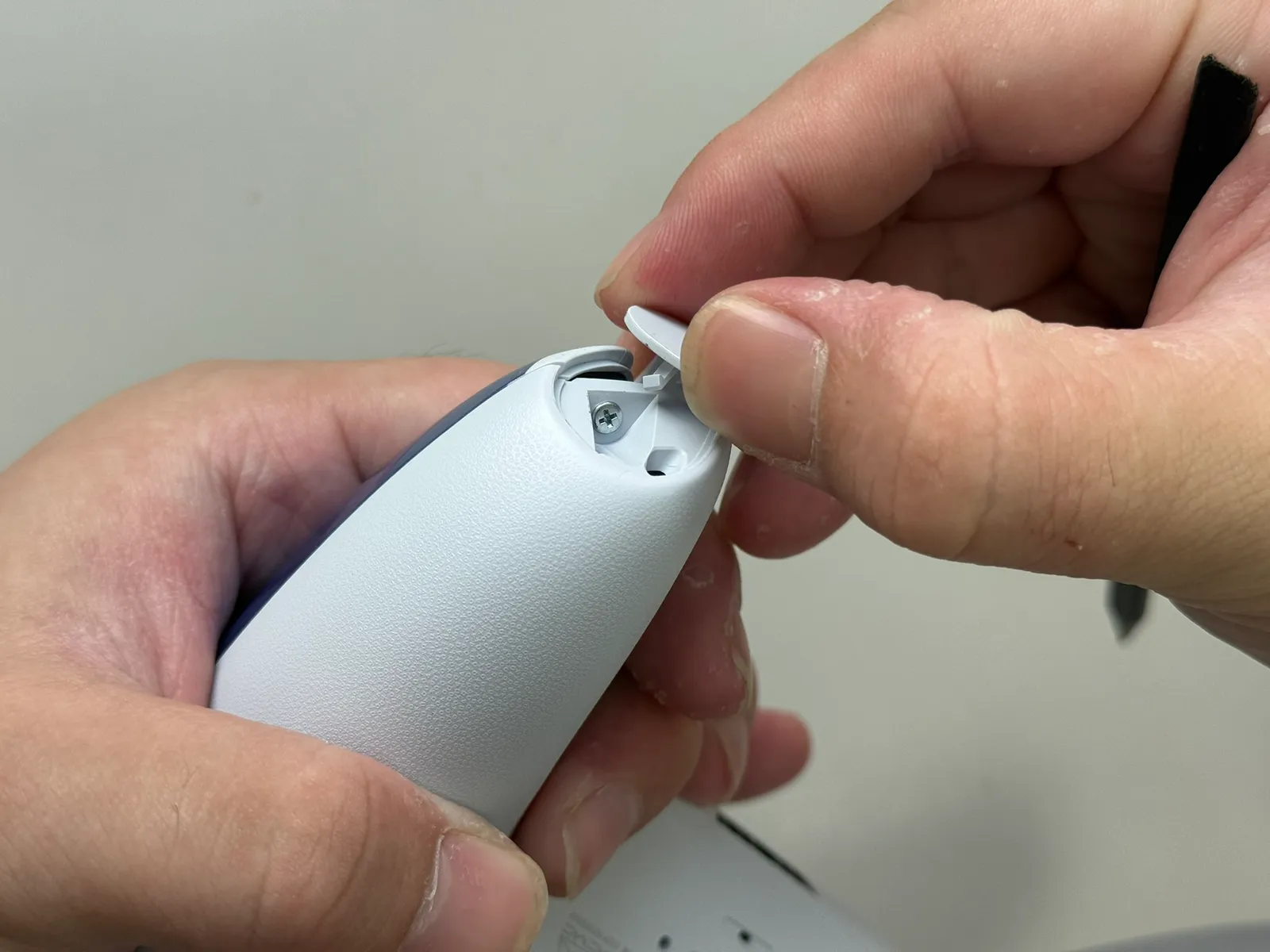

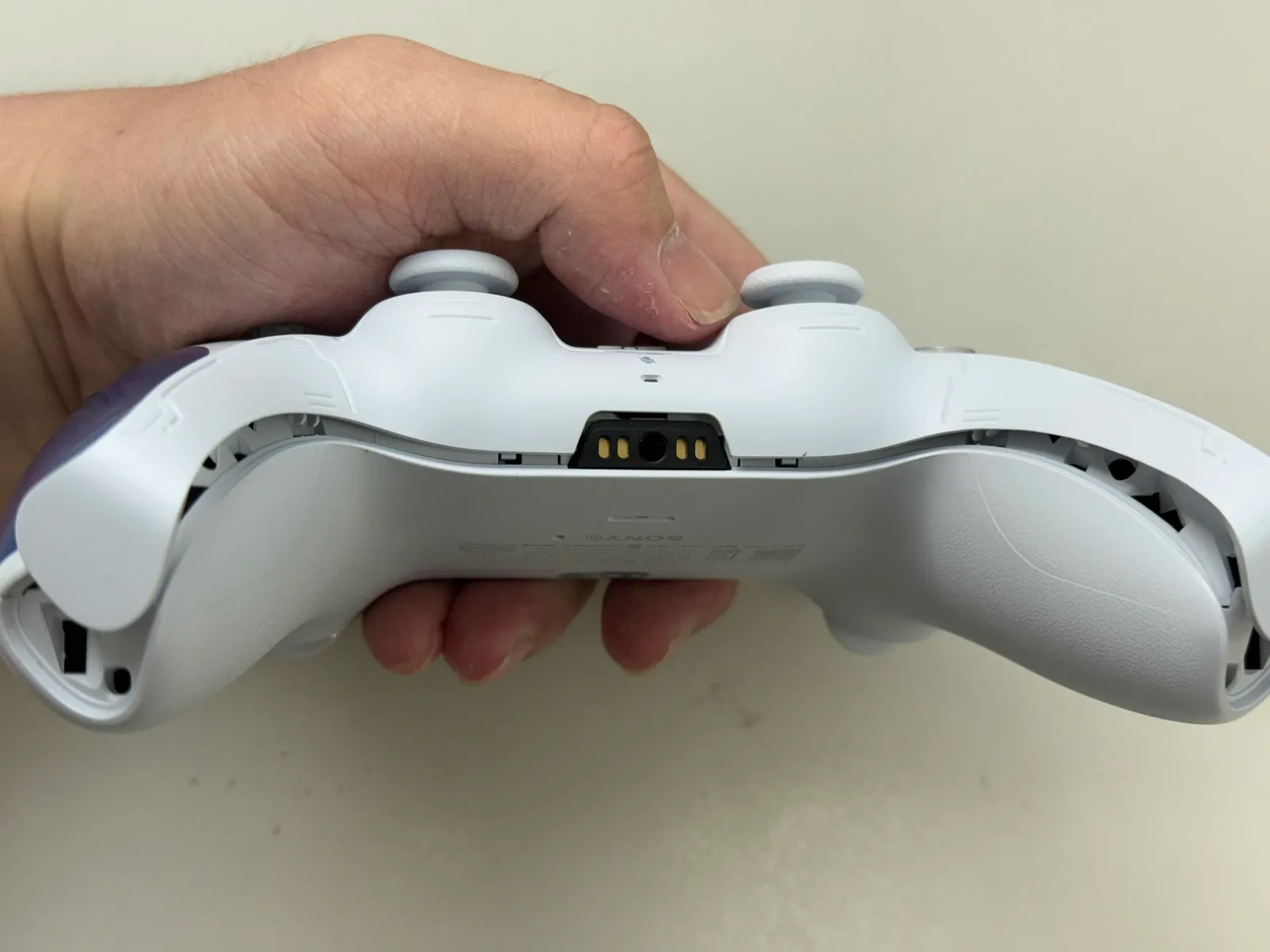

拆掉飾條

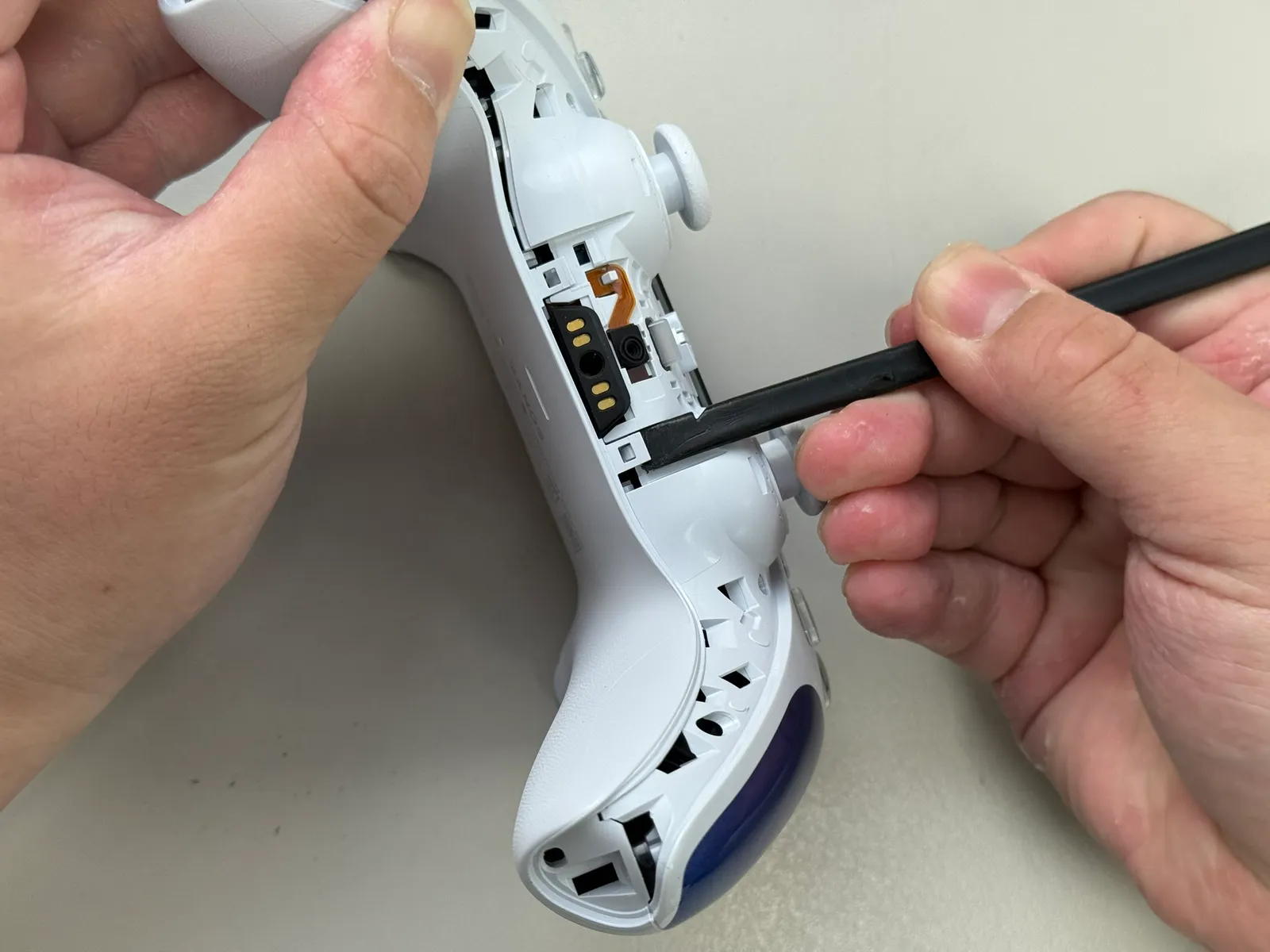

用翹棒 將 手把底部的飾條撬開 裡面藏著十字螺絲
1
2
3
4
5
6
7
- 步驟 2 / 共 31

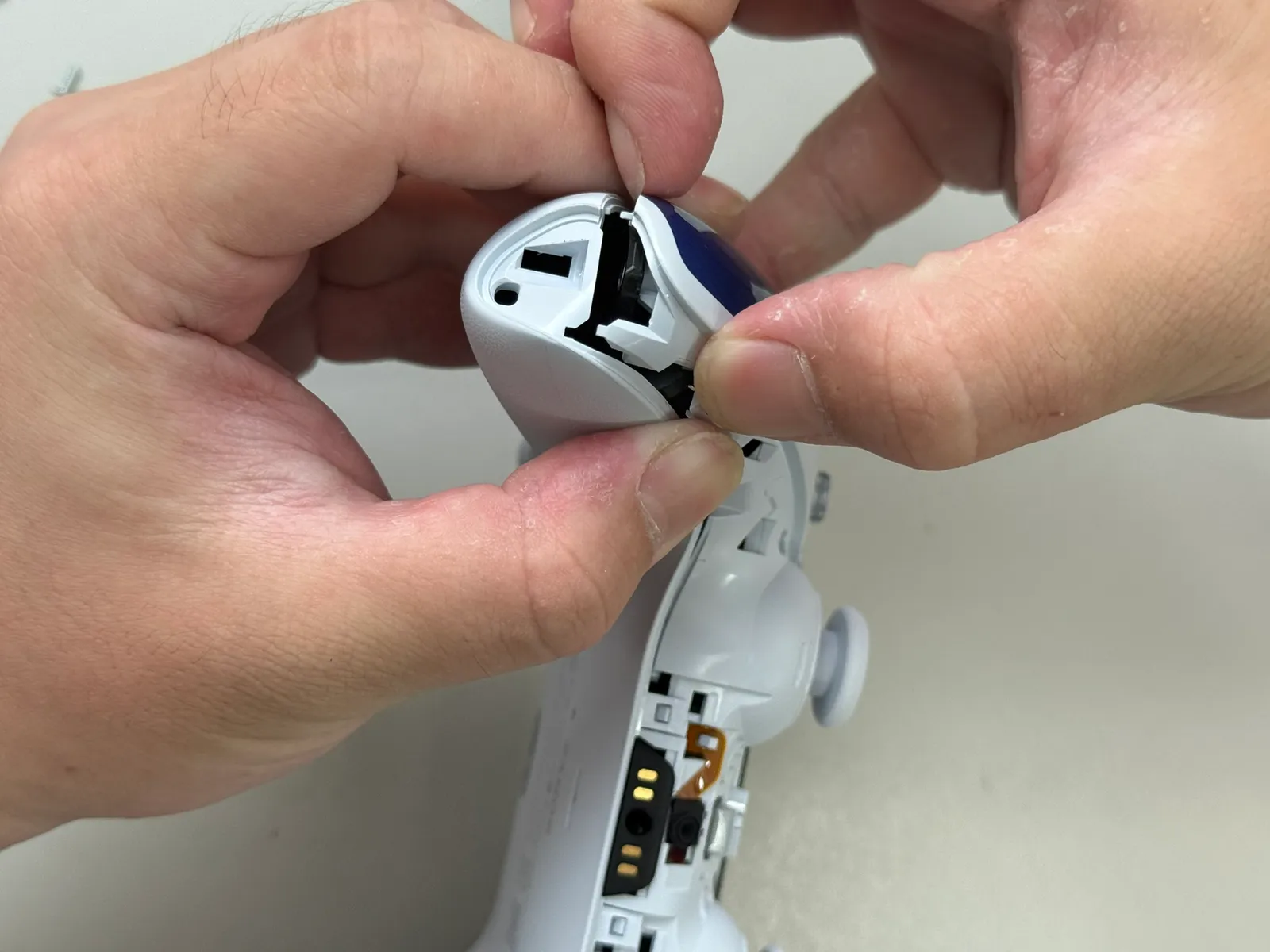

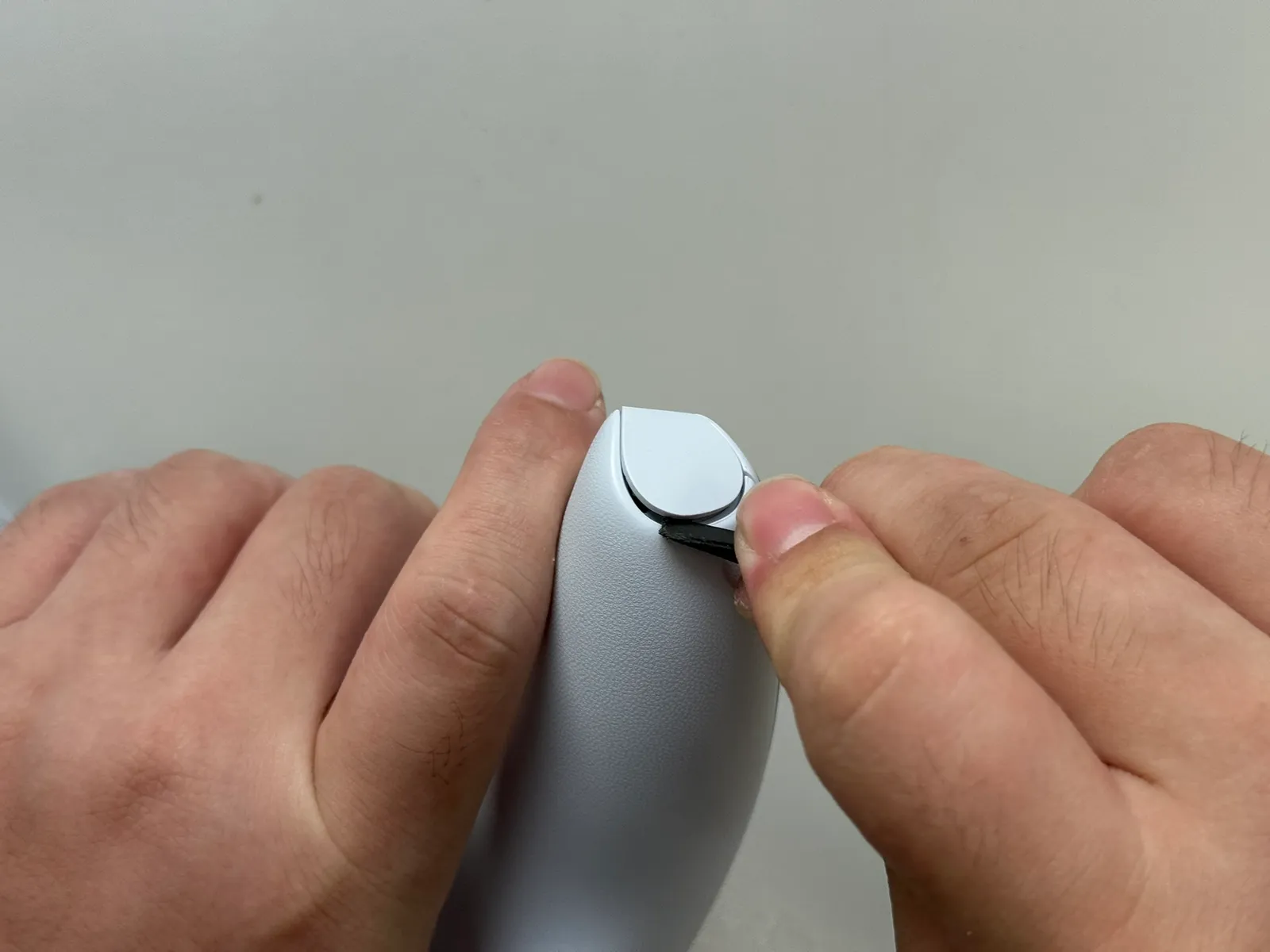

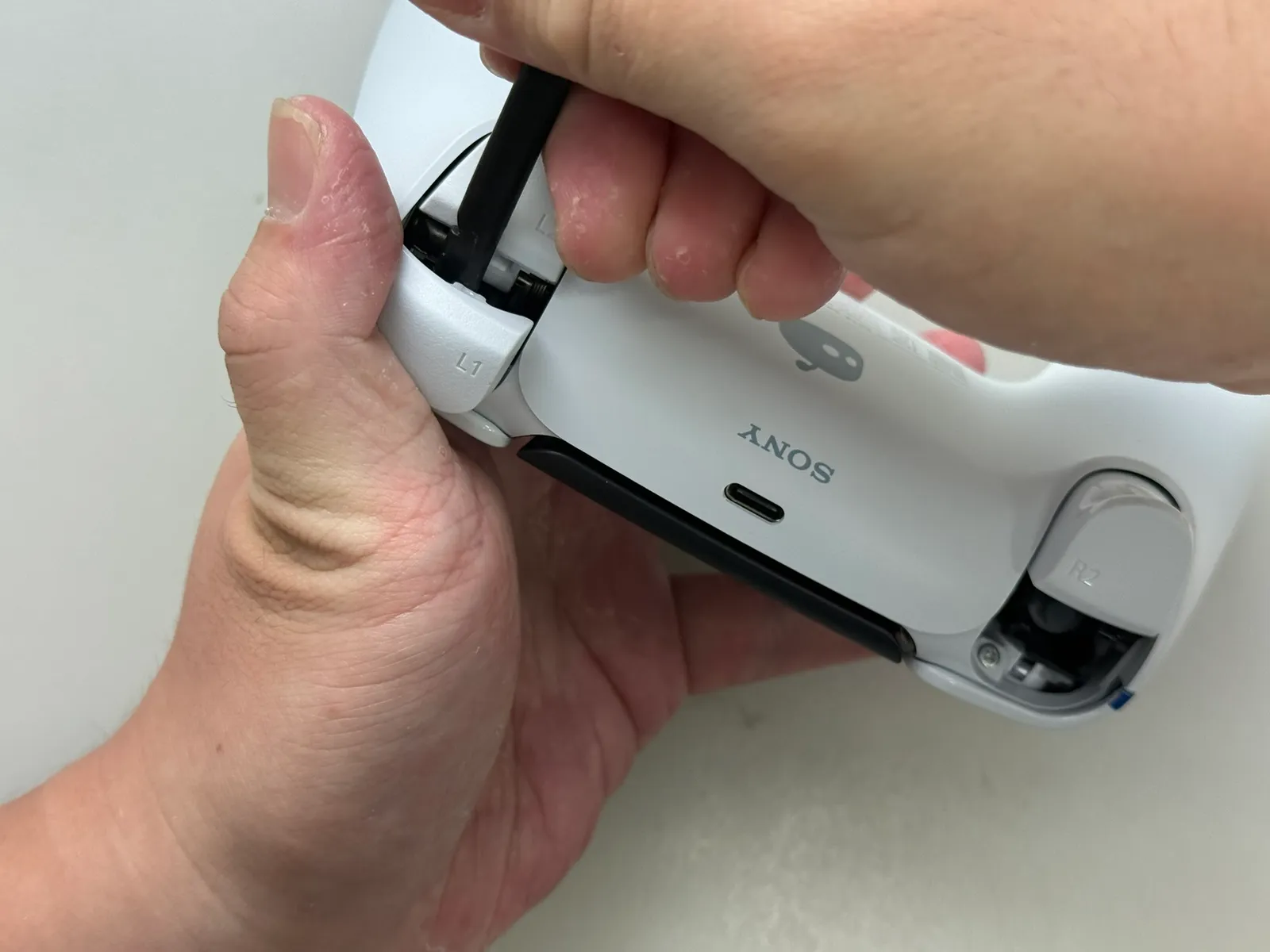

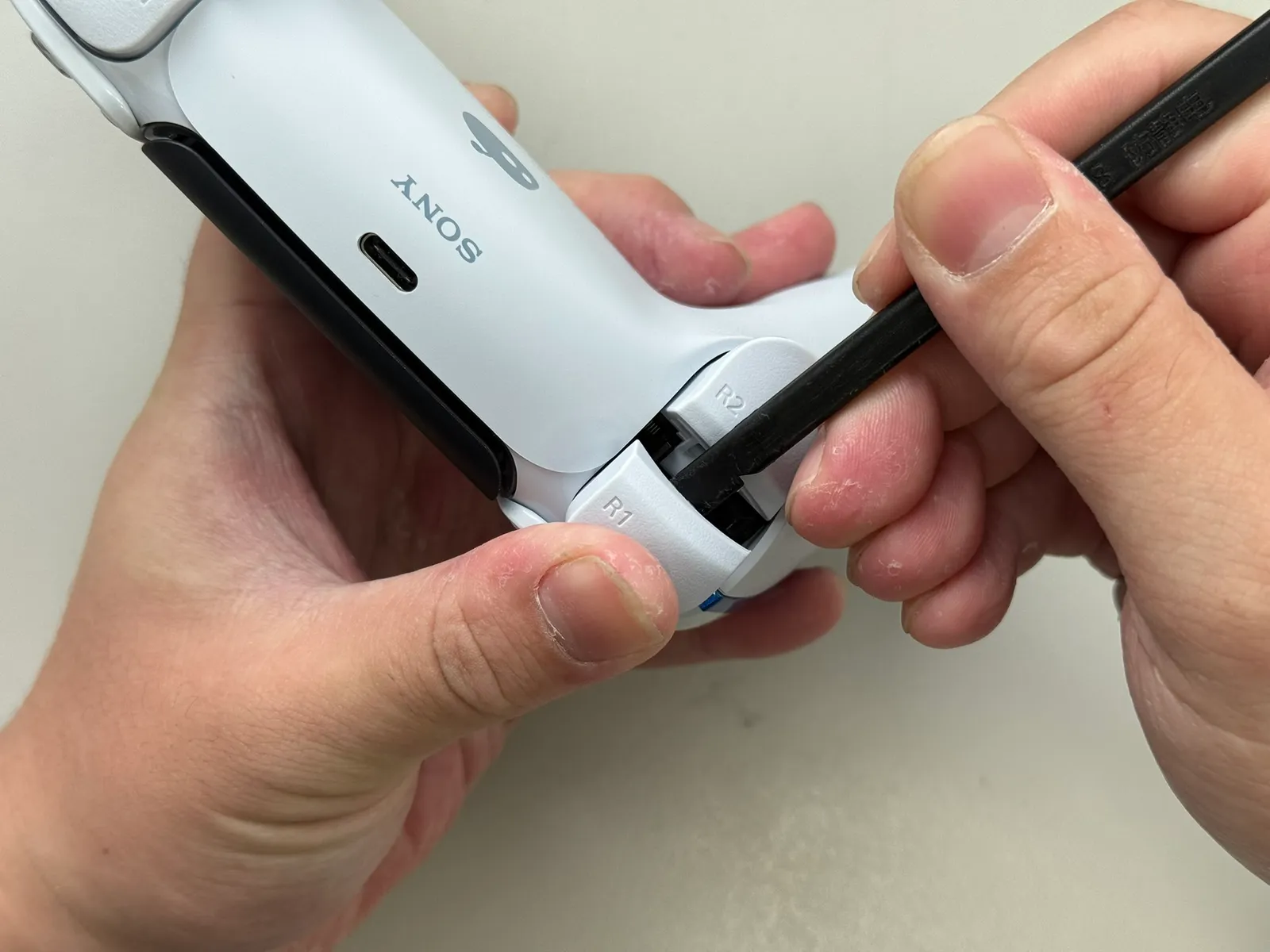

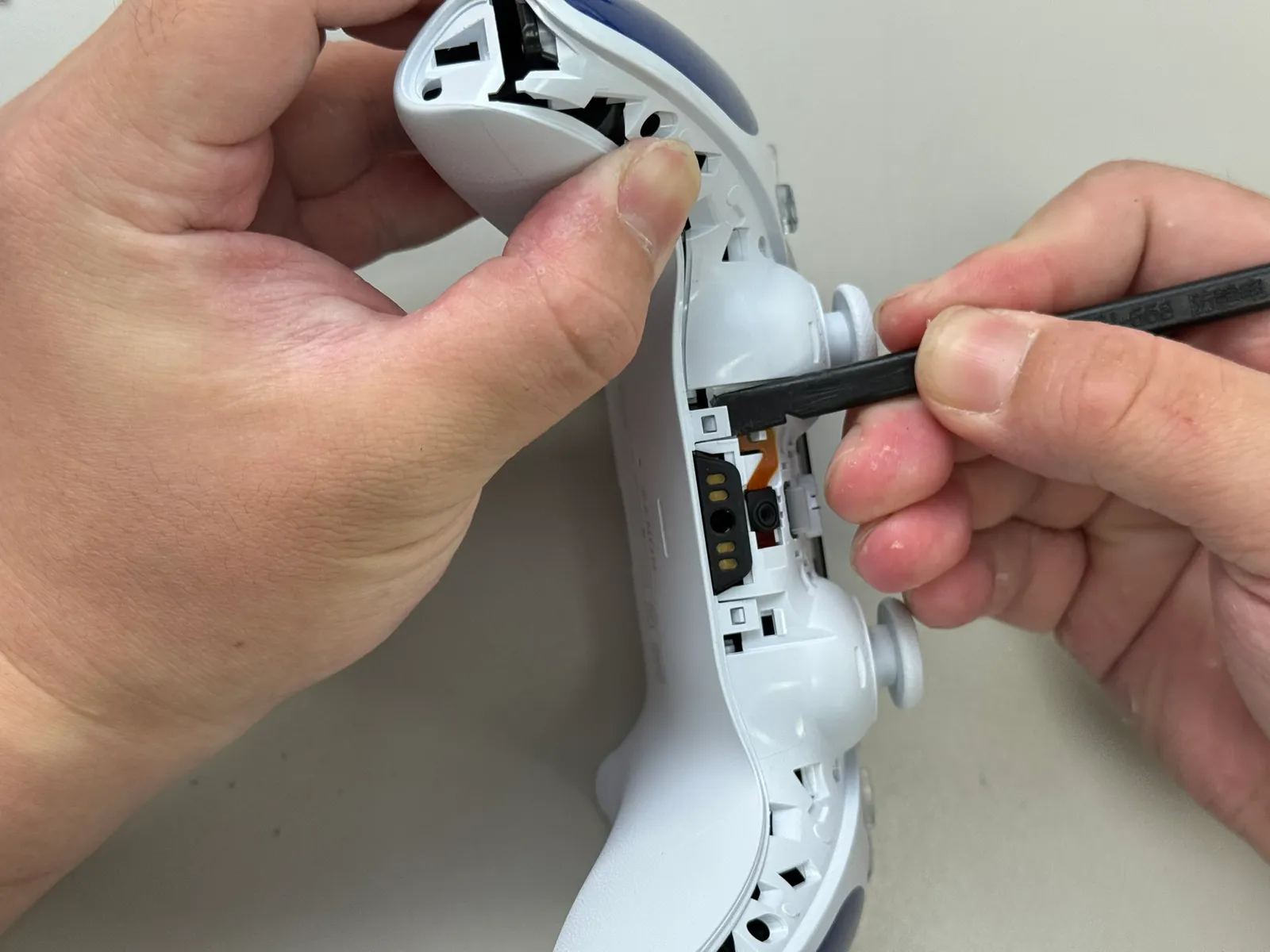

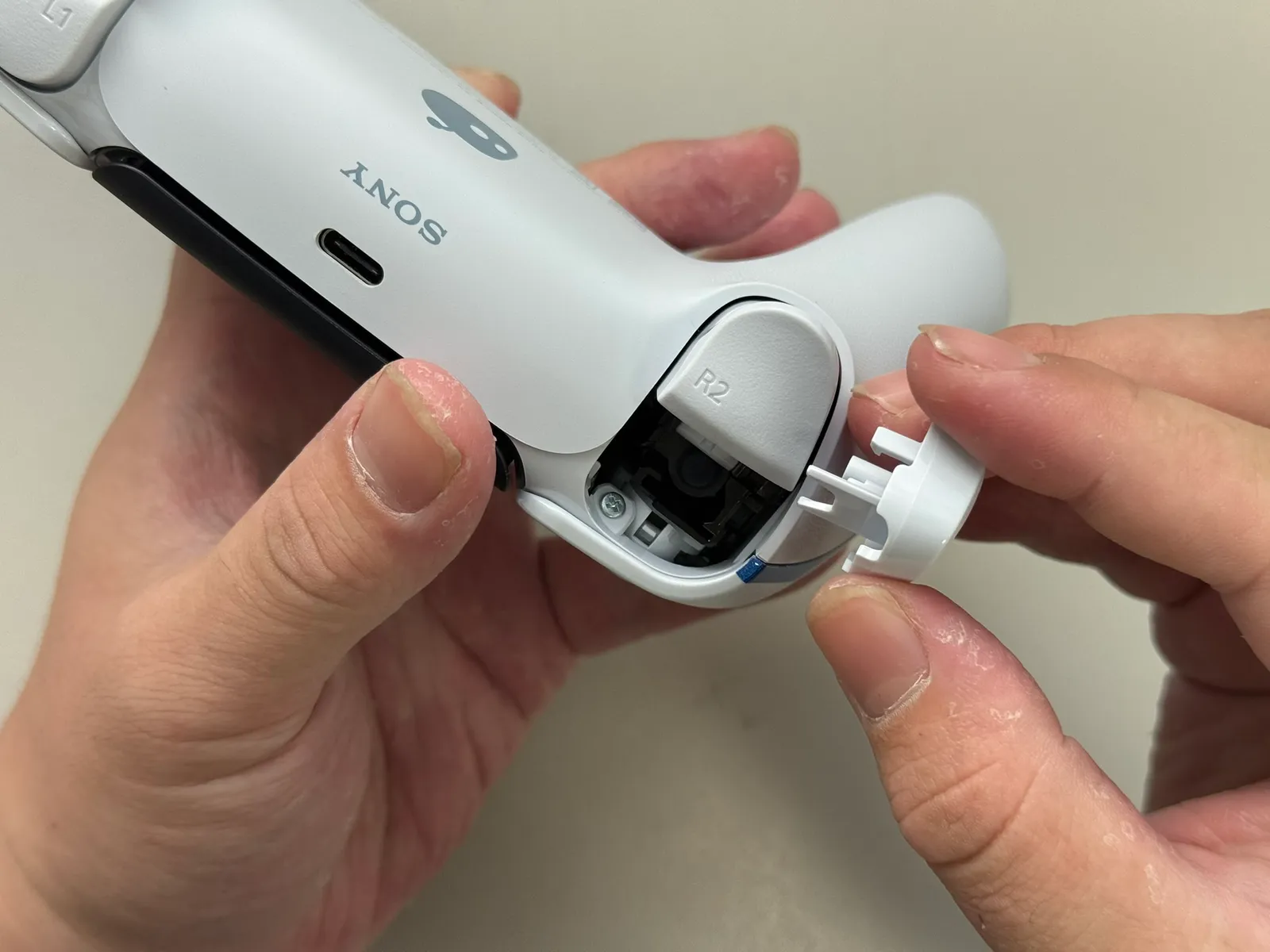

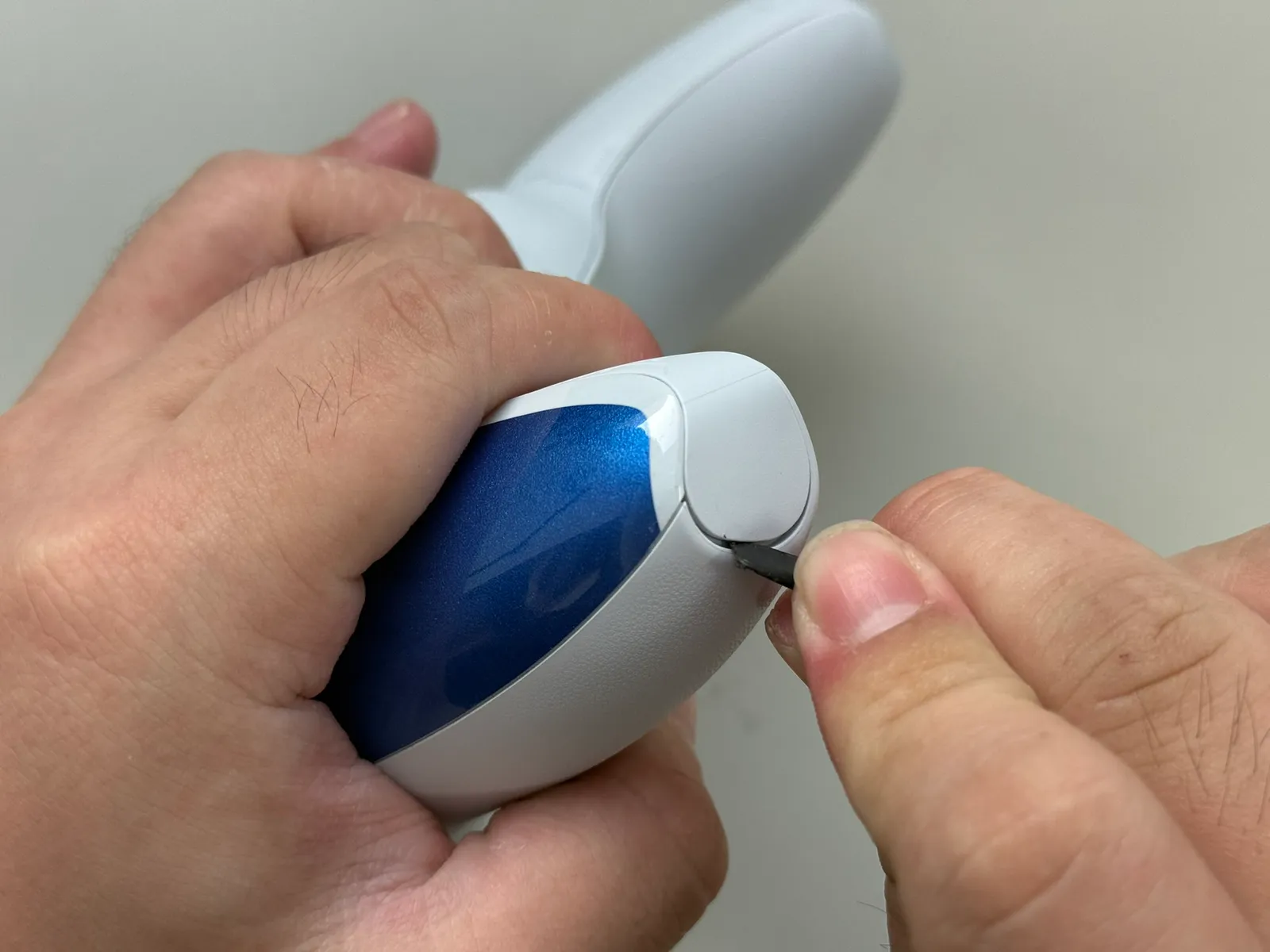

撬開 L1 R1

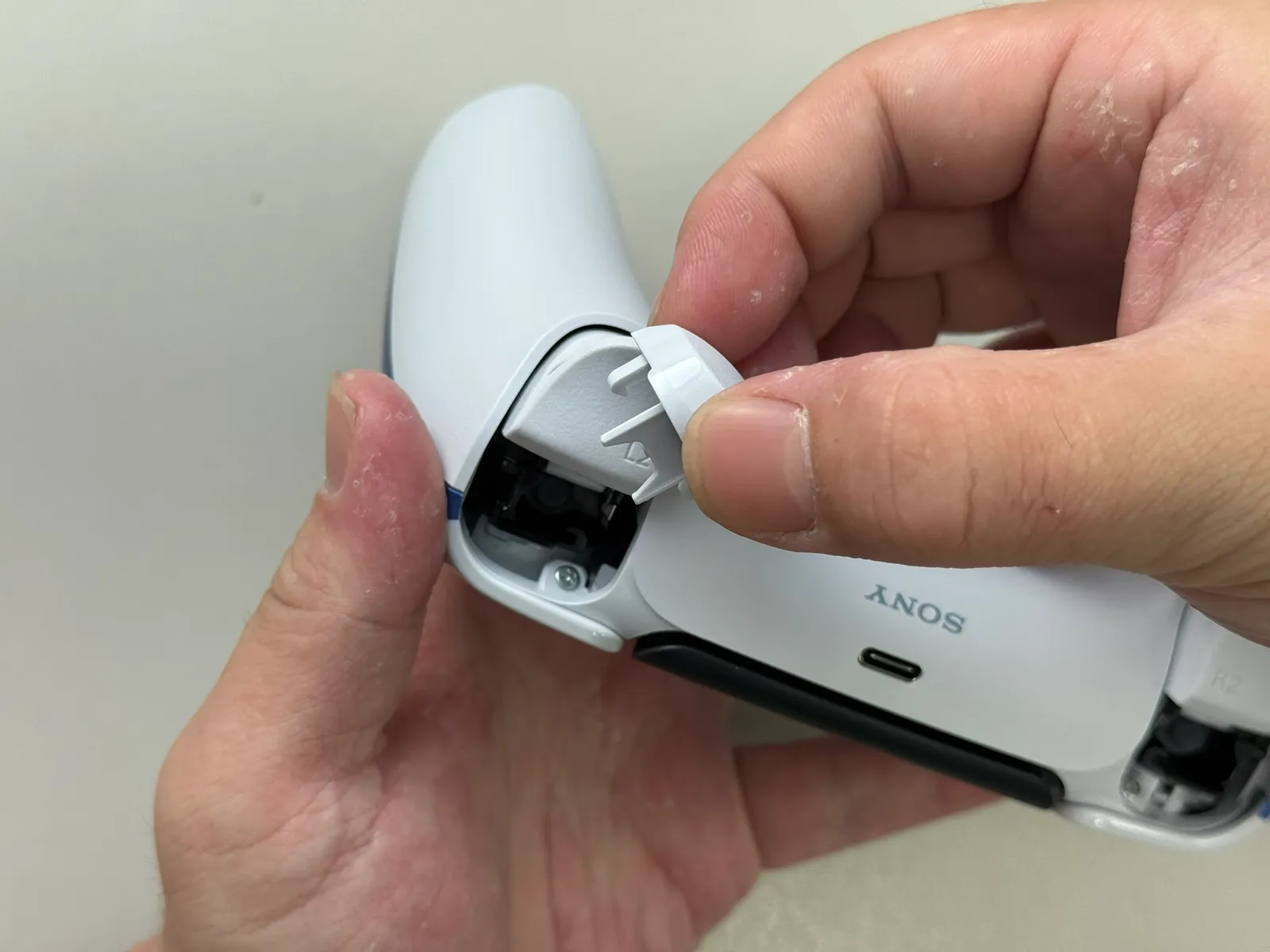

用翹棒插入 R1 跟 R2 縫隙中，然後向外推出來 就可以了(裡面也有藏著十字螺絲)
1
2
3
4
- 步驟 3 / 共 31

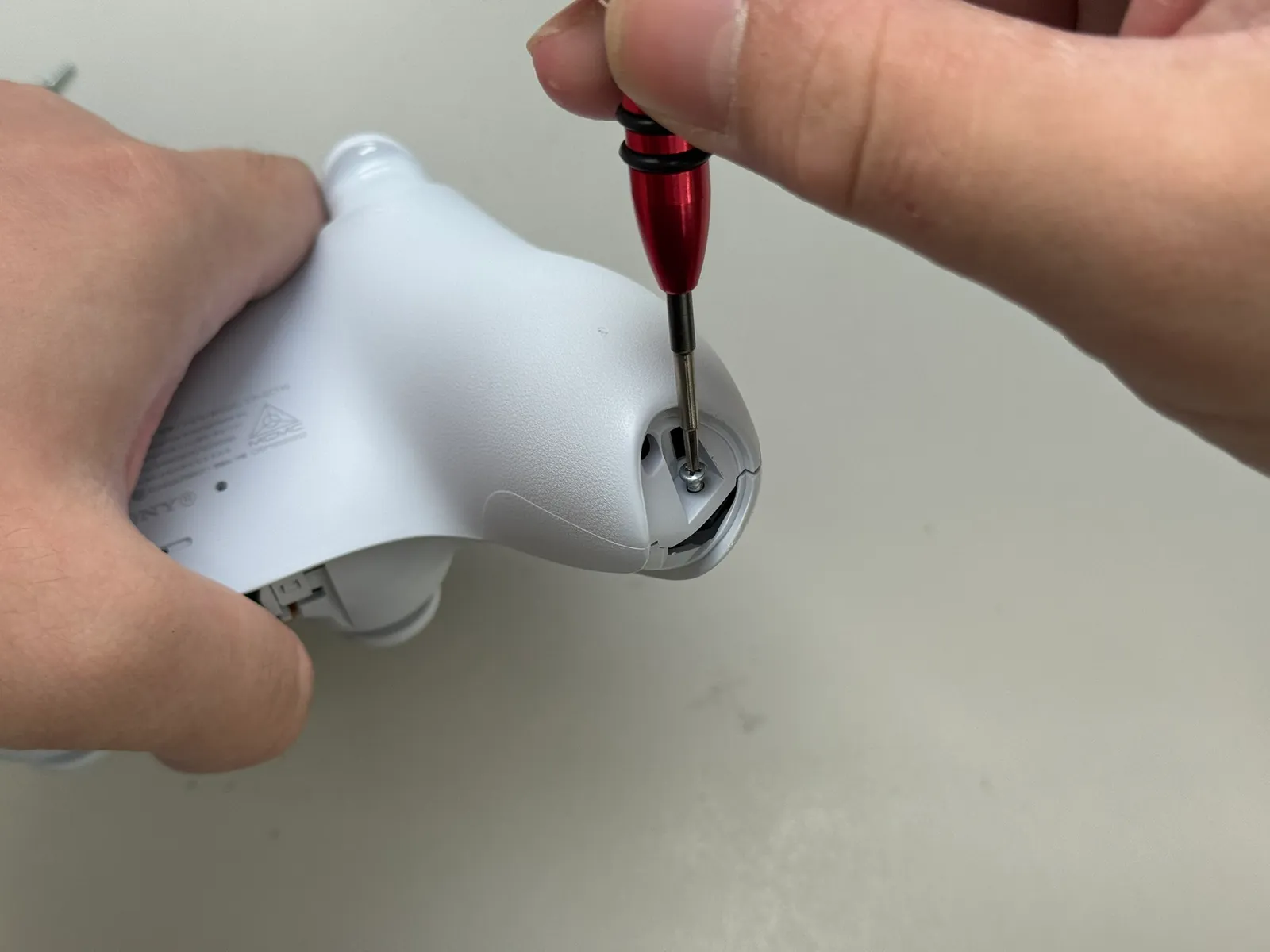

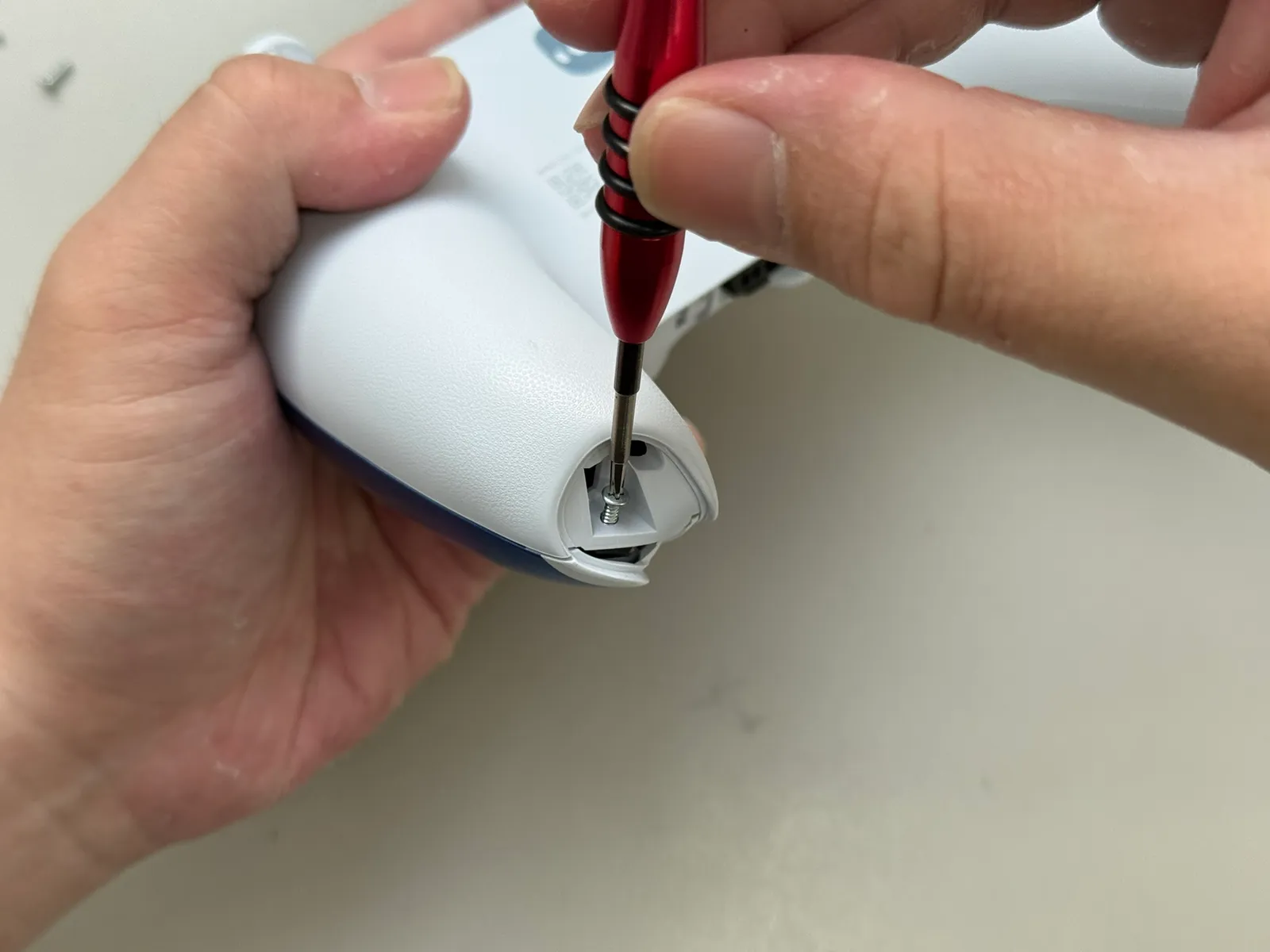

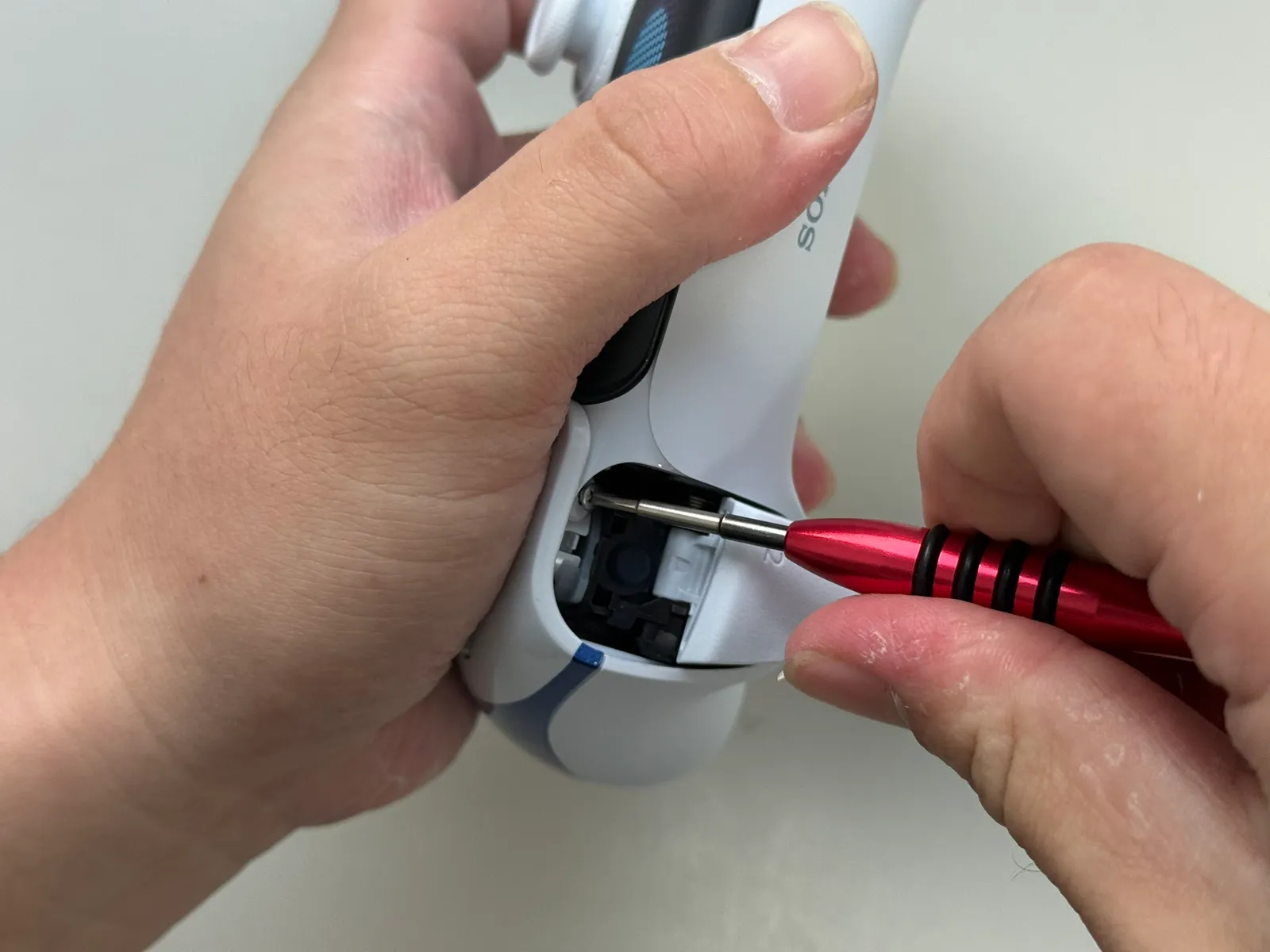

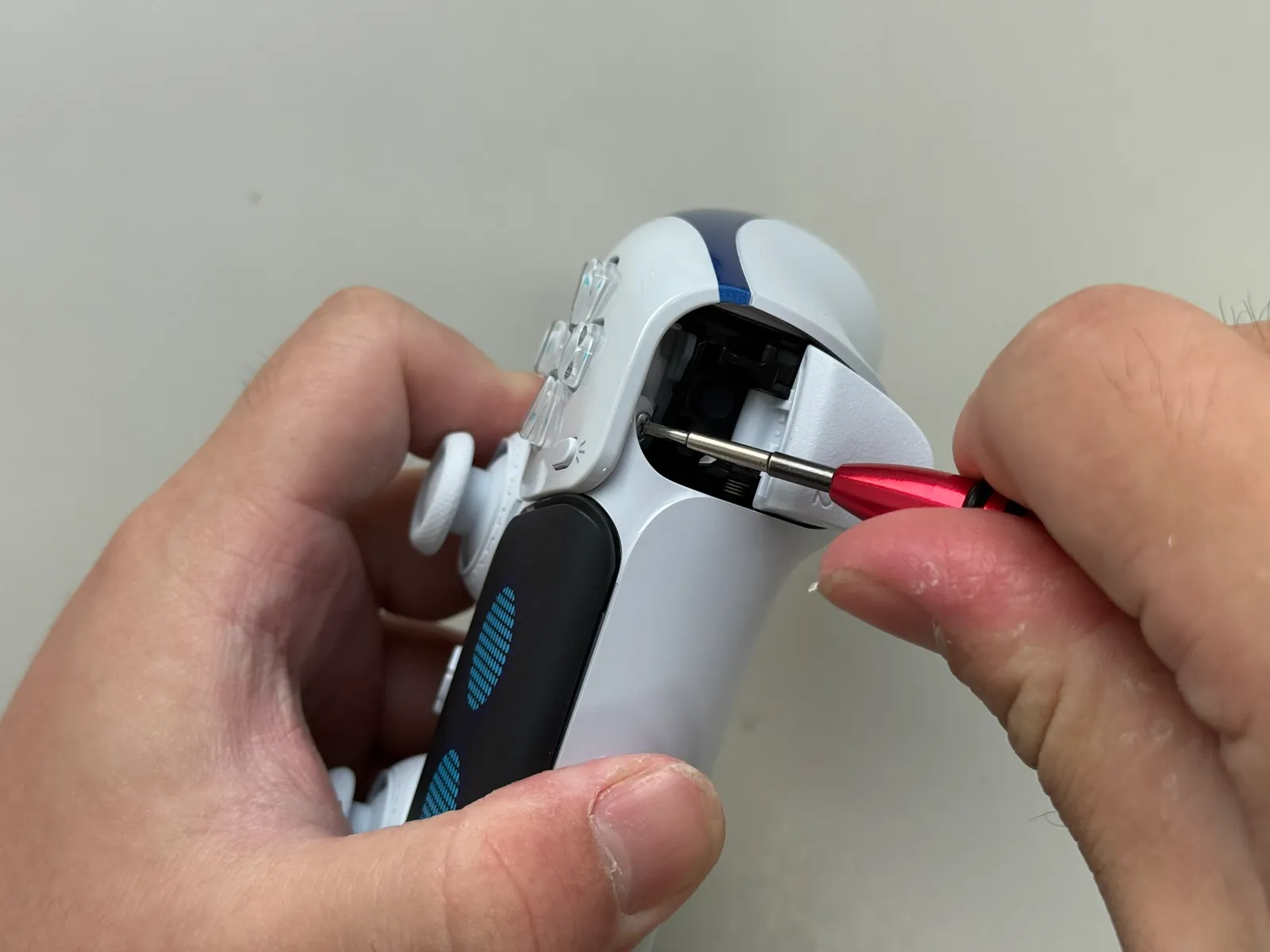

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
- 步驟 4 / 共 31

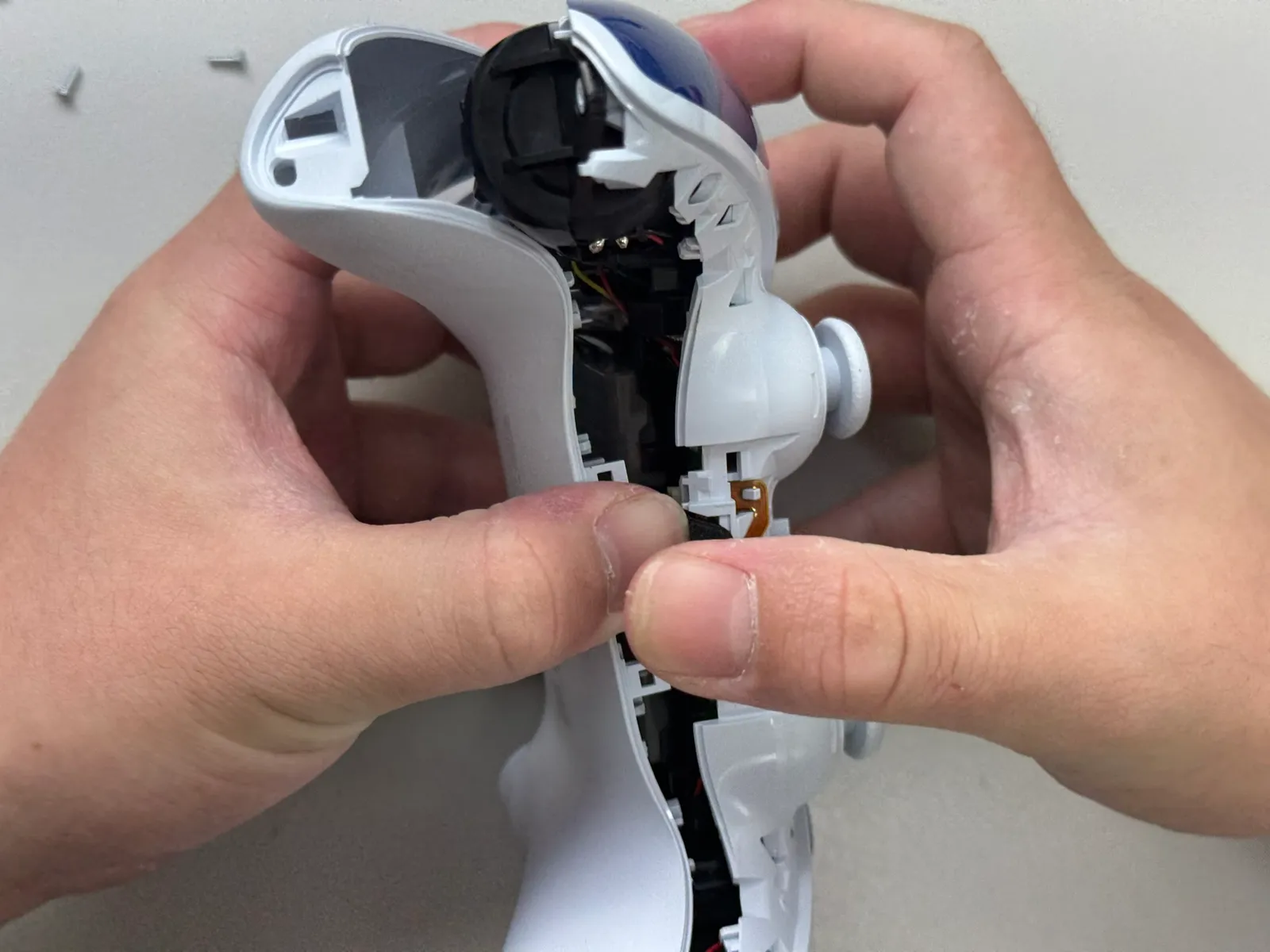

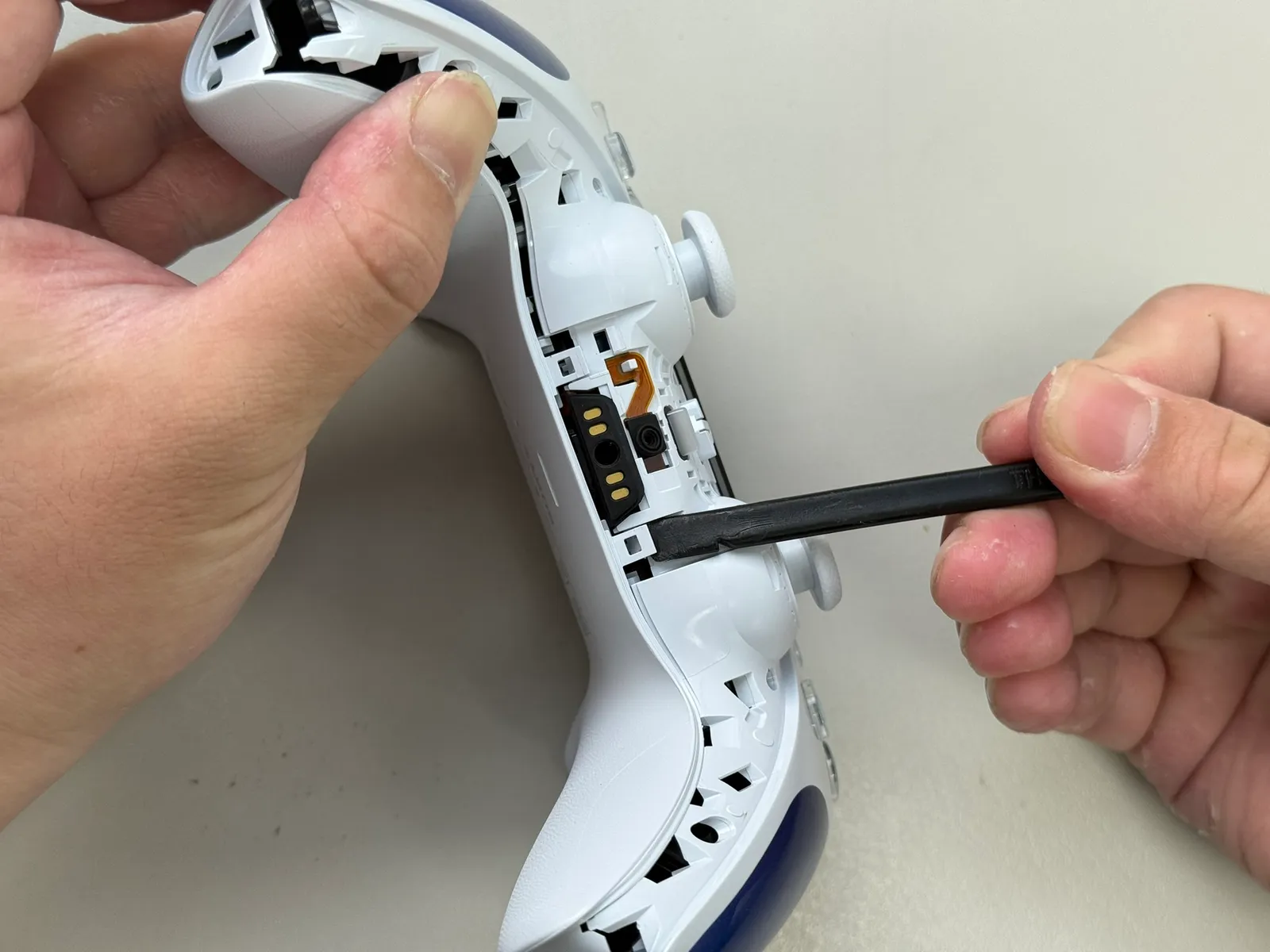

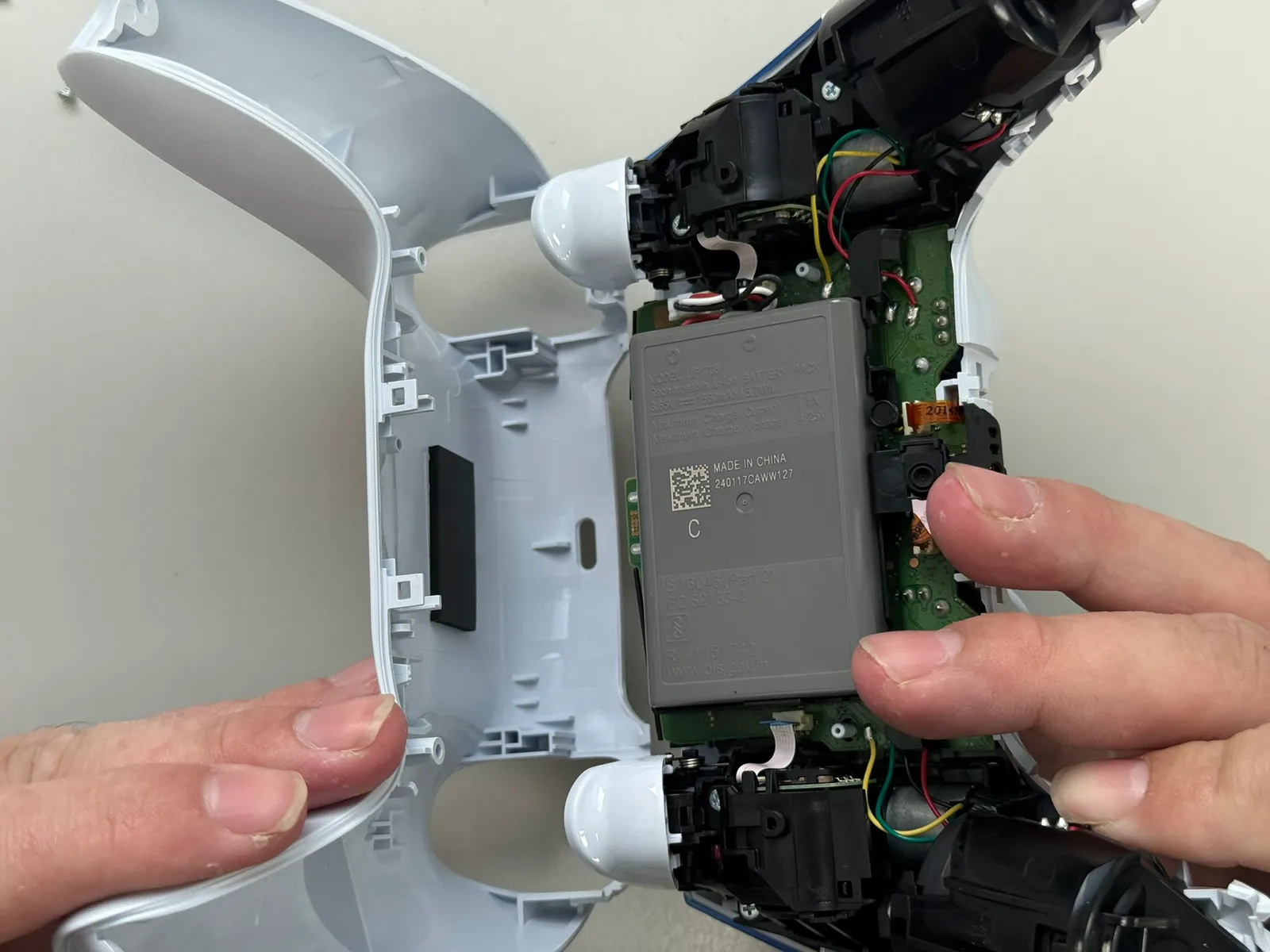

分離上下蓋

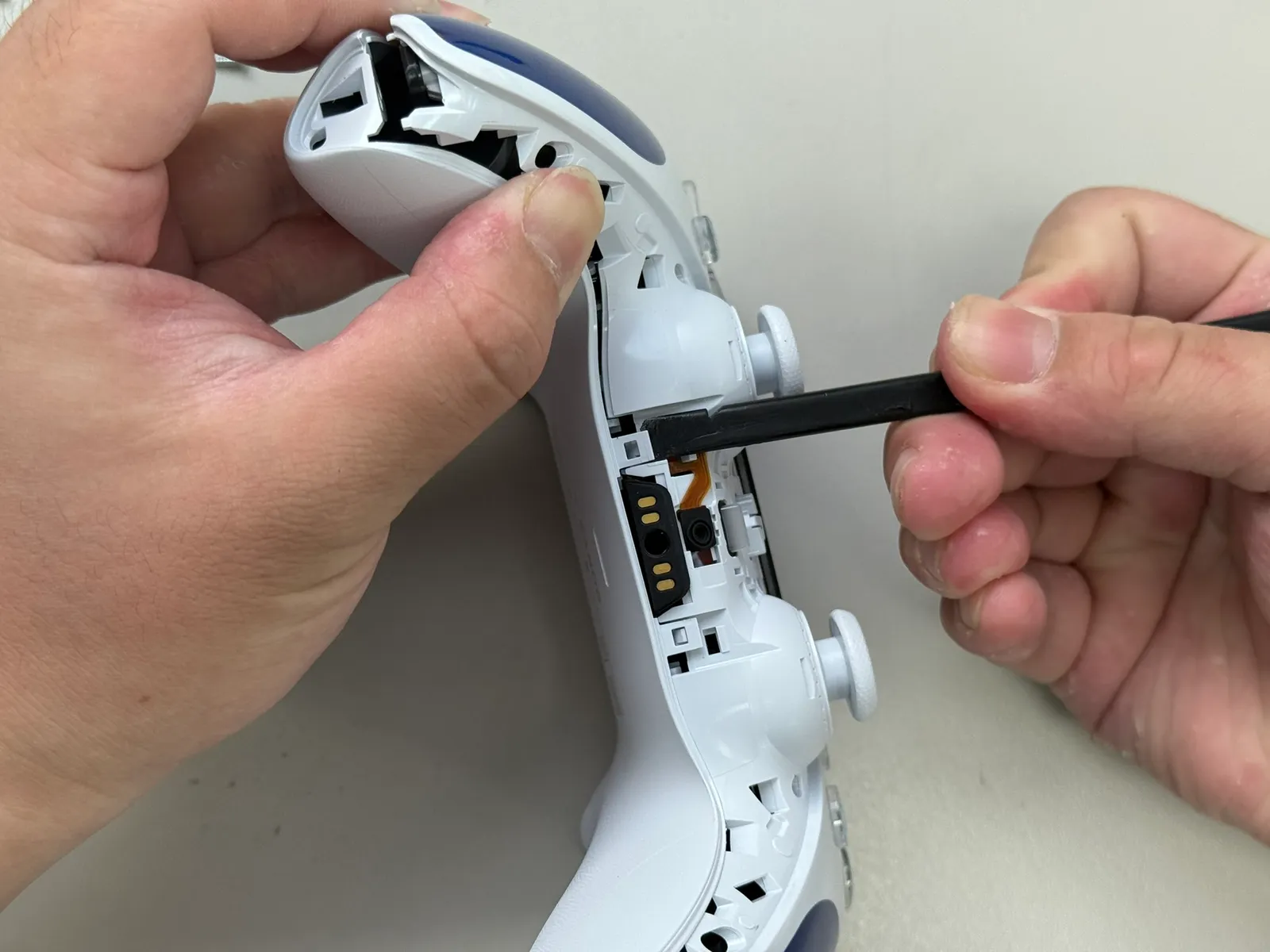

把手把掰開之後，然後用翹棒撬開兩個卡榫，然後就分離上下蓋
1
2
3
4
5
6
7
- 步驟 5 / 共 31

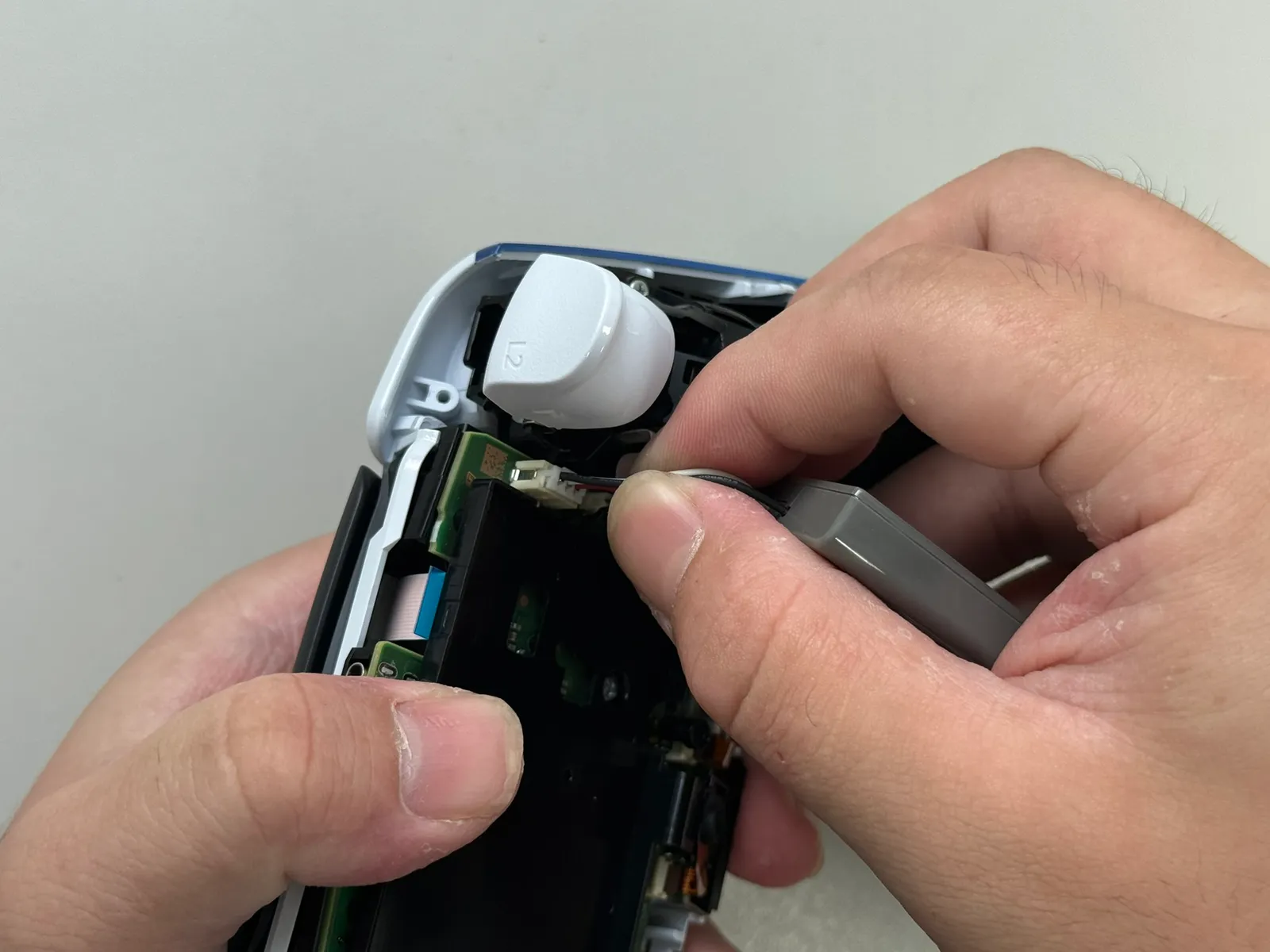

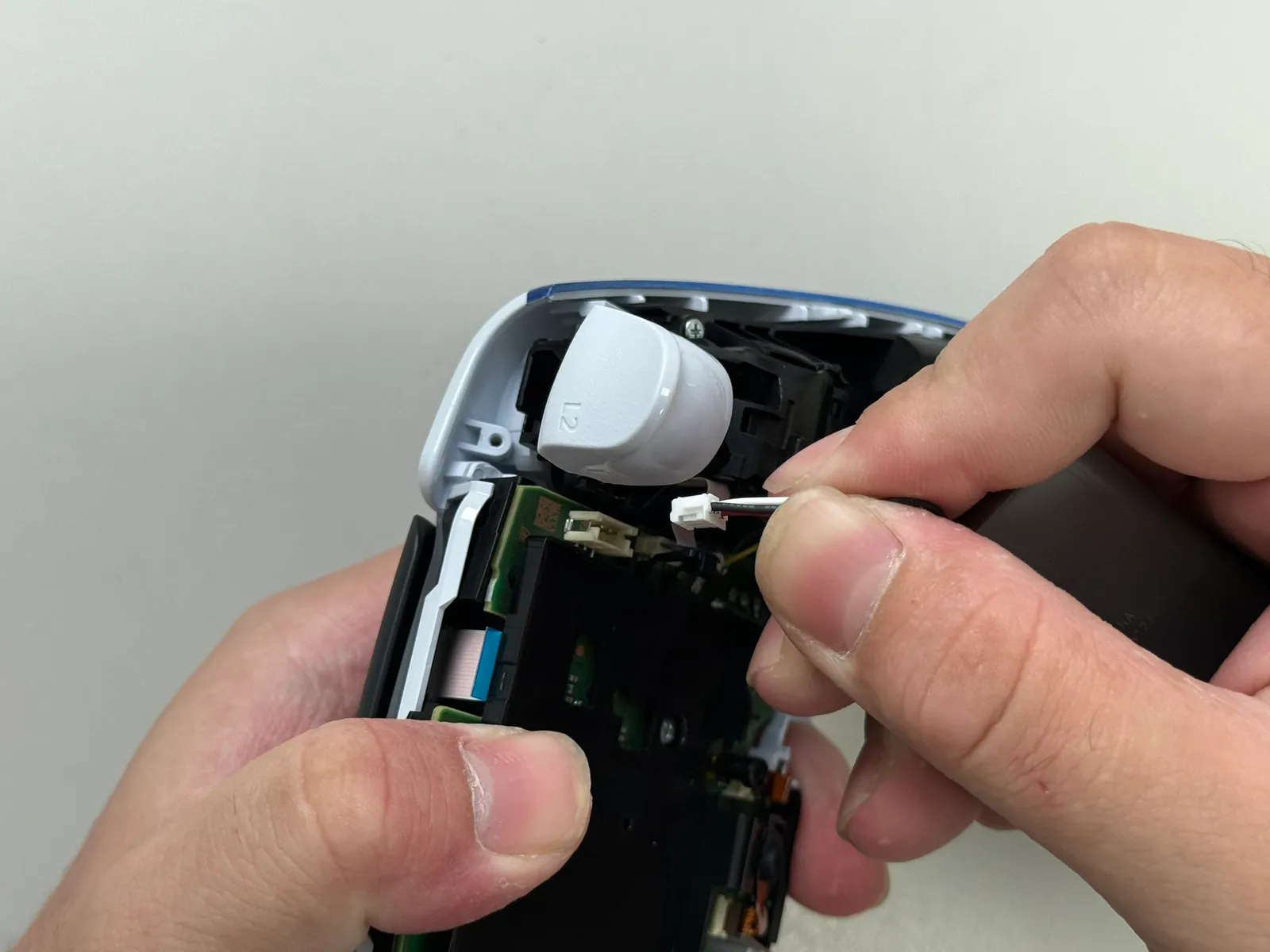

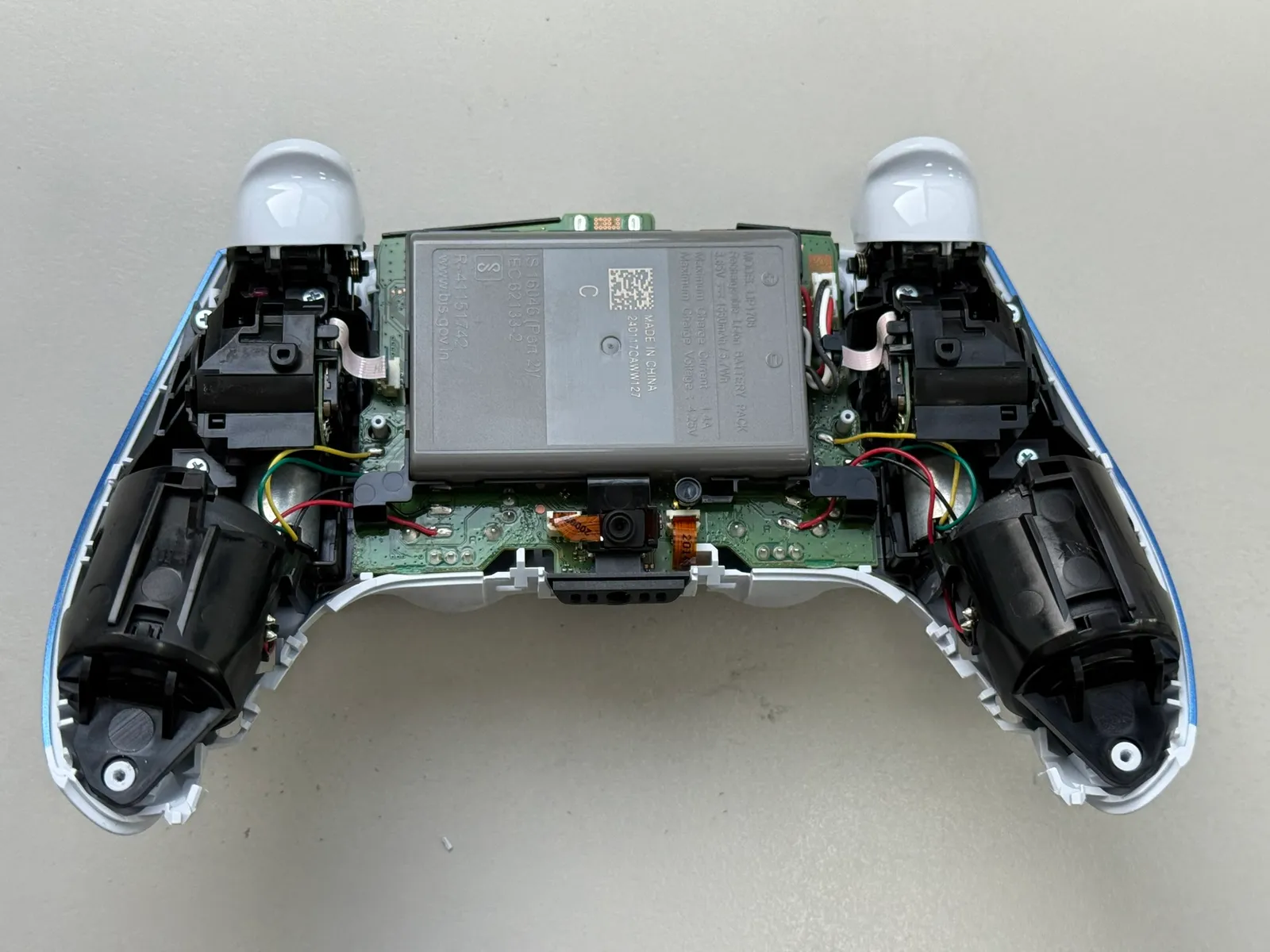

取下電池
用手 或者是 鑷子把電池的插頭拔起來
1
2
3
- 步驟 6 / 共 31

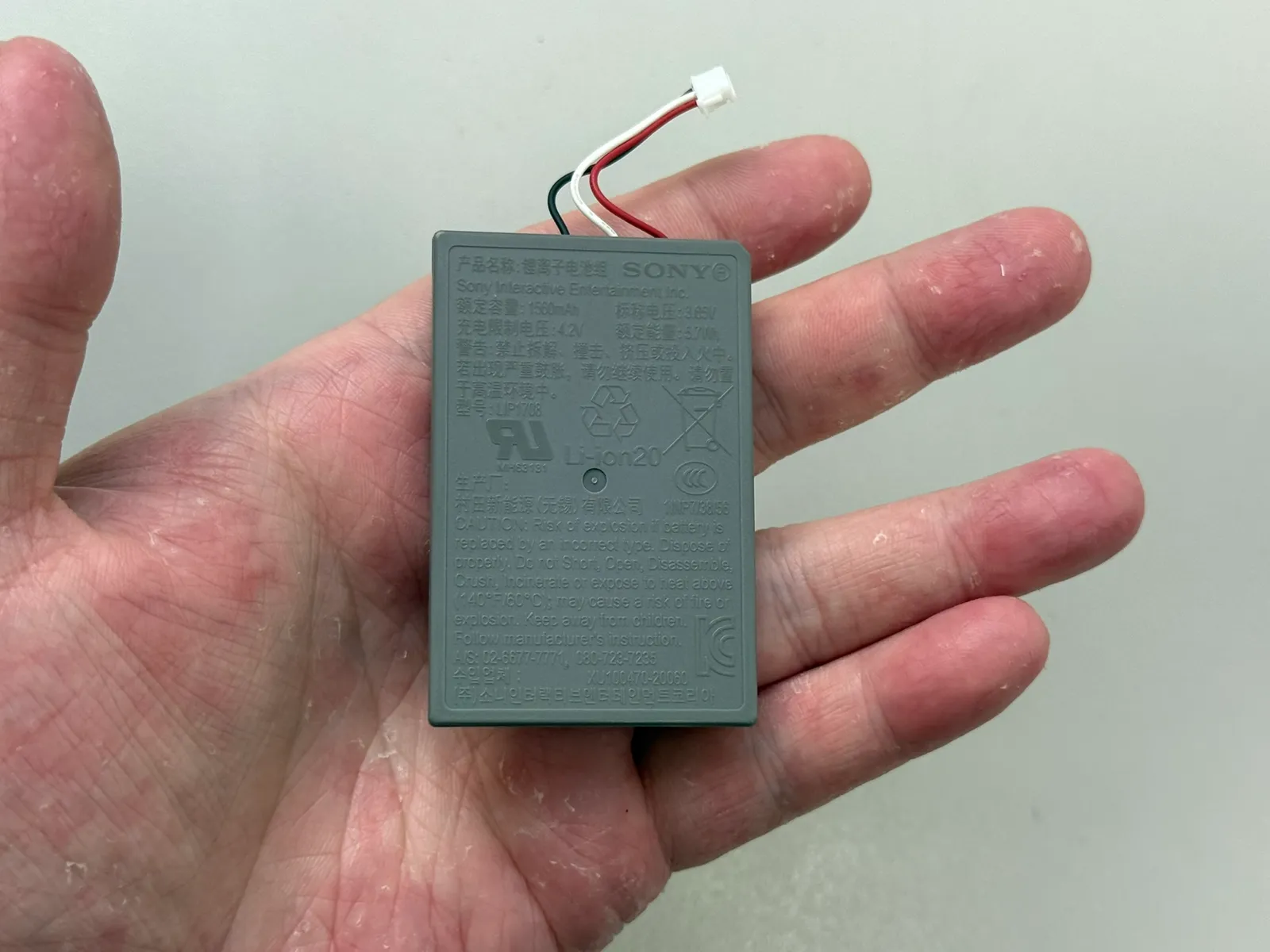

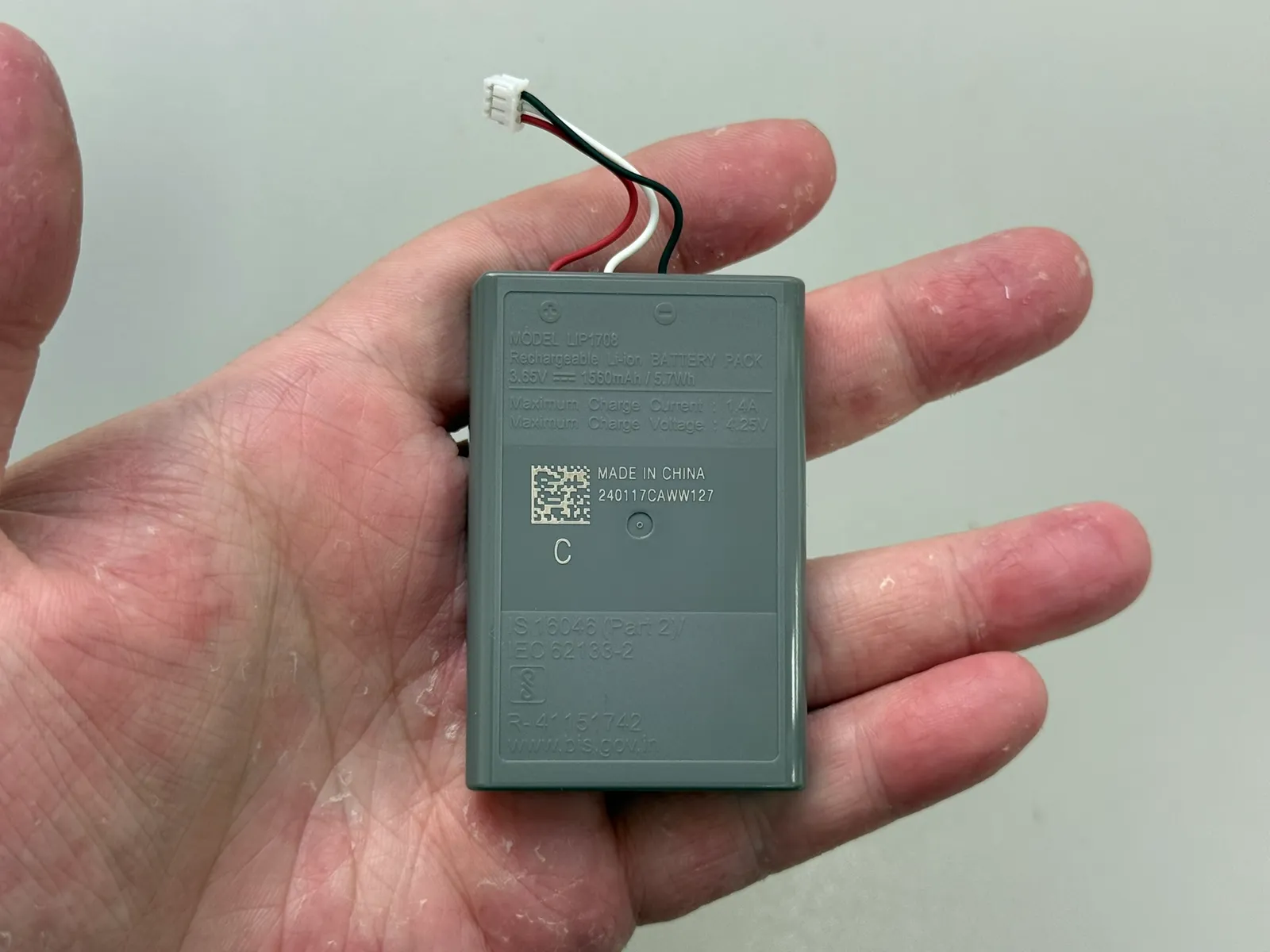

電池規格
型號 LIP1708 電壓 3.65V 1560mAh 5.7Wh
1
2
- 步驟 7 / 共 31

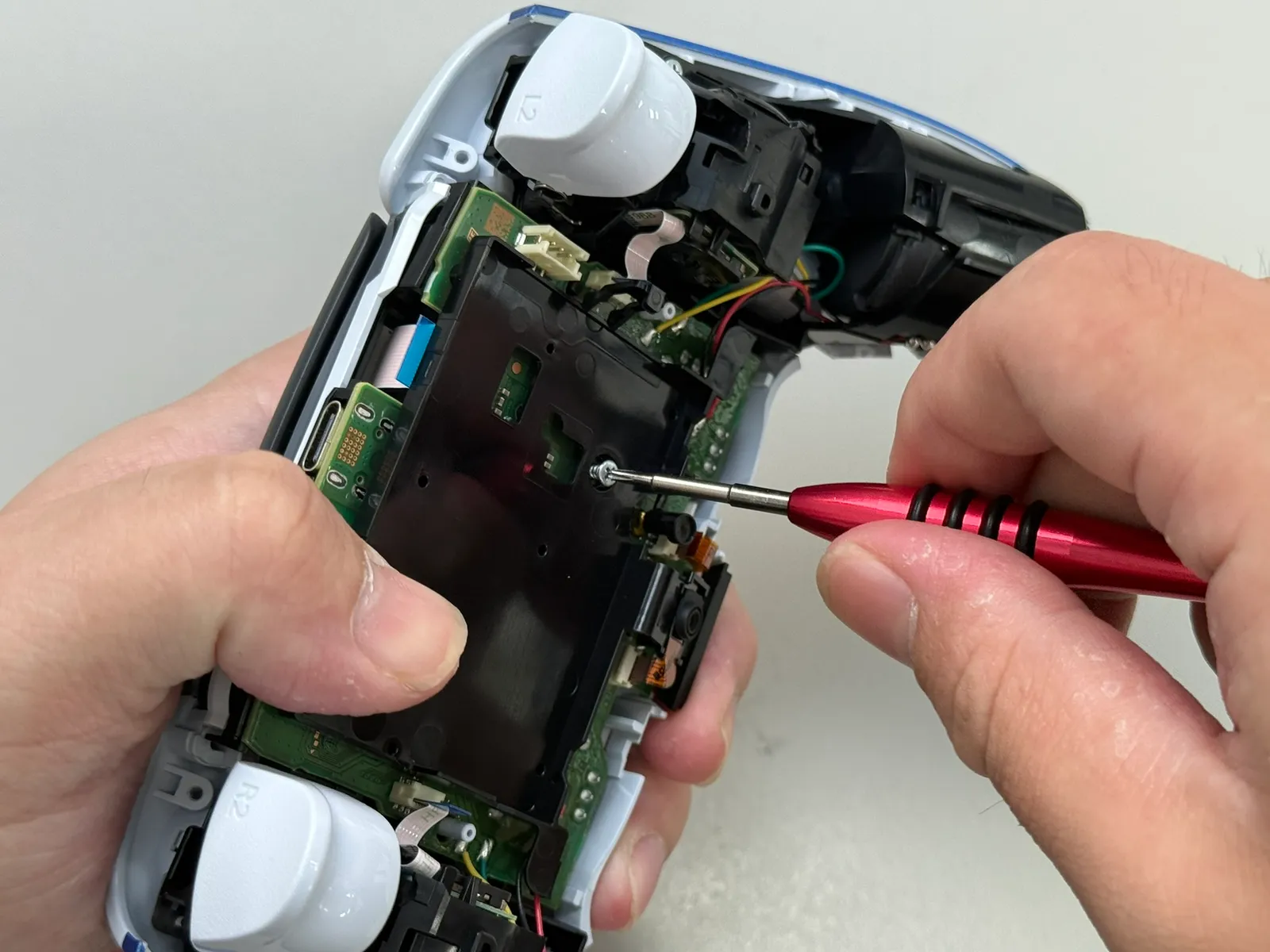

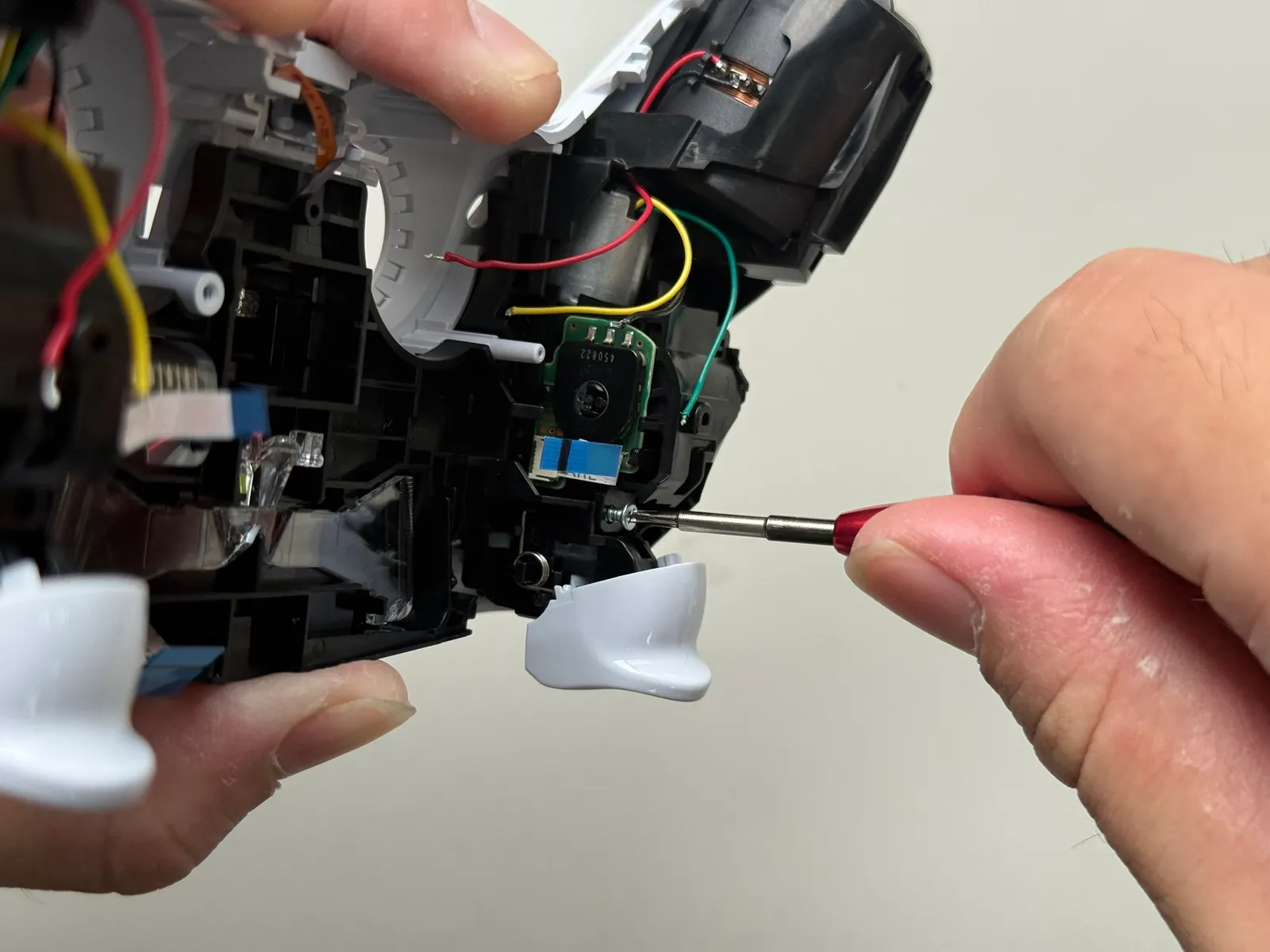

卸下電池槽的十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 8 / 共 31

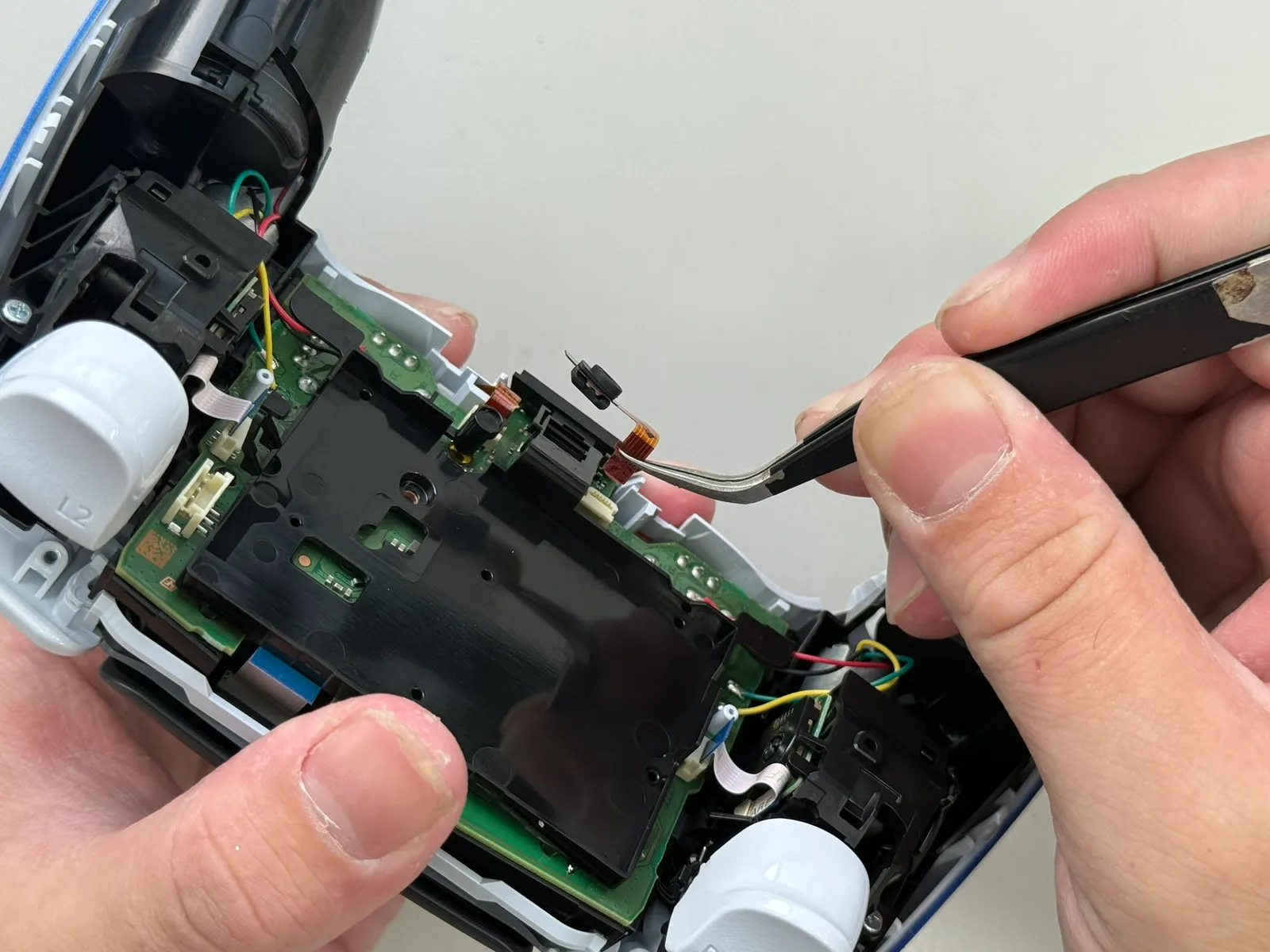

取出麥克風排線
用鑷子夾住排線，往上提。
1
2
- 步驟 9 / 共 31

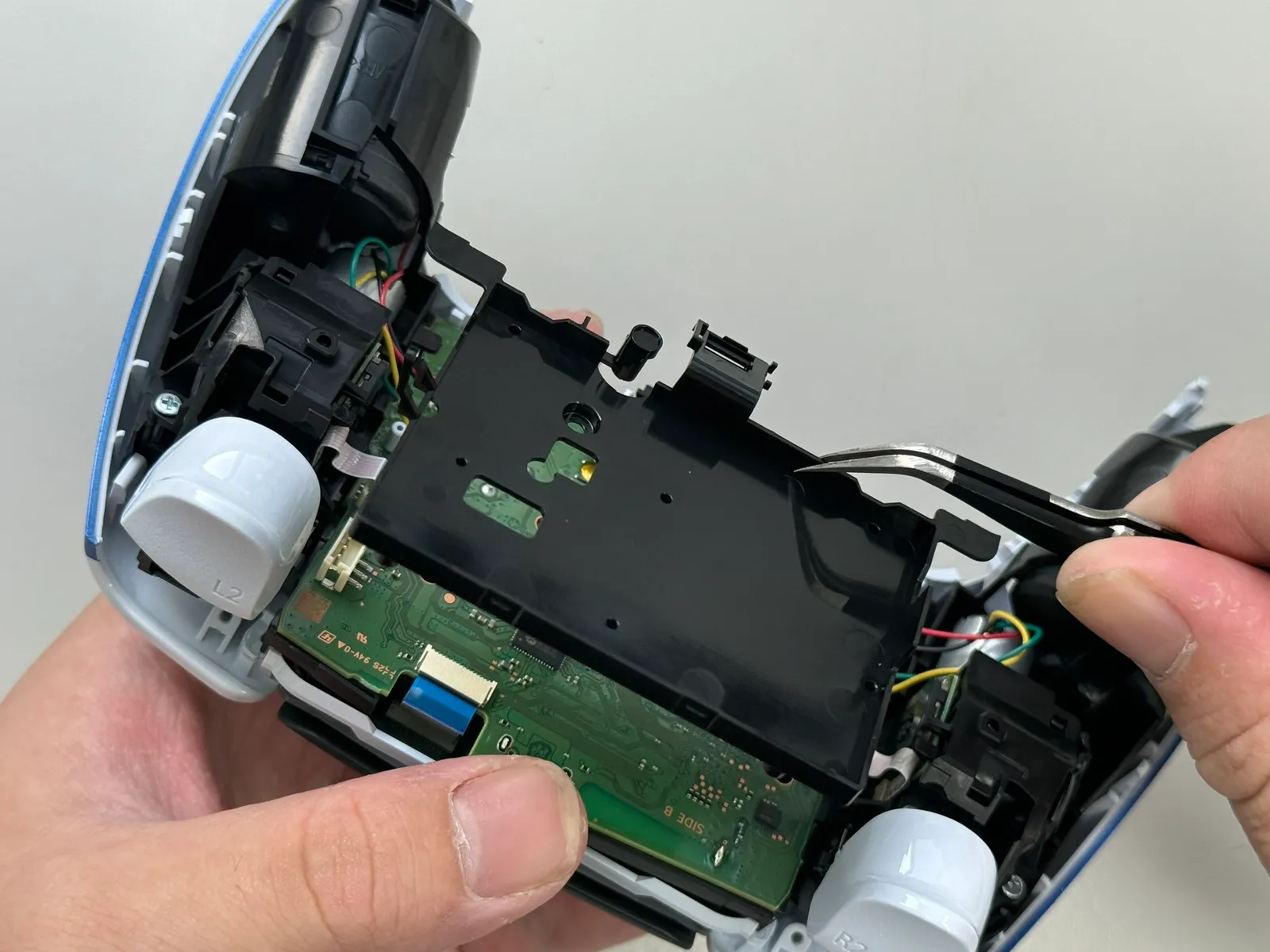

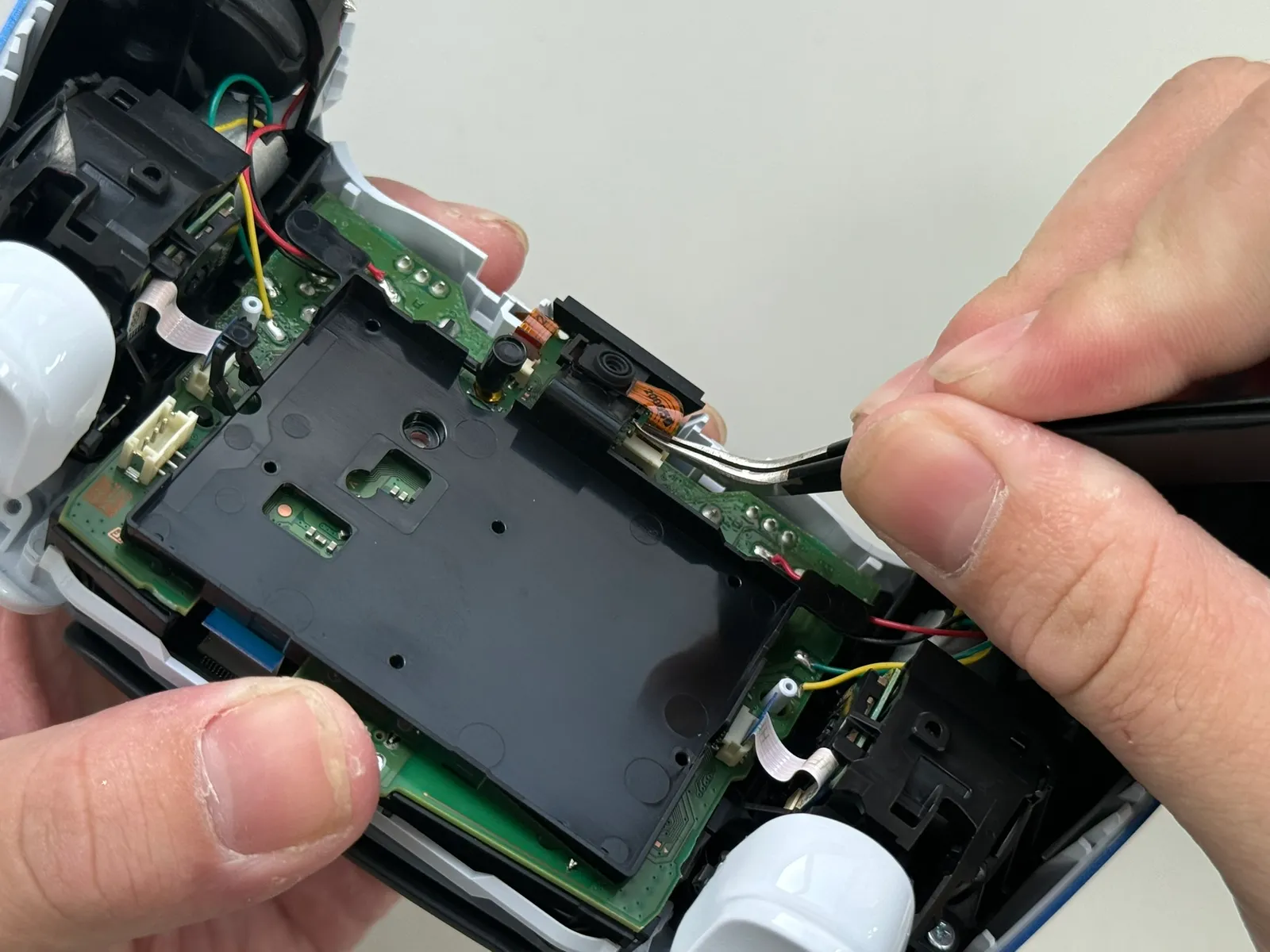

取下電池槽
用鑷子夾住電池槽，往上提。
- 步驟 10 / 共 31

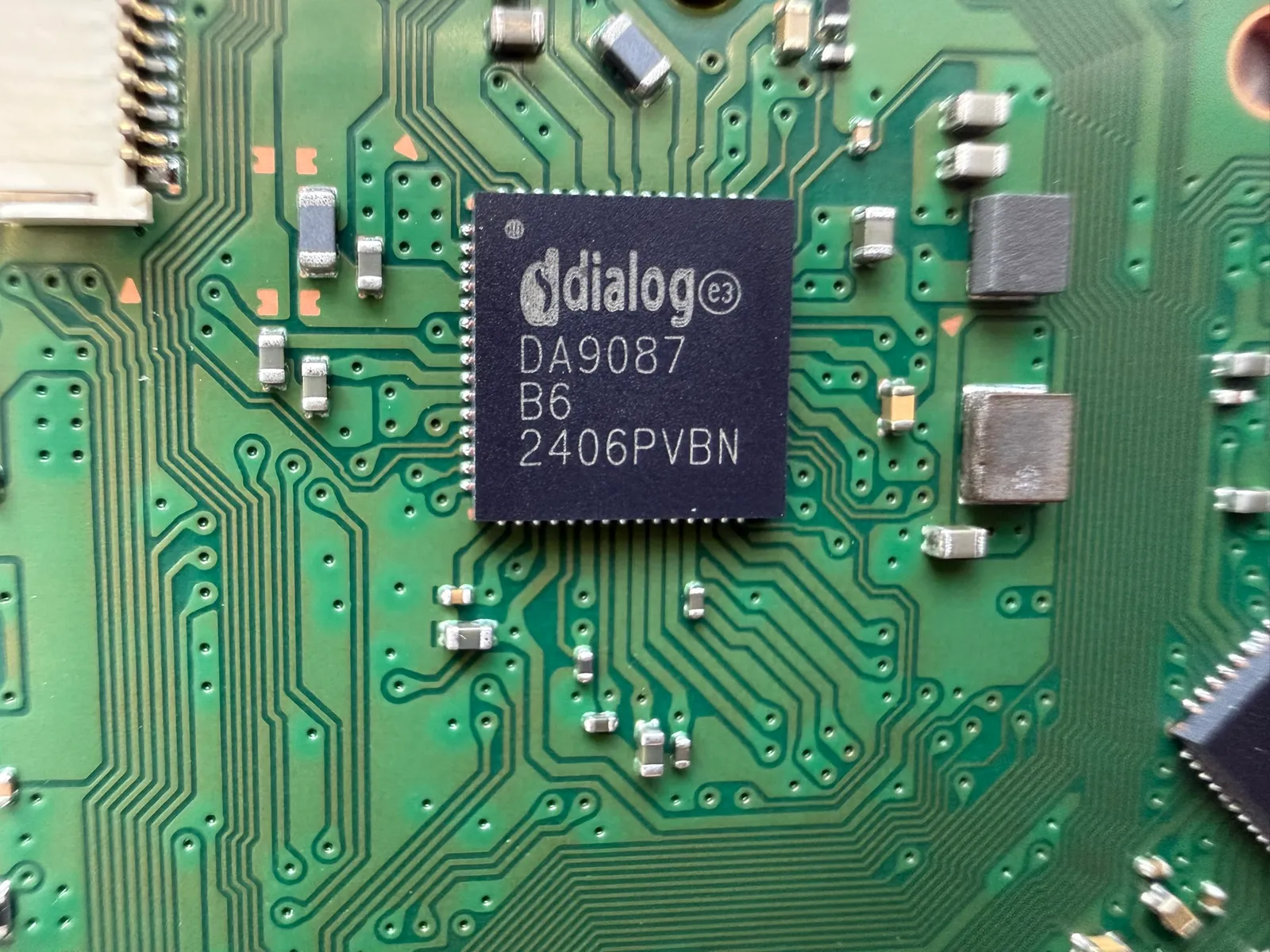

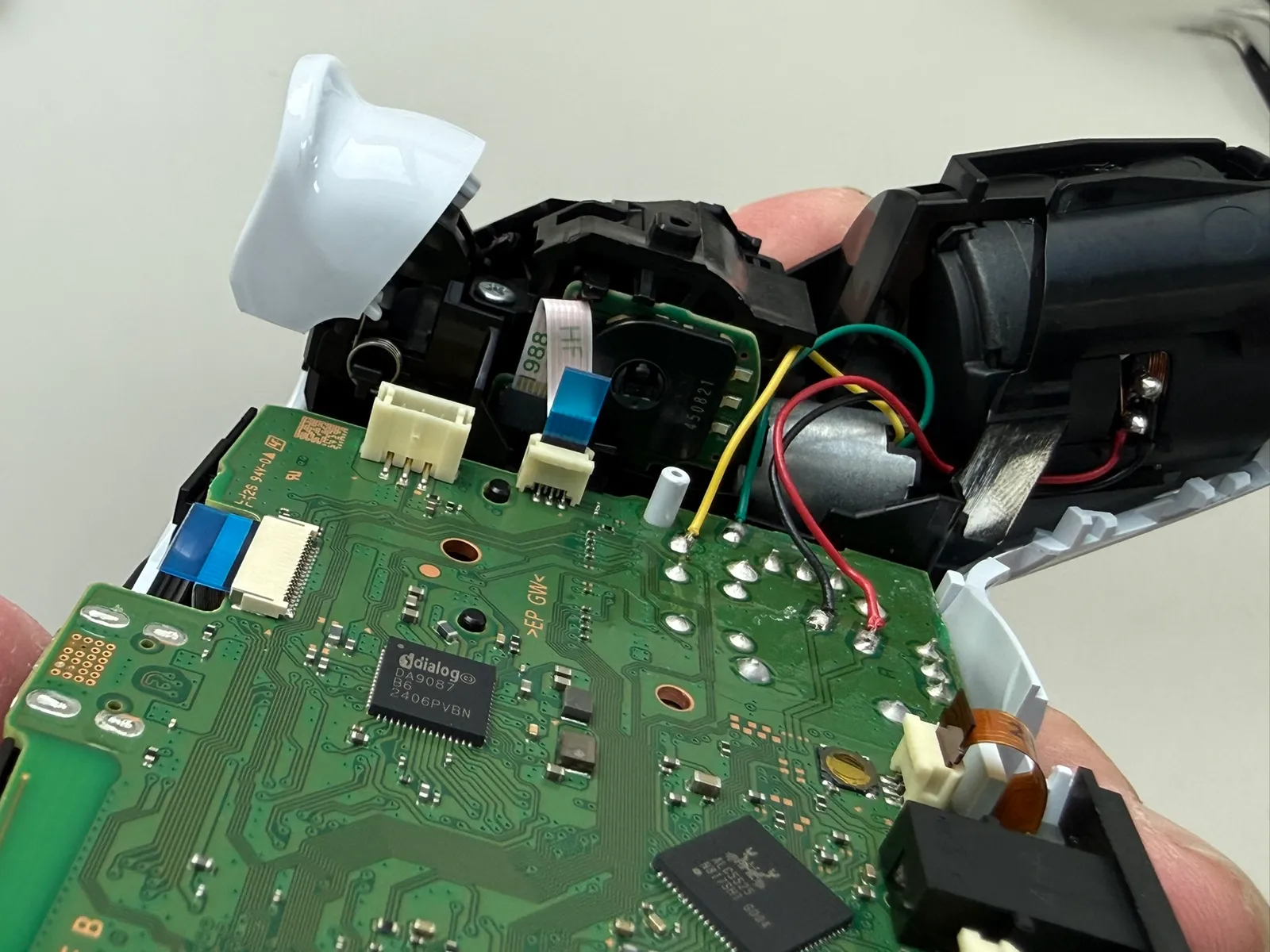

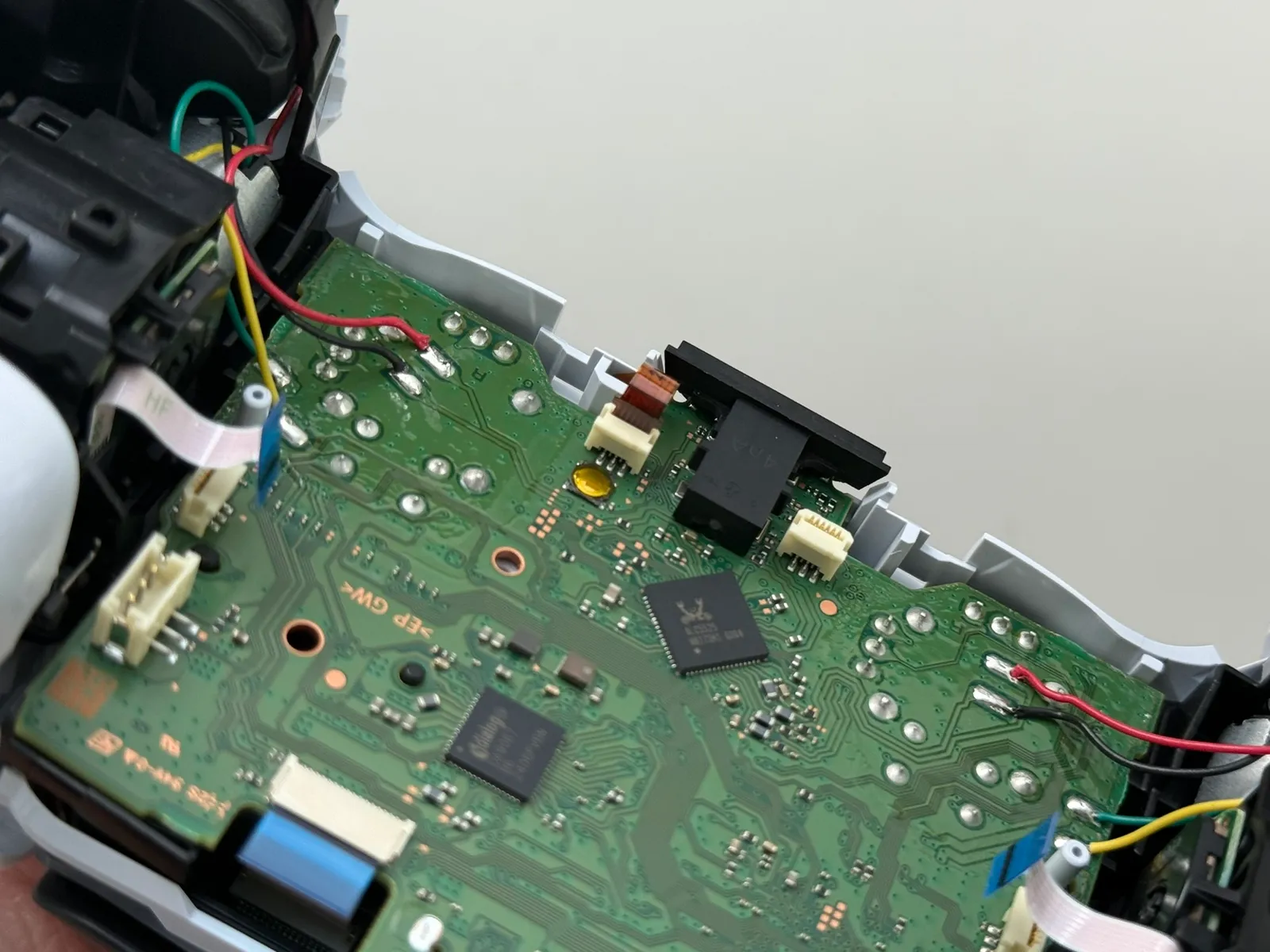

電源管理 晶片
製造商：dialog（戴樂格半導體） 型號：DA9087
- 步驟 11 / 共 31
音訊 晶片
製造商：瑞昱 型號：ALC5524
- 步驟 12 / 共 31

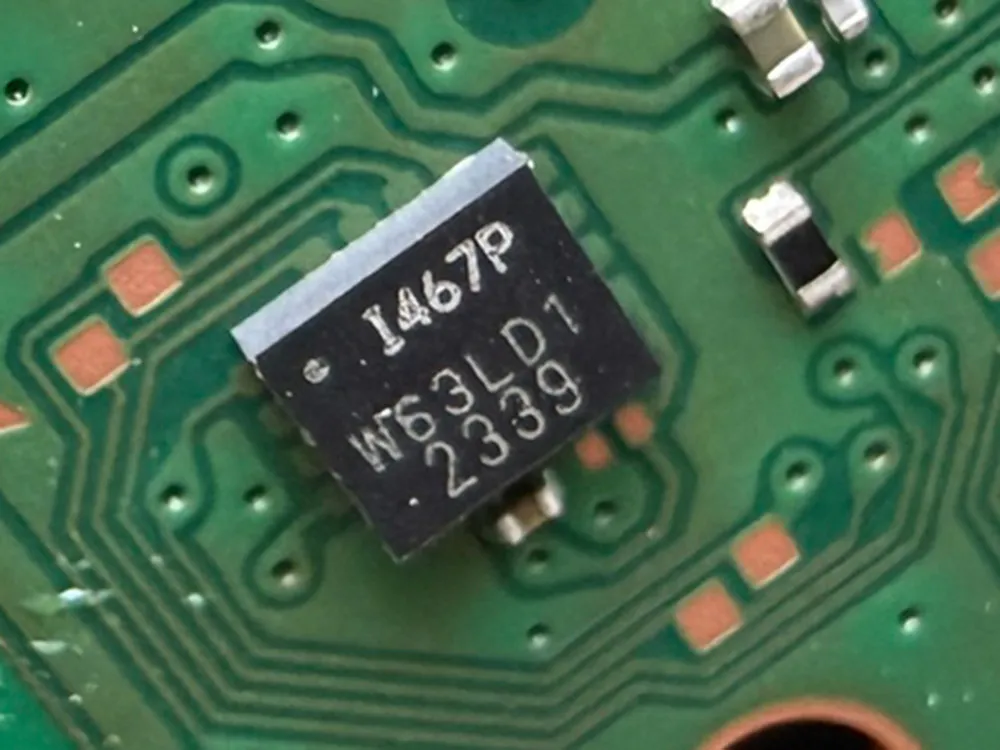

陀螺儀 晶片
製造商：TDK InvenSense (應美盛) 型號：ICM-42607 絲印：I467P
- 步驟 13 / 共 31

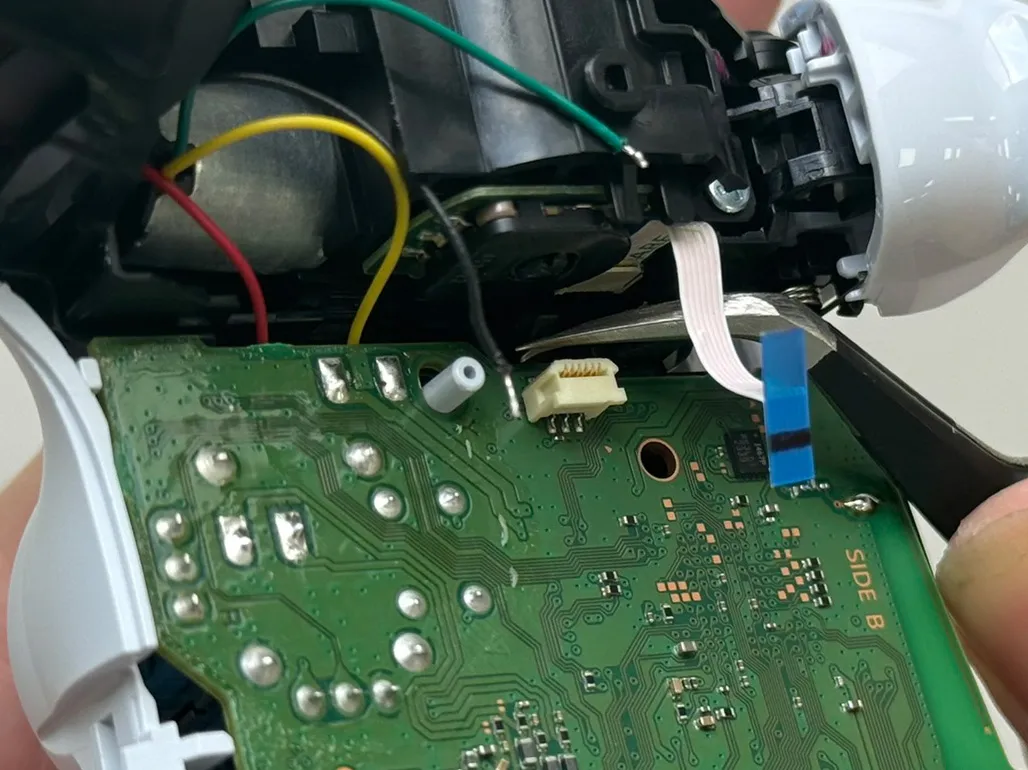

取出自適應排線
請注意藍色那面朝裡面(裝回去的時要注意) 040的自適應排線 與 030 050的通用。
1
2
3
4
- 步驟 14 / 共 31

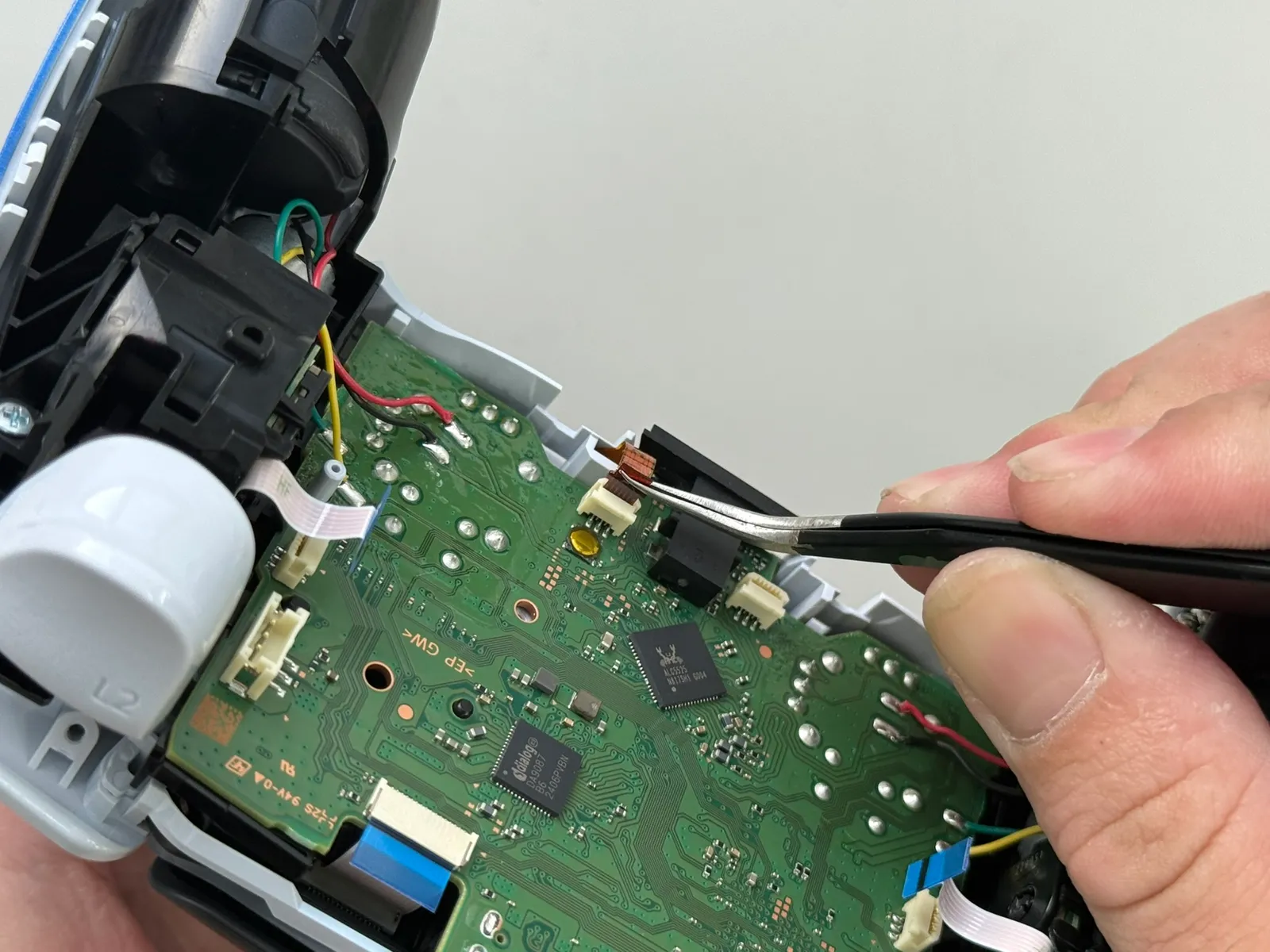

取出 前端麥克風排線
用手 或者 鑷子 捏住/夾住排線，往上提。
1
2
3
- 步驟 15 / 共 31

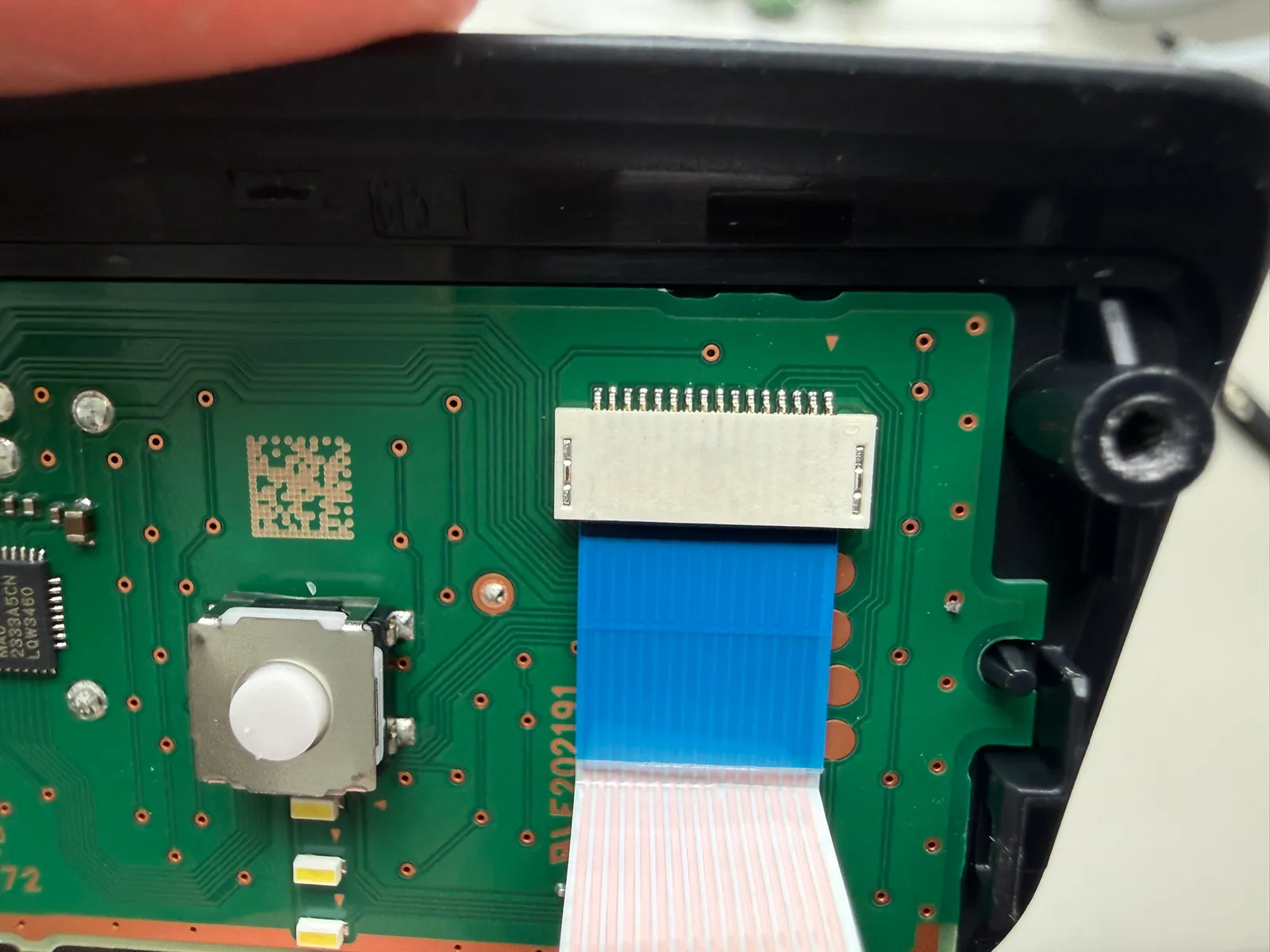

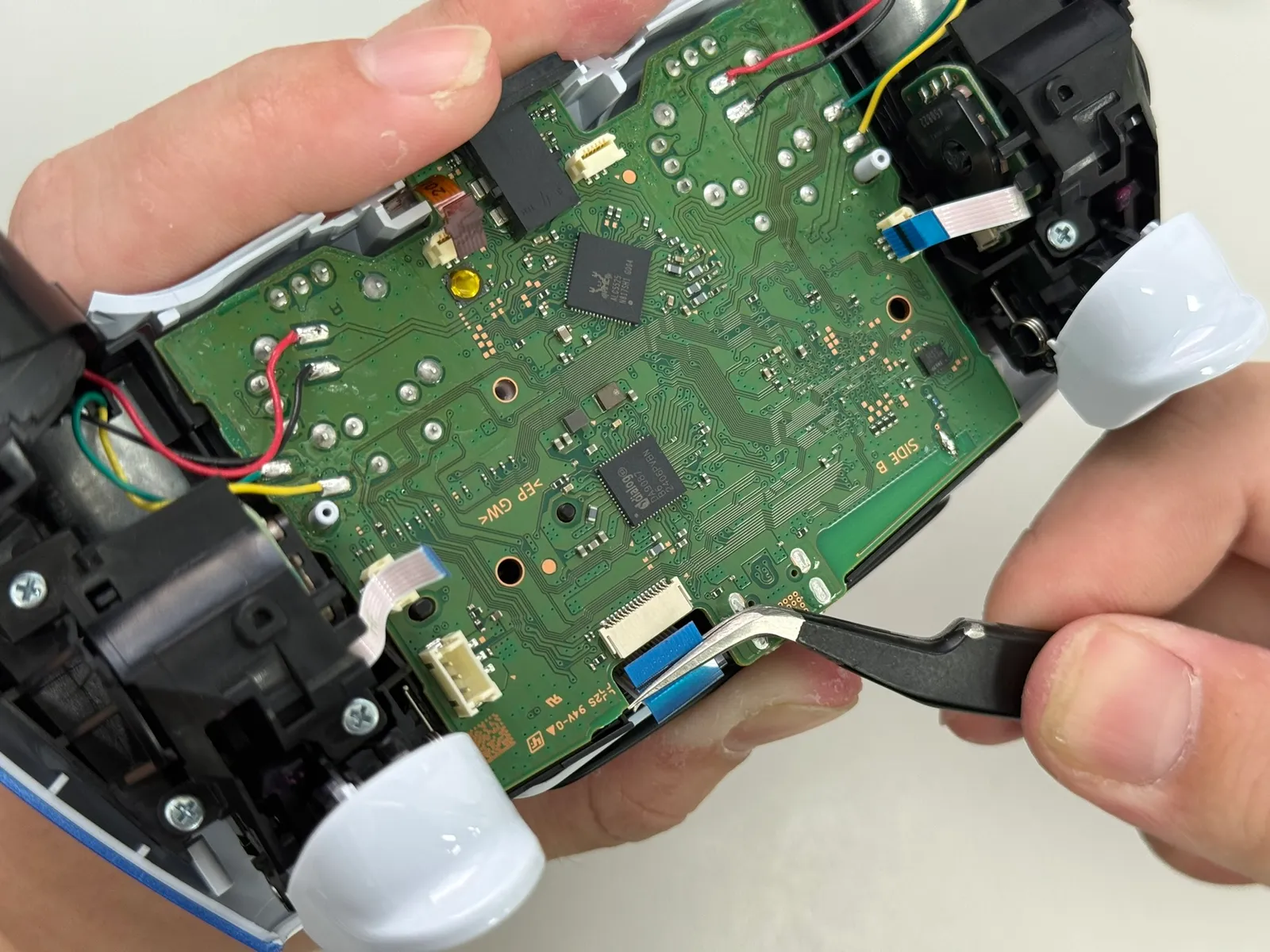

取出觸控板排線
直接用鑷子穿過排線 然後慢慢的拉
1
2
- 步驟 16 / 共 31

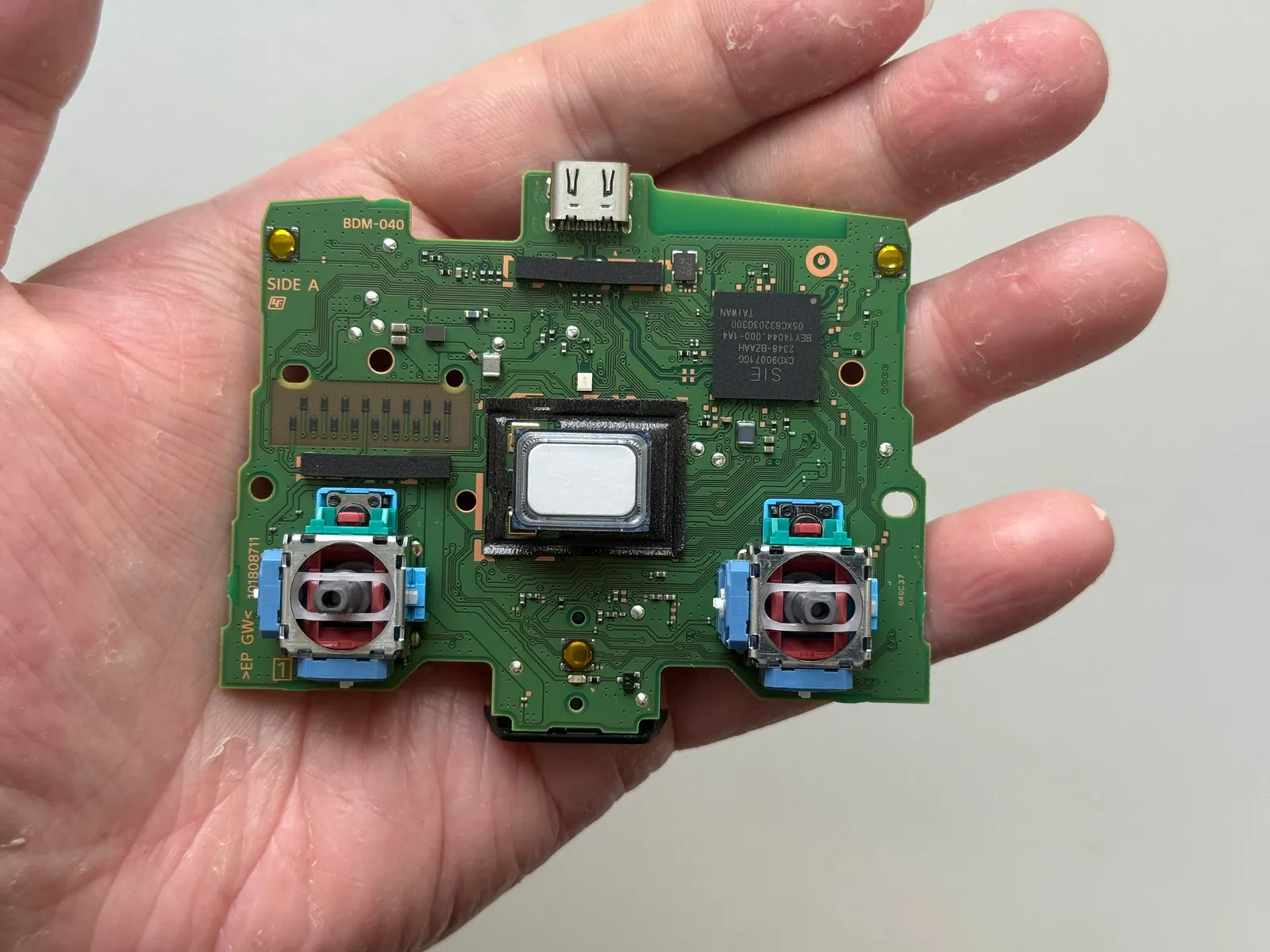

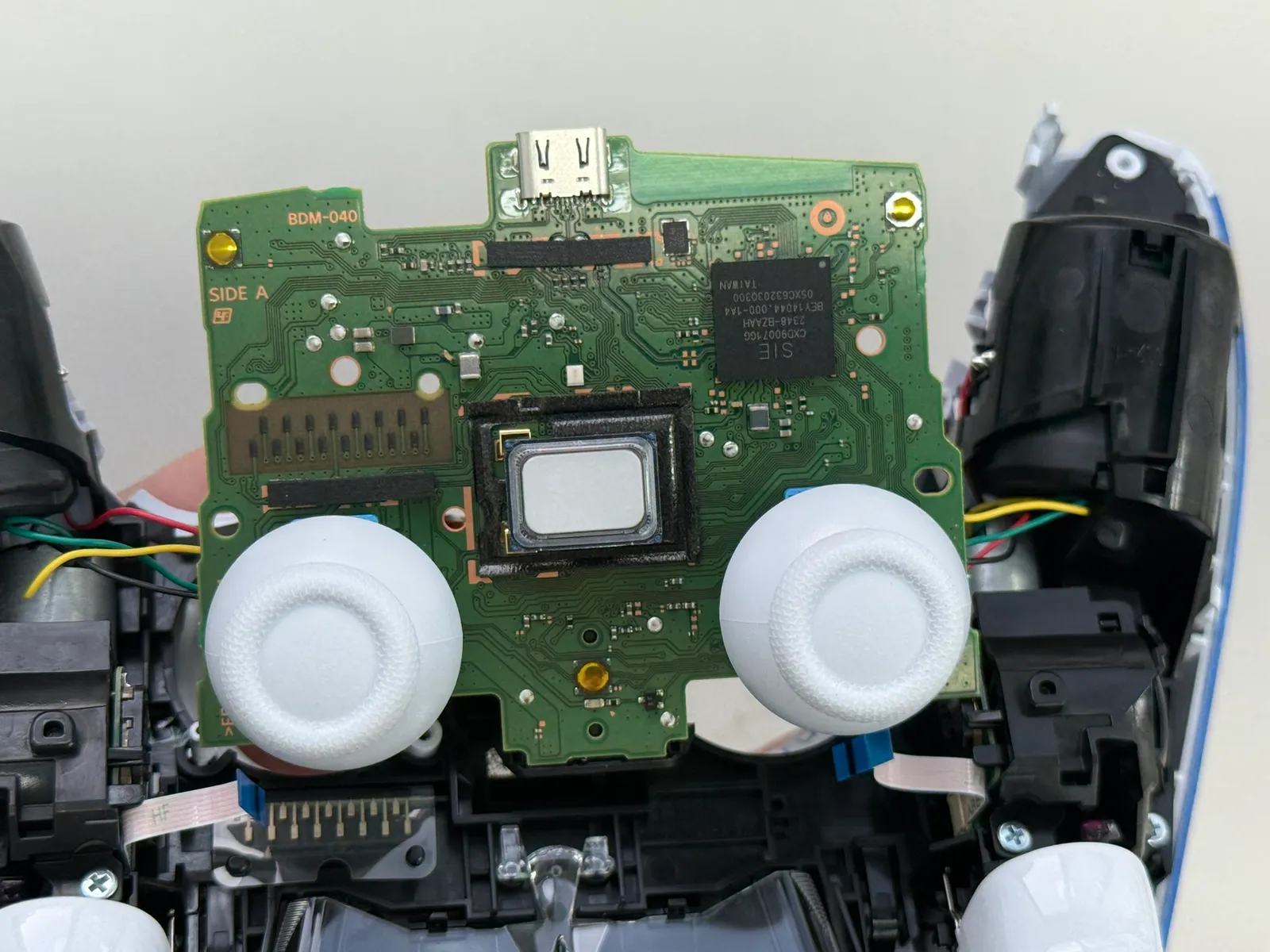

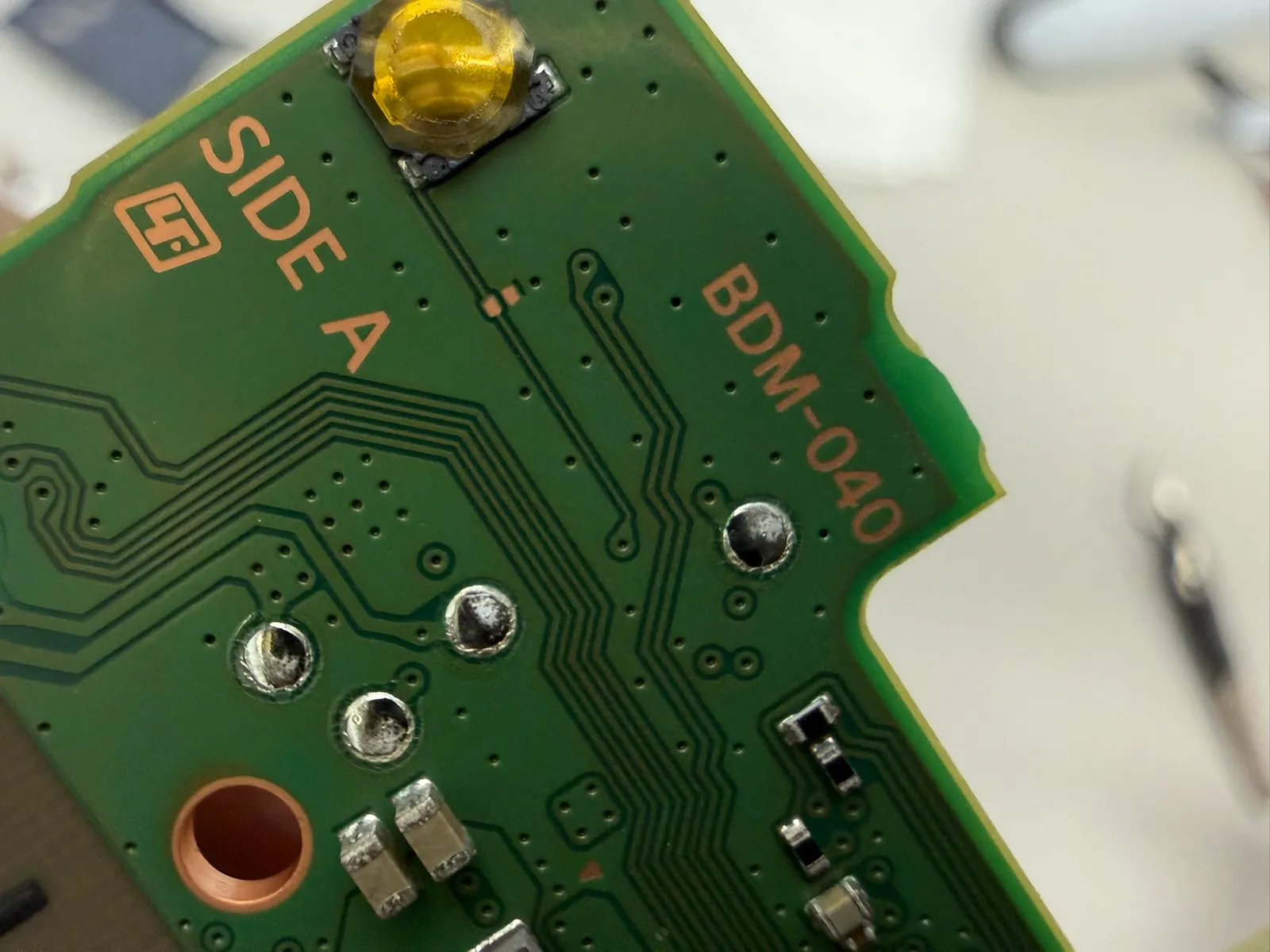

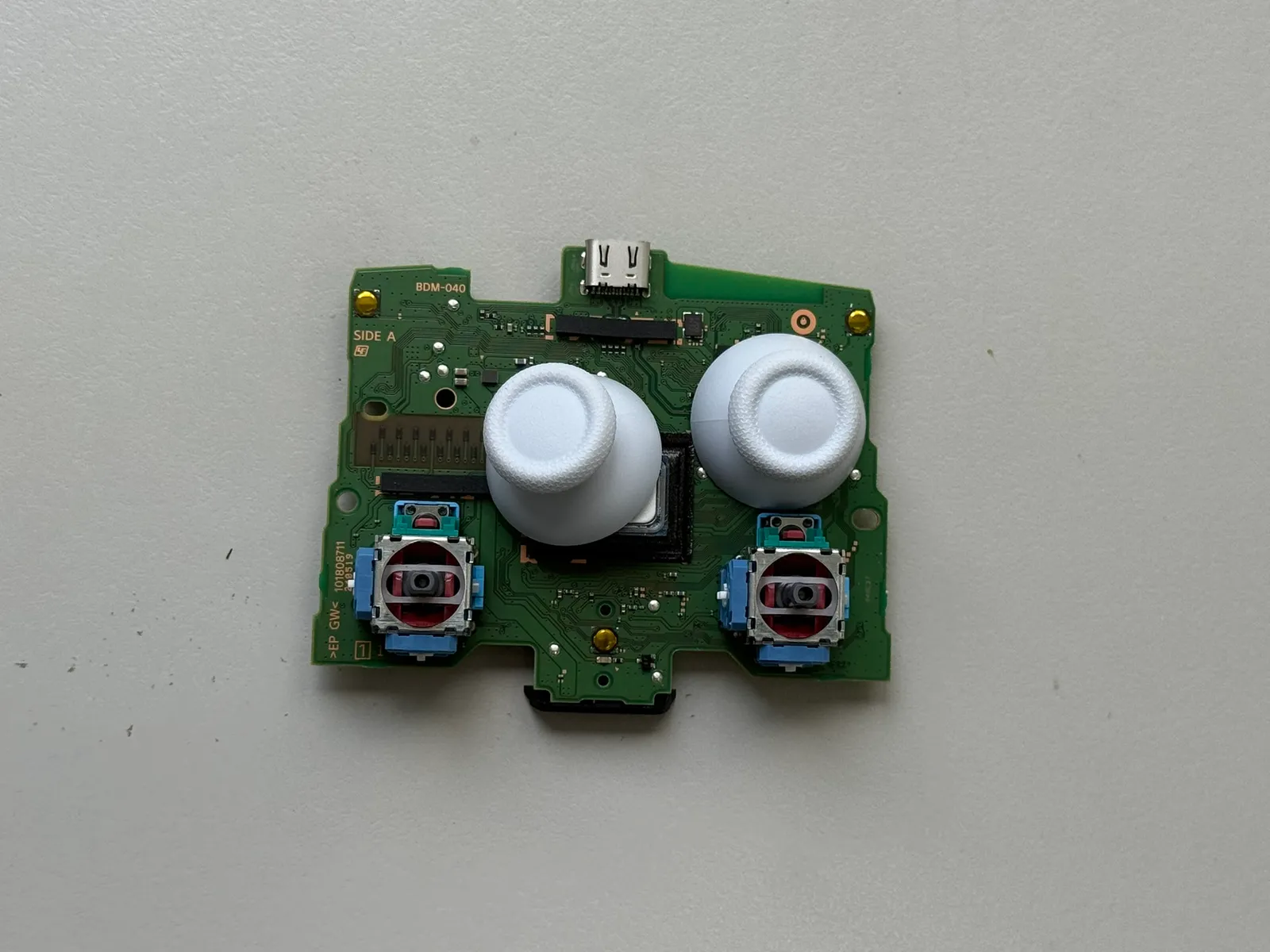

主板
主板型號：BDM-040
1
2
- 步驟 17 / 共 31

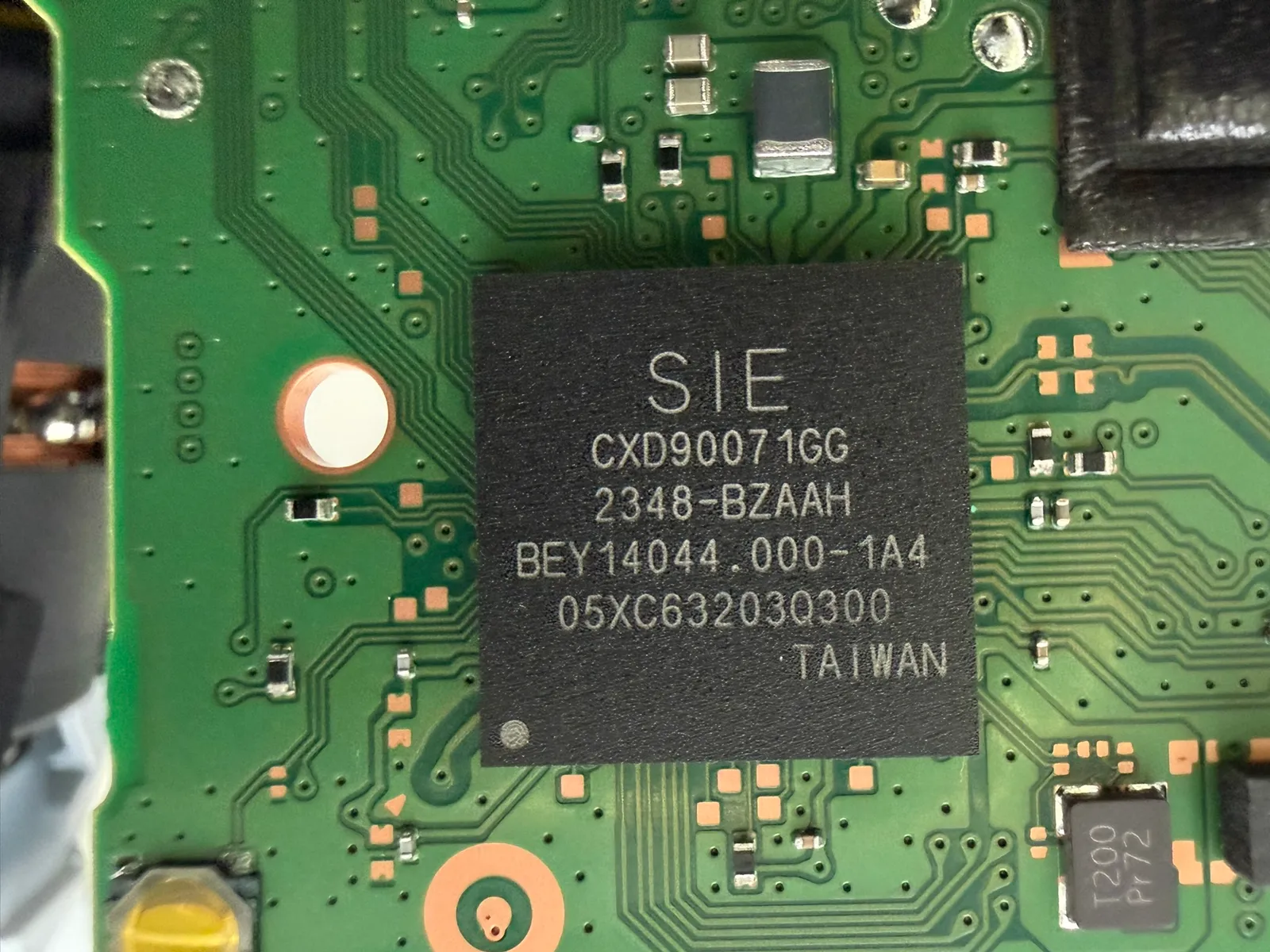

主控晶片
製造商：SIE(索尼) 型號：CXD90071GG
- 步驟 18 / 共 31

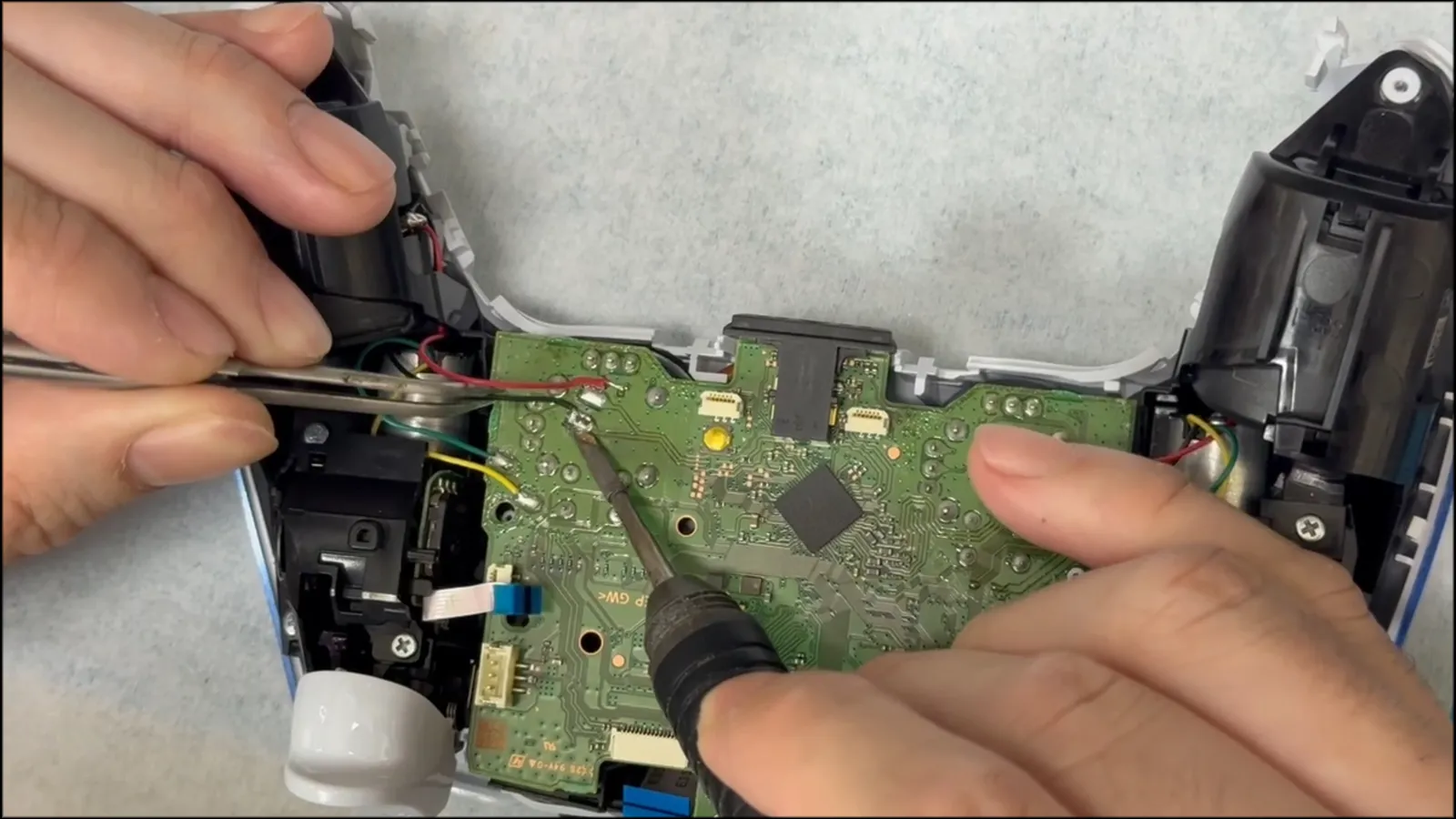

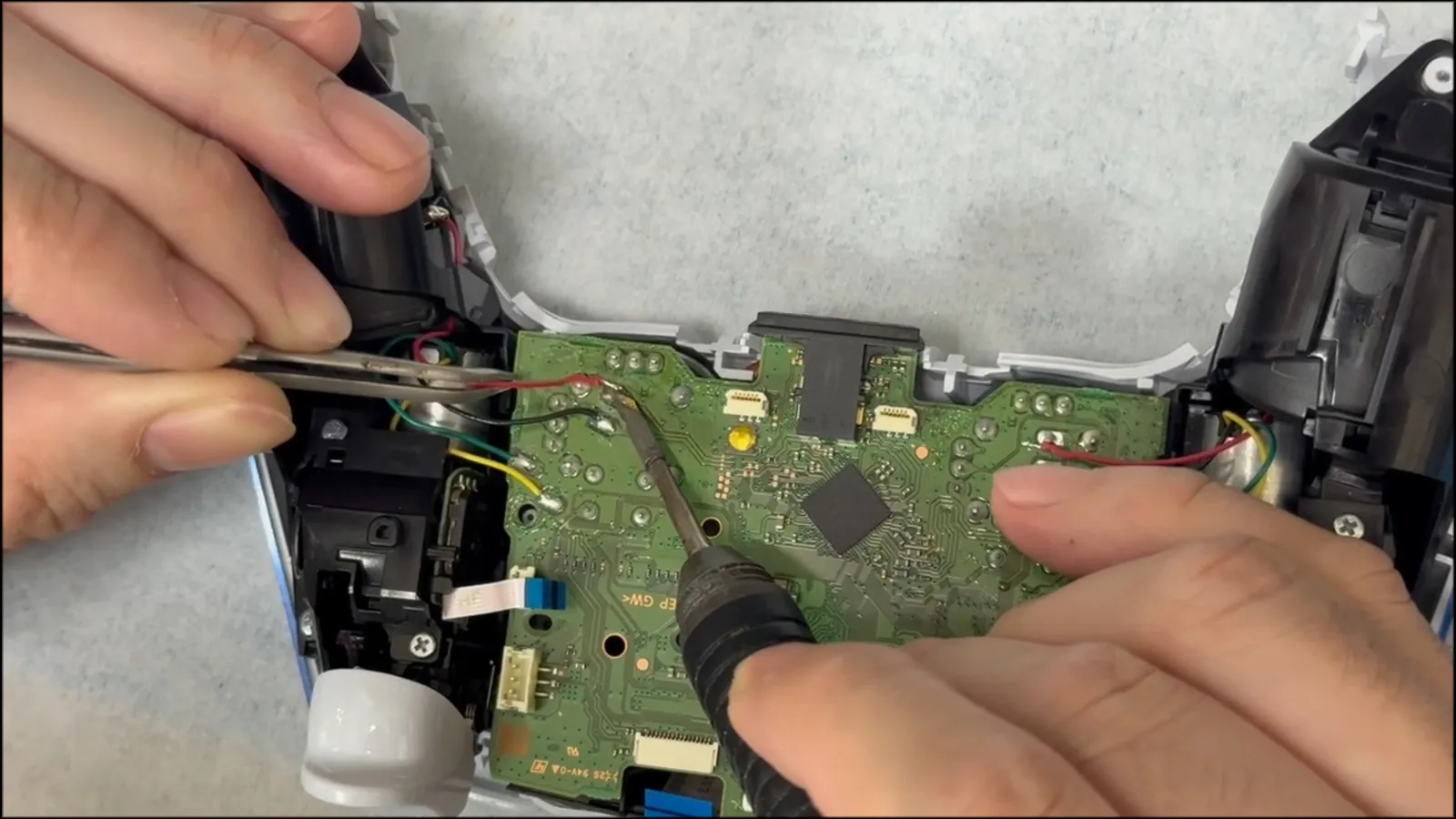

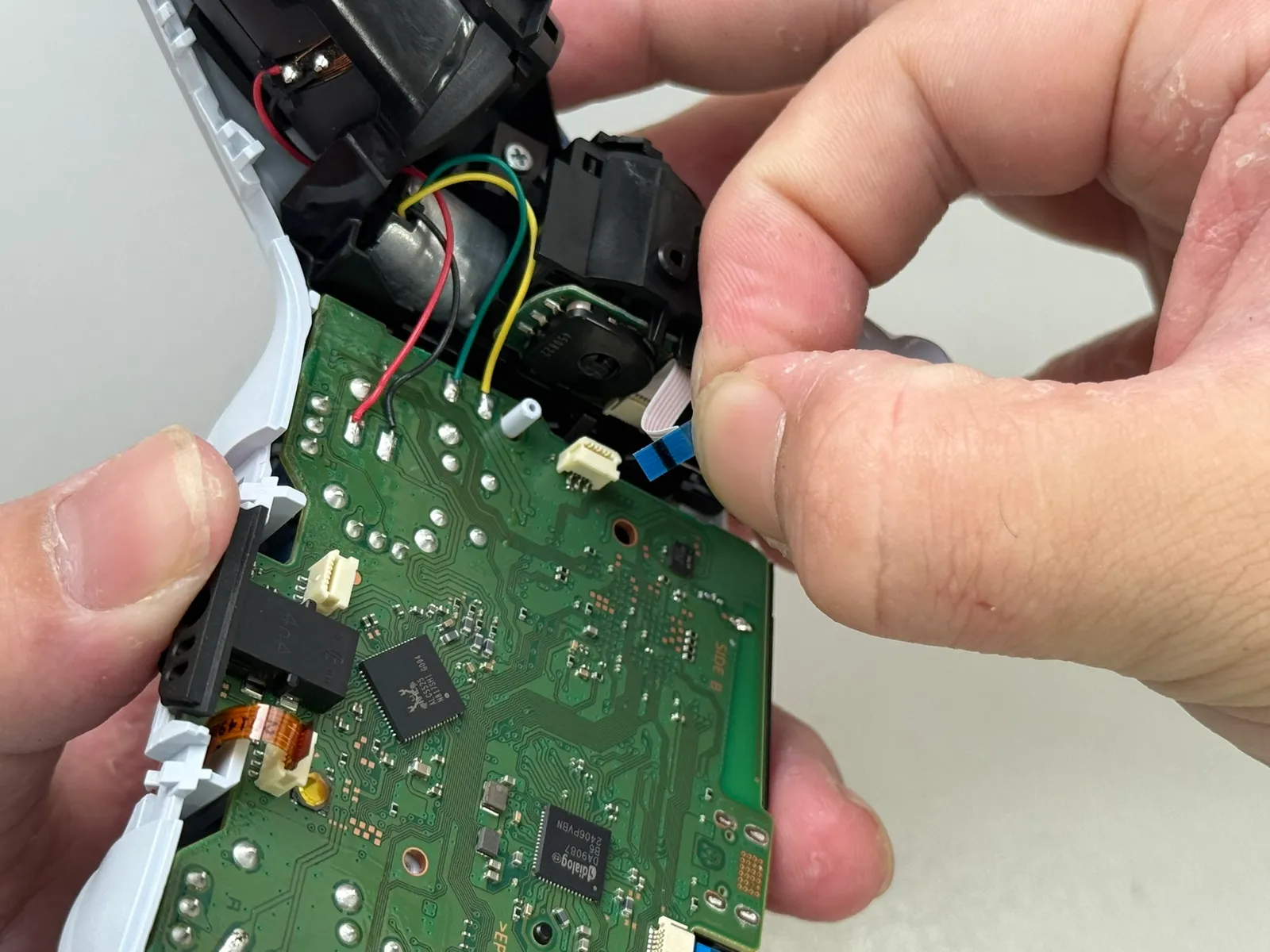

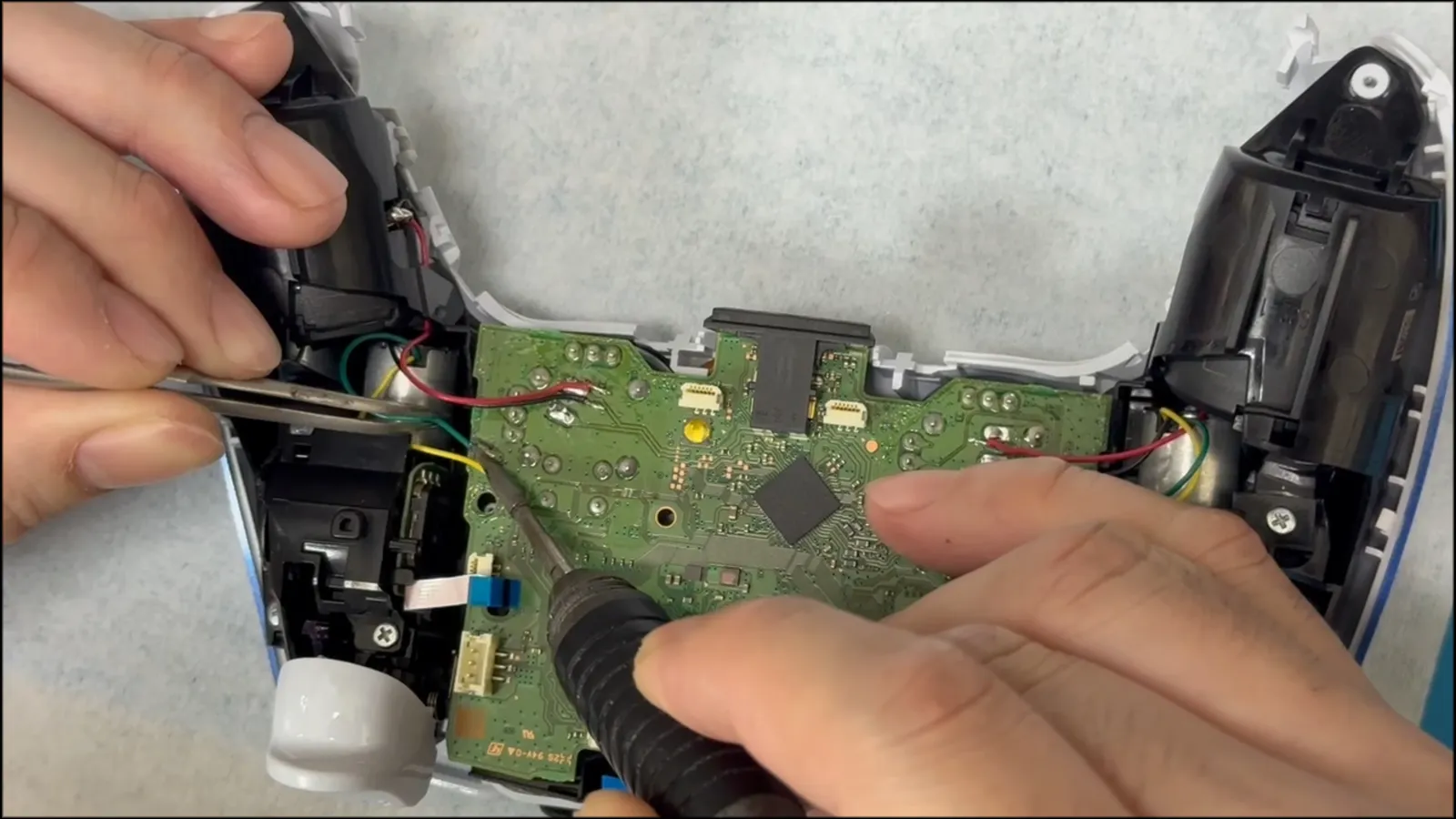

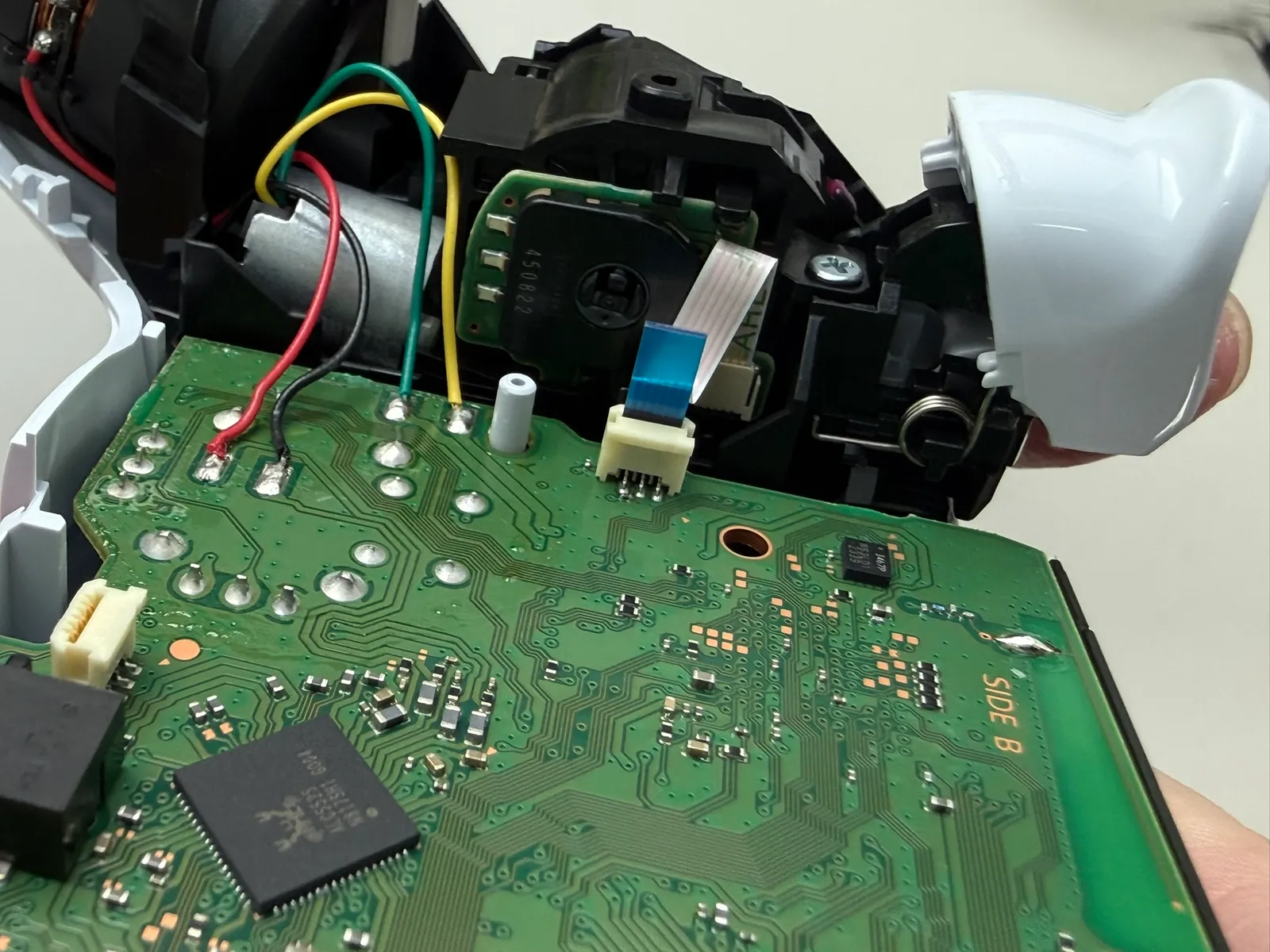

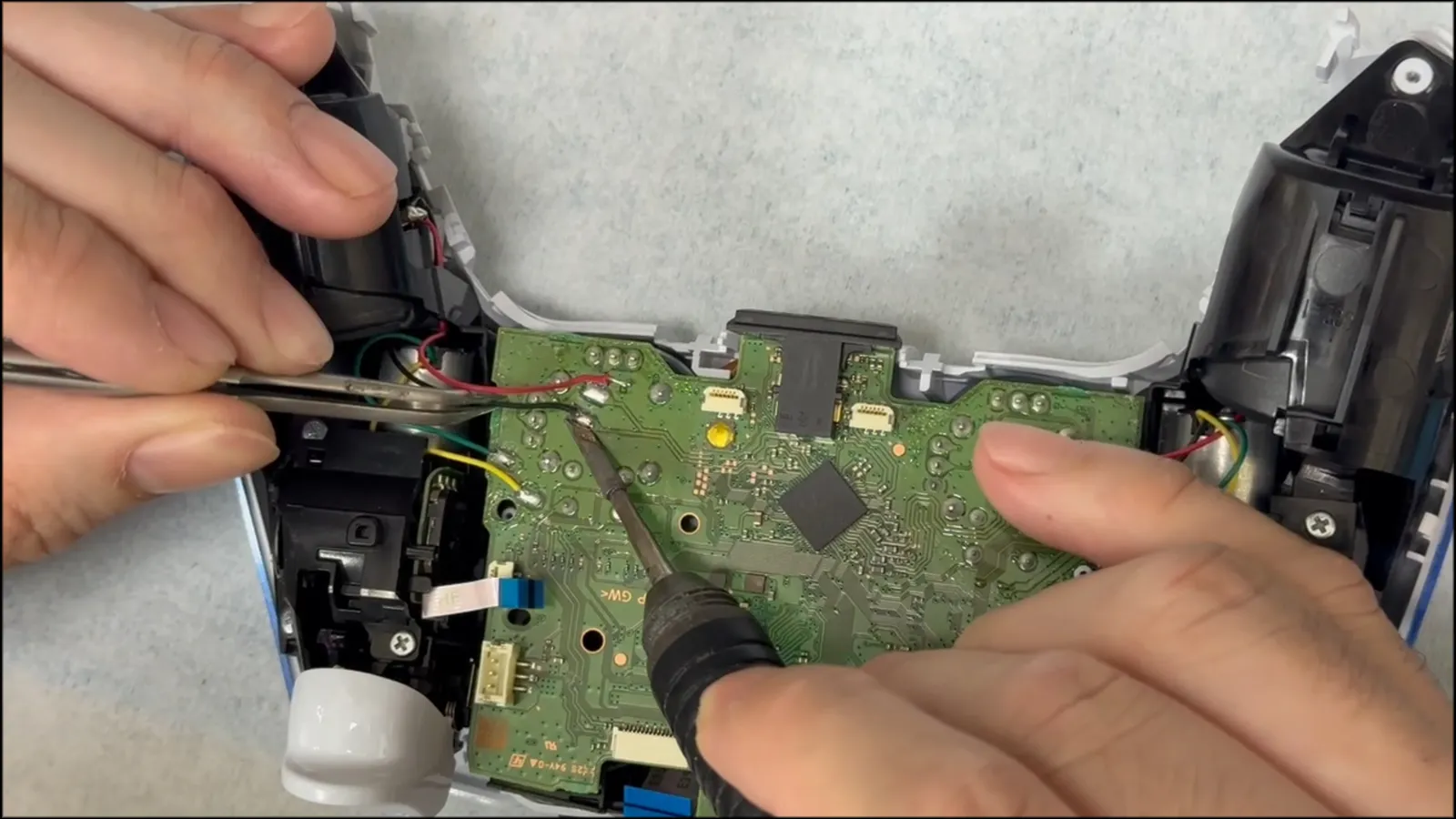

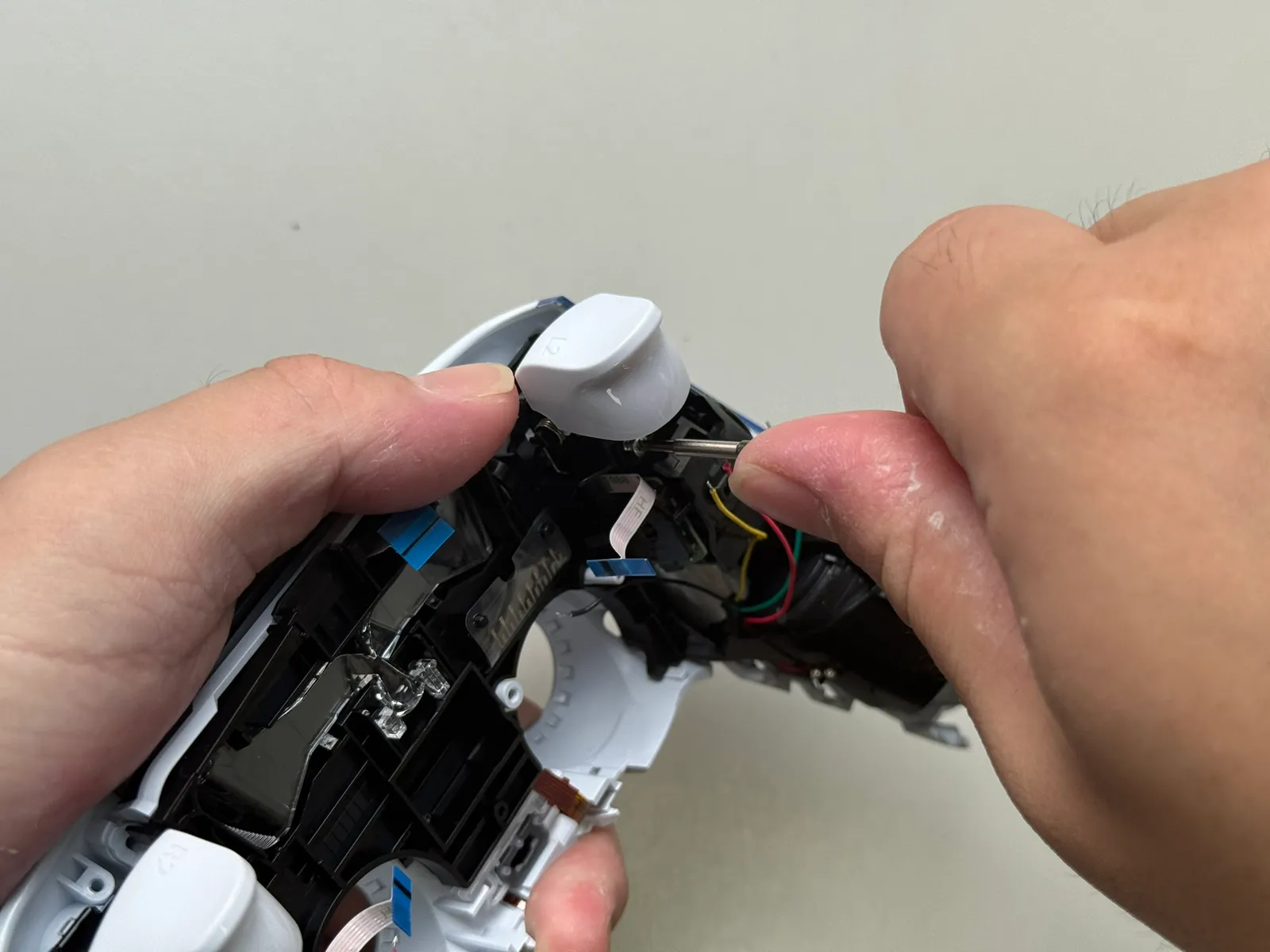

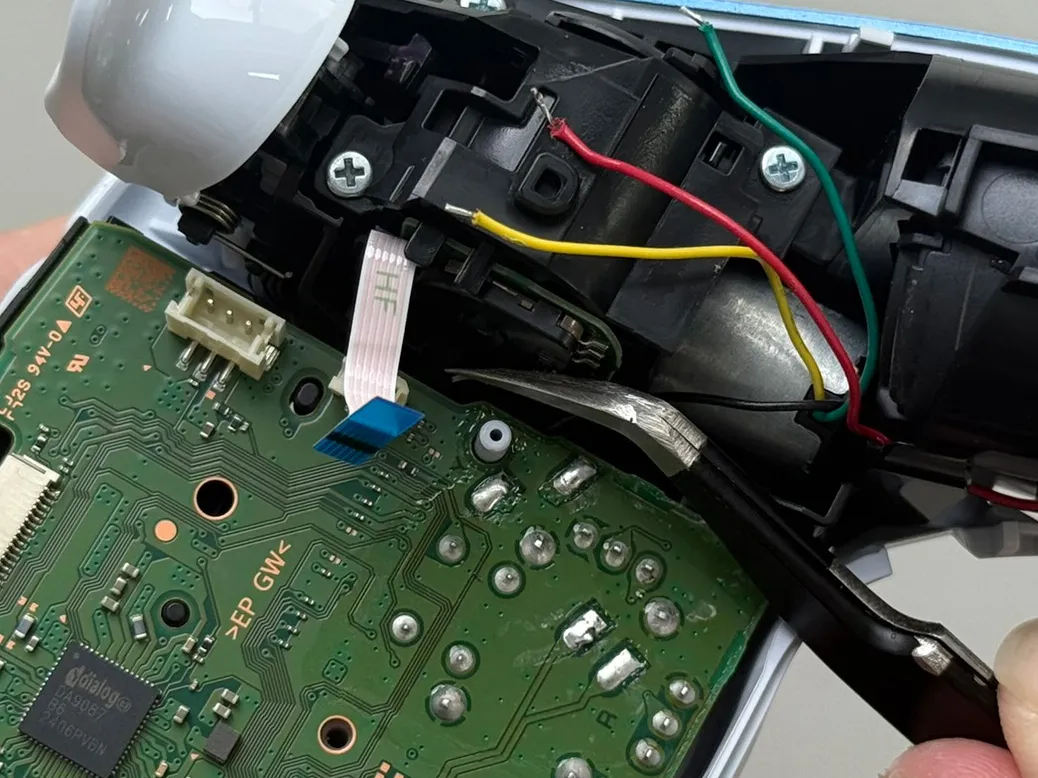

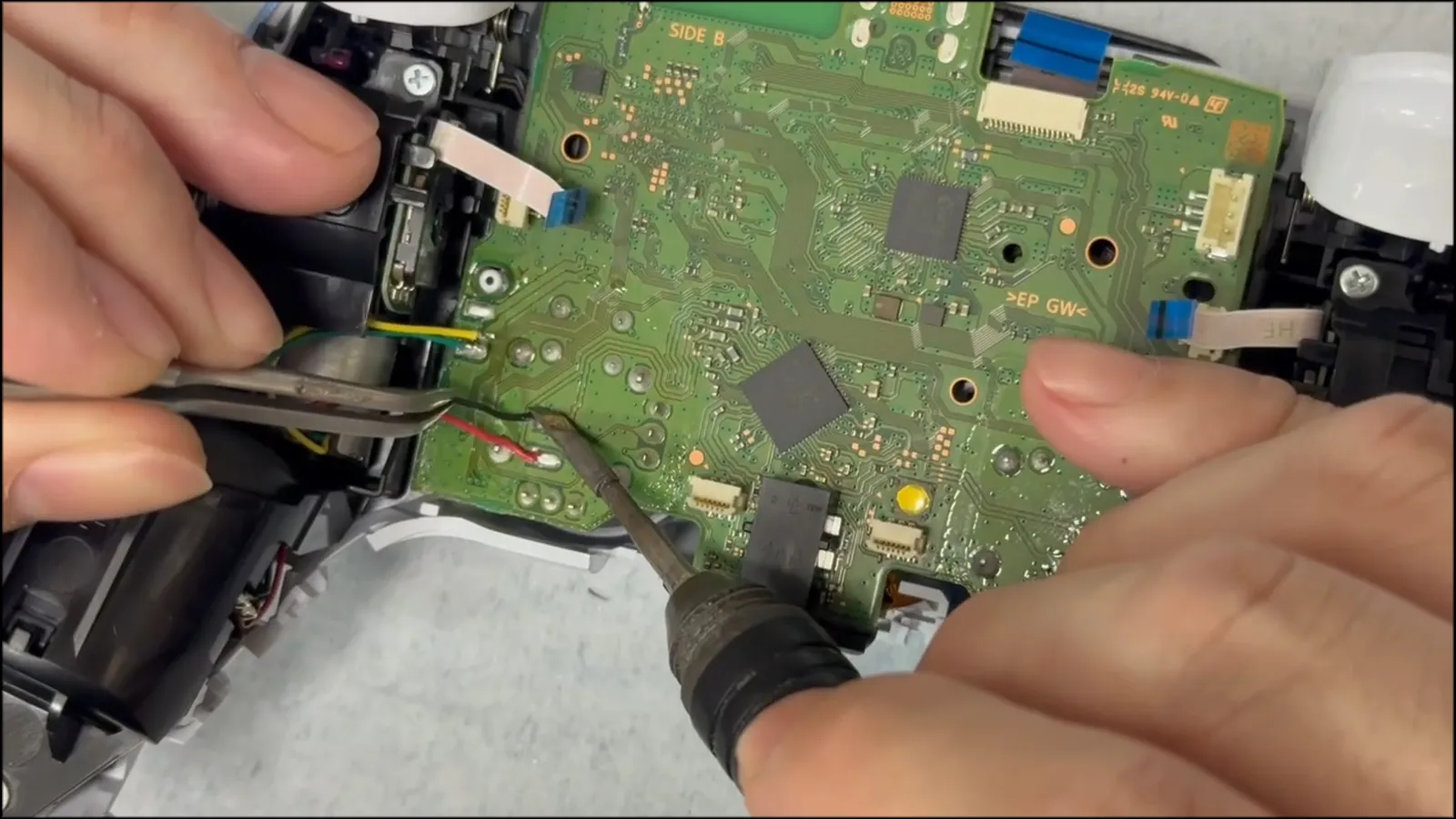

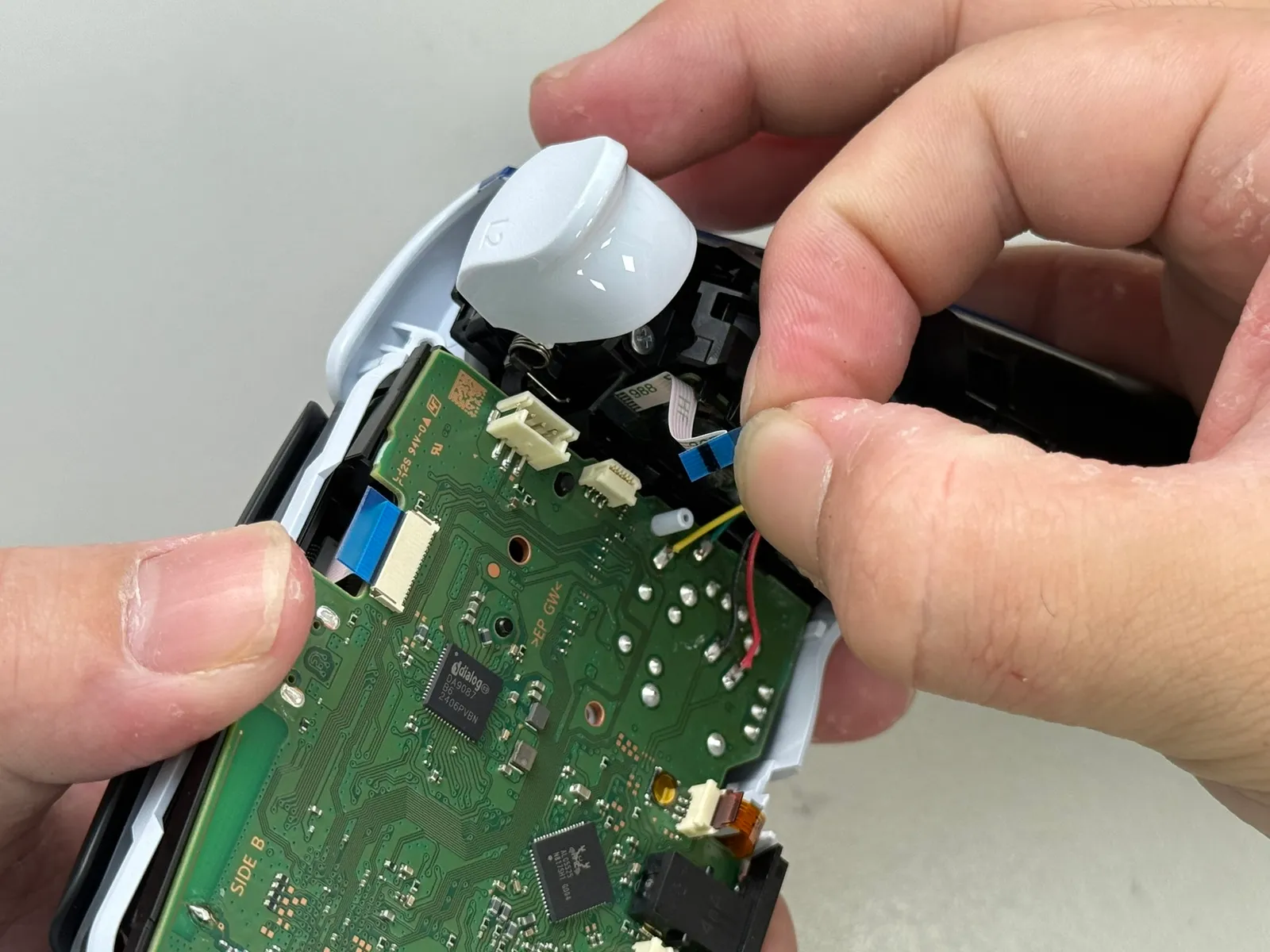

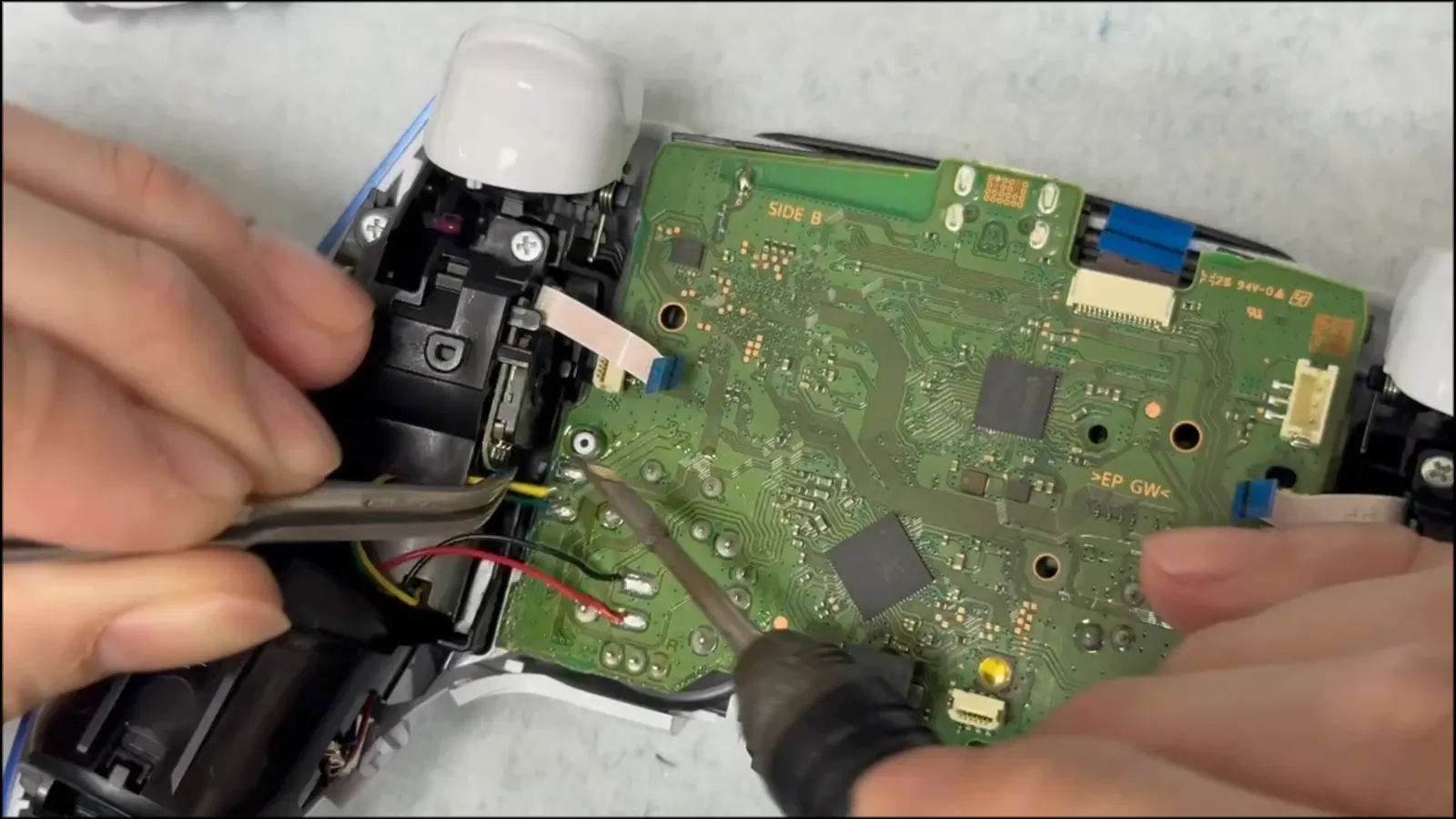

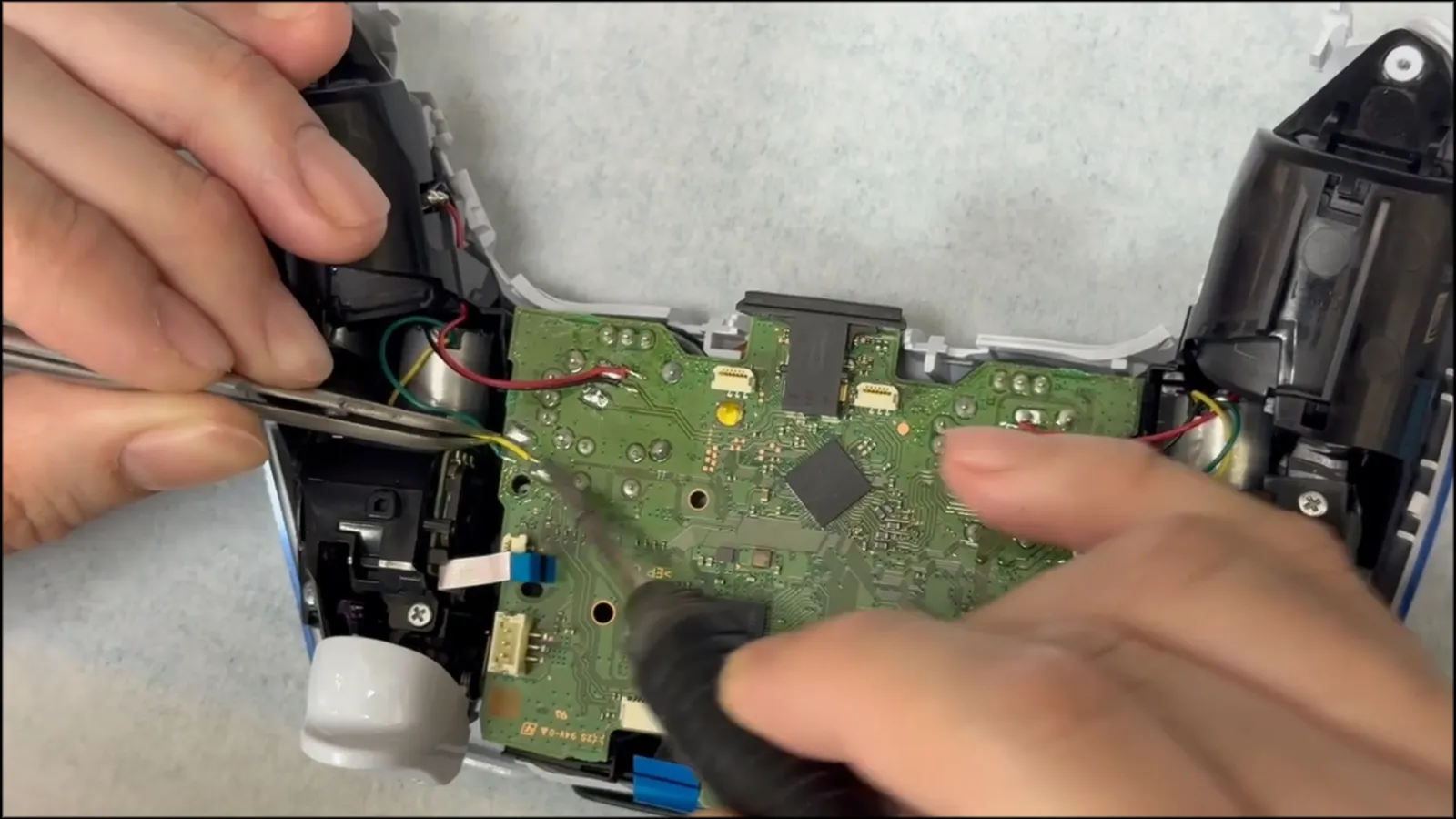

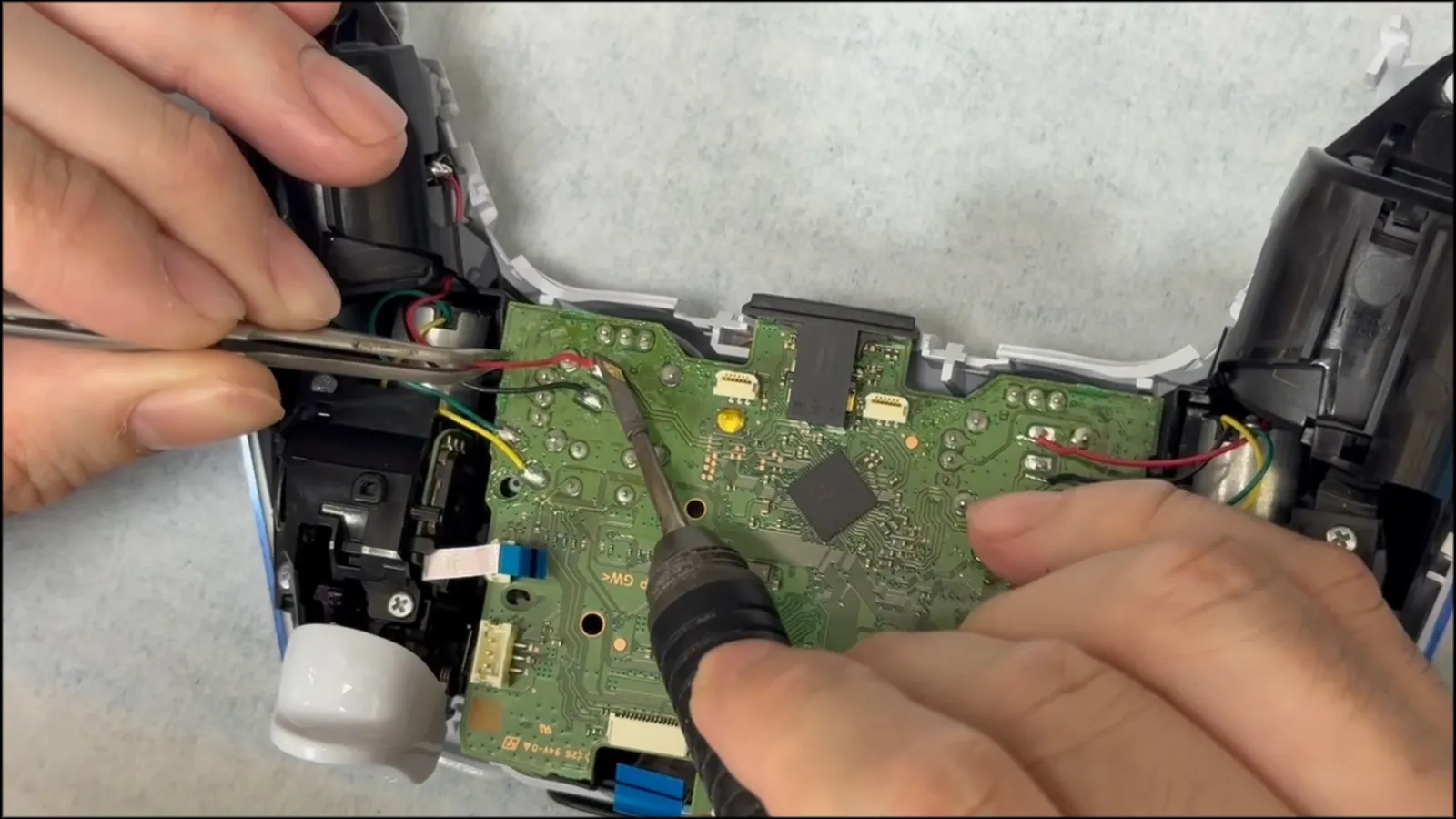

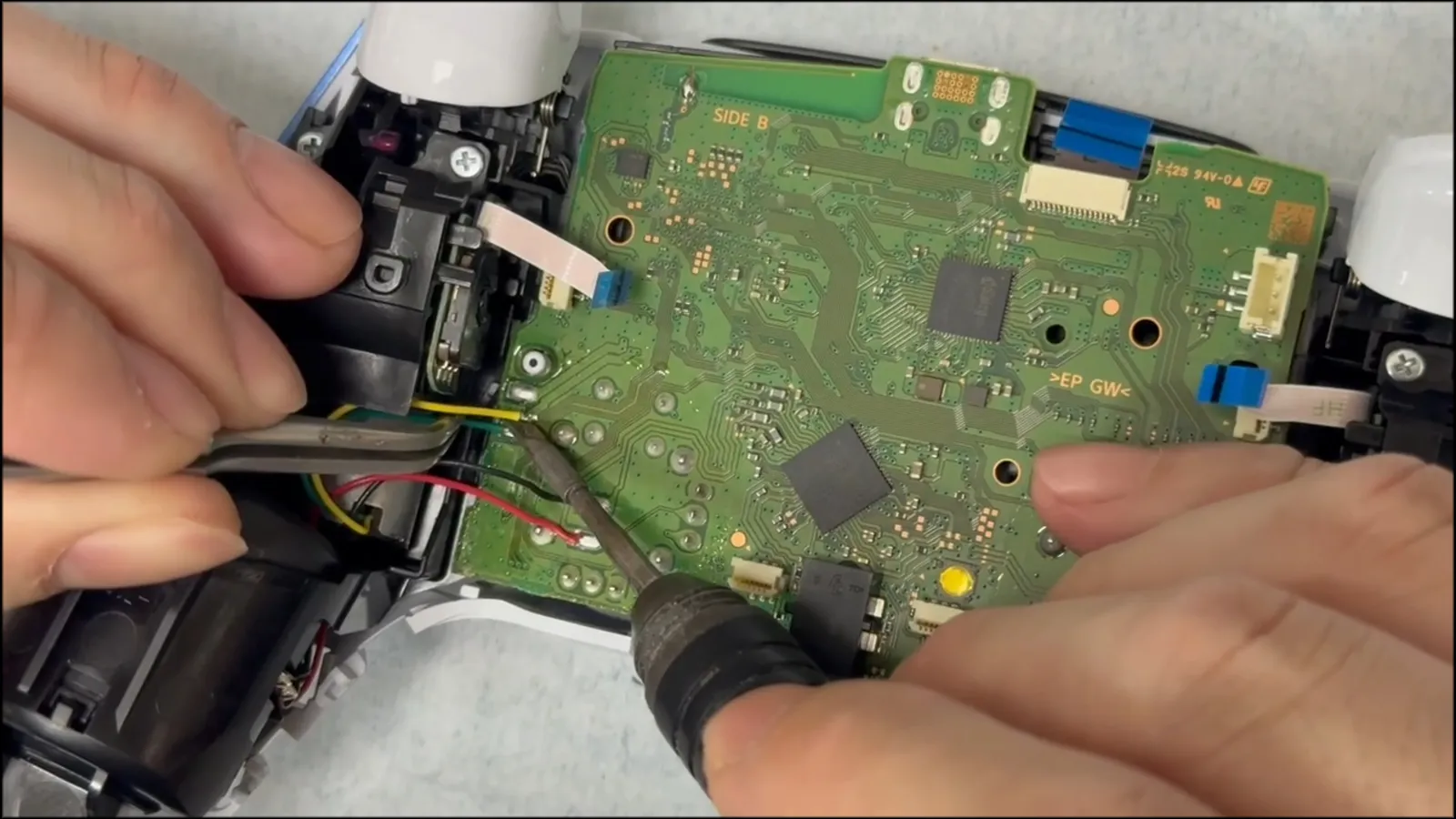

解焊馬達電線

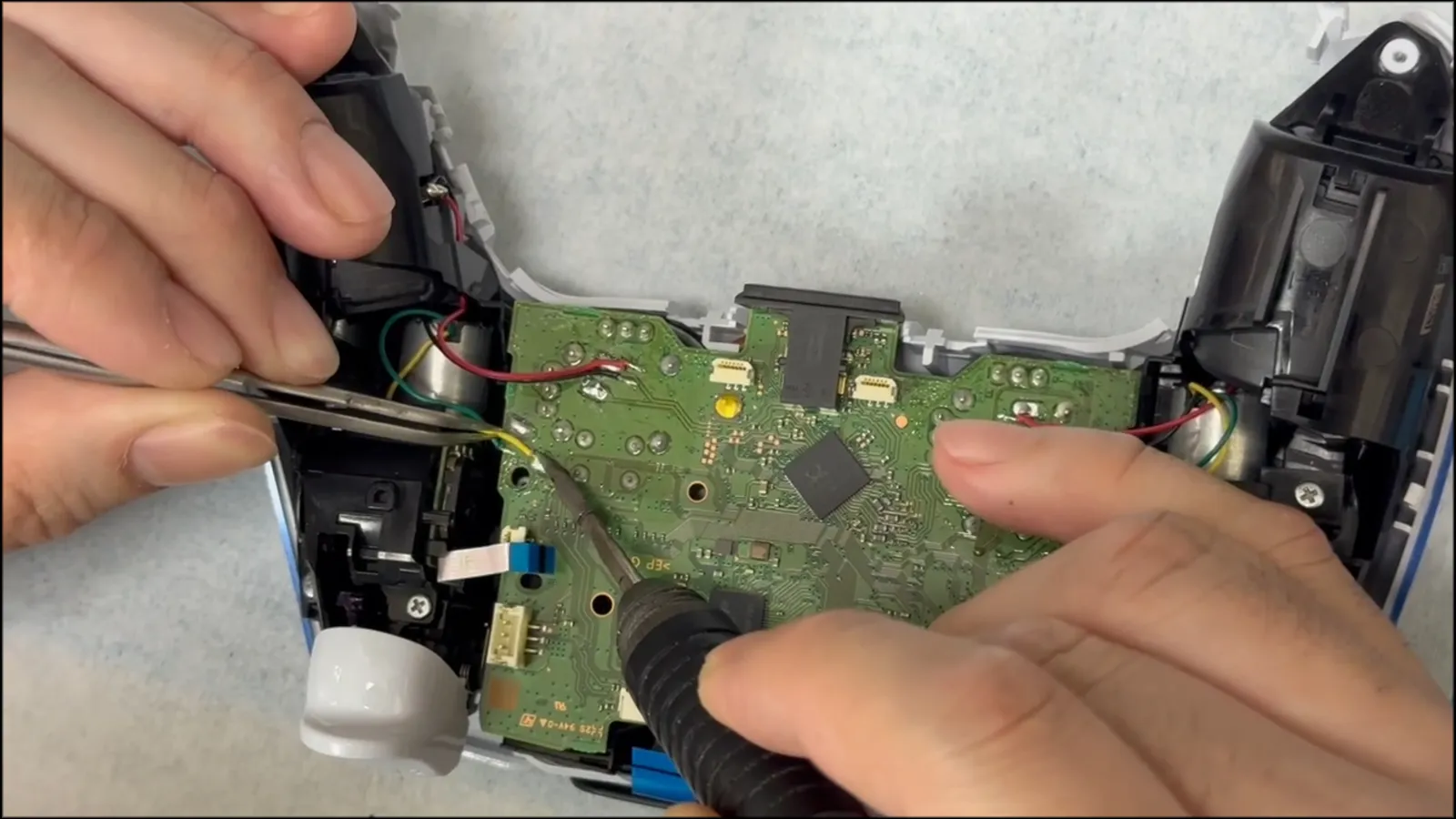

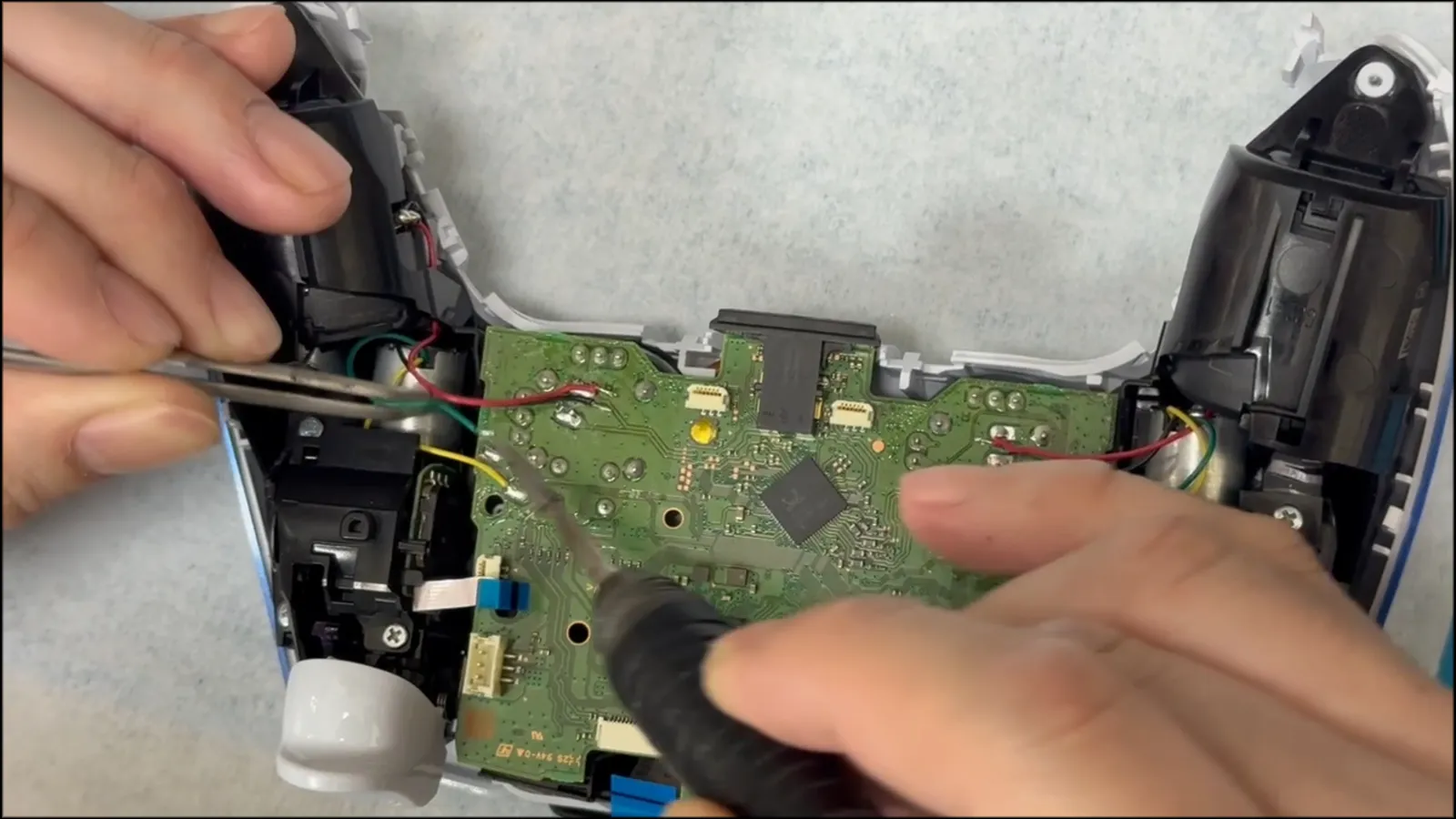

使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。
1
2
3
4
5
6
7
8
- 步驟 19 / 共 31

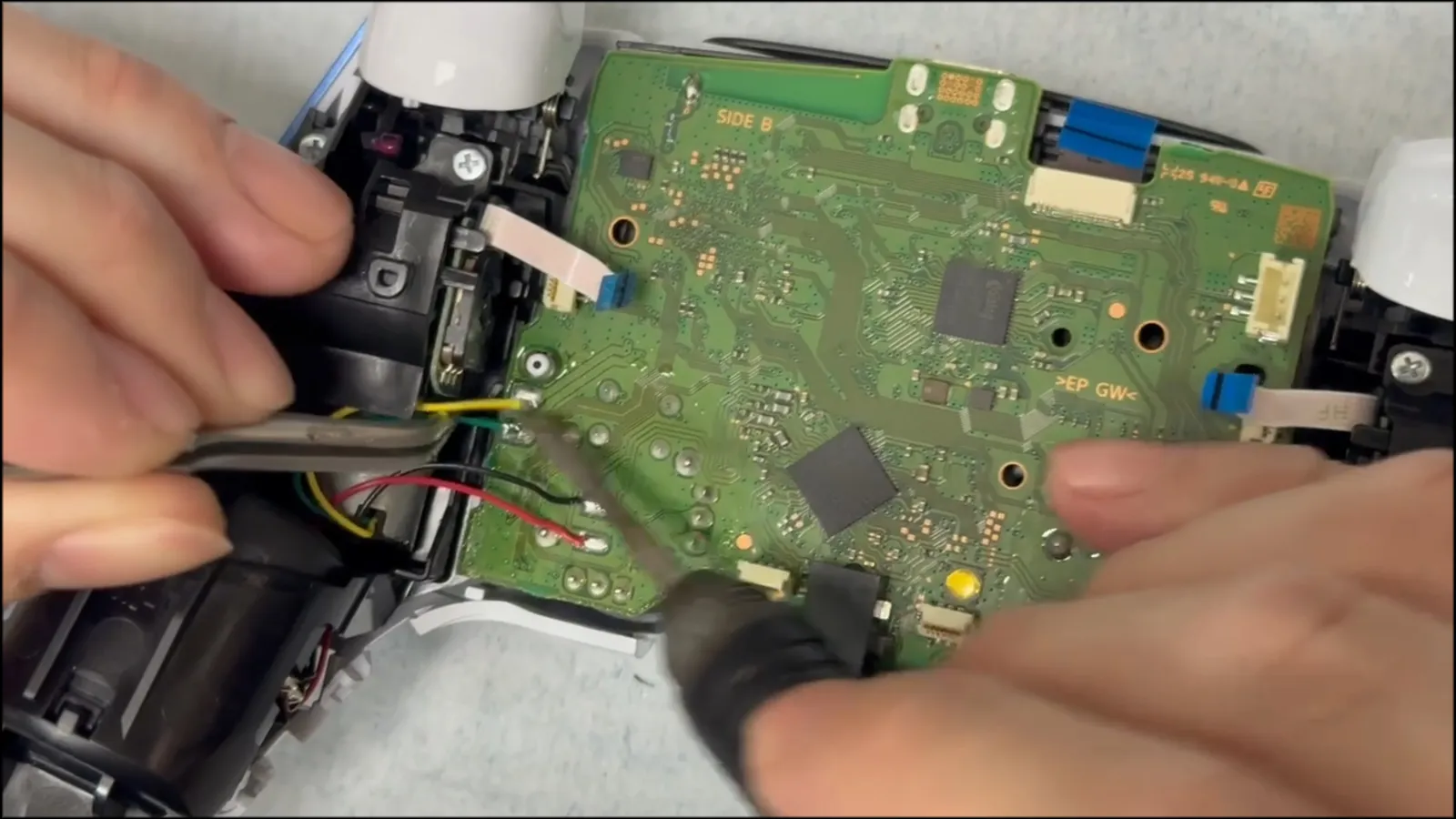

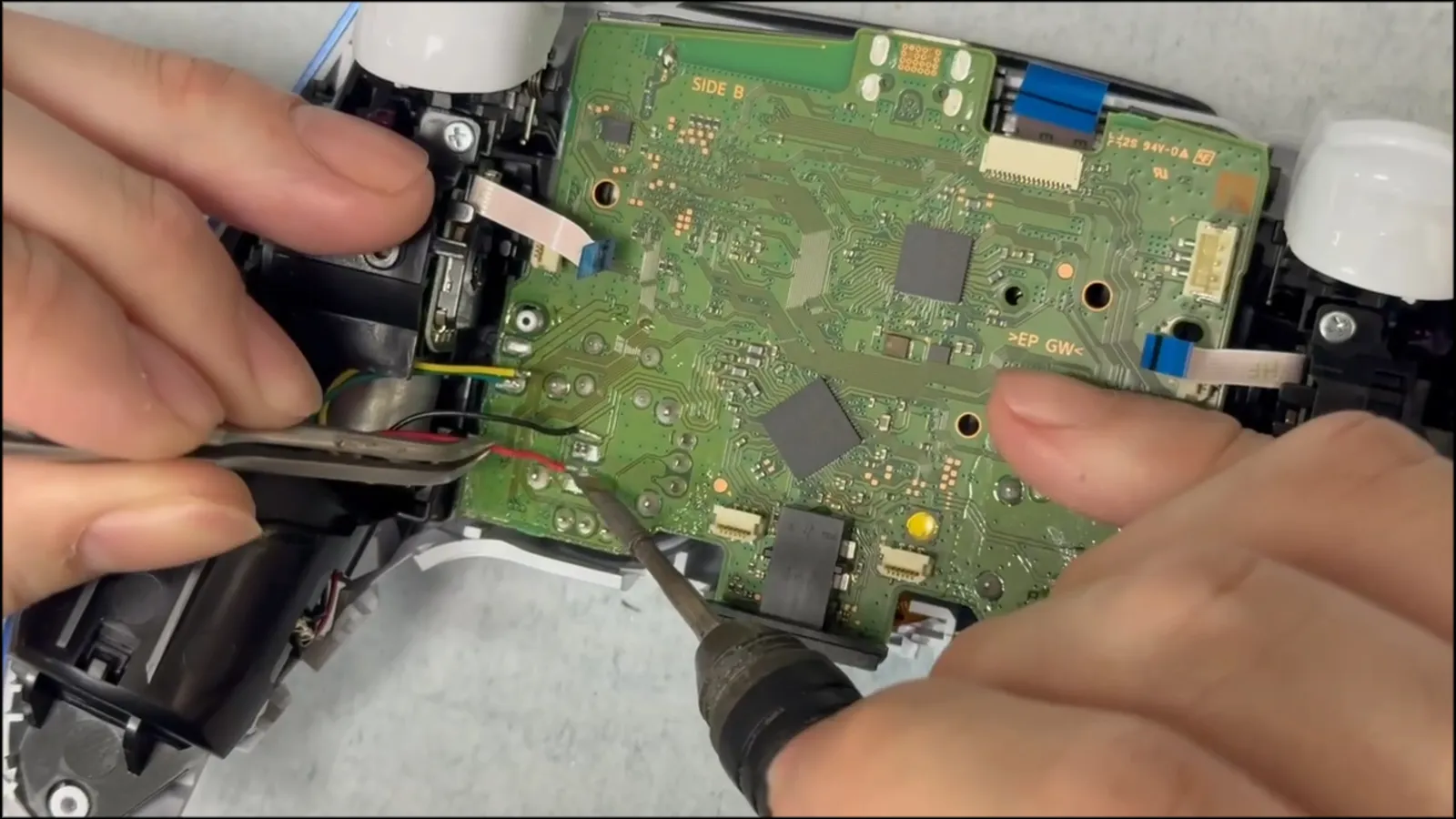

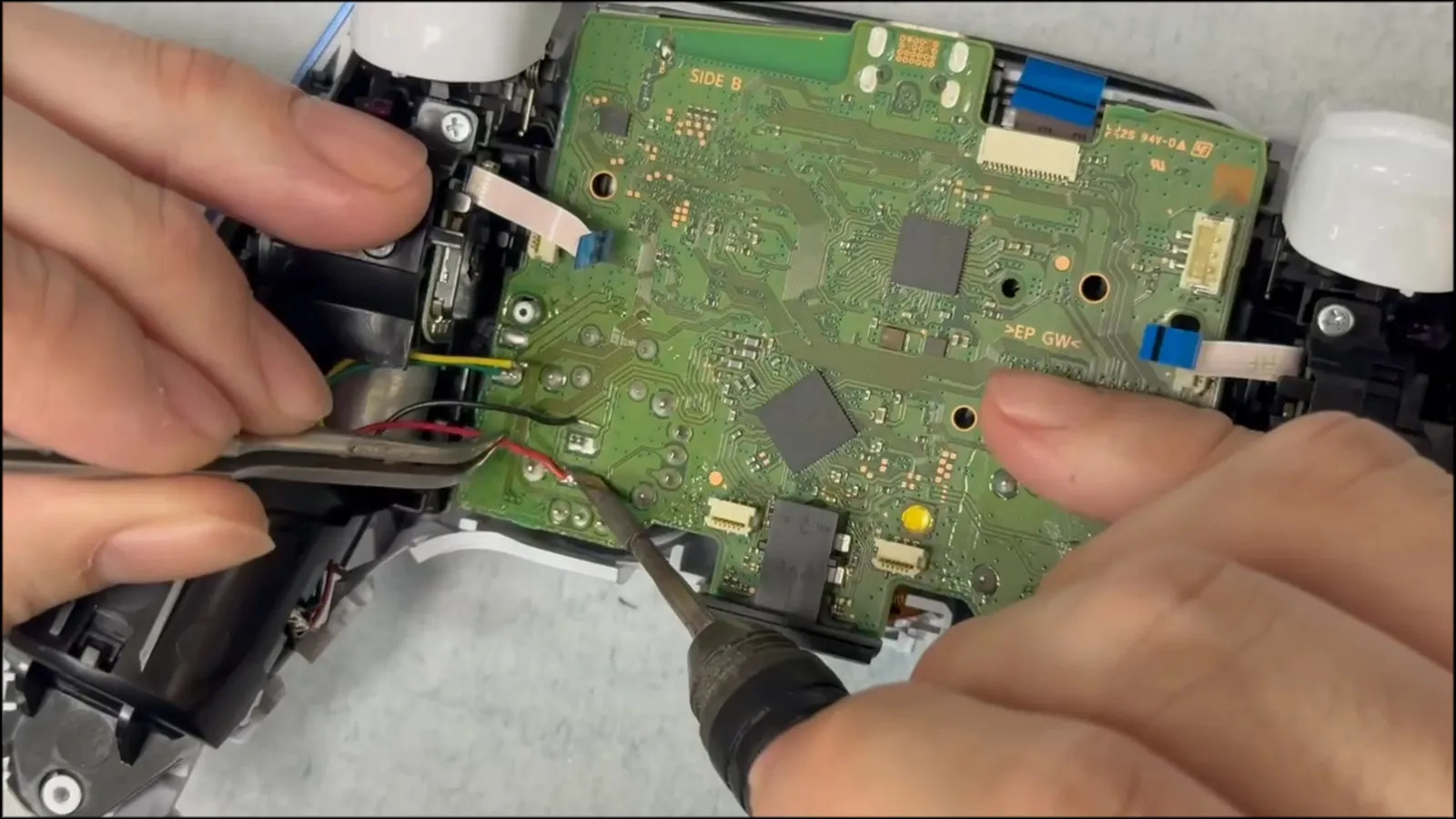

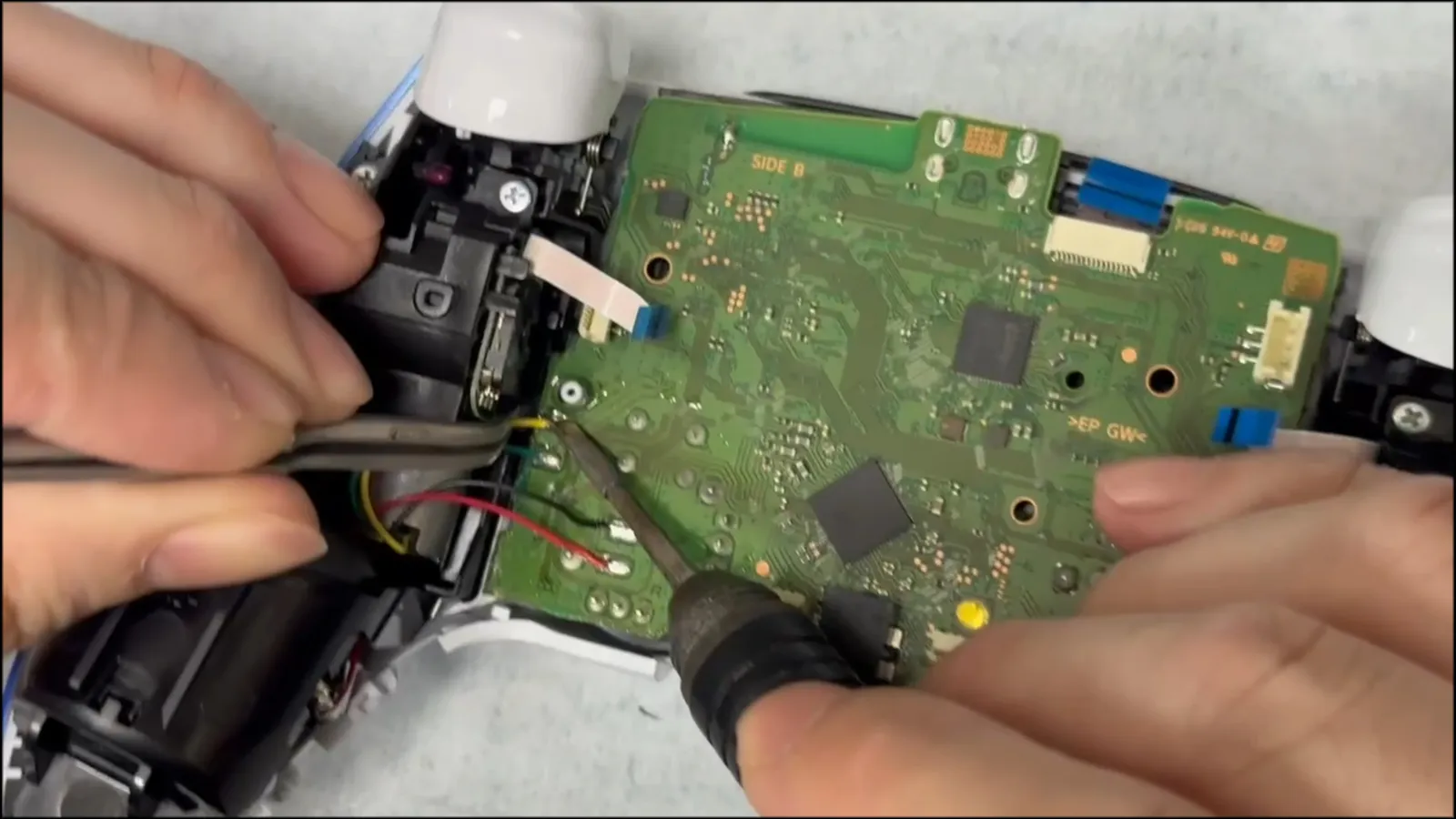

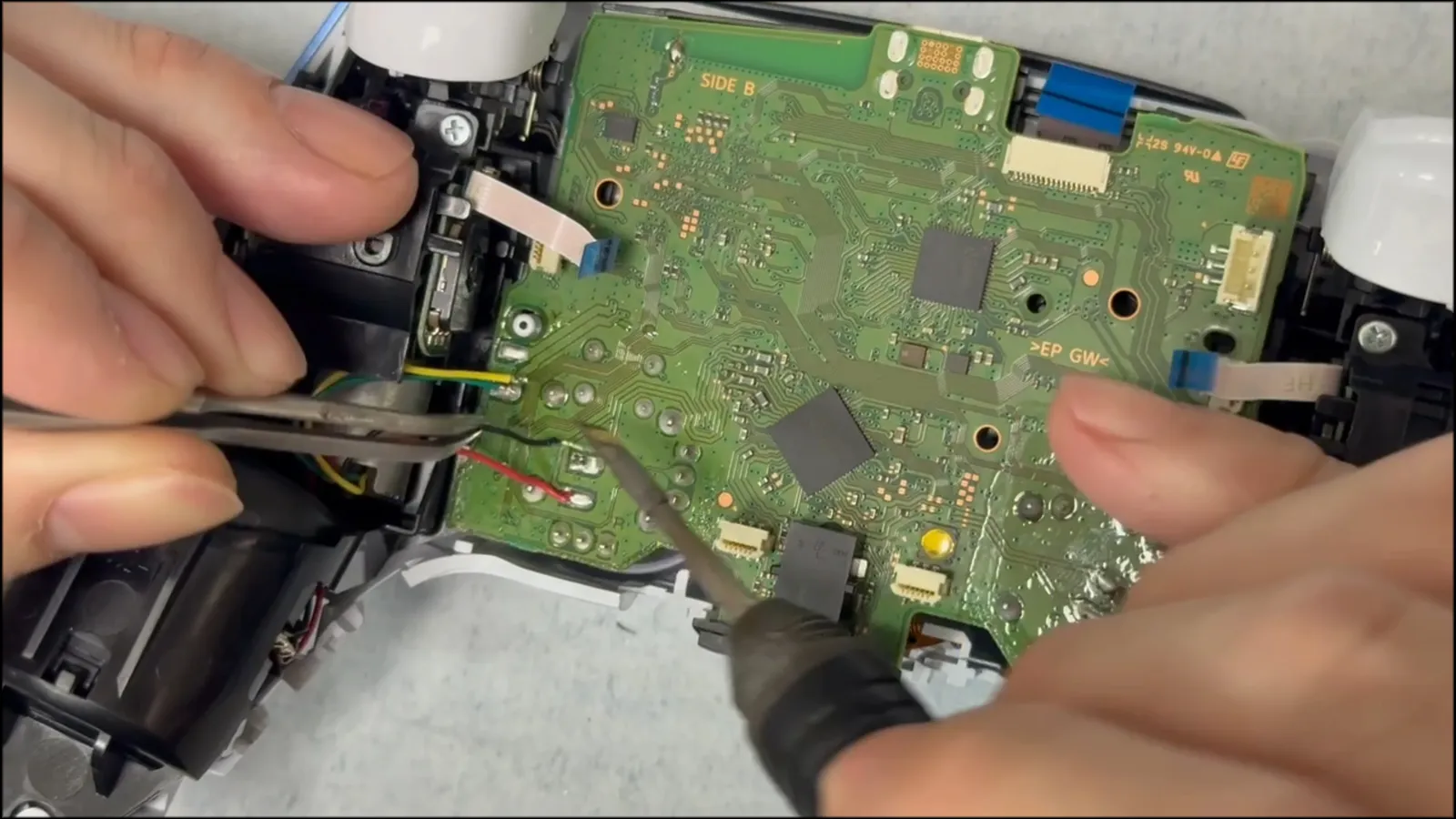

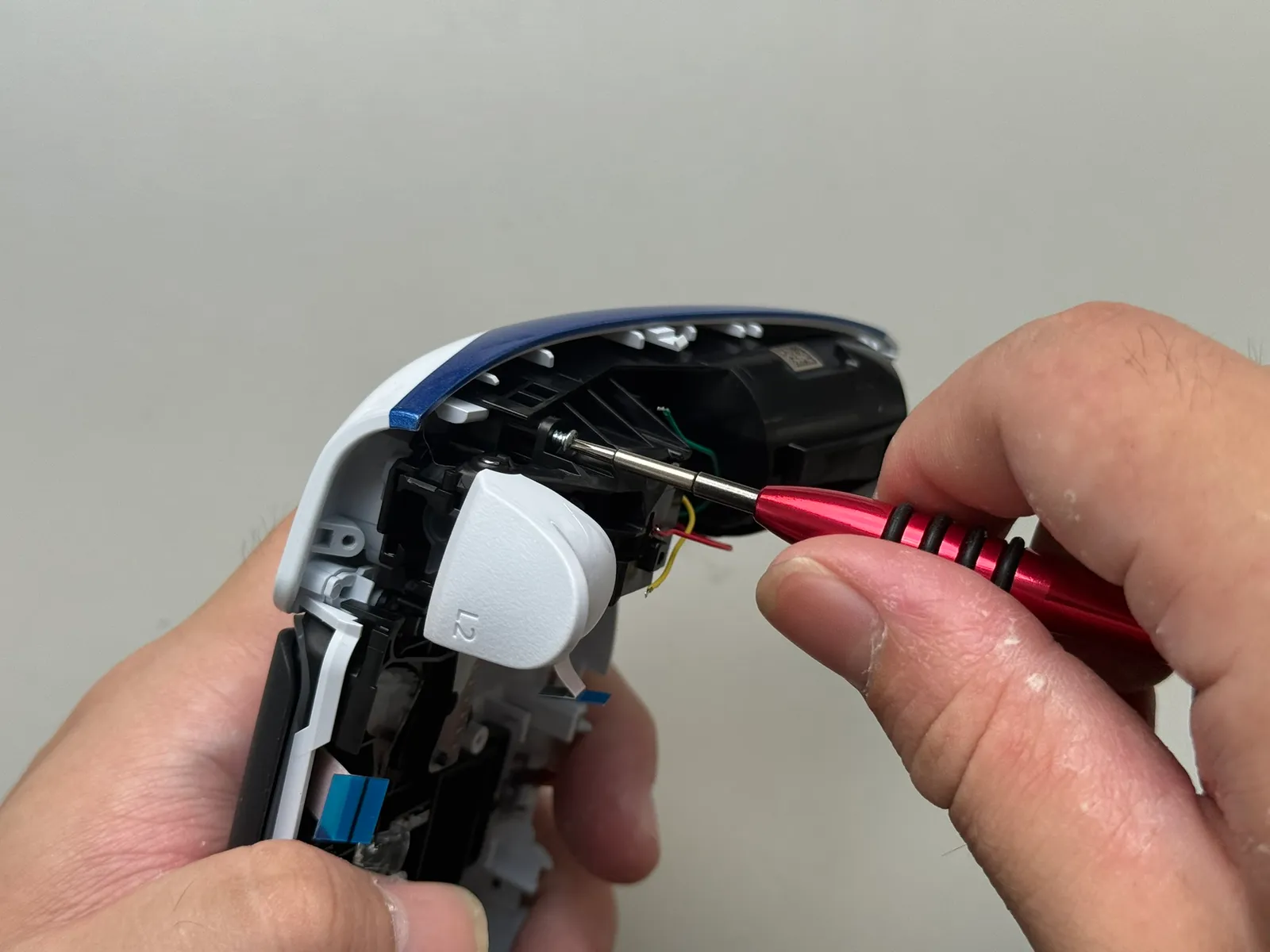

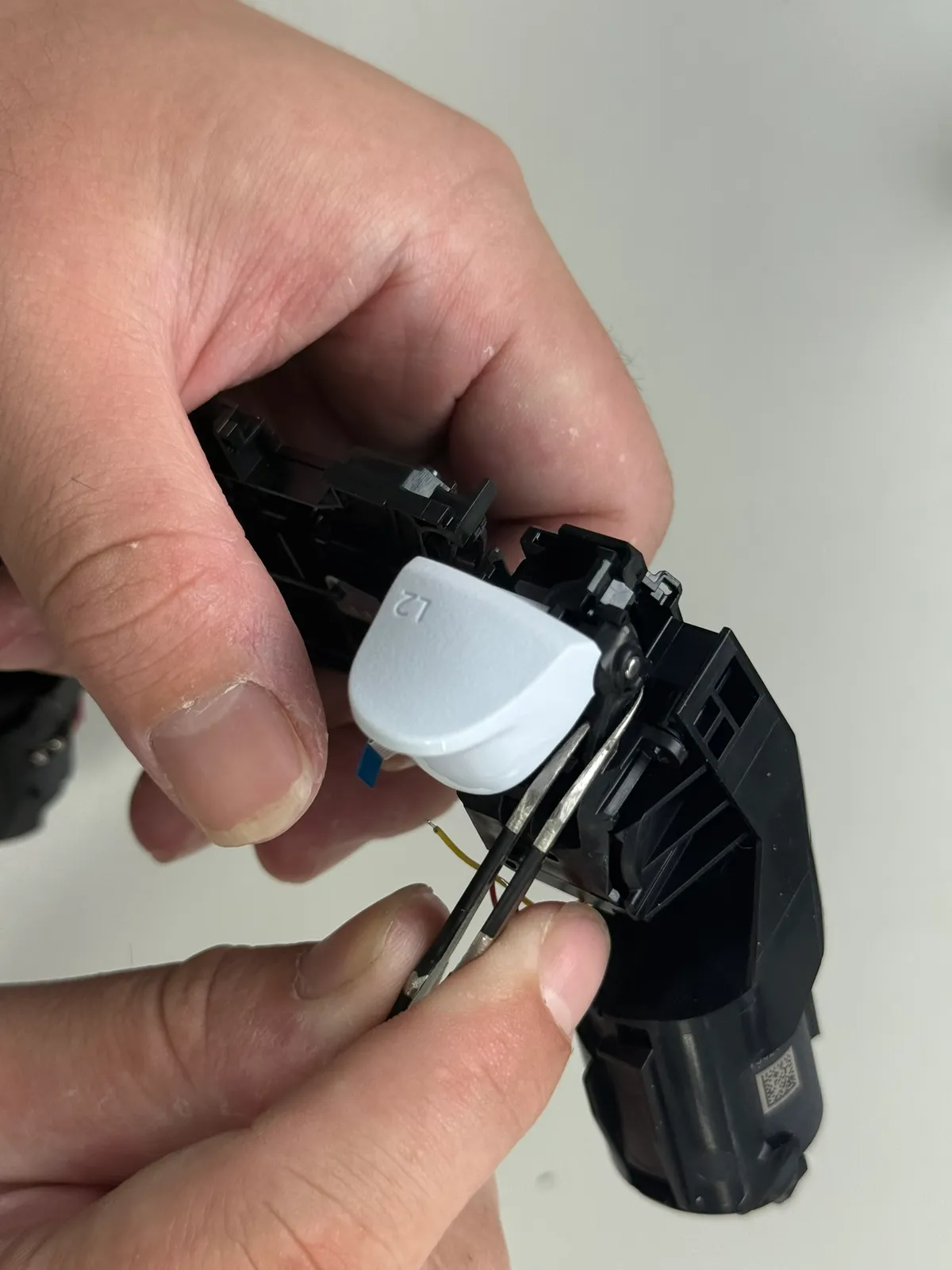

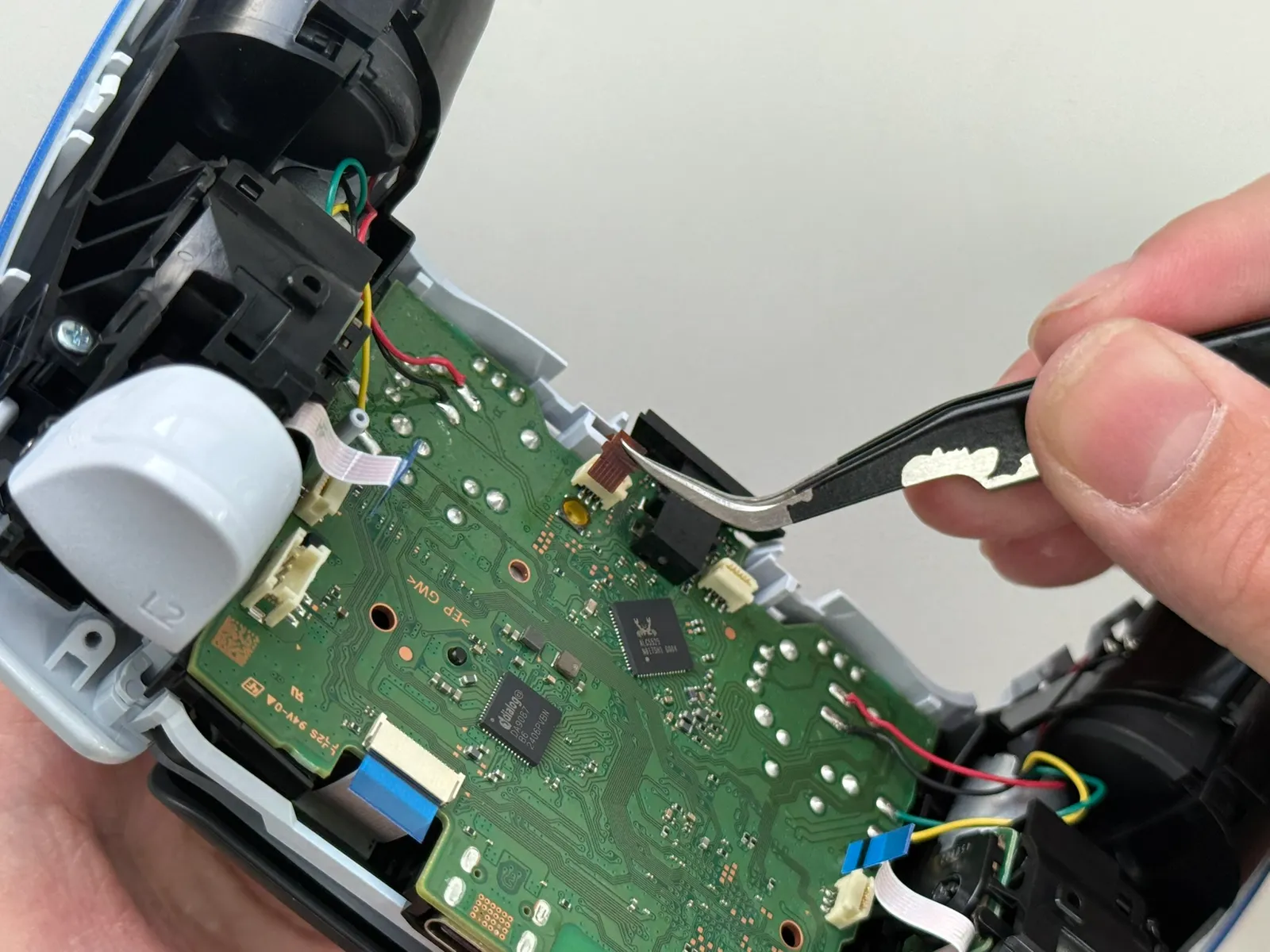

解焊自適應板機電線
1
2
3
4
5
6
7
8
9
- 步驟 20 / 共 31

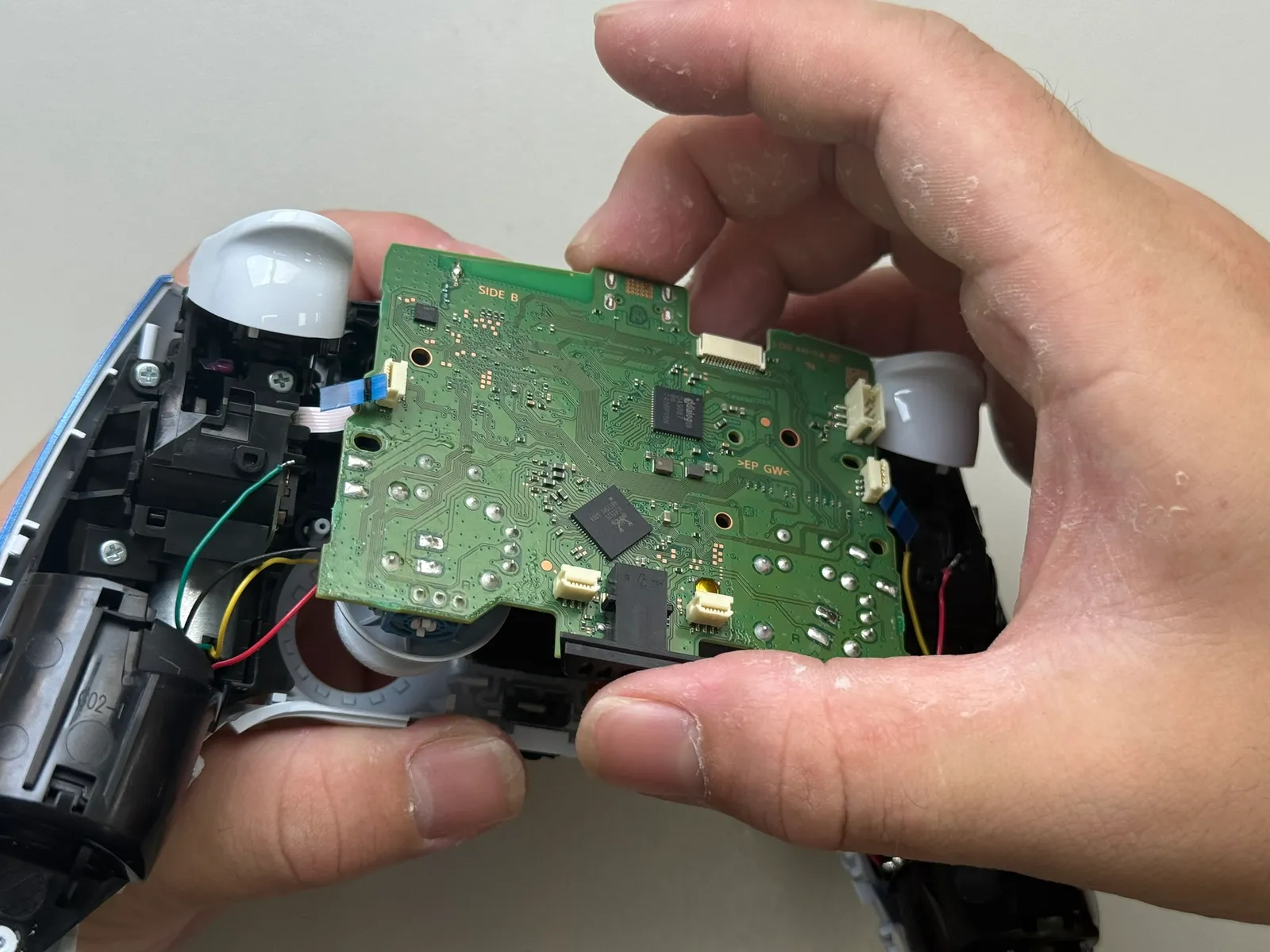

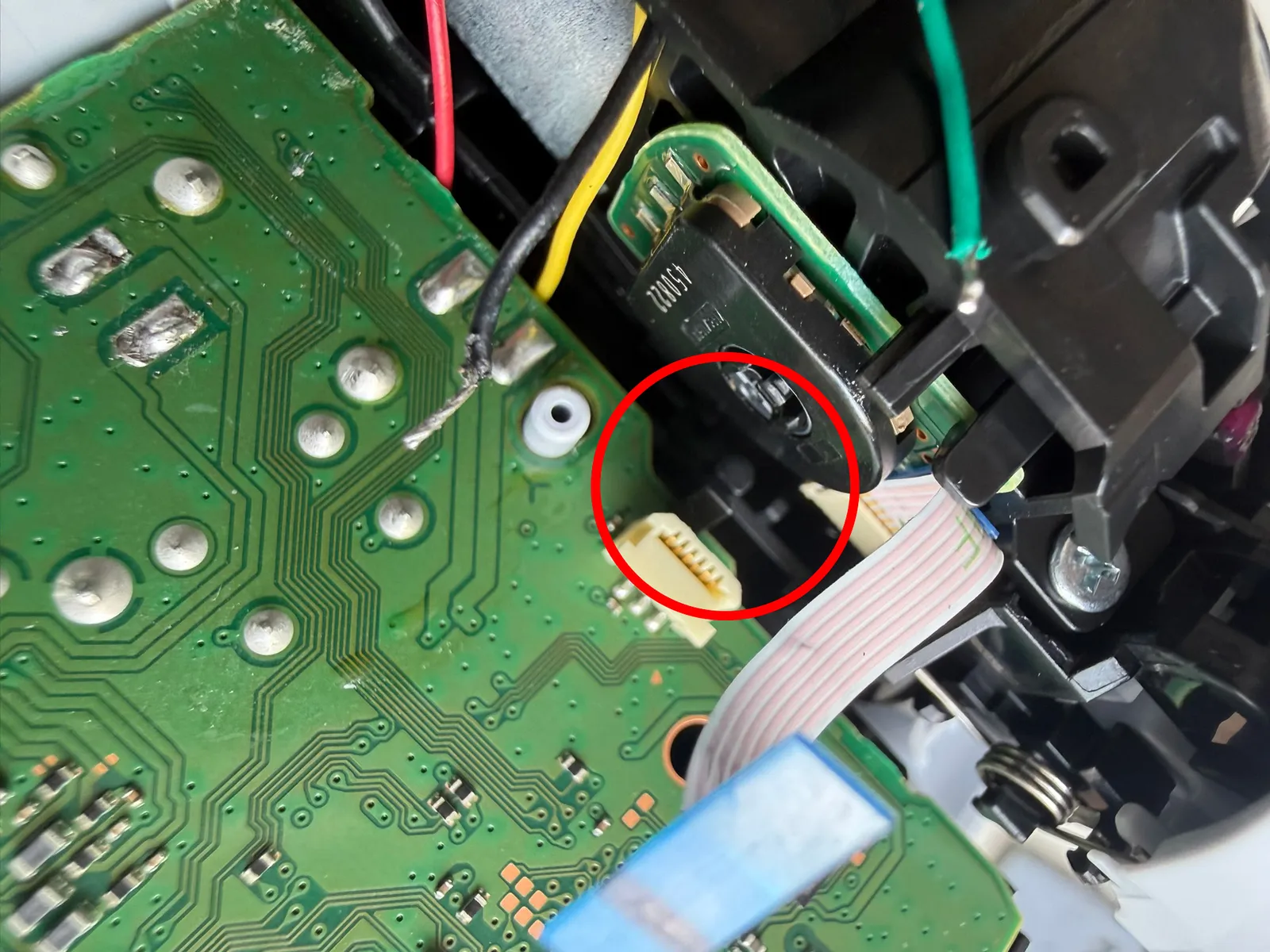

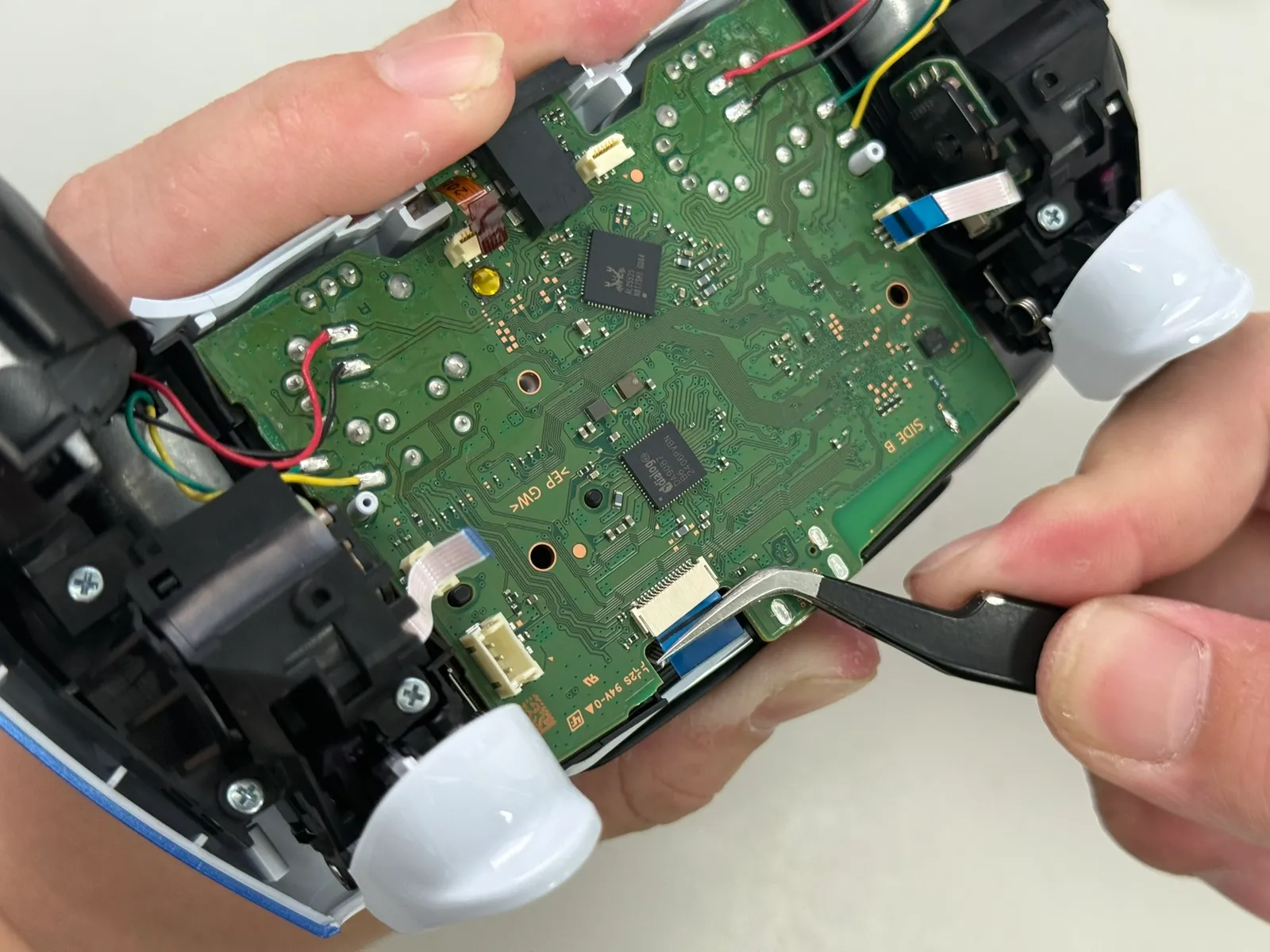

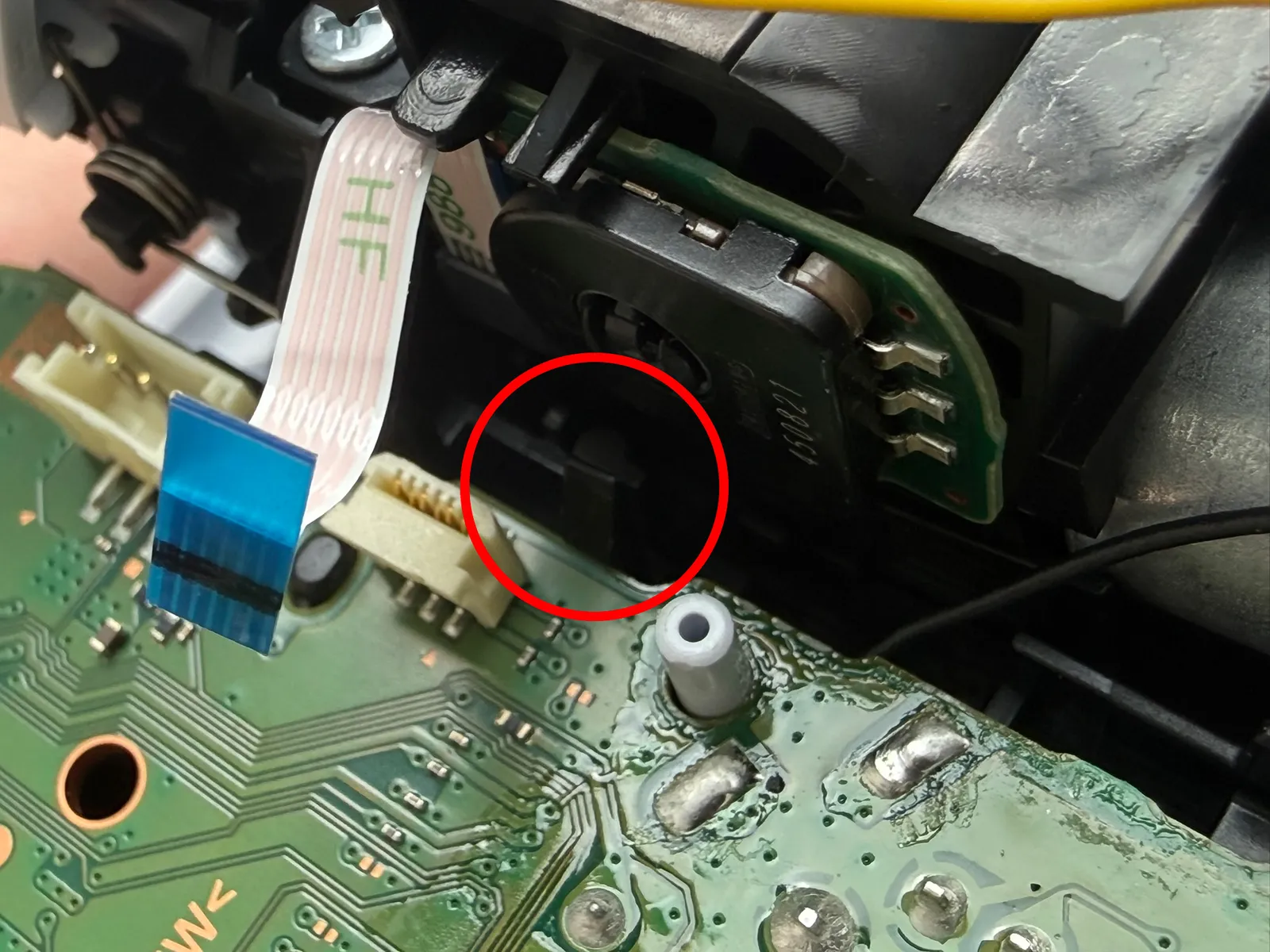

取出主板
把圈起來的卡榫用鑷子或者翹棒往外推，將卡榫不要固定主板。
1
2
3
4
5
- 步驟 21 / 共 31

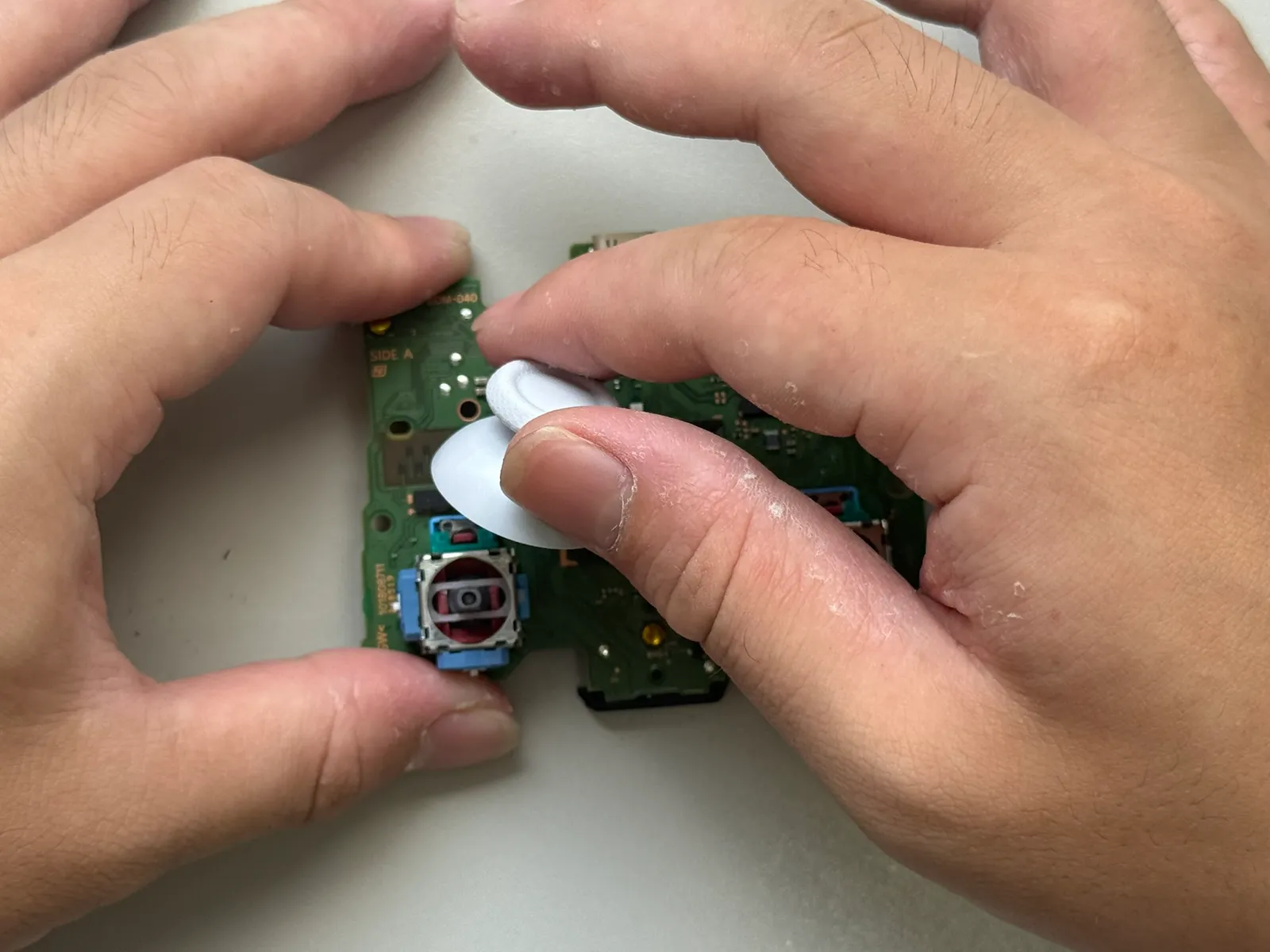

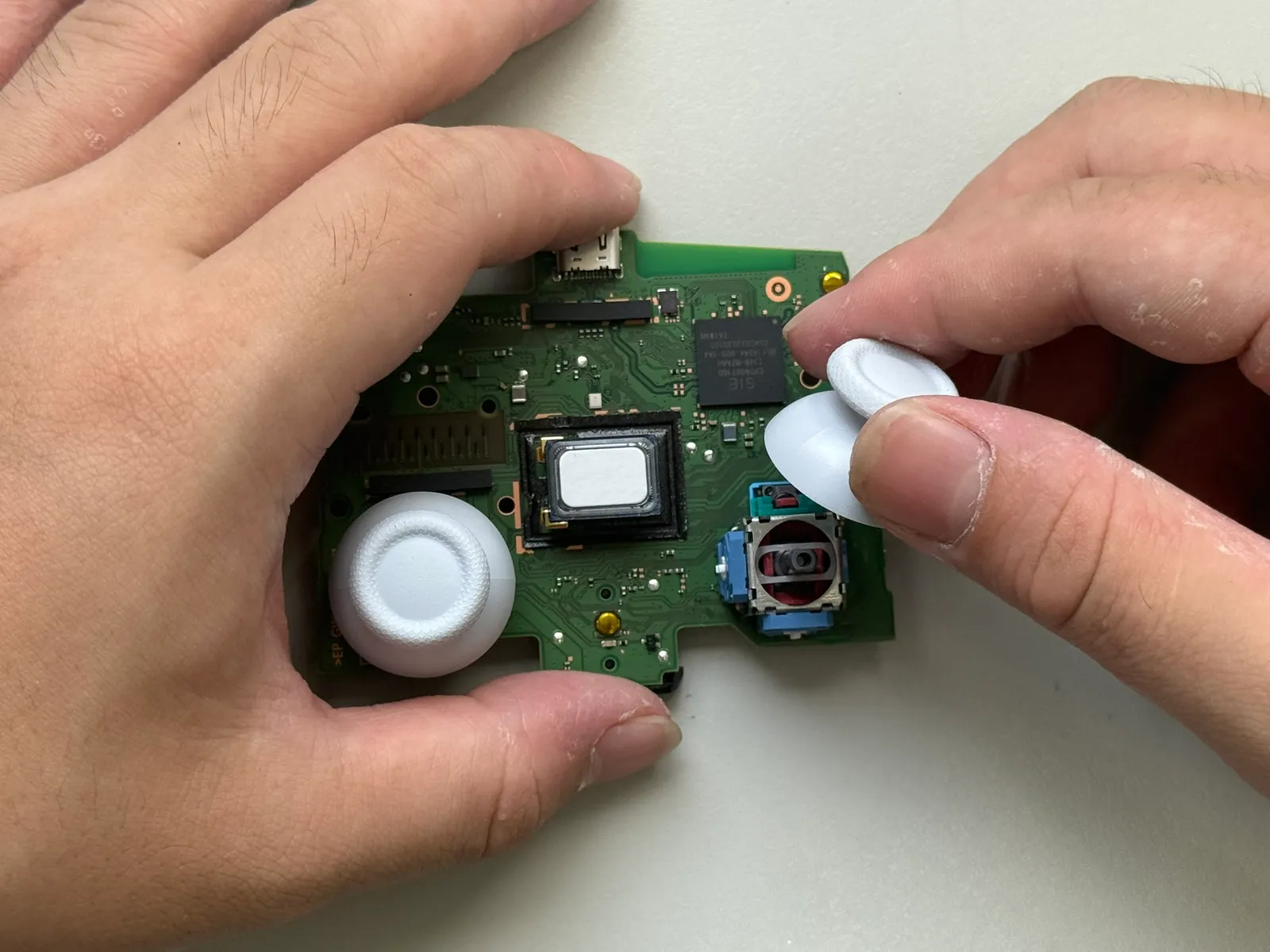

取下蘑菇頭(帽殼)
1
2
3
- 步驟 22 / 共 31

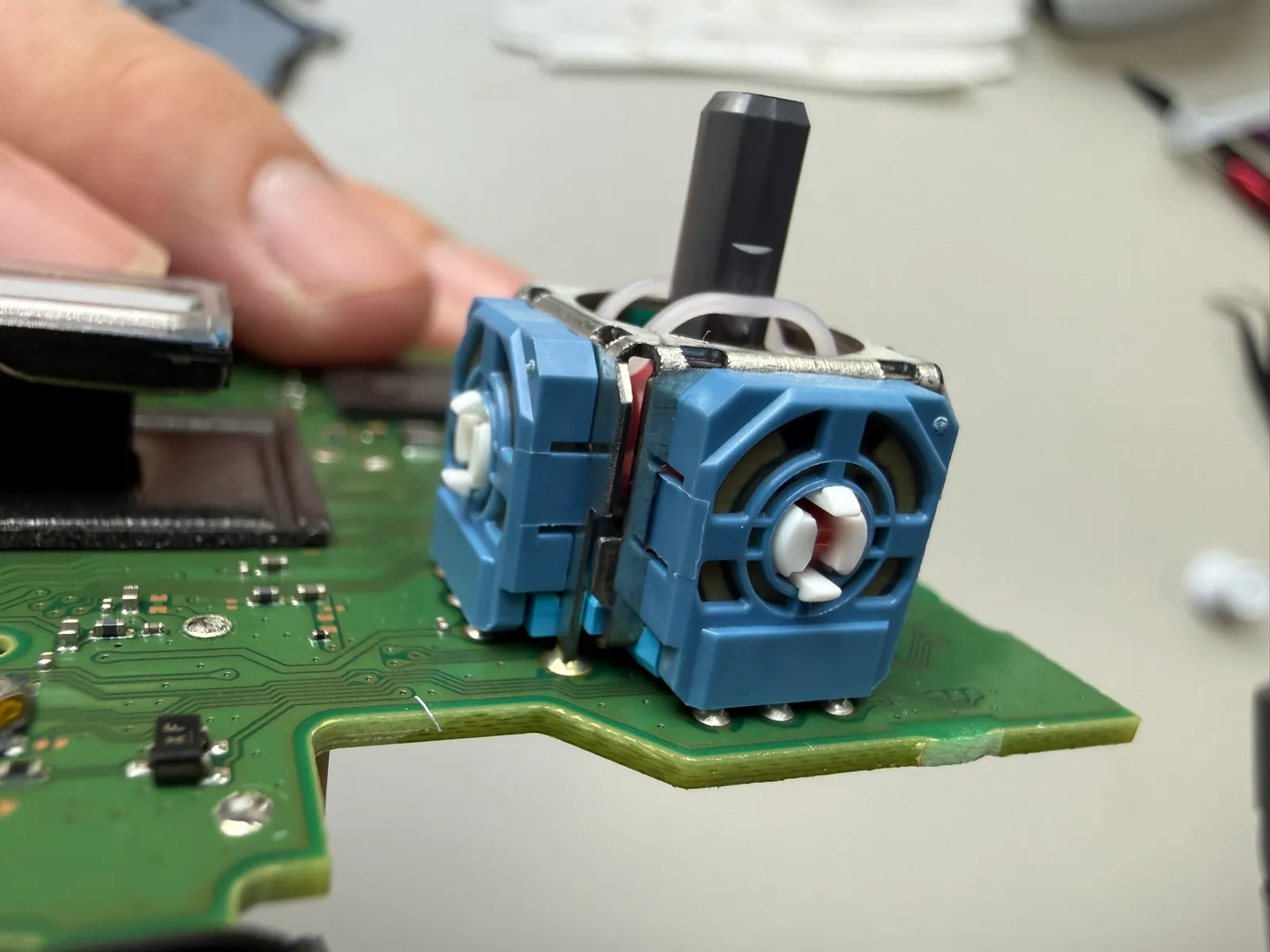

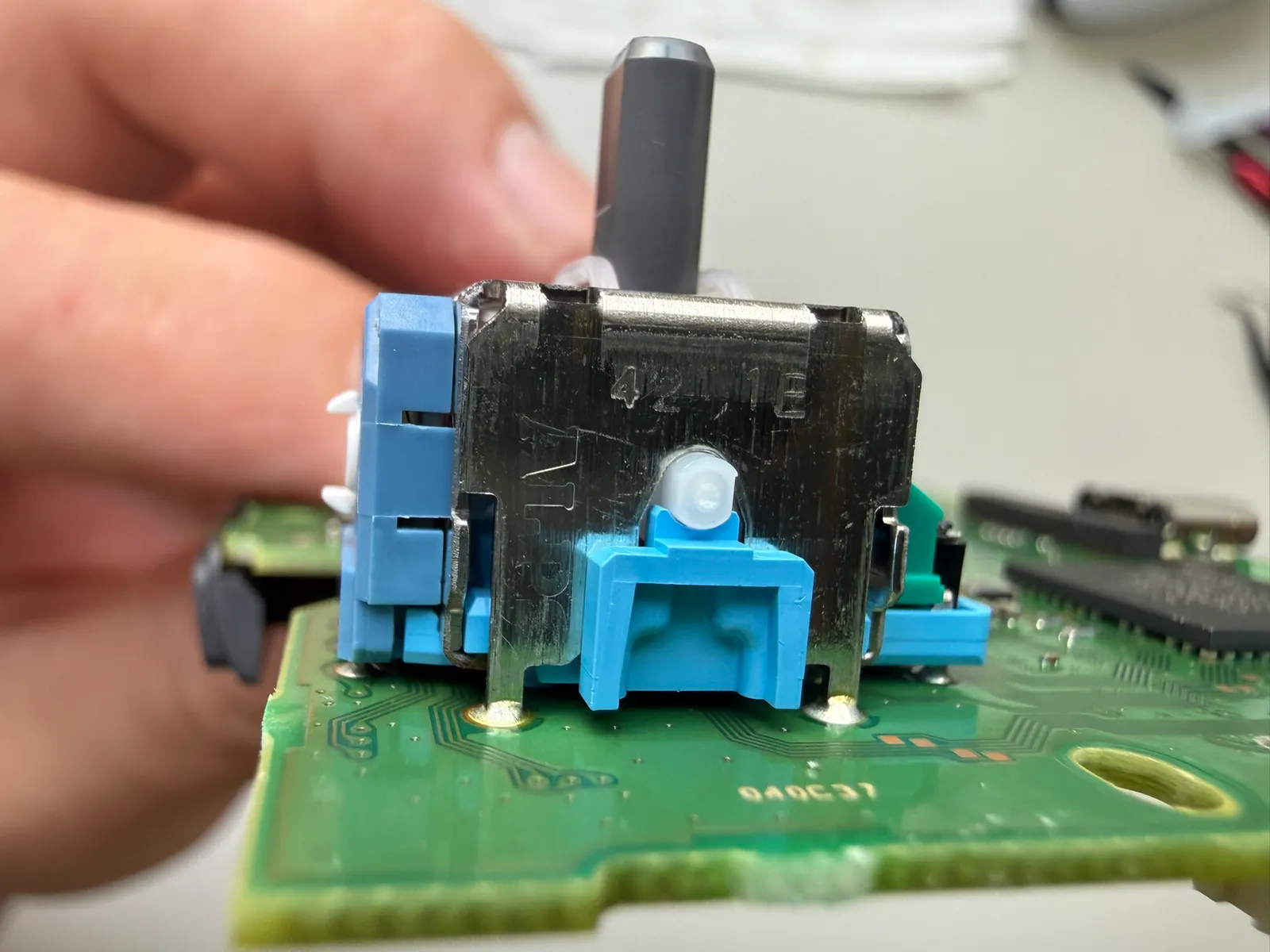

碳膜搖桿
製造商：ALPS(阿爾卑斯) 阻值：2.3K
1
2
3
- 步驟 23 / 共 31

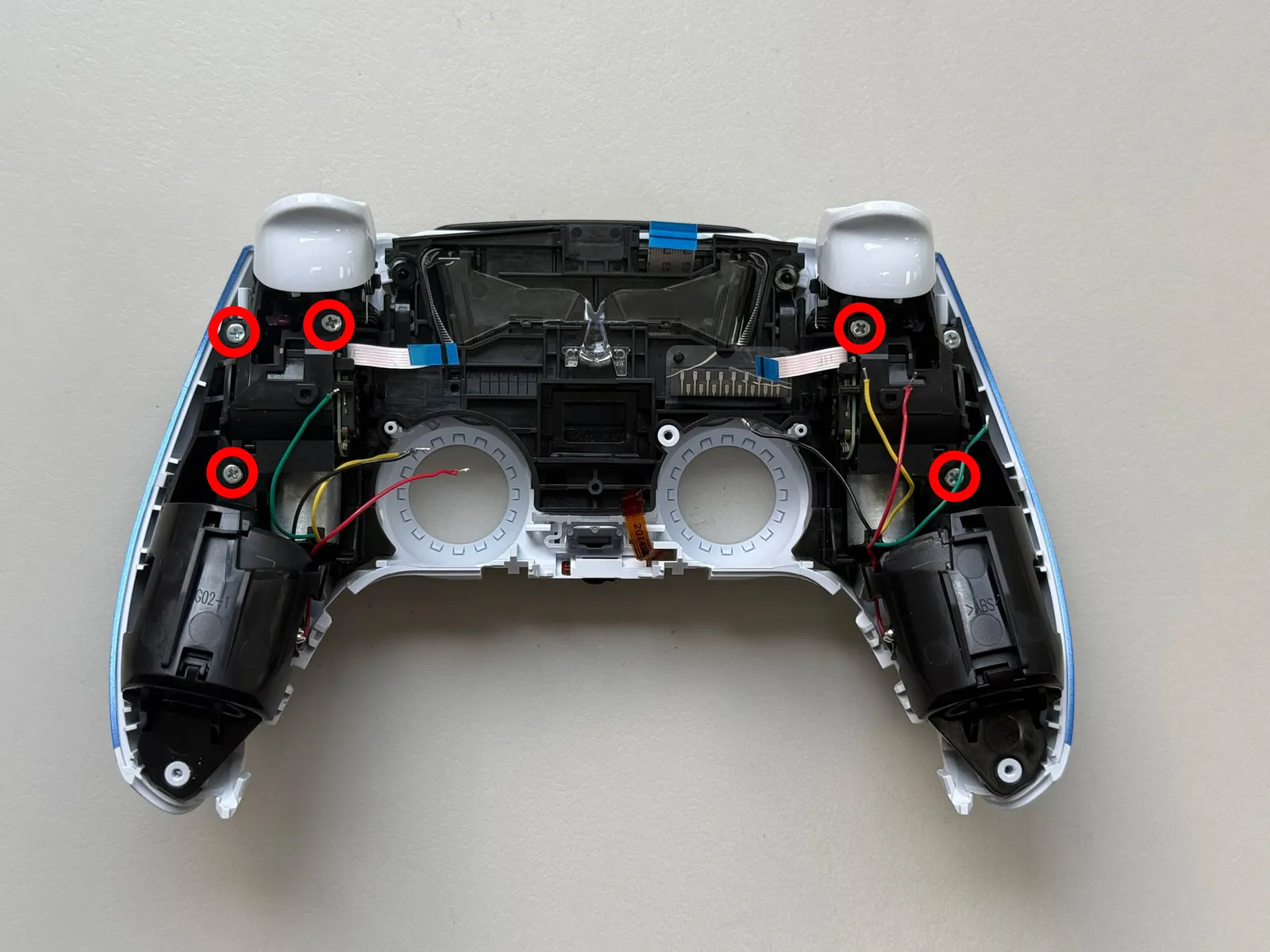

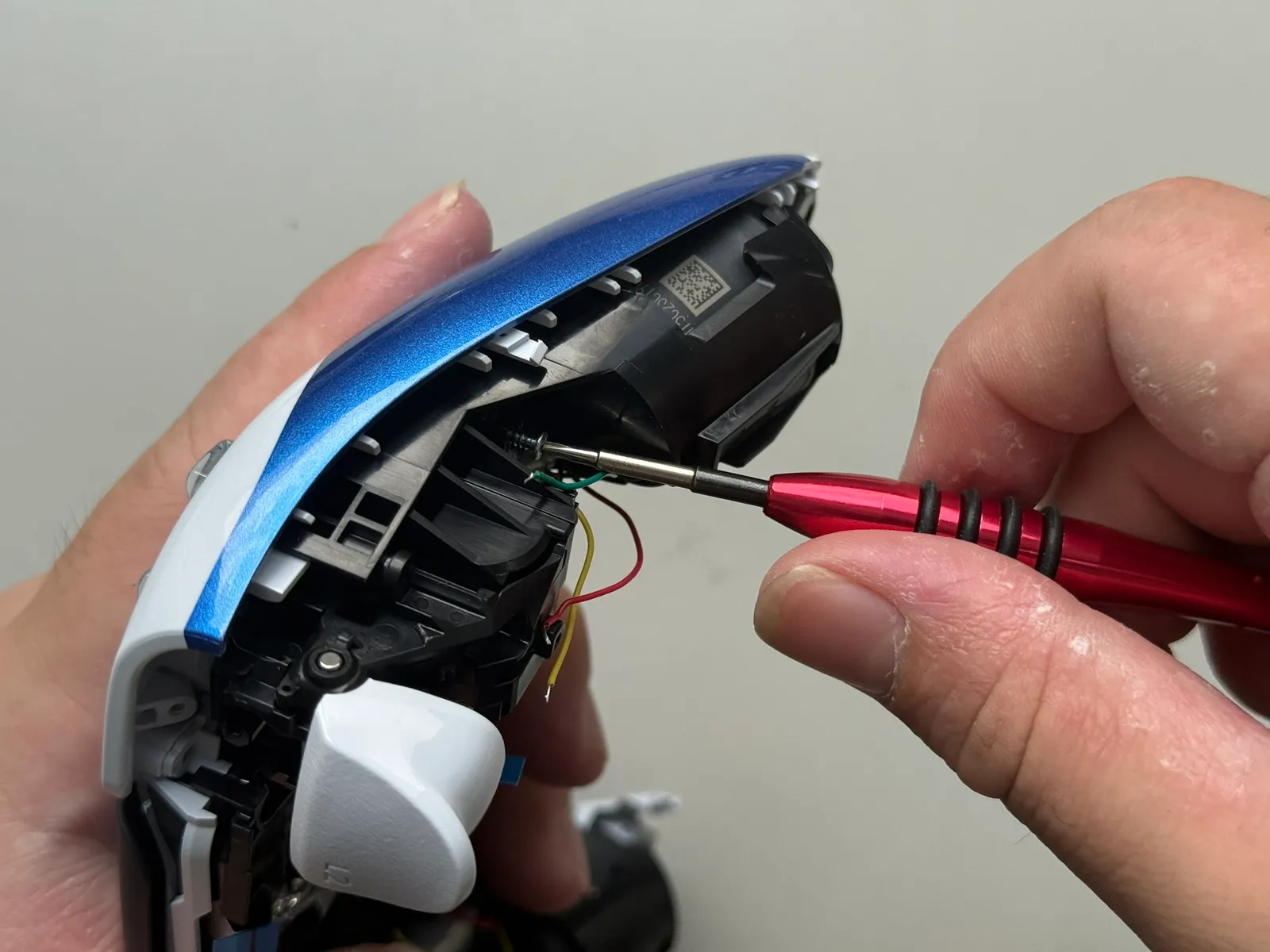

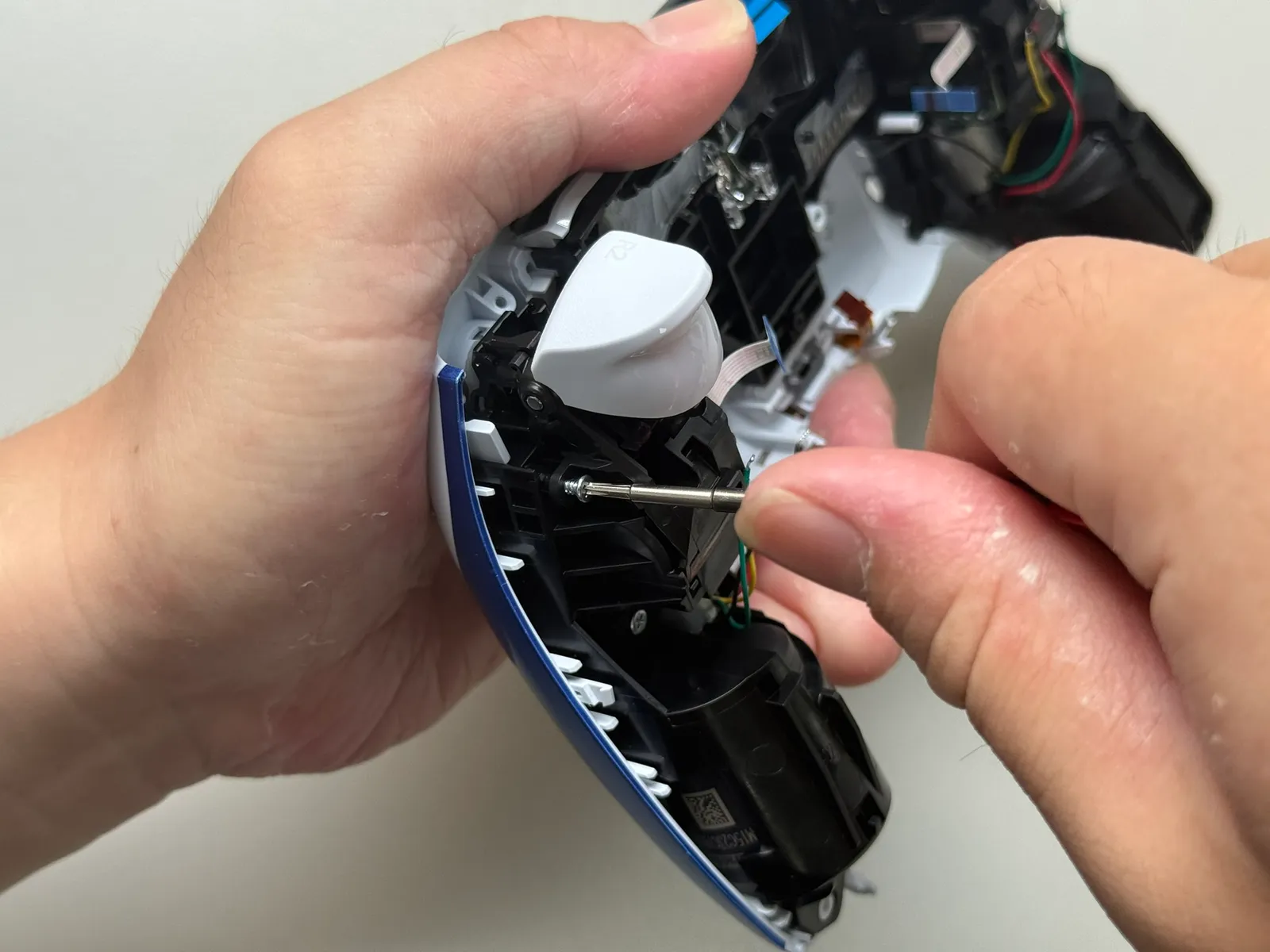

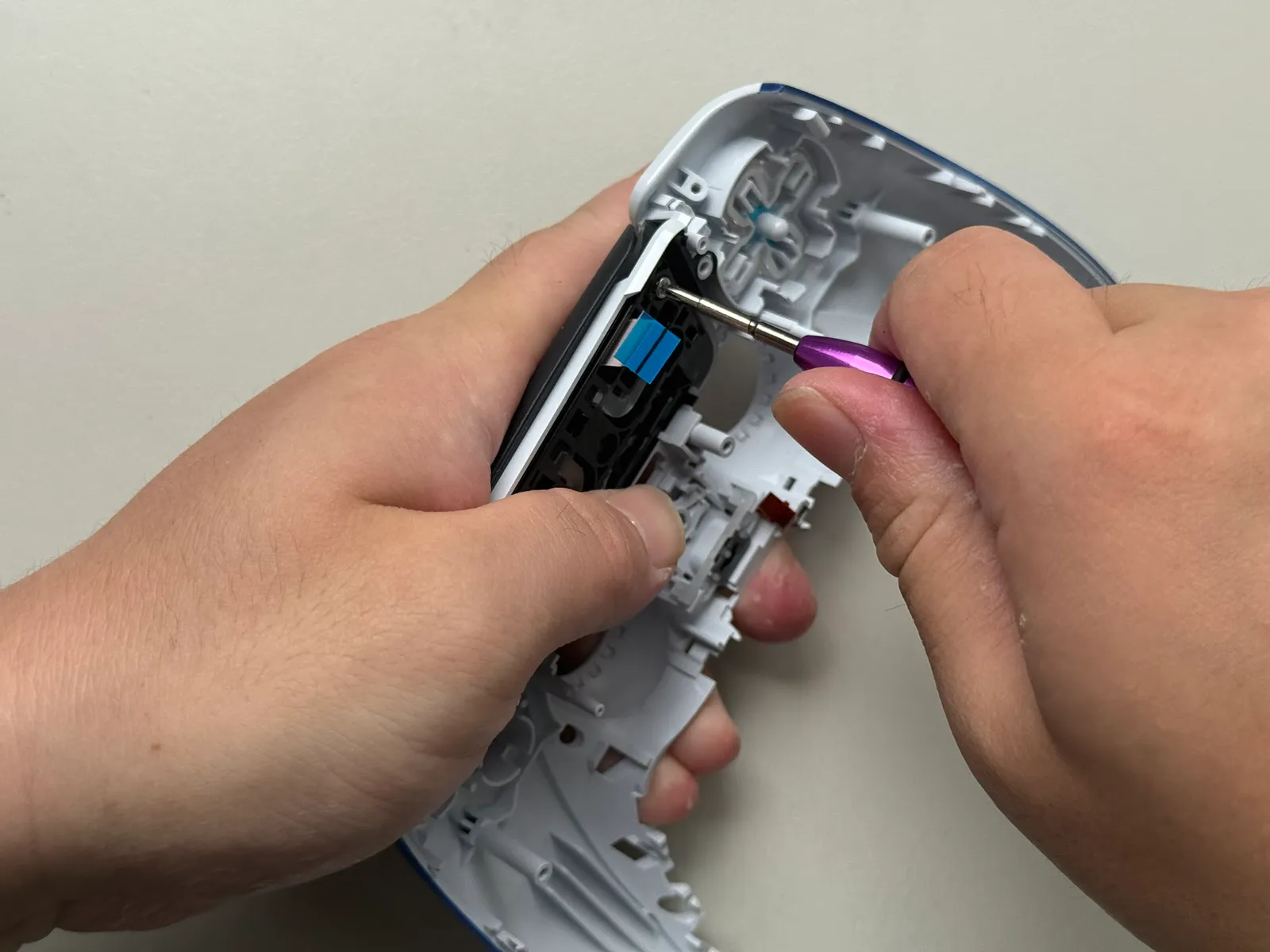

卸掉 6顆十字螺絲

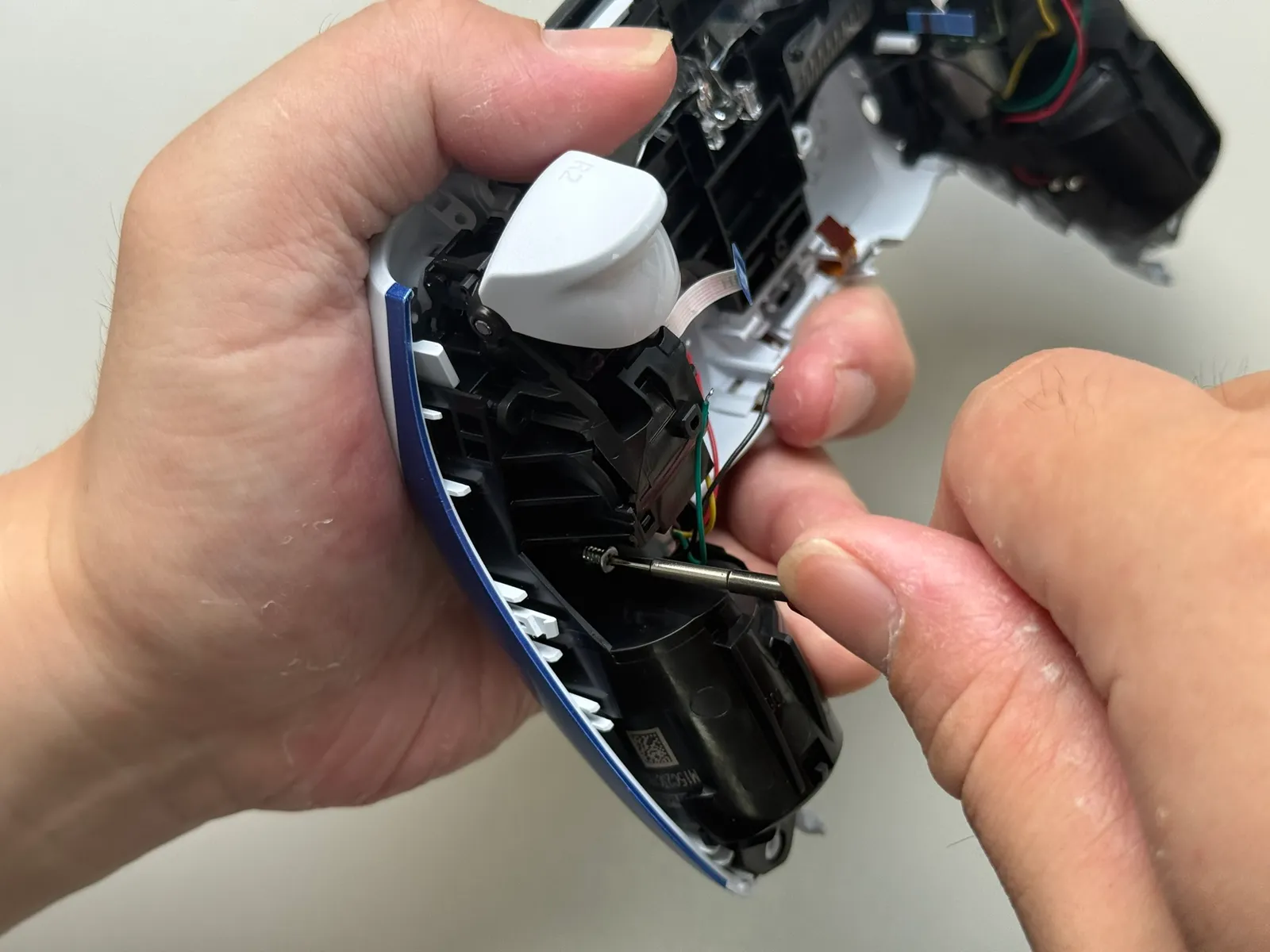

用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
- 步驟 24 / 共 31

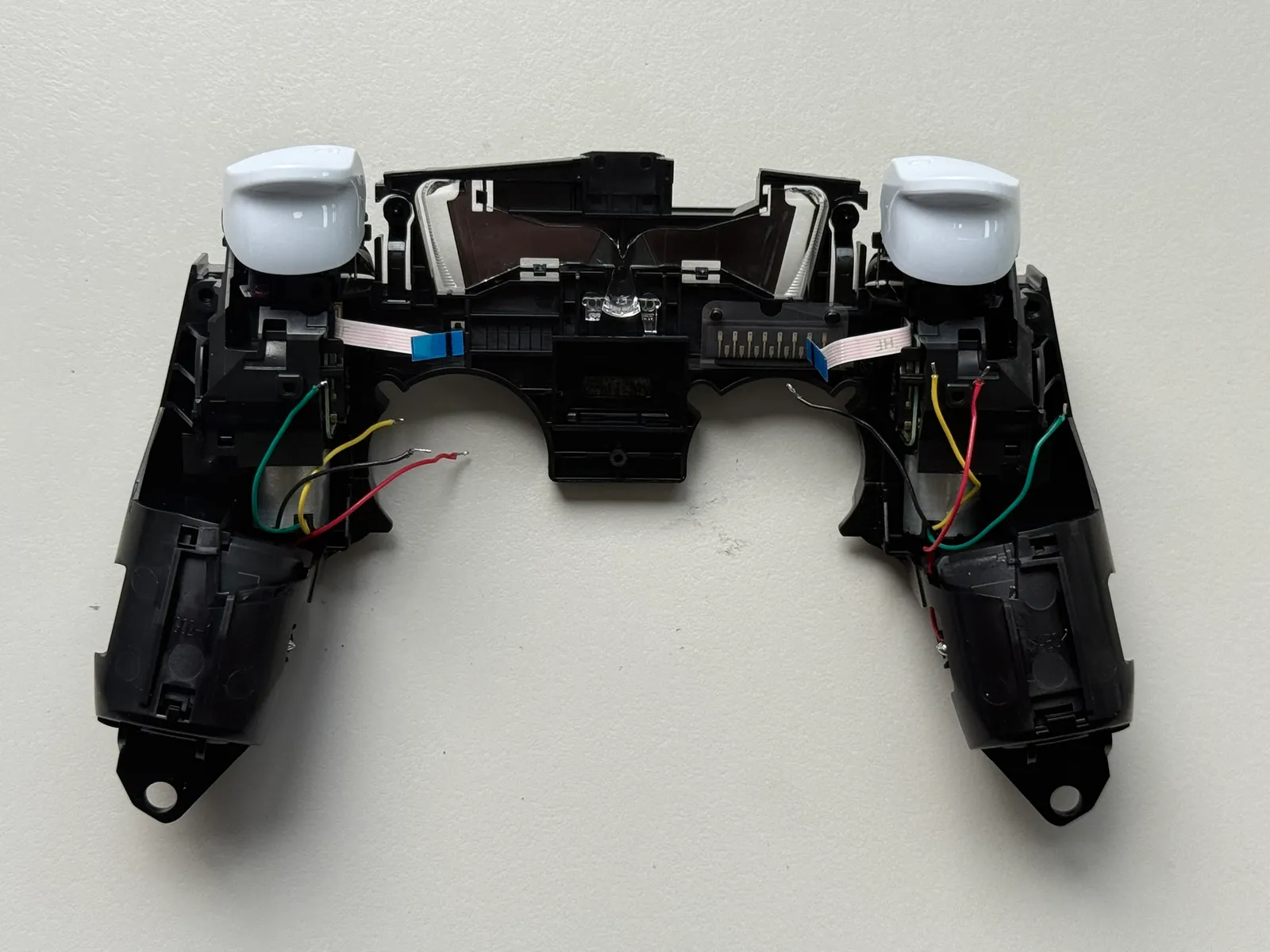

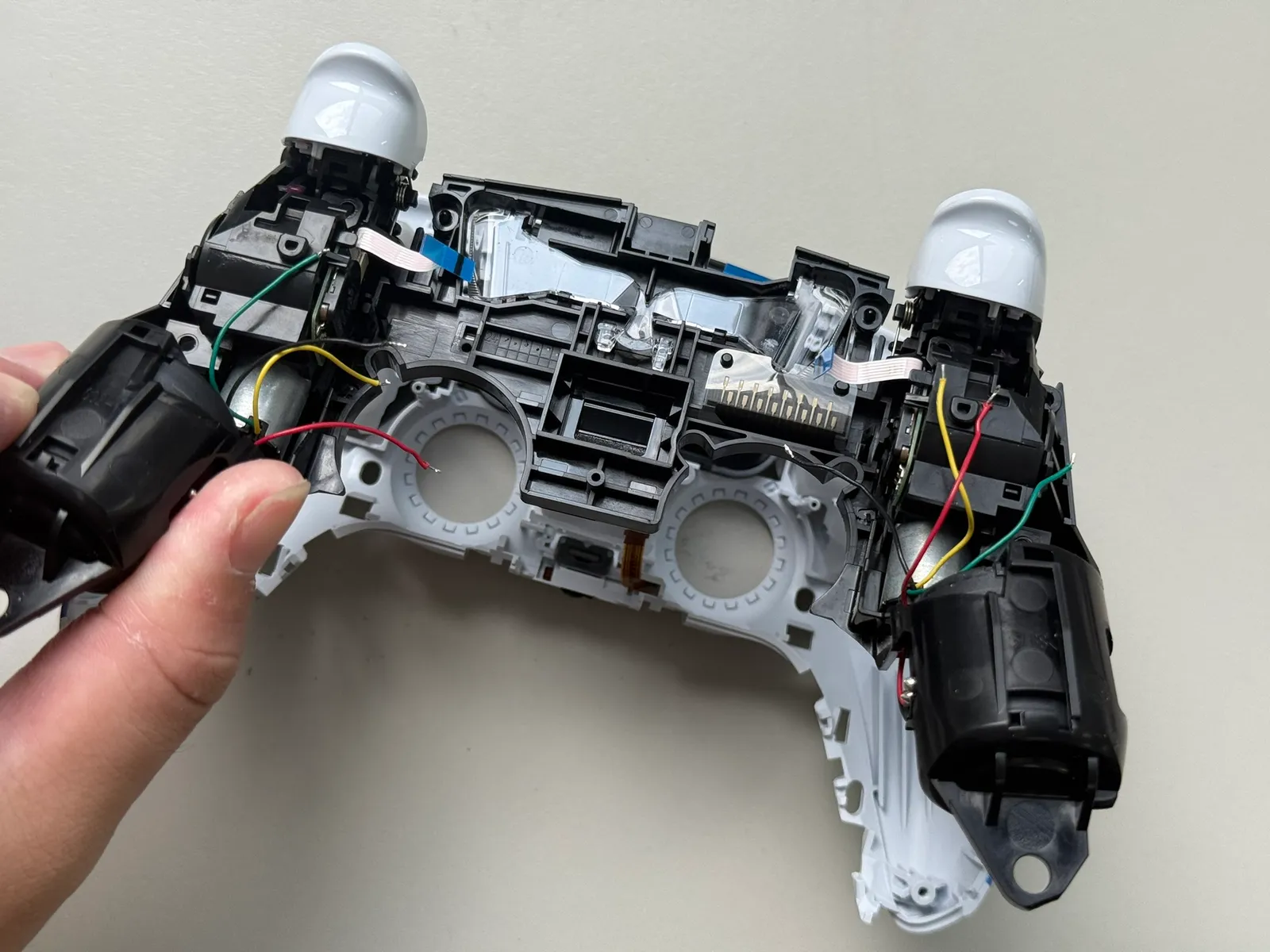

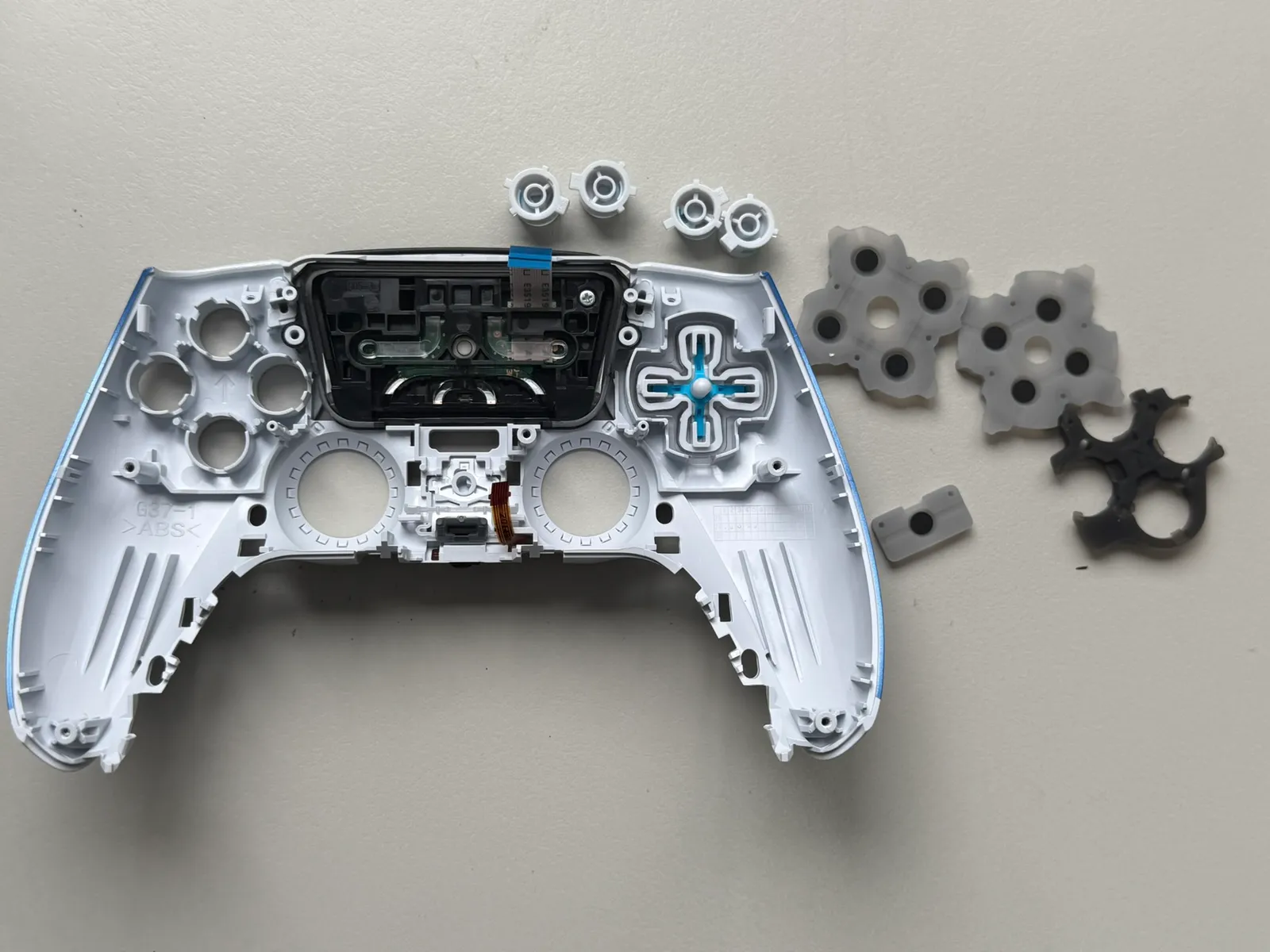

取出中框

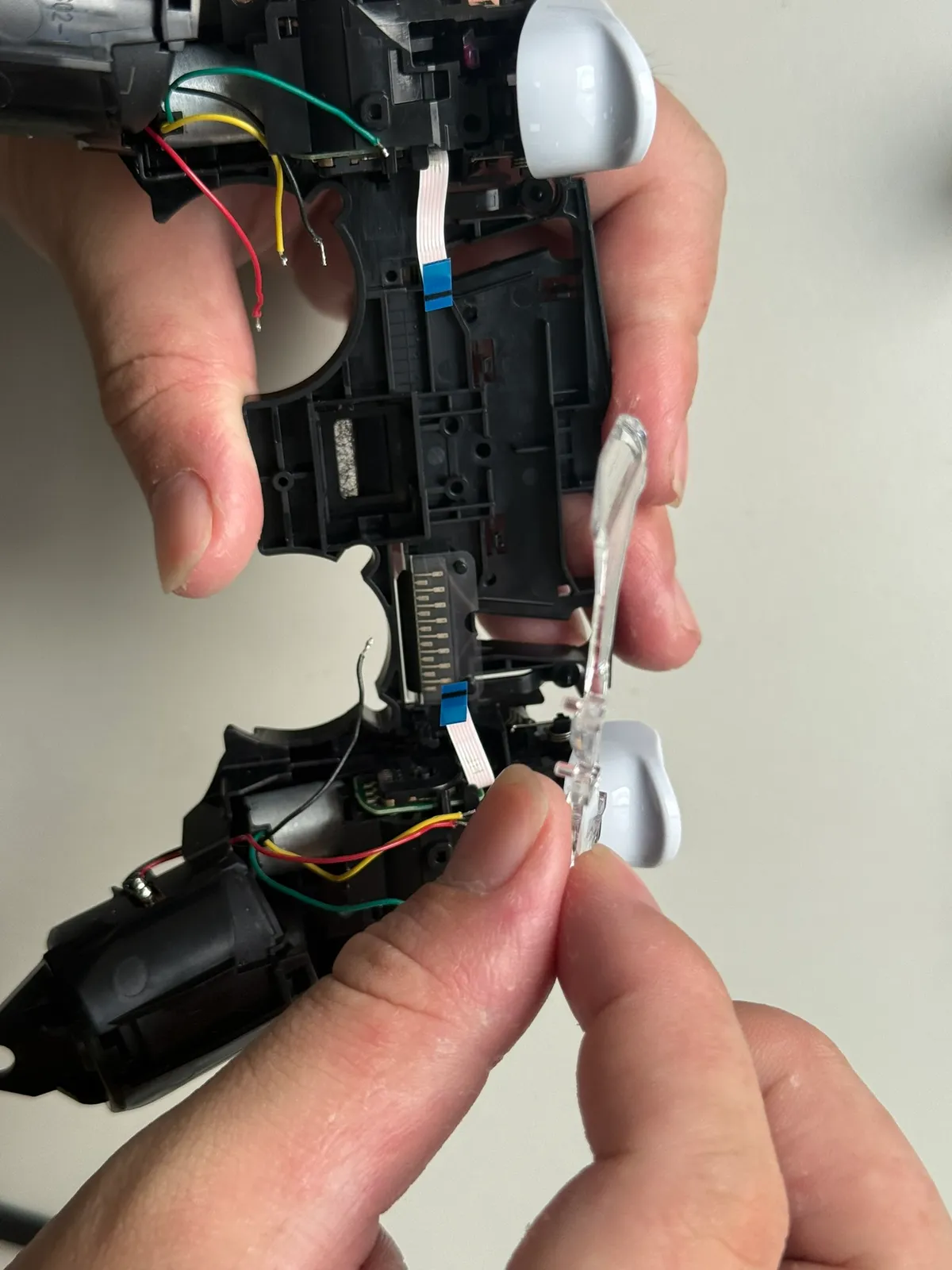

取出中框時會稍微緊一點。
1
2
3
- 步驟 25 / 共 31
取出固定支架

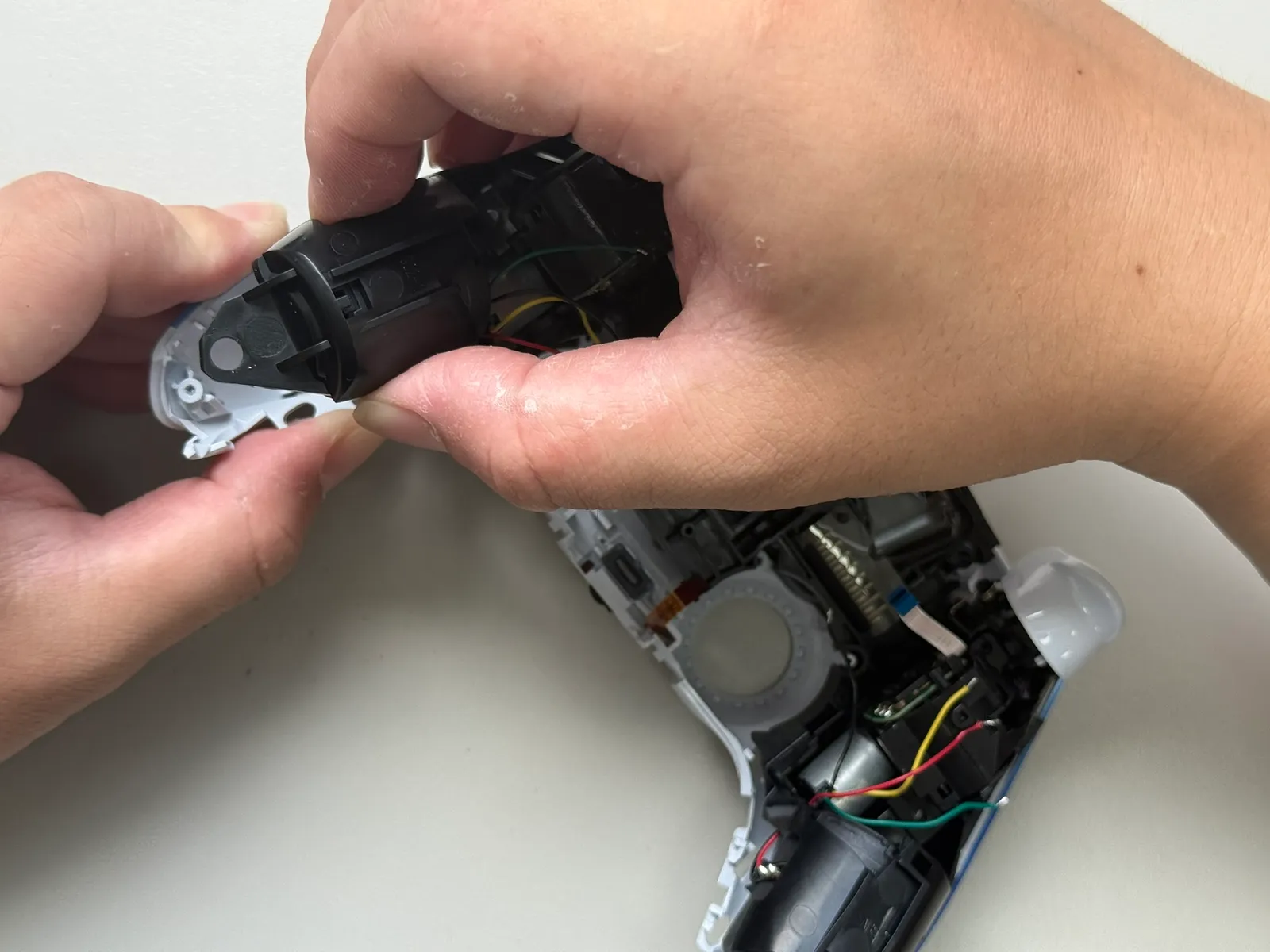

用翹棒撬開固定支架，要用鑷子夾出來。
1
2
- 步驟 26 / 共 31

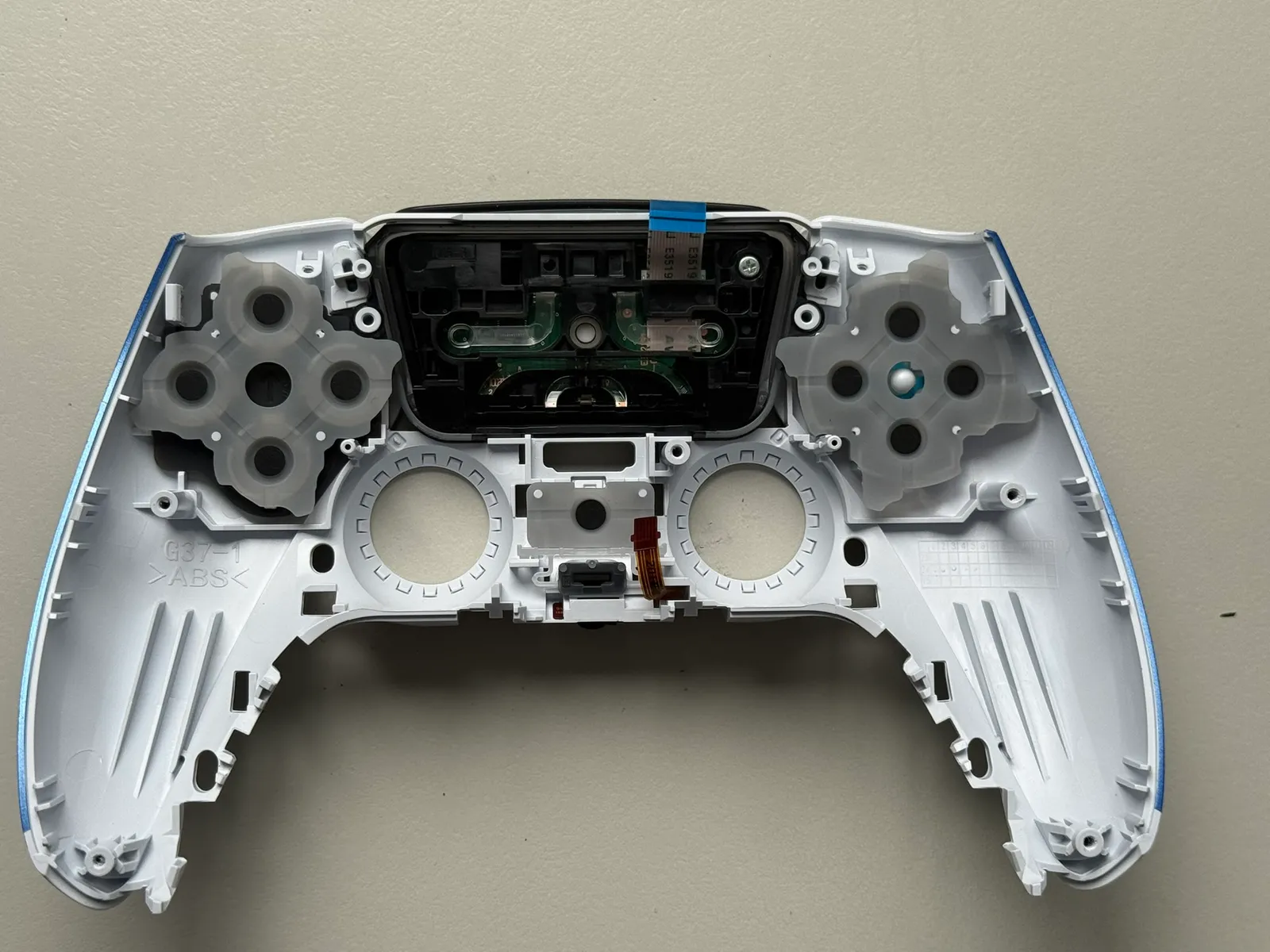

取出膠墊
1
2
- 步驟 27 / 共 31

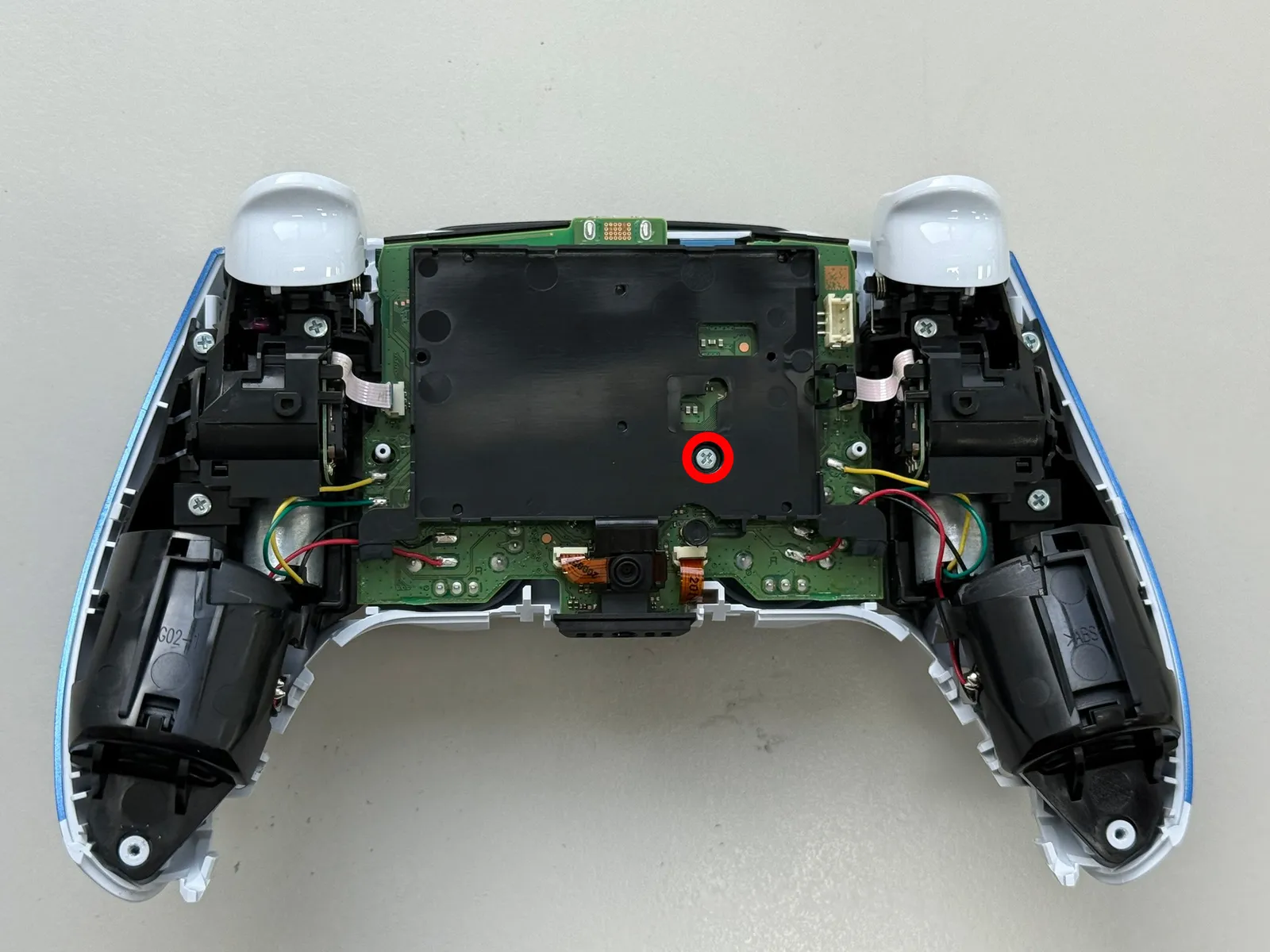

取下觸控板的1顆十字螺絲
(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
- 步驟 28 / 共 31

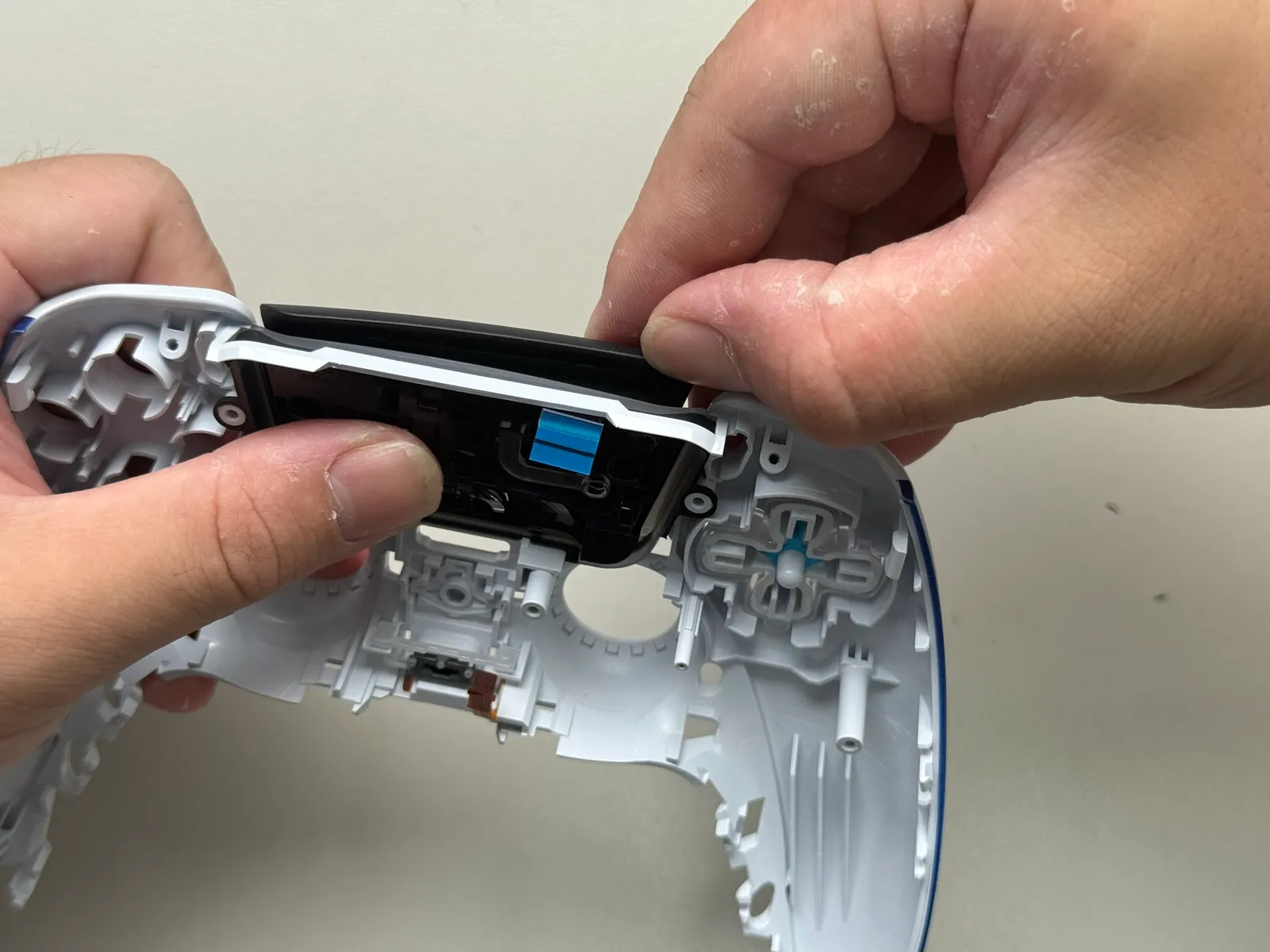

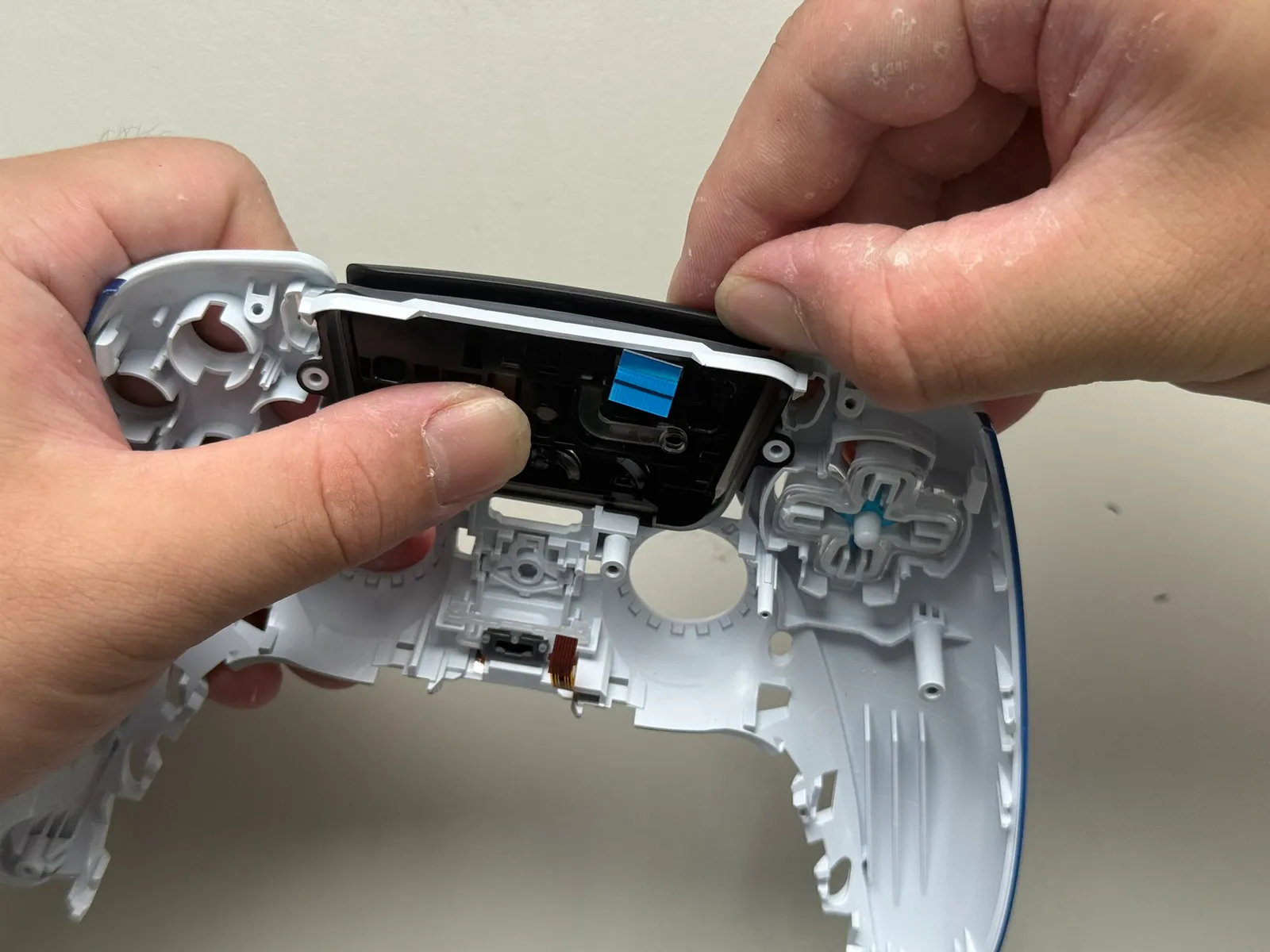

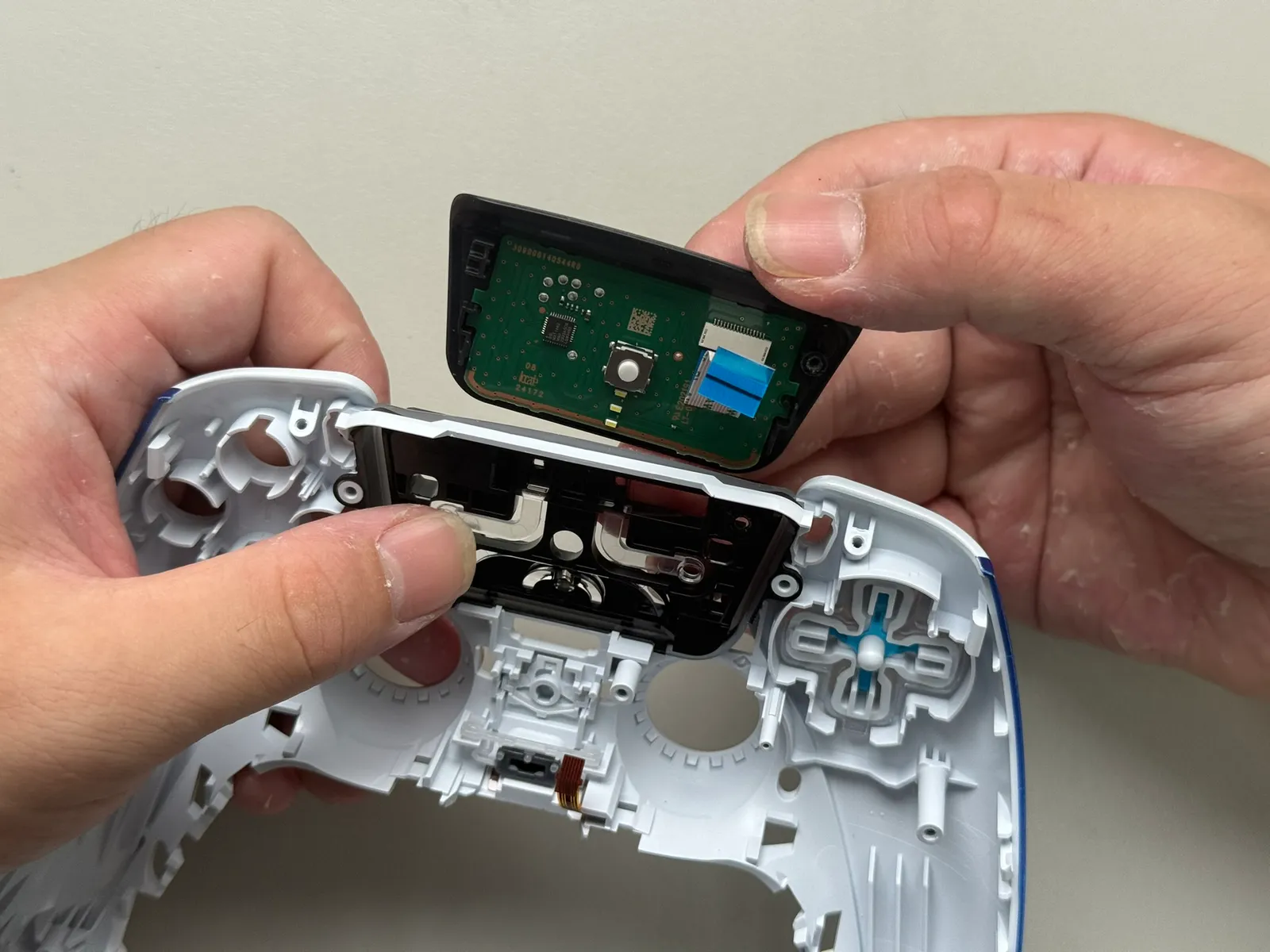

取出觸控板
再來就是取出觸控板先把排線那半邊先提起來，讓卡榫不會卡住之後，往右邊拉出來(主要是是先將左邊的卡榫推進去固定，才再來將排線那邊的卡榫固定)
1
2
3
- 步驟 29 / 共 31

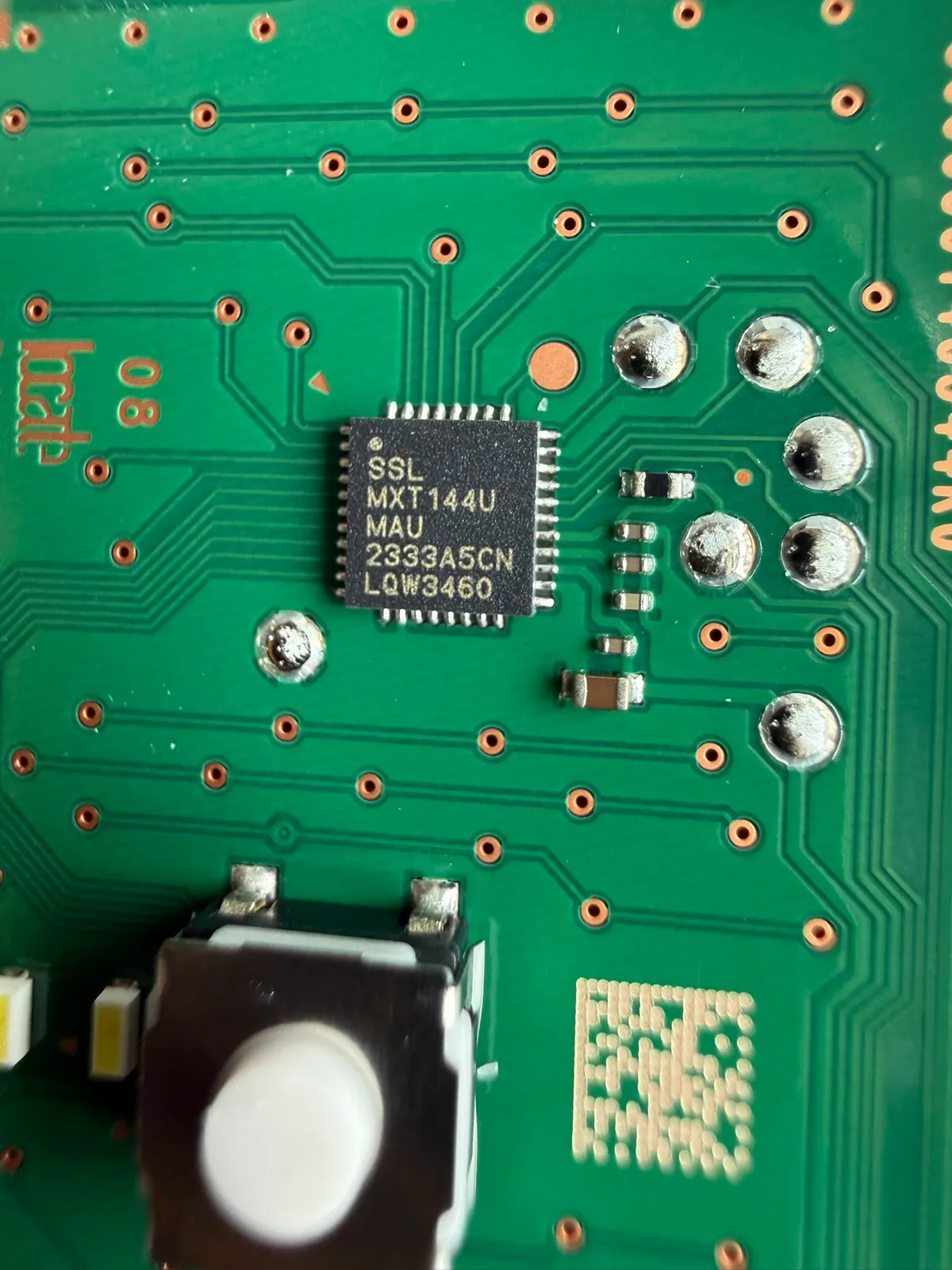

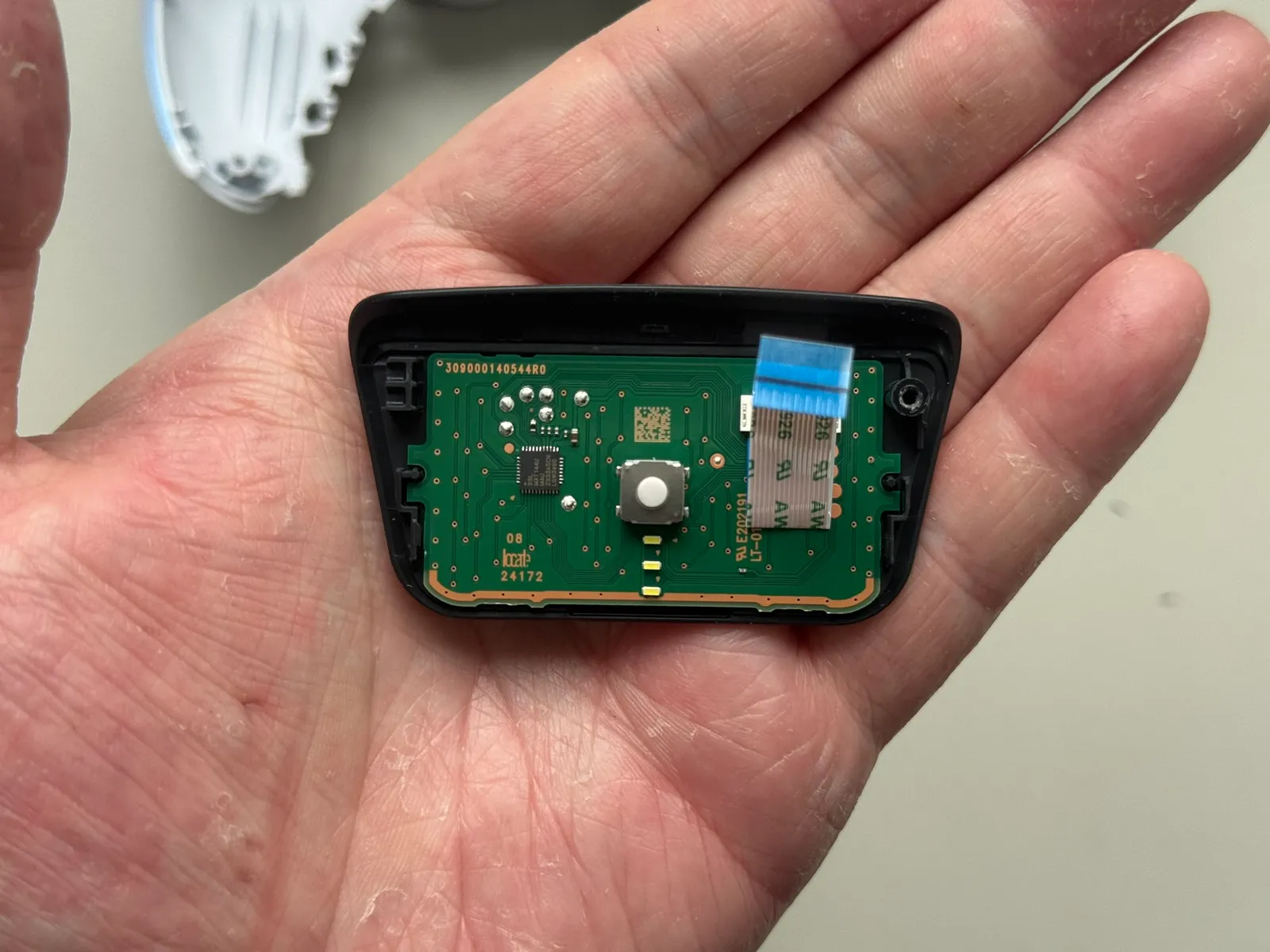

觸控 晶片
製造商：微芯科技 型號：MXT144U
1
2
- 步驟 30 / 共 31

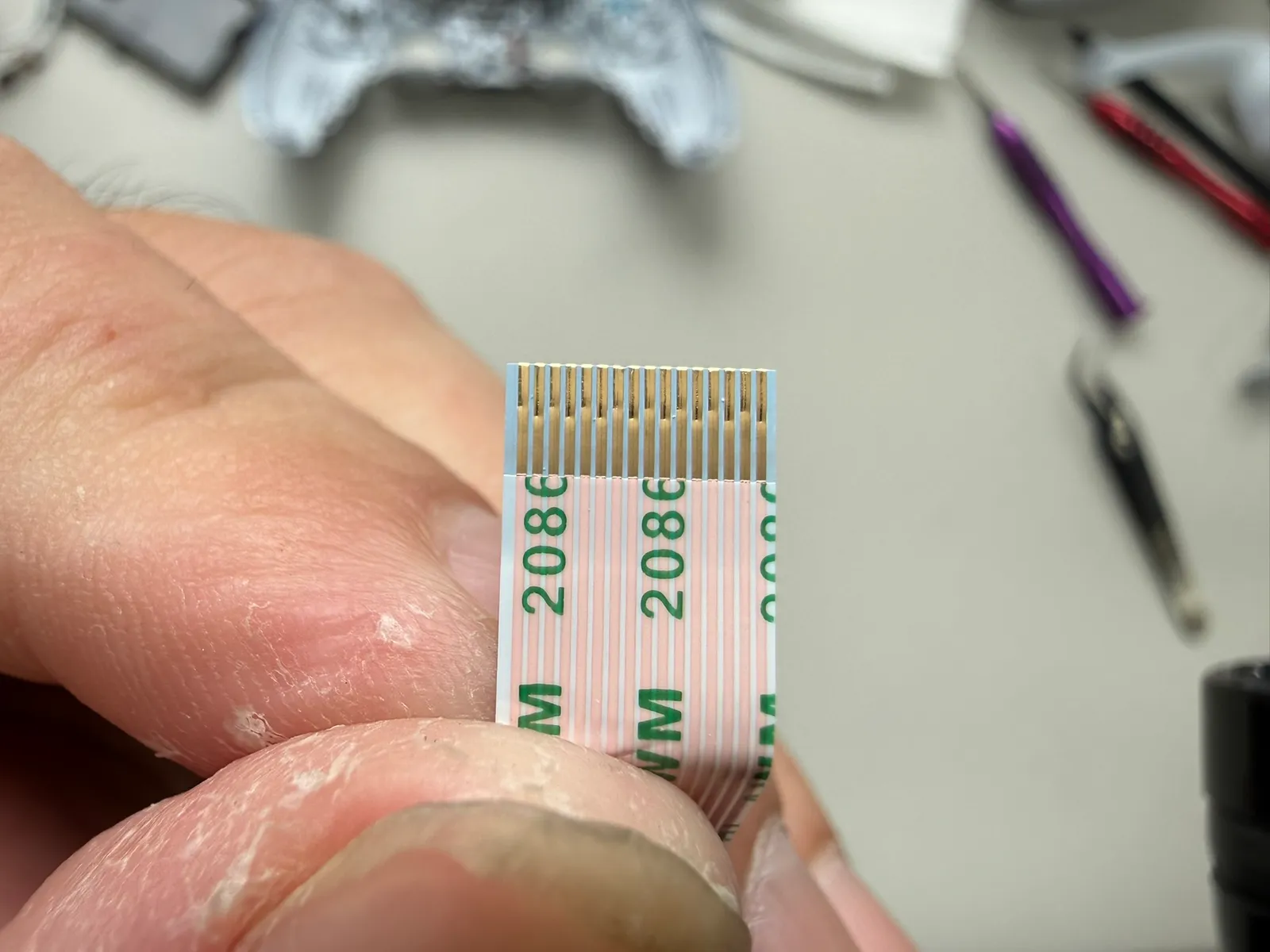

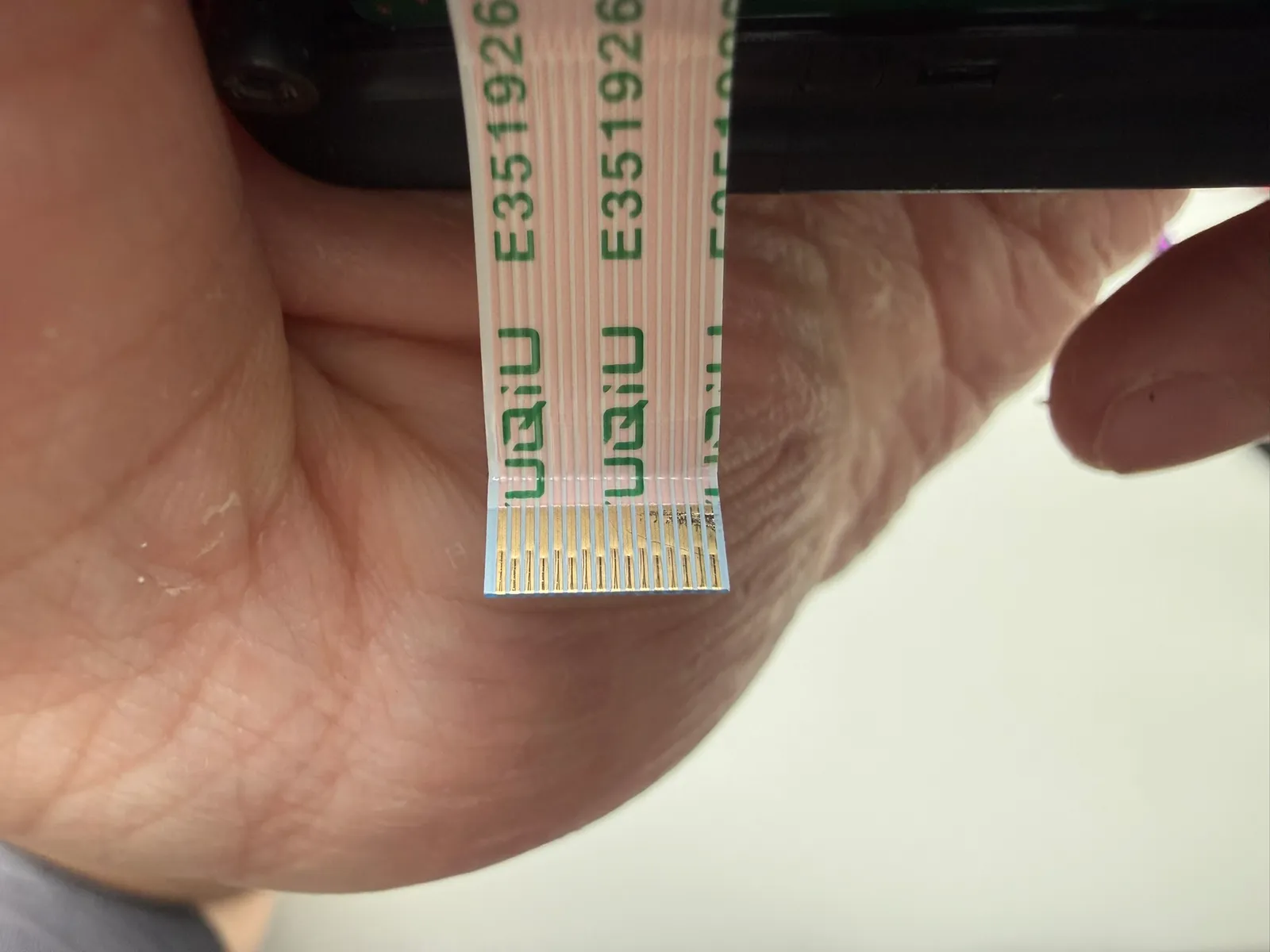

觸控板排線
排線 Pin數：16 Pin
1
2
3
- 步驟 31 / 共 31

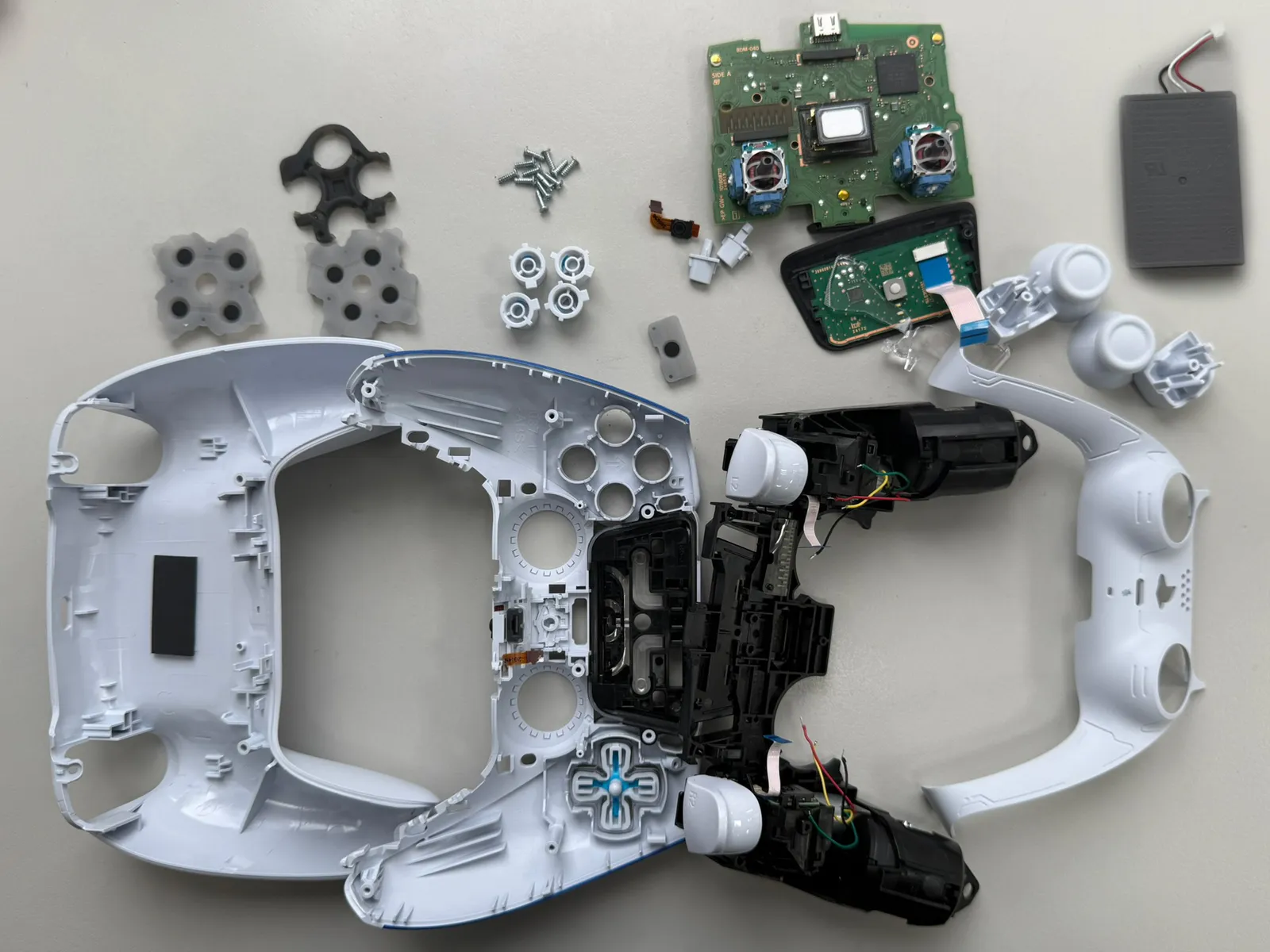

完整拆解
