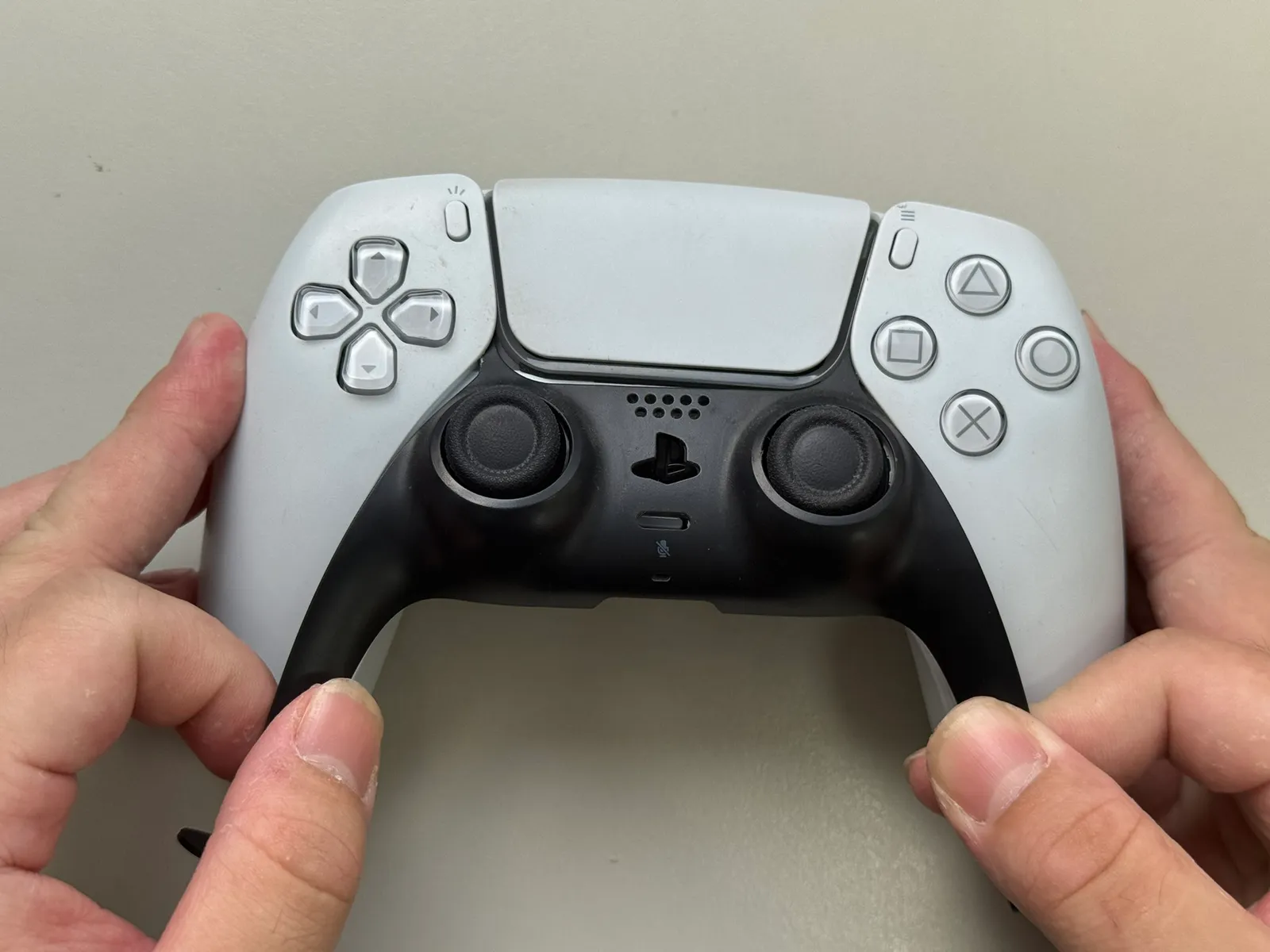

DualSense PS5手把 BDM-030 完整拆解

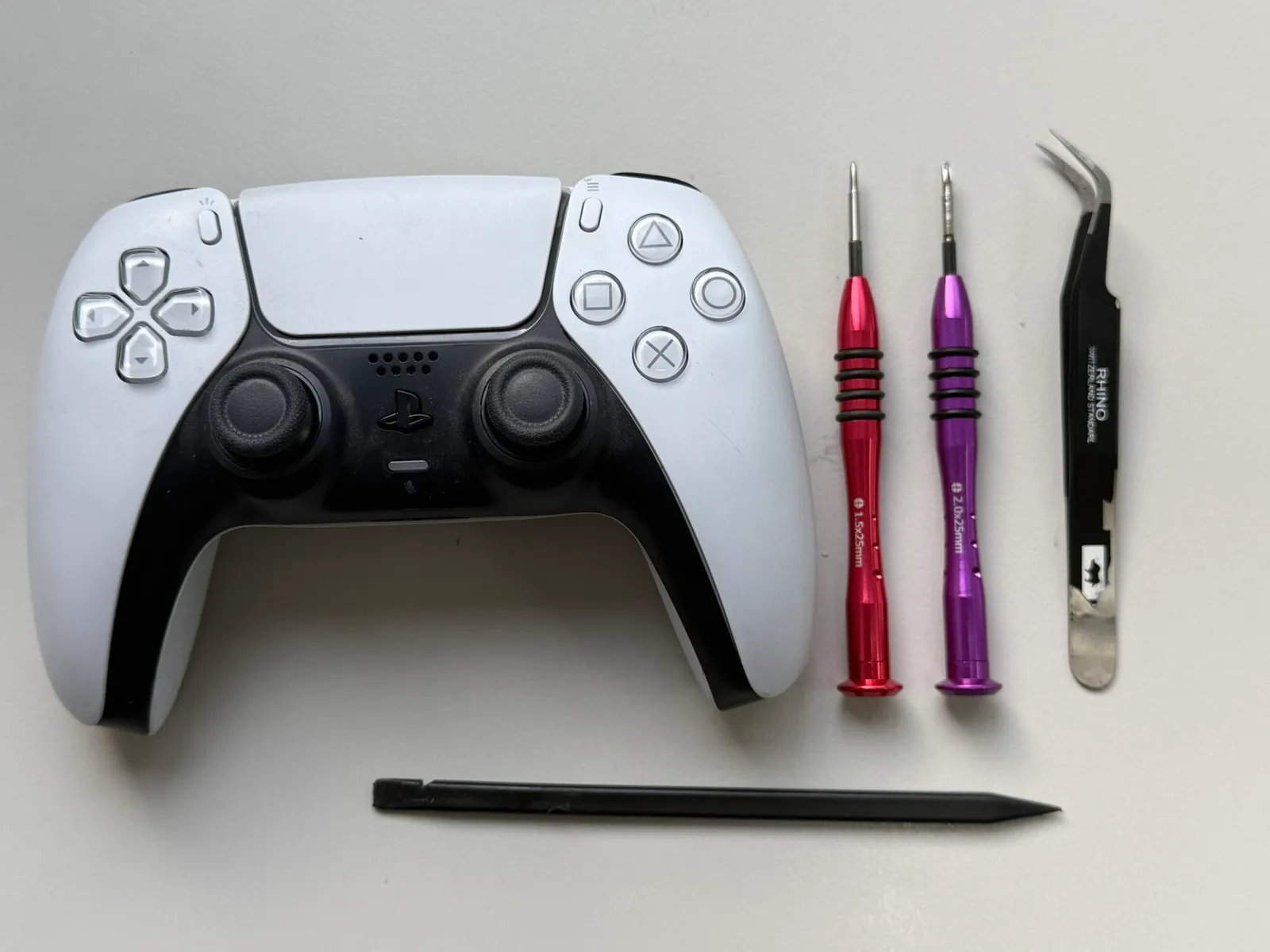

🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 36

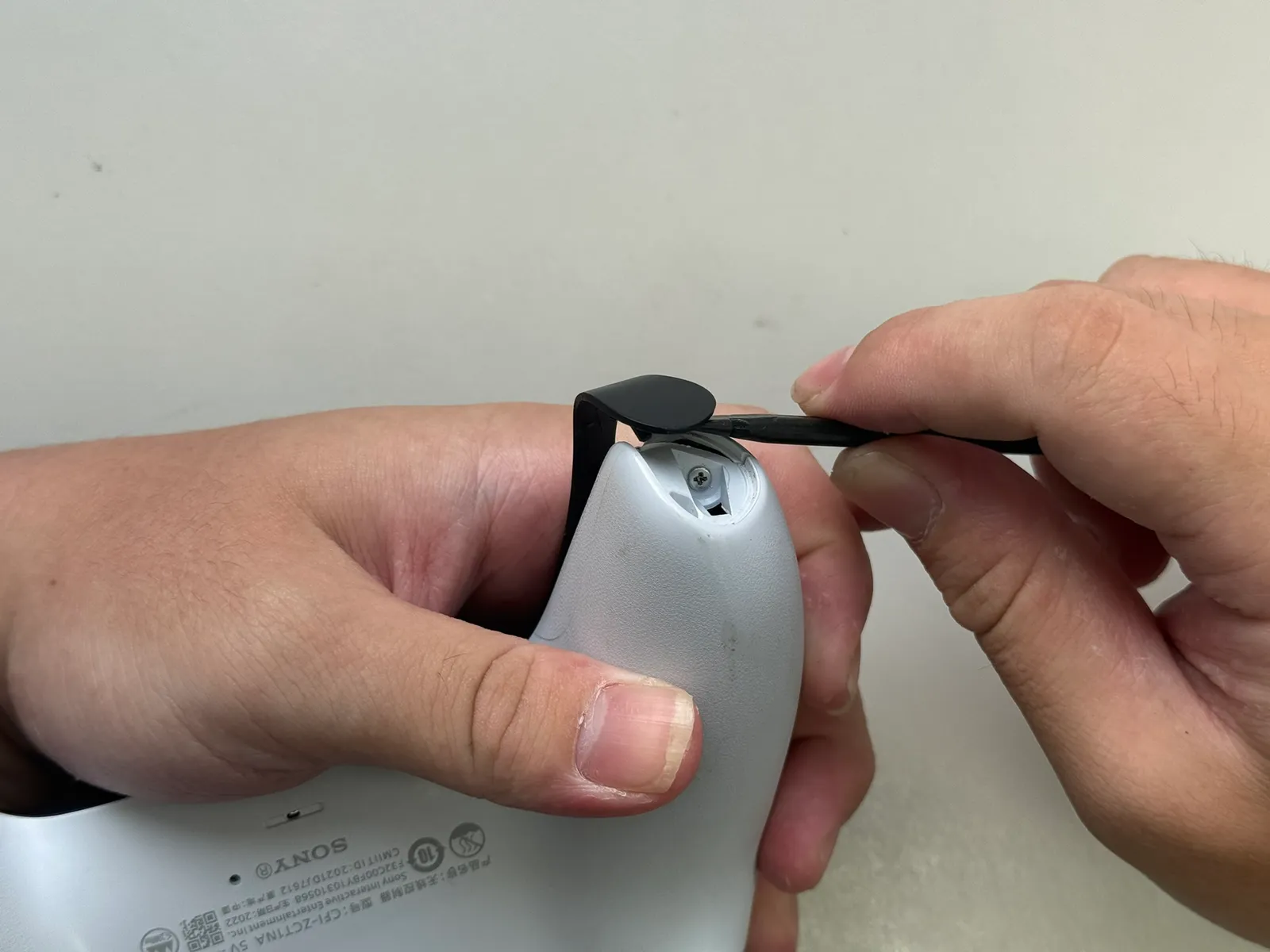

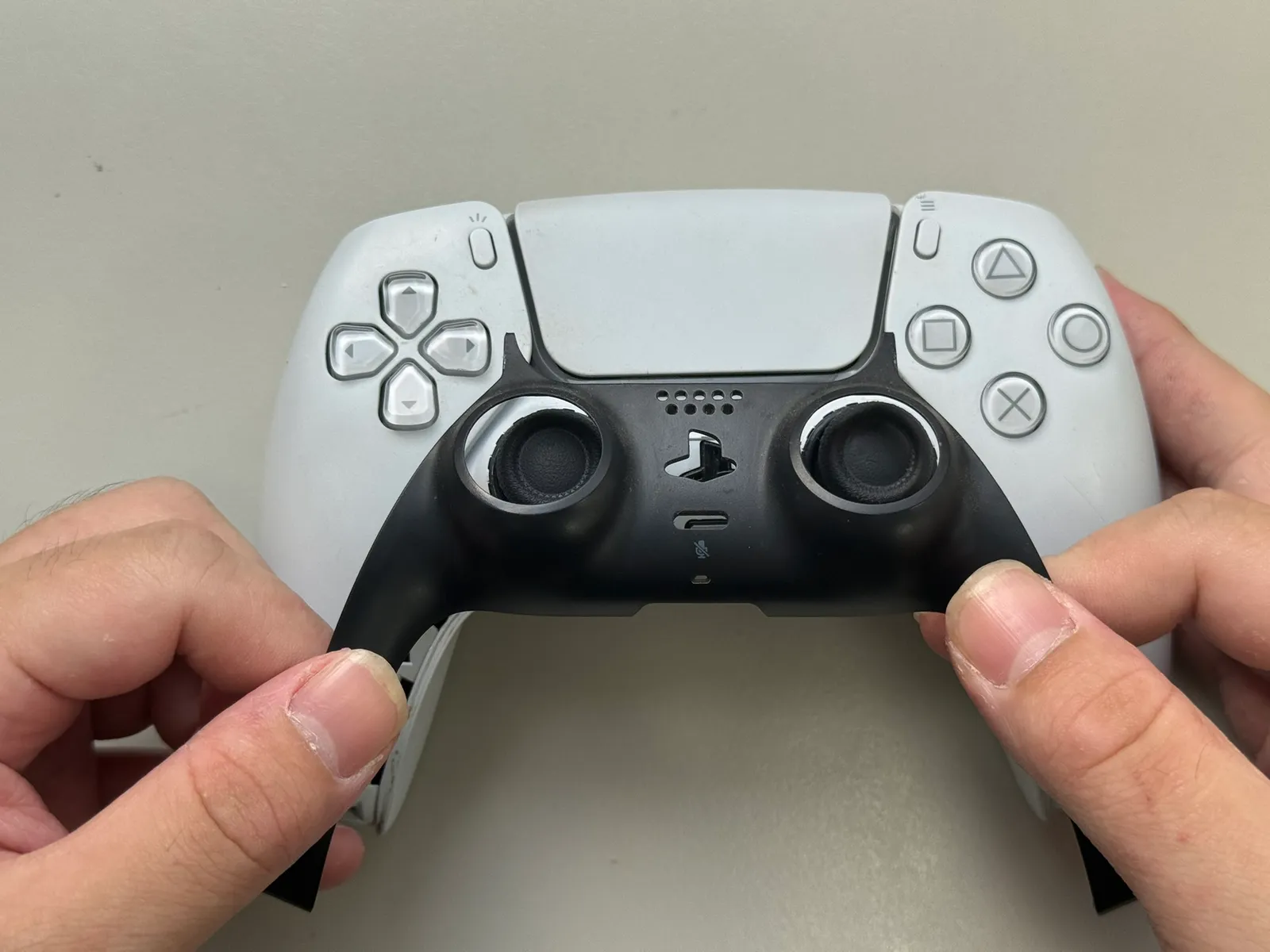

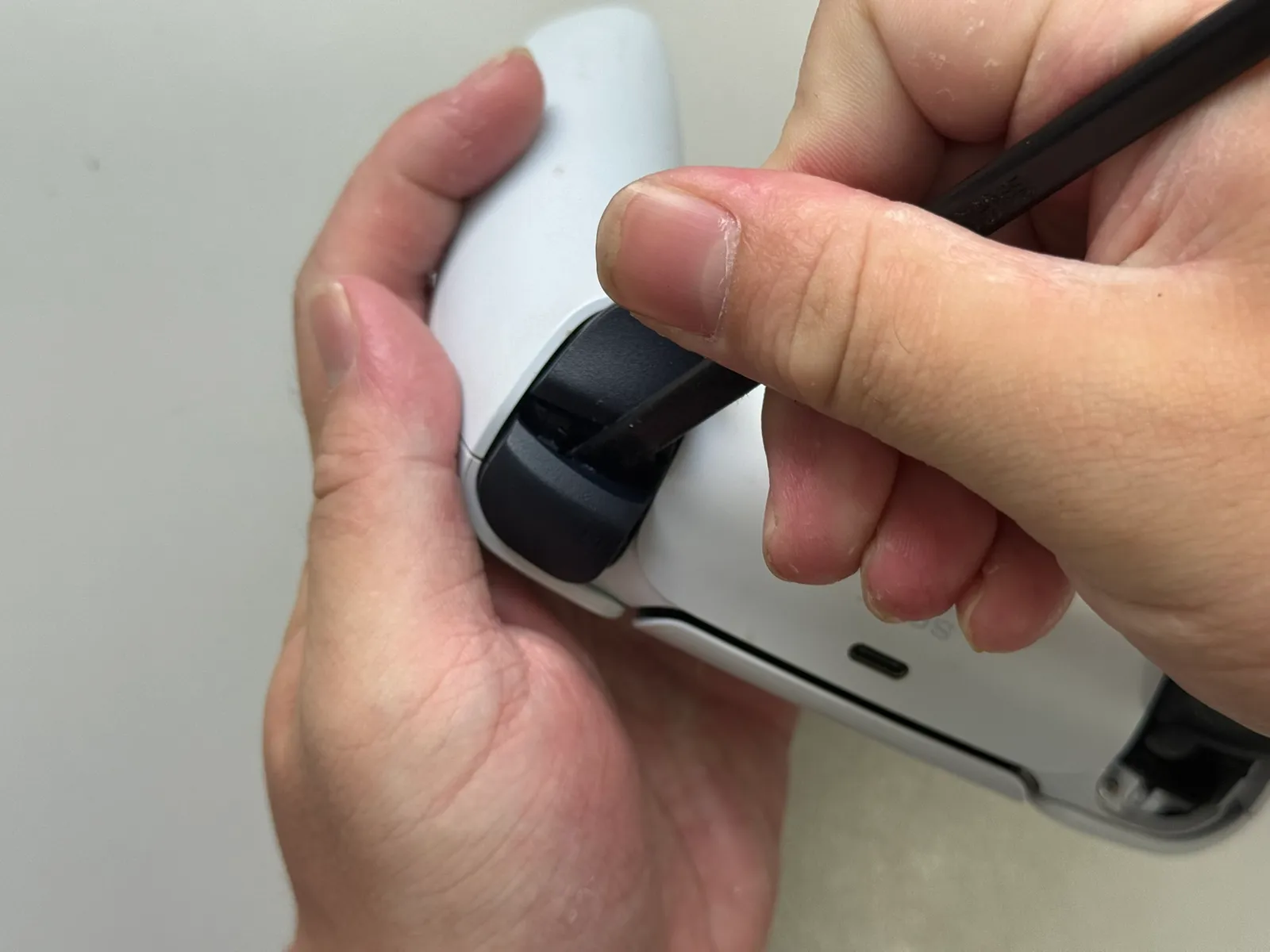

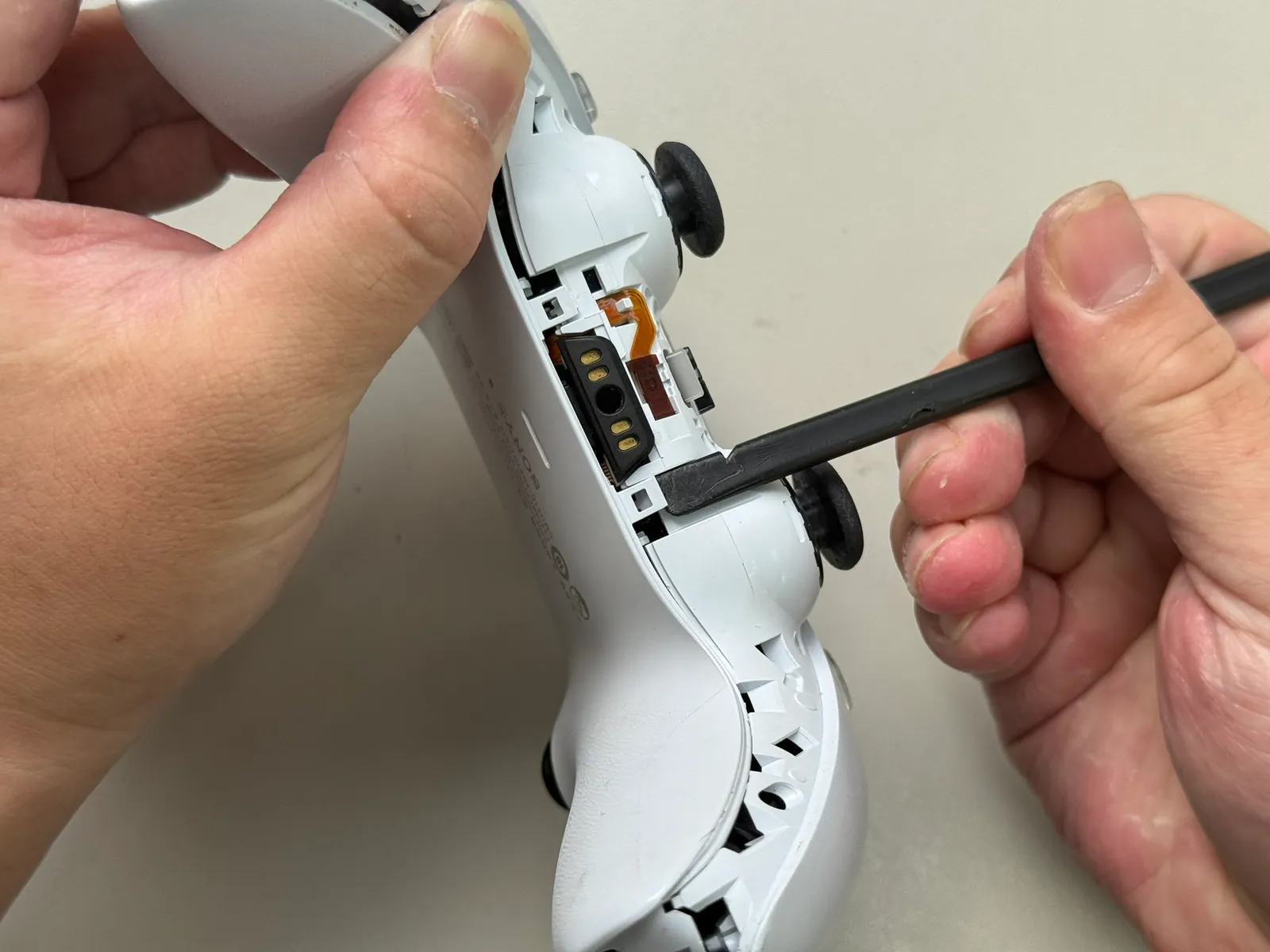

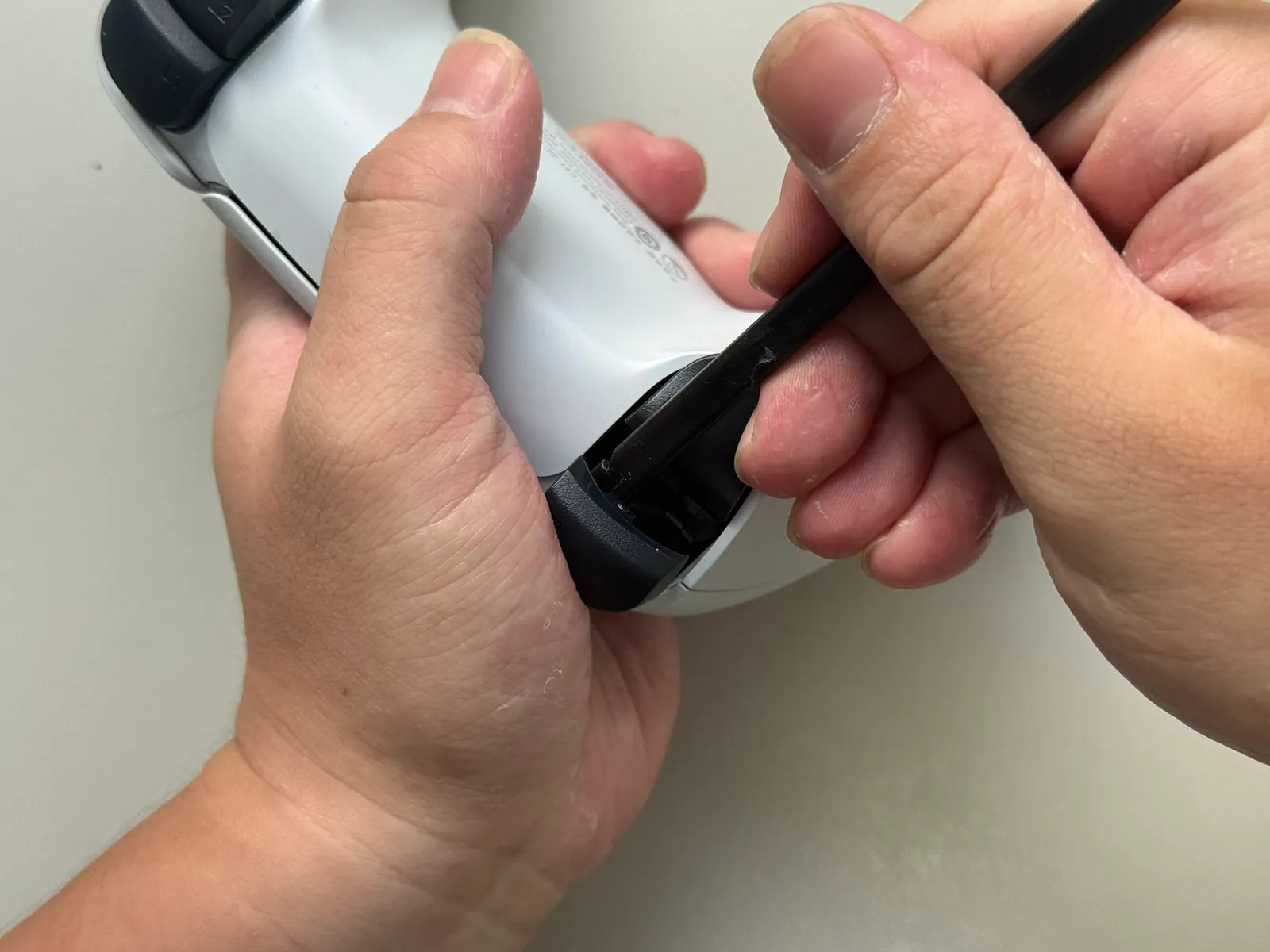

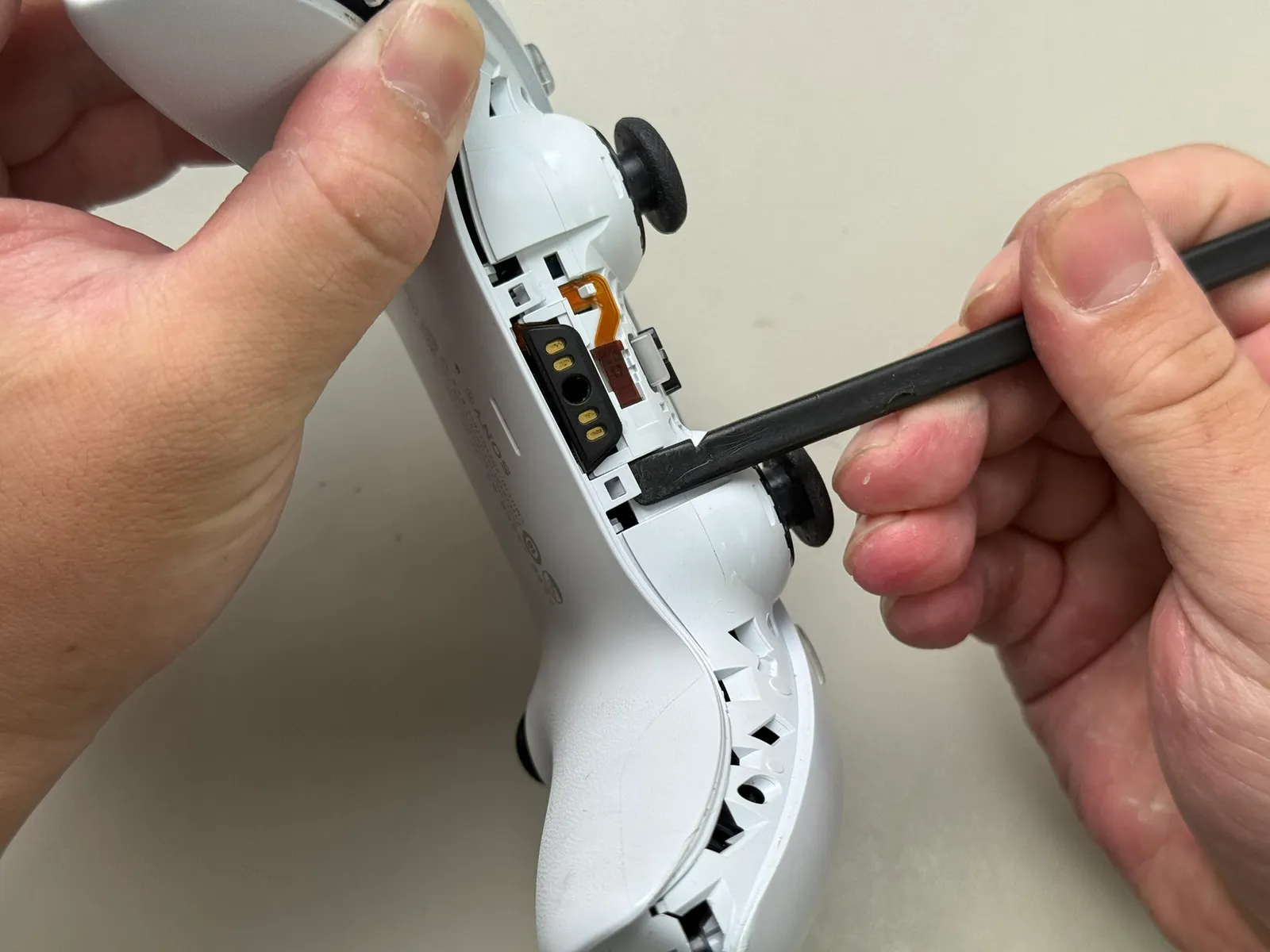

拆掉飾條

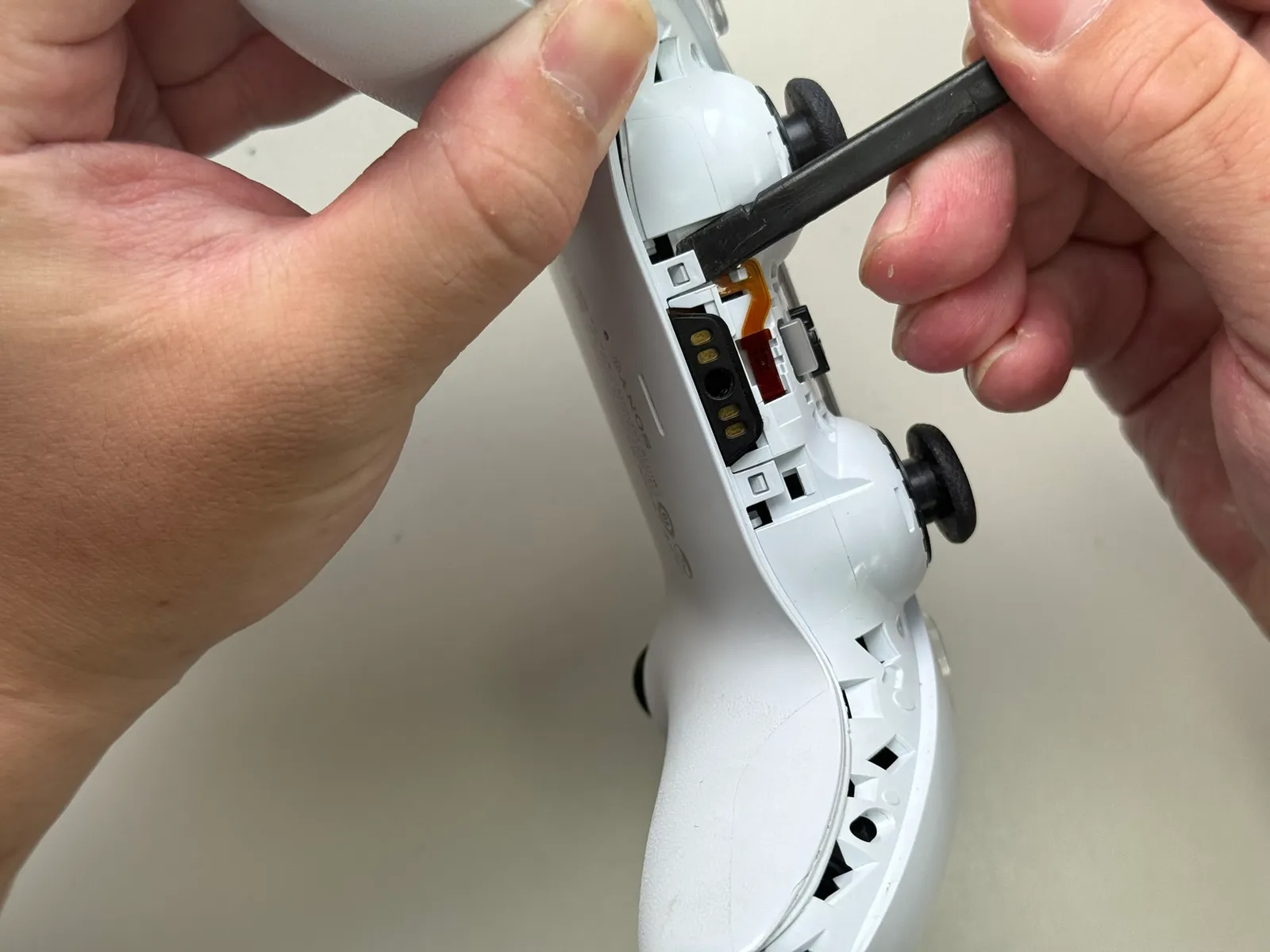

用翹棒 將 手把底部的飾條撬開 裡面藏著十字螺絲
1
2
3
4
5
6
- 步驟 2 / 共 36

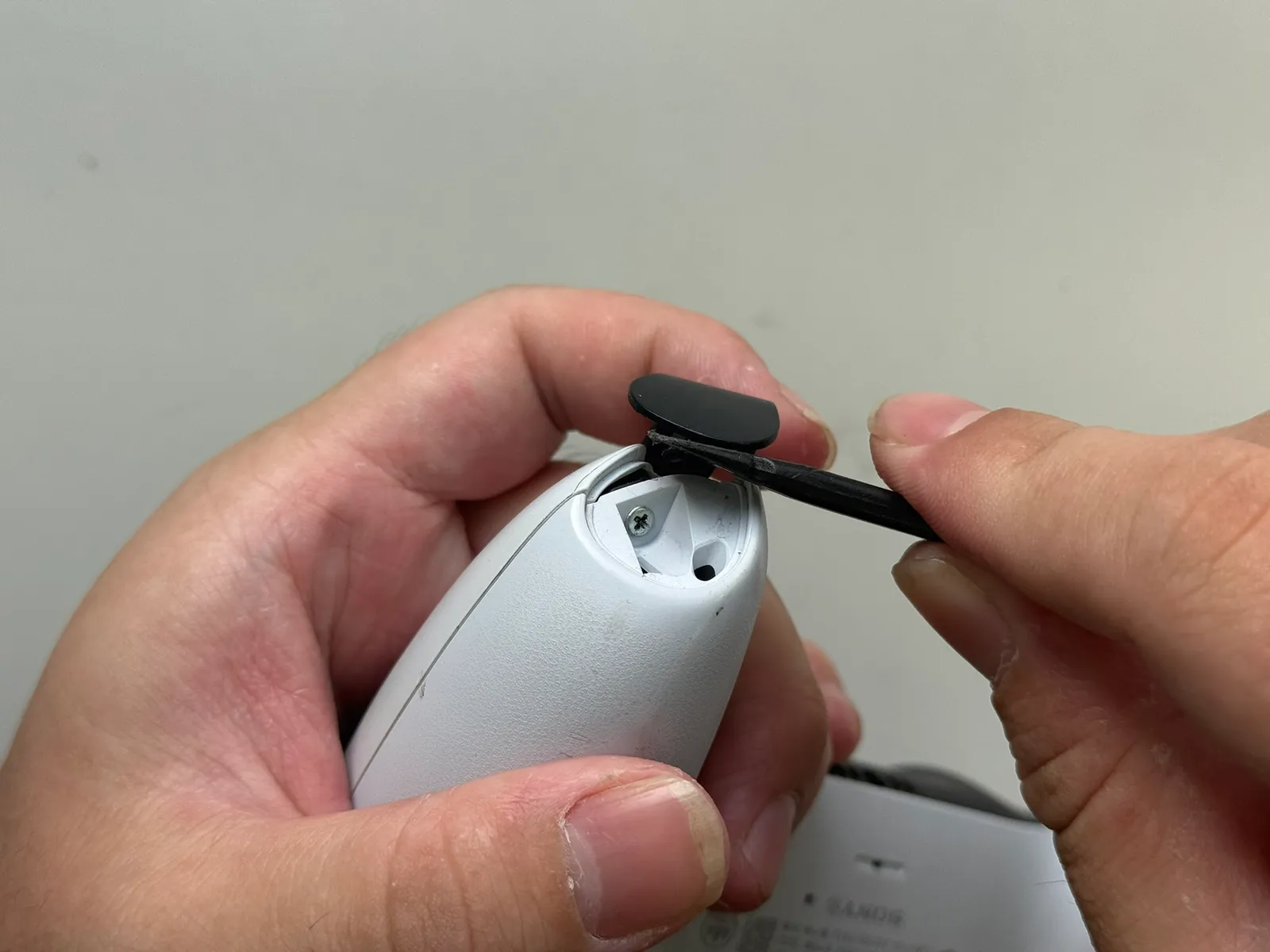

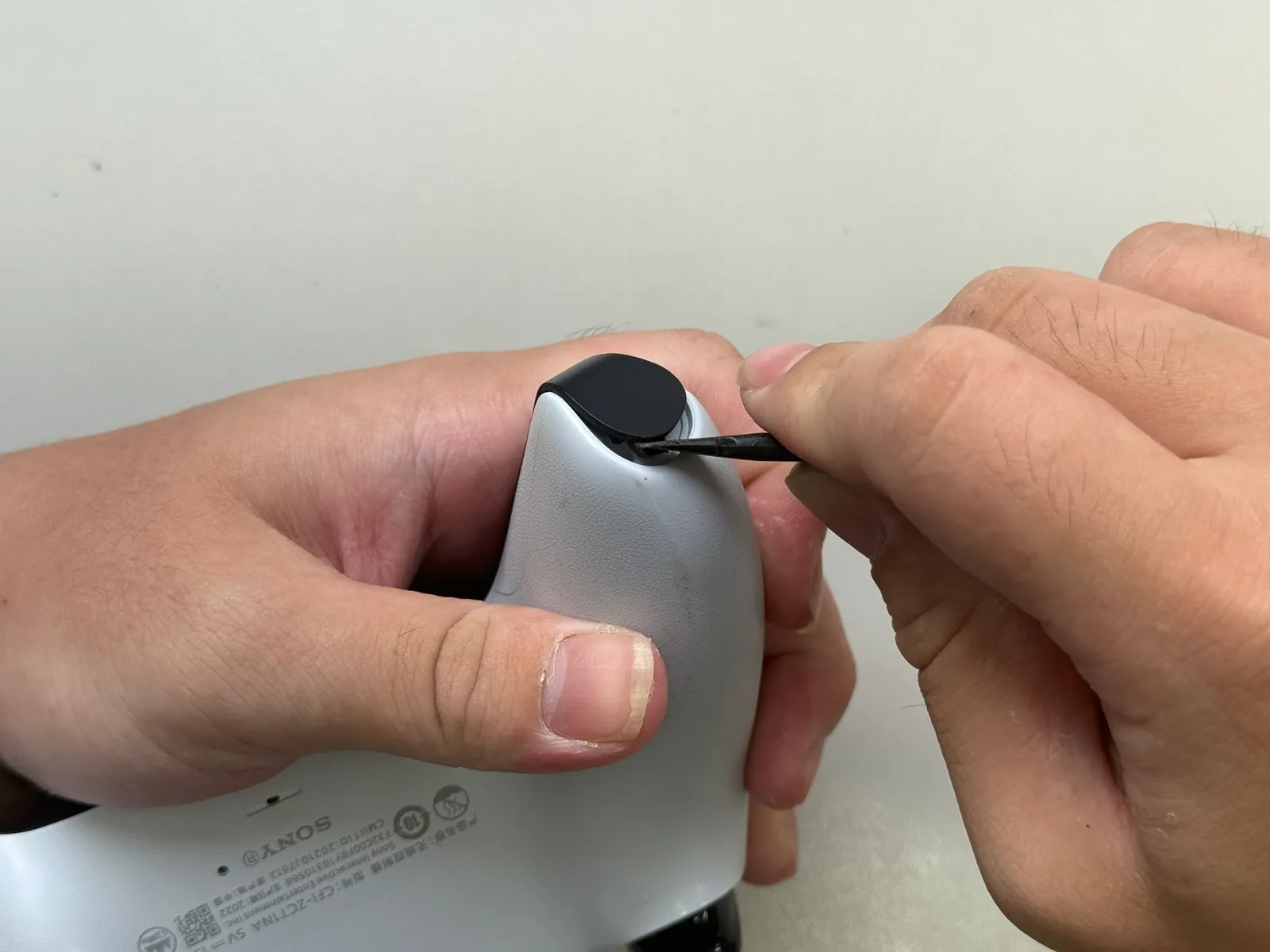

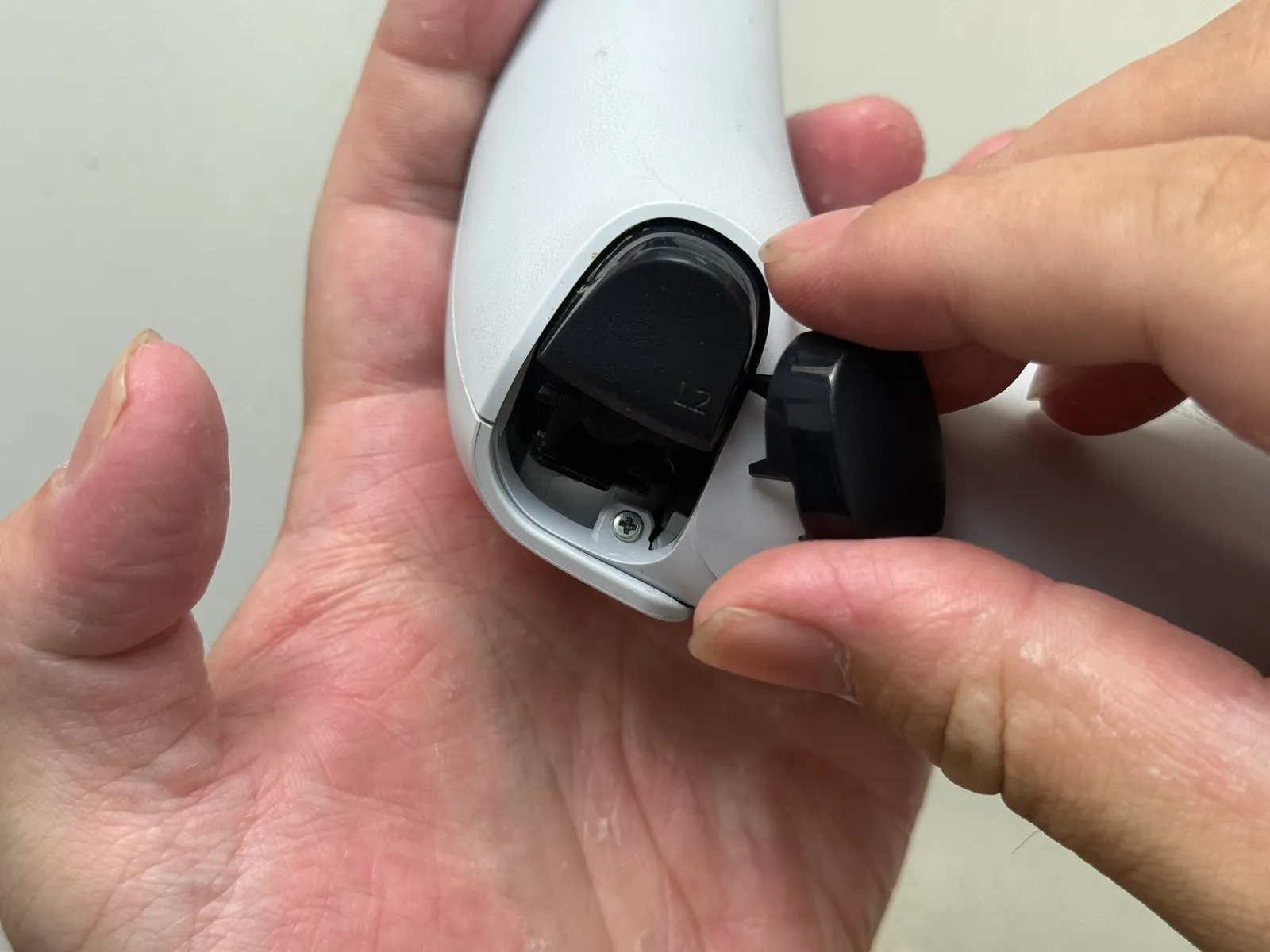

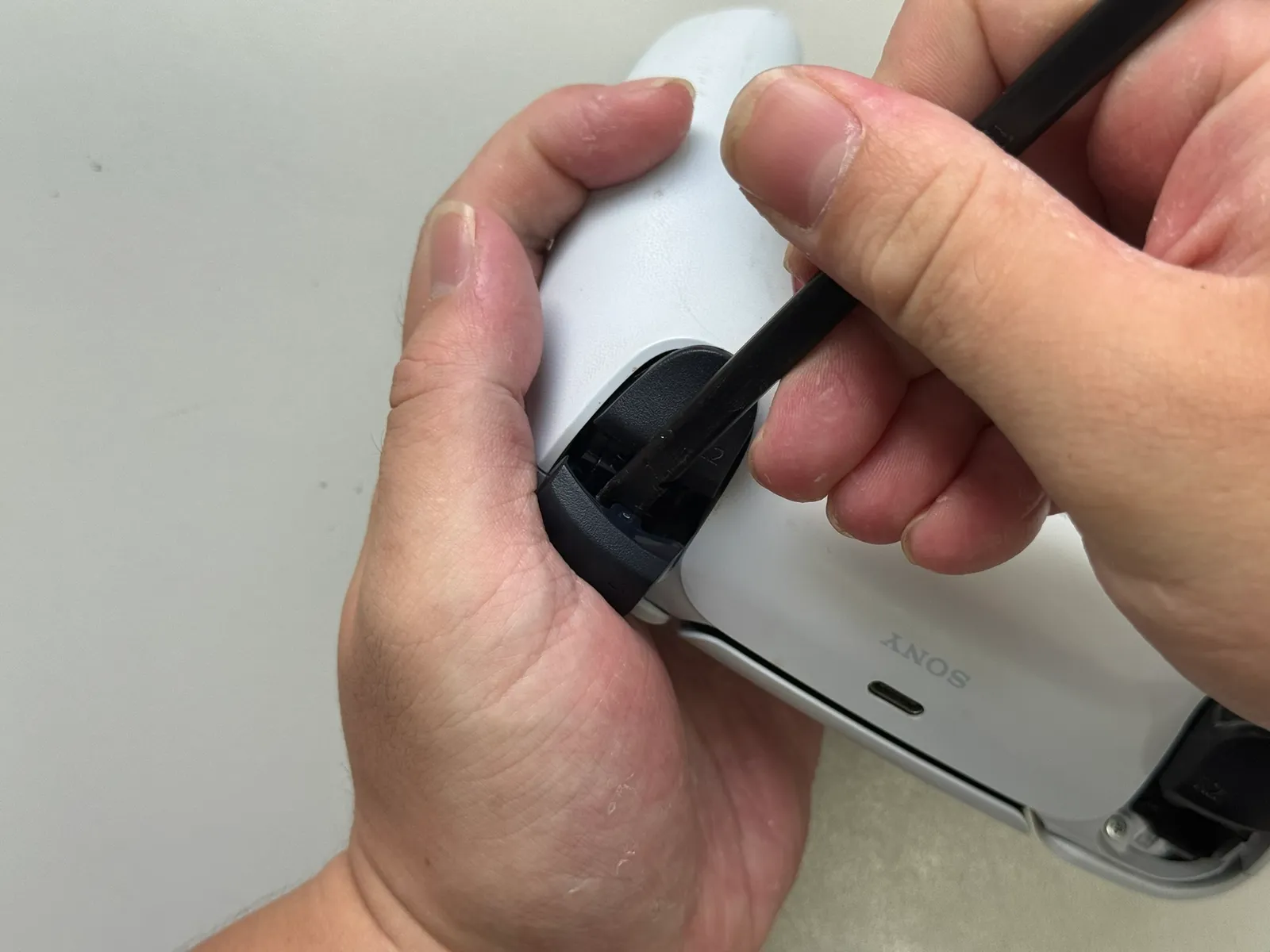

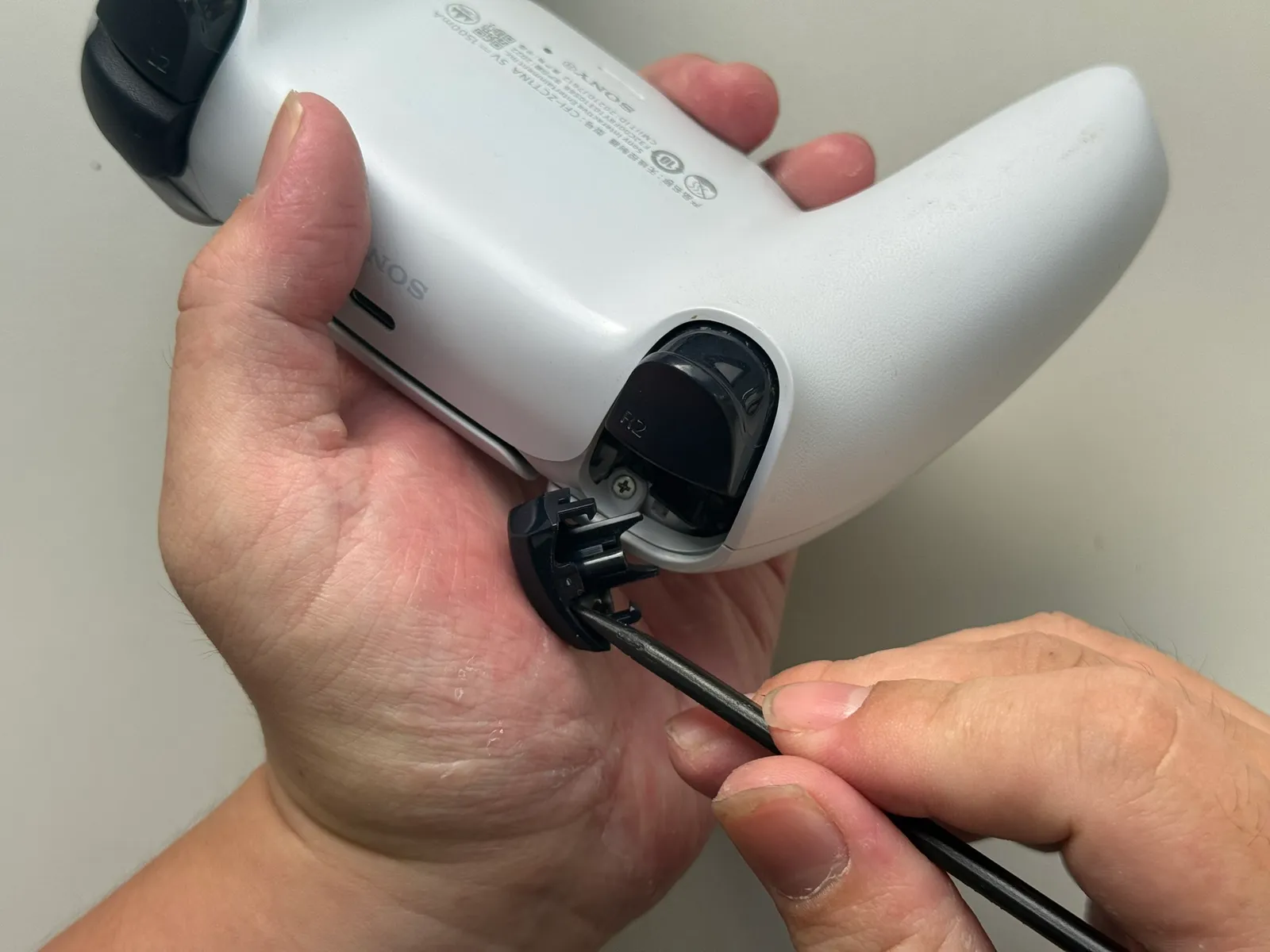

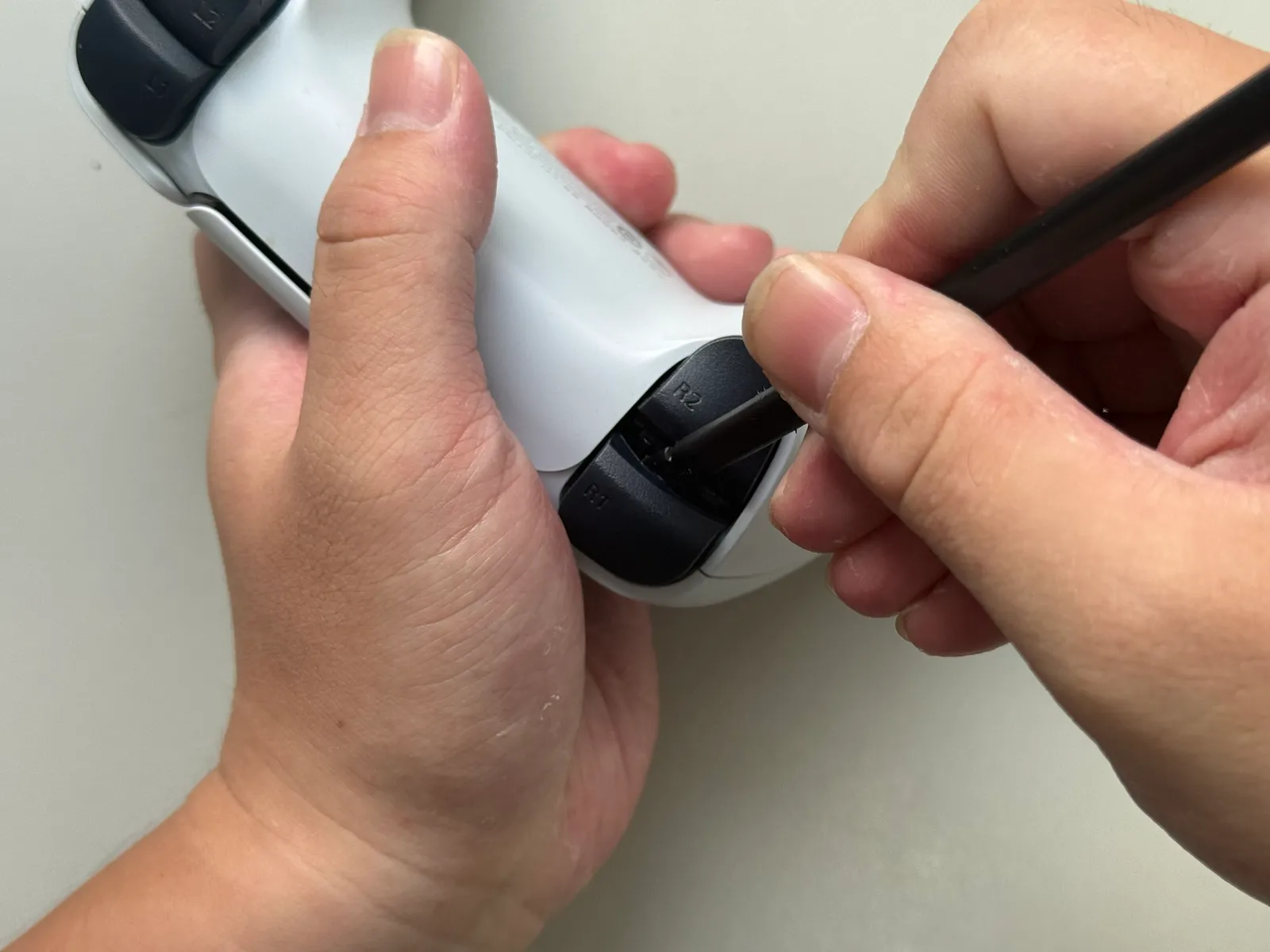

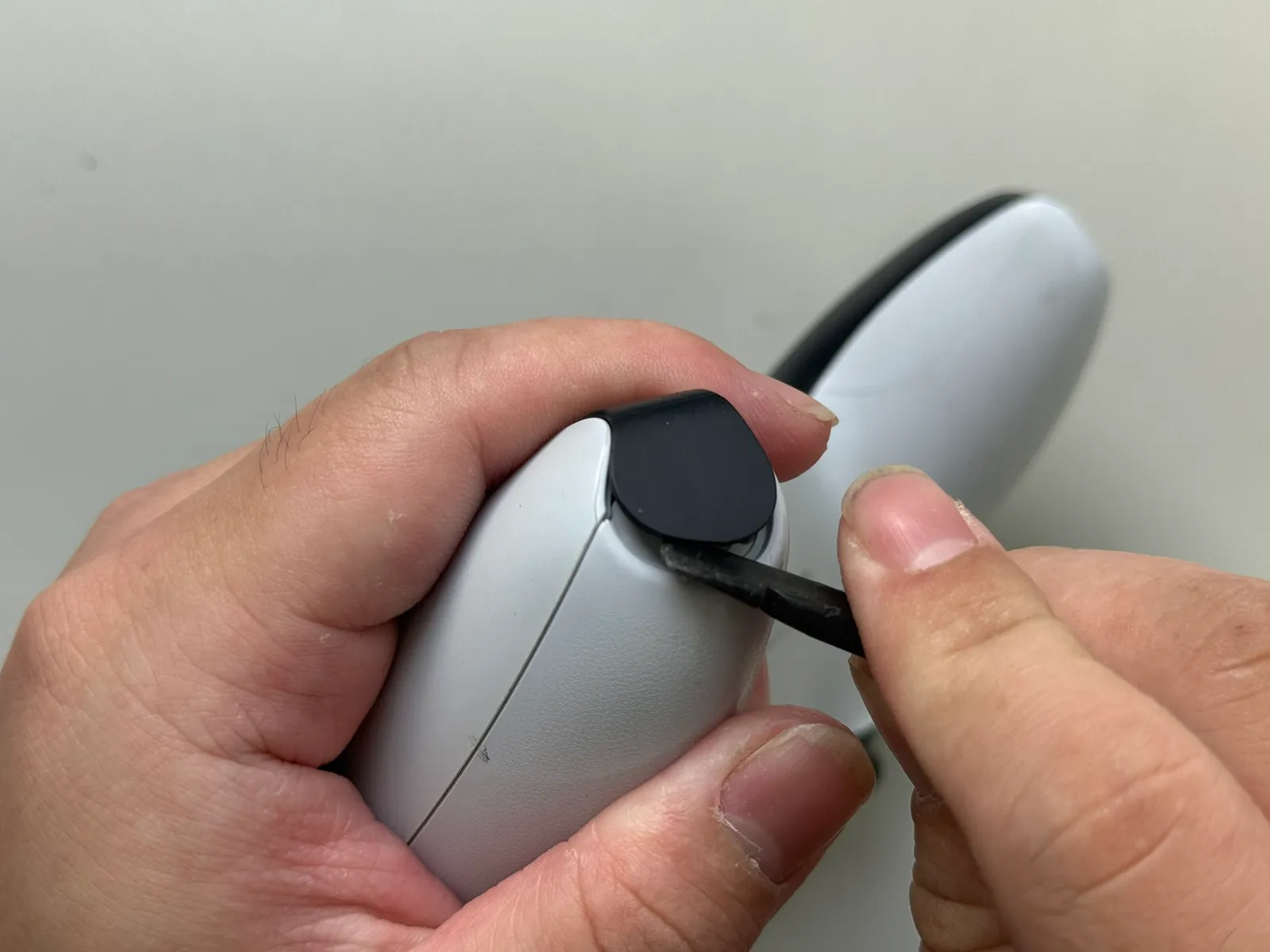

撬開 L1 R1
用翹棒插入 R1 跟 R2 縫隙中，然後向外推出來 就可以了(裡面也有藏著十字螺絲)
1
2
3
4
5
6
- 步驟 3 / 共 36

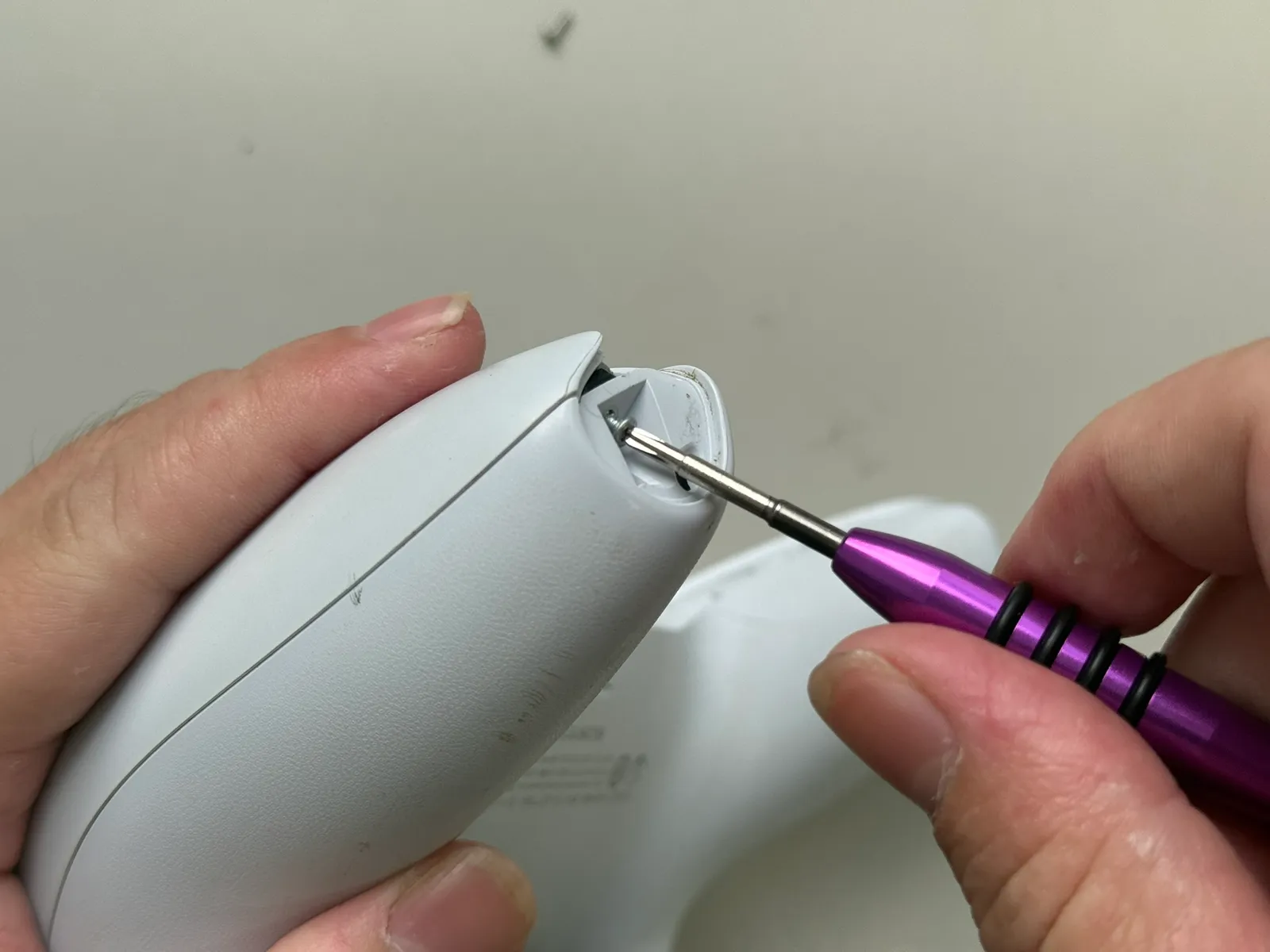

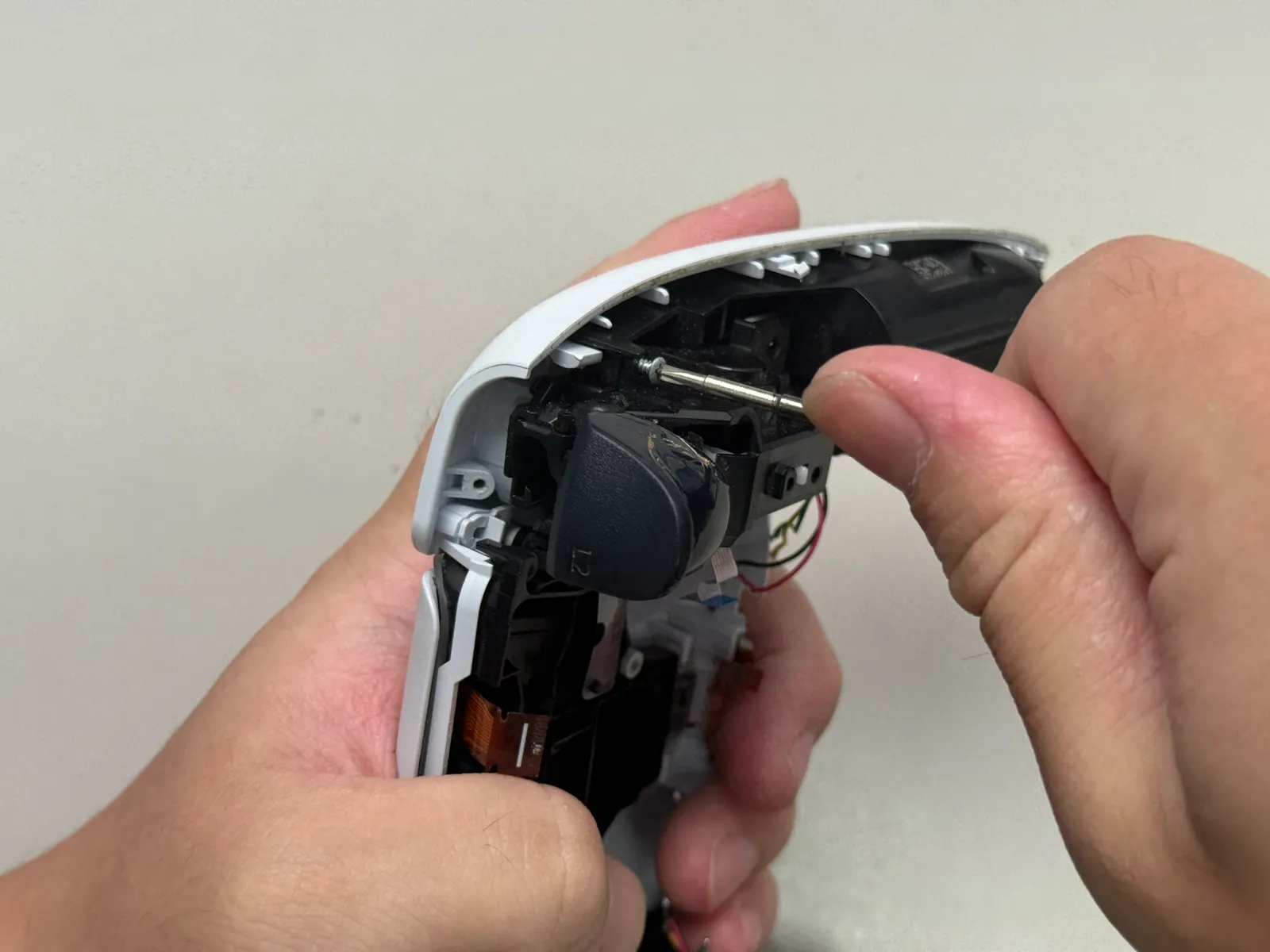

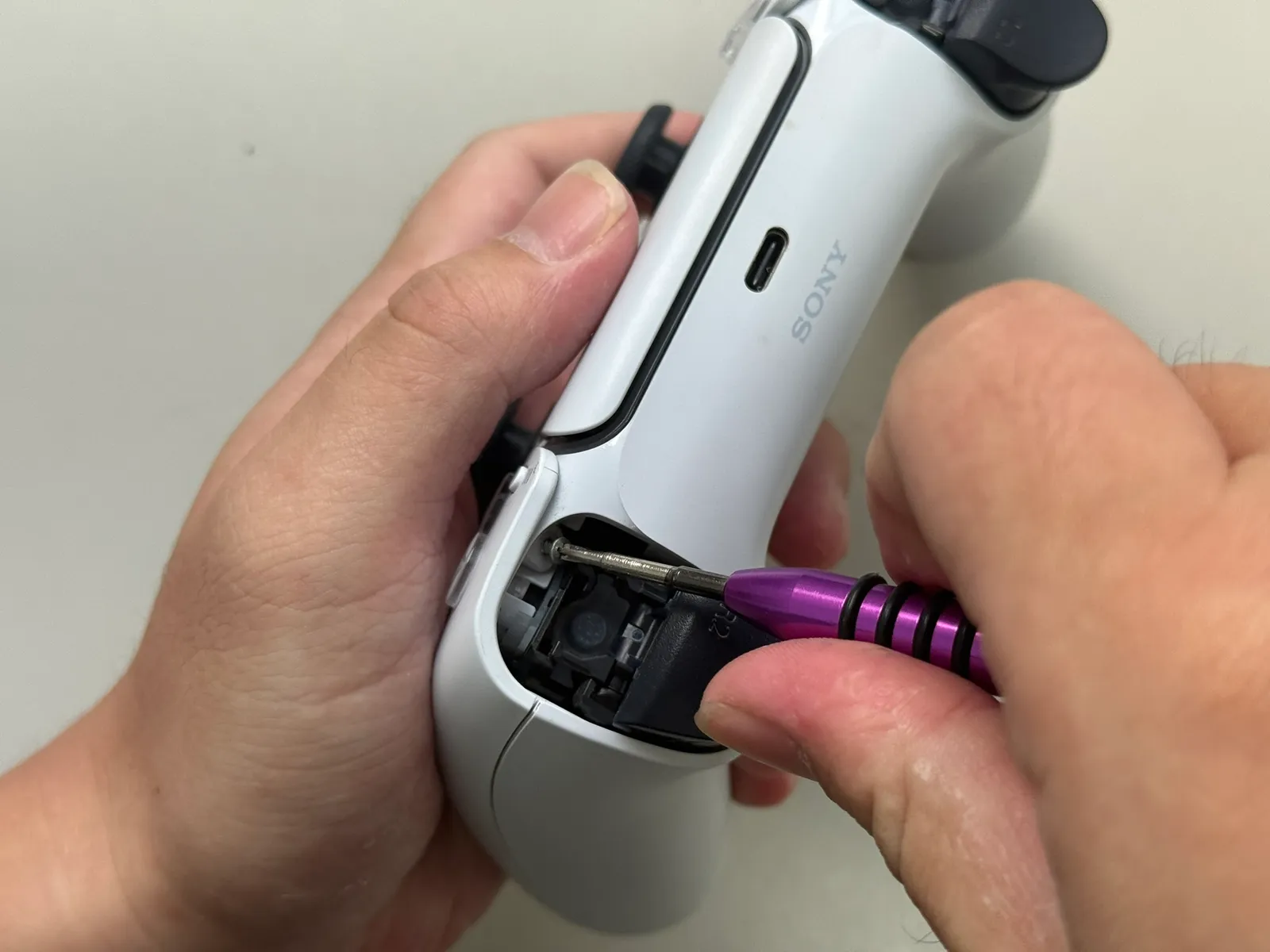

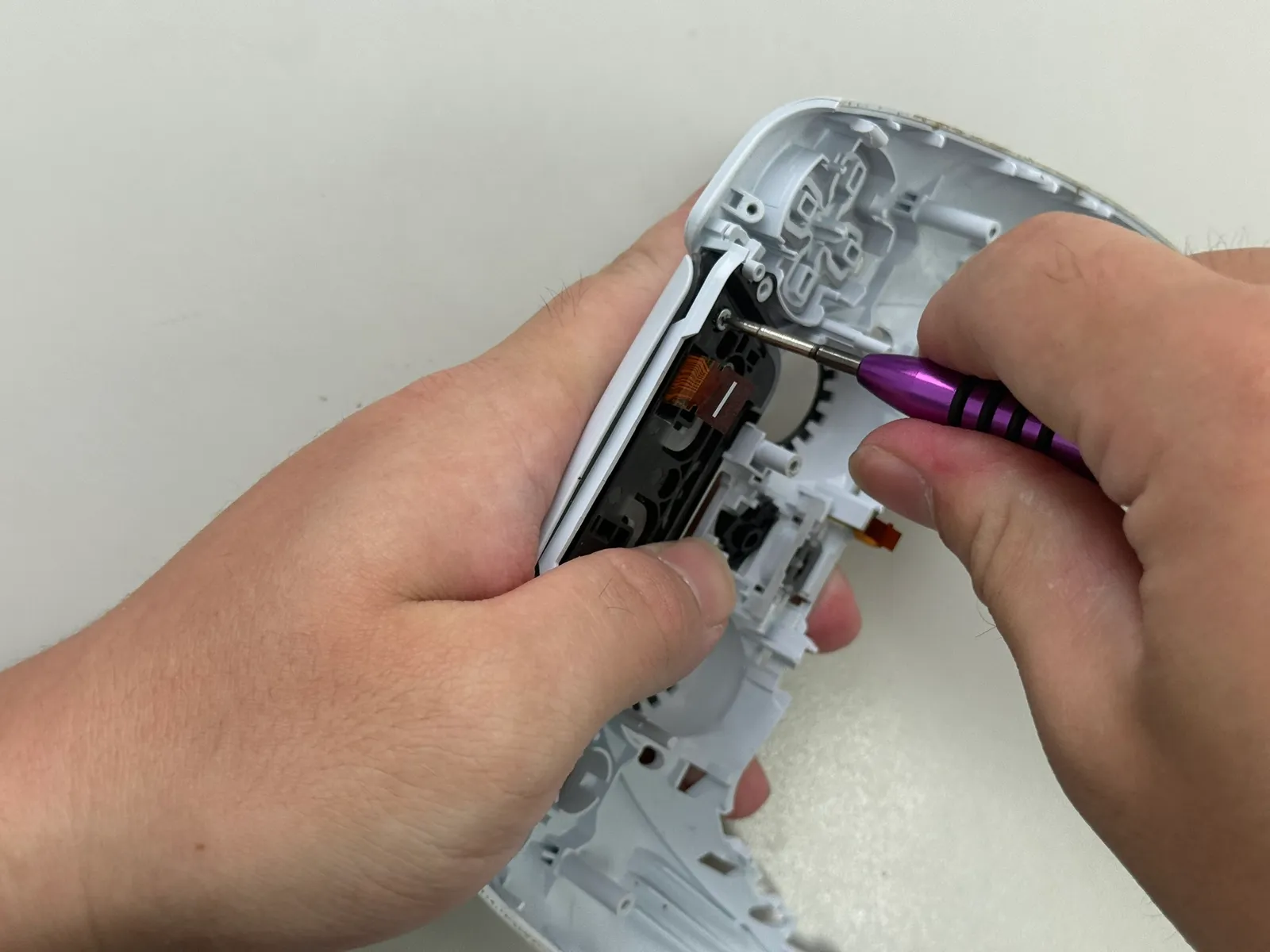

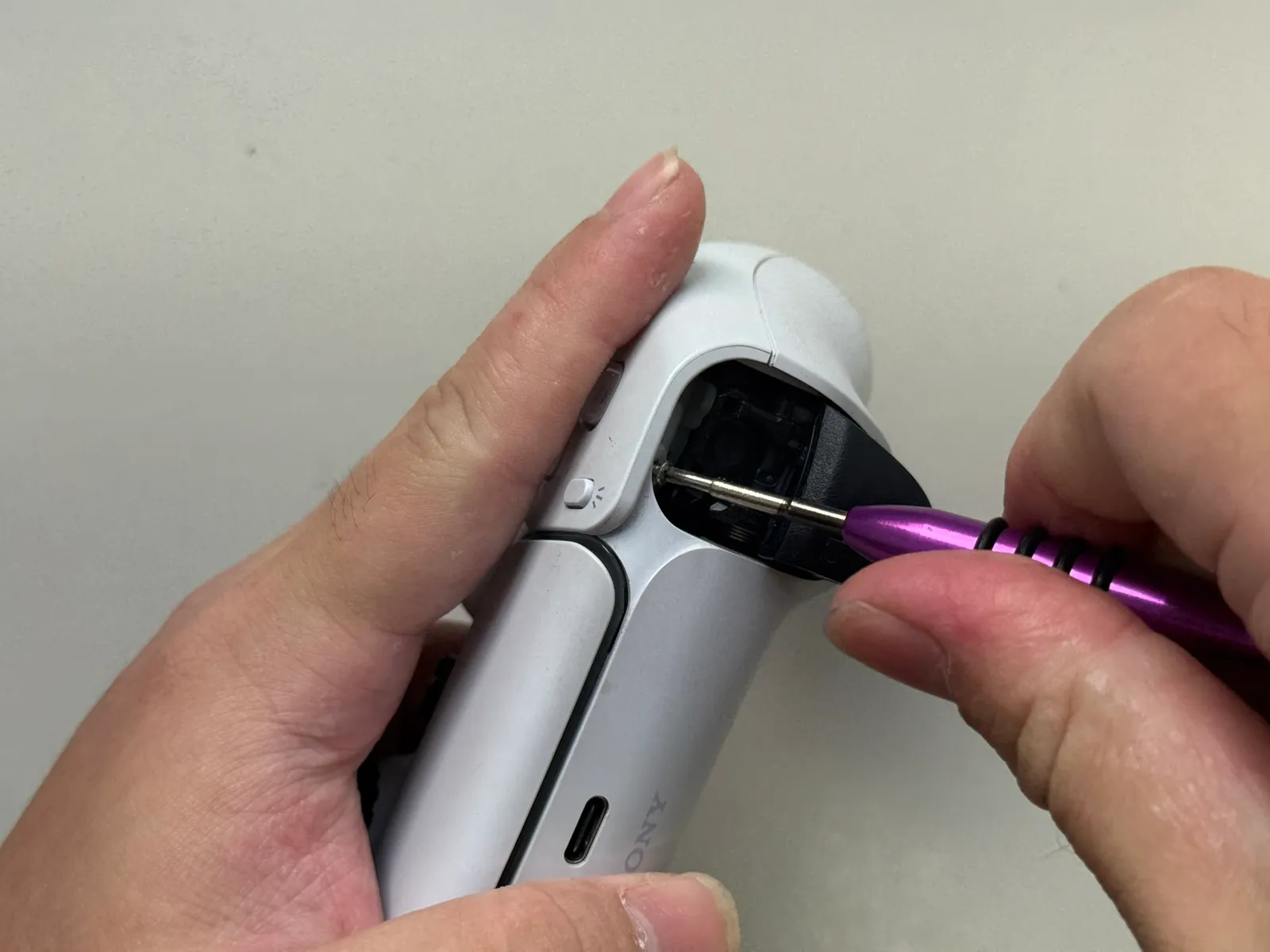

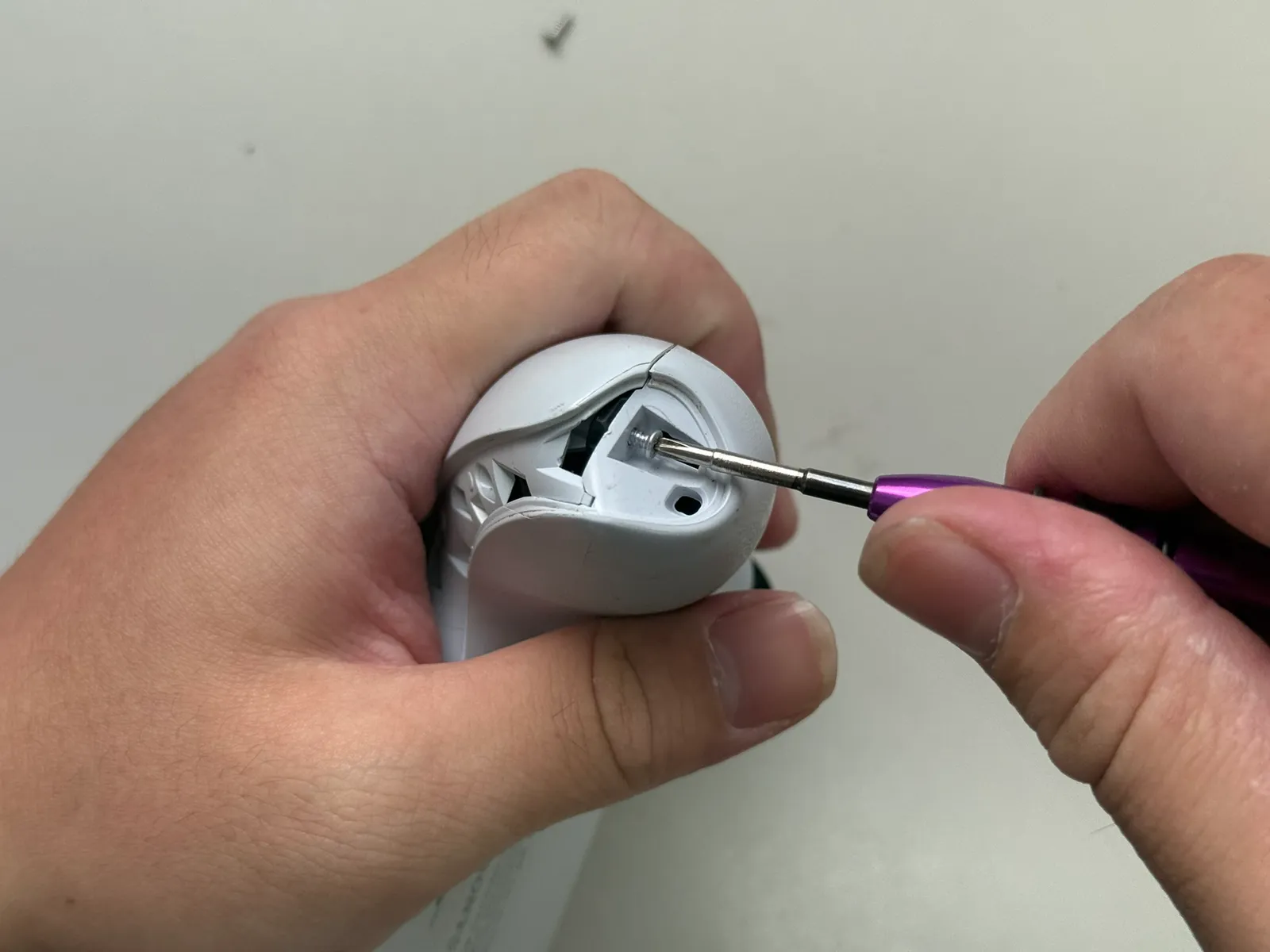

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
- 步驟 4 / 共 36

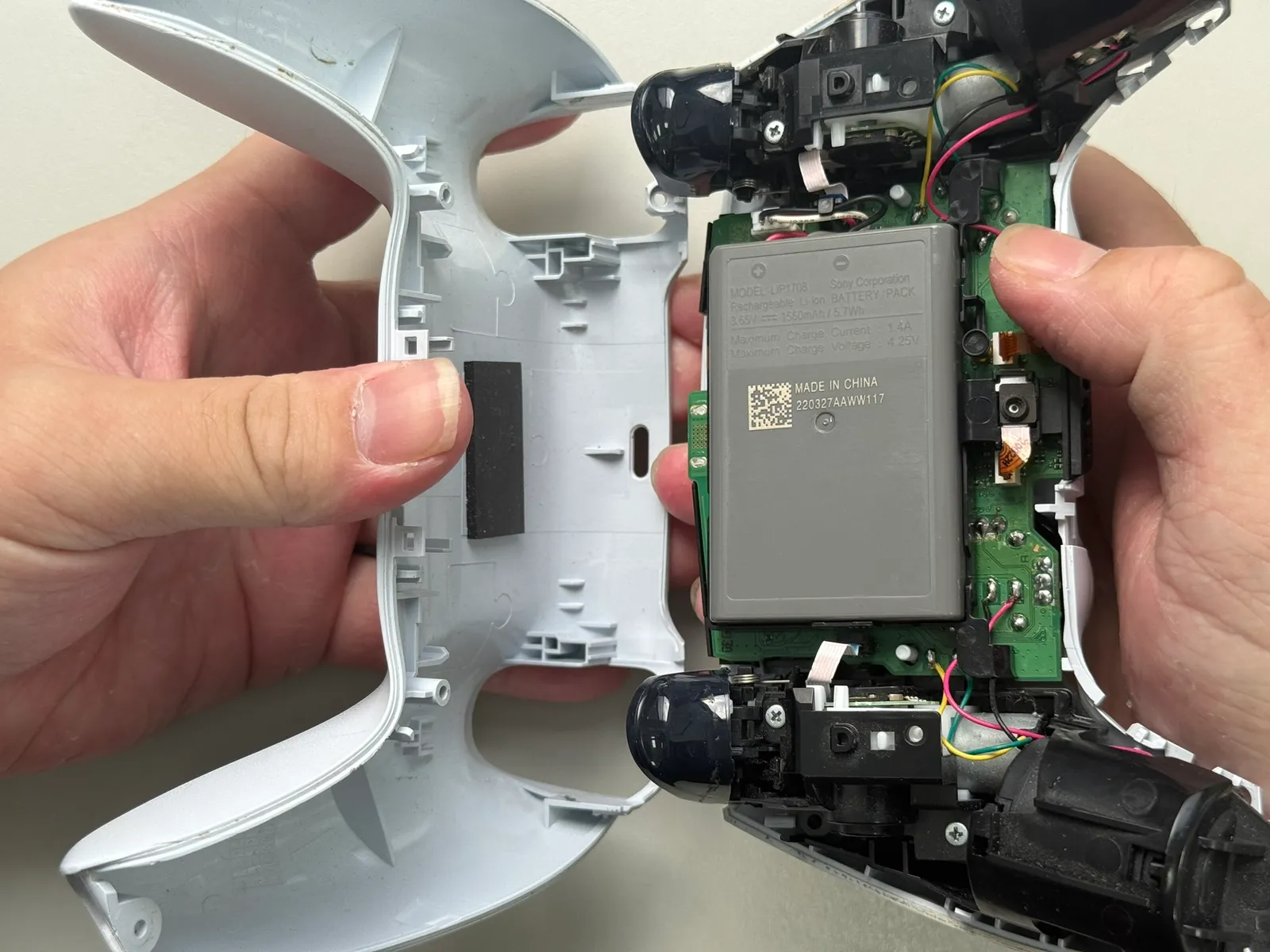

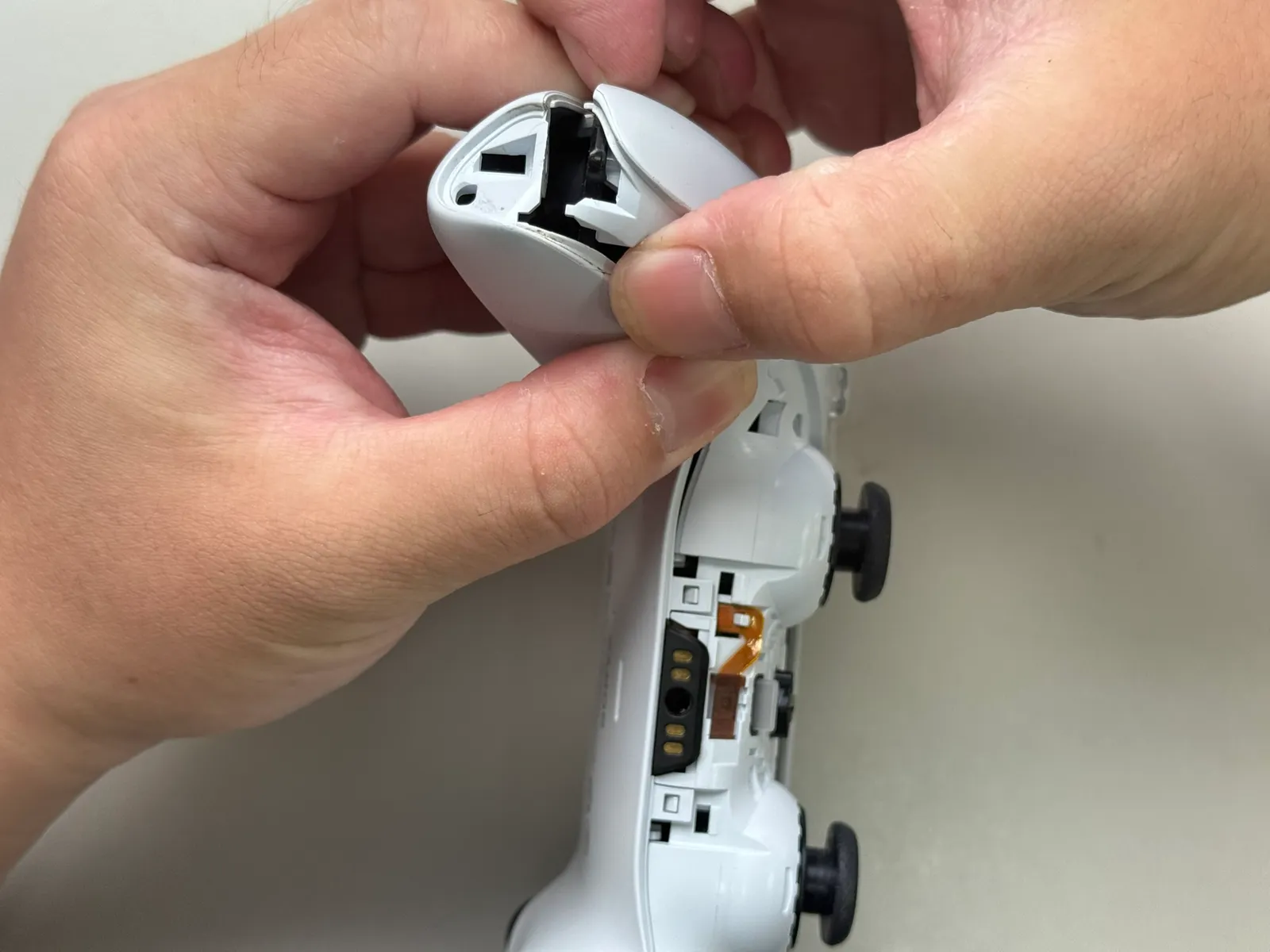

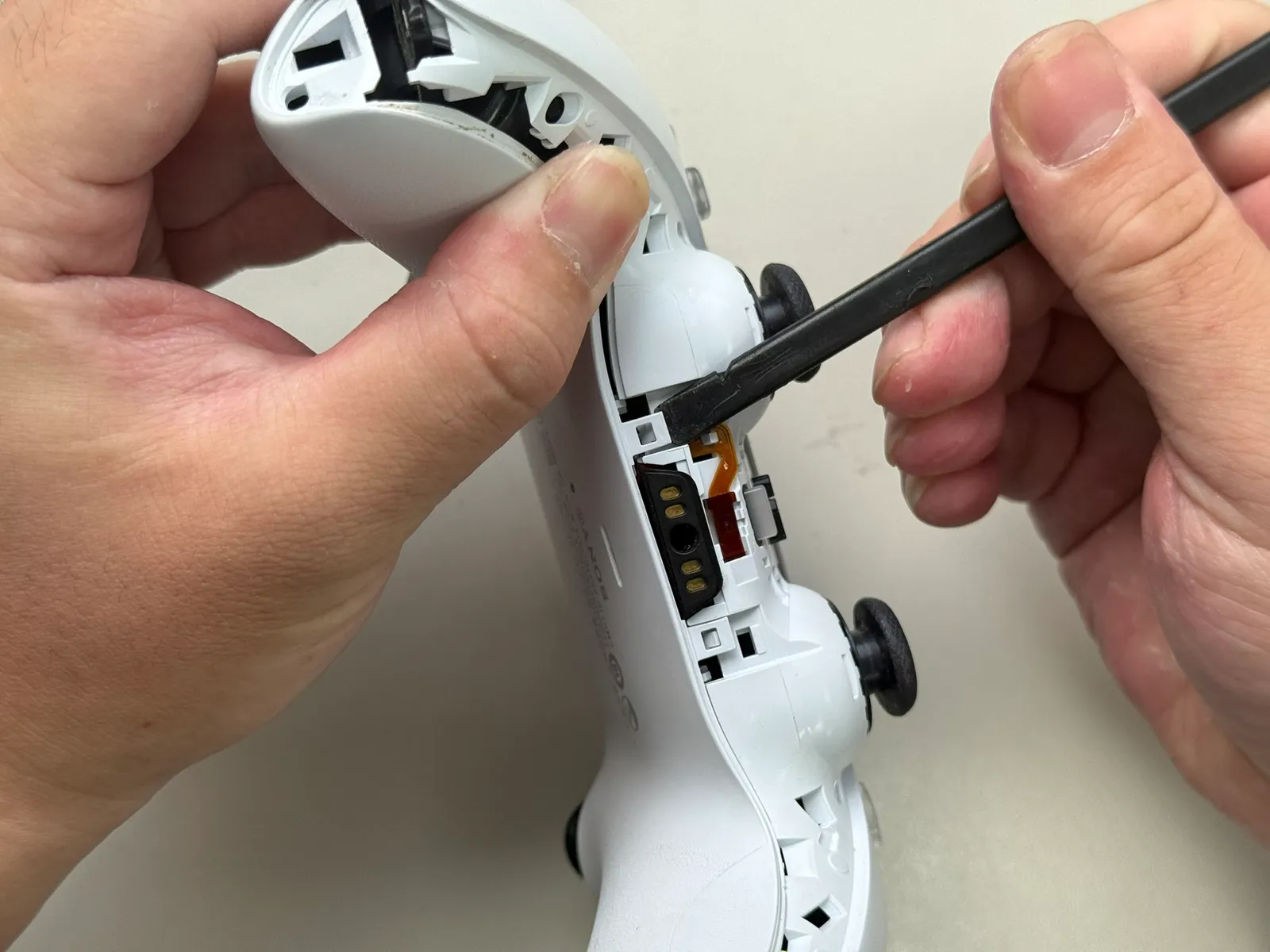

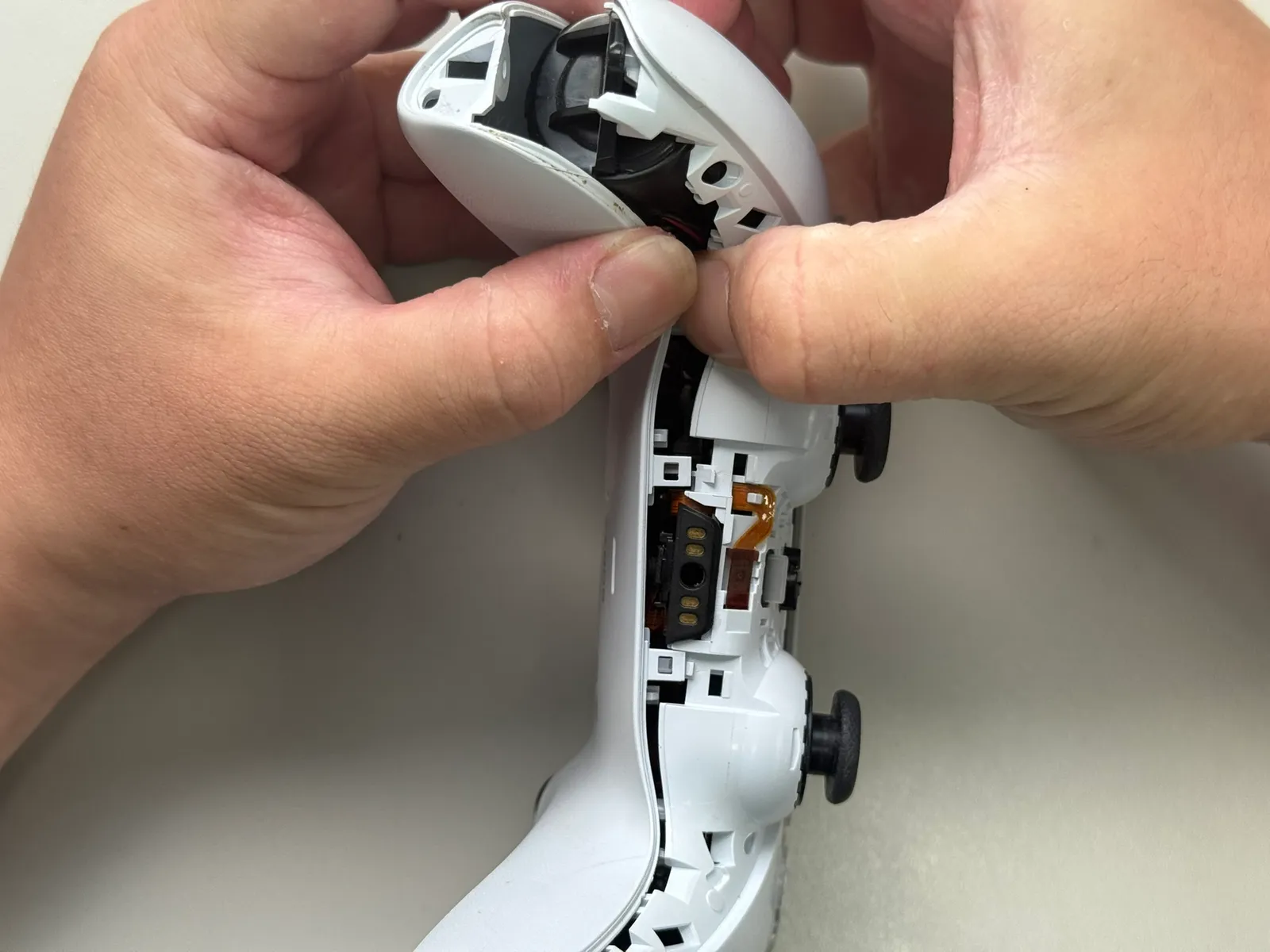

分離上下蓋
把手把掰開之後，然後用翹棒撬開兩個卡榫，然後就分離上下蓋
1
2
3
4
5
6
7
- 步驟 5 / 共 36

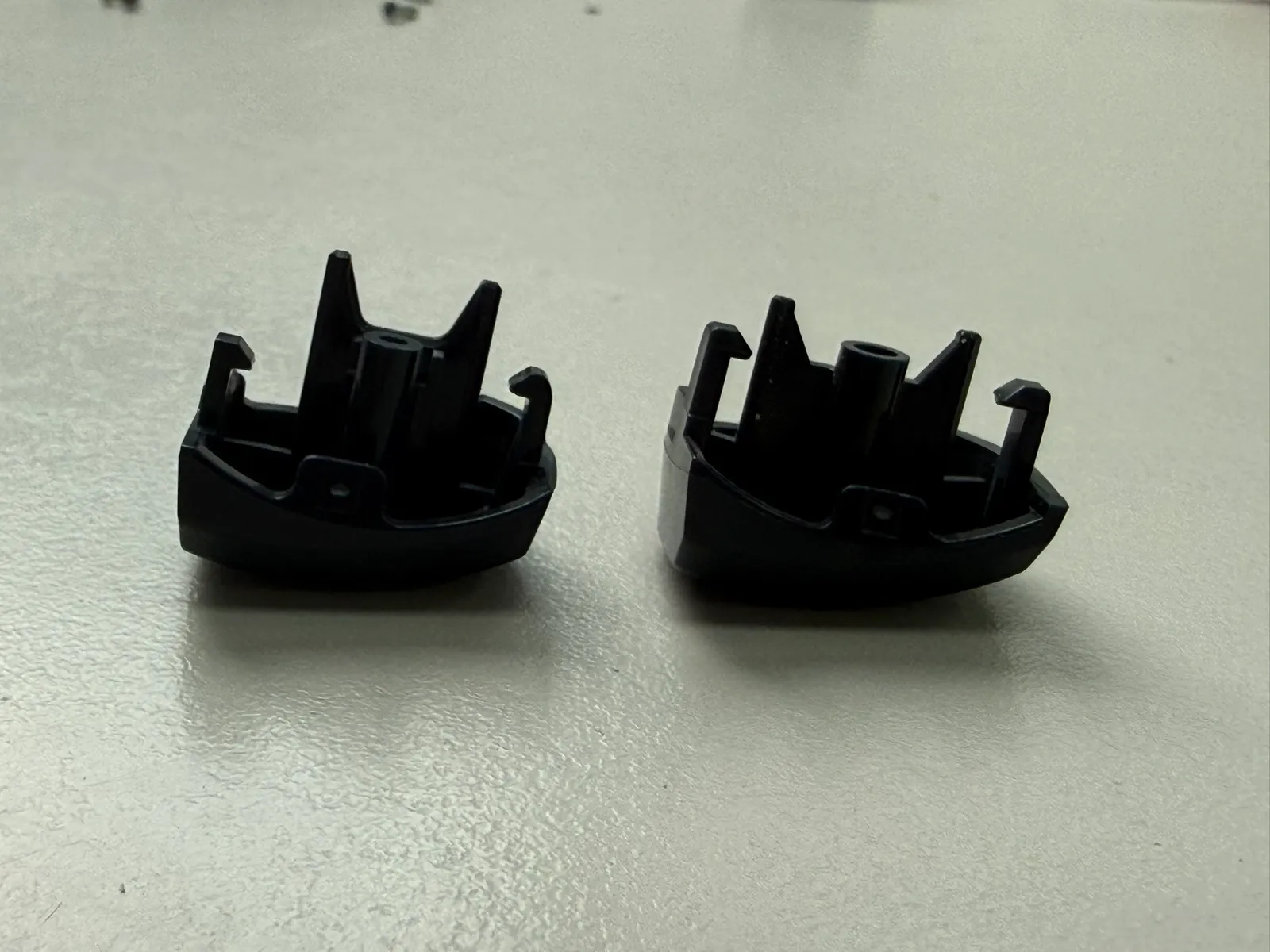

BDM-030 與 BDM-020 的 L1 R1 按鍵差異
左邊的 是 BDM-030，而右邊的是 BDM-020，可以看到 兩邊的 芯柱有差別。 左邊的比較長，而右邊的比較短。所以可以確認 L1 R1 的按鍵式不通用的。

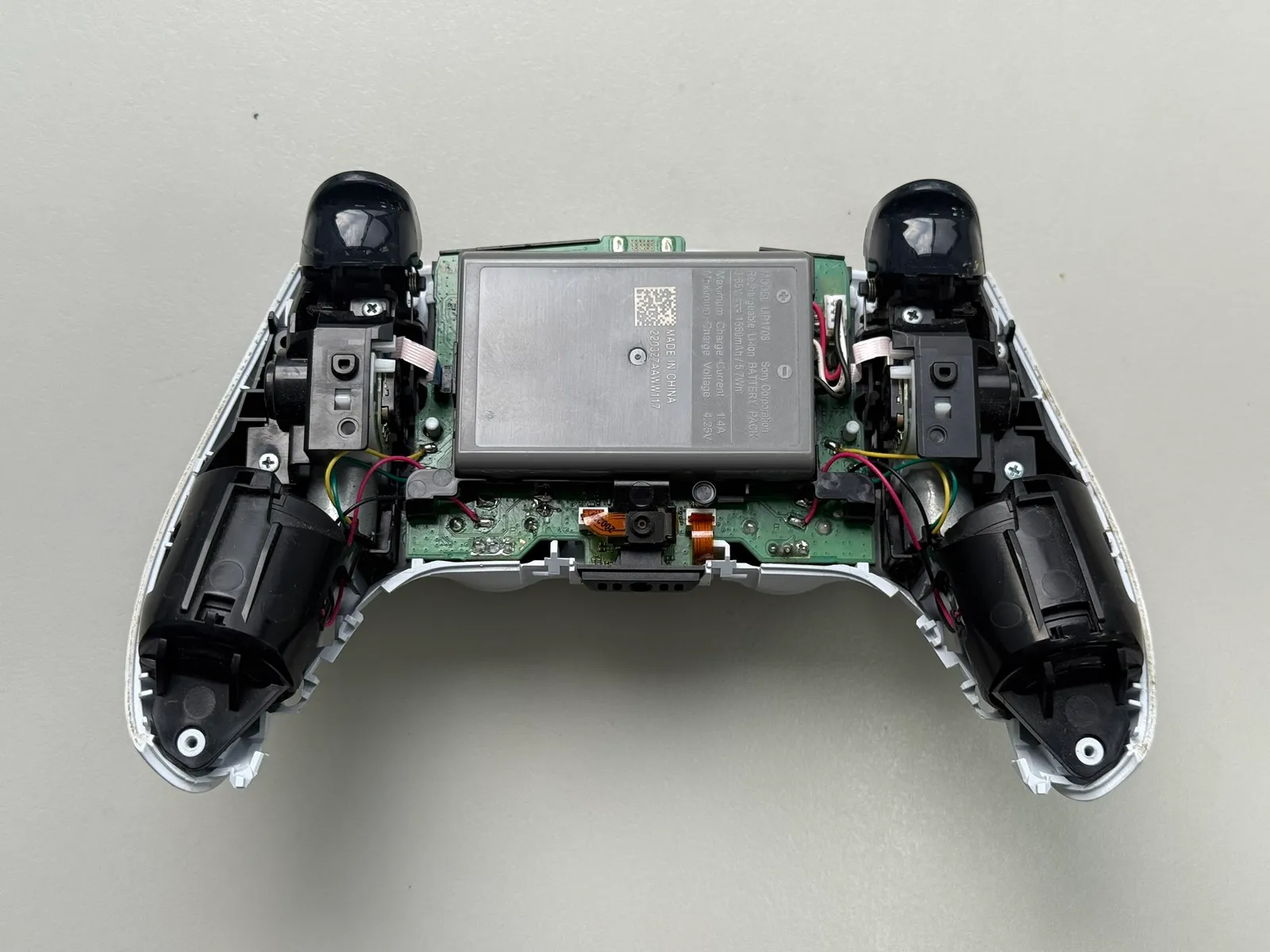

- 步驟 6 / 共 36

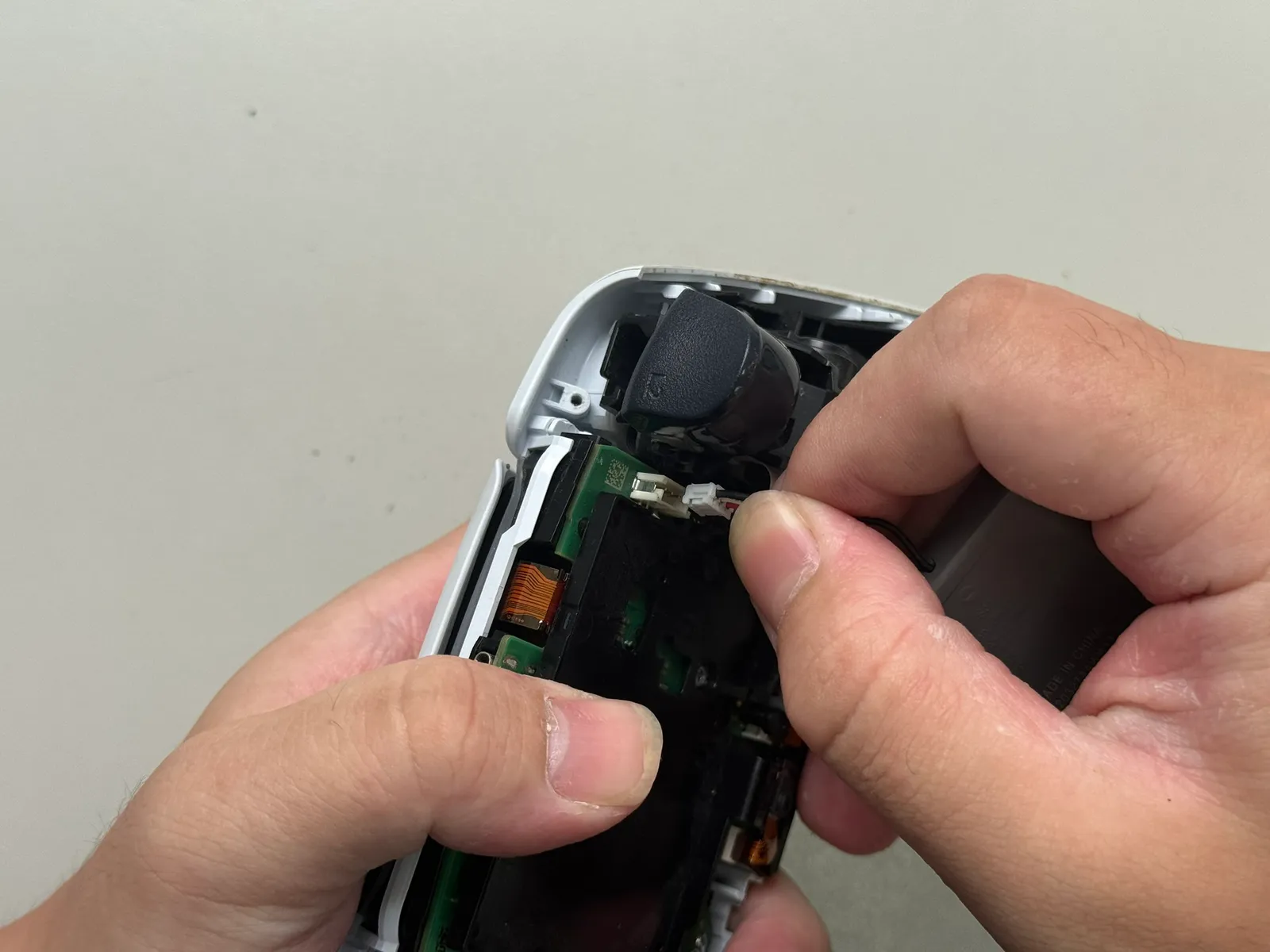

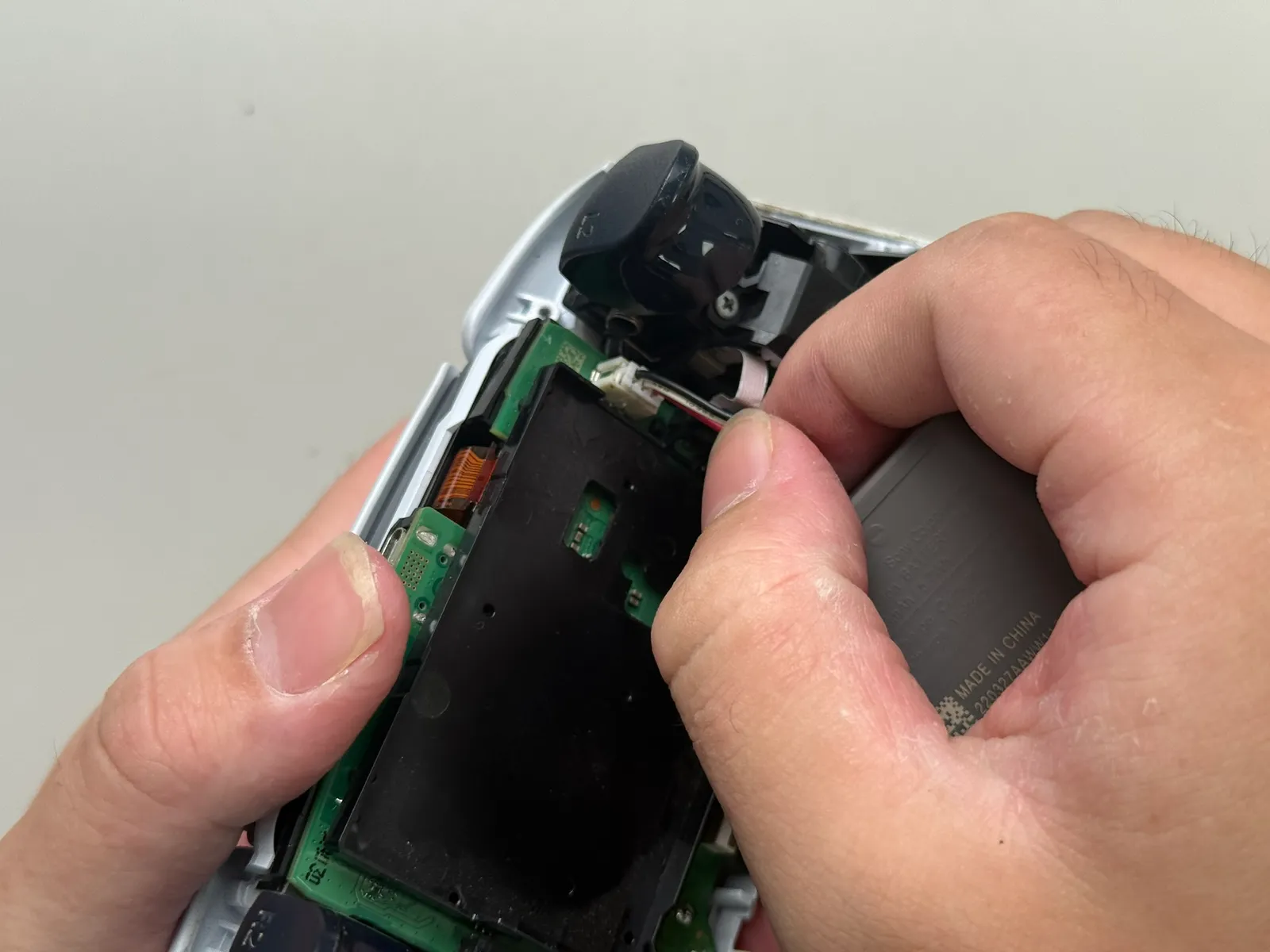

取下電池
用手 或者是 鑷子把電池的插頭拔起來
1
2
3
- 步驟 7 / 共 36

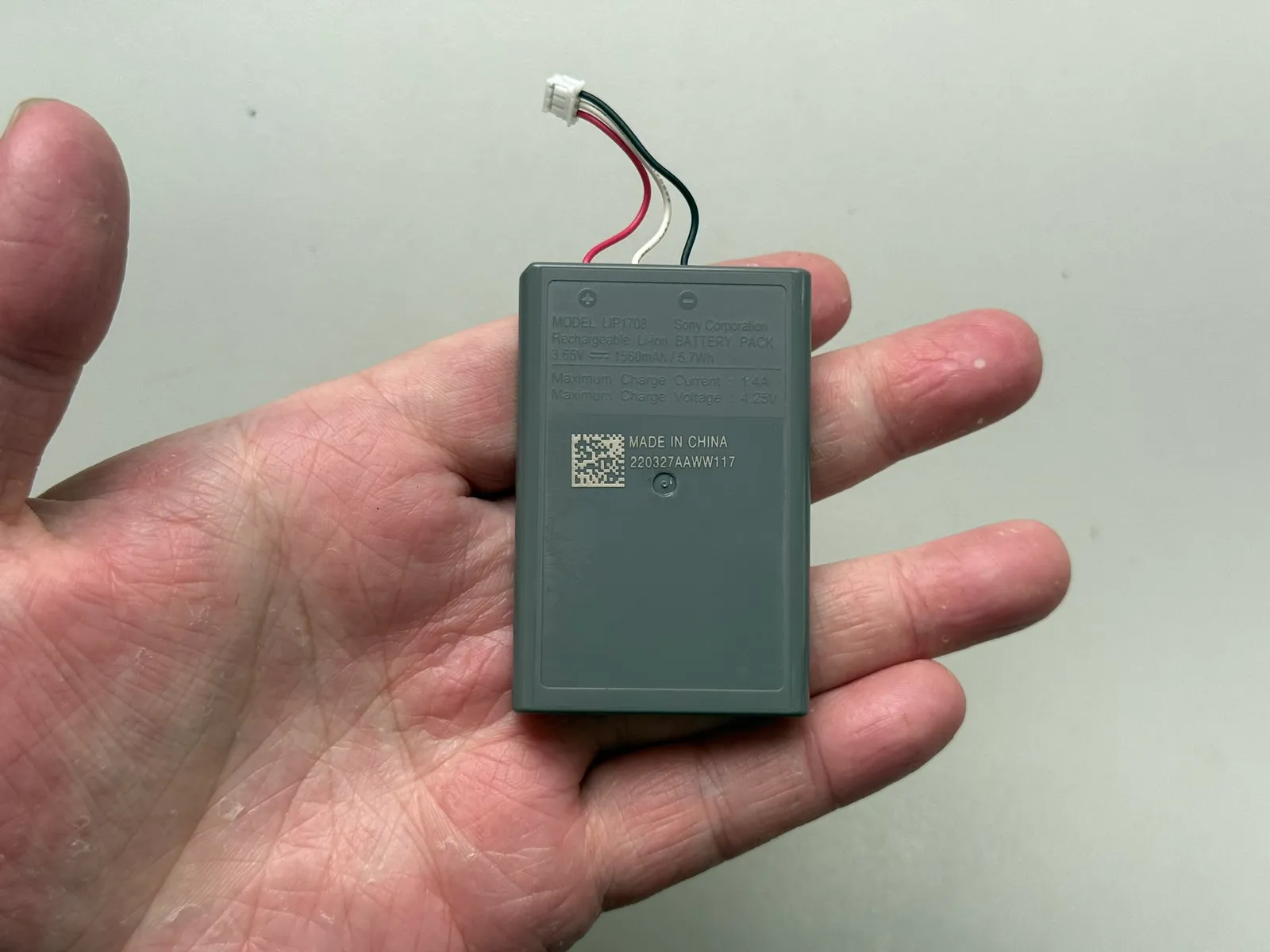

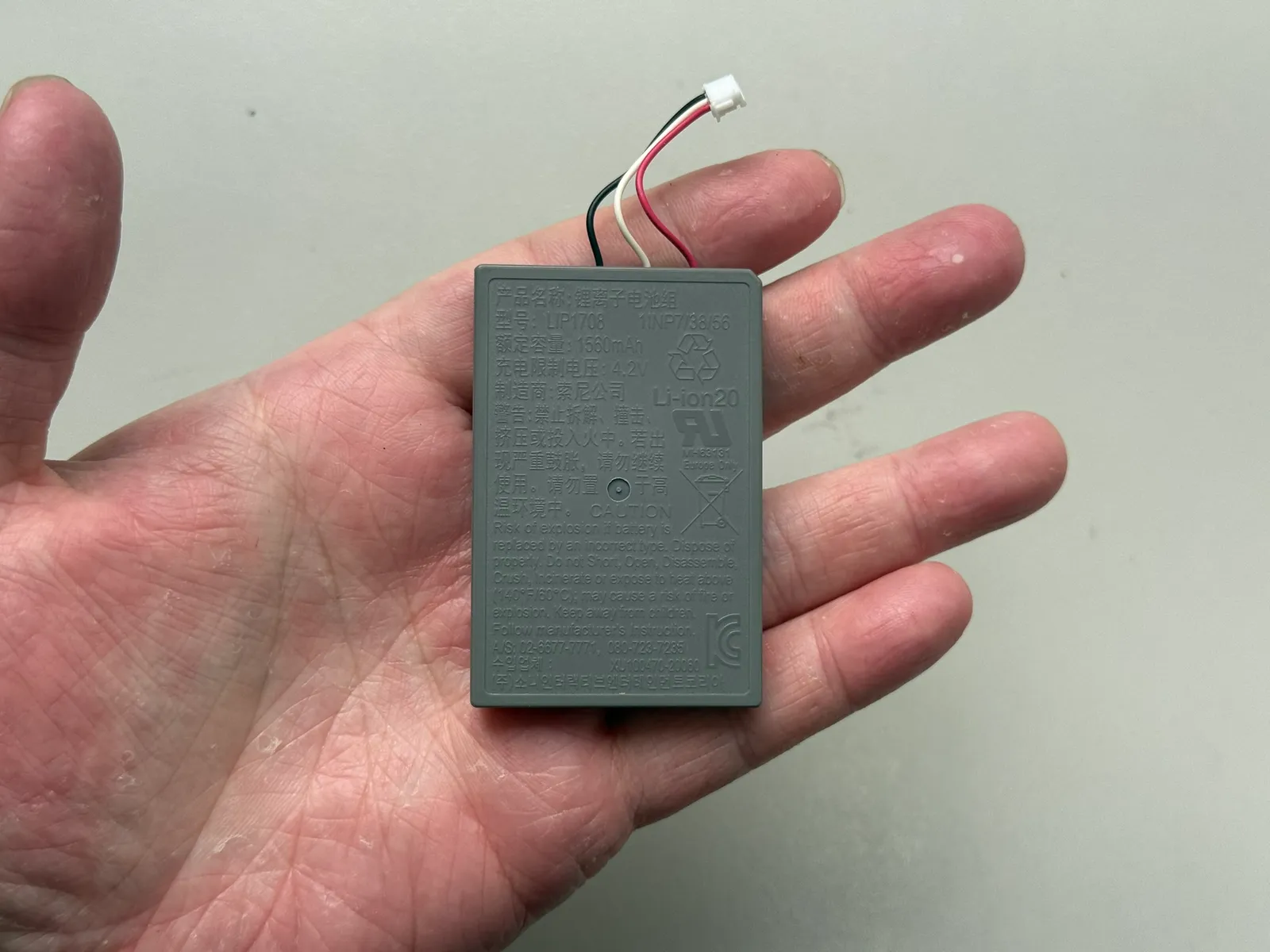

電池規格
型號 LIP1708 電壓 3.65V 1560mAh 5.7Wh
1
2
- 步驟 8 / 共 36

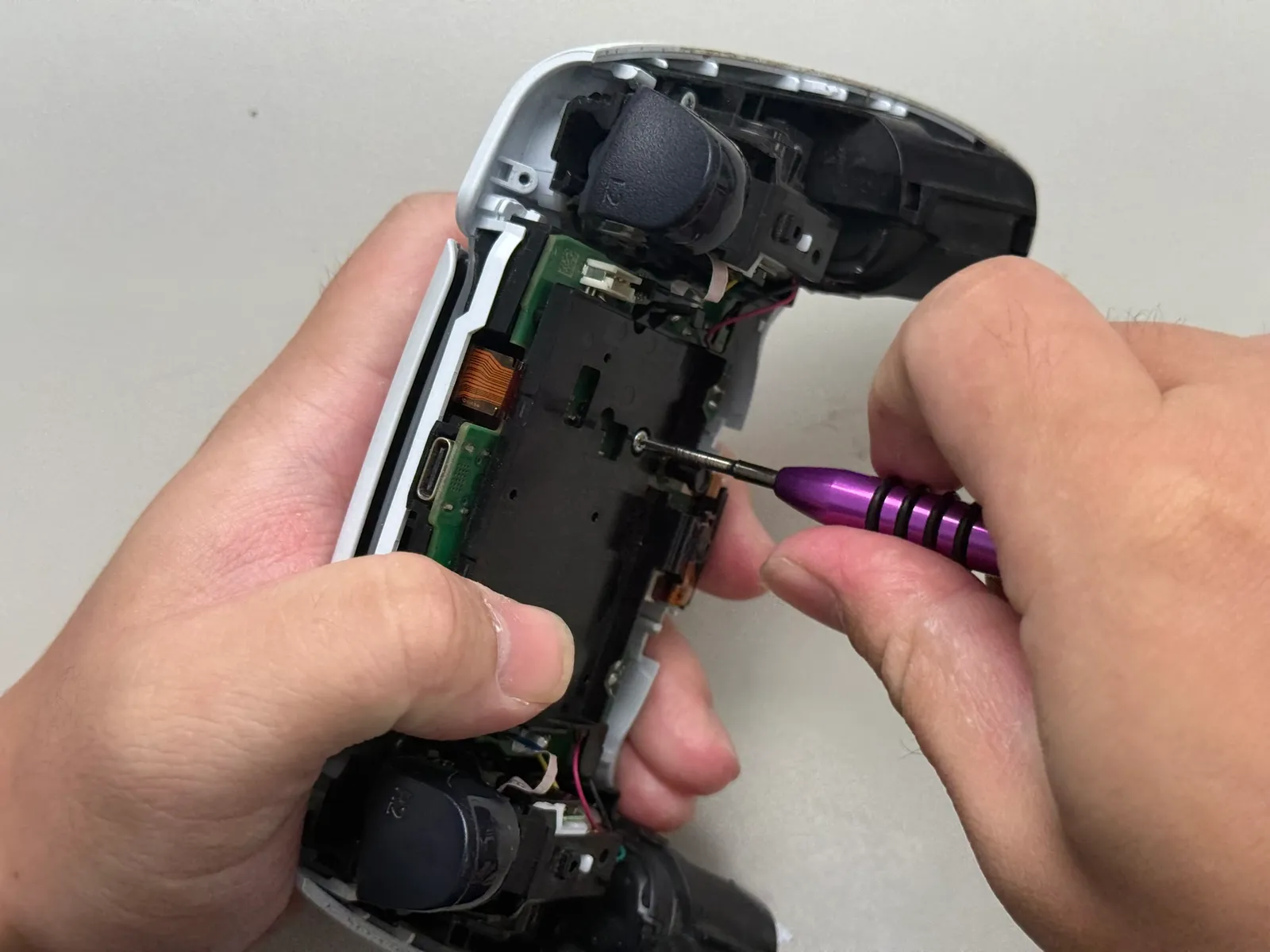

卸下電池槽的十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 9 / 共 36

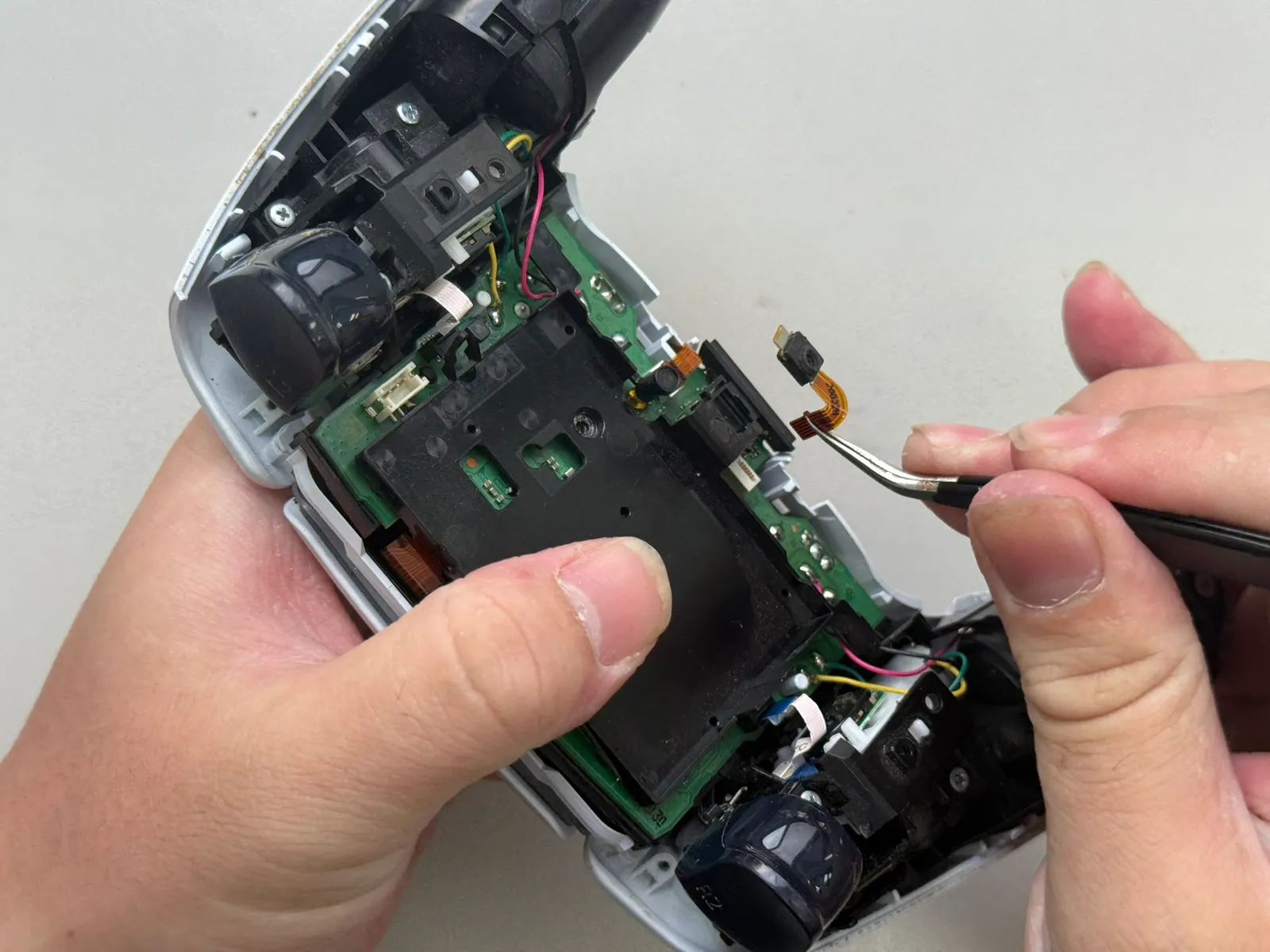

取出麥克風排線
用鑷子夾住排線，往上提。
1
2
- 步驟 10 / 共 36

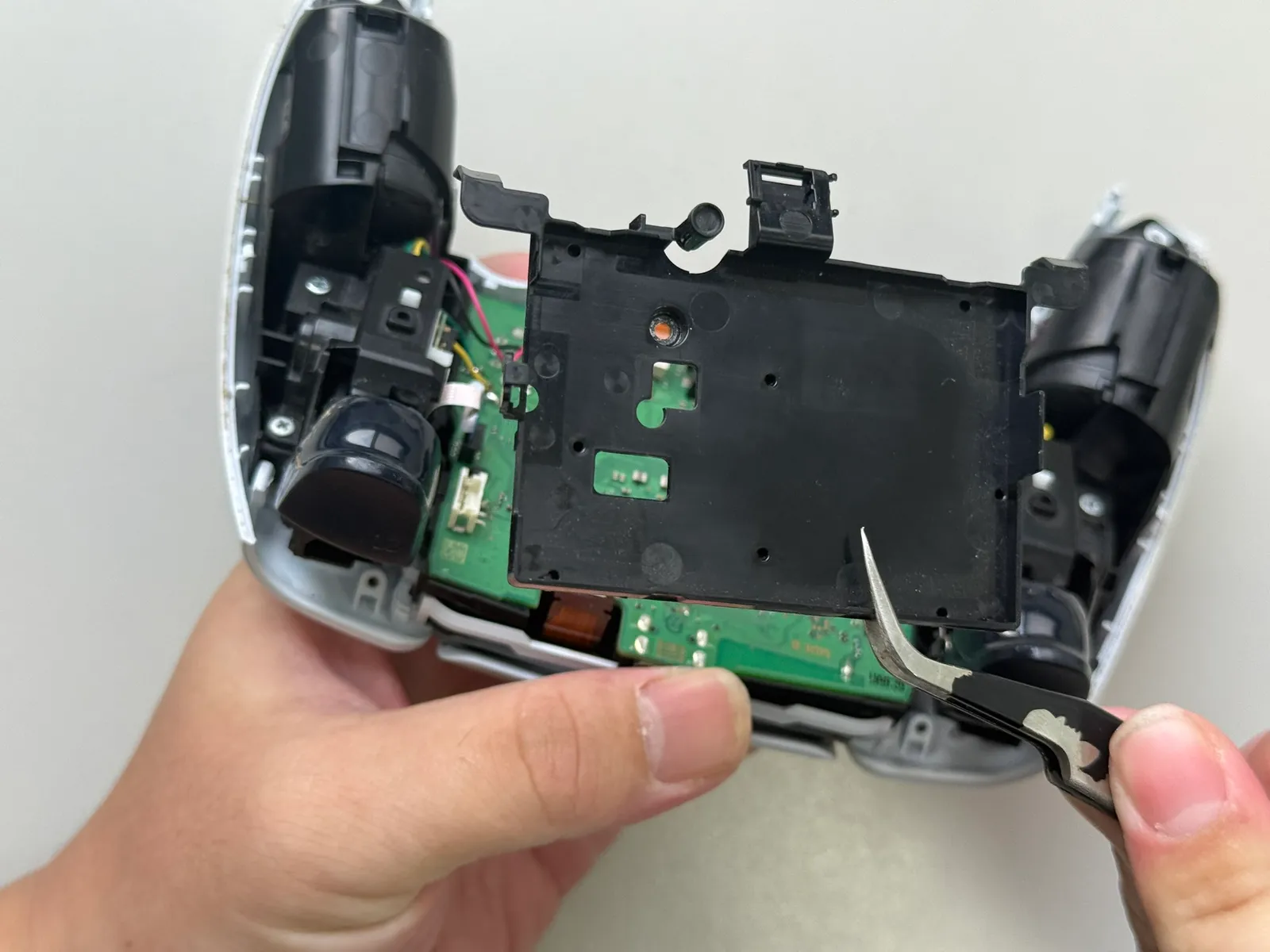

取下電池槽
用鑷子夾住電池槽，往上提。
- 步驟 11 / 共 36

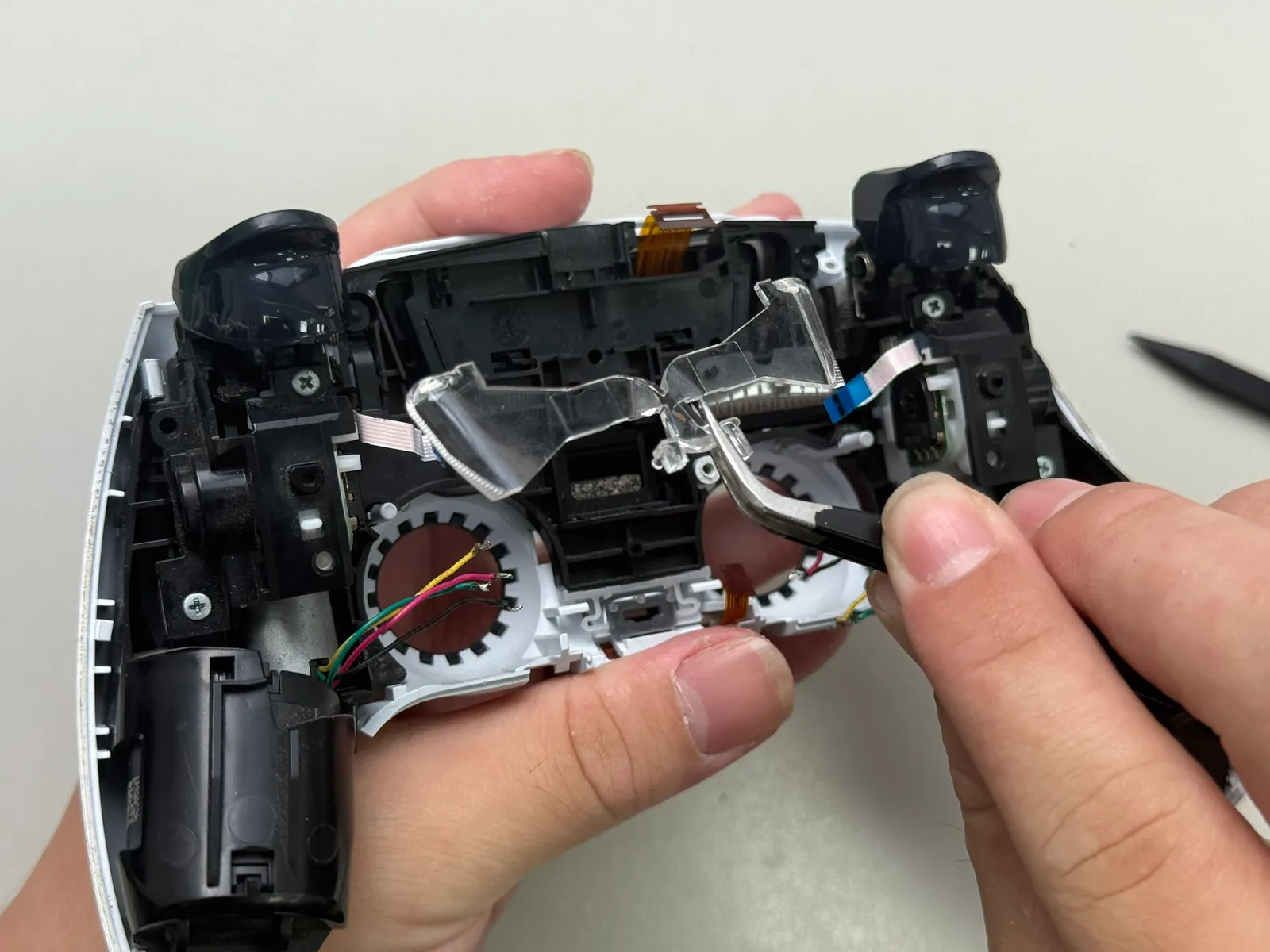

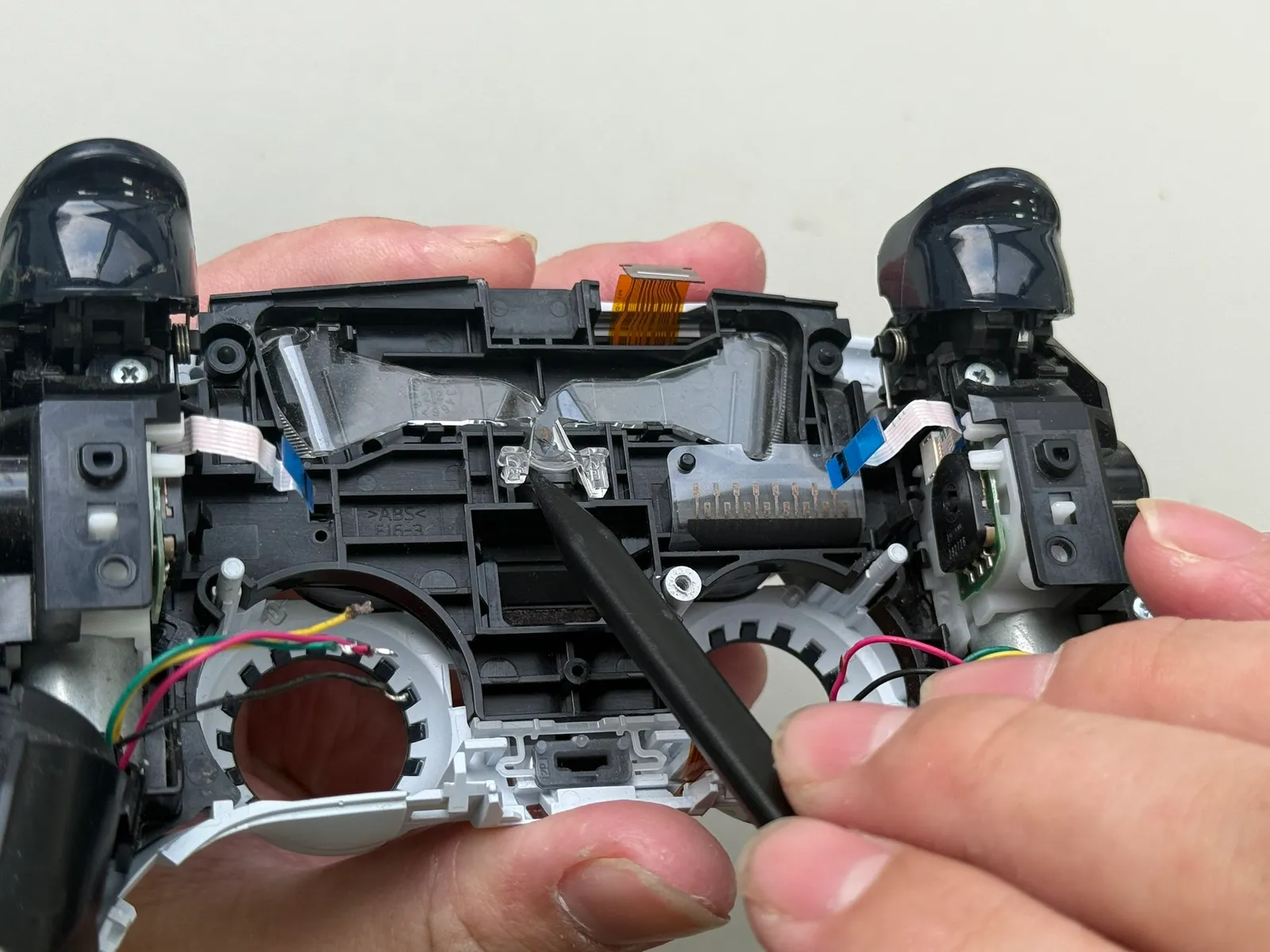

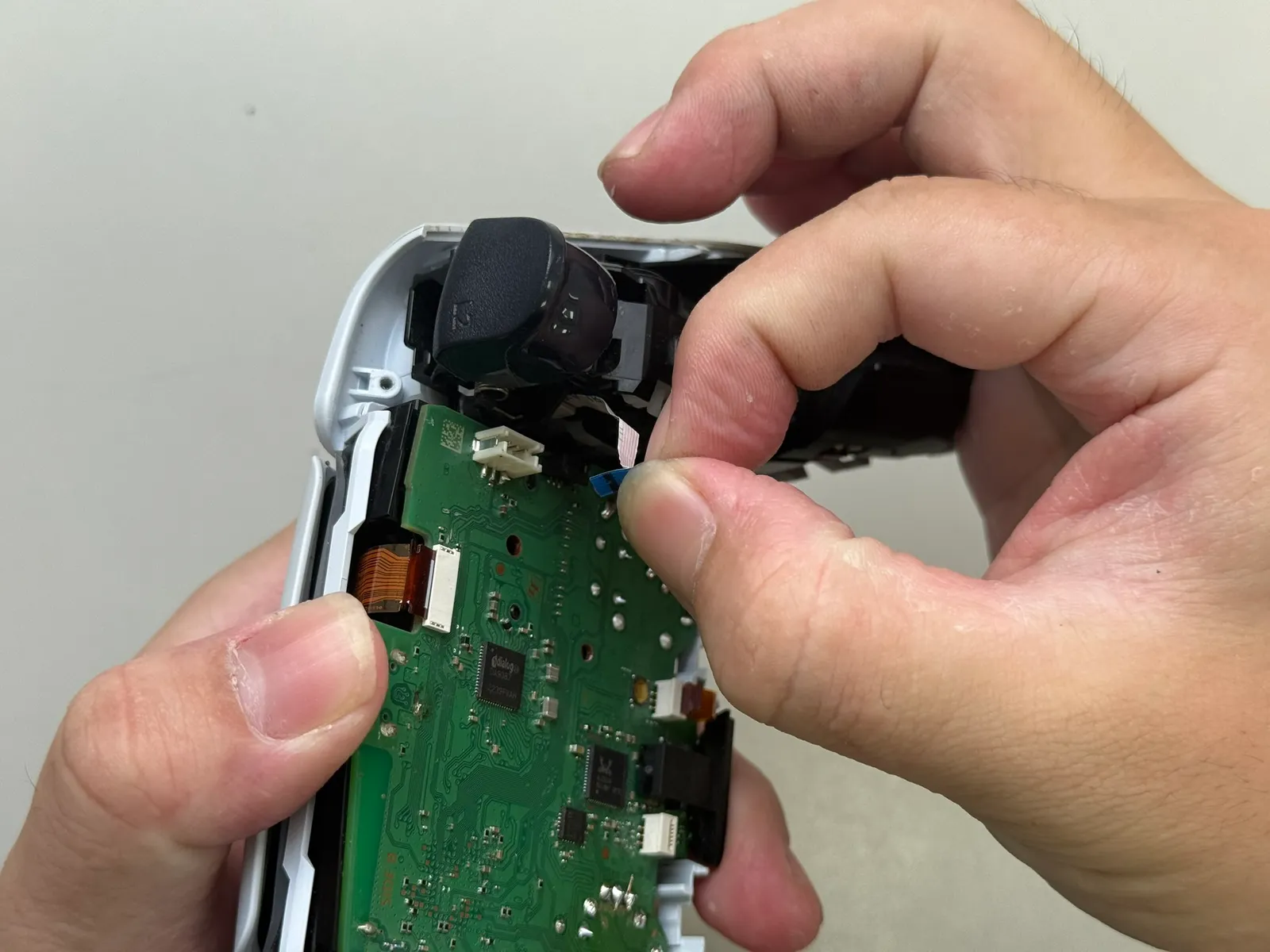

取出自適應排線
請注意藍色那面朝裡面(裝回去的時要注意)
1
2
3
4
- 步驟 12 / 共 36

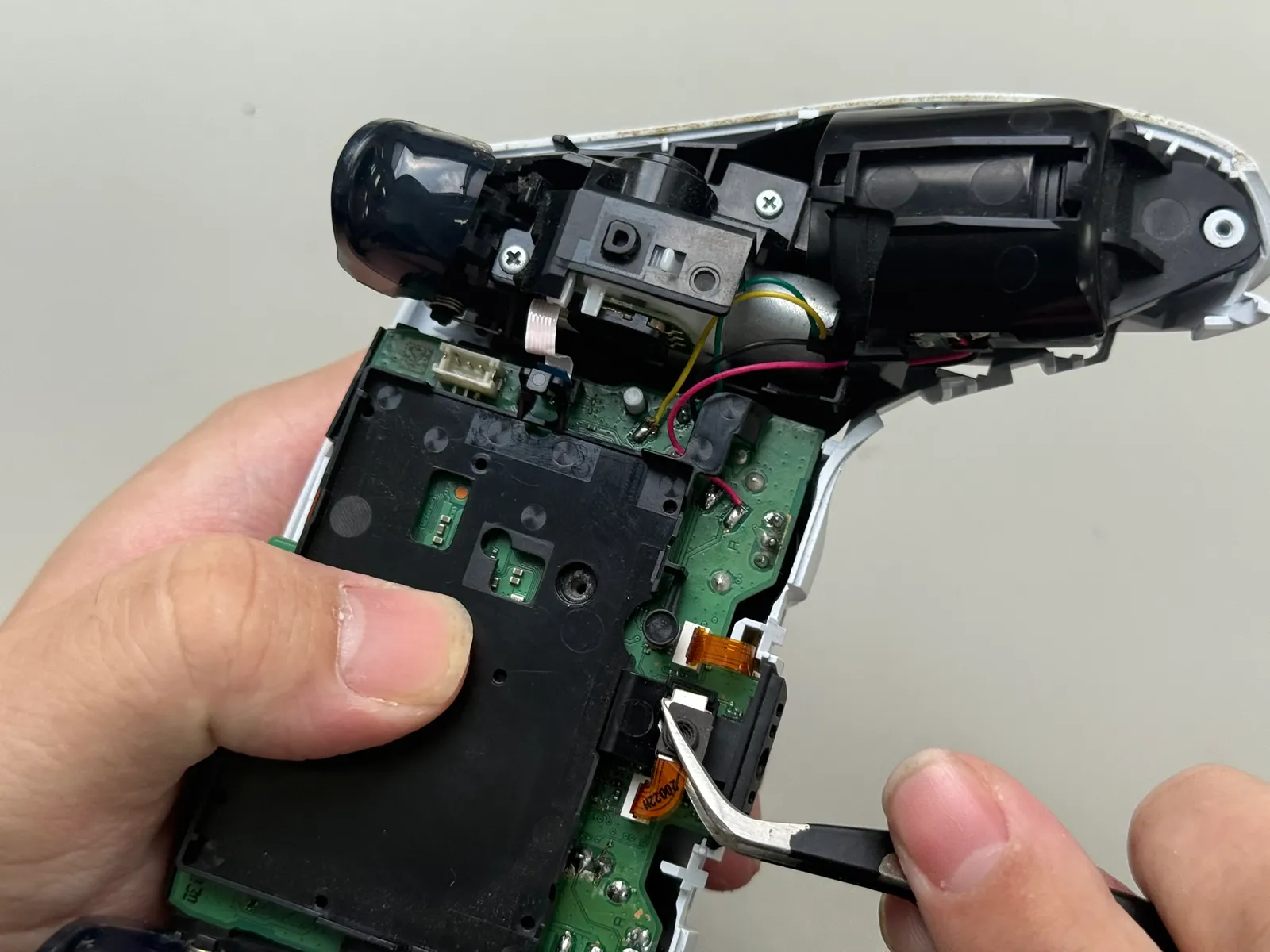

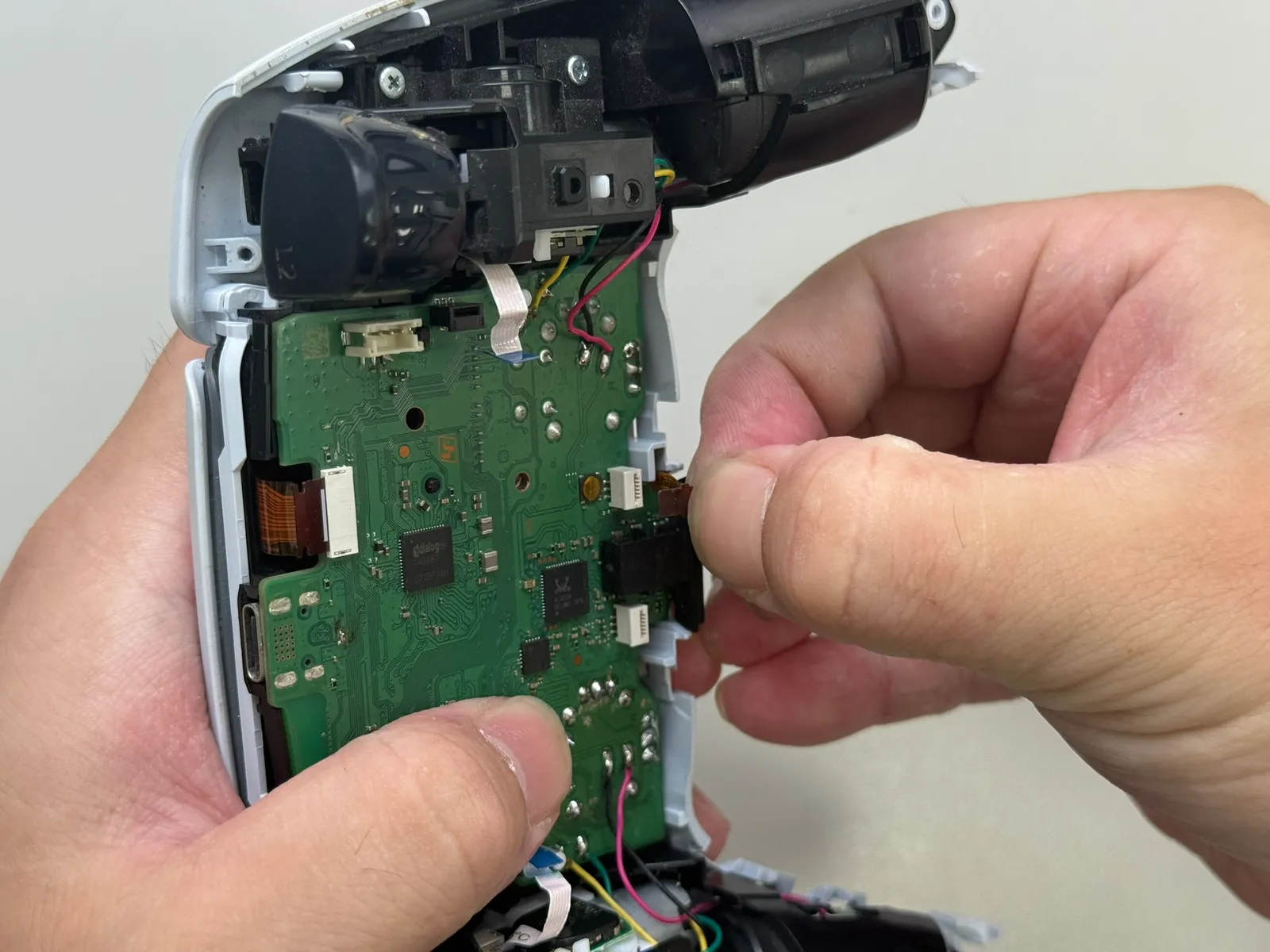

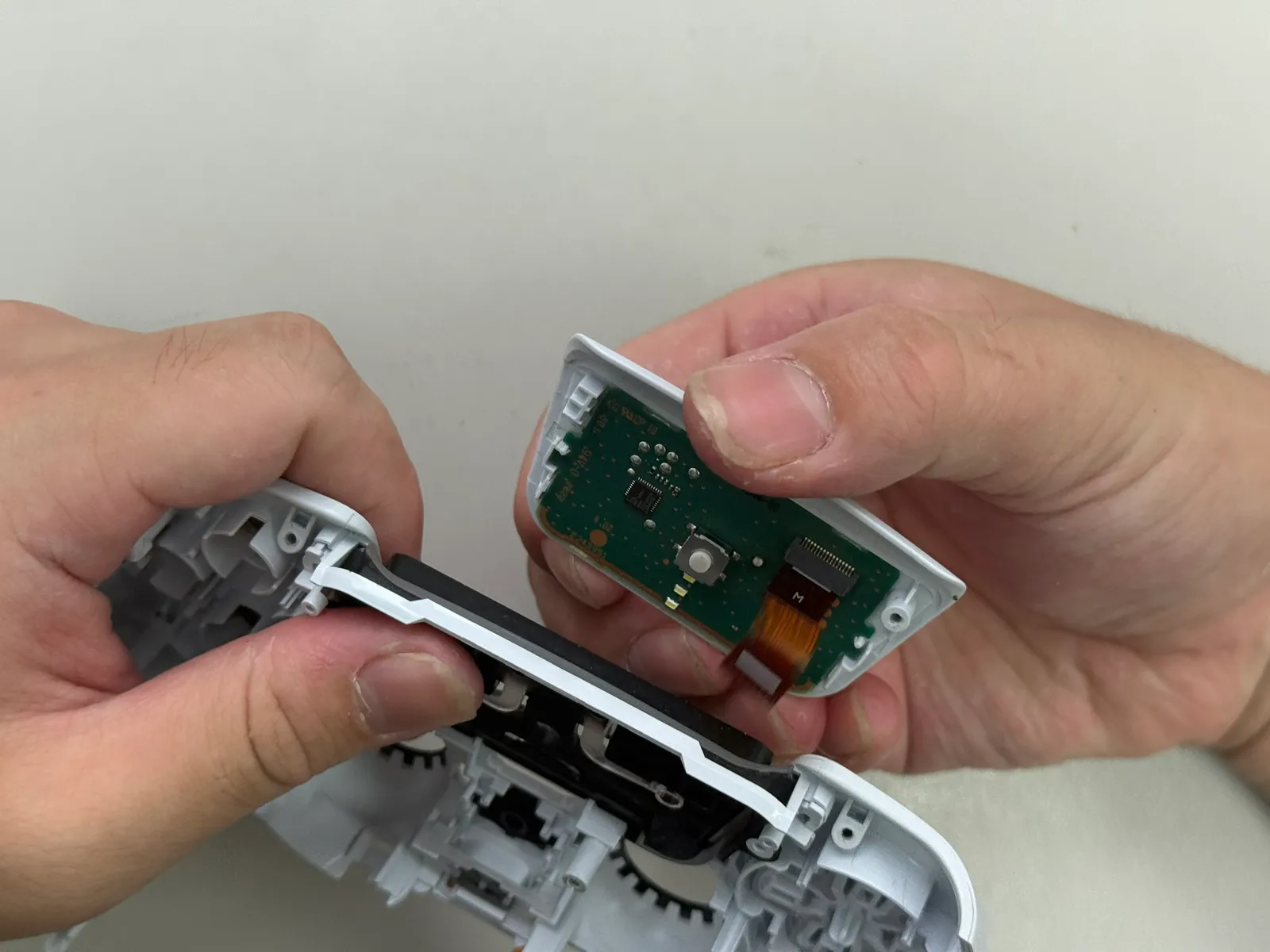

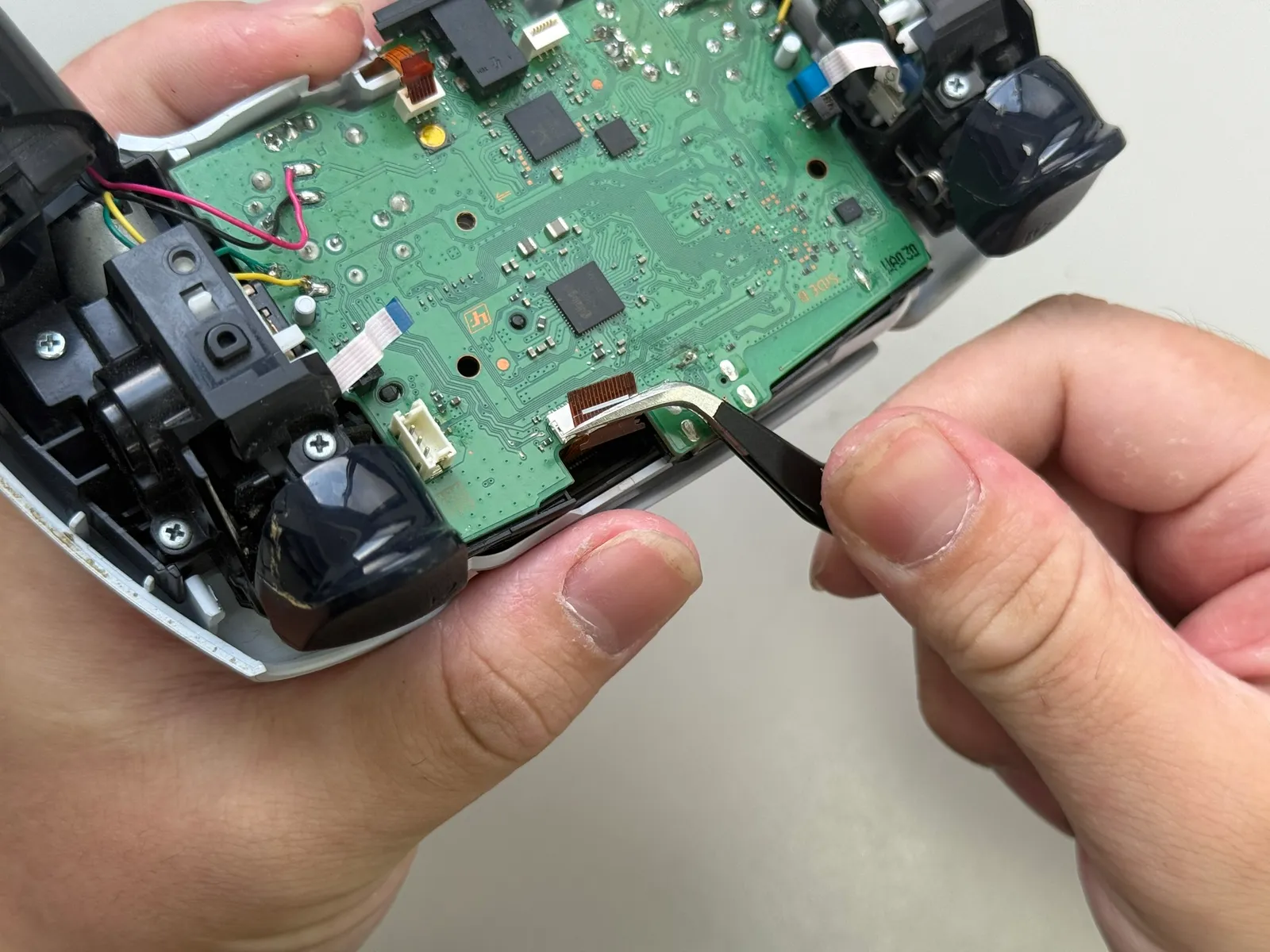

取出 前端麥克風排線
用手 或者 鑷子 捏住/夾住排線，往上提。
- 步驟 13 / 共 36

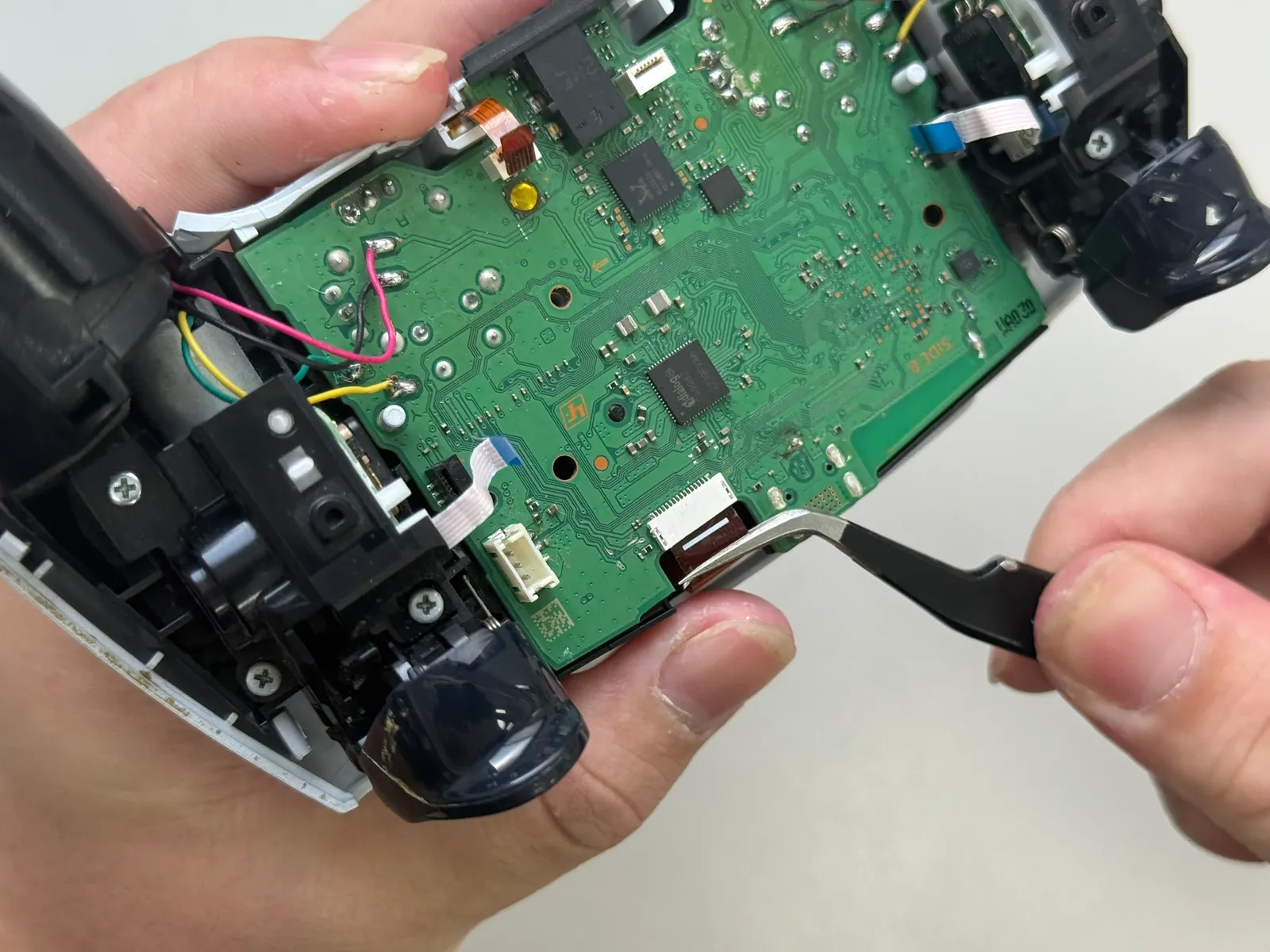

取出觸控板排線
直接用鑷子穿過排線 然後慢慢的拉 或者用手慢慢地拉。
1
2
- 步驟 14 / 共 36

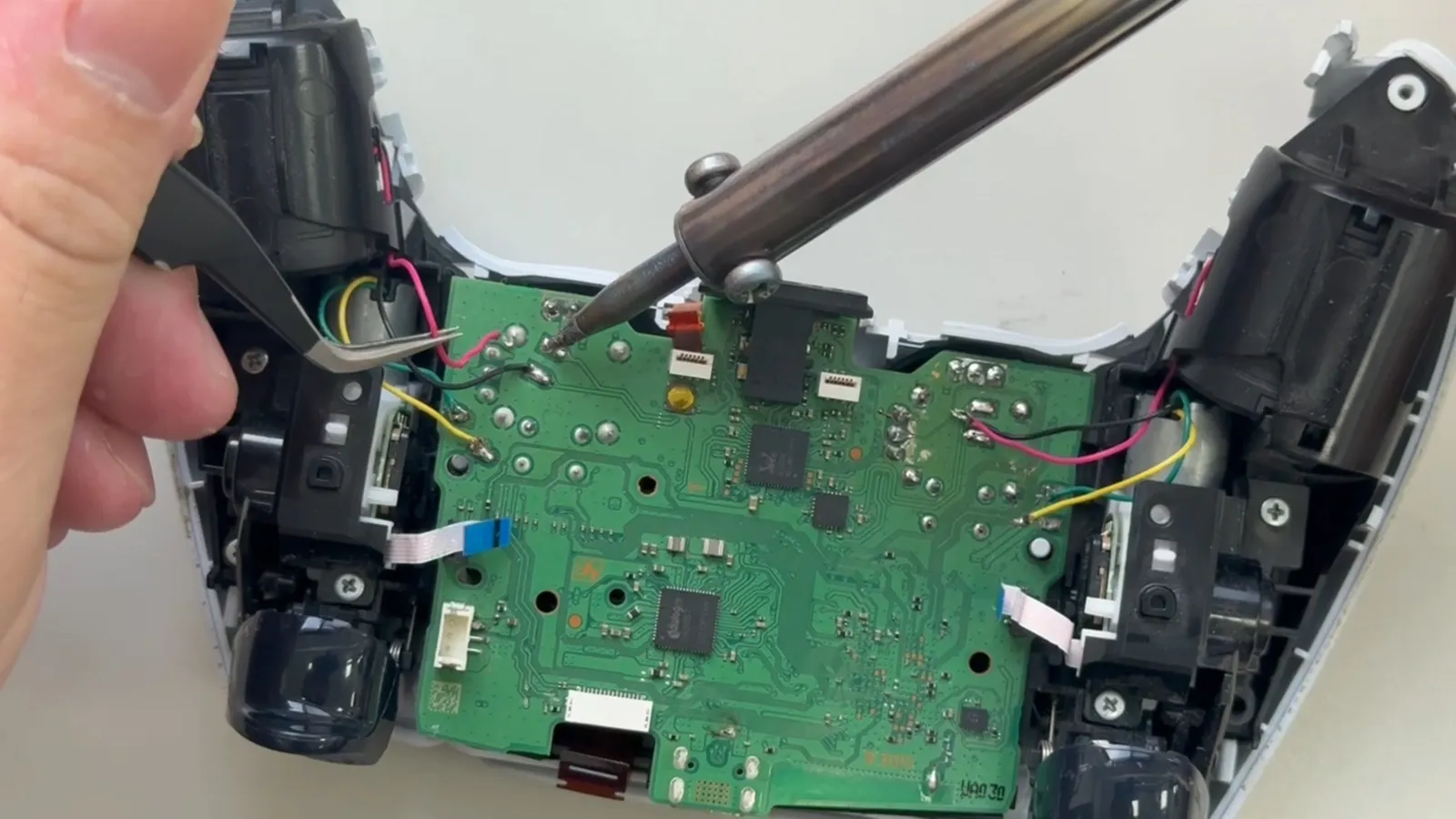

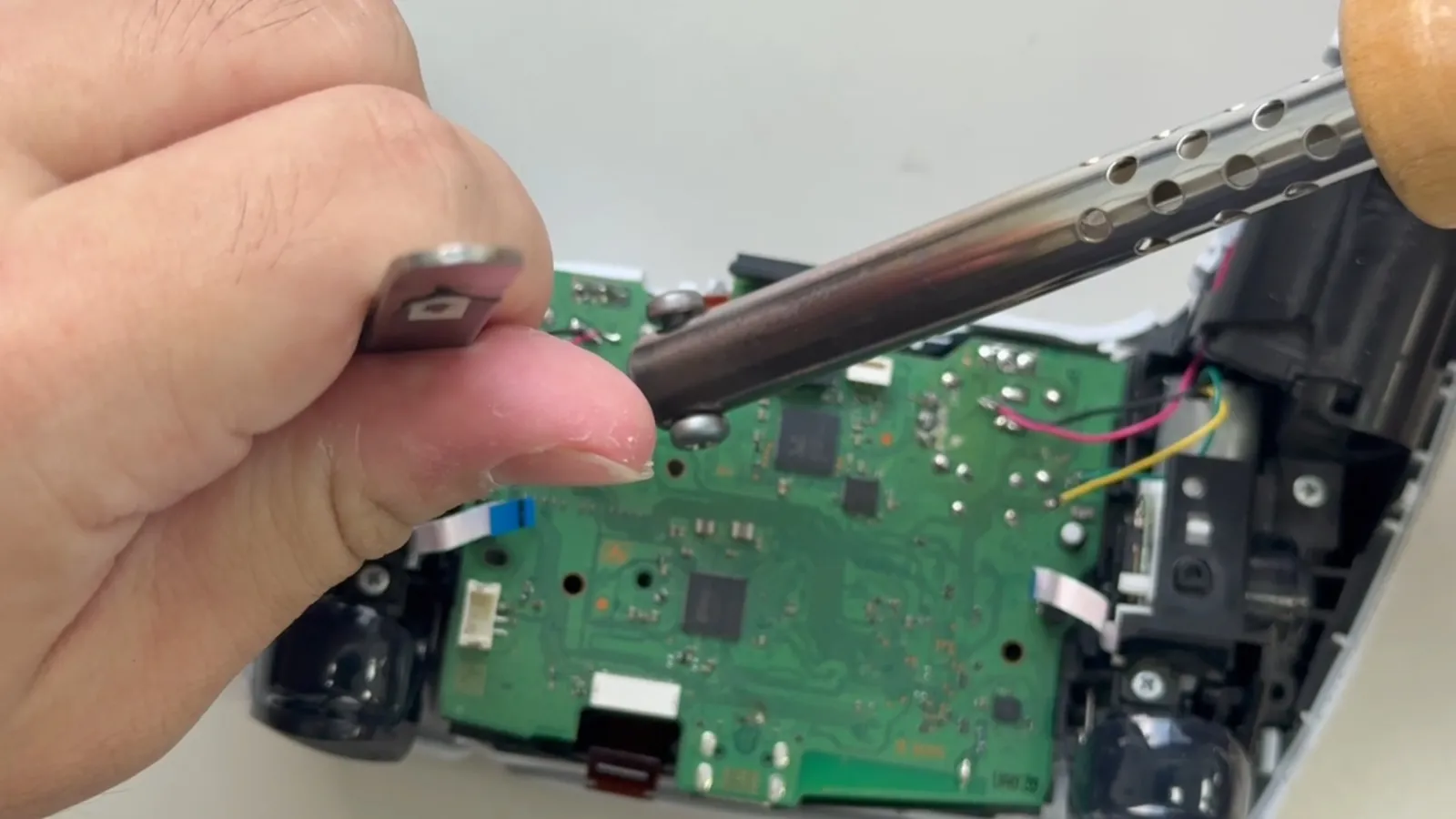

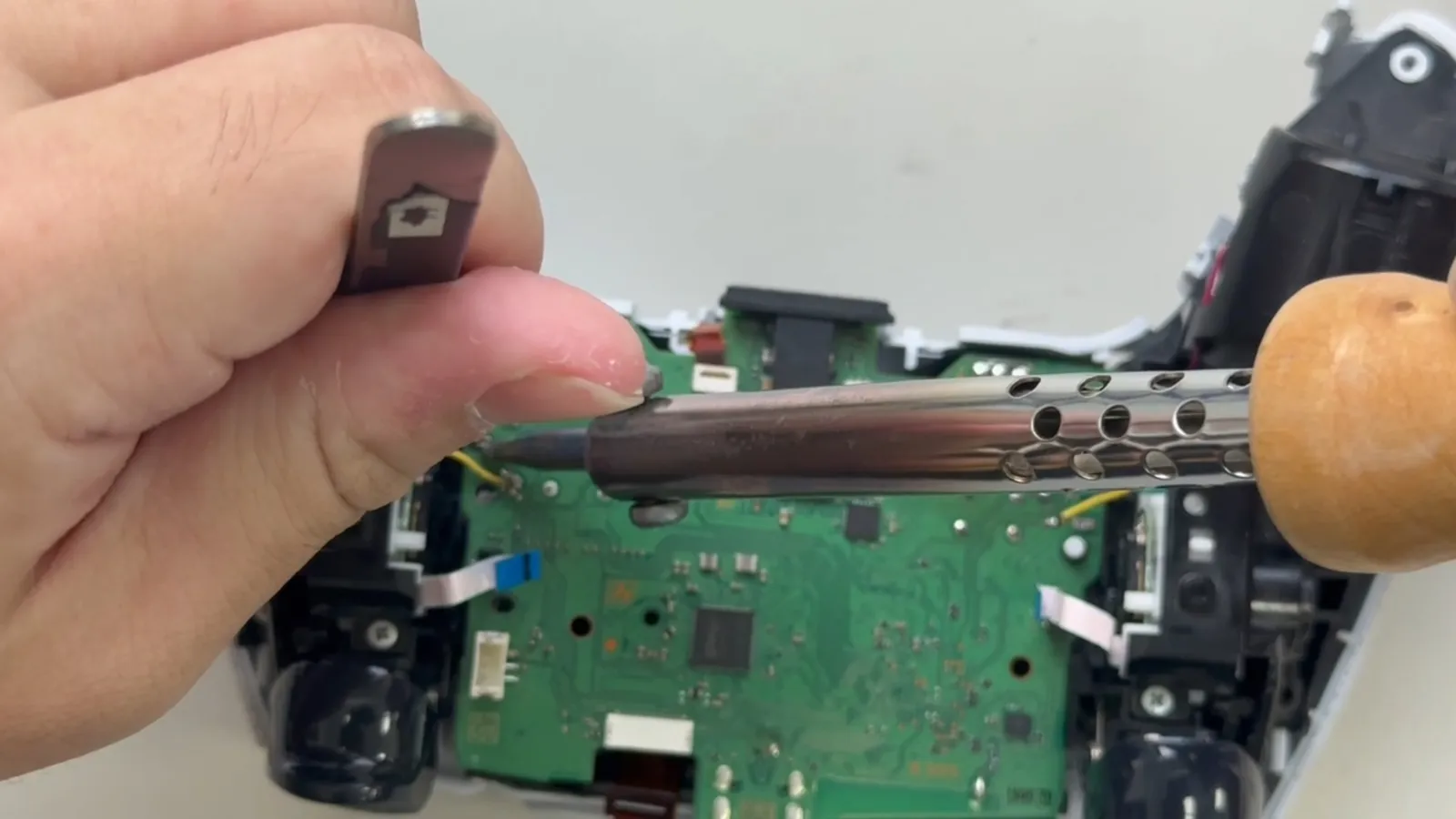

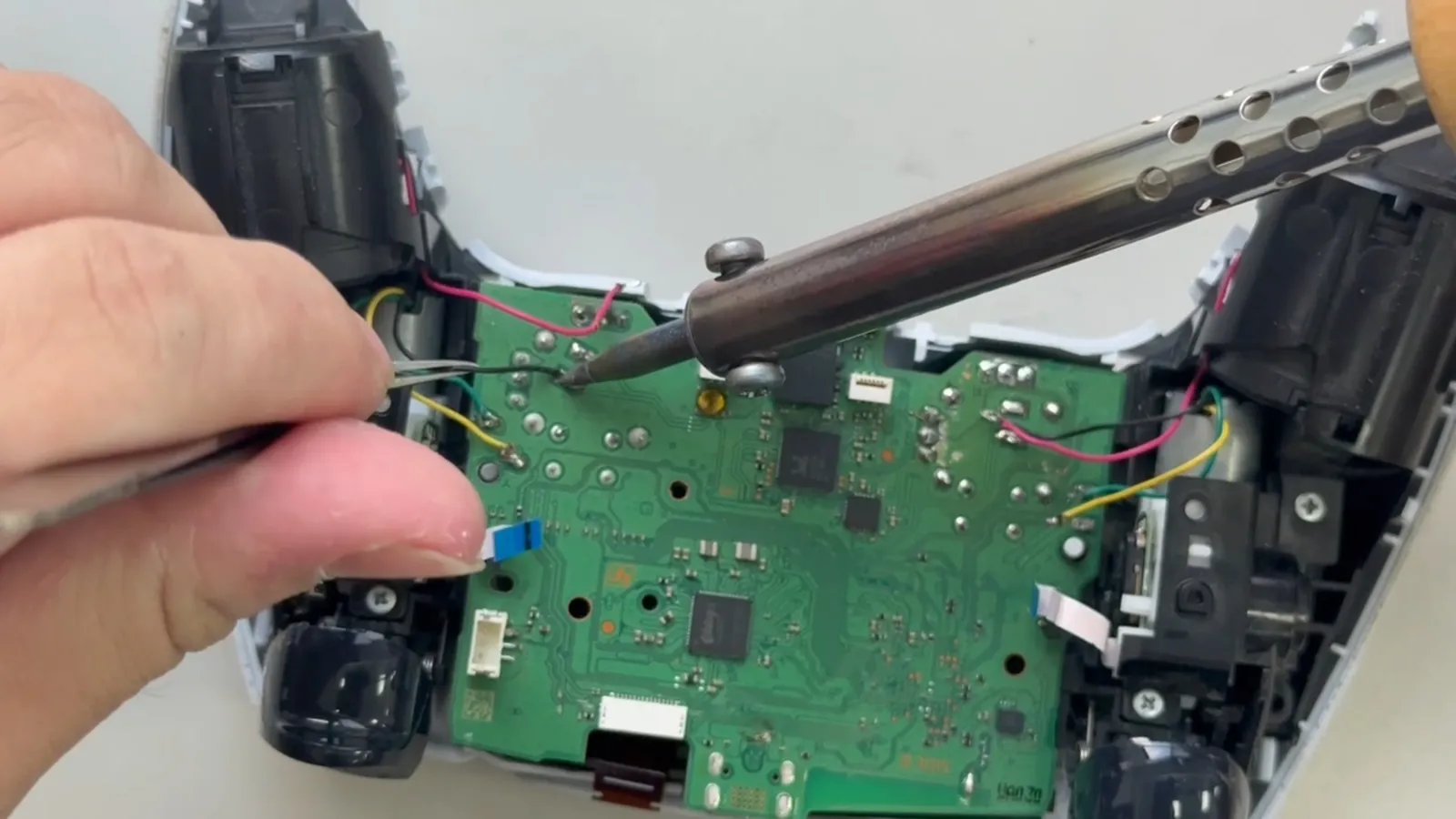

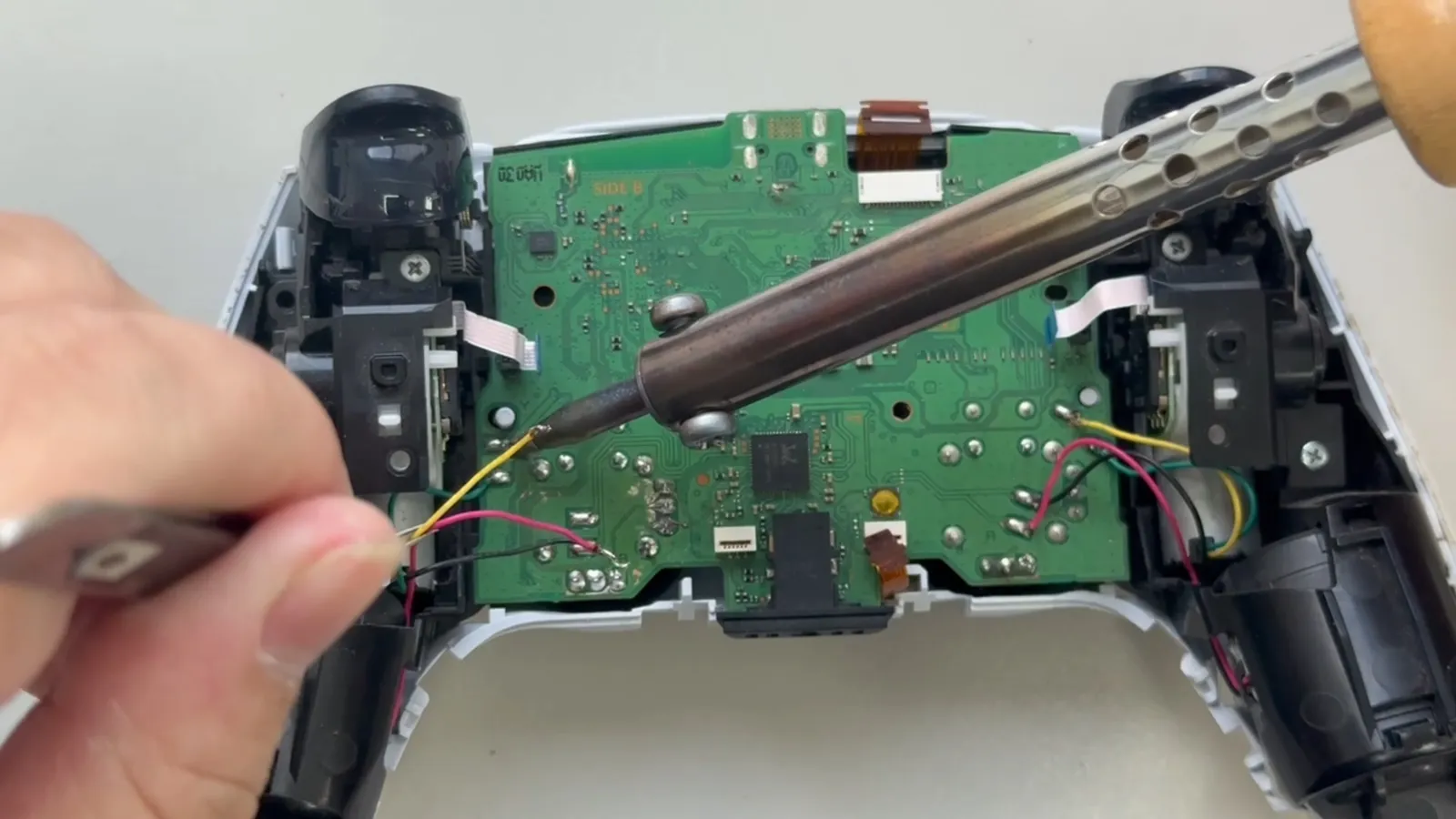

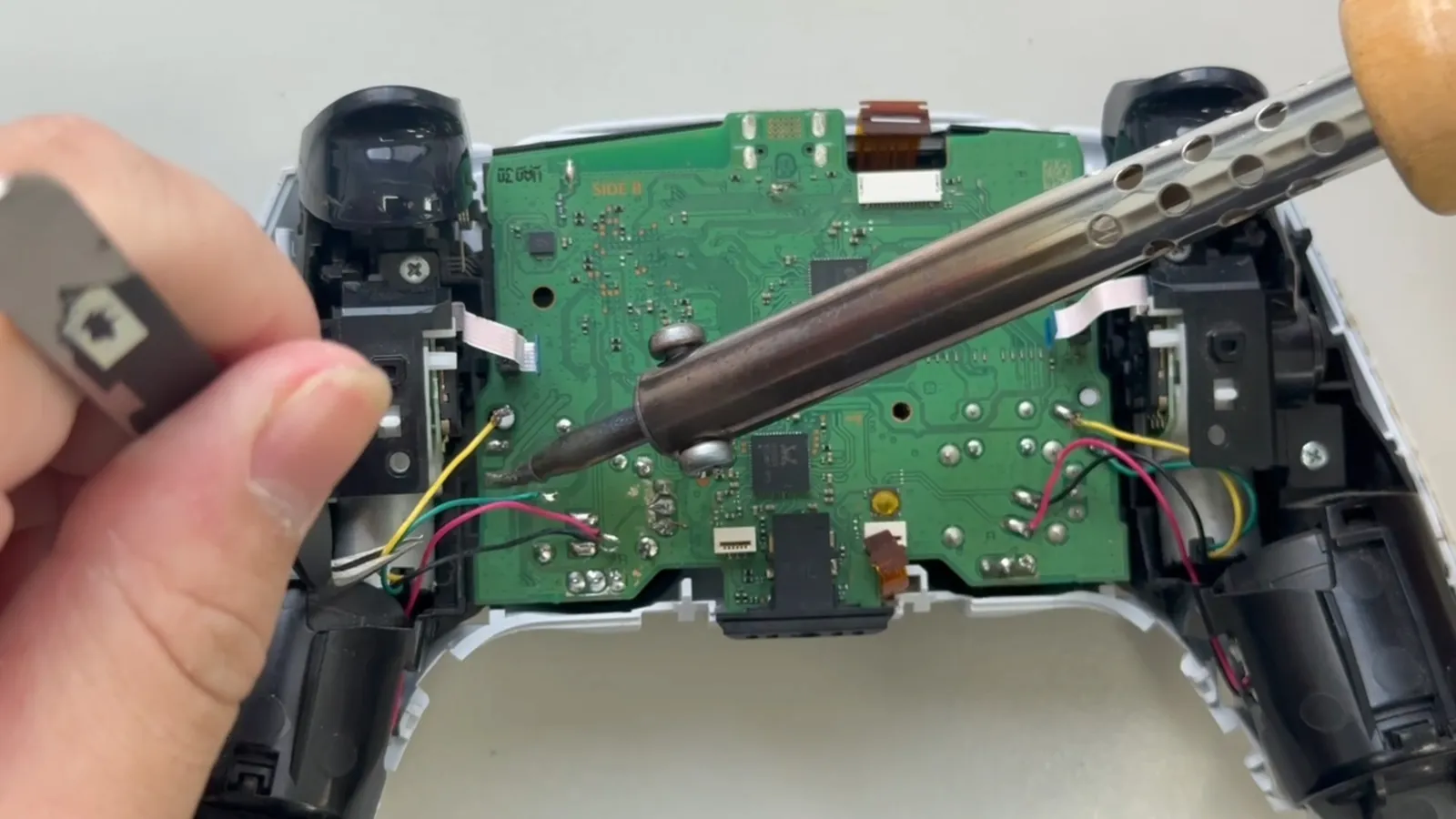

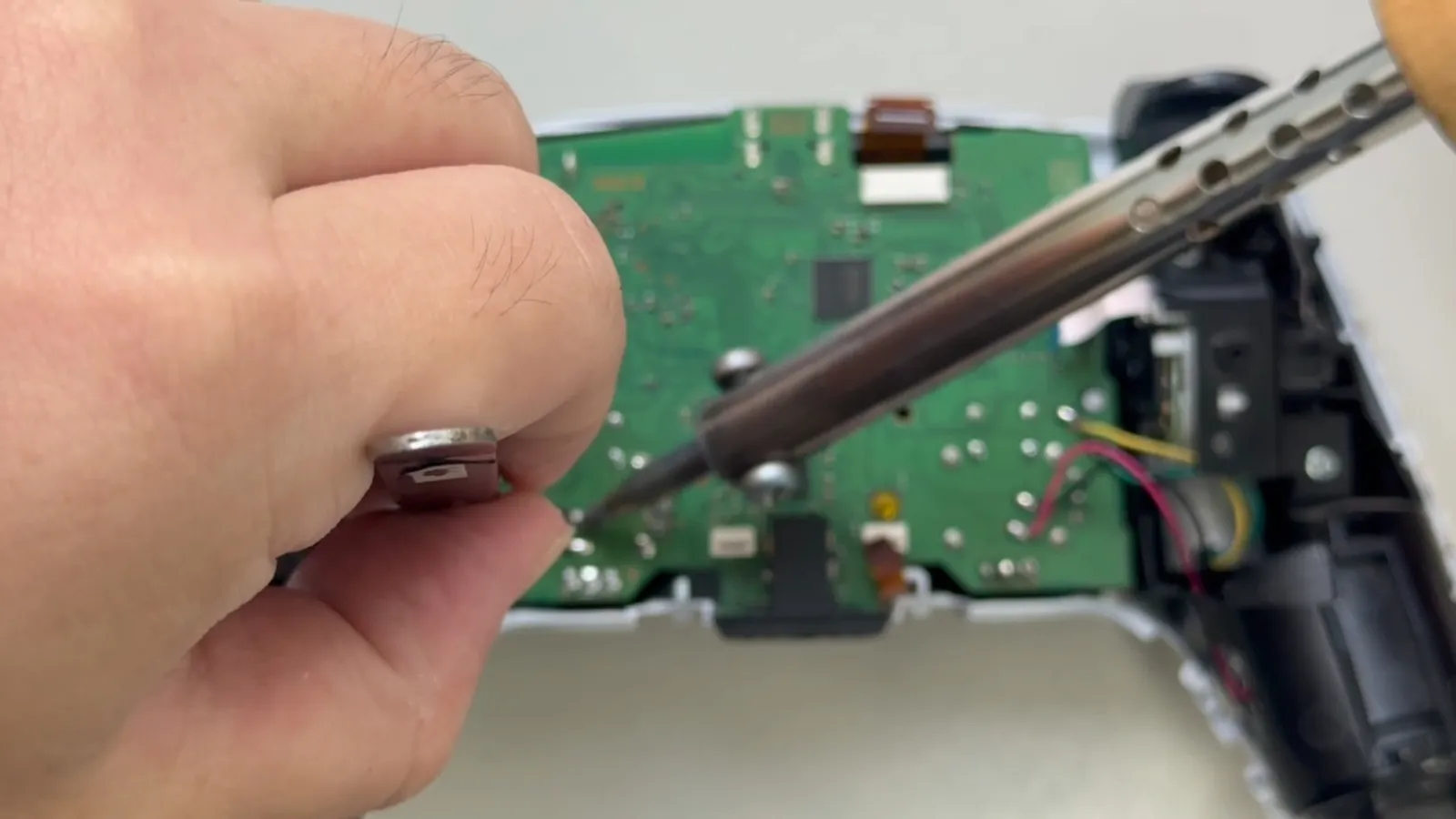

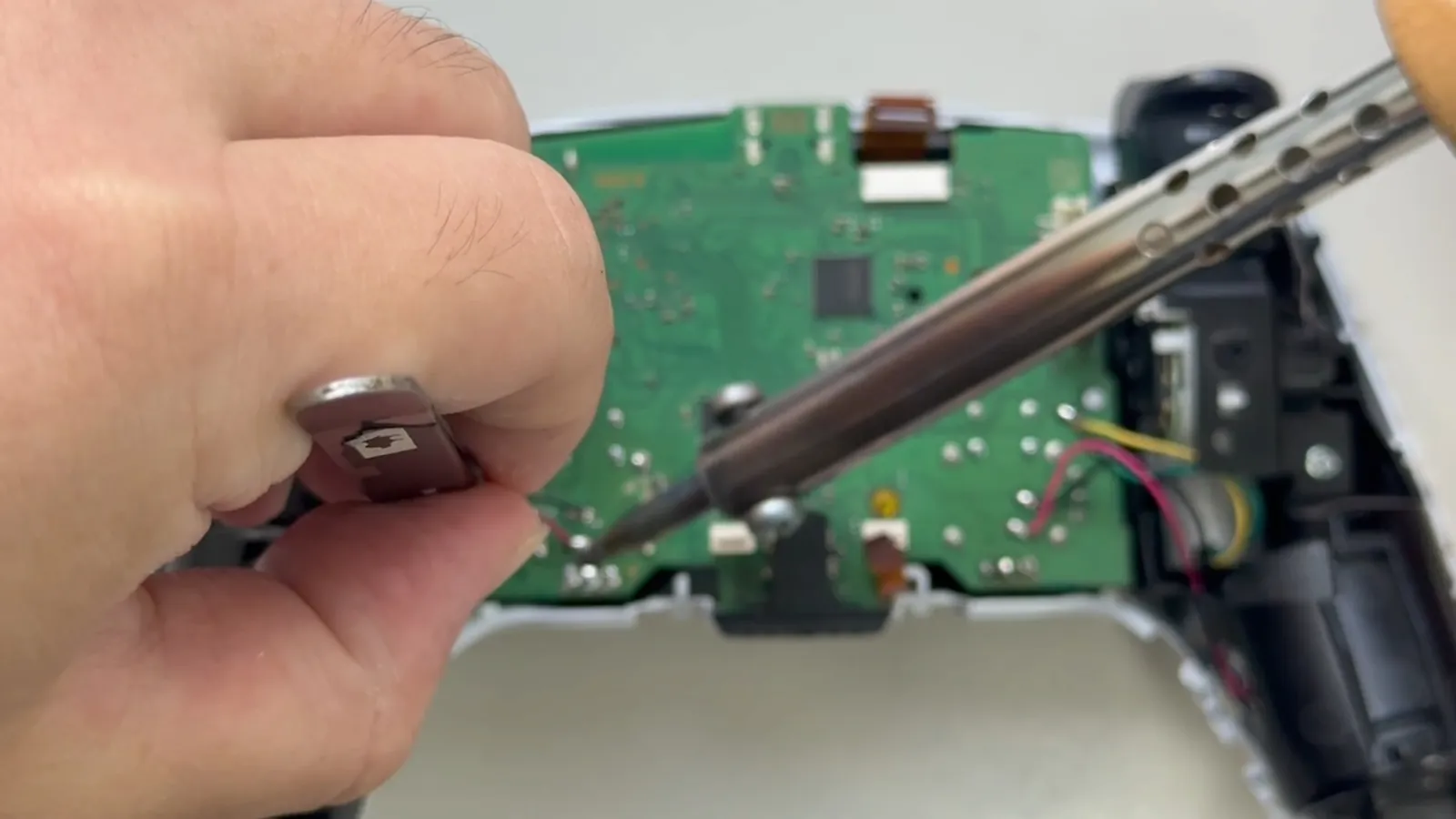

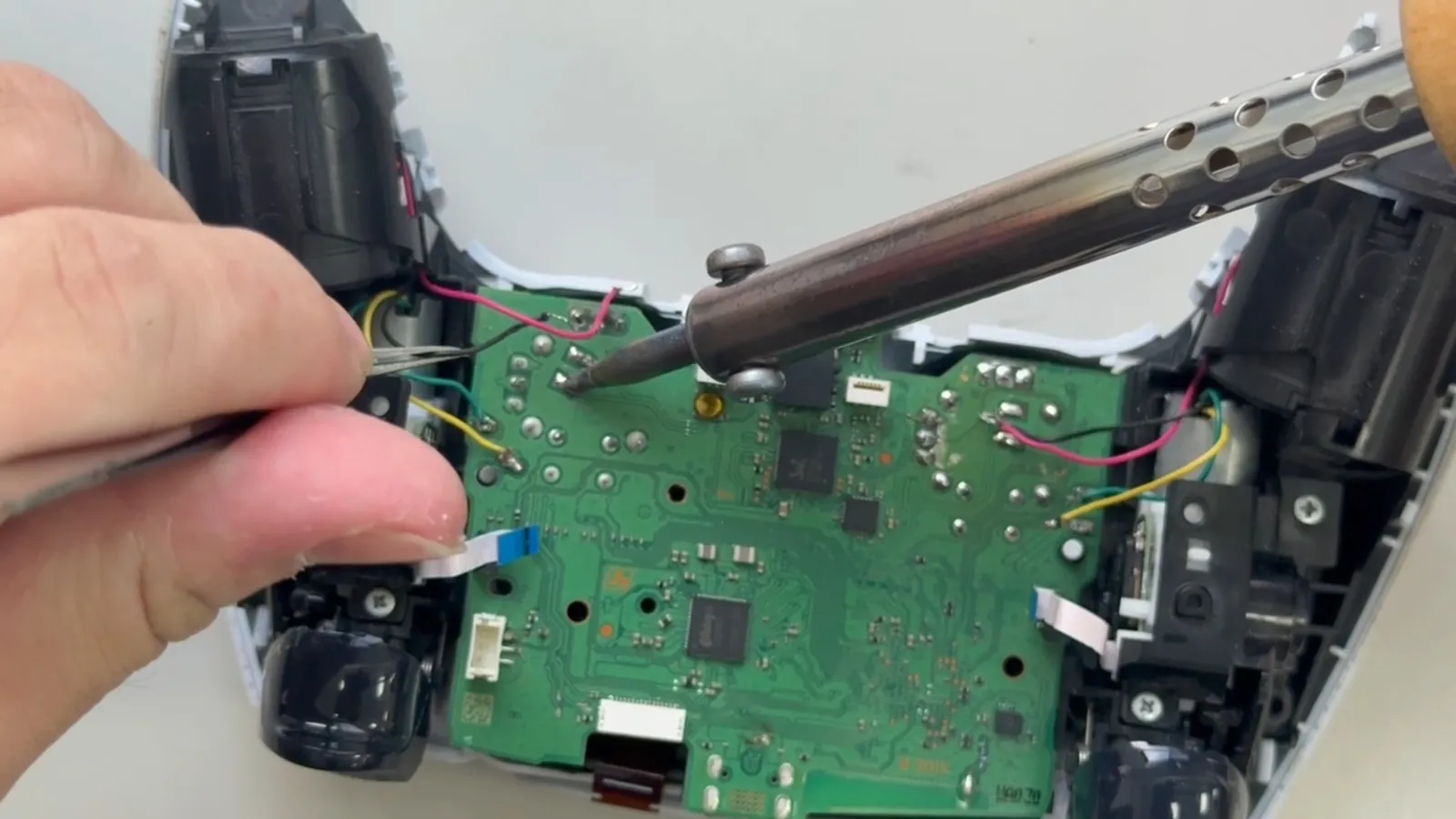

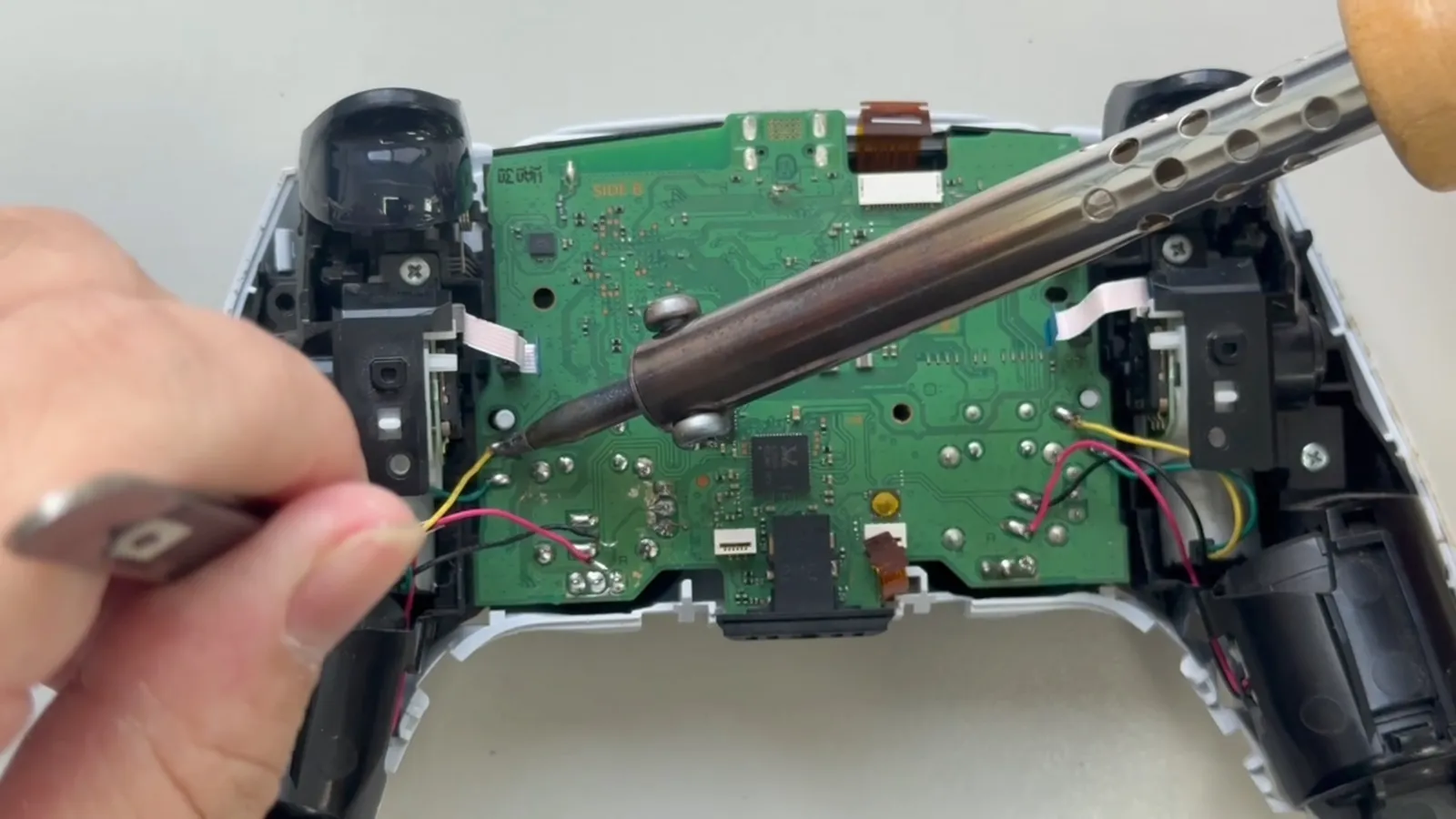

解焊馬達電線
使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。 如果手邊只有木柄的電烙鐵的話，麻煩加熱久一點的時間 再來進行解焊(因為木柄沒有LCD螢幕可以顯示當前溫度)
1
2
3
4
5
6
- 步驟 15 / 共 36

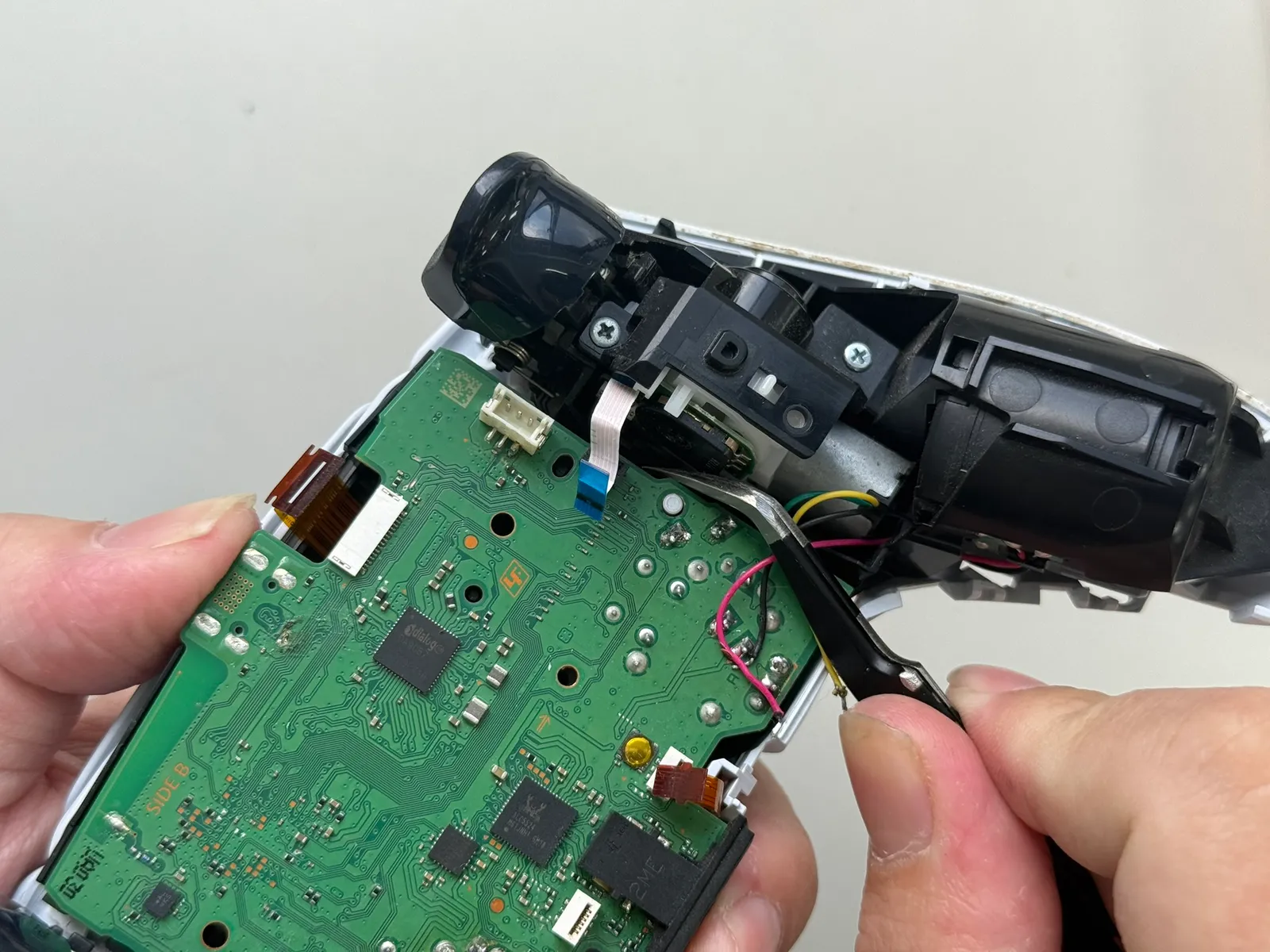

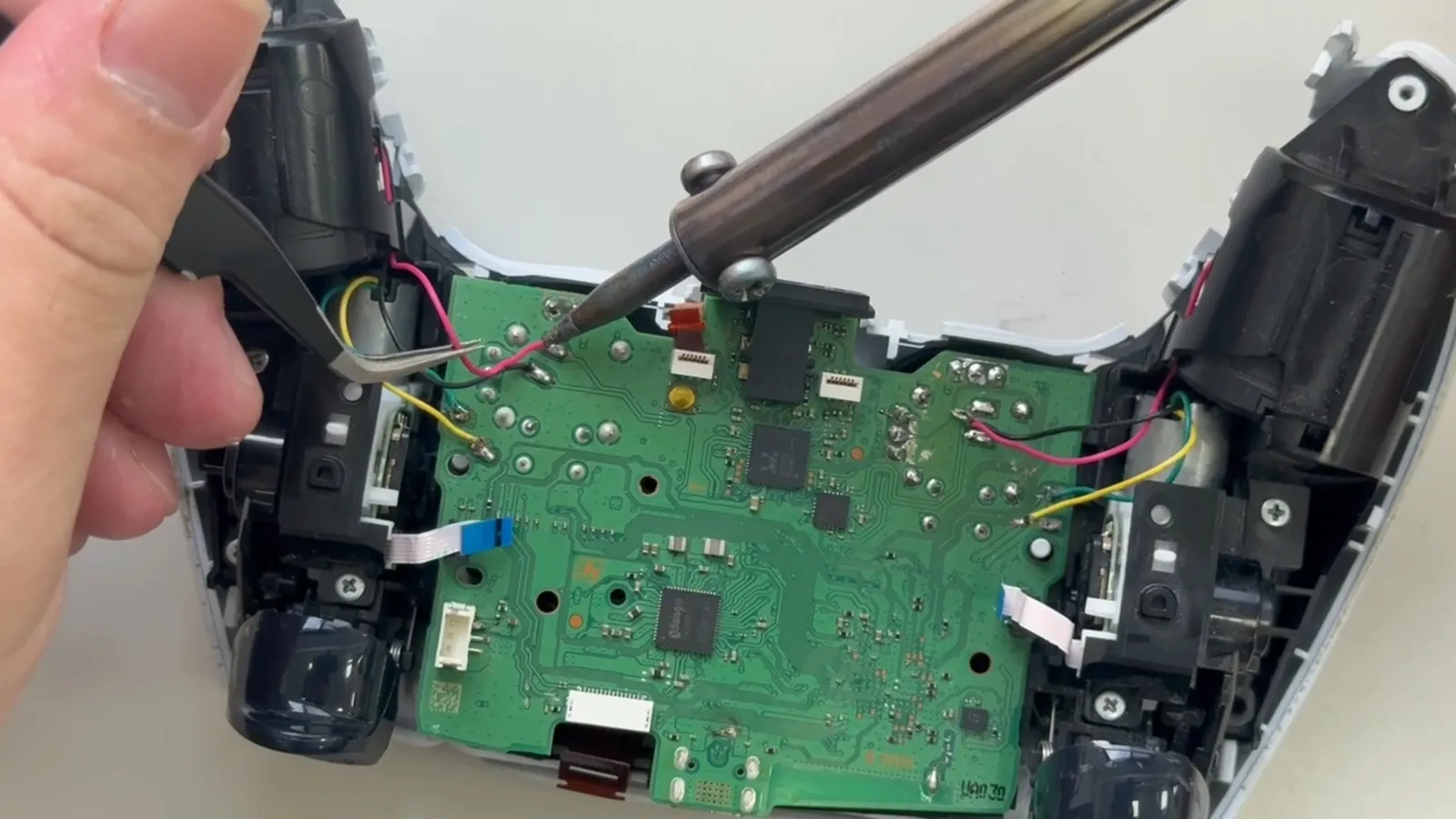

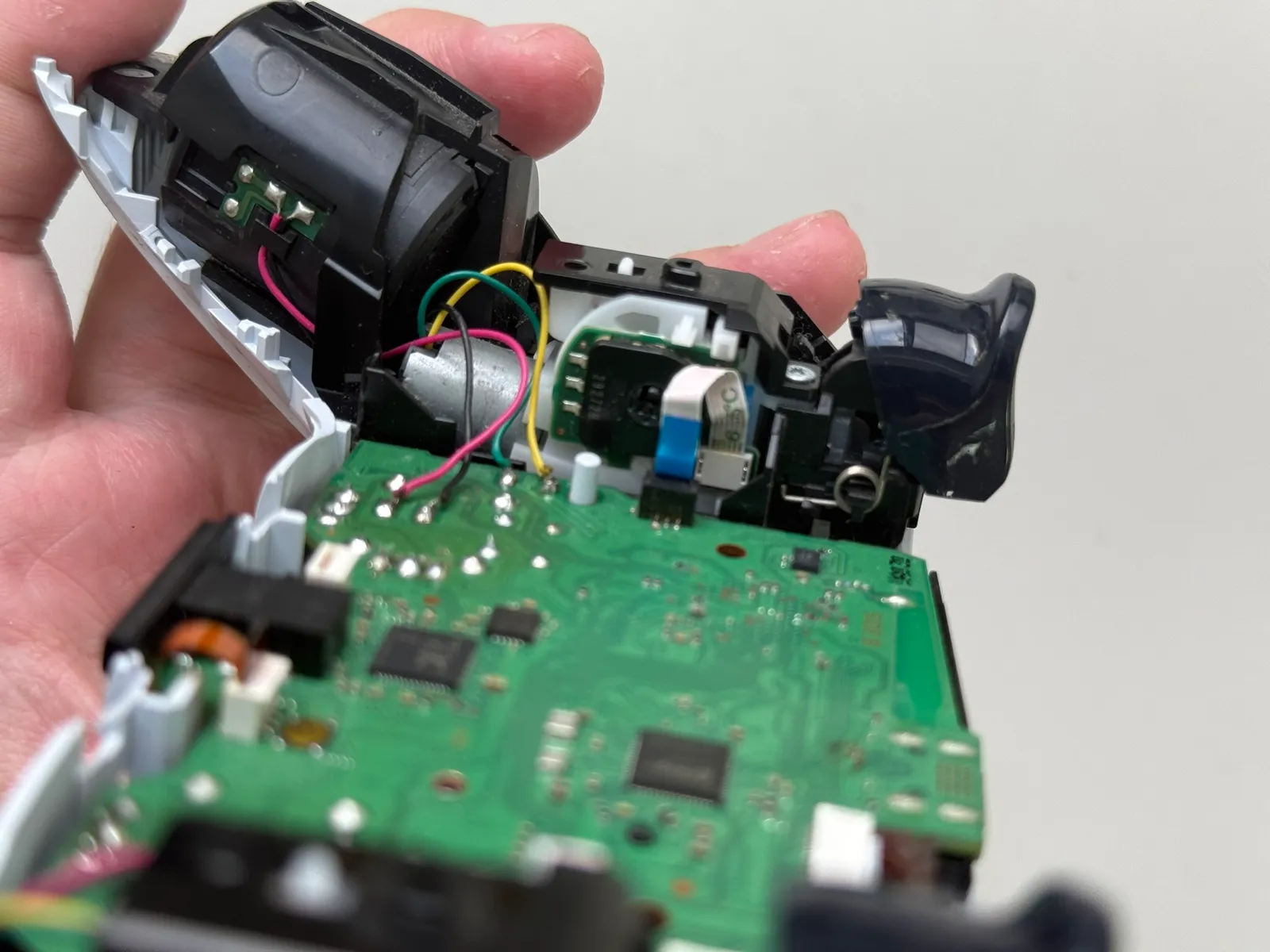

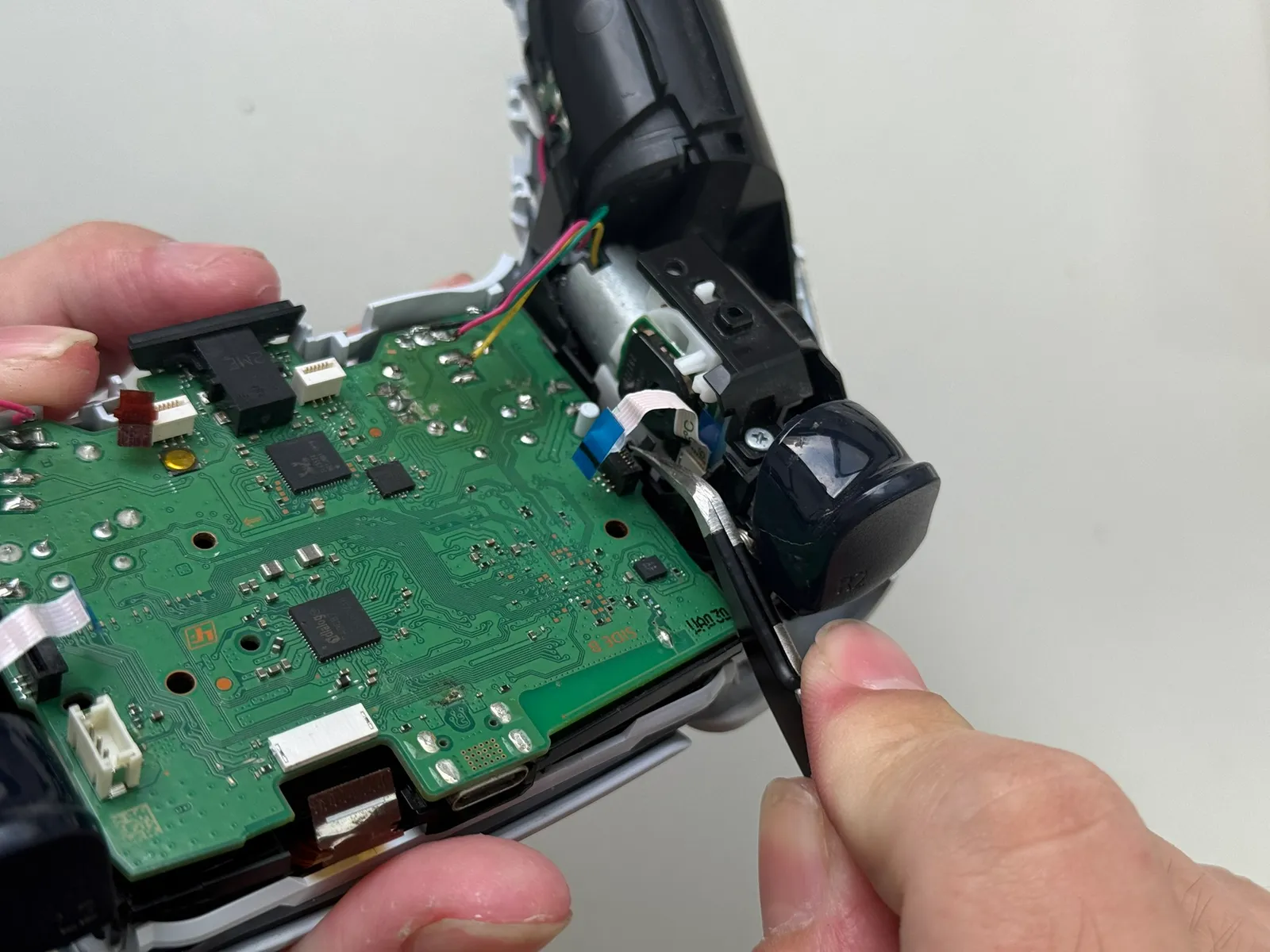

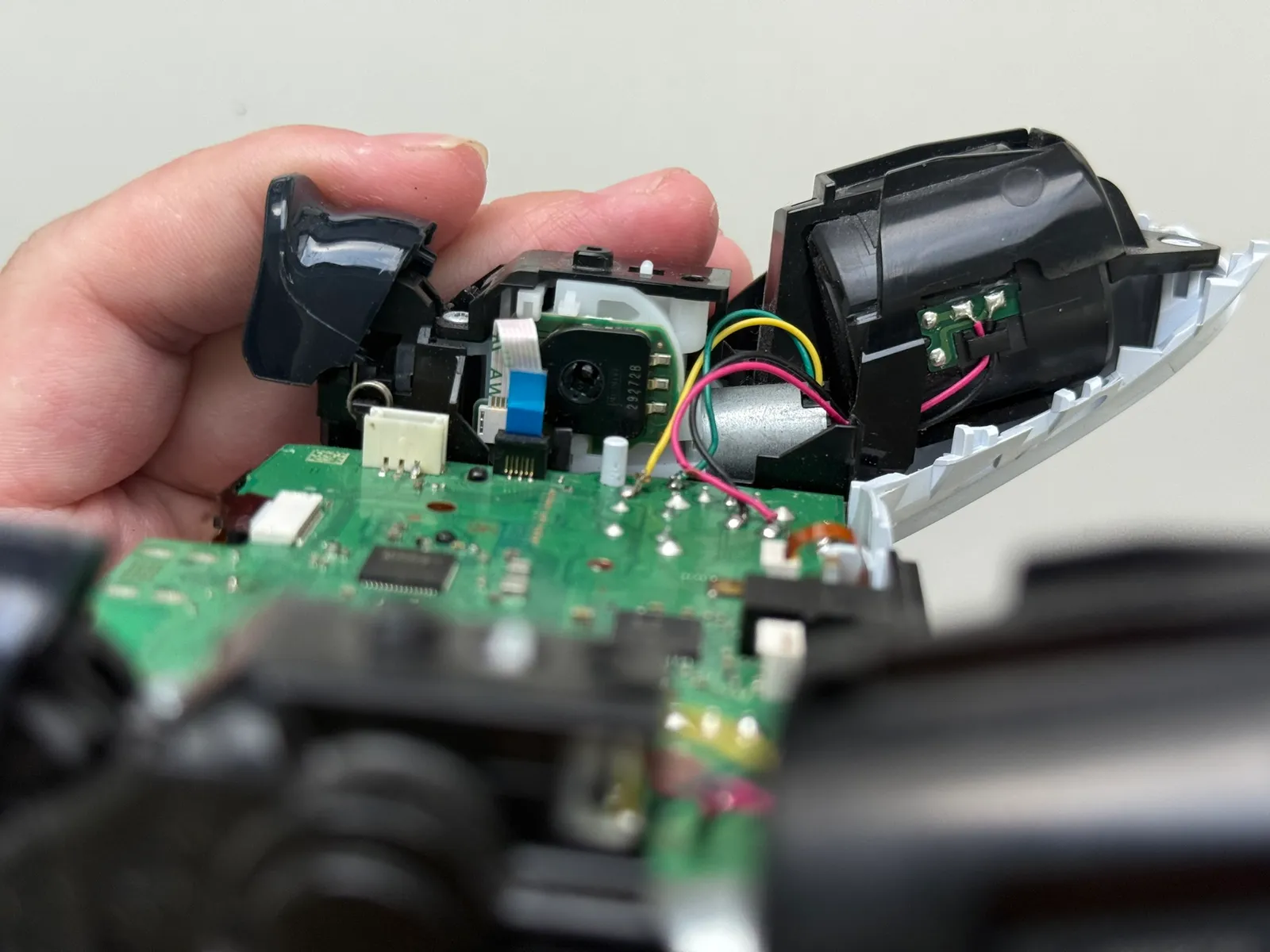

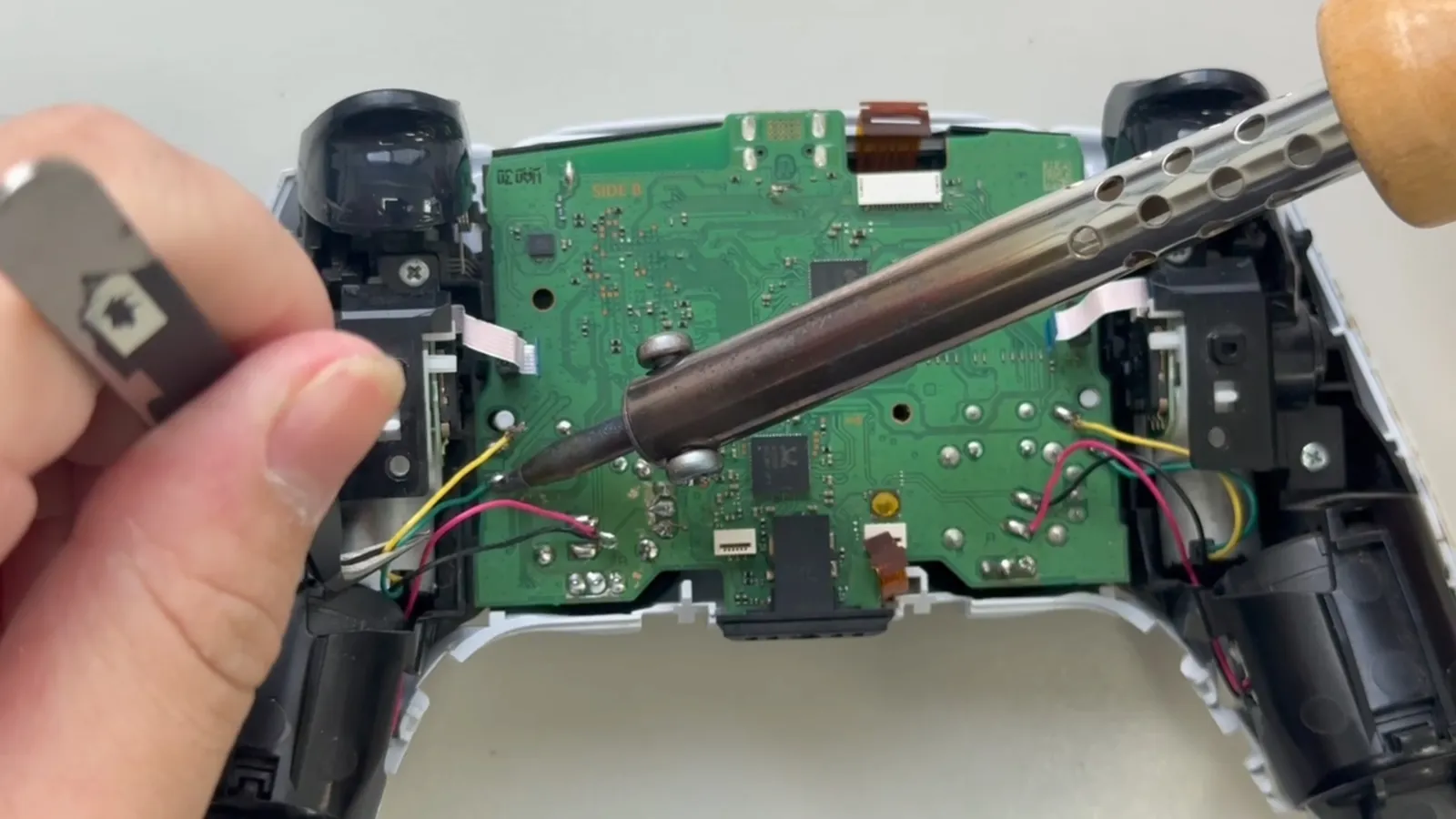

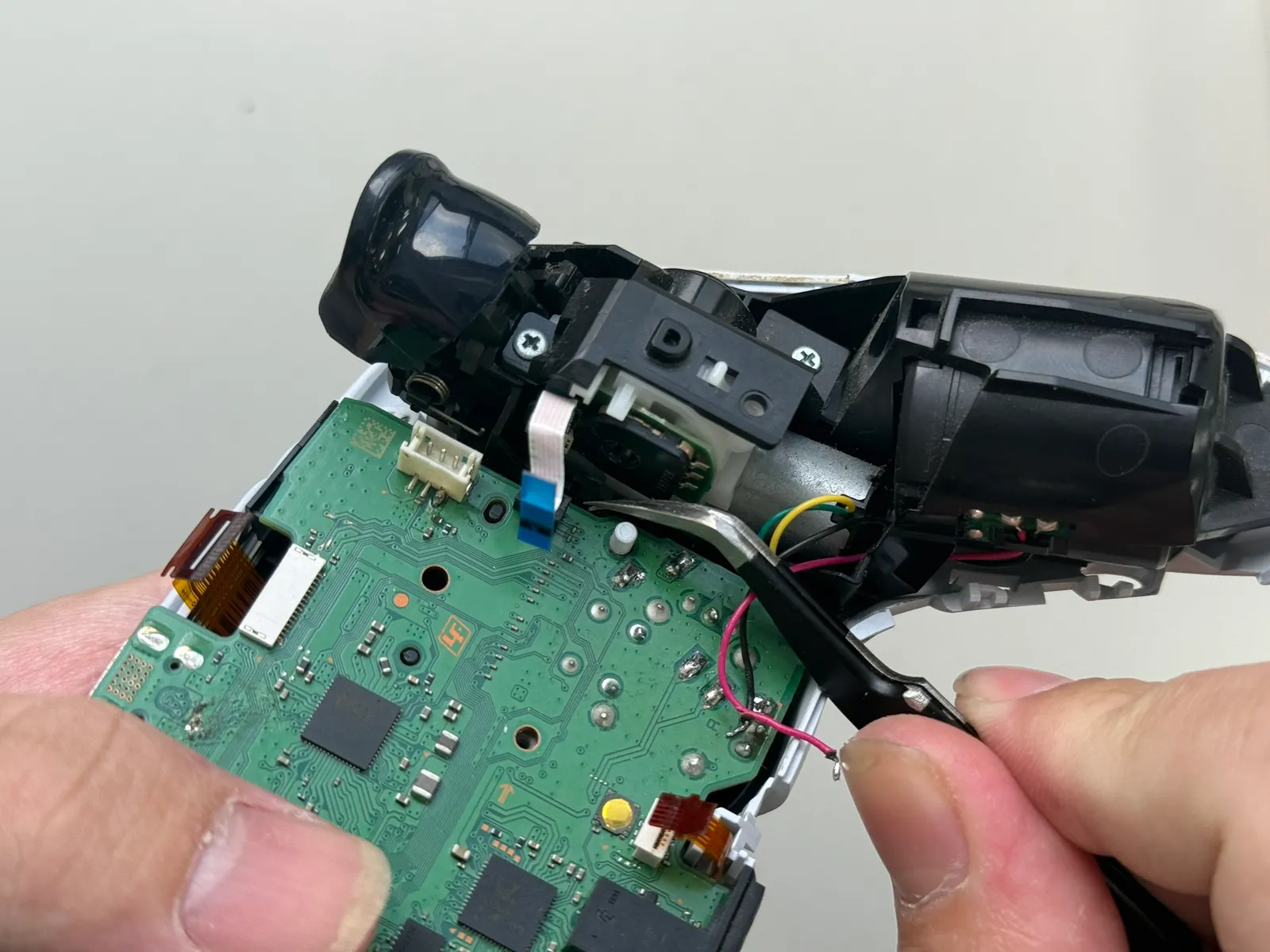

解焊自適應板機電線
1
2
3
4
5
6
- 步驟 16 / 共 36

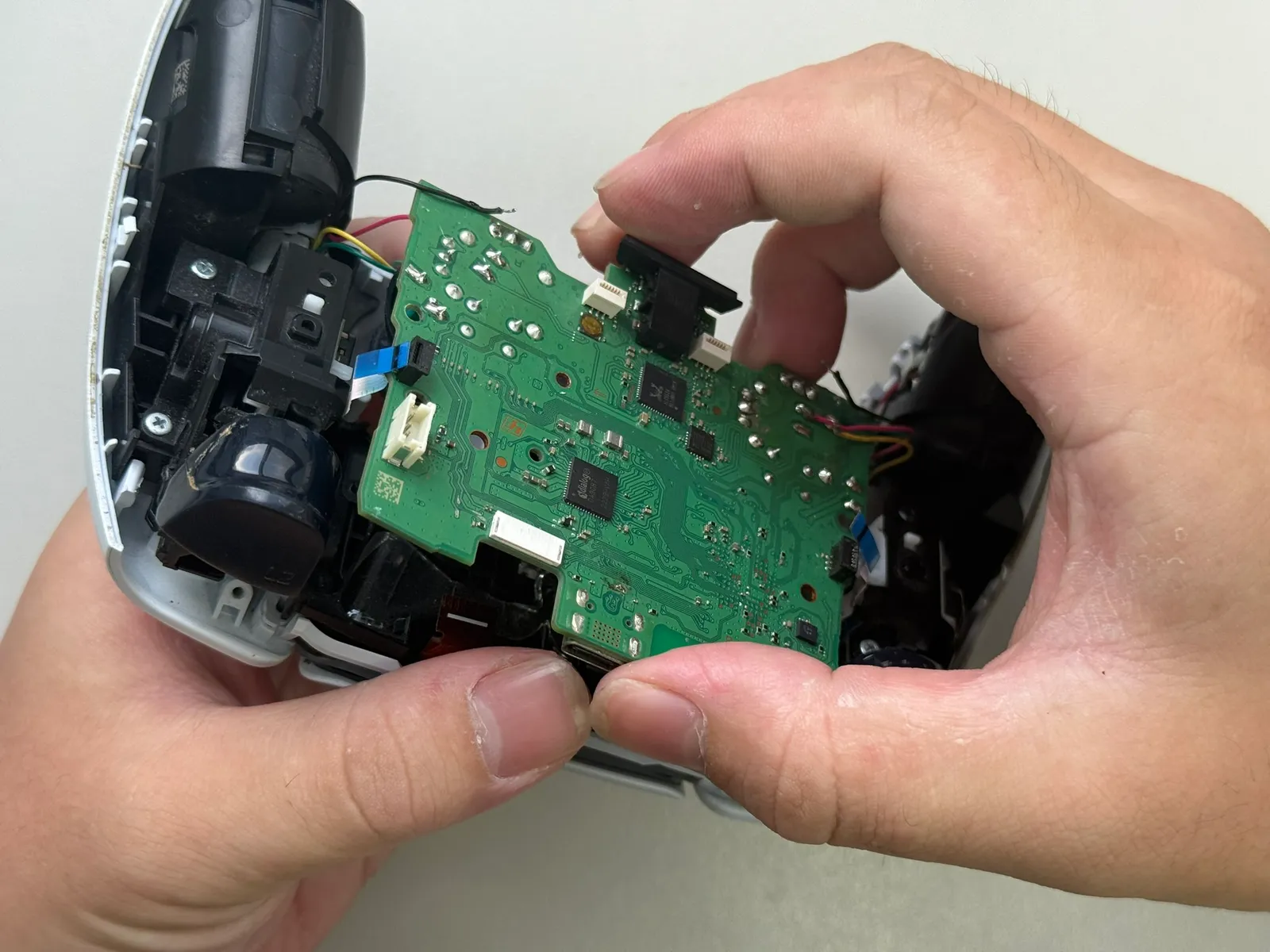

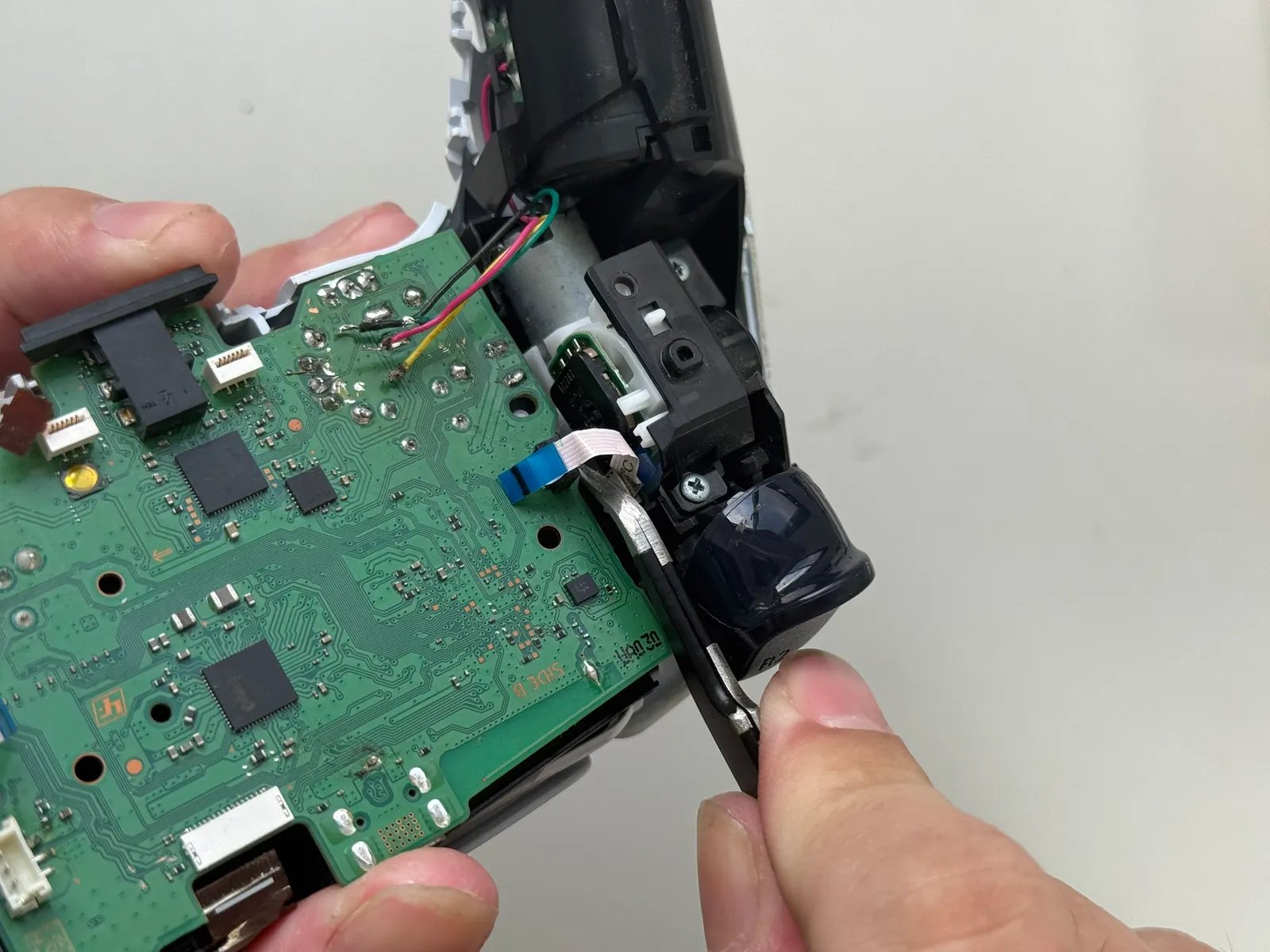

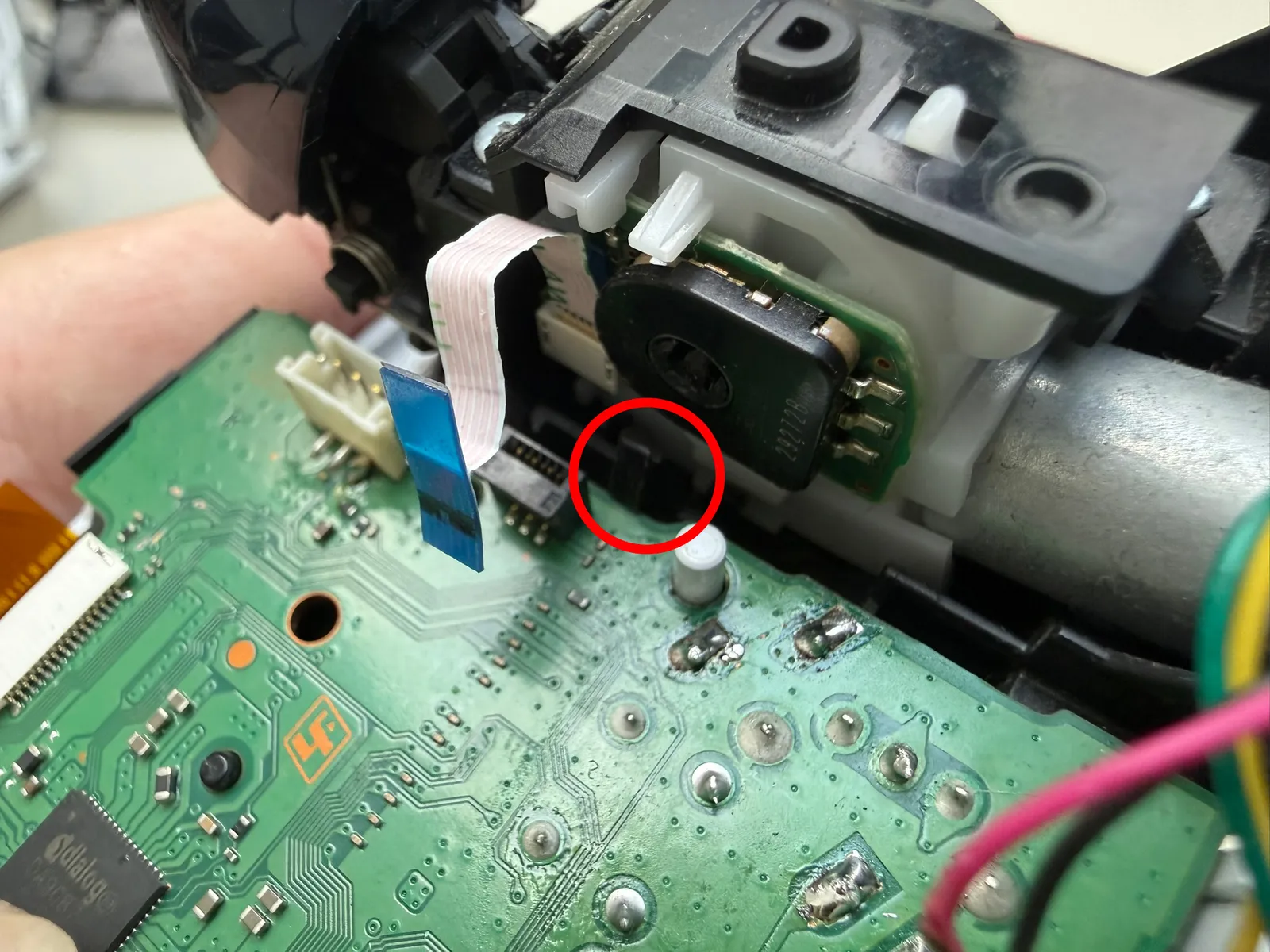

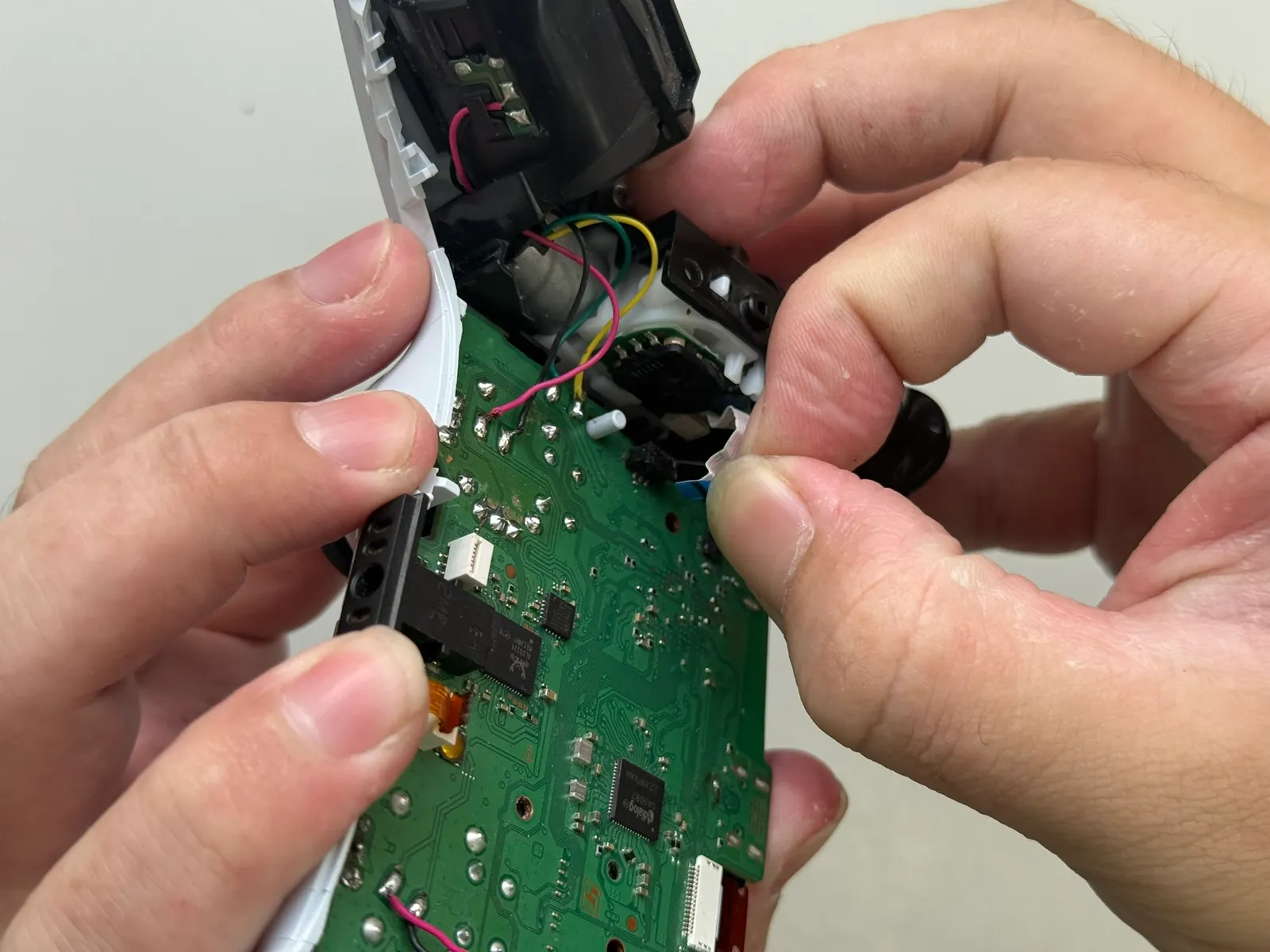

取出主板

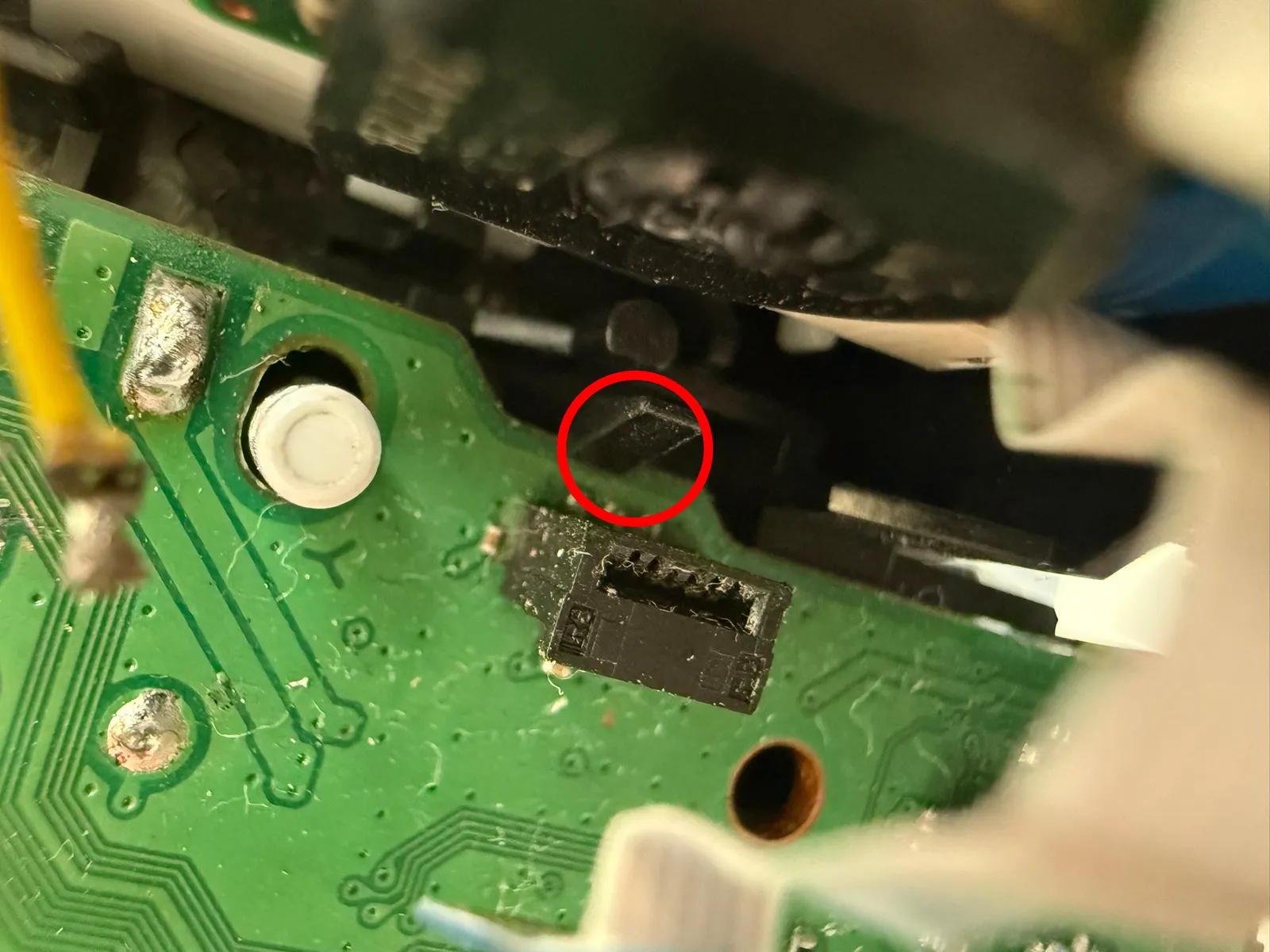

把圈起來的卡榫用鑷子或者翹棒往外推(不要推斷)，將卡榫不要固定主板。 邊弄得時候 要稍微把主板抬一下。不然你只是把卡榫往外推 沒有把主板抬一下的話，卡榫還是會回去原位的。
1
2
3
4
5
6
7
- 步驟 17 / 共 36

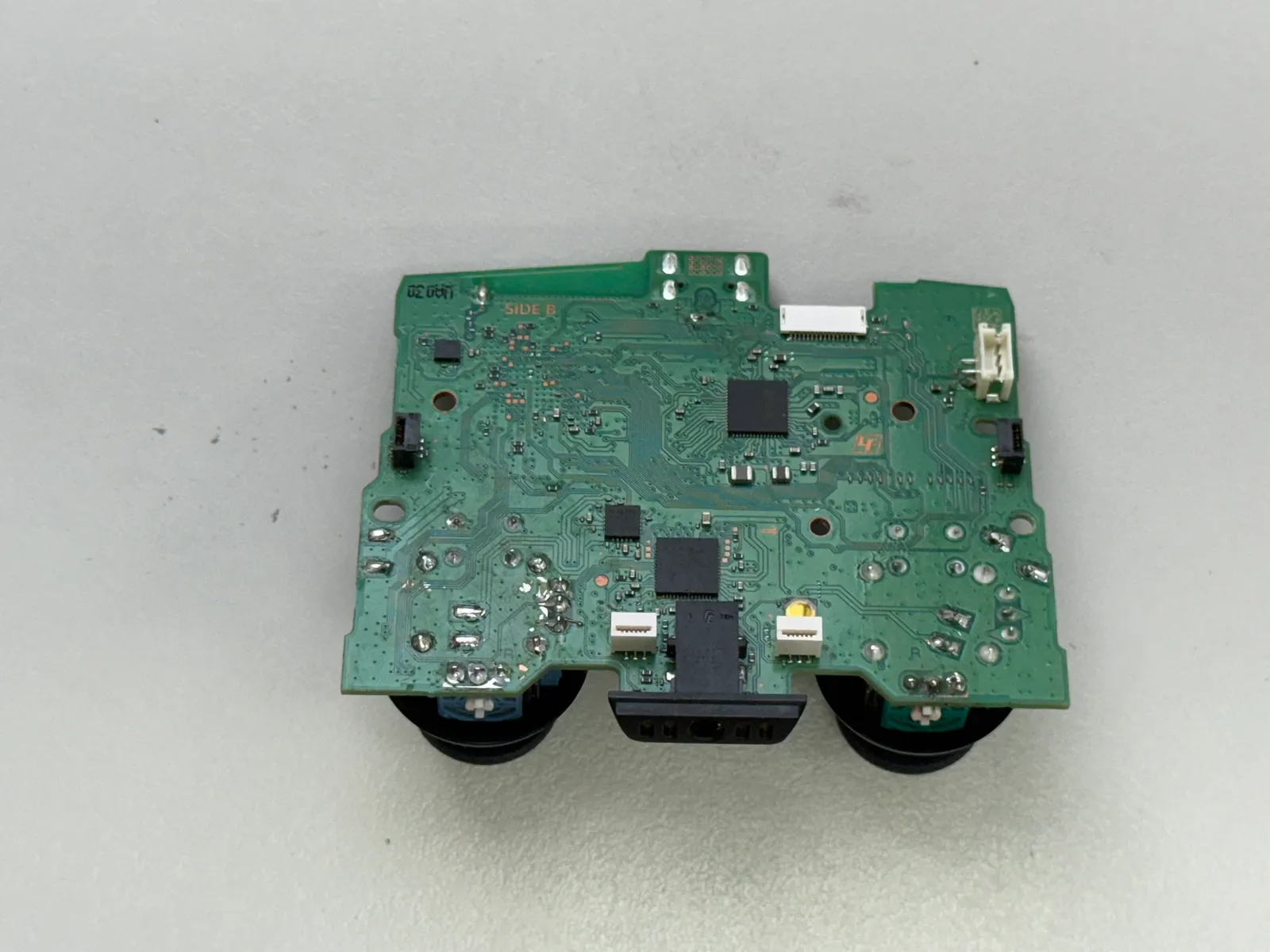

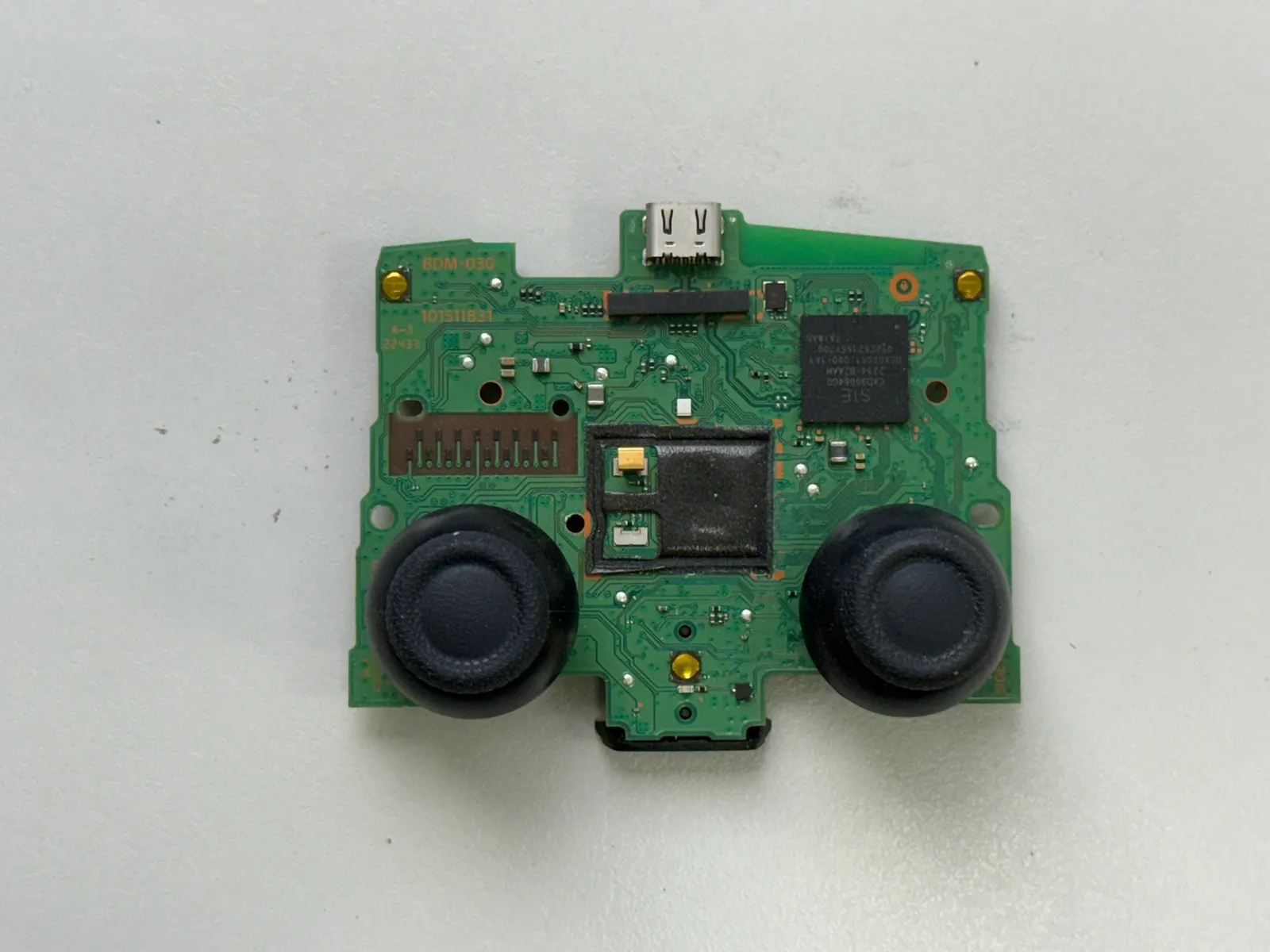

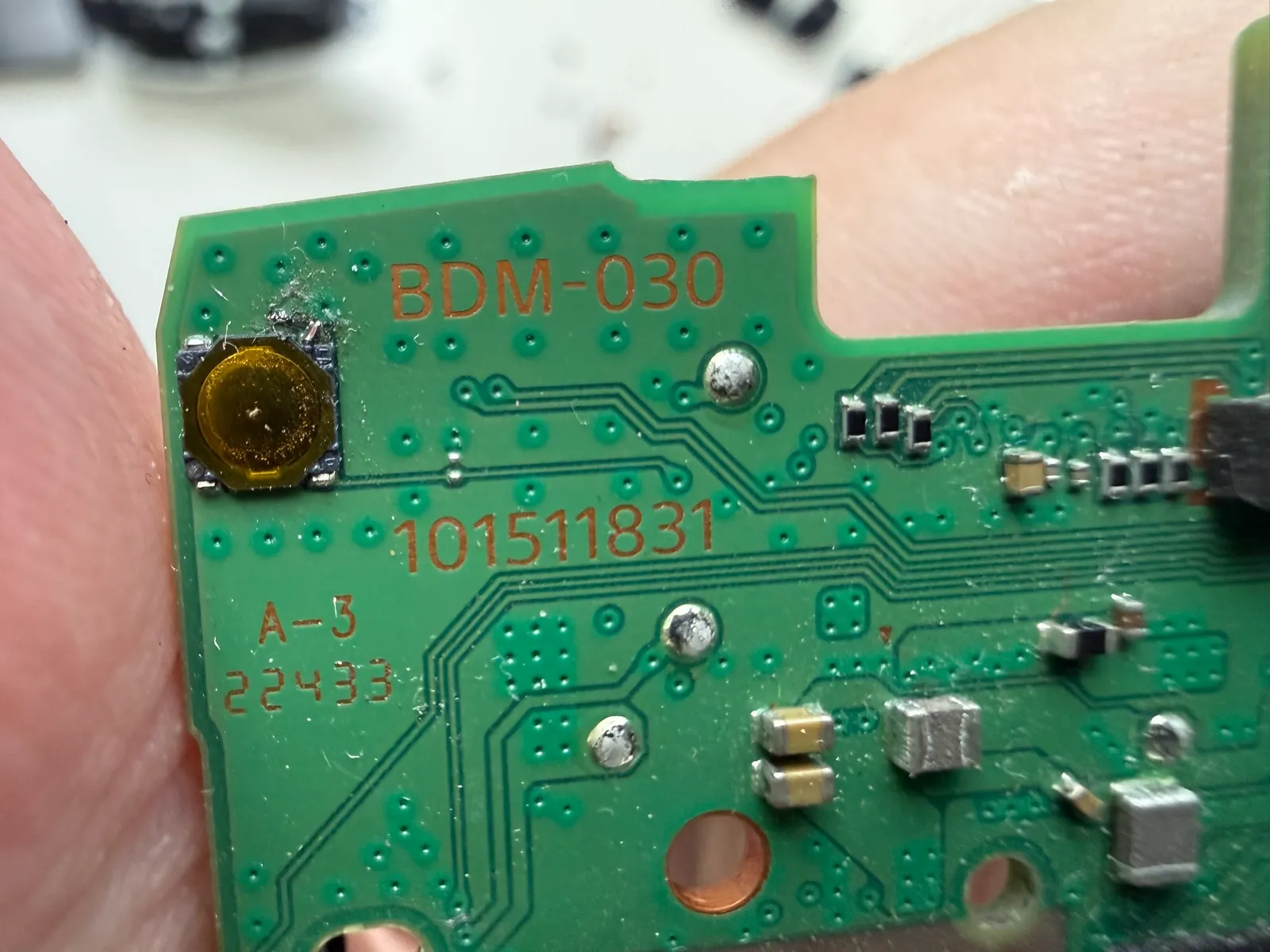

主板
主板型號：BDM-020
1
2
3
- 步驟 18 / 共 36

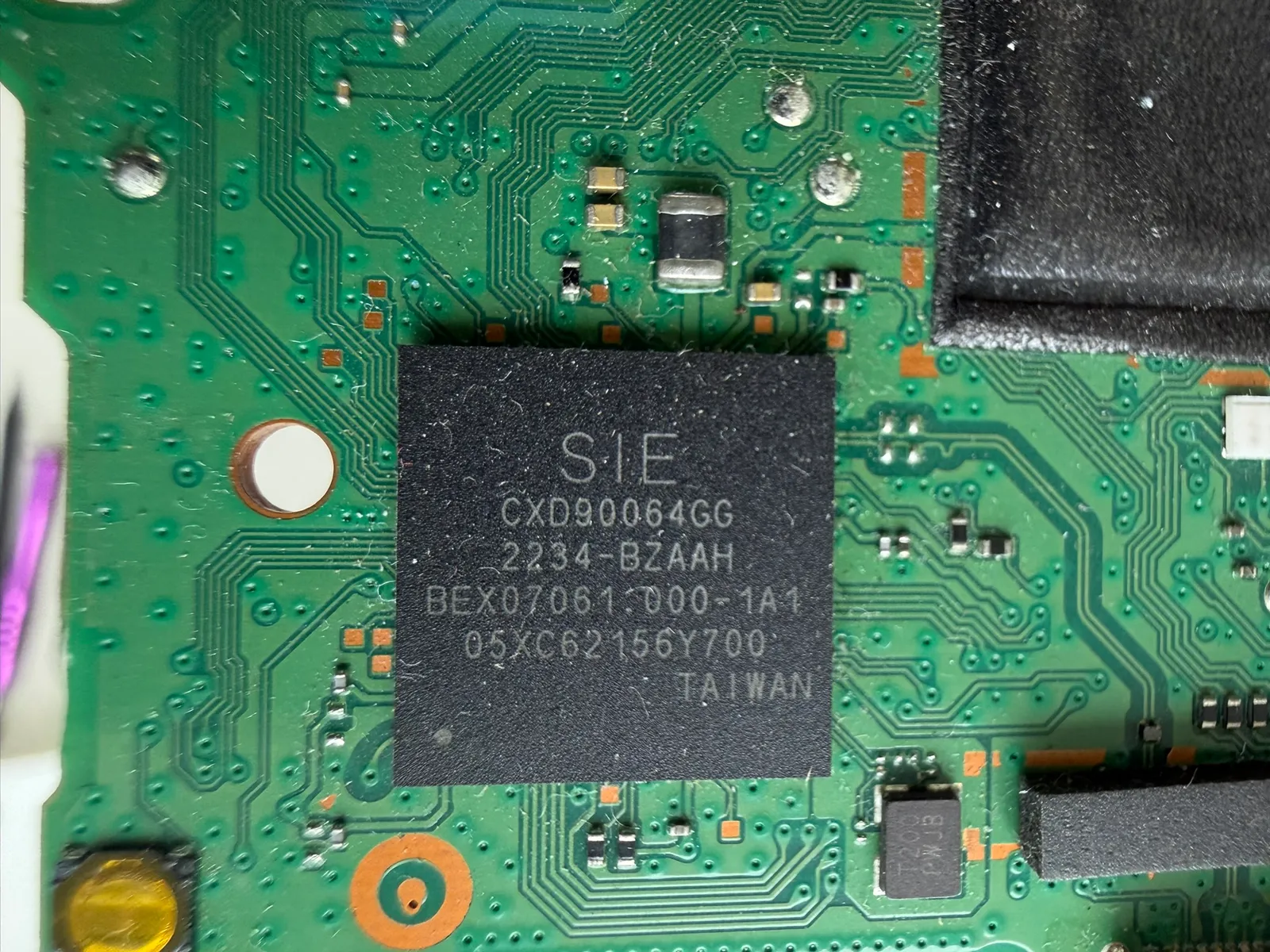

主控晶片
製造商：SIE(索尼) 型號：CXD90064GG
- 步驟 19 / 共 36

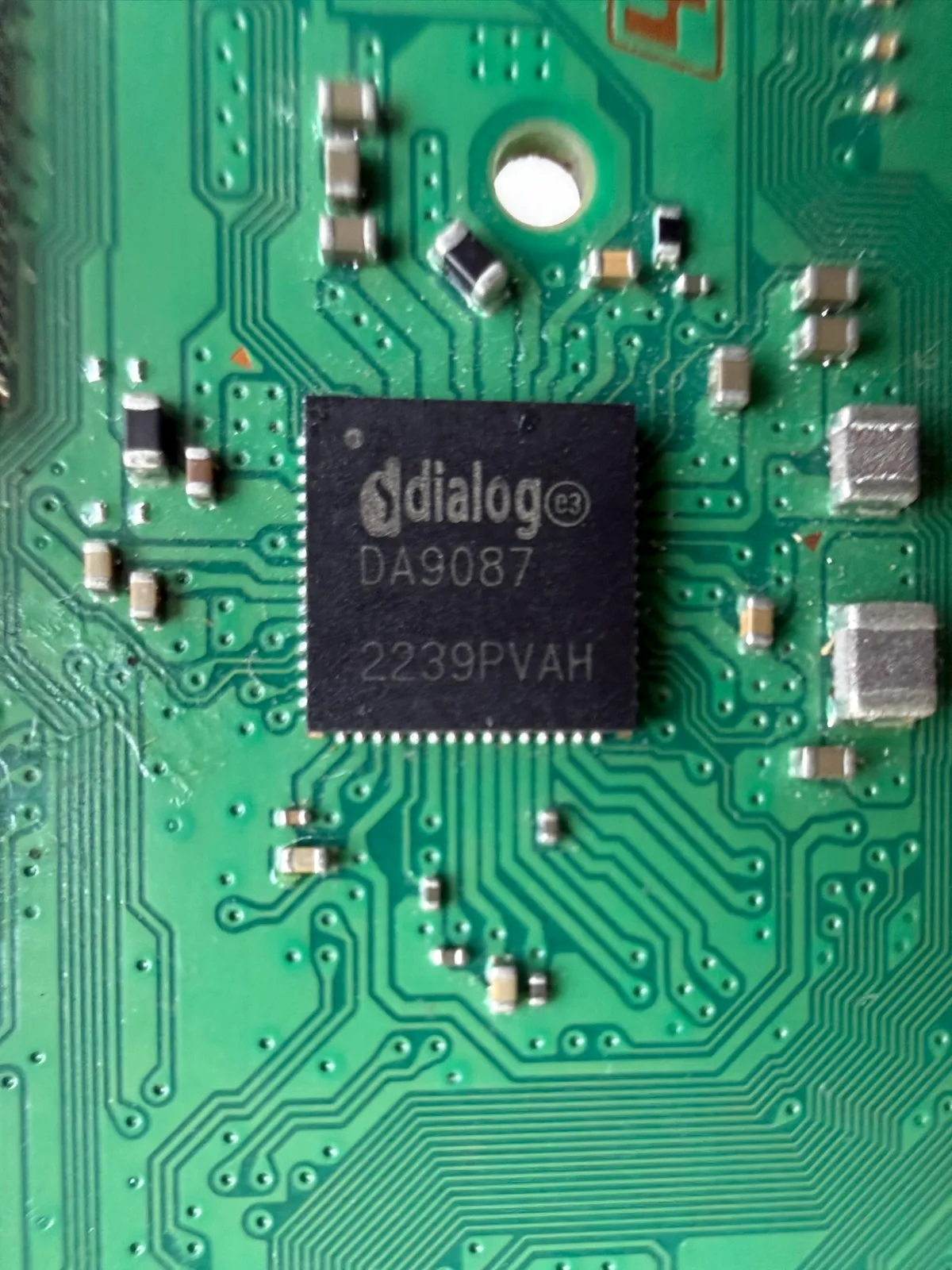

電源管理 晶片
製造商：dialog（戴樂格半導體） 型號：DA9087
- 步驟 20 / 共 36

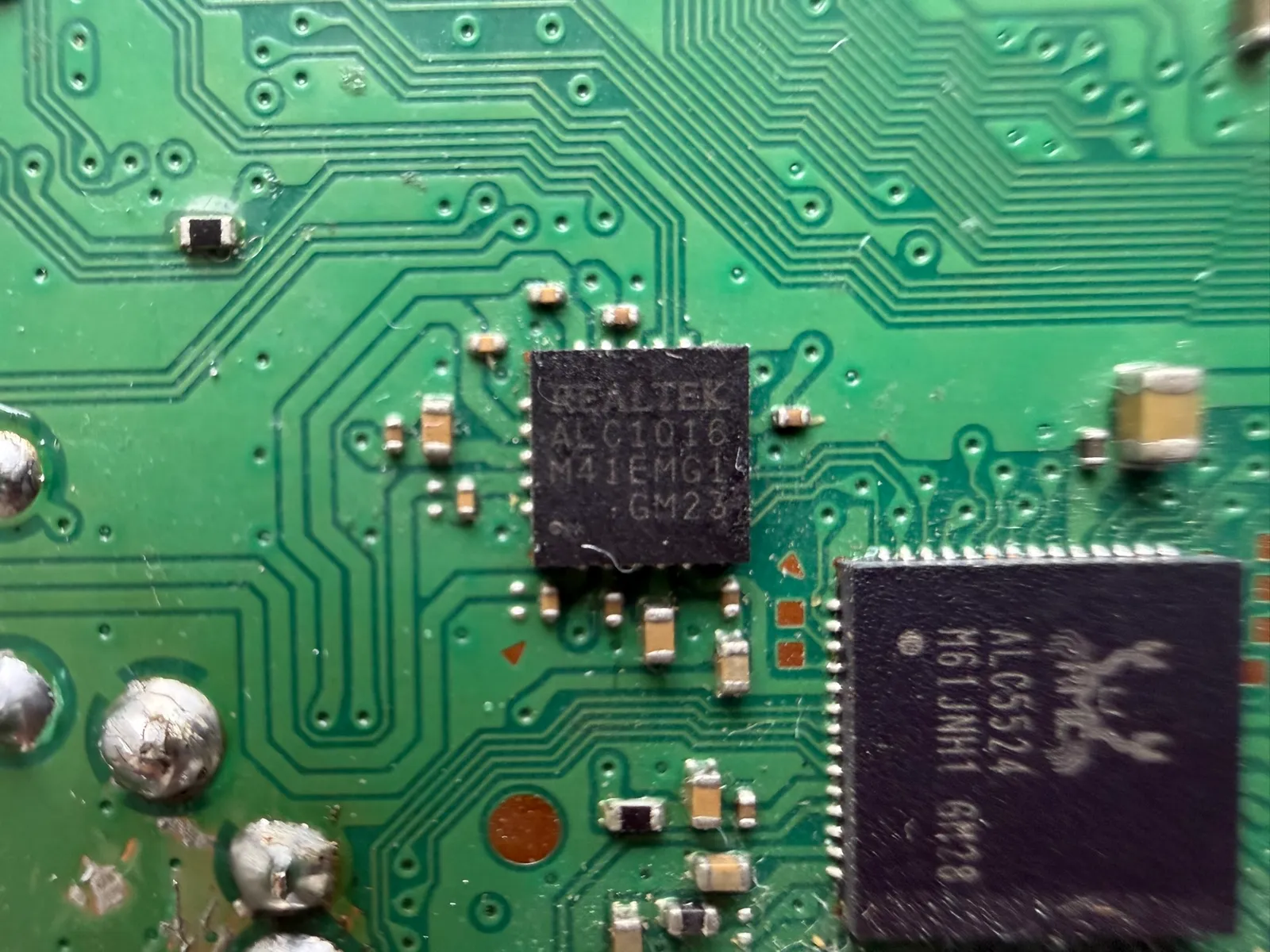

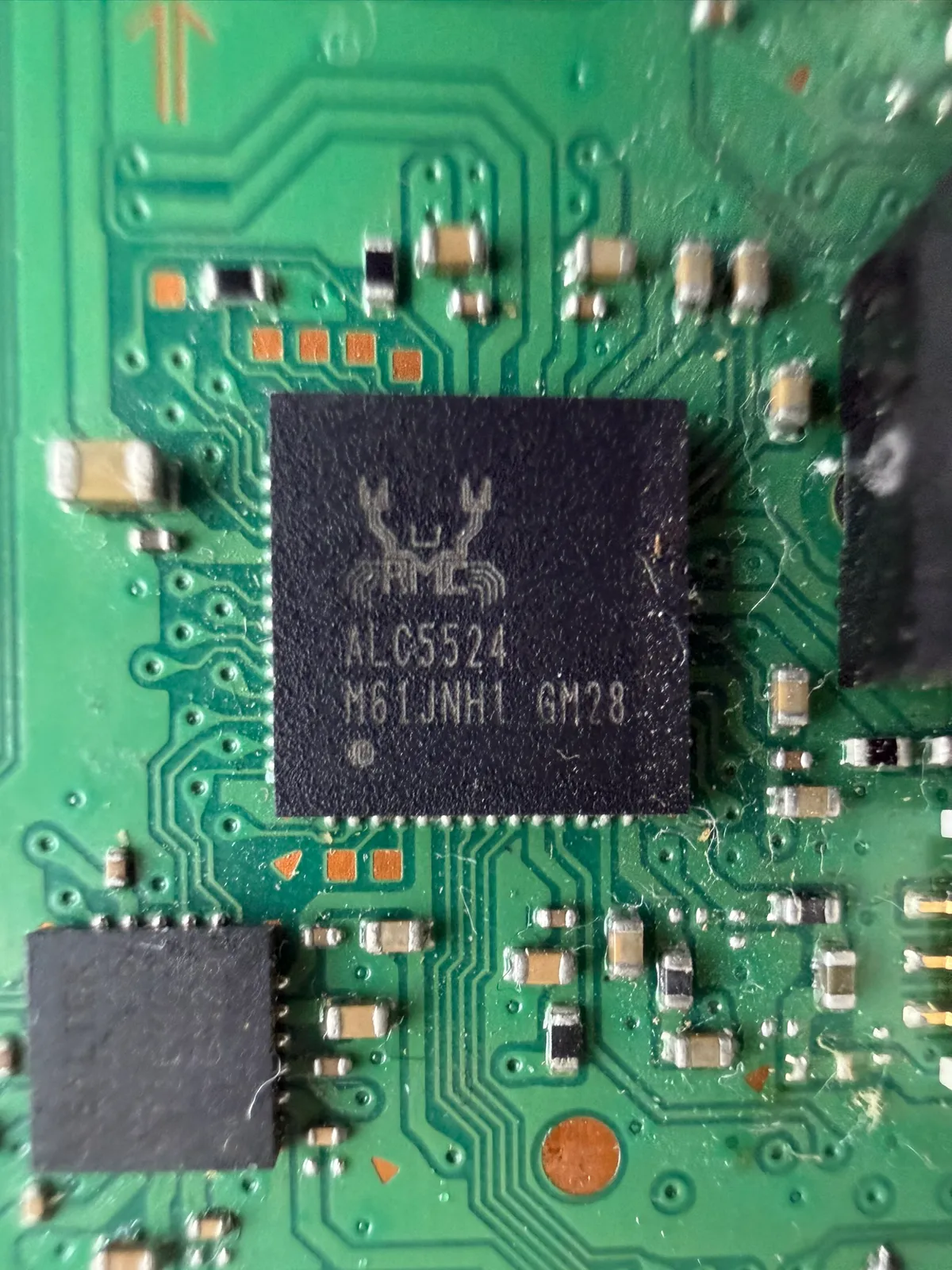

音訊 晶片
製造商：瑞昱 型號：ALC5524
- 步驟 21 / 共 36
音訊 晶片-2
製造商：瑞昱 型號：ALC1016
- 步驟 22 / 共 36

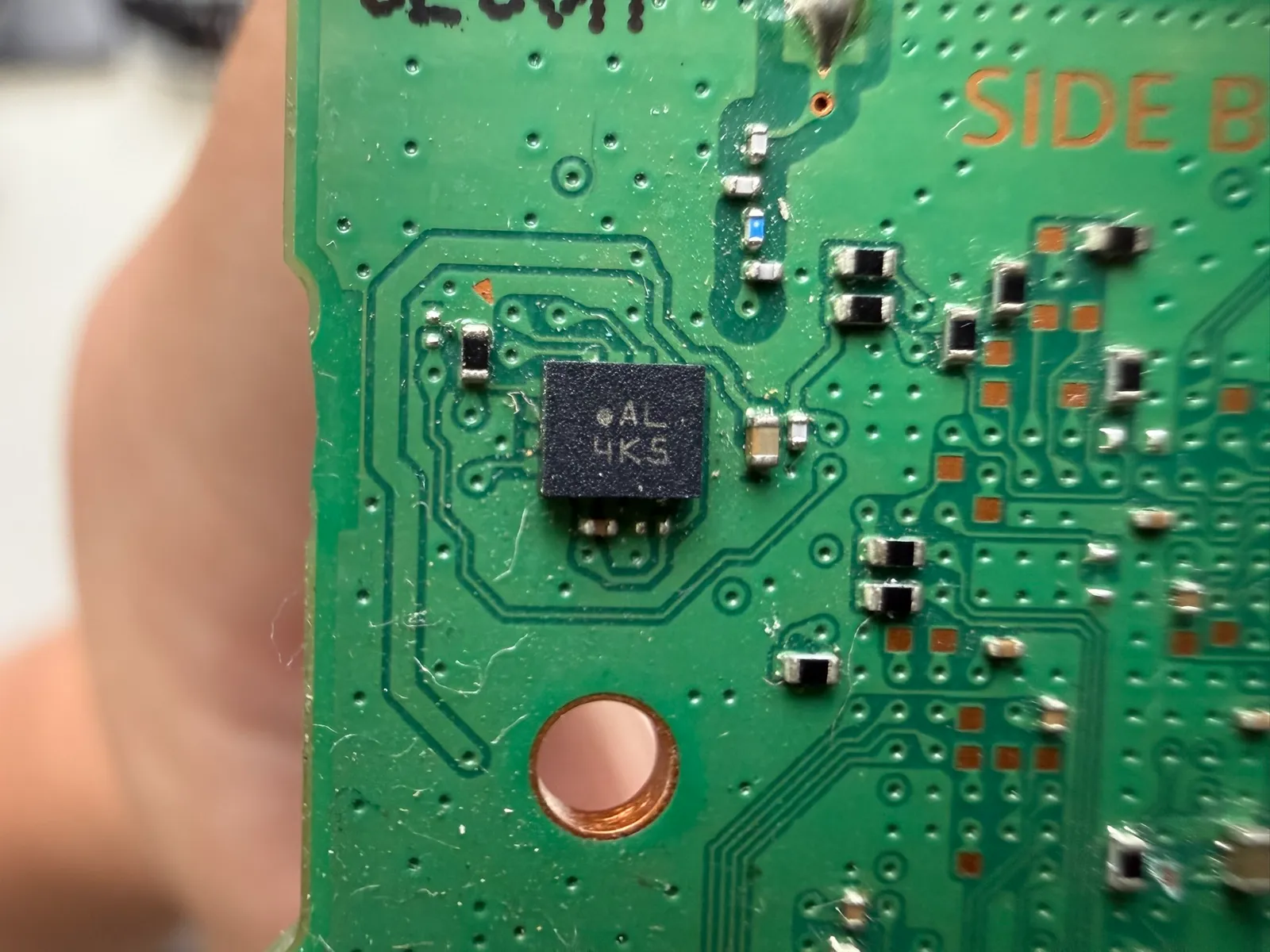

應該是 陀螺儀 晶片
絲印：AL 4K5
- 步驟 23 / 共 36

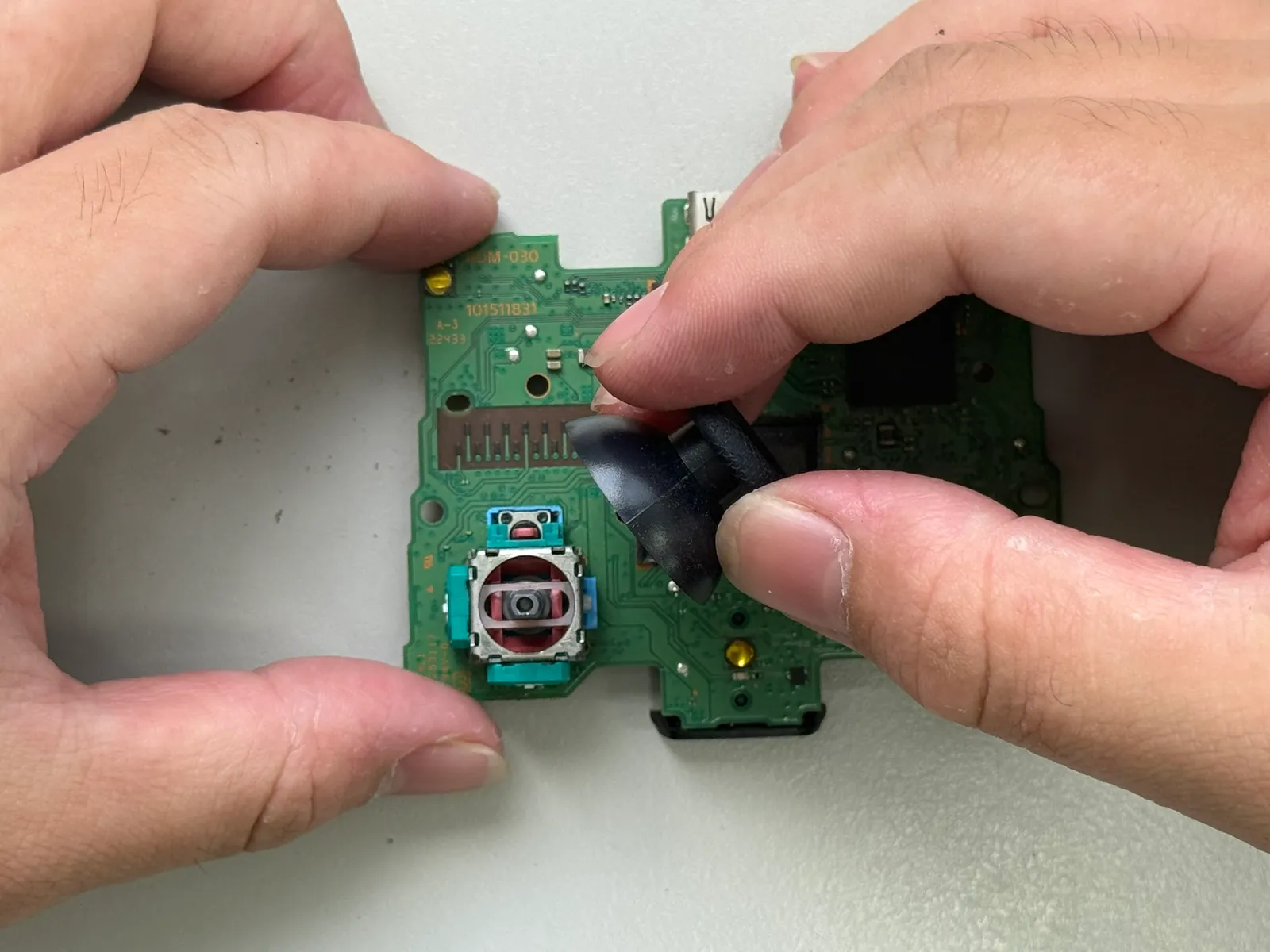

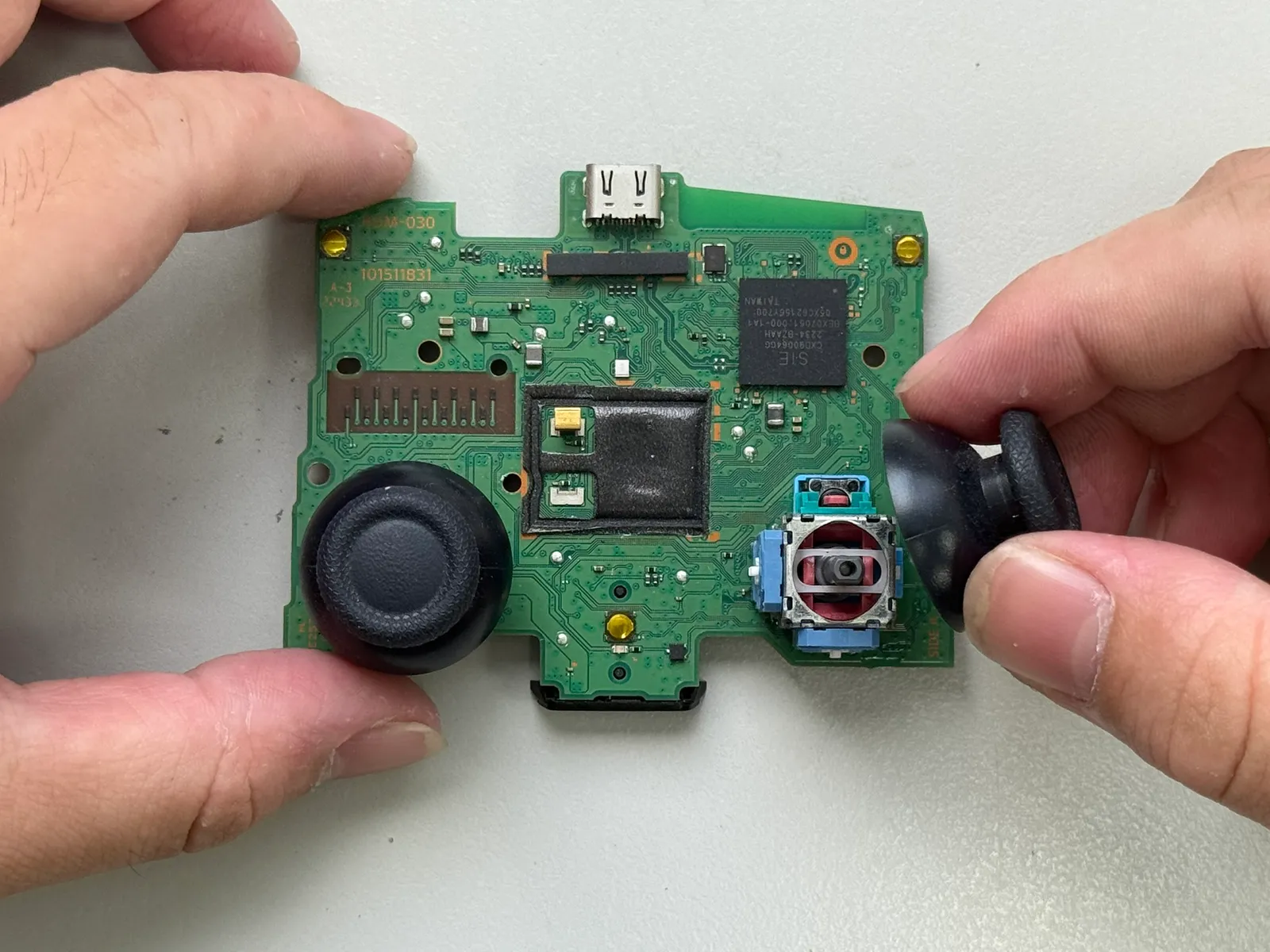

取下蘑菇頭(帽殼)
1
2
- 步驟 24 / 共 36

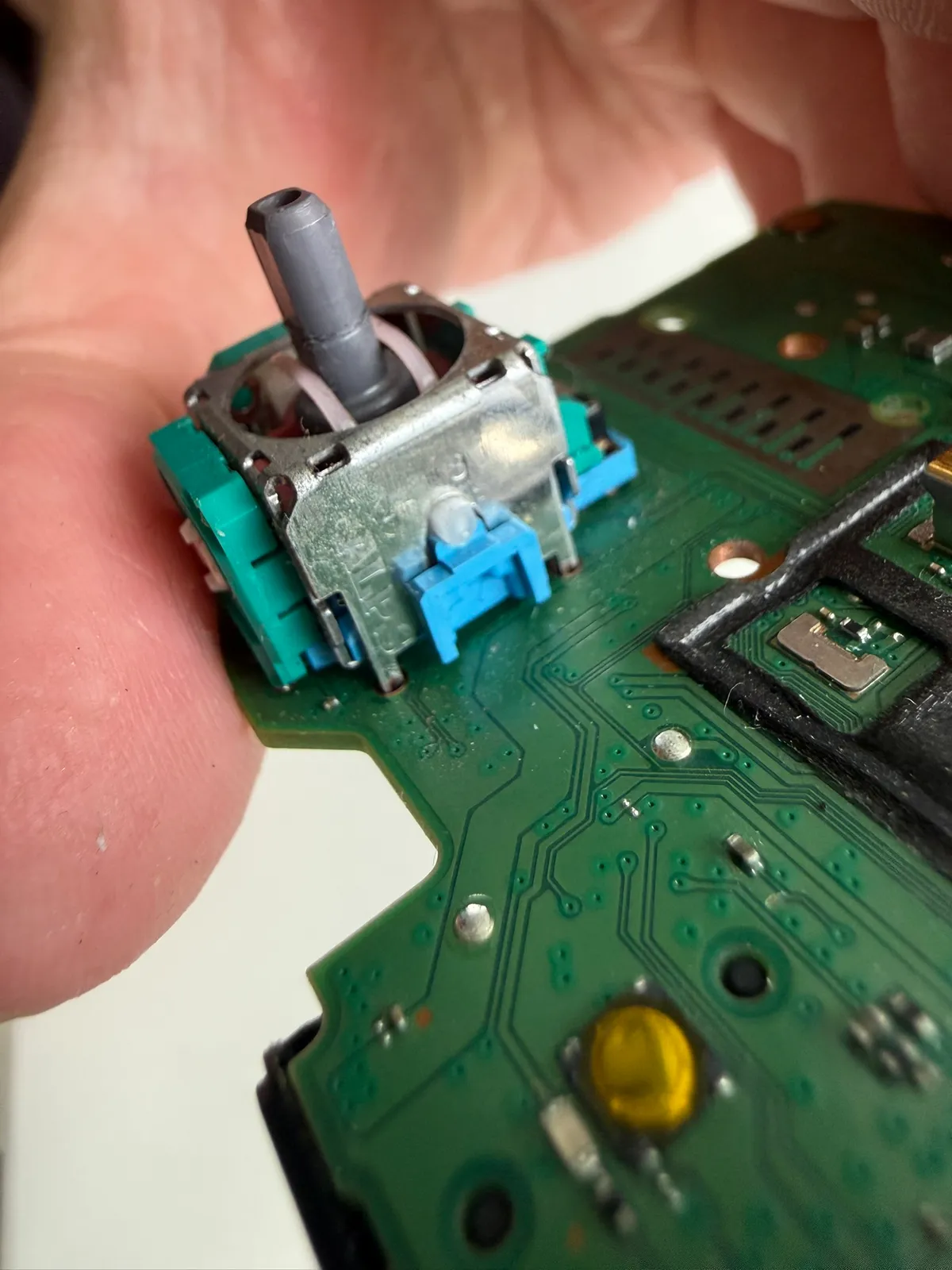

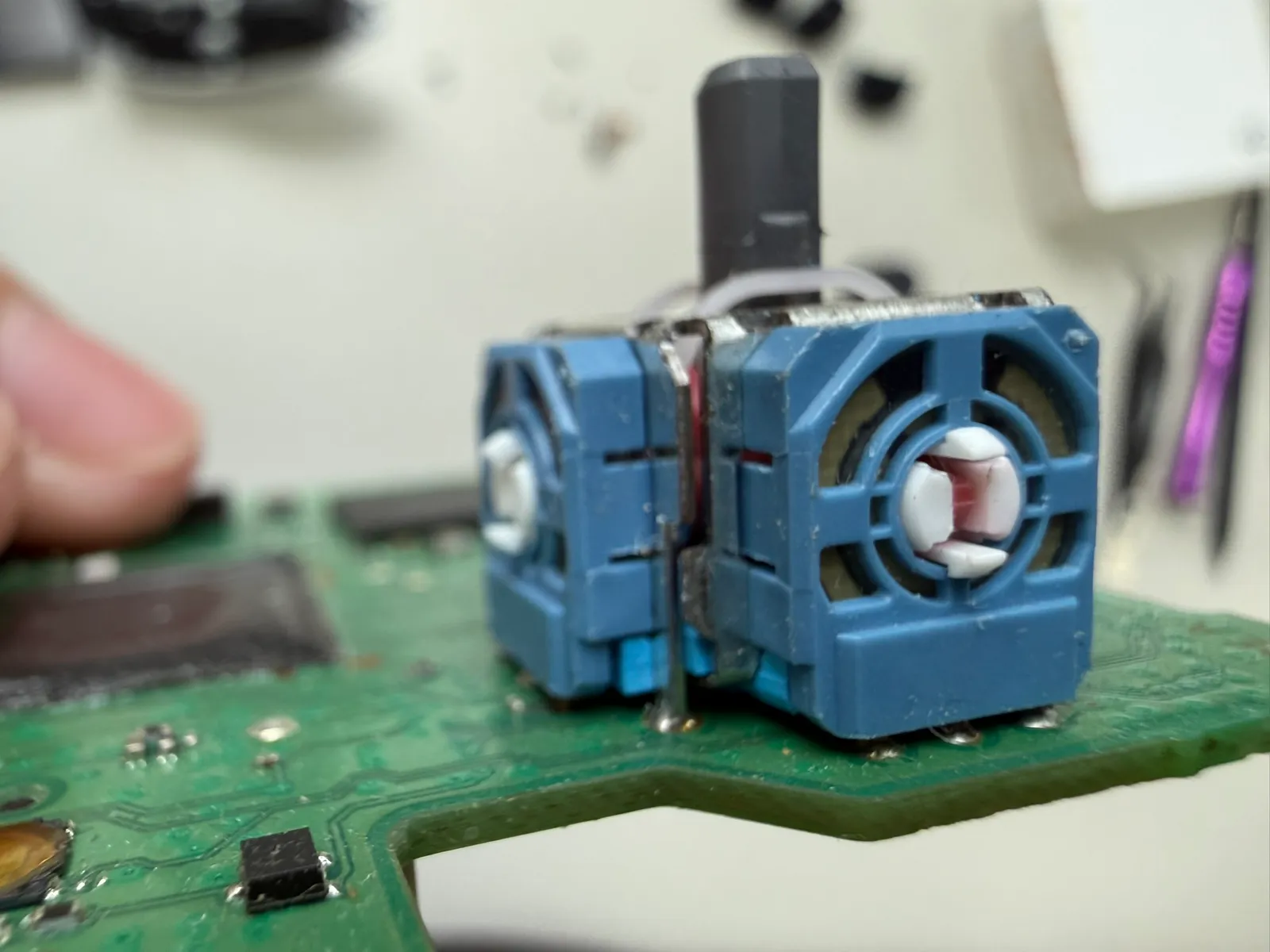

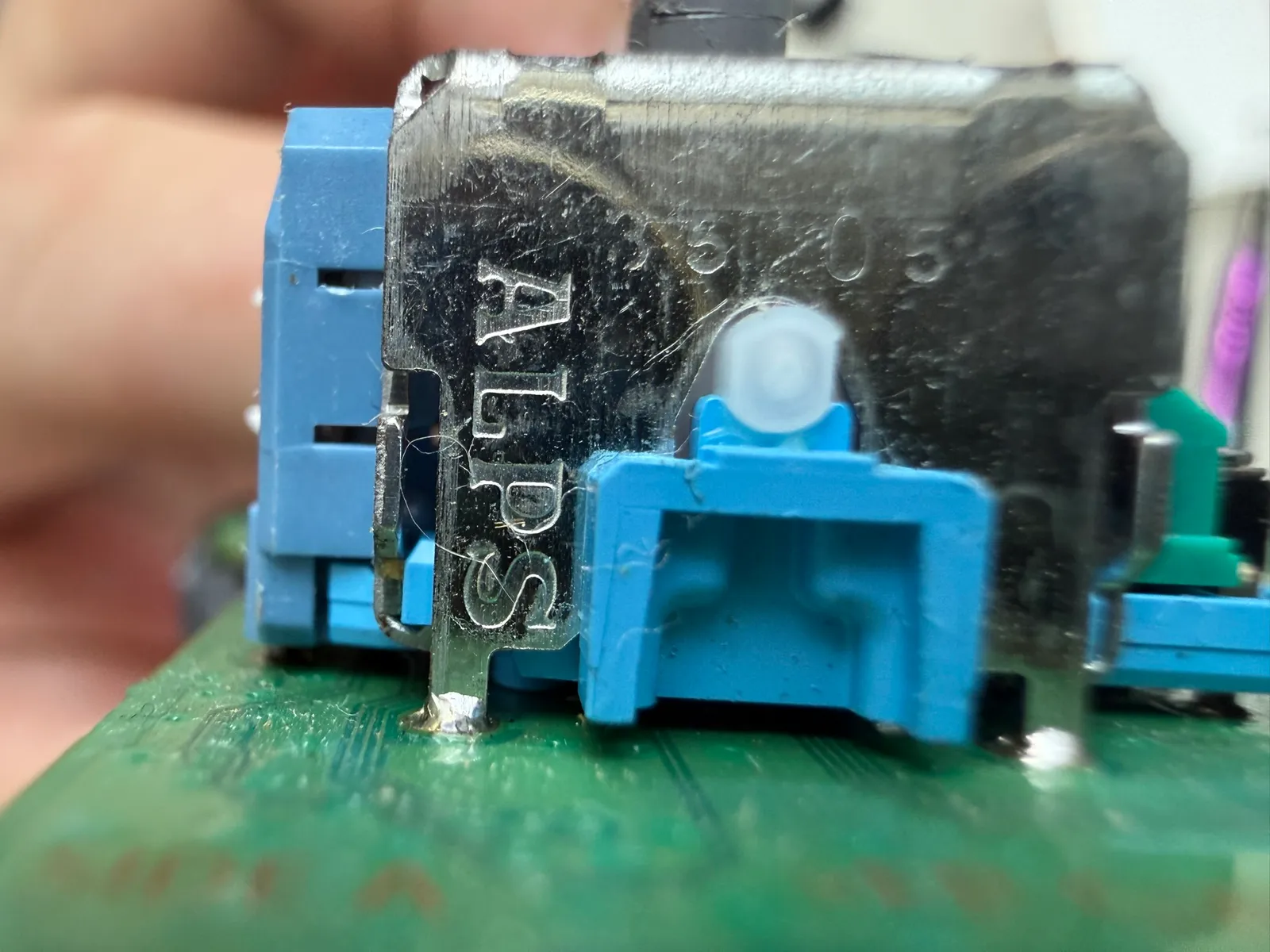

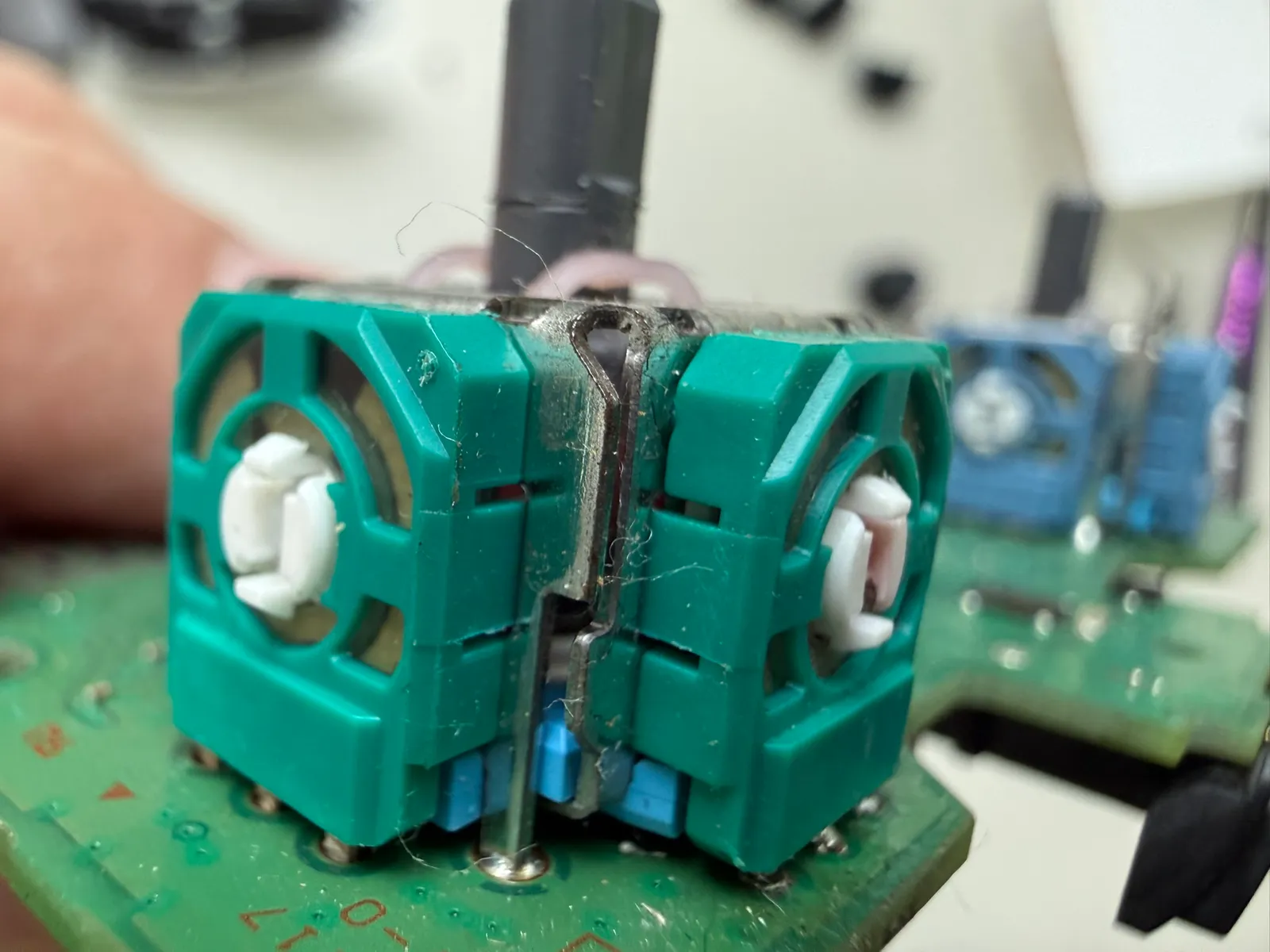

碳膜搖桿
製造商：ALPS(阿爾卑斯) 阻值：2.3K
1
2
3
4
- 步驟 25 / 共 36

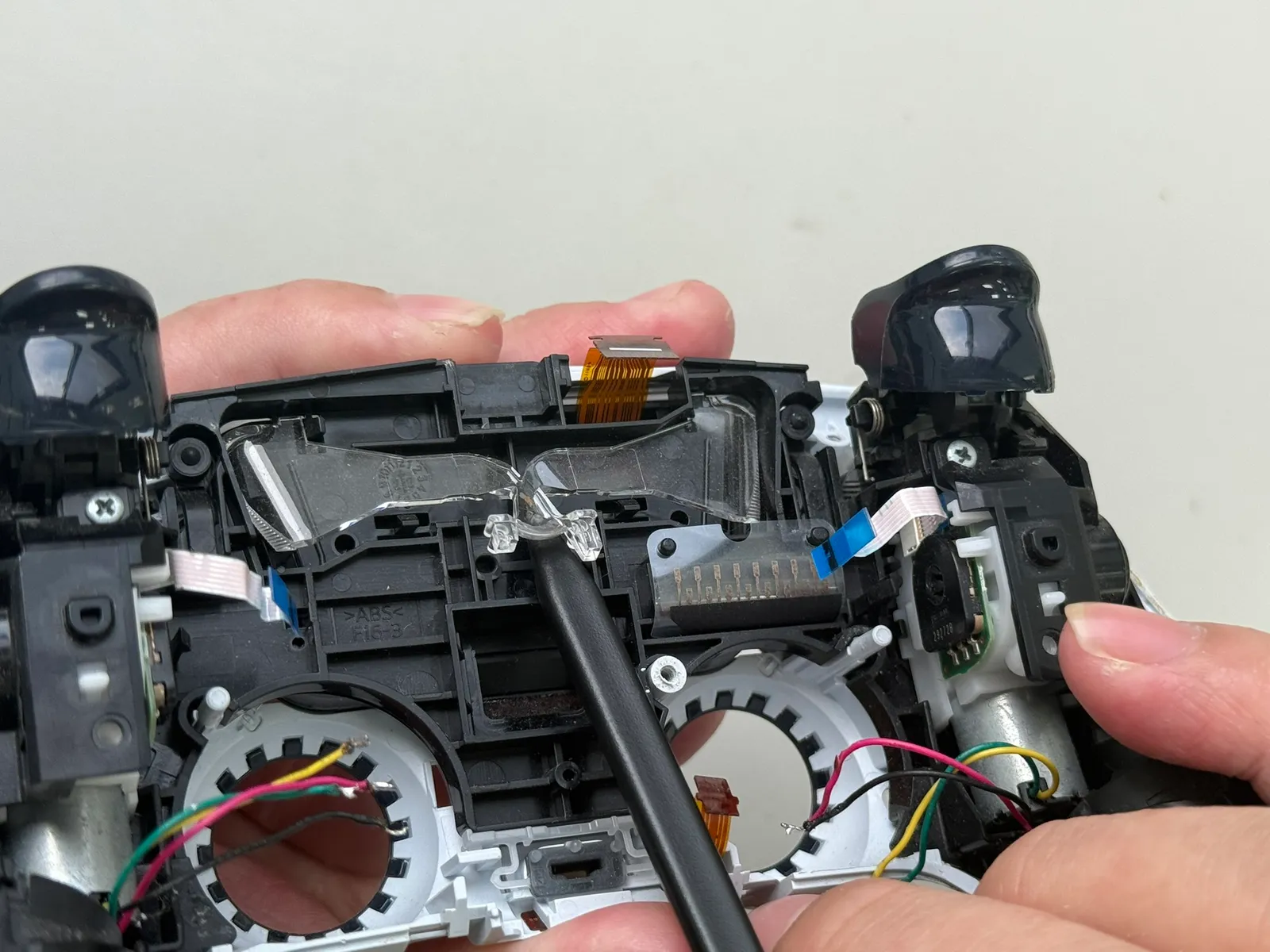

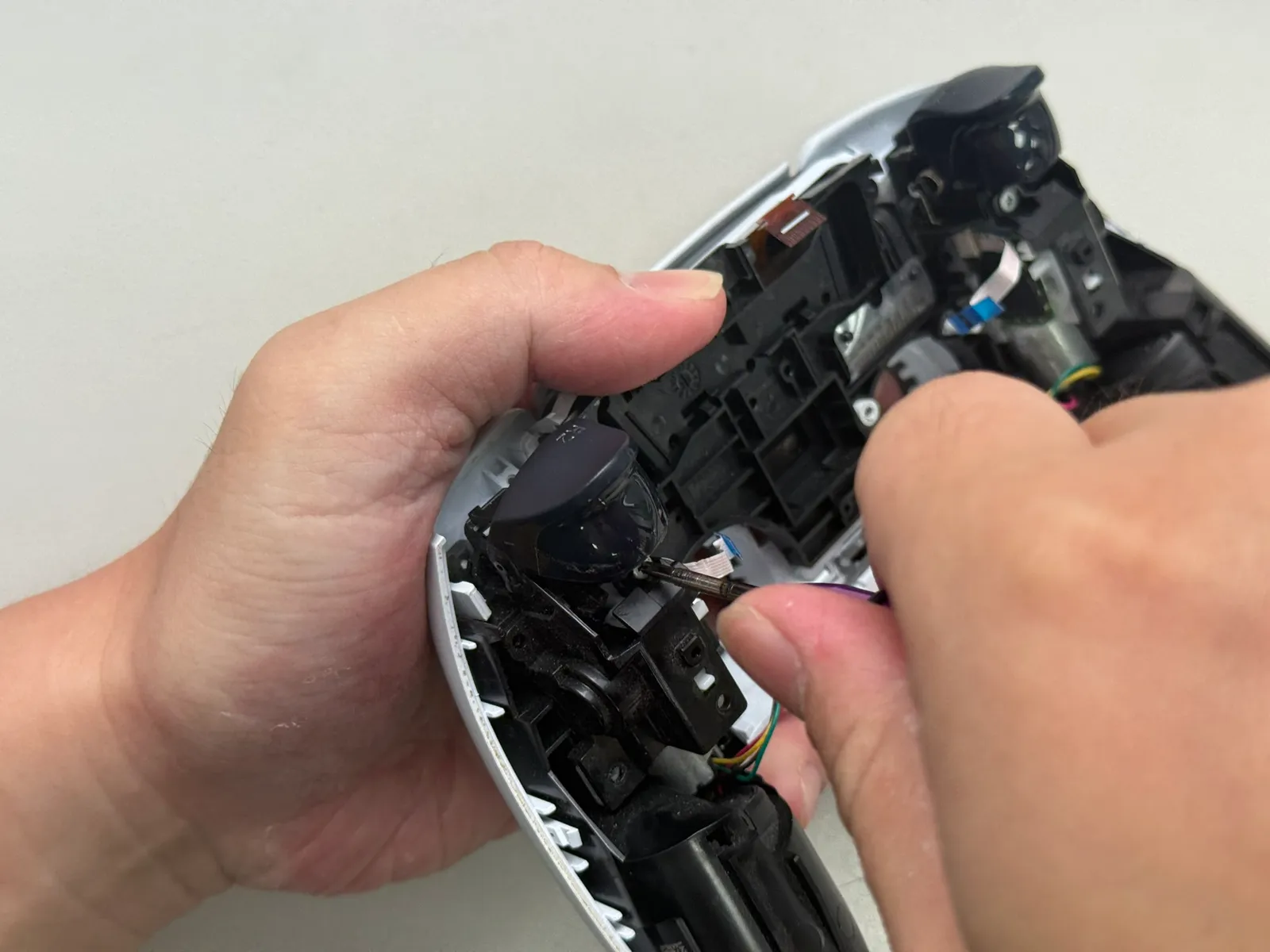

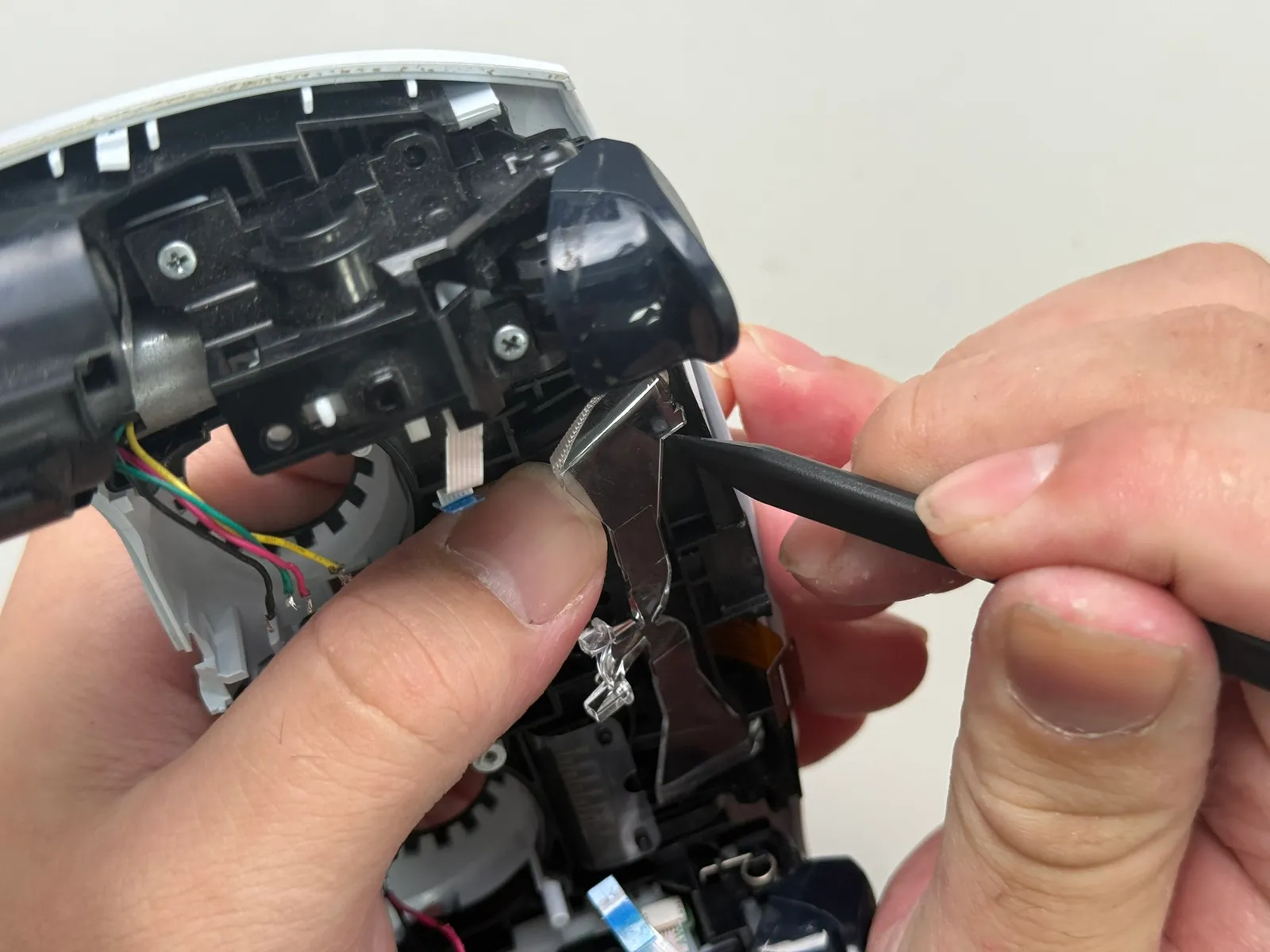

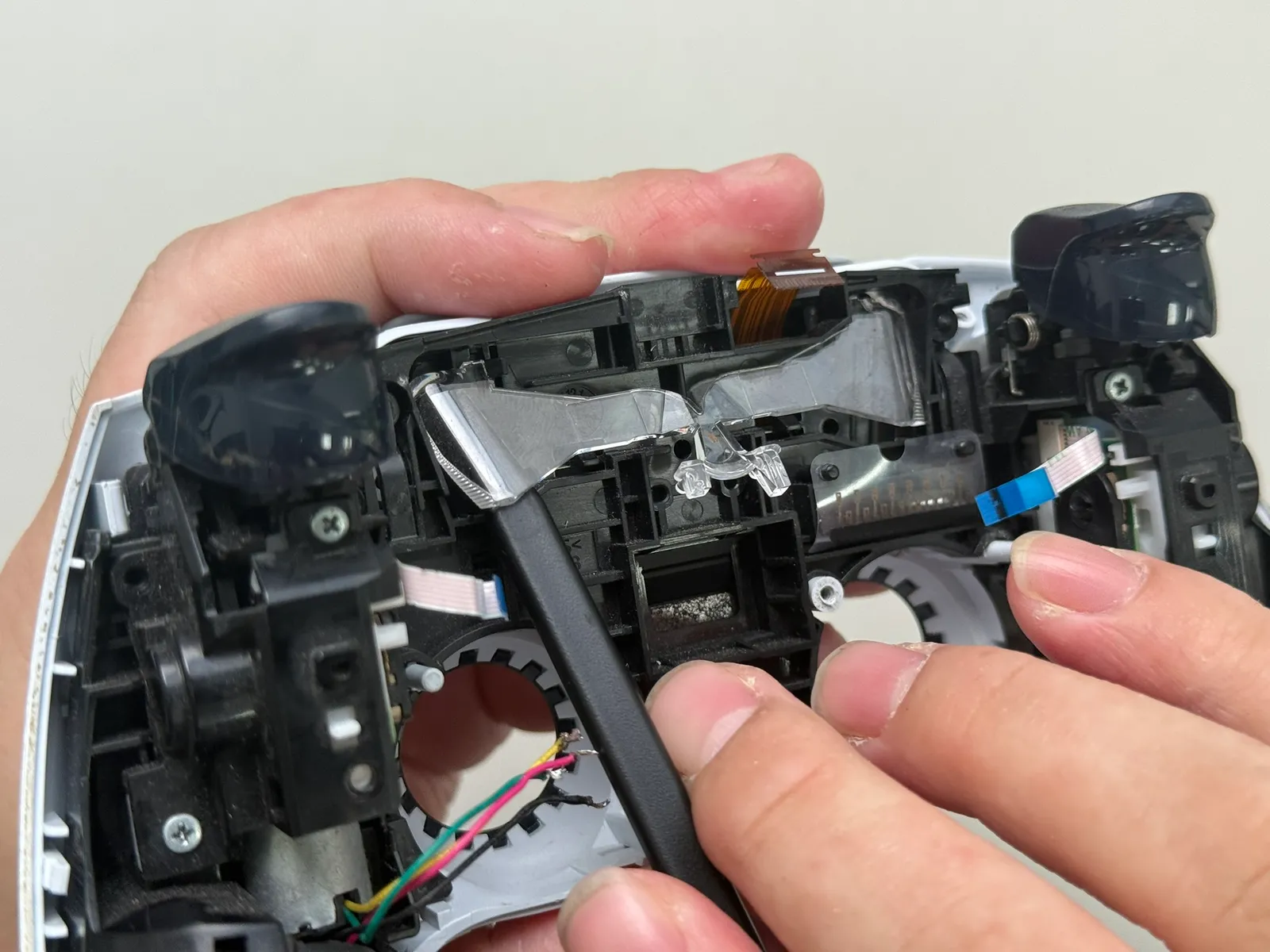

取出固定支架
用翹棒撬開固定支架，要用鑷子夾出來。 有卡榫翹的時候。翹得時候要注意。
1
2
3
4
5
- 步驟 26 / 共 36

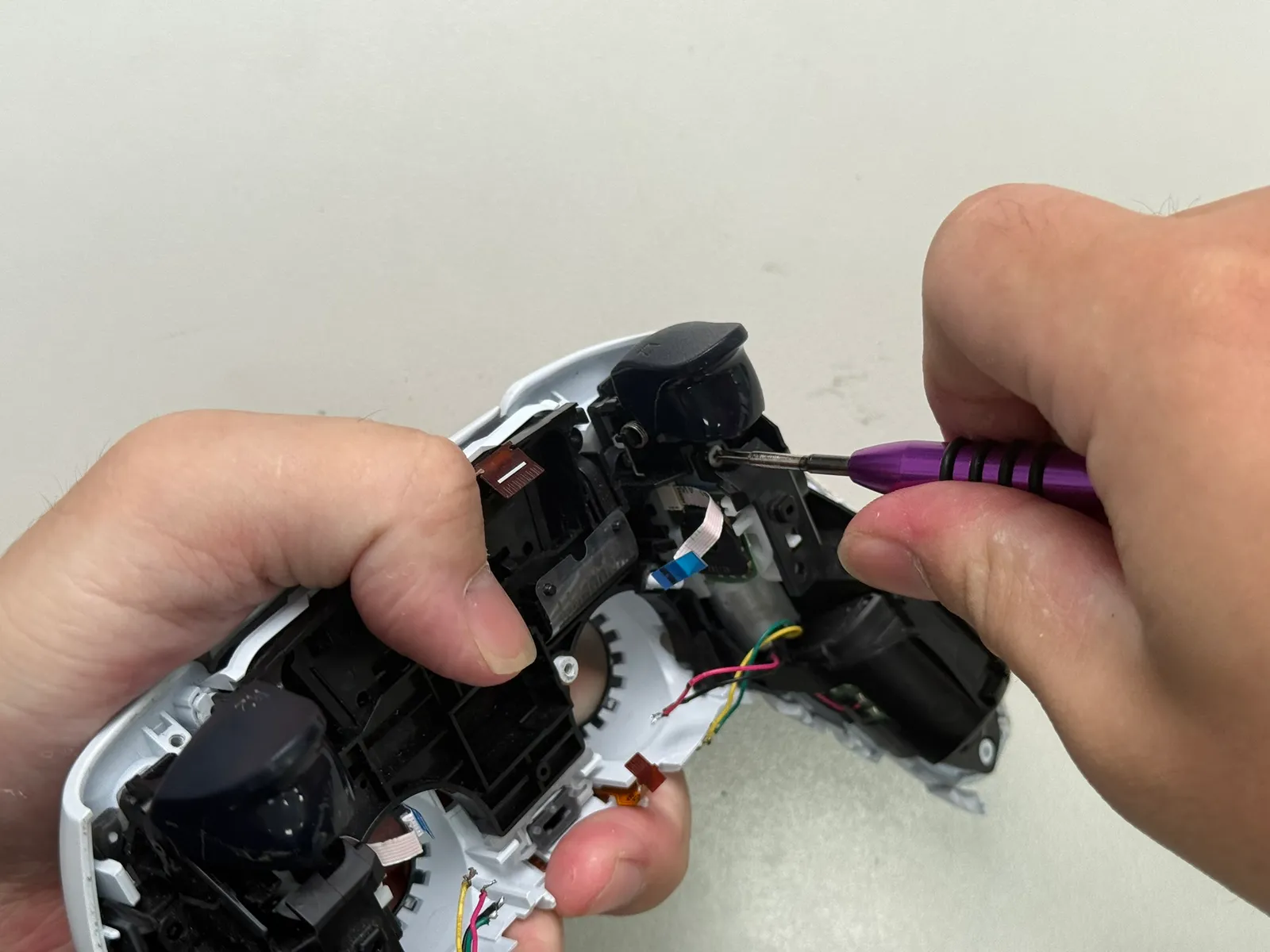

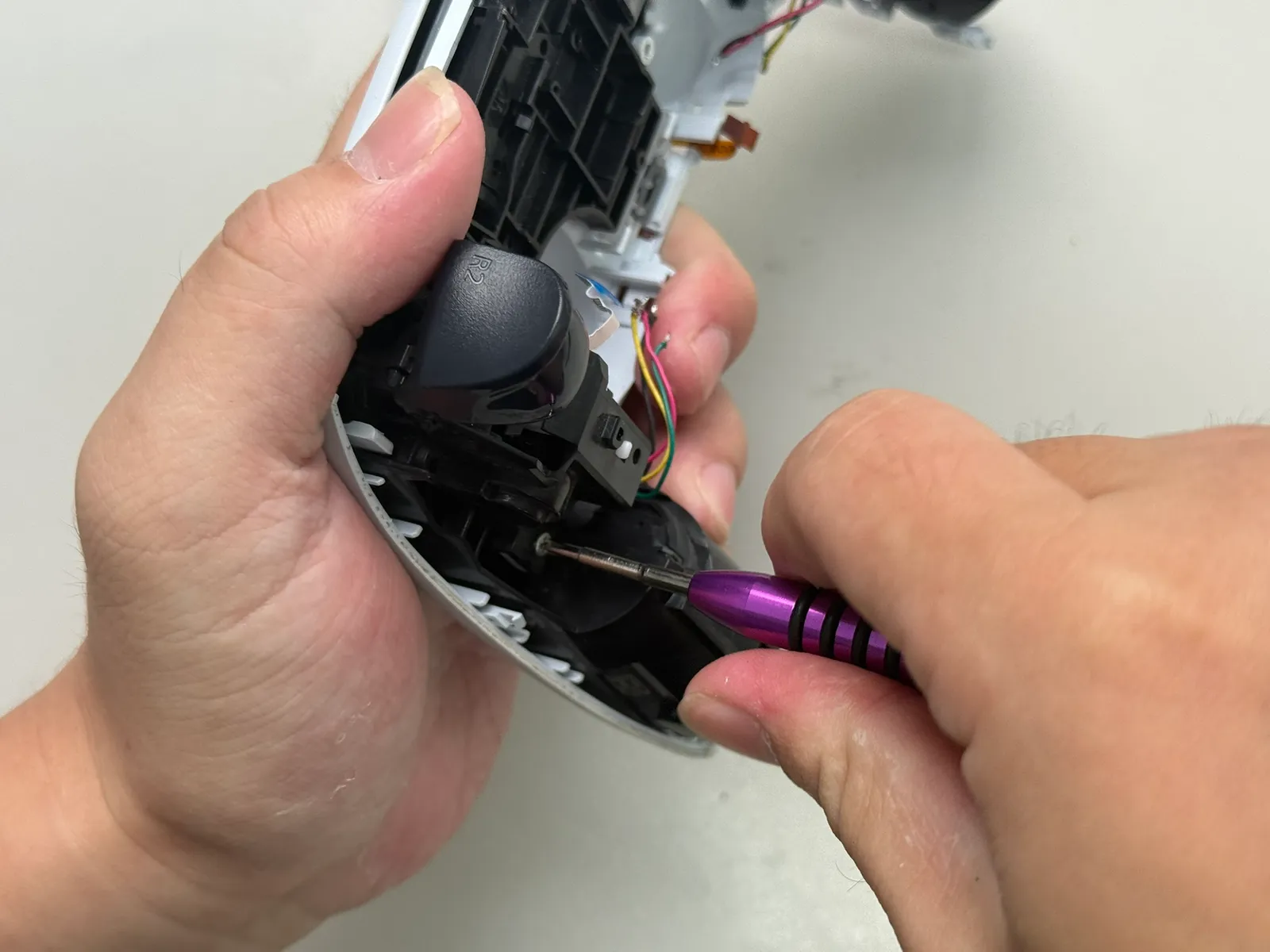

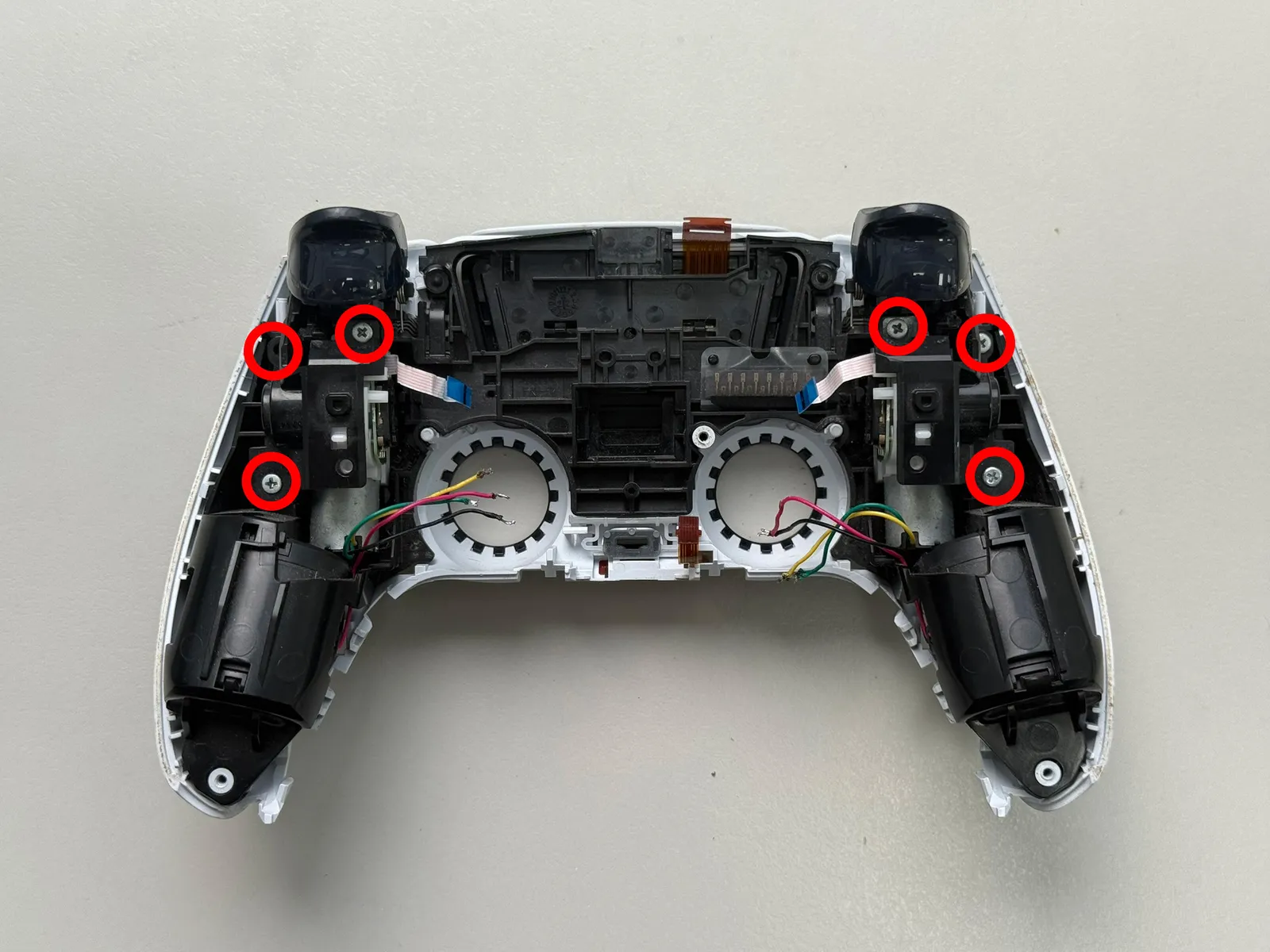

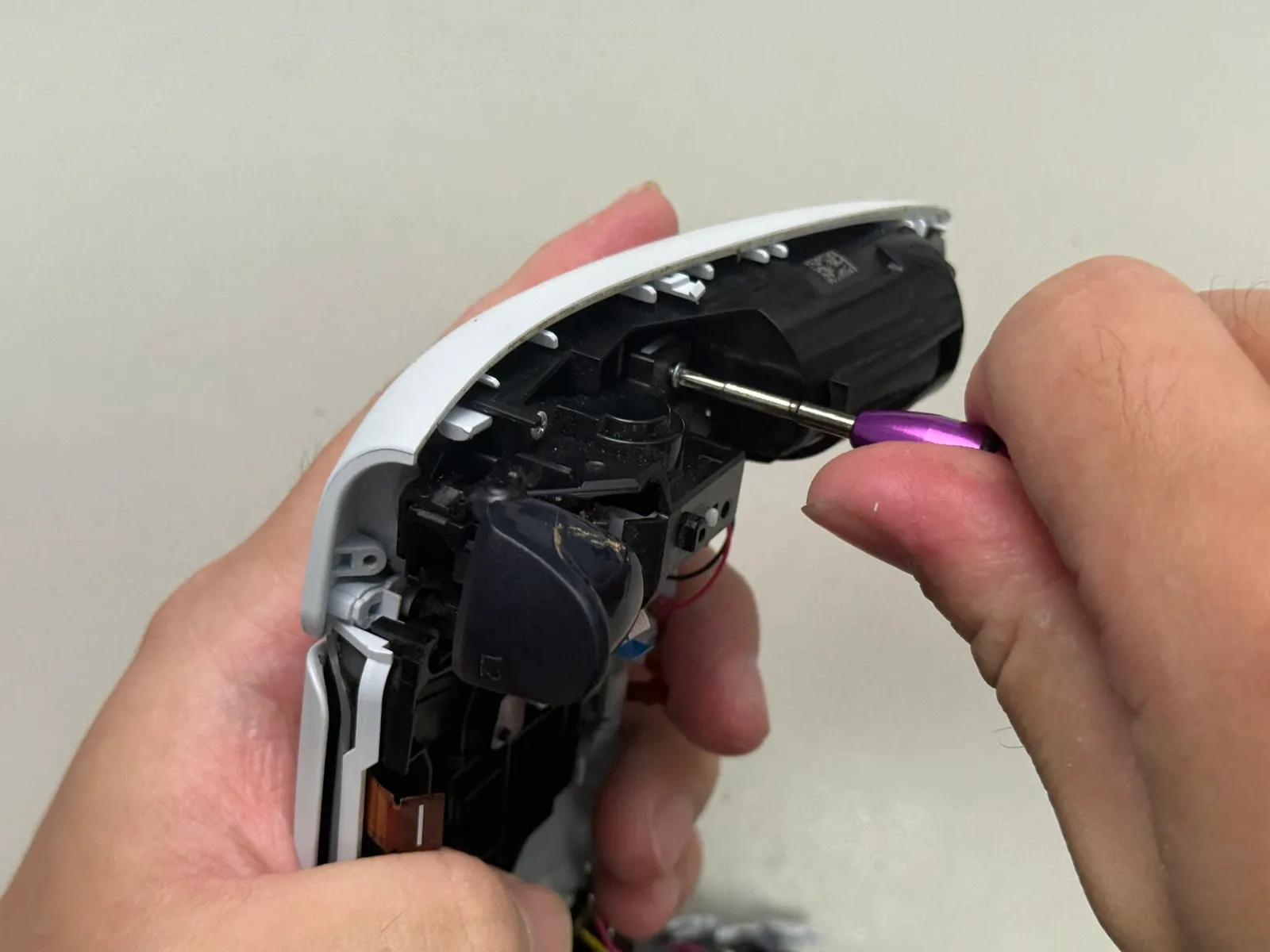

卸掉 6顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。 (買的二手的，可能前主人拆過，所以少了顆螺絲 只有5顆。)
1
2
3
4
5
6
- 步驟 27 / 共 36

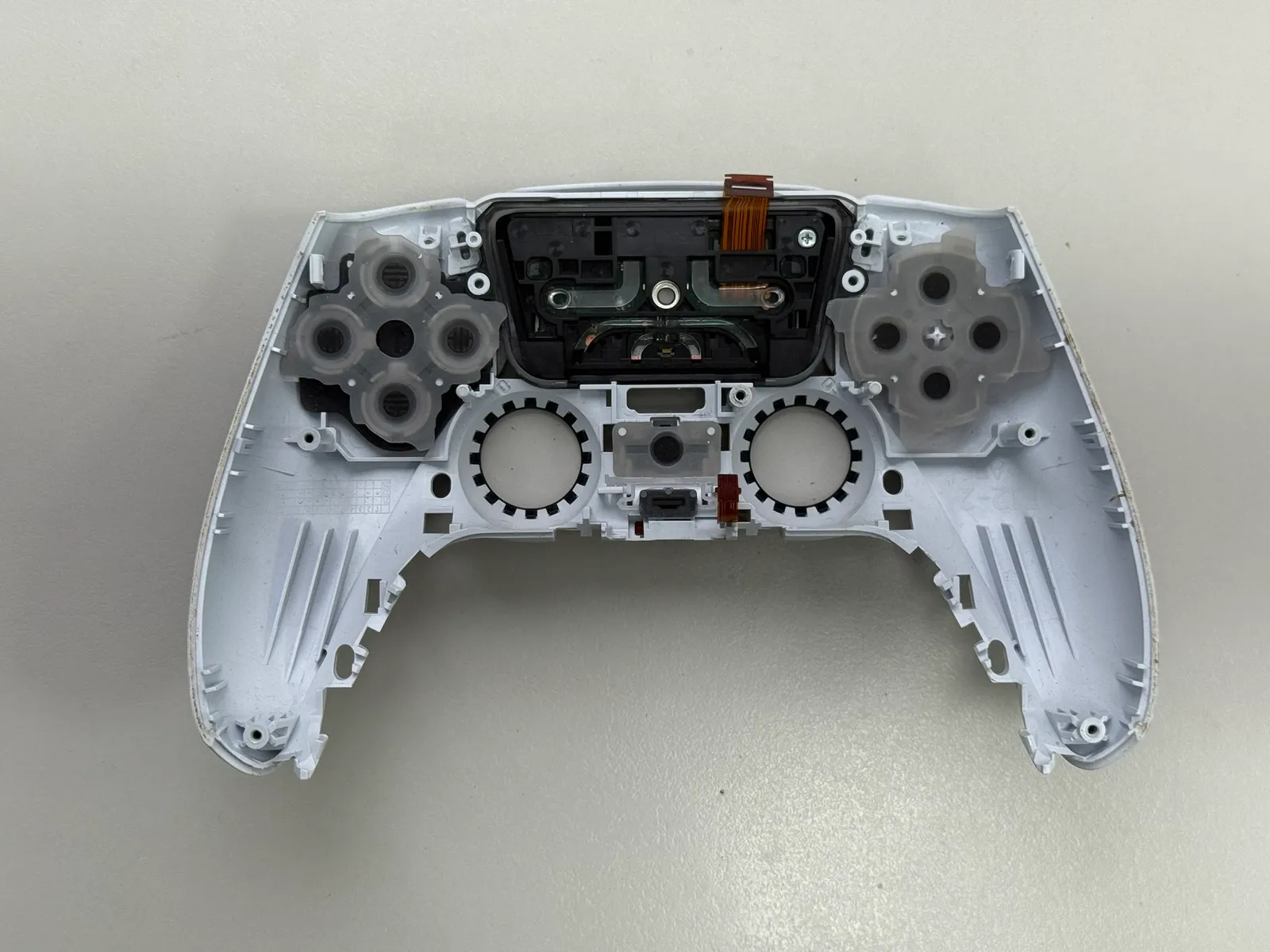

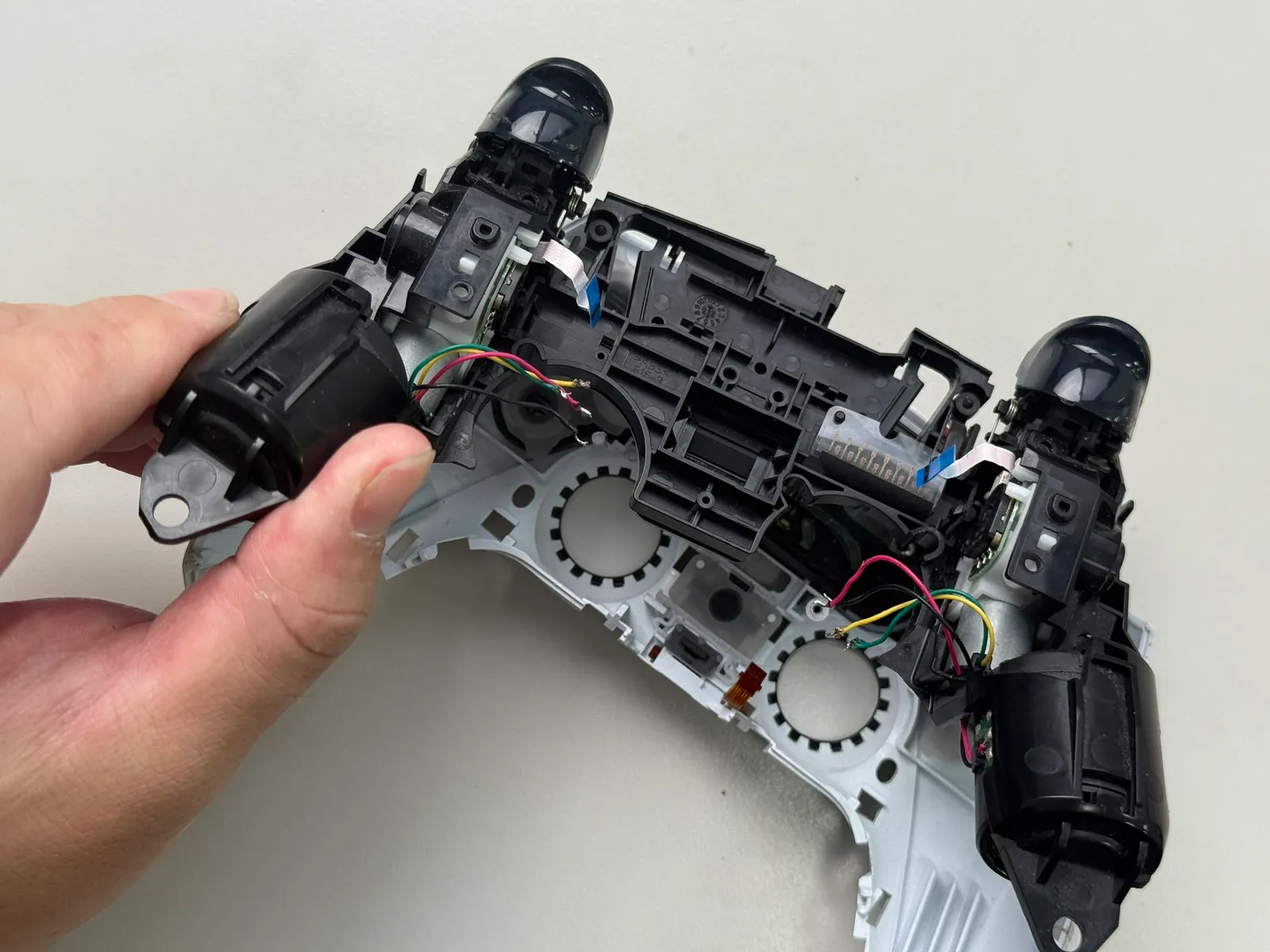

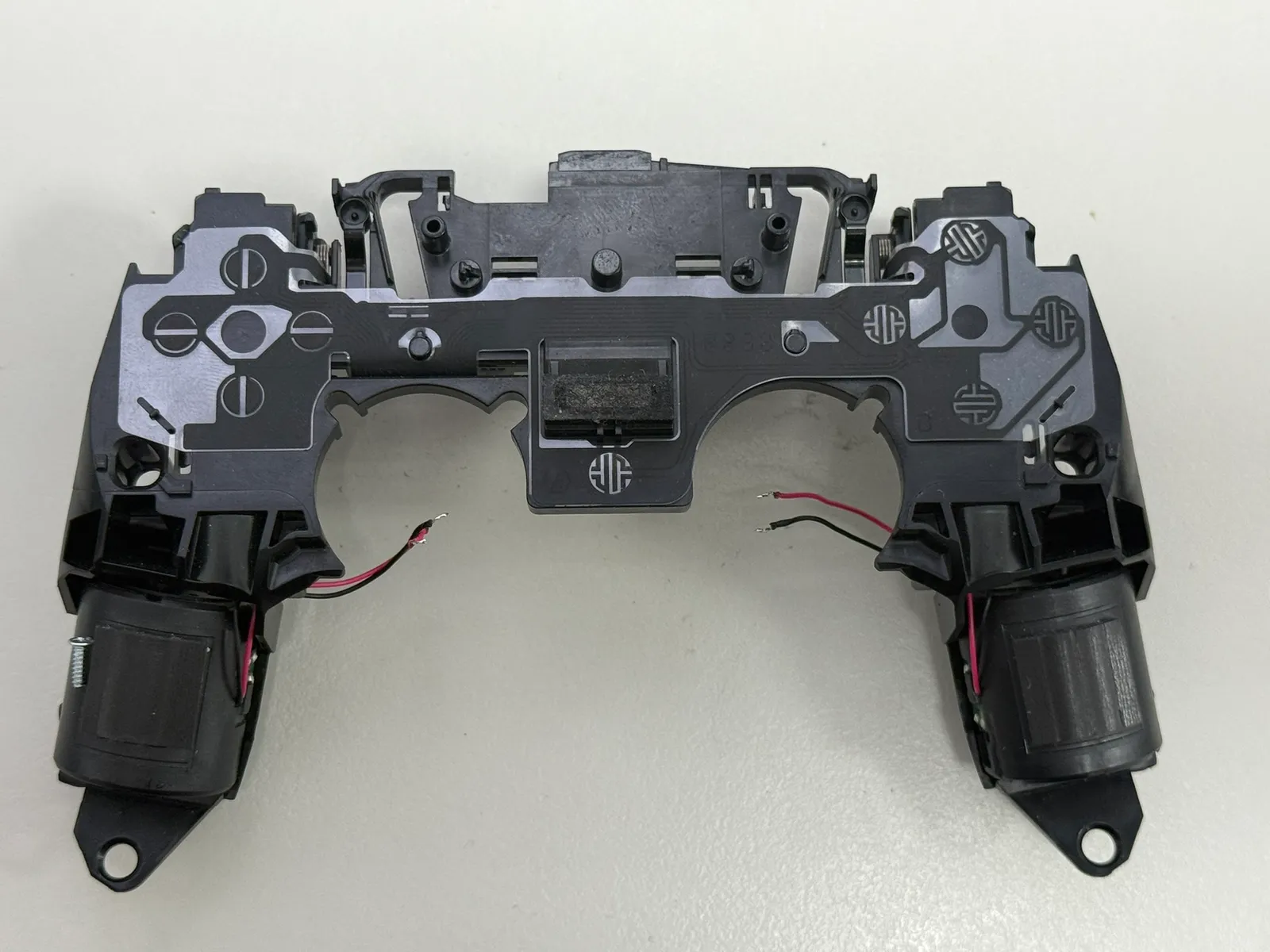

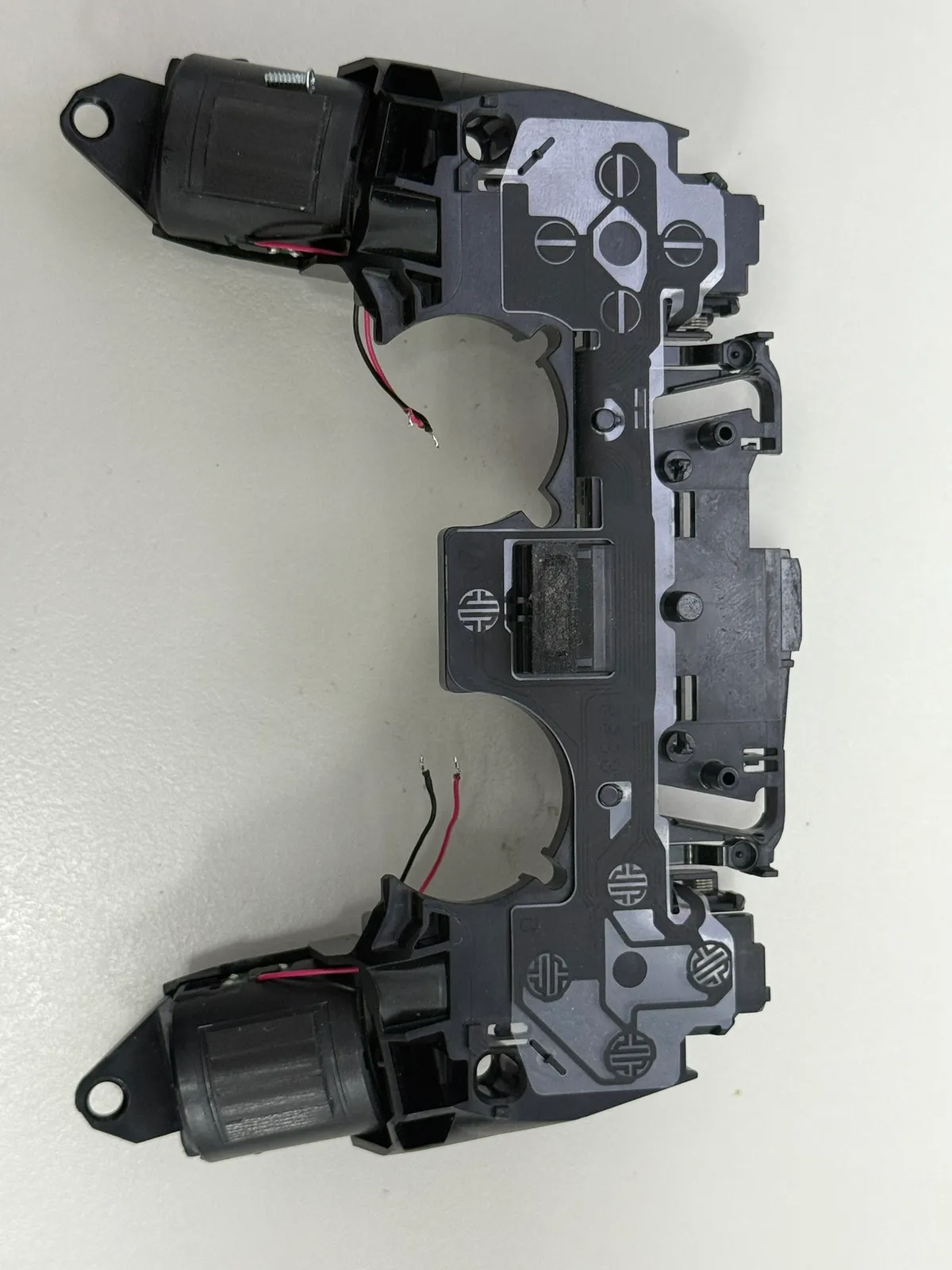

取出中框
1
2
3
- 步驟 28 / 共 36

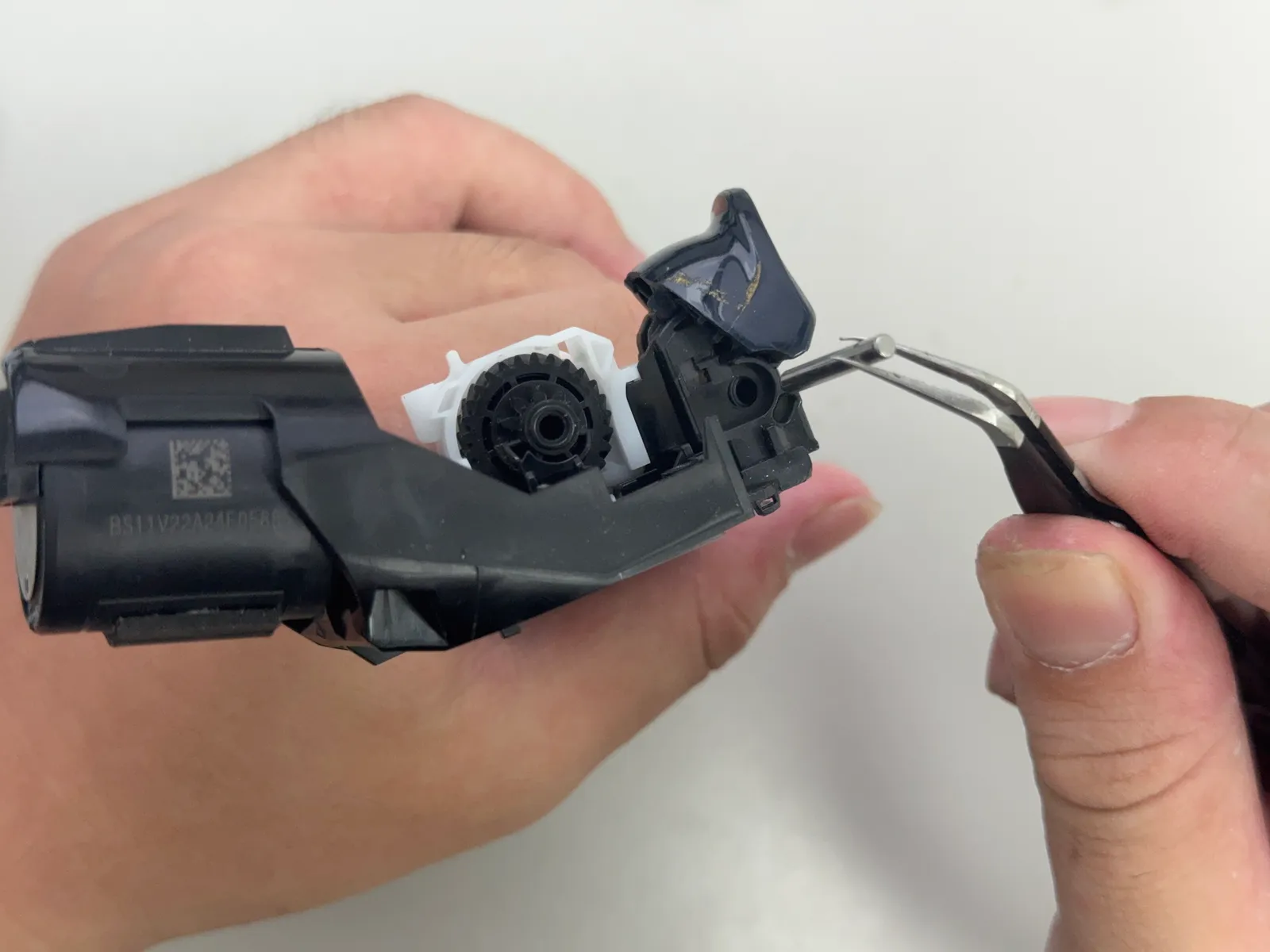

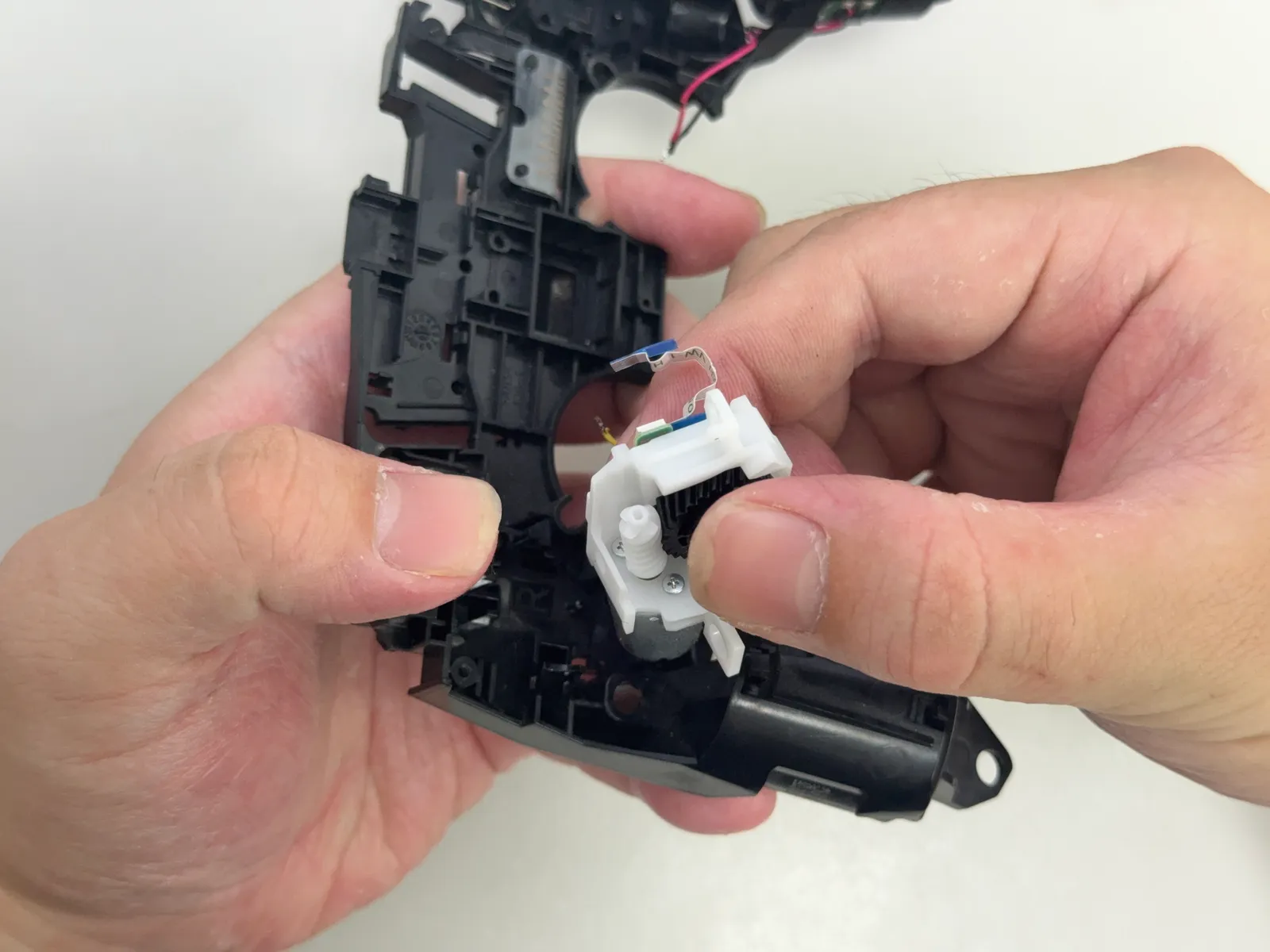

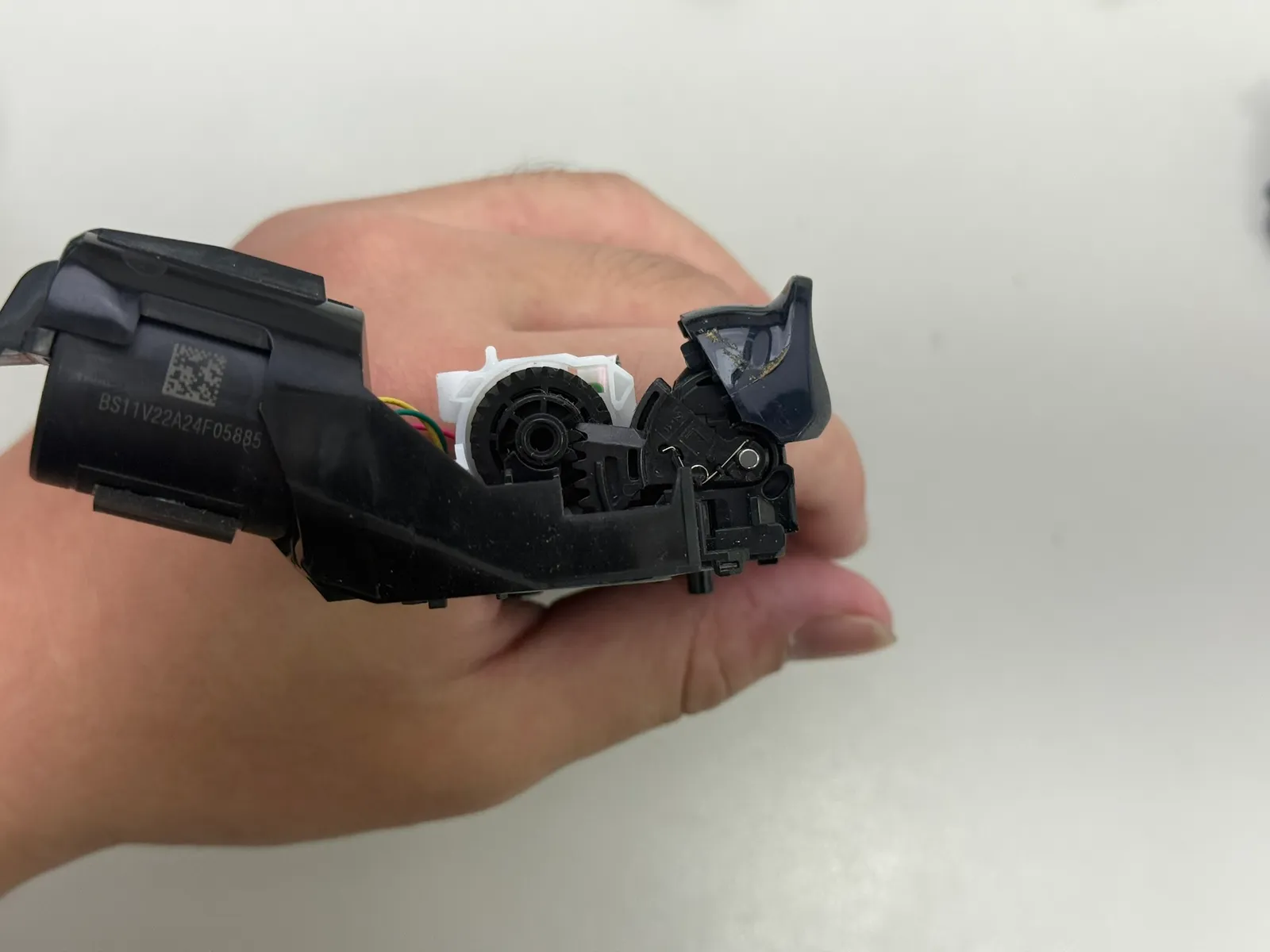

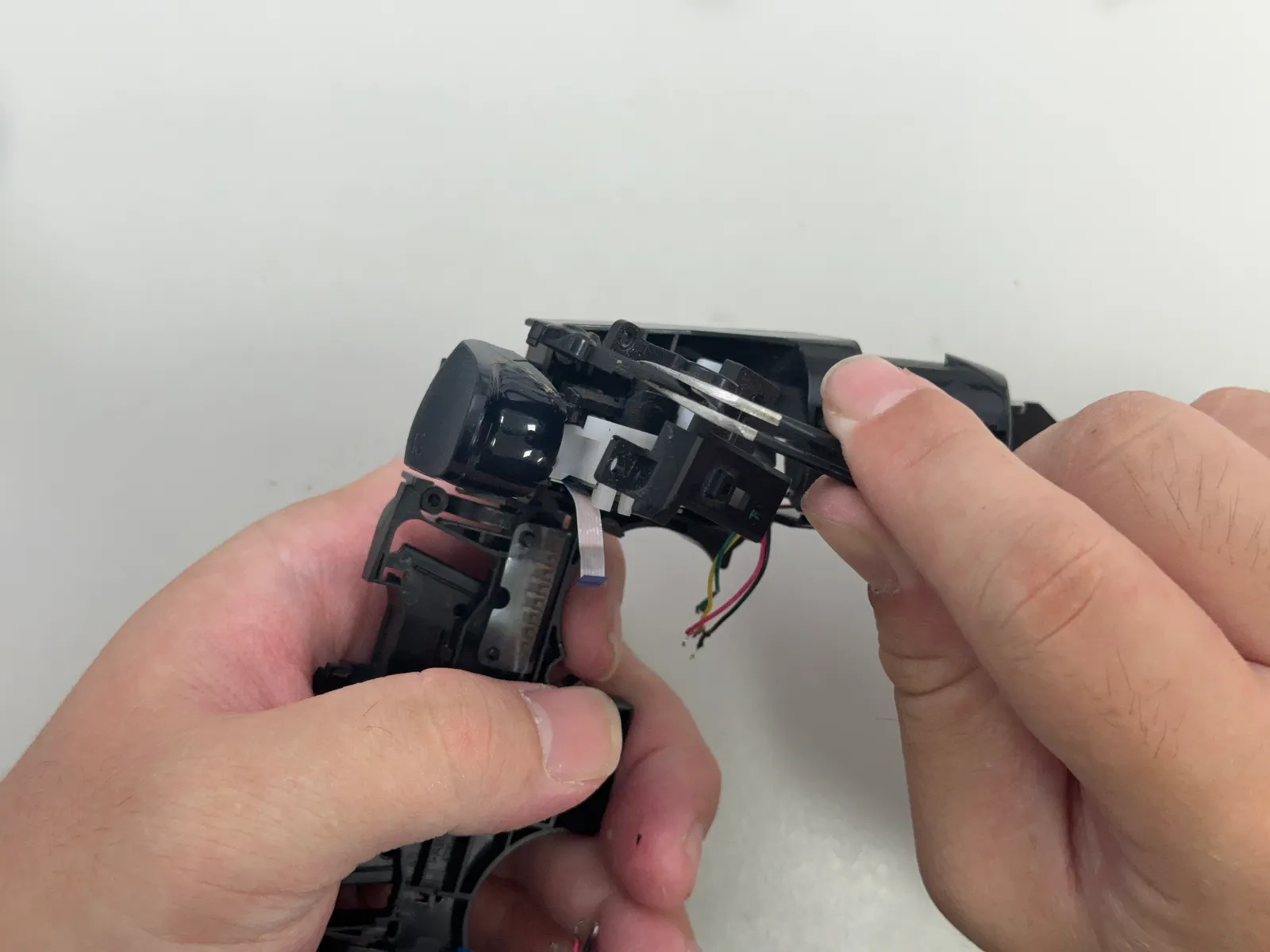

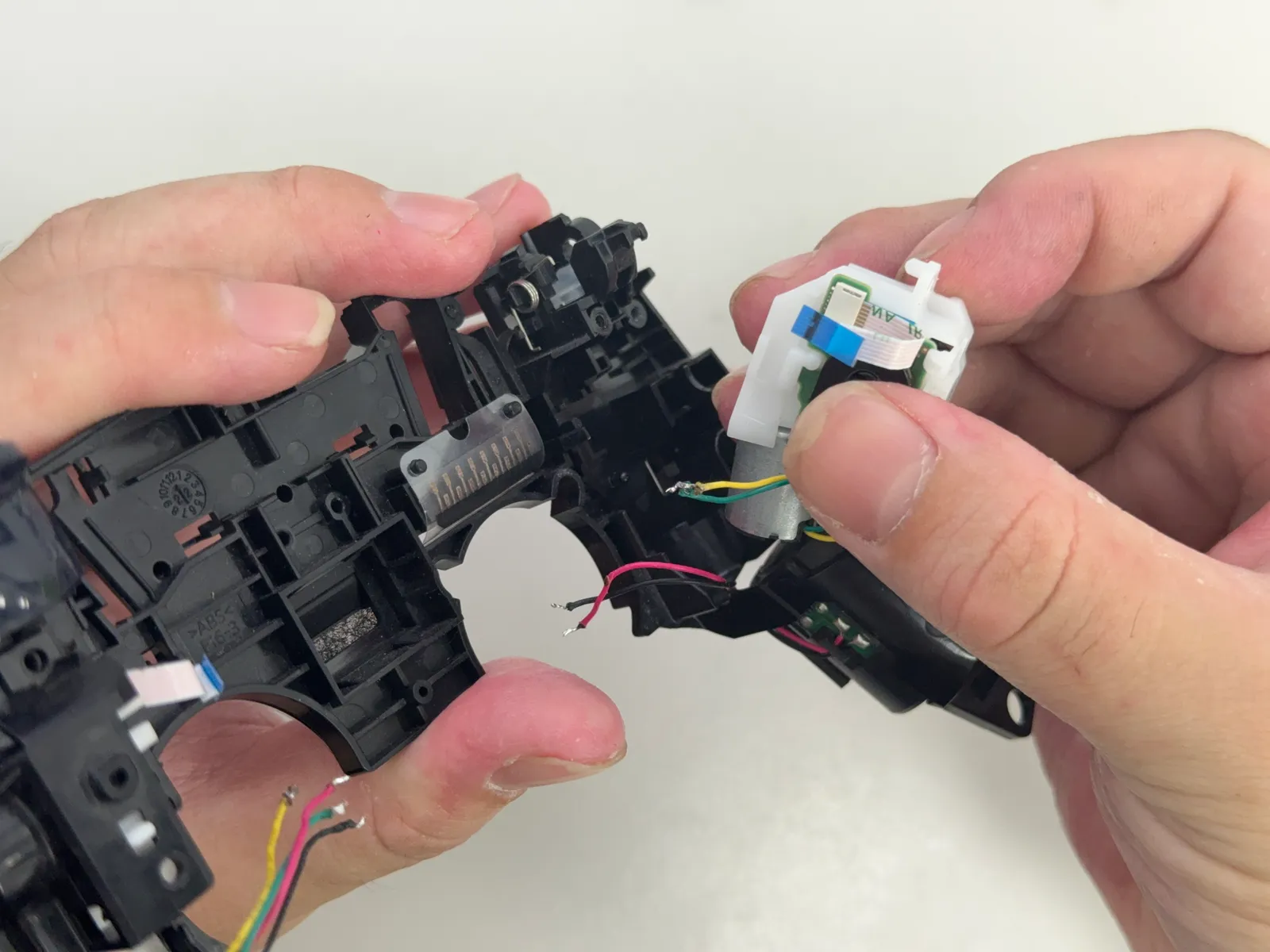

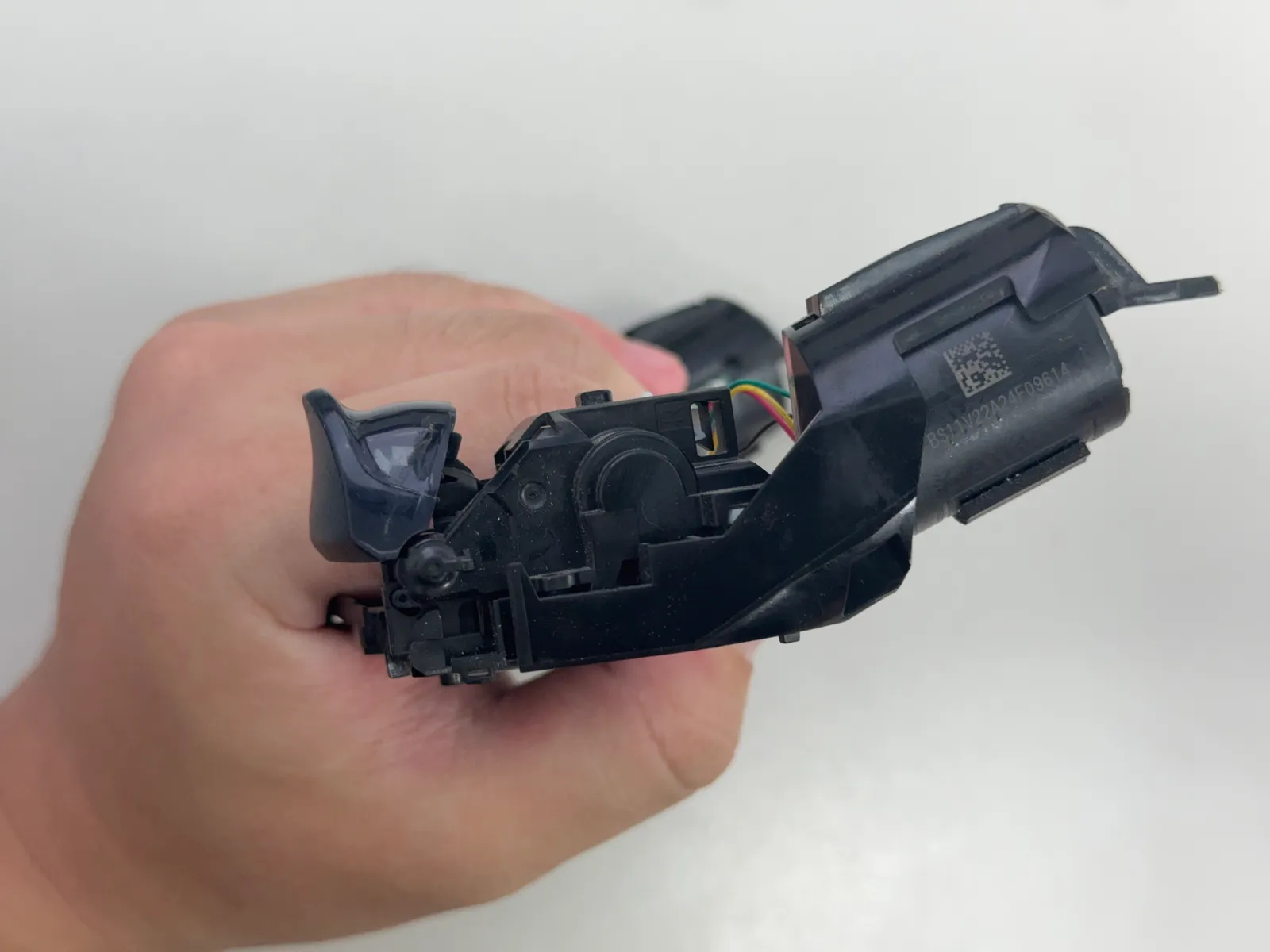

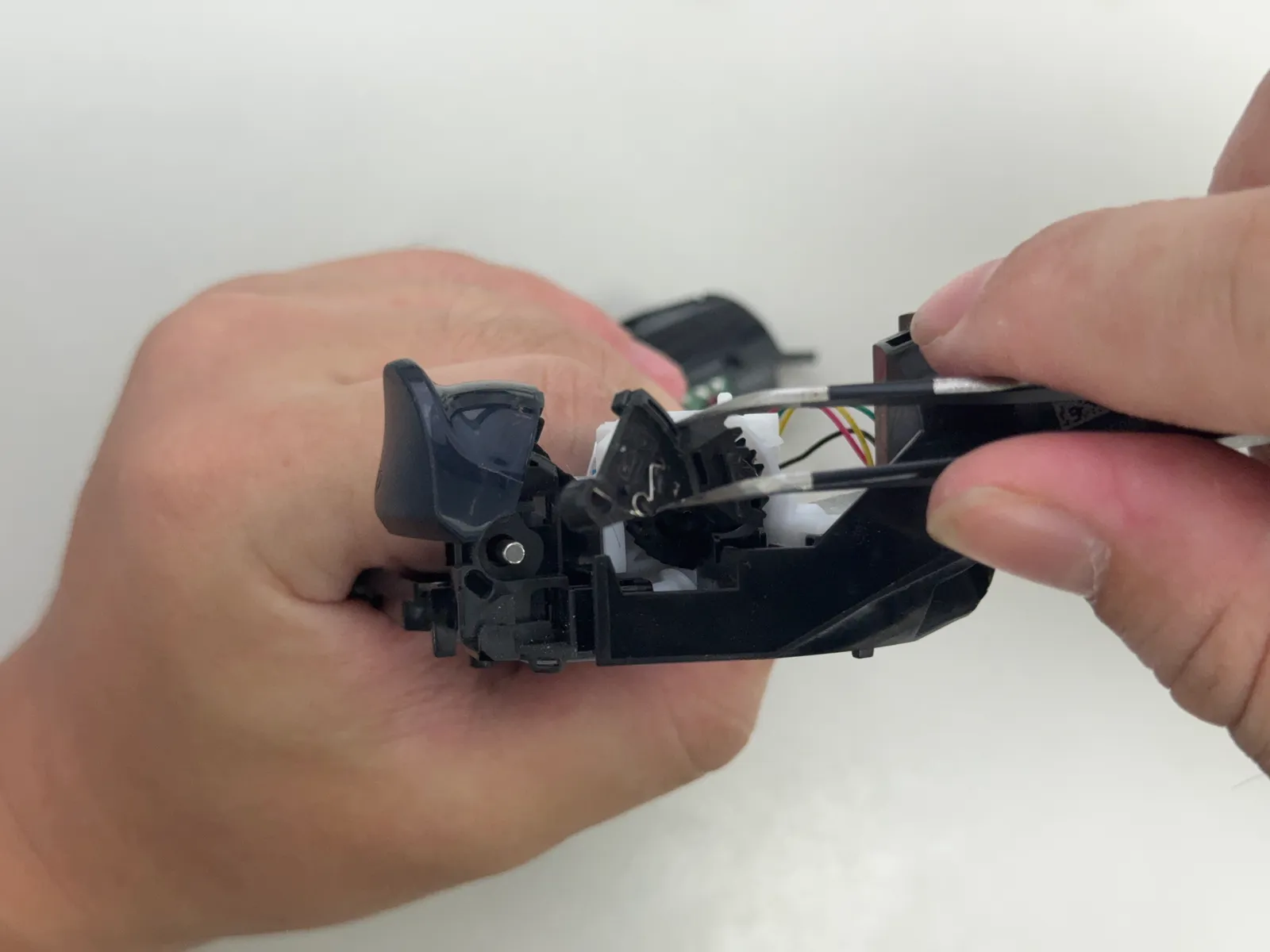

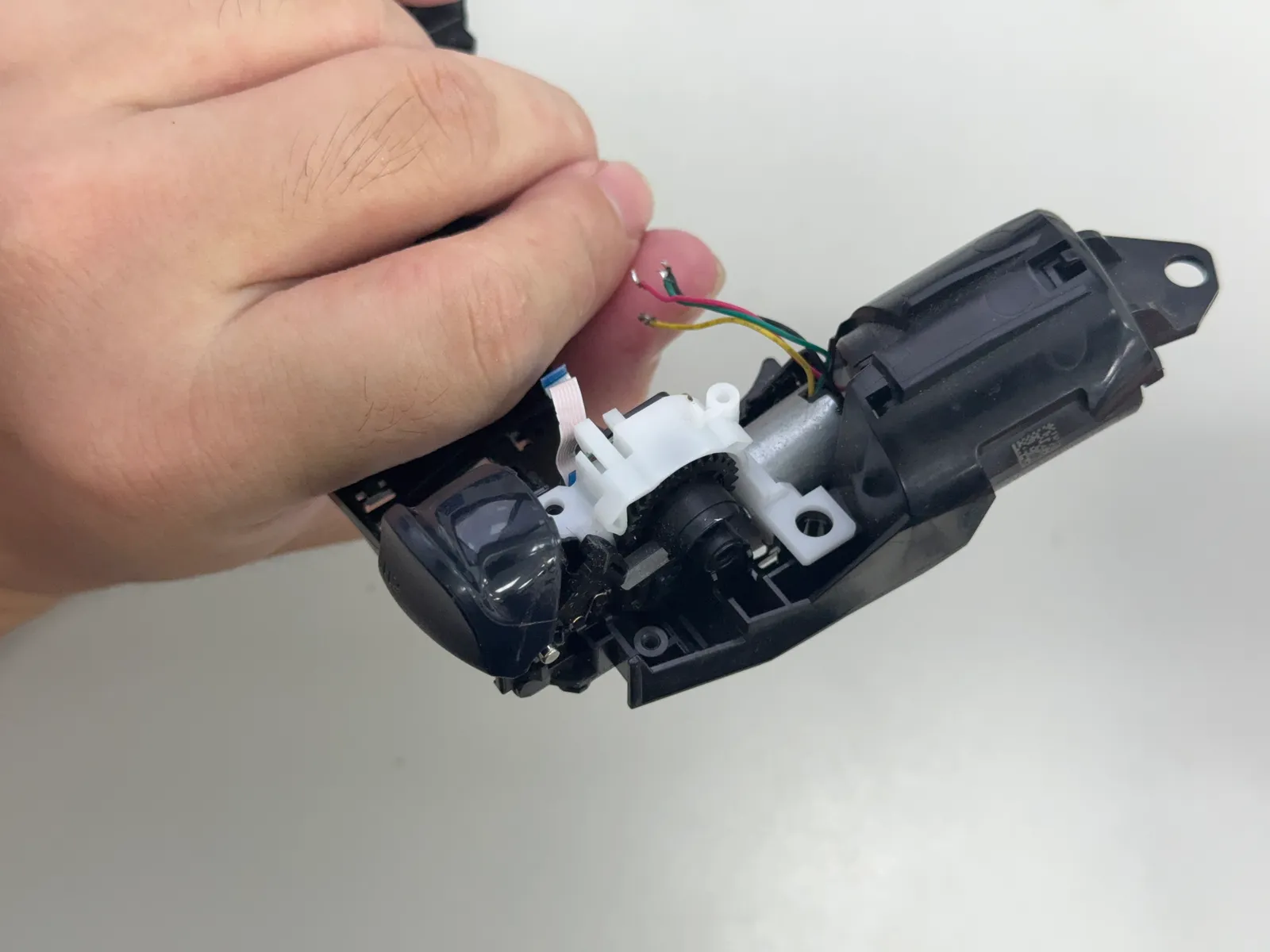

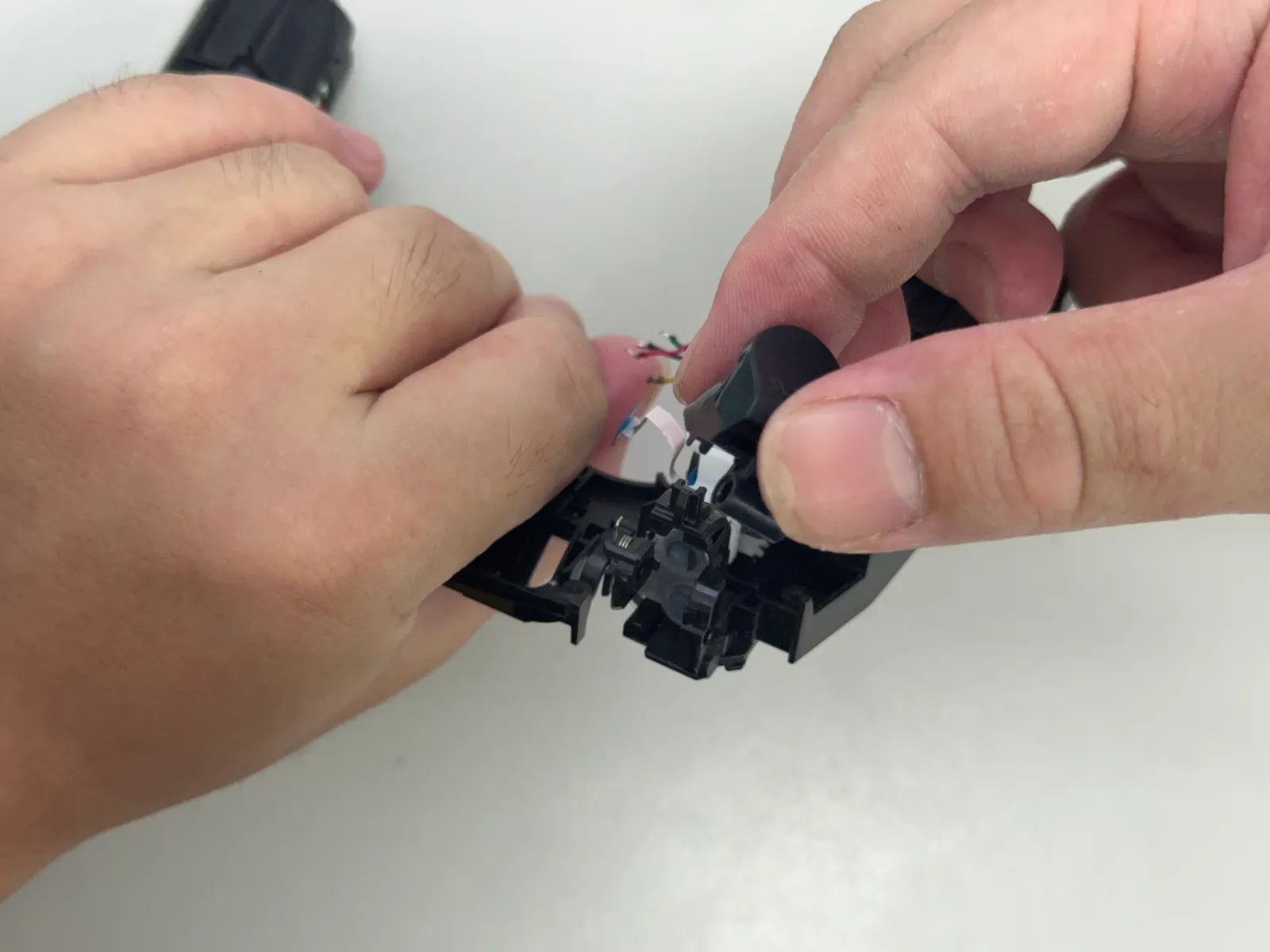

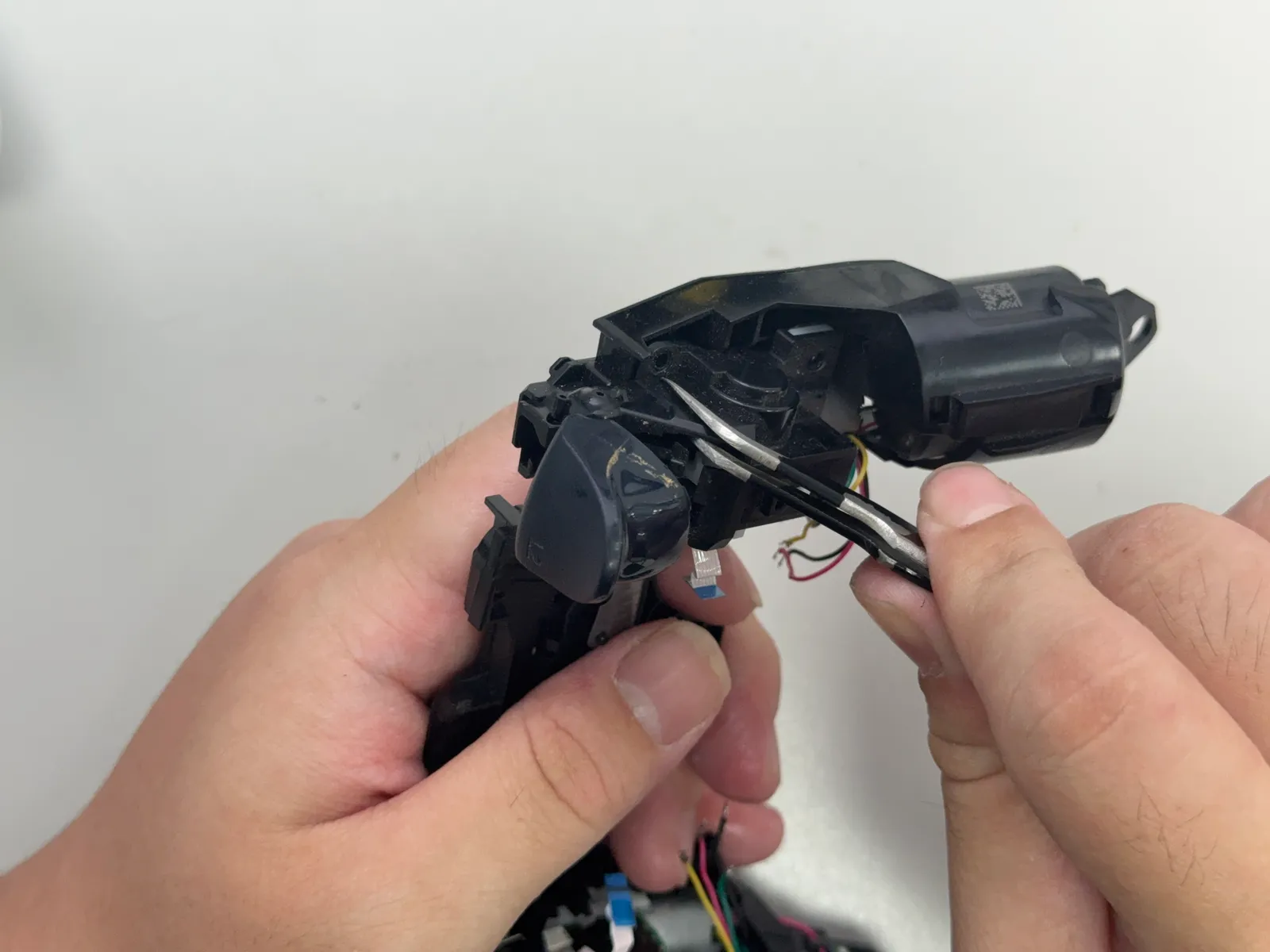

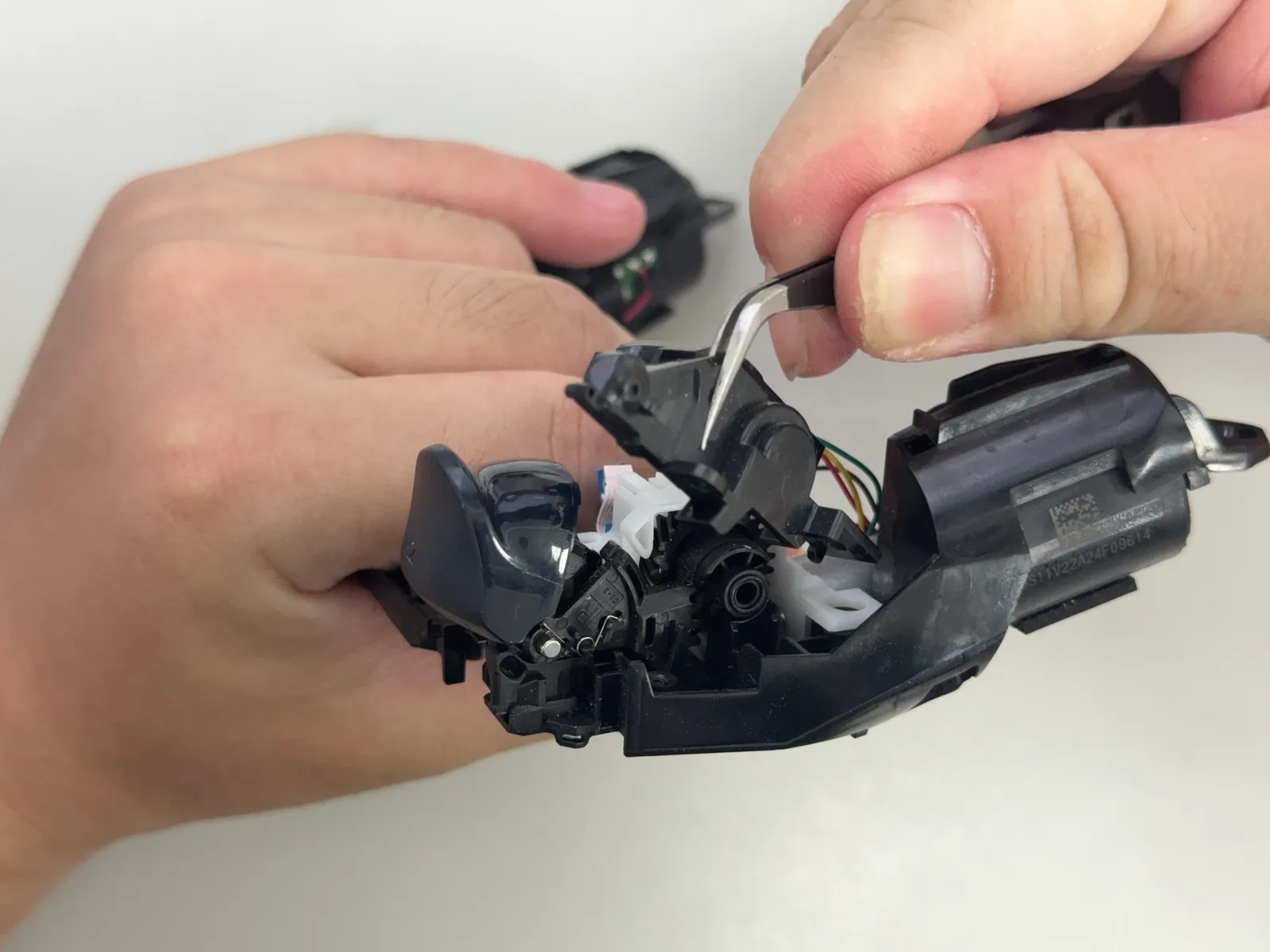

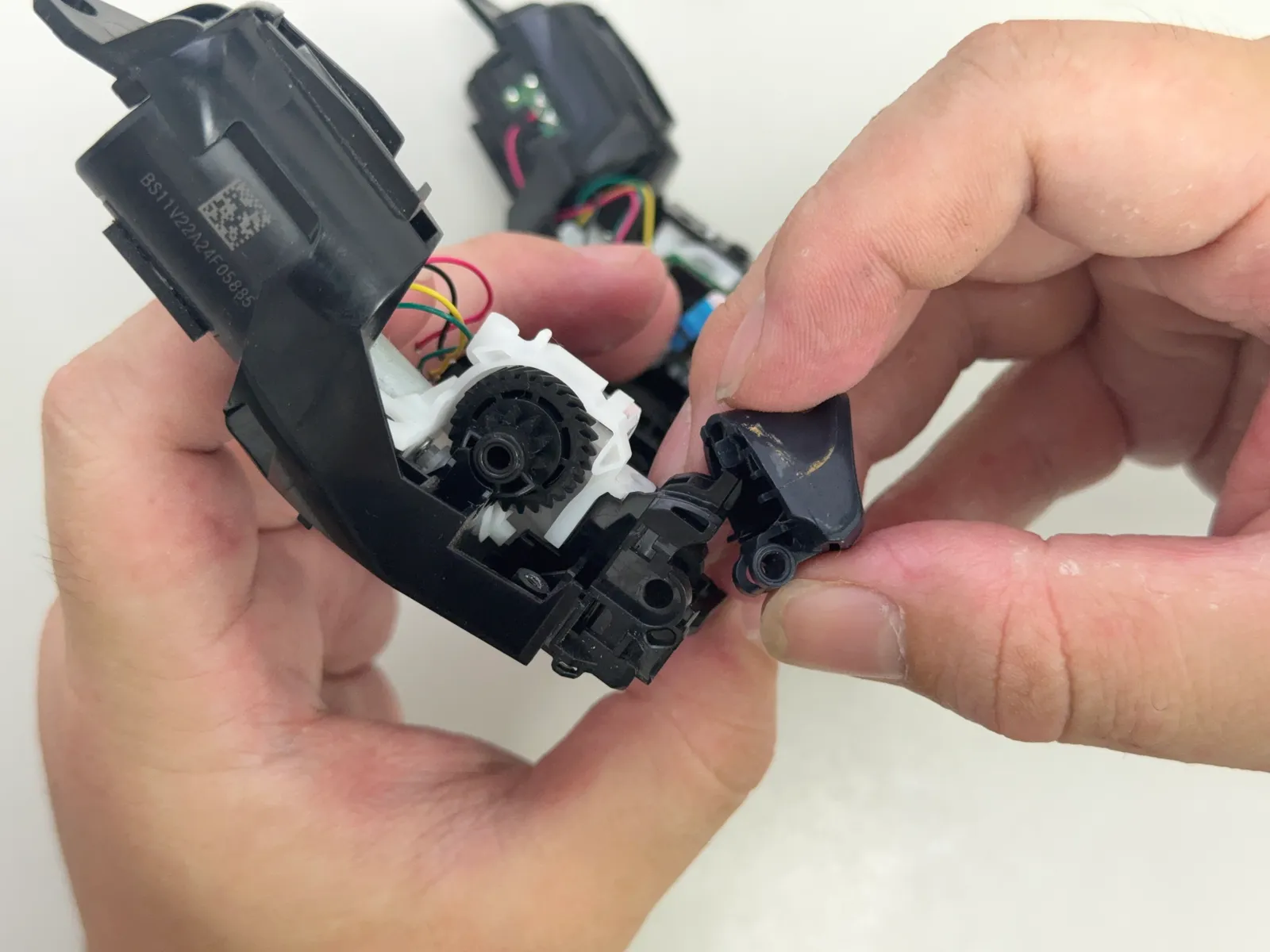

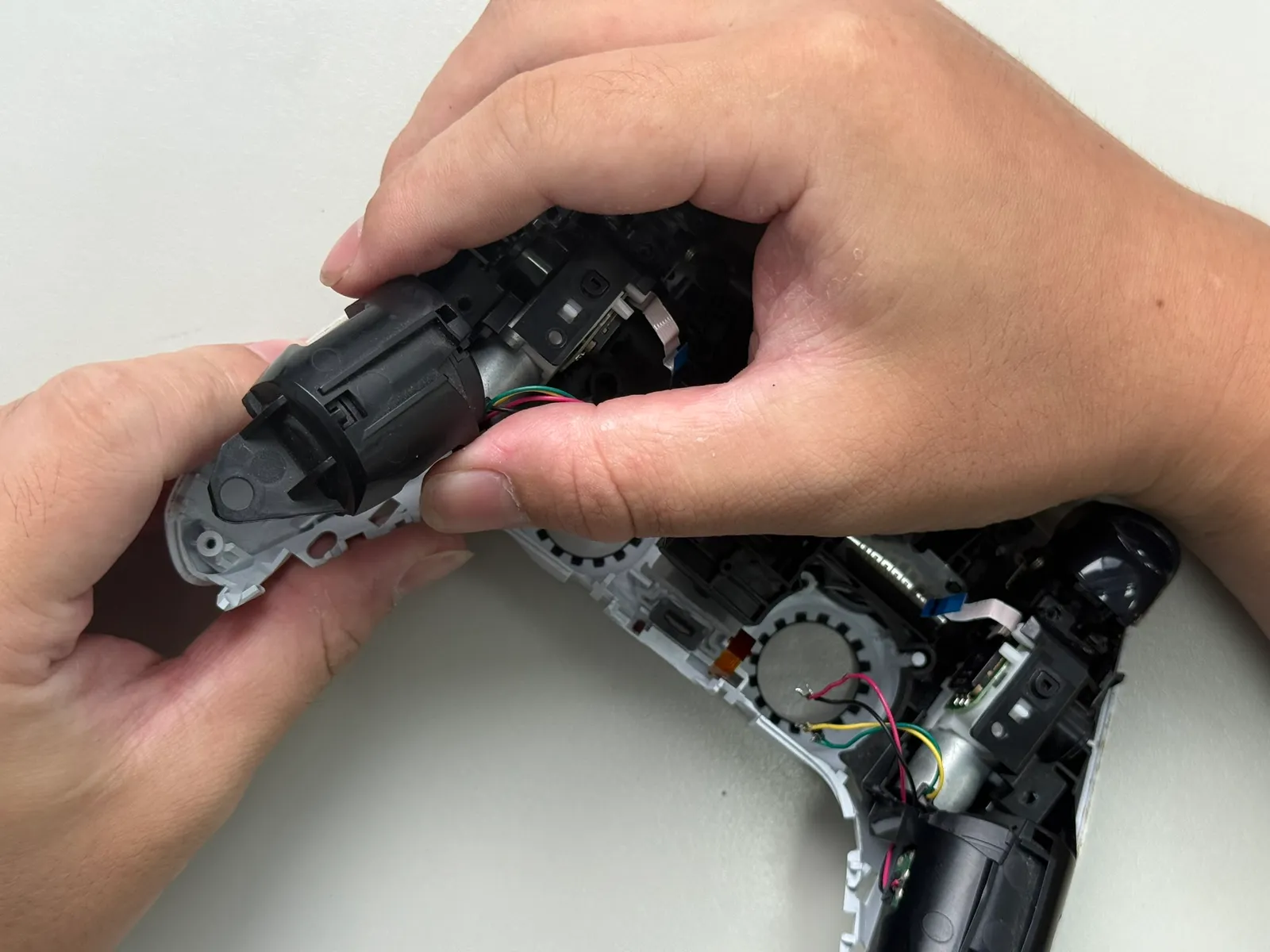

取出左邊自適應板機
先用鑷子夾住 自適應板機外殼，然後往外撥開(要注意有卡榫) 取出裡面的結構。再整個把自適應板機取出。
1
2
3
4
5
6
7
- 步驟 29 / 共 36

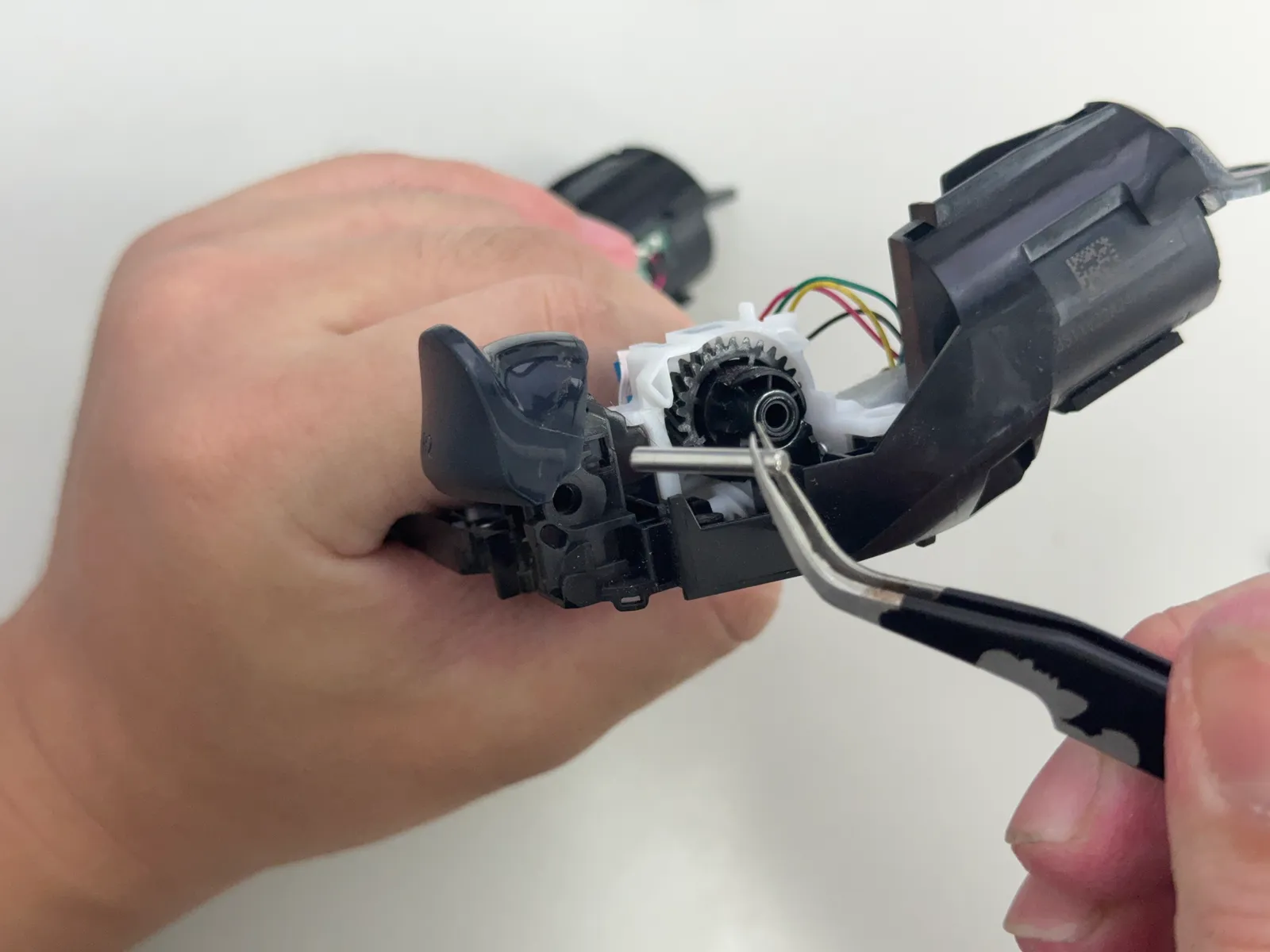

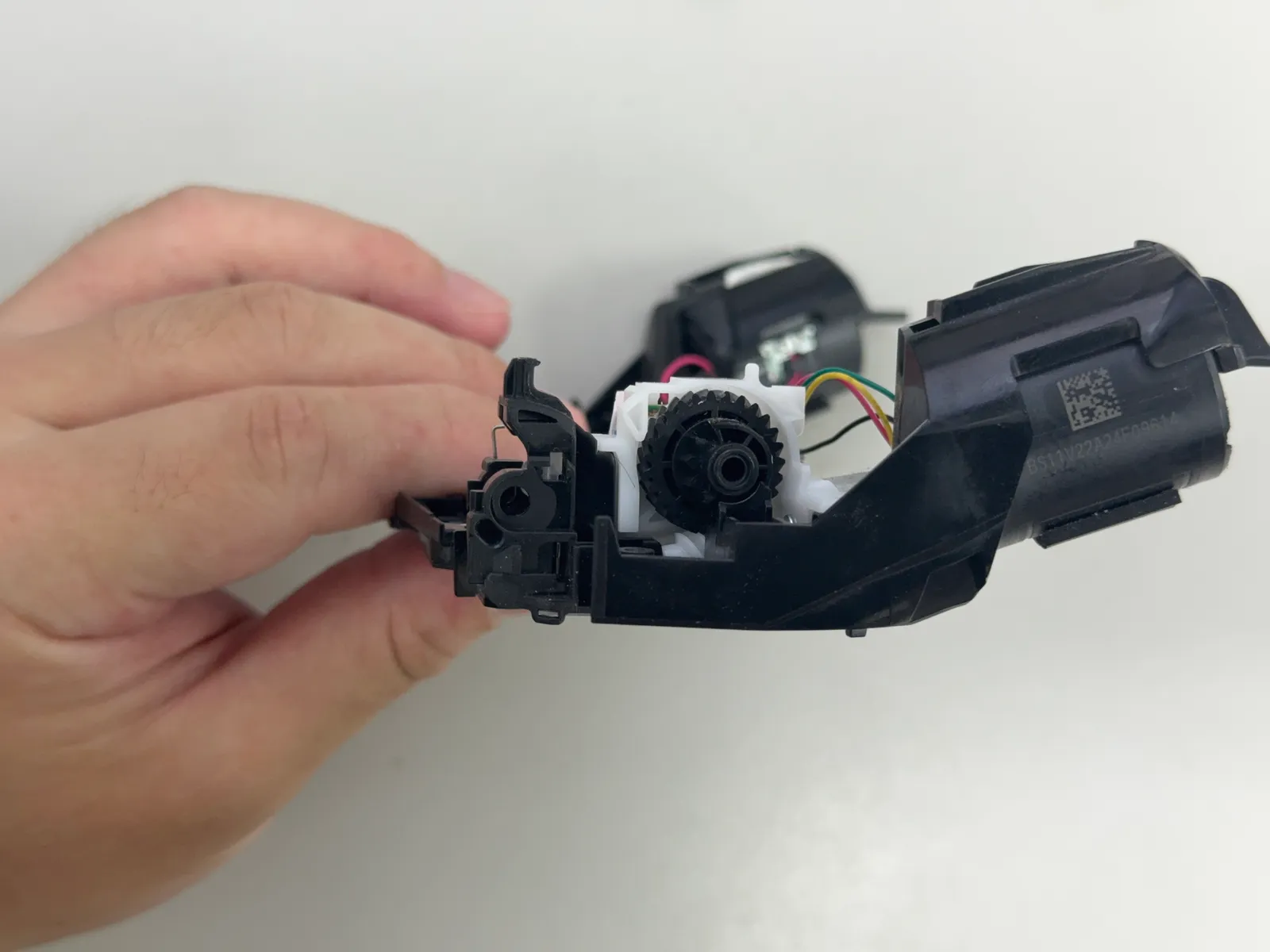

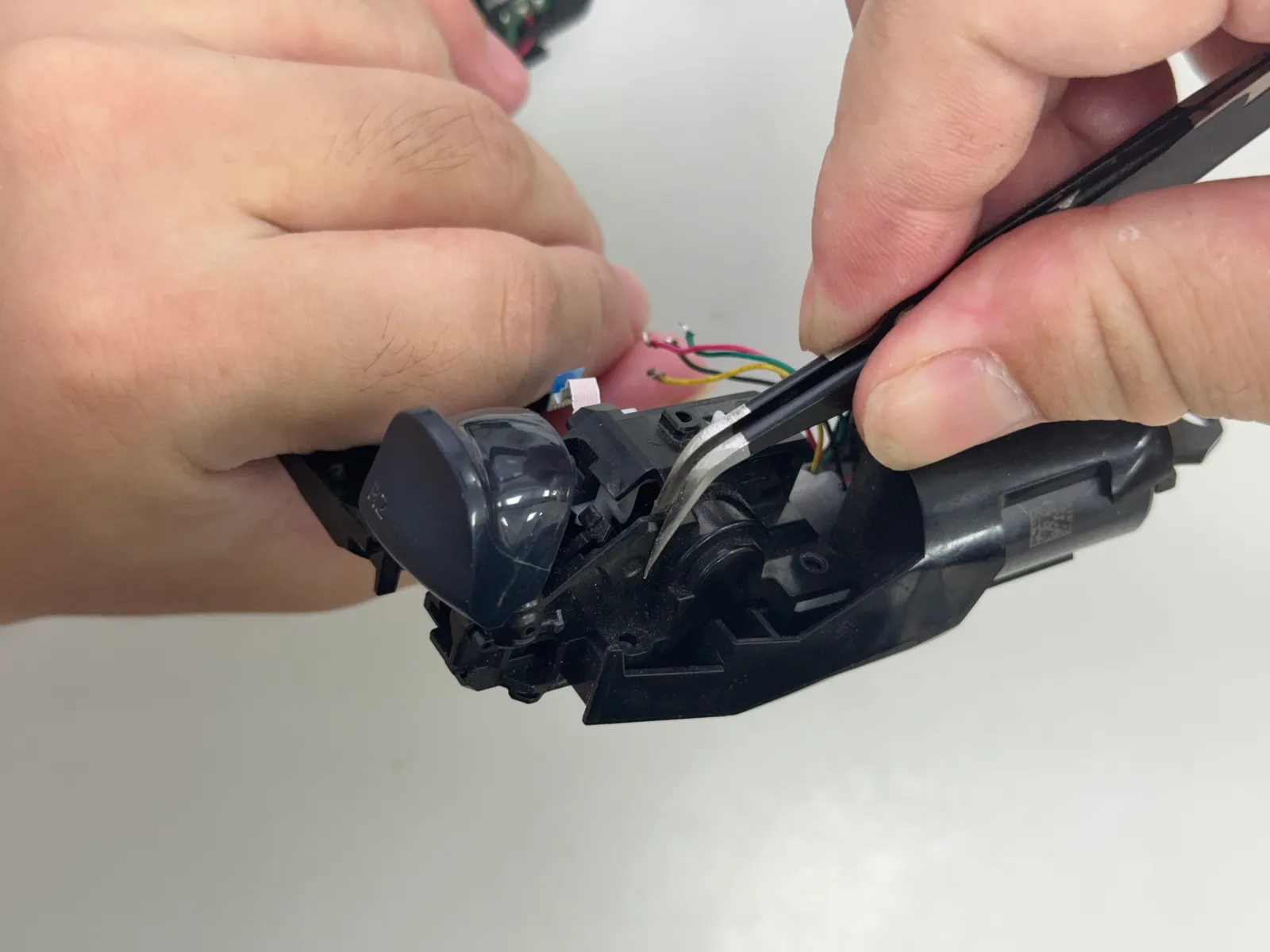

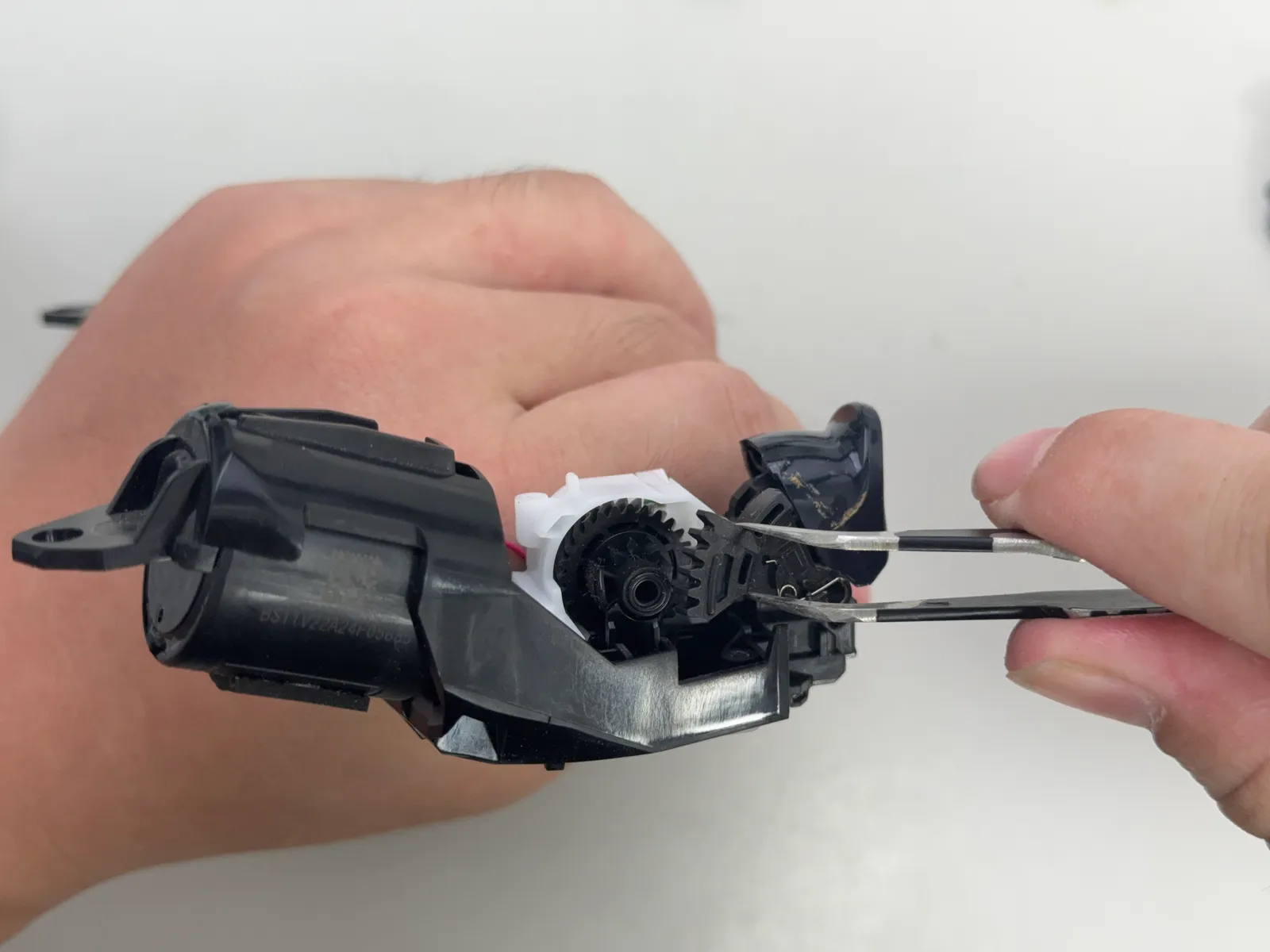

取出右邊自適應板機
先用鑷子夾住 自適應板機外殼，然後往外撥開(要注意有卡榫) 取出裡面的結構。再整個把自適應板機取出。
1
2
3
4
5
6
7
8
9
- 步驟 30 / 共 36
取出膠墊
1
2
- 步驟 31 / 共 36

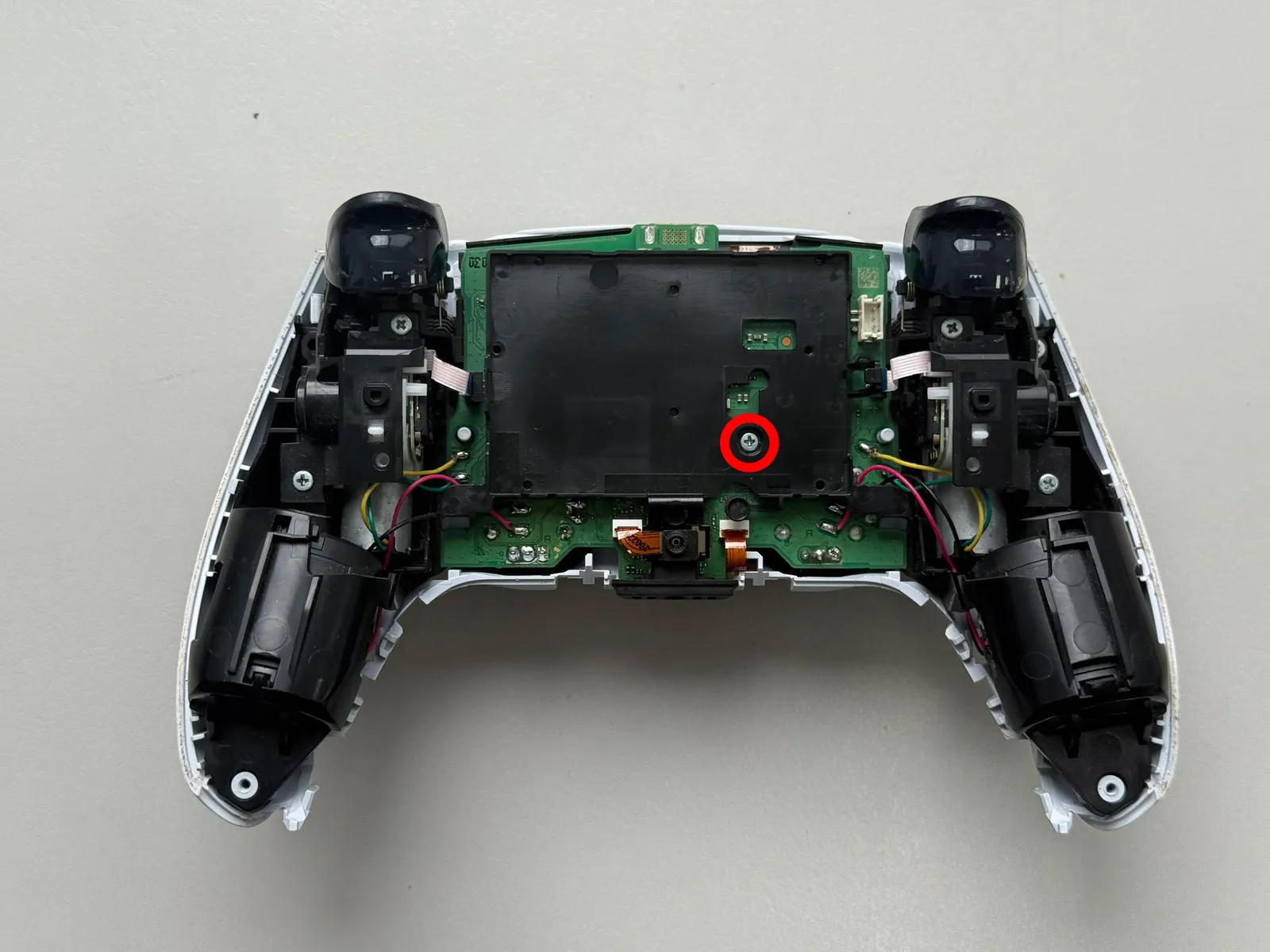

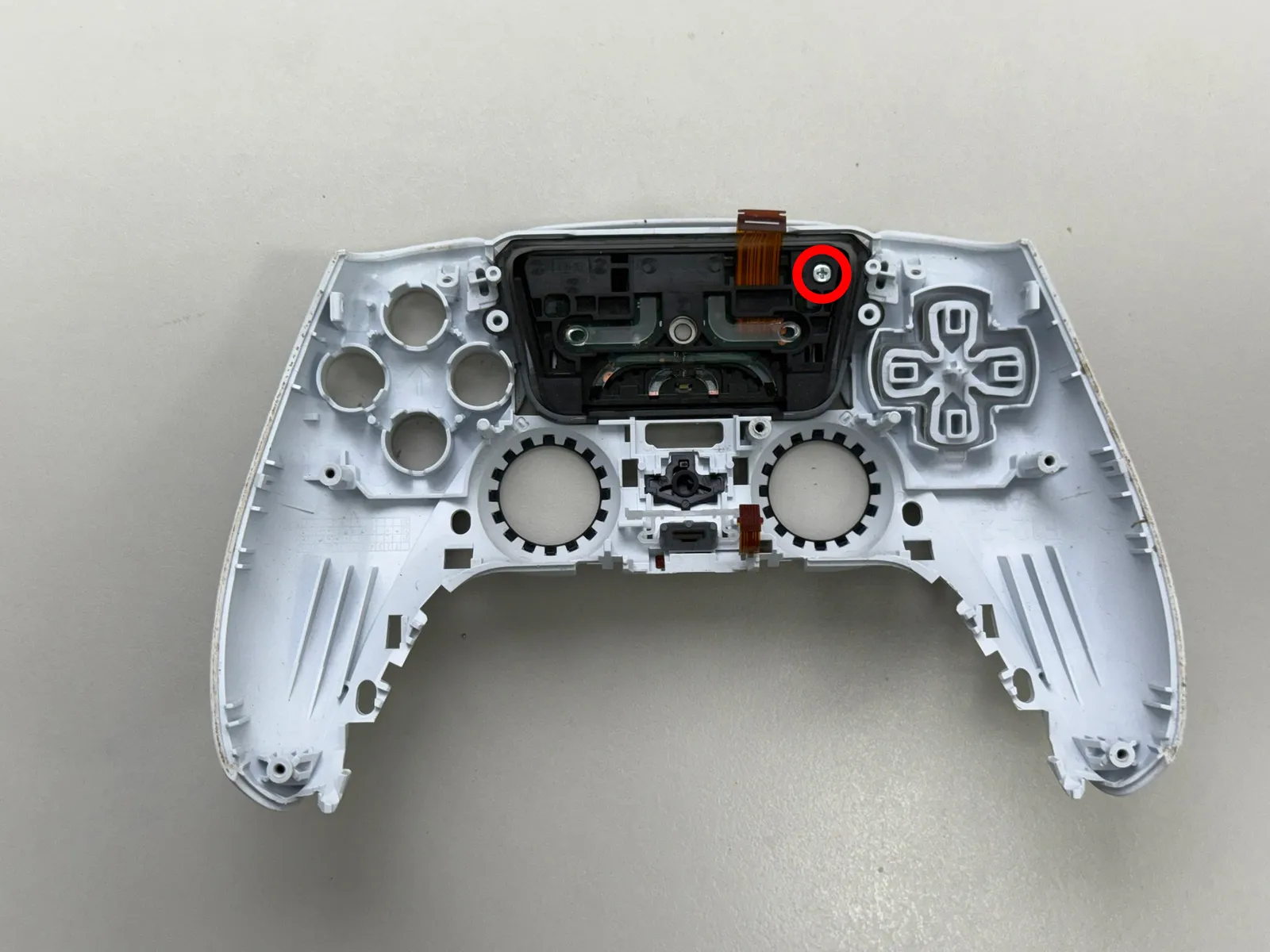

取下觸控板的1顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 32 / 共 36

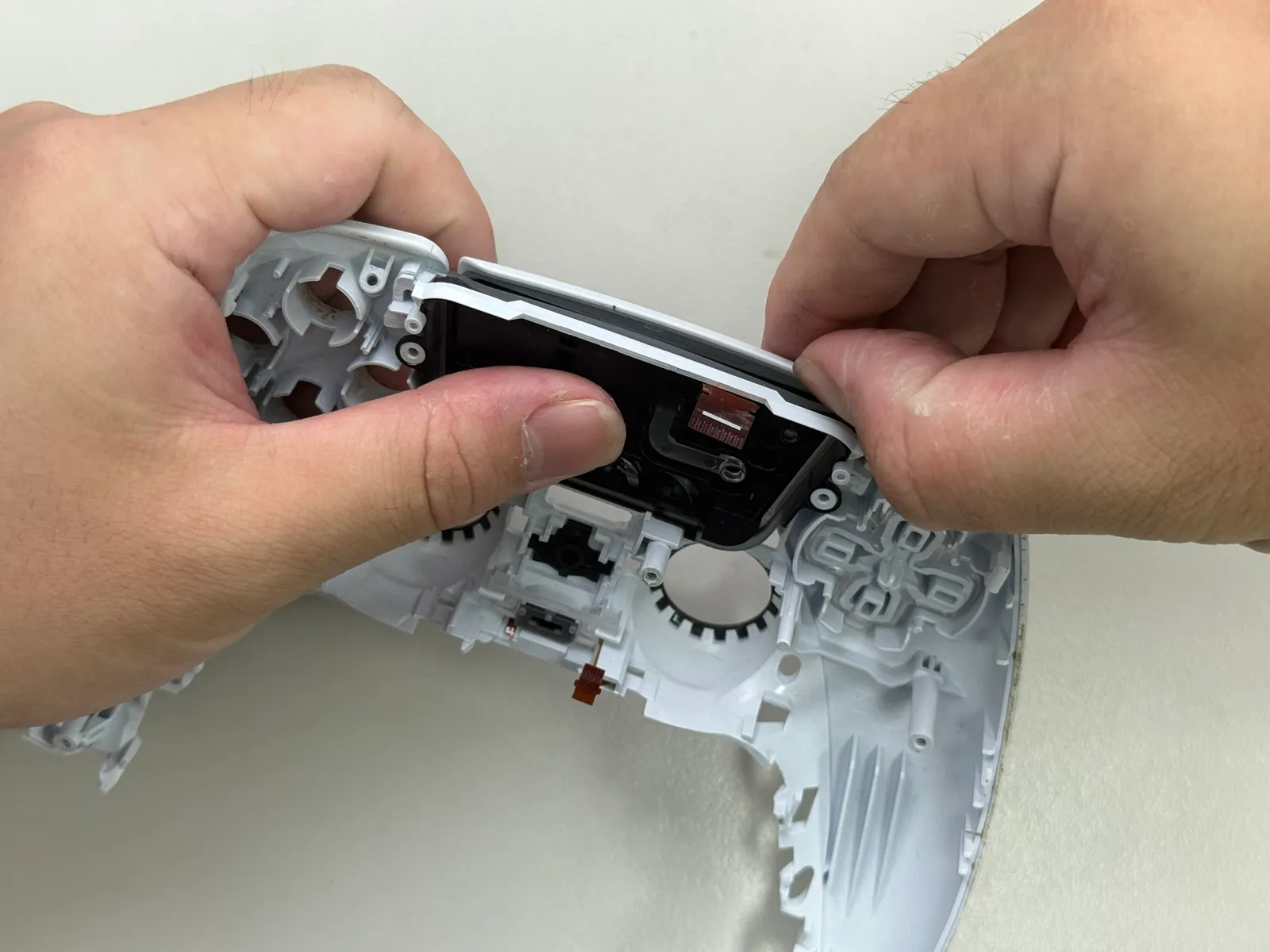

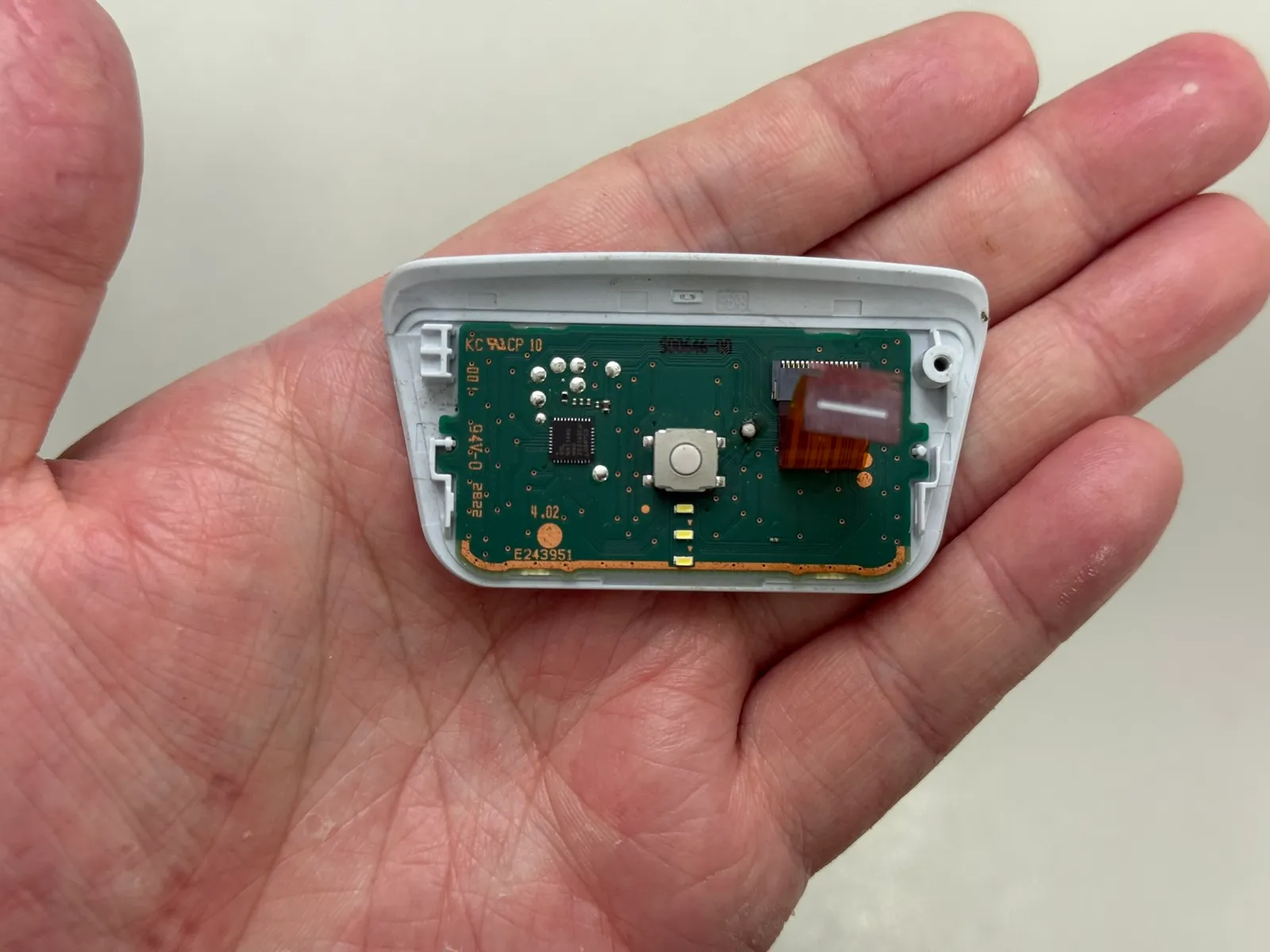

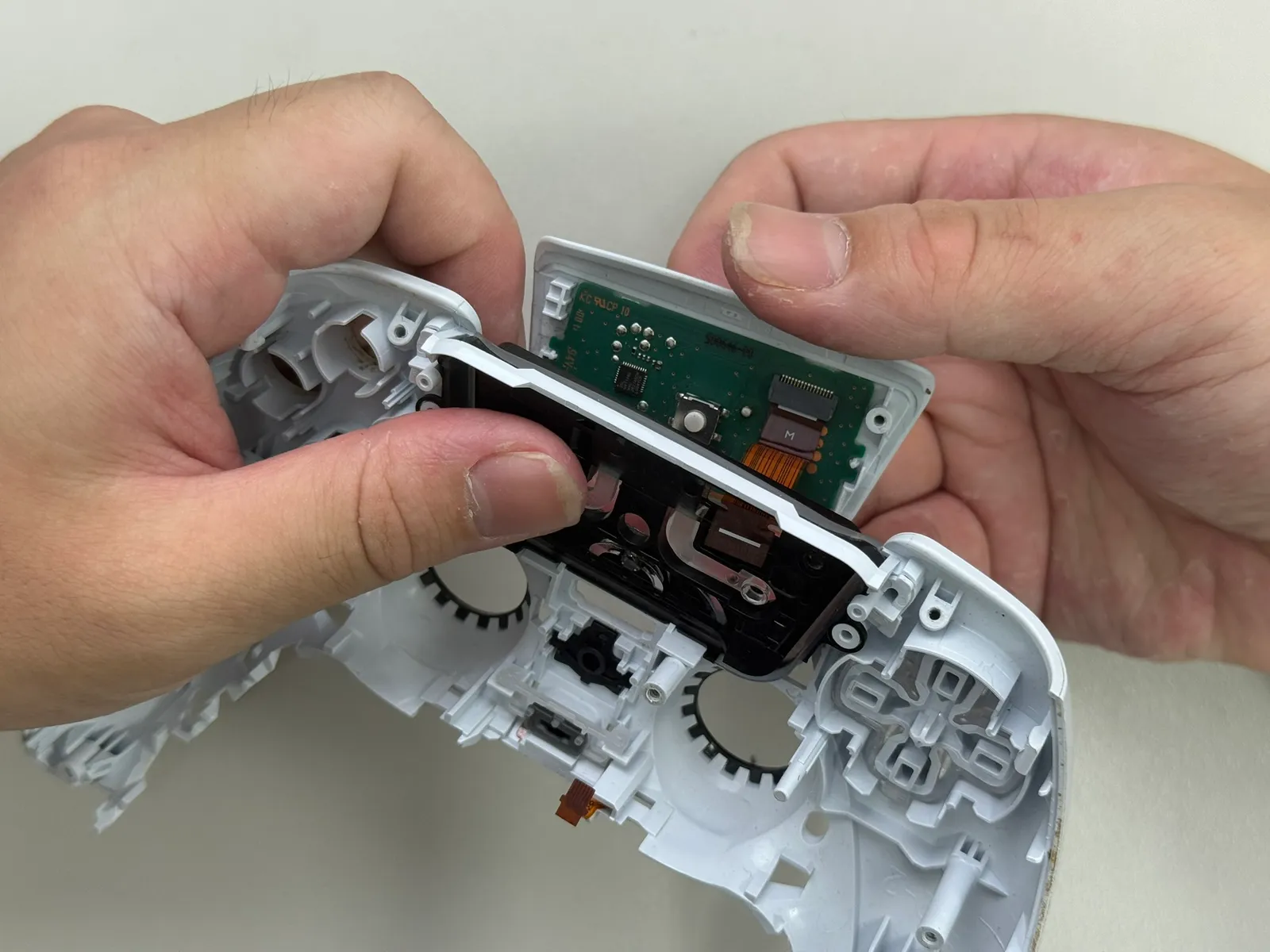

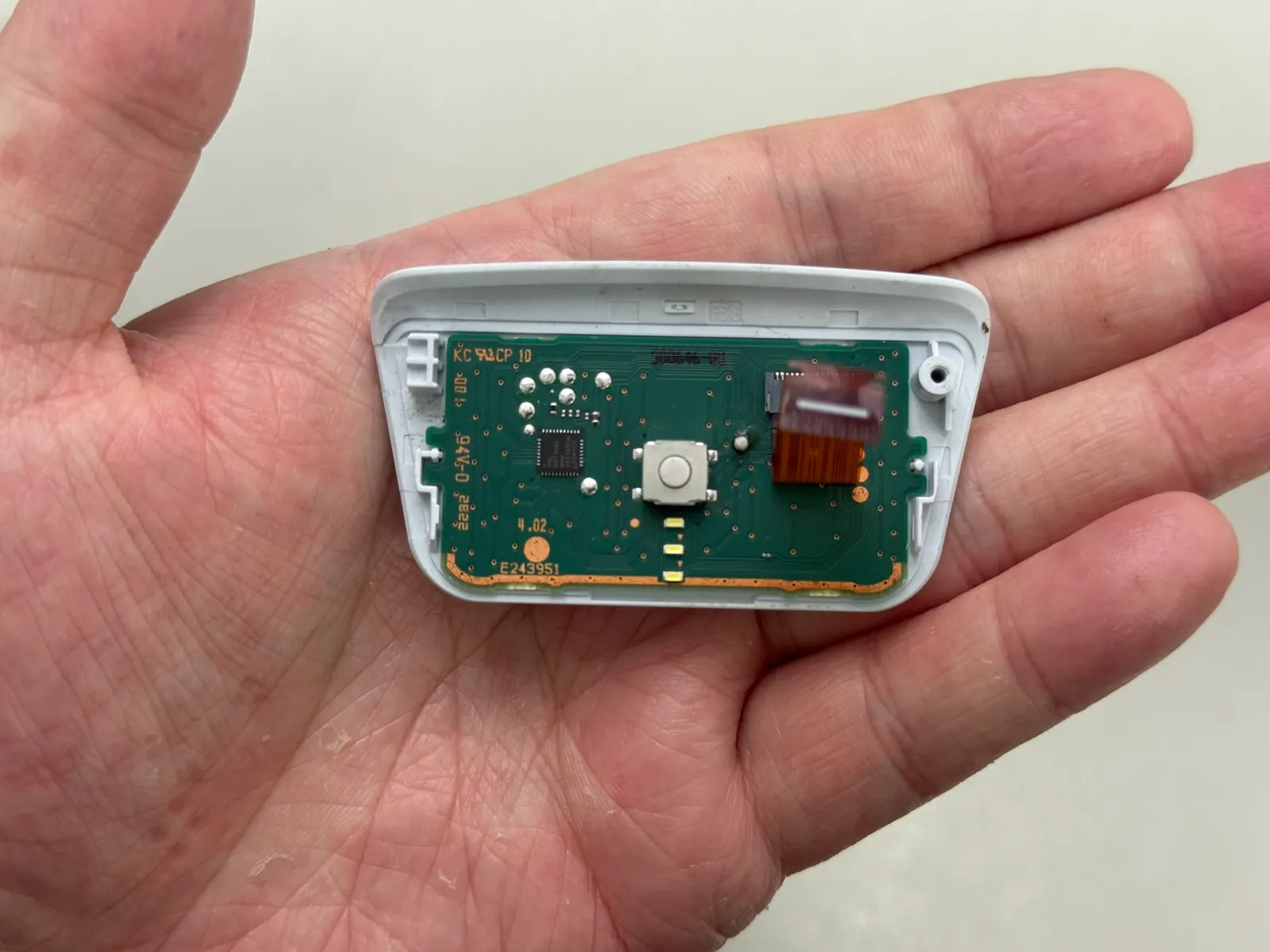

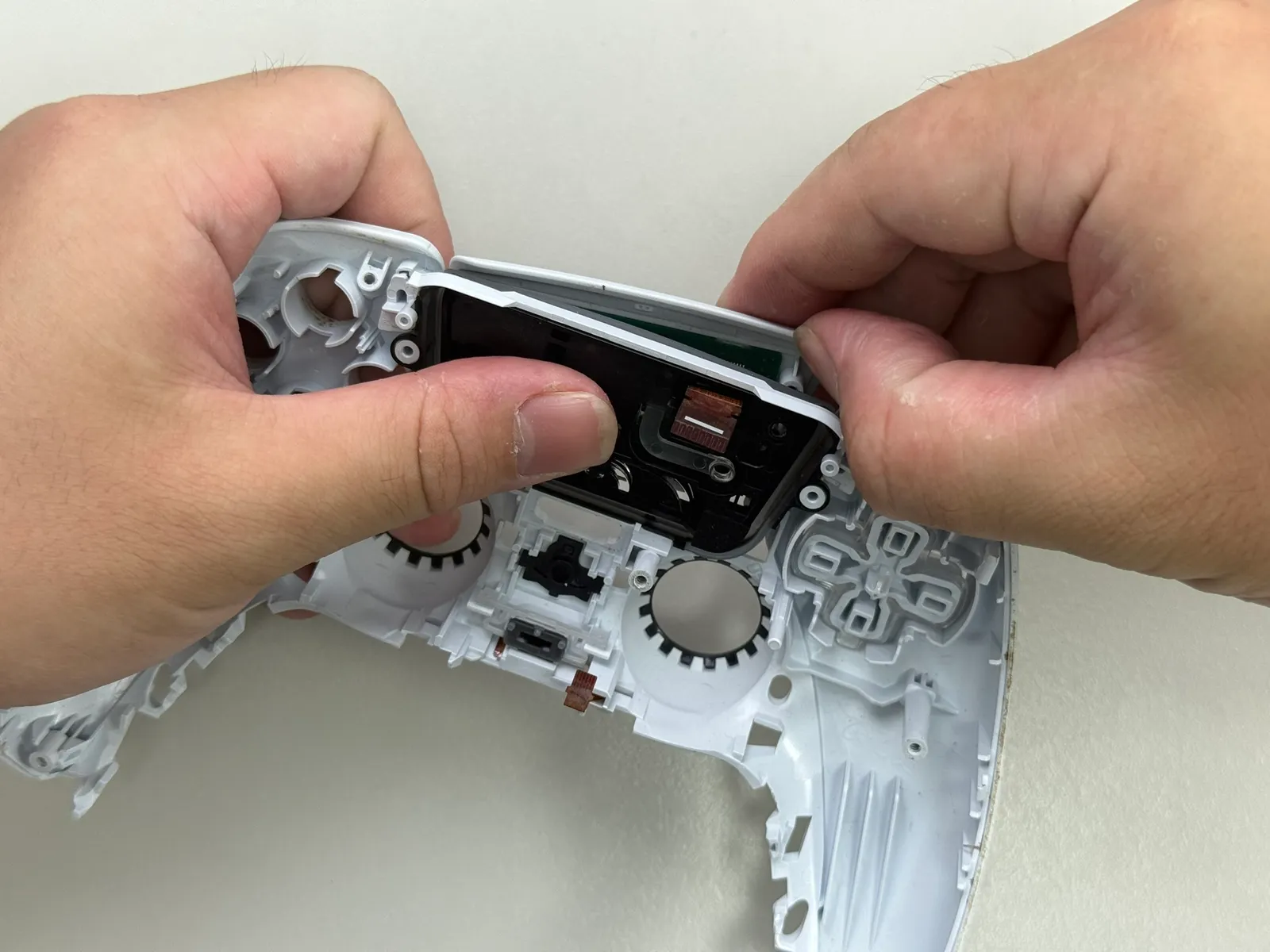

取出觸控板
再來就是取出觸控板先把排線那半邊先提起來，讓卡榫不會卡住之後，往右邊拉出來(主要是是先將左邊的卡榫推進去固定，才再來將排線那邊的卡榫固定)
1
2
3
4
5
- 步驟 33 / 共 36

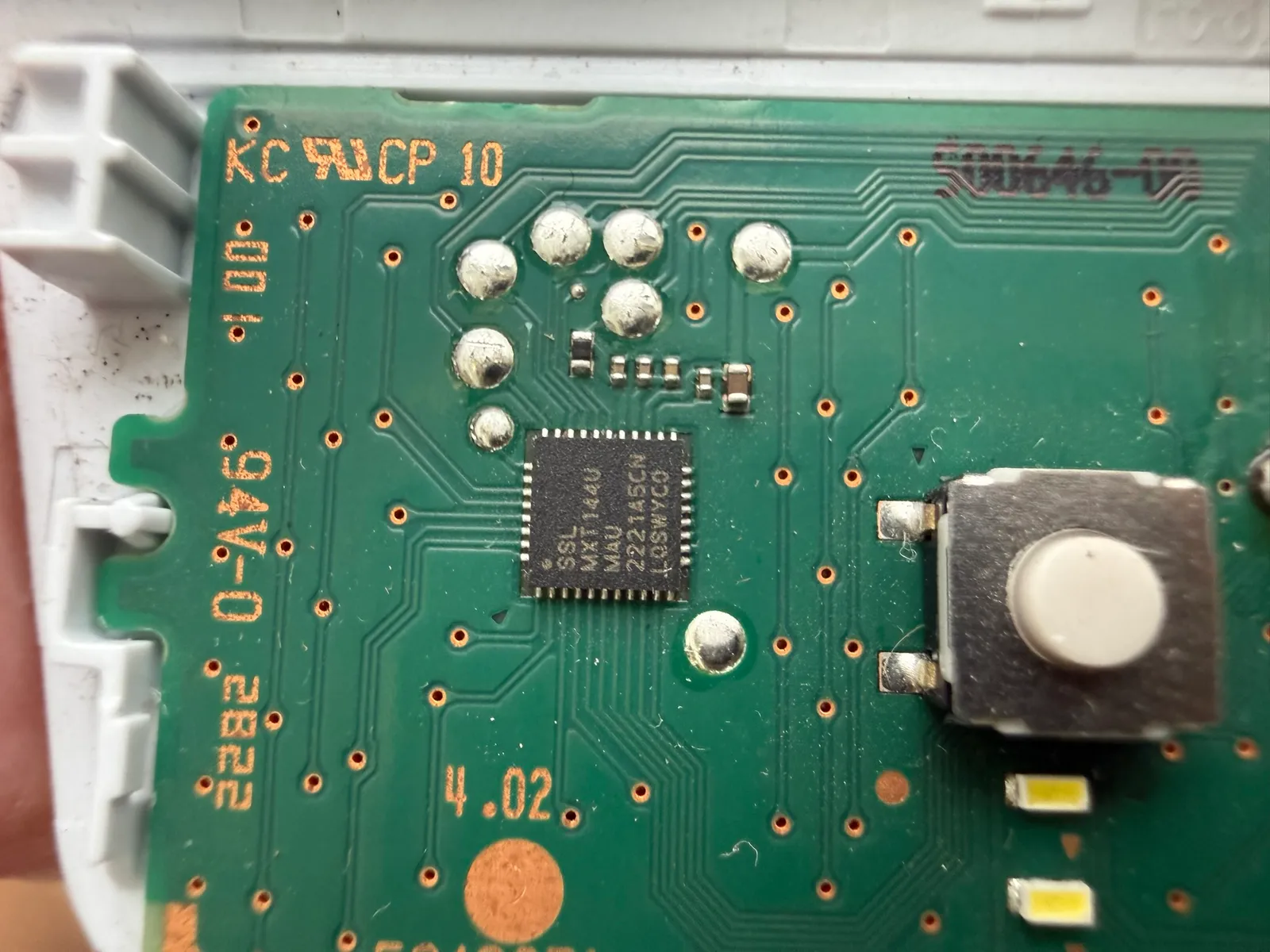

觸控 晶片
製造商：微芯科技 型號：MXT144U
1
2
- 步驟 34 / 共 36

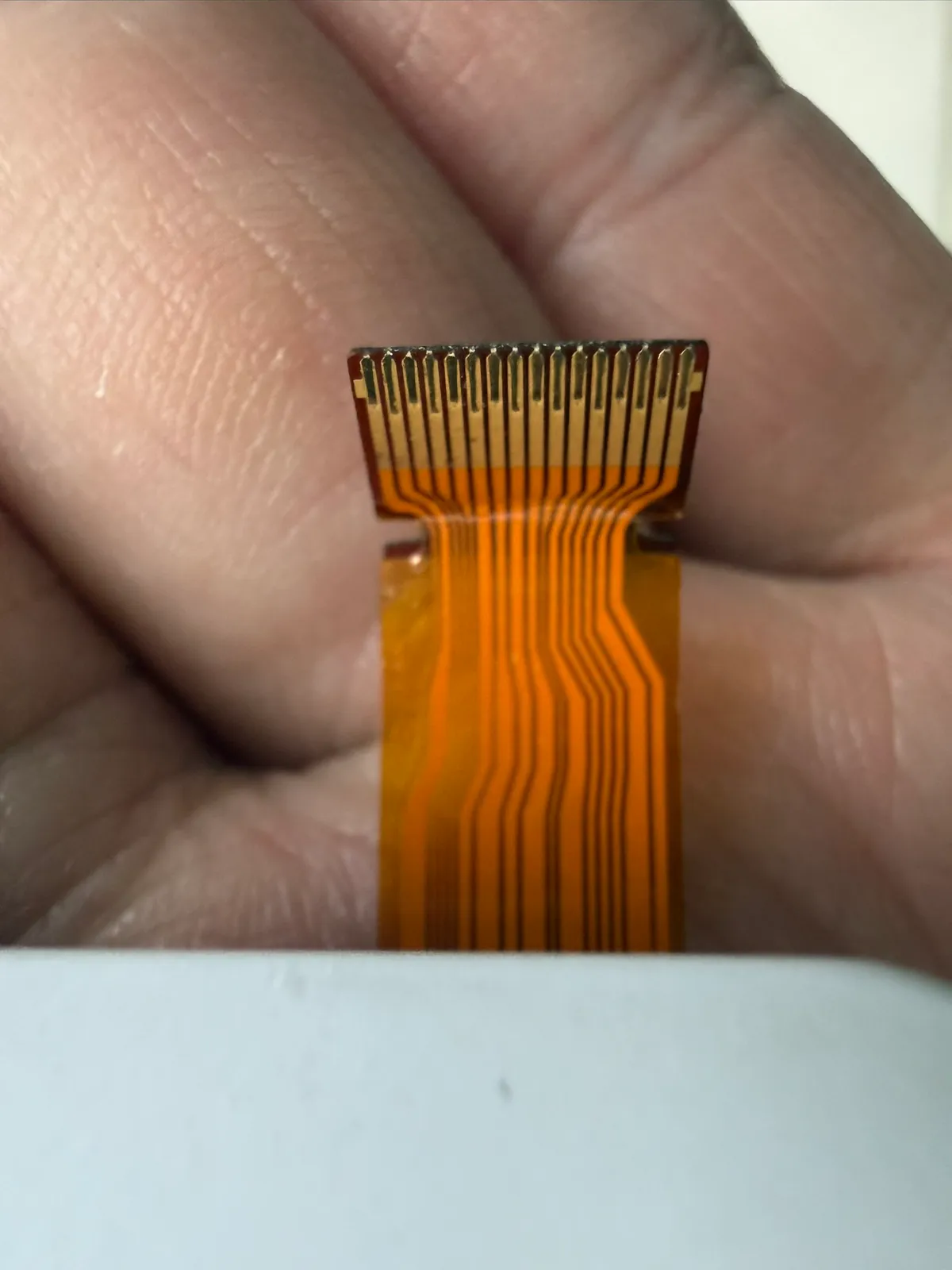

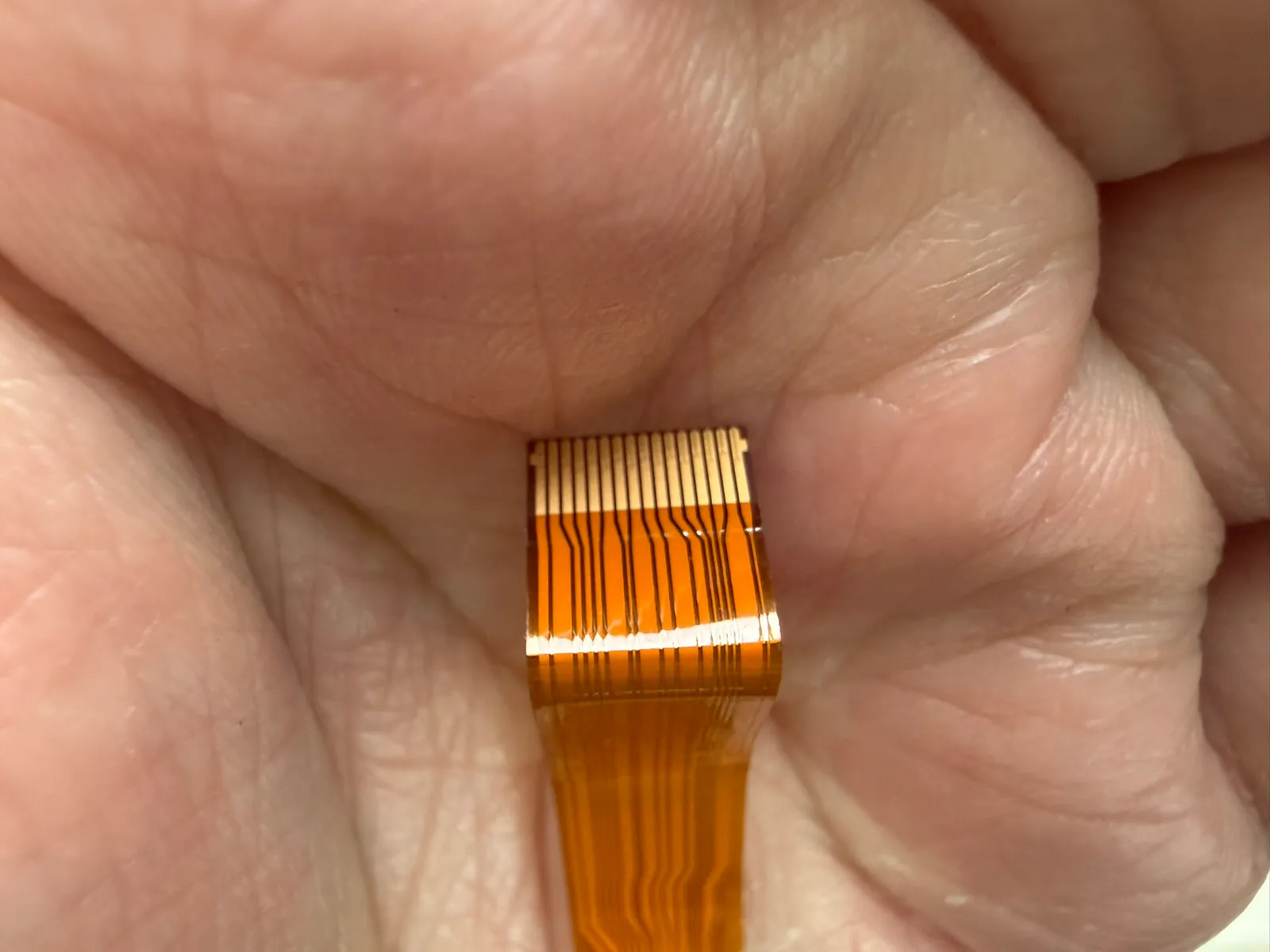

觸控板排線
排線 Pin數：16 Pin
1
2
- 步驟 35 / 共 36

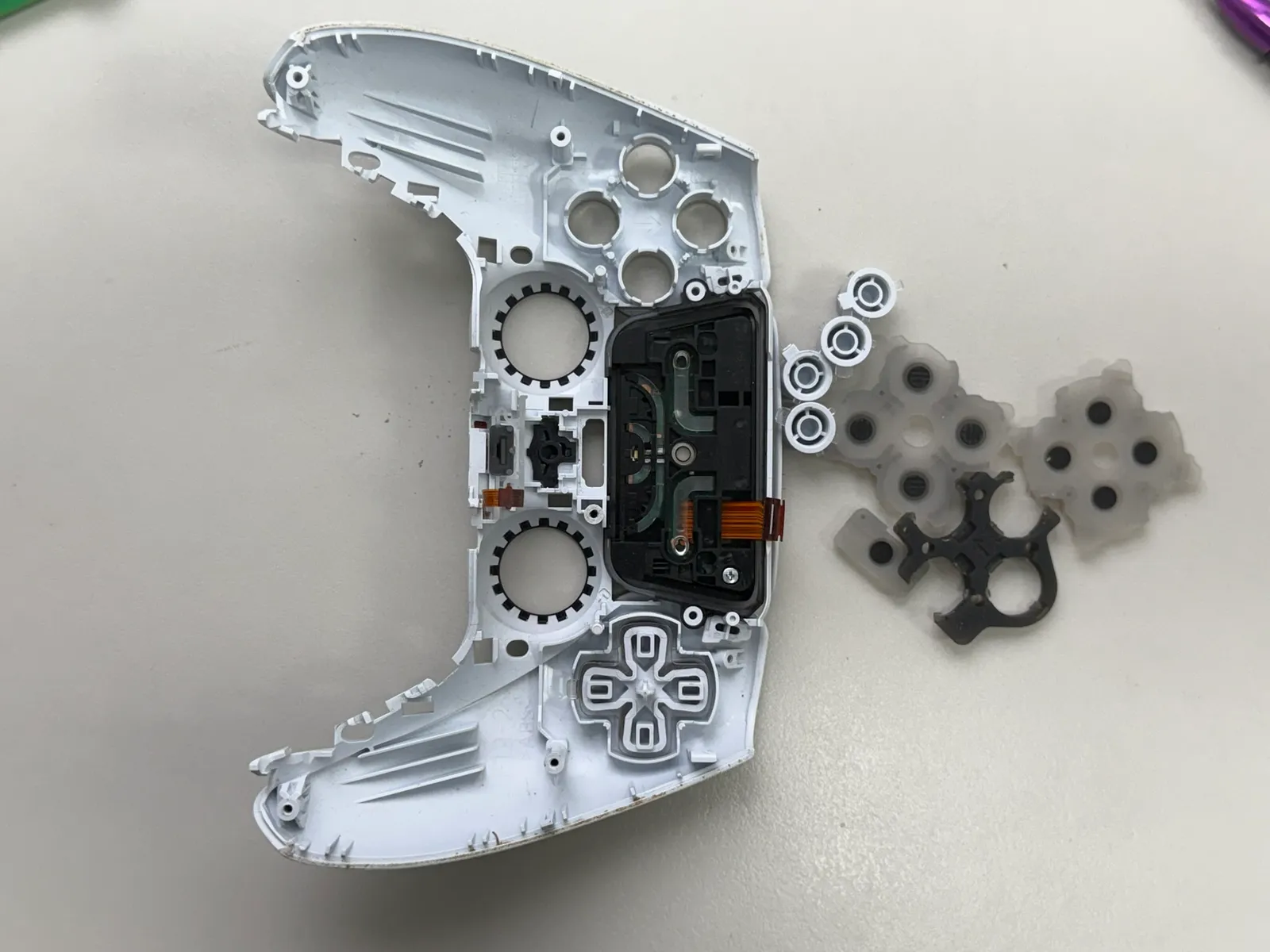

導電膜
BDM-030的導電膜是黑色的，通用給BDM-040、BDM-050
- 步驟 36 / 共 36

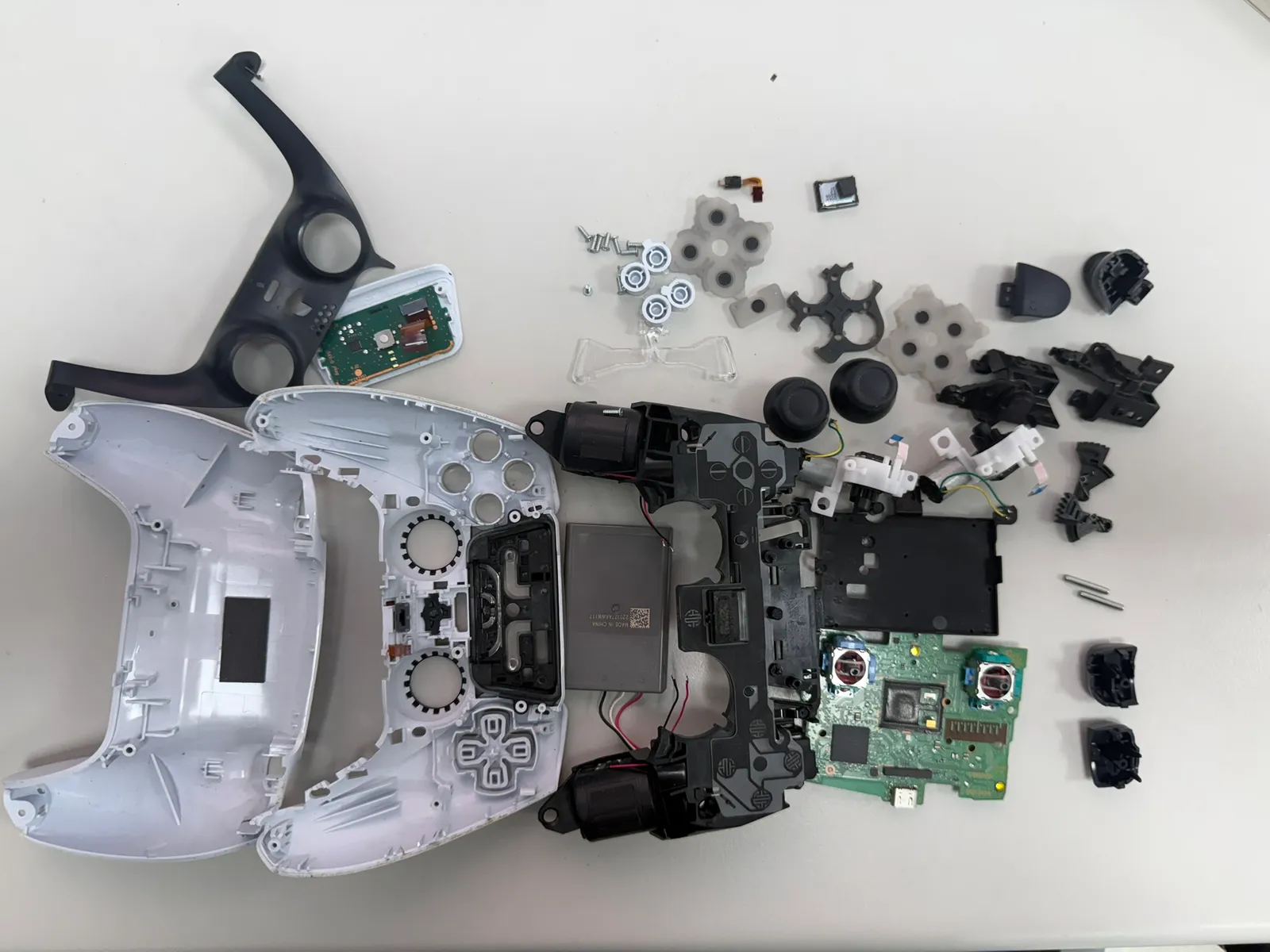

完整拆解
