DualSense PS5手把 BDM-010 完整拆解

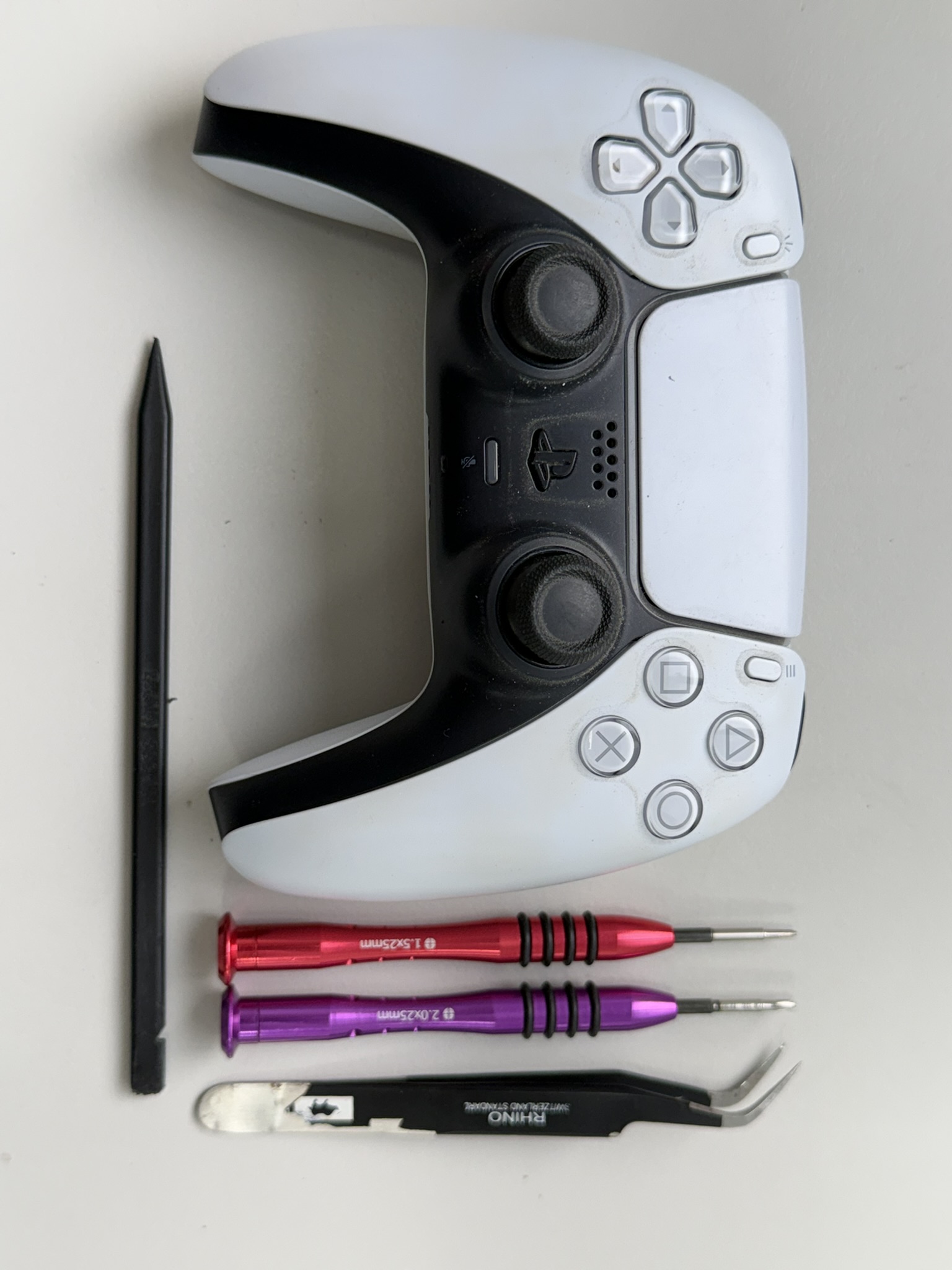

🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 33

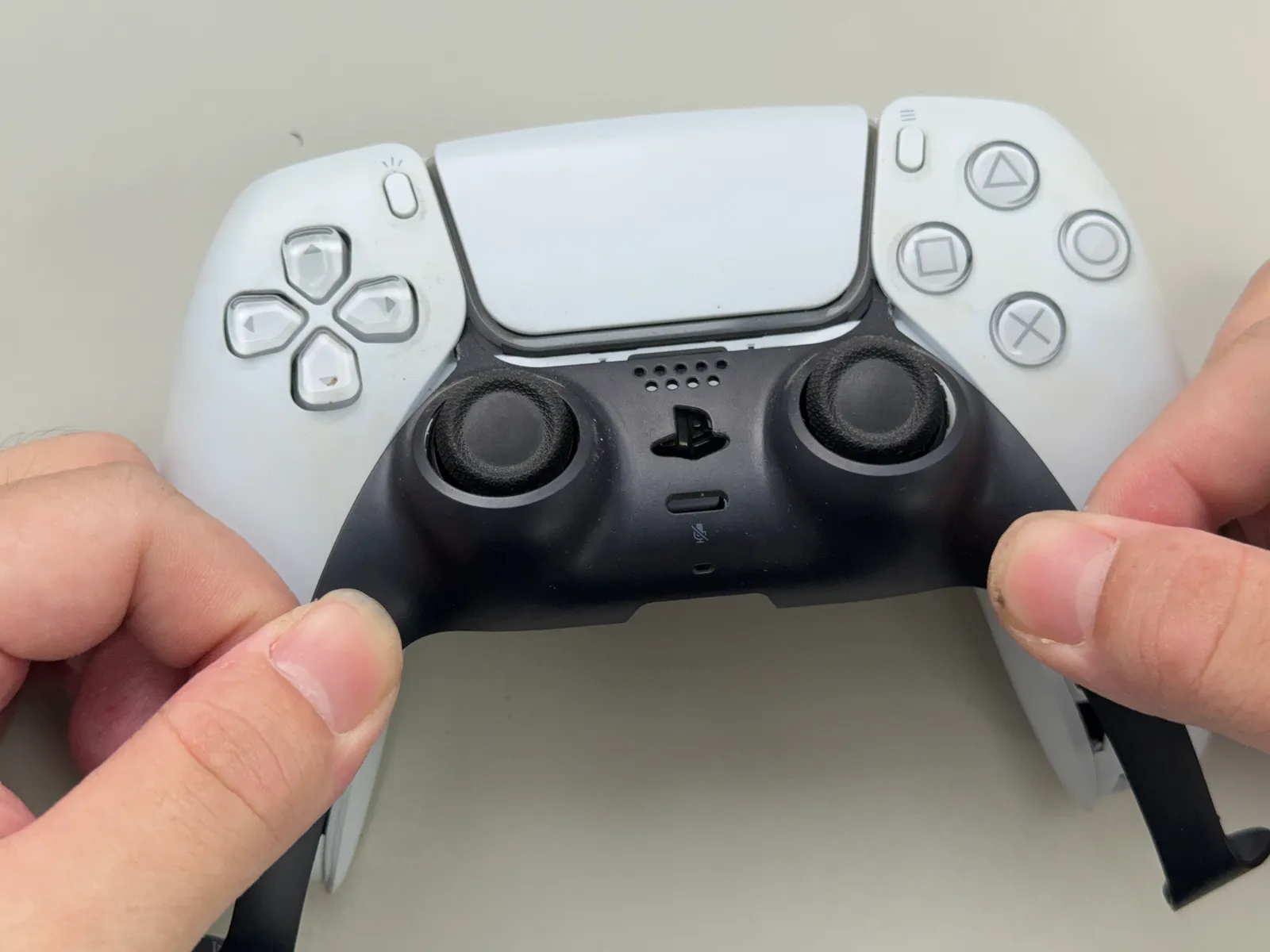

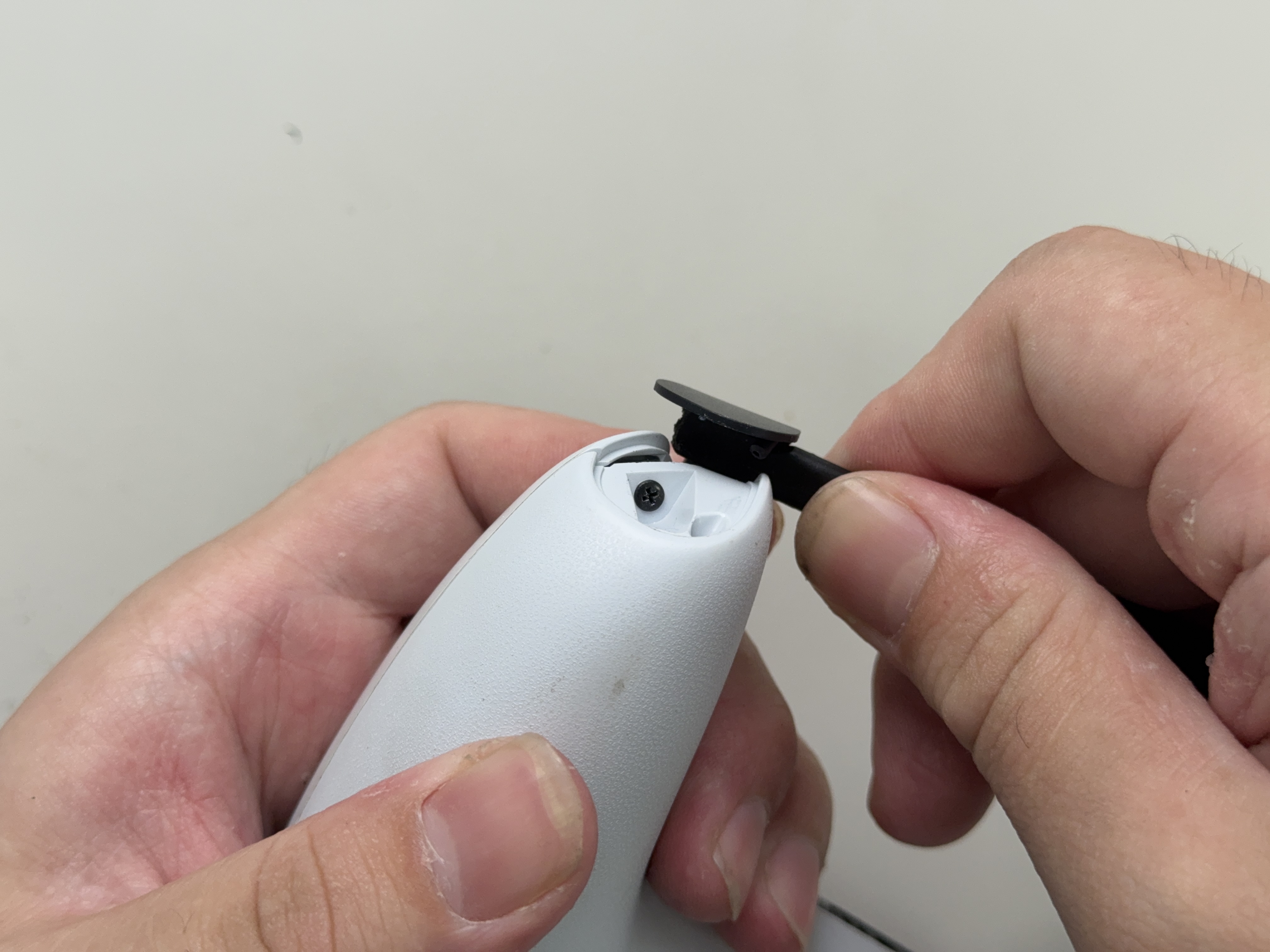

拆掉飾條
用翹棒 將 手把底部的飾條撬開 裡面藏著十字螺絲
1
2
3
4
- 步驟 2 / 共 33

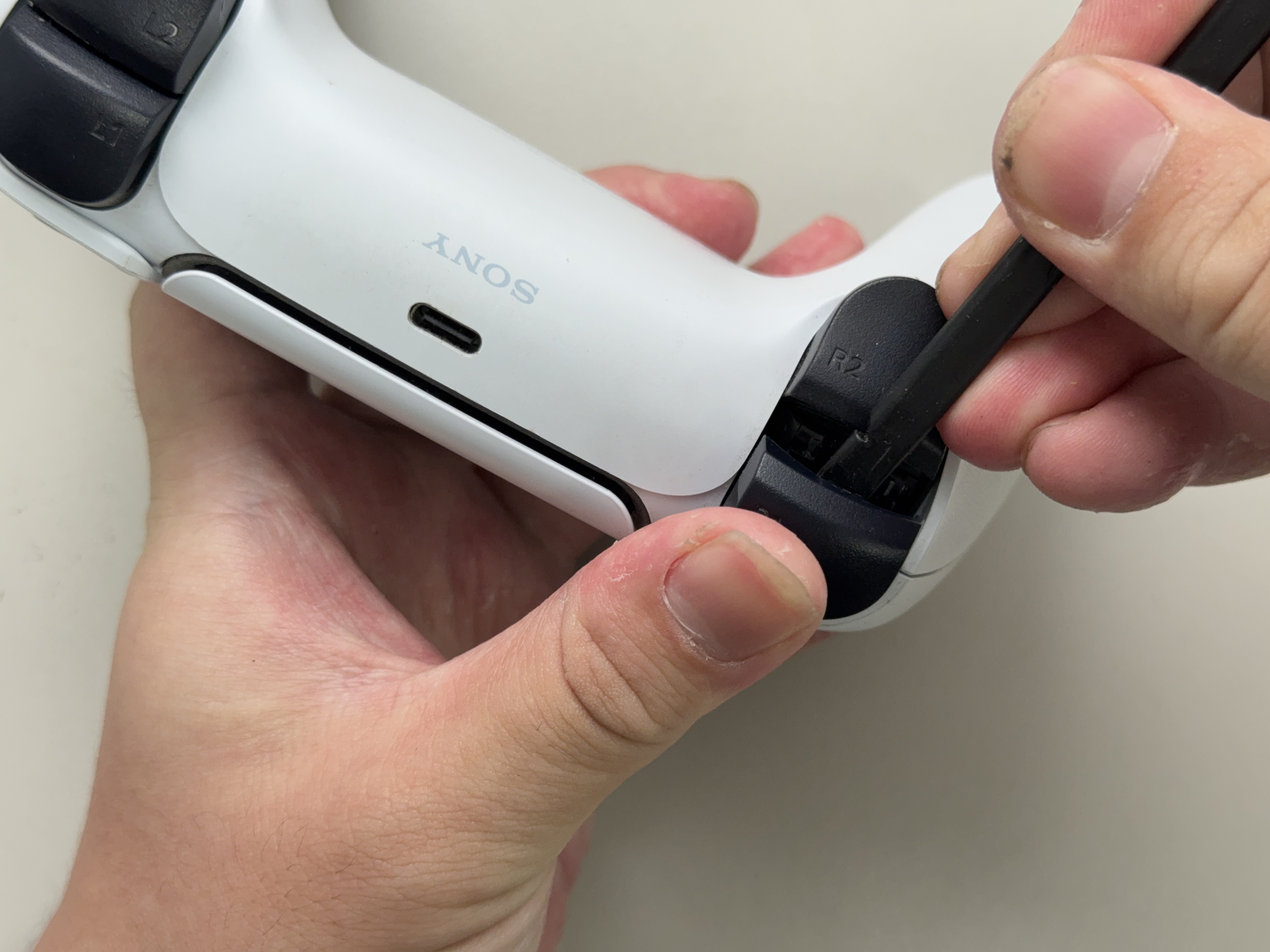

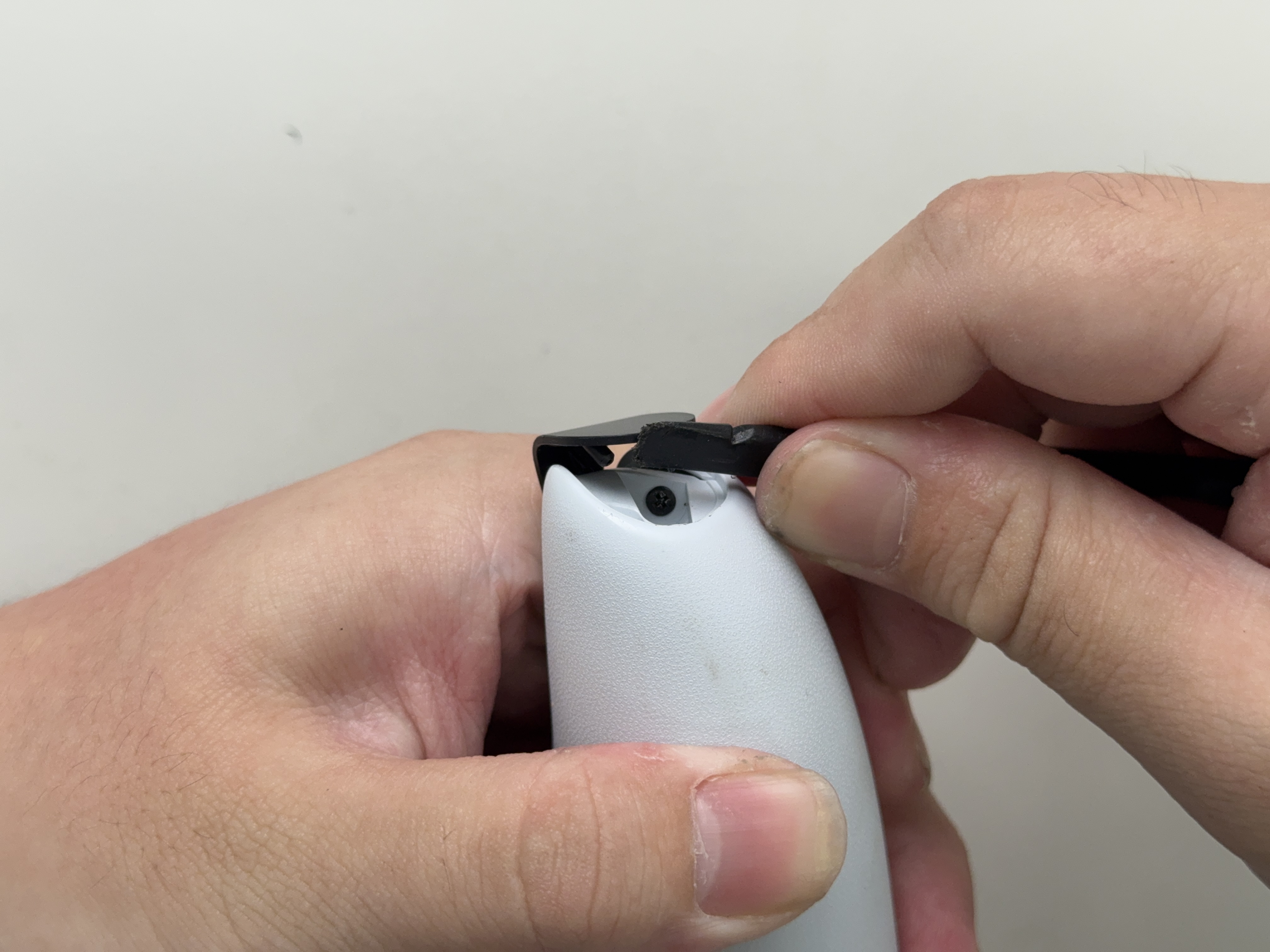

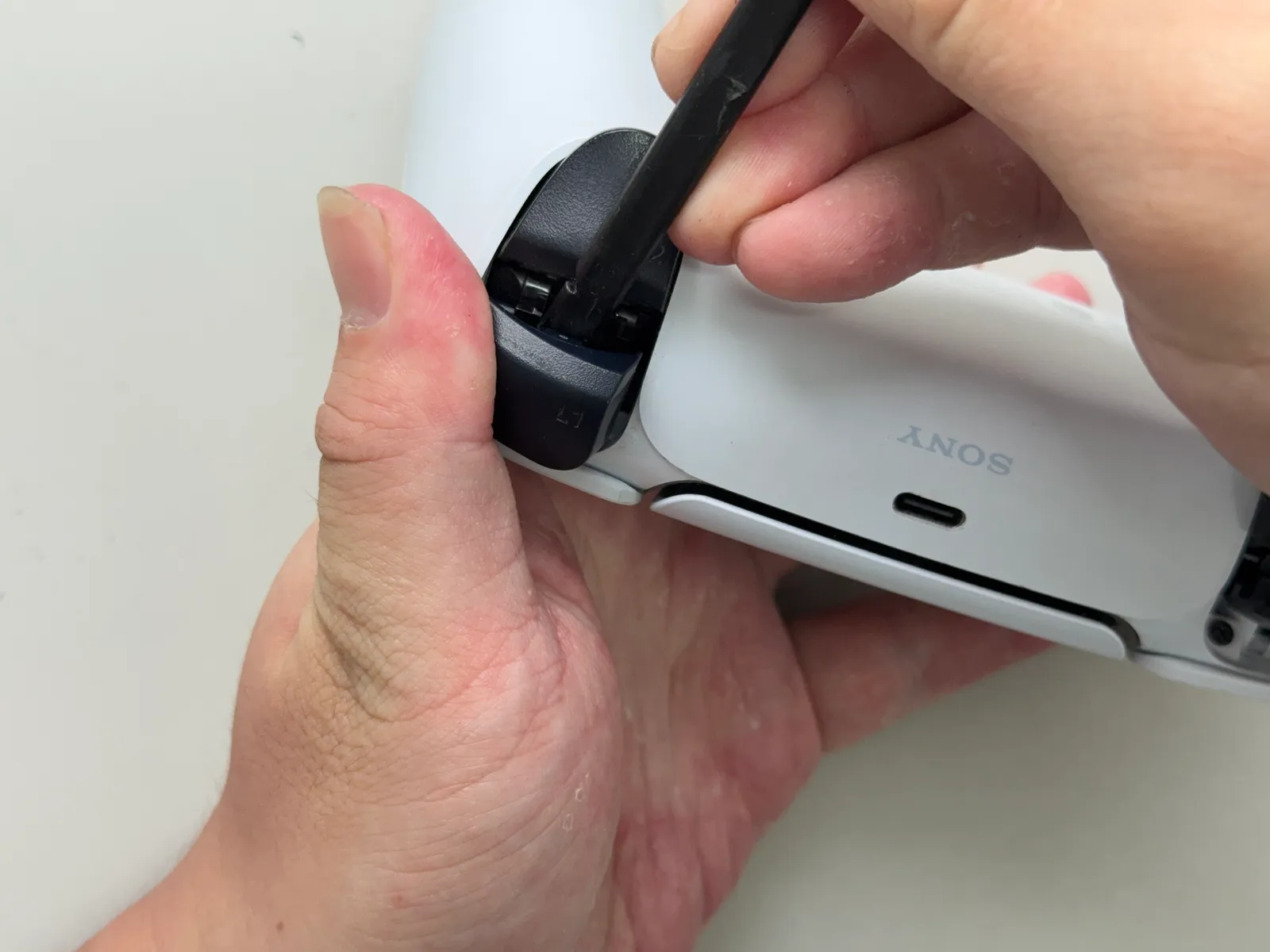

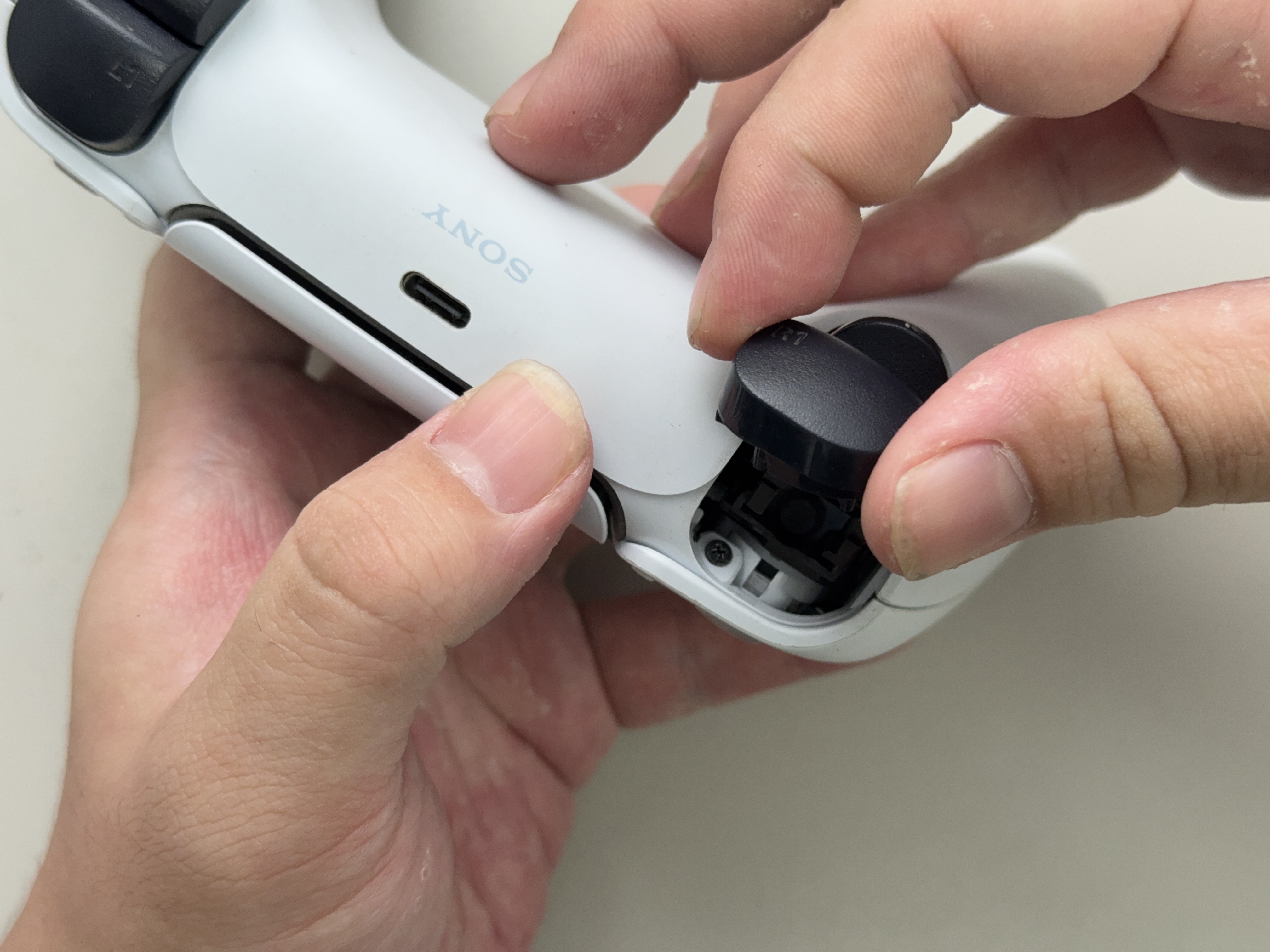

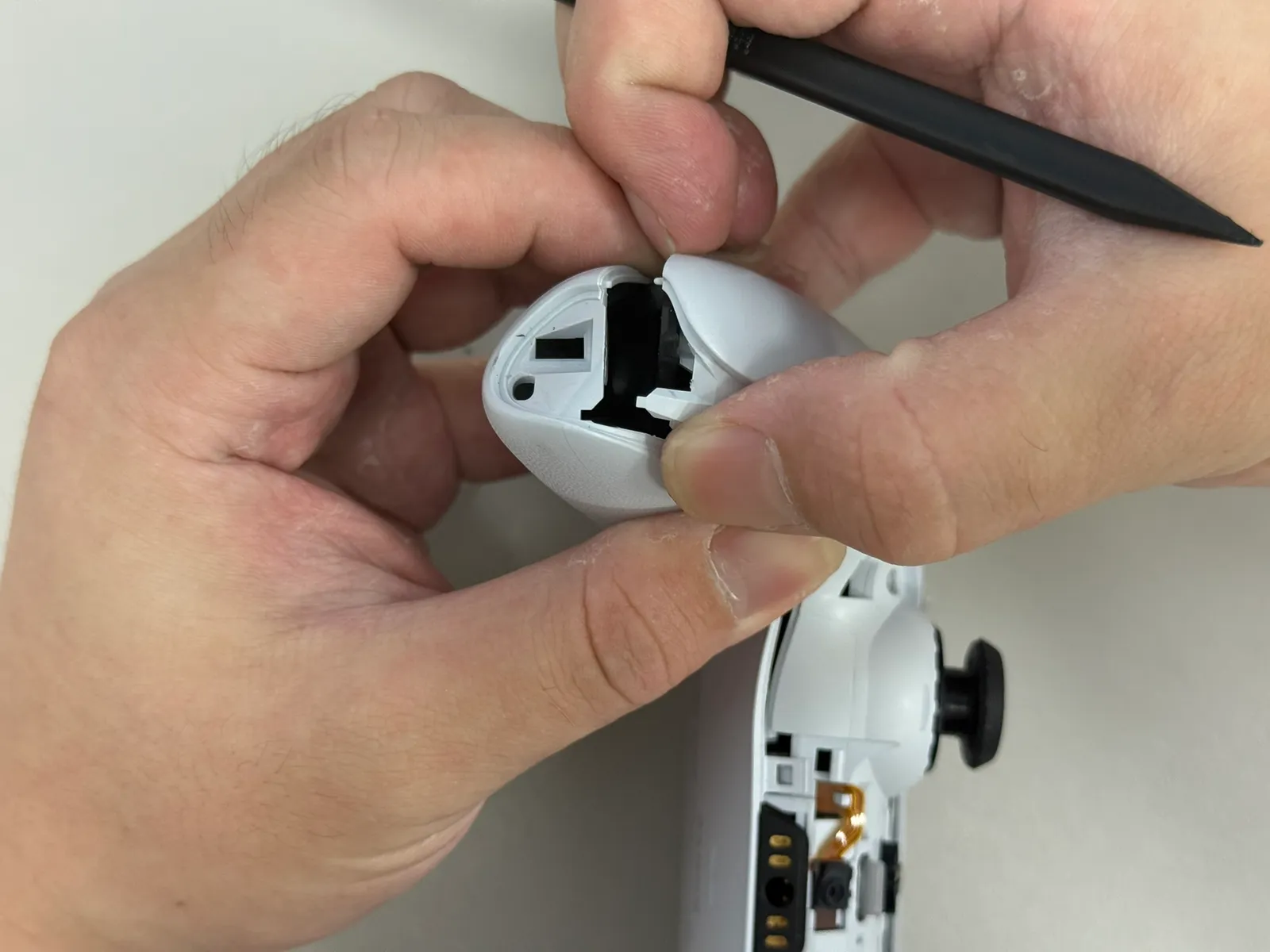

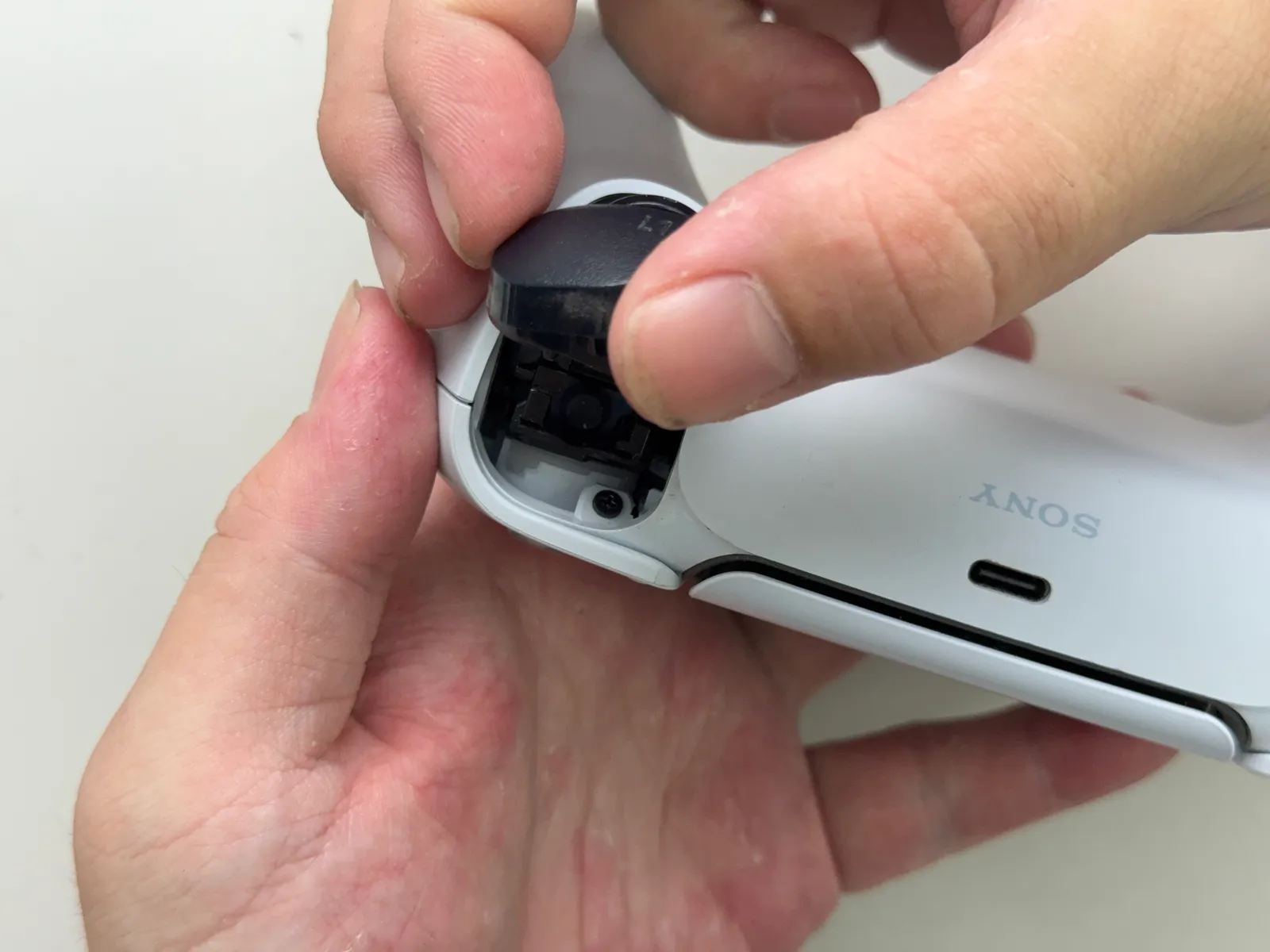

撬開 L1 R1
用翹棒插入 R1 跟 R2 縫隙中，然後向外推出來 就可以了(裡面也有藏著十字螺絲)
1
2
3
4
- 步驟 3 / 共 33

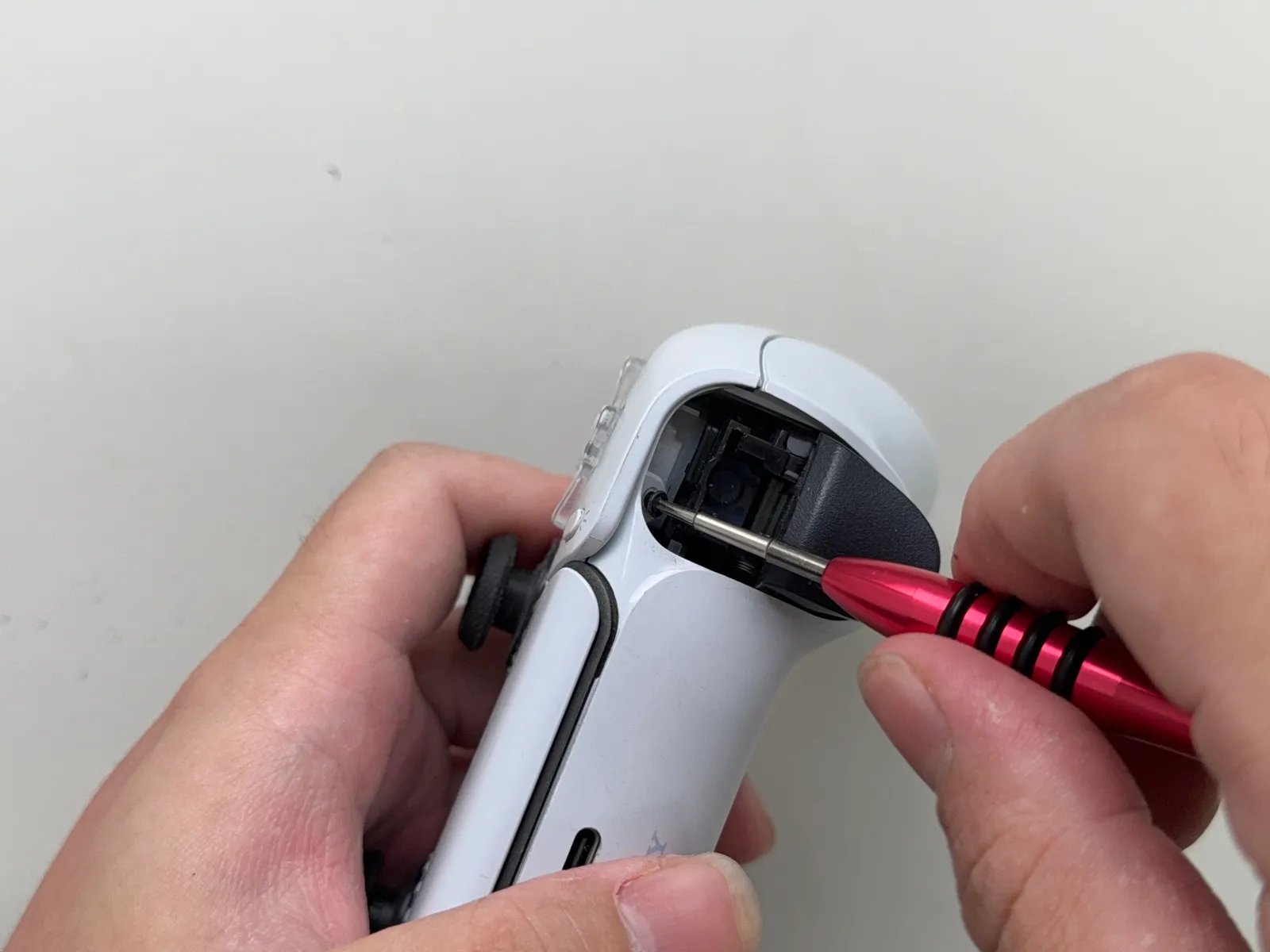

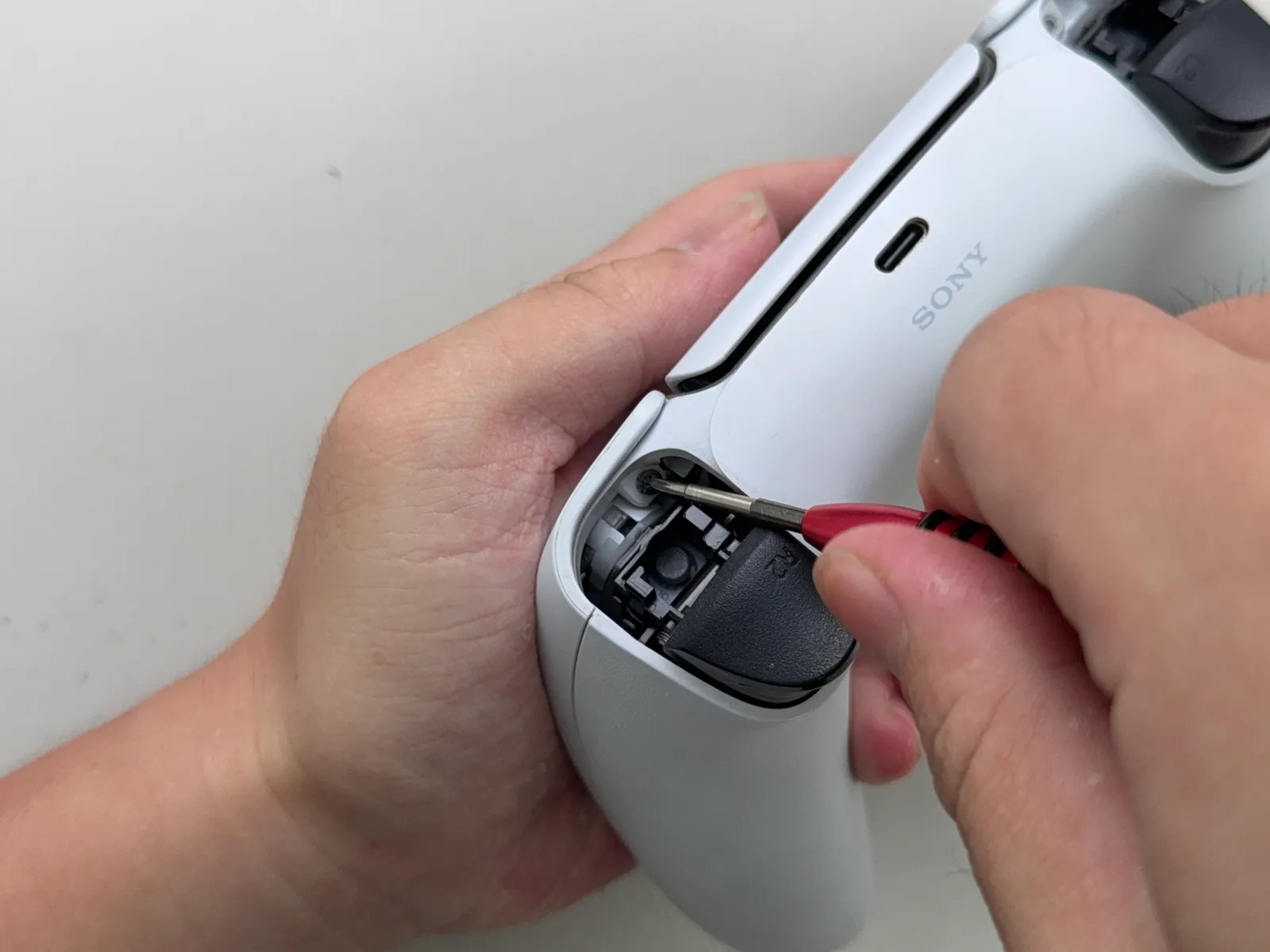

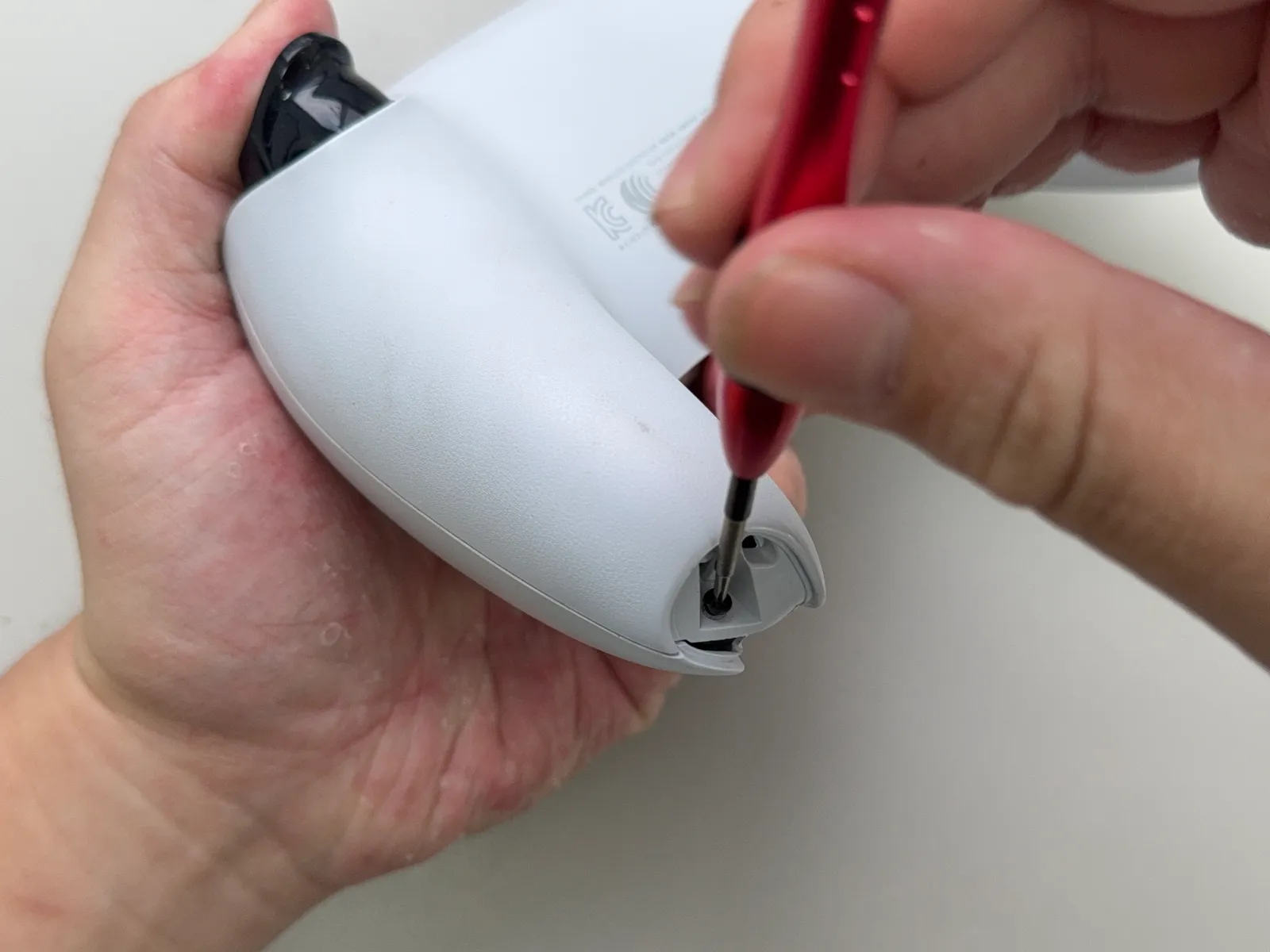

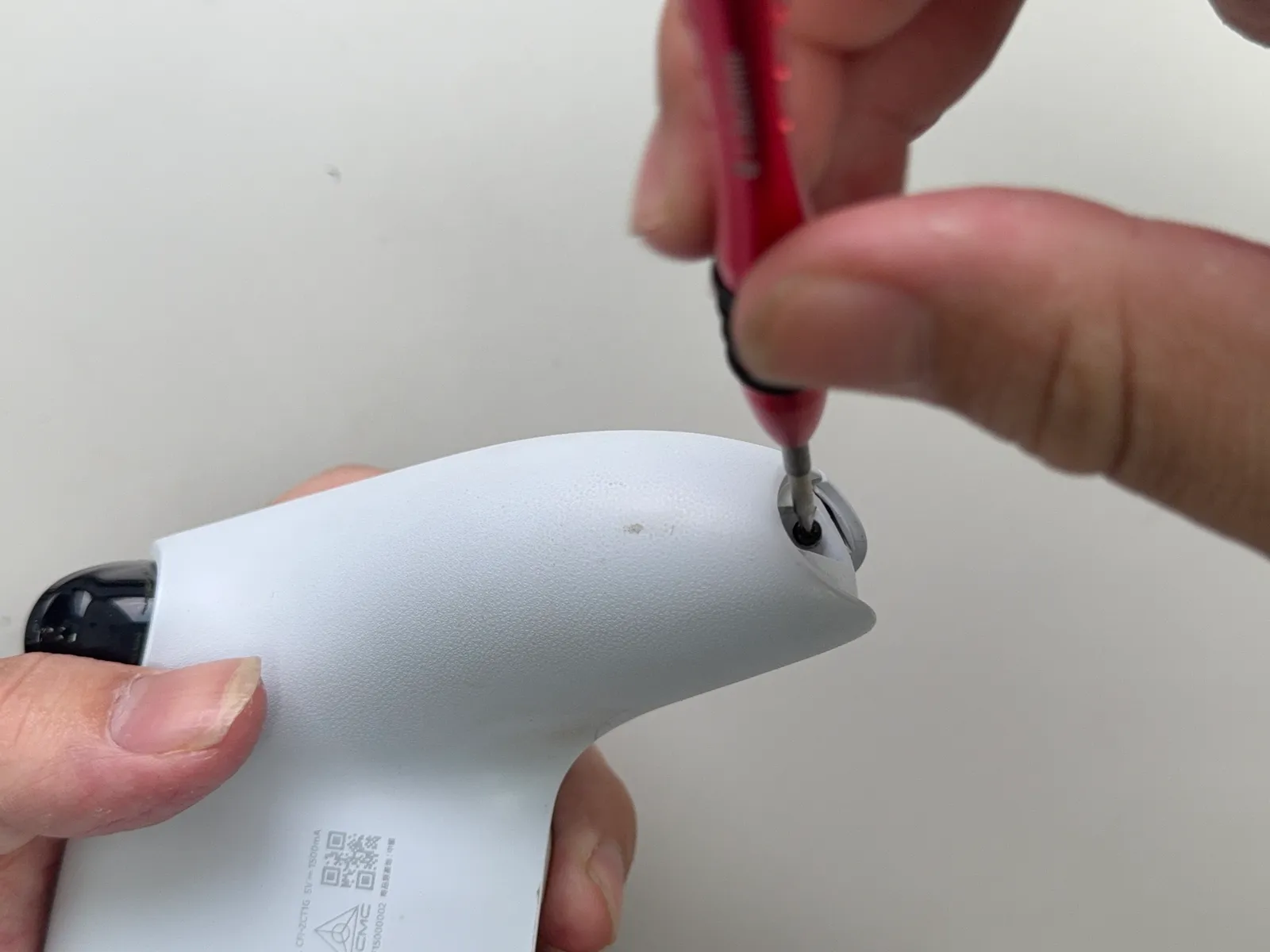

卸掉 4顆十字螺絲
將4顆十字螺絲取下來(用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
3
4
- 步驟 4 / 共 33

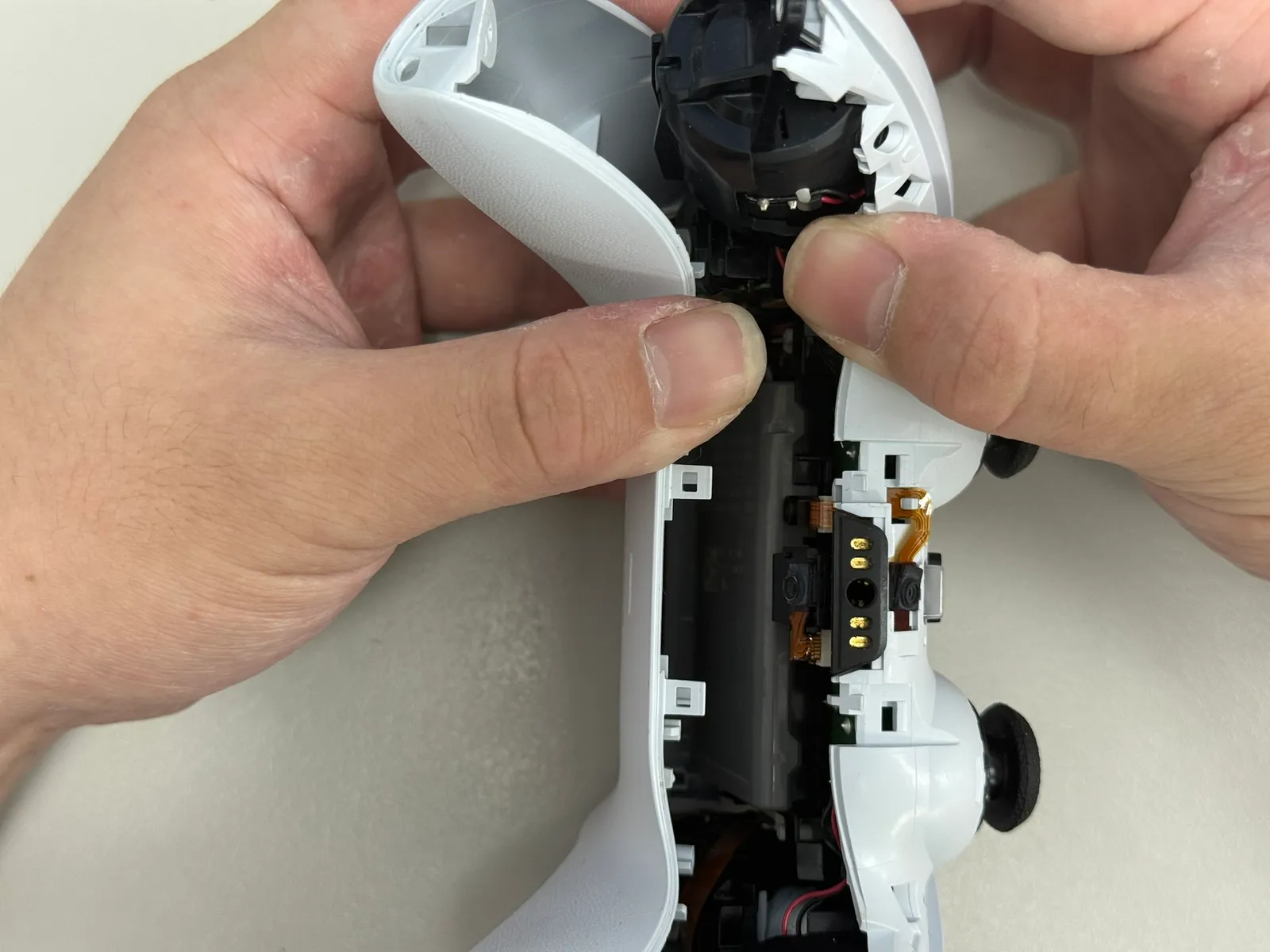

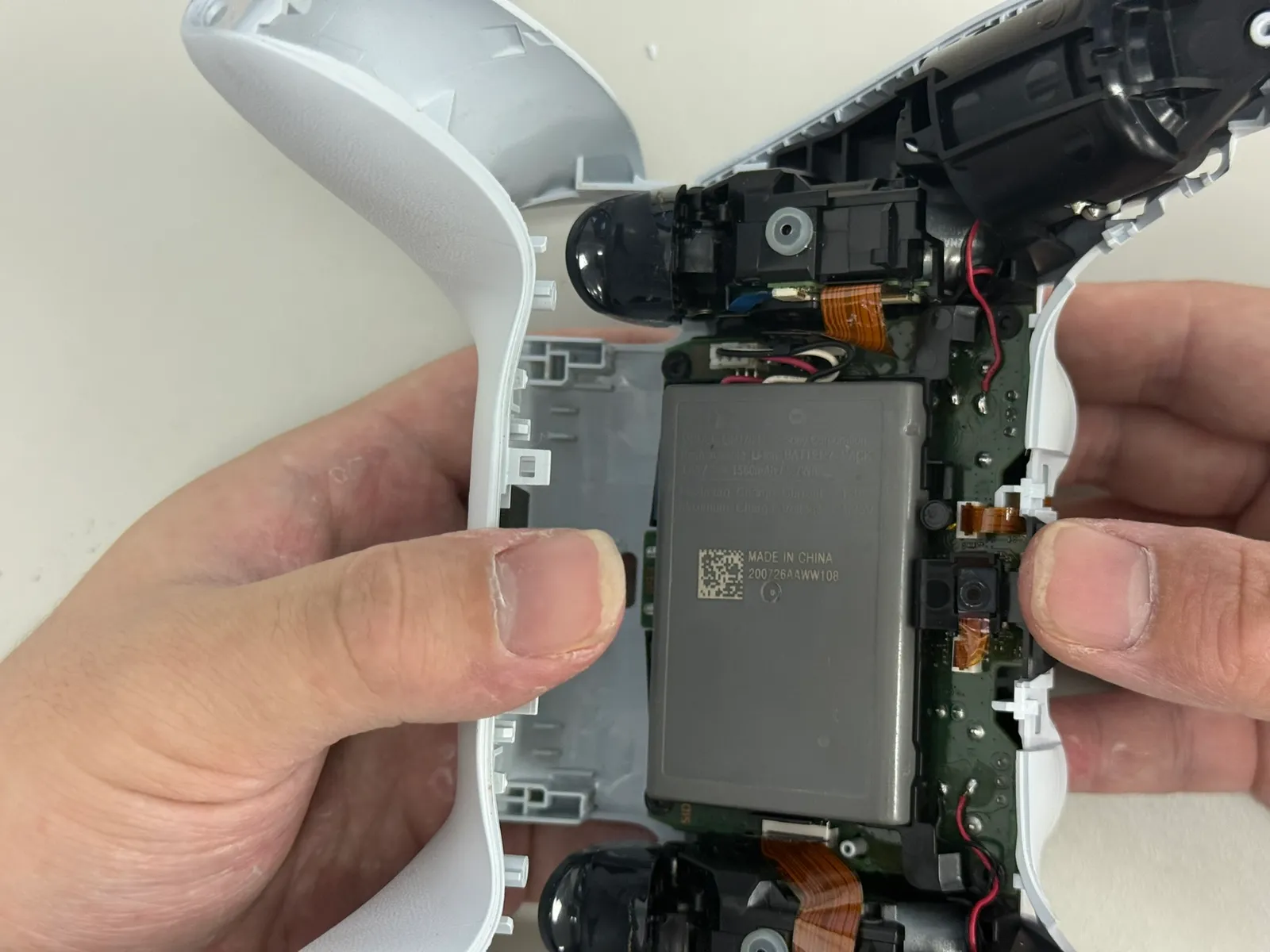

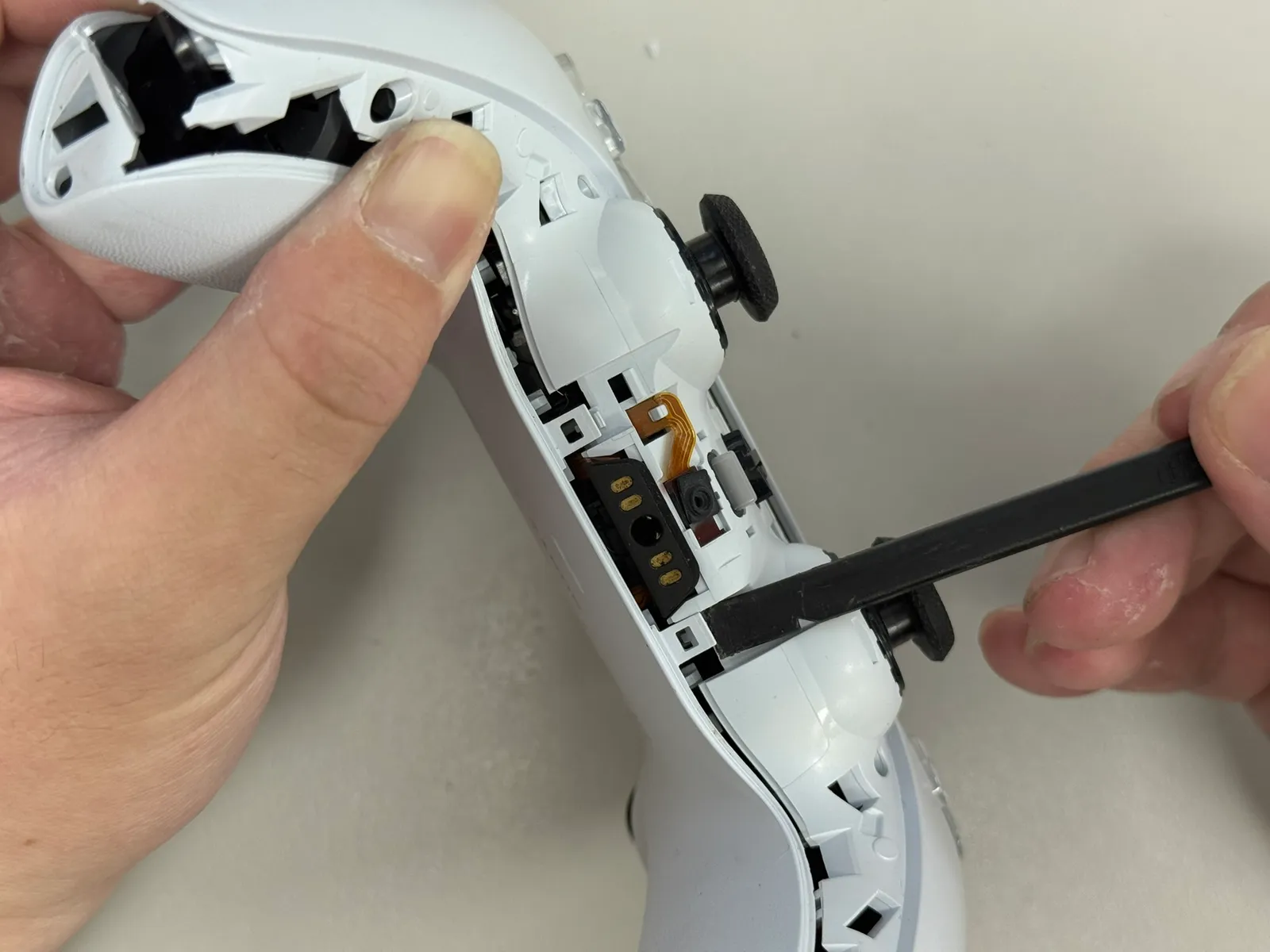

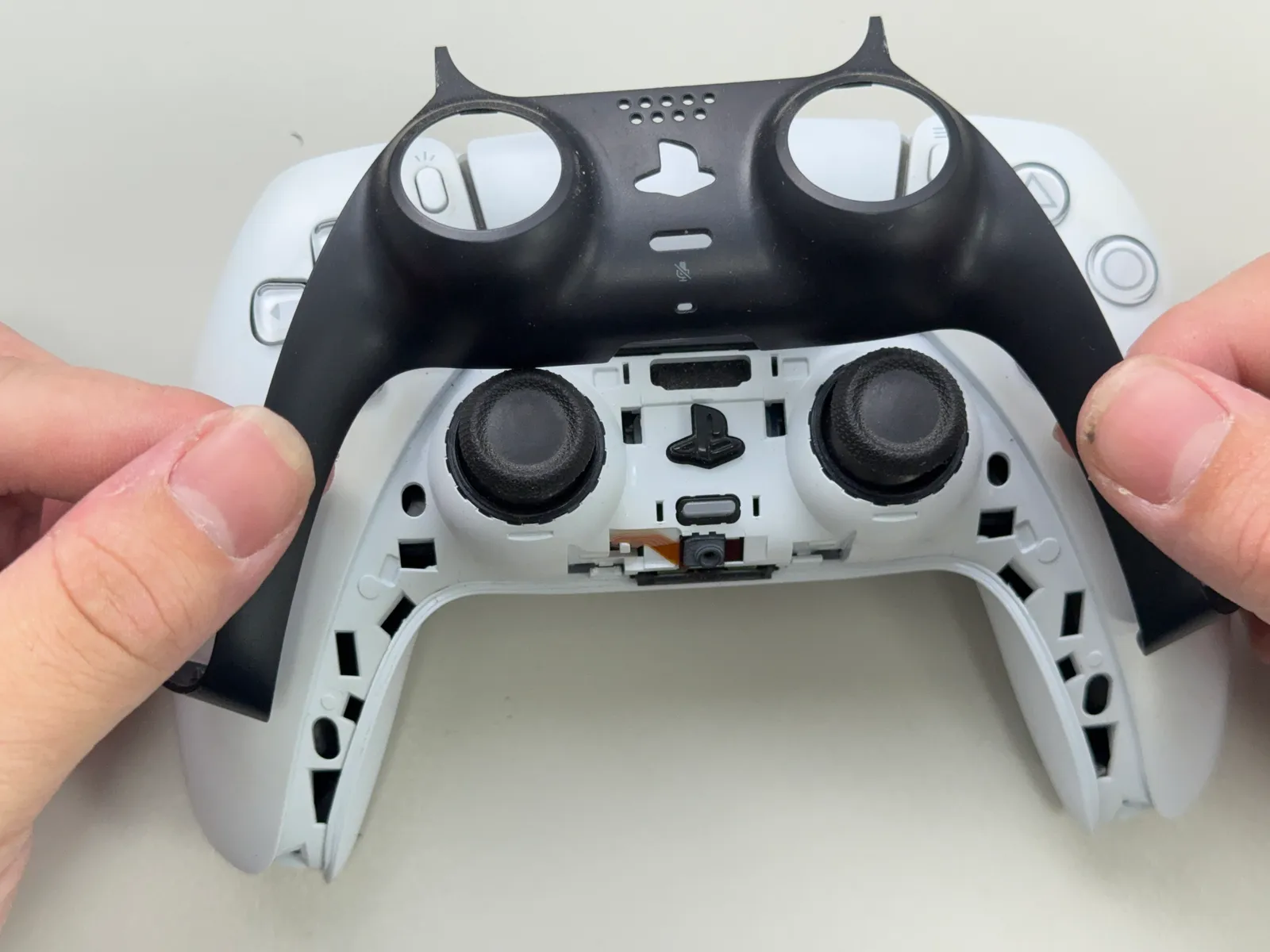

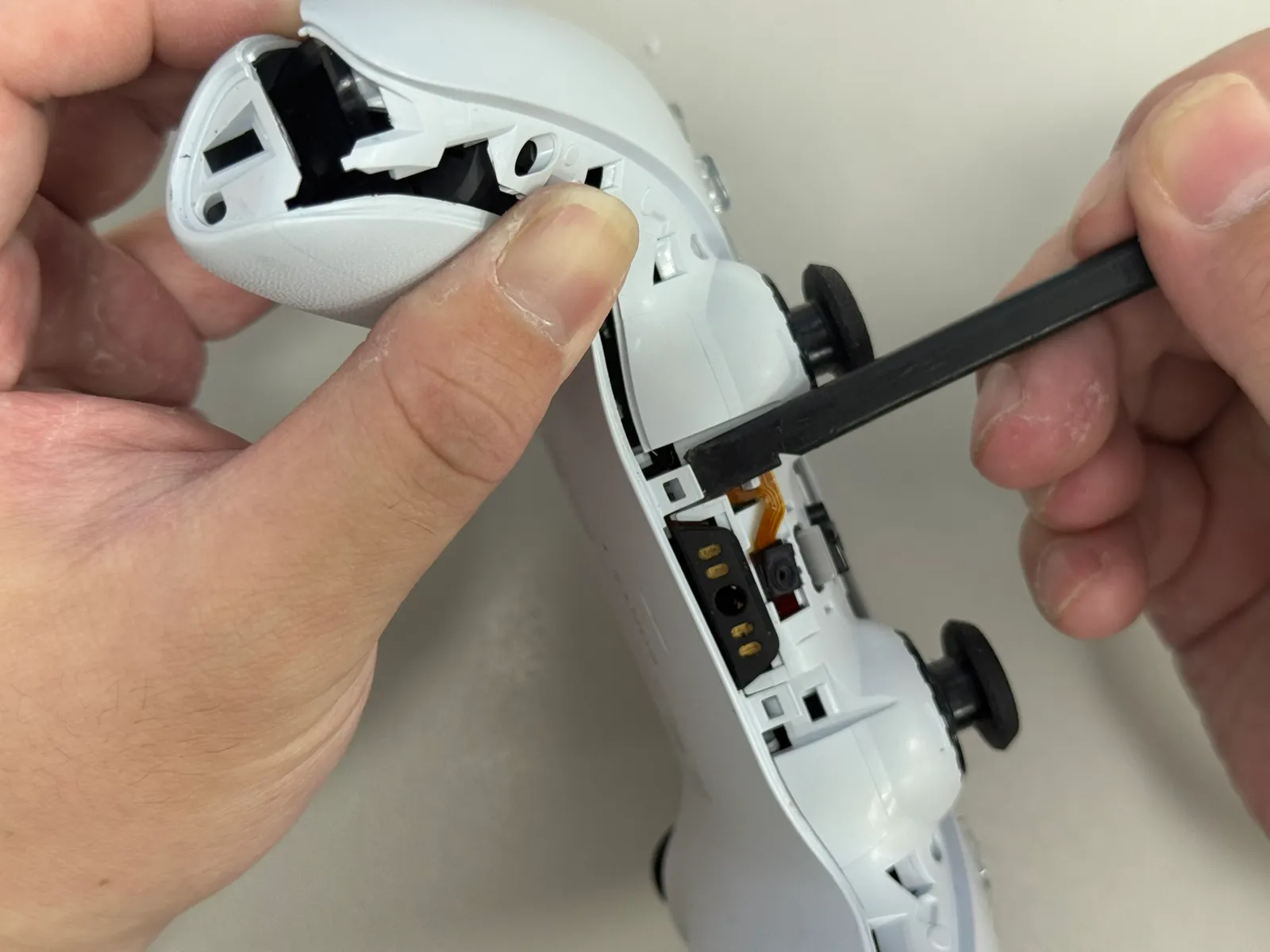

分離上下蓋
將手把掰開之後，然後用翹棒撬開兩個卡榫，然後就分離上下蓋
1
2
3
4
5
- 步驟 5 / 共 33

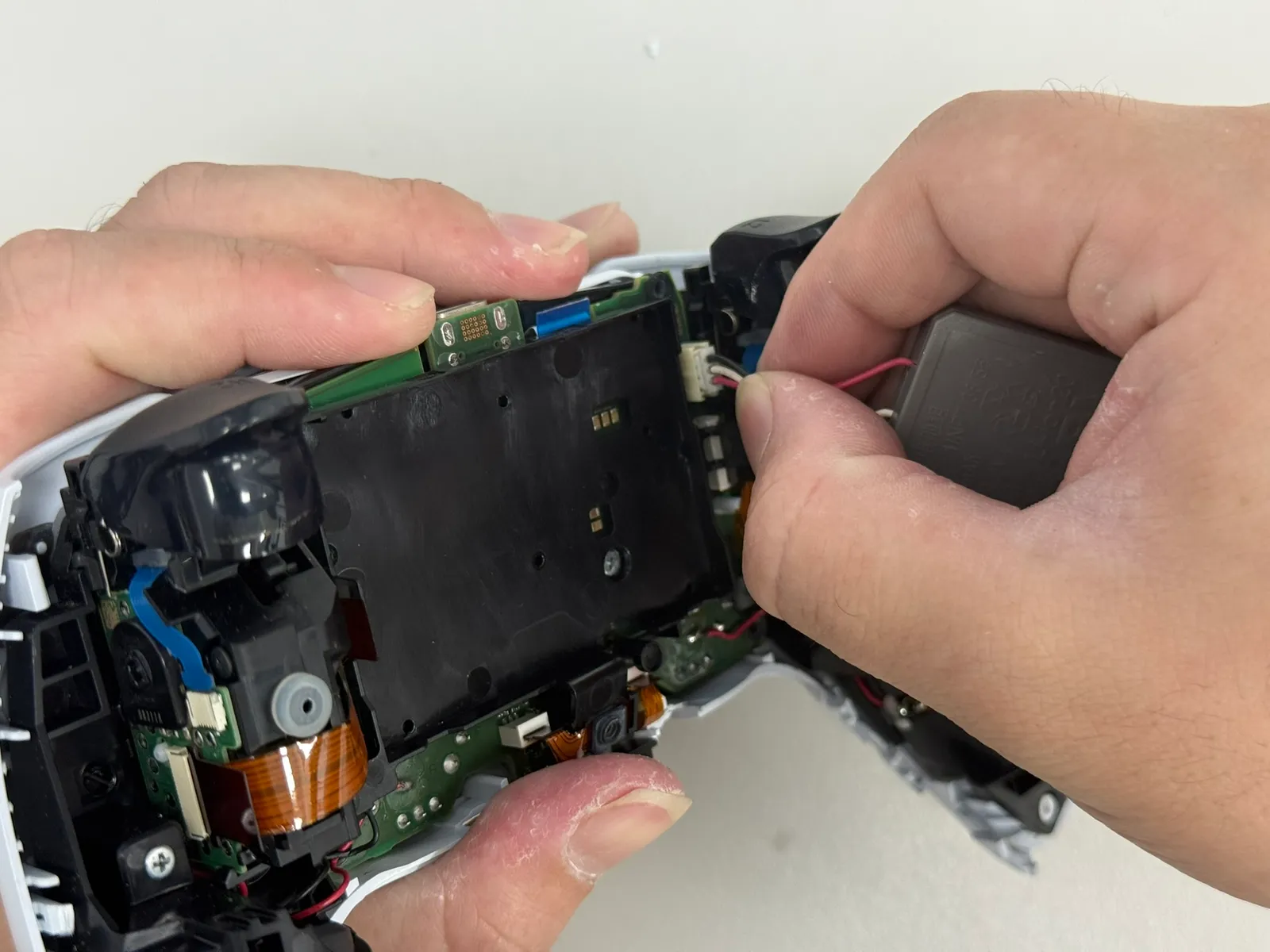

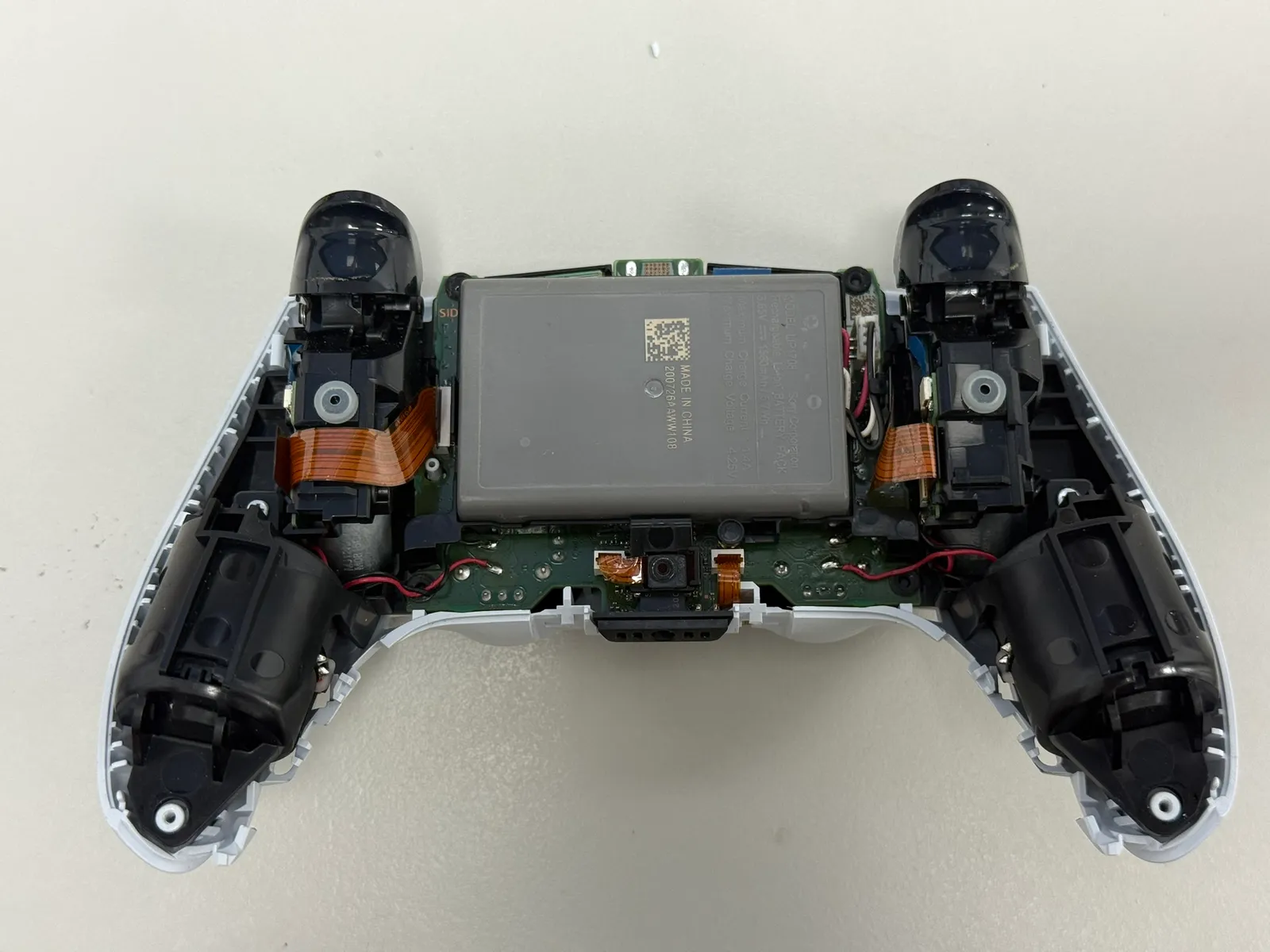

取下電池
用手 或者是 鑷子把電池的插頭拔起來
1
2
- 步驟 6 / 共 33

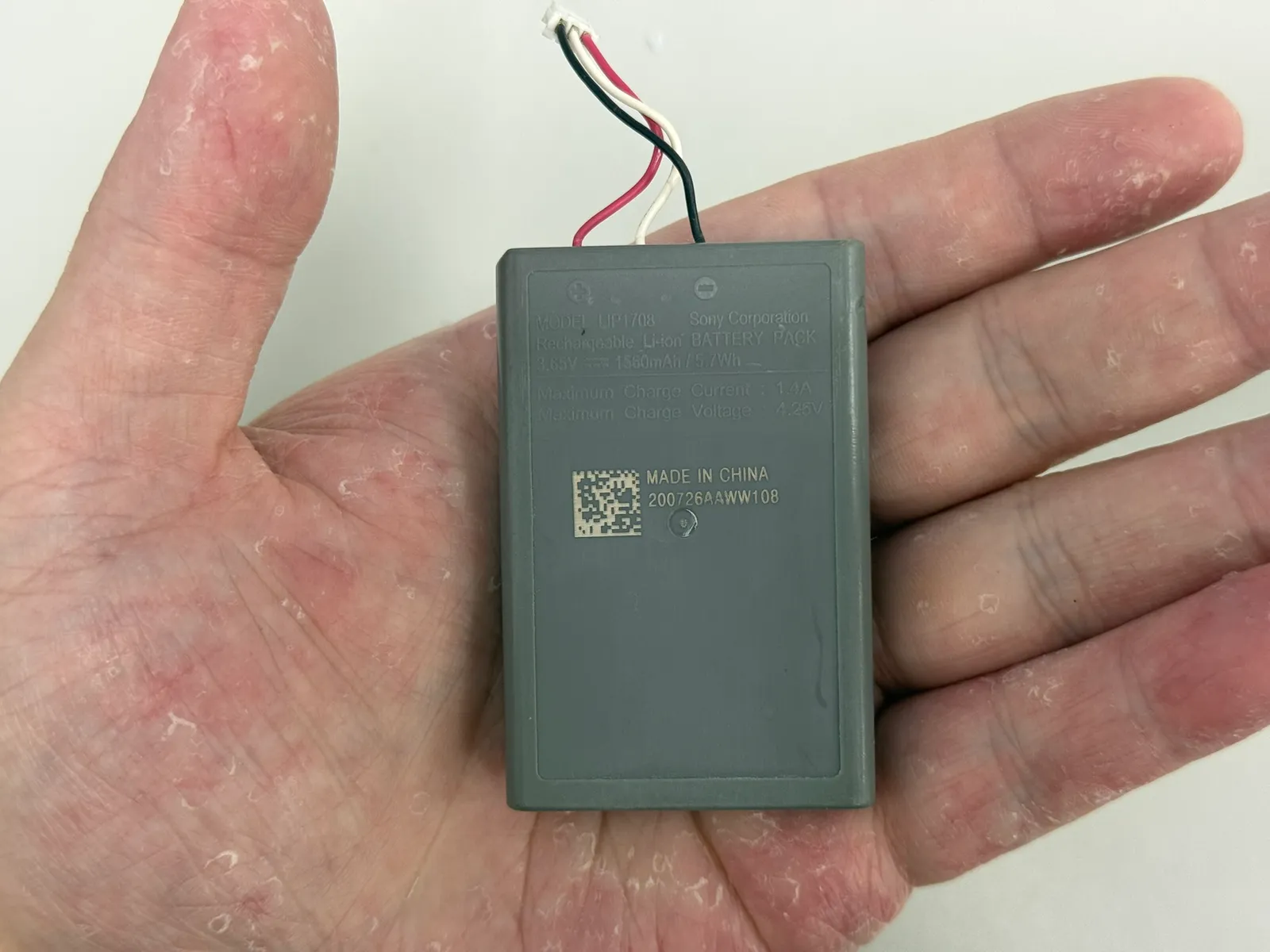

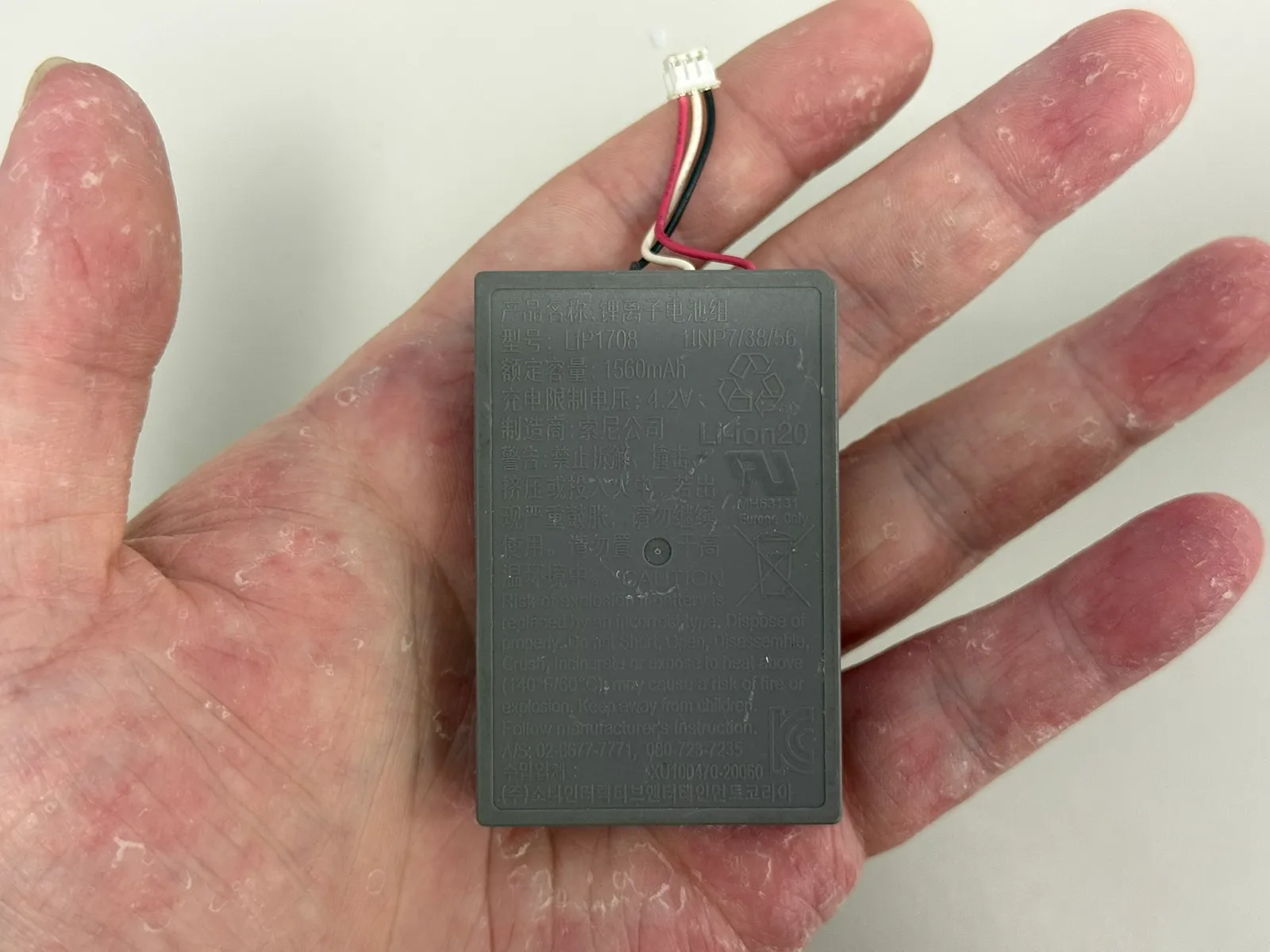

電池規格
型號 LIP1708 電壓 3.65V 1560mAh 5.7Wh
1
2
- 步驟 7 / 共 33

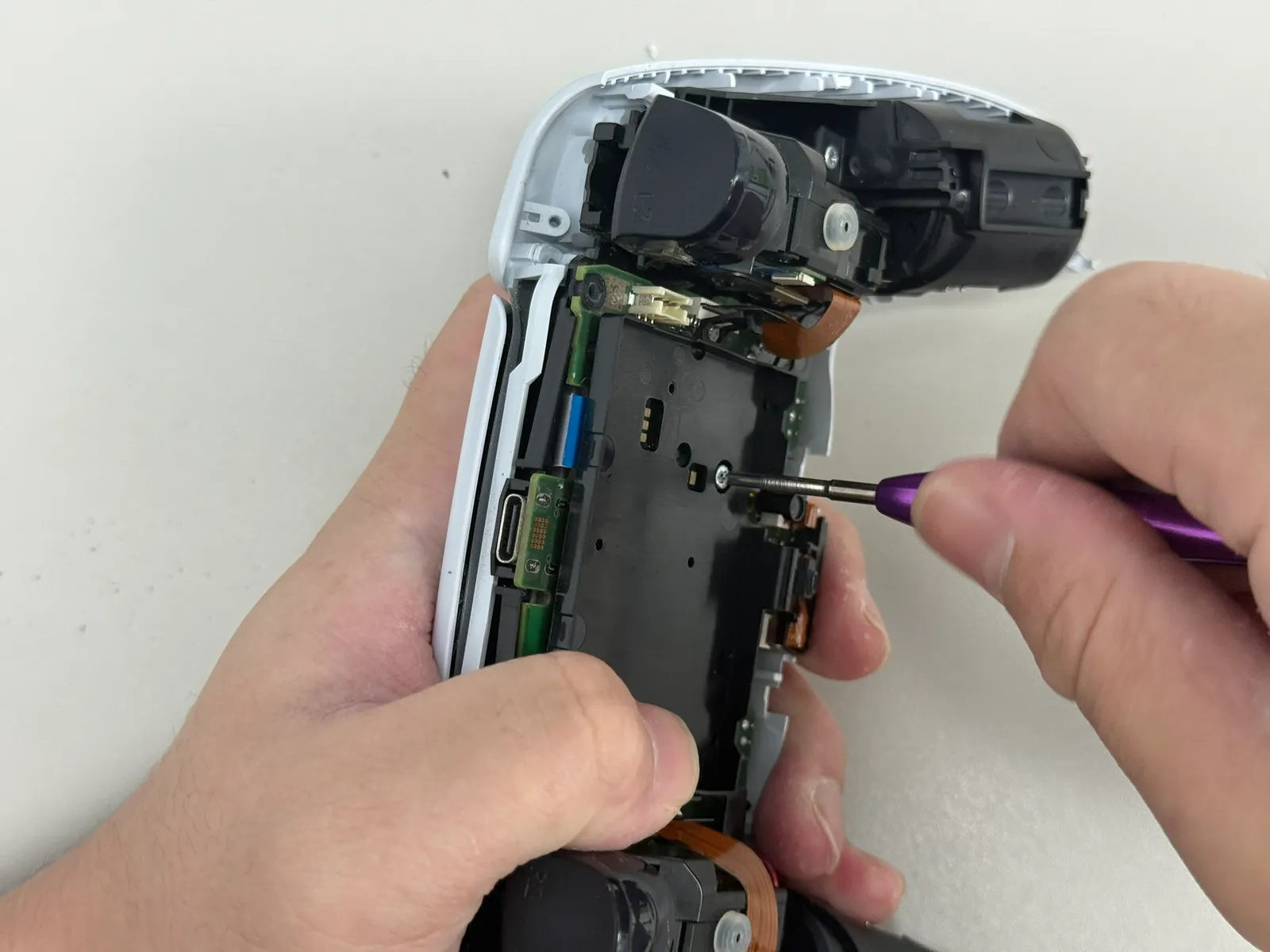

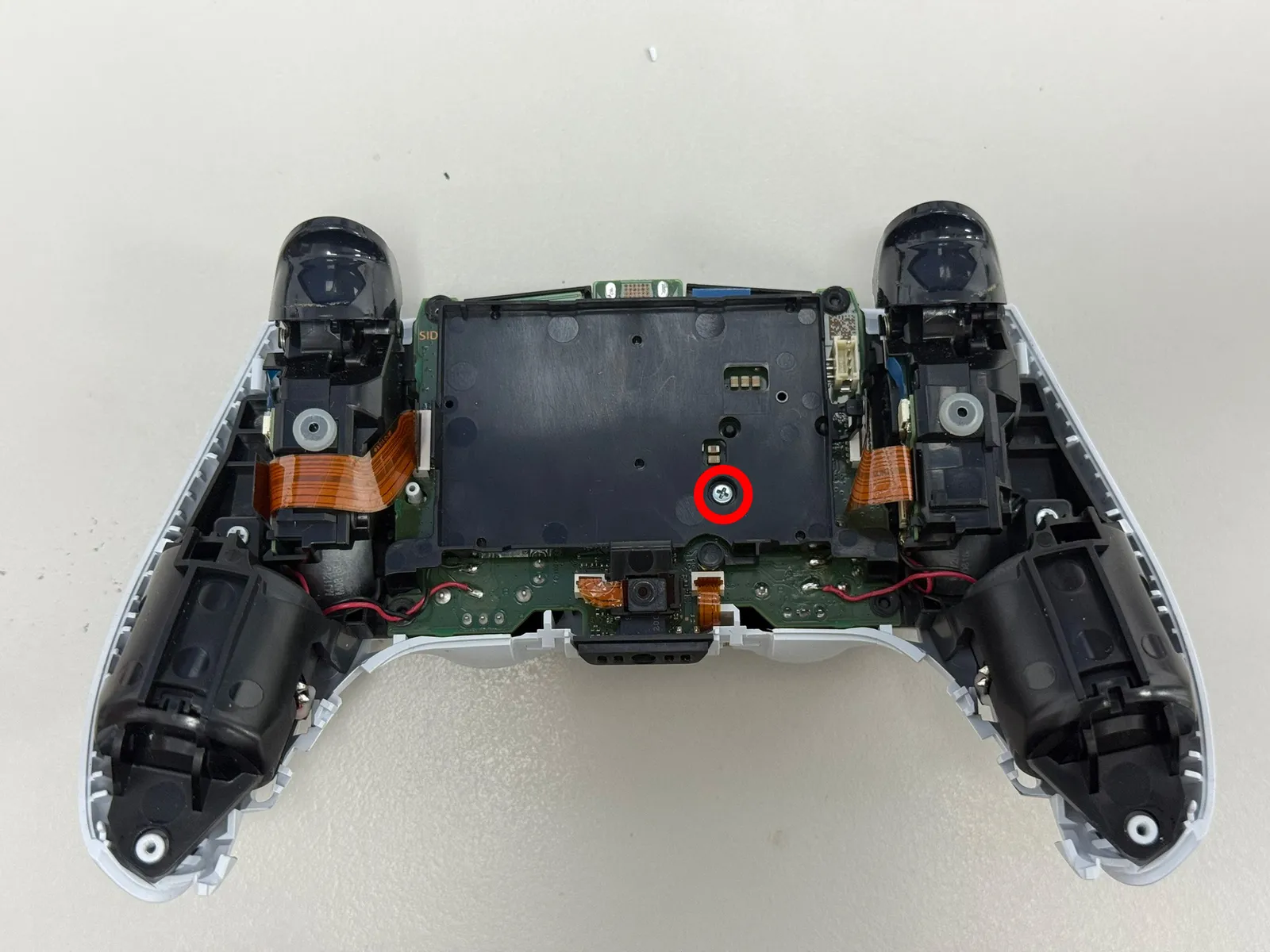

卸下電池槽的1顆十字螺絲
用十字 1.5 或者 十字 2.0的螺絲起子) 十字1.5(PH000) 十字2.0(PH00)
1
2
- 步驟 8 / 共 33
取出麥克風排線
用鑷子夾住排線，往上提。
1
2
- 步驟 9 / 共 33

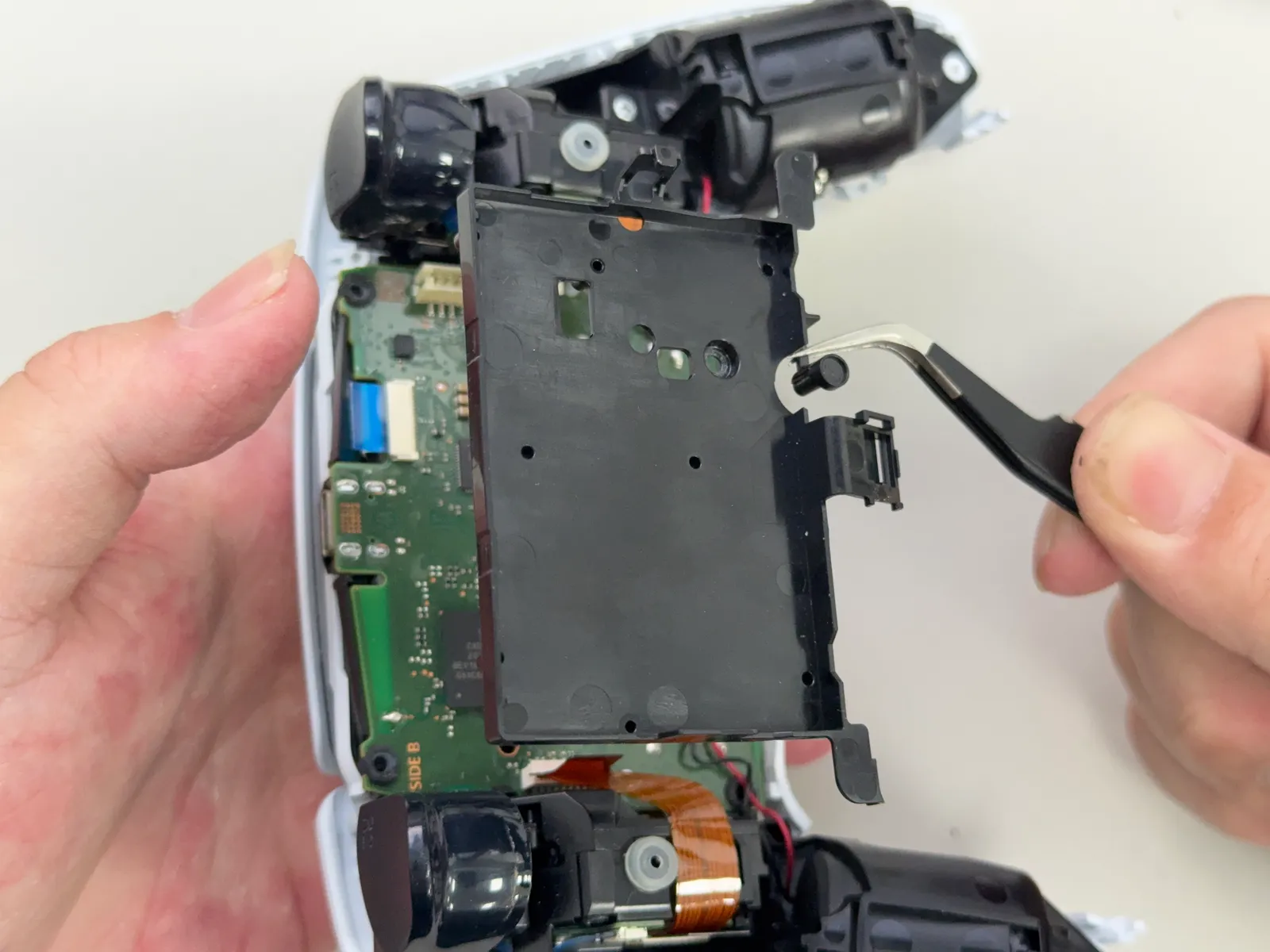

取下電池槽
用鑷子夾住電池槽，往上提。
- 步驟 10 / 共 33

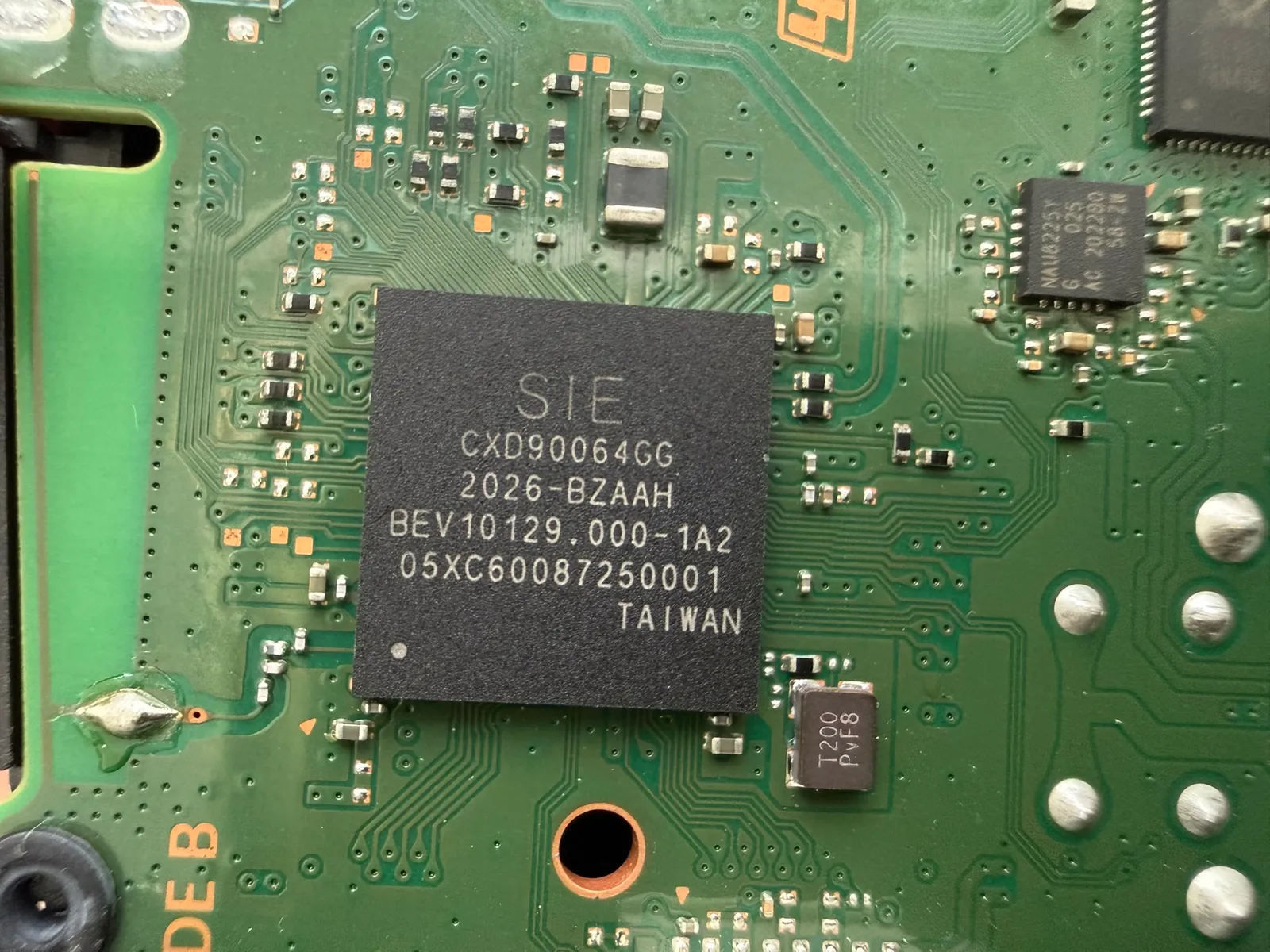

主控晶片
製造商：SIE(索尼) 型號：CXD90064GG
- 步驟 11 / 共 33

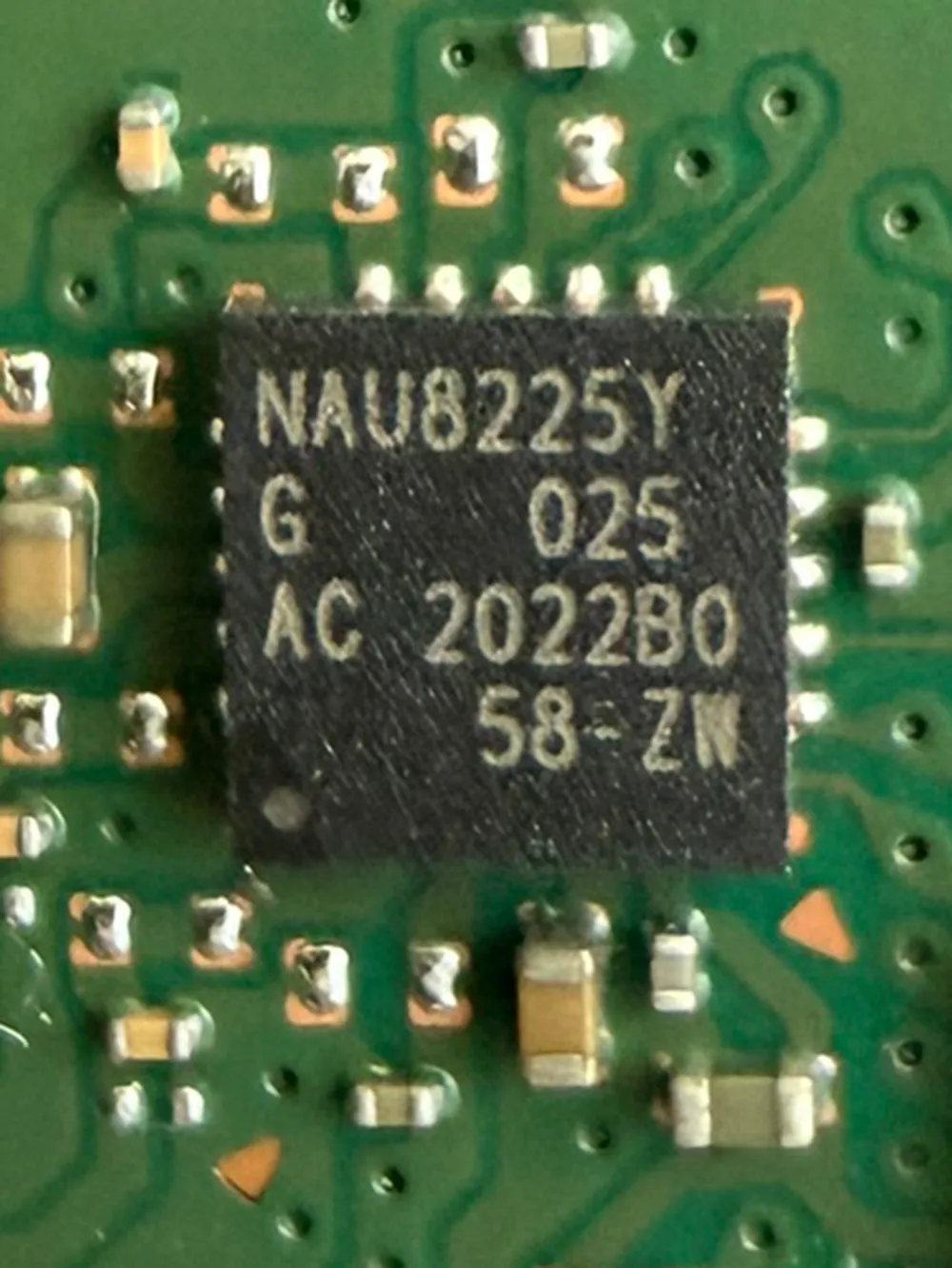

D類放大器
製造商：新唐科技 型號：NAU8225Y QFN封裝
1
2
- 步驟 12 / 共 33

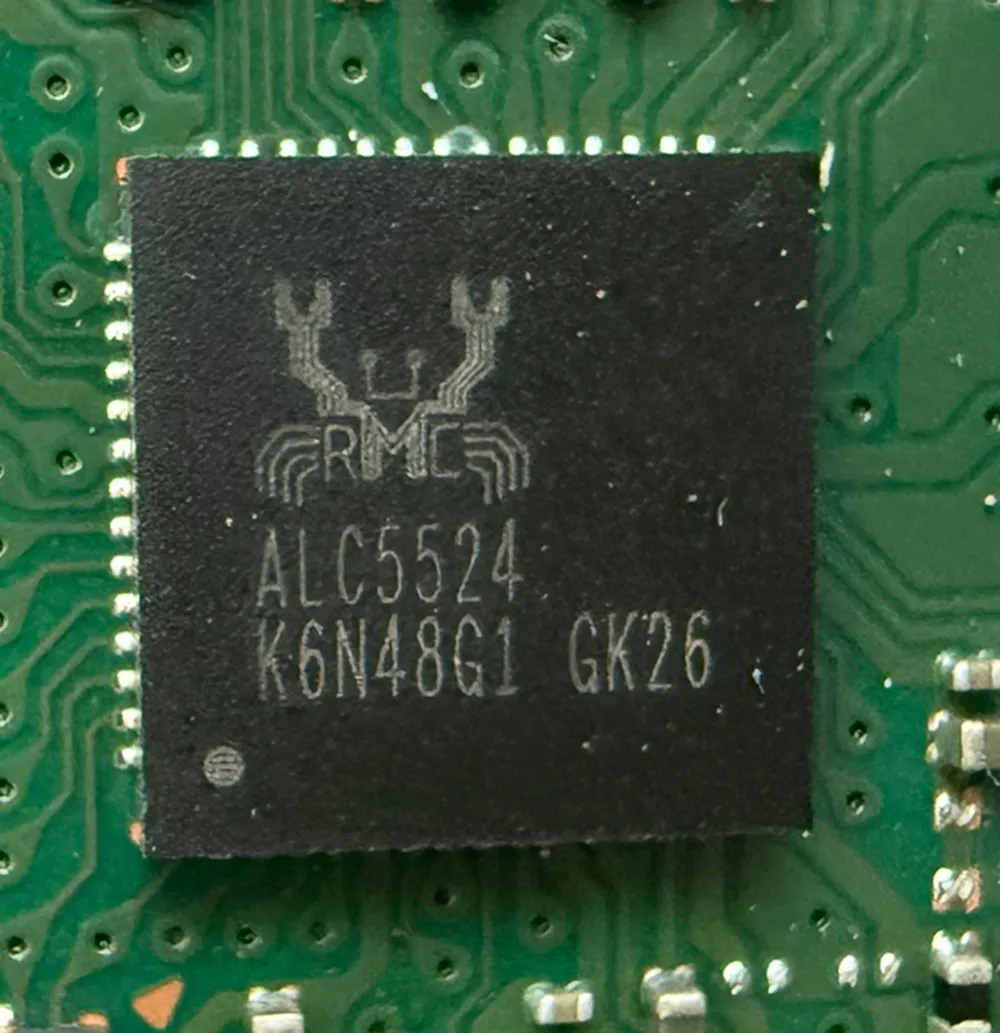

音訊 晶片
製造商：瑞昱 型號：ALC5524
- 步驟 13 / 共 33

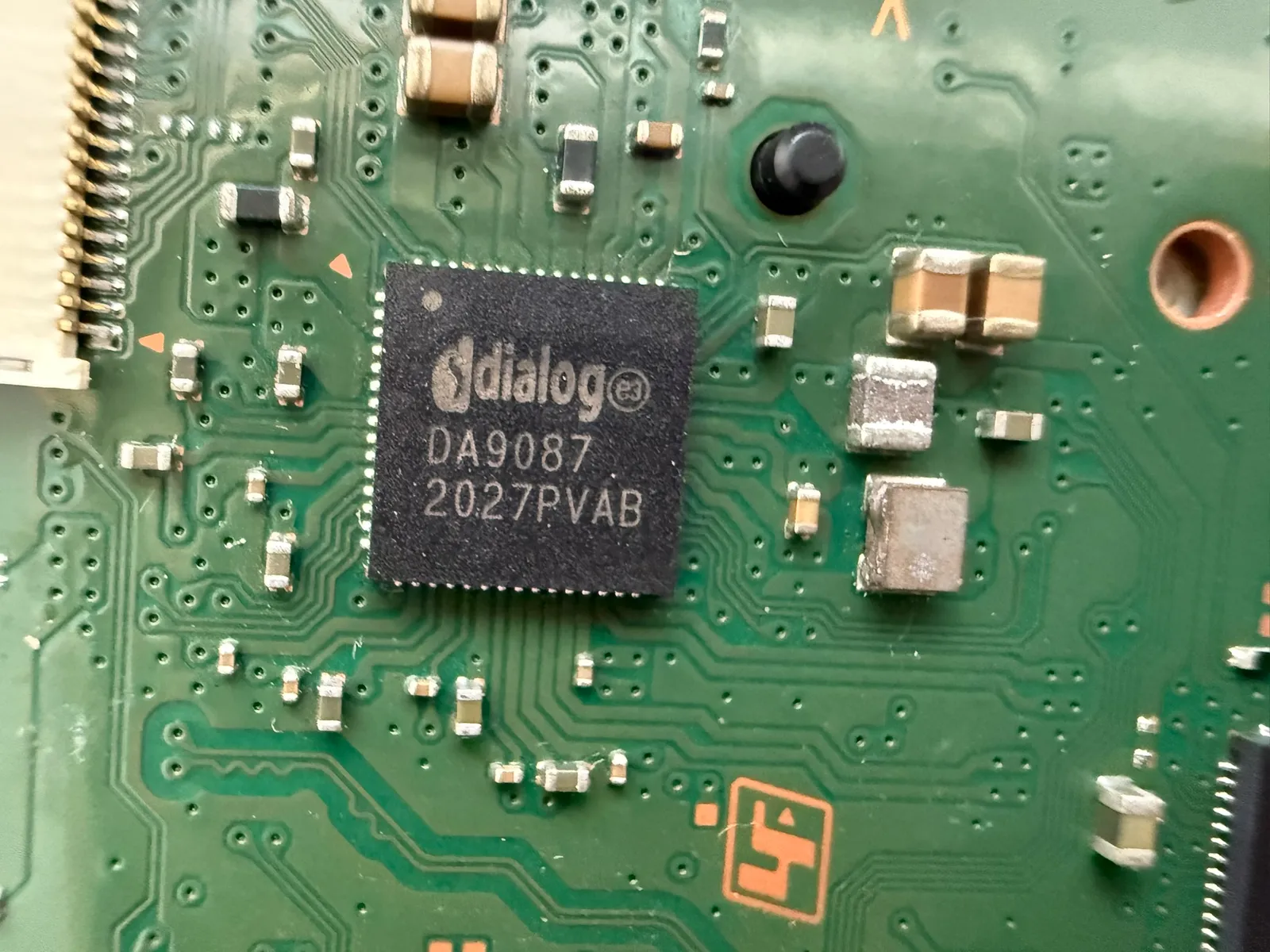

電源管理 晶片
製造商：dialog（戴樂格半導體） 型號：DA9087
- 步驟 14 / 共 33

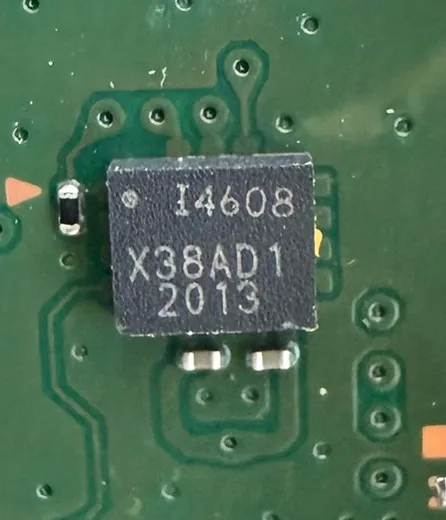

陀螺儀 晶片
製造商：TDK InvenSense (應美盛) 型號：ICM-40608
- 步驟 15 / 共 33

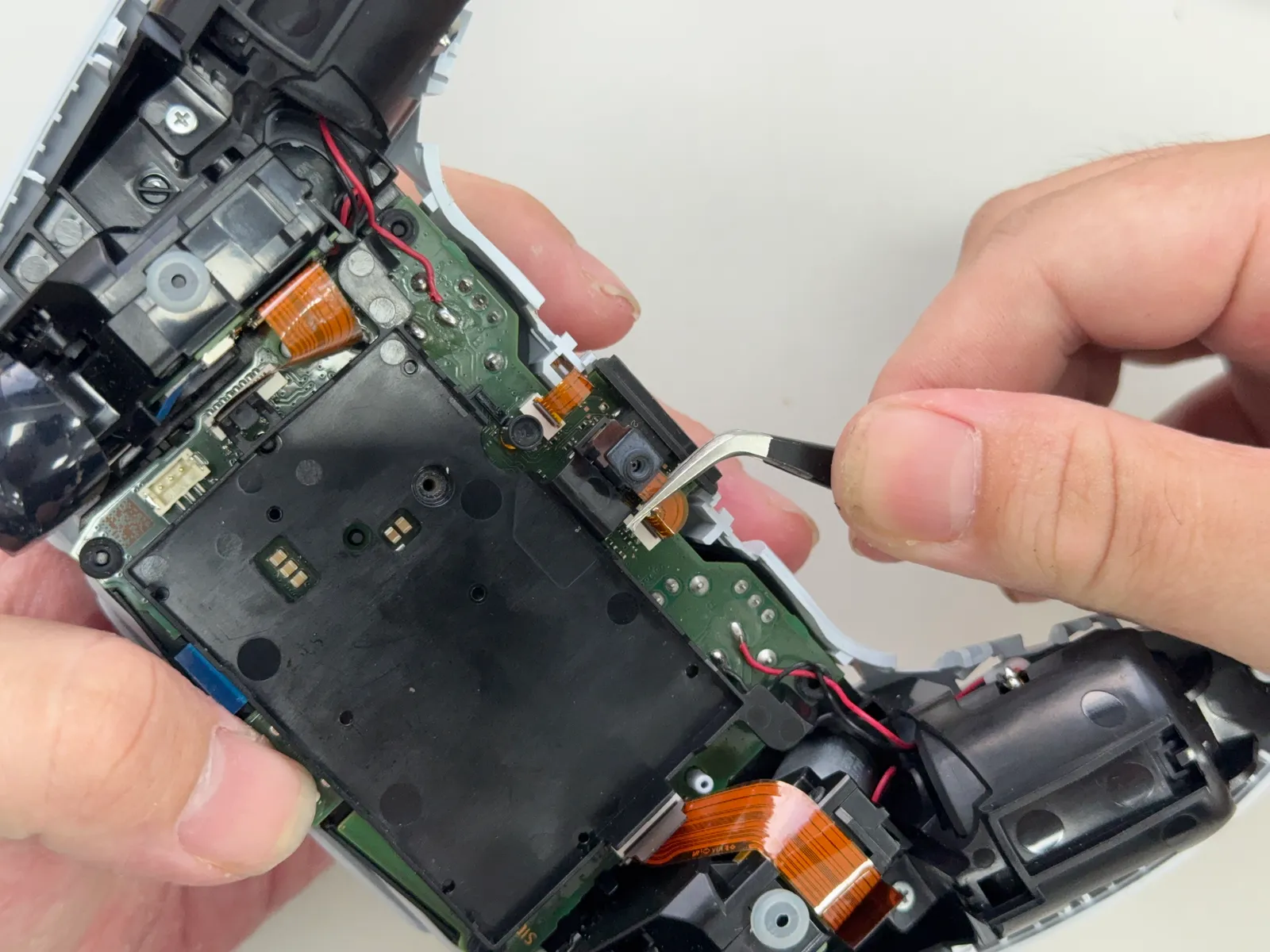

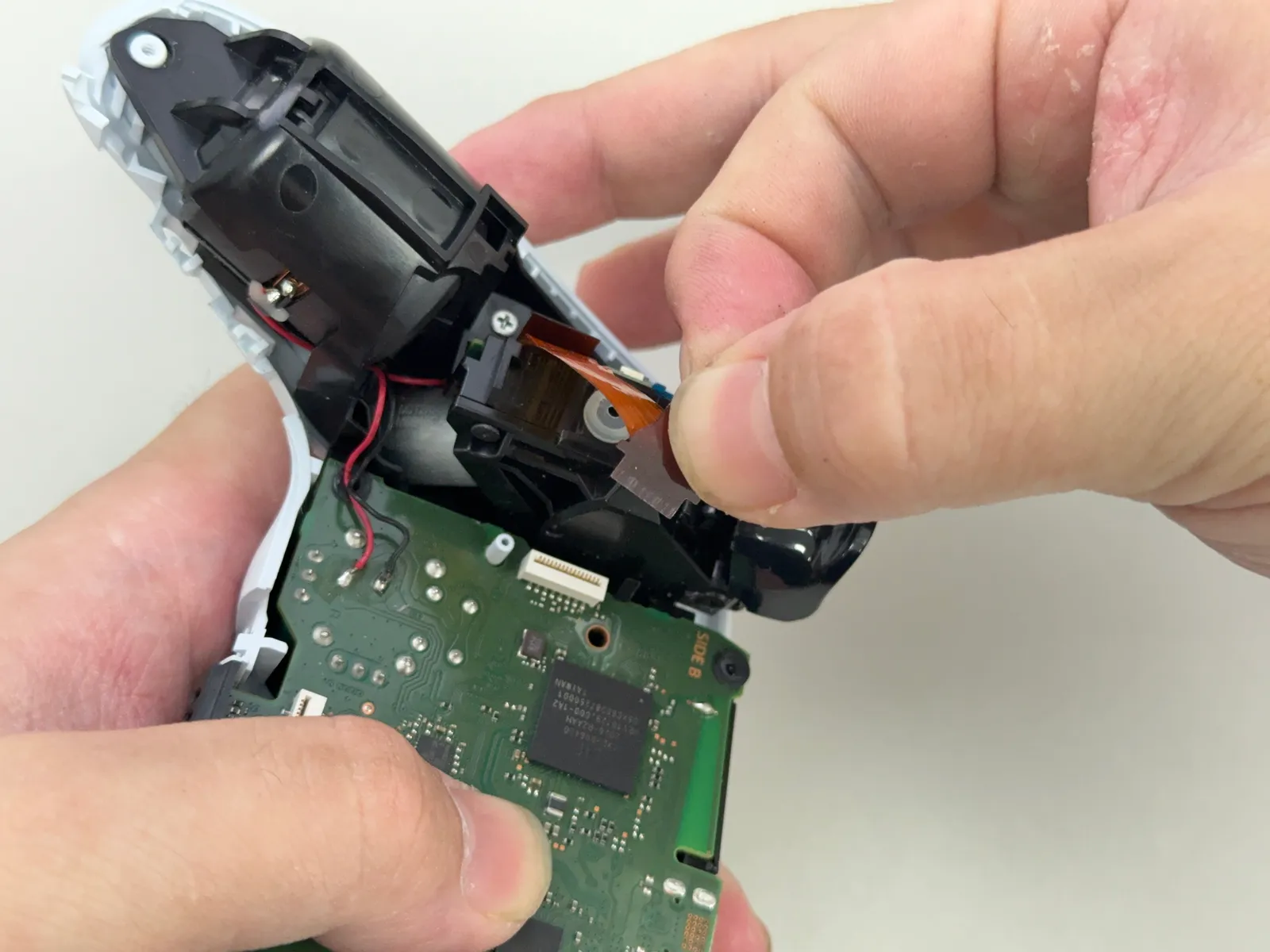

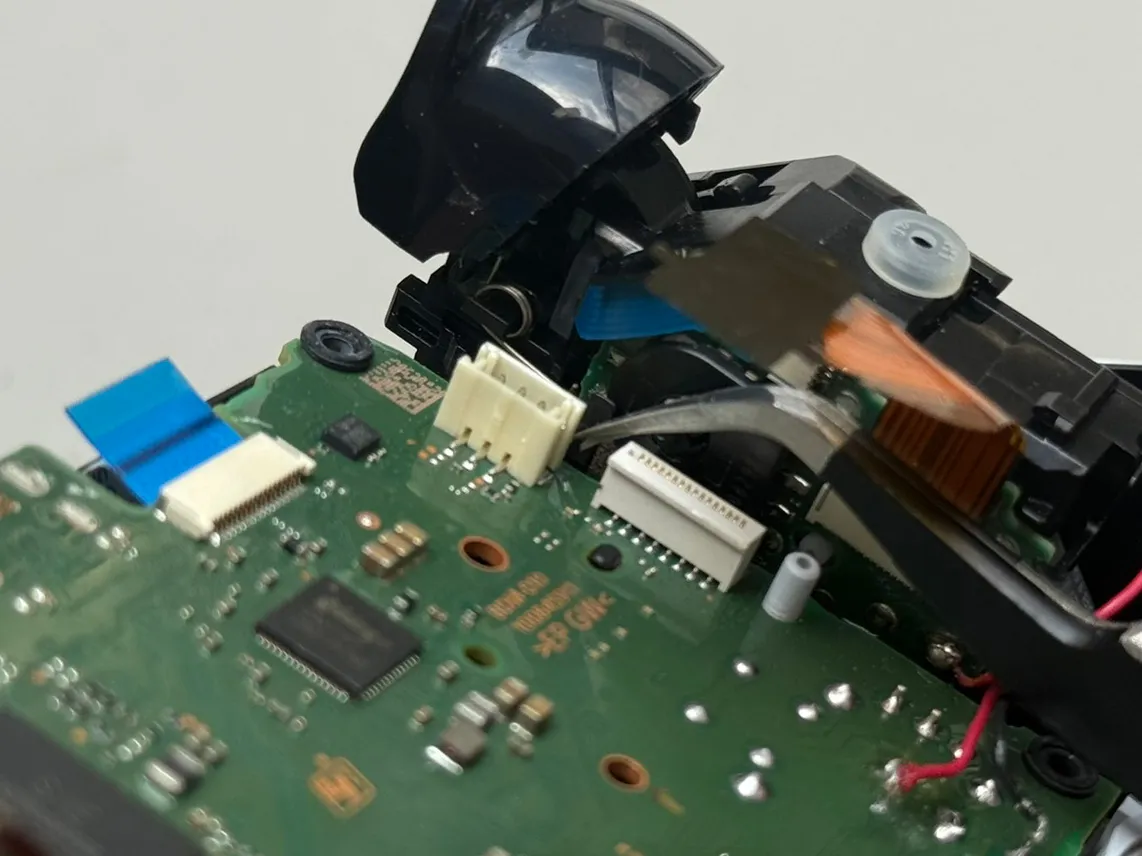

取出自適應排線
請注意黑色那面朝裡面(裝回去的時要注意)
1
2
3
4
- 步驟 16 / 共 33

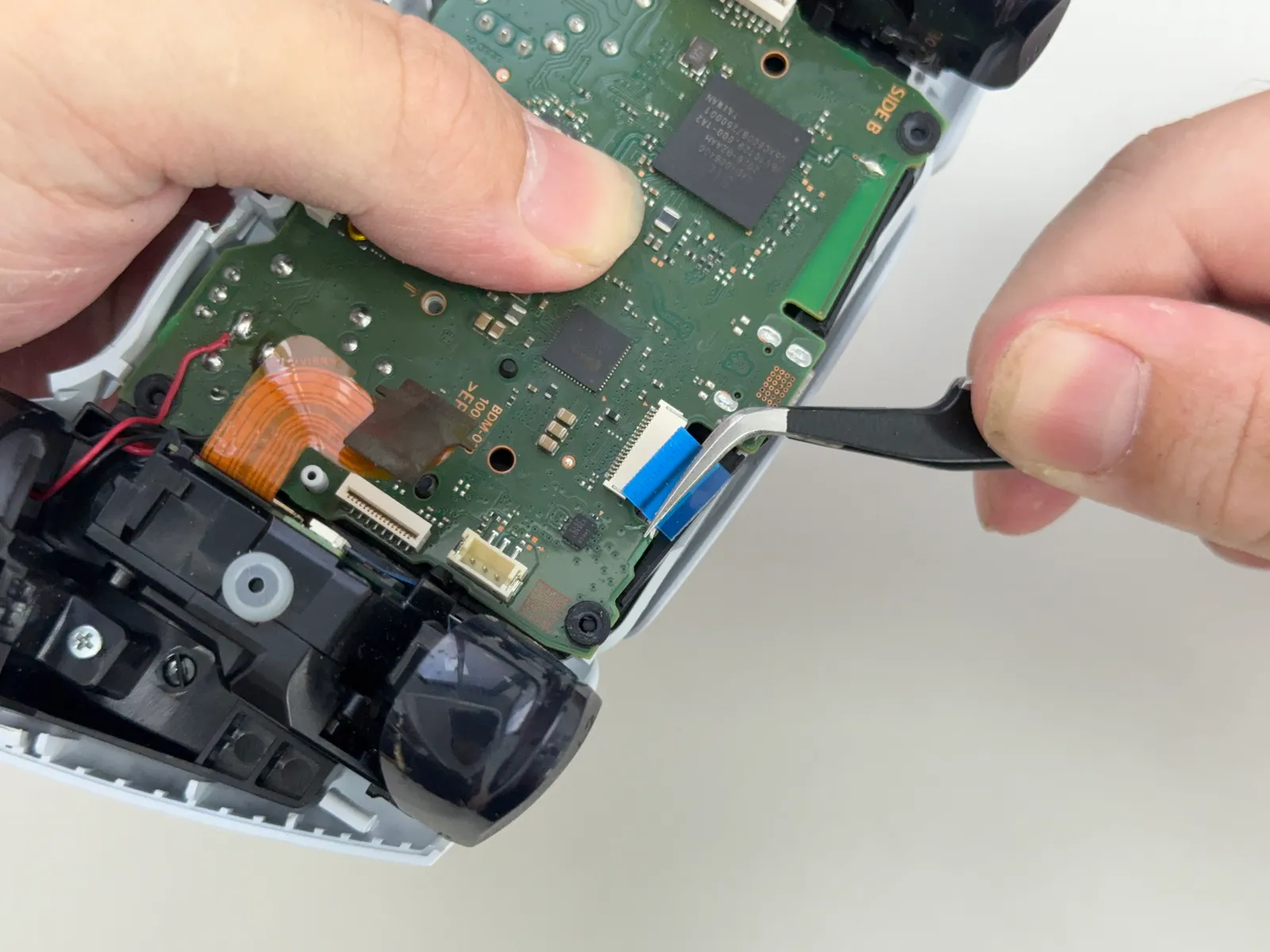

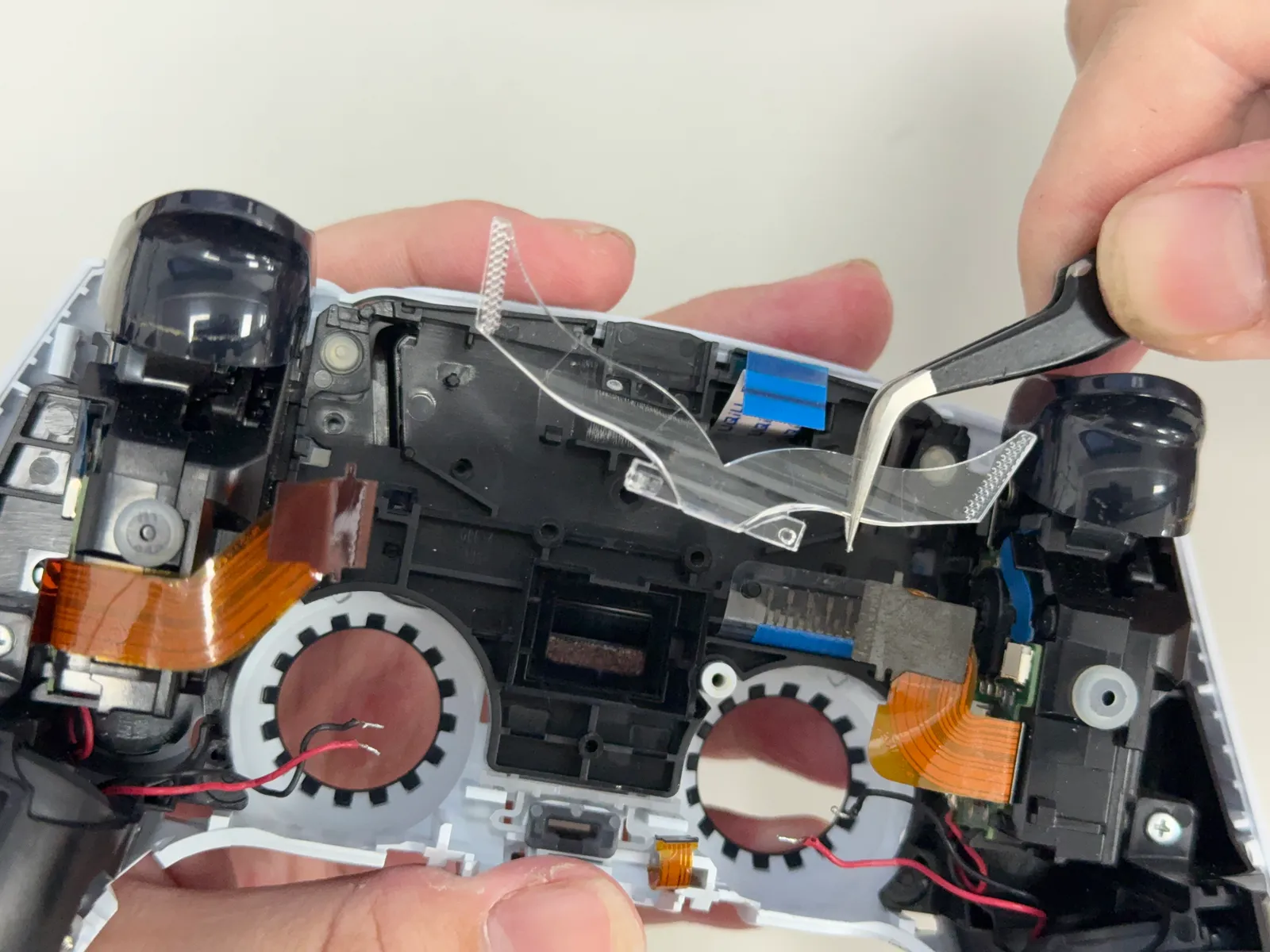

取出觸控板排線
直接用鑷子穿過排線 然後慢慢的拉
- 步驟 17 / 共 33

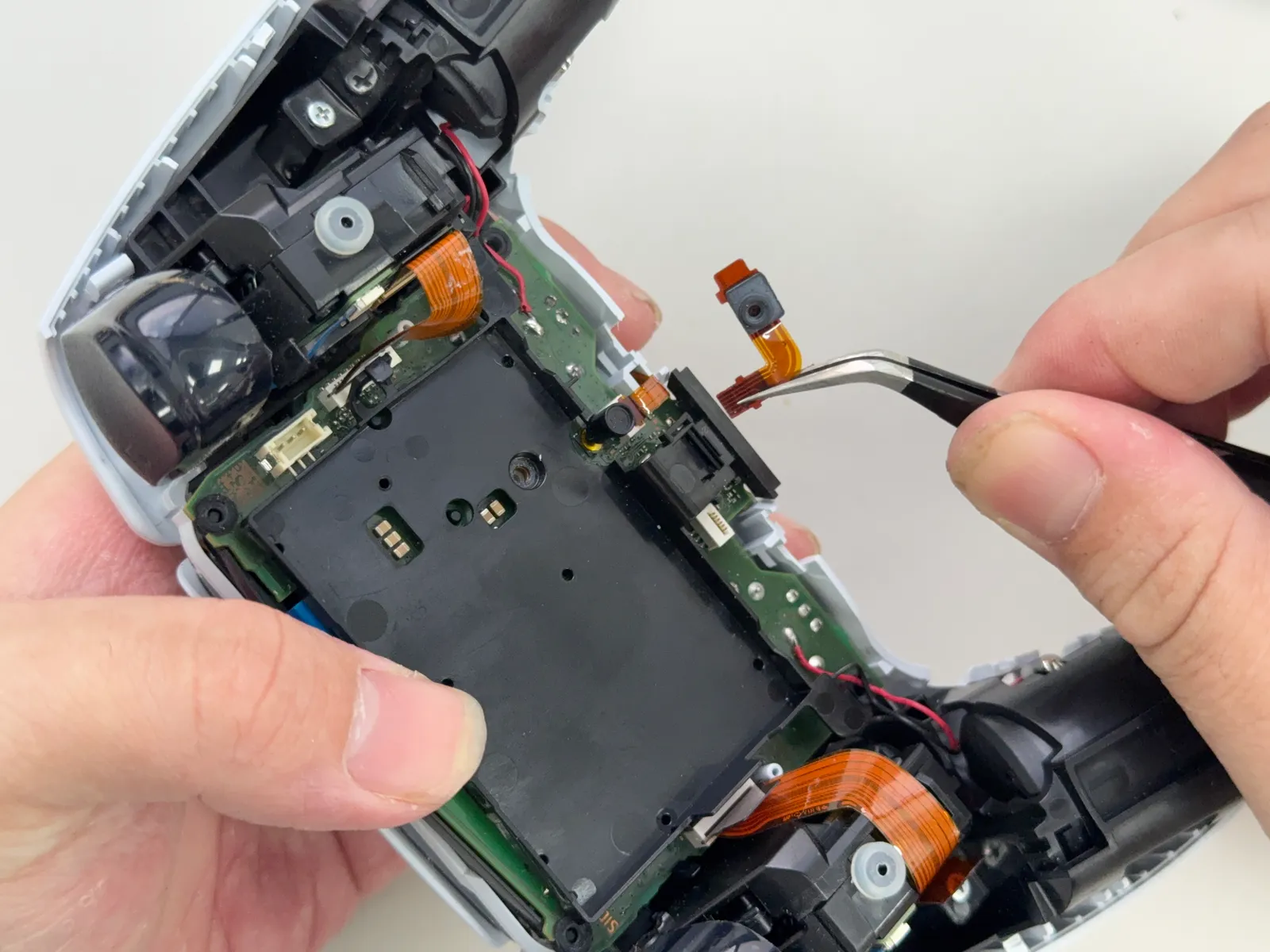

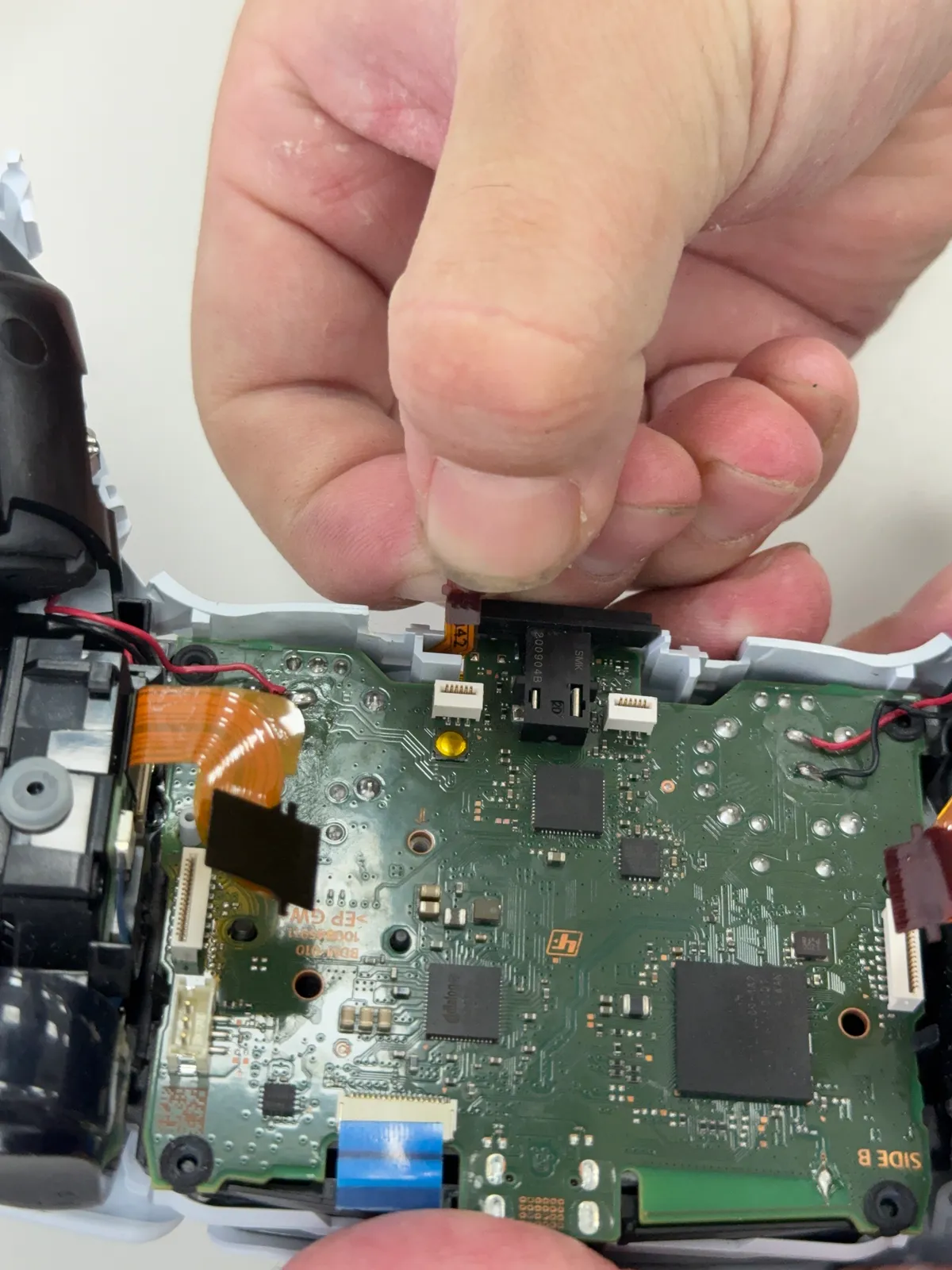

取出 前端麥克風排線
用手 或者 鑷子 捏住/夾住排線，往上提。
- 步驟 18 / 共 33

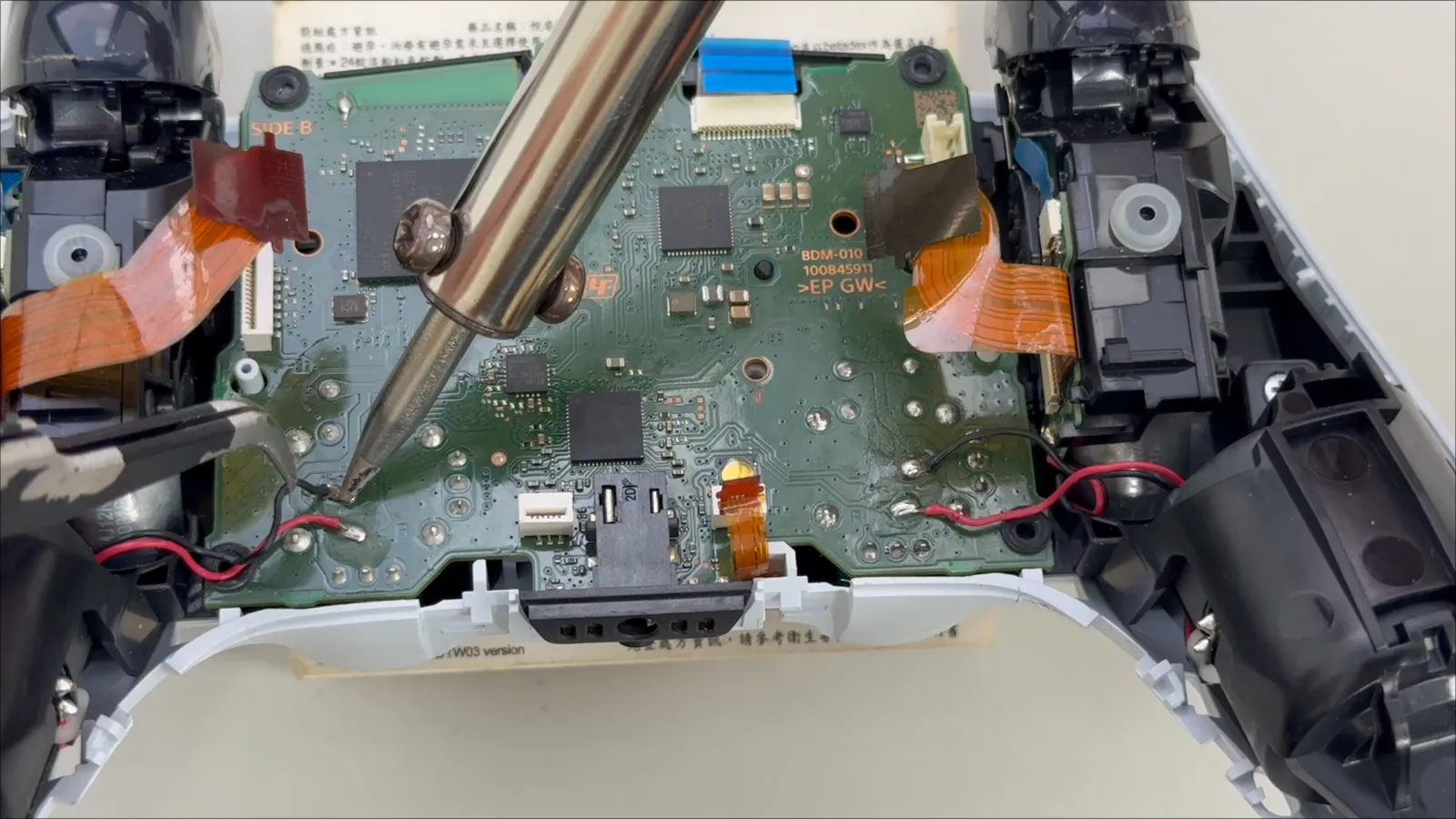

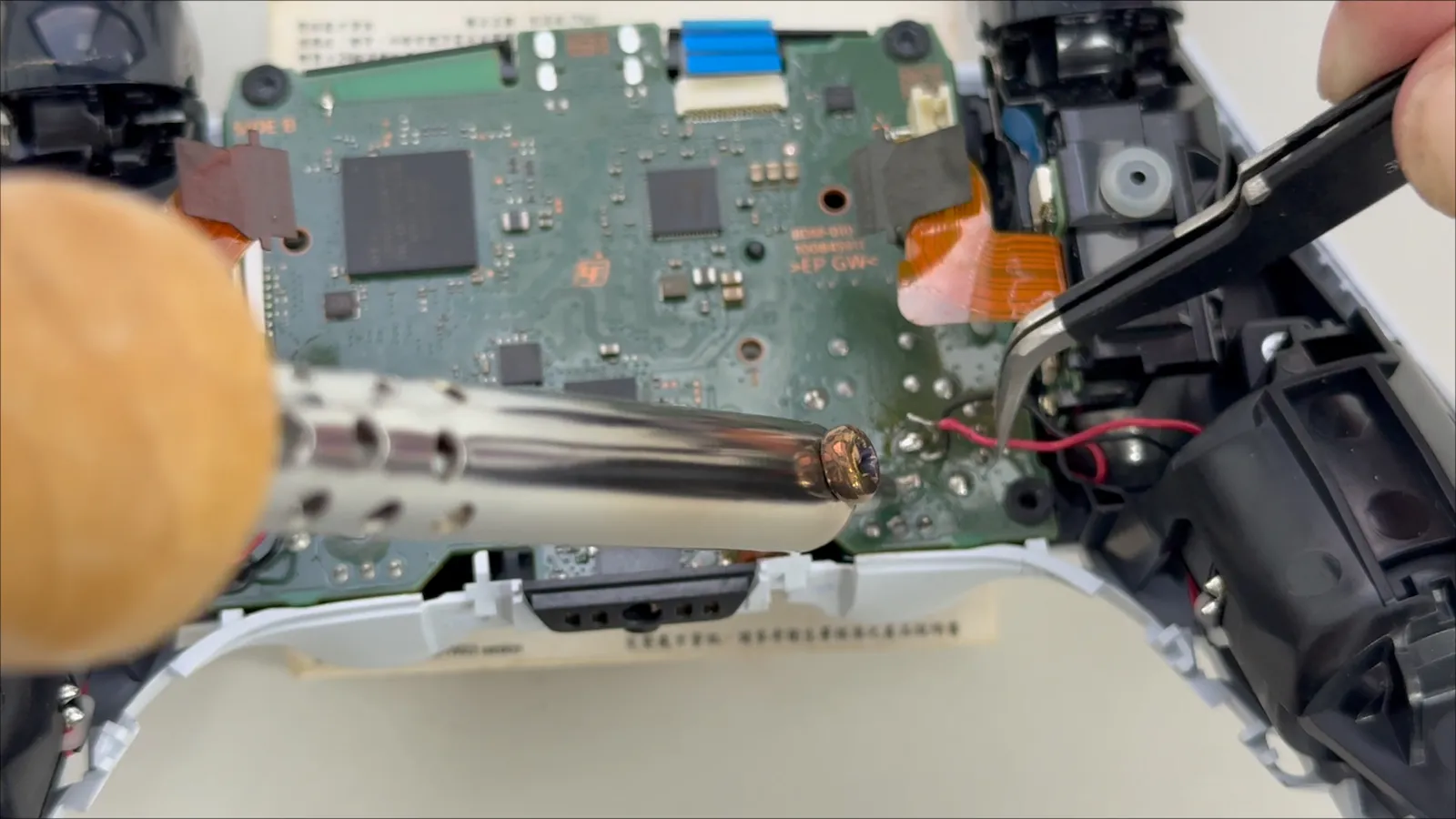

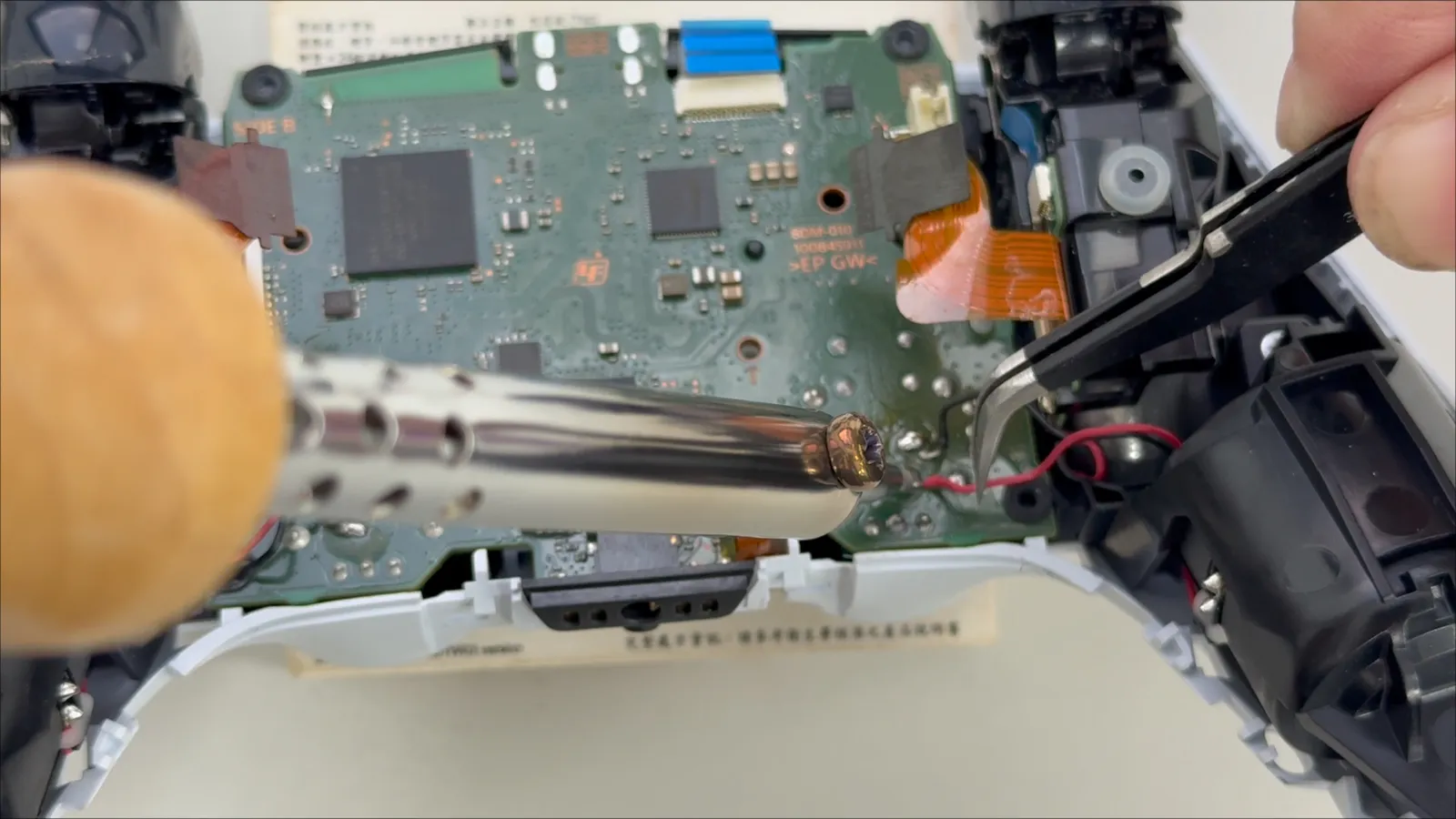

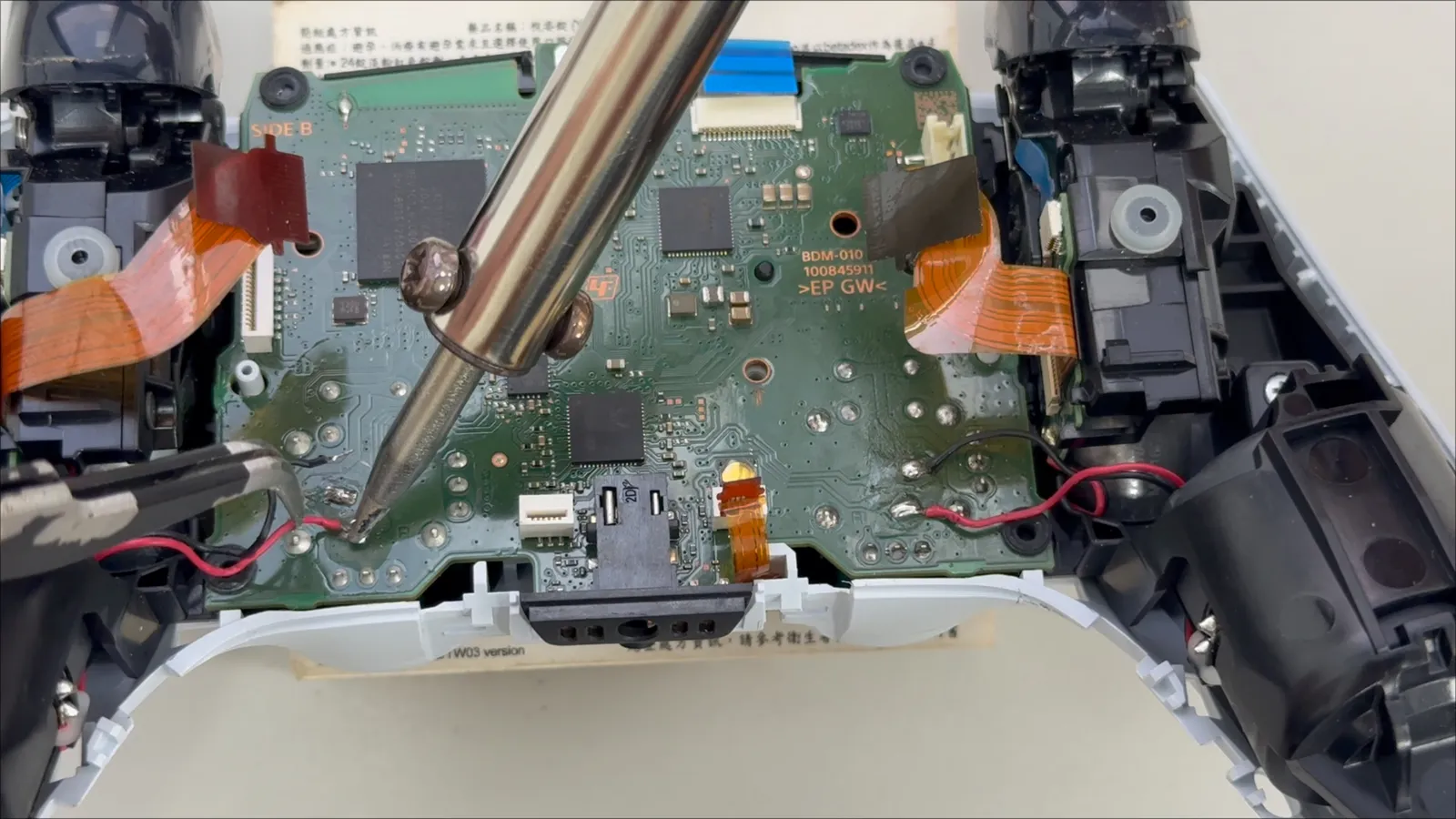

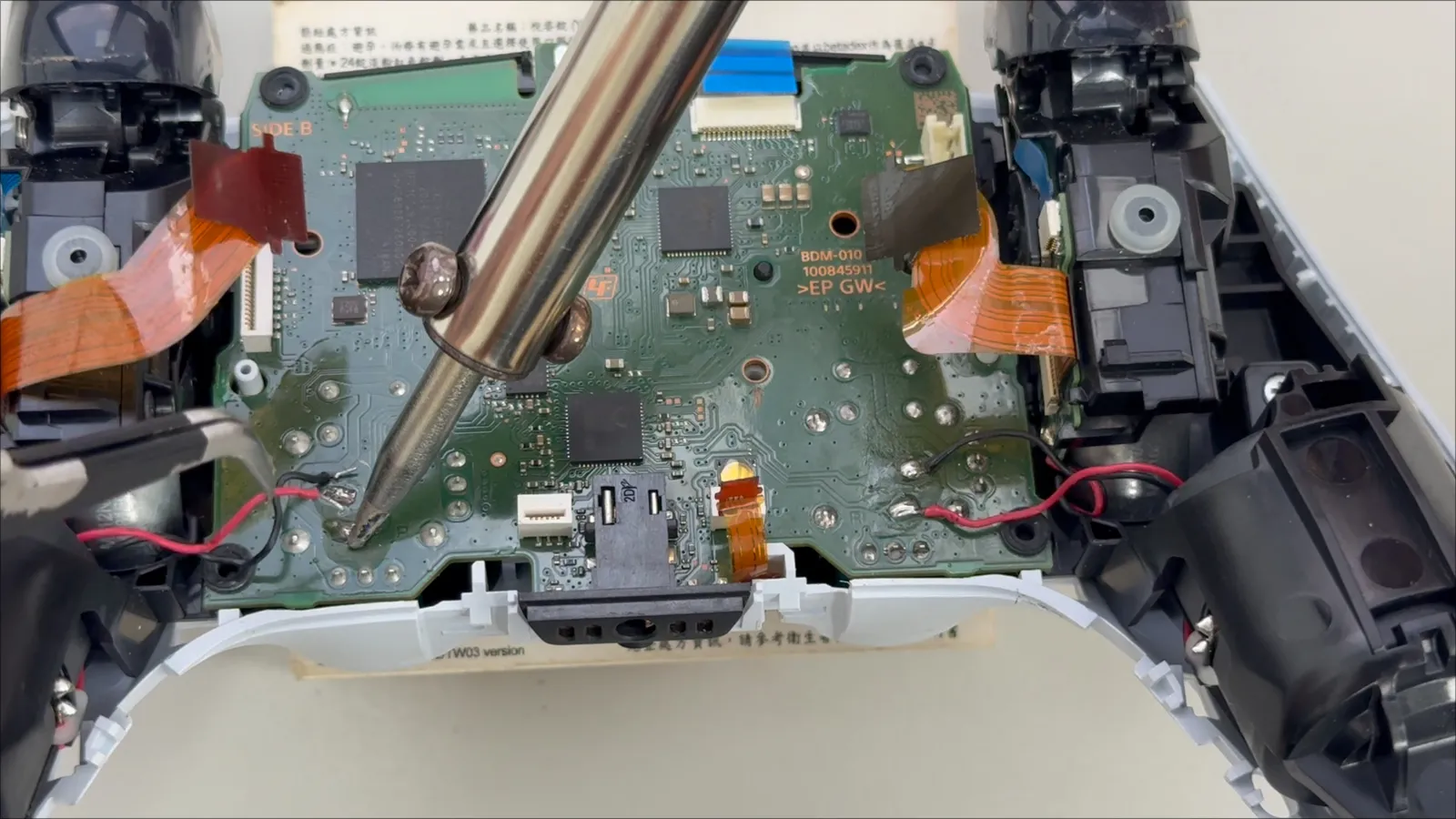

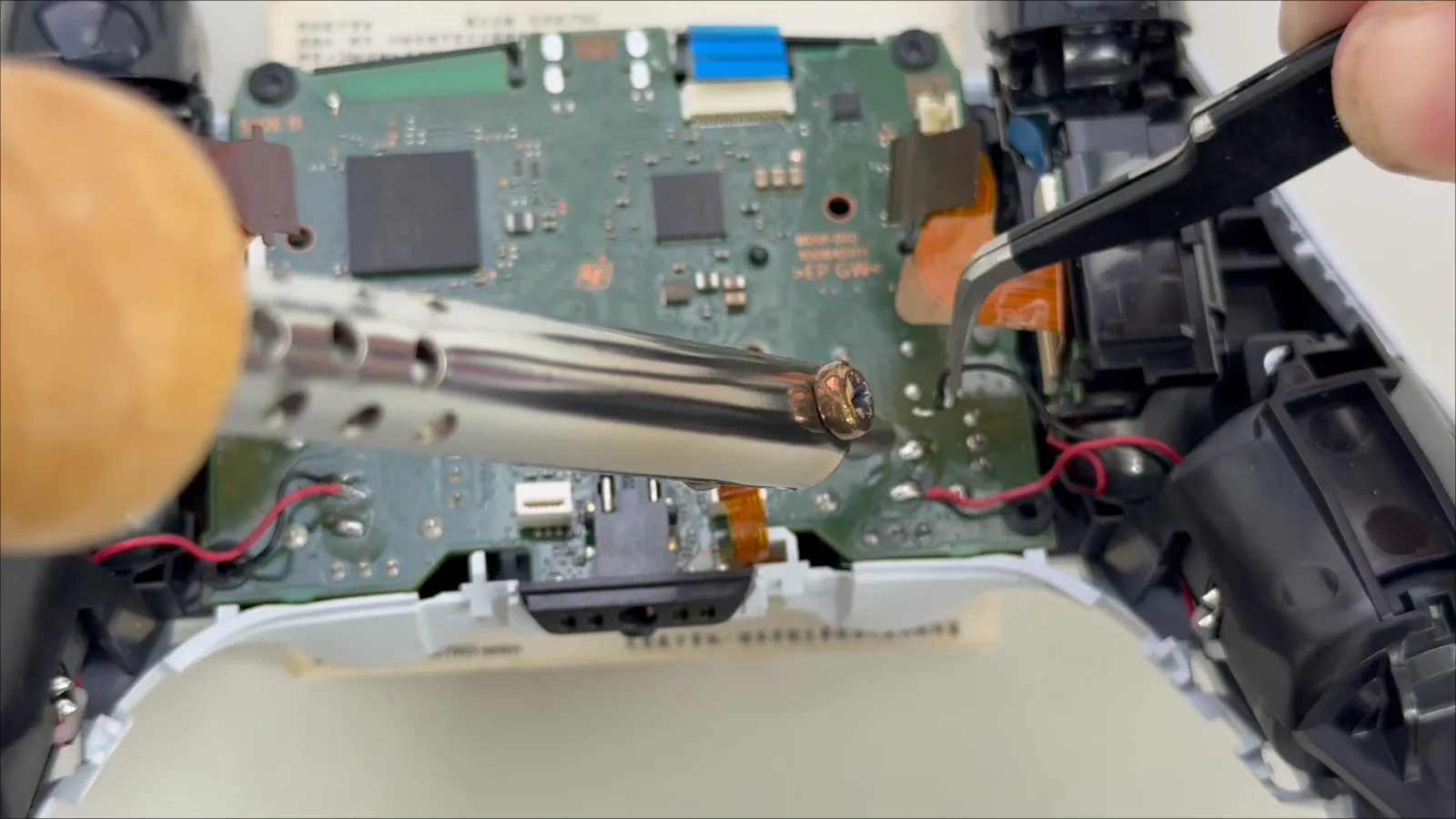

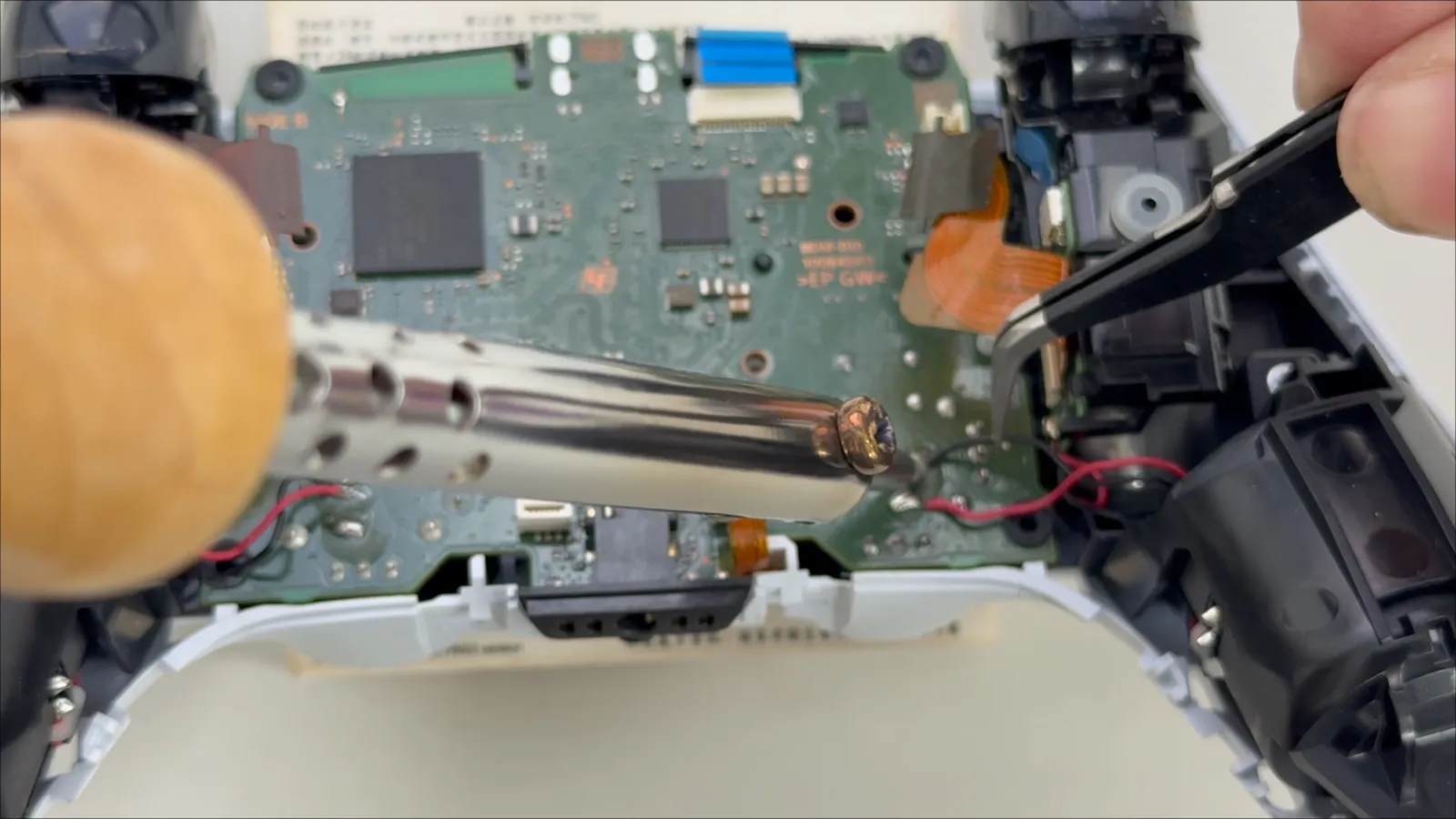

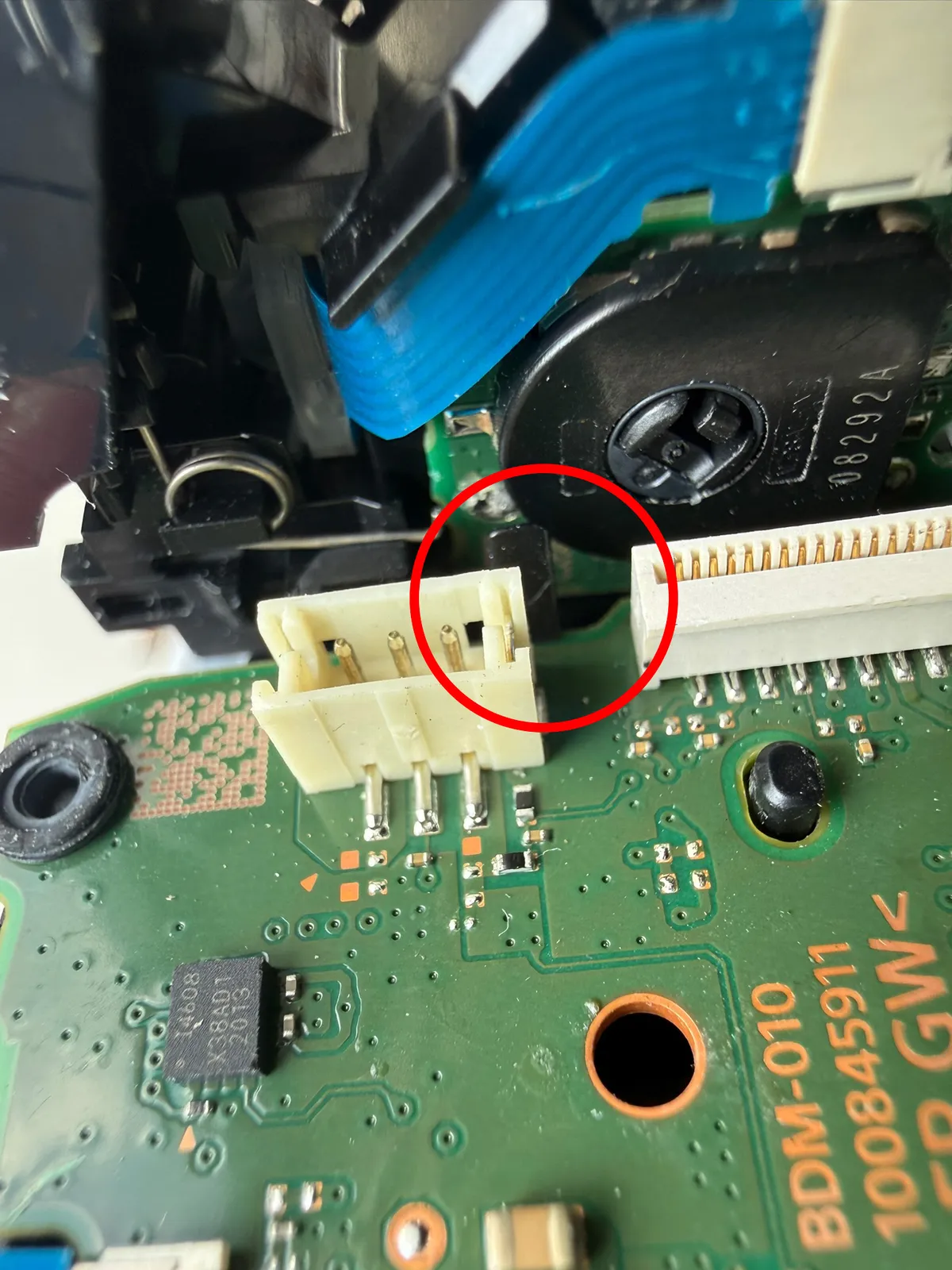

解焊馬達電線
使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。
1
2
3
4
5
6
7
8
- 步驟 19 / 共 33

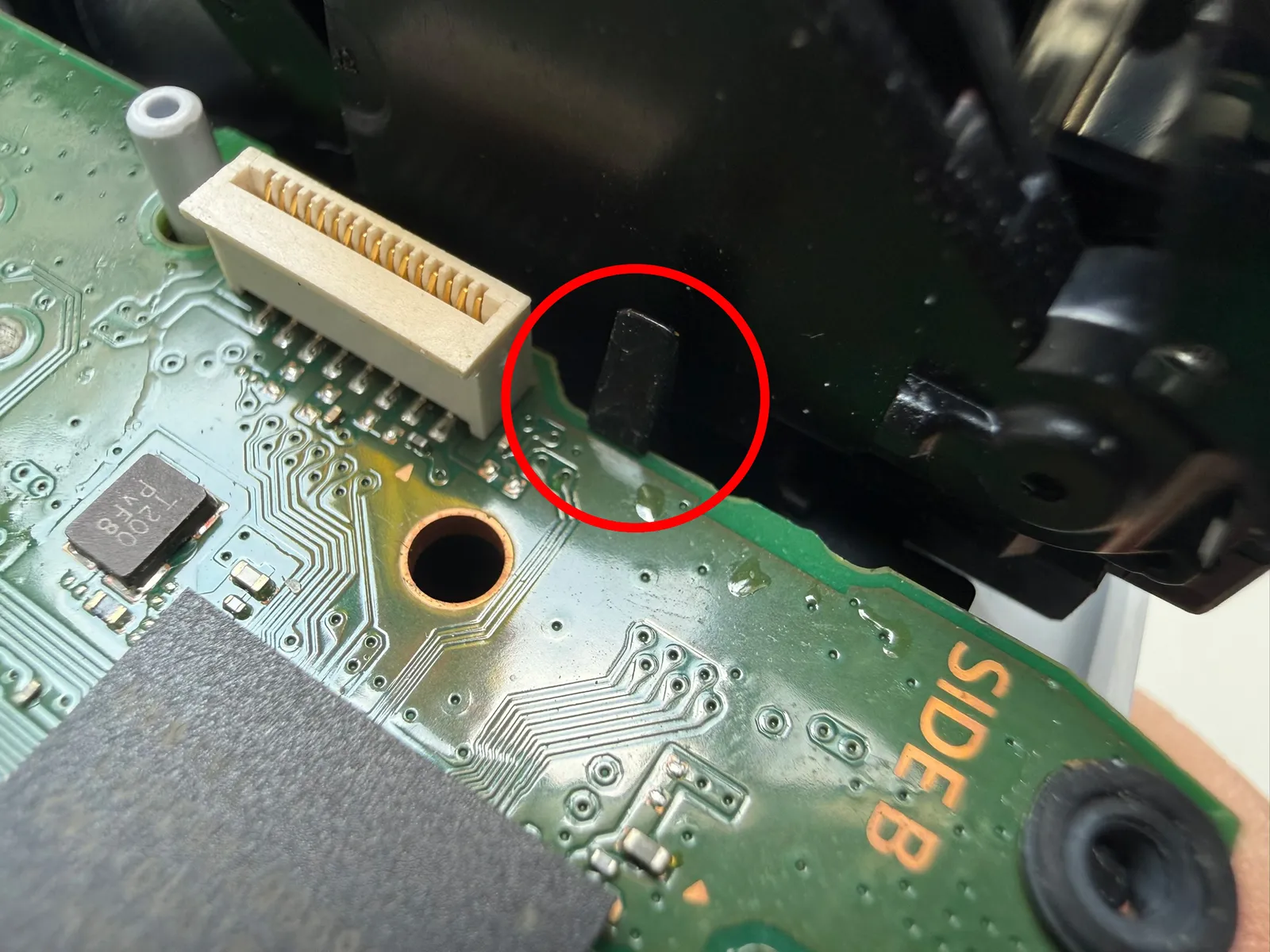

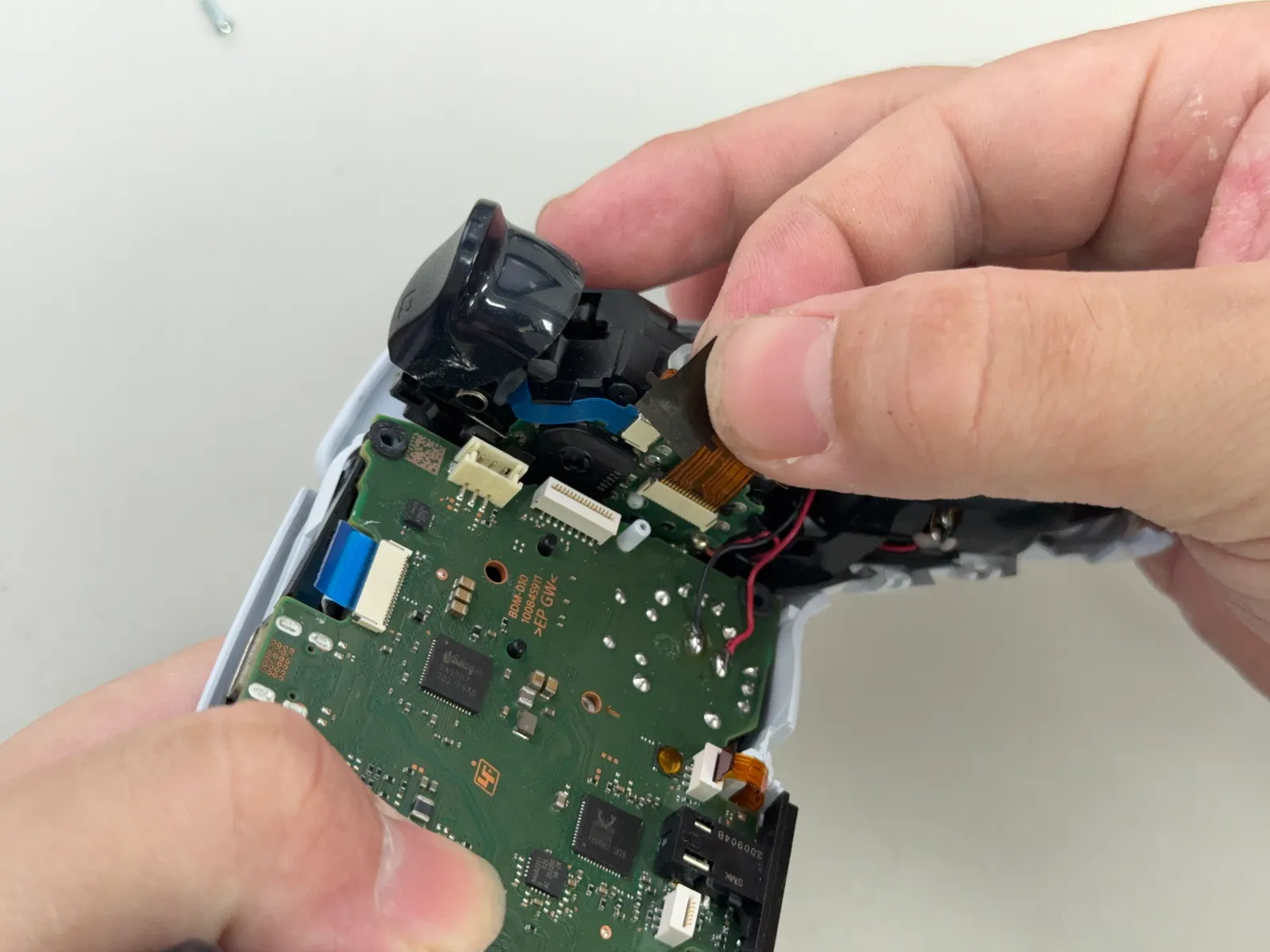

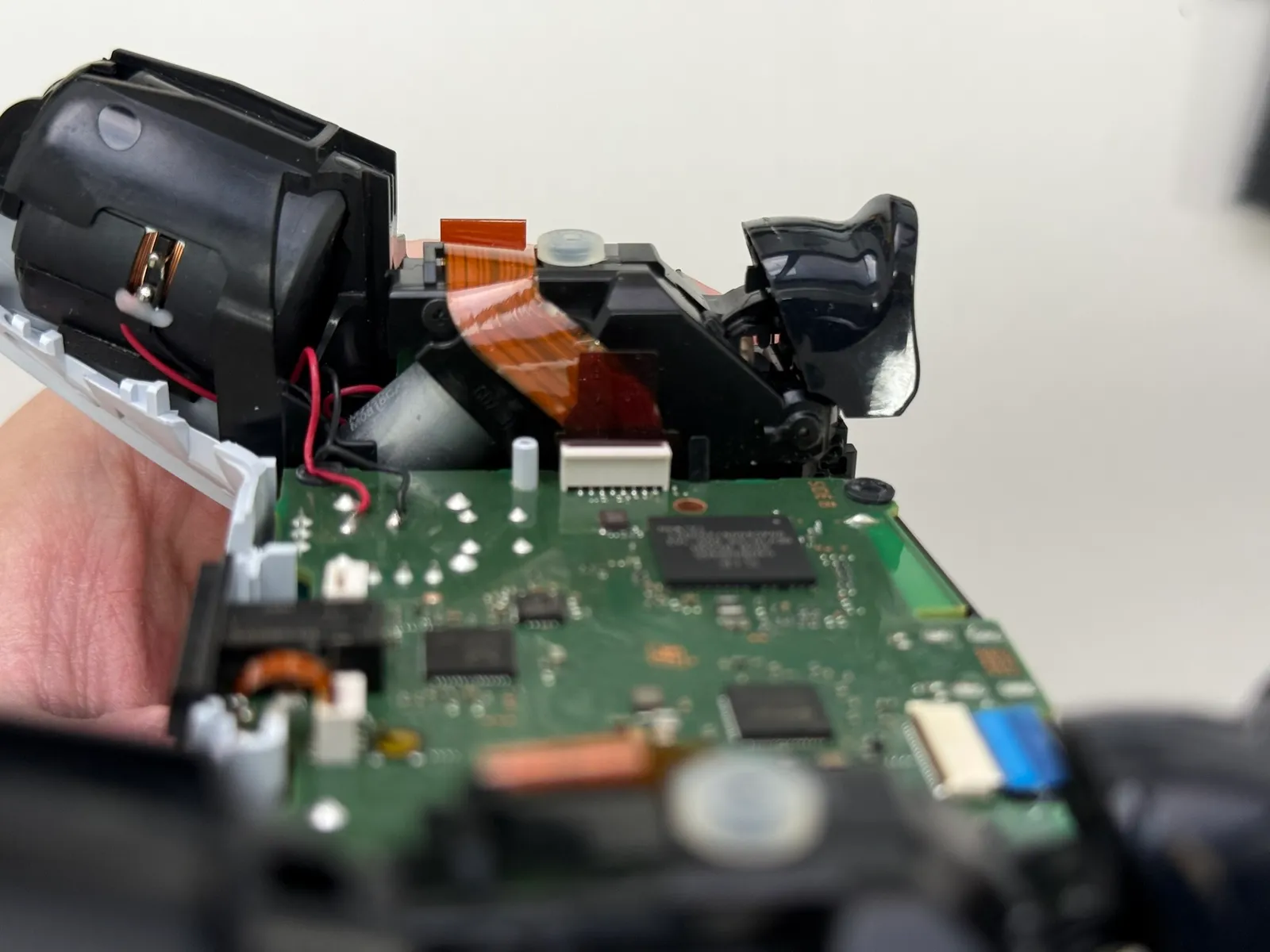

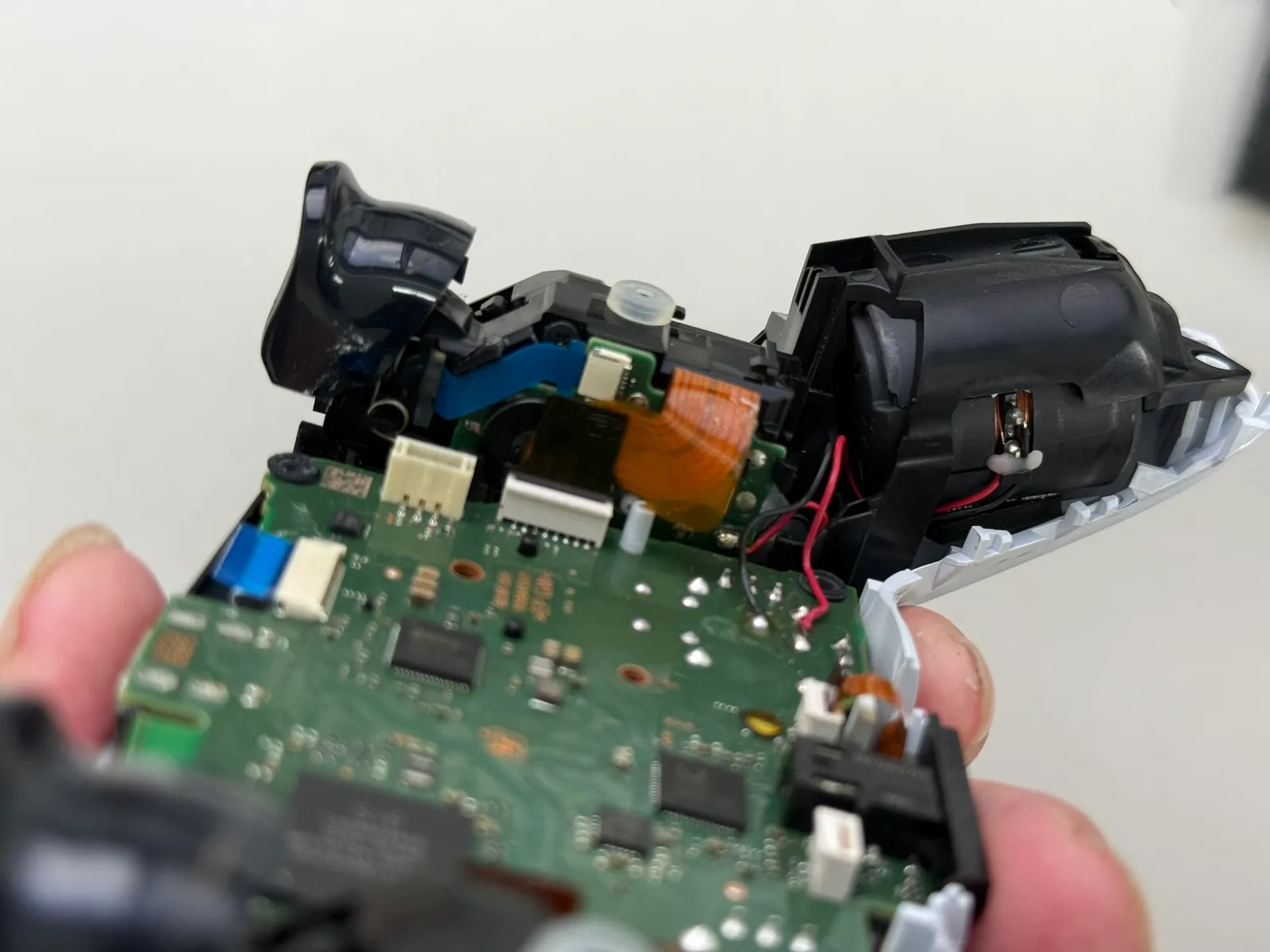

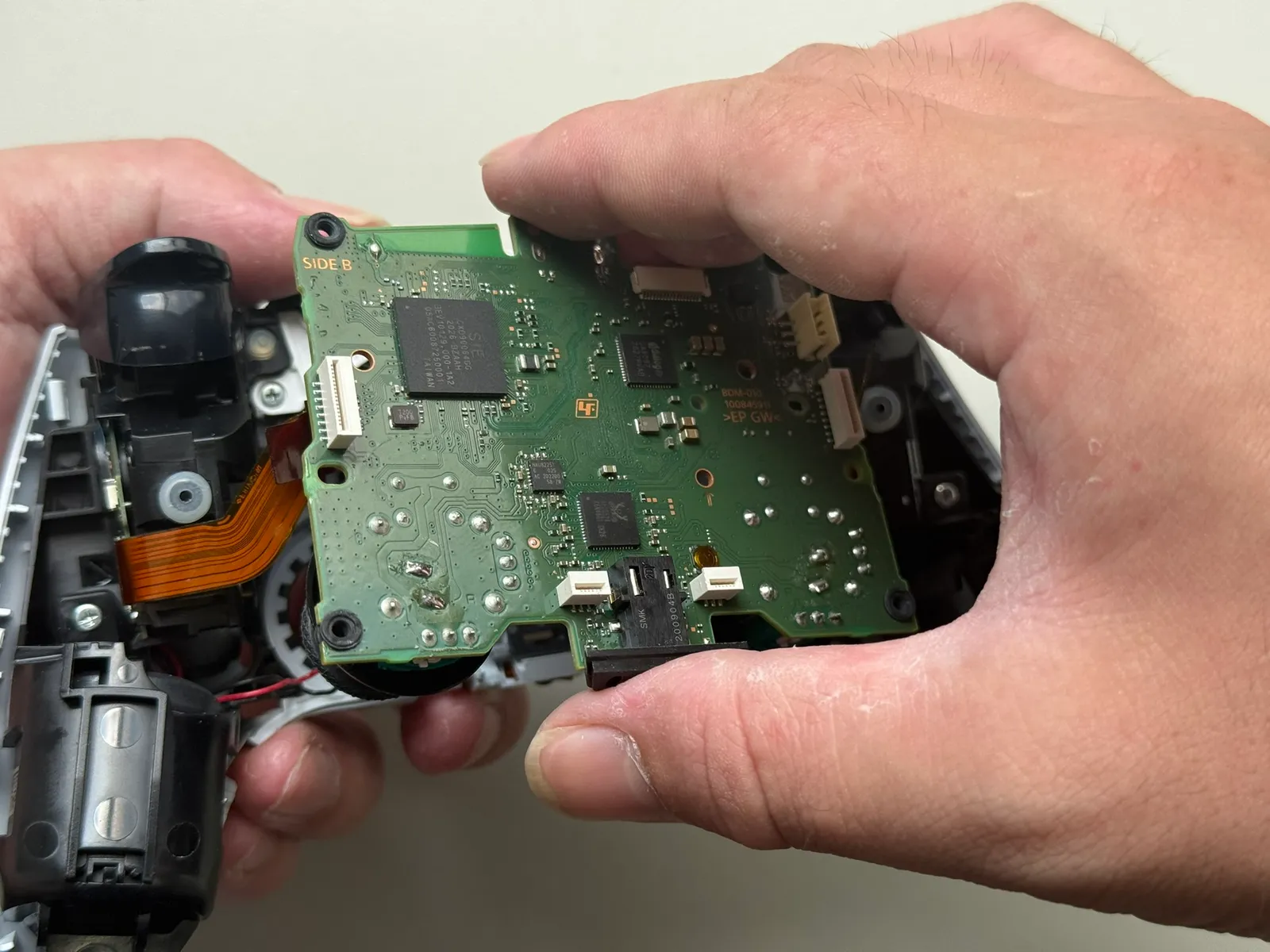

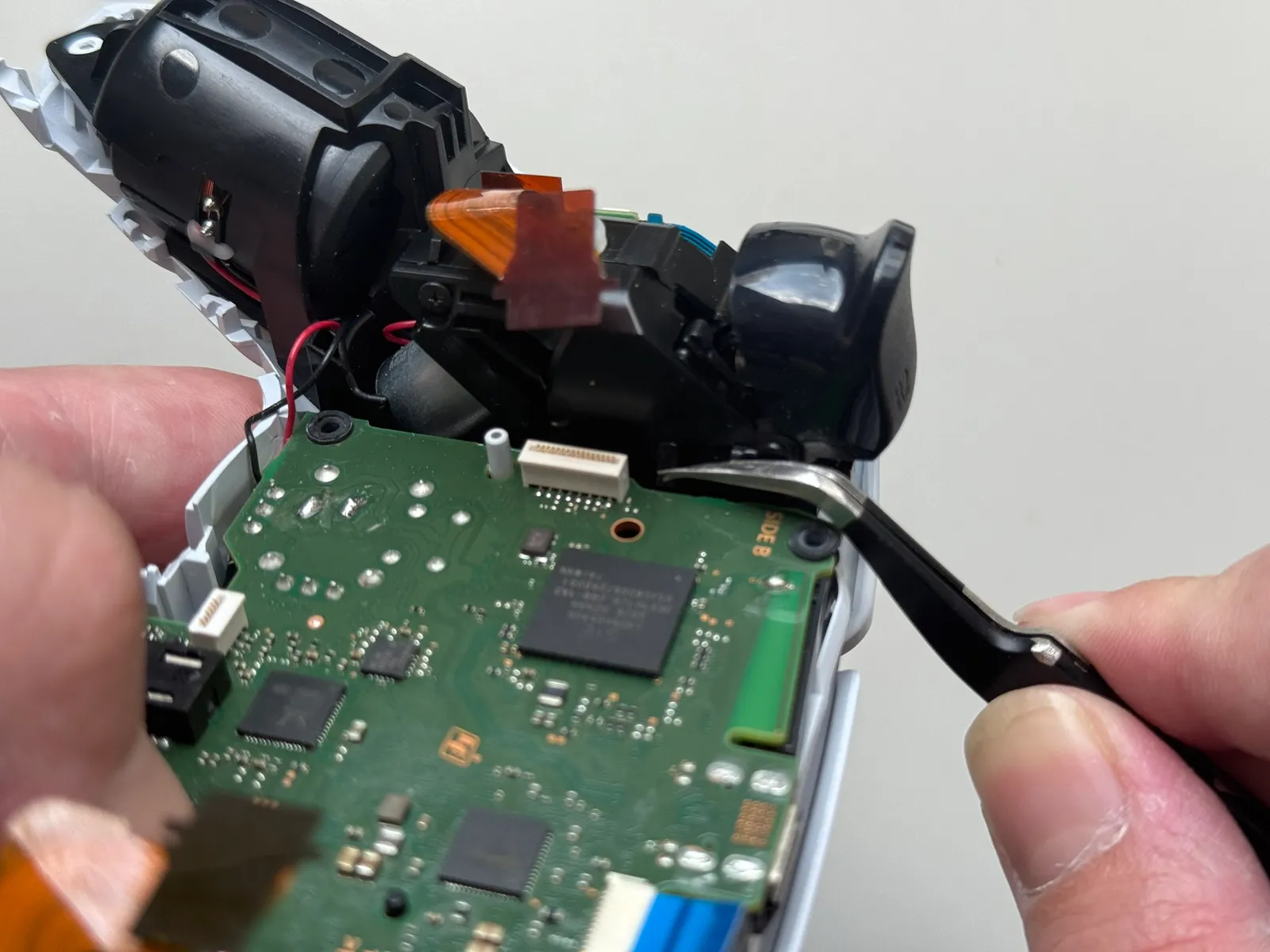

取出主板
把圈起來的卡榫用鑷子或者翹棒往外推，將卡榫不要固定主板。
1
2
3
4
5
- 步驟 20 / 共 33

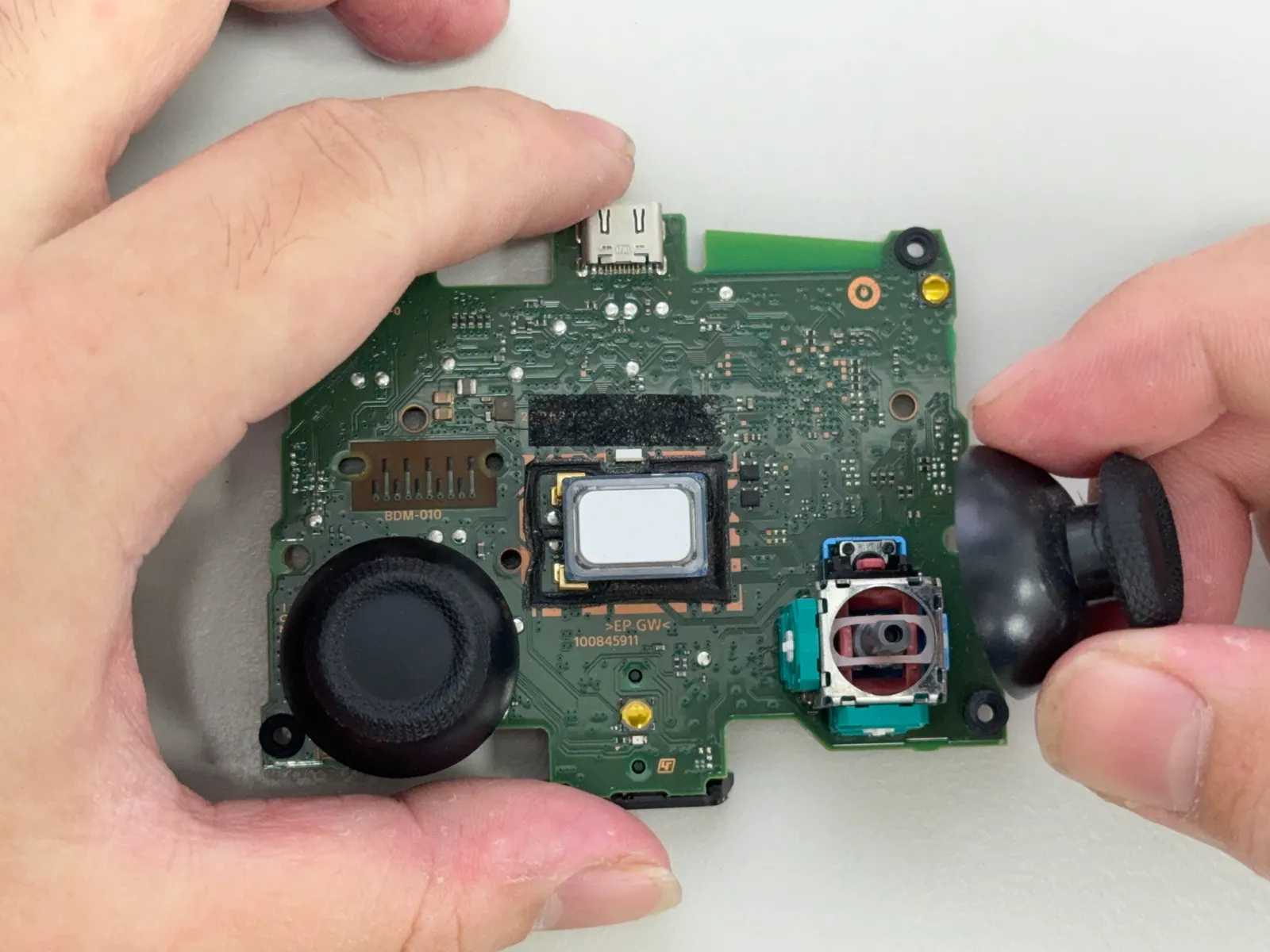

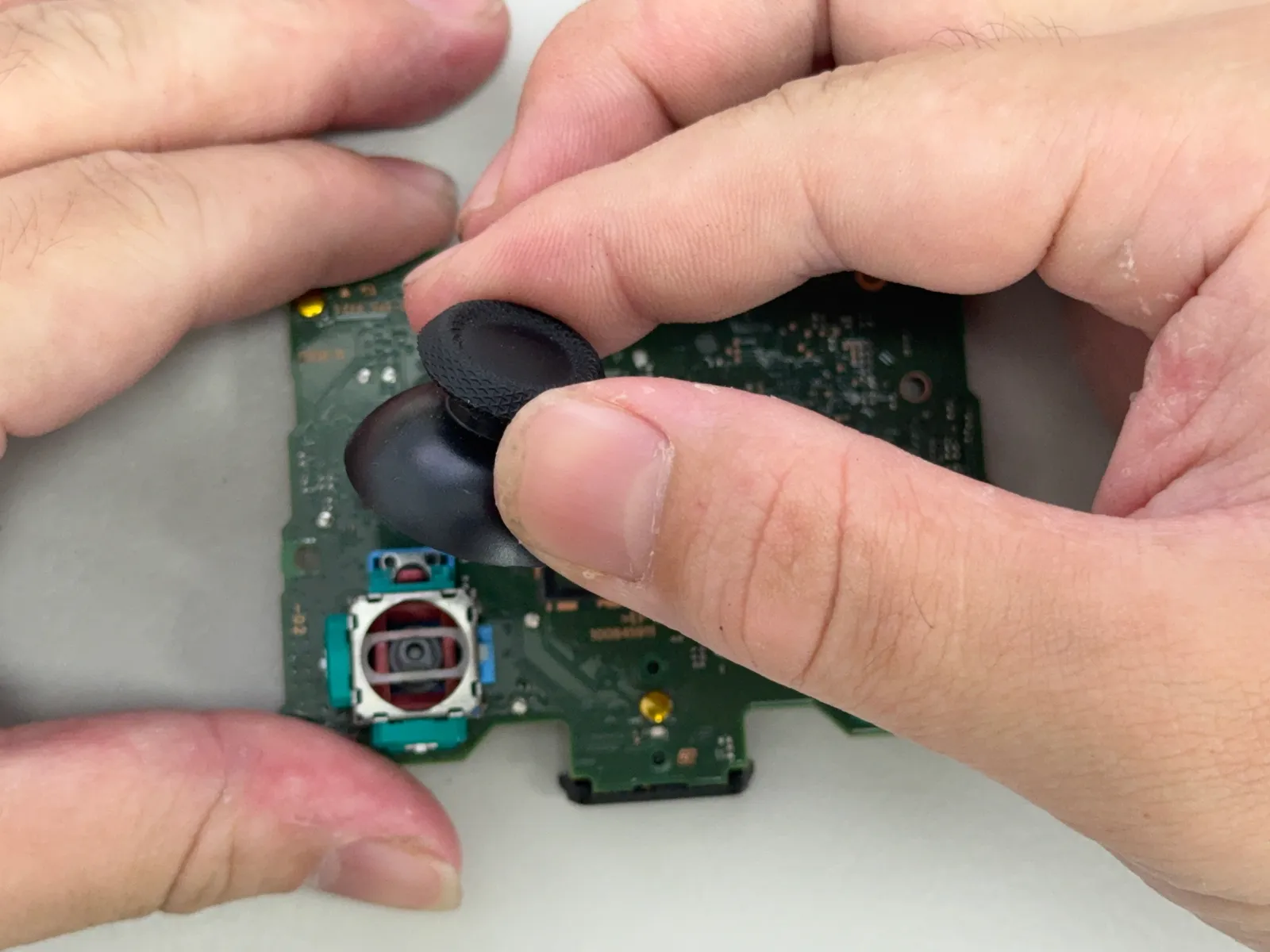

取下蘑菇頭(帽殼)
1
2
3
- 步驟 21 / 共 33

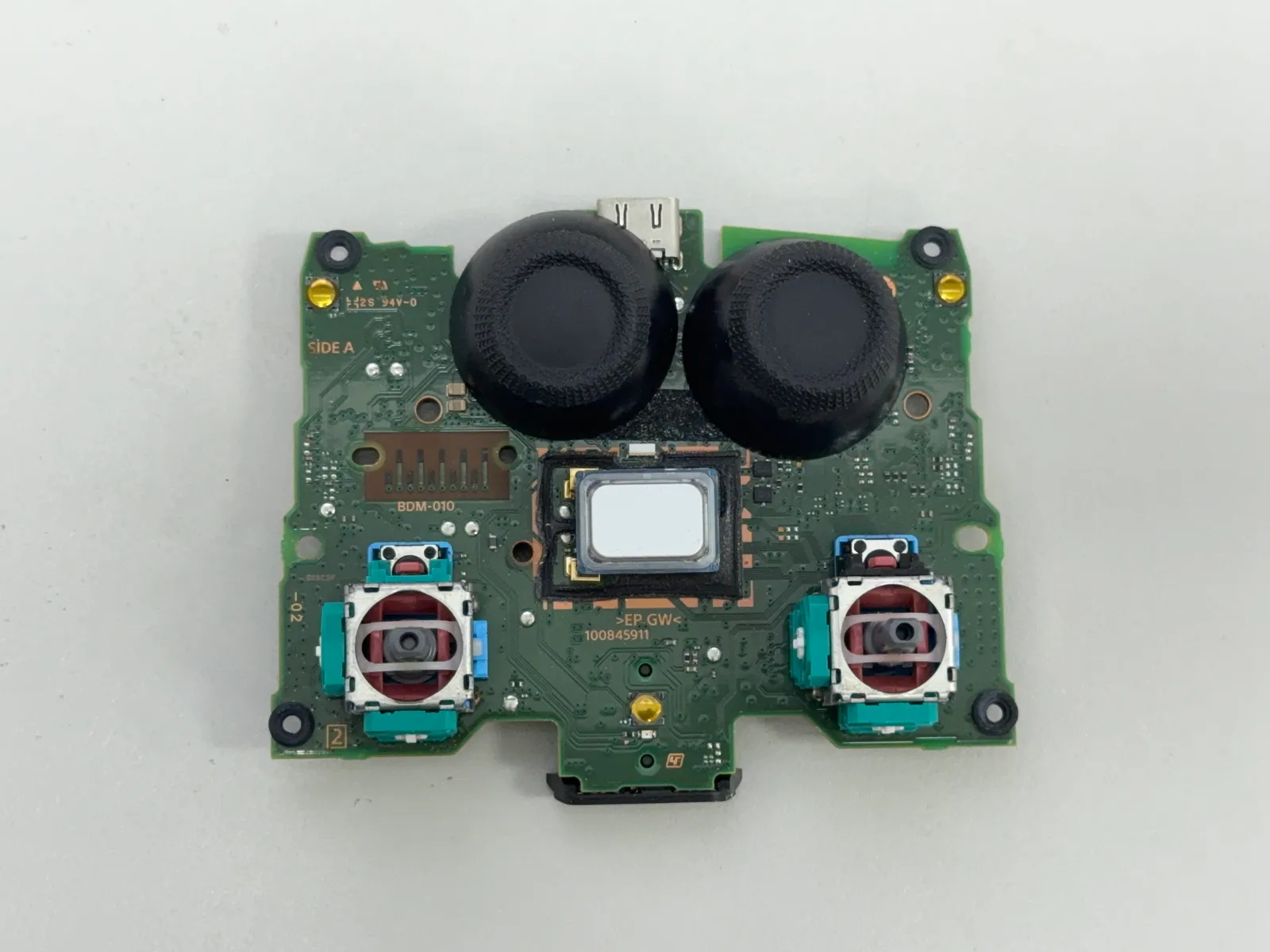

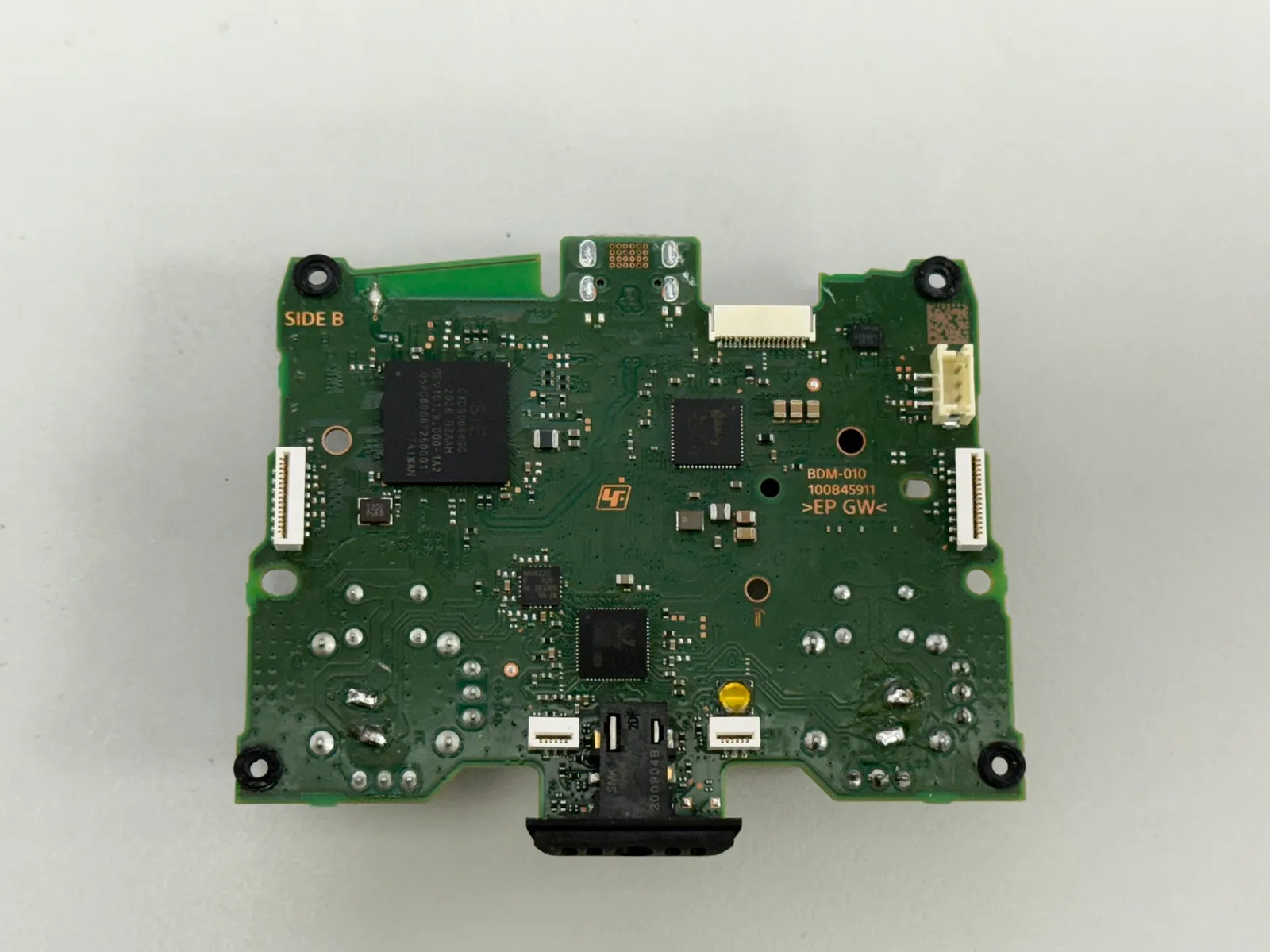

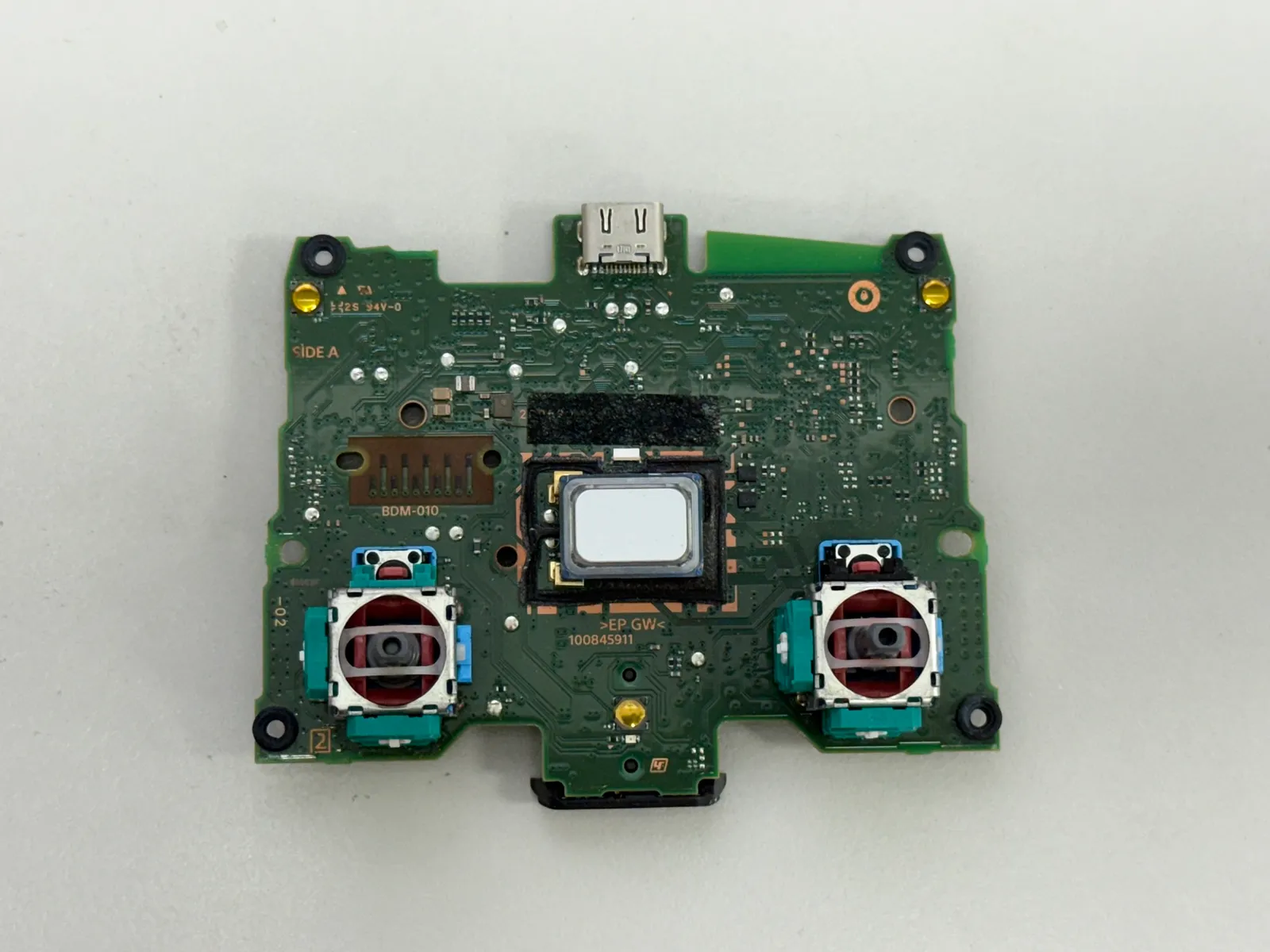

主板
主板型號：BDM-010
1
2
- 步驟 22 / 共 33

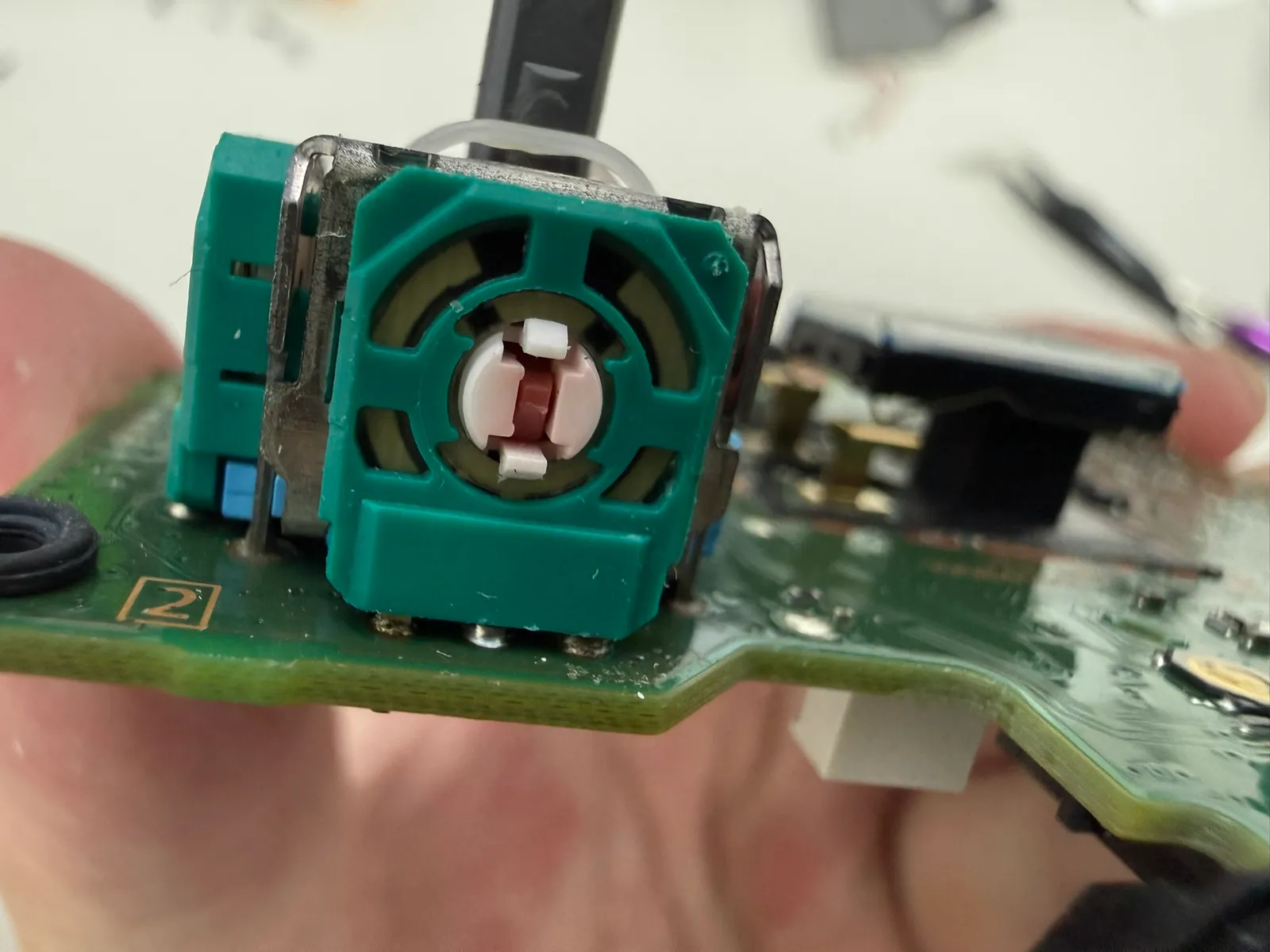

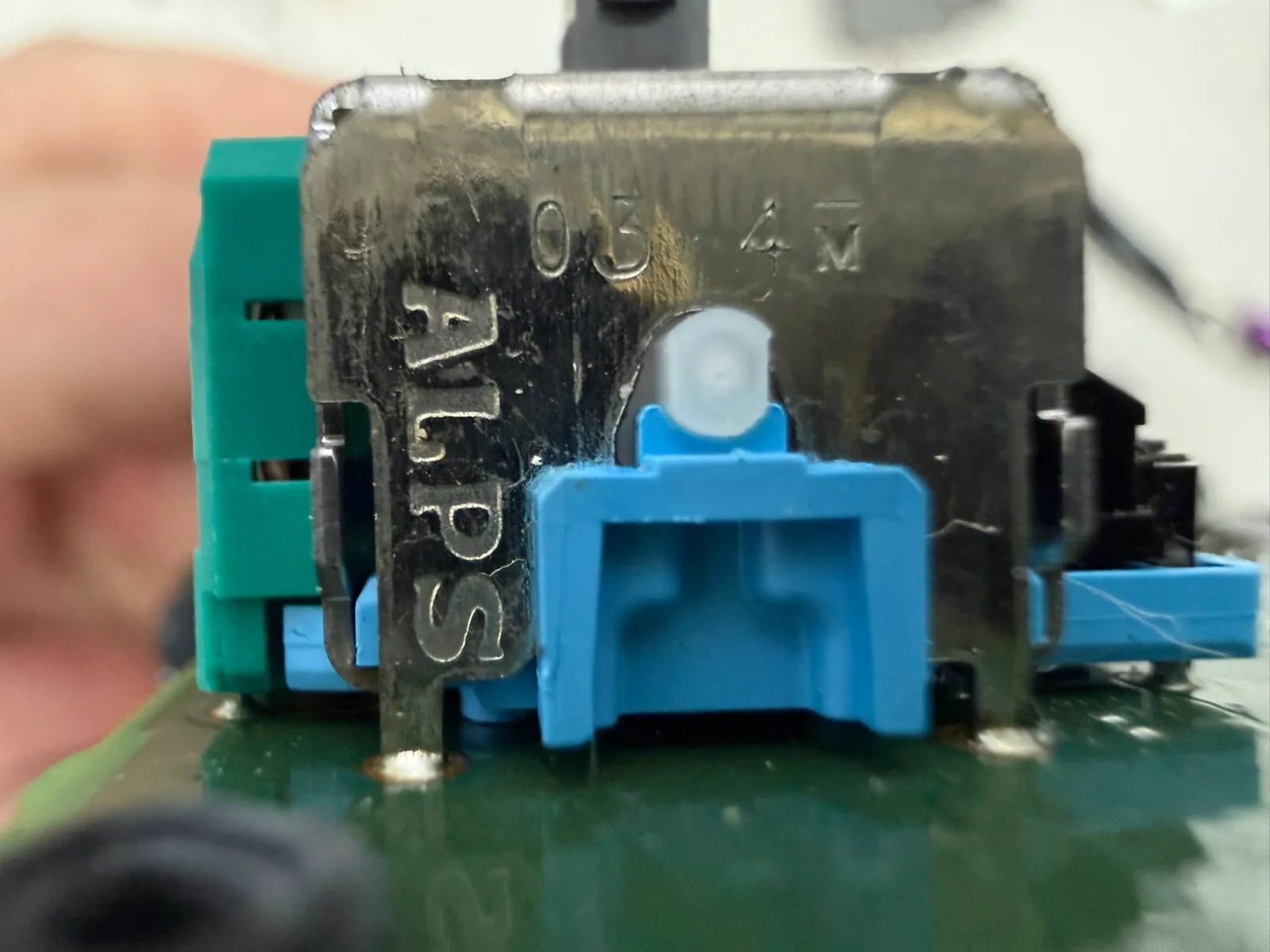

碳膜搖桿
製造商：阿爾卑斯(ALPS) 阻值 2.3K
1
2
- 步驟 23 / 共 33

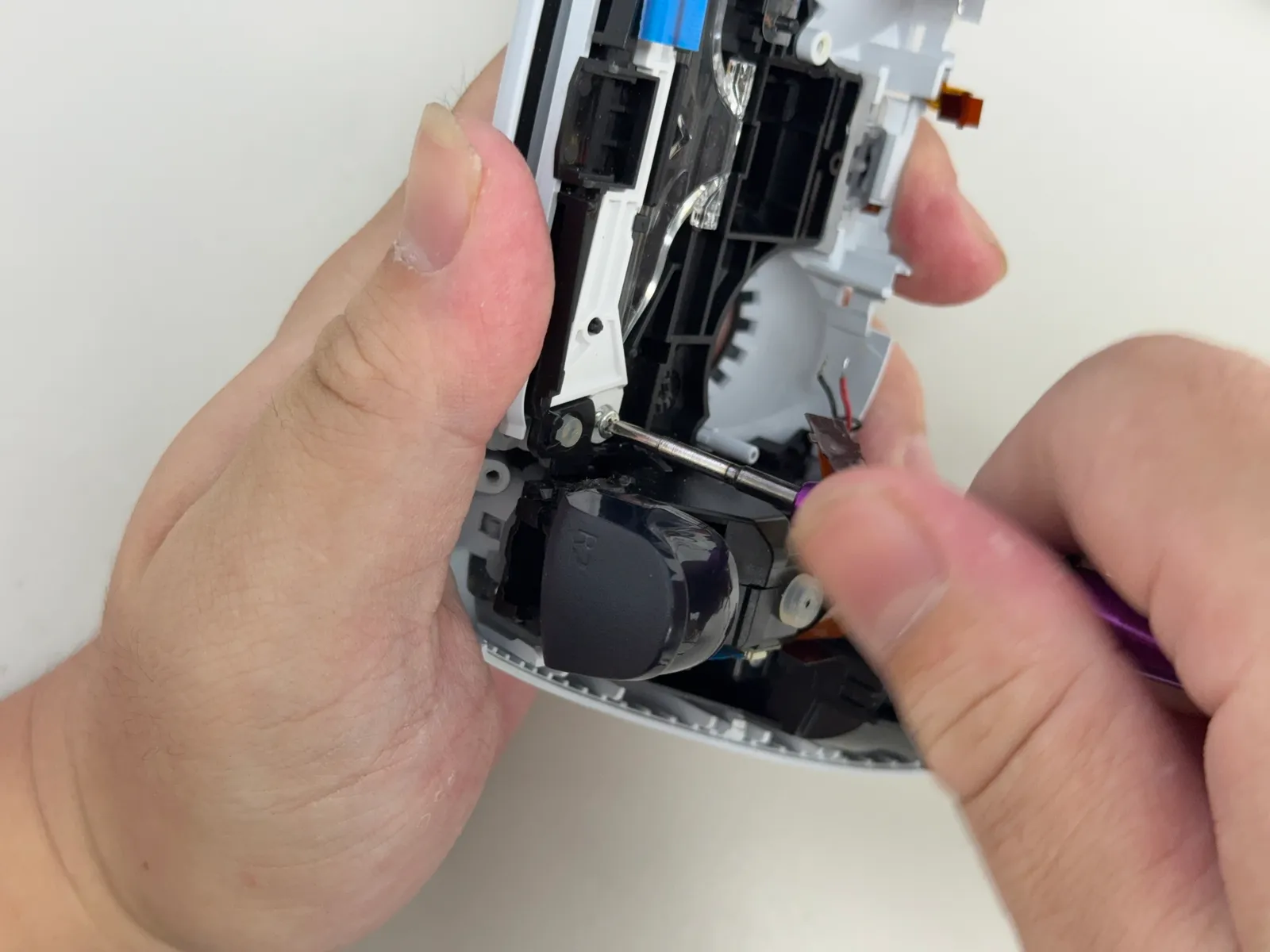

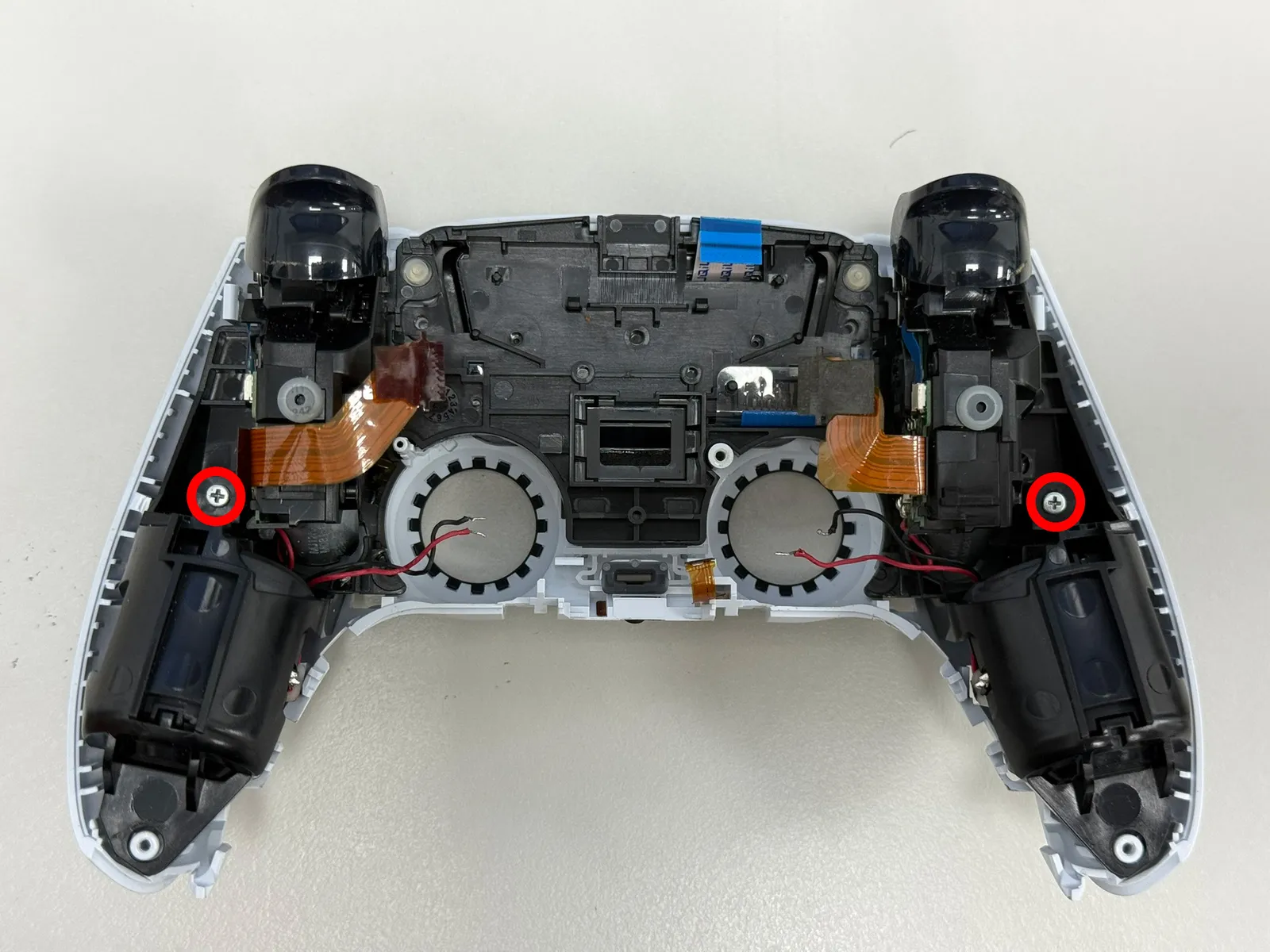

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 24 / 共 33

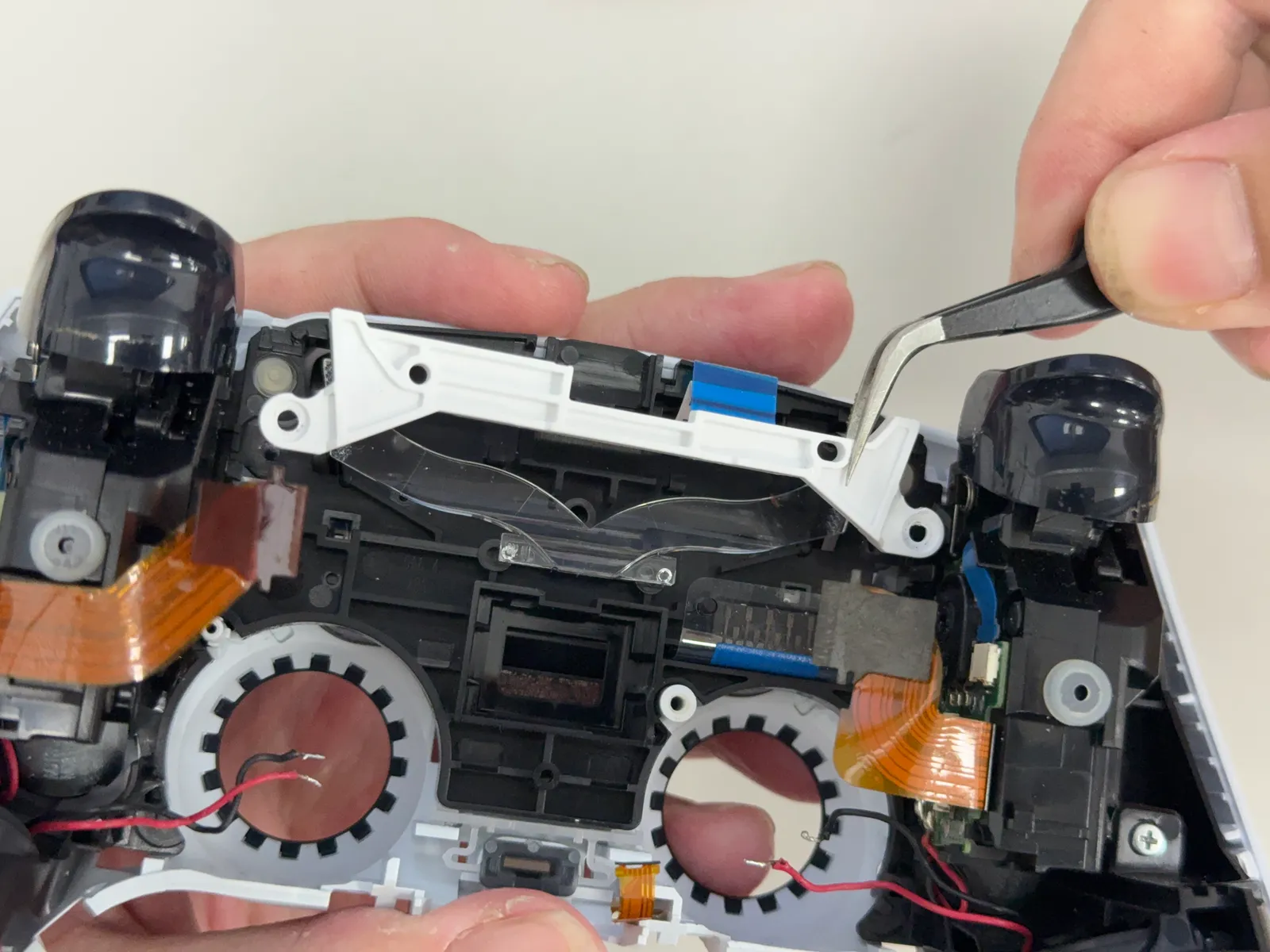

取出固定支架
用鑷子夾住就可以取出。
1
2
- 步驟 25 / 共 33

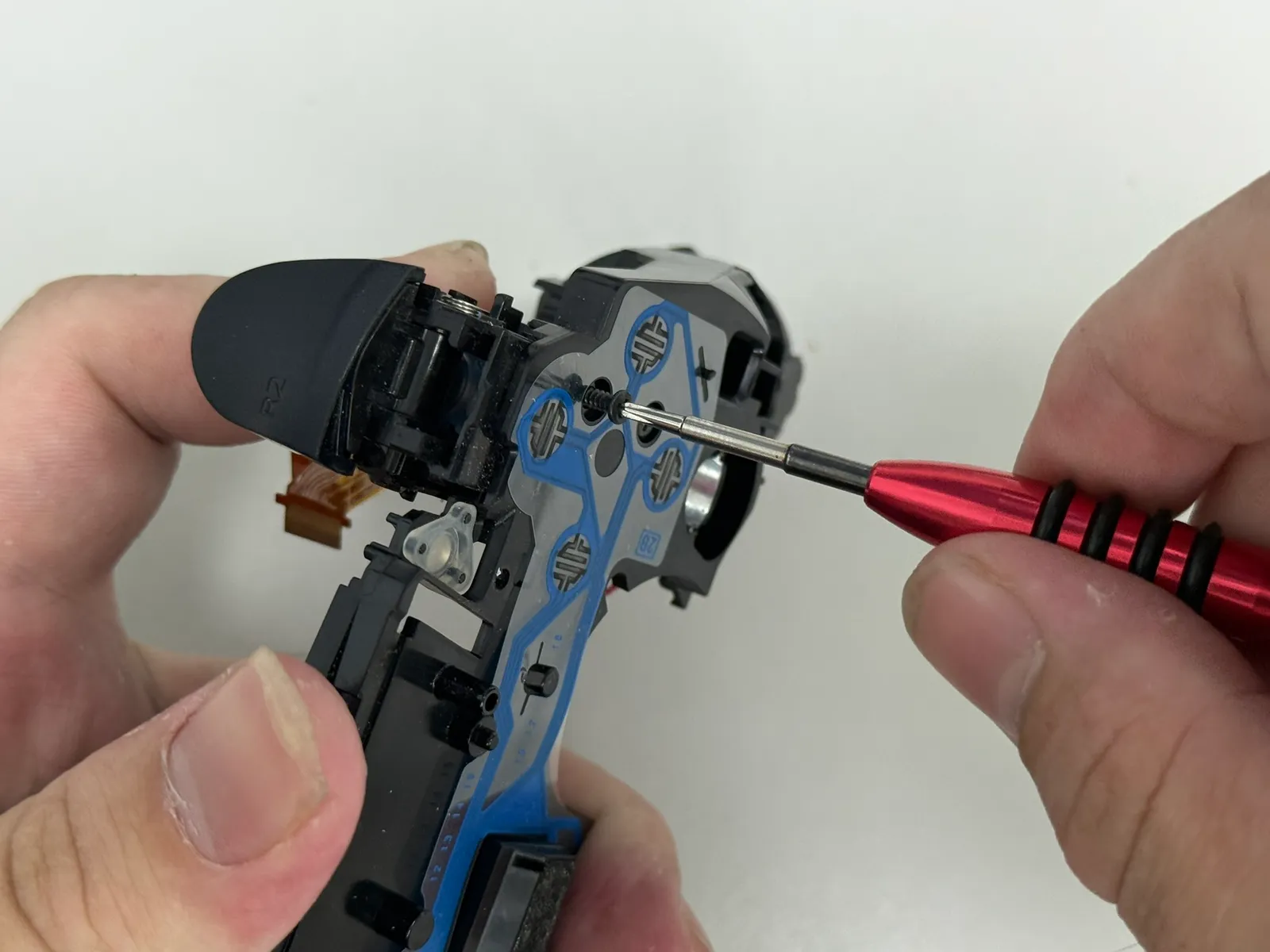

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 26 / 共 33

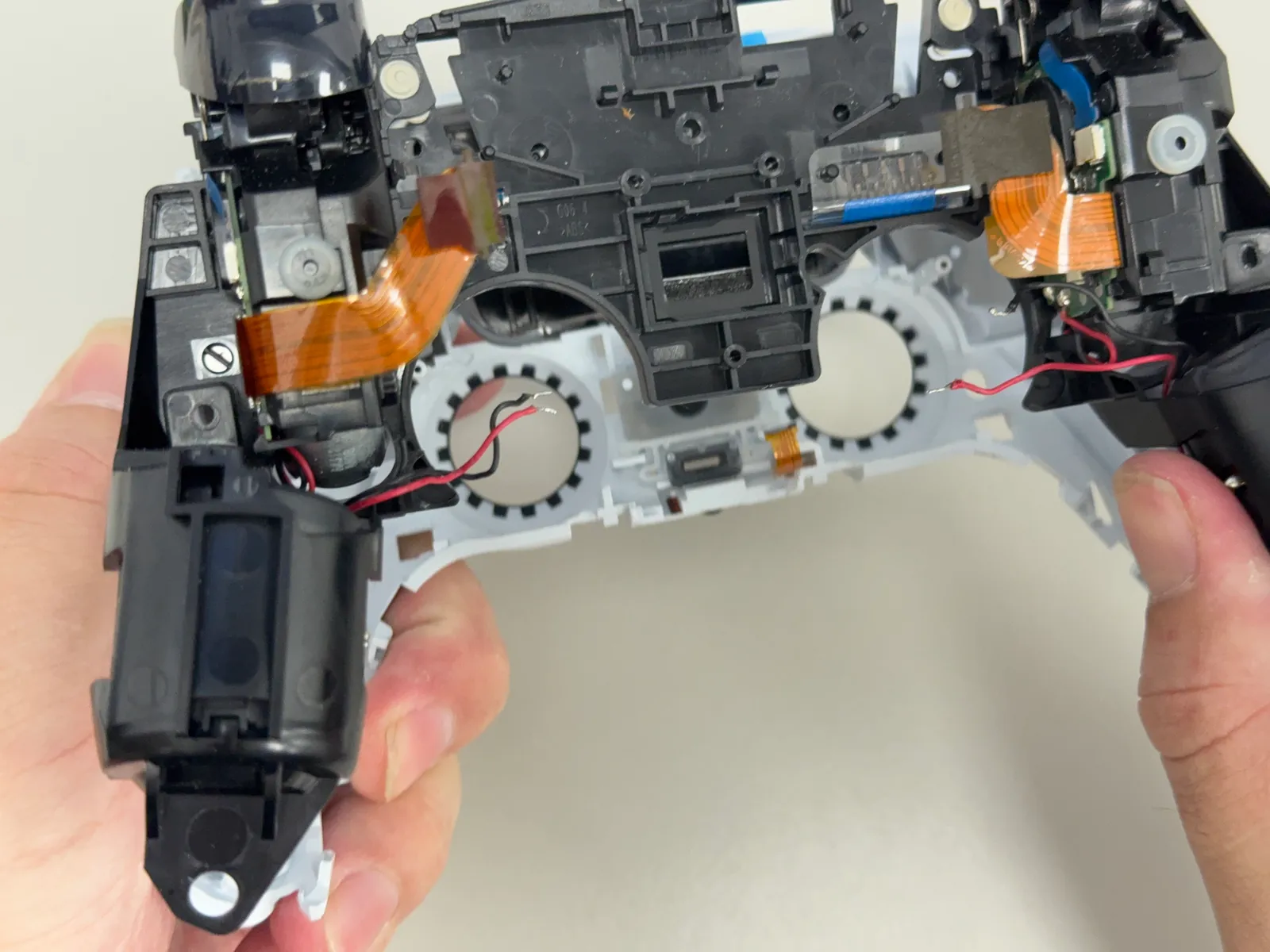

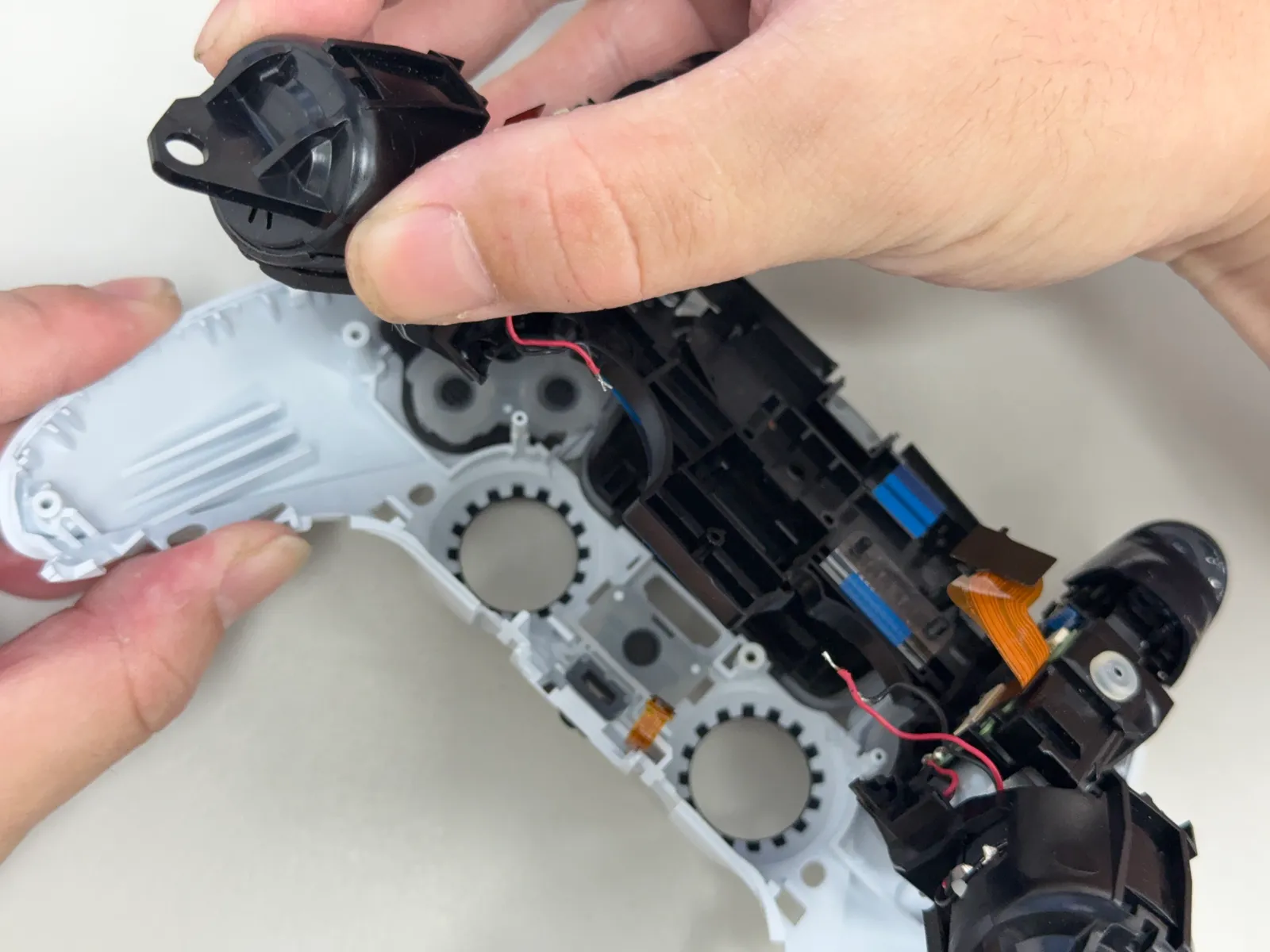

取出中框
取出的時候 會有點緊是正常的(因為有膠固定住)
1
2
- 步驟 27 / 共 33

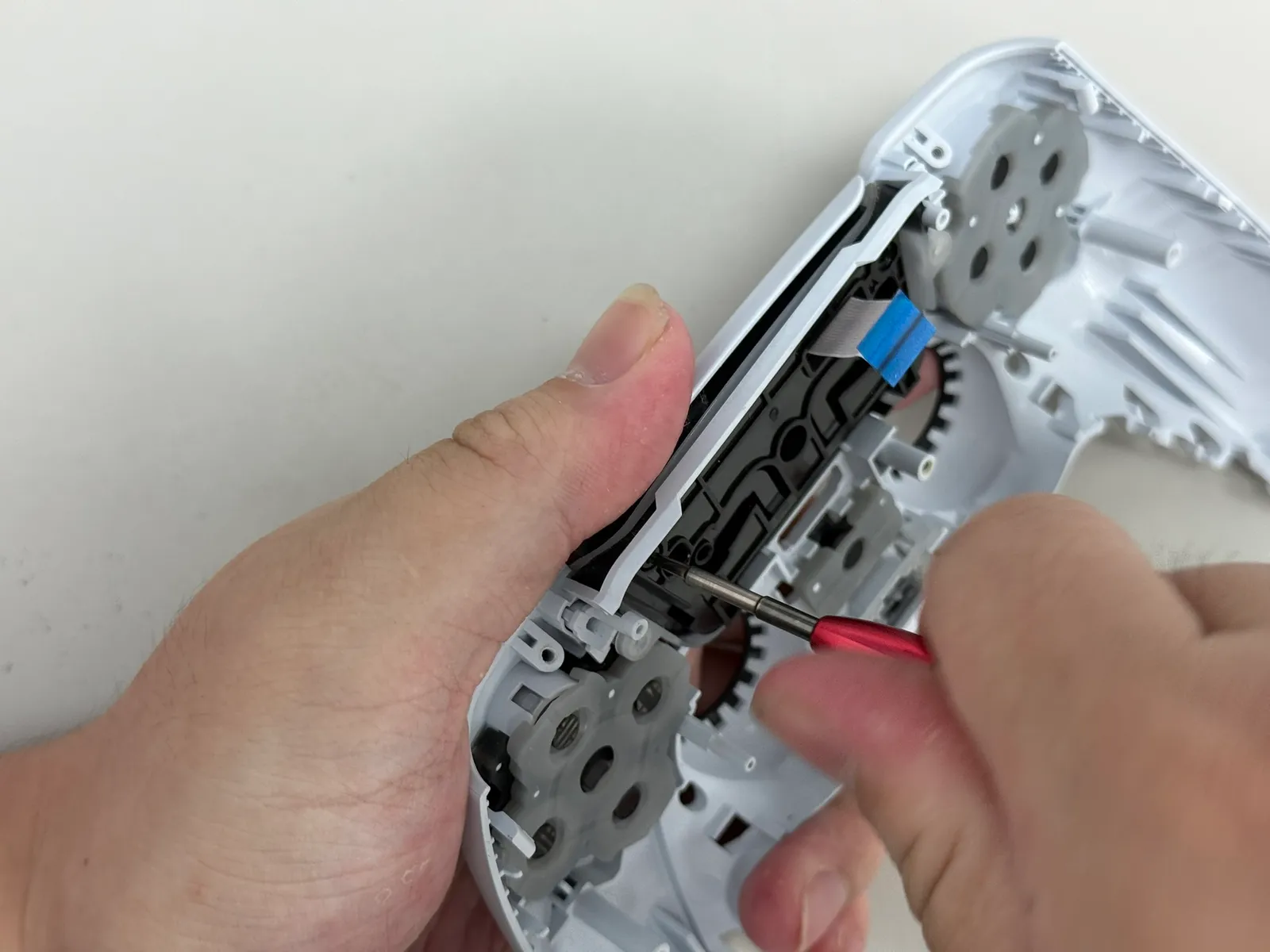

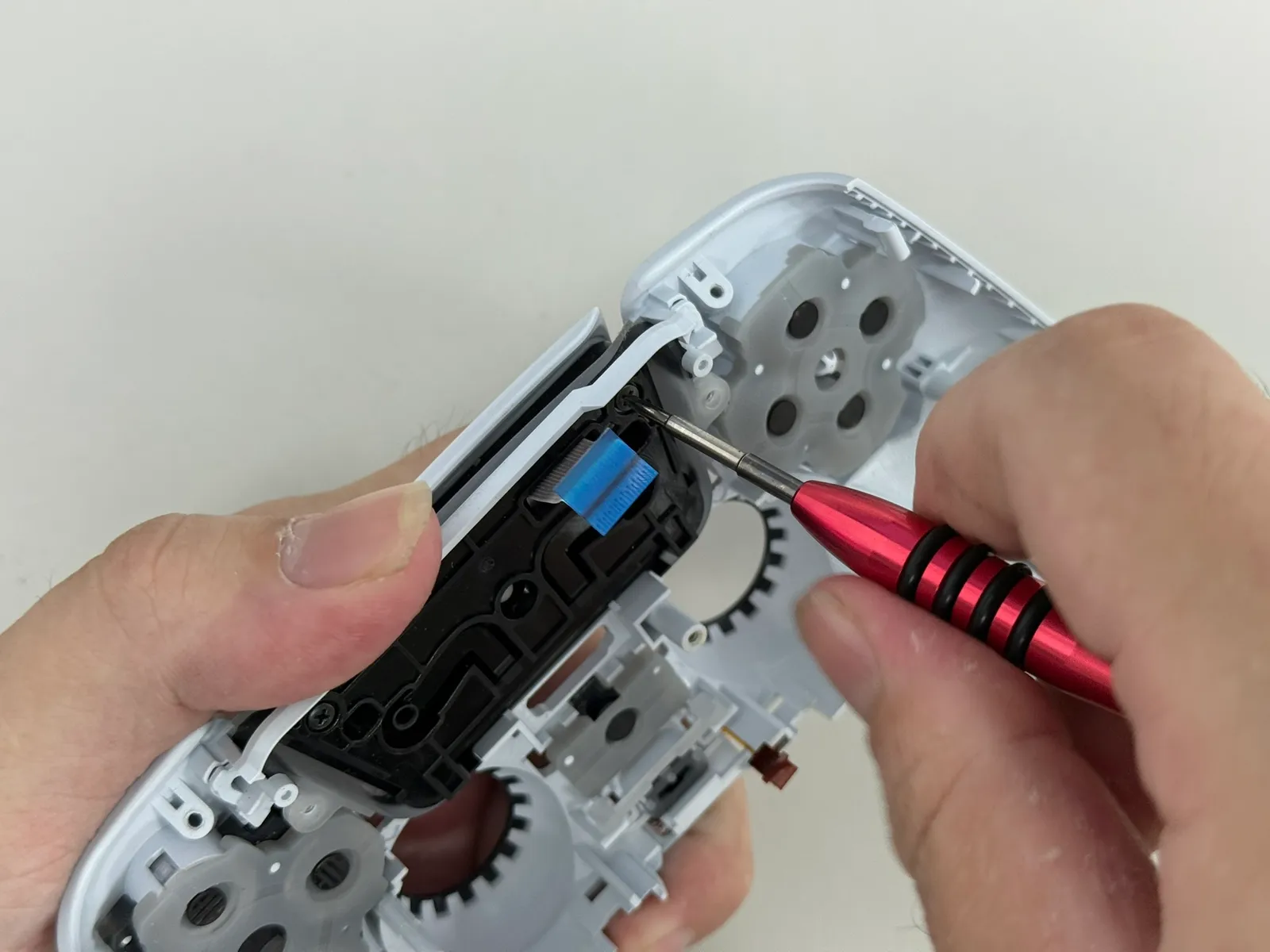

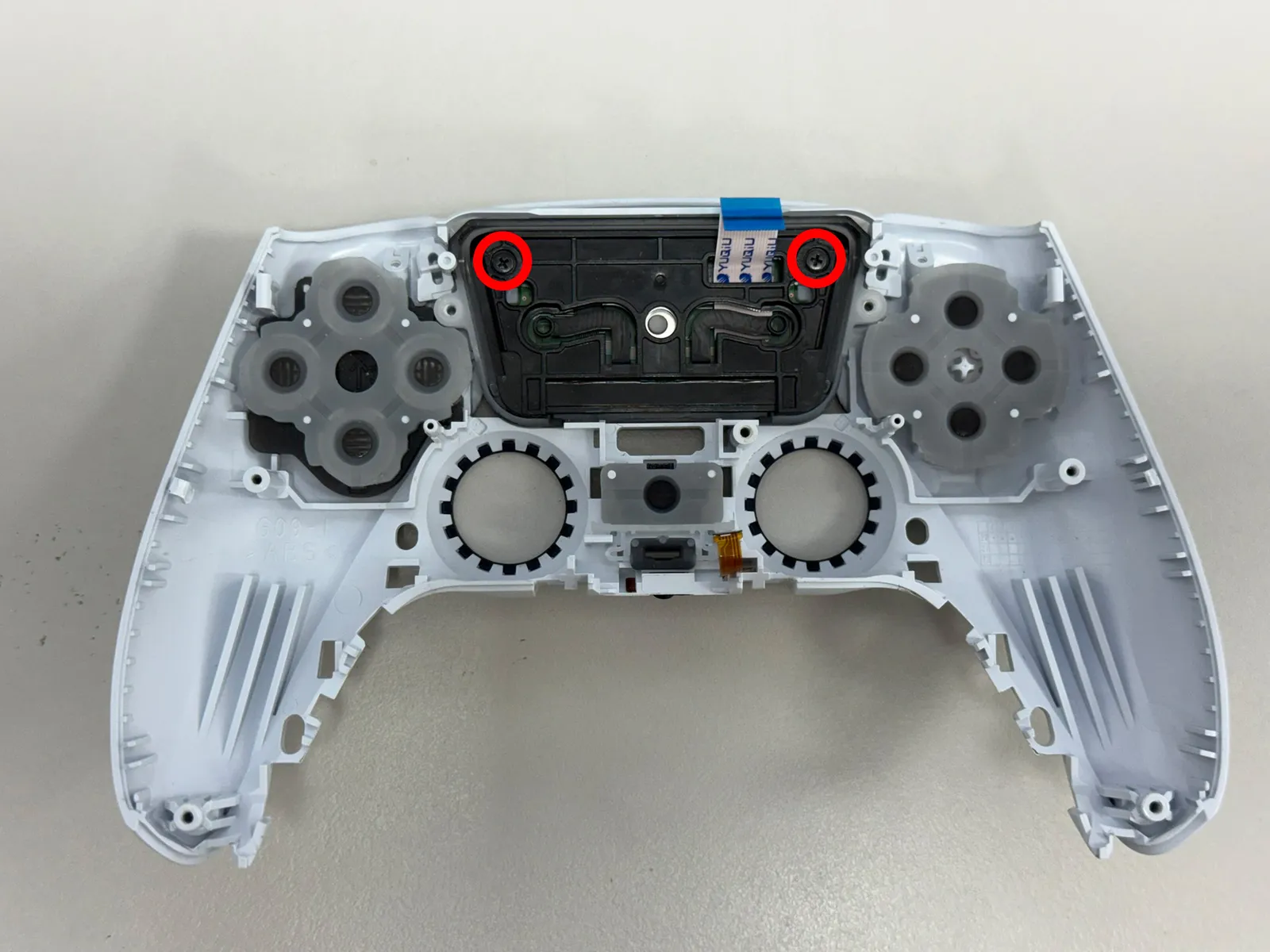

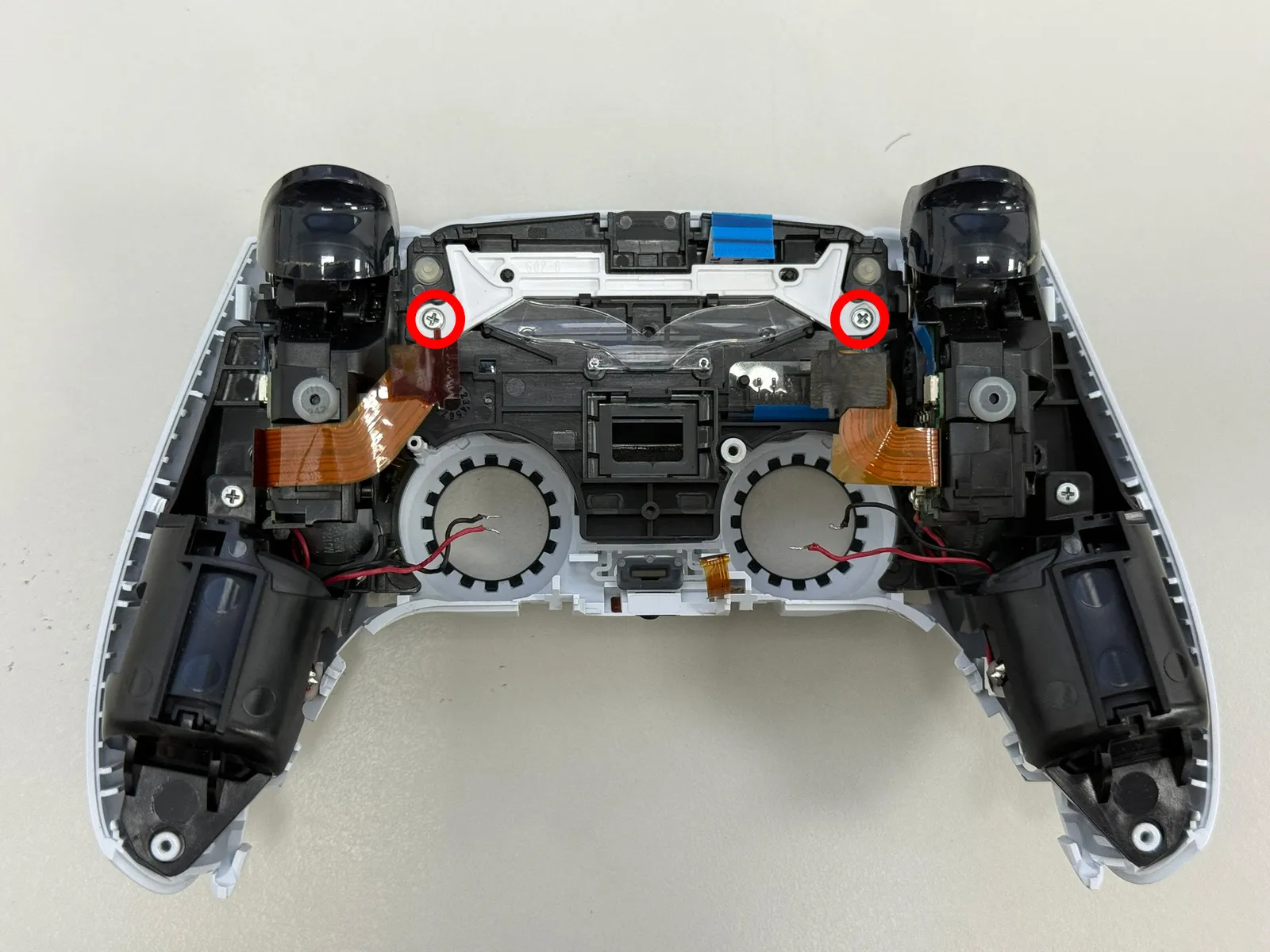

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 28 / 共 33

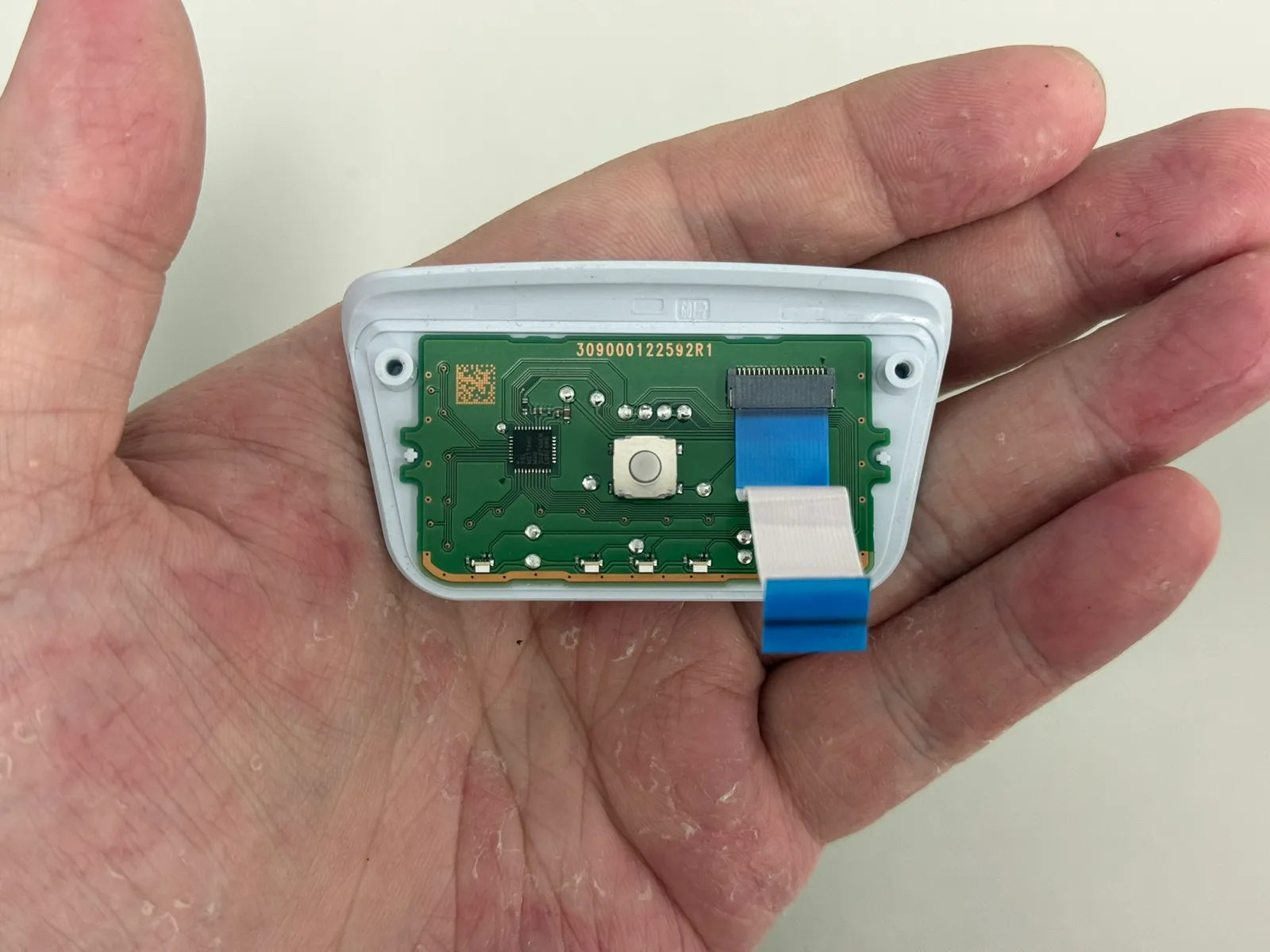

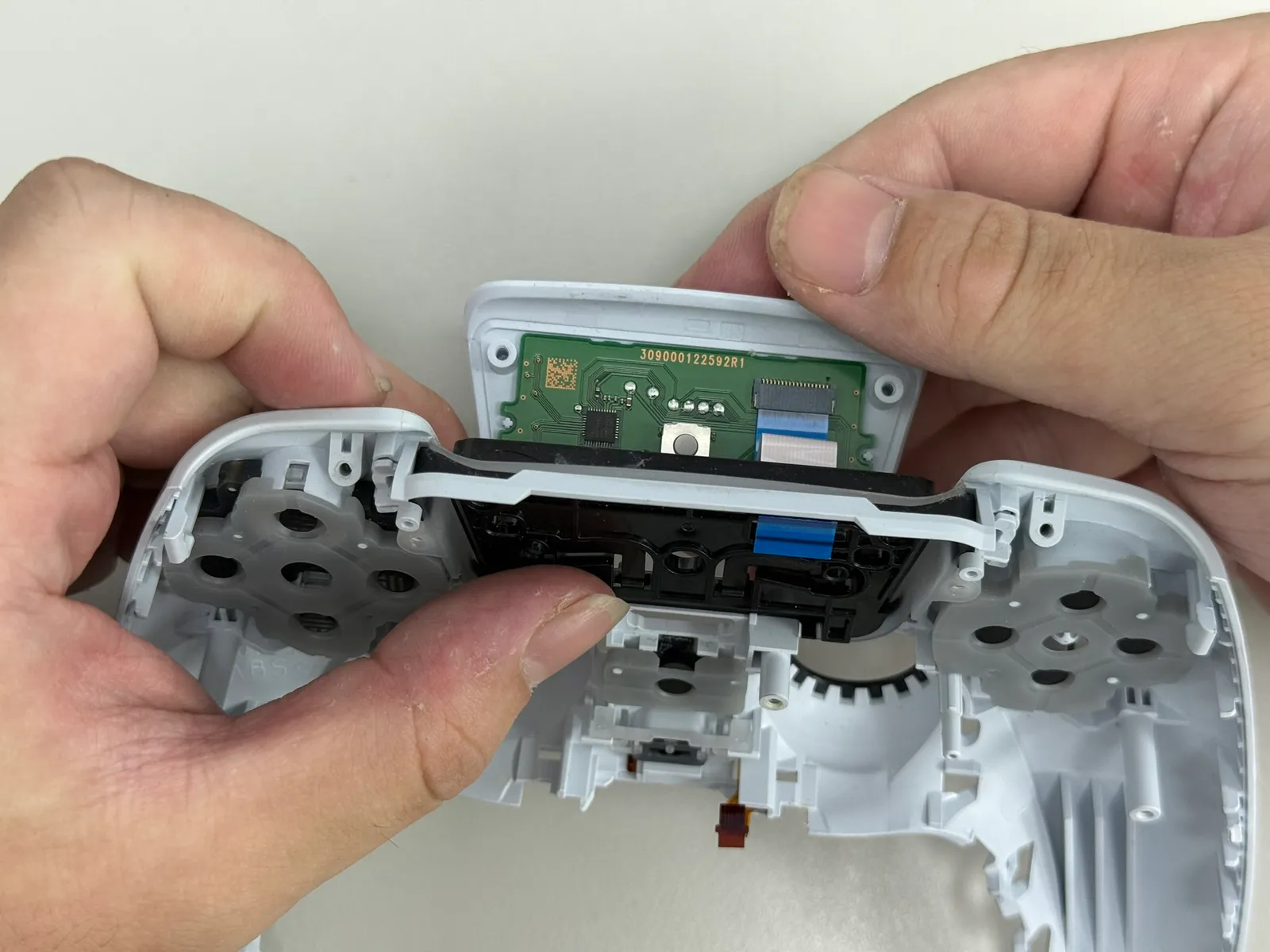

取出觸控板
1
2
- 步驟 29 / 共 33

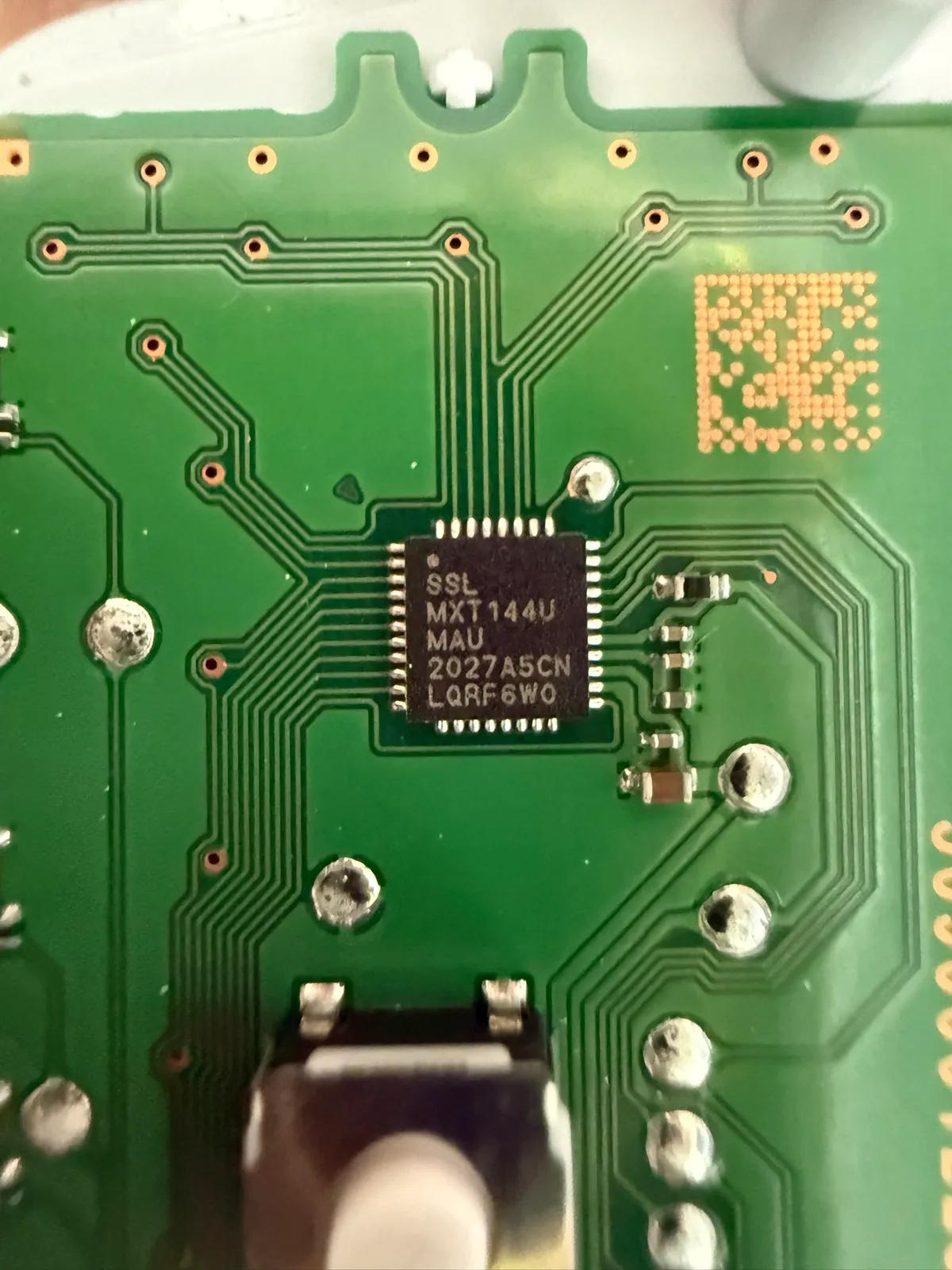

觸控 晶片
製造商：微芯科技 型號：MXT144U
- 步驟 30 / 共 33

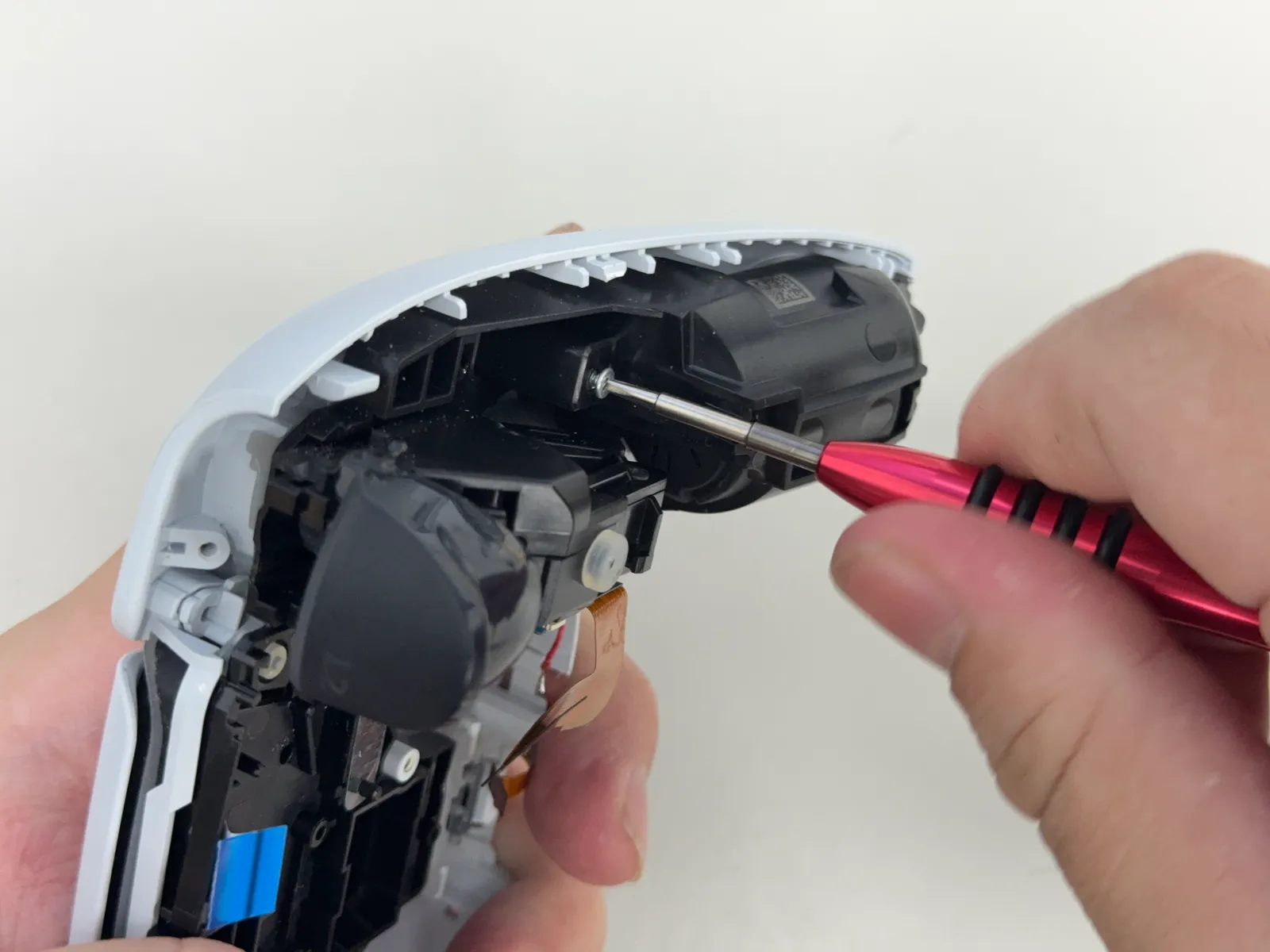

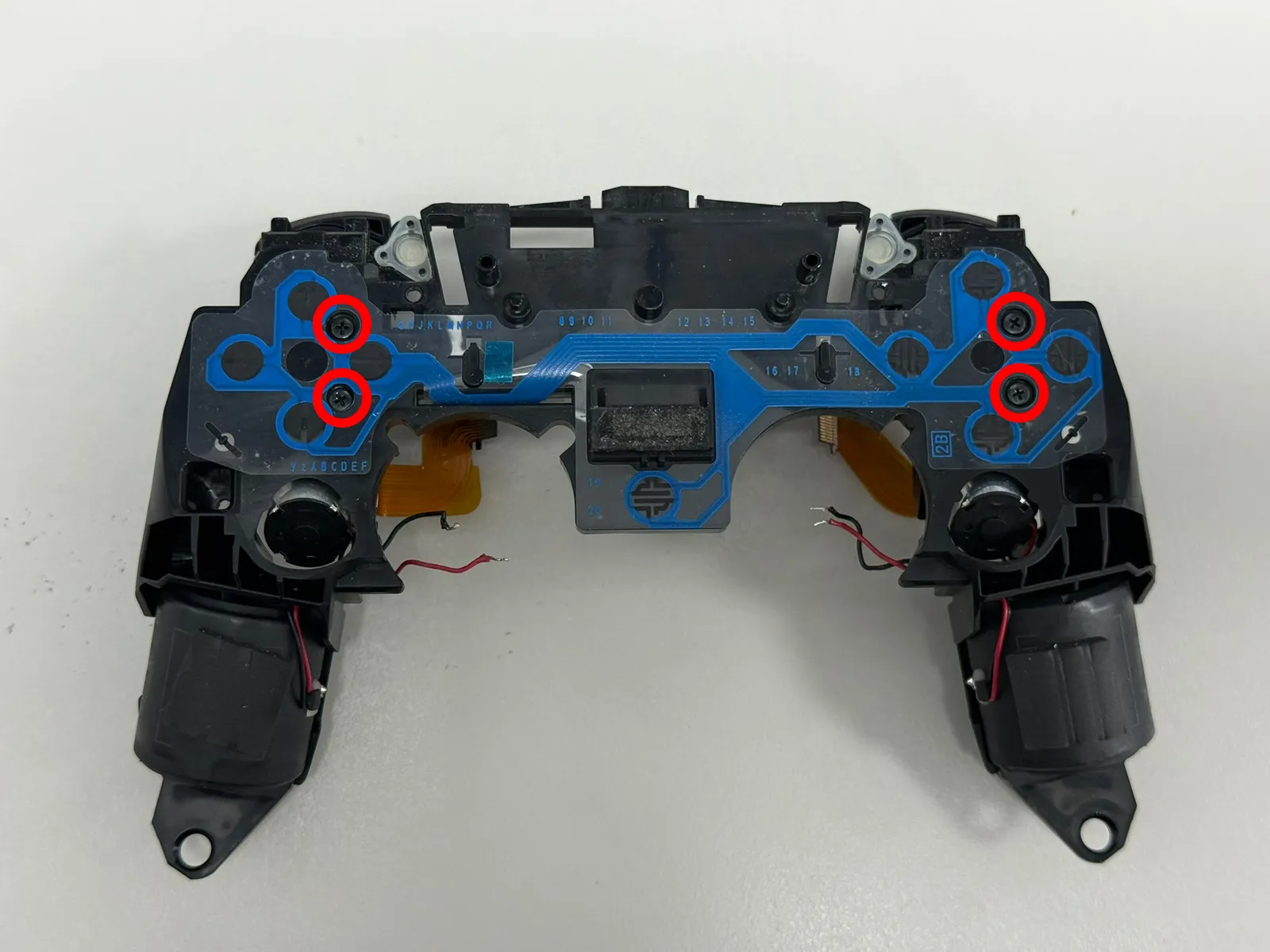

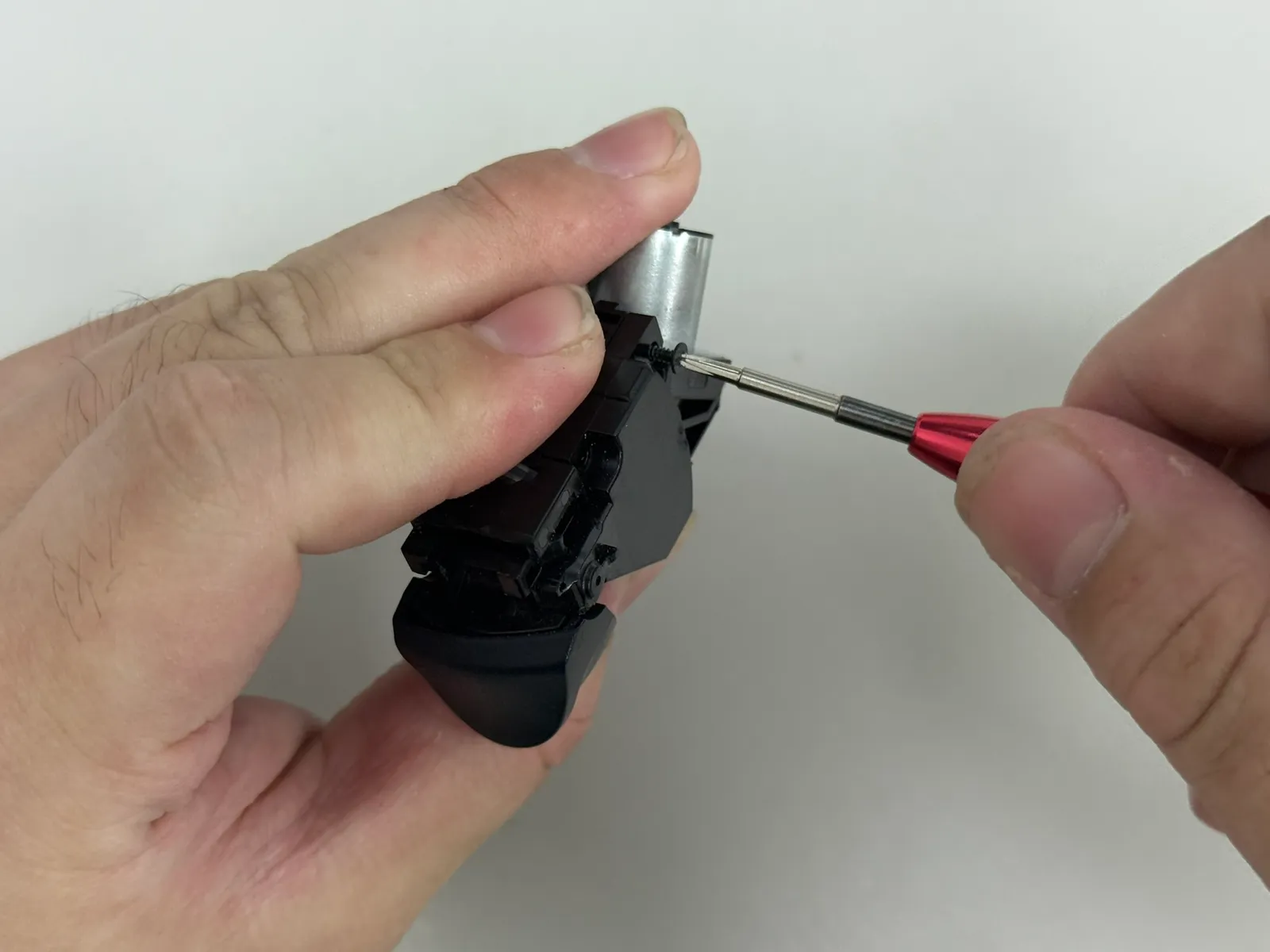

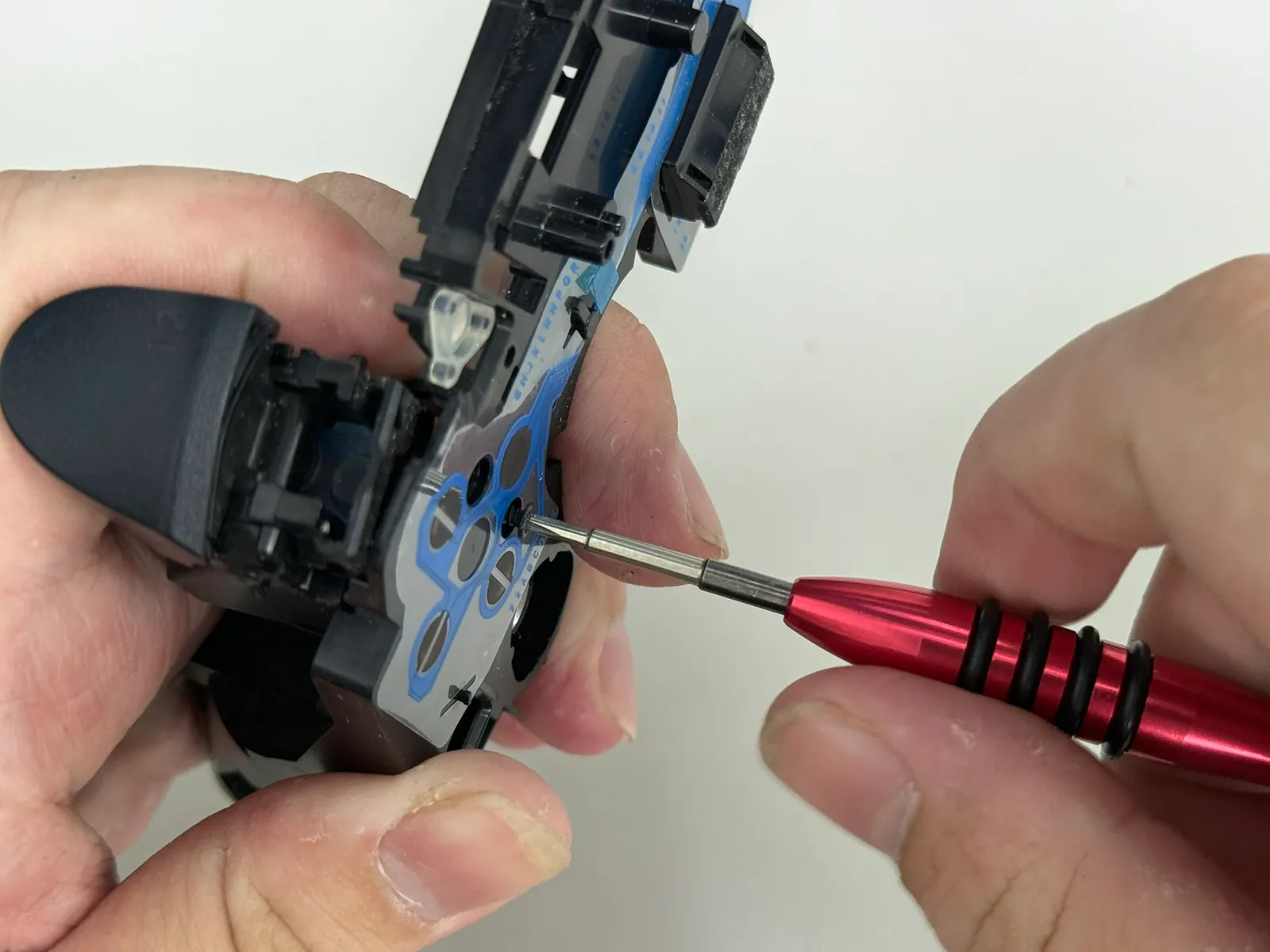

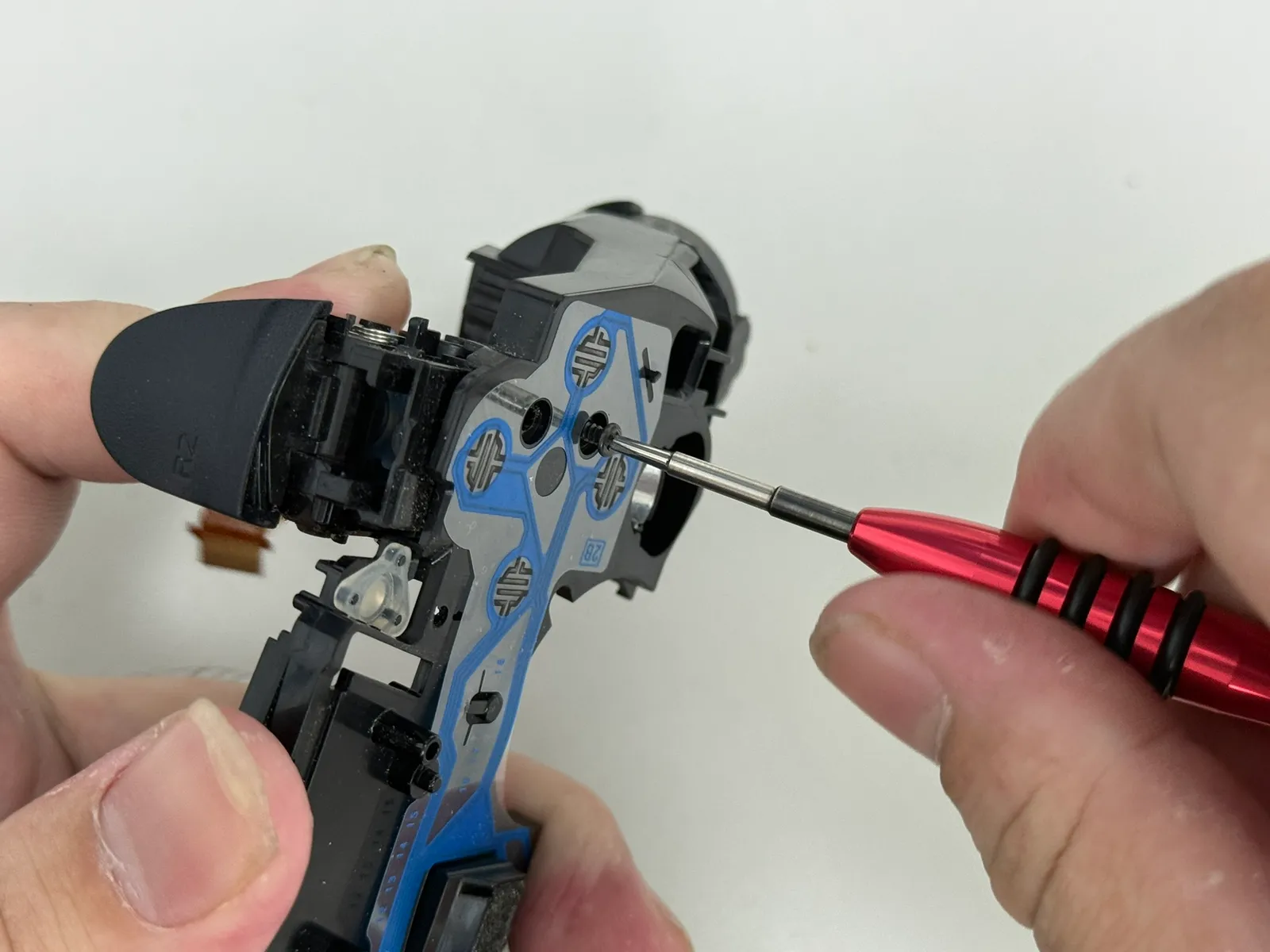

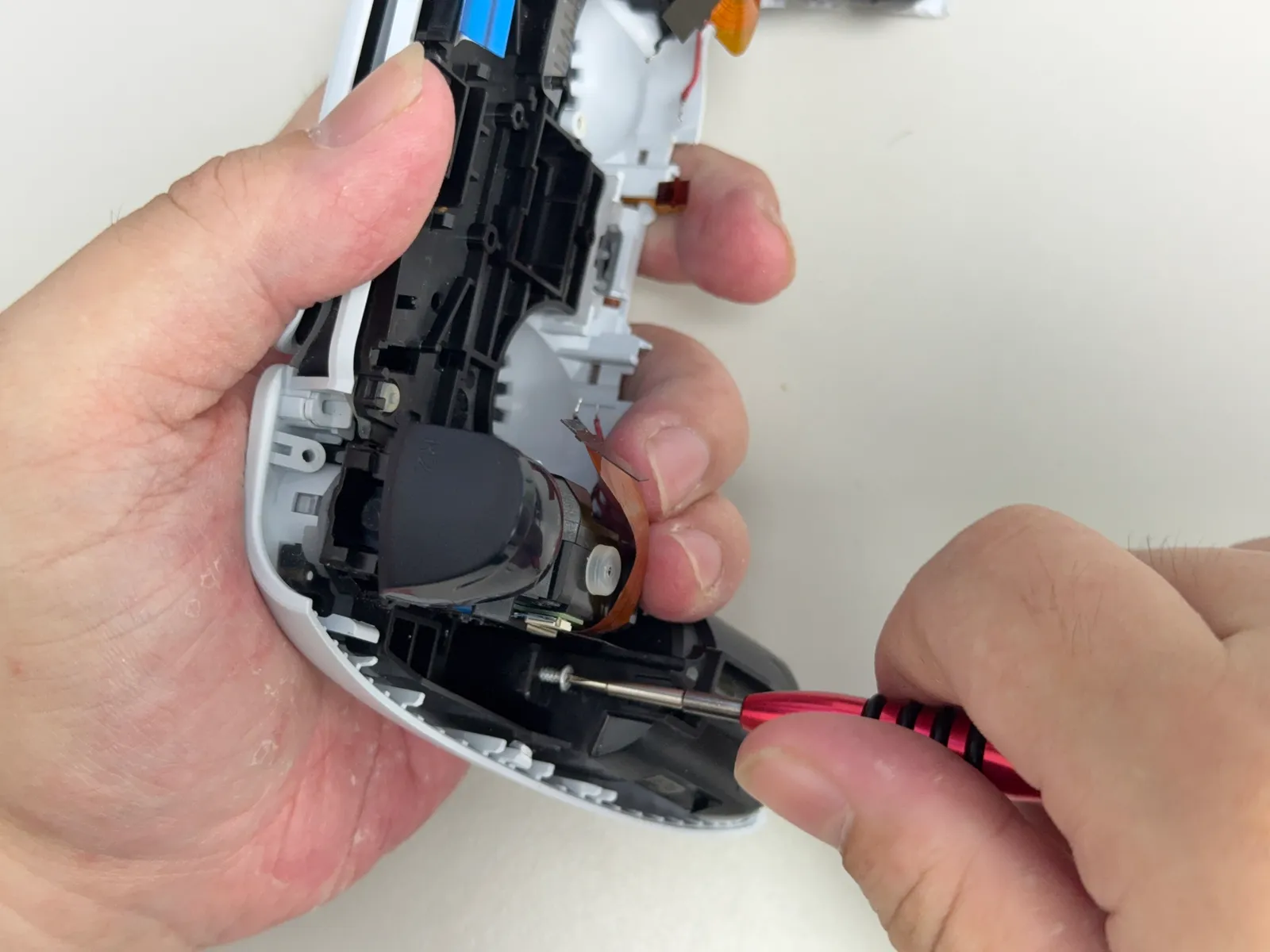

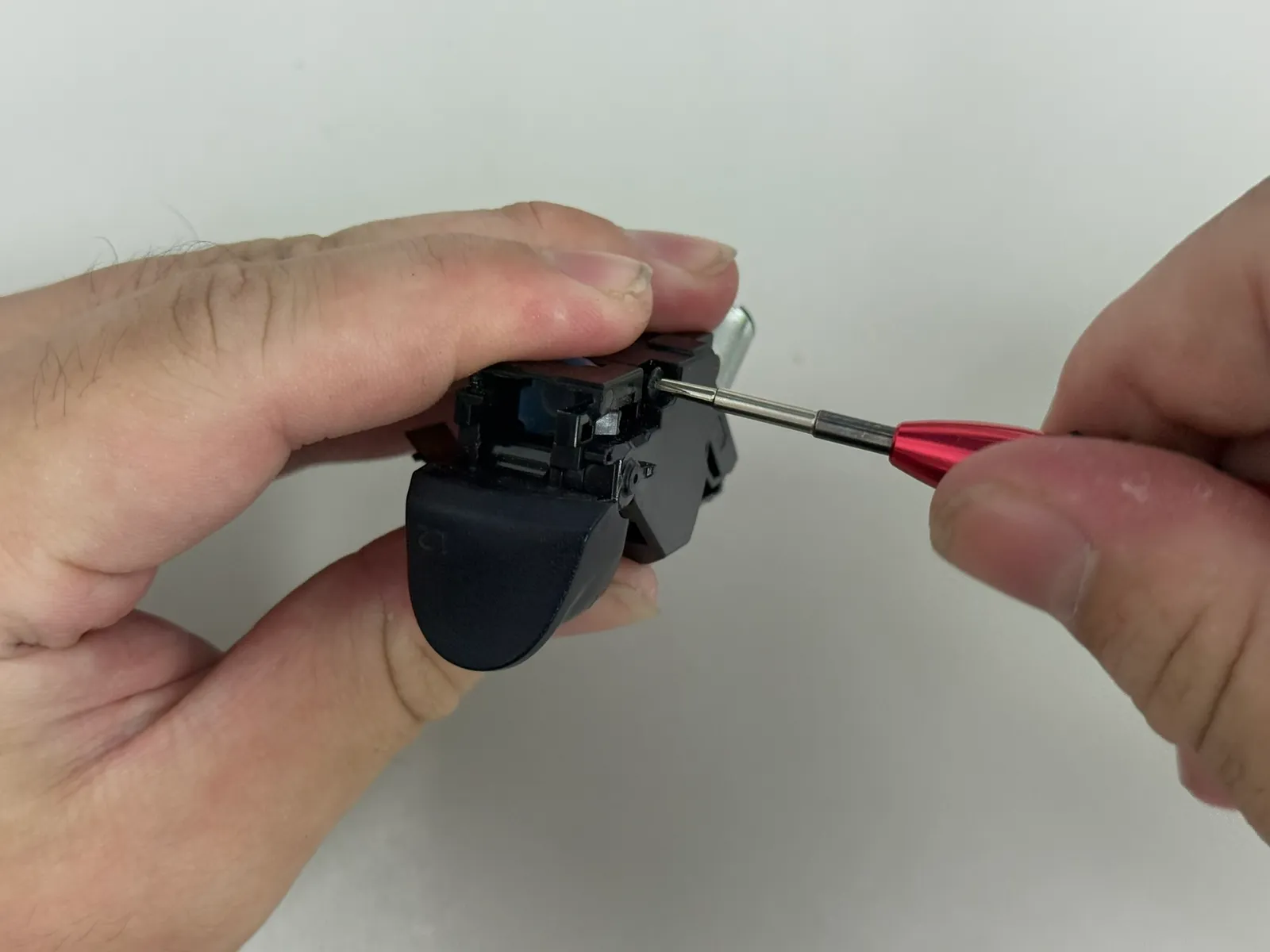

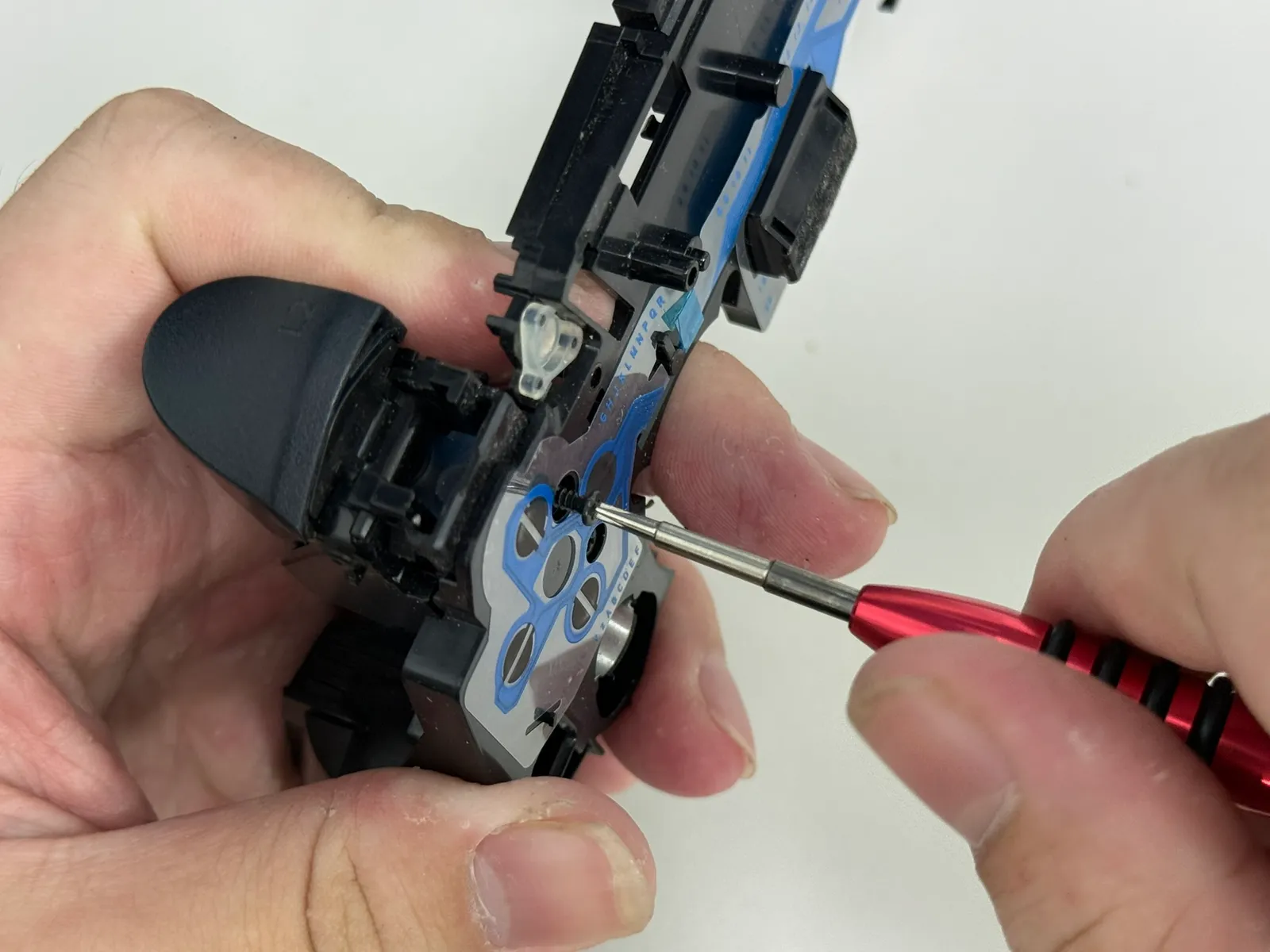

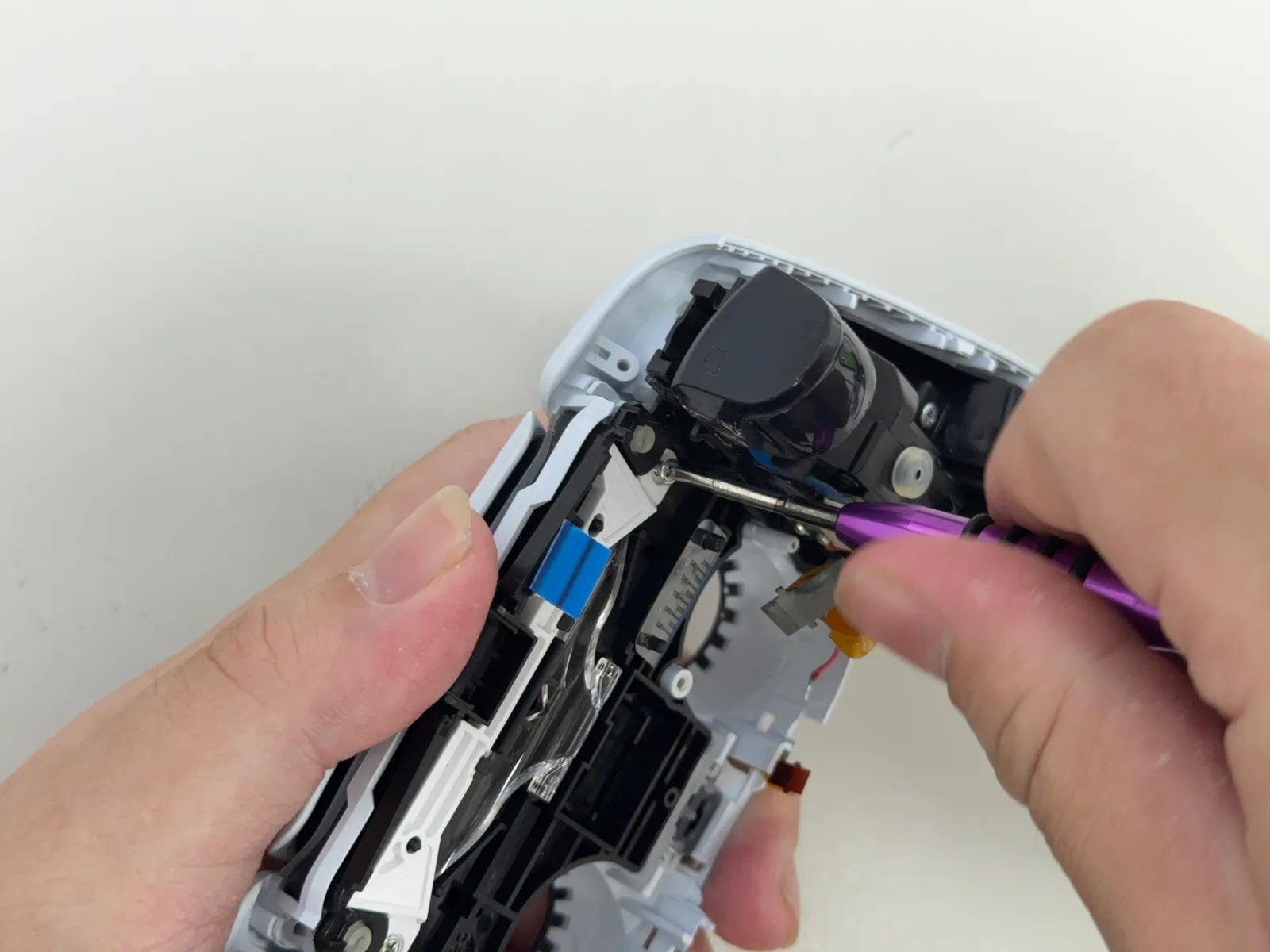

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 31 / 共 33

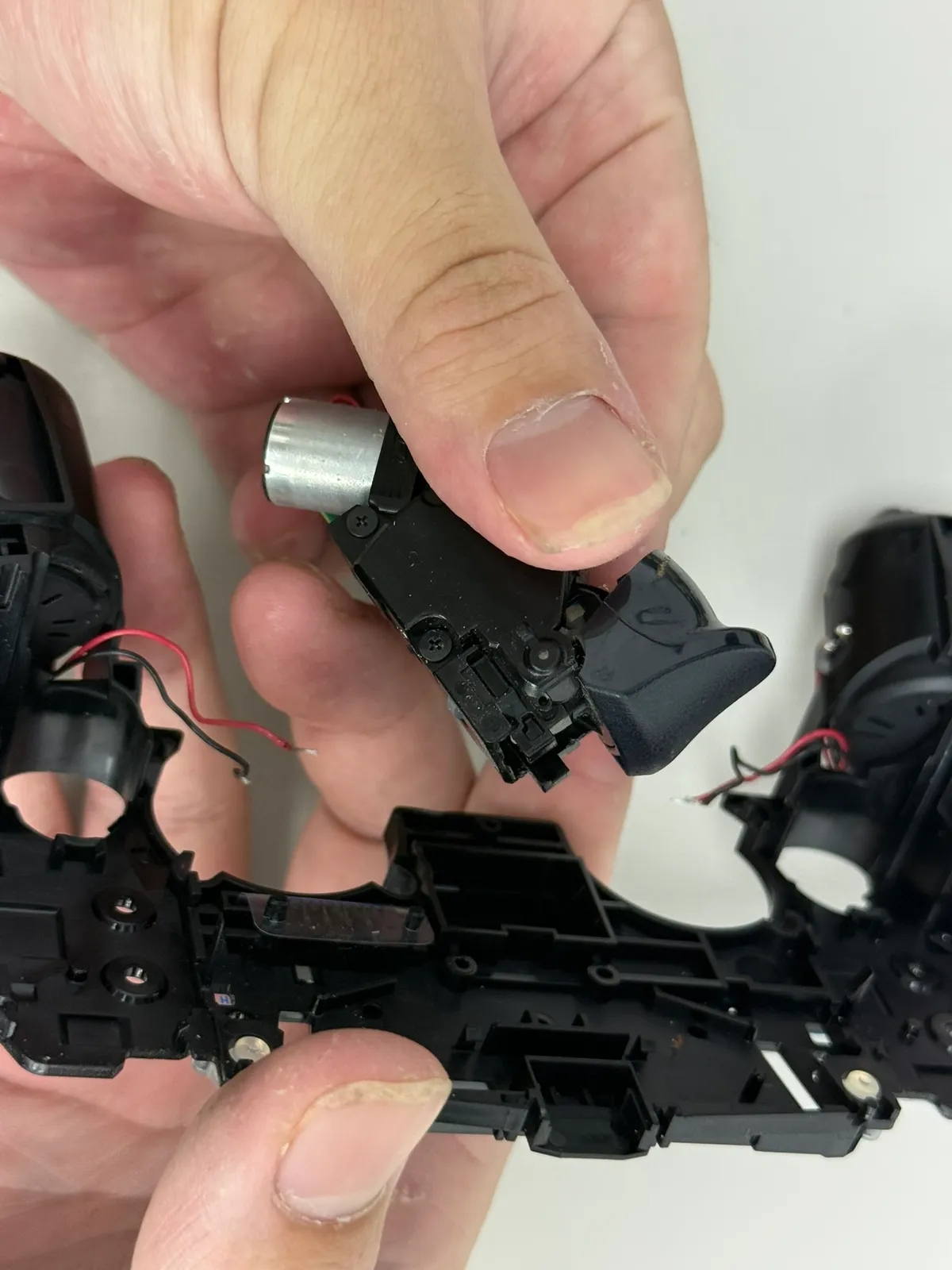

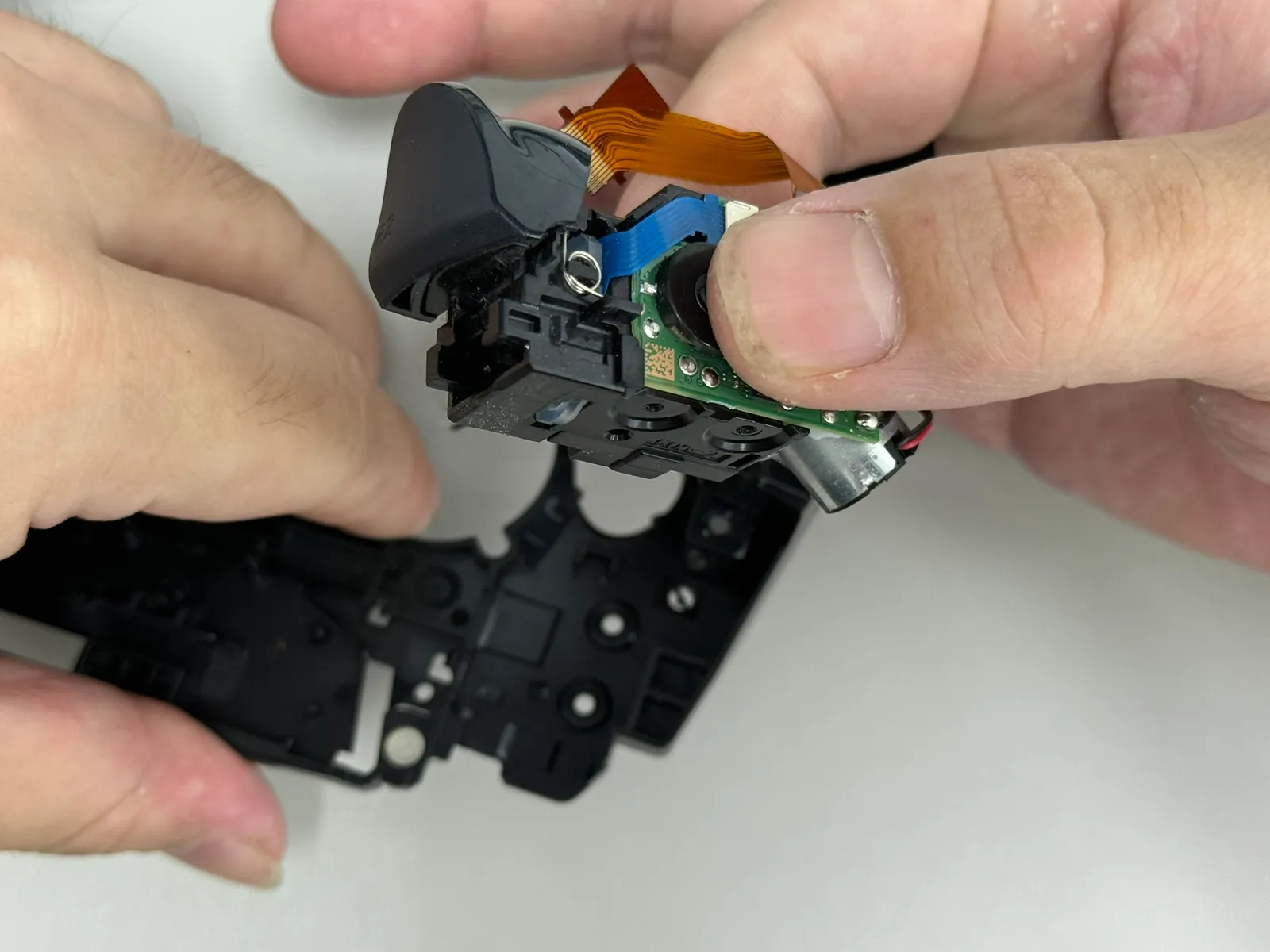

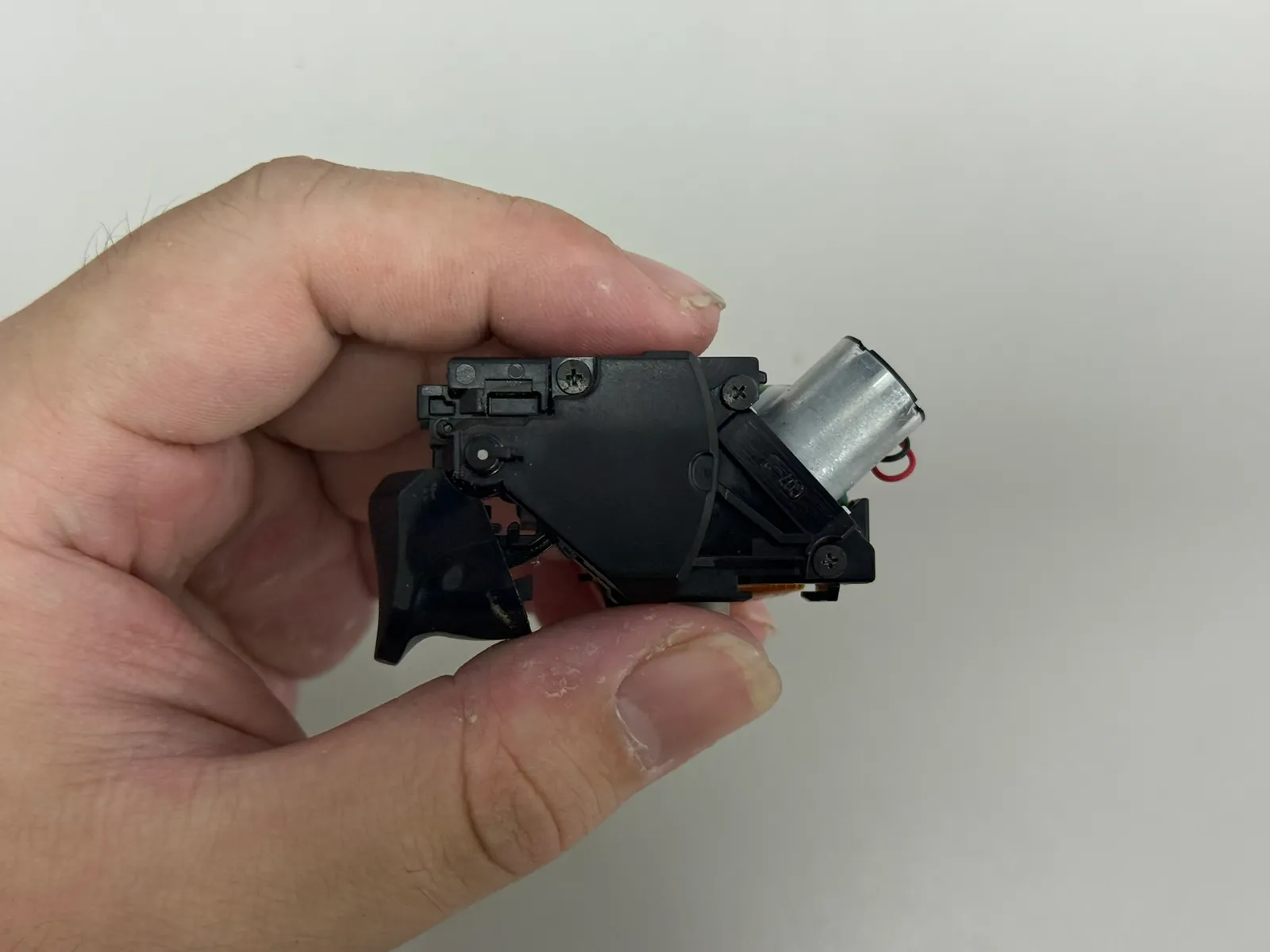

取出自適應板機
1
2
- 步驟 32 / 共 33

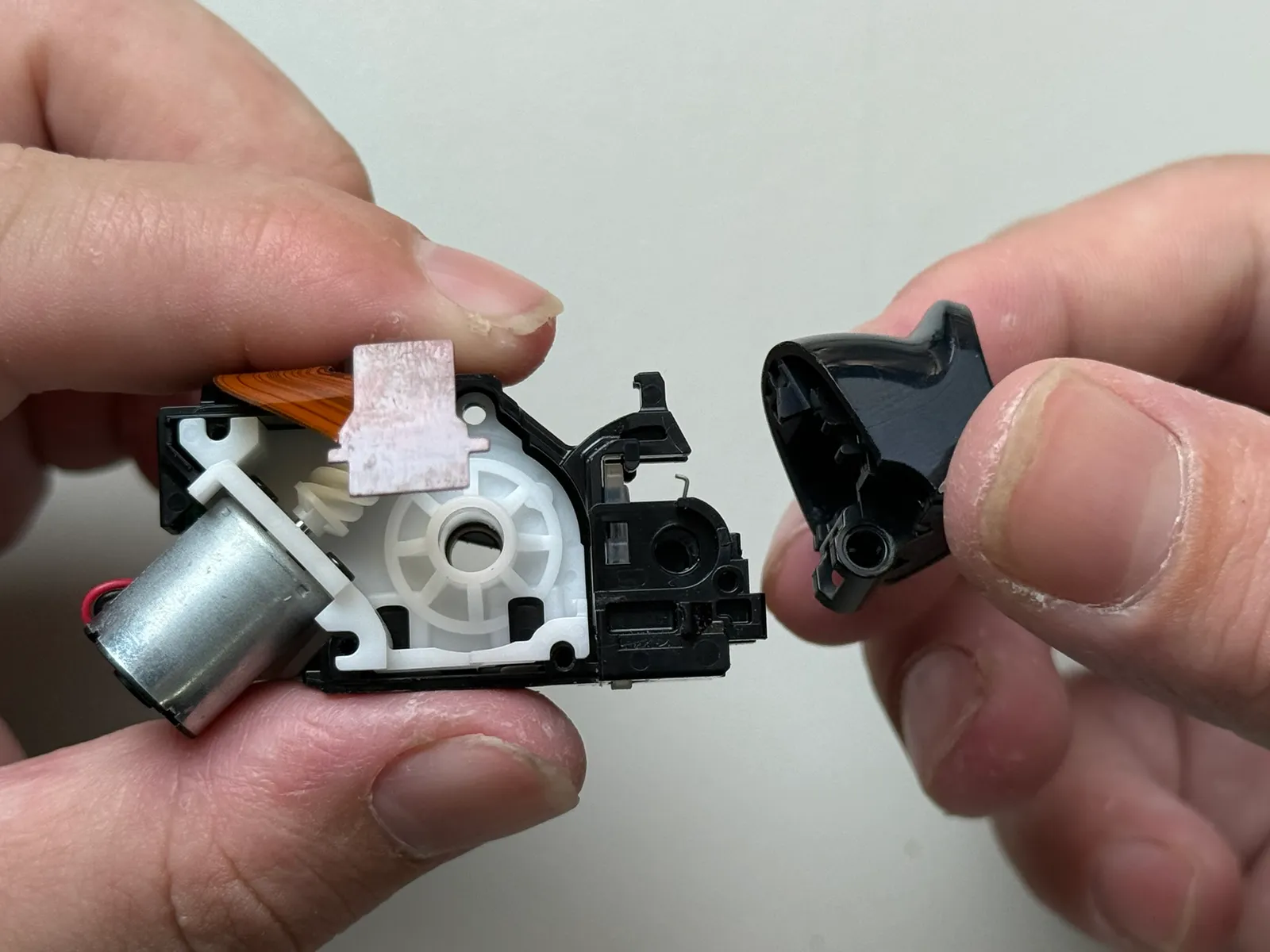

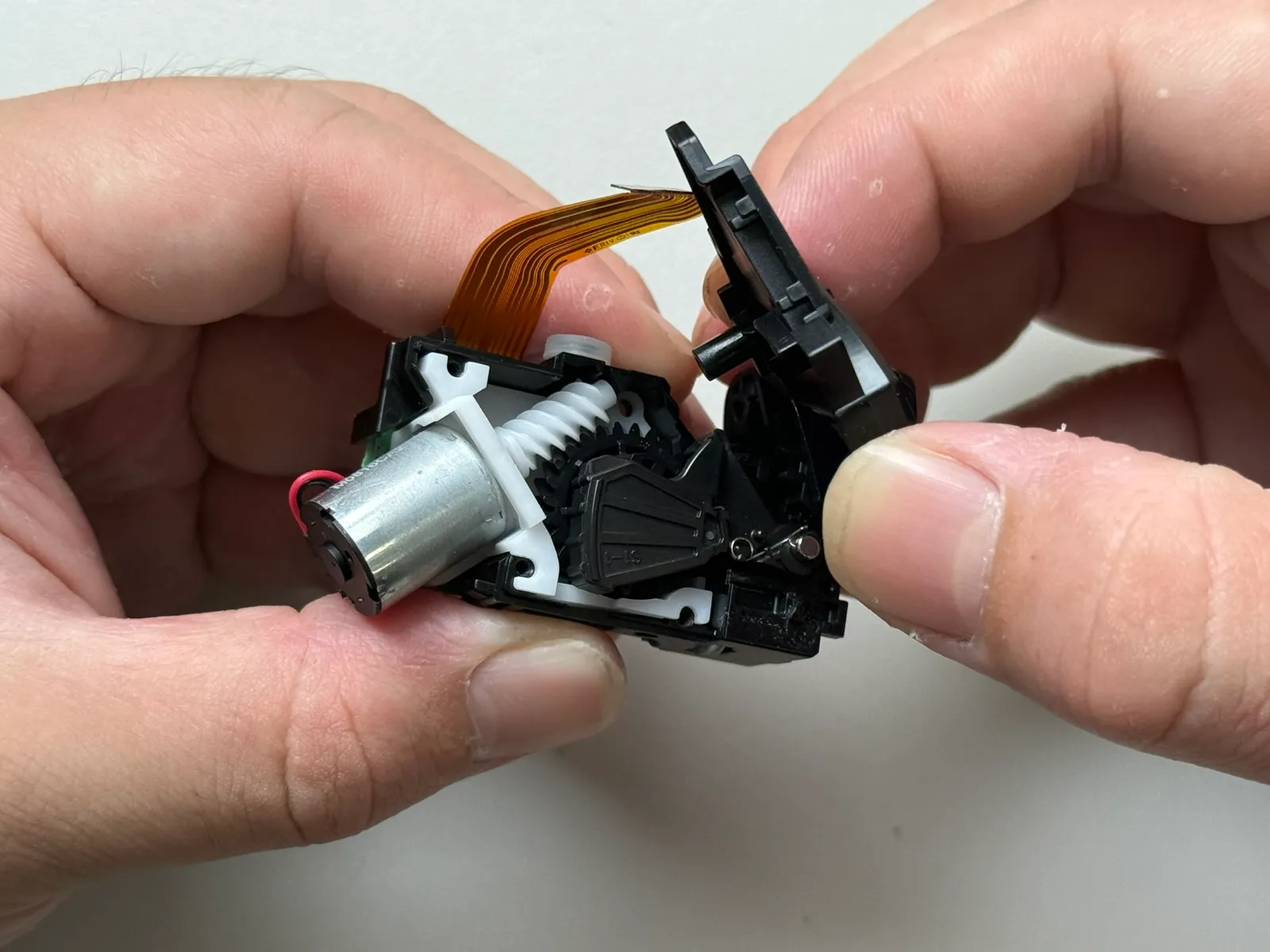

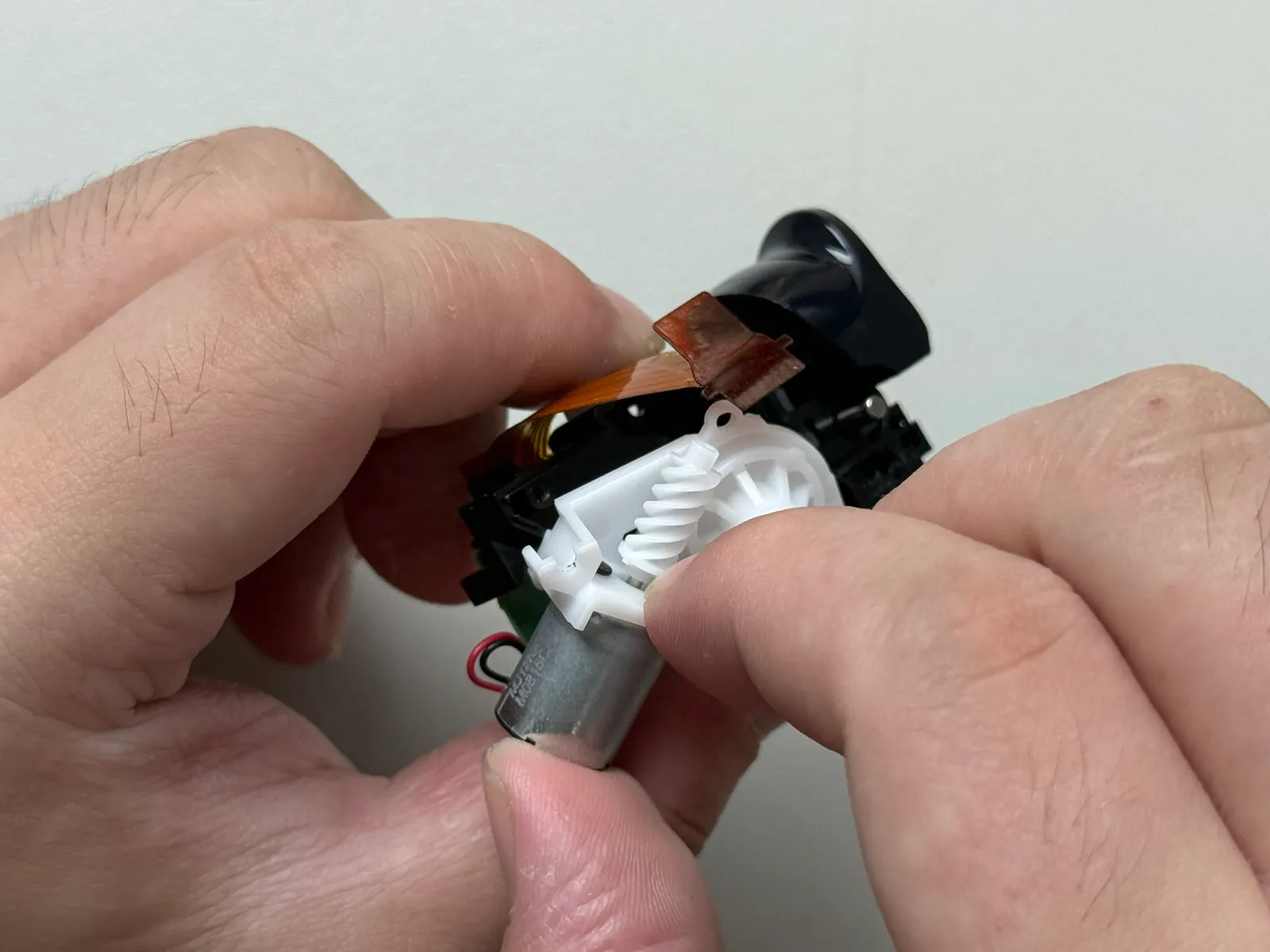

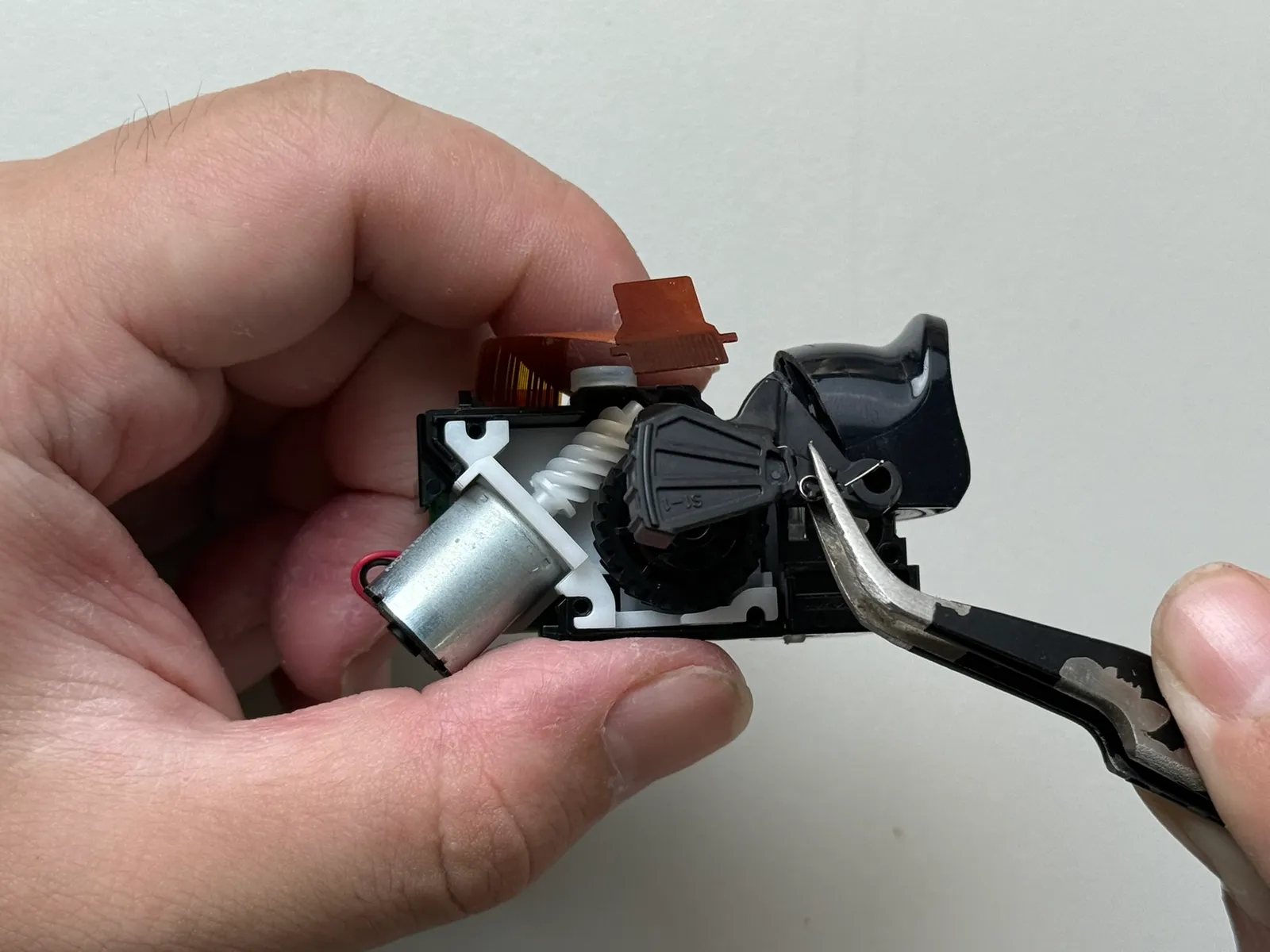

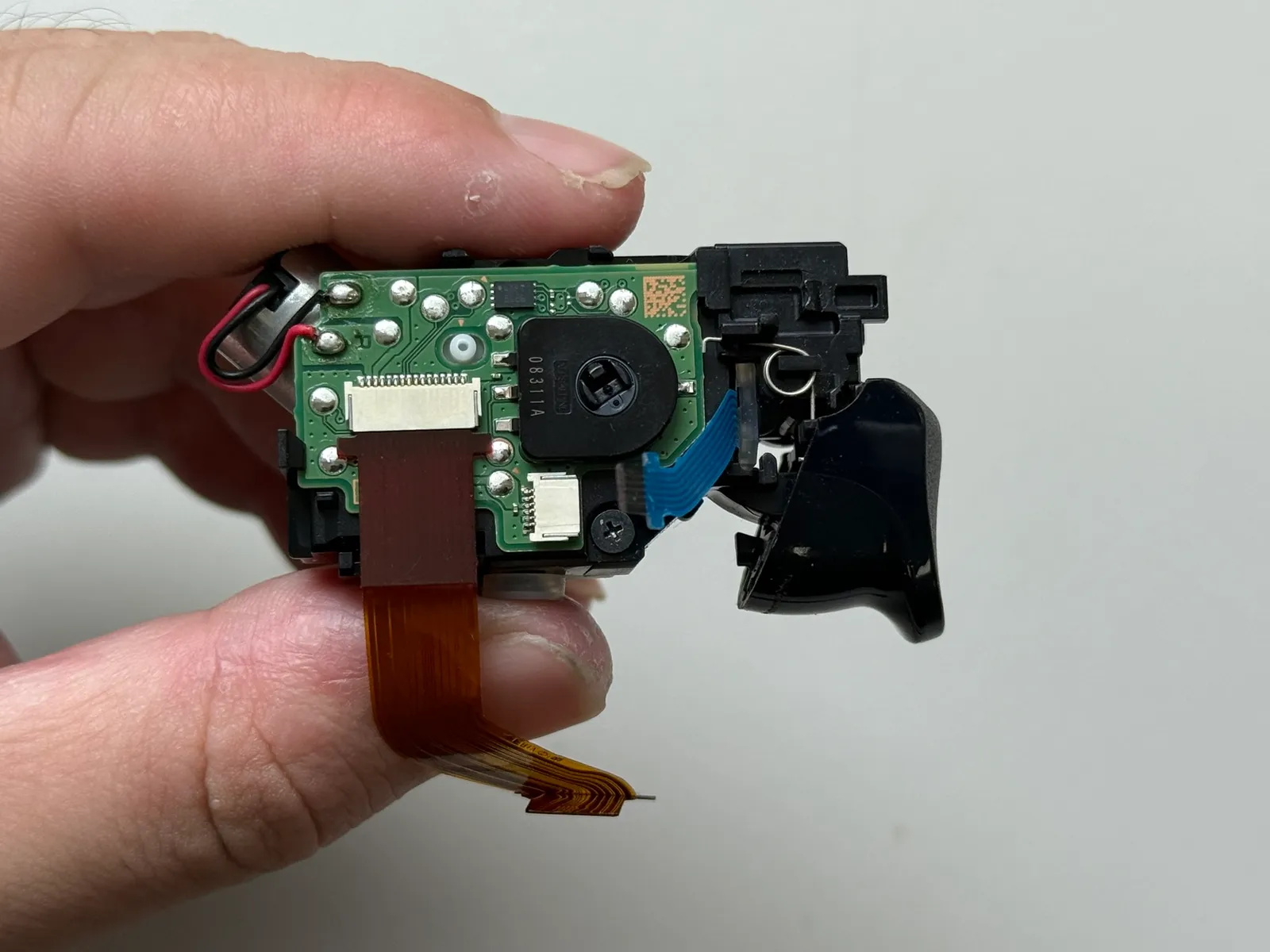

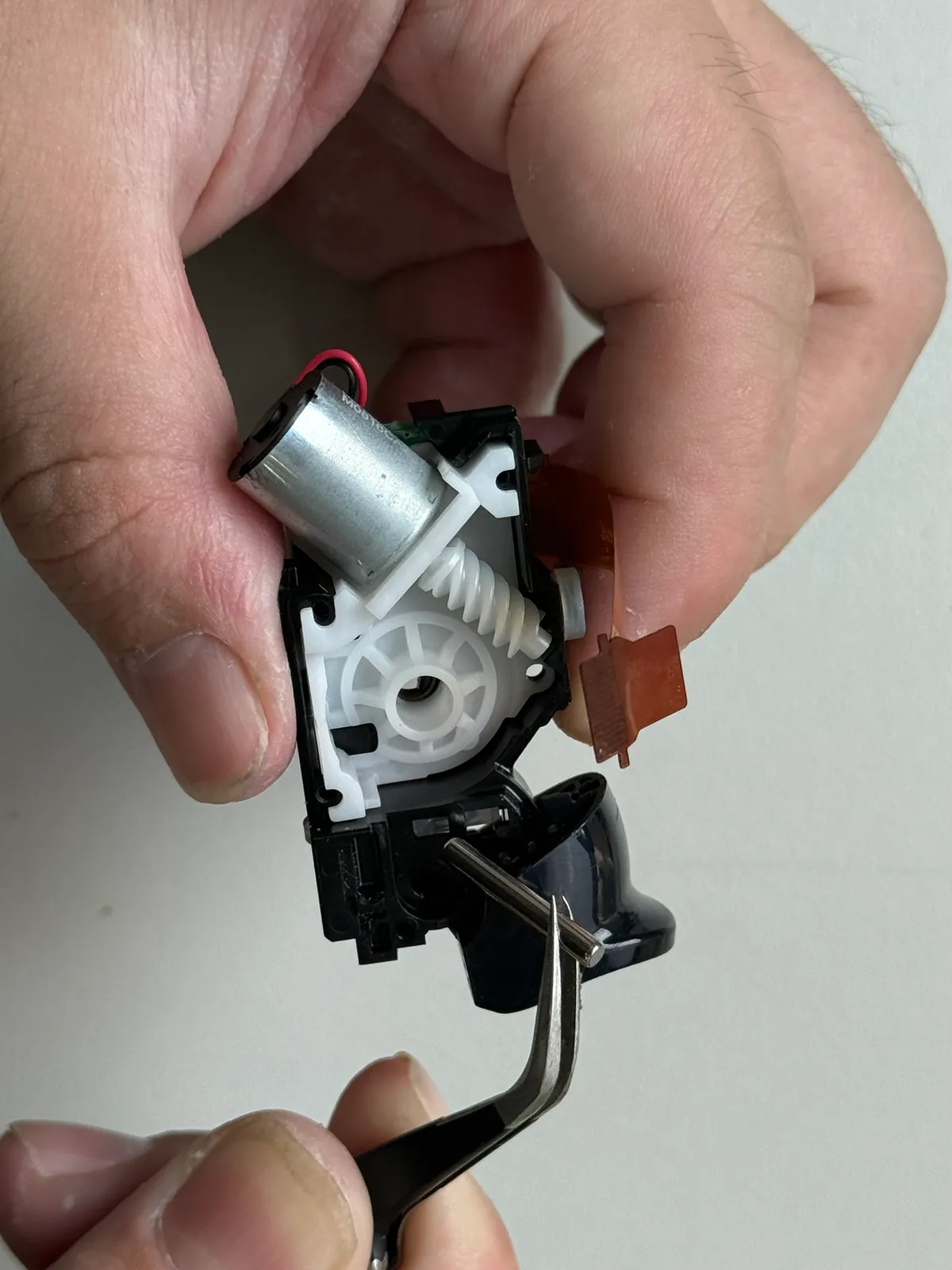

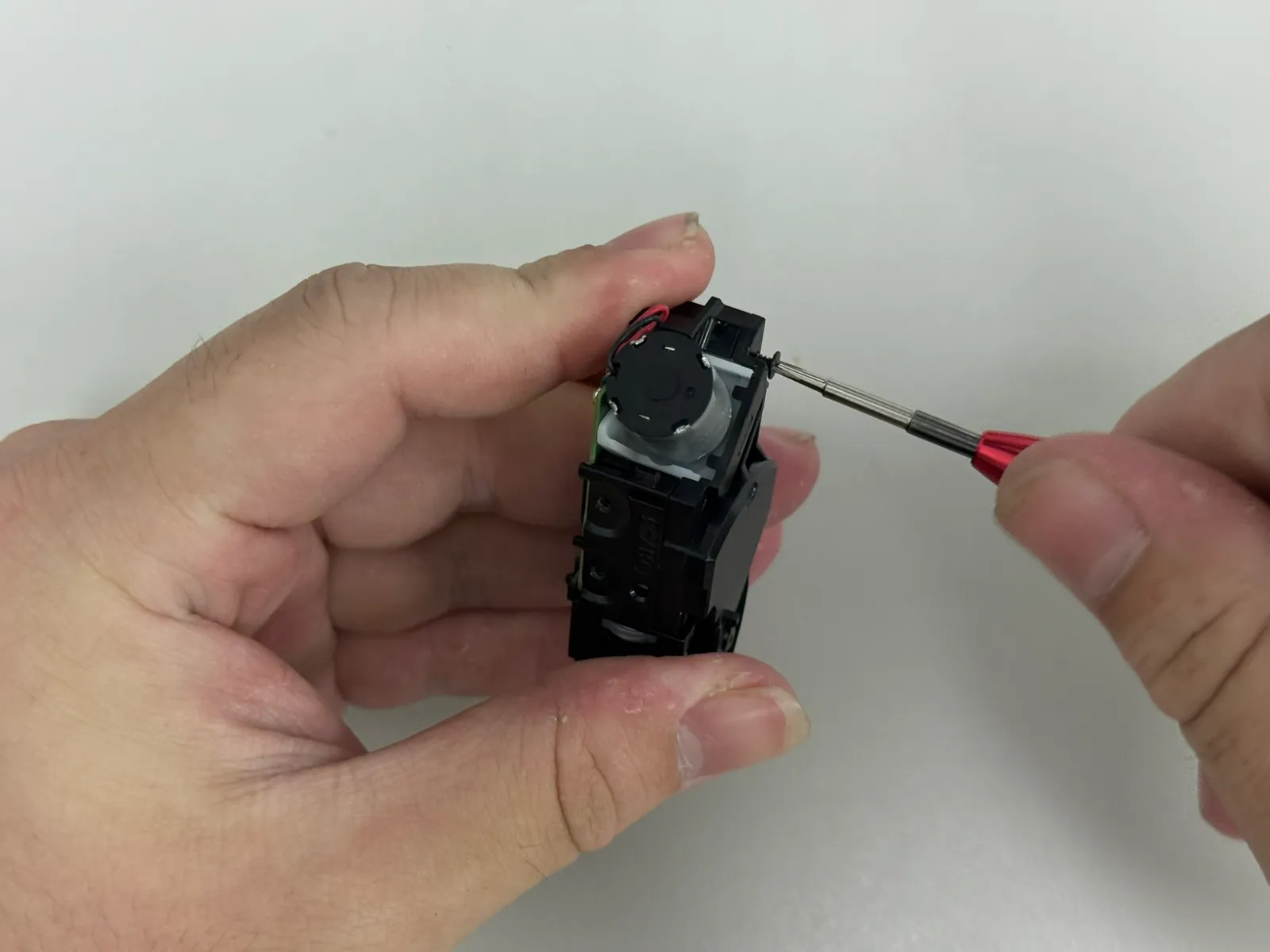

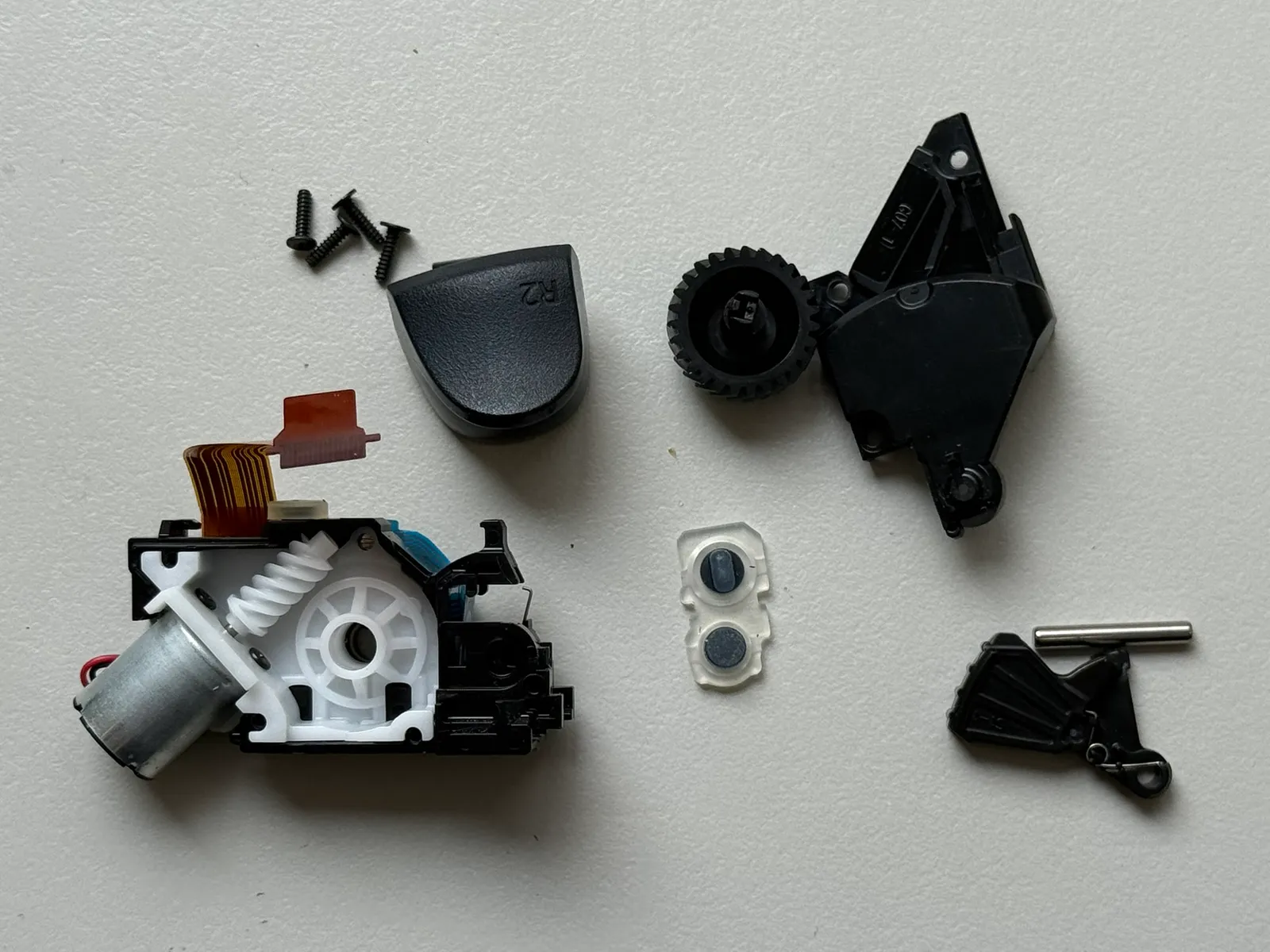

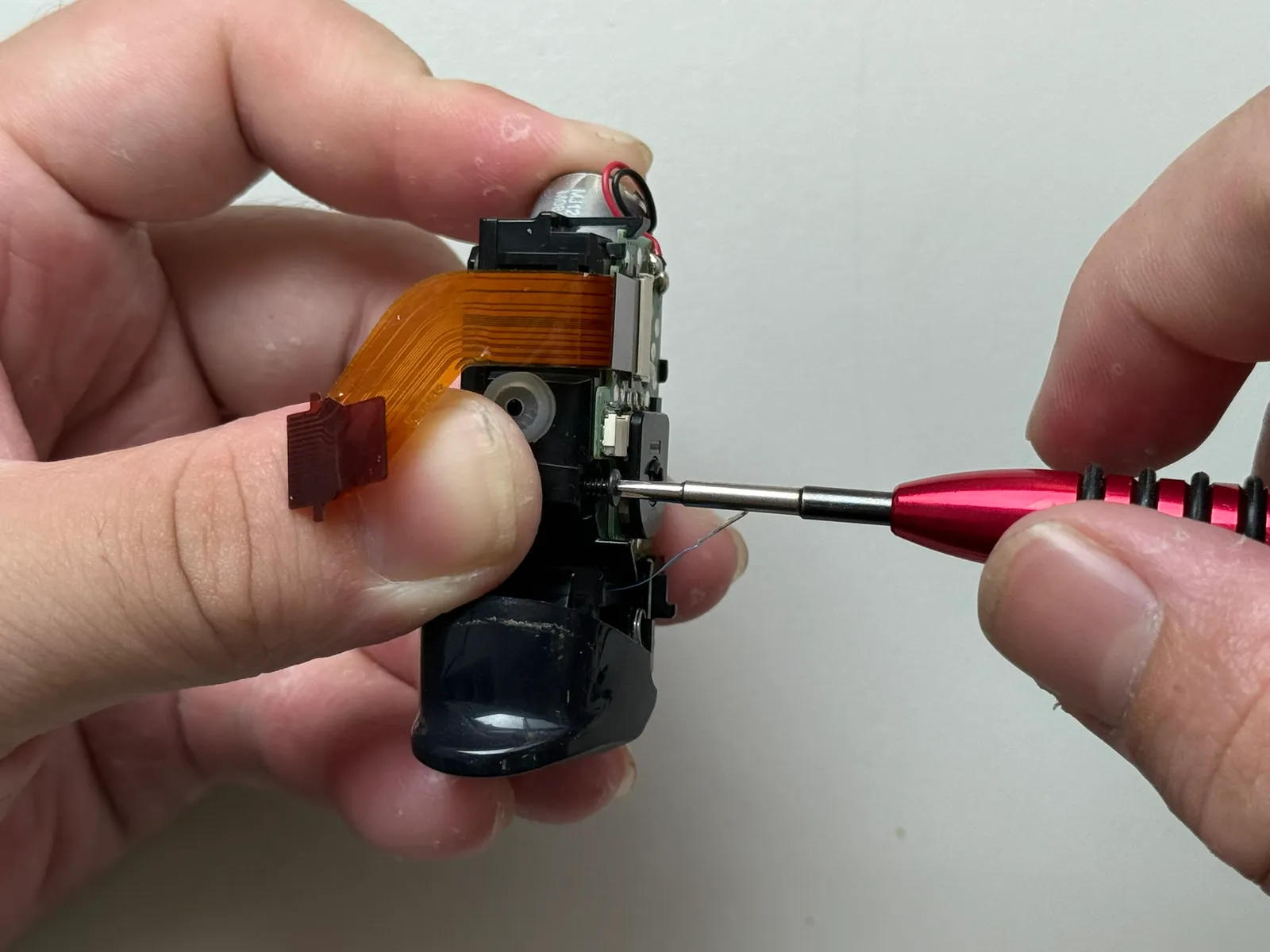

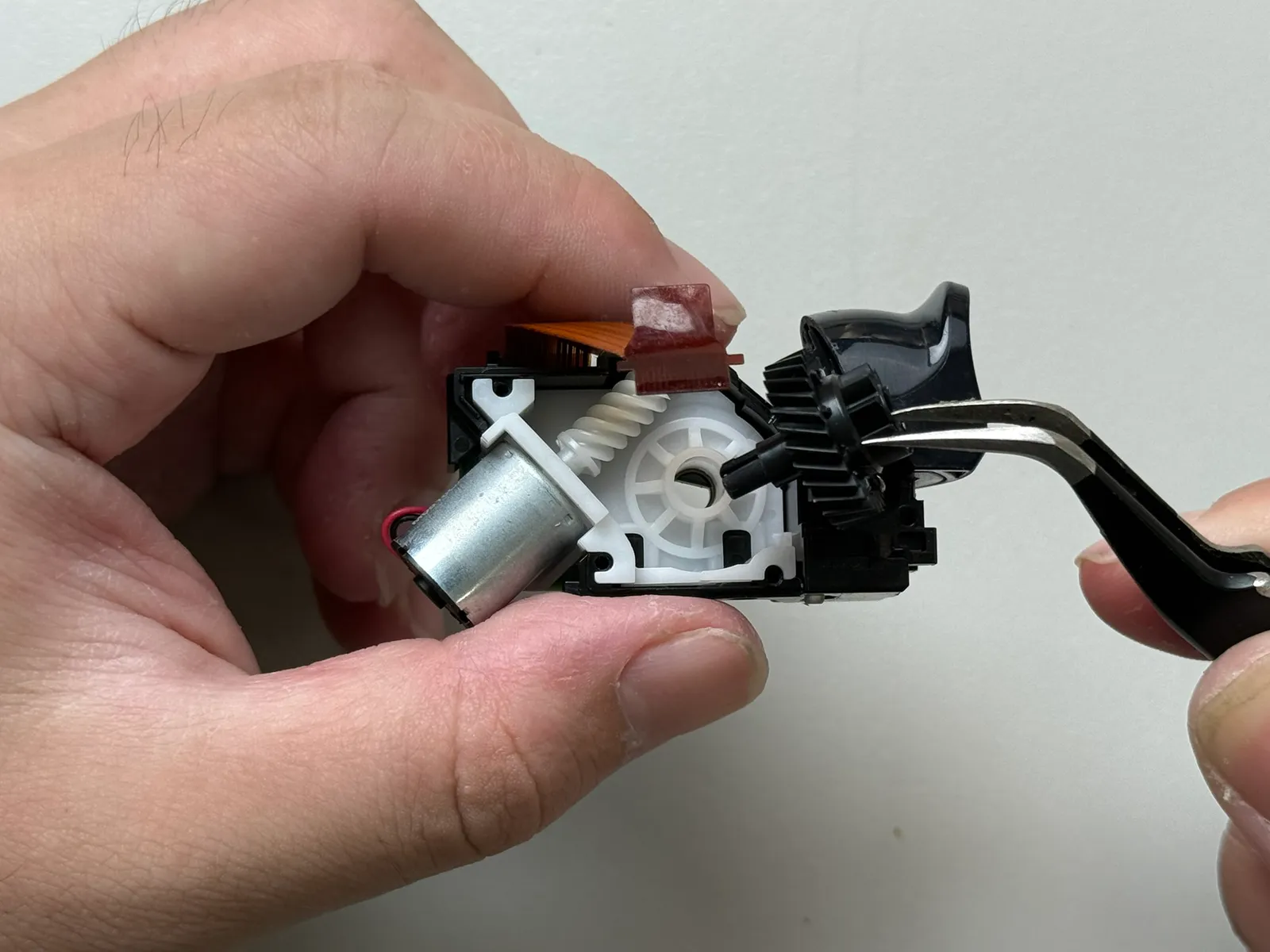

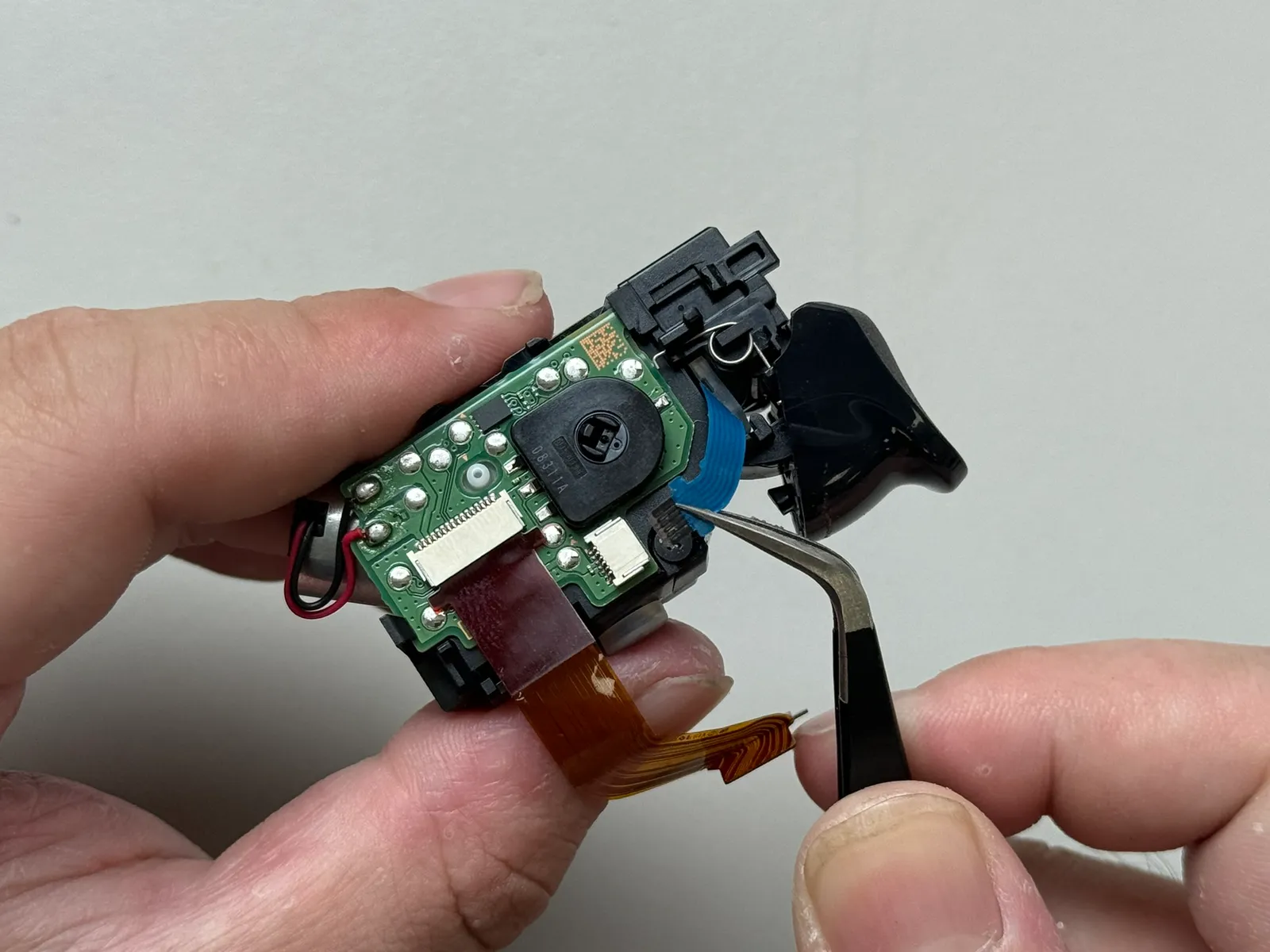

自適應板機拆解
1
2
3
4
5
6
7
8
9
10
11
12
13
14
- 步驟 33 / 共 33

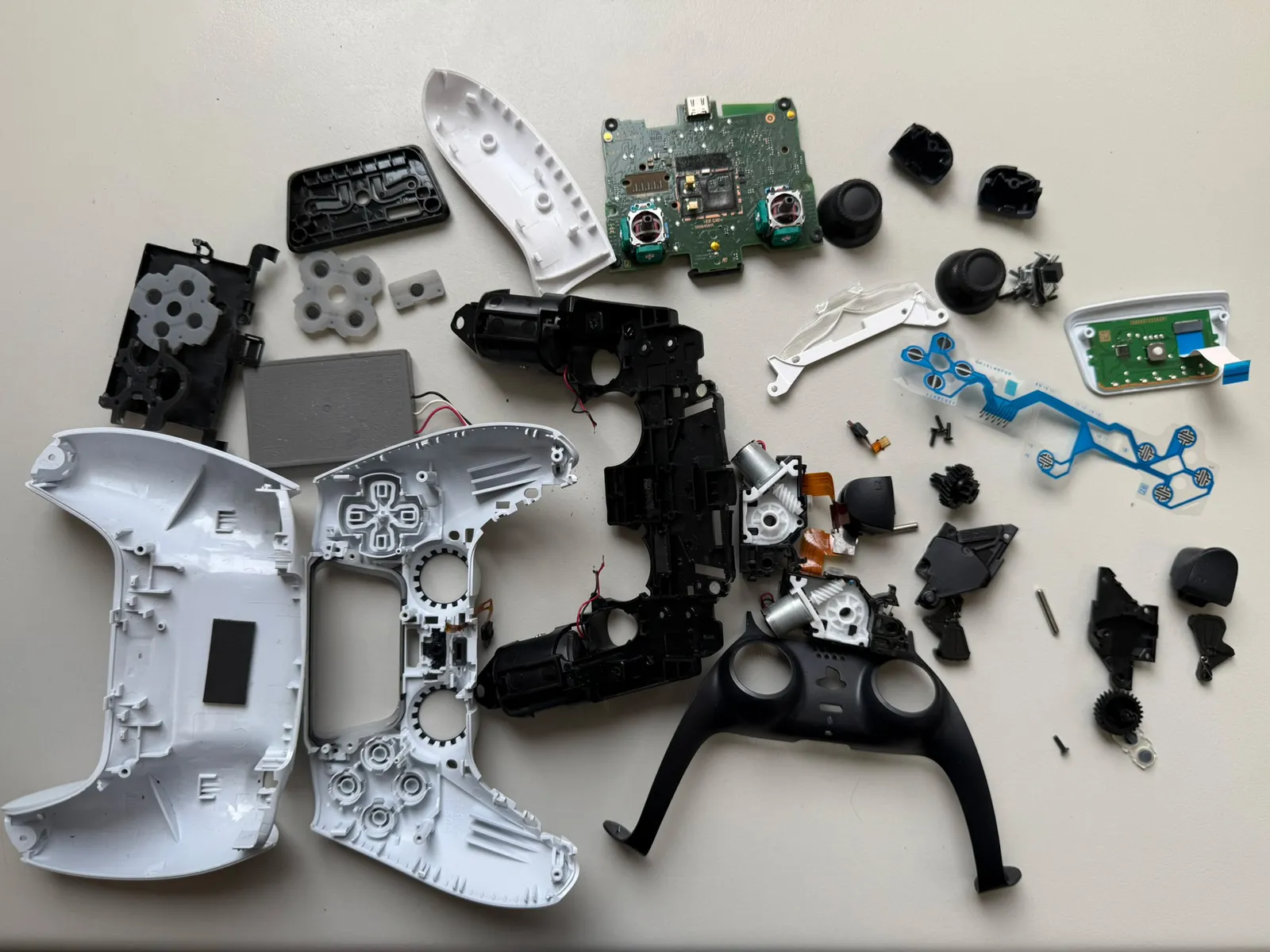

完整拆解
