遊戲控制器 · Bteam Quantum 無線控制器難度 中等
Bteam Quantum 無線控制器 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 32

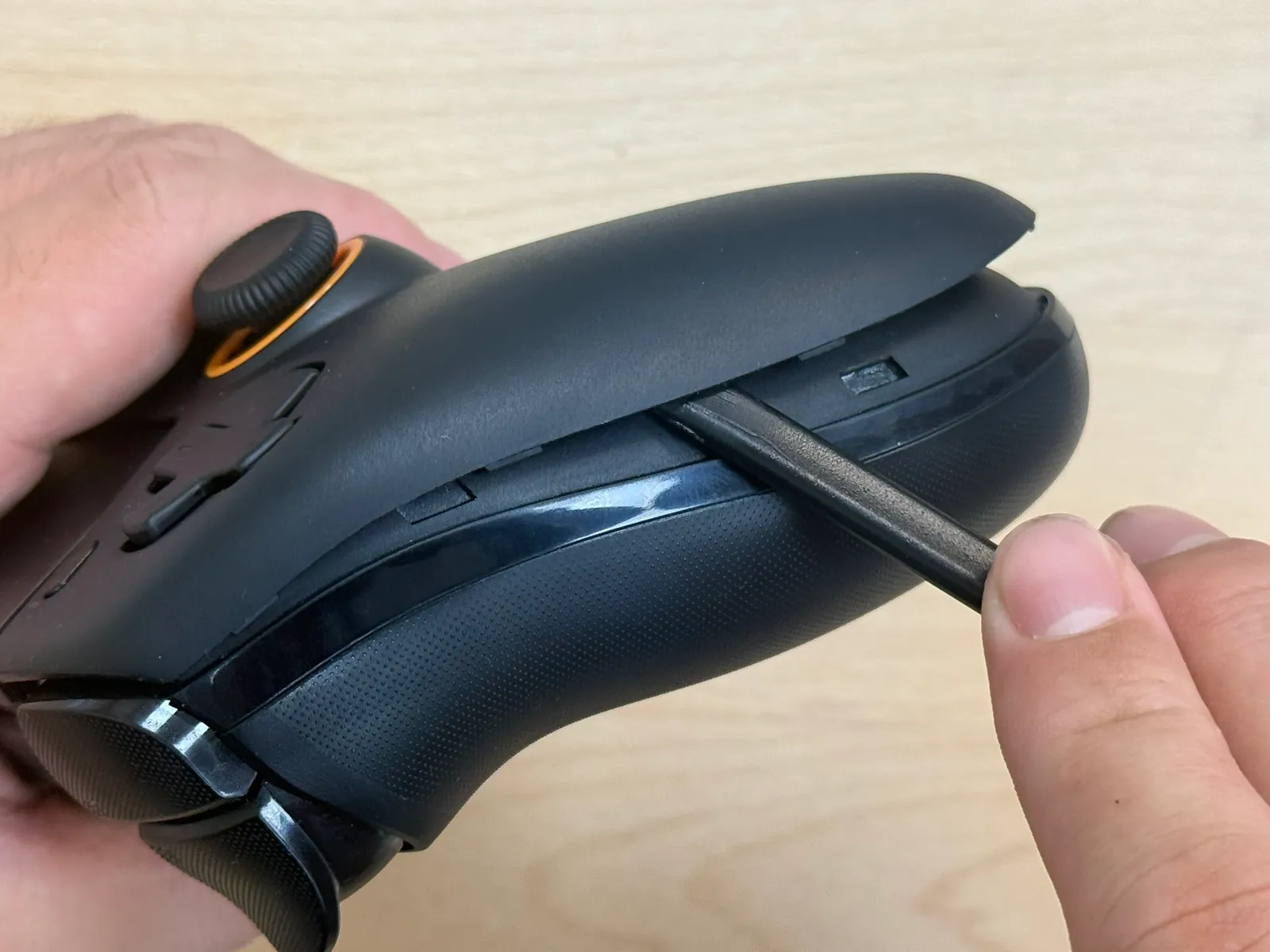

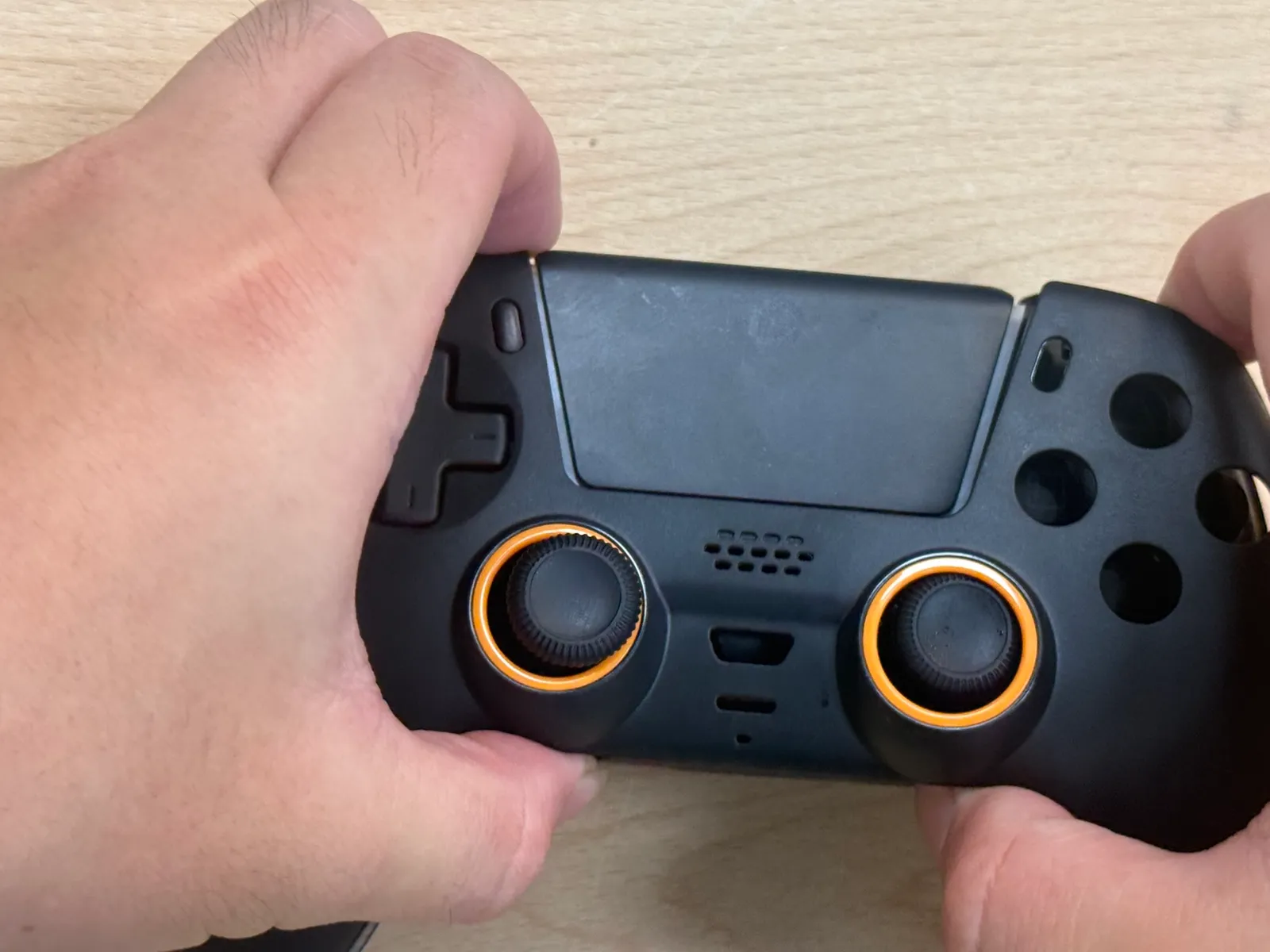

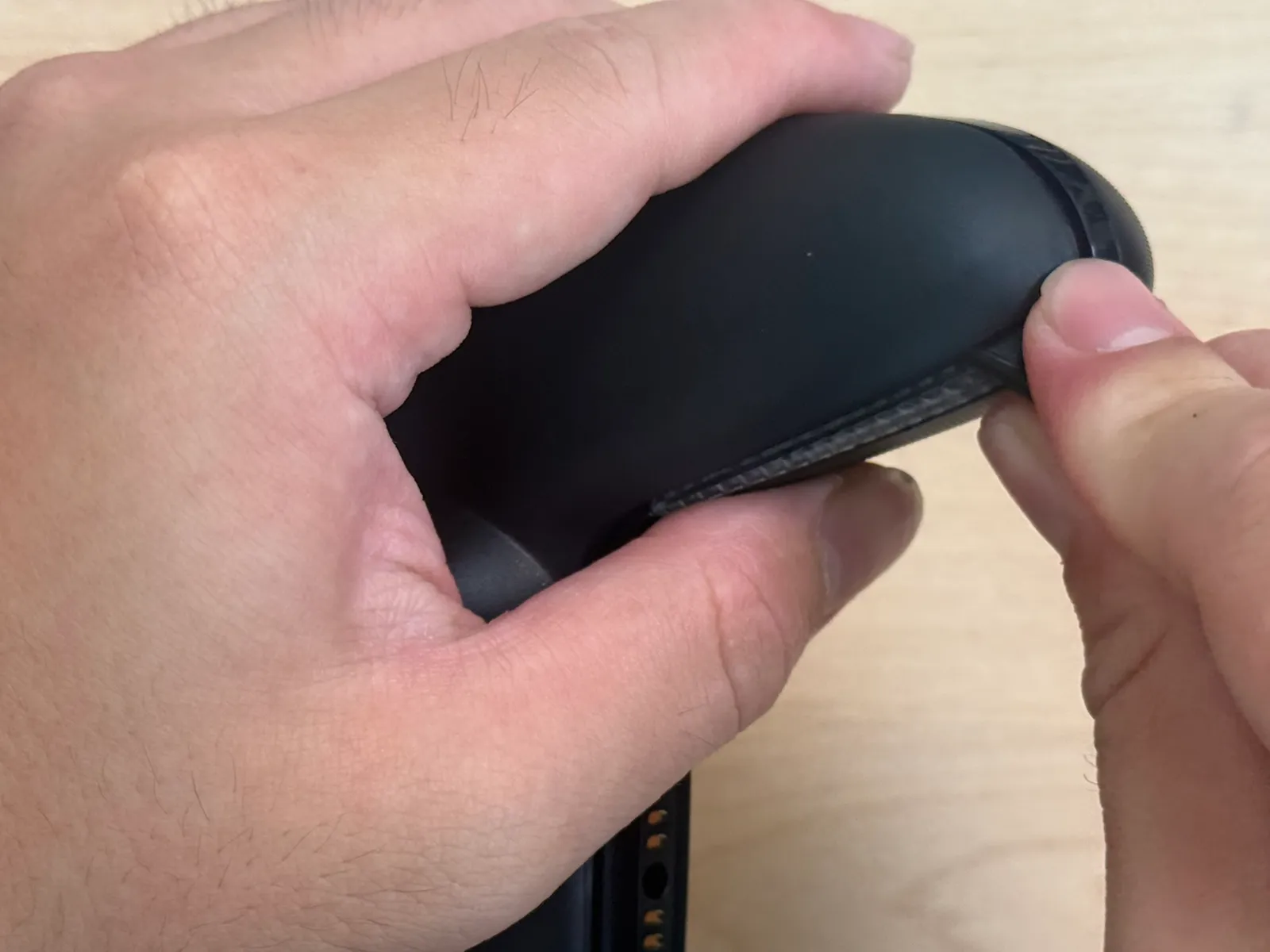

撬開面蓋
用翹棒插入面蓋縫隙
1
2
3

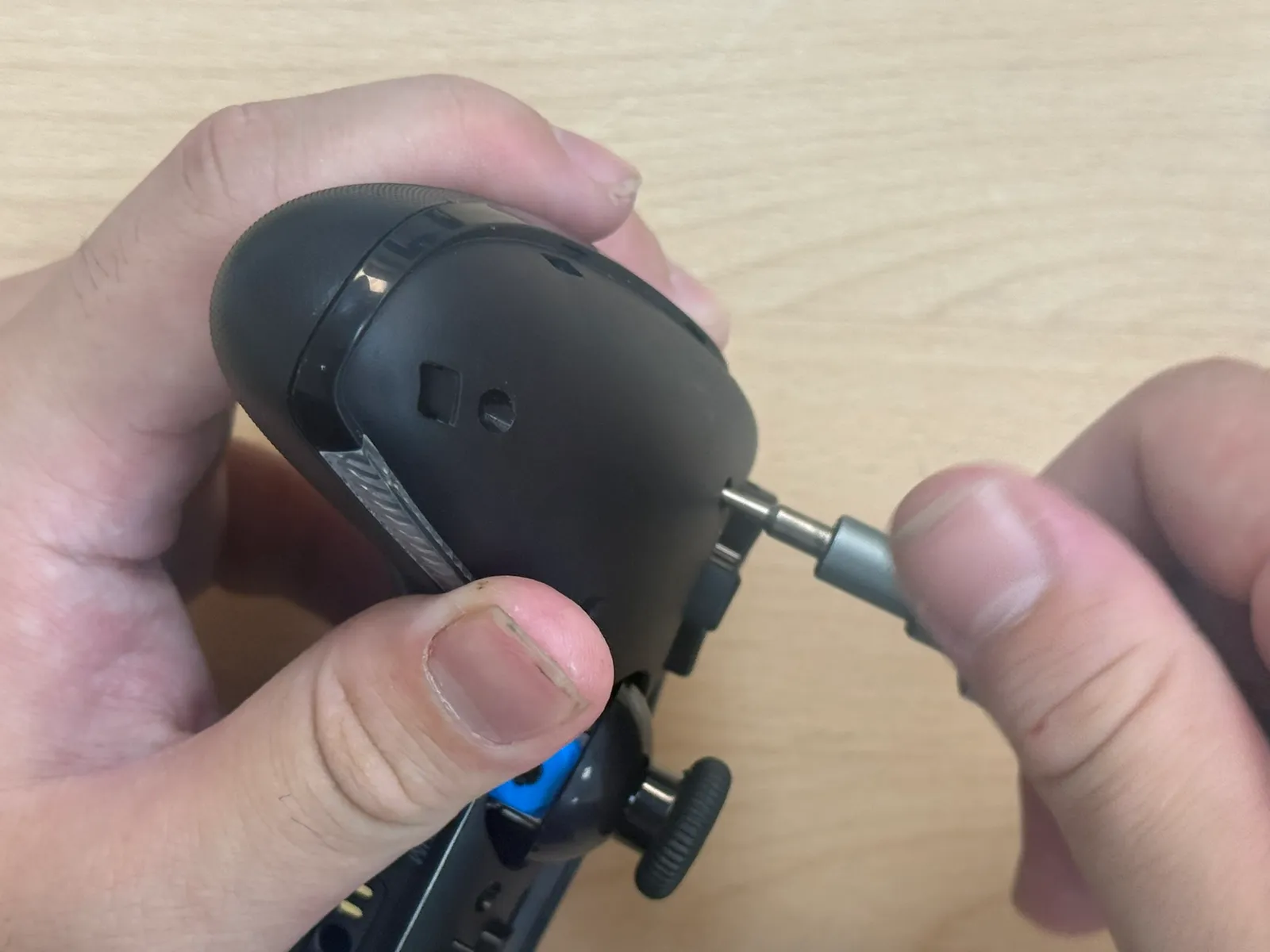

4
- 步驟 2 / 共 32

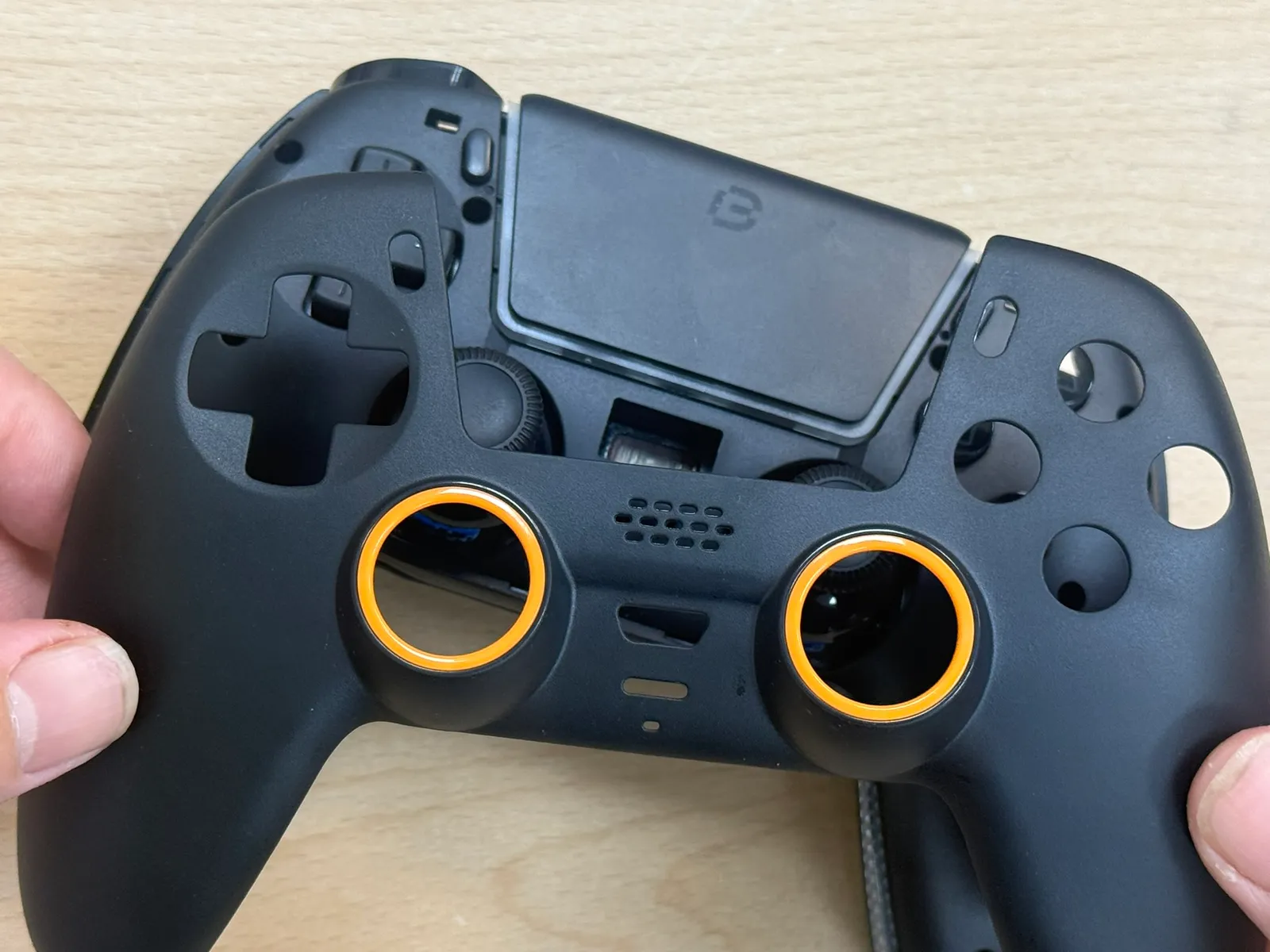

取出面蓋
1
2
- 步驟 3 / 共 32

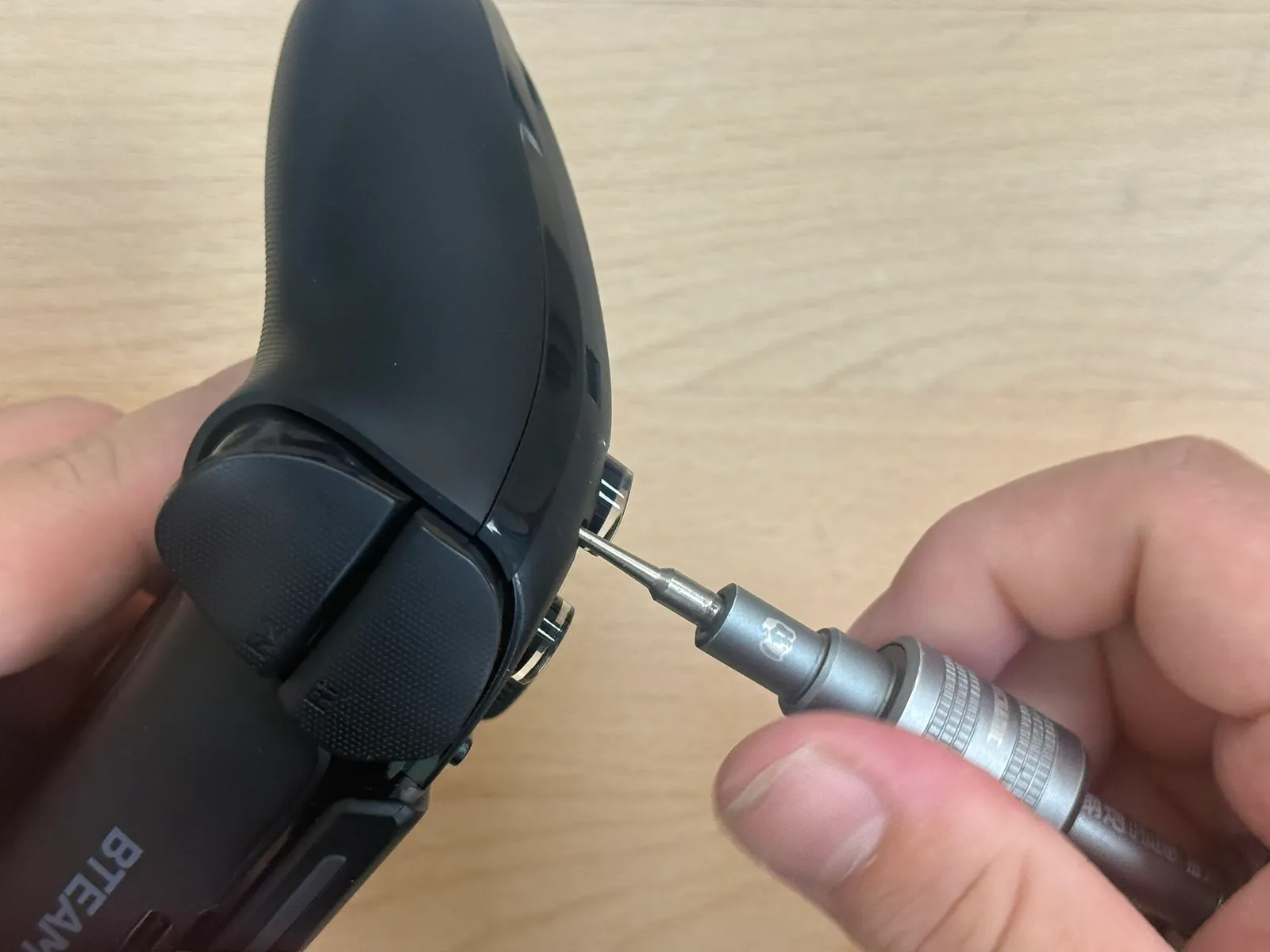

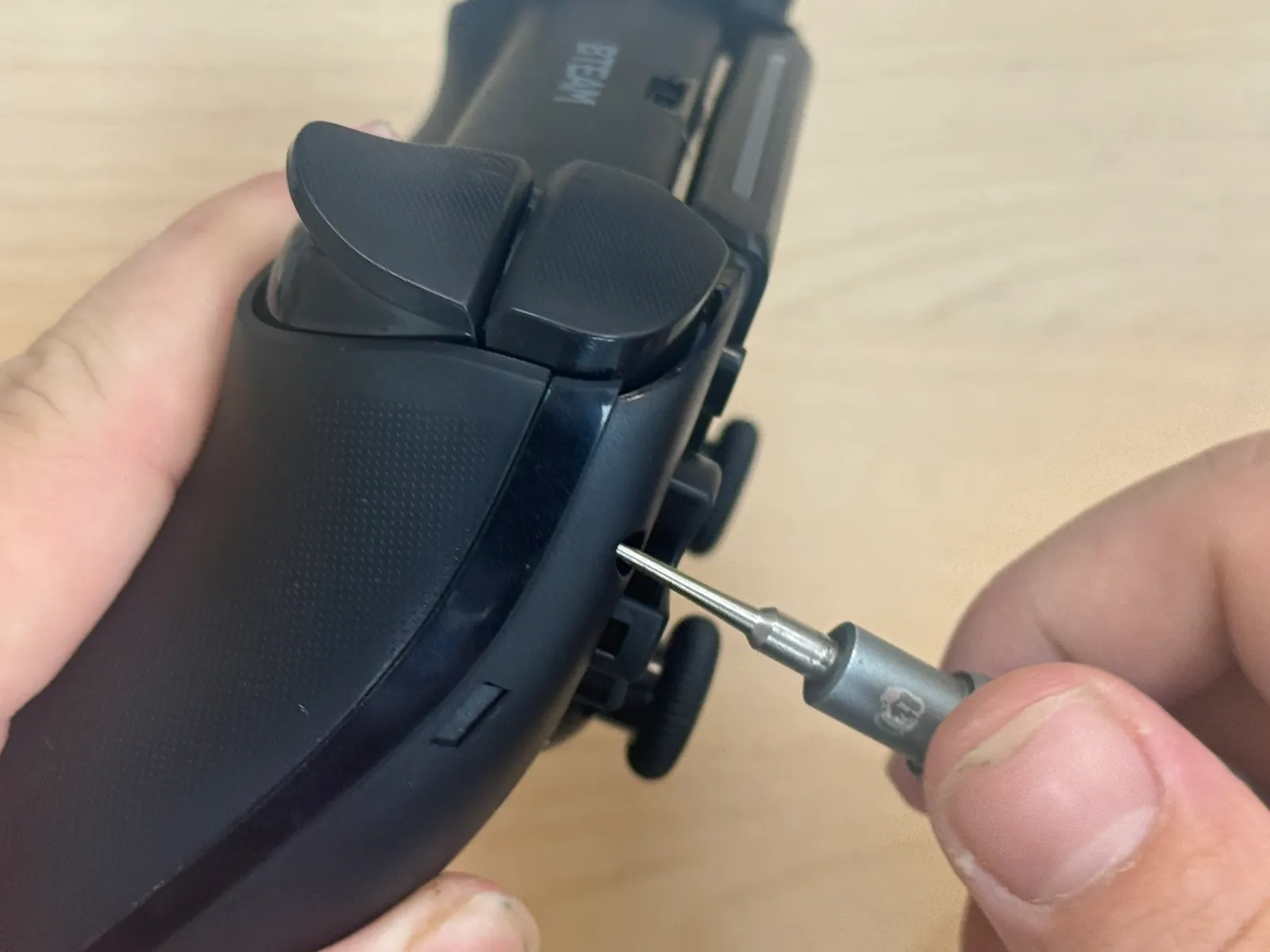

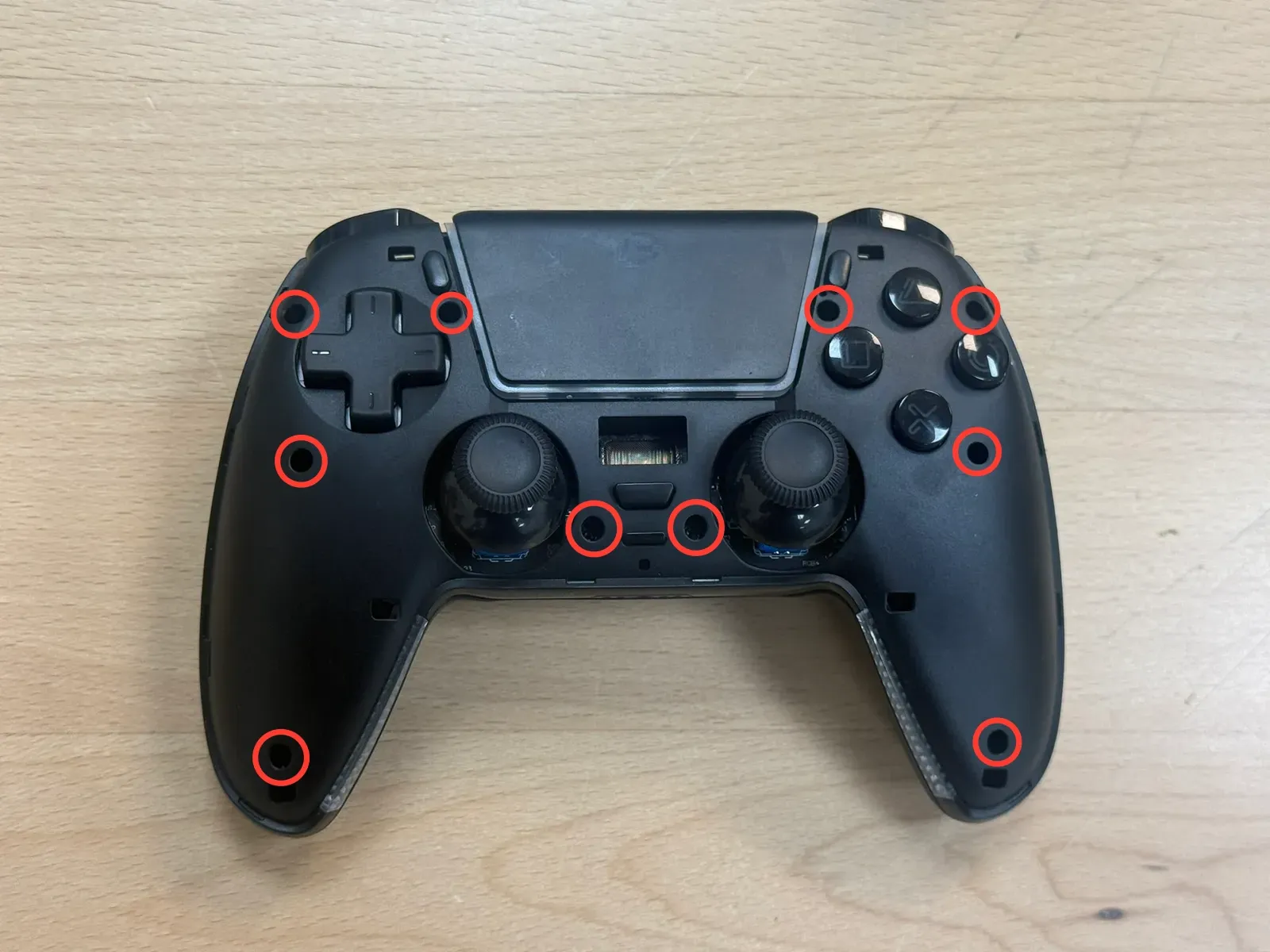

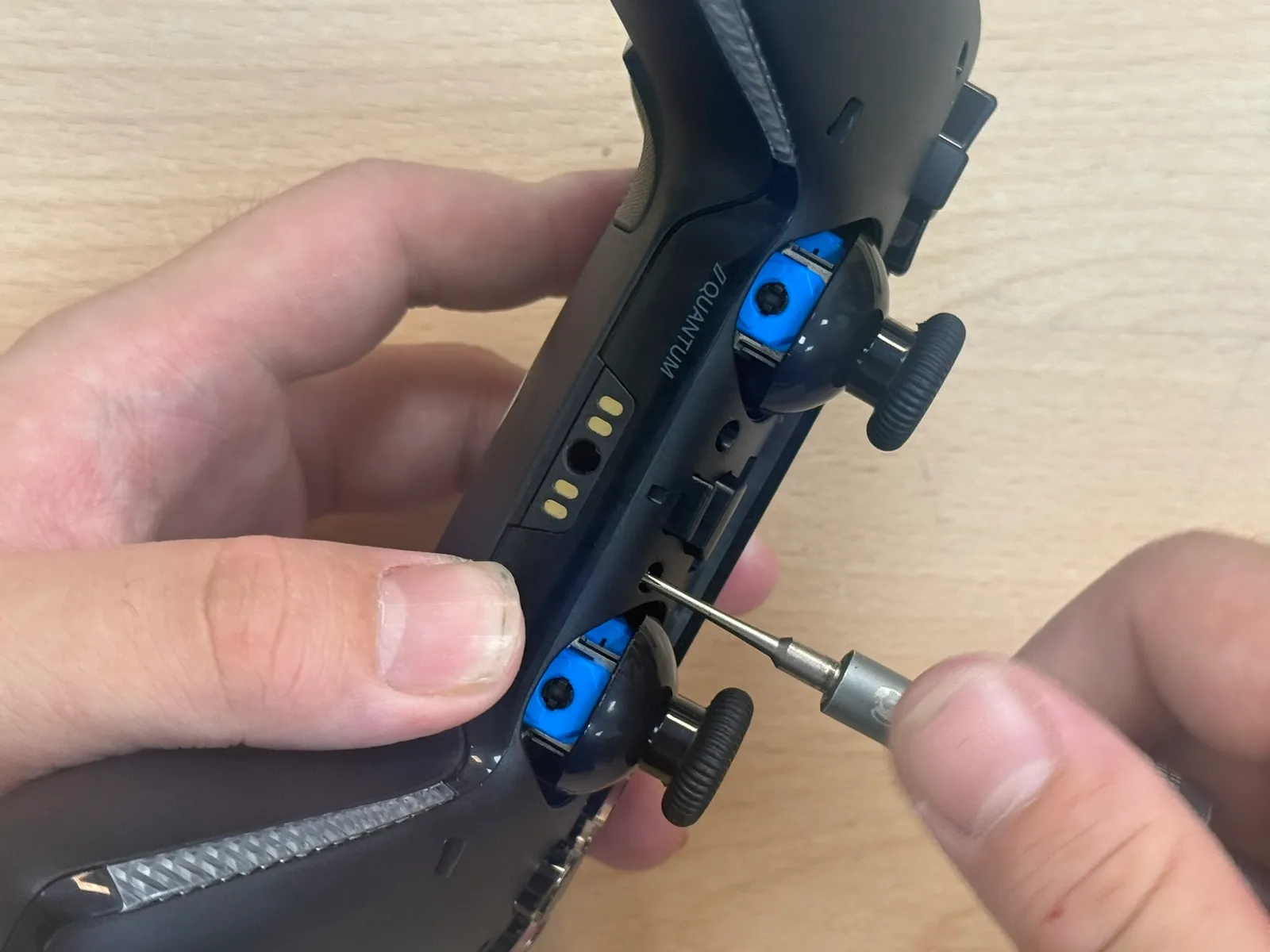

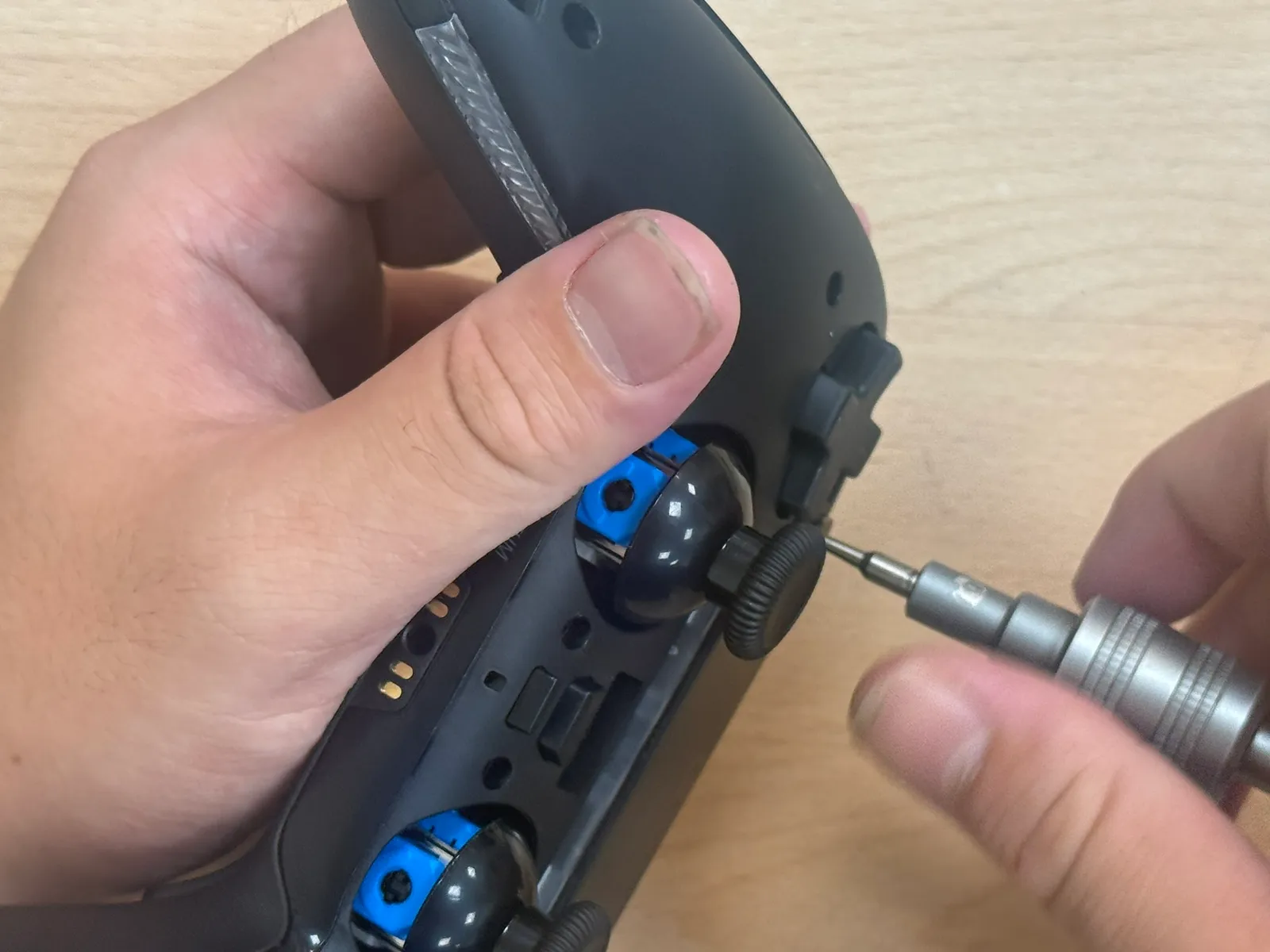

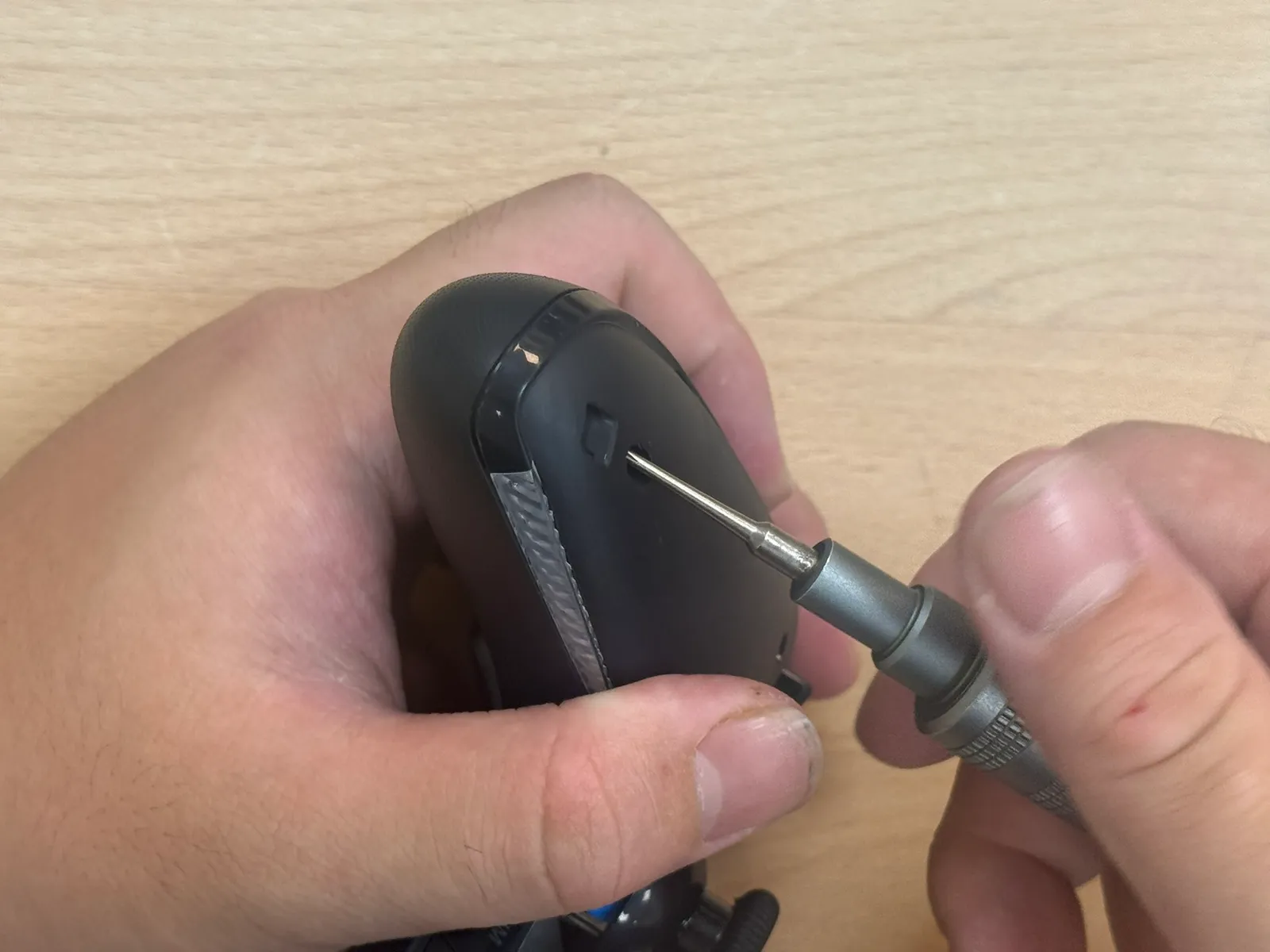

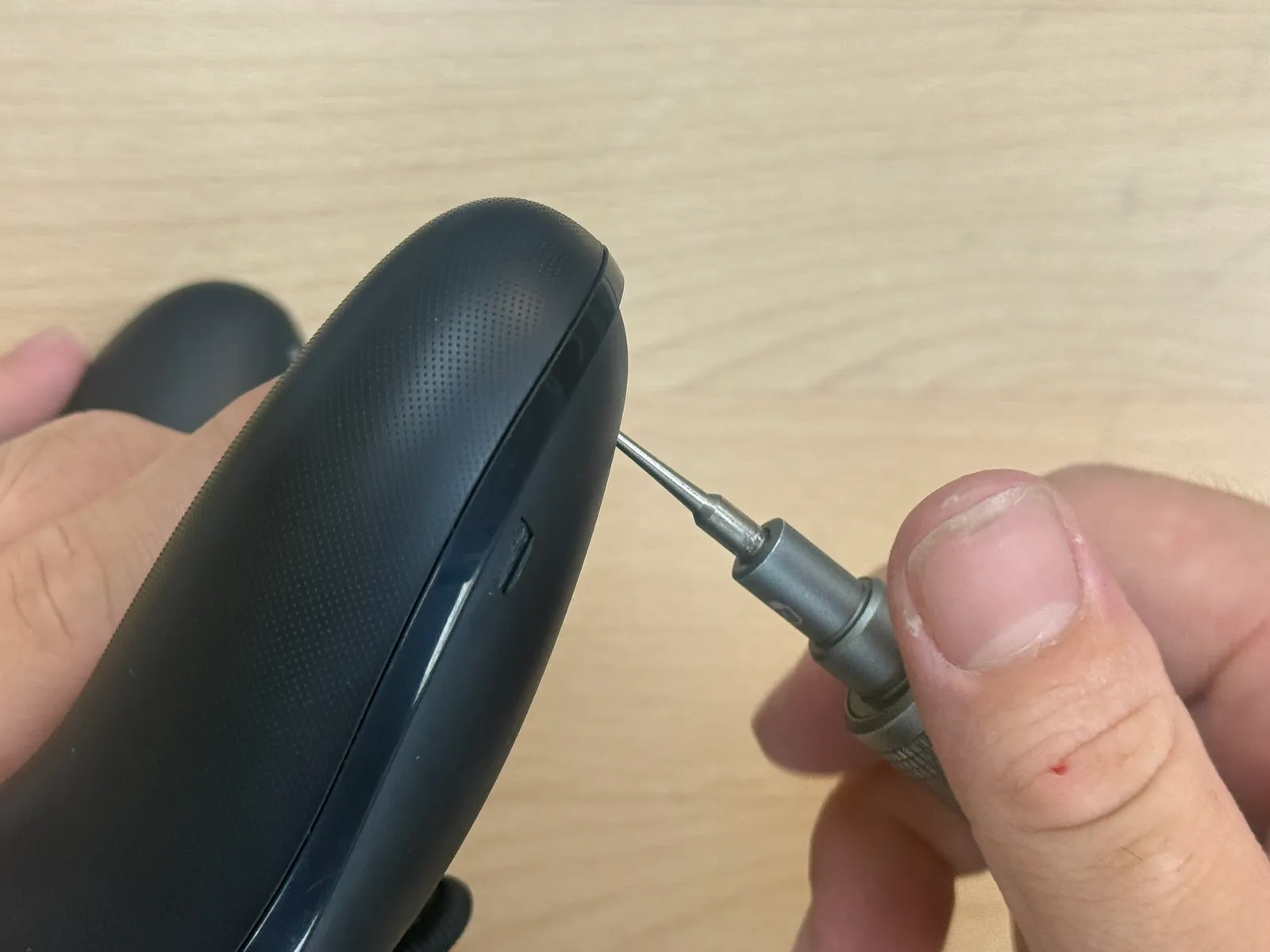

卸掉10顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
5
6
7
8
9
10
11
- 步驟 4 / 共 32

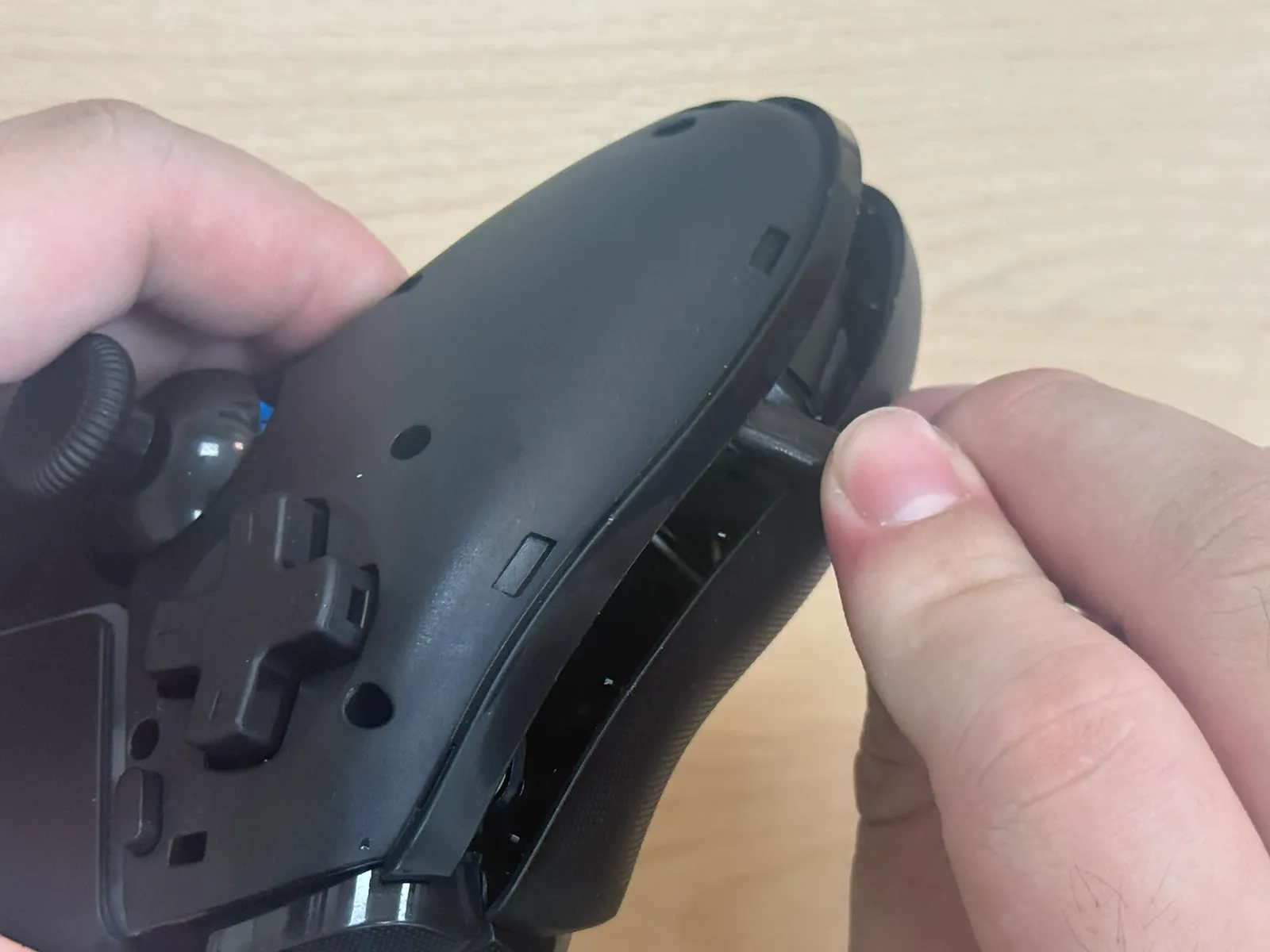

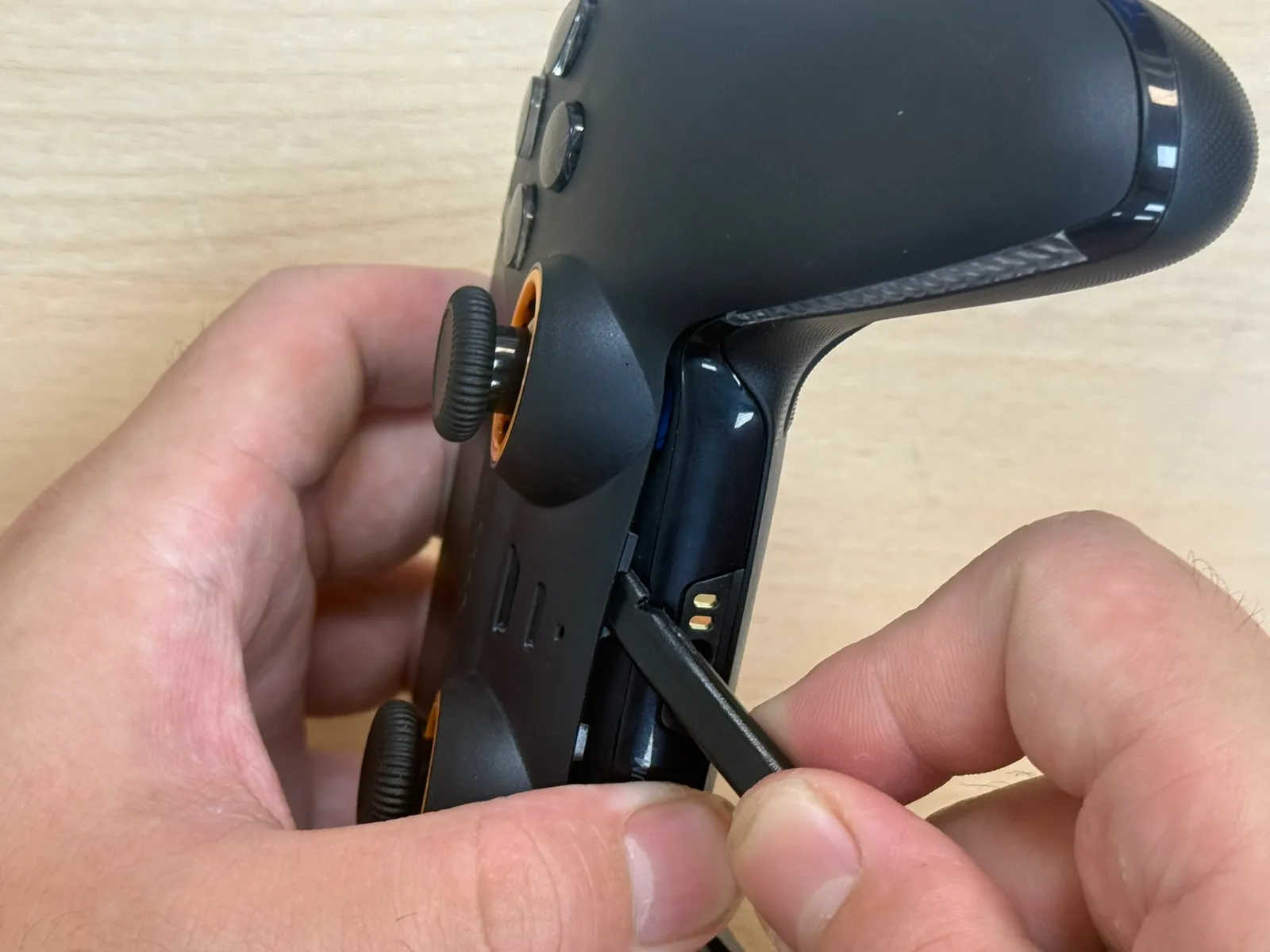

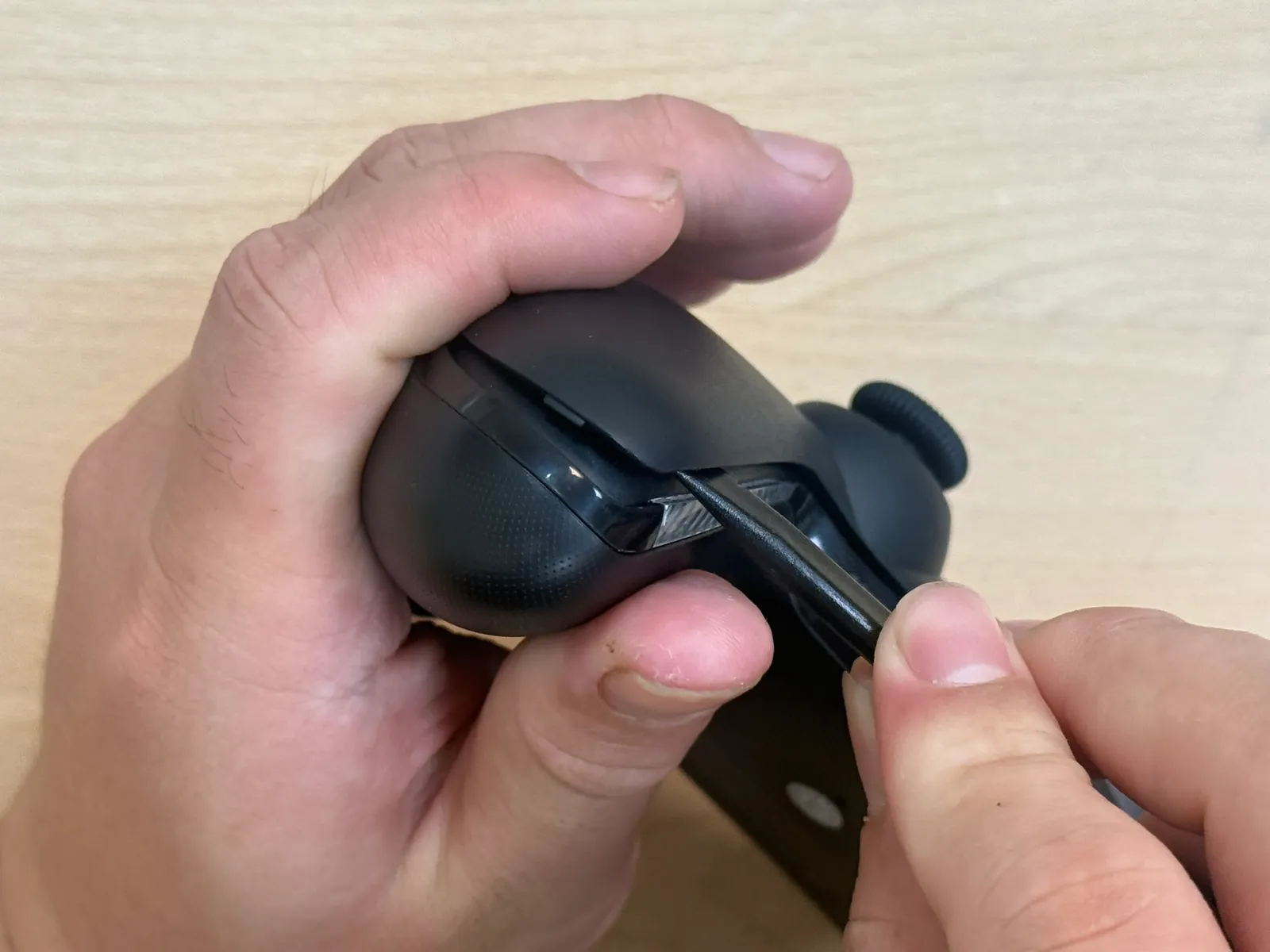

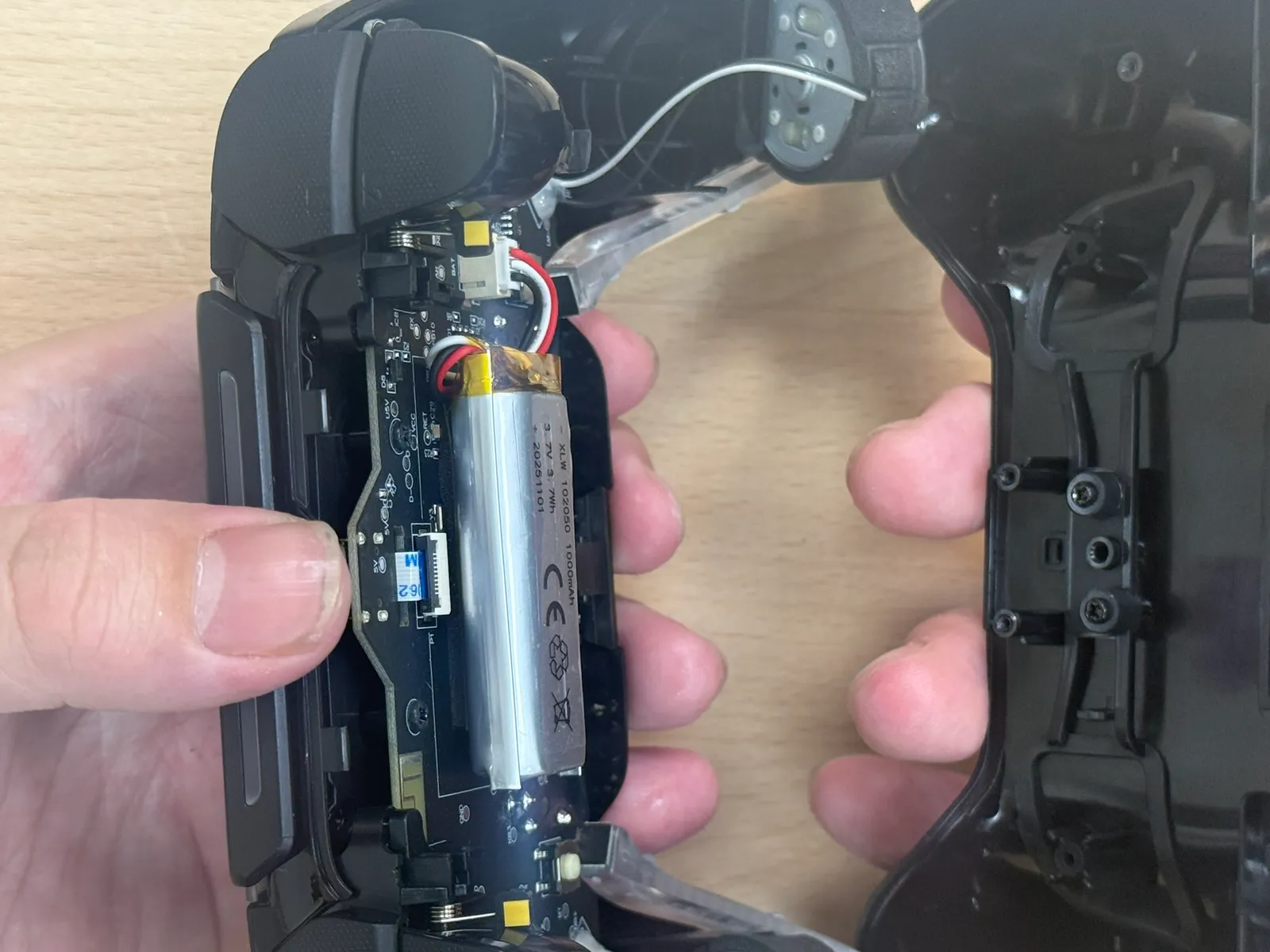

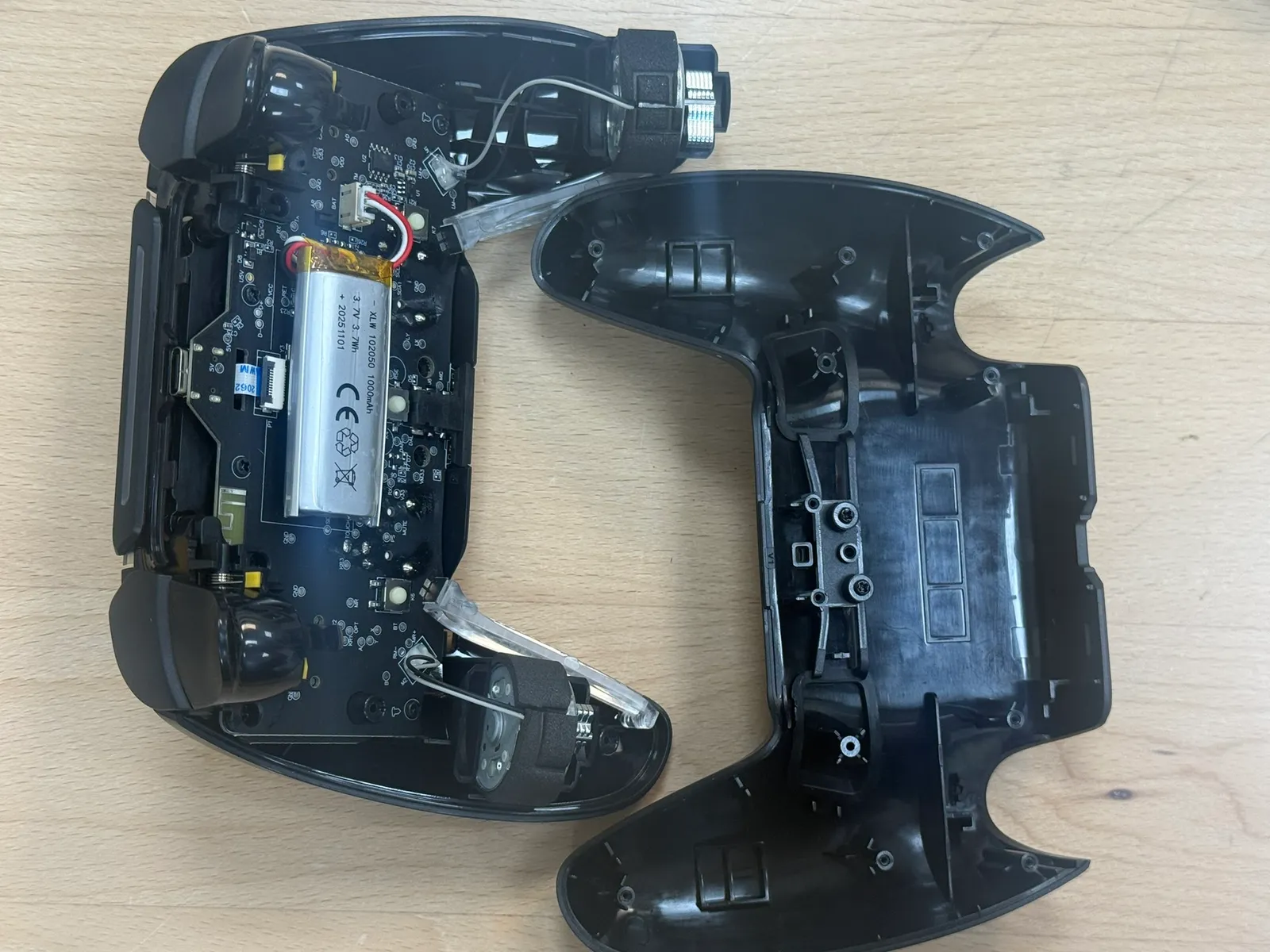

分離手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
3
- 步驟 5 / 共 32

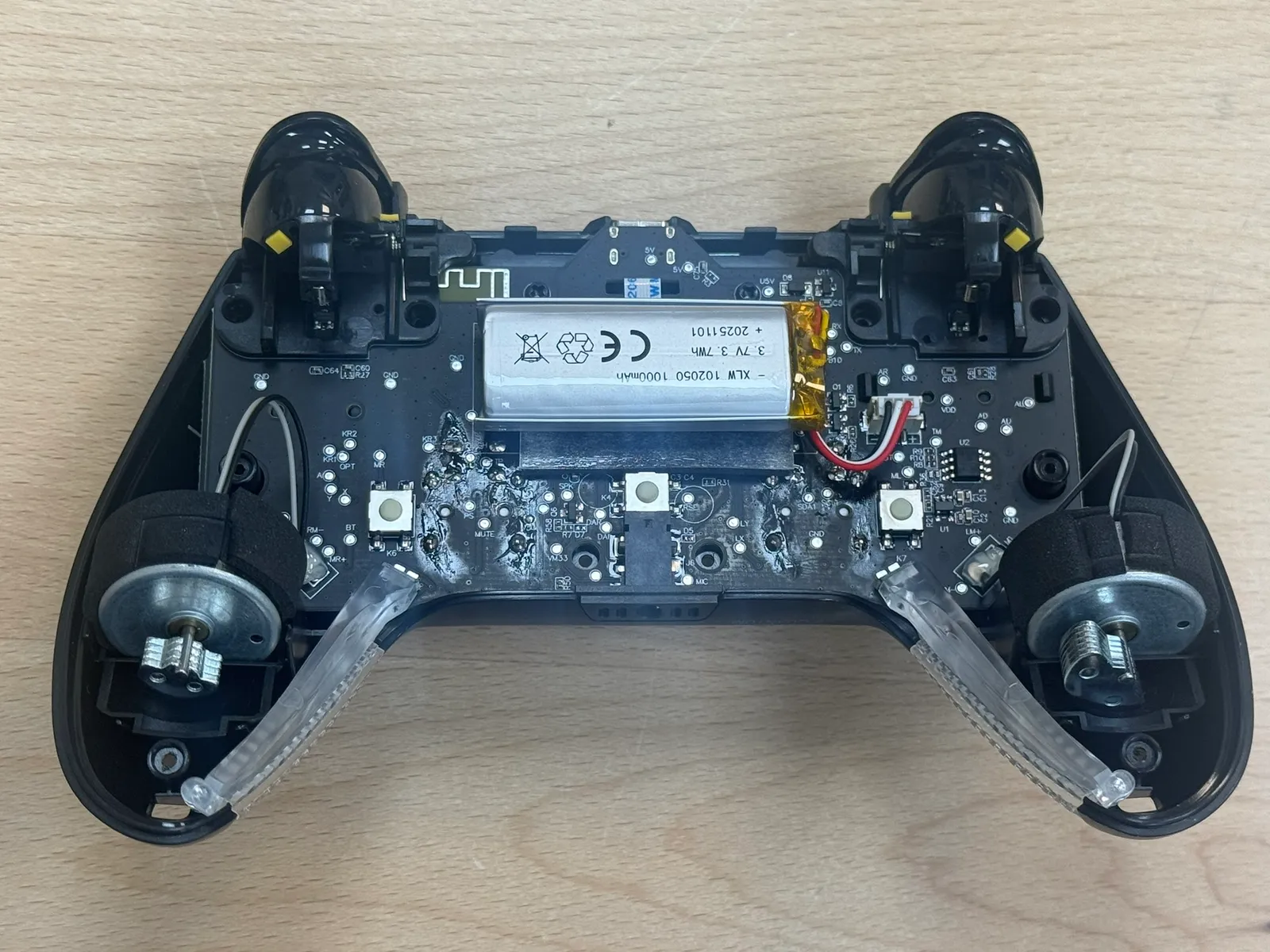

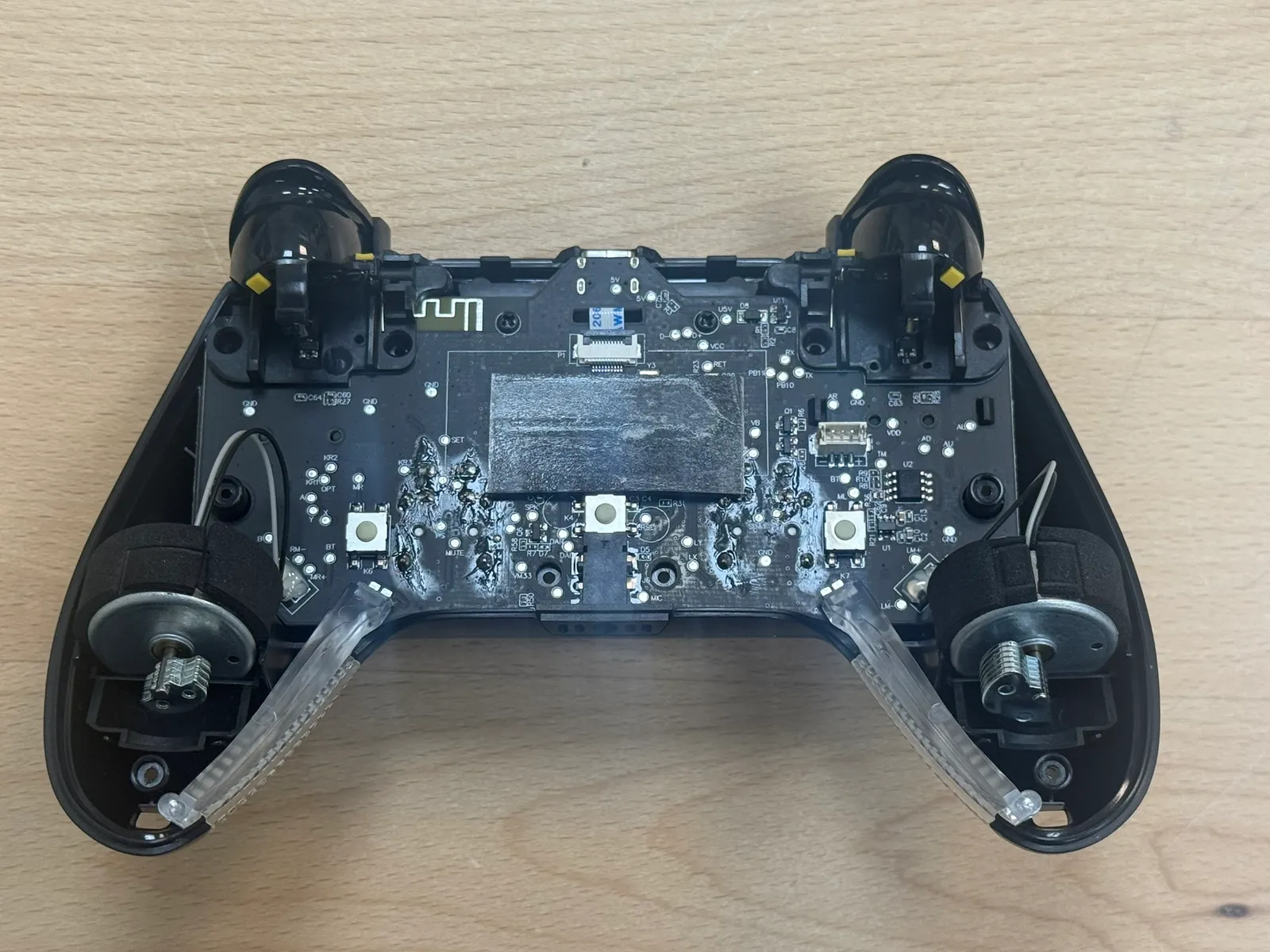

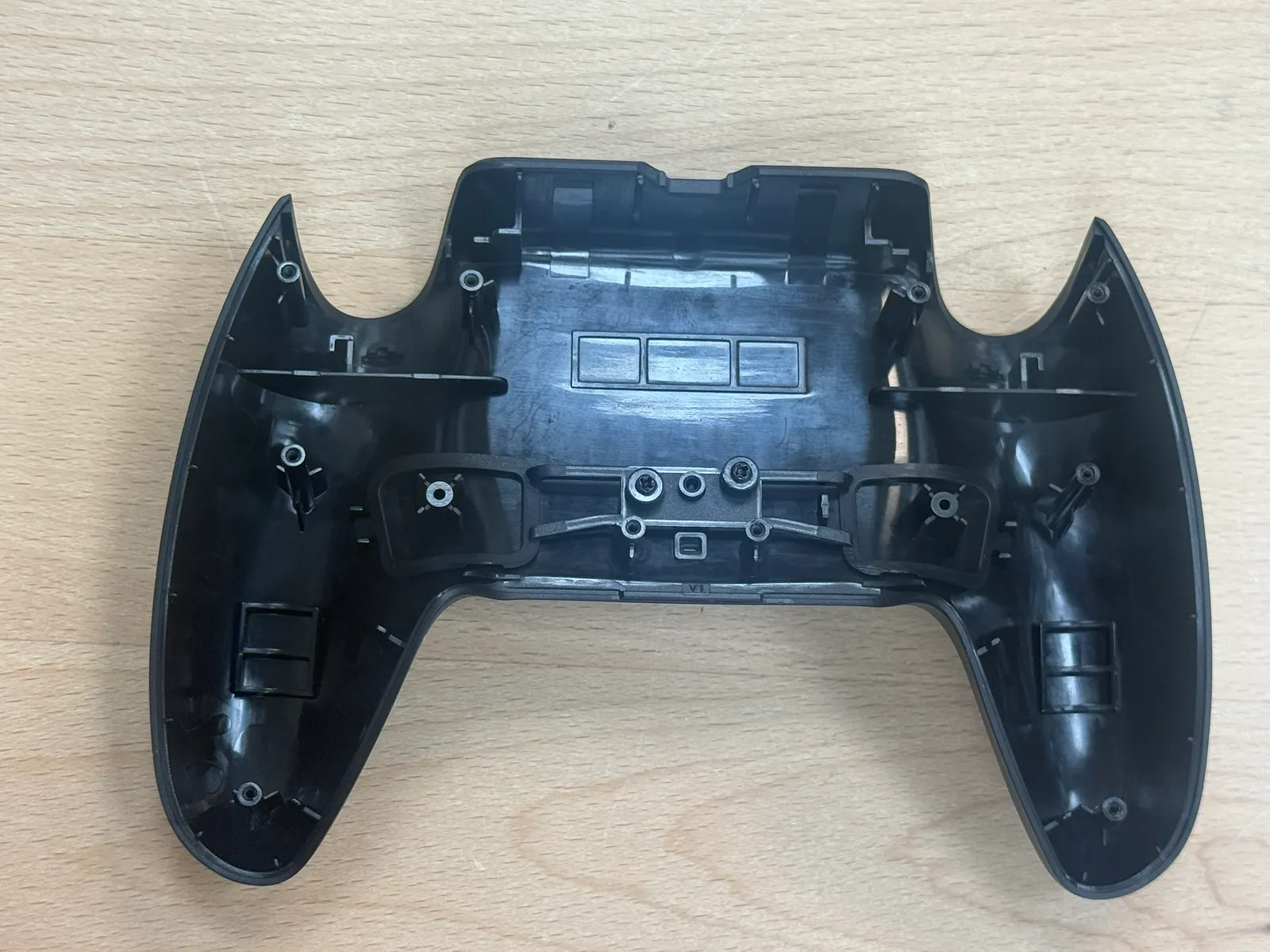

背殼
- 步驟 6 / 共 32

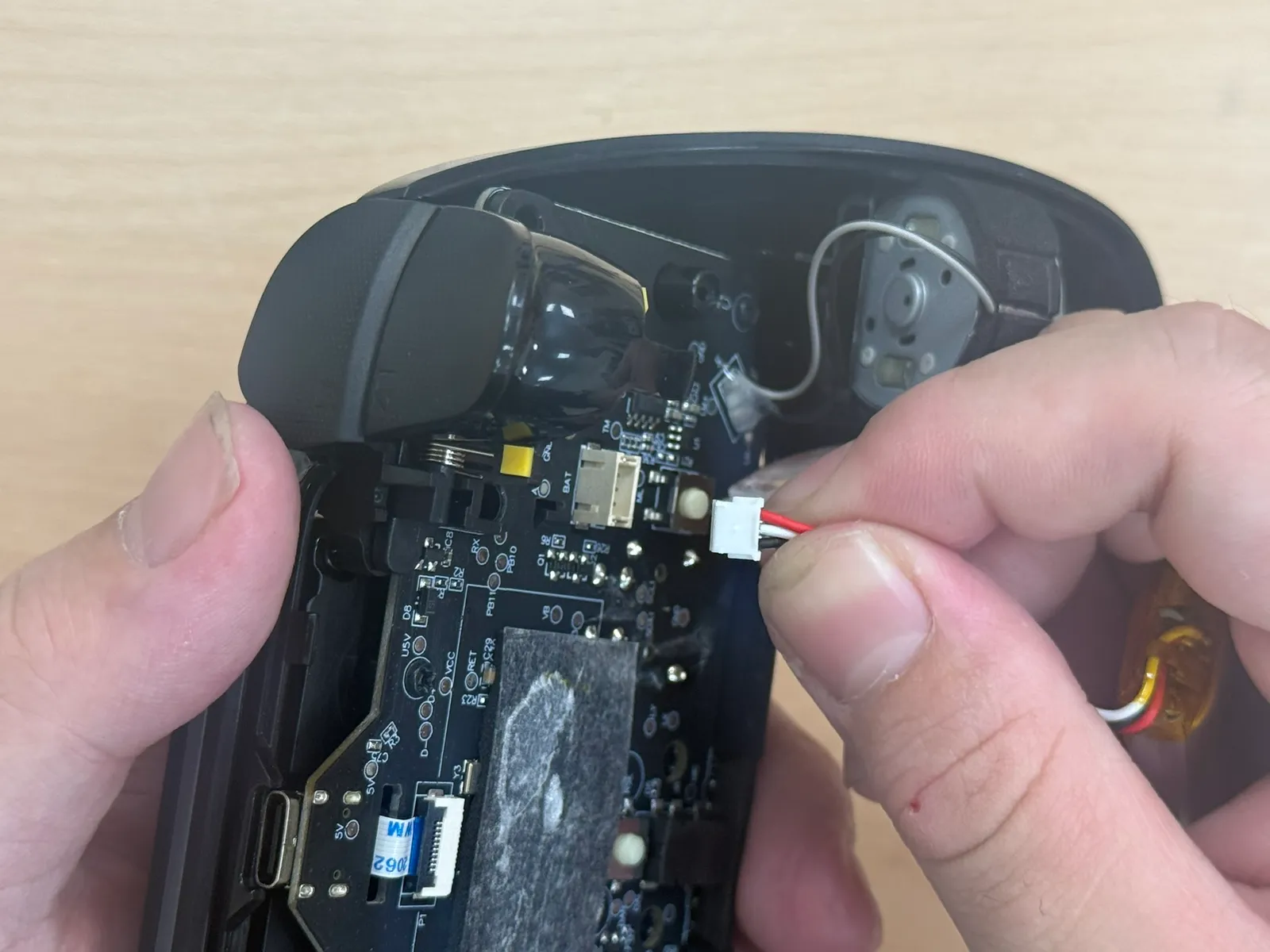

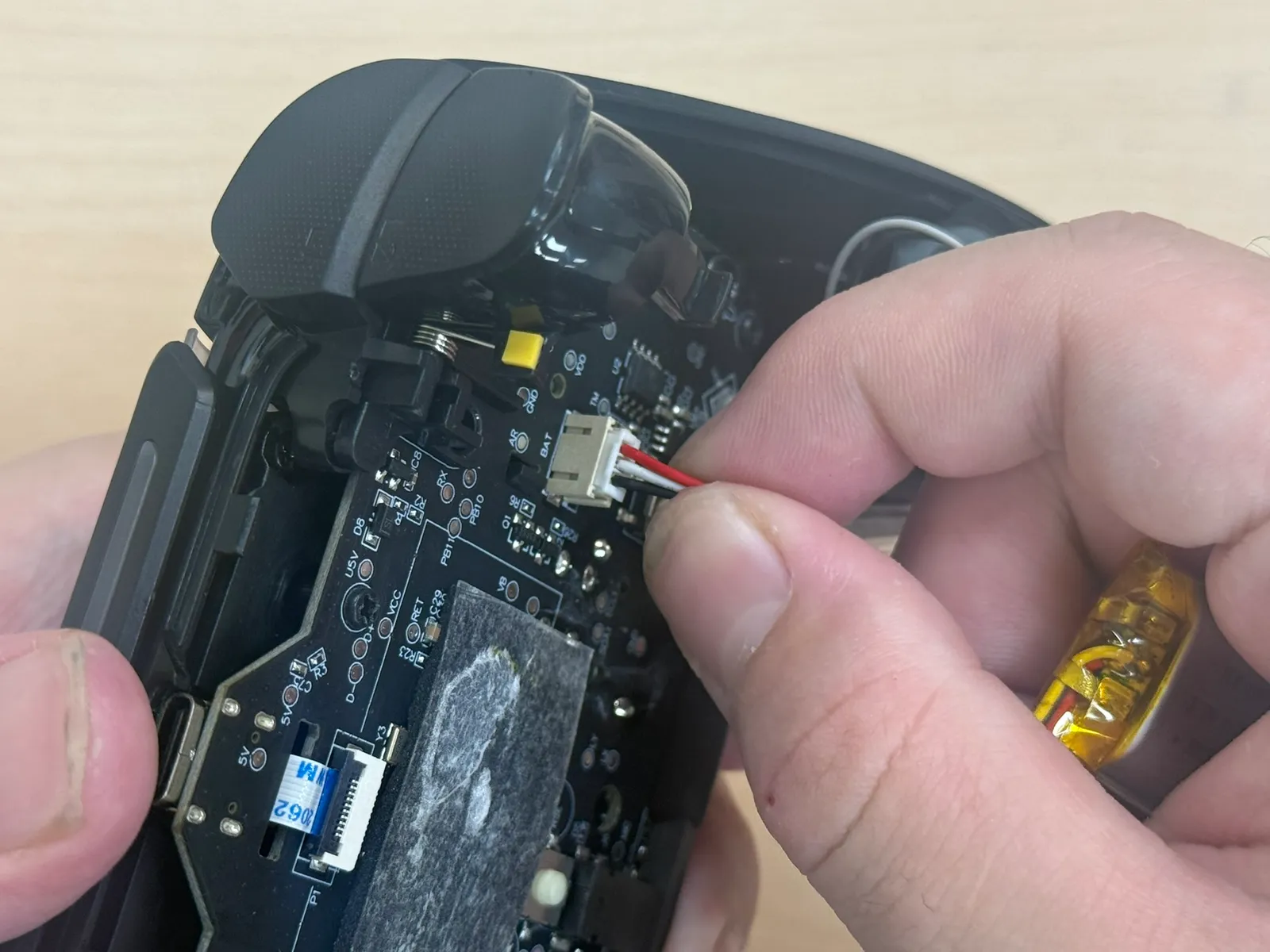

電池斷電
1
2
3
- 步驟 7 / 共 32

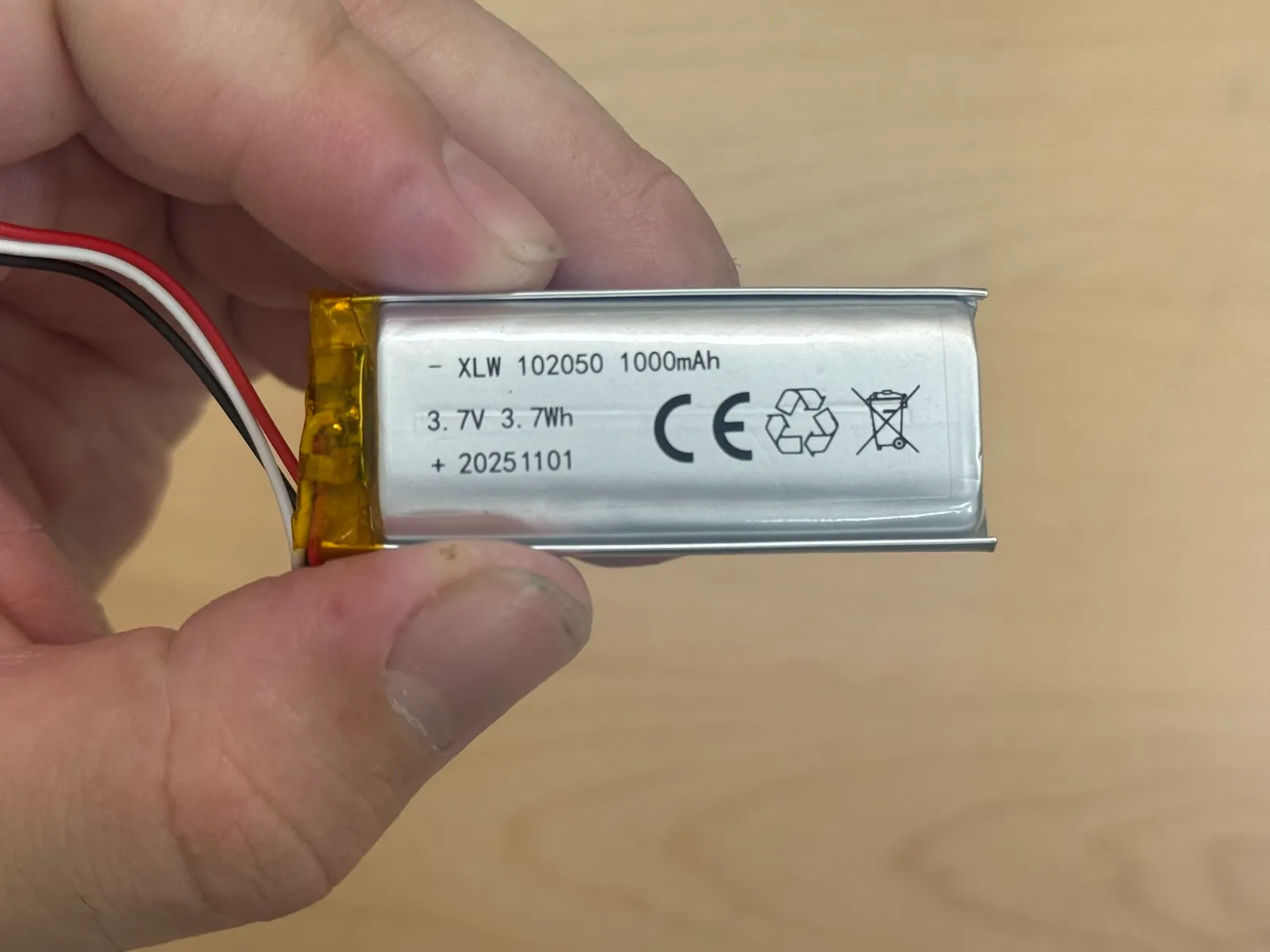

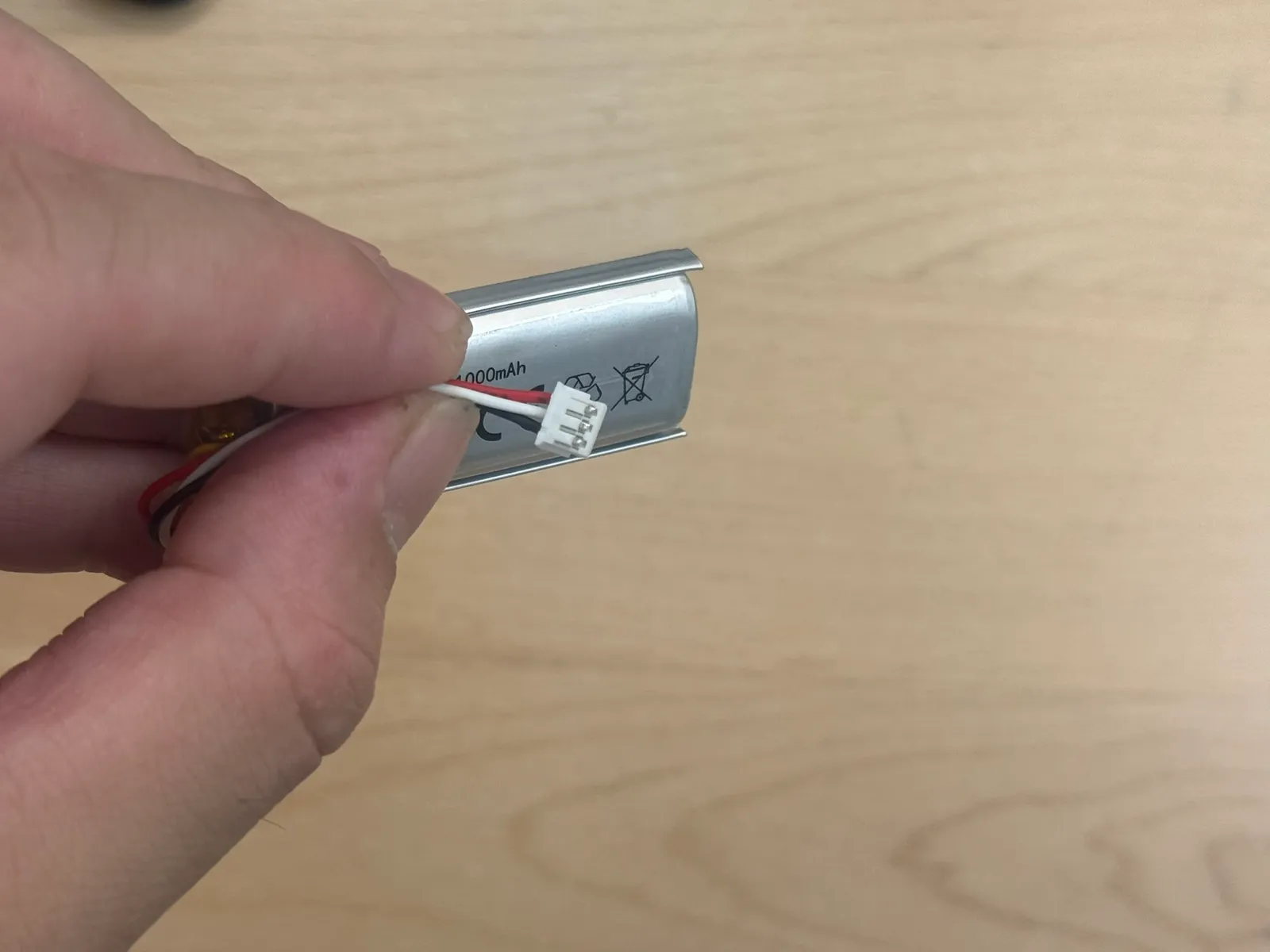

電池規格
型號：102050 電壓 3.7V 1000mah 3.7Wh
1
2
- 步驟 8 / 共 32

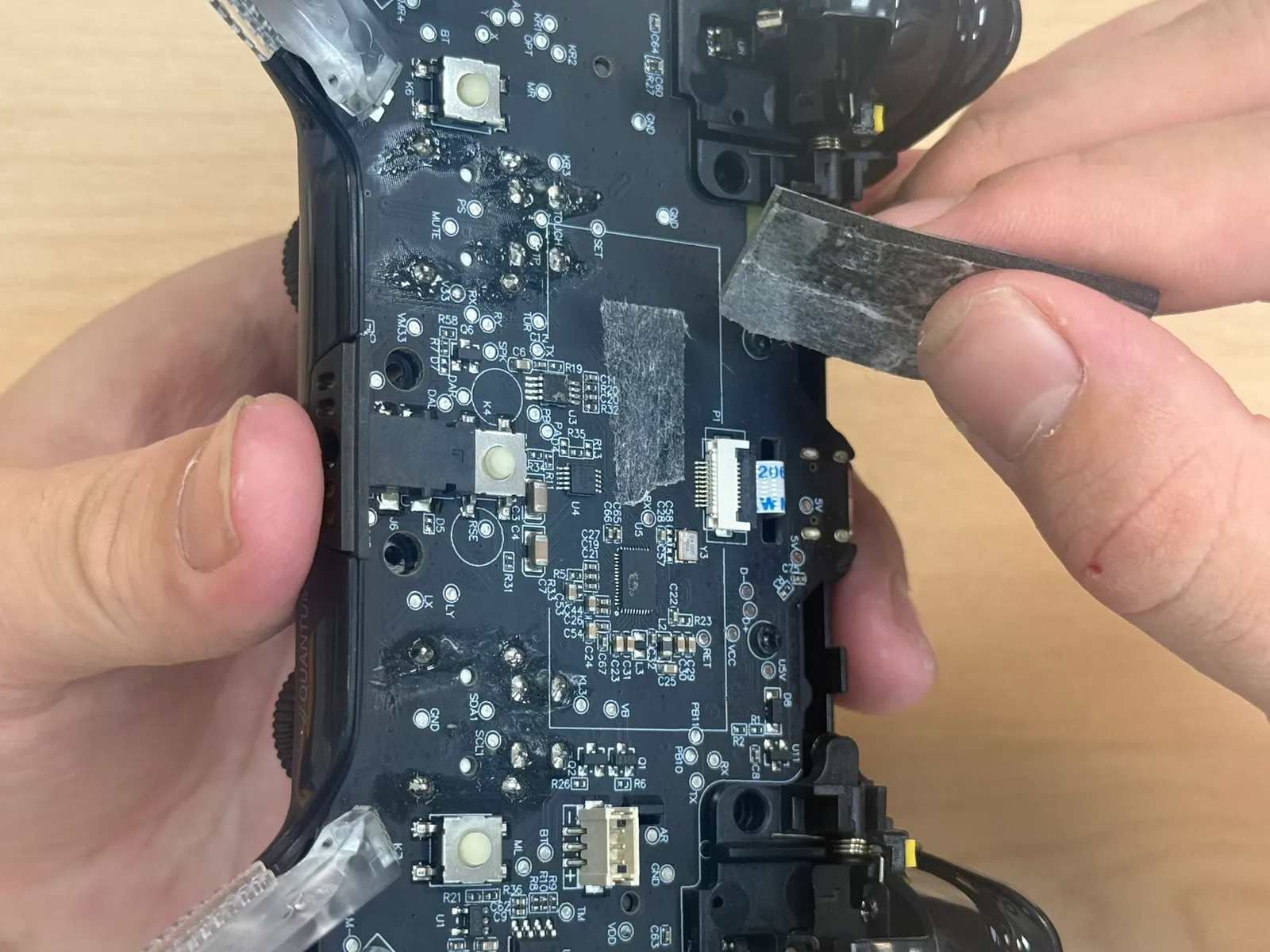

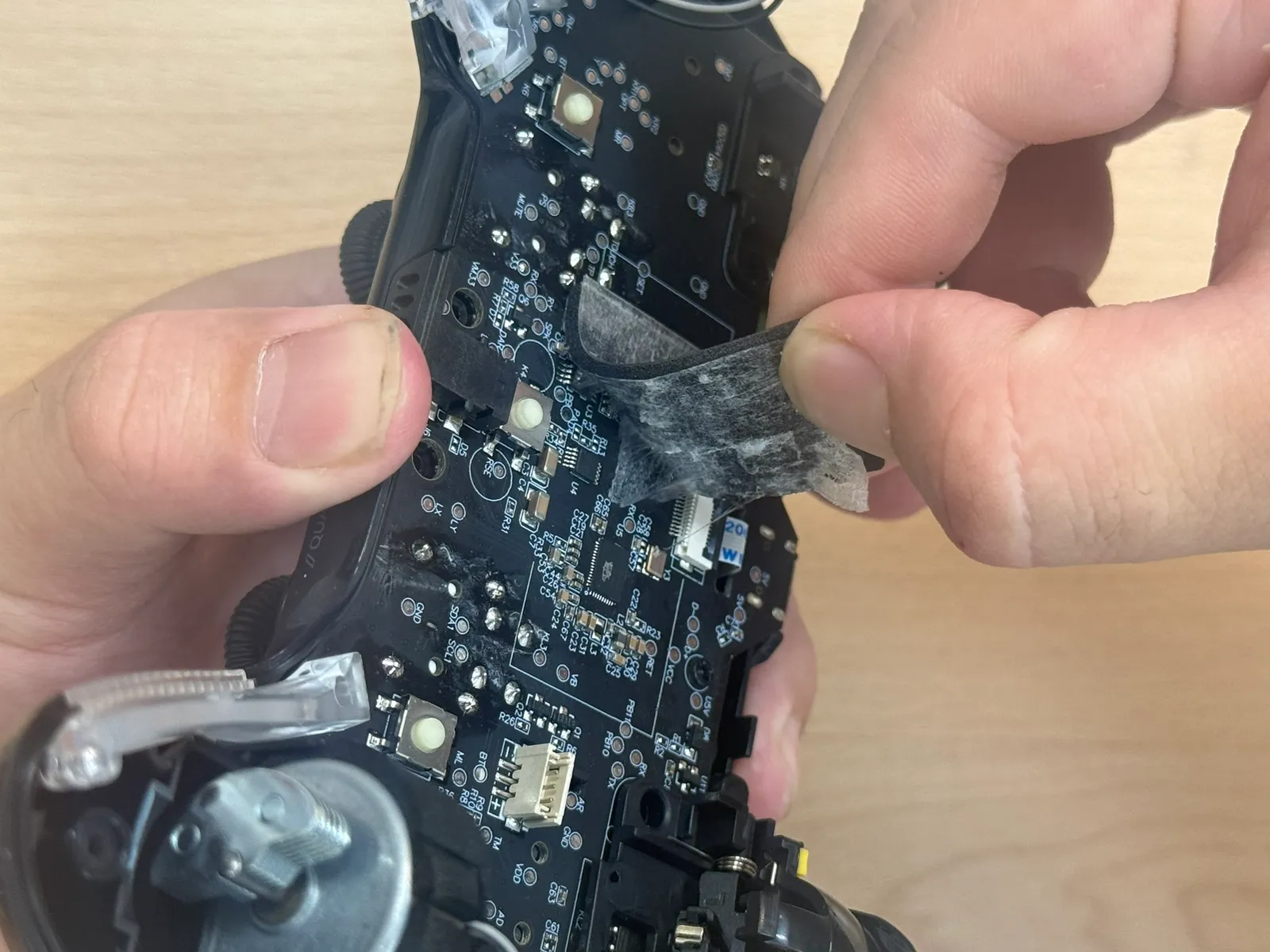

取下電池背膠
1
2
3
4
- 步驟 9 / 共 32

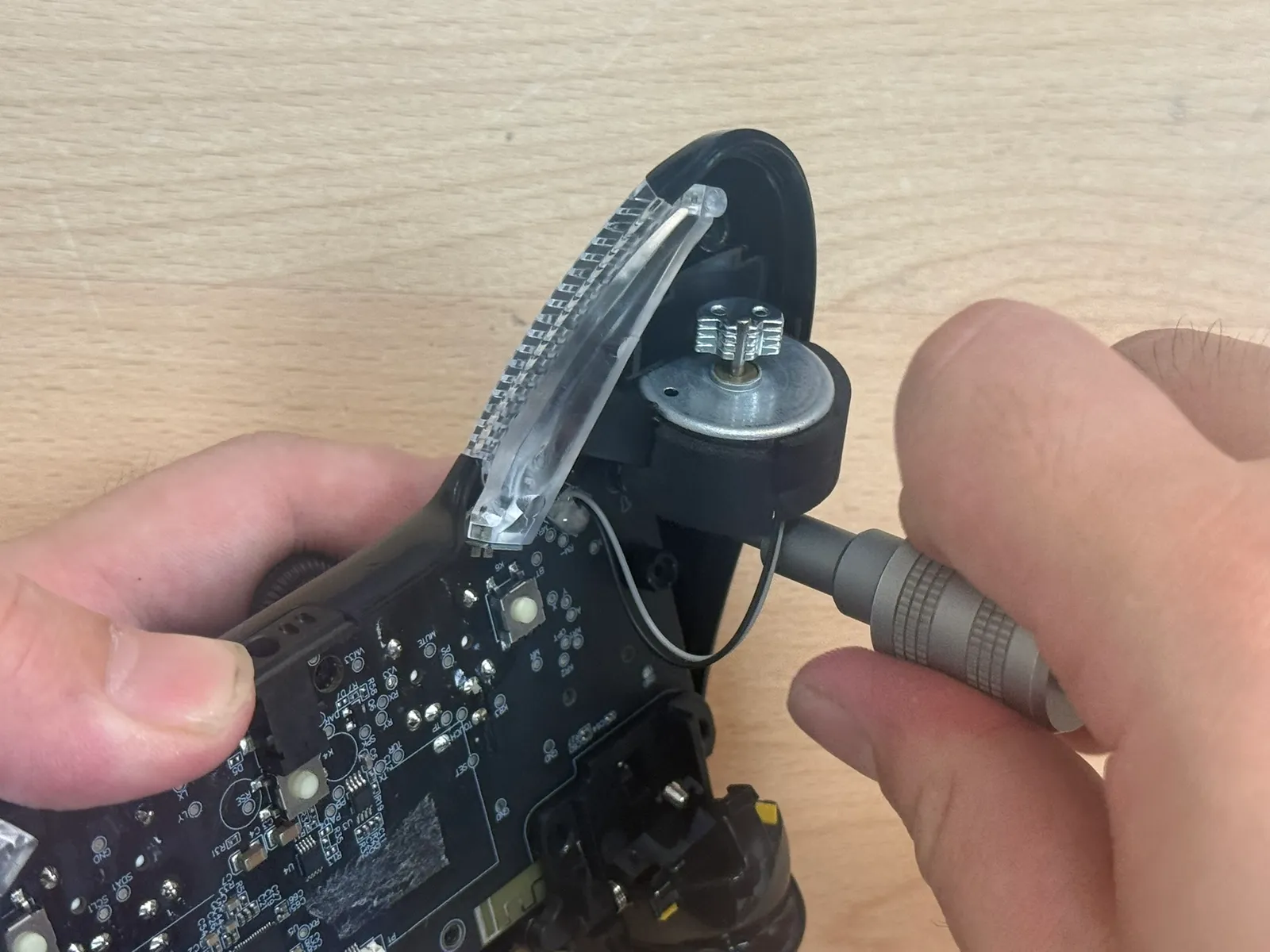

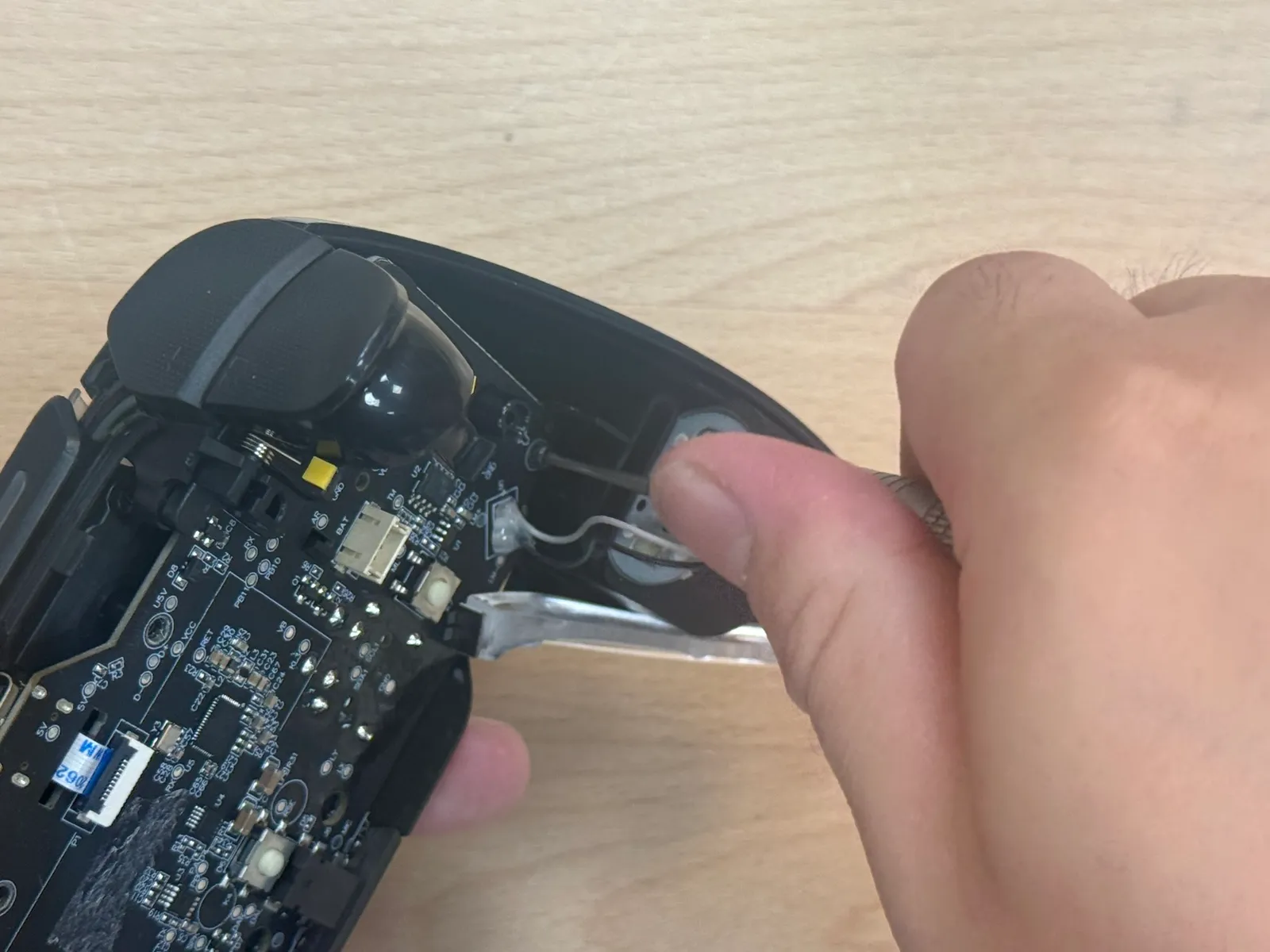

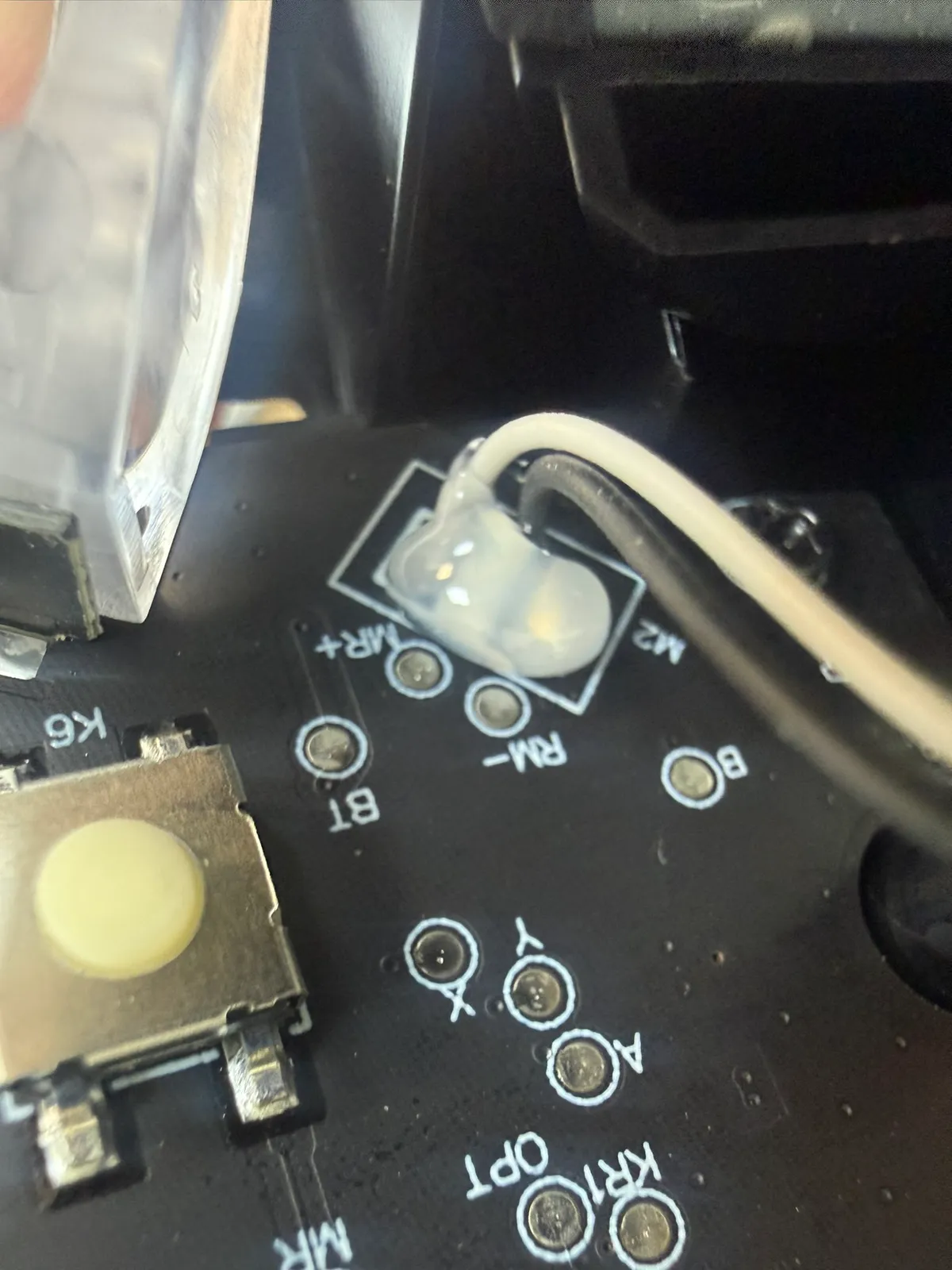

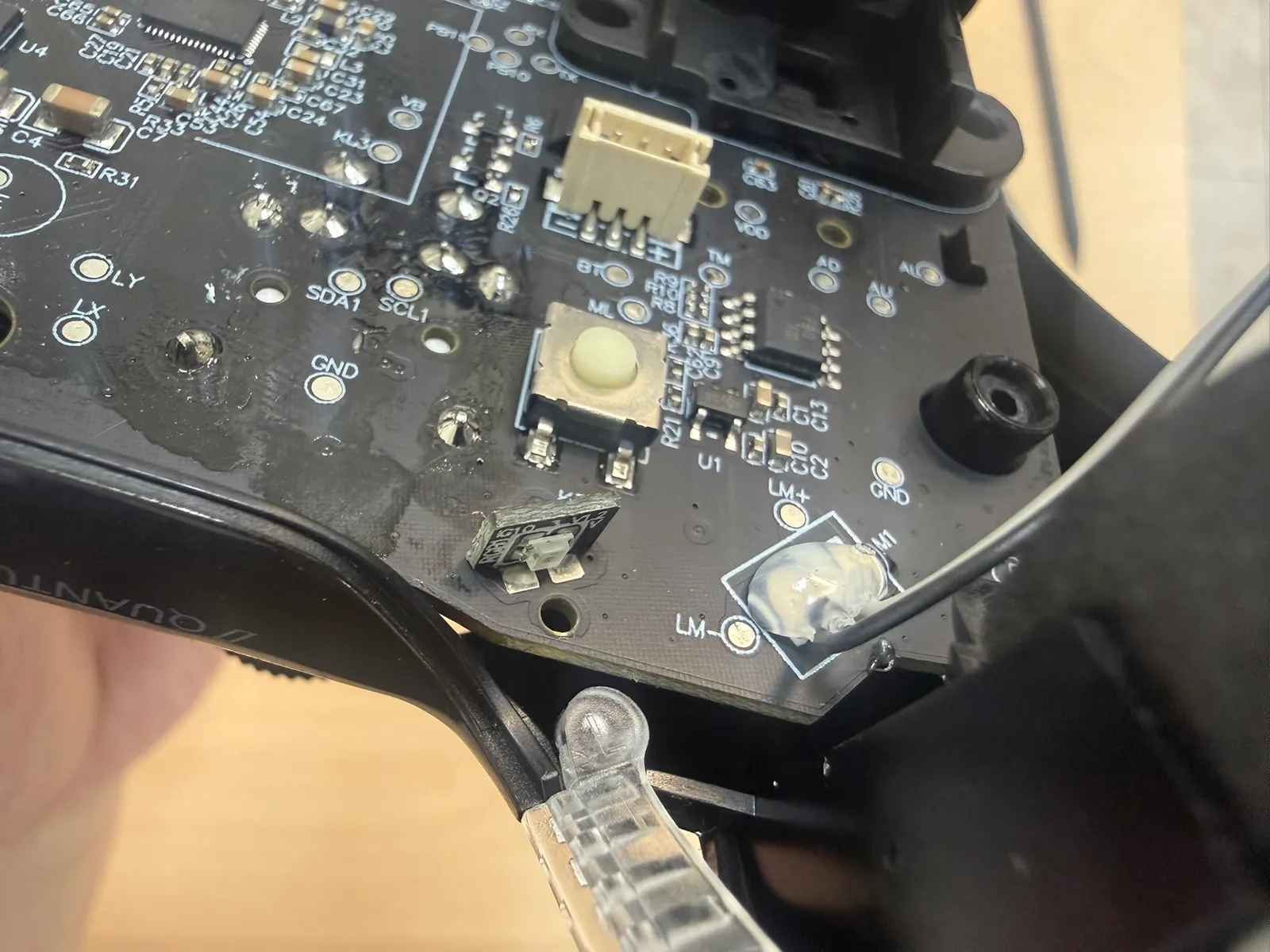

震動馬達
先用電線焊接好，再用熱熔膠固定跟保護。
1
2
- 步驟 10 / 共 32

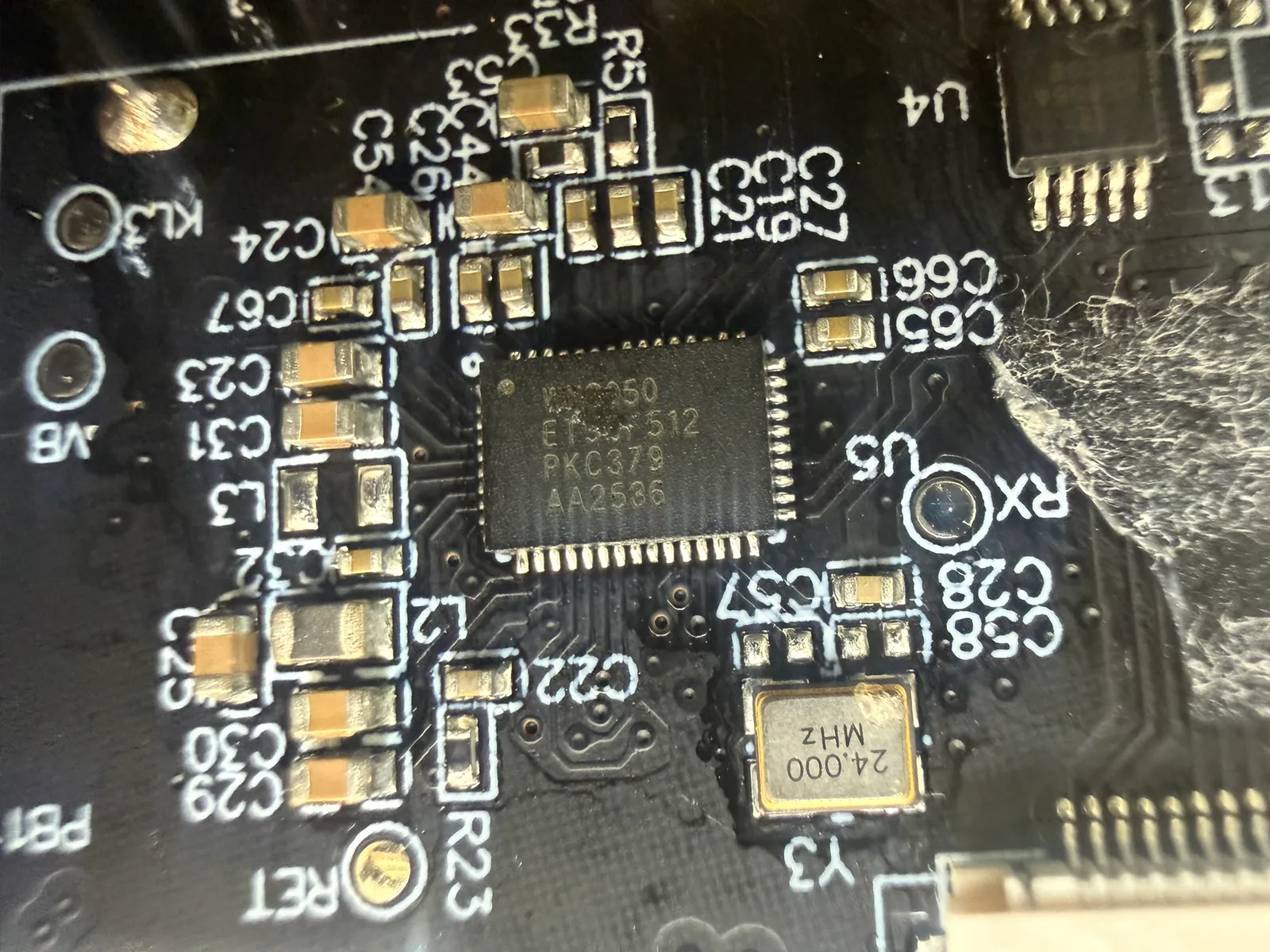

主控晶片
絲印：WNC3050 Y3位置標示：24.000MHZ 石英震盪器
- 步驟 11 / 共 32

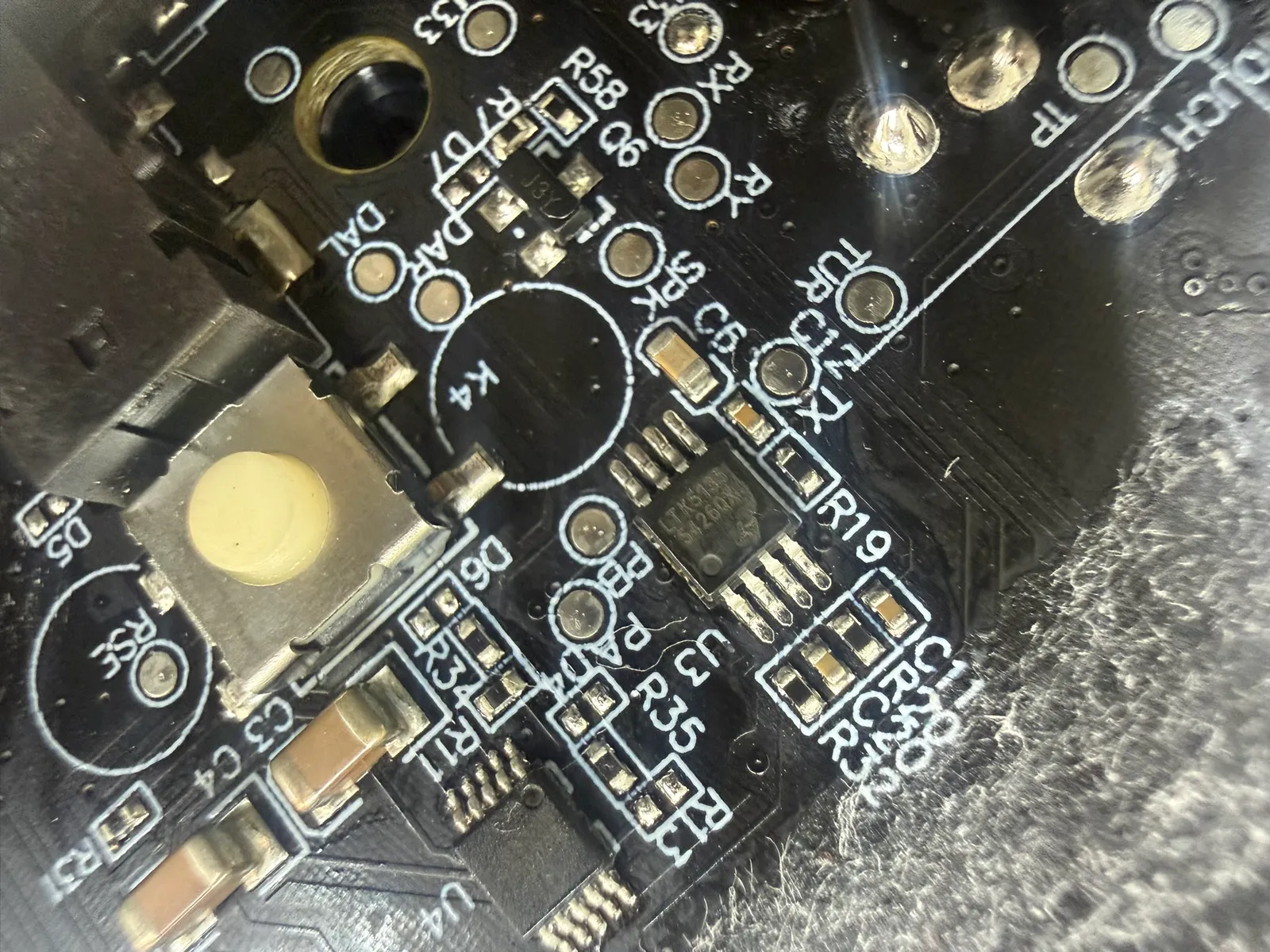

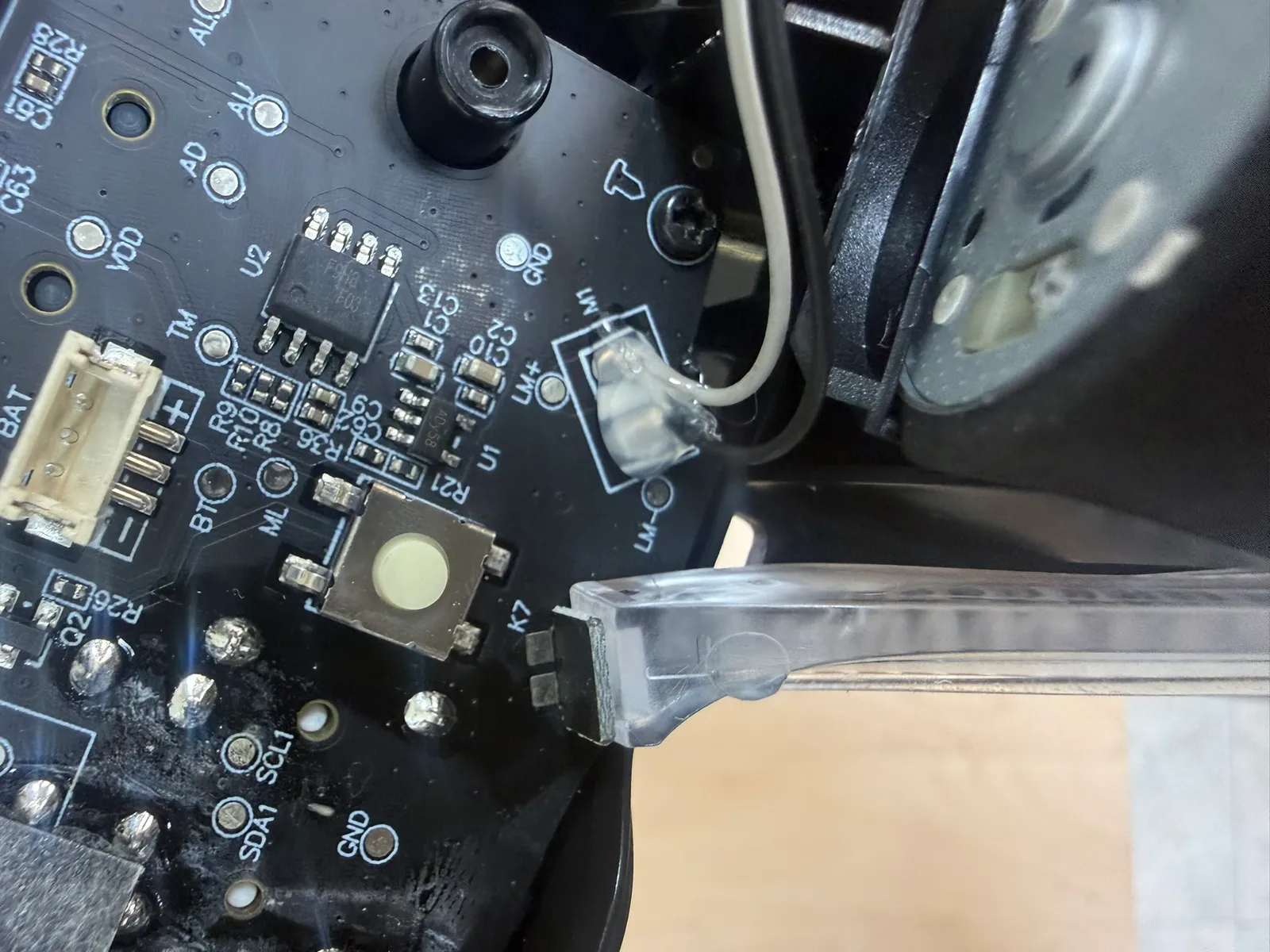

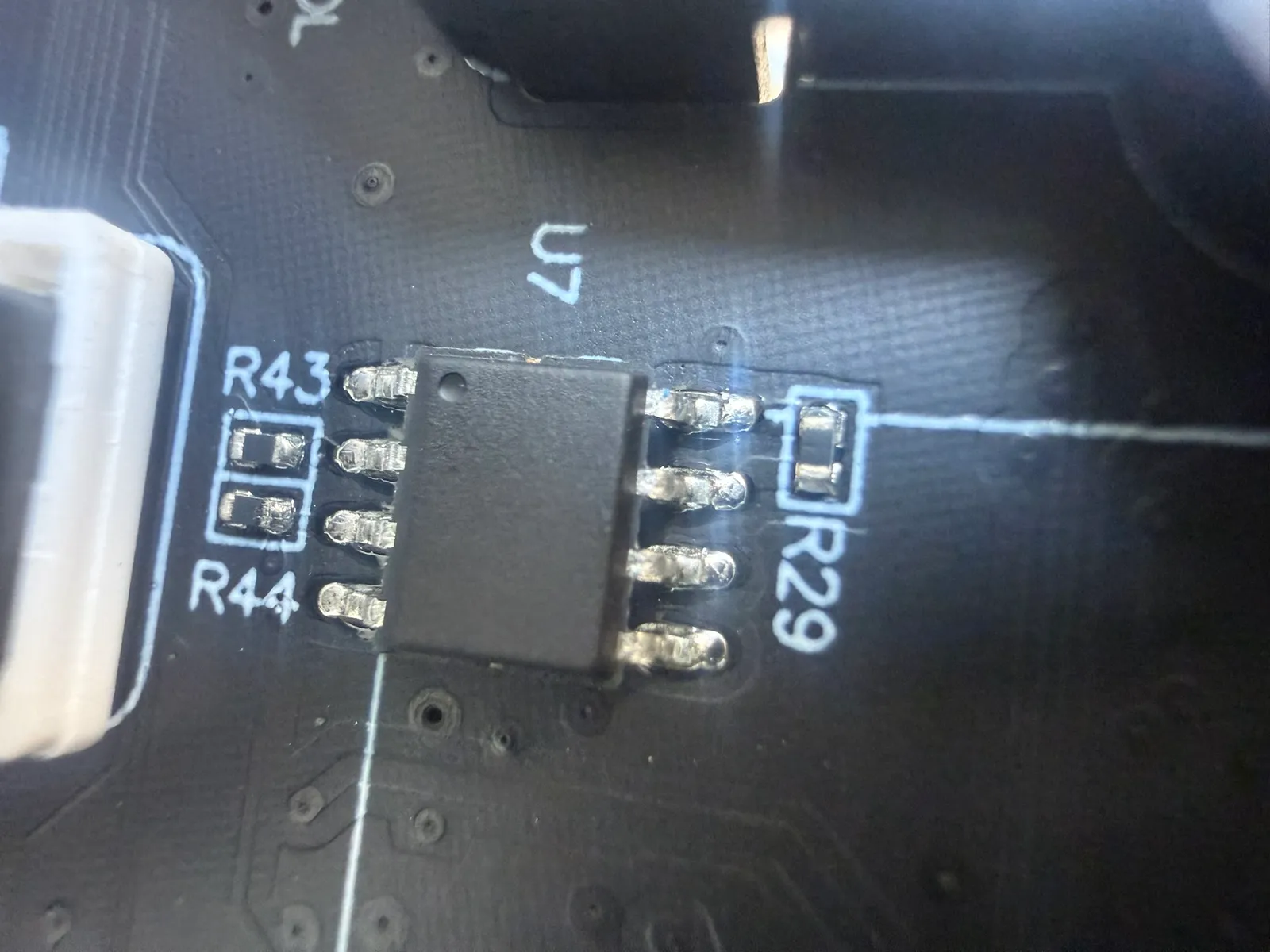

音訊 晶片
型號：LTK5128
- 步驟 12 / 共 32

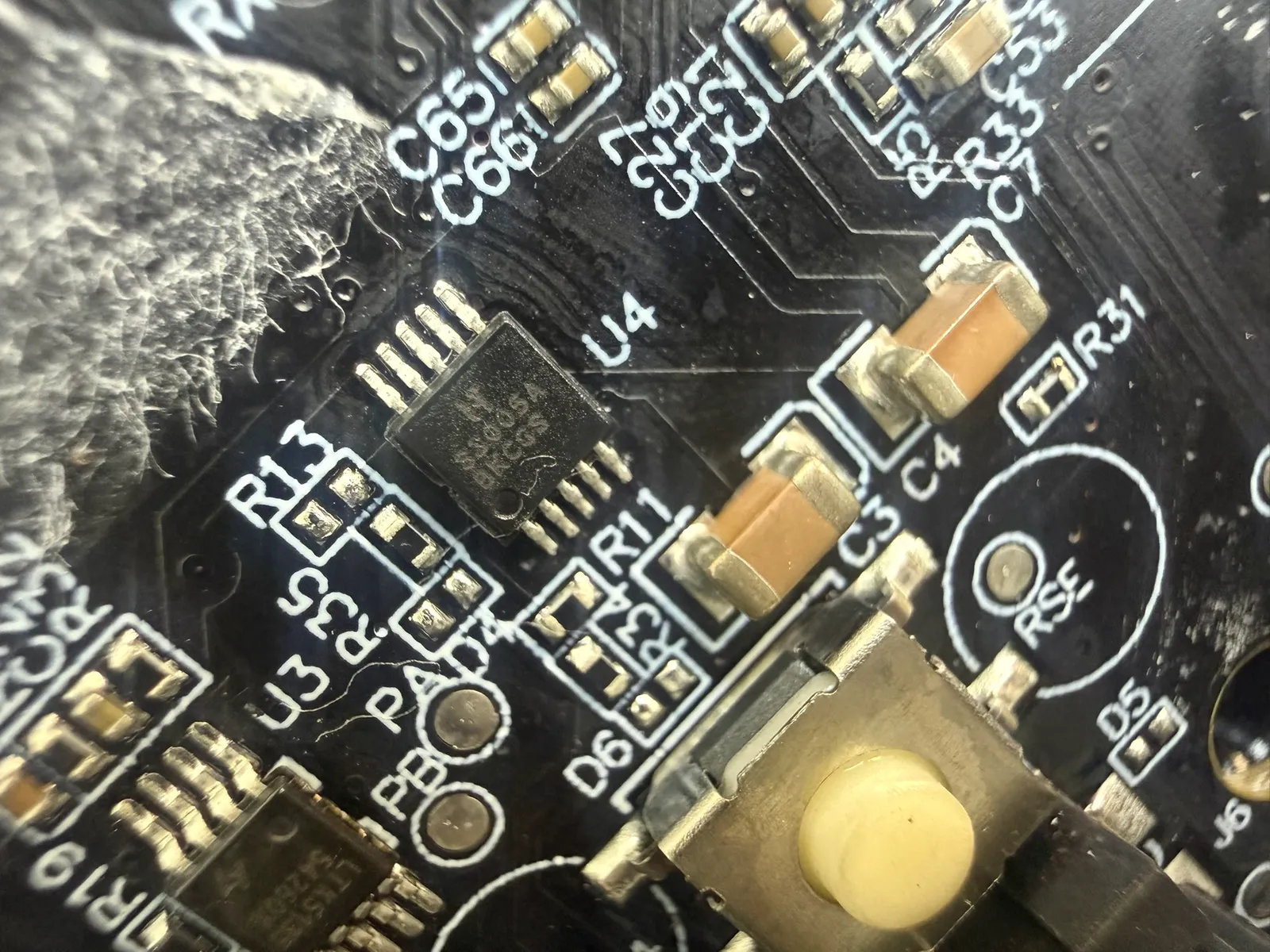

輔助微控制器
製造商：Holtek (盛群半導體) 絲印：S3005A
- 步驟 13 / 共 32

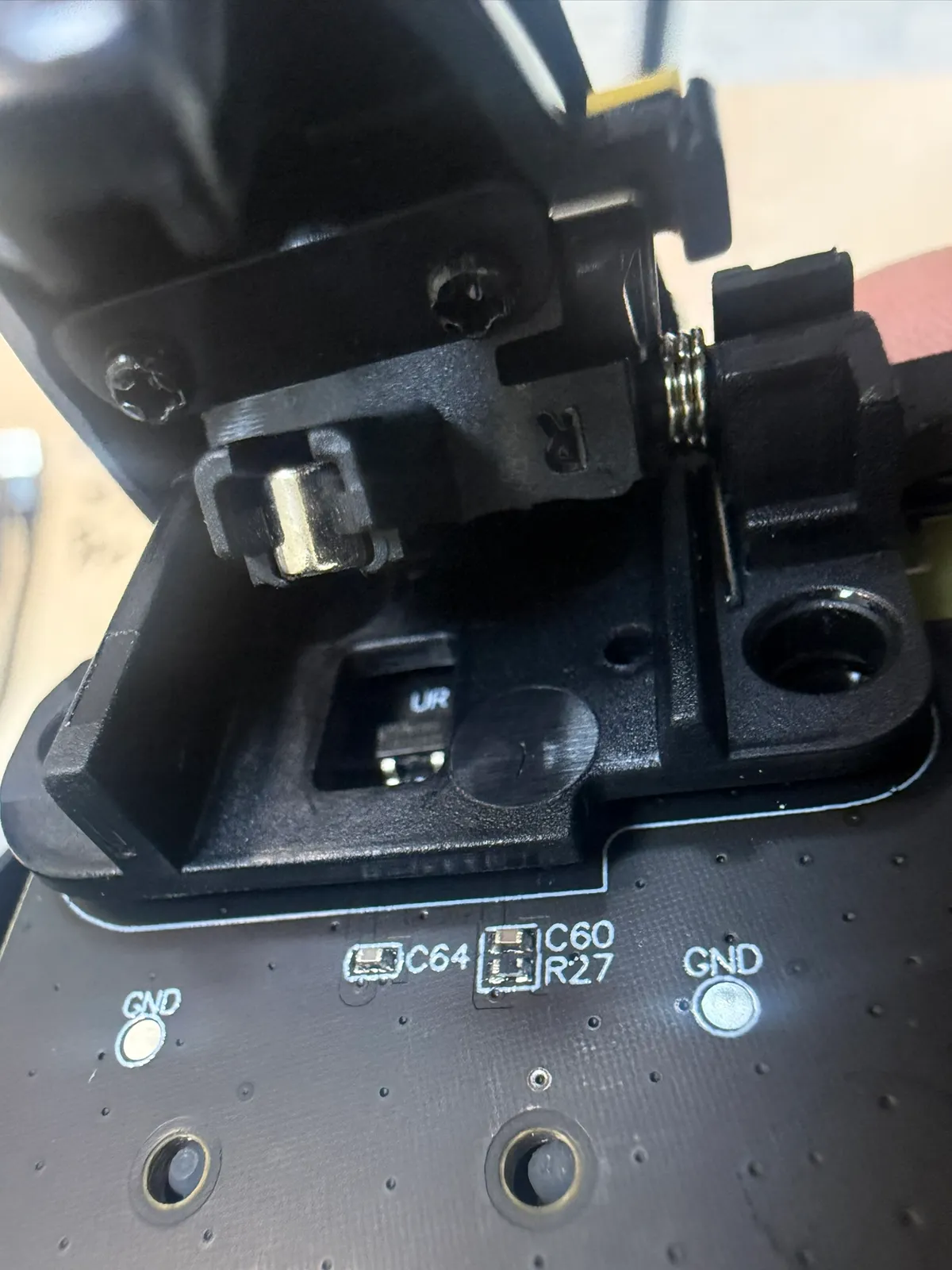

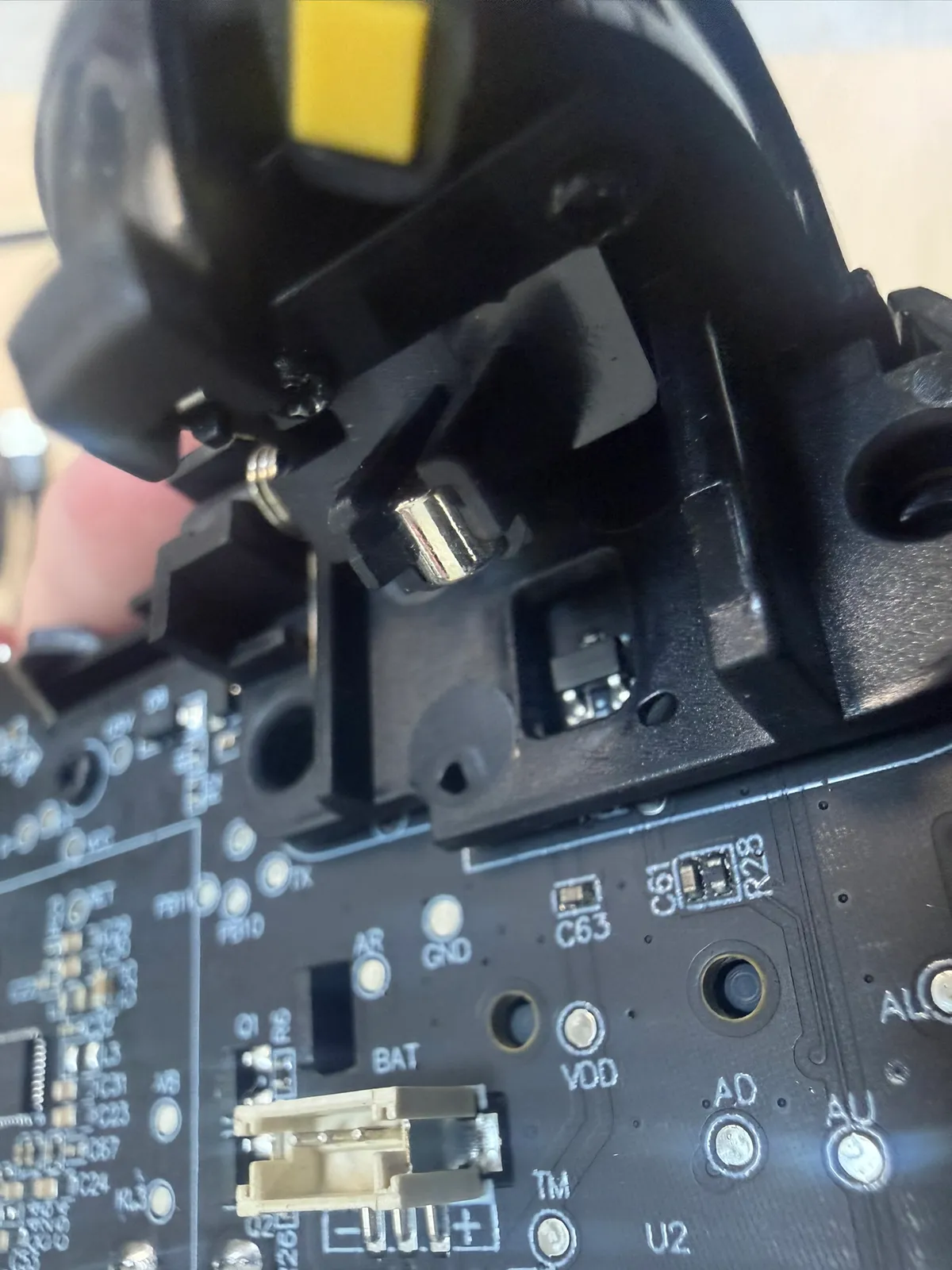

霍爾電磁感測器晶片
1
2
- 步驟 14 / 共 32

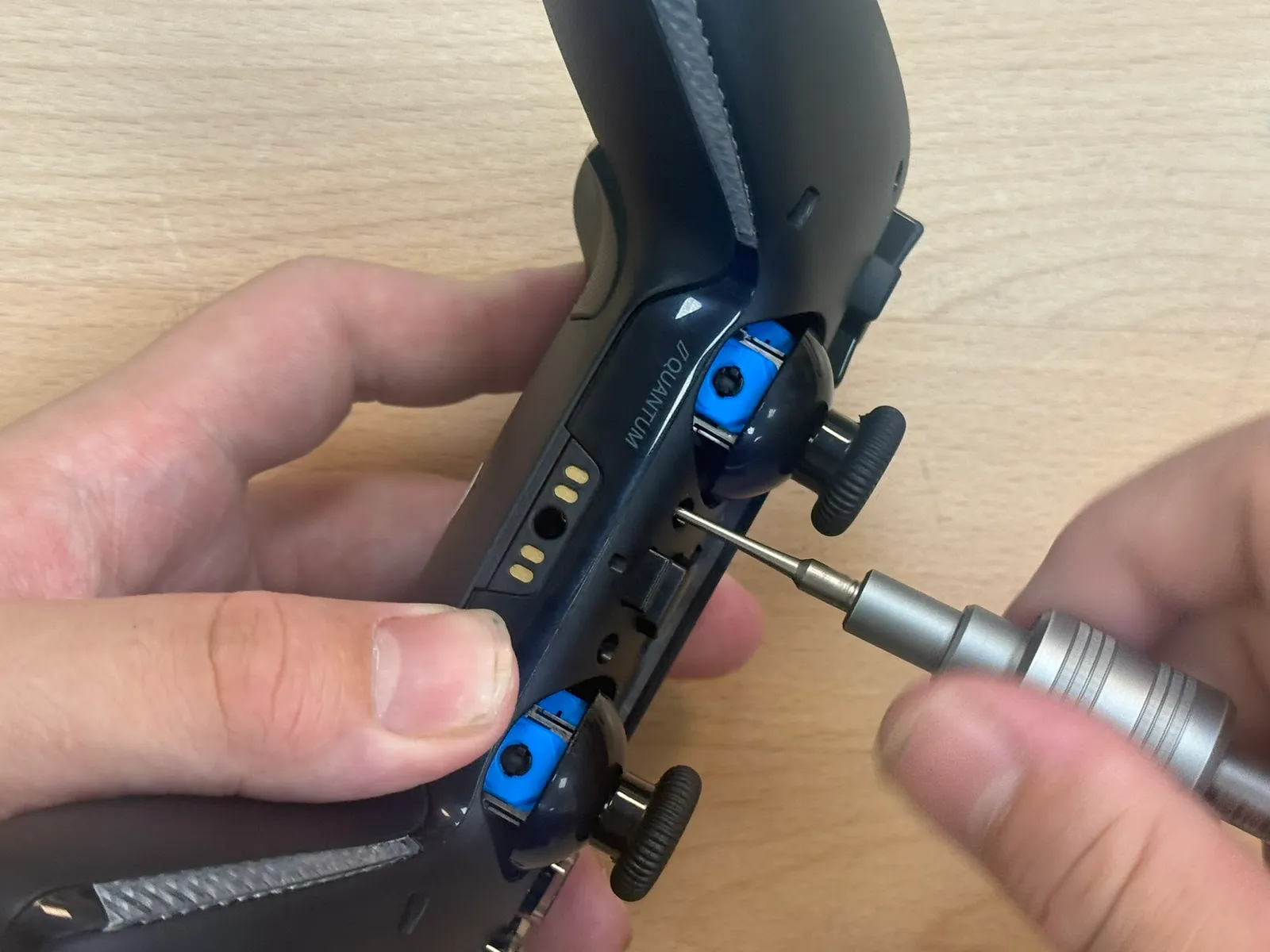

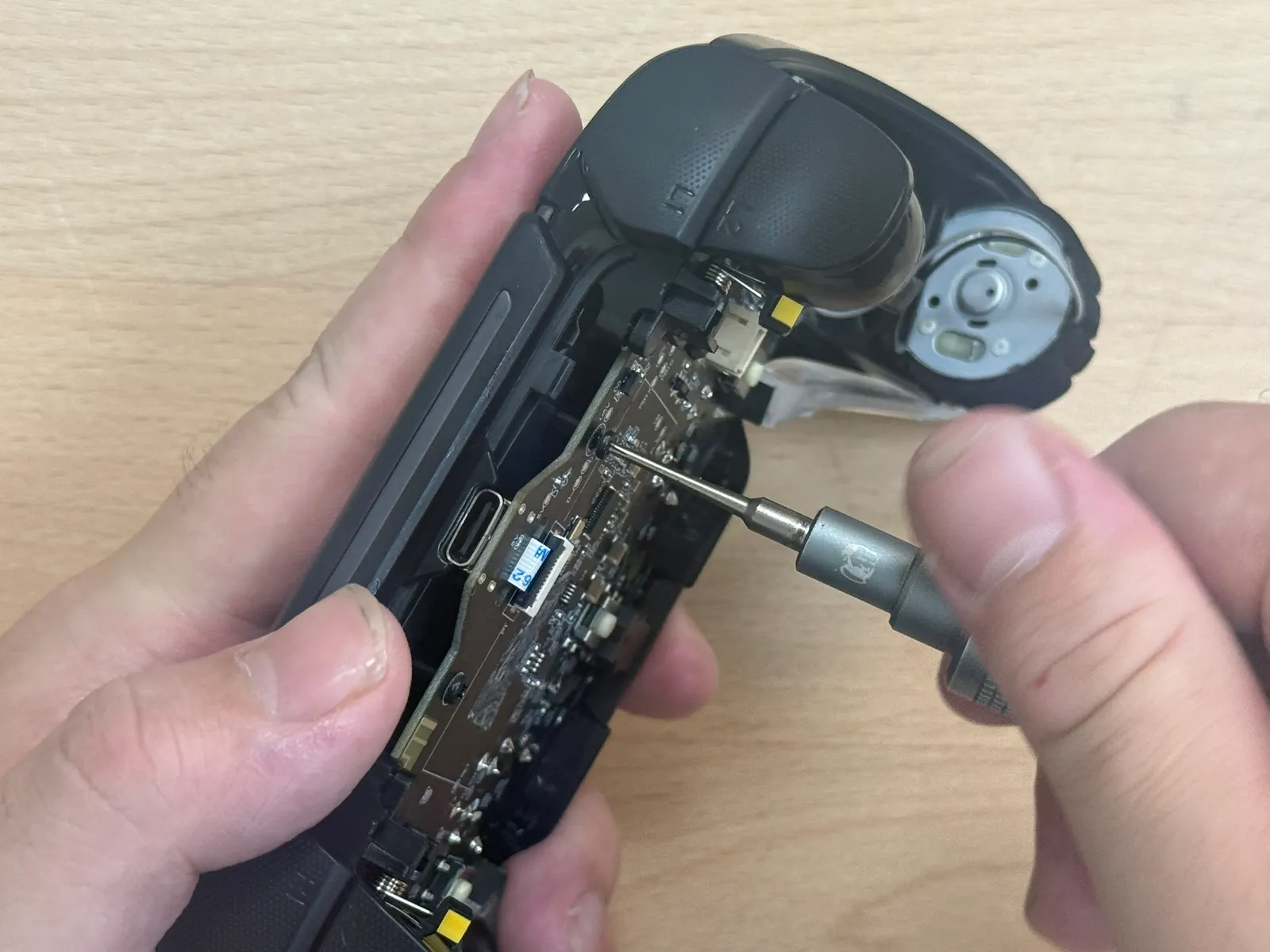

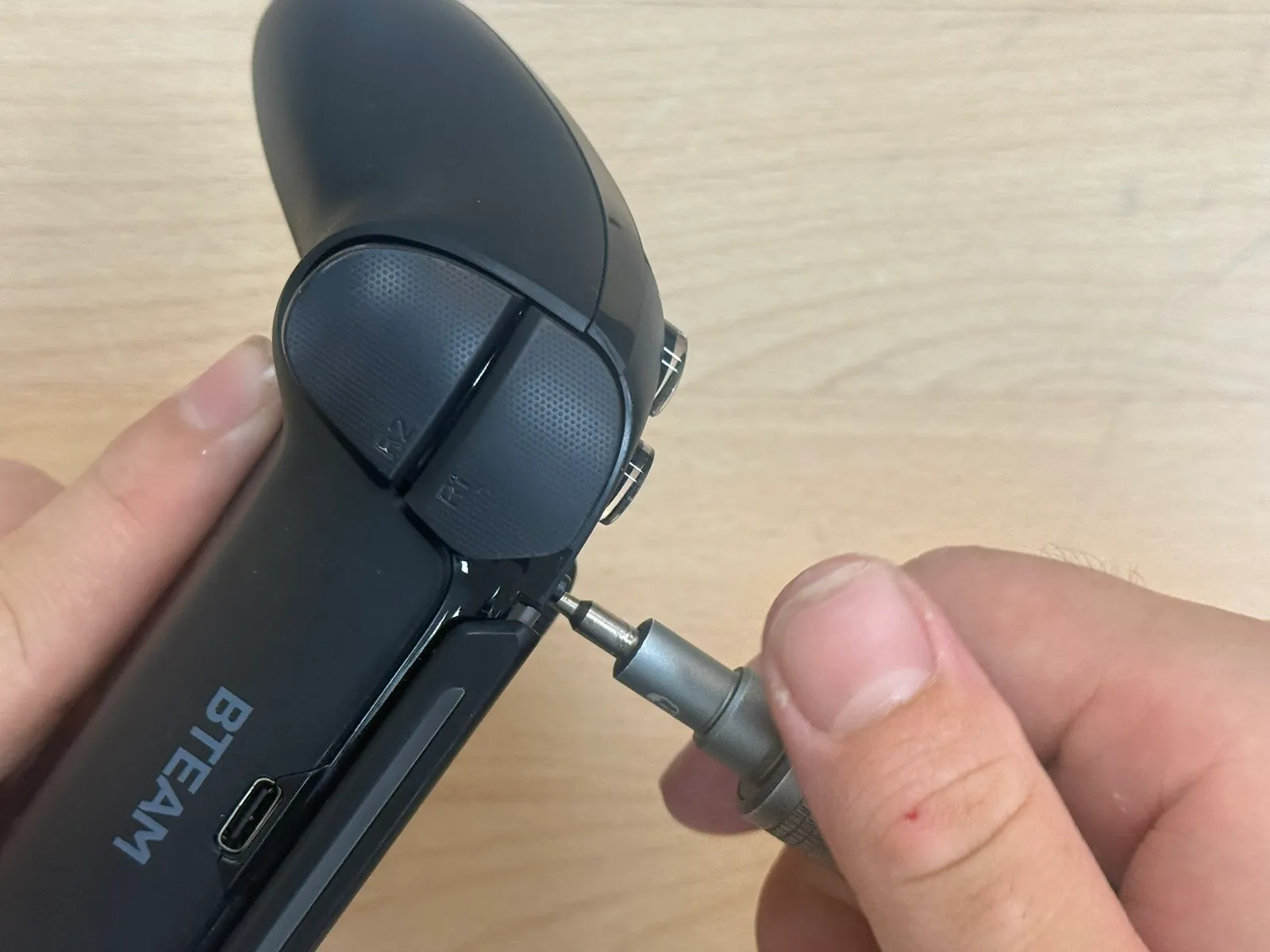

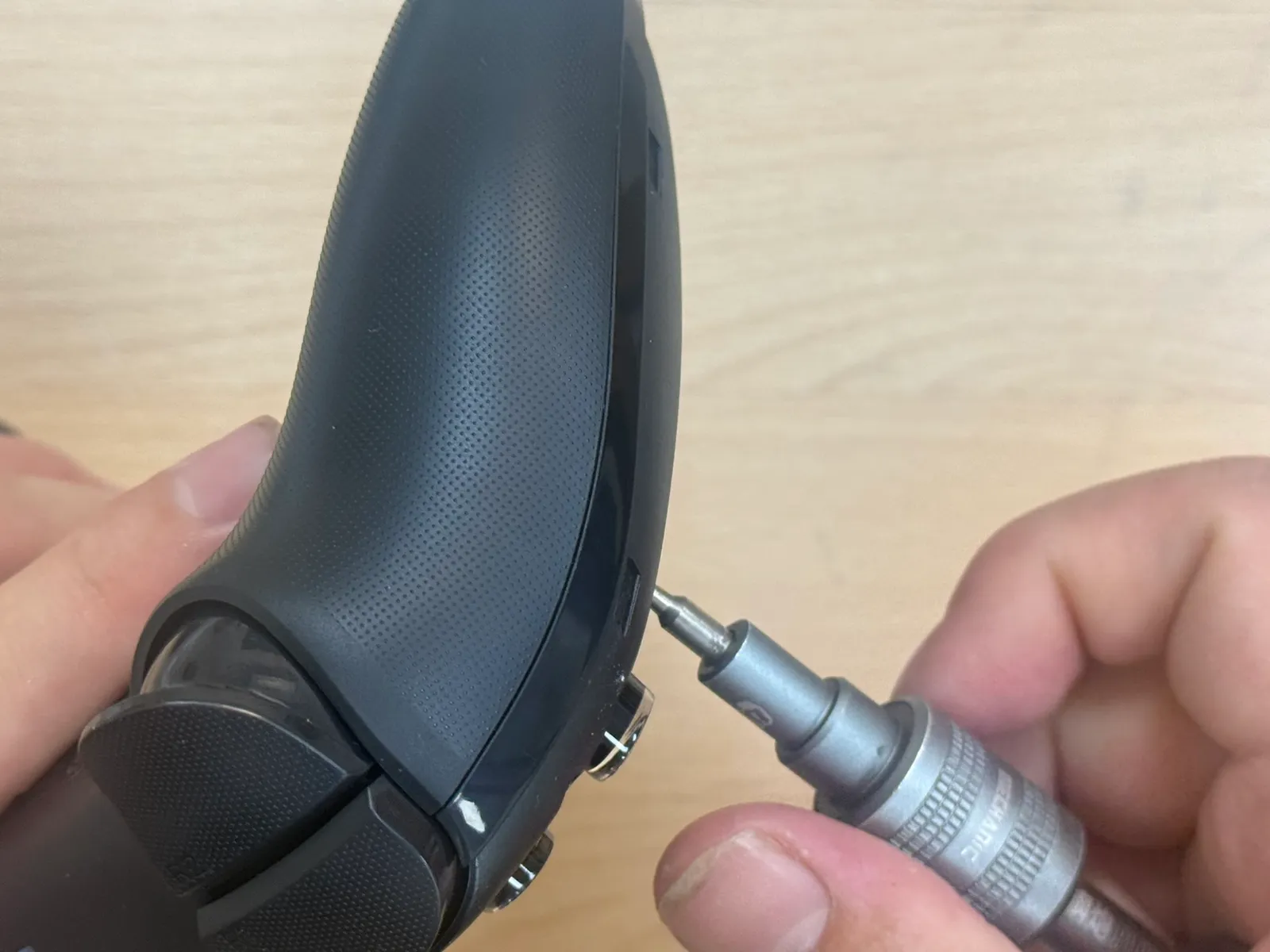

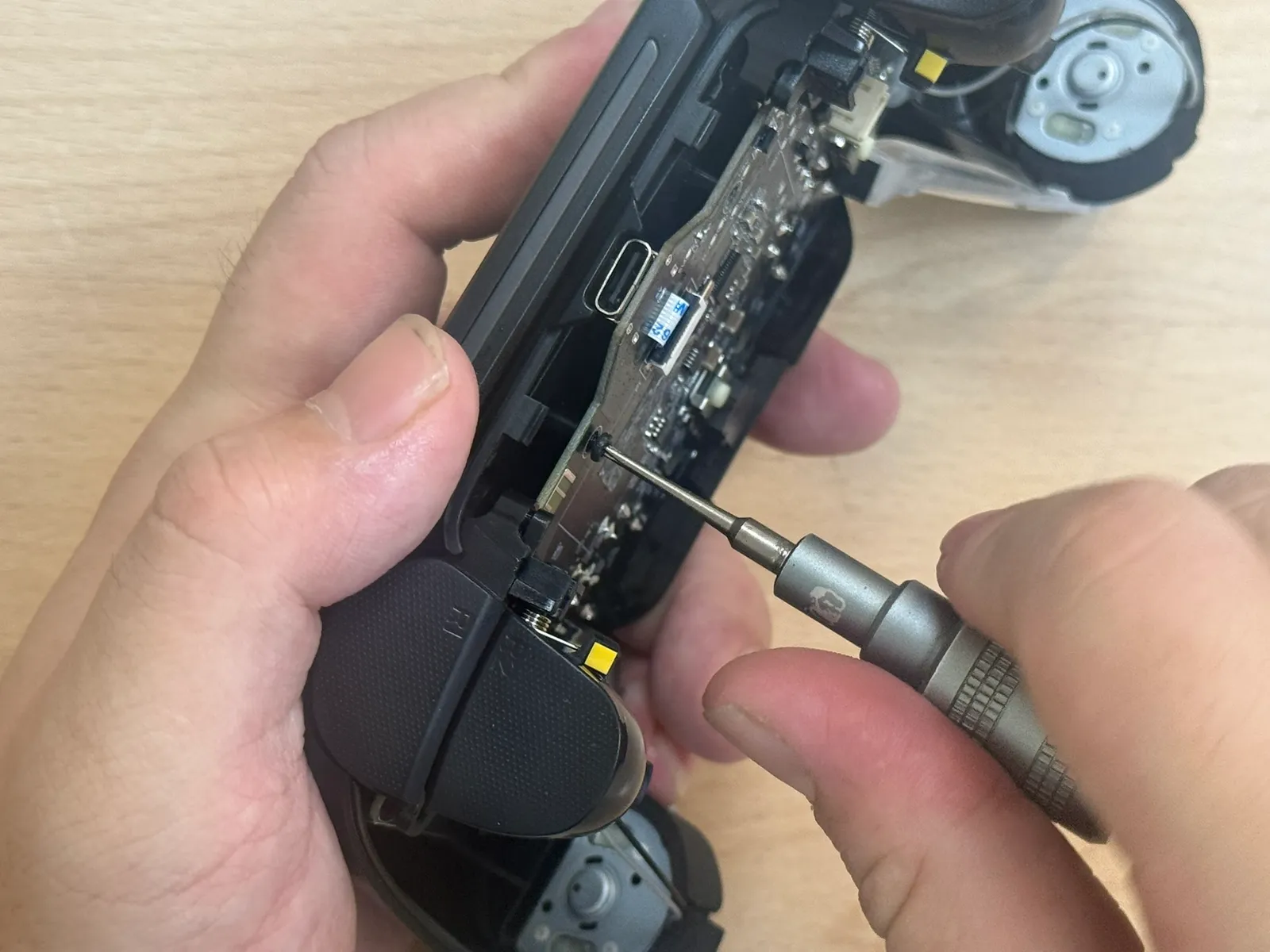

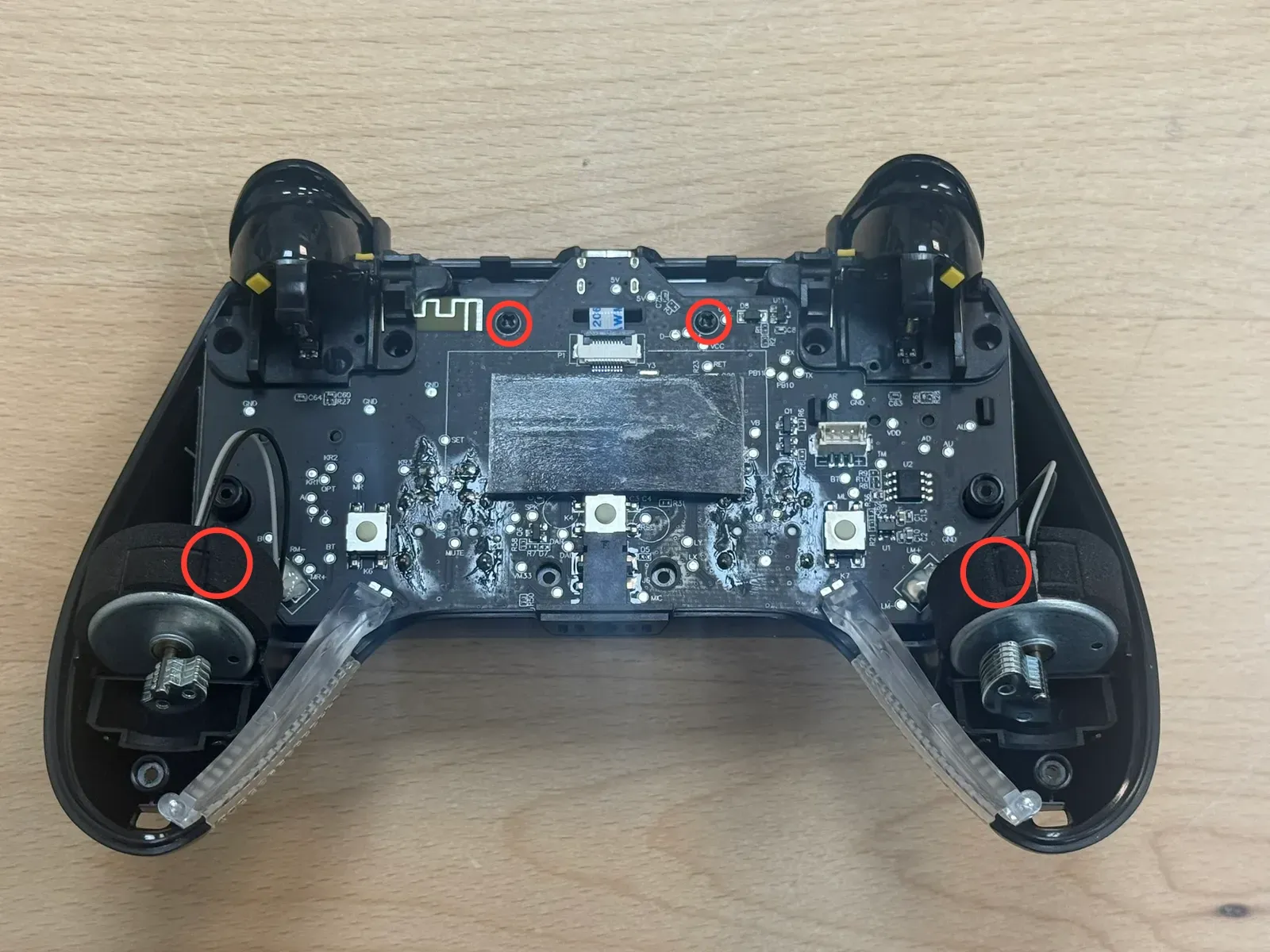

卸掉4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
5
- 步驟 15 / 共 32

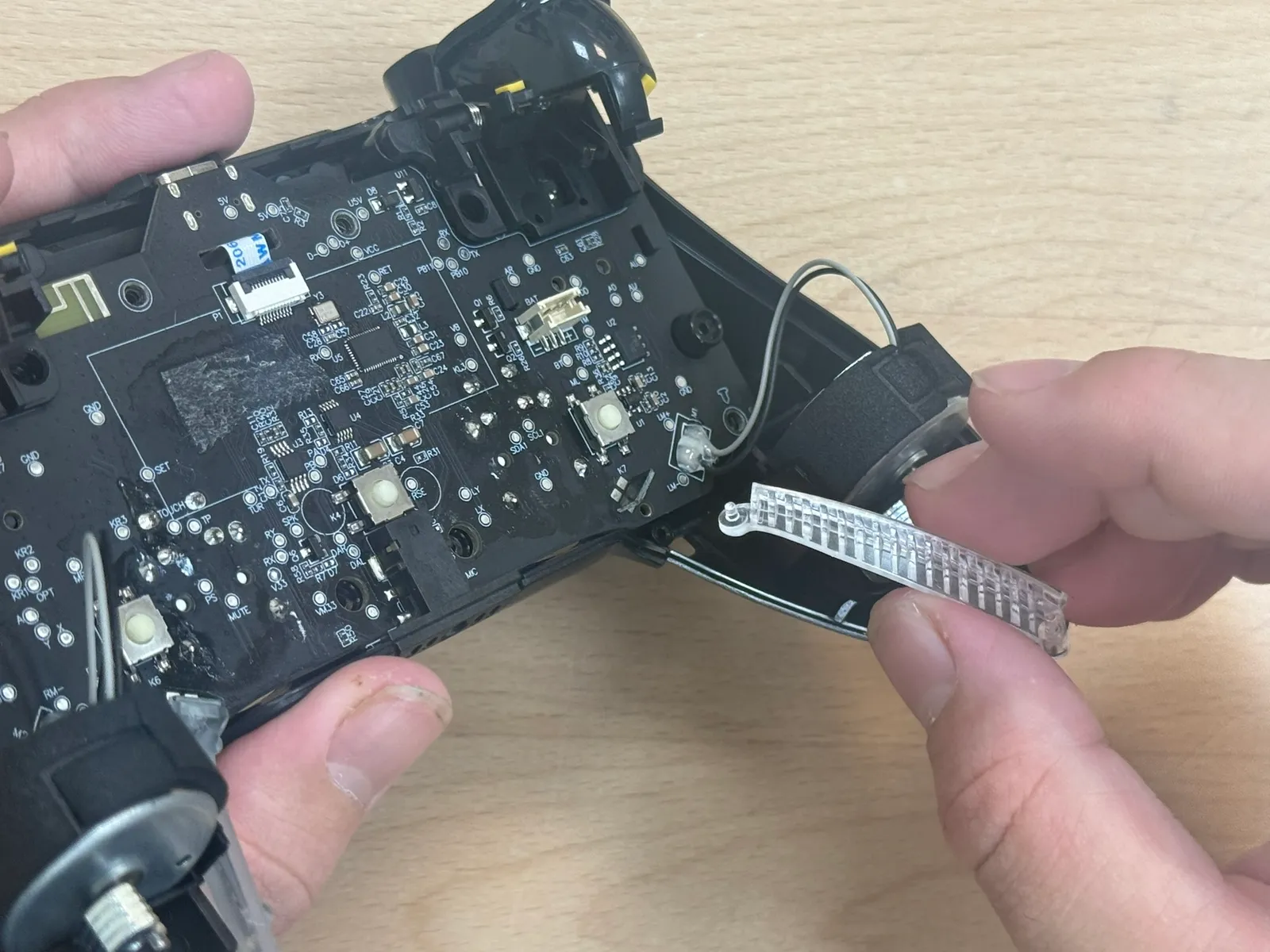

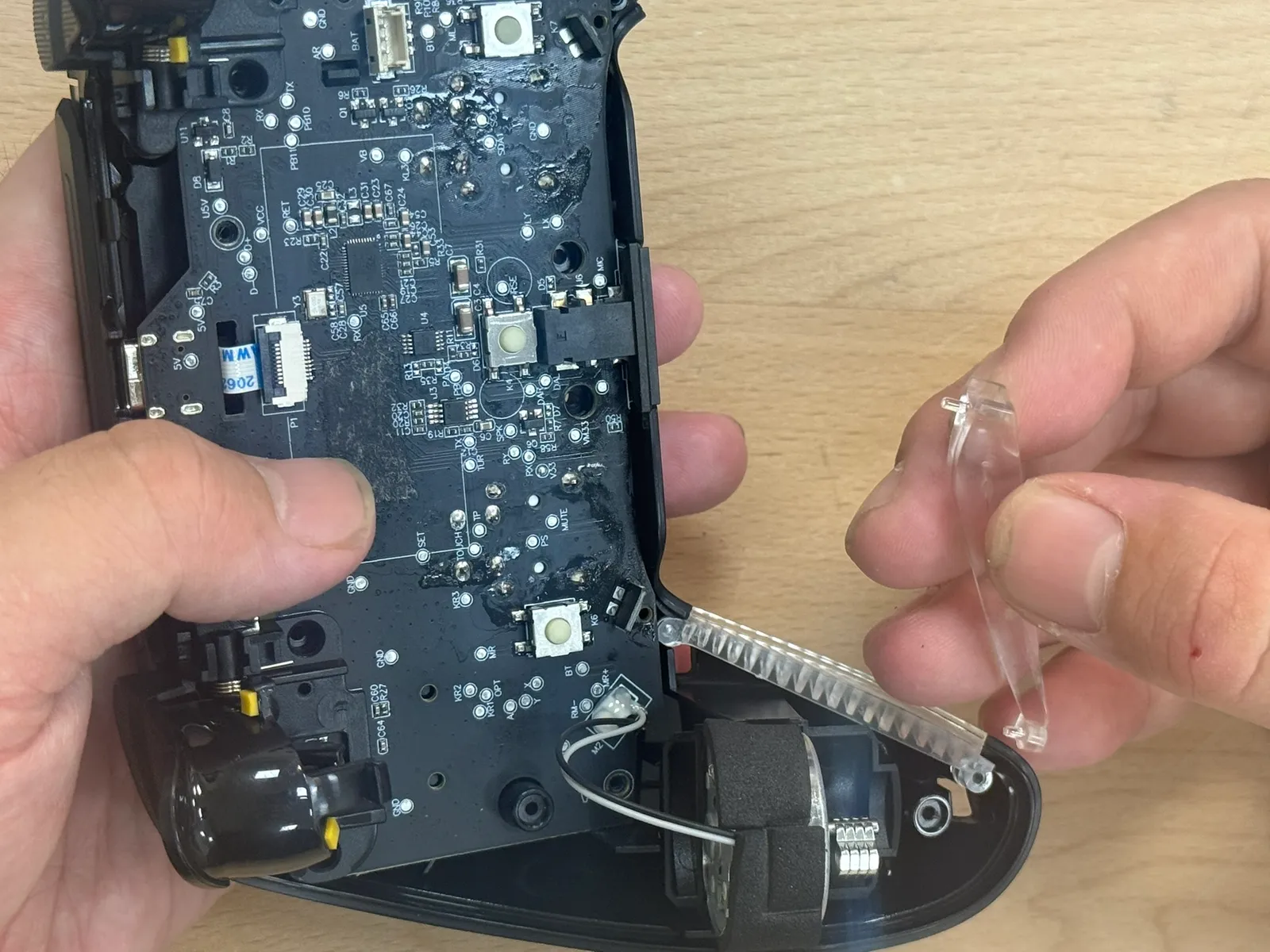

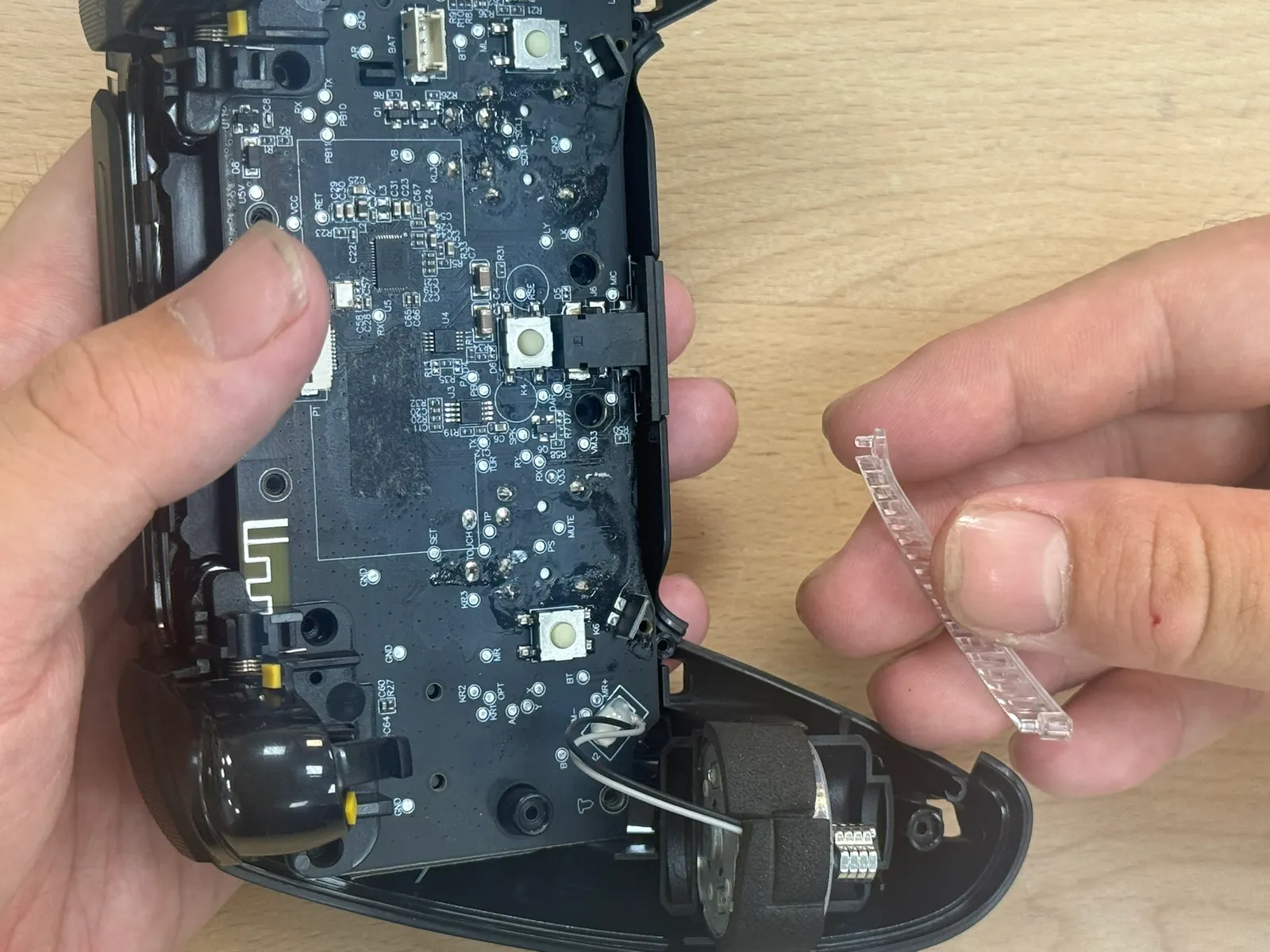

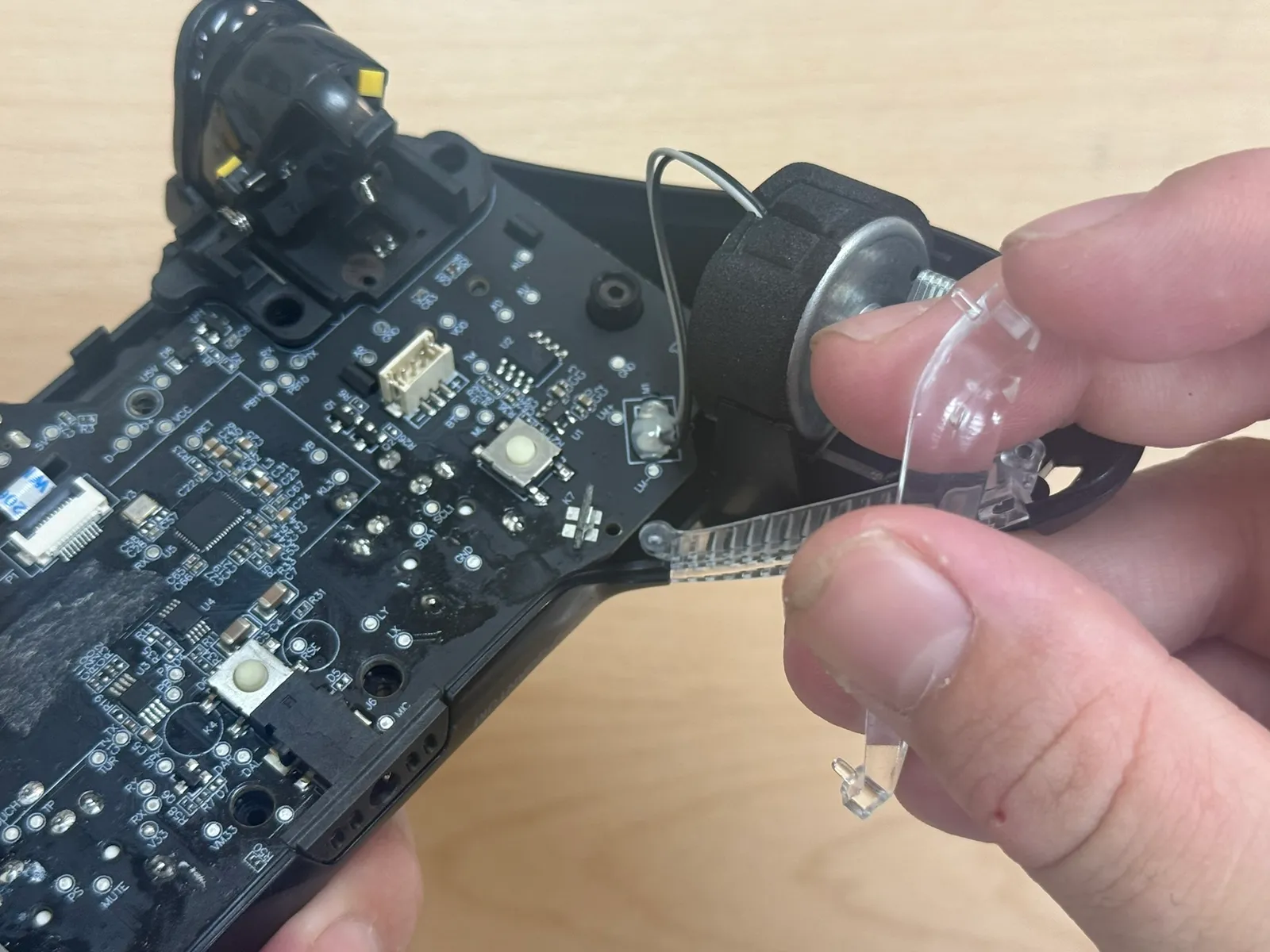

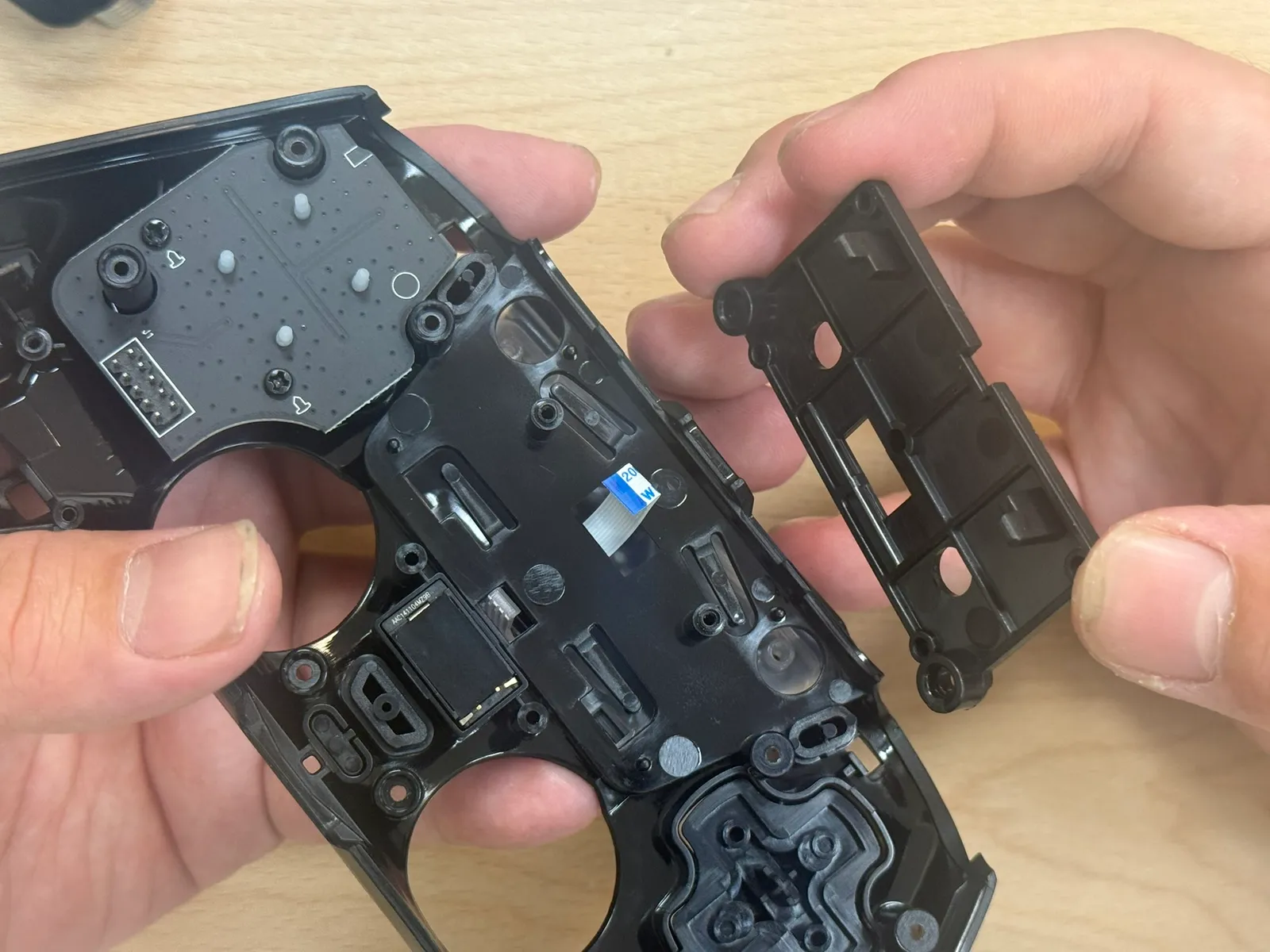

取出 飾條
1
2
3
4
5
- 步驟 16 / 共 32

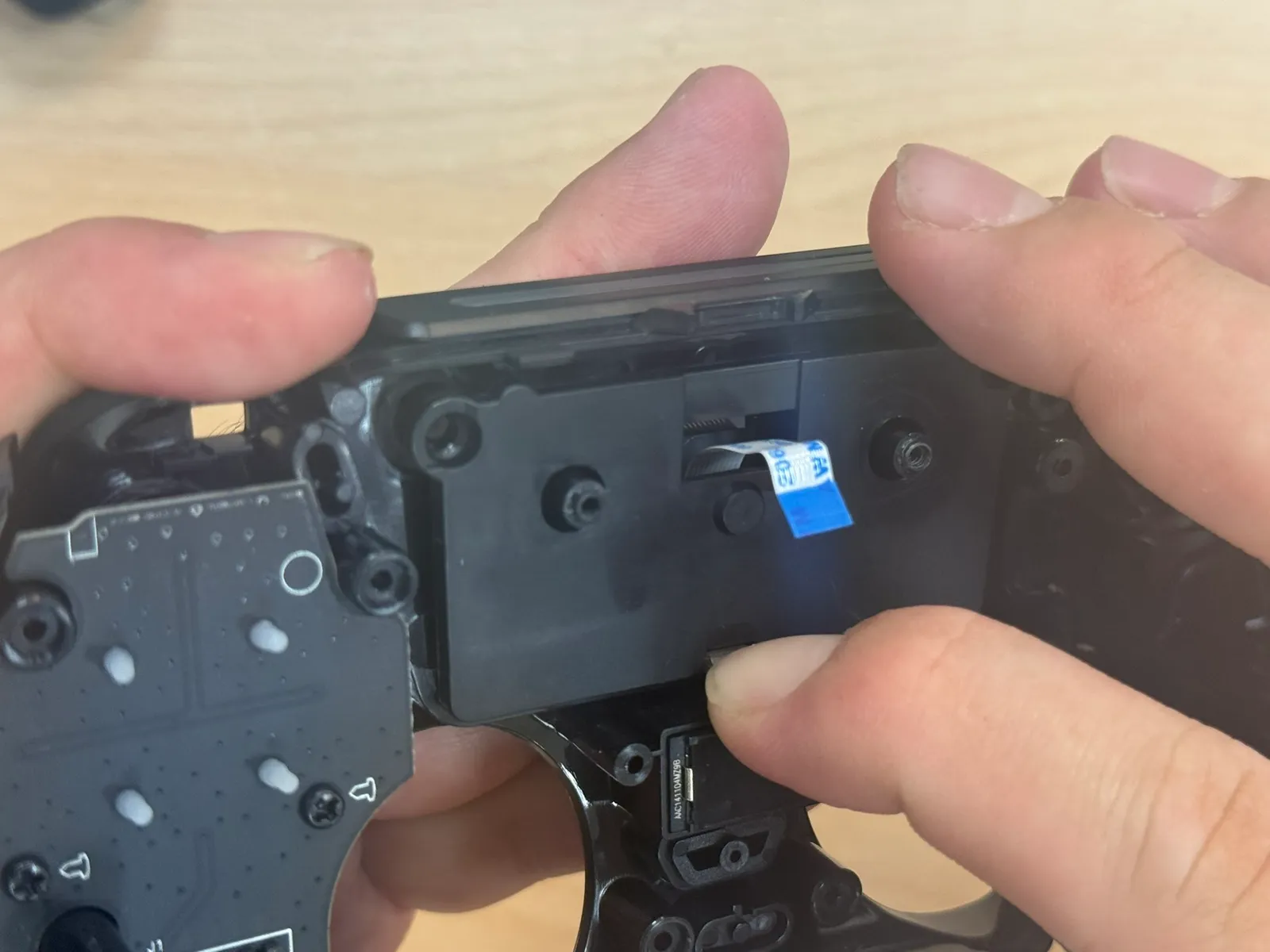

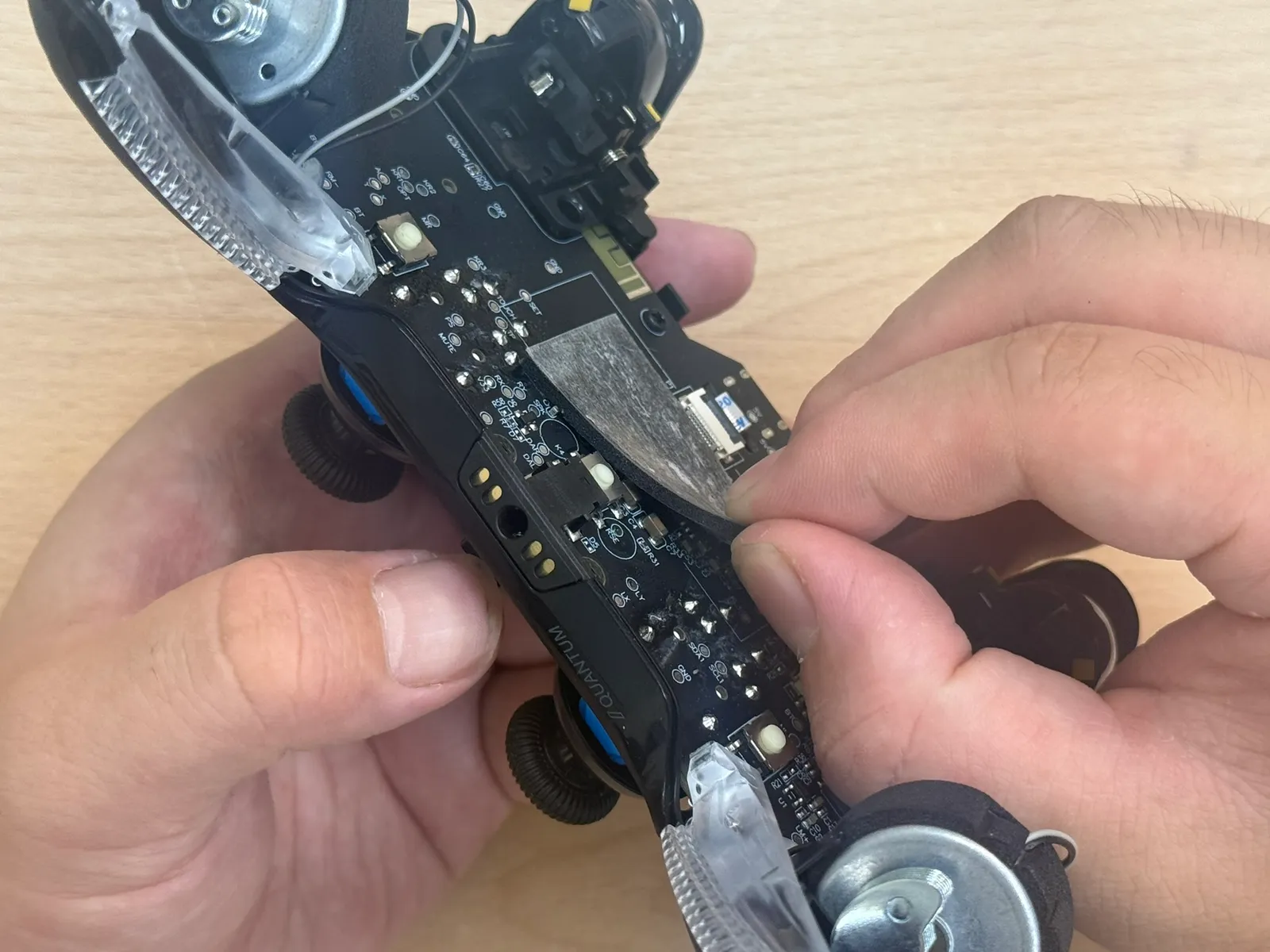

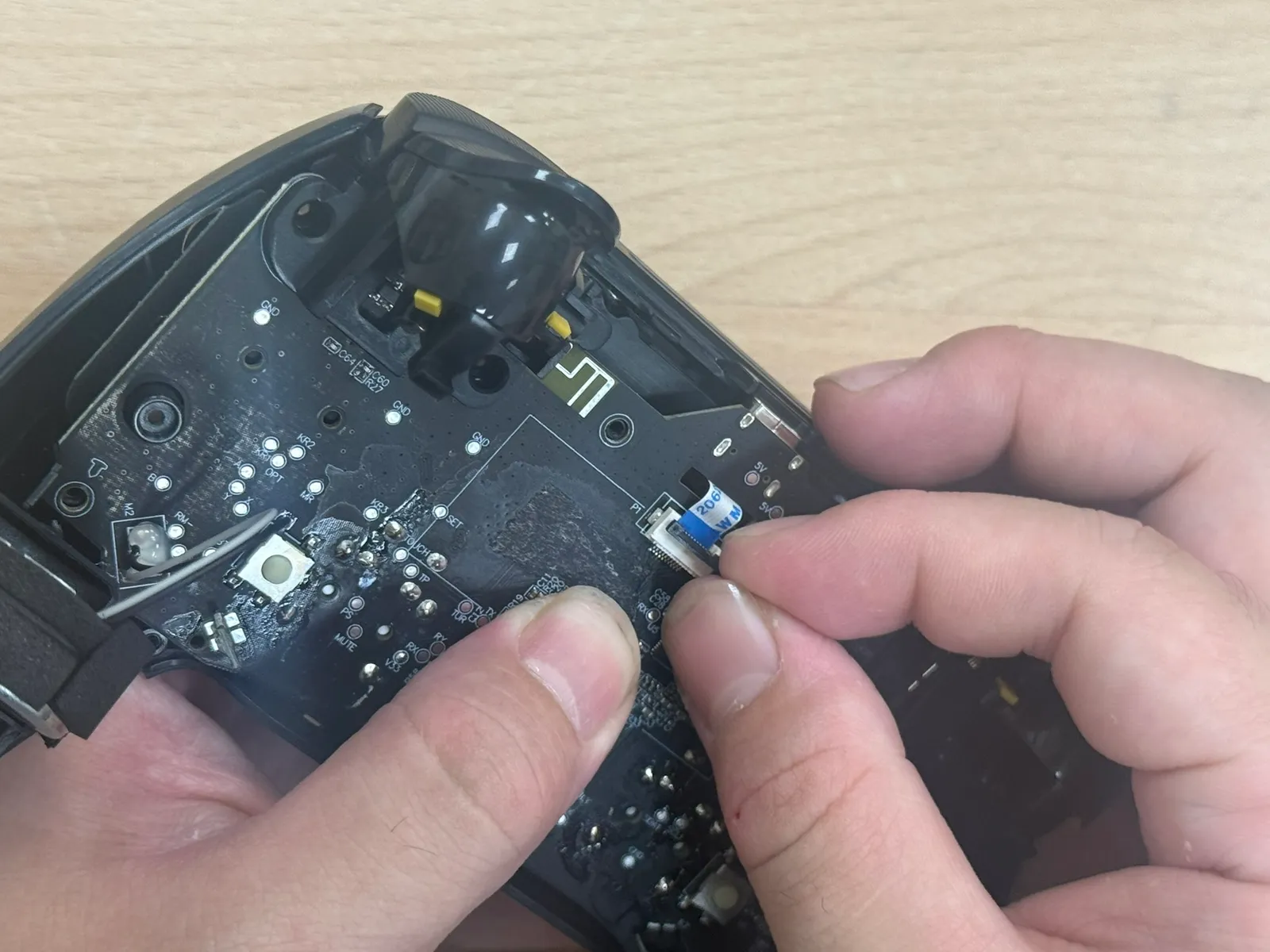

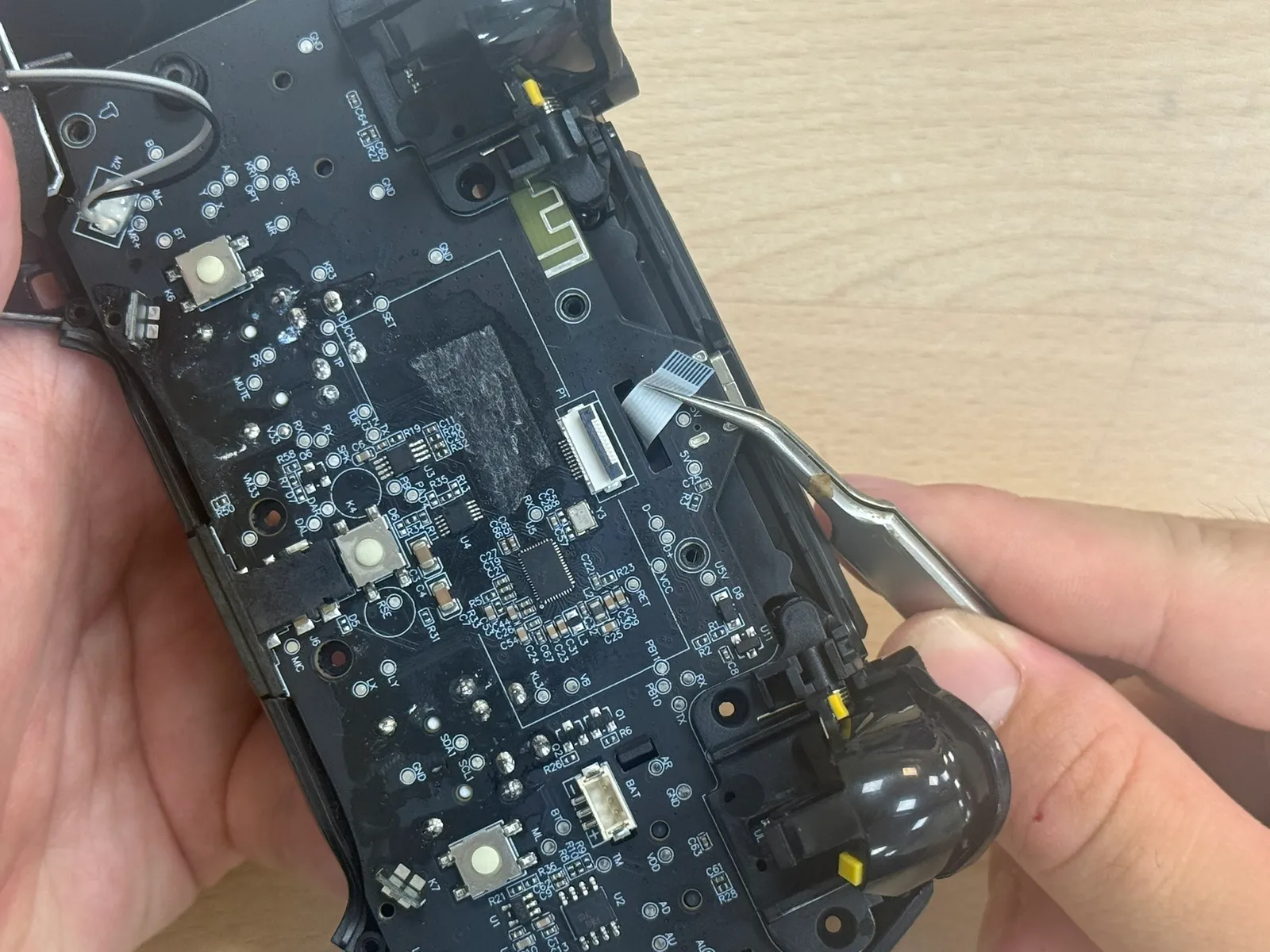

取出觸控板排線
打開蓋子，直接用鑷子穿過排線 然後慢慢的拉 或者用手慢慢地拉。
1
2
- 步驟 17 / 共 32

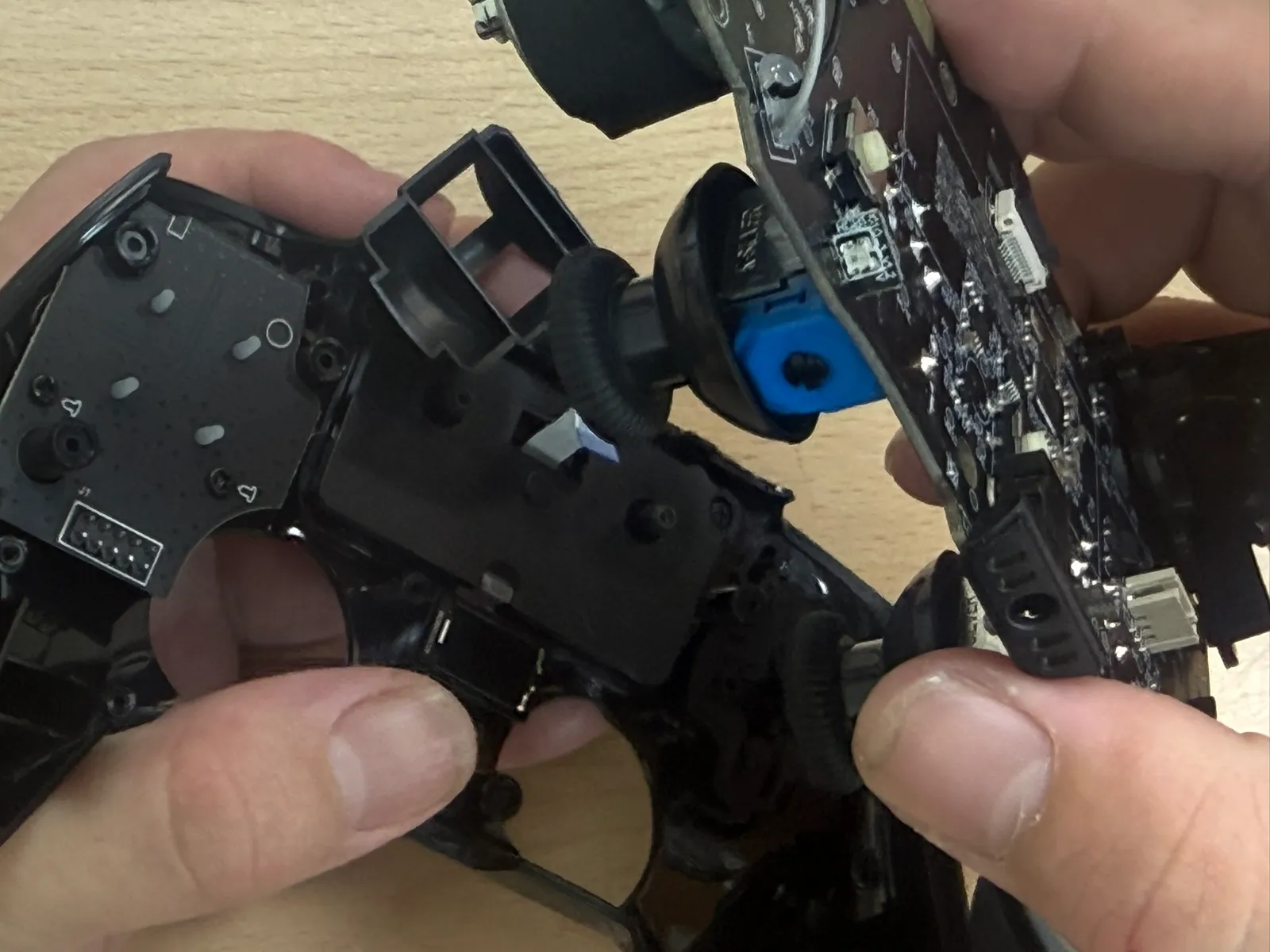

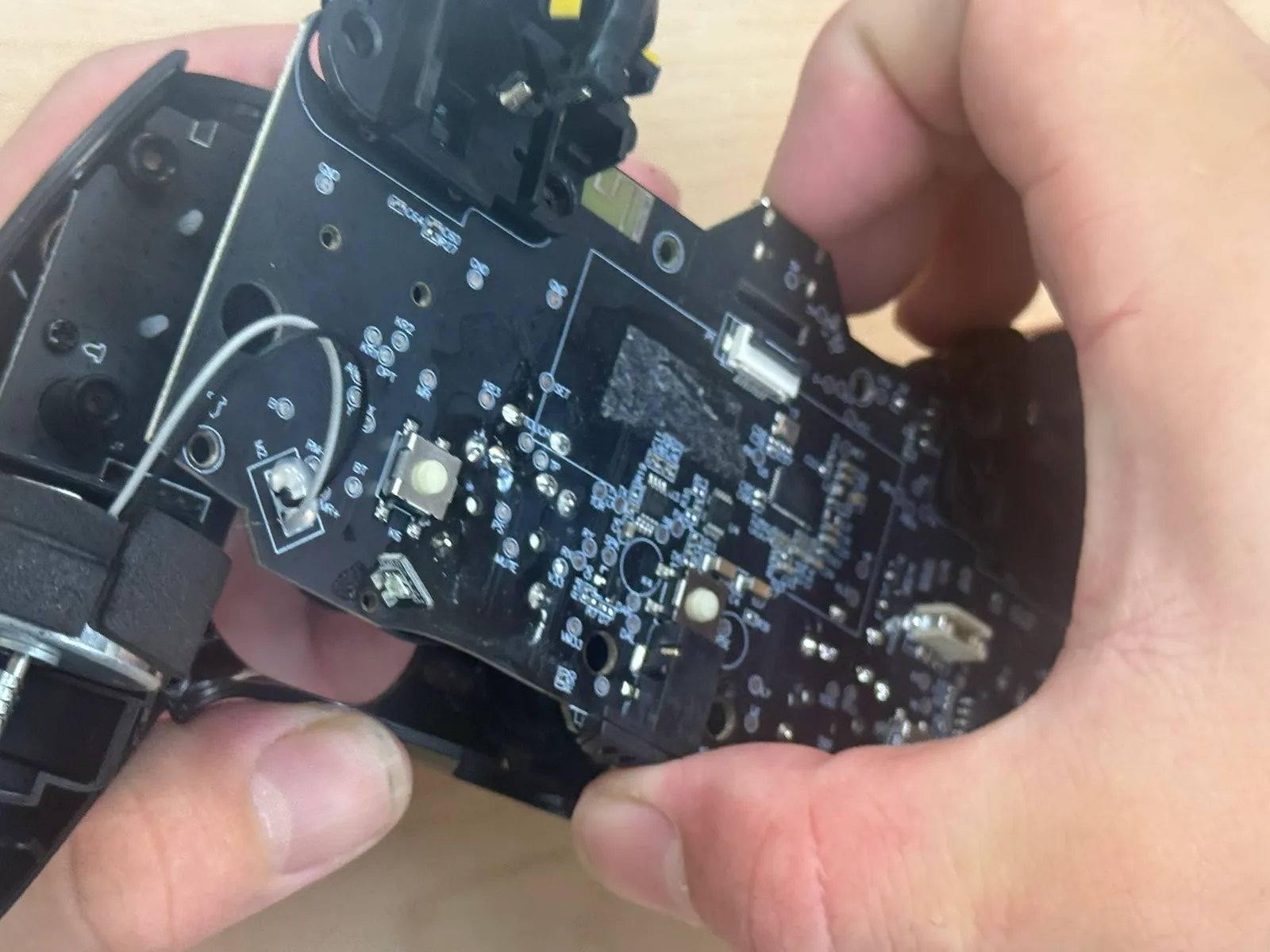

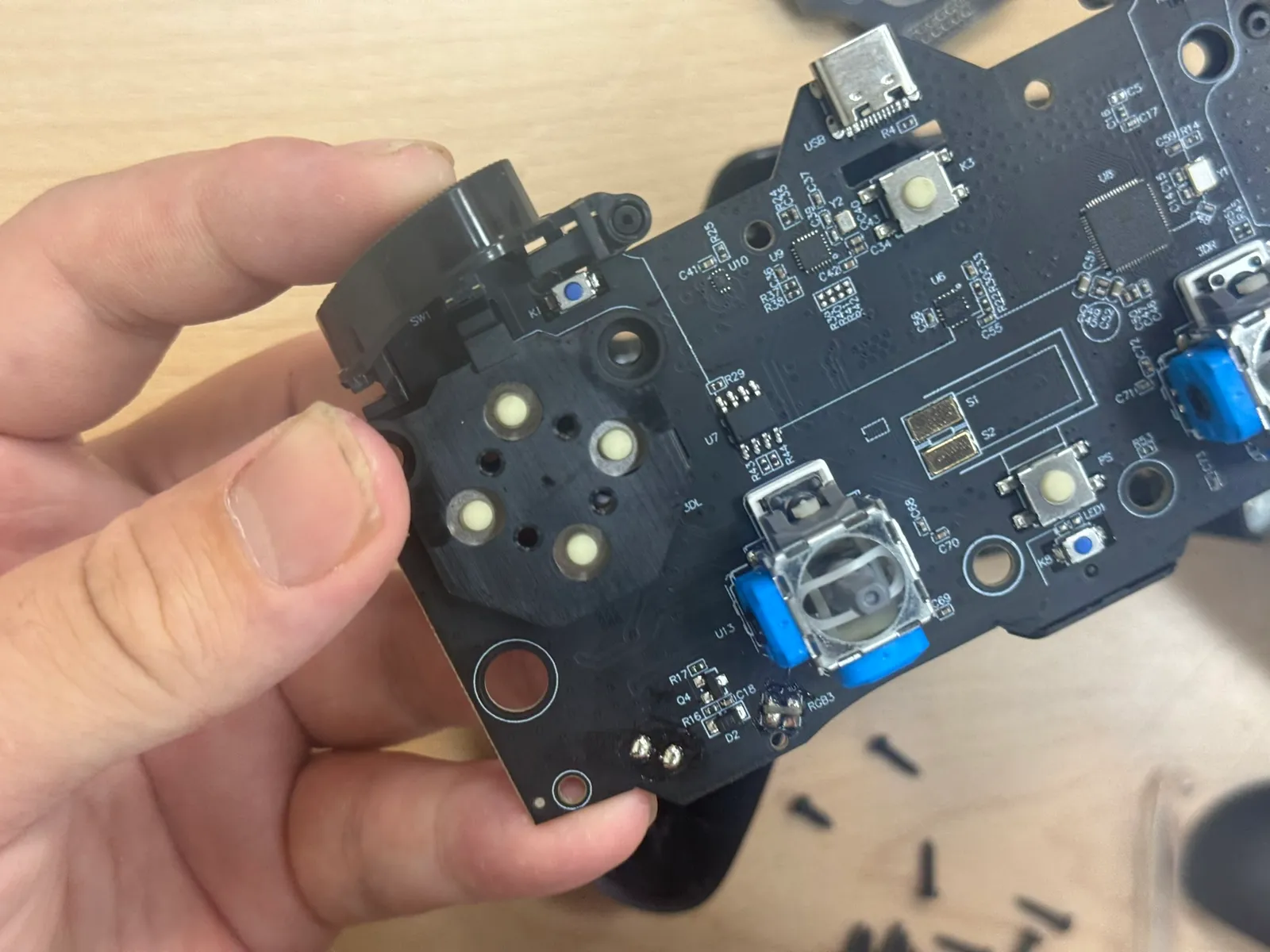

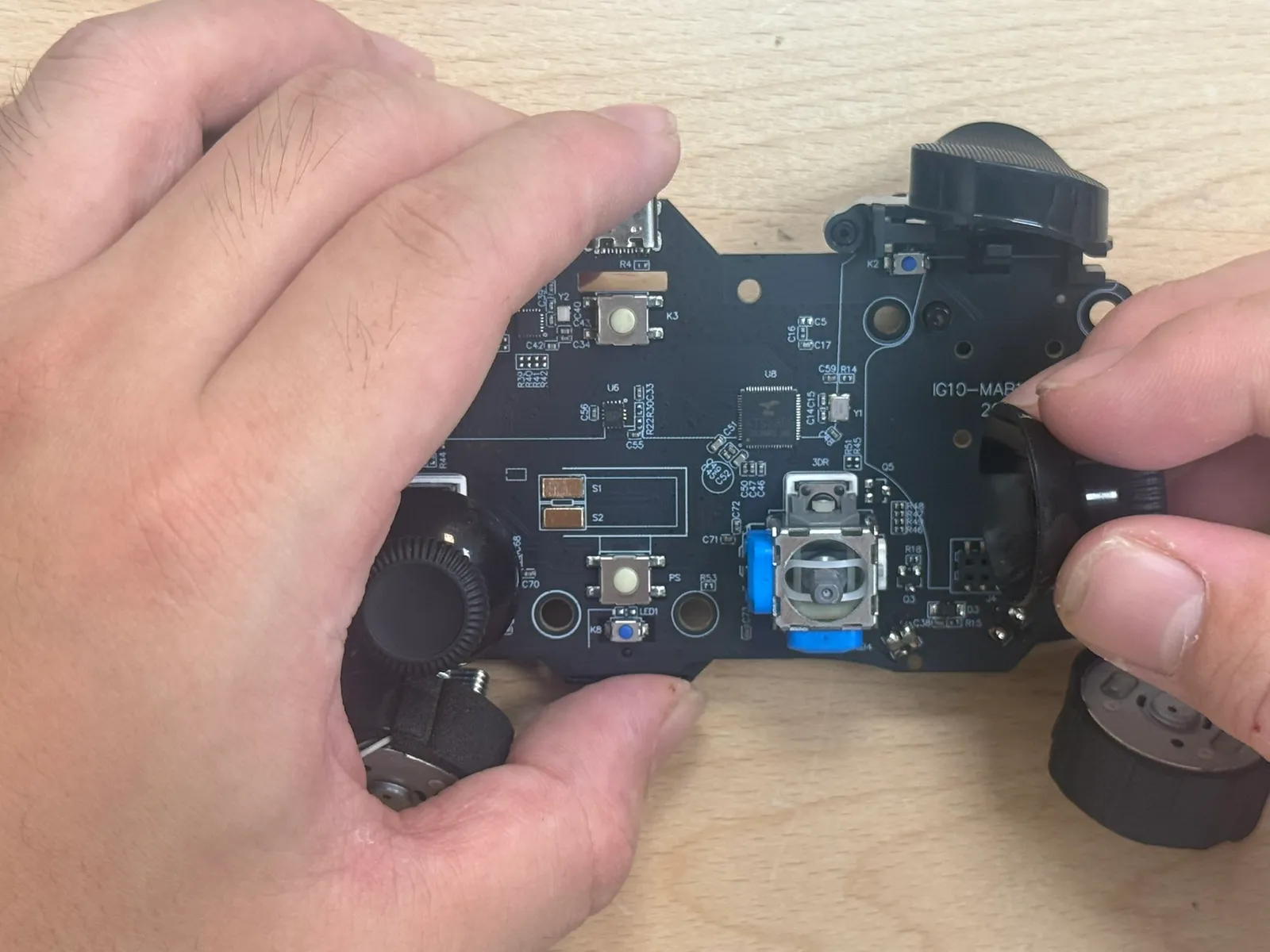

取出主板
1
2
- 步驟 18 / 共 32

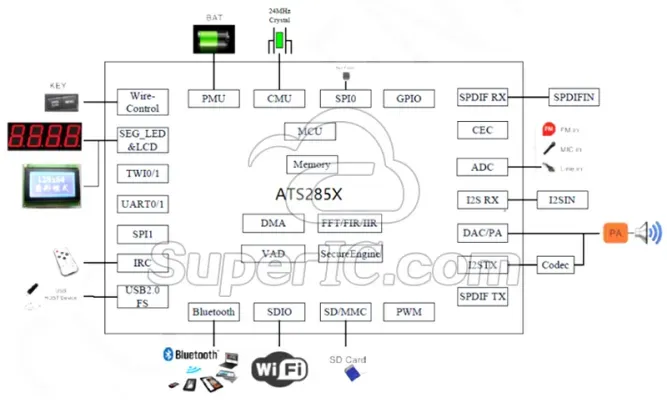

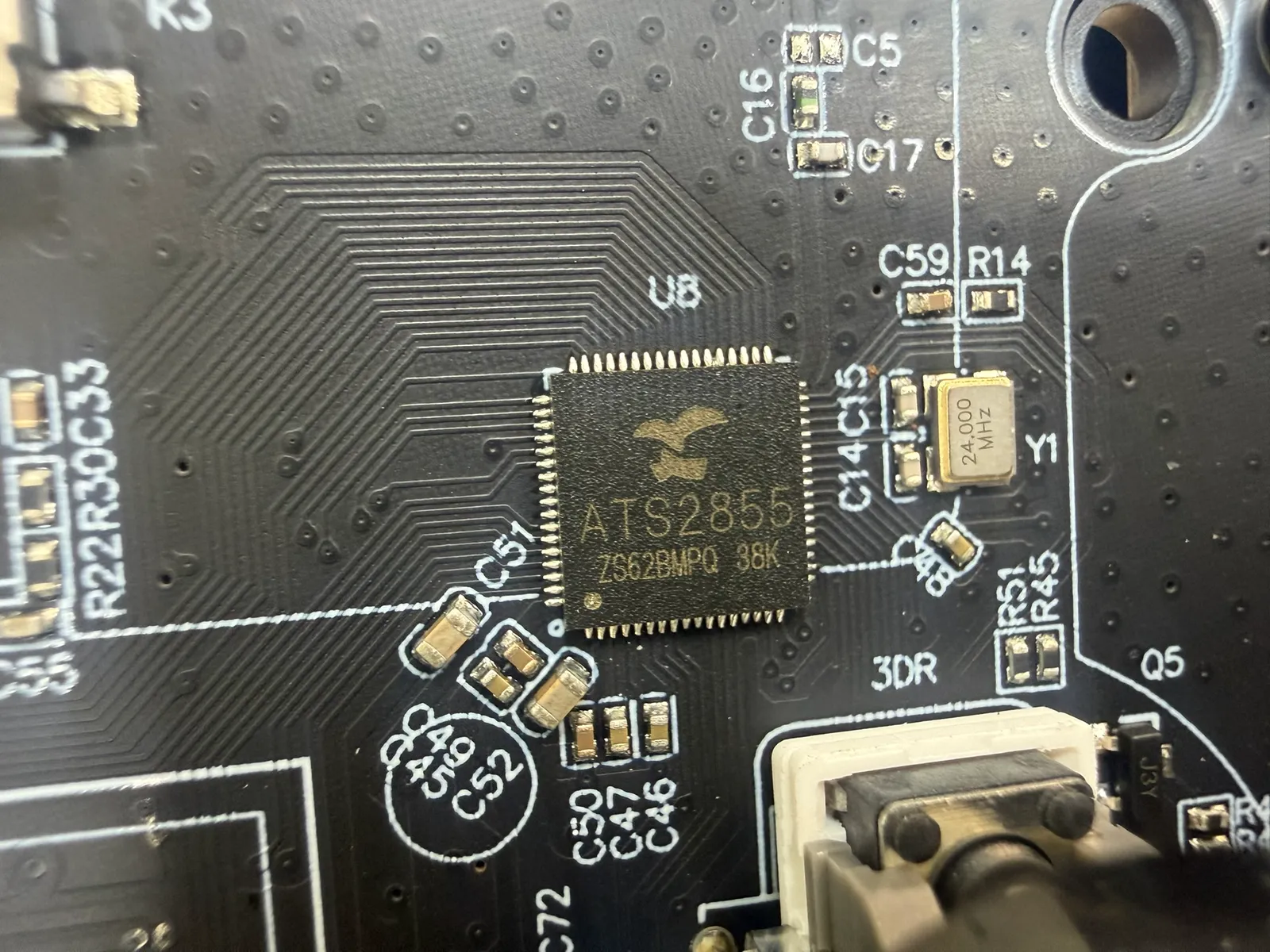

藍牙 晶片
製造商：炬芯科技 型號：ATS2855 Y1位置標示：24.000MHZ 石英震盪器
1
2
- 步驟 19 / 共 32

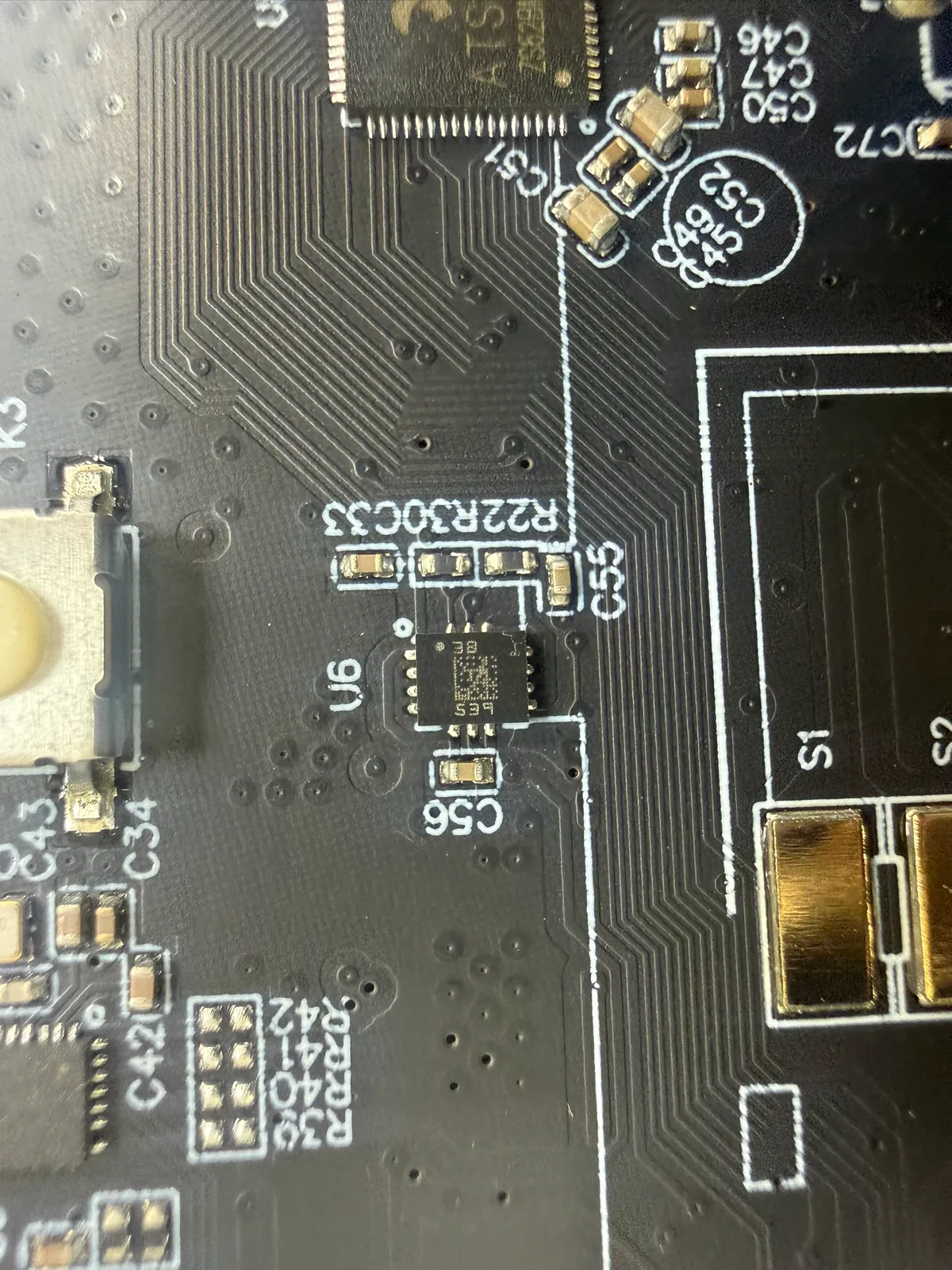

陀螺儀晶片
絲印：38 539
- 步驟 20 / 共 32

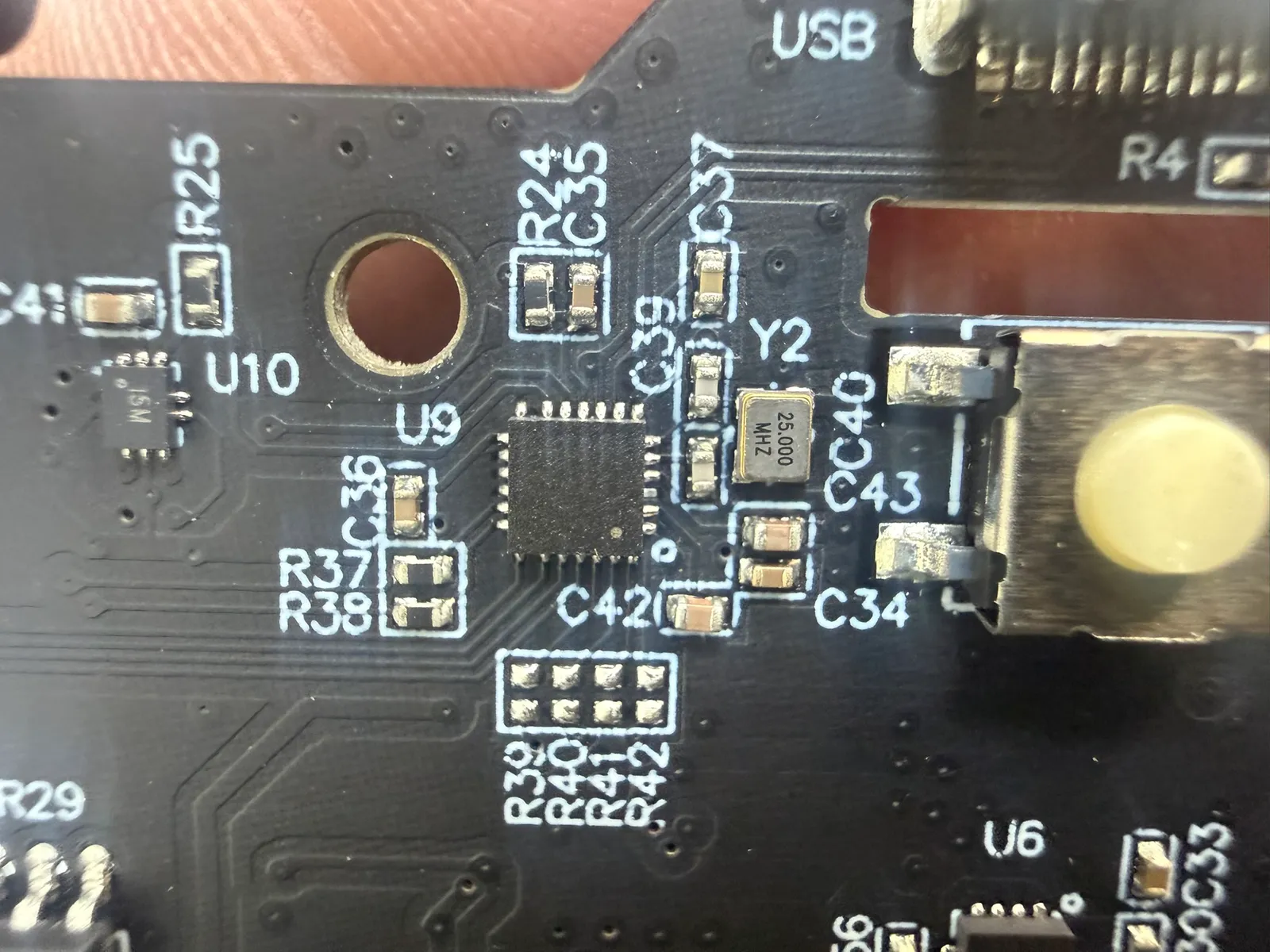

步驟 20

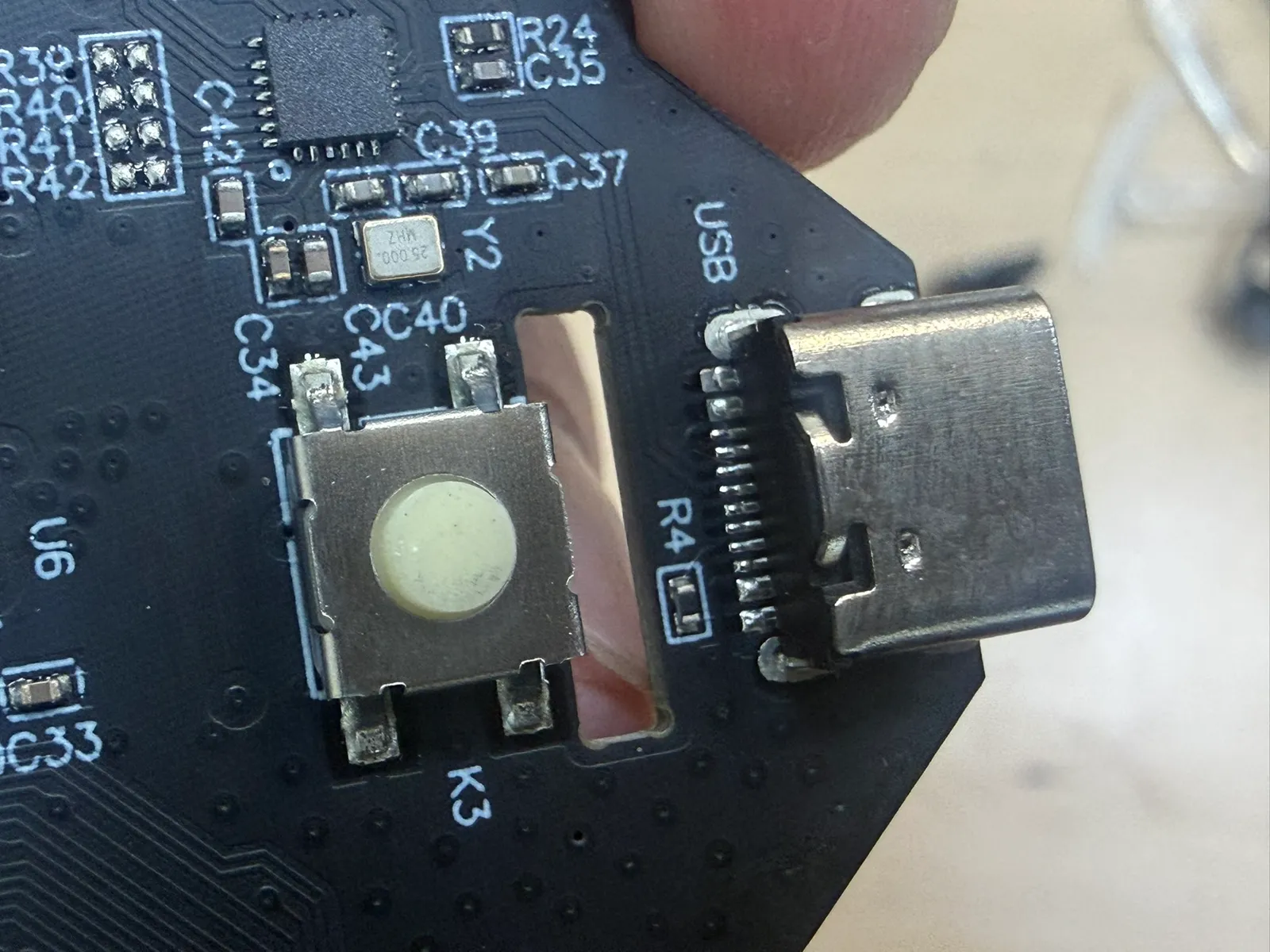

Y2的位置 有一顆25.000MHZ的石英震盪器
- 步驟 21 / 共 32
疑似 充電管理晶片
- 步驟 22 / 共 32

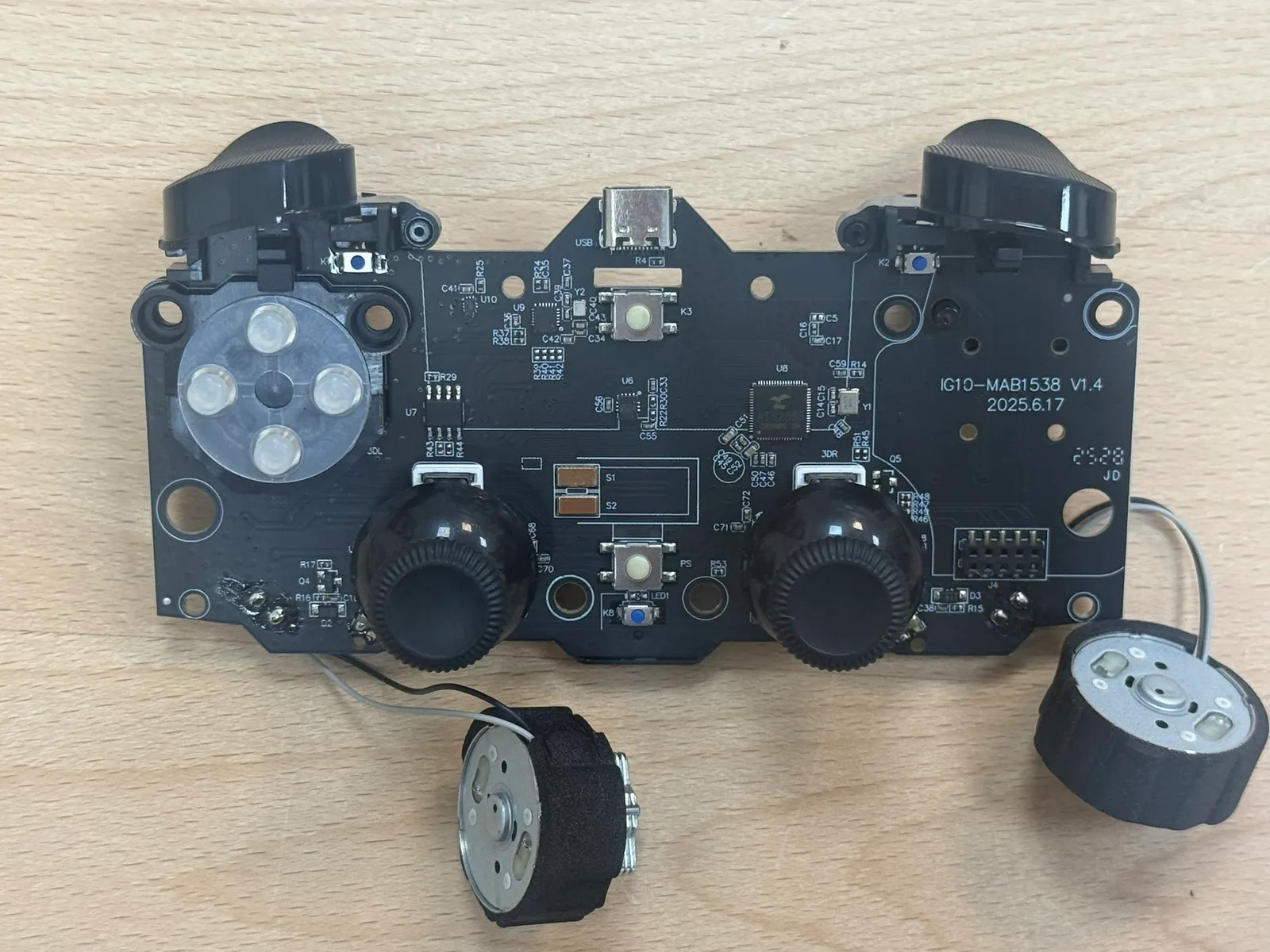

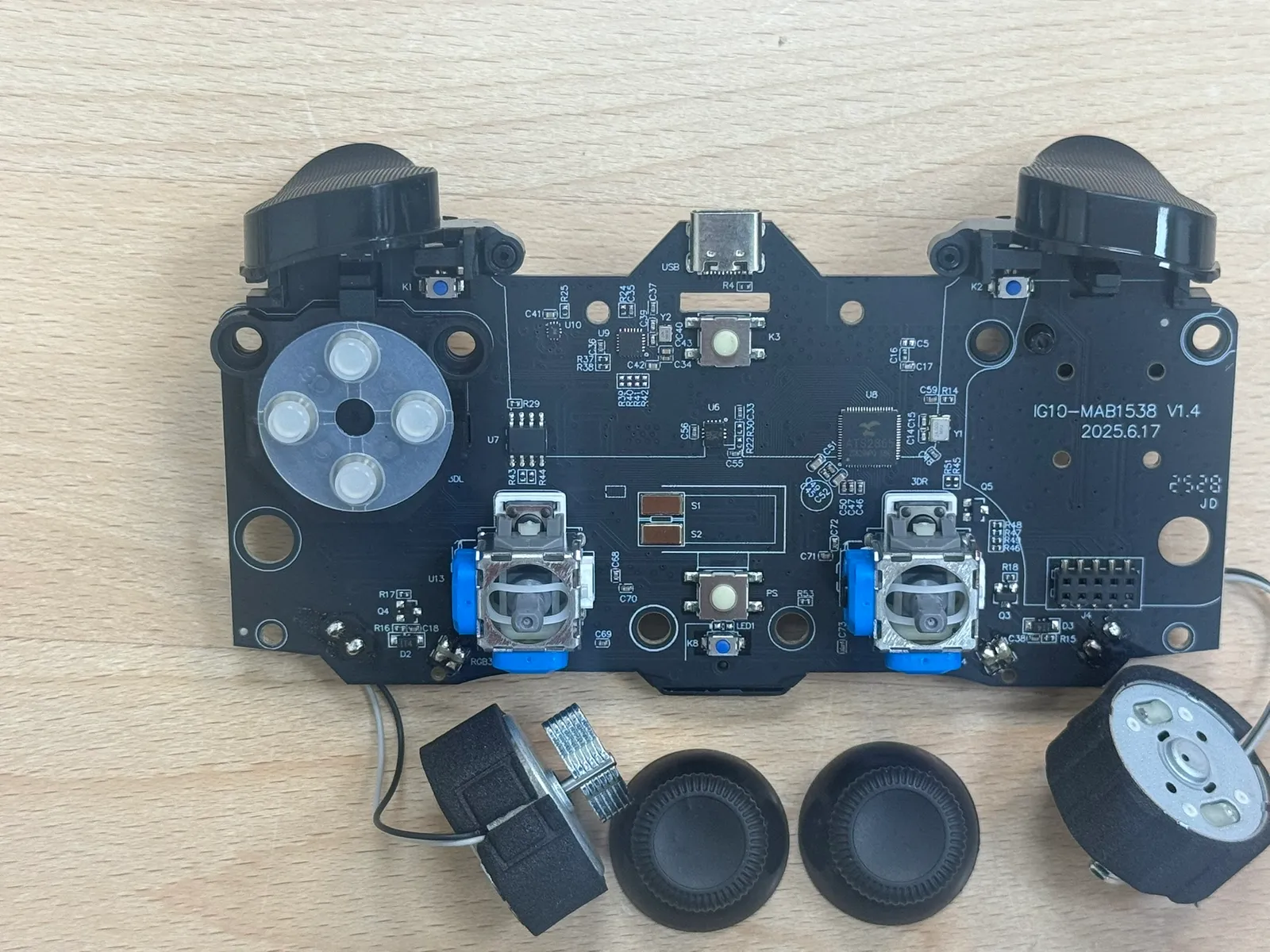

主板
主板型號：IG10-MAB1538 V1.4
- 步驟 23 / 共 32

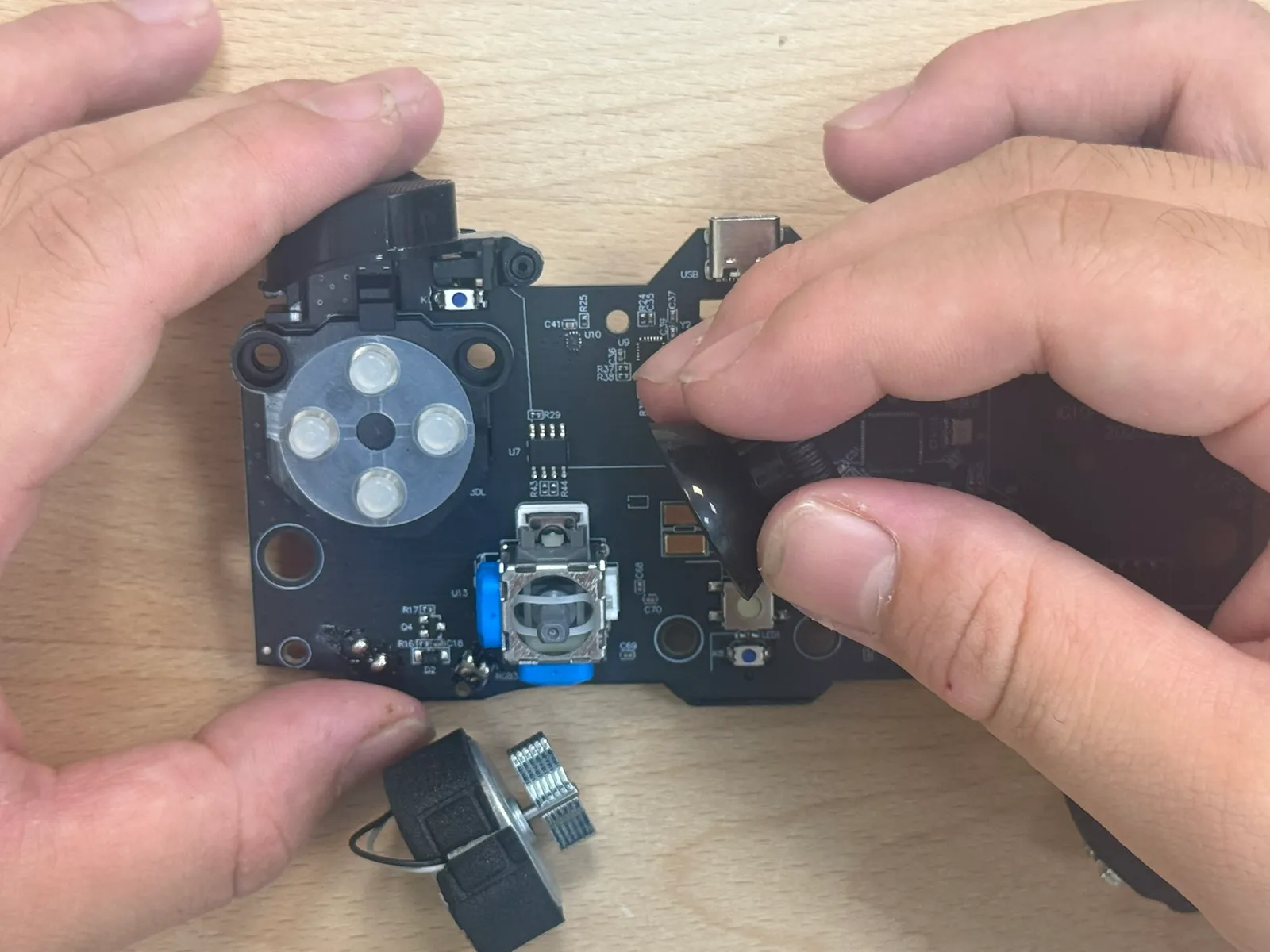

取出蘑菇頭(帽殼)
1
2
3
- 步驟 24 / 共 32

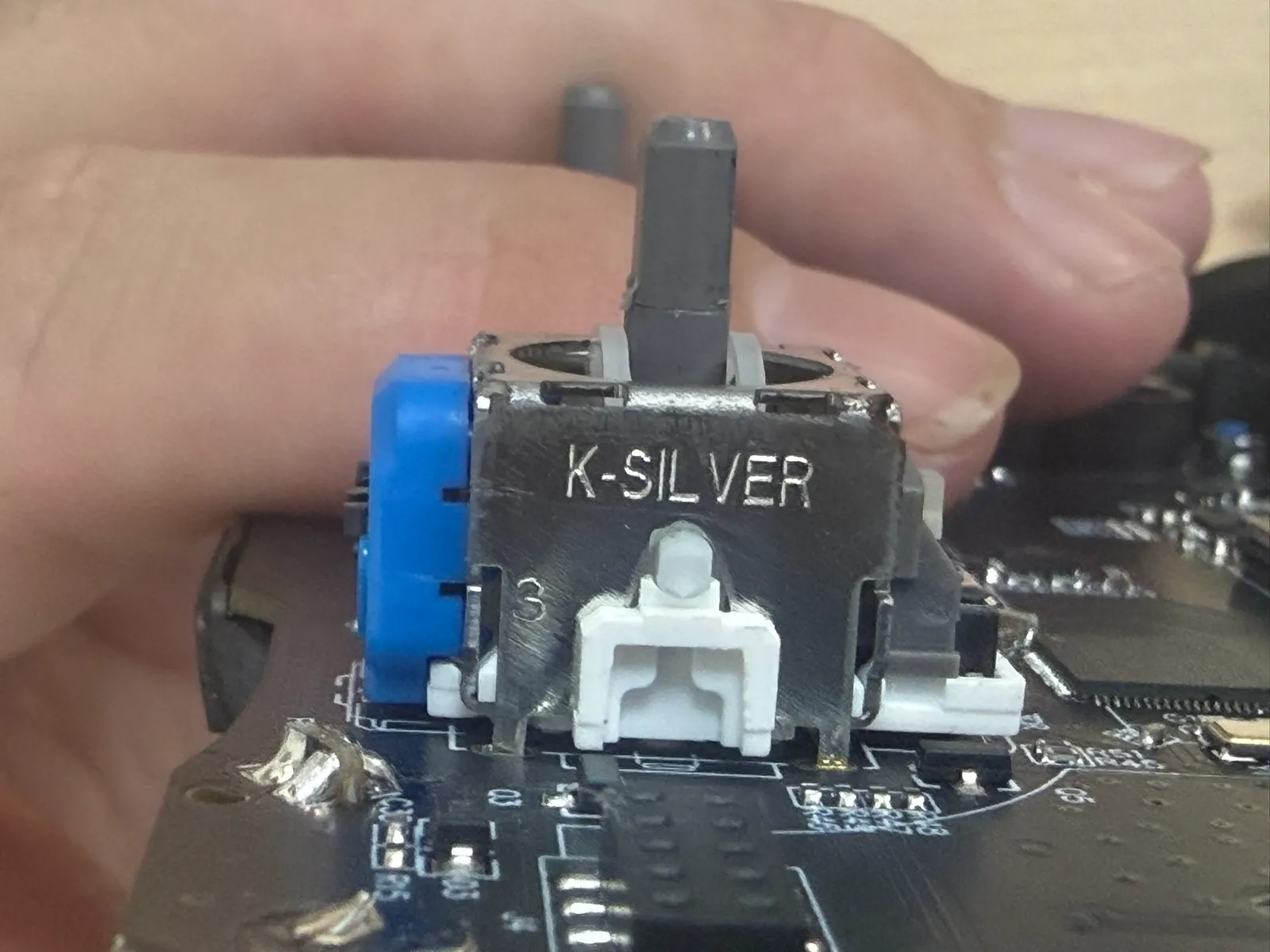

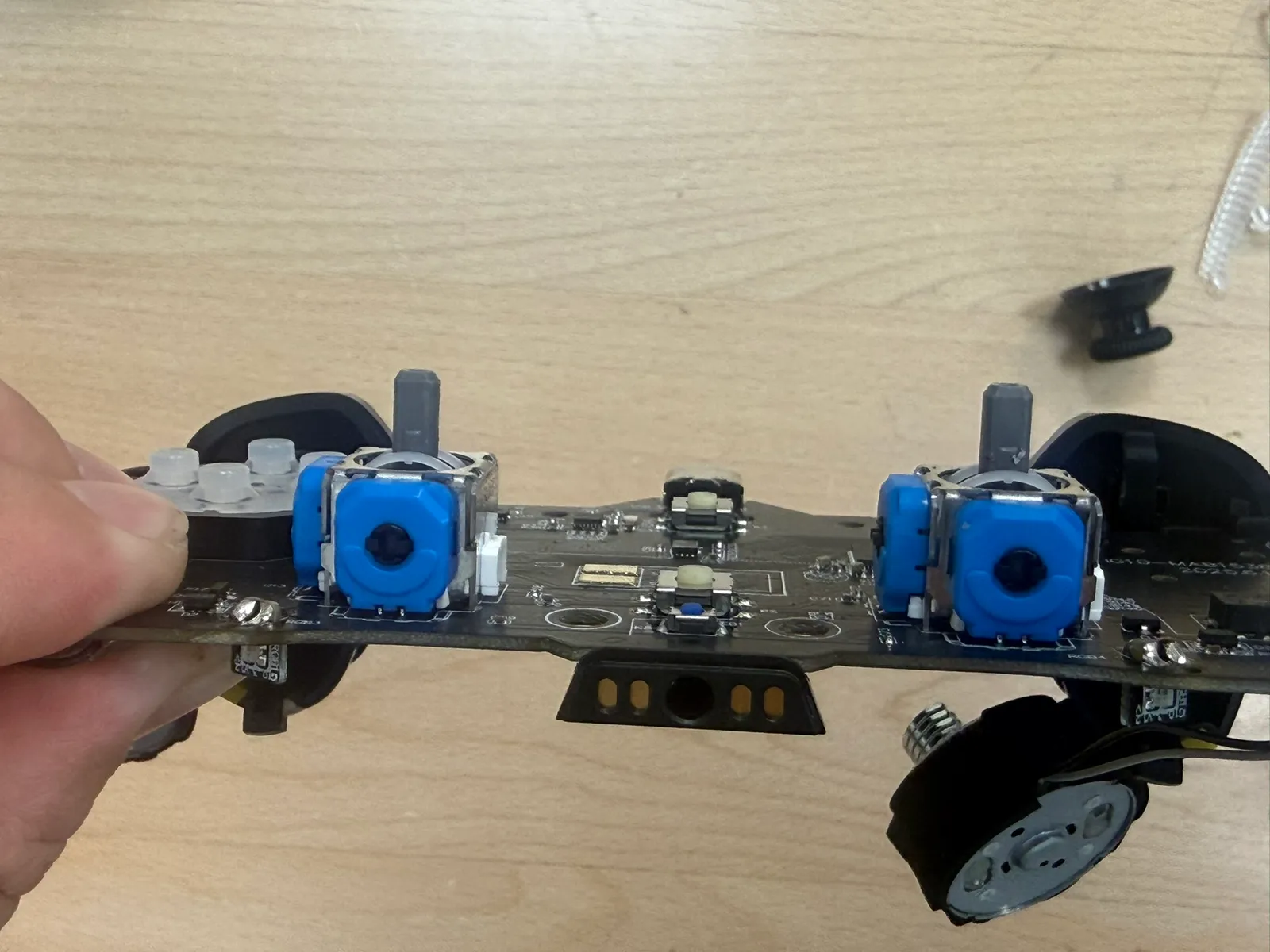

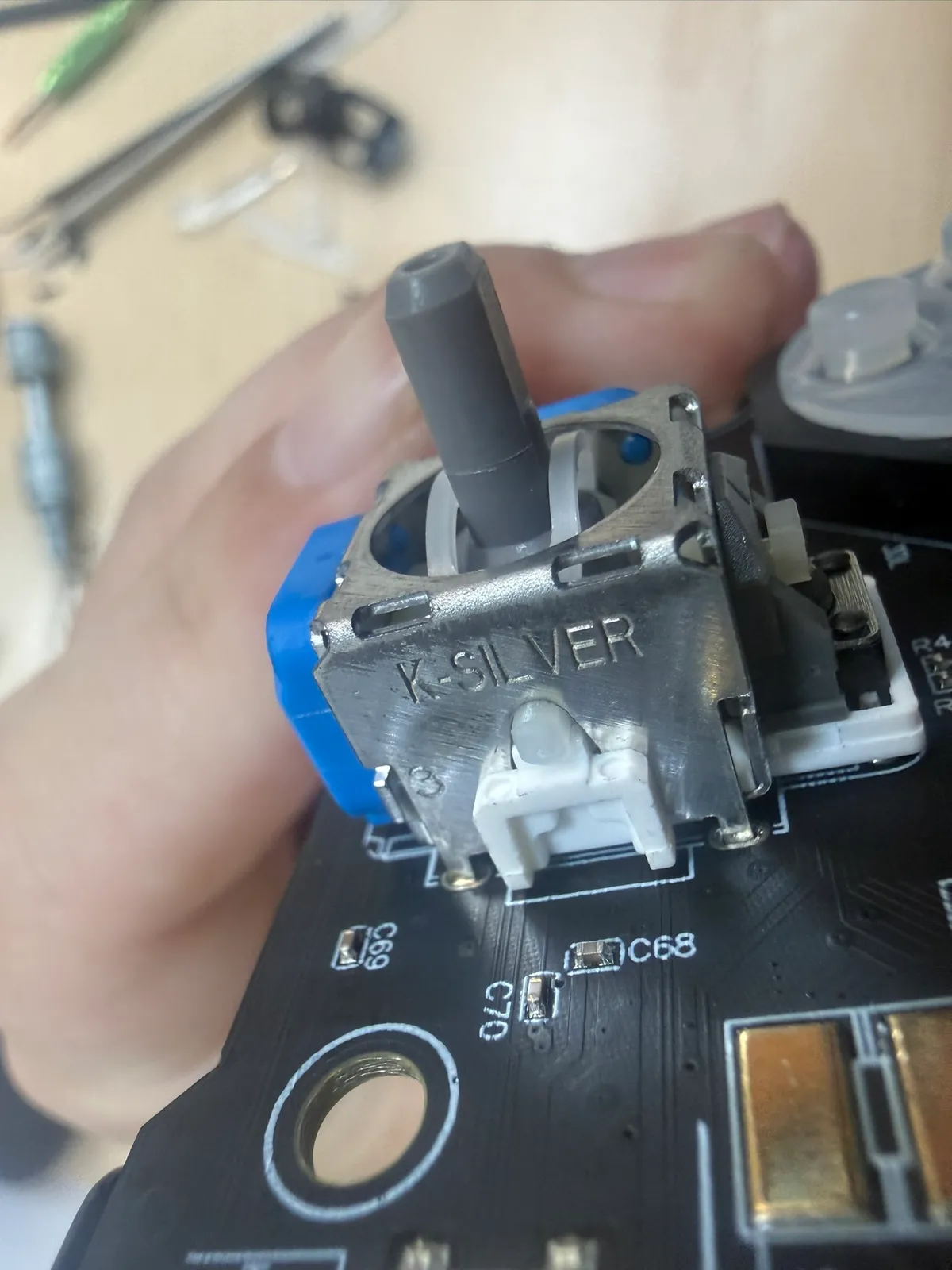

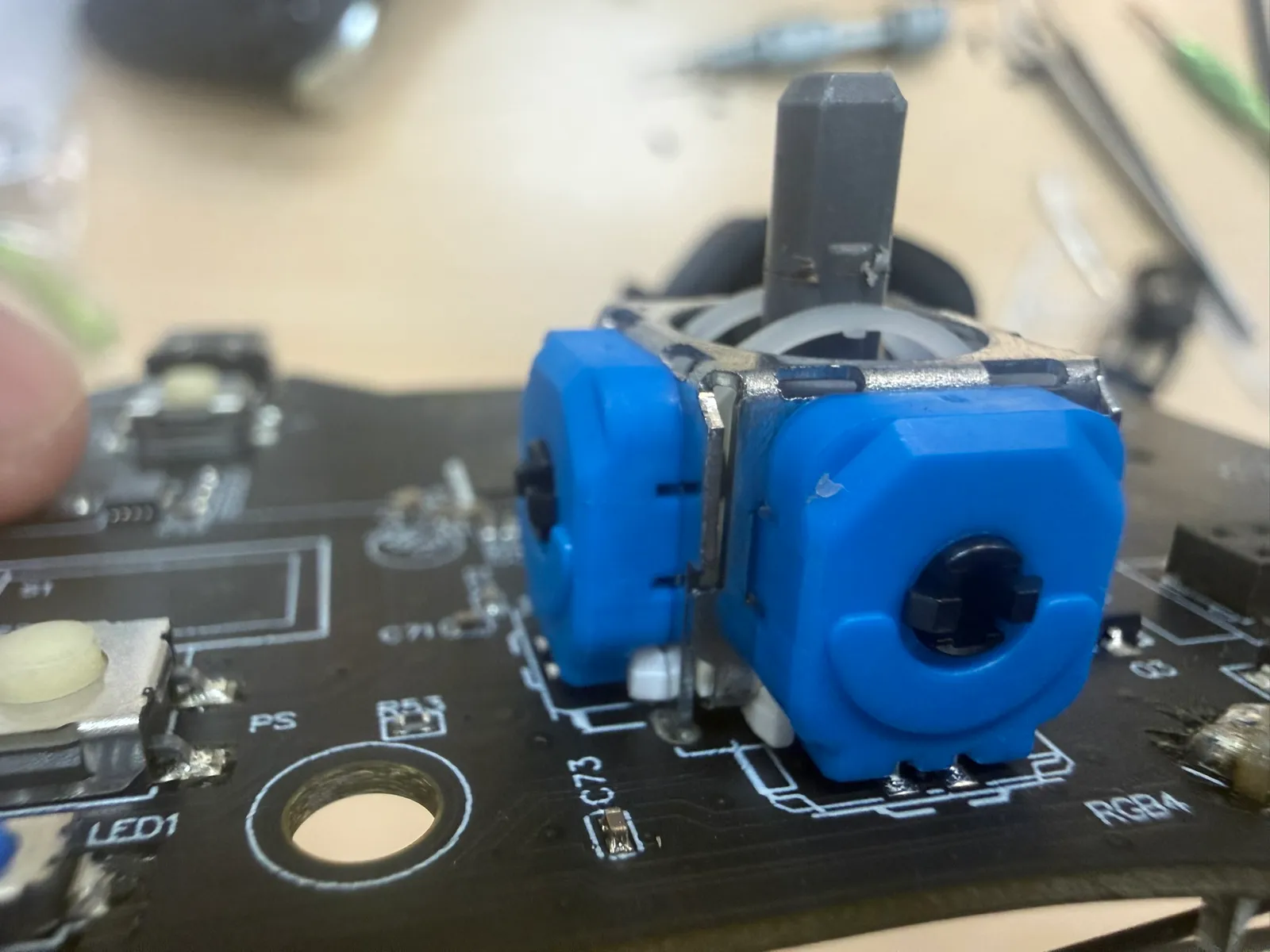

霍爾電磁搖桿
製造商：K-SILVER(控銀)
1
2
3
4
- 步驟 25 / 共 32
TypeC接口
- 步驟 26 / 共 32

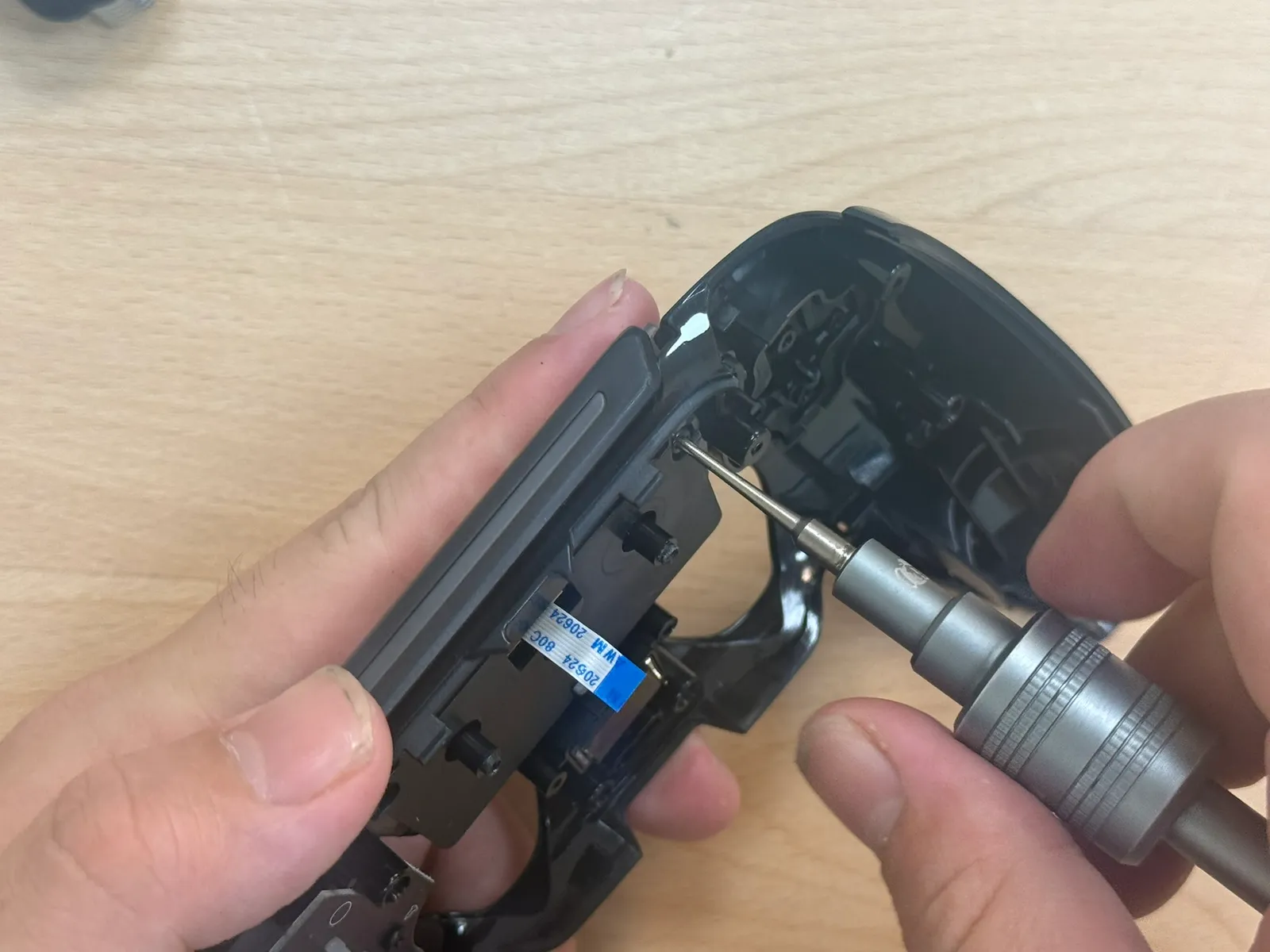

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 27 / 共 32

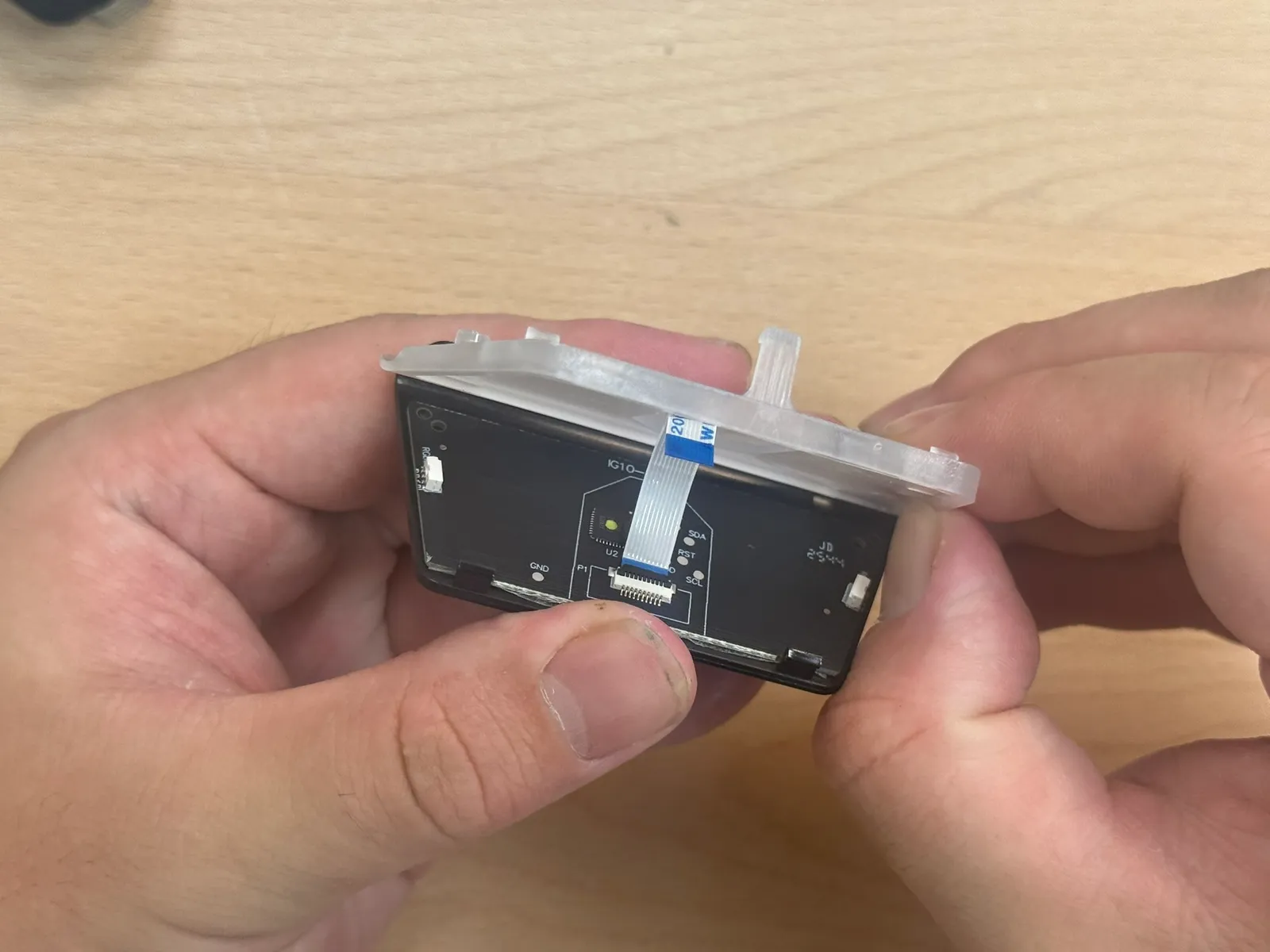

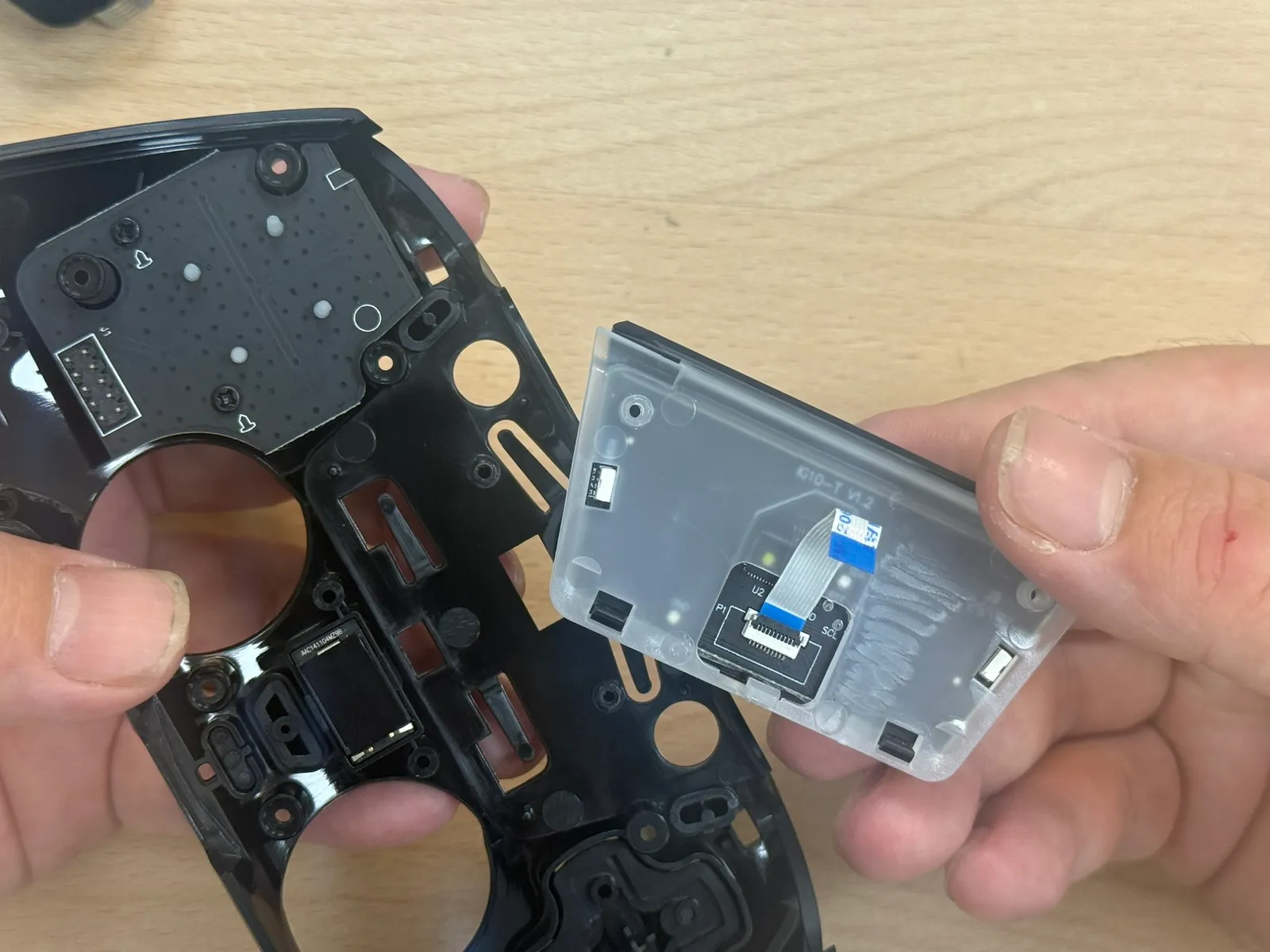

取出觸控板
1
2
3
4
- 步驟 28 / 共 32

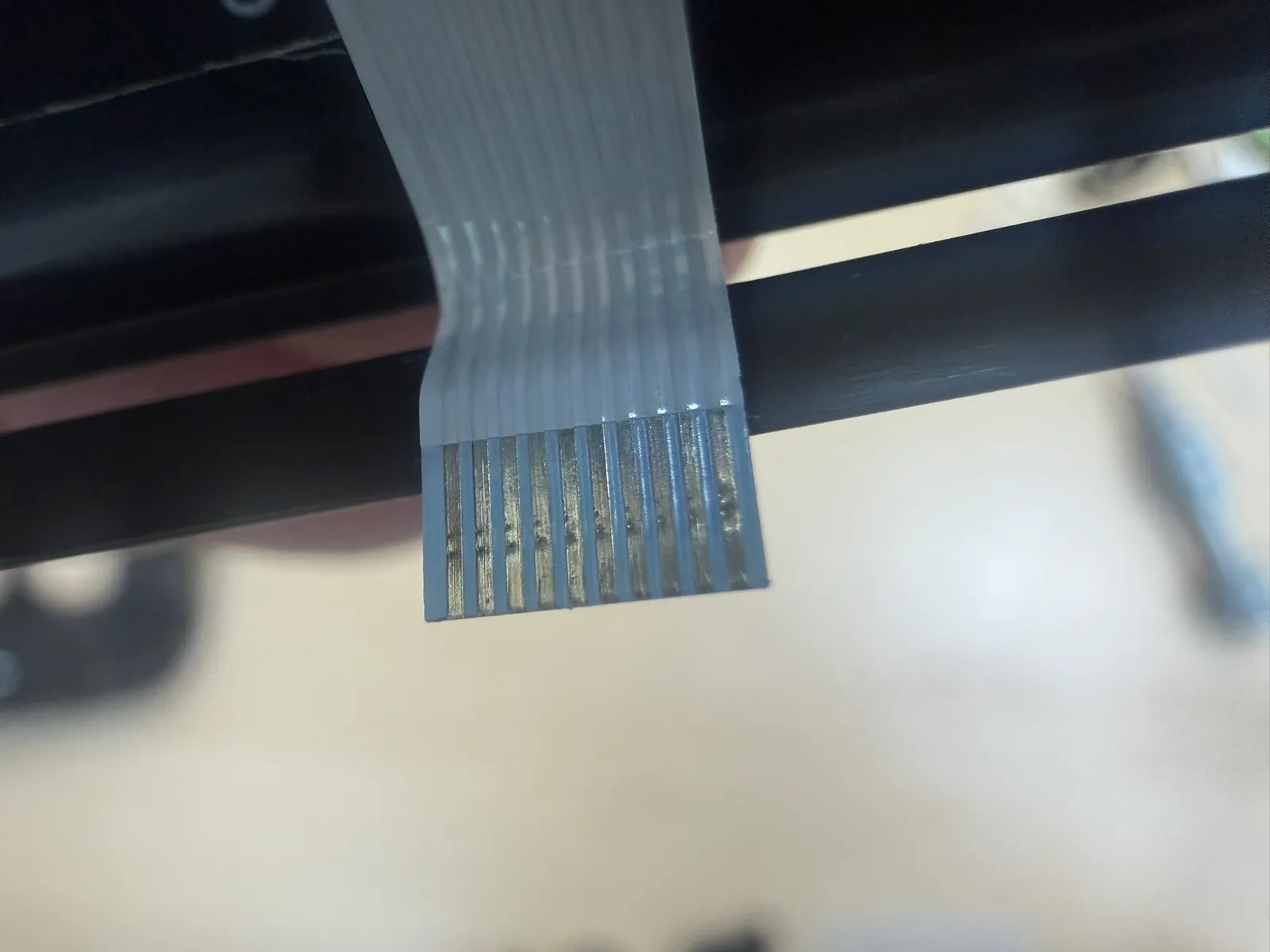

觸控板排線
排線 Pin數：10 Pin
- 步驟 29 / 共 32

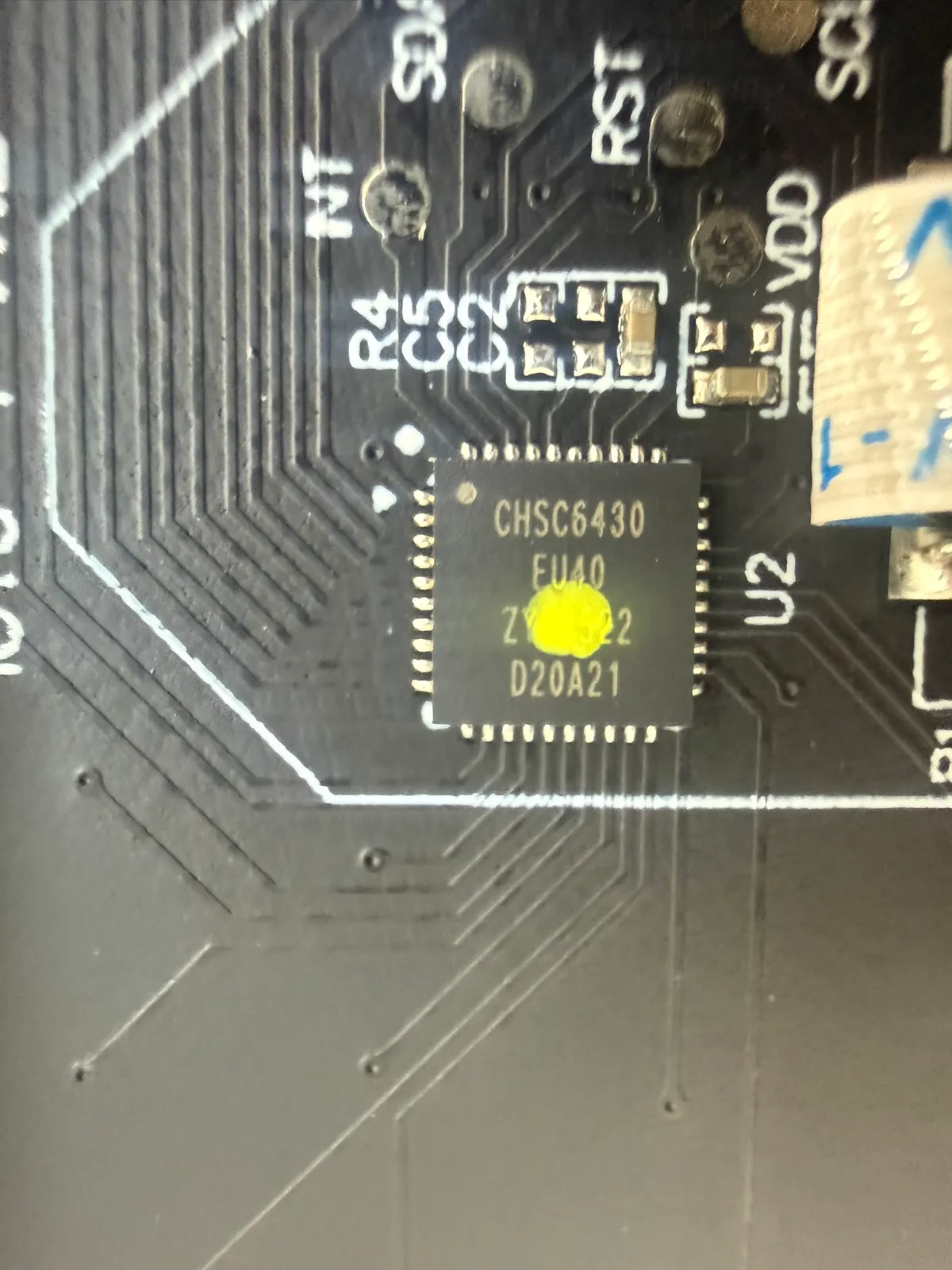

觸控板晶片
型號：CHSC6430
- 步驟 30 / 共 32

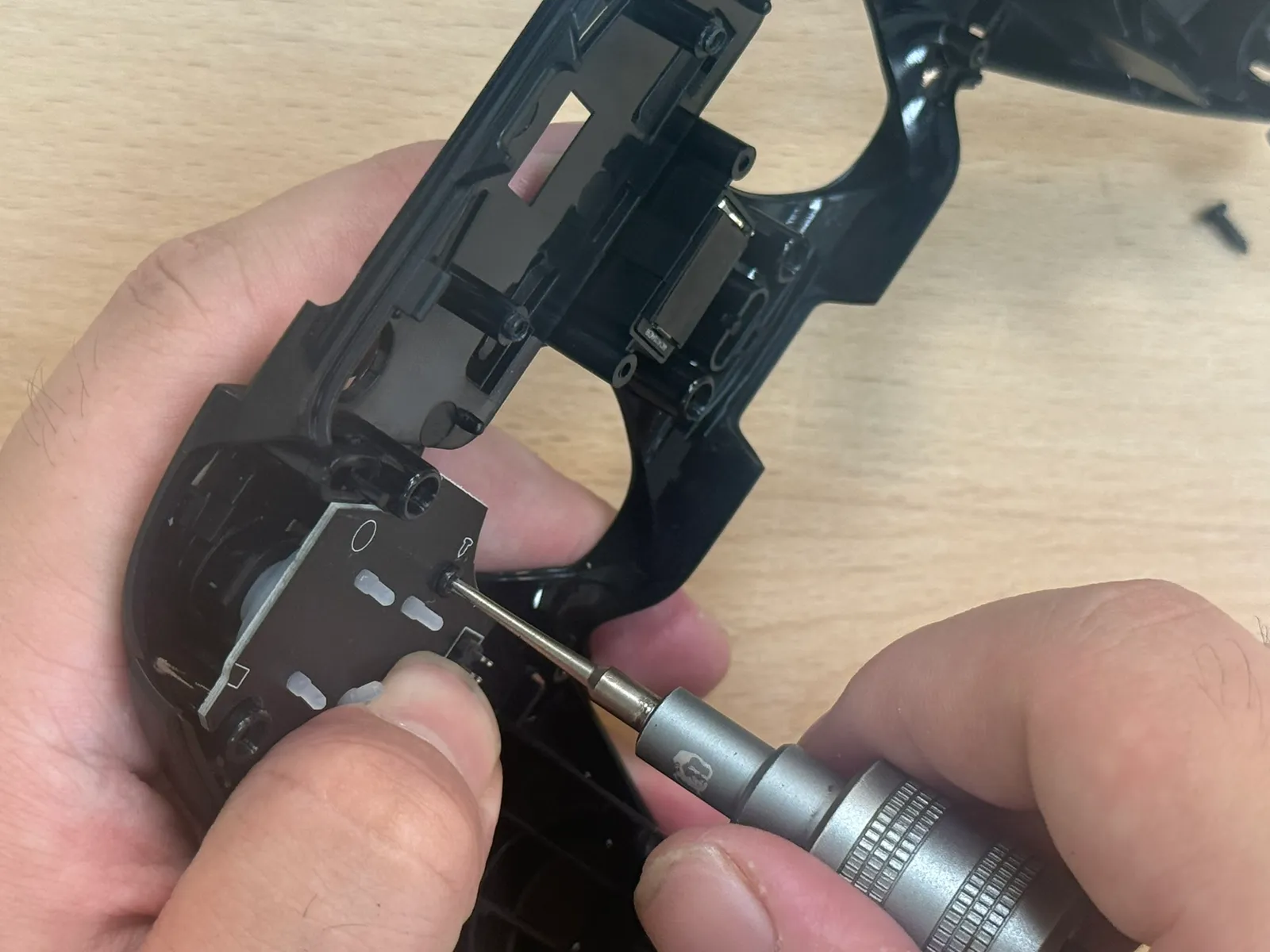

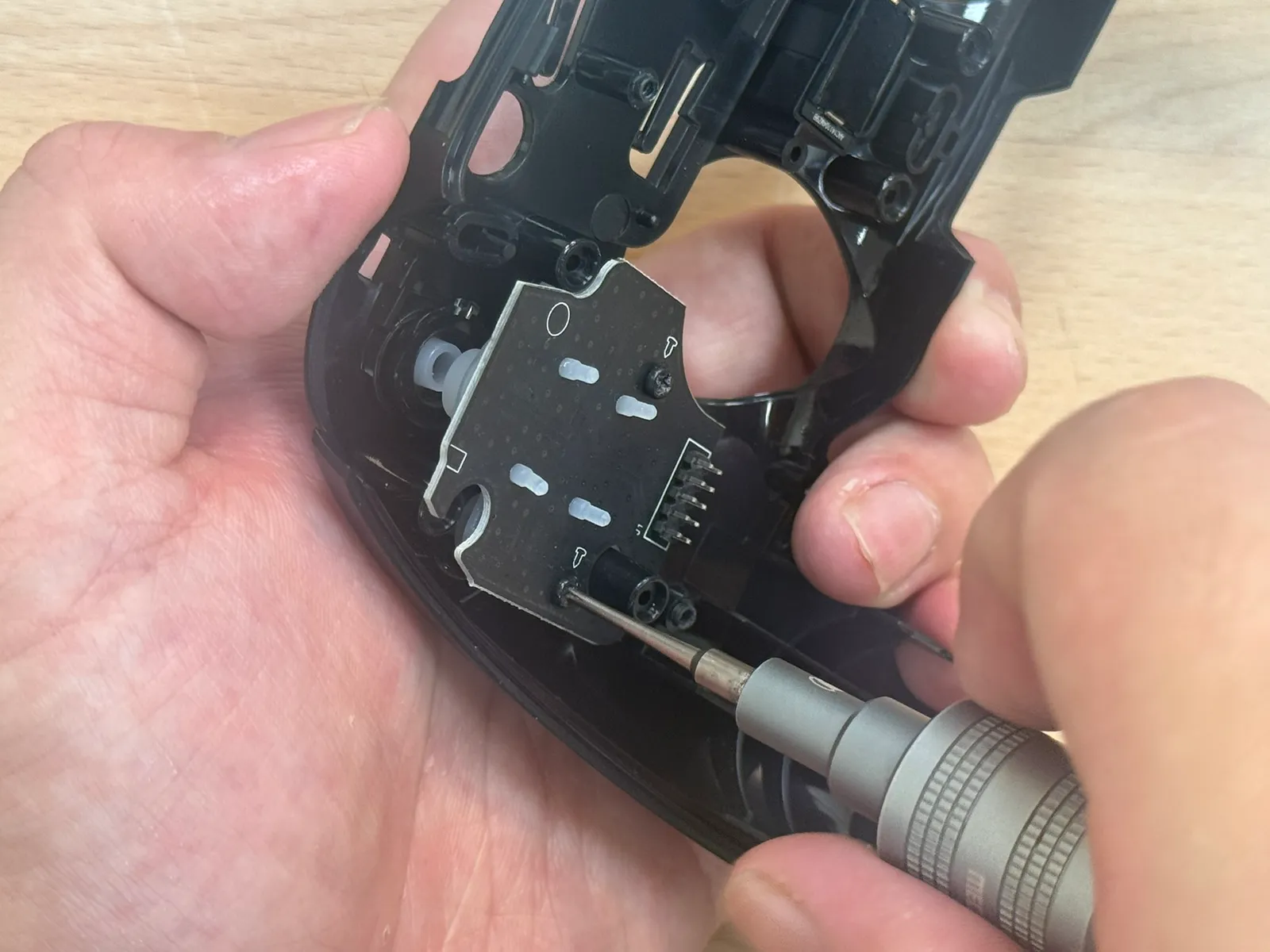

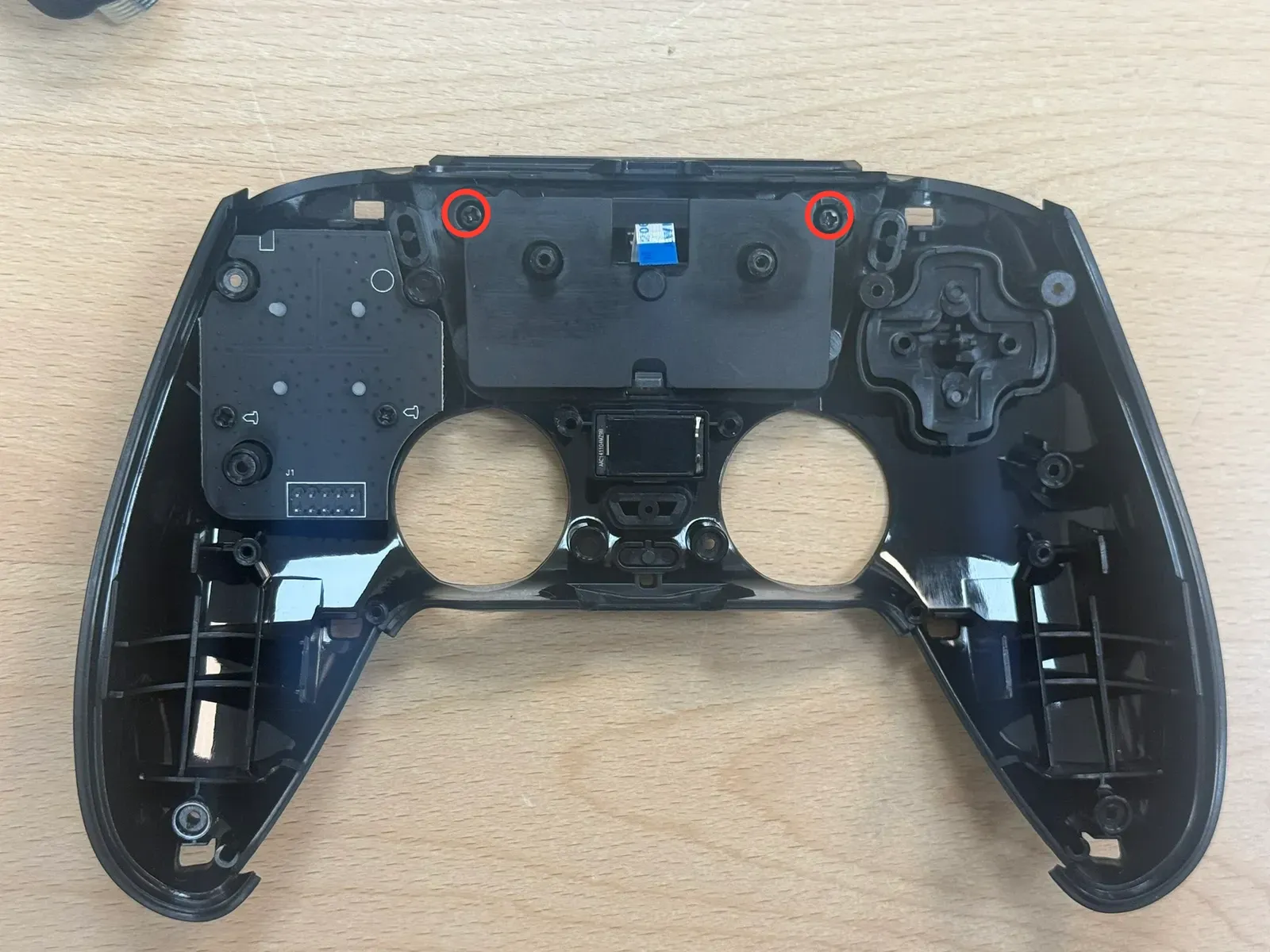

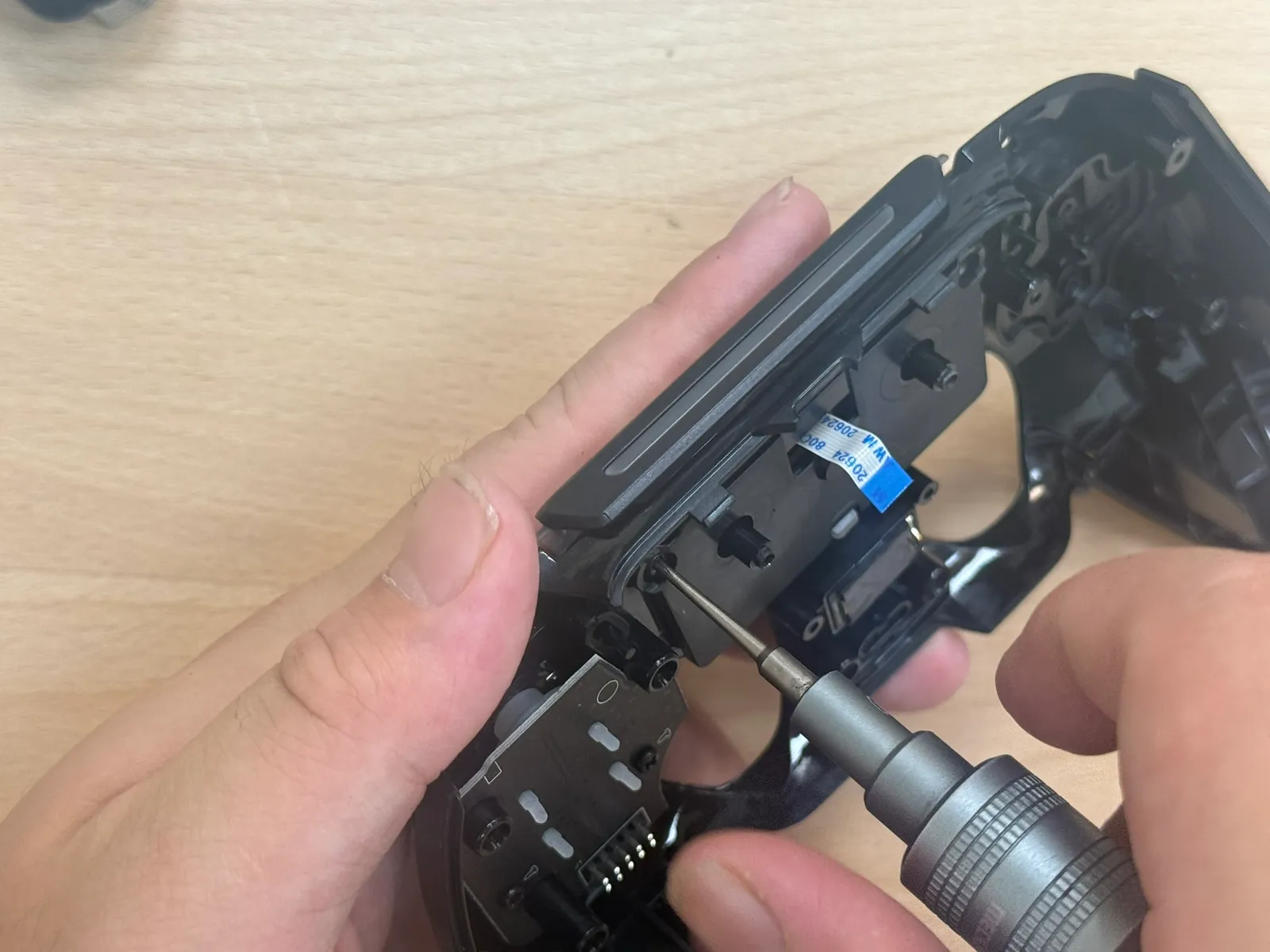

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 31 / 共 32

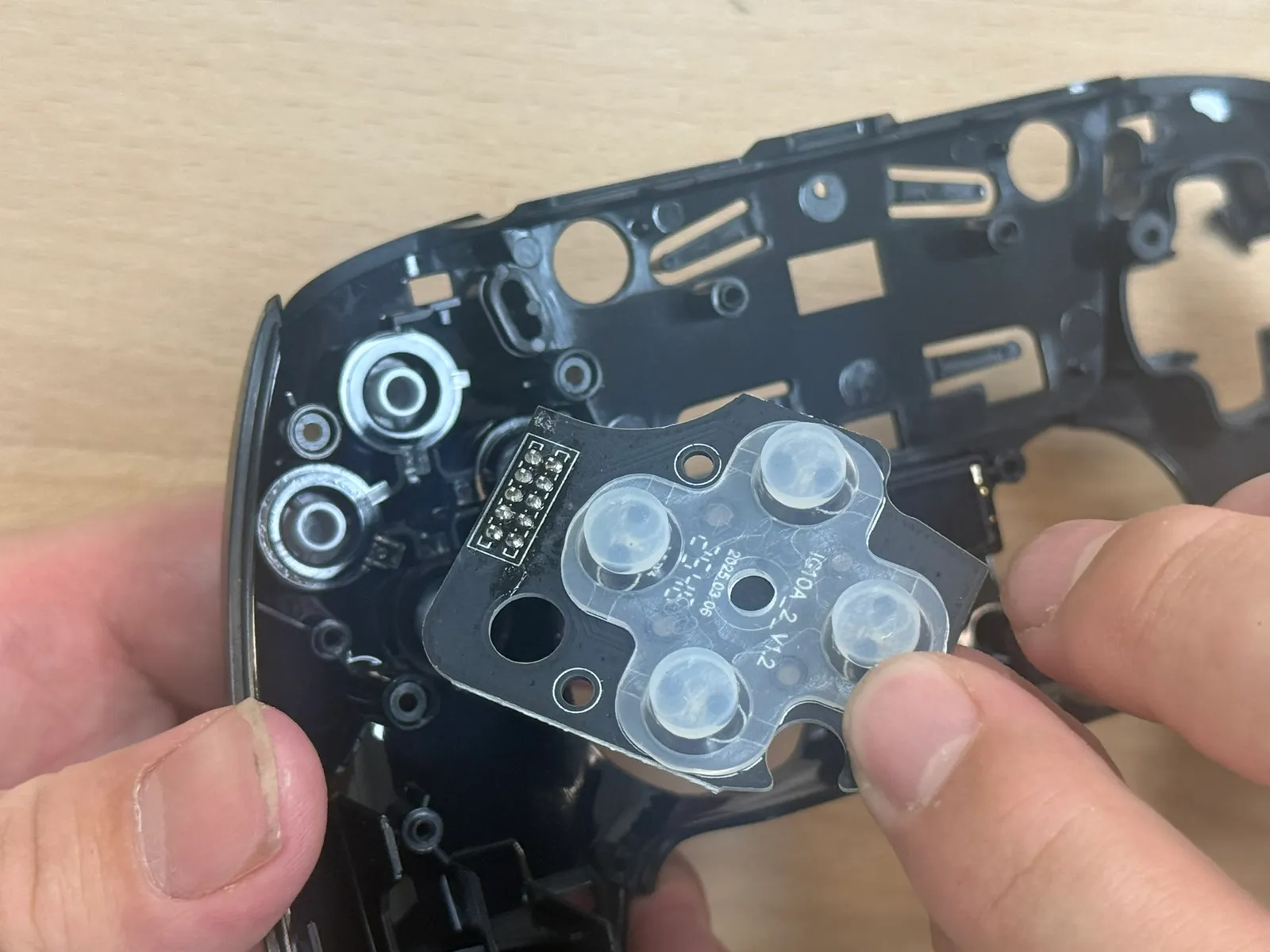

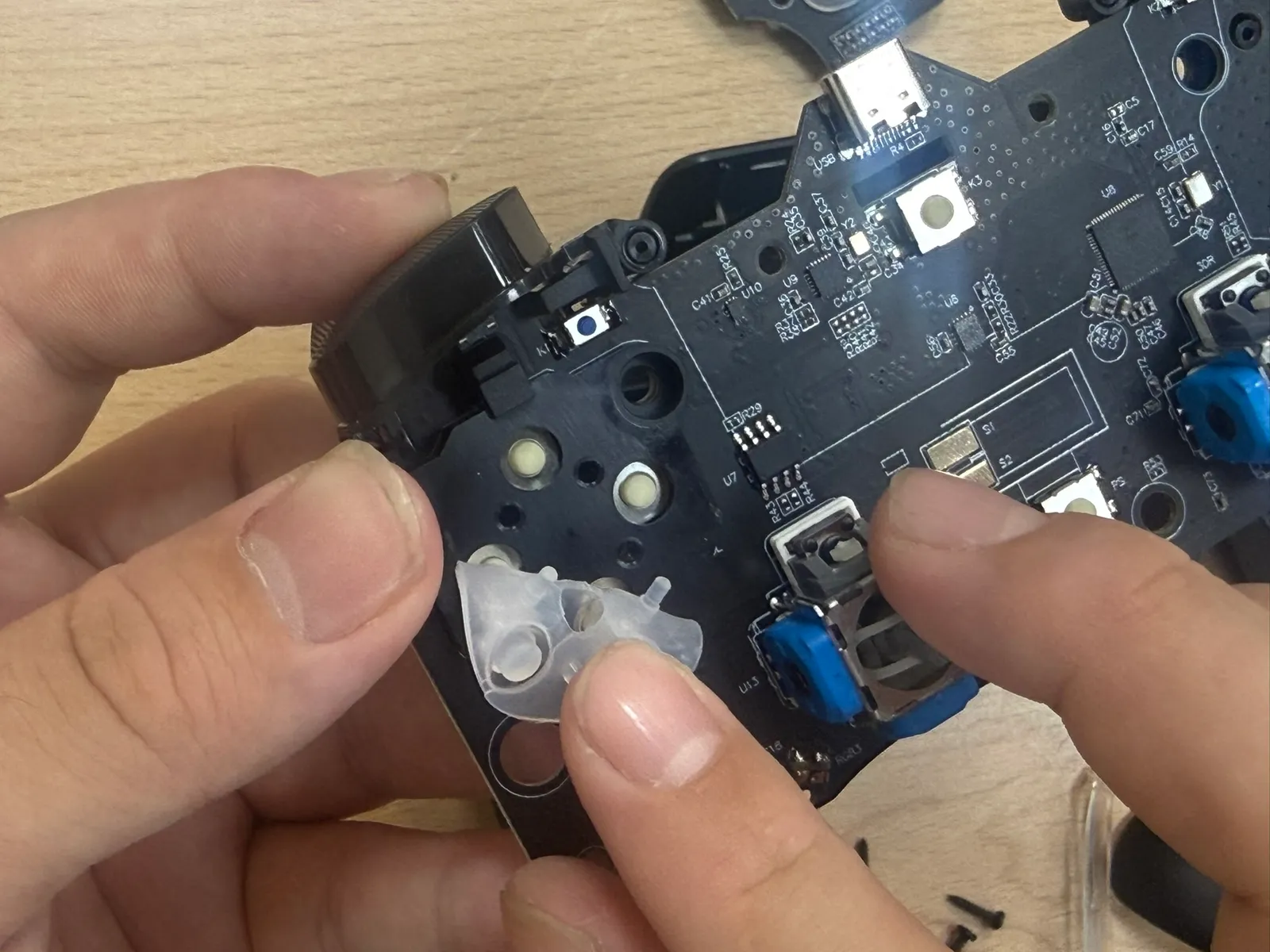

取出按鍵膠墊
1
2
3
- 步驟 32 / 共 32

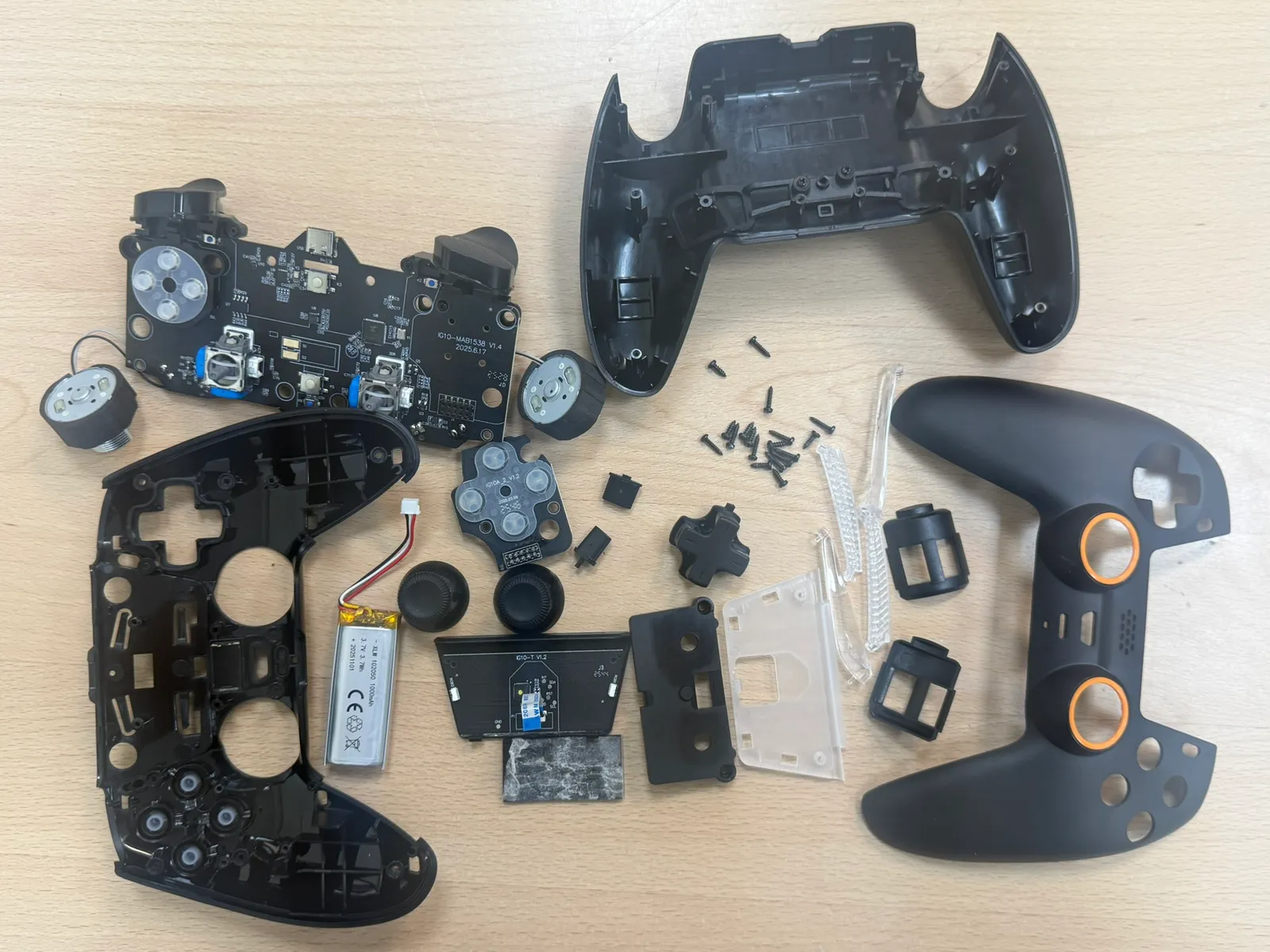

完整拆解
