遊戲控制器 · 電玩酒吧 六代幻獸特仕 無線手把難度 中等
電玩酒吧 六代幻獸特仕 無線手把 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

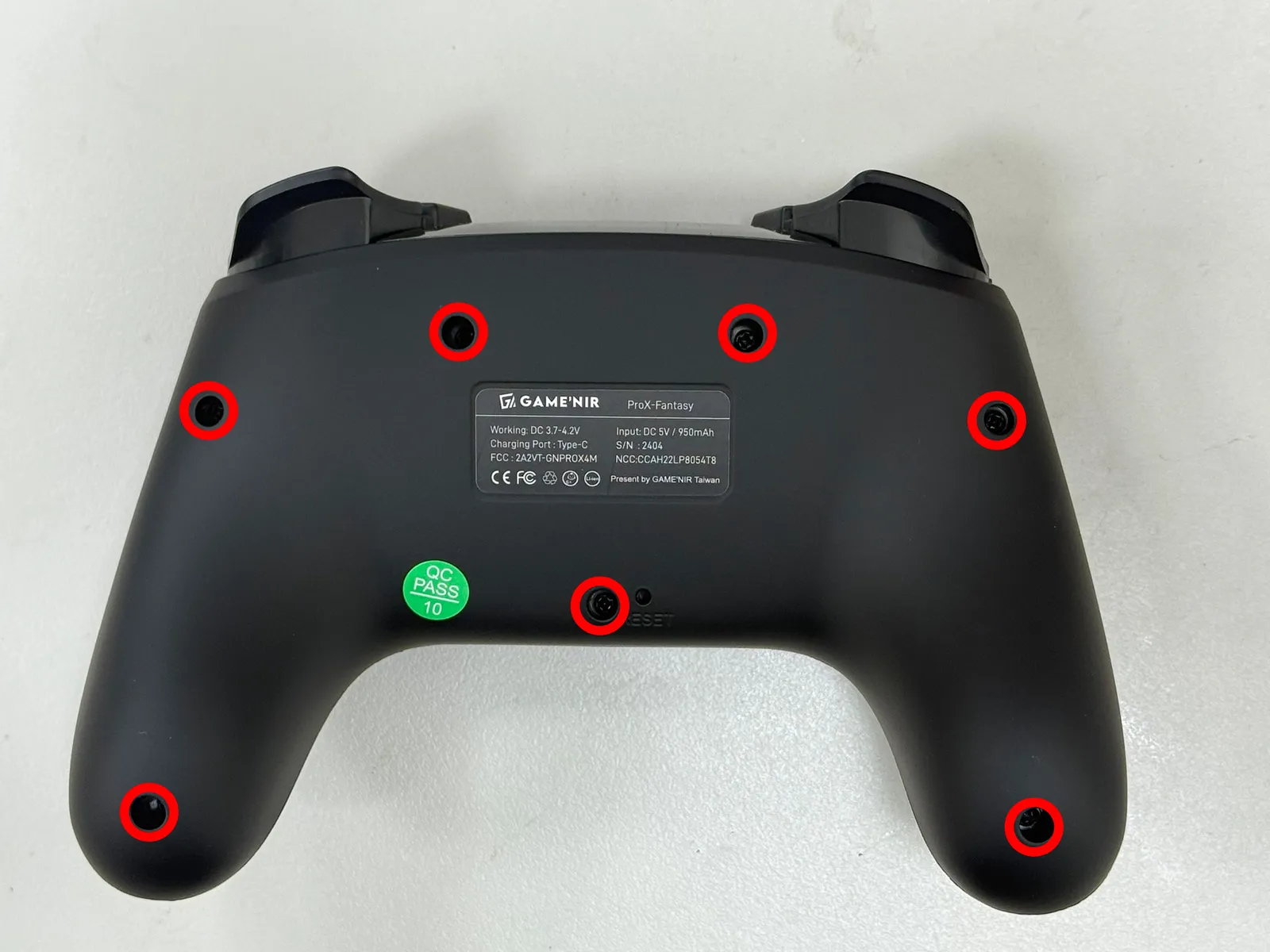

- 步驟 1 / 共 14
卸掉 7顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 2 / 共 14

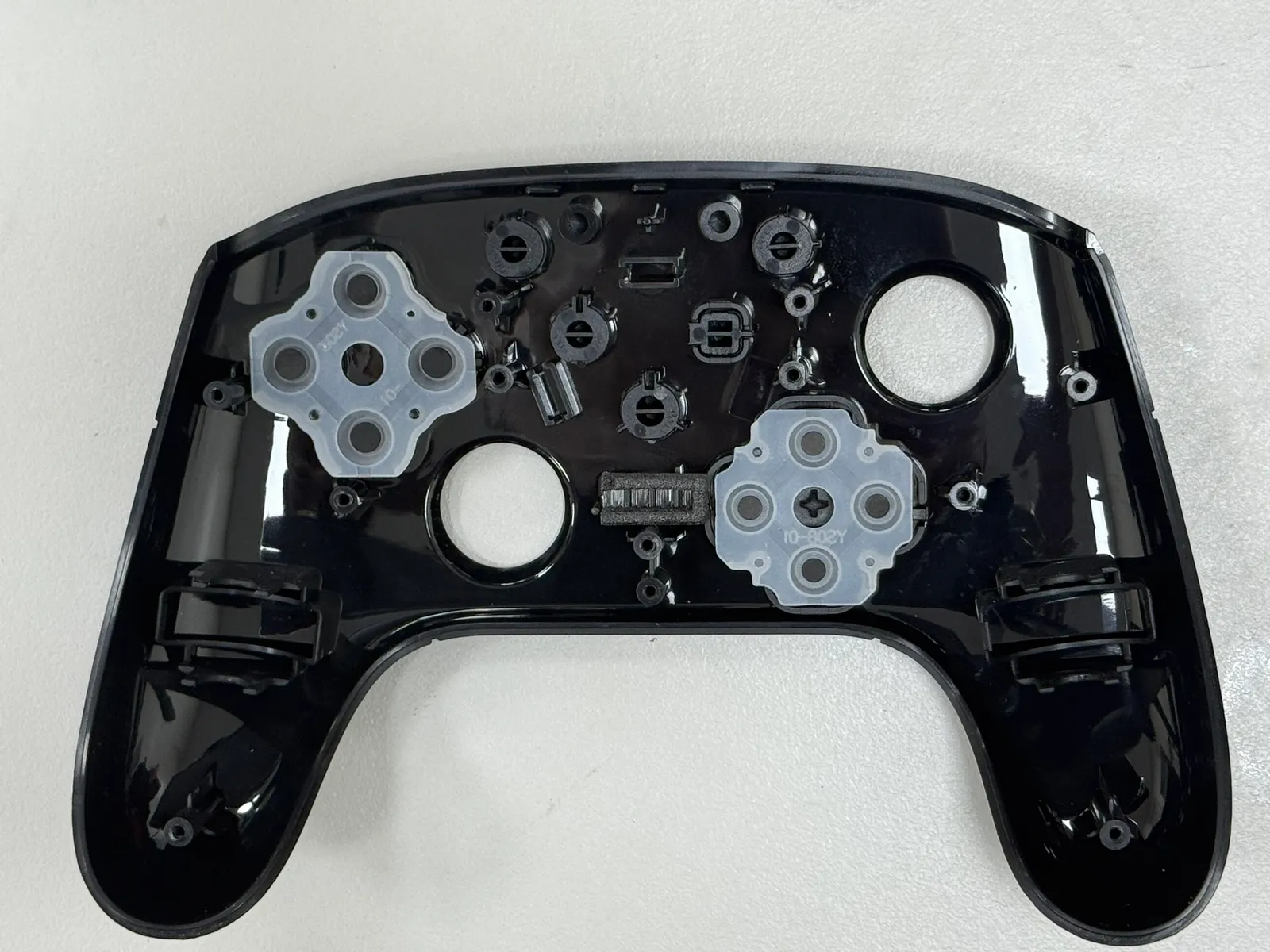

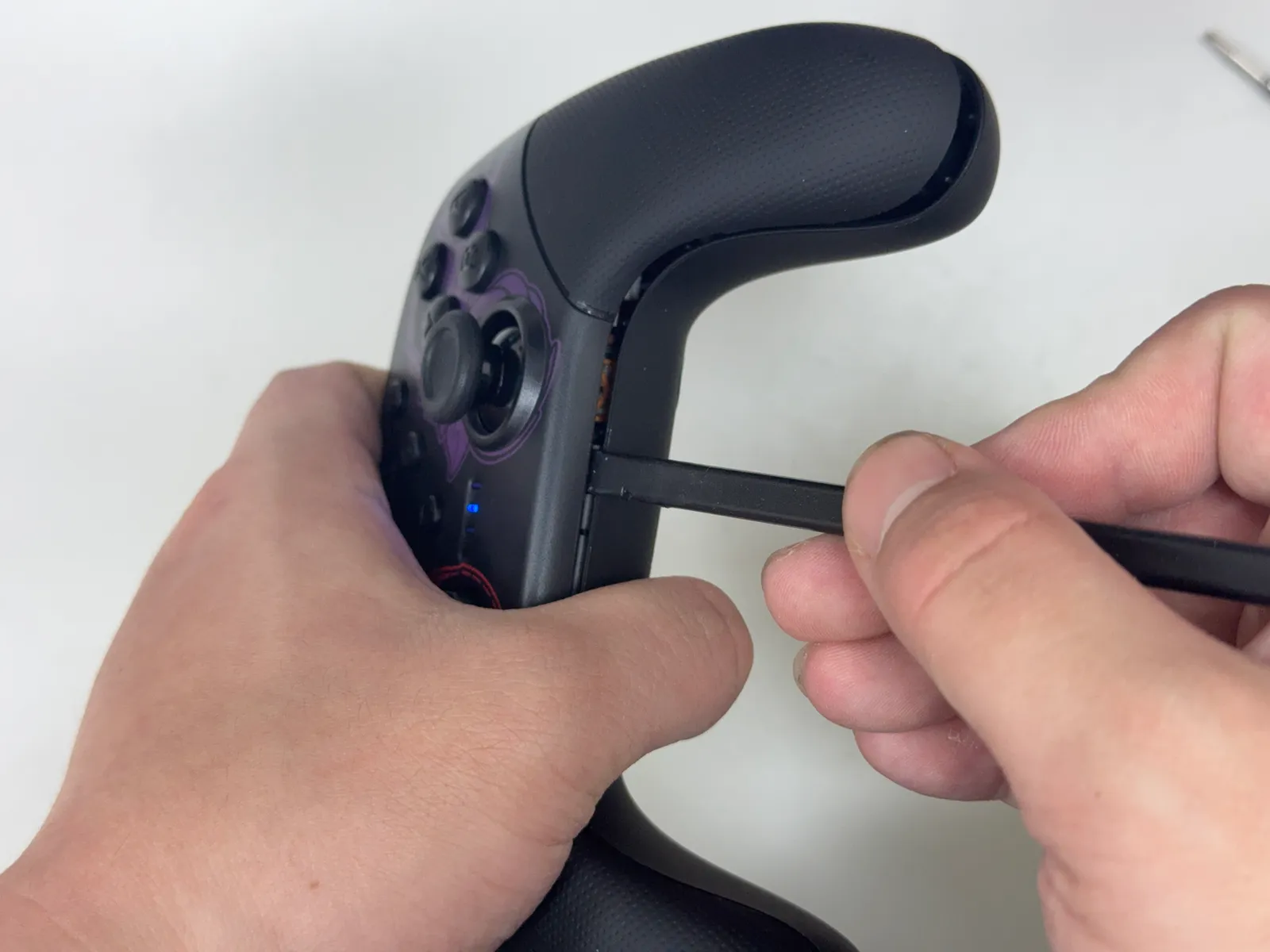

分離上下蓋
用翹棒插入縫隙，撬開上下蓋
1
2
- 步驟 3 / 共 14

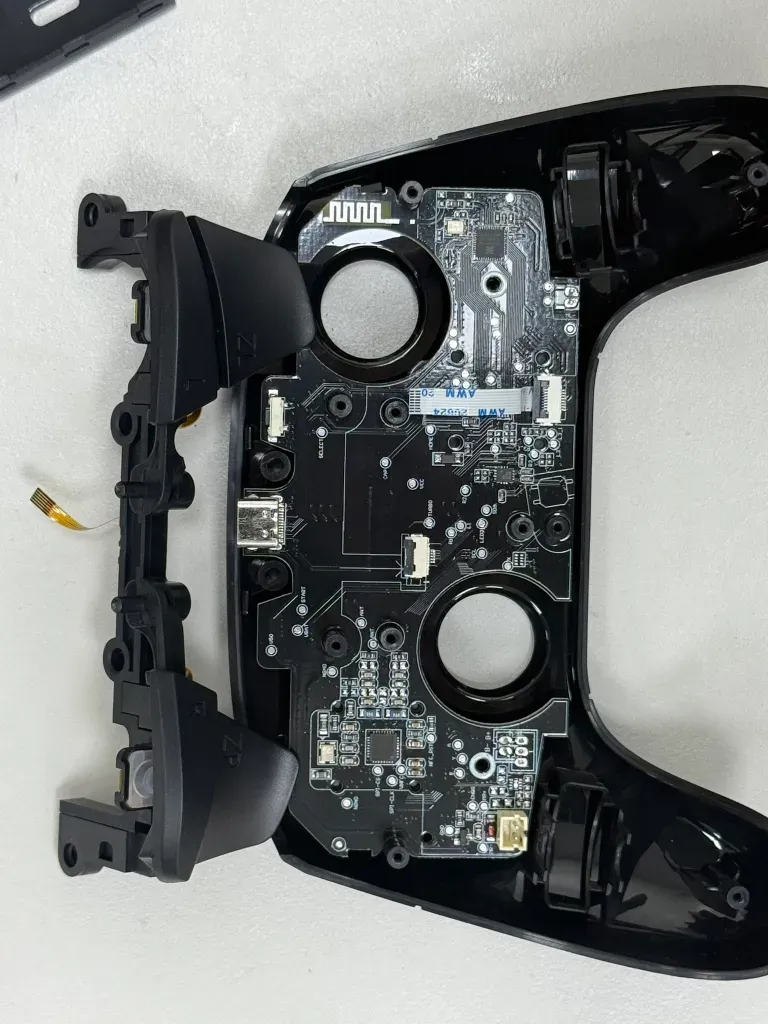

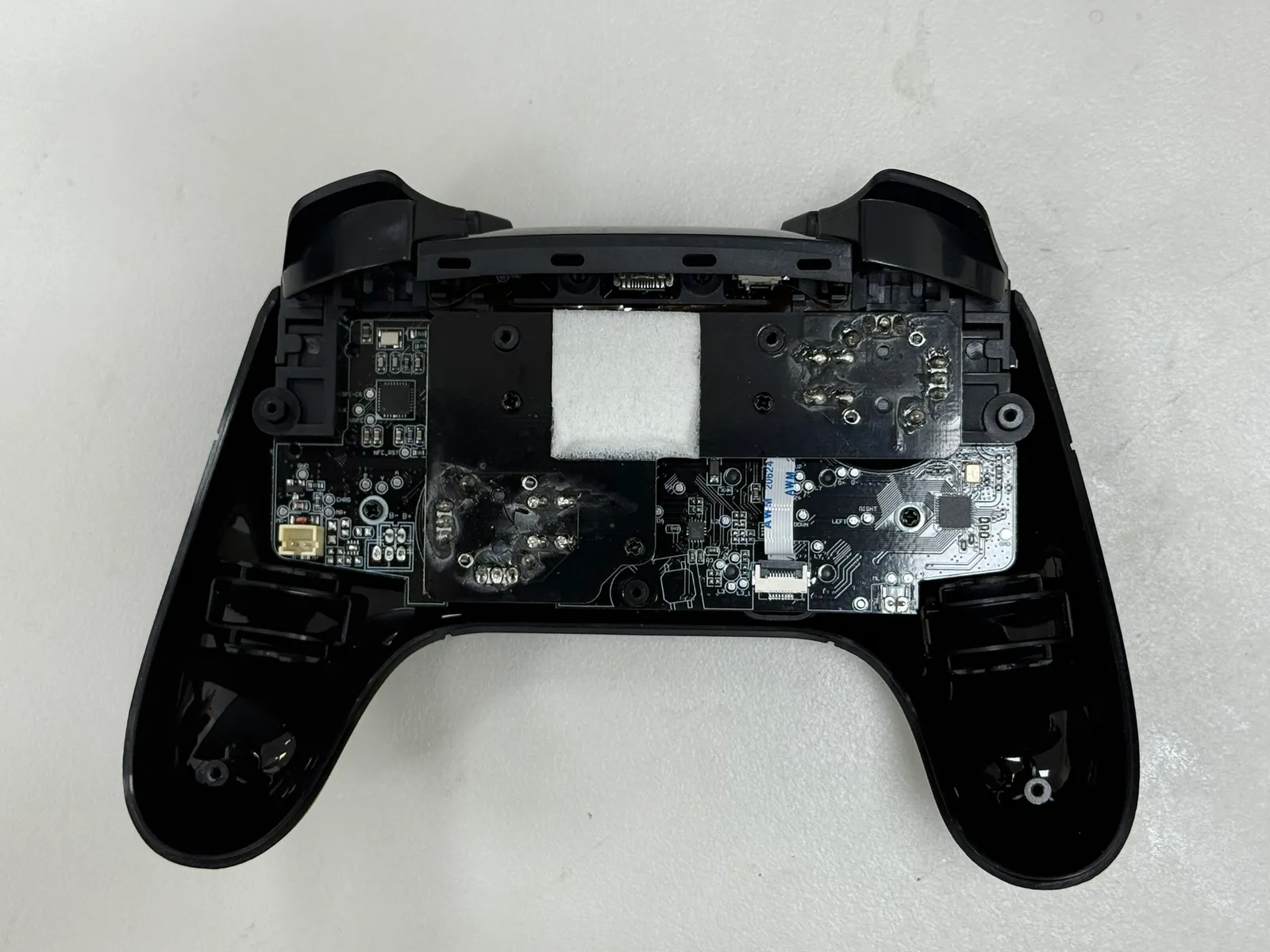

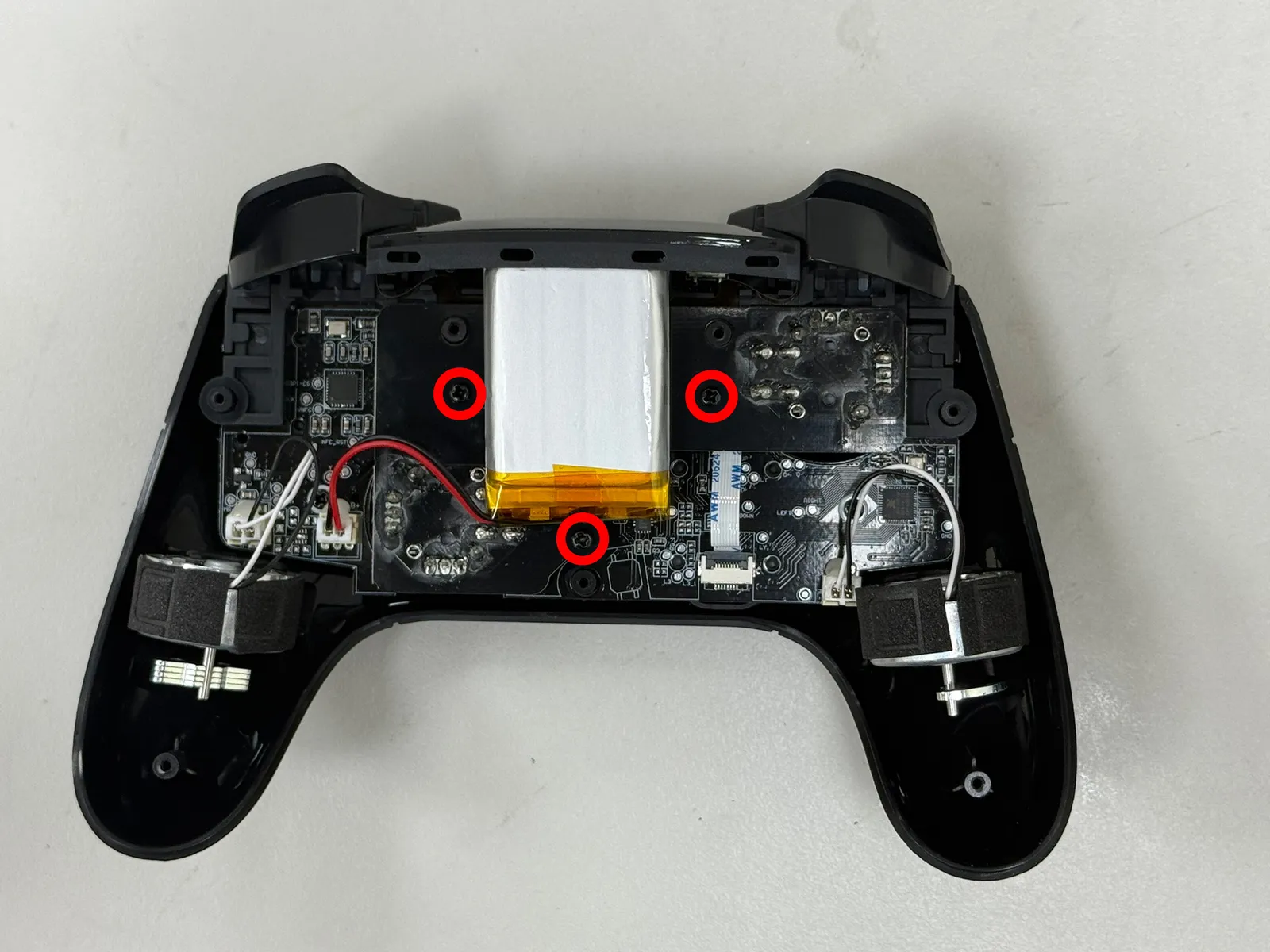

卸掉 3顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 4 / 共 14

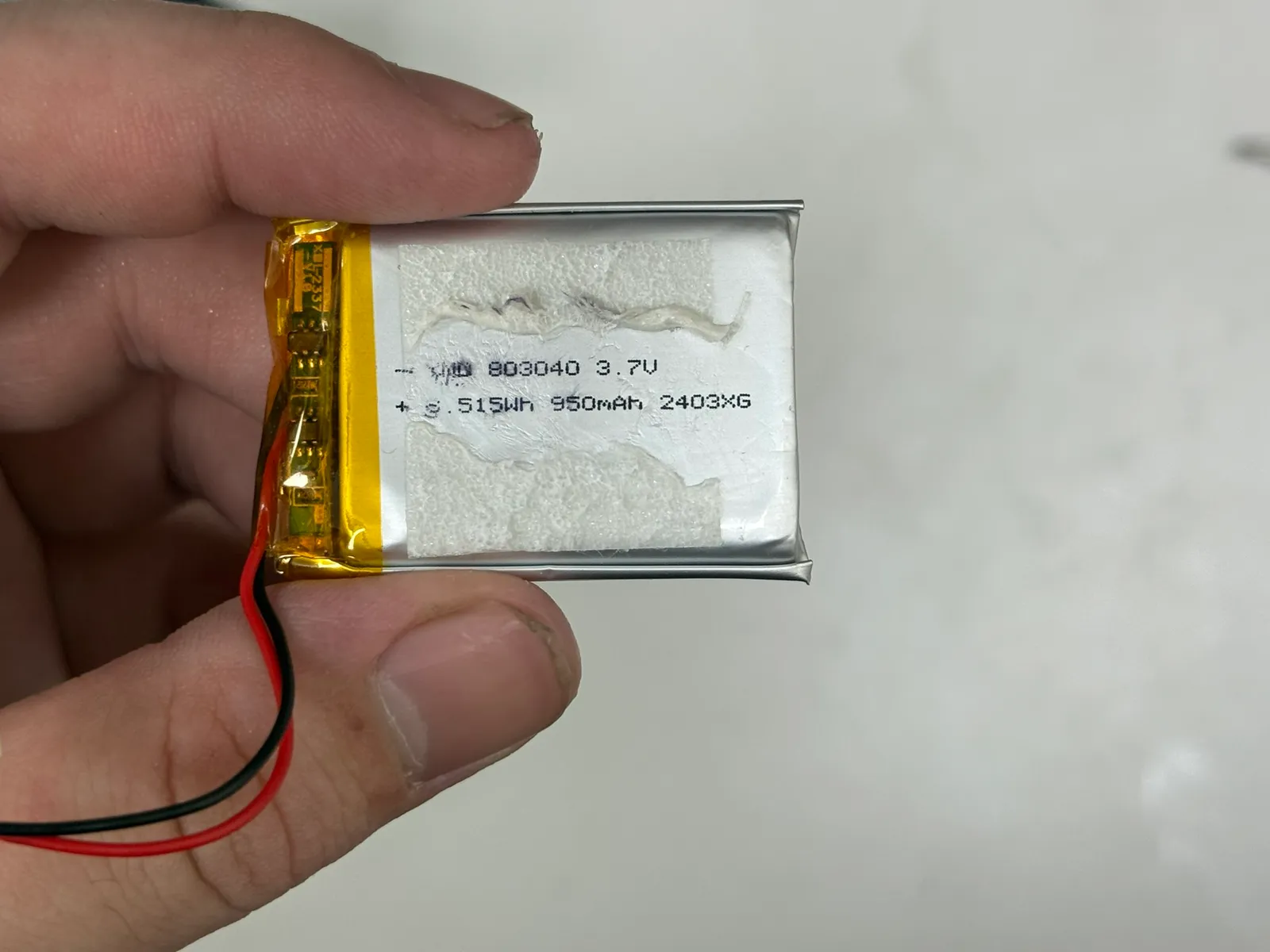

電池規格
型號 803040 電壓 3.7V 950mah 3.515Wh
1
2
- 步驟 5 / 共 14

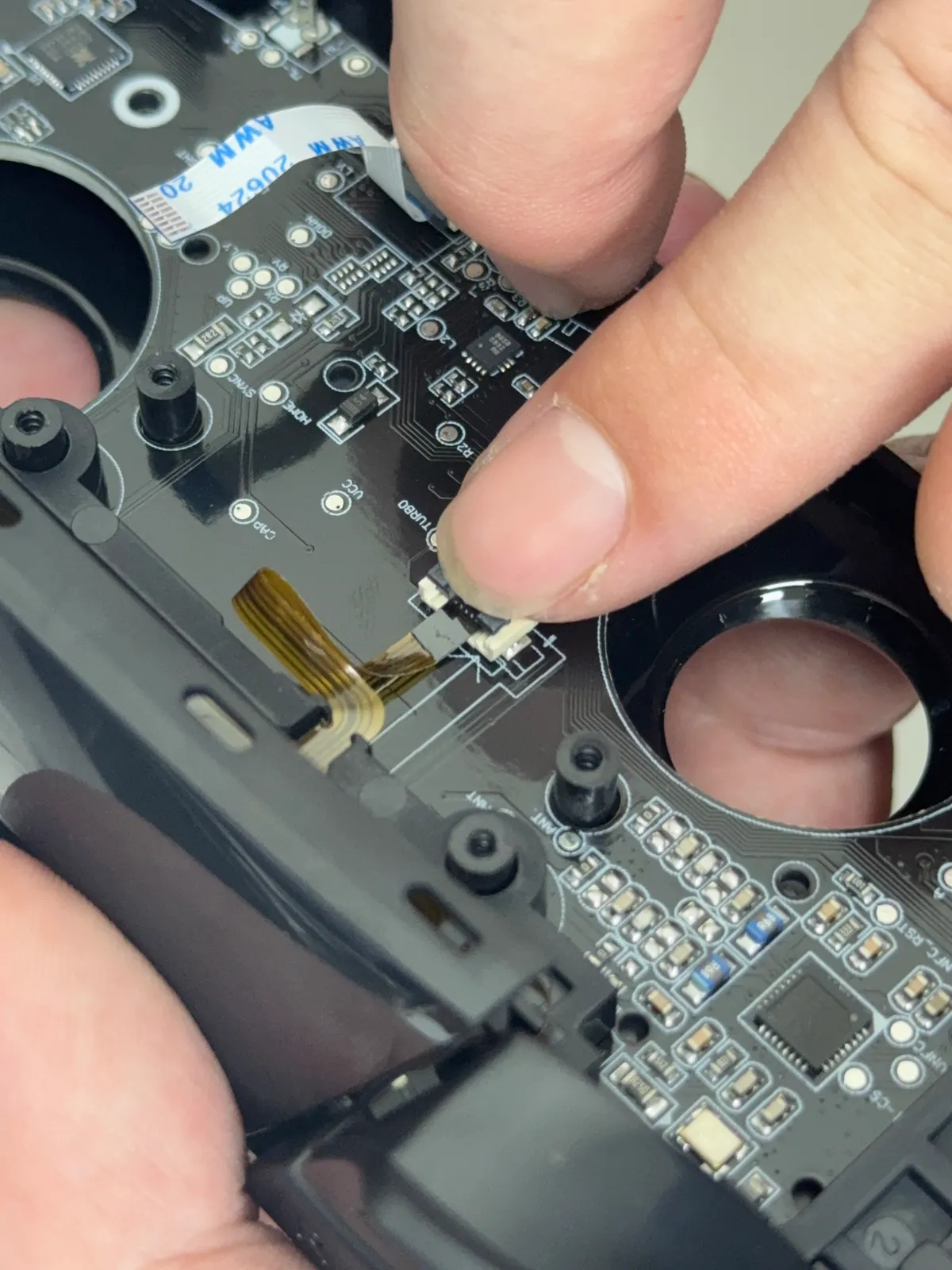

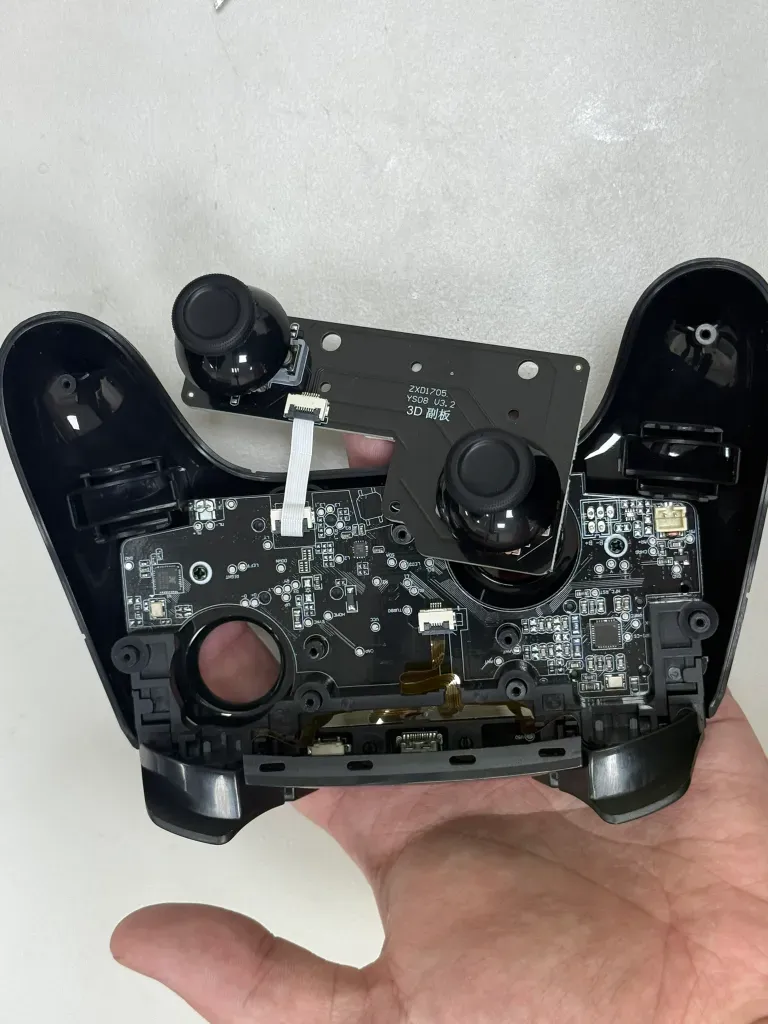

取出小板的排線
用翹棒打開排線座，將連接小板的 排線取出來， 就可以取下小板了
1
2
3
4
- 步驟 6 / 共 14

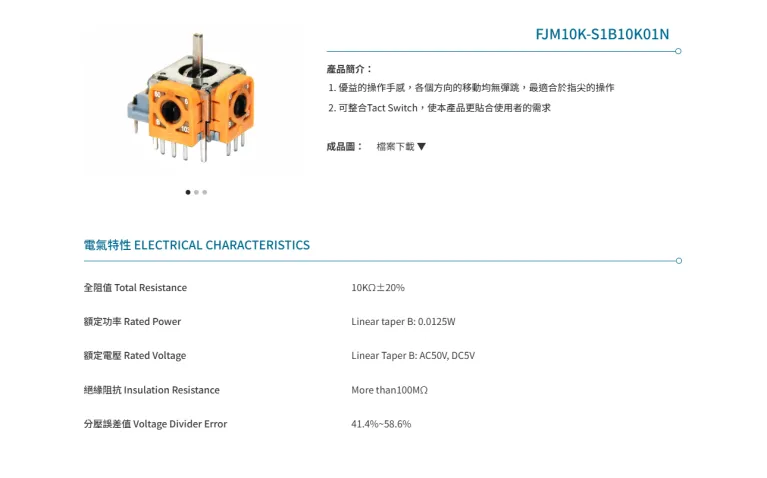

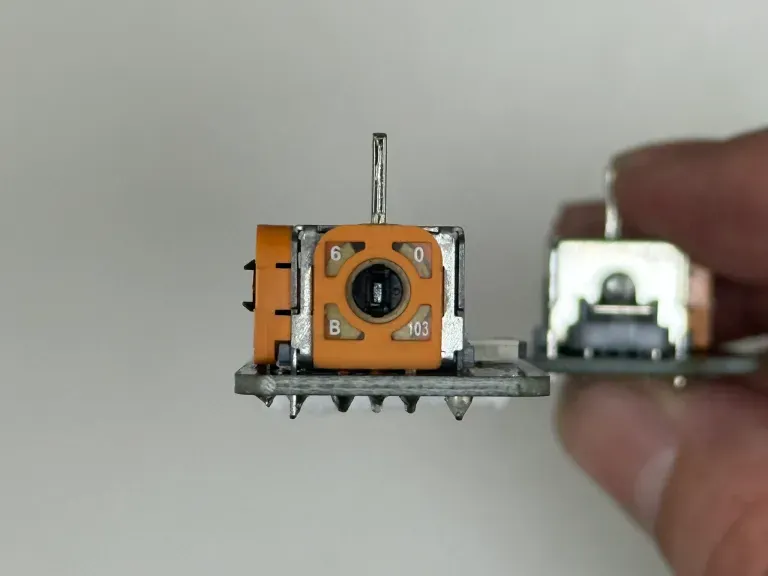

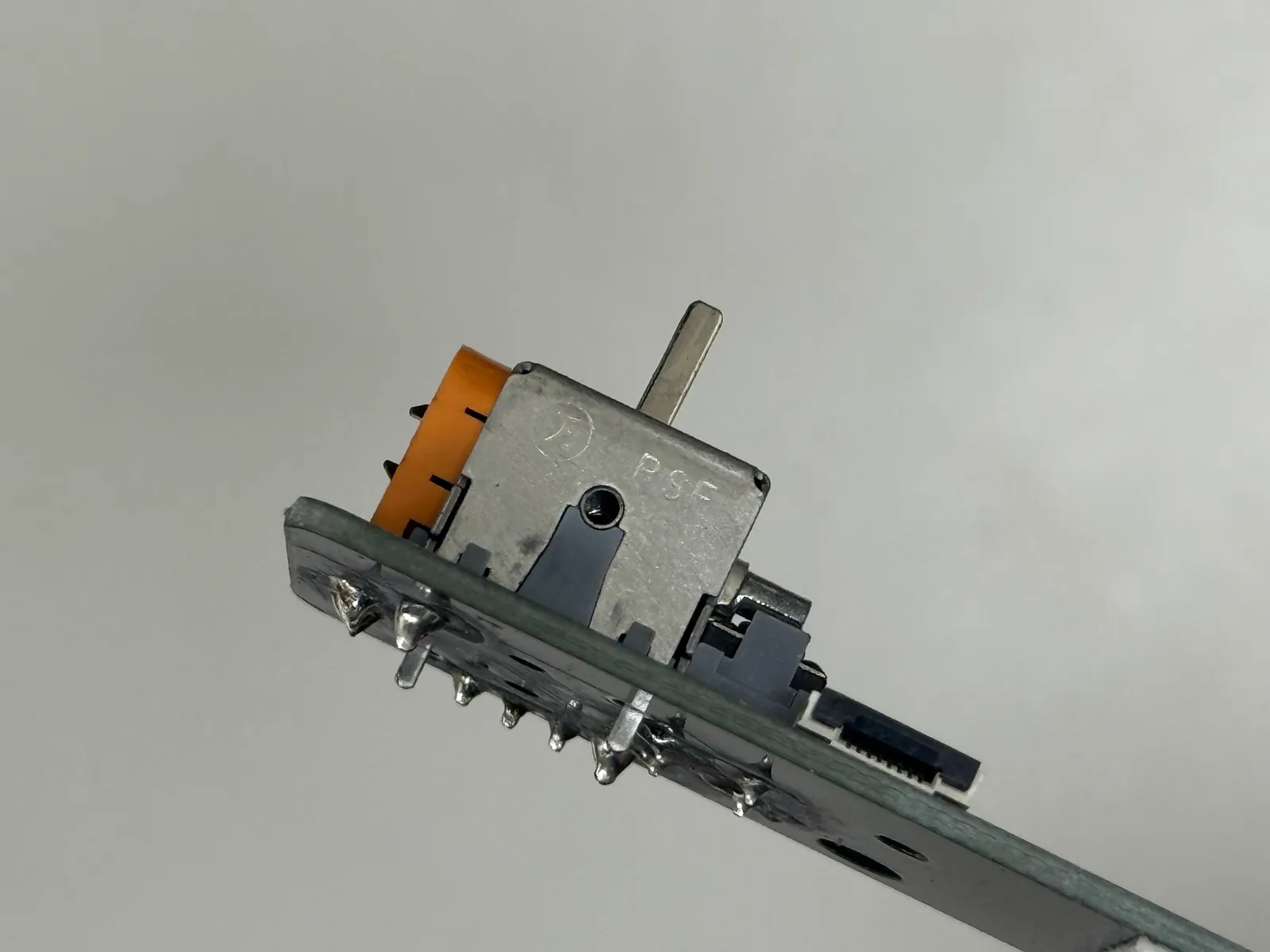

碳膜搖桿
製造商：福哥興業 型號：FJM10K-S1B10K01N 阻值是10K 有效角度 60度
1
2
3
4
- 步驟 7 / 共 14

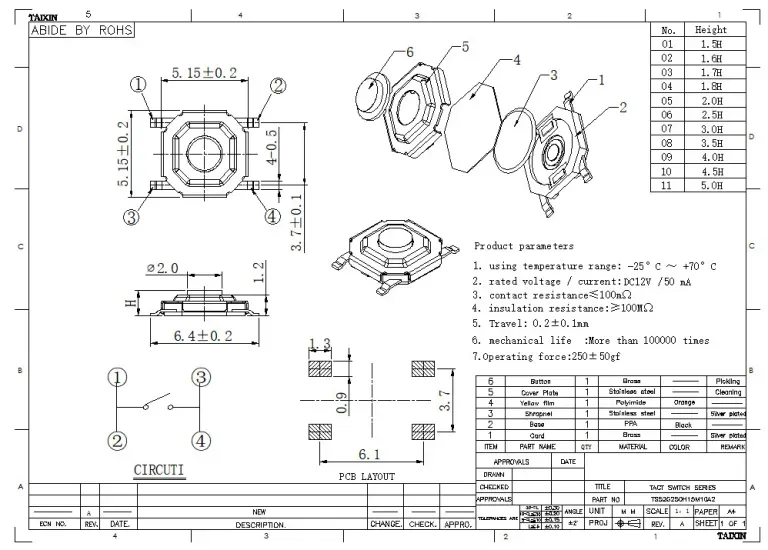

微動開關
尺寸是 5.2*5.2 然後高度是 2mm
1
2
- 步驟 8 / 共 14

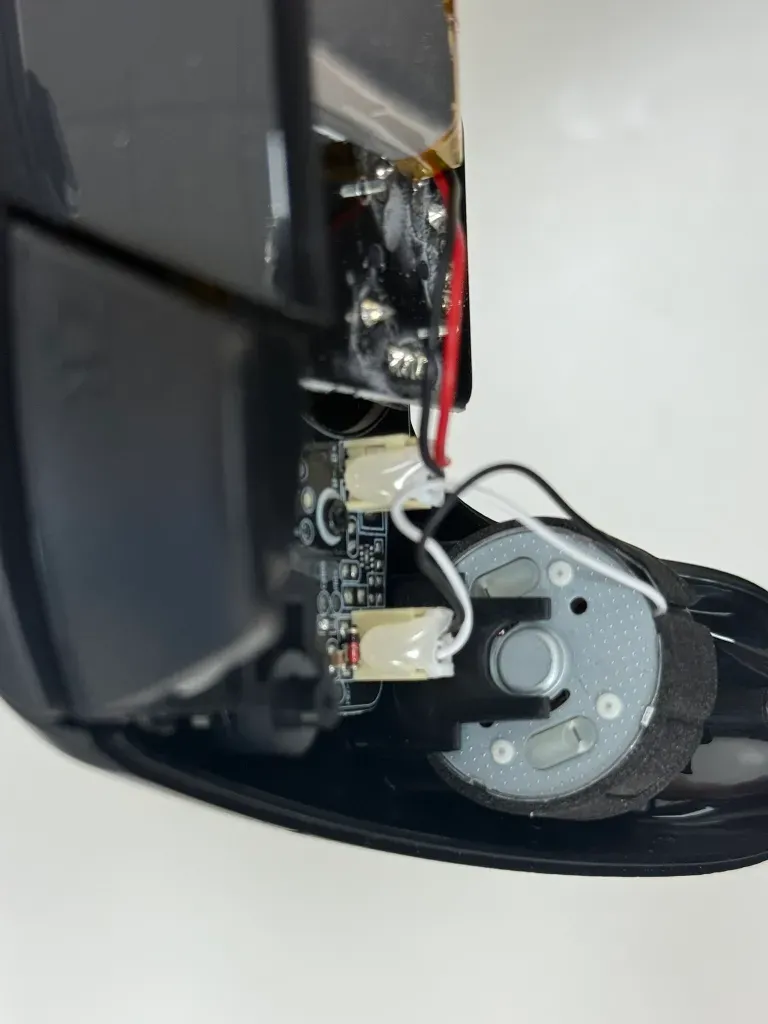

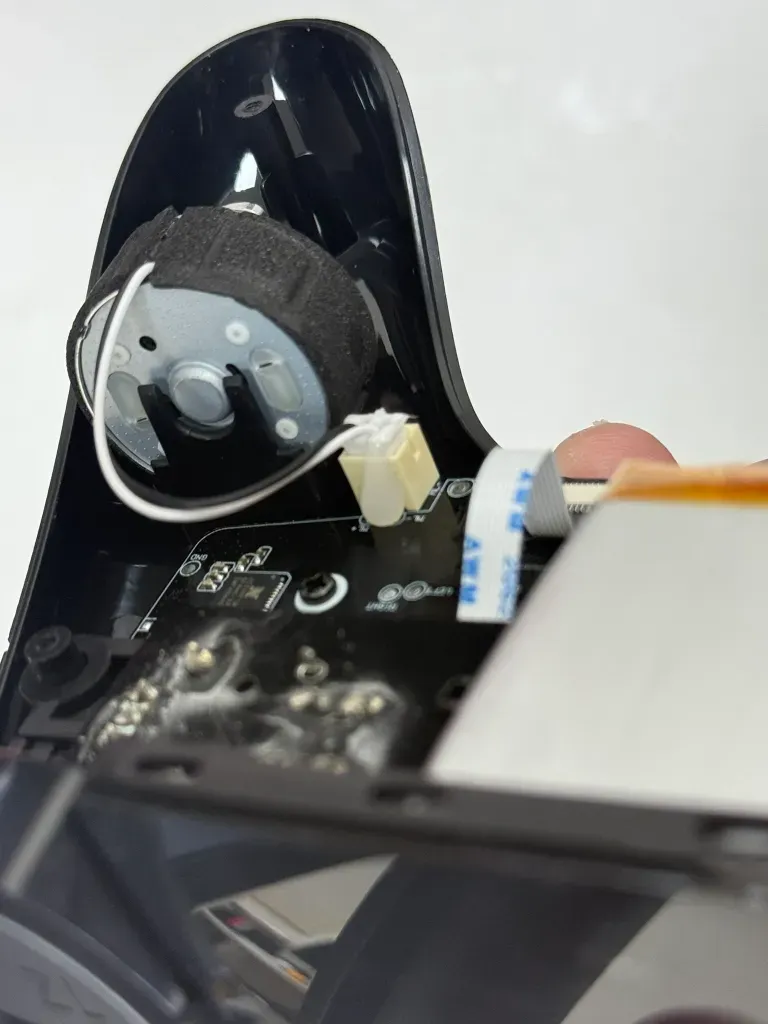

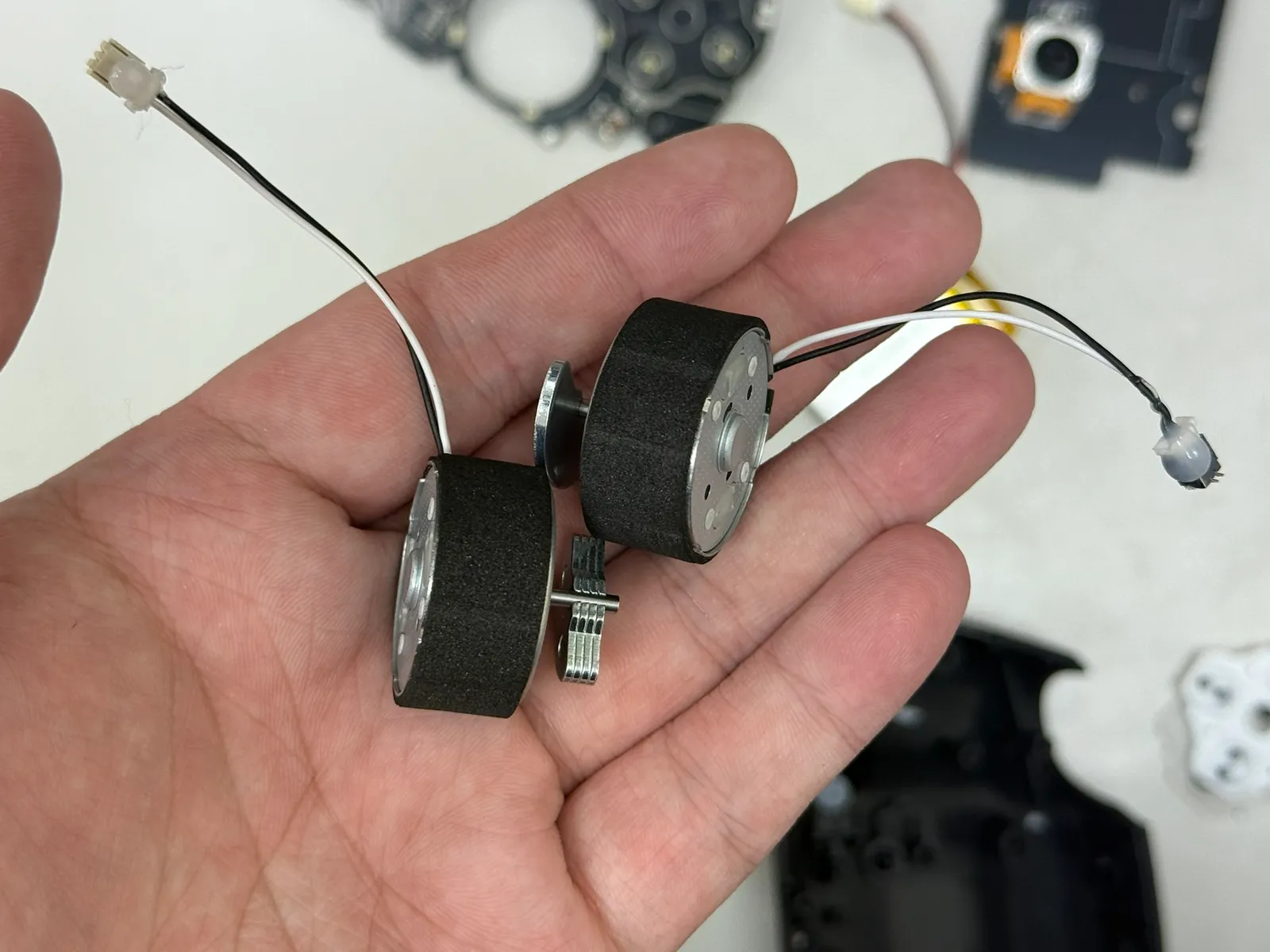

震動馬達
是採用 傳統馬達(轉子馬達)，採用的是非對稱式震動。
- 步驟 9 / 共 14

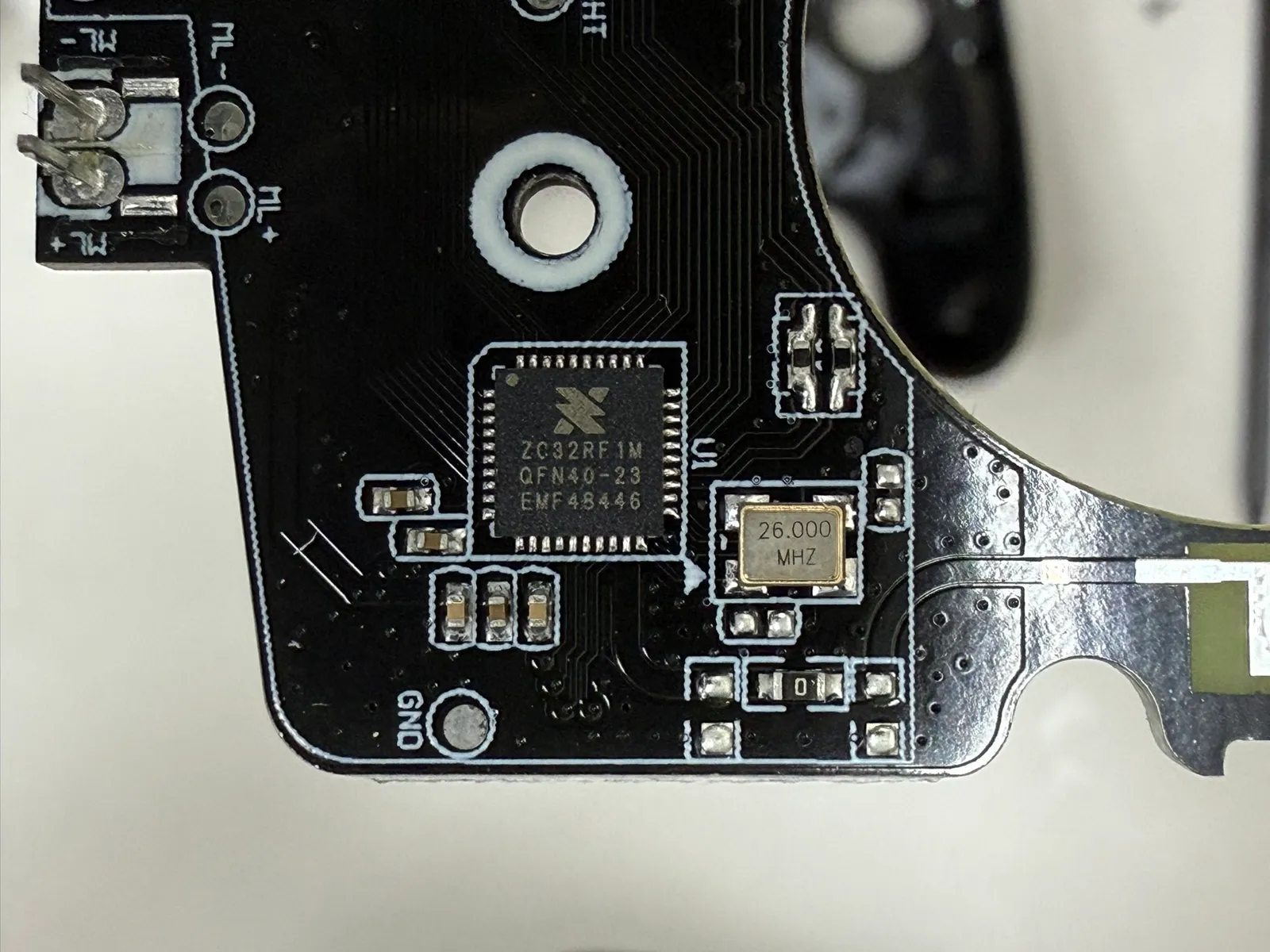

主控晶片
製造商：智旭科技 型號：ZC32RF1M 旁邊有一顆 26.000MHZ的石英震盪器
- 步驟 10 / 共 14

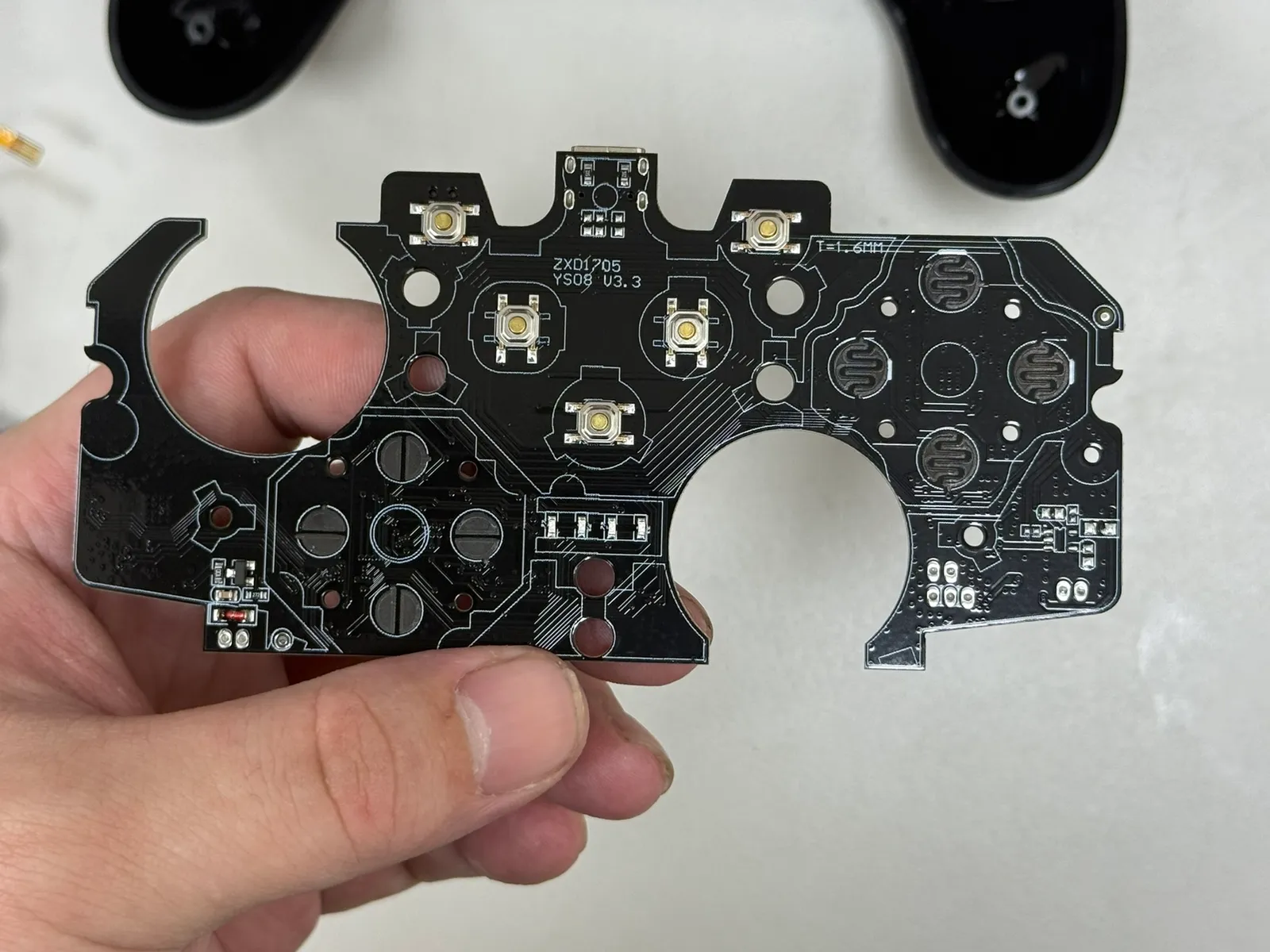

主板
製造商：智旭科技 主板型號：ZXD1705 YS08
- 步驟 11 / 共 14

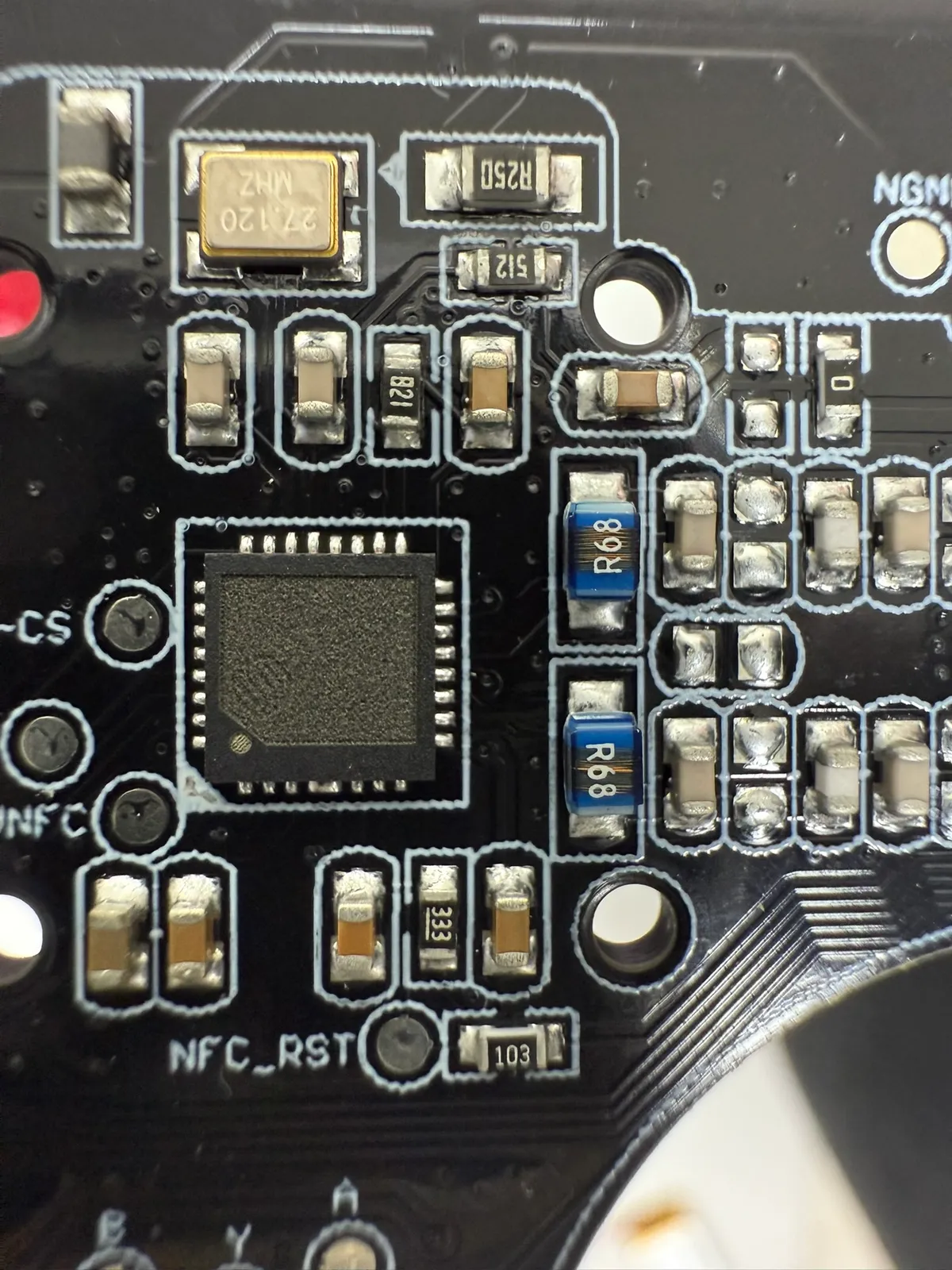

NFC 晶片
寫著 NFC_RST 與 UNFC，所以是負責 NFC 感應的 晶片 旁邊有一顆 27.120MHZ的石英震盪器 但已經被磨掉 LOGO 型號 絲印，無法辨識是哪間公司生產。
- 步驟 12 / 共 14

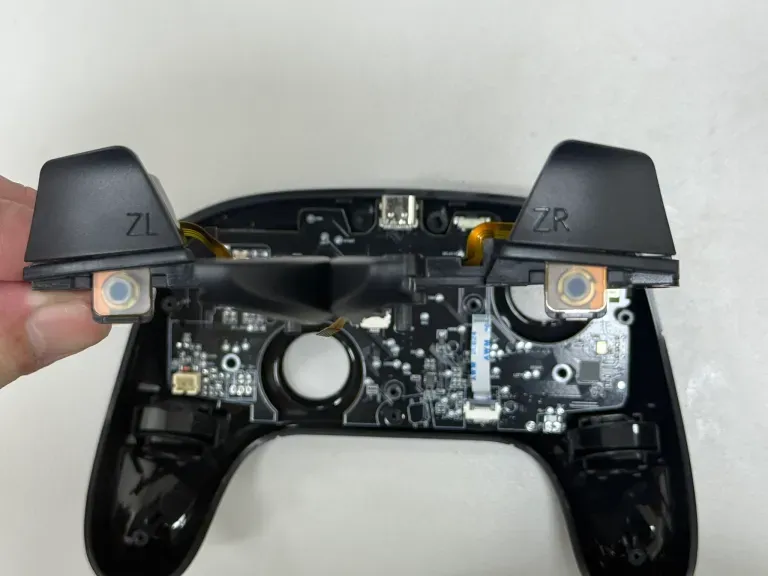

取出 ZL ZR
打開ZR ZL 排線座，取出排線，將ZR ZL 取下來
1
2
3
- 步驟 13 / 共 14

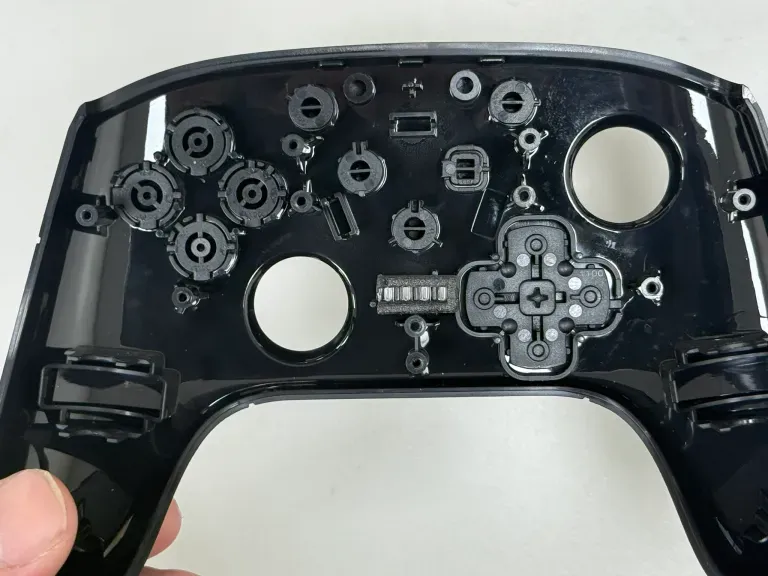

按鍵膠墊 跟 按鈕
是訂製的，所以只能去淘寶找看有沒有通用的 跟 電玩酒吧 七代手把是通用的
1
2
3
- 步驟 14 / 共 14

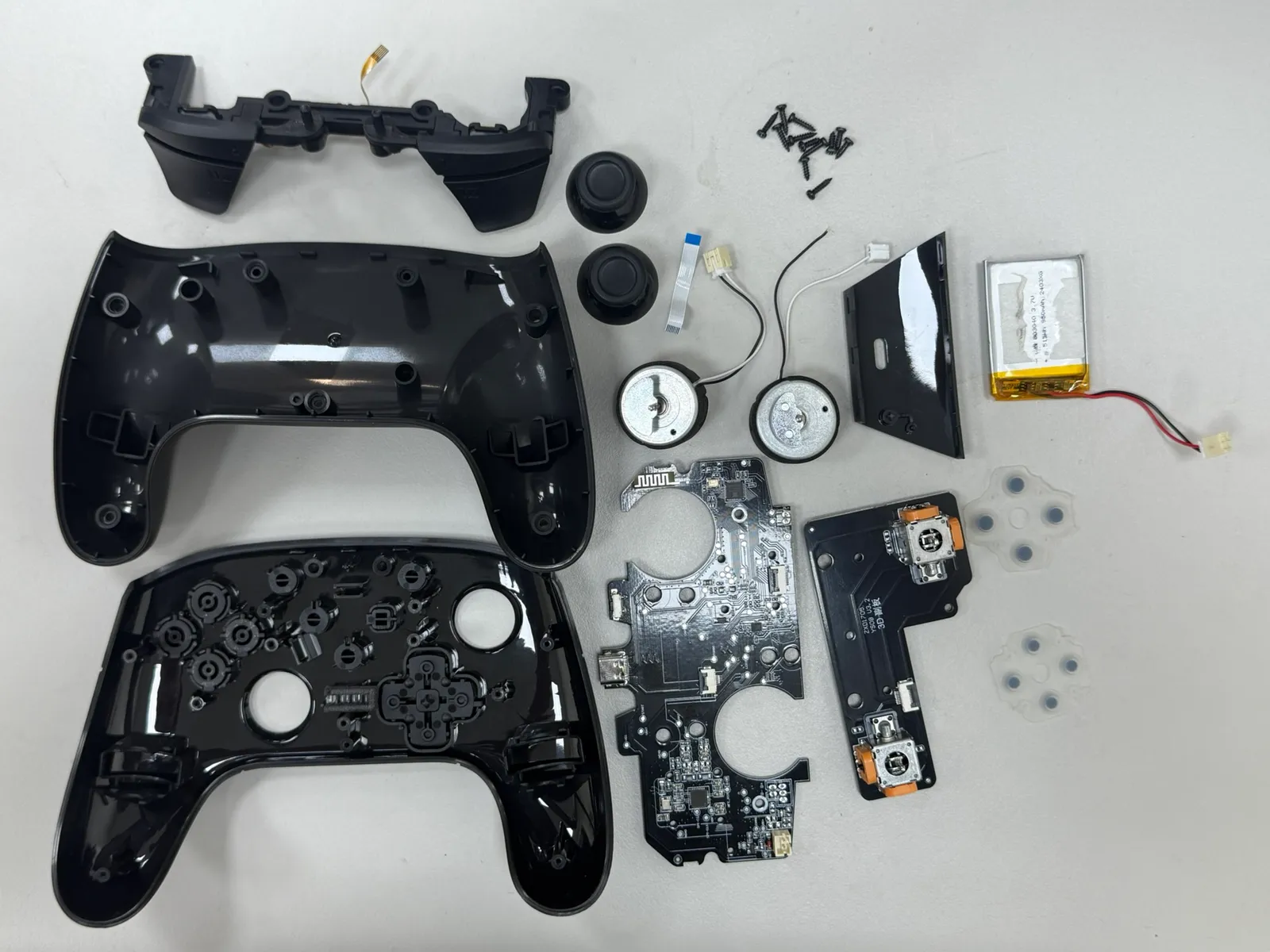

完整拆解
