遊戲控制器 · 電玩酒吧 五代ProX-2W 無線手把難度 中等
五代ProX-2W 無線手把 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 14

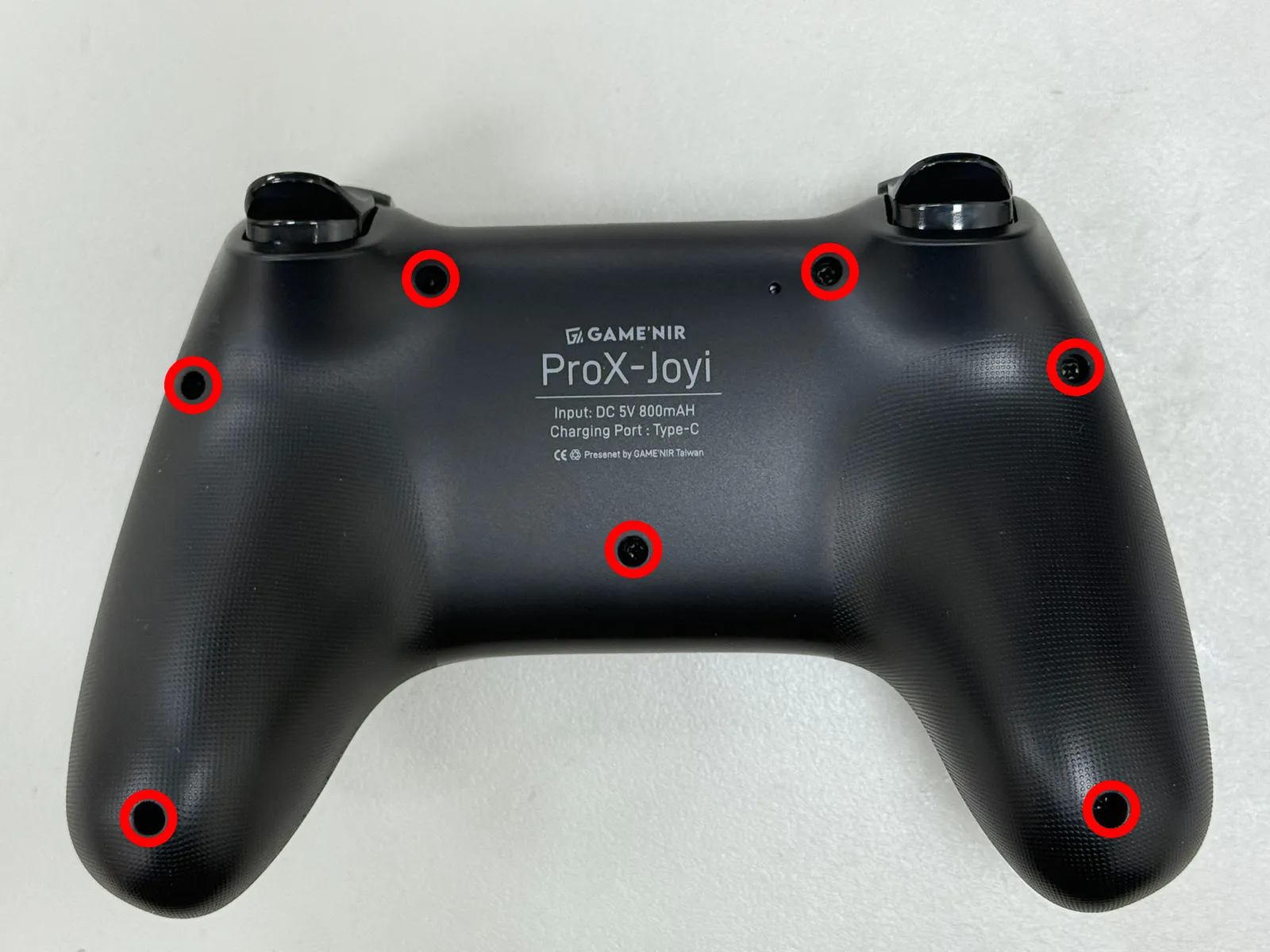

卸掉 7顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 2 / 共 14

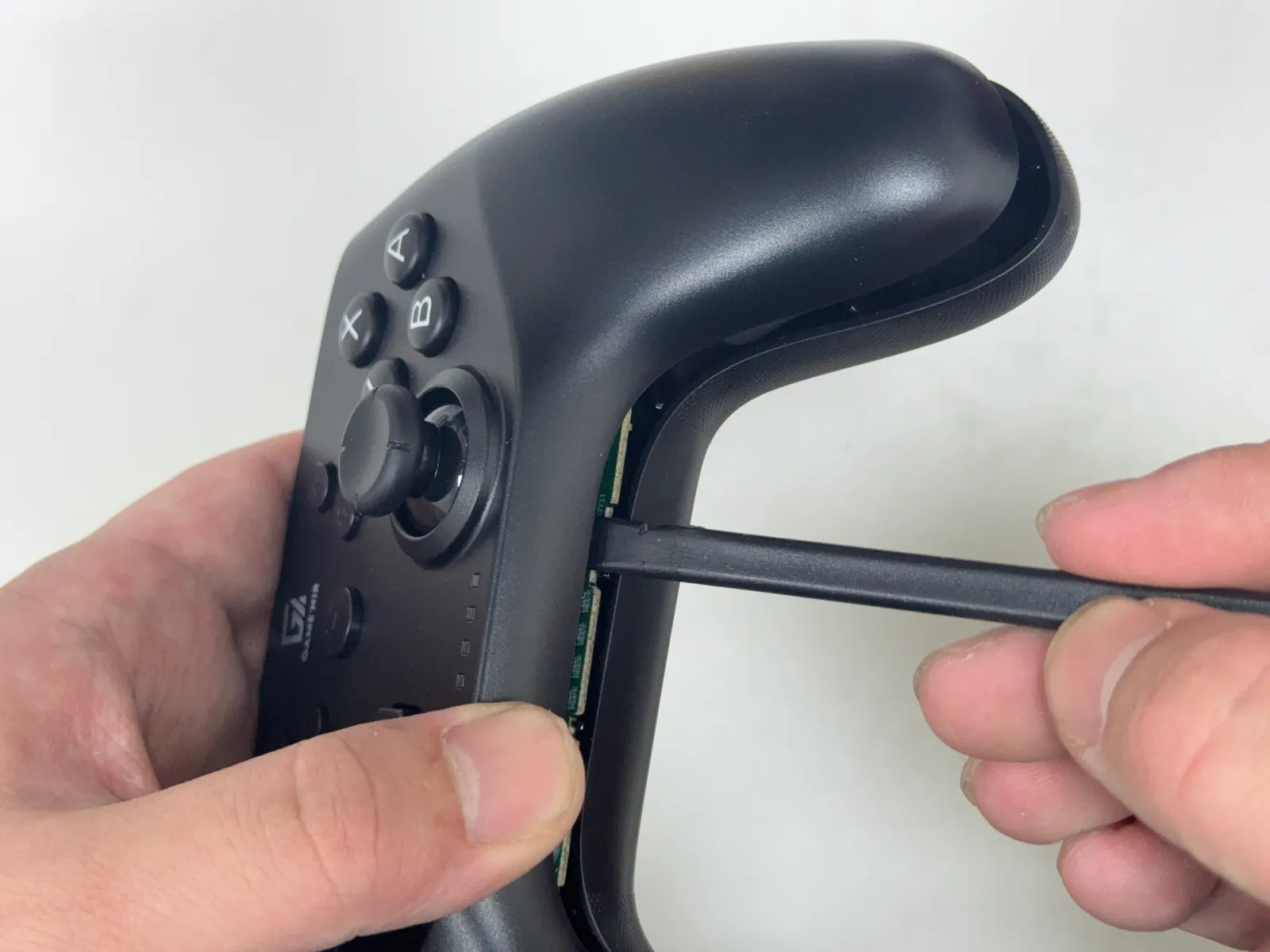

分離上下蓋
用翹棒插入 上下蓋的縫隙，分離上下蓋
1
2
- 步驟 3 / 共 14

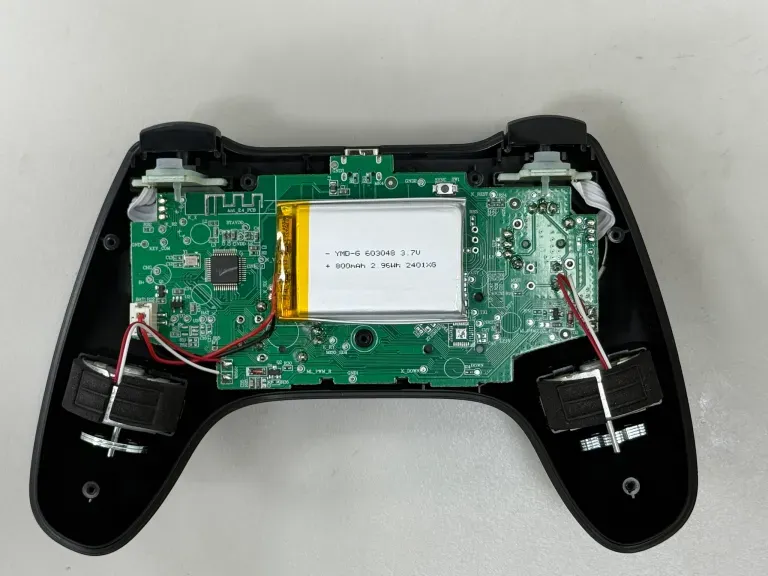

取下電池
用手 或者是 鑷子把電池的插頭拔起來
- 步驟 4 / 共 14

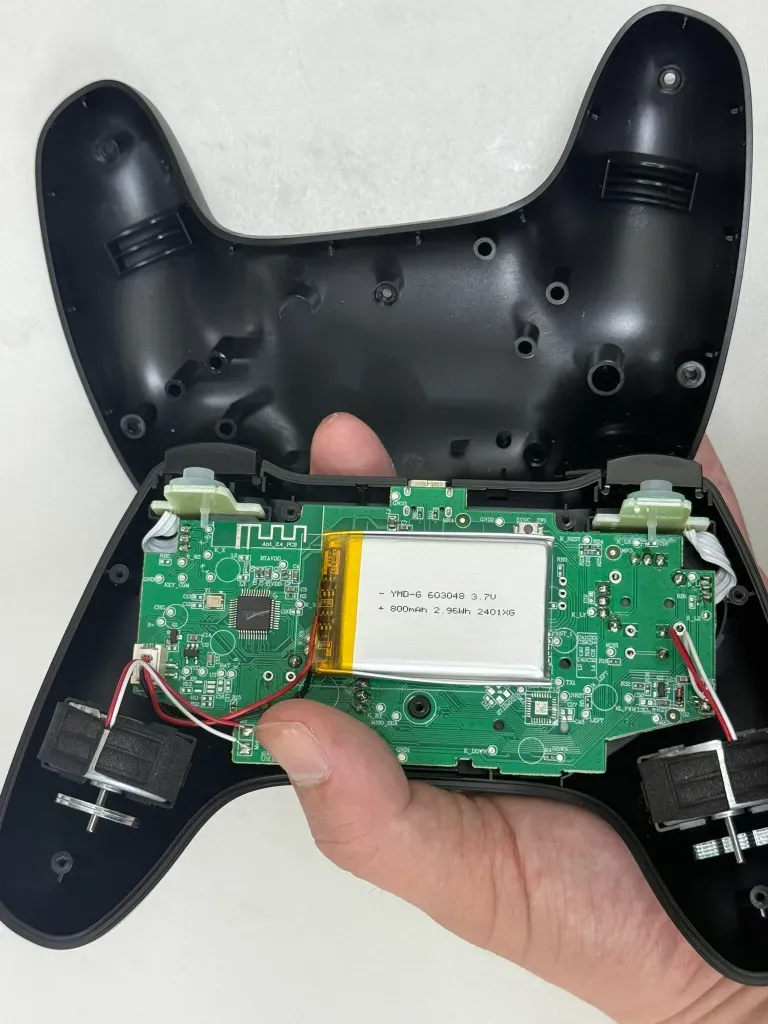

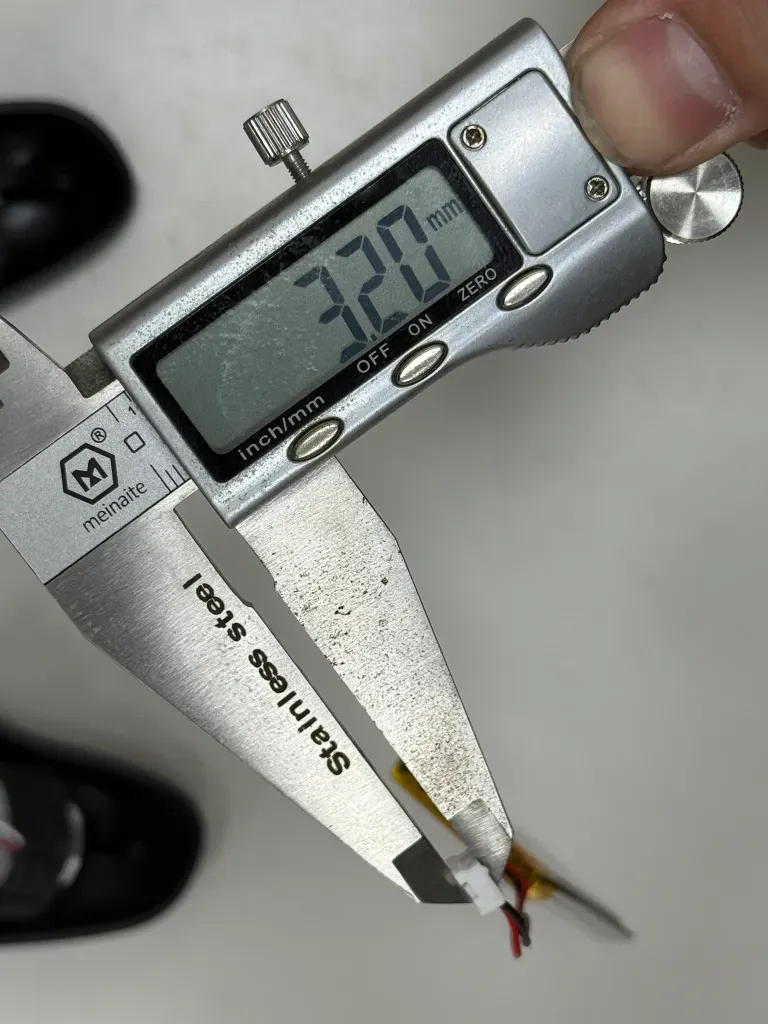

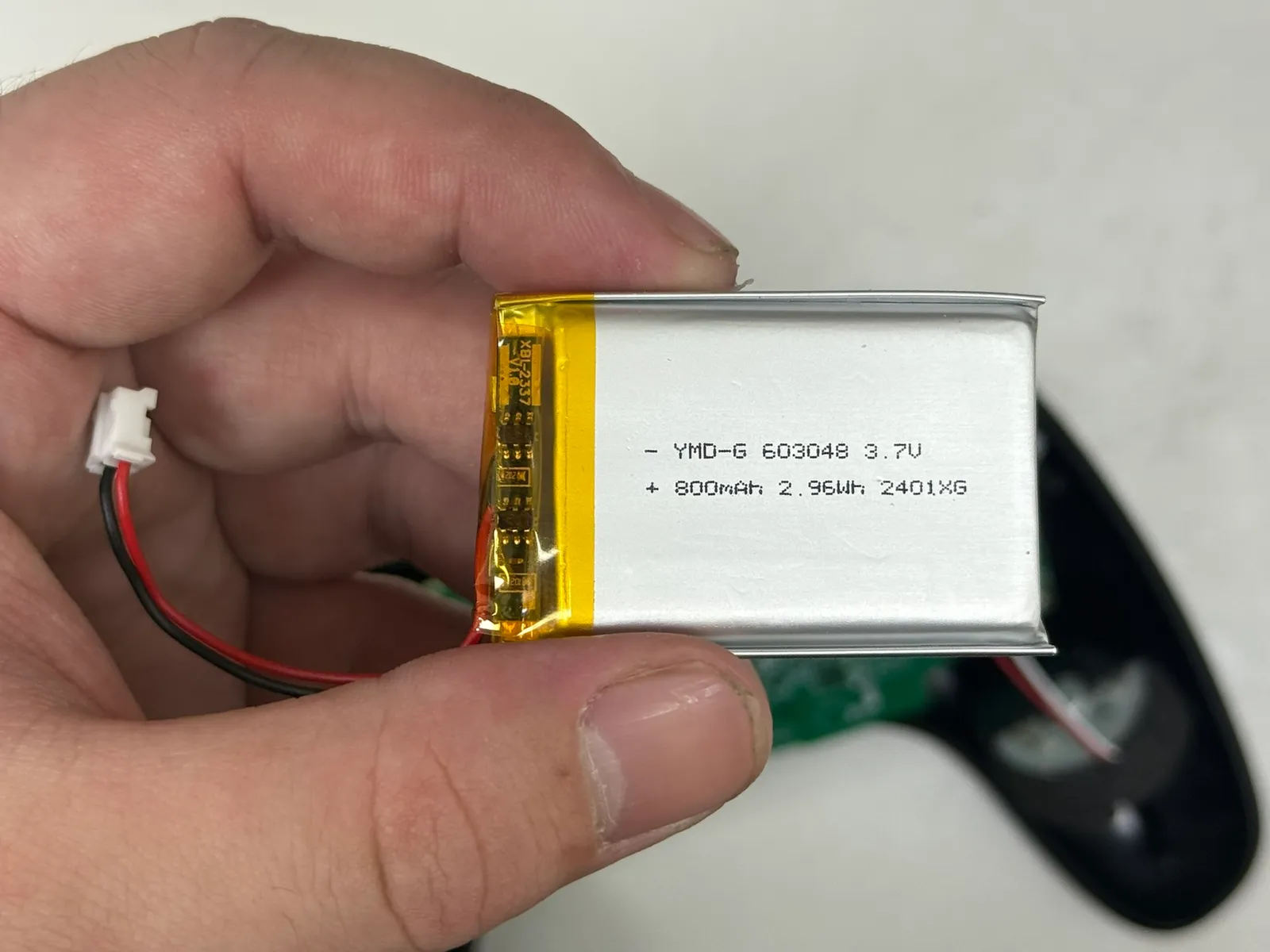

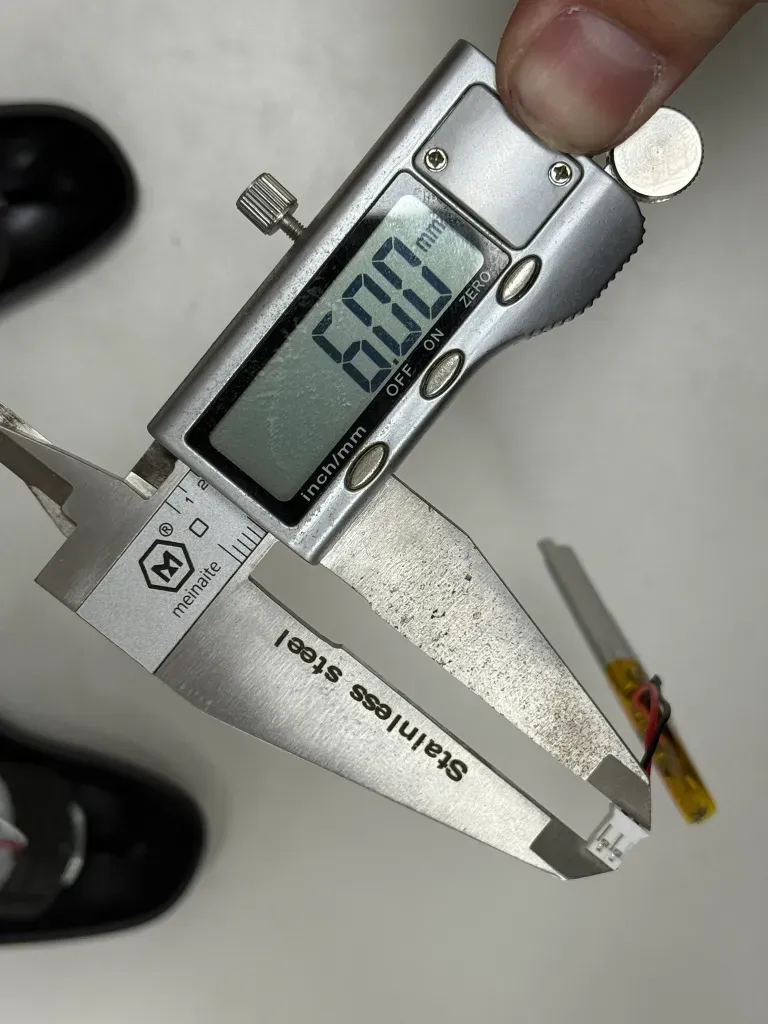

電池規格
型號 603048 電壓 3.7V 800mah 2.96Wh
1
2
3
4
- 步驟 5 / 共 14

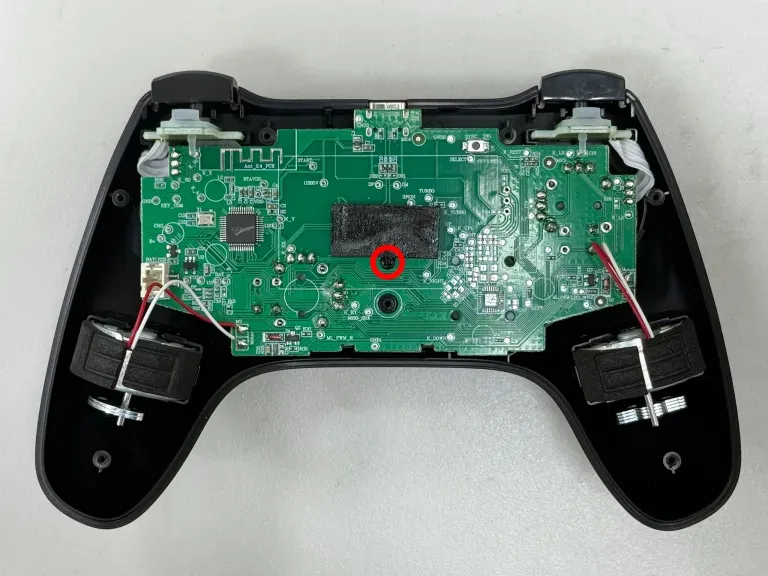

卸掉 1顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 6 / 共 14
取出主板
如果沒有將馬達解焊的話，稍微將 主板翻過來就好。
- 步驟 7 / 共 14

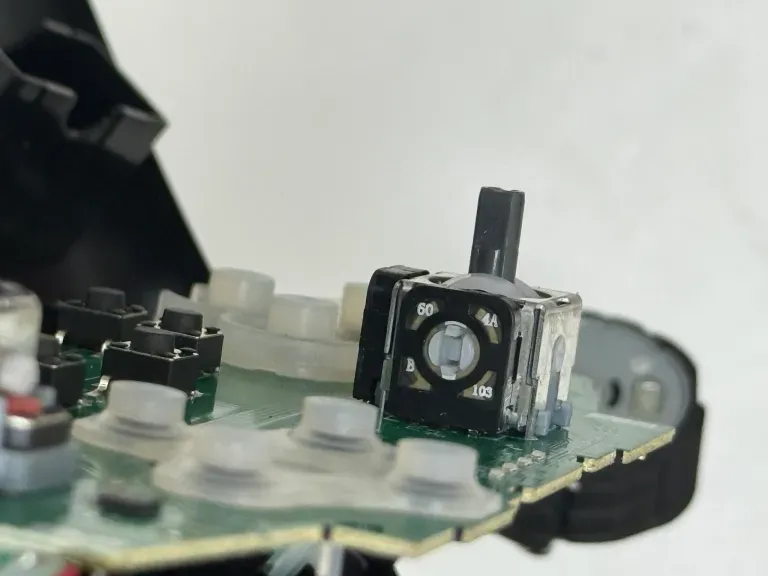

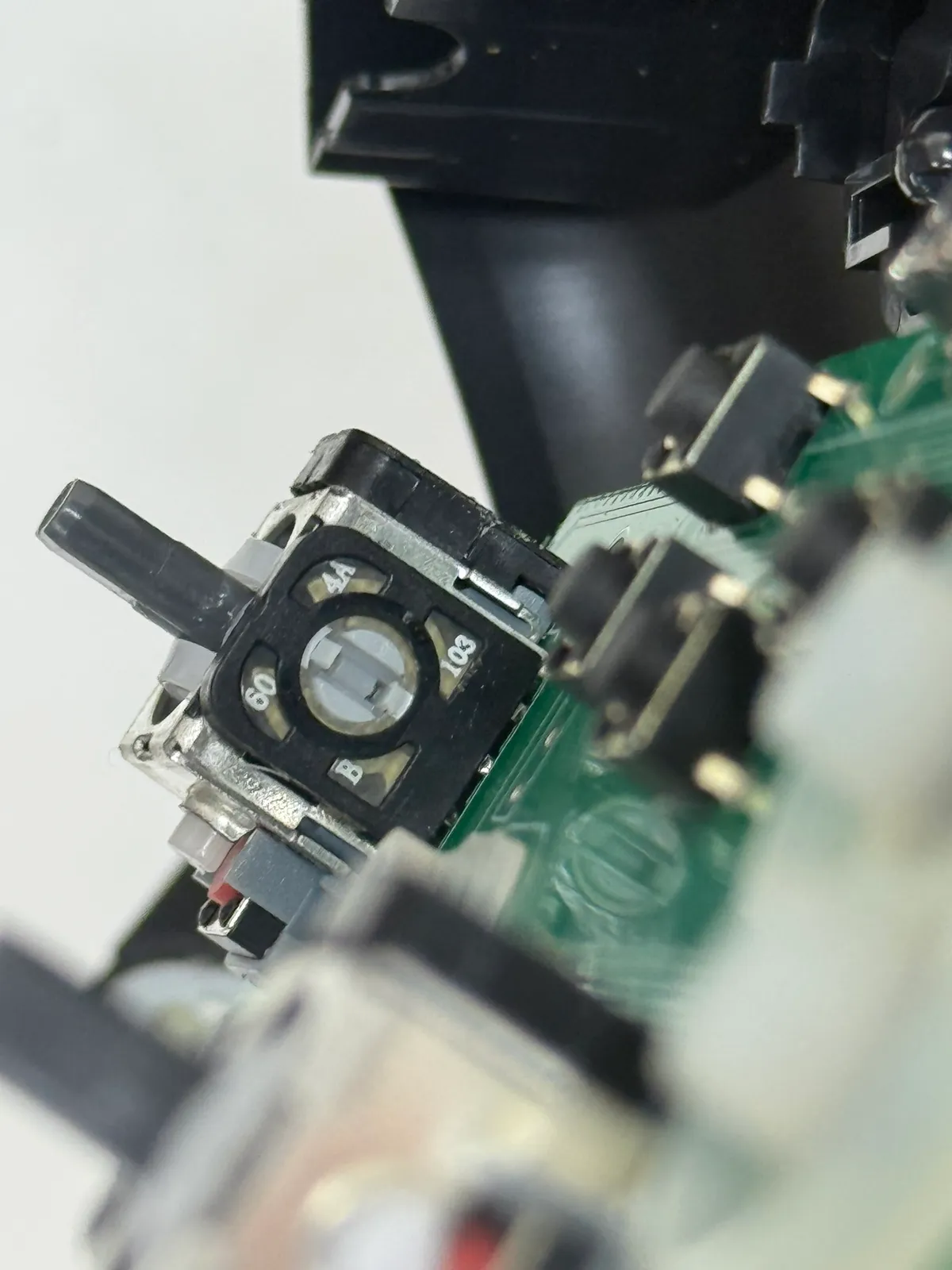

碳膜搖桿
製造商：GINFULL(錦富) 阻值是10K 有效角度 60度
1
2
3
- 步驟 8 / 共 14

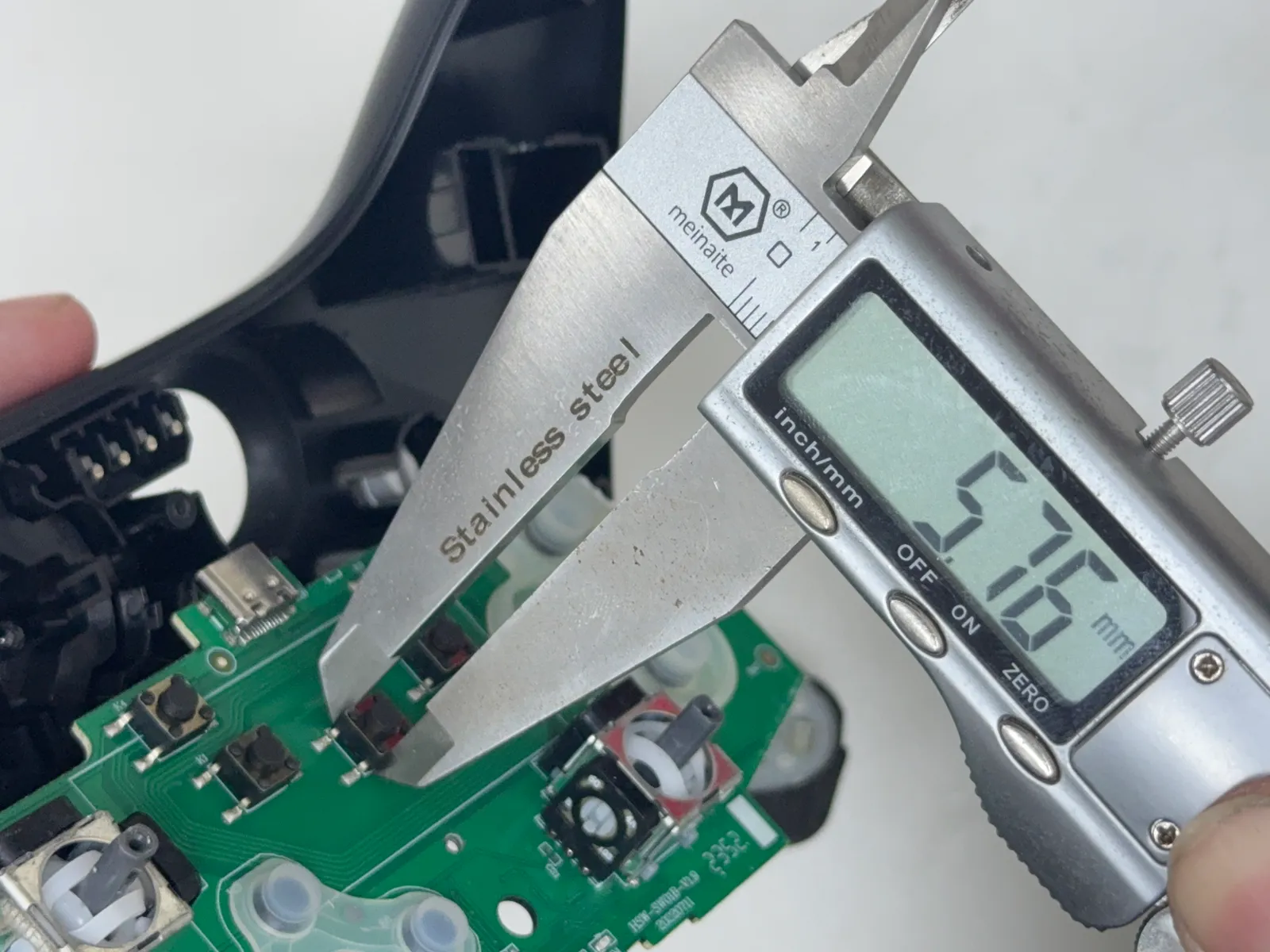

背鍵-微動開關
尺寸是 6*6mm
1
2
- 步驟 9 / 共 14

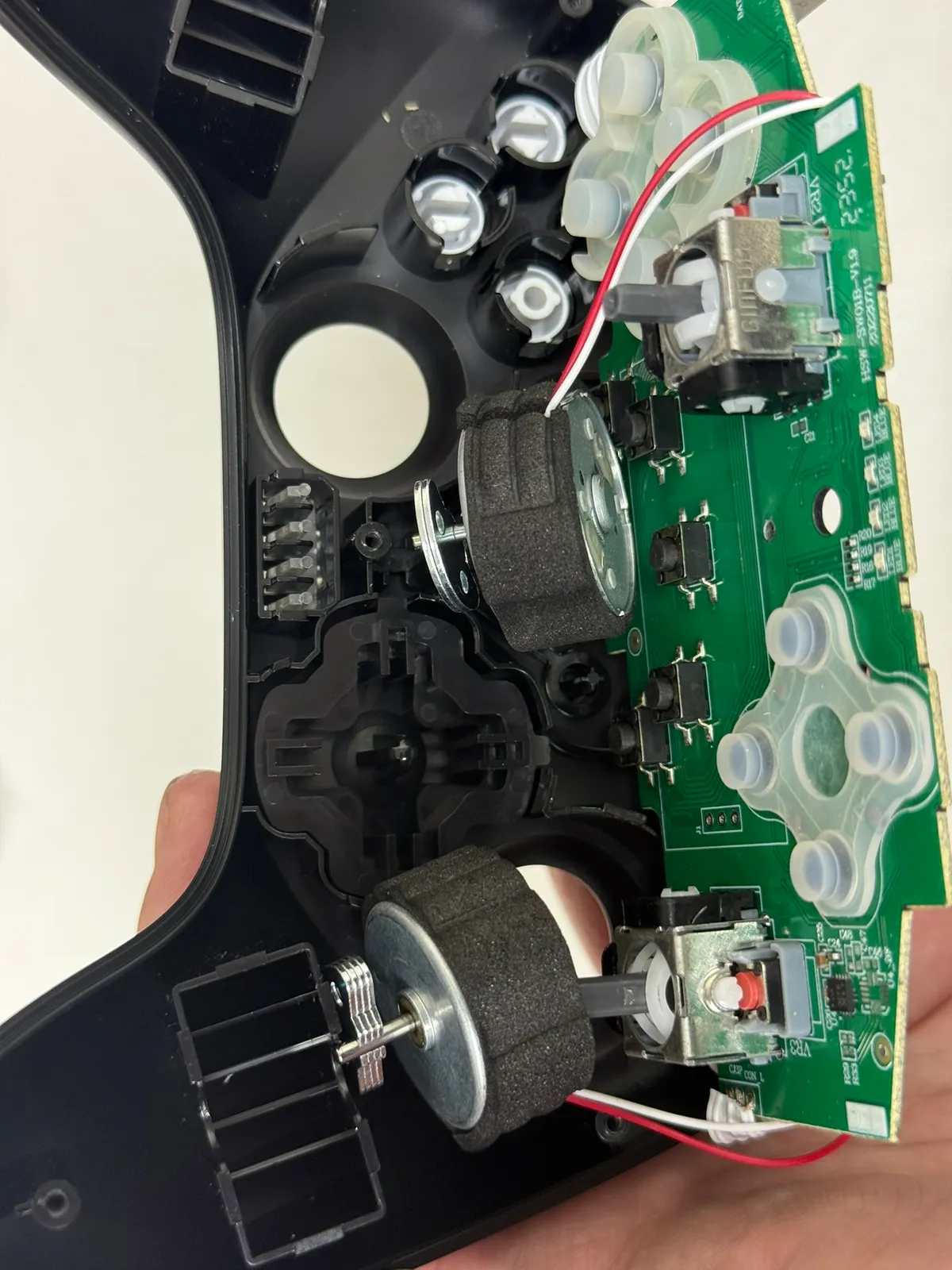

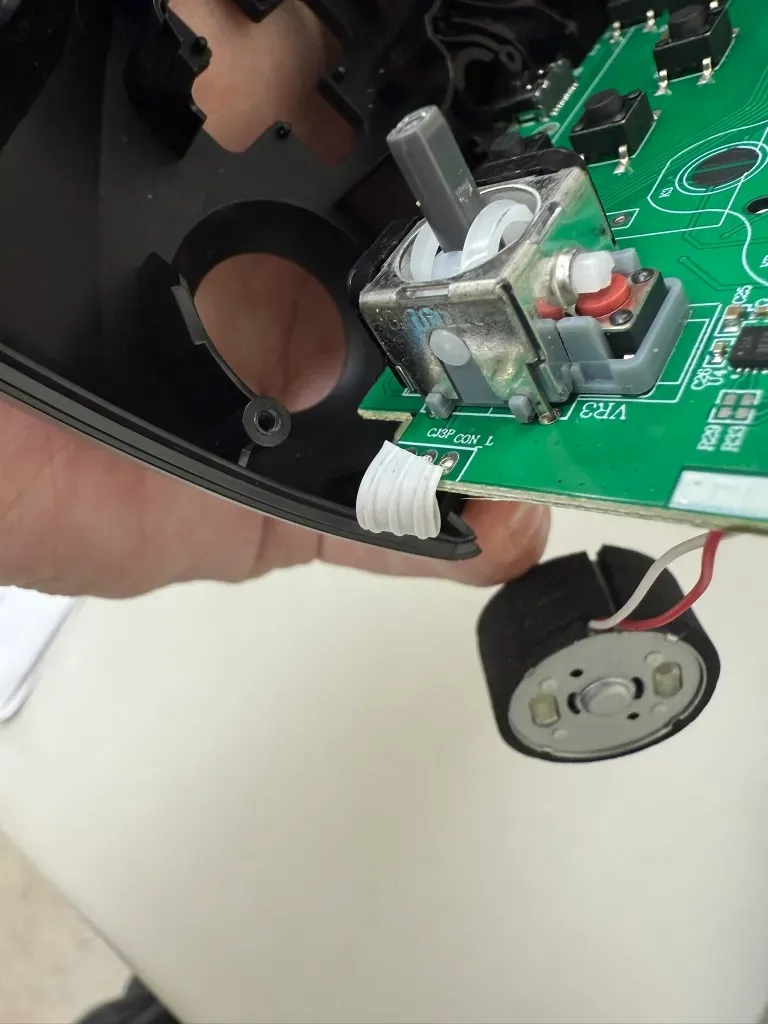

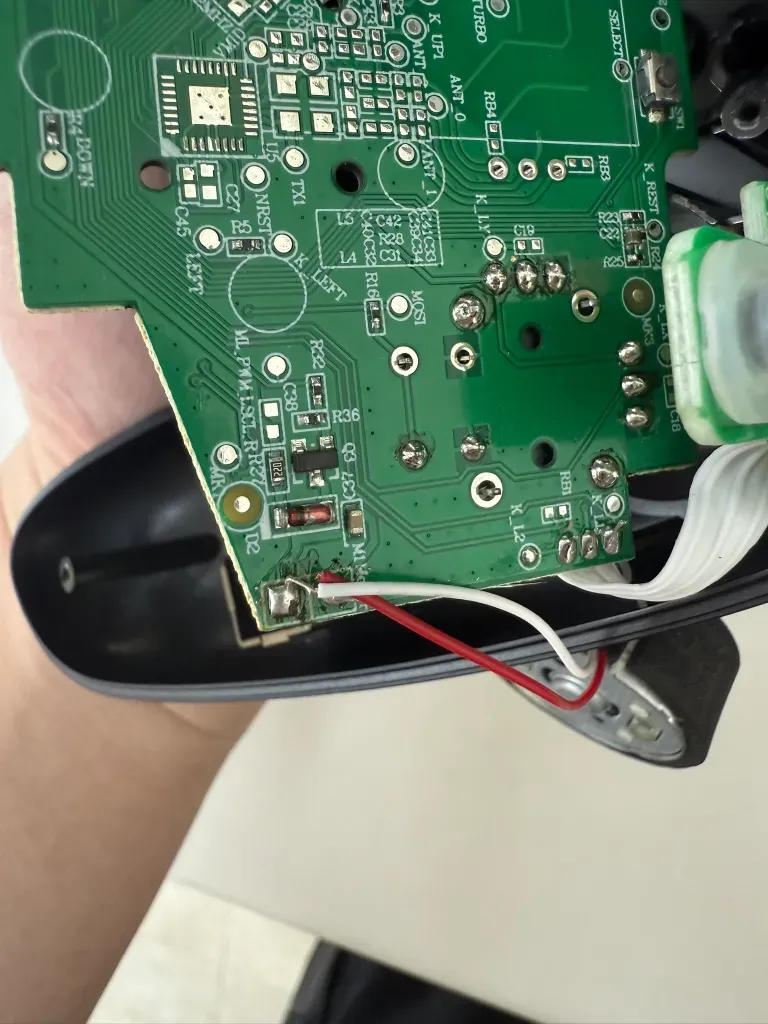

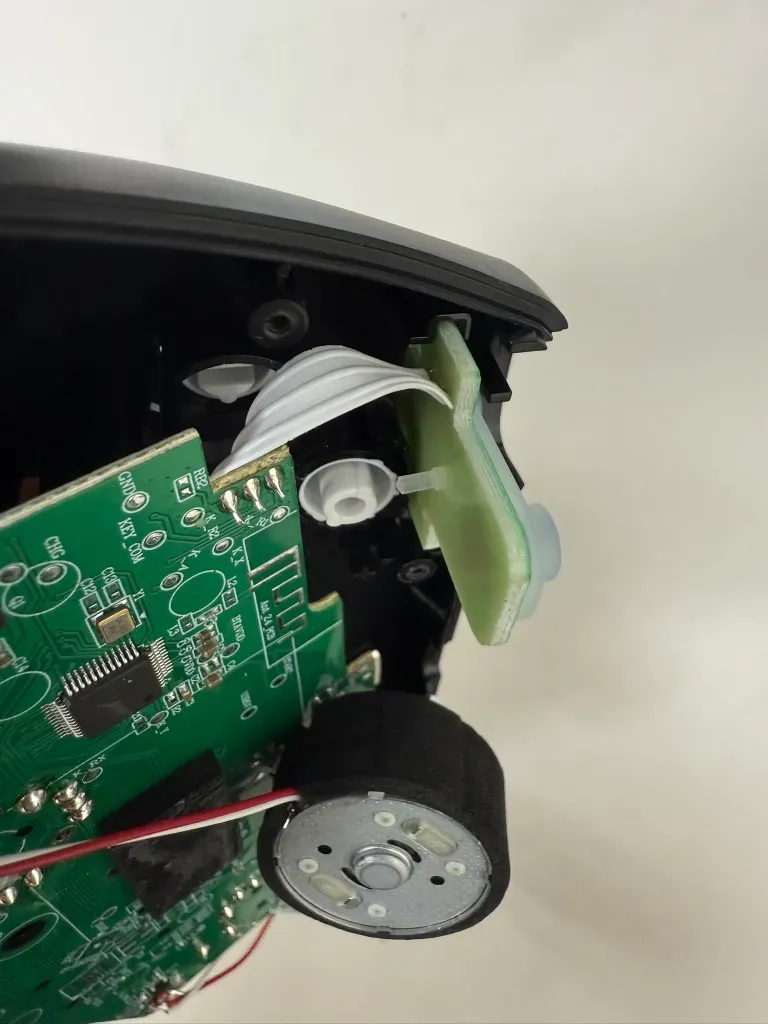

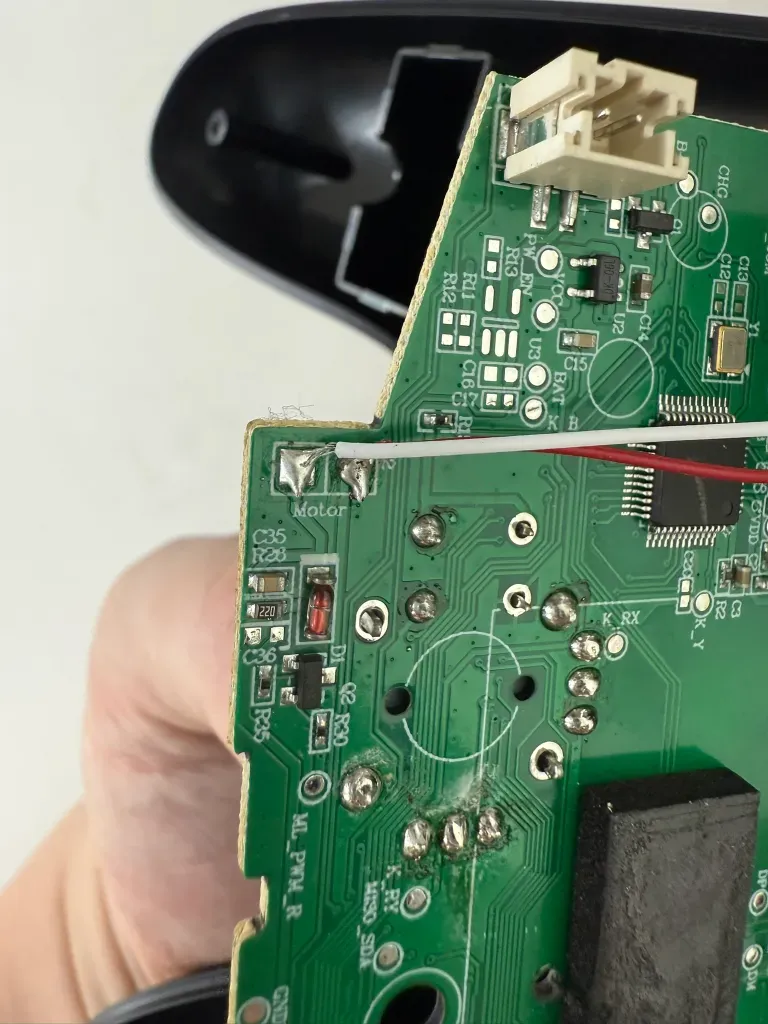

馬達
是採用 傳統馬達(轉子馬達)，採用的是非對稱式震動，線也是直接焊在主板上的。
1
2
3
- 步驟 10 / 共 14

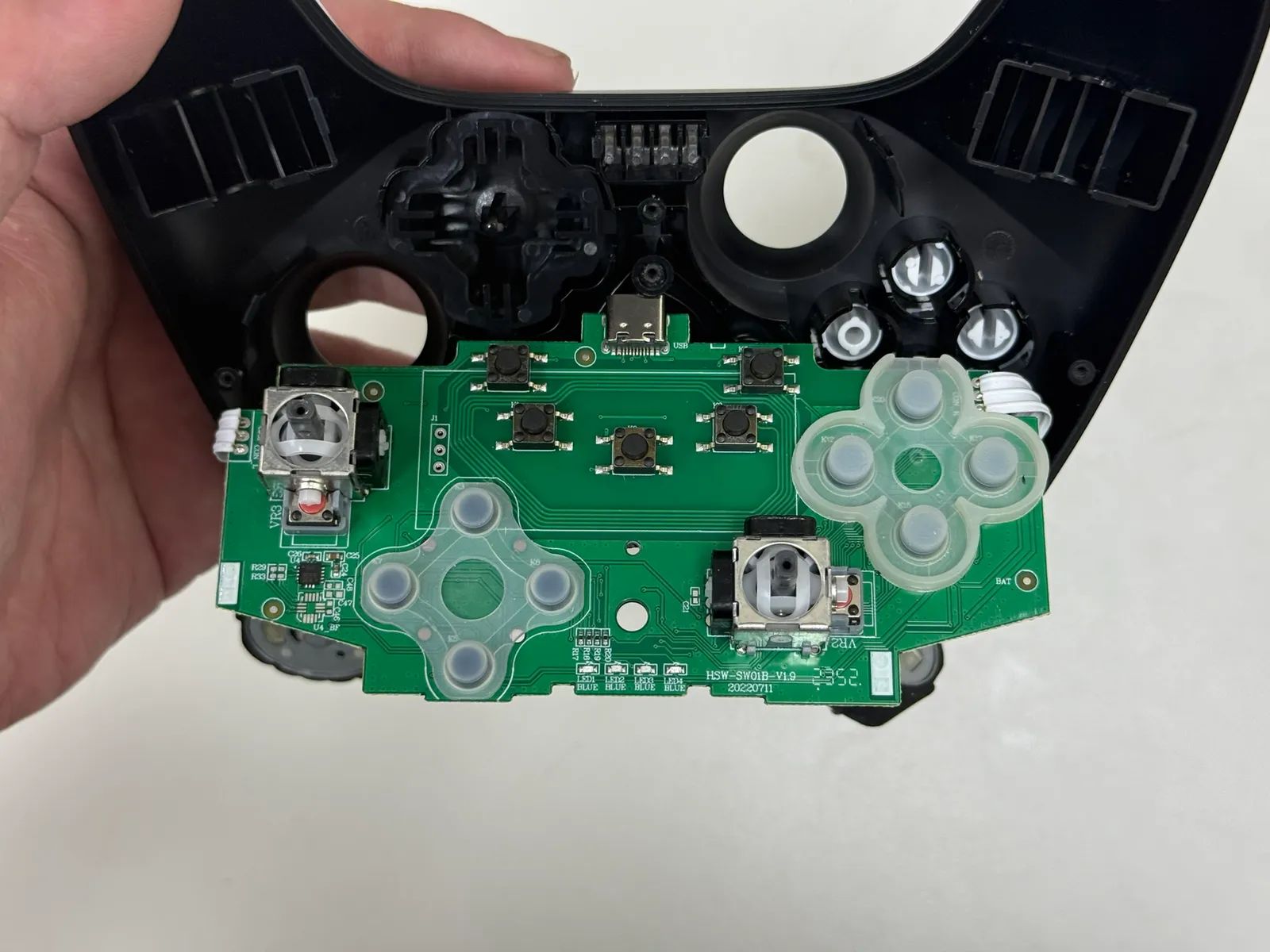

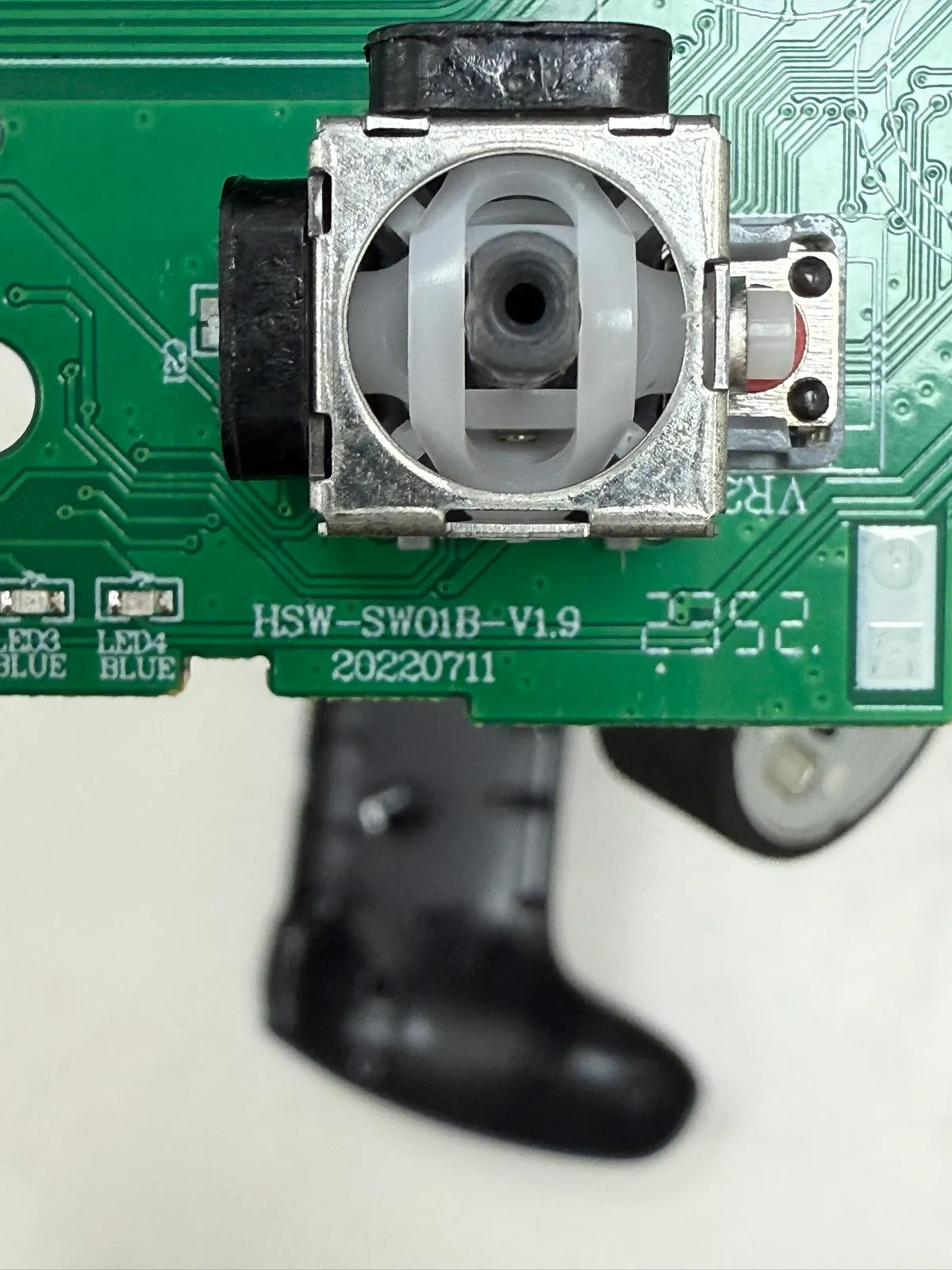

主板
主板型號：HSW-SW01B-V1.9
- 步驟 11 / 共 14
步驟 11

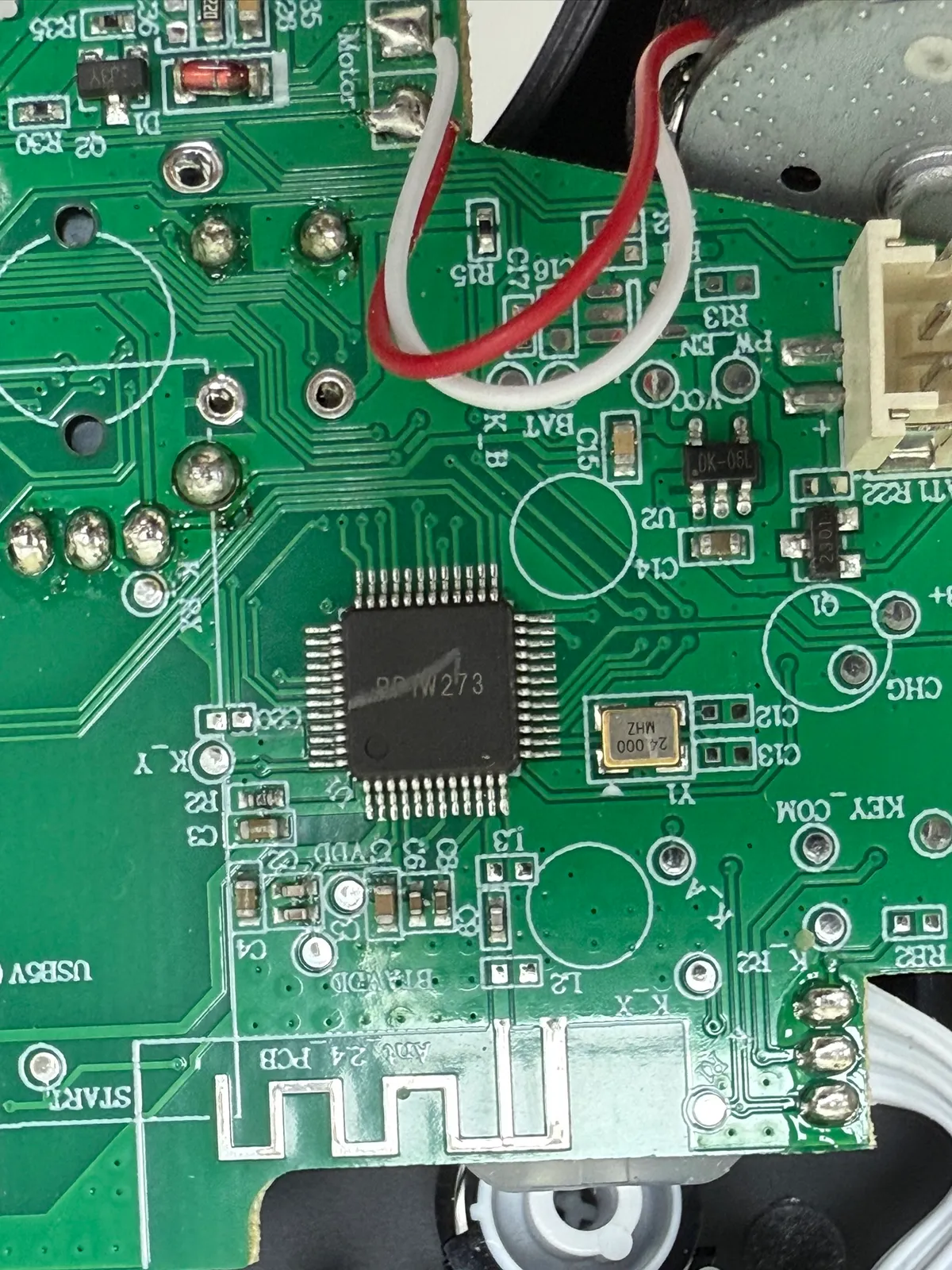

絲印 RP1W273 旁邊有一顆 24.000MHZ的石英震盪器
- 步驟 12 / 共 14

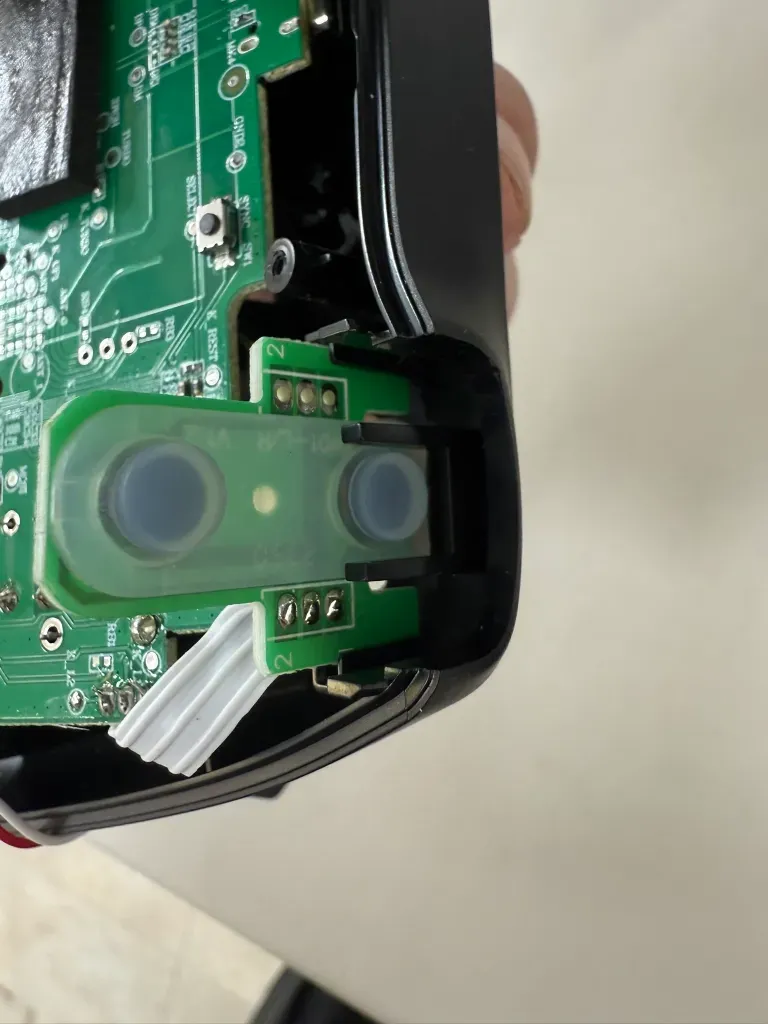

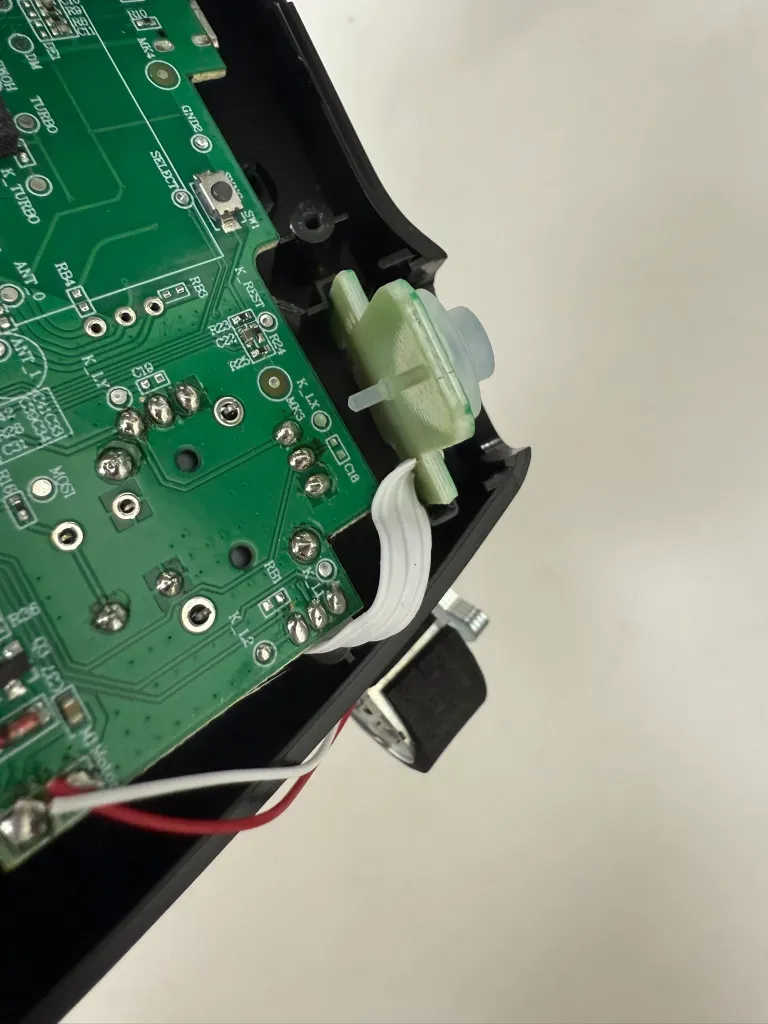

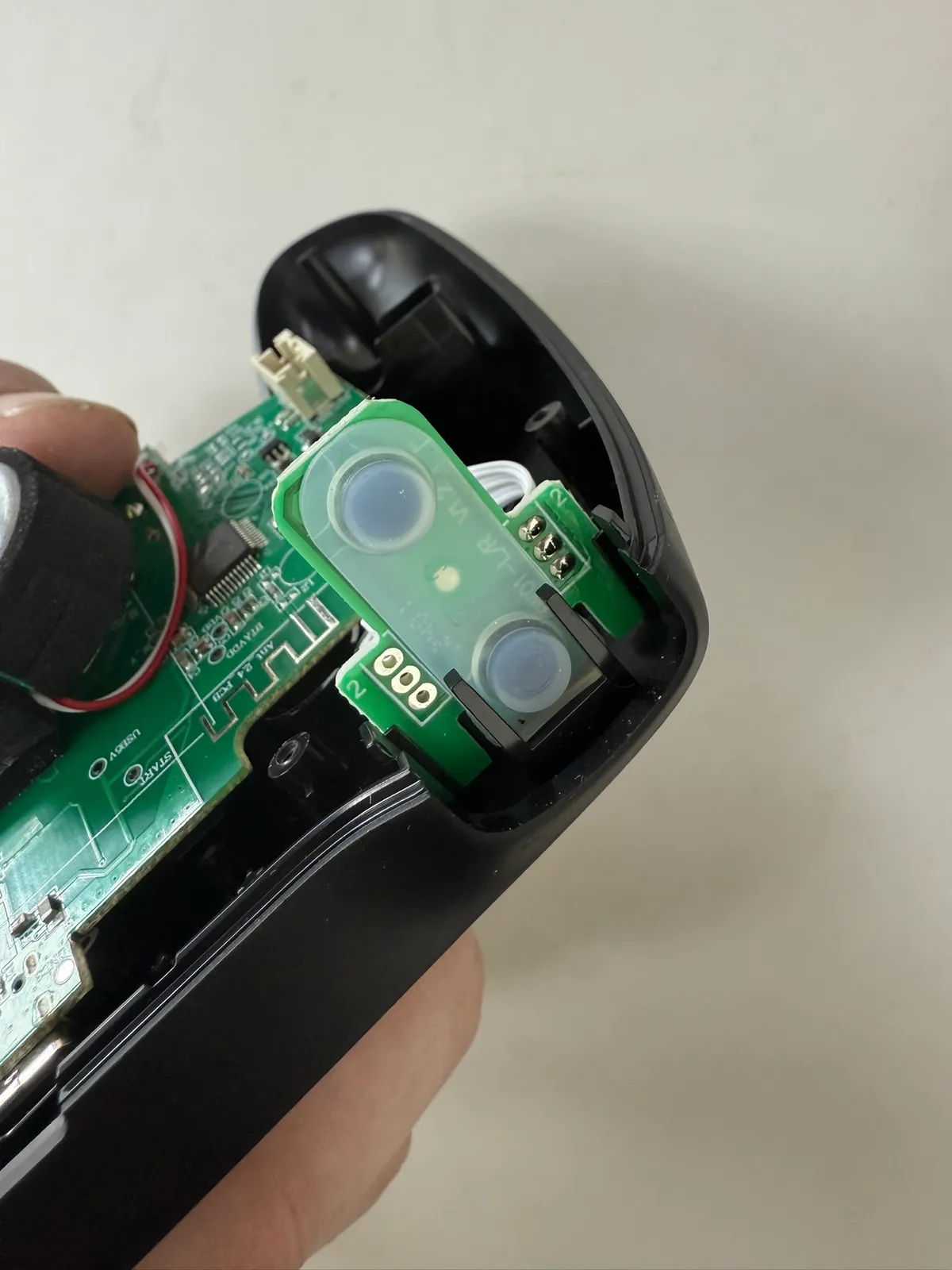

L ZL R ZR
是用膠墊 然後用銅絲連接 主板 跟 小板
1
2
3
4
5
- 步驟 13 / 共 14
按鍵膠墊跟按紐
是訂製的，所以只能去淘寶找看有沒有通用的
1
2
3
- 步驟 14 / 共 14

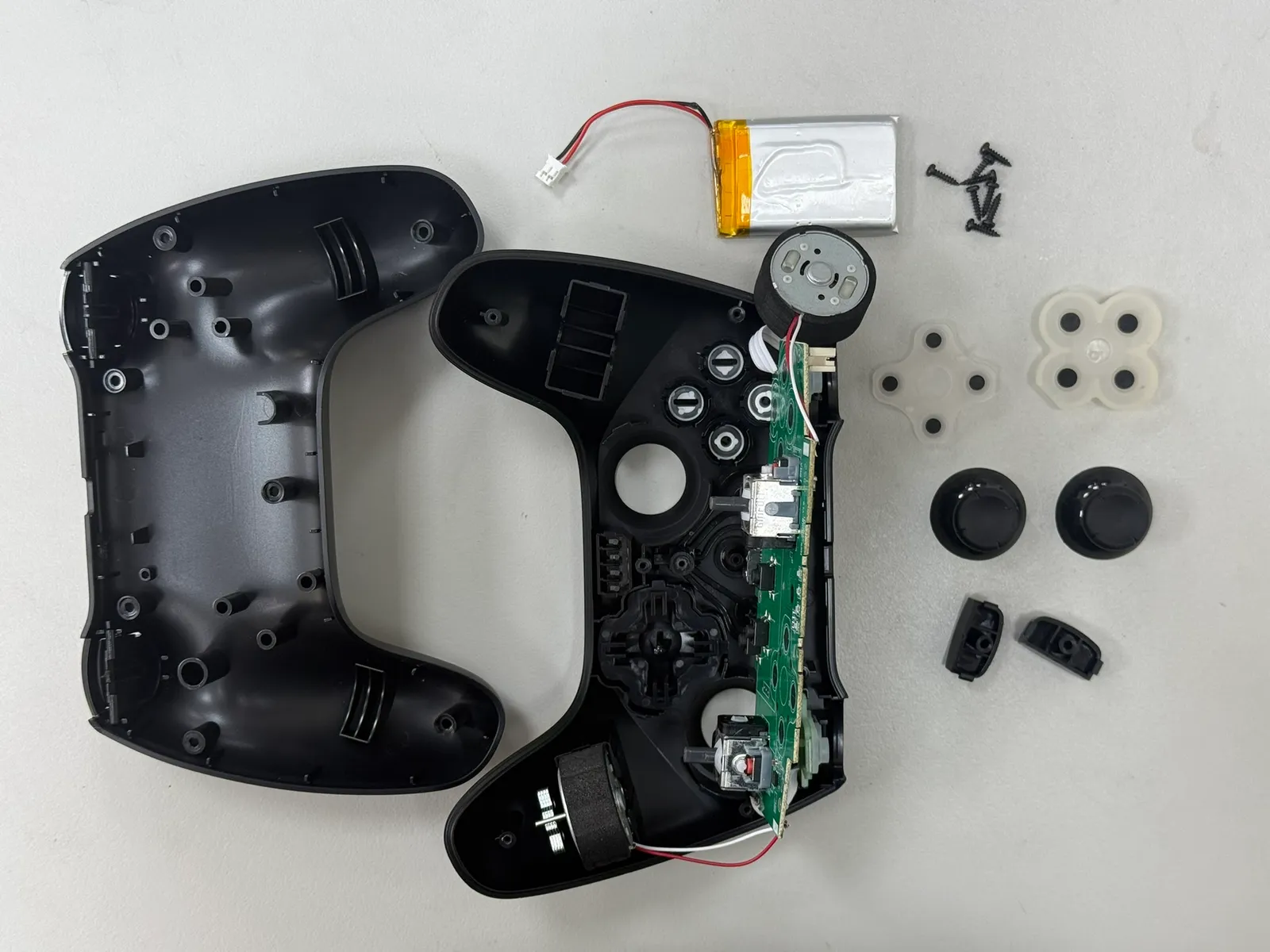

完整拆解
