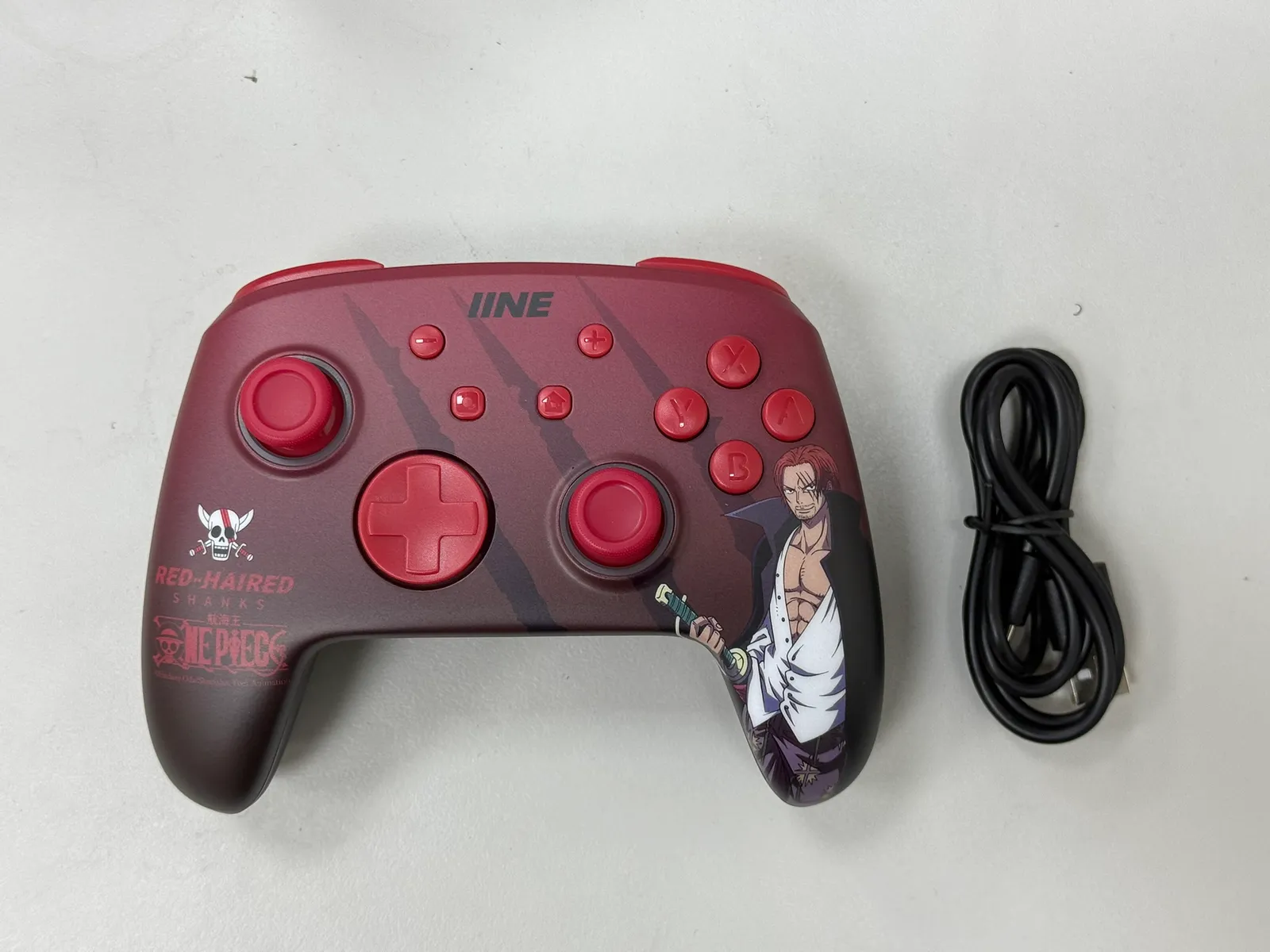

【良值】Pro 無線手把 L928 紅髮傑克 特仕版 完整拆解

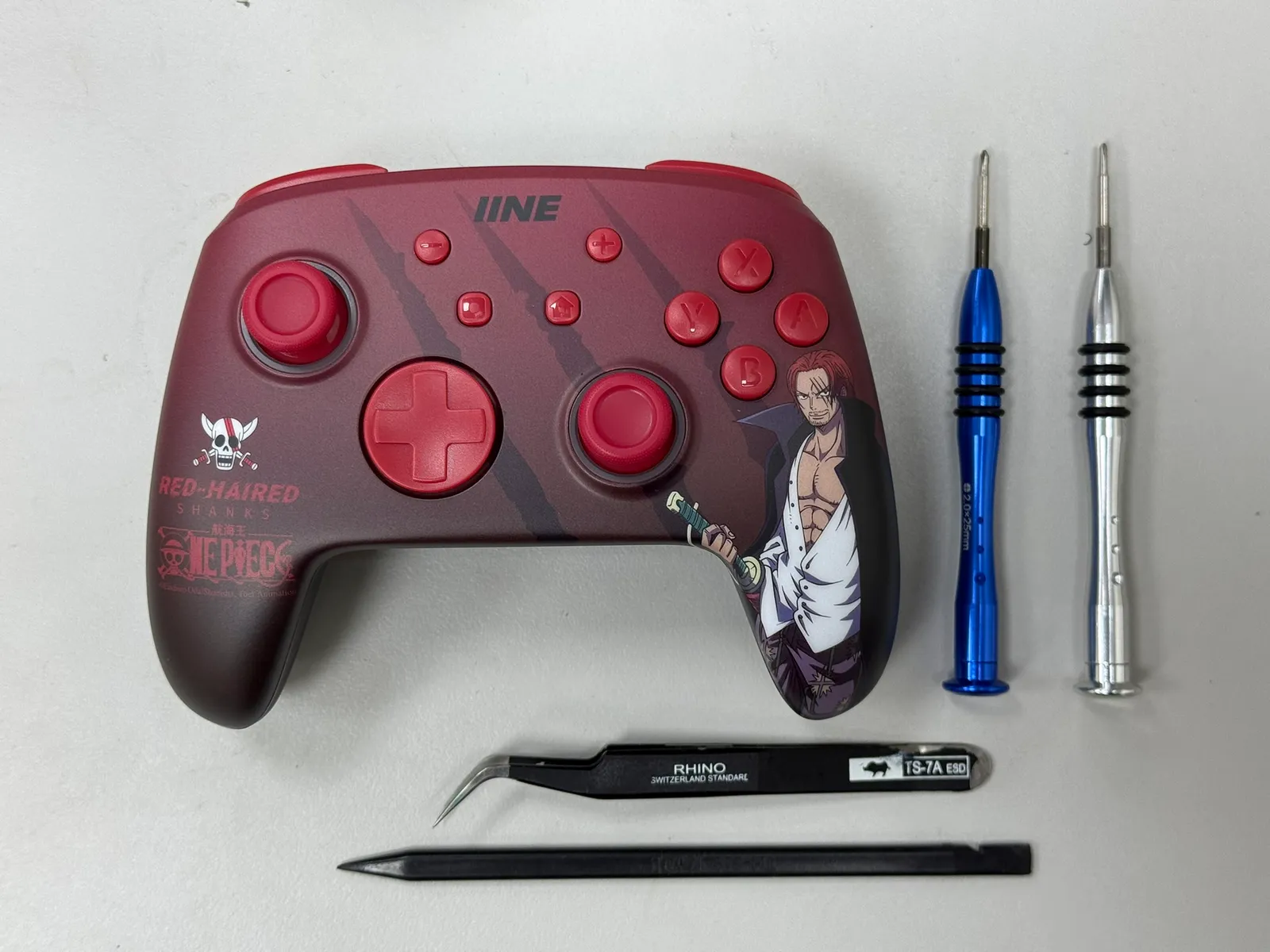

🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 19
步驟 3
- 步驟 2 / 共 19
步驟 4
- 步驟 3 / 共 19

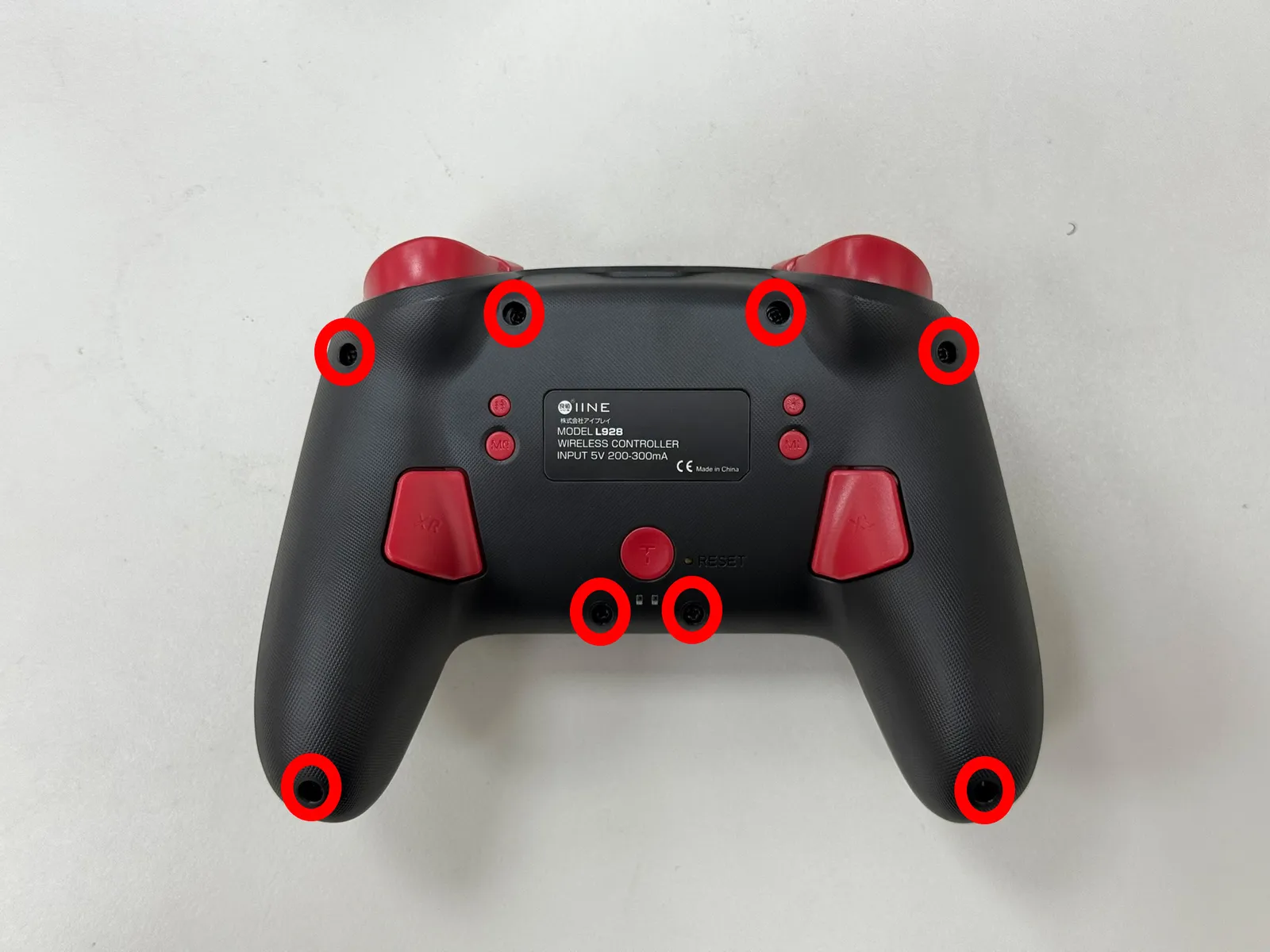

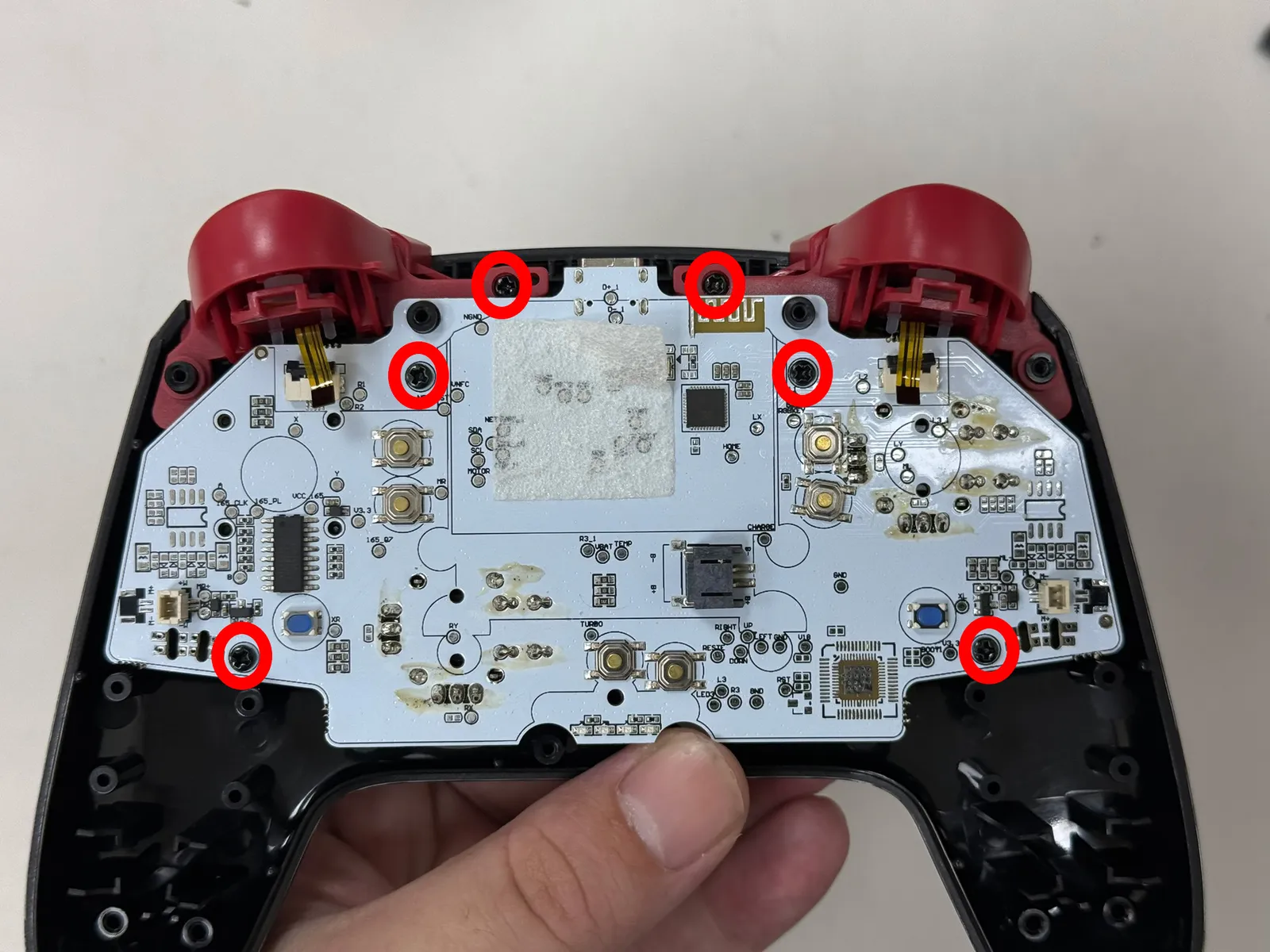

背部的8顆十字螺絲取下來
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
- 步驟 4 / 共 19

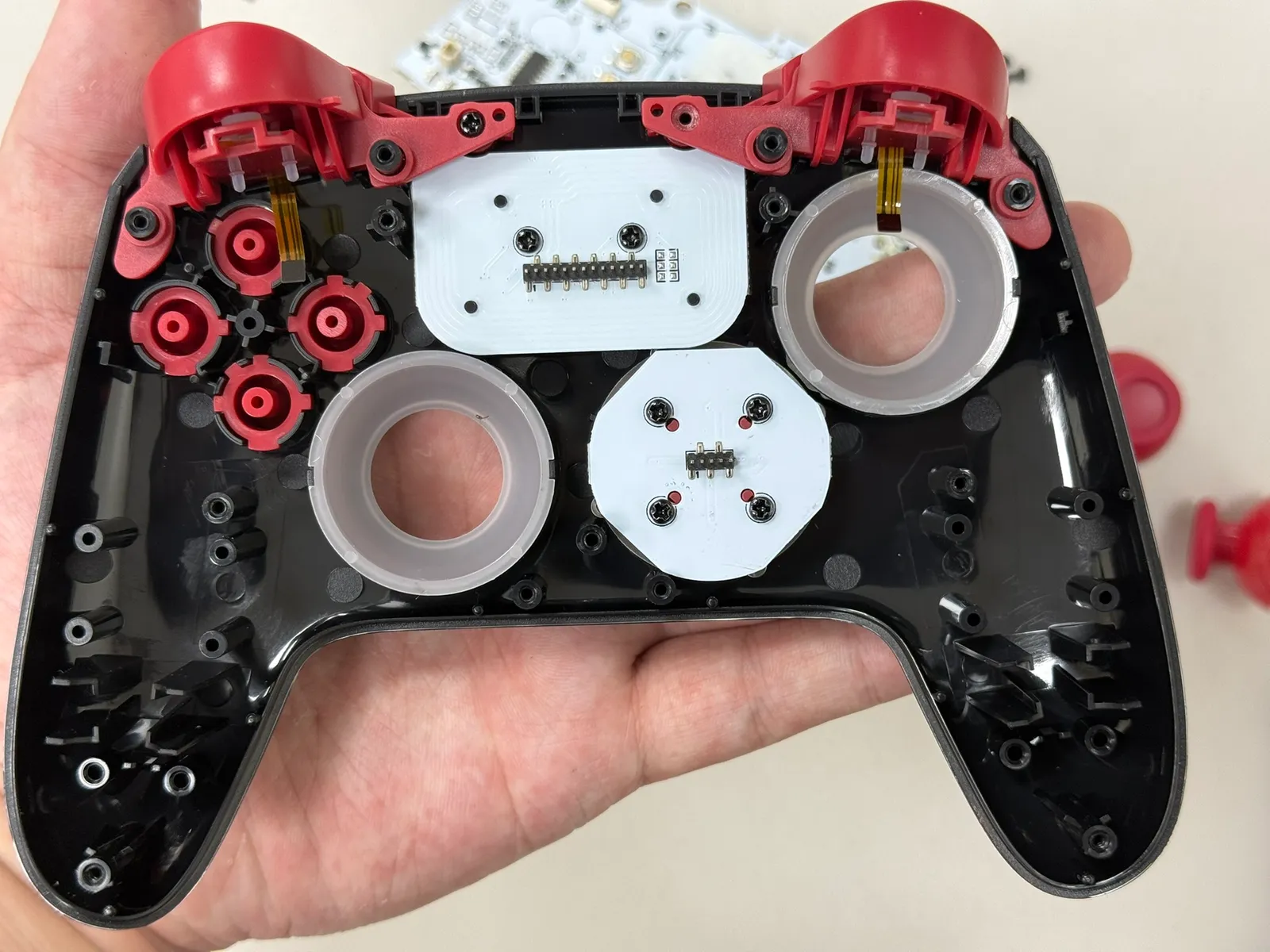

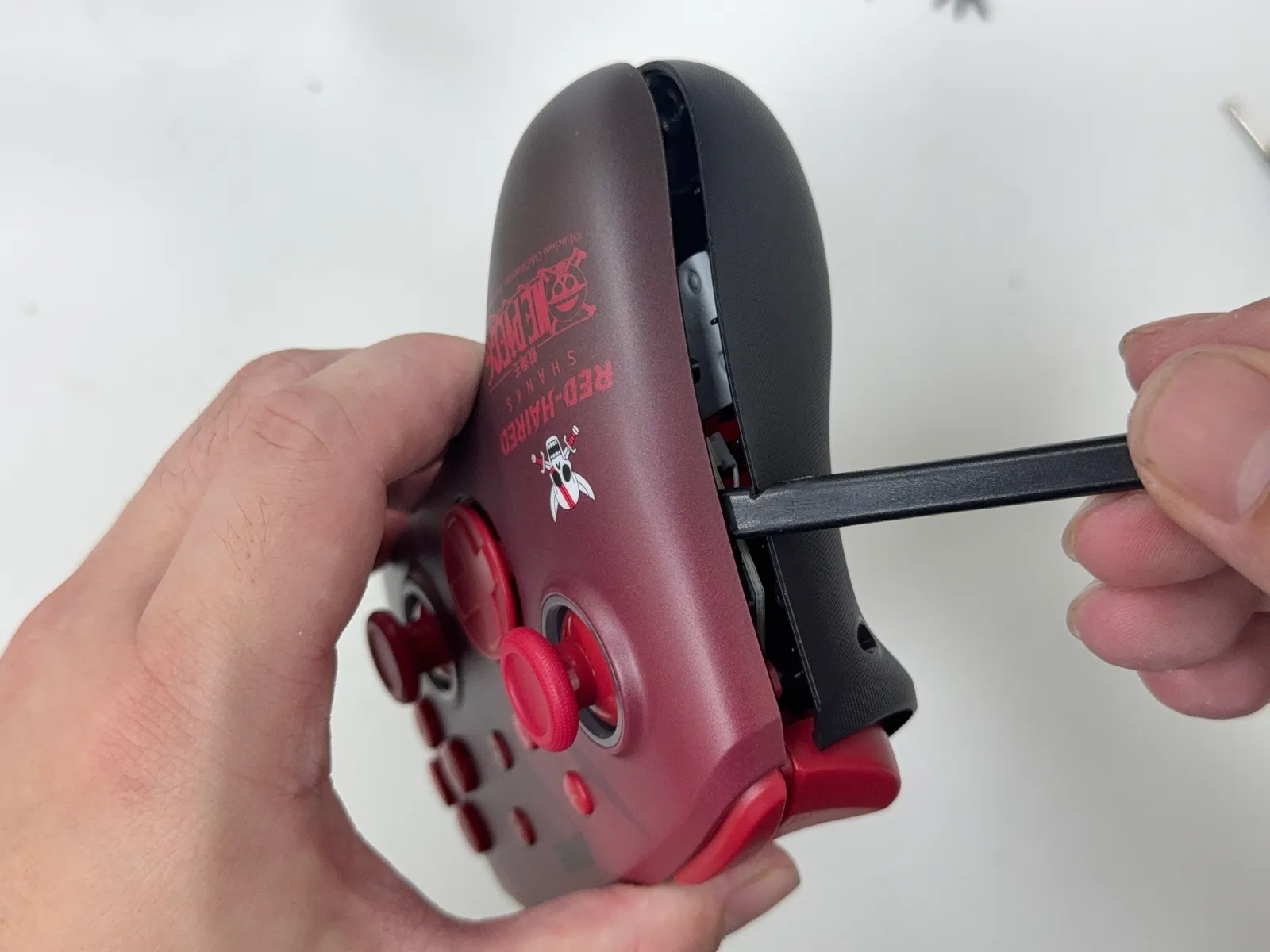

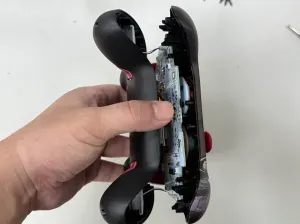

分離手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
3

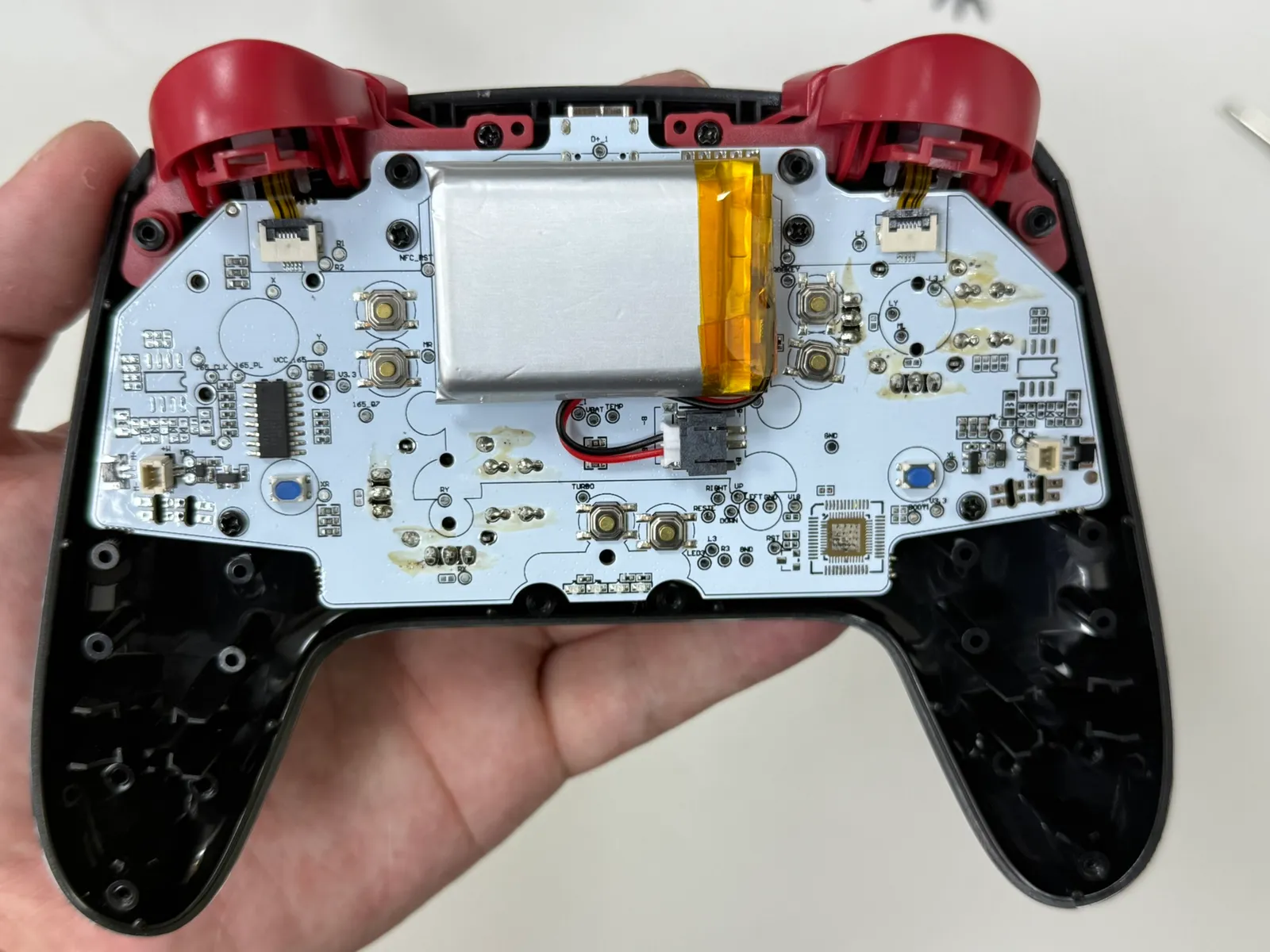

- 步驟 5 / 共 19

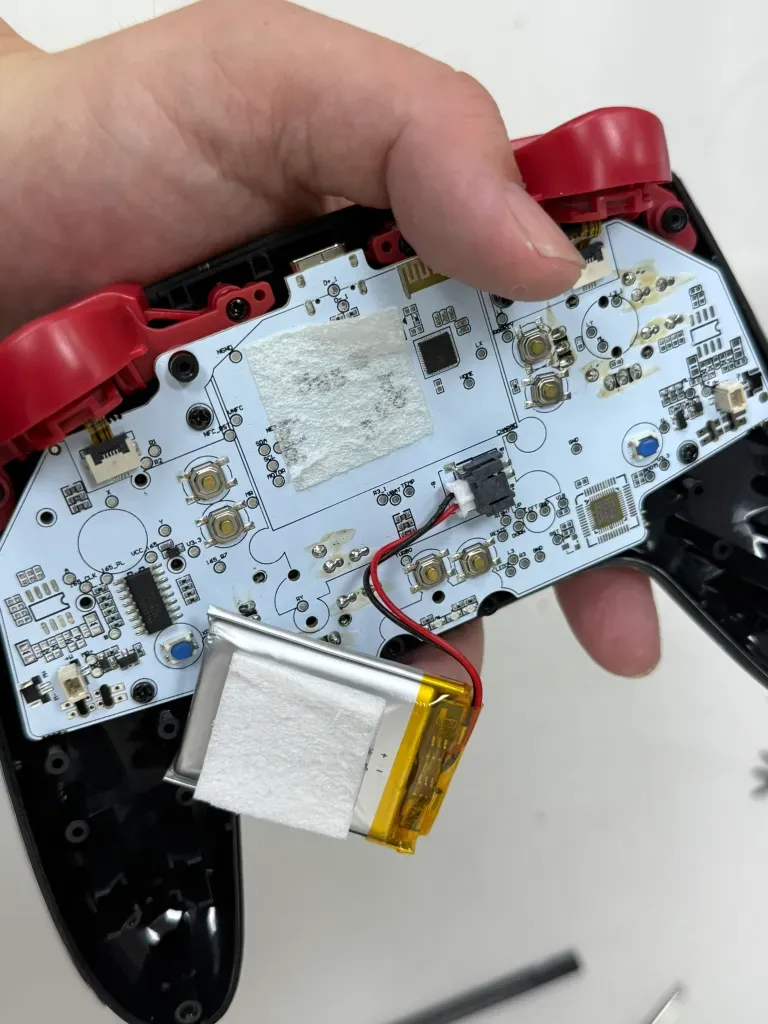

斷電
用手直接把插頭拔出來
1
2
3

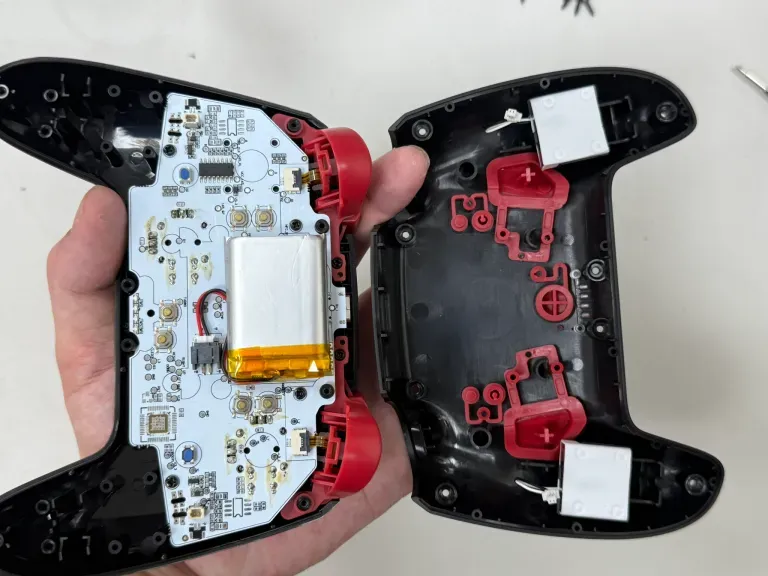

- 步驟 6 / 共 19

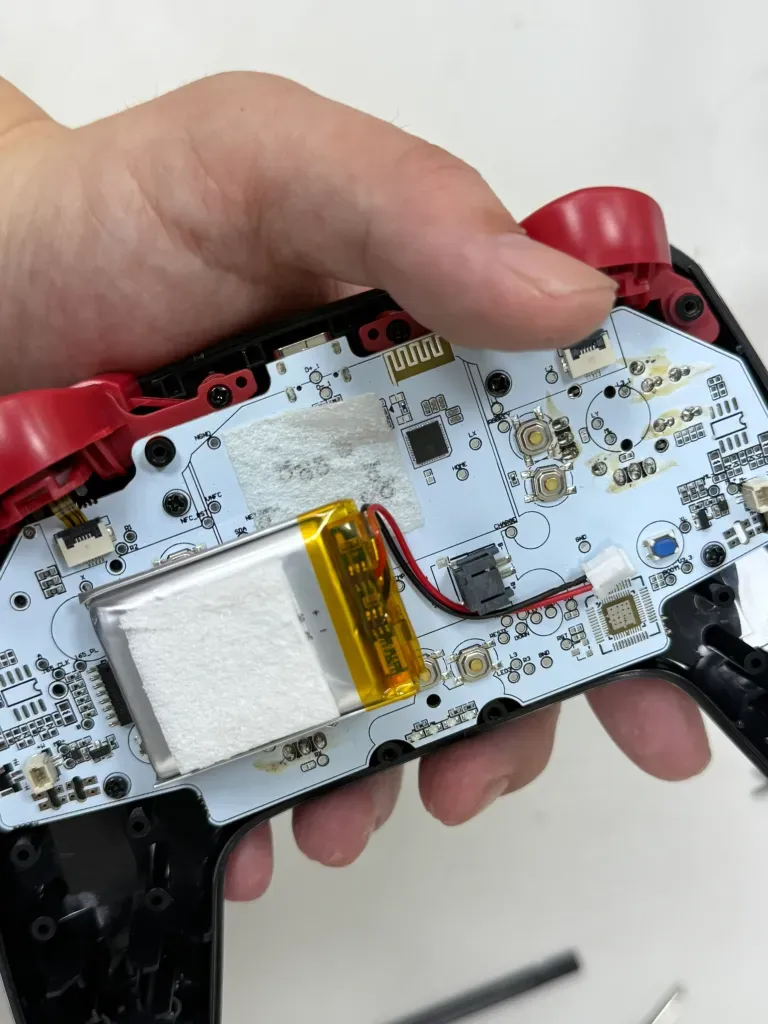

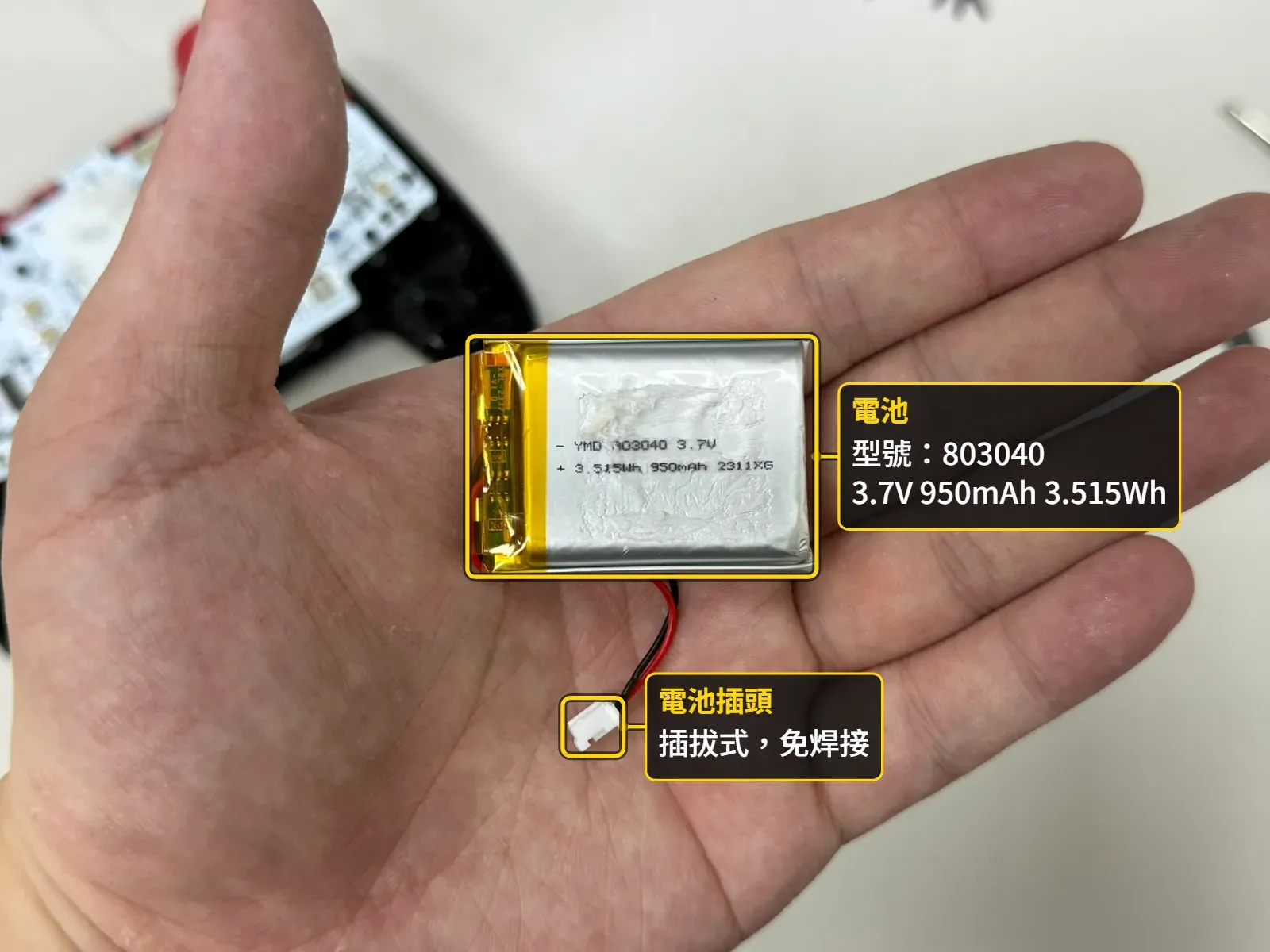

電池規格
電池型號：803040 3.7V 950mah 3.515Wh
- 步驟 7 / 共 19

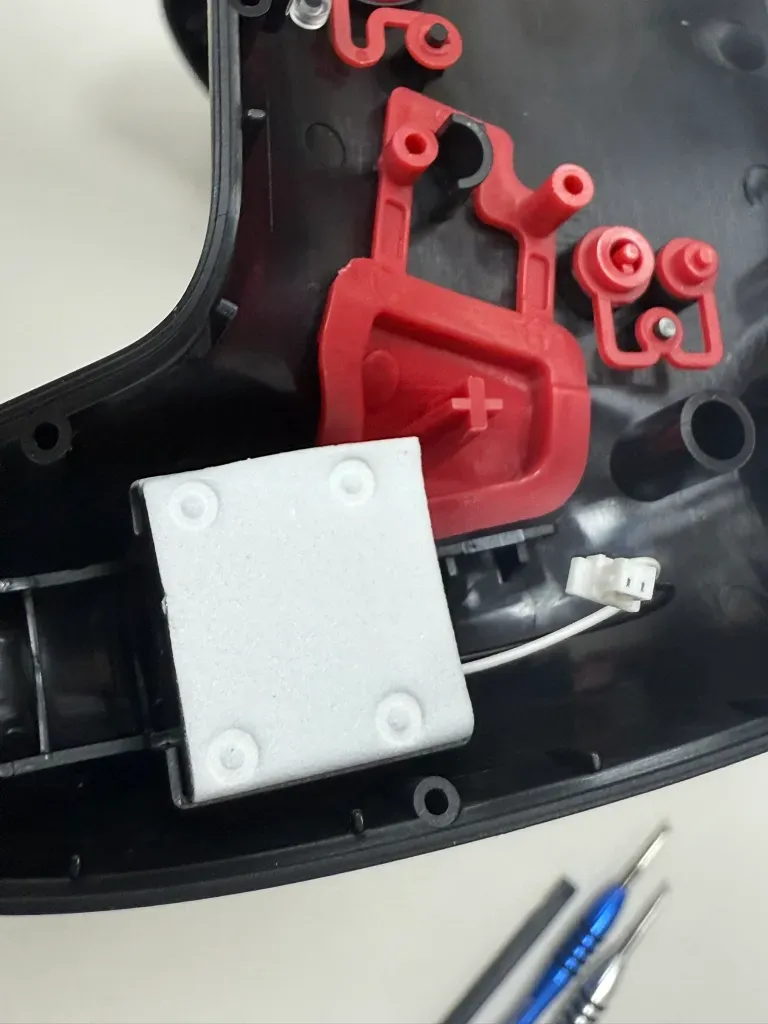

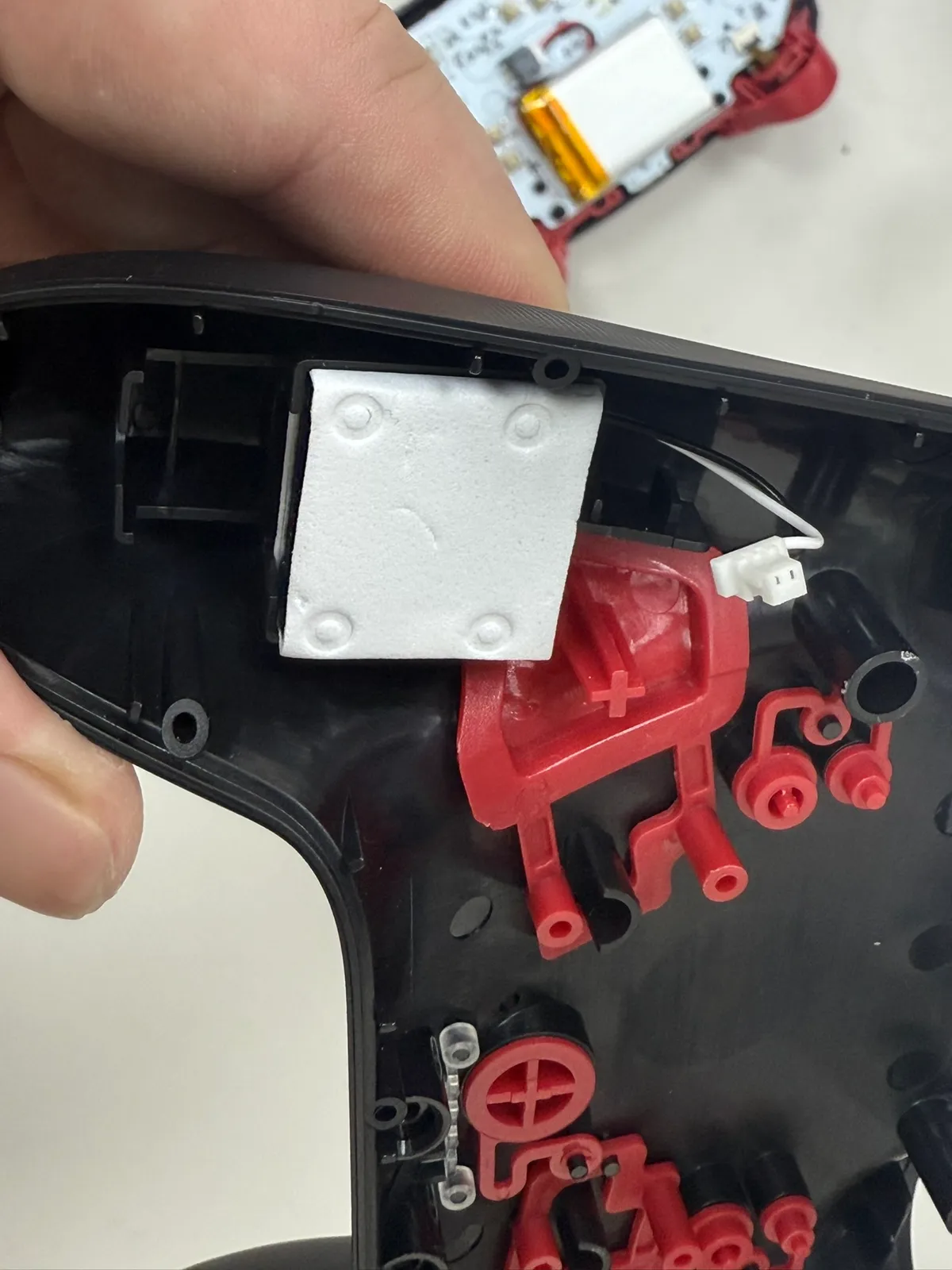

震動馬達
1
2
- 步驟 8 / 共 19
取下 ZL ZR排線

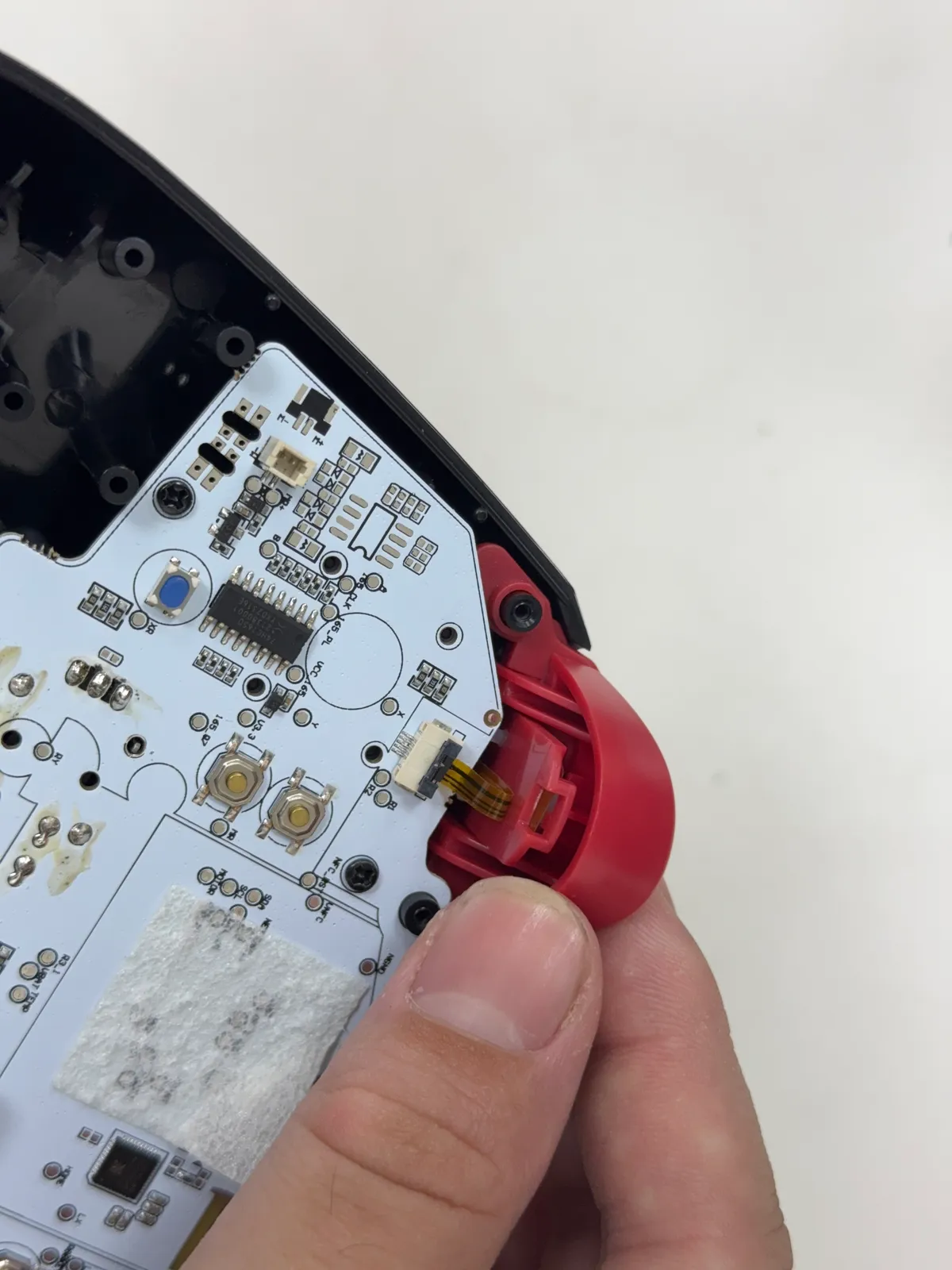

用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來
1
2
3
- 步驟 9 / 共 19
卸下4個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
- 步驟 10 / 共 19

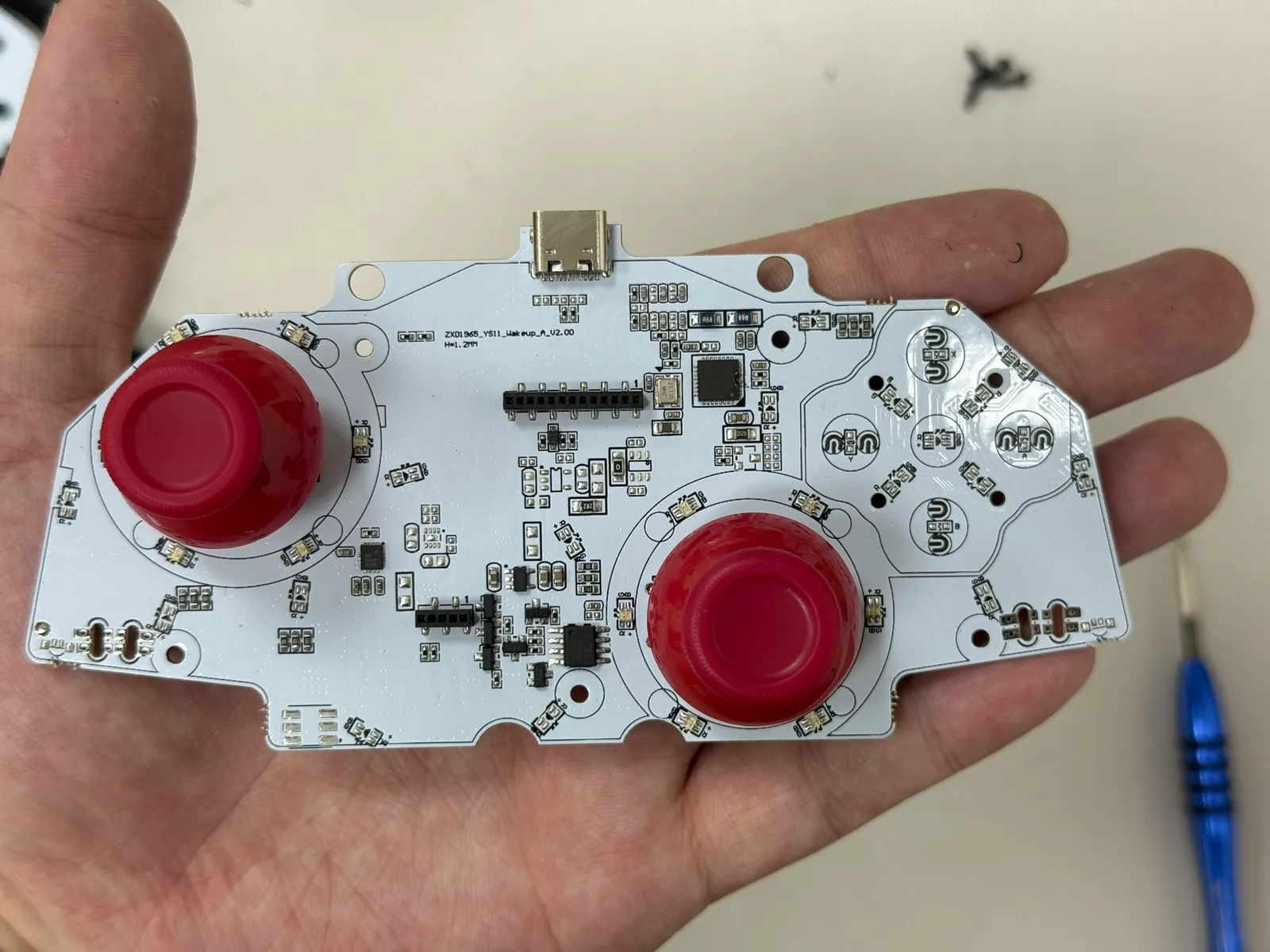

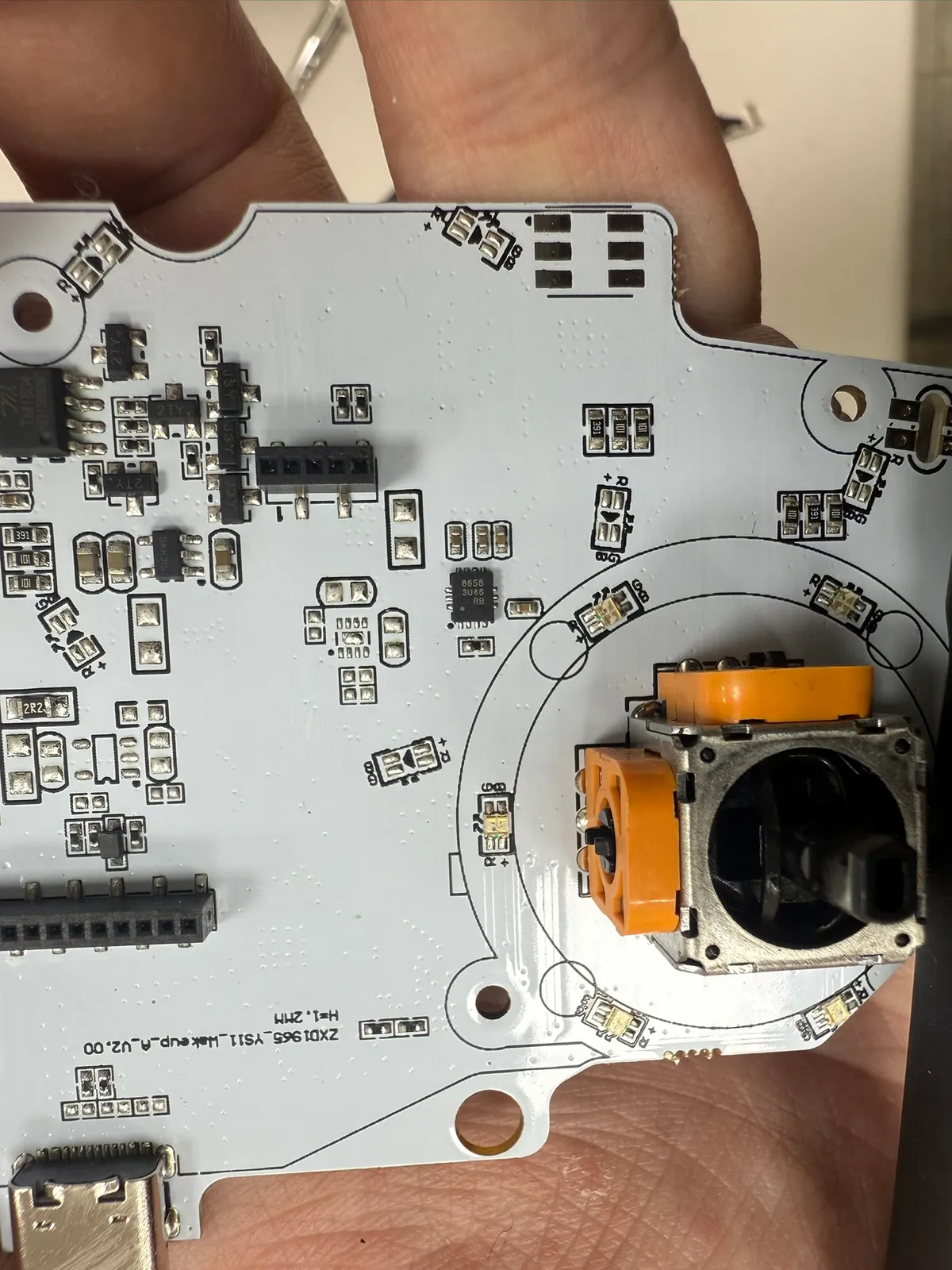

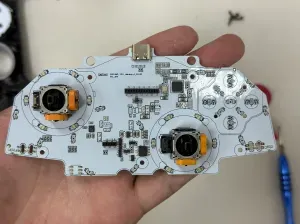

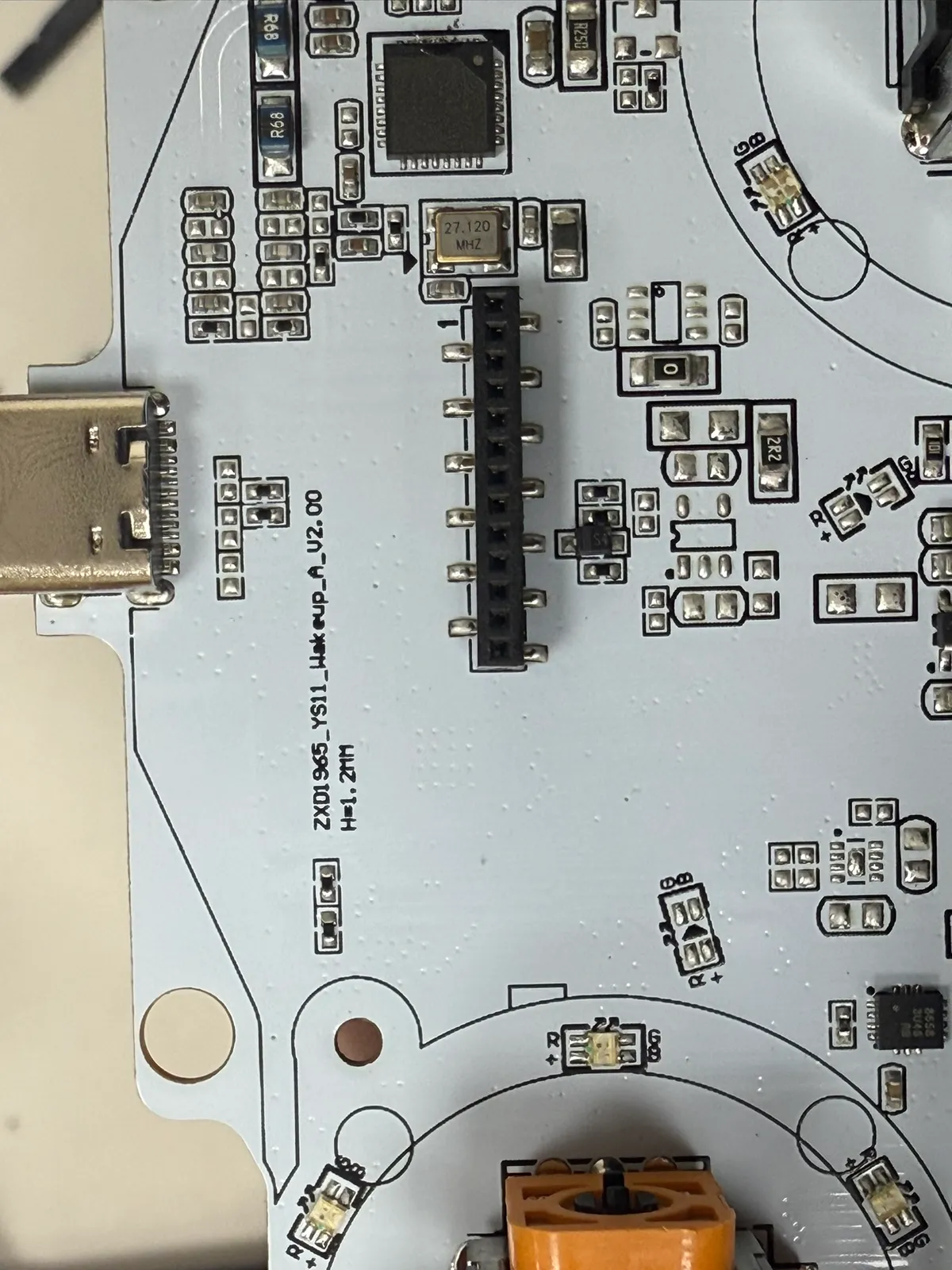

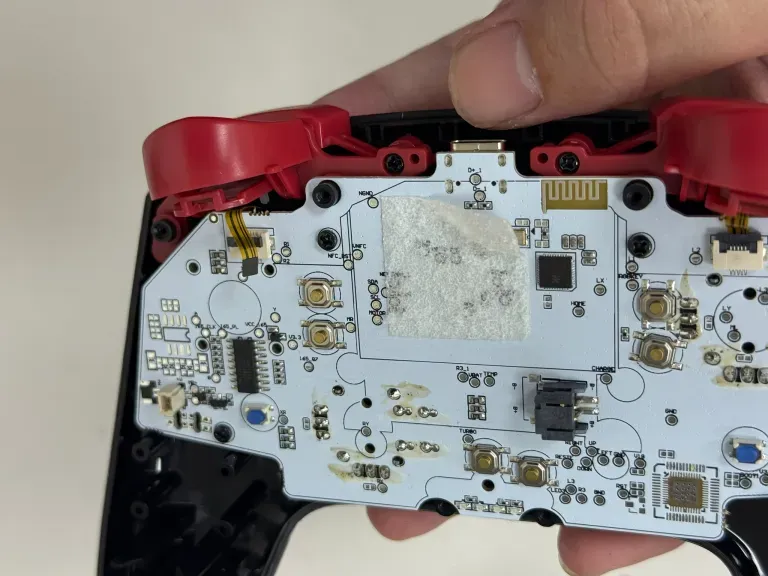

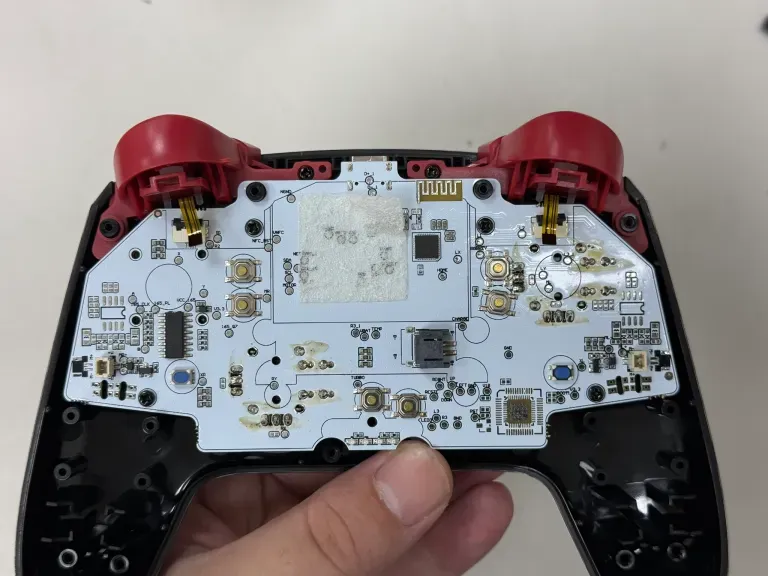

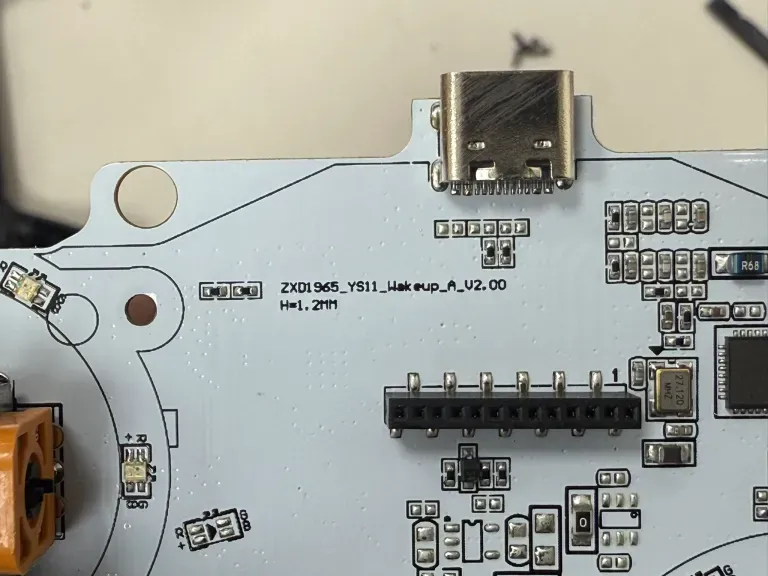

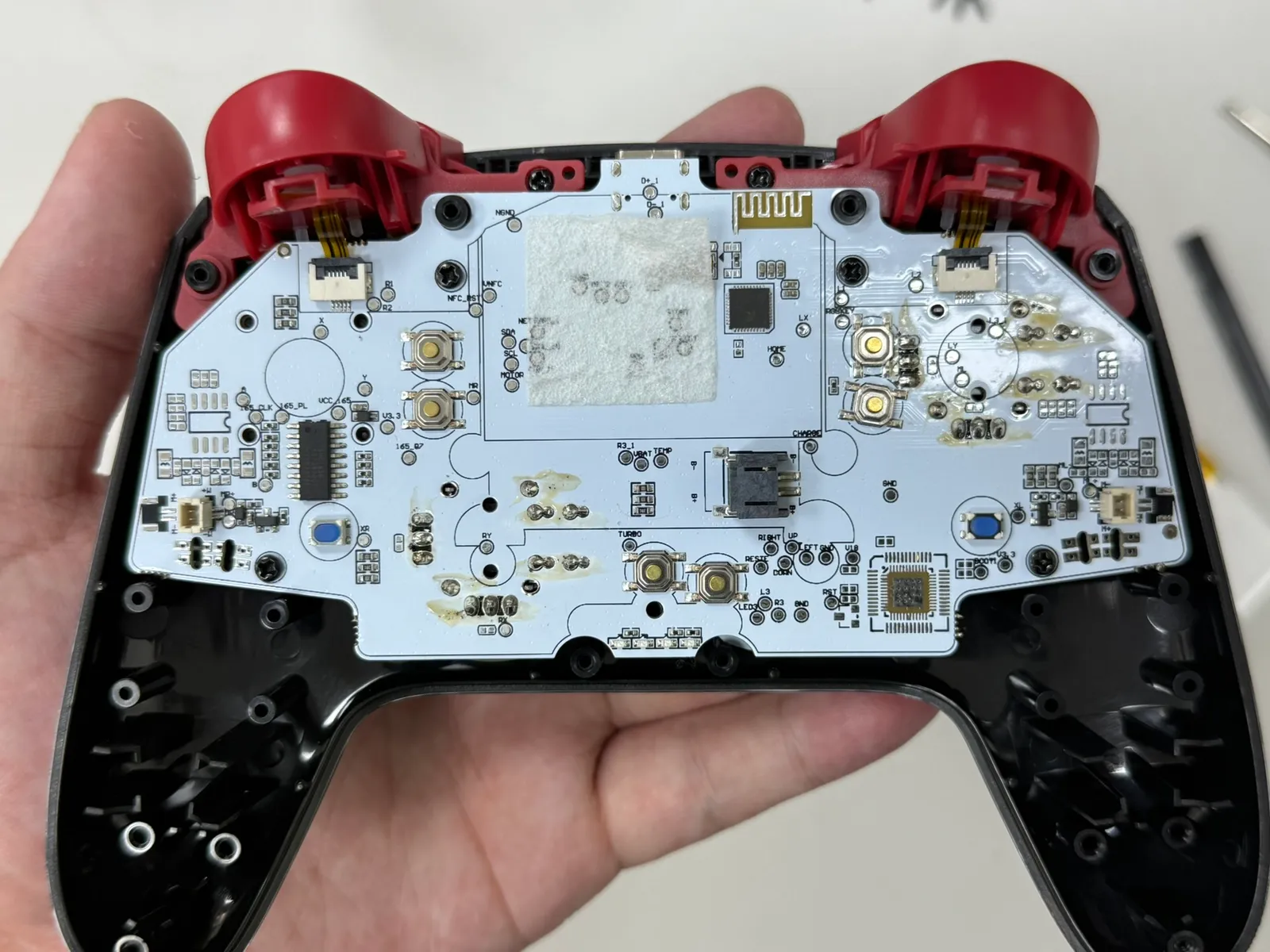

主板
主板型號：ZXD1965_YS11_wakeup_A_V2.00
1
2
3
- 步驟 11 / 共 19

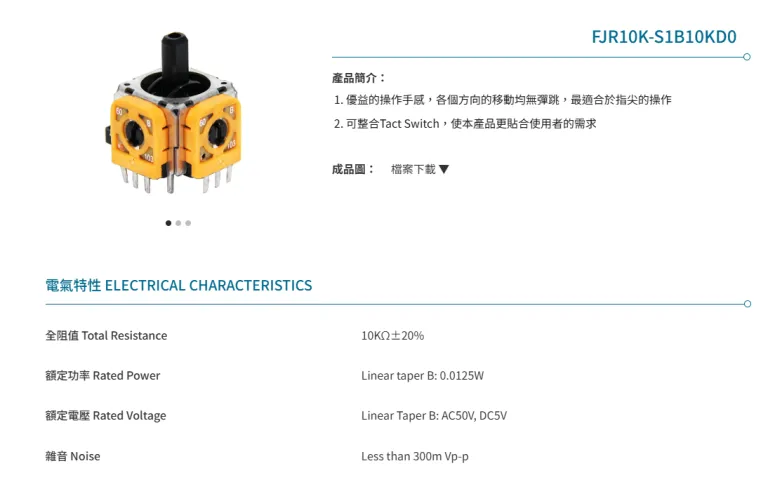

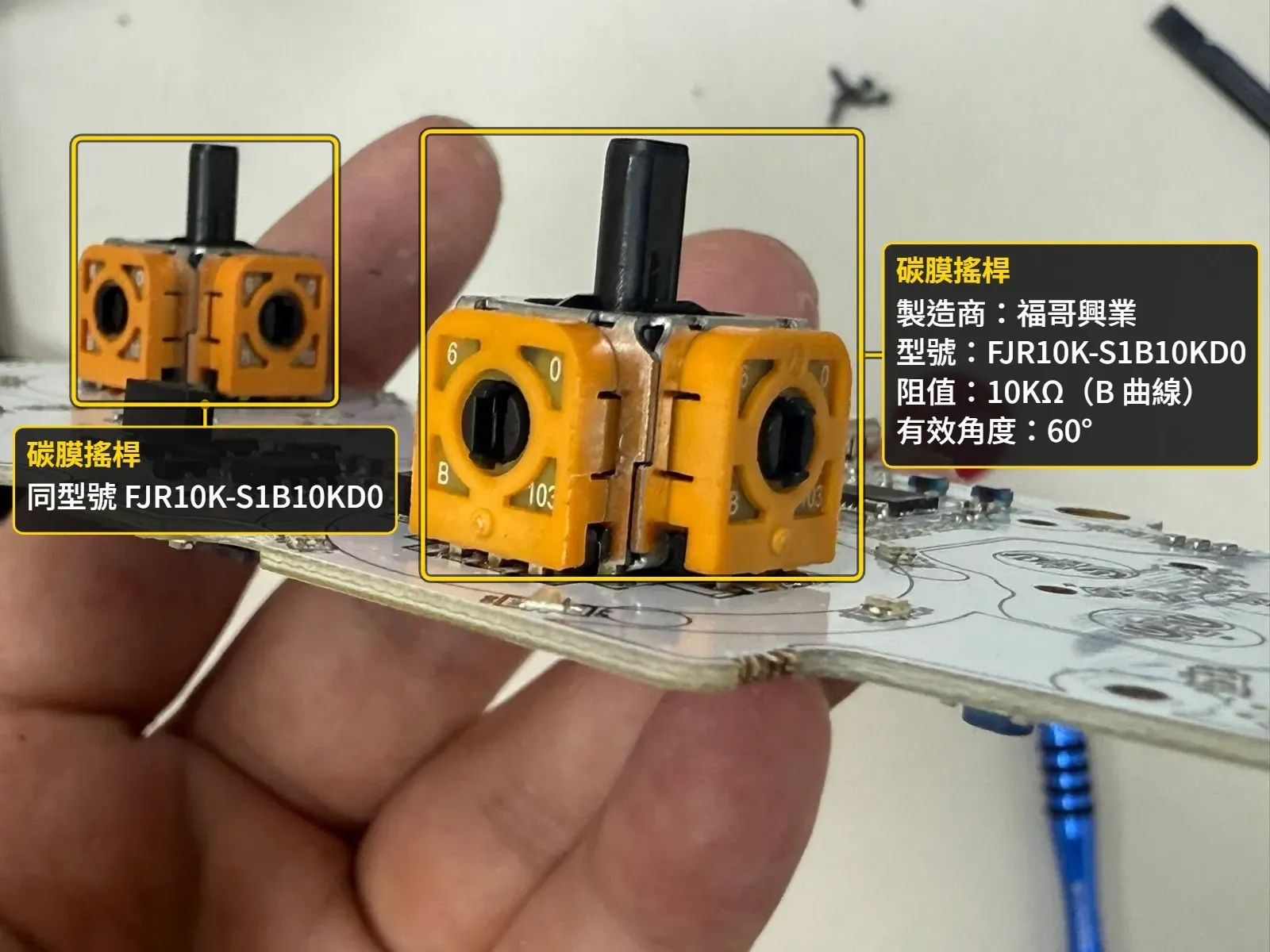

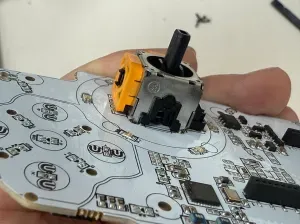

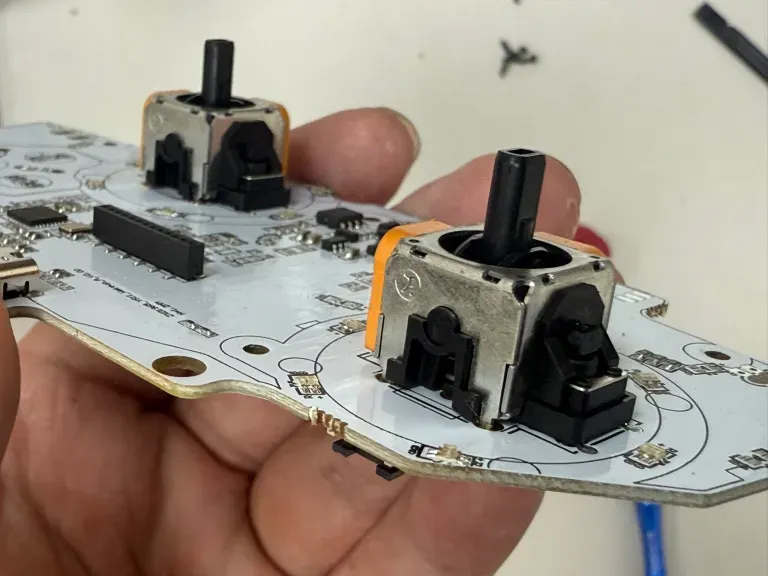

碳膜搖桿
製造商：福哥興業 阻值 10kΩ 有效角度 60
1
2
3
4
- 步驟 12 / 共 19

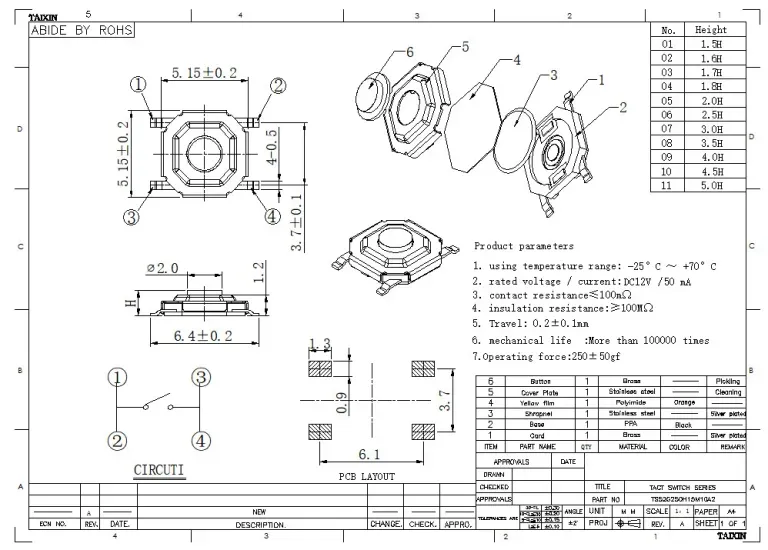

微動開關
尺寸 5.2*5.2，高度不確定。
1
2
- 步驟 13 / 共 19

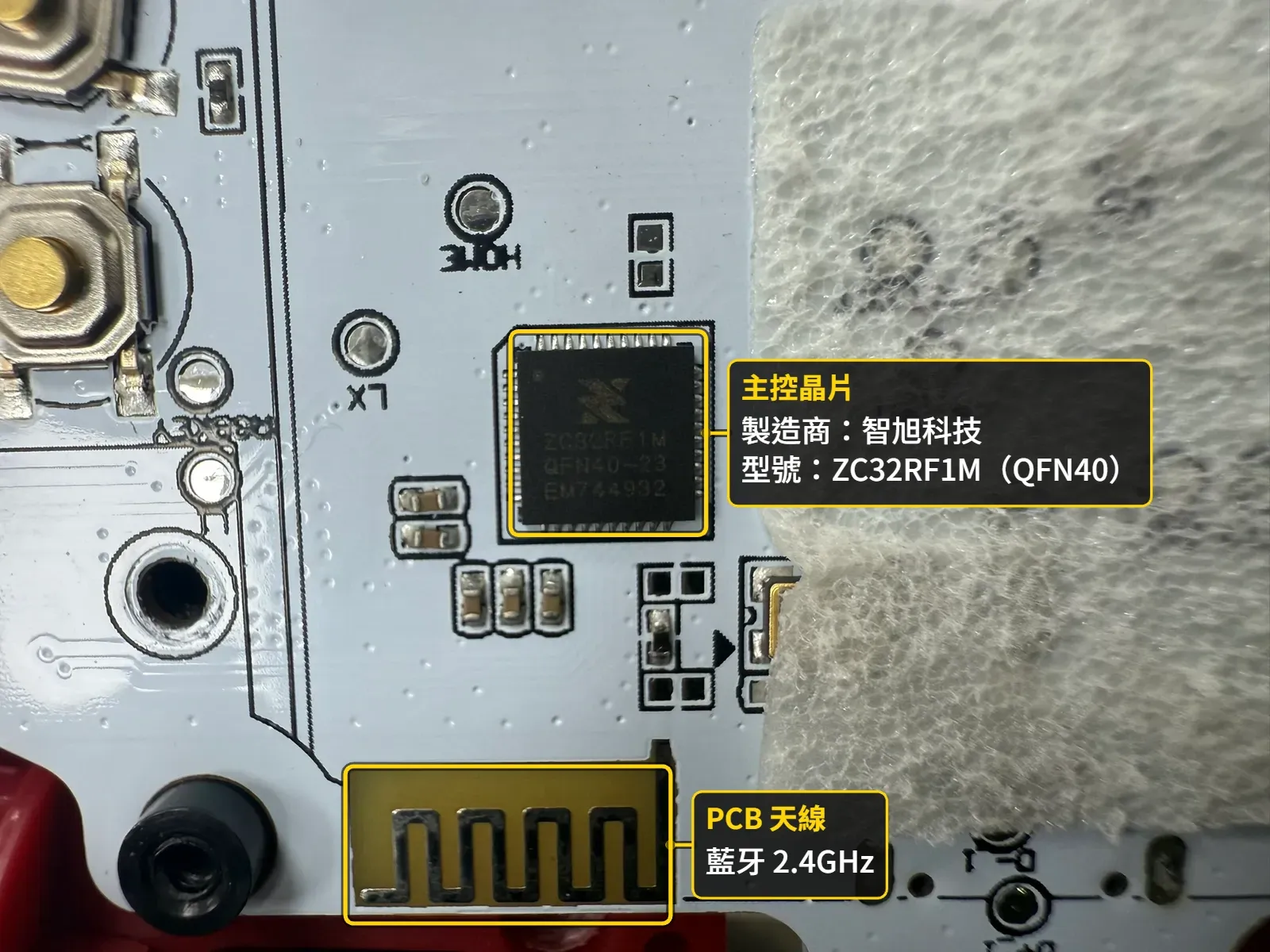

主控晶片
製造商：智旭科技 型號：ZC32RF1M 旁邊有一顆26.000MHZ的石英震盪器
- 步驟 14 / 共 19

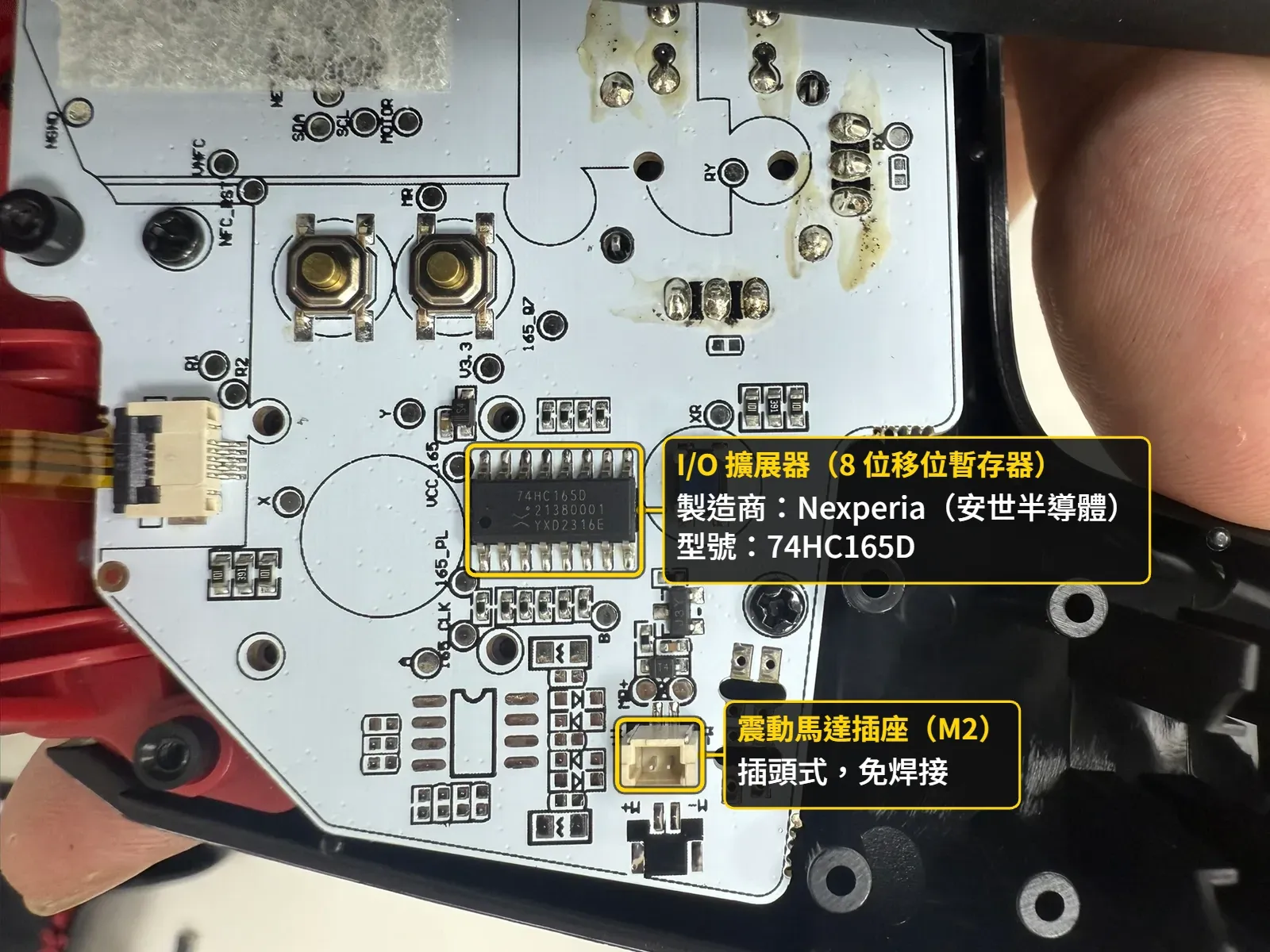

I/O 腳位擴展器
製造商：Nexperia（安世半導體） 型號：74HC165D
- 步驟 15 / 共 19

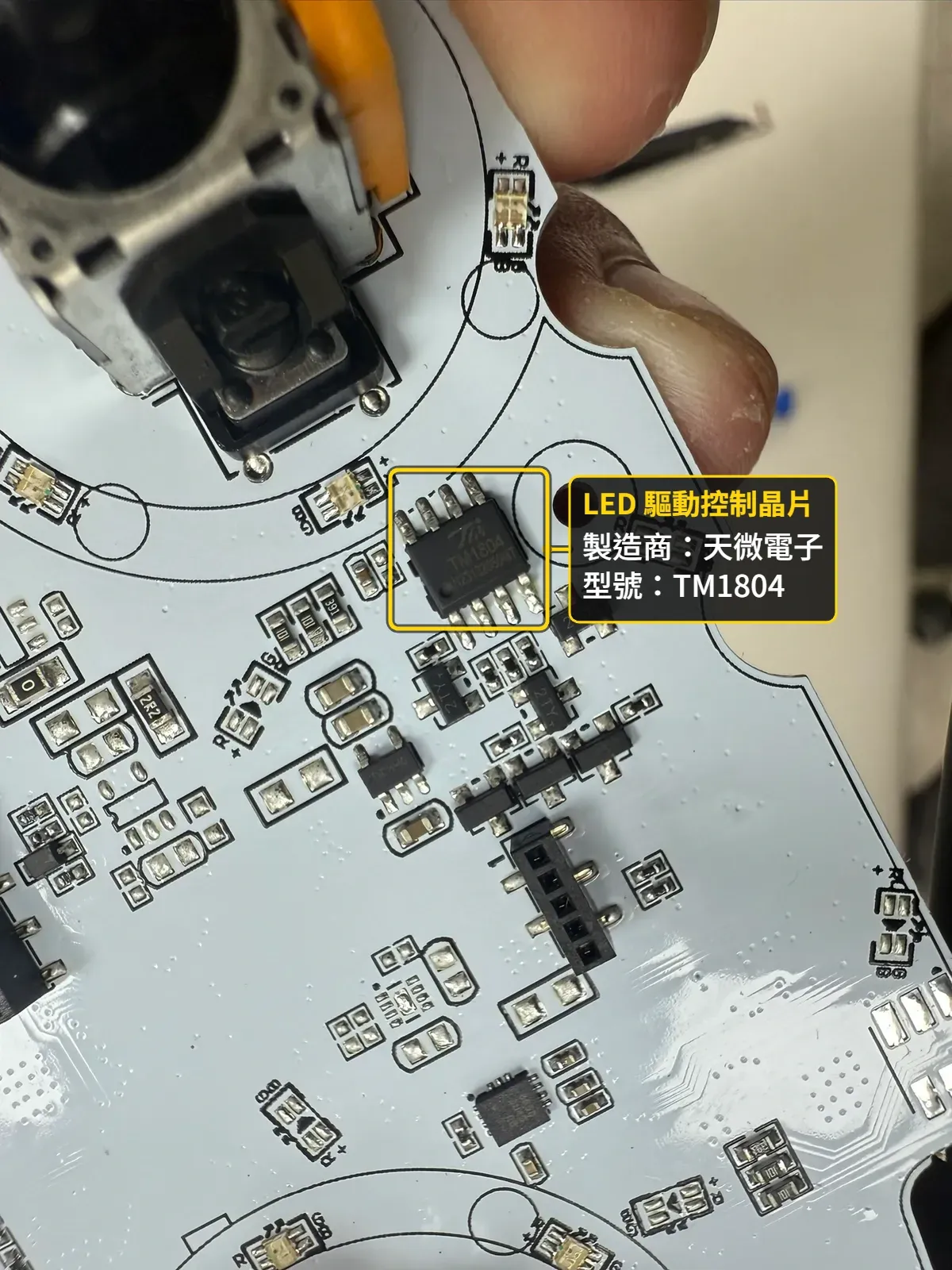

LED 驅動控制 晶片
製造商：天微電子（Ti / Titan Micro） 型號：TM1804
- 步驟 16 / 共 19
步驟 16
絲印：8658
- 步驟 17 / 共 19
NFC晶片
被磨掉了，所以看不到了。 但印刷有寫到 UNFC 跟 NFC_RST 旁邊也有一顆 27.120 MHZ 的石英震盪器
- 步驟 18 / 共 19

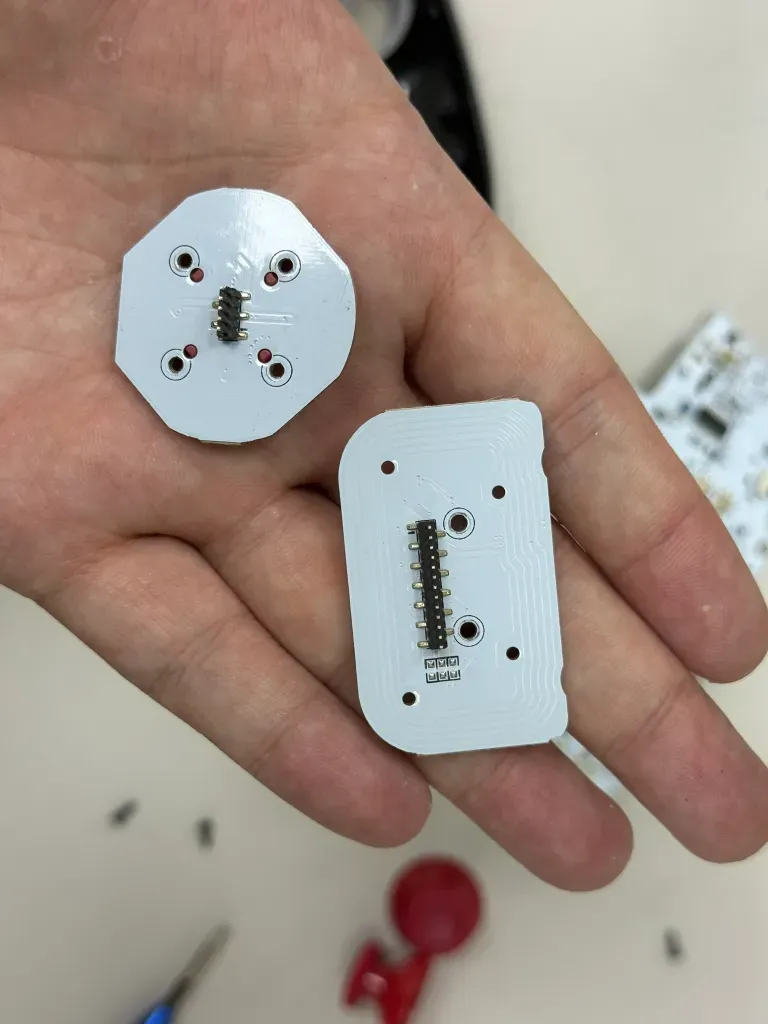

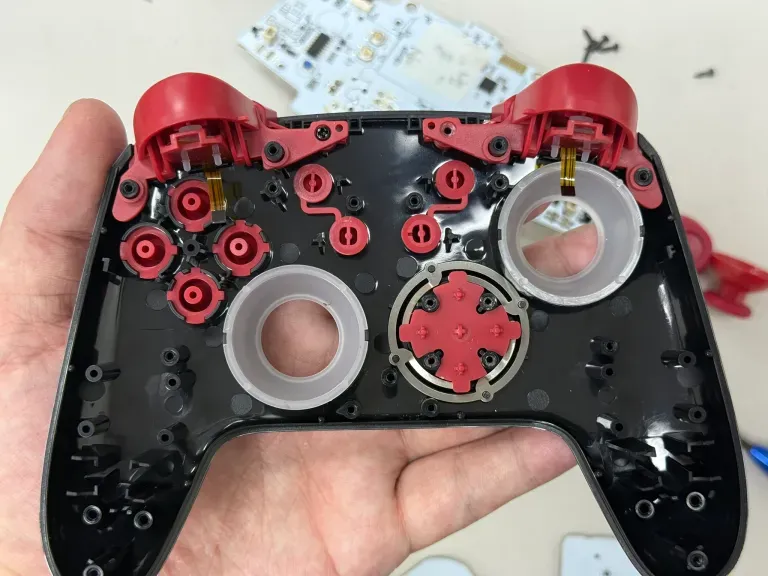

方向鍵 截圖鍵 Home鍵 減號鍵 加號鍵
方向鍵 用的是 按鍵彈片 截圖鍵 Home鍵 減號 加號 用的是 微動開關

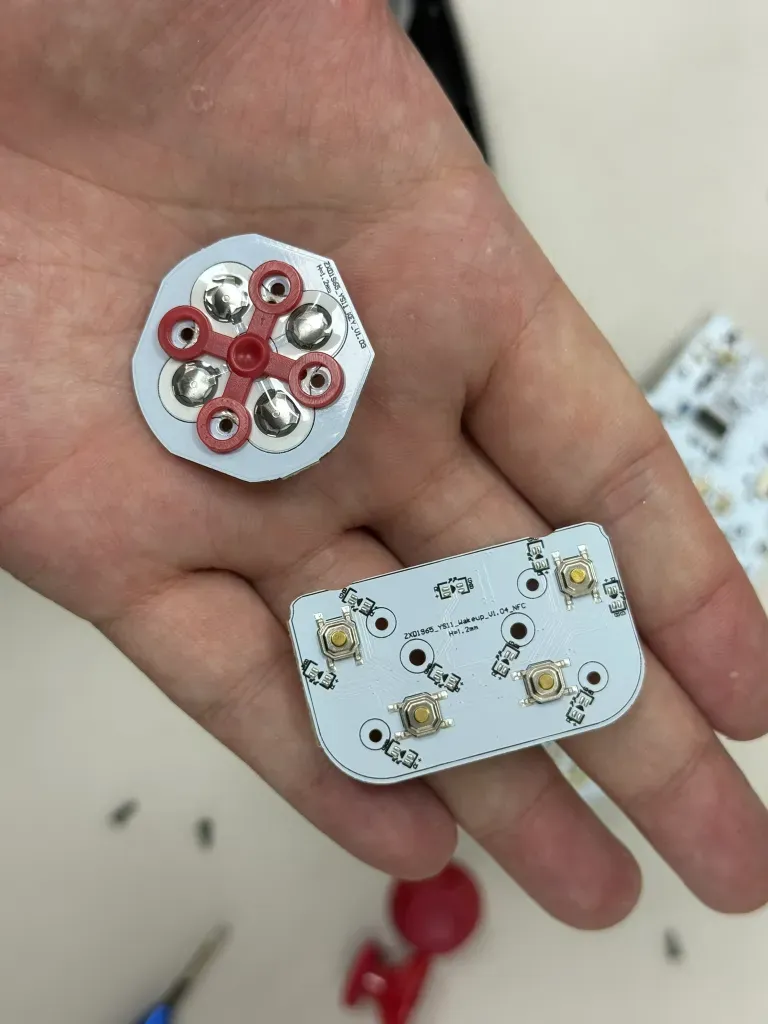

1
2
3
4

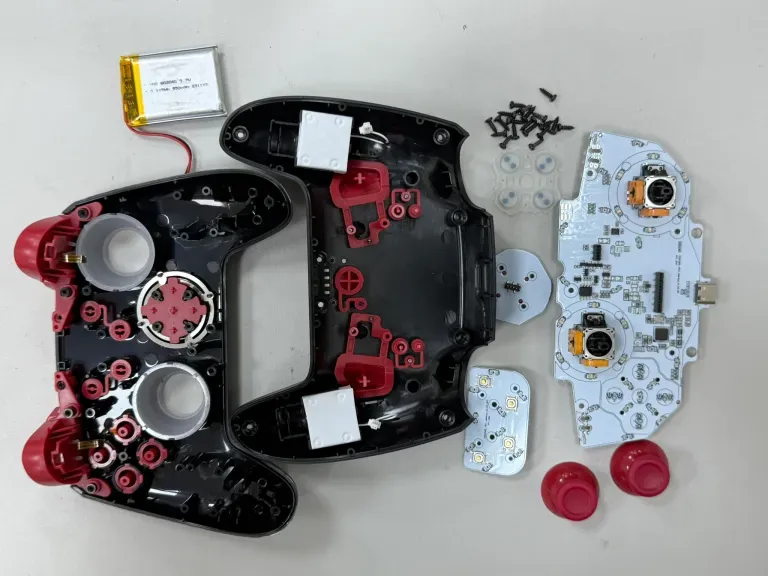

- 步驟 19 / 共 19
完整拆解
