良值 菁英手把 L837 悟飯&特南克斯 特仕版 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

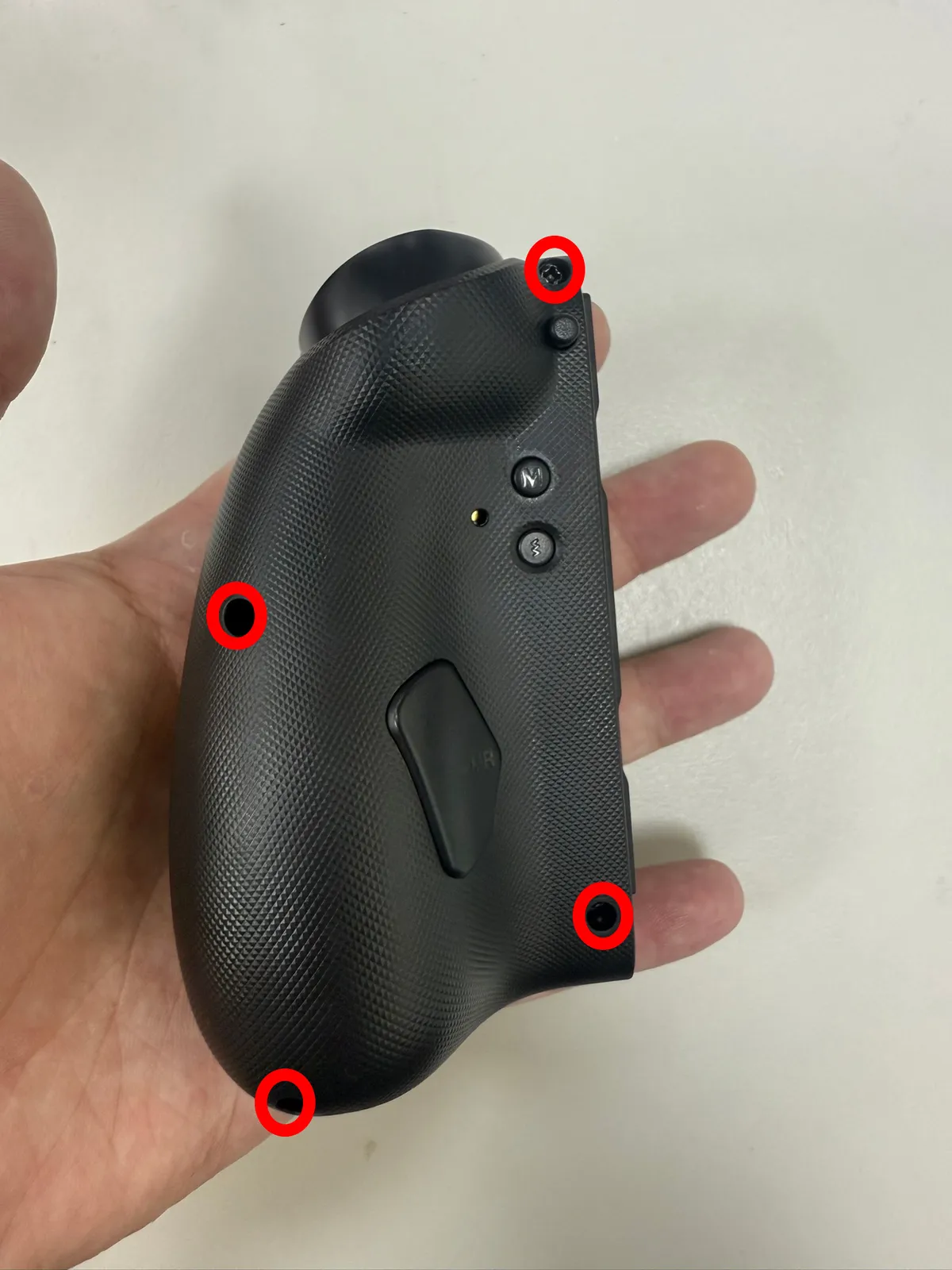

1. 步驟 1 / 共 24

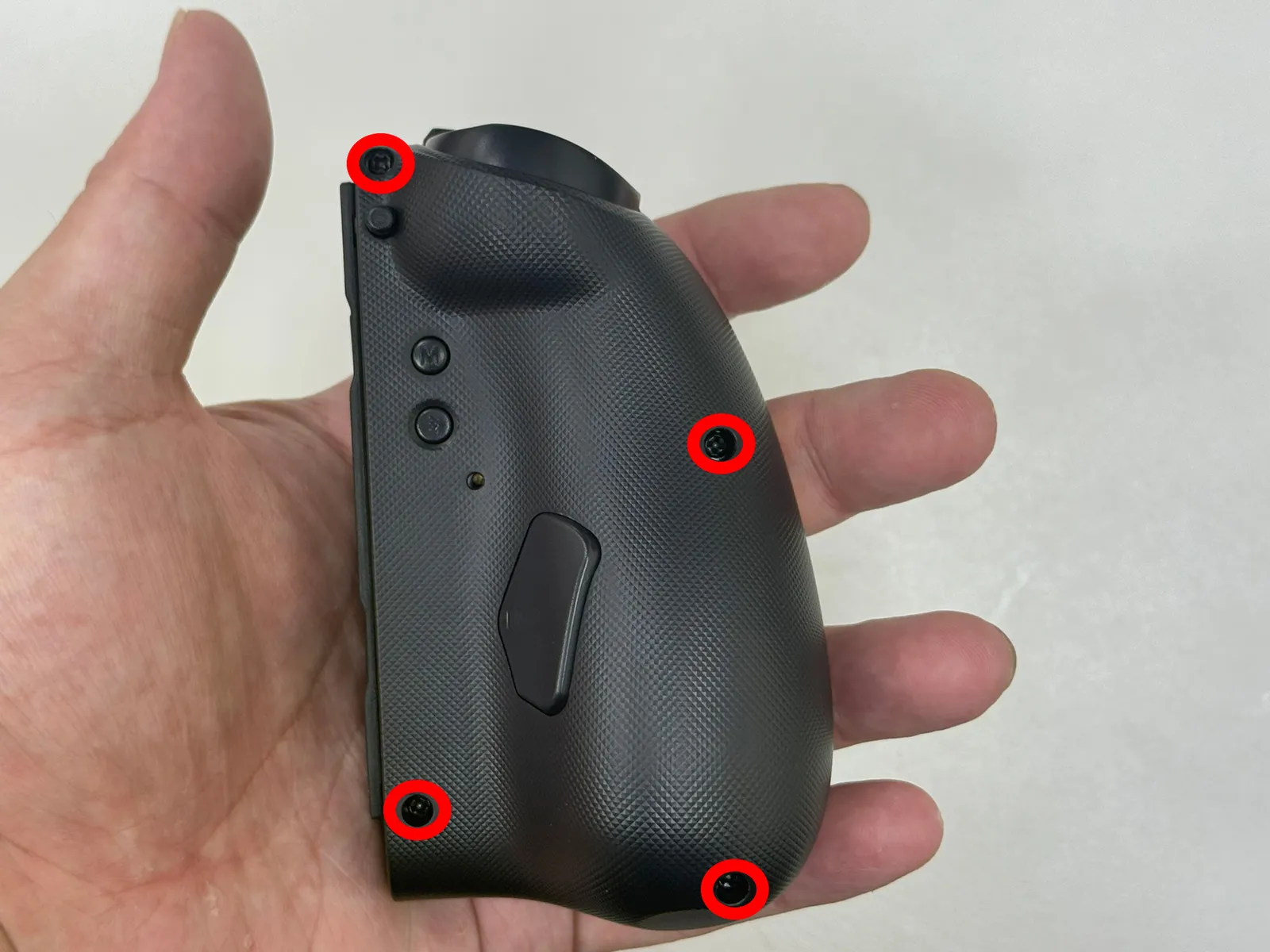

   右手 卸下4顆十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。

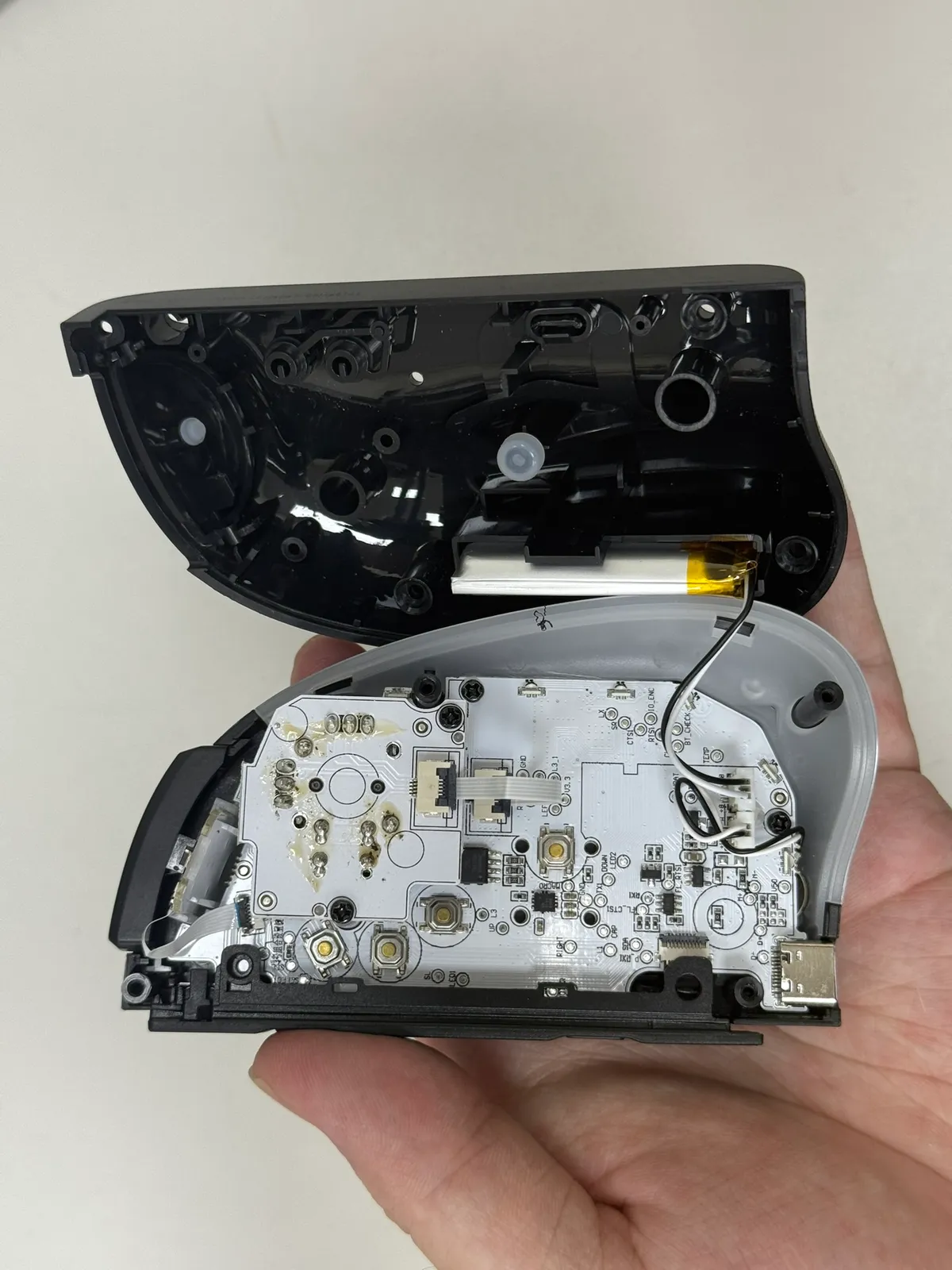

2. 步驟 2 / 共 24

   分離右手的上下蓋

   用手慢慢地將 左手 上蓋跟下蓋分離



3. 步驟 3 / 共 24

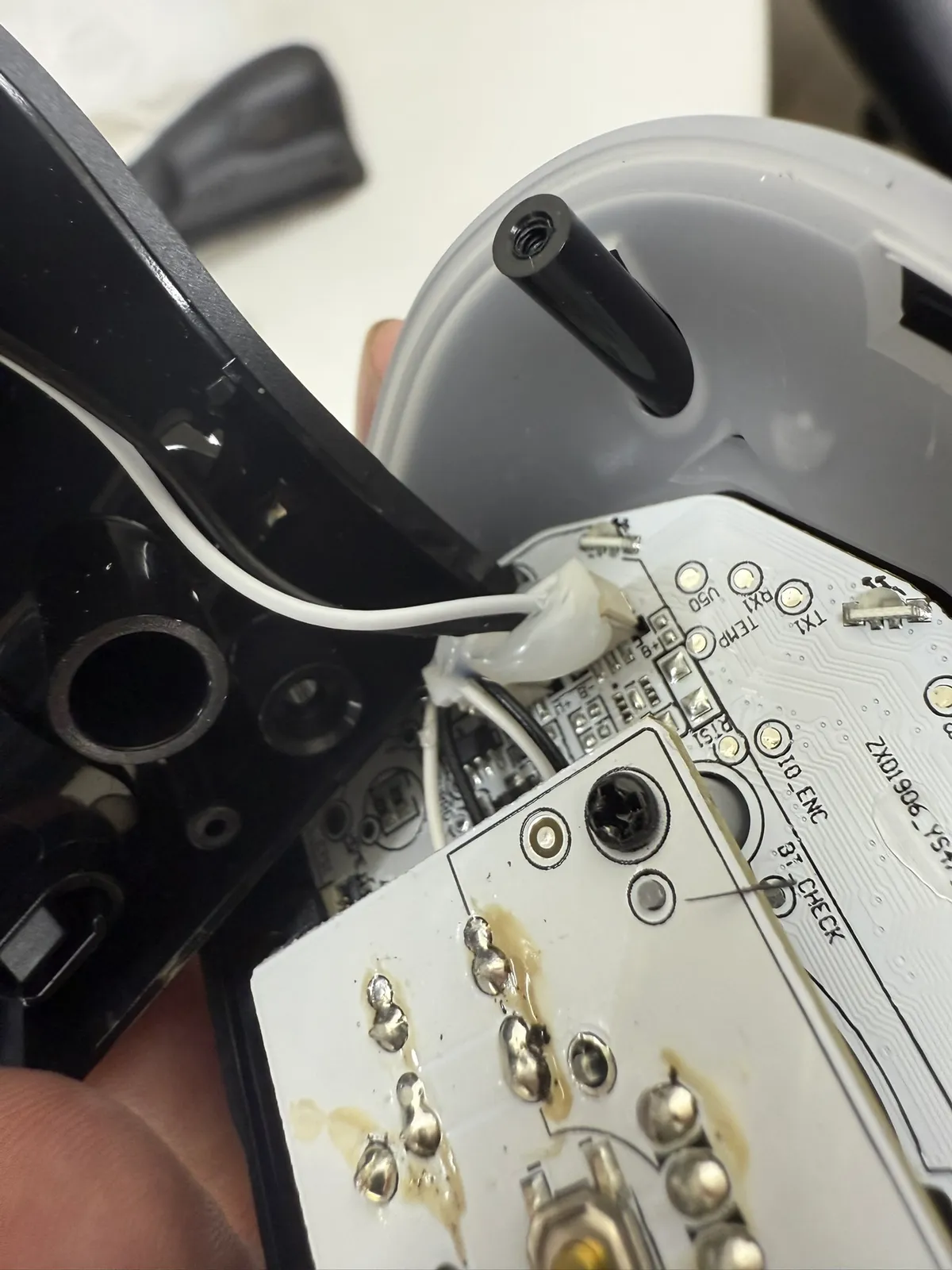

   取下電池

   電池接頭處那邊用熱熔膠固定，慢慢弄就可以剝下來了

   1

   2

4. 步驟 4 / 共 24

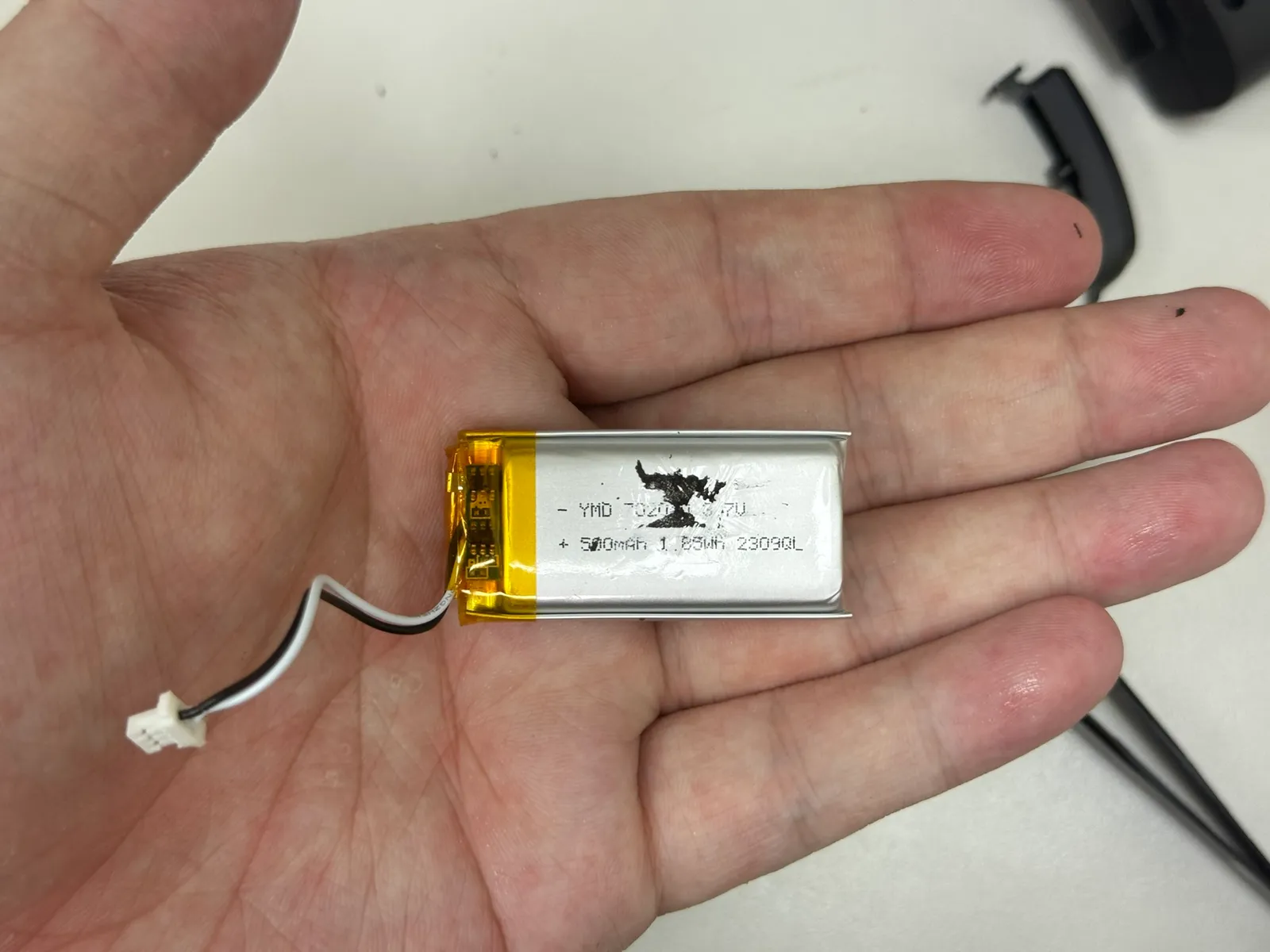

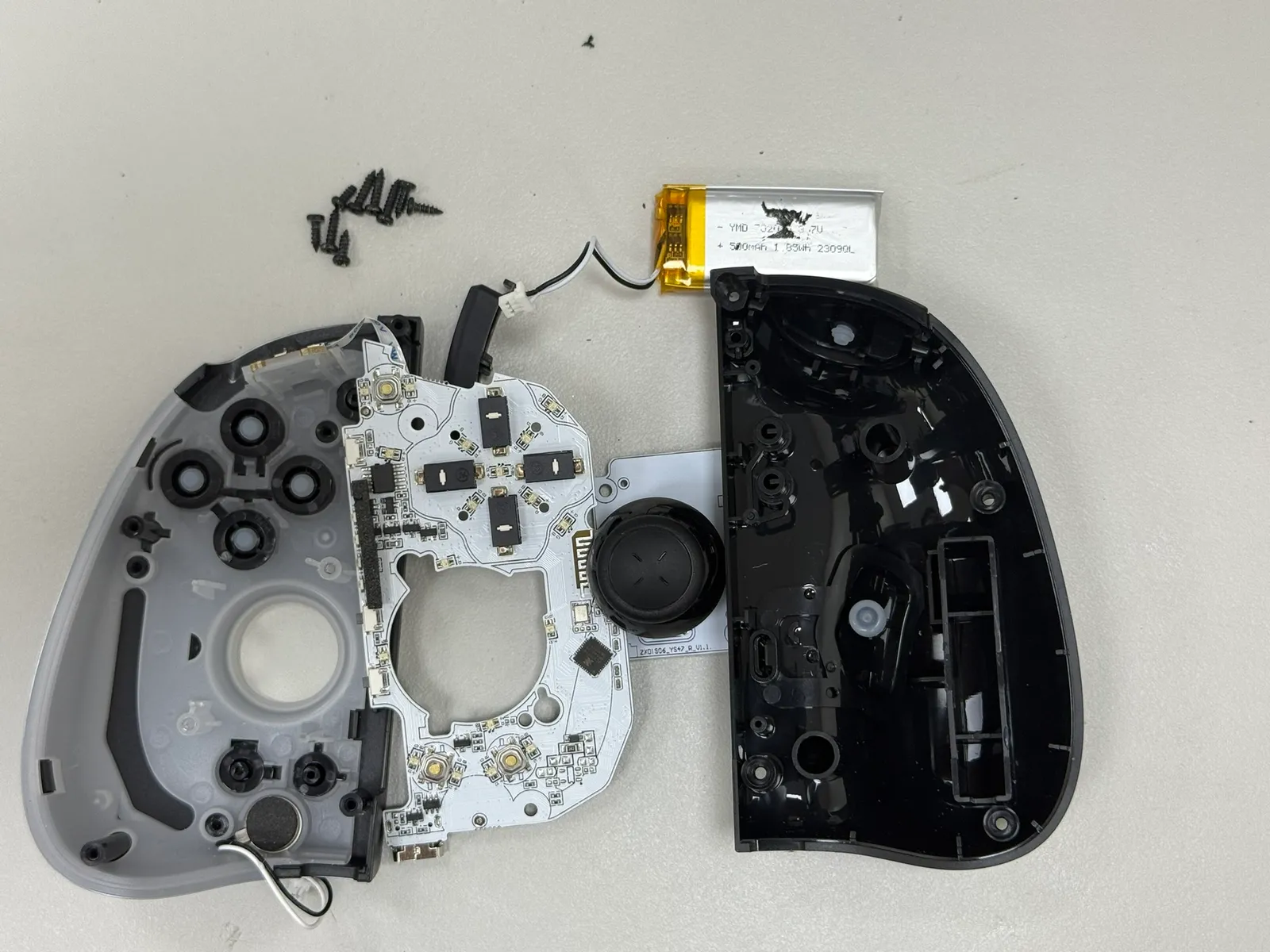

   電池規格

   電池型號：702030 3.7V 500mah 1.85Wh



5. 步驟 5 / 共 24

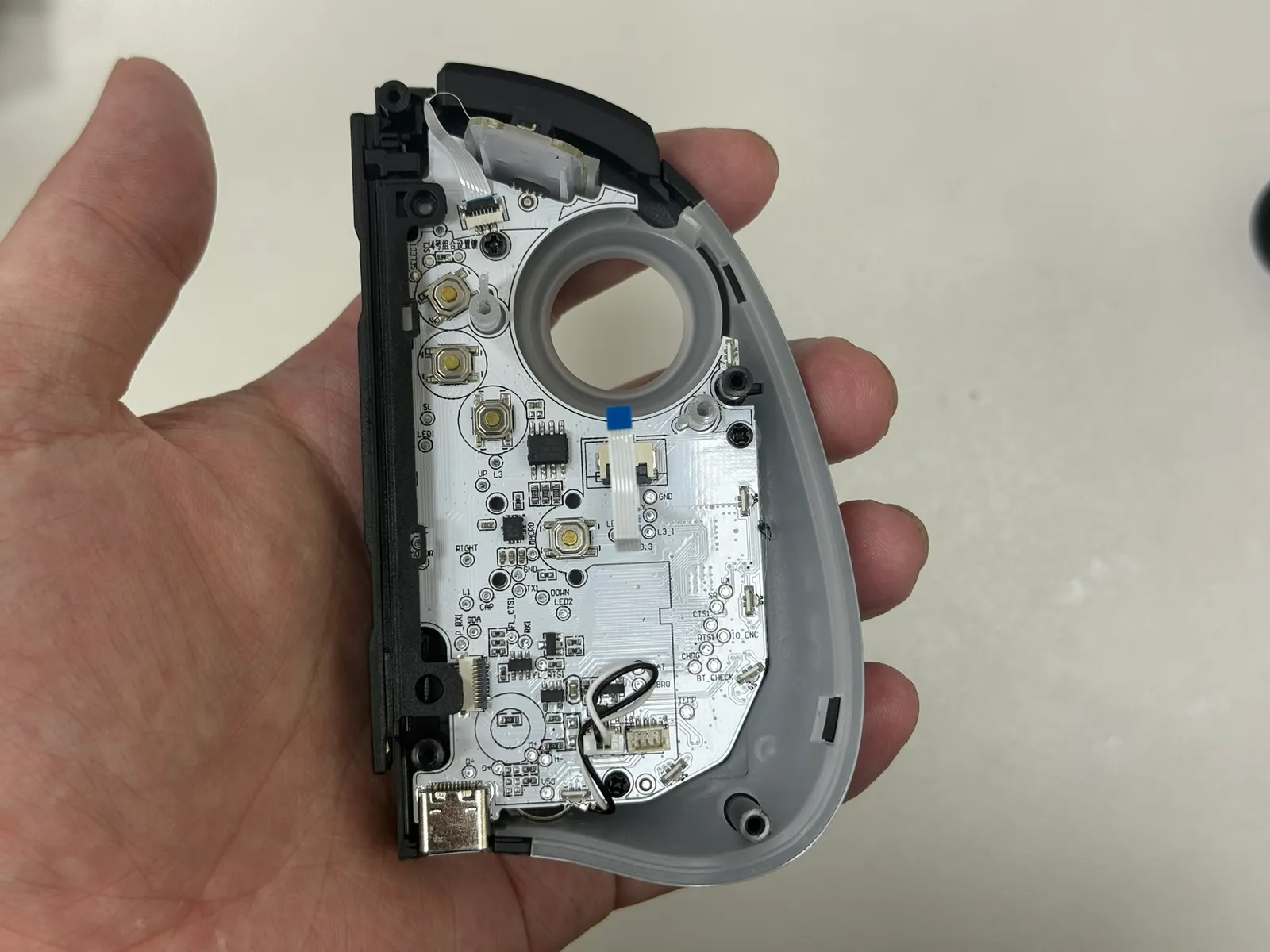

   取出搖桿排線

   用手打開 搖桿跟 主板連接的排線座 把排線取出來

   1

   2

   3

6. 步驟 6 / 共 24

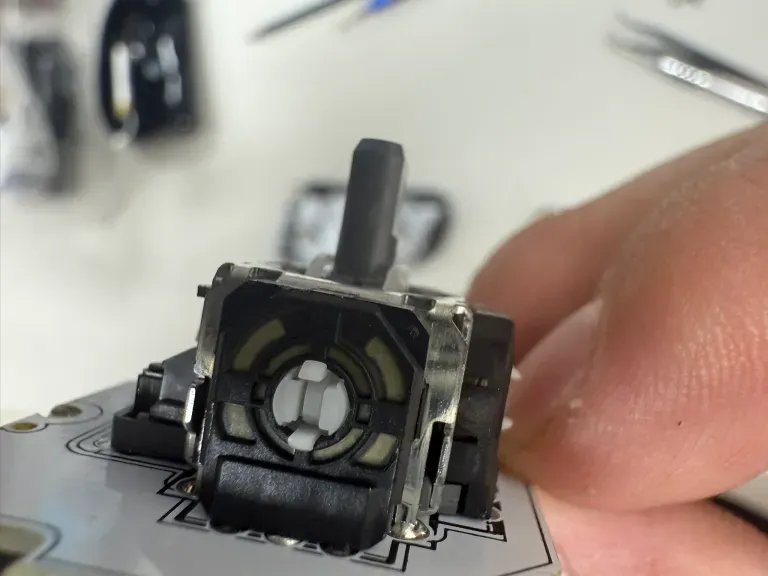

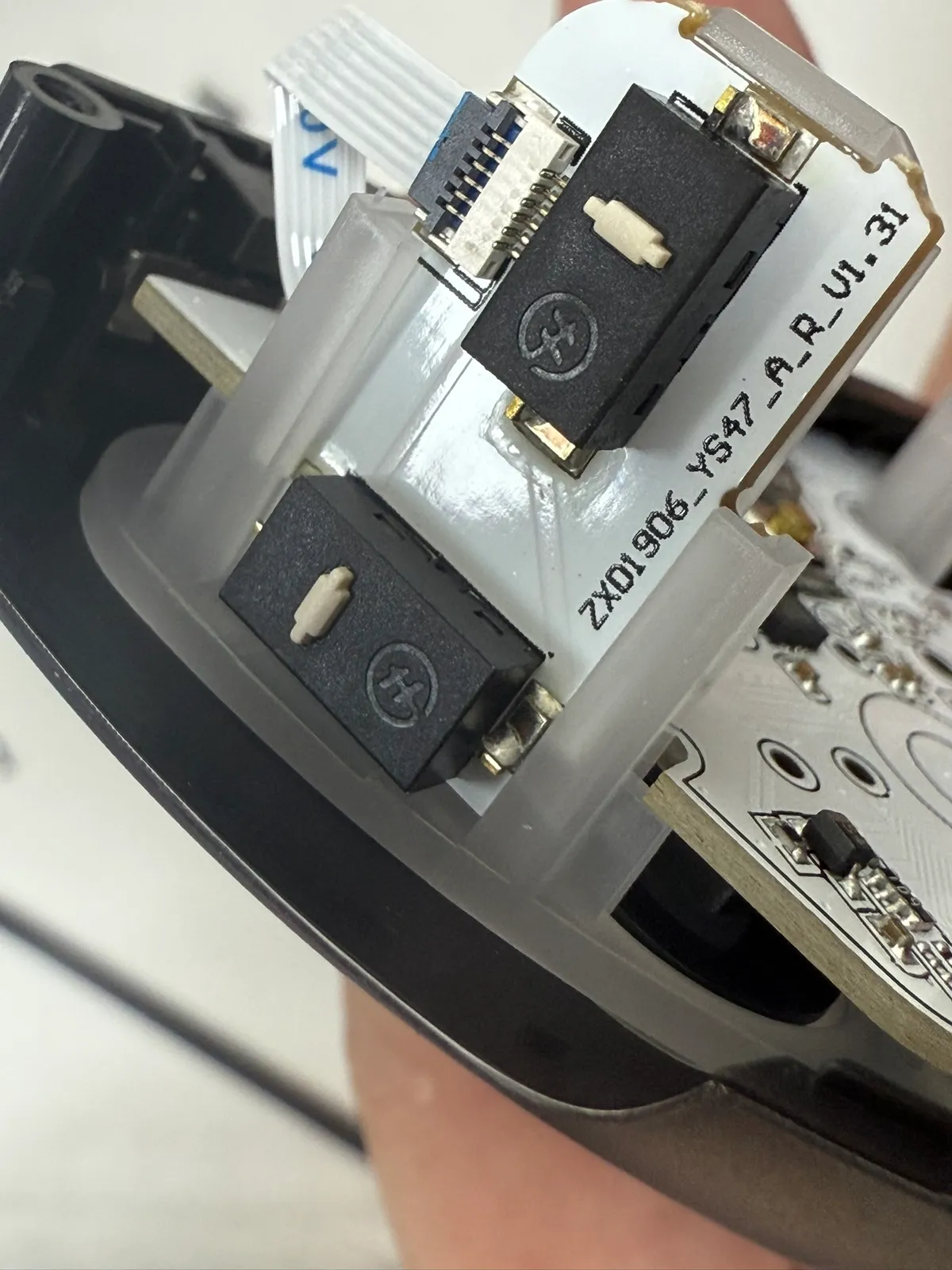

   碳膜搖桿

   製造商：ALPS(阿爾卑斯) 阻值是10K 搖桿板子型號：ZXD1906_YS47_R_V1.1

   1

   2

   3

7. 步驟 7 / 共 24

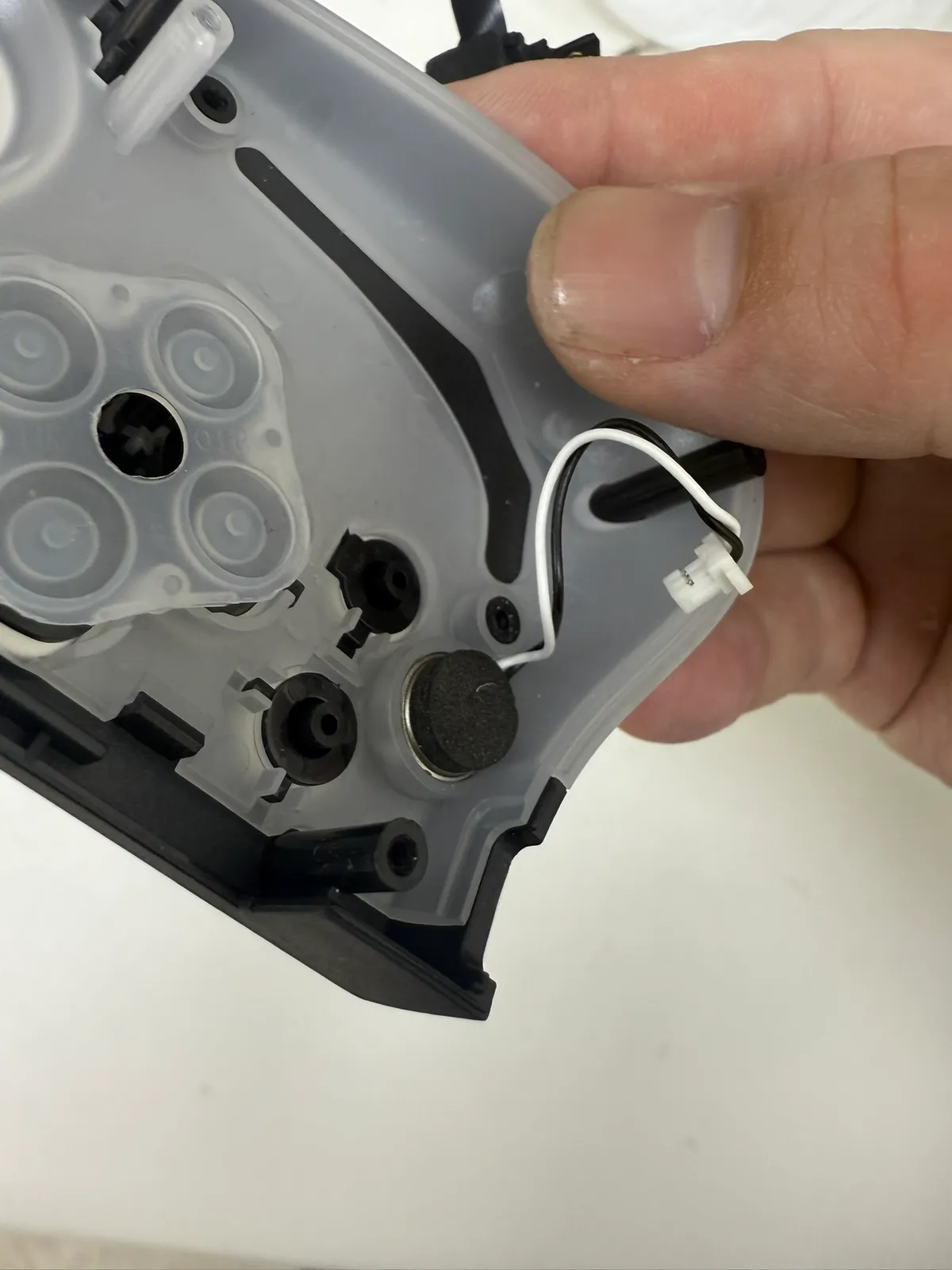

   馬達



8. 步驟 8 / 共 24

   R鍵 ZR鍵

   凱隆 8645 兩腳微動開關 90GF



9. 步驟 9 / 共 24

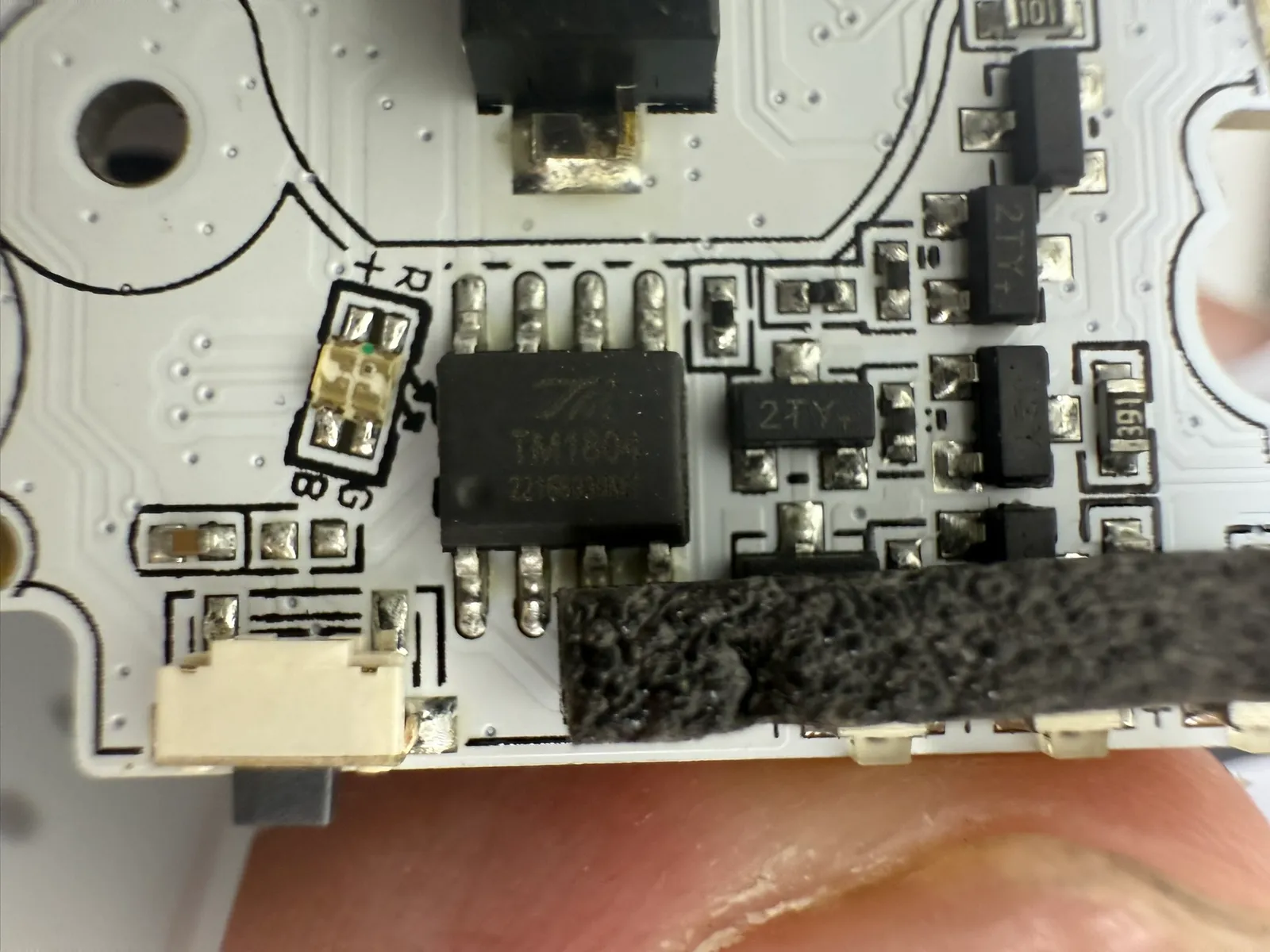

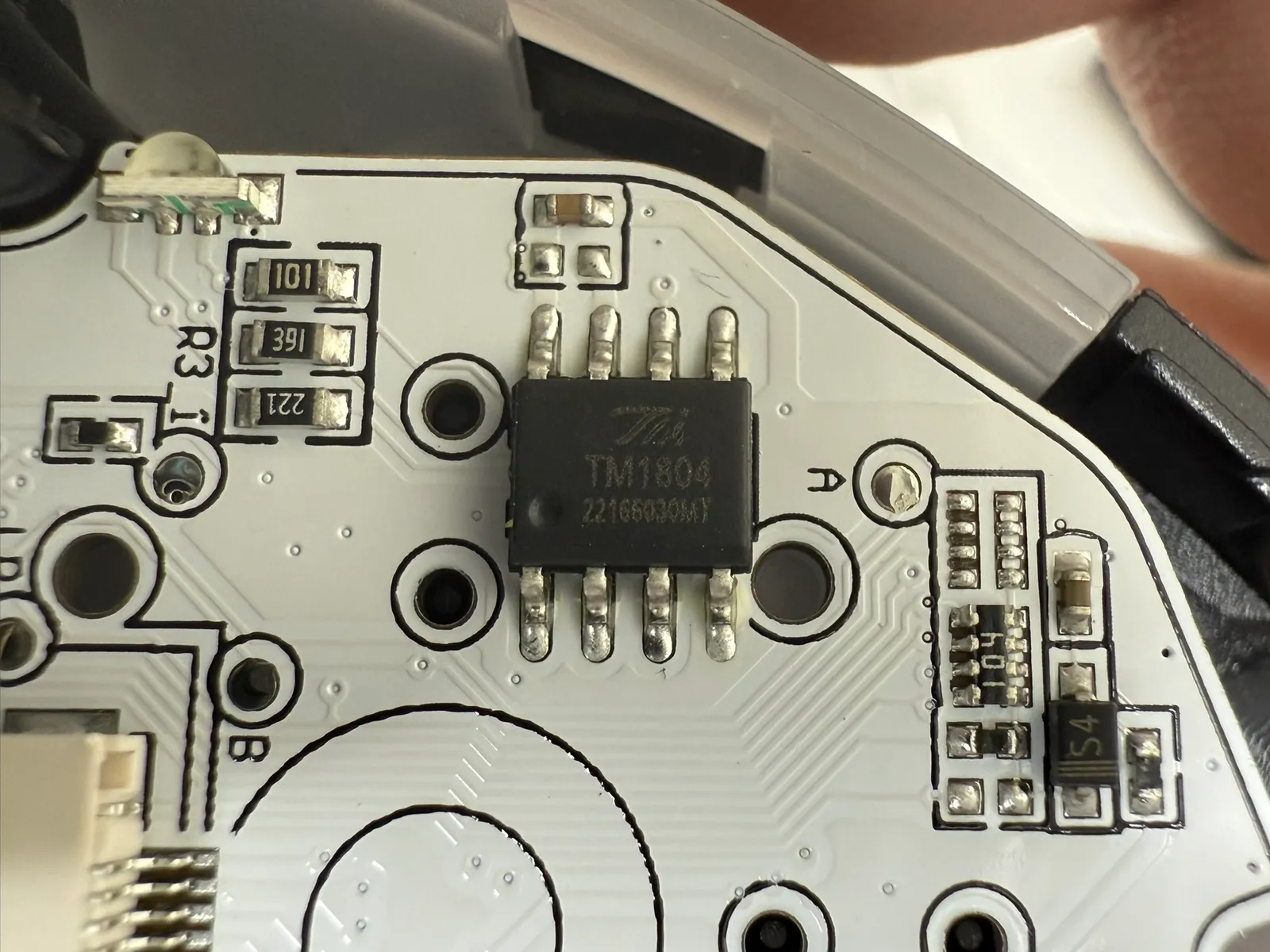

   LED驅動控制 晶片

   製造商：天微 型號：TM1804



10. 步驟 10 / 共 24

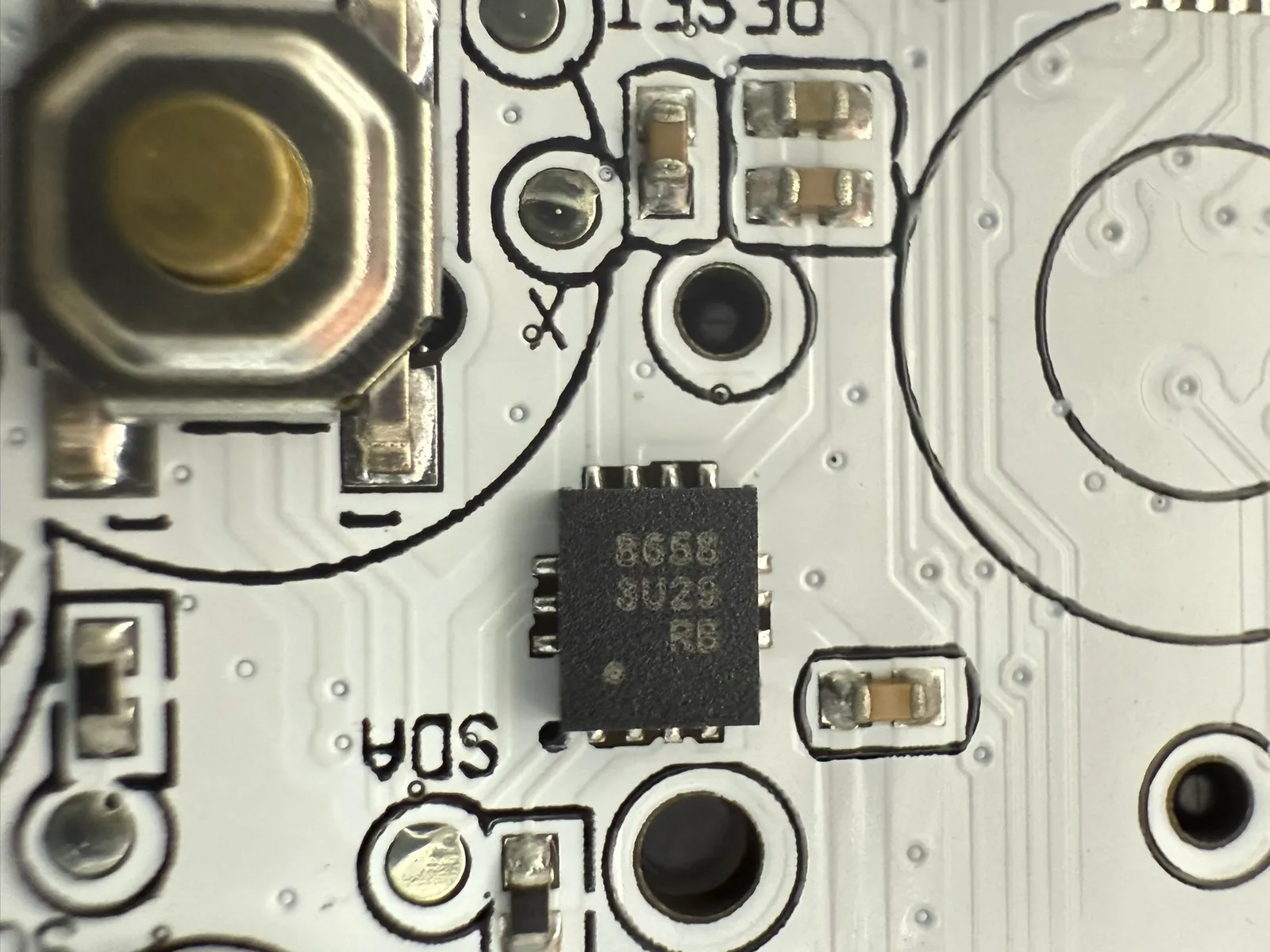

    步驟 10

    型號：8658



11. 步驟 11 / 共 24

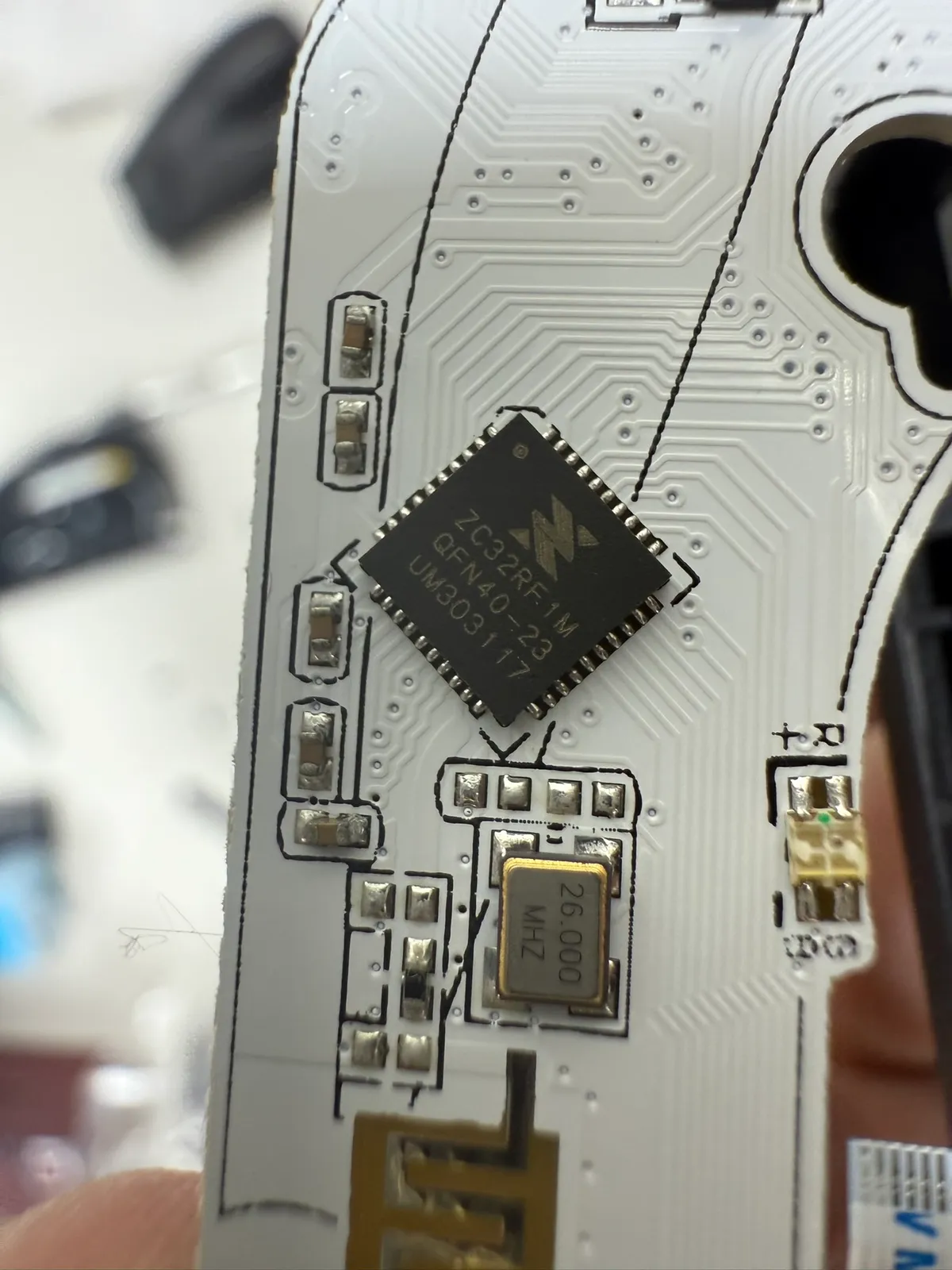

    主控晶片

    製造商：深圳市智旭科技 型號：ZC32RF1M Y1的位置26.000 MHZ 的石英震盪器



12. 步驟 12 / 共 24

    LED驅動控制 晶片

    製造商：天微 型號：TM1804



13. 步驟 13 / 共 24

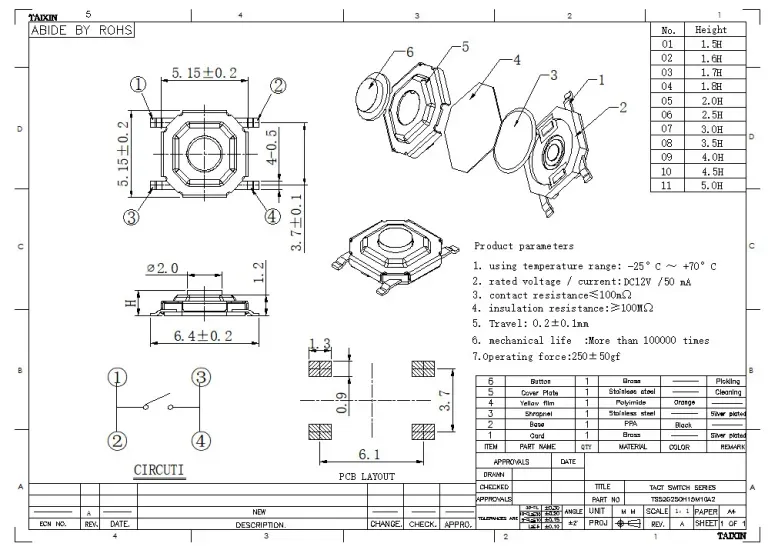

    ABXY 按鍵

    凱隆8645 兩腳微動開關 90GF 四腳微動開關 尺寸是5.2*5.2

    1

    2

14. 步驟 14 / 共 24

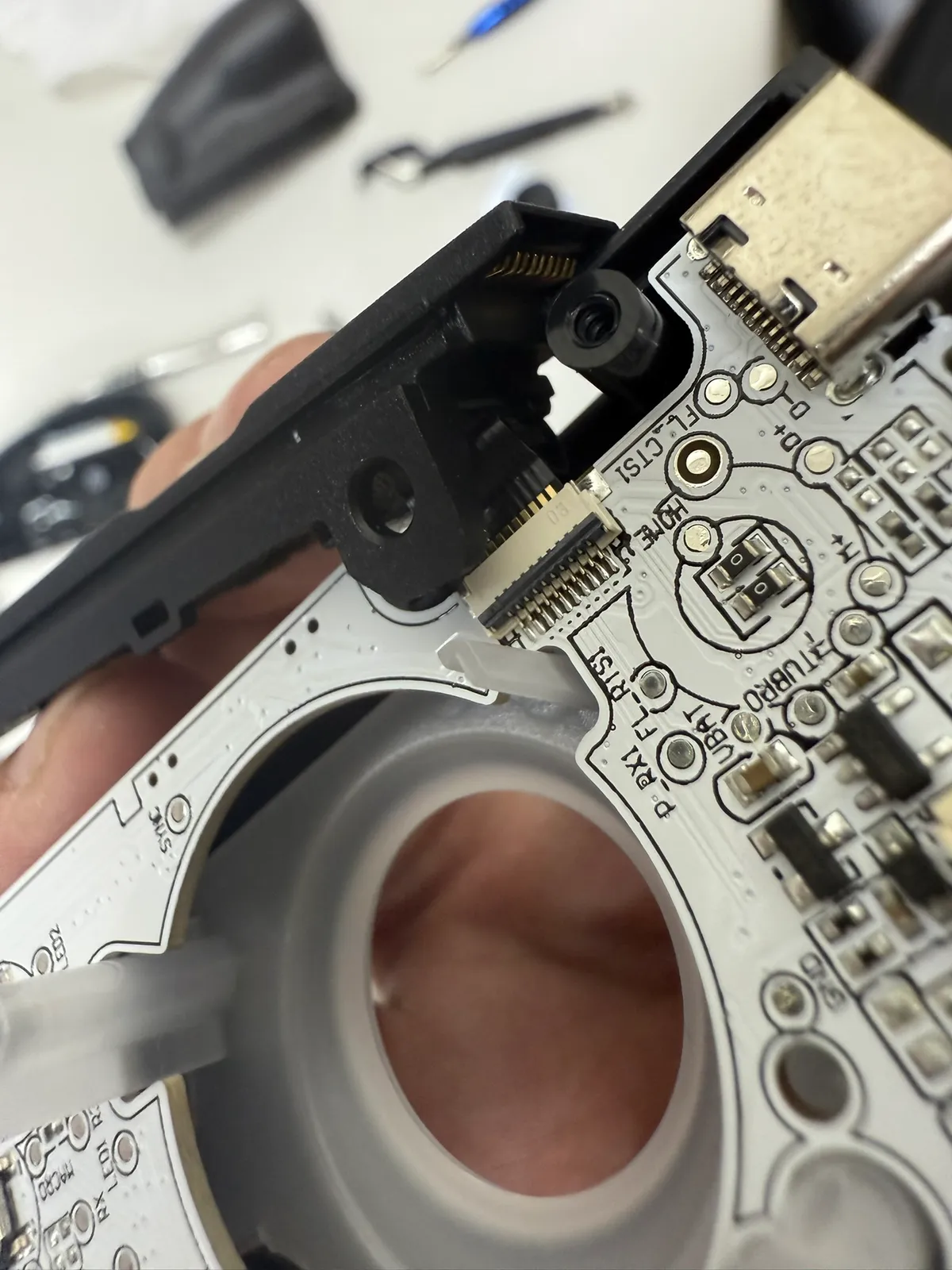

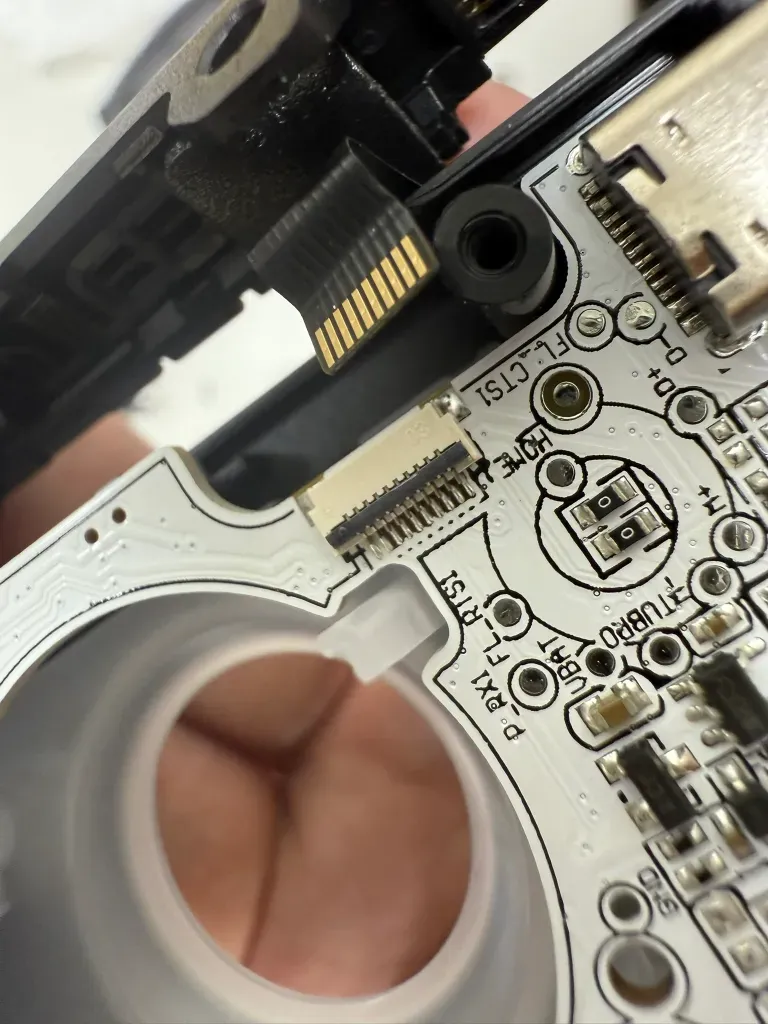

    取出滑軌

    用手打開 滑軌排線座(請慢慢打開)，然後把排線取出來

    1

    2

15. 步驟 15 / 共 24

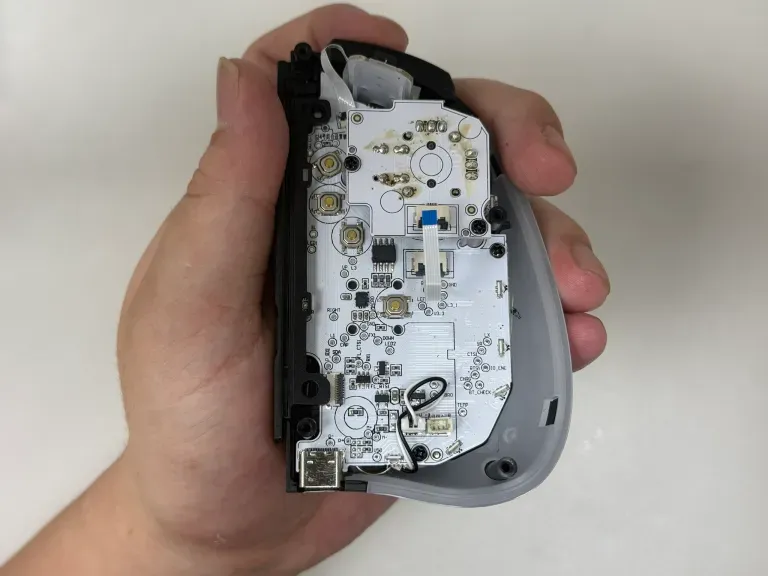

    右手完整拆解



16. 步驟 16 / 共 24

    左手 卸下4顆十字螺絲

    用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。



17. 步驟 17 / 共 24

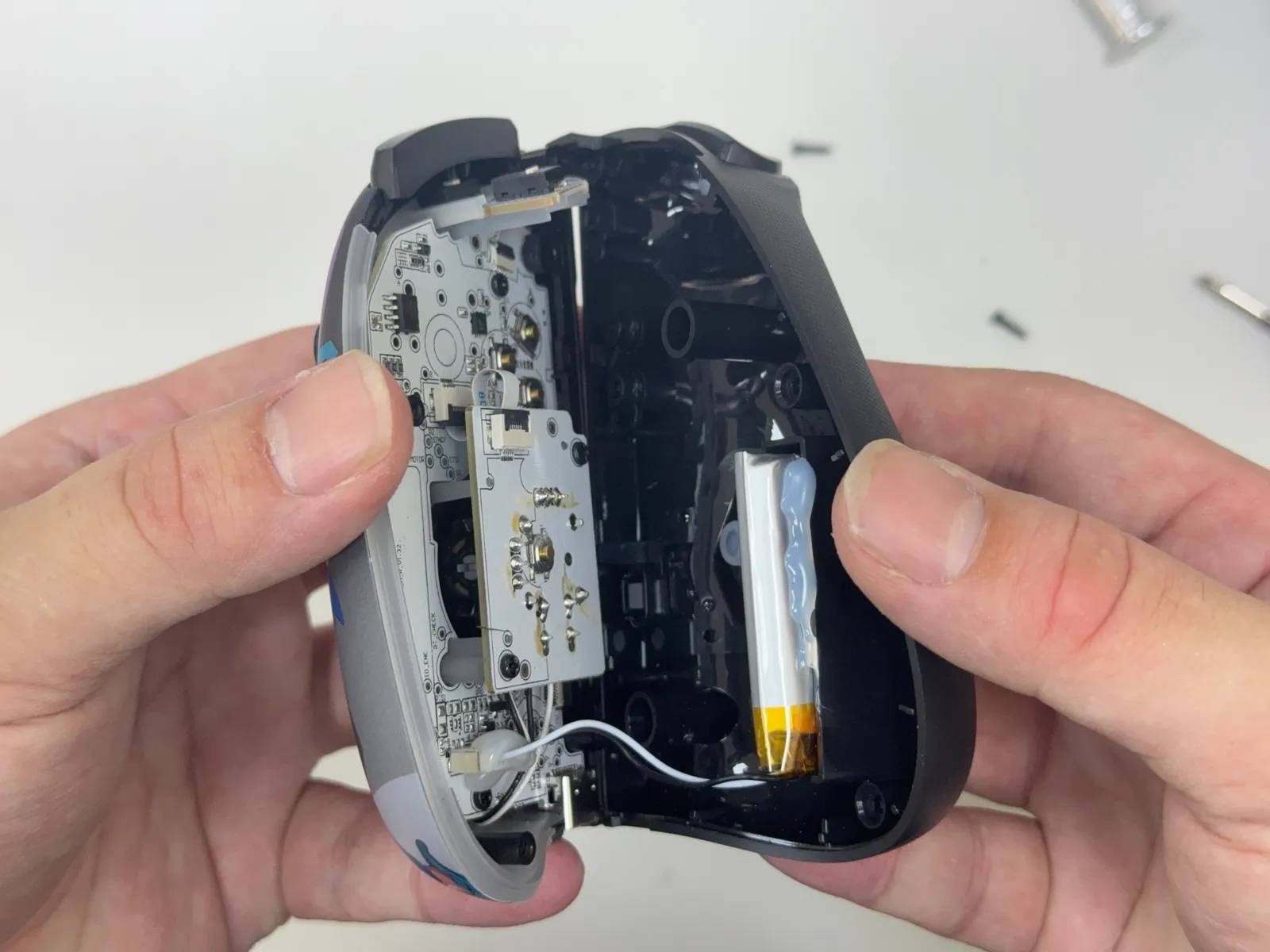

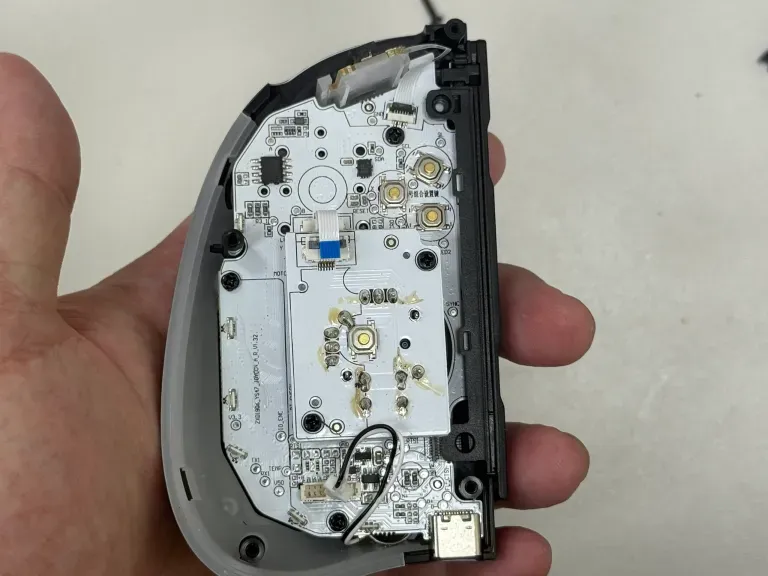

    分離左手的上下蓋

    用手慢慢地將 左手 上蓋跟下蓋分離，然後斷開電池



18. 步驟 18 / 共 24

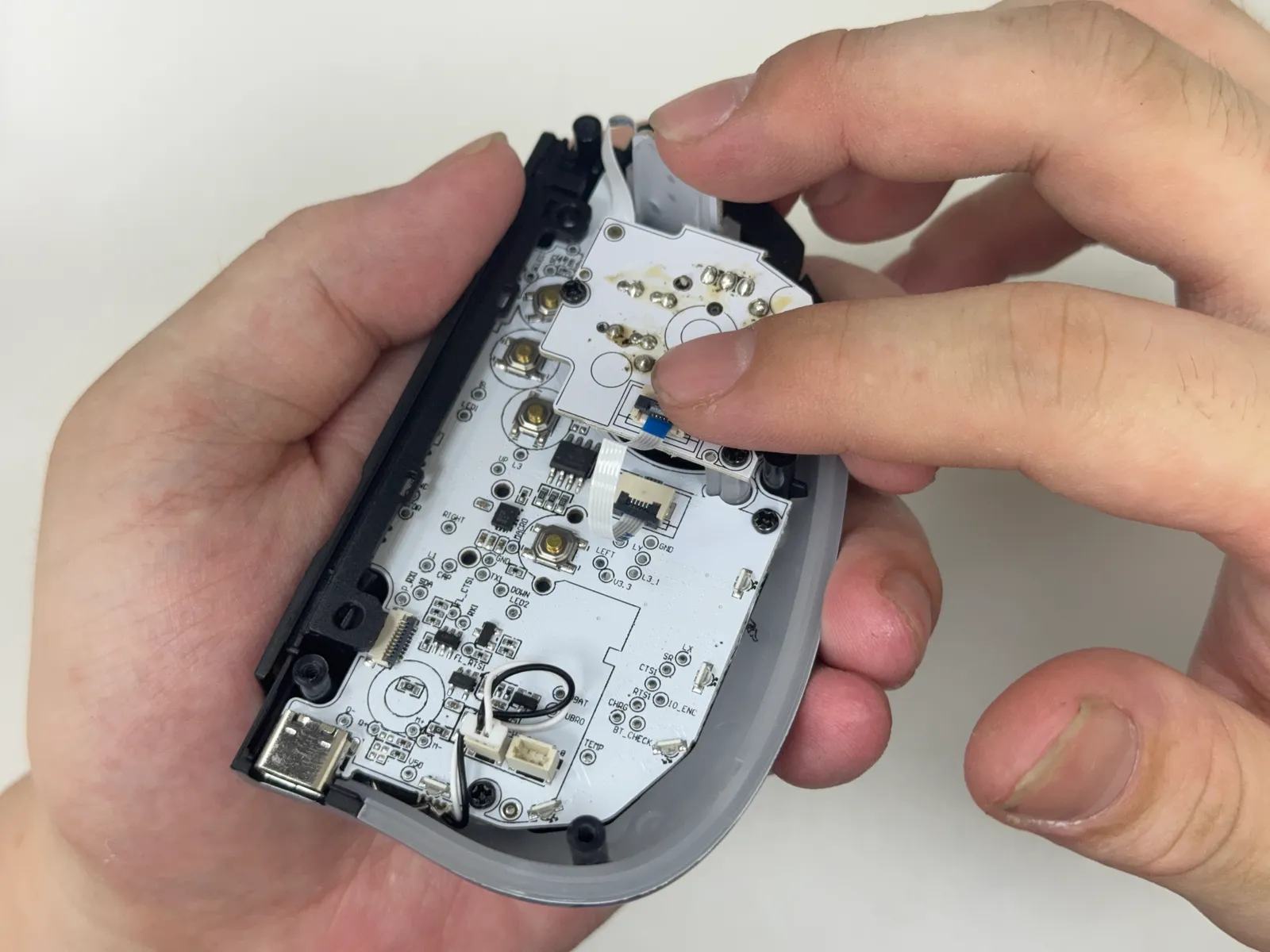

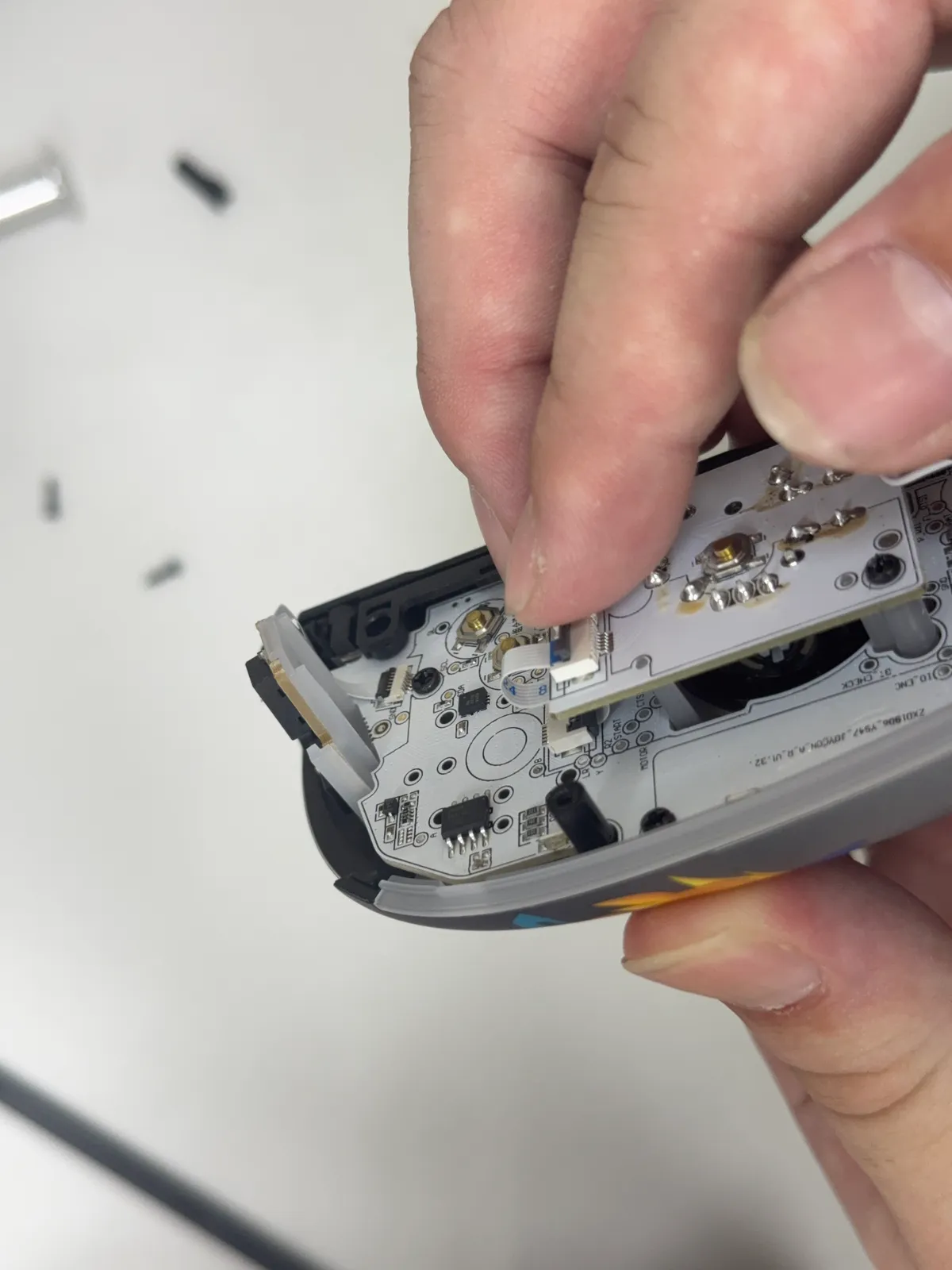

    取出搖桿排線

    用手打開 搖桿跟 主板連接的排線座 把排線取出來

    1

    2

    3

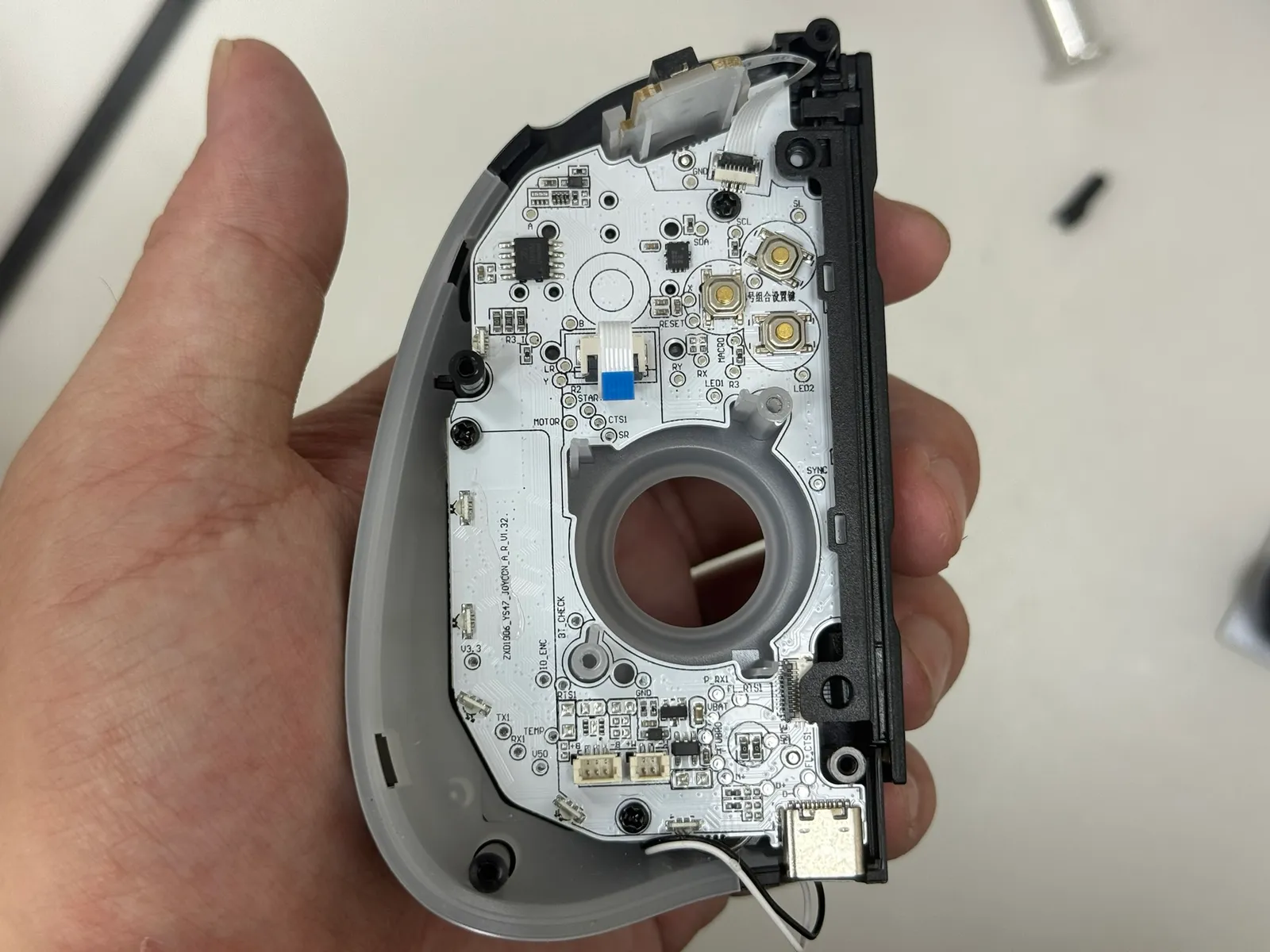

19. 步驟 19 / 共 24

    碳膜搖桿

    製造商：ALPS(阿爾卑斯) 搖桿板子型號：ZXD1906_YS47_R_V1.1

    1

    2

    3

    4

20. 步驟 20 / 共 24

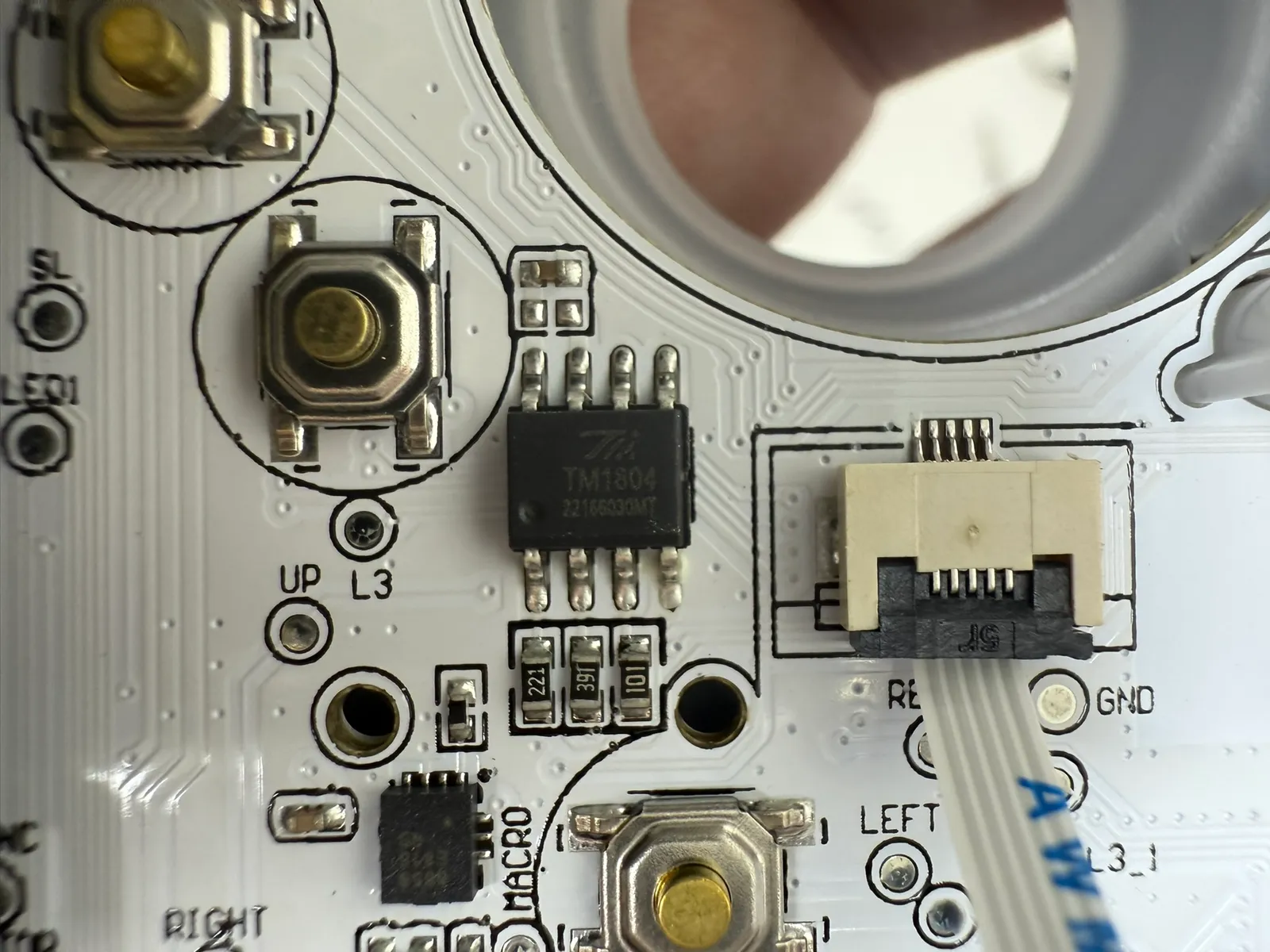

    LED 驅動控制 晶片

    製造商：天微 型號：TM1804



21. 步驟 21 / 共 24

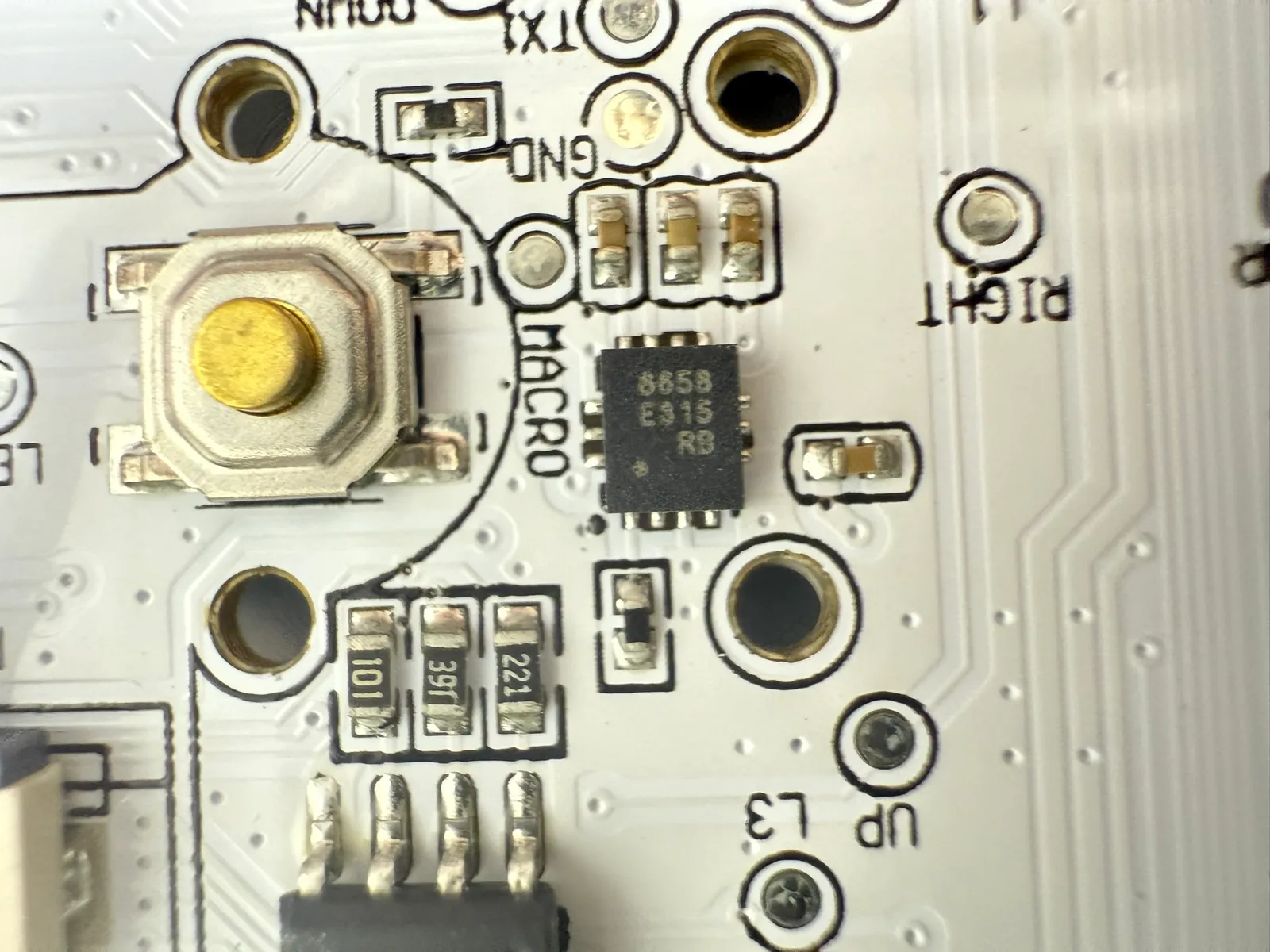

    步驟 21

    型號：8658



22. 步驟 22 / 共 24

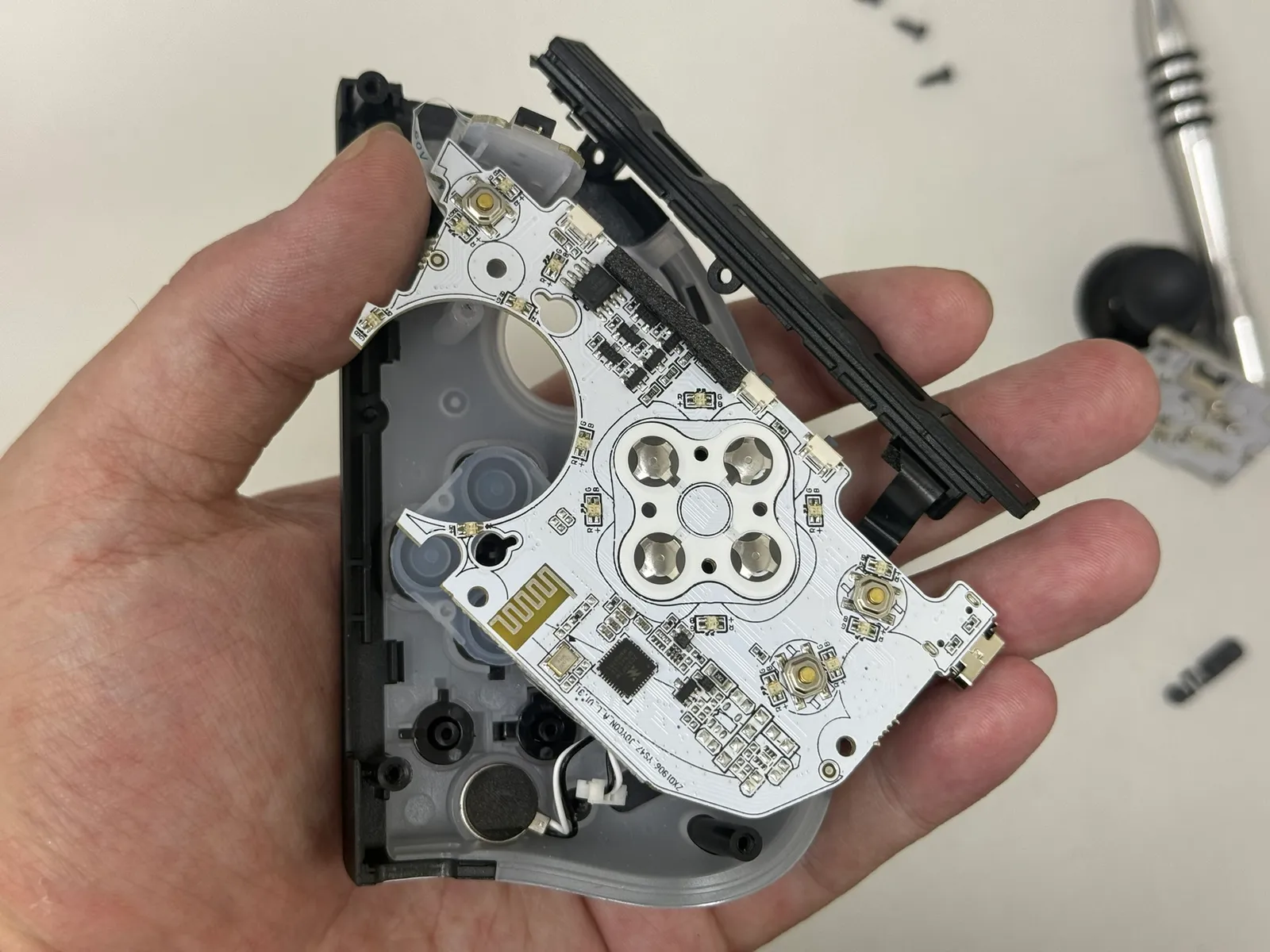

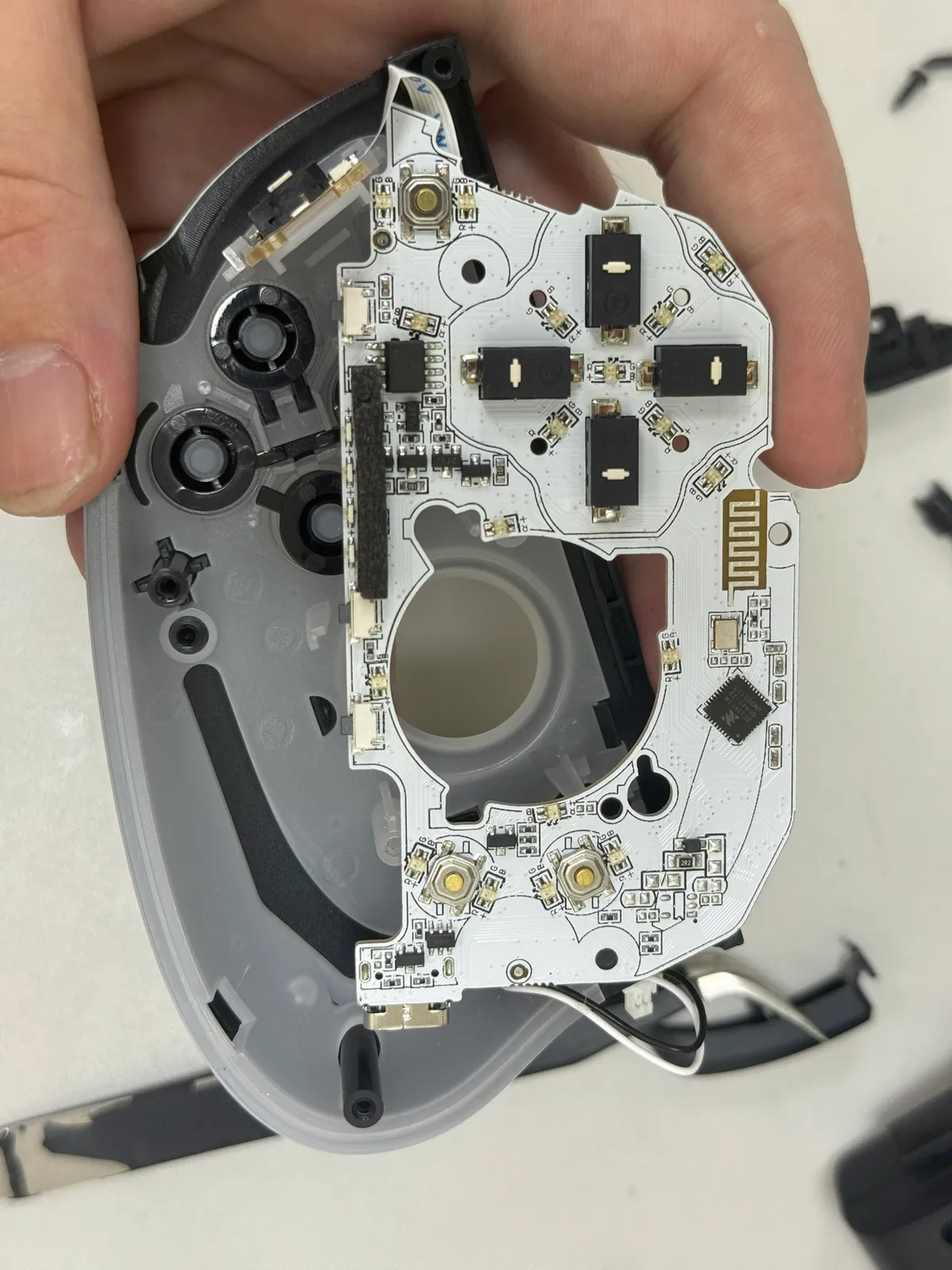

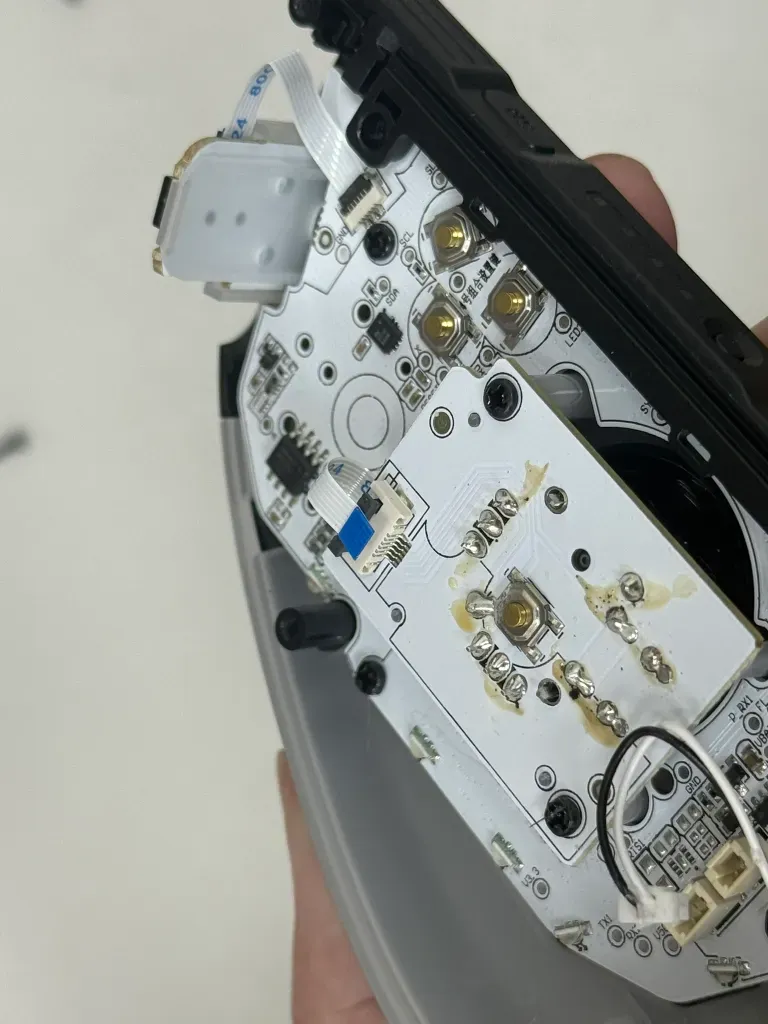

    方向鍵

    採用的是按鍵彈片



23. 步驟 23 / 共 24

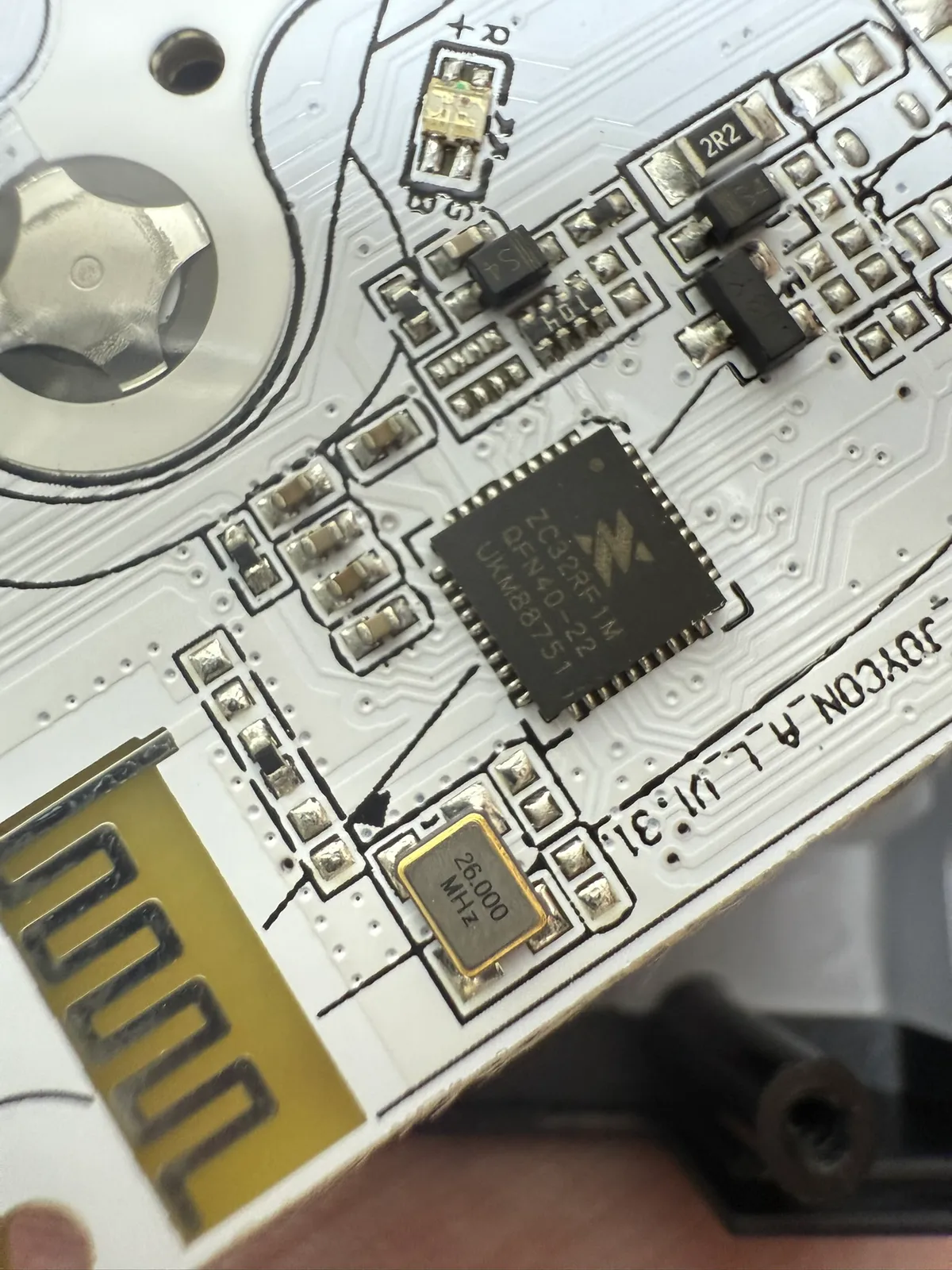

    主控晶片

    製造商：深圳市智旭科技 型號：ZC32RF1M Y1的位置26.000 MHZ 的石英震盪器



24. 步驟 24 / 共 24

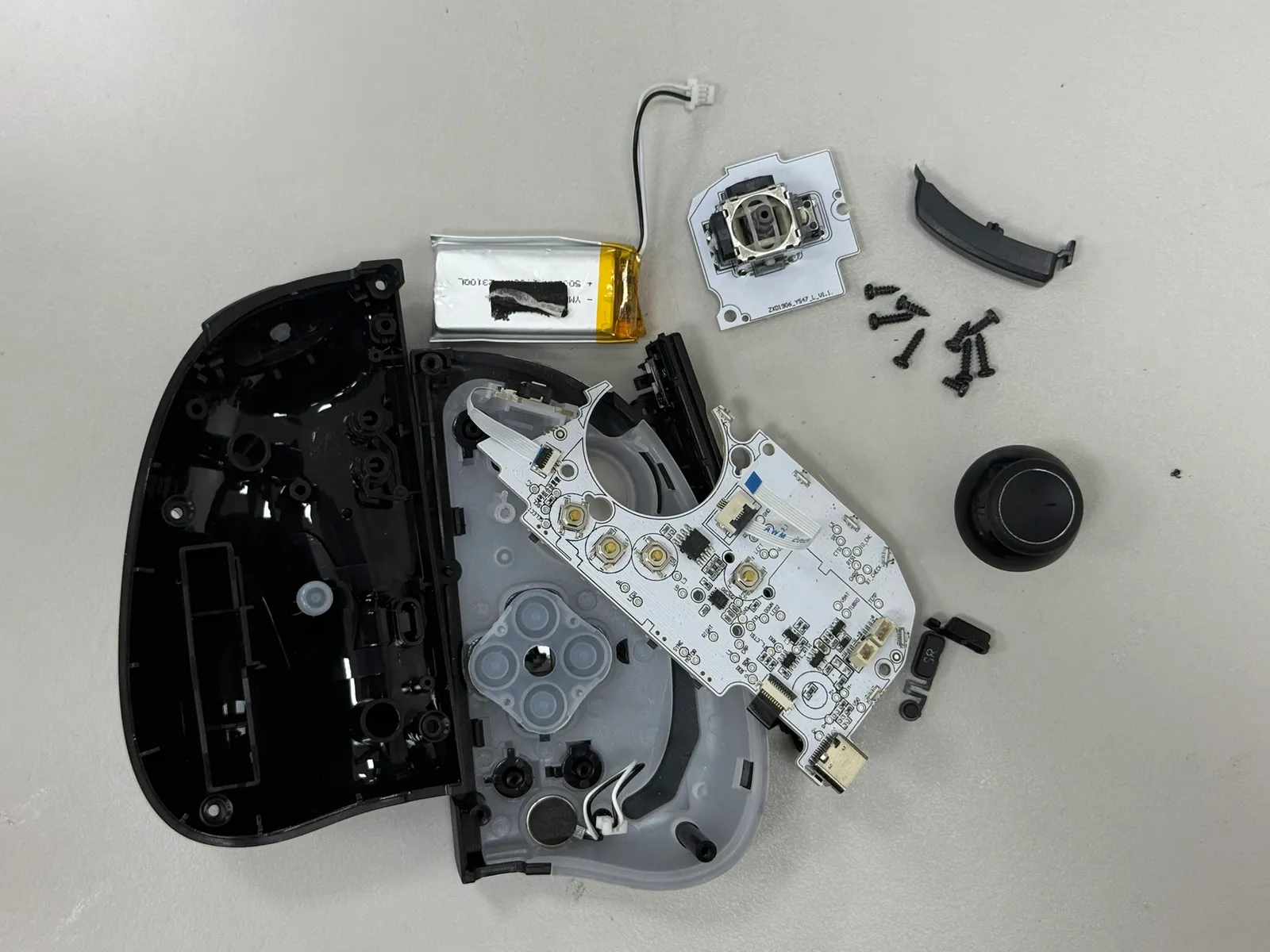

    左手全部拆解
