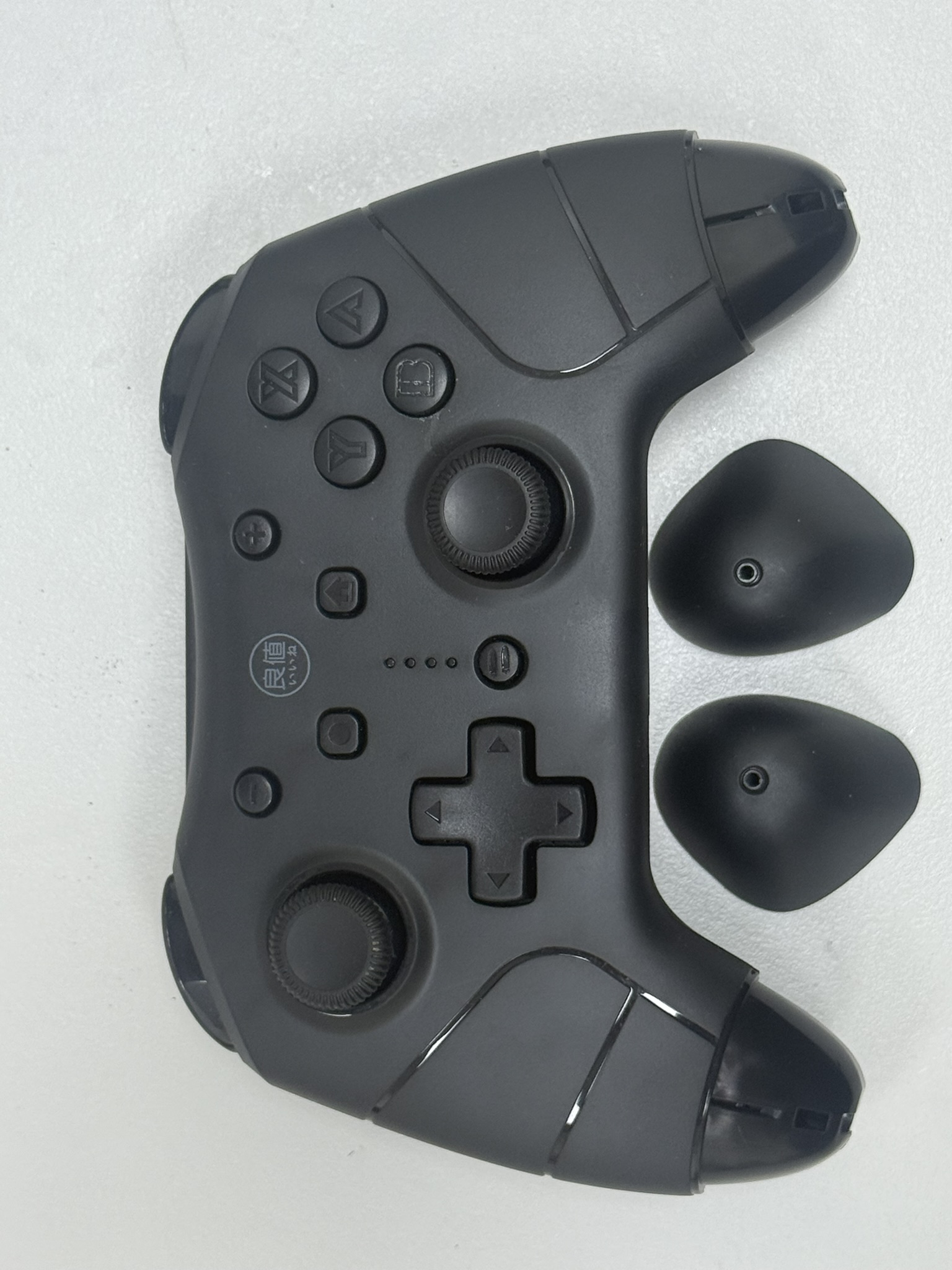

良值 四代 Pro手把 L385 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 16

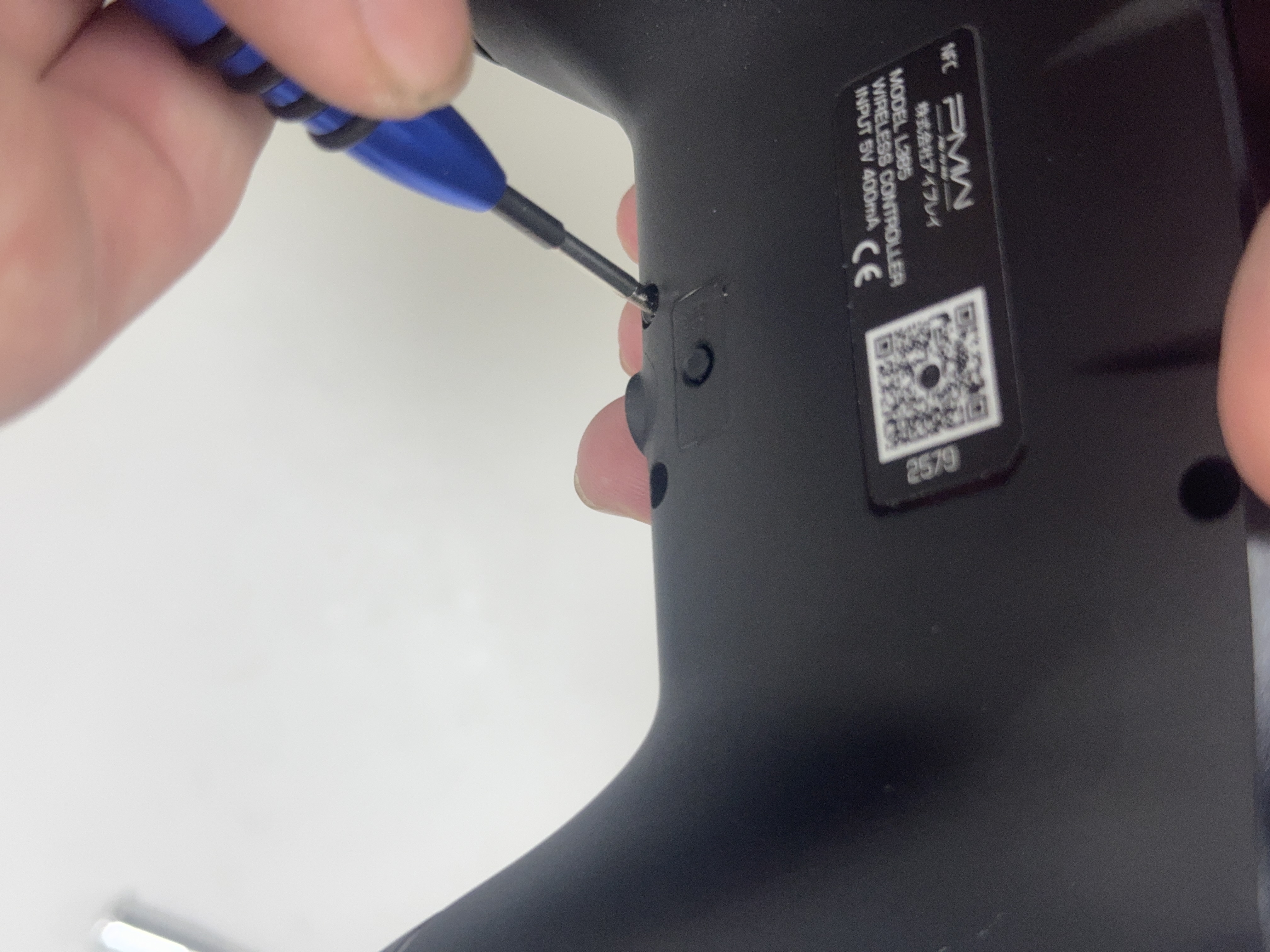

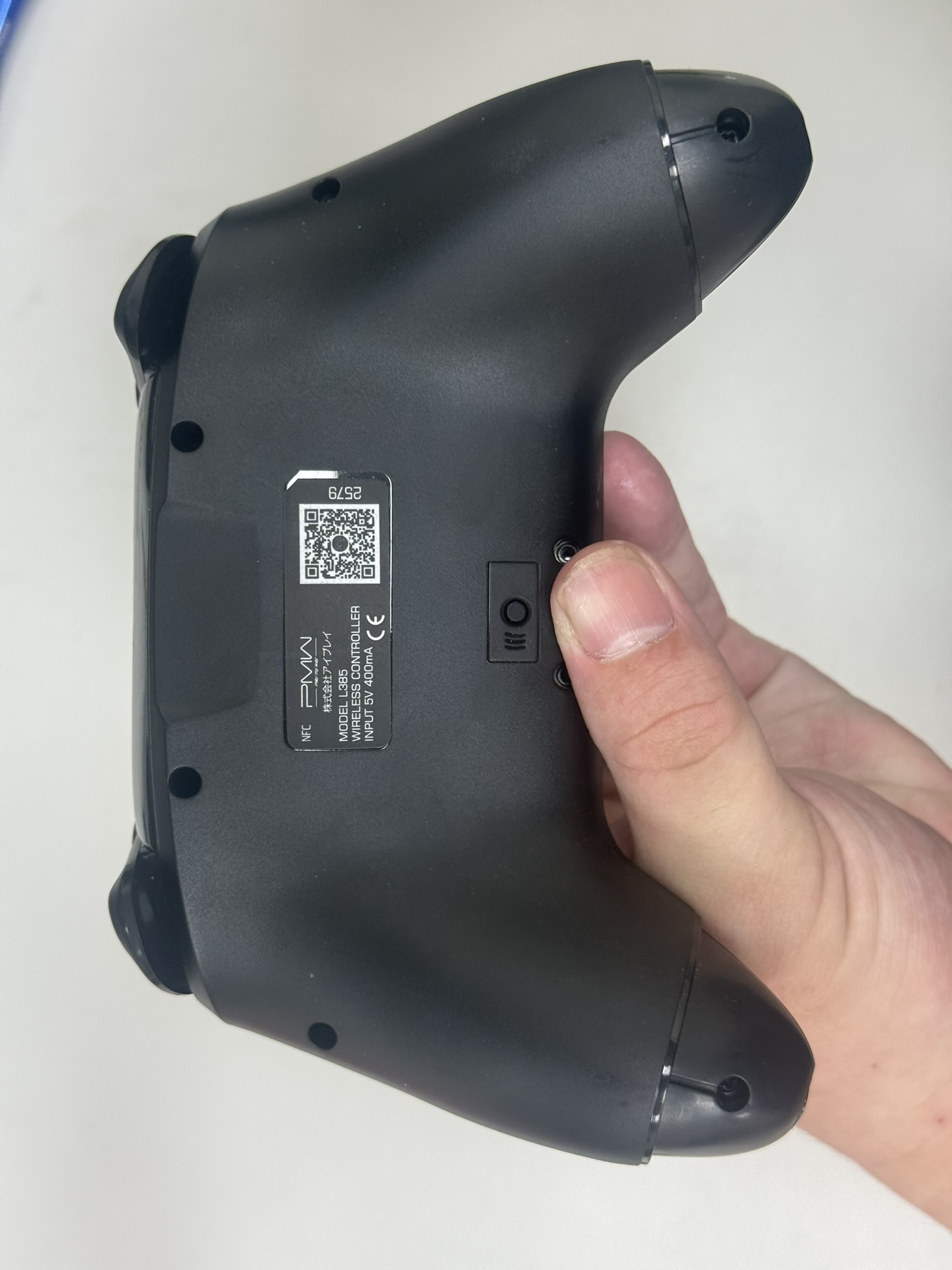

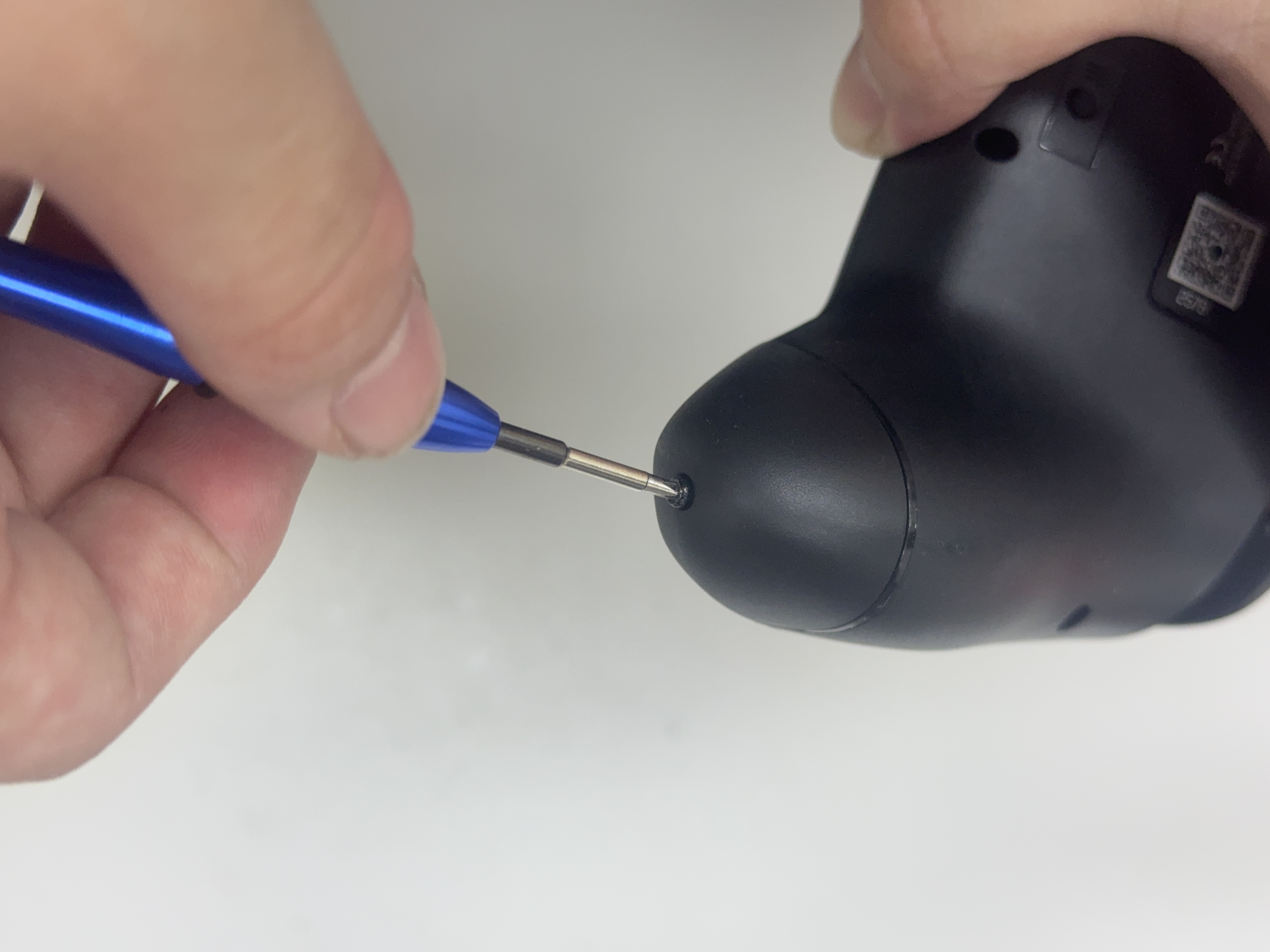

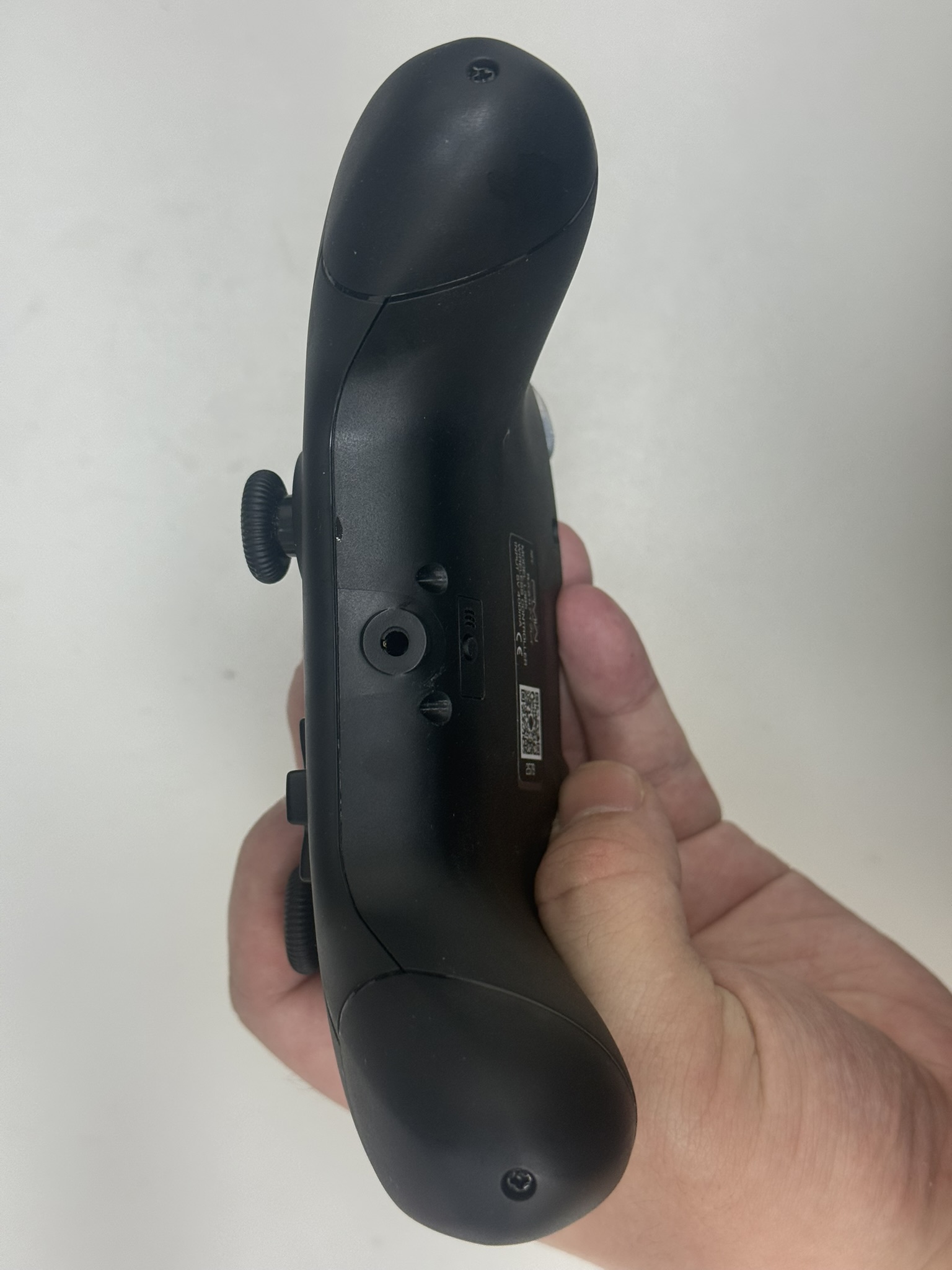

   卸下底部2個十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。

   1

   2

   3

2. 步驟 2 / 共 16

   卸下8個十字螺絲

   用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。

   1

   2

3. 步驟 3 / 共 16

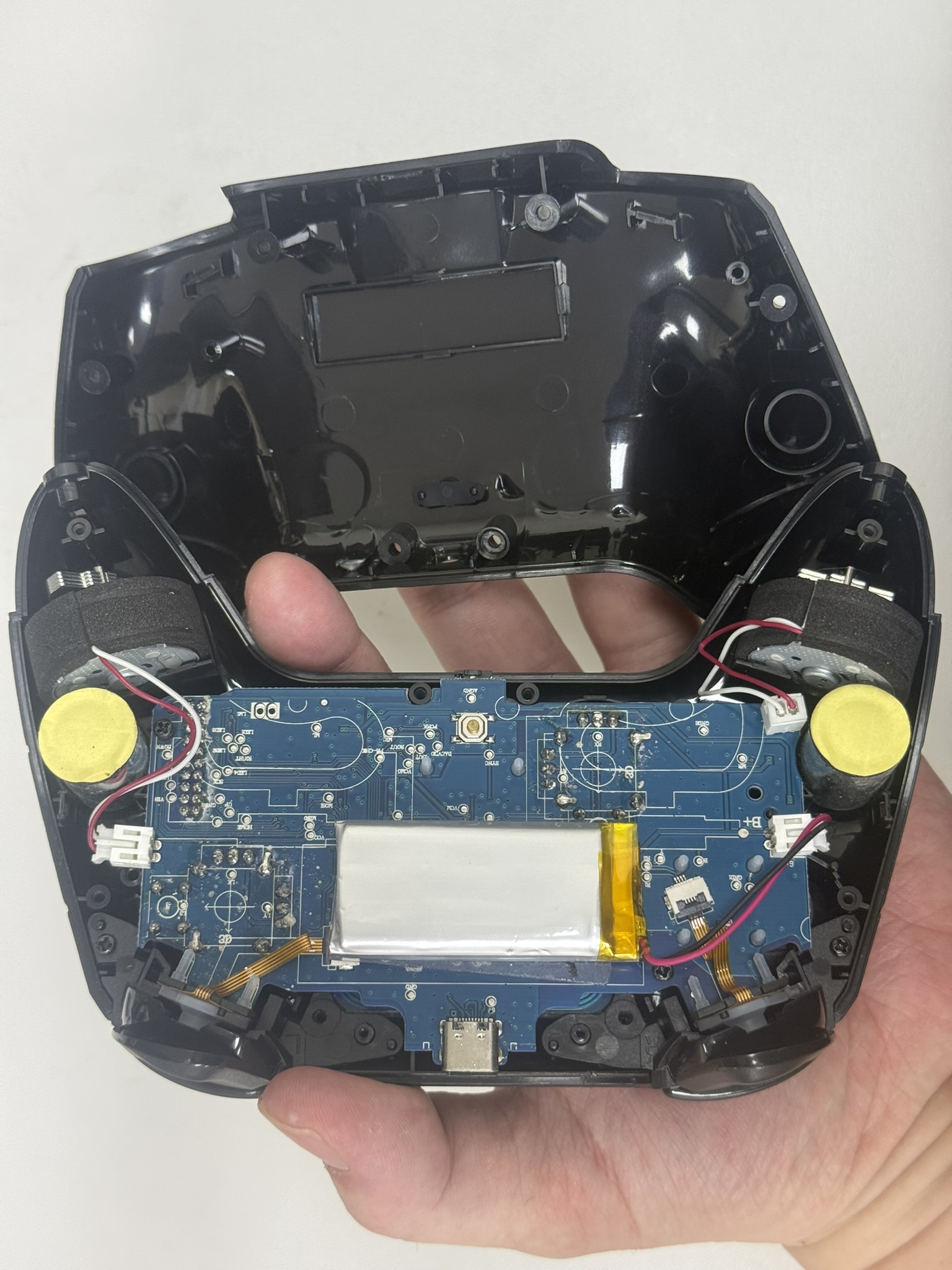

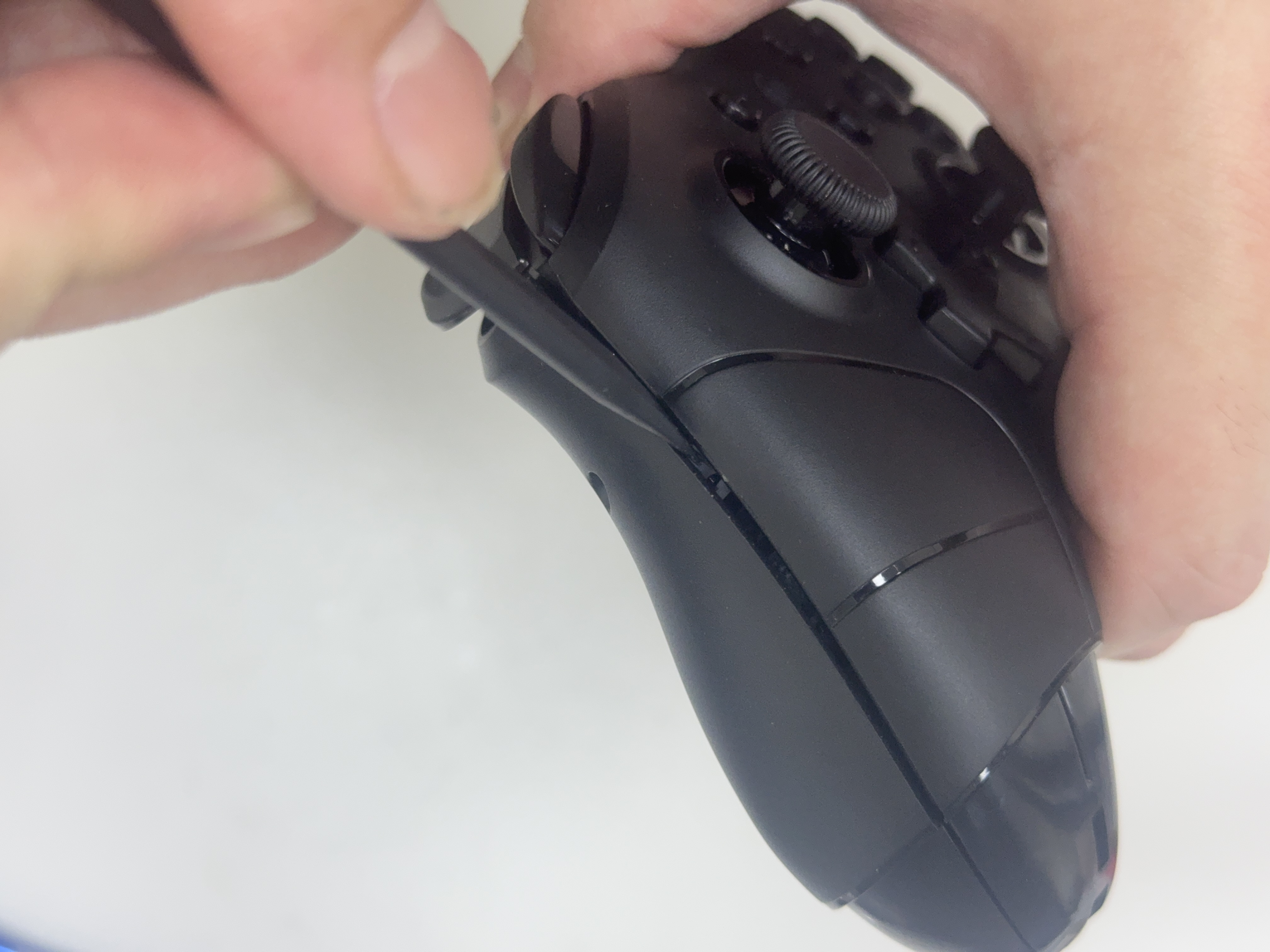

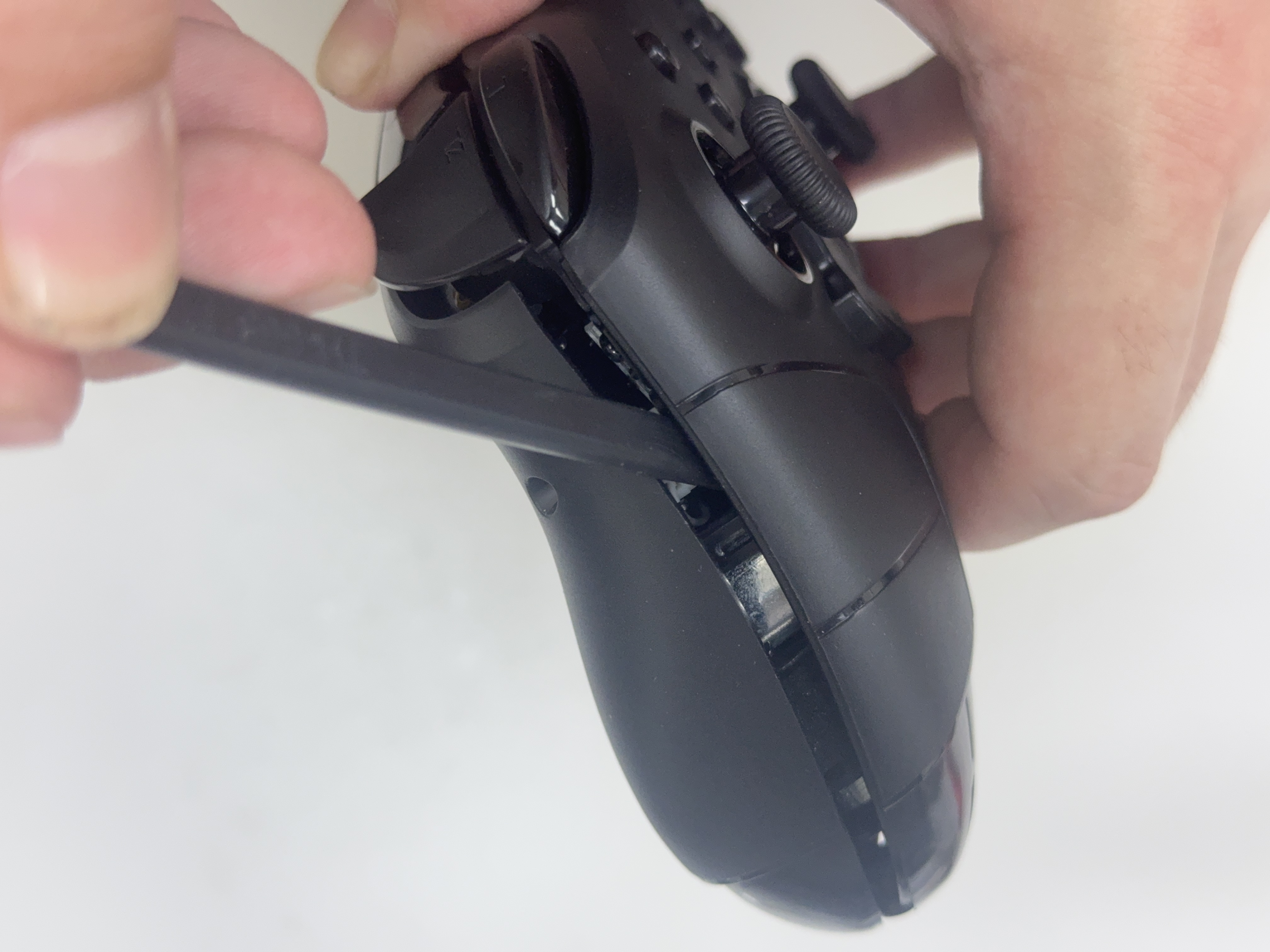

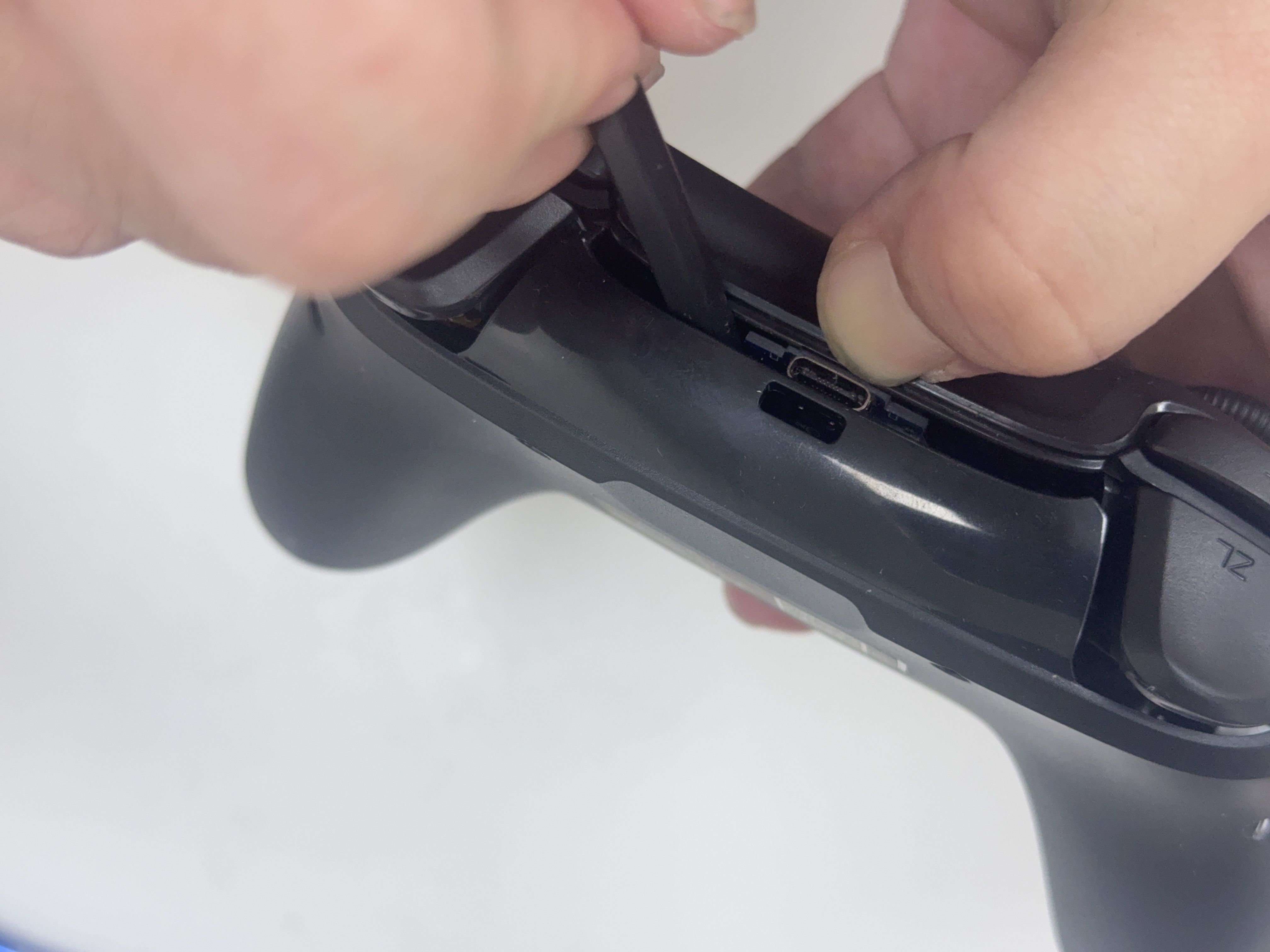

   用翹棒撬開手把上下殼

   用翹棒插入縫隙，進而去撬開手把上下殼

   1

   2

   3

   4

4. 步驟 4 / 共 16

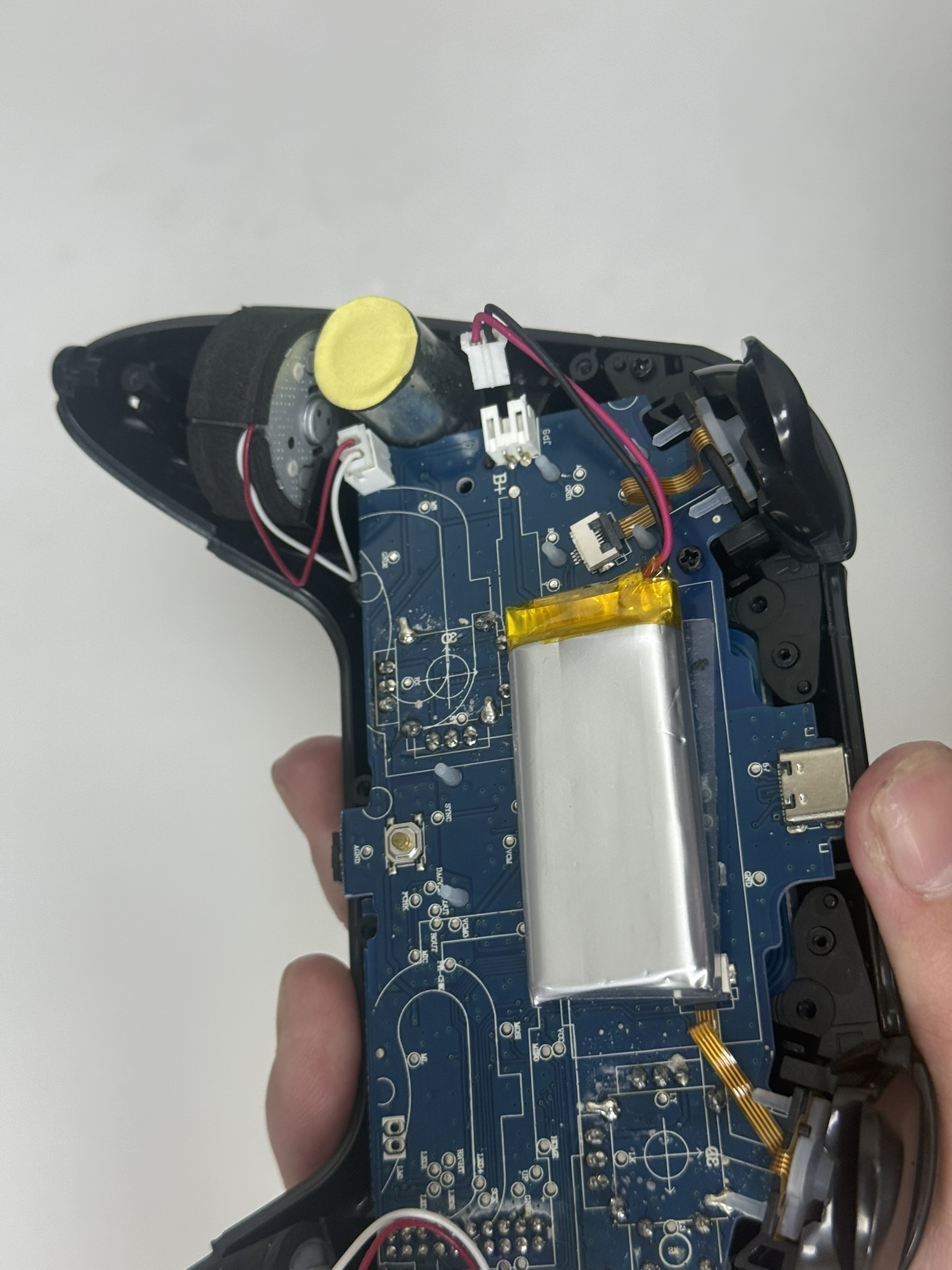

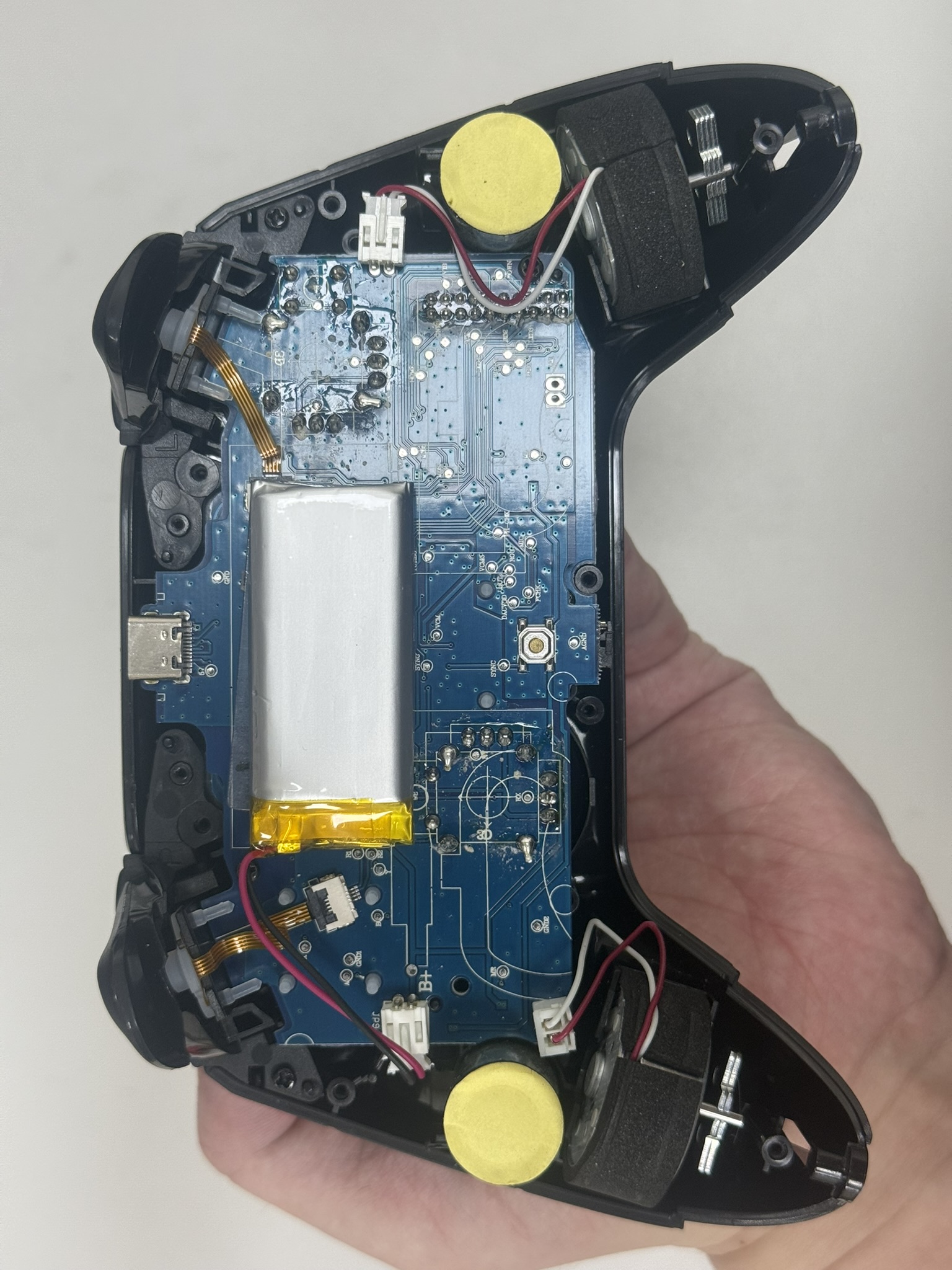

   進行斷電

   用手 或者是 鑷子把電池的插頭拔起來。

   1

   2

5. 步驟 5 / 共 16

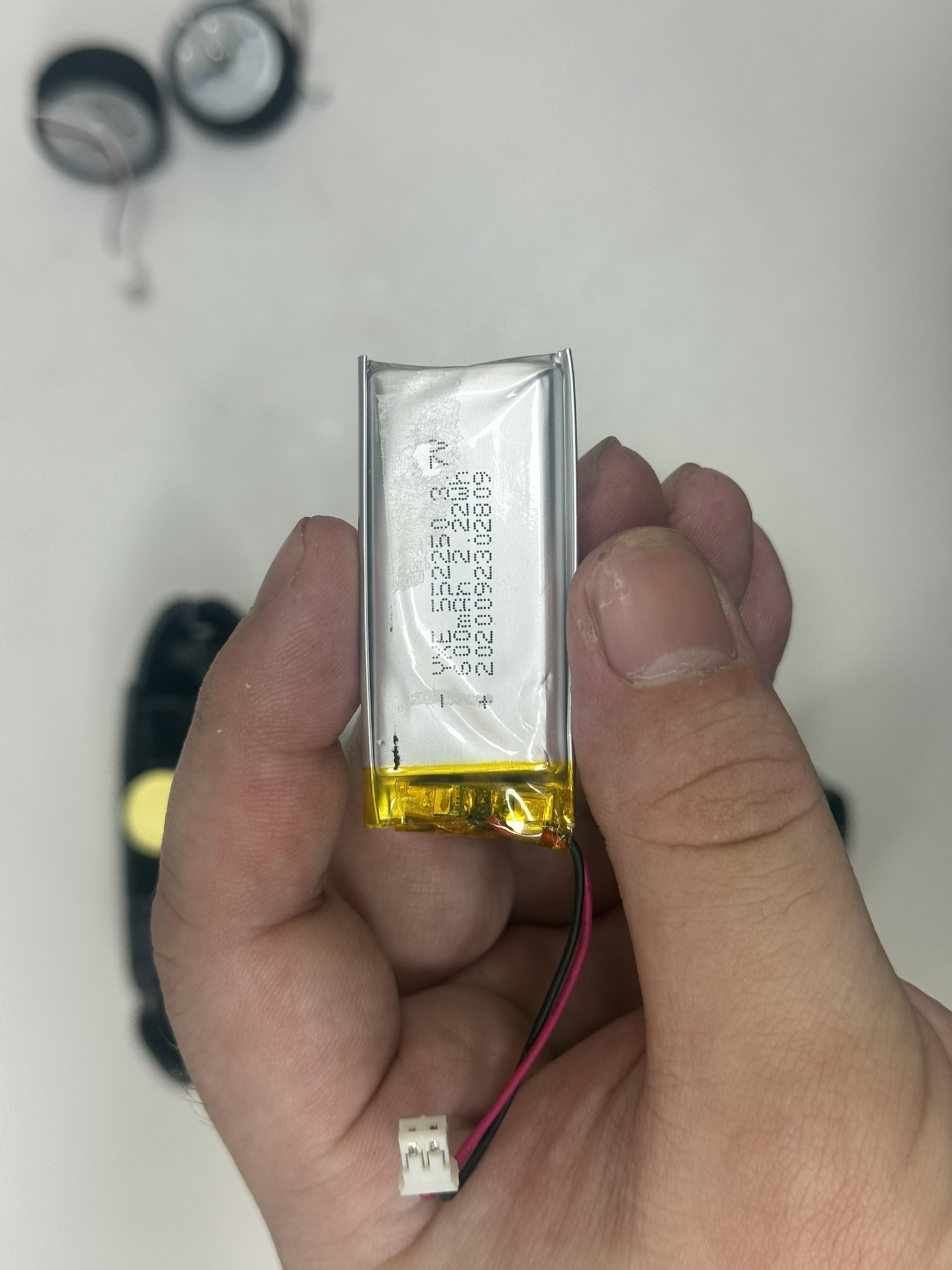

   電池規格

   電池型號：552250 3.7V 600mah 2.22Wh



6. 步驟 6 / 共 16

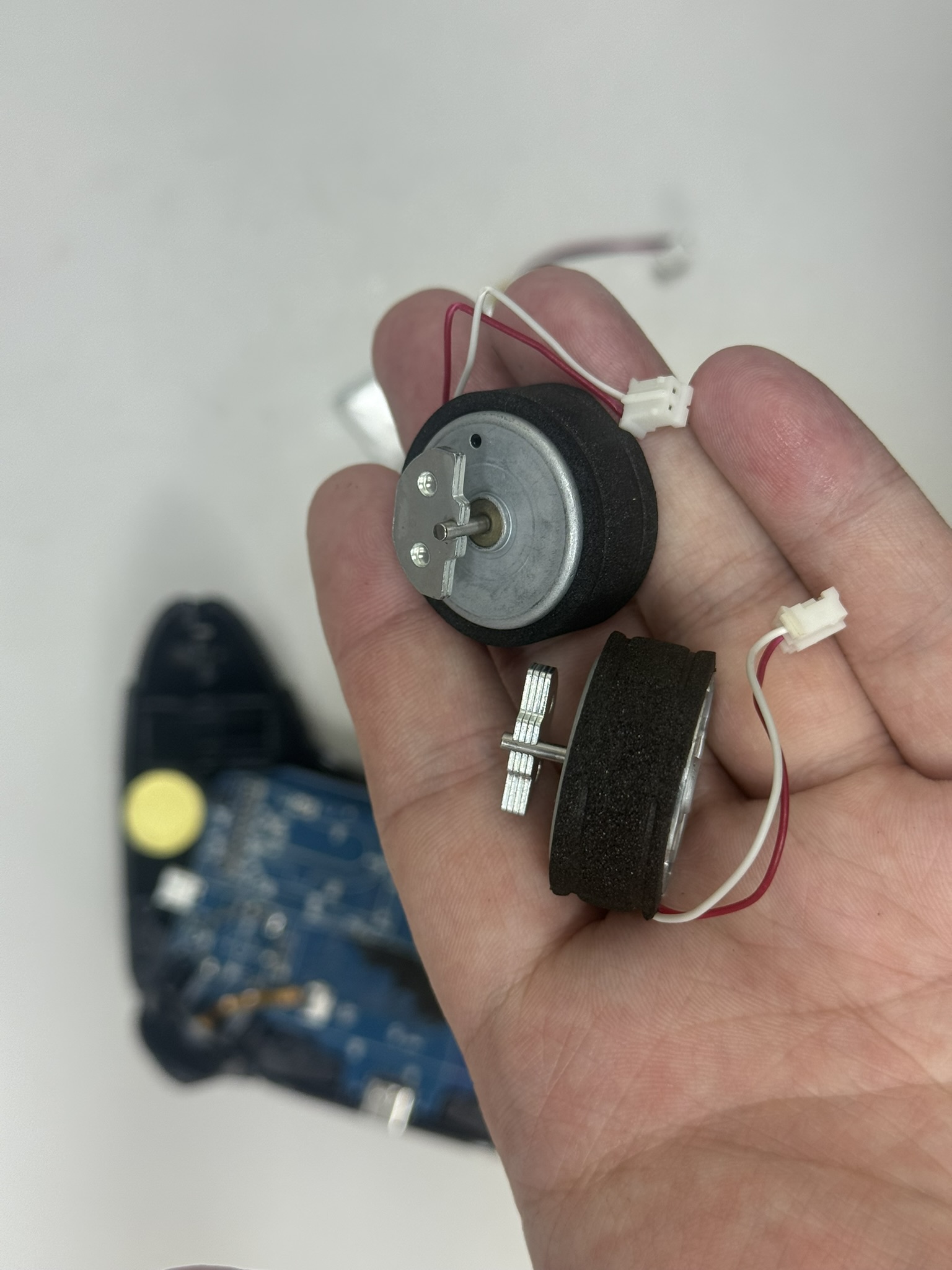

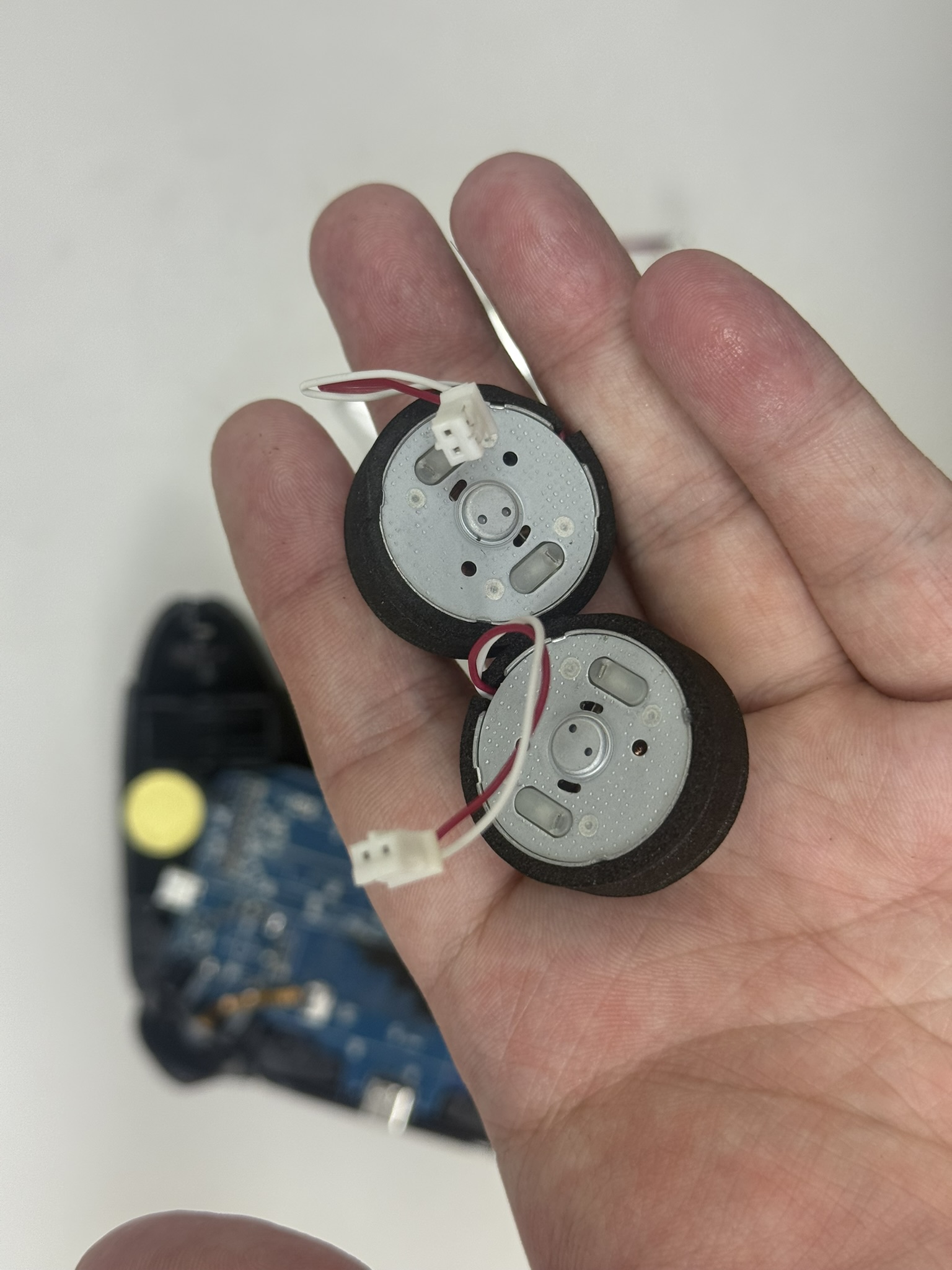

   取下馬達

   馬達也是使用插頭 而不焊接的。 所以可以直接用手把 或者是鑷子 拔起來。 然後馬達是轉子馬達

   1

   2

7. 步驟 7 / 共 16

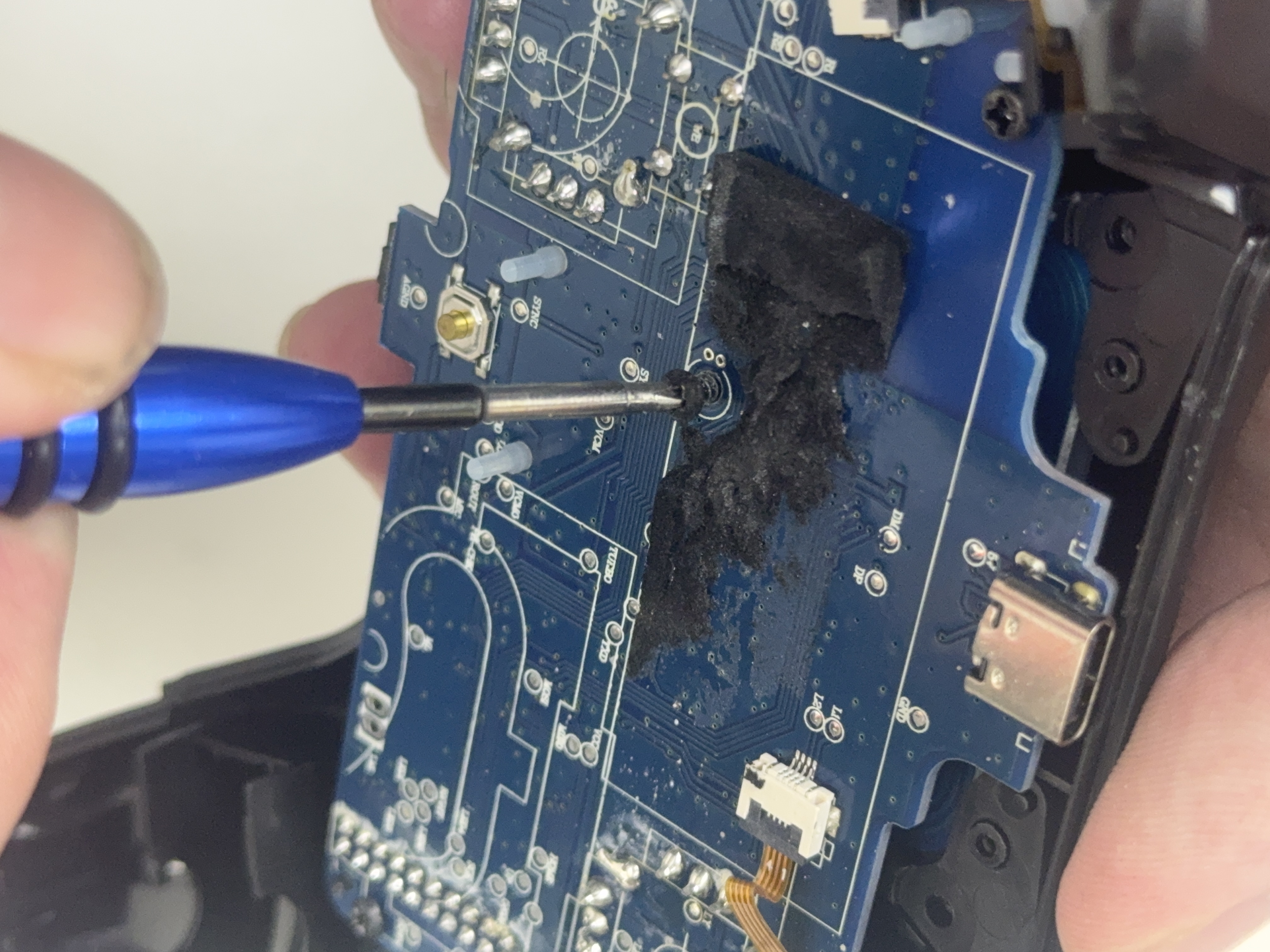

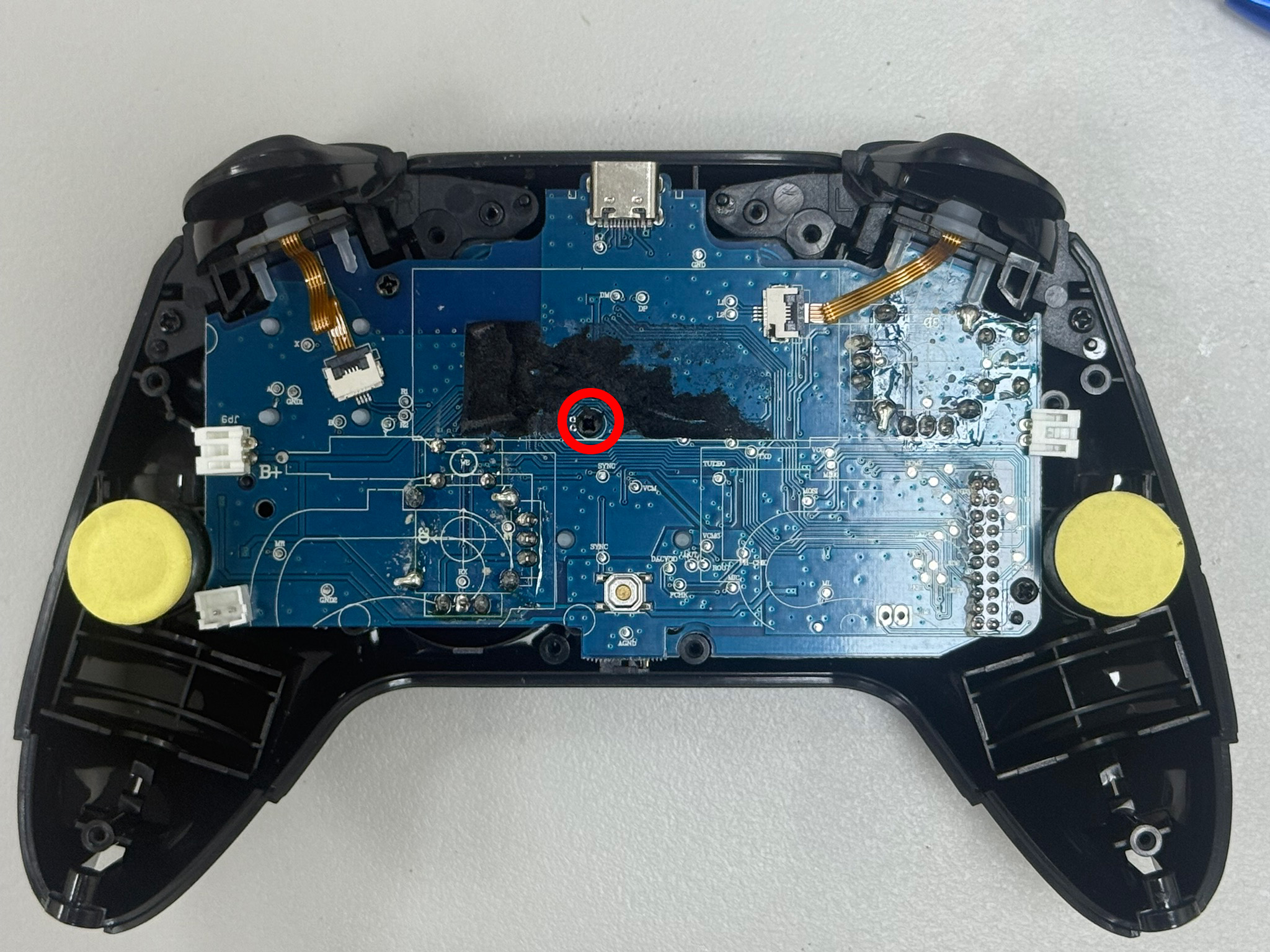

   ⚠️卸下1個十字螺絲

   把主把的螺絲卸掉

   1

   2

8. 步驟 8 / 共 16

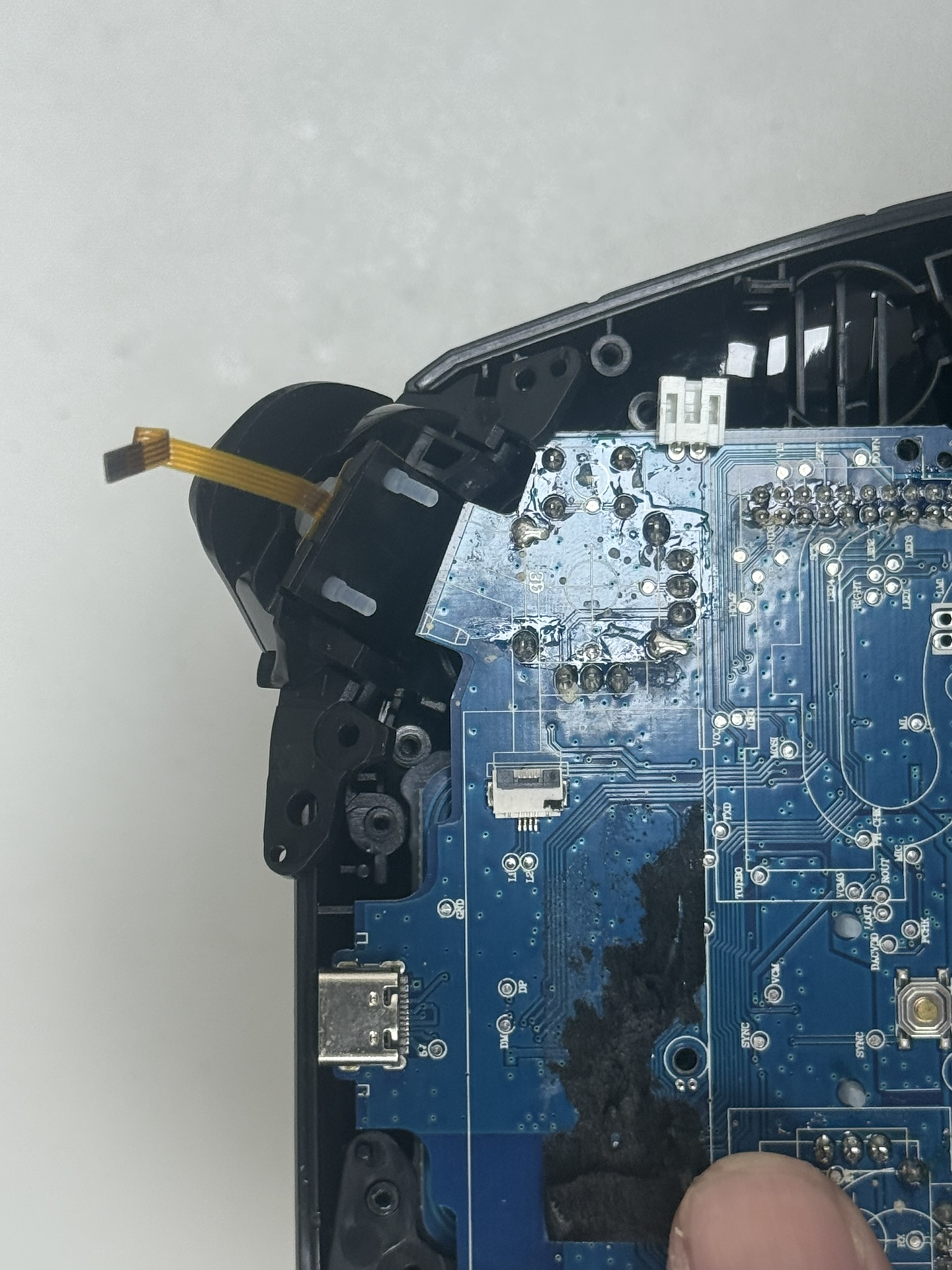

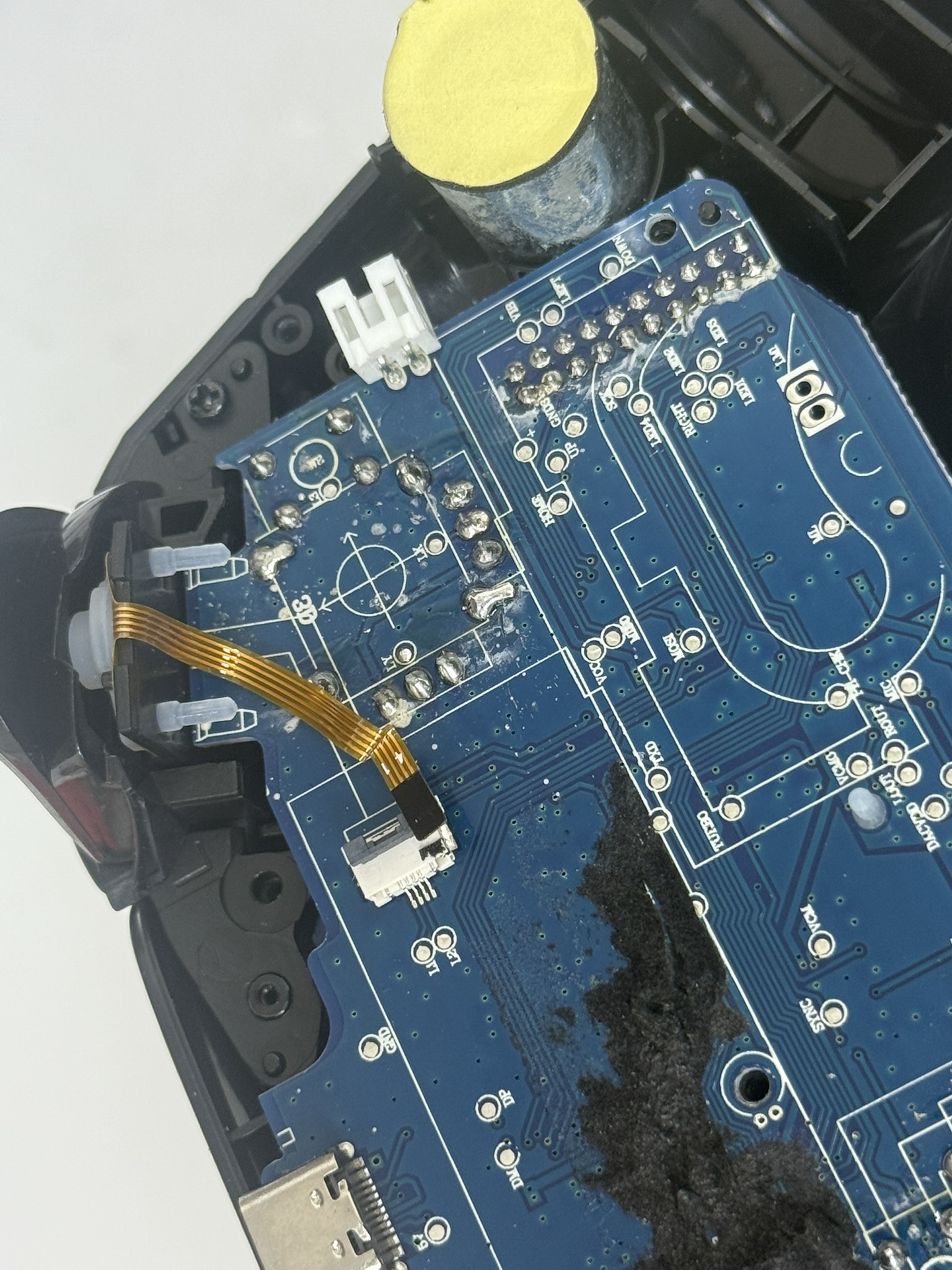

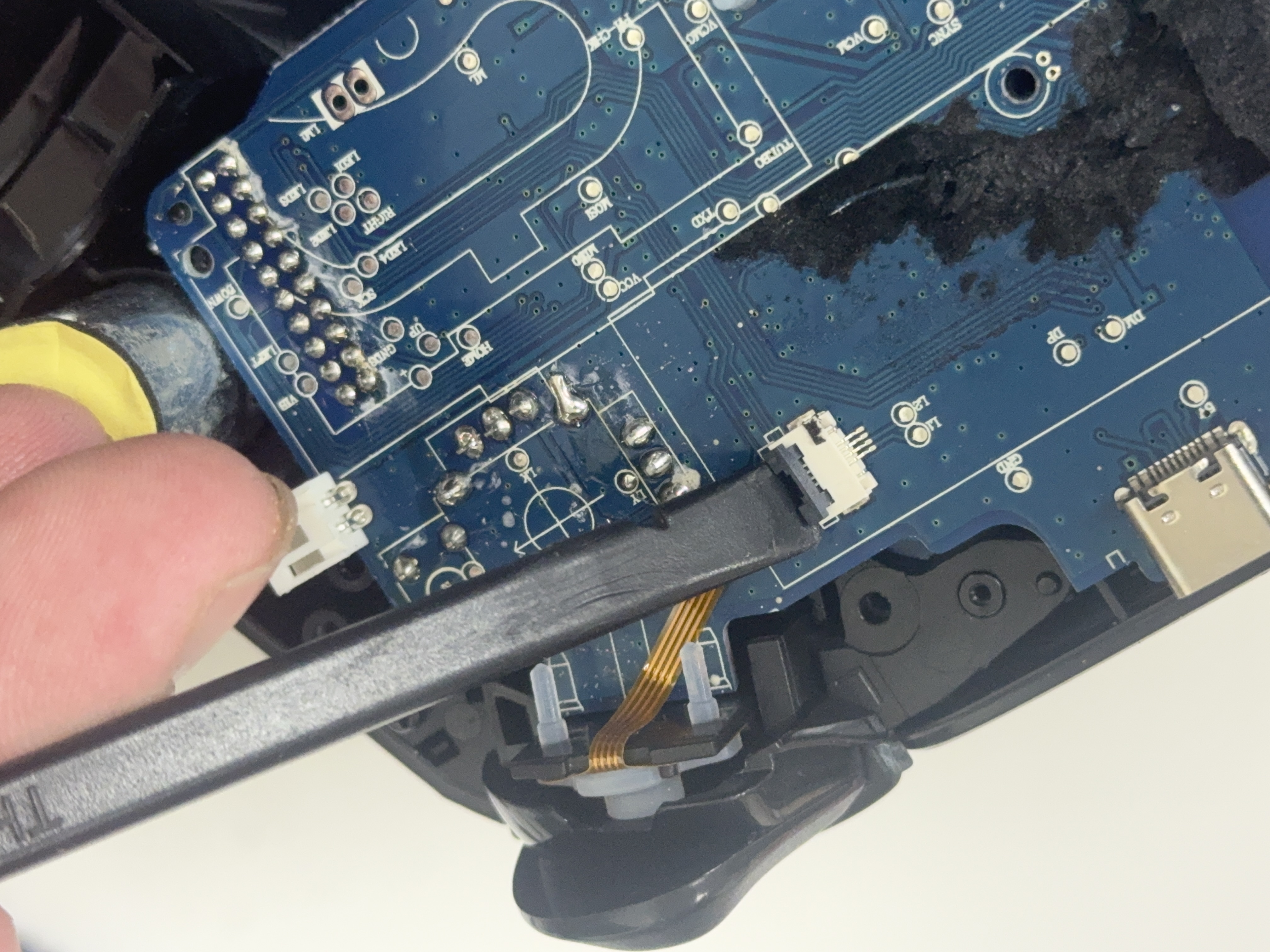

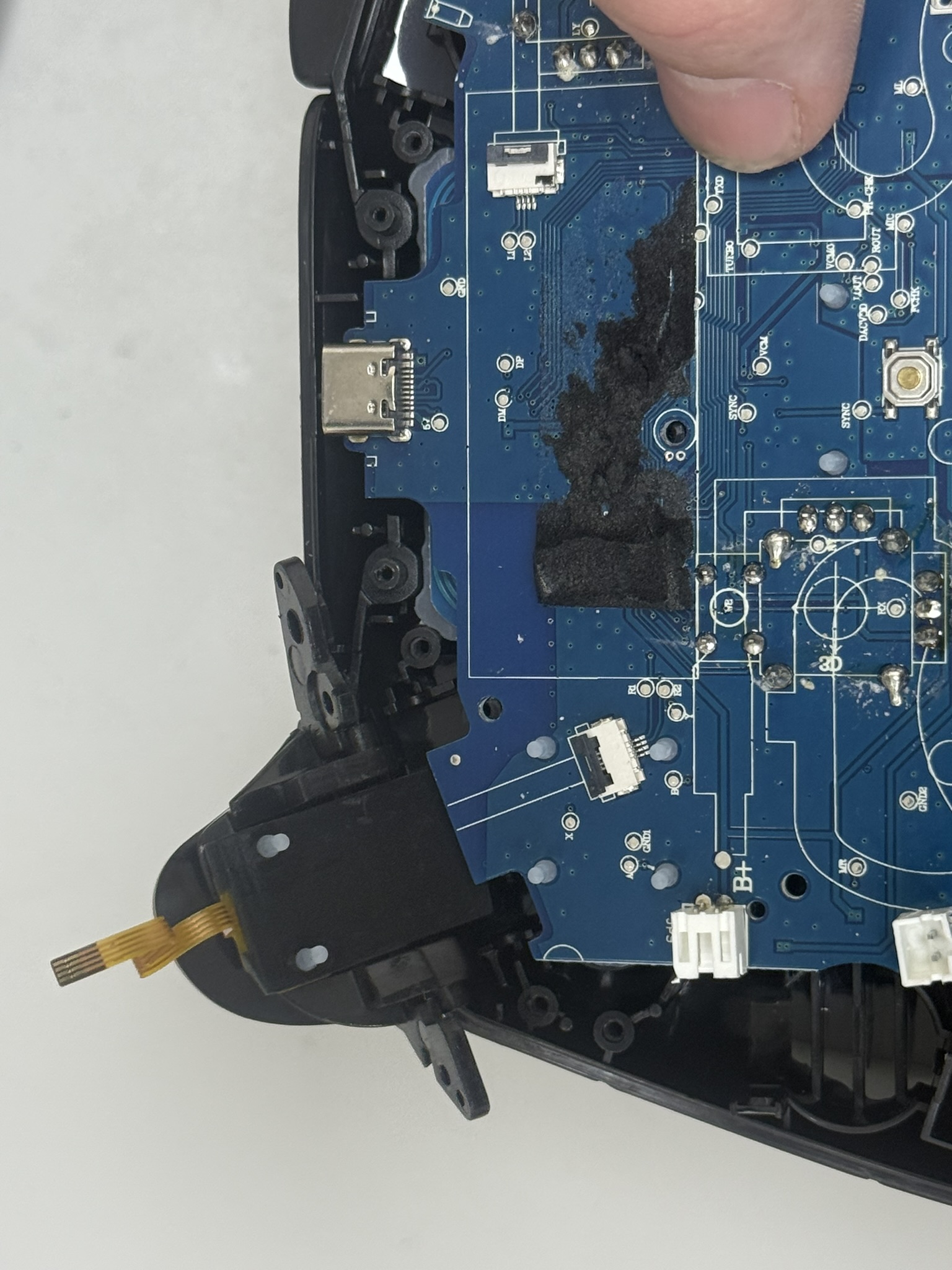

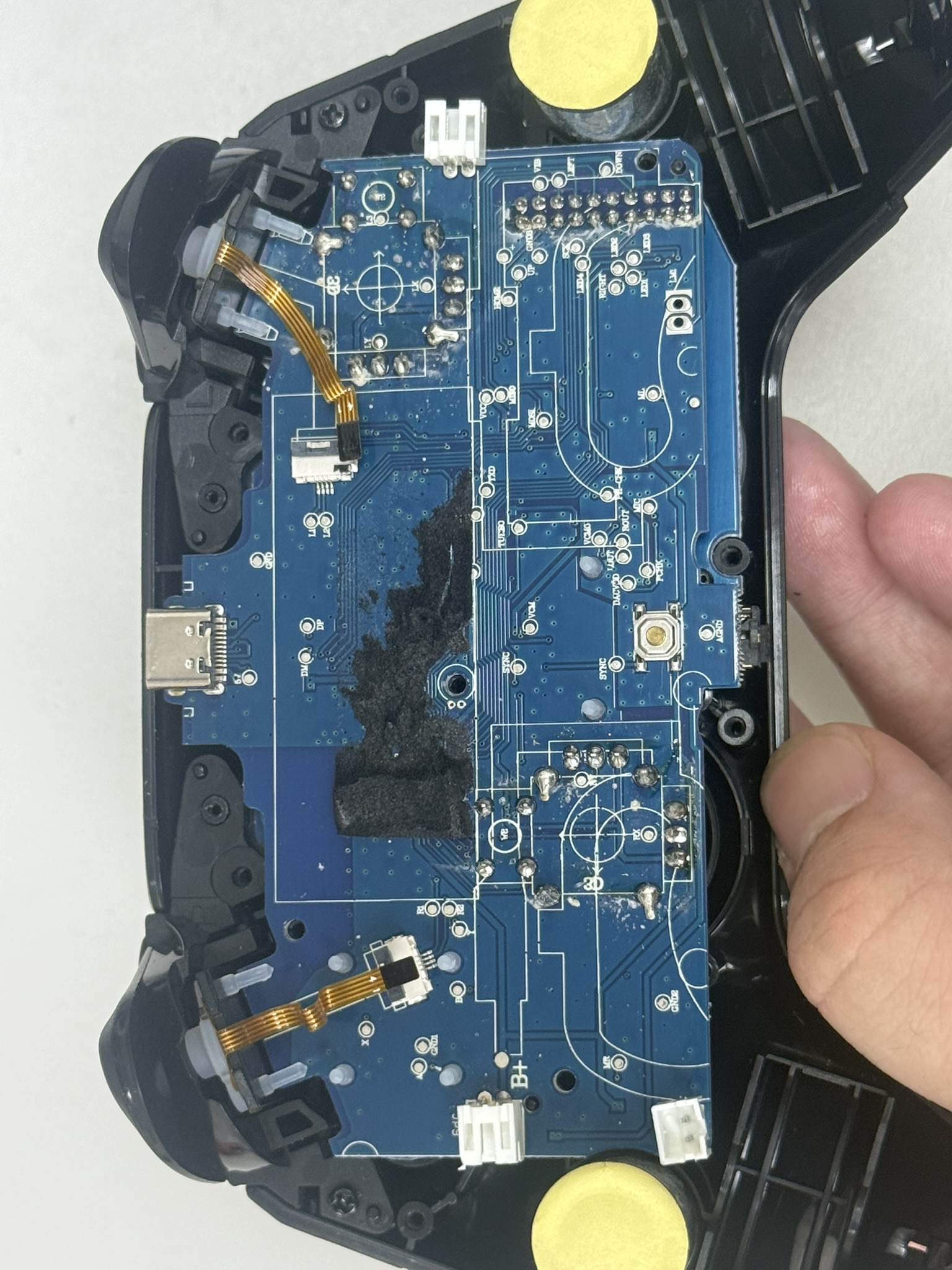

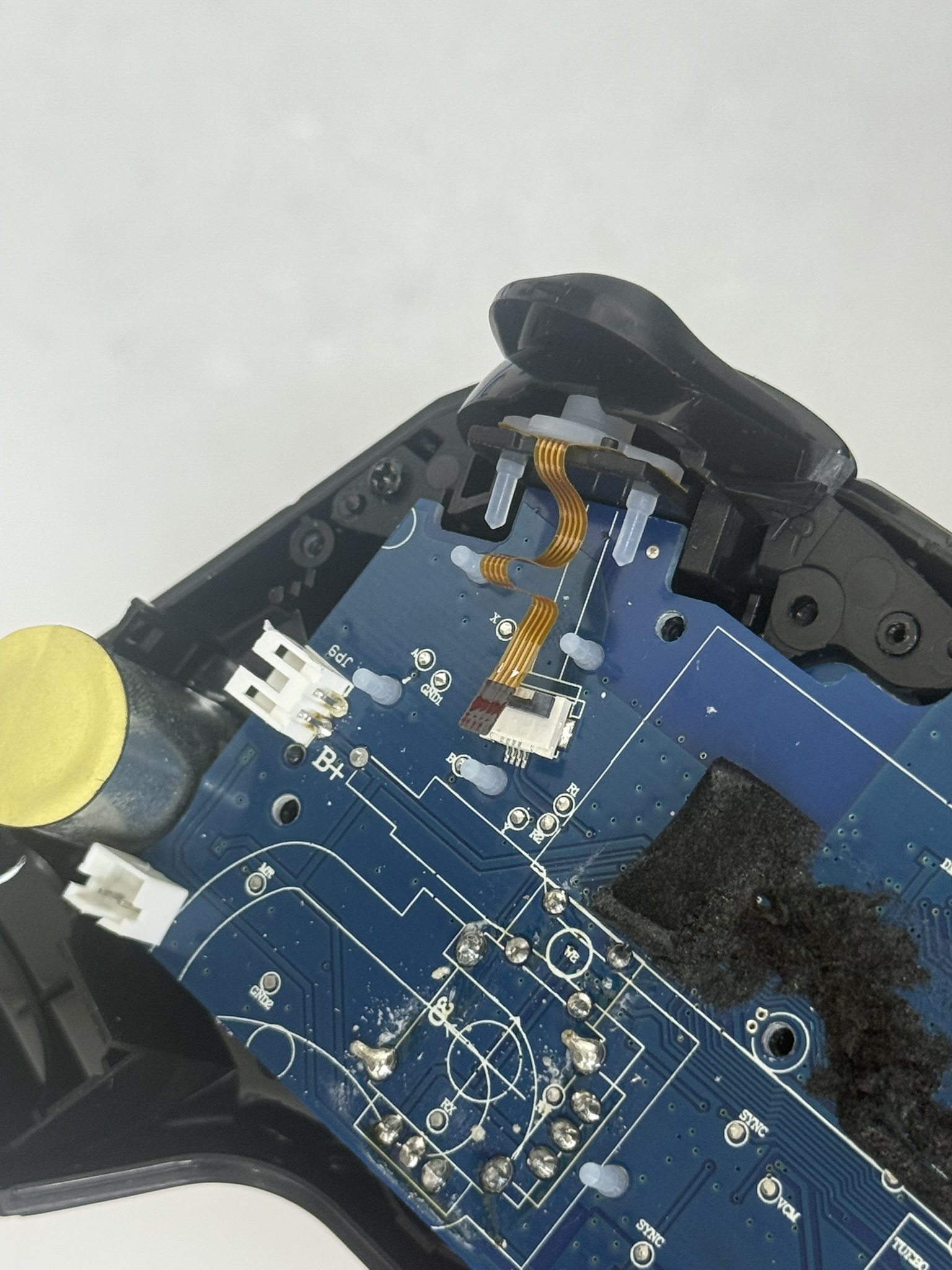

   取下 ZL ZR排線

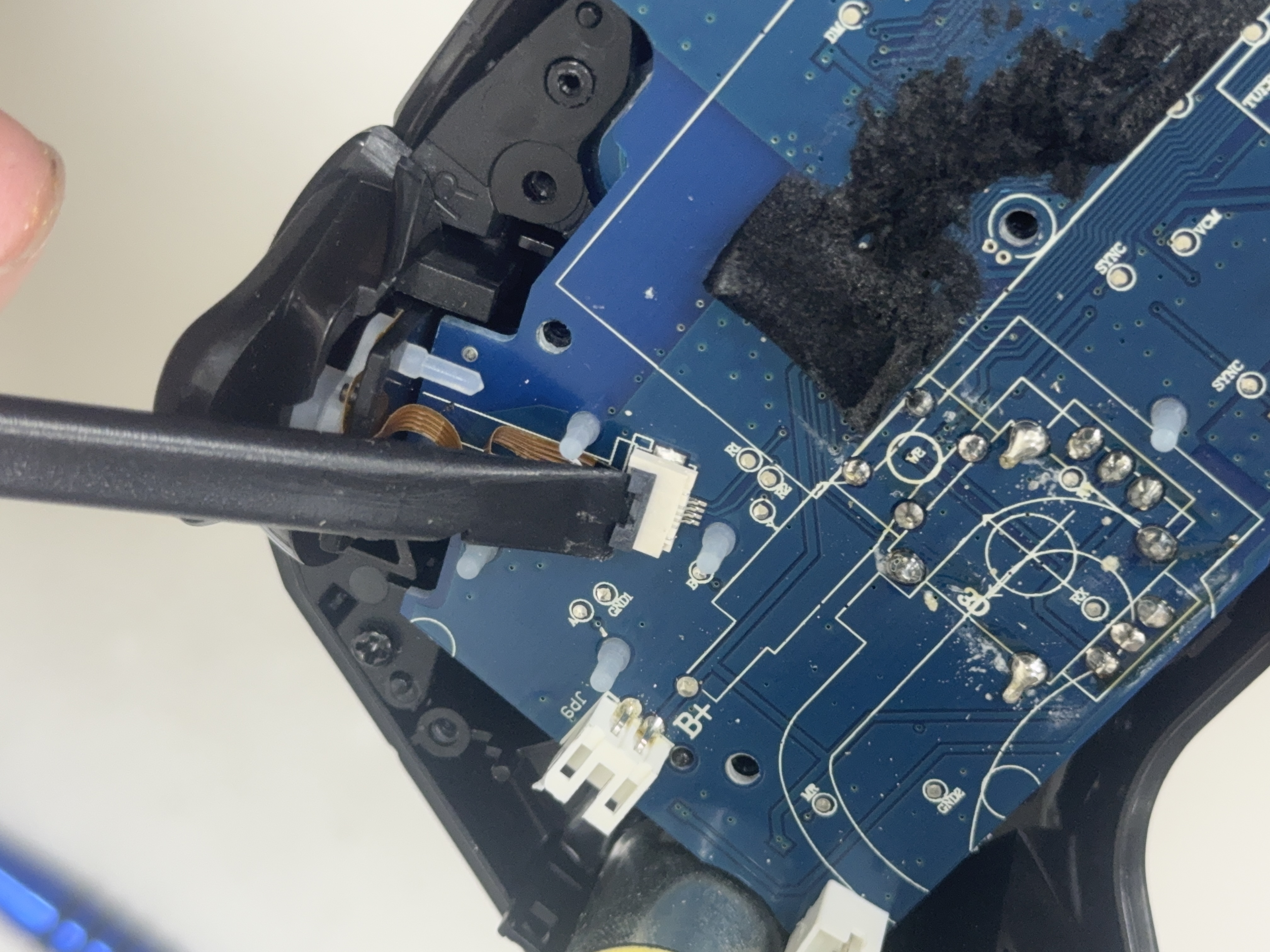

   用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來。

   1

   2

   3

   4

9. 步驟 9 / 共 16

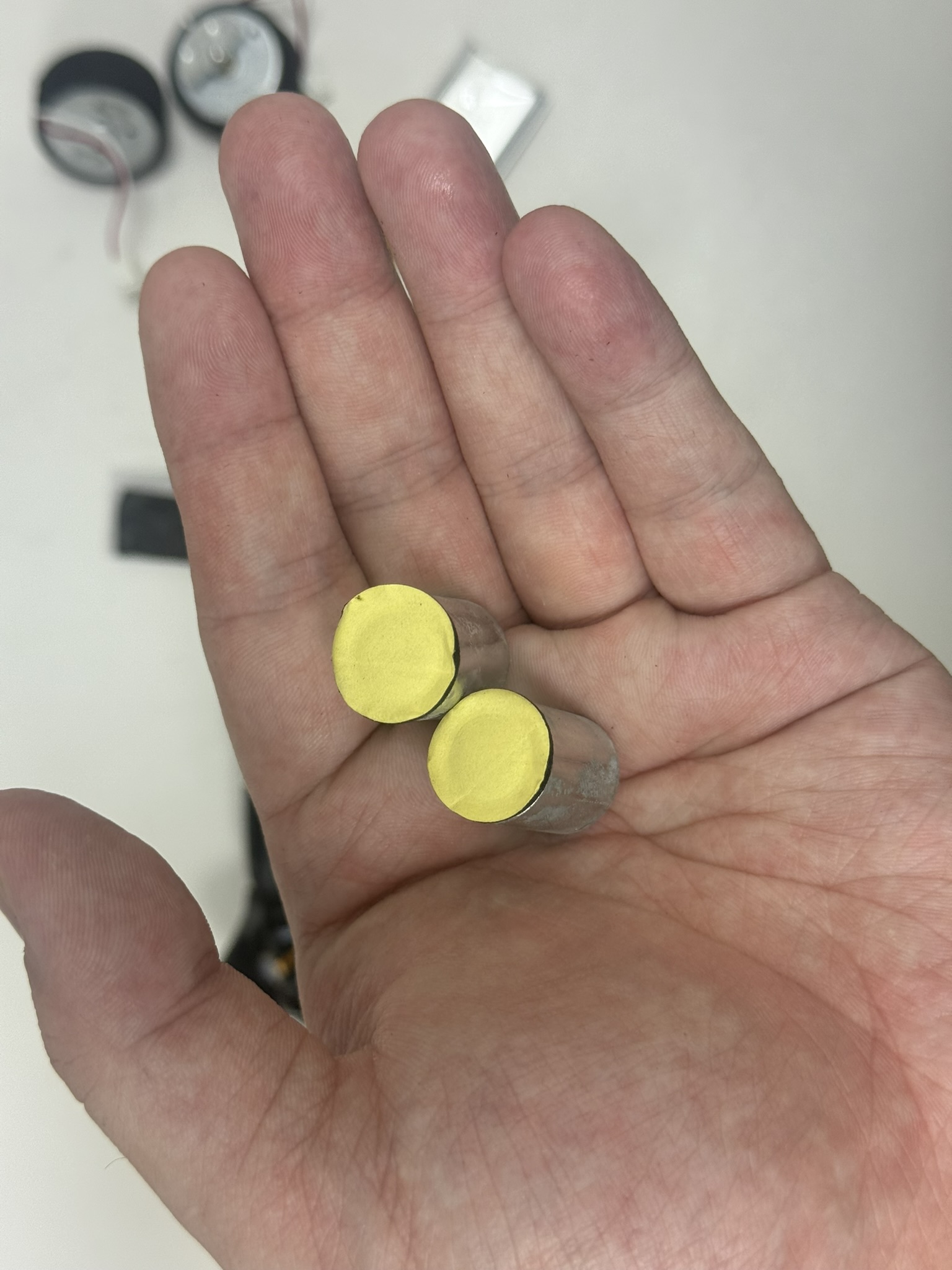

   取下砝碼

   這個砝碼是從手把裡面取出的，這主要是讓手把的重量更重一點，這部分手感上就會因人而異。有的喜歡重的 所以握起來就覺得很好。

   1

   2

10. 步驟 10 / 共 16

    取出 ZL ZR按鍵

    1

    2

11. 步驟 11 / 共 16

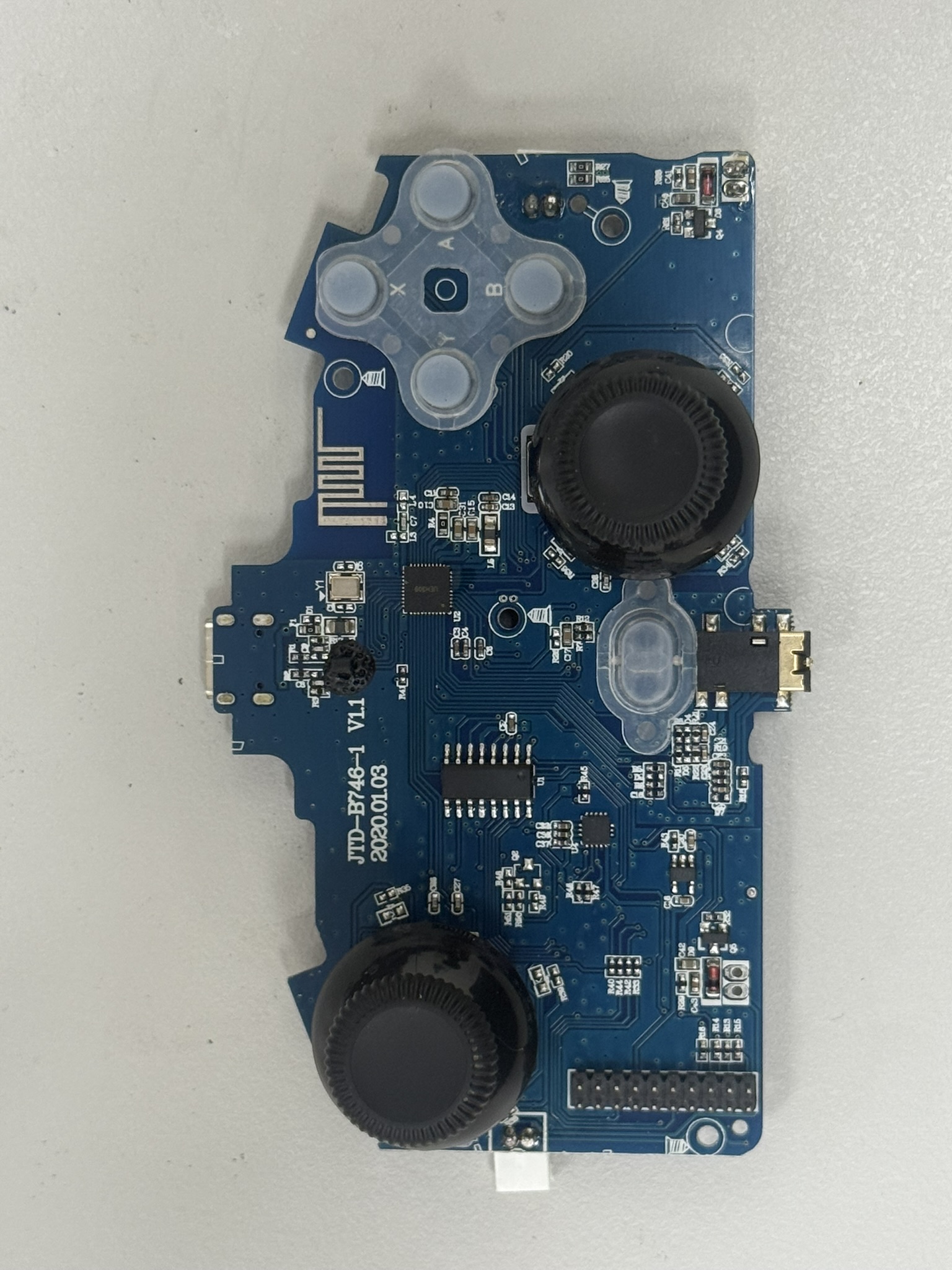

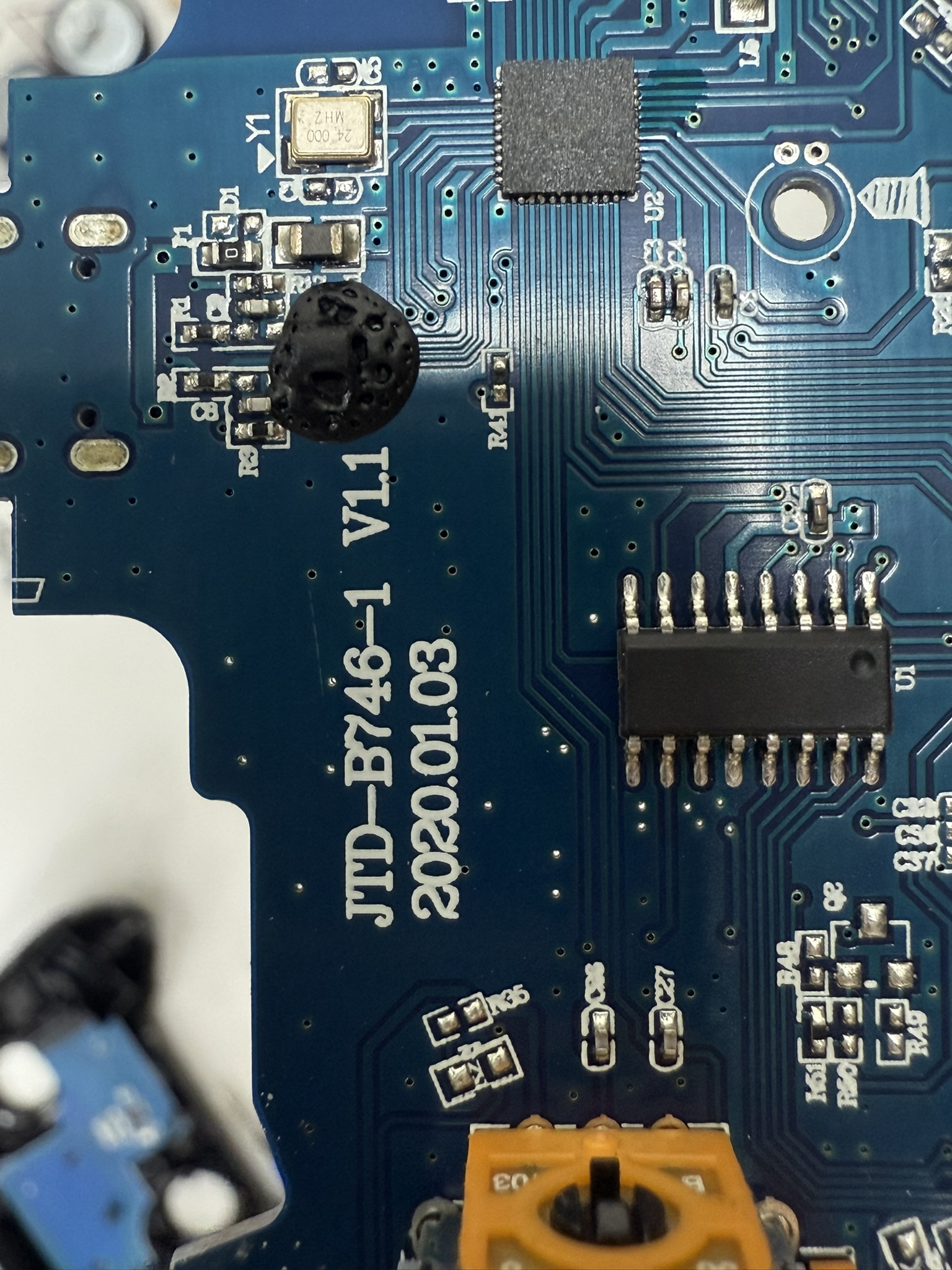

    取出主板

    主板型號：JTD-B746-1 V1.1

    1

    2

12. 步驟 12 / 共 16

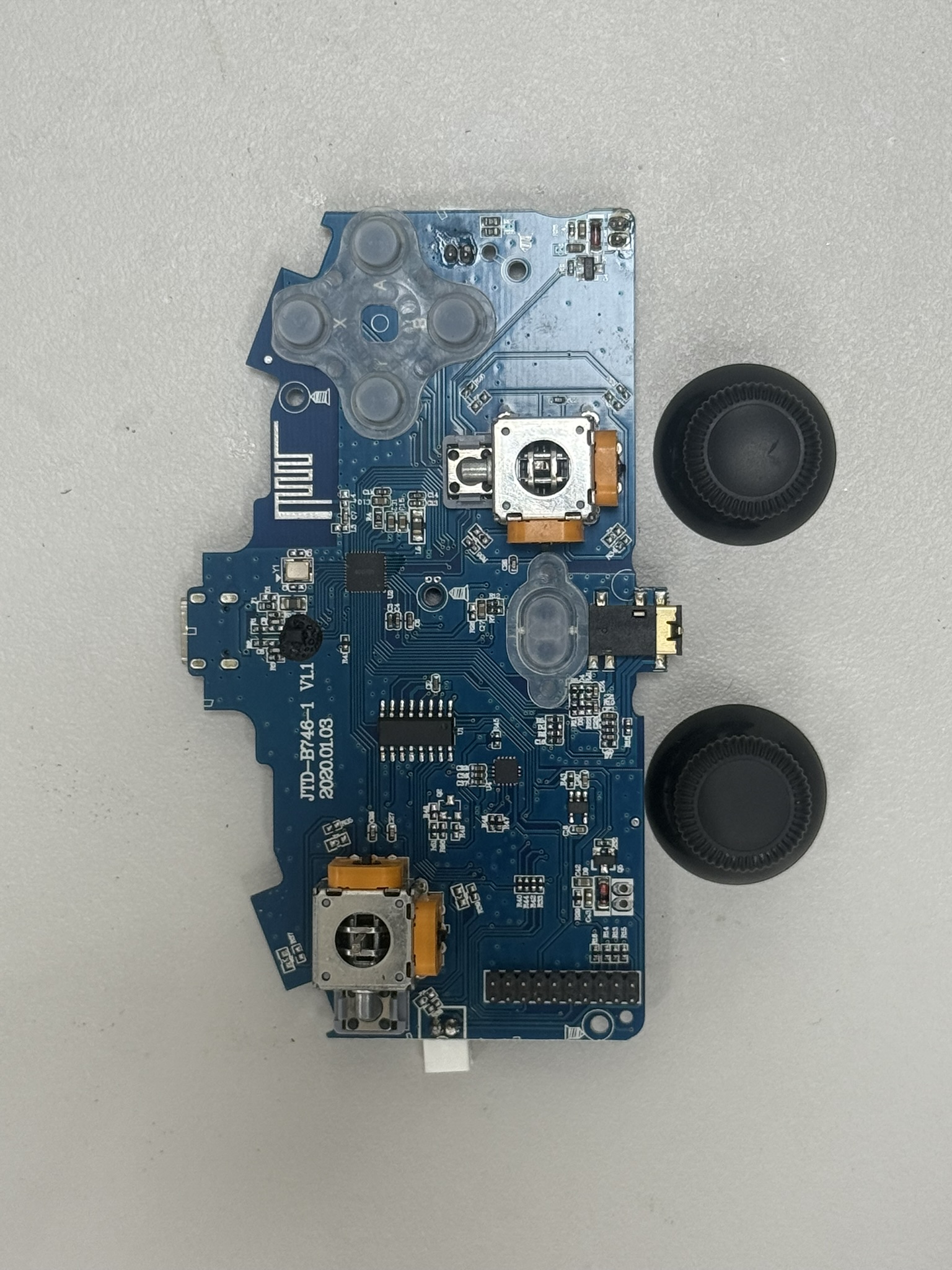

    取下蘑菇頭

    一手捏著蘑菇頭，另一隻手壓著主板。 才能取下蘑菇頭。



13. 步驟 13 / 共 16

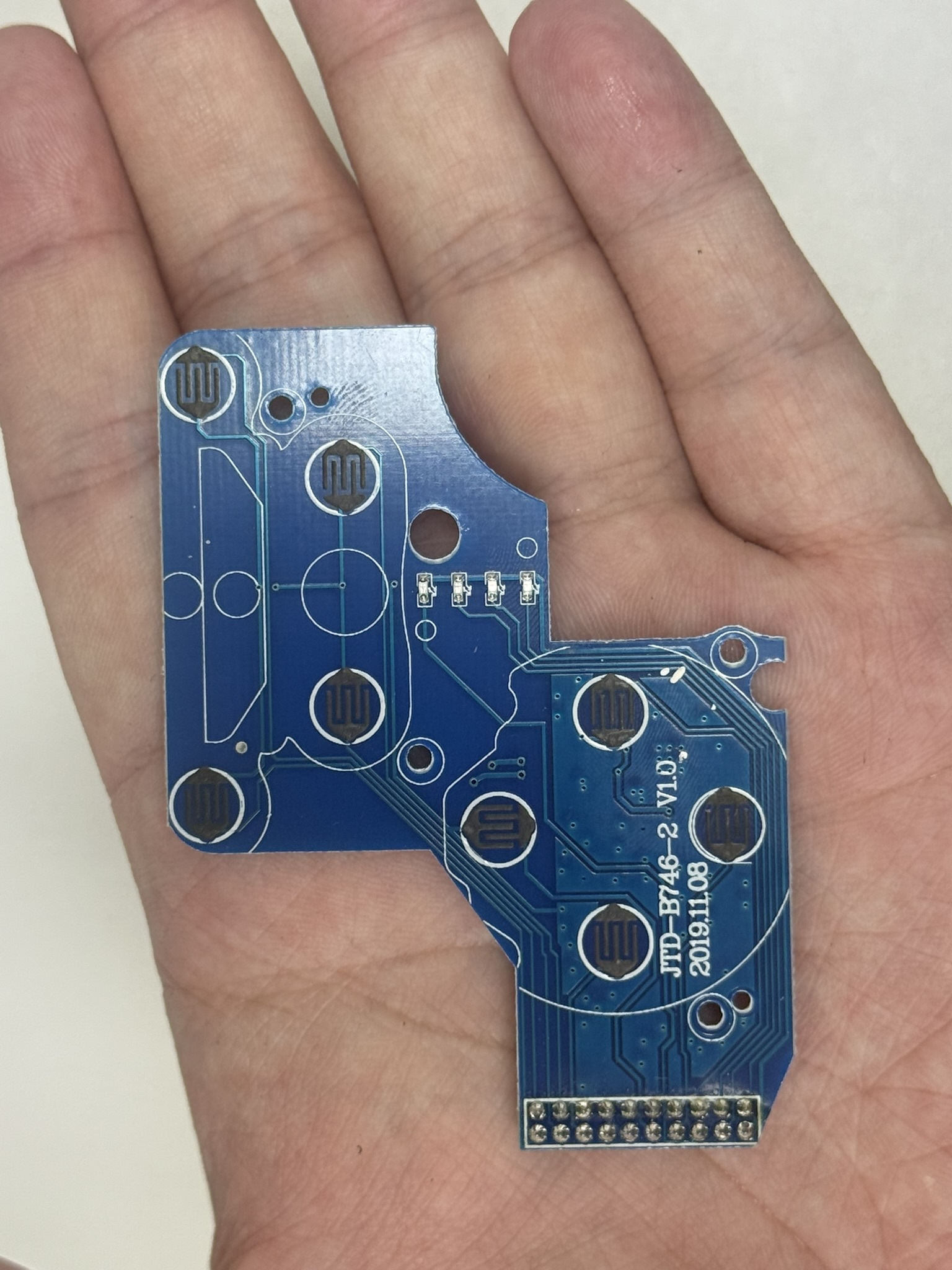

    取出副板

    副板型號：JTD-B746-2 V1.0

    1

    2

14. 步驟 14 / 共 16

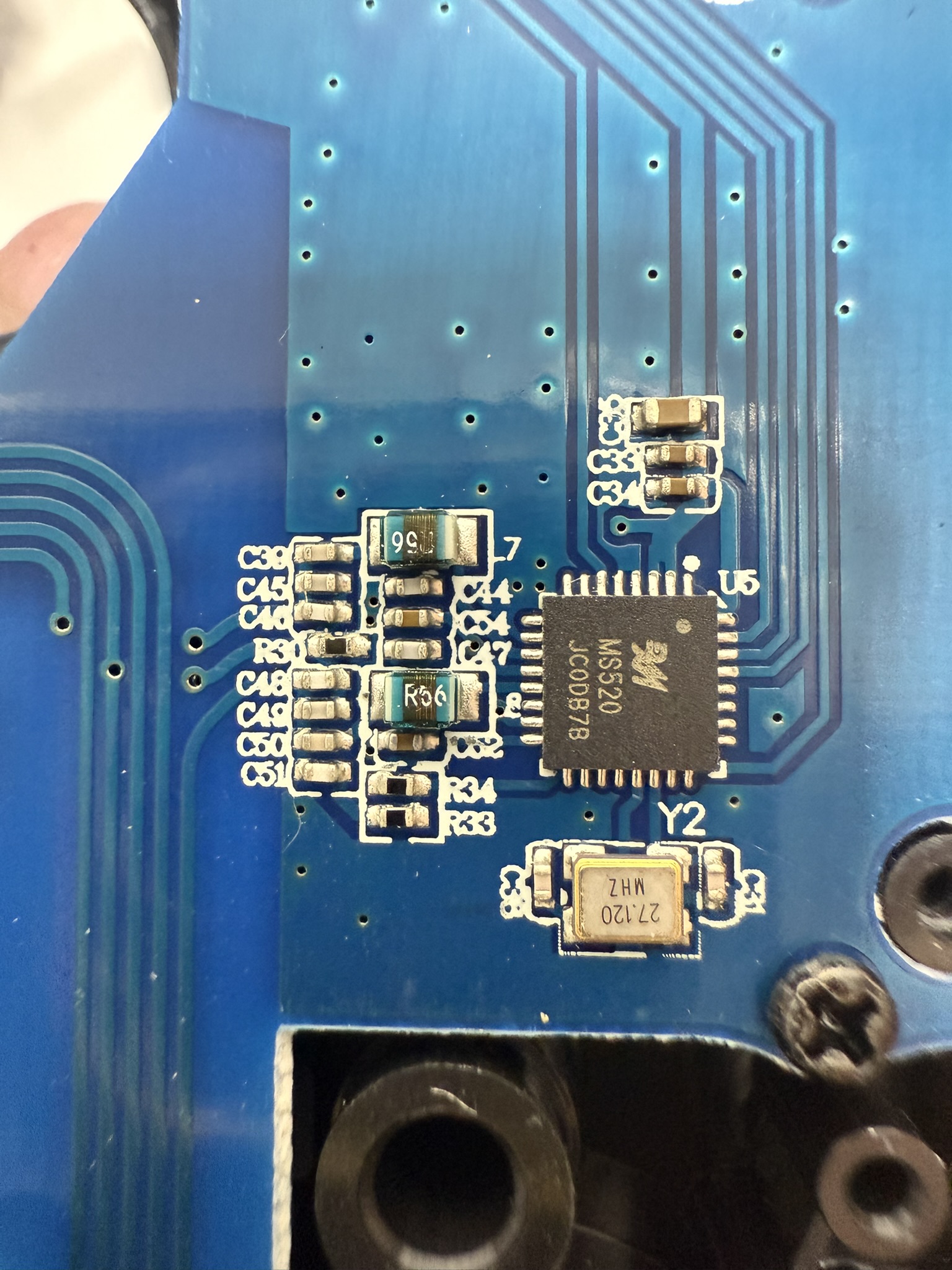

    NFC 晶片

    製造商：杭州瑞盟科技 型號：MS520 Y2位置標示：27.120 MHZ 的石英震盪器



15. 步驟 15 / 共 16

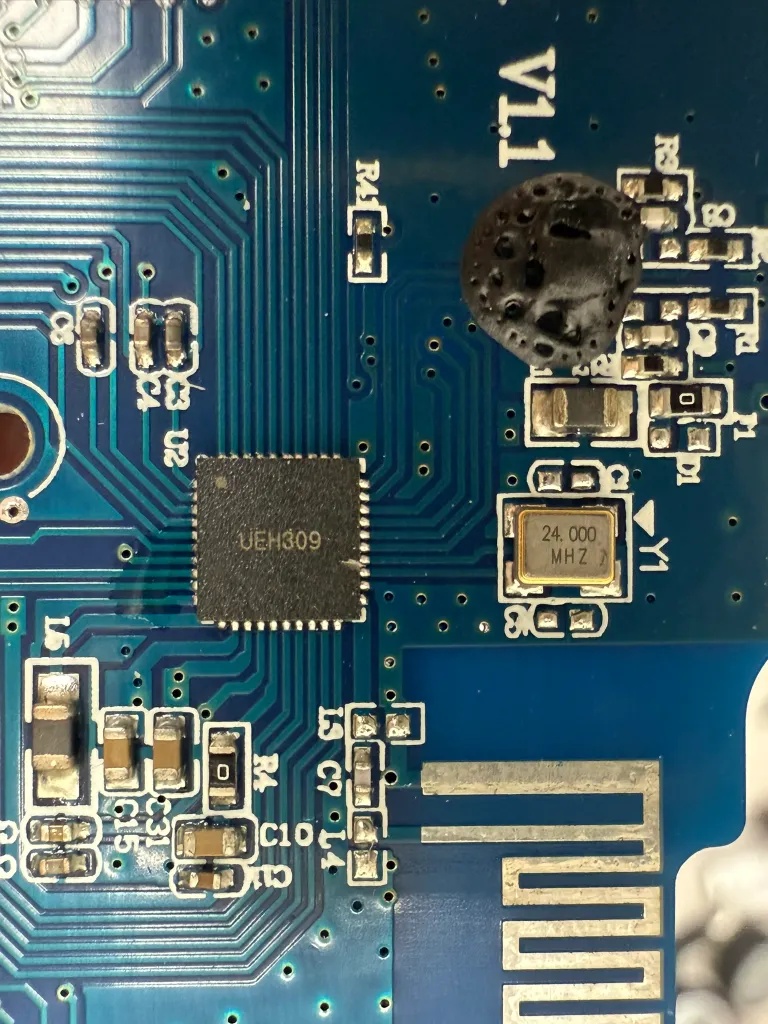

    無線射頻 晶片

    絲印 UEH309 但沒有任何製造商的資料 Y1位置標示：24.000 MHZ的石英震盪器



16. 步驟 16 / 共 16

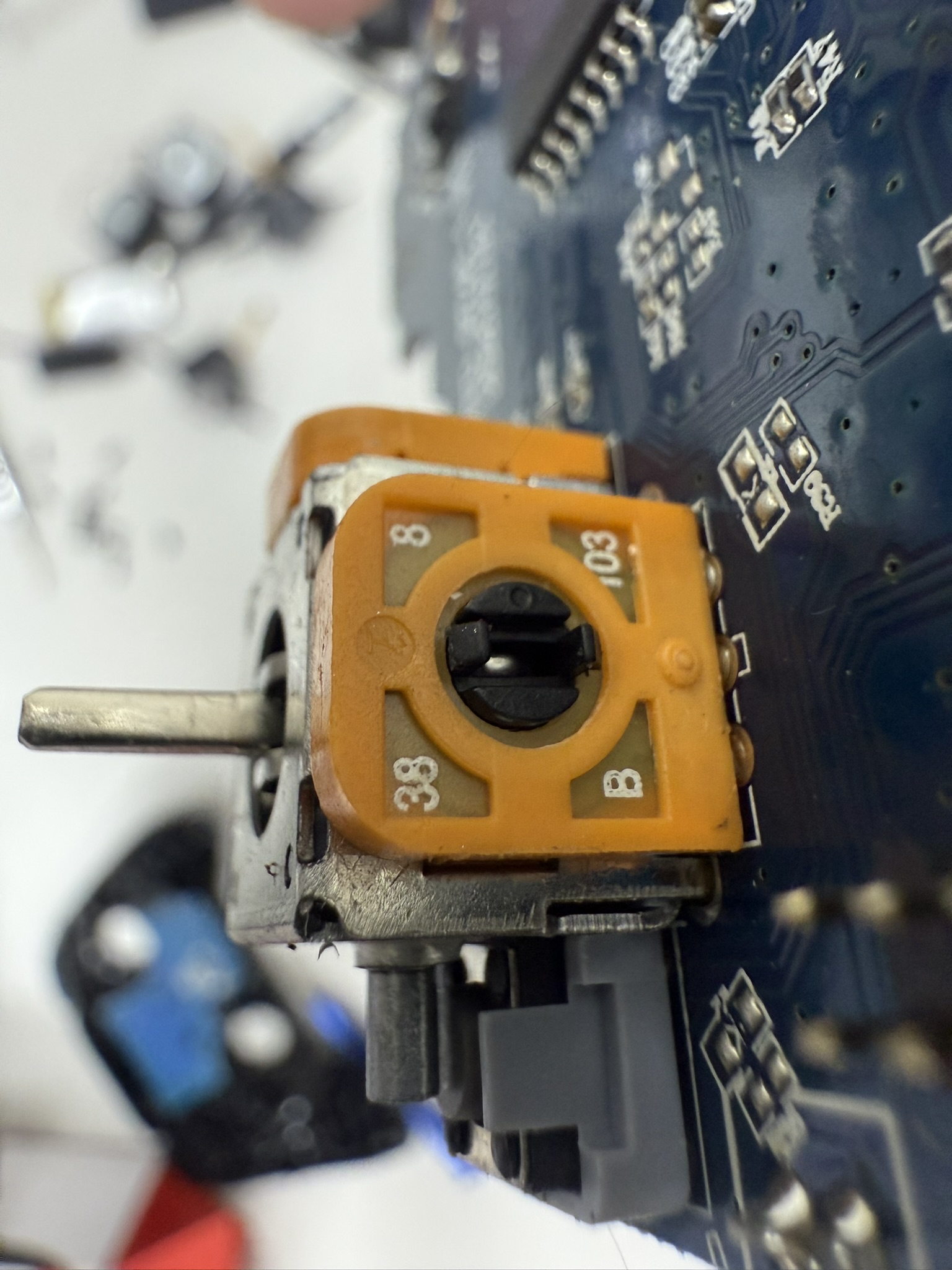

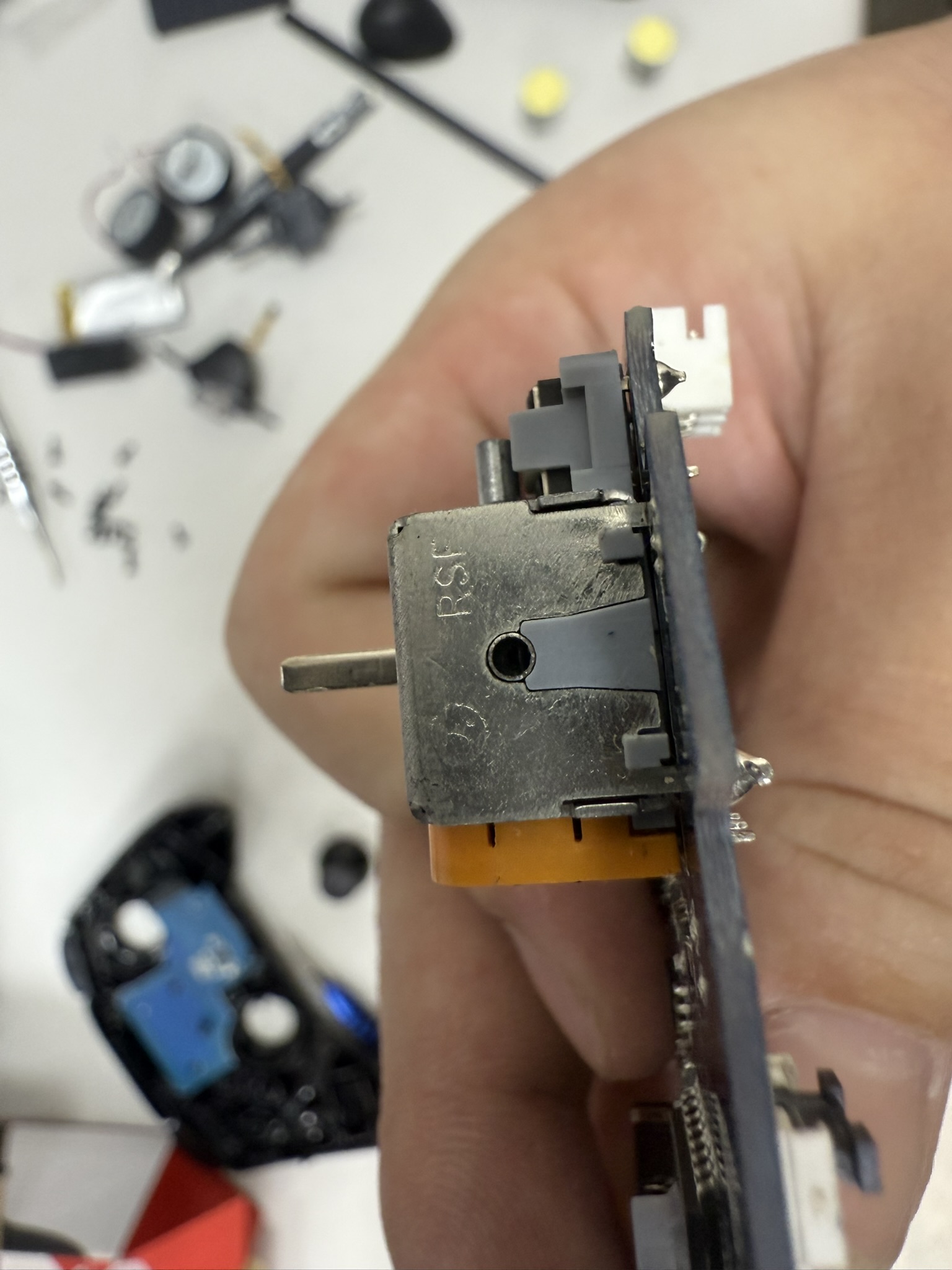

    碳膜搖桿

    製造公司：福哥興業 阻值 10kΩ 電阻曲線(B)

    1

    2
