良值 五代 Pro手把 L704 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 26

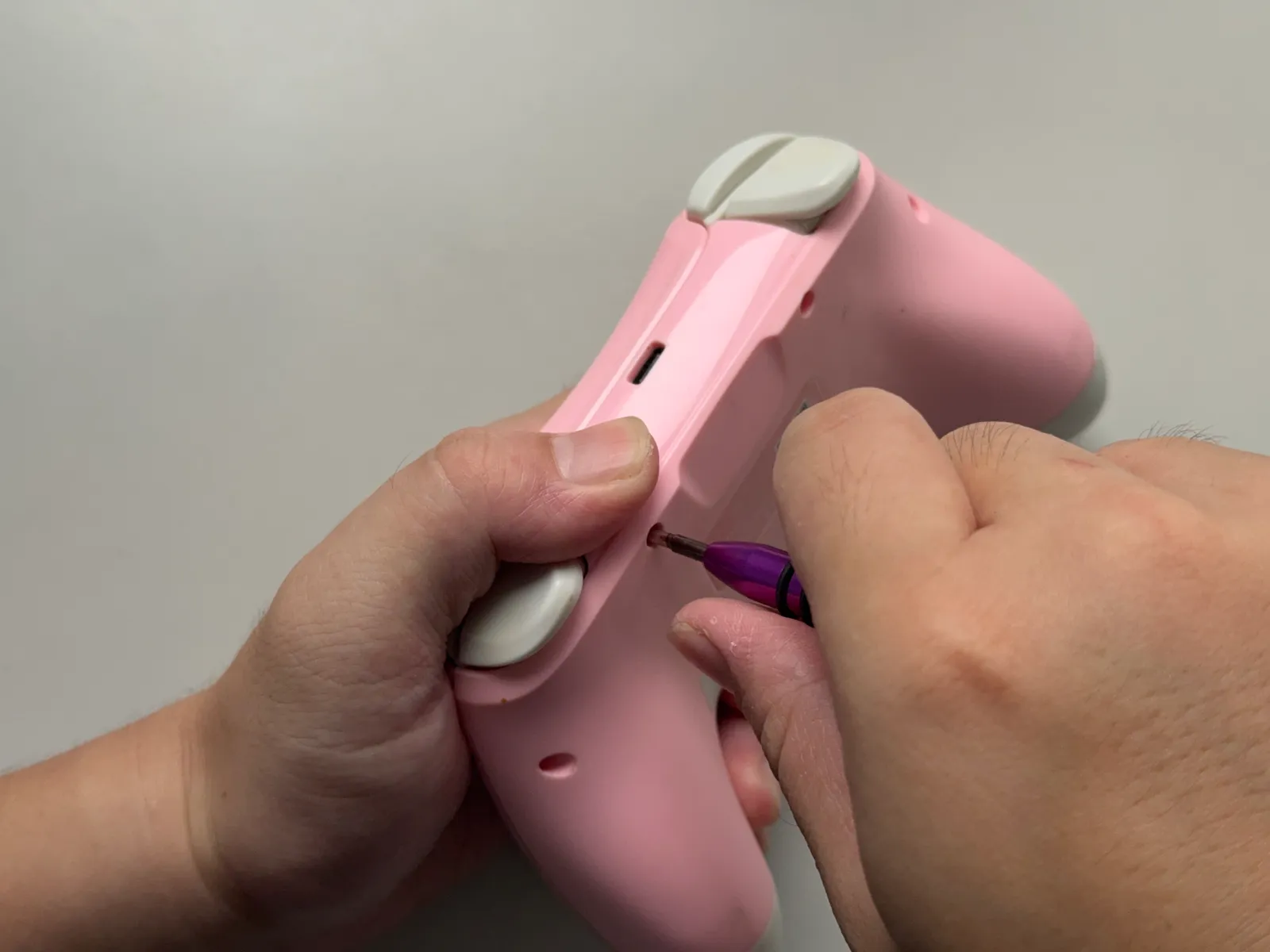

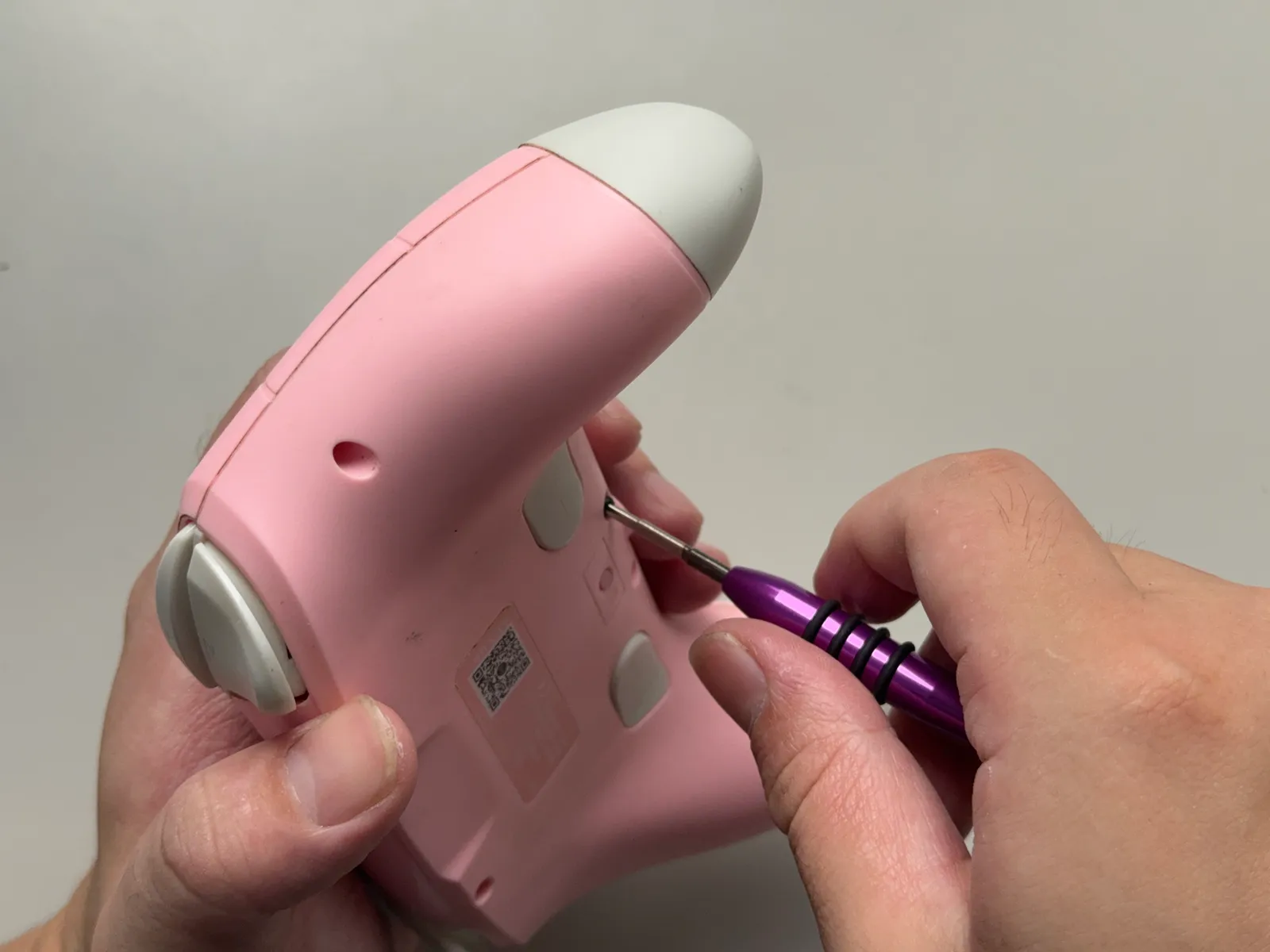

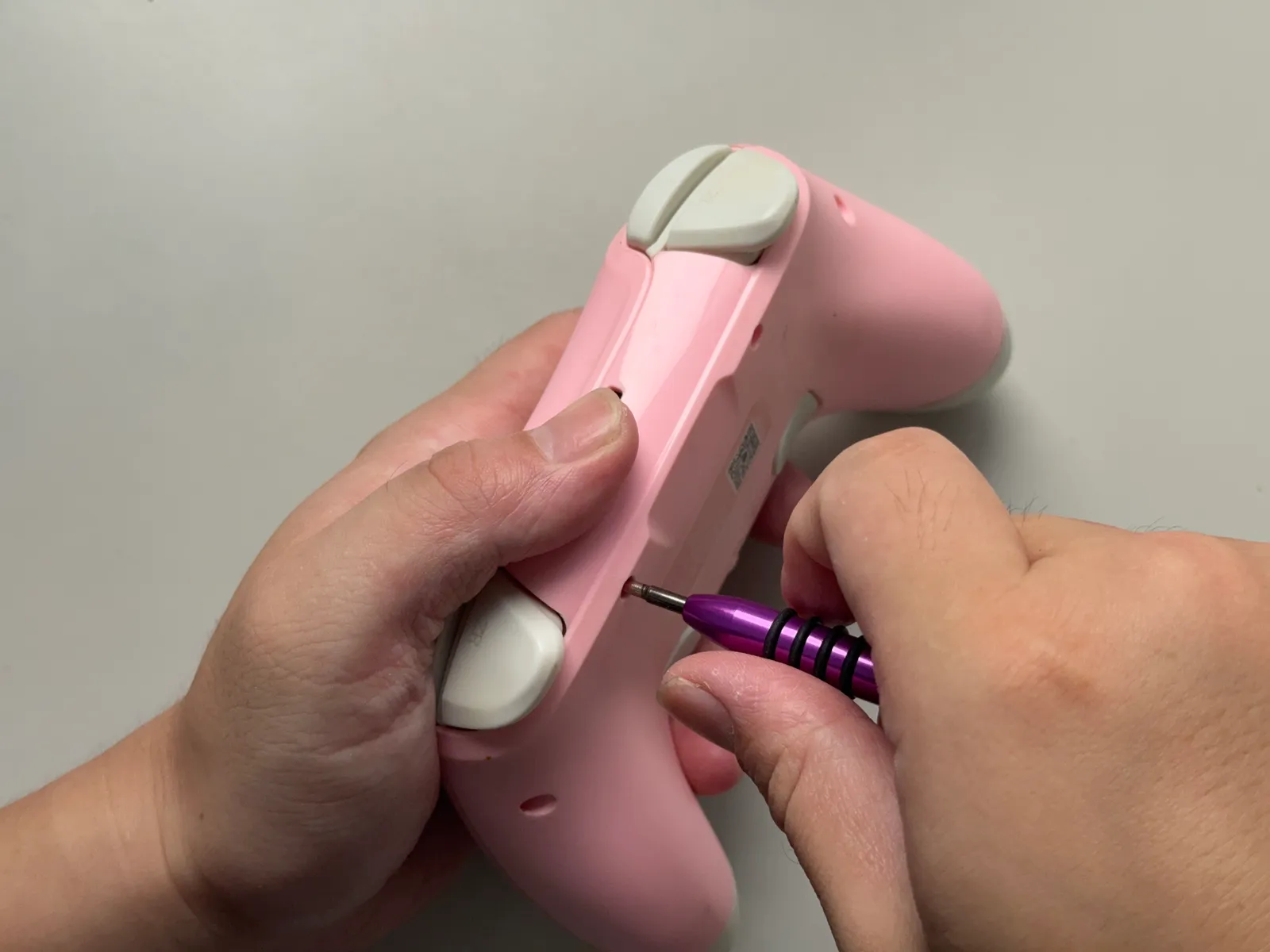

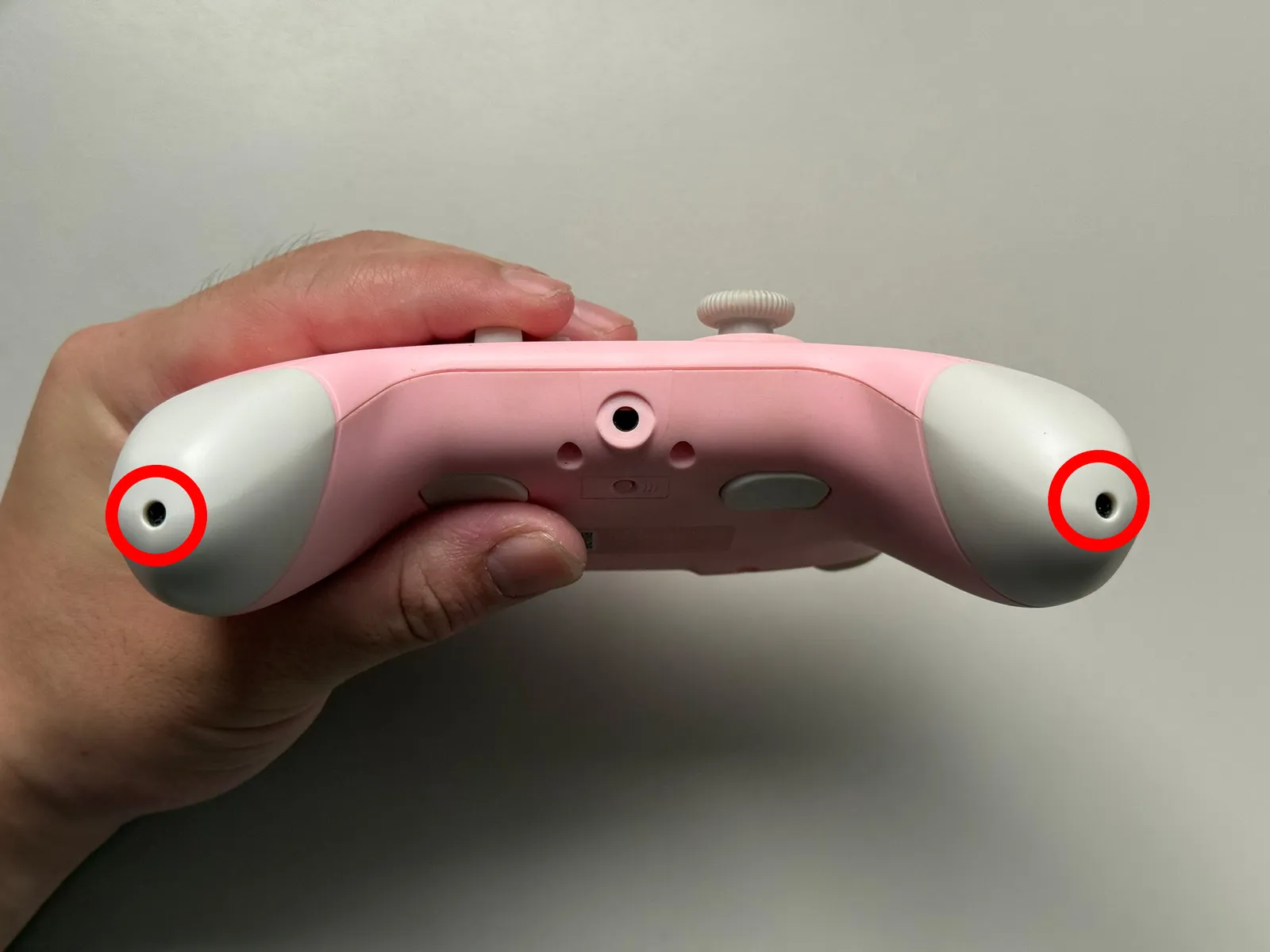

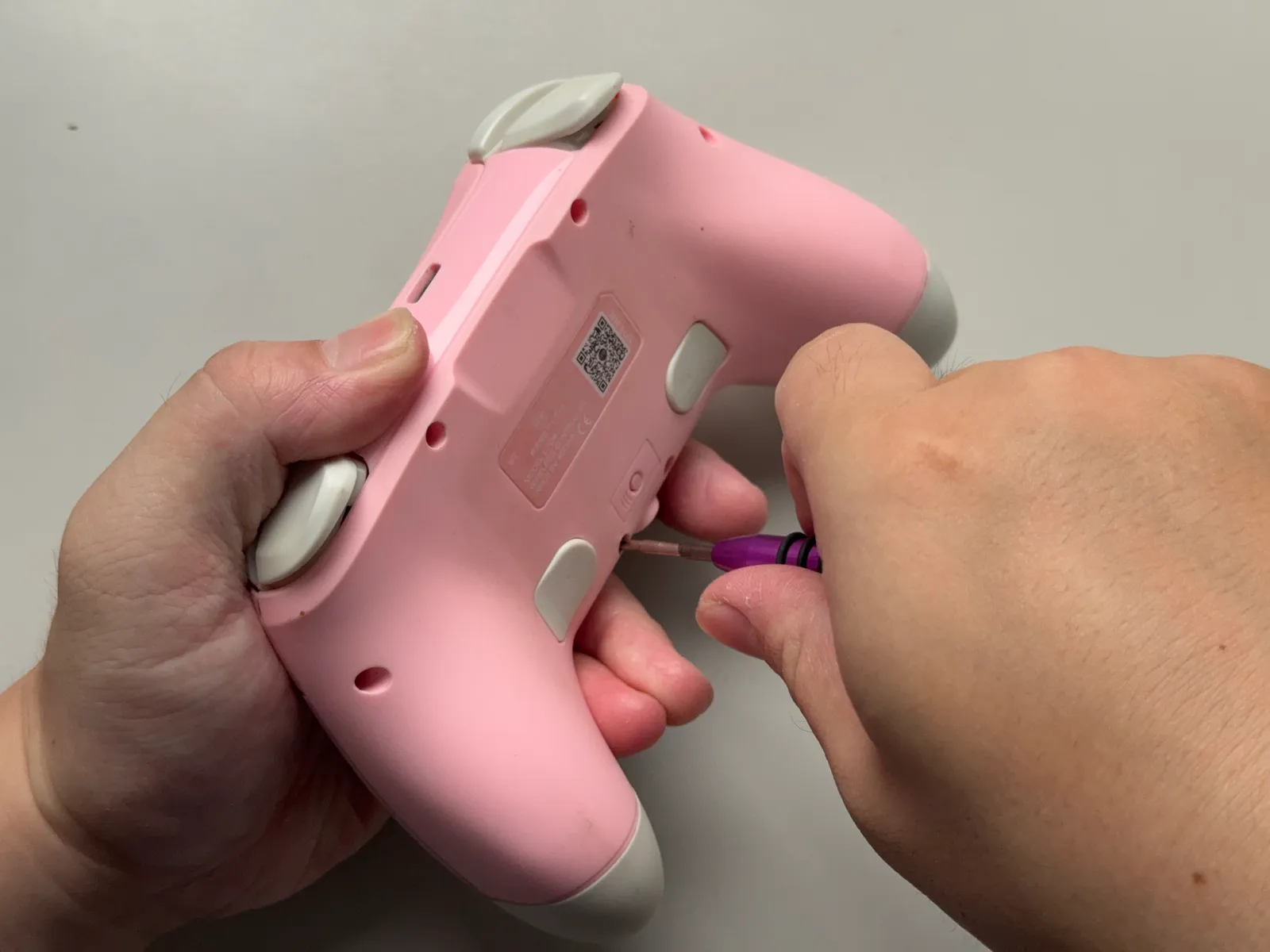

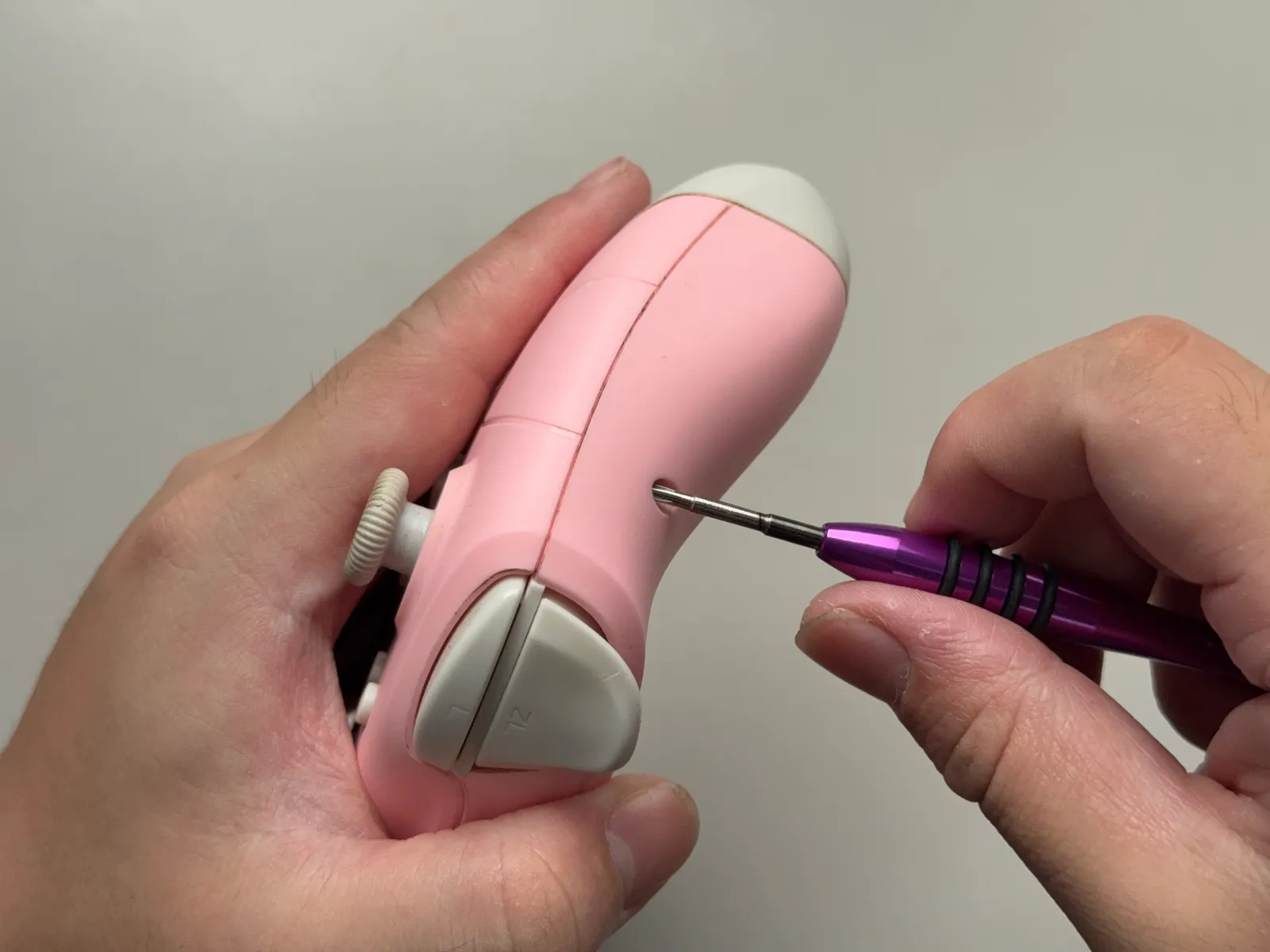

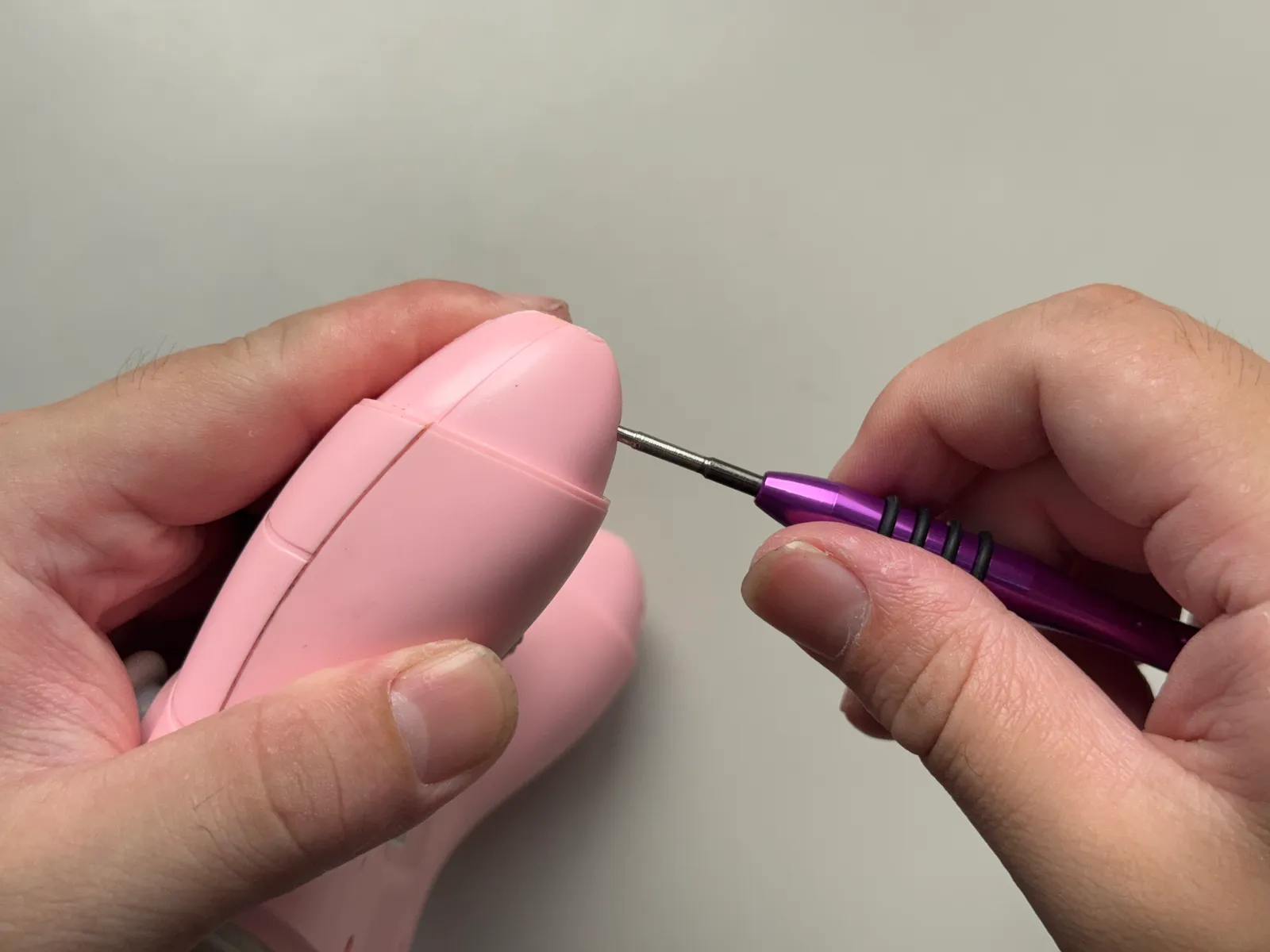

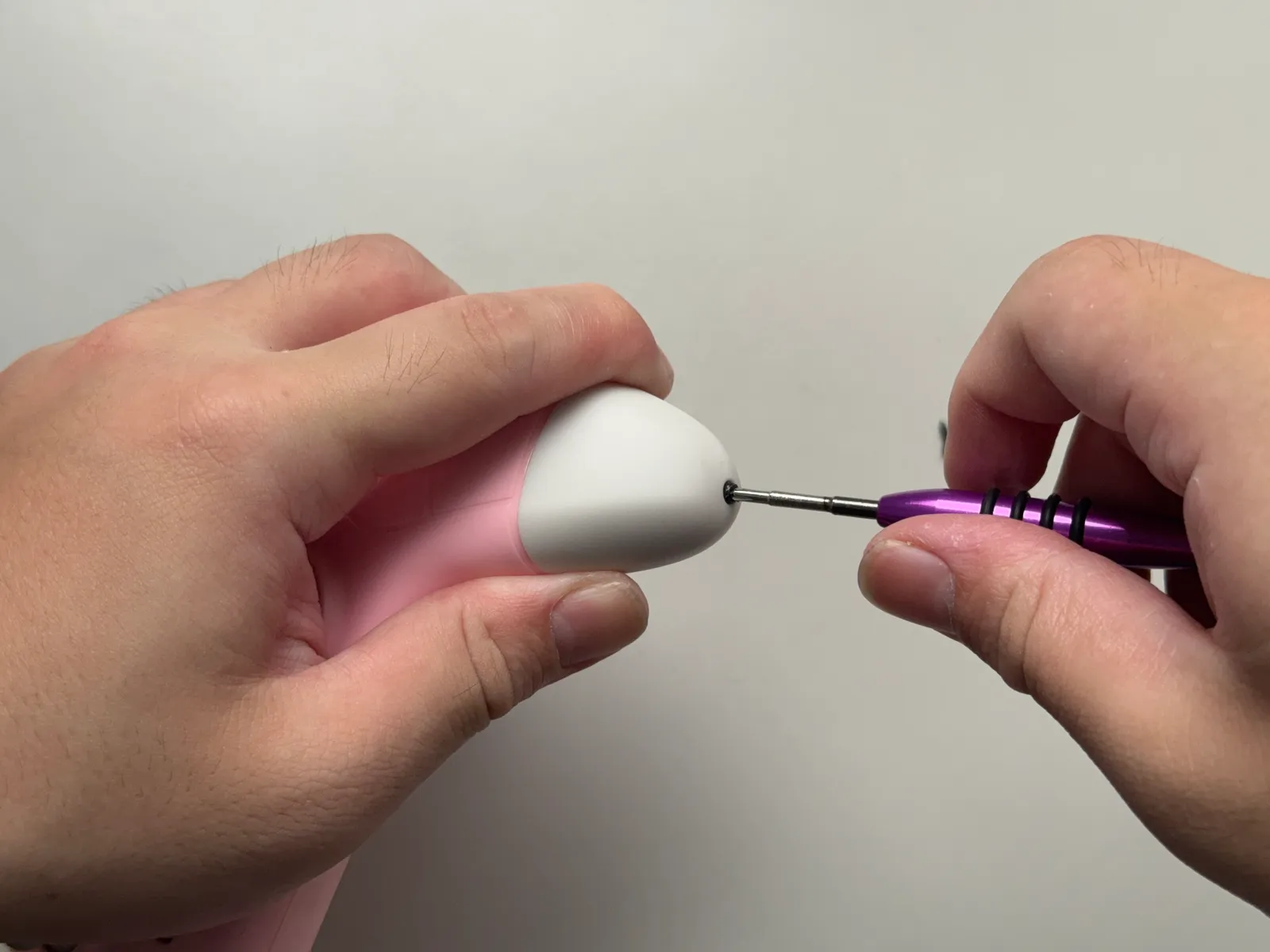

卸下底部2個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
- 步驟 2 / 共 26
取下外殼
1
2
- 步驟 3 / 共 26

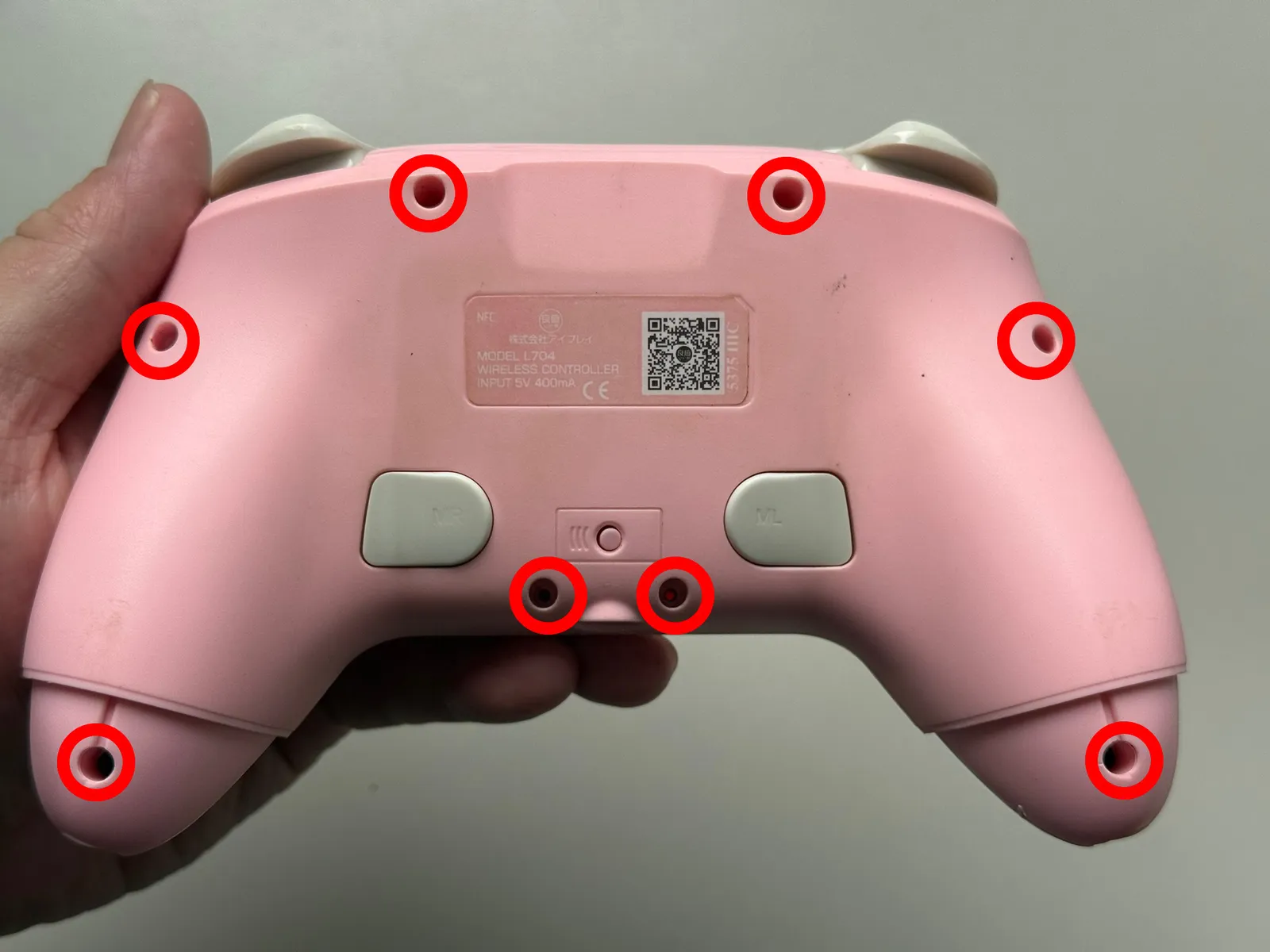

卸下8個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
6
7
8
9
- 步驟 4 / 共 26

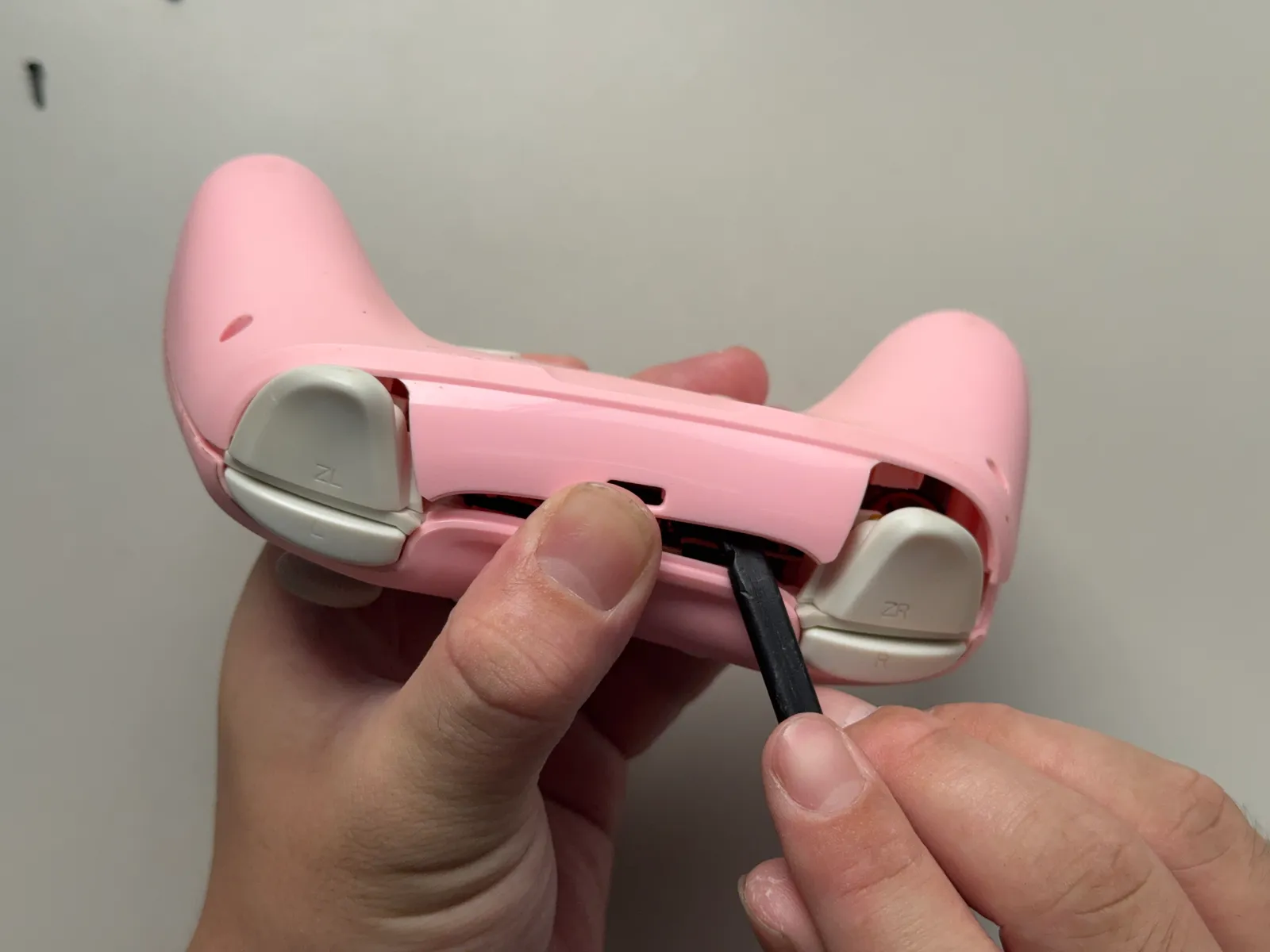

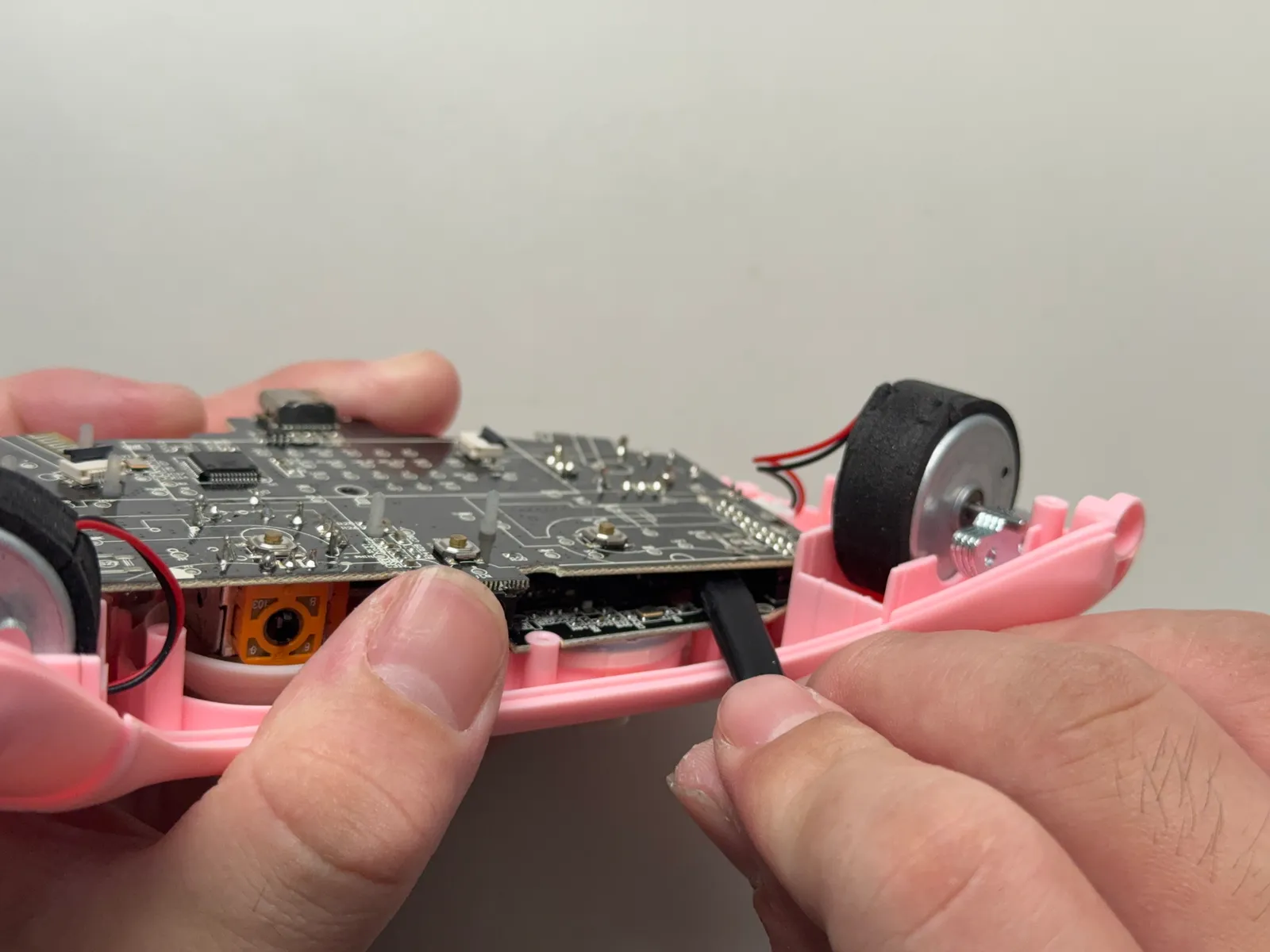

分離手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
3
- 步驟 5 / 共 26
取下砝碼
這主要是讓手把的重量更重一點，這部分手感上就會因人而異。有的喜歡重的 所以握起來就覺得很好
1
2

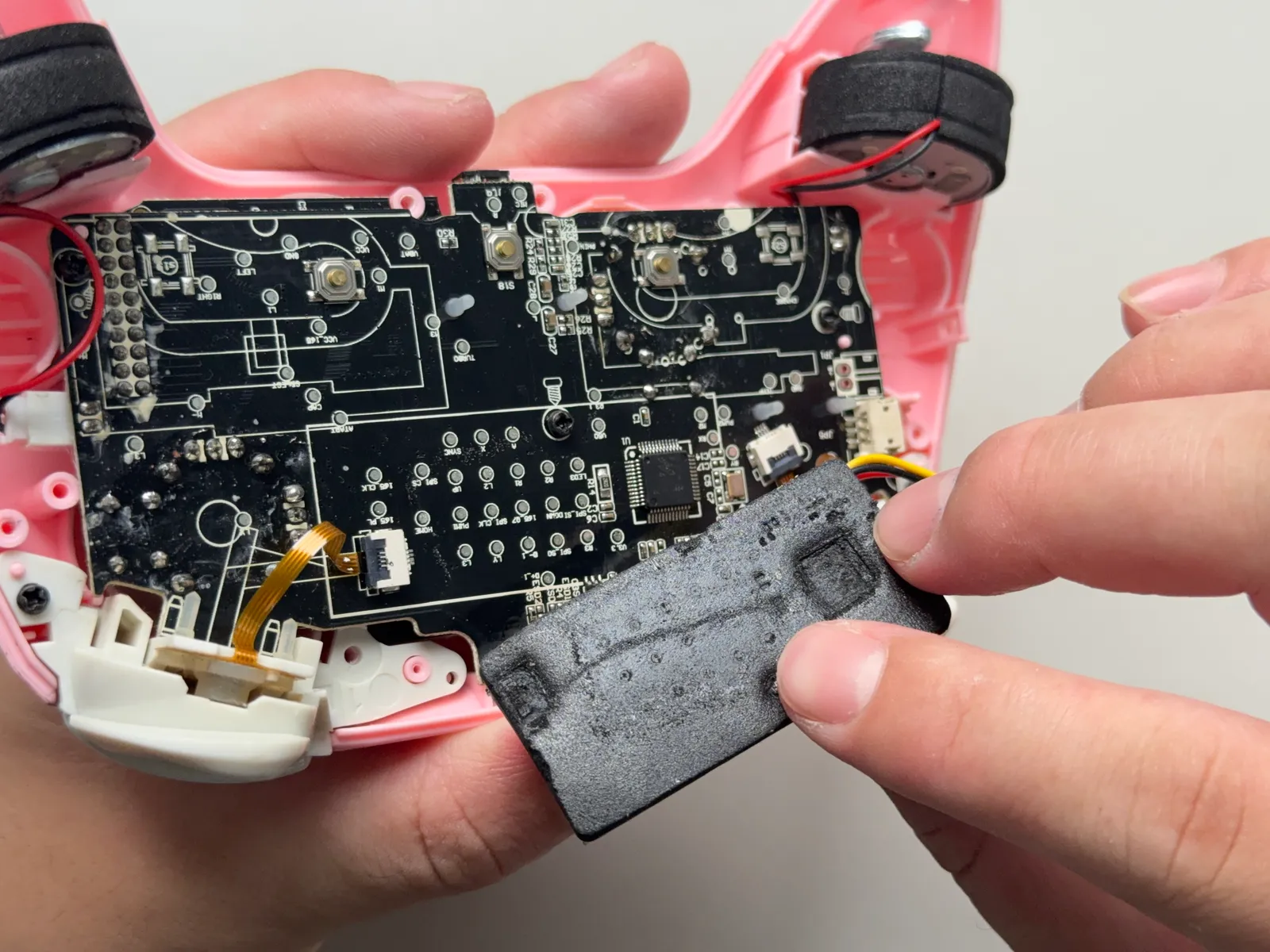

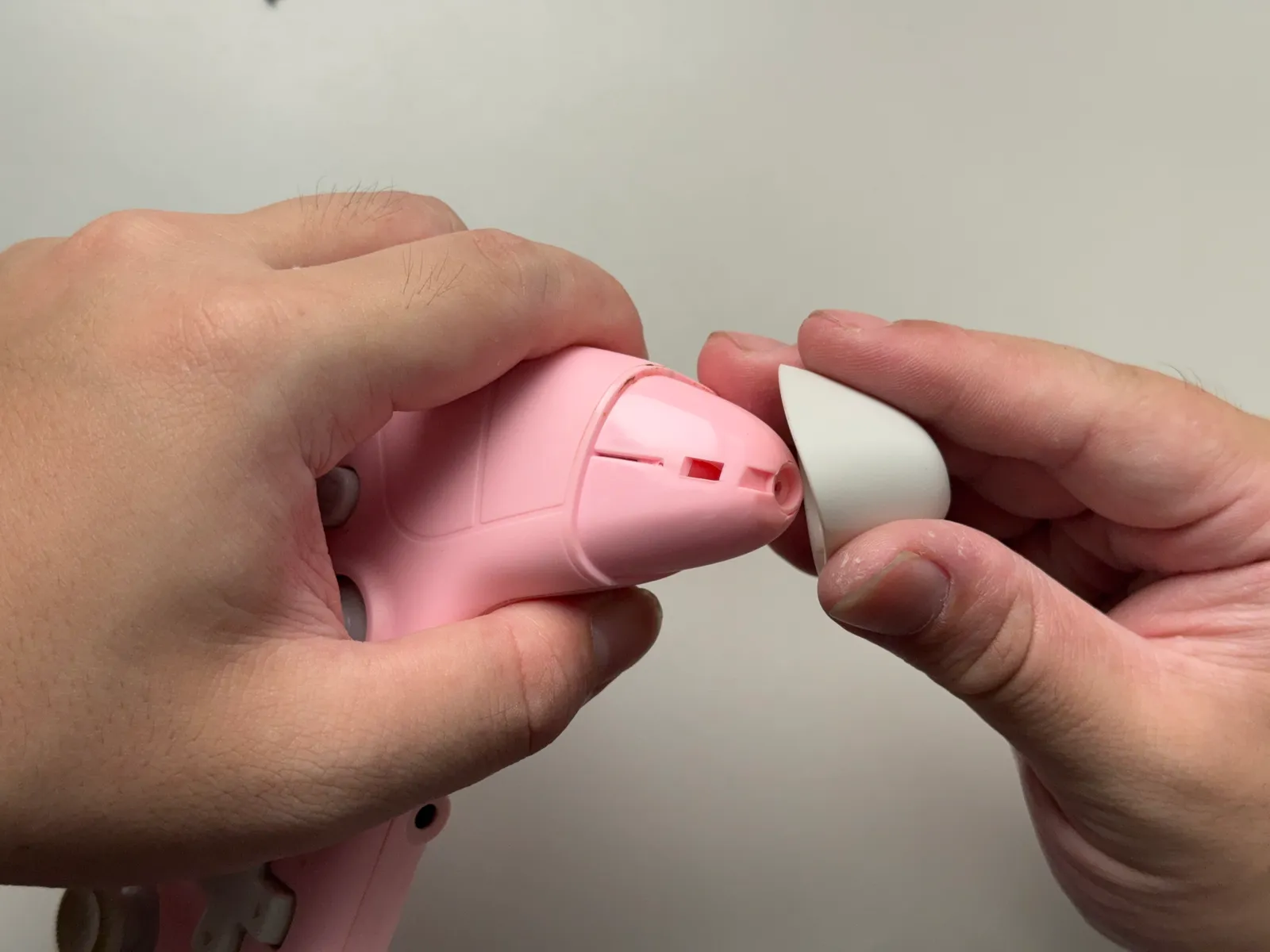

- 步驟 6 / 共 26

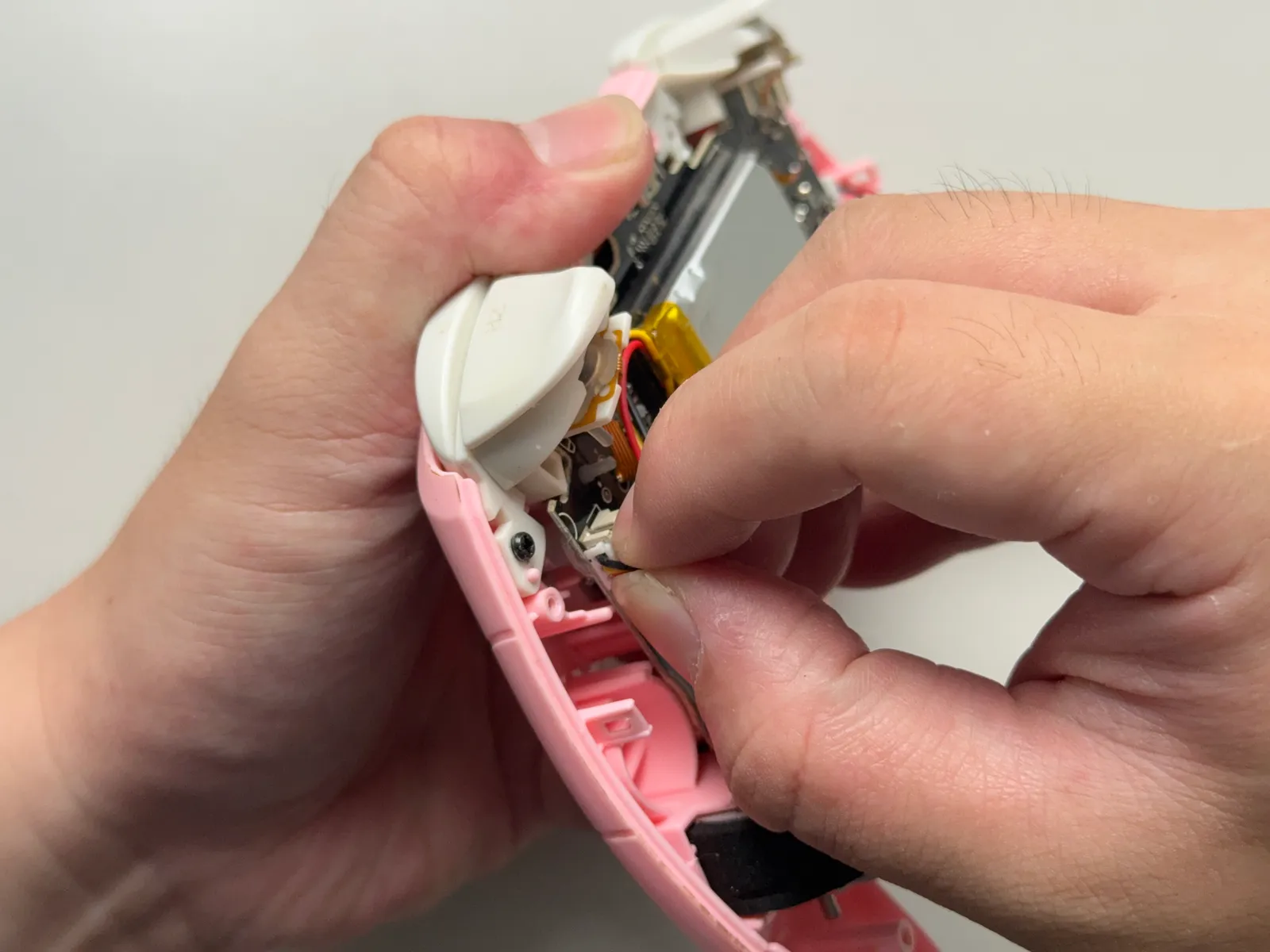

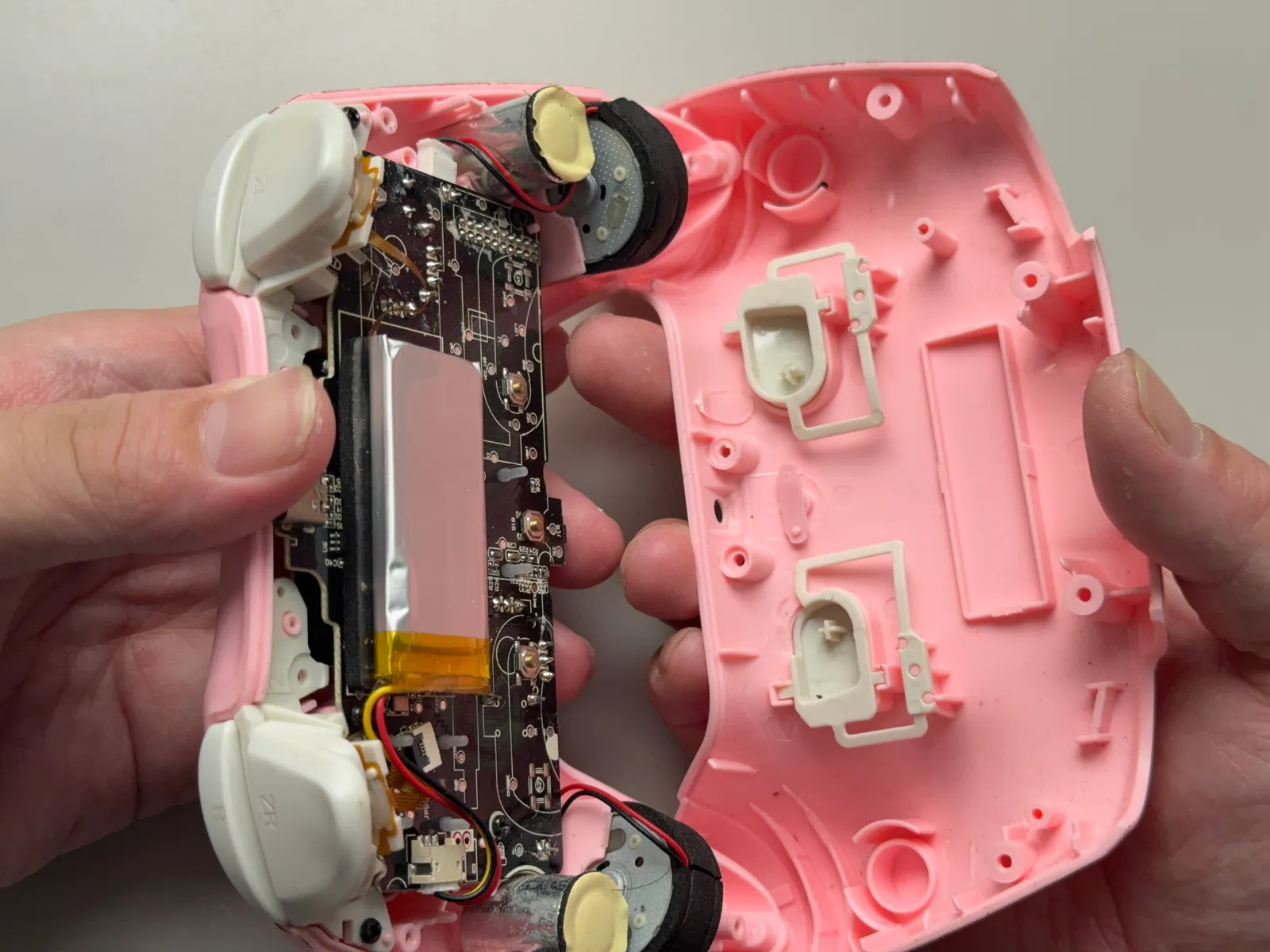

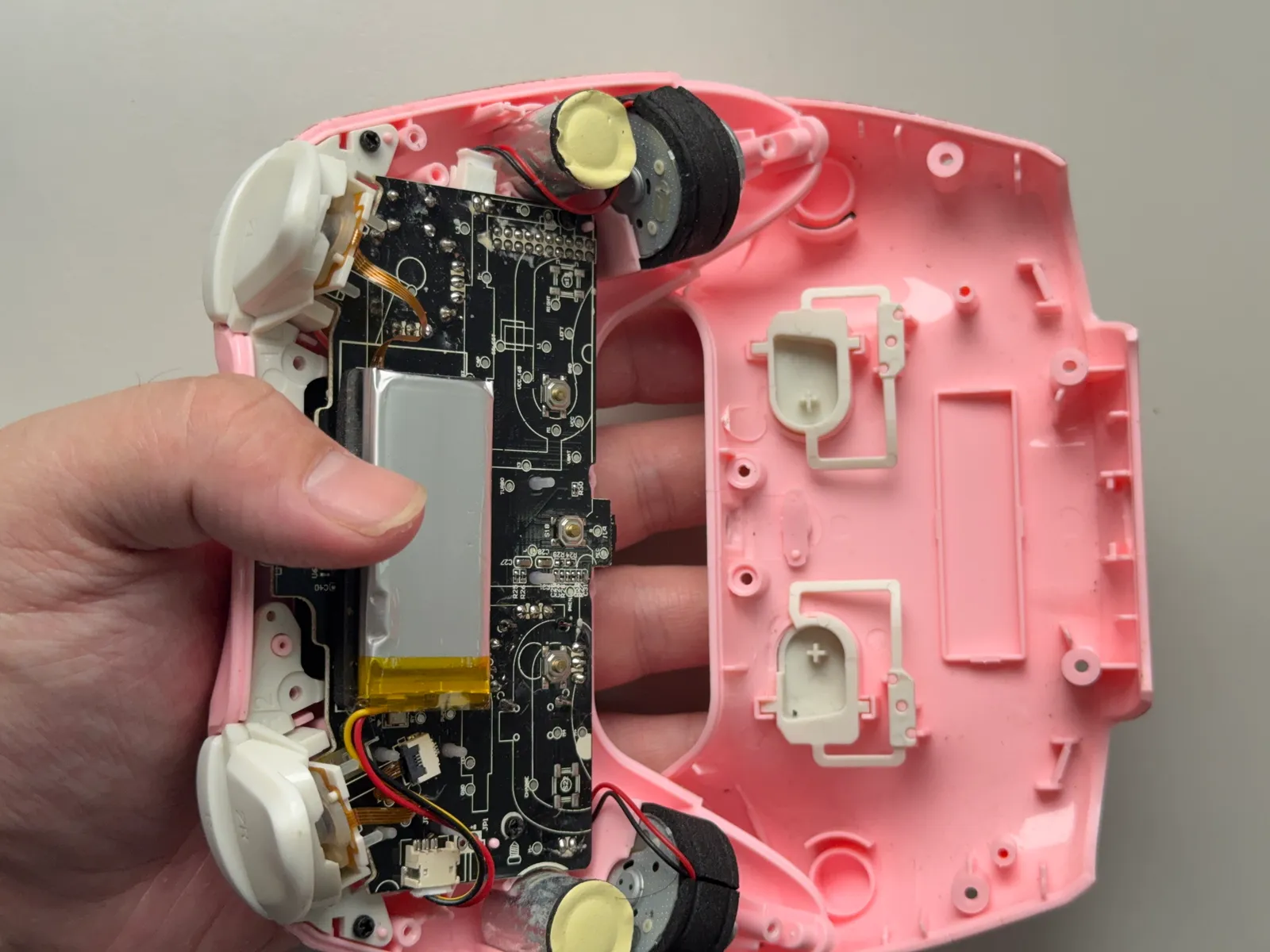

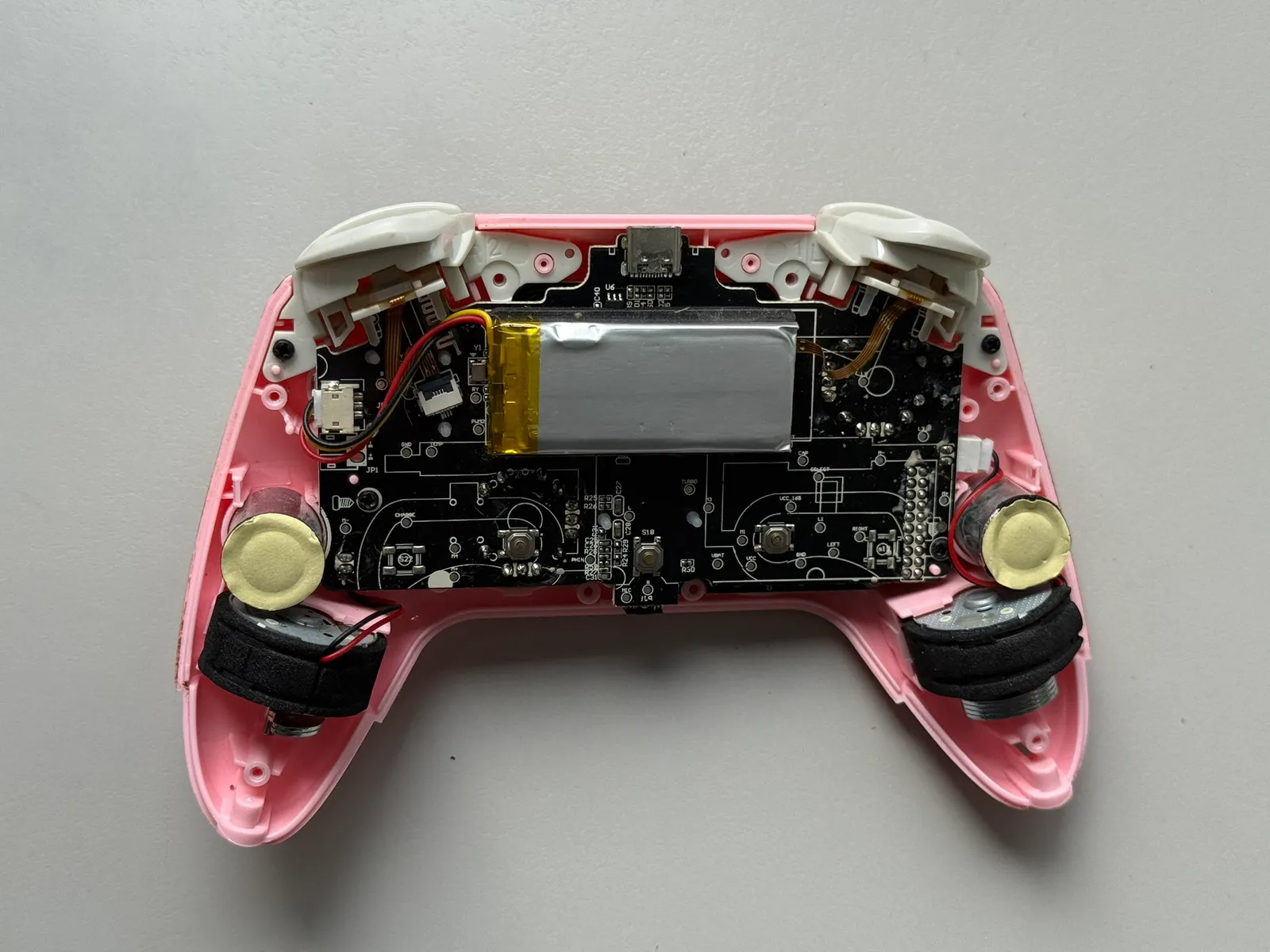

取下電池
電池有黏泡棉膠黏住固定。
1
2
3
4
- 步驟 7 / 共 26

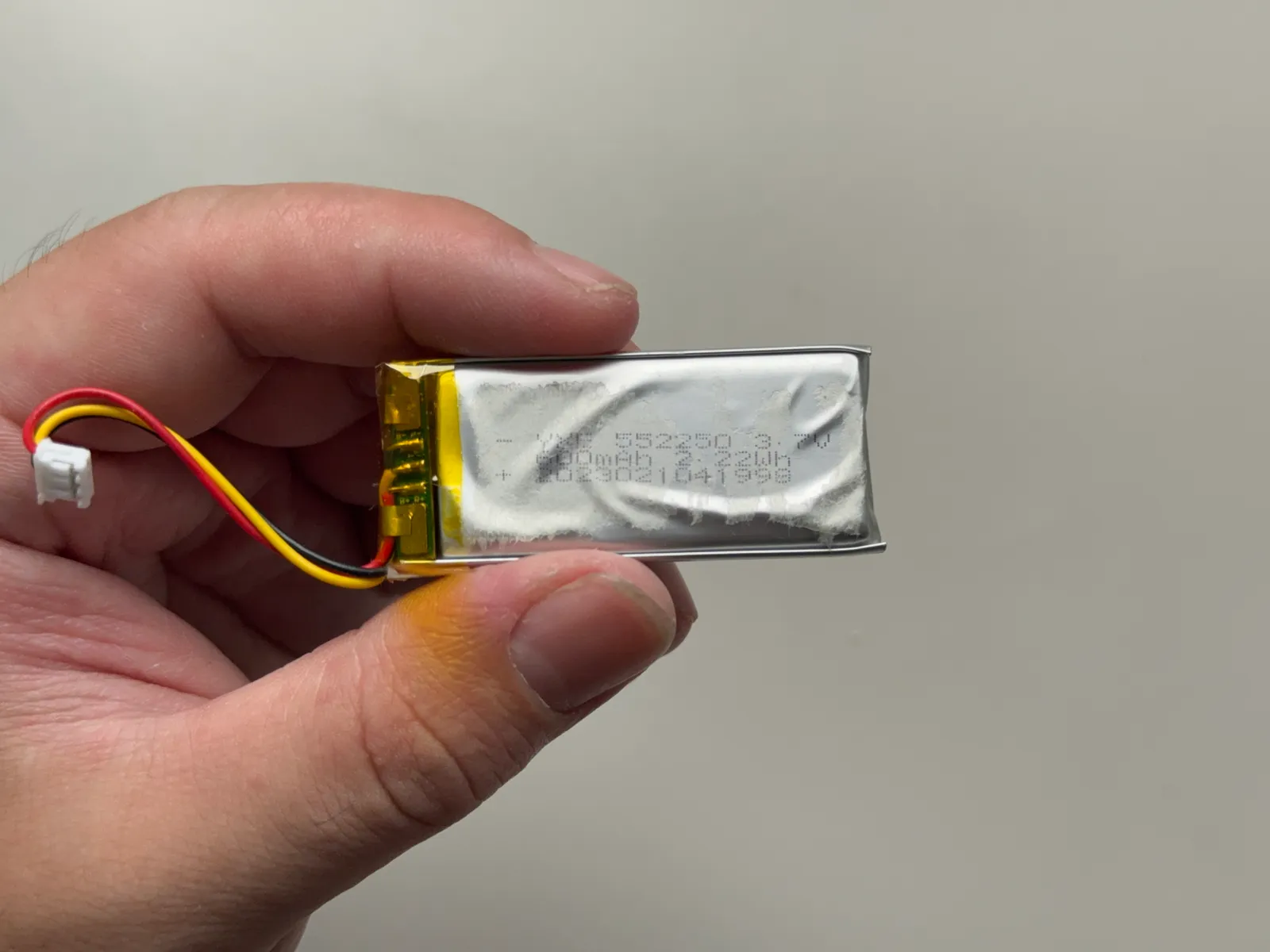

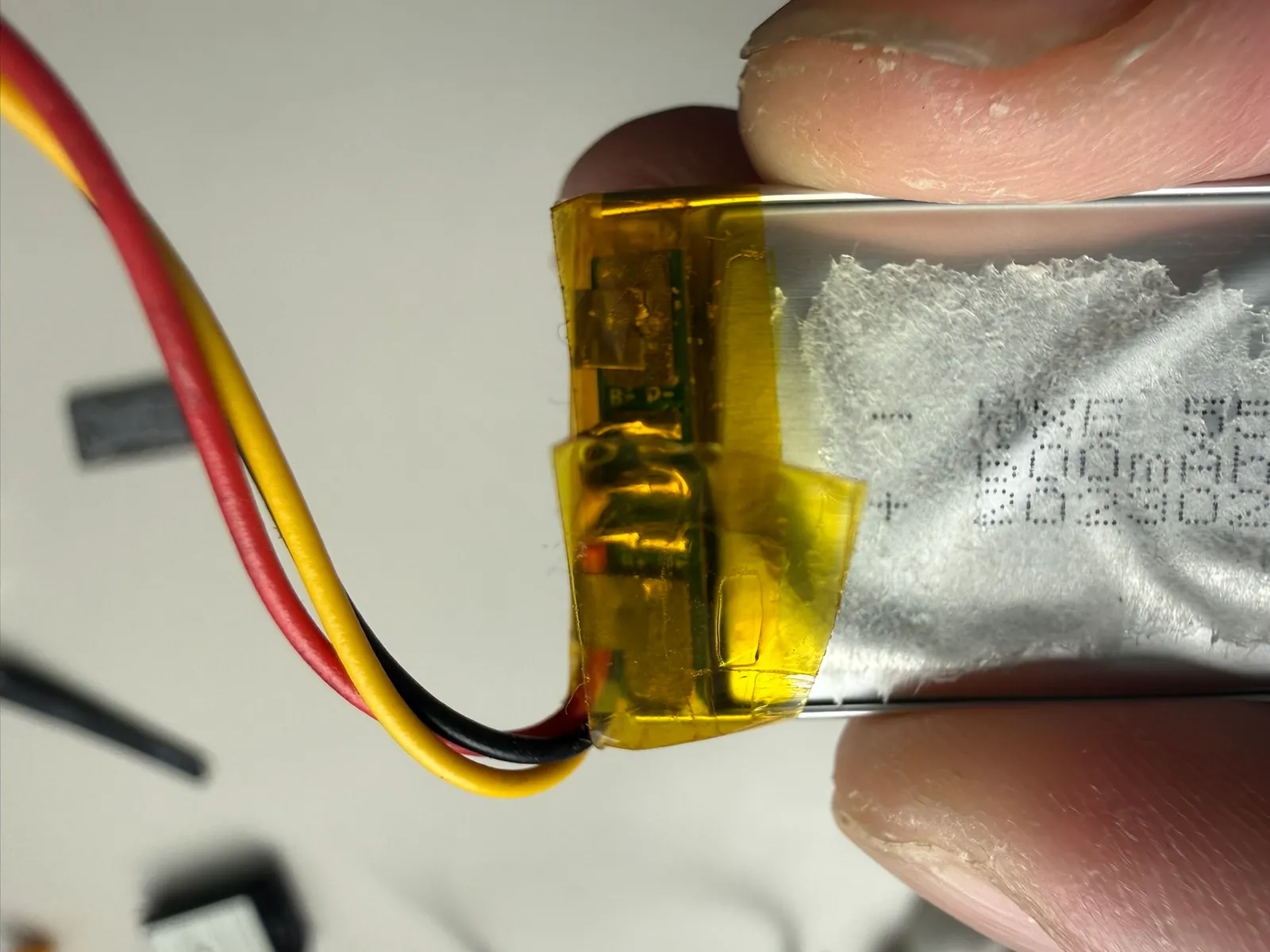

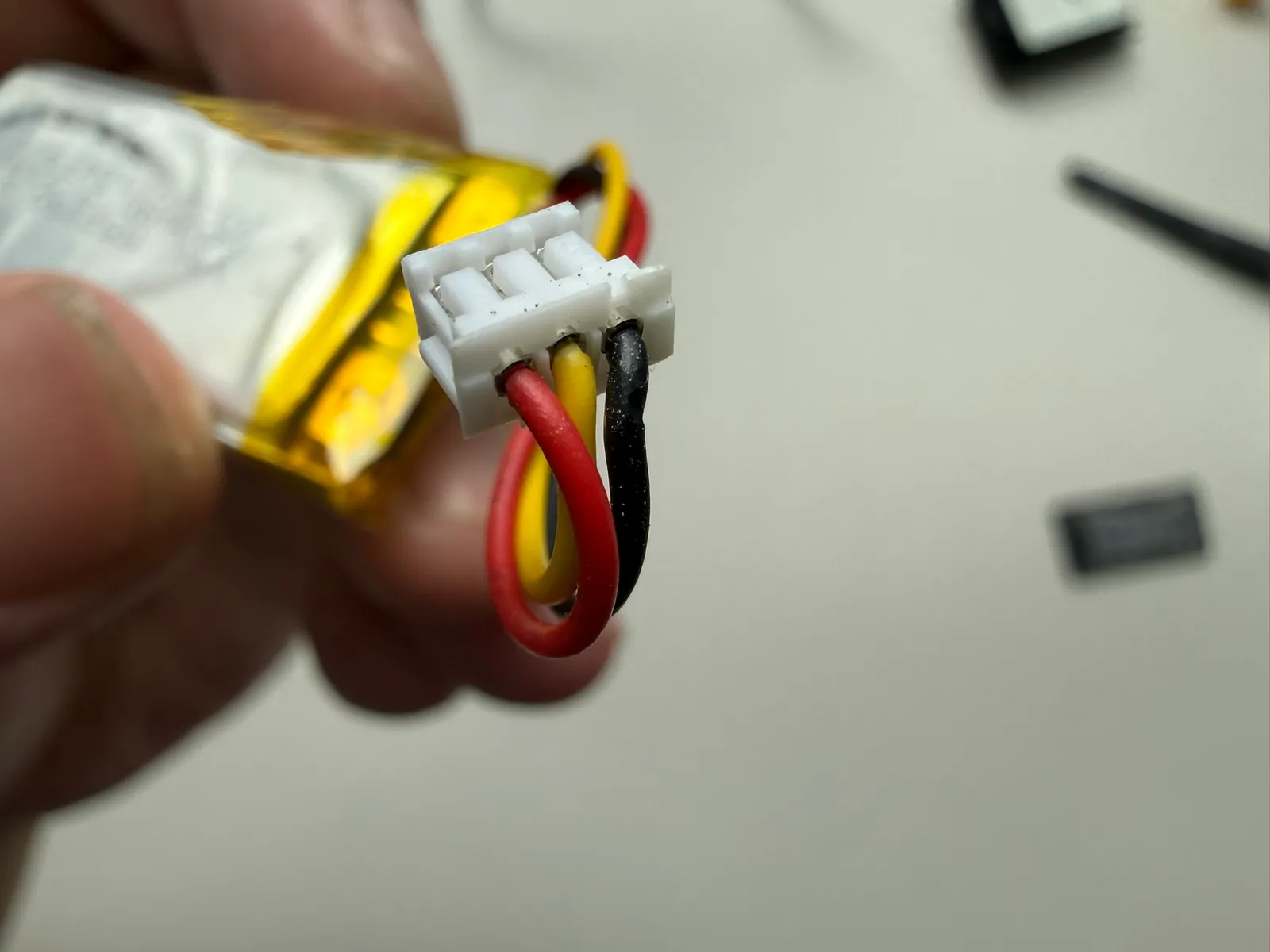

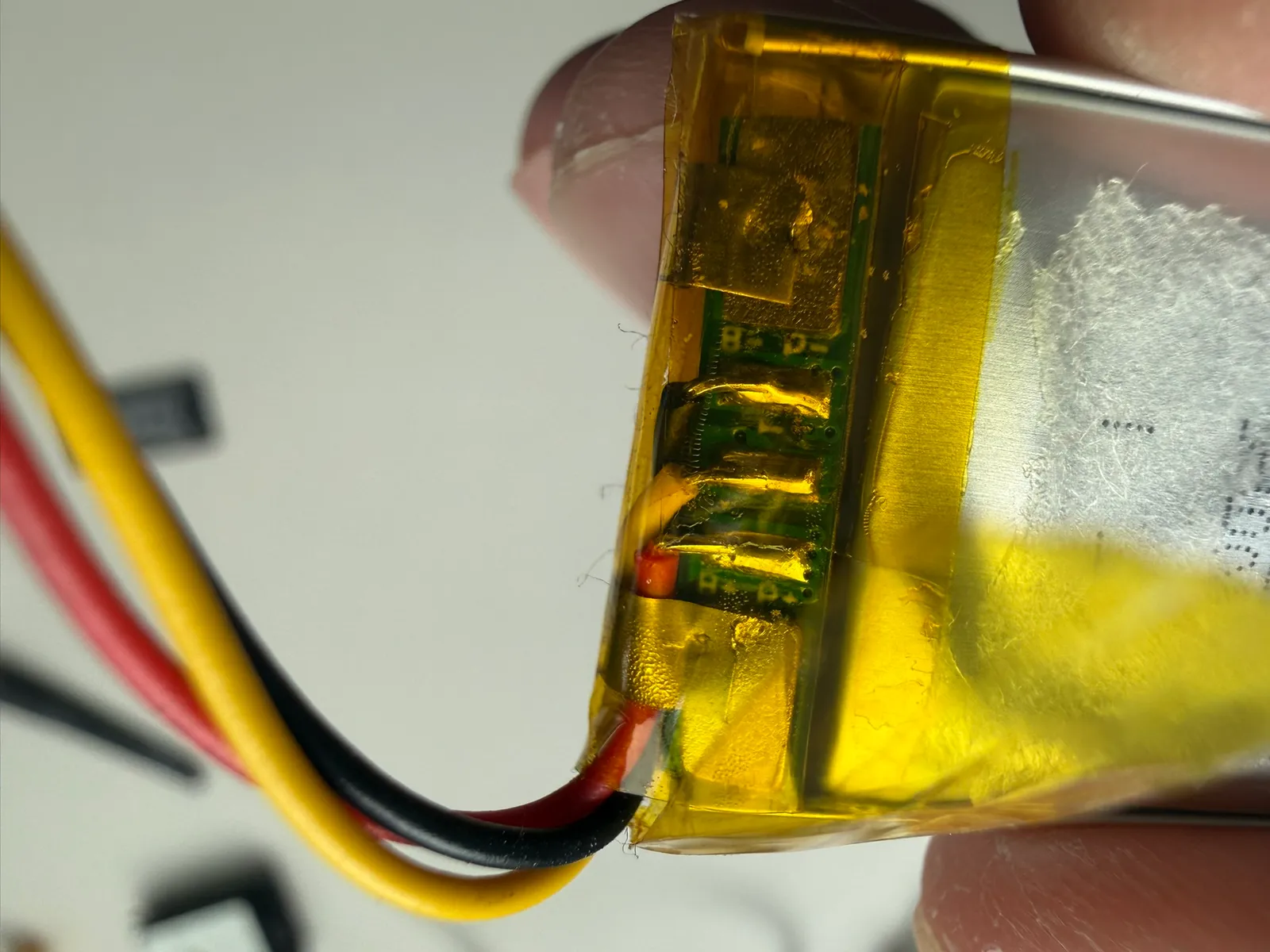

電池規格

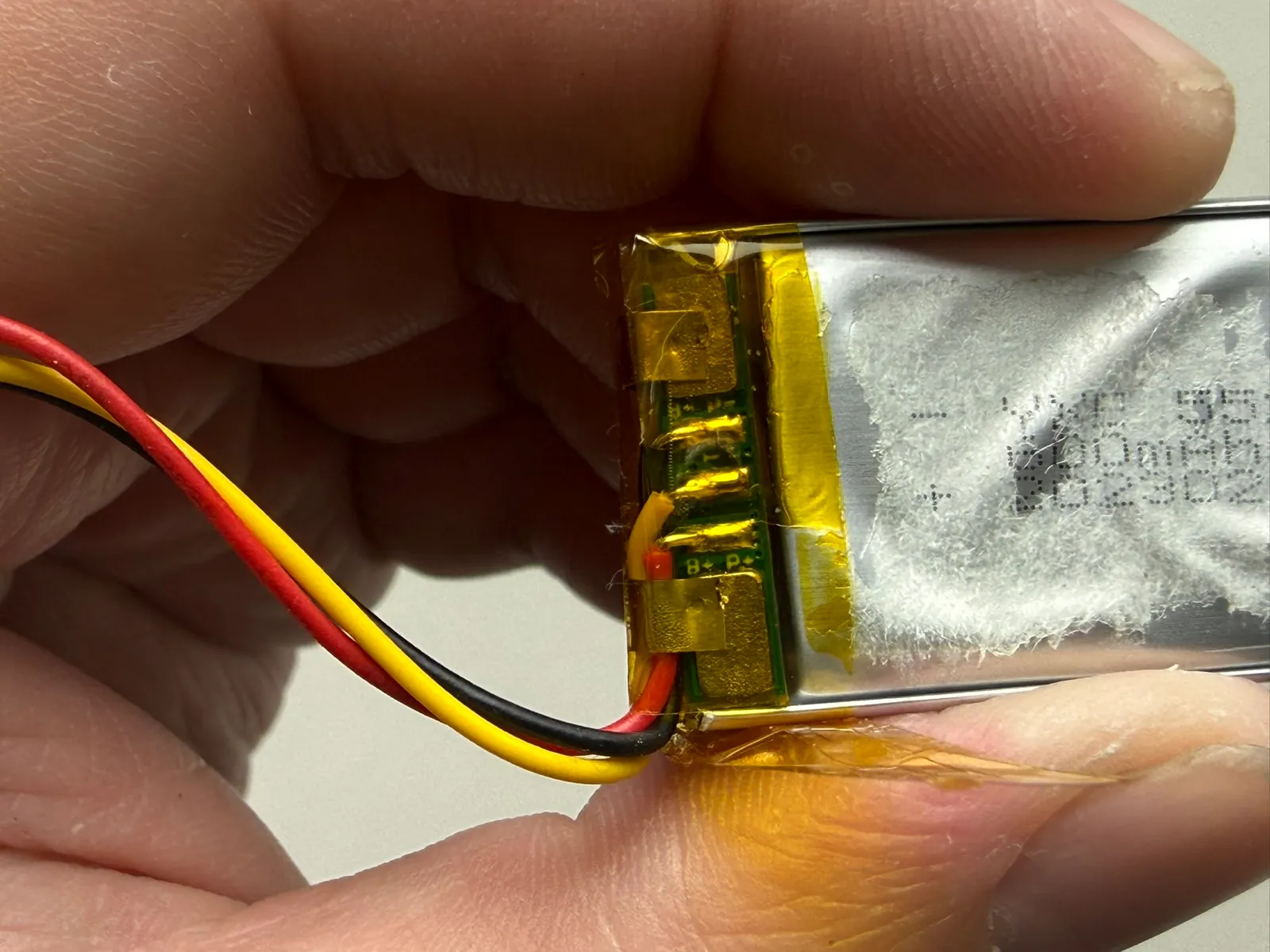

電池型號：552250 3.7V 600mah 2.22Wh
1
2
3
4
5
- 步驟 8 / 共 26

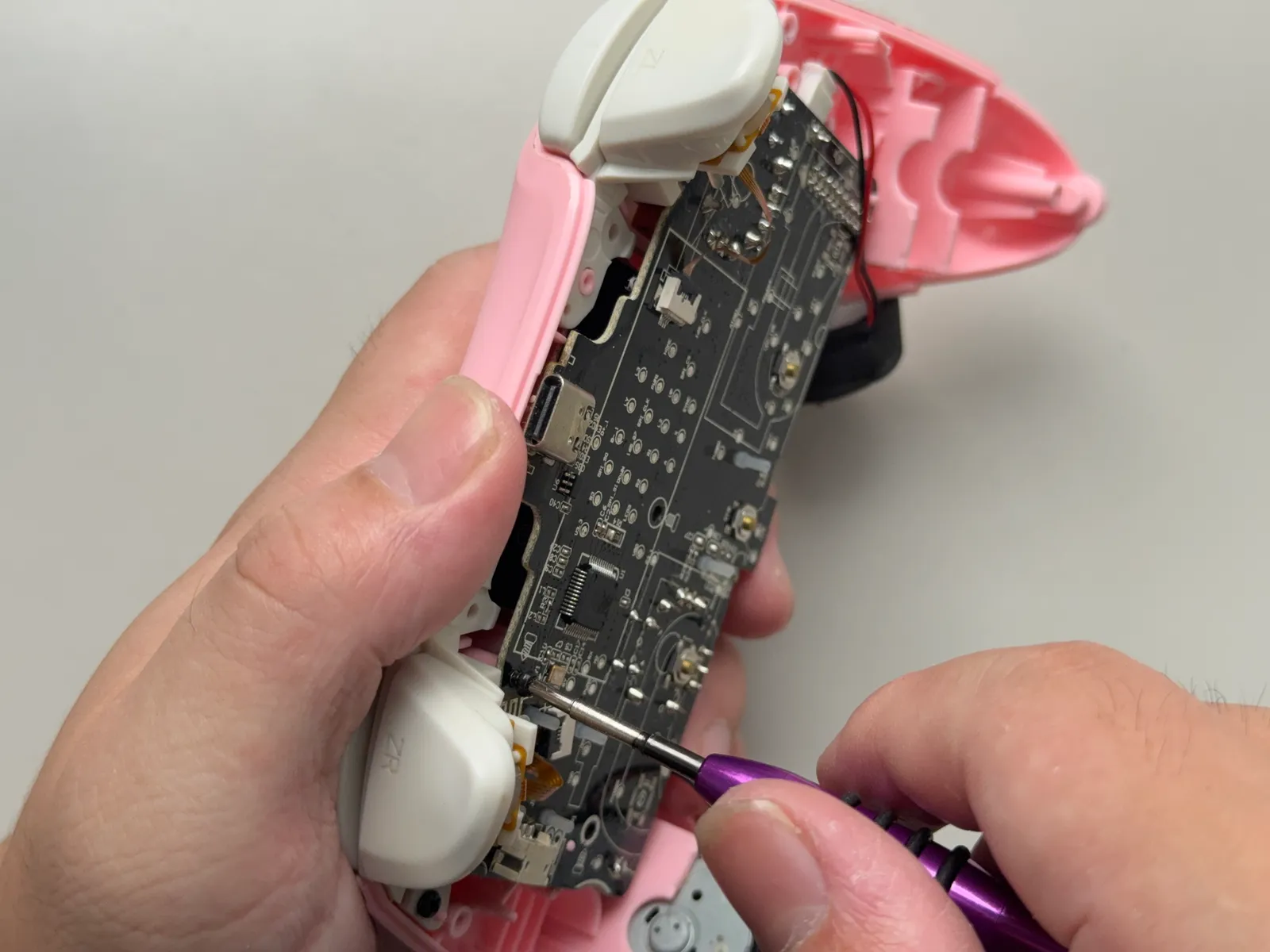

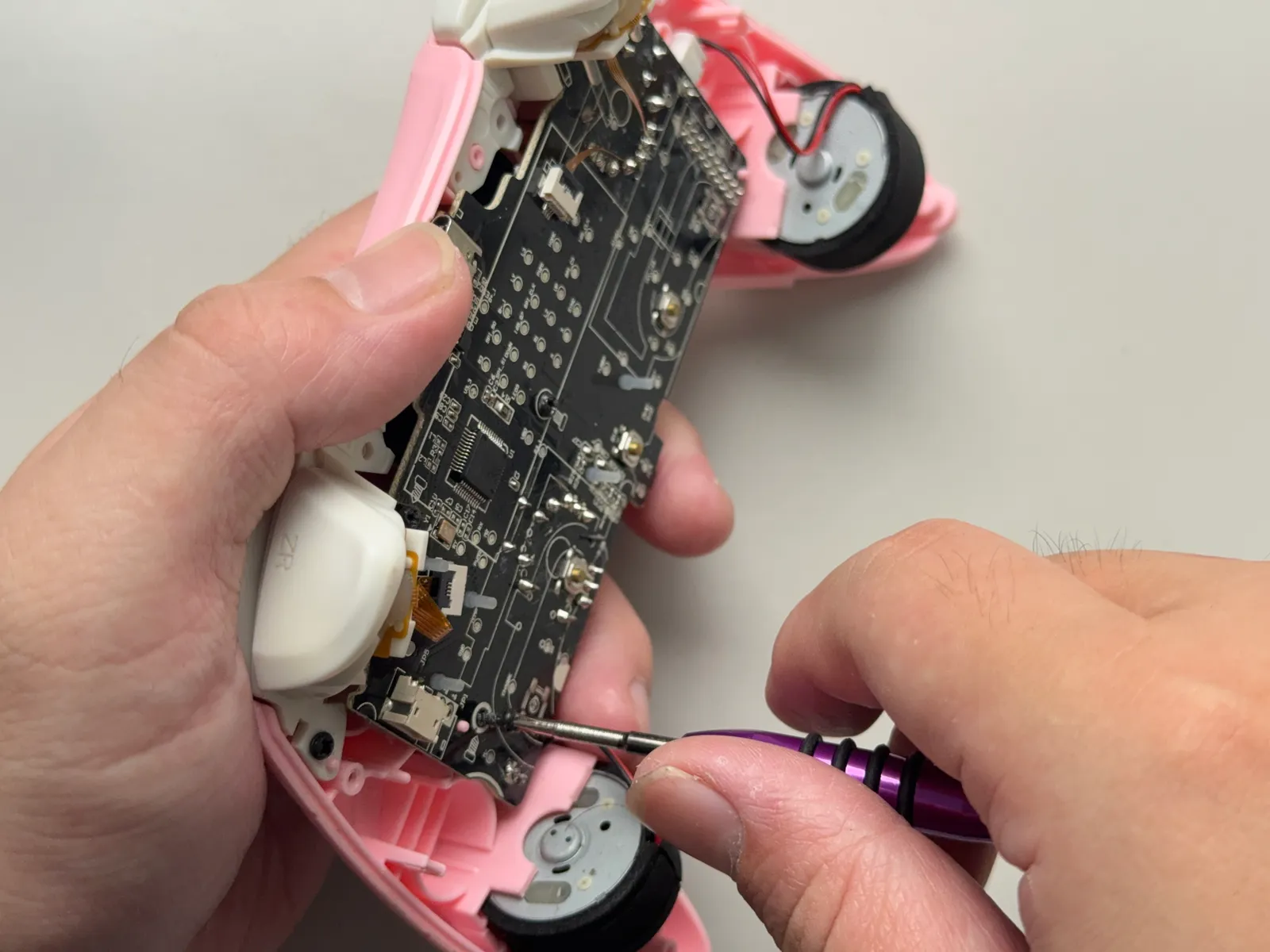

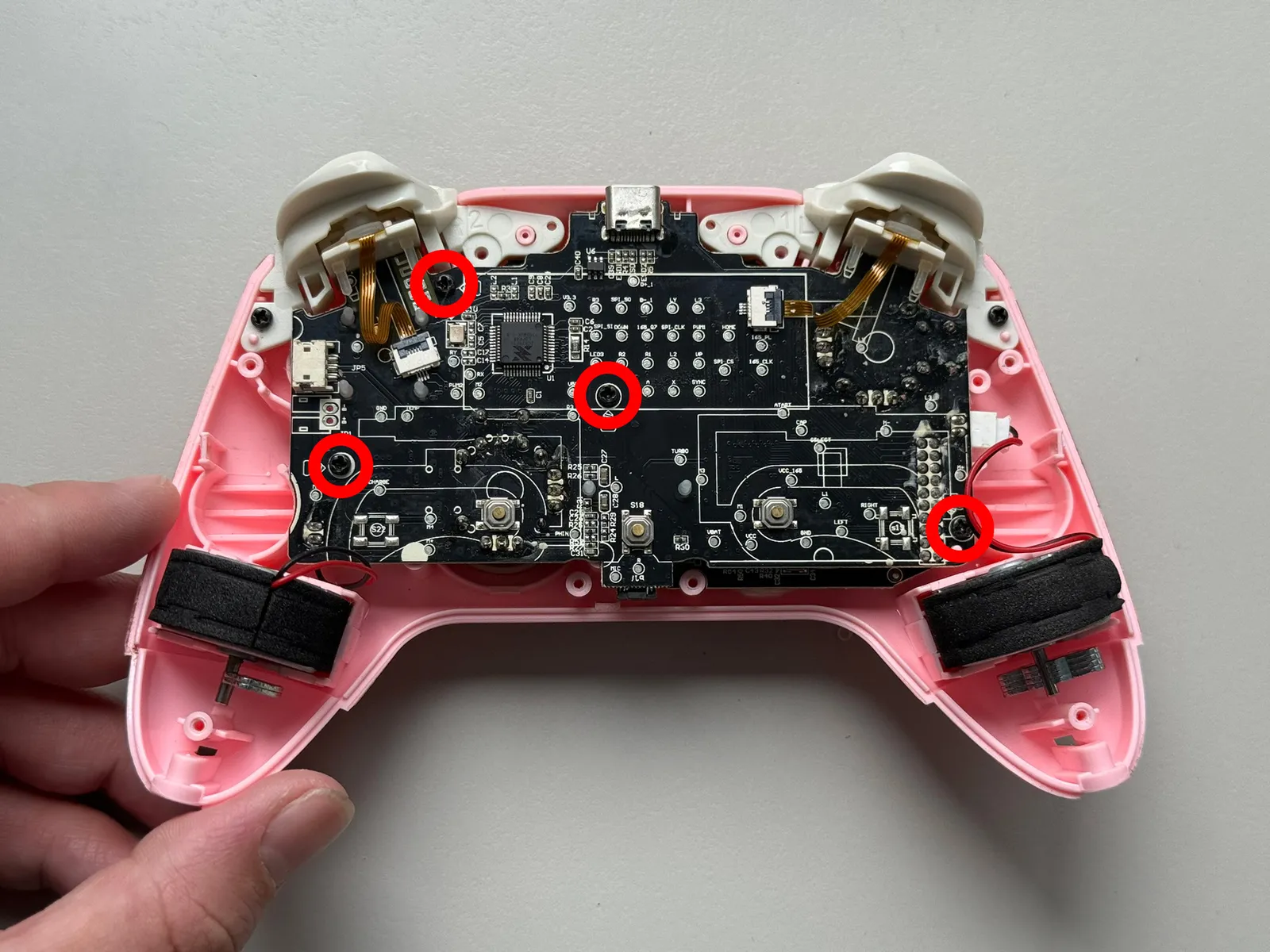

卸下4個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
5
- 步驟 9 / 共 26

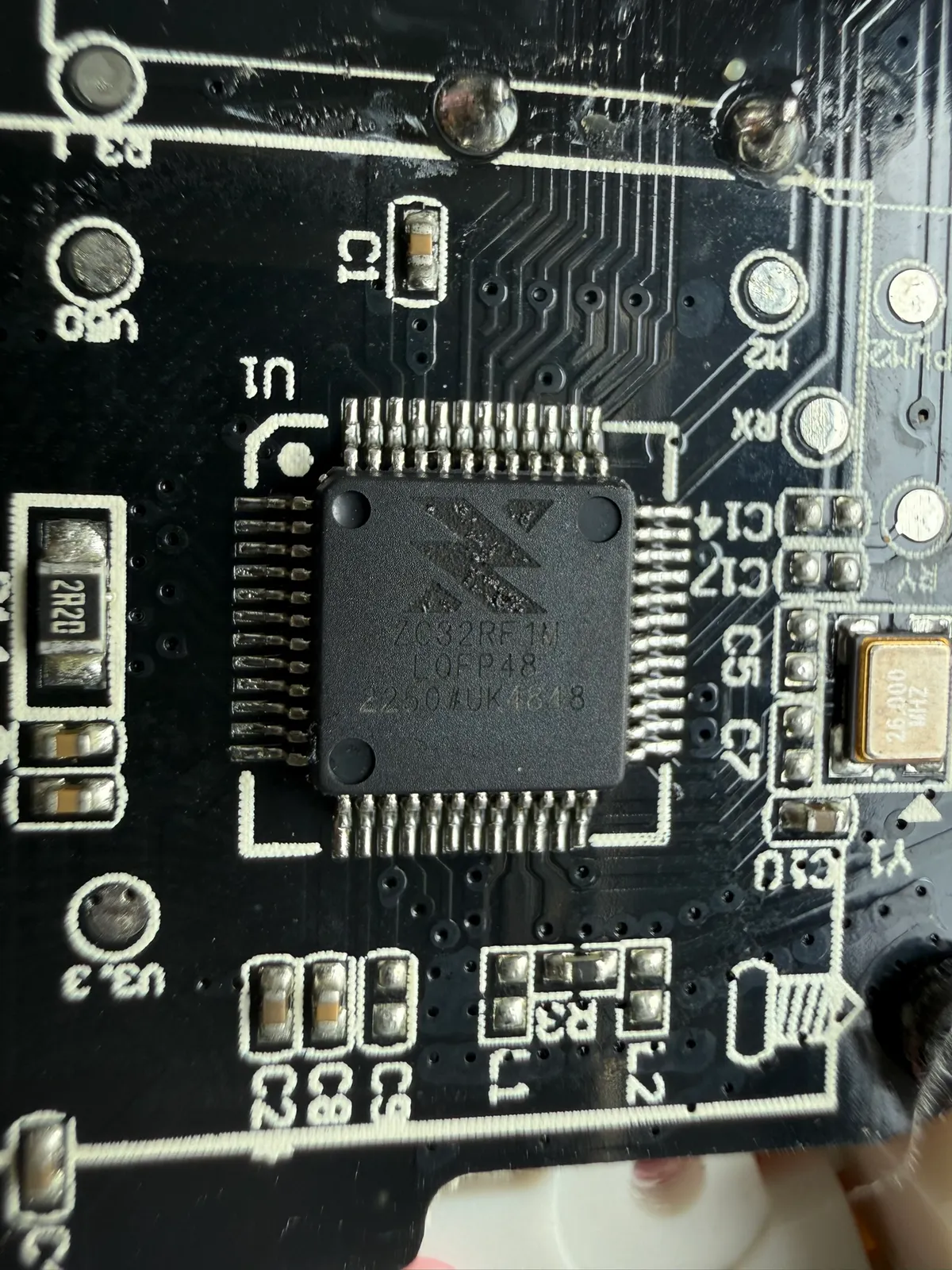

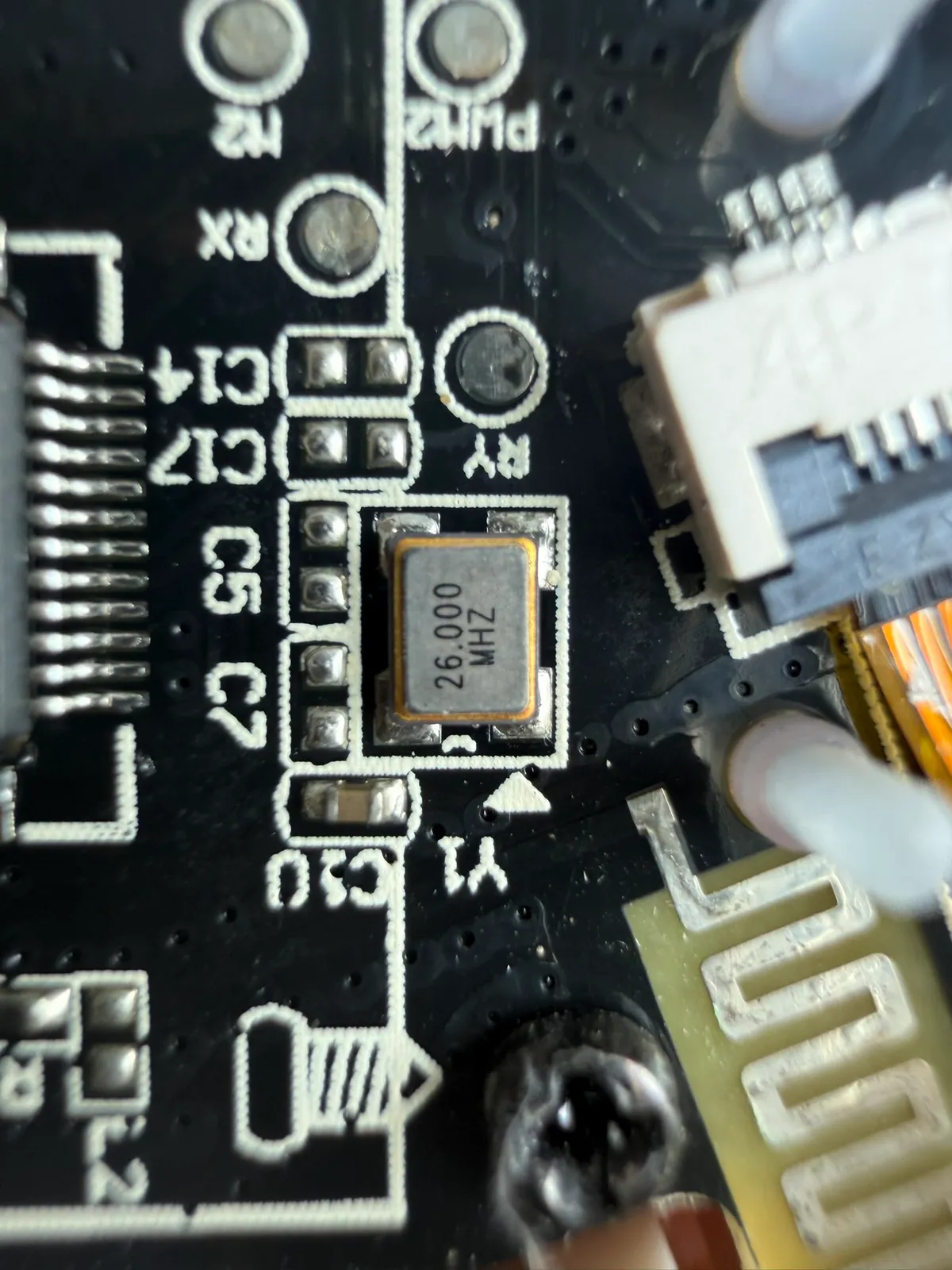

主控晶片

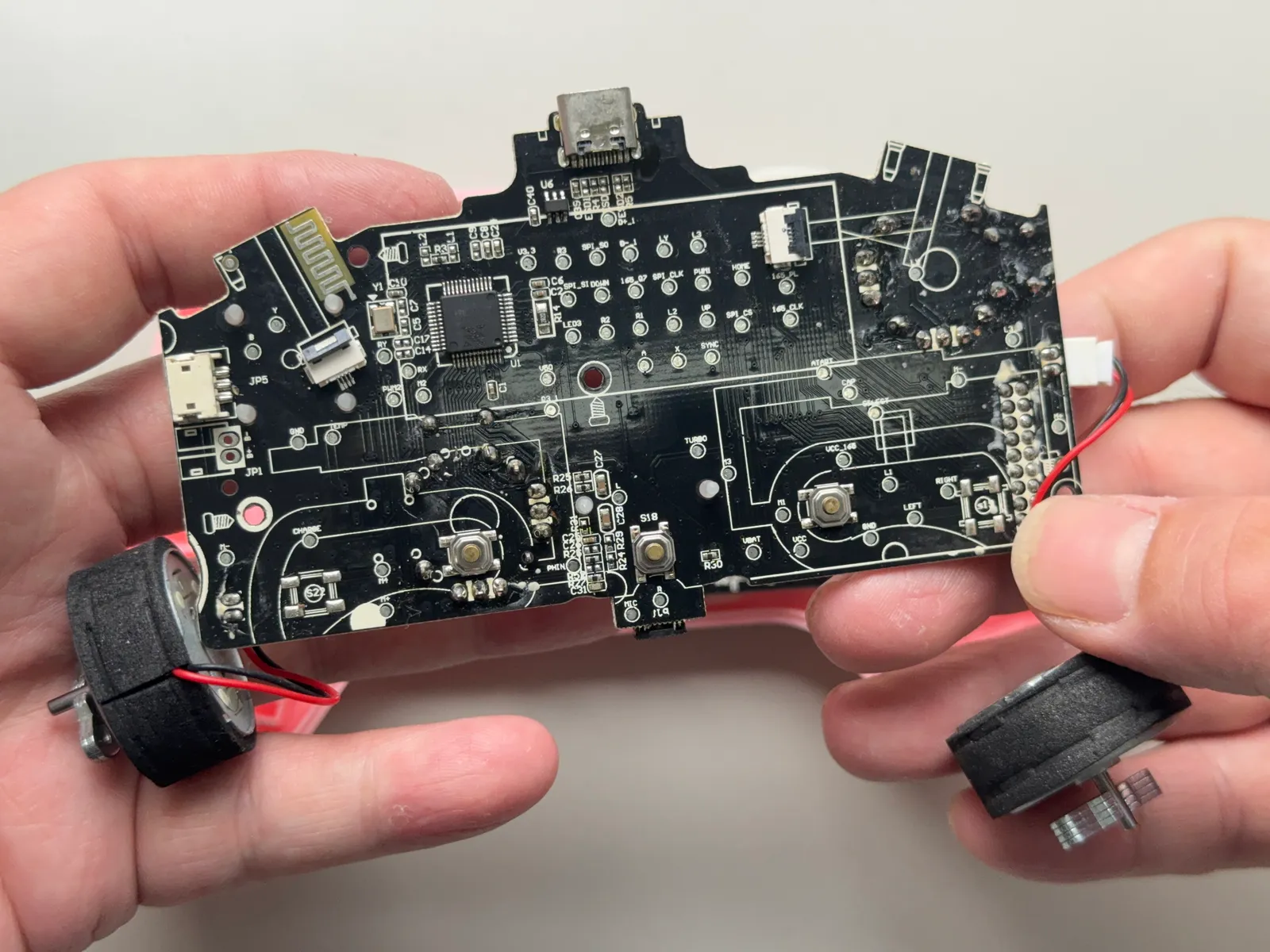

製造商：深圳市智旭科技 型號：ZC32RF1M Y1的位置26.000 MHZ 的石英震盪器
1
2
- 步驟 10 / 共 26

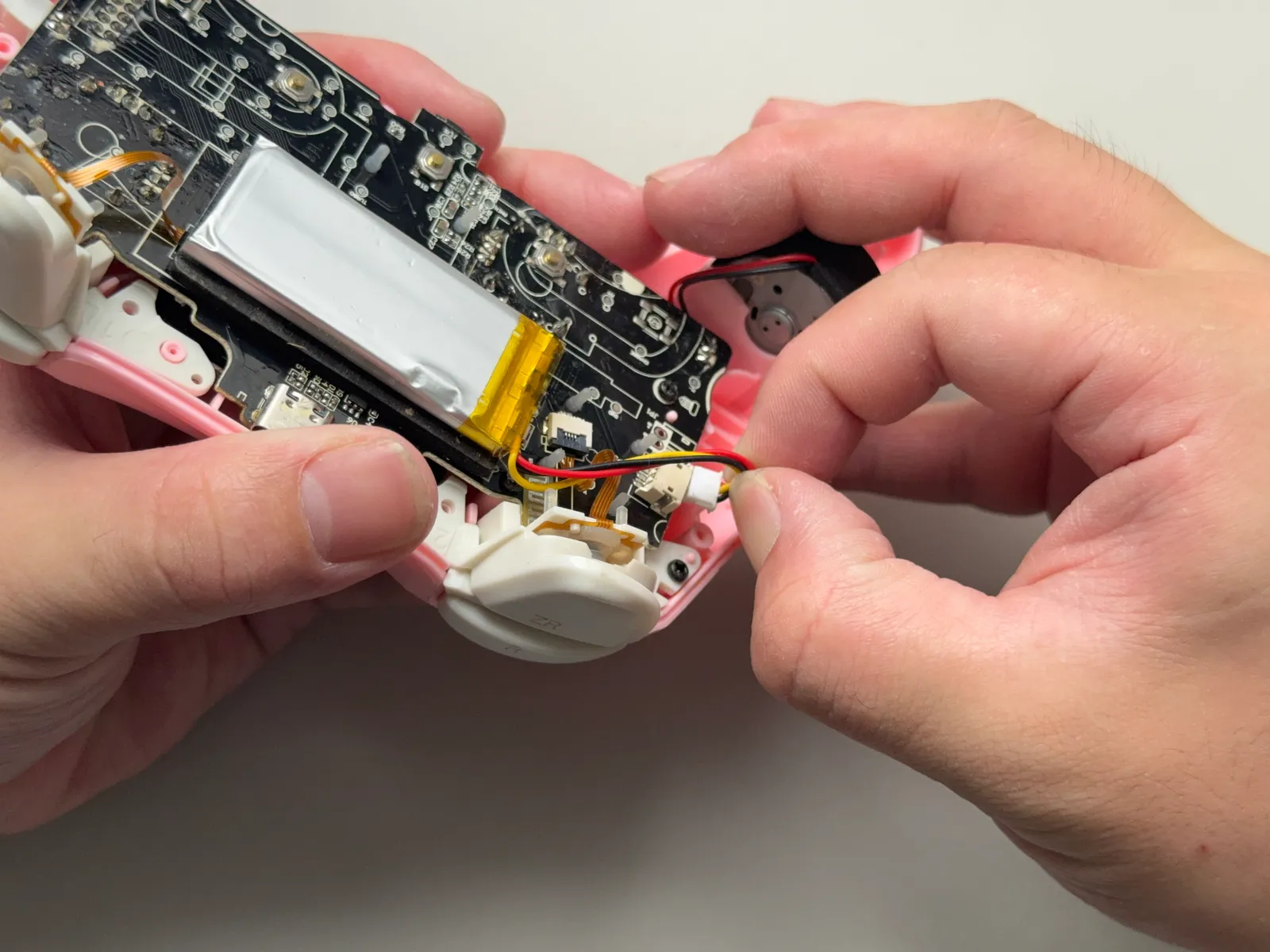

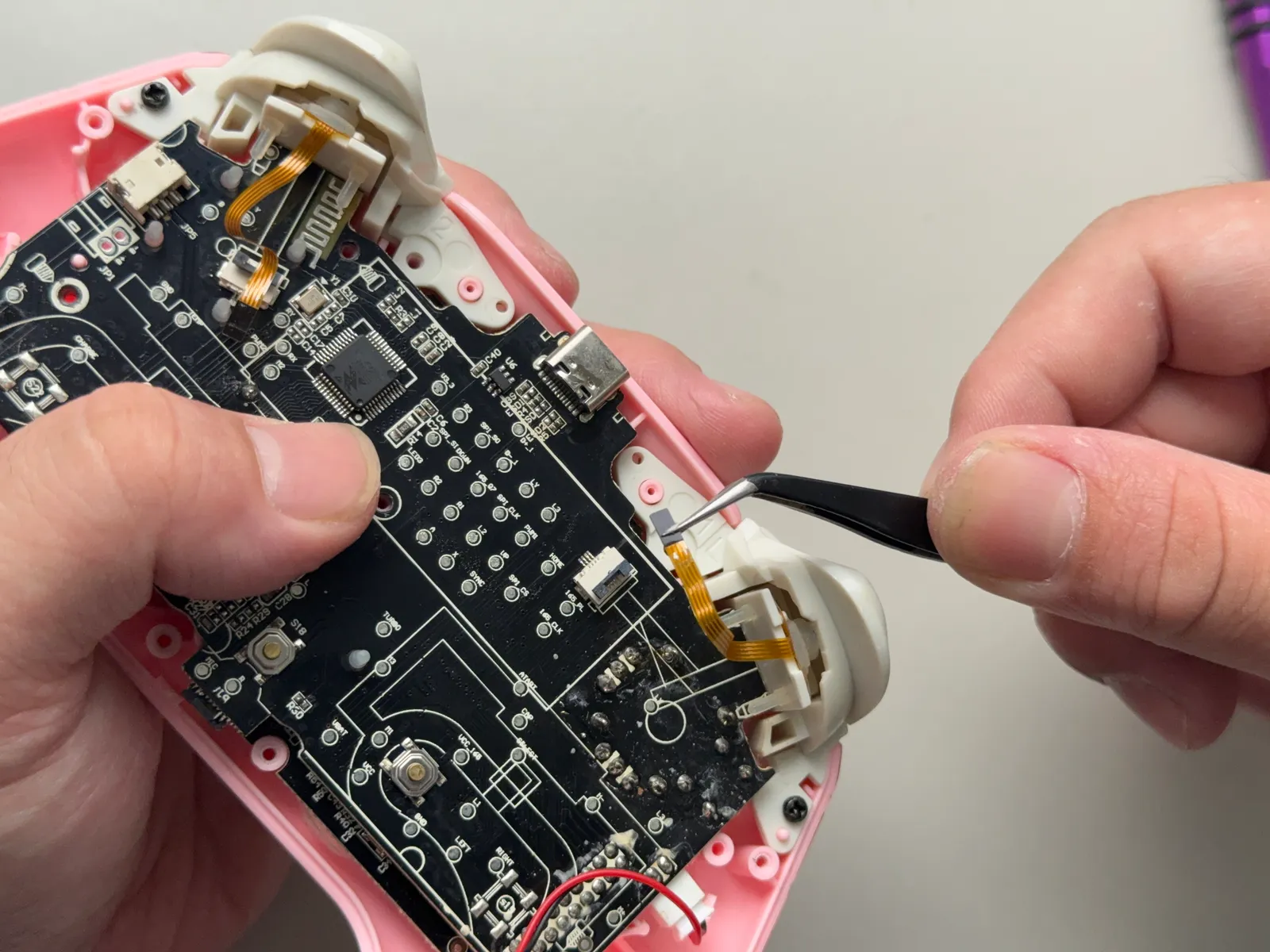

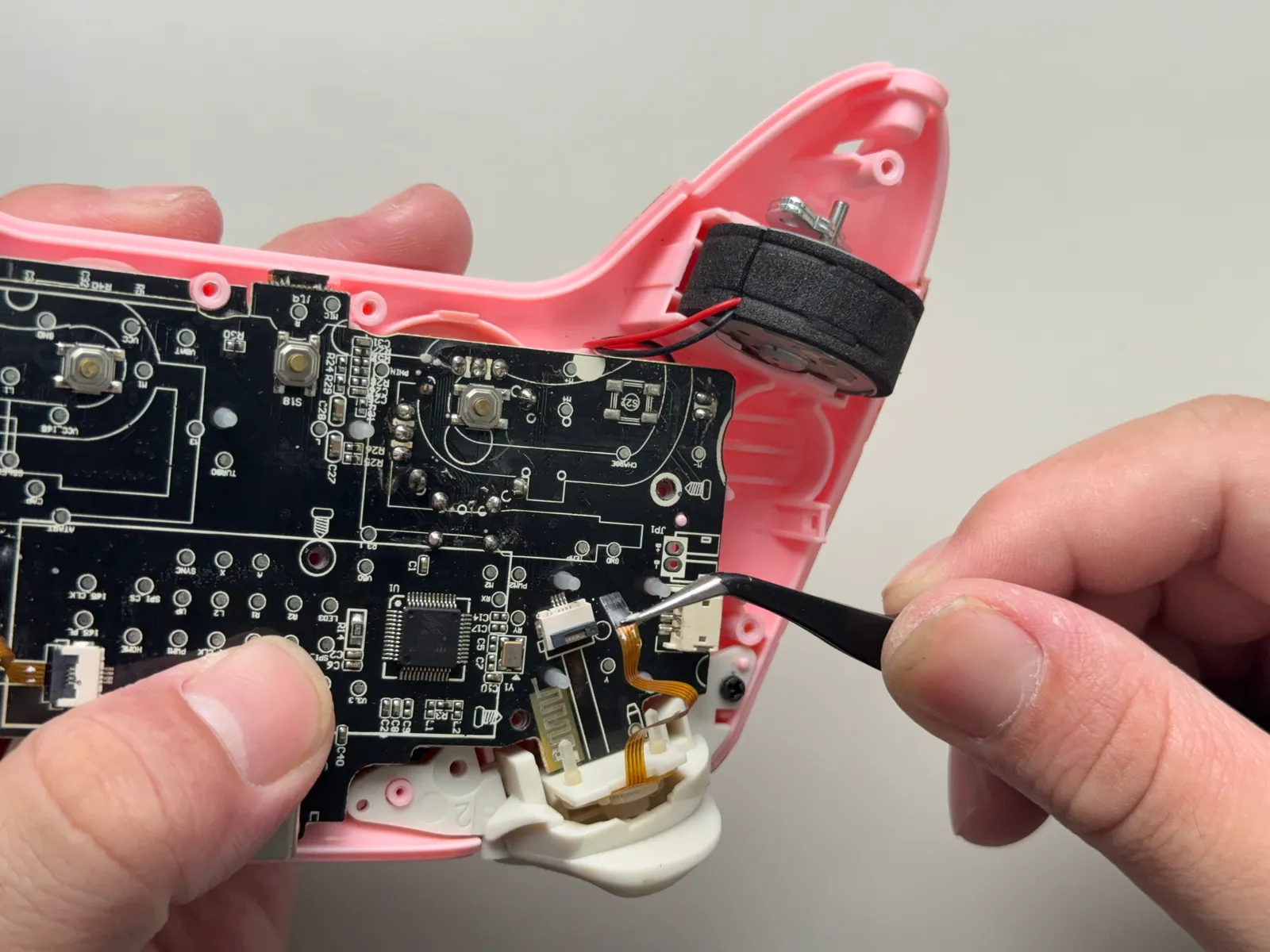

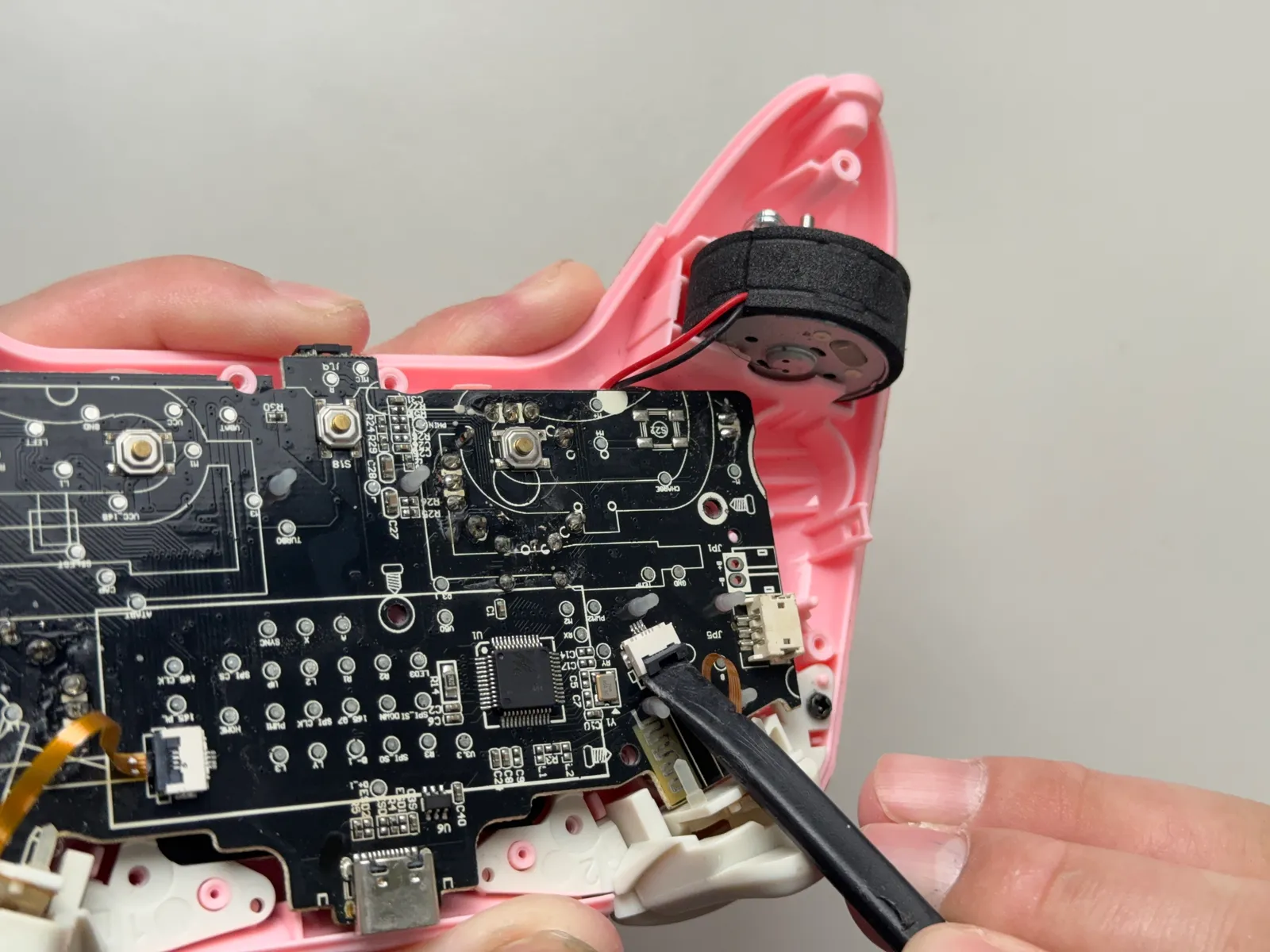

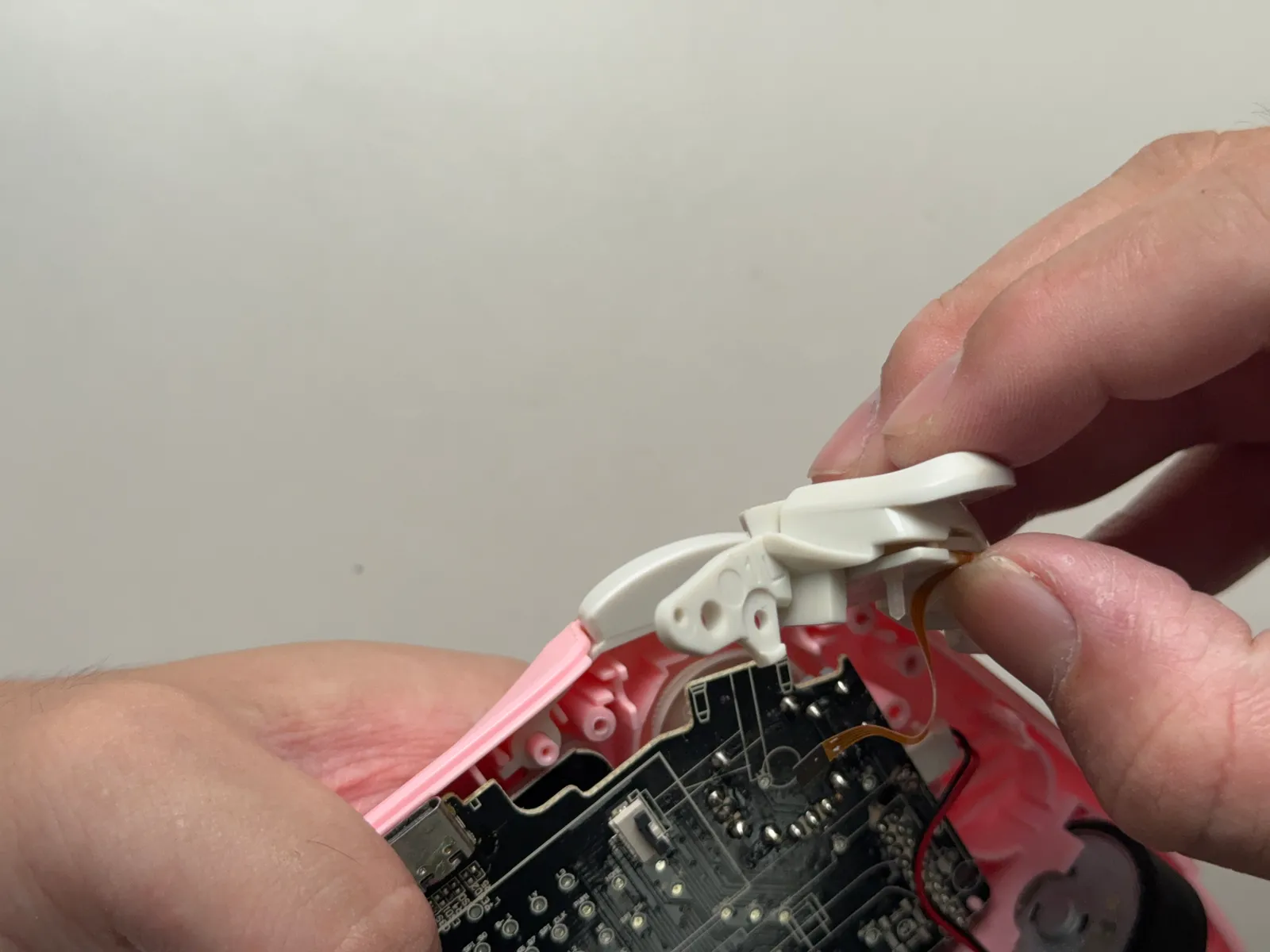

取下 ZL ZR排線

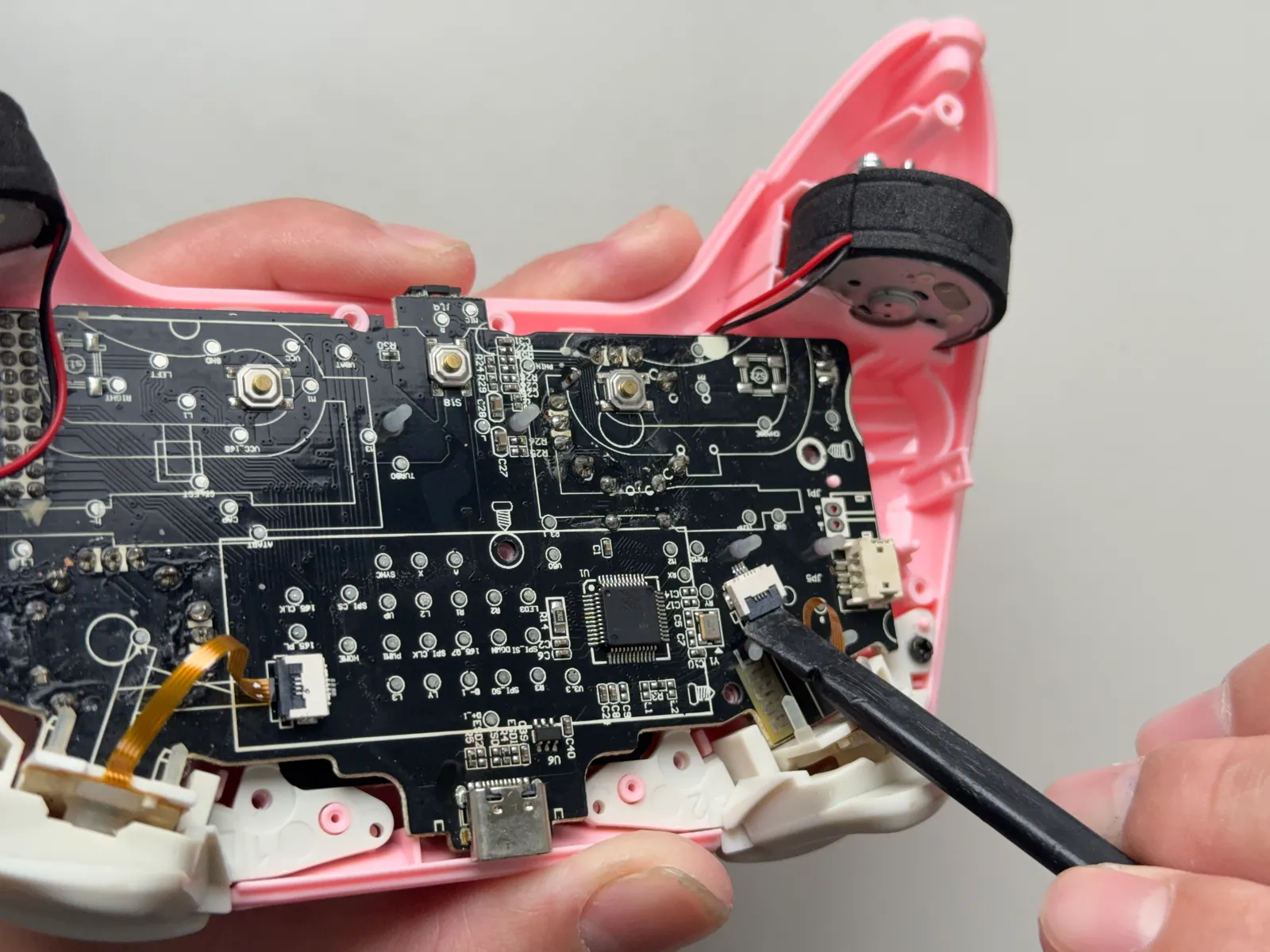

用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來。
1
2
3
4
5

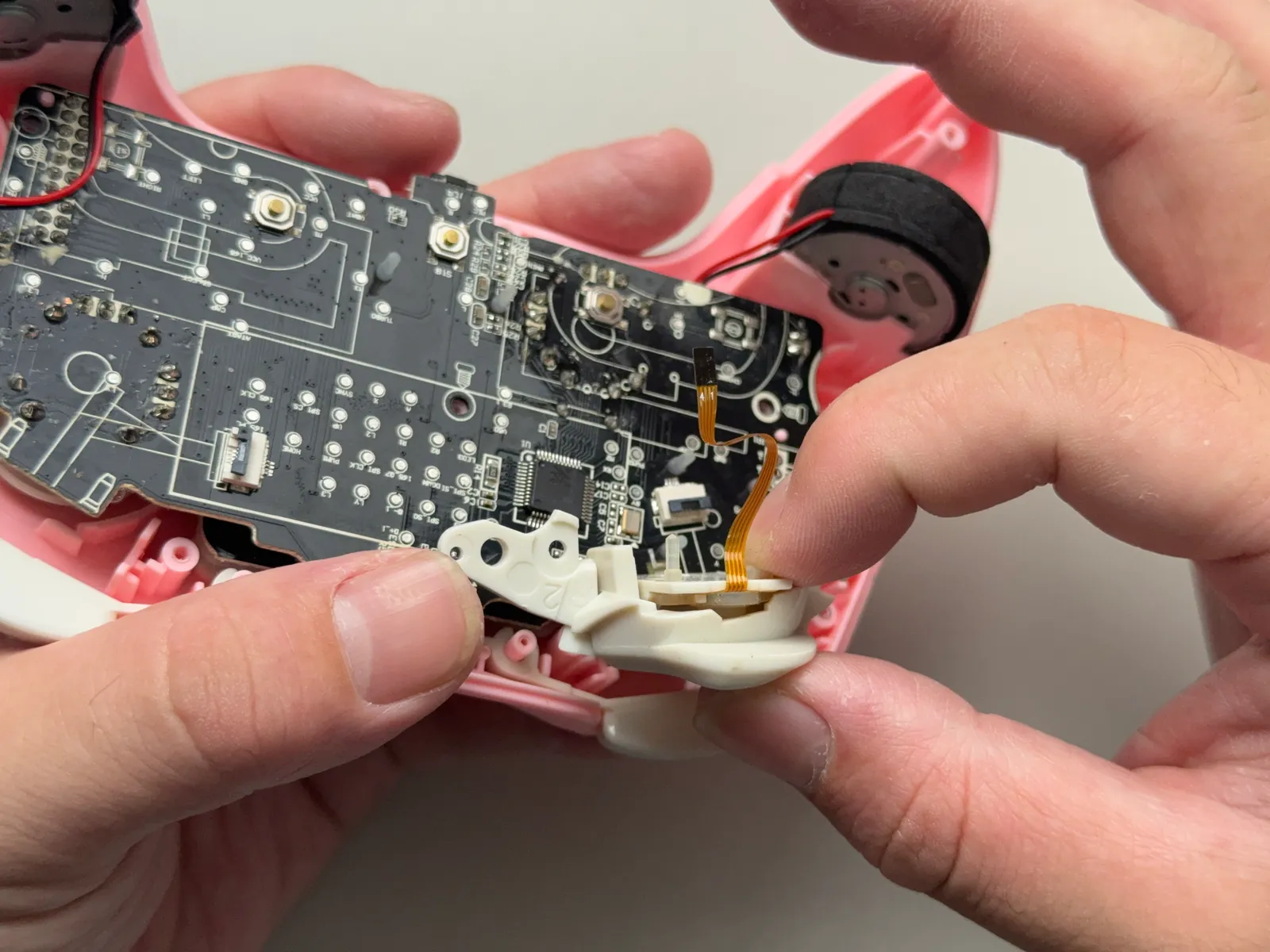

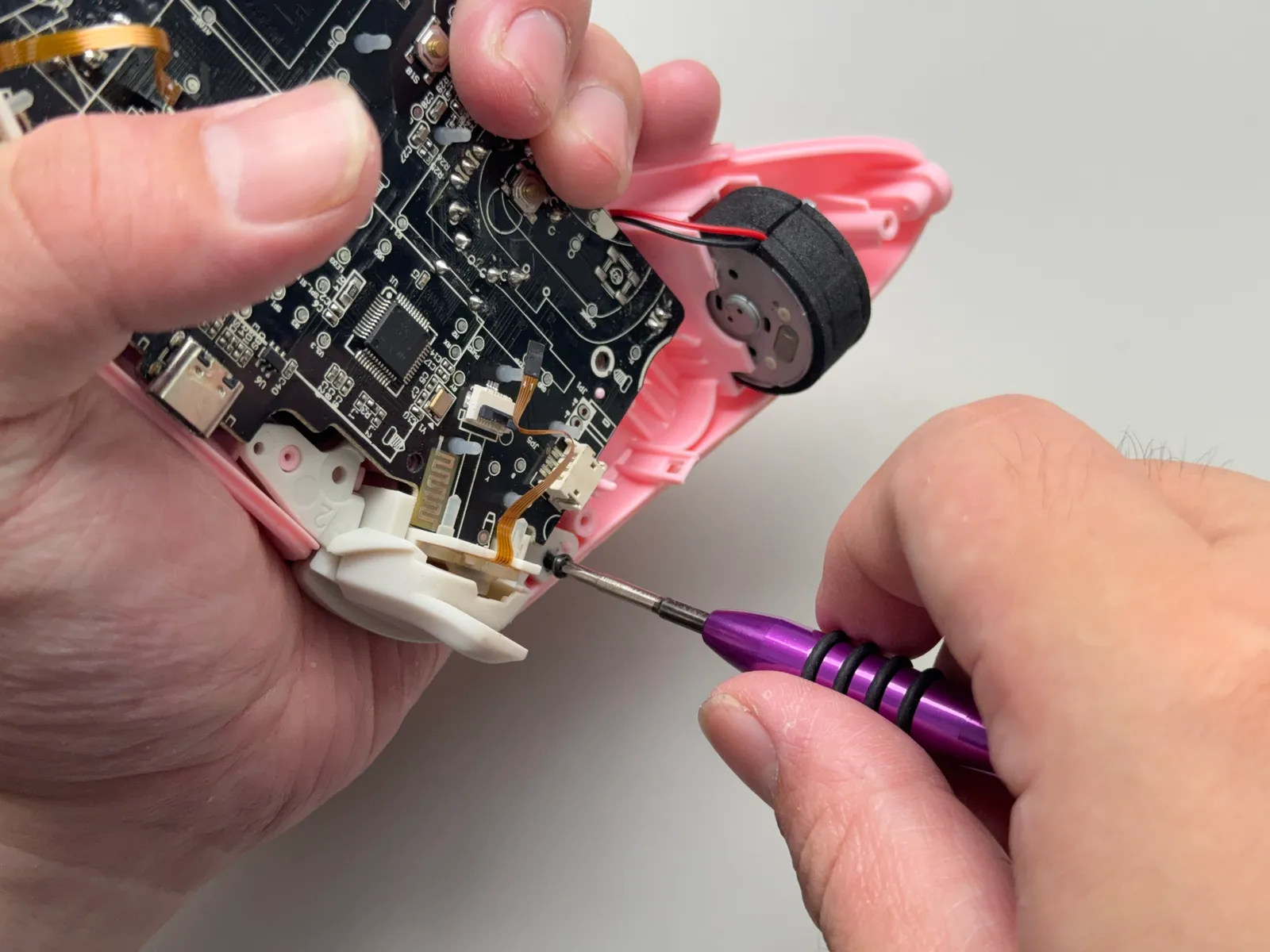

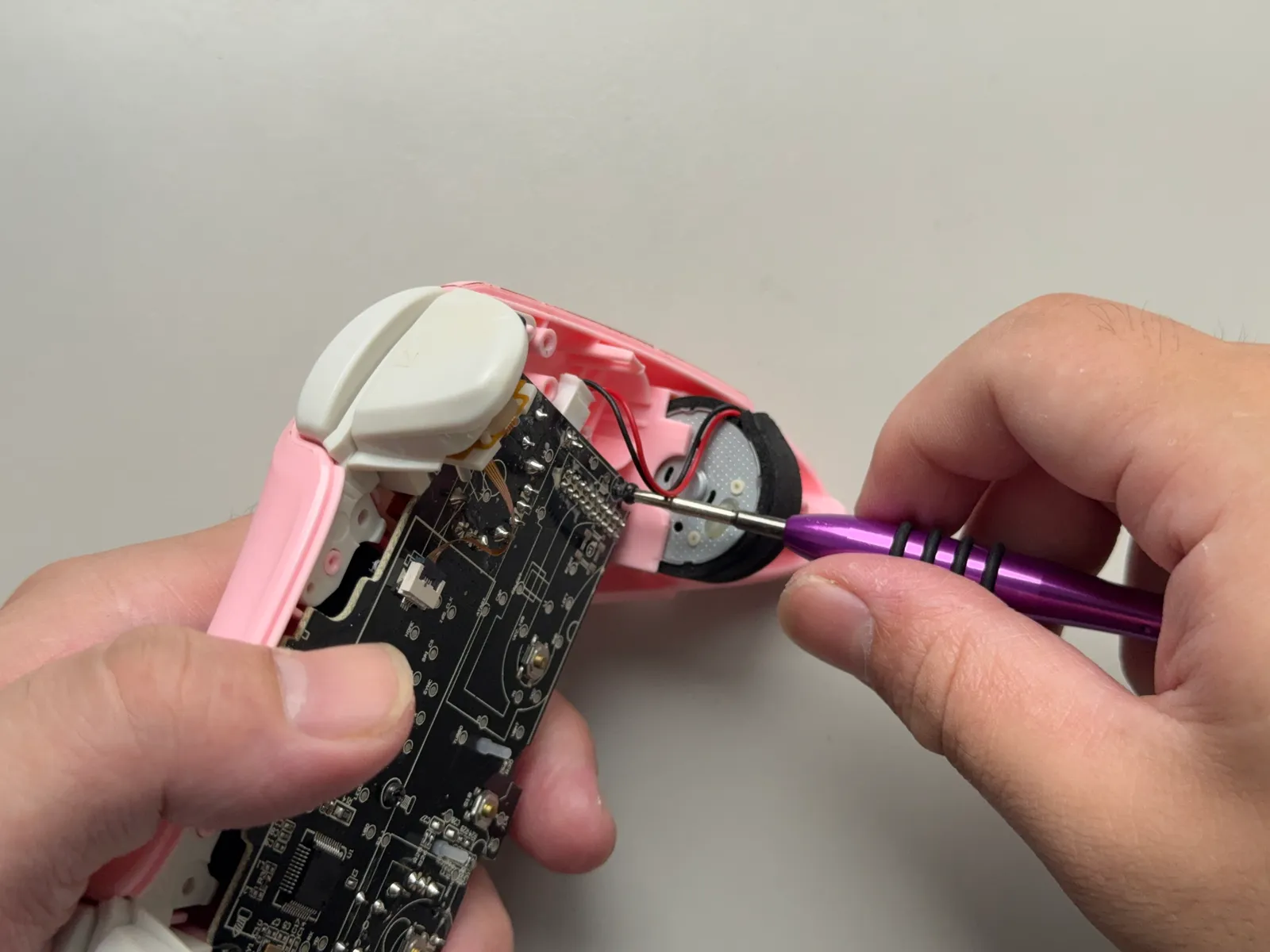

- 步驟 11 / 共 26

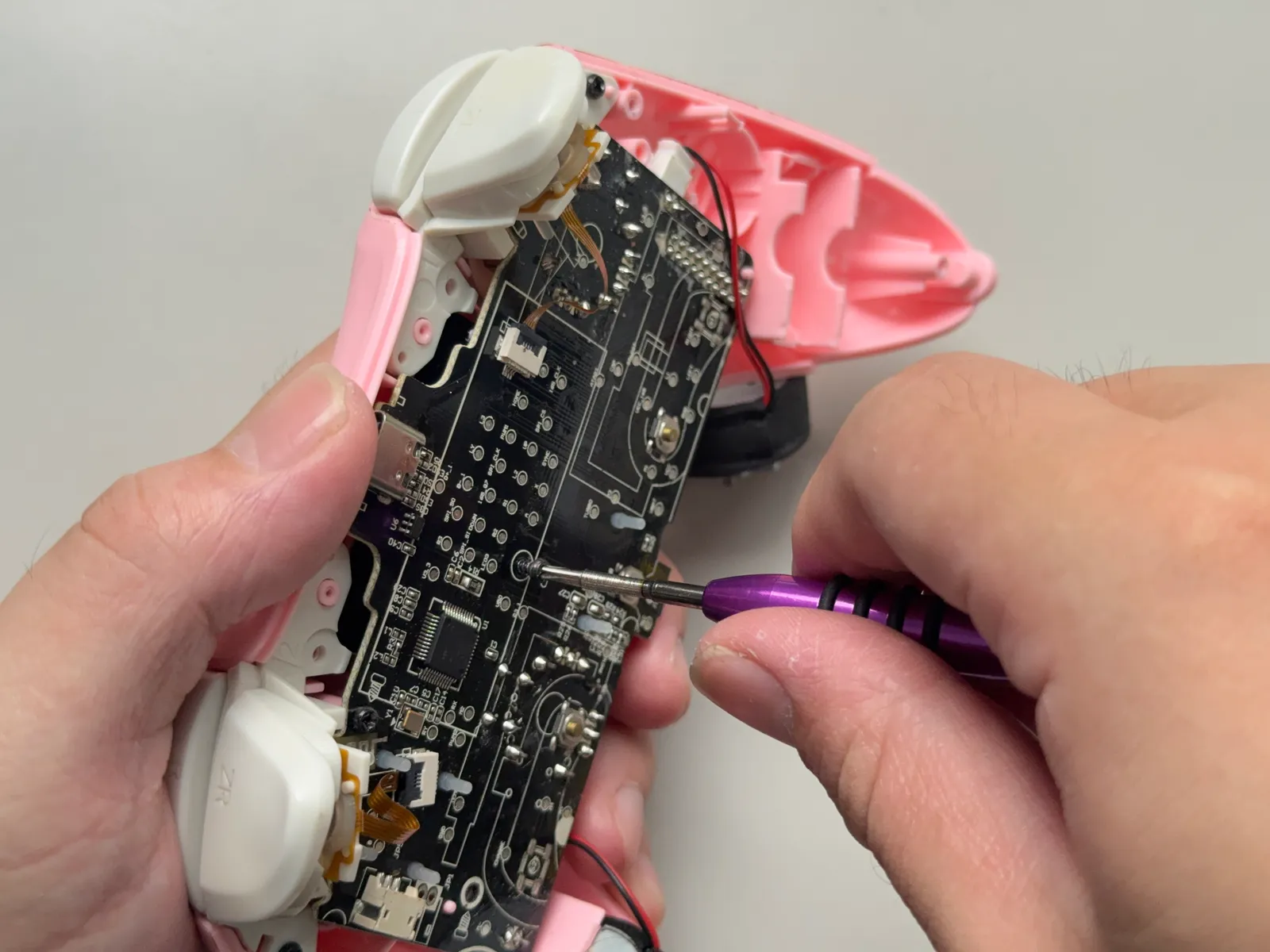

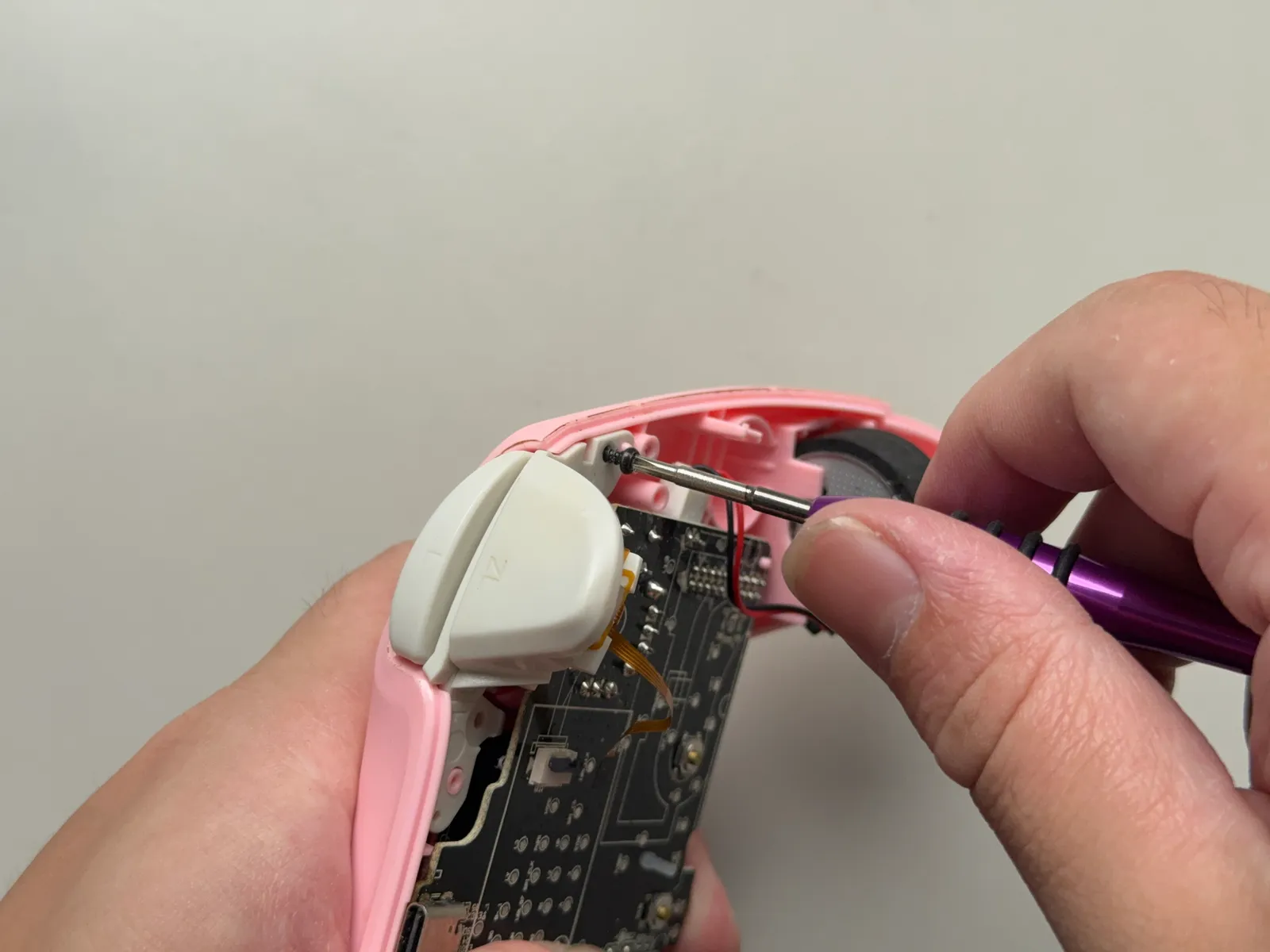

取出 ZL ZR按鍵
卸下2個十字螺絲 用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4

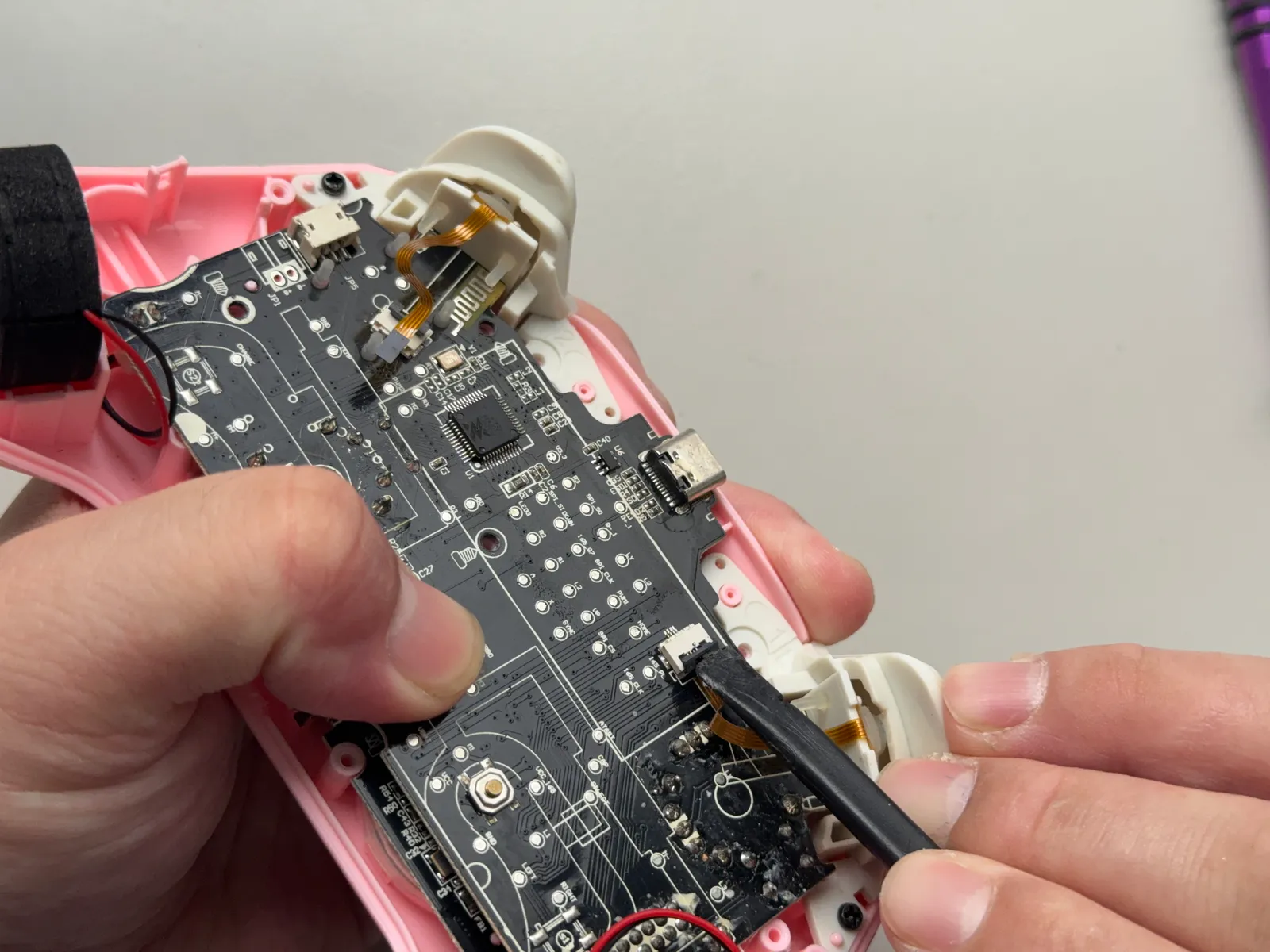

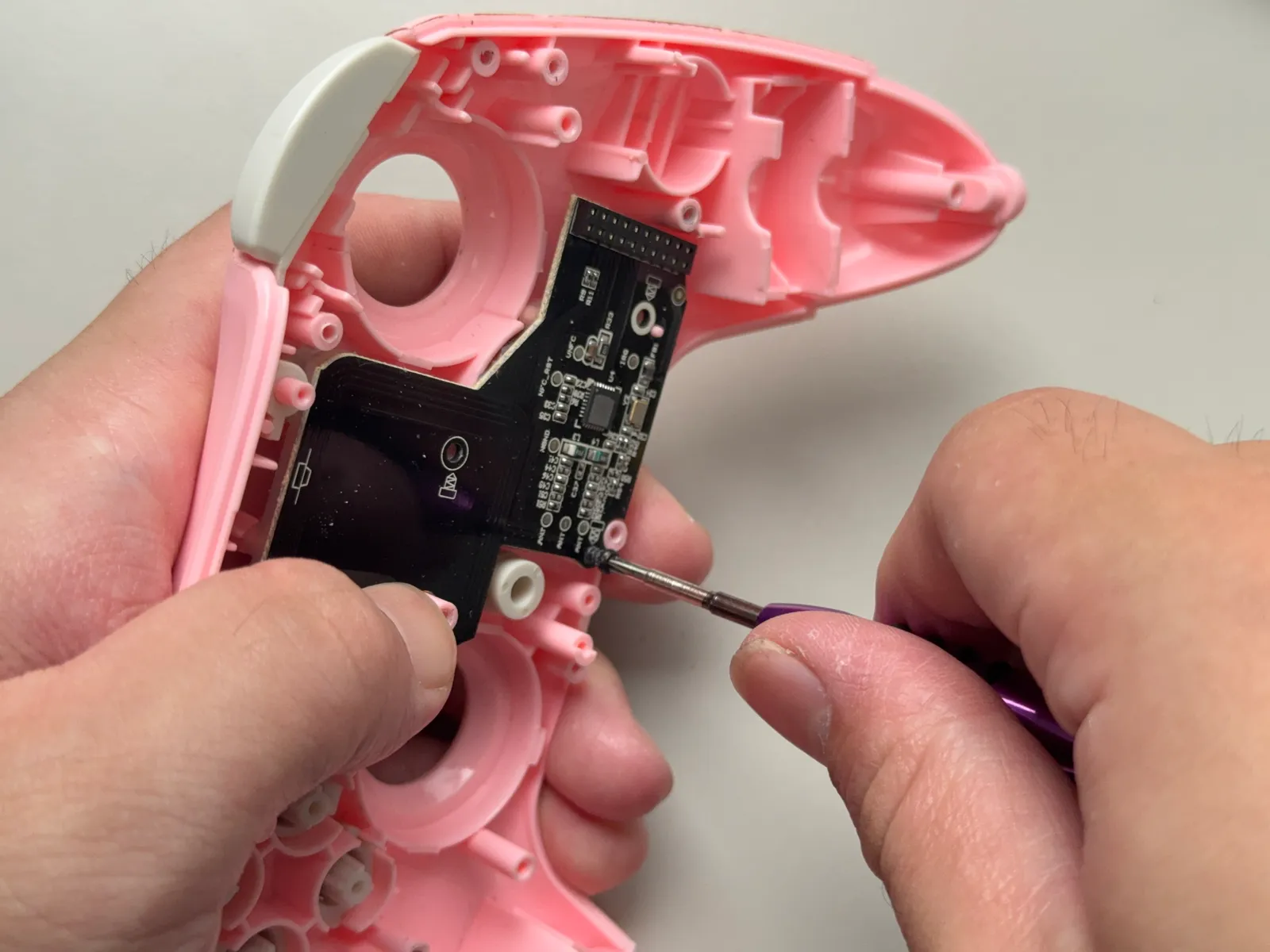

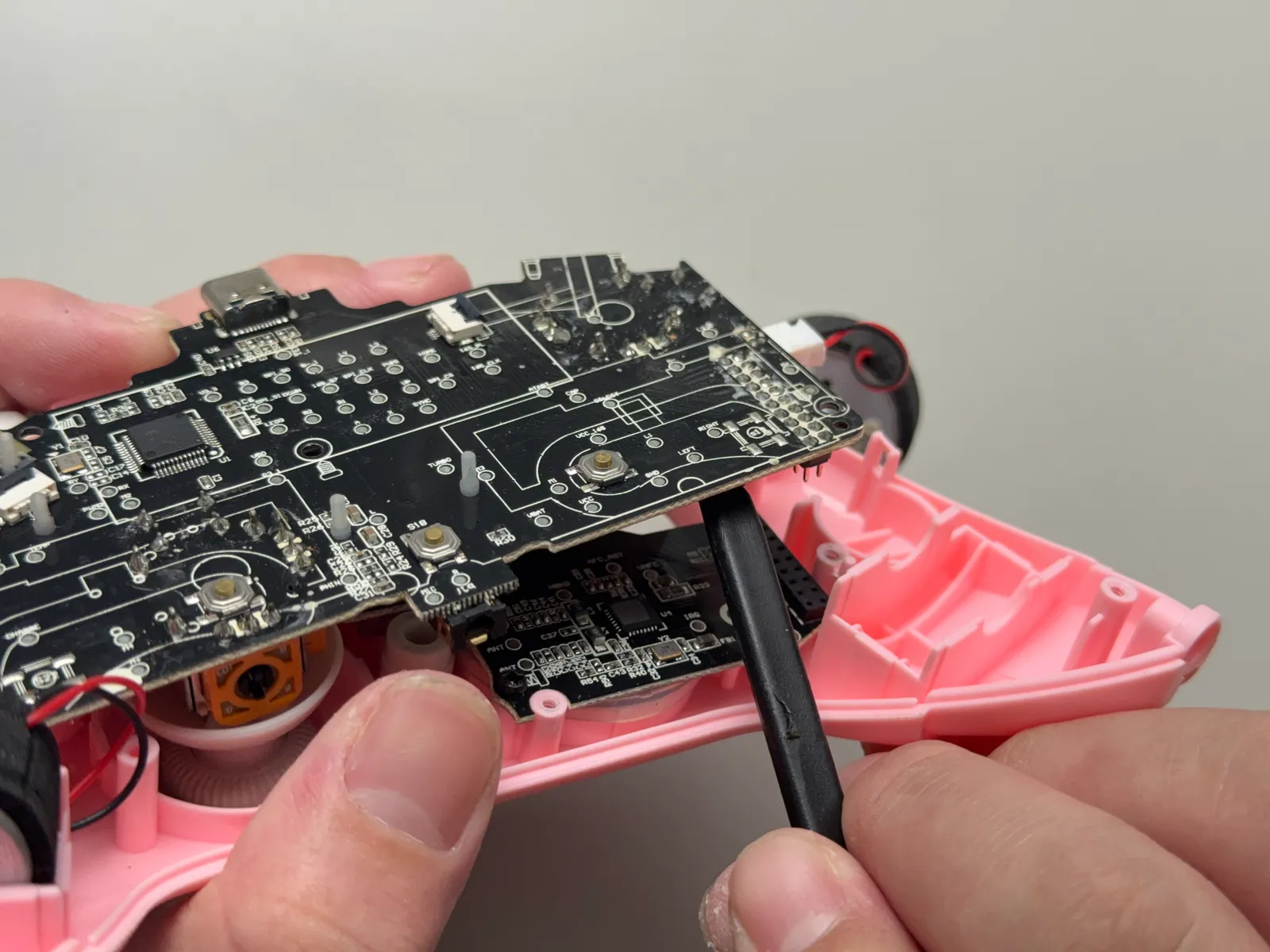

- 步驟 12 / 共 26
撬開主板跟副板連接
主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。
1
2
3
4
- 步驟 13 / 共 26

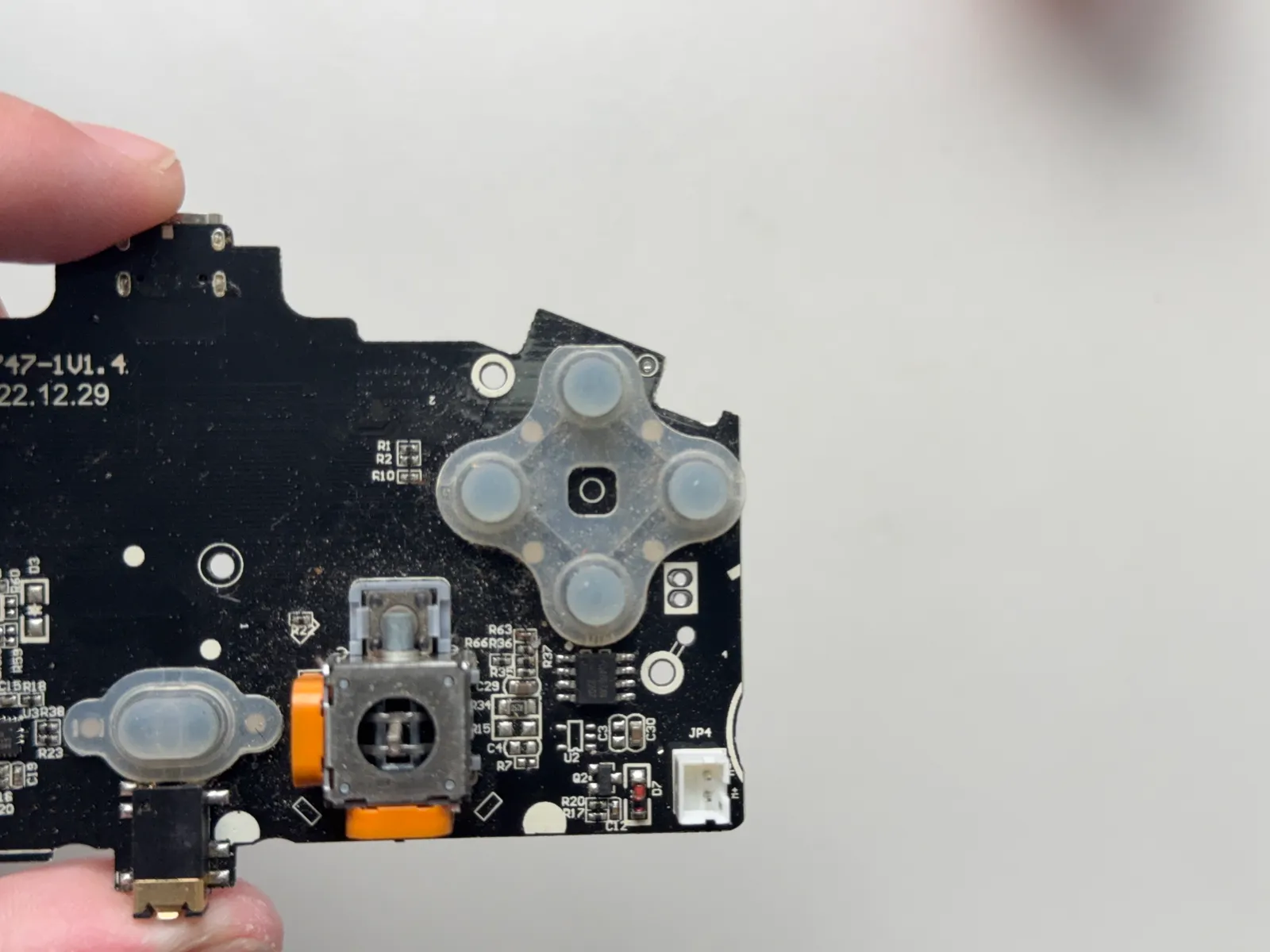

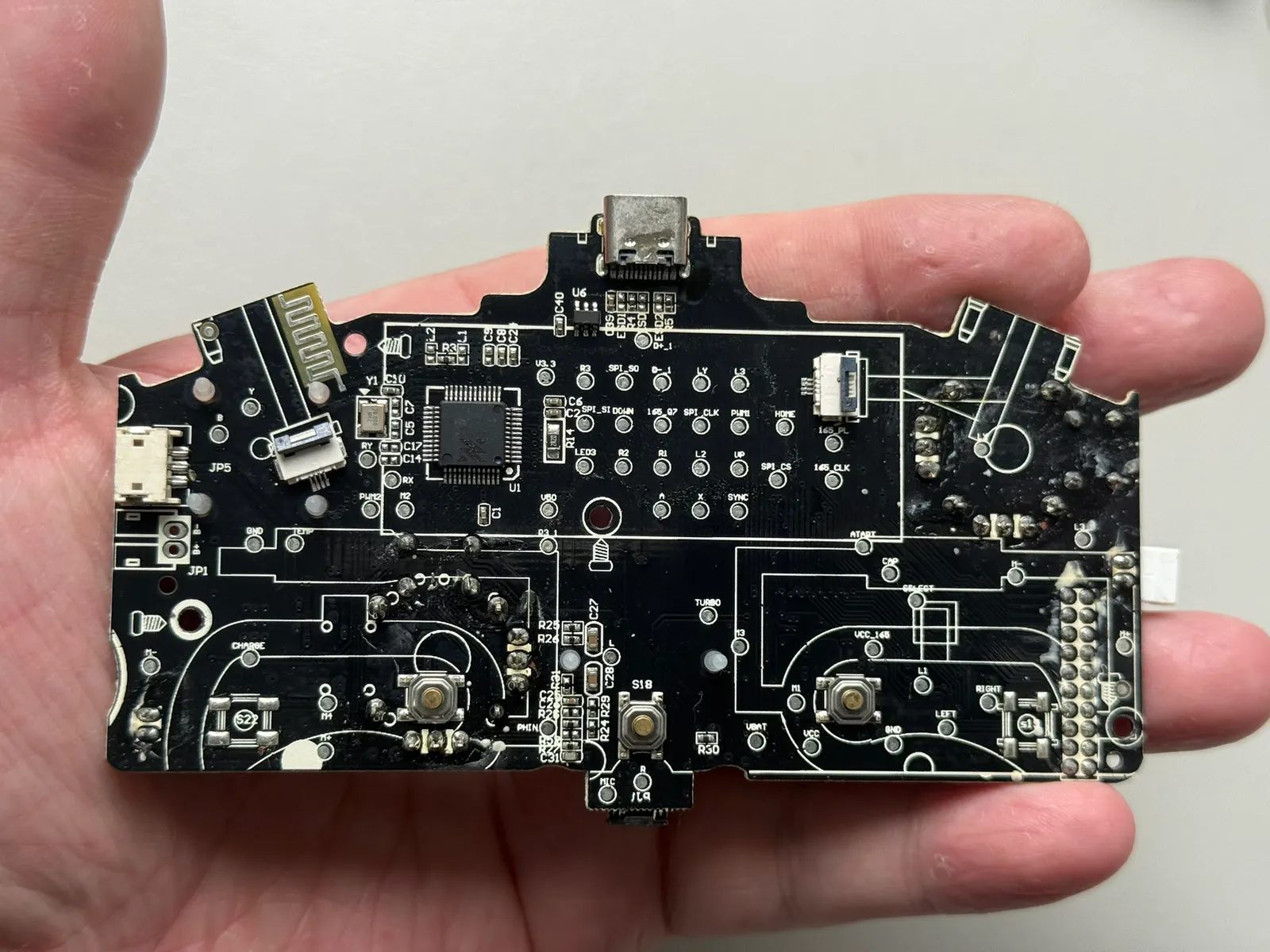

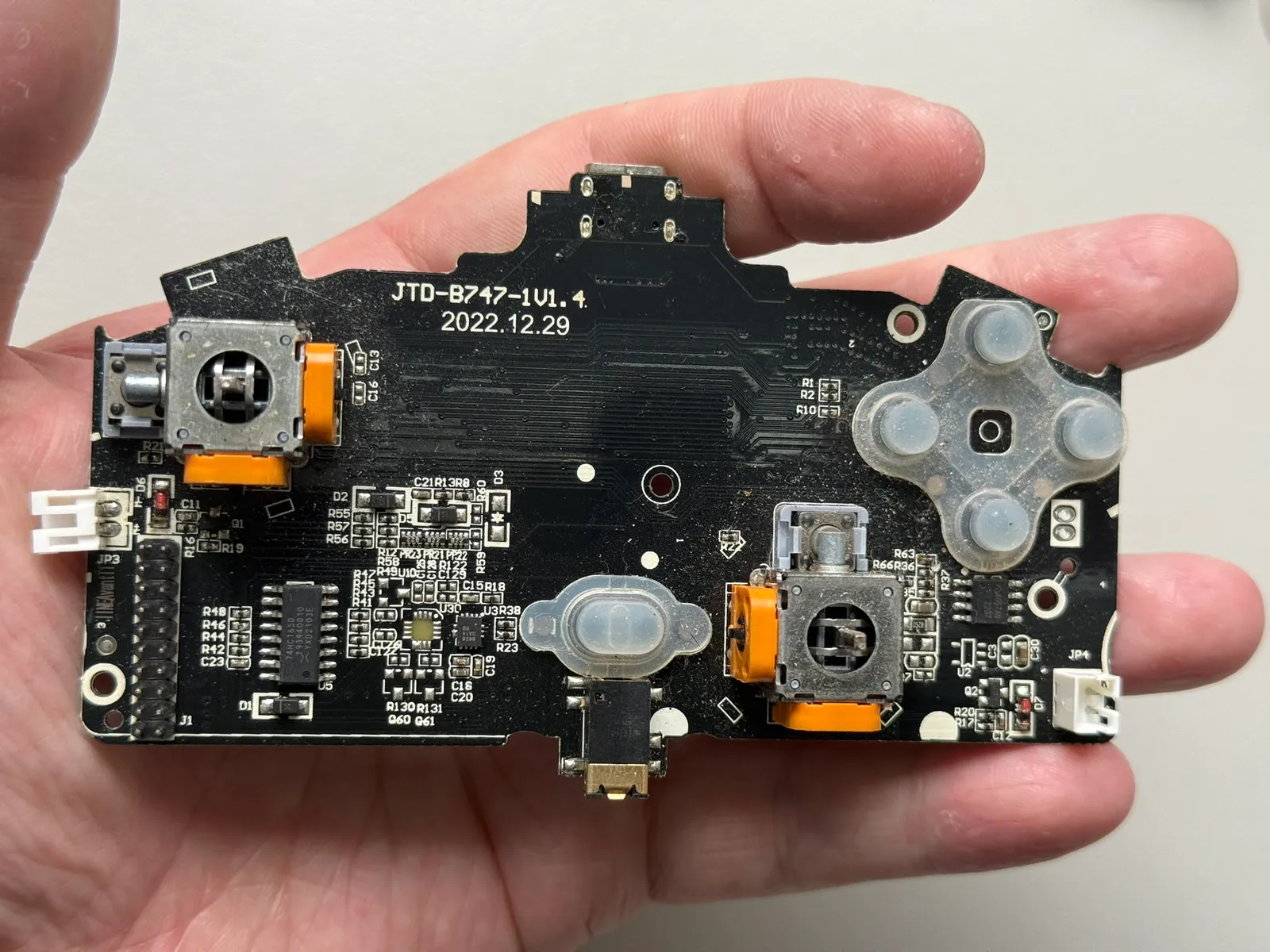

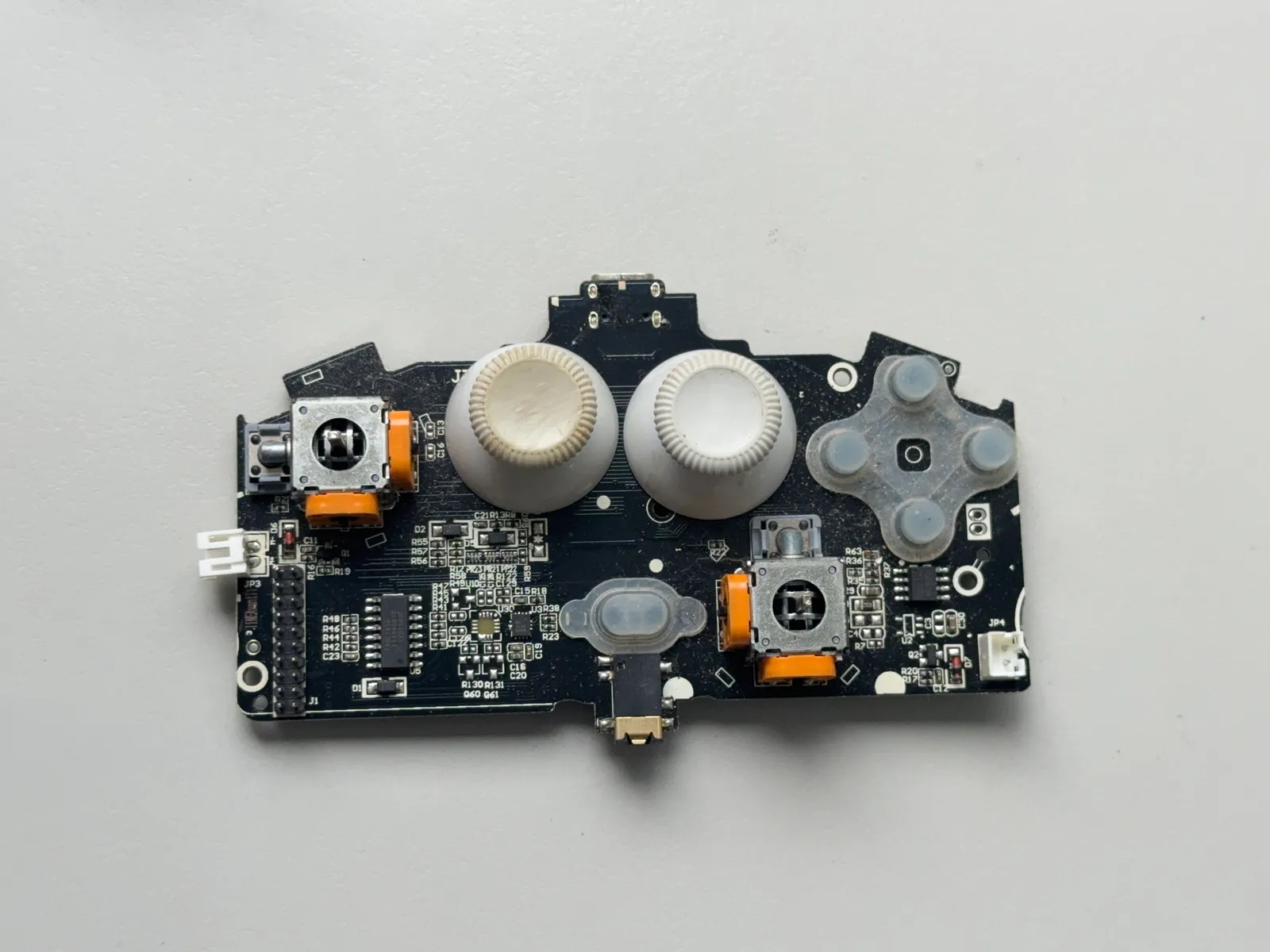

主板

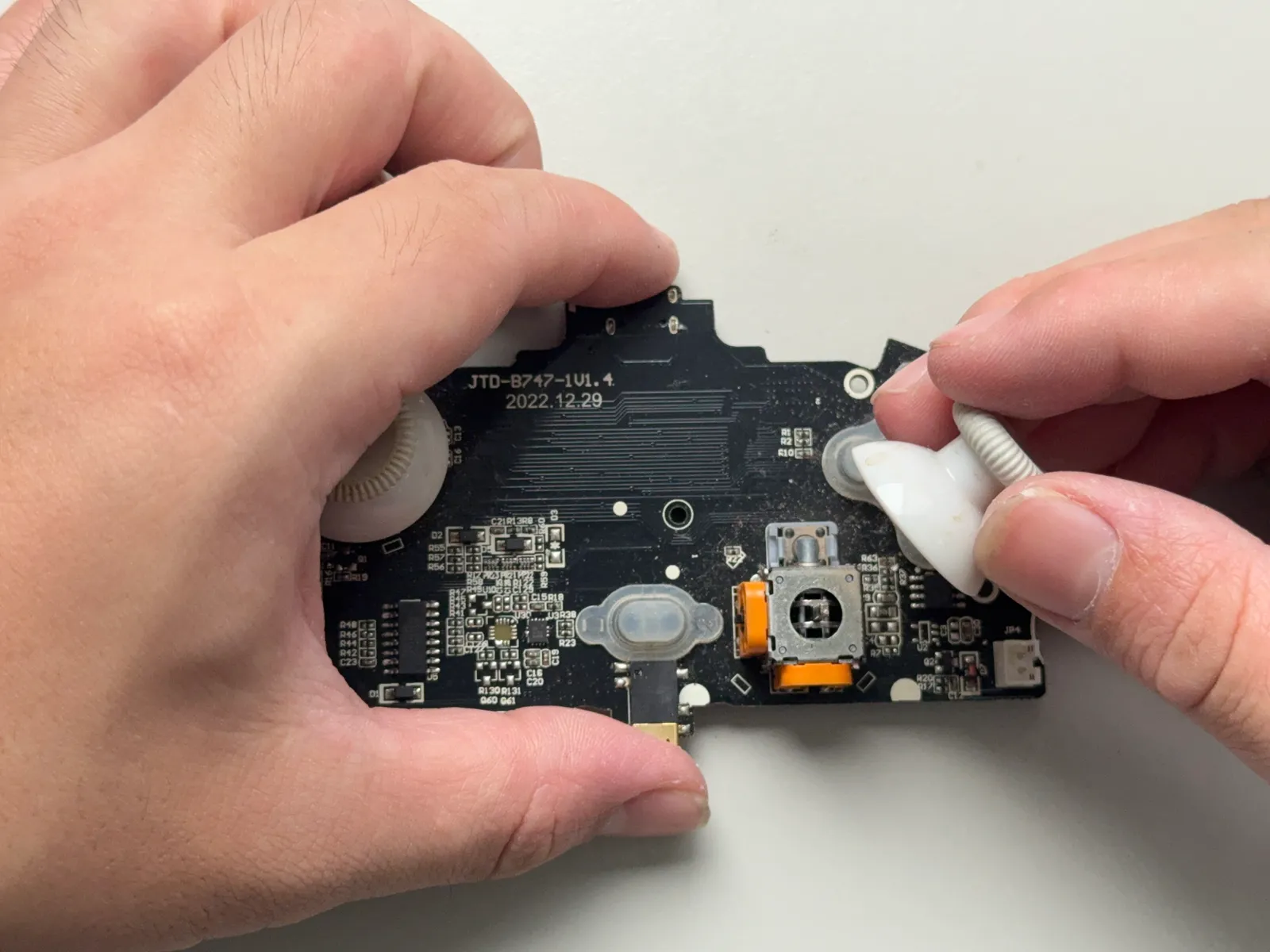

主板型號：JTD-B747-1V1.4
1
2
- 步驟 14 / 共 26

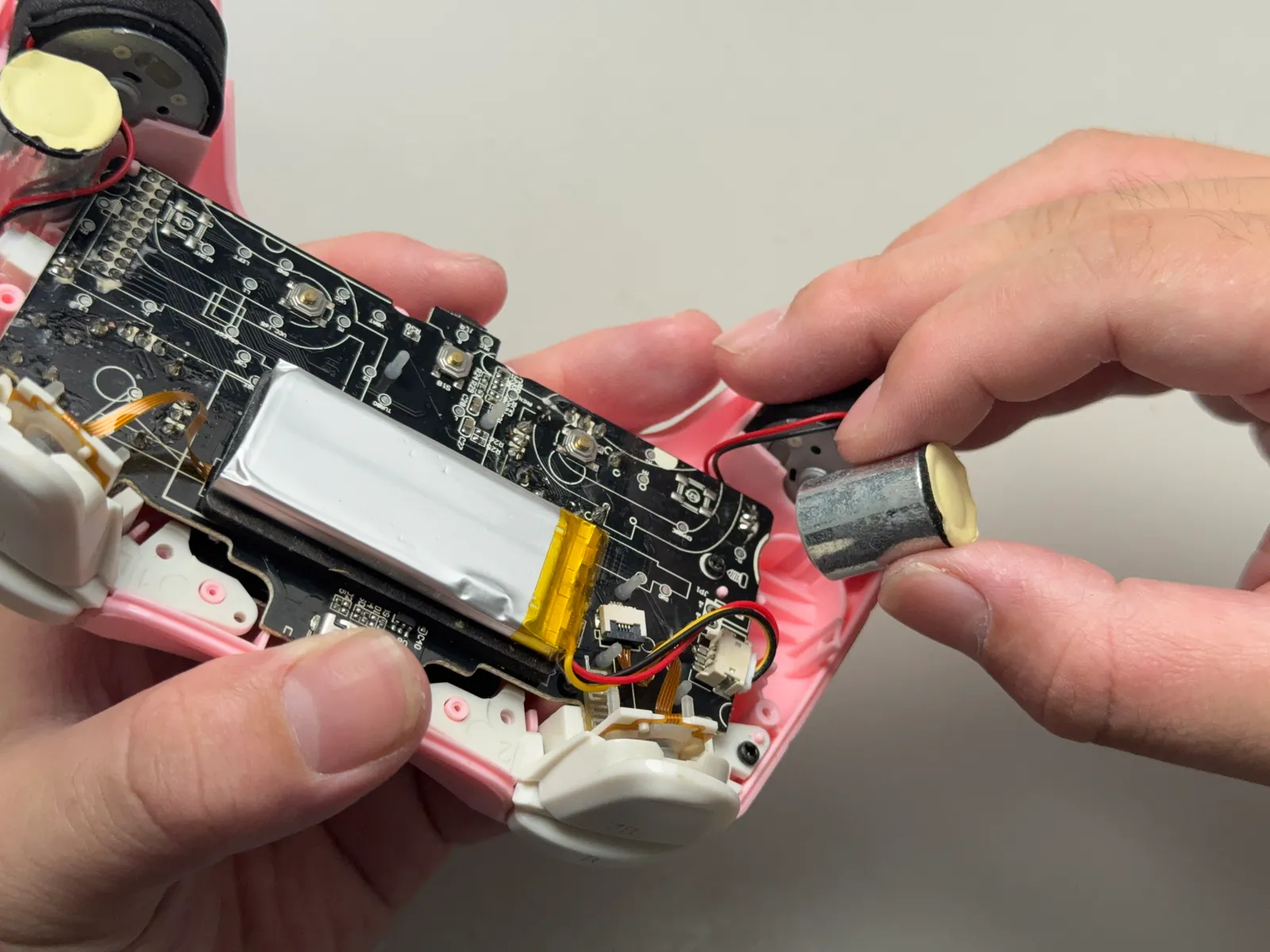

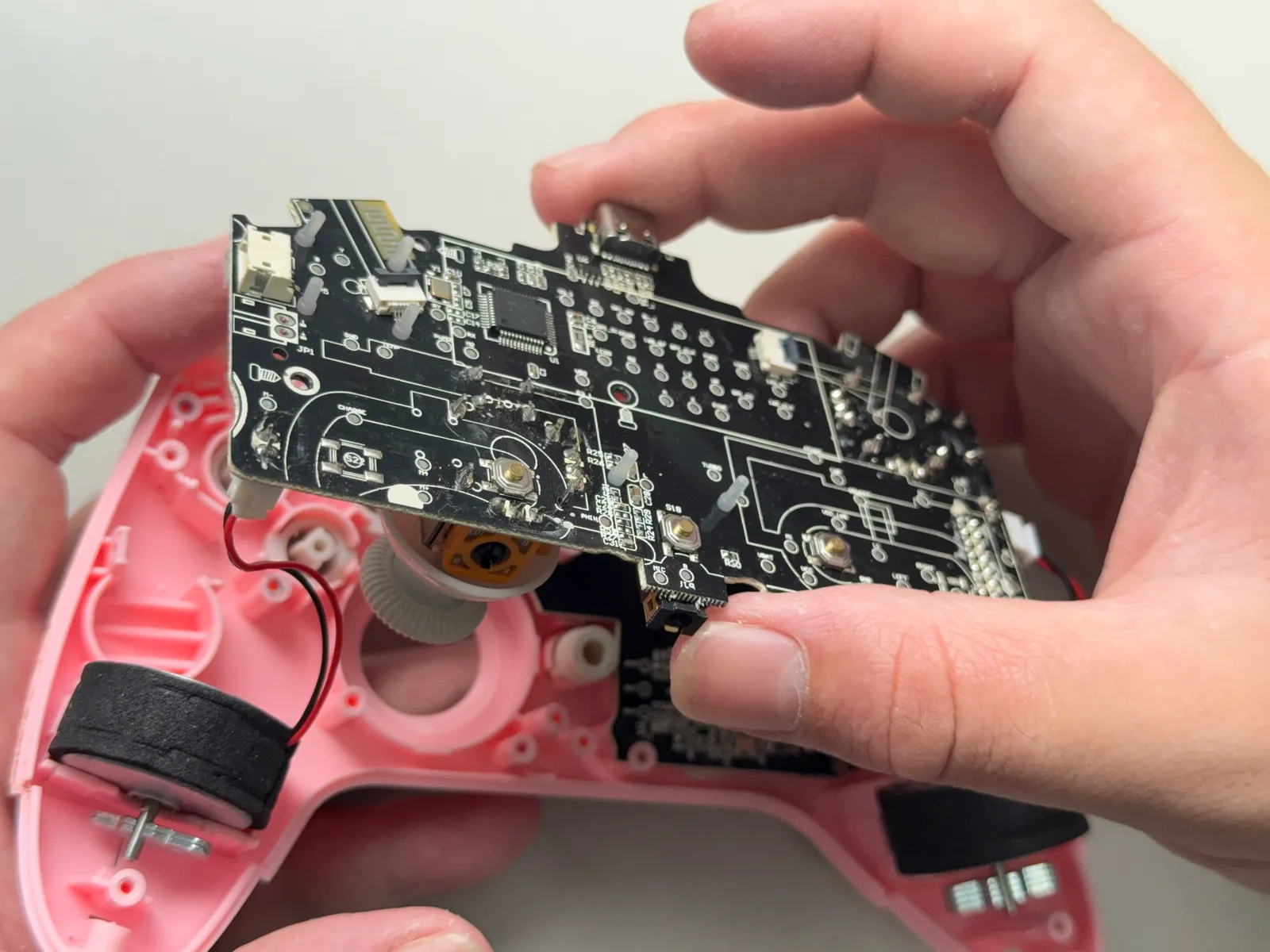

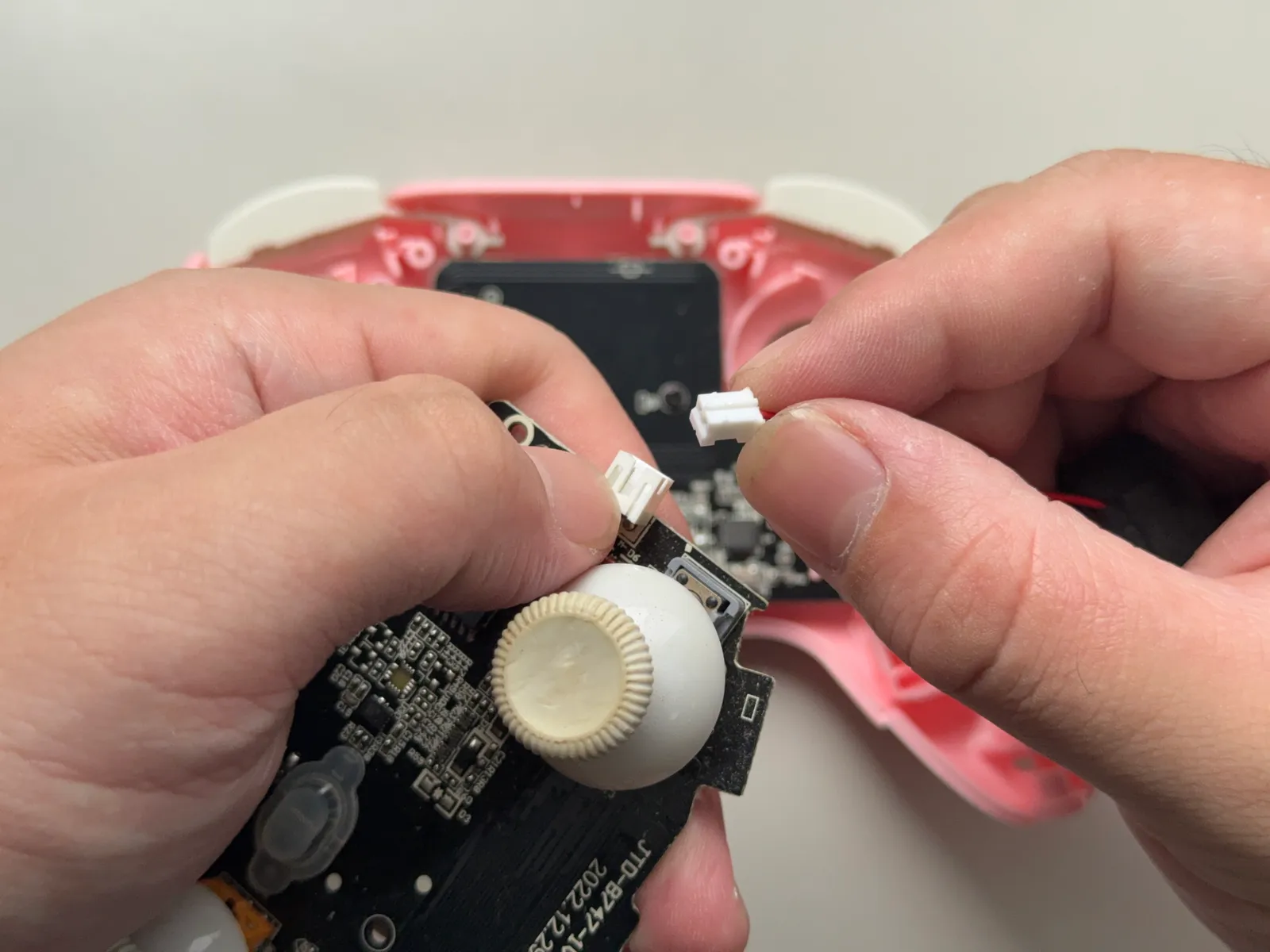

取出馬達

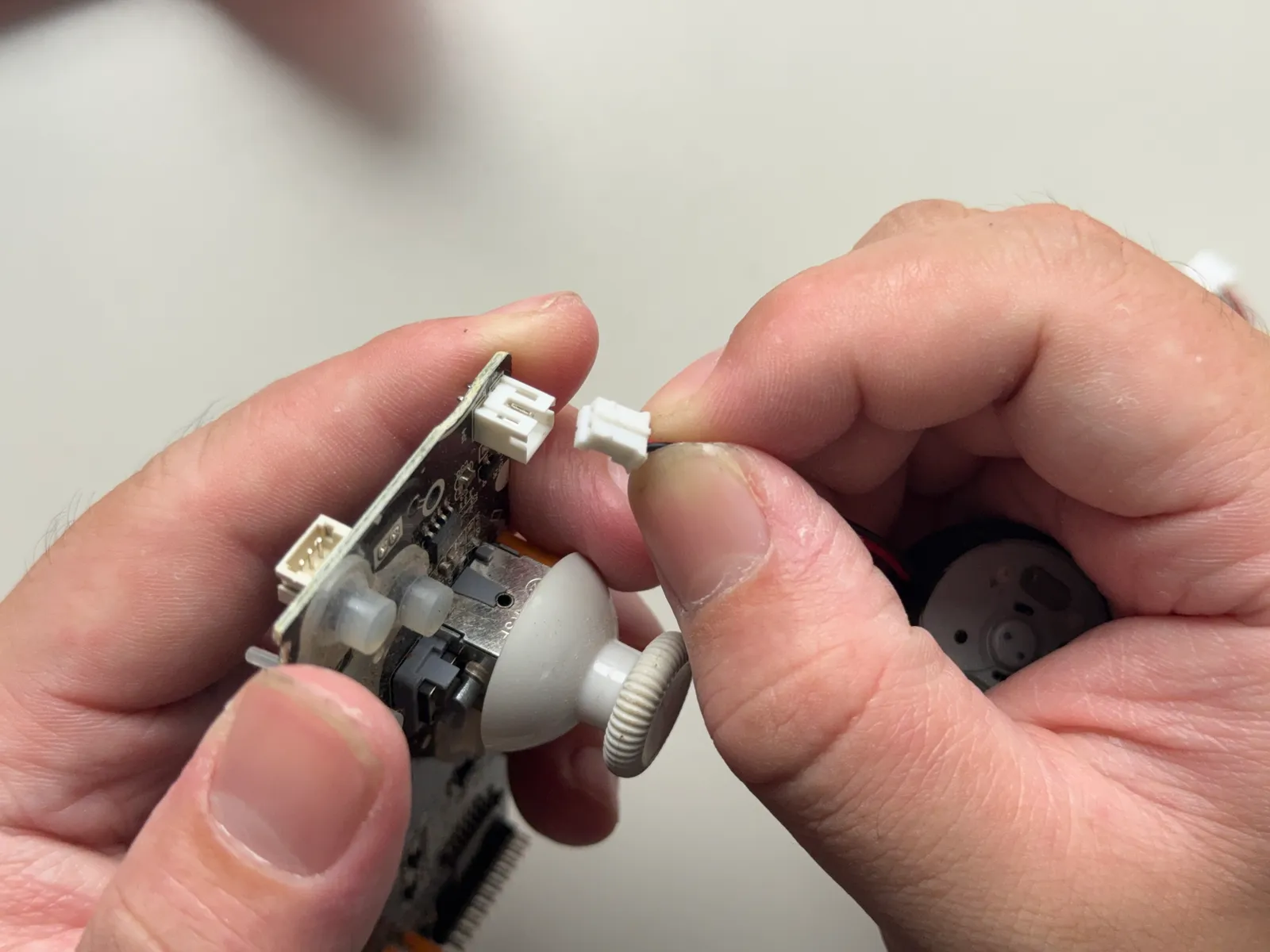

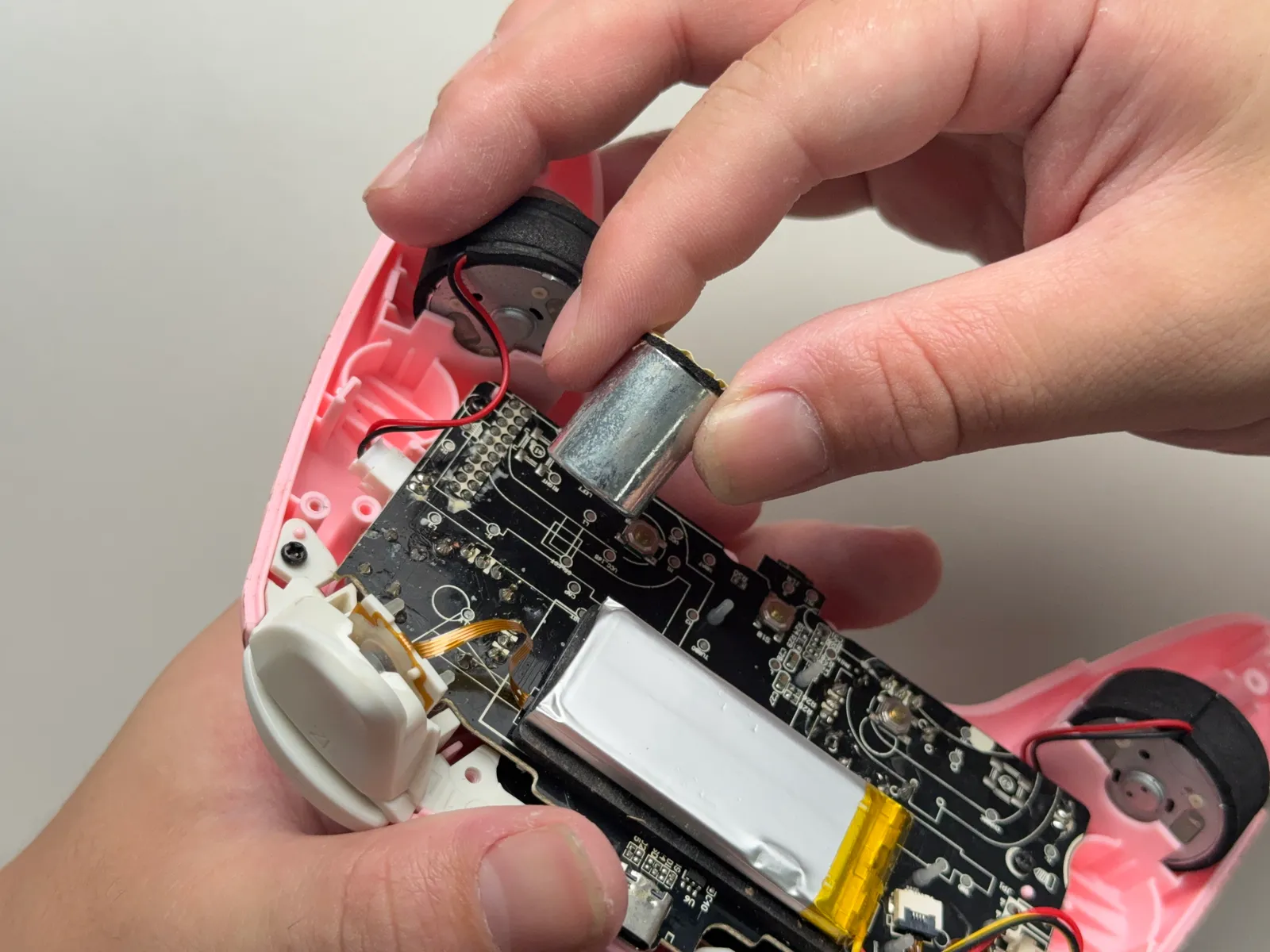

馬達也是使用插頭 而不焊接的。 所以可以直接用手把 或者是鑷子 拔起來。 然後馬達是轉子馬達
1
2
- 步驟 15 / 共 26

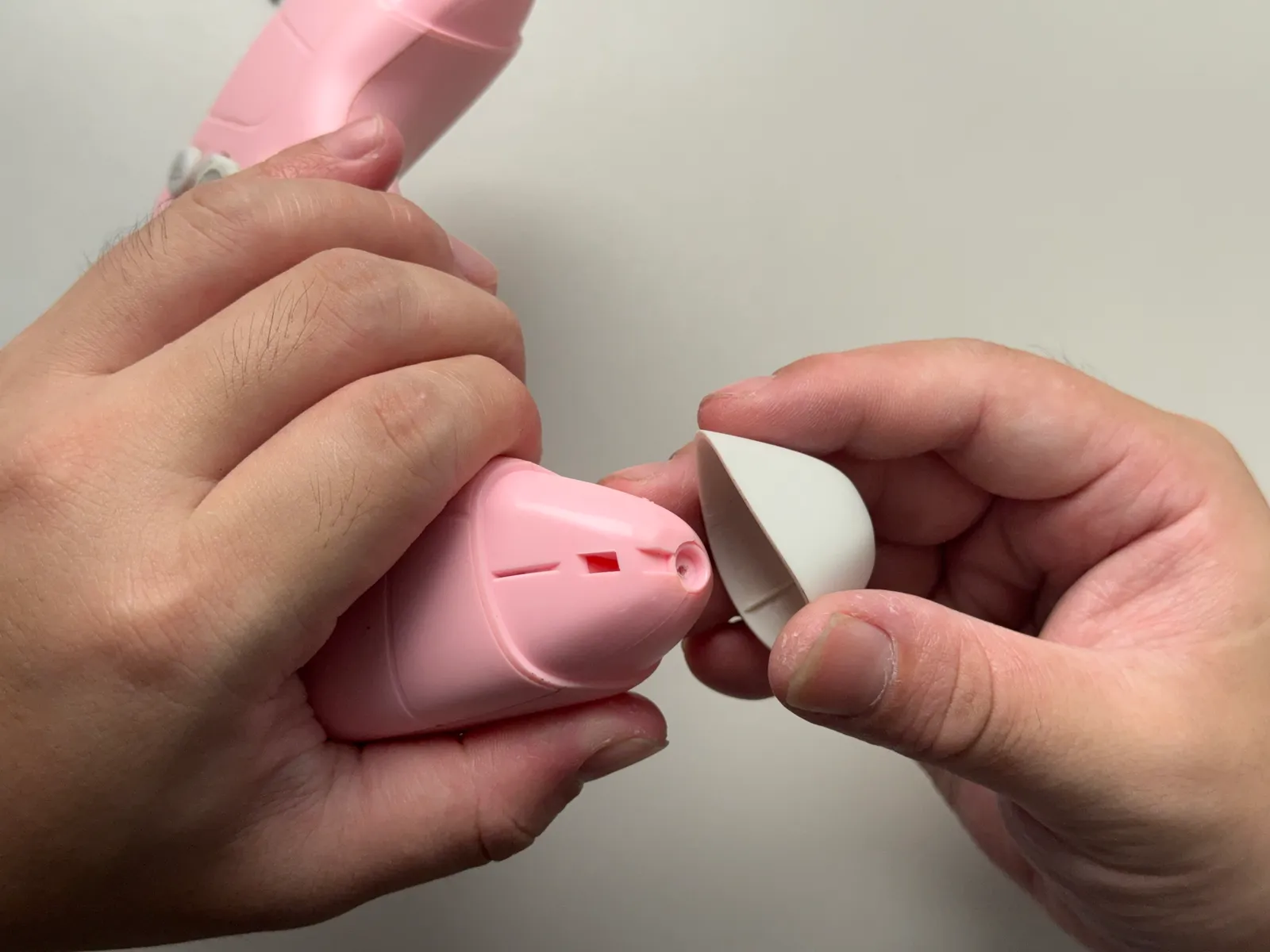

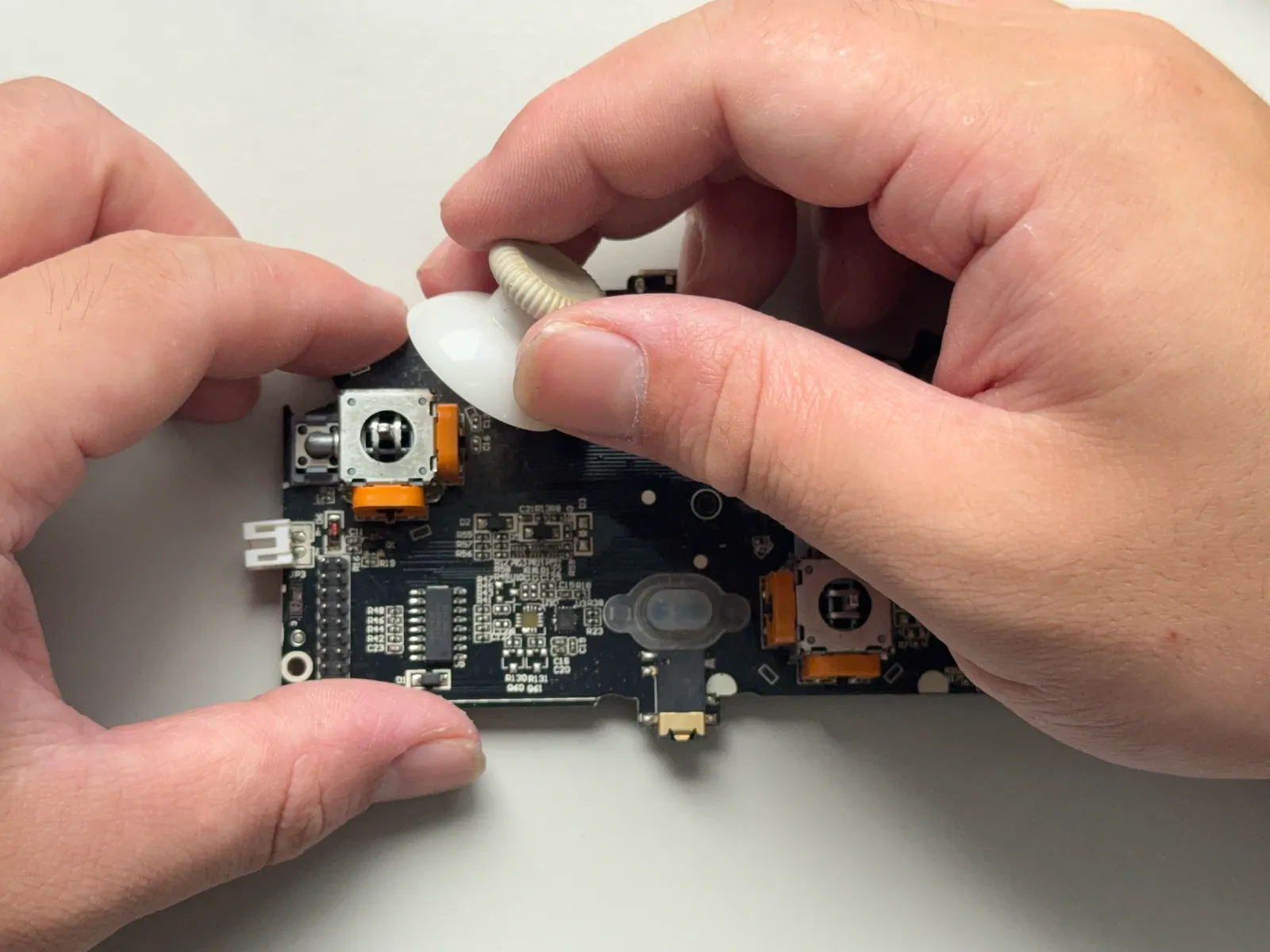

取下蘑菇頭(帽殼)
1
2
3
- 步驟 16 / 共 26

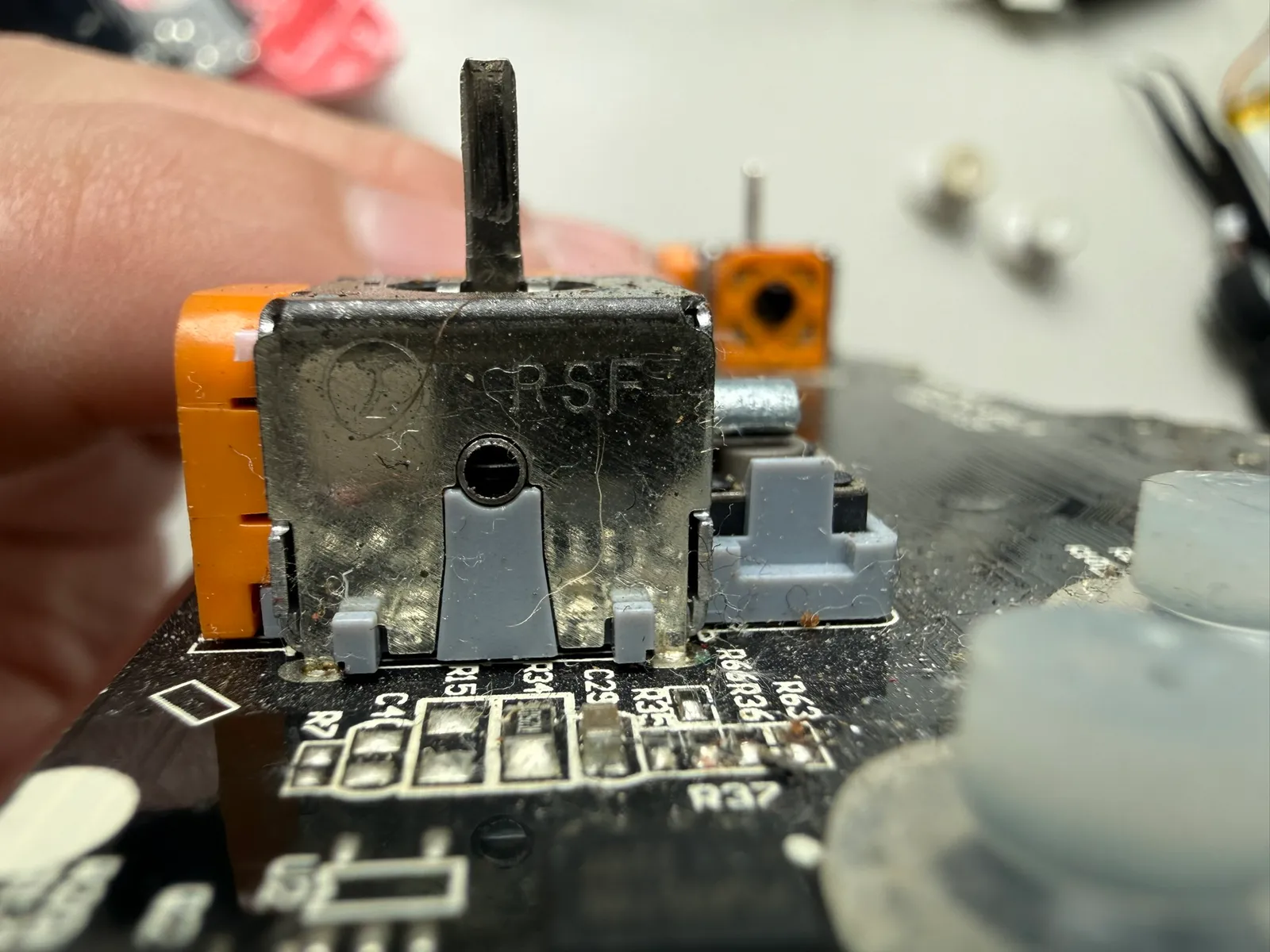

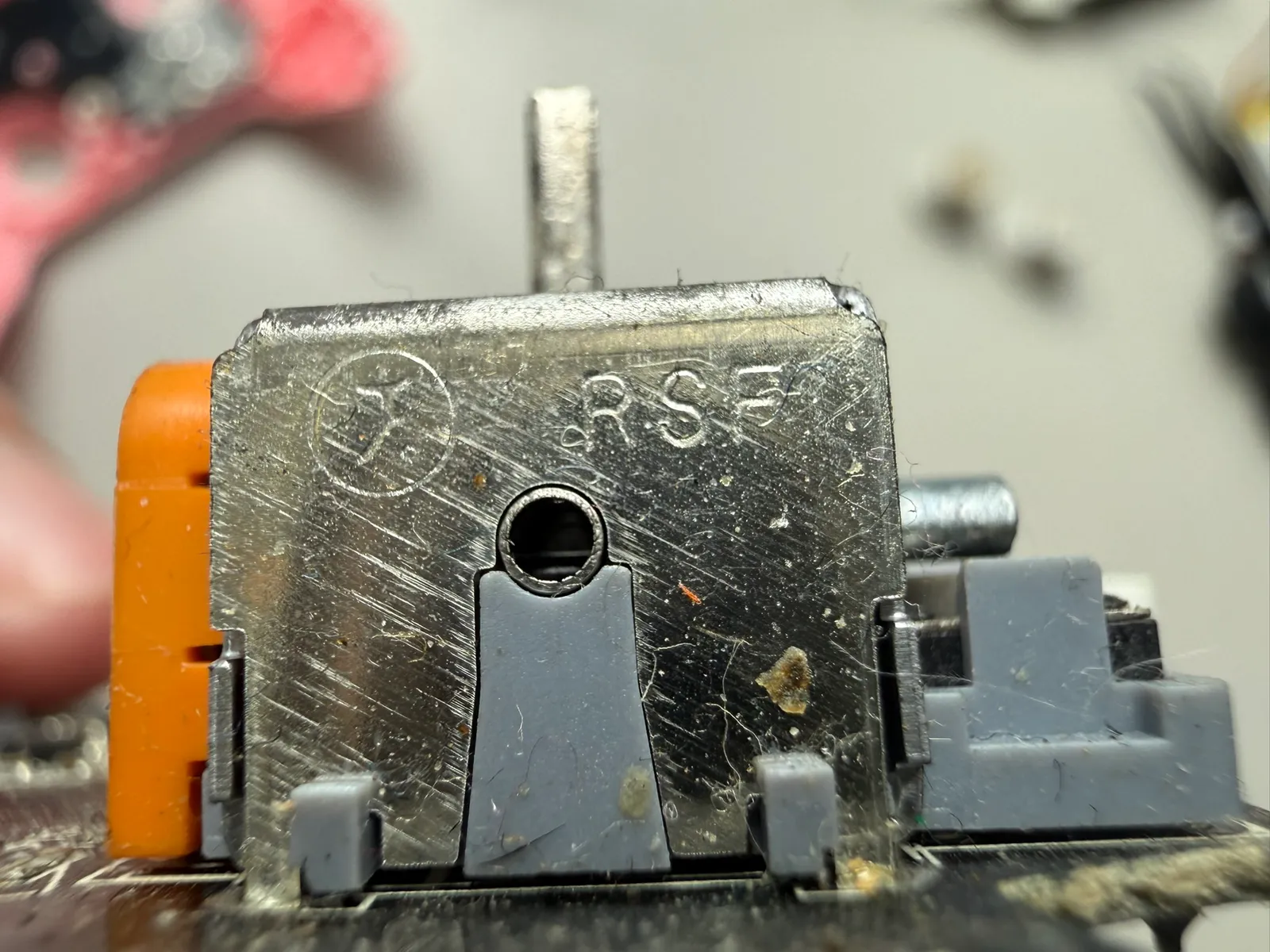

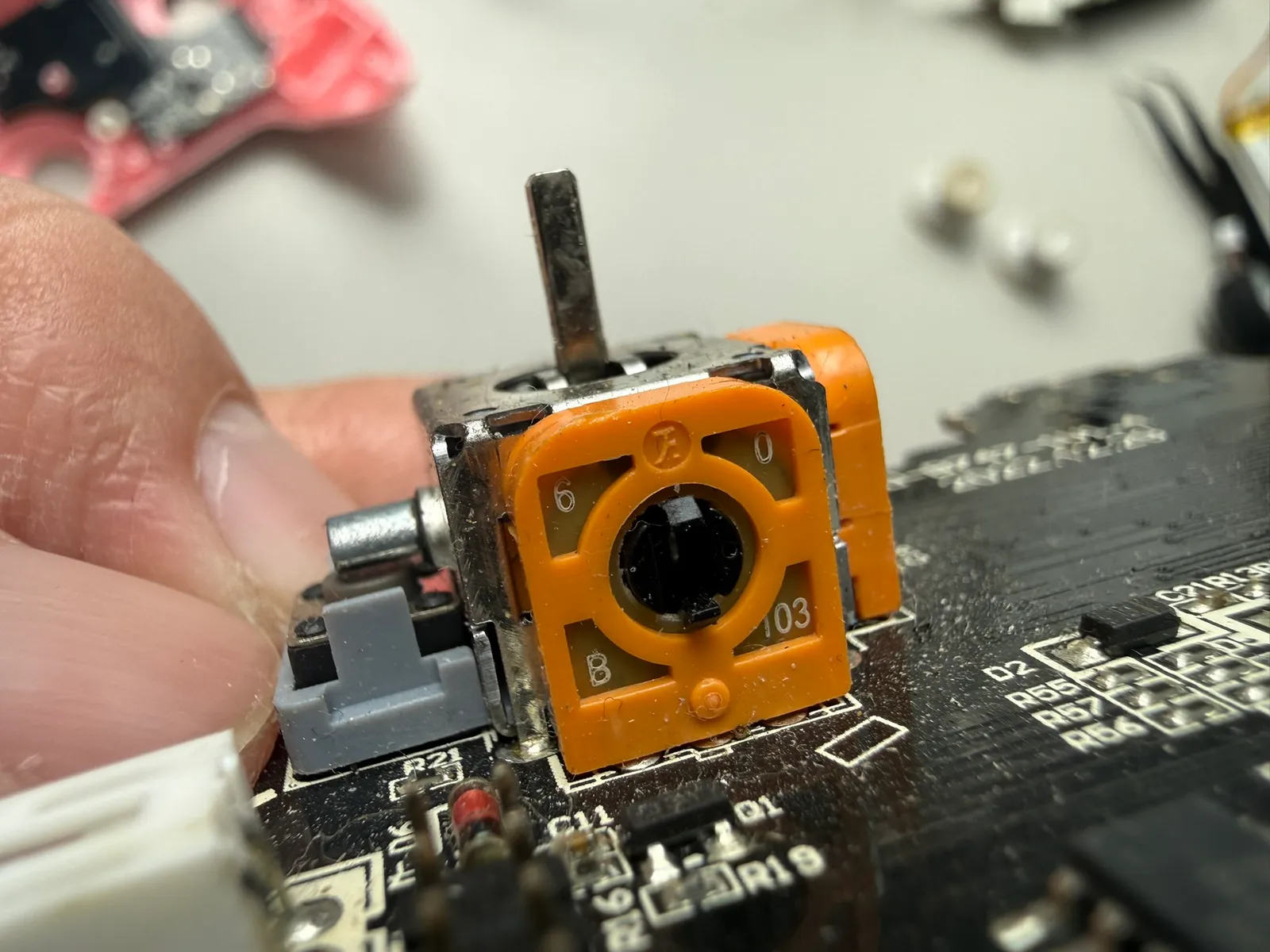

碳膜搖桿

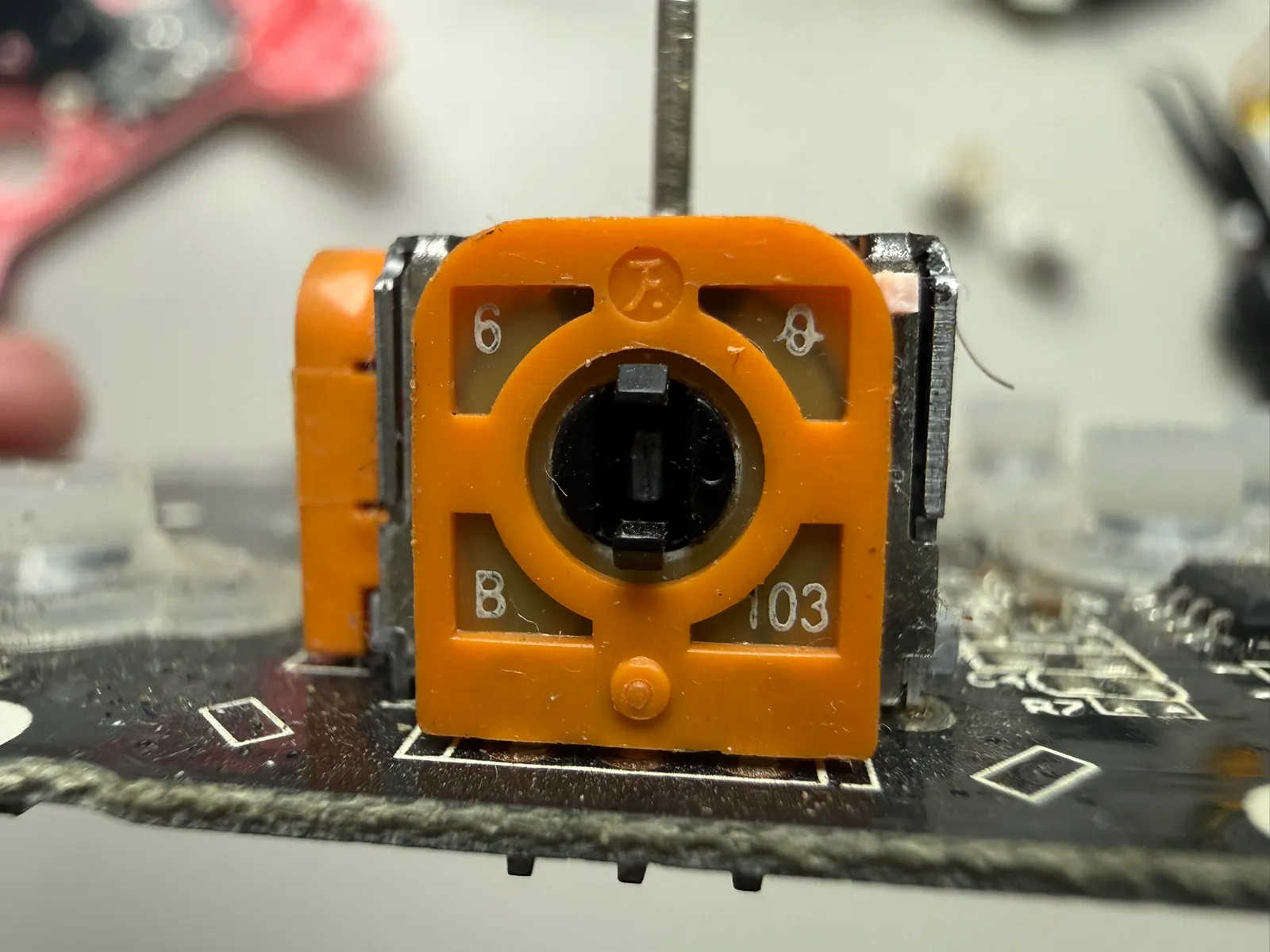

製造商：福哥興業 阻值 10kΩ 電阻曲線(B)
1
2
3
4
- 步驟 17 / 共 26

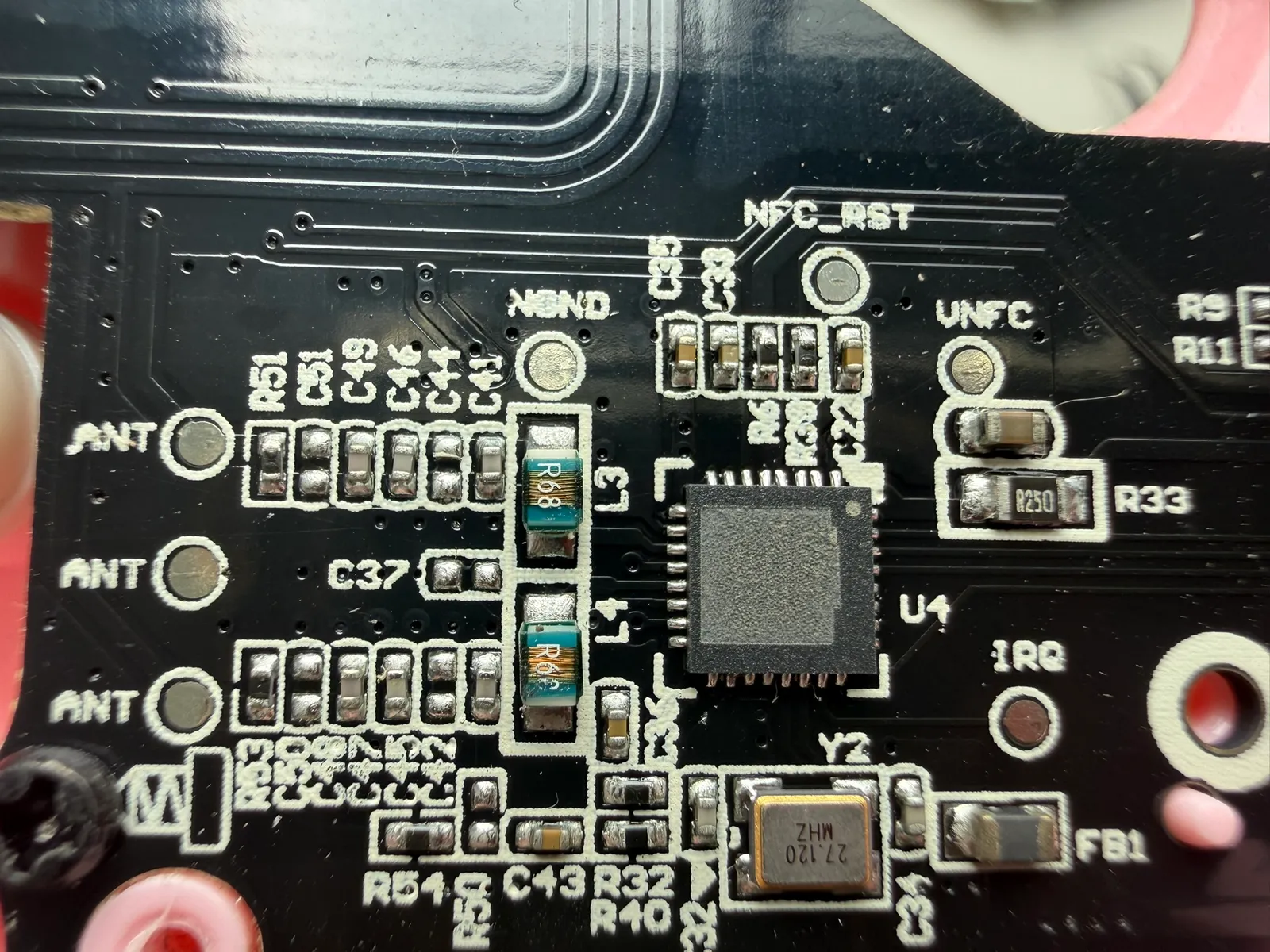

NFC 晶片
被磨掉了，所以看不到了。 但印刷有寫到 UNFC 跟 NFC_RST Y2位置標示：27.120 MHZ 的石英震盪器
- 步驟 18 / 共 26

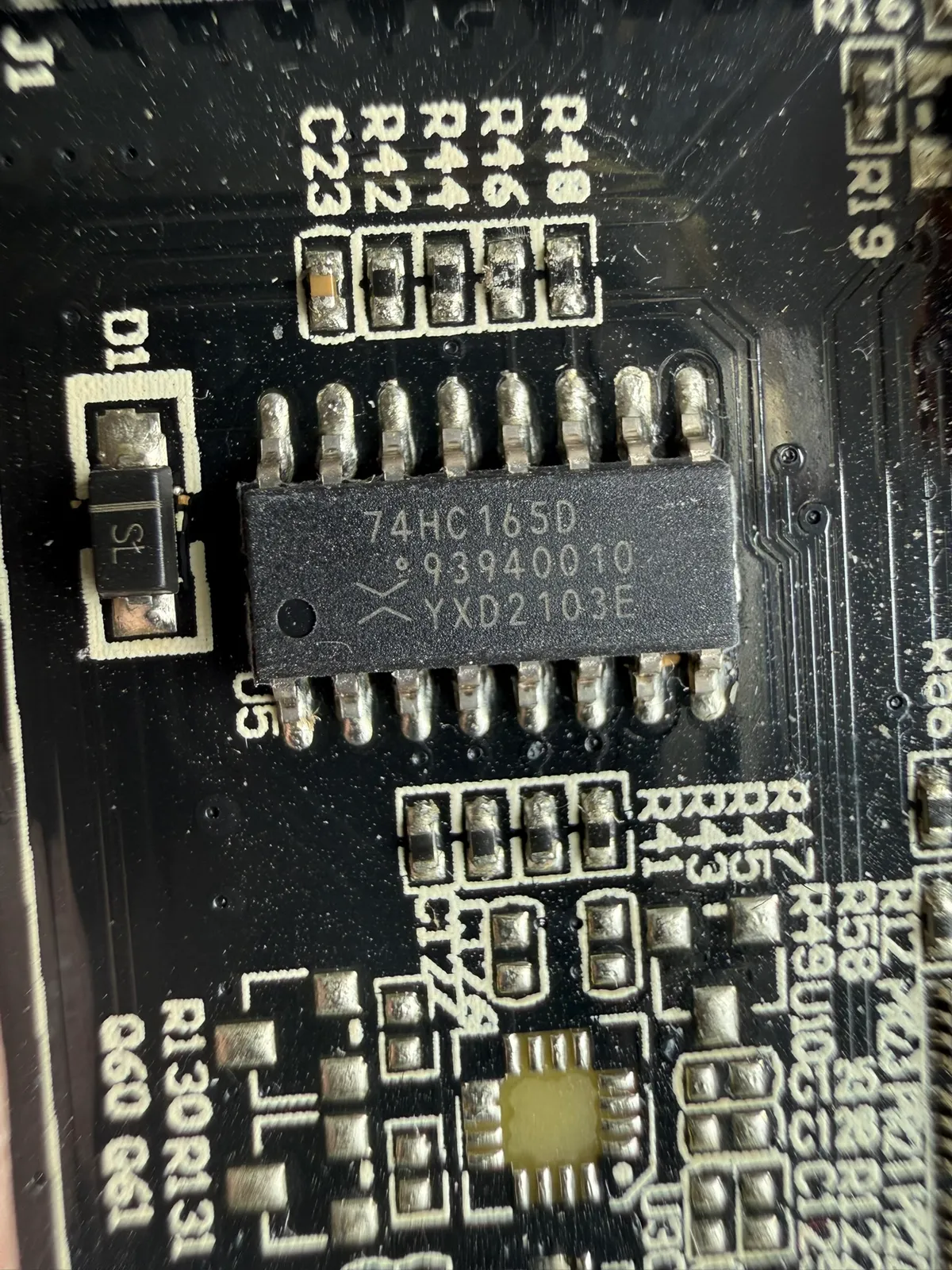

I/O 腳位擴展器
製造商：Nexperia（安世半導體） 型號：74HC1650
- 步驟 19 / 共 26
陀螺儀 晶片

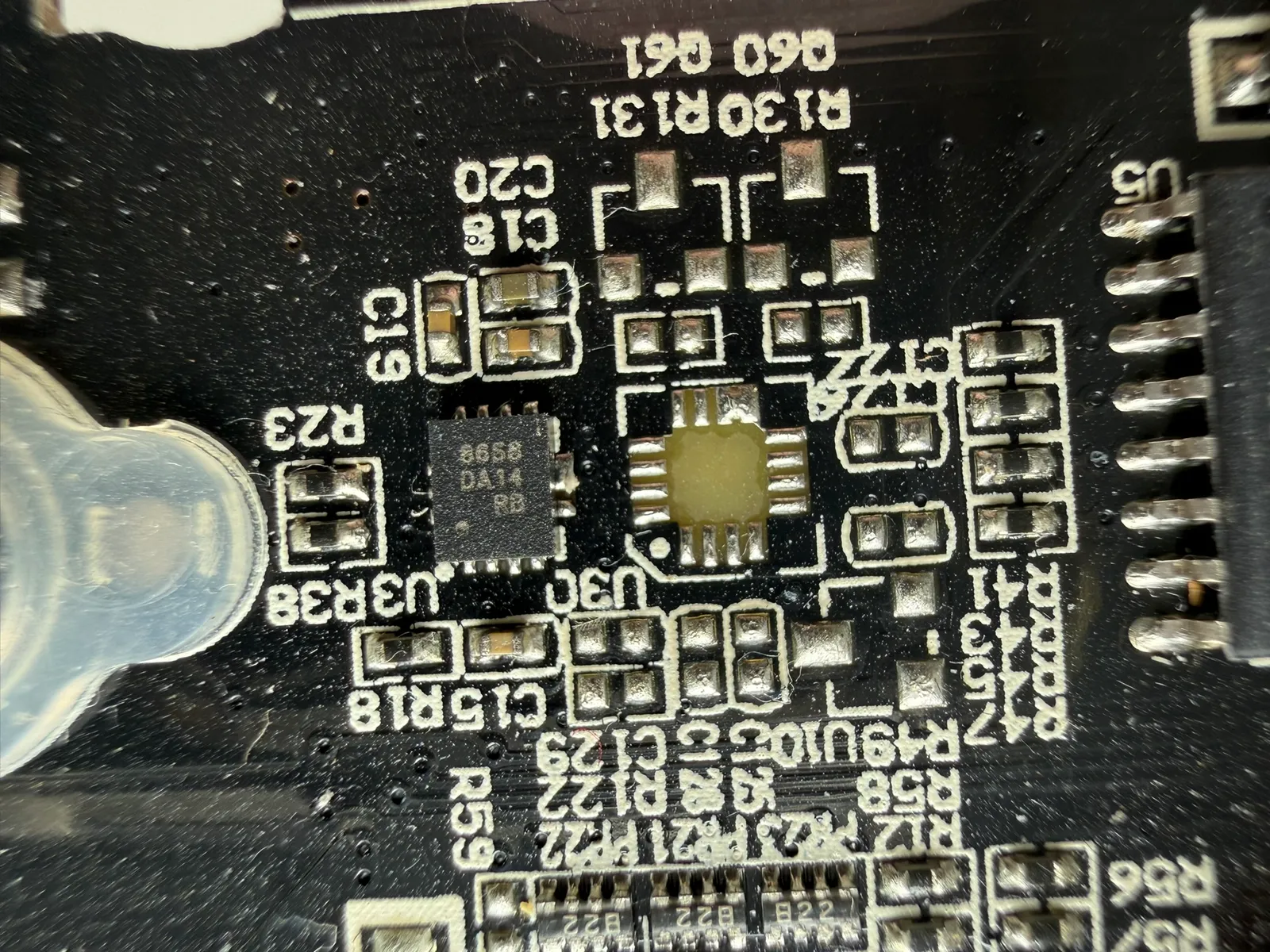

型號：8658
- 步驟 20 / 共 26

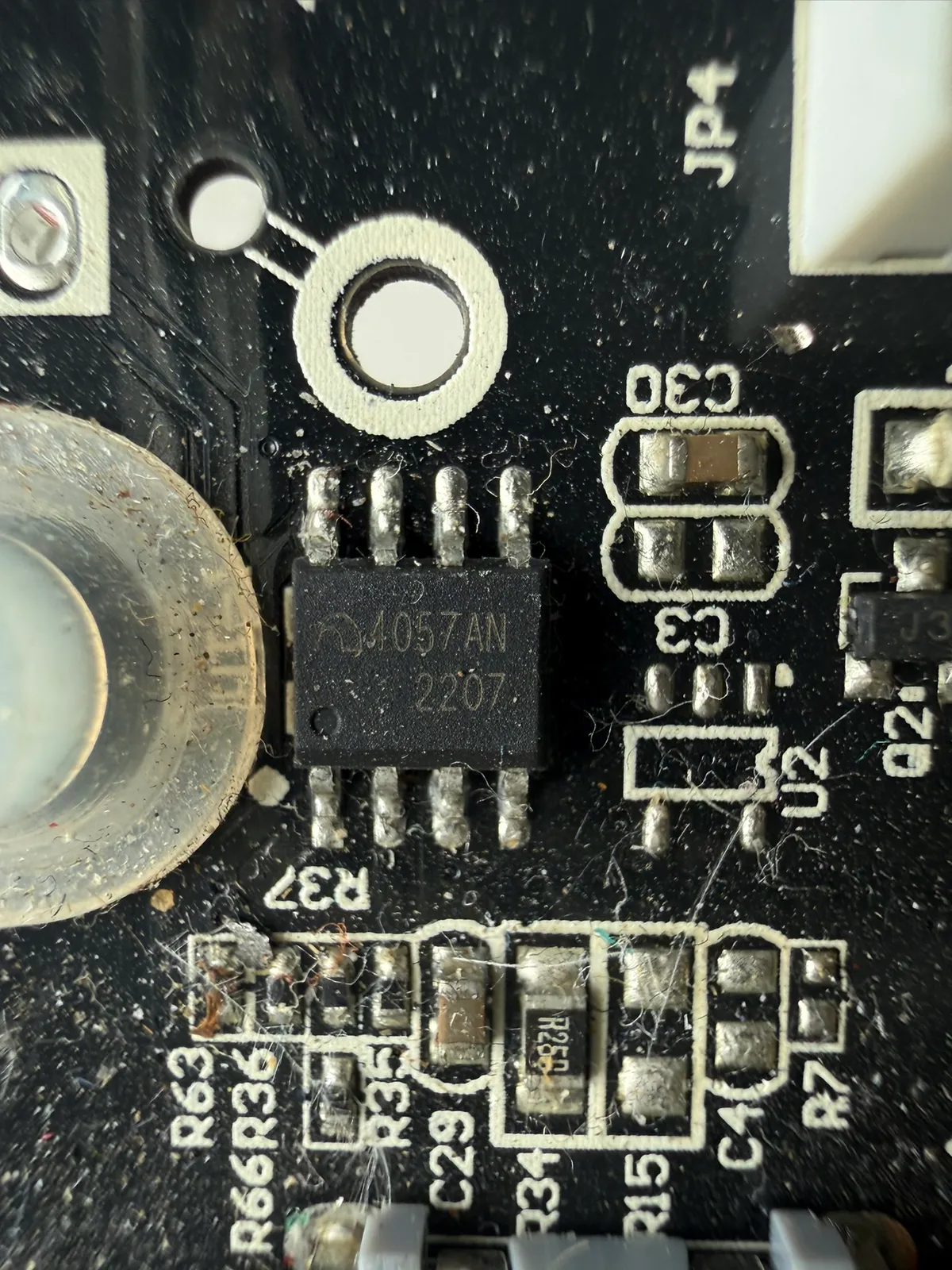

充電管理 晶片
型號：4057AN
- 步驟 21 / 共 26

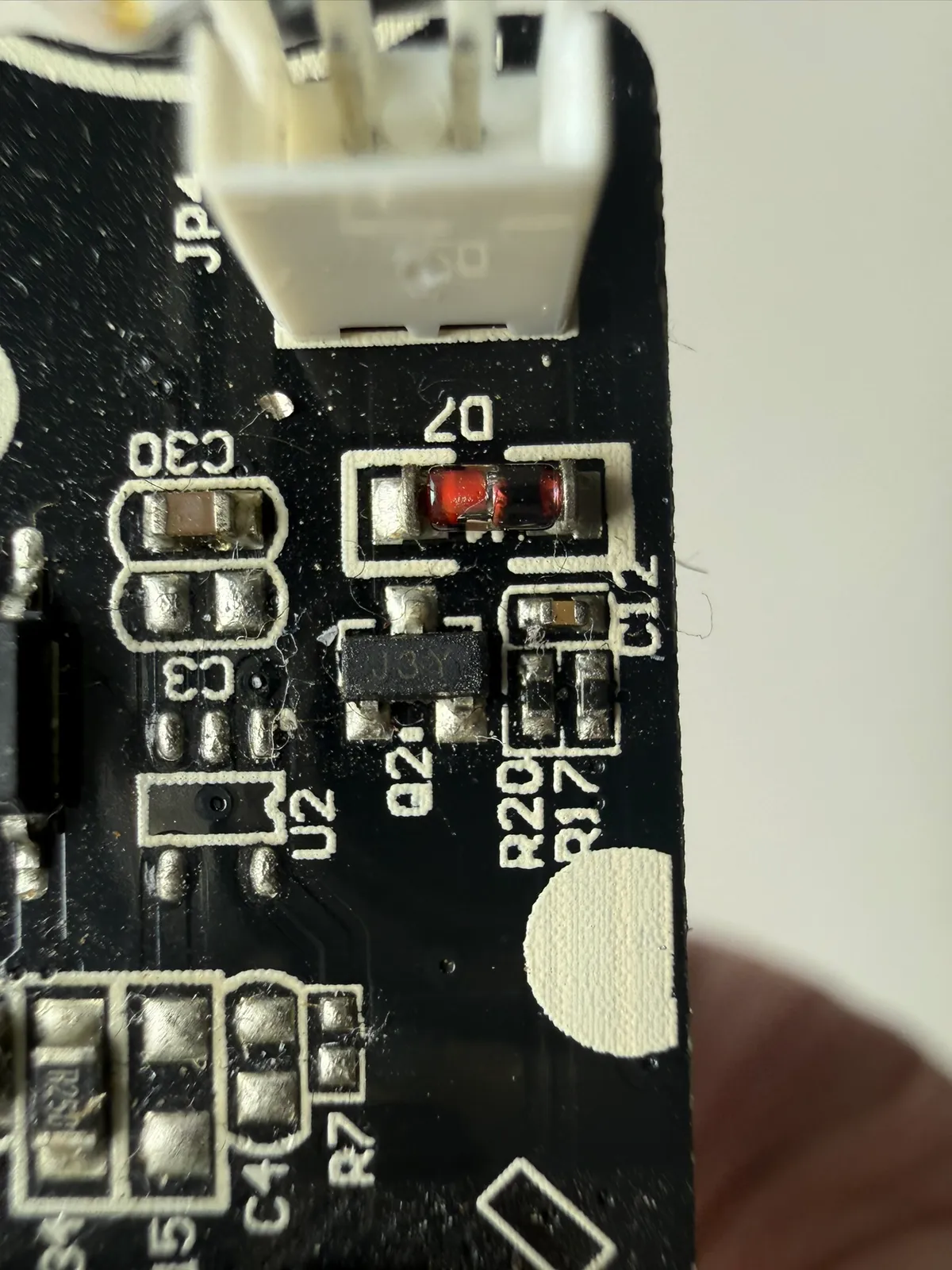

步驟 21
絲印：J3Y 用於給震動馬達。
- 步驟 22 / 共 26

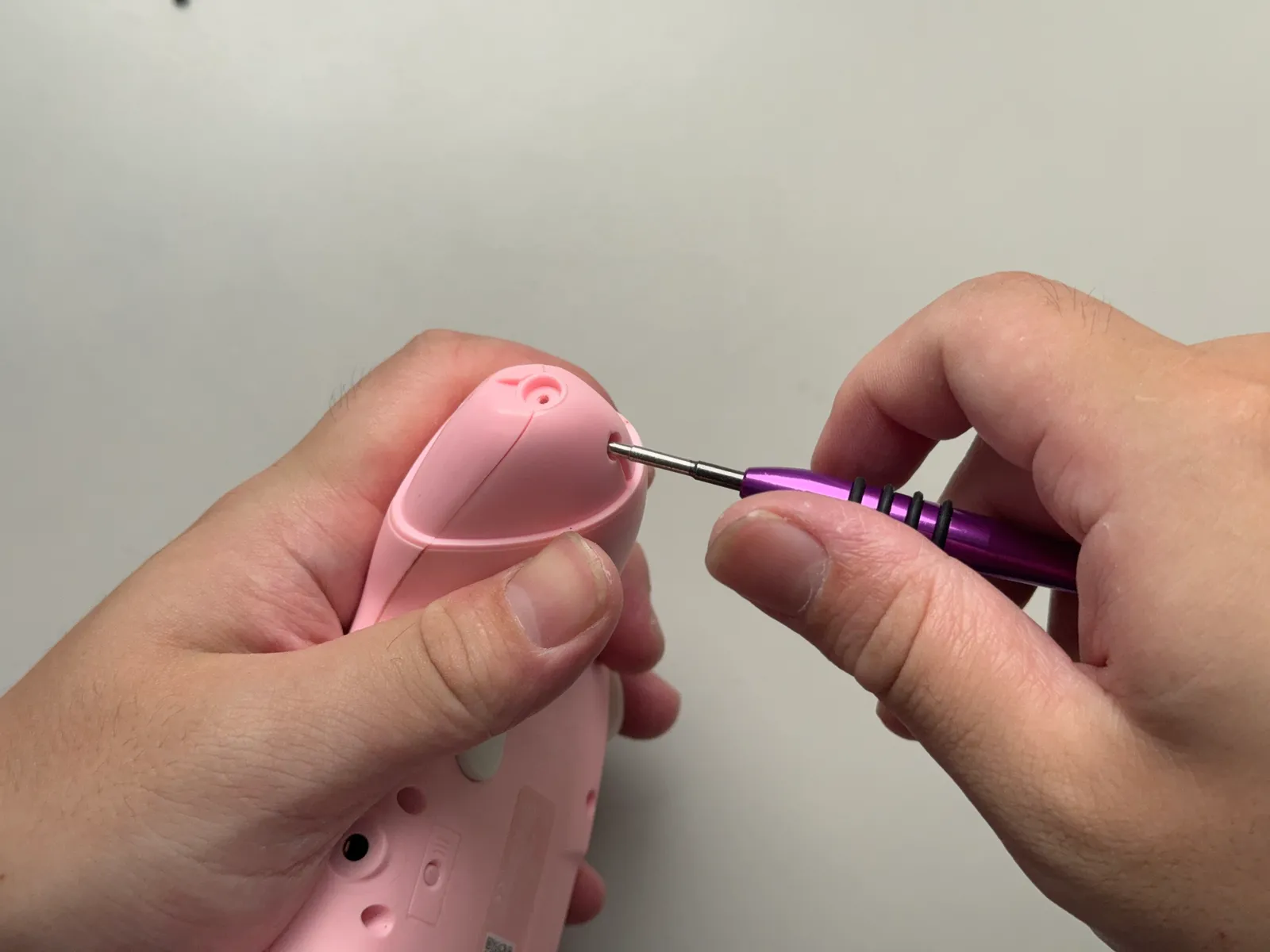

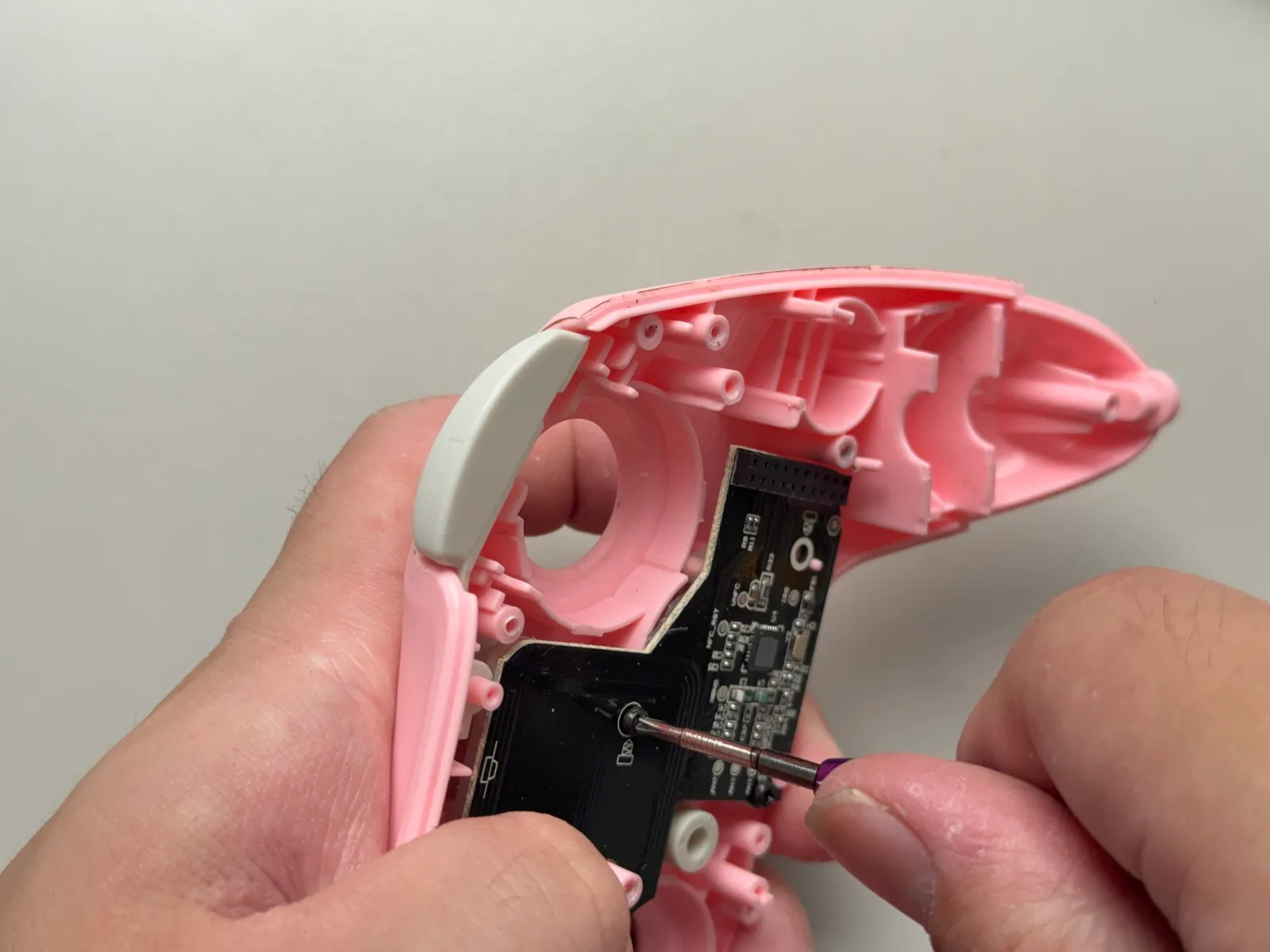

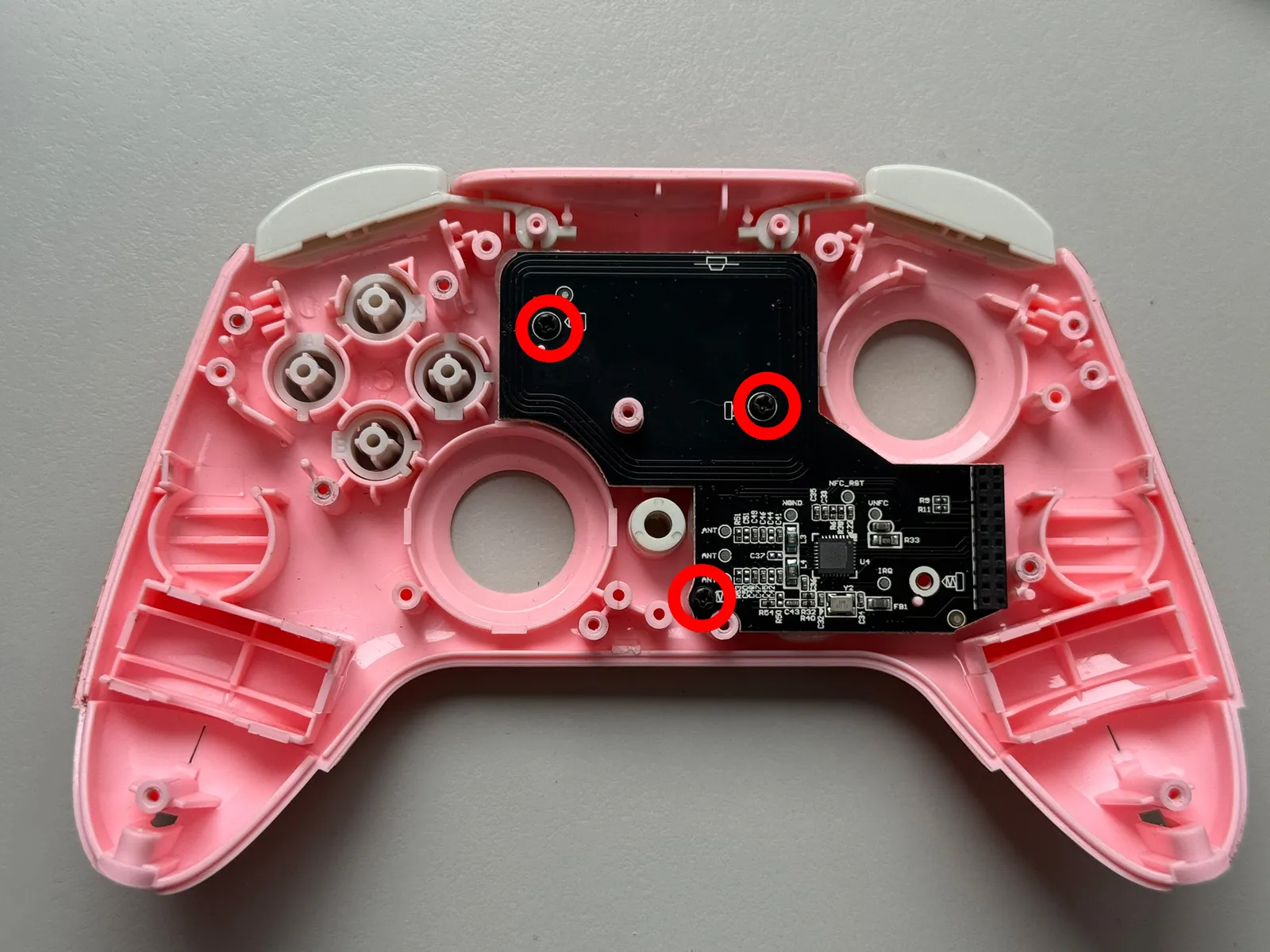

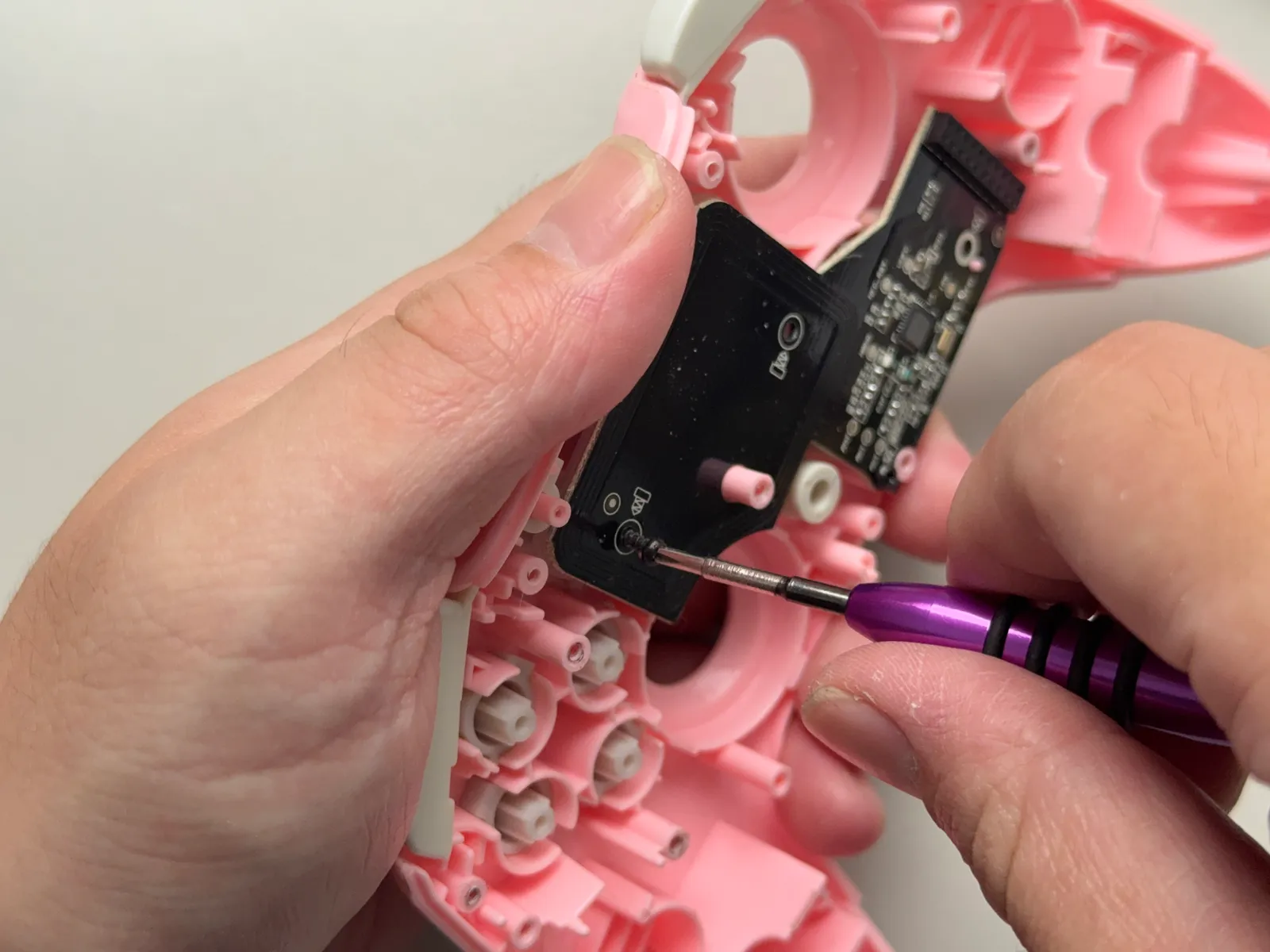

卸下3個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
4
- 步驟 23 / 共 26
取出副板
1
2
- 步驟 24 / 共 26

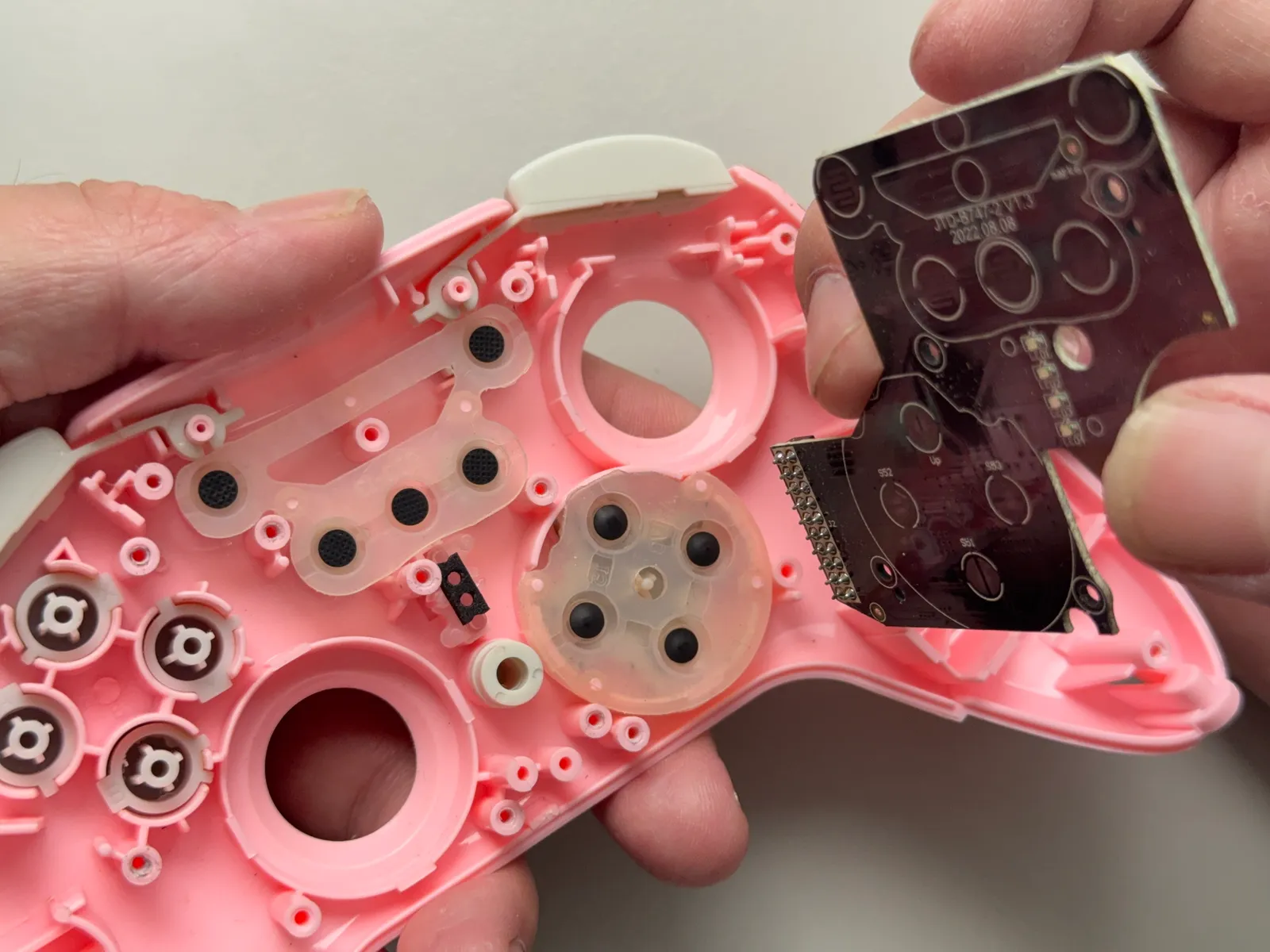

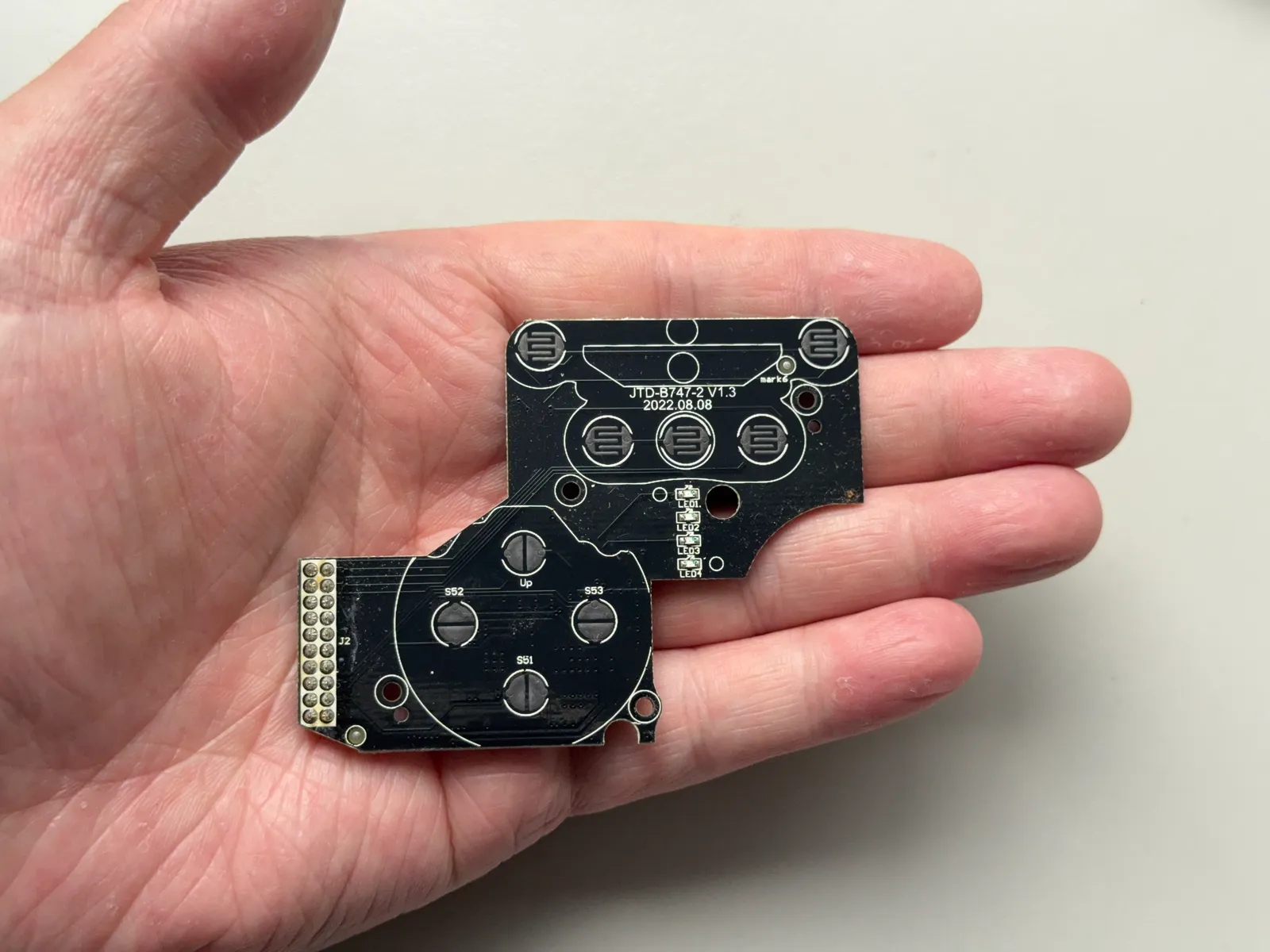

副板
副板型號：JTD-B747-2 V1.3
- 步驟 25 / 共 26

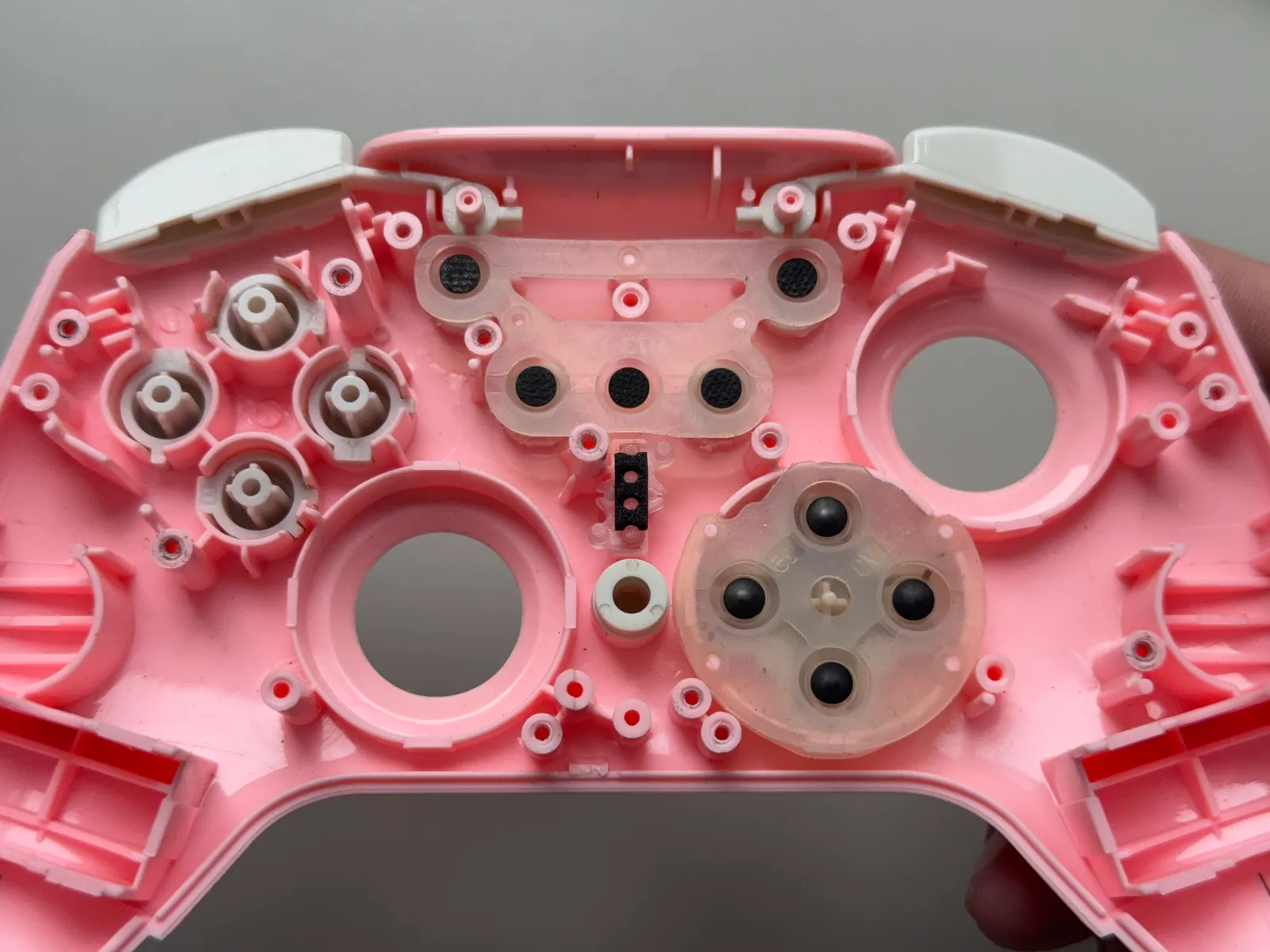

按鍵膠墊
1
2

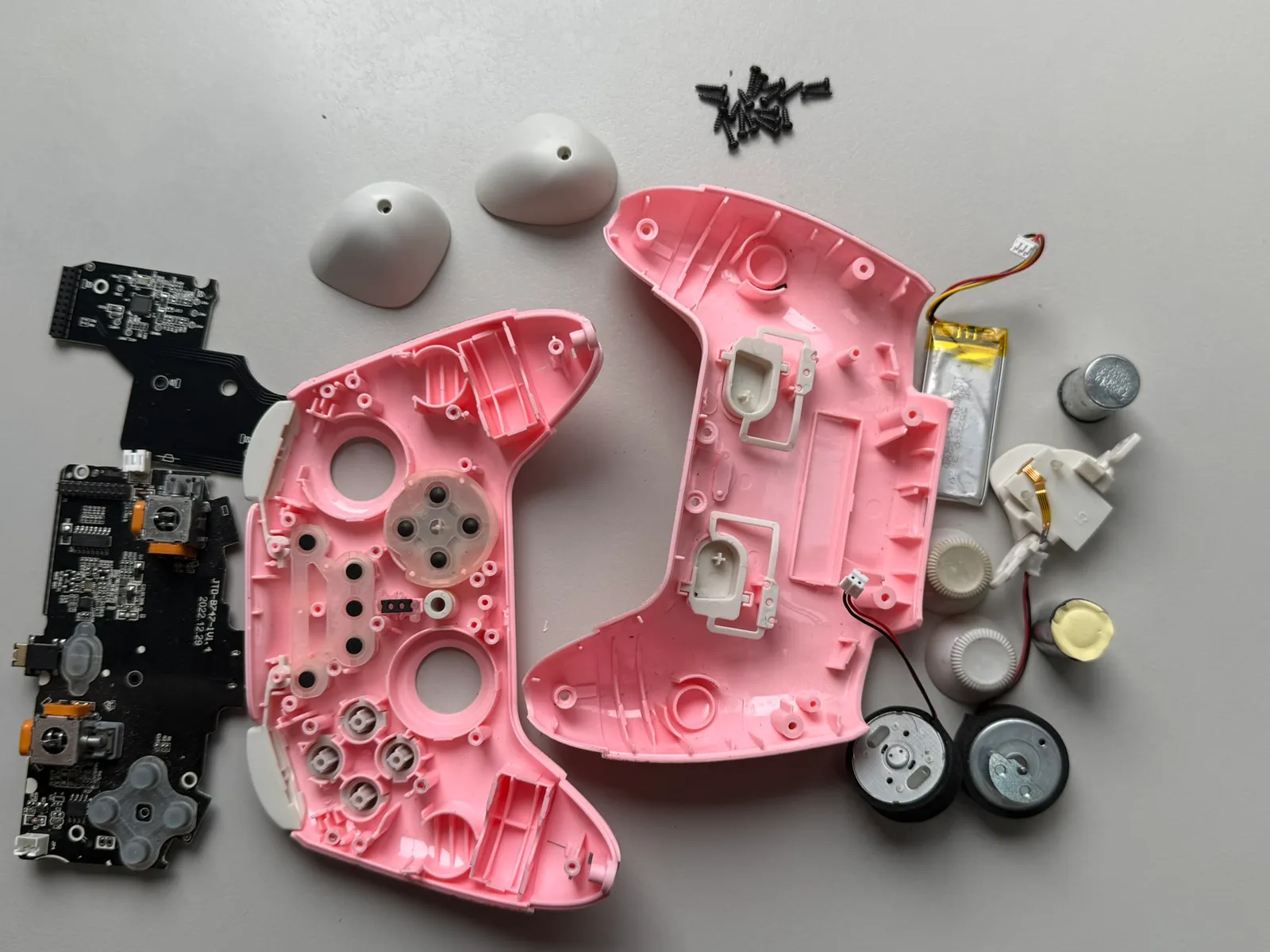

- 步驟 26 / 共 26
完整拆解
