遊戲控制器 · 良值 二代 Pro手把難度 中等
良值 二代 Pro手把 L152 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 16

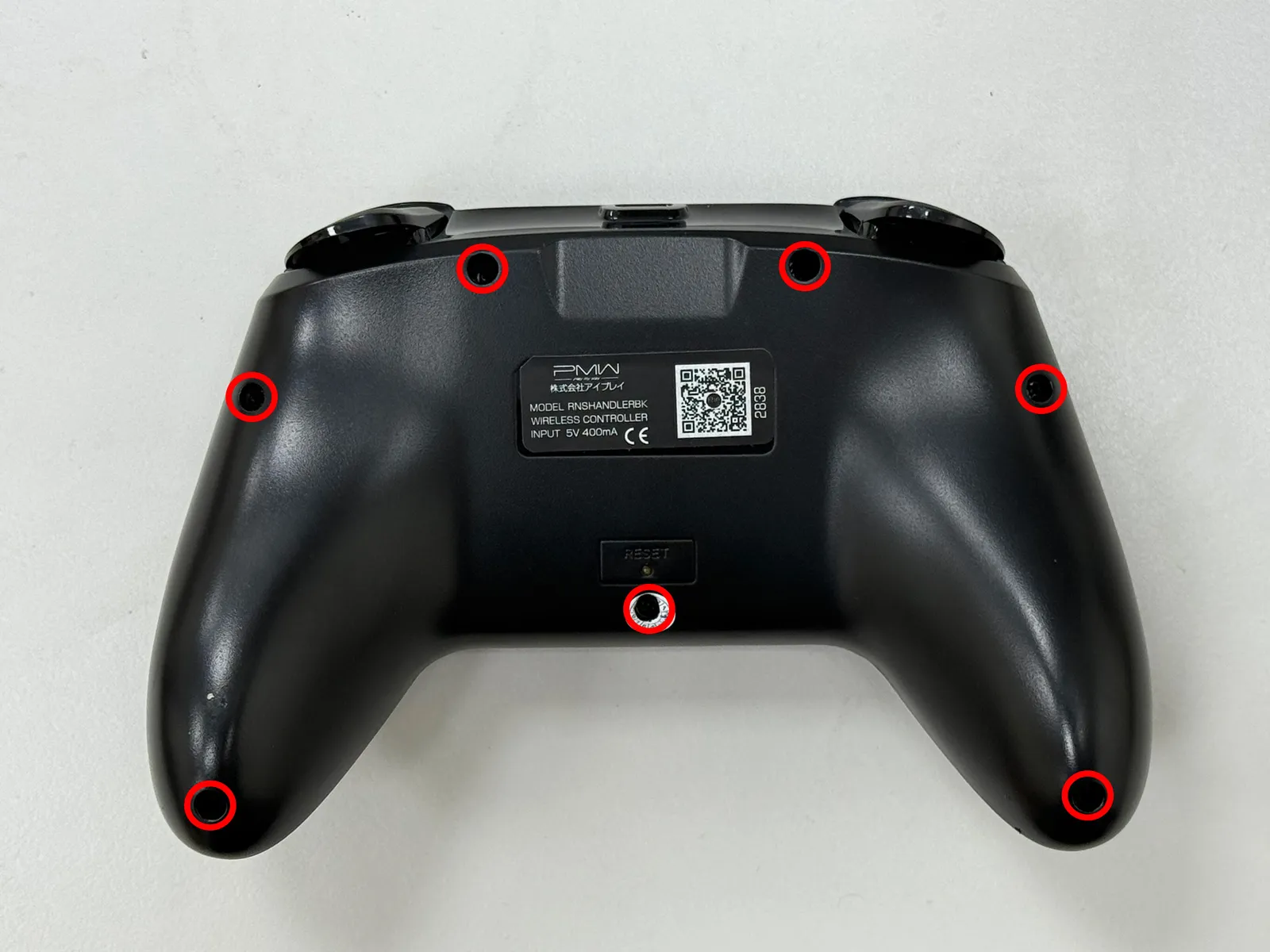

卸下底部7顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
- 步驟 2 / 共 16

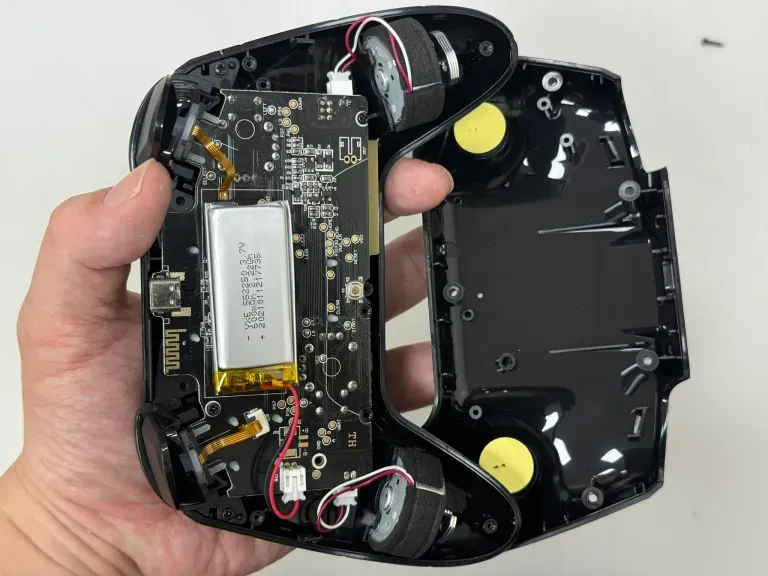

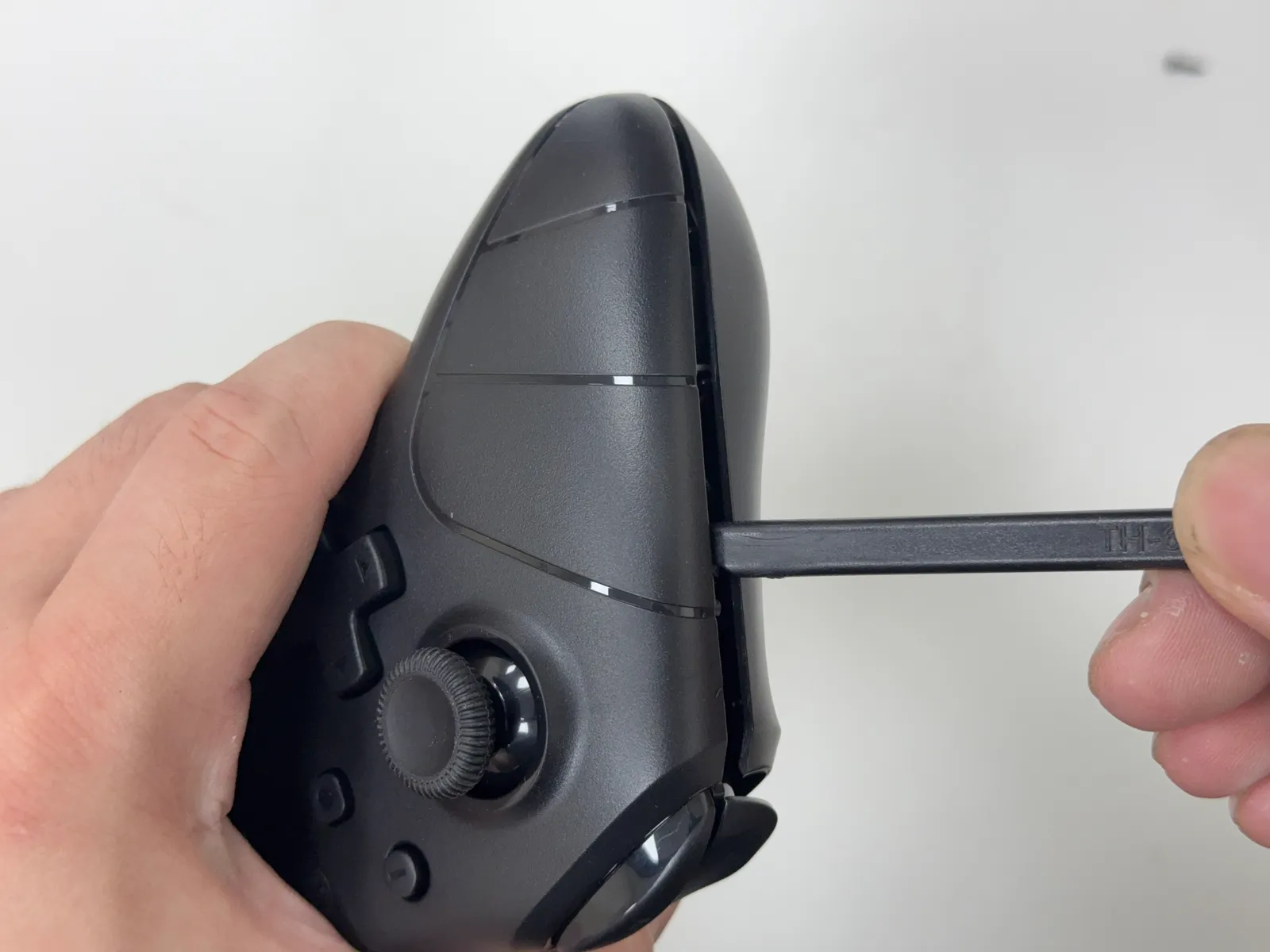

用翹棒撬開手把上下殼
用翹棒插入縫隙，進而去撬開手把上下殼
1
2
- 步驟 3 / 共 16

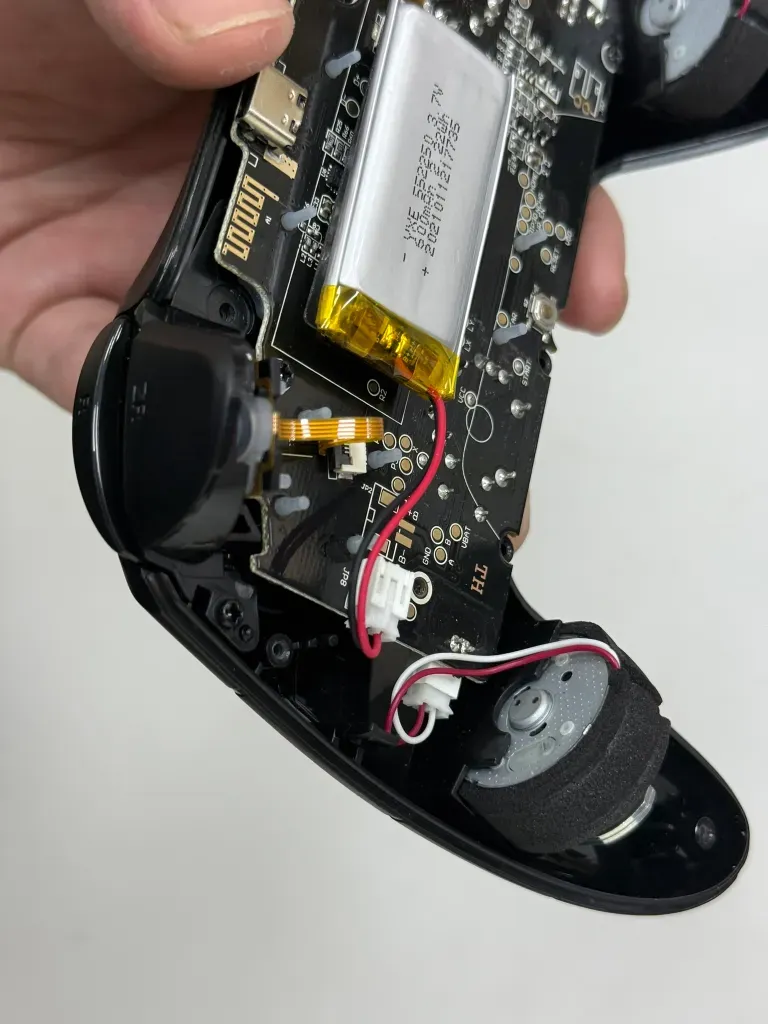

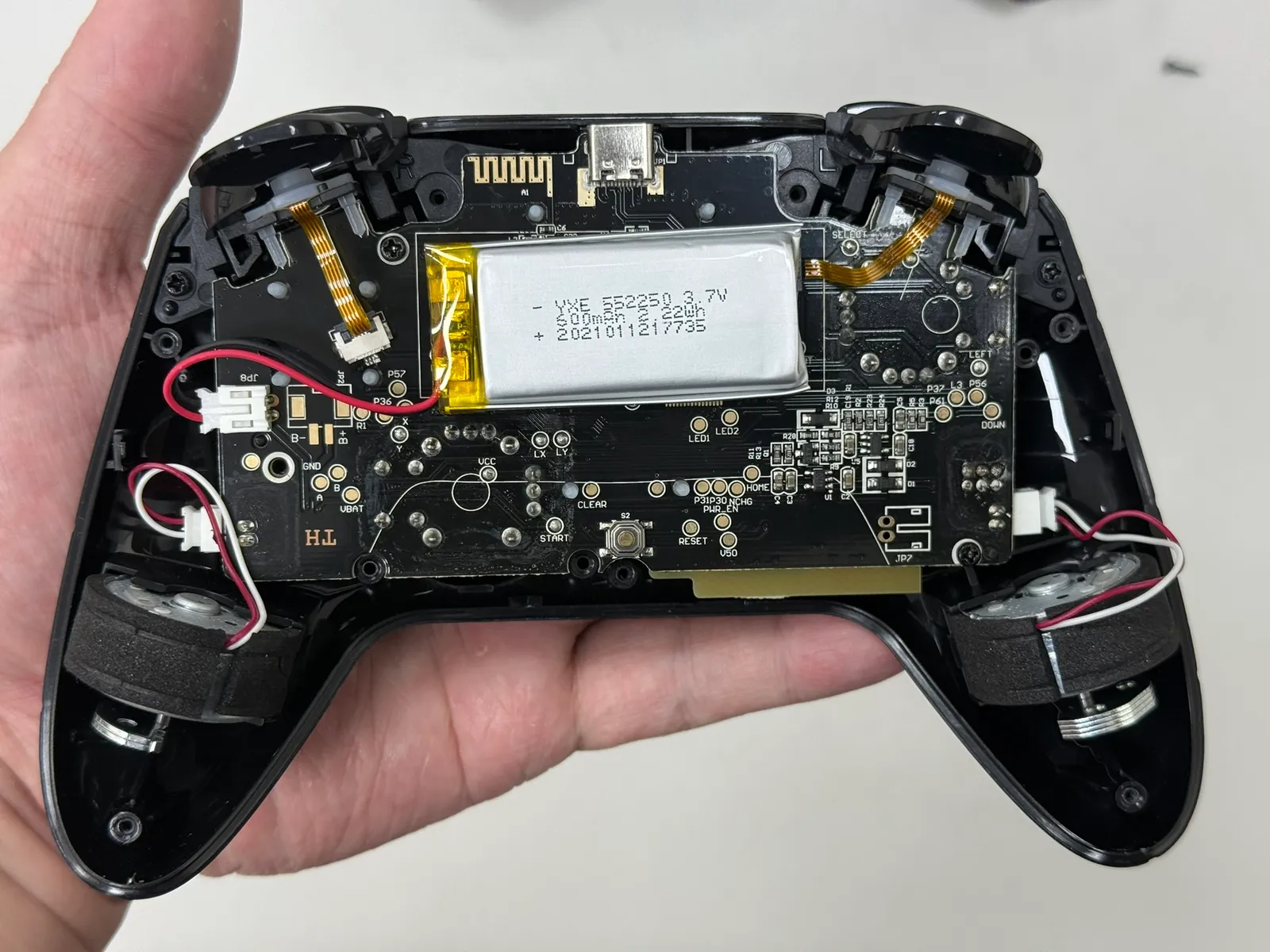

取下電池
1
2
3
- 步驟 4 / 共 16

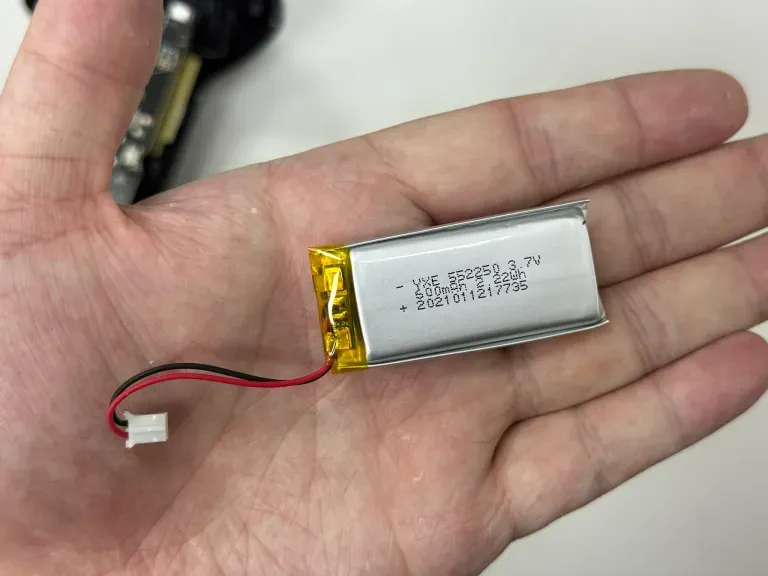

電池規格
電池型號：552250 3.7V 600mah 2.22Wh
- 步驟 5 / 共 16

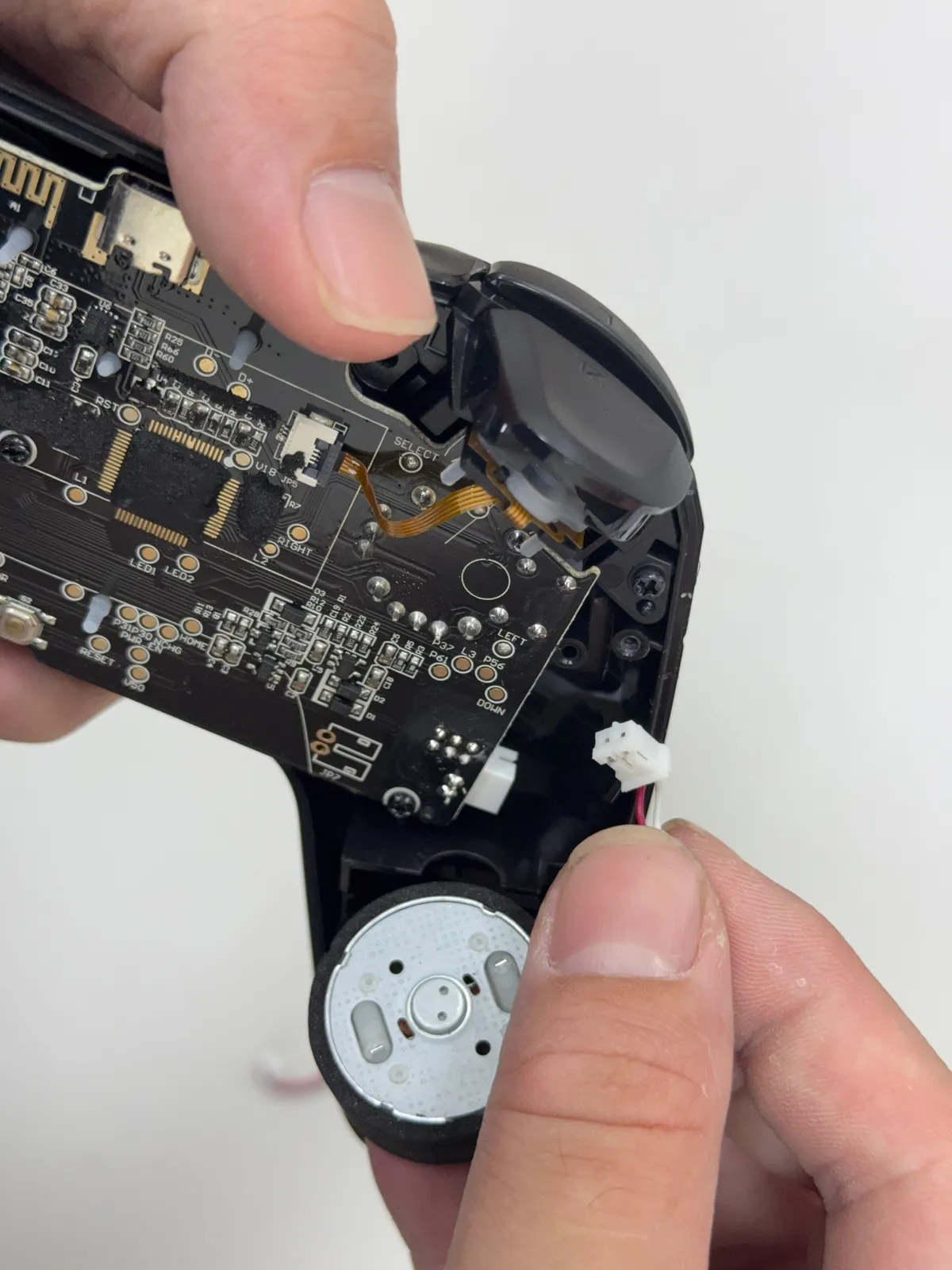

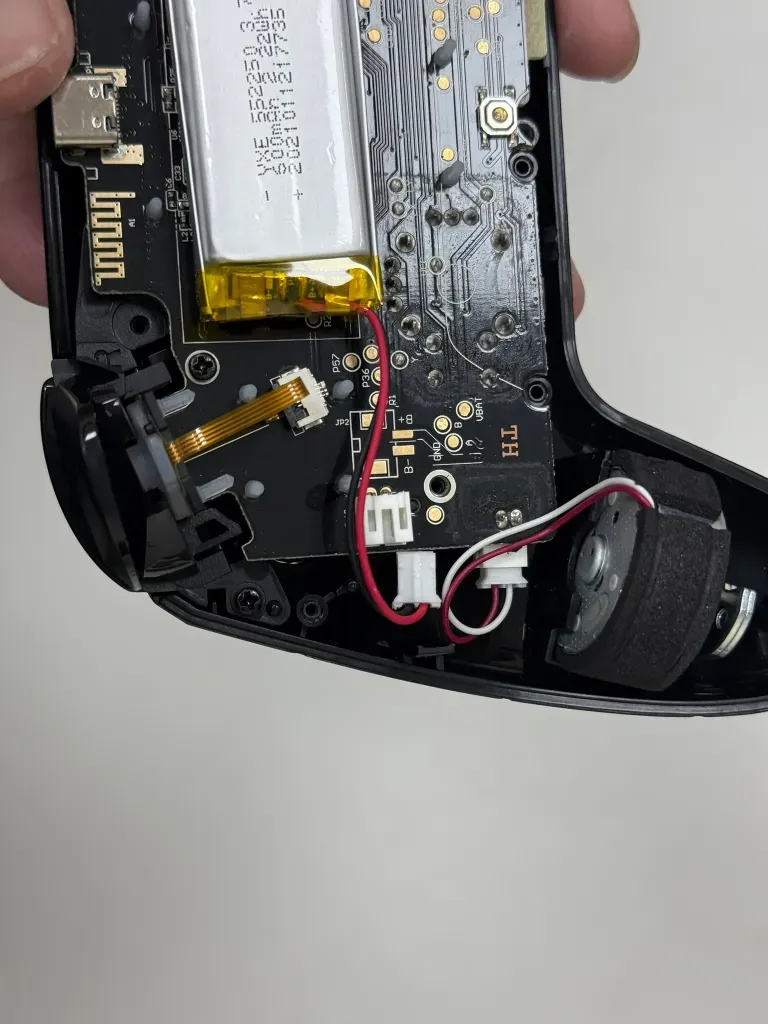

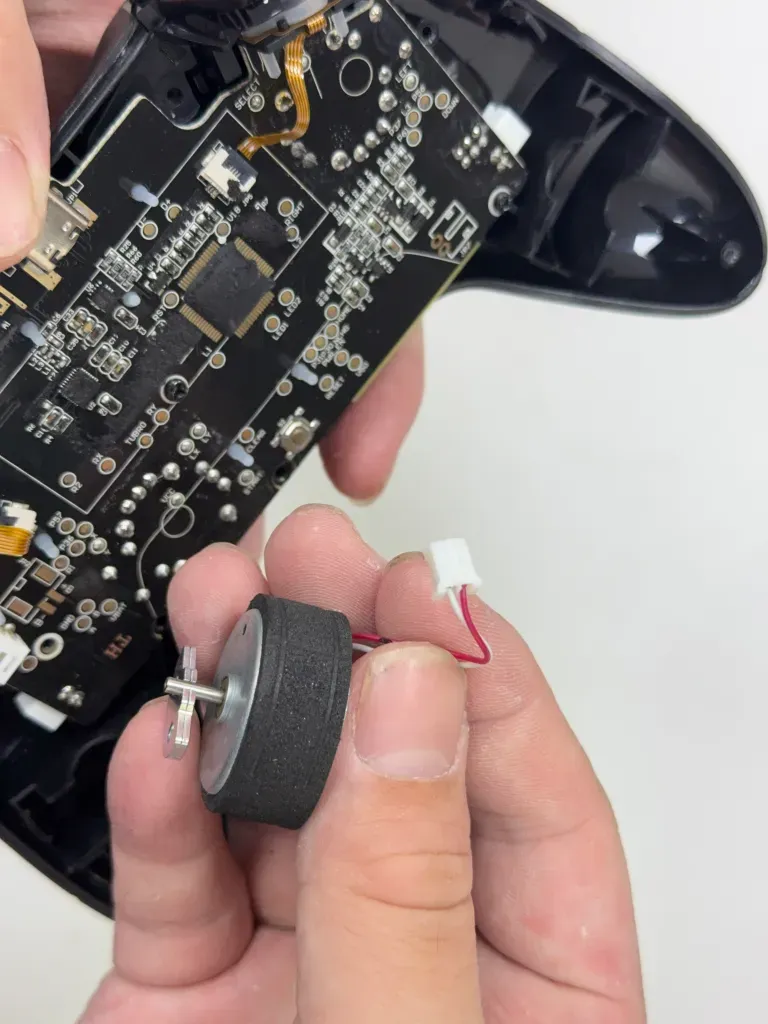

取下馬達
馬達也是使用插頭 而不焊接的。 所以可以直接用手把 或者是鑷子 拔起來。 是採用 傳統馬達(轉子馬達)，採用的是非對稱式震動。
1
2
- 步驟 6 / 共 16

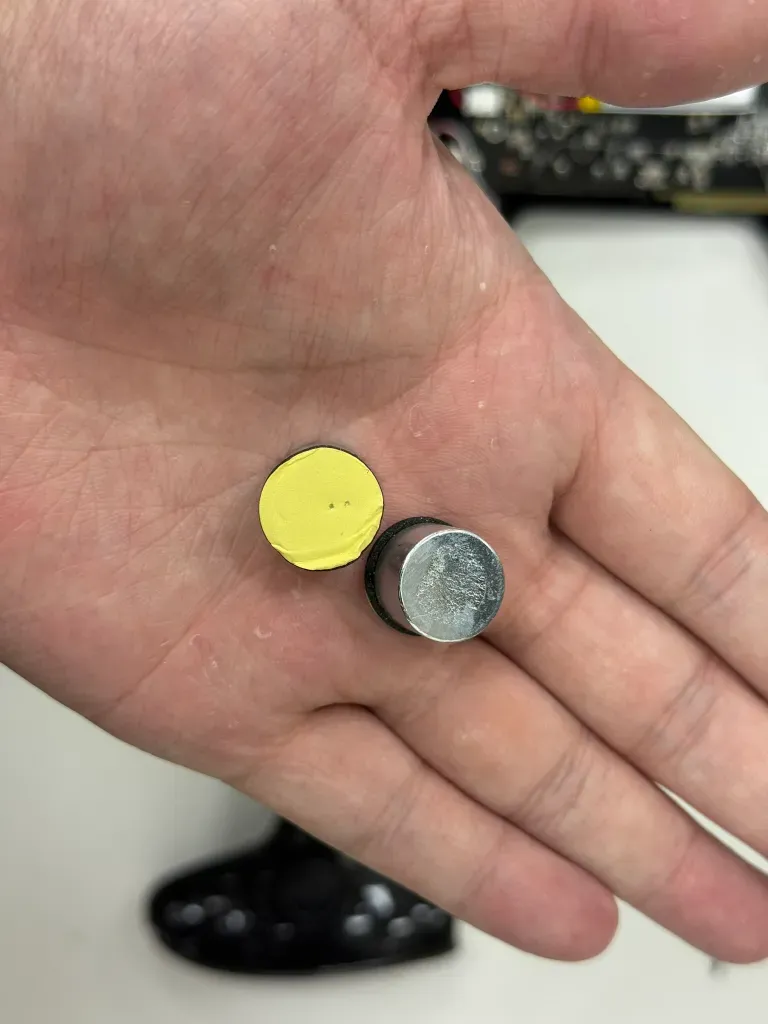

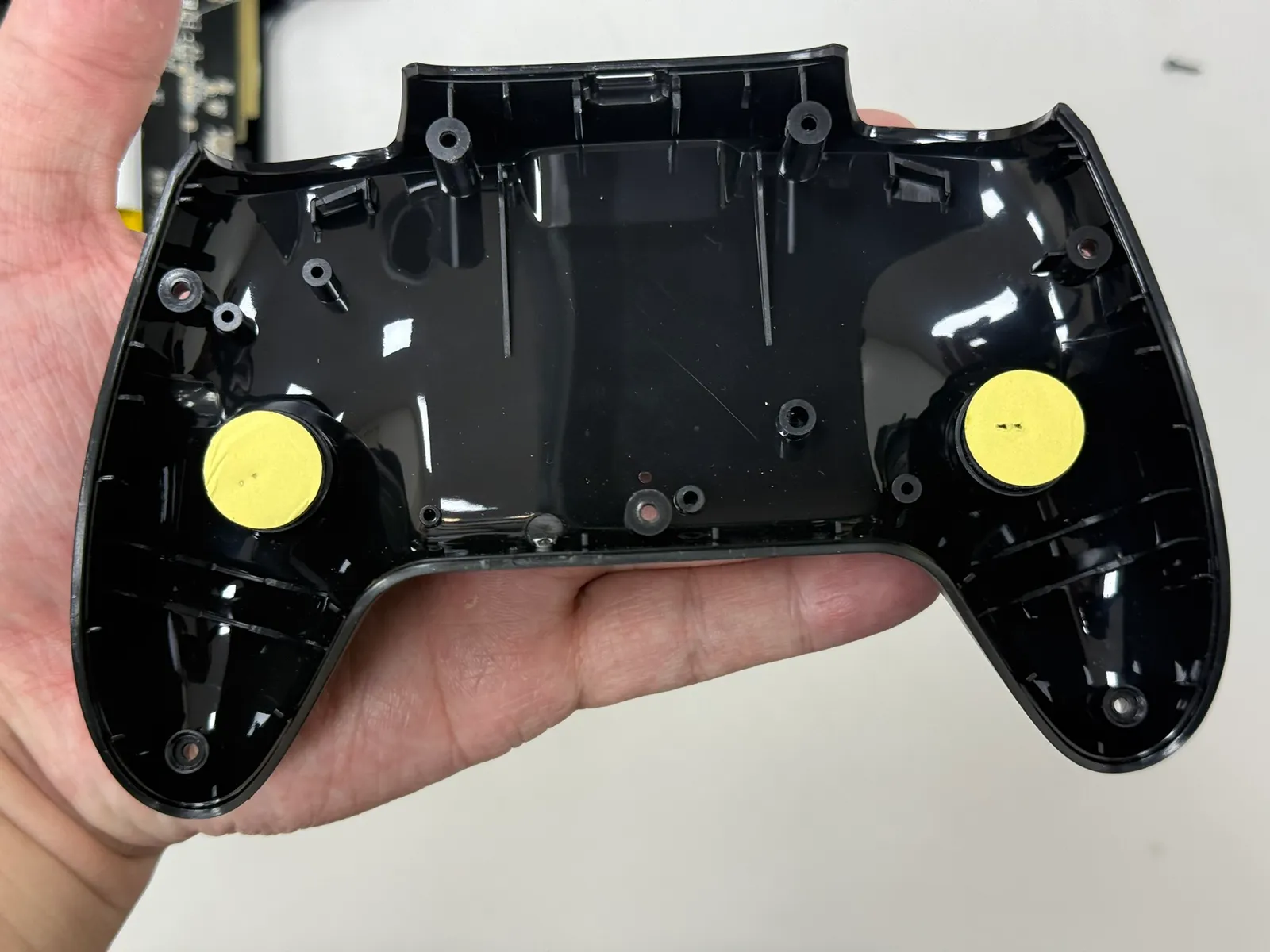

取下砝碼
這個砝碼是從手把裡面取出的，這主要是讓手把的重量更重一點，這部分手感上就會因人而異。有的喜歡重的 所以握起來就覺得很好。
1
2
- 步驟 7 / 共 16

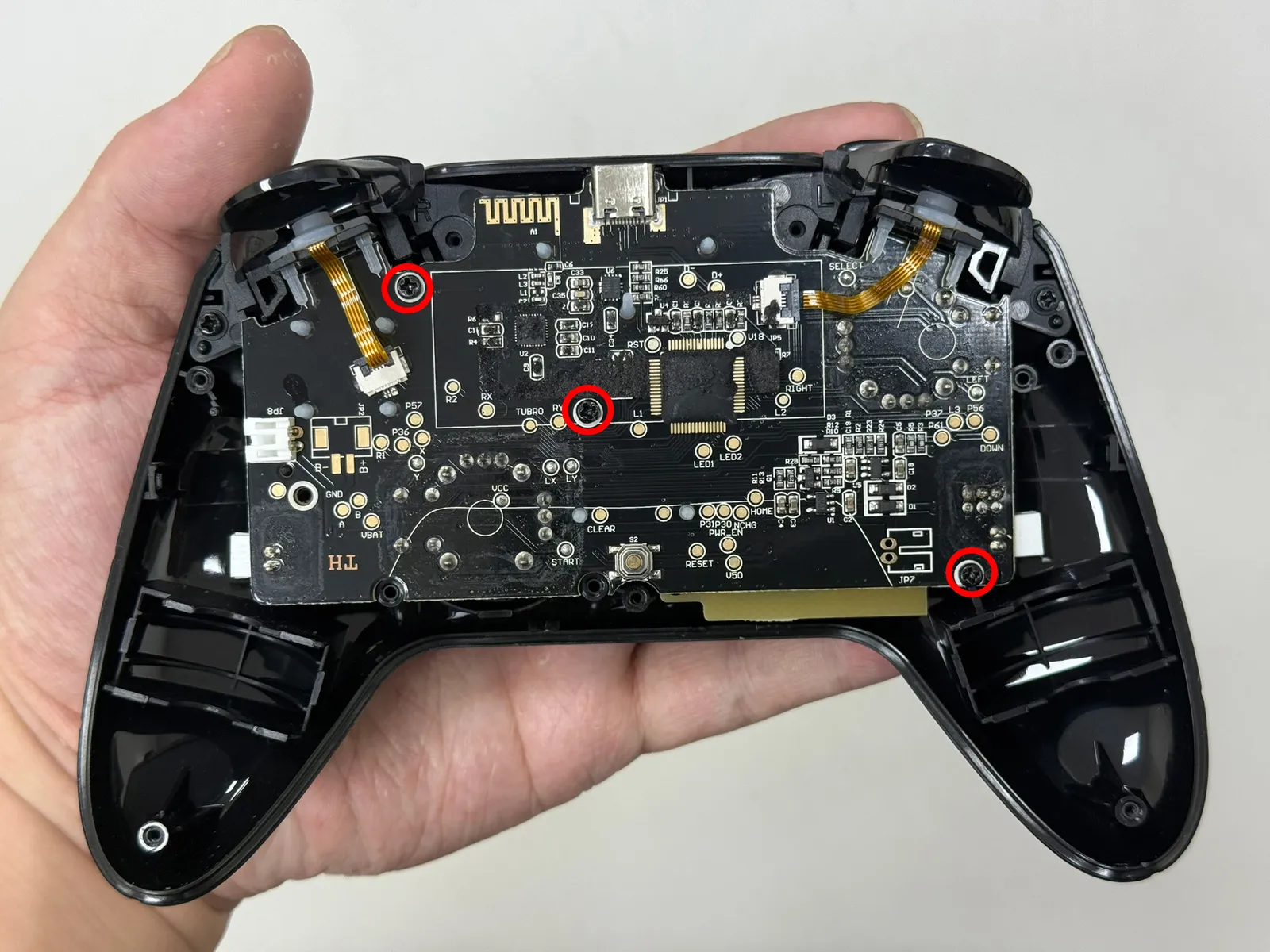

卸下3個十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
- 步驟 8 / 共 16

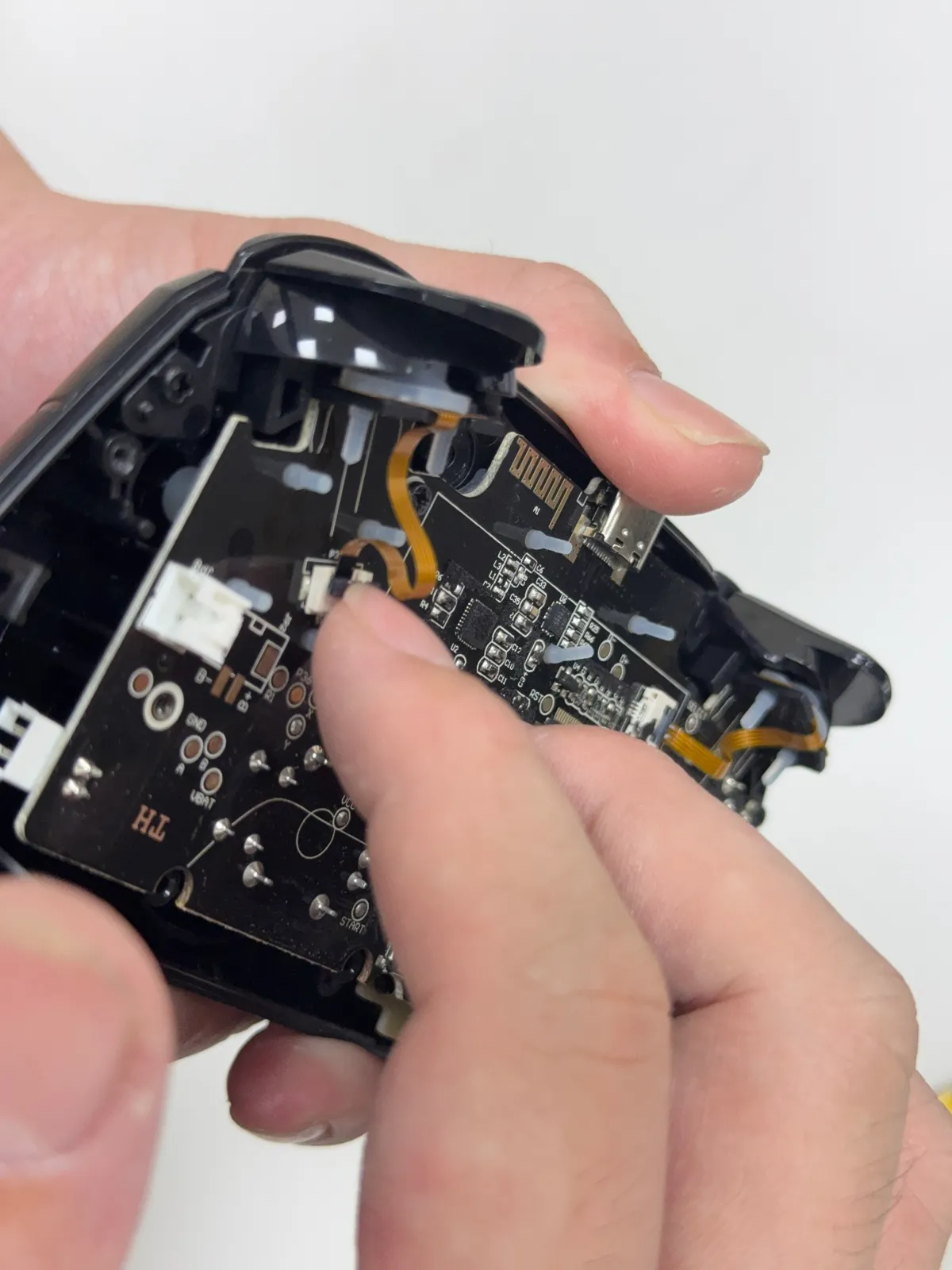

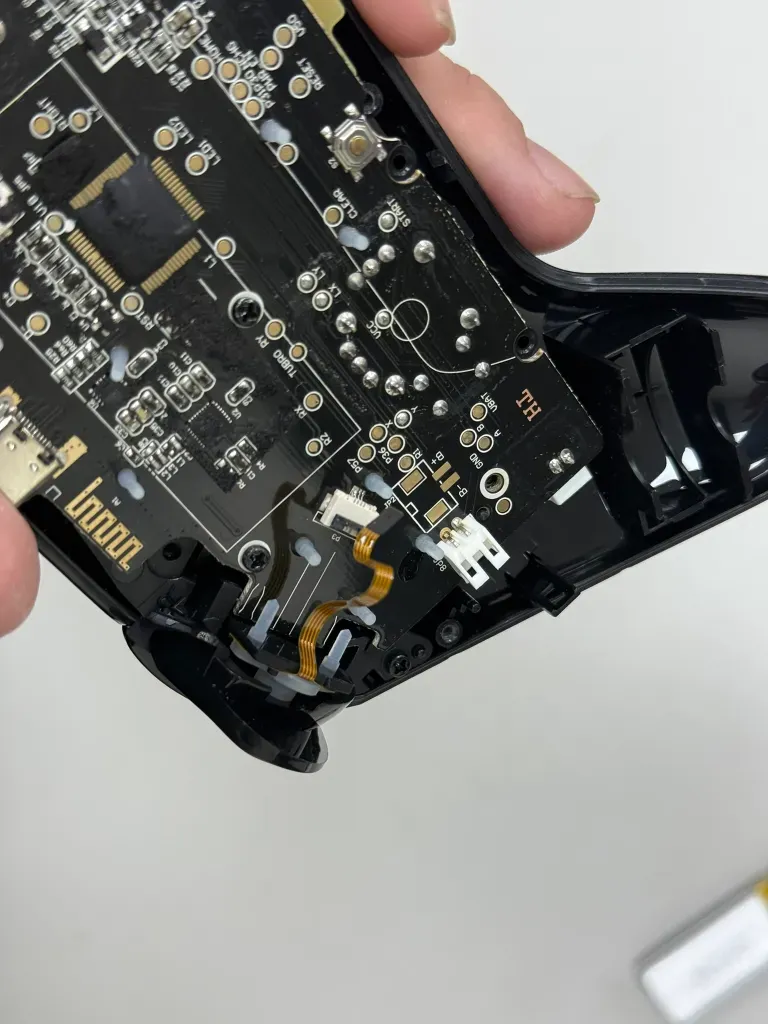

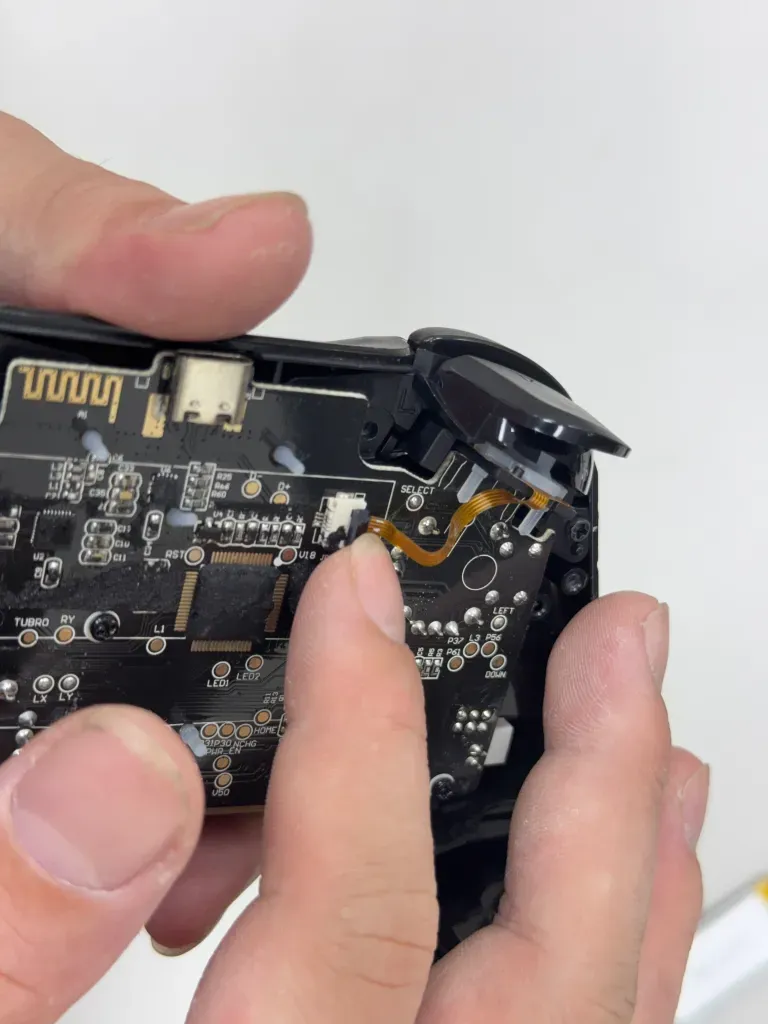

取下 ZL ZR排線
用翹棒打開 排線座的蓋子，然後用手 或者是 鑷子 將 排線給夾出來。
1
2
3
4
5
6
- 步驟 9 / 共 16

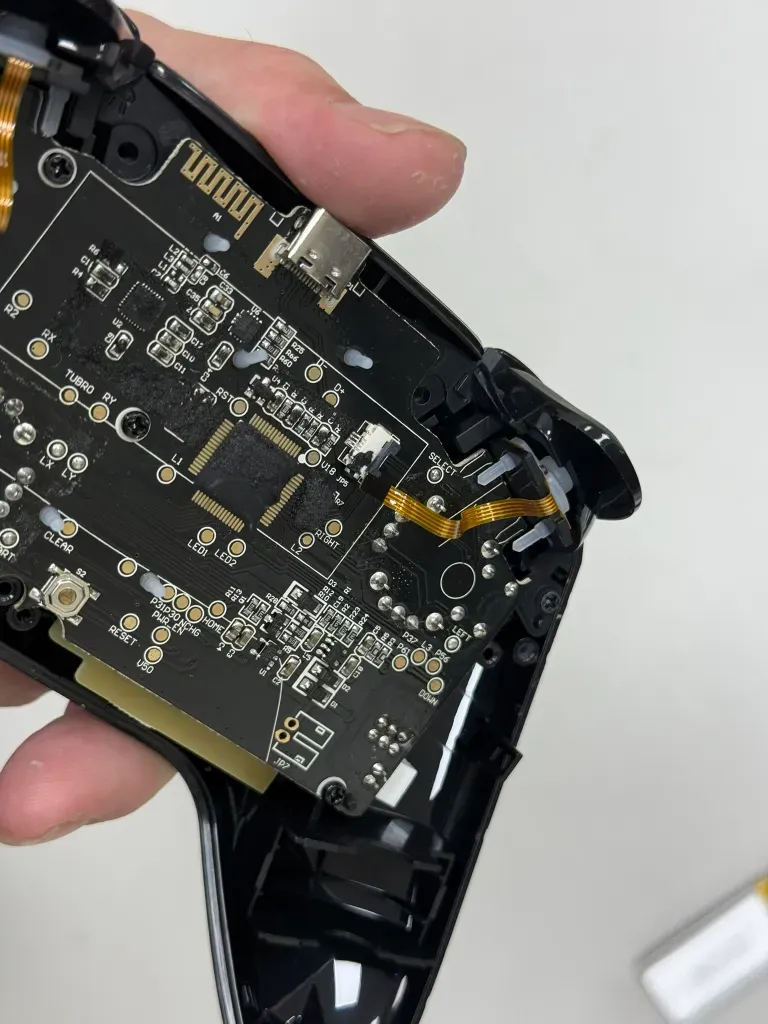

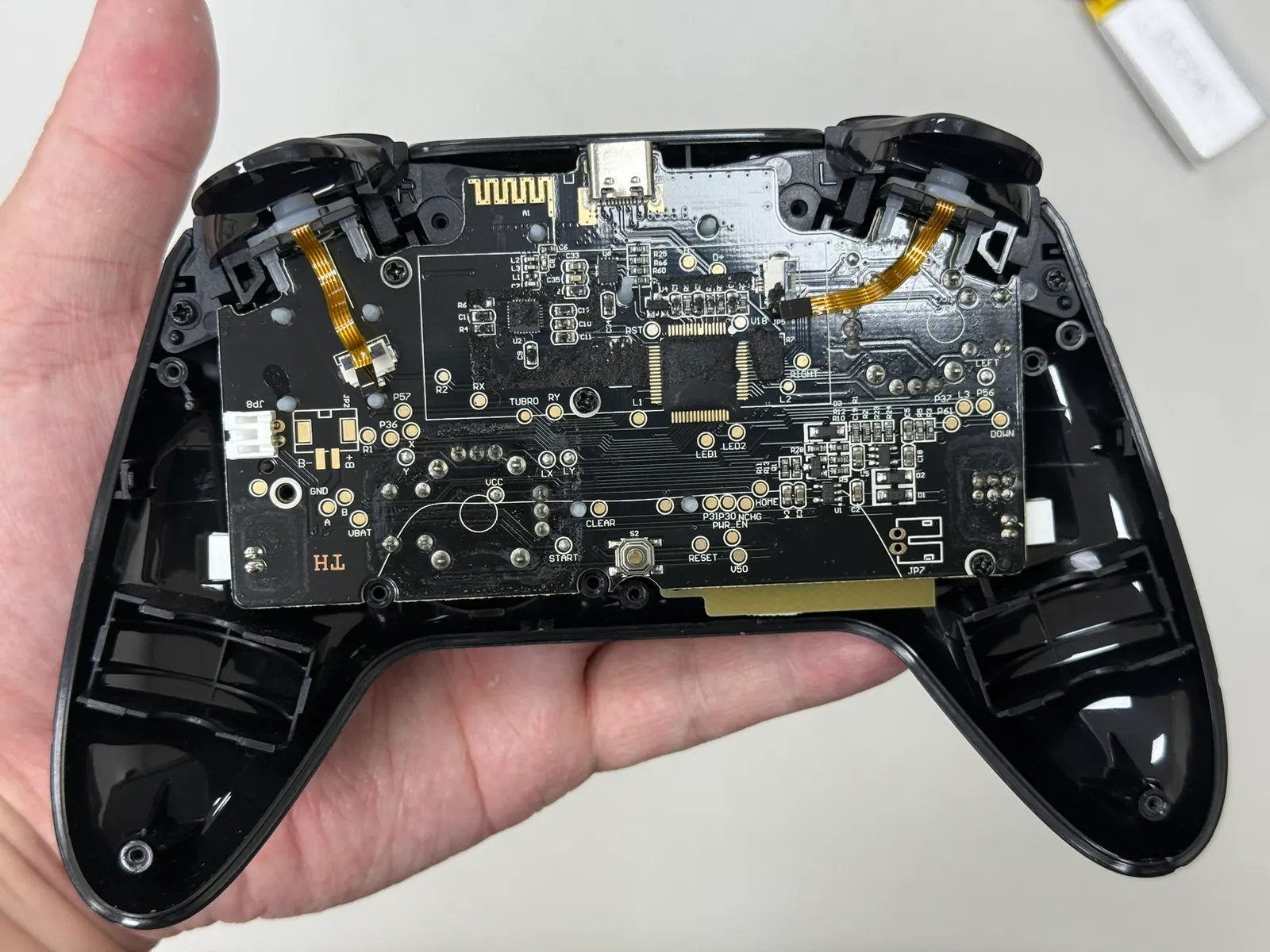

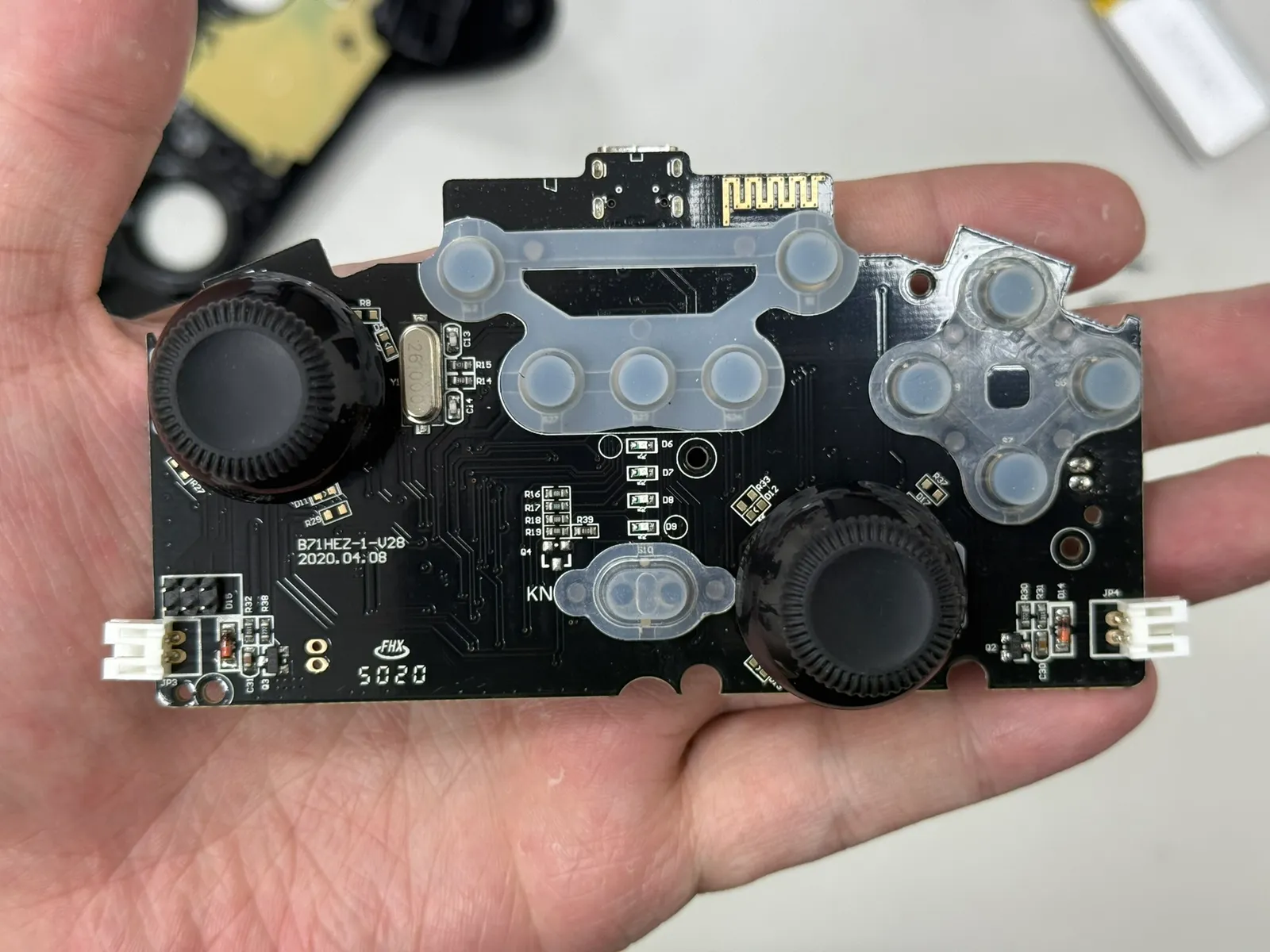

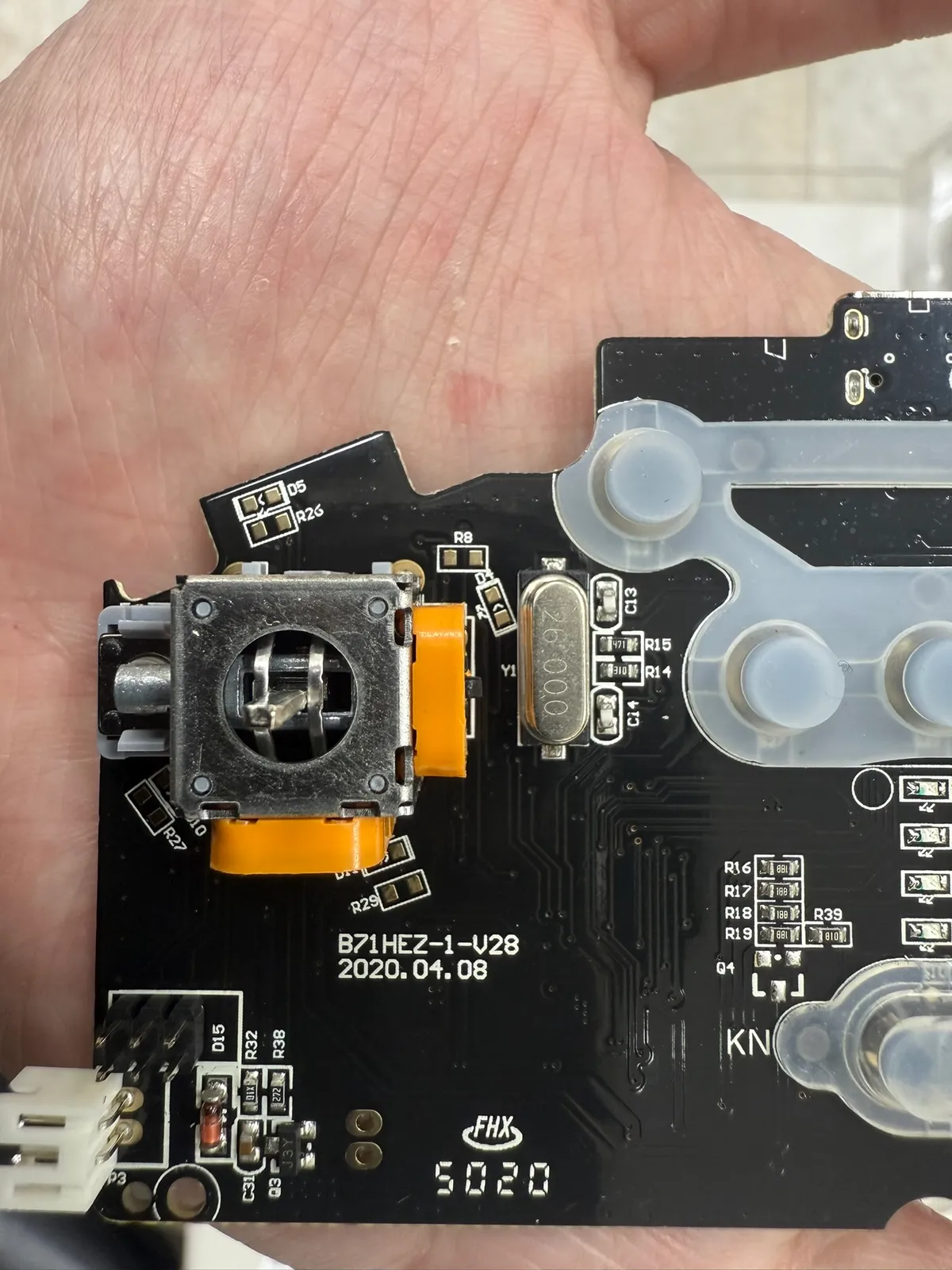

主板
主板型號：B71HEZ-1-V28
1
2
- 步驟 10 / 共 16

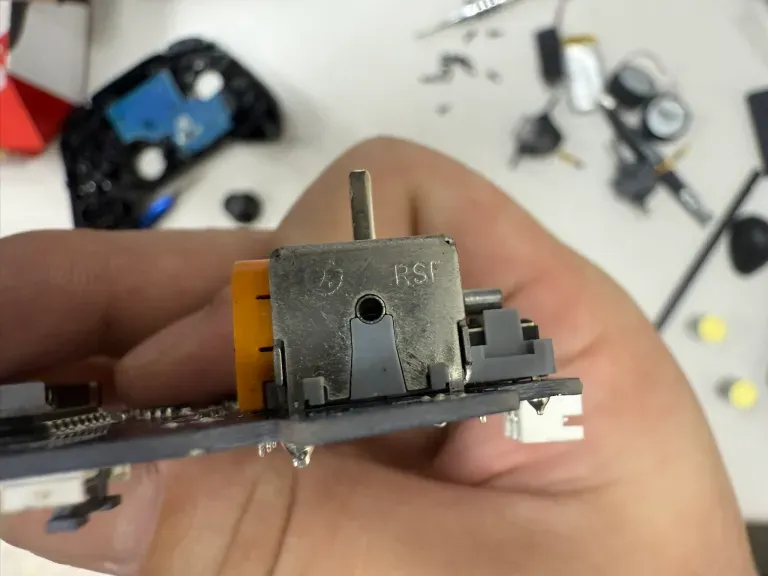

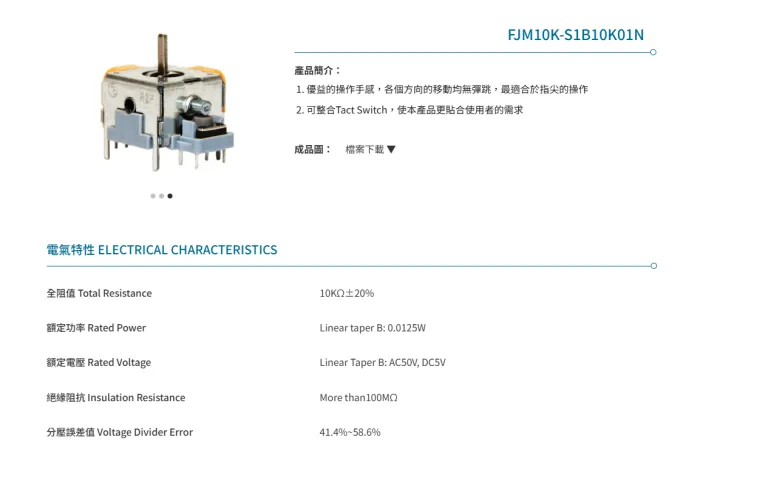

碳膜搖桿
製造商：福哥興業 型號：FJM10K-S1B10K01N 阻值是10K 有效角度 38度
1
2
3
4
5
- 步驟 11 / 共 16

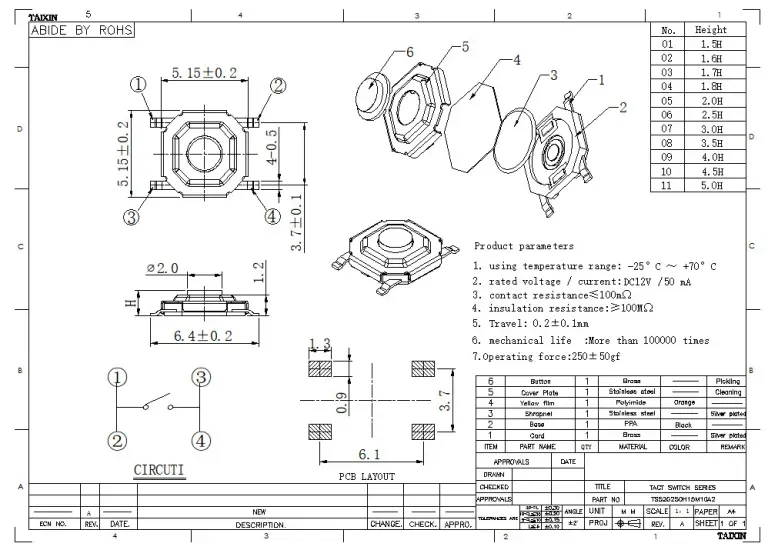

微動開關
尺寸是 5.2*5.2 然後高度是 2mm
1
2
- 步驟 12 / 共 16

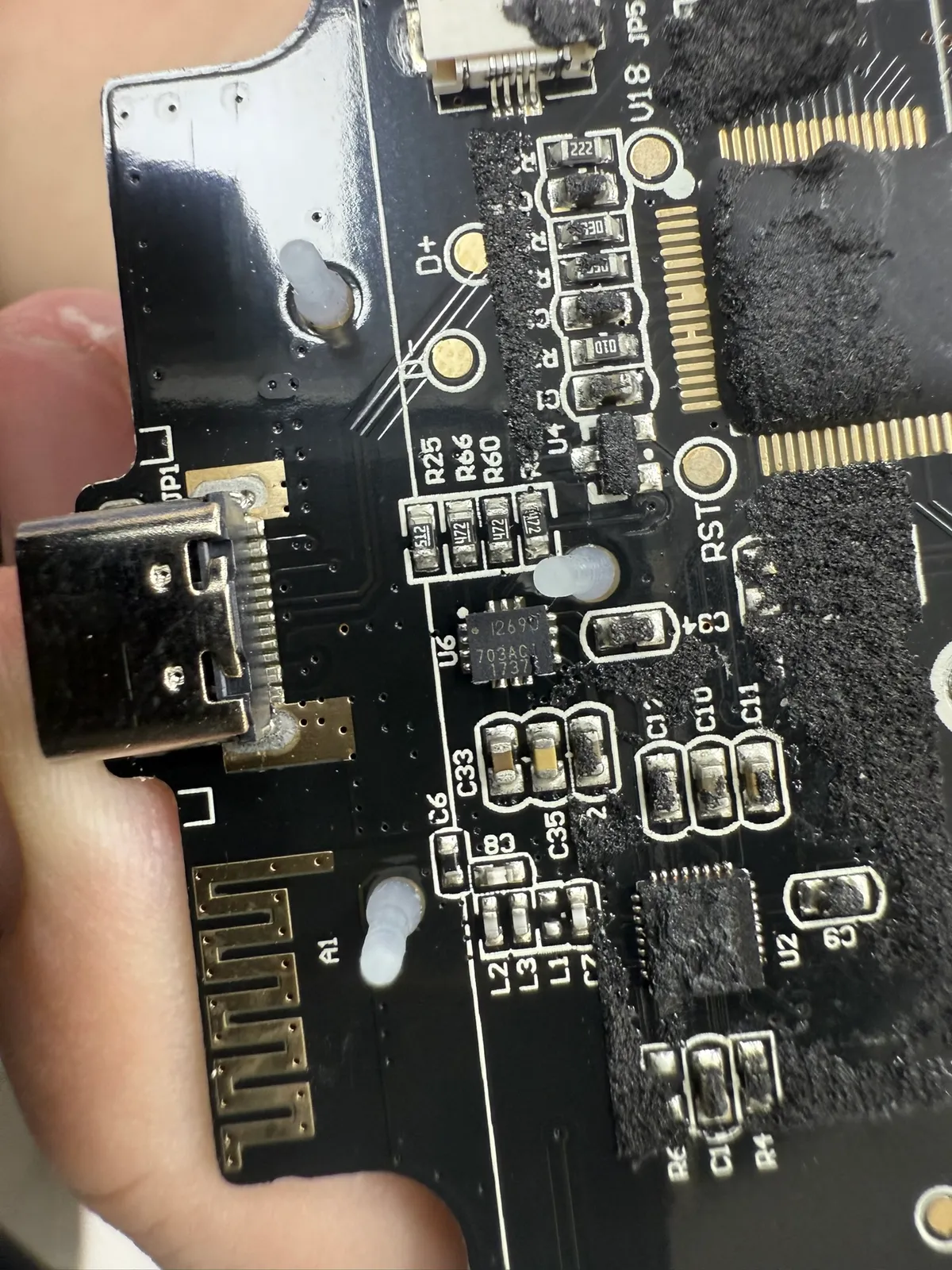

陀螺儀 晶片
製造商：TDK InvenSense (應美盛) 型號：ICM-20690 絲印：I2690
- 步驟 13 / 共 16

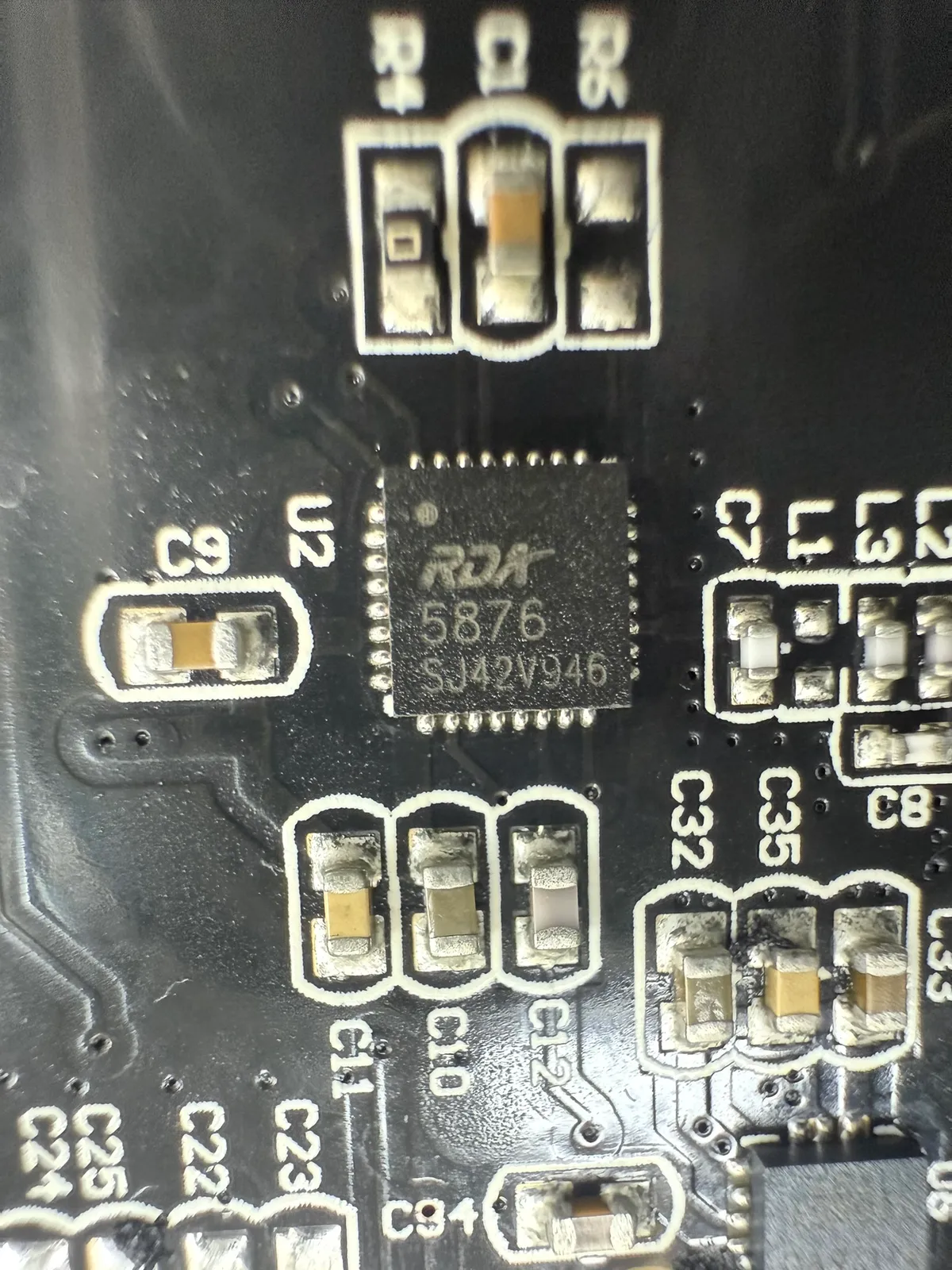

音頻 晶片
製造商：銳迪科微電子 型號：RDA5876
1
2
- 步驟 14 / 共 16

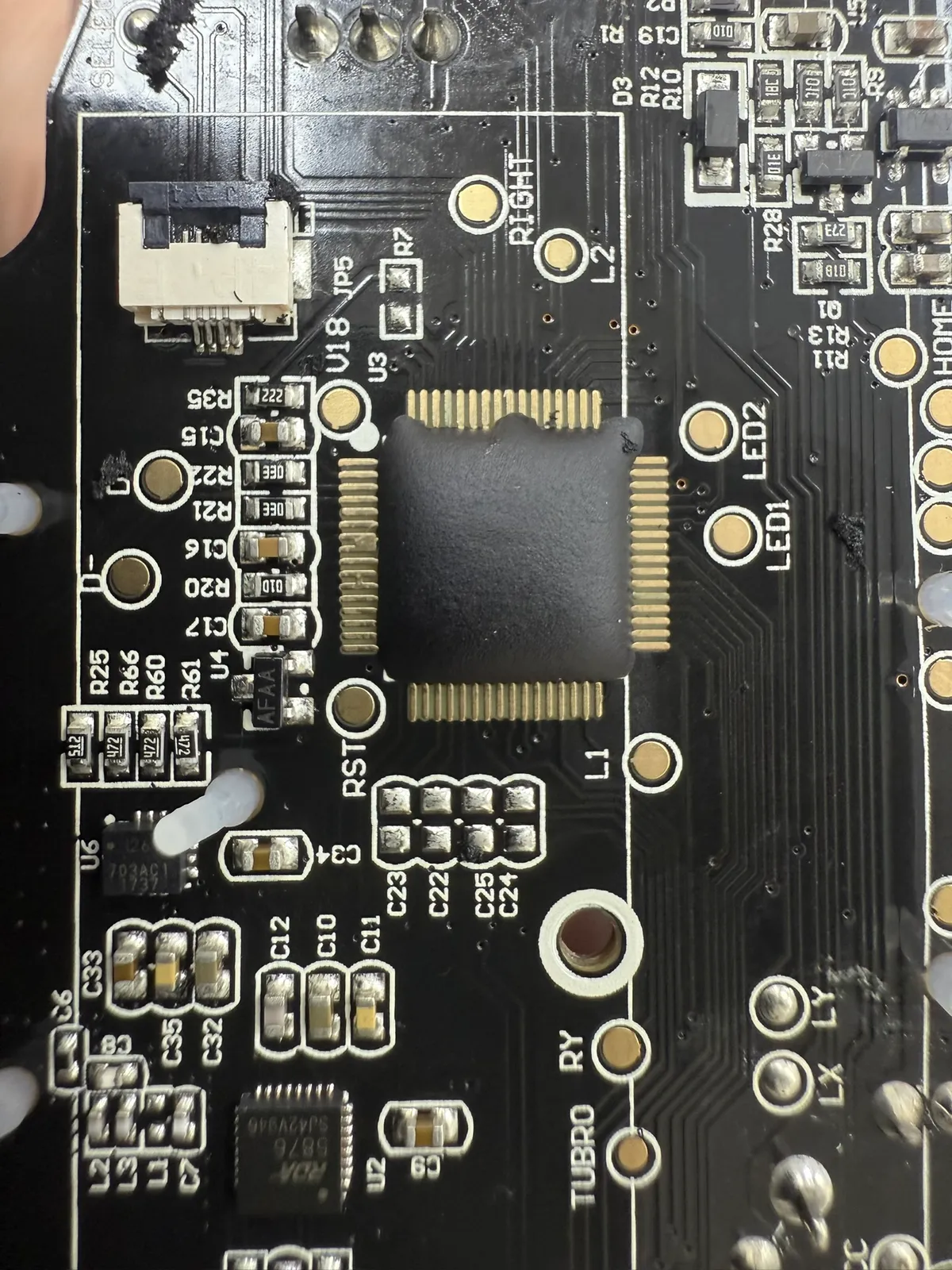

主控 晶片
無法判定
- 步驟 15 / 共 16

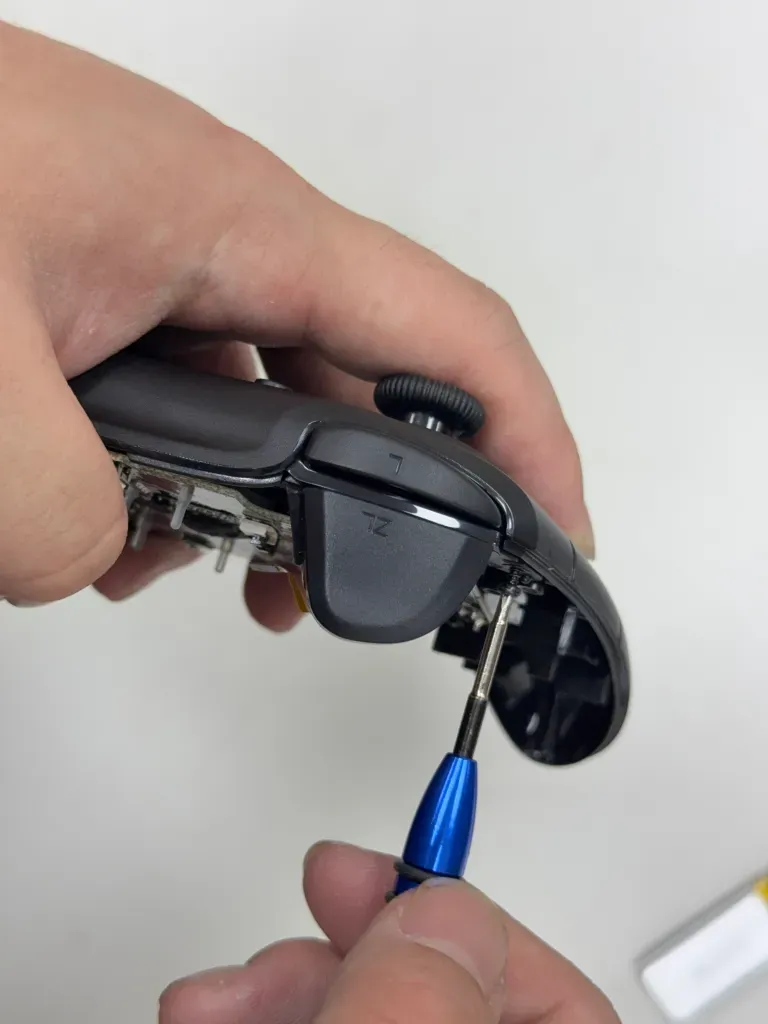

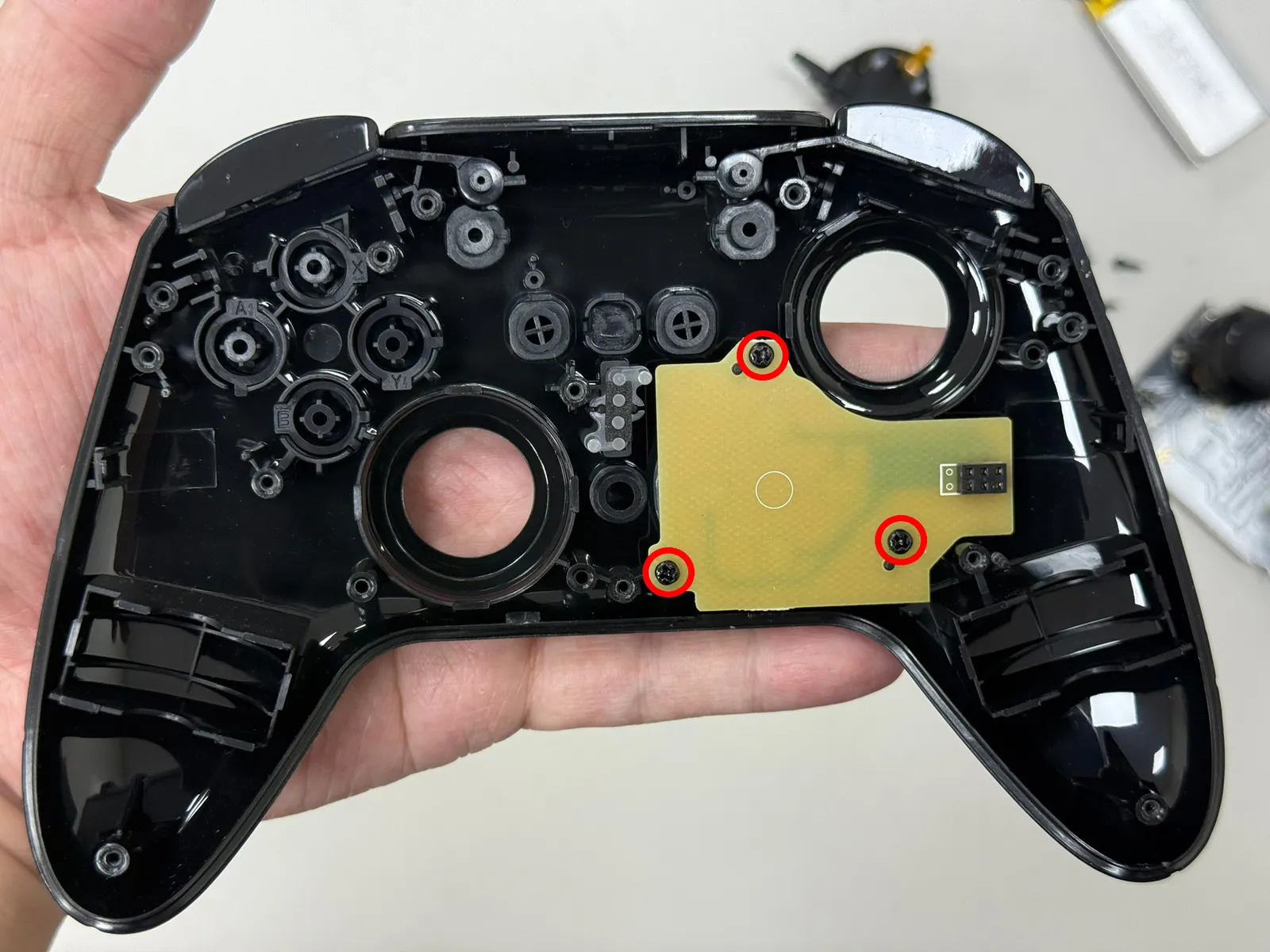

卸掉 3顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 16 / 共 16

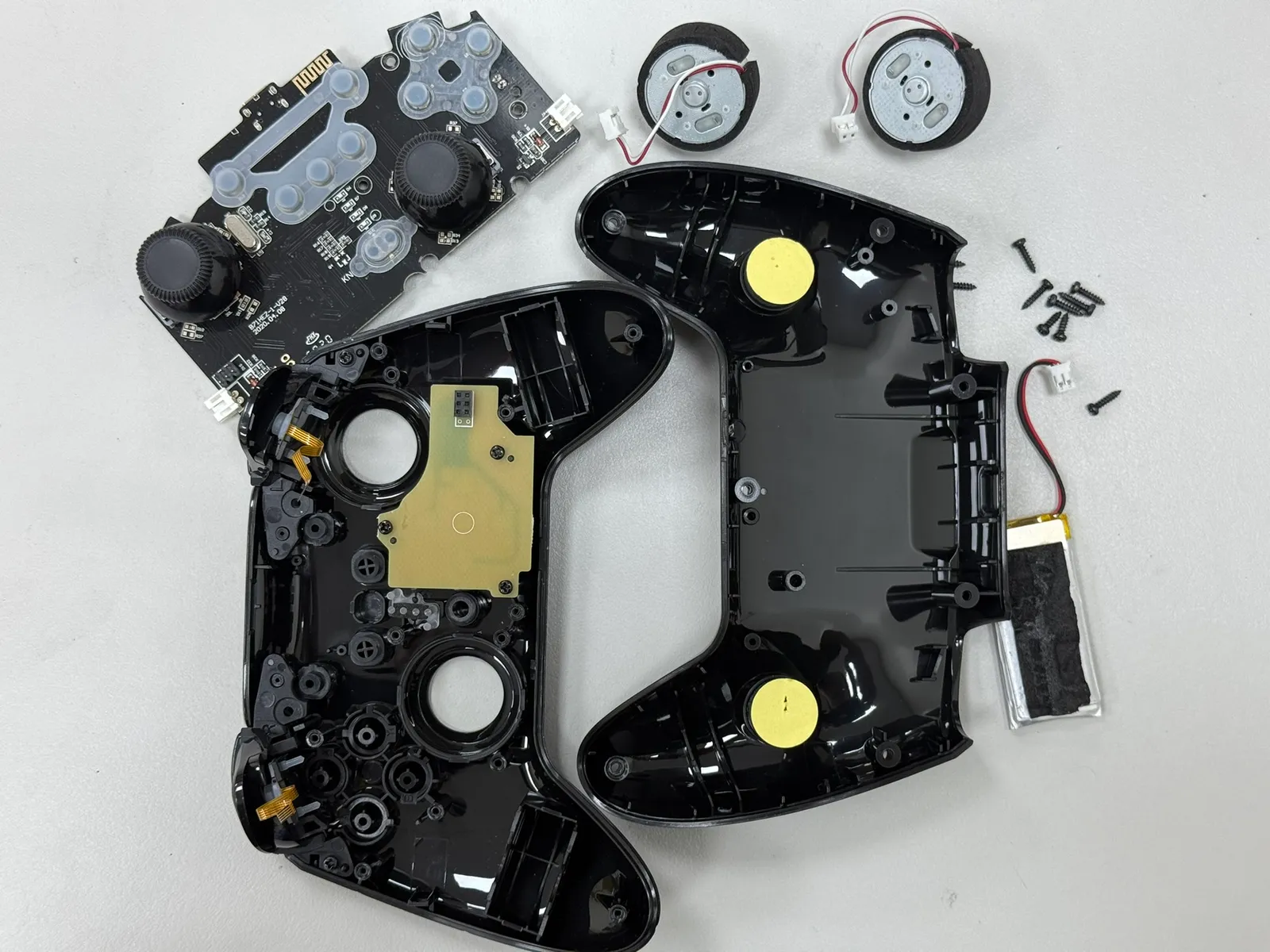

完整拆解
