遊戲控制器 · 副廠 PS5 無線控制器難度 中等
副廠 PS5 無線控制器 T58 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 23

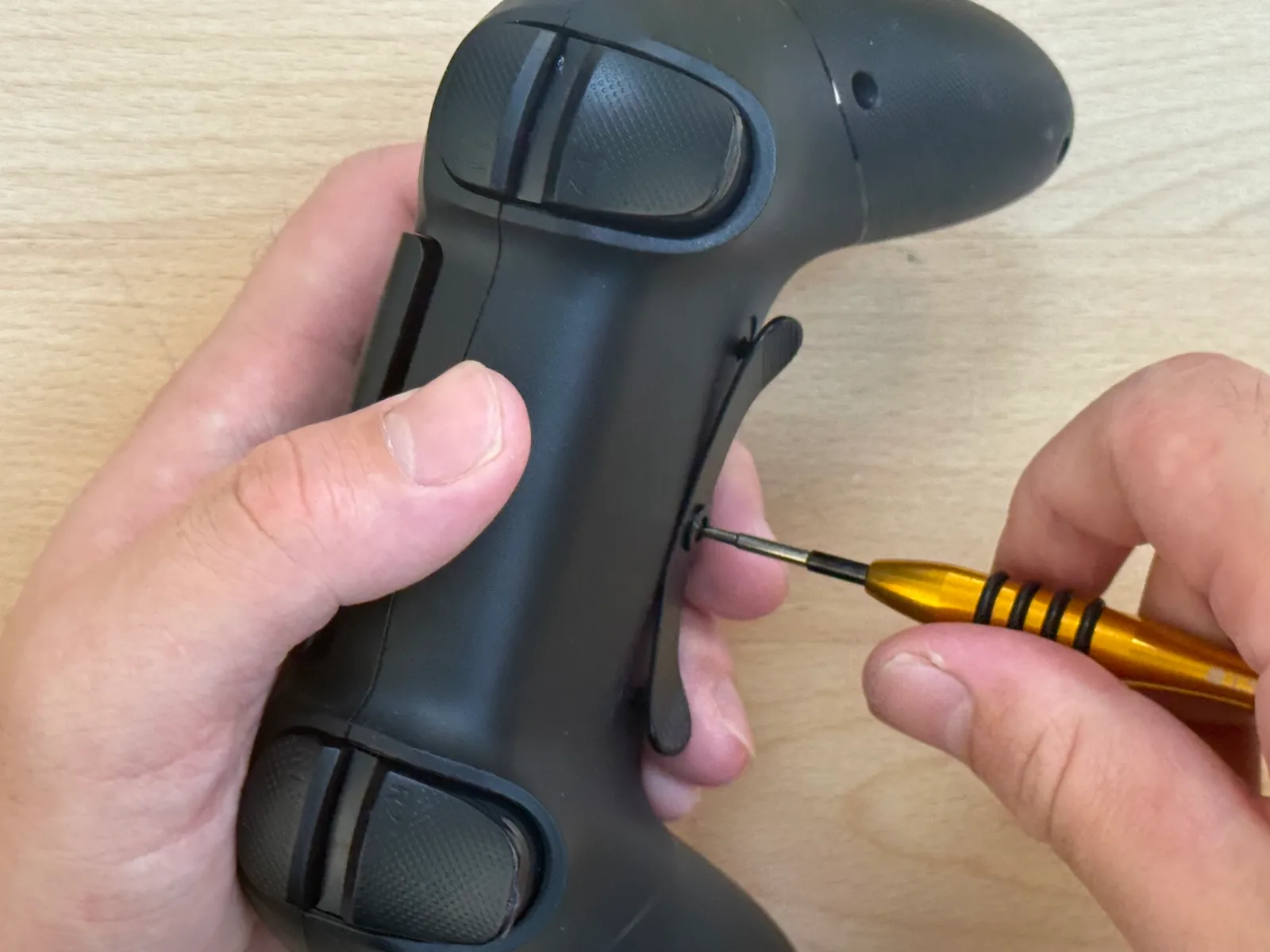

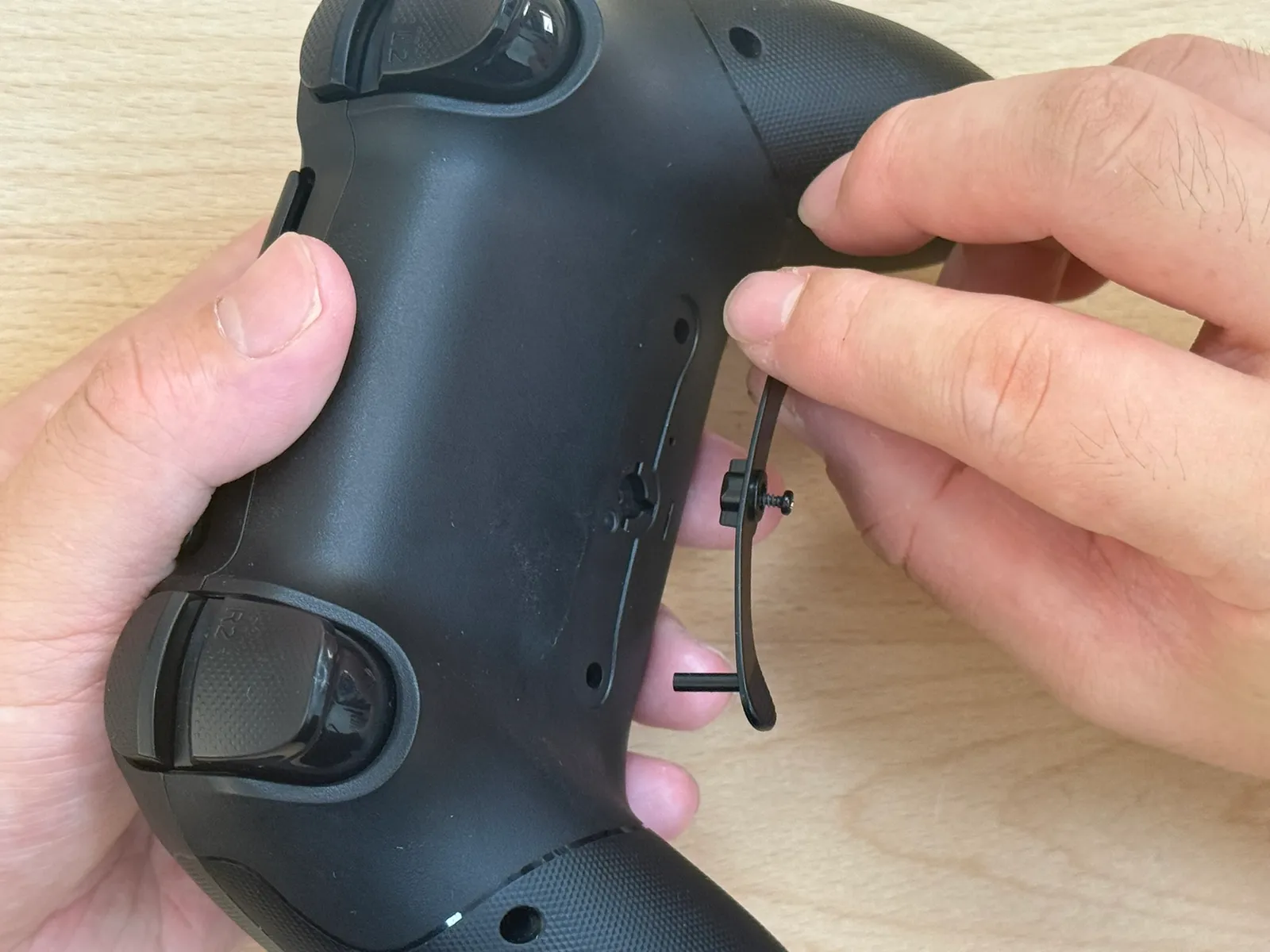

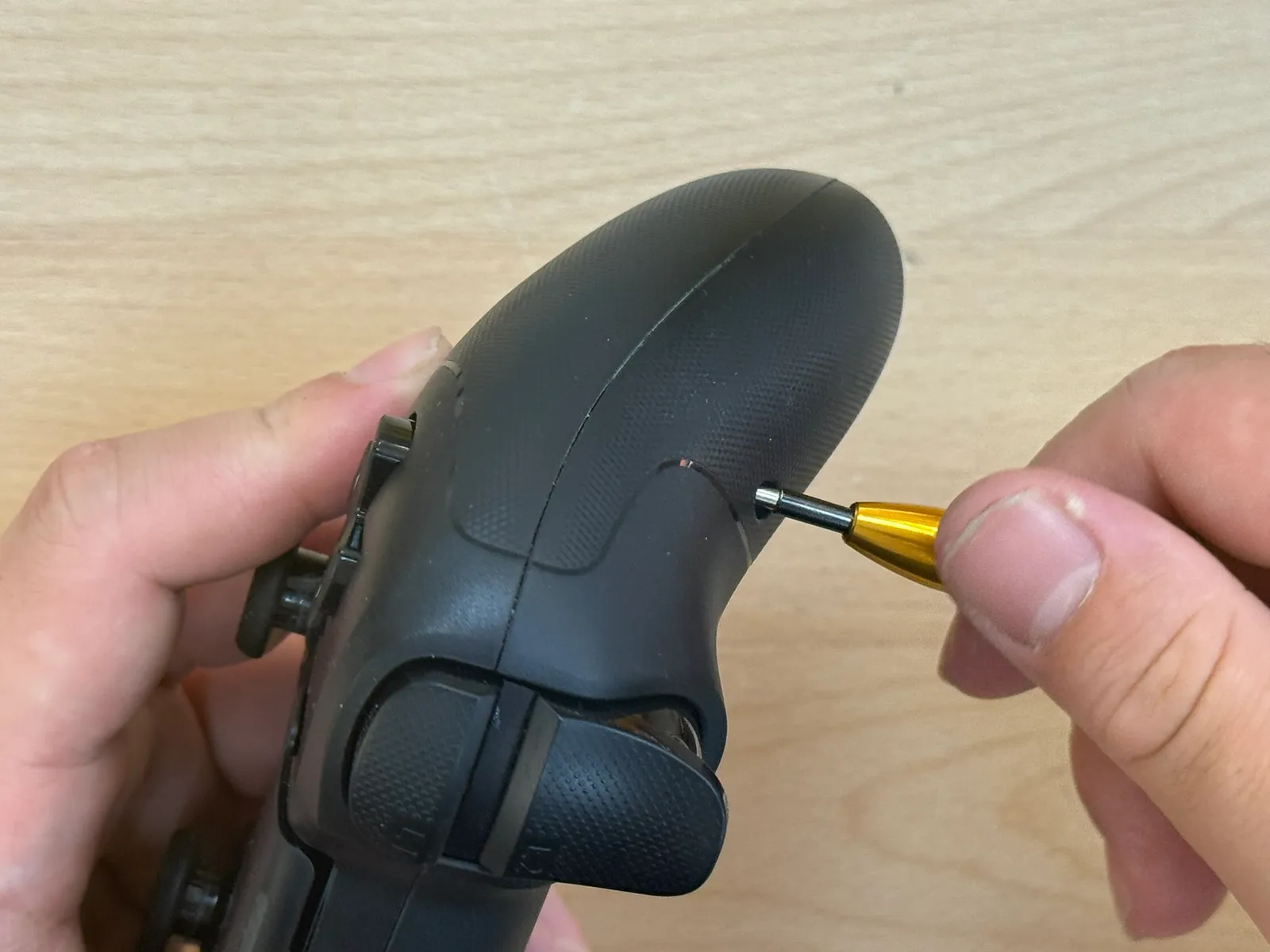

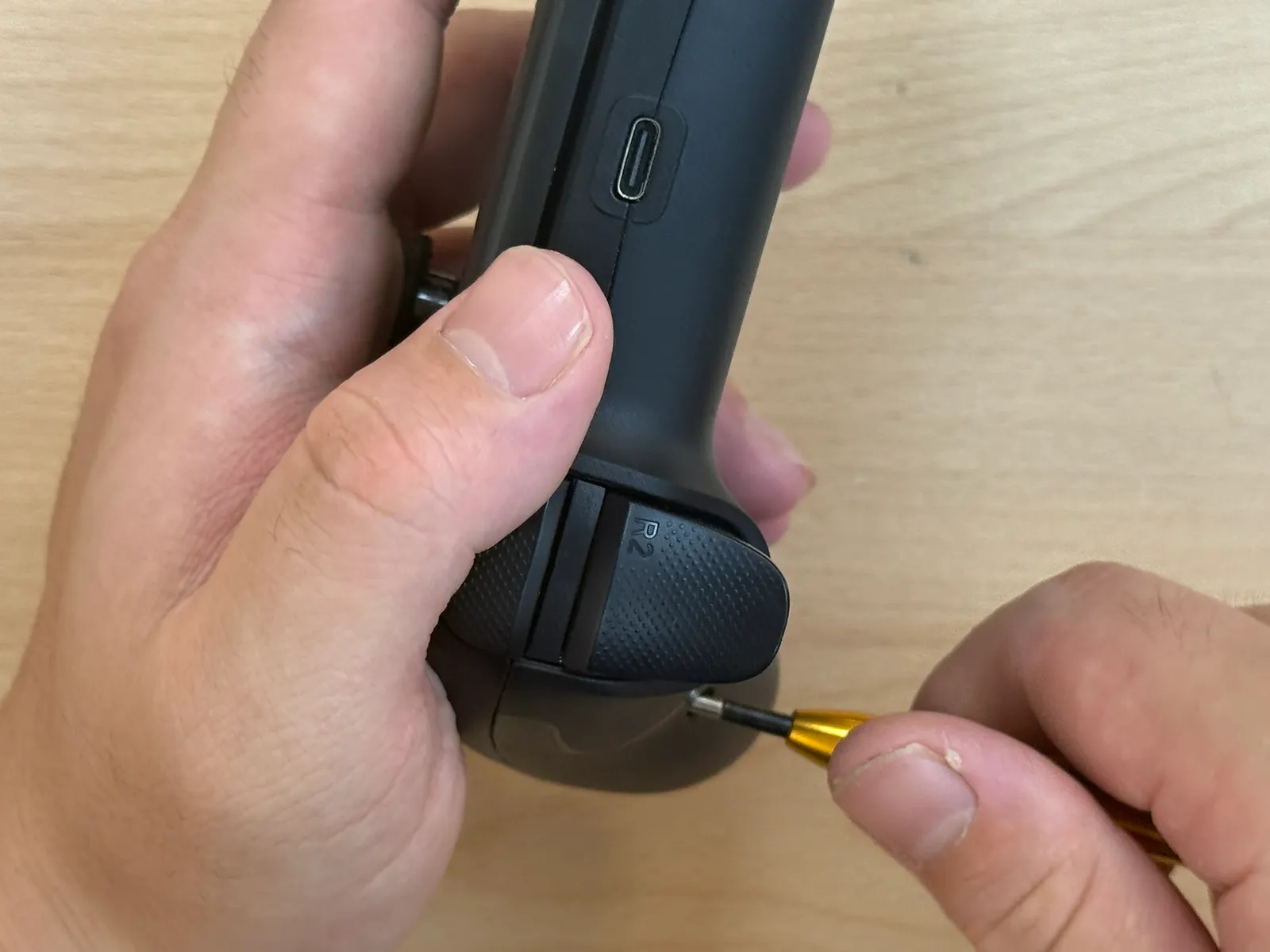

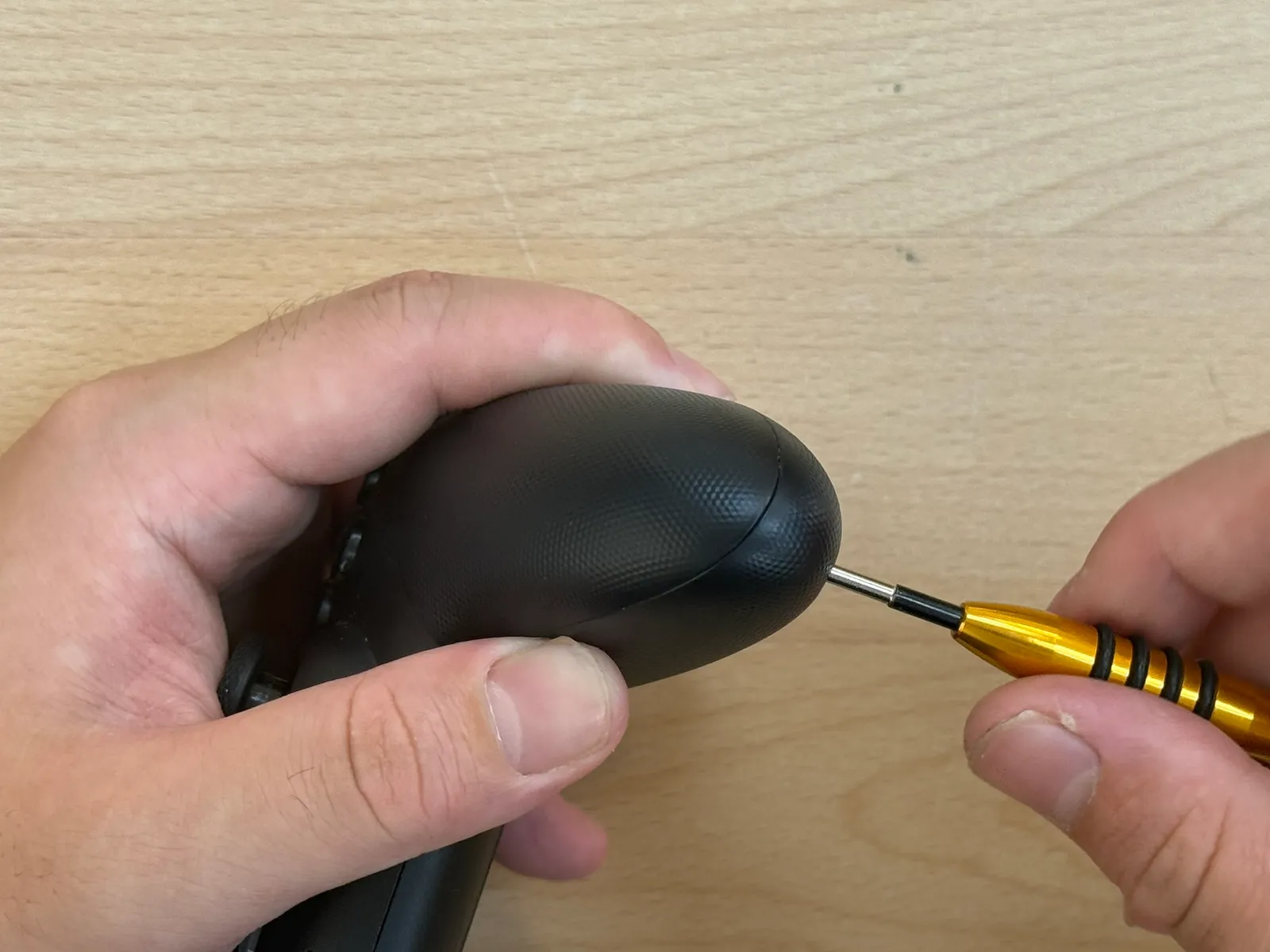

卸掉背鍵1顆螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 2 / 共 23

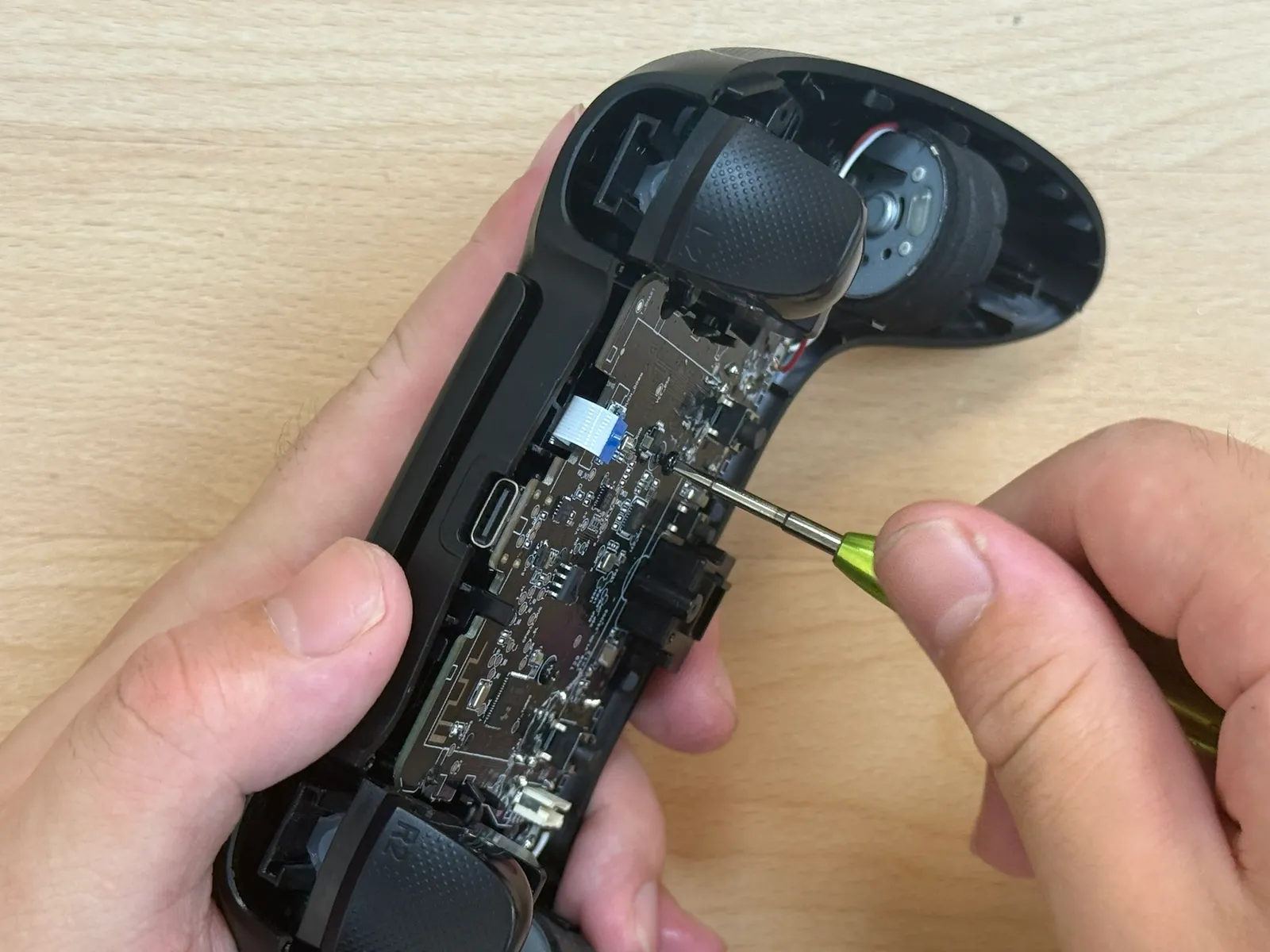

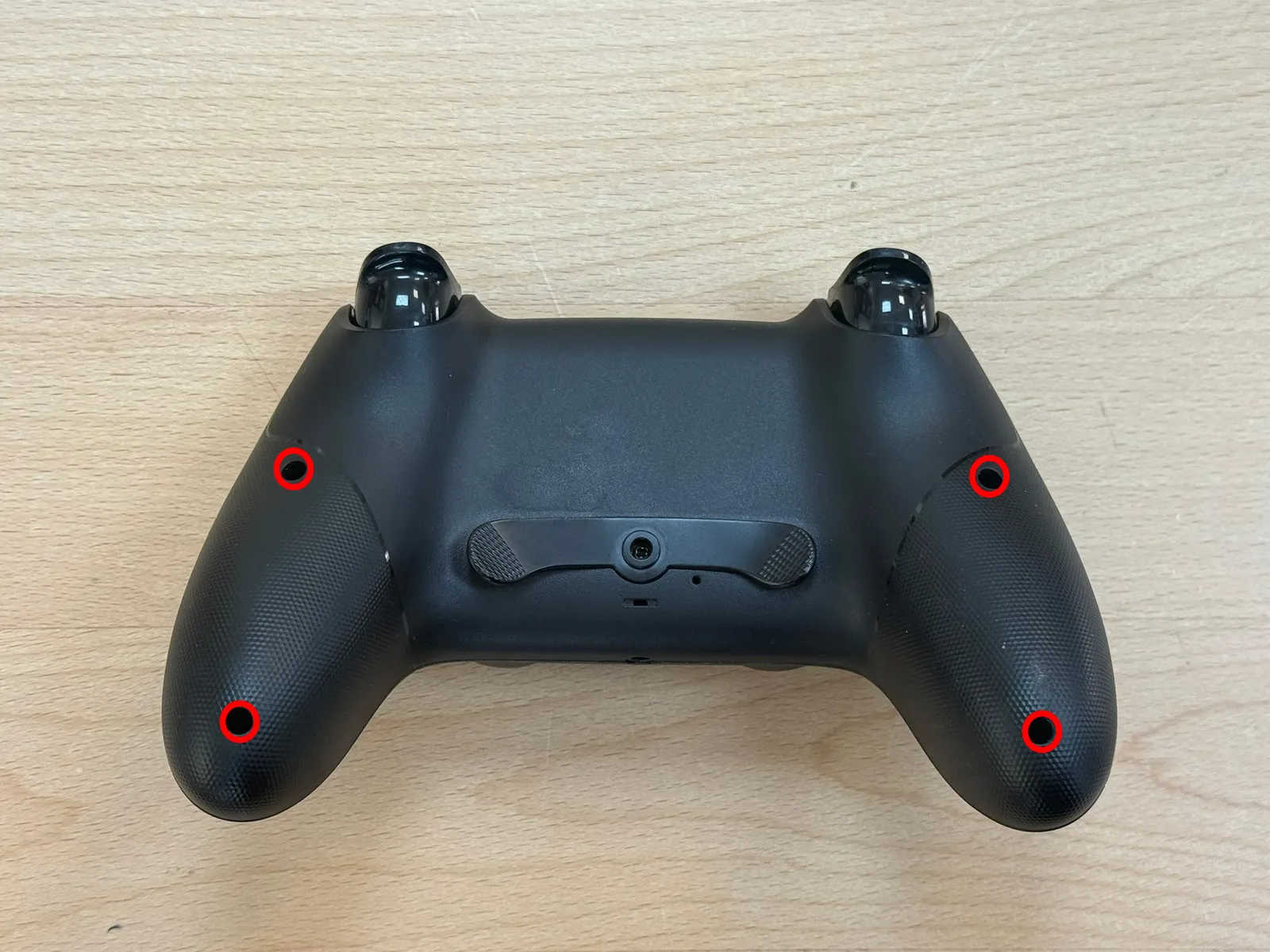

卸掉 4顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
4
5
- 步驟 3 / 共 23

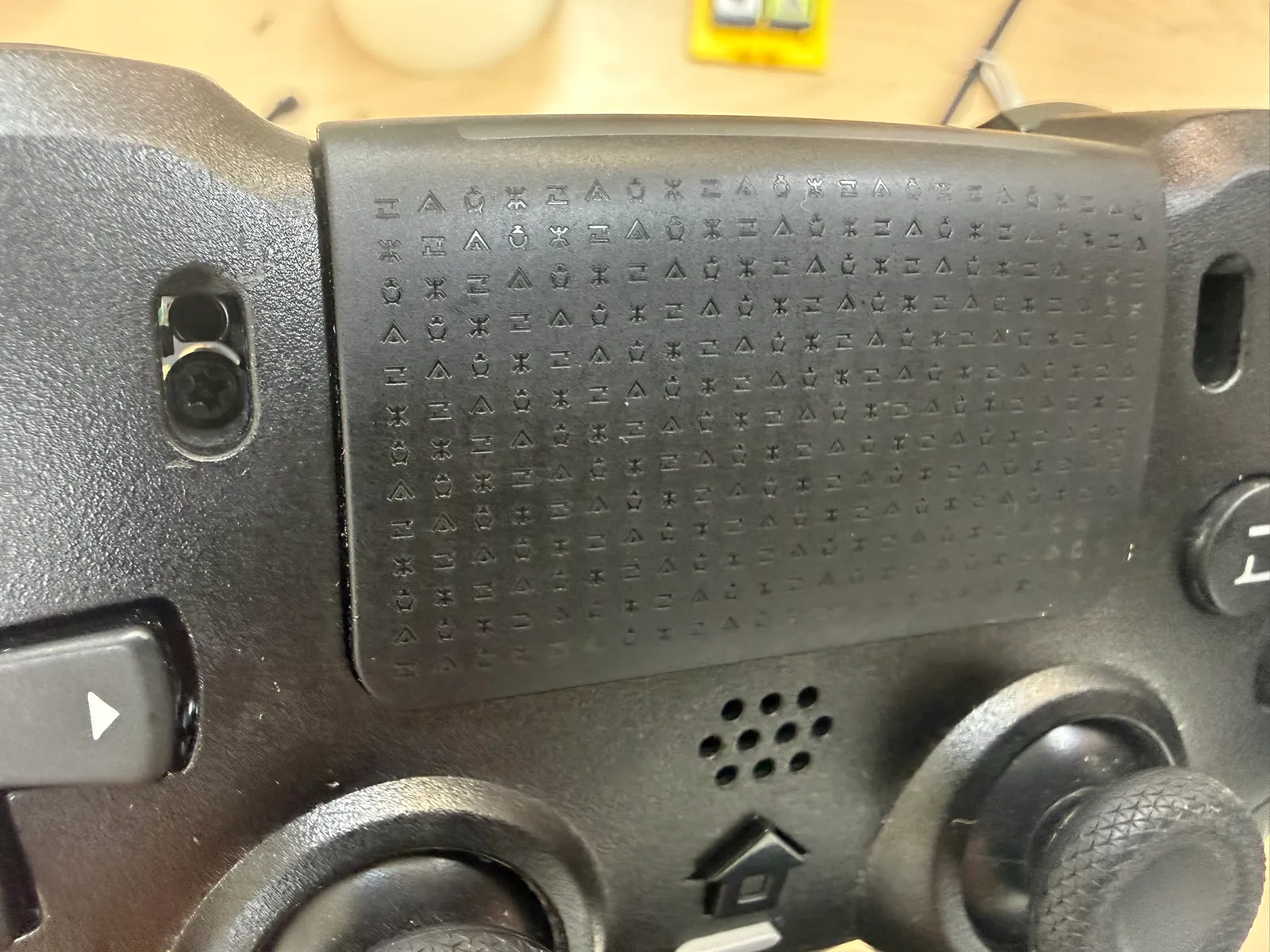

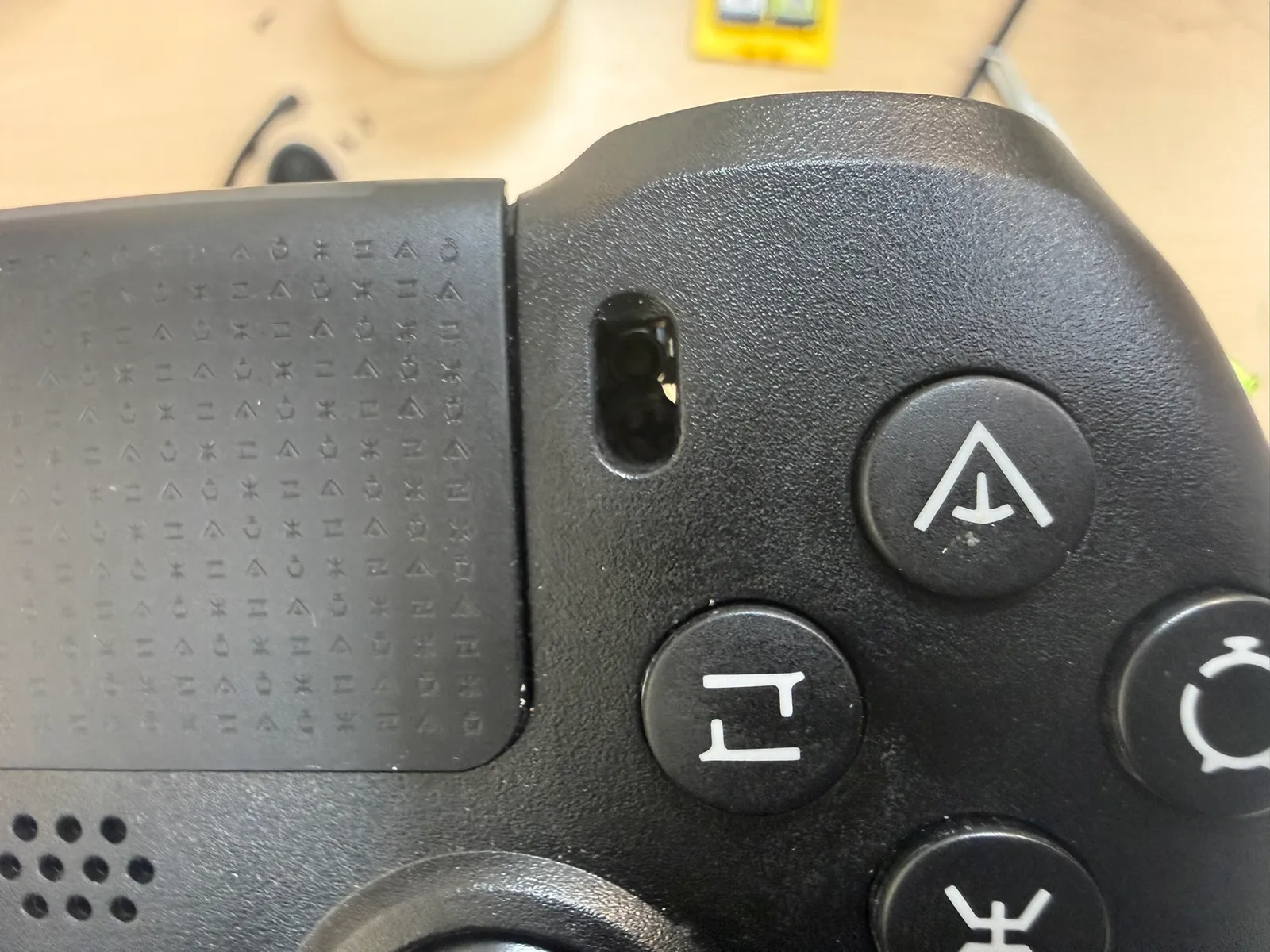

卸掉 2顆十字螺絲
Share鍵 跟 Option鍵 用翹棒或者鑷子取出來。 裡面有兩顆十字螺絲 用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
- 步驟 4 / 共 23

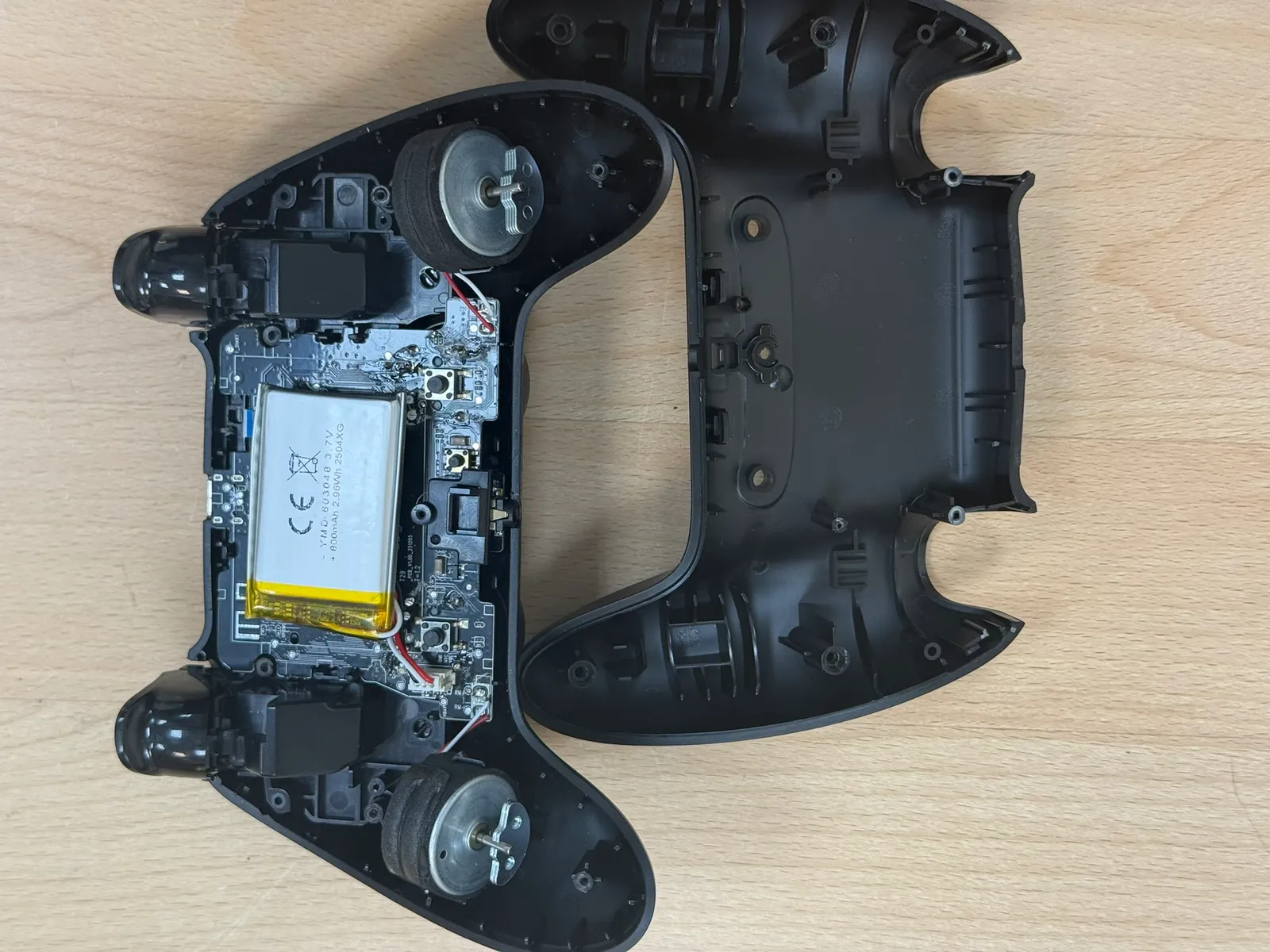

分離上下蓋
用翹棒插入手把縫隙裡面，直接打開就可以了。
- 步驟 5 / 共 23

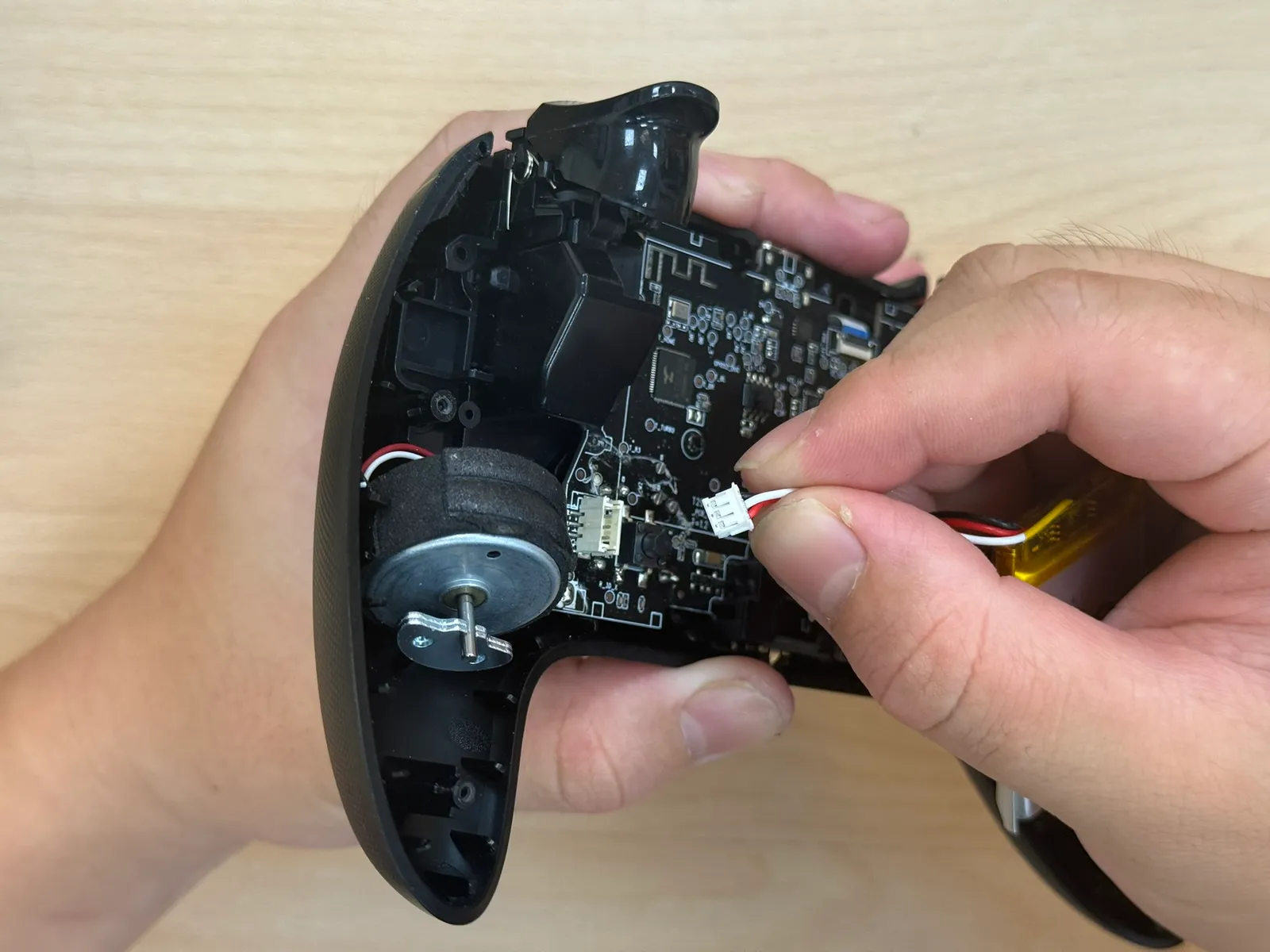

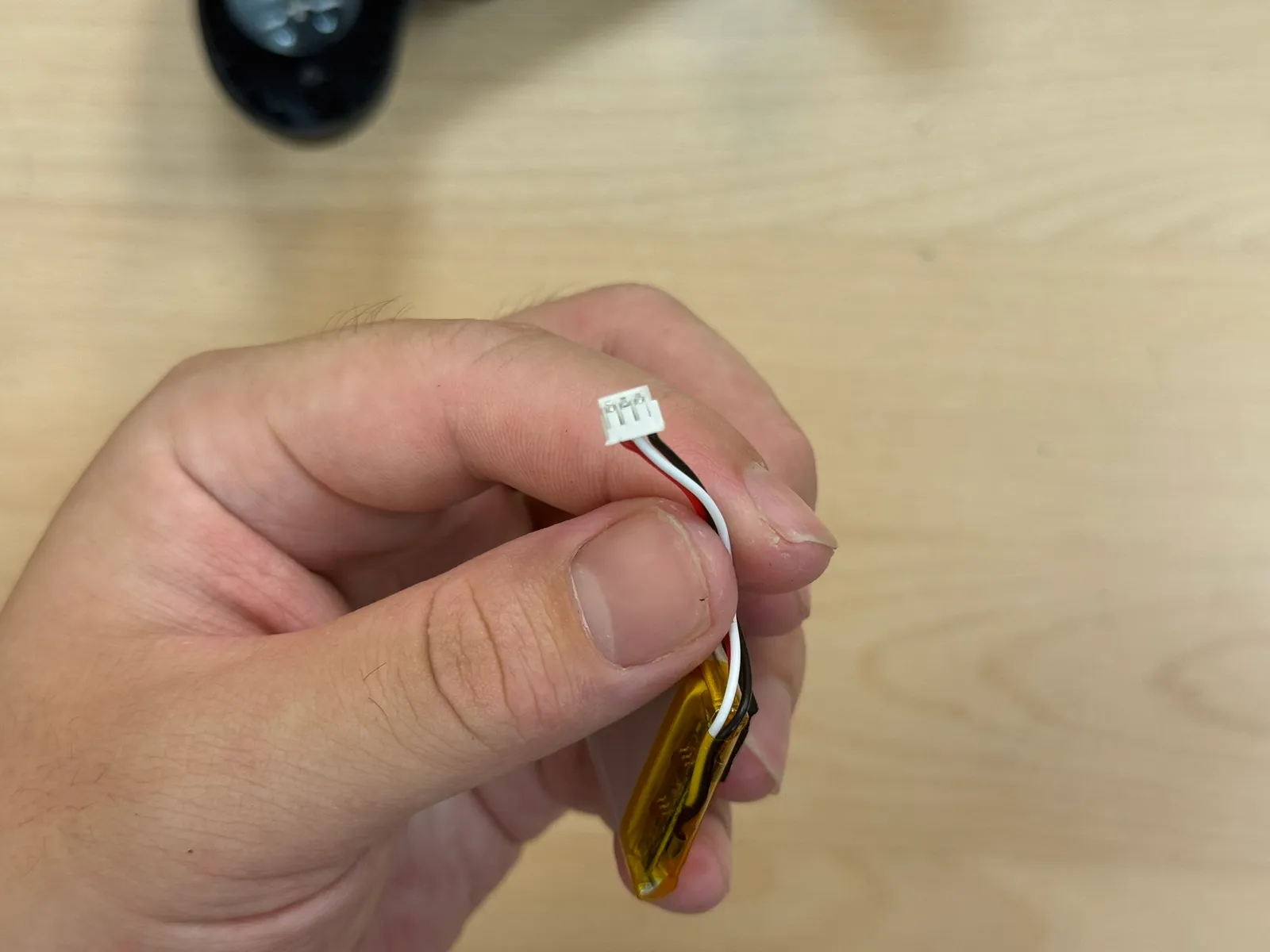

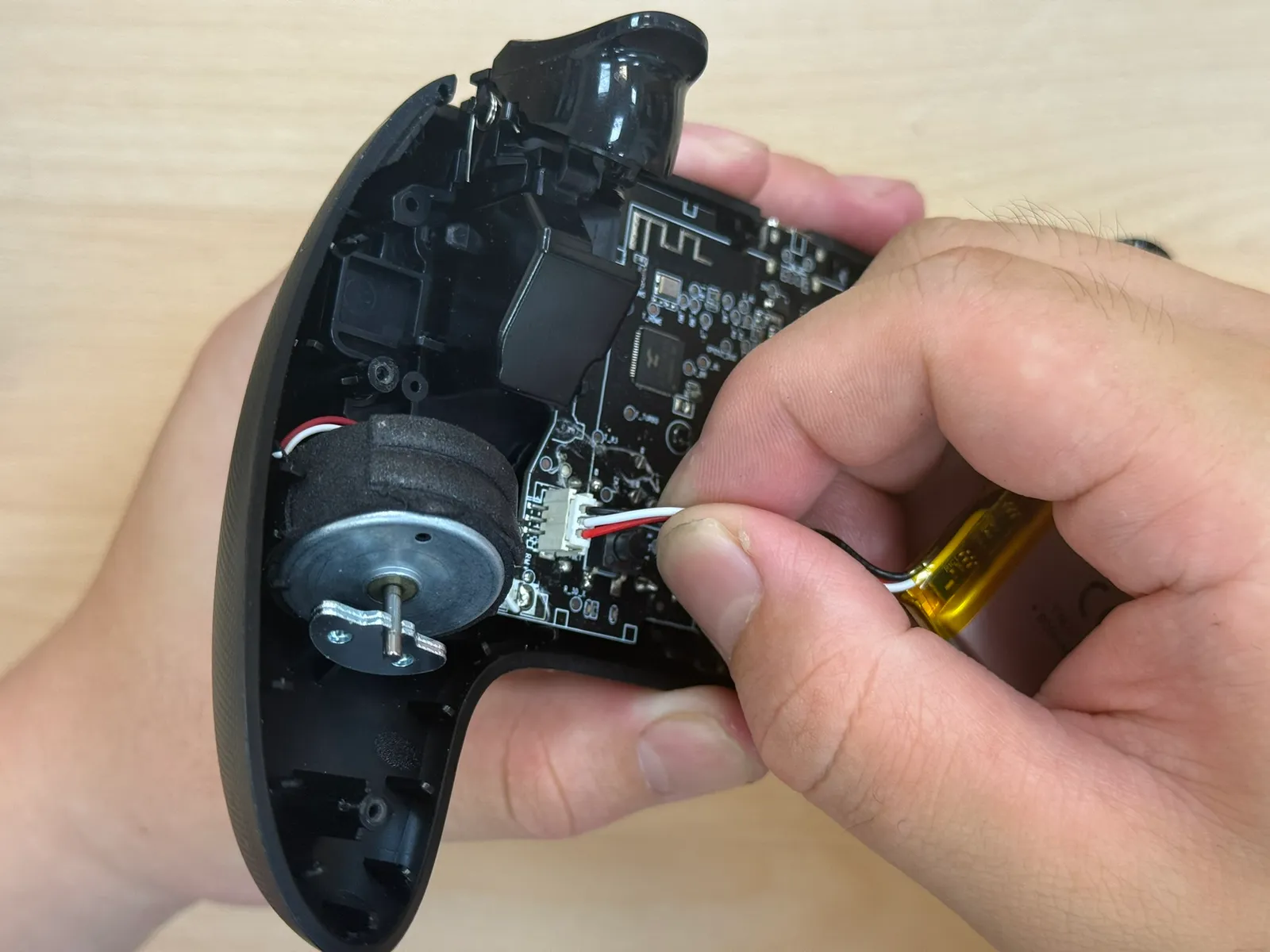

取下電池
用手 或者是 鑷子把電池的插頭拔起來
1
2
3
- 步驟 6 / 共 23

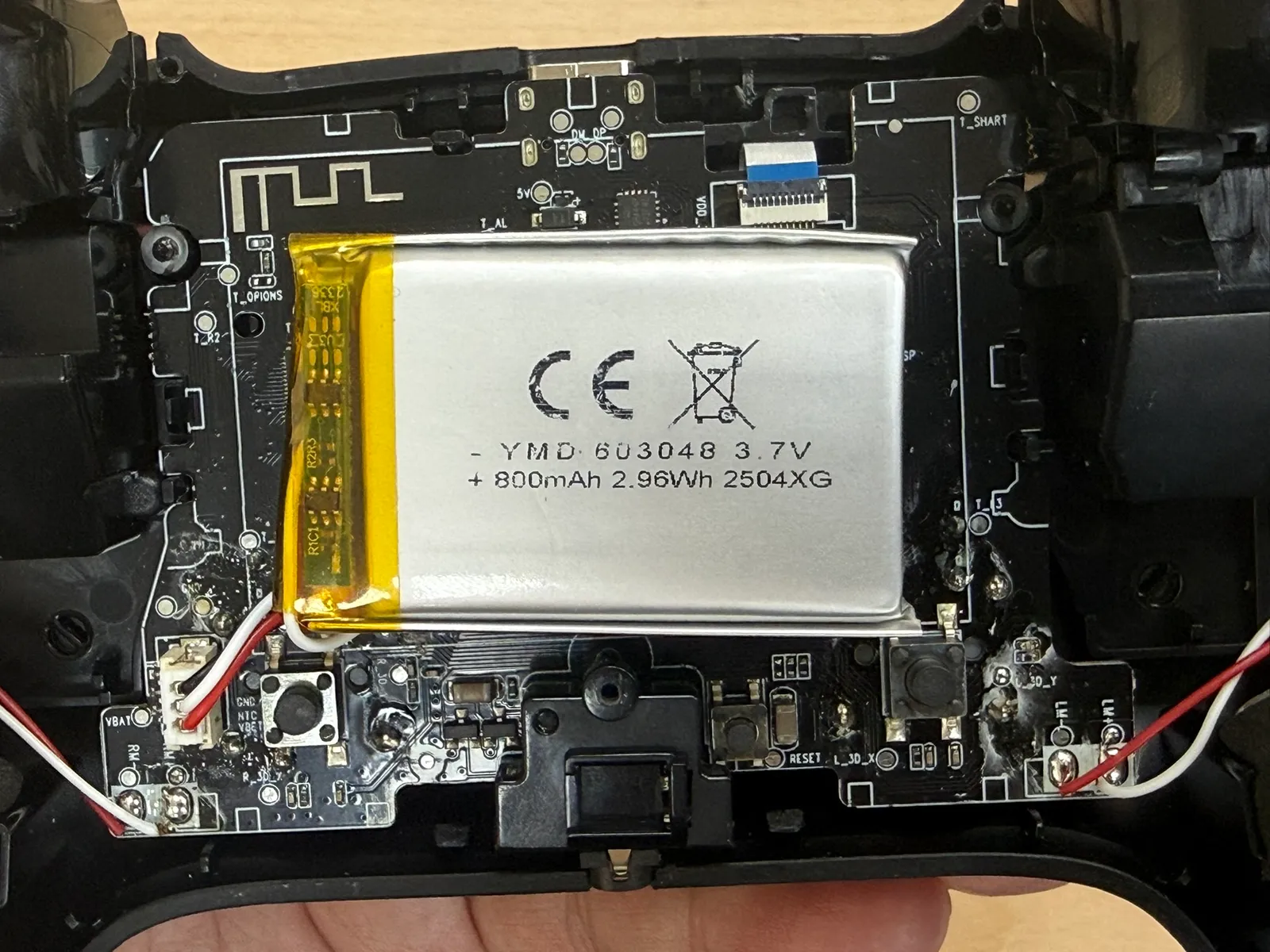

電池規格
型號 603048 電壓 3.7 800mah 2.96Wh
- 步驟 7 / 共 23

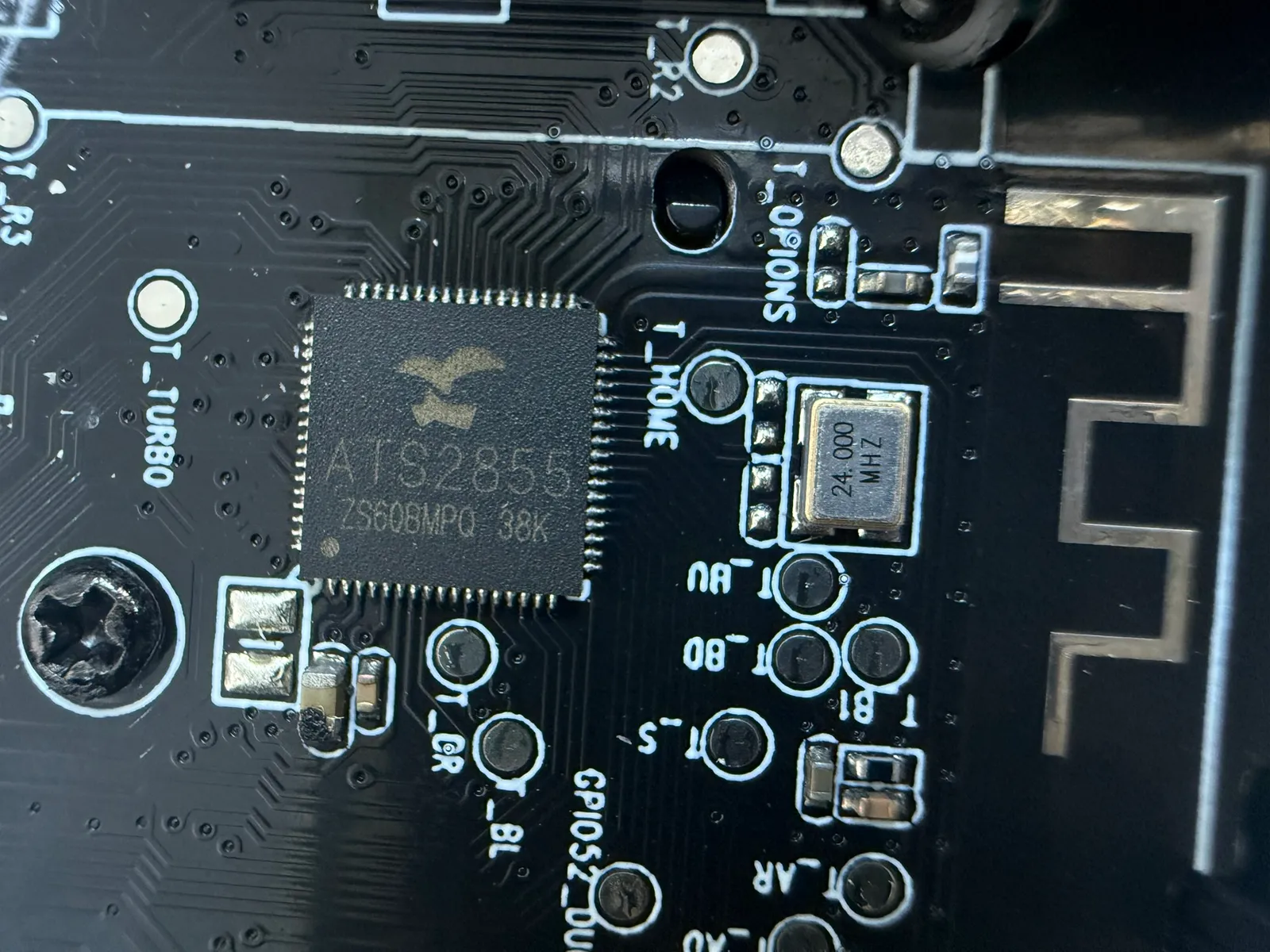

主控晶片
製造商：Actions Semiconductor (炬芯科技) 型號：ATS2855 旁邊有顆24.000MHZ的石英震盪器
1
2
- 步驟 8 / 共 23

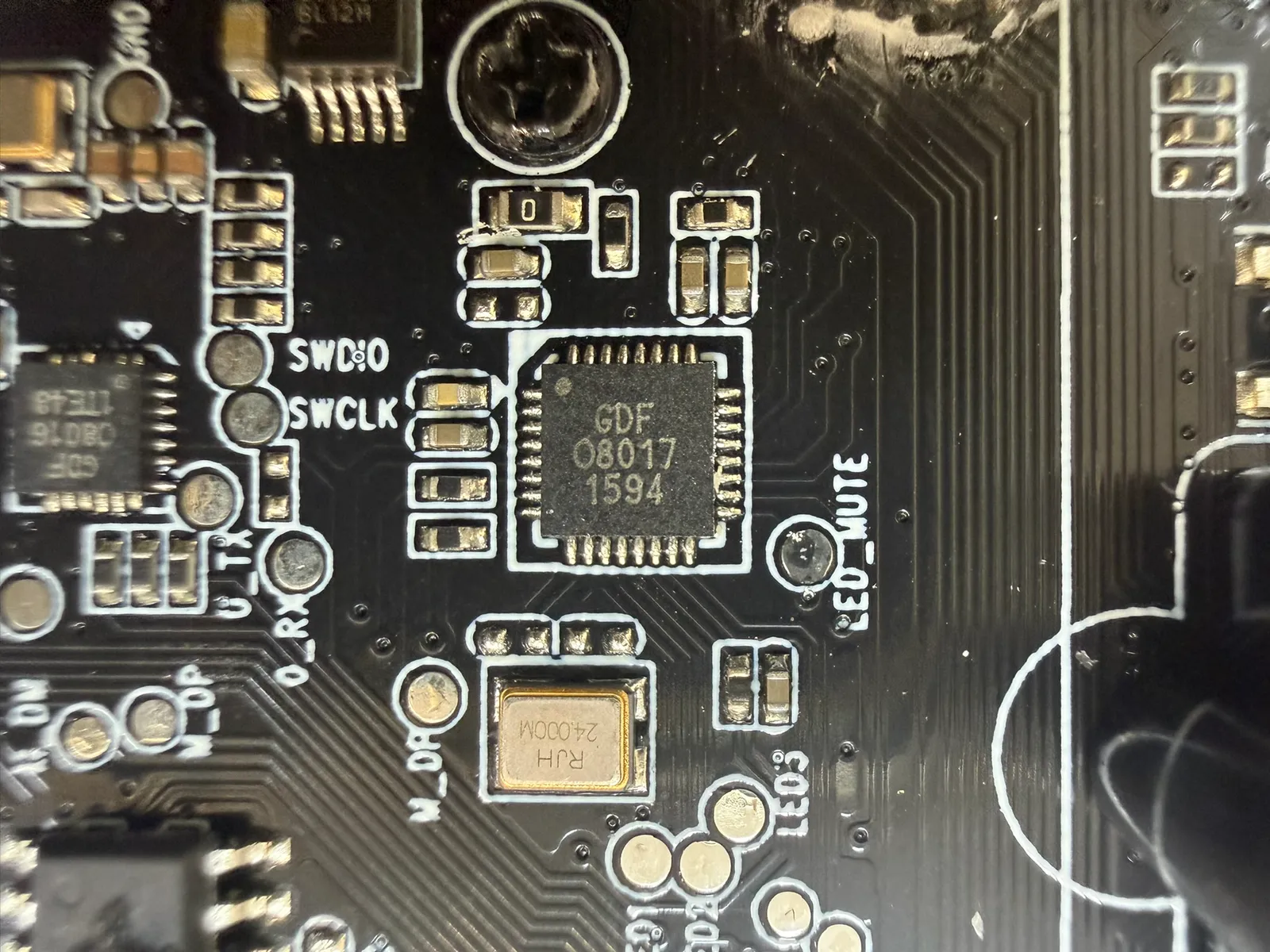

音訊 晶片
絲印：GDF08017 旁邊是一顆24.000MHZ的石英震盪器
- 步驟 9 / 共 23
觸控板晶片
製造商：Chipsemi (海櫟創微電子) 型號：CHSC6430
- 步驟 10 / 共 23

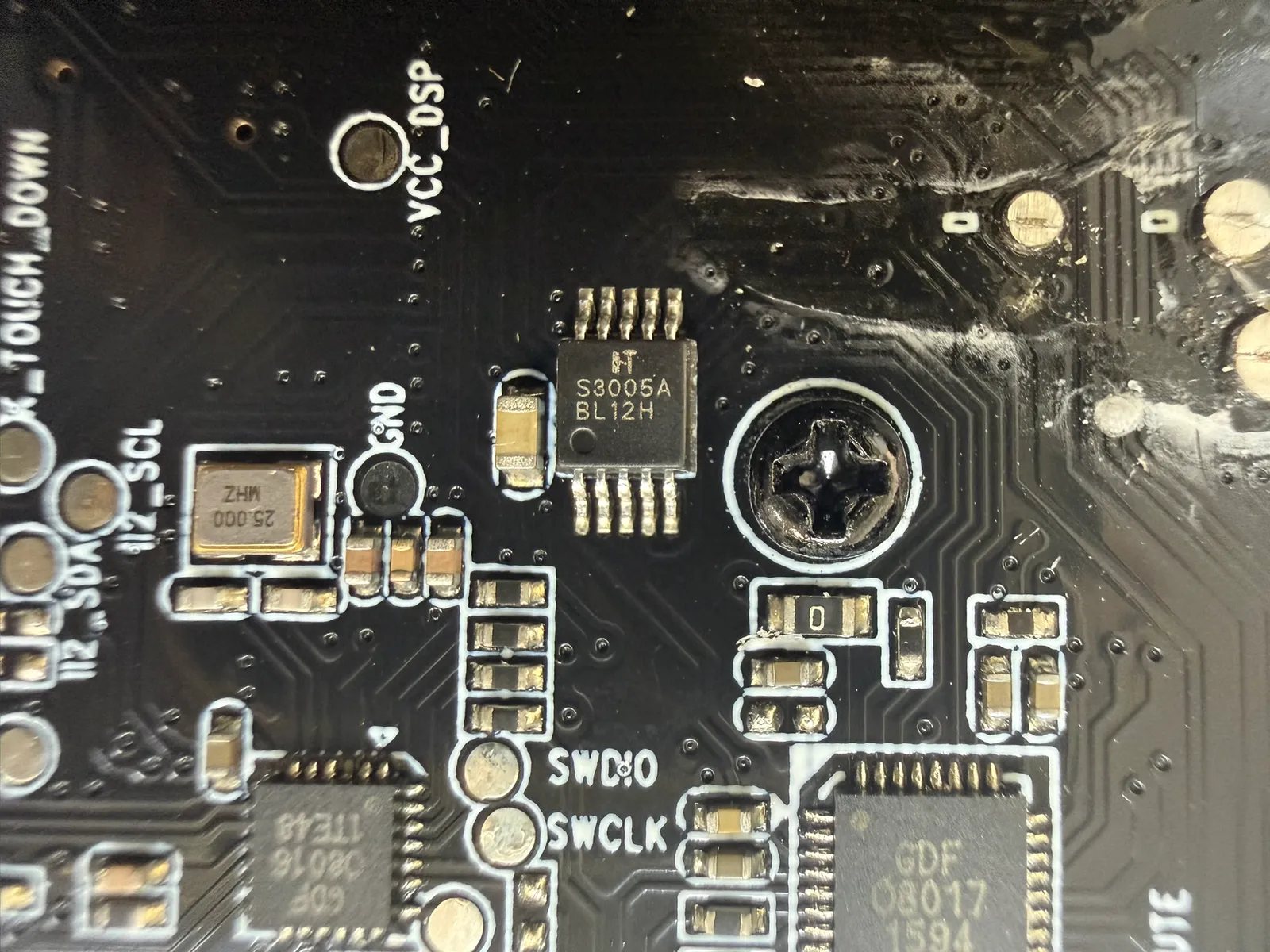

輔助微控制器
製造商：Holtek (盛群半導體) 型號：S3005A
- 步驟 11 / 共 23

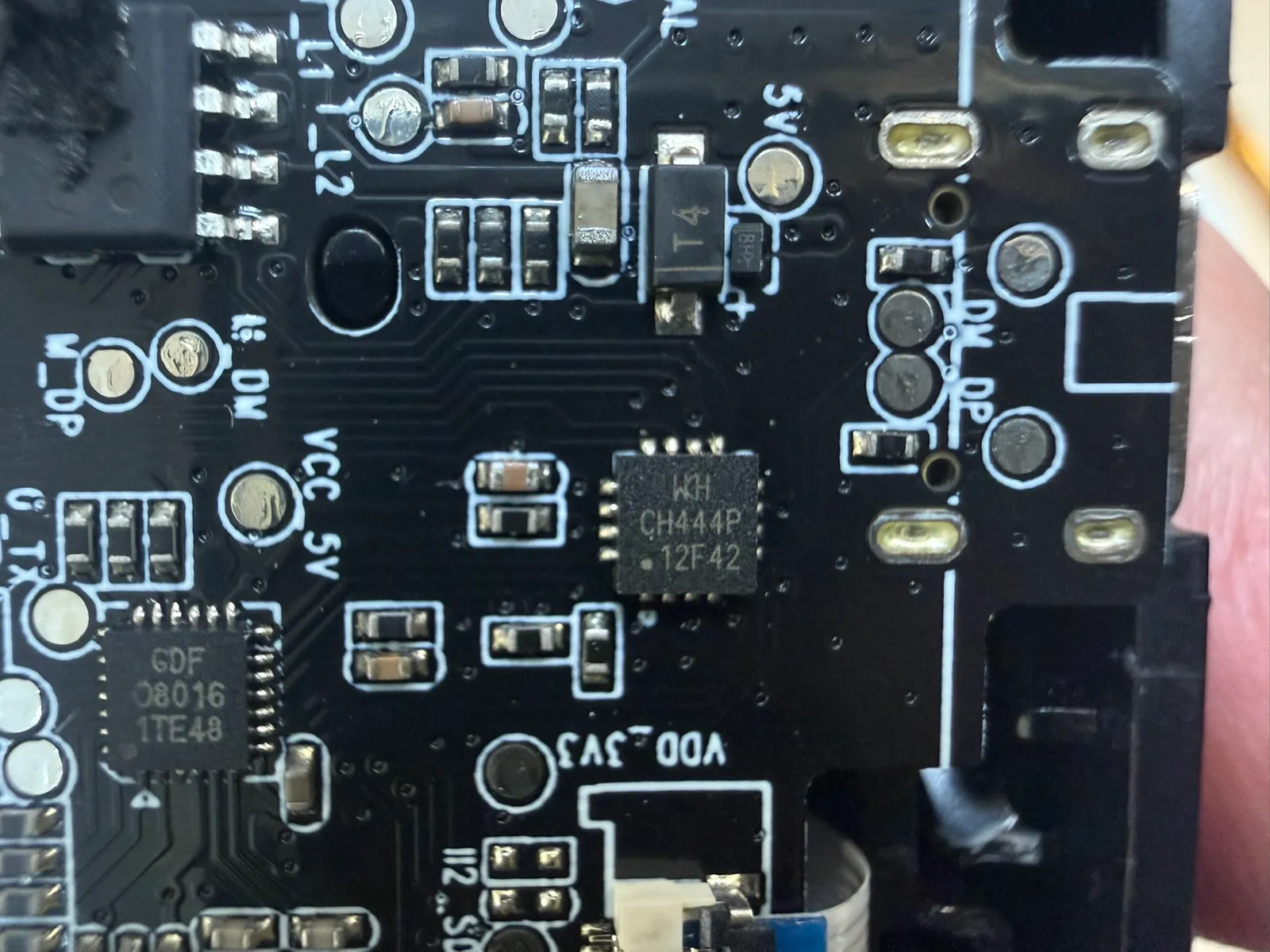

USB 訊號切換開關晶片
製造商：WCH (南京沁恆微電子) 型號：CH444P
- 步驟 12 / 共 23

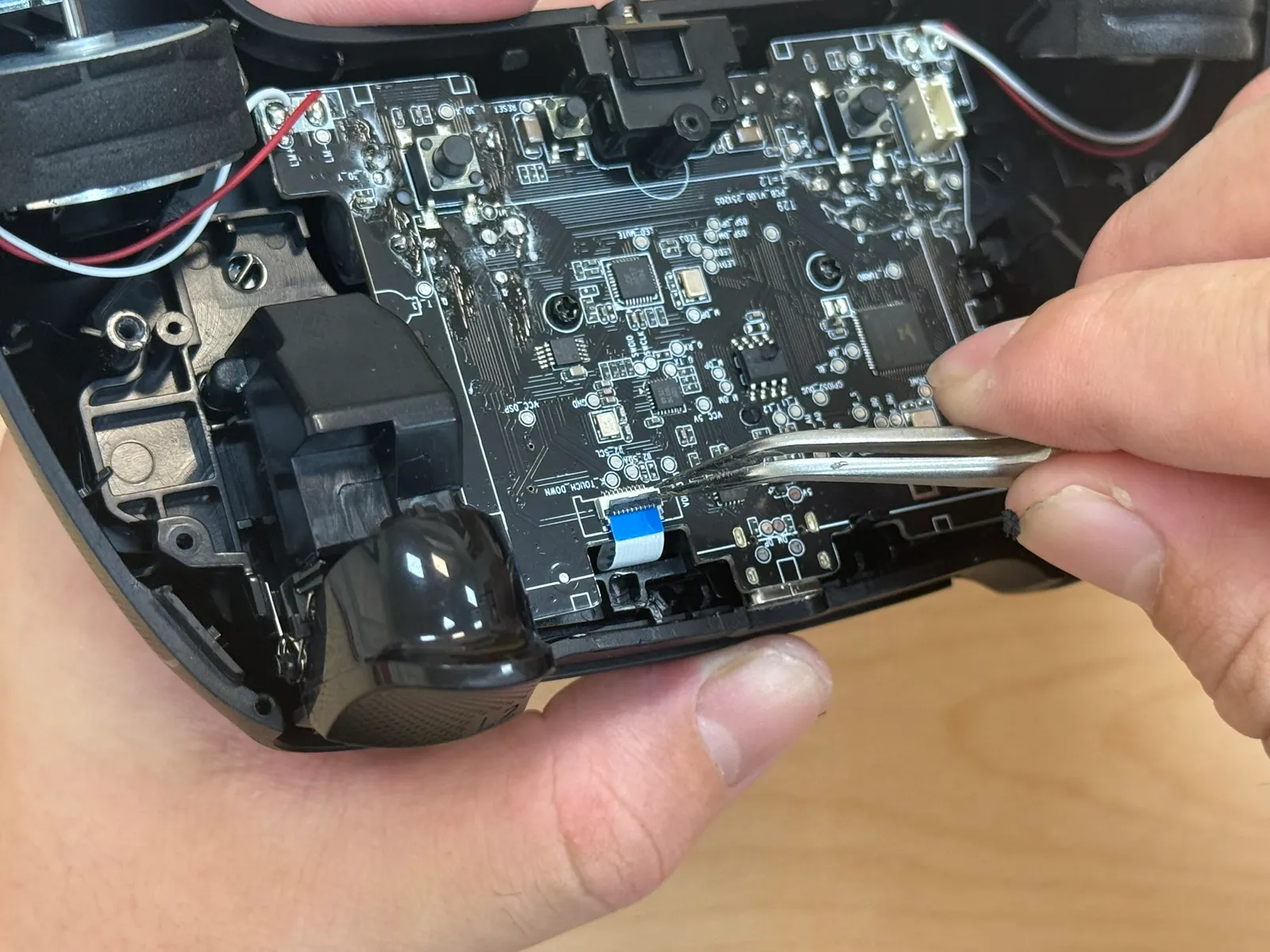

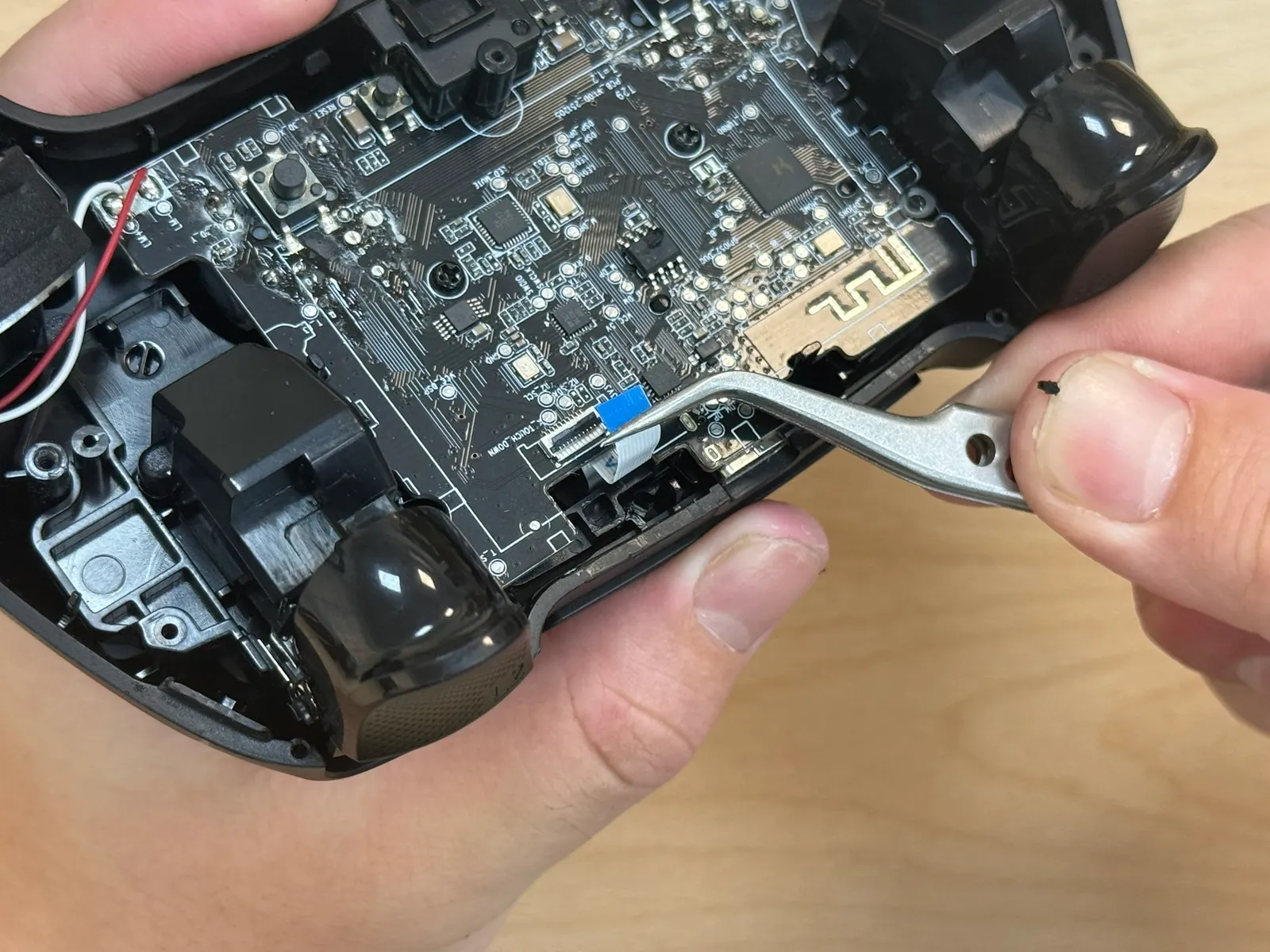

取出觸控板排線
直接用鑷子穿過排線 然後慢慢的拉 或者用手慢慢地拉。
1
2
- 步驟 13 / 共 23

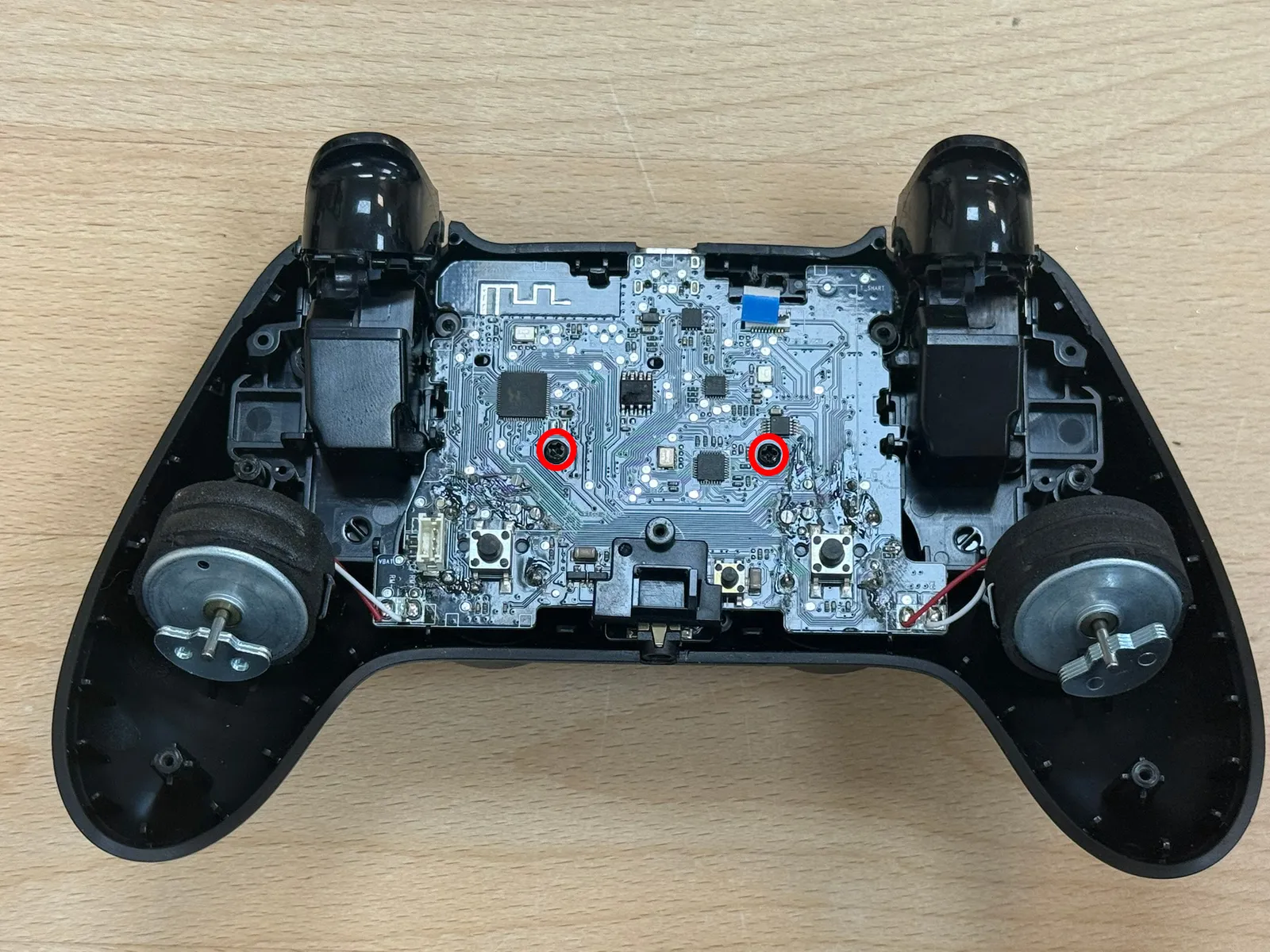

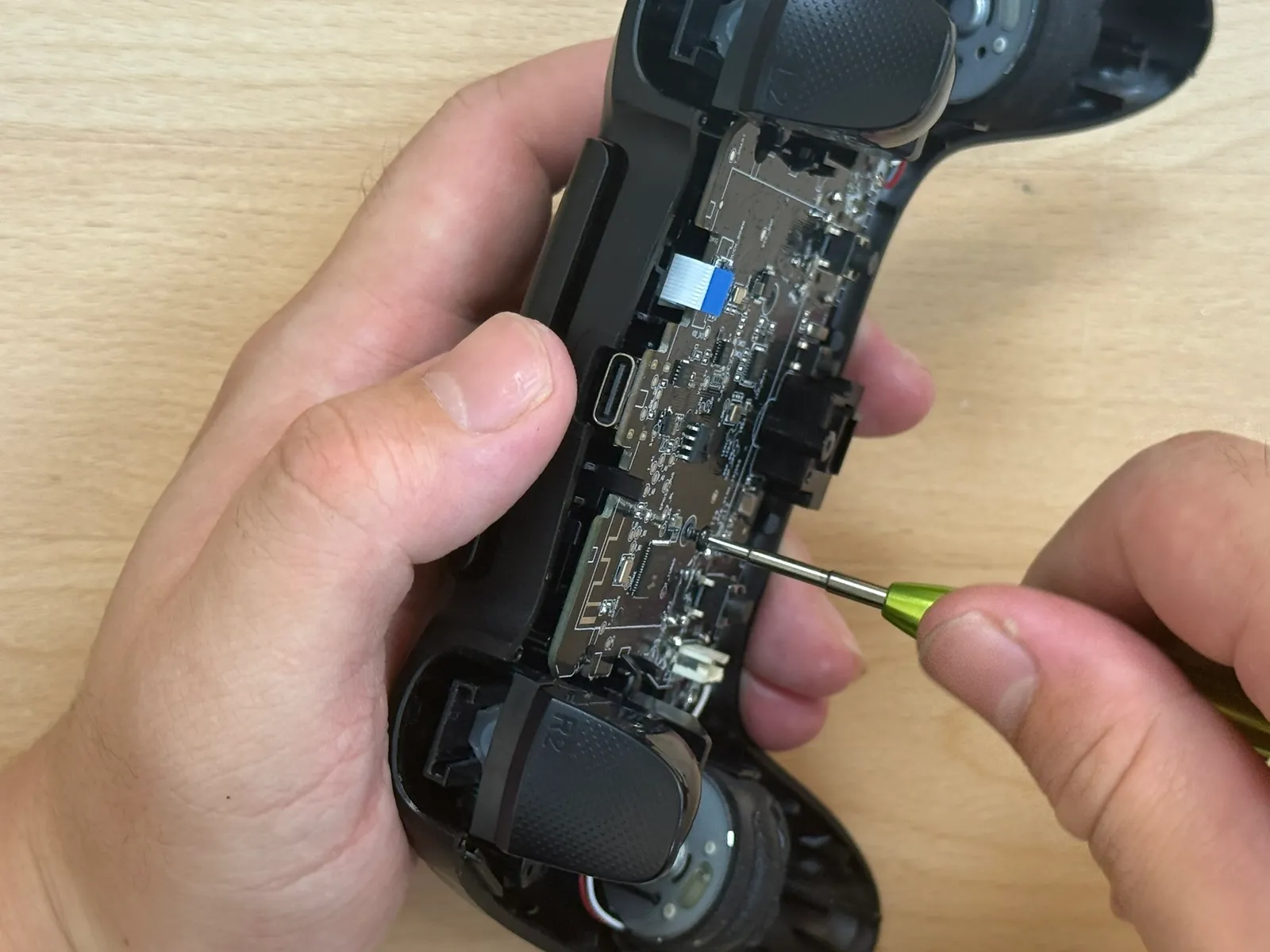

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 14 / 共 23

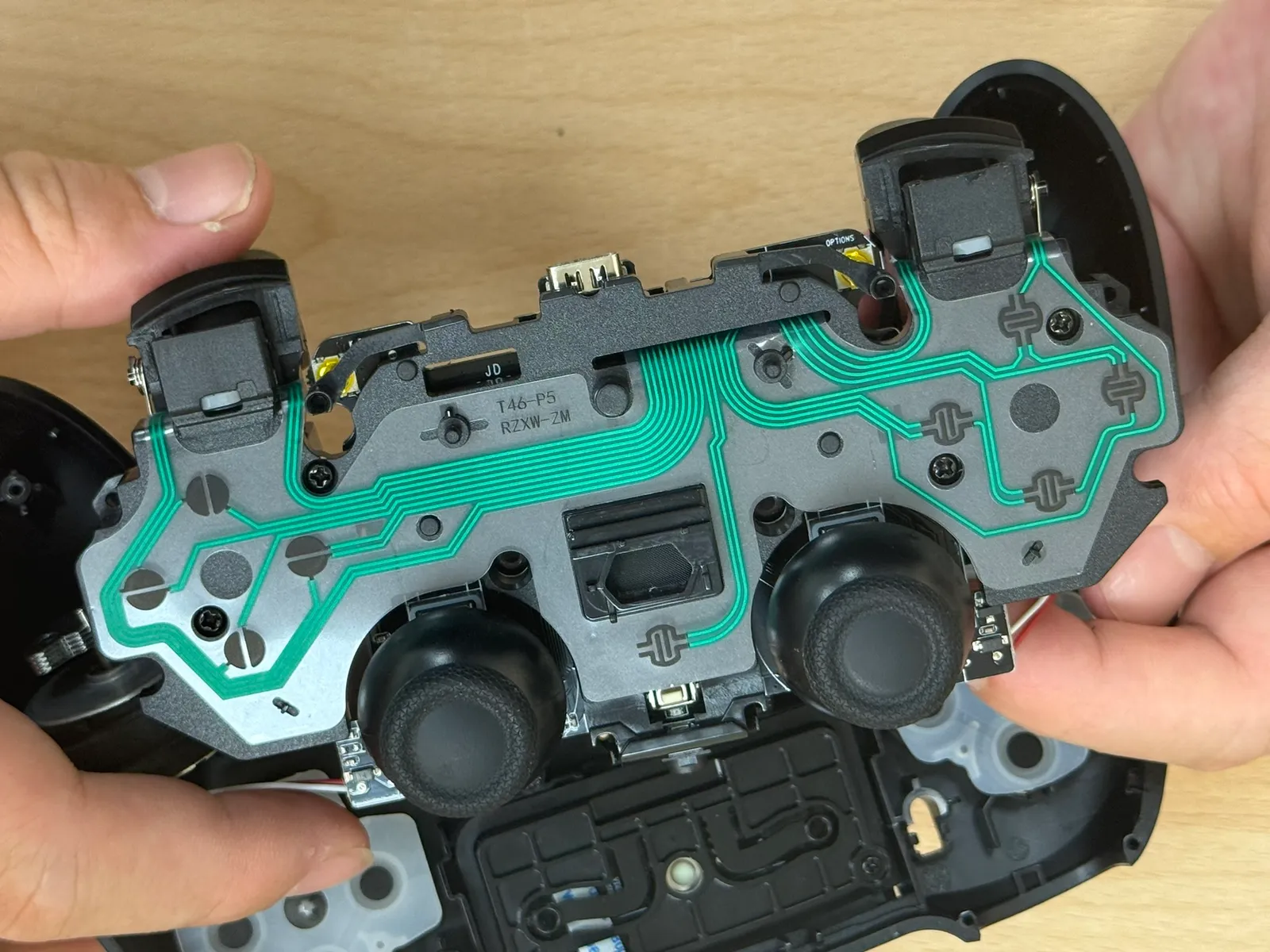

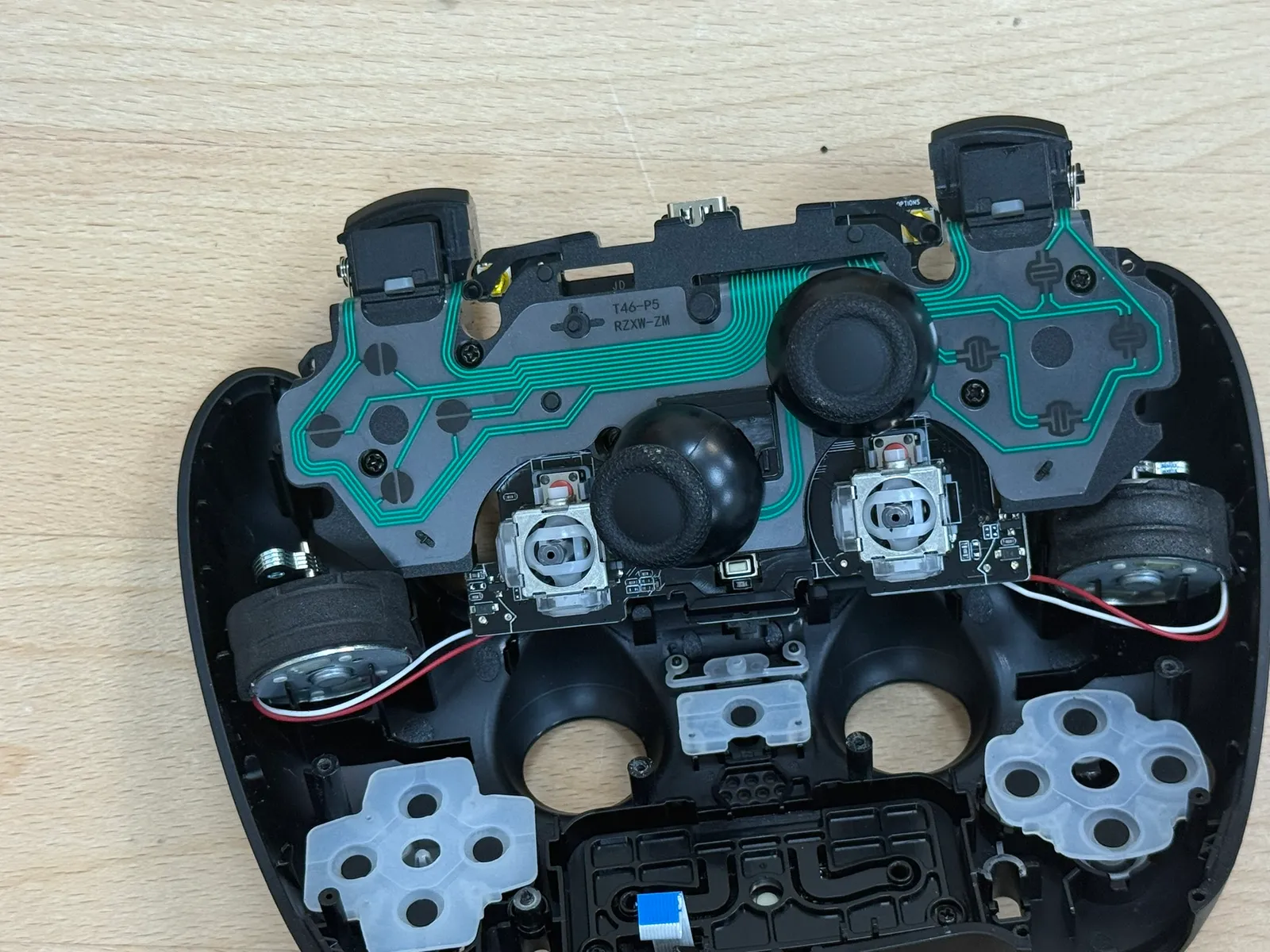

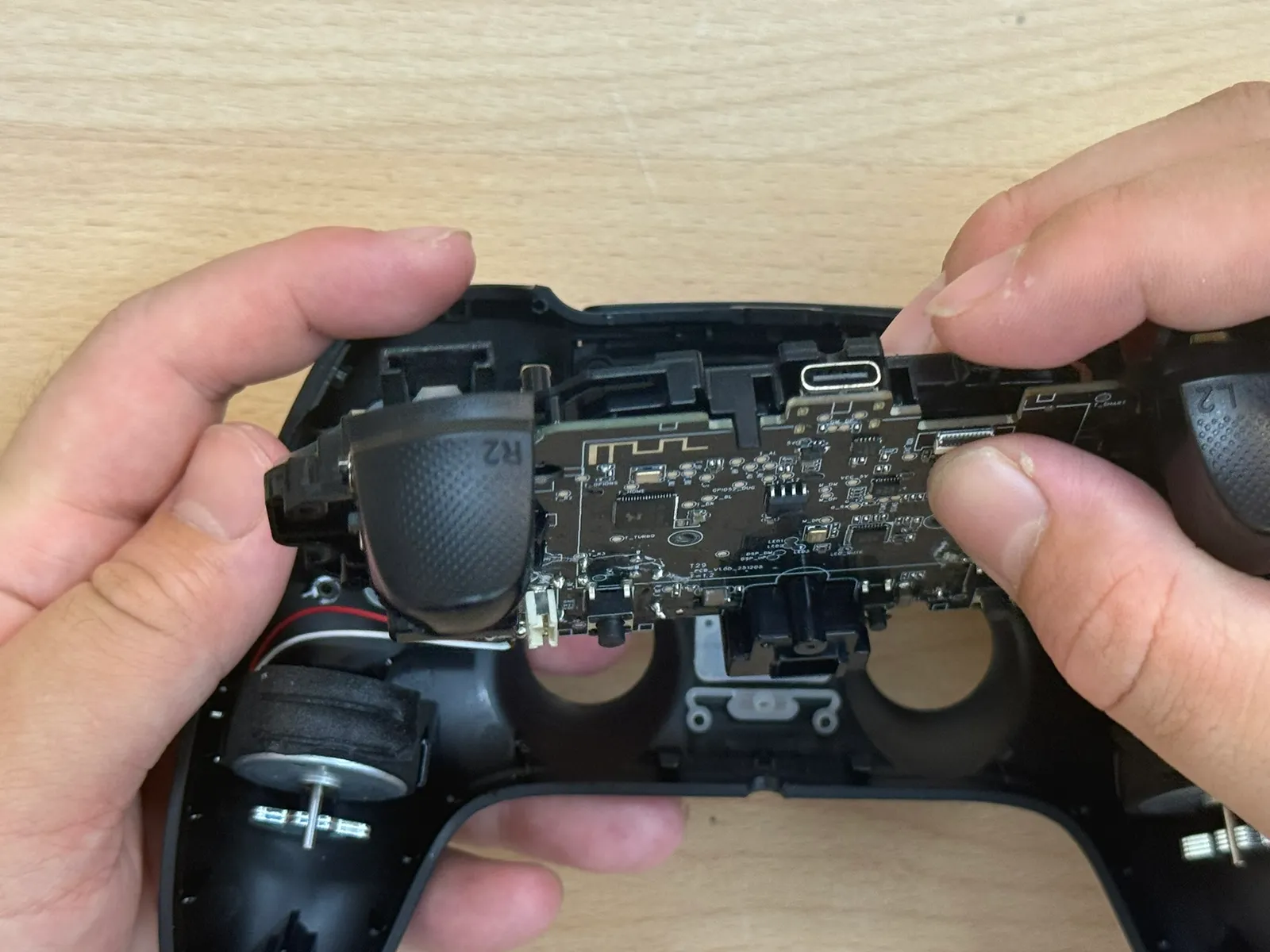

取出主板
1
2
- 步驟 15 / 共 23

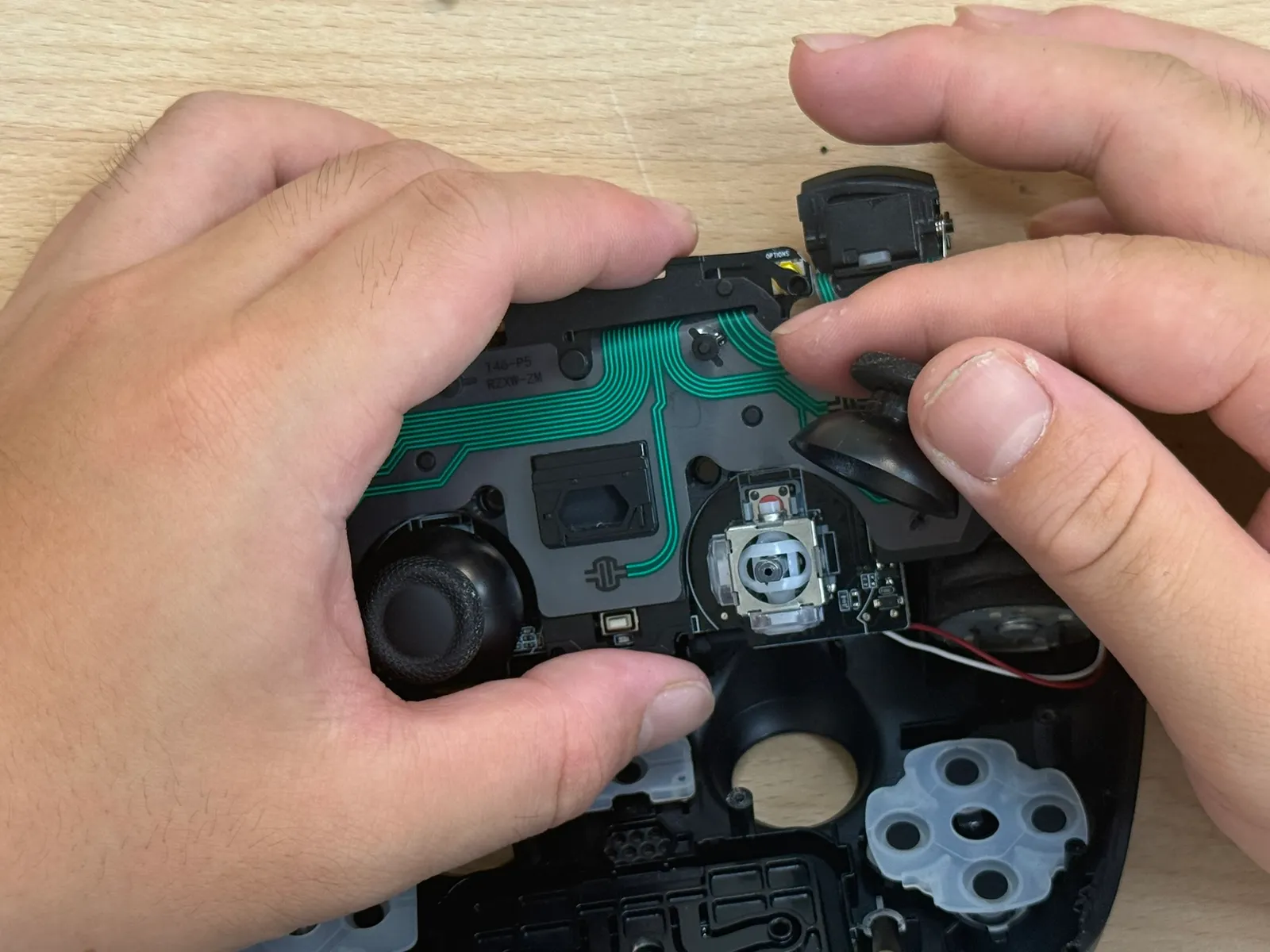

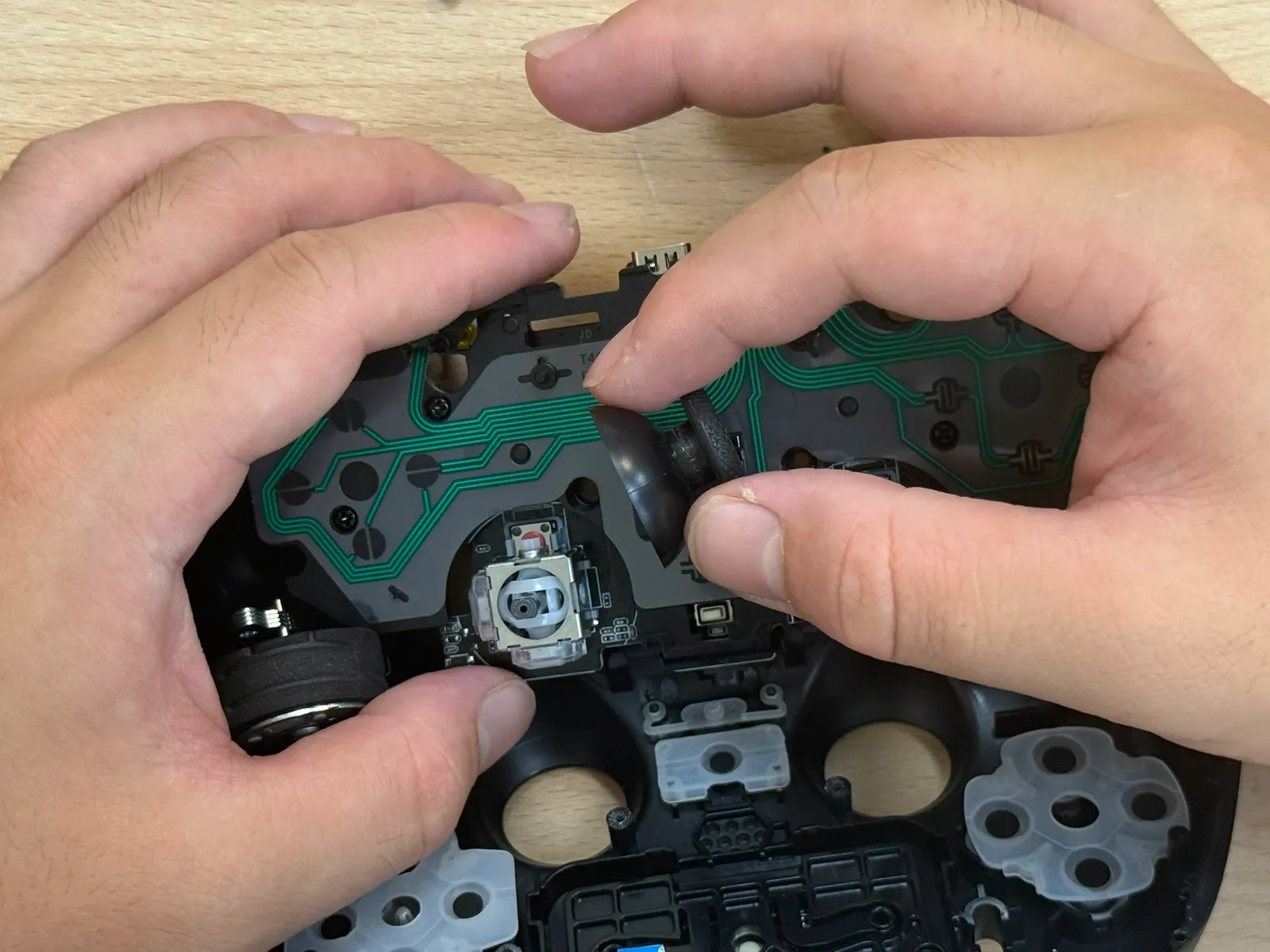

取下蘑菇頭(帽殼)
1
2
3
- 步驟 16 / 共 23

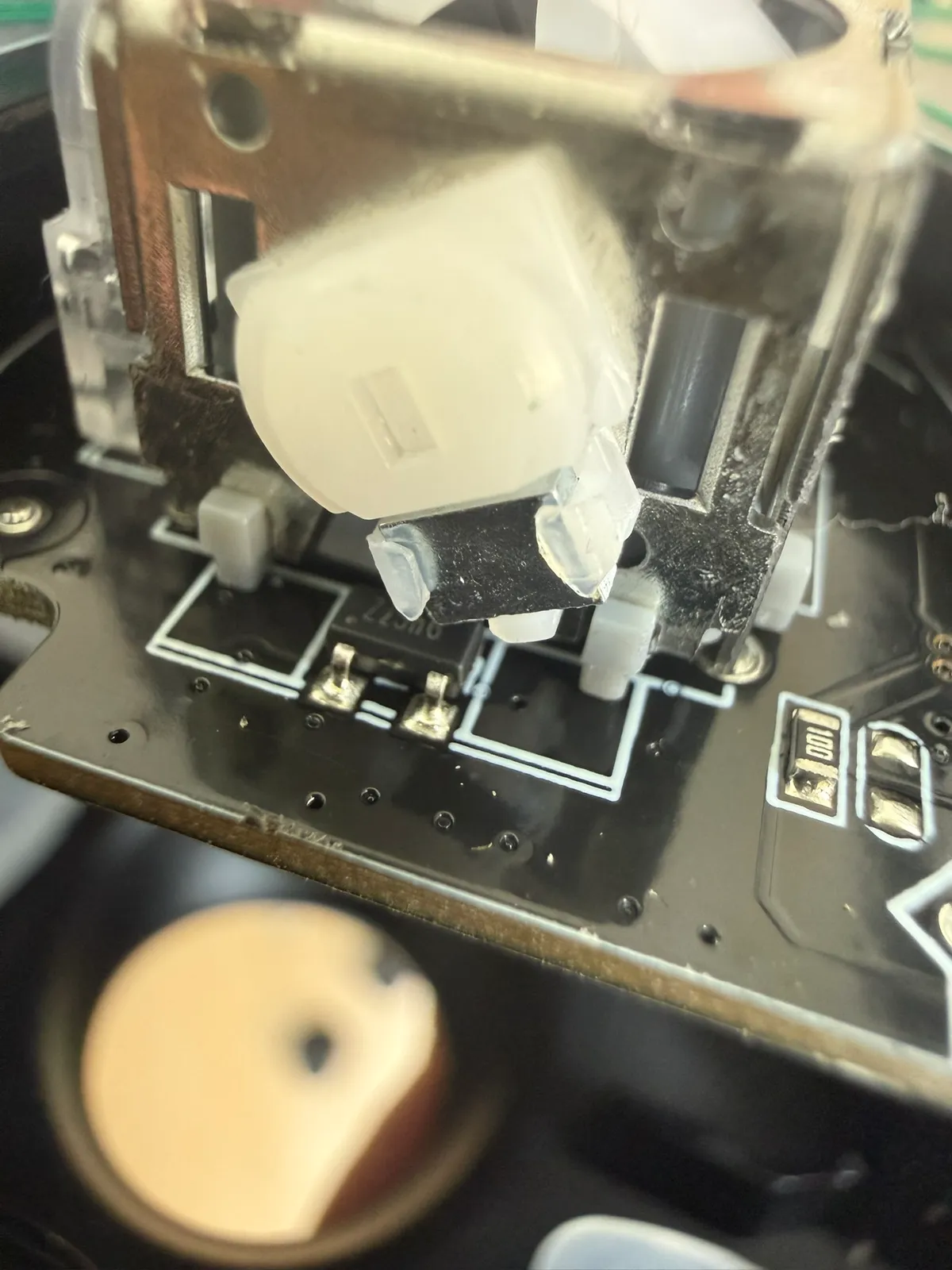

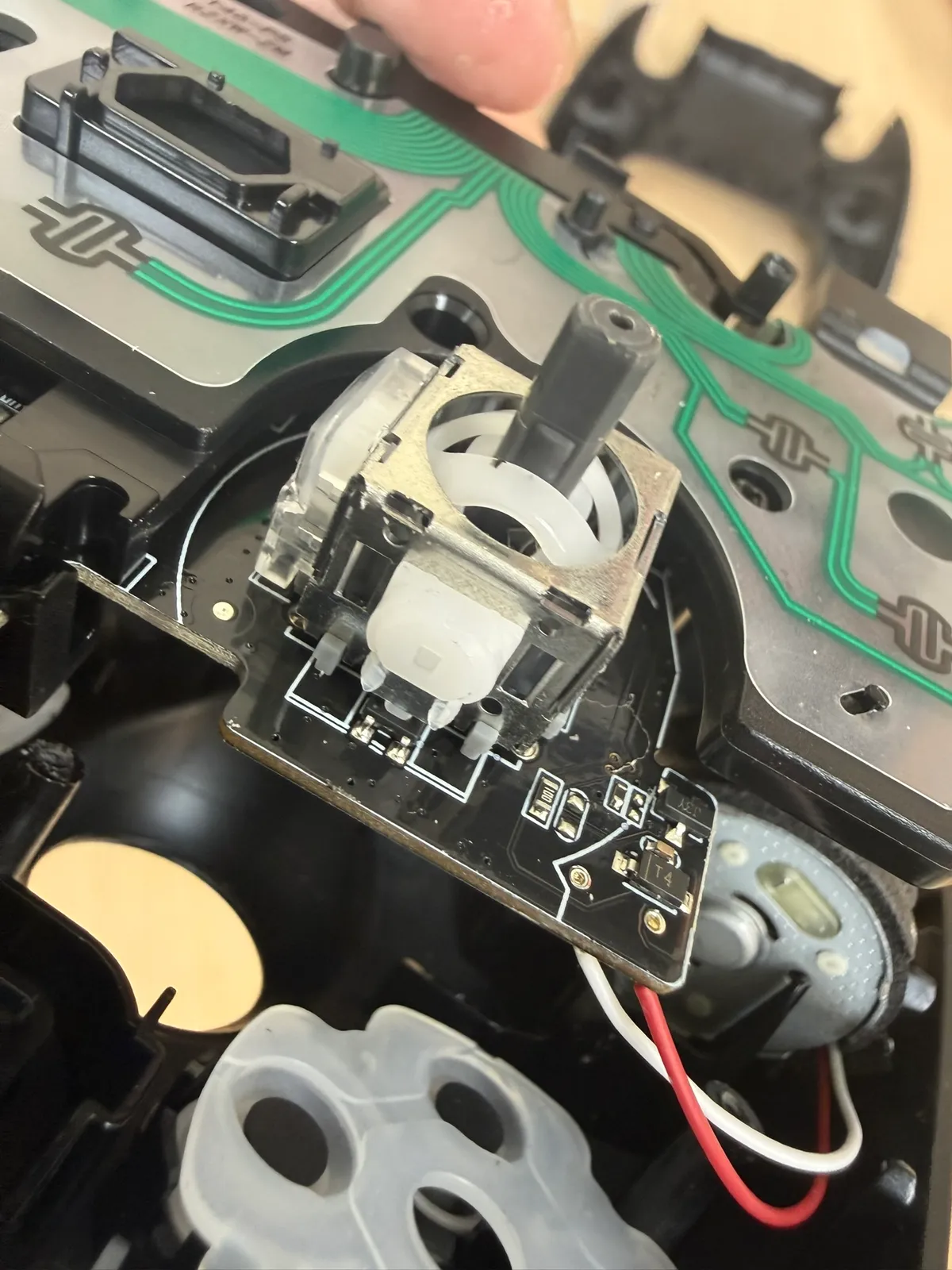

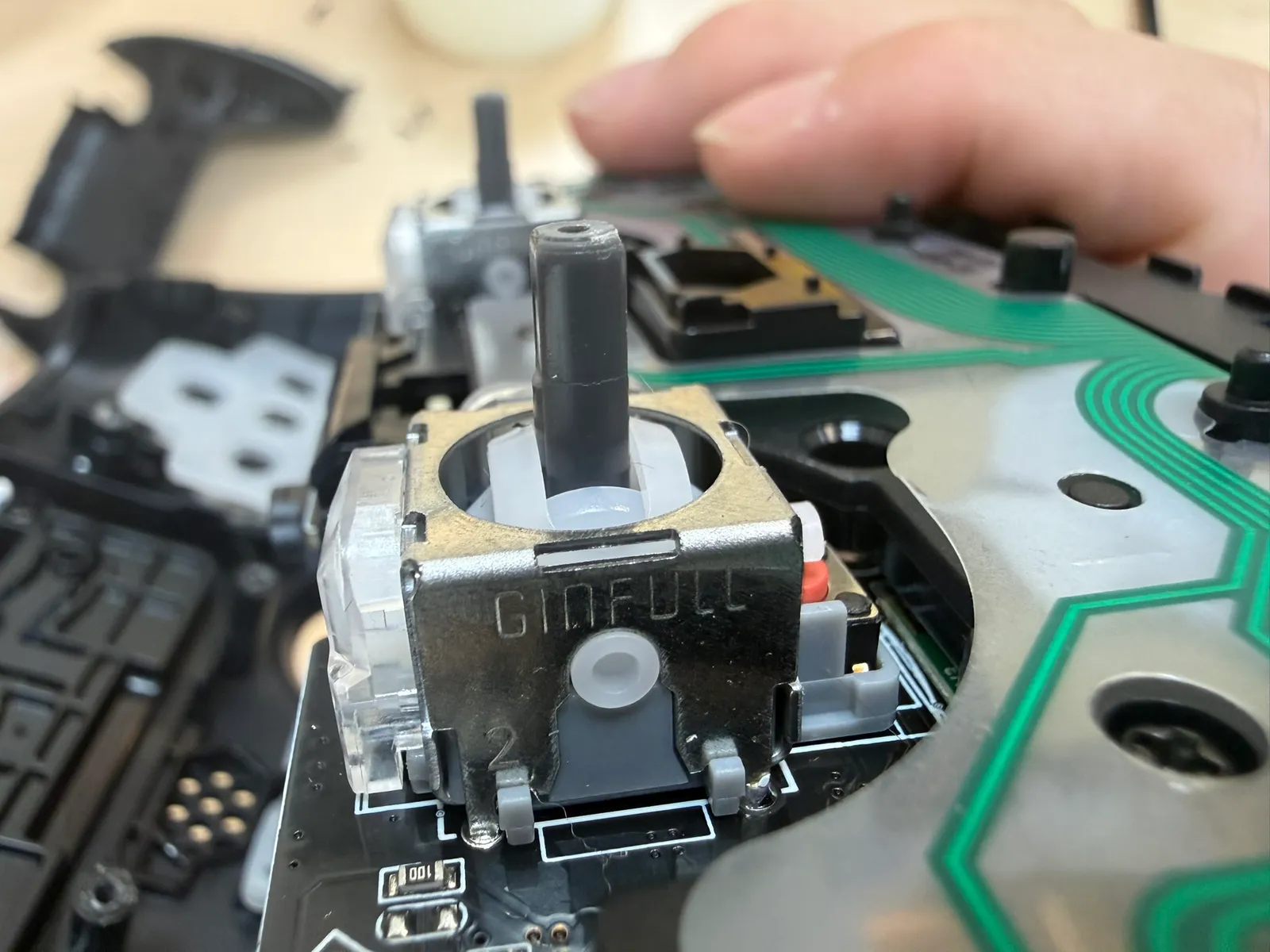

霍爾電磁搖桿
製造商：GINFULL(錦富)
1
2
3
- 步驟 17 / 共 23

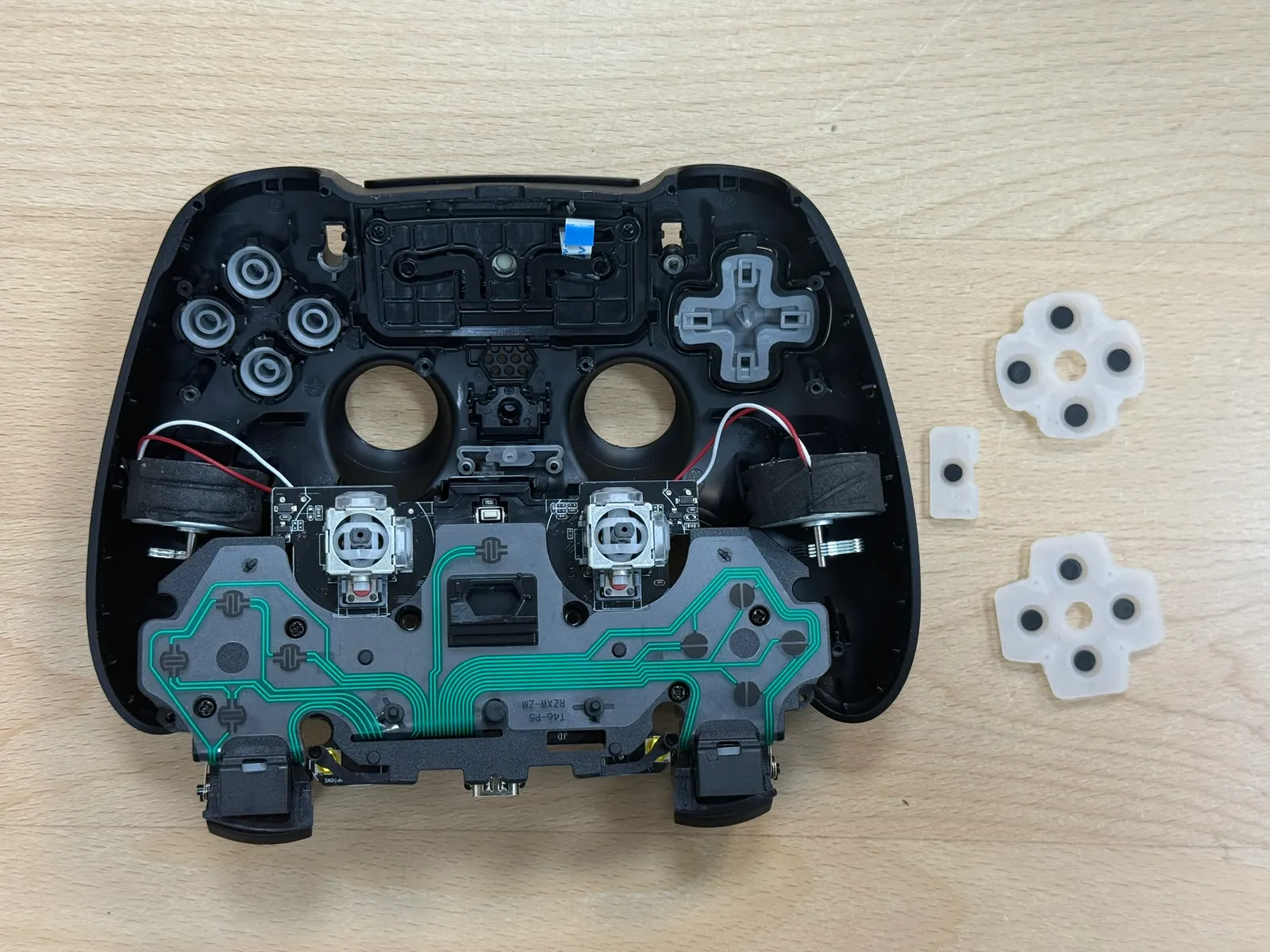

按鍵膠墊
- 步驟 18 / 共 23

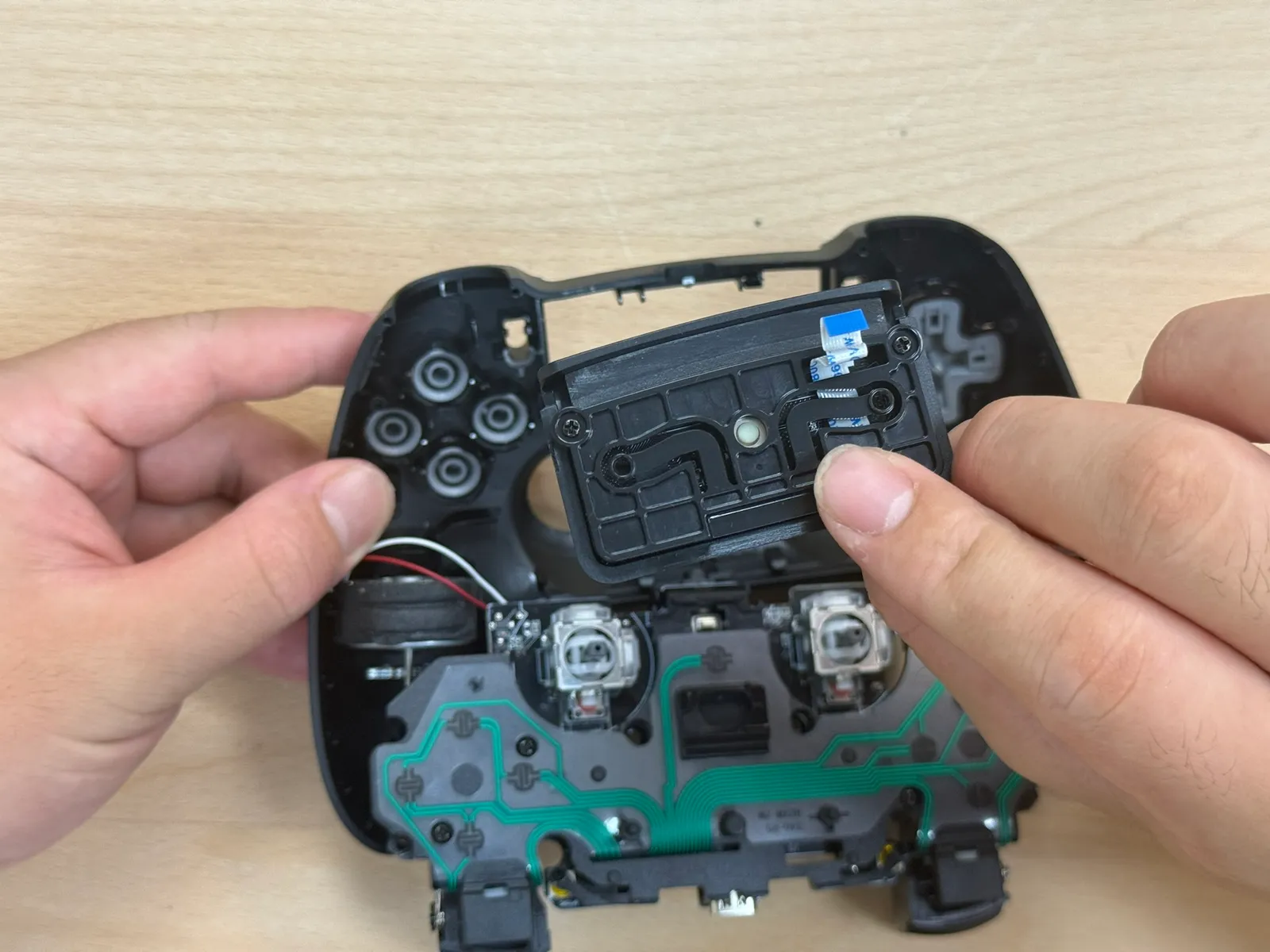

取出觸控板
- 步驟 19 / 共 23

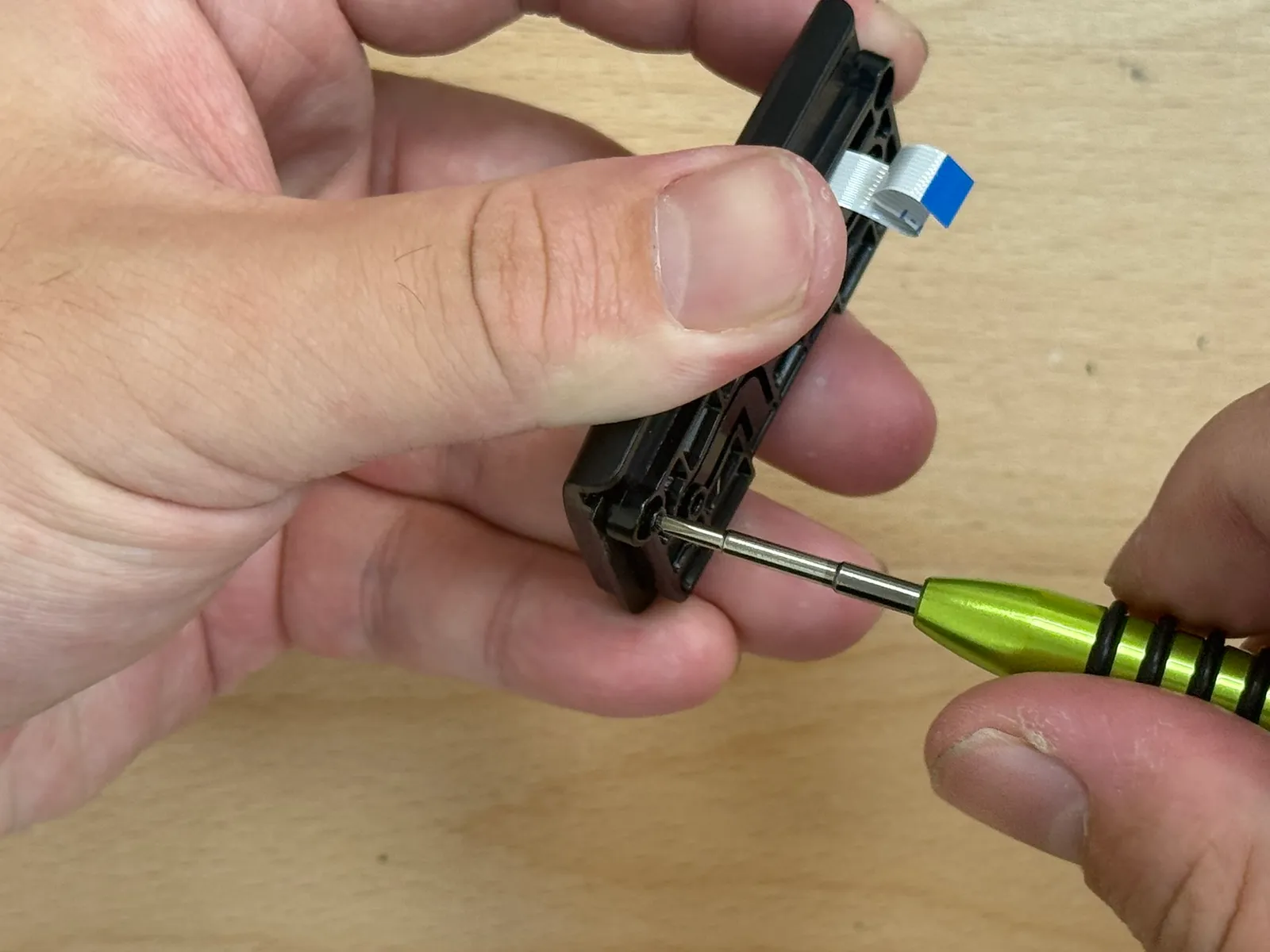

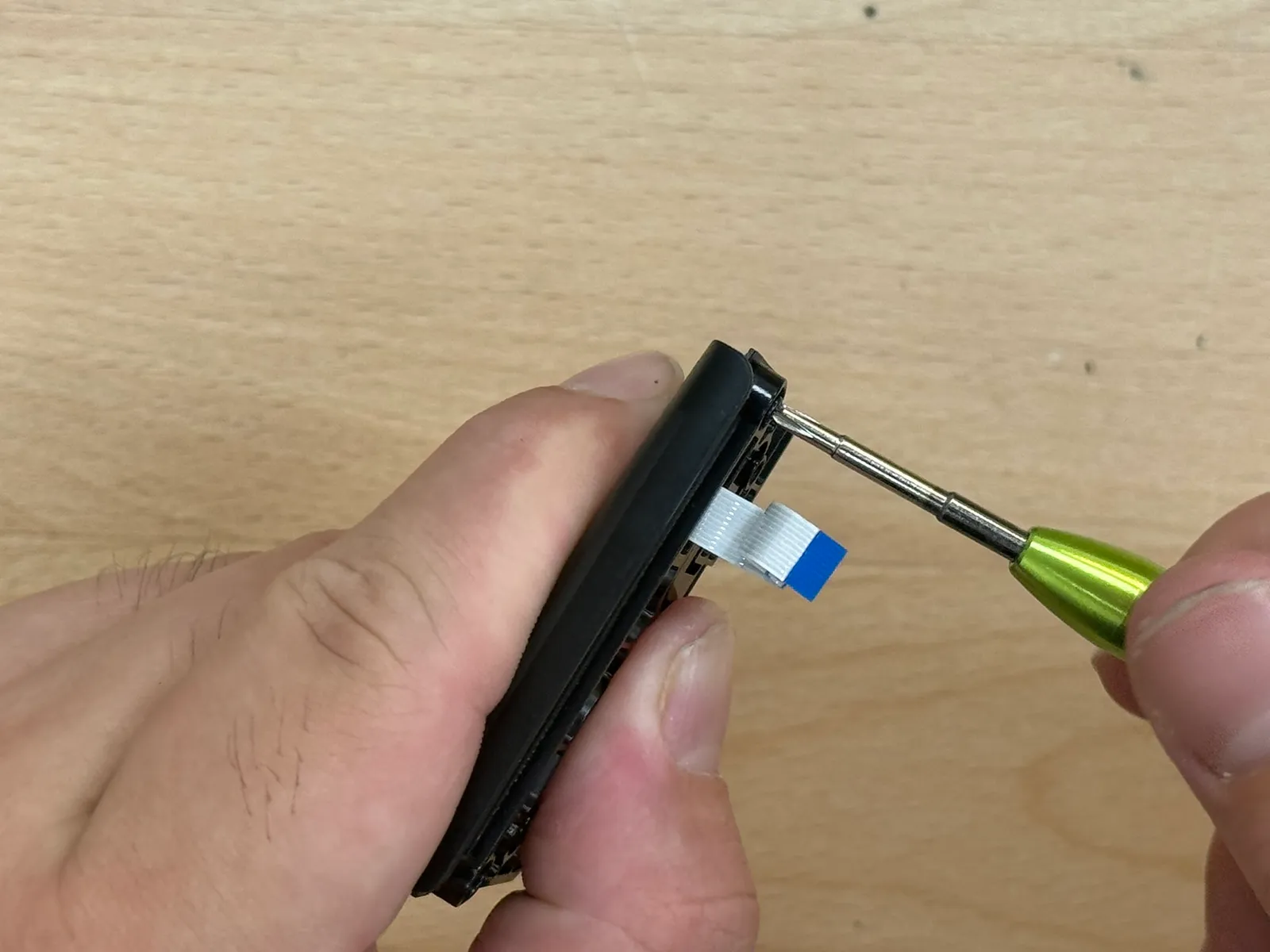

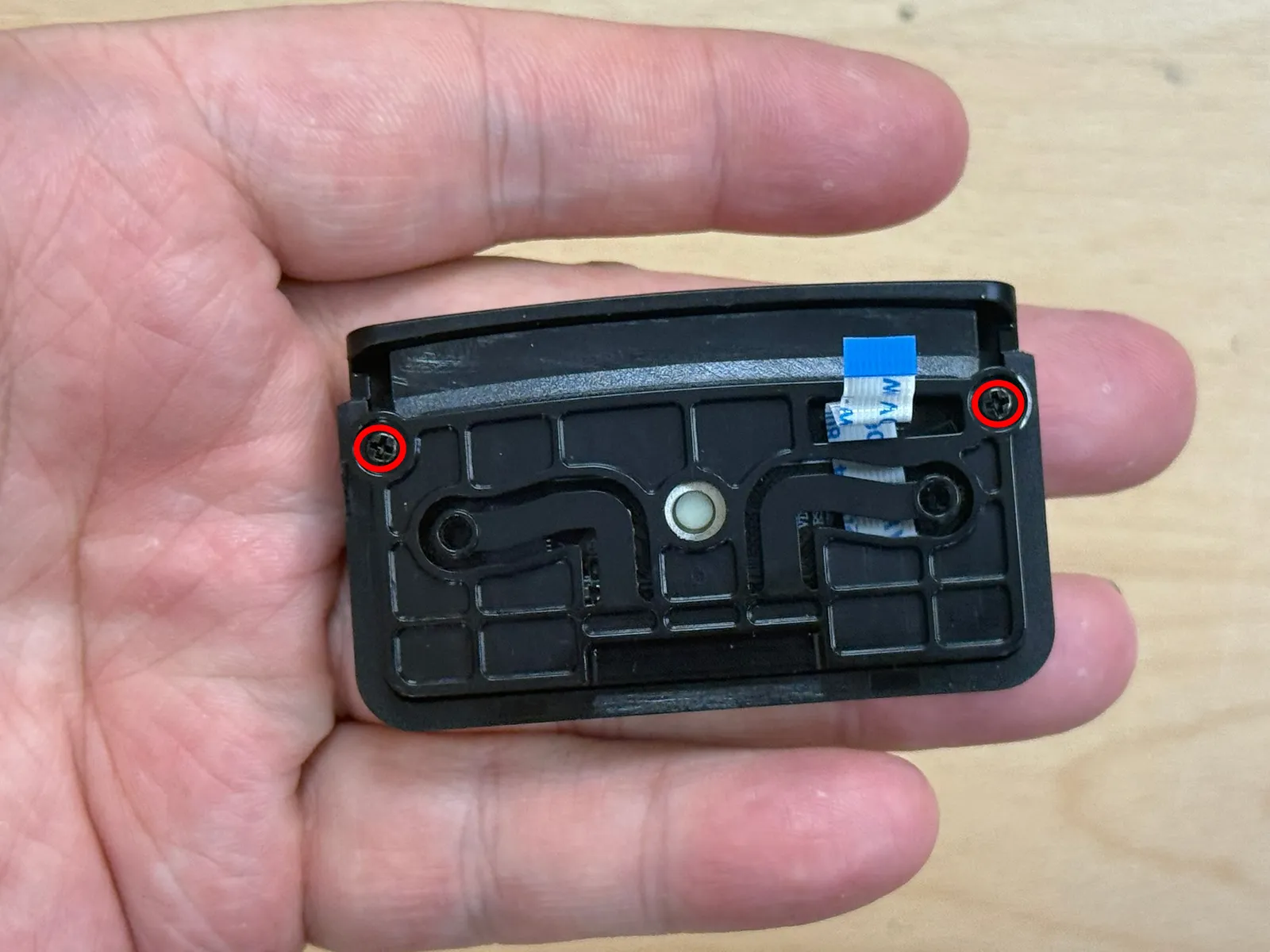

卸掉 2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來轉螺絲。
1
2
3
- 步驟 20 / 共 23

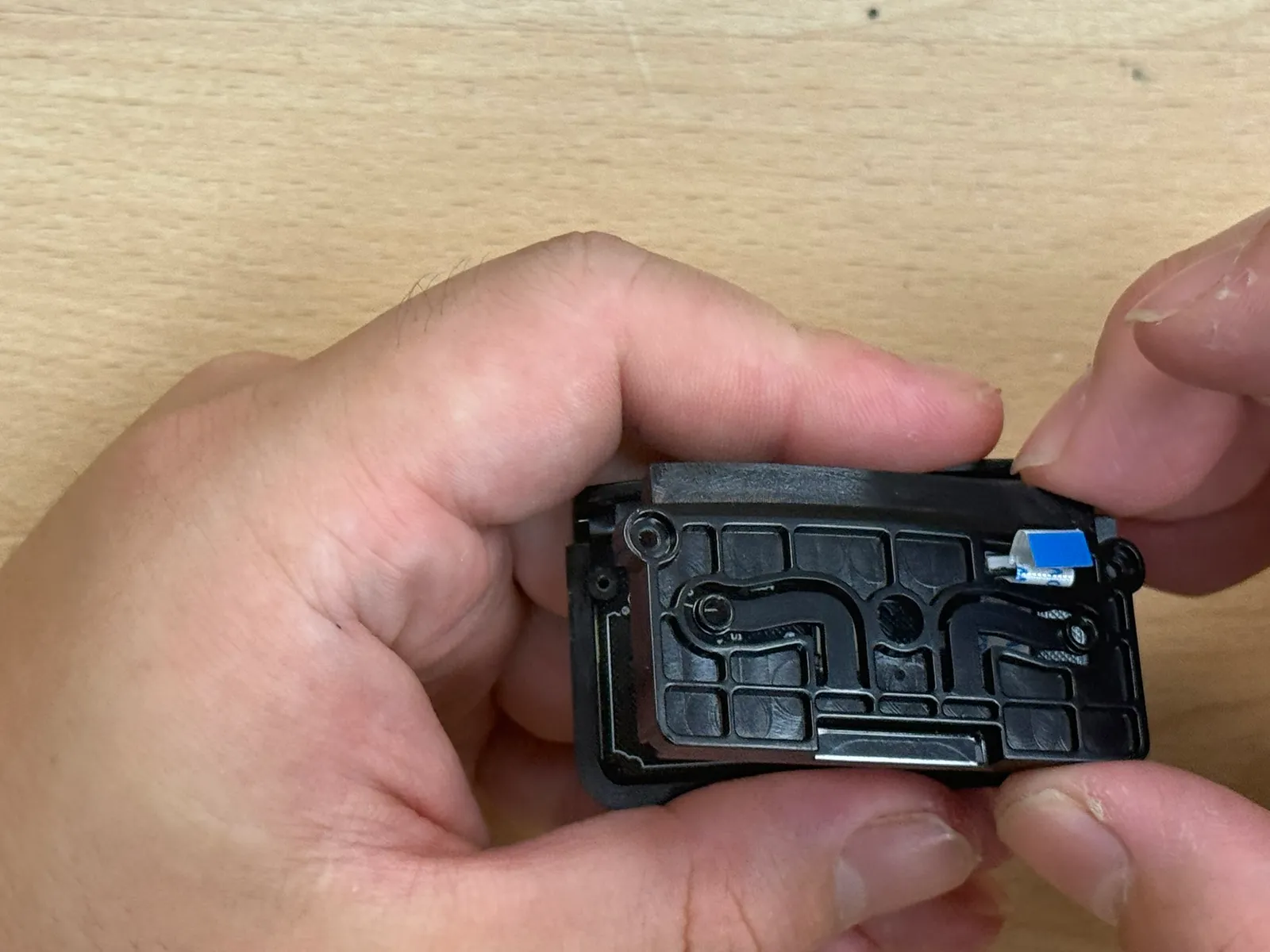

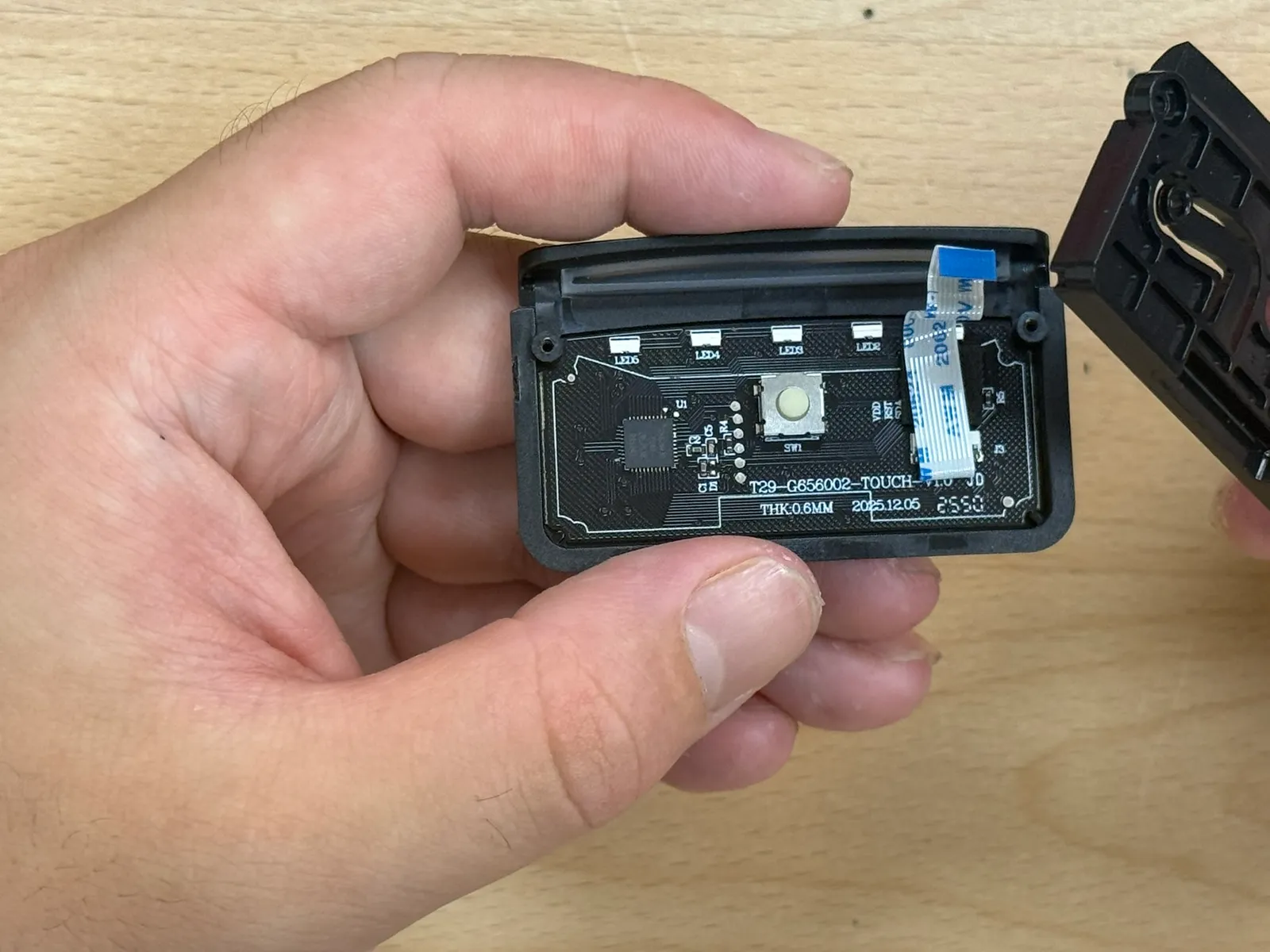

觸控板
1
2
3
- 步驟 21 / 共 23

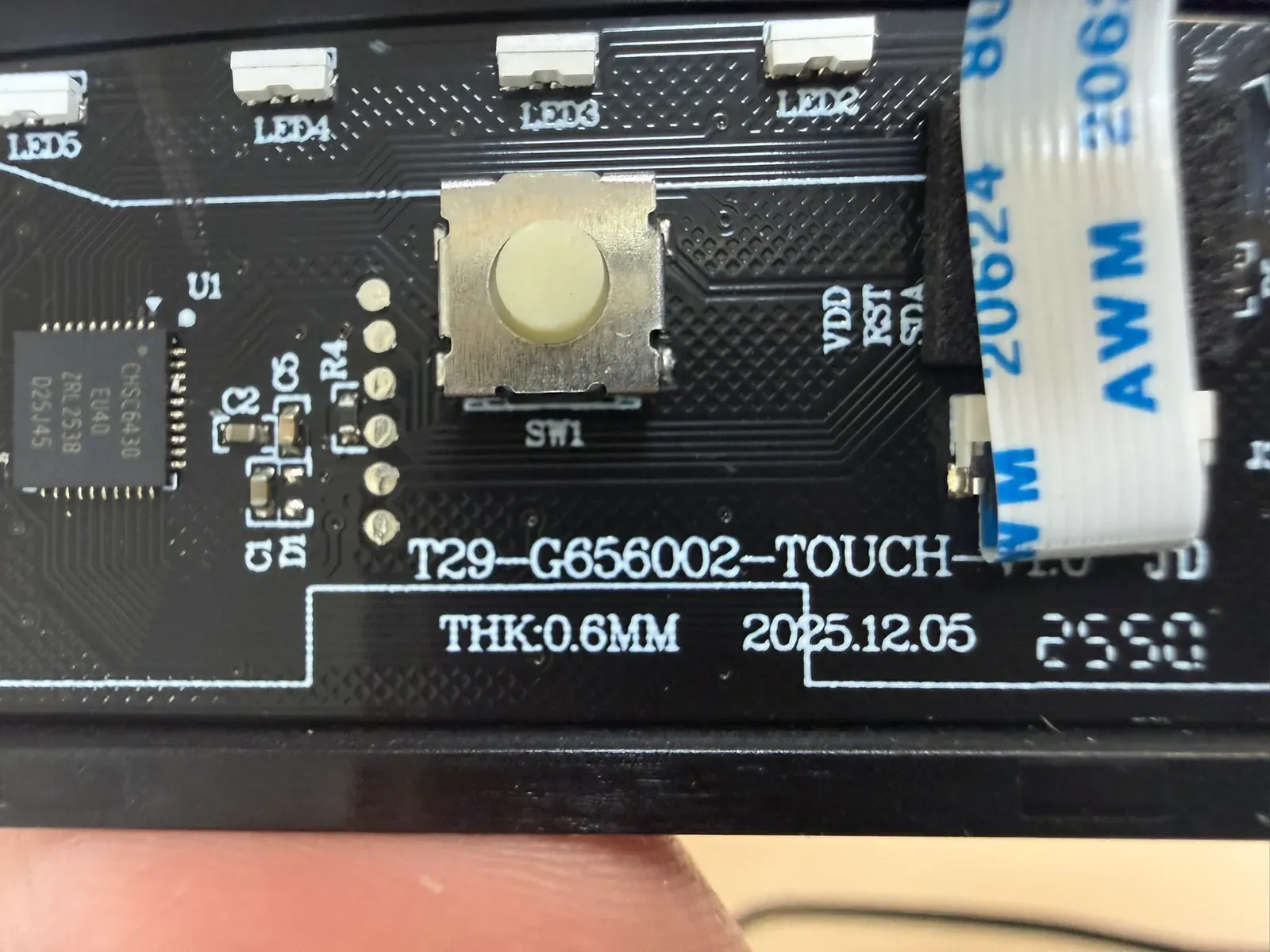

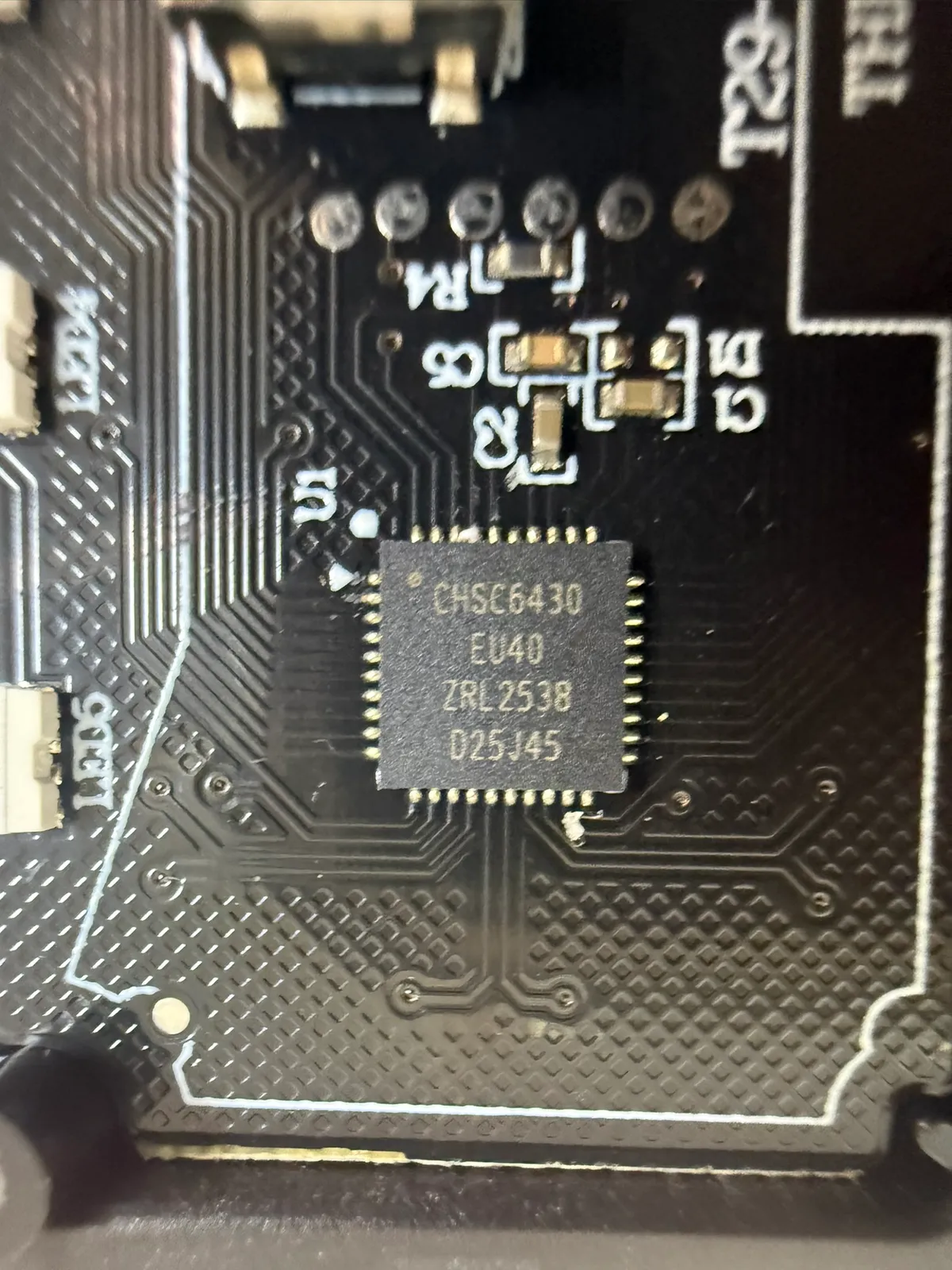

觸控板晶片
型號：CHSC6430
- 步驟 22 / 共 23

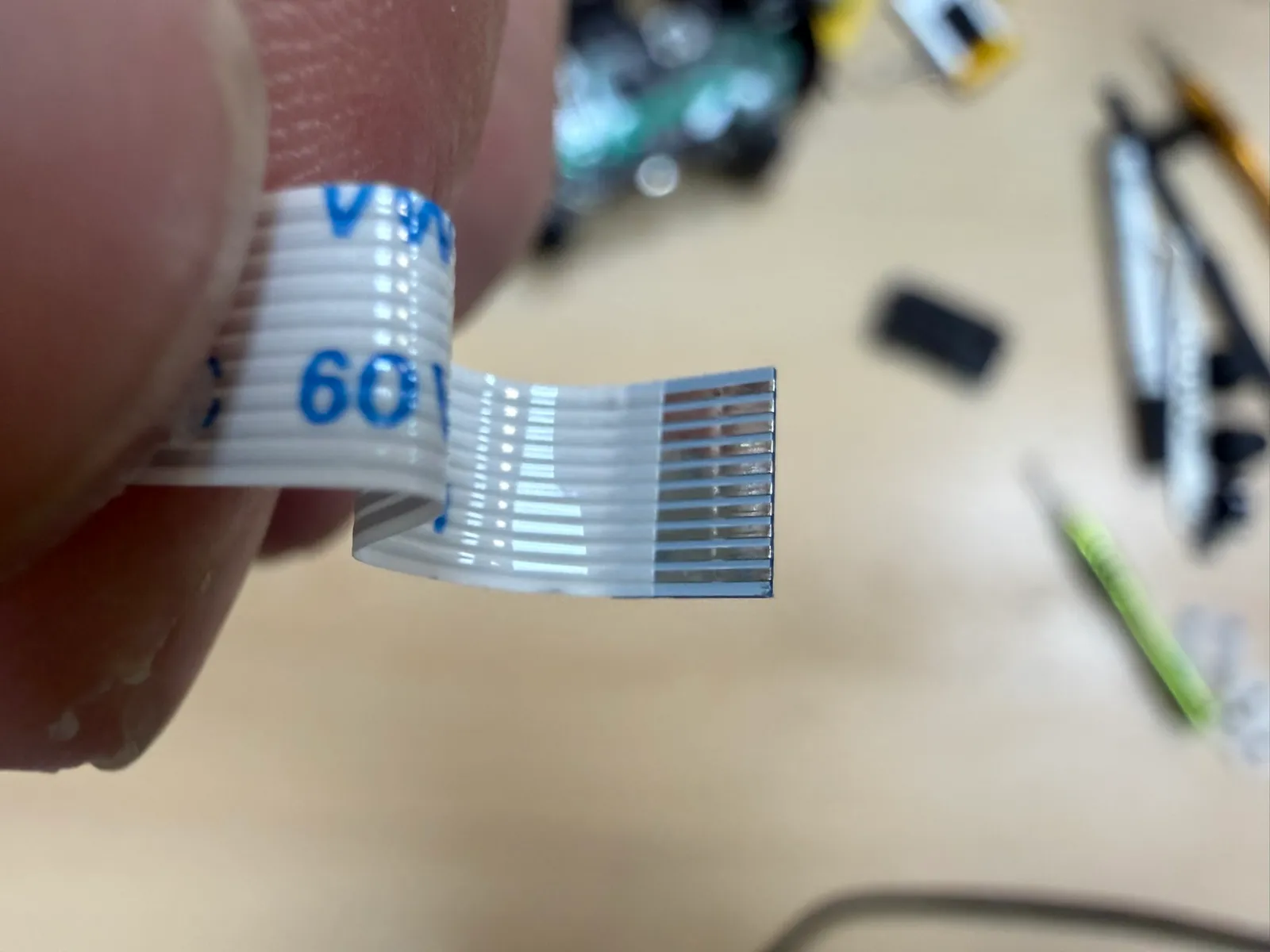

觸控板排線
排線 Pin數：10 Pin
- 步驟 23 / 共 23

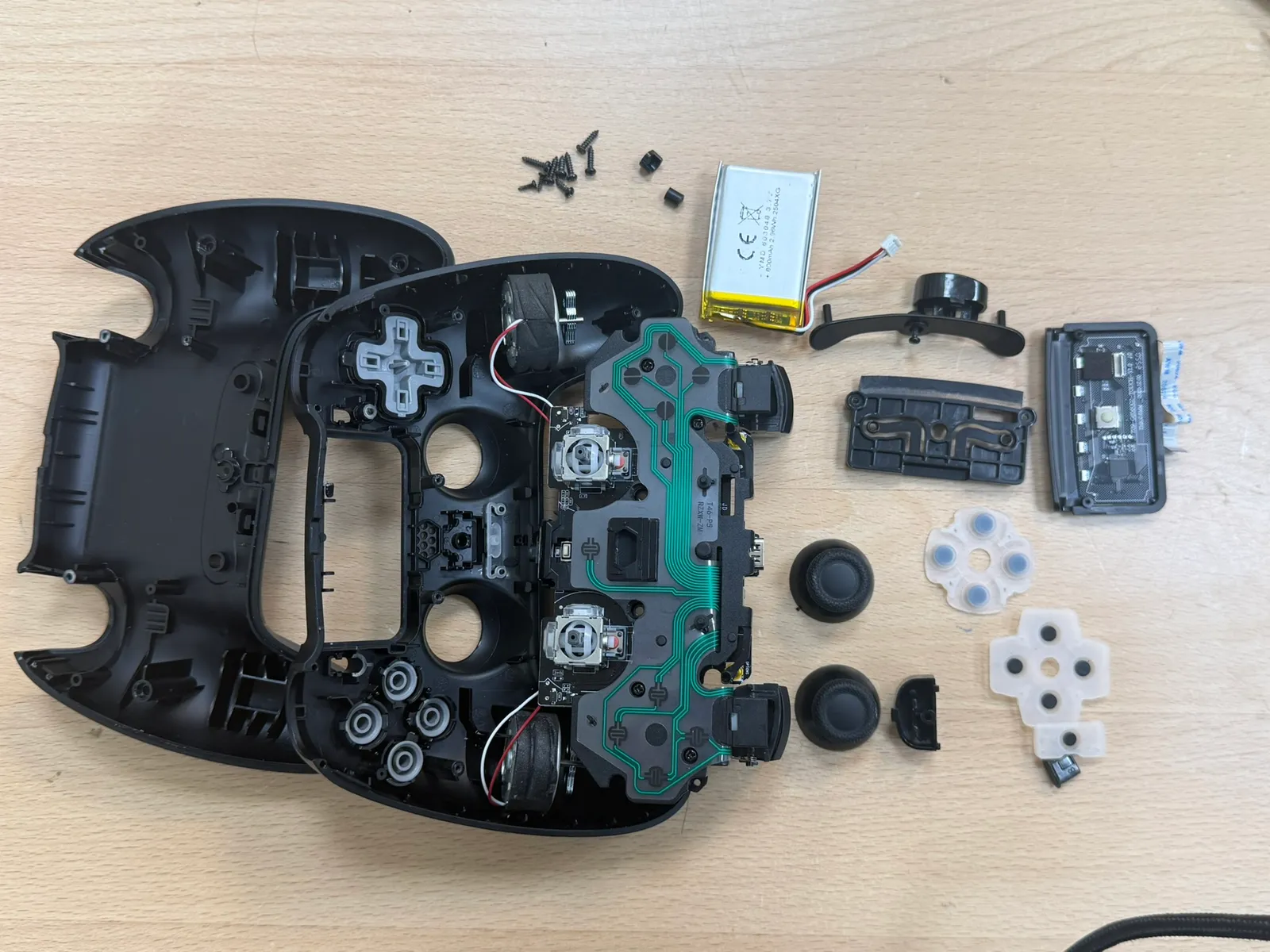

完整拆解
