遊戲控制器 · 8Bitdo Ultimate 2 Bluetooth Controller難度 中等
八位堂 獵戶座 二代 真無線手把 NS版 80ND 完整拆解
🧰 準備工具
- •十字起子×1— 尺寸1.5/2.0
- •六角螺絲起子×1— T5/T6
- •翹棒×1
- •鑷子×1— 直尖/彎尖
💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。
- 步驟 1 / 共 18

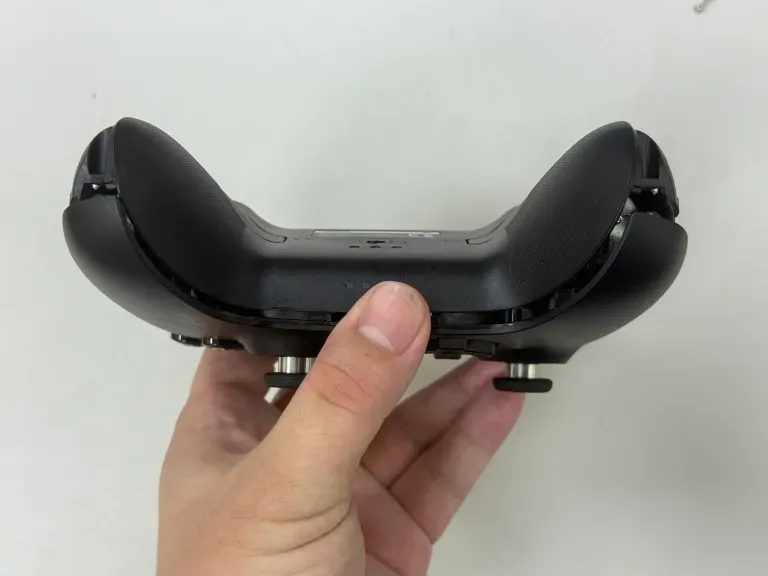

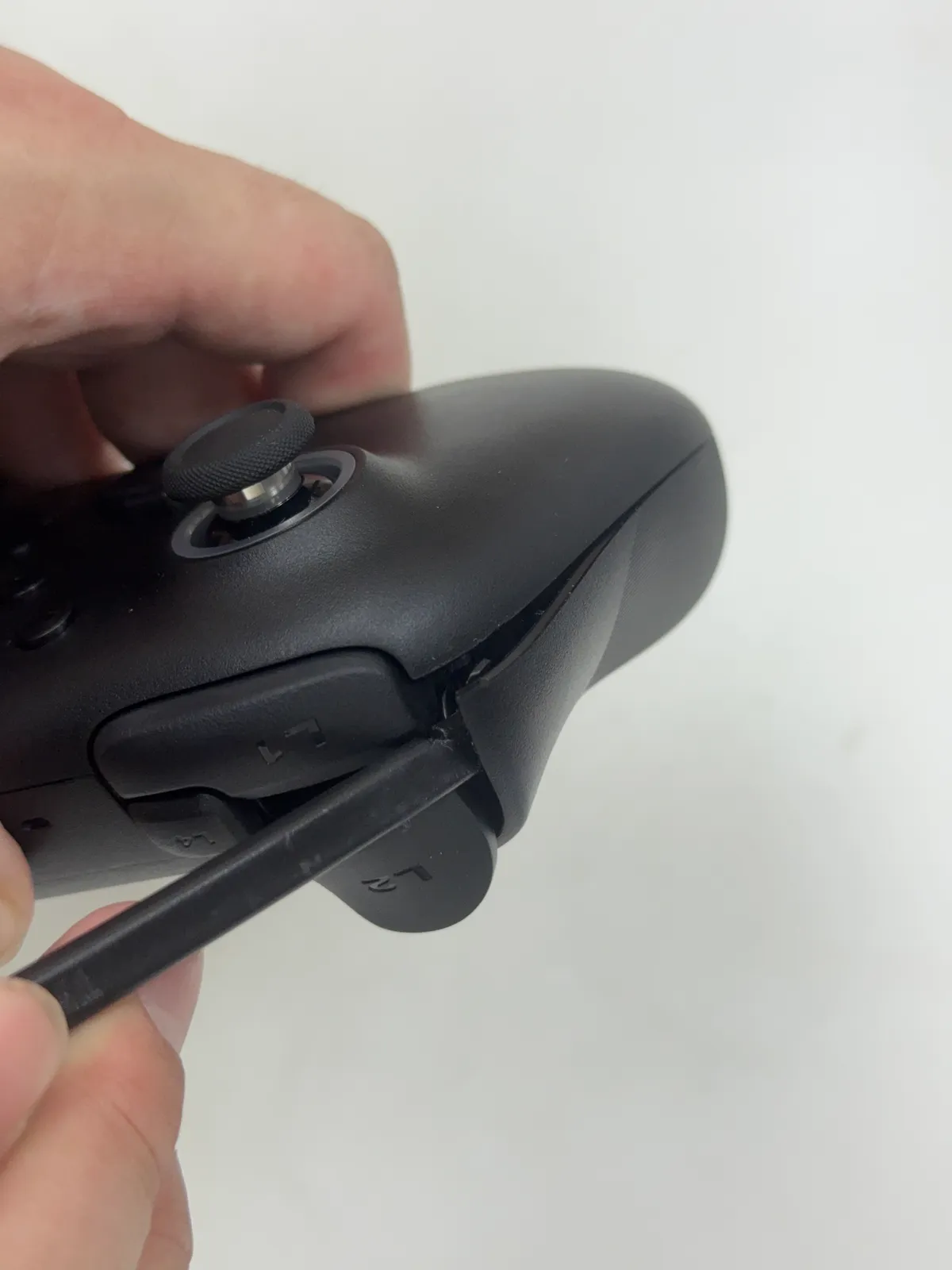

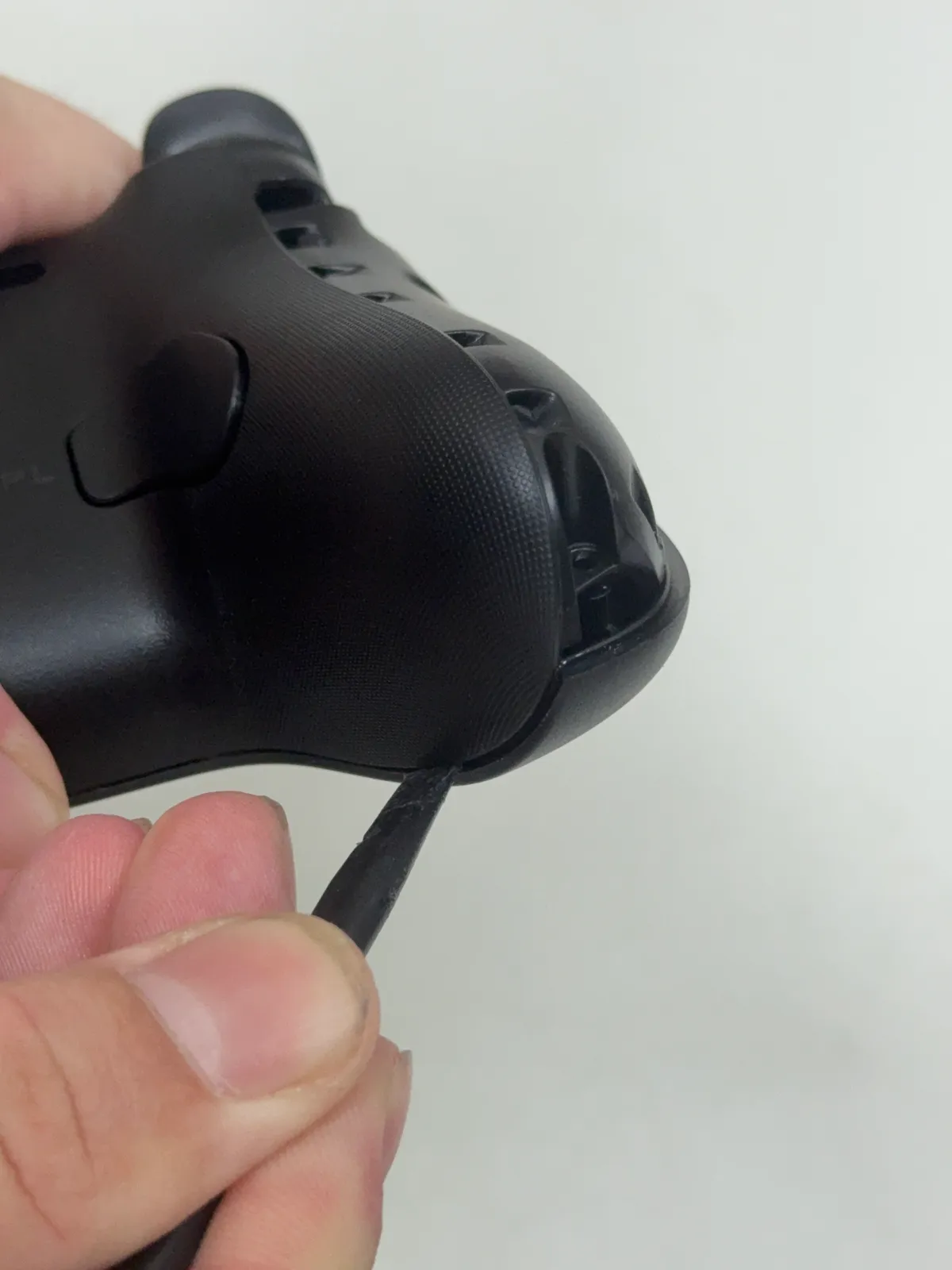

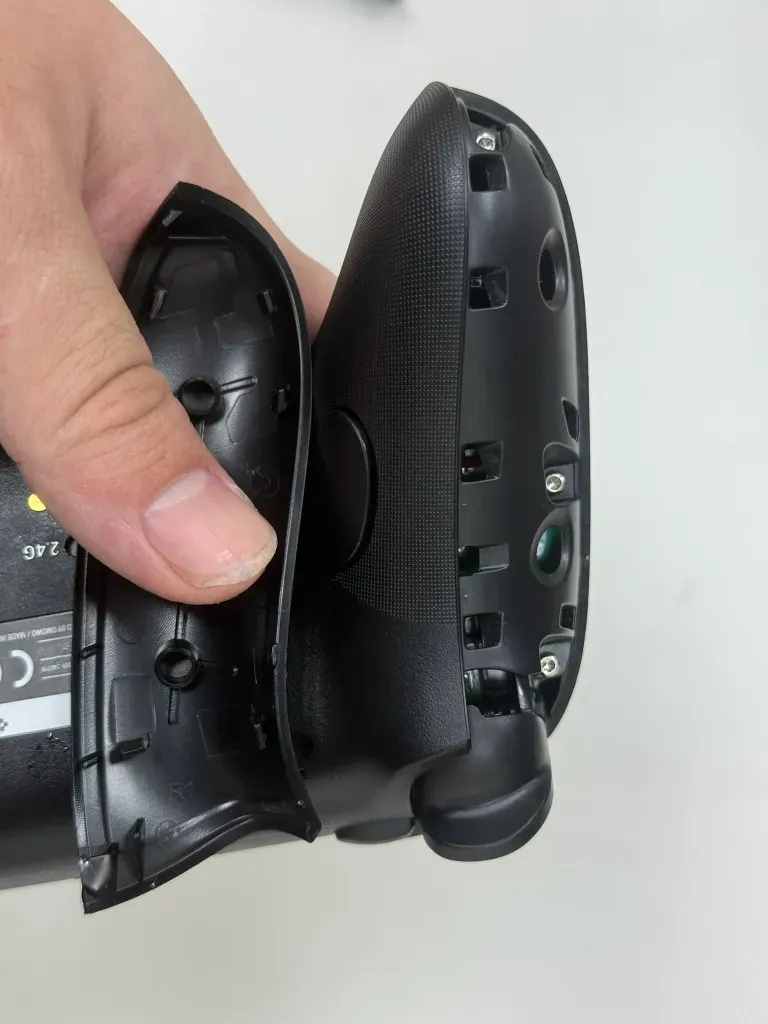

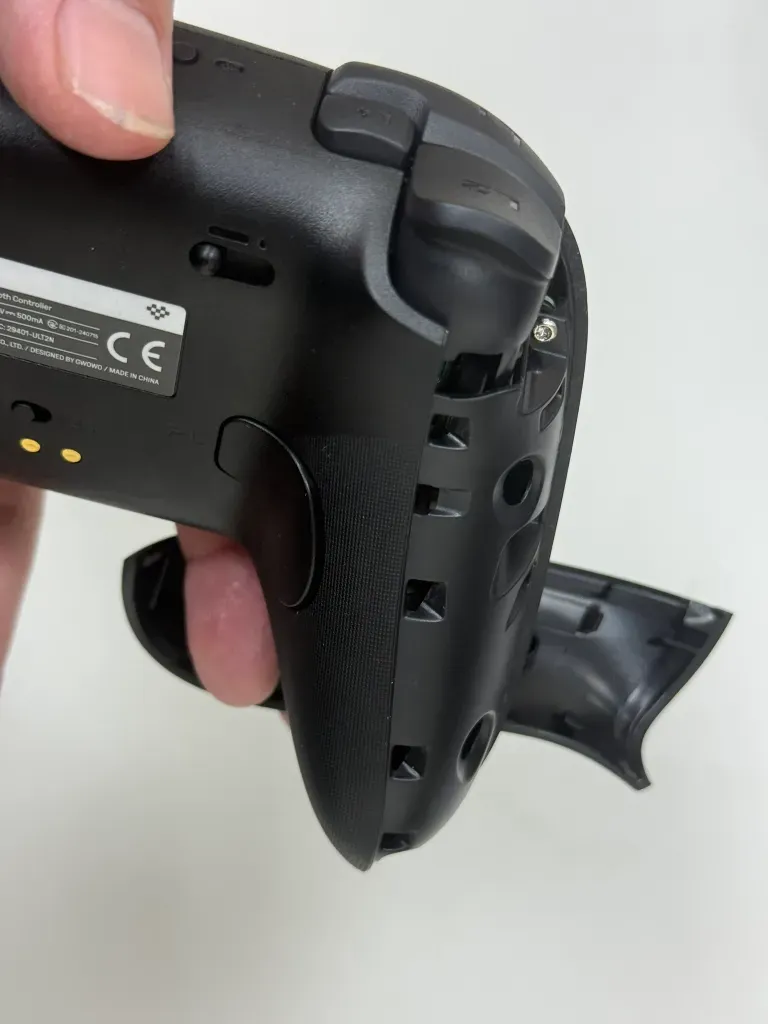

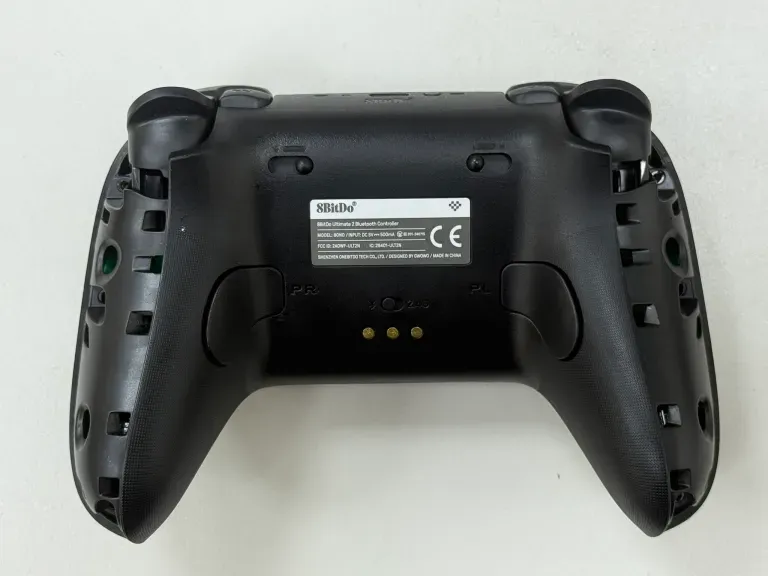

左右側蓋
用翹棒撬開左右握把的側蓋。
1
2
3
- 步驟 2 / 共 18

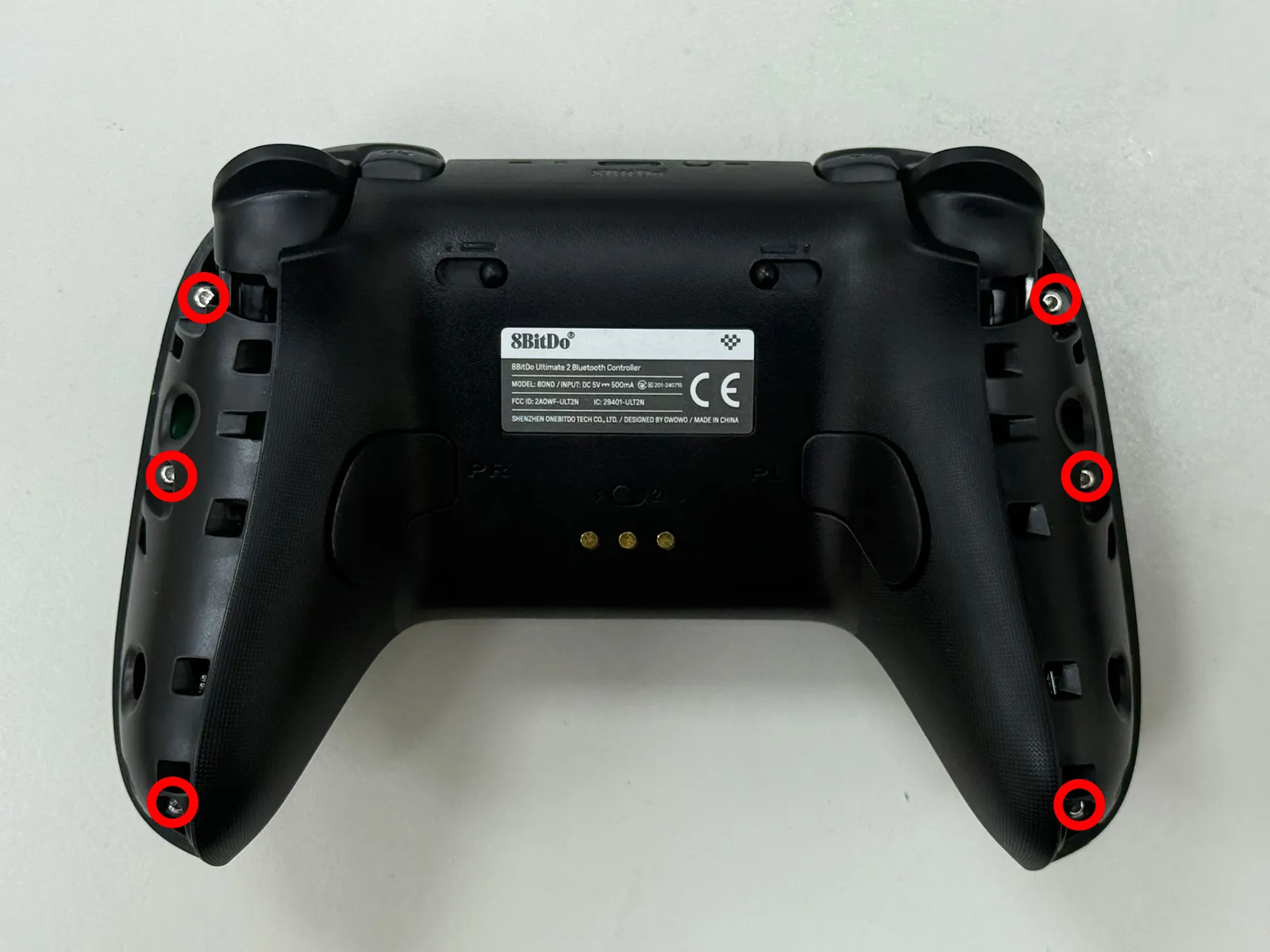

卸掉 6顆六角螺絲
用 T5/T6六角螺絲起子
1
2
- 步驟 3 / 共 18

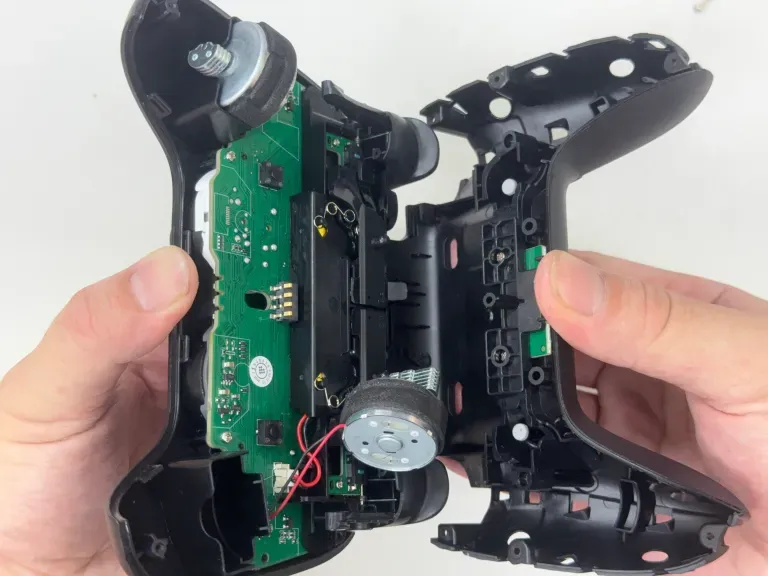

分離上下蓋
翹棒 從握把底部沿著縫隙開殼，打開的時候 手把的前緣處(充電接口那邊)會很緊 緊到讓你以為有 螺絲再裡面 沒有卸掉，但那只是卡榫吃的很緊 所以還是可以打開的
1
2
3
- 步驟 4 / 共 18

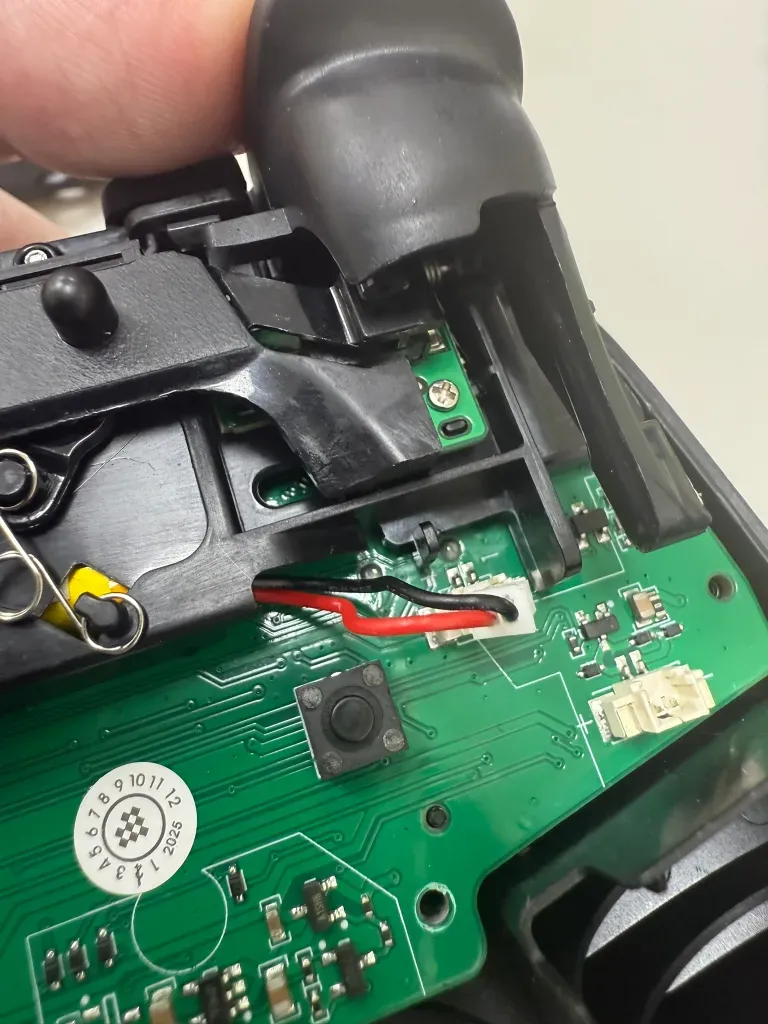

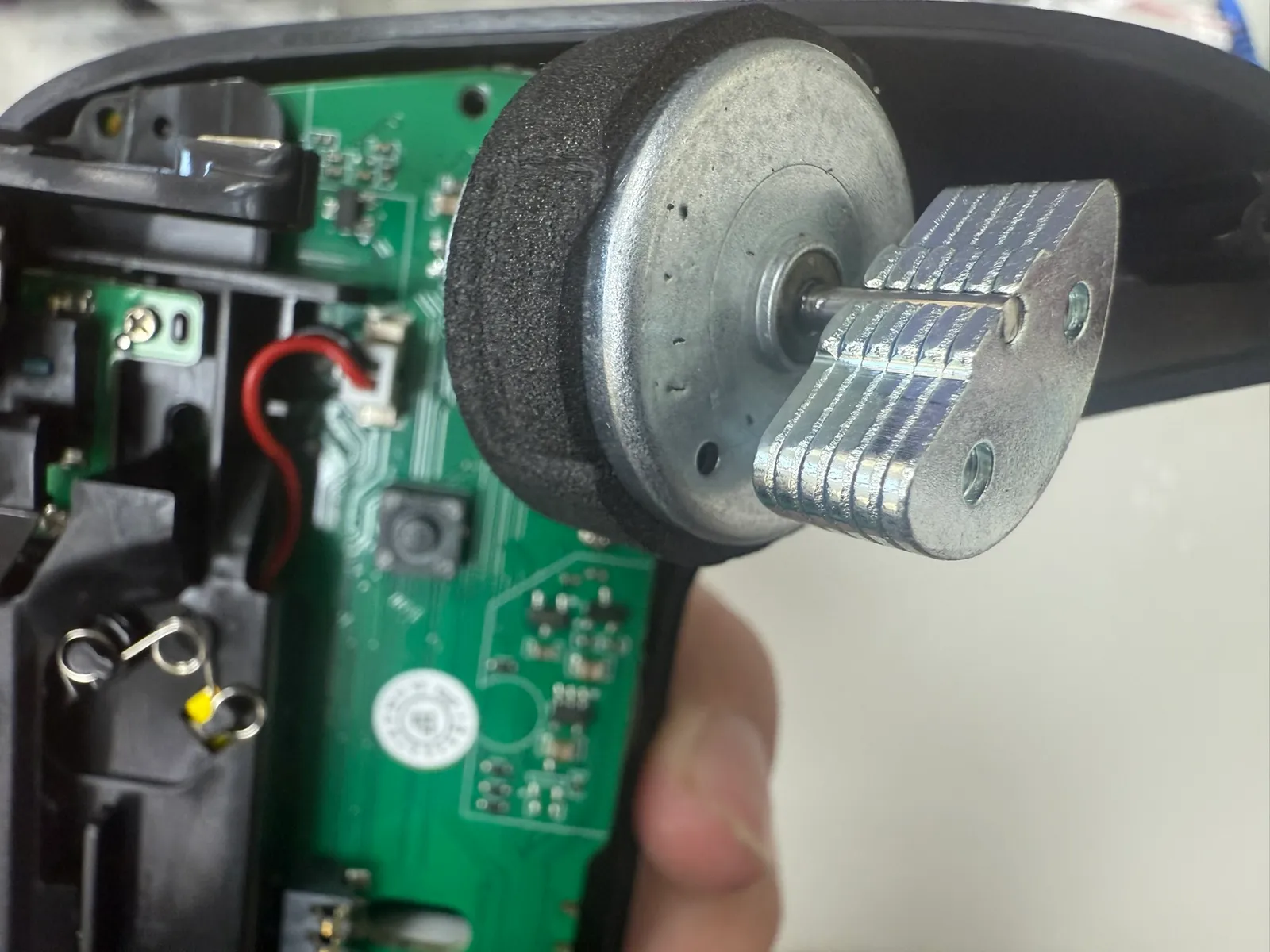

取下馬達
馬達也是使用插頭 而不焊接的。 所以可以直接用手把 或者是鑷子 拔起來。 是採用 傳統馬達(轉子馬達)，採用的是非對稱式震動。
1
2
- 步驟 5 / 共 18
雙切板機
切換成微動觸發(短鍵程) 跟 霍爾線性(長鍵程) 霍爾線性的話 就是 L2 R2的位置底下會焊一顆霍爾IC 再加上 板機那邊會有一顆永磁體(磁鐵)
1
2
3
- 步驟 6 / 共 18

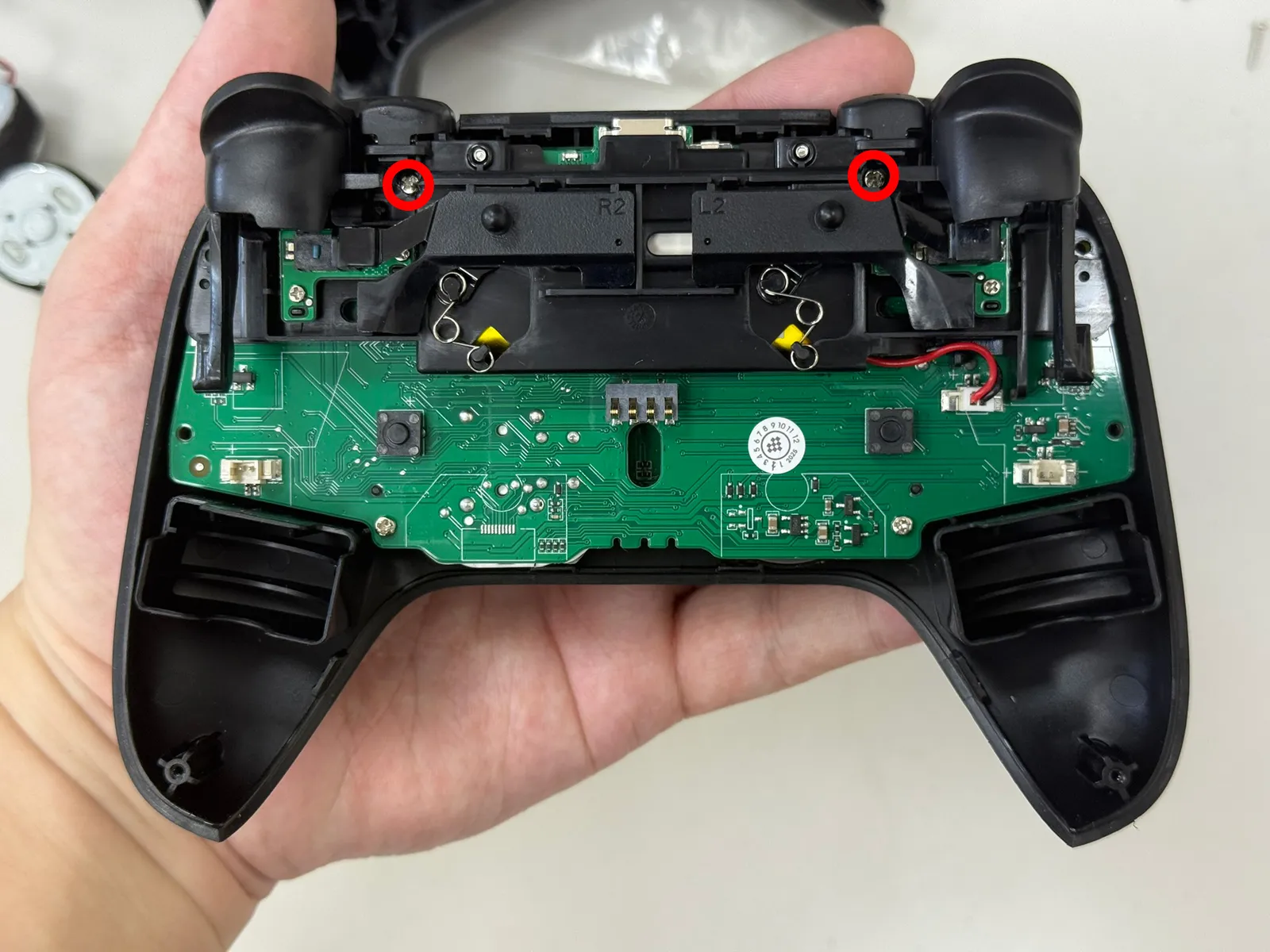

卸下2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。
1
2
3
- 步驟 7 / 共 18

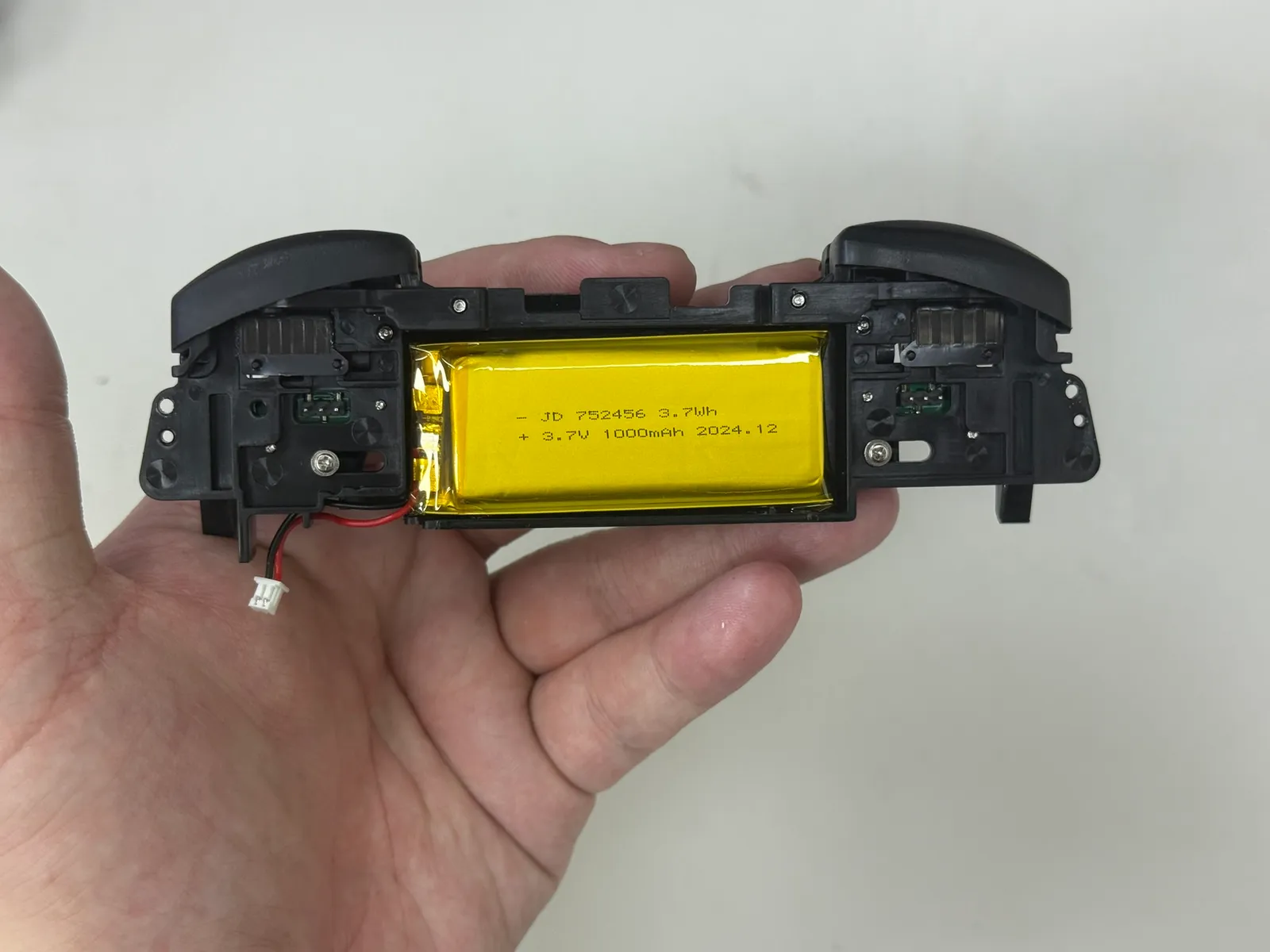

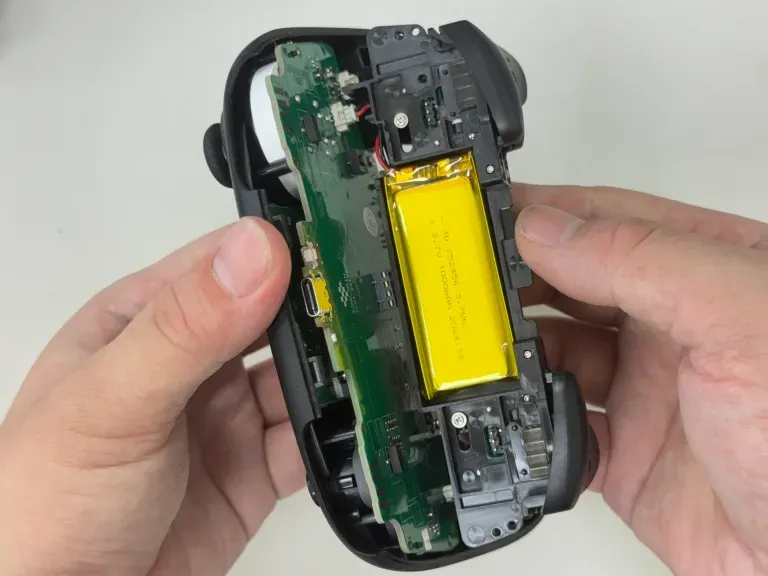

電池規格
型號 752456 電壓 3.7V 1000mah 3.7Wh
- 步驟 8 / 共 18

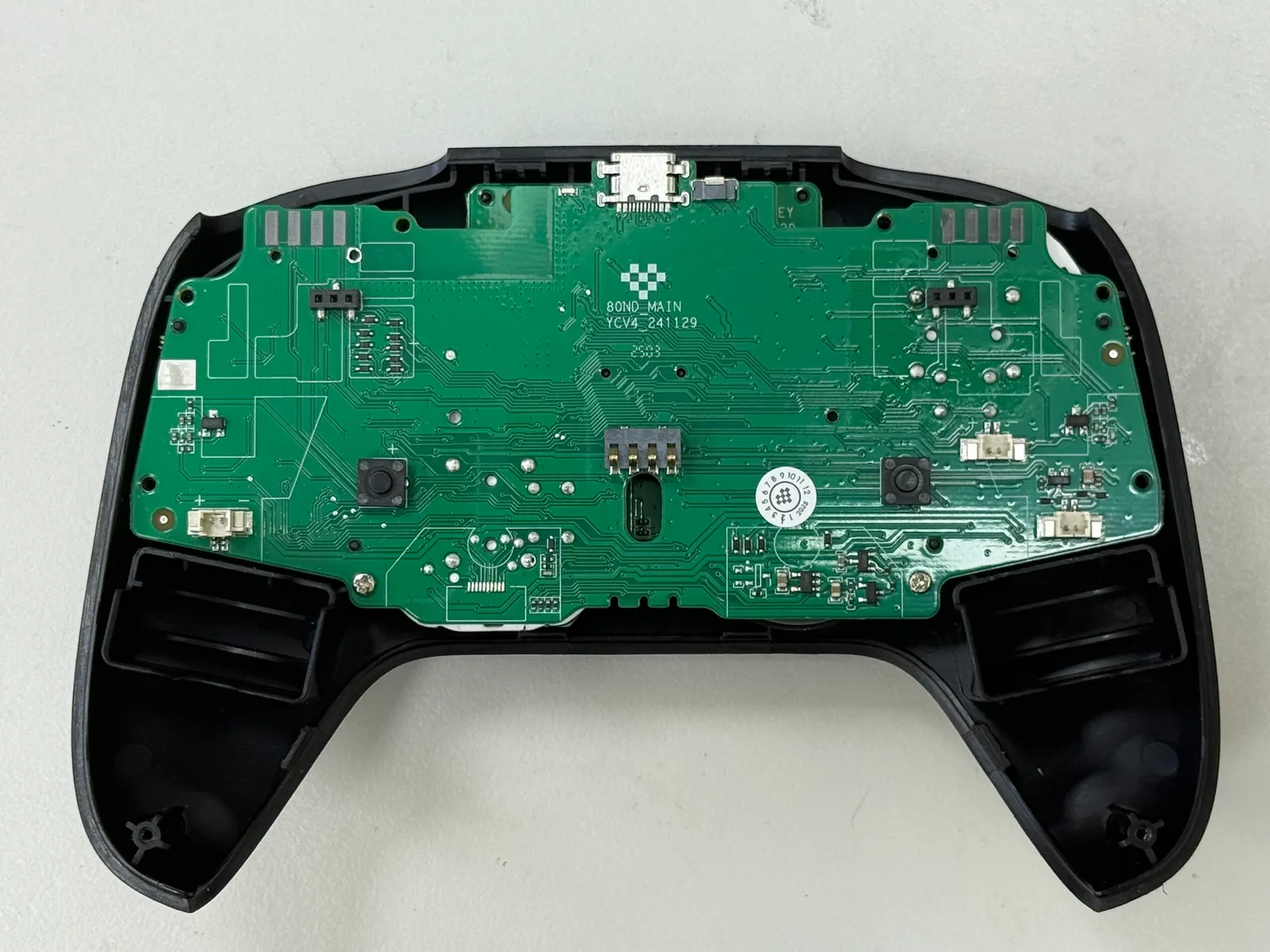

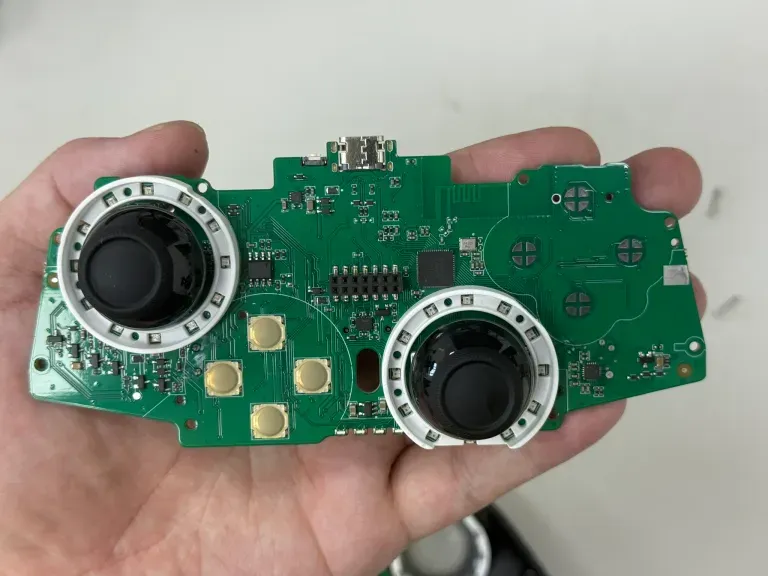

主板
主板型號：YCV4_241129
1
2
- 步驟 9 / 共 18

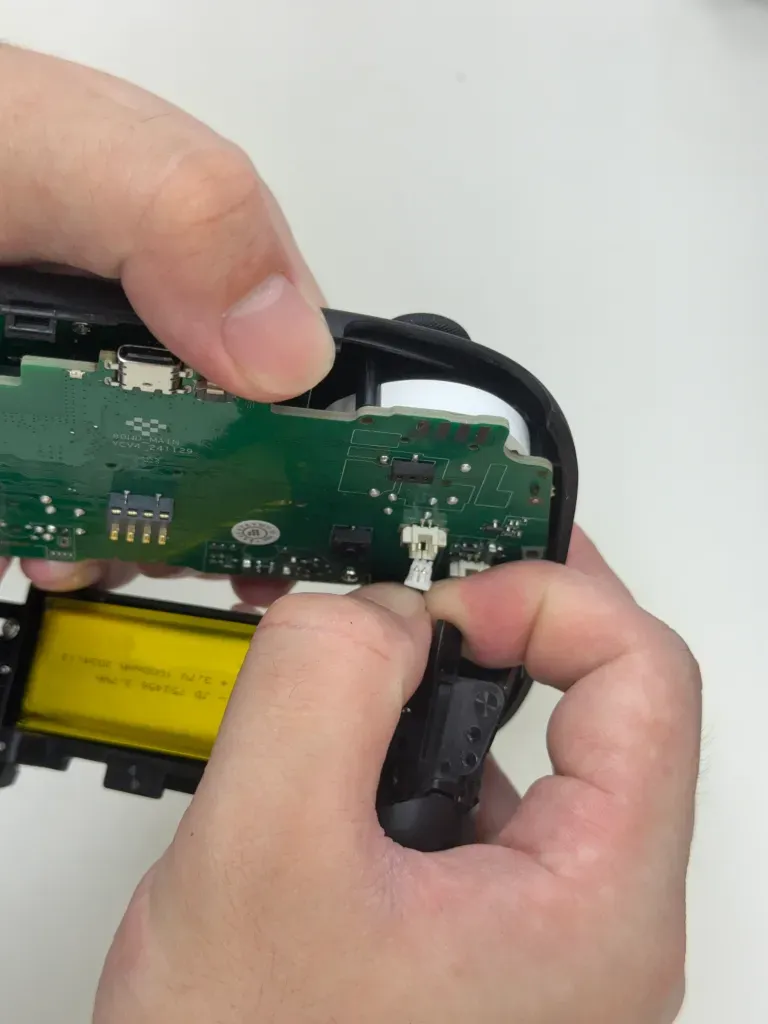

卸下2顆十字螺絲
用十字2.0(PH00) / 十字1.5(PH000) 來去轉螺絲。 用排針去連接的 所以取下主板的時候 是將主板往上提
- 步驟 10 / 共 18

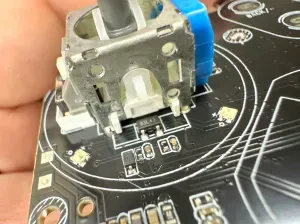

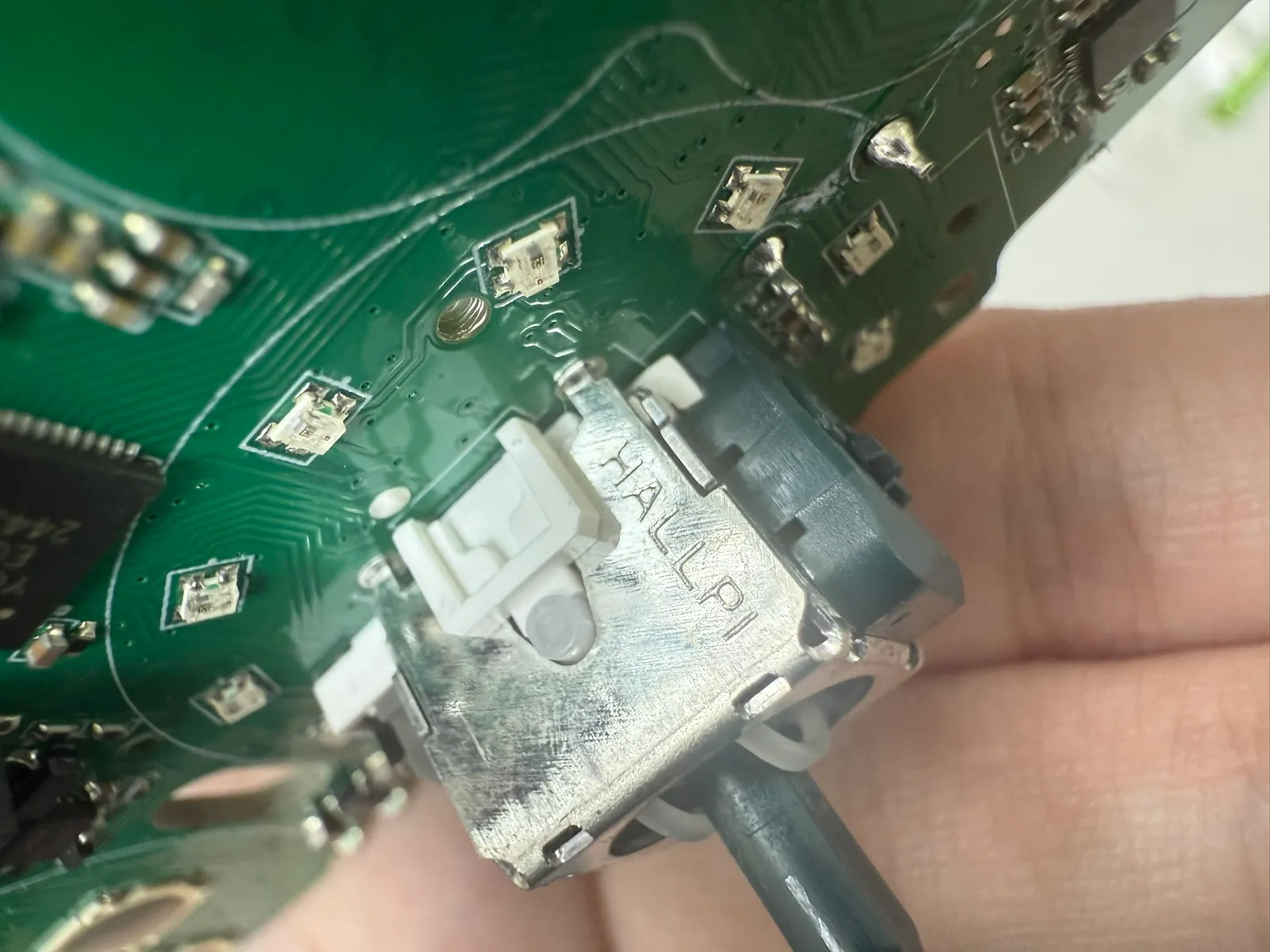

TMR搖桿
製造商：HALLPI(霍爾派) 底部是用 TMR IC 然後 加上電位器(裝上永磁體) 然後TMR IC 跟永磁體做動之後 就會產生訊號。
1
2
3
- 步驟 11 / 共 18

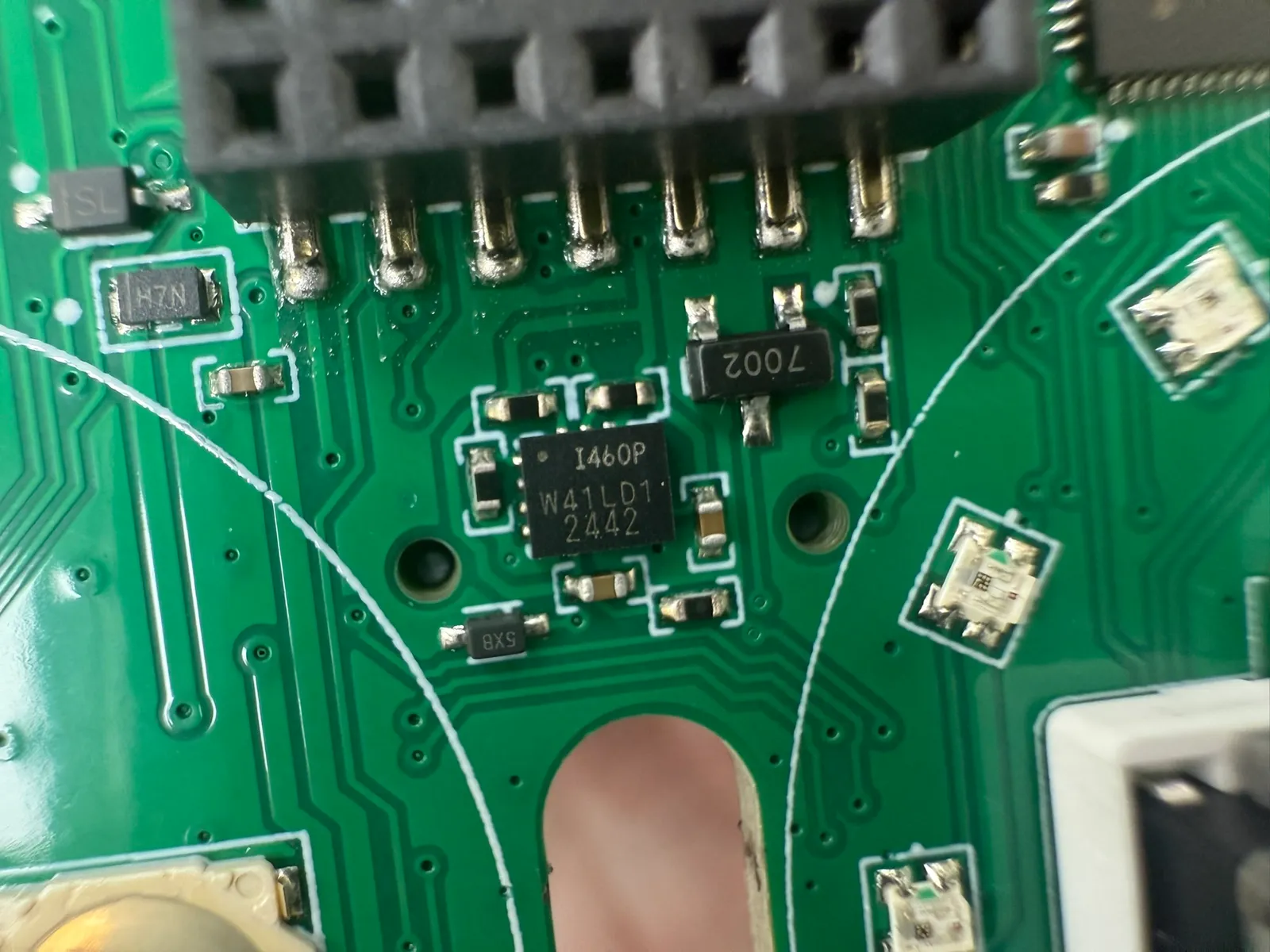

陀螺儀 晶片
製造商：TDK InvenSense 型號：ICM-42670-P 絲印：I460P
- 步驟 12 / 共 18

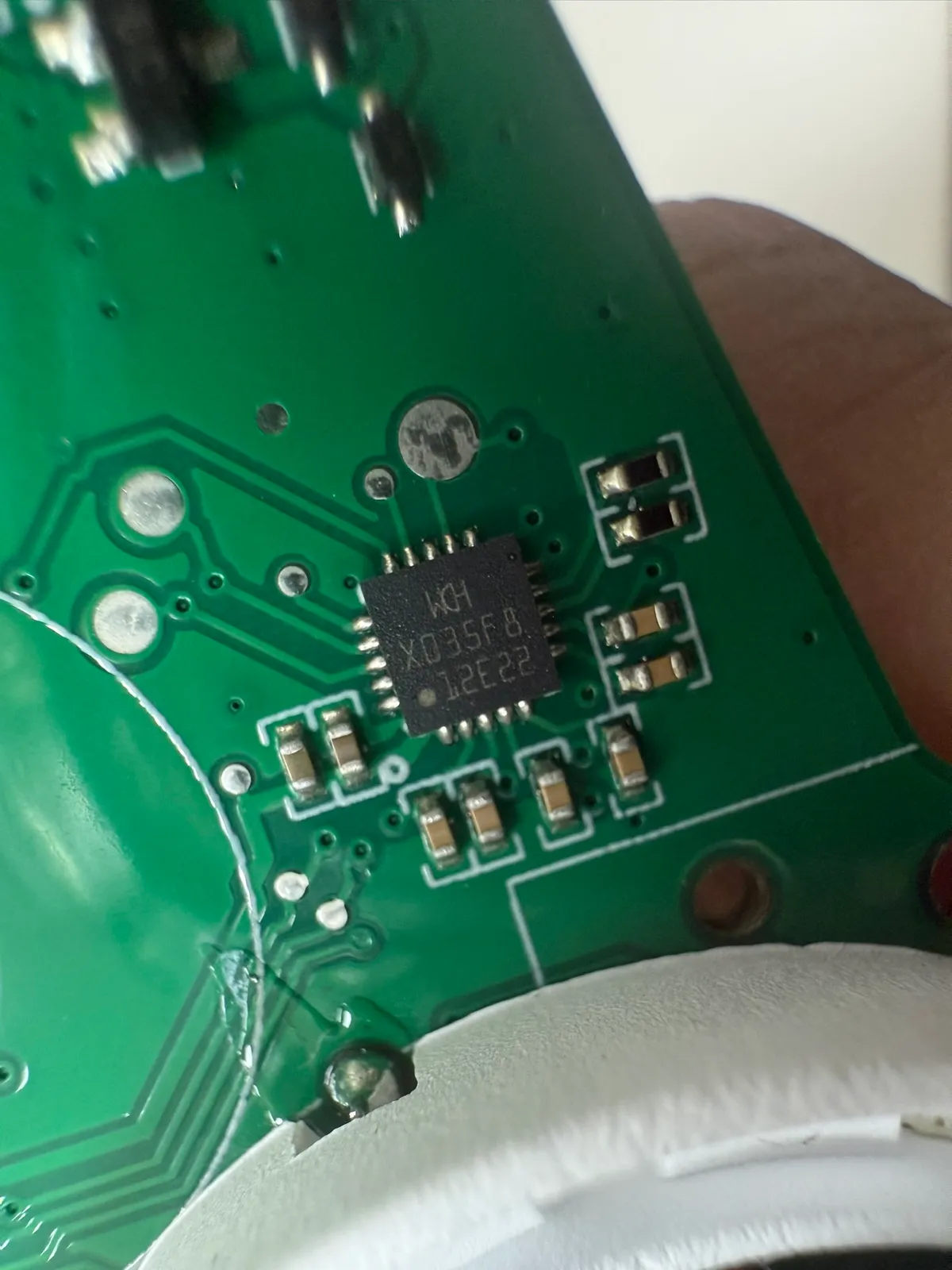

MCU
製造商：南京沁恒微电子股份有限公司 型號：CH552T
- 步驟 13 / 共 18

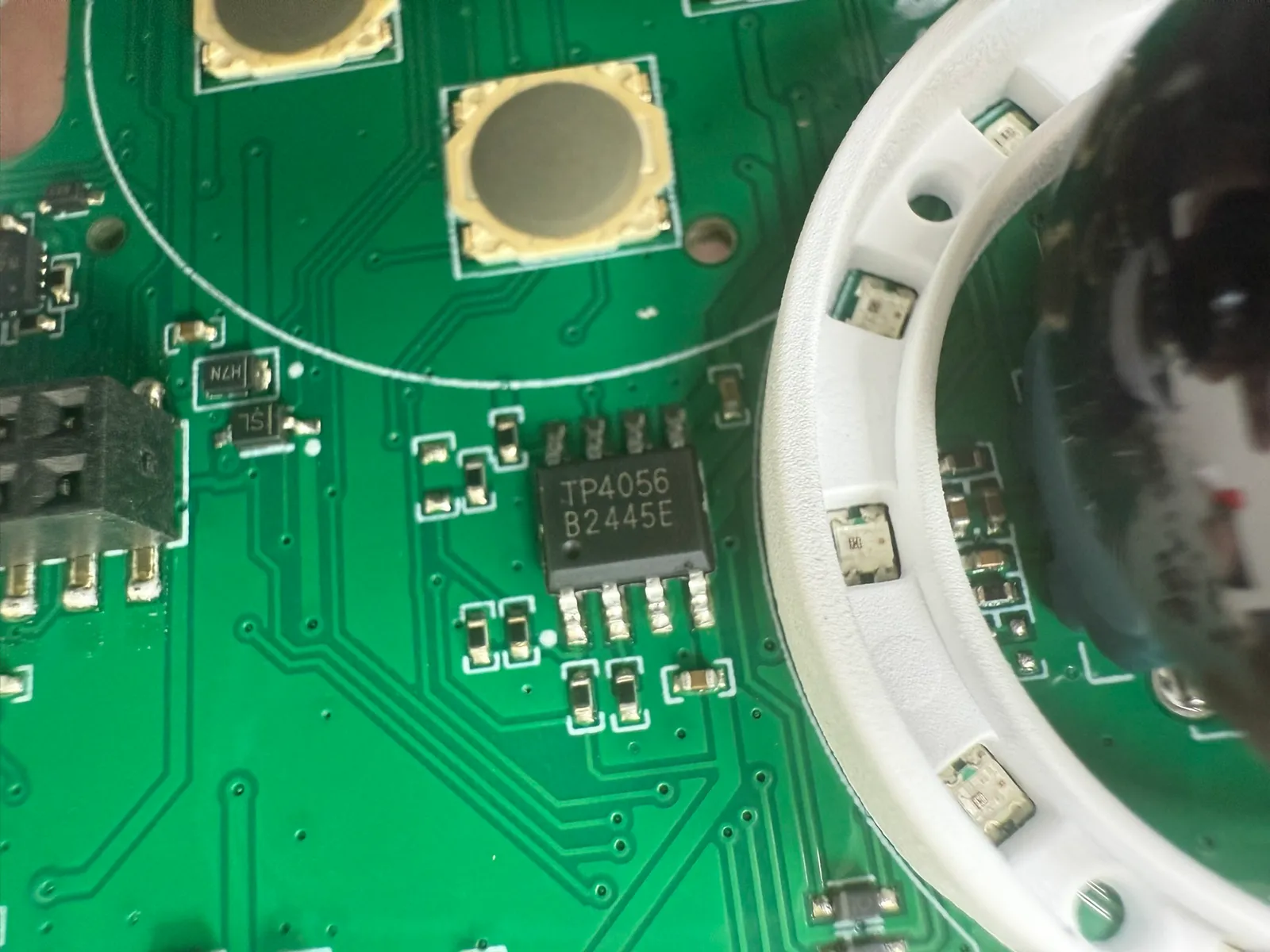

充電管理 晶片
型號：TP4056
- 步驟 14 / 共 18

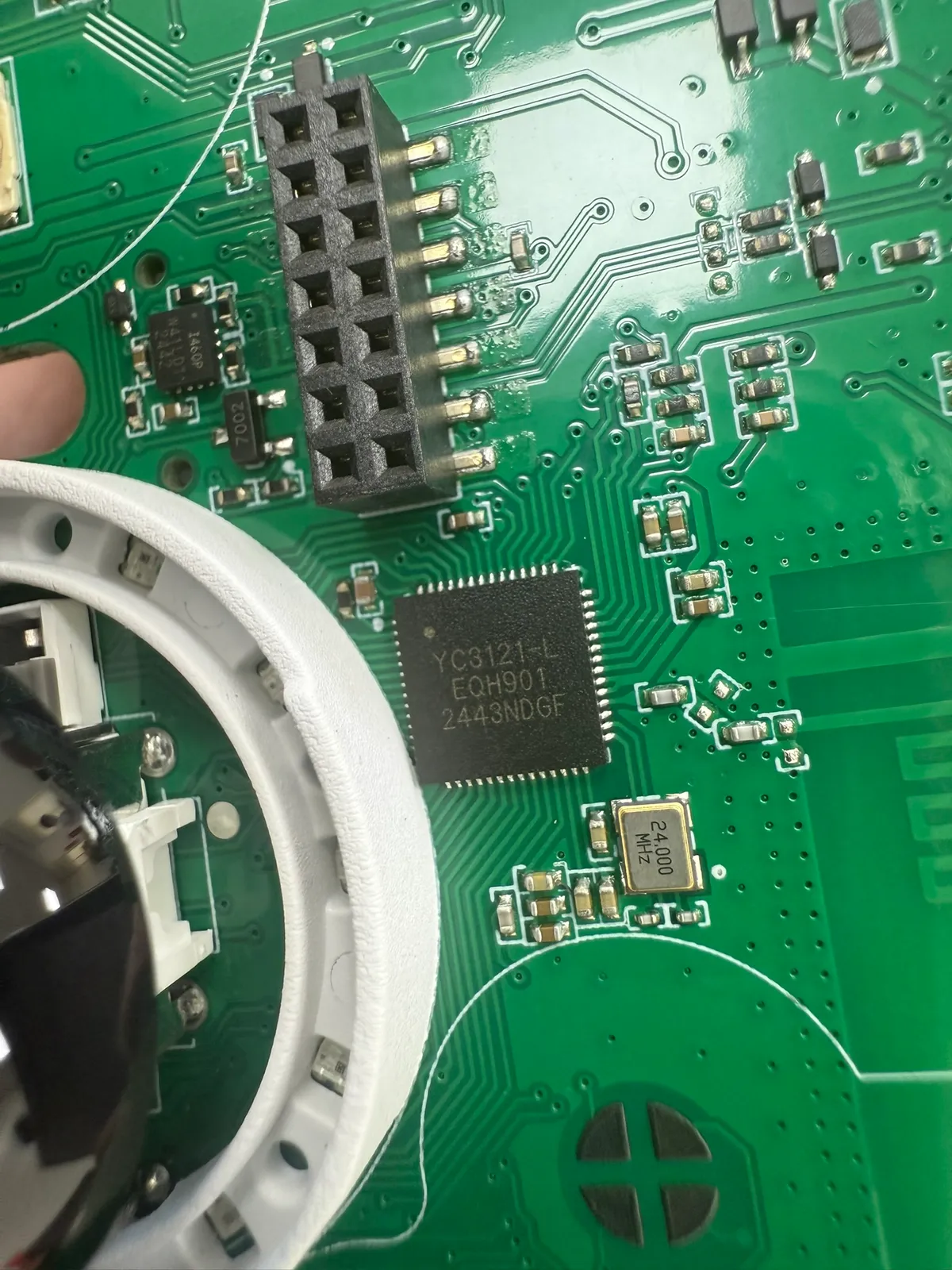

主控晶片
製造商：YICHIP(易兆微) 型號：YC3121-L 底下配一顆 24.000MHZ的石英震盪器
- 步驟 15 / 共 18

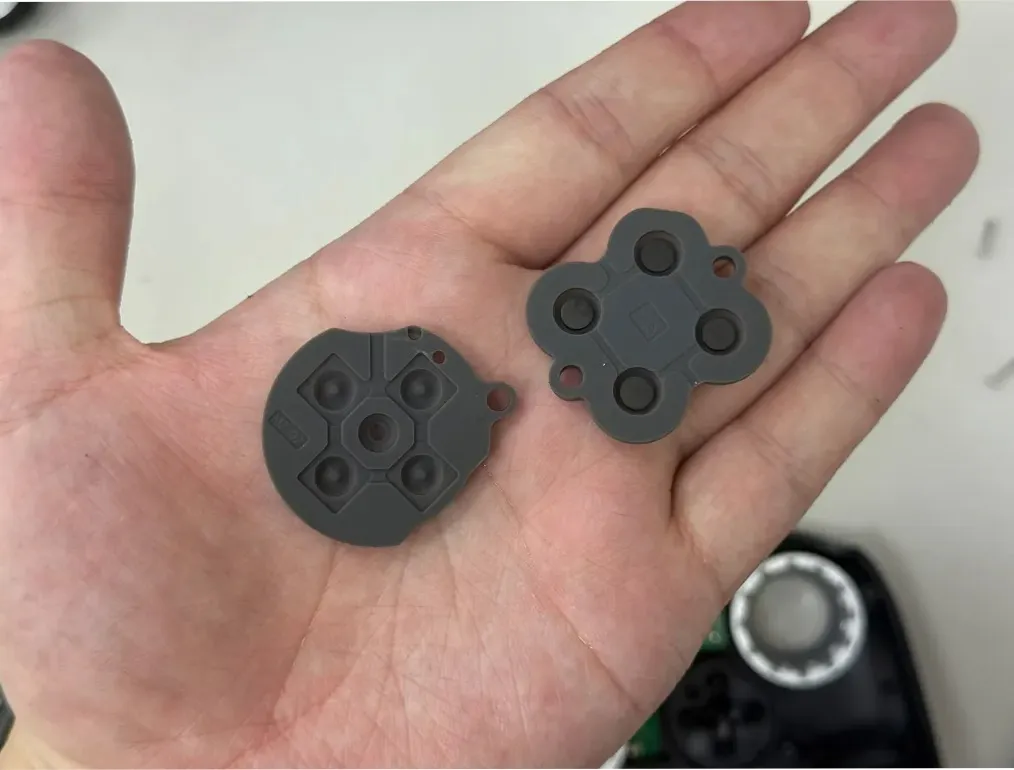

按鍵膠墊
1
2
- 步驟 16 / 共 18

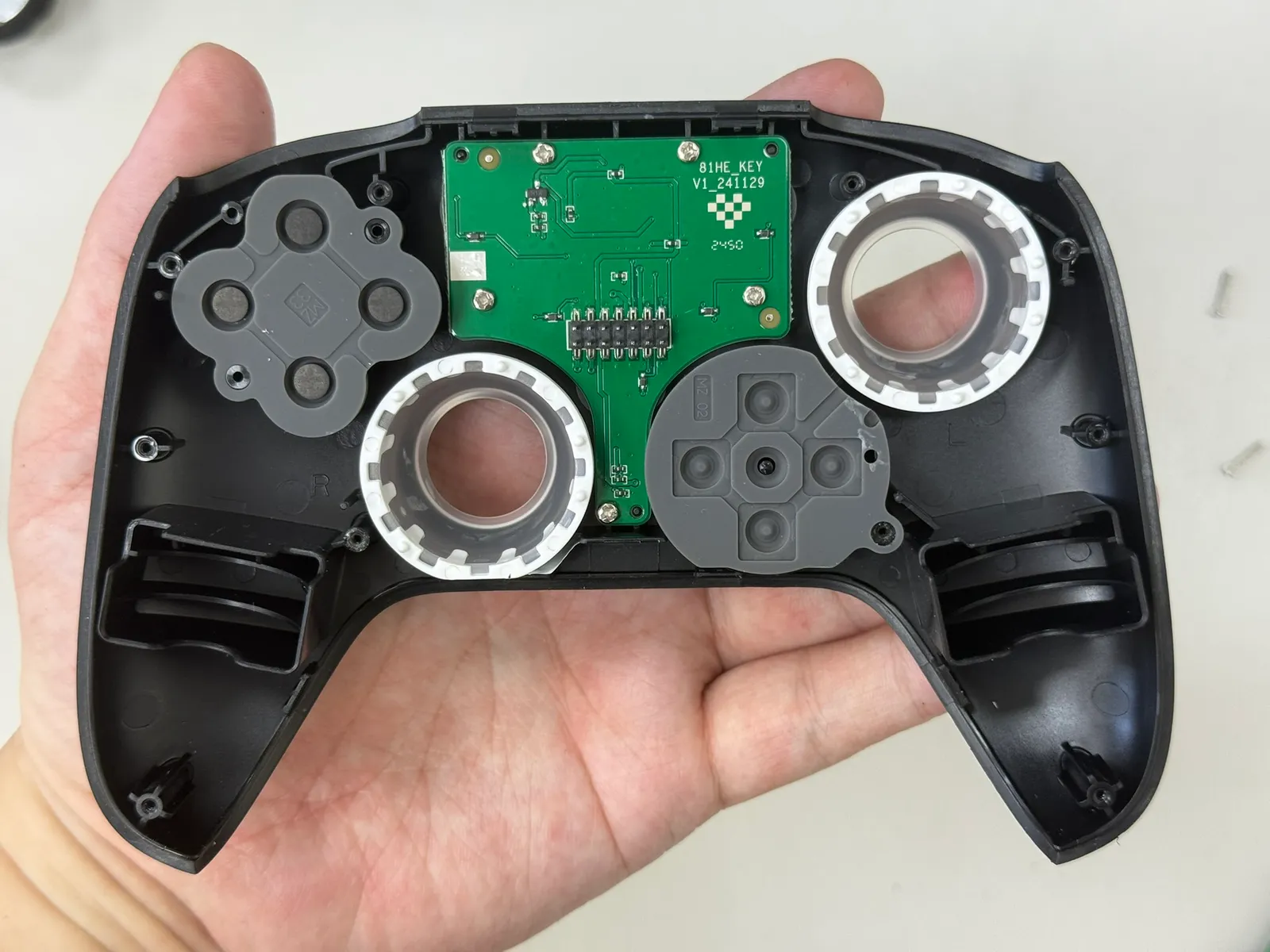

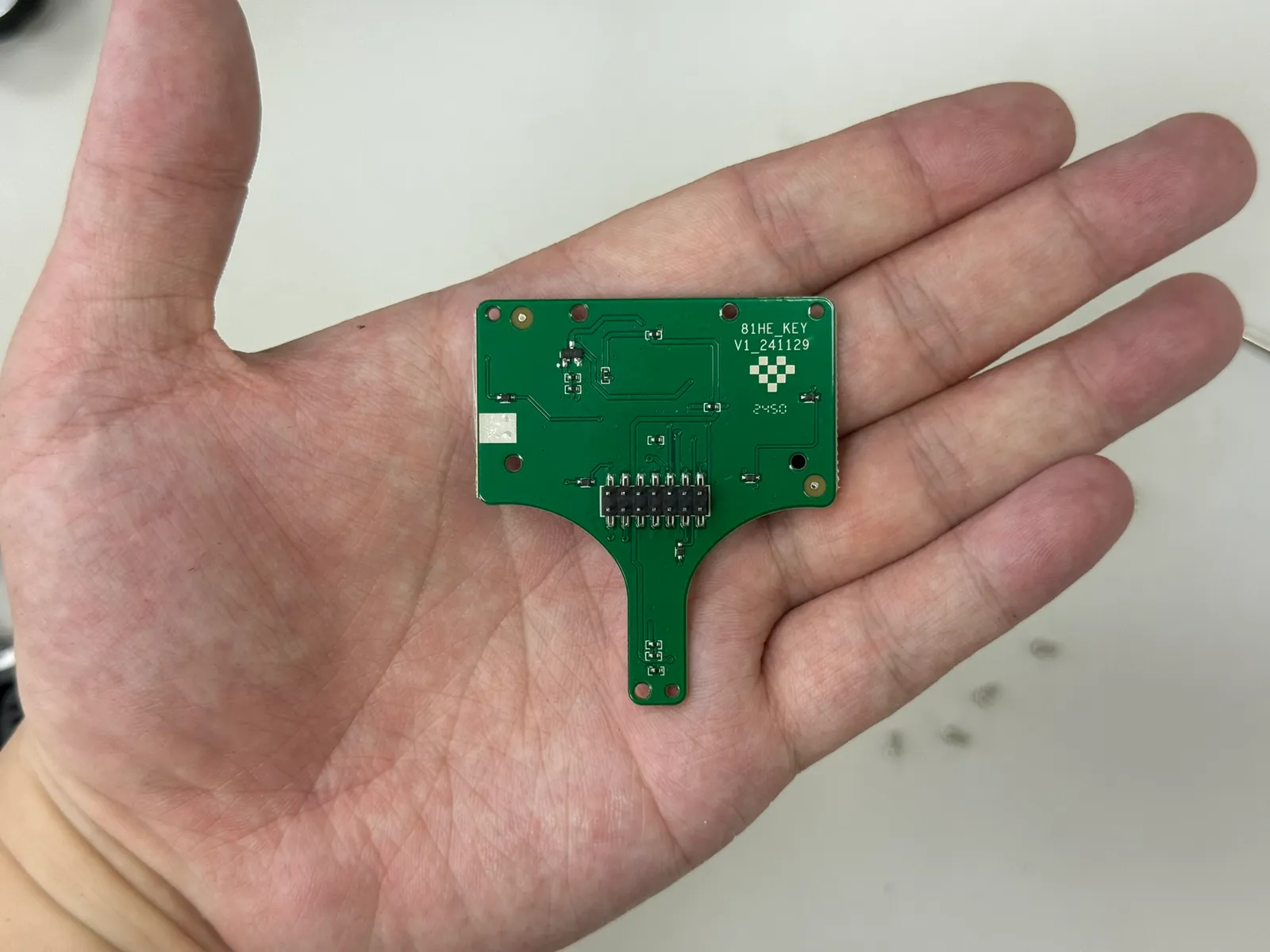

小板
跟 獵戶座 二代 PC版是一樣的。**
1
2
- 步驟 17 / 共 18

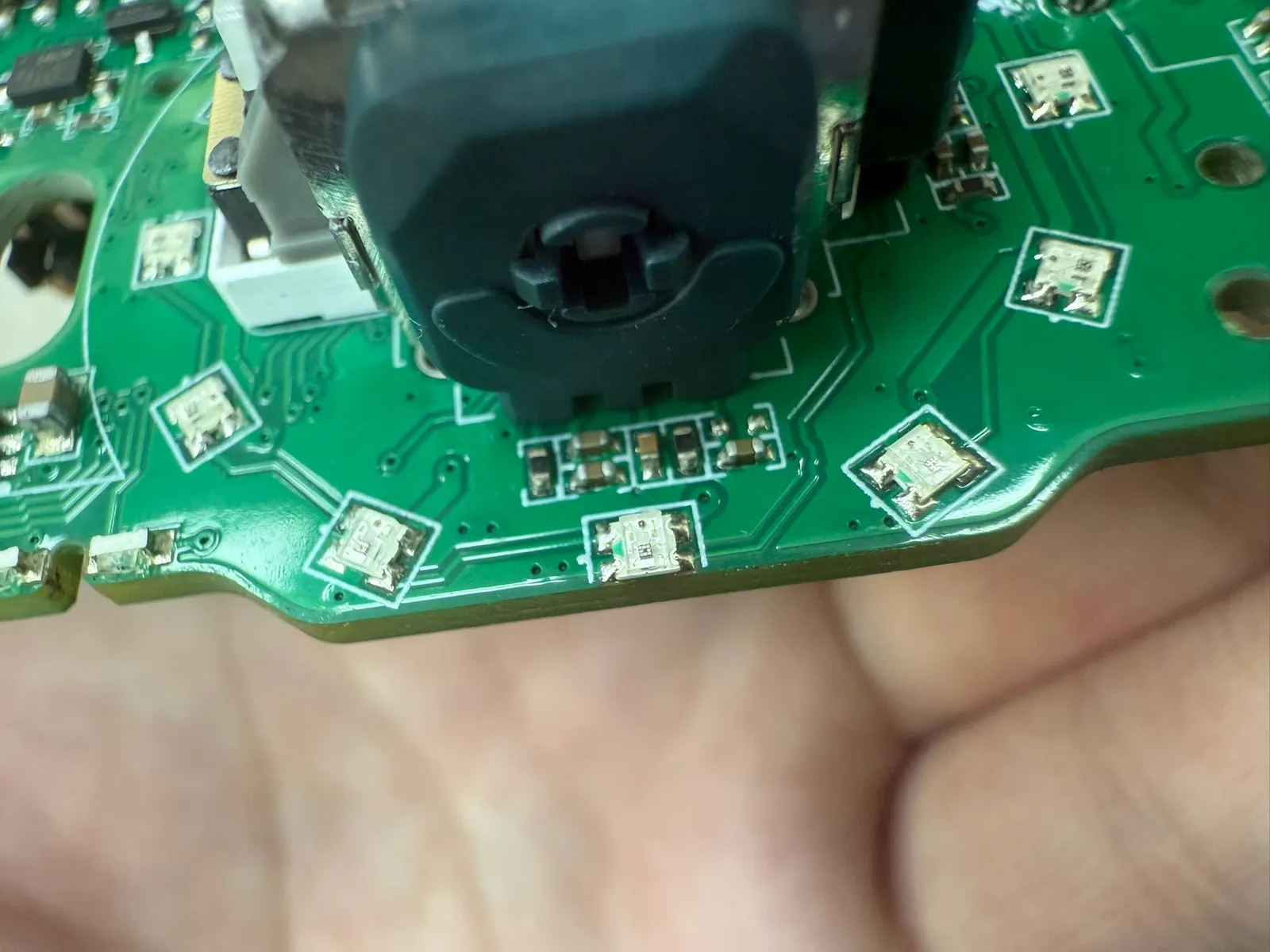

LED貼片
壞掉的時候 就不會亮了 就要換 LED貼片
1
2
- 步驟 18 / 共 18

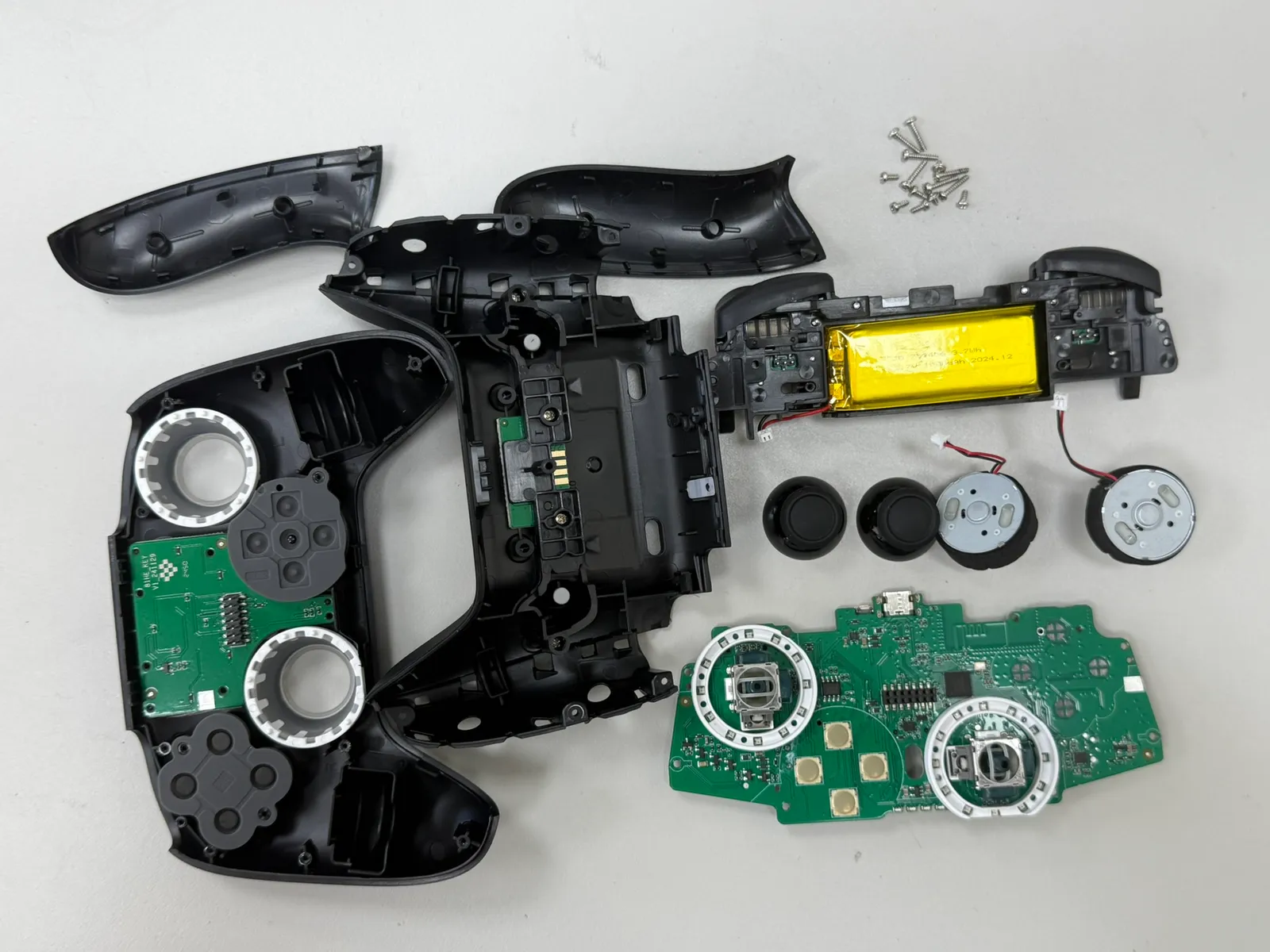

完整拆解
