仿 XBOX ONE S 手把 完整拆解

💡 圖片都可以點擊放大看細節；步驟請由上往下依序進行。

1. 步驟 1 / 共 20

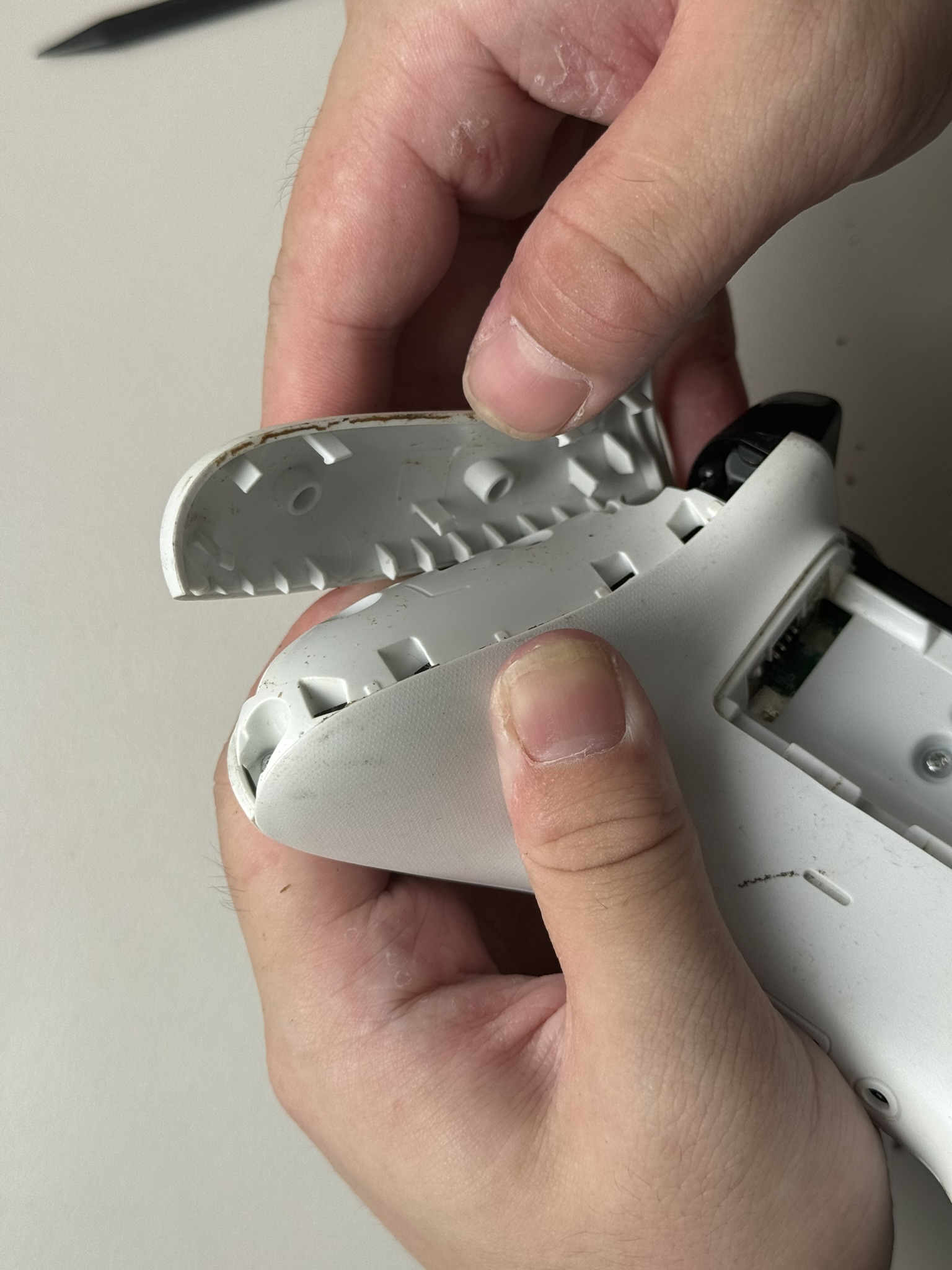

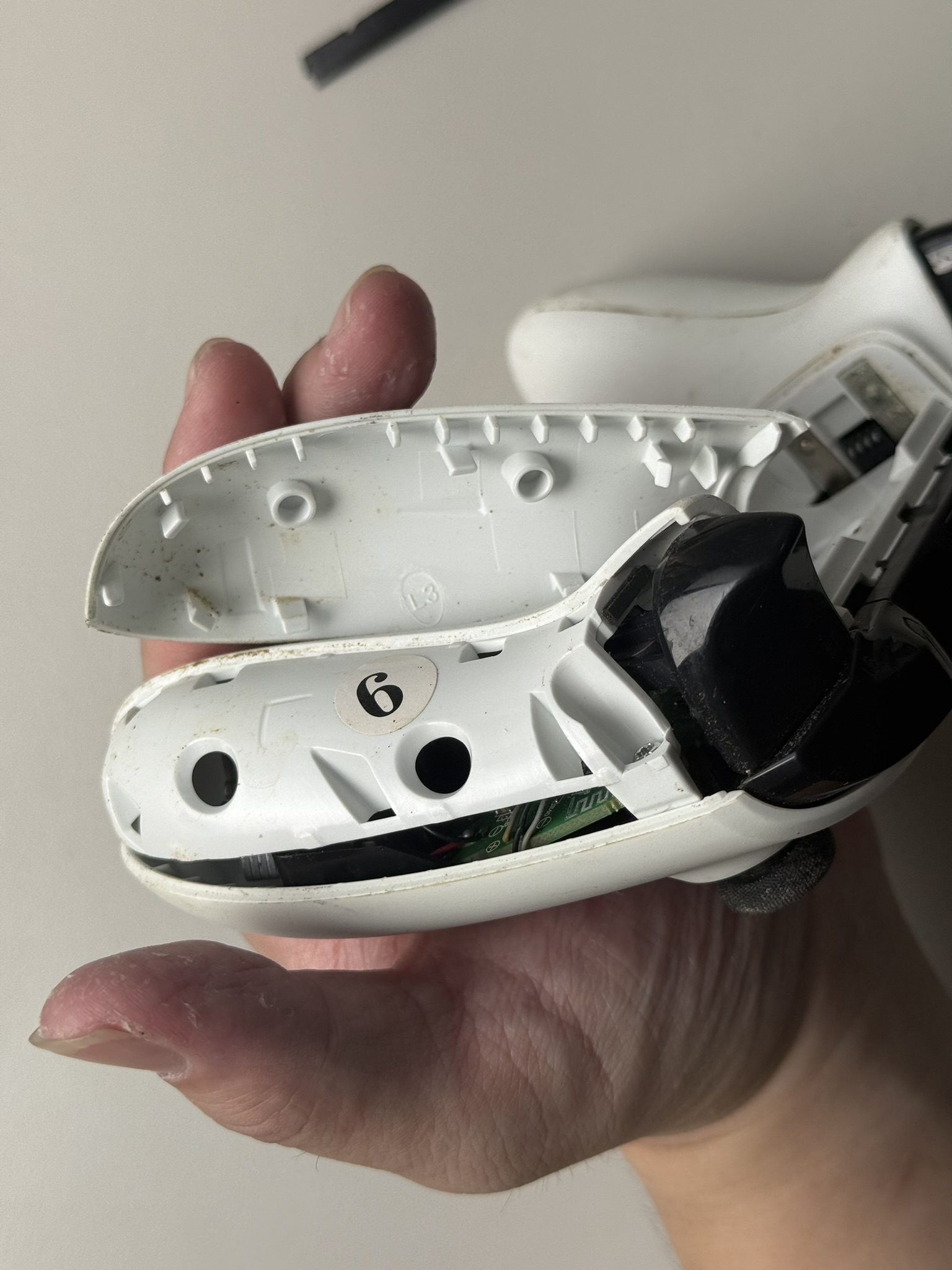

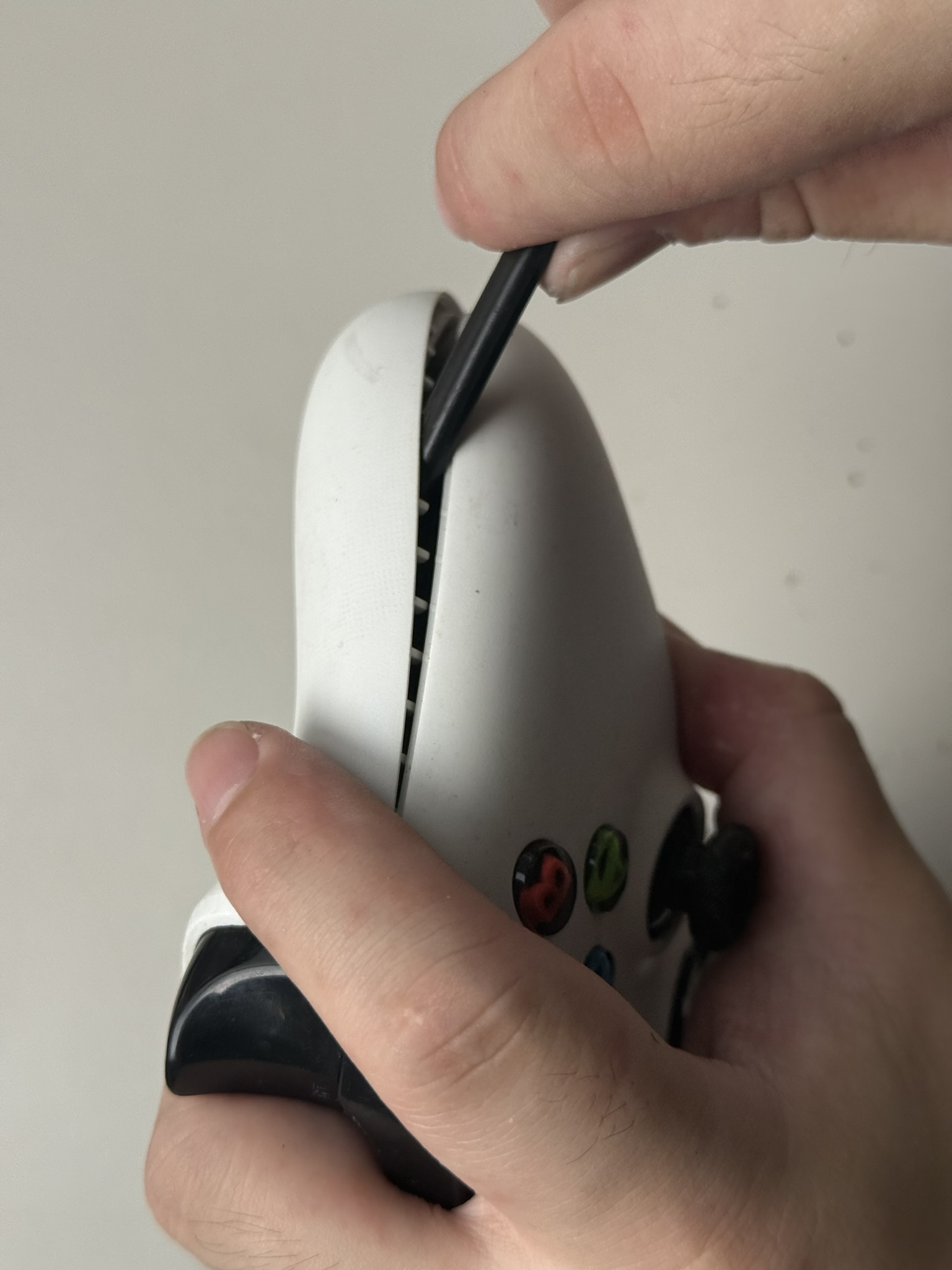

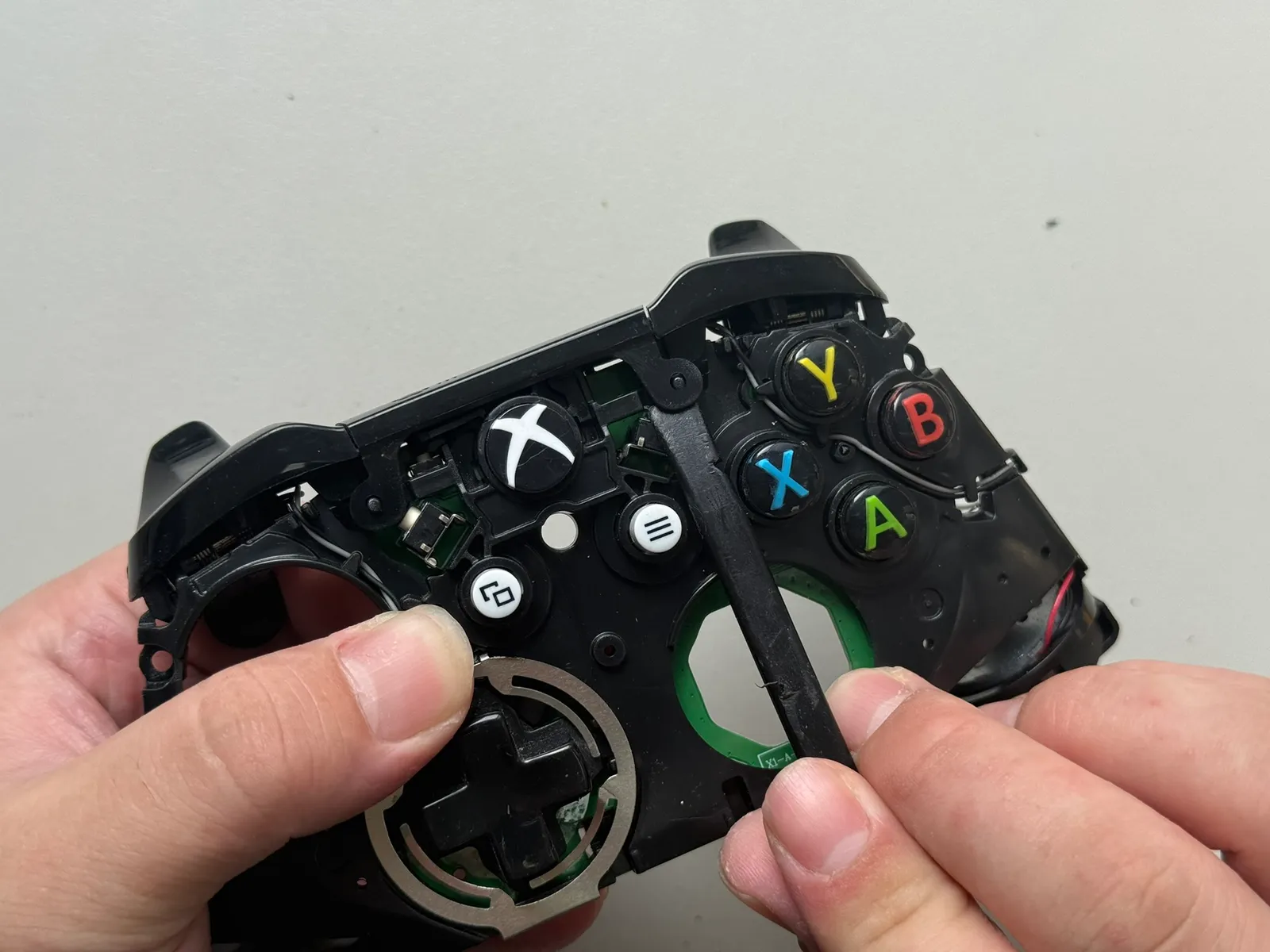

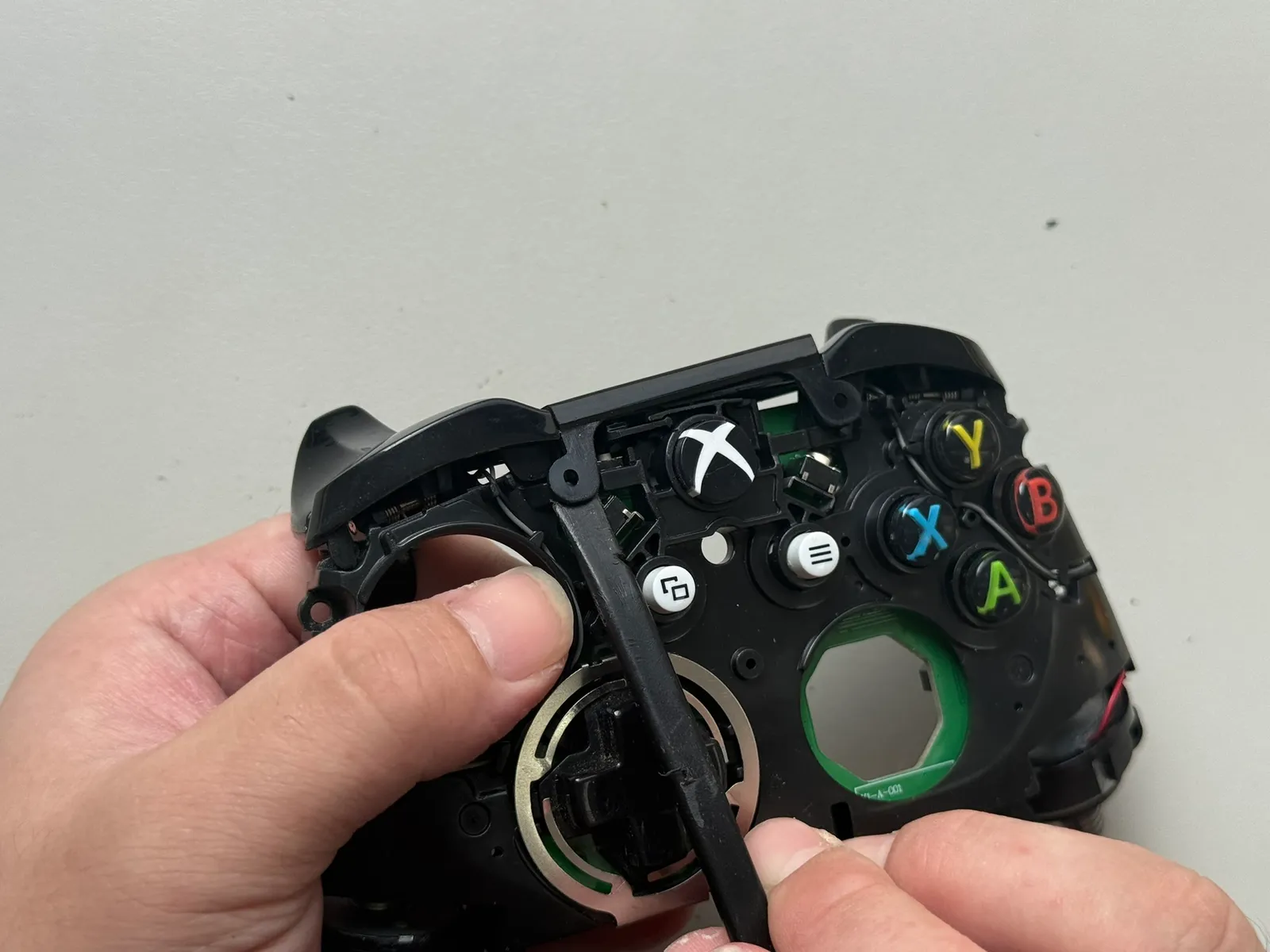

   打開左邊側蓋

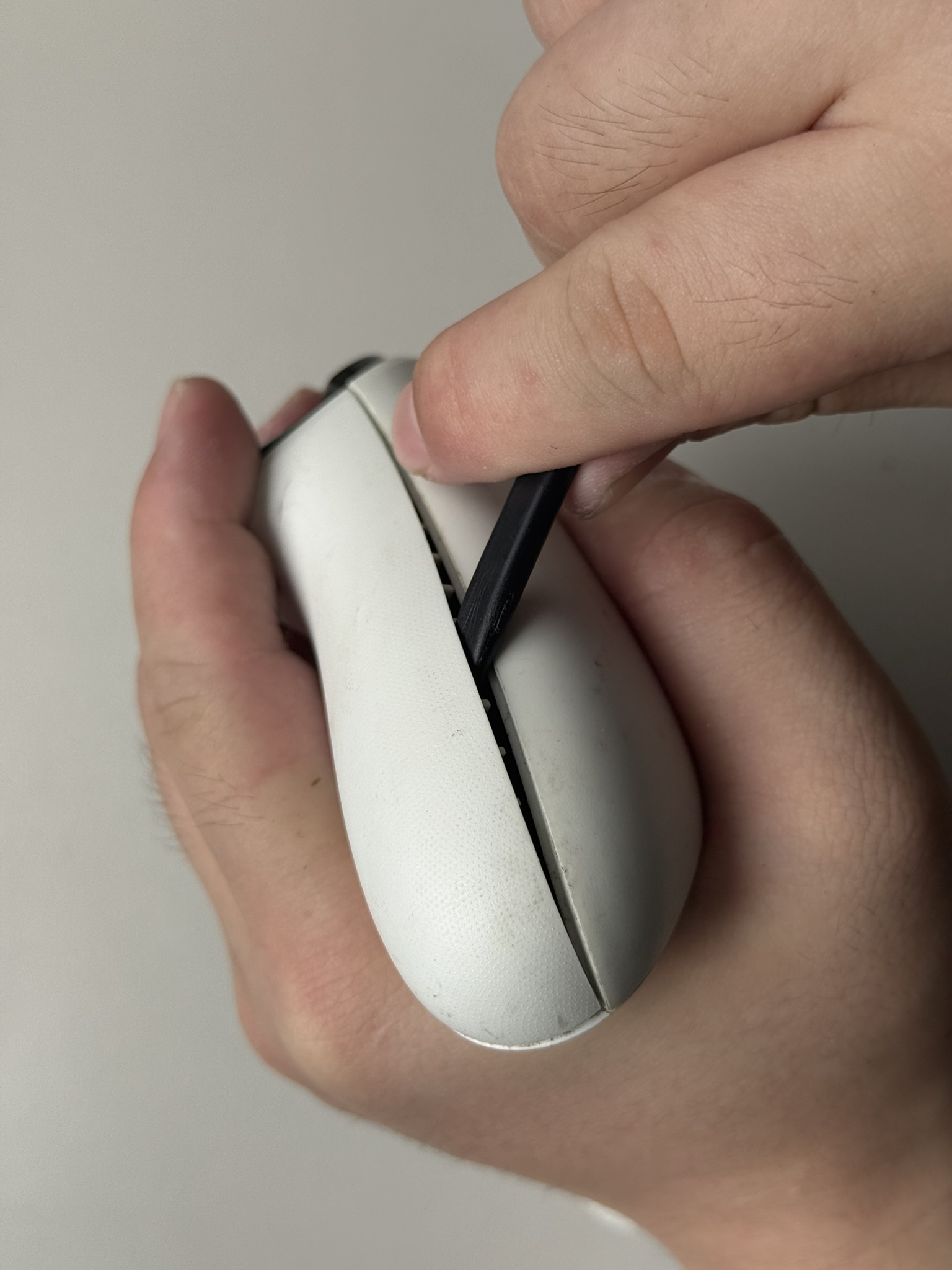

   用翹棒撬開左握把的側蓋。

   1

   2

   3

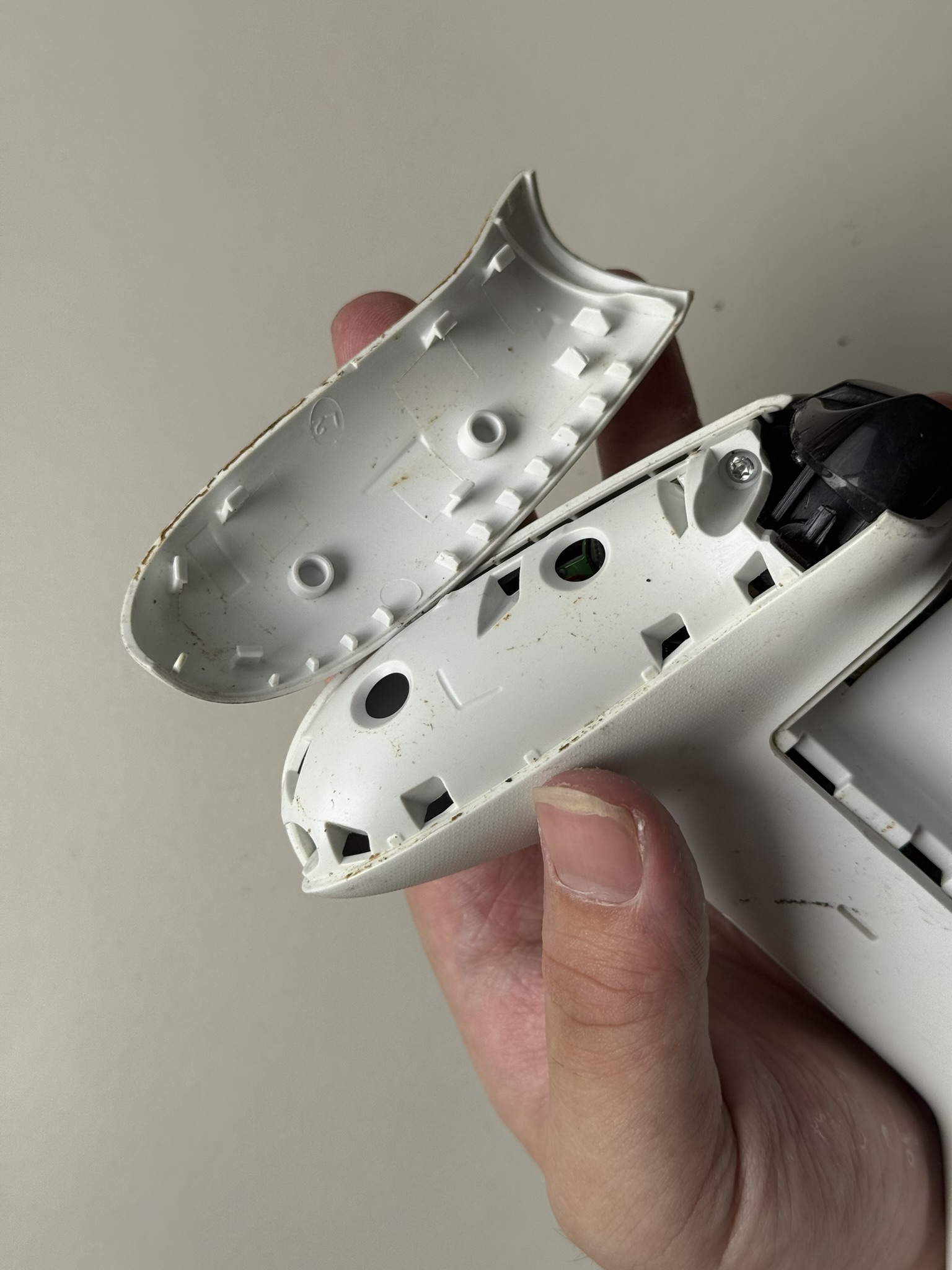

2. 步驟 2 / 共 20

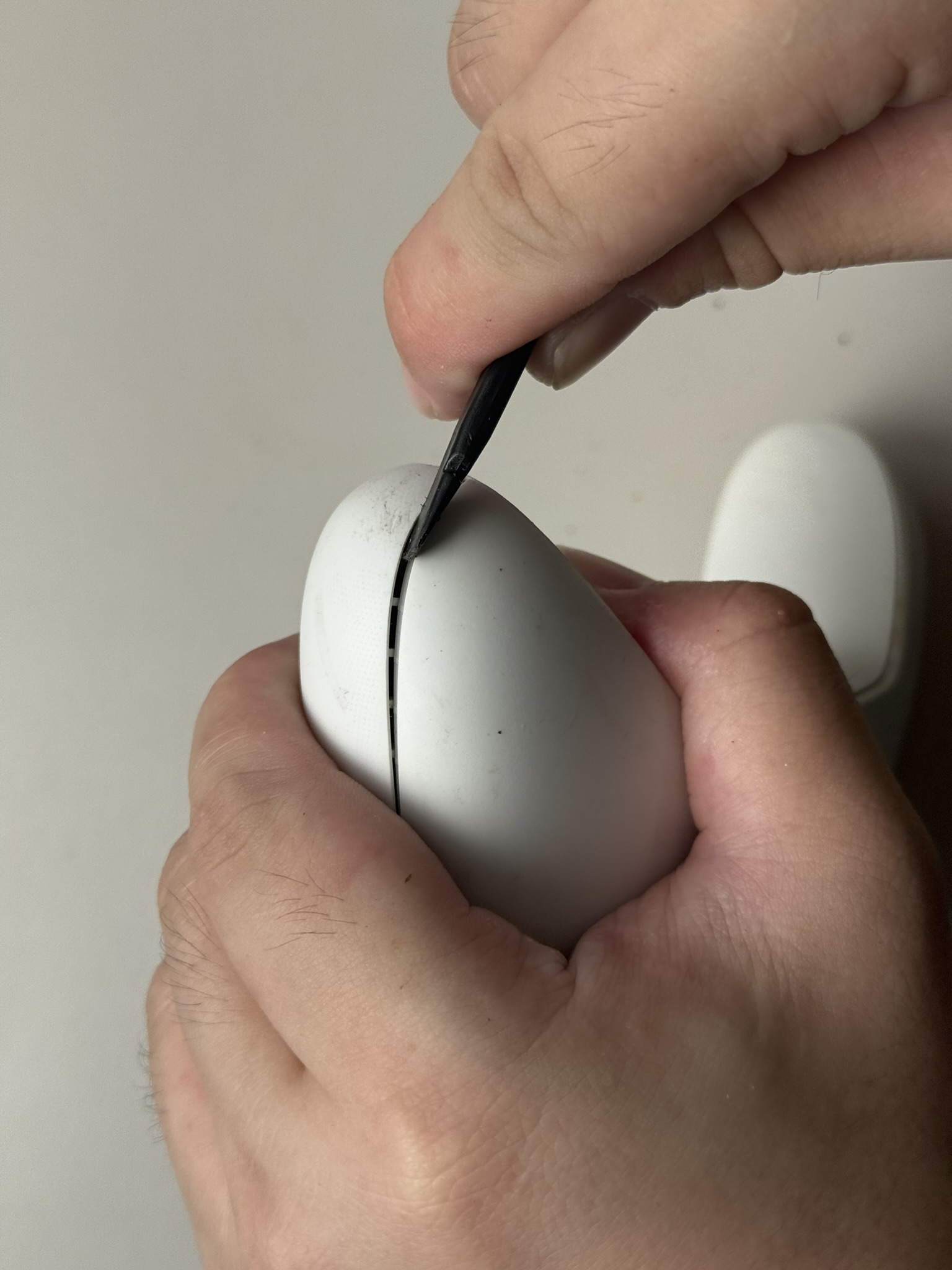

   打開右邊側蓋

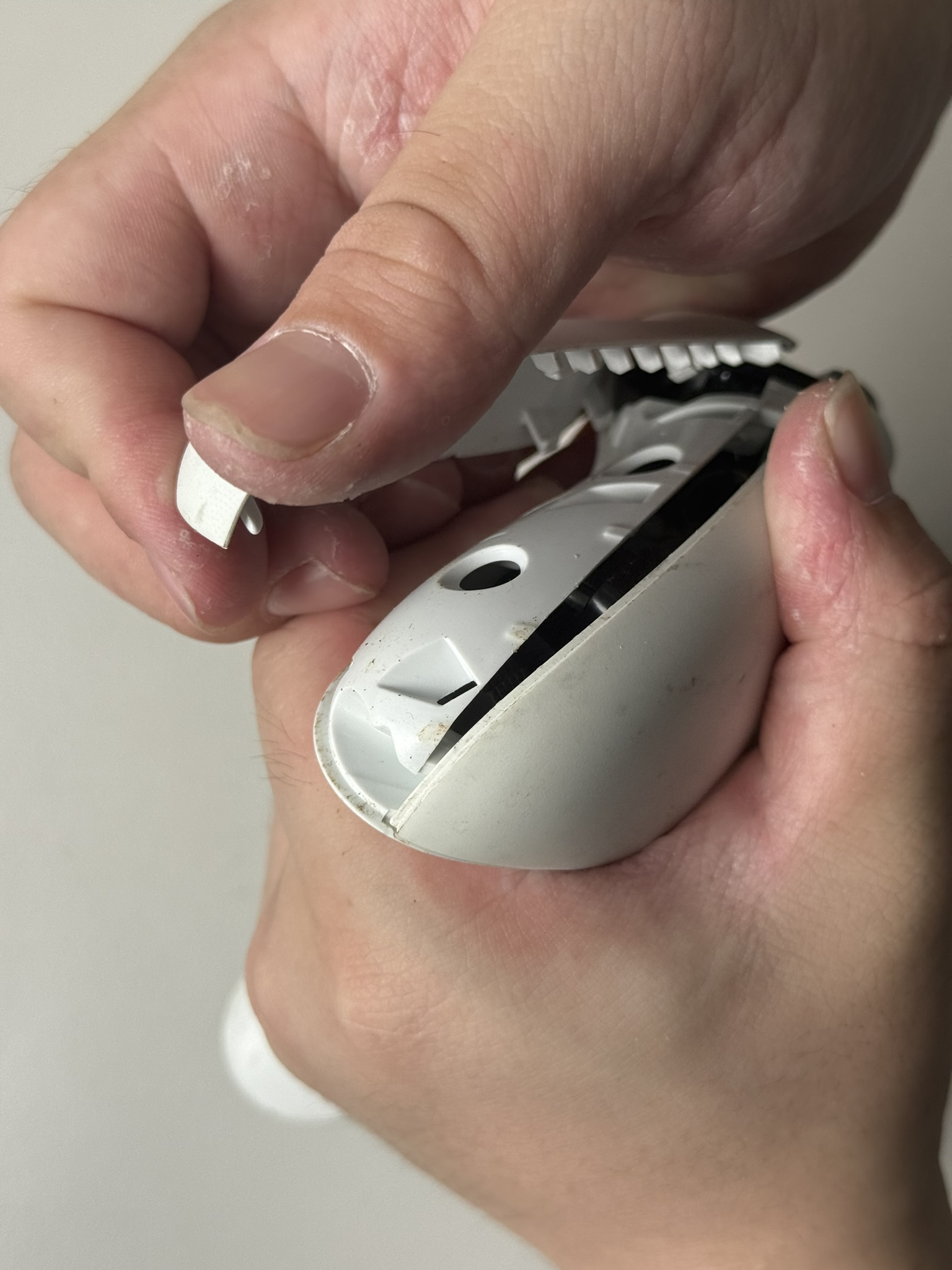

   用翹棒撬開右握把的側蓋。

   1

   2

   3

   4

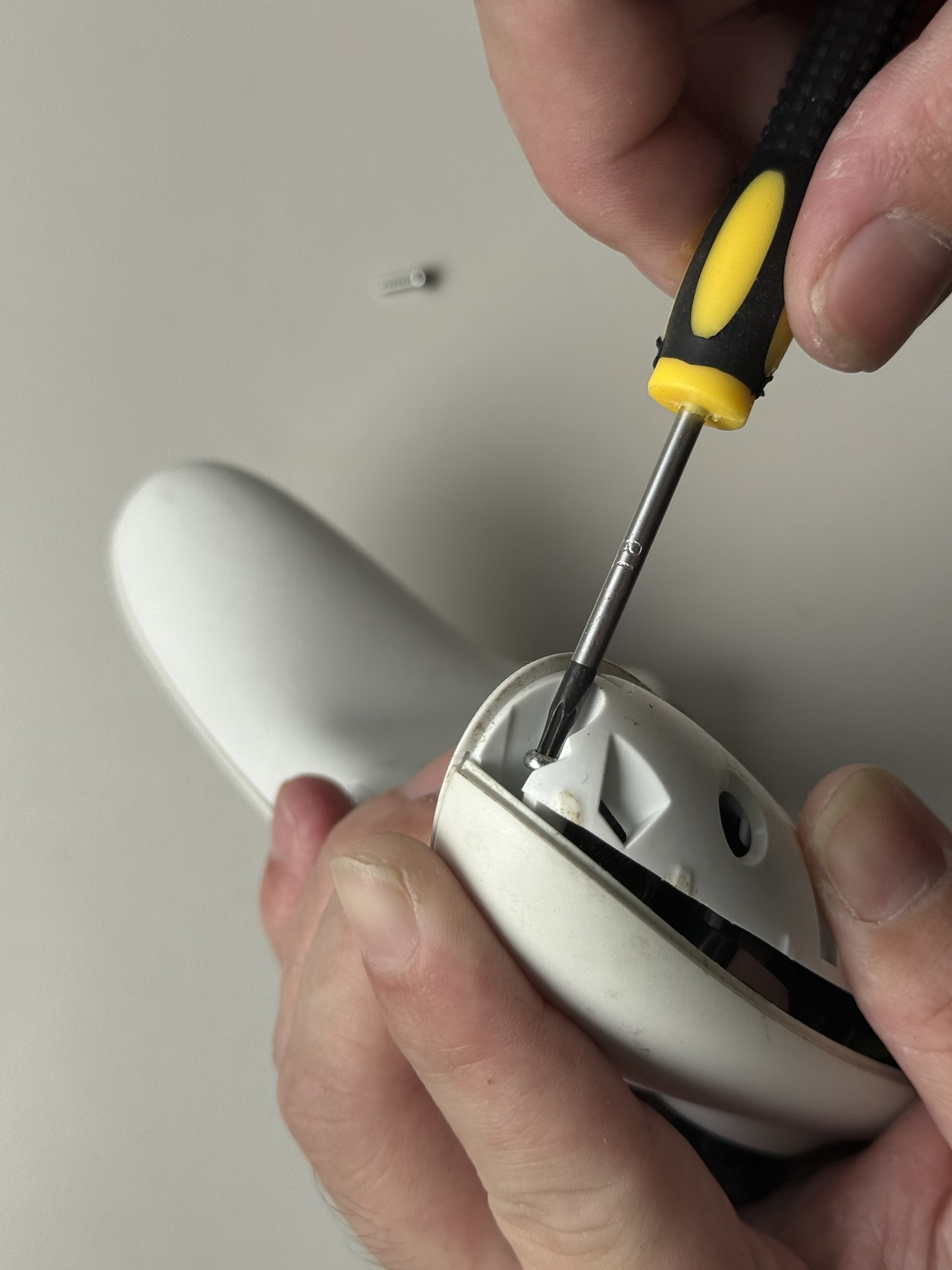

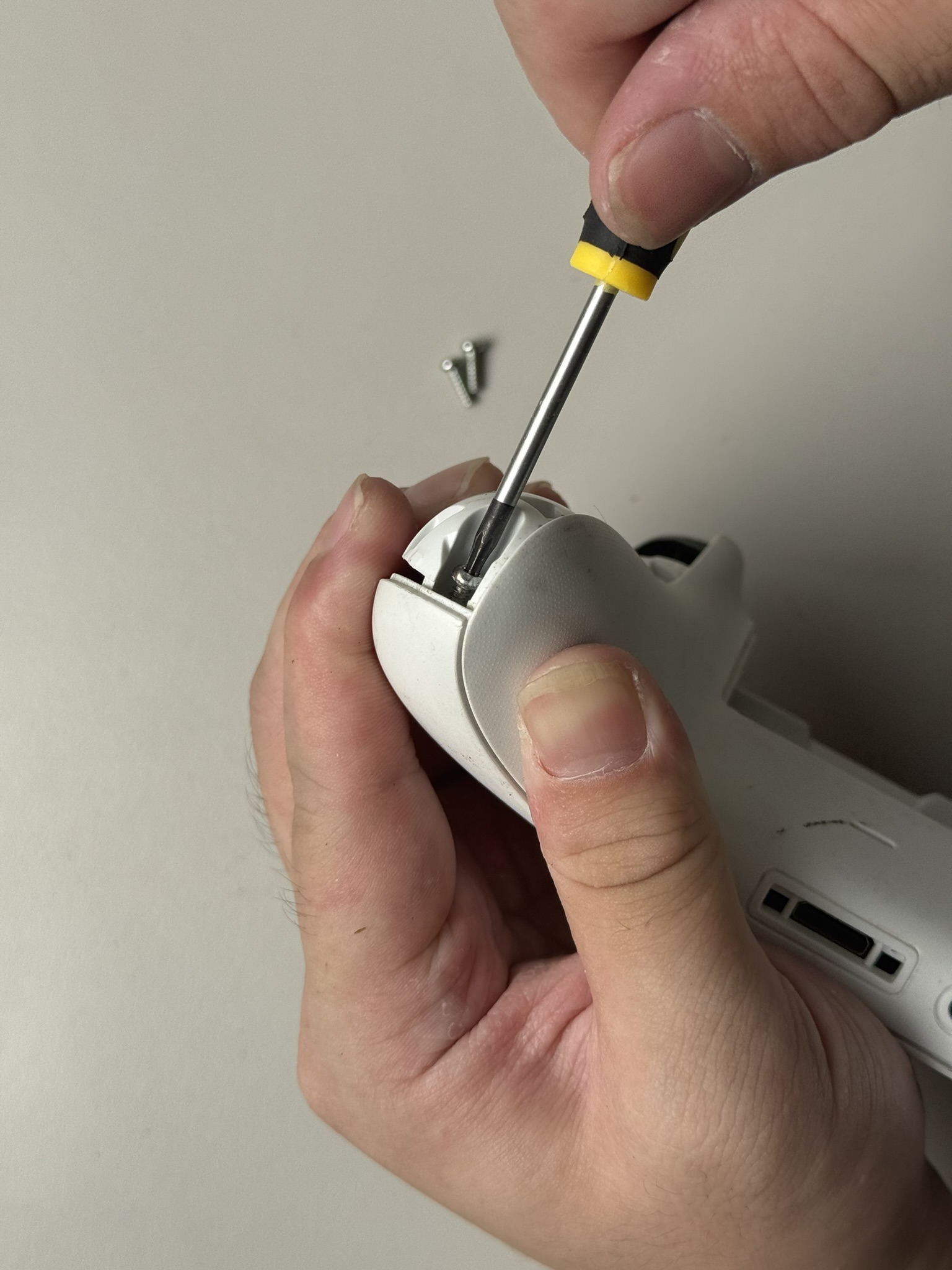

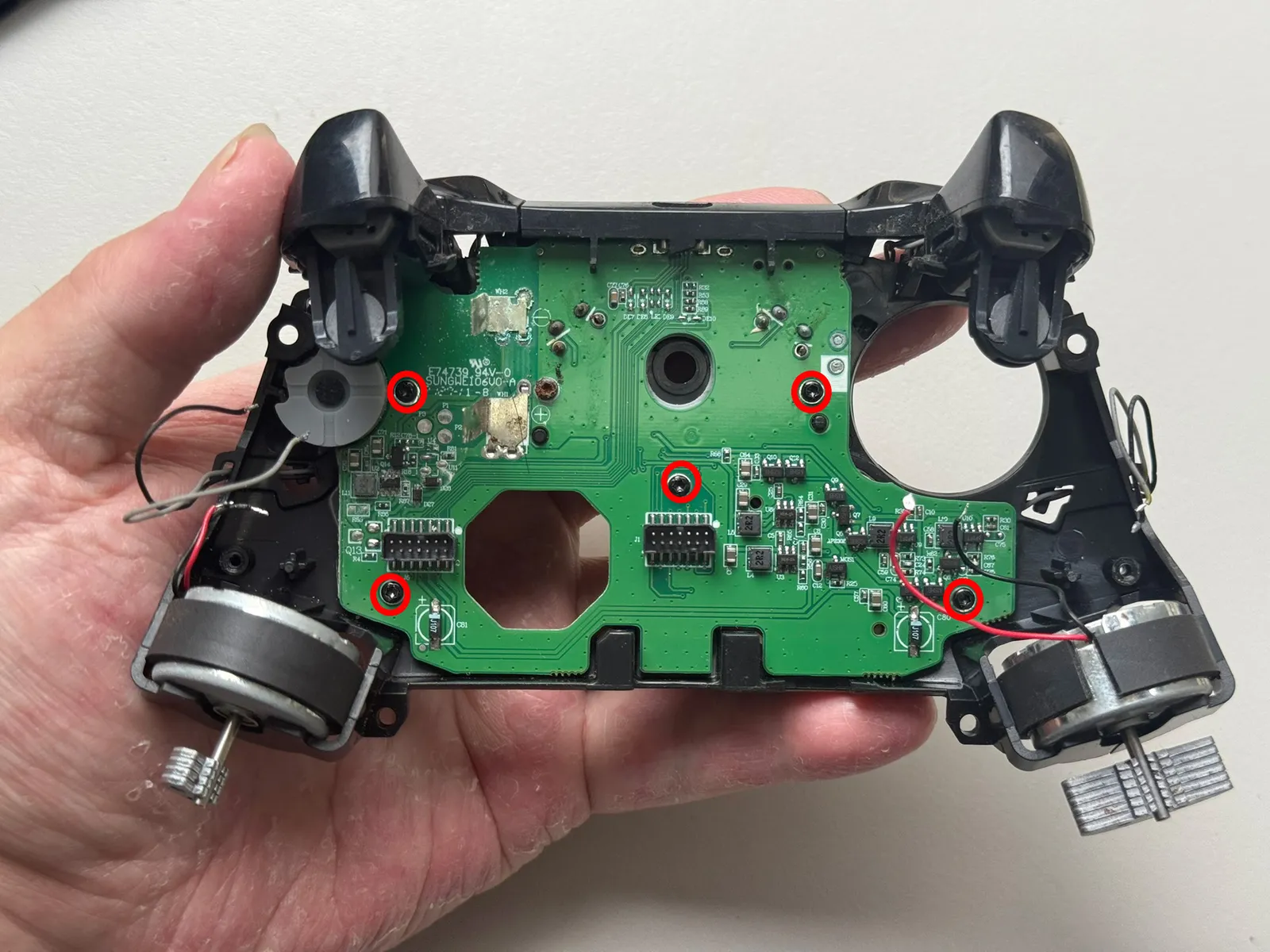

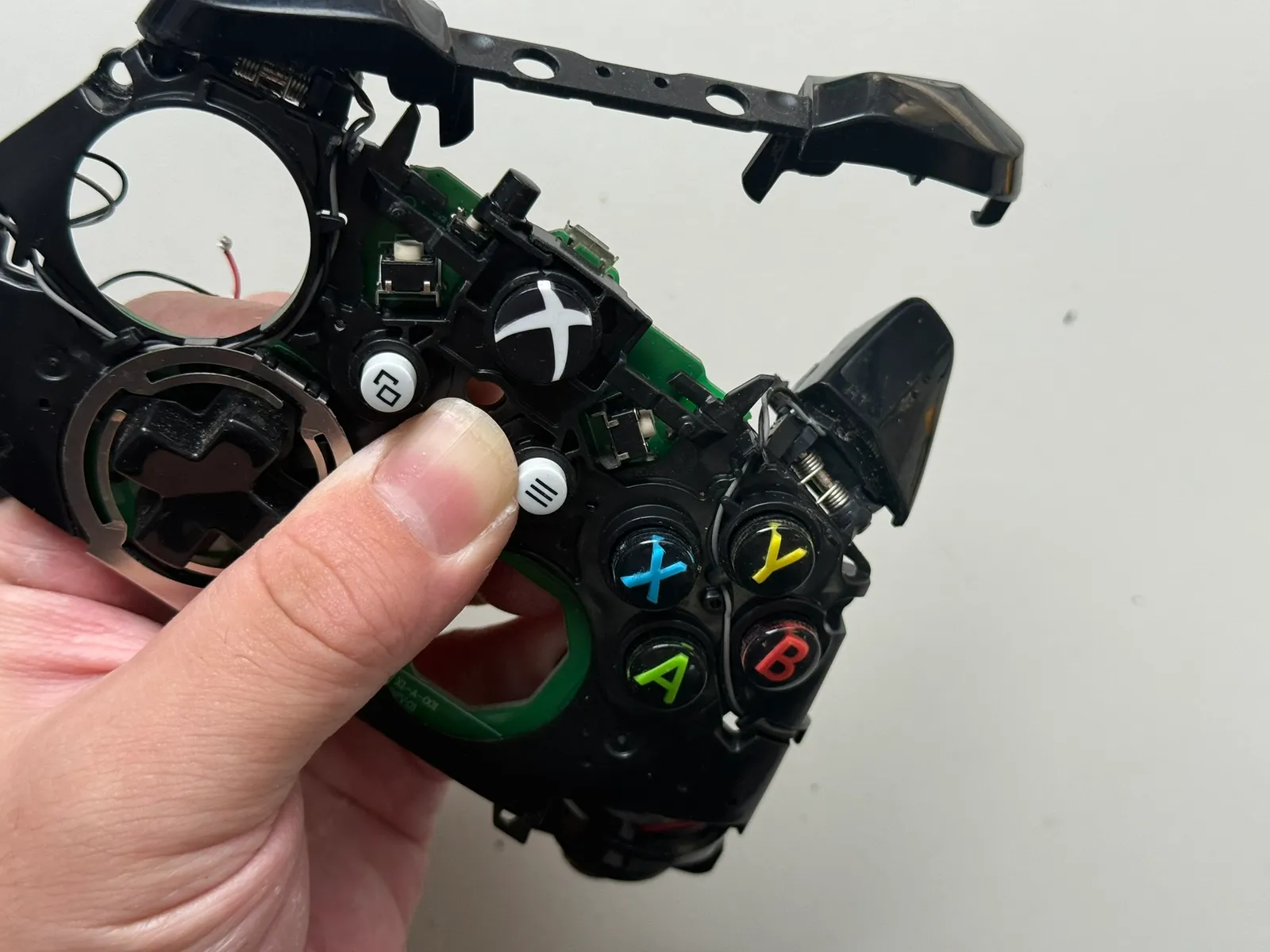

3. 步驟 3 / 共 20

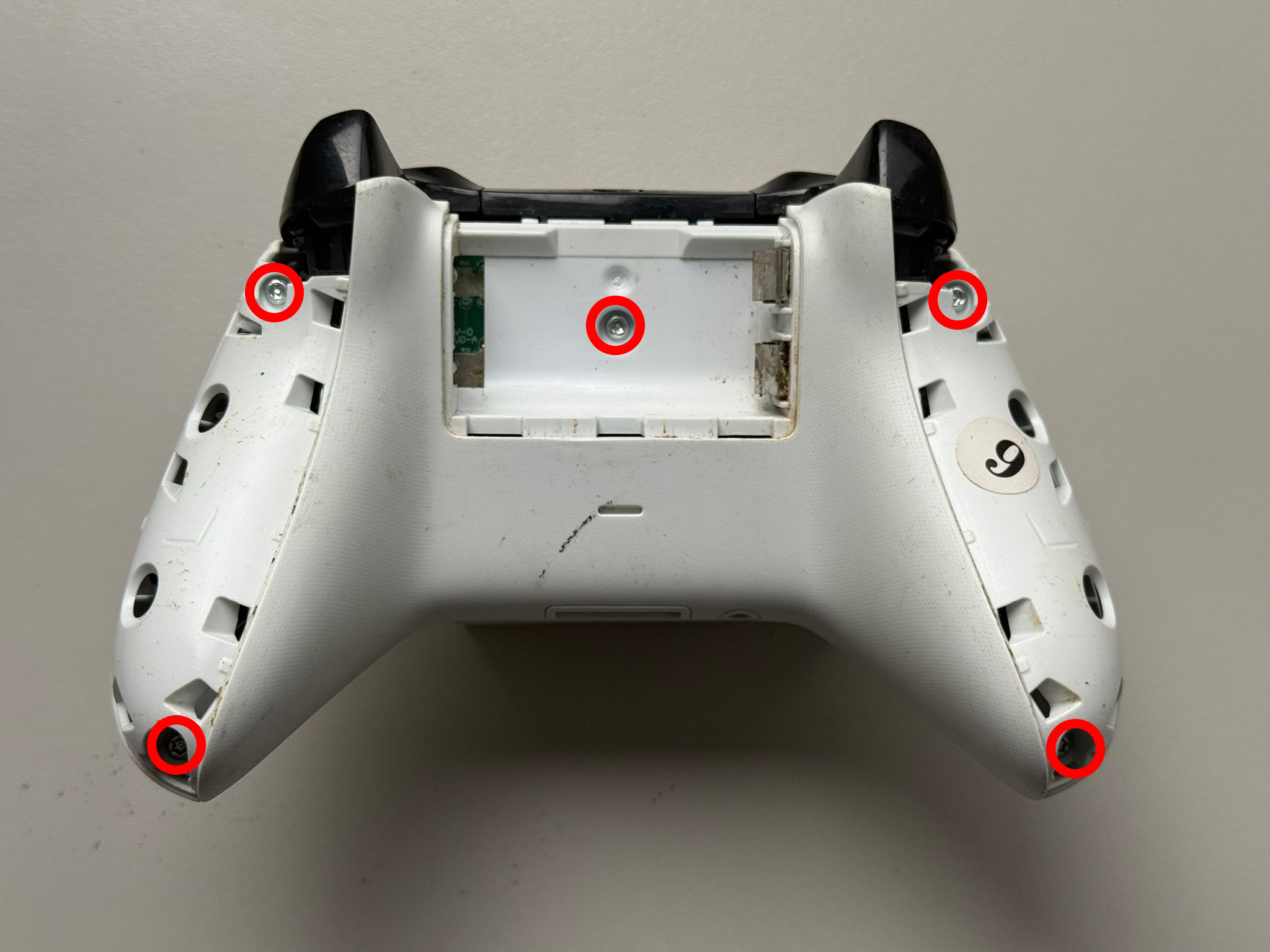

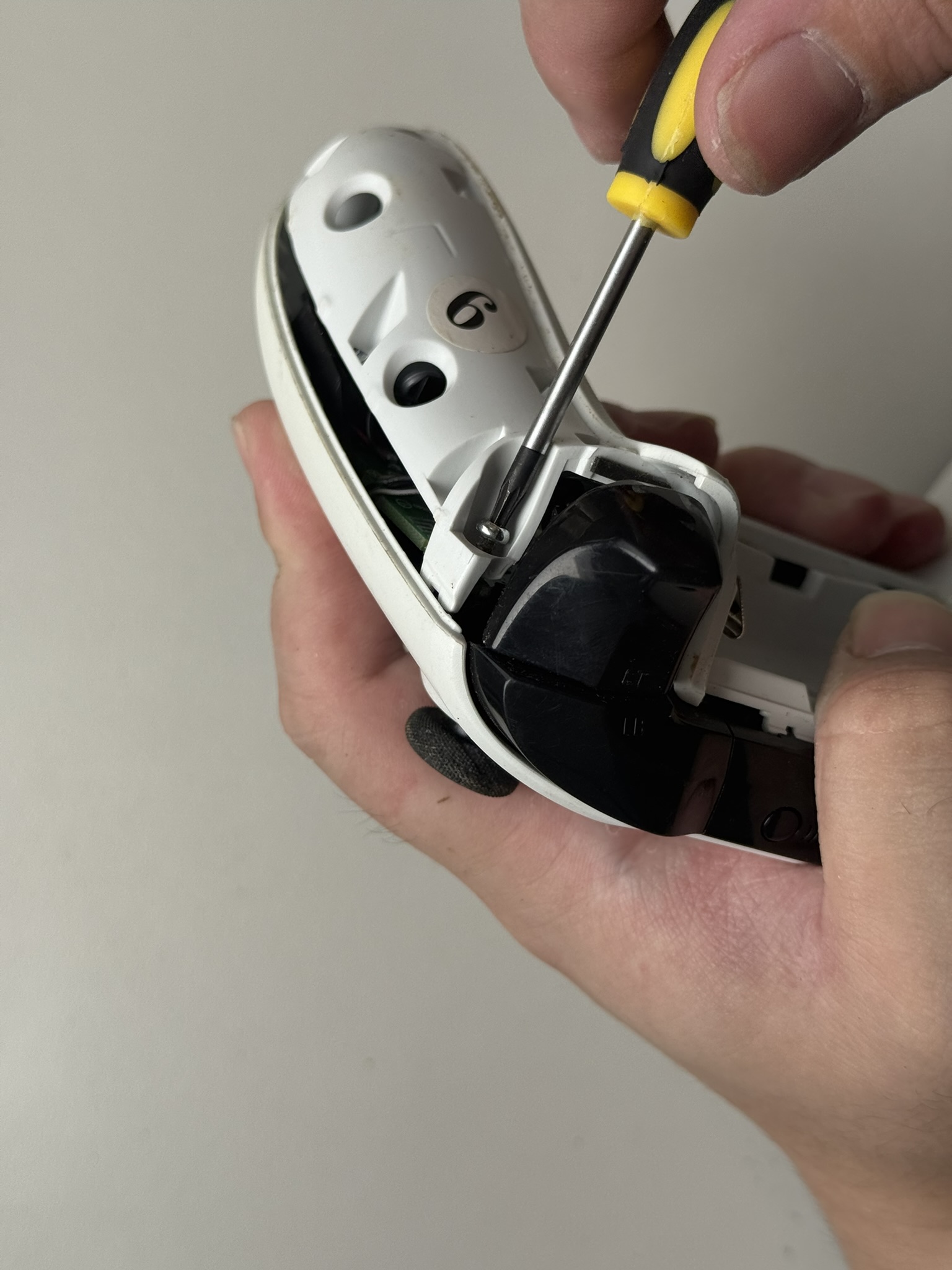

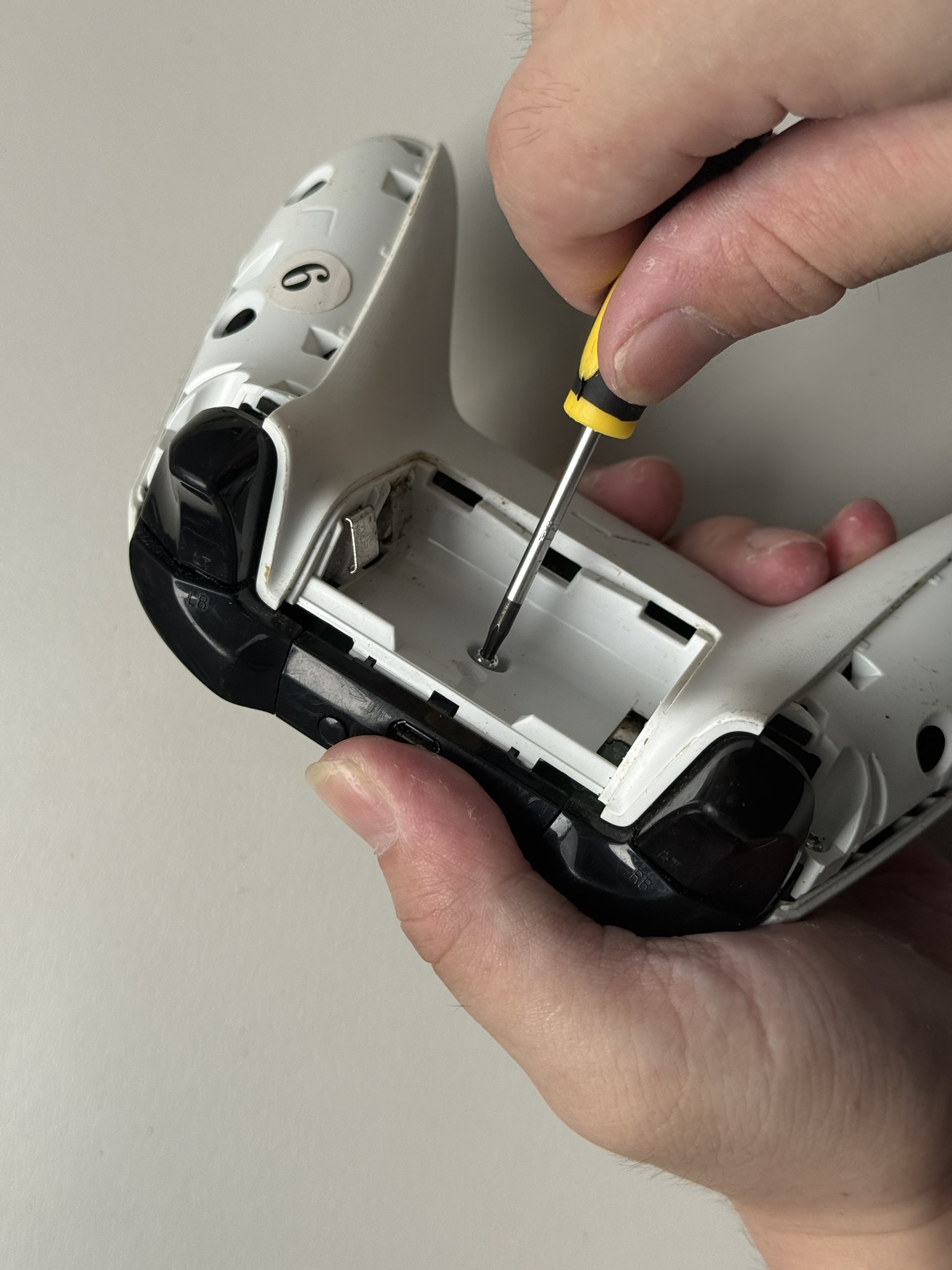

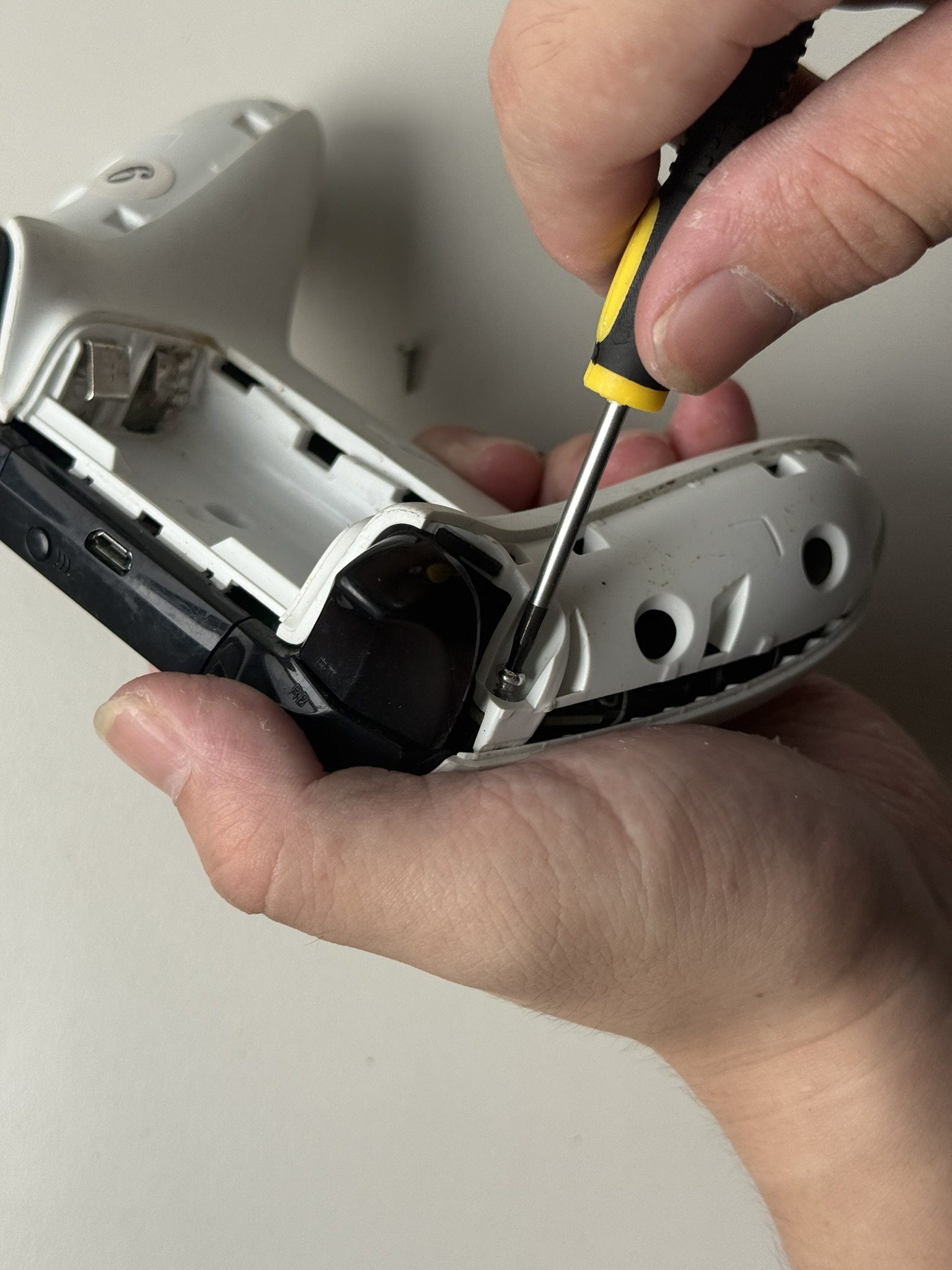

   卸掉 5顆六角螺絲

   用 T8H六角螺絲起子

   1

   2

   3

   4

   5

   6

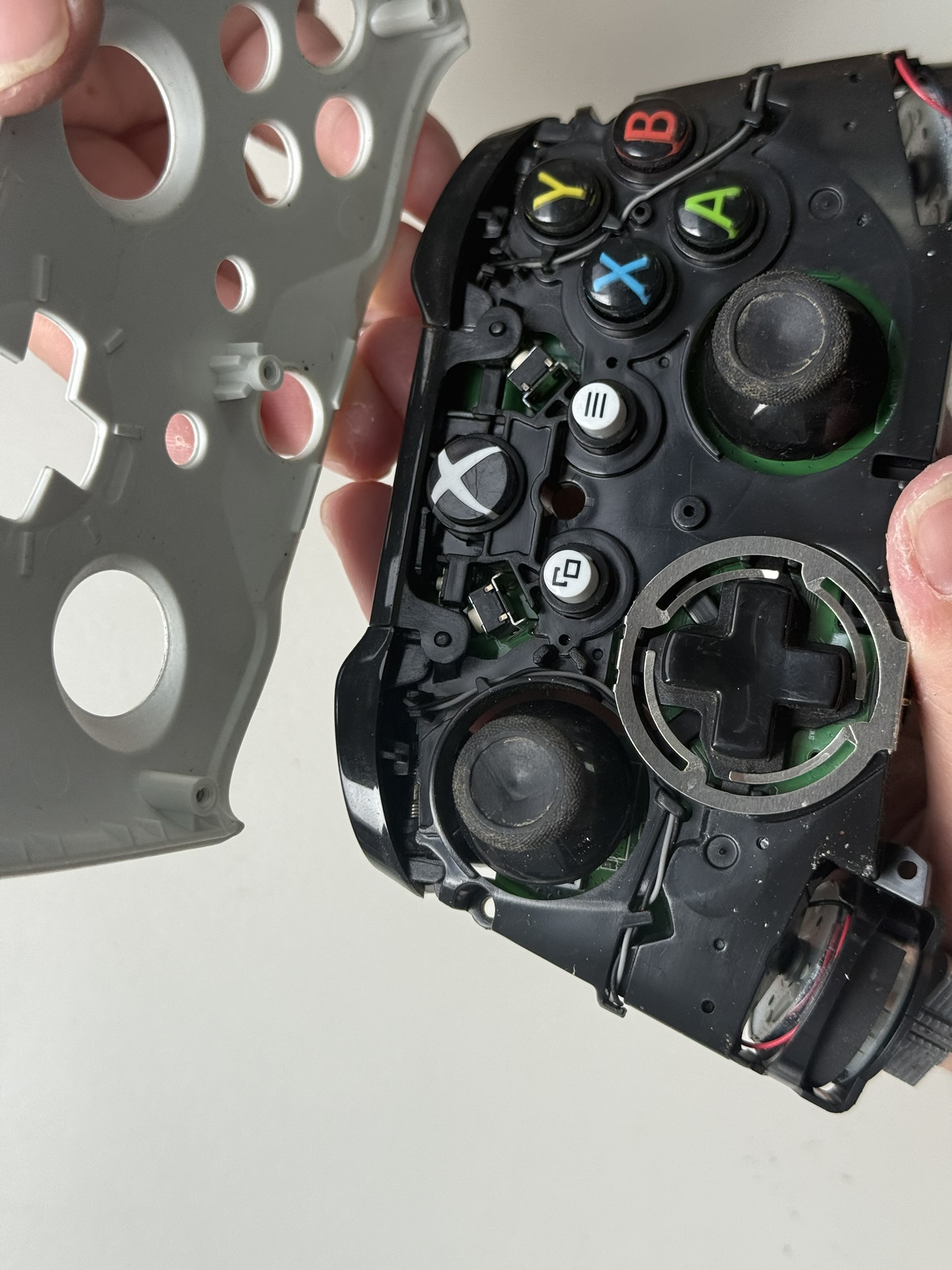

4. 步驟 4 / 共 20

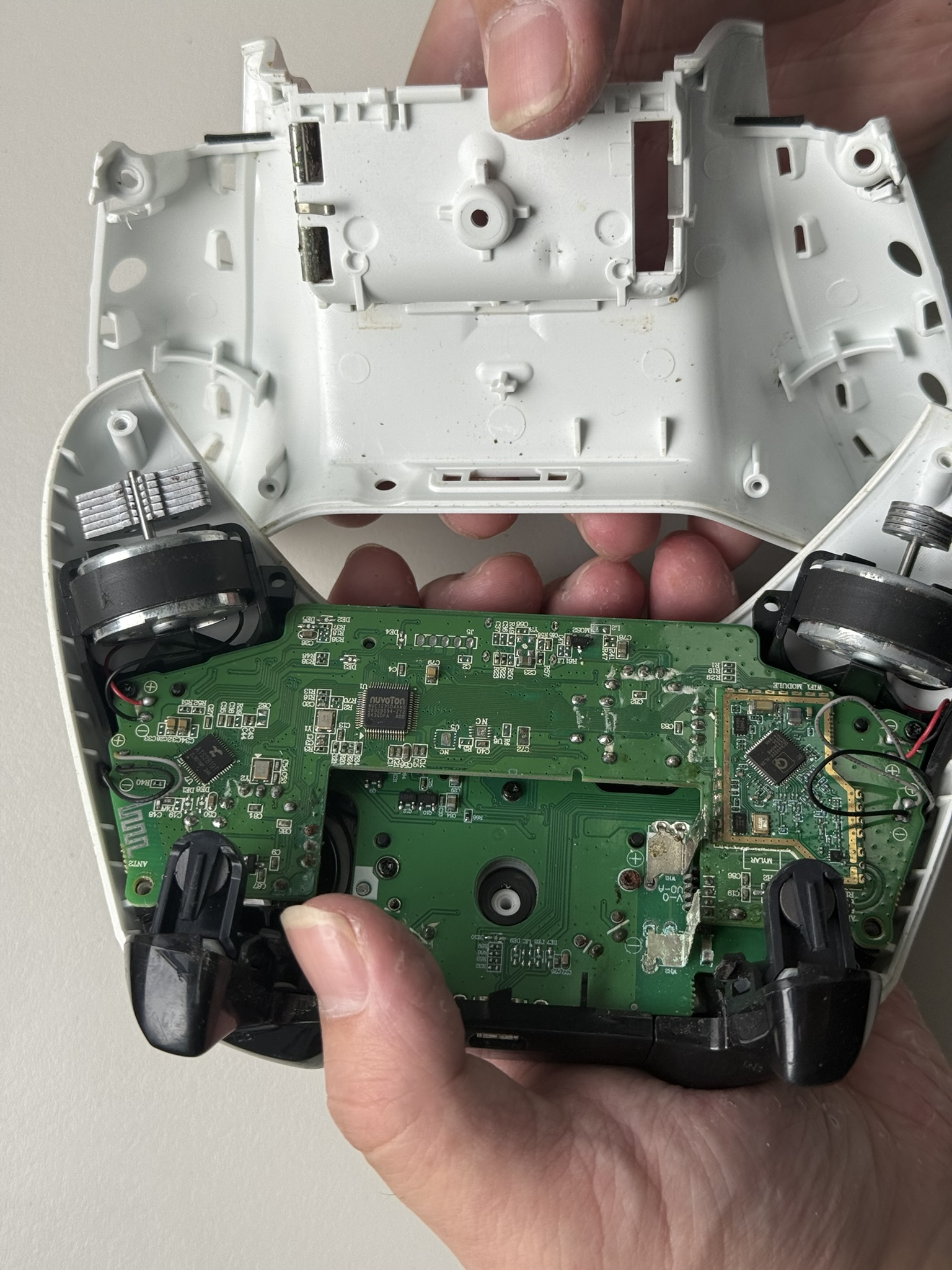

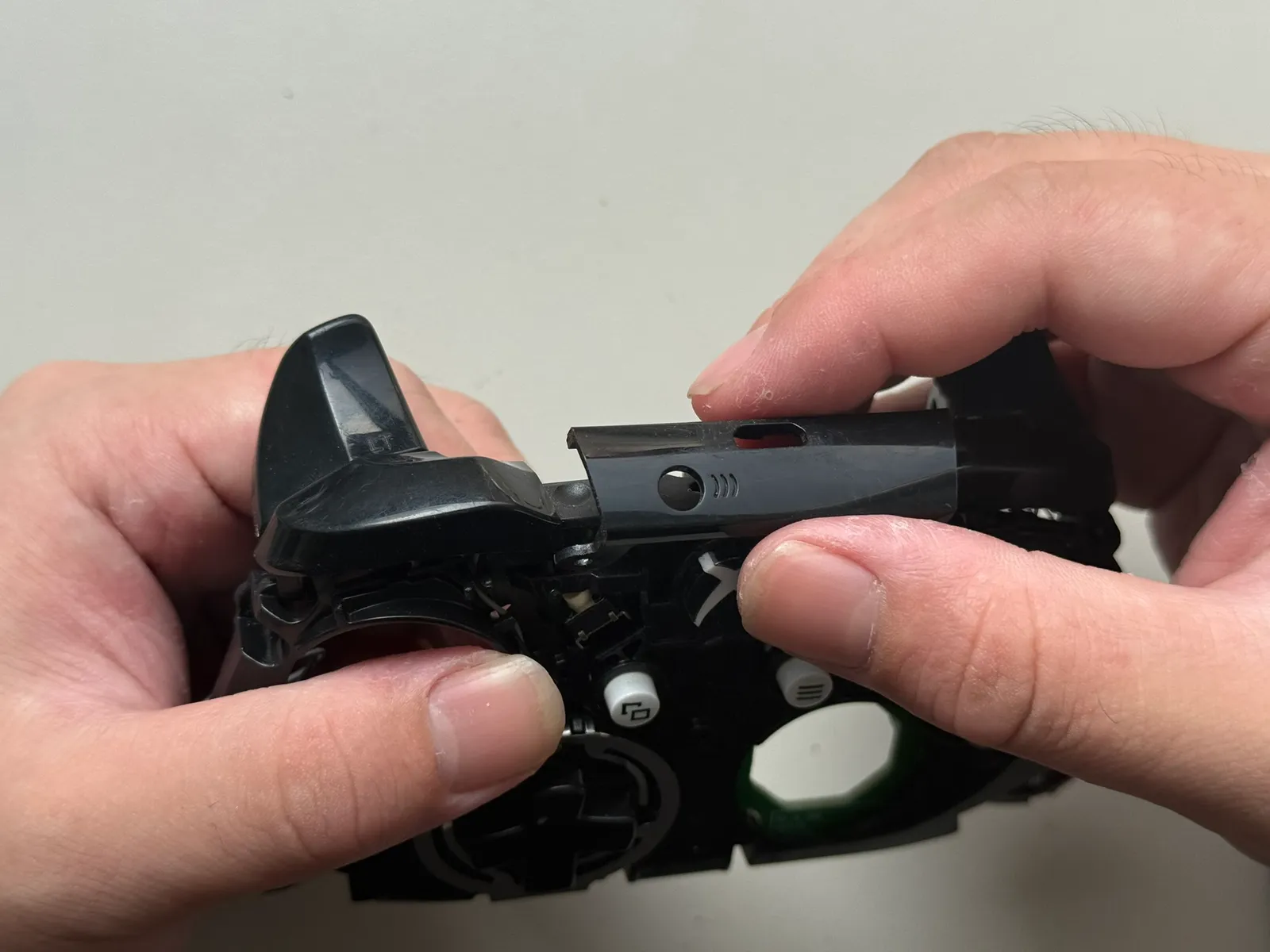

   卸掉前後蓋

   1

   2

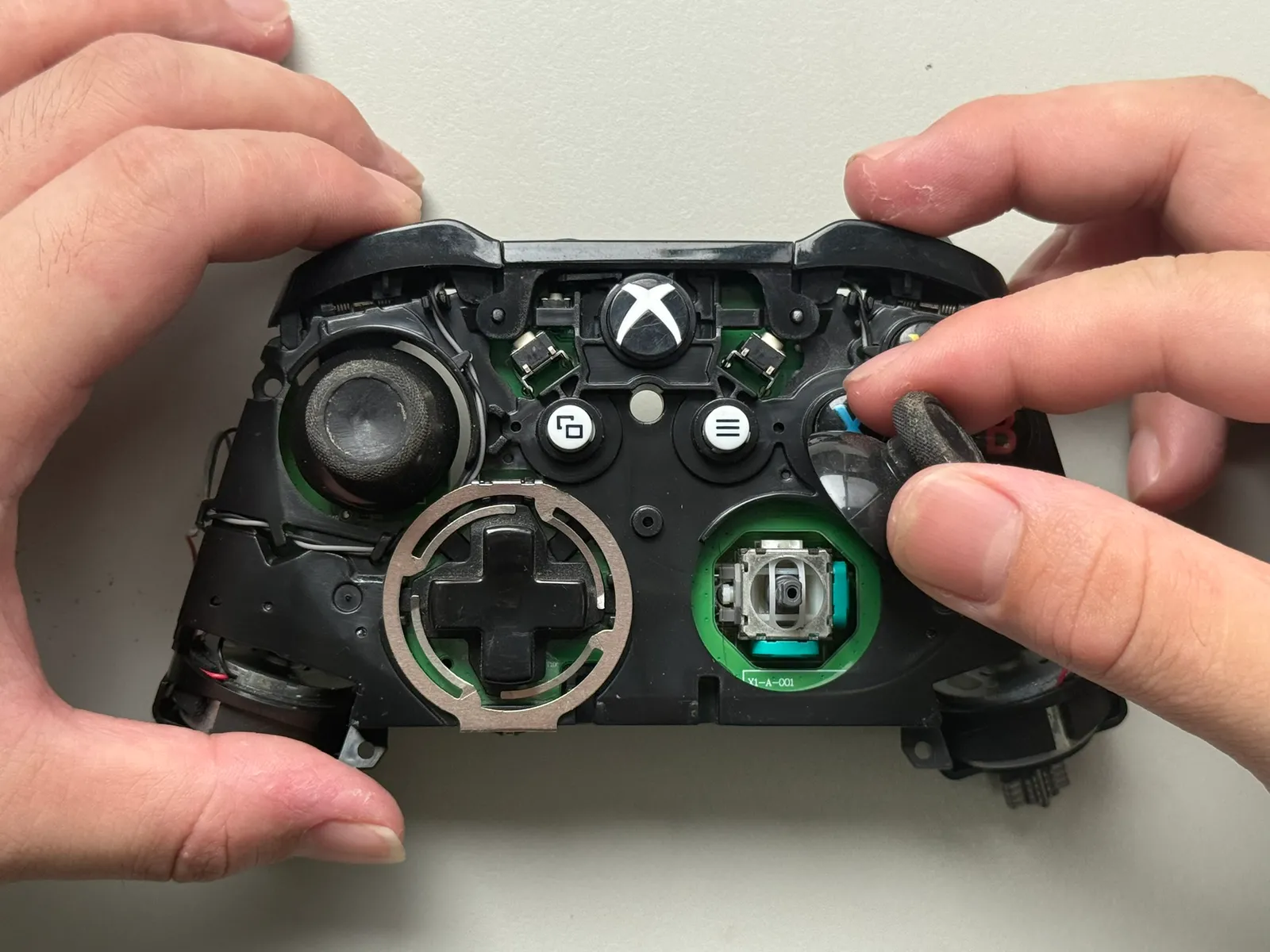

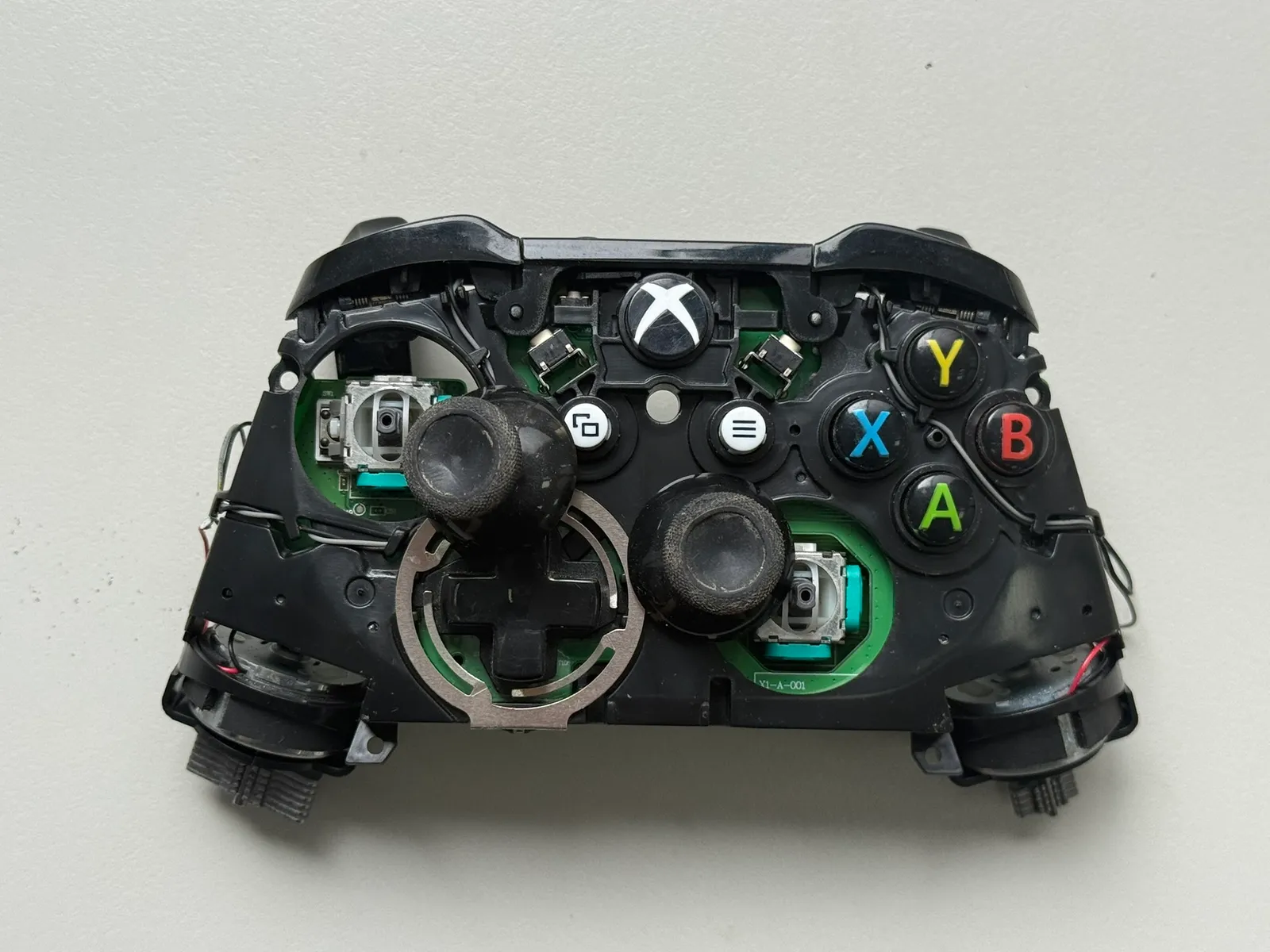

5. 步驟 5 / 共 20

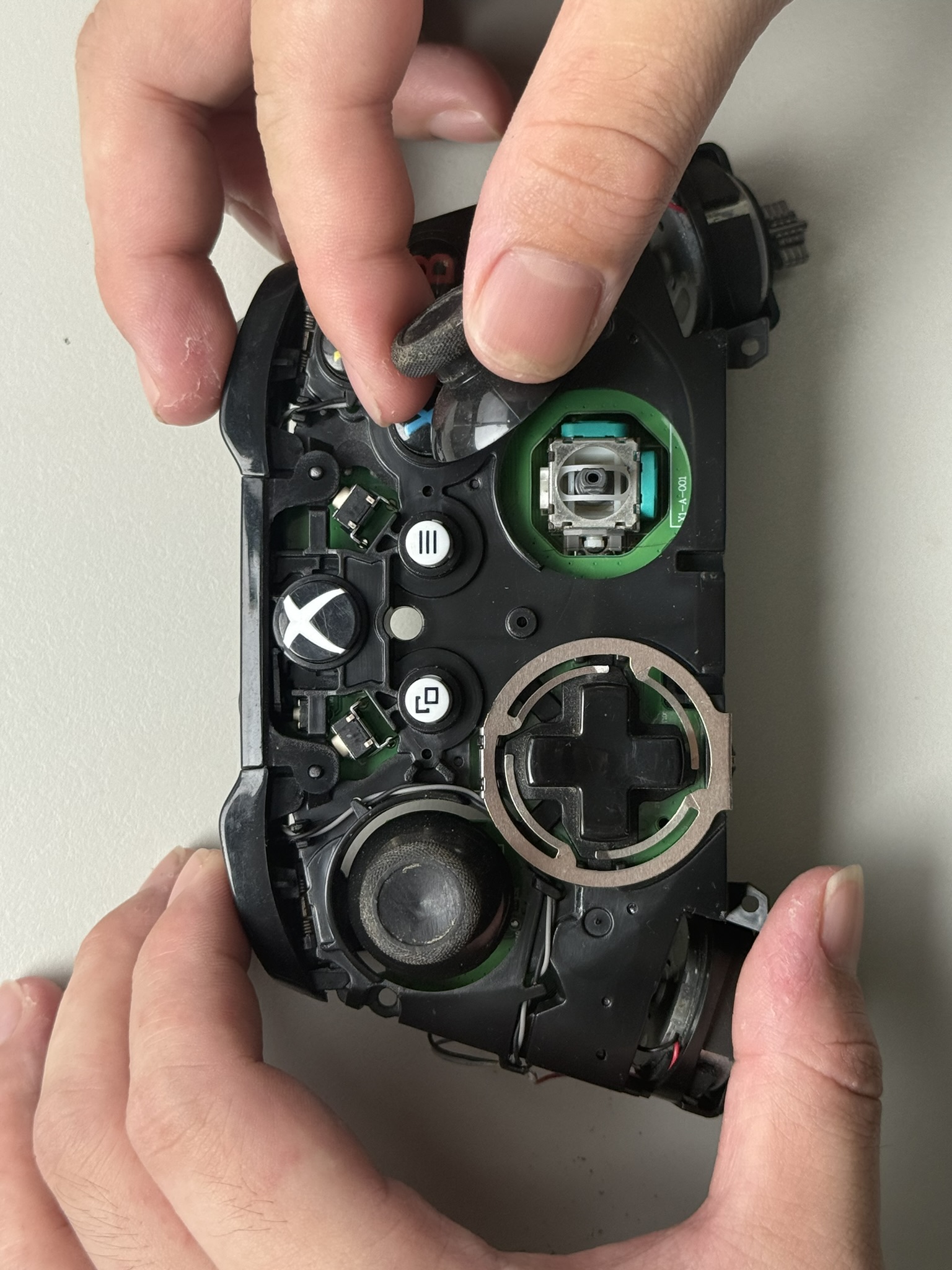

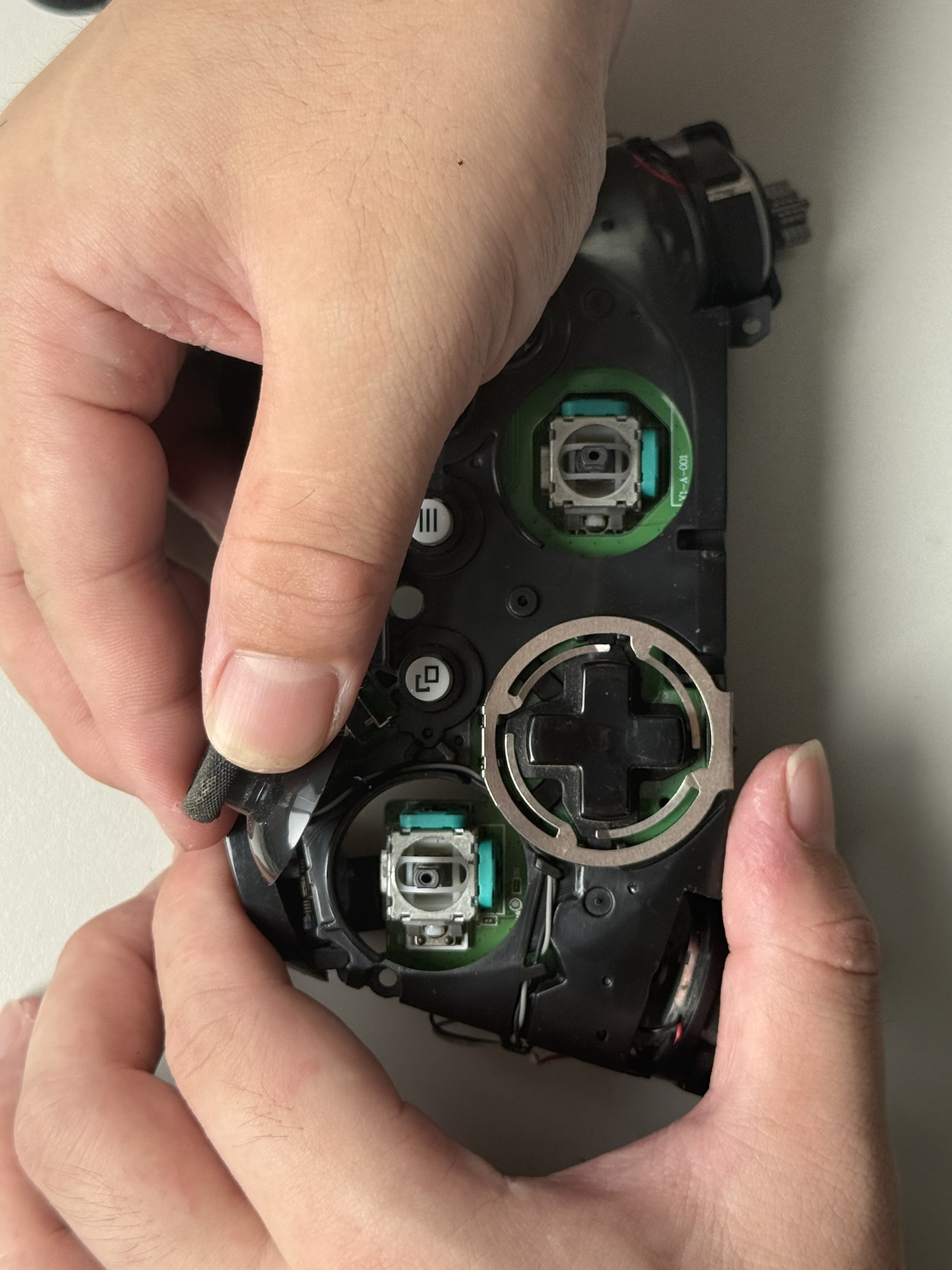

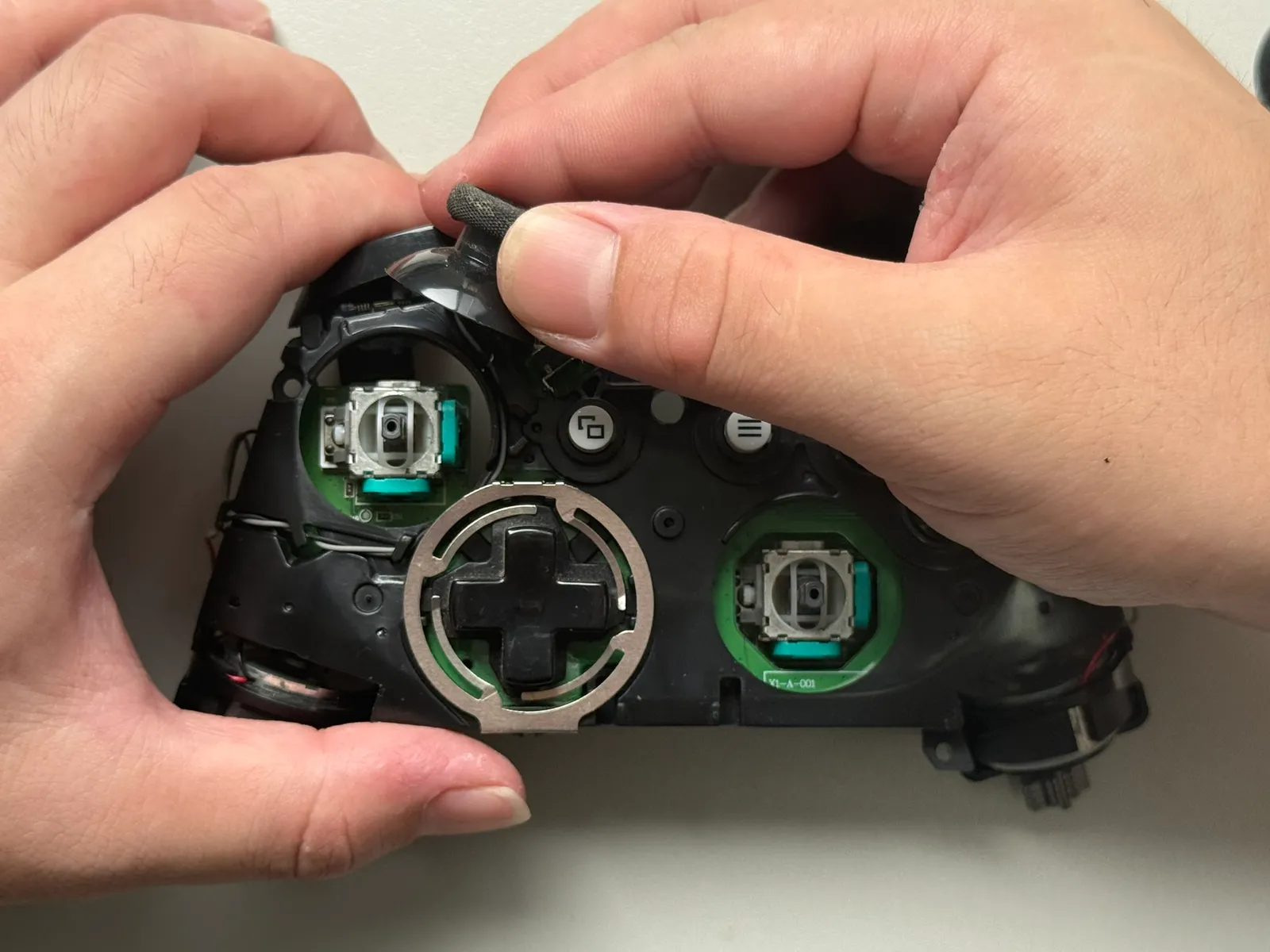

   取下帽殼(蘑菇頭)

   用手捏著蘑菇頭 另一手扶著手把，然後捏著蘑菇頭的那隻手往上提就可以取下蘑菇頭了。

   1

   2

   3

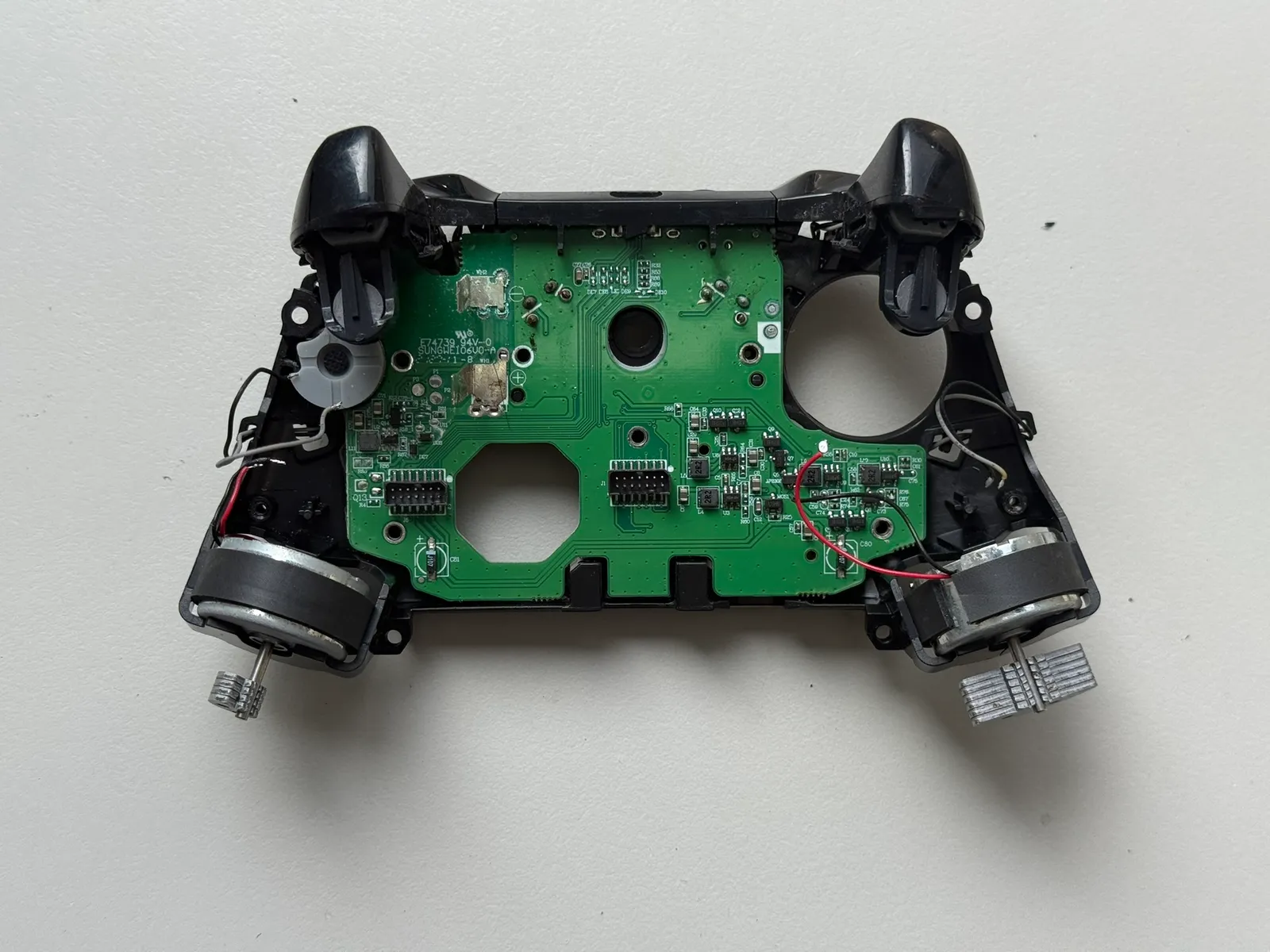

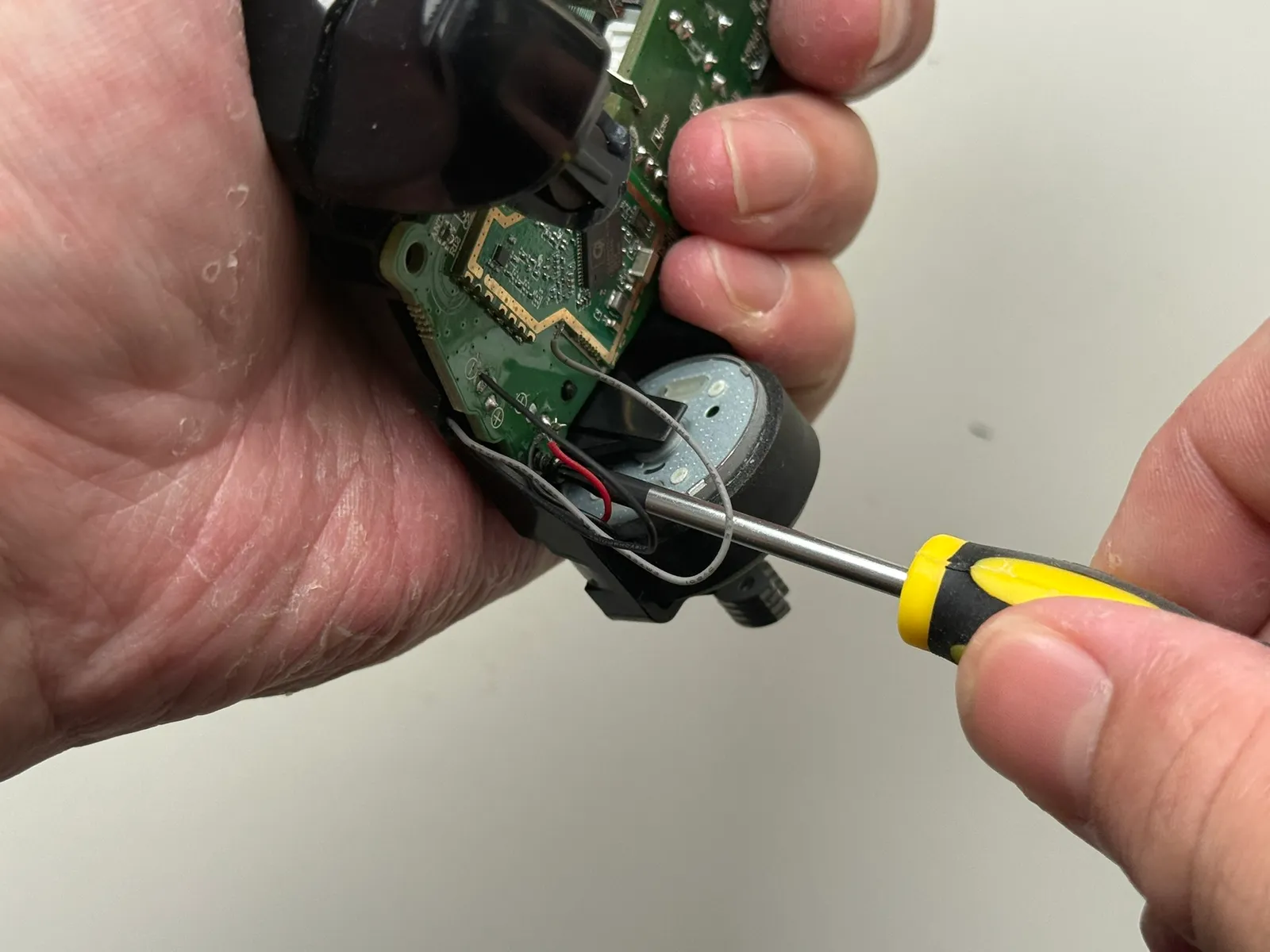

6. 步驟 6 / 共 20

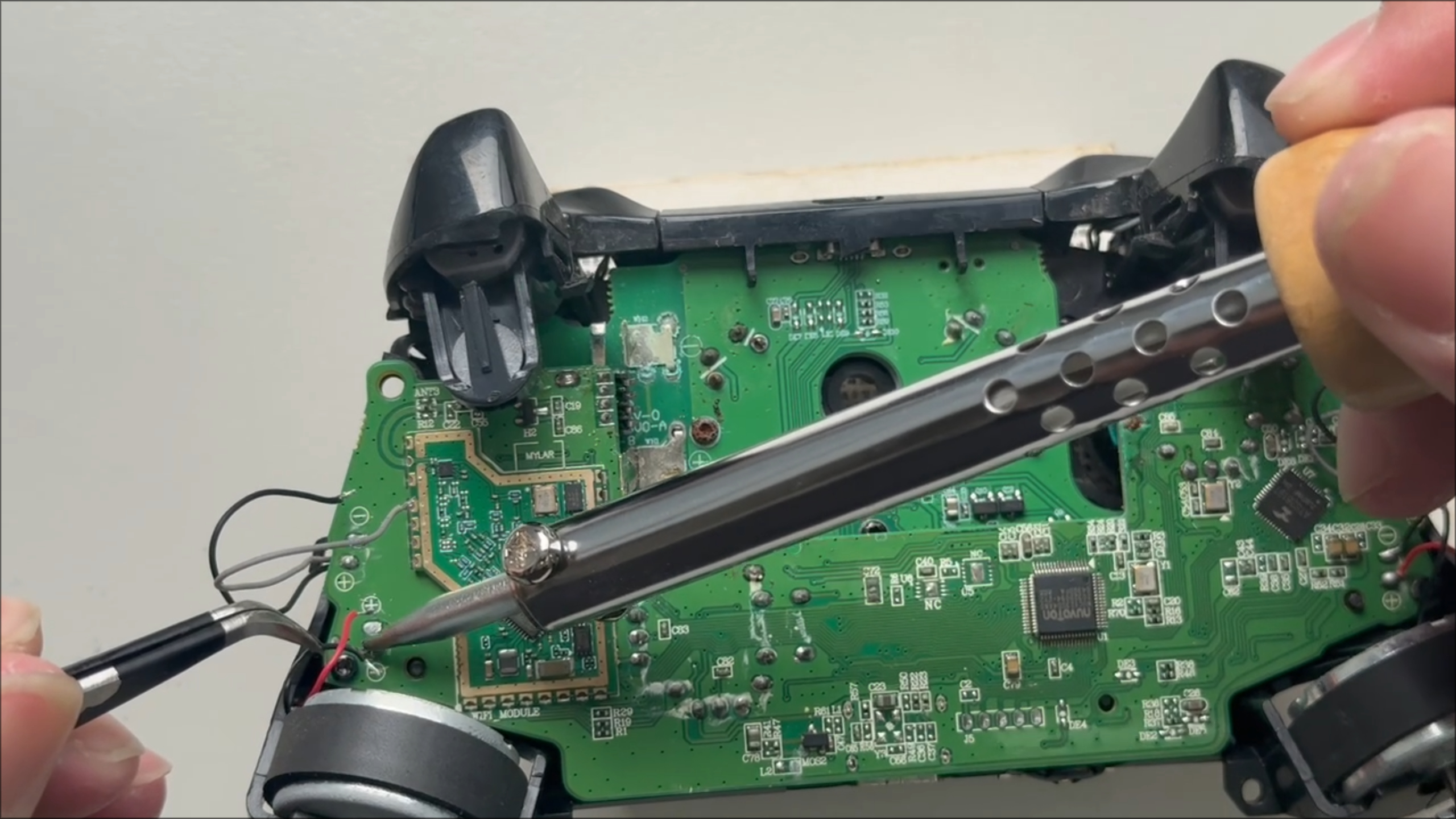

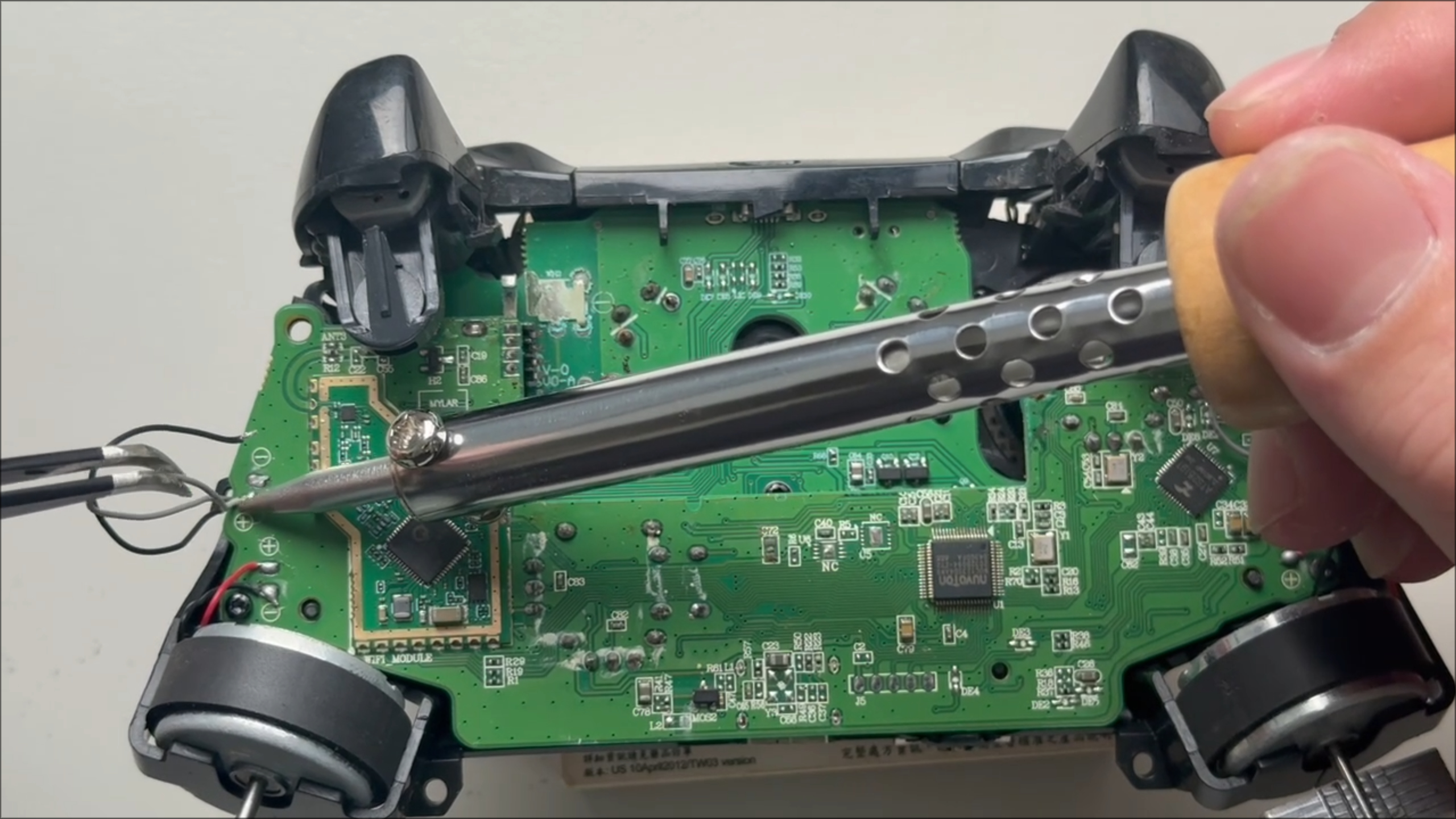

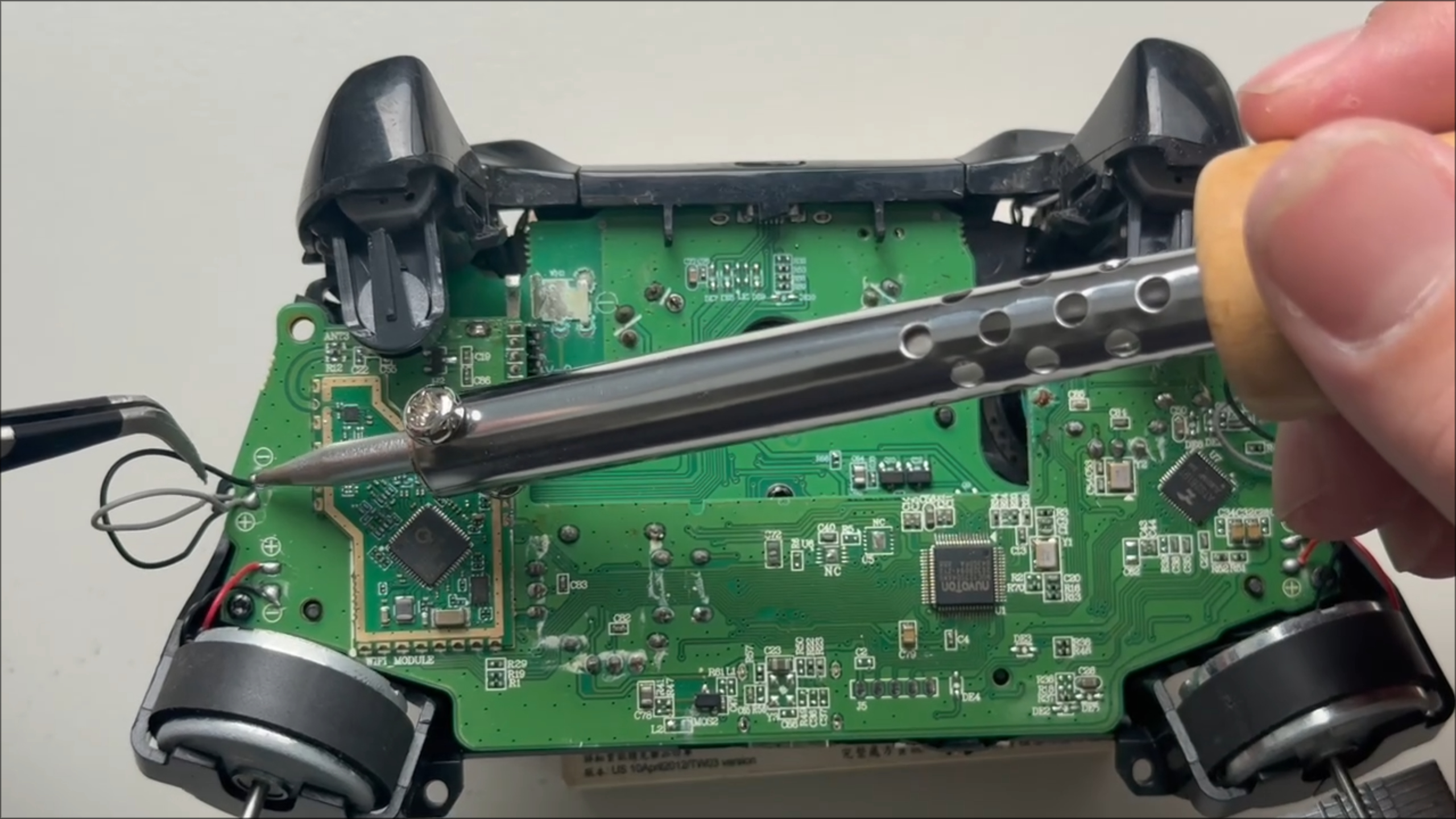

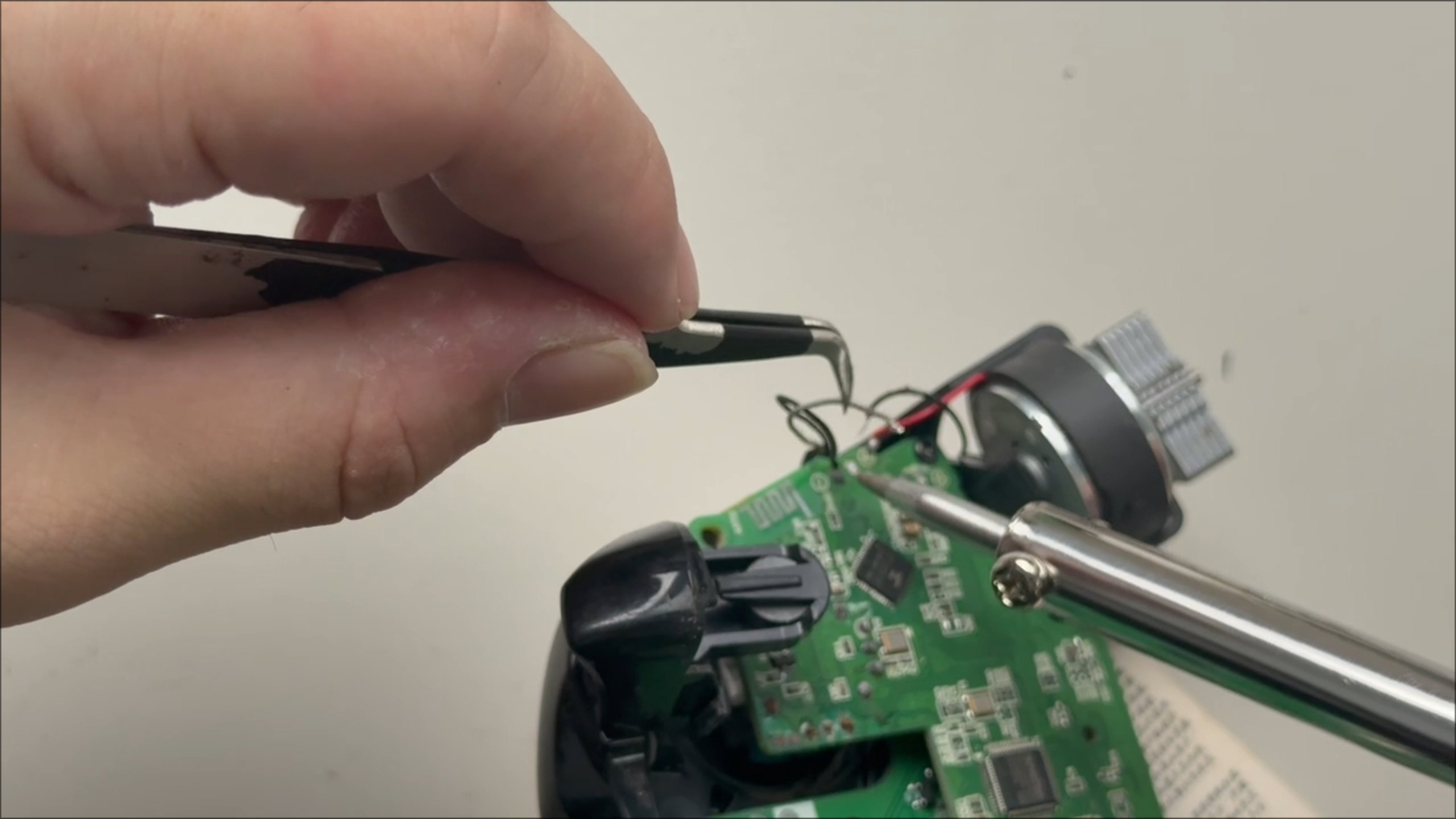

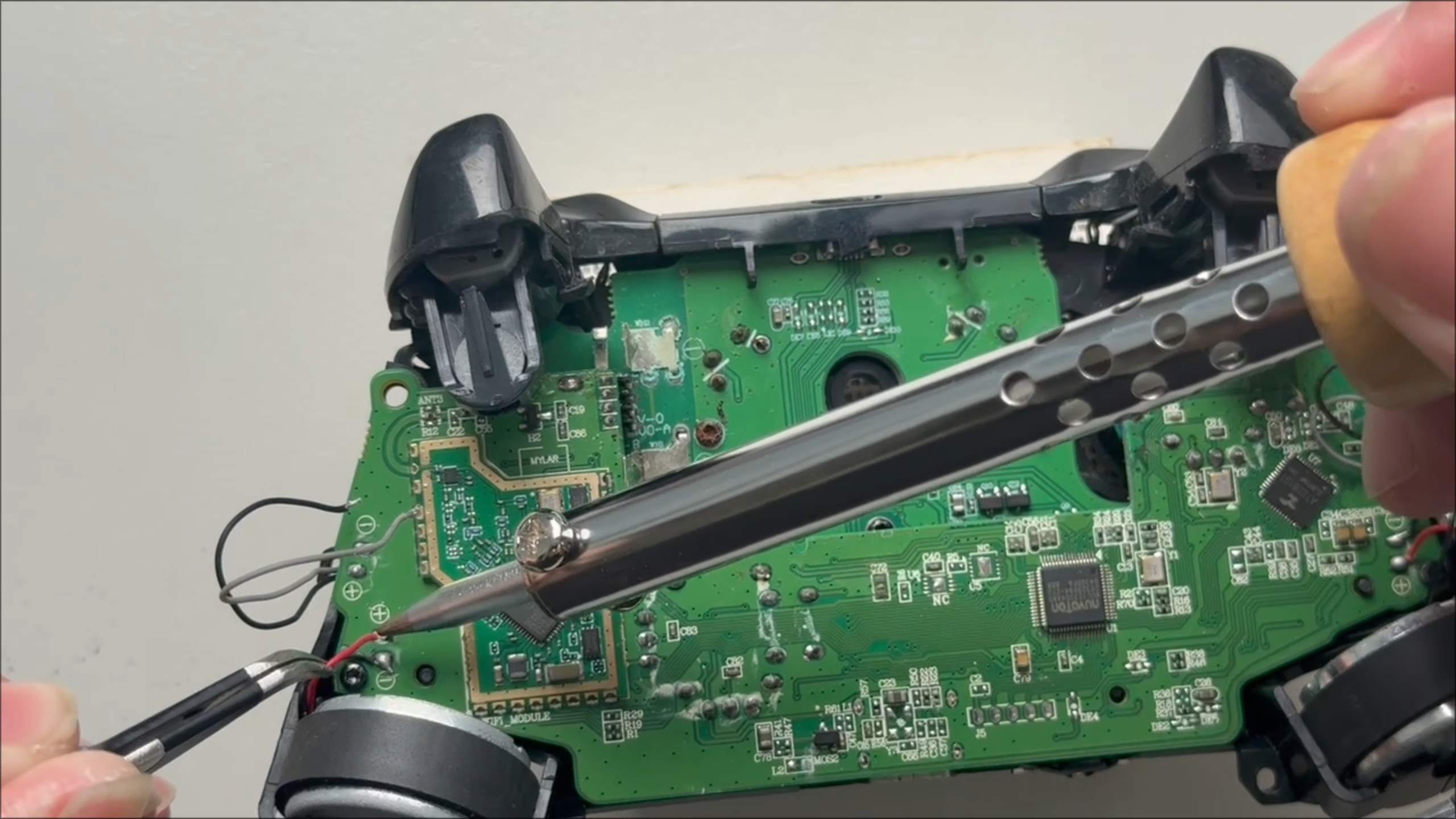

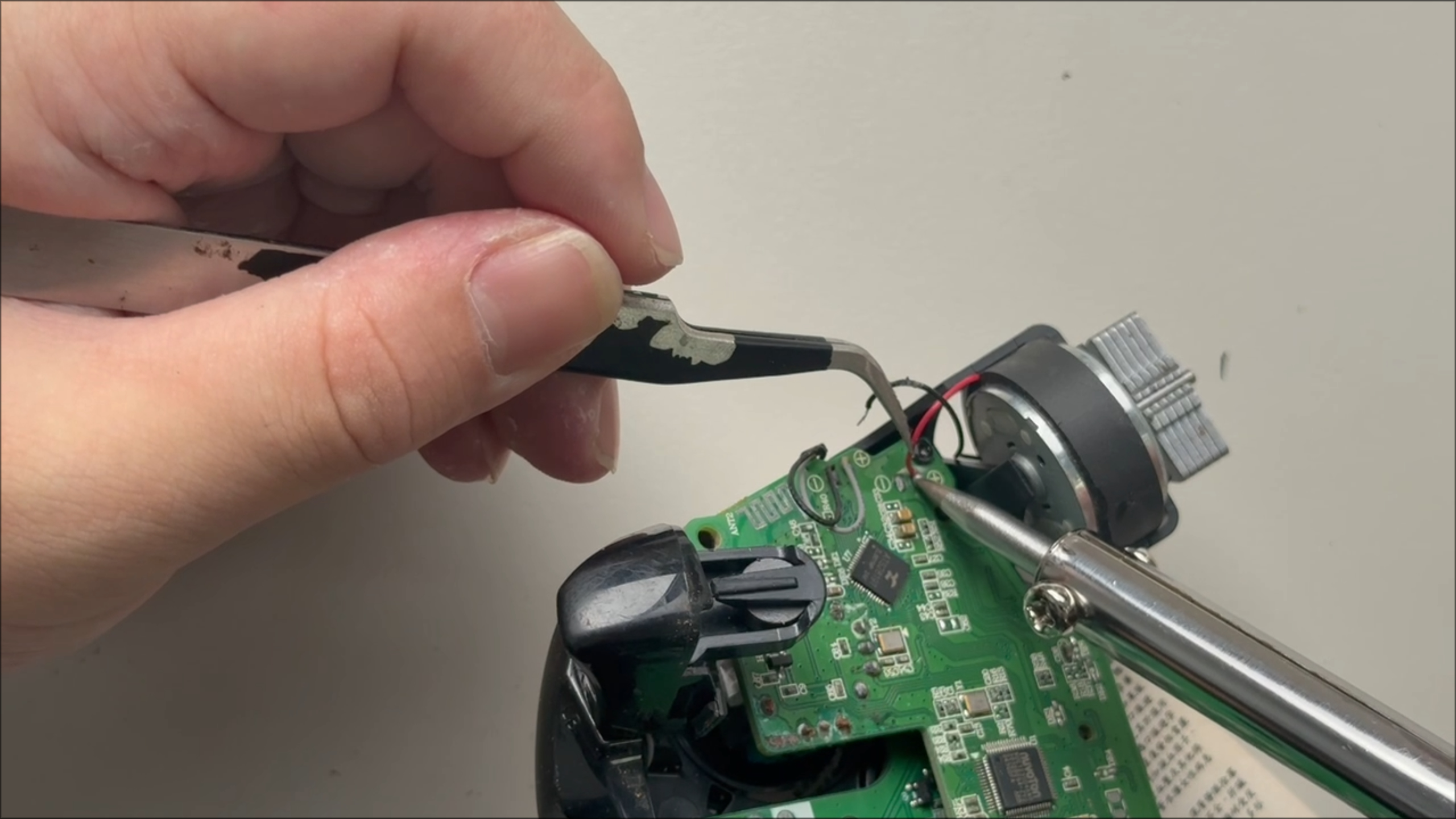

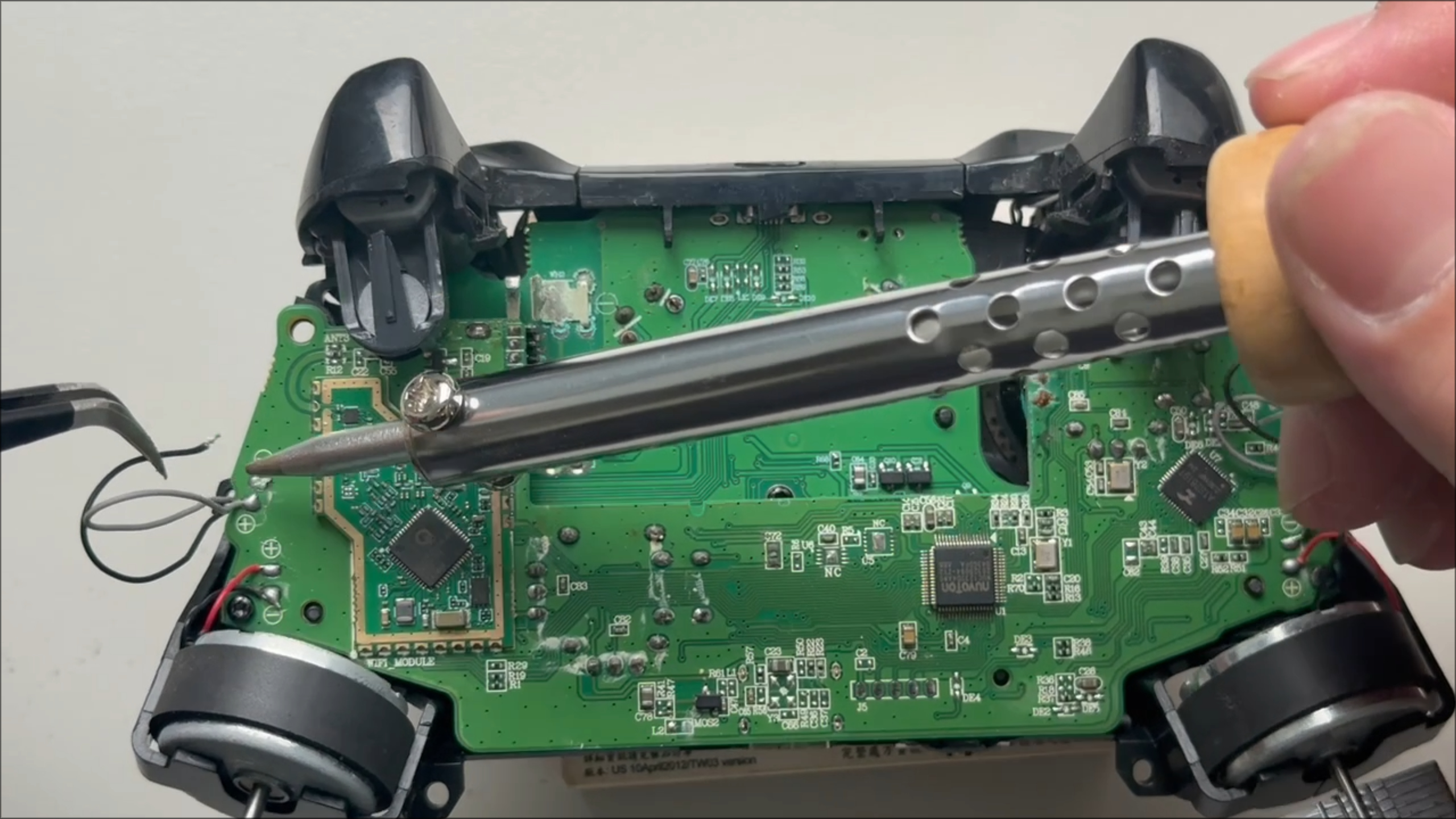

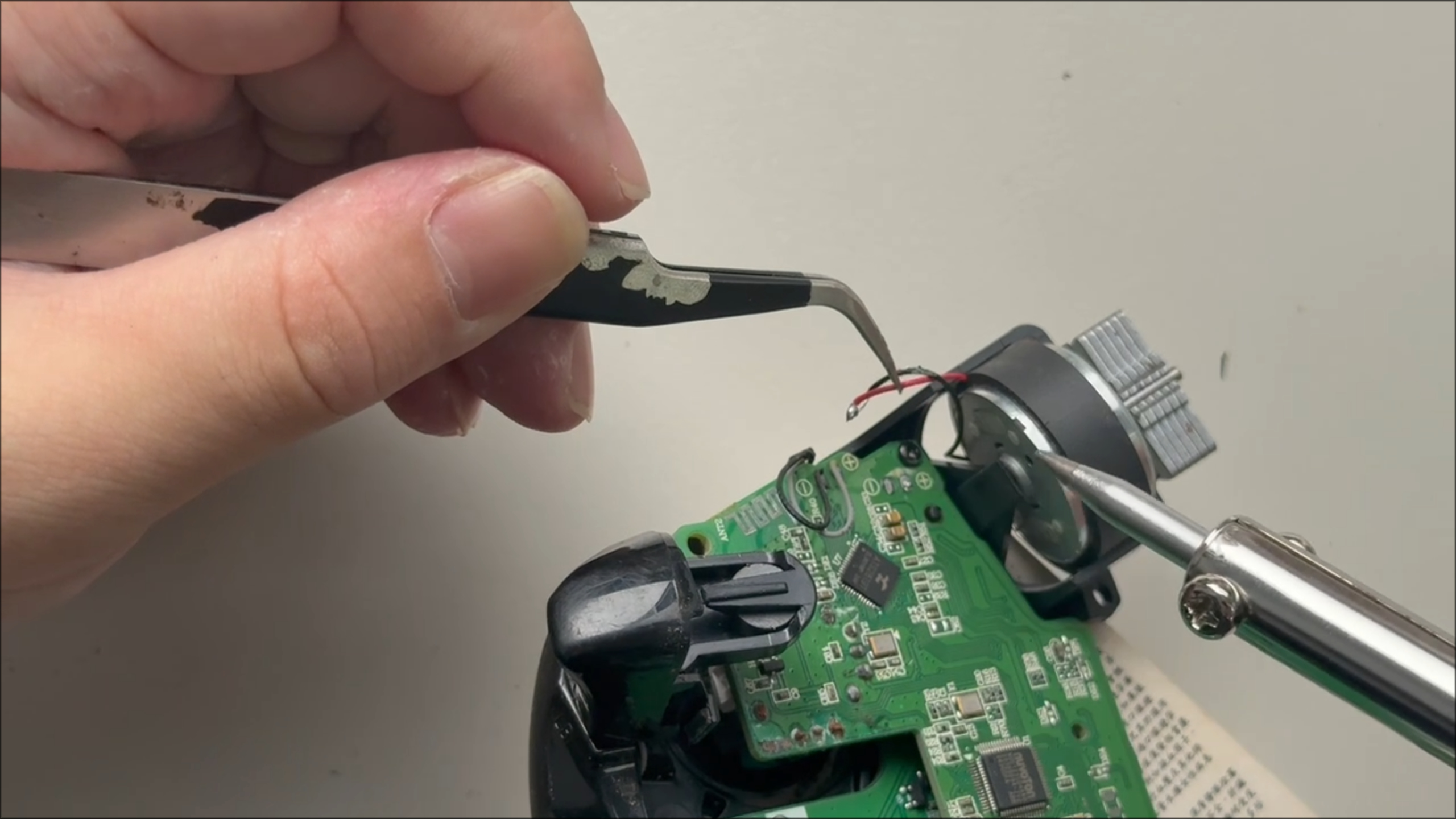

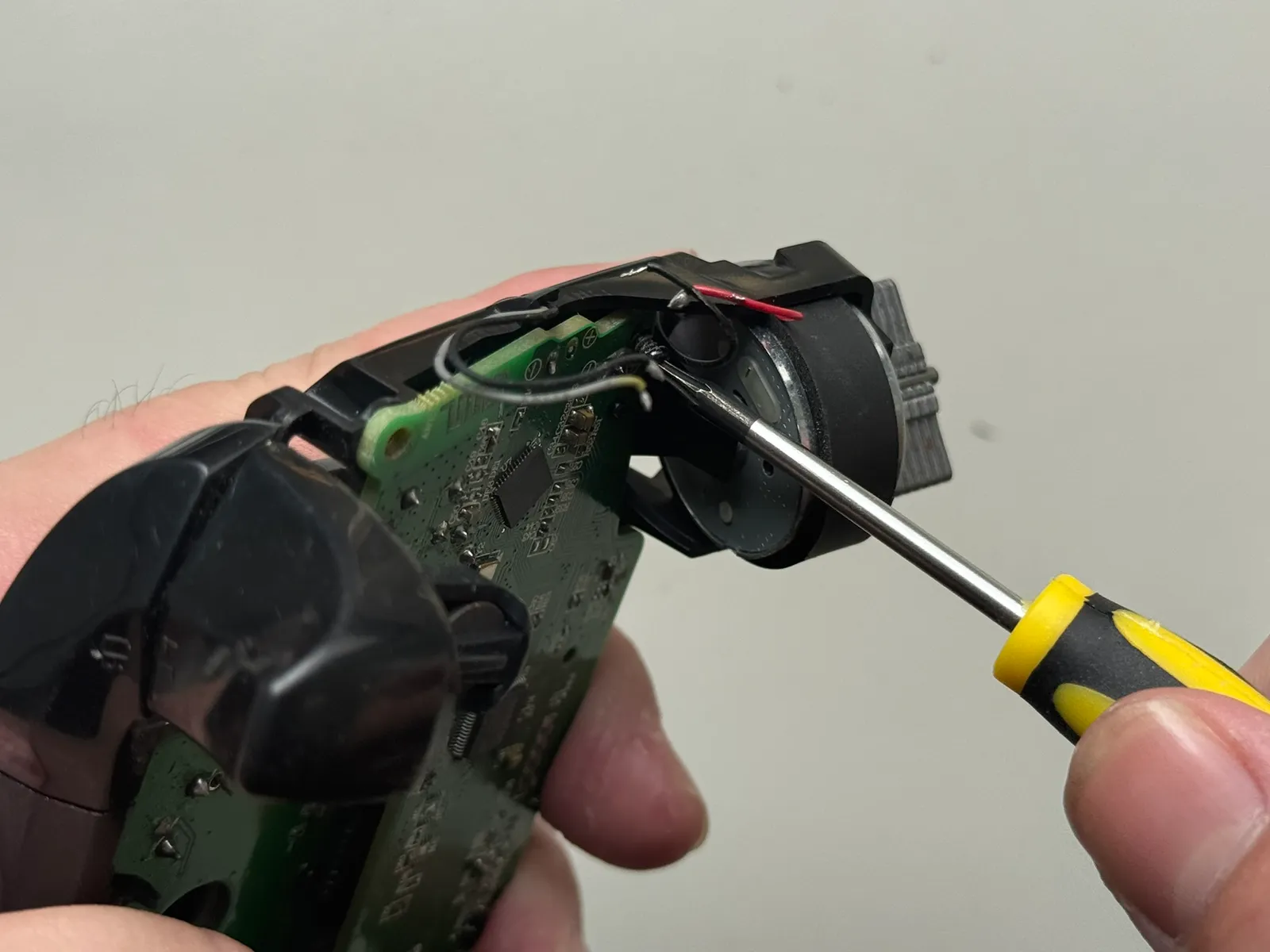

   解焊馬達排線

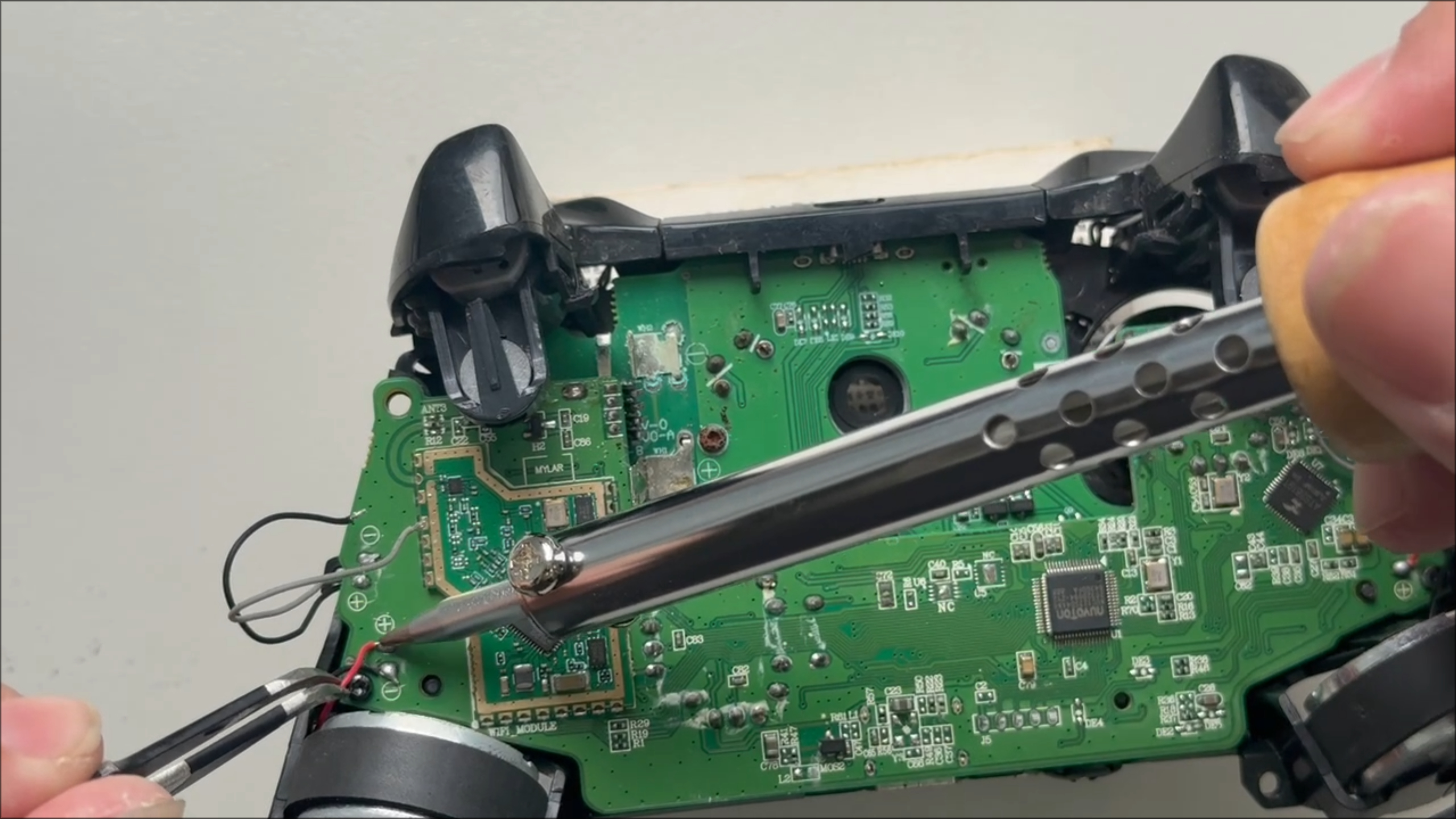

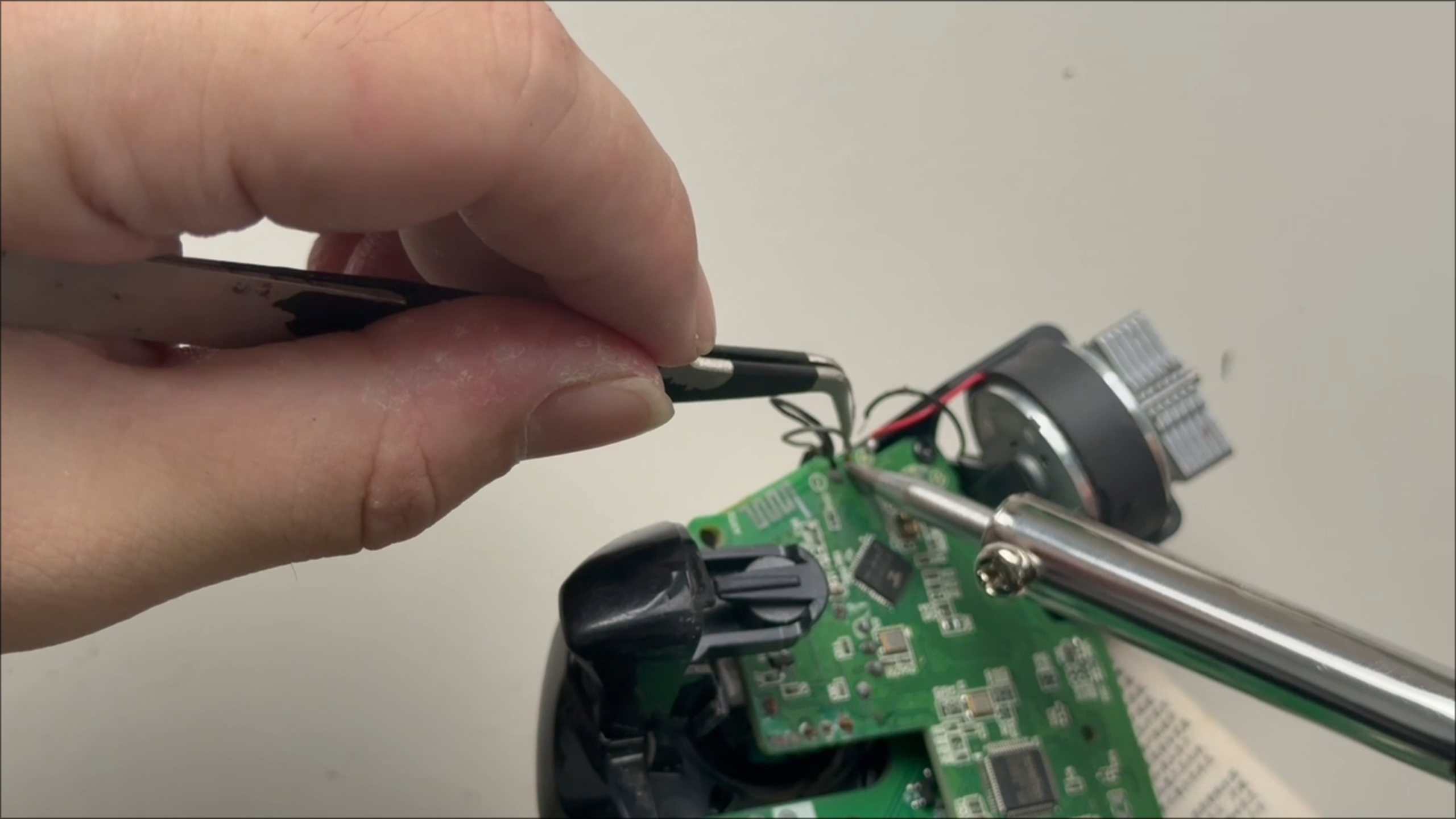

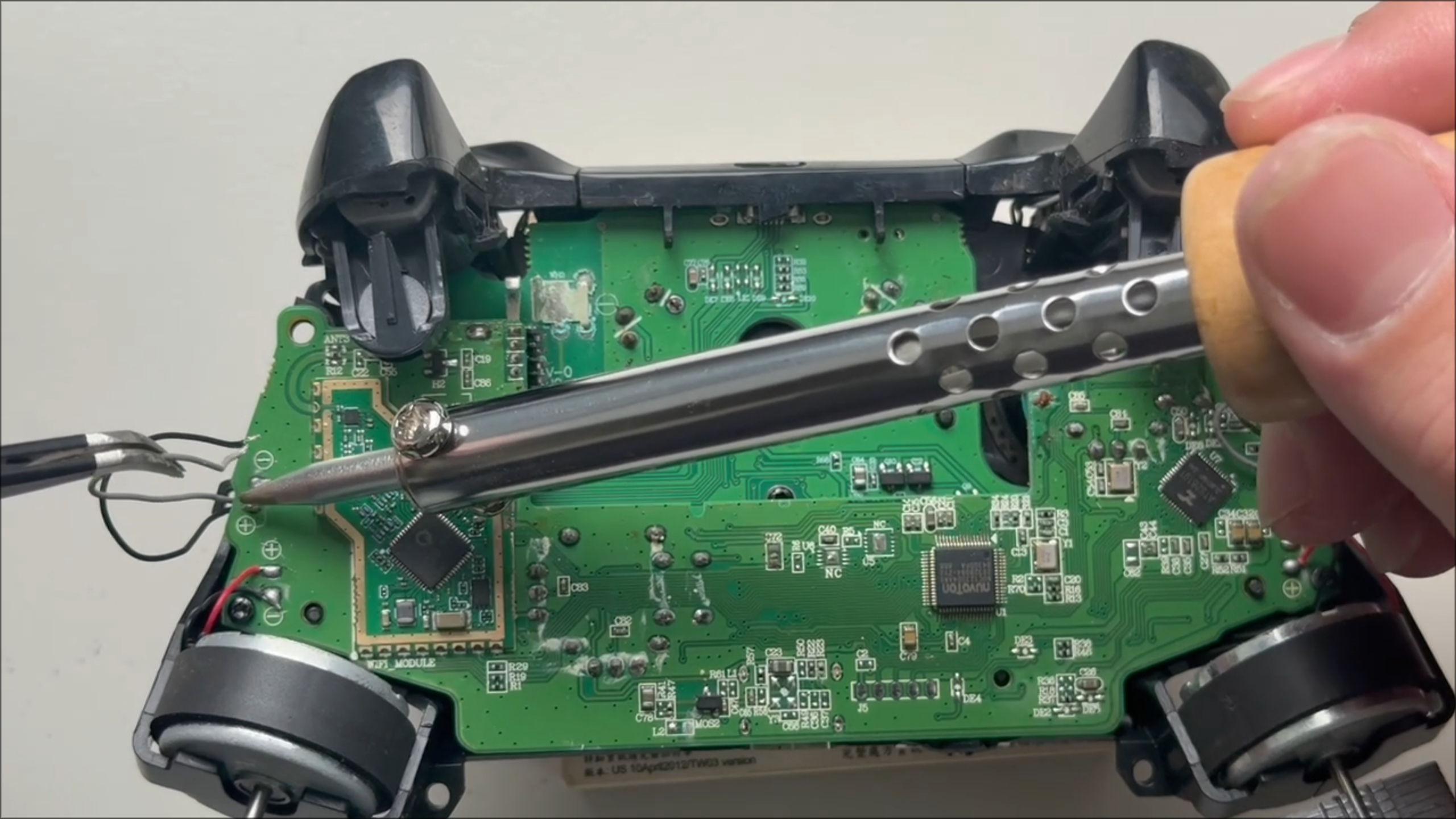

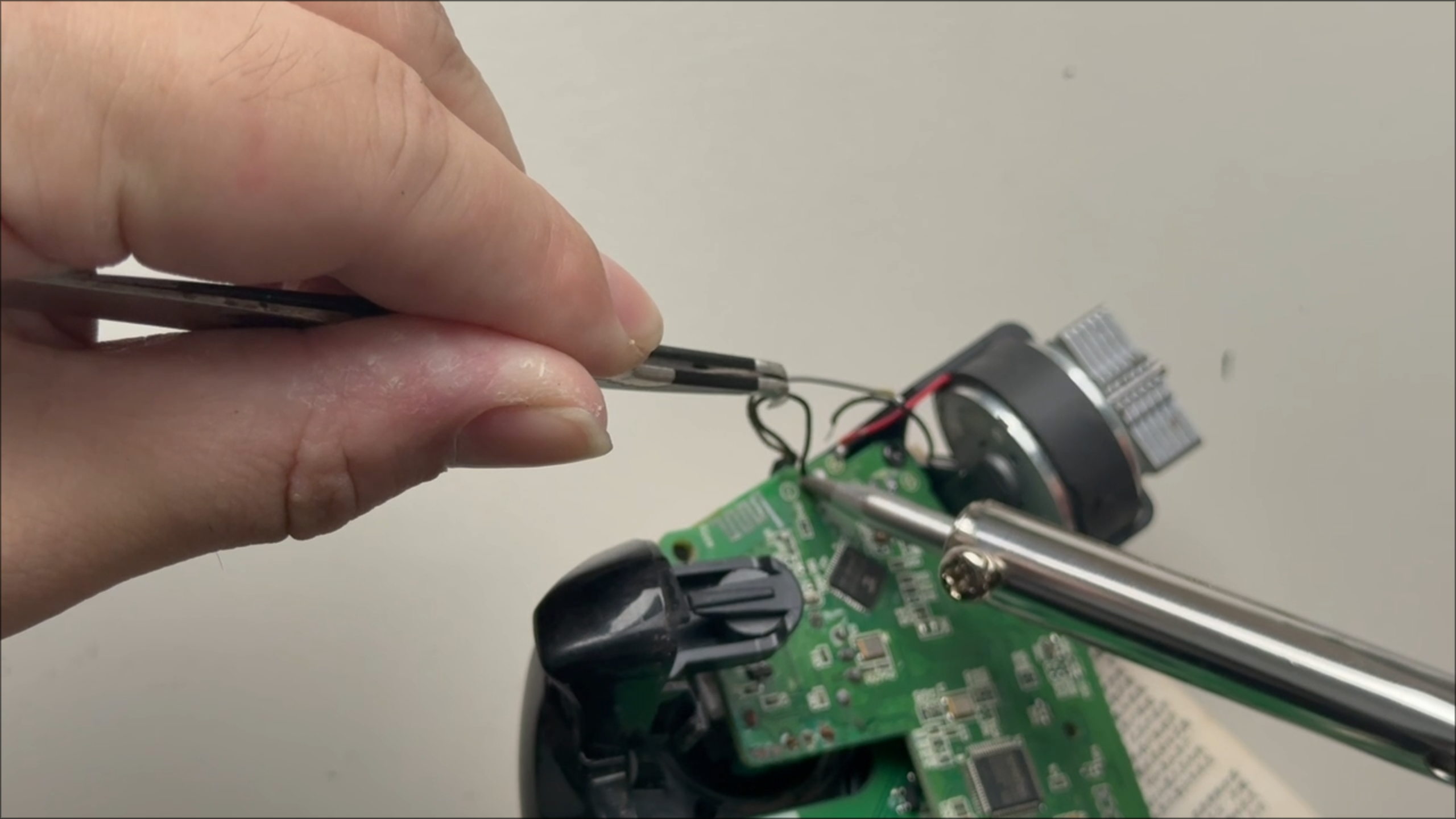

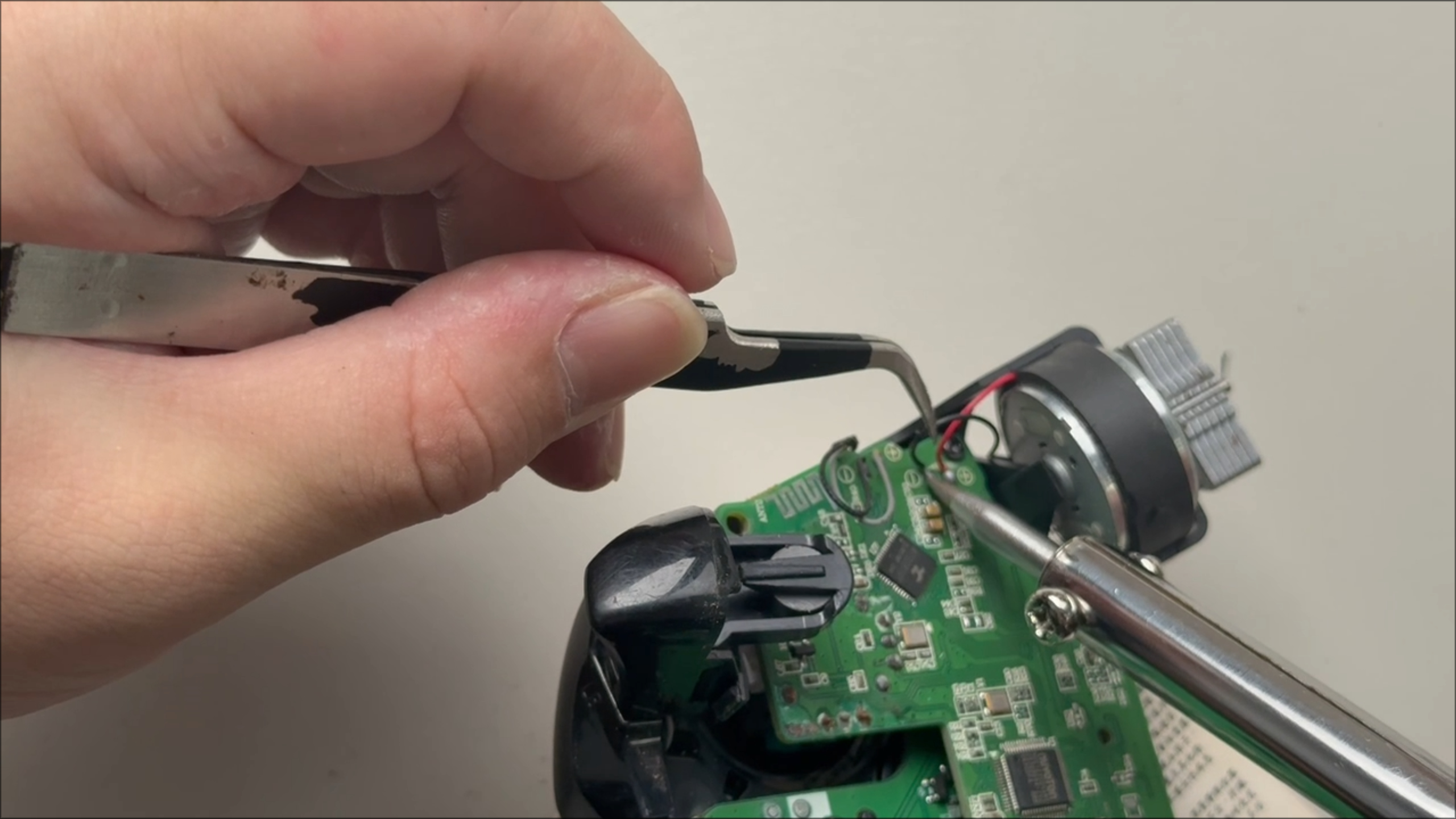

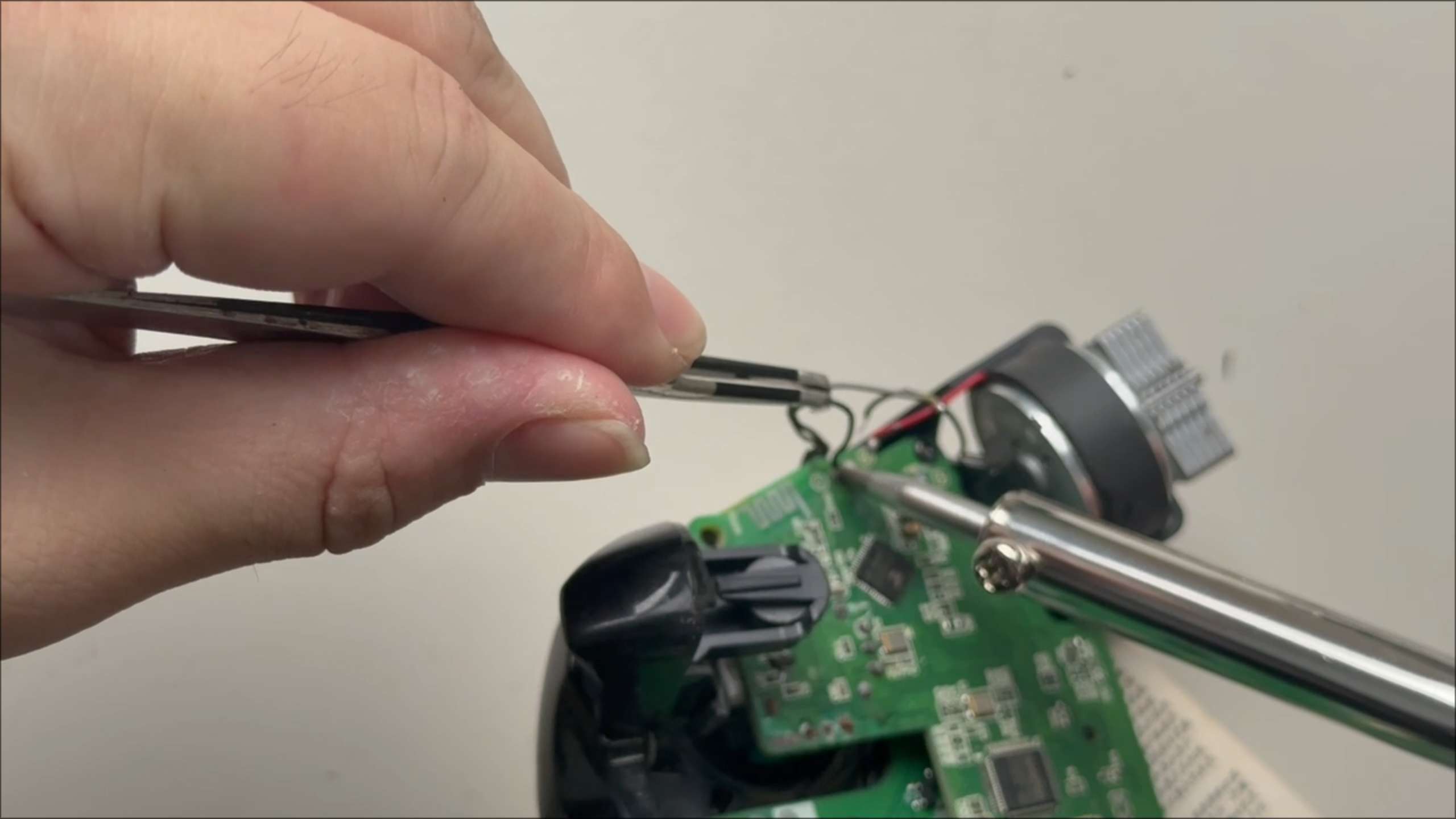

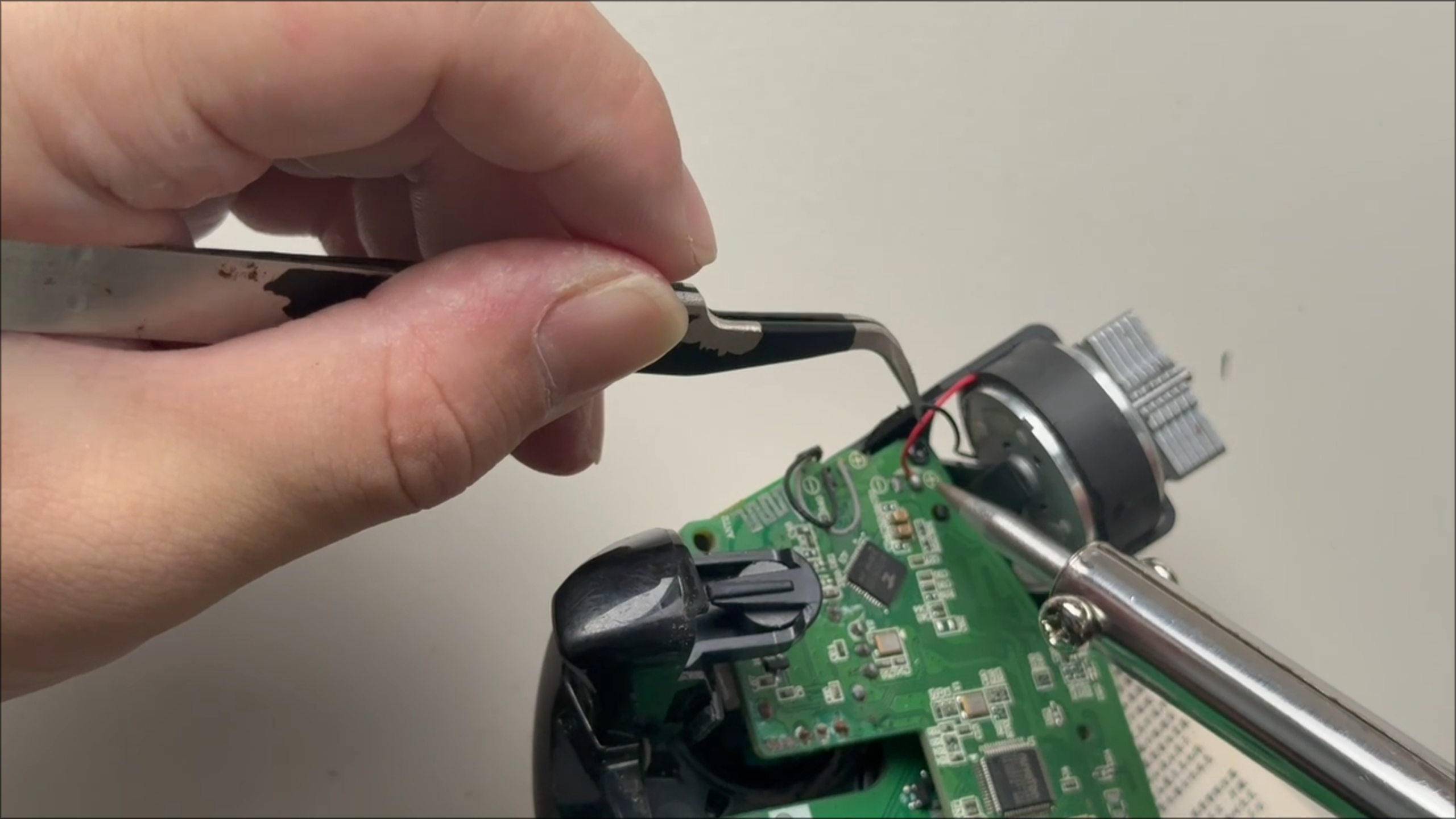

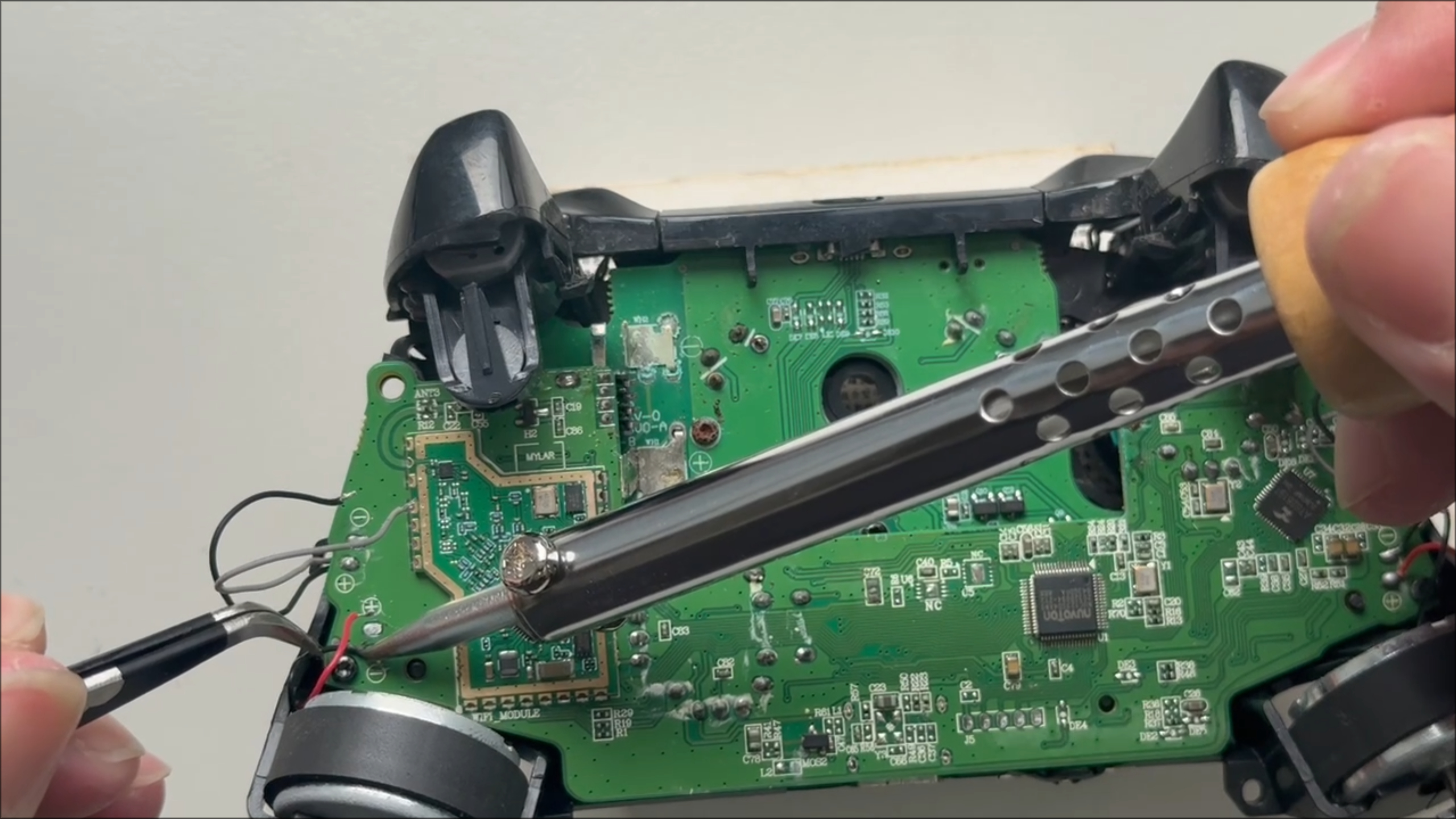

   使用電烙鐵 然後加熱到 350度去解焊 馬達的電線，然後另一隻手用鑷子 夾住線。 電烙鐵下去之後 會開到錫有化開 然後鑷子夾著稍微一拉 就可以電線就可以離開了。

   1

   2

   3

   4

   5

   6

   7

   8

   9

   10

   11

   12

   13

   14

   15

   16

   17

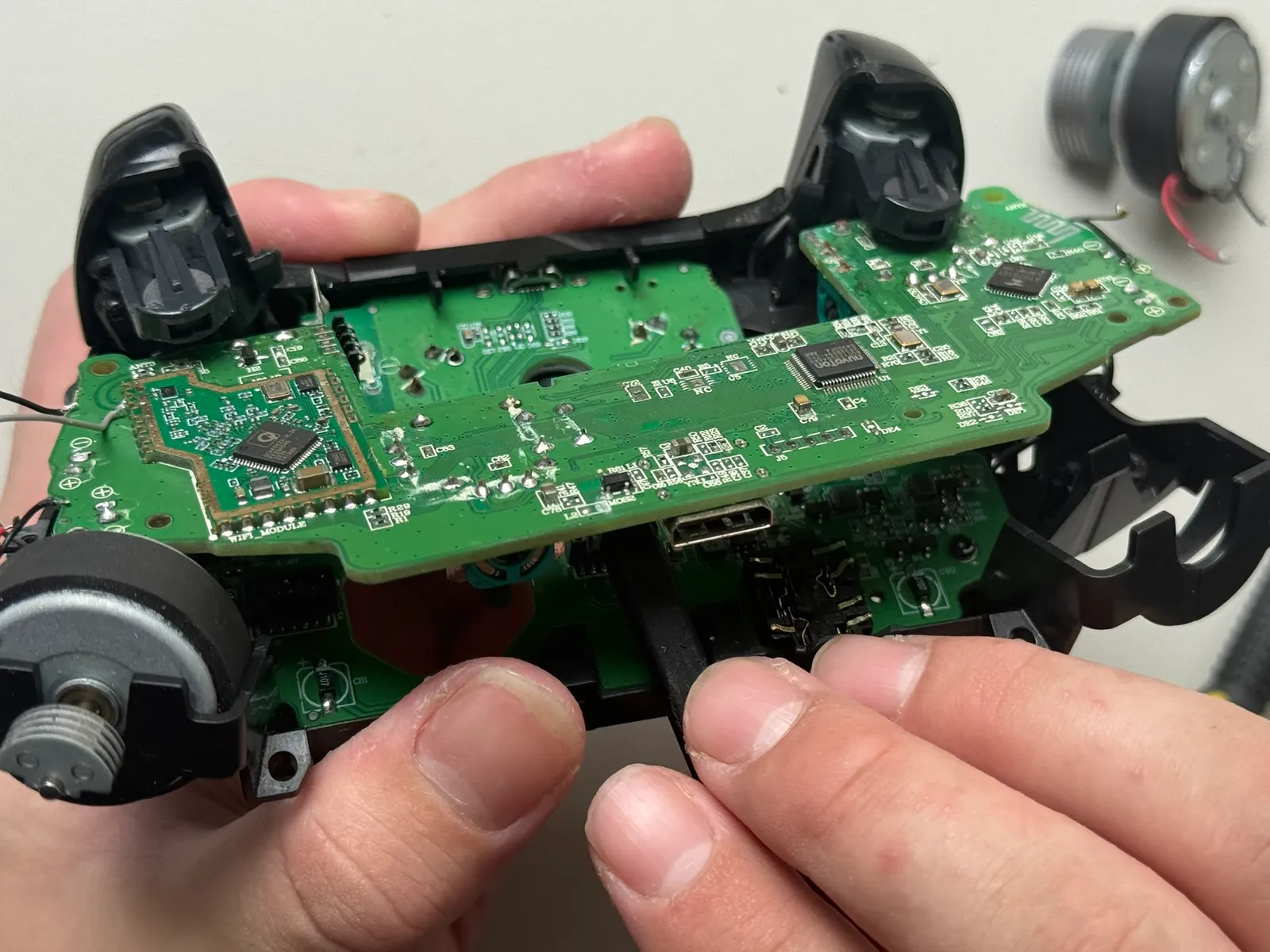

7. 步驟 7 / 共 20

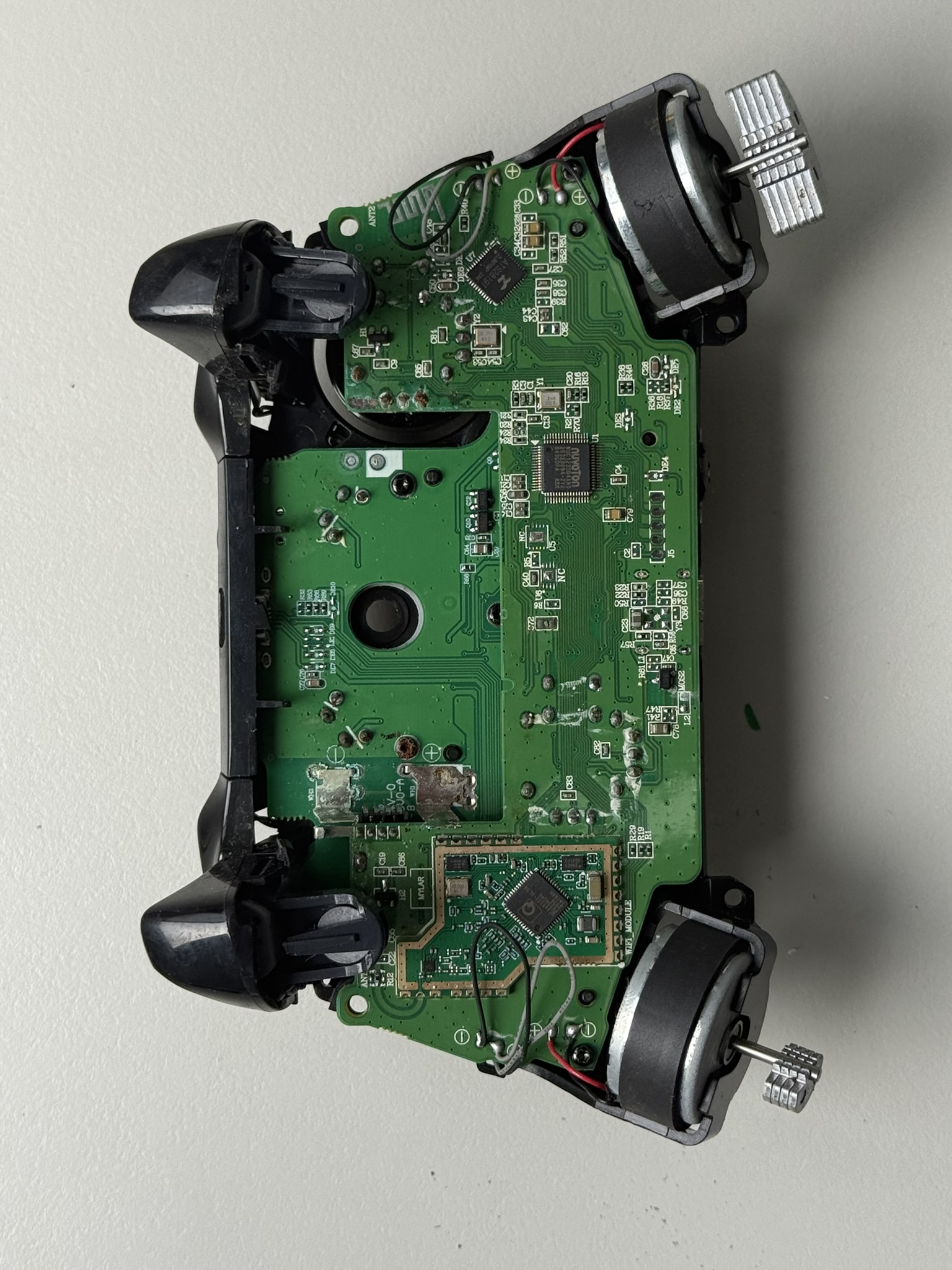

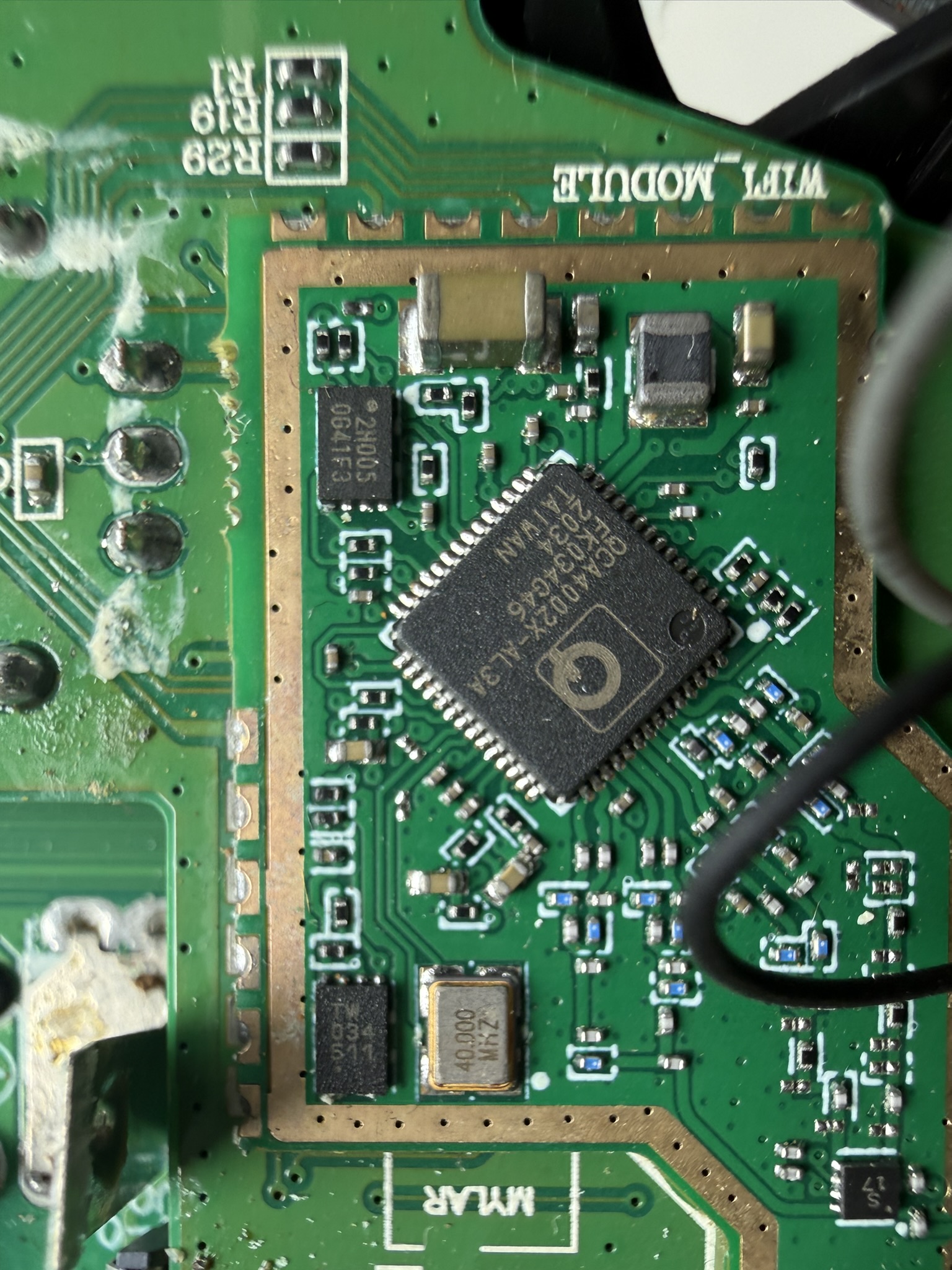

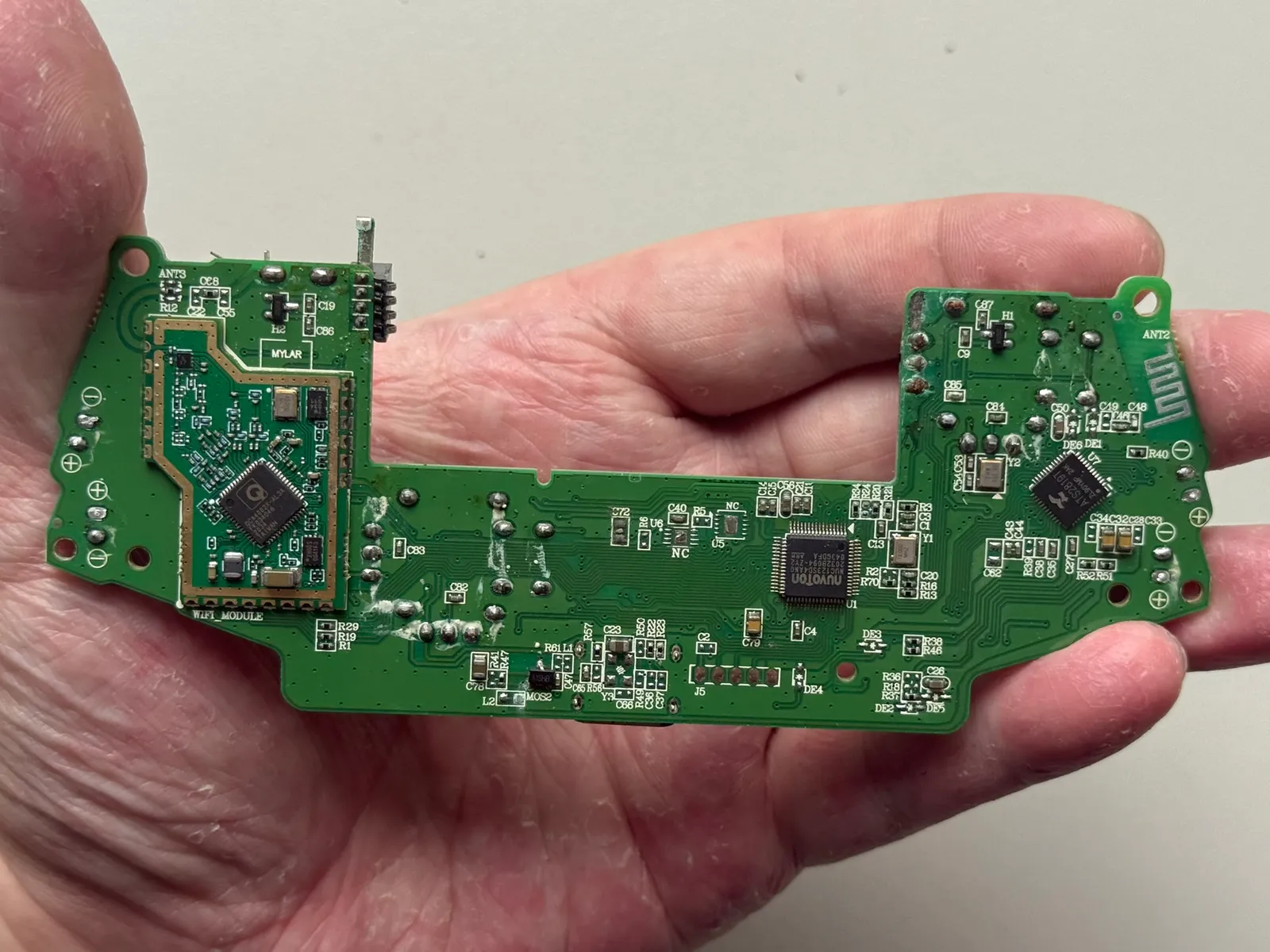

   主控晶片

   製造商：高通 型號：QCA4002X-AL3A 旁邊是 40.000MHZ 石英震盪器



8. 步驟 8 / 共 20

   步驟 8

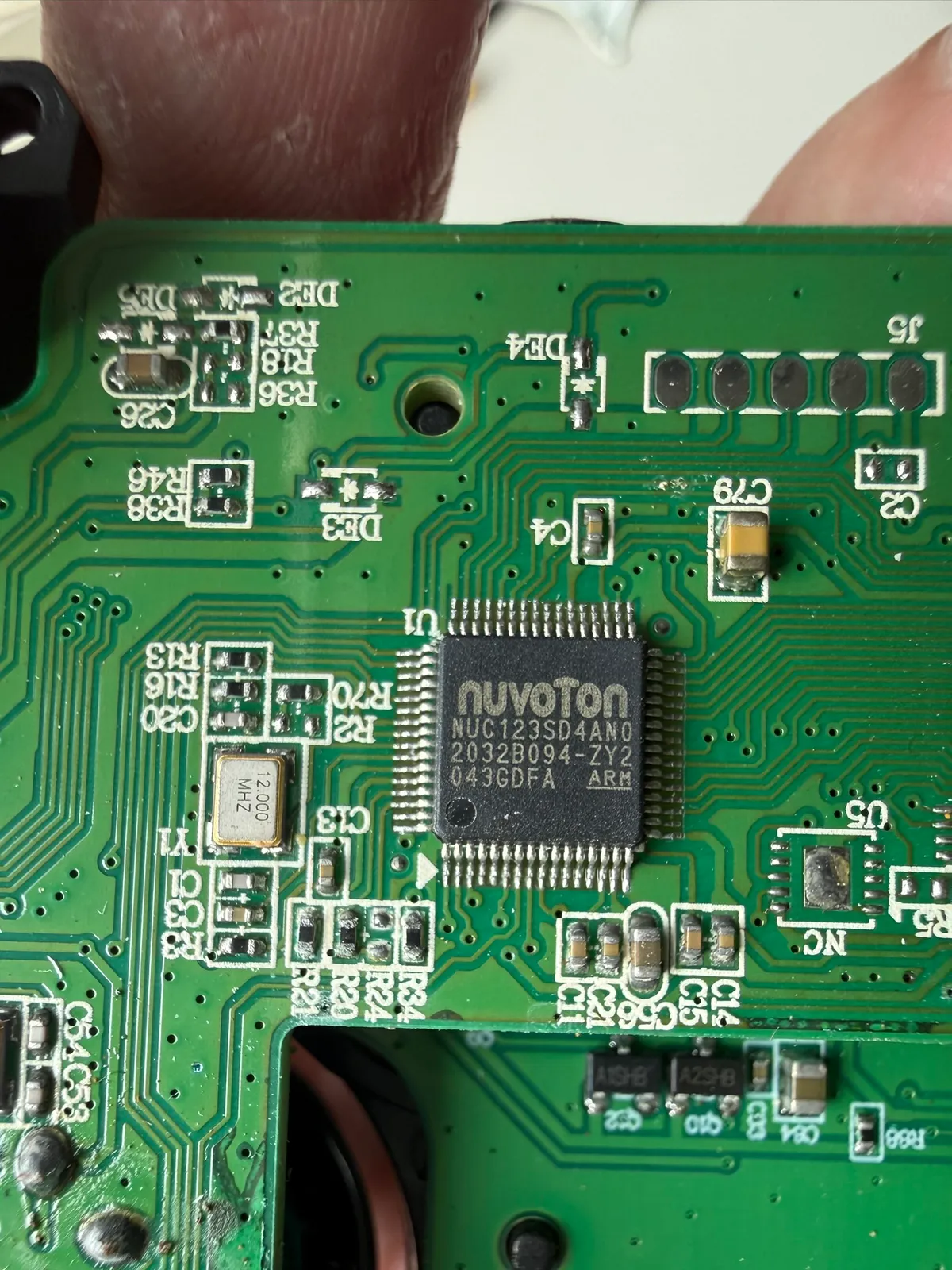

   製造商：Nuvoton (新唐科技) 型號：NUC123SD4AN0 ARM處理器架構 旁邊是 12.000MHZ 石英震盪器



9. 步驟 9 / 共 20

   藍牙晶片

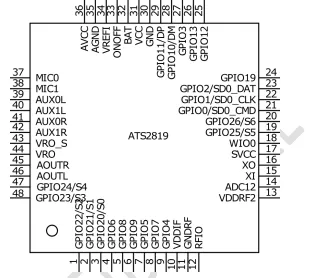

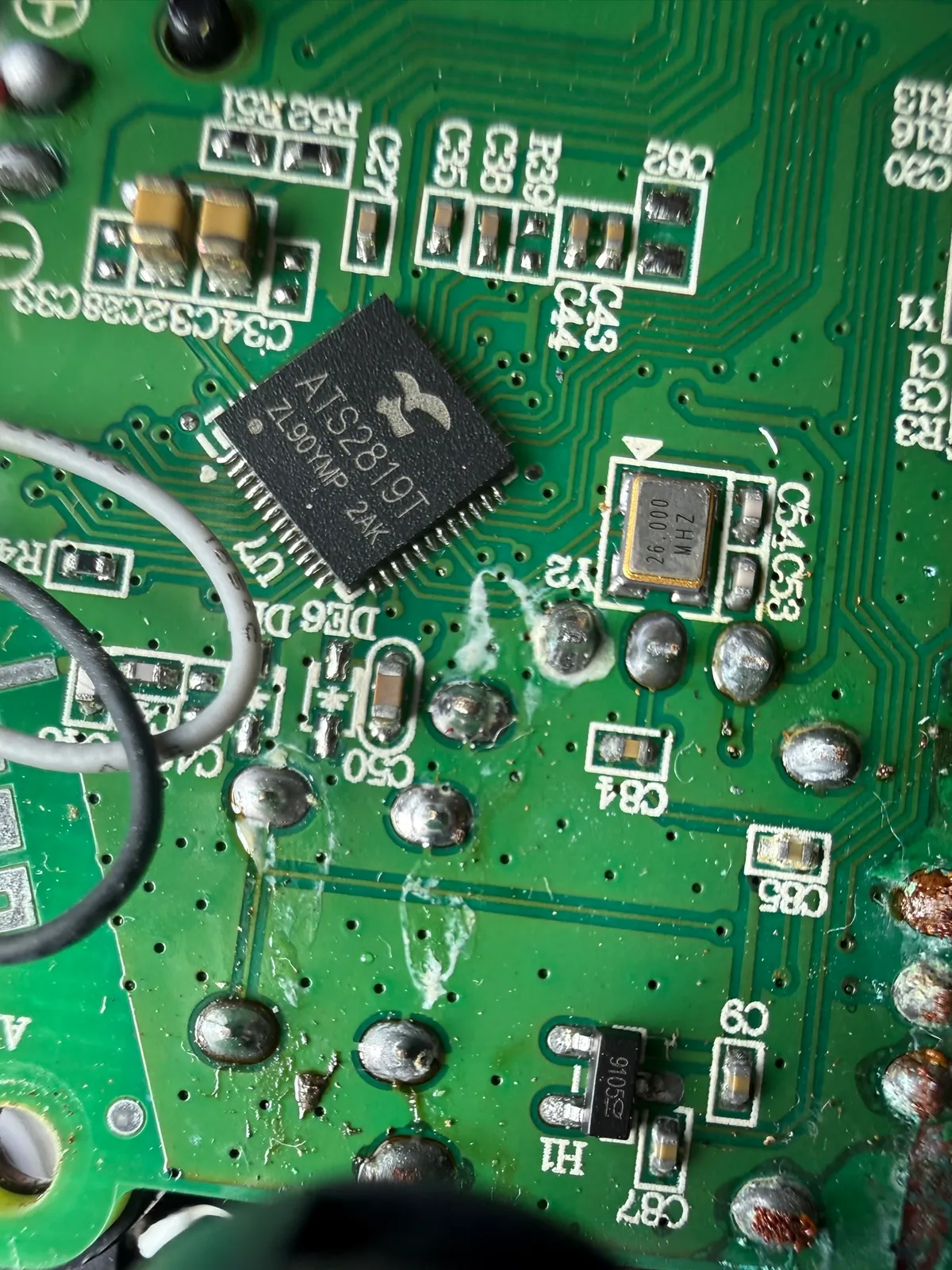

   製造商：Actions Semiconductor (炬芯科技) 型號：ATS2819T

   1

   2

10. 步驟 10 / 共 20

    霍爾感測器

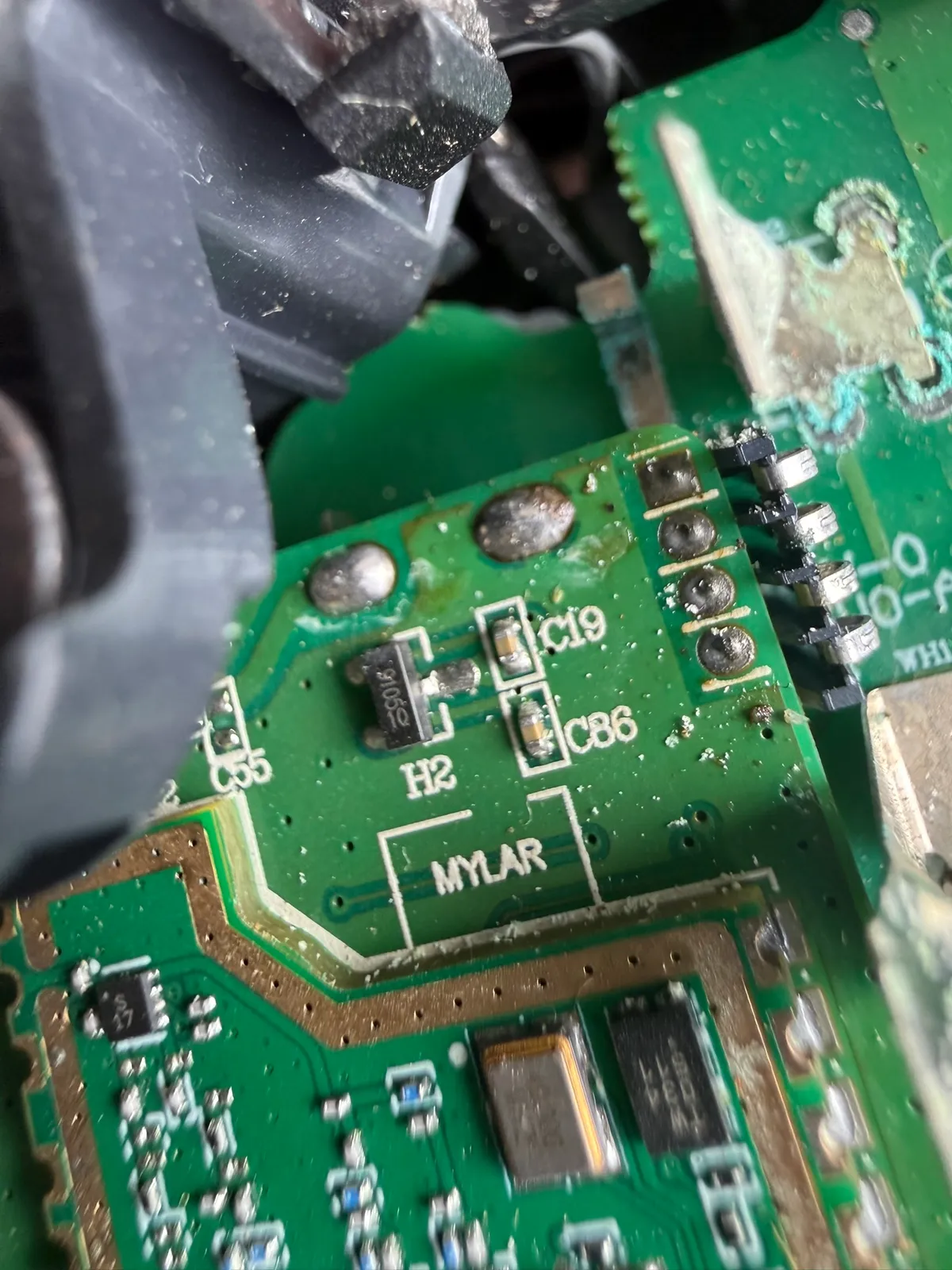

11. 步驟 11 / 共 20

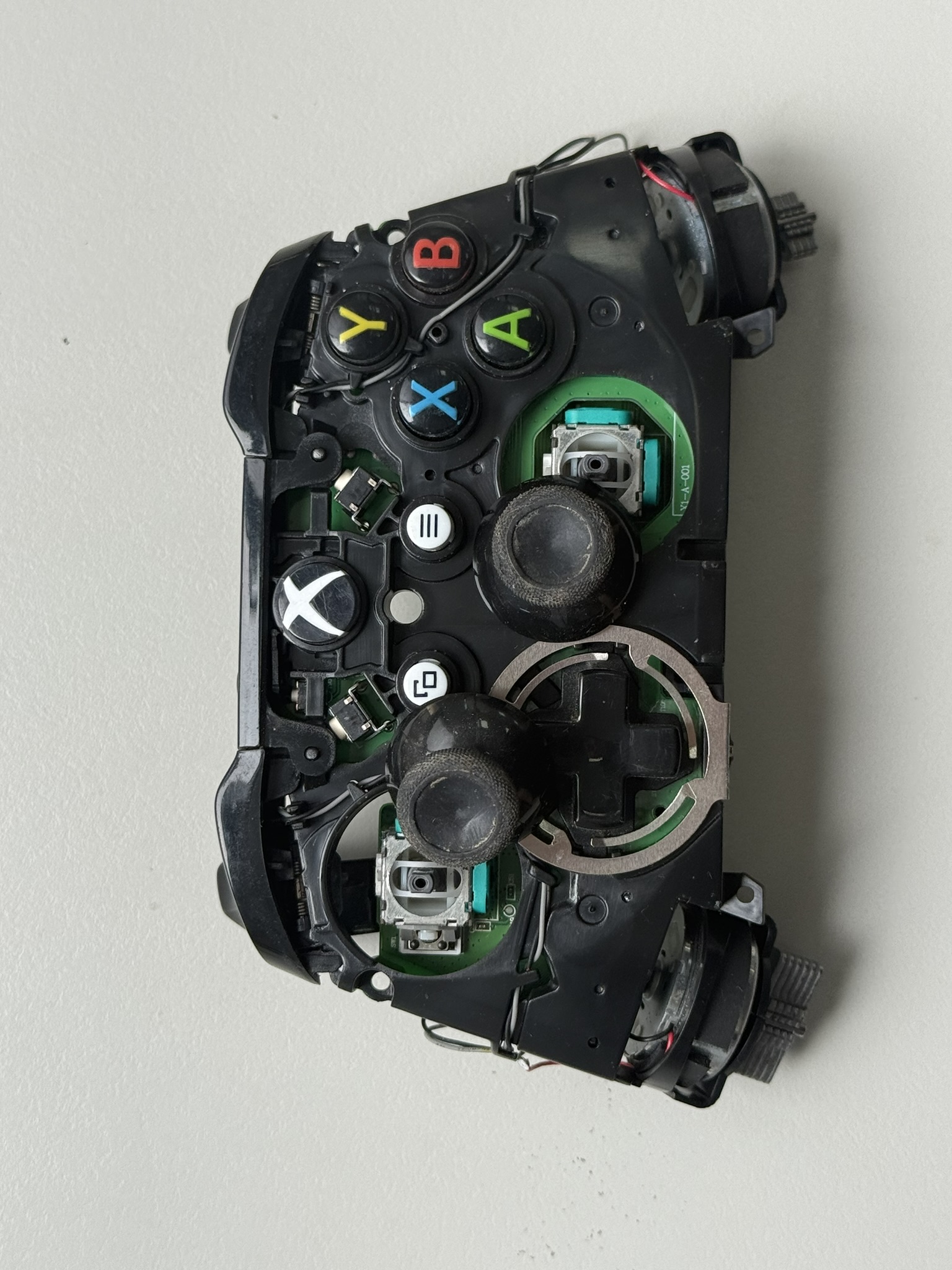

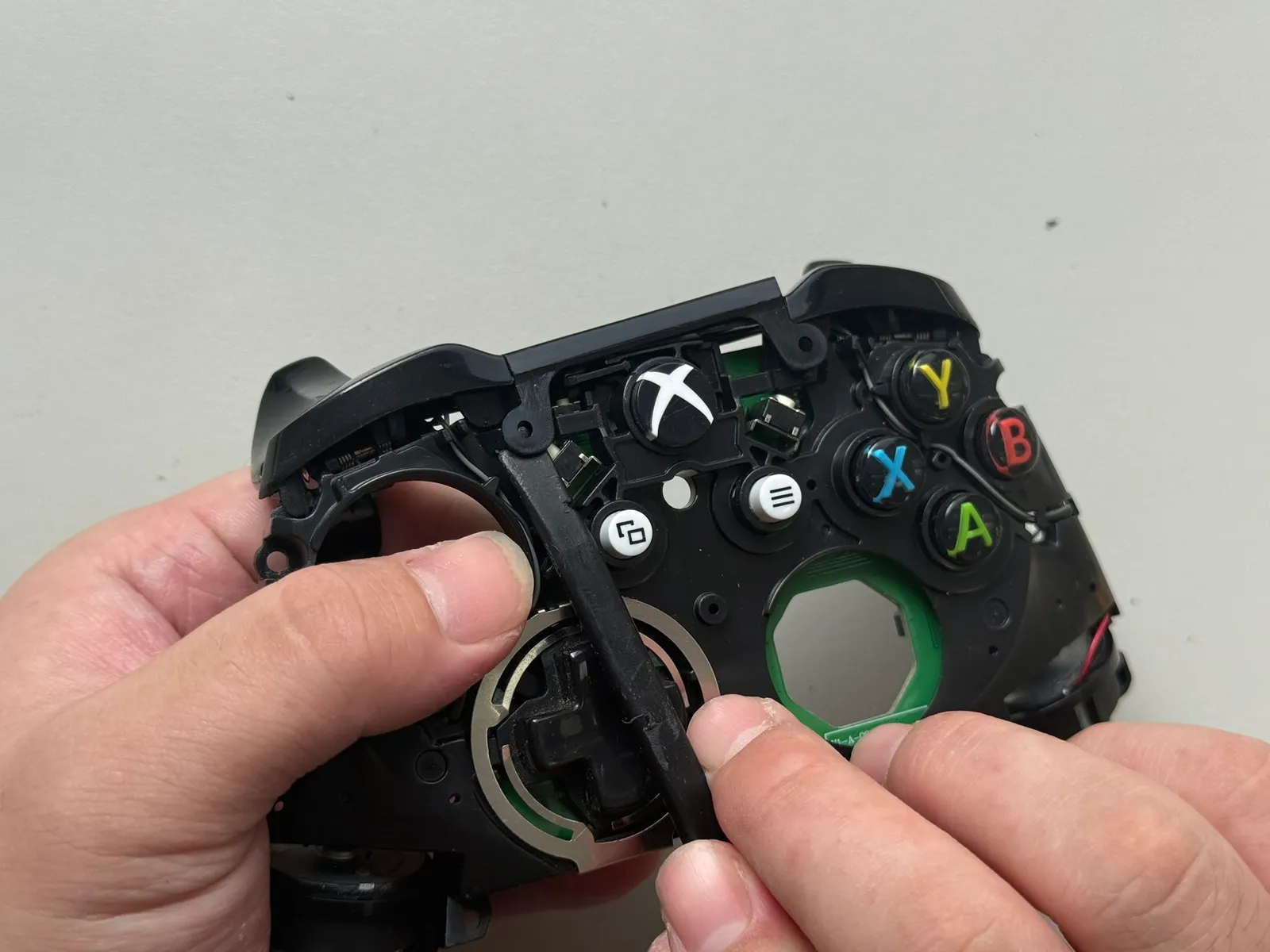

    取下蘑菇頭(帽殼)

    1

    2

    3

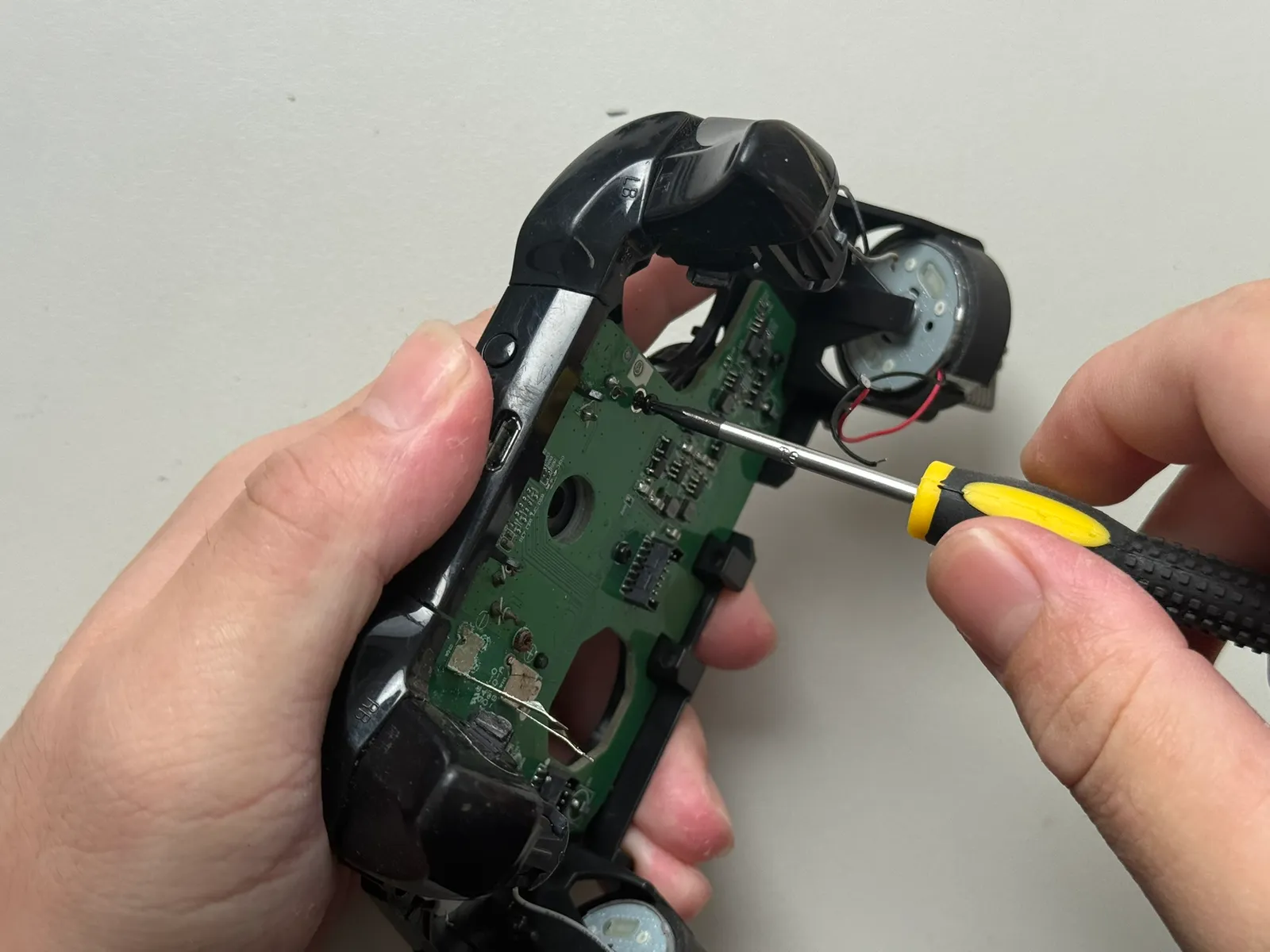

12. 步驟 12 / 共 20

    卸掉 2顆六角螺絲

    用 T6H六角螺絲起子

    1

    2

13. 步驟 13 / 共 20

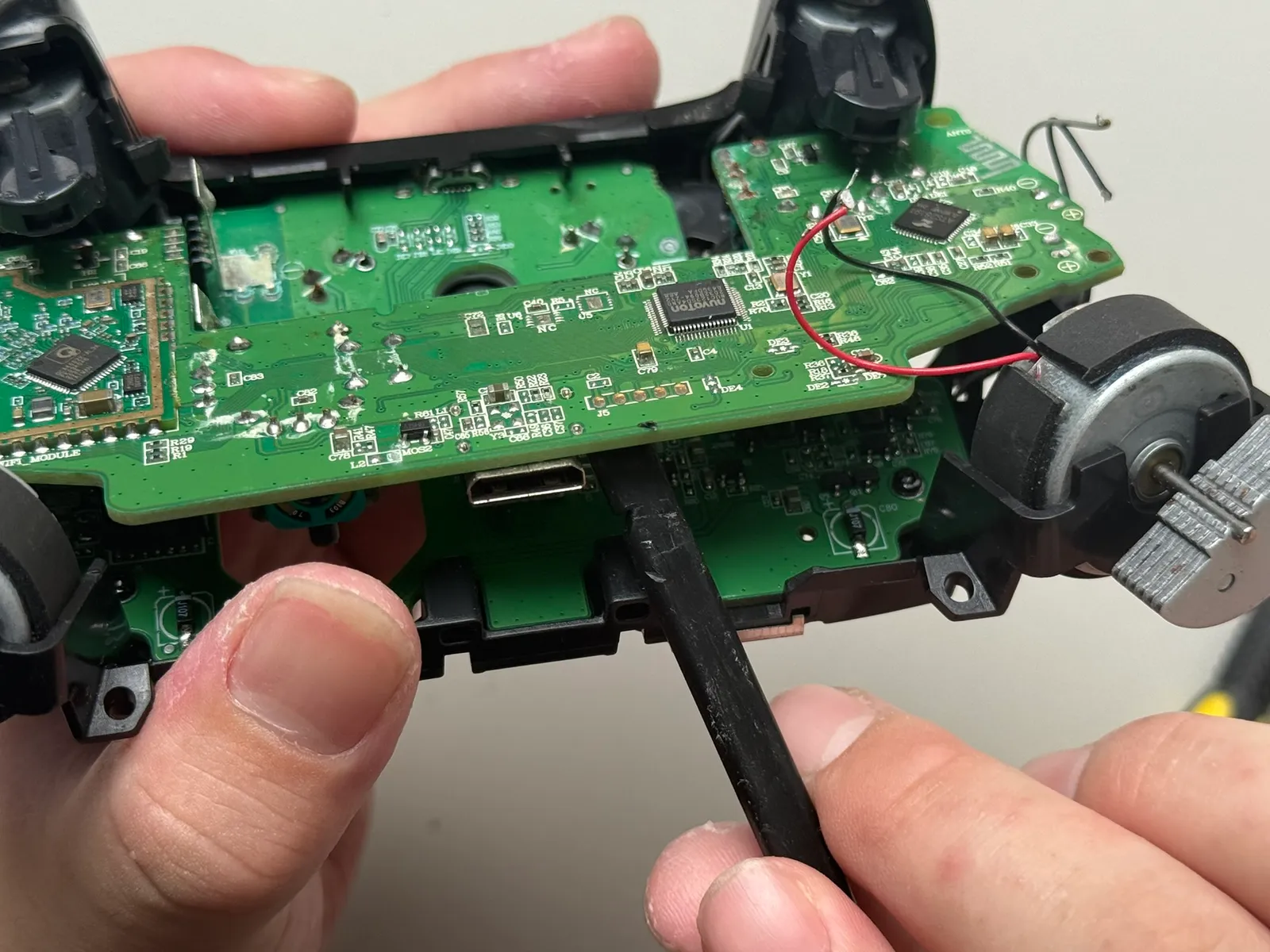

    撬開主板跟副板連接

    主板跟副板是透過排母跟排針連接的。所以用翹棒插入縫隙，然後往上翹就可以了。

    1

    2

14. 步驟 14 / 共 20

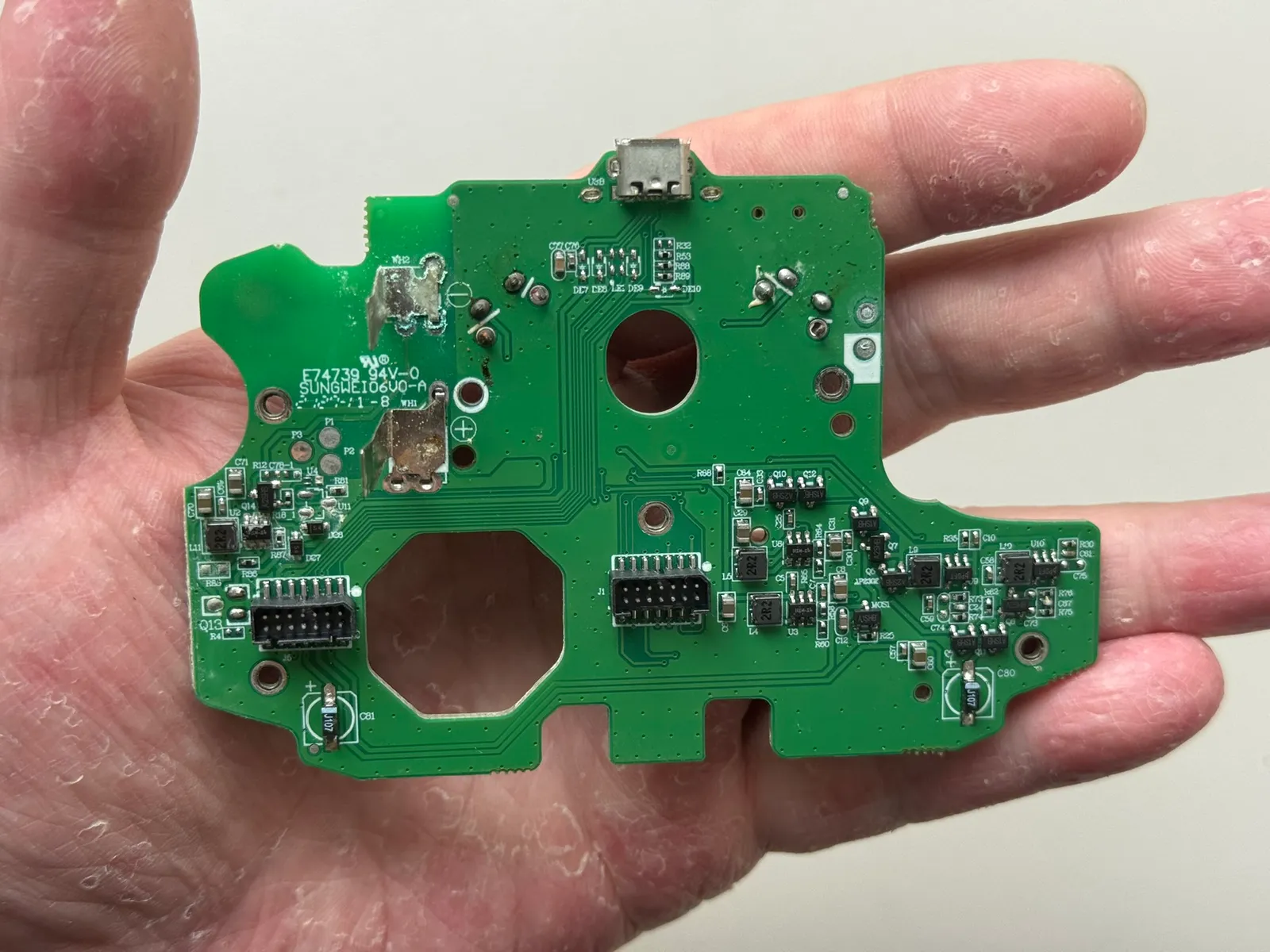

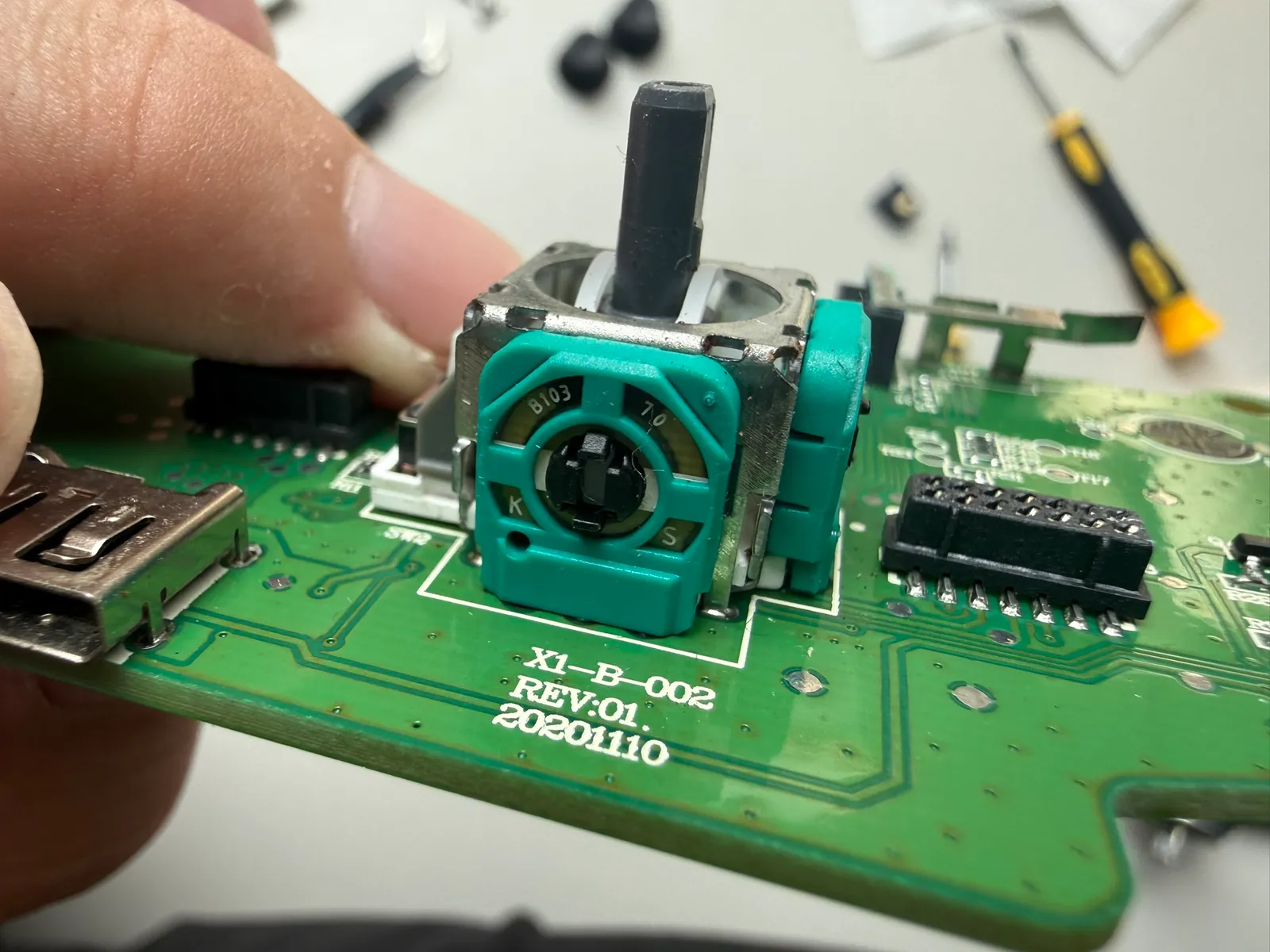

    取下主板

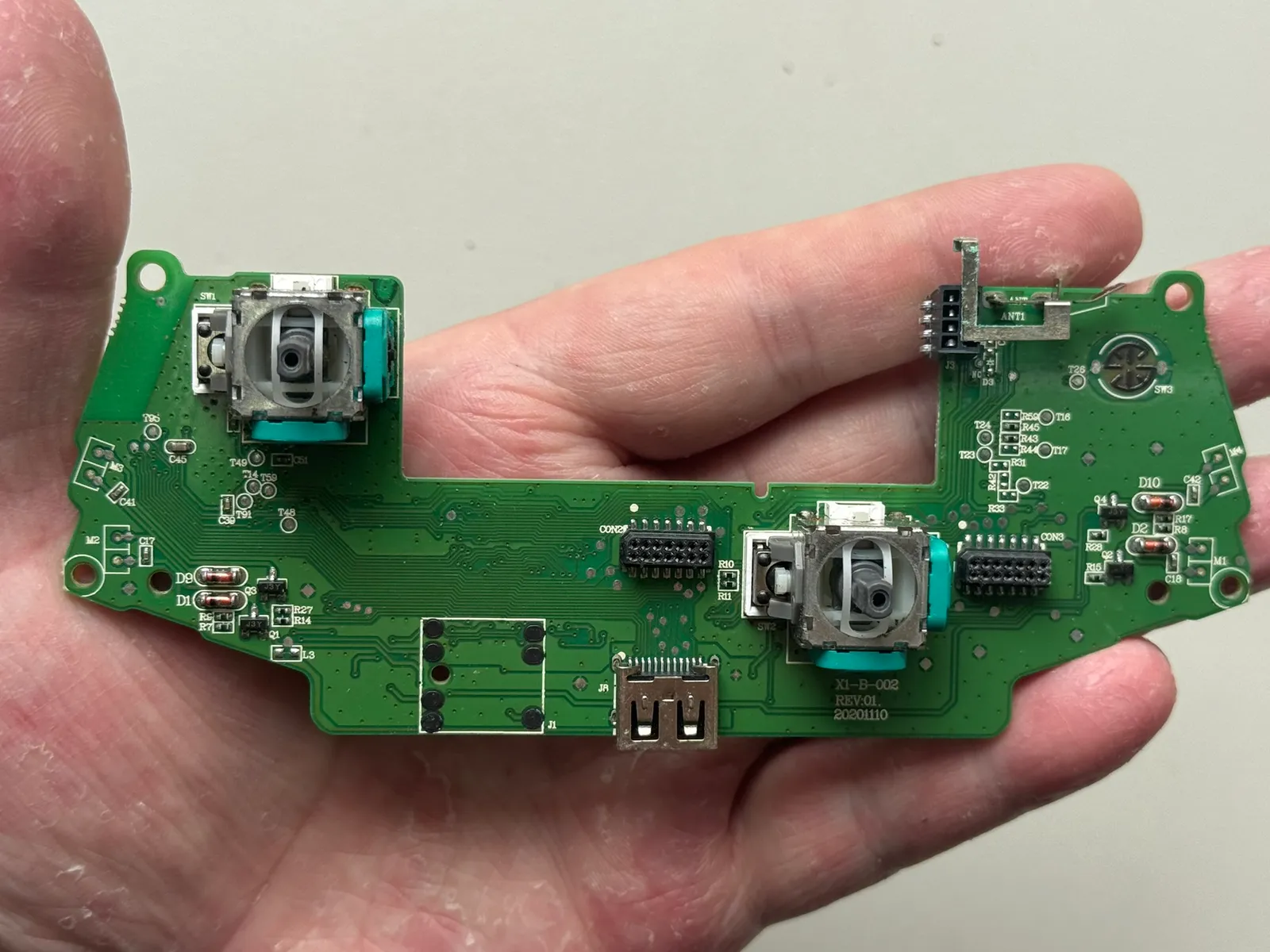

    主板型號：X1-B-002

    1

    2

15. 步驟 15 / 共 20

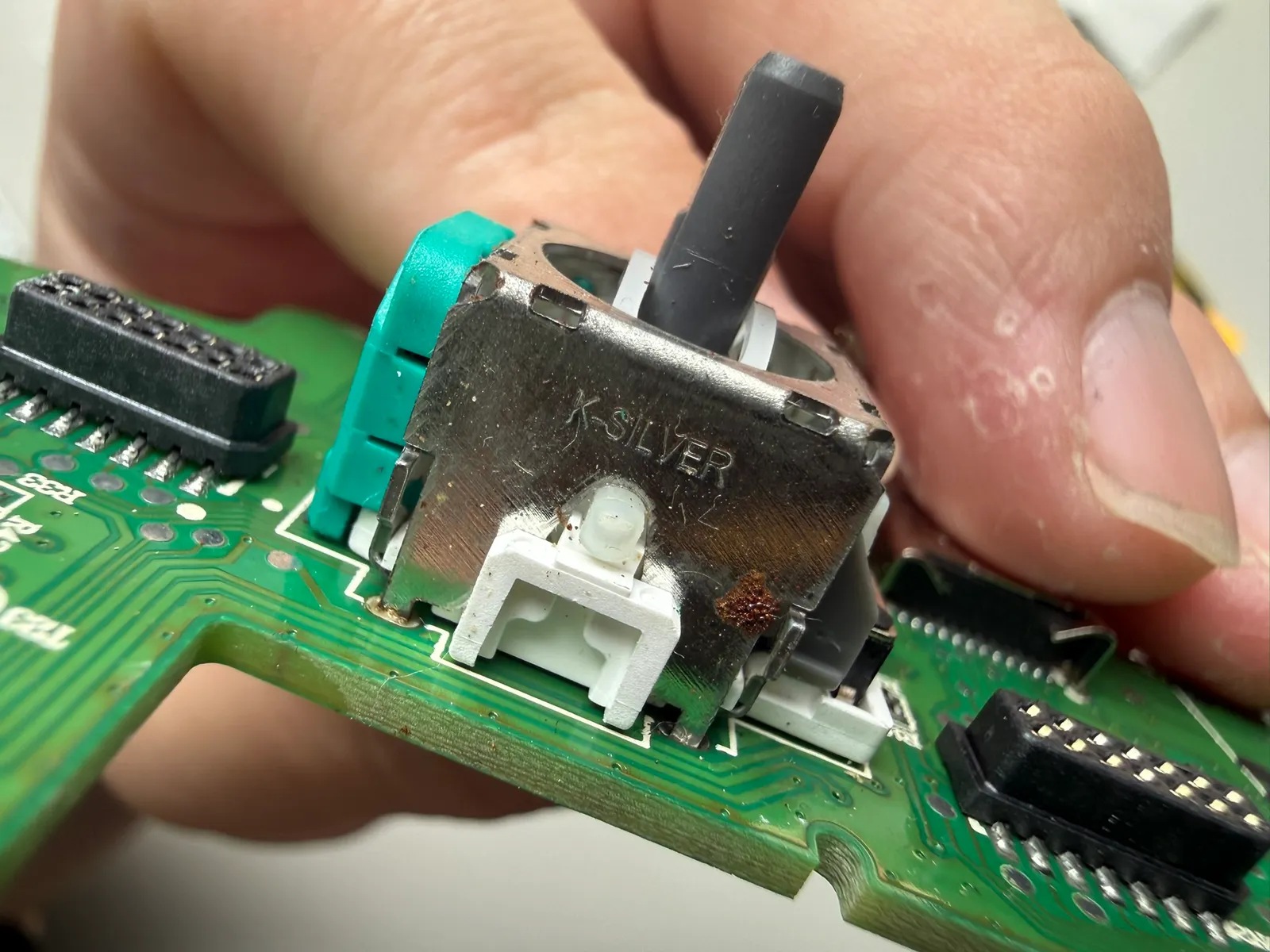

    碳膜搖桿

    製造商：K-SILVER

    1

    2

16. 步驟 16 / 共 20

    卸掉 5顆六角螺絲

    用 T6H六角螺絲起子

    1

    2

    3

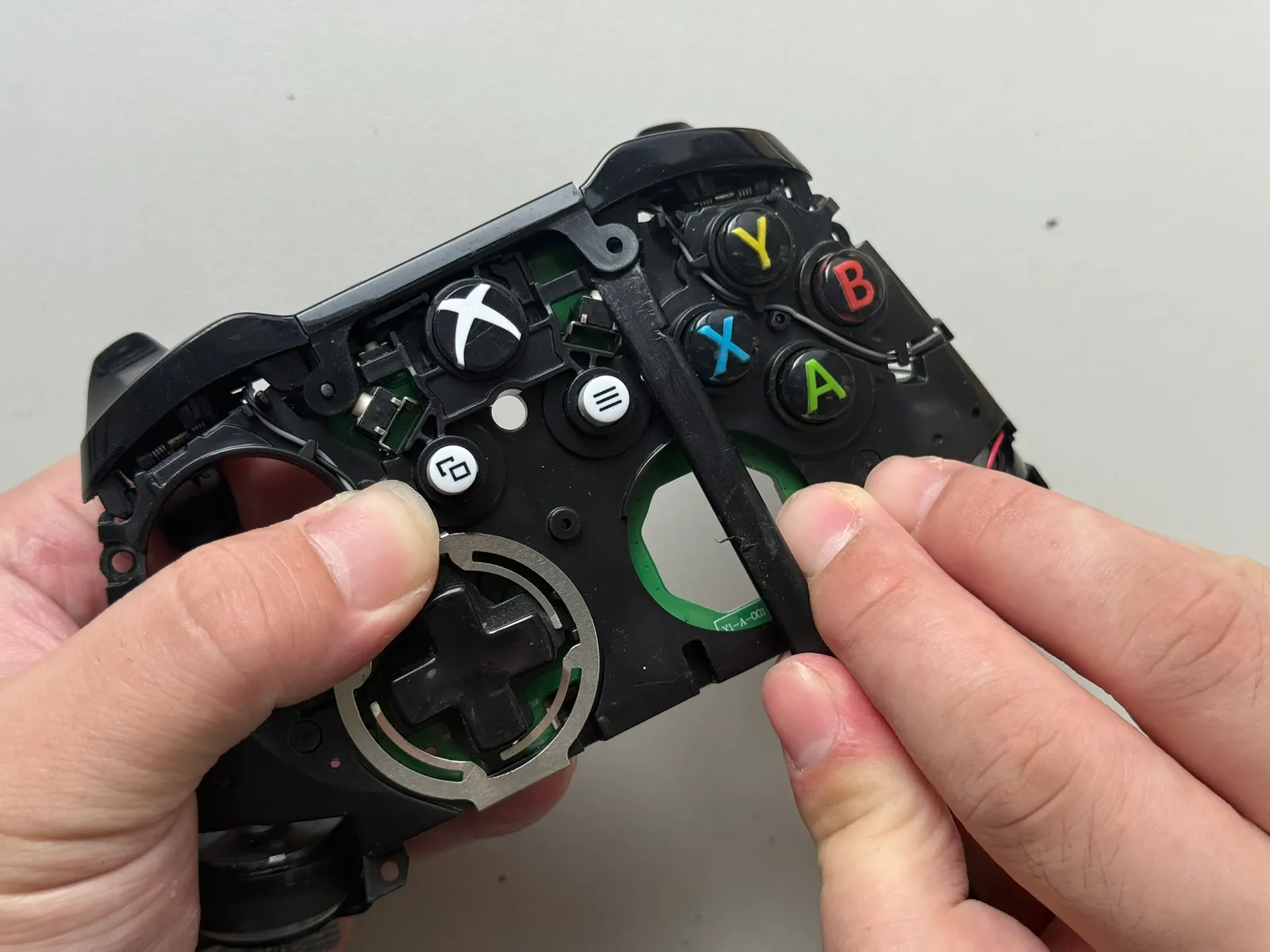

17. 步驟 17 / 共 20

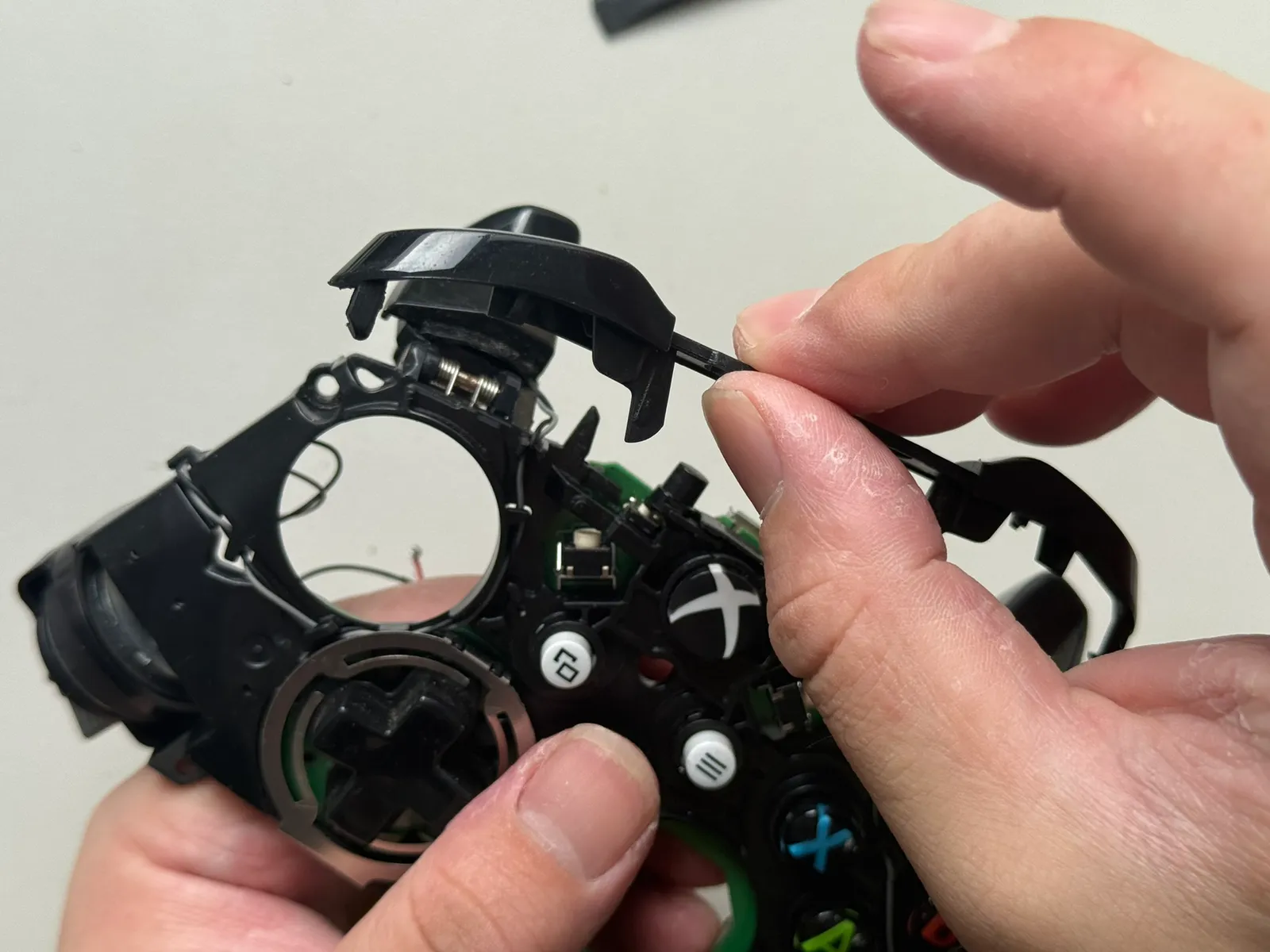

    取下檔板

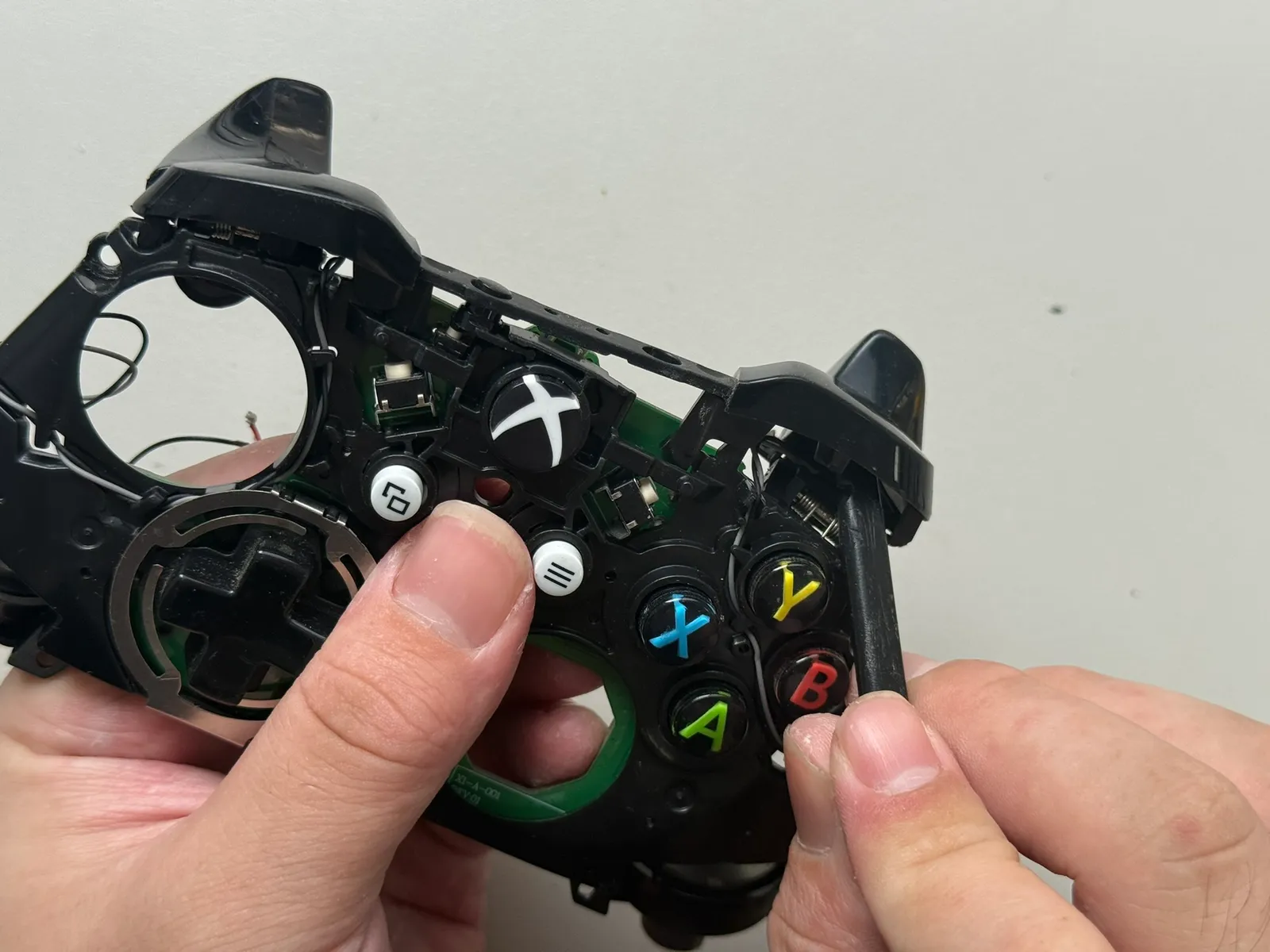

    用翹棒 去撬開兩邊的卡榫。然後將檔板往後就取下來。

    1

    2

    3

    4

    5

18. 步驟 18 / 共 20

    取下 LB RB 肩鍵

    用翹棒 去撬開兩邊的卡榫，然後就直接拿下來。

    1

    2

    3

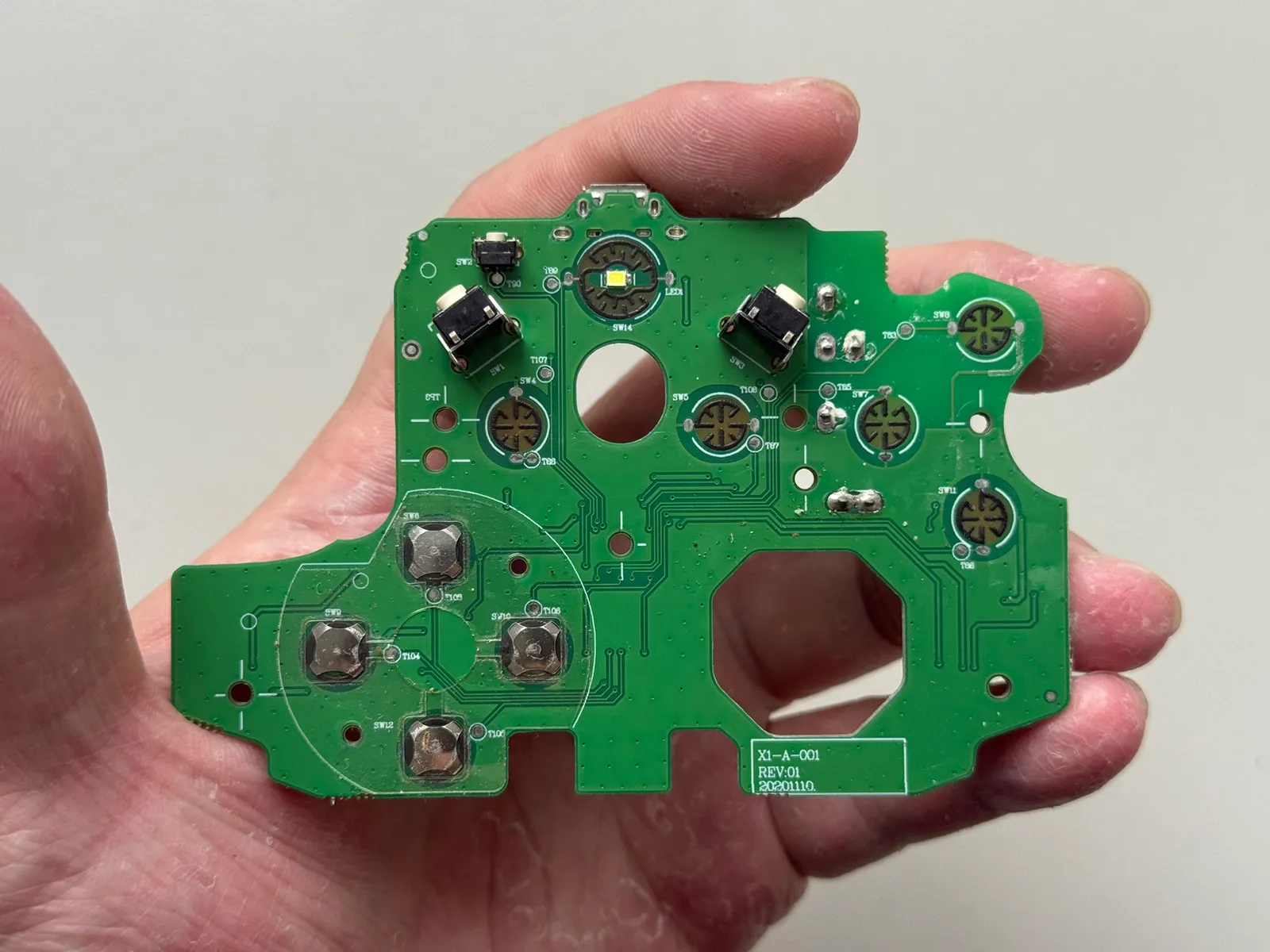

19. 步驟 19 / 共 20

    取下副板

    副板型號：X1-A-001

    1

    2

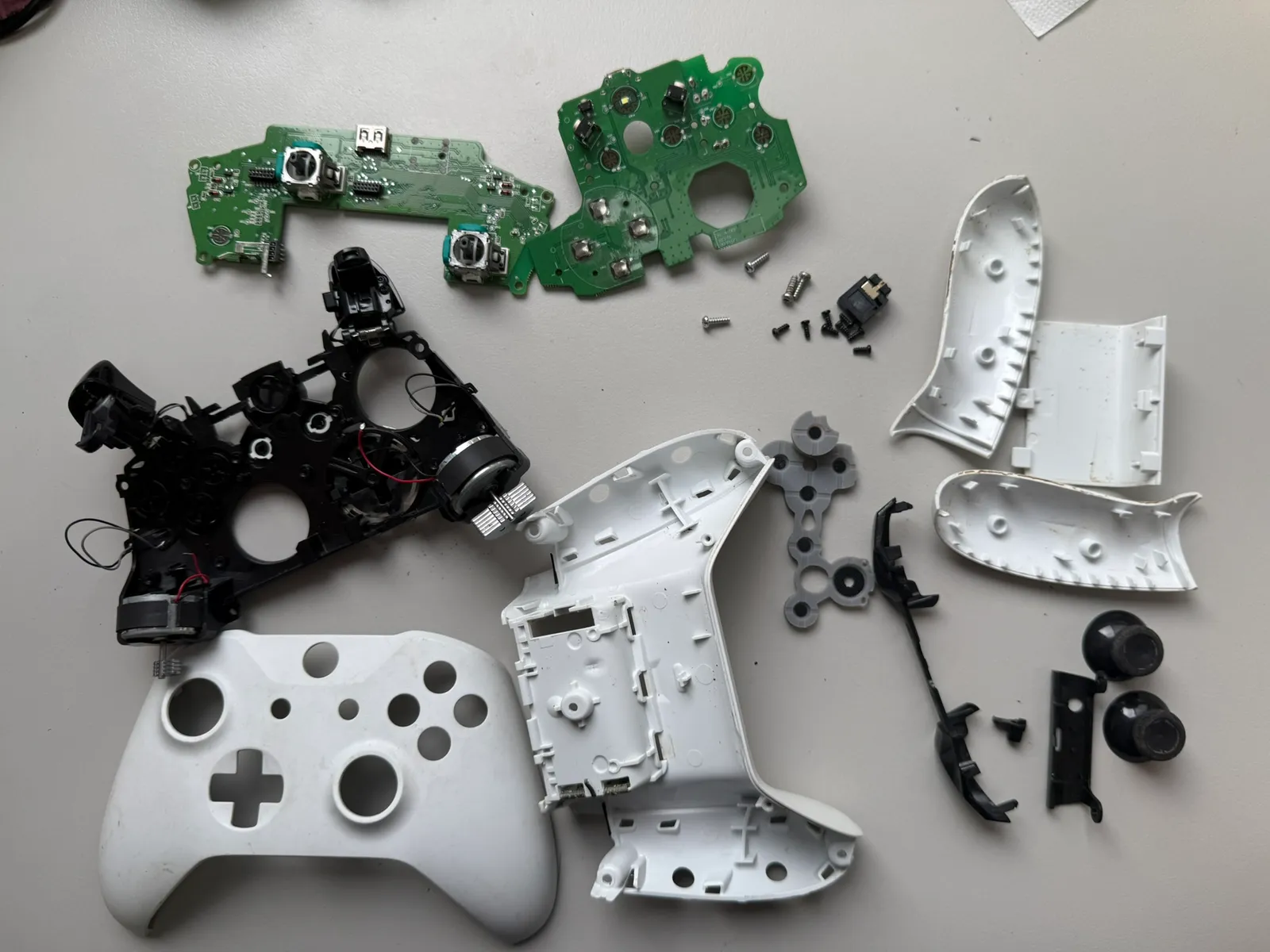

20. 步驟 20 / 共 20

    完整拆解
